АБСОЛЮТНАЯ ОТМЕТКА
АБСОЛЮТНАЯ ОТМЕТКА

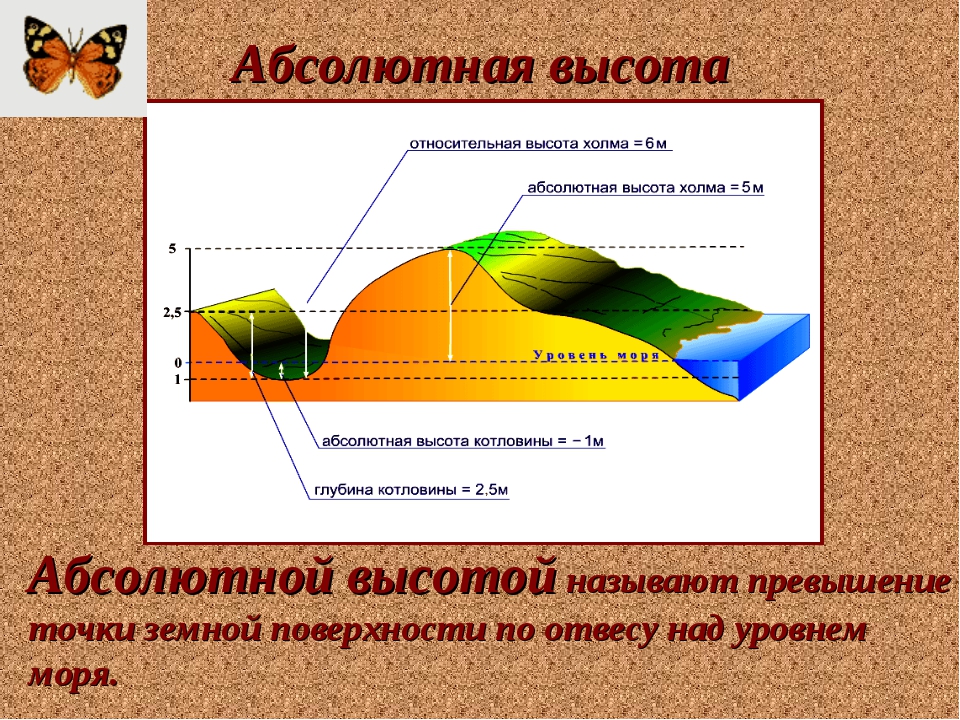

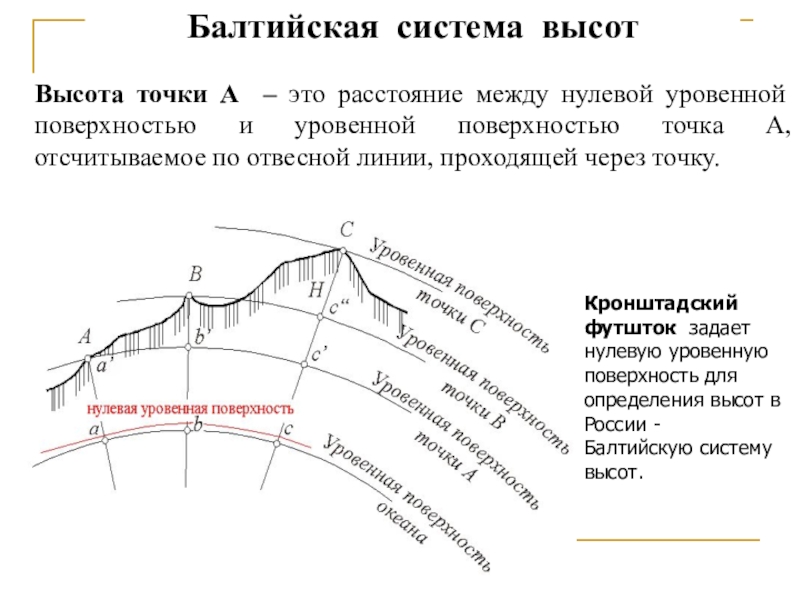

число, показывающее высоту точки над уровнем; моря в метрах (см. Абсолютная высота). А. о. наносятся на топографических картах с горизонталями.

В жел.-дор. деле этими картами пользуются для камерального трассирования линий.

Технический железнодорожный словарь. — М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.

.

  • АБСОЛЮТНАЯ ВЫСОТА
  • АБСОЛЮТНЫЙ СИГНАЛ

Смотреть что такое «АБСОЛЮТНАЯ ОТМЕТКА» в других словарях:

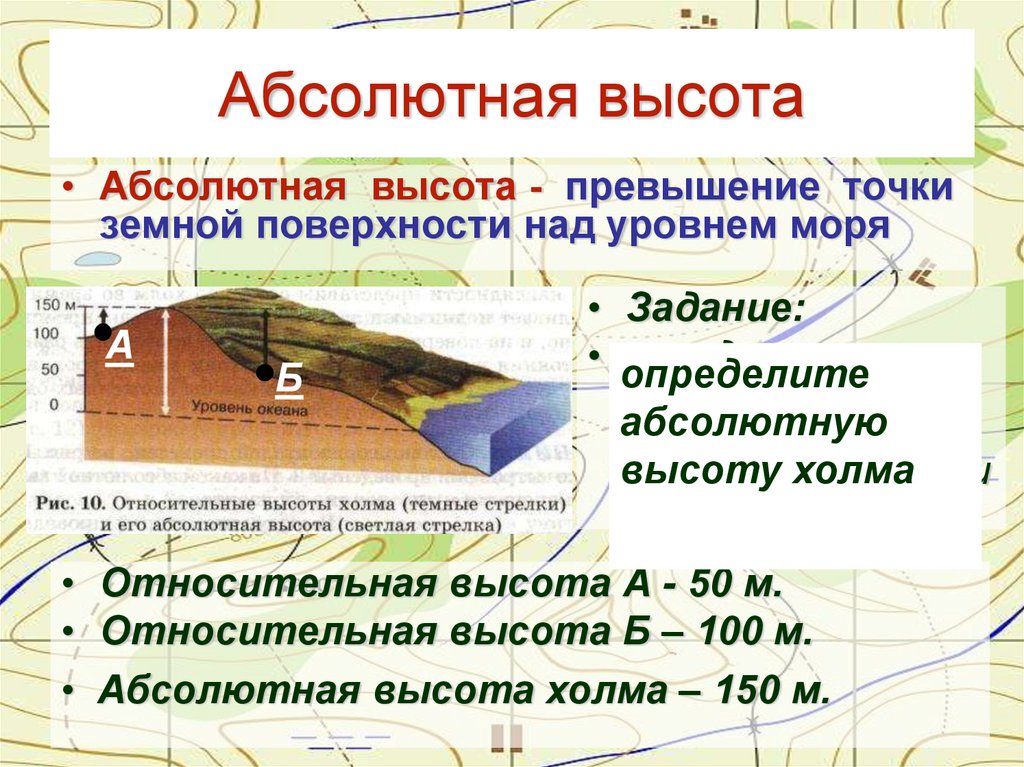

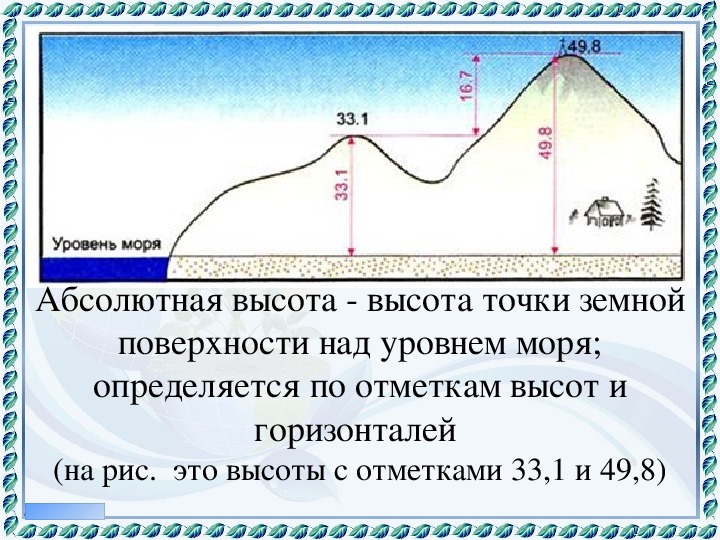

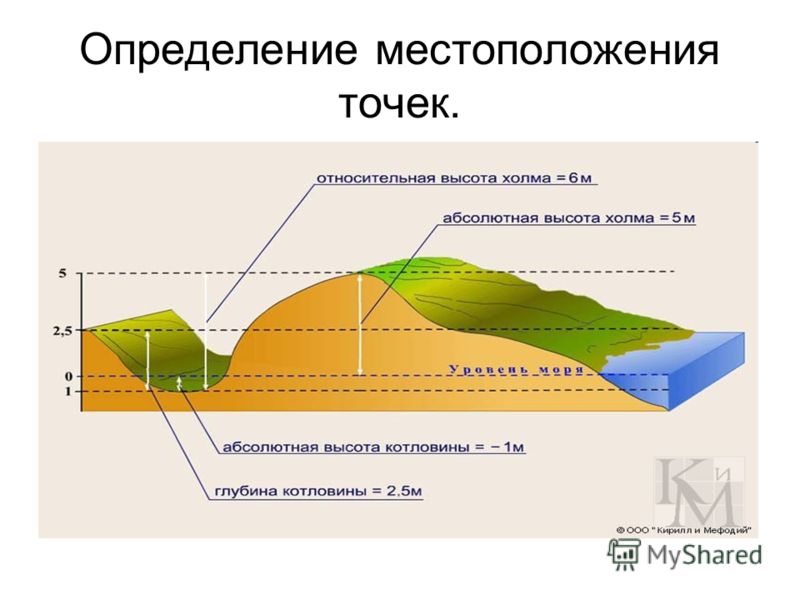

  • Абсолютная высота — 1) Абсолютная высота, абсолютная отметка или альтитуда (лат.

     altitude (в геодезии)  расстояние (в метрах) по вертикали от какой либо точки на поверхности Земли до среднего уровня поверхности океана, не нарушенного волнением и приливами …   Википедия

  • Абсолютная высота —         абсолютная отметка (в геодезии), расстояние по вертикали от какой либо точки на поверхности Земли до среднего уровня поверхности океана. Определяется Нивелированием. В СССР А. в. исчисляется от нуля футштока в Кронштадте …   Большая советская энциклопедия

  • ОТМЕТКА ВЫСОТНАЯ — (абс., относительная) обоз, абс. или относительной высоты местности в цифрах (м, футах и т. п.). Термин неправильный, пользоваться им не рекомендуется. См. Высота абсолютная. Высота относительная. Геологический словарь: в 2 х томах. М.: Недра.… …   Геологическая энциклопедия

  • Абсолютная монархия — Формы правления, политические режимы и системы Анархия Аристократия Бюрократия Геронтократия Демархия Демократия Имитационная демократия Либеральная демократия Представит …   Википедия

  • Абсолютная идея — Гегельянство …   Википедия

  • Абсолютная диэлектрическая проницаемость — В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете …   Википедия

  • Абсолютная теократическая монархия — Для улучшения этой статьи желательно?: Найти и оформить в виде сносок ссылки на авторитетные источники, подтверждающие написанное. Дополнить статью (статья слишком короткая либо содержит лишь словарное определение). Пр …   Википедия

  • отметка

    — и; мн. род. ток, дат. ткам; ж. 1. к Отметить отмечать (1 2 зн.). О. деревьев для рубки. О. позиции неприятеля на карте. 2. Знак, указывающий на что л.; след, отпечаток на какой л. поверхности. О. на стволе дерева. О. карандашом на карте, в списке …   Энциклопедический словарь

  • отметка — и; мн. род. ток, дат. ткам; ж. см. тж. отметочный 1) к отметить 1), 2) отмечать Отме/тка деревьев для рубки. Отме/тка позиции неприятеля на карте. 2) Знак, указ …   Словарь многих выражений

  • Новосёловский район — Красноярского края Страна …   Википедия

Какие абсолютные отметки наносятся на генплан.

Вертикальная планировка площадки строительства абз. Что такое горизонтали

Чертежи выполняются на листах формата А1 или А2, в карандаше или в туши с отмывкой (фасада и генплана, с обязательным соблюдением правил графического оформления, установленных масштабов, предусмотренных СПДС. Чтобы чертежи были чёткими, выразительными и легко читались необходимо для выполнения их применять линии разной толщины. Рамка чертежа и штампа выполняется сплошной основной линией толщиной 0,6÷ 0,8мм. Обводка контура элементов здания, не попавших в сечение, раз­мерные линии, штриховые, выносные и т.п., выполняются сплошной лини­ей в 2-3 раза тоньше основной линии обводки.

На чертежах наносят размеры и делают поясняющие надписи, необ­ходимые для получения полного представления о здании. Размеры на чер­тежах указывают без обозначения единицы измерения. Все надписи на чертежах и обозначения на поле чертежа и в штампе выполняют стандарт­ным шрифтом. Наименования, заголовки выполняют над чертежом и подчер­кивают.

Все листы должны иметь рамки. В правом нижнем углу каждого листа вычерчивается и заполняется штамп определенной формы и размеров (приложение, стр.59).

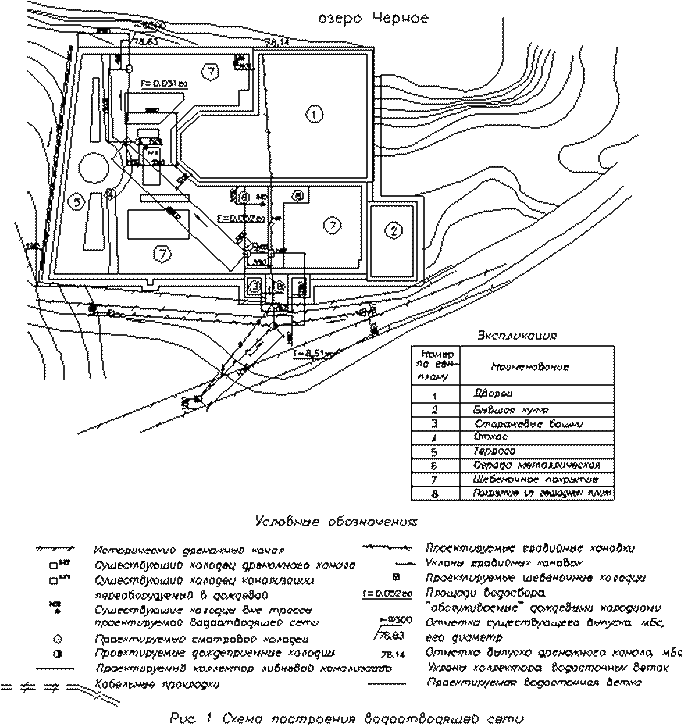

6. Генеральный план

Генеральным планом называется чертеж (горизонтальная проекция) земельного участка, на котором расположено проектируемое здание.

На генеральном плане решаются вопросы горизонтальной и верти­кальной планировки участка. Генеральный план следует выполнять в масштабе 1:1000 — 1:500.

На генеральном плане должны быть показаны основные здания и сооружения, дороги, пешеходные дорожки, зеленые насаждения. Размещение зданий должно быть подчинено функциональным, архитектурно-композиционным, противопожарным и санитарным требованиям.

В зависимости от назначения здания участок может примыкать к городской площади, к магистральной, улице, либо находиться внутри жилого микрорайона.

Необходимо стремиться к тому, чтобы размеры и форма участка позволили компактно разместить все здания и сооружения, составляющие функциональный комплекс с проектируемым зданием, при этом расстояния между зданиями и сооружениями должны соответствовать проти­вопожарным (не менее 12 м) и санитарным (не менее двух высот затеняющего здания) разрывам, а также должны позволять запроектировать на участке и между зданиями необходимые проезды для автотранспорта, тротуары для пешеходов, площадки для отдыха, спорта и хозяйственных нужд, озеленения участка высокорастущими деревьями, кустарниковыми, насаждениями, цветниками (рис1).

Рельеф участка желательно принять ровным, с небольшим, заданным уклоном в сторону прилегающих к участку существующих либо про­ектируемых улиц и проездов, по которым можно будет отводить общесплавную канализацию или в пониженные места прилегающей террито­рии дождевые и талые воды.

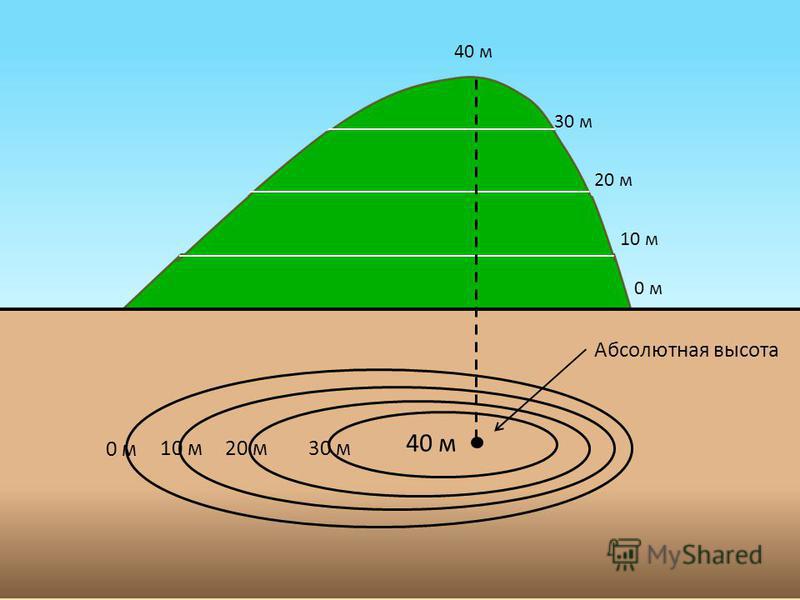

Рельеф участка должен быть показан на генеральном плане черны­ми горизонталями, которые на местах расположения зданий и сооруже­ний, запроектированных улиц, проездов и площадок необходимо прерывать(рис.2).

Абсолютные отметки горизонталей должны приниматься с превыше­нием 0,5 м, а их числовые значения назначаются условно. Расстояние между горизонталями на генплане (их заложение) необходимо определить делением превышения (0,5м) на заданный в задании или принятый студентом уклон поверхности участка застройки (в безразмерном выражении) и его значение, полученное в метрах, отложить на генплане между горизонталями в масштабе генплана.

Числовые значения абсолютных отметок горизонталей должны убывать в сторону отвода с участка дождевых и талых вод.

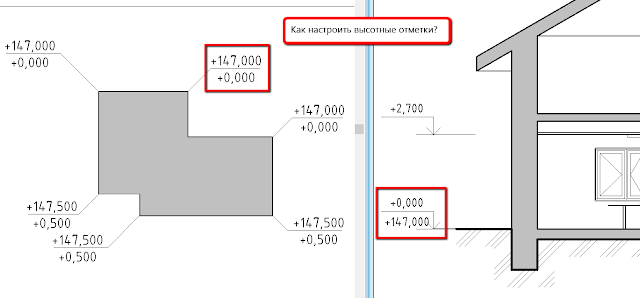

На чертеже генплана необходимо показать горизонтальную и вертикальную привязку проектируемого здания, т.е. расстояние от на­чальных продольных и поперечных осей до границ участка, черные и красные абсолютные отметки по углам здания, а также абсолютную от­метку пола первого этажа, соответствующую относительной отметке 0.000. Абсолютные отметки по углам здания показываются в виде дроби, где в числителе помещается красная отметка (пересечение цоколя с отмосткой), а в знаменателе — черная (пересечение цоколя с существующим рельефом).

Имея рельеф участка в горизонталях и план проектируемого здания необходимо найти черные отметки по углам здания методом интерполяции. Красные отметки по углам здания определяют в зависимости от верти­кальной планировки территории участка (от запроектированного релье­фа). А так как в курсовом проекте естественный рельеф принимается спокойным, с небольшим уклоном поверхности, то вертикальная плани­ровка всей территории участка не требуется. Она осуществляется только в местах расположения зданий, сооружений, автодорог и площадок, т.е. выполняется местная (выборочная) вертикальная планировка. По­ этому вокруг проектируемого здания достаточно предусмотреть отмостки с подъемом 1:10 к зданию и с уклоном i = 0,003 вдоль стен здания согласно рельефу для отвода дождевых и талых вод от стен здания в сторону проездов.

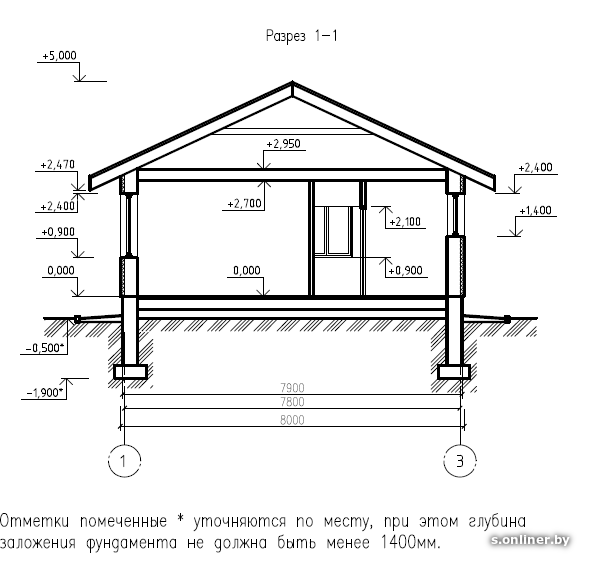

Точки пересечения отмостки с цоколем по углам здания называются красными отметками. Самая высокая красная отметка на углу здания не должна превышать абсолютную отметку уровня пола первого этажа.

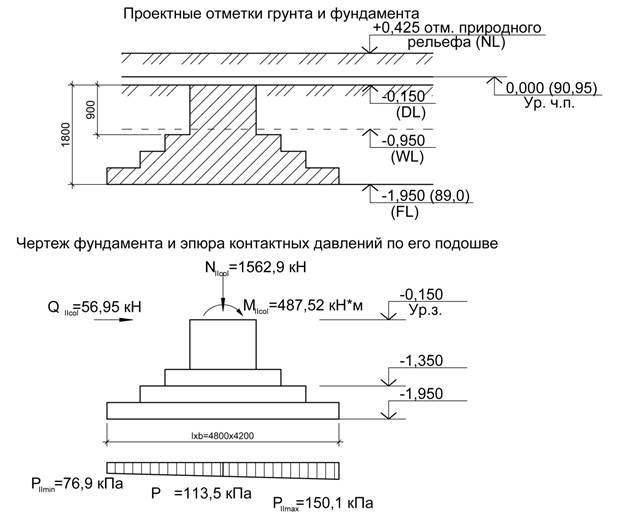

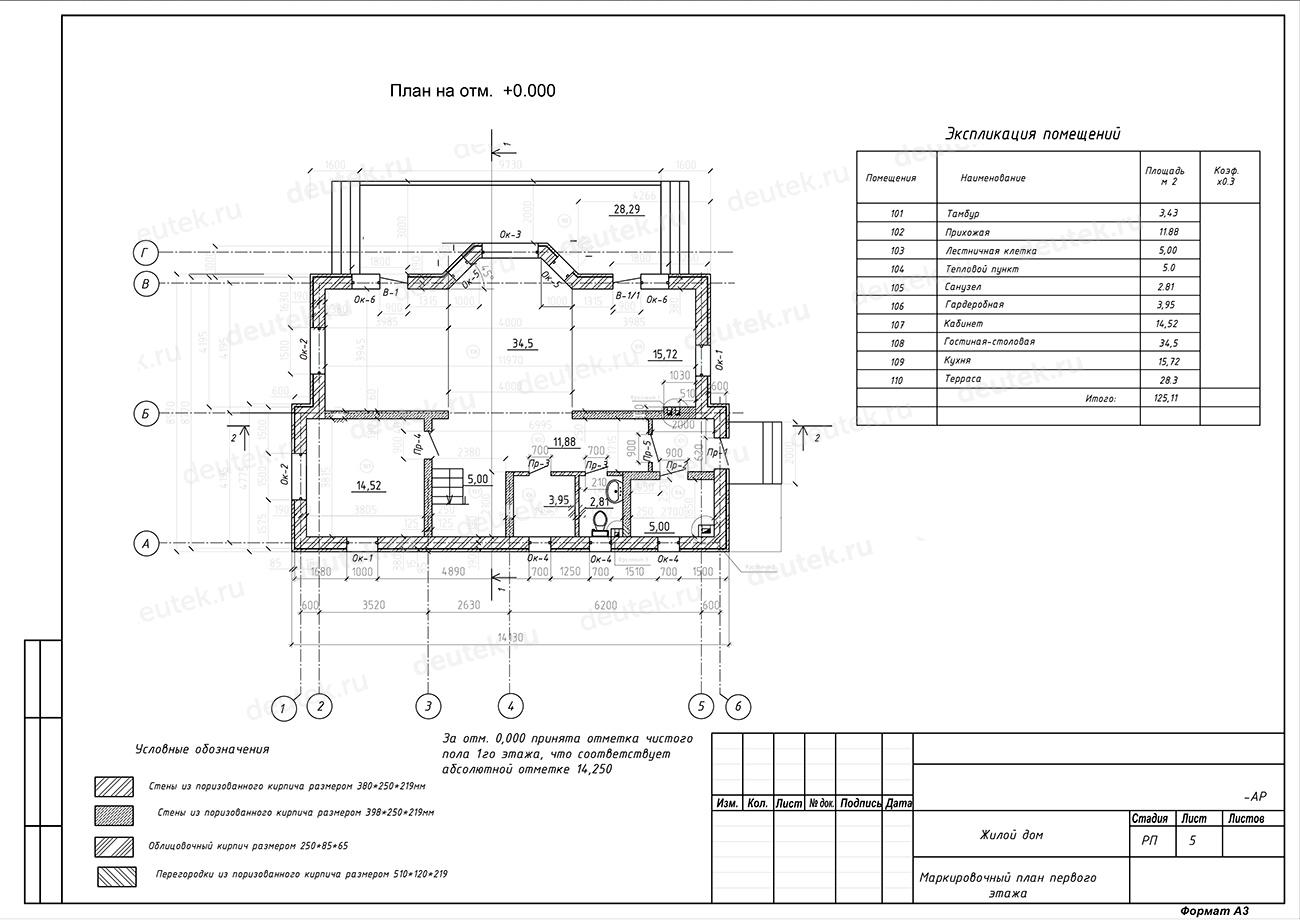

Абсолютная, отметка пола 1-го этажа будет равняться красной от­метке у входа в здание плюс высота крыльца или цоколя (если вход запроектирован через лестничную клетку).

На участке необходимо показать также размеры участка в метраж.

Рядом с чертежом генплана следует построить розу ветров, по­местить экспликацию к генплану, технико-экономические показатели по генплану, сводя их в таблицу, и условные обозначения к генплану.

Генеральный план М1:500

Роза ветров — это чертеж, на котором изображаются повторяе­мость и скорости ветров в течение года (годовая роза) либо сезонная (летняя, зимняя и т.д. роза) в районе нахождения участка строитель­ства. В курсовом проекте достаточно построить годовую розу повторяемости ветров. Строится она следующим образом. По данным СНИП 2.01 1-82 «Строительная климатология и геофизика» определяется количество дней в году, в течение которых ветер дул с того или дру­гого направления горизонта (берутся восемь направлений: север, северо-восток, восток и.т.д. до северо-запада). Затем в условном масштабе (например, в 1см содержится 10 дней повторяемости ветра) на соответствующем направлении горизонта от центра Розы откладываются дни повторяемости ветра. Полученные точки на всех направлениях го­ризонта соединяют между собой прямыми линиями, которые образуют восьмиугольник, являющейся розой повторяемости ветров.

Сторона света, на прямой которой отложено наибольшее количест­во дней повторяемости ветра, определяет направление господствующего ветра для данного района строительства.

С учетом расположения стран света ориентируют проектируемое здание на участке — окнами в сторону того направления (юга, юго-востока и т.д.), которое наиболее благоприятно для данного здания в зависимости от его назначения (например, жилые, классные помещения, групповые комнаты детских учреждений рекомендуется ориентировать окнами на юг или юго-восток, а операционные, чертежные залы — на се­вер).

Благоприятная ориентация для различных зданий и помещений ука­зана в соответствующих главах СНиП.

Таблица 3

Технико-экономические показатели по генплану

Наименование показателей

Единица измерения

Количество единиц

Примеча­ние

Площадь участка

Площадь застройки «участка

Площадь автодорог, площадок, тротуаров и отмосток

Площадь озеленения

Коэффициент застройки площадь застройки

площадь участка

Коэффициент озеленения площадь озеленения

площадь участка

Технико-экономические показатели по генеральному плану определятся следующим образом:

– площадь участка определяется по его запроектированным разме­рам;

    площадь застройки участка определяется как сумма площадей, занятых зданиями и сооружениями всех видов, за исключением площадей, занятых автомобильными дорогами, тротуарами, отмостками вокруг зданий, площадками для спорта и отдыха и др. ;

    площадь автодорог, площадок, тротуаров, отмосток и других покрытий определяется по их запроектированным размерам;

    площадь озеленения определяется как сумма площадей запроекти­рованных зеленых насаждений (древесно-кустарниковых, газонов, цветников и т.д.).

В правила оформления генплана входит:

  • Основы оформления генплана.
  • Организация транспортного и пешеходного движения.
  • Благоустройство территории.
  • Озеленение территории.
  • Привязка зданий на генплане.

ОСНОВЫ ОФОРМЛЕНИЯ ГЕНПЛАНА

Генеральный план в составе архитектурно-конструктивного проекта здания представляет собой чертеж горизонтальной планировки с решением вопросов благоустройства и озеленения участка проектируемого здания, располагаемого в системе жилой застройки микрорайона или квартала селитебной территории города.
Для разработки генерального плана проектируемого здания размер земельного участка для него и окружающей застройки следует определять:
Для жилых зданий земельный участок (включая площадь застройки), выделяемый около жилых домов, следует принимать из расчета не более 150 м2 на одну квартиру в многоэтажных блокированных домах, а в крупных городах IV климатического района эта площадь уменьшается, но должна составлять не менее 40 м2 на одну квартиру.

Для общественных зданий:
1. Детские сады-ясли, из расчета на одно место:
— в яслях-садах на 90 мест 40 м 2 ;
— в яслях-садах на 140-320 мест 35 м 2 ;
— в комплексах садов-яслей на 560-640 мест 30 м 2 .
2. Средние учебные заведения, в зависимости от вместимости (на 1000 учащихся):
— на 480 учащихся 6,0 га;
— на 960 учащихся 4,0 га;
— на 1200 учащихся 3,6 га;
— на 1440 учащихся 3,2 га;
— на 1920 учащихся 3,0 га.
3. Учреждения культуры и искусства, в расчете на 1000 человек:
— клуб 0,6 га;
— библиотека 0,3 га;
— кинотеатр 5,0 м 2 на одно место;
— дом культуры 0,5 -1,0 га
4. Предприятия торговли, общественного питания, бытового обслуживания, связи и коммунального хозяйства:
— торговый центр 0,5 — 0,8 га;
— магазин торговой площадью, м 2:
250 — 650 0,1 — 0,3 га;
1000 — 2000 0,3 — 0,5 га;

2500 — 4500 0,6 — 1,0 га;2500 — 4500 0,6 — 1,0 га;
6600 — 11000 1,0 — 1,2 га
5. Предприятия общественного питания с количеством мест в зале (на одно посадочное место в зале):

— до 50 включительно 28 м 2 ;

— до 100 — « — 23 м 2 ;
— до 200 — « — 14 м 2 ;
— до 300 — « — 10 м 2 ;
— до 500 — « — 9 м 2 ;
— до 1000 — « — 7 м 2 ;

6. Приемные прачечных, химчисток 0,1 га
7. Бани 0,2 га;
8. Дома быта 0,6 га;
9. Предприятия связи 0,5 га;
10. ЖЭК 0,4 га.

ОРГАНИЗАЦИЯ ТРАНСПОРТНОГО И ПЕШЕХОДНОГО ДВИЖЕНИЯ

При разработке чертежа горизонтальной планировки большое внимание следует уделять
организации транспортного и пешеходного движения. Учитывая правила оформления генплана в пределах микрорайона допускается
передвижение только местного автомобильного транспорта для подвоза грузов к жилым и
общественным зданиям.

Внутримикрорайонные проезды по своему назначению делят на три категории:
I — проезды с двусторонним движением;
II — проезды с односторонним движением;
III — тупиковые проезды для подъездов к отдельным зданиям.

Для подъезда к группам жилых зданий, крупным учреждениям и предприятиям
обслуживания, торговым центрам следует предусматривать основные проезды, а к отдельно
стоящим зданиям – второстепенные проезды, размеры которых следует принимать в
соответствии с таблицей 3.
Микрорайоны и кварталы с застройкой 5 этажей и выше, как правило, обслуживаются
двухполосными, а с застройкой до 5 этажей – однополосными проездами. На однополосных
проездах следует предусматривать разъездные площадки шириной 6 м и длиной 15 м на
расстоянии не более 75 м одна от другой. В пределах фасадов зданий, имеющих входы,
проезды устраивают шириной 5,5 м.

Тупиковые проезды проектируют длиной, не превышающей 150 м и с поворотными
площадками, обеспечивающими возможность разворота мусоровозных, уборочных и
пожарных машин.
Тротуары и велосипедные дорожки следует устраивать приподнятыми на 15 см над
уровнем проездов. Пересечения тротуаров и велосипедных дорожек с второстепенными
проездами, а также с основными проездами и на подходах к школам и детским дошкольным
учреждениям следует предусматривать в одном уровне с рампой, какую устраивают длиной
соответственно 1,5 и 3 м.

Расстояния от края основной проезжей части улиц, местных или боковых проездов до
линии застройки необходимо принимать не более 25 м . В случаях превышения указанного
расстояния следует предусматривать на расстоянии не ближе 5 м от линии застройки полосу
шириной 6 м, пригодную для проезда пожарных машин.
В конце проезжих частей тупиковых улиц и дорог следует устраивать площадки с
островками диаметром не менее 16 м для разворота автомобилей и не менее 30 м при
организации конечного пункта для разворота средств общественного пассажирского
транспорта. Использование поворотных площадок для стоянки автомобилей не допускается.

На магистральных улицах регулируемого движения допускается предусматривать

велосипедные дорожки, выделенные разделительными полосами.

В зонах массового отдыха и на других озелененных территориях следует предусматривать велосипедные дорожки, изолированные от улиц, дорог и зон пешеходного движения.

Велосипедные дорожки могут устраиваться с односторонним и двусторонним
движением при наименьшем расстоянии безопасности от края дорожки:

— до проезжей части, опор и деревьев — 0,75 м;
— до тротуаров — 0,5 м;
— до стоянок автомобилей и остановок общественного транспорта — 1,5 м.

Правила оформления генплана допускают устраивать велосипедные полосы по краю проезжей части улиц и дорог с
выделением их маркировкой двойной линией. Ширина полосы должна быть не менее 1,2 м
при движении в направлении транспортного потока и не менее 1,5 м при встречном
движении. Ширина велосипедной полосы, устраиваемой вдоль тротуара, должна быть не
менее 1,0 м.

Радиусы закругления проезжей части улиц и дорог по кромке тротуара и разделительной
полосы следует принимать не менее:
— для магистральных улиц и дорог регулированного движения — 8 м;
— для улиц местного значения — 5 м;
— на транспортных площадях — 12 м.

К отдельно стоящим зданиям высотой не более 9 этажей, а также к объектам
посещаемым инвалидами, допускается устройство проездов, совмещенных с тротуарами при
протяженности их не более 150 м, шириной не менее 4,2 м, а в малоэтажной застройке (2-3
этажа) шириной не менее 3,5 м.

БЛАГОУСТРОЙСТВО ТЕРРИТОРИИ

Немаловажное значение, учитывая правила оформления генплана, при решении вопросов благоустройства территории имеет
правильное размещение площадок различного назначения (отдыха, спортивных, детских,
хозяйственных), а также малых архитектурных форм, это является одной из основ правила оформления генплана.
Размеры площадок различного назначения и расстояния от них до жилых и
общественных зданий следует принимать по таблице 4.

Примечания:
1. Расстояния от площадок для занятий физкультурой устанавливаются в зависимости от их шумовых
характеристик; расстояния от площадок для сушки белья не нормируются, расстояния от площадок для
мусоросборников до физкультурных площадок, площадок для игр детей и отдыха взрослых следует принимать
не менее 20 м, а от площадок для хозяйственных целей до наиболее удаленного входа в жилое здание — не
более 100 м.
2. Допускается уменьшать, но не более чем на 50% удельные размеры площадок: для игр детей, отдыха
взрослого населения и занятий физкультурой в климатических подрайонах IА, IБ, IГ, IД, IIА и IVА, IVГ, в
районах с пыльными бурями при условии создания закрытых сооружений, для хозяйственных целей при
застройке жилыми зданиями 9 этажей и выше; для занятий физкультурой при формировании единого
физкультурно-оздоровительного комплекса микрорайона для школьников и населения.

Примечания:
1. *Расстояния определяются по согласованию с органами Государственного санитарно-
эпидемиологического надзора.
2. Расстояния от секционных жилых домов до открытых площадок вместимостью 101-300 машин,
размещаемых вдоль продольных фасадов, следует принимать не менее 50 м.
3.Расстояния пешеходных подходов от стоянок для временного хранения легковых автомобилей до входов
в жилые дома должны быть не более 100 м.

Открытые стоянки для временного хранения легковых автомобилей следует
предусматривать из расчета не менее чем для 70% расчетного парка индивидуальных
легковых автомобилей, в том числе, %:
— жилые районы 25;
— промышленные и коммунально-складские районы 25;
— общегородские и специализированные центры 5;
— зоны массового кратковременного отдыха 15.

ОЗЕЛЕНЕНИЕ ТЕРРИТОРИИ

Площадь озеленения территории для проектируемых зданий назначается из расчета 6 м2
на 1 человека (без учета участка школ и детских дошкольных учреждений).
Озеленение территории осуществляется за счет рядовой и групповой посадок деревьев,
кустарника, разбивки газонов и цветников.
Расстояния между стволами деревьев не должны быть менее 5 м. Минимальные
расстояния от зданий и сооружений до деревьев и кустарников принимают по таблице 6.

ПРИВЯЗКА ЗДАНИЙ НА ГЕНПЛАНЕ

Привязка зданий и их точное местоположение осуществляется на генплане системой
координат. Оси координат принимаются параллельно осям генерального плана, а начало –
ниже и левее чертежа, обеспечивая положительные значения координат зданий. Такую
систему координат называют строительной. В отличие от геодезической системы координат
оси строительной сетки обозначаются буквами и могут иметь любые направления по
странам света в соответствии с принятой ориентацией здания на участке.

На чертеже генерального плана, а также в натуре строительную координатную сетку
разбивают, как правило, через 100 м. Разбивочные оси строительной сетки обозначают
условными наименованиями: горизонтальные – 0А, 1А, 2А…, вертикальные – 0Б, 1Б, 2Б … и
т. д. Соответственно, на чертежах, выполняемых в масштабе 1:500, оси строительной сетки
обозначают: 0А, 0А+50, 1А, 1А+50; 0Б, 0Б+50, 1Б, 1Б+50 и т.д. Допускается, при
необходимости, применение отрицательных значений осей строительной сетки: 0А, 0А-50, —
1А, -1А-50; 0Б, 0Б-50, -1Б, -1Б-50 и т.д.

Для увязки с государственной системой геодезических координат, принимая правила оформления генплана, в которой производится топографическая съемка местности и переноса проекта в натуру, на генплане
должны быть определены геодезические координаты начала принятой системы
строительных координат (точки пересечения начальных осей строительной сетки: 0А и 0Б) и
направление осей. Последнее может быть задано координатами двух точек базиса. Здания,
имеющие в плане форму правильного четырехугольника, следует координировать по точкам
двух противоположных углов, а сложной конфигурации – по точкам всех углов во избежание
ошибочного разворота здания в натуре.
Строительную координатную сетку не наносят в том случае, если есть возможность
привязать проектируемое здание к существующим зданиям или сооружениям.

Пример оформления разбивочного плана производственного предприятия с
координатной привязкой приведен на рис. 1.


Рис. 1. Фрагмент разбивочного чертежа производственного здания с координатной привязкой. Оформленный по одному из Правила оформления генплана.

Рельеф территории проектируемого здания в учебных проектах задается условно
спокойным. Горизонтали назначают через 0,5 м.

Проектирование схемы вертикальной планировки городской территории осуществляется для принципиальной увязки структурных элементов генерального плана с рельефом местности, с реками, ручьями и другими водостоками, с улично-дорожной системой, железнодорожными линиями, мостами и др. путепроводами, с дамбами и прочими инженерными сооружениями.

является первым этапом высотного решения территории города при разработке технико-экономического обоснования или генерального плана города. Разработка схемы осуществляется методом проектных (красных) отметок по отдельным планировочным элементам — дорогам, дорожкам, площадкам (рис 1).

Сущность этого метода заключается в том, что на схеме генплана, выполненной на геодезической подоснове с существующими горизонталями или отметками, наносят проектные отметки, характеризующие планируемый рельеф и определяют организацию поверхностного стока дождевых и талых вод. Этот метод дает возможность определить превышение, уклон и высотное положение проектируемого рельефа. Для определения этих характеристик используют черные отметки, красные отметки и рабочие отметки.

Черные отметки соответствуют отметкам существующего рельефа.

Красные или проектные отметки — отметки преобразованного рельефа.

Рабочие отметки – разница между проектной красной отметкой и черной отметкой существующего рельефа

Черные отметки определяют на топографическом плане в соответствующих характерных точках:

по границам объекта (красным линиям),

в точках входов и въездов на территорию,

в угловых точках и точках пересечения осей на перекрестках дорог и пересечениях дорожек,

в точках перелома продольного рельефа (изменения уклонов) по осям или боковым сторонам проездов, дорог, дорожек и аллей,

в точках характерных изгибов дорожек на их осях или боковых сторонах,

в центрах площадок в форме круга, овала, прямоугольника и др. геометрических форм, или в угловых точках площадок и в точках сопряжения площадки и дорожки;

Все указанные черные отметки на чертеже схемы организации рельефа нумеруются и наносятся снизу вынесенной черты, в каждой характерной точке.

Черные отметки в намечаемых характерных точках определяются методом интерполяции.

Нахождение отметки на поверхности. Если черная оценка лежит на черной горизонтали, то ее значение соответствует отметке этой горизонтали. Отметка точки, лежащей между черными горизонталями, определяются по формуле:

Нх=Нв+(На-Нв) , где

Нв — оценка ниже лежащей горизонтали

На — оценка выше лежащей горизонтали

L — расстояние между горизонталями (заложение)

l -расстояние от искомой точки до ниже лежащей горизонтали.

Расстояния между точками принимают по плану в соответствии с масштабом.

Для решения этой задачи графическим способом из точек А и В в противоположных направлениях восстанавливают перпендикуляры, на которых в произвольном масштабе откладывают превышения точек На и Нб относительно Нх . Искомая точка лежит на пересечении линии На Нб с отрезком, который проходит через концы перпендикуляров (рис. 2).

Уклон поверхности между двумя точками равен отношению разности отметок этих точек к горизонтальному расстоянию между ними:

i = (На-Нв) / L.

Полученную величину обычно округляют до тысячных долей.

Направление продольного уклона улицы показывают при помощи стрелки вдоль улиц и проездов от более высоких отметок до низких. Значение продольного уклона улицы проставляют над стрелкой, а расстояние, между точками, ограничивающие участок улицы с этим уклоном под ней. Затем проверяют соответствие фактического продольного уклона нормативному, на всех элементах улично-дорожной и дорожно-тропиночной сети. Если полученный продольный уклон соответствует допустимым значениям, он округляется до тысячных долей (в промилле) и принимается за проектный. Если существующий уклон не соответствует нормативным требованиям, то при определении проектных (красных) отметок его корректируют и назначают проектный уклон, который наносят на чертеже над выносной стрелкой (рис. 3).

Красные отметки наносят на чертеже схемы организации рельефа, в соответствующих характерных точках, сверху выносной линии над черной отметкой. При этом красные отметки следует назначать с таким расчетом, чтобы рабочие отметки, по возможности, не превышали ± 0,5 м.

Для улично-дорожной сети города характер поперечных профилей и максимальный продольный уклон проектируют в соответствии с расчетными параметрами улиц и дорог. Проектные продольные и поперечные уклоны для элементов дорожно-тропиночной сети парков устанавливаются в соответствии с в зависимости от типа планировочного элемента.

Для асфальтовых и цементных покрытий минимальные поперечные уклоны — 15-25 °/оо. На равнинных участках (менее 4 °/оо) при прокладке улиц и дорог их проезжие части проектируются по лотку путем построения пилообразного продольного профиля, с размещением в пониженных местах дождеприемных колодцев водосточной сети, (рис. 4).

На рис. 5 показаны этапы принятия окончательного решения при разработке схемы вертикальной планировки.

Рабочая оценка, указывает величину срезки или подсыпки грунта в данной точке. Ее наносят слева от выносной черты на чертеже схемы организации рельефа, в соответствующих характерных точках.

Таким образом, определив красные (проектные) отметки во всех характерных точках, назначив допустимые уклоны всех элементов улично-дорожной и дорожно-тропиночной сети, согласно нормативным требованиям, формируется проектный высотный каркас территории объекта.

Лекция на тему: Инженерная организация территории населенных мест.
Часть 9: Высотная привязка зданий. (посадка зданий на рельеф)

Высотная привязка зданий (посадка зданий на рельеф)

Высоту посадки зданий определяют исходя из проектных отметок прилегающей территории и окаймляющих внутримикрорайонных проездов.
  • Здания и сооружения на проектном рельефе не должны подтапливаться.
В случае понижения рельефа в сторону здания, на расстоянии 5 м от отмостки устраивают искусственный лоток с поперечным уклоном от 10 до 25 %.
  • Поперечный уклон отмостки здания принимают равным от 5 до 10%.
  • Минимальный продольный уклон по зданию определяют из условий водоотвода — 4-5%.
  • Максимальный продольный уклон назначают исходя из того, что перепад красных отметок углов зданий не должен превышать 1.2м.
  • Наименьший перепад отметки чистого пола и отмостки назначают 0.5м, наибольший — от 1 до 2м. Таким образом, отметка чистого пола определяется суммированием максимальной красной отметки одного из углов здания и выбранного по проекту значения от 0.5 до 2м. При большем перепаде высот необходимо изменение типового проекта здания.
При большем перепаде высот необходимо изменение проекта здания (использование домов ступенчатого типа, смещение по вертикали отдельных секций типовых домов) или проведение специальных мероприятий (террасирование склона, устройство откосов, подпорных стенок и пр.).
Рассмотрим высотную привязку зданий на конкретном примере (рис. 15 и 16).


Рис. 15. Определение высотной отметки здания .

1. Определяем отметки угла дома А (самой повышенной):
164,32 + 0,10 + 5 0,025 = 164,55
2. Определяем отметки угла дома Б: 164,55 + 0,05 = 164,60

3. Определяем отметки чистого пола: 164,60 + 0,85 = 165,45


4. Определяем отметки угла В: 164,55 — 0,80 = 163,75


5. Определяем отметки угла: 163,75 — 0,24 = 163,51 ≈ 163,50


6. Проверка перепада вдоль фасада Б — Г:
164,60 — 163,50 = 1,10

вдоль фасада А — В: 164,55 — 163,75 = 0,80 Вдоль фасада и торца ,

Что такое система высот и для чего она нужна в строительстве | Прораб Бывалый

При составлении проектов всегда используется высотные отметки. В Российской Федерации принято использовать Балтийскую систему высот. Что такое Балтийская система высот?

В 1707 году в Кронштадте на устое Синего моста был установлен футшток. Это рейка с делениями по которой отмечается уровень Балтийского моря.

К 1839 году выл выведен средний уровень моря, который был принят за основной ноль по всей территории России.

В 1913 году была установлена пластина с горизонтальной чертой которая является нулевой отметкой для нивелирования по сегодняшний день.

источник

источник

Для чего нужна система высот в строительстве?

Любое строительства начинается с установки репера. Это высотная отметка, выставленная относительно нулевой отметки Кронштадтского футштока. В дальнейшем все земляные и строительные работы ведутся относительно этой отметки. Это даёт возможность контролировать ведение работ с помощью нивелира. То есть мы легко сможем понять на какую глубину надо рыть котлован или на какой высоте должен находиться верх фундамента. Тут важно отметить что обычно за абсолютный ноль строения берётся верх чистого пола первого этажа.

С помощью репера мы можем определить, где будет отметка верха чистого пола и в дальнейшем уже опирается на это значение. Но реперную отметку надо стараться сохранять до конца строительства, потому что это будет вашей страховкой в случае возникновения спорных ситуаций.

В индивидуальном строительстве Балтийская система высот используется достаточно редко. В основном при строительстве частного дома устанавливается реперная отметка относительно местности, окружающей ваш участок. Используется так называемая местная или локальная система высот. Что это такое?

В ближайшей к вашему участку местности выбираем некую возвышенность. Обычно это пролегающая рядом с участком дорога, которую всегда делают выше уровня земли той местности, по которой её прокладывают.

Ставим там отметку, на которую потом всегда можно поставить нивелирную рейку. Отмечаем для себя значение этой отметки как ноль.

Считаю правильным делать уровень верха чистого пола первого этажа выше этой отметки минимум на 30 сантиметров. Почему не ниже этого значения я напишу в другой раз.

Но вы можете сами решить для себя какой уровень вам нужен. В дальнейшем уже отталкиваясь от этого вы можете с помощью нивелира вести контроль за строительством своего дома, спокойно выведя глубину траншеи под фундамент и потом высоту фундамента. Зачем нужен обязательный контроль?

В первую очередь для экономии материалов и затрат на проведение земляных работ. И самое главное, для точного выведения горизонтальной плоскости фундамента.

Конечно, это можно сделать и гидроуровнем. Можно с помощью лазерного уровня. Но если у вас есть оптический нивелир, и вы умеете им пользоваться советую воспользоваться нивелиром.

В любом случае применение системы высот всегда служит хорошим подспорьем в строительстве частного дома, и обязательным в строительстве многоэтажных зданий и промышленных сооружений.

Надеюсь я смог хотя бы в общих чертах донести до вас что такое система высот и для чего она нужна.

Подписывайтесь на мой канал, будет ещё много полезной информации)

Приглашаю в моё сообщество ВКонтакте и советую заглянуть на мой канал Ютуб)

Вынесение отметок верхней поверхности пола

Категория: Облицовочные работы


Вынесение отметок верхней поверхности пола

Укладка полов на первом и других этажах здания, а также работы по устройству выравнивающих, гидроизоляционных и других прослоек связана с определением их проектных отметок.

Отметкой называют число, определяющее высотное положение (высоту) конструктивного элемента здания. Например, на разрезе здания плоскости полов фиксируют специальными знаками с цифрами (рис. 40, б) : отметка чистого пола второго этажа — 2,800, а полов лестничной площадки — 2,780, так как уровень полов этажных площадок, санитарных узлов на 20 мм ниже уровня полов жилых помещений.

Строительству зданий и сооружений предшествует создание высотной разбивочной сети, начинающей отсчет от репера (рис. 1, а).

Репер — это геодезический знак на строительной площадке. Его высотное положение, т. е. абсолютную отметку относительно уровня Балтийского моря, равную, например, 119, 200, вычисляют от начала строительства.

Уровень пола первого этажа обозначают двумя отметками: абсолютной (120, 105) и условной, обозначенной 0,000. При возведении основных конструктивных элементов здания, укладке полов и при других работах пользуются только условными отметками, которые начинают свой отсчет от уровня чистого пола первого этажа.

По ходу строительства проектные отметки отдельных элементов переносят геодезическими приборами и приспособлениями (рис. 2) на этажи возводимого здания.

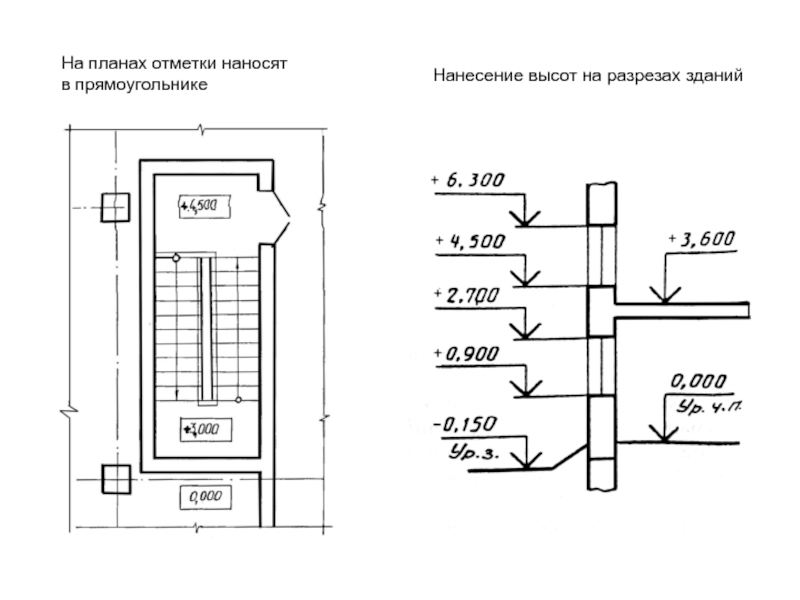

Рис. 1. Отметка репера (а) и уровни полов на этажах, лестничных клетках (б)

Нивелир (рис. 2, а) — это оптический прибор, который вместе с нивелирными рейками используют для определения проектных отметок монтируемых или уже установленных элементов здания.

Нивелирные рейки (рис. 2,6, в) — это деревянные бруски с делениями в сантиметрах и цифровыми значениями в дециметрах. На одной стороне рейки деления указаны черной краской, и отсчеты начинаются с нуля (от пяты — основания рейки). На другой стороне нанесены красные деления и отсчеты ведут от произвольного числа. Деления на нивелирных рейках равны 10 мм и для удобства отсчета каждые пять делений объединены в группу, напоминающую букву Е. Зрительные трубы 4 большинства нивелиров дают обратное изображение, поэтому цифры на нивелирных рейках изображены перевернутыми, чтобы в окуляре трубы читалось прямое изображение.

Визирный луч нивелира (рис. 3), по которому берут отсчеты, занимает горизонтальное положение. Взять отсчет по рейке — значит определить высоту от пяты рейки до уровня визирной оси нивелира. Отсчеты берут по средней горизонтальной черте 6 в окуляре зрительной трубы нивелира. В поле зрения окуляра отсчеты возрастают сверху вниз. При отсчете сантиметры читают по рейке, а миллиметры определяют на глаз (в окуляре нивелира читают отсчет—1155). Все эти инструментальные измерения и вычисления, в результате которых определяют превышения отдельных точек в здании, называют нивелированием. Эту работу выполняют инженерно-технические работники или геодезисты.

Нивелированием переносят геодезические отметки 5, закрепляемые масляной краской на стенах и колоннах здания. По нивелиру укладывают реперные маяки — плитки, уложенные на растворе и определяющие уровень пола, который будут настилать.

В больших помещениях геодезическую отметку в противоположный конец или другую часть стены переносят гибким уровнем (рис. 4, а). Уровень имеет две стеклянные визирные трубки, соединенные резиновым шлангом длиной до 12 м.

Рис. 2. Нивелир и нивелирная рейка: а — общий вид, б — сторона рейки с черными делениями, в — то же, с красными делениями; 1—тренога, 2— подъемные винты с подставкой, 3 — регулировочные винты, 4 — зрительная труба с окуляром, 5 — фокусирующее кольцо

Рис. 3. Нивелирование (а) и взятие отсчетов по рейке (б): 1 — нивелир, 2 — визирные лучи, 3 — нивелирная рейка, 4 — реперный маяк, 5 — геодезическая отметка, 6 — горизонтальная черта в окуляре нивелира, 7 — рейка в поле зрения нивелира

Рис. 4. Перенос геодезических отметок гибким уровнем: а — уровень, 6 — перенос отметки; 1 —резиновый шланг, 2 — визирная труба с делениями, 3 — кронштейн, 4 — пробка, 5 — геодезическая отметка, 6 — черта, 7 — риска уровня пола

Перед началом измерений уровень заполняют водой через пробку в визирной трубке до нулевой отметки на шкале. При этом нельзя допускать, чтобы в шланг уровня попал воздух, так как это приведет к неточности показаний прибора. Нулевое деление визирной трубки совмещают с геодезической отметкой (рис. 4, б) на стене. В противоположном конце (после прекращения колебаний воды) вода на нулевой черте второй визирной трубки покажет уровень переносимой отметки.

Точность отсчета при пользовании гибким уровнем ± 1 мм.

Между отметками (вынесенными на стену) протягивают шнур, натертый мелом, и отбивают горизонтальную черту, сохраняемую до окончания настилки полов. Такая черта позволяет быстро установить опорные маяки (плитки на растворе), определяющие уровень укладываемого пола. Например, для установки маяков при настилке плиточного пола по отметке, показанной на рис. 4, б, следует отложить 1 м от горизонтальной черты вниз. Полученная риска будет соответствовать уровню чистого пола на отметке 0,000.

Укладку промежуточных маяков, проверку маячных рядов и другие измерения выполняют с помощью строительного уровня (рис. 5), установленного на отфугованную двухметровую рейку. Уровень имеет корпус со стеклянными ампулами, заполненными жидкостью. На поверхности ампул нанесены штрихи. При горизонтальном положении уровня воздушный пузырек в ампуле занимает среднее положение (нуль-пункт). Смещение пузырька на одно деление ампулы, равное 2 мм, покажет, что проверяемая плоскость имеет уклон.

Рис. 5. Установка маяков строительным уровнем: а — уровень, б — установка маяков; 1 — корпус, 2,3 — ампулы для горизонтальных и вертикальных измерений, 4,6 — опорный и промежуточный маяки, 5 — черта на геодезической отметке, 7 — уровень на рейке, 8 — маячные ряды

Промежуточные маяки плиточных полов устанавливают по опорным маякам. Для этого один конец контрольной рейки опирают на опорный маяк-плитку, уложенную с заданным уровнем поверхности. Под другой конец рейки подкладывают плитку на растворе (или другой предмет) так, чтобы пузырек уровня находился в нуль-пункте. Уложенная плитка является промежуточным маяком.

Для большей точности измерения необходимо, чтобы местоположение уровня на рейке было постоянным; это отмечают двумя карандашными рисками. Кроме того, один из концов уровня всегда направляют к определенному концу контрольной рейки; это фиксируют карандашными стрелками на корпусе уровня и на рейке.



Облицовочные работы — Вынесение отметок верхней поверхности пола

МУНИЦИПАЛЬНОЕ УЧРЕЖДЕНИЕ»ЛЮБЕРЕЦКИЙ МНОГОФУНКЦИОНАЛЬНЫЙ ЦЕНТР ПРЕДОСТАВЛЕНИЯ ГОСУДАРСТВЕННЫХ И МУНИЦИПАЛЬНЫХ УСЛУГ» МУНИЦИПАЛЬНОГО ОБРАЗОВАНИЯ ГОРОДСКОЙ ОКРУГ ЛЮБЕРЦЫ МОСКОВСКОЙ ОБЛАСТИ

ПАМЯТКА № 8

Согласование размещения объекта капитального строительства с Росавиацией



Уважаемый заявитель!

Учитывая, что земельный участок, предполагаемый к застройке, в соответствии с пунктом 5 выданного Вам градостроительного плана земельного участка расположен в территории с границей радиусом 15 км от контрольной точки аэродрома, а также границей полос воздушных подходов аэродрома Москва (Шереметьево) или в территории с границей радиусом от
15 км до 30 км от контрольной точки аэродрома Москва (Шереметьево), строительство на которой необходимо согласовать с собственником аэродрома, в случае если объект строительства превышает абсолютную отметку высоты
342 м, до получения уведомления о соответствии указанных в уведомлении о планируемом строительстве параметров объекта индивидуального жилищного строительства или садового дома Вам необходимо согласовать размещение объекта капитального строительства с Росавиацией.

Согласование строительства (реконструкции) объектов капитального строительства с собственником аэродрома является обязательным в соответствии с требованиями Федерального закона от 01.07.2017 N 135-ФЗ
«О внесении изменений в отдельные законодательные акты Российской Федерации в части совершенствования порядка установления и использования приаэродромной территории и санитарно-защитной зоны».

 Для согласования строительства (реконструкции) объектов капитального строительства необходима обязательная проверка представленной документации на соответствие требованиям безопасности полетов воздушных судов и работе радиотехнического оборудования аэродрома, а также с учетом возможных негативных воздействий оборудования аэродрома и полетов воздушных судов на здоровье граждан и деятельность юридических лиц.

В случае отсутствия письменного согласования с собственником аэродрома, уведомление о планируемом строительстве или реконструкции объекта индивидуального жилищного строительства или садового дома будет возвращено без рассмотрения с указанием причин. В этом случае уведомление о планируемом строительстве считается ненаправленным.

Аэродром «Шереметьево» находится в ведении Межрегионального территориального управления воздушного транспорта центральных районов Федерального агентства воздушного транспорта (Росавиация)

Для получения согласования строительства Вам необходимо в простой письменной форме направить обращение на имя Начальника Межрегионального территориального управления воздушного транспорта центральных районов Федерального агентства воздушного транспорта (Центральное МТУ Росавиации) Валерия Викторовича Пастухова с приложением необходимых документов по адресу: 140002, Московская область, г. Люберцы, Октябрьский проспект, д.15.

Оформить заявление на получение согласования можно через портал Государственных и муниципальных услуг Московской области: https://uslugi.mosreg.ru/.

Исчерпывающий перечень документов, необходимых

для предоставления Согласования



1. При обращении за получением Согласования непосредственно самим Заявителем представляются следующие обязательные документы:

1. 1. Заявление, заполненное в соответствии с формой, поданное Заявителем, авторизованным с использованием Единой системы идентификации и аутентификации (далее — ЕСИА). В этом случае считается подписанным простой электронной подписью (Приложение 1).

1.2. Документ, удостоверяющий личность Заявителя.

1.3. Схема расположения объекта на карте М 1:500000 (Приложение 2).

1.4. Схема объекта в плане (с указанием размеров объекта в горизонтальной плоскости) (Приложение 3).



2. При обращении за получением Согласования представителя Заявителя представляются следующие обязательные документы:

2.1. Заявление, оформленное в соответствии с Приложением N 1 и подписанное с использованием простой электронной подписи представителя Заявителя, уполномоченного на подачу документов и получение результата Согласования.

2.2. Документ, удостоверяющий личность представителя Заявителя, уполномоченного на подачу документов и получение результата Согласования.

2.3. Документ, подтверждающий полномочия представителя Заявителя, уполномоченного на подачу документов и получение результата согласования: для представителя юридического лица — доверенность на бланке организации, для представителя физического лица — нотариальная доверенность.

2.4. Схема расположения объекта на карте М 1:500000 (Приложение 2).

2.5. Схема объекта в плане (с указанием размеров объекта в горизонтальной плоскости)  (Приложение 3).

3. Заявление заполняется с использованием специальной интерактивной формы, все остальные документы предоставляются в виде электронных образов оригиналов.

4. Форма заявления на предоставление Согласования приведена в
Приложении N 1.



Информацию о порядке получения согласования можно получить по тел.:
8 (49550) 3-50-88. Интернет сайт: http://mtuvtcrfavt.ru.



Ответ на Ваше обращение направляется в течение 30 дней со дня регистрации заявления в Росавиации в соответствии с Федеральным законом от 02. 05.2006 №59 «О порядке рассмотрения обращений граждан Российской Федерации».



Приложение 1

Шаблон заполнения Заявления о согласовании строительства (реконструкции, размещения) объекта в пределах приаэродромной территории гражданского аэродрома*

В Межрегиональное территориальное

Управление воздушного транспорта

Центральных районов Федерального

агентства воздушного транспорта

­­­­­­­ (Центральное МТУ Росавиации)

(наименование территориального органа

                           Росавиации)



Относительно согласования строительства объекта

                     Иванов Иван Иванович

 (наименование юридического лица, Ф.И.О. физического лица)

123456 г. Москва, ул. Московская, д.78, к.3, кв.1

(почтовый адрес)

                              ivanov@ivanov. ru______________

(электронный адрес)

_______________8-910-123-45-67_______________

(телефон)

___________________________________________

(факс)

       в лице (заполняется для юридических лиц) ___________________________________________

(Ф.И.О. руководителя)



ЗАЯВЛЕНИЕ

Прошу согласовать строительство (реконструкцию), размещение объекта в пределах приаэродромной территории гражданского аэродрома ______Шереметьево_____, а также в зоне действия систем посадки аэродрома, вблизи объектов радиолокации и радионавигации, предназначенных для обеспечения полётов воздушных судов __________________________________________________________________________________



Сведения об объекте:

1. Наименование и/или предназначение объекта*1

Индивидуальный жилой дом

2.  Количество этажей (при наличии)

2 этажа

3. Описание конструкции объекта (с указанием материалов)*2

Прямоугольное в плане здание с габаритными размерами  9*6 м., материал постройки – дерево, стены  –  каркасно-щитовые; перекрытия – по деревянным балкам; кровля  из  металлочерепицы.

4. Высота объекта относительно уровня земли*3

 6м.

5. Абсолютная / относительная отметка наивысшей точки объекта*4

140 м. /6 м

6. Расположение объекта относительно контрольной точки аэродрома, ближайшего населенного пункта либо другого ориентира*5

17 км севернее контрольной точки аэропорта Внуково

7. Геодезические координаты объекта:*6

в системе координат ПЗ-90.02 — широта  55о ** ** ’’,  долгота  37о ** **’ ’

в системе координат WGS-84 (при наличии) *7 _______________________

8.  Абсолютная высота поверхности земли в месте планируемого размещения объекта*8

134  м.

9. Данные об источниках радио- и электромагнитных излучений (при наличии)*9:

тип источника ______________________________, частота передачи ________________, мощность передатчика ________________, азимут излучения __________________, класс излучения _______________, поляризация ________________, координаты антенны ______________,
и высота подвеса антенны _________________________, наличие разрешения на использование радиочастот или радиочастотных каналов ______________________________________________

10. Характеристики линии электропередачи (при согласовании строительства высоковольтных линий, маршрутов электрического транспорта и т.д.)*10:

трасса прохождения линии, маршрута __________________________________________________, количество опор ____________, высота опор _______________, напряжение линии электропередачи ___________________________________________________________________



11.  Дополнительные сведения: _____________________________________________________________________________________

Приложения:

1. Схема расположения объекта (на карте М 1:500 000).*11

2. Схема объекта в плане.*11

3. ___________________________________________________________________________________

Заявитель _____________________________________________________________________________________

(подпись, инициалы, фамилия)







М.П. (при наличии) Дата ________________





Примечания:

* Разработан в целях оказания помощи заявителю в предоставлении услуги по согласованию  строительства (реконструкции, размещения) объекта в пределах приаэродромной территории гражданского аэродрома.

*1         Указать корректное функциональное назначение объекта, в соответствии с проектной документацией: индивидуальный жилой дом, объект  здравоохранения и т. д.

*2           В разделе «Описание конструкции объекта» необходимо указать информацию: о форме объекта в плане; материалах, используемых для строительства. Указываемую информацию необходимо формулировать максимально кратко. Берется из проектной документации.

*3            Высота объекта относительно уровня земли –  высота объекта в метрах, от земли до самой  верхней точки объекта, берется из проектной документации.

*4            Абсолютная отметка наивысшей точки объекта  берется из проектной документации. При отсутствии в проектной документации определяется нивелированием от опорной геодезической точки (репера) или берется с топографических карт местности плюс высота объекта,

            Относительная отметка наивысшей точки объекта – от 0,000 проектной отметки до самой верхней точки объекта, в метрах. Берется из проектной документации.

*5            Описание расположения объекта начинается со следующих формулировок: «севернее», «юго-восточнее», «западнее» и т. п.

Координаты контрольных точек аэродромов:

Домодедово — 55°24’31” 37°54’23” ,

Внуково — 55°35’57” 37°16’23” ,

Шереметьево — 55°58’21” 37°24’47”.

В случае использования в качестве ориентира населенного пункта указывается населенный пункт районного значения (от центра).



*6             Геодезические координаты объекта определяются при геодезической съемке.

В обязательном порядке заявителем указываются координаты в системе ПЗ-90.02/90.11.

Возможно определение координат в системе WGS-84 с помощью GPS устройств.

В случае если заявитель определяет координаты в системе WGS-84, ему необходимо произвести перерасчет координат в системе  ПЗ-90.02/90.11.  Перерасчет можно выполнить по таблицам
по ссылке: http://www.caiga.ru/common/AirInter/validaip/html/rus.htm (зайти в раздел GEN 2.1, пункт 2.1.3)



*7            Не являются обязательными для заполнения.

*8         Абсолютная высота поверхности земли в месте планируемого размещения объекта берется из проектной документации. При отсутствии в проектной документации определяется нивелированием от опорной геодезической точки (репера) или берется с топографических карт местности.



*9         Информация об источниках радио- и электромагнитных излучений является обязательной для заполнения в случае наличия у объекта согласования данных характеристик. Берется
из проектной документации. В случае отсутствия у объекта соответствующих характеристик данное поле не заполняется.



*10        Данные о характеристиках линий электропередачи (при согласовании строительства высоковольтных линий, маршрутов электрического транспорта и т.д.) заполняются
при согласовании строительства высоковольтных линий, маршрутов электрического транспорта
и т.д. Берется из проектной документации. В случае отсутствия у объекта соответствующих характеристик данное поле не заполняется.

*11           Образцы схем расположения объекта на карте М 1:500000 и в плане (с указанием размеров объекта в горизонтальной плоскости) прилагаются.































































Приложение 2































Приложение 3

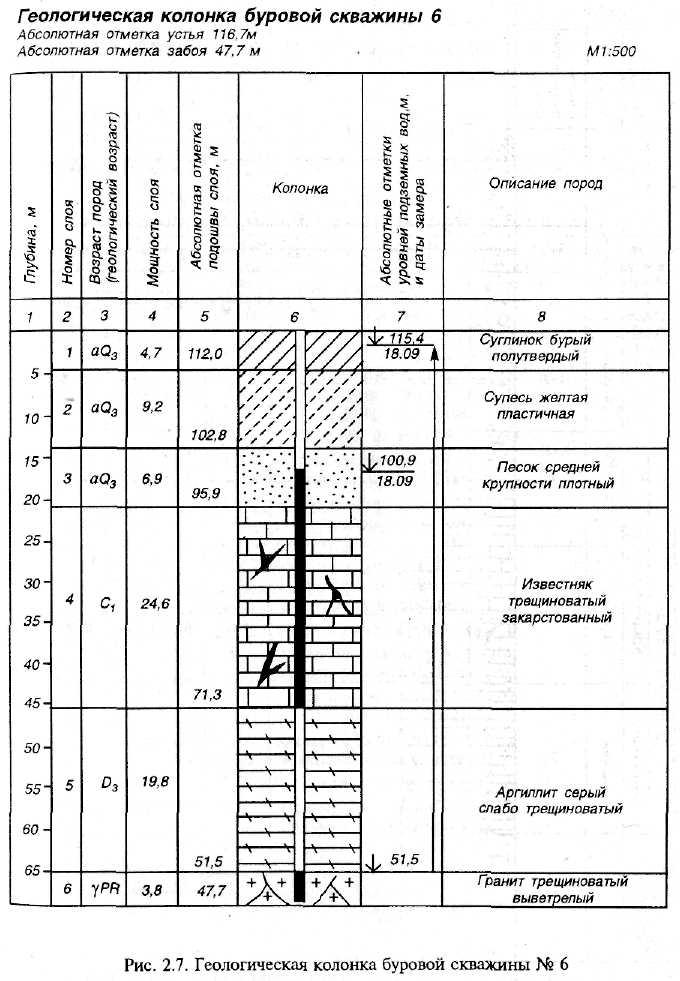

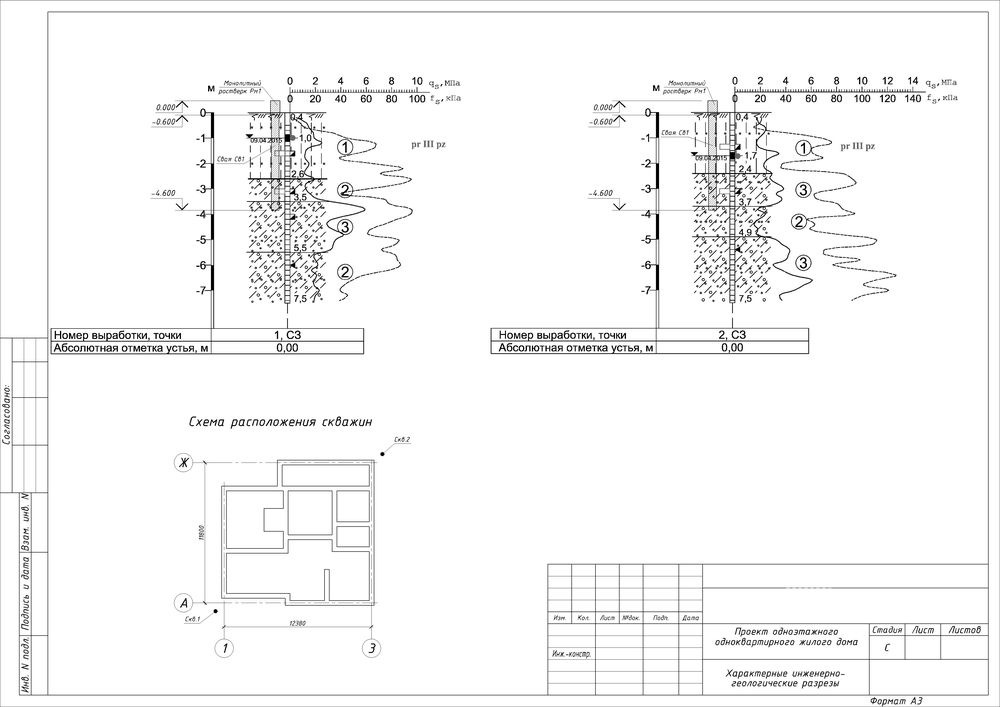

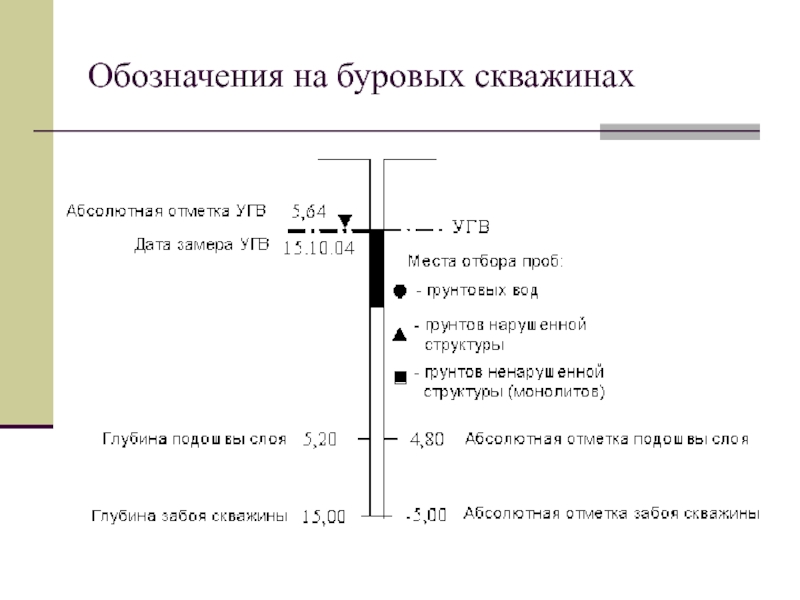

Абсолютная отметка устья скважины. Абсолютная отметка

Геодезические работы проводятся на подготовительном этапе строительства с цельюопределения и выноса проектной отметки на строительную площадку.

В проекте задается соответствие между абсолютной отметкой площадки строительстваи относительной отметкой &quot,0,000&quot, проекта.

Абсолютная отметка — это высота рельефа местности относительно уровня мировогоокеана. В городах, для облегчения выноса абсолютной отметки, предусмотрена сетьреперов на статических конструкциях. Например на фундаментах сооружений. Реперсоответствует какой-либо абсолютной отметке. Поэтому, используя геодезическиеприборы (теодолит, нивелир), способные передать горизонтальные отметки, можноперенести отметку с репера на строительную площадку.

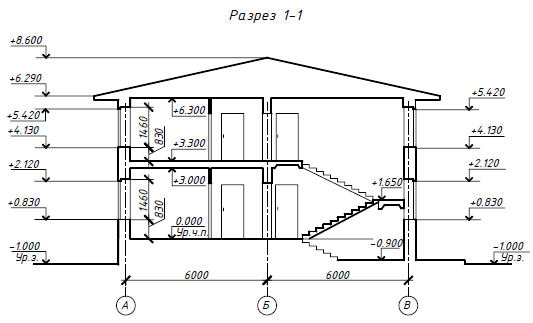

Относительные отметки проекта, обычно задаются относительно пола первого этажа,который, в свою очередь, соответствует какой-либо абсолютной отметке.

Вынос осей здания на строительную площадку

Геодезические оптические приборы позволяют вынести оси здания на строительнуюплощадку. Разбивочный чертеж осей здания выполняется на стадии генеральногоплана. Обычно они представляют собой сетку взаимно перпендикулярных линий. Вэтом случае в задачу геодезиста входит вынос двух, взаимно перпендикулярныхосей в соответствии с разбивочным чертежем. Обычно оси привязываются от существующихсооружений, дорог и т. д.

Геодезическое сопровождение в строительстве включает в себя:

1. Выверку и контроль вертикальности здания в процессе строительства,

РАЗДЕЛ III ОБОЛОЧКИ ЗЕМЛИ

Тема 1 ЛИТОСФЕРА

§24. АБСОЛЮТНАЯ И ОТНОСИТЕЛЬНАЯ ВЫСОТА МЕСТНОСТИ

· Вспомните, как можно измерить высоту предмета.

· Какие формы поверхности е в вашей местности?

Вы уже знаете, что земная поверхность неровная. На ней есть относительно ровные участки, есть поднятие и снижение — холмы, горы, овраги. Чтобы представлять неровности земной поверхности и показать их на плане или карте, нужно знать высоту возвышенностей и глубину понижений поверхности.

КАК ИЗМЕРЯЮТ ОТНОСИТЕЛЬНУЮ ВЫСОТУ. Чтобы определить на местности высоту, например, бугра, нужно измерить расстояние по вертикали от его подошвы до вершины. Это можно сделать с помощью нивелира. Нивелир — простой прибор в виде вертикальной рейки высотой 1 м и горизонтальной планки с отвесом (тягарцем).

Способ измерения им высоты изображен на рис. 87. Сначала устанавливают нивелир у подошвы холма. За отвесом проверяют его вертикальность. Горизонтальную планку нивелира направляют на склон. В направлении планки «прицеливаются» и замечают точку на склоне, в которую она направлена. Там забивают колышек. Если высота нивелира равна 1 м, эта точка будет на 1 м выше от того места, где стоит нивелир. После этого нивелир переносят к колу и «прицеливаются» на другую точку выше по склону. Вторая точка уже будет на 2 м выше подошвы. Так последовательно переставляют нивелир несколько раз вдоль склона. Достигнув вершины, по количеству колышков определяют высоту холма в метрах.

Таким образом узнают, на сколько метров одна точка (в нашем примере — вершина холма) выше относительно другой (подошвы холма). Превышение одной точки земной поверхности над другой называется относительной высотой.

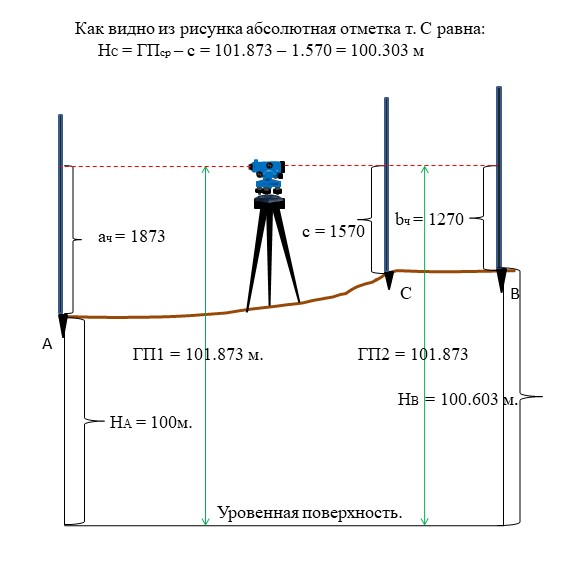

Измерения высоты точек земной поверхности называют нивелированием (рис. 88). С помощью нивелира можно измерять высоту берега реки над водой, высоту склона оврага над его дном и тому подобное. Относительную высоту нужно знать ученым, строителям, туристам.

Школьный нивелир

Рис. 87. Измерения относительной высоты

Рис. 88. Нивелирование

КАК ОПРЕДЕЛЯЮТ АБСОЛЮТНУЮ ВЫСОТУ. Если вы внимательно рассмотрите рис. 88, то увидите, что на одном склоне холма нивелир ставили четыре раза, на склоне с другой стороны — пять раз. Это означает, что подошва горб а с одной бы глазу может быть ниже, чем с другой. Поэтому и относительная высота вершины, измеренная разных сторон холма, может быть неодинаковой.

Чтобы избежать несогласованности в высотах, на планах и каргах обозначают не относительную высоту, абсолютную. Ее отсчитывают от единого уровня — уровня моря, который принято считать за ноль. Следовательно, абсолютная высота — это превышение точки земной поверхности над уровнем моря, что сказывается 0. Однако разные моря имеют разный уровень. От какого из них вести отсчет? В Украине, как и в других странах (России, Беларуси, Молдове и др.), принято вести отсчет абсолютной высоты точек поверхности от уровня Балтийского моря (рис. 89).

Чтобы определить абсолютную высоту точек, не обязательно ехать к его берегам. В различных местах на местности ставят специальные знаки — реперы(рис . 90). Н а них указано высоту этого участка над уровнем Балтийского моря. От этого знака нивелированием можно определить вы соту любой точки. Например, абсолютная высота Киева (самой высокой его части — Печерская) — 190 м.

На планах и картах абсолютную высоту отдельной точки местности обозначают точкой.

Возле нее пишут высоту в метрах. Это отметка высоты (рис. 92).

Рис. 89. Отсчет абсолютной высоты

Рис. 9 0. Рэпер

Рис. 91.

Рис. 93. Изображение неровностей поверхности на плоскости с помощью горизонталей

Рис. 94. Изображения горизонталей на плане

КАК ИЗОБРАЖАЮТ НЕРОВНОСТИ ПОВЕРХНОСТИ ГОРИЗОНТАІ1ЯМИ. Неровности земной поверхности на планах и картах изображают горизонталями. Горизонтали — это линии на плане или карте, соединяющие точки земной поверхности с одинаковой абсолютной высотой. Они очерчивают формы неровностей земной поверхности. Так, отметки абсолютных высот холма переносят на план и соединяют их линиями с другими такими же отметками высоты (рис. 93, 94).

На плане горизонтали изображают линиями розового или коричневого цветов. Проводят их через определенные промежутки. Наприкладчерезкожні5,10, 20, 50, 100 или 200м. На линии-горизонтали цифрой обозначают абсолютную высоту.

Обратите внимание: расстояние между горизонталями зависит от крутизны склонов. Если склон крутой, горизонтали на плане будут проведены близко друг от друга, если пологий — на большем расстоянии. Маленькие черточки, проведенные перпендикулярно к горизонтали, называют бергштрихами. Свободным концом они указывают, в каком направлении склон понижается. Горизонталями на планах изображают не только повышение, но и впадины. Тогда бергштрихи будут направлены свободным концом внутрь контура.

За горизонталями на плане можно решить практические вопросы. Например, стоит только взглянуть на план, чтобы определить, в каком направлении местность повышается, какой склон холма круче, видно из той или иной точки определенный объект.

Изображение бергштрихов на горизонталях

На карте горизонтали проведены через несколько метров как на плане, а через сотни метров и через разные промежутки высоты (на карте полушарий — 0, 200 м, 500 м, 2000 м и т. д.). Для большей наглядности участка между горизонталями окрашивают различными колюрами. Участки с абсолютными высотами от 0 до 200 м закрашены зеленым цветом, от 200 до 500 м — желтым, свыше 500 м — оттенками коричневого. Так же горизонталями и оттенками голубого цвета показаны глубины океанов и морей. Как вы уже знаете, цвета, используемые на карте, объясняет шкала высот и глубин.

Несмотря на относительную и абсолютную высоты, самой высокой горой в мире является не Эверест (8850 м), а вулкан Мауна-Кеа на Гаванских островах. Его абсолютная высота — 4205 м (над уровнем моря), а относительная — 9705 м (от подножия на дне океана до вершины).

ЗАПОМНИТЕ

высота — это превышение одной точки земной поверхности над другой.

Абсолютная высота — это превышение точки земной поверхности над уровнем моря.

Горизонтали — это линии на плане или карте, соединяющие точки с одинаковой абсолютной высотой.

Бергштрих — черточка, проведенная перпендикулярно к горизонтали и указывает свободным концом, в каком направлении склон понижается.

ВОПРОСЫ И ЗАДАНИЯ

1. Чем относительная высота отличается от абсолютной?

2. Что означает отметка высоты на плане?

3. Что изображают горизонтали на плане?

4. Определите, на каком расстоянии друг от друга проведены горизонтали на рис. 93.

5. Какова зависимость между крутизной склона и расстоянием между горизонталями?

6. Чем отличается в плане изображения холм от впадины?

7. Вычислите относительную высоту холма, если его абсолютная высота равна 487 м, а горизонталь около подошвы проведена на высоте 230 м.

8. Как изменилась бы абсолютная высота горы Говерлы, если бы уровень воды в Балтийском море повысился на 10 м?

ПРАКТИЧЕСКАЯ РАБОТА 4

Тема: Определение по картам абсолютной и относительной высоты местности.

1. Пользуясь физической картой полушарий, по шкале высот определите:

а) абсолютную высоту Бразильского плоскогорья и его высоту относительно Амазонской низменности;

б) абсолютную высоту Уральских гор и их высоту относительно Западносибирской равнины.

2. Пользуясь физической картой полушарий, по отметкам высоты определите:

а) абсолютную высоту вулкана Килиманджаро в Африке;

б) абсолютную высоту горы Джомолунгмы (Эверест), что в Азии.

Величественные горы и бескрайние равнины, высокие конусы вулканов и глубокие межгорные долины, песчаные холмы и овраги — такие разнообразные формы наземной поверхности. Неровности материковой и океанической земной коры очень разные. Их различают по форме, размерам, происхождению, возрасту. Есть выпуклые формы (холмы, горы), вогнутые (овраги, долины, впадины), плоские и холмистые. Совокупность форм земной поверхности называется рельефом. Разнообразный рельеф — это результат взаимодействия внутренних процессов, которые создают неровности, и внешних, которые пытаются их выровнять.

Если представить поверхность планеты без океанической воды, то увидим крупнейшие формы рельефа земной коры: впадины океанов и материки возвышаются над ними. Эти неравенства определяют «лицо» планеты, поэтому их называют планетарными формами рельефа (крупнейшие). И на материках и на дне океанов основными формами рельефа (большие) есть равнины и горы. их осложняют меньшие формы — холмы и долины, бугорки и овраги и др. (рис. 95).

Рис. 95 Деление форм рельефа

Высота над уровнем моря… Этот термин, пожалуй, известен каждому школьнику. Мы достаточно часто встречаем его в газетах, на сайтах, в научно-популярных журналах, а также при просмотре документальных фильмов.

Теперь же попробуем дать ему более точное определение.

Раздел 1. Высота над уровнем моря. Общая информация

Под этим термином следует понимать абсолютную высоту или же абсолютную отметку, т. е. такую координату в которая показывает, на какой высоте по отношению к уровню моря находится тот или иной объект.

Двумя другими показателями географического месторасположения предмета являются долгота и широта.

Вот, к примеру, Москва. Высота над уровнем моря этого города весьма различна: максимальная составляет 255 м (недалеко от ст. м. «Теплый стан»), а минимальная — 114,2 м — находится вблизи Бесединских мостов, именно там, где река Москва покидает город.

Вообще же, если оперировать чисто физическими измерениями, то высота над уровнем моря является ничем иным как расстоянием по вертикали от, собственно, самого отдельно взятого предмета до среднего уровня морской поверхности, которая не должна быть нарушена ни приливами, ни волнениями.

Данная величина бывает как положительной, так и отрицательной. Ну, тут все относительно просто: то, что находится выше моря, приобретает знак «плюс», а ниже, соответственно, «минус».

Кстати, нельзя не отметить тот факт, что при увеличении ее значения наблюдается снижение атмосферного давления.

Если говорить о нашей стране, то самой высокой точкой суши в РФ по праву считается 5642-метровый Эльбрус, а вот самой низкой можно назвать с абсолютной высотой около 28 м.

Раздел 2. Высота над уровнем моря. Самое высокое место на планете

Ну, конечно же, это Эверест — хорошо известная гора, расположенная в центральной части горной системы Гималаи, как раз на границе двух южноазиатских государств, Непала и Тибета.

На сегодняшний день его высота составляет 8848 метров. Слова «на сегодняшний день» не случайны. По мнению ученых, земная поверхность все еще продолжает формироваться, поэтому и этот пик, хотя это и незаметно, растет с каждым годом.

Если углубиться в историю, то практически сразу же можно обнаружить информацию о том, что первыми отважными покорителями Джомолунгмы были (Новая Зеландия) и Тензинг Норгей (Непал). Свое на самом деле героическое восхождение они совершили 28 мая 1953 года. С тех пор Эверест стал своеобразной Меккой для сотен и тысяч скалолазов, альпинистов и других смелых искателей приключений.

Раздел 3. Высота над уровнем моря. Самое низкое место на планете

В этом случае все немного сложнее. Дело в том, что таких точек на Земле сразу две: одна из них — побережье Мертвого моря — расположена на суше, а вторая носит название и находится глубоко под толщей воды Тихого океана.

Остановимся на каждой из них более подробно.

Итак, Мертвое море, как известно, можно обнаружить на границе трех стран: Израиля, Палестины и Иордании. Оно является не только самым соленым водоемом на планете, но самым низким участком суши.

Сейчас уровень воды в нем составляет 427 метров, но и это еще не предел, т. к. ежегодно он, по мнению специалистов, падает в среднем на 1 метр.

Высота над уровнем моря… Москва, как было упомянуто выше, располагается в пределах от 114 до 255 м. Для нас это, в принципе, норма. Если учесть, что столицу РФ вряд ли можно назвать очень холмистой, то эту разницу почувствовать почти невозможно.

А теперь давайте возьмем в руки глобус или физическую карту земной поверхности: где-то глубоко-глубоко в Тихом океане, недалеко от можно рассмотреть пометку с надписью Так вот, он уходит под воду на глубину чуть больше 11 км.

Задача.

Системы вертикальных (высотных) координат

Основной величиной в этой системе является высота. Высотой точки называется расстояние по отвесной линии от уровенной поверхности до данной точки. Числовое значение высоты точки является ее отметкой .

Если высоты отсчитываются от основной уровенной поверхности, то они называются абсолютными и входят в абсолютную систему высот. Если же высоты отсчитываются от любой другой уровенной поверхности, условно принятой за начальную, то они называются условными и входят в условную систему высот.

В России и сопредельных государствах положение основной уровенной поверхности, совпадающей со средним многолетним уровнем Балтийского моря, фиксируется нулевым горизонтальным штрихом на бронзовой доске, прикрепленной к устою моста через обводной канал в Кронштадте. Эта доска с нулевым штрихом, от которого ведется отсчет абсолютных высот, называется Кронштадским футштоком .

Высота одной точки (В) относительно другой (А) называется относительной высотой или превышением (h) . Из рисунка видно, что превышение равно разности абсолютных или условных высот двух точек:

h AB = H B – H A = H » B – H » A .

Рис. Абсолютные (HA и HB), условные H»A и H»B и относительные (h) высоты Рельеф земной поверхности и его изображение

На топографических картах

Рельеф – это совокупность всех неровностей земной поверхности, различных по своей форме и размерам. Изображение рельефа на топокартах должно быть наглядным, отражать количественные характеристики неровностей местности (абсолютные высоты, превышения точек, крутизну склонов и др.). Рельеф на топокартах изображается горизонталями в сочетании с отметками высот и условными обозначениями форм, которые нельзя изобразить горизонталями. Способ изображения рельефа горизонталями позволяет геометрически наиболее точно передать форму рельефа и отразить его особенности.

Определение отметок точек и превышений

Точки Отметки точек Н , м Превышения h , м
152,50
— 1,50
151,00
+ 2,75
153,75
+ 7,50
161,25
— 8,75
152,50

Контролем правильности вычислений является равенство нулю суммы всех превышений т. е. .

ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ И ТРЕБОВАНИЯ К ФУНДАМЕНТАМ СТАКАННОГО ТИПА

Устройство таких конструкций осуществляется с применением усиленной схемы армирования и бетона. Именно благодаря этому фундамент стаканного типа отличается более высоким сроком эксплуатации.

Подобные основания не предназначены для использования в индивидуальном строительстве.

Устройство таких конструкций выполняется при возведении мостов и промышленных объектов.

Схема стаконного фундамента.

Фундамент стаканного типа нельзя устанавливать на пучинистых и просадочных грунтах. Технология монтажа предусматривает установку железобетонных или металлических колонн, устройство которых осуществляется в специальный стакан, после чего выполняется фиксация.

Фундаментные блоки должны соответствовать ряду требований и норм, закрепленных в соответствующем ГОСТе, а именно:

  1. Бетон, из которого изготавливаются фундаментные блоки, должен соответствовать марке 200 и иметь характеристику водонепроницаемости В2.
  2. Готовые блоки могут транспортироваться на объекты только после того, как материал (бетон) наберет должный показатель прочности.
  3. Армирование при устройстве фундамента стаканного типа выполняется обязательно. Минимальная толщина слоя вокруг прутков арматуры – 30 мм.
  4. Обнаженные прутки в готовых изделиях расцениваются как брак, использовать подобные блоки категорически запрещено.
  5. Технология запрещает использовать бетонные изделия, имеющие трещины более 0,1 мм;
  6. При проведении строительных работ необходимо аккуратно удалить имеющиеся на изделии монтажные петли, вбивать их в конструкцию категорически запрещено.

БАШКИРСКИЙ КОЛЛЕДЖ АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА И КОММУНАЛЬНОГО ХОЗЯЙСТА

1. Что такое отметка точки, превышение, абсолютная и относи­тельная отметки?

2.Как установить теодолит в рабочее положение?

3.В чем суть нивелирования способом «вперед», его схема.

4 Геодезическое сопровождение при монтаже столбчатых фун­даментов (фундаментов стаканного типа).

Задача. Определить уклон линии 1-2 на плане участка с горизонталями. 114. 00

Вопрос 1.Что такое отметка точки, превышение, абсолютная и относительная отметки?

С понятием относительной и абсолютной высоты меня познакомили на уроке географии. Обычно мне не запоминались сложные понятия (такие, как эти), но тот урок вел очень образованный практикант, который смог подать материал понятно и интересно. Говорят, что учителя нет, есть ученик, но я с этой фразой категорически не согласен. Благодаря тому парню, я даже сейчас я с легкостью могу объяснить различия между этими определениями.

Разница между абсолютной и относительной высотой

Допустим, вы идете по дороге и видите перед собой возвышенность. К вам подходит добрый волшебник и говорит: «Вот тебе линейка в 6437 метров, я превращу тебя в великана, и если ты измеришь гору, то сможешь унести с собой 5 килограммов золота». Вы соглашаетесь (кто же не хочет 5 кг золота?!), начинаете расти и приставляете к горе линейку.

Итак, гора получилась 3450 метров в высоту. Но волшебнику нужно еще одно число. Значение, которое вы получили, будет называться относительной высотой. Потому что она была измерена относительно другой поверхности. Теперь вам нужно найти абсолютную высоту. Чтобы это сделать, необходимо измерить размер горы, начиная от уровня моря. Теперь в горе целых 4500 метров. Вы справились с заданием и получили свое золото.

На картах и планах указывается размер какой-либо возвышенности (горы или холма) относительно уровня моря. Относительная высота появилась гораздо раньше абсолютной. Появление второй, вероятнее всего, стало следствием развития физической географии. Именно благодаря абсолютной высоте мы знаем самую высокую и самую низкую точку нашей планеты.


Измерение абсолютной высоты

Как говорилось выше, абсолютную высоту можно найти от уровня моря, но некоторые страны могут определять ее от других точек, например:

  • отметки на церкви святого Александра в Германии;
  • Евразийская литосферной плиты в Италии;
  • отметки в центре Амстердама (Нидерланды).

Так было принято потому, что высота уровня моря может изменяться с годами, а уровень этих отметок относительно постоянен. На картах можно увидеть только обозначение абсолютной высоты.

Журнал погружения шпунта (Форма Ф-39) / КонсультантПлюс

Форма Ф-39

Подрядная организация ____________________________________

Строительство (реконструкция) ____________________________

ЖУРНАЛ

ПОГРУЖЕНИЯ ШПУНТА

Начат «__» ____________ 20__ г.

Окончен «__» ____________ 20__ г.

В журнале прошито

и пронумеровано ___ стр.

Начальник производственного Ответственный за ведение журнала

отдела подрядной организации

______________ ____________ _________________ _____________

(Ф.И.О.) (подпись) (Ф.И.О.) (подпись)

М.П.

ЖУРНАЛ

ПОГРУЖЕНИЯ ШПУНТА

(с N ______ по N ______)

Начало ___________________________ Окончание __________________

1. Система копра (крана) _________________________________________

2. Тип молота (вибропогружателя) _________________________________

3. Масса ударной части молота ____________________________________

4. Тип и масса наголовника _______________________________________

5. Материал и сортамент шпунта ___________________________________

6. Длина шпунта __________________________________________________

7. Абсолютная отметка поверхности грунта _________________________

8. Абсолютная отметка уровня грунтовых вод _______________________

┌───┬─────┬─────┬────────────┬───────────┬───────┬────────┬──────┐

│ N │N │Дата,│Абсолютная │Абсолютная │Размер │Глубина │Испол-│

│п/п│шпун-│смена│отметка вер-│ отметка │срезки │погруже-│ни- │

│ │тин │ │ха шпунта │низа шпунта│или на-│ния │тель, │

│ │по │ ├────┬───────┼────┬──────┤ращива-│шпунта │под- │

│ │плану│ │по │факти- │по │факти-│ния │от про- │пись │

│ │ │ │про-│ческая │про-│ческая│шпунти-│ектного │ │

│ │ │ │екту│ │екту│ │ны, м │обреза, │ │

│ │ │ │ │ │ │ │ │см │ │

├───┼─────┼─────┼────┼───────┼────┼──────┼───────┼────────┼──────┤

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ 8 │ 9 │ 10 │

└───┴─────┴─────┴────┴───────┴────┴──────┴───────┴────────┴──────┘

Открыть полный текст документа

A Перспектива строительной грамматики — Университет Кён Хи

TY — JOUR

T1 — Английский язык с абсолютными конструкциями

T2 — Перспектива строительной грамматики

AU — Kim, Jong Bok

AU — Davies, Mark

N1 — Информация о финансировании: 1 Предыдущие версии этой статьи были представлены на конференции Американской ассоциации корпусной лингвистики в Университете штата Айова 17 сентября 2016 г. и на 7-й проводимой раз в два года международной конференции по лингвистике современного английского языка в Университете Виго 29 сентября 2017 г.Благодарим слушателей конференций за вопросы и отзывы. Мы также благодарим Анн Абейле, Берта Каппелле, Адель Голдберг, Юнгсу Ким, Окги Ким, Лауру Микаэли и Рок Сим за комментарии и предложения на различных этапах разработки этой статьи. Эта работа была поддержана грантом Национального исследовательского фонда Кореи, финансируемым правительством Кореи (NRF-2014S1A2A2028437). 2 Скобки в данных — наши, и они указывают на составную часть. Авторские права издателя: Авторские права © Cambridge University Press, 2019.

PY — 2020/12/1

Y1 — 2020/12/1

N2 — Существует несколько типов абсолютных построений (ACS) на английском языке. Среди них в данной статье исследуется так называемый what-with ac, которому не уделялось особого внимания при изучении грамматики английского языка. В этой статье грамматические свойства конструкции рассматриваются как с синхронной, так и с диахронической точки зрения, с использованием гораздо более репрезентативных и надежных корпусов, чем в предыдущих исследованиях. Основываясь на данных корпуса, взятых из исторических корпусов, таких как COHA (Корпус исторического американского английского, 400 миллионов слов), в статье рассматриваются вопросы об изменениях в синтаксических, семантических и прагматических свойствах конструкции.Кроме того, в статье предлагается перспектива построения грамматики, которая поддерживает предыдущие исследования, доказывающие, что конструкция претерпевает процессы грамматической конструкции.

AB — В английском языке существует несколько типов абсолютных построений (АСУ). Среди них в данной статье исследуется так называемый what-with ac, которому не уделялось особого внимания при изучении грамматики английского языка. В этой статье грамматические свойства конструкции рассматриваются как с синхронной, так и с диахронической точки зрения, с использованием гораздо более репрезентативных и надежных корпусов, чем в предыдущих исследованиях.Основываясь на данных корпуса, взятых из исторических корпусов, таких как COHA (Корпус исторического американского английского, 400 миллионов слов), в статье рассматриваются вопросы об изменениях в синтаксических, семантических и прагматических свойствах конструкции. Кроме того, в статье предлагается перспектива построения грамматики, которая поддерживает предыдущие исследования, доказывающие, что конструкция претерпевает процессы грамматической конструкции.

KW — Строительная грамматика

KW — абсолютная конструкция

KW — corpus

KW — грамматикализация

UR — http: // www.scopus.com/inward/record.url?scp=85069789541&partnerID=8YFLogxK

U2 — 10.1017 / S13606743169

DO — 10.1017 / S13606743169

M3 — Артикул

8US30003

AN — Артикул

8US30002 AN — 85069 637

EP — 666

JO — Английский язык и лингвистика

JF — Английский язык и лингвистика

SN — 1360-6743

IS — 4

ER —

Абсолютный ландшафт / строительство в — Эдмонтон

Об этой сделке

До того, как чердаки были изолированы от экстремальных температур, призракам не оставалось ничего другого, как врезаться в кушетки своих привидений, что привело к напряженным ночным кинопросмотрам Ghostbusters . Пусть даже незваные гости будут уютными с сегодняшним Groupon от Absolute Landscape / Construction. Выберите один из следующих вариантов:

  • За 79 долларов вы получите установку до 300 квадратных футов надутой изоляции чердака (до 330 долларов).
  • За 99 долларов вы получите установку до 300 квадратных футов надутой изоляции чердака и консультацию по энергоэффективности дома (до 540 долларов).

Обученный отделом природных ресурсов Канады специалистом по оценке энергопотребления, Марк Демерс из Absolute Landscape / Construction искусно повышает экологичность домов с помощью энергосберегающих услуг.Разметьте sashays до чердаков, чтобы установить до 300 квадратных футов вдуваемой изоляции, предотвращающей проникновение порывистых ветров, сохраняя тепло и скрывающихся персонажей Бронте от побега. Чердаки, недавно защищенные от атмосферных воздействий к 31 марта 2012 года, могут дать поселенцам право на правительственные скидки и сократить потребление энергии в среднем на 50 гигаджоулей в год, что может дать экономию примерно 300 долларов в год. После того, как самые верхние камеры были защищены от зимних температур, консультация по энергоэффективности в доме позволяет опытному технику точно определить проблемные зоны с утечкой энергии вокруг дома.Как термографист-исследователь зданий, сертифицированный Инфракрасным учебным центром, Марк использует тепловизионную камеру, чтобы отслеживать модели миграции тепла по всему жилищу, надеясь поймать их в наиболее фотогеничном виде.

Об абсолютном ландшафтном строительстве

Марк Демерс, владелец компании Absolute Landscape Construction, впервые начал заниматься ландшафтным дизайном и строительством в качестве начинающего мастера в 1999 году.После трех лет наблюдения за своими опытными коллегами и приобретения знаний в области разработки и инжиниринга Марк открыл собственное дело. Несколько лет спустя он руководил развитием городского парка площадью 21 акр, включая строительство, орошение, посадку и дрессировку уток. Сегодня он опирается на более чем десятилетний опыт, когда он и его дотошные техники подстригают газоны, утепляют чердаки и ремонтируют дома.

Абсолютный ландшафт / Строительство

Absolute Roofing & Construction LLC

Только 7% кровельщиков в Северной Америке приглашаются стать подрядчиками, сертифицированными GAF Certified ™.Его нельзя купить. Его можно только заработать. *


Получите душевное спокойствие с сертифицированным подрядчиком
В GAF мы обучаем и тестируем тысячи лучших кровельщиков в стране и следим за тем, чтобы они имели соответствующие лицензии и застрахованы. они могут предложить наши лучшие гарантии.

Для этой сертификации требуется минимум 3 года опыта, она обновляется ежегодно и требует наличия подрядчика:


Надлежащим образом застрахованный и лицензированный:

Для вашей защиты, чтобы вы могли спокойно отдыхать, зная, что вы защищены
  • 1 миллион долларов + страхование ответственности
  • Страхование компенсации работникам
  • Лицензировано государством, где это необходимо и применимо

Авторитетная и заслуживающая доверия:

Имеет опыт предоставления качественных кровельных услуг в вашем районе
  • Хорошая репутация в Better Business Bureau
  • Хороший кредитный рейтинг по Experian

Высококвалифицированный:

Актуальность новейших технологий и практик, обеспечивающая квалифицированную установку
  • GAF обучен и сертифицирован
  • Высокий рейтинг удовлетворенности работой собственника
  • Способен предложить самый сильный GAF гарантии

Ваша связь с усиленными гарантиями GAF
Ограниченная гарантия GAF на черепицу и аксессуары предусматривает пожизненную ограниченную гарантию и 10-летний период 100% покрытия, в течение которого GAF оплатит как затраты на монтажные работы, так и замену продуктов GAF, необходимых для ремонта вашей крыши из-за производственный брак на 10 лет.

Подрядчик , сертифицированный GAF, также может предложить ограниченную гарантию GAF System Plus, увеличивающую период защиты Smart Choice ® с 10 до 50 лет, включая отрыв.

9000
Несертифицированный
Подрядчик
Сертифицированный
Подрядчик
Master Elite
Подрядчик
Опоясывающий лишай GAF и аксессуары
Ограниченная гарантия
WindProven
Ограниченная гарантия на кровельные системы GAF
GAF System Plus
Ограниченная гарантия

49

GAF Silver Pledge
Ограниченная гарантия
GAF Golden Pledge ®
Ограниченная гарантия

* Contrac Участники программ сертификации GAF не являются сотрудниками или агентами GAF, и GAF не контролирует или иным образом не контролирует эти независимые предприятия. Подрядчики могут получать бонусы, такие как бонусные баллы за лояльность и скидки на маркетинговые инструменты от GAF за участие в программе и предложение расширенных гарантий GAF, которые требуют использования минимального количества продуктов GAF. Ваши отношения с Подрядчиком и любые услуги, которые они вам предоставляют, регулируются Условиями использования Подрядчика.


Джош Лейкс
Владелец / Основатель / Мастер-электрик

Джош никогда не хотел сидеть за столом и нуждался в чем-то сложном физически и умственно.Выращиваю сельское хозяйство в Спринг-Вэлли, штат Огайо, недалеко от Дейтона, выращивая крупный рогатый скот, свиней и различные зерновые. Когда Ферма сократилась, Джош устроился на работу в компанию Reliable Construction под руководством Пола Роджерса. Через четыре года В Reliable Джош со своей исходной позиции работал разнорабочим, специализирующимся на заправке. строительство помощнику их мастеров-электриков. В 2002 году Джош был уволен из Reliable and начал работать в Carey Electric. Его работа в Carey была сосредоточена в основном на реконструкции магазинов Meijer.Фокус работы Джоша становились все более и более ориентированными на электричество, поскольку в следующие десять лет он работал в компаниях. включая 5 Star Electrical Services и Miller Addams Commercial. В 2011 году Джош решил продолжить свое мечтают и основали компанию Absolute Electrical Contractors. Собрать команду высокомотивированных, преданных своему делу людей со страстью к постоянному поиску новых инноваций и свежих идей, Джош нашел свою нишу максимально возможное качество для наших клиентов.



Ди Симпсон
Офис-менеджер / «Мама»

Ди познакомился с Джошем через общего друга, когда он искал офис-менеджера.Ее опыт до Абсолют включал в себя ведение бухгалтерского учета малярного подрядчика, администратора детской церкви. министерство и полтора года работы в страховом агентстве. Ди любит организовывать, вести бухгалтерию и бухгалтерию. поэтому ей легко приходить на работу, потому что ей это нравится. Она добавляет, что команда — это веселая группа, с которой приятно находиться. и это очень семейная, заботливая атмосфера для работы. Ди держит все колеса смазанными и следит за тем, чтобы все разные команды всегда работают вместе в рамках компании.Она управляет общением с полевые бригады, чтобы гарантировать, что все остаются на одной странице. В качестве дополнительного бонуса Ди свободно говорит на американском языке жестов. Помимо работы, Ди любит проводить время со своими тремя взрослыми детьми и мужем, которому 31 год.



Марк Тарзерс
Консультант по безопасности / Менеджер флота / Экспедирование материалов / Логистика

Марк присоединился к команде Absolute в 2016 году, имея опыт работы в строительстве, промышленности и торговле. поддержание.Карьера Марка началась как плотник только после школы. За первые двенадцать лет в бизнес его работа была сосредоточена в основном на больницах, где качество является наиболее важным. Как лидерские способности Марка начал всплывать на поверхность, его работа сместилась на управление командами тех проектов, в которых он участвовал. Марк также несколько лет на стороне управлял собственным производственным цехом и работал с Джошем в различных коммерческих предприятиях. перед тем, как приступить к работе с Absolute Electrical Contractors.С тех пор, как говорит Марк, это было настоящее приключение. Никогда не бывает скучных моментов, и поскольку нет двух одинаковых проектов, вы никогда не выполните одно и то же дважды. за пределами работы, Марк — преданный семьянин, который любит чинить, восстанавливать и строить всевозможные вещи в свободное время, при этом сохраняя свою страсть к безопасности.

О нас

Щелкните любую ссылку ниже, чтобы перейти в этот раздел.

Об Absolute Pool & Spa Care

Это можно резюмировать в нашем заявлении о миссии: «Устранить негативное восприятие индустрии услуг путем создания положительного опыта, который клиент всегда будет помнить!»

Мы прививаем нашим сотрудникам веру в то, что они должны быть элитными во всем, что они делают. Они должны стремиться быть элитными отцом или матерью. Им следует стремиться быть элитными мамами или папами. Они должны стремиться быть элитными сыном, дочерью, другом и сотрудником. Стремление стать элитным специалистом по обслуживанию обеспечивает внутреннюю мотивацию. Эта мотивация в сочетании с нашей поддержкой создает среду, которая способствует успеху на протяжении всей жизни.

Вторая часть — слуга. Лучшие лидеры — лучшие слуги. Они должны стремиться служить своим супругам, родителям, друзьям, обществу, церкви и клиентам. В конечном итоге успех придет к ним, когда эгоизм уступит место рабству. Заставить клиента улыбнуться, заставить улыбнуться ребенка, заставить улыбнуться вашего супруга, в конечном итоге заставит их улыбнуться … и улыбка после хорошо выполненной работы — мощный мотиватор .

Я могу продолжать и говорить о том, почему Absolute Pool & Spa Care отличается от других компаний, занимающихся обслуживанием бассейнов. Вместо списка я предпочитаю, чтобы вы, заказчик, понимали наши убеждения и наши основные ценности .

Итог: Мы обеспечиваем нашим сотрудникам больше, чем просто зарплату. Мы обучаем их тому, как улучшить свои навыки на рабочем месте и в жизни. Мы также даем им возможность испытать служение другим и получить за это благодарность. Это создает атмосферу, в которой сотрудникам нравится работать. Когда сотрудникам нравится то, где они работают, они делают карьеру.Когда они делают карьеру, клиенты будут довольны опытными специалистами. Когда клиентам нравятся опытные специалисты, им нравится работать с Absolute Pool & Spa Care. Это цикл успешных отношений!

Вернуться к началу


О владельце

Меня зовут Марк Томпсон, я основатель компании Absolute Pool & Spa Care . Я занимаюсь плавательными бассейнами и джакузи с 1991 года. Я начал в Дейтоне, штат Огайо, и имел честь работать с замечательной семьей в Knickerbocker Pools. Именно там меня учили, как предоставить клиентам подходящий бассейн или гидромассажную ванну для их нужд, обучить их правильному уходу за водой и оборудованием и развить мои лидерские качества.

Я построил отношения с компанией в Атланте, и благодаря постоянному успеху в помощи им с выставками для дома и сада, они перевели меня из Дейтона в Атланту в 1996 году. Наша основная цель заключалась в том, чтобы добавить бассейны к их спа-салону, а также поставить, обслуживать и поставлять гидромассажные ванны для Олимпийских игр 1996 года. . Это было прекрасное время!

Через пару лет другая местная компания наняла меня, чтобы я разработал подразделение гидромассажных ванн в их магазине бильярдных столов. После успешного создания и стабилизации их спа-отдела я решил, что пришло время основать свою собственную компанию. Таким образом, 15 марта 2001 года была основана компания Absolute Pool & Spa Care.Пройдя из маленькой комнаты в квартире затем в подвал дома, мы теперь находимся в 5-офисном здании в центре Камминга и открыли второе место в Норкроссе.

Мы единственная обслуживающая компания в Атланте , у которой есть функциональный учебный центр для наших технических специалистов с полной настройкой системы для обучения их в течение года. Этот рост стал возможным благодаря бесчисленным часам работы в разгар лета и в самые холодные дни зимы наших многочисленных технических специалистов по обслуживанию на протяжении многих лет.Рост был достигнут благодаря тому, что они заслужили лояльность клиентов и комплименты своим друзьям. Наши клиенты требовали увеличения . Мы не идеальны и делаем ошибки. Однако, если вы решите позволить Absolute Pool & Spa Care обслуживать вас, у вас будет группа людей, которые действительно заботятся о вашем удовлетворении. Наша команда любит, когда ты улыбаешься , и в десять раз чувствует твою боль, когда ты этого не делаешь. Наша искренность будет доказана по окончании вашего опыта.


Познакомьтесь с нашей командой

Джош — мастер-техник

Джош работает в Absolute Pool & Spa Care с 2008 года и является нашим генеральным директором.Он продвинулся по нашей иерархии, состоящей из техника по техническому обслуживанию, техника по обслуживанию, продвинутого техника, а теперь и главного техника, нашего самого высокого уровня.

Он имеет сертификаты сертифицированного специалиста по обслуживанию бассейнов и спа и сертифицированного специалиста по обслуживанию. Он также имеет сертификат сертифицированного оператора бассейна Национального фонда бассейнов и сертификат специалиста по волшебным пятнам Джека. Он посетил более 400 часов семинаров, которые охватывают все, от обучения ремонту до общения и обучения менеджеров. Джош стал лучше благодаря своей жене Кайле и его двум дочерям, Тринити и Аве.

Коул Рэй — начальник технического обслуживания

Коул Рэй работает в Absolute Pool & Spa Care с начала 2017 года. Он прошел наши уровни помощника по техническому обслуживанию, специалиста по бережливому обслуживанию и затем супервайзера по техническому обслуживанию. Он получил отличную сертификацию Ассоциации профессионалов бассейнов и спа как «Сертифицированный специалист по техническому обслуживанию».Он также прошел двухдневный курс обучения по обслуживанию компании Zodiac (Jandy & Polaris) и посетил несколько других дневных семинаров, посвященных тому, как общаться с тактичностью и профессионализмом, как быть лучшим руководителем и многим другим.

Он женат на своей жене Кэти и имеет дочь по имени. Он любит отдыхать на природе и автолюбитель. Его цель №1 для себя в Absolute Pool & Spa Care — продолжить свое образование в индустрии бассейнов и продолжать служить своим клиентам с максимальной честностью. «

Джуниор Ричардсон — менеджер Норкросса

Джуниор Ричардсон работает в Absolute Pool & Spa Care с 2015 года. У него 1 брат и 2 сестры. Мы очень рады, что Юниор стал частью нашей команды. мы видели много положительных преобразований в Джуниоре и с удовольствием наблюдаем за его ростом. Мы также не можем дождаться, чтобы увидеть, что ждет его в будущем в Absolute.

Его цель в Absolute Pool & Spa Care — получить несколько сертификатов и иметь возможность открыть свой собственный филиал.Он любит заставлять своих клиентов улыбаться и завоевывать их доверие.

Take Le — ведущий техник по обслуживанию

Take работает в Absolute Pool & Spa Care с 2017 года. Стремление Take к тому, чтобы быть хорошо осведомленным и проявить себя, быстро повысило его до ведущего техника по обслуживанию всего за несколько недель.Каждый, у кого есть время поговорить с Таке, не может не улыбаться во время разговора с ним.

Он женат на своей жене Джесси с 2016 года и имеет дочь 21 мая 2017 года. Он любит рыбалку, играет в XBox и любит «Атланта Юнайтед» и «Атланта Фэлконс». Его цель №1 для себя в Absolute Pool & Spa Care — оставаться профессионалом и знать все аспекты индустрии, чтобы он мог добиться наилучших результатов для наших клиентов.

Вернуться к началу


Наши продукты и услуги

Взгляните на продукты и услуги, которые мы предлагаем в Absolute Pool & Spa Care.

Вернуться к началу


Организации и ассоциации

Absolute Pool & Spa Care гордится тем, что сотрудничает со следующими организациями.

APSP — «Ассоциация профессионалов бассейнов и спа»

APSP — крупнейшая в мире международная торговая ассоциация, представляющая отрасли бассейнов, спа, гидромассажных ванн и рекреационного водоснабжения.APSP является ведущим отраслевым защитником передовых профессиональных практик посредством образования, отраслевых стандартов и безопасности.

Члены APSP придерживаются этического кодекса деловой и технической практики и разделяют твердую приверженность безопасному, полезному для здоровья и приятному использованию промышленных продуктов.

APSP фактически заменил другую известную отраслевую организацию, известную как «Национальный институт бассейнов и спа» или NSPI в 2006 году.

Дополнительная информация: Ассоциация профессионалов в области бассейнов и спа

Кодекс этики членов APSP

Все члены Ассоциации профессионалов бассейнов и спа соглашаются придерживаться следующих этических принципов и политик:

  • Способствовать здоровью, безопасности и благополучию населения при проектировании, производстве, установке, техническом обслуживании и эксплуатации бассейнов, спа и гидромассажных ванн, соблюдая все применимые законы, постановления или постановления и воздерживаясь от участия в мошеннических или мошеннических действиях. обманные действия или практики.
  • Иметь все необходимые федеральные, государственные и местные лицензии, регистрации и разрешения.
  • Чтобы иметь обязательное по закону страхование гражданской ответственности, страхование компенсаций работникам и страхование залога.
  • Уважать и не нарушать права интеллектуальной собственности других лиц и воздерживаться от использования собственности других без их предварительного письменного согласия.
  • Правдиво и последовательно рекламировать продукты, услуги и цены в соответствии со всеми федеральными, государственными и местными требованиями к рекламе.
  • Устанавливать цены таким образом, чтобы не допускать сговора с конкурентом, и четко сообщать такие цены потенциальным покупателям или клиентам до предоставления таких продуктов или услуг.
  • Предоставлять письменные договоры купли-продажи, когда таковые требуются покупателями или по закону.
  • Для соблюдения условий всех устных или письменных соглашений о предоставлении продуктов или услуг.
  • Для ответа на любые жалобы потребителей, поданные в любой государственный орган, Better Business Bureau или аналогичный негосударственный орган.
  • Исключить из владения компании или высшего руководства любое физическое или юридическое лицо, которое или которое в течение последних трех (3) лет было осуждено или не признавало участия (или его эквивалента) в каком-либо уголовном преступлении или другом преступлении, связанном с коммерческой или финансовой практикой. .
  • Использовать название, логотип и другую интеллектуальную собственность APSP только тогда, когда это разрешено APSP, и прекратить любое такое использование после приостановления или прекращения членства в APSP.
  • Подавать жалобу в APSP относительно потенциального нарушения настоящего Кодекса этики только при наличии достоверных доказательств такого потенциального нарушения.
  • В полной мере сотрудничать с любым расследованием APSP потенциального нарушения настоящего Кодекса этики.
  • Поощрять использование образовательных предложений APSP как средства повышения профессиональных навыков и деловой этики членов APSP и их сотрудников.

Список Энджи

Более миллиона потребителей используют список Angie’s List, чтобы найти компании, предоставляющие высококачественные услуги, и специалистов в области здравоохранения в более чем 500 категориях.От сантехников и маляров до стоматологов и дерматологов отзывы приходят непосредственно от домовладельцев в вашем районе.

Люди предпочитают использовать компании, одобренные Angie’s List, потому что:

  • Нет анонимных отзывов.
  • «Сертифицированный процесс сбора данных» не позволяет компаниям и поставщикам сообщать о себе или своих конкурентах.
  • Список Энджи «Группа по рассмотрению жалоб» вмешается, если ремонт дома или состояние здоровья ухудшатся.
  • Компании и провайдеры отвечают на отчеты, так что вы получите полную картину.

CBP® — Сертифицированный Building Professional®

Сертифицированный специалист по строительству® — это человек, который прошел все строгие требования учебной программы APSP’s Certified Building Professional®. Выпускники курса изучают навыки и систему ценностей, относящиеся к высоким этическим стандартам, приверженности высочайшим стандартам качества изготовления и строительства, стабильности бизнеса и превосходным отношениям с клиентами.После завершения обучения все выпускники должны на постоянной основе выполнять требования к непрерывному образованию, чтобы поддерживать свою сертификацию CBP®.

Дополнительная информация на http://apsp.org/education-certification/apsp-career-institute/cbp-program-become-a-certified-building-professional.aspx

CPO® — Сертифицированный оператор бассейна

Программа сертификации Certified Pool / Spa Operator® предоставила больше обучения, чем любая другая программа в индустрии бассейнов и спа с 1972 года, в результате чего было успешно пройдено более 200 000 сертификатов CPO® в 44 странах.

Сертификационные курсы

CPO® разработаны, чтобы дать людям базовые знания, методы и навыки работы в бассейнах и спа. Он охватывает 14–16 часов информации из Руководства оператора NSPF® Pool & Spa Operator ™ (прилагается) и местных кодексов, преподаваемых инструктором NSPF®.

Программа CPO® широко признана департаментами здравоохранения. Дополнительная информация на http://nspf.org/en/cpo.aspx

CSP® — Сертифицированный специалист по обслуживанию®

Certified Service Professional® — это человек, который прошел все строгие требования программы обучения Certified Service Professional® APSP.Трехуровневая программа технической подготовки (TECH I, TECH II и CSP) предоставляет практические знания для технических специалистов и специалистов по обслуживанию, от конструкций и электрических систем до гидравлики, насосов и фильтров, химии воды и технического обслуживания.

участников APSP, успешно завершивших все три уровня, получают высшие сертификаты программы — CSP ™ Certified Service Professional® .

После этого все выпускники должны на постоянной основе выполнять требования к непрерывному образованию, чтобы сохранить свой сертификат CSP®.Дополнительная информация на http://www.apsp.org/EducationCertification/content.cfm?ItemNumber=854

.

CST® — Сертифицированный техник по обслуживанию®

Certified Service Professional® — это человек, который прошел все строгие требования программы обучения Certified Service Professional® APSP. Трехуровневая программа технической подготовки (TECH I, TECH II и CSP) предоставляет практические знания для технических специалистов и специалистов по обслуживанию, от конструкций и электрических систем до гидравлики, насосов и фильтров, химии воды и технического обслуживания.

После этого все выпускники должны на постоянной основе выполнять требования к непрерывному образованию, чтобы сохранить свой сертификат CSP®. Дополнительная информация на http://apsp.org/education-certification/apsp-career-institute/cst-program-become-a-certified-service-technician.aspx

Бытие 3

Genesis 3 Design Group представляет собой международный форум для непрерывного образования и установления более высоких стандартов в проектировании и строительстве водоемов.Студенты Genesis 3 посвятили себя высочайшему уровню дизайна, архитектуры, гидравлики и взаимодействия с клиентами.

Genesis 3 выросла из отдельной школы в серию тематических образовательных школ с участием международных экспертов в различных областях дизайна и строительства. Создатели бассейнов, прошедшие комплексную подготовку, обладают знаниями и инструментами для создания ультрасовременных и сложных конструкций бассейнов.

Дополнительная информация: Genesis3

Вернуться к началу


Абсолютные фразы

Что такое абсолютная фраза?

Абсолютная фраза (иногда известная как абсолютная конструкция ) — это грамматически независимая группа слов, которая служит для изменения или добавления информации ко всему предложению.

Абсолютная фраза обычно состоит из существительного или местоимения и причастия, а также любой изменяющей информации. Из-за своей уникальной конструкции абсолютные фразы чаще встречаются в описательном письме, таком как проза, чем в устной или даже повседневной письменной форме.

Использование абсолютных фраз

Обычно мы используем абсолютные фразы в начале предложения, чтобы ввести дополнительную информацию, или в конце предложения, чтобы дать последний комментарий к предложению в целом.

Поскольку абсолютные фразы считаются заключенными в скобки (то есть они не являются неотъемлемой частью предложения), мы всегда разделяем их запятыми или тире . Обычно это , а не , отделяемые круглыми скобками.

Например:

  • « Учащиеся ушли в начале , я решил наверстать упущенное».
  • « Тест завершен. , Джейсон вздохнул с облегчением».
  • «Я надеюсь поступить в Гарвард в следующем году — Дай Бог .
  • «Она вышла за дверь, повернув голову, чтобы в последний раз взглянуть на дом ».

Хотя это встречается реже, но также можно использовать абсолютную фразу в середине предложения, чтобы выделить или сделать дополнительный акцент на дополнительной информации. Например:

  • «Учитель, ее ученики ушли из школы в начале , решили наверстать упущенное с оценкой».
  • «Я надеюсь — Бог даст — поступить в Гарвард в следующем году».

Опускание причастия

Когда причастие глагола быть ( или ) является частью абсолютной фразы, очень часто его вообще опускают.Например:

  • « Все, что равно , равно , я лучше закончу на следующей неделе».
  • « Все равно , я лучше закончу на следующей неделе».
  • «Я начал нервничать, был один так долго ».
  • «Я начал нервничать, так долго в одиночестве ».

Однако причастие быть не следует опускать, поскольку это может привести к запутанной конструкции.Например:

  • « То, что — это , это случай , мы должны решить проблему быстро». (правильно)
  • « Это случай , мы должны решить проблему быстро». (неверно)

Абсолютное значение в Excel: функция ABS с примерами формул

В этом учебном пособии объясняется концепция абсолютного значения числа и показаны некоторые практические применения функции ABS для вычисления абсолютных значений в Excel: сумма, среднее, поиск максимального / минимального абсолютного значения в наборе данных.

Одна из фундаментальных вещей, которые мы знаем о числах, — это то, что они могут быть положительными и отрицательными. Но иногда вам может потребоваться использовать только положительные числа, и здесь может пригодиться абсолютное значение.

Абсолютное значение числа

Проще говоря, абсолютное значение числа — это расстояние этого числа от нуля на числовой прямой, независимо от направления.

Например, абсолютное значение чисел 3 и -3 одинаково (3), потому что они одинаково далеки от нуля:

Из изображения выше видно, что:

  • Абсолютное значение положительного числа — это само число.
  • Абсолютное значение отрицательного числа — это число без отрицательного знака.
  • Абсолютное значение нуля равно 0.

Легко!

В математике абсолютное значение x обозначается как & vert; x & vert; как в этих примерах:

& vert; -10 & vert; = 10 & vert; 10 & vert; = 10

В Excel нет символа абсолютного значения, но есть специальная функция для получения абсолютного значения — функция ABS.

Примечание. Абсолютное значение Excel не следует путать с абсолютной ссылкой на ячейку. Последний представляет собой особую форму адреса ячейки, которая блокирует ссылку на данную ячейку. Дополнительные сведения см. В разделе Абсолютные ссылки на ячейки в Excel.

Функция ABS в Excel

Функция ABS в Excel имеет только одну цель — получить абсолютное значение числа.

АБС (номер)

Где число — это число, для которого требуется получить абсолютное значение.Он может быть представлен значением, ссылкой на ячейку или другой формулой.

Например, чтобы найти абсолютное значение числа в ячейке A2, используйте эту формулу:

= АБС (A2)

На следующем снимке экрана показана наша абсолютная формула в Excel:

Как рассчитать абсолютное значение в Excel

Теперь вы знаете понятие абсолютного значения и то, как его вычислить в Excel. Но можете ли вы представить себе применение абсолютной формулы в реальной жизни? Надеемся, что следующие примеры помогут вам лучше понять, что вы на самом деле обнаруживаете.

Преобразование отрицательных чисел в положительные

В ситуациях, когда вам нужно заменить отрицательное число на положительное, функция Excel ABS — простое решение.

Предположим, вы вычисляете разницу между двумя числами, вычитая одно число из другого. Проблема в том, что некоторые результаты являются отрицательными числами, в то время как вы хотите, чтобы разница всегда была положительным числом:

Оберните формулу в функцию ABS:
= ABS (A2-B2)

И преобразовать отрицательные числа в положительные, не затрагивая положительные числа:

Определить, находится ли значение в пределах допуска

Еще одно распространенное применение функции ABS в Excel — определить, находится ли заданное значение (число или процент) в пределах ожидаемого допуска или нет.

Используя фактическое значение в A2, ожидаемое значение в B2 и допуск в C2, вы строите формулу следующим образом:

  • Вычтите ожидаемое значение из фактического значения (или наоборот) и получите абсолютное значение разницы: ABS (A2-B2)
  • Убедитесь, что абсолютное значение меньше или равно допустимому допуску: ABS (A2-B2) <= C2
  • Используйте оператор IF, чтобы вернуть нужные сообщения. В этом примере мы возвращаем «Да», если разница находится в пределах допуска, в противном случае — «Нет»:

= ЕСЛИ (ABS (A2-B2) <= C2, «Да», «Нет»)

Как суммировать абсолютные значения в Excel

Чтобы получить абсолютную сумму всех чисел в диапазоне, используйте одну из следующих формул:

Формула массива:

СУММ (ABS (диапазон ))

Обычная формула:

СУММПРОИЗВ (ABS (диапазон ))

В первом случае вы используете формулу массива, чтобы заставить функцию СУММ суммировать все числа в указанном диапазоне.СУММПРОИЗВ по своей природе является функцией типа массива и может обрабатывать диапазон без дополнительных манипуляций.

С числами, которые нужно суммировать в ячейках A2: B5, подойдет любая из следующих формул:

Формула массива, завершенная нажатием Ctrl + Shift + Enter:

= СУММ (ABS (A2: B5))

Обычная формула, завершаемая обычным нажатием клавиши Enter:

= СУММПРОИЗВ (АБС (A2: B5))

Как показано на скриншоте ниже, обе формулы суммируют абсолютные значения положительных и отрицательных чисел, игнорируя знак:

Как найти максимальное / минимальное абсолютное значение

Самый простой способ получить минимальное и максимальное абсолютное значение в Excel - использовать следующие формулы массива.

Максимальное абсолютное значение:

MAX (ABS (диапазон ))

Минимальное абсолютное значение:

МИН (ABS (диапазон ))

В нашем примере набора данных в A2: B5 формулы принимают следующую форму:

Чтобы получить максимальное абсолютное значение:

= МАКС (АБС (A2: B5))

Чтобы найти минимальное абсолютное значение:

= МИН (АБС (A2: B5))

Не забудьте правильно заполнить формулы массива, нажав Ctrl + Shift + Enter.

Если вам не нравится использовать формулы массива в своих листах, вы можете обманом заставить функцию ABS обработать диапазон, вложив его в массив аргумент функции ИНДЕКС, как показано ниже.

Чтобы получить максимальное абсолютное значение:

= МАКС (ИНДЕКС (ABS (A2: B5); 0,0))

Чтобы получить минимальное абсолютное значение:

= МИН (ИНДЕКС (ABS (A2: B5); 0,0))

Это работает, потому что формула ИНДЕКС с аргументами row_num и column_num , установленными в 0 или опущенными, сообщает Excel, что нужно возвращать весь массив, а не отдельное значение.

Как усреднить абсолютные значения в Excel

Формулы, которые мы использовали для вычисления минимального / максимального абсолютного значения, также могут усреднять абсолютные значения. Вам просто нужно будет заменить MAX / MIN на функцию AVERAGE:

Формула массива:
= MAX (ABS ( диапазон ))

Обычная формула:
= СРЕДНИЙ (ИНДЕКС (ABS ( диапазон ), 0,0))

Для нашего образца данных формулы будут выглядеть следующим образом:

Формула массива для усреднения абсолютных значений (вводится нажатием Ctrl + Shift + Enter):
= MAX (ABS (A2: B5))

Обычная формула для усреднения абсолютных значений:
= СРЕДНИЙ (ИНДЕКС (ABS (A2: B5), 0,0))

Другие примеры формул абсолютного значения

Помимо типичного использования абсолютного значения, показанного выше, функцию Excel ABS можно использовать в сочетании с другими функциями для обработки задач, для которых нет встроенного решения.Ниже вы можете найти несколько примеров таких формул.

Получить дату, ближайшую к сегодняшнему дню - для получения даты, ближайшей к сегодняшнему дню, используется абсолютное значение.

Вычислить ранг по абсолютной величине - ранжировать числа по их абсолютным значениям без учета знака.

Извлечь десятичную часть числа - получить дробную часть числа как абсолютное значение.

Получите квадратный корень из отрицательного числа - извлеките квадратный корень из отрицательного числа, как если бы это было положительное число.

Вот как вычислить абсолютное значение в Excel с помощью функции ABS.Формулы, обсуждаемые в этом руководстве, очень просты, и у вас вряд ли возникнут трудности с их корректировкой для ваших рабочих листов. Чтобы получить более подробное представление, вы можете загрузить наш образец книги Excel Absolute Value.

Благодарю вас за чтение и надеюсь увидеть вас в нашем блоге на следующей неделе!

Вас также может заинтересовать

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
