Абсолютная отметка в строительстве – ГОСТ 21.709-2011 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации линейных сооружений гидромелиоративных систем, ГОСТ от 11 октября 2012 года №21.709-2011,

Красные и черные отметки в проекте



Начиная работать с проектом на строительство или реконструкцию мы видим, что отсчет отметок всех элементов здания или сооружения ведется от уровня чистого пола 1-го этажа (отметка 0,000).  Прежде, чем начать строительство, необходимо проектную отметку привязать к рельефу земельного участка, на котором будет возведен объект.



Красные отметкиКрасные или проектные отметки — отметки преобразованного (измененного) рельефа.

Черные отметки — это  отметки существующего рельефа местности. Их определяют согласно топографическому плану территории.

Разница между красной и черной дает рабочую отметку, которая показывает величину срезки или насыпи грунта.



Отметки на генплане наносятся в углах зданий на выносных полочках. Причем, красные отметки ставят над чертой, а черные отметки под ней. В центре здания указывается абсолютная отметка, соответствующая значению 0,000.

В проектах линейных сооружений, например, дороги, черные и красные отметки могут выглядеть так

Красные отметки

Черная отметка выше красной, что это значит

Красные и черные отметки

Красные и черные отметки



1- Черная отметка

2- Красная отметка

3- Отметка подошвы котлована

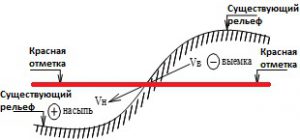

В том случае, если в проекте красная отметка ниже черной это означает, что предстоит срезка и вывоз лишнего грунта.



Если красная отметка выше черной

Отметки на генплане

Отметки на генплане



1- Красная отметка

2-Черная отметка

3- Отметка подошвы котлована



Если черная отметка выше красной, то для выхода на проектную отметку необходима подсыпка из завезённого грунта.



В дальнейшем производится расчет объемов земляных работ, составляется баланс земляных масс и смета на земляные работы.

Вас может заинтересовать:

Как стать экспертом в области проектной документации

Как пересчитать смету с НДС если подрядчик упрощенец

Учет НДС в смете в 2019 году. Формула компенсации НДС при УСН в 2019 году

Закупка строительных работ. Когда подрядчику необходимо членство в СРО?

Основные распорядительные и методические документы для практической работы инженера — сметчика



Национальные системы высот в геодезии — Википедия

Материал из Википедии — свободной энциклопедии

Национальные системы высот в геодезии — принятые в разных странах стандарты для определения высоты точек на местности. Используются в любой проектной документации по строительству.

Балтийская система высот[править | править код]

Система высот, используемая в России с 1977 года по сегодняшний день. Отсчет высот ведется от нуля Кронштадтского футштока. Используется в России и ряде других стран СНГ.

North American Datum (англ. North American Datum)[править | править код]

Система высот, используемая в Северной Америке. Применяется на территории США, Канады и Мексики. За свою историю уточнялась четыре раза. Последнее уточнение было завершено к 1991 году. Последняя версия этой системы получила название "North American Vertical Datum of 1988 (NAVD88)". Различия в отметках между в WGS84 и NAVD88 на большей части США составляют порядка одного метра. В отличие от отметок в системе WGS84, отметки NAVD88 считаются постоянными, в то время как отметки в системе WGS84 могут меняться со скоростью 1-2 см в год.

Ordnance Datum Newlyn (англ. Ordnance Datum Newlyn)[править | править код]

Система высот, используемая в Великобритании. За начало отсчета принят средний уровень воды в гавани Ньюлин с 1915 по 1921 год.

Normalhöhennull (нем. Normalhöhennull)[править | править код]

Система высот, используемая в Германии с 1992 года. Отсчет высот ведется от отметки на церкви святого Александра в Валленхорсте.

European Terrestrial Reference System 1989 (итал. European Terrestrial Reference System 1989)[править | править код]

Система высот, используемая в Италии и ряде других европейских стран. Отсчет ведется по уровню высот Евразийской литосферной плиты.

Amsterdam Ordnance Datum (англ. Amsterdam Ordnance Datum)[править | править код]

Система высот, принятая с 1879 в Нидерландах. Нулевой уровень высот — отметка в центре Амстердама на высоте 9 футов 5 дюймов над уровнем моря. Эта система высот послужила основой для Normalnull (англ. Normalnull) и используется до сих пор.

Türkiye ulusal düşey kontrol ağı (TUDKA-99) (тур. Türkiye ulusal düşey kontrol ağı (TUDKA-99))[править | править код]

Система высот, принятая в Турции. За начало отсчета принят средний уровень Средиземного моря за период с 1936 по 1971, измеренный в районе Анталии.

Необходимость замера уровня моря существовала очень давно. За нуль принимали уровень моря относительно суши за длительный период наблюдений. По Амстердамскому футштоку вычисляются высоты и глубины Западной Европы. По Марсельскому футштоку ведут замер уровня Средиземного моря.

В России футшточную службу организовал Пётр I. Первый футшток появился в Петербурге в 1703 году. Замеры уровня моря были необходимы для молодого российского флота, — от уровня моря зависело плавание по мелководью Финского залива и устью Невы, а также строительство оборонительных сооружений на острове. На материке, на железнодорожной станции Ораниенбаум находится метка № 173. Результаты нивелировок, проводящиеся с 1880 года, показывают практическую неизменность высотного положения нуля Кронштадтского футштока.

История по странам использовавшихся систем высот[править | править код]

  • Голландия
  • Россия: в 1840 году на граните были выбиты горизонтальные метки. Они были приняты за нулевую отметку уровня моря. От нуля Кронштадтского футштока с этого времени на всей территории России производятся измерения глубин и высот. Географические карты равняются на Кронштадтскую точку отсчёта. Даже расчет космических орбит в Советском Союзе и позже России основывается на уровне небольшой черты медной таблички, прикреплённой к устою Синего моста Обводного канала в Кронштадте.
  • Италия
  • Франция
  • США

Недостатки использующихся систем высот[править | править код]

Балтийская система высот, зафиксировавшая в определенный год на нулевой отметке положение Кронштатского футштока, не отражает изменение высоты этого футштока в связи с опусканием или поднятием литосферной плиты под Кронштадтом.

WGS 84 зафиксировала центр масс Земли с точностью в 2 см[1], что является довольно грубым измерением. Однако это не так страшно, если учесть, что все точки земной поверхности будут смещены относительно центра масс Земли на одну и ту же величину. Таким образом, взаимных искажений координат пунктов в локальных геодезических сетях не произойдет.

ПЗ-90 (Параметры Земли 1990 года) — государственная геоцентрическая система координат, использующаяся в целях геодезического обеспечения орбитальных полётов и решения навигационных задач (в частности, для обеспечения работы глобальной навигационной спутниковой системы ГЛОНАСС).

Вопрос 1.Что такое отметка точки, превышение, абсолютная и относительная отметки?

БАШКИРСКИЙ КОЛЛЕДЖ АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА И КОММУНАЛЬНОГО ХОЗЯЙСТА





Уфа 2017





Вопросы:



1. Что такое отметка точки, превышение, абсолютная и относи­тельная отметки?

2.Как установить теодолит в рабочее положение?

3.В чем суть нивелирования способом «вперед», его схема.

4 Геодезическое сопровождение при монтаже столбчатых фун­даментов (фундаментов стаканного типа).



Задача. Определить уклон линии 1-2 на плане участка с горизонталями. 114. 00



Вопрос 1.Что такое отметка точки, превышение, абсолютная и относительная отметки?

Системы вертикальных (высотных) координат

Основной величиной в этой системе является высота. Высотой точки называется расстояние по отвесной линии от уровенной поверхности до данной точки. Числовое значение высоты точки является ее отметкой.

Если высоты отсчитываются от основной уровенной поверхности, то они называются абсолютными и входят в абсолютную систему высот. Если же высоты отсчитываются от любой другой уровенной поверхности, условно принятой за начальную, то они называются условными и входят в условную систему высот.

В России и сопредельных государствах положение основной уровенной поверхности, совпадающей со средним многолетним уровнем Балтийского моря, фиксируется нулевым горизонтальным штрихом на бронзовой доске, прикрепленной к устою моста через обводной канал в Кронштадте. Эта доска с нулевым штрихом, от которого ведется отсчет абсолютных высот, называется

Кронштадским футштоком.

Высота одной точки (В) относительно другой (А) называется относительной высотой или превышением (h). Из рисунка видно, что превышение равно разности абсолютных или условных высот двух точек:

hAB = HB – HA = H'B – H'A.

Рис. Абсолютные (HA и HB), условные H'A и H'B и относительные (h) высоты Рельеф земной поверхности и его изображение

На топографических картах

Рельеф – это совокупность всех неровностей земной поверхности, различных по своей форме и размерам. Изображение рельефа на топокартах должно быть наглядным, отражать количественные характеристики неровностей местности (абсолютные высоты, превышения точек, крутизну склонов и др.). Рельеф на топокартах изображается горизонталями в сочетании с отметками высот и условными обозначениями форм, которые нельзя изобразить горизонталями. Способ изображения рельефа горизонталями позволяет геометрически наиболее точно передать форму рельефа и отразить его особенности.



Определение отметок точек и превышений

Точки Отметки точек Н, м Превышения h, м
  152,50
    - 1,50
  151,00
    + 2,75
  153,75
    + 7,50
  161,25
    - 8,75
  152,50



Контролем правильности вычислений является равенство нулю суммы всех превышений т. е.

.

ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ И ТРЕБОВАНИЯ К ФУНДАМЕНТАМ СТАКАННОГО ТИПА

Устройство таких конструкций осуществляется с применением усиленной схемы армирования и бетона. Именно благодаря этому фундамент стаканного типа отличается более высоким сроком эксплуатации.

Подобные основания не предназначены для использования в индивидуальном строительстве.

Устройство таких конструкций выполняется при возведении мостов и промышленных объектов.

Схема стаконного фундамента.

Фундамент стаканного типа нельзя устанавливать на пучинистых и просадочных грунтах.Технология монтажа предусматривает установку железобетонных или металлических колонн, устройство которых осуществляется в специальный стакан, после чего выполняется фиксация.

Фундаментные блоки должны соответствовать ряду требований и норм, закрепленных в соответствующем ГОСТе, а именно:

  1. Бетон, из которого изготавливаются фундаментные блоки, должен соответствовать марке 200 и иметь характеристику водонепроницаемости В2.
  2. Готовые блоки могут транспортироваться на объекты только после того, как материал (бетон) наберет должный показатель прочности.
  3. Армирование при устройстве фундамента стаканного типа выполняется обязательно. Минимальная толщина слоя вокруг прутков арматуры – 30 мм.
  4. Обнаженные прутки в готовых изделиях расцениваются как брак, использовать подобные блоки категорически запрещено.
  5. Технология запрещает использовать бетонные изделия, имеющие трещины более 0,1 мм;
  6. При проведении строительных работ необходимо аккуратно удалить имеющиеся на изделии монтажные петли, вбивать их в конструкцию категорически запрещено.

БАШКИРСКИЙ КОЛЛЕДЖ АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА И КОММУНАЛЬНОГО ХОЗЯЙСТА







Уфа 2017





Вопросы:



1. Что такое отметка точки, превышение, абсолютная и относи­тельная отметки?

2.Как установить теодолит в рабочее положение?

3.В чем суть нивелирования способом «вперед», его схема.

4 Геодезическое сопровождение при монтаже столбчатых фун­даментов (фундаментов стаканного типа).



Задача. Определить уклон линии 1-2 на плане участка с горизонталями. 114. 00



Вопрос 1.Что такое отметка точки, превышение, абсолютная и относительная отметки?

1.4. Система прямоугольных координат

Для составления карт на значительную территорию строят географическую сетку координат, то для составления планов и топографических карт крупного масштаба в инженерной геодезии чаще всего используется система прямоугольных координат. Положение точки определяется осями прямоугольных координат: осью абсцисс X и осью ординат Y (рис. 1.2).

В отличие от системы прямоугольных координат, принятой в математике, геодезическая система прямоугольных координат повернута на 90˚, и развернута относительно оси ординат на 180˚ (зеркальное изображение). При таком расположении осей углы в геодезии для ориентирования линий отсчитывают от положительного направления оси X по ходу часовой стрелки. В связи с этим четверти системы координат в геодезии также нумеруютс по ходу часовой стрелки. Положение каждой точки определяется абсциссой X и ординатой Y. Знаки координат зависят от четверти, в которой находится точка.

Для небольших участков местности система прямоугольных координат может иметь условное начало в любой точке местности. В государственной системе за ось абсцисс принимают меридиан, а за ось ординат – линию экватора. Положение точки определяется координатами хi и уi, с соответствующим знаком «+» или «-».

Рис. 1.2. Прямоугольная система координат

При произвольном выборе осей, подобная система координат называется частной; она находит широкое применение в инженерно-геодезических работах.

Для перехода от частной системы координат к географической необходимо знать координаты точки О и угол между положительным направлением оси Х и северным направлением меридиана.

1.5. Абсолютные и относительные отметки точек

Геодезические широты и долготы определяют положение проекций точек на поверхности эллипсоида, но не определяют положение точек физической земной поверхности. Для этого необходимо знать еще отстояние (высоту) данной точки поверхности Земли от уровенной поверхности. Относительно этой поверхности и определяют геодезическими измерениями (нивелированием) высоты точек поверхности Земли. Положение точек по высоте (третья координата) характеризуется координатой – высотой. Высотой точки называется расстояние по вертикали от данной точки до уровенной поверхности. Числовое значение высоты является ее отметкой (рис. 1.3). Такие высоты называются абсолютными отметками Н и отсчитываются от исходной уровенной поверхности, принятой в геодезии. В России используется Балтийская система высот, отсчет которой ведется от Кронштадтского футштока (горизонтальная риска на медной пластине, прикрепленной к устою моста через обводной канал в г. Кронштадте).

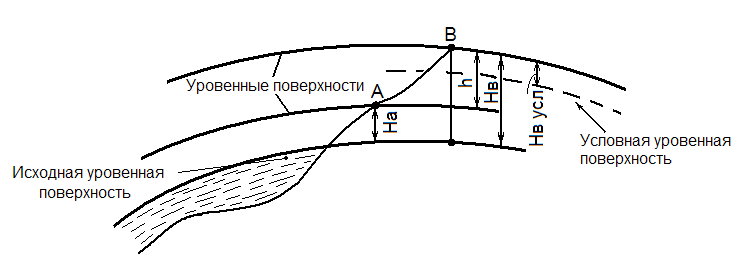

Рис. 1.3. Абсолютные, условные и относительные высоты

Различают условную уровенную поверхность, проходящую через произвольную точку с определенной отметкой, тогда высоты, отсчитываемые от этой поверхности, называются условными. Относительной отметкой, или превышением, h является высота одной точки относительно другой точки земной поверхности (превышение точк В над точкой А).

1.6. Учет кривизны земной поверхности при измерении горизонтальных расстояний и высот

При изучении земной поверхности используется ортогональное проектирование, при котором все ее точки проецируются на принятую уровенную поверхность линиями, перпендикулярными к этой поверхности. Каждой точке или контуру на земной поверхности соответствует точка или контур на поверхности проецирования.

Определим, какого размера участки земной поверхности практически можно принимать за плоские, т.е. не считаться со сферичностью Земли. Поверхность Земли примем за шар радиуса R. Задача сводится к сравнению длины дуги ТВ = S с длиной касательной ТВ' = t (рис. 1.4). Имеем t = R tg и S = R . Обозначим разность tS через t, тогда

Так как величина t незначительна по сравнению с R, а угол мал, то можно принять

(1.1)

Приняв приближенно R = 6000 км, t = 10 км, получим

Эта точность является наивысшей при измерении расстояний на земной поверхности. Следовательно, участки земной поверхности размером 20х20 км во всех случаях можно считать плоскими.

Определим величину отрезка АА' = ВВ' = h (рис. 1.4), который выражает влияние кривизны Земли на определение высот точек земной поверхности.

Из прямоугольного треугольника ОТВ' имеем

или по малости h по сравнению с радиусом Земли

(1.2)

В инженерно-геодезических работах требуемая точность определения отметок нередко характеризуется ошибками 1-2 см и даже менее, поэтому влияние кривизны Земли на определение высот должно, как правило, учитываться.

Лекция 2:

Абсолютная и относительная высоты — урок. География, 5 класс.

Для того чтобы изобразить неровности земной поверхности (горы, равнины, холмы, впадины) на плоскости, необходимо использовать специальные условные знаки.


Для того чтобы на листе бумаги показать выпуклые и вогнутые неровности, их высоту и крутизну склонов, необходимо сначала измерить высоту точек.

Абсолютная высота — высота точки над уровнем океана (моря).

Абсолютная высота (а), относительная высота (б), абсолютная глубина (в) в метрах


Уровень моря принимают за \(0\) метров, так как все моря и океаны сообщаются между собой и находятся примерно на одном уровне.


На планах и физических картах имеются отметки высот и глубин. Отметки высот обозначают точками, возле которых проставлены числа, а отметки глубин — только числами. Они показывают высоту или глубину земной поверхности в метрах по отношению к уровню Мирового океана.




В России абсолютная высота исчисляется от среднего уровня Балтийского моря, определённого на основе многолетних наблюдений в городе Кронштадте (нуль Кронштадтского футштока).



Нуль Кронштадтского футштока


Средняя абсолютная высота Москвы — \(156\) м, а Санкт-Петербурга — \(3\) м. Это означает, что территория, на которой находится Москва, располагается выше уровня моря на \(156\) м, а Санкт-Петербург — на \(3\) м.


Абсолютные высоты наиболее важных объектов на планах и картах подписаны цифрой и обозначены точкой — отметкой  высоты.



На суше есть впадины, которые лежат ниже уровня моря. В этом случае перед значением высоты ставят знак «\(–\)», например \(–\)\(27\).


Глубину морей и океанов также отсчитывают от уровня моря.



Наибольшие высоты материков и глубины океанов в метрах

Относительная высота — высота одной точки поверхности относительно другой.



Если вершина холма возвышается над уровнем моря на \(200\) м, а над окружающей равниной — на \(150\) м, то \(200\) м — абсолютная высота холма, а \(150\) м — его относительная высота.

Источники:

Лобжанидзе А. А. География. Планета Земля. 5-6 классы: учеб. для общеобразоват. учреждений с прил. на электрон. носителе. — М.: Просвещение, 2013. — 159 с

 Дронов В. П., Савельева Л. Е. География. Землеведение. 5-6 кл.: учебник — М.: Дрофа, 2015. — 283 с.



Высотная привязка зданий (посадка зданий на рельеф) - Все для МГСУ

Высотная привязка зданий (посадка зданий на рельеф)   Высоту посадки зданий определяют исходя из проектных отметок прилегающей территории и окаймляющих внутримикрорайонных проездов.
  • Здания и сооружения на проектном рельефе не должны подтапливаться.
В случае понижения рельефа в сторону здания, на расстоянии 5 м от отмостки устраивают искусственный лоток с поперечным уклоном от 10 до 25 %.
  • Поперечный уклон отмостки здания принимают равным от 5 до 10%.
  • Минимальный продольный уклон по зданию определяют из условий водоотвода - 4-5%.
  • Максимальный продольный уклон назначают исходя из того, что перепад красных отметок углов зданий не должен превышать 1.2м.
  • Наименьший перепад отметки чистого пола  и отмостки  назначают 0.5м, наибольший - от 1 до 2м. Таким образом, отметка чистого пола определяется суммированием максимальной красной отметки одного из углов здания и выбранного по проекту значения от 0.5 до 2м. При большем перепаде высот необходимо изменение типового проекта здания.
   При большем перепаде высот необходимо изменение проекта здания (использование домов ступенчатого типа, смещение по вертикали отдельных секций типовых домов) или проведение специальных мероприятий (террасирование склона, устройство откосов, подпорных стенок и пр.).
   Рассмотрим высотную привязку зданий на конкретном примере (рис. 15 и 16).


Рис.15. Определение высотной отметки здания.



1. Определяем отметки угла дома А (самой повышенной):
    164,32 + 0,10 + 5 • 0,025 = 164,55
2. Определяем отметки угла дома Б: 164,55 + 0,05 = 164,60

3. Определяем отметки чистого пола: 164,60 + 0,85 = 165,45


4. Определяем отметки угла В: 164,55 - 0,80 = 163,75


5. Определяем отметки угла: 163,75 - 0,24 = 163,51 ≈ 163,50


6. Проверка перепада вдоль фасада Б - Г:
    164,60 - 163,50 = 1,10 < 1,2 м

  - уклон, соответствующий требованиям;

вдоль фасада А - В: 164,55 - 163,75 = 0,80 < 1,2 м
Вдоль фасада и торца   ,


Рис. 16. Определение высотных отметок углов здания - высотная привязка зданий к местности.

   Пример высотной привязки спортивной площадки к существующей местности показан на рис. 17.

Рис. 17. Высотная привязка спортплощадки.

NormaCS ~ ГОСТ Р 21.1101-2013 ~ Абсолютная отметка

Я уже писал о том, что "тома" портят всю стройную систему внесения изменений. В следующей версии стандарта нужно "тома" убирать.

Слово "том" в стандарте употребляется только в контексте брошюрования бумажных копий документов в сборники ("тома" в данном случае).

В стандарте употребляются только "номер изменения" и "версия". "Ревизии" нет ни стандартах СПДС, ни в стандартах ЕСКД.

Изменения вносят в один конкретный документ - текстовый или графический. Заменить и тем более добавить отдельный лист с нумерацией, например, 13а можно только в бумажный подлинник. Электронный документ заменяют полностью.

При замене документа (всех листов документа) все его листы считаются "выпущенными вместо замененных", независимо от количества листов в прежней и новой версиях (ревизиях), именно поэтому в таблице регистрации изменений по форме 11 в графе "Номера листов (страниц) - замененных" пишется "Все". В стандарте нет ни слова о том, что количество листов при полной замене документа должно совпадать.

На экспертизу ПД нужно сдавать в виде "электронных документов". В стандарте написано:

7.3.6 Внесение изменений в ДЭ производят путем выпуска новой версии документа с внесенными изменениями.

Выпуск новой версии ЭД означает, что электронный документ заменяют полностью.

В "Требованиях к формату электронных документов..." записано, что электронные документы (записки) должны предъявляться на экспертизу в форматах doc, docx, odt, а если pdf - то не сканированные, т.е. бумажный подлинник с изменениями как для бумажного подлинника для экспертизы не нужен.

Внесений изменений в такие документы возможно только заменой всего документа (выпуском новой версии).

Cитуация со сдачей ПД на экспертизу резко поменялась, поэтому нужна новая версия стандарта, соответствующая сегодняшним требованиям.

В 2013 г. документацию на экспертизу сдавали в бумажной форме. При сдаче ПД на экспертизу в электронном виде заявитель должен был «поклясться», что документация в электронной форме соответствует бумажным подлинникам.

В 2017 г. на экспертизу ПД предъявляют электронные текстовые документы в формате разработки.
