Основные архитектурно-конструктивные элементы реставрируемых зданий

Основные архитектурно-конструктивные элементы реставрируемых зданий

Архитектурные сооружения, особенно здания, при всем разнообразии, как правило, включают в себя одинаковые части: фундамент, стены, крышу, помещения и другие конструктивные и функциональные элементы (рис. 1.3).

Фундамент — элемент сооружения, расположенный ниже поверхности земли, через который осуществляется передача нагрузки от всего сооружения на грунт (основание). Долговечность здания определяется прочностью основных несущих конструкций — фундамента, стен, перекрытий.

Стены и опоры. Стены — одна из главных частей здания. Они служат как вертикальные ограждения помещений, защищая их от внешних температурных, атмосферных воздействий, и одновременно являются опорами, которые поддерживают крышу, междуэтажные перекрытия, лестницы и другие части сооружения.

Кроме стен подобную нагрузку воспринимают и отдельно стоящие опоры: колонны, столбы, пилоны.

Перегородки — это внутренние стены, сравнительно легкие по массе, более тонкие, чем стены наружные. Их назначение — разделять отдельные помещения внутри здания в пределах данного этажа. Перегородки кроме своего веса никакой посторонней нагрузки не несут, а потому опорами быть не могут.

Общие условия, которыми должны удовлетворять стены: долговечность, прочность, устойчивость, незначительная толщина, теплозащита. Стены должны сопротивляться передаче тепла зимой изнутри наружу, летом — наоборот. Кроме того, стены должны быть невозгораемыми и по возможности несгораемыми.

Различают два вида стен: наружные или фасадные и внутренние или несущие. Внутренние стены всегда тоньше, и опираются они на фундамент не такой глубокий, как наружные. Назначение внутренних поперечных стен — связывать противоположные наружные стены и воспринимать нагрузки от конструкций, ветра, от масс мебели и пр.

Сторону стены, обращенную наружу и представляющую собой лицо или поле стены, обычно называют фасадом. Различают главный фасад, если стена лицом обращена на улицу, площадь или набережную, боковые и дворовые фасады.

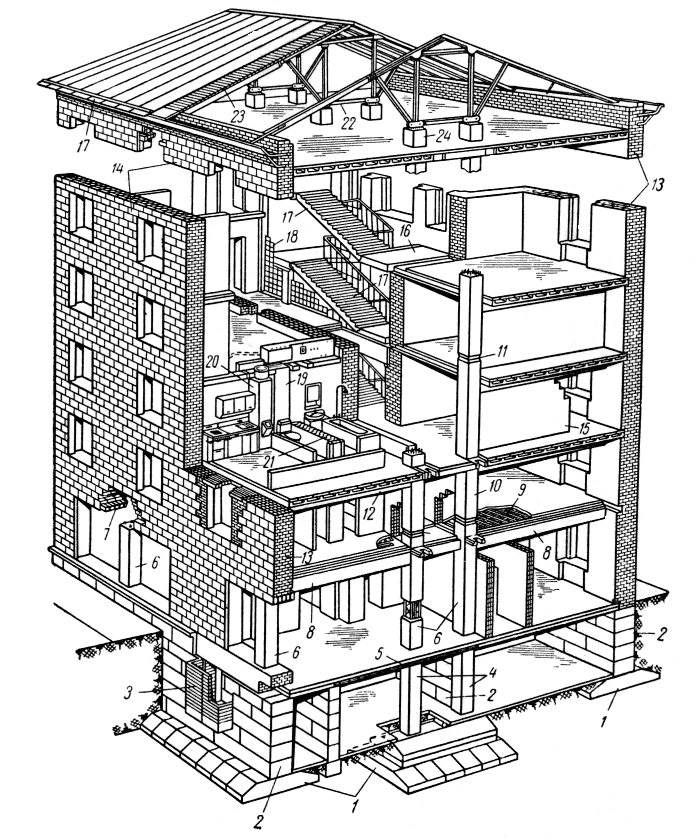

Рис. 1.3. Основные части здания

Наружные стены имеют оконные и дверные проемы, которые располагают горизонтальными рядами по этажам и заполняют оконными и дверными блоками. Во внутренних стенах делают, как правило, только дверные проемы. Участок стены между двумя смежными проемами, а также между крайним проемом в этаже и боковым ограждением стены, называется простенком. Стена лишенная проемов, называется глухой стеной. При расчете кубатуры здания высота наружной стены определяется как расстояние от уровня прилегающей к зданию отмостки до чердачного перекрытия.

Основным и наиболее распространенным для сооружения каменных стен материалом является кирпич керамический или силикатный (рис. 1.4).

Деревянные стены по своим конструктивным решениям чрезвычайно разнообразны: бревенчатые, брусковые, каркасные и др. Самым старым видом деревянного строительства считают рубленое бревенчатое. Для рубленых стен применяют древесину в виде бревен, брусов, досок (рис. 1.5). Рубленые дома иногда облицовывают тесом, оштукатуривают по драни, обмазывают глиной и обкладывают кирпичом на ребро (1/4 кирпича) или плашмя (1/2 кирпича).
В зависимости от качеств стенового материала определяют и главные размеры стены: толщину (зависит от климатических условий) и предельно возможную высоту.

Рис. 1.4. Кирпичная наружная стена здания

Наиболее слабым местом стены в конструктивном и теплозащитном отношении являются проемы для окон и дверей. В конструктивном смысле сложны также сопряжения стен в углах и места соединения их отдельных элементов (кирпичи, бревна). Поэтому для возведения стен требуются кроме основных еще и вспомогательные материалы — растворы, клей, гвозди, болты, схватки и другие крепления. К числу вспомогательных материалов относятся также материалы и изделия, применяемые для покрытия поверхности стен.

Иногда для усиления связи декоративных слоев (или окраски) с поверхностью стены прибегают к искусственным средствам, например, делают поверхность стены шероховатой, дерево перед оштукатуриванием покрывают дранью или стальной сеткой. Для этой же цели швы между камнями кладки оставляют снаружи частично незаполненными раствором (кладка «впустошовку»). Реже поверхности стен нацарапывают или насекают.

Наиболее легкими природными стеновыми материалами считают дерево, туфы, ракушечник.

Рис. 1.5. Наружная бревенчатая рубленая стена здания

Стены из искусственных камней независимо от их размеров кладут в основном по тем же правилам, что и из кирпича: перевязка швов, соблюдение отвесного (или горизонтального) положения отдельных элементов (углы, проемы, сопряжения) должны точно соблюдаться. Кладку каменной стены выполняют последовательно горизонтальными рядами, уложенными на растворе, образуя между камнями горизонтальные и вертикальные промежутки — швы, заполненные раствором (рис.

1.6).

Вертикальные швы в соседних рядах по вертикали не должны совпадать между собой ни внутри, ни снаружи стены, образуя тем самым перевязку в кладке. Самый простой способ перевязки — чередование коротких сторон камней или кирпичей (тычки) с длинными (ложки).

Рис. 1.6. Профилировка швов кирпичной кладки

Перекрытия разделяют здание по высоте на этажи. Кроме междуэтажных (рис. 1.7) на первом этаже устанавливают надподваль-ное перекрытие, а на самом верхнем — чердачное. В каждом перекрытии имеется опорная часть, т.е. основа его конструкции, термоизоляция, звукоизоляция, полы и потолки.

Различают перекрытия балочные, безбалочные (сводчатые) и смешанные. Наиболее распространены балочные перекрытия, опорной частью для которых служат балки, уложенные параллельно на определенном расстоянии друг от друга. Балки бывают деревянные, железобетонные или стальные.

Рис. 1.7. Узел междуэтажного перекрытия и стен здания

В безбалочном перекрытии железобетонная плита непосредственно, без помощи балок, опирается на капитель колонны (рис. 1.8).

Своды получили распространение в средние века и широко применялись до начала XIX в. для перекрытия помещений и простенков. Характерный признак подобных конструкций — криво-линейность очертаний сводов и арок.

Лестницы. Наиболее распространенным средством сообщения между этажами в зданиях всех видов служат лестницы. Реже применяются наклонные поверхности (пандусы), заменяющие лестничные ходы.

Различают лестницы: внутренние — главные (основные) и запасные; наружные — входные, пожарные и крыльцо. Каждая лестница состоит из ряда ступеней, которые составляют марш. Два смежных марша разделяют лестничной площадкой. Марши редко идут один за другим в одном направлении, но, минуя площадку, заворачивают вправо или влево под углом 180°, а иногда 90°.

Лестницы бывают деревянные, каменные, стальные, бетонные, железобетонные. В конструкции лестницы различают такие элементы, как: косоуры, ступени, площадки (рис. 1.9), перила — ограждения с боковой стороны.

Рис. 1.9. Общий вид лестничного узла(детали)

Рис. 1.10. Деревянная лестница

В деревянных лестницах опорой для ступеней служат толстые боковые пластины или тетивы (рис. 1.10). Каждая тетива имеет обычно выдолбленные гнезда, в которые закладывают деревянные ступени. Деревянные ступени могут также прикрепляться к деревянным тетивам. Ступени каменных и бетонных лестниц опираются на стальные (или железобетонные) косоуры, поставленные наклонно. Для удобства хождения по лестнице имеет значение высота ступени или подступенок. Ступень иногда имеет небольшой свес в виде закругленного валика.

Иногда лестницы устраивают с одним наружным косоуром. Тогда ступени, опираясь одними концами на косоур, противоположными концами укладывают на выступы стены или заделывают в борозды стены. Каменные и бетонные ступени и площадки обладают большим достоинством — они мало истираются в процессе эксплуатации (рис. 1.11).

Лестницы при спуске в подвальные помещения и для сообщения с чердаком могут иметь менее широкий марш и более крутой уклон. Часто эти лестницы располагаются отдельно от главной и даже вне здания, но примыкая к нему.

Крыльцо — небольшая наружная лестница с площадкой — делается перед входной дверью, чтобы избежать устройства внутреннего короткого марша.

Архитектурному оформлению и художественной отделке лестниц, особенно в зданиях, имеющих общественное значение, уделяется большое внимание. Ступени, балясины, поручни изготовляют из различных материалов особо прочных на изнашивание: камня, металла, дерева (рис. 1.12).

Полы в жилых зданиях в основном делают дощатые (рис. 1.13) и паркетные как наиболее прочные и легко поддающиеся декоративной обработке. Для предохранения от действия воды древесину полов сверху окрашивают водостойкими составами, лучше всего масляной краской.

Рис. 1.11. Дворцовая лестница

Рис. 1.12. Лестничные ограждения: а — внутренней лестницы; б — крыльца

Рис. 1.13. Элементы устройства дощатых полов

Паркетные полы не окрашивают масляной краской и не моют, а натирают мастикой с воском.

Внешний, декоративный вид дощатых полов обусловливают: отсутствие щелей в швах, стыках досок; горизонтальное положение; гладкая поверхность; окраска. Первые два условия достигаются применением сухих, чисто остроганных досок. Для предупреждения коробления доски берут возможно малой ширины — 8—12 см, так называемые половые рейки. При образовании щелей полы через первые один-два года сплачивают и только после этого окрашивают масляной краской, в первый же год только покрывают олифой.

Паркетные полы по конструкции и качеству лучше дощатых, более прочны и долговечны, так как отдельные паркетины (планки) употребляются сухими (от 8 до 10 % влажности), а потому не коробятся, плотно соприкасаются одна с другой, тверды и мало-истираемы. Комбинируя размеры планок, можно укладывать полы чрезвычайно разнообразные по рисунку. Обычно паркетные полы вдоль стен обрамляют специальной полосой (фриз), а внутри фризовой рамки размещают рисунок в виде чередующихся рядов ромбовидной, прямоугольной или квадратной планки.

Реже применяют паркетную инкрустацию в виде сложных рисунков одного или разных тонов естественной расцветки дерева.

Для каменных полов используют, как правило, гранит, базальт, диабаз, мрамор, а также менее декоративные и не столь прочные камни — известняки и песчаники. К этому же типу относятся и полы террацо-бетонные или мозаичные, т. е. изготовленные из мраморной или гранитной крошки с цементным раствором, а также полы из керамических плиток (метлахские) (рис. 1.14).

Крыши. Завершением архитектурного объекта является крыша, защищающая его от дождя и снега (рис. 1.15). Кровля из водоотталкивающего материала препятствует прониканию разрушительной влаги в здание.

Правда, з настоящее время эти природные материалы заменяют искусственными. Сначала появились маленькие керамические плиты и фасонные камни — черепица, потом материалы, покрывающие большие поверхности.

К ним относятся угловой элемент плинтуса жесть, просмоленный картон или пленки. В каждом случае необходимо предотвратить проникание дождевой воды в стыки. От качества кровельного покрытия зависит срок службы здания.

Рис. 1.14. Элементы устройства керамических полов

В Европе, где выпадает большое количество осадков, в прошлом преобладали крыши с крутыми скатами. Деревянная стропильная ферма несла кровельное покрытие и имела уклон. Там, где снег, представляющий чрезмерную статическую нагрузку, должен скатываться, устраивали очень крутую крышу. Если снег использовали как дополнительную теплоизоляцию, уклон крыши делали менее крутым, однако в этом случае необходимо было усиление несущей конструкции.
И только в областях, где осадков почти не бывает, например в Египте, почти не использовали крыши с крутыми скатами. Там преобладала оформленная, как терраса, плоская крыша.

В зависимости от кровельного материала, функциональных задач и ландшафтных условий возникло многообразие форм крыш. Самой простой в сооружении и потому самой распространенной, без сомнения, является двухскатная крыша. Кроме того, дома с такими крышами можно без проблем выстроить в ряд фронтон к фронтону, и между ними не возникнут так называемые снежные мешки.

Особенно хорошо зарекомендовала себя на протяжении веков для отдельно стоящих домов вальмовая (четырехскатная) крыша во всех вариантах.

В качестве наиболее оригинальных форм крутых крыш на общественно важных постройках используют купола и башенные шлемы.

Чем сложнее и богаче формами крыша, чем больше ребер и желобков возникает при соединении отдельных архитектурных объектов, тем больше опасность проникания воды в помещение. Подобные проблемы возникают при устройстве изоляции надстроек на крышах, пронизывающих кровлю. Дымовые трубы, слуховые окна, дома с фронтонами поперек конька, коньки и башенки обогащают архитектурную картину, однако в этом случае крышу нужно часто ремонтировать. Вообще, крышу следует обновлять немного чаще, чем другие части архитектурного сооружения.

Крыши средневековых зданий в основном были крутыми и их редко пробивали окнами. Впоследствии крыши начали украшать мансардами с фронтонами поперек конька и со слуховыми окнами.

В зданиях прошлых веков основание крыши подчеркивали карнизами, фризами, венцами зубцов, а также миниатюрными галереями. Коньки также украшали решетками или особыми кирпичами. В период Ренессанса внешний вид крыш обогащали балюстрадами с вазами и скульптурами, а начиная с XVII в. применяли ломанные поверхности — мансардные крыши.

Вследствие появления нового типа уплотнителей и водонепроницаемых материалов повсеместно, независимо от климатической зоны, стала распространяться плоская крыша — характерный признак современной архитектуры. В XX в. в результате использования большепролетных конструкций стропильных ферм и сетчатых конструкций над большими залами появились совершенно новые и весьма эффективные формы крыш.

Читать далее:
Техника безопасности при реставрационных работах
Ремонт и реставрация архитектурной лепнины
Технология реставрации коринфской капители
Изготовление лепнины
Изготовление форм
Изготовление моделей
Инструменты и приспособления
Выполнение моделей и лепка архитектурных деталей
Технология реставрации камня
Технология ремонта облицовочных поверхностей и склеивания камня


Архитектурно-конструктивные элементы стен

Категория: Материалы для строительства


Архитектурно-конструктивные элементы стен

Элементы и детали стен в зависимости от назначения имеют различные наименования. Нижняя часть стены, расположенная непосредственно на фундаменте и выступающая из ее плоскости, называется цоколем. Он предназначен для защиты стены от увлажнения и от механических воздействий; отделывают его прочными влагоустойчивыми материалами. Верхняя выступающая часть стены называется карнизом (рис. 1).

Горизонтальные выступы в стенах (кроме венчающего карниза) называют поясками, вертикальные — пилястрами, или полуколоннами. Часть стены, расположенную между оконными проемами, называют простенком, а конструкцию, перекрывающую проем сверху, — перемычкой.

Проемы в капитальных стенах перекрывают железобетонными перемычками, а также рядовыми клинчатыми и арочными перемычками, выполняемыми из неармированной каменной кладки. Основным типом перемычек являются сборные железобетонные (ГОСТ 948—76).

К архитектурно-конструктивным элементам зданий, непосредственно связанным со стенами, следует также отнести балконы, эркеры и лоджии. Балконом называют открытую огражденную площадку, выступающую за плоскость наружной стены. Уровень пола балкона соответствует уровню междуэтажного перекрытия. Элементами балкона являются его несущая конструкция, пол и ограждение. Эркер является закрытым балконом, размещенным за внешней поверхностью наружной стены и огражденный стенами. Эркер составляет часть помещения. Лоджией называют встроенную внутри здания и открытую со стороны фасада площадку, огражденную с трех сторон стенами.

Деформационные швы предотвращают появление трещин в стенах зданий, вызываемых температурно-усадоч- ными напряжениями и неравномерной осадкой основания. Температурно-усадочные швы разрезают стены здания до фундамента, а осадочные швы, устраиваемые в тех случаях, когда можно ожидать неравномерную осадку основания, разрезают стены по всей высоте, включая фундамент. При устройстве в стенах здания осадочных швов рекомендуется совмещать с ними и температурно-усадочные швы. Расположение и конструкция деформационных швов должны быть указаны в проекте. Во избежание продувания стен деформационные швы выполняют в виде шпунта (рис. 2) и заполняют их прокладкой из толя или рубероида с утеплителем (минеральной ватой и др.).

Рис. 1. Карнизы а — кирпичный; б — железобетонный; 1 — аркер; 2 — перекрытие; 3 — карнизная плита

Рис. 2. Деформационные швы а — при спаренных поперечных стенах: б — при одиночной поперечной стене; 1 — шпунт; 2 — прокладка из толя или рубероида с утеплителем

Объемные элементы зданий. В современном строительстве находит применение новый тип зданий, возводимых из объемных элементов заводского изготовления. На строительную площадку поступают с заводов блок-комнаты и блок-квартиры, почти полностью доведенные до сдаточной готовности. В них выполнена вся отделка, установлены и остеклены оконные блоки, навешены двери, смонтирована встроенная мебель и санитарно-технические устройства, электрические, газовые и другие приборы. Объемные элементы монтиру – ют непосредственно с транспортных средств.

По конструктивной схеме дома из объемных элементов бывают блочными, панельно-блочными и каркасно-блочными. В блочных домах пространственные блоки устанавливают рядом и друг на друга. В панельно-блочных домах одновременно применяют пространственные блоки и крупные панели. В каркасно-блочных домах каркас проектируют в виде стоек и ригелей, на которые опираются пространственные блоки. Возведение зданий из объемных элементов позволяет в десятки раз сократить трудозатраты на строительной площадке и продолжительность строительства.

Индивидуальный облик здания зависит от конструкции наружных стен, от расположения и размеров окон и других архитектурно-конструктивных элементов. К таким элементам относятся следующие.

Цоколь — нижняя часть наружных стен, облицованная керамической плиткой, природным камнем или оштукатуренная цементным рас-створом.

Если нижняя часть стены выложена из сборных бетонных блоков, а верхняя — из кирпича, то такой цоколь называют подрезным.

Проемы — это отверстия в стенах для окон или дверей.

Рис. 1. Архитектурно-конструктивные элементы стен 1 — цоколь; 2 — оконный проем; 3 — понсок; 4 — сандрик; 5 — угловой простенок; 6 — промежуточный простенок; 7 — перемычка; 8 — венчающий карниз

Рис. 2. Конструкция цоколя а – облицованный плиткой; б – то же, природным камнем; е – оштукатуренный цементным раствором; г — “подрезной” (из бетонных блоков)

Рис. 3. Простенок и оконные проемы 1 — четверти; 2 — перемычки; 3 — откосы (верхний и боковой) ; 4 — межоконный простенок

Рис. 4. Разновидности карнизов 1 — сандрик; 2 — поясок; 3 — венчающий

Рис. 5. Местные утолщения стен 1 — пилястра; 2 — полуколонна; 3 — раскреповка

Рис. 6. Верхние завершения стен 1 — парапет; 2 — фронтон;

Боковые и верхнюю плоскости проемов называют откосами.

Простенки — это участки стен, расположенные между проемами.

Различают простенки: рядовые (между двумя проемами) и угловые (в углах стен).

Прямоугольные выступы простенков, удерживающие оконные или дверные блоки, называют четвертями.

Перемычки — это конструкции, перекрывающие проем сверху. Они бывают брусковые, железобетонные или кирпичные.

Карниз — это горизонтальный выступ из плоскости стен.

Различают следующие разновидности карнизов:
– венчающий, завершающий верхнюю часть стены;
– пояски, разделяющие на высоте фасадную плоскость стены;
– сандрики, устраиваемые над отдельными проемами и входом в здание.

Местные утолщения стен:
– пилястры — вертикальные выступы прямоугольного сечения;
– полуколонны — вертикальные выступы полукруглого сечения;
– раскреповки — вертикальные утолщения (до 250 мм) протяженного участка стены.

Парапет — прямоугольное завершение стены, на 0,7… 1 м выступающее над крышей.

Фронтон — треугольная часть стены, ограждающая часть чердака и обрамленная по периметру карнизом.

Стены, обогащенные архитектурно-конструктивными элементами, придают зданию архитектурную выразительность.



Материалы для строительства — Архитектурно-конструктивные элементы стен

Урок 3 — Основные архитектурно-конструктивные типы судов

Архитектурно-конструктивный тип судна – это совокупность определенных архитектурных и конструктивных признаков, которые характеризуют конструкцию судна в соответствии с функциональным назначением судна как плавучего сооружения.

Архитектурные особенности судов обусловлены требованиями эксплуатации, надежности, экономики и эстетики.

Проектируя корпус судна, принимают во внимание только те характерные признаки, которые непосредственно влияют на прочность и надежность конструкции судна. К таким признакам относятся: количество, расположение и протяженность надстроек, положение машинно-котельного отделения по длине судна, число и степень раскрытия палуб,  установка внутренних бортов, продольных переборок, размеры и общая протяженность грузовых помещение, высота надводного борта.

Количество и протяженность надстроек.

Все суда, за редким исключением, имеют носовую (баковую)  и кормовую (ютовую) надстройки.

При расположении МКО в середине над ним обычно предусматривают среднюю наиболее развитую надстройку. Суда с тремя надстройками называют трехостровными поскольку приближающее из-за горизонта судно  первоначально появляется как бы в виде трех островов. В зависимости от протяженности средняя надстройка может принимать участие в общем изгибе судна. Условия обитаемости экипажа и пассажиров в ней наиболее благоприятные. К недостаткам размещения надстроек в середине относится разделение площади палубы на два участка, а также потеря площади открытой верхней палубы. Это уменьшает возможность перевозки палубных грузов и снижает эффективность грузовых работ.

В послевоенные годы многие сухогрузные суда стали строить без средней надстройки и увеличили соответственно размеры кормовой.

 Суда, имеющие две надстройки (одноярусный бак и многоярусный ют) называют двухостровными.



Рисунок 1 — Двухостровной тип судна



 Для увеличения скорости судов пришлось уменьшить коэффициент общей полноты, т.е. строить корпус более острым в оконечностях. Снижение вместимости носового трюма  для грузов компенсировали устройством дополнительного твиндека над верхней палубой, удлинив соответственно носовую надстройку. Таким образом, появились суда с удлиненным баком. Аналогично на судах с кормовым и особенно с промежуточным расположением МКО кормовую надстройку часто делают удлиненной  для образования необходимых грузовых, производственных и других помещений. Такие суда называются судами с удлиненным ютом.

Одноостровное судно имеет одну надстройку: бак или ют.

На сравнительно небольших судах с целью обеспечения высоты кормовых помещений, компенсации потерянной кубатуры из-за устройства гребного вала приходится верхнюю палубу в корме приподнимать над носовой ее частью. Эти суда называют квартердечными.

 Суда, не имеющие надстроек, называются гладкопалубными, а с надстройками по всей длине – судами со сплошными надстройками или шельтердечными.



Рисунок 2 – Судно со сплошной надстройкой



Все современные суда имеют не менее одной надстройки. Количество, протяженность, размещение надстроек по длине зависит от назначения судна, рода и вида перевозимых грузов. Надстройки могут существенно увеличить грузовместимость в некоторой степени грузоподъемность судна. Наиболее развитые надстройки обычно располагают над МКО.

Расположение МКО по длине судна.

Сухогрузные суда традиционно имели МКО и развитую надстройку посередине длины. Такое расположение первоначально громоздких и тяжелых главных механизмов было необходимо. К тому же упрощалась дифферентовка судна, улучшалась обитаемость экипажа. Сравнительно малые размеры грузовых мест в то время и большая полнота корпуса не вызывали при укладке грузов значительной потери вместимости концевых трюмов.

В связи с заменой паровых машин компактными и сравнительно легкими двигателями внутреннего сгорания объемы  МКО в средней части оказались избыточными. Это позволило пересмотреть дислокацию МКО по длине судна и устранить недостатки, вызванные таким его расположением. К недостаткам грузовых трюмов с МКО в середине относятся: уменьшение вместимости кормовых трюмов из-за устройства туннеля гребного вала, увеличенные протяженность и масса валопровода. Кроме того, с переносом МКО в корму на сухогрузных судах освободилось наиболее удобное место для размещения груза внутри корпуса и на его палубе, что до 3% увеличило грузовместимость судна. Именно поэтому лесовозы, контейнеровозы, суда с горизонтальной обработкой и другие имеют МКО только в корме.

Однако кормовое расположение МКО не лишено недостатков. В частности, увеличивается расчетный изгибающий момент на тихой вроде, из-за сдвига центра тяжести перевозимых грузов в нос появляется значительный дифферент на нос при плавании с грузом и на корму при плавании  с балластом, что требует выделения дополнительных балластных цистерн за счет некоторого уменьшения грузовместимости судна. Компромиссным решением является промежуточное расположение МКО, когда к корму от него располагается один и реже два трюма. На некоторых крупнотоннажных судах с МКО в корме, кроме танкеров, наиболее развитую надстройку с ходовым мостиком для удобства обзора и управления располагают в носу.

Число и степень раскрытия палуб.

Число палуб зависит прежде всего от рода перевозимого груза и типа судна. Однопалубными судами являются суда открытого типа (контейнеровозы, лесовозы).  В палубах таких судов делаю большие вырезы под грузовые люки. Для того, чтобы увеличить площадь палубы, ослабленную большими вырезами, борт этих судов часто выполняют с развалом  до 12-150 от ДП на всей высоте или частично.

К однопалубным также относятся суда для перевозки навалочных грузов и наливные суда. В палубах судов для перевозки навалочных грузов также выполняются большие вырезы для грузовых люков. Палубы танкеров почти полностью закрыты, имеются только небольшие выреза для погрузки и выгрузки.

К многопалубным судам относятся суда с горизонтальной грузообработкой, которые предназначены для перевозки колесной техники и штучных грузов, погрузка и выгрузка которых производит накатом.

Универсальные сухогрузные суда, предназначенные для перевозки генеральных грузов, имеют обычно две палубы.

Высота надводного борта.

Высота надводного борта измеряется от так называемой палубы надводного борта до грузовой ватерлинии. На однопалубных судах таковой может быть только верхняя палуба. На судах с двумя и более палубами палубой надводного борта может быть или самая верхняя или вторая сверху непрерывная палуба, до которой доводятся все главные поперечные аварийные переборки.

Минимальная высота надводного борта установлена Международной конвенцией по грузовой марке 1966г. Суда, конструкция корпуса которых соответствует максимально допустимой осадке, т.е. минимальному надводному борту, называются полнонаборными. Минимальный надводный борт имеют лесовозы, танкеры без балластных танков, рудовозы.

Если предполагается  постоянно перевозить легкие грузы с повышенной удельной кубатурой, то при полном использовании грузовместимости водоизмещение судна соответствует меньшей осадке, чем при минимально допустимом надводном борте. Конструкцию корпуса этих судов целесообразно в целях экономии материала, проектировать с учетом необходимой осадки. Такие суда называются с избыточным надводным бортом. К таким судам относятся контейнеровозы, хлопковозы.


Архитектурно-конструктивные и градостроительные принципы проектирования доступной среды
