какие типы, как выложить самостоятельно

Задумывались ли вы, каким образом можно преобразить внешний вид дома?

Если вы обратитесь к опытным архитекторам или специалистам по евроремонтам, то они вам посоветуют такой декор, как кирпичная арка. И действительно, когда вы обращаете внимание на элитный особняк, то наверняка на глаза попадаются арочные своды. Они подчеркивают статус и величие хозяина дома и украшают любой стиль оформления фасада здания и внутренних переходов. В этом случае у вас может появиться желание сделать подобное и у себя дома, заменив дверь аркой.

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Когда разговор заходит об арочном своде, то нужно уточнять — какой вид вы имеете ввиду. Дело в том, что их несколько и каждый из них по-своему уникален и индивидуален. Кладка этих сводов из кирпича в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными основами, в роли которых выступают стены здания.

Что же касается упомянутых видов, то их три.

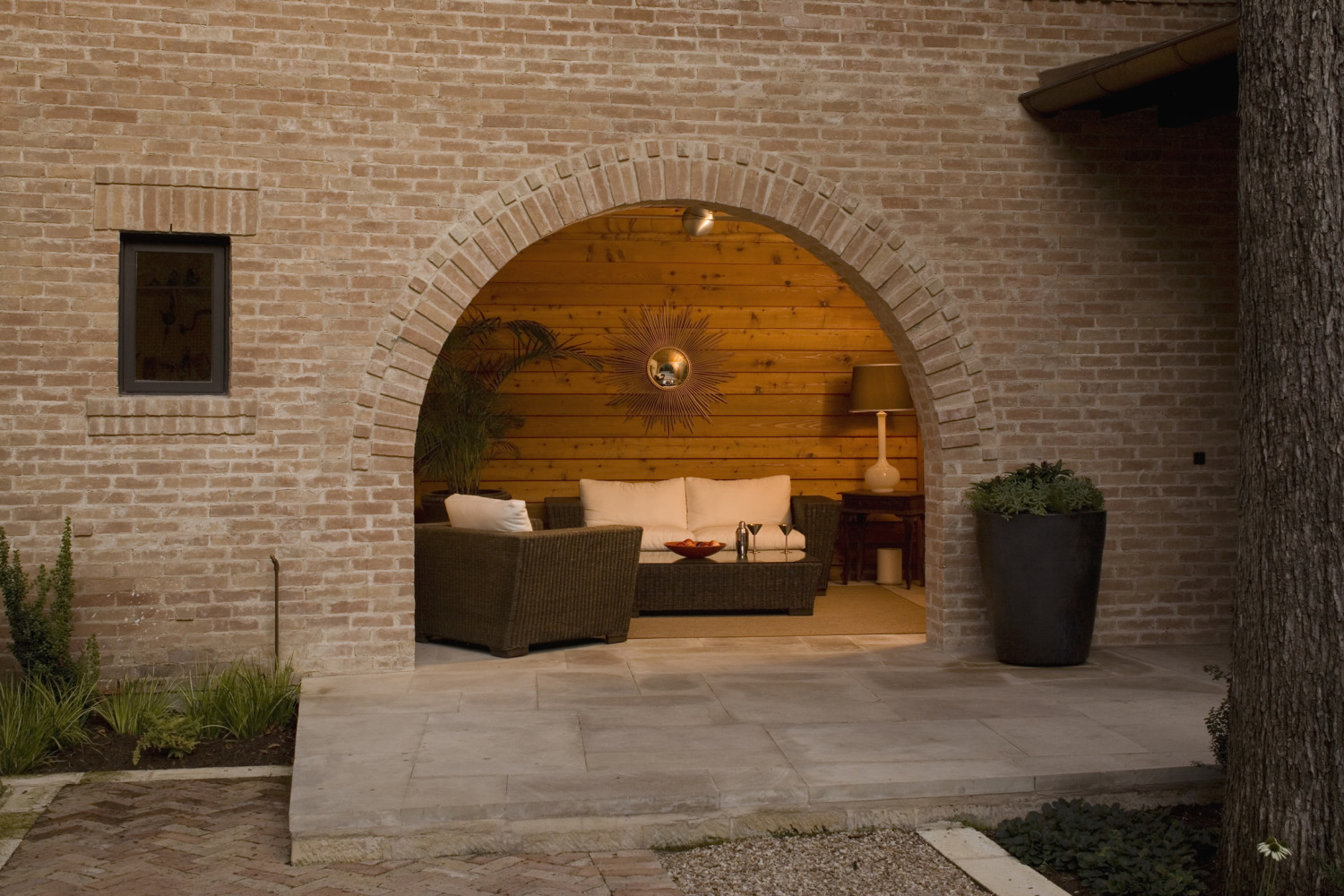

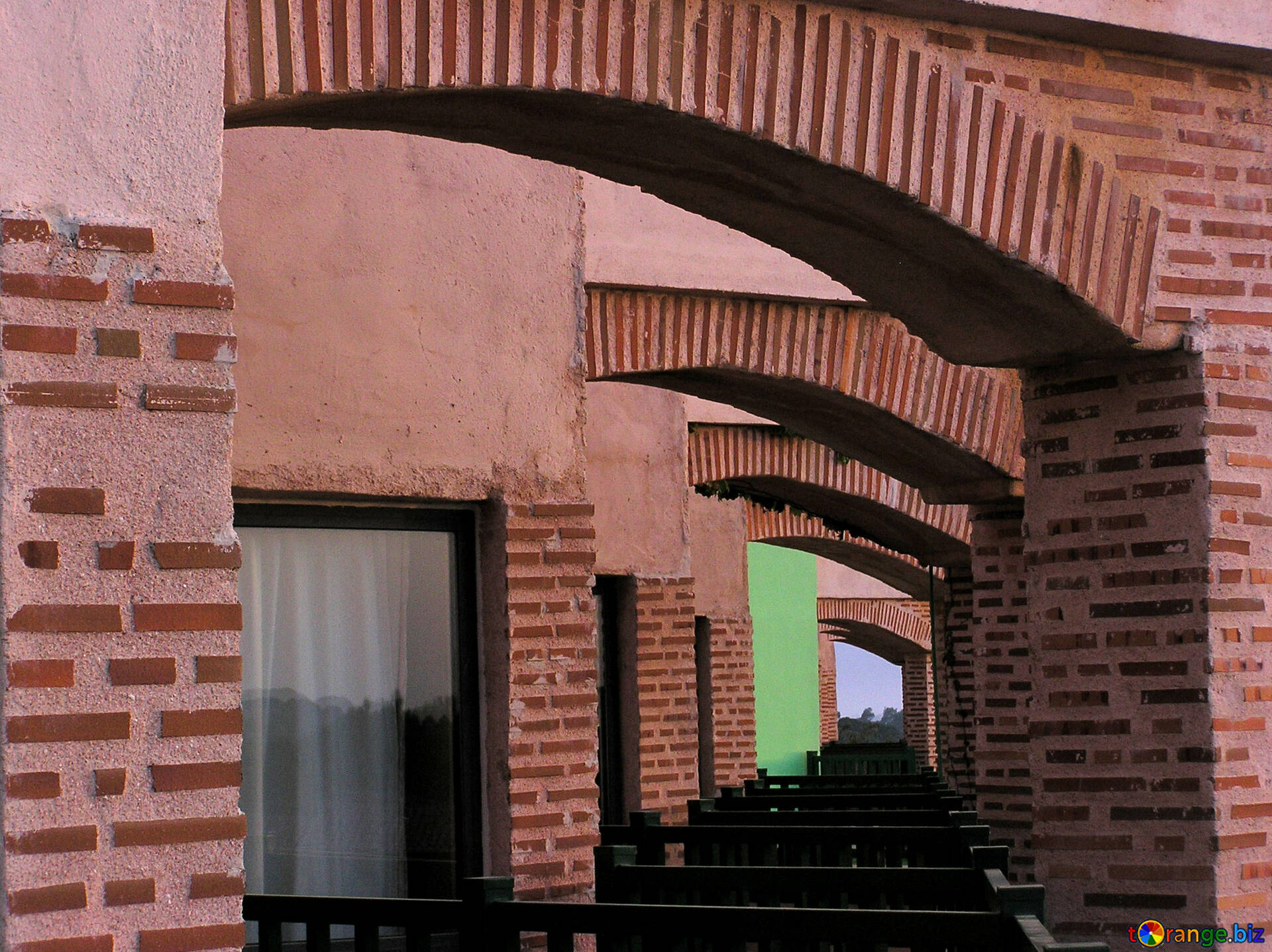

Арочный свод на улице

На первом месте стоит обычная или, как ее еще называют, – полная арка. Данная разновидность считается одной из самых востребованных по ряду причин. О таком виде можно смело сказать, что она выполнена просто, но со вкусом. Свод подобного типа выполнен в форме правильного полукруга.

К тому же, если вы выбрали этот тип арки, то можете запросто выложить его самостоятельно.

На втором месте стоит клиновая или же прямоугольная арка. Выложить ее без должного опыта проблематично. Поэтому это не лучший выбор, даже для людей, которые привыкли все делать самостоятельно, по найденным в интернете инструкциям. Данное предостережение актуально потому, что без должного опыта вы рискуете соорудить арку, которая не простоит и пары лет. Внешне же она смотрится неплохо и напоминает букву П.

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.

Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки хотелось бы видеть у себя дома, следует поговорить о некоторых нюансах, таких, как расстояние между несущими колоннами.

Вы не выложите клинчатую арку в широком проеме. Данное ограничение объясняется тем, что она не будет прочной, если расстояние между опорными колоннами шире, чем один метр.

У лучковой арки данное расстояние больше. Ее можно строить между колонами, расположенными друг от друга на расстоянии до полутора метров. Если же вы хотите  арочный свод, а несущие колонны расположены друг от друга на расстоянии в два или даже в два с половиной метра, то подойдет полная арка.

Эти и другие параметры можно узнать, изучив методические указания по расчету кладки арок.

Подготовка к процессу кладки

Прежде чем приступить к работам, определитесь, где будет находиться арка. Дело в том, что в большинстве пособий по строительному делу рассматривается вариант, когда кладка делается с нуля, при возведении самого дома. В этом случае процесс описывают с возведения самих опорных колонн.

Шаблон для возведения конструкции

В частных же случаях хозяева переделывают проходы, создавая в них арочный свод. В данном случае, при необходимости, делается предварительная пробивка самих проемов в кирпичных стенах.

Какой бы из вариантов вами не был бы выбран, первым делом должна быть произведена кладка и, при необходимости, укрепление несущих колонн. Под укреплением подразумеваются случаи, когда планируемое расстояние между колоннами превышает один метр. Ведь тогда возрастет нагрузка на несущие колонны. Поэтому выкладывают толщиной в пару кирпичей.

На данном этапе стоит обратить внимание на то, что не должно быть прекоса между уложенными кирпичами обеих арок. Каждый ряд кирпичей контролируется строительным уровнем.

Когда же вы дойдете до свода, то обратите внимание на пару строительных хитростей. Во-первых, как нельзя кстати пригодится специальный деревянный шаблон, который будет контролировать укладку кирпичей свода, держать их до тех пор, пока не затвердеет цементный раствор. Создание деревянного шаблона мы рассмотрим в этой статье далее.

Во-вторых, сам цементный раствор делают гуще обычного, жидкий раствор не гарантирует вам того, что впоследствии кладка не расползется под собственным весом.

Деревянный шаблон

Данный шаблон незаменим во время кладки арок своими руками. Для его создания достаточно наличия нужных материалов и энтузиазма.

Прежде найдите пару листов ДСП. Они впоследствии станут основой будущего шаблона. Из приготовленных листов вам нужно вырезать два идентичных полукруга, повторяющих контур планируемой арки.

Шаблон для арки, чтобы выложить кирпичом

После того, как вы справитесь с данной задачей, раздобудьте широкую доску, совпадающую с толщиной несущей опоры. Хотя подойдет и узкая доска.

На основании этой доски вам нужно закрепить с помощью гвоздей вырезанные ранее шаблоны свода из ДСП. Чтобы придать шаблону жесткость, располагают между листами ДСП деревянные бруски. Таким образом вы придадите конструкции необходимую жесткость.

Образовавшийся полый полукруг шаблона нужно сверху зашить с помощью стальной полосы, шести или восьми миллиметров толщиной. Данной толщины достаточно, чтобы ее впоследствии не продавили располагающиеся сверху кирпичи.

Получившийся деревянный шаблон закрепляют между выложенными опорными столбами вашей будущей арки. Для закрепления вам придется воспользоваться деревянными распорками, которые в дальнейшем будут убраны, как и сам шаблон.

Толщина выбранных деревянных распорок должна быть порядка восьми или даже десяти сантиметров. Расстояние же между распорками — не менее половины метра.

Кладка арки

Вот мы и добрались до того момента, когда можно приступать к кладке арки. Прежде чем вы начнете укладывать первые кирпичи, освойте одно  правило. Вся работа по укладке кирпичей свода должна производиться в один заход. Ни в коем случае нельзя допускать перерыва, давая цементному раствору засохнуть.

Как заложить шаблон

Данное правило связано с тем, что во время высыхания цемент начнет как бы растягивать кирпичи в стороны, создавая дополнительное напряжения. Поэтому, если вы решите производить кладку арки не за один, а за несколько дней, приготовьтесь к тому, что она в итоге потрескается.

Саму же кладку правильно начинать одновременно с обеих сторон шаблона, постепенно добираясь до центральной части. Последний кирпич, устанавливаемый в центре кладки, будет своего рода замком.

Характерно, что данные рекомендации подходят для любого типа арки, на каком бы вы не остановили выбор. Единственной же проблемой, с которой вы можете столкнуться, будет установка кирпичей под определенными углами относительно друг друга, создавай тем самым арочный полукруг. Чтобы упростить данный процесс, делают предварительную разметку на деревянном шаблоне, а во время кладки кирпичей пользоваться угольником. Соответственно, во время такой кладки кирпичей цементный раствор тоже будет лежать неравномерно. Его слой будет толще в верхней части арочного свода.

Однако, с какими бы трудностями вам не пришлось столкнуться, при должной внимательности и напористости у вас обязательно все получится, и вы правильно построите арочный свод своей мечты.

Проголосовали более 296 раз, средняя оценка 4.4

Технология кладки арок из кирпича

Оглавление:

• Типы арок из кирпича
• Инструменты и материалы для кладки арки из кирпича
• Подготовительная работа
• Выкладка кирпича для арки
• Частые ошибки в обустройстве арок из кирпича

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.

Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Типы арок из кирпича

Арка это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны. Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Типы кирпичных арок.

1. Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
3. Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн обустраивается в форме усеченного конуса, в стиле романтизм прямоугольная арка с закругленными углами, эллипс обычно используется в интерьере постмодерн, портал классическая прямоугольная. Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Инструменты и материалы для кладки арки из кирпича

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Итак, для работы вам понадобится:

Виды арок.

• раствор,
• кружала,
• гвозди и рейки,
• клинья,
• кирпичи,
• метр и уровень,
• молоток и кувалда,
• кельмы,
• чаша для приготовления смеси,
• электролобзик,
• карандаш,
• зубило.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов. Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Подготовительная работа

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:

Конструкция опалубки арки с использованием кружала и стоек.

• чертеж и выделка арочной дуги,
• установка в проеме шаблона,
• непосредственная выкладка кирпича,
• укрепление свода,
• удаление кружал,
• декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.

В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры. Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Построение арочной перемычки.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура. Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.

Выкладка кирпича для арки

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

Частые ошибки в обустройстве арок из кирпича

Верно разработанная и внимательно оформленная кирпичная арка всегда смотрится весьма стильно и неординарно. Такое строение прослужит столько же, сколько и здание, в котором она возведена. Однако для достижения такого результата необходимо принять во внимание некоторые нюансы, чтобы избежать ошибок, которые способны привести к разрушению конструкции:

Построение кирпичных колонн

• неравномерная выкладка, вызванная использованием металлических уголков при изготовлении шаблона, может довести до растрескивания поверхности конструкции,
• на конструкции могут появиться трещины, если выбрана недостаточная высота арки в широком пролете,
• если шаблон демонтировать не вовремя, то в кирпичной кладке может возникнуть избыточное напряжение из-за разбухания применяемой в конструкции древесины,
• предпосылкой образования трещин может стать неумело благоустроенный фундамент.

Для благоустройства арки из кирпича своими руками вам потребуется всего несколько часов. Этот процесс не представляет собой какой-либо особенной сложности, при этом надо обязательно следовать технологиям и рекомендациям. В таком случае кирпичный свод будет не только эстетично смотреться, но и служить много лет. Простой свод нетрудно установить собственноручно, но более затейливые архитектурные формы желательно доверить специалистам.

Своды из кирпича могут быть выполнены в разнообразных стилистиках, которые соответствуют общему дизайну интерьера. Их можно использовать не только в качестве декоративного элемента окон и дверей, но и для украшения других деталей. Кирпичная арка, выложенная собственноручно, станет оригинальным украшением вашего жилья и придаст помещению особый уют.

кладка кирпичной арки, сводов, технология

Многим этот вопрос кажется сложным. Но если знаешь секрет, то все становится очень простым. Для кладки кирпичной арки применяется шаблон. Шаблон делается вручную с помощью подручных материалов. Чаще всего материалом служат доски, фанера, листы жести. Мы рассмотрим кладку кирпича аркой с простейшим для нее шаблоном.

Начнем с того, что наша арка из кирпича будет простой. Свод ее перекрытия состоит из десятка кирпичей. Для того, что бы ее построить нужно немного усилий и элементарных знаний геометрии.

Готовим шаблон для свода

Заготовки шаблона для кладки кирпичной арки.

Шаблон мы изготовили из двух параллельных досок, вырезанных полукругом с помощью электролобзика. Между собой они скреплены кусками той же доски с помощью саморезов № 75. Саморезы вкручиваются с помощью шуруповерта.

Шаблон для кладки арки из кирпича.

Устанавливаем шаблон на место кладки арки и фиксируем с помощью тех же досок, скрепив его до неподвижности. Выставляем его по уровню. Пробуем на прочность.

Шаблон готов и установлен.

Расчет количества кирпичей

Установив и закрепив шаблон можно приступать непосредственно к кладке свода. Для этого по краям заранее подрезаем место под кладку свода. Кладка свода осуществляется способом установки кирпича на “руба” (четверть кирпича) с цементированием по бокам.

Расчет кирпичей проводится так, что бы свод был симметричен по кирпичам. В нашем случае количество кирпича в своде парное – верхняя точка свода будет попадать на вертикальный шов. Если количество кирпича в своде непарное, верхняя точка свода будет посредине центрального кирпича. Это важный момент. От него зависит геометрическая эстетичность арки.

Кладка арки

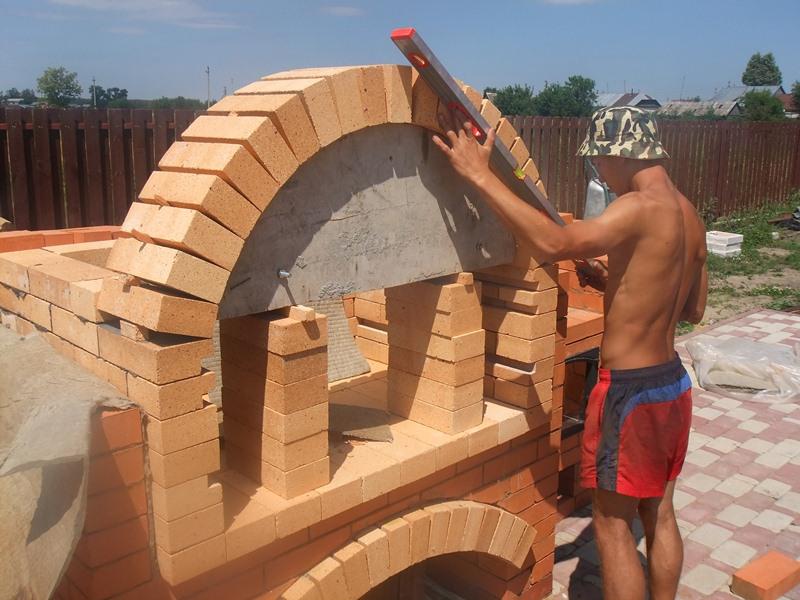

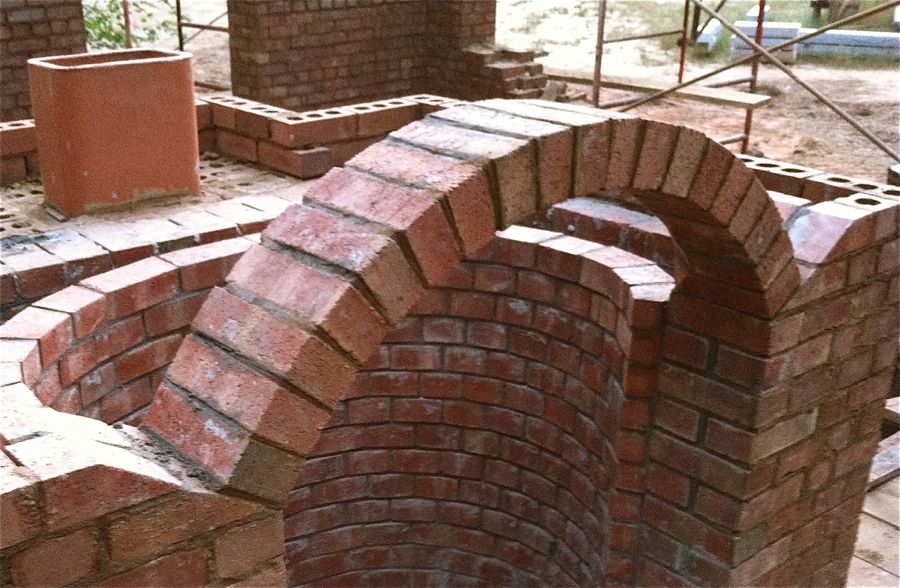

Фото кладки арки из кирпича.

Кладка производится следующим образом. Берется кирпич и на боковую его часть накладывается раствор. Укладываем кирпич на подготовленную поверхность вперед раствором. Берем следующий кирпич. Мостим на него раствор и растворной частью кладем его на предыдущий.

Процесс кладки арки.

Следует отметить, что кладку производят сразу с обеих сторон свода. Так легче уследить за симметричностью кладки. И так делаем, пока кирпичи в своде не “встретятся”.

После того, как арка сделана, нужно раствором заполнить все пустоты в кладке.

Заполняем пустоты швов раствором.

Арка должна подсохнуть. Когда кладка немного «схватиться» берем тряпку (лучше всего для этого подходит мешковина), и аккуратно вытираем кладку от лишнего раствора.

Фото кладки кирпичной арки.

Оставить в таком виде на сутки. После чего, не вынимая шаблона, продолжить остальную кладку стены. Если после арки продолжения стены не будет, то оставить шаблон не менее, чем на трое суток нетронутым. По истечению трех суток шаблон можно аккуратно снять.

Кирпичная арка над проёмом своими руками — фото + видео | Своими руками

Когда неудержимый архитектурный замысел диктует сделать арочный проём у окна или двери, надо вооружиться знаниями. Павел Казымов, преподаватель образовательного комплекса «Техноград», доходчиво объяснил нам, что для успешного воплощения задумки нужно «просто сделать всё правильно».

Давайте определимся сразу: арка должна быть в «одних руках», то есть от начала и до конца её делает один человек. Это минимизирует количество возможных ошибок. Например, одному человеку проще проследить за толщиной швов, ведь отклонение от положенных 10 мм шва чревато смещением «замка» (см. рисунок).

Обратите внимание: для выкладывания арочного проёма используются подпиленные кирпичи. Спилы помогают нивелировать разницу между внутренним и внешним радиусами арки. При этом арка должна состоять из нечётного количества кирпичей. Формулы расчётов, приведённые нами, помогают определить размеры спилов.

Итак, каков же порядок работ?

Представим, что мы выложили проём и подошли к арочной перемычке. В нашем мастер-классе арка соответствует дуге радиусом 330 мм.

Первый камень в основании арки называется «пята», от него арка начнёт свой ход. В существующий проём мы устанавливаем опалубку (временную опору) из фанеры и стоек, чтобы сделать надёжное основание для кружала. Кружало — это трафарет для арки. Оно изготавливается исходя из толщины арочного проёма и его радиуса.

По правилам укладки арочного проёма в центре наверху должен стоять кирпич, который называется «замок». И набирается арка одновременно с обеих сторон.

Кружало и калиброванные пруты квадратного сечения со стороной 10 мм позволяют собрать арочный проём «насухую», без цеметного раствора.

Прутки квадратного сечения со стороной 10 мм при «сухой» раскладке помогут сымитировать наличие шва между кирпичами.

Для кладки пустотелого кирпича раствора потребуется больше, поскольку он проваливается в пустоты.

«Выбрать» разницу между внутренним и внешним радиусом арочного проёма можно не только с помощью подпиленного кирпича, но и с помощью раствора. Поэтому по внутреннему радиусу арки шов должен быть толщиной 10 мм, а по внешнему может доходить до 25-30 мм. Такая толщина шва обеспечит осадку кирпича.

Осаживая кирпич, обязательно проверяем его уровень во всех плоскостях!

Напоминаем, что арка выкладывается с двух сторон навстречу замку. Это значит, что вы должны установить 3-4 кирпича с одой стороны, а затем перейти на другую сторону и уложить там такое же количество кирпичей.

Таким образом в последнюю очередь укладываются кирпичи справа и слева от «замка» и сам «замок».

КИРПИЧНАЯ АРКА СВОИМИ РУКАМИ – ФОТО

---

Читайте также: Арка для цветов своими руками – строим сами декоративную арку-опору

---

Формулы расчета спила кирпичей по внутреннему радиусу арки 0,33 м

R2,= R1 + 0,12 = 0,33 + 0,12 = 0,45 м

LR2, = n х r = 3,14 х 0,45 = 1,413 м

Кол-во кирпичей по г2 = 1,413 -5- 0,075 = 19 штук

LR2, = nхr = 3,14 х 0,33 = 1,036 м

Nr1, = 1,036 – 5 – 19 = 0,054 м (ширина подпиленного основания кирпича)

АРКА ИЗ КИРПИЧА СВОИМИ РУКАМИ – ВИДЕО

АРКА ИЗ КИРПИЧА своими руками. Разметка и кладка КИРПИЧНОЙ АРКИ

Watch this video on YouTube

© Автор: Н.Федотова. Юрий Деев

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Межкомнатные арки, кирпичная арка, витражная арка, как сделать арку



Арки — это архитектурное решение зрительного деления помещения без использования дверей. Обычно они устанавливаются в прихожих. Арочные своды помогают уйти от традиционных решений, которые используются в строительстве. В зависимости от используемых материалов и назначения бывает несколько видов арок и способов их строительства. Арочные перекрытия бывают монолитно-бетонными, гипсовыми, кирпичными и деревянными. Кирпичные и бетонные арки строятся снаружи помещений, межкомнатные арки из гипсокартона, пластиковые, из ДВП, ДСП — внутри помещений, а  деревянные — как внутри, так и вне помещений.

Кирпичная арка

Чаще всего арочная кладка используется в лучковых перемычках, которые подразумевают строительство стены до уровня перемычки, после чего приступают к возведению арки. Целесообразно арочное перекрытие делать для проема, который имеет ширину более двух метров. Кладка арки производится по опалубке. Основой опалубки считается кружало, оно вырезается по контуру арки. Стойки сооружаются на клиньях для точного возведения арки на требуемой отметке и облегчения ее снятия после затвердения раствора. Лучше всего для кладки арки использовать лекальный кирпич, который имеет более широкий торец и более узкий  другой. Таким образом, все швы получатся одинаковой толщины. При кладке из простого кирпича швы будут получаться клинчатой формы. Кирпичная арка устраивается с различной стрелой подъема или  разным радиусом кривизны.

Витражная арка

Следующим видом арки является витражная. Она хорошо смотрится при входе из прихожей на кухню. Деревянная конструкция арки должна походить на витраж. Для этого декоративная накладка выпиливается из листа клееной фанеры, и выбираются гипсовые профили. Декоративная передняя накладка, витражная арка и гипсовые профили являются «лицом» арочной конструкции, поэтому их изготовлению нужно уделять особенное внимание. Накладки — это основа для крепления гипсовых профилей, поэтому лучше для этих целей использовать высушенную деревянную доску, к которой гипсовый профиль прикрепляется «сухим» способом.  Кроме закрепления гипсового профиля, иногда появляется необходимость крепления других гипсовых изделий без гипсового теста. Сухое крепление подразумевает использование дюбелей, гвоздей, шурупов, проволоки. Гипс может потребоваться в небольших количествах, чтобы закрыть выемку, которая скроет головку дюбеля. Размер арочного проема зависит от конструктивной высоты дверей. Если она достигает двухсот пятидесяти сантиметров, арочный проем не требует долбления стены. При высоте двери в двести десять сантиметров потребуется увеличение дверного проема. Необходимо будет разрушить верхние перемычки. Работа очень трудоемкая и невозможна, если арочный проем хочется иметь в несущей стене.

Дощатые арки

Кроме кирпичных капитальных арок, можно установить клееные дощатые арки кругового или стрельчатого очертания. Для создания таких арок используются клееные блоки, которые в промежуточных узлах соединяются. Различают  несколько видов дощатых арок. В таком случае распор арок передается на построенные опоры и не требуется создание дополнительных затяжек, которые нужны лишь в местах с большой шириной пролета и где предусмотрено наличие большой нагрузки на несущие конструкции.

Как сделать арку

Составляющие арок сегодня продаются в виде отдельных составляющих и в готовом виде. Лучше всего крепление стыков проводить с помощью металлических накладок, которые закрываются декоративными панелями. Между собой металлические накладки стягиваются болтами. Сегодня знают несколько методов, как сделать арку. Один метод предусматривает вырезание из цельного куска древесины по необходимому контуру деревянного элемента. Данный метод характеризуется наличием серьезных недостатков. Древесина, имеющая прямые волокна, на изгибе может раскалываться, что сказывается на прочности элемента. Также эта технология отличается повышенным расходом древесины.

Много столетий используется второй метод, который заключается в размягчении деревянных элементов в металлических формах пропариванием или кипячением. Для этого деревянный элемент помещается в емкость, где налита кипящая вода. Он там  выдерживается несколько часов. После этого конструкции придают необходимую форму с использованием всевозможных приспособлений, которые напоминают трубогибочные станки. В таком положении изогнутый элемент фиксируется до полного его высыхания. Третий метод предусматривает наклеивание древесины на деревянный брусок в местах, которые соответствуют выпуклой части элемента. Такое наклеивание помогает придать элементу любые затейливые формы. Это довольно трудоемкий и длительный метод, особенно для домашнего изготовления.

Современные технологии

Сегодня с использованием современных технологий можно получить клееные конструкции любой формы. Они обычно состоят из нескольких слоев пиломатериалов, которые склеены между собой. Арки, изготовленные таким образом, по эстетическим и физико-механическим качествам не уступают аркам, изготовленным из цельной древесины.  Современные двери и окна с арками имеют различный вид. Можно арку устанавливать в виде фрамуги над прямоугольным оконным или дверным проемом. Также полотно двери в верхней его части может выглядеть в виде арки. Кроме того, арка может изготавливаться внутри прямоугольного полотна.

Сегодня на рынке имеется множество готовых арочных проемов, поставляемых в разобранном виде. При этом не потребуются особые навыки для их сборки. Арки разных модификаций, которые поставляются на рынок, имеют много комплектующих. Они помогают изменять саму геометрию конструкции с помощью декоративных колодок и специальных промежуточных панелей. Можно сделать с помощью отдельных заполнителей, которые конструктивно оформляют прямоугольный проем в виде арки. После этого нужно только оформить  дверную коробку. Для этой цели с успехом используются декоративные рейки. Они могут заменить раскладки. Дело остается только за художественным вкусом исполнителя.

Расчет арочной перемычки из кирпича

Пример расчета арочной перемычки из кирпича.

1. На первом этапе определяются геометрические параметры перемычки.

Например, если перемычка будет из лицевого кирпича и достаточно хорошо видна, лицевой кирпич стены также дополнительно отделываться не будет, то имеет смысл сначала определить, при каком радиусе (а арочные перемычки из кирпича или натурального камня как правило описываются уравнением окружности) работы по прирезке камня основной стены будут минимальными. Если арка будет простой, без ярко выраженного замка, то стрела подъема арки может приниматься кратной высоте кладочного ряда. Например, при возведении стен из кирпича высотой 65 мм, высота кладочного ряда составит примерно 77 мм или 0.077 м.

Примечание: Для арок со стрелой подъема, равной половине длины пролета, т.е. представляющих собой половину окружности, никаких особых расчетов геометрических параметров не требуется. Для арочных перемычек, центральная ось которых описывается не уравнением окружности, а параболой, эллипсом или комбинацией уравнений подбор геометрических параметров будет более сложным, но нам для нашего примера вполне достаточно рассмотреть арку, ось которой описывается уравнением окружности.

Рисунок 1. Геометрические параметры арочной перемычки.

На рисунке 1 показана арочная перемычка над пролетом L = 2.35 м, стрела арки принята равной h = 4·0.077 = 0.308 м. Но для того, чтобы проектировать перемычку, нужно знать не просто длину пролета, а длину дуги окружности, другими словами — длину арки по низу. Так как по этой окружности будут выкладываться кирпичи, и чтобы не заниматься их подгонкой по размерам, особенно если таких арочных перемычек планируется сделать много, то длина арки должна быть приблизительно кратна 0.07-0.075 м. Знания, переданные нам древнегреческими геометрами, позволяют по высоте и длине пролета определить длину арки, но сначала придется определить угол а. Так как:

h = (L/2)(tg(a/4)), (278.1.1)

что следует из геометрии прямоугольного треугольника, то

tg(a/4) = 2h/L = 2·0.308/2.35 = 0.26213, (278.1.2)

тогда

а/4 = 14.688^о, следовательно а = 58.75^о.

Теперь мы можем определить значение радиуса окружности:

R = h/(1 — cos(a/2)) = 0.308/(1 — 0.871) = 2.395 м, (278.1.3)

Примечание: Вообще вывод данной формулы достаточно прост, но для тех, кто не понял, почему эта формула выглядит именно так, поясню. На рисунке 1 мы кроме всего прочего видим треугольник с гипотенузой R и катетом R — h (в данном случае второй катет равный L/2, нас не интересует), также нам известен угол между гипотенузой и катетом — а/2. Базовые знания по геометрии позволяют нам определить значение этого катета:

R — h = Rcos(a/2) (278.1.3.1)

Произведя ряд простейших преобразований с данной формулой, мы получим формулу (278.1.3). Но на всякий случай приведу весь ряд:

R — h — R = Rcos(a/2) — R — вычитаем из обеих частей уравнения R (278.1.3.2)

— h = Rcos(a/2) — R (278.1.3.3)

— h(-1) = (-1)(R Rcos(a/2) — R) — умножаем обе части уравнения на (-1) (278.1.3.4)

h = R — Rcos(a/2) (278.1.3.5)

h = R(1 — cos(a/2)) — в правой части уравнения выносим общий член за скобки (278.1.3.6)

h/(1 — cos(a/2)) = R(1 — cos(a/2))/(1 — cos(a/2)) — делим обе части уравнения на (1 — cos(a/2)) (278.1.3.7)

h/(1 — cosa/2) = R (278.1.3)

Почему так можно поступать с уравнениями, рассказывается отдельно.

И наконец можем определить длину дуги окружности:

m = ПRa/180 = 3.141·2.395·58.75/180 = 2.456 м, (278.1.4)

Так как арочная перемычка планируется симметричной, то для ее устройства нужно использовать нечетное число кирпичей. Например, если принять толщину растворного слоя в нижней точке 5 мм, то арку можно выложить из 2.456/0.07 = 35.08 кирпичей, а точнее из 35 кирпичей, а при толщине раствора в нижней точке 10 мм, то 2.456/0.075 = 32.74 кирпичей, а точнее из 33 кирпичей, при этом толщина растворного слоя в нижней точке должна составлять около 2.456/33 — 0.065 = 0.0094 м или 9.4 мм. Само собой добиваться такой точности при монтаже перемычки не нужно, достаточно следить, чтобы по ходу выкладывания перемычки не набегала большая погрешность.

Мне больше нравится вариант с 35 кирпичами. При таком варианте толщина растворного слоя в верхней части перемычки составит примерно 12.5 мм (так как радиус для верха перемычки составляет 2.395 + 0.25 = 2.645 м и соответственно увеличится и длина дуги окружности). При использовании 33 кирпичей толщина растворного слоя в верхней части арочной перемычки составит около 17 мм, что в общем-то тоже находится в допустимых пределах.

2. На этом расчет геометрических параметров арочной перемычки можно закончить и переходить к расчету на прочность.

2.1. Определение нагрузок на 1 погонный метр перемычки:

2.1.1 От веса кладки:

q₁ = p х b х h, (278.2.1)

где p в кг/м³ — плотность материала, из которого выкладывается стена, в том числе цементно-песчаного раствора и штукатурки, если таковая планируется. Плотность цементно-песчаного раствора на обычном кварцевом песке — до 2200 кг/м³, что необходимо учитывать при работе с пустотелым кирпичом, керамическими, гипсовыми блоками и блоками из легких бетонов, но чтобы не тратить время на определение процентной доли раствора в кладке, можно просто умножить плотность используемого материала на 1.1 -1.2 или принять максимальное из нижеприведенных.

Для справки:

• Плотность полнотелого кирпича 1600 — 1900 (в зависимости от материала)
• Плотность пустотелого кирпича 1000 — 1450 (в зависимости от характера пустот)
• Плотность блоков из пенобетона, газобетона, ячеистого бетона 300- 1600 (более точно плотность ячеистых блоков можно определить по марке D)
• Плотность гипсовых блоков 900 -1200

Например:

• если стена над перемычкой будет выкладываться из обычного красного кирпича с использованием лицевого пустотелого кирпича, то для надежности можно принять значение p =1800-1900 кг/м³.
• Для гипсовых блоков p =1200
• Для блоков из легкого бетона — в зависимости от плотности бетона. Чтобы определить эту самую плотность, нужно взвесить 1 блок (или попытаться приблизительно определить вес блока, просто подняв его), а потом разделить вес на высоту, ширину и толщину блока. Например, если блок весит 20 кг и имеет размеры 0.3х0.6х0.1 м, то плотность блока будет 20/ (0.3х0.6х0.1) = 1111 кг/м³. Таким же образом можно определить и плотность кирпича.
• Во всех остальных случаях (особенно в том случае, если Вы не знаете плотность материала и не можете определить его плотность) p =1900

b — толщина стены в метрах, к примеру, для кирпичной стены в два кирпича следует принимать b = 0.51-0.55 м, для стен, не отделываемых мокрой штукатуркой b = 0.51 м, для стен, отделываемых мокрой штукатуркой только внутри помещений b = 0.53 м, для стен, отделываемых мокрой штукатуркой и внутри и снаружи b = 0.55 м, если стены изнутри будут утепляться или зашиваться сухой штукатуркой, то вес утеплителя и сухой штукатурки также следует учесть, но опять же для упрощения расчетов можно принять толщину стены b = 0.53 м.

h — высота кладки над перемычкой. И тут может возникнуть несколько вопросов: как быть, если высота кладки над перемычкой метров 10, а то и больше? неужели всю эту высоту кладки нужно учитывать? СНиП II-22-81 (1995) «Каменные и армокаменные конструкции» в таких случаях рекомендует рассчитывать перемычку на нагрузку от высоты кладки, равной 1/3 длины пролета. Такая рекомендация основана на особенностях передачи внутренних напряжений в разного рода пластинах, каковой с теоретической точки зрения стена и является. Я рекомендую для пущей надежности производить расчет на нагрузку от высоты кладки, равной 1/2 длины проема. Кроме все прочего такие рекомендации позволяют не учитывать то, что нагрузка от кладки неравномерно изменяется по длине перемычки и в идеале следовало бы рассчитывать конструкцию с учетом этих особенностей. Однако расчет с запасом позволяет этих дополнительных сложностей расчета избежать.

Если над расчетным проемом будет еще один проем, то высоту кирпичной кладки в этом случае можно принимать равной расстоянию между верхом нижнего проема и низом верхнего проема, опять же из соображений надежности. Если ширина простенков значительно меньше длины проема, то перемычку имеет смысл рассчитывать на нагрузку от всей высоты вышележащей стены, даже если это будет 10 м или больше, но в этом случае нужно проверить прочность кладки на касательные напряжения, да и вообще делать арочную перемычку на проемом, если ширина простенков меньше 1/3 длины проема, я бы не рекомендовал. В большинстве случаев достаточно рассчитывать на нагрузку от высоты кладки, равной 1/2 длины проема. В этом случае

Для проема

L = 2.35 м для кирпичной стены толщиной в 2 кирпича нагрузка q₁ = 1900 х 0.53 х 0.5 х 2.35 = 1183.23 кг/м

2.1.2. От собственного веса арочной перемычки:

Проектируемая нами арочная перемычка имеет достаточно сложную геометрическую форму, однако с учетом того, что мы ранее приняли нагрузку от вышележащей кладки с хорошим запасом, достаточно приблизительно рассчитать нагрузку от собственного веса:

q₂ = р х b x h x m/L, (278.2.2)

так как мы приводим нагрузку от собственного веса к длине проема.

Для арочной перемычки со стрелой 0.308 м над проемом длиной

L = 2.35 м q₂ = 1900 х 0.53 х 0.25 х 2.456/2.35 = 263.1 кг/м

2.1.3. От отделочных материалов стен.

Стены могут отделываться различными материалами: сухой или мокрой штукатуркой, керамической плиткой, натуральным или искусственным камнем, пластиковыми или алюминиевыми панелями и т.д. Нагрузки от этих и других отделочных материалов следует учитывать при расчете, если указанные материалы будут непосредственно крепиться к стене. Если стены просто будут штукатуриться с одной или с двух сторон, то тогда эта нагрузка уже учтена в пункте 2.1.1. Если пока не известно, чем именно будут отделываться стены, то можно умножить нагрузку от кладки (п.2.1.1) на поправочный коэффициент 1.2-1.3.

2.1.4. От конструкции перекрытия.

Если стена, в которой делается арочная перемычка, несущая, то нагрузку от балок или плит перекрытия также следует учитывать в том случае, если отметка низа перекрытия находится ниже отметки, соответствующей 1/3 длины проема. Проще говоря, если от верха рассматриваемой нами перемычки до низа перекрытия менее 2.35/3 = 0.78 м, то нагрузку от конструкции перекрытия следует учитывать. А я рекомендую это делать даже если расстояние от верха рассматриваемой перемычки до низа перекрытия менее 2.35/2= 1.175 м.

Помимо веса конструкции перекрытия следует учитывать также и временную нагрузку.

Для справки, расчетная нагрузка на 1 м2, перекрытия в зависимости от конструкции может составлять:

• Перекрытие по деревянным лагам или металлическим балкам — 400-600
• Перекрытие по железобетонным балкам — 500 — 700
• Перекрытие из готовых железобетонных плит — 700-1000
• Перекрытие из монолитной железобетонной плиты — нагрузка определяется расчетом.

Чтобы определить нагрузку от конструкции перекрытия, а также всего, что будет постоянно или временно на перекрытии находиться, нужно знать длину элементов перекрытия.

Для проема длиной

L = 2.35 м для несущей стены с пустотными плитами перекрытия длиной 6 м нагрузка от плит перекрытия с учетом временной нагрузки q₄ = 800 х 0.5 х 6 = 2400 кг/м

Таким образом погонная расчетная нагрузка на перемычку составляет:

q = q₁ + q₂ + q₃ + q₄

Для рассматриваемого проема полная расчетная нагрузка q = 1183.23 + 263.1 + 2400 = 3846.3 кг/м

Как быть в случае, если будут использоваться не плиты перекрытия, дающие равномерно распределенную нагрузку, а балки, дающие условно сосредоточенную нагрузку, можно посмотреть отдельно.

2.2.1 Выбор расчетной схемы.

Тут нас ожидает первая засада. Потому как нашу арочную перемычку можно рассматривать как арку на двух шарнирных опорах с двумя горизонтальными связями. А это означает, что такая арка является один раз статически неопределимой. Потому как неизвестных реакций опор — четыре, а уравнений статического равновесия можно составить всего 3. Значит, для расчета такой перемычки необходимо знать помимо всего прочего еще и модуль упругости кирпичной кладки арки, а также момент инерции поперечных сечений. А если рассматривать арку как жестко защемленную, то степень статической неопределимости увеличится до 3. Однако задача проектировщика — не усложнять условие задачи, а упрощать. Если мы будем рассматривать нашу арку как трехшарнирную, т.е. с дополнительным шарниром в замке, то это позволит без особых проблем определить все опорные реакции и затем определить максимальные напряжения в поперечных сечениях арки. Такое допущение можно сделать на следующих основаниях:

— Для арок определяющим является как правило не значение изгибающего момента, а продольной сжимающей силы. В этом главное отличие арок от прямолинейных балок. Более того, можно подобрать такую геометрическую форму арки, при которой изгибающий момент во всех поперечных сечениях арки будет равен 0.

— Даже если мы ошиблись и в замке арки будет действовать изгибающий момент, то это в худшем случае может привести к образованию пластического шарнира из-за превышения расчетного сопротивления. Пластический шарнир не нарушит геометрическую неизменяемость арки, к тому же не препятствует передаче нормальных напряжений и приводит к более равномерному распределению напряжений по высоте сечения арки, таким образом нивелируя значение изгибающего момента, а потому вполне допустим.

Примечание: На сегодняшний день не существует единого метода расчета арочных двухшарнирных или жестко защемленных перемычек, тем не менее арочные перемычки из камня возводились с древнейших времен и успешно стоят до сих пор. Как древним строителям виадуков и мостов удалось постичь тонкости расчета арочных перемычек — загадка, но скорее всего прочность конструкций достигалась использованием максимально прочных материалов. А потому, если по ходу расчета возникнут сомнения в его правильности, то лучше для надежности принять максимально прочные кирпичи или кладочные камни и раствор. В любом случае, чем прочнее камни и раствор, тем меньше будет деформация арочной перемычки от действующих нагрузок.

2.2.2. Определение расчетных параметров.

Так как расчет будет производиться относительно оси, проходящей через центры тяжести поперечных сечений арки, то сначала следует более точно определить геометрические параметры оси:

Рисунок 2. Расчетная схема арочной перемычки.



Радиус окружности, описываемой осью арки будет больше на половину длины кирпича и составит r = 2.395 + 0.125 = 2.52 м

Расчетная длина пролета также увеличится незначительно и составит l = L + 0.25sin(a/2) = 2.35 + 0.1226 = 2.472 м

Тогда стрела арки составит (согласно формулы (278.1.1)) f = (2.472/2)0.26213 = 0.324 м

2.3.1 Определение вертикальных опорных реакций

Так как нагрузка на нашу симметричную арку является равномерно распределенной, то

V_A = V_B = ql/2 = 3846.3·2.472/2 = 4754 кгс (149.1)

2.3.2 Определение горизонтальных опорных реакций

Так как на арку действует только вертикальная нагрузка, то горизонтальные опорные реакции будут равны по значению и противоположно направлены, а для определения одной из горизонтальных реакций достаточно составить уравнение моментов относительно дополнительно принятого нами шарнира — замка арки:

∑М_С = V_Al/2 — ql²/8 — H_Af = 0,

тогда

H_A = (V_Al/2 — ql²/8)/f = (4754·1.236 — 3846.3·2.472²/8)/0.324 = 9067.9 кгс.

Теперь самое время для определения максимальных внутренних напряжений в поперечных сечениях арки построить эпюры поперечных сил, изгибающих моментов и продольных усилий для нашей арки, для чего по хорошему следовало бы задействовать компьютер, которым вы в данным момент пользуетесь по прямому назначению, а именно для расчетов, так как необходимо решить некоторое множество уравнений. При этом, чем больше поперечных сечений будет рассматриваться, тем больше уравнений в итоге будет. Однако понимание основ сопромата позволяет свести количество решаемых уравнений к минимуму. Например для нашей арочной перемычки достаточно определить значения поперечных сил, изгибающего момента и продольных усилий для трех характерных сечений — в начале арки, посредине — где замок и в точке, расположенной посредине между началом арки и замком.

В точке А:

Q = V_Acos(a/2) + H_Asin(a/2) = 4754·0.8714 + 9067.9·0.4905 = 8590.8 кгс

M = 0

N = V_Asin(a/2) + H_A cos(a/2) = 4754·0.4905 + 9067.9·0.8714 = 10233.65 кгс

В точке С (замок арки):

Q = V_A — ql/2 = 0

М =0 (так как относительно этой точки мы и составляли уравнение моментов в п.2.3.2)

N = H_A = 9067.9 кгс

В точке D (середина между началом и замком арки):

Для этой точки следует более точно определить координаты по осям х и у. Опять же даже начальные знания геометрии позволяют это сделать достаточно легко, далее подробности процесса определения координат не приводятся, нам же для дальнейших расчетов достаточно знать, что координаты точки D по оси х = 0.5776 м, по оси у = 0.2337 м, тогда

Q = V_Acos(a/4) + H_Asin(a/4) — qcos(a/4)х = 4754·0.9673 + 9067.9·0.2535 — 2221.45·0.9673·0.5776 = 5656.1 кгс

М =V_Ax — H_Ay — qx²/2 = 4754·0.5776 — 9067.9·0.2337 — 3846.3·0.5776²/2 = -14.8625 кгс·м

N = V_Asin(a/4) + H_A cos(a/4) — qsin(a/4)х = 4754·0.2535 + 9067.9·0.9673 — 2221.45·0.2535·0.5776 = 9651.25 кгс

Примечание: вообще-то для угол наклона касательной к горизонтали в точке D не будет равен α/4, но тем не менее будет близок к этому значению, которое мы и приняли для упрощения расчетов.

Как видим, значение изгибающего момента, возникающего в одном из поперечных сечений арки (в точке D), достаточно мало, а максимальные усилия возникают в начале и в конце арочной перемычки (в точках А и В), именно для этих сечений и нужно проверить прочность.

2.4. Определение максимальных напряжений.

И тут нас поджидает вторая засада, потому как расчет по теории сопротивления материалов в чистом виде можно производить только для поперечных сечений, в которых действует только один вид напряжений. В рассматриваемом нами поперечном сечении действует и поперечная сила и сжимающее усилие, а значит возникают касательные и нормальные напряжения, а на сегодняшний день нет точного ответа, как производить расчет в таких случаях. Напомню, на сегодняшний день существует как минимум 5 теорий прочности и формулы, предлагаемые этими теориями для таких случаев несколько отличаются. Но мы пойдем как всегда по пути наибольшего запаса и произведем расчет по третьей теории прочности согласно которой:

σ_пр =(σ² +4т²)^0.5 (278.4)

где σ — нормальное напряжение

σ = N/F = 10233.65/(0.51·0.25) = 80263.9 кг/м² или 8.026 кг/см²

где F — площадь поперечного сечения нашей арочной перемычки

т — касательное напряжение

т = 1.5Q/F = 1.5·8590.8/(0.51·0.25) = 101068 кг/м² или 10.107 кг/см²

тогда

σ_пр = (8.026² + 4·10.107²)^0.5  = 21.75 кг/см²

2.5. Определение требуемого расчетного сопротивления

Ну а теперь все просто:

σ_пр ≤ R (278.5)

где R — расчетное сопротивление кирпичной кладки

Теперь достаточно подобрать по таблице 1 соотношение марки кирпича и раствора.

Нашим условиям удовлетворяют кирпичи или камни марки М150 и выше, уложенные на раствор марки М100 и выше

Как уже говорилось, чем прочнее будет перемычка, тем меньше будут деформации, а значит лучше эстетический вид. Вот собственно и весь расчет.

Если подобрать кирпич и раствор не удалось из-за слишком большой нагрузки на перемычку, то следует уменьшить радиус перемычки. Чем меньше радиус перемычки, тем меньше будет значение горизонтальных опорных реакций и тем меньше будет составляющая касательных напряжений в начале перемычки. Кроме того, уменьшение радиуса перемычки приведет к уменьшению нагрузки, действующей от веса кладки на арочной перемычкой и от плит перекрытия. При стреле арки около 1/3-1/2 ширины проема такие нагрузки будут минимальными, что объясняется особенностями перераспределения напряжений в соответствующим образом нагруженной пластине, каковой в данном случае кирпичная стена и является. Впрочем расчет пластин — отдельная большая тема. Так как ширина простенков принята много большей, чем высота поперечного сечения арки, то дополнительного расчета опорных участков на прочность не требуется.

И еще, если вместо арочной перемычки сделать прямолинейную, например — из металлопроката, то для того, чтобы выдержать расчетную нагрузку, потребовались бы как минимум 3 швеллера или двутавра №12. При этом расчетный момент посредине перемычки составил бы около 2655 кгс·м, т.е. почти в 200 раз больше, чем полученный нами для сечения в точке D.

Примечание: Уменьшать расчетное сопротивление сжатию для кладки высшего качества не требуется, а вот какая у вас будет кладка, я не знаю, поэтому дальше уже сами. Но все равно — швы между кирпичами арки должны очень качественно заполняться раствором — это главное условие прочности и минимальной деформации арки под действием нагрузки.

Арка в печи. Кладка арки. Кирпичная арка. Лучковая арка.



Есть несколько разновидностей арок, в кирпичных печах и каминах, чаще всего, выкладывают лучковую арку.

Лучковая арка — арка, имеющая форму дуги примерно в четверть окружности. В Древнем Риме арки такой формы служили перемычкой оконных проемов в жилых зданиях.

По очертанию такая арка циркульная.

По типу разновидностей это круглая, пологая арка или сегментная.

Расчёт арки для дверцы печи.

Здесь дверца с радиусом.

Под этот радиус нужно сложить арку.

В данном случае, можно обойтись без формул и вычислений.

Дверца хлебной печи. Везувий.

Изготовление лучковой арки для кирпичной печи.

Для устройства арки нужно подготовить кружало.

Кружало это шаблон используя который мы будем вести кладку.

Для шаблона я использую ДСП и доски.

Ход работ по изготовлению кружала.

На листе ДСП обводим посадочный контур дверцы и ровно вырезаем лобзиком по этим контурам.

Таких деталей нужно две.

Затем соединяем эти детали через прокладку.

Смотри ниже видео о том как сделать кружало.

Монтаж кружала в проём.

Теперь нужно установить кружало так, чтобы начало его дуги совпало с верхним рядом проёма.

Кружало для арки в проёме дверцы печи.

Кирпичи для арки печи.

Здесь я запиливал кирпичи клином, но это не обязательное условие.

Обыкновенный кирпич стоит в арке, точно так же, крепко.

Главное условие, поставить кирпичи в распор.

Обратите внимание на запил в нижней, лицевой части и на запил верхней грани.

Кирпич для арки.

В моём случае арка выходит из корпуса на 2 см.

Если арка в ровень с корпусом печи эти запилы не нужны.



Достаточно запилить только замковый кирпич в высшей точке арки.

Кладка арки.

Сначала примеряем все кирпичи на сухо.

Скорее всего центральний, верхний кирпич не встанет как нужно, это будет замок.

Замковый кирпич запиливаем нужной толщины.

После того как вся арка сложилась и вы убедились что все кирпичи расположились ровно по кружалу начинаем клеить их на смесь.

Арка для дверцы хлебной печи.



Я использую ту же смесь что и для корпуса печи.

Клеим кирпичи симметрично на правую и левую часть.

В этой работе очень важно выдерживать вертикальный уровень кирпичей.

Кладка арки

Арка заметный элемент и каждая неровность будет сразу бросаться в глаза, поэтому придётся постараться.

Таким образом доходим до центрального, замкового кирпича и вставляем его завершив арку.

Арка для хлебной дверцы печи.

Обычно, я не продолжаю класть следующие ряды пока раствор немного не подсохнет.

Даю арке укрепиться и только после этого строю дальше.

Следующие ряды закрепляют арку сверху.

Арка дверки хлебной печи

Внимание: С этими рядами над аркой нужно быть осторожным.

Если свернёте кирпич в арке, её придётся полностью перекладывать.

Когда кладка завершена можно аккуратно снять кружало и поставить дверцу.

Обратите внимание что, во время кладки, я не отмывал кирпичи.

Не делайте так!

Отмыть кирпич сразу гораздо проще.

Так же, прошу обратить внимание, я не расшивал швы, здесь будет цветная расшивка.

Как сделать цветную расшивку печных швов смотри здесь.

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

E-mail





Арки

Арка издавна используется в кладочных конструкциях. Фактически, кирпичная арка, найденная в руинах Ура в Месопотамии, восходит к 1400 году до нашей эры. Сегодня кирпичная арка используется в строительстве, чтобы перекрыть проемы в стенах и добавить эстетики, поскольку арка является непревзойденным определением формы и функции. В этом кратком обзоре рассматриваются вопросы проектирования кирпичных арок при строительстве из шпона. Общая терминология арки показана на рисунке 1. Первое важное соображение при проектировании кирпичной арки заключается в том, является ли арка структурной или неструктурной.То есть потребуется ли арка для передачи вертикальных нагрузок на опоры или она будет полностью поддерживаться стальным уголком. Хотя это может показаться очевидным, часто возникает путаница из-за множества конфигураций арочной конструкции.

Введение

Арка издавна используется в кладочных конструкциях. Фактически, кирпичная арка, найденная в руинах Ура в Месопотамии, восходит к 1400 году до нашей эры. Сегодня кирпичная арка используется в строительстве, чтобы перекрыть проемы в стенах и добавить эстетики, поскольку арка является непревзойденным определением формы и функции.В этом кратком обзоре рассматриваются вопросы проектирования кирпичных арок при строительстве из шпона. Общая терминология арки показана на Рисунке 1.

Первое важное соображение при проектировании кирпичной арки — является ли арка структурной или неструктурной. То есть потребуется ли арка для передачи вертикальных нагрузок на опоры или она будет полностью поддерживаться стальным уголком. Хотя это может показаться очевидным, часто возникает путаница из-за множества конфигураций арочной конструкции. Чтобы ответить на этот вопрос, необходимо учитывать два конструктивных требования, необходимых для того, чтобы кирпичная арка могла адекватно выдерживать вертикальные нагрузки.Во-первых, арка должна воспринимать вертикальные нагрузки и передавать их на опоры. Во-вторых, опоры должны выдерживать вертикальную нагрузку и боковую тягу от арки. Если либо арка, либо абатмент являются дефектными, арка должна считаться неструктурной, и арка и относящаяся к ней нагрузка должны полностью поддерживаться стальным уголком или пластинами. В качестве альтернативы можно использовать армирование для увеличения прочности одной или обеих арок и абатментов.

Арки несущие

Рисунок -1.-Arch-Терминология

Технические примечания 31, 31A и 31C касаются структурного проектирования арок из кирпичной кладки. Методология проектирования и примерные расчеты представлены для домкратных, сегментных и полукруглых арок. Читатель должен обратиться к этим Техническим примечаниям для получения конкретных рекомендаций по дизайну. В этом кратком обзоре обсуждаются требования к проектированию структурной арки в отношении общих проблем арки.

Арка . Различают три режима разрушения арки из неармированного кирпича: вращение арки относительно опоры, скольжение арки при перекосе и раздавливание кладки.Вращение происходит при развитии напряжения в

.

арка. Напряжение можно уменьшить, увеличив глубину или приподняв арку. Если в арке возникает напряжение, можно добавить арматуру, чтобы противостоять растягивающим силам. Смещение арки будет зависеть от угла перекоса (измеренного от горизонтали) и вертикальной нагрузки, воспринимаемой аркой. Армирование может быть добавлено, чтобы избежать скольжения при перекосе, поскольку армирование действует как срезной шпон. Сдавливание произойдет, когда сжимающие напряжения в арке превысят прочность кирпичной кладки на сжатие.Если сжимающие напряжения слишком велики, арка должна быть перепроектирована с меньшим пролетом или большей глубиной арки. Нарушение сжатия случается редко.

Абатмент . Опора обычно представляет собой колонну, стену или комбинацию стены и угла полки. Если для примыкания к арке используется полочный уголок, то полочный уголок необходимо прикрепить к негорючему материалу. Разрушение абатмента происходит из-за чрезмерного бокового движения или превышения прочности абатмента на изгиб, сжатие или сдвиг.

Боковое смещение абатмента происходит из-за горизонтальной тяги дуги. Эта тяга развивается во всех дугах, кроме цепной дуги. Чем ровнее арка, тем больше горизонтальная тяга. Это давление должно быть достаточно сдержанным, чтобы боковое смещение абатмента не привело к растрескиванию арки или ее разрушению.

Распространенная проблема бокового смещения, встречающаяся в жилищном строительстве, возникает, когда арка крыльца проходит между колоннами. Эти колонны часто строятся из твердой кирпичной кладки или деревянных стоек с кирпичной кладкой вокруг них.Колонна обычно проектируется с учетом требований к осевой нагрузке с учетом горизонтальной осевой нагрузки на арку. Усилие арки заставляет колонну отклоняться в сторону, что приводит к обрушению арки. Решение этой проблемы состоит в том, чтобы укрепить колонны, обеспечить прилегающую стену или обеспечить связь между колоннами.

Неструктурные арки

Арки, не являющиеся частью конструкции, требуют поддержки другими элементами. Многие арки, используемые сегодня, не являются конструктивными и построены исключительно из эстетических соображений. Структурная поддержка арки может потребоваться из-за недостаточной прочности арки или опоры или из-за отсутствия структурного анализа арки.Опора обеспечивается перемычкой, перекрывающей проем, или уголком полки, прикрепленным к негорючим материалам. Рекомендации по проектированию стальных перемычек приведены в Технической записке 31B.

Расширительные швы

Деформационные швы в кирпичной кладке могут вызвать проблемы при использовании в здании арок. Жилое строительство часто не требует компенсационных швов, поскольку сплошные стены короткие. Однако, если рядом с аркой требуется компенсационный шов, необходимо соблюдать осторожность, чтобы не повлиять на целостность арки.Это обычная проблема для очень длинных арок или участков нескольких арок вдоль опор колонн.

Вертикальные компенсаторы не следует размещать в области непосредственно над структурной аркой. Эта область кладки находится в состоянии сжатия, поэтому компенсационный шов просто закроется, что приведет к вертикальному отклонению и возможному обрушению арки. Также нельзя размещать вертикальные компенсаторы в опоре возле арки. Это связано с тем, что компенсационный шов допускает боковое смещение абатмента из-за давления на арку, что может привести к разрушению арки.В частном случае, когда несколько арок расположены близко друг к другу, вертикальные компенсаторы следует размещать только на концах и на достаточном расстоянии от конца пролета арки, чтобы обеспечить достаточное сопротивление горизонтальным толчкам арок.

мигающий

В жилищном строительстве наличие карнизов, свесов и небольших участков стен над проемами снижает вероятность проникновения воды в местах арок. Однако оклад на арке так же важен, как и над любым другим проемом в стене.Ремонт арки может быть затруднен в зависимости от типа арки и типа материала для гидроизоляции.

Дуги Jack проще всего прошить, потому что они плоские. Гидроизоляцию можно размещать под аркой на оконной раме для несущих арок или над стальной перемычкой для арок, не являющихся несущими. В качестве альтернативы, оклад может быть помещен в шов раствора над аркой или замковым камнем. Крепление гидроизоляции к опорной и концевой перемычкам должно производиться в соответствии со стандартными процедурами.

Сегментную или полукруглую арку сложнее правильно прошить.Это связано с тем, что материалы для гидроизоляции, такие как металлические элементы, очень жесткие, и их сложно обработать вокруг изогнутой арки. См. Краткое описание « Ступенчатый оклад » для получения подробного решения по примыканию сегментной или полукруглой арки.

Проблемы строительства

Как несущие, так и несущие арки должны иметь надлежащую опору на протяжении всего строительства. Преждевременное удаление временной опоры несущей арки может привести к обрушению арки. Чаще всего это происходит из-за воздействия на абатмент бокового давления до того, как произойдет надлежащее отверждение.

Нестандартные распорки необходимы для всех арок. В конструкции из шпона он обеспечивается за счет вспомогательного материала через стяжки. Арки, которые не имеют поперечных связей, могут потребовать увеличенной толщины кладки или усиления для выдерживания нагрузок, перпендикулярных плоскости арки.

Арки могут быть изготовлены из специальной формы или правильной формы. Швы строительного раствора могут быть сужены неразрезанными обычными элементами. В качестве альтернативы, обычные блоки можно разрезать, чтобы обеспечить равномерную толщину шва. В целом, использование кирпича особой формы, обеспечивающего равномерную толщину швов, будет более эстетичным.Многие производители кирпича предлагают арочные блоки особой формы.

Практические правила для арок из шпона

Ниже приводится список практических правил, которые можно использовать при проектировании структурных арок из фанеры.

Джек Арч

• Максимальный пролет шесть футов без перемычки.
• Больший угол перекоса при большем размахе
• Отклонение = 1/2 дюйма на фут (4 мм на 100 мм) пролета для каждой глубины свода 4 дюйма (102 мм)
• Изгиб 1/8 дюймана фут (1 мм на 100 мм) пролета
• Минимальная глубина свода на единицу длины, не только уключины
• Длина абатмента равна: длине пролета для одной поверхности, 1/2 длины пролета для двух поверхностей (см. Рис.2)

Сегментарные дуги (менее полукруга)

• Отношение подъема / размаха от 0,15 до 0,5
• Сделайте угол перекоса как можно меньше
• Увеличьте глубину дуги для лучшей производительности
• Высота стены над линией родника не менее 1.3-кратный радиус дуги
• Длина абатмента равна:
  • 0,66 длины пролета на одну поверхность
  • 0,33 длины пролета для двух поверхностей (см. Рис. 2)

Полукруглые арки (полукруг)

• Глубина арки от 1/2 длины кирпича
• Стена выше должна быть на расстоянии не менее (0,9) (пролет) от линии пружины
• Длина абатмента равна:
  • 0,4 длины пролета на одну поверхность
  • 0.2-кратная длина пролета для двух поверхностей (см. Рис. 2)

>

Рисунок 2. Поверхности

Примечание: чтобы считаться двумя поверхностями, абатмент должен доходить до коронки дуги. Кроме того, комбинированные настенные и стальные угловые абатменты имеют только одну поверхность.

Brick Briefs — это краткие обсуждения определенной темы. Информация, содержащаяся в данном документе, основана на опыте технического персонала Ассоциации производителей кирпича и должна использоваться с хорошей технической оценкой.Окончательные решения об использовании этой информации должны приниматься разработчиком и владельцем проекта.

Строительные кирпичные арки — высококачественное домостроение

Сводка: Мейсон Джон Кэрролл рассказывает о процессе строительства четырех полукруглых кирпичных арок для опорной конструкции под пристройкой. На фотографиях шаг за шагом изображено строительство и установка форм, укладка первого и последующих рядов, выявление внутренней арки и отделка стыков.Кэрролл объясняет, как рассчитать расстояние между кирпичами для каждого ряда и какие инструменты лучше всего заполнять, упаковывать и формовать раствор для получения вогнутого профиля.

---

Я выполнял работы по каменной кладке на протяжении десятилетий, и подавляющее большинство этих работ связано с построением прямоугольных форм по прямым линиям. Но время от времени мне приходится работать за пределами прямых линий и строить кирпичные арки, что требует более высокого уровня планирования и планировки. Недавно я построил серию кирпичных арок для опорной конструкции под пристройкой.

Хотя арка является очень прочным и проверенным временем архитектурным элементом, арки в этом проекте были в основном эстетичными. Фактической опорой для пристройки послужили шесть литых бетонных столбов, которые были установлены до моего приезда. Моя работа заключалась в том, чтобы добавить кирпичную облицовку вокруг колонн, а затем соединить колонны с арками: четыре полукруглые арки (то, что я называю римскими арками) по бокам и сегментная арка с одного конца. В этой статье я расскажу о моем подходе к общему процессу выкладки и строительства римских арок.

Уровень под этой пристройкой имел уклон вниз, и на верхней стороне подрядчик соединил колонны с бетонными секциями на высоте уступа, а на нижней стороне он оставил эти пространства пустыми, чтобы обеспечить доступ для пешеходов. Первой задачей было уложить кирпичную облицовку вокруг бетонных колонн до того места, где должны были начинаться арки. Я прошел 18 трасс в высоту, и при некотором тщательном планировании все верхние трассы оказались шириной в три кирпича, что дало мне очень важную и последовательную отправную точку для построения арок.

Пространство кирпичей

Я планировал уложить кирпичи для арки со смещением (в шахматном порядке) «бегущей связкой». Чтобы арка пересекалась с колоннами с обеих сторон по одинаковому рисунку, необходимо нечетное количество рядов. Чтобы выложить нечетное количество рядов на арке, каменщики начинают с кирпича «краеугольного камня», который располагается по точному центру арки.

от Fine Homebuilding # 298

Чтобы прочитать всю статью, нажмите кнопку Просмотреть PDF ниже.

Ссылки по теме:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Посмотреть PDF

Информация о ремонте кирпичной арки и реставрации арки

Кирпичные или каменные арки могут добавить невероятную привлекательность любому зданию, и с 1980-х годов они становятся все более популярными в домах Далласа / Форт-Уэрта.Однако многие строители и подрядчики по кладке не смогли должным образом применить основные принципы, обеспечивающие долговечный и эстетичный дизайн.

Бесчисленные арки в домах местного метро растут в трещинах и покрыты рыхлым кирпичом или литым камнем, либо полностью обваливаются из-за конструктивных недостатков.

Эта полукруглая арка из каменной кладки провалилась, потому что была построена на двух отдельных фундаментах.

Типы арок

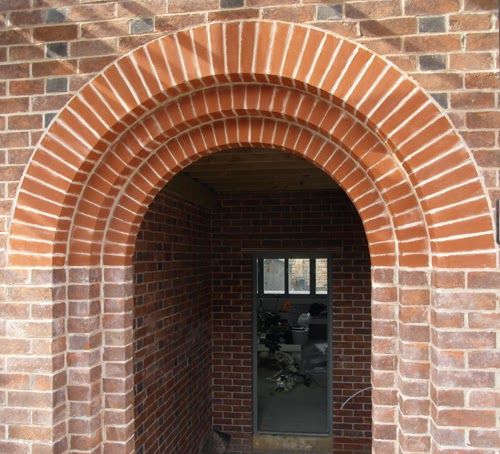

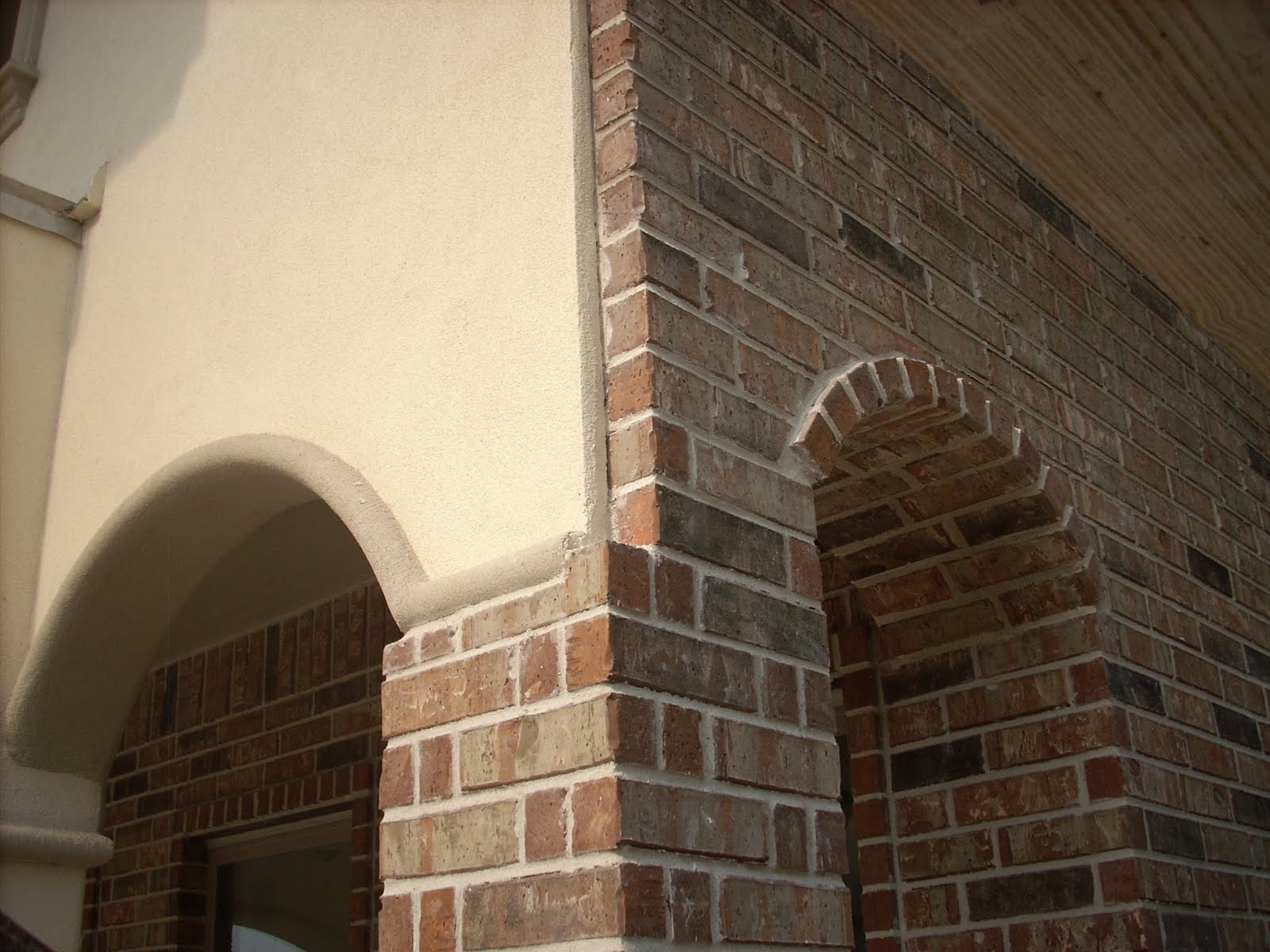

Полукруглая арка имеет форму истинного полукруга и эффективно переносит вес над аркой на плечи (опоры).

Таким образом, полукруглая арка в большинстве случаев является самонесущей конструкцией. Однако большая арка (охватывающая более шести футов), поддерживаемая только узкими колоннами шириной 12–16 дюймов — или опорами, построенными на отдельных основаниях, — может привести к отказу даже этой предпочтительной конструкции.

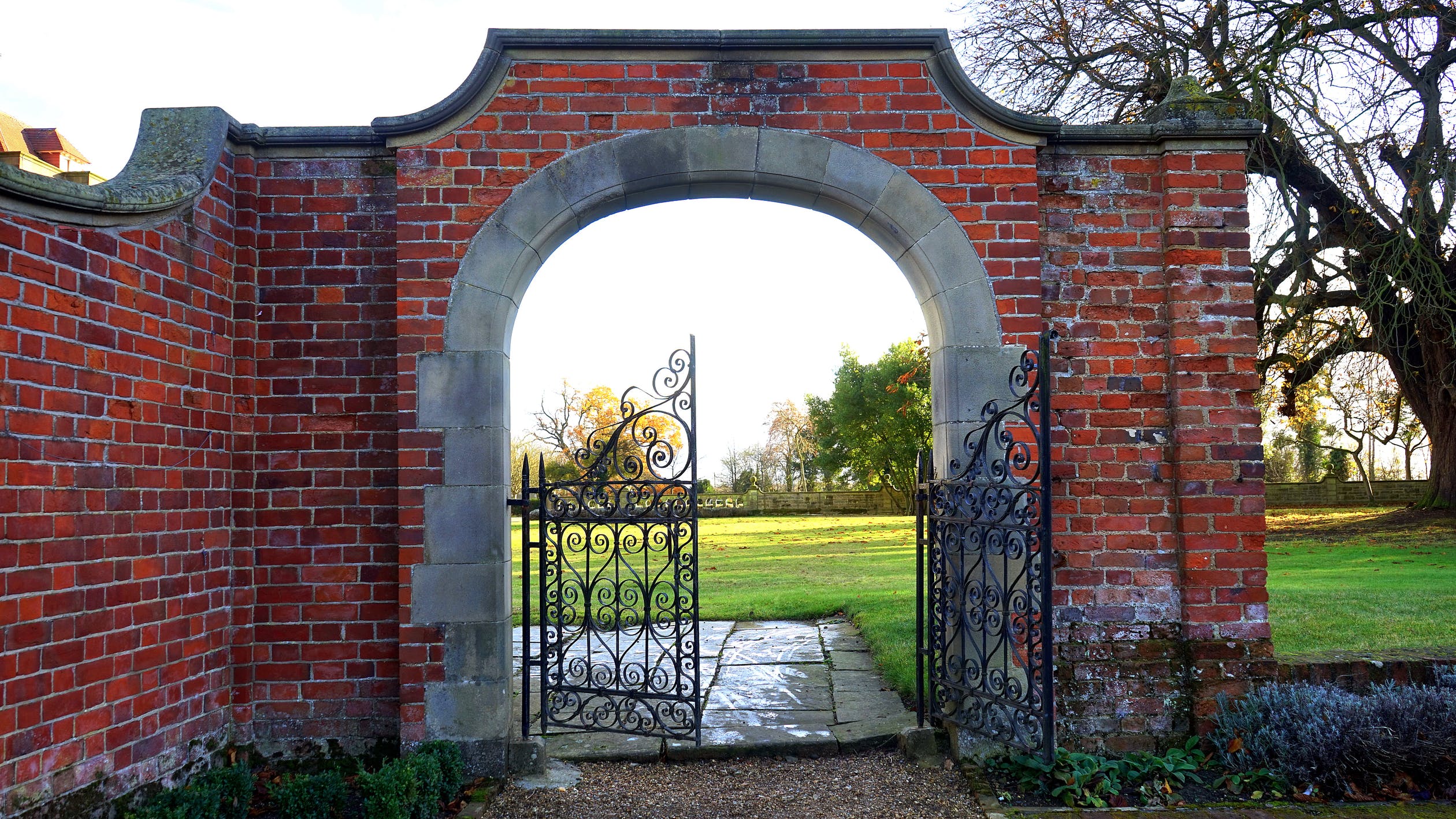

Типичная кирпичная полукруглая арка, красиво обрамляющая вход в дом.

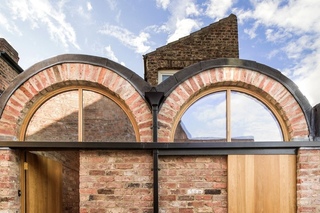

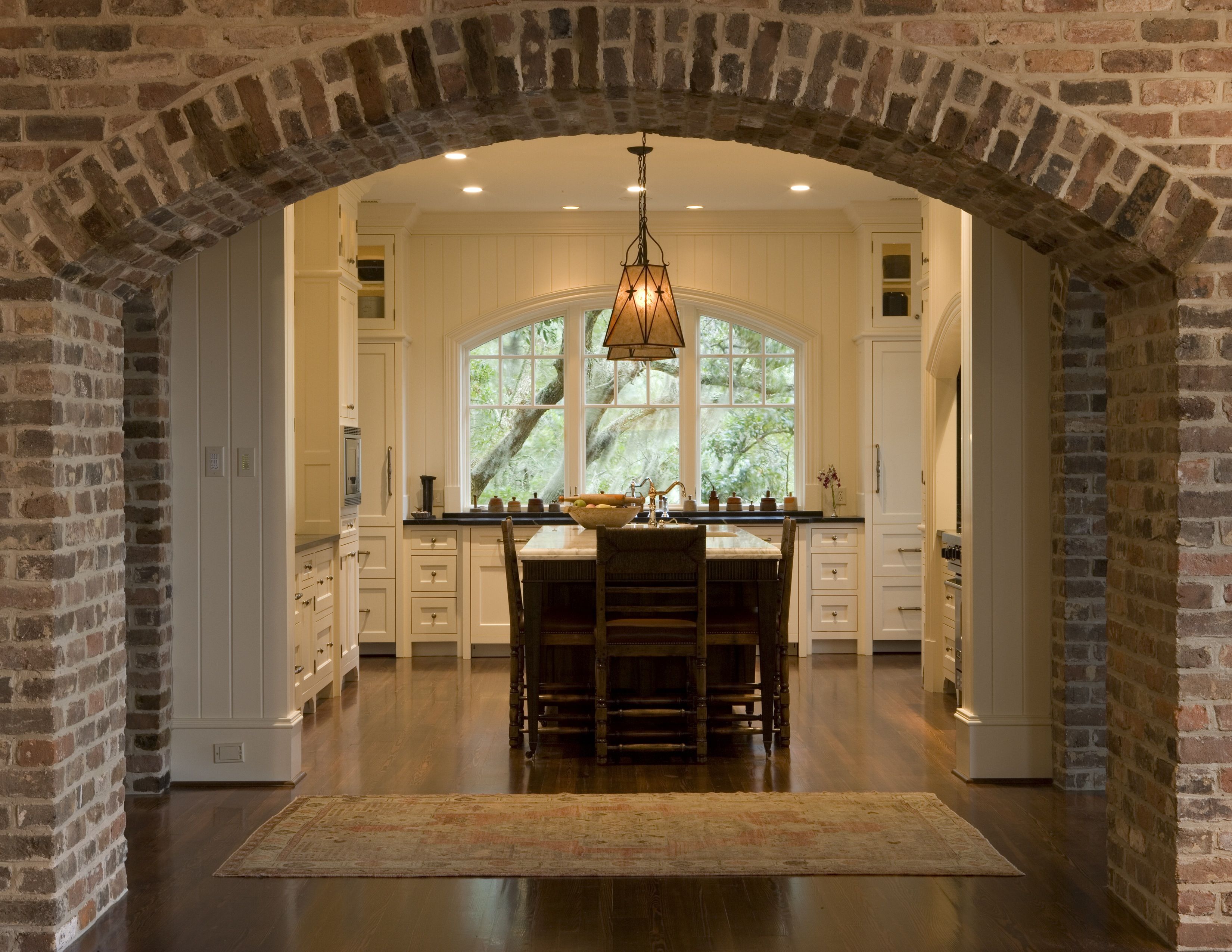

Еще более популярная сегментарная дуга (также описательно называемая «дугой бровей») имеет гораздо более плоскую форму и создает значительную боковую нагрузку на ее опоры, которая должна быть достаточно значительной, чтобы выдерживать это давление.Не следует строить сегментную арку, например, между узкими колоннами без опоры.

По конструктивным причинам подъем этой арки должен составлять от 1/12 до одной четвертой ее пролета. Чем ровнее и шире арка, тем больше вероятность возникновения проблем, если не будет обеспечена дополнительная структурная опора.

Множественные дуги бровей создают элегантный вид, но они более склонны к возникновению проблем, чем другие конструкции.

Способы ремонта

Незначительные трещины от оседания над арками могут не потребовать обширных работ по перепроектированию, но сыпучий кирпич или литой камень могут быть довольно опасными и могут потребовать более обширного ремонта.Благодаря помощи нескольких инженеров-строителей за последние 20 лет компания Brick Doctor разработала несколько методов ремонта арки, которые доказали свою эффективность даже при самых серьезных повреждениях арки.

Некоторые из них могут включать изменение размеров или формы арки или усиление полости внутри арки для получения структурных преимуществ; другие, возможно, придется полностью исключить в пользу плоского проема с перемычками, чтобы выдержать вес, указанный выше.

Трещины на этой небольшой сегментарной (надбровной) дуге были ранее заделаны.Строительный раствор сильно несовместим. После ремонта Brick Doctor на раствор и кирпич эта арка была восстановлена ​​в своей первоначальной (около 1930 г.) красоте.

За годы работы наши менеджеры проектов и специалисты по ремонту каменной кладки спроектировали и отремонтировали сотни арок с отличными долгосрочными результатами (см. Отзывы). Сообщите нам, если мы тоже сможем вам помочь. Связаться с нами.

Кирпичные арки | Кирпичные арки | Арка из кирпичной кладки | Типы арок кирпичные

Кирпичные арки

— это декоративные способы перекрытия проемов, которые состоят из небольших элементов, соединенных вместе по кривой или серии кривых. Арки не нуждаются в дополнительном армировании, как кирпичные перемычки, поскольку элементы в форме клина по мере увеличения нагрузки становятся более плотными.

Арки предлагают архитектурный вид и подчеркивают эстетическую красоту зданий. Они используются для закрытия дверных и оконных проемов и переносят вышеуказанные нагрузки на боковые стены . Различные арки разрабатывались веками. В этой статье подробно описаны конструкции арок, работа с формами арок и меры предосторожности при строительстве арок .

Кирпичные арки

Кирпичные арки в основном подразделяются на три группы в зависимости от их конструкции и структуры.

Арка из грубого кирпича

В арках из грубого кирпича стыки обычно имеют клиновидную форму. Эти арки построены там, где не требуется высококачественная отделка. Такие арки сооружают там, где ведутся штукатурные работы. При строительстве арки кирпичи не имеют фаски.

Кирпичная арка с мелкой осью

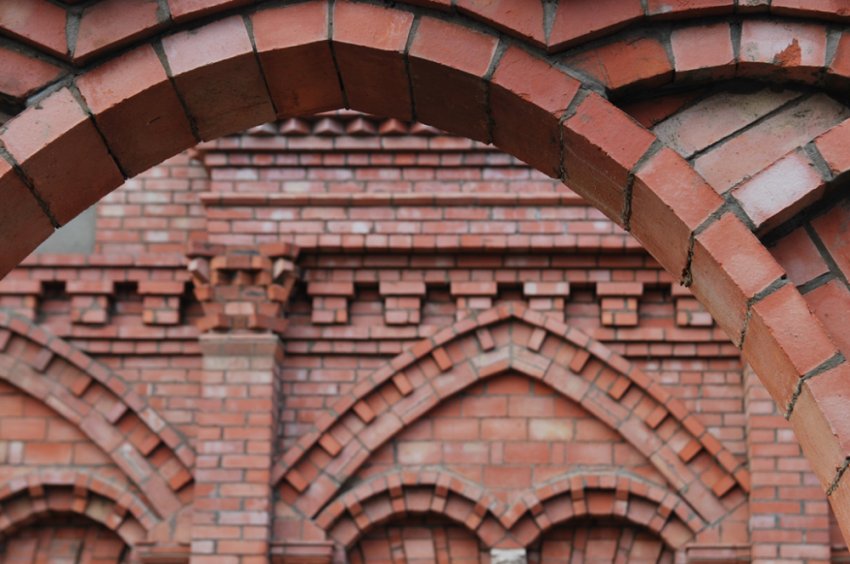

Арка с мелкой осью Арки строятся аккуратно, укладывая кирпичи в заданную форму.Кирпичи правильно нарезаны в форме клина и возводятся там, где требуется тонкая работа. Эти арки могут быть построены из кирпича контрастного цвета. Готовая форма этой арки придает приятный вид.

Арка из мерного кирпича

Арка из мерного Арка очень декоративная и дорогая. Перед использованием кирпичи должны быть хорошо обработаны. Кроме того, стыки между кирпичами должны быть очень хорошими. Эти арки должны быть построены опытным каменщиком, хорошо разбирающимся в геометрии.

Арки

Плоская арка

Плоская арка подходит только для небольших пролетов и небольших нагрузок. Он устанавливается в основном на дверях и окнах в обычных зданиях. Квадратная форма этой арки является декоративной и ненесущей. Обычно он используется для перекрытия армированной перемычки, которая воспринимает нагрузку на стену сверху.

Круглая арка

Круглая арка подходит для длинных пролетов и выдерживает большие нагрузки.Раньше эти арки возводили над мостами, но сегодня они сооружаются в зданиях, требующих архитектурного облика. Они добавляют красоты зданиям.

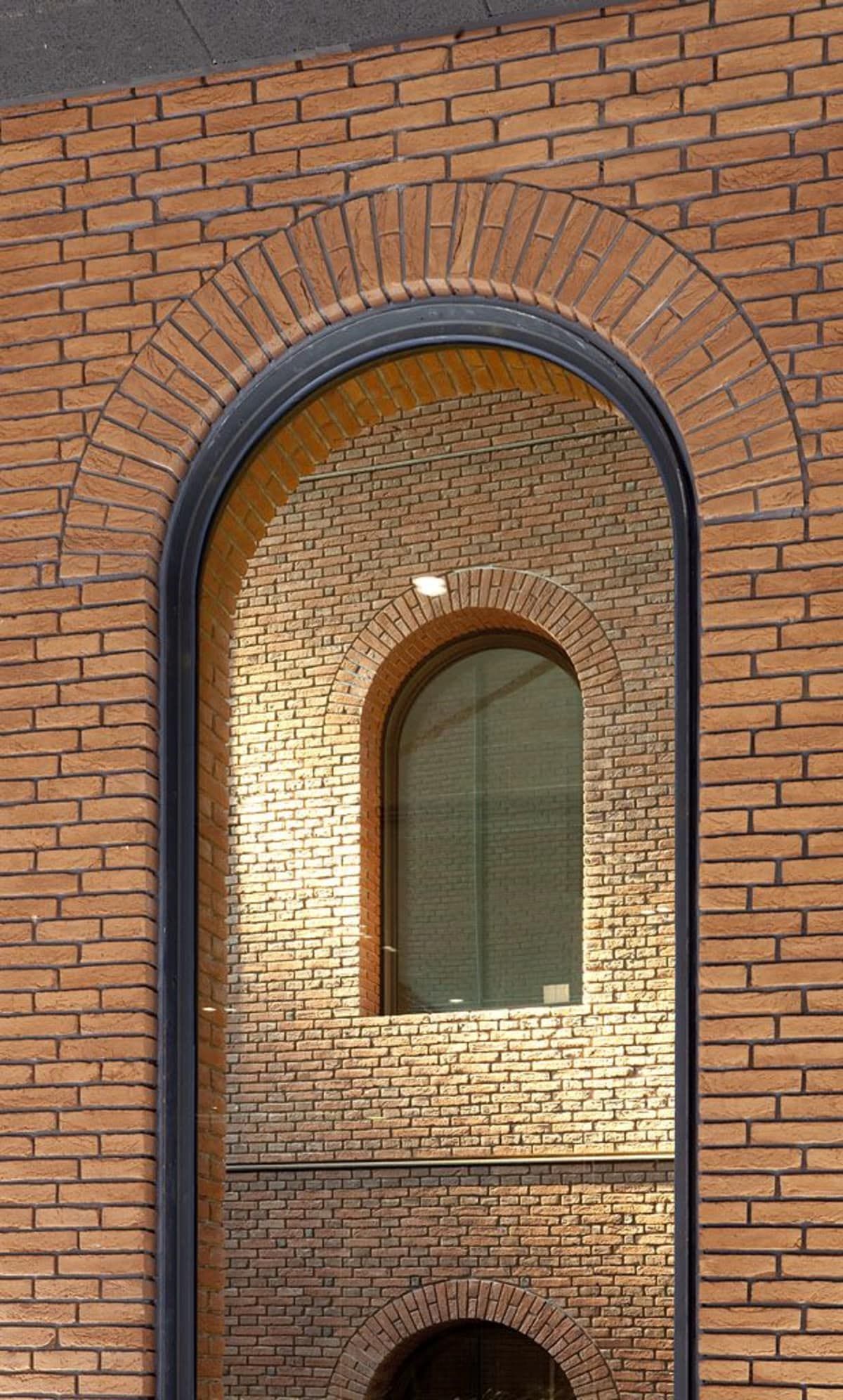

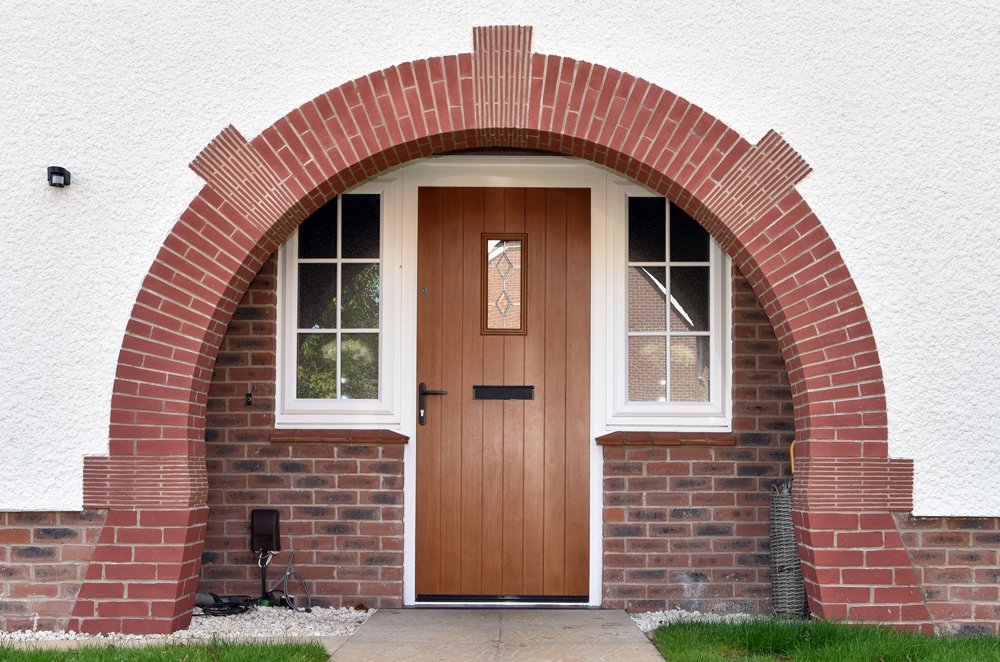

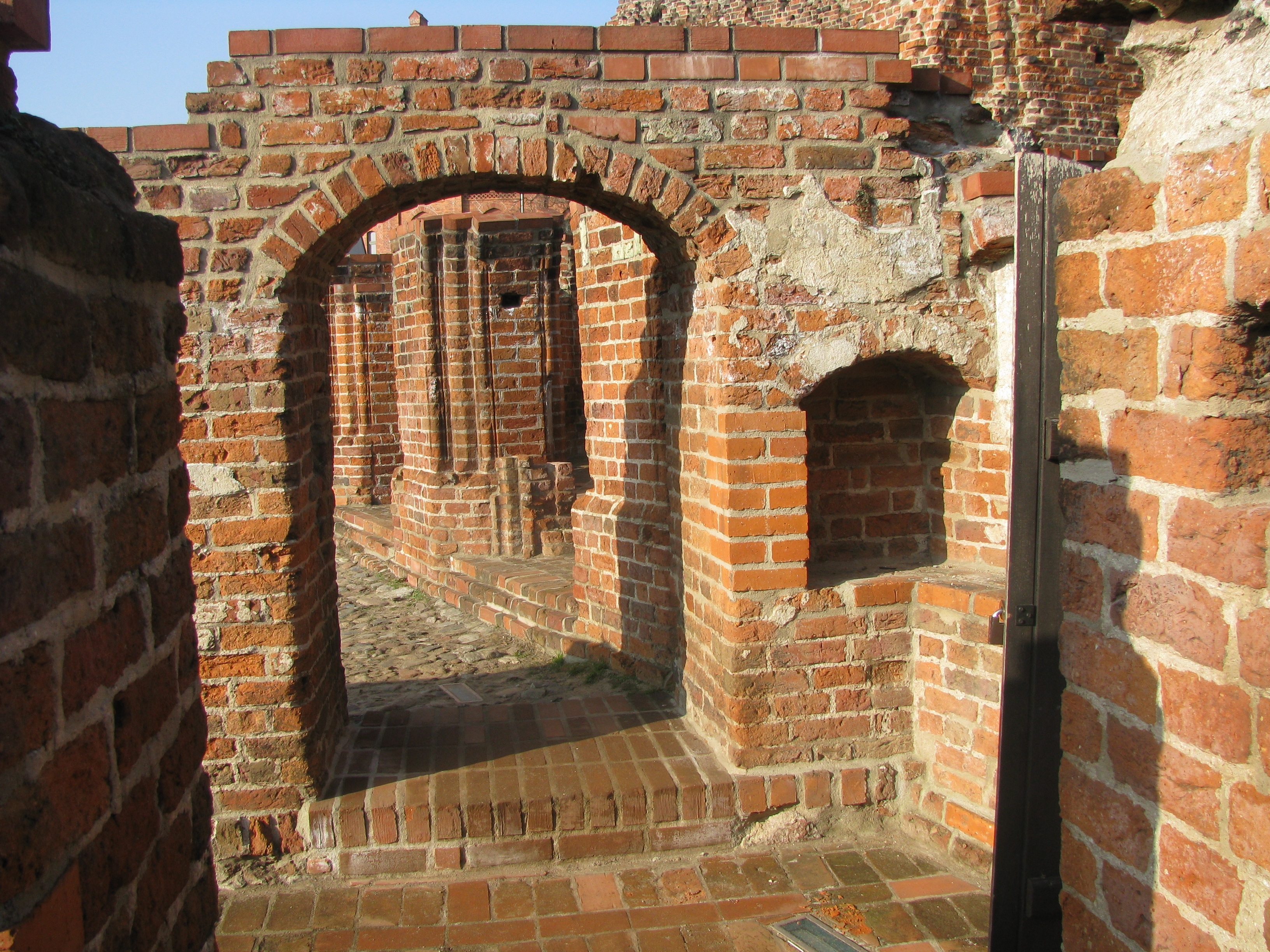

Полукруглая арка

Полукруглая арка очень просто построить или спроектировать, поскольку здесь нет сложной геометрии или резки кирпичей. Его полукруглая форма, где все кирпичи обращены к центру арки, создает прекрасный вид. Два или три ряда кирпича накладываются друг на друга, чтобы добавить декоративности красоте здания.

Центрирование арки / формование

Центрирование арки используется для той же цели, что и поворотная деталь, то есть временное место для переноса арочной нагрузки во время строительства через проем. Он состоит из нескольких небольших секций и деревянных элементов необходимой формы. Арочные формы удобно использовать на больших пролетах.

Меры предосторожности для кирпичных арок

• Длина и ширина арок должны соответствовать чертежам.
• Кирпич должен быть хорошего качества, иметь необходимую прочность и не иметь высолов (соли на поверхности).
• Есть минимум кирпичных свеков кирпичных арок.
• Песок, используемый для приготовления кирпичного раствора, должен иметь необходимый FM (более грубый) без ила. Он не должен иметь мелких зерен, быть свободным от ила и т. Д.
• Раствор должен смешиваться с необходимым количеством воды. Он не должен быть сухим или жидким.
• Кирпичи перед использованием замачивают в воде, иначе они впитают воду из раствора, и скрепление будет слабым.
• Вода должна проникать в сердцевину кирпича, но кирпичи должны быть сухими, то есть снаружи, когда они используются на практике.
• Кирпичи абсолютно выровнены по горизонтали и по прямой линии, что можно проверить, натянув веревку на лицевой стороне. Также они выровнены по вертикали, что можно проверить с помощью отвеса.
• Ряды или слои кирпича ровные. Это можно проверить с помощью спиртового уровня.
• Толщина швов не более 1 см, швы заполнять раствором полностью, без зазоров.
• Швы вдавливаются внутрь, когда цементный раствор еще влажный, чтобы впоследствии можно было эффективно оштукатурить.
• Кирпич должен оставаться влажным в течение семи дней, чтобы раствор набрал полную прочность.
• Отсутствуют сплошные вертикальные швы, и кирпич, песок и цемент, используемые при кирпичной кладке, должны соответствовать их спецификациям.

; Знаете ли вы, что хорошая кирпичная кладка может обеспечить прочность здания? Только вам нужно выбрать подходящий клей для стен вашего дома.В этой статье рассказывается о вариантах кирпичных облигаций и их схемах. Двери или оконные проемы в стенах — это искусная часть конструкции дома, на работе или в любой другой конструкции. Для работы нужна очень осторожная и техническая строительная бригада. Подробнее о том, как сделать дверной или оконный проем, читайте здесь. Перед началом кирпичных работ необходимо проверить следующее:

Что такое кирпичная плитка? Каковы нормы трудозатрат при кладке надстройки? Не беспокойтесь обо всех этих вопросах и прочтите статью, чтобы найти решение.

Знаем ли мы, собираясь на строительство, Руководство, предназначенное для выполнения работ по кирпичной кладке в надстройке? Если нет, то прочтите статью здесь.

Все мы знаем о важности кирпичной кладки в любом строительстве, поэтому в статье описываются правила, предназначенные для работы по кирпичной кладке в фундаменте.

Каменный пол Kota — это тонкое сочетание величия и роскоши, придающее интерьеру и экстерьеру великолепный вид ……. Чтобы обеспечить максимальную вентиляцию и естественное освещение в вашем доме, убедитесь, что здание правильно ориентировано.Ориентация здания экономит энергию и обеспечивает комфортное проживание. В этой статье рассказывается о различных факторах и преимуществах ориентации здания. Ознакомьтесь с одними из самых впечатляющих фотографий кухни из галереи GharExpert. Сплошная крыша на здании очень важна для всех, кто живет в доме.Крыша должна быть сконструирована таким образом, чтобы обеспечить вам большую безопасность. Здесь приведены подробности о различных типах кровли. Рамы дверей и окон — самые важные части ваших дверей и окон. Доступны они разного размера, высоты, ширины и формы. Рамы удерживают замки и петли, а также поддерживают двери и окна, чтобы их можно было легко закрывать и открывать.Вот что вам нужно знать о различных дверных и оконных рамах. Из-за относительных напряжений при растяжении рекомендуются различные стальные стержни. Стальные стержни являются основными компонентами конструкции. Вот что вам нужно знать о стальных стержнях (Sariya). Брахмастхан — мощная зона дома.В нем должно быть открытое пространство для потока энергии в доме. Положительная энергия очень полезна живым существам обитателей дома. Кирпичные работы — важная часть строительных работ, выполняемых с помощью кирпича и цементного раствора. Это делается из кирпича разного качества с разным соотношением цементного раствора в зависимости от требований.Вы делаете ремонт в ванной? Душевые двери для ванной сделают вашу ванную иконой стиля. Прочтите следующую статью, которая поможет вам выбрать душевую дверь для ванной, которая точно подойдет вашей ванной. Гостиная или гостиная должны располагаться в восточном или северном направлении.Идеальное расположение гостиной зависит от облицовки участка.

Не зная идеального состава цемента и песка, вы не сможете достичь своей цели.

Дата производства, марка и тип играют жизненно важную роль при покупке правильного цемента, и в нем не должно быть комков.

Кирпич первого класса должен быть однородным по текстуре без заметных признаков выцветания.

Муфта соединяет две трубы друг с другом. Если материал и размер трубы не совпадают, ее называют «переходной муфтой».

Калькулятор резки кирпичной арки Voussoir

Полномасштабный шаблон соединения клина.

От датчика до центра:
Выделить

& квест; Выберите выходную точность в дробях, десятичные дюймы или метрические мм. Выберите и пересчитайте для отображения. Точность дроби Набор 1/81/161/321/64 Десятичный Дюйм Метрический

Все входные данные и размеры в дюймах являются фактическими физическими размерами готовой продукции (если не указано иное).

Все метрические вводы в миллиметрах (если не указано иное)

Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры

Если вы режете блоки, бетон, камень или ЧТО-НИБУДЬ и есть ПЫЛЬ — НЕ РИСКУЙТЕ
Не режьте его и не режьте мокрым, чтобы НЕ ПЫЛИ — Силикоз — отстой
А если вы режете мокрым способом, наденьте маску — в аэрозольном тумане тоже есть пыль!

Что мы думаем? — Это 2 разные вещи:
Измеритель — это устройство для измерения вещей, например, вольтметр или парковочный счетчик.
Метр составляет примерно 3′-3 ~ 3/8 дюйма
Хотя диаметр и периметр как измерения — не очень хорошо подходят
Если США когда-нибудь перейдут на метрическую систему, вы сможете использовать метр для измерения метров — метр-метр
(А когда мы вернемся на Луну, перейдем к метрической системе, а?)


Помогите продвигать эту бесплатную услугу — Расскажи другу об этом сайте!

Создайте PDF-файл для печати схем на этой странице.Помощь Справка по печати (новое окно)

Скопируйте все схемы на этой странице в нижнюю часть страницы — сделайте несколько копий для печати или сравнения.

Просмотр страницы на телефоне с помощью QR-кода (Текущий результат расчета)

blocklayer.com & квест;

Создание и печать полноформатных PDF-файлов с диаграммами на этой странице (шаблоны)

& квест;

На калькуляторах с ползунками перетащите вкладку ползунка, чтобы приблизиться, затем используйте клавиши курсора клавиатуры ◄ ► для точной настройки

Тонкая настройка ◄►

Справка в формате PDF и печати

& квест; Скопируйте все диаграммы на этой странице в нижнюю часть страницы — сделайте несколько копий для печати или сравнения результатов Сравнить диаграммы

Справка Распечатайте эту страницу

Поделиться ↔ X Поля

Справочник Связаться с нами

🖩Калькулятор К началу ↑

Что-то построили с помощью этого сайта?
Пожалуйста, пришлите фото!
См. Примеры Связаться с нами

blocklayer.ком

Приложения для калькулятора — Строительство — Обустройство дома — Ремонт — Ремонт — Ремесло — Шаблоны — Столярные изделия — Металлоконструкции

Все калькуляторы на этом сайте только геометрические.
Ознакомьтесь с соответствующими местными нормативами для определения подходящих размеров, расстояний и всех инженерных требований.

Заявление об ограничении ответственности | Политика конфиденциальности и использования файлов cookie

Авторские права © 2021 — blocklayer.com

Эта установка с кирпичной аркой растворяется под дождем, чтобы оставить скелет из строительного раствора

Эта установка с кирпичной аркой растворяется под дождем, оставляя каркас из строительного раствора

© EH (Kyoungtae Kim) + stpmj ShareShare

• Facebook

• Twitter

• Pinterest

• Whatsapp

• Почта

Или

https: // www.archdaily.com/880691/this-brick-arch-installation-dissolves-in-the-rain-to-leave-a-mortar-skeleton

Остров Чеджу в Южной Корее, который иногда называют «Островом богов», характеризуется его вулканическими породами, потрясающими водопадами и теплым тропическим климатом. Здесь жизнь сочетается с природой, а архитектура гармонирует с ландшафтом. Dissolving Arch — погодная инсталляция от stpmj, отвечающая условиям тропической среды острова. Структура начала свою жизнь как массивный кирпичный свод, который затем медленно растворялся в жаркие и дождливые периоды Чеджу, образуя легкий пористый каркас из оставшегося раствора, который соединяет людей с природой.

+ 20

© EH (Kyoungtae Kim) + stpmj

Концепция проекта проистекает из любопытства дизайнеров к материальности кирпича и конструкции. Установка была в основном построена из блоков каменной соли, материала, который имеет два определяющих качества: полупрозрачность и растворимость. Каждый кирпич из каменной соли имел размеры 200 x 100 x 50 миллиметров, и строительство было завершено с использованием цементного раствора. Чтобы построить установку, каждый кирпич из каменной соли был надрезан с одной стороны, чтобы обеспечить его сцепление с раствором, а цемент был армирован стальной проволокой.В исходном состоянии растворяющейся арки кирпичи из каменной соли окружали арку, создавая плотный твердый объект. Несмотря на то, что это было закрыто снаружи, пространство было освещено пучками света, проникающими через розовые блоки.

© EH (Kyoungtae Kim) + stpmj © EH (Kyoungtae Kim) + stpmj

В течение трехмесячного периода выставки дождь и влажность Чеджу растворили кирпичи из каменной соли, оставив после себя только остов строительного раствора. По мере того, как структура начала пропускать больше света и создавать связь с природой, восприятие пространства постепенно трансформировалось.

© EH (Kyoungtae Kim) + stpmj

Стремление stmpj состояло в том, чтобы создать диалог, в котором твердый, плотный объект, отделенный от окружающей среды, может трансформироваться в легкую, освещенную конструкцию, соединяющую людей с природой. В отличие от традиционного глиняного кирпича, каменная соль не впитывает влагу раствора и не создает шероховатую поверхность с трением — остальная структура гладкая. Конечное состояние Dissolving Arch — это то, которое позволяет свету проникать внутрь и стирает барьер между внутренним и внешним миром.

© EH (Kyoungtae Kim) + stpmj Axonometric + Detail

Архитектор: stpmj
Команда проекта: Seung Teak Lee, Mi Jung Lim, Seung Yeon Han
Расположение: Osulloc Tea Museum, Seoguipo, Island Jeju, Корея
Программа: Временная установка
Площадь: 3,6 см (1,2 м x 3,0 м x 2,4 м)
Проектирование конструкций: Centum Engineering
Строительство: stpmj
Заказчик: Amorepacific Museum of Art
Завершенный год : июнь 2017
Фотография: EH (Kyoungtae Kim) + stpmj

Эта статья была первоначально опубликована 14 октября 2017 года.

© EH (Kyoungtae Kim) + stpmj

Brick Arch Winery — Винодельня.

AUD (австралийский доллар) CAD (канадский доллар) CHF (швейцарский франк) EUR (евро) GBP (британский фунт) HKD (гонконгский доллар) JPY (японская иена) USD (доллар США) AED (дирхам) ALL (албанский лек) AMD (Армянский драм) ANG (северный антильский гульден) ARS (аргентинское песо) AUD (австралийский доллар) AZN (азербайджанский манат) BAM (боснийская марка) BBD (барбадосский доллар) BGN (болгарский лев) BHD (бахрейнский динар) BMD (бермудский доллар ) BOB (боливийский боливиано) BRL (бразильский реал) BSD (багамский доллар) CAD (канадский доллар) CHF (швейцарский франк) CLP (чилийское песо) CNY (китайский юань) COP (колумбийское песо) CRC (костариканский колон) CZK (чешский Крона) DKK (датская крона) DOP (дом.Rep Peso) DZD (Алжирский динар) EGP (Египетский фунт) EUR (Евро) FJD (Доллар Фиджи) GBP (Британский фунт) GEL (Грузинский лари) GHS (Ганский седи) GIP (Гибралтарский фунт) GTQ (Гватемальский кетсаль) GYD (Гайанский Доллар) HKD (гонконгский доллар) HNL (гондурасская лемпира) HRK (хорватская куна) HUF (венгерский форинт) IDR (индонезийская рупия) ILS (новый израильский шекель) INR (индийская рупия) ISK (исландская крона) JMD (ямайский доллар) JOD (Иорданский динар) JPY (Японская иена) KES (Кенийский шиллинг) KRW (Южнокорейский вон) KYD (Доллар КИ) KZT (Казахстанский тенге) LBP (Ливанский фунт) LKR (Шри-Ланкийская рупия) MAD (Марокканский дирхам) MDL (Молдавский Лей) ) MKD (македонский денар) MMK (бирманский кьят) MOP (маканская патака) MUR (маврикийская рупия) MXN (мексиканский песо) MYR (малайзийский ринггит) MZN (мозамбикский метикал) NAD (доллар Намибии) NGN (нигерийская найра) NOK (норвежская крона ) NPR (непальская рупия) NZD (новозеландский доллар) PEN (перуанский новый соль) PGK (папуа-нгвинейская кина) PHP (филиппинское песо) PLN (польский злотый) PYG (парагвайский гуарани) RON (румынский новый лей) RSD (сербский закусочный) RUB (российский рубль le) RWF (руандийский франк) SEK (шведская крона) SGD (сингапурский доллар) SYP (сирийский фунт) THB (тайский бат) TND (тунисский динар) TRY (турецкая лира) TTD (трин.
