Арка из кирпича своими руками

Арка – это архитектурный элемент, выполняемый в виде криволинейной перемычки над проемом в стене или пролетом между двумя опорами. Подобные конструкции широко используются для украшения фасадов и внутренних интерьеров жилых домов и общественных зданий.

Арка из кирпича своими руками – не проблема для домашнего мастера, имеющего некоторые навыки выполнения строительных работ.

Виды кирпичных арок

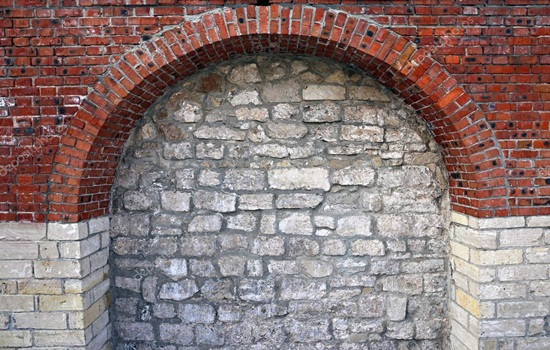

Обычная кирпичная арка представляет собой симметричную сводчатую конструкцию, прочность которой обеспечивается за счет бокового распора. Специалисты различают следующие виды кирпичных арок:

• клинчатые – кирпичи выкладываются клином и фиксируются «замком»;

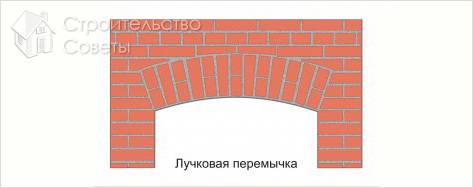

• лучковые – кирпичи укладываются по усеченной дуге;
• полные арки – кирпичи выкладываются полукругом высотой в половину ширины проема.

В первую очередь необходимо определиться с видом арки, которую вы планируете построить и заготовить необходимые материалы и инструмент. У каждой из описанных кирпичных арок имеются свои плюсы и минусы, но схема и последовательность работ по их устройству не сильно отличается.

Последовательность устройства арки из кирпича

Технология, по которой возводится арка из кирпича своими руками, зависит от выбранного вида и особенностей конструкции архитектурного элемента. Весь процесс устройства кирпичной арки можно разбить на следующие этапы:

• разработка и изготовление шаблона сводчатого элемента;
• установка шаблона;
• выкладка кирпичной арки;
• обжатие и фиксация арочной конструкции;
• разборка и удаление шаблона;
• финишная отделка кирпичной кладки.

Для изготовления шаблона будущей арки используются листы ДСП и деревянные брусья. От качества шаблона зависит внешний вид и качество арочной конструкции, поэтому необходимо правильно рассчитать его размеры.

Шаблон делается на несколько сантиметров меньше ширины проема по высоте арки, чтобы не возникло проблем с его демонтажем после выкладки элемента.

На лист ДСП наносятся центр арочной конструкции, ее верхние и нижние точки, затем они соединяются между собой в виде дуги так, чтобы в итоге получился усеченный полукруг. По полученной разметке вырезается два кружала, которые соединяются с помощью брусков и саморезов, образуя арку в натуральную величину. Шаблон устанавливается в проем и фиксируется в нем посредством деревянных опор и распорок.

Перед выкладкой арки по обеим сторонам проема устанавливаются штрабы, позволяющие зажать арку быстро и просто. Набор кирпичной арки производится снизу вверх одновременно с обеих сторон. По центру в вершине арки устанавливается «замок» – кирпич, который плотно забивается в кладку и фиксирует всю конструкцию.

После зажатия кирпичной арки шаблон удаляется и производится зачистка поверхности. Чтобы кладка выглядела аккуратно, необходимо тщательно выровнять швы и удалить излишки раствора с лицевой поверхности кирпичной кладки.

Материалы, применяемые для устройства кирпичных арок

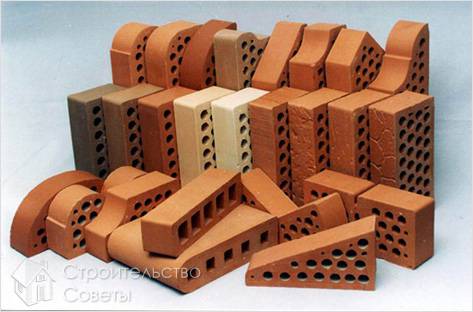

Для изготовления арок обычно используется специальный клиновый кирпич, так как его трапециевидная форма способствует лучшей фиксации арочной конструкции. Приобрести клиновый кирпич можно в готовом виде в магазинах, торгующих строительными материалами. Можно сделать клиновый кирпич самостоятельно, обтесав до нужной формы обычные кирпичные блоки.

Для закрепления арочных конструкций часто используются специальные растворы. К примеру, для печных арок раствор делается из глины с добавлением шамотного песка с включениями мелкого гравия, просеянного через сито с ячейками диаметром до 0,8 см. При этом толщина швов должна быть минимальной.

Основные ошибки при возведении арок своими руками

Арка из кирпича своими руками при правильном расчете и точном соблюдении технологии производства работ станет великолепным украшением вашего дома и прослужит очень долго. Однако существует ряд причин, способных привести к разрушению арочной конструкции:

• недостаточная высота арки при большой ширине проема – при такой конструкции нагрузки распределяются неравномерно, что может привести к образованию трещин;
• использование металлических уголков и оснований в качестве шаблона – металл, в отличие от дерева, препятствует равномерной естественной усадке арочной конструкции, что может вызвать ее растрескивание;
• несвоевременный демонтаж шаблона – если древесина успеет напитаться влагой и разбухнуть, то это может привести к возникновению избыточного напряжения, поэтому арку следует защитить от попадания влаги, накрыв ее полиэтиленом;
• слабый фундамент – трещины на арках часто возникают при просадке основания, в этом случае необходимо провести комплекс мероприятий, способствующих укреплению фундамента и предотвращению просадки основания арочной конструкции.

Арки могут выполняться в разнообразных стилях и использоваться для оформления различных архитектурных элементов. Арка из кирпича своими руками придаст вашему дому оригинальный вид и позволит создать неповторимую атмосферу.

Видео

К слову, арка из кирпича может быть не только в доме, но и в печи. О том, как сделать такую арку, расскажет следующий сюжет.

Кирпичная арка своими руками

Арка – это криволинейная перемычка, служащая архитектурным элементом проема стены или пролета между опорами. Боковой распор сводчатой конструкции обеспечивает ее прочность. Кирпичные арки различаются по видам:

• лучковые арки – кладка кирпичей в них производится по направляющей в виде усеченной дуги;
• клинчатые арки – кирпичи укладываются клином с устройством фиксирующего «замка»;
• полные арки – кирпичная кладка выполняется полукругом и имеет высоту в 1/2 ширины проема.

Несмотря на различные способы кладки штучного камня, последовательность и общий принцип работ по изготовлению таких арок особо не отличаются. При наличии опыта в строительном деле любую из них можно выложить своими руками.

Материалы для кладки

При монтаже арок используются трапециевидные клиновые кирпичи. Форма таких материалов позволяет надежно фиксировать конструкцию свода. Клиновые кирпичи можно купить в магазине строительных материалов или изготовить самостоятельно путем механической обработки обычных изделий до придания им нужной формы.

В качестве вяжущего материала для кирпичной кладки арок применяется цементно-песчаный раствор или специальные его виды. Например, для оформления своими руками очагов печей или каминов, раствор готовится из глины с добавками мелкого гравия фракцией менее 8мм и шамотного песка.

Облицовка выложенных арок часто выполняется с использованием декоративного камня. Этот отделочный материал удобен, отлично вписывается в интерьер практически любого помещения, придавая ему солидность.

Изготовление кирпичной арки

На технологию изготовления своими руками кирпичной арки влияет выбор ее вида и конструктивных особенностей. Процесс монтажа свода состоит из нескольких этапов:

• расчет и изготовление арочного шаблона;
• установка шаблона в проеме или между опорными столбами;
• кирпичная кладка свода;
• обжатие и закрепление готовой конструкции;
• разборка шаблона;
• отделка арки.

Каждый из этих этапов строительства требует внимательного исполнения. Поэтому рассмотрим их подробнее.

Изготовление арочного шаблона

Кладка арки из кирпича выполняется с применением специального шаблона, который повторяет контур будущего проема. Кроме формообразующей, арочный шаблон выполняет несущую функцию в процессе основной работы. Поэтому важно точно рассчитать и изготовить этот вспомогательный элемент своими руками. При его расчете нужно учитывать, что высота подъема арки должна соответствовать ее радиусу округления и быть равной 1/2 ширины проема.

Материалом для изготовления шаблона служат доски и листы древесно-стружечных плит (ДСП). На листе ДСП карандашом намечается центр конструкции арки, ее нижние и верхние точки. Потом их нужно соединить дугой до получения усеченного полукруга. По выполненной разметке выпиливаются два кружала, основания которых прибиваются по длинным торцам доски. Длина отрезка доски должна соответствовать ширине проема, а ее поперечный размер – толщине будущей арки. К дугообразной части кружал, начиная с основания конструкции, прибивается полоса оргалита т.6мм, на которой будет производиться кирпичная кладка. Шаблон готов.

Установка шаблона

Установка изготовленного своими руками шаблона выполняется при помощи боковых подпорок. Они изготавливаются из досок и устанавливаются с внутренней стороны проема, затем распираются между собой брусьями нужной длины или другими досками. Затем на верхний торец подпорок устанавливается шаблон.

Для правильного размещения на нем камня кладки нужно сделать разметку. Для этого на середину шаблона устанавливается кирпич. Затем раздвигается циркуль на ширину равную толщине кирпича плюс 0,5см толщины шва кладки. От уложенного кирпича откладываются зафиксированные расстояния по кромке шаблона с нанесением отметок. Это нужно проделать по обеим сторонам шаблона.

Выполнение кладки арки

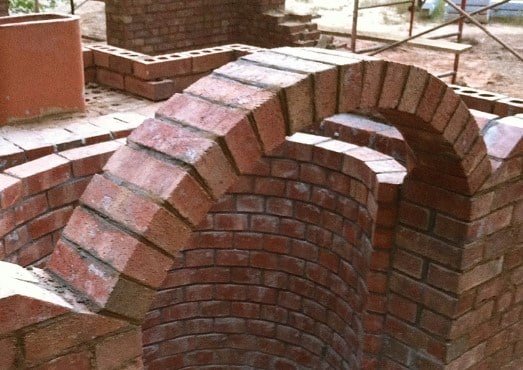

Арочная кладка ведется равномерно с двух сторон шаблона, передвигаясь постепенно к его середине. Положение каждого уложенного камня должно соответствовать своей отметке. Нанесение раствора на постель кирпича должно быть клинообразным – это улучшит фиксацию материалов. Швы кладки не должны расширяться на величину более 25мм. После завершения основной работы в середине арки вертикально устанавливается замковый кирпич. Он плотно забивается и фиксирует всю конструкцию.

Правильность кладки и направления радиальных швов проверяются по разметке и шнуру, конец которого привязывается к гвоздю, забитому в центре опорной части шаблона.

Опалубку можно удалять через 2-3недели, на этот срок влияют температура воздуха и качество кладочного раствора. Чтобы извлечь шаблон необходимо удалить распорки и опорные доски, а после этого аккуратно опустить его вниз.

Отделка арки

Впечатляющий результат можно получить при отделке кирпичной арки своими руками с использованием декоративного камня. Для этого процесса применяются его узкие пластины – так проще крепить их на арочных закруглениях. Порядок дальнейших действий таков:

1. Поверхность арки зачищается вместе с частью примыкающих стен и обрабатывается грунтовкой. При гладких поверхностях на них делаются насечки.
2. Готовится раствор, состоящий из клея, песка и извести. Его состав может меняться в зависимости от вида декоративного камня.
3. Обычно, кроме арки, подвергаются облицовке прилегающие части стен. Первый ряд камня укладывается снизу на стыках арки и стены.
4. Укладка следующего ряда камня тоже начинается снизу, но крайний камень должен в нем немного выступать за стык. Все остальные камни укладываются внахлест.
5. Элементы отделки закругленных краев арки предварительно обрезаются по дуге при помощи строительного ножа и плоскогубцев.
6. Внутренняя часть арки облицовывается элементами декоративного камня также их укладкой внахлест.
7. После отделки образовавшиеся швы заделываются специальным раствором, который наносится шпателем.

Кирпичные арки могут исполняться своими руками в различных стилях, но кладка любого из них придаст вашему жилью оригинальный вид и великолепную атмосферу.

Кирпичная арка: строим своими руками

Такие архитектурные сооружения всегда пользуются популярностью. Представлены они криволинейными конструкциями, соединяющими пару опор. Арки из кирпича, несущие большую нагрузку декоративного характера, часто используются при украшении фасадов и интерьеров помещений различного предназначения. Кирпичная арка может быть обустроена любым мастером, имеющим соответствующие навыки.

Плюсы и минусы

Интересные своими решениями конструкции кирпичных арочных перекрытий имеют свои достоинства и недостатки, которые учитываются при строительстве.

Из преимуществ выделяют следующие:

• в доме создается необычная атмосфера. Уложенный полукругом дверной свод придает помещению уют, ощущаемый всеми присутствующими;
• проектные и монтажные работы не вызывают сложностей. Не имея должного опыта, но изучив технологию возведения, можно построить арку в квартире своими руками;
• конструкция отличается надежностью. Арка – сооружение монолитное, подвергаемое повышенным нагрузочным воздействиям;
• универсальное применение. Арки выкладываются не только в помещениях. Ими часто украшаются калитки, окна, ворота и т. д.

К сожалению, имеются и некоторые негативные моменты:

• полукруглая арка подразумевает создания единого интерьерного стиля, включающего в себя особую облицовку поверхности стен, полов и оконных проемов. Чтобы воплотить все идеи в реальность, придется понести существенные финансовые затраты и немало потрудиться;
• придется строго придерживаться существующей технологии кладки. Ошибки в расчетах размеров или отклонения от проектного решения обернутся плохими последствиями – арочная перемычка разрушится.

Типы конструкций

Кирпичная кладка арки является симметричной сводчатой конструкцией, показатель прочности которой достигается благодаря боковым распорам.

Принято различать следующие разновидности:

• клинчатую. Свод из кирпичиков укладывается клином, фиксируется «замком»;
• лучковую. Укладка материала выполняется по дуге усеченного типа;
• полную арку. Кирпичный материал укладывается полукругом, высота кладки составляет половину проемной ширины.

Для начала следует выбрать подходящую конструкцию арки, подготовить все необходимое для ее обустройства. Помните, что схемы устройства разных арок почти не отличаются.

Общие правила

Технология кладки кирпичных арок, несмотря на выбранный тип конструкции, предусматривает соблюдение определенной схемы:

• разрабатывают общий вид конструкции;
• рассчитывают все параметры;
• чертят рабочие чертежи с нанесением необходимых размеров;
• готовят шаблон, выставляют его на месте предполагаемых работ;
• выкладываются перемычки;
• закрепляется и фиксируется кладка;
• шаблон демонтируется;
• сформированная поверхность облицовывается отделочным материалом.

Произведение расчетов

Предварительно следует измерить параметры толщины стен, высоты потолочного перекрытия, предполагаемую проемную ширину.

Делается предварительный эскиз, который выполняется в масштабе 1 к 50 на обычном листе бумаги. Определяется значение радиуса окружности, уточняется ширина проемного участка, с помощью циркуля подбирается оптимальный вариант дугового радиуса.

В случае устройства арки в готическом стиле – с изгибами или несколькими дугами — радиусы для каждого элемента определяются индивидуально.

Ширина шаблона должна быть на пять миллиметров меньше проемного значения. Такой зазор облегчит процесс установки и демонтажа. По высоте вспомогательный элемент должен совпасть с аналогичным арочным параметром и не оказаться слишком низким, чтобы от нагрузочного воздействия кладка свода из кирпича не просела. Толщину шаблона делаем оптимальной – двадцать сантиметров. Слишком тяжелый элемент усложнит рабочий процесс.

Делаем шаблон

Разберемся, как делать шаблонную конструкцию. Сначала на листе ДСП выполняется разметка арки. Алгоритм действий следующий:

• наносится осевая линия;
• симметрично ей выводятся проемные границы;
• на оси откладывается верхняя арочная точка;
• от нее вниз отмеряется высота конструкции, проводится перпендикуляр осевой линии;
• места пересечения линии с боковыми отметками проема отмечаются;
• снова возвращаемся к верхней точке и откладываем вниз отрезок, длина которого равна дуговому радиусу. В полученной центральной точке устанавливаем стержень, привязываем проволоку, длиной соответствующую радиусу. На ее втором конце фиксируем карандаш, соединяем три найденных точки.

Прежде, чем приступить к выпиливанию, от нижних точек арки вниз отмеряем по десять сантиметров, чтобы увеличить деталь. Первое кружало можно вырезать.

Разметка второго выполняется просто – подготовленная деталь принимается за выкройку, накладывается на ДСП и обводится по контуру. Крепежные бруски длиной должны соответствовать шаблонной толщине.

Все элементы скручиваются саморезами, сверху по шаблону набивается ДВП, чтобы сгладить неровности.

Установка образца

Прежде, чем начать строить арку из кирпича в квартире своими руками, необходимо установить шаблон. Под его края выставляются подпорные элементы из доски в 20 мм толщиной. Для надежной фиксации опоры соединяются распорной доской.

Сверху выставляется шаблон, с краями фасонной поверхности он должен располагаться заподлицо.

Не стоит делать слишком выступающую арку – от осадков и температурных перепадов во время эксплуатации она станет разрушаться. Оптимальное решение – выступ в шесть сантиметров. В противном случае придется устраивать дополнительную защиту из металла или плиточного материала.

Подготовительные мероприятия

Перед тем, как построить арку, выводим опорные колонны, на которые в последующем и будет опираться наша конструкция. Если пролетный участок более одного метра, кладка колонн выводится в два кирпичных камня, так как от длины пролета зависит параметр высоты, от которой на колонны будут передаваться нагрузочные воздействия. В случае слабых опор, они вес арки не выдержат.

Выкладку опорных колонн ведут симметрично. Растворная смесь должна быть максимально густой, чтобы кладочные ряды не расползались. Чтобы соблюдать симметрию, по уровню натягивается шнур, который после выведения очередного ряда приподнимается на соответствующую высоту.

Технология кладки

Переходим к вопросу, как сделать арку из кирпича. Основное, что необходимо помнить при ведении кладочных работ, заключается в единовременном их выполнении.

Перерывы делать не рекомендуется, потому что разница в высыхании кладочного раствора способствует его разрушению.

Дело в том, что цементный раствор сохнет быстро, создавая определенное давление на камни, словно «растягивая» их. Это значит, что после вынужденного прерывания работы в точке остановки образуются трещины.

Опытные мастера рекомендуют перед выведением кладки по шаблону устроить разметку, чтобы соблюсти симметрию и ровность рядов. На самом деле это абсолютно лишняя работа, потому что кладка все равно получается ровной, даже у малоопытного каменщика.

Основное требование – выкладку кирпича вести с обеих сторон одновременно.

В конечном итоге камни сойдутся в верхней точке, и вам останется только установить последний, исполняющий функции «замка».

Установить клиновидную арку тоже легко, так как технически кладка ничем не отличается. Кирпичный материал аналогичным способом укладывается по шаблону, соединяясь растворной смесью на основе песка и цемента. Швы должны быть ровными, обычными. Арка выводится с двух опор одновременно, кирпичи укладываются попарно. Следите за тем, чтобы расходящийся уклон камней в верхней точке составлял четыре – пять градусов. Это значит, что очередной кирпич устанавливается по отношению к предыдущему с небольшим наклоном. Для устройства правильного уклона требуется определенная сноровка – мастер должен «чувствовать» необходимый угол.

Укладка полной или лучковой арок имеют отличия. Растворную смесь укладывают клинообразно, верхний шов делается более толстым по сравнению с обычным. Последующий ряд выводится аналогичным способом, для соблюдения симметрии используют шнур. При устройстве такой конструкции шовные участки расшиваются в обязательном порядке, поверхность кирпичного камня периодически очищается от остатков раствора. Заключительный этап – демонтаж шаблонного элемента.

Рекомендации

Если не принять во внимание определенные особенности арок, ваша конструкция просто лопнет. Перед тем, как выложить арку, следует учесть некоторые факторы:

• при достаточно большой ширине проемного участка арку устраивают на значительной высоте. Если не соблюсти пропорциональное соотношение параметров высоты и ширины, на конструкции образуются трещины;
• аналогичный результат возможен при использовании металлического основания, которое не позволит арочному перекрытию выполнить естественную усадку;
• в том случае, если шаблон не демонтируется достаточно долго, вся конструкция способна развалиться. Явление редкое, но лучше арку укрывать полиэтиленом, пока шаблонная доска не демонтирована;
• трещины в арочных проемах могут образоваться из-за низкокачественной фундаментной основы;
• строительство арки следует завершить в течение одного – двух дней, соблюдая все технологические приемы и пользуясь только качественными стройматериалами.

Заключение

Арка в интерьере – решение распространенное. Облицевать конструкцию можно декоративными штукатурными растворами, но, если арка исполнена аккуратно, поверхность кирпича просто покрывается лаком.

какие типы, как выложить самостоятельно

Задумывались ли вы, каким образом можно преобразить внешний вид дома?

Если вы обратитесь к опытным архитекторам или специалистам по евроремонтам, то они вам посоветуют такой декор, как кирпичная арка. И действительно, когда вы обращаете внимание на элитный особняк, то наверняка на глаза попадаются арочные своды. Они подчеркивают статус и величие хозяина дома и украшают любой стиль оформления фасада здания и внутренних переходов. В этом случае у вас может появиться желание сделать подобное и у себя дома, заменив дверь аркой.

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Когда разговор заходит об арочном своде, то нужно уточнять — какой вид вы имеете ввиду. Дело в том, что их несколько и каждый из них по-своему уникален и индивидуален. Кладка этих сводов из кирпича в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными основами, в роли которых выступают стены здания. Что же касается упомянутых видов, то их три.

Арочный свод на улице

На первом месте стоит обычная или, как ее еще называют, – полная арка. Данная разновидность считается одной из самых востребованных по ряду причин. О таком виде можно смело сказать, что она выполнена просто, но со вкусом. Свод подобного типа выполнен в форме правильного полукруга.

К тому же, если вы выбрали этот тип арки, то можете запросто выложить его самостоятельно.

На втором месте стоит клиновая или же прямоугольная арка. Выложить ее без должного опыта проблематично. Поэтому это не лучший выбор, даже для людей, которые привыкли все делать самостоятельно, по найденным в интернете инструкциям. Данное предостережение актуально потому, что без должного опыта вы рискуете соорудить арку, которая не простоит и пары лет. Внешне же она смотрится неплохо и напоминает букву П.

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.

Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки хотелось бы видеть у себя дома, следует поговорить о некоторых нюансах, таких, как расстояние между несущими колоннами.

Вы не выложите клинчатую арку в широком проеме. Данное ограничение объясняется тем, что она не будет прочной, если расстояние между опорными колоннами шире, чем один метр.

У лучковой арки данное расстояние больше. Ее можно строить между колонами, расположенными друг от друга на расстоянии до полутора метров. Если же вы хотите  арочный свод, а несущие колонны расположены друг от друга на расстоянии в два или даже в два с половиной метра, то подойдет полная арка.

Эти и другие параметры можно узнать, изучив методические указания по расчету кладки арок.

Подготовка к процессу кладки

Прежде чем приступить к работам, определитесь, где будет находиться арка. Дело в том, что в большинстве пособий по строительному делу рассматривается вариант, когда кладка делается с нуля, при возведении самого дома. В этом случае процесс описывают с возведения самих опорных колонн.

Шаблон для возведения конструкции

В частных же случаях хозяева переделывают проходы, создавая в них арочный свод. В данном случае, при необходимости, делается предварительная пробивка самих проемов в кирпичных стенах.

Какой бы из вариантов вами не был бы выбран, первым делом должна быть произведена кладка и, при необходимости, укрепление несущих колонн. Под укреплением подразумеваются случаи, когда планируемое расстояние между колоннами превышает один метр. Ведь тогда возрастет нагрузка на несущие колонны. Поэтому выкладывают толщиной в пару кирпичей.

На данном этапе стоит обратить внимание на то, что не должно быть прекоса между уложенными кирпичами обеих арок. Каждый ряд кирпичей контролируется строительным уровнем.

Когда же вы дойдете до свода, то обратите внимание на пару строительных хитростей. Во-первых, как нельзя кстати пригодится специальный деревянный шаблон, который будет контролировать укладку кирпичей свода, держать их до тех пор, пока не затвердеет цементный раствор. Создание деревянного шаблона мы рассмотрим в этой статье далее.

Во-вторых, сам цементный раствор делают гуще обычного, жидкий раствор не гарантирует вам того, что впоследствии кладка не расползется под собственным весом.

Деревянный шаблон

Данный шаблон незаменим во время кладки арок своими руками. Для его создания достаточно наличия нужных материалов и энтузиазма.

Прежде найдите пару листов ДСП. Они впоследствии станут основой будущего шаблона. Из приготовленных листов вам нужно вырезать два идентичных полукруга, повторяющих контур планируемой арки.

Шаблон для арки, чтобы выложить кирпичом

После того, как вы справитесь с данной задачей, раздобудьте широкую доску, совпадающую с толщиной несущей опоры. Хотя подойдет и узкая доска.

На основании этой доски вам нужно закрепить с помощью гвоздей вырезанные ранее шаблоны свода из ДСП. Чтобы придать шаблону жесткость, располагают между листами ДСП деревянные бруски. Таким образом вы придадите конструкции необходимую жесткость.

Образовавшийся полый полукруг шаблона нужно сверху зашить с помощью стальной полосы, шести или восьми миллиметров толщиной. Данной толщины достаточно, чтобы ее впоследствии не продавили располагающиеся сверху кирпичи.

Получившийся деревянный шаблон закрепляют между выложенными опорными столбами вашей будущей арки. Для закрепления вам придется воспользоваться деревянными распорками, которые в дальнейшем будут убраны, как и сам шаблон.

Толщина выбранных деревянных распорок должна быть порядка восьми или даже десяти сантиметров. Расстояние же между распорками – не менее половины метра.

Кладка арки

Вот мы и добрались до того момента, когда можно приступать к кладке арки. Прежде чем вы начнете укладывать первые кирпичи, освойте одно  правило. Вся работа по укладке кирпичей свода должна производиться в один заход. Ни в коем случае нельзя допускать перерыва, давая цементному раствору засохнуть.

Как заложить шаблон

Данное правило связано с тем, что во время высыхания цемент начнет как бы растягивать кирпичи в стороны, создавая дополнительное напряжения. Поэтому, если вы решите производить кладку арки не за один, а за несколько дней, приготовьтесь к тому, что она в итоге потрескается.

Саму же кладку правильно начинать одновременно с обеих сторон шаблона, постепенно добираясь до центральной части. Последний кирпич, устанавливаемый в центре кладки, будет своего рода замком.

Характерно, что данные рекомендации подходят для любого типа арки, на каком бы вы не остановили выбор. Единственной же проблемой, с которой вы можете столкнуться, будет установка кирпичей под определенными углами относительно друг друга, создавай тем самым арочный полукруг. Чтобы упростить данный процесс, делают предварительную разметку на деревянном шаблоне, а во время кладки кирпичей пользоваться угольником. Соответственно, во время такой кладки кирпичей цементный раствор тоже будет лежать неравномерно. Его слой будет толще в верхней части арочного свода.

Однако, с какими бы трудностями вам не пришлось столкнуться, при должной внимательности и напористости у вас обязательно все получится, и вы правильно построите арочный свод своей мечты.

Вконтакте

Facebook

Twitter

Google+

как ее сделать без помощи профессионалов

Арки были популярны во все времена. Они представляют собой архитектурные криволинейные конструкции, которые соединяют две опоры. Арки всегда несут большую декоративную нагрузку, поэтому широко применяются для украшения фасадов и оформления интерьеров, как жилых помещений, так и зданий общественного назначения.

Арку из кирпича может построить каждый домашний мастер, который обладает определенными навыками выполнения строительных работ.

Разнообразие кирпичных арок

Кирпичные арки по способу их строительства можно разделить на следующие виды:

• Полные арки. Отличаются традиционной полукруглой конструкцией. Их высота равняется радиусу.
• Клинчатые. Клиновидная конструкция фиксируемая «замком» из кирпичей.
• Лучковые или неполные. Конструкция представляет собой дугу, высота которой значительно меньше радиуса.

Несмотря на то, что каждый вид арок имеет свои достоинства и недостатки, процесс выкладывания различных конструкций существенно не отличается.

Последовательность работ при формировании арок

Кладка арки любого вида проводится равномерно по направлению к «замковому» кирпичу, который устанавливается в последнюю очередь. При этом замок должен формироваться точно посередине арки.

Процесс обустройства кирпичной арки состоит из следующих этапов:

• Разработка шаблона свода и его изготовление;
• Установка шаблона;
• Непосредственно выкладка конструкции;
• Обжатие и фиксация арки;
• Снятие шаблона;
• Заключительные отделочные работы.

Для проведения работ по обустройству арки понадобятся следующие инструменты:

• Мастерок, который будет использоваться для работы с раствором;
• Лопата-ковш для подачи раствора;
• Строительный уровень, отвесы, правило и треугольник для контроля качества укладки кирпичей;
• Небольшой молоток-кирка;
• Рулетка для проведения замеров;
• Лопата для приготовления раствора;
• Крученый шнур.

На первом этапе строительства создается шаблон, который, по своей сути, является опалубкой, используемой для создания арочной конструкции. Для этого используются деревянные брусья и листы ДСП. К процессу создания шаблона следует отнестись с полной ответственностью, так как от правильных расчетов его конструкции в значительной степени зависит внешний вид арки и ее качество.

Значение ширины шаблона равняется значению ширины проема уменьшенному на 5 мм. Чаще всего кирпичные арки устанавливаются при ширине проема не превышающей 2 метров. Высота шаблона принимается равной высоте обустраиваемой арочной конструкции. Важно подобрать высоту таким образом, чтобы в верхней части укладывался последний замковый целый кирпич. Для справки: высота одного кирпичного ряда со швом равняется приблизительно 72 миллиметра.

На листе ДСП отмечается центр арки конструкции, а также ее нижние и верхние точки и точки, которые соединяются в виде дуги. Затем вырезается непосредственно шаблон, который состоит из пары кружал, соединенных между собой при помощи брусов и саморезов. Расстояние между кружалами соответствует толщине стен. Для удобства выкладки кирпичей сверху шаблонная конструкция покрывается отдельными листами ДВП, вырезанными по соответствующим размерам.

Перед началом выкладки арки кирпичом шаблон зажимается по обеим сторонам проема предварительно установленными штрабами. Снизу необходимо предусмотреть специальные подпорки. Выкладывать арочную конструкцию рекомендуется одновременно с обеих сторон. Кирпичи должны укладываться как можно плотнее. Последним укладывается замковый кирпич по центру арки. Он должен плотно забиваться в создаваемую арку, таким образом, фиксируя всю конструкцию.

После зажатия арки шаблон можно сразу удалить и выполнить зачистку поверхности. Если же это не сделать сразу, то возникнут трудности с удалением остатков раствора с поверхности арки. Для придания аккуратности конструкции следует аккуратно выровнять все швы.

Для строительства арочных конструкций чаще всего используется клиновый кирпич. Основной его особенностью является трапециевидная форма, благодаря которой обеспечивается более надежная фиксация арочной конструкции. Данный строительный материал реализуется многими специализированными торгово-производственными предприятиями. Но при желании можно сделать клиновый кирпич самостоятельно, обтесав обычный кирпич до требуемой формы.

Для строительства арок используются специальные растворы. Причем их выбор зависит от места использования арочной конструкции. Например, для печных или каминных арок в состав раствора включается глина и шамотный песок с содержанием мелкого гравия, который просеивается через сито, имеющее ячейки диаметром не более 8 мм.

Разрабатывая конструкцию арки, следует помнить, что:

• При обустройстве арки в широком проеме недостаточная высота арочной конструкции приводит к неравномерному распределению нагрузок, что влечет за собой появление трещин.
• Растрескивание поверхности арочной конструкции может вызвать неравномерная усадка, появление которой обусловлено применением металлических уголков при создании шаблона.
• Несвоевременное снятие шаблона приводит к тому, что используемая древесина впитывает излишки влаги и разбухает, вызывая избыточные напряжения в кирпичной кладке.
• Некачественно обустроенный фундамент может стать причиной возникновения трещин, вследствие смещения арочной конструкции.

Кирпичная арка своими руками

Статья содержит подробное описание технологии строительства кирпичной арки. Поэтапная инструкция с видеоуроками поможет разобраться с основными моментами расчёта, подготовки и кладки свода.

Вы узнаете, как правильно собрать опалубку и не допустить ошибок при её установке.

Арочный свод или перемычка — эффектное решение внешнего вида и надёжная конструкция верха любого проёма. Из-за большей длины (по сравнению с прямой перемычкой) она лучше распределяет нагрузку, что позволяет обходиться без применения металла или бетона при возведении стен или облицовке. Область применения арочной конструкции из кирпича:

1. Проёмы несущих стен.
2. Облицовка кирпичом.
3. Камины, печи (очаг или топка).
4. Уличные барбекю и мангалы.
5. Отдельно стоящие порталы (калитка, ворота).

Для построения арки понадобятся развитые навыки каменщика и плотника. Если нет уверенности в своих силах, лучше выложить пробную конструкцию, оценив её устойчивость. Мы рассмотрим вариант создания арки на абстрактном примере.

Для работы потребуется следующий инструмент:

1. Набор каменщика — кирка, шнур, мастерок, вёдра.
2. Электроинструмент — болгарка, шуруповёрт, электролобзик.
3. Плотницкий измерительный и разметочный инструмент.

Подготовка к работе

Для кладки арки необходимо собрать из дерева (брусок, рейка, листовой материал) временную несущую опалубку. Это деревянная опора, которая повторяет форму и размеры внутренней плоскости арки. Для того чтобы её сделать, нужно знать следующие параметры будущей конструкции:

1. Форма свода. Всего существует две разновидности арочных сводов — правильная арка и лучковая перемычка. Подробнее о них можно мы рассказали в статье «Оконная перемычка». В самой работе выбранная форма не играет большой роли, поэтому здесь следует руководствоваться больше сочетанием внешнего вида с другими архитектурными элементами.
2. Радиус арки. В правильной арке радиус полуокружности (свода) равен половине расстояния между опорами (по внутренней плоскости). Радиус свода лучковой перемычки определяется произвольно (индивидуально) из соображений внешнего вида.
3. Расстояние между внутренними плоскостями опор. Определяется по месту. Кружало должно свободно проходить между опорами.
4. Толщина стенки. Арка может быть любой толщины, даже непрерывным тоннелем. Для начала рекомендуем построить конструкцию толщиной в 1 кирпич (250 мм).
5. Предварительный расчёт. Главное условие стабильности кирпичной перемычки — нечётное количество кирпича. То есть центральный («замковый») камень должен находиться на равном расстоянии от опор или их проекций. Если он будет немного меньше стандарта, можно подрезать его болгаркой. При этом толщина шва в нижней части кладки должна быть не менее 5–6 мм, в верхней не более 30 мм.

Когда все размеры сняты и есть полная ясность желаемого результата, можно приступать к сборке опалубки.

Сборка опалубки

Ход работы:

1. Из листового материала (ОСБ, фанера, ДСП) вырезать два одинаковых полукруга или сегмент по размерам будущей арки (мастера называют эти сегменты «кружало»).

Внимание! На этом этапе рекомендуем разложить арку на земле и убедиться, что предварительный расчёт сделан правильно.

2. К кружалам прикрутить бруски для усиления — по низу и в верхней трети (горизонтально, параллельно).
3. Зафиксировать стенки на необходимом расстоянии (250 мм) бруском.
4. Распределить рейки с шагом 200 мм по грани окружности таким образом, чтобы они образовывали поддерживающий каркас. Зафиксировать их саморезами.
5. Тонким листовым материалом (фанера, ОСБ 4–6 мм, оцинковка, ДВП) перекрыть рабочую плоскость опалубки (место укладки кирпича). Деревянную плоскость можно смазать маслом или соляркой, чтобы не портилась от раствора, и легче было снимать опалубку.

Опалубка готова. Теперь нужно установить её непосредственно в проём.

Установка опалубки

Даже если вес кирпичей предполагается небольшой, и арка находится на высоте, настоятельно рекомендуем устанавливать опалубку на вертикальные стойки. Их можно зафиксировать к опорам дюбелями в шов, а в середине поставить дополнительную опору. Обязательно сделайте распорки стоек.

Как правило, арку выкладывают одновременно с плоскостью, поэтому место «пяты» (опорной площадки свода арки) определяется по уровню ряда кладки. Его высота должна быть известна заранее (в пределах допуска).

Если вы решили делать лучковую (сегментную) перемычку, придётся дополнительно выложить упоры для пяты. Для этого кирпич подрезается по месту. Форма подрезки — соответственно положению первого кирпича свода. Опалубку при этом устанавливают так, чтобы начало свода приходилось на плоскость пяты.

Кладка арки и подрезка пяты, видео

Своды правильной арки начинаются с кирпича, лежащего горизонтально, затем поднимаются, постепенно изменяя угол наклона. Поэтому опалубку следует установить после укладки первого кирпича в опору. Начало свода будет приходиться на него (на первый кирпич).

Кладка кирпича

От рядовой кладки арка мало чем отличается — основные трудности связаны с правильным расчётом и изготовлением ровной опалубки. Если вы делаете арку «холодной» конструкции, используйте цементный раствор усиленной пропорции (1 часть цемента, 2,5 части песка). Если это будет печь или мангал, следует применить специальный раствор на глине.

Кирпич на опалубку укладывается с двух сторон одновременно. Используйте ограничители толщины нижнего слоя и проверяйте плоскость. Она должна совпадать с плоскостью опор, а швы заполнены раствором. Демонтировать кружала можно не ранее 21 дня с момента укладки.

Уличный камин — видео кладки стен и арки

Освоив главные принципы расчёта, создания опалубки и общего подхода, начинающий мастер вырабатывает собственные приёмы и ноу-хау. Чем больше практики, тем лучше будет результат. На основе данных этой статьи вы сможете овладеть кладкой любого вида каменных перемычек.

Топка в виде арки. Пошаговое видео с комментариями

Виталий Долбинов, рмнт.ру

описание с фото, расчет количества кирпича и технология работы

Любой проем можно сделать более эффектным, если дополнить его перемычкой или арочным сводом. Такая конструкция отличается надежностью, ведь нагрузка лучше распределяется из-за большей длины по сравнению с прямой перемычкой. Это позволяет обходиться без использования бетона или металла при облицовке или возведении стен.

Арочные конструкции могут использоваться при:

• облицовке кирпичом;
• возведении уличных мангалов и барбекю;
• строительстве проемов в несущих стенах;
• создании порталов в виде ворот и калиток;
• строительстве печей и каминов.

Подготовка инструментов

Если перед вами встал вопрос о том, как сделать арку из кирпича, вы должны позаботиться о наличии некоторых инструментов, среди них следует выделить:

• ведра;
• шнурок;
• мастерок;
• кирку.

Вам понадобится и электроинструмент, а именно:

• электрический лобзик;
• шуруповерт;
• болгарка.

Не следует забывать и о разметочном, а также плотницком измерительном инструменте.

Подготовка к работе

Для того чтобы сложить арку из кирпича, вам необходимо будет собрать временную несущую опалубку из древесины. Это может быть рейка, брусок или листовой материал. Такая опора будет повторять форму и размеры плоскости арки. Для успешного ведения работ вам понадобятся некоторые параметры. Это:

• форма свода;
• радиус арки;
• расстояние между плоскостями опор;
• толщина стенки.

Арочные своды представлены двумя разновидностями. Арка может быть лучковой или иметь правильную форму. Форма в работе не играет особой роли, поэтому следует руководствоваться сочетанием вида с другими архитектурными элементами. Что касается радиуса, то в правильной арке он будет иметь вид полуокружности. Он составляет половину расстояния между опорами.

Радиус свода лучковой конструкции определяется индивидуально. Арка может иметь любую толщину, даже обладать видом непрерывного тоннеля. Следует для начала построить конструкцию, толщина которой составляет 250 мм, что равно одному кирпичу. Кирпичная перемычка должна быть стабильной. При этом используется нечетное количество изделий. Центральный камень, который еще называется замковым, располагается на одинаковом расстоянии от опор или их проекций. Если он окажется меньше стандарта, можно подрезать его углошлифовальной машиной. Толщина шва в нижней части кладки при этом должна составить около 6 мм, а в верхней — 30 мм или меньше.

Работа над опалубкой

Если вы хотите возвести арку из кирпича, необходимо будет создать опалубку из листового материала. Из него вырезаются полуокружности или сегменты, размеры которых будут равны будущей арке. Для усиления кружала прикручиваются бруски. Стенки фиксируются бруском на необходимом расстоянии. Рейки следует распределить по грани окружности на расстоянии в 200 мм, чтобы они сформировали поддерживающий каркас. Их фиксируют саморезами.

Прежде чем возвести арку из кирпича, вы должны перекрыть рабочую плоскость опалубки листовым материалом по типу ДВП. Деревянная плоскость смазывается соляркой или маслом, чтобы она не испортилась от раствора и легче поддалась демонтажу. На этом можно считать, что опалубка готова. Ее можно устанавливать в проем.

Установка опалубки

Даже если вес кирпичей будет незначительным, а арка будет располагаться на высоте, следует установить опалубку на стойки. Их крепят к опорам дюбелями. В центральной части устанавливается дополнительная опора. Важно, чтобы между стойками располагались распорки.

Арка выкладывается одновременно с плоскостью, поэтому место питы можно определить по уровню ряда кладки. Его высота должна быть известна заранее. Если перемычка будет лучковой (она еще называется сегментной), упоры для питы следует выложить дополнительно. Кирпич для этого подрезается по месту. Начало свода будет приходиться на плоскость питы.

Когда возводится правильная арка из кирпича, своды начинаются с изделий, которые располагаются горизонтально. После этого они поднимаются, изменяя угол наклона. Опалубка в связи с этим устанавливается после укладки первого кирпича в опору.

Кладочные работы

Создание арки мало чем отличается от рядовой кладки. Сложности могут быть выражены лишь в расчете и изготовлении ровной опалубки. Если конструкция будет холодной, то лучше всего использовать раствор, приготовленный с учетом усиленной пропорции. Она предусматривает соединение 2,5 частей песка с частью цемента. Если же речь идет о мангале или печи, следует использовать раствор на глине.

Создавая арку под кирпич, вы должны выкладывать изделия с двух сторон от опалубки одновременно. Важно задействовать ограничители толщины нижнего слоя. Плоскость должна совпадать с плоскостью опор, швы при этом заполняются раствором. Удалять кружала можно лишь через 21 день с момента завершения работ.

Расход кирпича

Если вы хотите возвести арку из кирпича своими руками, необходимо осуществить расчет материала. Все будет зависеть от того, какую высоту будет иметь конструкция. Высота одного ряда составляет 72 мм, что равно высоте кирпича и высоте шва.

Если кладка ведется в один кирпич, то для определения количества материала необходимо узнать периметр арки, который делится на высоту одного ряда. Это позволит получить количество кирпичей, которое вам предстоит приобрести.

Как избежать риска поломки

Рассмотрев фото арок из кирпича, вы сможете выбрать конструкцию. Но для успешного завершения работ этого недостаточно. Например, для того чтобы снизить риск поломки, следует выбирать правильный радиус, что верно при достаточно большой ширине. Малый радиус будет воспринимать большие нагрузки, не распределяя их. В результате могут образоваться трещины, однако массив при этом не разрушится.

Для создания шаблона следует использовать уголки либо стальные основания. Их дополнительно фиксируют, но часто это приводит к неблагоприятным последствиям. Это обусловлено тем, что при использовании деревянного шаблона после его демонтажа кладка уплотняется и дает усадку. А вот при использовании металлического основания кладка не проседает.

Риск поломки возрастает и в том случае, если шаблон продолжительное время будет сохраняться в конструкции после ее создания. Например, если шаблон оставляют в ней на ночь. За это время древесина впитывает влагу и разбухает, и кладка при этом не выдерживает напряжения. Для исключения неприятных ситуаций арку накрывают полиэтиленом.

Отделка кирпичом

Отделка арки кирпичом ведется после сглаживания наждачной бумагой неровностей. Обработанные участки необходимо прогрунтовать и покрыть шпаклевкой. Затем готовится клеевой раствор, который имеет цементно-песчаную основу. Использовать для укладки декоративного кирпича можно еще и жидкие гвозди.

Работы ведутся снизу-вверх, следовать необходимо от угла проема стены. Между кирпичами выдерживают расстояние в 5 мм. Кромки шлифуют напильником. Как только раствор высохнет, можно осуществить оформление швов. Для этого используется затирка нужного цвета. Ею заполняют строительный шприц. Использовать можно и резиновый шпатель. Затирку втирают в швы, но состав при этом не должен попасть на лицевую часть камня.

В заключение

Прежде чем начинать возводить кирпичную кладку, необходимо создать поддерживающую конструкцию. Для этого подходит 10-мм ДСП. По шаблону вырезают кружало, при этом следует использовать предварительно проведенные расчеты. Если конструкция должна получиться более устойчивой и прочной, ДСП можно заменить каркасом из арматуры.
