Красивая кладка арки из кирпича

Кладка арок из кирпича: инструменты, материалы, процесс, ошибки

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.

Устройство кирпичной арки.

Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Типы арок из кирпича

Арка — это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны. Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Типы кирпичных арок.

  1. Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
  2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
  3. Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн — обустраивается в форме усеченного конуса, в стиле романтизм — прямоугольная арка с закругленными углами, эллипс — обычно используется в интерьере постмодерн, портал — классическая прямоугольная. Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Вернуться к оглавлению

Инструменты и материалы для кладки арки из кирпича

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Итак, для работы вам понадобится:

  • раствор,
  • кружала,
  • гвозди и рейки,
  • клинья,
  • кирпичи,
  • метр и уровень,
  • молоток и кувалда,
  • кельмы,
  • чаша для приготовления смеси,
  • электролобзик,
  • карандаш,
  • зубило.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов. Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Вернуться к оглавлению

Подготовительная работа

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:

Конструкция опалубки арки с использованием кружала и стоек.

  • чертеж и выделка арочной дуги;
  • установка в проеме шаблона;
  • непосредственная выкладка кирпича;
  • укрепление свода;
  • удаление кружал;
  • декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.

В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры.

Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета — и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Построение арочной перемычки.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура. Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.

Вернуться к оглавлению

Выкладка кирпича для арки

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

Вернуться к оглавлению

Частые ошибки в обустройстве арок из кирпича

Верно разработанная и внимательно оформленная кирпичная арка всегда смотрится весьма стильно и неординарно.

Такое строение прослужит столько же, сколько и здание, в котором она возведена. Однако для достижения такого результата необходимо принять во внимание некоторые нюансы, чтобы избежать ошибок, которые способны привести к разрушению конструкции:

Построение кирпичных колонн

  • неравномерная выкладка, вызванная использованием металлических уголков при изготовлении шаблона, может довести до растрескивания поверхности конструкции;
  • на конструкции могут появиться трещины, если выбрана недостаточная высота арки в широком пролете;
  • если шаблон демонтировать не вовремя, то в кирпичной кладке может возникнуть избыточное напряжение из-за разбухания применяемой в конструкции древесины;
  • предпосылкой образования трещин может стать неумело благоустроенный фундамент.

Для благоустройства арки из кирпича своими руками вам потребуется всего несколько часов. Этот процесс не представляет собой какой-либо особенной сложности, при этом надо обязательно следовать технологиям и рекомендациям.

В таком случае кирпичный свод будет не только эстетично смотреться, но и служить много лет. Простой свод нетрудно установить собственноручно, но более затейливые архитектурные формы желательно доверить специалистам.

Своды из кирпича могут быть выполнены в разнообразных стилистиках, которые соответствуют общему дизайну интерьера. Их можно использовать не только в качестве декоративного элемента окон и дверей, но и для украшения других деталей. Кирпичная арка, выложенная собственноручно, станет оригинальным украшением вашего жилья и придаст помещению особый уют.

Читайте также: Р асход материала
Скорлупа ППУ — это что?
Подробнее о технологии гидроизоляции

Кирпичная арка

Красивая оконная или дверная арка из кирпича украсит любое внутреннее помещение. Технология кладки несложная, но все же требует определенных навыков. Поэтому лучше, чтобы арочный проем спроектировал и обложил мастер. Однако если внимательно изучить инструкцию и учесть все важные нюансы, составить проект, то и выложить арку полукругом получится своими руками.

Разновидности арок из кирпича

Кирпичная арка является декоративным элементом, поэтому ею часто выполняется оформление проемов в жилых помещениях. Но прежде чем построить в домах и квартирах красивые арочные проемы, полезно изучить информацию о том, какие существуют виды арок. Самыми распространенными разновидностями являются:

  • Клинообразные. К клиновой форме зачастую прибегают любители интерьеров готического стиля. Кладка кирпича в этом случае должна сформировать клиновый арочный свод, верхняя точка острия фиксируется специальным строительным элементом.
  • Романтика. В этой ситуации проем нужно выкладывать прямоугольной формы, а угловую часть полукруглую.
  • Лучковые. У себя в доме такой вид арки может сделать почитатель интерьеров восточной тематики. В этом случае кирпичики вылаживают таким образом, чтобы образовался свод в форме усеченного конуса.
  • Классические. Эта арка полукруглая при желании может быть обрамлена декоративными столбами. Чтобы конструкция выглядела гармонично, важно размер полукруга подогнать под ½ ширины основного проема.
  • Модерн. Внешне проем выглядит в форме дуги.
  • Порта. Несложная конструкция, выложенная в форме прямоугольника.
  • Эллипс. Такая арка круглая на своде и может иметь разную ширину.

Вернуться к оглавлению

Преимущества и недостатки

Несмотря на то что оконные и дверные арочные перекрытия полукруглой формы считаются интересным интерьерным решением, у них есть свои плюсы и минусы, которые важно учесть, прежде чем приступить к строительству.

Главные достоинства таких конструкций следующие:

  • Уникальная атмосфера в доме. Выложенные полукругом своды входной или межкомнатной двери создают особую, приятную атмосферу, которую почувствуют хозяева помещения и их гости.
  • Несложное проектирование и монтаж. Даже без строительного опыта, внимательно изучив схему постройки, удастся возвести дверную арку из красного кирпича у себя в доме самостоятельно.
  • Надежность конструкции. Арка представляет собой монолитное сооружение, способное выносить повышенные нагрузки.
  • Универсальность. Сложить арку можно не только внутри дома. Ею часто обрамляют входные калитки, ворота, оконные проемы. Даже отверстие в печи можно обложить кирпичом в форме арочной дуги, что тоже является оригинальным решением и красивым дополнением к общему интерьеру помещения.

Однако такое строение имеет и недостатки, например, такие:

  • Арка полукруглого вида требует создания единого стиля интерьера, куда входит специфическая облицовка стен, окон, пола. На воплощение этих идей потребуются существенные затраты труда, материалов и финансов, что не каждый может себе позволить.
  • Строгое, пошаговое соблюдение технологии кладки. Если неправильно рассчитать размеры либо не по проекту сформировать кирпичный свод, высок риск того, что конструкция не выдержит и развалится.

Вернуться к оглавлению

Пошаговая инструкция постройки арочного проема

Составление проекта и чертежи

Если решение класть арку из кирпича окончательное, в первую очередь нужно составить шаблон, с помощью которого можно оценить форму и размеры будущей конструкции. Для составления шаблона рекомендуется измерить:

  • толщину опорных конструкций;
  • расстояние верхней точки относительно потолка;
  • высоту стен;
  • требуемую ширину проема.

Когда эти параметры станут известными, создается первичный набросок будущего шаблона, который изготавливается из ДСП. Для чертежа:

  • чертится дуга с оптимальным изгибом;
  • задается оптимальный радиус конструкции, учитывая ширину проема под ней.

Если кладка арки из кирпича усложненная, при этом количество изгибов и уровней нестандартное, каждый элемент стоит просчитывать и чертить отдельно. После, при изготовке эскиза все элементы складываются. Важно обратить внимание на то, что шаблон по размеру должен быть меньшим от реальных параметров арки. Это поможет удалить макет из проема без дополнительных усилий.

Расчет материала и параметров конструкции

Прежде чем приступить к моделированию эскиза, стоит измерить стену, высоту потолка и нужную ширину проема. Расчет кирпичной арки проводится таким образом:

  • определяется радиус полукруга, а также ширина;
  • с помощью циркуля чертится необходимый радиус.

Расчет арки и ее размеров проводится по такой формуле:

  • R=L2+h3/2H, где R — радиус, L — ½ хорды, H — высота.

Вернуться к оглавлению

Кладка арочного проема

Когда все параметры станут известными, проводится монтаж деревянного эскиза, после чего следует непосредственно кирпичная кладка. Распределение кирпичиков выполняется снизу, при этом кладка осуществляется по обеим сторонам будущей арки. Чтобы не нарушать расстояние между опорами, кладется доска нужной длины, которая держится на столбах и перемещается по мере их увеличения. После необходимо установить брус по обеим сторонам конструкции, который будет служить подпоркой.

При выкладывании колонн стоит учесть, что количество рядов, выкладываемых для формирования арки, не должно быть четным. Важно тщательно заполнять раствором все швы и перемычки, иначе конструкция будет ненадежная. Дойдя до центрального свода, нужно установить «замковый» кирпич, с помощью которого удастся зафиксировать всю перемычку проема. Когда конструкция будет полностью выложена, деревянный шаблон убирается. Для отделки арки можно использовать декоративную штукатурку, имитирующую красный кирпич. Если арочная конструкция возведена на улице, например, над калиткой, для облицовки выбирается штукатурка для наружных работ.

Риски поломки

Кирпичный арочный проем при неправильной постройке и несоблюдении расчетов может поломаться. Если радиус конструкции большой, нагрузка увеличивается в несколько раз. В результате сначала образуются трещины, потому проем постепенно разрушается. Причины, по которым проседают арочные окна те же — неправильно рассчитанная ширина проема. Также конструкция разрушается при неустойчивом фундаменте дома, в этой ситуации строение нужно укреплять по всему периметру, ведь даже надежно построенная арка не выдержит такой нагрузки.

Заключение

Арочные проемы в жилых домах являются распространенным интерьерным решением, украшающим и создающим необычную атмосферу в жилище. Для облицовочных работ используют декоративную штукатурку, однако если кладка проведена аккуратно, имитация кирпича необязательна, конструкция и так будет иметь привлекательный вид. Но прежде чем приступить к строительству арки, рекомендуется изучить плюсы и минусы таких перекрытий. Чтобы проем получился красивым и надежным, важно правильно провести расчеты, соорудить шаблонный макет и строго соблюдать последовательность монтажный работ. В противном случае высок риск разрушения конструкции, вследствие чего строительные работы придется возобновлять.

Кладка арки из кирпича: советы самостоятельным строительным

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

  • классическая – высота полукруга — полширины проема;
  • лучковая – обрезанный конус, характерный для восточного стиля;
  • клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
  • модерн – дуга как усеченный конус;
  • романтизм – прямоугольной формы с небольшим закруглением углов;
  • эллипс – используется в постмодерне или нью-вейве;
  • портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

  • создание проекта;
  • построение шаблонного элемента;
  • его установка;

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Чистка от раствора

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Причины разрушения

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

  • Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;
  • Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
  • Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
  • Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Предотвратив возможные причины, возводим надежную конструкцию

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.

Арки из кирпича: виды, расчет материала и кладка

Арка является архитектурным элементом и представляет собой перемычку в проеме стены. Эта красивая конструкция делает более выразительным внешний вид постройки или внутреннее оформление интерьера. Она не только эффектно разделяет помещение без двери, но и способна распределить нагрузку от верхней точки в стороны. Кирпичные арки чаще всего выполняют с наружной стороны. А в интерьере для создания закругленного проема используют гипсокартон.

Разновидности

Криволинейную перемычку из кирпича, называемую аркой, можно выполнить разными способами, отсюда и получается многообразие видов.

  • Классическая, или полная арка представляет собой традиционный полукруг. Дуга, выложенная кирпичами, составляет половину круга. Подобный архитектурный элемент можно украсить колонами.
  • Лучковая разновидность выглядит как усеченная, неполная классическая арка (лишь верхняя часть). Перемычка в данном случае меньше радиуса ширины двери.
  • Клинчатые арки подходят готическому стилю. В данной конструкции кирпичи выкладываются клином и крепятся «замком».
  • Стрельчатая (ломаная) арка состоит из двух половинок, высшая точка которой составляет не линию круга, а вершину треугольника в плавном исполнении. Готическое направление часто использует окна с ломаными линиями.
  • В стиле «романтизм» используется вид проема с прямой верхней частью с закругленными переходами на боковые стены.
  • В «модерне» присутствует очень широкая дуга в виде усеченного конуса.
  • Портал (прямая) арка прямоугольной формы настолько проста, что ее под силу выстроить самостоятельно.
  • Проемы, выполненные в форме эллипса, украшают различные стили интерьера.
  • Арки неправильной формы могут быть самых неожиданных обликов, например, это может быть винтажная садовая конструкция.

Достоинства и недостатки

Прежде чем обзавестись арками в саду, во дворе или в доме, следует подумать, так ли они нужны, взвесить все «за» и «против» и только потом осуществлять задуманное. К достоинствам таких конструкций относится:

  • эффектный внешний вид, всегда можно выбрать форму, соответствующую стилю интерьера;
  • порталы при отсутствии дверей способны расширить объем, они позволяют увидеть только часть территории за своими пределами, а остальное пространство дорисовывает воображение;
  • архитектурные перемычки надежны, они равномерно направляют вертикальную нагрузку в стороны к стенам;
  • арки универсальны, ими можно оформить не только дверной или оконный проем, а также камин, беседку, ворота, калитку, даже глухую стену.

Что касается недостатков, то для некоторых людей отсутствие двери может показаться неуютным. К тому же арка обязывает поддерживать общий стиль помещения. А кто решится на самостоятельный монтаж, должен будет выполнять все операции в строгом порядке.

Монтаж

Арку из кирпича можно выложить своими руками. Начинать надо с выбора места и вида конструкции. От модели зависит сложность исполнения, но последовательность строительных работ для всех типов конструкций будет примерно одинаковой:

  • рисуется эскиз выбранной модели арки;
  • производятся расчеты;
  • составляется чертеж с отметками размеров;
  • по чертежу из ДСП изготавливается шаблон;
  • шаблон устанавливается на месте перемычки;
  • выкладывается из кирпича арка;
  • фиксируется, закрепляется выложенная конструкция;
  • убирается шаблон;
  • для отделочных работ может использоваться штукатурка.

Построить арку несложно, но чтобы она была устойчива, не разрушилась, ее нужно правильно сложить. Для этого соблюдается четкая последовательность строительных работ. Если конструкция широкая, массивная, может потребоваться усиление фундамента.

Из чего сделать?

Строительный материал для изготовления арочного проема следует приготовить заранее. Кирпич часто используют клинкерный или керамический полнотелый (М-150). Если нет желания самостоятельно придавать кирпичу форму трапеции, можно приобрести готовый клиновидный камень. Для печных и каминных арок раствор делают с добавлением шамотной глины и песка, он обладает огнеупорными свойствами. Для остальных видов конструкции можно выбирать другие виды растворов с повышенным сцеплением. Для шаблона понадобятся листы ДСП и бруски.

Расчеты и создание шаблона

Если выбрано место и готов эскиз модели, можно переходить к расчетам. Необходимо знать размер стены от пола до потолка. Затем отметить высоту и ширину самой арки, рассчитать радиус. Для изготовления шаблона понадобится выяснить толщину опорных частей, отмерить расстояние от высшей точки конструкции до потолка, высоту и ширину проема.

Чтобы вычислить радиус перемычки, следует сложить квадрат ее высоты и квадрат ширины/двойная высота перемычки (обычно она составляет 1-2 ряда кладки). Радиусом является половина ширины проема. Таким же способом производятся расчеты и для шаблона. Шаблон выполняют немного меньше арочной конструкции, чтобы во время демонтажа не повредить кладку.

На лист ДСП наносится чертеж половины окружности с просчитанным радиусом. Затем вырезаются два одинаковых полукруга и скрепляют брусками в единую конструкцию. Шаблон временно монтируют в проем и закрепляют на распорках и деревянных креплениях (опорах).

С помощью длины дуги рассчитывается количество необходимого кирпича, швы тоже нужно учитывать, но делать их по возможности минимальными. Размер клина кирпича подбирается зрительно, по ходу работы вытесывается клиновидная форма каждого камня. Можно сразу приобрести клиновидный кирпич, но погрешности кладки будут заметнее, чем при индивидуальном подгоне.

Как выложить?

После установки шаблона приступают к кирпичной кладке самого проема. Кирпичи в колоннах выкладываются снизу вверх, с двух сторон одновременно. Все швы тщательно заполняются раствором, пустоты могут в дальнейшем стать причиной разрушения конструкции. В центральной верхней части забивается последний кирпич, устанавливается «замок», он зафиксирует строение. Шаблон демонтируется только тогда, когда вся конструкция полностью готова. Затем убираются излишки раствора, выравниваются швы, кладка подготавливается к облицовочным работам. Для отделки можно выбрать декоративную штукатурку.

Распространенные ошибки

Арка должна распределять нагрузку от центра к колонная, неправильно выстроенная конструкция может растрескаться, а иногда и развалиться. Чаще всего во время монтажа допускают следующие ошибки:

  • нагрузка будет распределяться неравномерно, если очень широкий проем не имеет достаточной высоты;
  • нельзя подменять шаблон металлическими уголками, ДСП в отличие от металла способствует естественной усадке всей конструкции;
  • несвоевременный демонтаж шаблона может разбухнуть от влаги раствора и частично разрушить строение;
  • слабый фундамент создает опасность просадки конструкции, что приводит к ее разрушению;
  • особенно тщательно следует рассчитывать большие радиусы, так как такие конструкции испытывают особые нагрузки.

Если учесть все возможные ошибки, приложить усилия и старания, можно выстроить красивую арку своими руками. Это декоративное строение украсит двор, сад или интерьер квартиры.

Как правильно сделать арку из кирпича, смотрите в видео.

Кладка арок и сводов

Небольшие отверстия в стенах печей, которые по своим размерам превышают длину кирпича, перекрывают постепенным напуском кирпича с кладкой поверх первого ряда второго и третьего рядов (рис. 85. а). Толщина перекрытий в любом месте должна быть не менее двух рядов кирпича плашмя (140 мм). Более значительные по ширине отверстия перекрывают с помощью арок и сводов (рис. 85, б), в каждой арке или своде различают: пяту, стрелу подъема, замок арки и пролет — расстояние между опорами, соответствующее ширине перекрываемого отверстия.


Рис. 85. Перекрытие проемов при кладке печи: а — напуском кирпича, б — сводом; /, //, /// — ряды кирпича; 1 — под печи, 2 — клинья, 3 — стойки,4 — кружала, 5 — опалубка по кружалам, 6 — замок, 7 — свод

Арки и своды выкладывают толщиной в ½ кирпича (некоторые своды и арки выполняют толщиной, в один кирпич) по дощатой опалубке 5, опирающейся на кружала 4. Число кирпичей в каждом ряду арки или свода нечетное. Верхний средний кирпич в ряду служит замком 6, закрепляющим свод 7. После затвердения кладки кружала вместе с опалубкой удаляют из печи. Если опалубку не удается выбить, ее выжигают при первой топке печи.

Кладку арок и сводов выполняют тщательно и точно, так как. при небрежном ее выполнении может разрушиться перекрытие. Своды выкладывают с перевязкой соседние( рядов в ½ кирпича, чтобы поперечные швы не получались сквозными. Толщина швов с лицевой стороны свода должна быть минимальной- (3 мм).

Под действием вышележащей нагрузки арки и своды стремятся как бы раздвинуть боковые стенки, на которые они опираются. Это явление называется распором. Причем, чем меньше стрела подъема свода, тем больше распор. Чтобы создать противодействие распору и предохранить свод от разрушений, иногда его стягивают на уровне опор (пят) специальными стальными - стяжками или в этом месте стены делают толще.

Кладка сводов и арок

В печных работах часто приходится для перекрытия топливников, камер или топочных отверстий выкладывать своды или арки. Перекрытие отверстия в стене называется аркой или арочной перемычкой. Перекрытие, устраиваемое между стенами, называется сводом. На рис. 112 показана арочная перемычка. Перекрытие небольшого пространства, ширина которого превышает длину кирпича, можно выполнить напуском кирпича (см. рис. 112).

Рис. 112. Перекрывание проемов: a — арочная перемычка: 1 - замковый кирпич; 2 — пята; а — стрела подъема; 4 — центр арки; б — перекрытие напуском кирпичей; в — кладка арочной перемычки: 1 — стойка; 2 — связи; 3 — кружало; 4 —опалубка; г — шаблон для кладки пят арки; д - - вычерчивание шаблона для кружал.

Следует помнить, что количество кирпичей в арке (а в своде—рядов) всегда нечетное. Средний кирпич называется замковым кирпичом или замком. Крайние камни, на которые опирается перемычка, называются ее пятами. Пространство, перекрываемое перемычкой (или сводом), называют пролетом. В правильно сложенной перемычке все швы между кирпичами направлены к одной точке — центру. Высота подъема арки или свода называется стрелой подъема.

Кладка перемычки начинается с закладки пят. Для правильной отески и установки пят пользуются шаблоном из дерева (см. рис. 112). Вырезать кружало и шаблон для пят из доски толщиной в 3—6 см нетрудно. Для этого надо оструганную доску положить поперек другой доски (или на ровную поверхность стола или пола) и слегка укрепить гвоздями. Затем прочертить линию, параллельную нижней кромке доски, и на ней отложить длину АБ, равную пролету арки. В средней точке В проводят под прямым углом линию РД (перпендикуляр).

От точки В вверх откладывают линию ВГ, равную стреле подъема (высоте) арки. Эту точку соединяют с точками А и Б, получая линии АГ и БГ. В средних точках этих линий E и Ж опять проводят под прямым углом линии, которые должны пересекаться с линией РД в одной точке О, равно отстоящей от точек А, Б я Г. Точка О и есть центр кривой нашей арки. Вбив гвоздик в эту точку, при помощи бичевы и карандаша, вычерчивают кривую линию АГБ и выпиливают кружало АГБВ. Если по кружалам предполагается еще укладка опалубки из досок, то при вырезке кружала следует учитывать толщину этих досок, соответственно уменьшив высоту ГБ.

Если из точки А провести вниз линию под прямым углом к линии А Б и продолжить линию OA, то по полученному углу CAT можно изготовить шаблон для проверки правильности кладки пят. Кладка печного свода также начинается с кладки пят.

Неаккуратно отесывать пяты нельзя, так как заполнение пустот раствором и щебнем приведет к осадке арки или свода и их быстрому разрушению. Кладка может производиться из обычного кирпича с клинообразными швами или из отесанного кирпича со швами одинаковой толщины.

Тонкости кирпичной кладки арок и сводов

Издавна арки являлись несущими конструкциями в храмовых и дворцовых

помещениях, одновременно с этим украшая их. В современном мире они широко используются как декоративный элемент экстерьера и интерьера, а также для разделения пространства внутри зданий. Причём они прекрасно подходят и для небольших современных квартир, где эти элементы используются для визуального увеличения объёма комнат.



Арка является устойчивой конструкцией, она практически не подвержена смещениям оснований. Даже если это произойдёт, в ней возникнет перекос, который не является опасным. Как показывает практика, даже во время землетрясений, обрушений стен именно эта конструкция является наиболее устойчивой.





Арка, в переводе с латинского, – изгиб, дуга. Пята – кирпич, который является опорным для перемычки. Пят в арке две и промежуток между ними принято называть пролётом. Деревянную конструкцию, поддерживающую опалубку и являющуюся формой для арок, куполов и сводов, называют кружалами.



Арки возводятся таким образом, чтобы рядов, как и кирпичей, в них было нечётное количество. Причём, последний кирпич кладётся сверху посредине и называется замковый.



Стандартной шириной перекрытия для арок считается 2–4 метра. Радиус кривизны и стрела подъёма могут варьироваться.



Элементы кирпичной арки:









Виды арок:







Основной метод, применяемый для кирпичной арочной кладки – лучковая перемычка. В этом случае производится кладка стены до определённого уровня с дальнейшим возведением перемычки. Кирпичи выкладывают в основном двумя слоями, равными по толщине, которые возводятся одновременно до необходимого уровня, после чего «запираются в замки». Для изготовления кружал используются доски толщиной 0,4 см, которые сбиваются двумя слоями. В нижней части соединение производится с помощью досок, в верхней прибивается опалубка (её обшивают кровельным железом, ДВП и т.п.). В результате получается шаблон арки, которую в дальнейшем  обкладывают кирпичом. На сегодняшний день существует многочисленные арочные проёмы, изготовленные промышленным способом. Их реализация производится в разобранном виде.



По боковым краям пролёта располагают подпорки, на них устанавливается форма, которая выравнивается по горизонту клиньями. Натянутый между досками шаблона шнур позволяет своевременно контролировать наклон кирпичей в направлении замка.



Для самой кладки выбирается кирпич, имеющий клиновидную форму, либо обтёсывают обычный полнотелый кирпич до необходимой конфигурации. Далее его кладут одновременно с обеих сторон кружал, причём строго по направлению к центру. Особое внимание при кладке арок необходимо уделять качеству кирпича, а также  направлению и толщине швов (минимум 5 мм снизу и максимум 25 мм сверху).



Читайте также: Толщина шва кирпичной кладки.



С целью точного определения расстояния между кирпичами и положением швов используется циркуль. При его настройке учитывается толщина выбранного кирпича и шва (приблизительно 5 мм). Далее от среднего кирпича по кромке арочной формы отмеривается расстояние до крайнего полного кирпича. Величину оставшегося промежутка делят на количество кирпичей, получившуюся цифру прибавляют к настройке циркуля. После делается разметка на шаблоне.



Кладку арок производят от пят к вершине. Работа ведётся с обеих сторон одновременно, швы полностью заполняются раствором и тщательно перевязываются. Кирпич ставится на ребро, поперечными рядами. Раствор кладётся на кирпич клинообразно, с утолщением вверх. Это необходимо для правильной фиксации кладки. Раствор для кладки арок должен содержать портландцемент. Работы выполняются в довольно быстром темпе, поскольку до того момента как начнёт твердеть раствор, необходимо успеть возвести все части арки до ослабления кружал. Такая технология позволяет обеспечить равномерное напряжение в конструкции. Подробнее о перевязке кирпичной кладки читайте в статье Технологические приемы кирпичной кладки.



При кладке арок особое внимание каменщик уделяет лицевой поверхности кладки:

  • Рисунок перевязки должен быть аккуратным;

  • Качество кирпича, его цвет и оттенок однородными.

Также важно точно придерживаться одинаковой толщины швов, допустимые отклонения горизонтальных швов от -2 до +3 мм, вертикальных от -2 до +2 мм.



По окончании кладки арок и сводов снимаются опалубки. В случае температурного режима свыше +10 °С, дальнейшая работа с ними возможна только на восьмой день.

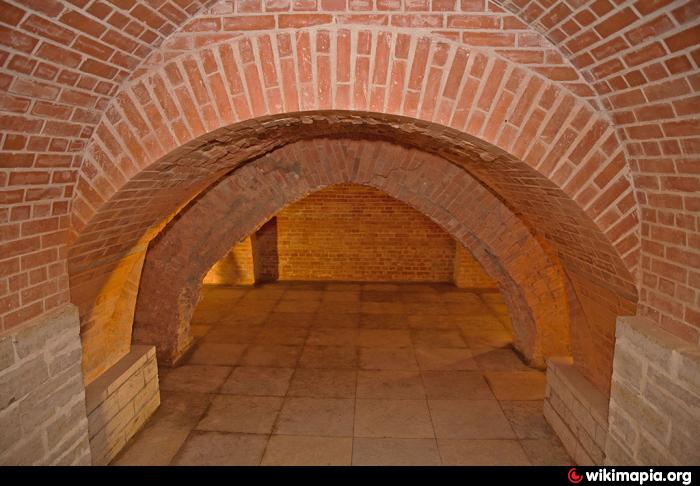

Виды сводов:

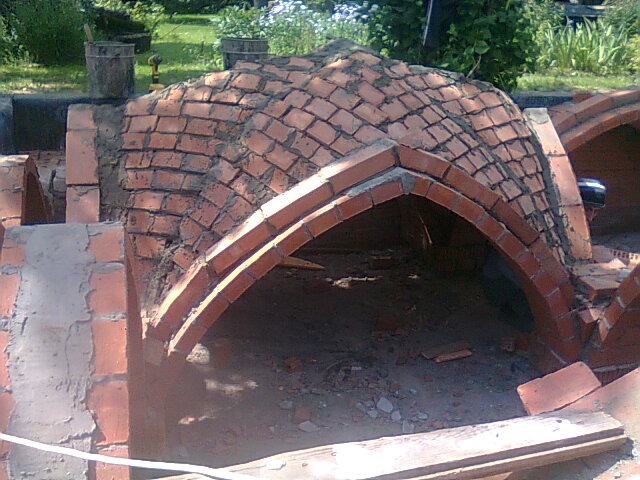

Своды выкладываются по опалубке, которая опирается на стены и кружала, либо на пониженные по отношению к ним подпружные арки. Удаляются кружала и снимается опалубка только после того, как раствор затвердел.





Читайте также: Оконные и дверные перемычки при строительстве из кирпича.







Советуем также посмотреть интересную серию из цикла передач "Как это построено?" от канала Discovery Channel на тему "Арки и своды":



Кладка Арки

КЛАДКА АРКИ

Существуют следующие формы арочных перемычек:

а) клинчатая — имеет большое распирающее усилие. Нижняя плоскость — изломанная, надо зачищать. Выполняется по горизонтальной линии;

б) полуциркульная — зрительно подходит только к очень развитому вверх порталу;

в) лучковая — хороша для большинства каминов;

г) двухцентровая — аналогична полуциркулярной, но более вытянута вверх;

д) трехцентровая (коробчатая) — хороша для гладкого портала, без выдвигания арки вперед, при согласовании с отделкой портала и всего интерьера помещения. Выполняется зачисткой радиусов («галтелей»).

СОВЕТ. Если вам захотелось, допустим, сделать высокую полуциркульную или двухцентровую арку, приобретите клиновый кирпич, а лучше заранее расставьте на полу по разметке кирпичи и определитесь, красиво ли смотрится соотношение ширины и высоты окна топки и всего портала.

Рассмотрим кладку арки лучкового типа, как самой универсальной.

Сначала графически уточним размеры арки, потом изготовим деревянный шаблон для опоры кирпичей, а затем на растворе положим арку.

На листе фанеры или картона, положенного на пол, прочертим получившиеся размеры окна топки. Проведем горизонтальную линию на уровне последнего ряда, где будут потом нижние точки арки (А и В). Через середины линии и окна опустим вертикальную ось.

Отметим на оси ориентировочно стрелу подъема арки — точку Б. Возьмем кусок проволоки, загнем на конце колечко, оденем его на гвоздь, который установим на ось в точке О и, держа гвоздь свободной рукой, прижав к проволоке карандаш, подбираем такой радиус На, чтобы он проходил через точки А, Б, В. Далее построения идут так: поставив на тычки кирпичи будущей арки по радиусу вплотную друг к другу от краев (пят) к центру, посмотрим, какой зазор получился для нечетного центрального замкового кирпича. Здесь может быть 3 варианта несовпадения (кроме случайно получившегося правильного зазора в 2-3 мм).

I вариант. Поместилось четное количество кирпичей.

а) изменить арки;

б) раздвинуть крайние кирпичи за точки А и В, срезав бока пят по контуру;

в) три средних кирпича срезать по постелям «на клин», получив фигуру по рисунку «В» с центральным замковым кирпичом, что тоже красиво смотрится. Сзади эти 3 кирпича до толщины арочки можно довести такими же клиньями. Их надо обработать и ставить на ложок.

II вариант. Поместилось нечетное количество кирпичей, но зазор получился малым.

а) чуть увеличить R

б) замковый кирпич срезать «на клин», но так, чтобы нижний ложок был не уже 2-3 см;

в) применить пункт «в» первого варианта.

III вариант. Поместилось нечетное количество кирпичей, но зазор на замке 10-20 мм.

а) уменьшить Ra!

б) нижние швы арки выполнить толщиной до 4 мм, подмешав в раствор бой огнеупорного кирпича.

Примечание. Обязательно учтите, что при кладке на растворе швы и так на 1-2 мм раздвинутся против кладки по сухому. И надо до кладки заготовить и замочить с помощью сита бой огнеупора. Его надо подмешивать к раствору и подстукивать внутрь шва ребром мастерка. Если замок стал на место от руки, швы с добавкой боя прекрасно будут держать арку. Бой обязателен для всех толстых швов для уменьшения усадки и трещин.

В кладке арки важно, чтобы кирпичи были подобраны парами по уклонам ложков и тычков, одинакового цвета, с четкими гранями, ровными поверхностями. Это же относится и к козырьку подины. Если цвет немного не совпадает, можно при отделке и подкрасить, даже втерев цветной графит от карандаша.

Пользуясь перечисленными приемами, вы успешно справитесь с подбором кирпичей для арки. Пронумеруйте их на верхних ложках по внутреннему краю.

Далее обязательно надо проверить, выдержана ли высота от низа арки до площадки зуба размер «Д» . Здесь 1 см роли не играет, но больших расхождений допускать нельзя!

Этот размер можно корректировать так:

а) изменить Ra, что повлечет новую раскладку кирпичей;

б) уменьшить высоту арки путем подрезки снизу крайних кирпичей. Увеличить высоту можно, подложив кирпичный бой в шов под пяты, но это только при дальнейшем закрытии шва облицовкой. Можно и поднять пяты на один ряд;

в) изменить высоту площадки зуба, что не весьма желательно, кроме случая, когда просто добавляется 1 ряд целого или подрезанного кирпича (срезом вниз).

Теперь надо изготовить деревянные шаблоны («кружала») — опоры для кладки арки.

Возьмем 2 доски толщиной 20-25 см, длиной на 3- 4 см больше ширины топки Ат. Высота их берется на 2-3см больше уже точно определенной стрелы подъема арки. Складываем доски вместе и скрепляем двумя-тремя шурупами. Проводим осевую линию посередине длины и накладываем доски на чертеж. Совместим осевые линии и низ досок с нижними точками пят. На точку О накладываем 2 обрезка такой же доски, чтобы совместить их плоскости по высоте от чертежа. На обрезке отмечаем точку О и ставим в нее гвоздь. Карандашом с помощью проволоки отмечаем духу радиуса Ra на досках. Теперь снимем доски с чертежа и проверим, не попали ли сучки на отметки. Если они есть,, доски можно разобрать, повернуть и снова все повторить. По линии (уже без сучков) перпендикулярно плоскостям обрежем доски по R и по А и В, если надо. Зачистив до получения правильной дуги, доски разобрать с пометкой одинаковых концов и лицевых сторон.

Следом под эти готовые кружала делаются опоры. На подину возле крайних кирпичей положите по 2 дощечки (4) любой толщины длиной 12-15 см.

Они нужны, чтобы опоры потом было легко снять. Берем 2 доски (рис. 18 (1)) шириной 12-15 см, толщиной 20-25 см и высотой от дощечек до А и В. Примерно опустив R от Б, ниже на 1 см вобьем 2 гвоздя в одну из досок — это будет опора для распорки (2). Она вырезается из такой же доски длиной на 1-1,5 см больше расстояния между досками. Положив один край на гвозди, осаживаем легкими ударами другой ее край, распирая доски между боками топки. Прикрутим двумя шурупами по центру распорки чурбачок (5) толщиной 4 «ли 5 JCM и отметим на нем 0. Вбив в нее гвоздь, мы будем шнуром проверять положение тычков кирпичей при кладке (в 4 или 5 см от плоскости портала). Края распорки срезаются по углам топки согласно.

Если при закреплении доски не полностью прилегают к боковым стенкам, выложенным по варианту Б, доски подтесываются. При варианте А края распорки обрезаются по Za и потом фиксируются небольшим гвоздями от сползания.

Ставим кружала на опоры. Лицевое кружало располагаем по плоскости портала. Заднее кружало требует обрезки краев из-за Za. Вам надо определить расстояние между кружалами для надежной опоры кирпичей. Если длина кирпича 16 см и выступает за портал на 4 см, задние плоскости досок будут друг от друга на 1 расстоянии 16 - (4 + 4) = 8 см.

Расставлять доски по краям кирпичной арки нерационально — не видно кромок и дуги арки.

Снимем кружала и соберем, заложив между ними два обрезка бруска длиной 8 см. Получившуюся «ферму» поставим на опоры, совместим все осевые линии и края. Проверим, чтобы с боковыми стенками были зазоры в 2мм (для легкого демонтажа можно в зазоры забить деревянные клинышки). Проведем уровнем, держа его перпендикулярно порталу, по всей дуге; убедимся, что кирпичи арки лягут горизонтально.

При нарушении уровня строгать кружала нельзя, надо по их углам снизу подставлять деревянные прокладки — клинья. Через кружала и прокладки сверлим отверстия и через них шурупами крепим кружала к опорам (можно длинными тонкими гвоздями или даже сталистой проволокой, но обязательно сверлить сверлом чуть меньшего диаметра).

Теперь приложим крайние кирпичи к пятам, шнуром из проверим их положение. Вероятно, придется подрезать по месту их задние нижние части или обрезками огнеупора на растворе заполнить получившиеся пустоты.

Кладка ведется одновременно от краев к центру.

Автор применяет свой, удобный для корректировки, способ кладки арок.

Кирпичи споласкиваются, в швабренные постели мастерком втираются минимальный слой раствора. Поперек топки над зубом кладется 1 или 2 доски и на них ставятся согласно нумеровке кирпичи. Раствор делается средней густоты, обязательно ему дают «созреть» 20- 30 минут, приготавливается мытый мелкий бой огнеупора. Кладутся 2 крайних кирпича с раствором на пяты, проверяется шнуром из симметрия осей тычков. Следующие кирпичи (с проверкой шнуром) кладутся так: только на 2 края по 2-3 см наносится раствор клиновидной грядкой и они ставятся на место. Слегка пристукивают по кирпичам, чтобы они сохраняли свое положение. Дойдя до замкового кирпича, ставят и его, при этом можно двигать все кирпичи, корректируя зазор для замка, одинаковость Швов и наклон осей тычков (можно прикладывать деревянный клин-шаблон) Дав постоять еще 20-30 мин, заполняют швы следующим образом: сверху вниз мастерком забрасывают с силой раствор на высоту 2-3 см узкой нижней части шва. Затем подмешивают в раствор отсеянную шамотную крошку, набивают им швы до половины высоты, подмешивают уже бой шамота , и, слегка осаживая мастерком, забивают верхнюю, широкую часть швов.

Снимать кружала можно на следующий день. Вытаскивают дощечки (4), подбивают вверх и снимают распорку (2), нижние концы опор сводят вместе и вынимают их вместе с кружалами наружу.

Осмотривают арку со всех сторон. Если где-то остались пустоты, смачивают их брызгалкой и заравнивают кусочками или боем с раствором. Мастерком и шкуркой зачищают низ арки, можно и диском болгарки.

Если вы решили перекрытие окна делать по прямой линии, можно предложить два способа с заделкой стальных опор в кирпич для уменьшения расширения при нахреве и деформации.

I способ

Заготавливаются два уголка 50 х 50, длиной больше А на 6-8 см.

Кирпичи выставляются ложками на ровной поверхности; по линейке и по уголку намечаются 2 паза в 3— 4 см от края кирпичей, согласно рисунку А.

Кирпичи маркируются по порядку и потом болгаркой вырезаются пазы под полки уголка с припуском по 2- 4 мм на сторону. На нижних полках уголка сверлятся в два ряда отверстия диаметром 2,5-3 мм и через них «прошнуровывается» проволока, служащая сеткой для раствора. В окно топки устанавливаются и расклиниваются поперечиной опоры, на них кладется толстая, ровная доска, верх которой совмещен с верхом окна — аналогично установки кружал.

Уголки обмазываются раствором и опираются краями на две узкие дощечки толщиной 3-4 мм, положенные под края уголков на боковые стенки. Пазы кирпичей и их постели ополаскиваются, забиваются раствором и кирпичи устанавливаются на уголки от центра к краям. Потом дощечки вынимаются, их места забиваются раствором с крошкой. Снизу на проволочную «сетку» намазывается и выравнивается раствор. Хорошо и настоящую штукатурную сетку прикрепить проволокой к нижней полке уголка.

II способ — самый простой.

Заготавливаются 2 прута диаметром 20 мм или трубы диаметром 25-40 мм. В кирпичах по разметке или по первому кирпичу, как шаблону, сверлятся по два сквозных отверстия с припуском на диаметр по 1-2 мм. Такую «балку» можно собирать вертикально. В толстой доске высверливается 2 отверстия глубиной 2-3 см. В них вставляются пруты или трубы, и кирпичи на растворе поочередно опускаются по ним, пристукиваются и выравниваются по кромкам. После застывания раствора балка целиком ставится на место.

И в первом, и во втором варианте не забывайте при дальнейшей кладке к торцам металлических деталей приложить комочек бумаги для компенсации расширения.

СОВЕТ. Делая арку любой конструкции, защищайте все ее поверхности от попадания раствора, если она потом не облицовывается. Это намного легче, чем потом очищать от попавшего в поры раствора.

Красивая кладка арки из кирпича

Арки из кирпича: виды, расчет материала и кладка

Арка является архитектурным элементом и представляет собой перемычку в проеме стены. Эта красивая конструкция делает более выразительным внешний вид постройки или внутреннее оформление интерьера.

Она не только эффектно разделяет помещение без двери, но и способна распределить нагрузку от верхней точки в стороны. Кирпичные арки чаще всего выполняют с наружной стороны.

А в интерьере для создания закругленного проема используют гипсокартон.

Криволинейную перемычку из кирпича, называемую аркой, можно выполнить разными способами, отсюда и получается многообразие видов.

  • Классическая, или полная арка представляет собой традиционный полукруг. Дуга, выложенная кирпичами, составляет половину круга. Подобный архитектурный элемент можно украсить колонами.
  • Лучковая разновидность выглядит как усеченная, неполная классическая арка (лишь верхняя часть). Перемычка в данном случае меньше радиуса ширины двери.
  • Клинчатые арки подходят готическому стилю. В данной конструкции кирпичи выкладываются клином и крепятся «замком».
  • Стрельчатая (ломаная) арка состоит из двух половинок, высшая точка которой составляет не линию круга, а вершину треугольника в плавном исполнении. Готическое направление часто использует окна с ломаными линиями.
  • В стиле «романтизм» используется вид проема с прямой верхней частью с закругленными переходами на боковые стены.
  • В «модерне» присутствует очень широкая дуга в виде усеченного конуса.
  • Портал (прямая) арка прямоугольной формы настолько проста, что ее под силу выстроить самостоятельно.
  • Проемы, выполненные в форме эллипса, украшают различные стили интерьера.
  • Арки неправильной формы могут быть самых неожиданных обликов, например, это может быть винтажная садовая конструкция.

Прежде чем обзавестись арками в саду, во дворе или в доме, следует подумать, так ли они нужны, взвесить все «за» и «против» и только потом осуществлять задуманное. К достоинствам таких конструкций относится:

  • эффектный внешний вид, всегда можно выбрать форму, соответствующую стилю интерьера;
  • порталы при отсутствии дверей способны расширить объем, они позволяют увидеть только часть территории за своими пределами, а остальное пространство дорисовывает воображение;
  • архитектурные перемычки надежны, они равномерно направляют вертикальную нагрузку в стороны к стенам;
  • арки универсальны, ими можно оформить не только дверной или оконный проем, а также камин, беседку, ворота, калитку, даже глухую стену.

Арку из кирпича можно выложить своими руками. Начинать надо с выбора места и вида конструкции. От модели зависит сложность исполнения, но последовательность строительных работ для всех типов конструкций будет примерно одинаковой:

  • рисуется эскиз выбранной модели арки;
  • производятся расчеты;
  • составляется чертеж с отметками размеров;
  • по чертежу из ДСП изготавливается шаблон;
  • шаблон устанавливается на месте перемычки;
  • выкладывается из кирпича арка;
  • фиксируется, закрепляется выложенная конструкция;
  • убирается шаблон;
  • для отделочных работ может использоваться штукатурка.

Строительный материал для изготовления арочного проема следует приготовить заранее. Кирпич часто используют клинкерный или керамический полнотелый (М-150).

Если нет желания самостоятельно придавать кирпичу форму трапеции, можно приобрести готовый клиновидный камень. Для печных и каминных арок раствор делают с добавлением шамотной глины и песка, он обладает огнеупорными свойствами.

Для остальных видов конструкции можно выбирать другие виды растворов с повышенным сцеплением. Для шаблона понадобятся листы ДСП и бруски.

Обратите внимание

Если выбрано место и готов эскиз модели, можно переходить к расчетам. Необходимо знать размер стены от пола до потолка. Затем отметить высоту и ширину самой арки, рассчитать радиус. Для изготовления шаблона понадобится выяснить толщину опорных частей, отмерить расстояние от высшей точки конструкции до потолка, высоту и ширину проема.

На лист ДСП наносится чертеж половины окружности с просчитанным радиусом. Затем вырезаются два одинаковых полукруга и скрепляют брусками в единую конструкцию. Шаблон временно монтируют в проем и закрепляют на распорках и деревянных креплениях (опорах).

С помощью длины дуги рассчитывается количество необходимого кирпича, швы тоже нужно учитывать, но делать их по возможности минимальными. Размер клина кирпича подбирается зрительно, по ходу работы вытесывается клиновидная форма каждого камня. Можно сразу приобрести клиновидный кирпич, но погрешности кладки будут заметнее, чем при индивидуальном подгоне.

После установки шаблона приступают к кирпичной кладке самого проема. Кирпичи в колоннах выкладываются снизу вверх, с двух сторон одновременно. Все швы тщательно заполняются раствором, пустоты могут в дальнейшем стать причиной разрушения конструкции.

В центральной верхней части забивается последний кирпич, устанавливается «замок», он зафиксирует строение. Шаблон демонтируется только тогда, когда вся конструкция полностью готова. Затем убираются излишки раствора, выравниваются швы, кладка подготавливается к облицовочным работам.

Для отделки можно выбрать декоративную штукатурку.

Арка должна распределять нагрузку от центра к колонная, неправильно выстроенная конструкция может растрескаться, а иногда и развалиться. Чаще всего во время монтажа допускают следующие ошибки:

  • нагрузка будет распределяться неравномерно, если очень широкий проем не имеет достаточной высоты;
  • нельзя подменять шаблон металлическими уголками, ДСП в отличие от металла способствует естественной усадке всей конструкции;
  • несвоевременный демонтаж шаблона может разбухнуть от влаги раствора и частично разрушить строение;
  • слабый фундамент создает опасность просадки конструкции, что приводит к ее разрушению;
  • особенно тщательно следует рассчитывать большие радиусы, так как такие конструкции испытывают особые нагрузки.

Как правильно сделать арку из кирпича, смотрите в видео.

Источник: http://www.stroy-podskazka.ru/arki/iz-kirpicha/

Кладка арки из кирпича: советы самостоятельным строительным

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Схема

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

  • классическая – высота полукруга — полширины проема;
  • лучковая – обрезанный конус, характерный для восточного стиля;

Процесс строительства

  • клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
  • модерн – дуга как усеченный конус;
  • романтизм – прямоугольной формы с небольшим закруглением углов;
  • эллипс – используется в постмодерне или нью-вейве;
  • портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

 Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

  • создание проекта;
  • построение шаблонного элемента;
  • его установка;
  • кладка;
  • снятие шаблона;
  • отделка.

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Чистка от раствора

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Причины разрушения

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

  • Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;
  • Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
  • Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
  • Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Предотвратив возможные причины, возводим надежную конструкцию

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.

Источник: http://DekorMyHome.ru/remont-i-oformlenie/kladka-arki-iz-kirpicha-sovety-samostoiatelnym-stroitelnym.html

Арка из кирпича своими руками

Арка – это архитектурный элемент, выполняемый в виде криволинейной перемычки над проемом в стене или пролетом между двумя опорами. Подобные конструкции широко используются для украшения фасадов и внутренних интерьеров жилых домов и общественных зданий.

Арка из кирпича своими руками – не проблема для домашнего мастера, имеющего некоторые навыки выполнения строительных работ.

Виды кирпичных арок

Обычная кирпичная арка представляет собой симметричную сводчатую конструкцию, прочность которой обеспечивается за счет бокового распора. Специалисты различают следующие виды кирпичных арок:

  • клинчатые – кирпичи выкладываются клином и фиксируются «замком»;
  • лучковые – кирпичи укладываются по усеченной дуге;
  • полные арки – кирпичи выкладываются полукругом высотой в половину ширины проема.

В первую очередь необходимо определиться с видом арки, которую вы планируете построить и заготовить необходимые материалы и инструмент. У каждой из описанных кирпичных арок имеются свои плюсы и минусы, но схема и последовательность работ по их устройству не сильно отличается.

Последовательность устройства арки из кирпича

Технология, по которой возводится арка из кирпича своими руками, зависит от выбранного вида и особенностей конструкции архитектурного элемента. Весь процесс устройства кирпичной арки можно разбить на следующие этапы:

  • разработка и изготовление шаблона сводчатого элемента;
  • установка шаблона;
  • выкладка кирпичной арки;
  • обжатие и фиксация арочной конструкции;
  • разборка и удаление шаблона;
  • финишная отделка кирпичной кладки.

Для изготовления шаблона будущей арки используются листы ДСП и деревянные брусья. От качества шаблона зависит внешний вид и качество арочной конструкции, поэтому необходимо правильно рассчитать его размеры.

На лист ДСП наносятся центр арочной конструкции, ее верхние и нижние точки, затем они соединяются между собой в виде дуги так, чтобы в итоге получился усеченный полукруг.

По полученной разметке вырезается два кружала, которые соединяются с помощью брусков и саморезов, образуя арку в натуральную величину.

Важно

Шаблон устанавливается в проем и фиксируется в нем посредством деревянных опор и распорок.

Перед выкладкой арки по обеим сторонам проема устанавливаются штрабы, позволяющие зажать арку быстро и просто. Набор кирпичной арки производится снизу вверх одновременно с обеих сторон. По центру в вершине арки устанавливается «замок» – кирпич, который плотно забивается в кладку и фиксирует всю конструкцию.

После зажатия кирпичной арки шаблон удаляется и производится зачистка поверхности. Чтобы кладка выглядела аккуратно, необходимо тщательно выровнять швы и удалить излишки раствора с лицевой поверхности кирпичной кладки.

Материалы, применяемые для устройства кирпичных арок

Для изготовления арок обычно используется специальный клиновый кирпич, так как его трапециевидная форма способствует лучшей фиксации арочной конструкции. Приобрести клиновый кирпич можно в готовом виде в магазинах, торгующих строительными материалами. Можно сделать клиновый кирпич самостоятельно, обтесав до нужной формы обычные кирпичные блоки.

Для закрепления арочных конструкций часто используются специальные растворы. К примеру, для печных арок раствор делается из глины с добавлением шамотного песка с включениями мелкого гравия, просеянного через сито с ячейками диаметром до 0,8 см. При этом толщина швов должна быть минимальной.

Основные ошибки при возведении арок своими руками

Арка из кирпича своими руками при правильном расчете и точном соблюдении технологии производства работ станет великолепным украшением вашего дома и прослужит очень долго. Однако существует ряд причин, способных привести к разрушению арочной конструкции:

  • недостаточная высота арки при большой ширине проема – при такой конструкции нагрузки распределяются неравномерно, что может привести к образованию трещин;
  • использование металлических уголков и оснований в качестве шаблона – металл, в отличие от дерева, препятствует равномерной естественной усадке арочной конструкции, что может вызвать ее растрескивание;
  • несвоевременный демонтаж шаблона – если древесина успеет напитаться влагой и разбухнуть, то это может привести к возникновению избыточного напряжения, поэтому арку следует защитить от попадания влаги, накрыв ее полиэтиленом;
  • слабый фундамент – трещины на арках часто возникают при просадке основания, в этом случае необходимо провести комплекс мероприятий, способствующих укреплению фундамента и предотвращению просадки основания арочной конструкции.

Арки могут выполняться в разнообразных стилях и использоваться для оформления различных архитектурных элементов. Арка из кирпича своими руками придаст вашему дому оригинальный вид и позволит создать неповторимую атмосферу.

Видео

К слову, арка из кирпича может быть не только в доме, но и в печи. О том, как сделать такую арку, расскажет следующий сюжет.

Источник: https://www.stroitelstvosovety.ru/stroitelstvo-sten-svoimi-rukami/arka-kirpichnaya

Арка из кирпича своими руками

Не секрет, что оформленный в виде арки дверной проем смотрится эстетически куда привлекательней, чем стандартный прямоугольный. Благодаря арочным сводам можно использовать нестандартные решения для дизайна. Одним из таких вариантов в оформлении интерьера может стать арка из кирпича своими руками в Вашем жилище.

Арочные формы обладают определенными сложностями, поэтому необходимо достаточное мастерство, чтобы изготовить подобную архитектурную конструкцию самостоятельно. В этом уроке будет показано, как правильно осуществить кладку кирпичной арки самостоятельно, имея минимальные строительные навыки.

Разновидности кирпичных арок

Арка представляет собой перемычку в виде полукруга, который осуществляет соединение между собой двух вертикальных опор. Прочность арки обеспечивается за счет распределения нагрузки в стороны (распор). Обычно арки выкладывают над оконными или дверными проемами. Также арки делают у печей и мангалов.

В существующей практике строительства различают 3 формы арок из кирпича:

  1. Обычная (полная) арка. При ее возведении полукруг арки делается в половину диаметра круга. Такую арку сможет сделать любой домашний мастер.
  2. Клинчатая (прямоугольная) арка. Данный вид арки является по форме напоминает букву «П». Арочный свод равен радиусу круга. Такая арка из кирпича является в строительстве самой сложной.
  3. Лучковая (усеченная или неполная) арка. В такой арке арочный свод делается низким, меньше половины диаметра круга. При этом укладка кирпича производится по усеченной дуге. По сложности исполнения лучковая арка занимает промежуточное положение между обычной и клинчатой арками.

Технология кладки из кирпича вышеприведенных видов арок практически мало чем различаются. Остается только подготовить необходимы инструменты и материалы, чтобы сложить арку из кирпича своими руками, которая станет частью задуманного Вами дизайна интерьера.

Арка из кирпича своими руками: советы по кладке арки из кирпича

На начальном этапе, когда уже известна форма будущей арки из кирпича необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона применяются деревянные брусочки и листы ДСП.

Шаблон легко изготавливается своими руками. На листе ДСП чертится горизонтальная линия, которая равна ширине проема, отмечается центр арочного свода, а также ее крайние нижние и верхние точки, которые затем также соединяются линиями между собой. В итоге должен получиться усеченный полукруг (кружало) будущей арки.

Далее ножовкой или лобзиком выпиливаются по намеченным линиям два кружала, которые необходимо соединить между собой с помощью саморезов и брусков. Затем полученный шаблон будущей арки необходимо установить в проем и зафиксировать в нем с помощью распорок и опор.

Перед началом выкладки по обеим сторонам арки на уровне ее нижней границы устанавливаются штрабы, которые позволят зажать конструкцию, обеспечив ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием. Кладка производится, двигаясь по дуге шаблона снизу вверх одновременно укладывая кирпичи с обеих сторон.

По окончании набора в вершину кладки плотно вбивается кирпич (замок), основной функцией которого является фиксация всей арочной конструкции.

После этого шаблон убирается, а поверхность кирпичной кладки зачищается от остатков раствора.

Совет

Чтобы выложить арочную конструкцию применяют специальный клиновый кирпич, имеющий форму трапеции, который обеспечивает лучшую фиксацию кирпичной арки. Такой кирпич купить не проблема. Он продается в специализированных строительных магазинах, но его можно сделать самостоятельно, обработав болгаркой до нужной формы.

Правильно смонтированная арка из кирпича своими руками может прослужить очень долго, придавая Вашему дому оригинальный внешний вид и наполняя его домашним теплом и уютом. Дополнительную информацию к уроку Вы найдете, просмотрев арка из кирпича своими руками видео.

Фото арок из кирпича

Источник: http://rem-uroki.ru/dveri/arka-iz-kirpicha-svoimi-rukami.html

Арка из кирпича своими руками

Каждый, кто проходит мимо здания с арочными кирпичными сводами, невольно представляет себе античную римскую или древнегреческую архитектуру.

На протяжение тысячелетий этот тип кирпичной кладки остается востребованным, так как придает зданию более грациозный вид. Глядя на объекты с арками, мы начинаем ломать голову, как удается так закрепить кирпичи, что они не падают нам на голову.

Между тем, арка из кирпича своими руками может быть выложена, если ознакомиться с технологией ее кладки.

Кирпичные арки на входе в здание являются прекрасными элементами декора

Что такое арка и от куда она взялась?

Кладка полукруглых арок основана на действии сжимающих кирпич сил. На каждый отдельно взятый кирпичик действуют три силы: сила тяжести и две сжимающие с боков, направленные под определенным углом.

Так вот сумма модулей боковых сил гораздо больше силы тяжести, что заставляет кирпич висеть и не падать. Растягивающие и изгибающие силы для арки не приемлемы, так как угол их приложения не способствует стабильности конструкции, и происходит разрушение.

По этой причине сделать арку на очень узком пролете будет проблематично.

Выражения “арочный свод”, “арки из кирпича” у многих людей ассоциируются с древней Грецией, Римом или Византией. Это и не удивительно, ведь, искусство сооружения кирпичных зданий пришло на Русь именно из Византии. Наши предки-славяне прекрасно знали, как можно сложить арку.

Достаточно представить себе хотя бы обычную русскую печь или национальный украинский погреб — льох. Арку можно встретить и на Киевских Золотых воротах, и на фасадах старинных, церквей и зданий. Так что умение сооружать арочную кладку сидит в нас на генетическом уровне.

Давайте же пошагово разберемся, как сделать арку из кирпича.

Разновидности арок по типу укладки кирпичей

Арка – это полукруглая перемычка, которая соединяет две вертикально стоящие опоры. Существует много разнообразных арочных форм, сильно отличающихся внешне, но далеко не каждую из них можно сложить из кирпича, особенно если вы хотите построить объект своими руками. Традиции арочного кирпичного строительства зачастую используют только три разновидности арок:

  • Обычная или полная арка – при ее сооружении арочный свод делают равным половине диаметра круга. Самая простая разновидность арки, которую вполне могут сделать своими руками любители мастерить.
  • Клинчатая или прямоугольная – арочный свод делают равным радиусу круга. Внешне она похожа на букву “П”. Это самая сложная арочная форма для устройства из кирпича. Если она будет сложена не имеющим опыта любителем, то вероятнее всего просто развалится.
  • Лучковая арка, которую называют еще усеченной или неполной имеет низкий свод по размеру меньше диаметра окружности. Эта форма является промежуточной между двумя предыдущими, как внешне, так и по сложности устройства.

В зависимости от выбранного типа арки отличается и допустимое расстояние между ее опорными колоннами. У полной арки колонны допустимо расставлять на расстояние до 2,5 м, у лучковой – до 1,5 м, а у клинчатой – не более 1 м. Эти цифры нужно хорошо помнить любителям все делать своими руками с небольшим профессиональным уровнем.

Разновидности арочных кладок

Подготовка к строительству

В первую очередь необходимо произвести кладку обеих опорных колонн. На них в дальнейшем будет опираться арка.

Если ее пролет будет больше 1 метра, то делать колонны следует в два кирпича, ведь от длины этого пролета зависит высота арки, от которой в, в свою очередь, боковая нагрузка на эти самые колонны. Если они будут слабые, то не выдержат массы арки.

Кладка опорных колонн производится симметрично. То есть, уложив ряд на одной колонне, нужно по уровню укладывать ряд и на второй. Так делается до самого верха.

Цементный раствор для арочной кладки необходимо сделать несколько гуще, чем всегда, так как жидкий раствор не в состоянии удержать ее, и кладка может расползаться. Для симметричности кладок обеих колонн, удобнее всего натягивать шнур по уровню, поднимая его после каждого ряда на необходимую высоту.

Самая ответственная, но не очень сложная работа – это изготовить деревянный шаблон. Он нужен для укладки на него кирпичей свода, чтобы образовалась полукруглая форма и для временного удержания арки до полного высыхания раствора.

Схема установки полукруглой деревянной формы – кружала

Сделать деревянный шаблон своими руками не сложно. Для этой цели нужно из 20 миллиметровой ДСП выпилить два полукруга требуемого диаметра. Кроме того, потребуется обрезок доски шириной равной или чуть большей длины стандартного кирпича. Доску прибивают гвоздями к основанию изготовленных ранее полукругов.

Длина доски и диаметр полукругов должны быть равны расстоянию между опорными колоннами. Полукруги из ДСП по всей окружности скрепляют брусками из дерева одинаковой длины равной ширине доски. Получится, что расстояние между полукругами тоже будет равняться ширине этой доски. Затем необходимо к окружностям обоих полукругов прибить стальную полоску толщиной 6-8 мм.

Все — шаблон готов.

Деревянный шаблон для сооружения кирпичной арки

Приготовленный шаблон необходимо установить на опорные столбы. Для этого придется сделать под него деревянные либо металлические подпорки, имеющие диаметр 8-10 см.

По высоте они должны сравняться с высотой опорных колонн. Данные подпорки нужно подставить между двумя опорными колоннами с их внутренней стороны и жестко закрепить деревянными распорками.

Готовый шаблон устанавливается на них сверху.

Если делать деревянный шаблон самостоятельно, необходимо помнить, что на каждые полметра этого шаблона должна приходиться минимум одна распорка.

Обратите внимание

Следовательно, при длине арки в 1 м, помимо распорок, которые имеются по краям шаблона, требуется установить еще одну в самом центре. Если же длина арки уже 1,5 м, то придется добавить 2 подпорки и т.д.

Они нужны, чтобы тяжелая сырая кирпичная кладка под действием силы тяжести не прогнула шаблон.

Для строительства арки нам понадобятся: пила-ножовка, молоток, мастерок, уровень, расшивка, шнур.

Техника кладки арок из кирпича

Самое главное, о чем нужно помнить при выполнении кладки арки, это то, что закончить ее нужно в один прием. Останавливаться нельзя, так как различная степень высыхания раствора приведет к ее разрушению.

Физический смысл этого следующий: цементный раствор схватывается достаточно быстро и создает некоторое давление на кирпич, как бы “растягивая” его.

Поэтому, если сделать слишком большой перерыв в сооружении арки, то места, с которых была возобновлена кладка после перерыва, потрескаются.

Некоторые строители советуют перед началом кладки кирпича сделать на шаблоне определенную разметку, чтобы кладка была абсолютно ровной и симметричной.

В действительности это совсем не обязательно, ведь она итак получится нормально, даже если ее будет делать неопытный каменщик. Главное, чтобы кирпичи укладывались одновременно с обеих сторон.

Это приведет к тому, что в конце концов кладка дойдет до верха, где останется только вставить последний вертикальный кирпич, который выполнит роль замка.

Построить так называемую клинчатую арку тоже несложно, ведь техника укладки кирпича совершенно не отличается от обычной. Точно так же кирпичи устанавливают на шаблон, скрепляя между собой цементным раствором. Швы делают обычные, ровные. Осуществляется кладка с двух сторон путем попарной укладки кирпичей.

Важно

При этом, расходящийся наклон кирпича сверху равняется 4-5 градусам. Это значит, что каждый следующий кирпич необходимо немного наклонять по отношению к предыдущему. В середине кладка скрепляется замком из клинообразного кирпича. Чтобы правильно «почувствовать» уклон, надо иметь некоторый опыт.

Поэтому новичкам не советуют начинать строительство арок с такого типа.

Кладка полной и лучковой кирпичной арки отличается от обычной тем, что раствор в ней нужно класть клинообразно, а шов сверху делать гораздо толще обычного. Укладка последующего ряда производится аналогичным способом, что и нижнего.

Чтобы соблюсти симметричность — можно использовать шнур. В данном случае обязательно надо делать расшивку швов, а кроме того, косметическую очистку поверхности кладки. Для этого кирпичи обтирают сначала сухой, после чего влажной кистью.

Последним этапом является удаление шаблона после полного затвердевания раствора.

Если вы являетесь любителем своими руками мастерить что-то красивое и оригинальное, обладаете хотя бы начальными навыками каменщика и пониманием процесса укладки кирпича — сделайте это архитектурное чудо. Вам будет что показать своим друзьям, которые скажут: “Как же это красиво! Словно попали в древнегреческий или римский город!”.

Источник: https://StroyVopros.net/raznoe/arka-iz-kirpicha-svoimi-rukami.html

Кладка арки

Перекрывать камины и печи можно только арками, стяжками, напуском или клином. Нельзя применять для перекрытий металлические изделия: арматуру, уголки, швеллера и т. д.

 Арка самое надёжное перекрытие, передающее вертикальную нагрузку от верхних рядов кладки печи или камина на стенки «в распор».

Арки бывают:

  • полуциркульными
  • лучковыми
  • прямыми

 Полуциркульная арка – ровно в пол-круга – самая прочная и надёжная. Радиус закругления в такой арке равен половине ширины топки.

   Для кладки такой арки необходимо сначала изготовить кружало. Возьмите лист фанеры и вырежьте из него 2 полукруга радиусом в половину ширины топки.

Поставьте полукружья на пол и вставьте между ними деревянные бруски длиной 11 см и сколотите их гвоздями. Кружало готово.

   При кладке арки на цементно-песчаном растворе, кирпичи на кружало кладут целыми, не сточенными, а заклинивают кладку раствором.

При кладке арки на глине, заклинивать раствором нельзя, так как глиняно-песчаный раствор имеет очень низкую прочность и рано или поздно он выкрошится из швов.

Поэтому все кирпичи арки необходимо стачивать на клин. Причём размеры клина зависят от радиуса закругления арки.

   Можно размеры клина  вычислить через геометрические формулы, но проще расчертить с помощью нитки. Для этого положите кружало на стол и приложите  к нему кирпич. Из центра кружала натяните нитку на левый верхний угол кирпича.


 Прочертите карандашом по кирпичу линию реза от верхнего левого угла. То же самое проделайте и с правой стороной кирпича.  У вас получится  примерно такой рисунок.

Затем сточите болгаркой или кирочкой излишки и у вас получится клиновой кирпич, рассчитанный именно на ваш радиус закругления арки.

   После подготовки необходимого количества клиновых кирпичей, можно начинать кладку. Кружало устанавливается в топку на подпорках, выравнивается по уровню и отвесу.

Совет

Кладка арки ведётся, начиная с крайних кирпичей с тем расчетом, чтобы в верхней части арки стоял кирпич, а не шов между двумя кирпичами. Правильность кладки проверяется ниткой, натянутой из центра кружала.

Кирпичи, прилегающие к арке подгоняются к ней по месту.

Лучковая арка более пологая чем полуциркульная. Применяется при более широких окнах, при ограниченной высоте окна. Кружала под такую арку представляют собой не ровную половину круга, а сектор.

Технология кладки лучковой арки такая же как и полуциркульной, с той лишь разницей,  что радиус закругления в такой арке заранее неизвестен. Он вычисляется по формуле:

     где:

R– радиус закругления лучковой арки

в- высота, на которую вы хотите поднять верх арки (обычно равна высоте 1-2 рядов кладки)

с- половина ширины топки

Прямая арка. Применяется в том случае, если вы хотите сделать обязательно прямое перекрытие. От арки здесь остаются только кирпичи, сточенные на клин. То есть принцип арки (передавать вертикальную нагрузку в стороны) остаётся, а форма дуги пропадает.

   Кружало при этом изготавливать не надо. Кладка арки ведётся по доске. В изготовлении прямая арка является наиболее сложным из всех перекрытий. Основную сложность представляет собой расчёт углов спила каждого кирпича, точнее его измерение.

   Для определения углов сточки надо сначала задать центр арки. Дальше технология похожа на изготовление кирпичей для лучковой арки. Только вместо кружала используется прямая доска. Сначала в центр доски ставится центральный кирпич. Отмеряются углы срезов с помощью нитки, натянутой из центра арки к его верхним углам.

Центральный кирпич (1) пилится по линиям реза. Затем к центральному подрезанному кирпичу приставляется справа второй кирпич (2) так, чтобы левый нижний угол второго кирпича совпадал с правым нижним углом центрального.

Нитка (4) натягивается на верхний правый угол второго кирпича из центра арки (3). Прочерчивается линия реза. При этом правый нижний угол второго кирпича оказывается ниже линии доски.

По доске, как по линейке, прочерчивается вторая линия реза (5), срезающая правый нижний угол второго кирпича.

   Таким же образом, последовательно приставляя последующие кирпичи к арке, подрезаются все остальные.

Обратите внимание

При этом каждый раз правый нижний угол последующего кирпича будет опускаться всё ниже и ниже уровня доски. По той же технологии обрезаются кирпичи в левую сторону от центрального. В результате получается арочка с ровным низом и ступенчатым верхом.

   Теперь остаётся провести прямую линию от левого верхнего угла самого левого кирпича к правому верхнему углу самого правого кирпича и обрезать все кирпичи по этой линии. Таким образом вы получите комплект кирпичей для прямой арки.

Ставится такая арка по прямой доске, как по кружалу. При выборе центра арки надо учитывать, что высота  кирпичей и прочность арки напрямую зависят от его положения.

Чем ближе к арке расположен центр, тем клинья получаются круче, арка прочнее,но высота кирпичей в ней уменьшается.

Стяжка. Применяется в том случае, если вы хотите сделать прямое перекрытие с вертикально стоящими кирпичами. Не самый надёжный способ перекрытия. Использование стальных стержней может привести со временем к провисанию перекрытия.

Для изготовления стяжки возьмите два стальных прутка диаметром 10-12 мм и длиной на 20-30 см больше ширины топки. На концах стержней нарежьте резьбу. В кирпичах, предназначенных на перекрытие, просверлите отверстия диаметром 12-14 мм. Разложите просверленные кирпичи в ряд и проденьте через отверстия срежни.

Забейте швы между кирпичами раствором. После того как раствор подсохнет, наденьте на стержни шайбы и стяните, получившийся брус, гайками. Устанавливать такой кирпичный брусок можно прямо на окно камина. Это очень симпатично, но, из-за использования металла, очень ненадёжно.

Каким бы огнеупорным ни был кирпич, он всё равно нагревается и нагревает стальные стержни, а коэффициенты теплового расширения кирпича и стали сильно отличаются друг от друга.

Перекрытие напуском. Применяется для прямого перекрытия небольших (шириной до 1 кирпича) участков в печах. Кирпичи в таком перекрытии не проваливаются за счёт того, что они консольно зажаты в кладке. При кладке под них надо подкладывать дощечку, которая затем убирается.

Перекрытие клином. Применяется для прямого перекрытия проёмов шириной до 2-х кирпичей. Для перекрытия клином тоже применяется подпорка, на которую укладываются номерные кирпичи. После окончания всей кладки дощечка убирается. Кирпичи №3 держатся за счёт жёсткой заделки в кладку, кирпич №6 держится за счёт клина.

Видео: кладка арки своими руками

Источник: https://kladka-kamina.ru/kladka-arki.html

Как сложить арку из кирпича

  • Виды арок и их характеристики
  • Создаем качественную кирпичную арку
  • Создание шаблона и некоторые расчеты
  • Как сделать арку из кирпича: нюансы
  • Основные ошибки, допускаемые в процессе строительства арочных конструкций
  • Особенности строительства каминных кирпичных арок

Проем изогнутой формы или арка – это яркий архитектурно-дизайнерский элемент, который представляет собой декоративное соединение верхней части проема окна или двери. Очень популярно оформление в виде арки проемов между двумя несущими балками. С помощью арки, выполненной кирпичом, можно украсить внешний вид дома снаружи и внутри, именно поэтому многие хозяева, занятые облагораживанием собственного жилища, интересуются, как сделать арку из кирпича.

Схема кирпичной арки.

Виды арок и их характеристики

Существует огромное множество форм арок, поэтому, перед тем как приступать к работе, необходимо определиться с тем, какой формы конструкция вам необходима.

Существуют следующие основные виды конструкций такого рода:

Арочная (лучковая) перемычка: 1-пята, 2-кпинчатые швы, 3-замковый кирпич.

  1. Клинчатые. Для создания арок в форме клиньев кирпич укладывают соответствующим образом и фиксируют самую верхнюю острую точку специализированным строительным элементом. Подобные дизайнерские решения наиболее часто можно встретить в интерьерах готического стиля.
  2. Лучковые. Такая арка обладает формой усеченного конуса. Встретиться с подобными проемами можно в помещениях с декором восточного стиля.
  3. Правильный полукруг или классическая форма арок. Для создания такой конструкции необходимо, чтобы величина полукруга была равна половине ширины декорируемого проема.
  4. Модерн. Данная форма является дугой, повторяющей габариты усеченного конуса.
  5. Романтика. Такой проем является прямоугольным, но углы его скруглены, что придает проему более мягкий и нежный внешний вид.
  6. Эллипс. Данная форма является ярким представителем таких стилей, как постмодерн и нью-вейв.
  7. Портал – самая простая прямоугольная конструкция.

Все представленные формы обладают как достоинствами, так и недостатками, которые непременно необходимо брать в расчет, делая свой выбор. Так, к примеру, готическая остроконечная арка из кирпича предполагает, что высота перекрытий в строении достигает 3-х и более метров.

Итак, если с внешним видом конструкции вы определились, пришло время поговорить о материалах, инструментах и этапах производства работ.

Источник: http://kirpich-sbm.ru/kak-slozhit-arku-iz-kirpicha.html

Кладка арки из кирпича. Инструкция с фото

Источник: https://vsesam-bezperedelok.ru/kladka-arki-iz-kirpicha-instruktciya-s-foto

Разновидности кирпичных арок, как выполнить кладку своими руками?

Задумывались ли вы, каким образом можно преобразить внешний вид дома?

Если вы обратитесь к опытным архитекторам или специалистам по евроремонтам, то они вам посоветуют такой декор, как кирпичная арка.

И действительно, когда вы обращаете внимание на элитный особняк, то наверняка на глаза попадаются арочные своды. Они подчеркивают статус и величие хозяина дома и украшают любой стиль оформления фасада здания и внутренних переходов.

В этом случае у вас может появиться желание сделать подобное и у себя дома, заменив дверь аркой.

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Когда разговор заходит об арочном своде, то нужно уточнять — какой вид вы имеете ввиду. Дело в том, что их несколько и каждый из них по-своему уникален и индивидуален. Кладка этих сводов из кирпича в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными основами, в роли которых выступают стены здания. Что же касается упомянутых видов, то их три.

Арочный свод на улице

На первом месте стоит обычная или, как ее еще называют, – полная арка. Данная разновидность считается одной из самых востребованных по ряду причин. О таком виде можно смело сказать, что она выполнена просто, но со вкусом. Свод подобного типа выполнен в форме правильного полукруга.

На втором месте стоит клиновая или же прямоугольная арка. Выложить ее без должного опыта проблематично.

Поэтому это не лучший выбор, даже для людей, которые привыкли все делать самостоятельно, по найденным в интернете инструкциям.

Данное предостережение актуально потому, что без должного опыта вы рискуете соорудить арку, которая не простоит и пары лет. Внешне же она смотрится неплохо и напоминает букву П.

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.

Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки хотелось бы видеть у себя дома, следует поговорить о некоторых нюансах, таких, как расстояние между несущими колоннами.

Совет

Вы не выложите клинчатую арку в широком проеме. Данное ограничение объясняется тем, что она не будет прочной, если расстояние между опорными колоннами шире, чем один метр.

У лучковой арки данное расстояние больше. Ее можно строить между колонами, расположенными друг от друга на расстоянии до полутора метров. Если же вы хотите  арочный свод, а несущие колонны расположены друг от друга на расстоянии в два или даже в два с половиной метра, то подойдет полная арка.

Подготовка к процессу кладки

Прежде чем приступить к работам, определитесь, где будет находиться арка. Дело в том, что в большинстве пособий по строительному делу рассматривается вариант, когда кладка делается с нуля, при возведении самого дома. В этом случае процесс описывают с возведения самих опорных колонн.

Шаблон для возведения конструкции

В частных же случаях хозяева переделывают проходы, создавая в них арочный свод. В данном случае, при необходимости, делается предварительная пробивка самих проемов в кирпичных стенах.

Какой бы из вариантов вами не был бы выбран, первым делом должна быть произведена кладка и, при необходимости, укрепление несущих колонн. Под укреплением подразумеваются случаи, когда планируемое расстояние между колоннами превышает один метр. Ведь тогда возрастет нагрузка на несущие колонны. Поэтому выкладывают толщиной в пару кирпичей.

На данном этапе стоит обратить внимание на то, что не должно быть прекоса между уложенными кирпичами обеих арок. Каждый ряд кирпичей контролируется строительным уровнем.

Когда же вы дойдете до свода, то обратите внимание на пару строительных хитростей. Во-первых, как нельзя кстати пригодится специальный деревянный шаблон, который будет контролировать укладку кирпичей свода, держать их до тех пор, пока не затвердеет цементный раствор. Создание деревянного шаблона мы рассмотрим в этой статье далее.

Во-вторых, сам цементный раствор делают гуще обычного, жидкий раствор не гарантирует вам того, что впоследствии кладка не расползется под собственным весом.

Деревянный шаблон

Данный шаблон незаменим во время кладки арок своими руками. Для его создания достаточно наличия нужных материалов и энтузиазма.

Прежде найдите пару листов ДСП. Они впоследствии станут основой будущего шаблона. Из приготовленных листов вам нужно вырезать два идентичных полукруга, повторяющих контур планируемой арки.

Шаблон для арки, чтобы выложить кирпичом

После того, как вы справитесь с данной задачей, раздобудьте широкую доску, совпадающую с толщиной несущей опоры. Хотя подойдет и узкая доска.

На основании этой доски вам нужно закрепить с помощью гвоздей вырезанные ранее шаблоны свода из ДСП. Чтобы придать шаблону жесткость, располагают между листами ДСП деревянные бруски. Таким образом вы придадите конструкции необходимую жесткость.

Обратите внимание

Образовавшийся полый полукруг шаблона нужно сверху зашить с помощью стальной полосы, шести или восьми миллиметров толщиной. Данной толщины достаточно, чтобы ее впоследствии не продавили располагающиеся сверху кирпичи.

Получившийся деревянный шаблон закрепляют между выложенными опорными столбами вашей будущей арки. Для закрепления вам придется воспользоваться деревянными распорками, которые в дальнейшем будут убраны, как и сам шаблон.

Толщина выбранных деревянных распорок должна быть порядка восьми или даже десяти сантиметров. Расстояние же между распорками — не менее половины метра.

Кладка арки

Вот мы и добрались до того момента, когда можно приступать к кладке арки. Прежде чем вы начнете укладывать первые кирпичи, освойте одно  правило. Вся работа по укладке кирпичей свода должна производиться в один заход. Ни в коем случае нельзя допускать перерыва, давая цементному раствору засохнуть.

Как заложить шаблон

Данное правило связано с тем, что во время высыхания цемент начнет как бы растягивать кирпичи в стороны, создавая дополнительное напряжения. Поэтому, если вы решите производить кладку арки не за один, а за несколько дней, приготовьтесь к тому, что она в итоге потрескается.

Характерно, что данные рекомендации подходят для любого типа арки, на каком бы вы не остановили выбор. Единственной же проблемой, с которой вы можете столкнуться, будет установка кирпичей под определенными углами относительно друг друга, создавай тем самым арочный полукруг.

Чтобы упростить данный процесс, делают предварительную разметку на деревянном шаблоне, а во время кладки кирпичей пользоваться угольником. Соответственно, во время такой кладки кирпичей цементный раствор тоже будет лежать неравномерно.

Его слой будет толще в верхней части арочного свода.

Однако, с какими бы трудностями вам не пришлось столкнуться, при должной внимательности и напористости у вас обязательно все получится, и вы правильно построите арочный свод своей мечты.

Источник: http://MezhDveri.ru/19556-kirpichnyih-arok.html

Содержание:

  • Типы арок
  • Кружало для арки
  • Замковый кирпич
  • Кладка арки
  • Применение арки

   Арочные окна и двери часто можно встретить в исторических фильмах. Полукруглые окна замков, дворцов, монастырей – без них нельзя в полной мере представить средневековую архитектуру. Но и в конструкциях современных зданий не редко встречается этот, казалось бы, старинный элемент.

Многие считают, что арка – исключительно дизайнерский элемент здания, однако это далеко не так. Помимо стильного вида арочная перемычка равномерно распределяет вес верхних рядов кирпича над проёмом, что улучшает надёжность конструкции.

Естественный недостаток арки заключается в необходимости использования изогнутых рам и косяков, стоимость которых существенно выше прямых.

Типы арок


  На сегодняшний день наиболее распространены два типа арок – лучковая и полуциркульная. Лучковая арка представляет собой дугу окружности, причем её градус меньше 180. Проще говоря, диаметр такой арки должен быть больше ширины проёма. Полуциркульная арка имеет форму полуокружности.

    Кружало для арки


   Основная трудность при строительстве арочной перемычки заключается в правильном расчете кружала. Кружало – это специальное приспособление, поддерживающее кирпич во время кладки арки. Кружало, как правило, делается из фанеры или ДСП, реже – из дерева.

Для этого из листа материала выпиливают два полукруглых элемента, после чего скрепляют их с помощью перемычек. Расчет кружала осуществляется таким образом, чтобы по дуге оно могло уместить нужное количество кирпича. При этом нужно учитывать толщину шва между кирпичами.

Важно

Шов представляет собой форму трапеции, наименьшее основание которой равно 5 мм. Таким образом, кружало можно разделить на равные сектора, хорда которых будет равна сумме ширины кирпича и толщины шва.

Для упрощения демонтажа ширина кружала должна быть несколько меньше ширины проёма.

      Замковый кирпич


  Важный элемент арочной перемычки – замок. Замковый кирпич играет роль клина, который распирает арку, укрепляя при этом всю конструкцию. Замок обязательно устанавливается строго вертикально, поэтому количество кирпичей в арке должно быть нечетным. Иногда замковый кирпич устанавливают так, чтобы он несколько выступал из перемычки, играя при этом декоративную роль.

      Кладка арки


  Кладка арочной перемычки начинается с установки кружала в проём. Кружало устанавливается на деревянные распорки и выравнивается по уровню. Кладка начинается одновременно с двух сторон к центру, при этом особое внимание уделяется толщине и идентичности швов.

Замковый кирпич устанавливают с некоторым усилием, чтобы арка была надежно зафиксирована в проёме. При этом исключено использование молотка, так как резкие удары могут повредить конструкцию. Через 1-2 часа подпорки расслабляют, а арку накрывают полиэтиленовой плёнкой, чтобы исключить разбухание деревянных шаблонов.

Кружало убирают через несколько дней, после того, как раствор наберёт необходимую прочность.

       Применение арки


  Арочную перемычку часто можно встретить не только в проёмах окон наружных стен. Арка в помещении может существенно увеличить его объем, при этом внешне она более привлекательна, чем стандартный прямой косяк. Кроме того, арки встречаются над топками печей и каминов, в сводах зданий, в конструкции беседок и навесов.

Арка в печи. Кладка арки. Кирпичная арка. Лучковая арка.

Есть несколько разновидностей арок, в кирпичных печах и каминах, чаще всего, выкладывают лучковую арку.

Лучковая арка — арка, имеющая форму дуги примерно в четверть окружности. В Древнем Риме арки такой формы служили перемычкой оконных проемов в жилых зданиях.

По очертанию такая арка циркульная.

По типу разновидностей это круглая, пологая арка или сегментная.

Расчёт арки для дверцы печи.

Здесь дверца с радиусом.

Под этот радиус нужно сложить арку.

В данном случае, можно обойтись без формул и вычислений.

Дверца хлебной печи. Везувий.

Изготовление лучковой арки для кирпичной печи.

Для устройства арки нужно подготовить кружало.

Кружало это шаблон используя который мы будем вести кладку.

Для шаблона я использую ДСП и доски.

Ход работ по изготовлению кружала.

На листе ДСП обводим посадочный контур дверцы и ровно вырезаем лобзиком по этим контурам.

Таких деталей нужно две.

Затем соединяем эти детали через прокладку.

Смотри ниже видео о том как сделать кружало.
Монтаж кружала в проём.

Теперь нужно установить кружало так, чтобы начало его дуги совпало с верхним рядом проёма.

Кружало для арки в проёме дверцы печи.
Кирпичи для арки печи.

Здесь я запиливал кирпичи клином, но это не обязательное условие.

Обыкновенный кирпич стоит в арке, точно так же, крепко.

Главное условие, поставить кирпичи в распор.

Обратите внимание на запил в нижней, лицевой части и на запил верхней грани.

Кирпич для арки.

В моём случае арка выходит из корпуса на 2 см.

Если арка в ровень с корпусом печи эти запилы не нужны.

Достаточно запилить только замковый кирпич в высшей точке арки.

Кладка арки.

Сначала примеряем все кирпичи на сухо.

Скорее всего центральний, верхний кирпич не встанет как нужно, это будет замок.

Замковый кирпич запиливаем нужной толщины.

После того как вся арка сложилась и вы убедились что все кирпичи расположились ровно по кружалу начинаем клеить их на смесь.

Арка для дверцы хлебной печи.



Я использую ту же смесь что и для корпуса печи.

Клеим кирпичи симметрично на правую и левую часть.

В этой работе очень важно выдерживать вертикальный уровень кирпичей.

Кладка арки

Арка заметный элемент и каждая неровность будет сразу бросаться в глаза, поэтому придётся постараться.

Таким образом доходим до центрального, замкового кирпича и вставляем его завершив арку.

Арка для хлебной дверцы печи.

Обычно, я не продолжаю класть следующие ряды пока раствор немного не подсохнет.

Даю арке укрепиться и только после этого строю дальше.

Следующие ряды закрепляют арку сверху.

Арка дверки хлебной печи

Внимание: С этими рядами над аркой нужно быть осторожным.

Если свернёте кирпич в арке, её придётся полностью перекладывать.

Когда кладка завершена можно аккуратно снять кружало и поставить дверцу.

Обратите внимание что, во время кладки, я не отмывал кирпичи.

Не делайте так!

Отмыть кирпич сразу гораздо проще.

Так же, прошу обратить внимание, я не расшивал швы, здесь будет цветная расшивка.

Как сделать цветную расшивку печных швов смотри здесь.

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

E-mail

Арки

Арка издавна используется в кладочных конструкциях. Фактически, кирпичная арка, найденная в руинах Ура в Месопотамии, восходит к 1400 году до нашей эры. Сегодня кирпичная арка используется в строительстве, чтобы перекрыть проемы в стенах и добавить эстетики, поскольку арка является непревзойденным определением формы и функции. В этом кратком обзоре рассматриваются вопросы проектирования кирпичных арок при строительстве из шпона. Общая терминология арки показана на рисунке 1. Первое важное соображение при проектировании кирпичной арки - является ли арка структурной или неструктурной.То есть потребуется ли арка для передачи вертикальных нагрузок на опоры или она будет полностью поддерживаться стальным уголком. Хотя это может показаться очевидным, часто возникает путаница из-за множества конфигураций арочной конструкции.

Введение

Арка издавна используется в кладочных конструкциях. Фактически, кирпичная арка, найденная в руинах Ура в Месопотамии, восходит к 1400 году до нашей эры. Сегодня кирпичная арка используется в строительстве, чтобы перекрыть проемы в стенах и добавить эстетики, поскольку арка является непревзойденным определением формы и функции.В этом кратком обзоре рассматриваются вопросы проектирования кирпичных арок при строительстве из шпона. Общая терминология арки показана на Рисунке 1.

Первое важное соображение при проектировании кирпичной арки - является ли арка структурной или неструктурной. То есть потребуется ли арка для передачи вертикальных нагрузок на опоры или она будет полностью поддерживаться стальным уголком. Хотя это может показаться очевидным, часто возникает путаница из-за множества конфигураций арочной конструкции. Чтобы ответить на этот вопрос, необходимо учитывать два конструктивных требования, необходимых для того, чтобы кирпичная арка могла адекватно выдерживать вертикальные нагрузки.Во-первых, арка должна воспринимать вертикальные нагрузки и передавать их на опоры. Во-вторых, опоры должны выдерживать вертикальную нагрузку и боковую тягу от арки. Если либо арка, либо абатмент являются дефектными, арку следует рассматривать как неструктурную, и арка и относящаяся к ней нагрузка должны полностью поддерживаться стальным уголком или пластинами. В качестве альтернативы можно использовать усиление для увеличения прочности одной или обеих арок и абатментов.

Структурные арки

Рисунок -1.-Arch-Терминология

Технические примечания 31, 31A и 31C касаются структурного проектирования арок из кирпичной кладки. Методология проектирования и примерные расчеты представлены для домкратных, сегментных и полукруглых арок. Читателю следует обратиться к этим Техническим примечаниям для получения конкретных рекомендаций по дизайну. В этом кратком обзоре обсуждаются требования к проектированию структурной арки в отношении общих проблем арки.

Арка . Различают три режима разрушения арки из неармированного кирпича: вращение арки относительно опоры, скольжение арки при перекосе и раздавливание кладки.Вращение происходит при развитии напряжения в

.

арка. Напряжение можно уменьшить, увеличив глубину или приподняв арку. Если в арке возникает напряжение, можно добавить арматуру, чтобы противостоять растягивающим силам. Смещение арки будет зависеть от угла перекоса (измеренного от горизонтали) и вертикальной нагрузки, воспринимаемой аркой. Армирование может быть добавлено, чтобы избежать скольжения при перекосе, так как арматура действует как срезной ключ. Сдавливание произойдет, когда сжимающие напряжения в арке превысят прочность кирпичной кладки на сжатие.Если сжимающие напряжения слишком велики, арка должна быть перепроектирована с меньшим пролетом или большей глубиной арки. Нарушение сжатия случается редко.

Абатмент . Опора обычно представляет собой колонну, стену или комбинацию угла стены и полки. Если для упора в арку используется полочный уголок, то полочный уголок необходимо прикрепить к негорючему материалу. Разрушение абатмента происходит из-за чрезмерного бокового движения или превышения прочности абатмента на изгиб, сжатие или сдвиг.

Боковое смещение абатмента происходит из-за горизонтальной тяги дуги. Эта тяга развивается во всех дугах, кроме цепной. Чем ровнее арка, тем больше горизонтальная тяга. Это давление должно быть достаточно сдержанным, чтобы боковое смещение абатмента не привело к растрескиванию арки или ее разрушению.

Распространенная проблема бокового смещения, встречающаяся в жилищном строительстве, возникает, когда арка крыльца проходит между колоннами. Эти колонны часто строятся из твердой кирпичной кладки или деревянных стоек с кирпичной кладкой вокруг них.Колонна обычно проектируется с учетом требований к осевой нагрузке с учетом горизонтальной осевой нагрузки на арку. Усилие арки заставляет колонну отклоняться в сторону, что приводит к обрушению арки. Решение этой проблемы состоит в том, чтобы укрепить колонны, обеспечить прилегающую стену или обеспечить связь между колоннами.

Неструктурные арки

Арки, не являющиеся частью конструкции, требуют поддержки другими элементами. Многие арки, используемые сегодня, не являются конструктивными и построены исключительно из эстетических соображений. Структурная поддержка арки может потребоваться из-за недостаточной прочности арки или опоры или из-за отсутствия структурного анализа арки.Опора обеспечивается перемычкой, перекрывающей проем, или уголком полки, прикрепленным к негорючим материалам. Рекомендации по проектированию стальных перемычек приведены в Технической записке 31B.

Расширительные швы

Деформационные швы в кирпичной кладке могут вызвать проблемы при использовании в здании арок. Жилое строительство часто не требует компенсационных швов, поскольку сплошные стены короткие. Однако, если рядом с аркой требуется компенсационный шов, необходимо соблюдать осторожность, чтобы не повлиять на целостность арки.Это обычная проблема для очень длинных арок или участков нескольких арок вдоль опор колонн.

Вертикальные компенсаторы не следует размещать в области непосредственно над структурной аркой. Эта область кладки находится в состоянии сжатия, поэтому компенсационный шов просто закроется, что приведет к вертикальному отклонению и возможному обрушению арки. Также не следует размещать вертикальные компенсаторы в опоре возле арки. Это связано с тем, что компенсационный шов допускает боковое смещение абатмента из-за давления на арку, что может привести к разрушению арки.В частном случае, когда несколько арок расположены близко друг к другу, вертикальные компенсаторы следует размещать только на концах и на достаточном расстоянии от конца пролета арки, чтобы обеспечить достаточное сопротивление горизонтальным толчкам арок.

мигающий

В жилищном строительстве наличие карнизов, свесов и небольших участков стен над проемами снижает вероятность проникновения воды в местах арок. Однако оклад на арке так же важен, как и над любым другим проемом в стене.Ремонт арки может быть затруднен в зависимости от типа арки и типа материала для гидроизоляции.

Дуги домкрата легче всего прошить, потому что они плоские. Гидроизоляцию можно размещать под аркой на оконной раме для несущих арок или над стальной перемычкой для арок, не являющихся несущими. В качестве альтернативы, оклад может быть помещен в шов раствора над аркой или замковым камнем. Крепление гидроизоляции к опорной и концевой перемычкам должно производиться в соответствии со стандартными процедурами.

Сегментную или полукруглую арку сложнее прошить должным образом.Это связано с тем, что материалы для гидроизоляции, такие как металлические элементы, очень жесткие, и их сложно обработать вокруг изогнутой арки. См. Краткое описание « Ступенчатый оклад » для получения подробного решения относительно высвобождения сегментной или полукруглой арки.

Проблемы строительства

Как несущие, так и несущие арки должны иметь надлежащую опору на протяжении всего строительства. Преждевременное удаление временной опоры несущей арки может привести к обрушению арки. Чаще всего это происходит из-за воздействия на абатмент бокового давления до того, как произойдет надлежащее отверждение.

Нестандартные распорки необходимы для всех арок. В конструкции из шпона он обеспечивается за счет вспомогательного материала через стяжки. Арки, которые не имеют поперечных связей, могут потребовать увеличенной толщины кладки или усиления для выдерживания нагрузок, перпендикулярных плоскости арки.

Арки могут иметь особую форму или правильные элементы. Швы строительного раствора могут быть сужены неразрезанными обычными элементами. В качестве альтернативы, обычные блоки можно разрезать для сохранения равномерной толщины шва. В целом, использование кирпича особой формы, обеспечивающего равномерную толщину швов, будет более эстетичным.Многие производители кирпича предлагают арочные блоки особой формы.

Практические правила для арок из шпона

Ниже приводится список практических правил, которые можно использовать при проектировании структурных арок из фанеры.

Джек Арч

  • Максимальный пролет шесть футов без перемычки.
  • Больший угол перекоса при большем размахе
  • Отклонение = 1/2 дюйма на фут (4 мм на 100 мм) пролета для каждой глубины свода 4 дюйма (102 мм)
  • Изгиб 1/8 дюймана фут (1 мм на 100 мм) пролета
  • Минимальная глубина свода на единицу длины, не только уключины
  • Длина абатмента равна: длине пролета для одной поверхности, 1/2 длины пролета для двух поверхностей (см. Рис.2)

Сегментарные дуги (менее полукруга)

  • Отношение подъема / размаха от 0,15 до 0,5
  • Сделайте угол перекоса как можно меньше
  • Увеличьте глубину дуги для лучшей производительности
  • Высота стены над линией отвода не менее 1.3-кратный радиус дуги
  • Длина абатмента равна:
    • 0,66 длины пролета на одну поверхность
    • 0,33 длины пролета для двух поверхностей (см. Рис. 2)

Полукруглые арки (полукруг)

  • Глубина арки от 1/2 длины кирпича
  • Стена выше должна быть на расстоянии не менее (0,9) (пролет) от линии пружины
  • Длина абатмента равна:
    • 0,4 длины пролета на одну поверхность
    • 0.2-кратная длина пролета для двух поверхностей (см. Рис. 2)

>

Рисунок 2. Поверхности

Примечание: чтобы считаться двумя поверхностями, абатмент должен доходить до коронки дуги. Кроме того, комбинированные настенные и стальные угловые абатменты имеют только одну поверхность.

Brick Briefs - это краткие обсуждения определенной темы. Информация, содержащаяся в данном документе, основана на опыте технического персонала Ассоциации производителей кирпича и должна использоваться с хорошей технической оценкой.Окончательные решения об использовании этой информации должны приниматься разработчиком и владельцем проекта.

Исторические правила и современная механика

Загружено: [Lourenco, Paulo] В: 09:07 11 января 2008 г.

Conference, (30 октября 1 ноября 2006 г. Лондон, Великобритания). Сток-он-Кент,

Соединенное Королевство: Британское масонское общество.

Бренчич А. и Гамбаротта Л. 2005. Механический отклик массивной глиняной кирпичной кладки при эксцентрической нагрузке

.Часть I: Неармированная кладка, Часть II: Каменная кладка, армированная углепластиком,

Материалы и конструкции - RILEM, 38, 267–273.

Бренчич, А., Де Франческо, У. 2004, Оценка многопролетных арочных мостов из каменной кладки.

Часть I: Упрощенный подход, Часть II: Примеры и приложения, Journal of Bridge

Engineering, ASCE, 9 ноября 2004 г., 582–598.

Бренчич А. и Колла К. 2002 Влияние технологии строительства на механику кирпичных железнодорожных мостов

, Железнодорожное машиностроение 2002, 5-я Международная конференция (3–4 июля,

2002 Лондон, Соединенное Королевство).

Брейманн, Г.А. 1926, Trattato di costruzioni civili (Трактат о гражданских постройках на итальянском языке), 4-е издание

, итальянское, Милан, Италия: Валларди.

Campanella, G. 1928, Trattato generale teorico pratico dell'arte dell'ingegnere civile, indus-

triale ed architetto: ponti in muratura (Общий теоретико-практический трактат гражданского строительства,

Промышленное и архитектурное проектирование Искусство: , на итальянском языке), Милан, Италия:

Vallardi.

Castigliano, C.A.P. 1879. Theorie de l’equilibre des systeme elastique et ses application, A.F.

Torino, Italy: Negro.

Кавиччи А. и Гамбаротта Л. 2005, Анализ обрушения каменных мостов с учетом взаимодействия арки и заполнения

, Engineering Structures, 27, 605–615.

Корради, М. 1998. Эмпирические методы строительства арочных мостов из каменной кладки в XIX веке

век, Арочные мосты: история, анализ, оценка, техническое обслуживание и ремонт, 2-я Международная конференция

по арочным мостам (6–9 октября, г. Венеция, Италия), Роттердам, Нидерланды:

Брукфилд.

Крисфилд, М.А. 1985. Методы конечных элементов и механизмов для анализа кирпичной кладки и арок

кирпичной кладки. Департамент транспорта, отчет об исследовании 19. Crowthorne, United

Kingdom: T.R.L.

Крисфилд, М.А., и Пакэм, А.Дж. 1985. Механическая программа для расчета прочности

каменных арочных мостов, Департамент транспорта, Отчет об исследовании 124. Crowthorne, United

Kingdom: T.R.L.

Curioni, G. 1865–1884, L’arte di fabbricare (Строительное искусство на итальянском языке).Торно, Италия: негр.

Департамент общественных работ, 1987. Технический кодекс для проектирования, строительства и оценки

каменных зданий и их усиления (на итальянском языке).

Драйсдейл Р.Г., Хамид А.А. 1982. Влияние эксцентриситета на прочность на сжатие кирпичной кладки

, J.nl Brit. Cer. Soc., 30, 102–108.

Драйсдейл, Р.Г., Хамид, А.А., и Бейкер, Л.Р. 1993. Каменные конструкции, поведение и дизайн

, Энглвудские скалы: Прентис Холл.utes et de la constructions des ponts en mac¸onnerie.

Париж, Франция: Данод.

Гамбаротта, Л., Лагомарсино, С., Бренчич, А., Ресемини, С., Де Франческо, У., Серено, А.,

Меле, Р., Моска, Л., и Ти Сальви, М. 2002. Каменная кладка мостов в итальянской железнодорожной сети: статистический обзор и стратегия оценки

, Железнодорожное машиностроение, 2002 г., 5-я Международная конференция

(3–4 июля 2002 г., Лондон, Соединенное Королевство).

Gauthey, E.C.M. 1809 Traite

´

de la construction des ponts.Париж, Франция: Дидо.

Хациниколас М., Лонгворт Дж. И Варварук Дж. 1980. Режимы разрушения для эксцентрически нагруженных

стен из бетонных блоков

, ACI Journal, 77, 258–263.

Хейман Дж. 1982. Каменная арка. Чичестер, Великобритания: Хеллис Хорвуд.

Маутнер, М. 2005. Каменные арочные железнодорожные мосты в Австрии: статистика, менеджмент и экзамены -

плес, Железнодорожное машиностроение 2005, 8-я международная конференция (29–30 июня 2005 г., Лондон,

Соединенное Королевство).

Mery E. 1890.

Sur l’e

´

quilibre des voutes en berceau. Annales des Ponts et Chausse

´

es, 1er

seme

´

stre.

188 A. BRENCICH AND R. MORBIDUCCI

INTERNATIONAL JOURNAL OF ARCHITECTURAL HERITAGE 1 (2): 165–189

Мосты из каменной кладки - обзор

1.3 История и технология каменных арок

Первые каменные мосты были только у первых каменных мостов. длины пролета, с частично или полностью подземным фундаментом, который использовал землю в качестве опоры.С появлением римских мостов были разработаны прочные и элегантные новые конструкции; предпочтение отдавалось нечетному количеству арок, а по кругу дуги профилей дуги профиля окружности. Строительство этих периодов достигало более длинных участков, чтобы использовать землю вместо русла реки, чтобы возвести фундаменты на почве с превосходными механическими свойствами и в то же время избежать опасности подрыва. Конечно, это решение применялось независимо от того, что общая длина могла быть покрыта одним пролетом.В Пон-Сен-Мартен в долине Аоста, Италия (рис. 12.1a), пролет которого составляет 31,4 м, низкий свод сделан из больших блоков кубовидного камня (шириной 90 см) с пятью параллельными кольцами, пространство между кольцами заполнено конгломератом. Типичной структурой римских каменных арок был акведук, обычно построенный с одним, двумя или тремя уровнями закругленных арок; Например, Пон-дю-Гар (рис. 12.1b), по которому вода поступала в Ним, имеет три ряда арок, ширина которых уменьшалась по мере их движения вверх: светов на верхних арках - 4.4 м, а в нижних порядках - от 15,5 до 24,4 м. В раннем средневековье строительство мостов практически полностью прекращается из-за отсутствия торгового движения. В постройках этого периода на Сицилии и Испании сильное влияние оказала восточная культура (стрельчатые своды, часто с полицентрическими профилями). Однако во Франции использовались разные формы; например, в Авиньонском мосту (рис. 12.1e), построенном в XII веке, арка напоминает арку параболы с длиной пролета 20–25 м и толщиной 70 см.

Рисунок 12.1. (a) Пон-Сен-Мартен, (b) Пон-дю-Гар, (c) мост Кастельвеккьо (вид сбоку и сверху), (d) Пон-дю-Дьябл (Сере), (e) Детали моста Авиньон.

В тот же период в Италии началась тенденция к стройности и смелым пропорциям: мост Понте Веккьо во Флоренции и мост Кастельвеккьо в Вероне (рис. 12.1c) были примерами этого дизайна; последний имеет большую арку 48,7 м, и три кирпичных арки занижены, а сваи сложены из смешанной кладки из кирпича и камня.Еще одним заметным мостом этого периода был Дьявольский мост (1321–1341 гг.) С пролетом 45 м (рис. 12.1.d).

Эта эволюция привела к уменьшению отношения толщины арки к длине пролета; материалы часто поступали из других построек, даже если они были хорошо обработаны, растворы были лучшего качества по сравнению с предыдущим периодом.

В конце восемнадцатого века Национальная школа мостов и шоссей в Париже представила множество технических новшеств: были заброшены плечевые сваи, а арки были спроектированы и построены прямо над уровнем реки.Мост Конкордия в Париже - типичный пример этой новой структурной формы (рис. 12.2). Была разработана новая философия проектирования, в которой материалы были выбраны с учетом их характеристик, стены были построены с большой осторожностью и с подходящими связующими, а расчетные нагрузки и последующие напряжения в фундаменте были спроектированы так, чтобы они были равномерно распределены, с соответствующими конструктивными и детальными решениями. . Кроме того, большее значение было придано фазе изгиба и разоружения, которая переходит от упора к шпонке в середине пролета, как только минометы достаточно затвердеют.

Рисунок 12.2. Мост Конкордия, Париж.

Мост через реку Дора Рипария в Турине - прекрасный образец строительной камнерезки. Арка intradox круглая, с пролетом 45 м и прогибом 5,5 м, а абатмент построен из блоков большего размера для большей устойчивости.

Крупные железнодорожные объекты были построены из Сежурне с использованием круглой арки. На железнодорожной линии Кастр-Монтобан - Лавровский мост (построен в 1884 году; рис. 12.3) пролетом 61,5 м; Мост Кастле (1883 г.) пролетом 41.2 м; и мост Антуанетты в Вильмюре (1884 г.) с пролетом 50 м представляют интерес благодаря своей стройности и ширине арок, а также тонким плечам и сводам.

Рисунок 12.3. Мост через реку Агута, Лавур.

Железнодорожные мосты, построенные во второй половине восемнадцатого века, в основном были виадуками, так как они были построены как последовательность многих пролетов с небольшими арками (рис. 12.4). Это оказывается наиболее эффективным решением, когда вам нужно двигаться по плану очень неправильной морфологии.Самые старые мосты с высокими колоннами обычно имели несколько арок, а нижние, как правило, были меньше, сужались и становились ниже. Однако вы можете найти несколько мостов с высокими колоннами и одним рядом арок небольшого пролета, например, виадук Локвуд (рис. 12.4), или многопролетные решения с большим пролетом в центре (например, виадук Визен, рис. 12.5).

Рисунок 12.4. Железнодорожный виадук, Локвуд.

Рисунок 12.5. Железнодорожный виадук, Визен.

На рисунках 12.6 и 12.7 описаны составные элементы типичного арочного моста из каменной кладки.

Рисунок 12.6. Конструктивные элементы каменного моста.

Рисунок 12.7. Продольный арочный мост типового сечения.

Определение размеров этих элементов было поручено эмпирическим рабочим отношениям, которые обеспечили геометрическое масштабирование (Corradi, 1998). Размеры элементов не всегда подтверждались теоретическими формулировками, но часто основывались на прошлом опыте строителей.

Плечи мостов представляли собой массивные куски кирпичной кладки, предназначенные для уравновешивания арки и крепления моста с двух сторон.Форма плеч обычно трапециевидная. Кладка, кирпич или квадратные блоки обычно имеют горизонтальные ряды; в зоне примыкания, чтобы избежать скольжения в швах из-за большого усилия дуги по отношению к весу вышележащей кладки, часто использовались наклонные каменные плиты или другие специальные соединительные детали. В технических руководствах того времени можно найти несколько формул проклейки, в которых не учитывались механические характеристики кладки и грунта; наиболее простые и широко используемые обеспечивают ширину плеча следующим образом (в метрах):

(1) s = 0.005h + 0,2c + c / f⁎0,10 + 0,005c,

, где h - высота уступа от пола до плана фундамента, c - пролет арки, f - прогиб. Другие формулы также учитывают толщину и высоту арки, а также другие специфические параметры.

Колонны имели прямоугольное горизонтальное сечение; речные мосты могут быть оборудованы ограждениями для улучшения гидравлических характеристик и предотвращения подрыва. Промежуточные палубы часто размещались в виадуках, чтобы ограничить коробление высоких колонн.Облачения колонн имели уклон боковых сторон 1 / 20–1 / 25 и фронтальных 1 / 10–1 / 16; наклон может быть линейным или логарифмическим.

Для определения размеров колонн были предложены различные эмпирические формулы, которые определяют ширину колонн в установке s в зависимости от таких параметров, как высота h 'колонн от плана фундамента до арок, световой или канатной арки c , толщина арки; Коломбо предлагает принять большее из этих двух значений (в метрах):

(2a) s ′ = 0.2h ′ + 0,6

(2b) s ′ = 0,125c

Плечевая свая имеет большее сечение, усилена пилястрами, со значительным уклоном; их включили в многопролетные мосты, потому что при возведении арок они действовали в отличие от горизонтальных неуравновешенных толчков. Кроме того, они защищали от случайного обрушения арки. Что касается эстетики, то выступ ворса нарушает однообразие похожих на вид стопок.

Своды (или арки) обычно использовались в стволе и заводе прямо.Профили intrados представляют собой круглые арки, и хотя они не имеют оптимальной формы с точки зрения распределения нагрузок, они соответствуют требованиям простоты конструкции (отслеживание, изгиб). Обычно строятся три типа: полукруглая, заниженная арка (круглая, полуэллиптическая или полицентрическая) и острая или огивная арка. На виадуке чаще встречается полукруглая арка; острая дуга подходит в случаях, когда присутствуют большие нагрузки в середине пролета, однако она является слабой или большой нагрузкой на опоры; заниженная арка необходима только для нижних мостов, пересекающих русло реки.

Реставрация конструкций памятников каменной кладки: арок, куполов и стен

Исторические сооружения необходимо восстанавливать в соответствии с международными рекомендациями и уставами, разработанными архитекторами и археологами, но техническое понимание структурной инженерии и материалов имеет решающее значение, особенно в отношении реакции на землетрясение.

В этом руководстве по структурной оценке и реставрации памятников каменной кладки и исторических зданий описаны используемые методы, материалы и процедуры проектирования.Он начинается с принципов, теории и практики, а затем излагаются тематические исследования.

Оценка фокусируется на

строительных материалах и строительных технологиях, использовавшихся в прошлом. Механика кладки. Поведение конструкций памятников каменной кладки и исторических зданий. Исследование на месте и лабораторные испытания существующих и реставрационных материалов.

Реставрация разработана на основе

Доступные методы и материалы для структурной реставрации Структурный анализ и проектирование Определение схемы восстановления Аварийные и защитные меры.

Джордж Пенелис - почетный профессор бетонных и каменных конструкций в Университете Аристотеля в Салониках, Греция. Он руководил проектированием или обзором многих выдающихся железобетонных зданий и структурной реставрацией или обзором некоторых из самых известных памятников в Средиземноморском бассейне, включая Ротонду в Салониках, Национальную библиотеку в Афинах, ротонду Святого Георгия. в Каире и Святой Ирины в Стамбуле.Он является соавтором книги «Сейсмостойкие бетонные конструкции»; и (совместно с Грегори Пенелисом) «Бетонные здания в сейсмических регионах», 2-е изд - оба опубликованы Taylor & Francis. Грегори Пенелис - генеральный директор и инженер-конструктор-консультант со степенью доктора философии Университета Аристотеля в Салониках. Он принимал участие во многих исследовательских проектах, касающихся оценки сейсмического риска каменных зданий, памятников и городских центров. Он был удостоен награды за лучший проект 2016 года и премии ENR Global Best Project за Культурный центр Ставроса Ниархоса в Афинах и премии ENR Global Best Project за восстановление церкви Маргиргис и римской башни в Каире в 2017 году. Он также разработал программное обеспечение для сейсмических исследований. проектирование ж / б и каменных зданий.Дважды награжден золотой медалью ордена Леона Патриархом Александрийским и всея Африки Феодоросом II.

анализ кладки и каменных арок

HOME для главного меню

Арки

В кладка арки одна из самых старых типов мостов.Первые известные, вероятно, были построены в Ближний Восток около 5500 лет назад. В книгах часто упоминается что-то, что называется скошенная арка, которая не является аркой по обычному определению.

Анализ кладки арки и своды

Щелкните ссылку выше, чтобы найти компьютер. программа для анализа арок.

Следующее отрывок из книги В.Морган

Великие церкви Средние века были камнем и кирпичом. Эти материалы подходят только для сопротивление сжатию, и конструкции должны были быть спроектированы так, чтобы не было растяжения напряжения (или только очень маленькие) были произведены. Это объясняет широко распространенное использование арки , свода , и купола . Использование традиционные материалы камня и кирпича, эти методы строительства не имеет большого значения сегодня, но аналогичные формы с использованием более поздних материалы - сталь, алюминий, железобетон и предварительно напряженный бетон все чаще используются.

Нагрузки из балок дать вертикальное давление на
столбцы - как показано пунктирными линиями.

ИНЖИР. 4,1

(Принципы дизайна этих современных построек в основном отличаются от традиционные кладочные конструкции.)

Один из фундаментальных Проблемой в строительной инженерии является перекрытие отверстий.Просто Решение представляет собой горизонтальную балку, опирающуюся на стены или колонны (рис. 4. 1).

Этот метод был использован с незапамятных времен применяя балки из камня и дерева. Камень, однако, будучи зернистым и хрупким, очень легко ломается при растяжении, а при растяжении из-за изгиба, с помощью камня можно получить только очень маленькие пролеты перемычки. Более длинные пролеты можно перекрыть деревом, и, конечно же, древесина до сих пор используется таким образом.Однако это не подходит (в твердой форме). для очень длинных пролетов из-за сложности получения древесины необходимый размер. (Современное строительство с использованием клееного бруса позволило увеличить перекрыть отверстия, чем это было возможно всего несколько лет назад.)

Древних строителей нет сомнения, много думали о том, как они могли бы использовать великие прочность камня и кирпича на сжатие без ограничения его очень малая сила при растяжении.Арка - удовлетворительное решение этой проблемы. проблема, но до того, как возникла настоящая арка, вероятно, предшествовали предварительные интуитивные попытки, как показано на рис. 4.2.


(а) (б)

ИНЖИР.4,2

По из кирпичными блоками, как показано на рис. 4.2, можно перекрыть больший пролет, чем единым блоком, используемым в качестве балки. Этот метод построения использовался для кровля внутренних покоев египетских пирамид.

Следующий шаг в эволюция арки, вероятно, заключалась в использовании двух наклонных каменных балок, так как показанный на рис. 4.3, метод, который также использовался в пирамидах. С участием достаточной глубины каменных «балок» не возникает растягивающих напряжений, а это поэтому конструкция может выдерживать более тяжелые нагрузки, чем может поддержать горизонтальный луч.Однако возникает новая проблема. С горизонтальным лучом давление на колонны или другие опоры чисто вертикальное. С наклонных балок создается наклонная тяга, которой необходимо противодействовать, если отказ не должен происходить, как показано на рис. 4.3 (b).

(а) (б)

ИНЖИР.4,3

Следующий шаг в эволюция арки, вероятно, была введением третьего камня, как показано на рис. 4.4 (а). При наличии достаточного сопротивления упор опор, можно сказать, что камни поддерживают друг друга, их взаимное сжатие и не может упасть в пространство под ними. Это может быть говорят об интуитивном подходе к проблеме. Используя еще больше камней или кирпича, более длинные пролеты можно переставлять, как на рис.4.4 (б).

а) (б)

ИНЖИР.4,4

Открытие арки было действительно большое достижение в том, что арка использовала способность камней и кирпичи, чтобы противостоять сжатию и избегать воздействия на материалы растягивающие напряжения, для которых их природа сделала их непригодными.

Арки использовались в Египет и Ирак за столетия до Рождества Христова и широко использовались Римлянам за строительство мостов и акведуков, построенных примерно из 300 Б.С.

Тяги в опорах (абатменты) больше с пологими дугами, чем с дугами более крутых кривизны, и методы сопротивления толчкам дуги породили большую изобретательность в оформление арок, сводов и куполов. Арабская пословица гласит, что «арка никогда не спит ", и это может означать, что арка постоянно прикладывать толчки и пытаться «сгладить».

Предотвращение растяжения напряжения в камнях или кирпичах арки достигается путем создания арки кольцо достаточной толщины.Если арка слишком тонкая, она может выйти из строя. открытие швов, как показано на рис. 4.5.

Определение давления в арке и их направления - непростая проблема, и многие инженеры и математики исследовали поведение арок. Насколько далеко как известно, математики в 17 веке сделали первые попытки теоретическое решение. Де ла Гир (1640-1718), Роберт Гук и Ронделет, среди многих других, пытались решить эту проблему, но даже в 1951 году было заявлено: «А общий обзор методов, используемых для проектирования или анализа вуссуара Арк указал, что они носили в основном эмпирический характер." Этот заявление находится во введении к исследовательской работе № 11 «Исследование Voussoir Arch »(Национальные строительные исследования), изданный канцелярией H.M. Арка, составленная из отдельных небольших блоков, называется аркой вуссуара ; другие термины, используемые для описания различных частей арки, приведены на рис. 4.6.

Вернуться к структурным Анализ

Домашняя страница главного меню

Информация о ремонте кирпичных арок и реставрации арочных проходов

Кирпичные или каменные арки могут добавить невероятной привлекательности любому зданию, и с 1980-х годов они становятся все более популярными в домах Далласа / Форт-Уэрта.Однако многие строители и подрядчики по кладке не смогли должным образом применить основные принципы, обеспечивающие долговечный и эстетичный дизайн. Бесчисленные арки в домах местного метро растут в трещинах и покрыты рыхлым кирпичом или литым камнем, либо полностью обваливаются из-за конструктивных недостатков.

Эта полукруглая арка из каменной кладки потерпела неудачу, потому что была построена на двух отдельных фундаментах.

Типы арок

Полукруглая арка имеет форму истинного полукруга и эффективно переносит вес над аркой на плечи (опоры).Поэтому в большинстве случаев полукруглая арка конструктивно самонесущая. Однако большая арка (охватывающая более шести футов), поддерживаемая только узкими колоннами шириной 12–16 дюймов - или опорами, построенными на отдельных основаниях, - может привести к отказу даже этой предпочтительной конструкции.

Типичная кирпичная полукруглая арка, красиво обрамляющая вход в дом.

Еще более популярная сегментарная дуга (также описательно называемая «дугой бровей») имеет гораздо более плоскую форму и создает значительную боковую нагрузку на ее опоры, которая должна быть достаточно значительной, чтобы выдерживать это давление.Не следует строить сегментную арку, например, между узкими колоннами без опоры. По конструктивным причинам подъем этой арки должен составлять от 1/12 до одной четвертой ее пролета. Чем ровнее и шире арка, тем больше вероятность возникновения проблем, если для нее не будет обеспечена дополнительная структурная опора.

Множественные дуги бровей создают элегантный вид, но более склонны к возникновению проблем, чем другие конструкции.

Методы ремонта

Незначительные трещины от оседания над арками могут не потребовать значительных работ по перепроектированию, но сыпучий кирпич или литой камень могут быть довольно опасными и могут потребовать более обширного ремонта.Благодаря помощи нескольких инженеров-строителей за последние 20 лет компания Brick Doctor разработала несколько методов ремонта арки, которые доказали свою эффективность даже при самых серьезных повреждениях арки. Некоторые из них могут включать изменение размеров или формы арки или усиление полости внутри арки для получения структурных преимуществ; другие, возможно, придется полностью исключить в пользу плоского проема с перемычками, чтобы выдержать вес, указанный выше.

Трещины на этой небольшой сегментарной (надбровной) дуге были ранее заделаны.Строительный раствор очень несовместим. После ремонта Brick Doctor на раствор и кирпич, эта арка была восстановлена ​​до своей первоначальной (около 1930 г.) красоты.

За годы работы наши менеджеры проектов и специалисты по ремонту каменной кладки спроектировали и отремонтировали сотни арок с отличными долгосрочными результатами (см. Отзывы). Сообщите нам, если мы тоже сможем вам помочь. Свяжитесь с нами.

Типы конструкции арок в зависимости от формы, материала, изготовления

🕑 Время чтения: 1 минута

Здесь обсуждаются типы арок в зависимости от формы, материала конструкции, изготовления и количества центров.Арка строится криволинейной формы, за счет чего сверху распределяются нагрузки на опоры (опоры или опоры).

Виды арок

Арки классифицируются по:
  1. Форма
  2. Номер центра
  3. Качество изготовления
  4. Строительные материалы

Типы арок по форме:

По форме конструкции арки подразделяются на 10 типов, о которых речь пойдет ниже.

Плоская арка

  • Для плоской арки внутренняя дуга, по-видимому, плоская, и она действует как основание равностороннего треугольника, образованного горизонтальным углом 60 0 перекосами.
  • Несмотря на то, что внутренняя поверхность плоская, допускается небольшой подъем выпуклости примерно от 10 до 15 мм на метр ширины проема для небольших населенных пунктов.
  • Extrados также горизонтальный и плоский. Эти плоские арки обычно используются для легких нагрузок и пролетов до 1,5 м.

Сегментная арка

  • Это основной тип арки, используемый для зданий, в которых центр арки находится ниже линии пружины.
  • В сегментарной дуге тяга передается наклонно к опоре.

Полукруглая арка

Форма дуги выглядит как полукруг, а усилие, передаваемое на опоры, имеет идеально вертикальное направление, поскольку перекос является горизонтальным. В этом типе арки Центр лежит точно на линии пружины.

Арка для подков

Подковообразная арка имеет форму подковы, которая изгибается больше, чем полукруг. Это обычно рассматривается для архитектурных положений.

Остроконечная арка

Другое название остроконечной арки - готическая арка.В этом типе арки две дуги окружностей встречаются в вершине, поэтому образуется треугольник. Он может быть как равнобедренным, так и равносторонним.

Венецианская арка

Венецианская арка тоже остроконечная, но ее венец глубже пружины. В нем четыре центра, все они расположены на исходной линии.

Флорентийская арка

Внутренняя часть арки имеет форму полукруга, а остальная часть арки подобна венецианской арке. В нем есть три центра, все они расположены на пороге.

Разгрузочная арка

Разгрузочная арка сооружается над плоской аркой или на деревянной перемычке для обеспечения большей прочности.В случае разгрузки арки мы можем легко заменить обветшавшую деревянную перемычку, не нарушая устойчивости конструкции. Концы этой дуги должны входить в опоры.

Арка на ходу

Арка на ходулях состоит из полукруглой арки с двумя вертикальными частями у пружин. Центр арки лежит на горизонтальной линии, проходящей через вершины вертикальных участков.

Полуэллиптическая арка

Это разновидность арки полуэллиптической формы с тремя или пятью центрами.

Типы арок по количеству центров

По количеству центров арки классифицируются как:

Одноцентровые арки

Сегментные, полукруглые, плоские, подковообразные арки и ходульные арки представляют собой одноцентровые арки. В некоторых случаях для круглых окон предусмотрена идеально круглая арка, называемая аркой «яблочко», также попадающая в эту категорию.

Две центральные арки

К этому типу обычно относятся остроконечные, готические или стрельчатые арки.

Трехцентровая арка

Полуэллиптические и флорентийские арки обычно имеют три центра.

Четыре центрированные арки

Венецианская арка - типичный пример четырехцентровой арки.Арка Тюдоров также имеет четыре центра.

Пять центрированных арок

Хорошая арка полуэллиптической формы содержит пять центров.

Типы арок в зависимости от качества изготовления и строительных материалов

В зависимости от материала, использованного для строительства, и изготовления арки можно разделить на:

1. Каменные арки

По качеству изготовления они делятся на два типа. Они есть,

Арки из щебня

Арки из щебня очень непрочные и используются только для некачественных работ. Они используются для пролетов до 1 м.Они сделаны из булыжников, которые обработаны молотком, примерно по форме и размеру и закреплены в цементном растворе. Иногда они также используются как разгрузочные арки глубиной до 37,5 см, но построены в одно кольцо. Если глубина больше, мы можем пойти на два кольца поочередно из заголовков и носилок.

Арки из тесаного камня

В этом типе камни обрезаются до правильной формы voussoirs (клиновидный или сужающийся камень, используемый для создания арки) и полностью обрабатываются, соединяются с цементным раствором.Камни ашлар также используются для изготовления плоских арок.

2. Арки кирпичные

Кирпичные арки также подразделяются на:

Арки из грубого кирпича

Они построены из обычных кирпичей без обрезки по форме. Кривая дуги обеспечивается за счет формирования клиновидных соединений большей толщины на внешней стороне и меньшей толщины на внутренней стороне. Так что выглядит некрасиво. Поэтому не рекомендуется для открытых кирпичных работ.

Арки кирпичные осевые

Кирпичи нарезаются клиновидным топором.Итак, они примерно одеты по форме и размеру. Следовательно, Арка из этих обтесанных кирпичей не очень приятна.

Арки кирпичные калиброванные

В этой арке кирпич нарезается канатной пилой до точной формы и размера необходимого вампура. Кирпичи аккуратно обработаны, и эти кирпичи соединены известковой замазкой. Но для арок из мерного кирпича используется только мягкий кирпич.

Арки кирпичные специальные

Кирпичи изготавливаются в точном соответствии с формой и размером вуссуаров, что позволяет добиться очень высокого качества изготовления.

3. Бетонные арки

Бетонные арки бывают двух видов:

Арки из сборных железобетонных блоков

В арках из сборных железобетонных блоков блоки отливаются в формах до точной формы и размера сосудов. Для ключевого камня и перекосов подготовлены специальные формы. Благодаря точной форме и размеру они будут выглядеть хорошо.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
