Армопояс для газобетона под мауэрлат

Мауэрлат является очень важной частью кровли, к которой жестко крепятся стропила, а к ним и вся кровельная обрешетка. Мауэрлат должен очень крепко держаться, для чего его прикрепляют к стене на множество креплений. Но что же делать с хрупкими газобетонными стенами, которые слабо держат крепежи? Ответ прост – нужно заливать армопояс под мауэрлат.

Задачами армопояса в данном случае являются: прочное удержание шпилек, и равномерное распределение нагрузки от стропил на стены.

В процессе создания армопояса под мауэрлат, нужно определится со следующими вопросами:

1. Какой толщины и высоты армопояс нужен.
2. Как сделать опалубку.
3. Чем утеплять армопояс.
4. Какую арматуру использовать.
5. Бетоном какой марки заливать.
6. С каким шагом крепить шпильки.

При выборе толщины армопояса, нужно исходить из толщины самой стены и размеров дома.

К примеру, для газобетонных стен толщиной 300 мм хватит армопояса шириной и высотой по 15 см.

Как сделать опалубку под армопояс

Если стены у вас толщиной 375 мм, то вы без проблем можете выложить несъемную опалубку с обеих сторон из тонких газобетонных блоков, толщиной 10 см. Тогда для армопояса и утеплителя останется 175 мм. Как раз, 30 мм на пеноплекс, и 145 мм на армопояс. Сами листы пеноплекса нужно зафиксировать саморезами, чтобы они не всплыли при заливке бетона.

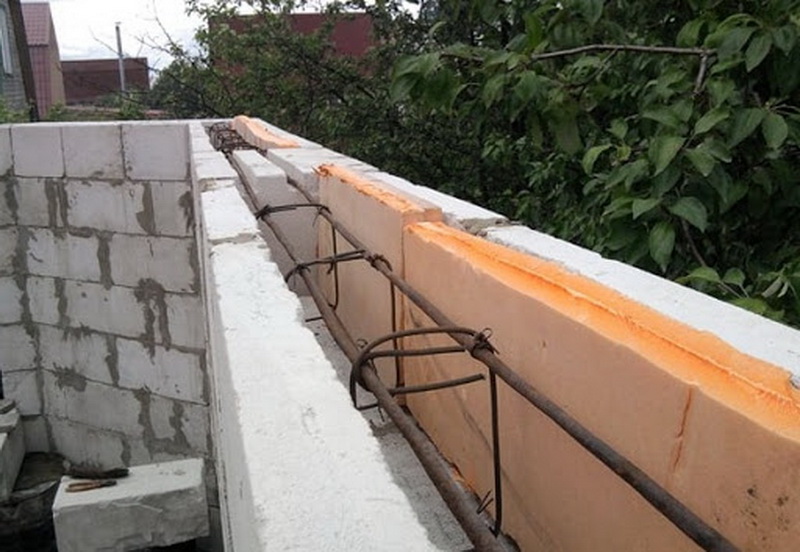

Если стена у вас 300 мм толщиной, то стоит применять одностороннюю газобетонную опалубку, то есть, выставлять тонкие газобетонные блоки только с внешней стороны, а с внутренней выставлять уже съемную опалубку, к примеру фанеру или листы ОСП. Помните, что жидкий бетон создает большое давление на опалубку, и чтобы опалубку не выдуло, она должна быть очень хорошо зафиксирована деревянными брусками по всему периметру армопояса.

Бруски применять сечением минимум 30х40мм, с шагом 500 мм.

Закреплять на длинные саморезы(100мм), которые закручиваются под углом.

Для удобства работы, рекомендуем выставлять съемную опалубку после связывания и установки арматурного каркаса.

Арматура для армопояса под мауэрлат

Арматурный каркас делается из рифленой стальной арматур диаметром 10 мм. Количество продольных прутков – 4 шт. Квадраты поперечной арматуры проще всего делать из тонкой арматуры или толстой проволоки. Прутки связываются вязальной проволокой. Задача поперечной арматуры – удерживать в определенном положении продольную арматуру, которая и будет воспринимать на себя основную нагрузку.

Перехлест арматурных стержней должен составлять 600 мм. На углах обязательно нужно делать загибы арматуры и желательно усиливать углы дополнительными г-образными хомутами. Не забывайте про защитный слой бетона для арматуры, который должен составлять хотя бы 3 см со всех сторон, то есть арматурный каркас делайте с учетом защитного слоя бетона.

Бетон для армопояса должен быть прочным, маркой М250-М300. Чтобы сделать его вручную, соблюдайте пропорции 1:2:3(цемент, песок, щебень). Воды нужно добавлять 80% от объема цемента, а сам цемент используйте свежий, пятисотой марки.

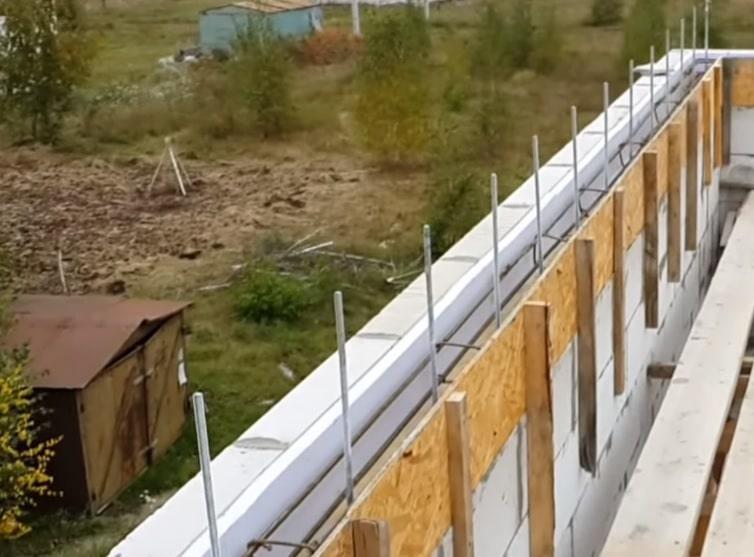

Установка шпилек под мауэрлат

После того, как был смонтирован и уложен армокаркас, необходимо установить шпильки с шагом примерно в 50 см., смотрите, чтобы шпильки не попадали на стропила. Для крепежа шпилек высверливается отверстие по центру газобетона глубиной 10 см, вставляется туда шпилька, и накручивается гайка до упора.

Важный совет! Чтобы верхняя часть резьбы шпильки не замазалась в бетоне, ее нужно обмотать скотчем, иначе вы не сможете нормально накрутить гайку для прижатия мауэрлата.

Далее армопояс заливается бетоном, бетон твердеет, и шпильки прочно удерживаются.

Следующим этапом является гидроизоляция мауэрлата от бетона и установка его на шпильки. В мауэрлате предварительно высверливаются отверстия под шпильки. При закреплении гайкой, не забывайте про шайбу.

Заключение

После ознакомления с материалом статьи, не возникнет вопрос, нужен ли армопояс для повышения прочностных характеристик здания из газонаполненного бетона. Это проверенное временем конструктивное решение, помогающее строителям обеспечить устойчивость и долговечность зданий. Важно придерживаться технологии, использовать качественные материалы, при необходимости, проконсультироваться с профессиональными строителями.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

заливка армопояса, устройство, диаметр арматуры, высота, из керамического кирпича

Для получения стен с хорошей теплоэффективностью, в малоэтажном жилищном строительстве преимущественно используют пустотелые или поризованные материалы. Наличие в кирпиче или камне воздушных полостей и ячеек позволяет уменьшить коэффициент теплопроводности — но, к сожалению, при этом пропорционально снижаются и прочностные характеристики. Чтобы нивелировать этот недостаток — обеспечить жёсткость, равномерно распределить нагрузки от вышележащих конструкций, поверх стен каждого этажа устраивается кольцевая армированная балка. Для чего она нужна и что представляет собой армопояс в доме из газобетона, будет рассказано далее.

Армопоясом принято называть элемент здания в виде кольцевой балки, лежащей на верхнем обрезе стен, на которую должны опираться плиты перекрытия. Главная её функция заключается в том, чтобы нивелировать неравномерные деформации кладки под нагрузкой от вышележащих конструкций. Сейсмопояс обеспечивает жёсткую связь стен, которые не могут работать одинаково как на растяжение, так и на сжатие – к таковым относятся все виды кладок из бетонных блоков и кирпича.

Есть три типа армопоясов:

1. Аромошов. Он представляет собой ряд арматурных стержней, защищённых слоем цементного раствора. В газобетонных домах такие швы (толщина не превышает 30 мм) устраивают в первом и каждом четвёртом ряду кладки, а так же усиливают или проёмы.
2. Армокирпичный пояс. Это включение кладки из керамического полнотелого кирпича в стены, возводимые из бетонных блоков. Такой пояс может быть предусмотрен в цокольной части дома, между этажами, в подкровельных зонах. Чаще всего такие пояса делают не кольцевыми, а только там, где опираются торцы плит перекрытий. Но это подходит не для каждого дома – тут всё зависит от конструктива фундамента и кровли.
3. Монолитный ЖБ пояс. По своей сути это то же самое, что и армошов, только здесь арматура укладывается не в ряд, а связывается в объёмный каркас. Соответственно, увеличивается и толщина монолита – от 150 мм и более. Такой пояс обычно устраивают по всему периметру стен, в том числе и внутренних. За счёт веса самого пояса и воздействующих на него усилий от вышерасположенных конструкций, стены получают примерно одинаковую нагрузку и столь же равномерно передают её фундаменту. Заливка армопояса по газобетону предохраняет кладку от смятия под весом тяжёлых плит.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Ещё одним вариантом армопояса можно считать перемычку над дверным или оконным проёмом. Работает она несколько иначе, так как имеет две опоры по торцам, а не лежит на кладке всем массивом. Но технология обустройства может быть абсолютно одинаковой — разве что для опалубки в проёме, даже несъёмной, требуются подпорки.

Исходя из информации, представленной в предыдущей главе, ответ на вопрос: нужен ли армопояс для одноэтажного дома из газобетона, напрашивается сам собой. Однозначно нужен – вопрос только в том, какой именно: замкнутый или разорванный. Правильно решить этот вопрос может только проектировщик, который рассматривает работу всех конструкций вкупе. Но мы постараемся пояснить доступно.

• Многие в целях экономии стараются сделать мелкозаглублённую фундаментную ленту, полагая, что раз газобетон лёгкий, то и основание под ним может быть облегчённым. Однако у такой ленты нет надлежащей жёсткости. В каменных домах она обеспечивается именно за счёт устраиваемого поверху стен армопояса.
• Чтобы пояс как надо работал, он должен быть существенно пригружен. То есть, выше него должен быть ещё этаж, причём, полноценный, а не мансардный, или же перекрытия должны быть плитные железобетонные.
• Одна кровля не даёт нужной нагрузки, поэтому вся надежда в одноэтажном доме только на фундамент, который должен быть максимально жёстким – монолитным. Если же для его устройства использовали блоки ФБС, поверх них обязательно должен заливаться монолитный пояс!
• Нужен он и под опирание кровли, от её конструктива зависит и разновидность опорного пояса. Например, когда каркас крыши спроектирован с висячими стропилами, соединёнными в нижних концах затяжкой с подкосами, она компенсирует распорное усилие.
• Поэтому армопояс под такую крышу может устанавливаться только в той части, где происходит непосредственно опирание стропил на стены. То есть, он может быть разорванным. Когда у крыши нет нижней затяжки, а есть только короткая верхняя, на стены будут воздействовать остаточные распорные усилия. Чтобы их компенсировать, нужен кольцевой армопояс.

Повторимся, такие тонкости учитывает проектировщик — рядовой застройщик, который строит без проекта, вряд ли в них правильно разберётся. Поэтому, во избежание ошибок, устройство монолитного пояса в газобетонных стенах лучше сразу делать с замкнутым контуром.

Особенно это касается случаев, когда монтаж блоков производился на раствор. У него адгезия к поверхности газоблоков плохая, да и кладочный материал лёгкий. Такие стены сильнее подвержены воздействию распорных усилий – как минимум, на них появляются трещины. Поэтому в проекты газобетонных домов, даже одноэтажных, чаще всего закладывается полноценный армирующий пояс.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Пояс, сложенный из нескольких рядов кирпича без внутреннего усиления стальными стержнями назвать армирующим нельзя. Такой вариант используют только для перераспределения нагрузок при опирании стропил в разорванном поясе (если полноценный пояс не нужен), но это не лучший вариант для газобетонного дома. Если надо обеспечить кольцевую жёсткость, кирпич использовать можно — но только обязательно с заложенной между рядами кладки арматурой!

В случае с односкатной крышей, ситуация несколько иная. Как делается армопояс в этом случае, зависит от того, за счёт чего сформирован уклон крыши: кладки из газобетона, имеющей на параллельных стенах разную высоту (соответственно, по торцам получаются треугольные щипцы или фронтоны), или же стоек стропильной системы. В первом случае, армирующие балки могут выполняться только на двух стенах, на которые опираются стропила. Во втором случае, пояс должен быть замкнутым.

Так как опорным основанием для заливной балки является обрез стеновой кладки, её толщина и обуславливает размеры армопояса на газобетоне. Высота – во всяком случае, когда в структурировании пояса используют блоки с U-образным сечением, так же соответствует высоте ряда кладки.

Однако ширина может быть немного уменьшена или высота увеличена. Делается это для того, чтобы сечение балки получилось не прямоугольным, а квадратным — так оно гораздо лучше сопротивляется механическим усилиям. При заливке балки по съёмной опалубке, уменьшенную ширину наращивают до общей толщины стены за счёт утеплителя, который затем закрывается облицовочным материалом.

При использовании лотковых блоков в этом необходимости нет, так как армированный монолит защищён изнутри и снаружи газобетонными стенками блока. С наружной стороны они утолщены, чтобы армопояс не промерзал. Например, при ширине U-блока 300 мм, толщина внутренней стенки составит 60 мм, а наружной – 70 мм. Ширина выемки, соответственно, 170 мм. У более толстого блока ширина выемки увеличивается всего на 10 мм, значительно утолщается только внешняя стенка – до 145 мм. Толщина донышка лотка составляет 60-70 мм – в зависимости от его общего размера.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Армопояс заливается из тяжёлого бетона класса В15 (М200). Изготавливается он из портландцемента марок М400 или М500. В первом случае, на 1 часть цемента добавляется 2,8 частей песка и 4,8 частей щебня, во втором случае песка должно быть 3,5 частей, а щебня – 5,6 частей.

В газобетонных домах заливка армопоясов нередко производится по несъёмной опалубке. Её роль играют U-образные блоки плотностью 500 кг/м³ — то есть, марка обозначается, как D500. За неимением лотковых блоков, многие применяют перегородочные. Устанавливают их вдоль наружного края стены, за счёт чего и формируют квадратное сечение заливаемой балки. С внутренней стороны может быть установлен такой же блок, либо щит съёмной опалубки. В любом случае, марку перегородочных блоков так же нужно брать не менее D500.

Мы не раз упомянули про U-блоки, как идеальное решение для обустройства армирующего пояса. Только вот у них есть один большой минус – высокая цена (на апрель 2020 года 400-420 руб за штуку). Поэтому заказчики склонны отдавать предпочтения другим вариантам, о которых мы в принципе уже упоминали. Теперь обобщим информацию, остановившись более подробно на конструктиве.

Ват как можно сформировать армопояс без применения П-образных блоков:

1. В качестве несъёмной опалубки используется ряд устанавливаемых с внешней стороны газобетонных блоков толщиной 100 мм (перегородочных). Блоки монтируются на клей, как и в обычной кладке — единственное отличие заключается в том, что за счёт их меньшей толщины образуется уступ, в котором и располагается монолитная балка. Изнутри к перегородочному блоку приставляется полоса пенопласта толщиной 50 мм, а с противоположного конца производится крепление щита опалубки из деревянных досок или фанеры. Таким образом, если толщина стены 400 мм, ширина монолитной балки получится 250 мм. При такой же высоте перегородочного блока, сечение армопояса получится квадратным.
2. Если в первом варианте одна стенка опалубки была съёмная, вторая несъёмная, то здесь обе стенки съёмные. То есть, снаружи тоже устанавливается деревянный щит. Вдоль него так же монтируется слой пенопласта, но более толстый – 100 мм. Когда опалубка будет снята, со стороны фасада будет виден утеплитель. Неэстетично, конечно, но если учесть, что газобетонные стены всегда чем-то отделываются снаружи, большой роли это не играет. Некоторые застройщики обходятся без пенопласта, но тогда армопояс становится мостом холода, через который тепло будет уходить из помещений — да и на заливку армопояса уйдёт больше бетона.
3. В третьем варианте обе стенки опалубки будут несъёмными. Снаружи так же монтируется газоблок толщиной 100 мм + пенопласт 50 мм, а вдоль внутренней грани кладки устанавливаются блоки толщиной 50 мм. Плюс этого решения в том, что залитая балка не будет видна ни с улицы, ни из помещения. Ну и небольшая экономия на количестве заливного бетона.

Каких либо преимуществ по прочности нет ни у одного из вариантов, поэтому выбор обычно осуществляется исходя из себестоимости конструкции. Самой дешёвой оказывается вариант со съёмной опалубкой. Особенно на внутренних стенах, в которых использовать пенополистирол не нужно. Соответственно, он и самый популярный, поэтому расскажем о нём более подробно.

Для установки бортов опалубки может использоваться ламинированная или влагостойкая фанера, OSB, листовой металл. Но чаще всего для этой цели применяют обрезную доску толщиной 25 и шириной 150-200 мм, из двух-трёх рядов которой собирают широкие щиты. Брать саму доску большей ширины не рекомендуется, так как при увлажнении она сильнее деформируется, не позволяя получить балку с ровной и гладкой поверхностью.

Доски сбивают в щит путём скрепления их поперечными брусками или обрезками досок, которые устанавливаются с наружной стороны щита. Шаг установки – 80-100 мм. Гвозди же, наоборот, забивают с внутренней стороны так, чтобы стержень прошёл навылет и его конец был загнут. Это уберегает соединение от самопроизвольного выпадения крепежа под действием распирающей силы бетона. Количество креплений – по 2 на каждую доску.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Крупные щели между элементами опалубки заделываются паклей или закрываются рейками — мелкие и сами закроются, когда дерево набухнет. Места примыкания щитов к кладке можно заделать полосками полиэтилена, закрепляемого скобами строительного степлера.

После того, как щиты сбиты, их устанавливают на стену. Они должны быть закреплены жёстко, чтобы под тяжестью бетона опалубка не развалилась. Щиты должны плотно прилегать с стене, строго вертикально, чтобы придать балке правильную форму. Для этого и доска для опалубки должна подбираться максимально ровная. Деревянные борта фиксируют к кладке съёмными анкерами длиной 100 см, под которые предварительно высверливают отверстия.

В среднем высота у армопояса 250-300 мм. Щиты выставляют на нужный уровень, а после крепления к стенам соединяют между собой брусками или кусками оцинкованного профиля, смонтированными по верхним рёбрам щитов. Некоторые строители стягивают борта опалубки проволочными скрутками, но делать это нежелательно, так как под воздействием массы бетона проволока удлиняется, заставляя доску изогнуться внутрь опалубки. Как минимум, из-за этого могут получиться неровными поверхности балки, но иногда из досок даже выворачивается крепёж.

Как и для любой монолитной несущей конструкции, для усиления армопояса делается каркас. Минимально допустимое сечение продольных периодических стержней для армопояса дома из газобетона – 10 мм, класс АIII. На поперечные элементы, задающие форму каркасу, идут гладкие пруты диаметром 8 мм.

В объёмную конструкцию всё это соединяется вязальной проволокой сечением 3 мм. В местах пересечения наружных стен с внутренними, используются стержни с радиусным изгибом, установленные с нахлёстом к прямым участкам, и привязанные к ним проволокой.

Чтобы после заливки со всех сторон каркаса образовался защитный слой бетона, его укладывают не прямо на дно опалубки или под её стенки, а на расстоянии 2,5-3 см от них. Обеспечивается оно за счёт специальных пластиковых фиксаторов, надеваемых на продольные стержни в нижнем ряду.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

С учётом защитного слоя, ширина каркаса должна быть меньше ширины опалубки на 5-10 см.

У газобетона довольно слабая адгезия к цементно-песчаному раствору, поэтому многие строители забивают в горизонтальную поверхность кладки (она же дно опалубки) гвозди так, чтобы половина стержней оставалась свободной и замонолитилась в бетоне армопояса.

Какой бетон использовать, уже было сказано — теперь разберёмся, как правильно его залить:

1. Прежде всего, нужно определить уровень заливки, для чего на внутренней стороне опалубки делаются метки с помощью нивелира. Обычно забивают гвоздики и отчерчивают линию красящим шнуром.
2. Если будет использоваться автобетоносмеситель, и он сможет беспрепятственно двигаться вокруг здания, для выполнения работ по бетонированию достаточно двух человек. Рабочие помогают машинисту маневрировать при установке на стоянку.
3. Начинается заливка с самой дальней точки. Пока машинист определяет наилучшее положение лотка, по которому бетон будет скатываться в опалубку, бетонщики занимают удобные позиции, позволяющие распределять лопатами смесь.
4. Пока автобетононасос перемещается на другую стоянку, рабочие уплотняют вибраторами уже залитый участок. Операции повторяются, пока опалубка не будет заполнена по всему периметру.
5. После уплотнения, уровень бетона может снизиться, поэтому при необходимости его доливают до отметки на опалубке.
6. На долитых участках вибрирование производится ещё раз, после чего поверхность армопояса выравнивается штукатурным полутёрком.
7. Конструкция, которая при непрерывной заливке должна быть сформирована за одну рабочую смену, укрывается полиэтиленом, полотнища которого прикрепляют степлером к опалубке. Плёнка защитит монолит он размывки дождём, а так же предупредит слишком быстрое испарение влаги, которое нарушает процесс гидратации цемента.
8. В жаркую погоду поверхность бетона нужно дополнительно увлажнять.

Снимать опалубку можно через несколько дней, когда монолит наберёт 50% прочности. При температуре + 20 градусов, это произойдёт уже на третьи сутки, при +5 – на седьмые. Но нагружать армопояс можно только после полного набора прочности, который в среднем составляет 28 дней.

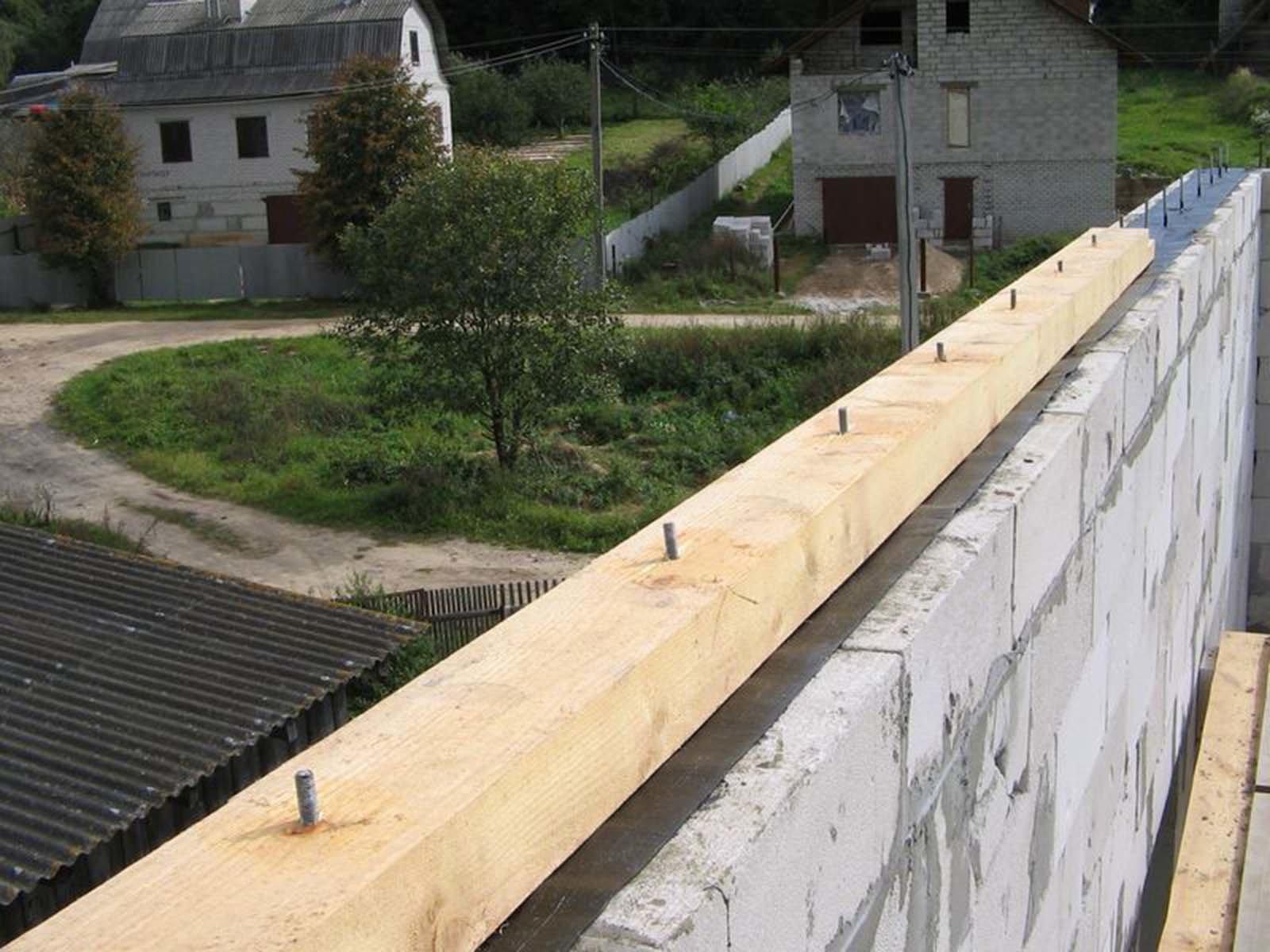

Мауэрлат – это деревянная балка, монтируемая поверх армопояса, чаще всего по размеру соответствующая его ширине. Она принимает и распределяет нагрузки от веса стропил, к ней же они и фиксируются. В домах балка всегда цельная, в хозпостройках нередко в точках опоры стропил подкладывают просто куски бруса.

• Для крепления мауэрлата к стене, в процессе армирования сейсмопояса вертикально устанавливают длинные резьбовые шпильки. Под них в брусе просверливают отверстия, через которые и насаживают, закручивая гайку с шайбой. Монтаж стропильной системы крыши и начинается с мауэрлатных балок.
• Кроме того, что мауэрлат поддерживает стропила, к нему ещё и присоединяются балки перекрытия. От точности его положения зависит и точность установки всего каркаса крыши. Поэтому так важно, чтобы поверхность армопояса была ровной, противоположные друг другу деревянные балки были строго параллельны, и сам брус не имел кривизны. Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Важно: Чтобы дерево не контактировало с бетоном, мауэрлат укладывают на предварительно настеленную рулонную гидроизоляцию.

• Сечение бруса подбирается в зависимости от толщины стены, их длины и предполагаемых нагрузок от кровли. Как правило, ширина мауэрлата составляет 1/3 толщины кладки, но не меньше 100х100 мм. Сечение может быть как квадратным, так и прямоугольным.
• Если требуется нарастить его по высоте, а бруса подходящего сечения нет, строители попросту берут пару боле тонких брусьев и сдваивают их. Первый крепится к армопоясу, а потом уже второй – к первому. Это может быть удобным в том случае, когда длины анкера не хватает и на бетонную балку, и на деревянную.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если длина стены превышает размер цельного бруса, мауэрлат составляют из двух элементов, соединяя их в полдерева. Важно только, чтобы они были одинаковой или примерно одинаковой длины, а не один длинный, другой короткий.

Оценивая выгоду конструкции, многие заказчики принимают во внимание только её себестоимость. Например, предпочитают залить армопояс по дощатой опалубке по всей толщине стены, потому что так дешевле. Однако ячеистый бетон в силу относительно малой прочности плохо выдерживает лишние нагрузки. При использовании лотковых или перегородочных блоков в качестве несъёмной опалубки, их можно значительно уменьшить, что снизит и вероятность образования трещин в кладке.

Армопояс на газобетоне: устройство и установка

Армопояс на газобетоне – железобетонная конструкция, которая служит для укрепления стен домов. Устанавливают армопояс для газобетона по всему периметру зданий и сооружений, чтобы он повышал сопротивление температурным перепадам, проседанию почвы под конструкцией и противостоял силе ветра. Также целесообразно применять армопояс на газобетоне при строительстве домов на наклонной местности.

Предназначение

Армопояс применяют для укрепления дома по всему периметру, а также:

• В случае, когда газобетонная конструкция не способна устоять нагрузкам при использовании точечных креплений для каркаса крыши. Образуются трещины и сколы на плитах.
• При конструкции с висячим каркасом крыши получается нагрузка на кирпичные и газобетонные стены. В этом случае армирующая стяжка играет большую роль и не позволит дому «трещать по швам».
• Когда брусья висячих крыш, которые крепятся в газобетонный материал, несут точечную нагрузку, что приводит к ослабеванию прочностных характеристик зданий и сооружений. Образуются трещины, сколы, разрушения. Чтобы избежать этого, укрепляют точки с нагрузками и место под крышей с помощью армопояса.

Схема стены из газобетонных блоков.

Армирующий пояс из железобетона применяют в случае:

• деформации стен из-за движения и неравномерности почвы;
• необходимости обеспечить дополнительную прочность зданий;
• надобности распространения нагрузок по стенам;
• профилактики точечных нагрузок из-за фиксации брусьев к станам зданий и сооружений с использованием шпилек и анкерных болтов.

Армопояс для газобетона должен быть цельным, так как он играет большую роль в продолжительности срока службы зданий, а значит, должен увеличивать силу сопротивления стен различным нагрузкам.

Вернуться к оглавлению

Где устанавливается?

Начинают фиксацию армопоясов на газобетон с определения места его расположения. Область применения должна выбираться, исходя из его главной функции – повышение прочностных характеристик зданий, где присутствуют негативные условия обитания и плывучесть почвы.

Железобетонная цельная конструкция включает в себя несколько поясов. Чтобы сделать первый пояс, устанавливают верхнюю часть фундамента. Заливка происходит под ленту. Применяя второй пояс, монтаж приходится над опорами. Такая конструкция представляет собой основание для опорного фундамента.

Первый ростверк в высоту имеет 350 мм и ширину – 1000 мм. Данные размеры приблизительные, так как на них влияют условия внешней среды:

• влажность;
• температурный режим;
• изменение грунта.

После установки винтовых свай их соединяют между собой ростверком -поперечными перекладинами из стали.

Установка ростверка должна находиться по периметру сооружений и под несущими стенами. Такая основа обеспечит надежность зданий и сооружений. Устанавливают второй армирующий пояс высотой 300 мм и шириной такой же, как у стены. Применение второго слоя необязательно.

Третий слой кладут под плитами преграждений. Он обеспечивает стяжку стен и препятствует образованию трещин.  Четвертый – применяется при возведении кирпичных и газобетонных конструкциях и устанавливается для плит преграждений второго этажа.

Вернуться к оглавлению

Способы устройства

Приступают к строительным работам с расчета размера и формы армопоясов. Сделать армопояс для газобетона можно двумя способами:

• при помощи опалубки;
• с помощью газоблоков.

При монтаже стягивающих конструкций применяют следующие материалы и инструменты:

• рулетка;
• бетономешалка;
• доски;
• анкерные болты;
• арматура;
• киянка;
• оснащение при работе с газобетоном;
• крепеж;
• клей;
• бетономешалка;
• бетонный раствор и ингредиенты для его приготовления;
• утеплитель;
• камень.

Вернуться к оглавлению

При помощи опалубки

Перед началом заливки бетонного раствора, изготавливают деревянную опалубку. После ее установки монтируют арматурную конструкцию и заливают все бетоном. Опалубка применяется в виде U-образных блоков. В конце работ покрывают получившееся сооружение утеплительным слоем, благодаря которому уменьшается выход тепла через армировку.

Вернуться к оглавлениюВернуться к оглавлению

Материалы и инструменты

Чтобы сделать опалубку применяют такие материалы:

• Доски с ровной поверхностью.
• Фанера, которая должна обладать влагостойкостью. Для ее обеспечения поверхность фанеры обрабатывают покрытием на основе полимерных материалов.
• Утеплительный материал. Который обладает небольшой объемной массой и имеет устойчивость к механическому воздействию.

Необходимые инструменты:

• строительный уровень;
• молоток;
• шуруповерт;
• рулетка;
• ножовка;
• доски различных размеров;
• отвес;
• дрель;
• саморезы;
• проволока;
• монтировка.

Вернуться к оглавлению

Установка опалубки

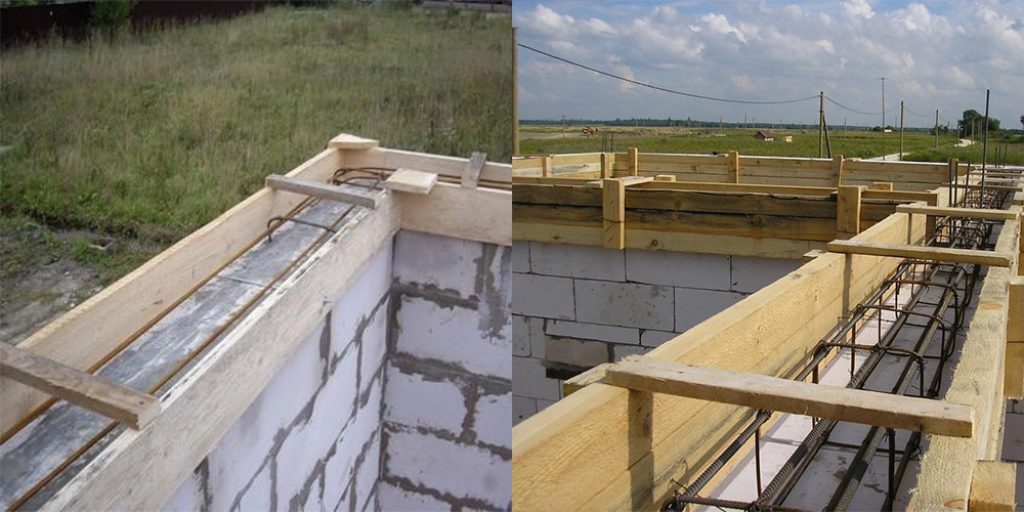

Опалубка для армопояса.

Монтировать опалубку начинают одновременно по всему периметру конструкции. Начинают фиксировать опалубку саморезами или гвоздями. После чего крепят распорку к щитам и для повышения прочности соединяют их между собой проволокой. Чтобы обеспечить тепло в здании, внутренний пласт опалубки прокладывают теплоизоляционным слоем.

После сборки каркаса применяют строительный уровень, чтобы обеспечить ровность конструкциям. Чтобы придать хорошую связку газоблоков с армопоясом, еще перед этапом заливки вбивают ряд гвоздей в их верхний слой.

Вернуться к оглавлению

Установка арматуры

Монтаж арматуры возможен из двух и четырех прутьев. Применяя первый вариант, устанавливают плиты из бетона с шагом в полметра. В конечном итоге каркас напомнит ступеньки. Такая конструкция подойдет для фундаментов с небольшими нагрузками.

Для более сложных и тяжелых вариантов применяют основу из четырех прутьев, которая также соединяется перемычками. В итоге конструкция будет в виде четырехсторонней фигуры. При установке арматуры нужно соблюдать пятисантиметровое расстояние от края конструкции. Соединение элементов проводят проволокой, предназначенной для связывания арматуры, но ни в коем случае не сваркой.

Вернуться к оглавлениюВернуться к оглавлению

Заливка

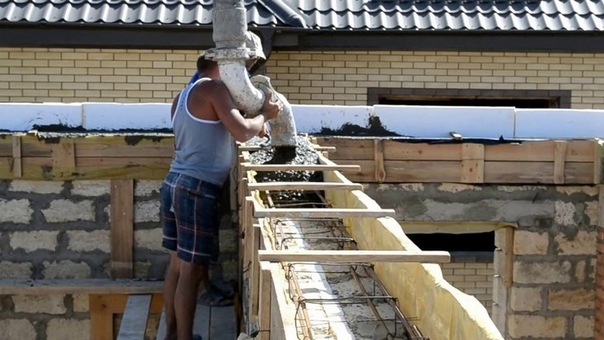

Заливка бетоном опалубки.

Как только работы по установке опалубки выполнены, приступают к заливке бетонным раствором в монолитный каркас. Бетонная смесь включает в себя следующие компоненты:

• песок;
• щебень;
• цемент;
• воду.

С помощью бетономешалки тщательно перемешивают ингредиенты до образования однородной структуры. Заливка опалубки выполняется в один этап. После чего удаляют образовавшиеся пузырьки воздуха с помощью трамбовочных механизмов. Монолитный слой прокладывают утеплительным материалом.

Вернуться к оглавлению

С помощью газоблоков

Устанавливая армопояса с помощью блоков, не потребуется много усилий. Монтаж прост в исполнении и не займет много времени. Газоблоки укладывают на стены, оставляя в центре рядов пустоту, после чего этот промежуток заливается бетонным раствором.

Применяя газоблоки для армопояса, обеспечивается надежность и долговечность зданий.

Материалы и инструменты

Установка армопояса требует следующих материалов:

• клеевой раствор;
• гидроизоляционный слой;
• саморезы;
• дюбели и анкеры;
• гвозди.

Чтобы сделать армопояс понадобятся такие инструменты:

• штробороез;
• угольник;
• пила;
• каретка;
• резиновый молоток;
• зубчатая кельма.

Вернуться к оглавлению

Установка блоков

Армопояс с помощью газоблоков.

При монтаже армопояса устанавливают газоблоки с помощью клеевого раствора. Кладка происходит по отметкам на блоках и балках. После чего устанавливают арматурный каркас и заливают конструкцию бетоном. Чтобы избежать появления пузырьков воздухов, применяют тромбовку бетона. Армопояс пригоден к эксплуатации, после набора бетонного раствора прочности. Применяя U-блоки, снижают трудозатраты и увеличивают теплопроводность конструкции.

Вернуться к оглавлению

Армирование

Для предотвращения трещин при сооружении крупного объекта применяют к газобетону армирование. Для этого в наиболее уязвимые места фиксируют армирующий материал:

• Каркас, состоящий из 2 рядов проволоки, которые соединяют между собой перемычками. Укладка каркаса происходит в один слой.
• Стальная арматура, с помощью которой осуществляется кладка двух рядов, лежащих параллельно друг другу.

Перед началом работ по установке арматуры, прорезают штробы в газобетоне и наполняют клеевым составом. После чего в них вставляют армировку и удаляют остатки клея.

Заливка

На этапе заливки важно правильно заполнить емкости. Раствор заливают на половину формы, так как бетонная смесь способна подниматься. После чего обрезают выпуклость над емкостью металлической струной и оставляют раствор для затвердения. Осуществляя заливку, нужно исключить появление сквозняков в помещении.

Вернуться к оглавлению

Особенности установки

Чтобы армопояс выполнял необходимые функции, важно правильно провести его установку:

• делают геометрические расчеты и подготавливают нужные инструменты и материалы;
• фиксируют опалубку;
• проводят разметку стен;
• готовят раствор непосредственно перед его применением, бетон используют маркой до М200;
• для армопояса нужно выложить кирпичи так, чтобы между ними остался промежуток;
• используют ростверк при строительстве дома из блоков.

Соблюдение рекомендаций сделает строительный процесс быстрее и улучшит качественные характеристики конструкции.

Как залить армопояс на газобетон. Армопояс в доме из газобетона: зачем он нужен и как его правильно сделать?

Как залить армопояс на газобетон. Армопояс в доме из газобетона: зачем он нужен и как его правильно сделать?

У газобетонных блоков есть много преимуществ по сравнению с обычными строительными материалами (бетоном, деревом, кирпичной кладкой). Они легкие, удобные в работе и теплые . Но у газобетона есть один недостаток — хрупкость . Он не выдерживает точечных нагрузок, капризен к деформациям при изгибе. Поэтому при строительстве жилого дома из газобетонных блоков принято делать несколько «поясов»: поверх фундамента, под плиты междуэтажных перекрытий (если этажей несколько) и, наконец, армопояс под балки перекрытия для обустройства кровли.

Роль армопоясов следующая:

• повысить прочность дома,
• равномерно распределить нагрузку,
• сохранить целостность конструкции.

Армированный пояс необходим при строительстве одноэтажного дома; при возведении особняка с мансардой или двухэтажного без него также не обойтись. Он гарантирует отсутствие трещин , надежное крепление крыши, наружного и внутреннего декора. Также в дальнейшем именно дополнительные ребра жесткости позволят сделать в газобетонных стенах необходимые технологические отверстия, вентиляцию, балконы, слуховые окна.

Как сделать армопояс на стены из газобетона?

Армированный пояс — это своеобразная лента, опоясывающая по периметру все здание и скрепляющее стены единым монолитным кольцом. Существует несколько способов сделать армопояс:

1) выложить «стенки» из кирпичей, залить внутреннее пространство бетоном с добавлением армирующих элементов;

2) сделать деревянную (пластиковую) опалубку, поместить внутрь арматуру, залить бетоном;

3) выложить «оболочку» армопояса из специальных полых внутри газоблоков (U-блоков или П-блоков), сделать заливку бетонным раствором;

4) комбинированный способ.

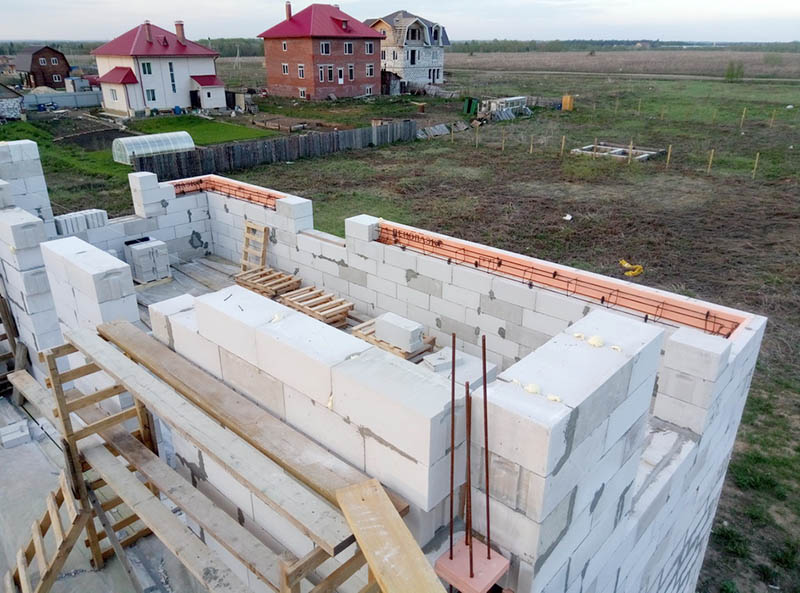

Чаще всего каркас для армированного пояса делают из газобетона толщиной 5-10 см. В таком случае армопояс представляет собой двойную газобетонную кладку. Пространство между двумя слоями заливают бетоном, добавляя в него армирующие элементы (стержни, прутья, металлическую сетку). Стандартная высота армопояса: 2-3 кирпича, поставленных на ребро, то есть 25 −35 см.

Внимание! Если армированный пояс будет служить опорой для мауэрлата, в него закладывают вертикальные резьбовые шпильки для крепления кровельного основания.

Как сделать армопояс по газобетону без кладки?

Изготовление армированного пояса без тонкостенного газобетона напоминает обустройство ленточного фундамента. По всему периметру здания возводится временная опалубка армопояса (как правило, из дерева), которая заполняется металлическими прутьями и заливается бетоном. Толщина армопояса соответствует толщине стены. При этом диаметр арматуры не менее 5 мм.

Армопояс 10 см. Варианты устройства армопояса

Армопояса на стенах из газобетона выполняются высотой 30-40 см, иногда достаточно 20 см. В ряде случаев допустимо увеличение толщины бетонного слоя, но с включением большего числа прутьев в каркас. Из-за различной теплопроводности блоков и обычного бетона, требуется укладка утеплителя по всей длине пояса, иначе здесь обязательно образуется «мостик холода».

В качестве утеплителя используется пенополистирол, базальтовая вата высокой плотности толщиной 5-10 см. Если предполагается внешнее утепление, то допускается уменьшение толщины листов внутри линии жесткости.

Армопояс на газобетоне можно сделать несколькими способами:

• с помощью деревянной опалубки,
• с тонкими блоками для перегородок,
• из U-образных блоков.

Первый вариант устройства армопояса дешевле, но и самый трудоемкий. Чтобы съемная опалубка выдержала немалый вес, ее нижняя часть прикрепляется саморезами к блокам стены, а верх параллельных сторон стягивается прутьями с болтами.

Если толщина стены равна или превышает 40 см, для устройства армопояса можно использовать перегородочные блоки толщиной до 10 см. Они закрепляются по внешнему и внутреннему периметру кладки. Оставшееся пространство заполняется арматурой, теплоизолятором и бетоном. Допустимо комбинировать 2 варианта, когда с внешней стороны укладывается перегородочный материал, а с внутренней – доски опалубки.

Наиболее простой вариант обустройства армопояса в доме из газобетона – использовать U-блоки.

В этом случае не нужно тратить усилия на съемную опалубку, легче следить за ровностью укладки, сокращается время простоя за счет более тонкого слоя бетона. Чтобы внутрь конструкции поместился утеплитель, стоит выбрать блоки с минимальной толщиной стенок. Если часть конструкции проходит над открытым проемом (оконным, дверным), то потребуется монтаж опалубки, поддерживающей конструкцию снизу в проеме.

Источник: https://gorizont-pro.ru/novosti/dlya-chego-nuzhen-armopoyas-dlya-sten-iz-gazobetona-armirovannyy-poyas-pod-fundament

Армопояс для газобетона под балки перекрытия. Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс . А необходимость его устройства кроется в следующих причинах:

Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
1. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
2. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
3. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома . Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание . Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

• Фундамент расположен на прочной скальной породе .
• Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл . Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Правильный армопояс. Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делаетсяиз полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из нашихдля расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Как залить армопояс частями. Как залить армированный пояс?

 – специальная строительная конструкция, которая укрепляет здание, фиксируя кладку из кирпича. Сейсмопояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и кровлю.

Заливка армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала, обладающего недостаточной прочностью. К хрупким строительным материалам проблематично закрепить брусья для установки стропил. Если правильно залить армопояс, вы обеспечите надежность крепления элементов перекрытия. Пояс представляет собой расположенный между этажами объекта фундамент, повышающий устойчивость возводимого объекта строительства. Он перераспределяет усилия, создаваемые элементами строения. Сейсмопояс повышает сопротивляемость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки

Если объект строительства представляет собой двухэтажный дом, то заливаются два идентичных армопояса. Устройство первого выполняется, когда завершено строительство контуров нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания возведения второго этажа. Он – основа для крепления стропил.

Целесообразность сооружения усиленного пояса

В каких случаях требуется усиление строения, можно ли без него обойтись? Заливают сейсмопояс в следующих ситуациях:

• недостаточно заглубленный фундамент;
• расположены в непосредственной близости овраги и водоемы;
• здание построено в условиях горного рельефа;
• возможна усадка грунта под постройкой;
• объект расположен в сейсмической зоне.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

• Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
• Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

• сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
• выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
• обеспечение жесткости строящегося здания;
• распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
• фиксация замкнутой линии, являющейся основанием для крепления кровли.

Независимо от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что необходимо позаботиться об усилении строения!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезное требование при сооружении армированного стальными прутками пояса – соблюдение размеров. Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не меньше 250 миллиметров. Если возведение постройки осуществляется из газобетона, то укладка завершающего ряда производится специальными блоками U-образной конфигурации. Эта цепь представляет собой опалубку для заполнения бетонным раствором. В ситуации, когда строительство дома осуществляется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний – выполняется из досок.

Где вы предпочли бы жить: в частном доме, или квартире?

Видео заливка армопояса дома из газоблоков // FORUMHOUSE

Армопояс для газобетона. Как сделать армированный пояс

Армопояс или армированный пояс представляет собой монолитную замкнутую железобетонную конструкцию, которая проходит по контуру всего здания. Главное предназначение этого строительного элемента – повышение сопротивления здания различным видам нагрузок и деформации. К таковым относятся неравномерная усадка строения и почвы под ним, температурные перепады, а также воздействие ветра.

Для чего нужен армопояс

Существует несколько причин, по которым возведения армопояса для газобетона является обязательным.

Во-первых, когда монтируется стропильная система крыши, ее мауэрлат чаще всего крепится к стене с помощью анкеров или шпилек. Проблема в том, что газобетонные блоки очень плохо переносят точечную нагрузку, источником которой и являются анкерные болты и шпильки, и при таком воздействии могут треснуть или лопнуть.

Во-вторых, использование в конструкции кровли висячих стропил создает на стены нагрузку, как бы расталкивая их в стороны. В этом случае армопояс для газобетона не только придает жесткость конструкции, но и распределяет нагрузку на весь каркас дома.

В-третьих, если не сделать разгрузочный пояс, и положить балки стропильной системы прямо на газобетон, то при малейшем отклонении уровня крыши возникнет точечная нагрузка. Чем это грозит – смотрите пункт первый.

В случае строительства двухэтажного дома, и в зависимости от выбора материала для возведения стен, нужно будет делать как минимум два армопояса – между первым и вторым этажом (на него будут опираться плиты перекрытия), и между вторым этажом и крышей. Также возможно потребуется залить армированный пояс по фундаменту.

Опалубка под армированный пояс

Самым простым вариантом для возведения опалубки можно считать каркас из досок, сращенных между собой обрезками досок по внешней стороне. Обычно высота армопояса в 30 см более чем достаточна, по толщине же он либо соответствует ширине стены из газосиликатных блоков, либо делается уже.

Для закрепления опалубки армированного пояса нижняя часть деревянного короба прикручивается саморезами к стене, а чтобы заливаемый бетон не раздавил конструкцию, сверху короб через каждые 80-100 см скрепляется поперечными стяжками.

Для утепления армопояса можно посоветовать не делать его заподлицо со стеной, а сместить опалубку вглубь стены. Когда бетон схватится, получившиеся ниши можно будет заполнить теплоизолирующим материалом.

Арматурный каркас для армопояса

Подойти к решению этого вопроса можно двумя способами. Если в качестве перекрытий не будут использоваться тяжелые бетонные плиты, каркас можно сделать из двух прутьев, соединенных перемычками. В результате у вас получится «лесенка» с шагом около 50 см.

В случае значительных нагрузок потребуется более мощный каркас, состоящий из 4-х прутьев, соединенных между собой перемычками. В сечении такой каркас будет представлять собой прямоугольник или квадрат.

Какой бы из вариантов вы не выбрали, нужно помнить, что арматура должна отстоять от всех краев конструкции не менее чем на 5 см. Чтобы приподнять армопояс над газобетонными блоками, можно подложить под него куски кирпича или камня. Все элементы арматурного каркаса связываются с помощью проволоки для вязки арматуры (пользоваться для этого сваркой крайне не рекомендуется). Делать это нужно прямо в опалубке, так как каркас получится тяжелый, и поднять его в собранном виде будет очень непросто. Когда каркас готов, его нужно ровно выставить внутри опалубки, используя для этого уровень.

Заливка армопояса

Финальная стадия работ по изготовлению армопояса для газобетона – заливка. В качестве материала для заливки можно использовать готовый покупной бетон марки М200 или выше, а можно сделать его самостоятельно.

Для этого потребуется смешать цемент, песок и щебень в соотношении 1:3:5, тщательно перемешать смесь, а затем, добавляя воду, довести раствор до нужной консистенции. Удобнее всего делать это в бетономешалке, так как бетона нужно много, а месить его вручную – занятие очень тяжелое и трудоемкое.

ОЧЕНЬ ВАЖНО, чтобы армированный пояс заливался за один раз, то есть крайне не рекомендуется заливать бетон в опалубку частями. Если же сделать этого не получается, нужно делать вертикальные отсечки, возводя временную перемычку из досок или куска газобетона. Когда будет готова новая порция бетона, перемычка удаляется, место стыка  обильно поливается водой, после чего заливка армопояса продолжается.

Когда бетонная смесь залита в опалубку, нужно избавиться от возможных пустот внутри нее. Для этого используется кусок арматуры или специальный инструмент, которыми уплотняют смесь методом штыкования, иными словами простого протыкивания.

Через 3-4 дня, при хорошей погоде, опалубку можно снимать. Все, армопояс для газобетона готов!

Как сделать армопояс для газобетона / Paulturner-Mitchell.com

Армопояс для газобетона, как и для других видов строительных материалов, предназначен для усиления здания, что повышает устойчивость последнего к повышенным нагрузкам. Также он предотвращает деформации, связанные с неравномерной усадкой самой конструкции и земли под ней, от воздействия ветра и перепадов температуры. Это монолитная конструкция из железобетона, расположенная по всему периметру здания.

Зачем делают армопояс для газобетона?

Эта процедура является обязательной, и тому есть ряд причин. Их стоит описать более подробно. В процессе возведения стропильной конструкции крыши мауэрлат крепится к стене с помощью анкеров и шпилек, создавая точечную нагрузку. Газобетон не справляется с такой нагрузкой, и из-за этого в блоках могут появиться трещины. Если речь идет об использовании подвесных конструкций в стропильной системе, на стены создается дополнительная нагрузка.Обладает разрывным эффектом. Армопояс для газобетона в этом случае нужен не только для придания каркасу жесткости, но и для распределения нагрузки на весь дом.

Если балки стропильной системы укладывать непосредственно на газобетон, это может привести к целому ряду неприятностей. При отсутствии армопояса малейшее отклонение уровня кровли вполне может привести к появлению точечной нагрузки, что приводит к образованию трещин.

При строительстве двухэтажных зданий устраивают несколько армирующих поясов, не менее двух.Их точное количество зависит от материала, выбранного для возведения стен. Между первым и вторым этажом необходимо устроить армопаузу для газобетона, которая связана с опорой перекрытий на нем. Между вторым этажом и крышей тоже необходимо. Не исключено, что вам понадобится сделать фундамент армопояса.

Следует разобраться, как это сделать. Обычно опалубка для армирующего пояса выполняется в виде каркаса из досок, закрепленных снаружи.Этот способ не только самый простой, но и наиболее часто используемый. Обычно достаточно высоты в 30 сантиметров, а ее толщина не должна превышать ширину стены. Или вы можете сделать это уже немного. Нижняя часть опалубки крепится к стене с помощью саморезов, а сверху обязательно через каждые 80-100 сантиметров использовать поперечные анкеры. Это позволит конструкции удерживать бетон во время заливки.

Если вас интересует дальнейшее утепление стен, то армопояс для газобетона не следует делать заподлицо, лучше сдвинуть опалубку немного глубже.Затем эти ниши будут заполнены теплоизоляционным материалом.

Если в перекрытии не используются бетонные плиты, достаточно сделать каркас из пары стержней арматуры, которые соединяются перемычками. Он будет сделан в виде лестницы. При более значительных нагрузках следует изготавливать более прочный каркас, состоящий из четырех стержней, в разрезе квадрата. Если говорить о том, как делать армопояс, то важно сказать, что для этого можно использовать товарный бетон. При этом его маркировка должна быть М200 и выше.

За 4-5 дней будет готов армопояс, после чего можно будет снять опалубку.

Как сделать армопояс на пеноблоке, газоблоке

Зачем нужен армопояс на пеноблок и пеноблок? Ленточная конструкция из бетона, повторяющая контуры стен здания и улучшающая прочностные характеристики возводимой конструкции, защищает конструкцию от внешних и внутренних факторов, таких как нагрузка, деформация грунта, порывы ветра и сейсмическая активность.Он также выполняет функции соединения отдельных стен здания из блоков в единую, выступая при этом своеобразным элементом жесткости. При строительстве домов на склоне важно армирование посередине кладки или под крышей, что позволит минимизировать разрушение дома или нарушение целостности его частей.

Заменить арматуру на газобетон, керамзитобетон, кирпич, пеноблок, мауэрлат, то есть под ту часть здания, которая соединяет кровлю кровли и каркас, смонтировать армированную сетку или сейсмоармированный пояс.Процесс начинается после завершения возведения фундамента и стен. Сначала формируется опалубка для армопояса https://sitkazahid.com/ru/catalog/armopoyas-grid/c288, затем заливается бетон.
Установка состоит из следующих шагов:

1. Определение размеров и высоты относительно уровня воды для устройства опалубки. Диаметр должен соответствовать ширине кладки, быть таким же, как стена, а высота, согласно проектной документации, должна быть 30 сантиметров.
2. Установить планки в последнем ряду газоблока или другого материала с выступом на 300 миллиметров выше, чем сама кладка, при этом натягивая леску, образуя высотный маяк.
3. Непосредственный монтаж опалубки, крепление досок снаружи и внутри стены.
4. Разметка балок перекрытия и установка крепежных шпилек для быстрого и надежного соединения строительного раствора с деревом.
5. Монолитное возведение металлического армированного пояса в ранее возведенный каркас по всей длине стены.В местах соединения сторон — обвяжите проволокой.
6. Постепенное заполнение опалубки бетоном в течение одного дня, так как бетон должен схватываться без разрушения во времени, чтобы не образовывались трещины в основании и углах. В этом случае необходимо выдержать пропорции песка и щебня, по норме: одна часть цемента, три щебня, плюс три песка.
7. Анализ опалубки. Рекомендуется проводить процесс не ранее, чем через два дня после того, как смесь высохнет.

Всего несколько шагов и усиленный ремень готов. Не экономьте на количестве бронепояса, ведь качественный материал выдержит вес перекрытий, неблагоприятные атмосферные условия, небольшие деформации грунта, что укажет на прочность постройки и сохранит первоначальный вид конструкции. на протяжении многих лет.

Что такое армопояс и зачем он нужен? Заливка бронепояса в дом из газобетона Межэтажный бронепояс.

По периметру здания устроена железобетонная полоса. Основа — каркас, собранный из арматуры. Его заливают суспензией из бетона. А чтобы бетонная смесь не растекалась, монтируется опалубка под армированный пояс. Разберемся, как правильно собрать эту конструкцию.

Зачем строить армопояс

В каких случаях нужен прибор армопояс? Назначение этой конструкции — укрепление зданий, построенных из газо- или пенобетона, кирпича и других материалов, не обеспечивающих достаточно высокой жесткости конструкции.Строительное устройство необходимо в следующих случаях:

• , если дом строится на неглубоком фундаменте;
• при строительстве зданий на участках, имеющих значительный уклон;
• при наличии реки или оврага на небольшом удалении от строящегося объекта;
• под определенные характеристики грунта на строительной площадке;
• при строительстве в сейсмически активных районах.

Технология строительства домов из блочных материалов предусматривает строительство нескольких бронепоясов, а именно:

• Самая нижняя армирующая лента заливается в траншею, вырытую под фундаментом.Армопояс устраивают по периметру и в месте расположения несущих стен;
• следующая арматурная конструкция находится в подвале здания, ее основная функция — распределение нагрузки;

• Еще один армирующий пояс установлен на уровне перекрытия между первым и вторым этажами. Его функции — стягивать стены и перераспределять нагрузку на оконные и дверные проемы;
• верхний пояс монтируется на уровне потолка верхнего этажа для перераспределения нагрузок, оказываемых кровлей.

Чтобы соорудить бронепояс своими руками, необходимо предварительно собрать опалубку. Рассмотрим, как монтируется эта конструкция.

Виды опалубки для армопояса

Опалубка для армопояса может монтироваться разными способами. Основные варианты конструкции — съемные и несъемные. Кроме того, для сборки литейных форм можно использовать самые разные материалы.

Несъемный

Самый простой вариант установки — это установка несъемной опалубки.Недостатком этого метода является увеличение затрат, так как использованные формы используются только один раз и навсегда остаются в ленточной конструкции. Для монтажа используются готовые блоки из пенополистирола, хозяевам остается только установить их правильно.

Совет! Использование пенополистирольных блоков — это дополнительное утепление дома, поскольку голые железобетонные конструкции являются мостами холода.

Блоки

доступны в широком диапазоне размеров, поэтому легко приобрести материал для строительства опалубки для бронепояса любого размера.Конструкция блоков собирается максимально просто, так как они имеют крепления и соединяются между собой по принципу «паз-шип».

Съемный

Если покупка готовых блоков для установки опалубки не планируется, то можно собирать съемные системы с помощью досок. Это съемный вариант, собранная опалубка разбирается после застывания раствора и перекладывается на другое место.

Использование подвижных конструкций позволяет экономить на материалах.Этот вариант более трудоемок, так как собирать формы придется самостоятельно. Выполнение этой работы требует внимательности и аккуратности.

Установка опалубки

Разберемся, как сделать опалубку для бронепояса. Рассмотрим вариант устройства съемной опалубки из досок. Монтаж опалубки для армопояса осуществляется по следующей схеме:

• для сборки используются доски шириной 20 мм;
• высота пояса должна быть 30 см;
• ширина должна быть равна ширине основной конструкции, то есть ширине фундамента или ширине стены;
• : первая опалубочная плита привинчивается по периметру армируемой детали.Последующие доски устанавливаются сверху, вплотную друг к другу, зазор между досками должен быть минимальным. Доски сбиваются в щиты с помощью брусков. Крепить конструкцию лучше саморезами, но можно использовать и гвозди;

• Для придания форме необходимой жесткости бруски снаружи набиваются через каждые 0,7 метра. Брусья ставятся строго вертикально;
• для дальнейшего усиления конструкции между параллельными экранами устанавливаются стяжки.Стяжки нужно располагать с шагом 0,8-1,0 метра;

• Последний этап — проверка качества установки. Необходимо следить за тем, чтобы стены опалубки были строго вертикальными, а сама конструкция была достаточно прочной, чтобы выдерживать давление, оказываемое бетонной смесью;
• дополнительно нужно следить за тем, чтобы не было зазоров, иначе раствор потечет через них. Широкие прорези забиваются накладными планками, узкие — паклей.

Демонтаж опалубки

Демонтаж деревянных опалубок следует начинать после затвердевания бетона. Нет необходимости ждать, пока бетон наберет полную прочность. Можно разобрать формы, как только сверху застынет раствор.

Разборка не представляет особой сложности. Сначала снимаются стяжки, затем конструкция разбирается на части. После очистки и просушки доски из досок можно использовать для сборки опалубки на другом участке.

Итак, в некоторых случаях установка бронепояса является обязательной. Это армирующая конструкция, повышающая надежность здания. Для его возведения необходимо предварительно собрать опалубку. Его можно быстро собрать из готовых пенополистирольных блоков или самостоятельно развалить из досок и деревянных блоков.

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям. В частности, оседает постройка, набухает почва вокруг нее и т. Д.Что ж, сильный ветер и продолжительные ливни негативно сказываются на целостности конструкции. Для защиты от подобных воздействий поверх стен из бетона создается армопояс своими руками. В нашей статье я хотел бы рассказать о технологии изготовления арматурного ремня, а также о его назначении.

Назначение и конструкция армопояса

Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин. Они, в свою очередь, образуются, когда земля движется или подвергается атмосферным осадкам.Такой элемент помогает равномерно распределять нагрузки от расположенных над ним тяжелых конструкций.

Например, бетонные полы укладываются поверх армирующей ленты. Многие заблуждаются, считая, что деревянных полов и быть не должно. Это далеко не так — этот элемент нужен для закрытия стен любого дома. В этом случае тип перекрытия значения не имеет. Ведь, как известно, дома строятся на долгие века, а не на короткий срок.

Устройство Армопояс: этапы работы и их особенности

Все без исключения конструкции из любых блочных материалов будут постоянно подвергаться воздействию природных явлений — вспучивания почвы, осадки зданий и других движений почвы. Кроме того, усиление ветров, а также дождей также может повлиять на целостность всего здания. Именно для исключения различных перемещений здания по стенам выполняется бетонный бронепояс.А как сделать армопояс своими руками и поговорим в этой статье.

Аппарат Армопояс

Армирующий пояс или, как его иногда называют сейсмический пояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений . Кроме того, если правильно сделать армопояс, он позволяет равномерно распределять нагрузки от крыши или бетонных перекрытий над ней.

Обратите внимание! Даже если полы в доме деревянные, делать бронепояс не нужно. Тип перекрытия не определяет, делать бронепояс или нет. В любом случае пояс должен закрывать все стены.

С назначением бронепояса все понятно. Теперь несколько слов о его конструкции. Обычный бронепояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится.В целом все довольно просто, но сделать армопояс своими руками без изучения его особенностей наверняка будет сложно.

Как сделать армопояс — последовательность

Для того, чтобы определить всю сложность работы, а также для более детального анализа способа изготовления армированного ремня, мы разделим технологию изготовления на несколько этапов. Можно сказать, что мы дадим определенные инструкции по изготовлению бронепояса.

Металлический каркас из арматуры

Начать сборку каркаса необходимо с того, что сегменты арматуры должны быть установлены в верхней части стены. Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них детали. Арматура устанавливается в точках пересечения стен и по всему периметру конструкции на 1-1,5 мета. Сегменты устанавливаются квадратом из четырех частей, они задают размеры всего кадра.После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этого продольные стержни привязываются к вертикально установленным шпилькам вязальной проволокой. Таким образом фиксируются два параллельных стержня.

После установки продольной арматуры ее необходимо соединить короткими перемычками через каждые 2,5-3 см. Для перемычек нужно использовать арматурные сегменты.

Вертикальные сегменты настраиваются аналогично.К ним позже будет прикреплен верхний продольный ряд арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный. Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина бронепояса 200 — 250 мм. По этим размерам необходимо определить длину вертикальных отрезков. Продольные стержни арматуры снова крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами.В целом все точно так же, как и с нижним уровнем продольных тяг.

Опалубка

На данном этапе можно поступить двумя способами: либо установить несъемную опалубку, либо сделать разборную опалубку из досок. Оптимальным вариантом будет сборно-разборная конструкция. Собирается практически из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за ее верхним краем — разница не должна быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая будет сниматься по мере застывания залитого раствора. Если фасад отделан каким-либо материалом или утеплен, то на лицевую сторону можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов изоляционного слоя. С внутренней стороны можно поставить обычную доску или OSB, которые можно закрепить подручными метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по бокам. Для этого на верхнем крае опалубки нужно закрепить деревянные распорки с шагом 30-40 см, а также можно стянуть проволокой. Для закрепления проволокой необходимо просверлить отверстия в досках и продеть проволоку, которая будет стягивать две части конструкции.После застывания раствора просто откусите эту проволоку бокорезами и она останется внутри армопояса. После стяжки можно переходить к следующему этапу строительства армирующего пояса.

Заливка бетоном

Здесь нет ничего сложного, кроме поднятия бетона внутри опалубки поверх стены. Но с этим вопросом легко разобраться при заказе. Фирмы, оказывающие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку залитого армопояса.

Скажем еще несколько слов о качестве бетонной смеси и способе ее приготовления, если вы готовите ее самостоятельно. При заказе марка должна быть не ниже B15. Но если готовить самостоятельно, то состав будет такой: одно ведро цемента и два ведра щебня и песка … Бетонную смесь лучше приготовить гуще, потому что она тоже не раздавит опалубку. много. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и утрамбовать.В идеале для этого используют глубинный вибратор, но в бытовом строительстве он встречается не часто. Для уплотнения можно использовать либо кусок арматуры, либо кусок деревянного бруса, которым тщательно уплотняется весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками — контроль твердения бетона. Сразу после заливки бетонной смеси лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин на армопоясе.Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью ««.

На этом, в общем, все. Уточним лишь одну деталь, касающуюся гидроизоляции армопояса. Обычно на армопояс укладывают мауэрлат для дальнейшего монтажа кровли. Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал.Таким образом, вы можете защитить основание вашей крыши от влаги, поступающей со стен.

Любой застройщик, задумавший построить дом из газобетона, сталкивается с необходимостью изготовления бронепояса (его еще называют сейсмическим поясом). Армопояс по газобетону представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажами и т. Д.). Этот элемент необходим для равномерного распределения нагрузки и соединения стен между собой.Это снижает риск появления трещин при неравномерной усадке здания. Также армопояс укладывается под мауэрлат при установке кровли.

Максим Пан Пользователь FORUMHOUSE, Москва.

Нельзя крепить брус (мауэрлат) непосредственно к газобетону на шпильки. Если это сделать, то со временем под действием ветровой нагрузки крепления расшатываются. При устройстве мансардного этажа армированный пояс по газобетону с деревянным перекрытием перераспределит точечную нагрузку с бруса на всю стену.

Примером пользователя форума с никнеймом является показательный mad-max, который исчерпывающе отвечает на вопрос когда нужен бронепояс в доме из газобетона . Не успел залить армопояс под мауэрлат, и дом ушел в «зиму». Уже в холодную погоду арочные проемы под окнами в доме потрескались ровно посередине. Сначала трещины были небольшие — около 1-2 мм, но постепенно они стали увеличиваться и большей частью раскрылись до 4-5 мм.В итоге после зимы форумчанин залил пояс 40х25 см, в который перед заливкой бетонного раствора установил анкер под мауэрлат. Это решило проблему роста трещин.

mad-max FORUMHOUSE пользователь

К этому хочу добавить, что фундамент у меня ленточно-монолитный, грунт каменистый, до того, как я начал строить дом, в фундаменте не было движения. Считаю, что причиной появления трещин было отсутствие бронепояса под мауэрлат.

Дом из газобетона, а тем более двухэтажный, нуждается в бронепоясе. При его изготовлении следует помнить следующее правило:

Основным условием правильной «работы» армопояса является его непрерывность, непрерывность и зацикленность по всему периметру стен.

Есть несколько вариантов обустройства бронепояса в доме из газобетона. Изготовление бронепояса начинается с расчета его сечения и выбора типа опалубки — съемной или несъемной, а также «пирога» всей конструкции.

Eyeonenow Пользователь FORUMHOUSE

Строю дом из газобетона толщиной 37,5 см, с кирпичной кладкой и вентилируемым зазором 3,5 см. Я не хочу использовать специальные заводские П-образные блоки для заливки бронепояса. Я видел на нашем форуме следующую схему при строительстве дома, как утеплить армопояс — на стеновой блок устанавливается перегородочный блок толщиной 10 см, затем происходит утепление (ППС), монтируется съемная опалубка из внутри дома.Еще видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, какой вариант выбрать, обратимся к опыту специалистов FORUMHOUSE.

44alex FORUMHOUSE пользователь

Строил дом из газобетона толщиной 40 см. На мой взгляд, вентилируемого зазора между стеной и облицовкой в ​​3,5 см недостаточно, оптимально оставить зазор 5 см.Если посмотреть на «пирог» бронепояса изнутри, то он был таким:

• опалубка съемная;
• бетон 20 см;
• EPS 5 см;
• перегородка 15 см.

Для строительства дома используются различные материалы, которые имеют свои функциональные характеристики. Один из вариантов стройматериалов — газобетонные блоки. У материала достаточно преимуществ, но на определенных этапах и местах укладки его нужно укреплять.Вспомогательным элементом в процессе является возведение железобетонного пояса.

Что такое армопояс?

— это замкнутый конструктивный элемент здания из монолитного железобетона, точно повторяющий контуры здания по всему периметру. Его можно использовать как для несущих стен, так и для внутренних стен. Армирующий пояс имеет и другие названия, такие как сейсмический и разгрузочный.

Для чего это нужно?

• Повышает уровень устойчивости стен здания от вредных атмосферных воздействий.
• Газобетонные блоки под давлением со стороны кровли могут подвергаться некоторой степени деформации от сильного давления на них, а бронепояс придает жесткость всей конструкции.
• В случае строительства дома на участке с рыхлым грунтом или в сейсмически опасной зоне стены могут потрескаться от неравномерной усадки фундамента. Разгрузочная лента способствует равномерной усадке.
• Блоки имеют хрупкую конструкцию и при возведении кровли не рекомендуется крепить к ним брус анкерами, так как точечная нагрузка превышает показатели устойчивости.Качественная основа для этого — армопояс.

Что это?

Конструктивный элемент здания — бронепояс, представляет собой металлический каркас (в виде различных геометрических фигур — параллелепипед, квадрат), залитый бетоном или клеевой смесью. После полного застывания бетона конструкция становится монолитным образованием с основанием (газобетонными блоками) и допускает дальнейшие строительные работы.

Способы крепления бронепояса

1. Самый распространенный способ сооружения армирующего пояса — крепление непосредственно к стенам здания.
2. Опалубкой для железобетонного пояса могут быть специальные П-образные формы из газобетона, в которых процесс возведения каркаса и заливки бетона не отличается от способа с использованием деревянных досок. С одной стороны, это быстро и удобно, а с другой — очень дорого.
3. Армирующий пояс можно выполнить с помощью, но с использованием армирующей сетки в качестве жесткого крепления.

Виды армопояс

Для каждого этапа возведения здания существует свой вид армирующих лент — все зависит от необходимости их использования:

• Фундаментный пояс ().
• Подвальный пояс (сейсмический).
• Межэтажный пояс.
• Основной ремень для конструкции крыши, для крепления.

Необходимые материалы и инструмент

Инструменты:

• Бетономешалка.
• Доски деревянные и гвозди.
• Лопата — штык и «червяк».
• Ручная пила или электрический лобзик.
• Молоток.
• Сварочный аппарат и электроды.
• Плоскогубцы.
• Строительный уровень.

Материалы:

• Песок.
• Цемент марки М400-500.
• Устранение.
• Металлические стержни диаметром 10-12 мм.
• Проволока для вязания (резинка).

Установка армопояса на газобетон

Изготовление армирующего ремня — процесс непростой и требует определенных навыков. Следует учитывать все параметры и правильно подбирать материалы.Он состоит из нескольких этапов:

• Опалубка.
• Изготовление и установка арматурного каркаса.
• Заливка бетона.

Подробное пошаговое руководство

Строительная опалубка

1. Для строительства деревянной опалубки требуются деревянные доски разной ширины, но толщиной не менее 20 мм, чтобы предотвратить возможное разрушение в местах сучков. По возможности можно использовать деревянные щиты.
2. Нижняя часть досок крепится непосредственно к газобетонным блокам. В доски можно забить длинные гвозди (150-180 мм) или затянуть саморезы.
3. Следующие доски крепятся к исходному основанию путем соединения их между собой обрезной доской с внешней стороны по длине (перпендикулярно).
4. Идентичные стыки досок происходят снаружи и внутри стен по всему периметру.
5. В процессе устройства опалубки необходимо постоянно проверять уровень верхней плоскости досок, ведь это граница будущей бетонной смеси.Отличия плоскости относительно нулевой отметки от уровня грозят дополнительными строительными работами.
6. Для предотвращения разлета параллельных плоскостей деревянной опалубки в разные стороны от давления бетона при заливке бетона между ними устанавливаются перемычки. Перемычки должны иметь шаг 800-1000 мм.

Изготовление и установка арматурного каркаса

1. Следует отметить, что возведение металлического каркаса происходит непосредственно в опалубке, поскольку разместить каркас в собранном виде невозможно из-за наличия перегородок и значительного веса самой конструкции.
2. Чтобы каркас находился в «подвешенном» состоянии и его элементы не соприкасались с газобетонными блоками, под него кладут остатки кирпича или другого строительного мусора.
3. Расчет боковых элементов металлического каркаса (стержней жесткости) предполагает отступ от опалубки по 50 мм с каждой стороны.
4. Для запуска процесса на дно опалубки параллельно укладывают две длинные металлические стержни и между ними приваривают перетяжки (соединители).Если сварочный аппарат не используется, стыки затягивают бандажной проволокой.
5. Прутки привариваются или привязываются перпендикулярно созданной базовой «лестнице». Для создания полноценной арматурной «клетки» — верхняя часть крепится к стержням аналогично нижнему варианту.
6. По всей длине каркаса и особенно по углам здания арматуру следует усилить дополнительными прилегающими стержнями. Чем больше перемычек и дополнительных элементов в каркасе, тем лучше.

Заливка бетона в металлический каркас

Перед тем, как приступить к заливке построенного каркаса, необходимо убедиться, что возможностей бетоносмесителя, количества материалов для бетона достаточно, чтобы не было зазоров. Ведь главное условие создания качественной ленты — это непрерывность подачи (заливки) бетона. Если процесс соответствует технологии, в армированном поясе никогда не появятся трещины и целостность конструкции гарантирована.

Бетонные элементы:

• Цемент М400-500.
• Песок.
• Фракционное просеивание (5 × 6 или 5 × 7 мм).
• Соотношение пропорций 1: 3: 5 и плюс вода в необходимом количестве.

Приготовленный раствор постепенно заливается в опалубку и для предотвращения образования «воздушных подушек» на поверхности необходимо пройтись ручным инструментом — виброплитой. С его помощью бетонная смесь проникнет во все части опалубки.

Заливная бетонная опалубка не подлежит демонтажу в первые два дня (естественное сцепление смеси). По прошествии установленного срока демонтаж необходим, но начинать дальнейшие работы нельзя, так как окончательная прочность армопояса достигается через 15-20 дней после заливки.

Современные цены

• 1 погонный метр прутка (12мм) — 80-100 руб.
• Проволока обвязочная (100м) — 250-300 руб.
• Песок (1000кг) — 800 руб.
• Просеивание (1000кг) — 1700 руб.
• Цемент (50кг) — 450-500 руб.

В соответствии с текущим курсом рубля — цены могут меняться и цены относительны. Также следует учитывать, что если работу нанимают профильные рабочие, то к общей смете на закупку материалов следует прибавить — + 45-50% к их заработной плате.

Размеры / толщина армопояса

В соответствии с установленными нормами толщина пояса соответствует ширине стены возводимого здания (30-60 см).Высота пояса может быть разной, но строители рекомендуют 25-35 см.

Изменения габаритных размеров вполне допустимы, так как постройки имеют разные характеристики, а прочность стен может быть гарантирована только бронепоясом.

Газобетон без армированного пояса

В 95% не рекомендуется возводить здания без усиления их стен армирующим поясом, так как срок службы значительно сокращается. При малейших колебаниях, вызванных усадкой грунта или природными явлениями, постройки слегка деформируются и трескаются в стенах (это сквозняк).

Что заменить?

С учетом того, что железобетонная конструкция (армопояс) является довольно дорогим конструктивным элементом при строительстве дома, ее можно заменить менее дешевым кирпичом. Как правило, он используется, который в процессе кладки выполняет две функции — придание эстетичного вида и армирование газобетонных блоков.

Как заменить?

Вместо железобетонной конструкции можно использовать кирпичную кладку.В этом процессе качество кирпича значения не имеет, ведь в дальнейшем его поверхность будет облагораживать — оштукатуривать.

Армопояс выполняется как обычно, но с одним дополнением — между рядами укладывается металлическая сетка (0,5-07мм). Таким образом предотвращается малейшее движение (деформация) между кирпичами. Этот метод может быть на 70% эквивалентом настоящего бронепояса, но придаст уверенности.

• Не рекомендуется выполнять работы по заливке бетонного слоя при температуре ниже -5-10 ° С.
• Все работы должны выполняться мастерами-строителями, а не «шабашниками».
• Необходимо контролировать качество материалов и их соответствие ГОСТу (предоставляется производителем).

Заключение

Строительство дома из газобетонных блоков — ВСЕГДА необходимо оборудовать бронепоясом, а в некоторых случаях более одного. Такой пояс надолго сохранит целостность постройки.

Армопояс — монолитная железобетонная конструкция, проходящая по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам.Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен. Армопояс для газобетона обычно устанавливается между перекрытиями под балками перекрытия и непосредственно под крышей, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались трещины.

Считается обязательным при строительстве дома из газобетонных блоков по нескольким причинам:

• При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене.В результате возникает точечная нагрузка, которую пенобетон не выдерживает.
• Если укладывать балки стропильной системы прямо на газобетон, не создавая армированного пояса, это может привести к множеству проблем. Если произойдет малейшее отклонение уровня кровли, появятся трещины.
• Сейсмический пояс представляет собой жесткий каркас, он также равномерно распределяет нагрузку на весь дом. Это важно, когда в стропильной системе используются подвесные стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая множество правил.

Материалы, инструмент, последовательность работ

Для создания такого устройства вам потребуются следующие материалы:

• Вода.
• Газоблоки, например.
• Платы.
• Арматура.
• Скала.
• Бетонная смесь.
• Сетка.
• Осколки кирпича или щебня.
• Изоляция.
• Штроборезы электрические и ручные.
• Поперечные сечения.
• Такелаж из газобетона.

Также потребуются следующие инструменты:

• Рулетка.
• Саморезы.
• Молоток.
• Анкерные болты или шпильки.
• Вибратор.
• Бетономешалка.
• Зубчатый шпатель.
• Уровень.
• Проставки, крепеж.

Для начала нужно произвести точный расчет. Обычно толщина сейсмического пояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывается диаметр арматуры и ее необходимое количество.

Опалубка

Для заливки конструкции бетоном необходимо делать съемную опалубку, чаще всего из досок толщиной 2 см и более. Подойдут и П-образные блоки, кирпич, но мы остановимся на классическом варианте.

В опалубку, которую заливают бетонным раствором, укладывается и крепится арматура, ее легко приготовить своими руками с помощью бетономешалки, так как потребуется большое количество раствора.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Самый простой вариант опалубки — дощатый каркас. Они склеены снаружи деревяшками. Сверху короб нужно соединить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которую засыпают утеплителем.Это необходимо для того, чтобы потери тепла через разгрузочную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата). Это можно рассчитать исходя из того, какая будет нагрузка. Если в здании нет тяжелых бетонных блоков перекрытия, то двух стержней может хватить. Не рекомендуется использовать сварку для крепления арматуры. Лучше всего обвязать специальной проволокой прямо в опалубке.Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас нужно ставить ровно, это проверяют уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.

Большое значение имеет правильное заполнение разгрузочной ленты, она монолитна, поэтому заполняется за один раз. Многие заказывают готовый бетон, но он должен быть марки не ниже М200. При изготовлении раствора своими силами необходимо смешать щебень, песок и цемент, в соотношении 5: 3: 1, и довести раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку. .

Самое главное, что бетон заливается только один раз, многослойная заливка невозможна. Если невозможно сразу приготовить необходимое количество раствора, то устанавливаются отсечки по вертикали. Когда следующая порция готова к заливке, перегородку снимают, а стык необходимо обильно смочить водой.

Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — протыкают раствор куском арматуры несколько раз.Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.

Чтобы быстро и качественно изготовить бронепояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества сотрудников. Армирование стен из газобетонных блоков иногда бывает обязательным; без монолитного пояса конструкция может быстро разрушиться.

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и других несущих конструкций от деформации и перемещений.Другими словами, этот пояс — не что иное, как железобетонная конструкция, предназначенная для укрепления стен и фундамента дома от различных нагрузок, возникающих под действием как внешних, так и внутренних факторов. К внешним факторам относятся влияние ветра, движения грунта, особенности топографии участка и, конечно же, сейсмическая активность земли. К внутренним факторам можно отнести перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамента), установку дополнительных креплений и конструкций.

Для более детального изучения вопроса рассмотрим процесс установки бронепояса на примере дома из газобетона. Однако эта технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но в первую очередь определим факторы, действующие на стены, и разберемся, зачем нужен бронепояс в том или ином случае.

Зачем нужен армопояс в доме

Чтобы понять принцип работы армирующей защитной конструкции, рассмотрим ее в рамках строительства дома.Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Растягивающие и скручивающие нагрузки могут возникать как в результате осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных сечениях будут воспринимать как сжимающие, так и более критические растягивающие нагрузки. Эти участки кладки могут быть для них не готовы конструктивно. В результате стены потрескаются.Добавив армирование бетоном вверху кладки между этажами, мы дополнительно защитим стены от разрушения.

Возьмем, например, дом из газобетона и рассмотрим схему. В нижней части почти всегда выполняется, это все тот же защитный пояс. Правильно выполненная сновка хорошо справляется с нагрузками, поэтому на этом уровне проблем возникнуть не должно. Используя межэтажный армированный пояс, мы добавляем в конструкцию арматуру, способную выдерживать нагрузки.При этом сама стена становится более жесткой и условно работает как двутавр. Монолитный пояс также во много раз лучше выдерживает боковые нагрузки от ветра и разрывные нагрузки от кровли. В сумме всех этих свойств повышается и сейсмостойкость дома, что является обязательным требованием для любого жилого дома в сейсмоопасных районах. Мы рассматривали многоэтажную схему, однако, армопояс применима и в одноэтажном доме с мансардой и без.В этом случае совместно с фундаментом используется пояс для мауэрлата.

Армопояс тоже хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, которые не готовы работать с местными точечными нагрузками — это газосиликатные блоки и другие подобные материалы. Поэтому в доме из газобетона в обязательном порядке выполнять армирование под железобетонными плитами перекрытия. Похожий принцип перераспределения нагрузок и у деревянного основания для стропильных ног.Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене, нужен бронепояс. Подкровельный пояс повысит как конструктивную жесткость стен, так и позволит решить вопросы крепления кровельных конструкций.

Расчет армированного ремня

Армопояс — основные этапы изготовления

Арматурный каркас

Сборка каркаса начинается с установки арматуры поверх стены.При укладке необходимо, чтобы она впоследствии была заглублена в бетон на расстоянии не менее 40 мм от внешних границ монолитного пояса. Работая с газобетоном для удобства, можно вбивать в него контрольные детали арматуры. И уже к отрезкам прикрепите каркас с заданным отступом от верха кладки. Чтобы связать арматуру, понадобится мягкая вязальная проволока. Для установки размеров рамы рекомендуется создать квадрат из четырех штифтов или изгиб из цельного стержня (поперечного зажима).Эти зажимы в первую очередь крепятся к секциям, вбиваемым в стену через равные промежутки времени — обычно 250-300 мм … Если вы не вбиваете контрольные штифты, то вам потребуются специальные прокладки — зажимы для подъема самой рамы. Поэтому подумайте о целесообразности того или иного метода. Завершив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры наматывают в рамки — хомуты и связывают проволокой. Таким же образом крепится верхний ряд (продольная арматура должна находиться внутри зажима).Как обсуждалось выше, требуемый минимум — два штуцера внизу и два вверху. Для дополнительной жесткости можно изменить количество арматуры и конфигурацию рамы. Естественно, это повлияет на материальные затраты. Но при необходимости пренебрегать расчетом не стоит. Также отметим, что длина отрезков или сплошных квадратов (поперечных зажимов) связана с толщиной бронепояса. Например, толщина ремня 300 миллиметров, тогда размеры поперечных зажимов 220X220 миллиметров (с учетом того, что высота ремня тоже 300 миллиметров).То есть оставляем отступы с краев не менее 40 миллиметров.

Опалубка

Рассмотрим опалубку. Какие могут быть варианты установки монолитного пояса в частном доме:

• Использование заводских или самодельных U-образных блоков в качестве опалубки.
• Опалубка из.

П-образные блоки из газобетона применяют в качестве несъемной опалубки для устройства монолитных железобетонных перемычек, перекрывающих проемы в стенах и перегородках, а также для устройства монолитных армированных стяжных лент, придающих пространственную жесткость всему зданию и перераспределяющих перекрытие. нагрузка с этажей.П-образные блоки — это элементы несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заливки П-блока выбирают расчетным путем в зависимости от воспринимаемой нагрузки. Выбирая эти элементы в качестве опалубки, учитывайте метод изоляции бетонной ленты. Блок желательно утеплить снаружи, но если в некоторых случаях это невозможно, уложите утеплитель внутри (с учетом внутренних заводских габаритов это не лучший вариант).

При возможной толщине внешней стенки 375-400 миллиметров он может иметь следующую структуру:

• Снаружи — блок толщиной 100-150 мм.
• Далее по порядку — утепляем армопояс, чтобы отрезать мост холода. Вместо экструдированного пенополистирола толщиной 50-100 мм можно использовать минеральную вату высокой плотности, которая используется в технологии «мокрый фасад».
• Арматурный каркас.
• С внутренней стороны стены блоки толщиной 50-100 миллиметров используются в качестве несъемной опалубки.Оставшееся пространство заливается бетоном.

К преимуществам этого вида опалубки можно отнести скорость ее установки. Для усиления конструкции можно дополнительно использовать стяжки из брусков или арматуру, соединяющую внутренний и наружный блок.

Выполняет несколько функций: придает бетону форму, защищает его от растекания и впоследствии служит отличной изоляцией.

Преимущества этого метода опалубки:

• Легкость сборки опалубки.Производятся готовые блоки, в том числе угловые.
• Высокая скорость монтажа.
• Облегчает укладку арматуры, так как для нее есть специальные пазы.
• Размеры бетонной ленты легче контролировать.
• Бетон затвердеет в опалубке, что защитит его от быстрого высыхания, резких перепадов температуры.
• Пенополистирол экструдированный — это гидроизоляционный материал.

Может показаться, что эта технология очень дорогая.Но если учесть стоимость утеплителя, стоимость сборки и демонтажа обычной деревянной опалубки, то разница становится несущественной. Как вариант, можно сделать эту опалубку не из заводских блоков, а своими руками из пенополистирола. Но это будет более трудоемкий вариант.

Для бронепояса в доме из газобетона он наиболее трудоемок в изготовлении. На первом этапе нужно сделать щиты из досок. Для этого соедините их вместе и соедините с помощью деревянных брусков и гвоздей.

На втором этапе по периметру будущего армированного пояса устанавливаются готовые щиты. Бетонный раствор будет создавать давление на стены опалубки, поэтому, чтобы опалубка не разошлась, необходимо обязательно скрепить струбцинами всю конструкцию.

Заливка бетоном

В целом этот этап не должен вызывать затруднений. Единственное неудобство — доставка бетона до самого верха стены.Качество бетона не должно быть ниже. При самостоятельном приготовлении раствора из цемента М-500 поможет следующая пропорция — ведро цемента / три ведра песка / пять ведер щебня … Рекомендуется использовать толстый бетон — чтобы не было сильно надавить на опалубку. Не следует забывать, что бетон необходимо правильно уплотнять. Залив бетон, накройте его фольгой. Таким образом вы уменьшите испарение влаги. Обычно для полного схватывания бетона требуется около двух дней, после чего опалубку можно снимать (при условии, что она разборная).

Видео: армопояс в доме из газобетона

В данном видео демонстрируется устройство армированного мауэрлатом пояса на стенах из газобетона. В этом случае опалубка выполняется из дощатых панелей. При просмотре обращайте особое внимание на соединения арматуры по углам. Шпильки для крепления кровли к арматуре каркаса лучше дополнительно привязать и не тратить силы на бесполезную арматуру в хрупком газосиликатном блоке.

В заключение отметим, что армопояс в доме из газобетона и любого другого блочного материала перед дальнейшими этапами работ гидроизолируется.Целесообразно это или нет — решать вам. Естественно, учитывая пояс фундамента, его в любом случае необходимо утеплить, так как рядом находится увлажненный грунт. При поясах над фундаментом, при правильном расположении стен не должно быть смачивания бетона. Но все же не лишним будет отделить пояс мауэрлата с гидроизоляцией от деревянных конструкций стропильной системы.

Газобетон — теплый материал, недорогой и простой в установке.Именно поэтому он считается очень хорошей альтернативой кирпичу. Однако по прочности блоки из такого материала последние, к сожалению, значительно уступают. Поэтому кладка стен из этого материала имеет свои нюансы. Во-первых, его необходимо проводить на очень надежном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третье условие надежности газобетонных стен — устройство сверху по всему периметру железобетонного армированного пояса.О нем и поговорим в этой статье.

Назначение конструкции

Армированный пояс для газобетона заливается специально для предотвращения растрескивания стен под давлением кровли. К тому же такая конструкция используется для более надежного крепления мауэрлата. Один из недостатков газобетона — он плохо держит крепеж. Конечно, следует оформить бронепояс, строго придерживаясь прописанной технологии.

Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами — с помощью деревянной опалубки или специальных дополнительных блоков. Первый вариант розлива технологически более сложен. Устройство строительства из блоков — процедура очень простая, но обойдется она дороже.

Как сделать бронепояс с помощью опалубки?

При использовании этого метода создания армирующей конструкции необходимо подготовить следующие материалы:

Материал	Характеристики	Что нужно для
Доска обрезная	Минимум 2.Толщина 5 см	Изготовление опалубки
Балки	40×40 мм	Изготовление опалубки
Гвозди		Крепление досок к стене
Проволока	Гибкая	Для усиления конструкции опалубки
Пенополистирол	20мм	Утеплитель армопояс

Из инструментов понадобится дрель и ножовка

Высота армопояса обычно составляет 40 см.Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20 см. Вместо досок также можно использовать толстую фанеру.

Важно: Устанавливать опалубку необходимо сразу по всему периметру стены. В бетоне не должно быть горизонтальных швов.

Крепят панели опалубки к стенам саморезами или просто прибивают элементы длинными гвоздями. Сверху между щитками устанавливаются проставки из бруса 40х40, вырезаются проставки такой же длины, равной ширине армопояса.Устанавливаются между досками с шагом 1,5 метра. Чтобы бронепояс на газобетоне получился абсолютно ровным, конструкцию следует придать жесткости. Для этого противоположные стержни, удерживающие щитки вместе (они должны выступать над поверхностью примерно на 20 см), перехватывают проволокой и скручивают железным прутом, плотно прижимая стенки к распоркам.

Совет: Изнутри дома опалубочную доску (изнутри) можно укладывать листами пенополистирола.Бетон имеет гораздо более высокую степень теплопроводности, чем газобетон и поэтому без утеплителя армопояс превратится в мост холода, что ухудшит эксплуатационные характеристики здания. После заливки армированного пояса и снятия опалубочного щита пенополистирол можно крепить к бетону дюбелями, «грибками» или другим способом.

Заливка

Для здания из газобетона с обязательным его армированием устраивается бронепояс.Чтобы конструкция была более надежной, используется стержень диаметром 12 мм. Каркас из него связывается вязальной проволокой. Сварка не допускается, так как металл внутри бетона быстро начнет ржаветь.

Рама устанавливается внутри опалубки на блоки 30 мм или специальные пластиковые опоры. Сама начинка должна выполняться за один прием. Если это невозможно сделать, предварительно без перерыва заливают слой по всему периметру опалубки. Следующую нужно будет заливать не позднее, чем через 12 часов.

Устройство армопояса с использованием блоков

С таким монтажом армопояса все предельно просто. Блоки устанавливаются на стены обычным способом. Далее их центральная пустая часть армируется и также заливается бетоном.

Что ж, надеемся, что теперь вы понимаете, как сделать армированный пояс для газобетона. Такая конструкция обязательна для домов такого типа. Заполнить его, как видите, несложно, при этом стены получатся намного надежнее и долговечнее.

Видео на тему «Как сделать армопояс на газобетоне своими руками»:

Снимите стальные обручи с деревянной бочки, и она развалится. Снимите с дома армированный пояс и постройка долго не будет стоять. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Каждый, кто собирается построить добротный дом, найдет полезную информацию о назначении, типах и устройстве бронепоясов.

Что это за структура и какие функции она выполняет? Армопояс — это лента из монолитного железобетона, которая укладывается на нескольких уровнях строящегося здания.

Заливка армированного пояса выполняется в фундаменте, под плитами перекрытия и под мауэрлатом (опорными балками стропил).

Этот метод усиления выполняет четыре важные функции:

1. Повышает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением почвы.
3. Предотвращает продавливание тяжелых плит перекрытия через хрупкий газ и пенобетон.
4. Надежно соединяет стропильную систему крыши с легкими блочными стенами.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный бронепояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях нужен армопояс?

Для стен

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

• твердый грунт (каменистый, крупнозернистый или крупнозернистый, не насыщенный водой) лежит под основанием фундамента;
• стен построены из кирпича;
• Строится одноэтажный дом, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке имеются слабые грунты (пыльный песок, суглинок, глина, лёсс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены возводятся из керамзита или ячеистых блоков (пенобетон или газобетон).

Это хрупкие материалы. Они не выдерживают движений грунта и точечных нагрузок от плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для (толщина стенки не менее 30 см, класс прочности не ниже В2,5) бронепояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Он не может протолкнуть пеноблок, поэтому кому-то может показаться, что бронепояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армированного пояса допускается для кирпичных стен.Они надежно удерживают анкеры, с помощью которых к ним крепится мауэрлат.

Если мы имеем дело со световыми блоками, то армопояс надо будет заливать. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с кровлей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то армопояс обязательно нужен.Причем делать это нужно на двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.

Для фундаментов из щебеночно-бетонных лент также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Щебень — материал экономичный, но не устойчивый к движениям грунта, поэтому требует армирования.Но монолитной «ленте» бронепояс не нужен, так как его основа — стальной объемный каркас.

Нет необходимости в устройстве такой конструкции для цельной фундаментной плиты, которую заливают под постройки на мягких грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Под монолитный железобетонный пол заливать его нельзя, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, который опирается на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск толкания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянным полом заливается. Однако в данном случае армирование требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости каркаса здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости не отличается от способа заливки монолитного фундамента.

В целом он состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Ремень усиленный для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (уровень 1), допустим, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты».Это значительно снизит давление на грунт здания. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня предназначен для всех несущих стен здания, а не только для наружных. Каркас для нее изготавливается путем вязания фиксаторов арматуры. Сварка применяется только для предварительного соединения (прихватывания) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, привязав их струбцинами диаметром 6-8 мм.

Если основной фундамент есть, то с установкой опалубки под армопояс проблем не возникает. Для этого в нем нужно оставить свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

Ситуация более сложная, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые поддерживают панели опалубки снизу. Перед установкой на доски набиваются обрезные доски, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сдвигаться вправо или влево. Для соединения панелей опалубки по верху досок прибивают короткие поперечины.

Система крепления может быть упрощена за счет использования стержней с резьбой.Их попарно укладывают в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы получаем достаточно прочную и устойчивую конструкцию для заливки бетона без деревянных опор и ригелей.

Эта система также подходит для опалубки, для которой требуется армированный пояс для перекрытий перекрытий.

Шпильки, которые будут заливаться бетоном, нужно обернуть пергамином или нанести на них немного машинного масла. Это облегчит задачу удаления их с бетона после его затвердевания.

Армопояс для плит перекрытия

В идеале его ширина должна быть равна ширине стены. Сделать это можно в том случае, когда фасад будет полностью облицован плиточным утеплителем. Если для отделки решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки ремня жесткости появится сквозной мостик холода очень солидного размера.

Делая армопояс на газобетоне, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. Между ними ставится стальной каркас и заливается бетон. Блоки действуют как опалубка и изолируют пояс.

Если толщина стены из газобетона 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать полость под бронепояс в стандартном кладочном блоке или купить готовый пенобетонный П-образный блок.

Ремень усиленный под мауэрлат

Основным отличием армопояса под мауэрлат от других видов арматуры является наличие в нем анкерных штифтов. С их помощью брус надежно крепится к стене без риска оторваться или сместиться под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции оставалось не менее 3-4 см защитного слоя бетона со всех сторон между металлом и внешней поверхностью ленты.

главная »Крыша» Что такое армопояс и зачем он нужен? Заливка бронепояса в дом из газобетона Межэтажный бронепояс.

строим своими руками. Устройство армопояса в газобетонном доме Особенности подготовительных мероприятий

Необходимость создания бронепояса для мауэрлата при возведении кровли не всегда очевидна для начинающих строителей. У них часто ошибочное представление об армированном усилении основания для возведения кровли как о чем-то ненужном и лишнем.Однако армопояс — важный посредник, распределяющий нагрузку кровли на стены здания. Рассмотрим, зачем нужен бронепояс под кровлю, какие функции он выполняет и как его устроить самому.

В этой статье

Необходимость армированного пояса

Начнем рассмотрение армированного основания крыши с его основных функций.

Преобразование нагрузки

Стропильные ноги передают нагрузку на мауэрлат, основная концентрация которой находится в местах опоры стропил на стены дома.Задача мауэрлата и армопояса — трансформировать эту нагрузку, сделав ее однородной. На мауэрлат действуют два вида нагрузок. Это вес самой кровли, скопившийся на ней снег, влияние порывов ветра на крышу и другие природные явления.

Другая нагрузка связана с расширением стропил стен здания. С увеличением веса кровли она значительно увеличивается. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, с рядом положительных характеристик, не способны выдерживать такую ​​разрывную нагрузку.Перед установкой на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выносливостью к точечным нагрузкам, поэтому для крепления на них мауэрлата достаточно использовать анкеры или закладные детали. Однако специалисты рекомендуют использовать бронепояс для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление крыши к дому

Самая главная и основная задача мауэрлата — надежно прикрепить крышу к дому.Таким образом, сам мауэрлат необходимо надежно закрепить на постройке.

Основные задачи армированного основания для крыши можно резюмировать следующим образом:

• Сохранение строгой геометрии здания во всех ситуациях: сезонные колебания грунта, землетрясения, усадка дома и т. Д .;
• Выравнивание стен в горизонтальной проекции, исправление неточностей и недоработок при возведении стен;
• Обеспечение жесткости и устойчивости всей конструкции здания;
• Равномерное и распределенное распределение нагрузки кровли на стены здания;
• Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания для крыши

Процесс армирования основания для мауэрлата начинается с планирования и расчетов. Необходимо рассчитать размер бронепояса. По строительным нормам она должна быть равна ширине стены и не менее 25 см. Рекомендуемая высота усиленного основания около 30 см. Армопояс и уложенный на него мауэрлат должны окружать весь дом.

Если стены возводятся из газобетона, то верхний ряд из камня в форме буквы U, образующей опалубку.В него необходимо уложить армирующие элементы и залить цементным раствором всю конструкцию.

Перед началом строительных работ необходимо также подготовить необходимые инструменты и строительные материалы. Для создания армированного основания под кровлю вам потребуются:

• Бетономешалка для качественного перемешивания цементного раствора;
• Специализированный вибратор, ускоряющий цементный раствор в опалубке, предотвращая образование пустот из воздуха в конструкции;
• Материалы для устройства опалубки;
• Арматура.

Технология монтажа

Монтаж армопояса начинается после кладочных работ … Необходимо дождаться полного высыхания кладки.

Создание опалубки и установка арматуры

Первым этапом является возведение опалубки. В зданиях из газобетонных блоков самый внешний ряд кладки выполняется из блоков в форме буквы U. Если таковых нет, внешняя часть опалубки выполняется из пиленых блоков 100 мм, а внутренний часть сделана из досок.Монтаж ведется в строгом соответствии с горизонтальным уровнем.

В опалубку укладывается каркас из арматуры. Его продольная часть сформирована из 4 стержней арматуры диаметром 12 мм. Поперечные крепления производятся из стержней диаметром 8 мм с шагом не более 25 см. В проекции рамка выглядит как квадрат или прямоугольник. Детали каркаса монтируются внахлест до 20 см. Стыки соединяются вязальной проволокой. В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

• Толщина бетона от каркаса до опалубки не менее 5 см;
• Для соблюдения этого правила под каркас устанавливают подставки из брусков необходимой высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то он будет прогреваться под весом бетона. Это можно сделать разными способами:

Установка крепежа для мауэрлата

После работы с опалубкой и укладки арматуры можно приступать к установке крепежа для мауэрлата.Рекомендуем использовать стержни с резьбой. Удобно приобретать шпильки диаметром 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек проводится с учетом:

• Между двумя стропилами имеется хотя бы одна шпилька;
• Максимальный шаг установки не более 1 метра.

Заливка цементным раствором

Главной особенностью армированного основания мауэрлата является его прочность.Достичь этого можно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси используется бетон не менее М200. Лучшая смесь для заполнения ленты готовится в следующих пропорциях:

• 1 часть цемента М400;
• 3 части мытого песка и столько же щебня.

Использование пластификаторов поможет повысить прочность и скорость застывания смеси.

Поскольку для создания армированной ленты требуется сразу много смеси, для подачи раствора целесообразно использовать бетономешалку и специальный насос.При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно удалить весь воздух из любых возможных воздушных карманов. Для этого можно использовать специальное вибрационное устройство и простую арматуру, с помощью которой прокалывают смесь по всему периметру.

Установка мауэрлата

Снятие опалубки с армированного пояса возможно по мере затвердевания бетона, а монтаж на конструкции мауэрлата можно начинать не ранее, чем через 7-10 дней после заливки армированного пояса.

Перед укладкой детали мауэрлата должны быть специально подготовлены:

• Брус мауэрлата обрабатывается антисептиками;
• Соединение его отдельных элементов выполняется методом прямого замкового или косого надреза;
• На бронепояс наклеивается мауэрлат и размечаются места для шпилек. Просверливаются отверстия под крепеж.

Укладке мауэрлата предшествует покрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой; контргайки используются для безопасности. После затяжки всех креплений оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Усиленное основание под мауэрлат — больше необходимость, чем роскошь. Довольно большое влияние на стены дома оказывает конструкция крыши, которая хоть и равномерно распределена благодаря мауэрлату, но может негативно сказаться на прочности всей постройки.

Создание армированного пояса необходимо в конструкциях из газо- и керамзитобетона из-за хрупкости этих материалов в районах с высокой сейсмической активностью.Также желательно укрепить стены под мауэрлат при создании тяжелых кровельных конструкций.

Армирование верхней части стен — дело несложное, требующее привлечения специалистов. При соблюдении ряда правил и привлечении помощников это можно сделать самостоятельно.

Давайте сначала разберемся, что такое армопояс и почему армопояс заливают в процессе строительства частного дома. Армопояс — самодельная железобетонная конструкция, составными частями которой являются: каркас из стальной арматуры и проволоки, погруженный в застывшую смесь цемента, песка и щебня (железобетон).Его цель — распределить несущую нагрузку от других элементов здания на стены и придать этим стенам дополнительную прочность в целом.

Армированный пояс заливается однородным неразъемным элементом по всему периметру дома, который ни в коем случае не должен иметь разрывов по всей длине. Это одно из важнейших правил его создания.

Обычно армопояс заливается после укладки последнего последнего ряда строительного камня при возведении стен (шлакоблок, газоблок и т. Д.)). В этом случае его целью будет повышение общей стойкости конструкции от действующих деформирующих нагрузок: силы ветра на крышу, процесса усадки дома, демисезонных колебаний фундамента, точечной нагрузки плит перекрытия или нагрузок. несущие балки.

Неужели нужно строить армированный пояс для дома из прочного шлакоблока — вопрос довольно спорный, этот материал уже отлично переносит нагрузки, но если вы решили строить стены из более хрупких по физическим характеристикам блоков (газоблок или пеноблок), тогда просто необходимо принять на себя весь удар.

В каких случаях нужен армопояс?

Например, вы планируете построить дачный дом или коттедж из газосиликатного камня, на последнем ряду вам придется уложить деревянный брус (мауэльрат), к которому вся стропильная система … Возникает вопрос: как будет этот самый мауэльрат, вы будете его крепить к стене, облицованной блоками, которые не выдерживают практически всех точечных нагрузок?

Соединять анкерные болты Mauelrath со строительным камнем этой категории и т.п. категорически запрещено! Вы рискуете получить трещины или поломки в точках крепления.

Выложенные из газоблока стены под давлением кровли будут подвергаться вертикальной нагрузке, стропильная система будет нагружена от ветра и снежный кровельный пирог будет давить на них, как вниз к фундаменту, так и в сторону, так как при попытке выдавить стены. Чтобы не случилось непоправимого, необходимо прочным и прочным поясом собрать весь каркас дома, скрепить его в одну сильную по свойствам систему.

В том случае, если по проекту вы хотите сделать двухэтажный дом, то вам придется заливать аж 2 армированных пояса — первый заливается после того, как уложены стены первого этажа, плиты перекрытия будут на него уложили, и сразу после завершения кладки блоков второго этажа на него будут уложены опоры, предназначенные для устройства кровли.

Как установить опалубку для армопояса?

Стандартная высота укладываемого бронепояса обычно не превышает 30 см, а его ширина должна соответствовать ширине стен, то есть блоку, выбранному для возведения стен.Для установки опалубки при заливке армопояса используется доска 20 мм, закрепленная по всему периметру с внешней и внешней стен.

Нижняя часть первых досок прикручивается саморезами к стенам, а верхние доски устанавливаются по строительному уровню, куски деревянных отходов сколачиваются. В итоге у нас должно получиться что-то вроде корыта высотой 30 см и шириной, соответствующей ширине стен.

Для придания дополнительной прочности всей конструкции вертикальные доски прибивают через каждые 70-90 см с внешней стороны опалубки, чтобы предотвратить выдавливание бортов бетонной смесью при заливке армопояса.В некоторых местах по центру опалубку можно стянуть вязальной проволокой.

Принцип устройства армированного каркаса для армопояса практически не отличается от создания каркаса для фундамента или оконных перемычек … Он также выполняется из горизонтально уложенных стержней арматуры диаметром 8-10 мм, скрепленных между собой вязальная проволока внахлест по всему периметру стены, обвязанная кольцами из проволоки диаметром 4-6 мм.Ниже вы можете увидеть картинку, поэтому наглядно оцените сложность выполненных работ:

Чтобы исключить слишком близкое приближение «арматурного каркаса» бронепояса к поверхности последнего ряда блоков необходимо в некоторых местах по всей длине битого кирпича подложить куски под каркас, приподняв его на 3. -5см.

Технология разливки Армопояс

Когда все будет готово для заливки полости бетоном, сразу позаботьтесь о том, как вы хотите прикрепить мауэльрат к стене в будущем, если вы запланировали дачу… Строительные специалисты рекомендуют заранее через каждые 0,8-1м закладывать внутрь конструкции отрезки вязальной проволоки или шпильки, которые в дальнейшем будут служить крепежом для деревянного бруска несущих стропильных ног.

В качестве бетонной смеси для заливки армопояса используется обычный цементно-песчаный раствор с добавлением щебня фракции 5-20 или речного песка той же фракции. Такой раствор лучше замешивать при помощи мобильных электромешалок или, на худой конец, вручную. Поднимите на высоту ведрами, используя веревки с крючком на конце.В процессе заливки бетона необходимо уплотнять раствор, чтобы не допустить образования пустот и пузырьков воздуха, что снизит прочность конструкции.

Эту работу желательно начинать рано утром, чтобы успеть за 1 день, иначе на это уйдет десяток человек. Так как армированный пояс нужно заливать за один цикл, не допуская высыхания бетонной смеси и прерывания процесса, то есть образования разрывов.

В жаркую погоду не забывайте обильно поливать всю конструкцию водой, чтобы не образовывались трещины, хорошо будет, если после каждого полива сверху накинуть полиэтиленовую пленку, чтобы влага не испарялась быстро, а бетон набирал сила быстрее. Примерно через 3-4 дня опалубку можно будет аккуратно снять.

Армирующий пояс — это обязательный контур жесткости, необходимый для того, чтобы постройка была действительно прочной и долговечной. Он не дает нагрузкам «накапливаться» в той или иной части несущих конструкций, а распределяет их равномерно.Благодаря ему усадка нового дома, пучение почвы и другие внешние факторы проходят для стен без последствий — то есть без трещин.

Армопояс из кирпича — это небольшая сплошная кладка, армированная продольными металлическими прутьями или сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения оказывается вполне достаточно. Способность армопояса выравнивать нагрузки пригодится, если основной материал стен не устойчив к деформации.Такие изделия, как газобетон, даже имея хорошую прочность на сжатие, практически не работают на изгиб. Неравномерное приложение силы неминуемо приведет к растрескиванию «живьем».

Армирующая лента решает эту проблему, принимая основную нагрузку на себя и не позволяя легким стенкам смещаться относительно друг друга при воздействии разнонаправленных или неравных по величине усилий. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших хозяйственных построек и малоэтажных домов.Он успешно выдержит неблагоприятные внешние условия (сильные ветровые нагрузки, проседание или неравномерное пучение почвы), но при этом сделать его своими руками намного проще — без спешки и необходимости обрабатывать приличное количество раствора. вовремя.

Еще одна функция, которую может выполнять армированный пояс, — это крепление других элементов здания к коробке на анкере, если сам материал стены не может их удержать. Это общий недостаток всех газобетонных и керамзитовых блоков.Традиционными методами к ним без дальнейшего разрушения стен не пришить даже брус мауэрлата. Так что, чем заниматься разделительной кладкой из кирпича, в любом случае придется.

Двойной армирующий пояс, уложенный под подошву и на верхний срез, хорошо показывает себя столбчатым фундаментом … В этом случае сезонные движения грунта не смогут «поиграть» с опорами, потому что они фактически превратятся в одинарная ферма, жестко закрепленная двумя связками.

Основные виды разгрузочных лент

В зависимости от расположения армопояса он может иметь разные названия и выполнять определенные функции:

1. Ростверк — укладывается между столбчатым или свайным основанием дома и стенами.Однако из кирпича его не строят — слишком важен участок.
2. Цоколь — это уже второй уровень разгрузки и армирования, который применяется при строительстве домов на фундаменте из бетонных блоков. Он обеспечивает большую жесткость основания на движущихся грунтах, а также выполнен из железобетона. Хотя довольно распространенный вариант — кирпичная кладка, выполняющая функции несъемной опалубки для последующей заливки.
3. Разгрузочная — это промежуточный армированный пояс под плитами перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания над одним этажом на каждом уровне.При строительстве из легких бетонных блоков без него не обойтись, и здесь лучший выход — именно кирпич.
4. Опора для мауэрлата — незаменимый элемент дома из газобетона или других пористых блоков, плохо воспринимающих точечные и разнонаправленные нагрузки. К тому же крепление самого бруса с помощью шпилек в таких стенах ненадежно даже при использовании химического анкерного крепления. Здесь армированный пояс для стен из газобетона превращается в своеобразный пучок между блоками, к которым он соединен раствором, и стропильной фермой, армированной балкой из мауэрлата.

Особенности укладки по газобетону

Обычно кирпичную ленту делают в 4-7 рядов в высоту и ширину армируемой стены. Армирование необходимо выполнять в каждом горизонтальном шве стальной сеткой с ячейкой 3-4 см или жесткой проволокой толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

• со смещением швов на 1/3 длины;
• с приклеенной повязкой в ​​каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, то в кладку можно сразу замуровать вертикальные шпильки — металлические стержни с резьбой диаметром 12-16 мм. Их устанавливают с шагом 1-1,5 м, причем глубина их заделки будет зависеть от толщины бруса — она ​​должна быть вдвое длиннее свободного конца для крепления мауэрлата. Однако многие строители советуют сразу заделывать черенки на всю высоту армопояса.

После схватывания раствора на поверхность кладки укладывают рубероид или два слоя рубероида. Это гидроизоляция, которая защитит сам брус и кирпичную надстройку от скопления конденсирующейся влаги. Далее планируется и высверливается в нужных точках мауэрлат, нанизывается на шпильки и закрепляется на арматурном ремне гайками для широких шайб.

Поскольку керамика имеет более высокую теплопроводность, чем основной материал стен, она превращается в своеобразный мост холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже).Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистыми блоками параллельно с кладкой кирпича. Для этого со стороны помещения с ГБ снимается тонкая перегородка, как бы скрывающая бронепояс внутри газобетонной стены … Если между поверхностями образовался зазор, специалисты рекомендуют дополнительно утеплить его.

Этапы возведения ремня внахлест

Если жесткий контур под кровлей играет роль разгрузочной и надежной опоры для бруса мауэрлата, достаточно уложить его по периметру ящика в домашних условиях.Однако использование плит для межэтажных или чердачных перекрытий заставит замкнуть ряды кирпича и среднюю несущую стену … Здесь газобетон тоже может испытывать нагрузки, поэтому жесткий слой для его армирования просто необходим.

Какими бы легкими ни были плиты перекрытия, закреплять их непосредственно на ячеистых или керамзитобетонных блоках запрещено. Кладка сможет выдержать их вес, но когда направление приложенной силы изменится, она начнет разрушаться.В этом случае пояс служит своеобразным буфером, распределяющим давление плиты по всей площади стен, предотвращая продавливание несущей конструкции … Отказаться от мощного слоя полнотелого кирпича можно только тогда, когда пол деревянный — здесь один или два блока используются в качестве опоры для балок.

В остальном армопояс под пустотные плиты строится по всем правилам. Основные этапы работы:

• Первый ряд высаживают раствором прямо на газобетон.Если толщина основной стены стандартная (30 см), кладку производят в два кирпича, заполняя щели «шашками».
• Установка армирующей сетки по всей линии пояса.
• Укладка второго ряда аналогично с последующим армированием.
• Третий ряд кирпичей приклеен. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется четвертью или кусками минеральной ваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на котором укладывается пояс под плиты перекрытия, в пазы необходимо уложить арматуру. Это добавит жесткости всей конструкции и обеспечит дополнительную защиту стен от трещин. Иначе, как только они появятся, они поползут ниже.

Согласно приведенной выше схеме, армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка осуществляется стандартным для кирпичных стен способом — металлическими скобами Г-образной формы.Крепежные элементы для защиты от коррозии покрывают слоем цементного раствора.

— специальная строительная конструкция, укрепляющая здание за счет фиксации кирпичной кладки. Сейсмический пояс незаменим при возведении архитектурных сооружений … Конфигурация монолитного пояса из железобетона соответствует очертаниям дома. Заливка бронепояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется особое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливку армопояса проводят после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала, имеющего недостаточную прочность. Крепить балки для установки стропил к хрупким стройматериалам проблематично. Если правильно залить армопояс, вы обеспечите надежность крепления элементов пола. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строящегося объекта строительства.Он перераспределяет усилия, создаваемые элементами здания. Сейсмический пояс повышает устойчивость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Ремень усиленный — особая конструкция, которая используется для надежного крепления кирпичной кладки

Если объект строительства — двухэтажный дом, то заливают два одинаковых бронепояса. Устройство первого выполняется, когда завершено возведение контуров нижнего этажа. На него устанавливаются потолочные элементы.Второй уровень армирования выполняется после завершения строительства второго этажа. Он является основанием для крепления стропил.

Возможность строительства армированного ремня

В каких случаях требуется усиление конструкции, можно ли обойтись без него? Заливка сейсмического пояса происходит в следующих случаях:

• недостаточно заглубленный фундамент;
• расположен в непосредственной близости от оврагов и водоемов;
• дом построен в гористой местности;
• возможна усадка грунта под здание;
• объект находится в сейсмической зоне.

Для чего нужна опорная рама?

Ряд современных материалов, используемых в строительстве, имеет ряд преимуществ. Но из-за недостаточной жесткости негативно воспринимают точечные усилия. Предотвратить разрушение можно, выполнив устройство бронепояс. Это событие является оправданной необходимостью для современных построек, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям.

Перекрытие кровли воздействует на здание двумя видами усилий:

• Вертикальная эффективная нагрузка, передаваемая массой кровли и внешними факторами: ветровая нагрузка, снежный покров, сейсмические составляющие.Точечная ударная ферма крыши преобразована в равномерно распределенную.
• Действие расширения передается на основание за счет опорных стропил. Крыша пытается раздвинуть здание. Этому противодействует пояс, усиленный стальным стержнем.

Функциональное назначение

Усиленный каркас выполняет ряд важных задач:

• сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
• Выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок при кладке;
• обеспечение жесткости строящегося здания;
• распределение местных или точечных сил по опорной плоскости опорных поверхностей;
• фиксация замкнутой линии, являющейся основанием для крепления кровли.

Вне зависимости от ваших планов по устройству чердака, следующего этажа или крыши над первым этажом дома, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть прислоняться к стене, в перекрытии кладки на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя квадрат конструкции с размером стороны не менее 250 миллиметров. Если строительство здания ведется из газобетона, то кладку последнего ряда проводят специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетоном. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича половинной толщины, а внутренний — из досок.

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

При построении каркаса обращайте внимание на его непрерывность по всему периметру объекта. В общей системе кровли дома предусмотрены специальные элементы: скамейки или коньковые столбы, опирающиеся на другие стены здания, не являющиеся капитальными.В этой ситуации на них также следует соорудить арматурный каркас. Проверьте горизонтальность верхнего края с помощью уровня воды.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы установки включают:

• Подготовка к установке. прочный? Какие материалы нужны? Для обустройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо скрепить опалубку гвоздями для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет надежно закрепить опалубку для бронепояса. Осторожно загните выступающие части ногтей. Для надежности конструкции направляющие следует крепить к капитальным элементам постройки.

  Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин

• Обеспечение неподвижности. Размеры направляющих элементов из балок или досок должны соответствовать толщине стены. Крепление формы к доскам осуществляется с помощью гвоздей. Опалубка для бронепояса должна быть жесткой, не расходиться при заливке бетона.
• Герметизация стыков. Заклеиваем торцевые щели густым раствором, который не должен стекать наружу, а оставаться внутри периметра. Также можно добавить пенополиуретан или ленту для заделки зазоров.

Особенности армирования

Для установки арматурного каркаса потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру здания.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом внутрь стен здания, а другим — снаружи. Как правильно закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и соединений. Выступающие углы ремня следует загнуть по всему периметру.

После армирования конструкция будет опоясана двумя прочными стальными кольцами.Перегородки здания, не несущие силовой нагрузки перекрытия, армируют традиционным способом … Обязательно поверх арматуры установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепим сетку к арматуре с помощью вязальной проволоки. При креплении по периметру решетчатой ​​конструкции не допускаются зазоры. Убедитесь, что минимальный вертикальный размер усиленного контура составляет 20 сантиметров. Несущие элементы каркаса перекрываются.Это обеспечит прочность пояса после бетонирования.

Заливка бетоном. В целом этот этап не вызывает затруднений.

Бетонная подготовка

Можно использовать раствор для кладки кирпича на основе песчано-гравийной смеси. Для этого используется речной песок, крупная фракция гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия.Уровень заливаемого раствора контролируется предварительно натянутой строительной нитью.

Заливка бетонным раствором

Требуемую прочность можно обеспечить, соблюдая следующие рекомендации:

• бетонирование опалубки для армопояса по технологии в один прием;
• выполнять работу непрерывно;
№
• желательно наносить раствор бетононасосом прямо в деревянную опалубку;
• залейте бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
• предпочтительно использовать бетон марки не ниже М 200;
Недопустимы воздушные карманы
• , отрицательно влияющие на прочность.Для устранения используйте специальные вибраторы;
• использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает период твердения бетона;
• за 3 недели бетонная масса должна стоять;
• в жаркий период обильно смочить поверхности водой для предотвращения трещин и прочности затвердевшего раствора.

Заключительные операции

Каркас опалубки следует демонтировать через неделю после оседания бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой плит перекрытия. В местах крепления кровельной системы при необходимости проделываются отверстия для анкеров.

Экономить на стройматериалах нецелесообразно … Если армированный пояс заливать с учетом технологических требований, то долговечность постройки и прочность конструкции гарантированы.Армопояс под крышей, следуя этим рекомендациям, делать несложно! Вы можете сделать это сами!

Все без исключения конструкции из любых блочных материалов будут постоянно подвергаться воздействию природных явлений — набухания грунта, оседания здания, других движений грунта. Кроме того, усиление ветров, а также дождей также может повлиять на целостность всего здания. Именно для исключения различных перемещений здания по стенам выполняется бетонный бронепояс.А как сделать армопояс своими руками и поговорим в этой статье.

Аппарат Армопояс

Армирующий пояс или, как его иногда называют сейсмический пояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений . Кроме того, если правильно сделать армопояс, он позволяет равномерно распределять нагрузки от крыши или бетонных перекрытий над ней.

Обратите внимание! Даже если полы в доме деревянные, необходимость делать бронепояс не пропадает. Тип перекрытия не определяет, делать бронепояс или нет. В любом случае пояс должен закрывать все стены.

С назначением бронепояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится.В целом все довольно просто, но сделать армопояс своими руками без изучения его особенностей наверняка будет сложно.

Как сделать армопояс — последовательность

Для того, чтобы определить всю сложность работы, а также для более детального анализа способа изготовления армированного ремня, мы разделим технологию изготовления на несколько этапов. Можно сказать, что мы дадим определенные инструкции по изготовлению бронепояса.

Металлический каркас из арматуры

Начать сборку каркаса необходимо с того, что сегменты арматуры должны быть установлены в верхней части стены.Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них детали. Арматура устанавливается в точках пересечения стен и по всему периметру конструкции на 1-1,5 мета. Сегменты устанавливаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены.Для этого продольные стержни привязываются к вертикально установленным шпилькам вязальной проволокой. Таким образом фиксируются два параллельных стержня.

После установки продольной арматуры ее необходимо соединить короткими перемычками через каждые 2,5-3 см. Для перемычек нужно использовать арматурные сегменты.

Вертикальные сегменты настраиваются аналогично. К ним позже будет прикреплен верхний продольный ряд арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный.Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина бронепояса 200 — 250 мм. По этим размерам необходимо определить длину вертикальных отрезков. Продольные стержни арматуры снова крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами. В целом все точно так же, как и с нижним уровнем продольных тяг.

Опалубка

На данном этапе можно действовать двумя способами: либо установить несъемную опалубку, либо сделать разборную доску.Самым оптимальным вариантом будет сборно-разборная конструкция … Собирается она практически из любых досок или листовых материалов … В процессе возведения опалубки необходимо следить за ее верхним краем — разница не должна быть более 1 см. .

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая будет сниматься по мере застывания залитого раствора. Если фасад будет отделан каким-либо материалом или утеплен, то на лицевую сторону можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов изоляционного слоя.С внутренней стороны можно поставить обычную доску или OSB, которые можно закрепить подручными метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по бокам. Для этого на верхнем крае опалубки нужно закрепить деревянные распорки с шагом 30-40 см, а также можно стянуть проволокой.Для крепления проволокой необходимо просверлить отверстия в досках и продеть проволоку, которая будет стягивать две части конструкции. После застывания раствора просто откусите эту проволоку бокорезами и она останется внутри армопояса. После стяжки можно переходить к следующему этапу строительства армирующего пояса.

Заливка бетоном

Здесь нет ничего сложного, кроме поднятия бетона внутри опалубки поверх стены.Но с этим вопросом легко разобраться при заказе. Фирмы, оказывающие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку залитого армопояса.

Скажем еще несколько слов о качестве бетонной смеси и способе ее приготовления, если вы готовите ее самостоятельно. При заказе марка должна быть не ниже B15. Но если готовить самостоятельно, то состав будет таким: одно ведро цемента и два ведра щебня и песка … Лучше всего готовить бетонную смесь толще, потому что она не будет слишком сильно раздавливать опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и утрамбовать. В идеале для этого используют глубинный вибратор, но в бытовом строительстве он встречается не часто. Для герметизации можно использовать либо кусок арматуры, либо кусок деревянного бруска, которым тщательно уплотняется весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками — контроль твердения бетона.Сразу после заливки бетонной смеси лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин на армопоясе. Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью ««.

На этом, в общем, все. Уточним лишь одну деталь, касающуюся гидроизоляции армопояса. Обычно на армопояс укладывают мауэрлат для дальнейшего монтажа кровли.Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал. Таким образом, вы можете защитить основание вашей крыши от влаги, поступающей со стен.

Поделитесь статьей с друзьями:

Похожие статьи

Армопояс по газобетону — дельные советы.Утепление армопояса Строительный инструмент б / у

Изготавливается из железобетона.

Утеплить армопояс можно как во время строительства (это самый верный способ), так и через некоторое время после окончания строительства.

Мы не будем рассматривать причины отсутствия утепления армированного пояса одновременно со строительством — для этого может быть много причин. Давайте просто посмотрим на все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только снаружи здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволяет ширина, сделать утеплитель и дальнейшую облицовку заподлицо с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволит разместить его в зазоре между армированным поясом и линией стены.

Вероятно, вам придется использовать пенополистирол, потому что тонкий пенопласт очень хрупкий. Если ширина еще позволяет, используйте пенопласт 80 мм. Чтобы пояс не выделялся на фасаде, нужно учитывать ширину облицовки: облицовочный кирпич.кафель или штукатурка.

Если вы используете в качестве утеплителя минеральную вату, не забывайте о необходимости вентиляционного зазора между минеральной ватой и облицовочным кирпичом.

Вариант 2: ширина армированного пояса равна ширине стены, отделочные работы завершены, зазора между армированным поясом и обшивкой нет.

В этом случае необходимо выполнить дополнительное утепление по всему фасаду на высоту армопояса. Если в двухэтажном доме делается армированный пояс между первым и вторым этажами и после второго этажа под мауэрлат, то по фасаду потребуется сделать два пояса утеплителя.

Чтобы он выглядел эстетично и долговечно, необходимо соблюдать некоторые правила:

• Для утепления армопояса можно использовать пенополистирол, например, толщиной 80 мм — марки ПСБ-С 25. Высота изоляционного пояса рассчитывается следующим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линии армированного ремня.

• Как правильно подготовить стены к утеплению, как закрепить пенополистирол, как армировать сеткой, а затем штукатуркой — очень подробно рассказали с фото в статье

• Для долговечности изоляционного пояса в его верхней части обязательно размещать отлив с отливом (отлив также используется при установке окон для защиты выступающего основания).Отлив нужен для отвода дождевой или талой воды с изоляционного пояса для вашего бронепояса и ставится не горизонтально, а с уклоном от стены. Лучше всего использовать молдинг из листовой оцинкованной стали с полиэфирным покрытием.

• Для фиксации отлива необходимо сделать прорезь в стене над поясом утеплителя, обмотать верхний край отлива, заделать его и зафиксировать с шагом 30 см.

Для внешней изоляции также можно использовать напыляемую пенополиуретан (ППУ), которую можно закрыть сверху металлическим профилем.Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (а точнее, токсичен один из его компонентов) и требуется установка распылителя — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы завершены, есть щель между стеной и обшивкой.

Через обшивку по линии бронепояса необходимо проделать отверстия для заливки монтажной пены в зазор между наружной обшивкой и стеной (поясом).Шаг между лунками не более 25-30 см.

Пенопласт по одному через одно отверстие. То есть сначала заделайте нечетные (1,3,5 и т. Д.) Отверстия и подождите, пока пена застынет. Затем ровные отверстия можно вспенить. При таком подходе вы сможете выполнить качественное утепление армопояса и удешевить пенопласт. Обязательно используйте профессиональную пену — в итоге это будет выгоднее, чем повторное утепление через пару лет в результате осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычный новый (для нас) материал — термос краска Изоллат Жидкое ультратонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций.Слой этого современного материала толщиной 1 мм заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

Изоллат, помимо обширного списка свойств, способствует значительному снижению теплопроводности конструкций. Мы не использовали этот материал, но если вам интересно, вы можете подробно прочитать здесь: www.isollat.ru.

Знакомьтесь, изучайте — может вам это интересно.

До новых встреч, уважаемые читатели нашего блога!

Утепление армопояса на открытой веранде.В этой статье мы расскажем, как утеплить армопояс снаружи стен дома. У нас есть открытые веранды с каждой стороны дома. На фото видна одна веранда. Так как при строительстве дома из газосиликатных блоков обязательна армопой — мы сделали ее в виде монолитной сплошной полосы по всему периметру здания. Первую зиму мы прожили без окончательной изоляции всех мостиков холода. поскольку уже установились холода и все работы по утеплению остановлены.Следующим летом мы не только утеплили подвал, но и утеплили армопояс, идущий по открытой веранде.

Как правильно утеплить монолитный бронепояс на открытой веранде (вне дома)

Для отсечения мостика холода на входе в помещение — а мост холода в данном случае является частью армированного монолитного пояса, расположенного над открытой верандой, — его необходимо утеплить должным образом. Перед началом работ мы жесткой металлической щеткой тщательно очистили железобетонный армированный пояс от строительного мусора, пыли и грязи, накопившихся за год.Найденные остатки раствора для кладки или другие крупные неровности предварительно были отбиты. Для этого отлично подойдет молоток или прочный скребок. Затем эти места тоже очистили металлической щеткой. После очистки покрыли грунтовкой всю утепляемую территорию. Для этой работы потребовалась «Универсальная грунтовка для внутренних и внешних работ» или любой другой грунт и жесткая кисть для фасадных работ.
В качестве утеплителя в упаковке мы использовали листы экструдированного пенополистирола (ППС) ТехноНиколь толщиной 30 мм — этого достаточно.ЭПС — это теплоизоляционный материал, который не гниет, не набухает и не намокает, не дает усадки, отличается прочностью. Производители экструдированного пенополистирола рекомендуют его для утепления фундаментов, цоколей, отмосток, полов, плоских крыш и других конструкций. Чтобы изолировать мост холода, достаточно утеплить армопояс на расстоянии до 1 метра от входа в дом. Этой изоляции достаточно, чтобы предотвратить потерю тепла на этом этапе. Однако в эстетических целях мы утеплили армированный пояс по всей его длине: он виден как с веранды, так и с улицы, поэтому мы решили сделать его одинакового размера (одинаковой толщины) со всех сторон.Чтобы приобрести необходимое количество ППС, необходимо рассчитать площадь утепления. Также понадобится состав для армирования и крепления плит ВПСП к железобетонной балке, которая также является армированным поясом. Для утепления плит из пенополистирола мы использовали «Клей-114». Правила использования и необходимое количество клея также можно рассчитать по инструкции на упаковке. И последнее, что нужно:

• сетка для армирования — ее площадь должна превышать площадь утеплителя на 2.три раза;
• «Грибы» для крепления утеплителя к армопоясу.

Какую технологию лучше всего использовать для достижения этой цели?

Какие материалы использовать?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет достаточно сложно, поэтому остановимся на популярных в наше время домах, построенных из блоков разного типа и утеплителя из пенополистирола или пенополистирола.

Для достижения оптимального результата важно правильно установить теплоизоляцию, защищающую все части жилого дома от воздействия холода.

Утепление дома снаружи действует по принципу термоса, способного поддерживать температуру внутри в течение длительного времени. В термосе этот эффект достигается частично за счет воздушной прослойки, окружающей внутреннюю колбу, в нашем случае утепление дома снаружи пенопластом или пенополистиролом поможет снизить теплопотери.

Наибольшего эффекта можно добиться, если установить теплоизоляцию в процессе строительства, так как качественно утеплить дом сложнее, если вы в нем уже живете.

В качестве хорошей теплоизоляции для блочных стен подойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

1. Положить утеплитель на верхний армопояс, с которым будет стыковаться последний ряд пенопласта.
2. Забейте маячки для протягивания ниток, по которым они будут направляться при установке теплоизоляции.
3. Закрепите направляющий профиль из оцинкованного железа внизу вдоль стены, который служит основой для первого ряда изоляционных плит.

Утепление армопояса в домашних условиях

Для утепления армопояса лучше всего подойдет прессованная минеральная вата толщиной 100 мм. Его необходимо укладывать таким образом, чтобы защитить от промерзания все элементы конструкции верхней части стены.В первую очередь нужно обратить внимание на закладные, встроенные в армопояс. После того, как фермы будут установлены и закреплены в нужном положении, необходимо вырезать детали из минеральной ваты, чтобы со всех сторон утеплить анкеры, на которых держатся несущие конструкции кровли.

Пространство под пятками ферм необходимо залить бетоном.

Изоляционные элементы в этом случае служат опалубкой.

Защита анкерного соединения от холода будет неполной, если не закрыть его сверху изоляцией.

Также важно заполнить поролоном все зазоры между изоляционными частями.

Когда все крепления ферм защищены от холода, можно покрыть остальную часть армопояса утеплителем, вспенив стыки между установленными элементами теплоизоляции (1), а также их соединения с бетонной поверхностью ( 2).

Установка маяков

Следующим этапом, ведущим к установке теплоизоляции на стену, является подготовка маяков, которые помогут правильно установить пенопласт, создав строго вертикальную плоскость.Для маяков лучше всего использовать 16 штук арматуры длиной около 30 см (по 4 на каждую стену).

Штифт вбивается в стену на расстоянии 10-20 см от угла (чтобы не откололся кусок бетона). Для этого перфоратором предварительно просверливаются отверстия на глубину 5-10 см, диаметр которых должен соответствовать толщине арматуры. Забейте по одной булавке в каждом углу стены, сверху и снизу.

Как вы можете видеть на двух предыдущих фотографиях, леска натянута между верхней и нижней арматурой, которую важно установить по отвесу.Его расстояние от стены должно соответствовать сумме трех составляющих — это толщина пенопласта, толщина слоя клеевой смеси и 2-3 мм запаса, который не позволит линии коснуться установленного утеплителя. . Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Подвижные горизонтальные линии протягиваются между вертикальными линиями, по которым они в основном направляются при установке теплоизоляции.

Монтаж направляющего профиля по периметру

Ширина оцинкованного профиля должна соответствовать толщине теплоизоляционной плиты. Устанавливается таким образом, чтобы лежать на горизонтальной поверхности утеплителя фундамента.

Профиль крепится дюбелями «быстрого монтажа» (1), предварительно обнажив его внешний край по резьбе (2), натянутой между двумя нижними маяками.

Как видно на иллюстрации, профиль крепится не к шлакоблоку, а чуть ниже уровня верха фундамента.Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между устанавливаемым утеплителем и стеной для клеевой смеси останется определенное пространство. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблока находятся не на одном уровне, но между ними есть небольшой шаг.

Если конструкция здания такова, что поверхность фундамента и стена составляют одну плоскость, или если профиль установлен выше уровня фундамента, то необходимо будет сделать специальные кронштейны, позволяющие оставьте некоторое расстояние между стеной и профилем при его установке.

Это пространство должно быть заполнено пенополиуританом.

Обратите внимание: смонтировать профиль так, чтобы его внешний край был строго параллелен резьбе, будет непросто, в связи с тем, что для крепежа нужно просверлить отверстие в бетоне через металл борта стенка из профиля. Деформация листового металла в одном месте может спровоцировать изменение формы изделия в соседних с ним частях. Поэтому, выполняя эту работу впервые, вам, возможно, придется адаптироваться.Вбивая дюбель, также следует соблюдать осторожность, чтобы не загнуть края профиля, из-за чего его внешняя сторона может подняться.

Установка теплоизоляции на стену

Когда подготовительные работы закончены, можно приступать к монтажу теплоизоляции. Для первого ряда плит основой служит установленный ранее направляющий профиль. Чтобы закрепить пену на стене из шлакоблока, используют предназначенную для этого сборочную смесь, которую предварительно перемешивают миксером.

Готовое вещество наносят в виде нескольких грубых ошибок на внутреннюю сторону утеплителя, равномерно распределяя их по поверхности.

При установке первого ряда нижняя часть изоляционной плиты наклоняется в направляющий профиль, осторожно приближая ее верх к поверхности стены.

Как видно на фото монтажа первого ряда плит утеплителя, иллюстрирующего утепление стен из шлакоблока, чтобы линия не мешала установке пенопласта на свое место, необходимо временно вытащил обратно.Позже, когда ляпы коснутся стены, леску нужно освободить и постепенно надавливать на верх пластины до тех пор, пока между ней и ниткой не образуется зазор примерно 1-2 мм.

Обратите внимание: после того, как пенопласт был прижат к стене, его нельзя растягивать. Распространяясь под давлением в узком пространстве, толщина слоя монтажной смеси уменьшается, из-за чего она больше не может выполнять свою функцию. Поэтому лучше прижать плиту к стене как можно осторожнее, чтобы с первого раза выставить ее вдоль струны.

Монтаж второго ряда плит осуществляется аналогично, только без направляющего профиля. Сначала устанавливается низ поролона под углом, а затем по резьбе обнажается его верхняя часть.

Для уменьшения вероятности ошибок можно установить второй ряд на две строчки.

При установке второго и последующих рядов пенопласта потребуется вырезать детали из целых плит для установки в местах оконных и дверных проемов.

Также важно выполнить монтаж утеплителя по принципу кирпичной кладки (каждый следующий ряд смещается на половину длины плиты).

После стыковки верхнего ряда плит минеральной ватой, лежащей на армированном поясе (1), все швы между изоляционными элементами должны быть вспенены (2).

Дополнительно доски необходимо укрепить пластиковыми дюбелями. Для этого вам необходимо выполнить следующие 3 операции:

1.В стене через пенопласт просверлите дыроколом отверстие.

2. Вставьте грибовидный дюбель.

3. Осторожно забейте пластиковый гвоздь в отверстие в дюбеле.

Обратите внимание: установка зонтов должна производиться таким образом, чтобы их шляпки не поднимались, а углублялись на 1-2 мм в поролон.

Места вбивания дюбелей в дальнейшем необходимо покрыть клеевой смесью.

Конечно, утепление дома из шлакоблоков, сделанного описанным выше способом, — это еще не все, что можно сделать для повышения его энергоэффективности.

Также можно провести ряд мероприятий по утеплению внутри здания и установить в нем более экономичную систему отопления.

Тем не менее, правильно выполнив только внешнее утепление, уже в отопительный сезон можно существенно сэкономить.

Газобетон — отличная альтернатива кирпичу. Однако, к сожалению, значение показателя прочности газобетонных блоков намного ниже. Материал плохо держит на своей поверхности застежки.

Кладка из газобетона имеет свои особенности:

1. Стены должны возводиться на прочном фундаменте.
2. В процессе работы необходимо регулярно проверять ровность конструкции.
3. По всему периметру здания стены укрепить армированным поясом из железобетона.

При проведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под действием давления кровли.

Стоимость армопояса

Армированный пояс — это монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под действием нагрузок. Технология усиления стеновой поверхности объекта подразумевает прокладку разгрузочного пояса между перекрытиями каждого этажа и в месте перекрытия кровли.

Для обеспечения работоспособности армопояса его состав должен быть:

1. Непрерывный.
2. В кольцевом стиле.
3. Закрыто.

Основные компоненты армопояса:

• Арматурный каркас.
• Бетонная смесь.
• Опалубка или блоки.

Назначение структуры:

• Распределение несущей нагрузки дополнительных этажей или крыш на стены для придания им прочности.
• Для защиты фундамента и стен от трещин.
• Повышение пространственной жесткости здания.

Конструкция обеспечивает прочность и надежность несущих стен, повышает устойчивость конструкции к воздействию ветра, перепадов температур, сейсмических колебаний, усадке грунта и самого объекта строительства.

Армопояс габариты

Размеры бронепояса зависят от конструктивных особенностей строительного материала, к которому он должен крепиться. Стена может быть закрытой или открытой. Для каждой категории строители рассматривают свои конкретные требования к размеру конструкции.

1. Внутренняя конструкция усилена армированным поясом, ширина которого соответствует толщине стены.
2. При усилении дома снаружи ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
3. Минимальная высота конструкции — сто пятьдесят миллиметров. Этот показатель не может быть больше ширины стены.

Варианты создания бронепояса

Установить разгрузочную ленту для стен из газобетонных блоков можно несколькими способами:

1. С деревянной опалубкой.
2. Использование дополнительных блоков.

При сравнении этих двух способов можно отметить, что оборудование стен армированным поясом с использованием деревянной опалубки осуществить технологически сложнее. Второй способ, с помощью дополнительных блоков, намного проще, но в него придется вложить больше средств из-за использования дорогостоящего стройматериала.

Лента разгрузочная не проложена:

• Для монолитной железобетонной конструкции.
• Под деревянным полом, поддерживаемым блоками.

На случай, если под балки, которые играют опорную роль, достаточно залить бетонные площадки толщиной пять сантиметров, которые надежно защитят строительные блоки от пробивки.

В железобетонных конструкциях нет смысла в дополнительной защите ввиду равномерного распределения нагрузки на стены

Создание бронепояса с использованием опалубки

Опалубка разгрузочной ленты представляет собой деревянный каркас.Делается из обрезков досок, скрепленных снаружи.

После полной сборки опалубки ее нижнюю часть крепят к стене саморезами, а верхнюю — поперечными стяжками досок с интервалом от восьмидесяти до ста сантиметров. Стяжка нужна для того, чтобы конструкция была надежнее, иначе при заливке бетона она может деформироваться или раздавиться.

Перед возведением конструкции стоит побеспокоиться о закупке необходимых строительных материалов:

1. Доска обрезная толщиной не менее трех сантиметров и брус 40х40 для изготовления опалубки.
2. Гвозди для крепления панельной конструкции к стене.
3. Гибкая проволока для усиления конструкции.
4. Стержни арматурные диаметром двенадцать миллиметров.
5. Пенополистирол для изоляции.

Строительный инструмент б / у:

1. Сверло.
2. Ножовка по металлу.

Технология строительства опалубки

Технологический процесс предполагает выполнение работ в несколько этапов:

1. Подготовка деревянных досок.
2. Укладка слоя пенополистирола между стеной дома и деревянной панелью для утепления.
3. Крепление конструкции к стене саморезами или длинными гвоздями.
4. Дополнительное крепление элементов деревянной конструкции с помощью саморезов и проволоки.
5. Арматурный каркас в сборе. Изначально внутрь деревянных щитов следует уложить шпильки усиления. Гибкая проволока используется для соединения с каркасом арматуры.Не рекомендуется крепить арматуру между собой сваркой из-за ржавления материала внутри бетона.
6. Заливка цементным раствором.

Арматура

Арматура изготавливается из стержней арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса:

1. При горизонтальной укладке штанги.
2. В скреплении их внахлест гибкой вязальной проволокой по всему периметру стены.
3. В обвязке стыков кольцами из проволоки диаметром шесть миллиметров.

Связывание стержней арматуры должно производиться непосредственно в опалубке. Когда закончите, арматурный каркас будет тяжелым. Когда конструкция собирается отдельно, поднимать и размещать ее будет сложно. Между газобетонными блоками и рамой разгрузочной ленты рекомендуется укладывать прослойку из камней или кирпича.

1. Заливка бетона

При покупке сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

При отсутствии в магазине продукции требуемых характеристик, вы можете приготовить ее самостоятельно, используя следующие пропорции в соотношении компонентов:

• Щебень — 4,8 части.
• Цемент — 1 часть.
• Песок — 2,8 части.

Для увеличения плотности состава щебень можно заменить щебнем. После перемешивания сухих элементов небольшими порциями добавляем воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

Технология бетонирования предусматривает нормативы выполнения работ, которые необходимо выполнить для получения желаемого функционального результата:

1. Заливку следует проводить за один цикл без перерыва, избегая частичного высыхания бетонного слоя.
2. Следует избегать в растворе для заливки пузырей с пустотами, которые в будущем при высыхании смеси снизят прочностные характеристики конструкции.
3. После заливки рекомендуется утрамбовать бетон при помощи перфоратора со специальной насадкой.Также для устранения пустот в растворе используется вибромашина, а если она отсутствует, необходимо будет удалить пузырьки воздуха, сшив раствор фурнитурой.

2. Построение разгрузочной ленты из блоков

Опалубкой могут служить не деревянные конструкции, а блоки из пенобетона П-образной формы. Обязательным условием для такого строительного материала является наличие внутренней полости, которая необходима для укладки каркаса из арматуры и заливки бетона.

Блоки лоткового типа укладываются в штабель такой же ширины, как и стены. Такой пояс удобно приставлять к наружным стенам за счет дополнительной изолирующей функции, исключающей образование «мостиков» холода.

3. Что требуется

Способ прост и требует предварительного приобретения строительного материала — дополнительных блоков толщиной десять сантиметров. Перед покупкой следует рассчитать необходимое количество материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции бронетранспортера с дополнительными блоками

1. Установка дополнительных блоков на стену обычным способом.
2. Армирование центральной части стройматериалом.
3. Заливка полученной конструкции цементным раствором.

Армопояс кирпичный

Загрузочная лента может быть изготовлена ​​из кирпичной кладки, армированной сеткой. Он менее надежен, чем бетонный, и применим только для небольших хозяйственных построек.Для повышения показателей прочности кирпичной конструкции рекомендуется использовать арматуру или металлическую сварную сетку.

Особенности строения:

1. При использовании арматурной сетки с диаметром поперечного сечения пять миллиметров рекомендуется укладывать ее через четыре ряда кирпичей.
2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
3. Высота конструкции зависит от типа строительного материала стен дома и от типа кровли.Средний размер конструкции для стены из газоблоков — сорок сантиметров.

Укрепление стен кирпичом со встроенной арматурной сеткой не может полностью заменить придание надежности конструктивным элементам с помощью железобетонного аналога.

Утепляющий армопояс

Важнейшая особенность газобетона — низкая теплопроводность, что обеспечивает отсутствие фактора промерзания построенной из него конструкции даже при минимальной температуре окружающей среды.Поэтому при возведении армирующей конструкции важно, чтобы она не нарушала теплоизоляционные свойства дома.

В холодное время года, а также в периоды резких перепадов температур на армированном поясе может образовываться конденсат. Во избежание этого явления рекомендуется проводить работы по утеплению конструкции.

Пенополистирол, пенополистирол и минеральная вата могут использоваться в качестве теплоизоляционных элементов.В некоторых случаях используются газобетонные блоки с перегородками. При использовании минеральной ваты следует оставлять небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы по организационным работам по утеплению объекта:

1. При возведении конструкции с целью ее последующего утепления следует проводить ее с отступом от внешнего края стены, а не по всей ее ширине.
2. Минимальная ширина разгрузочной ленты должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров при использовании кирпича.
3. Образовавшееся свободное пространство после заливки армопояса следует залить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с необходимыми размерами.

1. При заливке цементным раствором следить, чтобы элементы армированной сетки не касались стенок опалубки.
2. Для увеличения функциональности армированного пояса каркас арматуры устанавливается на поверхность с помощью уровня.
3. Прочности бетона после заливки способствует периодическое увлажнение, особенно в жаркую погоду.Рекомендуется ежедневно увлажнять структуру в течение пяти дней. Наилучший эффект дает накрытие влажной поверхности полиэтиленовой пленкой.
4. Снять опалубку можно через неделю, но она будет работать по назначению только через две недели, когда цементная смесь полностью затвердеет.
5. Если вы планируете изолировать разгрузочную ленту, то не следует делать это заподлицо со стеной. Специалисты рекомендуют сместить опалубку внутрь с целью заполнения образовавшейся ниши теплоизоляционным материалом.
6. Не нужно тратиться на армированный пояс, если под фундаментом находится не насыщенный водой твердый грунт, кирпичные стены, а также при строительстве одноэтажного дома с деревянными балками, а не железобетонными панелями.

изготовление и установка Как залить армопояс под крышу

Арматура в армопоясе состоит из рабочей арматуры (10-12мм) и конструкционной арматуры меньшего диаметра (рама — 6мм). Часто арматуру делают из 4 или 6 стержней.В этой статье мы подробно опишем и покажем схемы армирования, способы изгиба арматуры и другие нюансы армопояса.

Арматурный каркас нужен для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть два или три стержня арматуры внизу бронепояса и два стержня вверху.

Арматура диаметром 6 мм вполне подходит для каркаса, можно использовать даже толстую проволоку.

Размер каркаса должен соответствовать толщине вашей стены с учетом утеплителя и защитного слоя бетона.В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Часто рама имеет лицевые размеры примерно 120-200 мм.

Такие квадратные рамки легко изготовить следующим образом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), Рисуем квадрат, например, 150 на 150 мм, просверливаем отверстия в углах квадрата.

Отверстия должны быть около 9 мм, чтобы в них плотно вошли фитинги 10 мм. Сами арматурные стержни должны быть длиной около полуметра.

Положите доску на землю, забейте четыре арматурных стержня через отверстия доски в землю с помощью молотка. Шаблон для складных рамок готов. Саму арматуру удобнее гнуть по каркасу с помощью трубы. Для такого каркаса армирующие заготовки должны быть длиной около 600 мм.

Якорь рабочий якорь

Рабочая арматура представляет собой толстую оребренную проволоку диаметром 10 мм, предпочтительно 12 мм. Рабочая арматура в армопоясе работает на изгиб, создавая высокую жесткость конструкции.Армирование должно быть сплошным (кольцевым) и проходить по всем несущим стенам. Если в здании очень длинные проемы, то места армированного пояса над проемами нужно усилить дополнительной нижней арматурой.

Рабочая фурнитура должна находиться внутри каркаса, и привязана к каркасу обычной вязальной проволокой, сварка здесь не нужна.

1. Высота плечевого ремня от 200 до 300 мм.
2. Расстояние между рамами должно быть от 200 до 400 мм.
3. Нахлест арматурных стержней должен составлять 500 мм.
4. Для снижения расхода арматуры лучше использовать более длинные стержни, чтобы уменьшить количество перекрытий.
5. Не забываем про защитный слой бетона, который должен быть 40 мм со всех сторон.

Обязательно загните рабочую арматуру по углам и используйте дополнительные арматурные зажимы, см. Схему ниже. С длинной трубой удобно гнуть арматуру.

Схемы усиления бронепояса

Также стоит отметить, что арматурный каркас лучше монтировать на месте его заливки, так как в собранном виде он будет много весить.

Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона. Обратите особое внимание на выравнивание опалубки во всех плоскостях.

Если у вас нет профессионального инструмента для вибрации бетона, вы можете использовать следующий метод: взять перфоратор и в режиме рубки постучать по арматуре, бетон уплотняется и выходят пузырьки воздуха.

04.06.2018

Вопрос: Что такое армированный армирующий пояс и его структура?

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости строящихся зданий и увеличение срока их службы.Ведь строительные объекты подвергаются огромному воздействию природных факторов. Поэтому постройку зданий необходимо укреплять как следует. Одним из таких укреплений является бронепояс.

Армопояс — что это

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.

Основная задача армопояса — распределить равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под плиты перекрытия и под мауэрлат (брус, на который опираются стропила).

Каковы функции армопояса

Есть несколько причин, определяющих необходимость бронепояса при строительстве дома:

• Повышенная пространственная жесткость — усиленный пояс соединяет конструкцию здания в целом и действует как жесткий каркас, за счет чего здание получает дополнительную устойчивость к негативным факторам, ветровым нагрузкам, подвижкам грунта, землетрясениям;
• Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам чердачных и перекрытий перекрывать хрупкий газобетон и пенобетон;
• Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон в стенах;
• Соединение стропильной системы со стенами — монолитный армопояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы кровли, особенно это важно, когда стены здания выложены из легких блоков.

Всегда ли нужен бронепояс?

Укрепление дома не всегда необходимо. Рассмотрим ситуации, в которых конструкцией бронепояса можно пренебречь:

• фундамент расположен на твердом грунте: каменистый грунт, крупный и крупный песок, грунт, не насыщенный водой;
• стены дома будут выложены из кирпича;
• Стены дома будут построены из арболитовых блоков толщиной не менее 30 см и прочностью не менее B2.5;
• строится одноэтажный дом, перекрытия в котором будут из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, пыльный песок, лёсс, глина, суглинок или торф, то необходимо строительство бронепояса.

То же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен бронепояс! Это связано с тем, что эти блоки не предназначены для движения грунта и точечных нагрузок, исходящих от плит перекрытия.

Строительная техника Армопояс

Методика установки монолитного армопояса аналогична технологии заливки обычного монолитного фундамента:

1. Связанный и установленный каркас арматуры;
2. Установлена ​​опалубка;
3. Заливается бетон.

Некоторые дополнительные нюансы, тонкости и мелкие изменения в технологии зависят от зоны расположения железобетонного пояса.

Типы бронепоясов или зоны расположения

Базовый разгрузочный пояс рычага или База (1-й уровень — под фундамент) — на эту конструкцию возложены большие усилия от всей массы здания и реакции грунта.Основание армируется арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Базовый бронепояс (2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять силы, действующие на основание.

Армопояс между перекрытиями под плиты перекрытия — Этот цельный железобетонный пояс расположен между верхним уровнем стен дома и бетонными плитами, расположенными между этажами.Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от плит перекрытия по контуру здания и снижает вероятность деформации проемов.

Армопояс последнего этажа под мауэрлат — Этот армированный пояс заливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой крыши, а также от дождя, снега и ветра.

Армопояс первого уровня (под фундамент)

Для того, чтобы значительно снизить давление дома на землю, армопояс для фундамента следует делать на 30-40 см шире основной бетонной фундаментной ленты. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопояс первого уровня делается под всеми несущими стенами конструкции, а не только по периметру наружных стен. Армирующий каркас для него делается исключительно вязанием, а не сваркой.Сварку можно применять только при предварительном соединении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не соприкасался с основанием. Фурнитура должна быть утоплена посередине. Этого можно добиться, подложив под каркас гальку или половинки кирпича.Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку армированной ленты бетоном нужно производить за один прием. Это необходимо для предотвращения стыков, снижающих прочность конструкции.

Армопояс 2 яруса (на фундаменте)

Перед тем, как приступить к возведению стен на фундаменте, необходимо залить цокольный армированный пояс. По своей сути он является продолжением основного фундамента и служит дополнительным усилением здания.

Если бы для вязания каркаса первого уровня плечевого пояса потребовалось 8 стержней основной арматуры, то для вязания каркаса армированного пояса второго уровня достаточно было бы использовать 4 стержня арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция залита по периметру здания по наружным стенам. Средняя высота от 20 до 40 см. Бетон для заливки базового бронепояса — М200 и выше.

Армированный пояс первого уровня является фундаментом дома, а цокольный пояс — добавлением и усилением несущих способностей армопояса для фундамента. Следовательно, если бронепояс первого уровня был затоплен качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных бронепоясов первого и второго уровня — это гарантия надежности и долговечности фундамента на любом грунте.

Армопояс для плит перекрытия

Если строится многоэтажное здание, то плиты перекрытия несут большие нагрузки на стены. Чтобы уменьшить эту нагрузку, на стыке между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы она была равна ширине стены.

Расстояние между плитой и лентой не должно превышать ширину 1-2 кирпича.Идеальное расстояние от 10 до 15 см.

Арматурный каркас для межэтажного пояса связан в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен дома из газобетонных блоков, то в качестве опалубки по краям можно установить два тонких блока и уже установить между ними арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать перегородочные блоки 10 см.

Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно самостоятельно вырезать желоб для прокладки в нем армированного пояса. Или заранее купите специальный пеноблок из газобетона с готовым желобом.

Армопояс под мауэрлат

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного крепления кровли (мауэрлат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и верхним этажом.

Бронепояс под мауэрлат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот ремень, наименьшая.

Мауэрлат крепится к армопоясу с помощью анкерных шпилек с резьбой, диаметр которых должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и удерживаются в нем за счет изгиба.

Чтобы потом не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитывать заранее, чтобы в дальнейшем они оказались посередине между стропильными конструкциями.Главное, чтобы стропильные ноги тогда не совпадали со шпильками. После заливки бетона длины шпилек должно хватить, чтобы на них установить мауэрлат и закрепить двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетона между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Пояс армированный кирпич

При строительстве больших домов, особенно многоэтажных, арматурный пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где не требуется мощное армирование, пояс выкладывают из кирпича.

Конструкция пояса армированного кирпича — от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпичей на раствор укладывают стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек около 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для усиления прочности конструкции кирпич кладут не горизонтально, а вертикально по торцам.

Нужно ли утеплять армопояс

С точки зрения теплоизоляции армирующий пояс не очень хорошо себя показывает и через него в зимнее время теряется некоторое количество тепла. Из-за этого внутри может образовываться конденсат, который приводит к образованию плесени.

Чтобы этого избежать, при строительстве армированного пояса необходимо его снаружи утеплить с помощью теплоизоляционных материалов.

«А как утеплить бронепояс?» — спросите вы. На этот вопрос есть несколько ответов. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.

Главное, перед тем, как обвязать арматурный каркас и заливку бетона, нужно учесть и не забыть оставить место (с внешнего края стены) для укладки утеплителя.

Какая марка бетона нужна для армопояс

Минимальным требованием для изготовления армированных лент для полов и стропильных систем является использование бетона марки М200 или М250 или выше. Необходимый бетон можно купить в готовом виде или замешать самостоятельно из цемента М400.

Чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, повышающая подвижность и текучесть бетона.

По водоцементному соотношению. Она должна быть в пределах от 0,5 до 0,7 на единицу цемента, другими словами, на 10 частей цемента должно приходиться от 10 до 7 частей воды.

Избыток воды в бетоне отрицательно сказывается на его характеристиках и делает его менее прочным.

Армопояс стоимость заливки

Стоимость Армопояса всегда рассчитывается индивидуально для каждого конкретного проекта. Учитываются основные параметры постройки и материалы, из которых будет построен дом.

В первую очередь, в зависимости от того, чем выложены стены здания, определяется технология изготовления бронепоясов для фундамента, для малуриата (кровли), а если в здании несколько этажей, то для этажей.

Как правило, арматурные пояса необходимы при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистиролбетон, керамзитобетон и бетон. Это связано с тем, что блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точек давления со стороны кровли.

Расчет стоимости заливки армопоясана — задача несложная, так как дома практически всегда разные и в конструкции каждого есть множество факторов, которые повлияют на конечную цену.

Если обратиться к услугам частного прораба Михаила Долгих, то он поможет определить и просчитать все работы по установке бронепояса для вашего дома.

Стоимость наполнения армированного ремня составит 250 руб. погонный метр.

Доверие профессионалам

Только профессиональные строители должны доверять монтажному рычажному ремню.

Выбирая подрядчиков, обращайте внимание только на узкоспециализированных специалистов, которые много лет работают в своей области и хорошо знакомы с особенностями монтажа данного типа конструкции.

В стоимость работ должна входить оплата бригады, всей необходимой техники и оборудования для строительства.

С квалифицированной строительной бригадой вы сможете произвести надежное возведение дома, а опытный прораб поможет минимизировать время и стоимость сметы.

Чтобы узнать цену армопояса в проекте вашего дома, свяжитесь с нашим специалистом по контактам указанным на сайте.

Усиленный пояс, также известный как монолитный пояс или сейсмический пояс, представляет собой особую конструкцию, предназначенную для решения двух задач. Во-первых, распределить нагрузку с того, что будет сверху, на то, что будет снизу. А, во-вторых, связать всю плоскость, на которой он расположен, в единое целое. И монолитный бетонный армированный пояс, и армированный кирпич справляются с распределением нагрузки.Оба они отлично справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если стоит задача еще и соединить стены в единое целое, например, от разрывной нагрузки стропил крыши на стены дома, то нужен бетонный армированный пояс.

Как сделать бронепояс своими руками

С, что такое армопояс, разобрались, разберемся, как сделать своими руками. С кирпичным бронепоясом все просто. Обычно его изготавливают из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой.Также возможно усиление кладки арматурой диаметром 6-8 мм. С бетонным, монолитным бронепоясом дело обстоит сложнее.

Для начала нужно установить опалубку. Это может быть как деревянная опалубка, так и «швеллер», или несъемная опалубка, если речь идет о армированном поясе на газобетоне или пенобетонных блоках. Можно использовать П-образные блоки заводского изготовления или поддоны, сделанные своими руками. Для этого необязательно вырезать П-образный блок из обычного газового блока.Достаточно сделать кладку из тонкого газоблока снаружи и изнутри. Пространство между этими блоками можно утеплить экструдированным пенополистиролом.

После того, как вы сделали опалубку, каркас арматуры помещается внутрь лотка.

Достаточным армированием для армопояса размером от 200 до 200 мм является каркас из 4 арматурных нитей диаметром 12 мм (две сверху и снизу), скрепленных поперечными зажимами диаметром 6-8 мм через каждые 30 мм. -50 см.

Стандартное перекрытие арматуры должно быть 30-40 диаметров. То есть, если ставить арматуру 12 мм, то увеличивая ее, нужно делать внахлест около 40 см.

В углах арматура необходима для загиба так, чтобы угол был соединен неразъемной арматурой.

Каркас из арматуры желательно ставить на пластиковые фиксаторы толщины защитного слоя бетона. И наденьте зажимы на вертикальные фиксаторы.Если нет заводских замков для защитного слоя, можно использовать куски камня, кирпича и т. Д.

К арматурному каркасу крепятся шпильки для мауэрлата или куски арматуры для последующего крепления плит перекрытия.

Теперь можно переходить непосредственно к заливке бетонной арматуры.

Если будете заливать покупным бетоном, выбирайте марку М200-М250. Этой марки прочности хватит для частного строительства.

Если вы планируете готовить бетон для заливки армопояса, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Вы также можете использовать один из наших для расчета состава бетона. Не забудьте добавить в смесь пластификатор. Это сделает набивку удобнее для вас, а получившийся армопояс более прочным.

После заливки накройте армопояс пленкой, чтобы избежать внезапного высыхания. С этой же целью первые 2-3 дня смочите бетон.

Армопояса будут готовы к загрузке через неделю. Полное созревание бетона завершится через 28 дней после заливки.

Самые частые вопросы об армированном ремне.

В каких случаях нужен бронепояс?

Требуется монолитный железобетонный пояс:

• на блочном фундаменте
№
• на стенах из газобетона, пеноблоков и т. Д. Под пустотными плитами и деревянными балками (для предотвращения разрыва). Здесь пояс может быть кирпичный
• под мауэрлат на крыше, конструкция которого предполагает наличие дистанционной нагрузки на этот мауэрлат

Можно ли заправить армопояс зимой, на морозе?

Лить армопояса зимой — занятие сомнительное.Однако если в холодное время года его действительно нужно заливать, примите все меры для защиты бетона. Добавляйте в бетон специальные противоморозные добавки. Для замешивания бетона используйте как можно меньше воды. После заливки обязательно накройте бронепояс, чтобы уберечь его от холода. Например, опилки. При минусовых температурах используйте специальный нагревательный кабель. Продается в любом строительном супермаркете.

Какая минимальная толщина, высота, ширина, размер бронепояса?

Минимальный размер армопояса 150 на 150 мм.Но не меньше ширины несущих плит или балок перекрытия.

Замерзает армопояз что делать?

Если вы или ваши сотрудники забыли заизолировать бронепояс перед заливкой, то его нужно будет утеплить сейчас. Изолируйте бронепояс снаружи.

Конденсат на бронепоясе. Потеет армопояс. Что делать?

Утеплить. Другие варианты: повысить температуру в помещении, снизить влажность в помещении.

Можно ли залить армопояс деталями?

Банка.Для этого сделайте фаску в месте контакта. И бетон не должен быть гладким.

Ремень усиленный видео

Армопояс (железобетонный пояс) он же сейсмический пояс — очень прочная монолитная полоса по периметру здания и несущие стены из пенобетона.

Задачи бронепояса — значительное усиление несущих стен для увеличения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровли, ветровых и других нагрузок.

Армопояс надежно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость.

В идеале геометрия, арматура и бетонный состав армированного пояса определяются расчетами.

Обычно ширина (толщина) армопояса равна ширине стены 200-400 мм, а рекомендуемая высота составляет 200-300 мм.

Но разумнее было бы сделать ширину армопояса немного тоньше стены, чтобы оставался запас места для утеплителя, чтобы уменьшить мостики холода.Лучше всего для этого подходит экструдированный пенополистирол (EPS), так как он отлично изолирует тепло. Также существует возможность заливки армопояса в готовые П-образные блоки из пенобетона, но об этом позже по тексту.

1. При неравномерной усадке дома, при сезонных колебаниях грунта, при землетрясениях, армопояс сохраняет геометрию здания.
2. Армопояс позволяет выровнять стены по горизонтали.
3. Придает жесткость всему зданию из газобетона.
4. Местные нагрузки равномерно распределяются на несущие стены.
5. Высокая прочность армпуа позволяет крепить к нему все ответственные конструкции, например, мауэрлат.

Мауэрлат необходимо прочно закрепить к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей крыши, снеговые и ветровые нагрузки создают значительную разрывную силу, которая может разрушать неармированные стены. Армопояс под мауэрлат решает эту проблему, и он будет выполнен так же, как и под перекрытие.

1. Арматурный каркас ремня должен быть сплошным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры не менее 800 мм.
4. Каркас выполнен из двух рядов арматуры, двух стержней.
5. Минимальная толщина продольной арматуры 10 мм.
6. Рекомендуется использовать длинные (6-8 метров) арматурные стержни.
7. Диаметр поперечной арматуры 6-8 мм.
8. Шаг поперечной арматуры 200-400 мм.
9. Армирование со всех сторон должно иметь защитный слой бетона толщиной не менее 5 см.
10. Продольная и поперечная арматура соединены между собой вязальной проволокой.
11. На углах продольную арматуру нужно загнуть, а перекрытие стараться делать дальше от угла.
12. Рама должна быть строго горизонтальной.

Рассчитайте расстояние между арматурными стержнями по толщине и высоте армированного пояса с учетом защитного слоя бетона не менее 5 см с каждой стороны.

Армопояс по газобетону своими руками (видео)

Схема армирования углов и прилегающих армопояс

Армопояс утепляющий

Армопояс — очень серьезный «мостик» холода, через который уходит большая часть тепла и на котором внутри армопояса образуется конденсат. А чтобы этого не произошло, необходимо утеплить снаружи армопояс газобетоном, либо пенополистиролом, либо пенополистиролом.Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть место для утеплителя, засыпав бронепояс с отступом от внешнего края стены.

Утепленный пояс для газобетона

Какую марку бетона заливать бронепояс

Для заливки армированной ленты по газобетону используется бетон марки М200-М250. Его можно привезти в готовом виде миксером с завода, либо изготовить самостоятельно.

Пропорции для марочного бетона М200 : Цемент М400, песок, щебень (1: 3: 5). Пропорции для бетона марки М250 : цемент М400, песок, щебень (1: 2: 4).

В бетоне должно быть минимальное количество воды, а также использовать пластификатор для придания пластичности.

Водоцементное соотношение должно быть в пределах от 0,5 до 0,7, то есть на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление чрезмерного количества воды в бетон делает его менее прочным.

Для удаления пузырьков воздуха из бетона следует его встряхнуть специальным строительным вибратором или же жидкий бетон интенсивно и долго протыкать с надрезом арматуры.

Бетон следует заливать в опалубку за один раз, чтобы она была монолитной (неразрывной).

Перекрытие и армопояс для дома шелло. Как начать строительство дома из шеллона? Армопуа под Маурилалатом

Армопояс (или армирующий пояс, как его еще называют) Это армированная монолитная конструкция, полностью повторяющая схему несущих домов дома по периметру и служащая для их усиления и правильного перераспределения нагрузок.Заливка Армопояса в доме из газобетона — обязательное условие, гарантирующее прочность конструкции. О его устройстве, утеплении и армировании мы подробно поговорим в сегодняшней статье.

Если рассматривать прочностные характеристики таких материалов, как газобетон, пенобетон, арболит, то становится понятно, что сами эти материалы достаточно хрупкие, поэтому при точечном воздействии большой нагрузки они легко могут разрушиться.

В процессе возведения дома нагрузка на его стены постепенно увеличивается как сверху, так и снизу в виде заземления и неравномерной усадки.Завершающий элемент — крыша — тоже оказывает значительное поперечное (ведущее) давление на стены. Отсутствие армирующего пояса в этом случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.

Аропояс, образуя жесткий каркас и соединяющий все стены вместе, принимает на себя нагрузки от верхних этажей и крыш и равномерно распределяет их по периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.

При возведении одноэтажного дома приступают к окончательному возведению стен перед установкой кровли. В этом случае, как правило, в аропояс укладываются шпильки, к которым крепится мауэрлат кровля. Это позволяет жестко «привязать» крышу к ящику в домашних условиях.

Если в доме более одного этажа, то аропояс заливается после постройки каждого последующего этажа под потолочной плитой и в конце перед установкой крыши.

Нужен ли Армопояс под деревянные полы?

Как было сказано выше, Армопояс нужен для правильного распределения нагрузки от тяжелого перекрытия на стены здания.Но что делать, если в качестве перекрытия в доме использовать неармированные бетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых несколько меньше бетонного?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующей конструкции. В этом случае деревянные балки перекрытия монтируются прямо на газобетонные блоки, а концы балок имеют свойство выходить наружу.

Без воздействия больших нагрузок такой подход может быть оправдан, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства.Такую конструкцию можно уменьшить на десятки лет без повреждений, но при превышении нормативных нагрузок на разнорабочего локальное давление штанги на газобетон может привести к образованию трещин и его разрушению.

Как сделать Армопояс в доме из газобетона

Перед тем, как приступить к строительству дома, важно помнить, что армопояс представляет собой железобетонную конструкцию, поэтому после ее установки бетону необходимо не менее 28 дней, чтобы просохнуть и набрать винтажную прочность.Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых в вашем доме будет столько же, сколько и армирование поясов) не нарушили ход строительства.

Ширина Армопояса, как правило, выбирается равной ширине газобетонного блока, но есть свои особенности. Замерзший бетон — это серьезный мост холода, ведущий к утечкам тепла из дома, поэтому необходимо предусмотреть тепловой взрыв, который прервет поступление холода извне.

В том случае, если утепление дома из газобетона будет производиться вне технологии мокрого фасада, то у самого утеплителя будет тепловое обследование, защищающее конструкцию от теплопотерь.

Если утепление фасада не планируется или предусмотрен фасад с вентиляцией, то утепление Армопояса следует проводить непосредственно при его заливке. В этом случае минеральный утеплитель или пенополистирол или пенопласт укладывается в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину Армопояна примерно на 5 см.

Опалубка для Армопояса

Первый этап создания Армопояса в доме из газобетона — установка опалубки. На этом же этапе необходимо предусмотреть, какой будет высота Армопояса, с этим учетом и будет выбрана ширина досок опалубки. Стандартная высота армирующего пояса составляет 10-20 см и соответствует высоте штатного газобетонного блока.

Устройство опалубки армирующей ленты имеет два принципиально разных подхода.В первом случае в качестве опалубки могут использоваться специальные П-образные блоки заводского производства, представляющие собой обычные газобетонные блоки с выделенными полостями в виде буквы У.

Ряд таких блоков укладывается на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый Армопояс, который на все время защищен от образования мостика холода внешним слоем из газобетона.Толщина наружной стены в таких блоках больше внутренней, что придает им свойства теплоизоляции.

Такие блоки достаточно дороги, поэтому часто встречаются обычные газобетонные блоки с вручную проделанными пазами в размерах П-блоков, благо газобетон можно обработать специальной пилой по газобетону.

Второй корпус — традиционная опалубка из досок или деревянных щитов вроде. Монтируется из пылей толщиной от 20 мм или из листов фанеры.Обычно нижний край опалубки крепится непосредственно с двух сторон к газобетону, а сверху приклеивается деревянными брусками с шагом 60-100 см.

Дополнительным условием в данном случае является выравнивание опалубки для Армопояса по всем плоскостям, так как затопленный армирующий пояс будет основой для плит перекрытия, или для кровли мауэрлата.

На этом этапе необходимо изготовить силовой металлический каркас Армопояса, который даст основную прочность всей конструкции.При армировании Армопояса необходимо соблюдать несколько основных правил:

Схемы вооружения М-образных уголков и Т-образных примыканий Армопояса показаны на рисунке ниже.

Частая ошибка начинающих строителей — использование арматуры диаметром более 12мм для обычных частных домов. Такой подход ошибочен, поскольку использование более толстой арматуры уже не приводит к увеличению прочности армопойи, а увеличивает стоимость ее приобретения.

Также рекомендуется использовать зажимы для арматурного каркаса. Фиксаторы нужны для того, чтобы при заливке бетона происходило армирование арматуры и ее пошив. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

Заливка бетона в опалубку — наиболее ответственный этап создания Армопояса в газобетонном доме. Для заливки Армопояса проще всего использовать покупной бетон. Обычно для этого используются марки М200 или М250.Его прочности с запасом хватит для частного строительства.

Удобнее всего, если бетон на объект подается в смесителе вместе с топливным насосом. Автобетононасос забирает готовую смесь миксером и с помощью длинной гильзы доставляет ее прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и затраты на рабочую силу.

Как происходит заливка бетононасосом можно посмотреть на видео:

Если невозможно использовать заводской бетон, его монтируют вручную.В этом случае необходимо обращать особое внимание на постоянство соотношения компонентов при всех травмах, чтобы получить однородный состав по всей длине Армоплеа.

Отдельного внимания заслуживает тот факт, что аропоа необходимо заливать единовременно, чтобы избежать разрывов и неоднородностей. При использовании этого миксера этого легко добиться, но когда бетонная смесь идет вручную, нужно заранее спланировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку нужно встряхнуть смесь с помощью специального строительного вибратора.Это позволит разглядеть весь воздух, который при замерзании бетона может вызвать воздушные снаряды, что приведет к потере брони Армопояса. При этом нужно стараться не касаться фурнитуры вибратора, чтобы не изменить ее положение.

После приготовления Армопояса необходимо время для набора марочного бетона. Как правило, это занимает 28 дней. После этого можно переходить к укладке плит перекрытия, либо к устройству кровли.

Надеемся, что материал статьи был полезен.В случае возникновения вопросов оставляйте их в комментариях, мы постараемся найти ответ вместе.

Мы говорили о современных строительных реалиях в Крыму. А именно: о местных приоритетах в выборе стенового материала, его свойств и качеств; О технологии строительства дома, ценах на дерево, газобетон, известняк, ракушечник и песок. Также рассматривался вопрос, из чего лучше построить каменный дом: из газобетона или страны чудес для Москвы, но популярной на Крымском полуострове «Шека».Продолжаем тему начатую и, опираясь на опыт участника портала с ником huntdogs. , Рассмотрим домик из ракушки и ответим на следующие вопросы:

• Необходимо связать два разных фундамента.
• Как построить ленточный фундамент при перепаде высот на участке.
• Сколько времени стоит строительство фундамента в Крыму стоит.
• Как залить сейсмоколонку в доме, сложенном из камня ракушечник.

Как построить дом из семи домов на двух разных фундаментах

Хотя постройки охотников. «Полным ходом, предстоит еще много строить, дом из сшитого уже обрел« лицо ».

Ранее мы писали, что охотников. переделал первоначальный проект, т.к. передумал строить полуэтажный дом с мансардой и предпочел классический вариант — полноценный двухэтажный дом с костяной крышей.Но из-за нехватки средств строительство коттеджа со временем планируется растянуть, а затем пристроить к основному «ящику» пристройку с террасой и верандой.

Дом-образец

На данном этапе охотников. Возник вопрос, можно ли сделать пристройку на отдельном фундаменте обратно к основному дому и нужно ли привязать ее к основному поясу. Следующие ответы пользователей портала последовали.

Дом участников BuriveSnik.

У меня уже есть негативный опыт привязки основного ленточного фундамента к второстепенному — плита под гараж. Результат: прошло два сезона, и все прошло. Фундаменты живут каждой «жизнью», и родственникам теперь регулярно приходится заниматься смазыванием и заделкой появившихся вертикальных и горизонтальных трещин. Думаю, что в случае с Huntdogs лучше всего обойтись на самостоятельном фундаменте, но тогда возникает проблема гидроизоляции примыкающей сборки, т.к. в зазоре между двумя фундаментами может попасть вода.

Чтобы этого не случилось, пользователь предложил насыпать свайный фундамент «пятками» к пристройке с развешиванием под покраску, предварительно заложив веранду под несущие колонны. Затем в процессе строительства веранды демонтируется покрытие террасы, ставятся колонны, возводится второй этаж.

Эрик Норд Член ForumHouse

Мой кум затопил два несвязанных ленточных подвала, а затем этот удивительный человек установил блоки FBS с повязкой.Впоследствии на оштукатуренных стенах появились трещины. Две не связанные между собой основы, каждая «живет» по-своему.

охотничьих собак. Форум пользователей.

Судя по опыту тех, кто уже построил, невозможно связать две разные основы — цвет. Если строить, то 2 отдельных и независимых друг от друга. Буду думать, как лучше построить фундамент под пристройку. На мой взгляд, использование свай с деревянной обшивкой — хорошая идея.

Чтобы не гадать, как поведет себя фундамент через несколько лет, его нужно пересчитать на конкретную постройку. Обязательно учитывайте данные о геологии грунта на участке, его несущей способности и сборе будущих нагрузок в домашних условиях.

Устройство ленточного фундамента с перепадом высот на участке

охотничьих собак. Под канализационный дом решил залить ленточный фундамент классический для Крыма.Размеры фундамента:

• длина — 10200 мм;
• ширина — 6900 мм.

Для этого вырывают траншею (снимая слой чернозема до плотной глины) глубиной 1000 мм и шириной 450 мм.

Внизу «подушечка» от ПГС, примерно 30 см, и тщательно трамбуем.

В нашей статье рассказывается о том, как и чем может навредить.

охотничьих собак.

ПГС решил брать , так как он дешевле песка.Для сравнения: песок в Крыму стоит 2 тысячи рублей. За 1 тонну и ПГС с небольшой примесью морской гальки — 1200 руб. За 1 тонну. Цены высокие, но строить надо. Заказал 5 тонн.

PGS было залито в ведро и вылито из них в узкую траншею.

О ценах: стоимость аренды виброна (виброплита в траншею не влезает) — 1200 руб. В сутки + залог 10 тыс. Руб.

Добавляем, что перепад высот на участке в пятне фундамента составляет 1200 мм (от верхней точки до нижней).Исходя из этого, а также в целях экономии бетона пользователь решил залить фундамент в два приема. Сначала возводят подземную часть, производят закладные (арматуру), а затем заливают надземную часть фундамента. Более того, чтобы снизить затраты, в верхней части лент делают ступеньки, которые затем заполняются оболочкой, а плоскость отображается «на нуле» перед дальнейшей кладкой стен.

Каркас фундамента был разбит на несколько последовательных ступеней:

1.Траншея была установлена ​​в траншею из листов шифера. По словам пользователя, сначала он подумал залить раствор прямо на землю, проверив траншею полиэтиленом, но в итоге траншея, особенно уголки, начала осыпаться.

Купил шифер

б / у 100 руб. Для листа размером 0,9х1,4 м. Листы распилил пополам. Новый же шифер стоит 500 рублей. За 1 лист.

Всего на сланцевую опалубку охотников. Пройдено 10 тыс. Руб.

2. Армирование ленточного фундамента. Арматурная «дюжина» закладывала три стержня снизу, две стержня по середине лент и три стержня — вверху фундамента, не забывая оставлять закладные — освобождая арматуру под «основание».

Хомуты делал из арматуры «шестерка».

3. Заливка подземной части фундамента.

охотничьих собак.

Фундамент затоплен бетононасосом.Вещь удобная, но дорогая. Всего на заливку ушло 15 кубиков бетона. 1 Куб из бетона стоит по-разному, но в среднем за них просят от 4500 до 5200 рублей. Аренда автобетононасоса — 8 тысяч рублей за 1 час.

При заливке фундамента нужно помнить о необходимости вибрировать бетон.

4. Монтаж опалубки надземной части ленточного основания.

Базовая часть «Ленточки» имеет два выступа.

Самое сложное — установить опалубку по уровню, сделав ее самостоятельно.

1 чашка досок стоит почти 10 тысяч рублей.

После сборки опалубку затянули полиэтиленовой пленкой плотностью 200 мкм.

Lifehak от Forumhouse: huntdogs, За счет смещения «нулевого» гидрорем по периметру опалубки воспользовались пользователи портала, как контролировать горизонт при заливке бетона.Для этого берут обычную штукатурку «маяк» на 10 мм и крепят саморезами к стенкам опалубки по оставленным от гидроевума меткам.

Помимо четкого визуального ориентира, который, в отличие от натянутых рыболовных стоек или стальных тросов, не вмещает, дополнительный бонус метода — получаются внутренние направляющие, по которым бетонную смесь удобно протаскивать широкий шпатель для достижения ровного верха основы.

На портале есть материал, где они выдаются, который не сломается при заливке бетона.

5. Армирование углов ленточного фундамента и заливка бетоном.

Дополнительно заказчик сделал лоток для подачи бетона в опалубку.

охотничьих собак.

Бетон заливался с гидрололем 9 метров. Смесь удобно подавать в длинные углы фундамента. В то же время были проведены испытания штукатурных «маяков» для контроля уровня горизонта. Идея работает на 100%!

Это то, что в итоге произошло с пользователем после платформы.

Смета на строительство ленточного фундамента в Крыму

Интересная стоимость фундамента здания:

• Чтобы выкопать траншею глубиной 1 метр, шириной 0,45 м, длиной штанги 50 метров, всего около 22,5 кубиков Земли — 10 тыс. Руб. Он бюджетный, по средней крымской цене — 800 руб. Для Copp 1 Cuba Earth.
• Плоский шифер б / у (опалубка ломаная) — 100 листов 100 руб. За 1 лист — 10 тыс. Руб.
• Опалубочная доска 3 Куба — 35 тыс. Руб.
• Полиэтилен — более 3 тыс. Руб.
• Арматура диаметром 10 мм, всего 300 м — 10 тыс. Руб.
• 24 Куба Бетон по цене 4700 руб. за 1 куб — 112 800 руб.
• Рестаж (саморез, вязальная проволока) — не рассматривал.

Итого: ушло около 200 тысяч рублей без учета фундамента (если добавить мельчайшие и дополнительные затраты).

охотничьих собак.

Все, что можно, сделал сам — связал каркасы арматуры, поставил опалубку, залил бетон и т. Д. Все ответственные работы — возведение фундамента, перекрытия, армирования и т. Д. Тоже делал сам. «Наемники» с моей стороны работали только под контролем невесомости. Постройте что-нибудь для себя.

Армопоясом называется железобетонная конструкция, которая предназначена для усиления стен дома. Это необходимо для защиты стен от нагрузок, возникающих от внешних / внутренних факторов.Внешние — это влияние ветра, уклона местности / холмистой местности, плавучего грунта и сейсмической активности Земли. В перечень внутренних факторов входят все устройства хозяйственного строительства, используемые во внутренней отделке дома. Если делать Армопояс неправильно, то из-за этих явлений стены просто потрескались, и что еще хуже, отгонят. В связи с этим очень важно знать, как делать Армопояс. О разновидностях, назначении и способе установки Армопояса и пойдет речь в этой статье.

Существует 4 вида Армопоя:

• ростверк;
• база;
• интерьеры;
• под мауэрлат.

Перед началом работы необходимо подготовить инструменты / материалы:

1. Арматура.
2. Цемент.
3. Песок.
4. Щебень.
5. Проволока для перевязки арматуры.
6. Доски.
7. Пилы.
8. Кирпич.
9. Лопата.
10. FOMKA / LOMIC.

Для того, чтобы все выполняемые вами работы, предлагаем вам ознакомиться с техникой изготовления армейской / рамы и опалубки.

Чтобы аропояс был качественным, а соответственно дом надежным, нужно знать, как сделать армию / каркас. Соединение стержней арматуры осуществляется трикотажной проволокой, а не сварным швом. Это связано с тем, что при сварке перегревается место возле сделанного шва, что приводит к ослаблению прочности арматуры.Но без сварных швов при изготовлении сетки не обойтись. Середина и рамы каркаса привариваются, остальные соединительные узлы связаны.

Стержни крепятся для фиксации задвижек в необходимом положении при заливке бетона. Для этих целей используется тонкая проволока, прочность сетки / каркаса не зависит.

Для изготовления Армопояса используются только ребристые стержни. Бетон цепляется за нервюры, что способствует увеличению несущей способности конструкции.Такой пояс может работать на растяжку.

Для изготовления каркаса возьмем 2 жилы толщиной 12 мм и длиной 6 м, а для поперечной арматуры вам хватит стержней толщиной 10 мм. По центру и краям следует приварить поперечную арматуру. Остальные планки просто вяжите. После изготовления двух сеток подвесьте их так, чтобы образовался зазор. Готовьте их с краев и в центре. Таким образом, у вас будет каркас. Для изготовления ремня каркас под сварку не нужен.Их ставят на 0,2-0,3 м.

Установка и крепление опалубки осуществляется несколькими способами. Для установки деревянных щитов нужно пропустить через них якорь, смонтировать на них заглушки с помощью электросварки. Цель этих действий — закрепить опалубку таким образом, чтобы она не давила под тяжестью бетона.

Для крепления опалубки при заливке межэтажного перекрытия Армопояса чаще применяется более простой способ. Внизу щитка необходимо закрепить диаметр диаметром 6 мм, длиной 10 см.Расстояние между ними 0,7 м. Итак, прикрепите к стене деревянный щит, просверлите в нем отверстие, вставьте в него грибок и вылепите саморез.

Отверстие в щите должно быть диаметром чуть более 6 мм. Это необходимо для того, чтобы грибок беспрепятственно установился.

Верхняя часть опалубки также фиксируется быстрым монтажом. Но в этом случае следует вкручивать винты, а не саморез. Итак, проделываем дырку в кирпиче лицевой кладки.Затем одолжите в него фурнитуру. Если кирпич полон, то ситуация проще — достаточно ввести гвоздь / арматуру в вертикальный шов. Саморезы и армирование вязанной проволокой. Расстояние между элементами крепежа 1-1,2 м. Такой крепеж способен выдержать предстоящие нагрузки.

После застывания армопояса можно снять опалубку с помощью ломика / гвоздя. В теплое время года захват бетона за сутки. В этом случае демонтаж опалубки можно проводить на следующий день.В холодное время года эту процедуру проводят на несколько дней позже.

Изначально необходимо определить глубину фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вытащить траншею по периметру будущего дома. Это можно сделать вручную, что долго и утомительно, или с помощью экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После проведения спецтехники необходимо выровнять дно и стенки траншеи по твердому грунту.Поверхность должна быть максимально твердой и гладкой.

Теперь нужно сформировать подушку из песка, высота которой должна быть 50-100 мм. Если требуется засыпка песком более 100 мм, его необходимо смешать с щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выровнять дно — заливка бетоном.

Наморщив песчаную подушку, ее необходимо утрамбовать. Чтобы быстрее справиться с задачей, переверните песок водой.

Далее следует армирование.В процессе строительства в нормальных условиях необходимо использовать арматуру из 4-5 жил, диаметр каждого стержня должен быть 10-12 мм. Важно, чтобы при заливке маляром для фундамента арматура не касалась фундамента. Он должен быть утоплен в бетоне. Таким образом, металл будет защищен от коррозии. Для этого арматурную сетку следует приподнять над песчаной подушкой, подложив под нее половинки кирпичей.

Если вы строите дом на глыбе земли или там, где высокий уровень грунтовых вод, деревяшка должна быть более прочной.Для этого вместо арматурной сетки следует использовать каркас арматуры. Он представляет собой 2 сетки, состоящие из 4 жил диаметром 12 мм. Их следует укладывать снизу и сверху Армопояса. В качестве основы вместо песчаной подушки используется грамслак. Его преимущество перед песком в том, что со временем Грасслак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для рам следует использовать бетон М200.Для того, чтобы высота насыпи соответствовала заданному значению, установите маяк в траншее — металлический колышек по длине равен высоте каркаса. Он послужит вам ориентиром.

Перед возведением стен на фундамент необходимо произвести заливку цокольного этажа. Заливку необходимо производить по периметру конструкции по наружным стенам, а по внутренним несущим стенам это делать нельзя. Цокольный этаж Armopleois служит дополнительным усилением конструкции.Если качественно залита как Руралка, то базовый пояс можно сделать менее прочным. Высота Армопояса — 20-40 см, используется бетон марки М200 и выше. Толщина двухжильных стержней арматуры 10-12 мм. Укладка арматуры выполняется в один слой.

Если нужно усилить центральный пояс, то используйте арматуру большей толщины или установите более жилую. Другой вариант — сложить оружие в 2 слоя.

Толщина основания и наружной стены одинаковая.Он колеблется от 510 до 610 мм. При выполнении заливки основания Армопояса можно обойтись без опалубки, заменив ее кирпичной кладкой. Для этого нужно сделать кладку стены с двух сторон в Поллипич. Образовавшуюся пустоту можно залить бетоном, предварительно заложив в нее арматуру.

При отсутствии лакокрасочного покрытия базовый Армопояс делает его бесполезным. Некоторые мастера, решив сэкономить на столярке, усиливают цоколь, используя арматуру большего диаметра, что якобы улучшает несущую способность дома.На самом деле это решение необоснованно.

Алый цвет — это основа дома, а базовый пояс — это дополнение или усиление несущих способностей Армопояса для фундамента. Совместная работа Скарлет и базового пояса служит гарантией надежного фундамента даже на слипшихся почвах и с высоким уровнем грунтовых вод.

Между стеной и плитами перекрытия тоже нужно сделать Армопояс. Заливается по наружным стенам высотой 0.От 2 до 0,4 м. Межэтажный Армопояс экономит на дверных / оконных перемычках. Их можно сделать небольшими и с минимумом фурнитуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если стены из плохо воспринимающего материальную нагрузку устанавливаются на стены, нагрузка от потолочных плит будет распределяться равномерно по всей длине стен, что выиграет от их прочностных характеристик.

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных стержней толщиной 10-12 мм в 2 жилы.Если толщина стен колеблется в пределах 510-610 мм, то двухстороннюю кирпичную кладку можно использовать как опалубку, так и для поясного основания. Но в то же время для внутренней кладки следует применять питающий кирпич, и для наружной лицевой. В этом случае Армопояс будет иметь ширину 260 мм. При меньшей толщине стен подрезанный кирпич следует ставить по краю или использовать вместо него деревянную опалубку, а снаружи, как и в предыдущем случае, укладывать лицевой кирпич.

Заливать Aropoomas под Маурилалат можно только после того, как клей / раствор будет отклонен для кладки стены.Технология, по которой Армопояс по газобетону ставится на опалубку, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой схеме. Бетон готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас будет бетонный М400.

После заливки удалить из массы остатки пузырьков воздуха. Для выполнения этих задач используйте строительный вибратор или залейте жидкую массу стержня.

При монолитном устройстве Армопоя следует соблюдать правила крепления мауэрлата. Во время монтажа каркаса из арматуры необходимо убрать с него вертикальные отрезки на высоту, определенную в проекте. Стержни арматуры должны возвышаться над Армопоясом и мауэрлатом толщиной + 4 см. В бруске необходимо проделать сквозные отверстия, равные диаметру арматуры, а на ее концах необходимо нарезать резьбу.Итак, у вас будет надежное крепление, которое обеспечит вам возможность качественно выполнить монтаж кровли любой конфигурации.

Газобетон — альтернатива кирпичу, который при невысокой стоимости обладает высокими теплоизоляционными качествами. Газобетонные блоки уступают кирпичу. Если на армограмме кирпичных стен заливать бетон на кирпичные стены не нужно, так как арматура вписывается в процесс кладки, то бетон корпуса другой.О том, как сделать Армопояс на деревянной опалубке, уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из П-образных газоблоков Д500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену как обычно. Затем армируйте их центральную часть, а после заливайте бетоном. Таким образом стены вашего дома будут более прочными и надежными.

Если есть вопросы по теме, то задавайте их специалисту, работающему на сайте. При необходимости вы можете проконсультироваться по поводу наполнения Армопояса у нашего специалиста. Есть личный опыт? Делитесь ими с нами и нашими читателями, пишите комментарии к статье.

Видео

Из видео из видео вы можете узнать, как сделать Армопояс для дома из домашнего хозяйства:

Армопояс — это металлическая конструкция, сделанная своими руками из арматуры.Его цель — повышение прочности несущих стен и сохранение целостности при воздействии природных условий и при движении грунта. При строительстве дома монтируется несколько таких ремней. Опалубка для Армопояса укладывается с целью создания несущих стен или перекрытий. Ее заливают бетоном до тех пор, пока он не застынет.

Достоинством такой опалубки является простота установки, минимальное количество необходимых материалов и инструментов, небольшие финансовые затраты и простота демонтажа.Для платформы необходимо будет снять крепление и убрать доски после заливки бетона. В дальнейшем их можно снова собрать и сделать опалубку для другой постройки.

Принцип создания конструкции на армирование не отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По приведенной схеме можно своими руками изготовить опалубку для дома любого типа.Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качеству кровли каркаса здания. В доме из газобетона его крепят с помощью хороших блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле своими руками деревянная конструкция. Инструкция помогает правильно построить:

Схема распила Армопоя в опалубке для газоблока

1. Доска высотой 30 см. Разбиваем на стену из газобетона.
2. Через каждые 50-70 см монтируются стяжки для увеличения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутри уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены подвержены негативному воздействию окружающей среды, подойдут прутья максимального диаметра. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматура наносится на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Стяжка стержня проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если для крепления кровли устанавливается опалубка, перед заливкой бетона устанавливаются стойки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Специалисты помогут сделать опалубку для Армопояса для дома из газобетона в затруднительном положении.Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и купить нужное количество стройматериалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной конструкции монтажа появляется риск поломки и поломки досок под воздействием бетонного раствора. Чтобы сделать работу своими руками, необходимо учесть несколько нюансов:

• Устройство опалубки состоит из досок, крепление которых необходимо с тщательным контролем вертикальности и горизонтальности конструкции;
• поверхность досок, контактирующая с бетоном, очищена и выровнена;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетонных щитов изнутри, они боятся пленки;
• если укрепить доски отработанным маслом или гидрофобной смазкой, сделать своими руками платформу будет намного проще;
• no. Не допускается многократное использование досок.Если они попадут в атмосферные осадки, они обязательно будут уничтожены при эксплуатации;
• несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Это складывается путем перекатывания элементов на стержне;
• перед работой стоит сделать выбор между первоначальным изготовлением армоджеса и опалубкой. В некоторых случаях проще уложить арматуру на блоки из газобетона, а потом уже приступить к сбору деревянной конструкции.

Опалубка каркаса из арматуры изготавливается самостоятельно, без использования дорогостоящих материалов и специальной техники. Но только грамотно организованная работа гарантирует создание надежной и прочной конструкции. Если при сборке возникли трудности, рекомендуется получить консультацию профессионалов, чтобы не допустить серьезных ошибок, которые могут повлечь за собой разрушение конструкции.

— Специальная строительная конструкция, укрепляющая здание, закрепляющая кирпичную кладку.Сейсмопоясы незаменимы при возведении архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка Армопояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется большое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливка Армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью.К хрупким стройматериалам закрепить бруски для установки стропила проблематично. Если правильно залить армопуа, то вы обеспечите надежность крепежных элементов. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строительного объекта. Он пересматривает усилия, создаваемые элементами конструкции. Сейсмопояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс — особая конструкция, которая используется для надежной фиксации кирпичной кладки

Если объект строительства — двухэтажный дом, то заливают два одинаковых армума.Устройство первого выполняется, когда завершено строительство непрерывности цепей нижнего этажа. На него устанавливаются элементы перекрытия потолка. Второй уровень усиления выполняется после окончания строительства второго этажа. Это основа для крепления стропил.

Особенности армированного ремня

В каких случаях требуется усиление здания, возможно ли без него? Залить сейсмопяс в следующих ситуациях:

• недостаточно освещенный фундамент;
• расположен в непосредственной близости от оврагов и водоемов;
• г. Здание построено в горном рельефе;
• Возможная усадка грунта под строительство;
• объект находится в сейсмической зоне.

Для чего нужна эталонная рамка?

Ряд современных материалов, используемых в строительстве, обладают комплексом преимуществ. Но из-за недостаточной жесткости плохо воспринимают точечные усилия. Предотвратить разрушение можно, применив прибор Армопоя. Это событие является оправданной необходимостью в современных конструкциях, в том числе из кирпича.

Если дом построен из блочных материалов, он часто подвергается естественным воздействиям

Перекрытие кровли влияет на конструкцию двумя видами усилий:

• Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечные воздействия на стропильную ферму переводят в равномерно распределенные.
• Распорка переданная на основание с залитыми стропилами. Крыша пытается укрепить конструкцию. Это противостоит ремню из армированных стальных стержней.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

• сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
• выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
• обеспечение жесткости строящегося здания;
• распределение локальных или точечных усилий плоскостью опоры несущих поверхностей;
• фиксация замкнутой линии, являющейся основанием для крепления кровли.

Вне зависимости от ваших планов размещения над первым этажом дома мансардой, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться на стену, при кладке кладка на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если возведение конструкции ведется из газобетона, то монтаж финального ряда выполняется специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетонным раствором. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний — выполняется из досок.

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Строительный каркас, обратите внимание на его непрерывность по периметру объекта. В общей кровельной системе дома предусмотрены специальные элементы: лиса или стойка для коньков, опирающаяся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также должна быть построена рамка усиления. Контроль горизонтальности верхнего края Проверяйте с помощью уровня воды.

Последовательность подготовительных операций

На Армопоясе можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно получить все необходимое. Этапы установки включают:

• Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрестить опалубку для придания жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для Армопоя. Выступающие ногти аккуратно загнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.

  Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин

• Обеспечение неподвижности. Размеры направляющих элементов из бруса или доски должны соответствовать толщине стены. Крепление формы к доскам осуществляется гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
• Герметизация стыков. При засорении торцевых пазов получается густой раствор, который не следует выталкивать, остается внутри периметра. Вы также можете добавить монтажную пену или пленку, чтобы закрыть щели.

Специфическое усиление

Для установки арматурного каркаса потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру конструкции.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом к внутренней стороне стены конструкции, а другим — к внешней. Как закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно раскачивается весь каркас. Это касается всех металлических деталей и соединений. Углы ремня, которые работают, должны быть увеличены по всему периметру.

После армирования конструкция уплотняется двумя цельными стальными кольцами. Строительные перегородки, не несущие перекрывающихся силовых нагрузок, армируют традиционным способом.Поверх вентилей обязательно установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с помощью вязальной проволоки. При креплении по периметру сетка не допускается. Обеспечить минимальный размер армированного по вертикали контура — 20 сантиметров. Несущие несущие элементы каркаса фиксируются паяльником. Это обеспечит монолитность пояса после бетонирования.

Заливка бетона. В целом этот этап не вызывает затруднений

Подготовка бетона

Можно использовать раствор, применяемый при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, крупная фракция щебня, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.

Заливка бетонного раствора

Убедитесь, что требуемая прочность может быть обеспечена, следуя следующим рекомендациям:

• бетонирование опалубки по технологии Армопояс за один прием;
• выполнять работу непрерывно;
№
• раствор желательно наносить бетононасосом прямо в деревянную форму;
• залейте бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
• предпочтительно использовать бетон марки не менее М 200;
Недопустимы воздушные полости
• , которые отрицательно сказываются на прочности.Для устранения используйте специальные вибраторы;
• использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
• за 3 недели бетонная масса должна выделиться;
• в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.

Заключительные операции

Снимите каркас опалубки через неделю после укладки бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой перекрытий. В местах крепления кровельной системы при необходимости выполняются отверстия под анкеры.

Экономить на стройматериалах нецелесообразно. Если армированный пояс покрыт технологическими требованиями, то долговечность конструкции здания и прочность конструкции гарантированы.
