Армопояс для газобетона под мауэрлат

Мауэрлат является очень важной частью кровли, к которой жестко крепятся стропила, а к ним и вся кровельная обрешетка. Мауэрлат должен очень крепко держаться, для чего его прикрепляют к стене на множество креплений. Но что же делать с хрупкими газобетонными стенами, которые слабо держат крепежи? Ответ прост – нужно заливать армопояс под мауэрлат.

Задачами армопояса в данном случае являются: прочное удержание шпилек, и равномерное распределение нагрузки от стропил на стены.

В процессе создания армопояса под мауэрлат, нужно определится со следующими вопросами:

  1. Какой толщины и высоты армопояс нужен.
  2. Как сделать опалубку.
  3. Чем утеплять армопояс.
  4. Какую арматуру использовать.
  5. Бетоном какой марки заливать.
  6. С каким шагом крепить шпильки.

При выборе толщины армопояса, нужно исходить из толщины самой стены и размеров дома. К примеру, для газобетонных стен толщиной 300 мм хватит армопояса шириной и высотой по 15 см.

Как сделать опалубку под армопояс

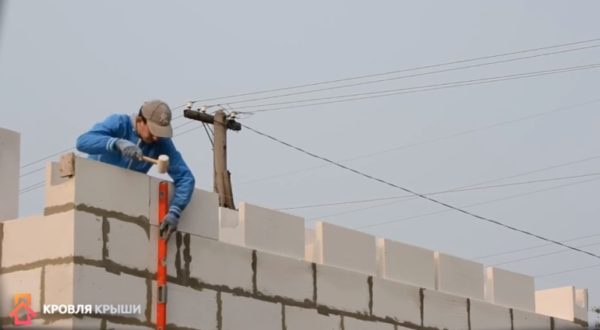

Если стены у вас толщиной 375 мм, то вы без проблем можете выложить несъемную опалубку с обеих сторон из тонких газобетонных блоков, толщиной 10 см. Тогда для армопояса и утеплителя останется 175 мм. Как раз, 30 мм на пеноплекс, и 145 мм на армопояс. Сами листы пеноплекса нужно зафиксировать саморезами, чтобы они не всплыли при заливке бетона.

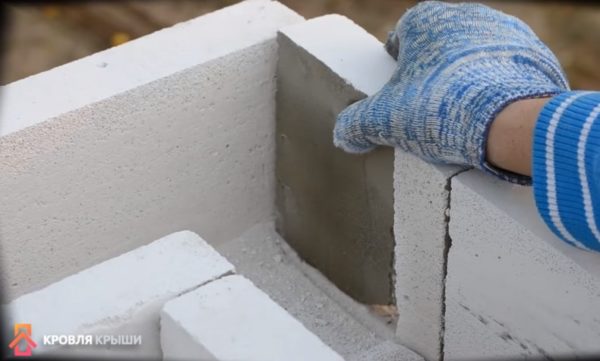

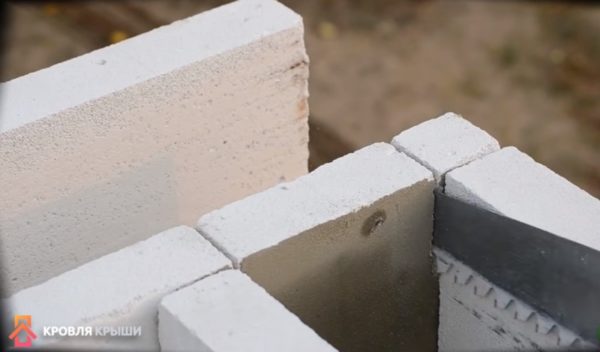

Если стена у вас 300 мм толщиной, то стоит применять одностороннюю газобетонную опалубку, то есть, выставлять тонкие газобетонные блоки только с внешней стороны, а с внутренней выставлять уже съемную опалубку, к примеру фанеру или листы ОСП. Помните, что жидкий бетон создает большое давление на опалубку, и чтобы опалубку не выдуло, она должна быть очень хорошо зафиксирована деревянными брусками по всему периметру армопояса.

Бруски применять сечением минимум 30х40мм, с шагом 500 мм. Закреплять на длинные саморезы(100мм), которые закручиваются под углом.

Для удобства работы, рекомендуем выставлять съемную опалубку после связывания и установки арматурного каркаса.

Арматура для армопояса под мауэрлат

Арматурный каркас делается из рифленой стальной арматур диаметром 10 мм. Количество продольных прутков – 4 шт. Квадраты поперечной арматуры проще всего делать из тонкой арматуры или толстой проволоки. Прутки связываются вязальной проволокой. Задача поперечной арматуры – удерживать в определенном положении продольную арматуру, которая и будет воспринимать на себя основную нагрузку.

Перехлест арматурных стержней должен составлять 600 мм. На углах обязательно нужно делать загибы арматуры и желательно усиливать углы дополнительными г-образными хомутами. Не забывайте про защитный слой бетона для арматуры, который должен составлять хотя бы 3 см со всех сторон, то есть арматурный каркас делайте с учетом защитного слоя бетона.

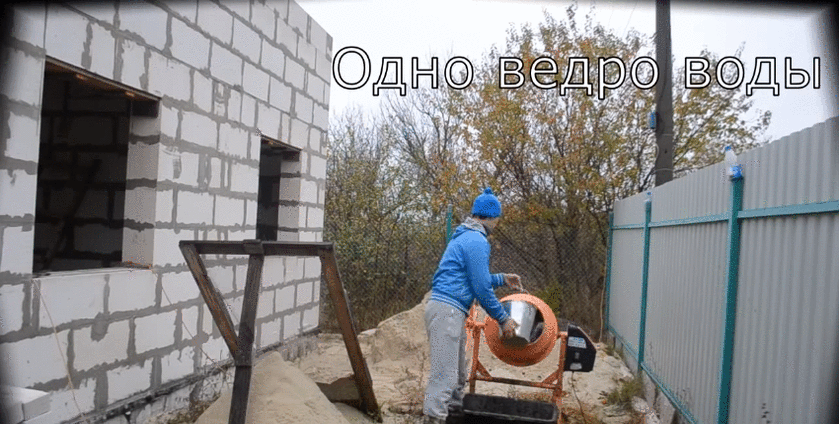

Бетон для армопояса должен быть прочным, маркой М250-М300. Чтобы сделать его вручную, соблюдайте пропорции 1:2:3(цемент, песок, щебень). Воды нужно добавлять 80% от объема цемента, а сам цемент используйте свежий, пятисотой марки.

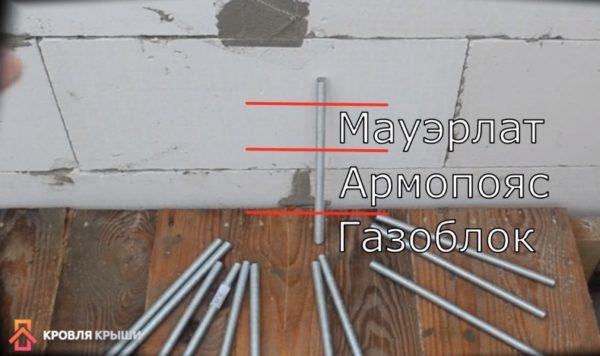

Установка шпилек под мауэрлат

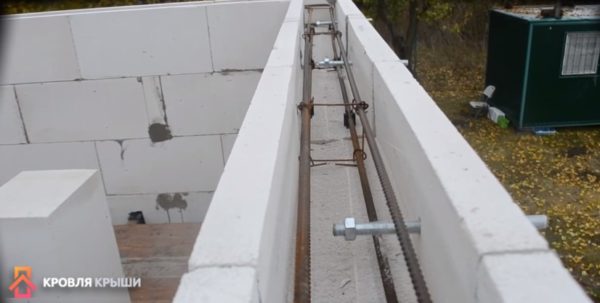

После того, как был смонтирован и уложен армокаркас, необходимо установить шпильки с шагом примерно в 50 см., смотрите, чтобы шпильки не попадали на стропила. Для крепежа шпилек высверливается отверстие по центру газобетона глубиной 10 см, вставляется туда шпилька, и накручивается гайка до упора.

Важный совет! Чтобы верхняя часть резьбы шпильки не замазалась в бетоне, ее нужно обмотать скотчем, иначе вы не сможете нормально накрутить гайку для прижатия мауэрлата.

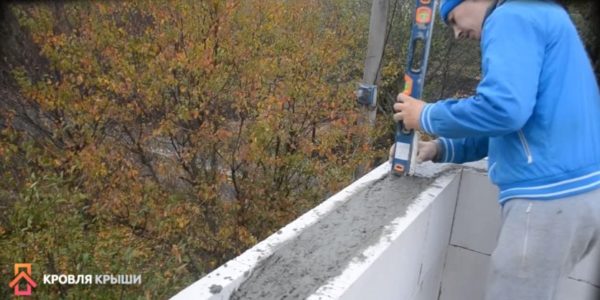

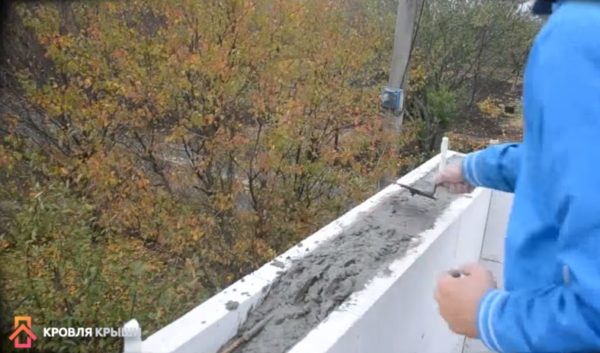

Далее армопояс заливается бетоном, бетон твердеет, и шпильки прочно удерживаются.

Следующим этапом является гидроизоляция мауэрлата от бетона и установка его на шпильки. В мауэрлате предварительно высверливаются отверстия под шпильки. При закреплении гайкой, не забывайте про шайбу.

как сделать, закрепить и нужен ли?

Дата: 24 апреля 2017

Просмотров: 4254

Коментариев: 0

В строительной отрасли внедряются прогрессивные технологии, создаются новые материалы. Возросла популярность ячеистых видов бетона, используемых для жилищного строительства. Широко применяется газовый бетон, имеющий множество достоинств. Однако материал обладает недостаточной прочностью и требует усиления, предотвращающего появление трещин. Для устранения проблемы устанавливается армопояс на газобетоне. Это повышает устойчивость стен здания к нагрузкам и прочностные характеристики строения.

Сооружение монолитной железобетонной конструкции по периметру здания позволяет усилить участки, склонные к образованию трещин. Это капитальные стены, воспринимающие нагрузки перекрытия, проемы дверей и окон. Монолитный пояс предотвращает воздействие деформации строения в результате ветровых нагрузок, сейсмической активности, реакции почвы, а также позволяет осуществить крепление под балки перекрытия.

Самостоятельное сооружение армопояса для газобетона требует определенной подготовки, специальных знаний, использования качественных материалов. Остановимся детально на этой технологии, рассмотрим, как залить армопояс.

Его необходимо создавать между перекрытиями каждого этажа, а также перед тем, как будет уложен мауэрлат

Армопояс представляет собой конструкцию по всему периметру верхних стен строения из железобетона

Особенности материала

Принимая решение использовать газобетон для возведения стен, следует ознакомиться со свойствами материала и его эксплуатационными характеристиками. Это позволит убедиться в правильности выбора для выполнения строительных работ. Технология изготовления предусматривает формирование в бетонном массиве воздушных ячеек.

Именно благодаря равномерно распределенным в бетонном монолите воздушным полостям, материал обладает повышенными теплоизоляционными характеристиками и применяется для строительства зданий, не нуждающихся в специальном утеплении. Использование газобетона для возведения капитальных стен значительно снижает расходы на отопление помещения.

Газобетон обладает множеством положительных характеристик. Главные достоинства:

  • повышенный коэффициент теплоизоляции, позволяющий на 25% уменьшить расходы на поддержание комфортного температурного режима;
  • устойчивость к воздействию отрицательных температур, позволяющая материалу сохранять целостность под воздействием многократных циклов замораживания;
  • повышенные звукоизоляционные характеристики, затрудняющие проникновение посторонних шумов;
  • экологическая чистота материала, не оказывающего отрицательного влияния на здоровье людей;
  • возможность ускоренной обработки и резки по газобетону без применения специального оборудования, позволяющая придать материалу требуемую конфигурацию;
  • небольшая масса, благодаря которой снижается нагрузка на фундамент и облегчается процесс транспортировки газобетонных изделий;
  • невозможность образование плесени, грибка и гниения на поверхности и в глубине массива.
Данную работу при соблюдении технологии и наличии всего необходимого инструмента достаточно быстро можно сделать своими руками

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат

Предотвратить растрескивание газобетонного массива, вызванное уменьшенными прочностными характеристиками, позволяет армопояс для газобетона. Усиление газобетонной конструкции арматурным каркасом и прочным бетонным раствором производится на проблемных участках, нуждающихся в укреплении.

Устройство и назначение

Как устроен армопояс для газобетона? Конструкция представляет замкнутый по периметру здания монолитный контур, изготовленный из бетона марки М300 и стальных арматурных каркасов. Для обеспечения устойчивости здания к воздействию внешних и внутренних факторов, на разных уровнях строения устанавливаются прочные арматурные каркасы. Они предназначены для следующих целей:

  1. Компенсации усилий, связанных с усадкой основания.
  2. Обеспечения устойчивости строения при пучении почвы.
  3. Формирования конструкции, стойкой к воздействию порывов ветра.
  4. Усиления опорной поверхности стен, воспринимающих нагрузки от кровли.
  5. Обеспечения возможности строительства здания при наклонной поверхности грунта.
  6. Сохранения целостности постройки, расположенной в районах с повышенной сейсмической активностью.
Как известно, он укладывается поверх кирпича и препятствует, в первую очередь, деформации конструкций стены, которая может произойти вследствие движения грунта, а также при его усадке

Перед тем как сделать армирующий пояс на газобетоне своими руками, необходимо досконально разобраться в том, для чего именно он предназначен и какие важные функции выполняет

Воздействие указанных факторов на газобетонные стены, не укрепленные контуром усиления, способно нарушить целостность здания. Обладая несложной конструкцией, монолитный пояс необходим для здания, возведенного из газобетонного композита.

Чем вызвана необходимость усиления газобетона?

При строительстве зданий имеются определенные конструктивные особенности, вызывающие необходимость выполнить армопояс на газобетоне. Остановимся на этих факторах:

  • крепежные элементы, применяемые при установке стропильной конструкции, вызывают локальное воздействие на опорную поверхность, которая склонна к образованию трещин, нарушающих целостность массива;
  • опорная конструкция кровли на базе висячих стропил создает распирающие нагрузки, стремящиеся сместить капитальные стены. Монолитный пояс демпфирует распорные усилия и пропорционально распределяет их по верхнему ярусу;
  • монолитный усиливающий контур затрудняет усадку стен, по-разному воспринимающих действующие усилия.

Нет необходимости сомневаться, нужен ли армопояс для газонаполненного бетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность строения.

Армопояс помогает предотвратить различные точечные нагрузки, которые могут появиться от крепления балки перекрытия

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены

Проблемные участки

Для укрепления нагруженных участков формируется армопояс на газобетоне. Усиливающий контур выполняется на разных уровнях. Остановимся на зонах, требующих армирования:

  1. Участок между фундаментом и первым рядом газобетонной кладки подвержен значительным усилиям от стены здания и перекрытия. Высота армопояса составляет 40 см, что позволяет пропорционально распределить нагрузку, передаваемую массой строения на основание.
  2. Армирование газобетона выполняется каждый 4 блок стальной сеткой или арматурными прутьями.
  3. Опорная поверхность капитальных стен, являющаяся основой под балки перекрытия, воспринимает массу кровли. Для усиления применяются стальные прутки диаметром 12 мм, объединённые в замкнутый армирующий контур, распределяющий по периметру здания усилия от опорной конструкции крыши.
  4. Проемы для дверей и окон требуют прочного армирования. Их усиление осуществляют стальными стержнями диаметром 10 мм, размещенными в пазах газобетонных блоков. После установки прутьев пазы бетонируют, обеспечивая прочность проемов, воспринимающих массу кладки.
Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 830 ( 7.63 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4959 ( 45.56 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 4613 ( 42.38 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 482 ( 4.43 % )

Назад

Правильно выполненный армопояс на газобетоне укрепляет проблемные участки, повышает прочность и ресурс эксплуатации здания.

В большинстве случаев делать армопояс следует для тех стен, которые выгнаны из газосиликатных блоков

По своей конструкции он должен быть неразрывным и монолитным, так как только благодаря ему увеличивается сила сопротивления стены к разного рода нагрузкам

Необходимые инструменты

Для устройства армопояса на газобетоне подготовьте:

  • «болгарку», необходимую для нарезки арматуры;
  • штроборез, предназначенный для выполнения каналов под укладку прутков;
  • рулетку, уровень треугольник, используемые при замерах;
  • оснастку для изгибания стальных стержней;
  • крючок для вязания проволокой стальной арматуры;
  • бетоносмеситель, позволяющий приготовить бетонный раствор для заливки пояса усиления.

Применяемые материалы

Чтобы армировать газобетон подготовьте необходимые материалы:

  1. Сетку из стальных прутков диаметром 4 мм, образующих квадратные ячейки 5х5 см. Укрепление производят, закрепляя сетку на газобетонной поверхности. Затем сетку цементируют, нанося слой раствора. Чтобы не допустить коррозии, сетка должна полностью находиться в цементном составе.
  2. Арматурные стержни диаметром 10–14 мм, сечение которых соответствует нагрузкам. Укрепление производится арматурой, расположенной в пазах, выполненных штроборезом. После размещения в полостях прутков, их цементируют. Угловые элементы армируют аналогичным образом, выполняя паз радиусной формы.

Потребуется также цементный раствор для заливки армирующих элементов, бетон для заливки пояса под балки перекрытия и вязальная проволока, используемая при изготовлении каркасов.

Специалисты не рекомендуют заливать армопояс в несколько подходов, так как в этом случае он утратит свои основные качества

Заливая армопояс на газобетоне важно помнить то, что это необходимо сделать за один раз

Технология работ

Рассмотрим, как сделать армопояс – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

  • подготовьте и нарежьте доски толщиной 3–4 см;
  • сбейте щиты необходимых размеров;
  • закрепите боковые поверхности опалубки к газобетонным стенам;
  • установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

  1. Подготовьте арматуру диаметром 8–12 мм.
  2. Уложите параллельно (по длине опалубки) на подставки 2 стержня.
  3. Соедините с помощью вязальной проволоки нижний уровень.
  4. Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
  5. Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.
  6. Установите вертикально (интервал 0,6 м) резьбовые шпильки для фиксации опор перекрытия.
Не стоит экономить при проведении работ по обустройству армопояса на газобетоне, так как это впоследствии может сказаться не только на качестве дома, но и на его долговечности

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

  • подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
  • заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;
  • уплотните бетонный массив, используя арматуру или глубинный вибратор для бетона, что обеспечит выход воздуха и исключит образование полостей;
  • обеспечьте неподвижность бетонного состава, увлажняйте поверхность при повышенной температуре;
  • постелите полиэтилен, затрудняющий испарение влаги;
  • демонтируйте опалубку после окончательного твердения бетонного массива на протяжении четырех недель.

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Заключение

После ознакомления с материалом статьи, не возникнет вопрос, нужен ли армопояс для повышения прочностных характеристик здания из газонаполненного бетона. Это проверенное временем конструктивное решение, помогающее строителям обеспечить устойчивость и долговечность зданий. Важно придерживаться технологии, использовать качественные материалы, при необходимости, проконсультироваться с профессиональными строителями.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Устройство армопояса в доме из газобетона

опалубка и армирование армопояса для газобетонаПри строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

  • Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
  • Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
  • Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

  • Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
  • Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
  • Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
  • Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до густоты.
  • Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Армопояс для газобетона: инструкция по монтажу

Как сделать армопояс для газобетонных стен

Газобетон – материал теплый, недорогой и простой в укладке. Именно поэтому он считается очень неплохой альтернативой кирпичу. Однако по прочности блоки из такого материала, последнему, к сожалению, значительно уступают. Поэтому кладка стен из этого материала имеет некоторые свои нюансы. Во-первых, она должна производиться на очень надежном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третьим условием надежности газобетонных стен является устройство сверху по всему периметру железобетонного армопояса. О нем и поговорим в этой статье.

Назначение конструкции

Заливается армопояс для газобетона специально для того чтобы предотвратить растрескивание стен под давлением кровли. Помимо этого данная конструкция используется для более надежного крепления мауэрлата. Одним из недостатков газобетона является то, что он не слишком хорошо удерживает крепежные элементы. Разумеется, устраивать армопояс следует, строго придерживаясь предписанной технологии.

Пример крепления муэрлата

Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами – при помощи деревянной опалубки или специальных доборных блоков. Первый вариант заливки сложнее технологически. Устройство конструкции с помощью блоков – процедура очень простая, однако обойдется дороже.

Доборы размер

Как сделать армопояс с использованием опалубки?

При таком способе устройства укрепляющей конструкции нужно будет приготовить следующие материалы:

Материал Характеристики Для чего нужен
Доска обрезная Толщиной минимум 2.5см Изготовление опалубки
Брус 40х40мм Изготовление опалубки
Гвозди   Крепление досок к стене
Проволока Гибкая Для придания жесткости конструкции опалубки
Пенополистирол 20мм Утепление армопояса



Из инструментов понадобится дрель и ножовка

Высота армопояса составляет обычно 40 см. Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20см. Вместо досок можно использовать и толстую фанеру.

Важно: Устанавливать опалубку нужно сразу по всему периметру стены. Горизонтальных стыков в бетоне быть не должно.

Опалубка для армопояса

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Крепят щиты опалубки к стенам саморезами, либо просто прибивают элементы длинными гвоздями. Сверху между щитами устанавливают распорки из бруса 40х40, выпиливают распорки одинаковой длины, равной ширине армопояса. Устанавливают их между щитами с шагом в 1.5 метра. Чтобы армопояс на газобетон получился абсолютно ровным, следует придать конструкции жесткости. Для этого противоположные брусья, скрепляющие щиты (они должны выступать над поверхностью примерно на 20см), перехватывают проволокой и скручивают ее железным прутом, плотно придавливая стенки к распоркам.

Совет: С внутренней стороны дома, щит опалубки (изнутри) можно проложить листами пенополистирола. Бетон имеет намного большую степень теплопроводности, чем газобетон и поэтому без утепления, армопояс станет мостиком холода, что ухудшит эксплуатационные характеристики здания. После заливки армопояса и снятия щита опалубки пенополистирол можно будет закрепить к бетону дюбелями-«грибками» или каким-нибудь другим способом.

Заливка

Устраивается армопояс для здания из газобетона с обязательным его армированием. Для придания конструкции большей надежности используется прут 12мм. Каркас из него связывается с помощью вязальной проволоки. Сварку применять не допускается, так как металл внутри бетона быстро начнет ржаветь.

армирование армопояса

Устанавливается каркас внутрь опалубки на брусочки 30мм или специальные пластиковые подставки. Саму заливку необходимо производить за один раз. Если этого сделать не удается, предварительно заливают слой по всему периметру опалубки без перерывов. Следующий нужно будет залить не позднее чем через 12 часов.

Заливка армопояса

Устройство армопояса с помощью блоков

При таком монтаже армопояса все предельно просто. Блоки устанавливаются на стены в обычном порядке. Далее их центральная пустая часть армируется и также заливается бетоном.

Схема монтажа доборов

Ну что ж, надеемся, теперь вам понятно, как сделать армопояс для газобетона. Конструкция эта для домов такого типа обязательная. Залить ее, как видите, несложно, стены же при этом получатся гораздо более надежными и долговечными.

Видео по теме "Как сделать армопояс на газобетон своими руками":

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Армопояс под мауэрлат в доме из газобетона: пошаговая инструкция

Как строительный кладочный материал газобетон приобрел известность только в последние десятилетия. Благодаря уникальным физическим и эксплуатационным характеристикам этот материал внес значительные корректировки в традиционные строительные технологии. Эти изменения касаются и обустройства стропильной системы.

Армопояс под мауэрлат в доме из газобетона

Армопояс под мауэрлат в доме из газобетона

  1. Стропильные ноги могут опираться только на армопояс. По своим физическим параметрам он должен гарантировать прочность и устойчивость конструкции.
  2. Армирующий пояс обязательно заливать под все межэтажные и потолочные перекрытия. Ни железобетонные плиты, ни балки перекрытия не могут лежать непосредственно на газобетонных блоках.
  3. Категорически запрещается фиксировать в блоках шпильки крепления мауэрлата или иных несущих конструктивных элементов стропильной системы. Они могут быть только в бетонной ленте.

Такие жесткие требования вызваны очень низкими механическими показателями блоков из газобетона.

Газобетон не отличается высокими показателями механической прочности

Газобетон не отличается высокими показателями механической прочности

Содержание статьи

Особенности газобетонных блоков

На всех технических характеристиках останавливаться не стоит, на технологию строительства стропильной системы влияют только три из них. Причем они взаимосвязаны между собой и не могут существовать отдельно друг от друга. Имеется в виду теплопроводность, плотность и физическая прочность.

Низкая теплопроводность – самое главное преимущество материала, тем более в наши дни, когда стоимость энергоносителей постоянно увеличивается. Современные затраты на содержание сооружений в зимний период времени составляют большие суммы даже для очень обеспеченных соотечественников. В связи с этим пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов.

Пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов

Пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов

Низкую теплопроводность имеют только те материалы, у которых невысокая удельная плотность. Воздух считается самым эффективным теплоизолятором, чем его больше, тем меньше потери энергии. Соответственно, чем больше воздушных камер, тем эффективнее теплосбережение, тем лучше по этому параметру кладка.

Но чем больше воздуха – тем ниже прочность. Как следствие – пеноблоки не могут выдерживать больших механических нагрузок, особенно разнонаправленных ударных. Среди существующих кладочных материалов прочность газоблоков самая низкая. Все нагруженные конструкции должны иметь максимальную площадь упора, только таким способом удается уменьшать точечные значения усилий и повышать надежность и устойчивость строений.

Пеноблоки не могут выдерживать больших механических нагрузок

Пеноблоки не могут выдерживать больших механических нагрузок

Именно эти звенья: низкая теплопроводность – небольшой вес – недостаточная механическая прочность требуют обязательного использования под мауэрлат специального армирующего пояса.

Цены на газобетонные блоки

Блок газобетонный

Два способа заливки армопояса

Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Метод заливки армопоясаКраткое описание, преимущества и проблемы
В специальные U-блоки

В специальные U-блоки

Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса. Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах. Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.
В деревянную опалубку

В деревянную опалубку

Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.
U-образные газобетонные блоки

U-образные газобетонные блоки

Для изготовления армопояса требуется строительная арматура периодического профиля диаметром 6–8 мм, мягкая железная проволока и бетон.

Арматура строительная

Арматура строительная

Пошаговая инструкция по установке армирующего пояса

Исходные данные. Бетон заливается в специальные U-блоки, армирование из прутков Ø 6 мм, для анкеров использованы оцинкованные стальные шпильки. Изготовление армирующего пояса состоит из нескольких этапов, каждый из них оказывает большое влияние на конечные результаты.

Кладка специальных блоков для опалубки

Шаг 1. Поднимите U-блоки на фасадные стены. Для облегчения работ рекомендуется сразу их раскладывать по периметру здания, так потом намного быстрее делается кладка. Поднимайте блоки очень осторожно, помните, что тонкие стенки отламываются даже от несильного удара.

Блоки нужно поднять настены

Блоки нужно поднять настены

Шаг 2. Приступайте к кладке последнего ряда фасадных стен из специальных блоков. Работы ничем не отличаются от алгоритма обыкновенной кладки, постоянно надо контролировать положение блоков при помощи пузырчатого уровня. Толщина раствора примерно один сантиметр.

Кладка блоков

Кладка блоков

Раствор должен готовиться только из просеянного песка, наличие небольших камешков в массе категорически запрещается.

Если целый блок не помещается в ряд, то его следует отпилить. Делается это простой ножовкой по дереву с мелкими зубьями.

Блок можно отпилить ножовкой

Блок можно отпилить ножовкой

Практический совет. Еще перед началом кладочных работ нужно изготовить простейшее приспособления для отпиливания пеноблоков.

Такое приспособление значительно облегчает процесс подгонки блоков по размерам. Срез не только ровный, но и всегда под прямым углом, а это очень важно во время кладки стены.

Шаг 3. Установите на место отрезанный кусок, при необходимости подравняйте его плоскости и подкорректируйте размеры.

Шаг 4. Соедините угол кладки под армопояс. В этом месте один блок имеет открытую наружу канавку, с перпендикулярной стороны он наоборот, закрыт. Для исправления положения надо отпилить часть блока, закрывающую соединение и вставить ее в торец стены.

Отпиливание части блока

Отпиливание части блока

Киянкой выбивают отпиленную часть

Киянкой выбивают отпиленную часть

Часть блока вставляют в торец блока

Часть блока вставляют в торец блока

Таким способом выложите весь ряд блоков по периметру дома, оставьте его на сутки для схватывания раствора.

Ряд блоков по периметру дома

Ряд блоков по периметру дома

Ряд блоков, вид снаружи

Ряд блоков, вид снаружи

Время терять не нужно, пока стена застывает, займитесь изготовлением армирующего пояса из металлических прутков и креплением шпилек в блоках.

Подготовка арматуры

Стандартная длина арматуры 6 м, для изготовления каркаса требуется четыре прутка. Подсчитайте общее количество метража и купите металл.

Арматура

Арматура

Шаг 1. Согните все прутки под прямым углом посредине длины. Поднимите их на дом, примерно разложите по периметру здания.

Шаг 2. Сделайте каркасы армирующего пояса, сторона квадрата 10×10 см. Это значение можно изменять в зависимости от размеров U-блока.

Квадрат из арматуры

Квадрат из арматуры

Важно. Во время определения размеров каркаса пояса надо иметь в виду, что прутки со всех сторон должны заливаться слоем бетона толщиной не менее двух сантиметров. Если арматура касается стенок блока, то она не усиливает пояс.

Каркас из арматуры легче делать, если в качестве шаблона использовать ячейки металлической сетки с размерами 10×10 см. Надо вырезать такие ячейки, при этом оставить длинными концами на углах. Арматура прижимается к ним и фиксируется проволокой.

Шаг 3. Уложите арматурный каркас в канавки блоков, проверьте положение конструкции.

Укладка арматурного каркаса

Укладка арматурного каркаса

При помощи кусочков блоков или специальных пластиковых захватов сделайте нужные зазоры со всех сторон, в том числе и снизу.

Армокаркас

Армокаркас

Если не хватает длины каркаса, то сращивайте его кусками прутков, фиксировать элементы можно обыкновенными пластиковыми хомутами.

Сращивание прутков

Сращивание прутков

Шаг 4. Установите металлические шпильки для крепления мауэрлата. Рекомендуется использовать шпильки М16, длина каждой примерно 33 см. Но можно брать элемент и меньшего диаметра, все зависит от размеров крыши и возможных нагрузок на мауэрлат.

Примерная схема расположения элементов

Примерная схема расположения элементов

Длина шпилек должна учитывать следующие требования:

  • заглубление в газоблок не менее 5 см;
  • толщина армопояса не менее 15 см;
  • толщина мауэрлата 10–15 см;
  • высота резьбы для гайки примерно 3 см.

Практический совет. Во время разметки мест установки шпилек надо предусматривать положение стропильных ног. Стропилины не должны ложиться на них, в противном случае деревянные элементы придется подрезать. Это не только отнимает лишнее время, но и негативно влияет на устойчивость конструкции.

Установка шпилек делается в следующем порядке.

  1. По противоположным углам стены вбейте обыкновенные гвозди, натяните между ними веревку. Добейтесь, чтобы веревка располагалась точно на линии симметрии блоков.
  2. Сделайте метки расположения шпилек с учетом вышеизложенных замечаний.
  3. Перьевым сверлом высверлите отверстия. Пеноблоки имеют настолько низкую прочность, что перьевое сверло без проблем справляется с задачей. Глубина отверстий пять-шесть сантиметров. Держите дрель ровно в вертикальном положении, это очень важно для дальнейших работ. Высверливание отверстий

    Высверливание отверстий

  4. Вставьте в отверстия шпильки, проверьте их положение. Для увеличения прочности фиксации рекомендуется на них накрутить гайки, они имеют большой диаметр и намного повышают надежность крепления. Вкручивание шпильки

    Вкручивание шпильки

    Накручивание гайки

    Накручивание гайки

Цены на популярный модельный ряд электродрелей

Электродрель

В процессе заливки пояса бетоном нужно постоянно проверять положение шпилек.

Теперь наступает третий этап изготовления армирующего пояса.

Практический совет. Если в дальнейшем планируется строительство около дома террасы, то опытные мастера рекомендуют сразу закрепить в армирующем поясе металлические шпильки для ее фиксации.

Крепление шпилек для будущей террасы

Крепление шпилек для будущей террасы

Фото зафиксированных шпилек

Фото зафиксированных шпилек

Высверлите отверстия в блоках на расстоянии примерно один метр, вставьте в них шпильки, со стороны бетона также накрутите гайки. Всегда помните, что непосредственно к газобетонным блокам никаких нагруженных элементов фиксировать нельзя, а бетонный пояс решает все проблемы.

Заливка бетоном

Массу можно изготавливать самостоятельно в электрической бетономешалке. На одну часть цемента дается три части песка и четыре части щебня. Количество воды зависит от влажности ингредиентов, но примерно соответствует количеству цемента. Если нагрузка на армопояс значительная, то рекомендуется на 20–25% увеличить количество цемента.

Шаг 1. Подготовьте бетонную смесь. Для улучшения качества в нее можно добавлять пластификаторы. Использовать их надо согласно инструкции производителя.

Изготовление бетонной смеси

Изготовление бетонной смеси

Шаг 2. Постепенно заливайте бетоном арматуру. Обращайте внимание, чтобы каркас не смещался и не прикасался к плоскостям блока. Если нет электрического вибратора, то уплотнение придется делать вручную. Рекомендуется немного шевелить арматурой, за счет таких движений бетон очень плотно прилегает к периодическому профилю и надежно ее удерживает. А это очень важно для любой железобетонной конструкции, в том числе и для армопояса.

Заливка армопояса

Заливка армопояса

Для того чтобы не забивалась резьба шпилек, закройте ее малярным скотчем. Он потом легко удаляется, нет необходимости очищать резьбу от налипшего бетона.

Выравнивание бетонной смеси

Выравнивание бетонной смеси

Шаг 3. Пока бетон не начал застывать, корректируйте положение шпилек пузырчатым уровнем. Они должны быть в строго вертикальном положении, если это условие не соблюдать, то во время монтажа мауэрлата возникают большие проблемы.

Коррекция положения шпильки

Коррекция положения шпильки

Шаг 4. Мастерком и под уровень выравнивайте поверхность бетона, лента должна быть горизонтальной и максимально ровной.

Важно. Свои силы надо рассчитывать таким образом, чтобы армопояс залить по всему периметру в течение одного дня. Если делать перерыв, то несущие способности конструкции значительно уменьшаются.

Армопояс

Армопояс

Надо знать, что очень жидкий бетон дает большую усадку, поверхность может прогибаться и растрескиваться. Консистенция смеси для армопояса должна быть такой же, как и для заливки мелкоуглубленного ленточного фундамента.

Армопояс в месте строительства будущей террасы

Армопояс в месте строительства будущей террасы

Для застывания бетона понадобится примерно 10–14 дней, в жаркую погоду поверхность армопояса надо обильно смачивать и накрывать полиэтиленовой пленкой. В домах из пеноблоков рекомендуется армированный пояс и мауэрлаты монтировать не только под стропильные ноги, но и по всему периметру. За счет него значительно увеличивается устойчивость строения, оно не так негативно реагирует на циклические ветровые нагрузки.

Видео – Армопояс под мауэрлат

Армопояс в месте строительства будущей террасыМауэрлат — элемент кровельной системы здания. На эту устойчивую конструкцию, располагающуюся по периметру стен, опираются стропила крыши. В зависимости от формы крыши крепить стропила можно разными способами. На нашем сайте вы можете узнать все тонкости и нюансы крепления стропильных ног, а также ознакомиться с пошаговой технологией.

Армирование газобетонной кладки: схема армирующего каркаса

Армирование газобетонной кладки является необходимым этапом, который предотвращает возникновение температурно-усадочных трещин. Для армирования рядов обычно применяют металлическую или стеклопластиковую арматуру диаметром от 8мм.

Стоит отметить, что армирование кладки не повышает несущую способность самого газобетона, ведь арматура работает на растяжение, а для несущей способности нужна работа на сжатие.

Теперь рассмотрим, что именно нужно армировать в доме из газобетона.

  1. первый ряд кладки;
  2. каждый четвертый ряд на стенах длиной более 6 м;
  3. места опирания перемычек, по 90 см от краев проемов;
  4. зоны под оконными проемами;
  5. армопояс под перекрытия и под стропильную систему;
  6. прочие участки стены с повышенной нагрузкой.

Для большей наглядности, смотрите схему армирования газобетона.

Армирование рядов газобетона

Чтобы заложить арматуру в ряд газоблока, необходимо проделать две штробы, глубиной и шириной по 20-30 мм. Расстояние от штроб до края блоков должно составлять минимум 60 мм. Для более ровной штробы можно прибить деревянный брусок, который будет выступать как направляющая.

Для штробления применяют специальные ручные штроборезы.

Далее необходимо:

  1. Очистить канавки от пыли щеткой;
  2. заполнить их клеем по газобетону;
  3. утопить арматуру в середину штробы;
  4. выровнять шпатылем плоскость блоков.

Важно: нахлест арматуры должен составлять минимум 200 мм, а на углах обязательно должен быть загиб арматуры.

Технология армирования газобетона (видео)

Армирование газобетонных перегородок

Для перегородок выпускаются специальные газобетонные блоки меньшей толщины.  Стандартная толщина таких блоков 100-150 мм, но есть и 75 мм. Для армирования рядов применяются арматурные прутки диаметром 8 мм, или плоская перфополоса.

Обычно, армируется каждый четвертый ряд кладки, но в зонах с повышенной сейсмической активностью, армируется каждый второй ряд.

Зазор между перегородкой и потолком должен составлять 15-20 мм., а заполняться он должен демпфирующими материалами, к примеру, пеной или пенополистиролом.

Для связи перегородки с примыкающими стенами, применяют гибкие металлические связи или Т-образные анкера, которые крепят в каждом 3-м ряду кладки.

Армирование оконных и дверных перемычек

Перемычки также являются неотъемлемой частью технологии. Задача перемычек – выдерживать нагрузки, которые передаются от вышестоящих элементов стены.

Обычно, для создания перемычки применяют U-образные блоки, в которые устанавливают армирование и заполняют прочным бетоном марки М300. Арматура в перемычках применяется диаметром 8-12 мм. А сам каркас состоит из четырех-шести прутков, соединенных в форме квадрата.

U-блоки должны опираться на прочную опалубку, которая не должна прогнуться под весом бетона перемычки. Перемычка должна опираться на стену минимум по 300 мм с каждой стороны. Через неделю, после заливки бетона, опалубку можно демонтировать.

Блоки следует устанавливать утолщенной стороной наружу. И еще лучше утеплить перемычку пенополистиролом толщиной 30мм.

Газоблоки, на которые будут опираться перемычки, также нужно армировать на 900 миллиметров с обеих сторон.

Отметим, что в продаже можно найти уже готовые перемычки из газобетона, такие изделия предоставляет компания Aeroc.

Армирование армопояса

Обязательно условие армопояса – он должен быть неразрывным, ведь его задача – значительное повышение сопротивляемости стен нагрузкам и предотвращение трещин.

Есть два вида армопояса, первый из которых -  межэтажный, второй -  подкрышный. Межэтажный укрепляет стены и распределить нагрузку от перекрытий.

Подкрышный пояс распределяет нагрузки от всей крыши по коробке дома, а также позволяет выровнять плоскость и закрепить мауэрлат.

Схема армирования армопояся состоит из четырех рабочих стержней металлической арматуры диаметром 10-12 мм. Рабочая арматура фиксируется квадратом конструкционной арматуры. Шаг установки квадрата должен составлять 300 мм.

Не забывайте, что арматурный каркас должен иметь защитный слой из бетона минимум 40 мм. Нахлест прутьев арматуры должен быть минимум 50 см. Обязателен загиб арматуры на углах. Также помните про утепление армопояса пенополистиролом. Для армопояса рекомендуется использовать бетон марки М300, который должен заливаться за один раз.

Подробный процесс армирования армопояса со всеми картинками и схемами мы описали в нашей предыдущей статье – армопояс для газобетона.

Инструменты для армирования газобетона

  1. Щетка-сметка;
  2. кисть;
  3. штроборез;
  4. каретка или ковш;
  5. молоток;
  6. болгарка;
  7. шнурка;
  8. опалубка;
  9. измерительная рулетка;
  10. строительный уровень.



Как армировать газобетон - зоны армирования

Газобетон является теплым, но довольно хрупким материалом, который обладает низкой прочностью на изгиб, а это стает причиной трещин. Правильное армирование усиливает кладку, добавляя стенам жесткости и стойкости к возникновению трещин.

В данной статье мы полностью рассмотрим все этапы армирования газобетонного дома, начиная от первого ряда, и заканчивая армированием фронтона.

Этапы строительства с применением арматуры:

  1. Армирование первого и каждого четвертого ряда газобетона.
  2. Армирование подоконных рядов.
  3. Армирование блоков под перемычками
  4. Армирование самих перемычек.
  5. Армопояс под перекрытия.
  6. Армирование под мауэрлат.
  7. Армирование фронтона.
  8. Армирование перегородок.

Армирование первого и последующих рядов газобетона

Предварительно, на фундамент уложена гидроизоляция, первый ряд газоблока уложен на раствор, а плоскость блоков выравнена теркой.

Далее необходимо сделать следующее:

  1. Сделать в ряде блоков две штробы.
  2. Очистить ряд от газобетонной крошки и пыли.
  3. Выгнуть арматуру под штробы.
  4. Заполнить штробы цементным клеем по газобетону.
  5. Уложить в штробы арматуру и загладить плоскость блоков.

Для армирования рядов кладки обычно используют арматуру диаметром 8мм. На углах обязателен загиб арматуры. Нахлест арматуры должен составлять минимум 300 мм. Рациональней будет применять более длинные прутки арматуры, ведь так получится меньше нахлестов и более экономный расход арматуры.

Армирование подоконных рядов газобетона

Процесс армирования под оконными проемами аналогичен тому, что мы написали выше. Отличие лишь в том, что армирование под окнами должно заходить минимум на 900 мм от краев проема.

Армирование блоков под перемычками

Перемычки должны опираться на блоки минимум на 250 мм с каждой стороны. Так как перемычка собирает на себе вес от вышестоящих блоков, то повышенная нагрузка от перемычки передается на те блоки, на которых она стоит.

Потому эти блоки нужно армировать двумя прутками арматуры по 8 мм. Длина армирования должна составлять 900 мм, но для перестраховки можно и больше.

Армирование перемычек

Перемычки можно залить самостоятельно, а можно купить в готовом виде. Готовые газобетонные перемычки продаются различных размеров, как по длине, ширине и высоте. Более подробно про перемычки смотрите в нашей предыдущей статье, там полный обзор.

Рассмотрим варианты самостоятельного возведения перемычек с армированием. Самым популярным и простым способом создания перемычки является заливка бетона в готовые U-блоки.

Процесс выглядит следующим образом:

  1. Выставляется деревянная подпорка под перемычку.
  2. Укладываются на клей U-блоки.
  3. С внешней стороны перемычки вкладывается утеплитель.
  4. Устанавливается арматурный каркас из 4-6 прутков арматуры.
  5. Заливается бетоном М300-М350.
  6. Перемычка должна опираться на блоки минимум на 250 мм.
  7. Продольная арматура диаметром 8-10 мм.
  8. Поперечная арматура(рамка) – 6 мм.
  9. Шаг между рамками – 250 мм.
  10. Основную нагрузку воспринимает нижняя арматуры.
  11. Для арматурного каркаса защитный слой бетона минимум 40мм.

Армирование армопояса под перекрытия

Армопояс является обязательным элементом дома из газобетона. Задача армопояса – создать по всему периметру стен жесткую неразрывную конструкцию, а также равномерно распределить нагрузку от перекрытий и вышестоящих блоков.

Арматуру в армопоясе применяют диаметром от 10 до 12 мм. Для обычных двухэтажных домов, применяют схему армирования с четырьмя или шестью прутками продольной арматуры. Рамку делают из 6мм арматуры, расстояние между рамками около 250-300 мм.

На углах армопояса применяются специальные хомуты для усиления арматуры, смотрите схему снизу.

Нахлест арматуры минимум 300 мм. Ширина армопояса должна быть как у стены. Высота армопояса – 200-300 мм.  Не забывайте про утеплитель с внешней стороны – 50 мм ЭППС.

Схемы армирования армопояса на углах



Армопояс под мауэрлат

Армопояс под мауэрлат является менее нагруженным, от чего и требования к нему меньше чем к армопоясу под перекрытия. Обычно применяется квадратная схема армирования с 10 мм арматурой. В качестве опалубки применяют U-блоки.

  • Шпильки должны быть 12 диаметра.
  • Расстояние между шпильками около 100 см.
  • Шпилька фиксируется проволокой к армокаркасу строго вертикально.
  • Перед заливкой бетона, обмотайте шпильки пленкой или изолентой, чтобы бетон на попал на резьбу.

Армирование газобетонного фронтона

На фронтоне нужно армировать:

  1. Подоконный ряд.
  2. Ряд над окном.
  3. Армирование ряда под мауэрлат(армопояс).
  4. Верхний обрез кладки.

Армирование перегородок

Про перегородки мы написали большую подробную статью – перегородки из газобетона, там вы узнаете про армирование, анкеровку со стенами и прочие нюансы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
