Арка из каменной кладки
1. Замковый камень 2. Клинчатый камень 3. Внешняя поверхность свода (экстрадос) 4. Пятовый камень (импост) 5. Внутренний свод (интрадос) 6. Стрела подъёма 7. Пролёт 8. Опорная стена

А́рка — архитектурный элемент, криволинейное перекрытие сквозного или глухого проёма в стене или пролёта между двумя опорами (колоннами, устоями моста). Как и любая сводчатая конструкция, создаёт боковой распор. Как правило, арки симметричны относительно вертикальной оси.

Арки впервые появились во II тысячелетии до н. э. в архитектуре Древнего Востока (например, древнеегипетской архитектуре), в частности в Древней Месопотамии, где строительство кирпичных сооружений достигло высокого уровня. Широкое распространение также получили арки в архитектуре Древнего Рима.

Арка — это криволинейный брус плавного абриса, несущая строительная конструкция. В отличие от балки, которая испытывает нормальное механическое напряжение, арка испытывает касательное механическое напряжение, из-за чего возникает горизонтальная опорная реакция (распор). От свода арка отличается лишь значительно меньшей шириной. Под вертикальной нагрузкой арка работает в большей степени на сжатие и в меньшей степени на изгиб.

Арки бывают бесшарнирные, двухшарнирные и трёхшарнирные; если опорные концы арки соединить стержнем (затяжкой, которая воспринимает горизонтальную реакцию), то получается арка с затяжкой.

Названия частей арки[править | править код]

1. Замковый камень — клинообразный или пирамидальный элемент кладки в вершине свода или арки
2. Клинчатый камень
3. Внешняя поверхность свода (экстрадос)
4. Пятовый камень (импост) — поперечное сечение около опоры, пята арки
5. Внутренний свод (интрадос)
6. Стрела подъёма — расстояние центра замкового камня арки от линии, которая соединяет центры двух пятовых камней арки
7. Пролёт
8. Опорная стена

Расстояние между центрами пят называется расчётной проймой. При увеличении стрелы подъёма уменьшается распор арки. Ось арки подбирают так, чтобы сжатие на изгиб было минимальным; тогда арка будет наиболее крепкой и стойкой. Крепость арки зависит от её формы. Простейшие арки имеют форму полукруга, однако теоретически наиболее крепкими являются арки с формой параболы или цепной линии. Параболические арки впервые использовал испанский архитектор Антонио Гауди. Такие арки передают весь распор на опорную стену и не требуют дополнительных элементов.

Кирпичная кладка стен во дворце Августов. Древний Рим. Использованы разгрузочные арки.

Арки, перекрывающие несквозной проем, называются слепыми. Одной из целей этого является увеличение прочности стены при экономии материала. В древности известен приём, когда арка делалась для облегчения, например, когда перекрытие проёма в стене было выполнено в виде плоской арки, для разгрузки которой над нею делалась слепая арка.

Расчёт арок[править | править код]

В основе расчёта арочных конструкций лежит расчёт кривого стержня, элемента отличного от прямой балки, у него ось представляет собой тот или иной тип кривой линии (ось — линия, проходящая через центры тяжести поперечных сечений элемента). С допустимым приближением касательные напряжения от поперечной силы для кривых стержней можно определять по той же формуле Журавского, что и для прямых балок^[1]:

τ=QS(z)Jxb{\displaystyle \tau ={\frac {QS(z)}{J_{x}b}}},

где

Соответственно, условие прочности по касательным напряжениям для кривых стержней будет представляться следующим образом^[1]:

τmax=QmaxSmaxJb≤|τ|{\displaystyle \tau _{max}={\frac {Q_{max}S_{max}}{Jb}}\leq |\tau |}.

Напряжения в кривом стержне, вызываемые нормальной силой, нормальны к сечению и равномерно распределены по его площади, то есть

[1]:

σ=NF{\displaystyle \sigma ={\frac {N}{F}}},

где

• N{\displaystyle N} — нормальная сила, действующая на элемент
• F{\displaystyle F} — площадь сечения элемента.

Гиперболический закон распределения нормальных напряжений в криволинейном стержне от действия момента

Изгибающий момент, как и в прямой балке, вызывает в кривом стержне только нормальные напряжения. Распределение их по высоте сечения определяется следующей формулой^[1]:

σ=zρδdφdφE{\displaystyle \sigma ={\frac {z}{\rho }}{\frac {\delta d\varphi }{d\varphi }}E},

где

Получается, что в отличие от прямой балки, где напряжения распределяются по линейному закону, в криволинейном стержне нормальные напряжения от момента распределяются по гиперболическому закону. Из этого следует несколько важных выводов, а именно: при изгибе кривого стержня нейтральная ось не проходит через центр тяжести сечения; напряжения в наружных волокнах элемента меньше, чем при таком же изгибе прямой балки, а во внутренних волокнах — больше; рост напряжений по высоте сечения происходит с разной скоростью. Наибольшей величины напряжения достигают с внутренней стороны. Однако они достаточно быстро убывают по глубине. Если конструкция работает в статическом режиме и сделана из пластичных материалов, не подверженных хрупкому разрушению, то перенапряжения на самом краю сечения с внутренней стороны могут не представлять опасности

[1].

Формула нормальных напряжений от момента будет иметь вид^[1]:

σ=MS⋅zρ{\displaystyle \sigma ={\frac {M}{S}}\cdot {\frac {z}{\rho }}},

а формула полных нормальных напряжений в кривом стержне^[1]:

σ=NF+MS⋅zρ{\displaystyle \sigma ={\frac {N}{F}}+{\frac {M}{S}}\cdot {\frac {z}{\rho }}}.

Радиус кривизны нейтрального слоя определяется из уравнения

[1]:

r=F∫FdFρ{\displaystyle r={\frac {F}{\int \limits _{F}{\frac {dF}{\rho }}}}}.

Из формул следует, что чем меньше отношение радиуса кривизны стержня к высоте его сечения, тем больше работа кривого стержня отличается от работы прямой балки. Когда же радиус оси намного превосходит размеры сечения, работа кривого стержня похожа на работу прямой балки и нормальные напряжения в этих случаях будут почти равны. Чаще всего арки в строительных конструкциях относятся ко второй категории кривых стержней. К первой же можно отнести разнообразные криволинейные детали: крюки, звенья цепей, колец и пр^[1].

Деформации, возникающие в кривых стержнях, в общем случае определяются следующими выражениями^[1]:

f=∫SMdSEJ⋅δMδP+∫SNdSEF⋅δNδPθ=∫SMdSEJ⋅δMδM0+∫SNdSEF⋅δNδM0}{\displaystyle {\begin{matrix}f=\int \limits _{S}{\frac {MdS}{EJ}}\cdot {\frac {\delta M}{\delta P}}+\int \limits _{S}{\frac {NdS}{EF}}\cdot {\frac {\delta N}{\delta P}}\\\theta =\int \limits _{S}{\frac {MdS}{EJ}}\cdot {\frac {\delta M}{\delta M_{0}}}+\int \limits _{S}{\frac {NdS}{EF}}\cdot {\frac {\delta N}{\delta M_{0}}}\end{matrix}}{\Bigg \}}}

где

• f{\displaystyle f} — линейное перемещение центра тяжести сечения
• θ{\displaystyle \theta } — угол поворота сечения.

В большинстве случаев, однако, влиянием кривизны для определения деформаций можно пренебречь^[1].

Очертание оси арки может быть самым разнообразным, но чаще встречаются следующие виды:

Очертания осей арок

Циркульная (круговая)

Параболическая

Треугольная

«Ползучая»

Наиболее распространёнными являются следующие типы расчётных схем арок^[2]:

Типы арок по статической работе

Трёхшарнирная арка

Двухшарнирная арка

Бесшарнирная арка

Каждый из типов имеет свои преимущества и недостатки, и выбор той или иной конструкции определяется инженером-проектировщиком исходя как из прочностных требований, так и из необходимости применения тех или иных материалов для арки, архитектурных задач, стоимости и местных условий строительства. Так, например, трёхшарнирная арка является статически определимой системой, в силу чего подобная конструкция не так чувствительна к температурным воздействиям и осадкам опор. Также трёхшарнирные арочные конструкции удобны с точки зрения монтажных работ и транспортировки, так как состоят из двух отдельных частей. Однако наличие дополнительного шарнира приводит к большой разнице моментов по длине обеих частей, что, соответственно, требует дополнительного расхода материала. Противоположна ей в этом плане бесшарнирная арка, которая благодаря защемлению пят арок в опорах имеет наиболее благоприятное распределение моментов по длине и может быть изготовлена с минимальными сечениями. Но защемление в опорах, в свою очередь, приводит к необходимости устройства более мощных фундаментов, арка чувствительная как к перемещениям опор, так и к температурным напряжениям. Наибольшее распространение получила двухшарнирная арка. Являясь единожды статически неопределимой системой, она также имеет хорошее распределение моментов по длине и избавлена от необходимости устройства массивных опор

[2].

Схема определения усилий в арке

При использовании арок в качестве перекрытий, они рассчитываются в общем случае на равномерно распределённую нагрузку (нагрузка от вышележащих конструкций перекрытий, снеговая нагрузка, нагрузка от собственного веса арки). В ходе расчёта строятся эпюры усилий, возникающих в сечениях арки, по которым определяются наиболее опасные сечения. Формулы для определения усилий в каком-либо сечении арки следующие^[2]:

1. Изгибающий момент

Mx=Mx=Mop+Mxb−Fhy{\displaystyle M_{x}=M_{x}=M_{o}p+{M_{x}}^{b}-F_{h}y},

где

• Mop{\displaystyle M_{op}} — опорный момент в бесшарнирной арке (в двух- или трёхшарнирной арке он равен нулю)
• Mxb{\displaystyle {M_{x}}^{b}} — балочный момент
• Fh{\displaystyle F_{h}} — распор
• x,y{\displaystyle x,y} — координаты сечения.

Распор определяется из выражения^[2]:

Fh=kMcb/f{\displaystyle F_{h}=k{M_{c}}^{b}/f},

где

• Mcb{\displaystyle {M_{c}}^{b}} — балочный момент в середине пролёта
• f{\displaystyle f} — стрела подъёма арки
• k{\displaystyle k} — коэффициент, учитывающий геометрические и физические характеристики арки.

2. Продольная сила

Nx=−Qxbsin⁡φ−Fhcos⁡φ{\displaystyle N_{x}=-{Q_{x}}^{b}\sin \varphi -F_{h}\cos \varphi },

где

• Qxb{\displaystyle {Q_{x}}^{b}} — балочная поперечная сила
• φ{\displaystyle \varphi } — угол между касательной к оси арки в рассматриваемой сечении и горизонталью.

3. Поперечная сила

Qx=Qxbcos⁡φ−Fhsin⁡φ{\displaystyle Q_{x}={Q_{x}}^{b}\cos \varphi -F_{h}\sin \varphi }.

По форме различают арки:

Нюрнберг. Замок на воде Обербюрг. Ворота в виде двух лучковых арок

• аравийская — имеет повышенный центр построения, была распространена в зодчестве народов востока, в испано-мавританской архитектуре.
• аркбутан — арка с пятами на разных уровнях, наклонно передающая распор свода на внешнюю опору.
• вогнутая — перекрытая двумя дугами, обращёнными выпуклыми сторонами в пролёт.
• двулопастная — сложенная из двух малых арок одинаковых размеров, импосты и соединения которых расположены на одном уровне.
• двуцентровая — дуга, образованная из двух дуг одного и того же радиуса, пересекающихся в замке под тупым углом.
• диагональная — расположена в крестовом своде по диагонали квадрата или прямоугольника, то есть Нервюра, которую называют «ожива».
• эллиптичная — образована в пересечении частью эллипса.
• заплечная — устроенная над углублением в стене, тип круглой арки.
• обратная — с обращенной вниз выпуклостью дуги.
• зубчатая — с равномерным расположением по внутренней поверхности остроконечных выступов.
• килеподобная (килевидная или «ослиный хребет») — имеет вид поперечного разреза опрокинутого килевого судна, нашла применение в русском зодчестве.
• клинчатая — выложенная их клинчатых камней или из прямоугольных камней с клинчатыми швами.
• косая — см. ползучая.
• коробовая или эллиптическая — дуга, описанная из трёх, пяти, семи центров. Разновидностью её является седловидная арка.
• круговая (стиснутая) — описана полукругом из центра, расположенного ниже пят.
• угловая — то же самое, что и митровая.
• ланцетоподобная (копьеподобная) — образована двумя дугами, которые соединяются под углом и имеет формы стрельчатой равносторонней, стрельчатой стиснутой, стрельчатой плоской.
• ломаная — см. стрельчатая.
• лучковая (круговая) — с дугой менее полуокружности (одноцентровая).
• мавританская — то же самое, что и аравийская
• митровая — с двумя симметричными спадами в завершении.
• многолопастная — вид арки, составленной из трёх или большего числа кривых, пересекающихся под острым углом.
• овальная — образует в своде часть овала.
• выпукло-вогнутая — выгибы у пят обращены выпуклыми сторонами в середину пролёта и плавно переходят в одноцентровой или многоцентровой подъём по вертикальной оси.
• параболическая — образует в своде часть параболы.
• опрокинутая — такая, в которой замок находится ниже пят. Выполняет функции разгрузочной и устраивается в нижней части стены.
• перспективная — концентрическая, уходящая внутрь стены уступами уменьшающихся радиусов, находит применение при оформлении порталов.
• полуциркульная или полукруглая — её дуга описана полуокружностью; наиболее распространённый вид арки.
• подвесная — состоит из двух дуг, точка пересечения которых расположена ниже вершины арки.
• подковообразная — то же самое, что аравийская.
• сводная — то же самое, что ланцетоподобная.
• стрельчатая — состоит из двух дуг, пересекающихся в замке под острым углом. Получила широкое применение в готической архитектуре. Различают стрельчатую арку, сжатую и ланцетовидную.
• плоская — со стрелой подъёма в несколько раз меньше пролёта.
• ползучая или «кобылья голова» — арка, имеющая опоры (пяты) на различных уровнях, например, под маршами лестниц.
• подпружная — вспомогательная арка, укрепляющая или поддерживающая различные конструкции сводов.
• портьерная — образована двумя или четырьмя дугами с центрами за пределами пролёта.
• притупленная — пологая стрельчатая с округлениями в пятах.
• пятилистная — навершие окна в виде пятилистника.
• разгрузочная — арка, заделанная в стене и распределяющая нагрузку от верхних частей здания на опоры, или наоборот, от отдельных опор на стенку фундамента.
• сжатая (лежачая) — завершенная горизонтальной перемычкой.
• скамеечка — беседка в виде триумфальной арки со сквозными решетчатыми стенками, к которым примыкают сиденья.
• ступенчатая — система арок в виде нескольких ярусов закомар.
• трёхлопастная — образована тремя полуокружностями, причём приподнятое среднее опирается на концы боковых, которые зеркально повторяют друг друга.
• трёхцентровая — полуовальная в разрезе, состоит из дуг трёх окружностей, из которых наибольшее среднее построенное радиусом из центра на оси пролёта. Две другие дуги прокладываются радиусами из точек, что находятся значительно выше.
• «тюдор» — пологая с заострённым верхом.
• воображаемая или фальшивая — арка, не дающая горизонтального распора, так как выложена путём горизонтального напуска камней.
• царская — расположенная в Царских вратах иконостаса христианского храма.
• щековая — подпружная крестового свода, расположена по бокам прямоугольника его плана. Окружает свод перпендикулярно к его образующей.
• упорная — см. аркбутан.

Арки сооружаются также в виде отдельных сооружений:

• мемориальная — сооруженная в память о важном событии или исторической личности.
• триумфальная — подробнее см. триумфальная арка.

Полуциркульная арка[править | править код]

Полуциркульная (полукруглая) арка — арка, имеющая форму полуокружности, центр которой расположен на уровне пят арки.

Простейший и наиболее распространённый тип арки. Присутствует в зодчестве разных эпох, стран и стилей. Наиболее характерна для классической архитектуры, где она чаще всего бывает обрамлена архивольтом (от лат. arcus volutus — «обрамляющая дуга») или выделена рядом клинчатых камней с замковым камнем посередине. Обычно опирается на пилоны.

Лучковая арка[править | править код]

Лучковая арка — арка, имеющая форму дуги примерно в четверть окружности. В Древнем Риме арки такой формы служили перемычкой оконных проемов в жилых зданиях. Типичным примером применения лучковой арки является сегментный арочный мост.

Виды арок

Главная > Статьи > Строительство и ремонт > Разное

Арки возникли еще в древнем мире. Всегда они завораживали своим очарованием. Арочная конструкция своими плавными изогнутыми линиями дверных или оконных проемов гипнотизирует зрителя. Еще древние греки и римляне любили украсить арками свои здания.

В современном мире арки используют, преимущественно, в ремонте квартир. Устройство арки в квартире позволяет визуально объединить помещения между собой, но в тоже время четко показывает границы помещения.

Многообразие различных видов арок позволяет сегодня создать в квартире хорошее пространственное планирование. Арка позволяет визуально увеличить размер помещения. Арка обозначает дверной проем и не создает впечатление замкнутости между двумя комнатами.

В зависимости от используемого материала, виды арок можно разделить:

• арочные конструкции из бетона;
• из кирпича;
• из гипса;
• из дерева;
• пенополиуретановая арка;
• гипсокартонная.

Форму арки выбирают соответственно задуманного дизайна интерьера. Выбор материала обусловлен особенностями самого помещения. Если арка устраивается на улице, тогда не очень целесообразно изготавливать ее из гипсокартона. Универсальным материалом для устройства арок является дерево. Его можно использовать внутри помещения, а также при строительстве сводов снаружи.

Различают виды арок по радиусу кривизны.

В строительстве существует три основных вида арок, у которых различные радиусы подъема:

• мавританская арка. Такая арка напоминает подкову и очень часто используется в строительстве исламской архитектуры;
• полуциркульная арка. Очень часто используется в строительстве православных храмов. Такие конструкции арок больше подходят для использования в ремонте квартир;
• стрельчатая арка. Используется при строительстве в готической архитектуре.



На основе, вышеописанных, арок устраивают и более сложные виды арок. Пример, лучковая арка. Эта арка состоит из трех дуг, которые необходимо соединить между собой. Нужно найти три центра окружностей, благодаря которым и устраивается очертание арки.

Пологая арка строится на основании одного центра радиуса. Чем больше радиусов использовать для построения арки, тем сложнее будет ее реализация.

Итак, чтобы правильно построить арку можно применять один из способов:

• определить нужный радиус конструкции;
• изготовить шаблон из фанеры, гипсокартона или плотного картона;
• использовать построение координатной сетки.

Если пользоваться построение координатной сетки, тогда рекомендуется использовать шаг не более 200 мм.

При построении арок из гипсокартона пользоваться радиусами гораздо проще. Этот материал завоевал свою популярность благодаря своей универсальности. Благодаря гипсокартону возможно создать арку любой сложности. При этом скорость монтажа гораздо выше, чем при использовании традиционных материалов.

При построении арки в проеме учитывайте его размер. У современных новостроек высота проема очень редко превышает 2100 мм. Предварительно нужно увеличить размеры проема для монтажа арки. Только предварительно необходимо выяснить к какому типу относится стена, в которой устроен проем.

Установка межкомнатной арки своими руками: инструкция с фото

В статье на конкретном примере показана установка межкомнатной арки своими руками с подробными фото. Благодаря статье вы почерпнете теоретические знания по самостоятельной установке арки заводского исполнения и с легкостью сможете воплотить их в жизнь. Все что для этого понадобиться — это желание и небольшие навыки домашнего мастера.

Инструменты

Для установки заводской межкомнатной арки вам понадобиться:

• ножовка по дереву;
• рулетка;
• клей строительный (прозрачный) и «жидкие гвозди»;
• отвертка;
• саморезы по дереву.

Порядок установки

Перед выполнением работы определяемся с высотой и шириной будущей арки (обычно высоту арки определяет высота дверей в квартире, а ширину — толщина стены проема). Освобождаем дверной проем от старых дверных блоков и прочих конструкций (если таковые имеются).

Подготавливаем дверной проем под монтаж будущей арки

Для этого по бокам проема монтируем деревянные бруски (можно металлический профиль) с помощью дюбель гвоздей к стенам и поперечный (горизонтальный) брусок определяющий высоту будущей арки.

Ширина этих брусков должна быть равна внутренней ширине арки с запасом в несколько миллиметров. Поперечный брусок монтируем таким образом, чтобы он был ниже запланированной высоты арки на 5 см. это делается для того, чтоб дуга арки зашла на него внахлест, что придает жесткость конструкции. Зашиваем ненужное пространство с двух сторон проема древесноволокнистой плитой — ДВП.

Готовим свод

Исходя из практики ширина арки обычно не превышает 150 мм а ширина полос ДВП идущих в комплекте с аркой в среднем 200 мм. Поэтому в соответствии с шириной будущей арки размечаем и обрезаем идущую в комплекте окрашенную двп (если это необходимо).

Вставляем обрезанную по ширине полосу двп в паз одной из дуг арки.

Карандашом отмеряем линию обреза, таким образом, чтоб оставался запас в 10-15 мм.

Достаем двп из дуги арки и обрезаем по намеченной линии.

Далее промазав паз в дуге клеем (можно наносить точечно в нескольких местах) вклеиваем двп оставляя запас по 5-7мм с каждой стороны. Для этих операций желательно использовать прозрачный клей, что бы ни портить вид в местах возможного выступания клея.

Аналогично вклеиваем вторую половину дуги арки.

Установка дуги арки

Для фиксации свода арки в проеме к ее внутренней стороне прикручиваем на саморез небольшой обрезок деревянной рейки либо металлическую пластину (толщины деревянной рейки может оказаться много), и с ее помощью крепим дугу.

Готовим боковые части

С помощью рулетки измеряем расстояние от края дуги до пола с одной стороны арки.

В соответствии с этими измерениями отпиливаем по длине две боковые панели арки и полоску.

ДВП отпиливаем на те же 5-7 мм меньше на которые мы оставляли запас в пункте выше. Это делается для жесткости и максимальной симметричности конструкции, что бы верхняя часть установленной арки состыковывалась с нижней.

Наносим в пазы отпиленных и подготовленных панелей клей.

Вклеиваем двп, равняя ее по нижнему краю (в верхней части остается необходимый запас).

Таким же образом монтируем вторую панель и получаем готовую боковую стойку межкомнатной арки.

Монтируем стойку межкомнатной арки

Для этого наносим «жидкие гвозди» на внутренние стороны стойки и приклеиваем ее к вертикальному бруску.

Одна из установленных боковых стоек.

При этом желательно прижать ее на несколько минут пока не схватиться клей. Аналогично изготавливаем вторую стойку арки.

Заключительный момент установки

Остается лишь закрыть декоративным молдингом места стыка верхней и нижней частей арки.

Для этого наносим небольшими каплями клей на боковые элементы молдинга.

И приклеиваем их на место стыка арки.

Измерив, расстояние между боковыми частями декоративных накладок отрезаем необходимой длины средний элемент. Срез должен быть максимально ровным для образования плотного стыка с боковыми элементами молдинга и вклеиваем его. Аналогично приклеиваем молдинги с другой стороны.

На этом установка межкомнатной арки своими руками закончена и можно наслаждаться выполненной работой.

Посмотрите обучающее видео.

Как установить межкомнатную арку своими руками

Установка межкомнатной арки

Дверные межкомнатные арки своими руками – материалы, технология, отделка

Межкомнатная, дверная/оконная и/или стенная арка-ниша – самый эффективный способ зонирования пространства жилых помещений. Она придает жилью монументальность, престиж и в то же время уют. Причина ясна – вход в пещеру, где укрывались и выживали наши пращуры, не что иное, как естественная арка. При теперешних жилых нормах украсить квартиру аркой – вопрос актуальный. И вполне решаемый самостоятельно, были бы небольшие определенные познания и умение держать в руках инструмент. Еще веский довод в пользу того, чтобы сделать арку своими руками – ее эстетическая связь с дизайном интерьера. Готовых арок и наборов для их сборки в продаже множество видов, цены умеренные. Но арка нетиповая, вроде той, что на рис. ниже, очень выпукло выделится в смете на капремонт. А в случае самостоятельного изготовления без капиталки можно обойтись, и расходы снижаются в… все равно не поверите, если правду сказать.

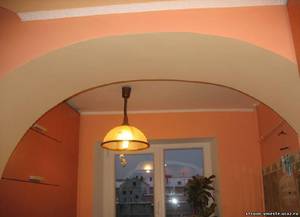

Арка из гипсокартона в интерьере

Арки в квартирах выполняют чаще всего из гипсокартона или древесных материалов на каркасе из тонкостенного стального профиля либо дерева. Тот и другой обшивочный материалы вполне сочетаются с тем или другим несущим. Строить арки из гипсокартона своими руками целесообразнее любителям, не имеющим отдельных производственных площадей, они менее трудоемки и не требуют серьезных специальных навыков. Эстетические качества гипсокартонных арок приемлемы в любом помещении, а в интерьере современных лаконичных стилей могут быть отличными и даже выдающимися.

Примечание: гипсокартон для начинающих арочников хорош еще высокой технологической (не путать с механической!) пластичностью. Он терпит существенные огрехи в работе и отклонения от базовых технологий.

Главное достоинство арок из древесных материалов – их можно ставить в проем прямо по существующей отделке. Сопряженный ремонт тогда сведется к уборке мусора. Чтобы сделать капитальную роскошную арку из дерева, понадобится столярная мастерская или хотя бы угол в гараже, и владение достаточно тонкими производственными приемами, см. напр., в конце. Арки из листовых древесных материалов могут быть «супербюджетными», если эстетика требуется не выше средней, а долговечность до 10-12 лет. Самодельная капитальная деревянная арка по трудозатратам и расходам на материалы сопоставима с хорошей гипсокартонной, а «супербюджетную» возможно соорудить за выходные, потратив на круг не более 1000-1200 р

оригинальные конфигурации и варианты дизайна, материалы и фото

У каждого человека имеется стремление превратить свое жилище в уютное гнездышко. Для этого он прилагает немало усилий. Во время работ по оформлению помещения особое внимание уделяется дверным проемам. Если квартира малогабаритная, чаще всего выполняется работа по установке раздвижных дверей. Кроме них могут устанавливаться дверные конструкции распашного типа. Но, заметим, что в последнее время модным трендом стала установка межкомнатных арок.

Эти конструкции изготавливаются из разных материалов. Чаще всего применяется:

• кирпич;
• дерево;
• МДФ;
• натуральный камень.

Формы и варианты дизайна из гипсокартона

Первые арочные конструкции появились во времена Древнего Востока. Их использовали для храмов и дворцов. Состоятельные люди для оформления своих жилищ тоже применяли этот элемент интерьера. Создавались они главным образом из практических соображений. Каменная арка представляла собой хорошую основу для свода.

В наше время, когда стали доступны новые материалы, в том числе железобетон, необходимость в устройстве арочных элементов отпала. Тем не менее, в последнее время они невероятно популярны.

Если говорить о межкомнатных арках подробнее, то собой они представляют конструкции специального типа. Их основное применение — оформление дверных проемов в помещения различного назначения. Также они используются для зонирования помещений.

Их установка позволяет объединить несколько комнат. В результате создается единое целостное пространство. Когда стоит задача связать два помещения, использование межкомнатных арок — удачное решение. Часто к их установке прибегают в тех случаях, когда нет возможности для установки полноценной двери. Если дом небольшой, дверные проемы узкие, то дверь в этом случае установить просто нет возможности. В таких случаях выполняют монтаж арочной конструкции, которая обеспечивает свободный проход.

Даже если вы равнодушны к этому элементу интерьера и предпочитаете иметь в комнате дверь, то и в этом случае вы можете украсить помещение аркой. Этим элементом можно без проблем дополнить дверь. Ведь на рынке потребителям предлагается немало дверей арочного типа.

Наряду с комнатными арочными конструкциями стандартного типа существуют и большие. Последние предназначены для целей зонирования помещений. Главный признак, которыми арки различаются между собой — форма свода. На его основании различают следующие виды.

Виды арок в дверной проем

Римские своды

В каталогах компании они чаще всего встречаются под названием классические. Главная их особенность – дуга правильного радиуса. Кроме этого, для них характерно наличие выступающих соединений. Такие арочные конструкции имеют лаконичный и простой вид. В помещениях, в которых имеются высокие потолки, они смотрятся особенно удачно.

Британские своды

Еще одна разновидность межкомнатных арок. Их наиболее распространенное название — модерн. От римских они отличаются тем, что дуга немного выпрямлена, а её радиус усеченный. Углы таких конструкций имеют плавные формы.

Славянские своды

Эти арки представляют собой обычные прямоугольные конструкции, только у них углы закруглены. Если говорить об их применении, то использовать подобные арочные конструкции можно в помещениях любой площади.

Если у владельца возникло желание добавить в интерьер своего помещения изюминку с минимальными затратами, то в этом случае стоит выбрать вариант трапеция. Особенность таких арок состоит в наличии декоративной зашивки углов. Эта конструкция обеспечивает украшение проема прямоугольного типа, при этом не происходит его превращения в стандартные проемы арочной формы.

Фигурные и декоративные арки из гипсокартона

При создании арочных конструкций чаще всего используется такой материал, как гипсокартон. У него имеется немало положительных качеств. Если говорить о самых важных для создания арок, то таковыми являются:

• пластичность, которую они приобретают, находясь во влажном состоянии;
• способность восстанавливать свои прочностные характеристики после высыхания.

Когда этот материал используется для создания арки, то сначала лист гипсокартона подвергают увлажнению с одной стороны. Кроме этого, потом выполняется перфорирование листа с использованием специального валика. Пока материал размокает, проводят работу по изготовлению шаблона будущей арки. Когда шаблон готов, мокрый лист укладывают на него, а потом загибают и закрепляют при помощи струбцин. В таком состоянии его оставляют на сутки.

Когда обозначенное время прошло, его готовят к работе. Элементы криволинейных конструкций вырезают из выгнутого листа. Это могут быть:

• арки;
• своды;
• лепестки.

Если создается арка сложной формы, то в этом случае в процессе её изготовления используют листы с V-образными или П-образными пазами. Благодаря им появляется возможность для создания ломанной ступенчатой поверхности.

Большие арки из гипсокартона

Арки большого размера, выполненные из гипсокартона, закрепляются на основе металлического профиля, который подготавливают заранее. Установка профилей выполняется к перекрытиям поверхности стен. Пенопласт можно использовать для изготовления колонн. Помещения после установки таких арочных конструкций становятся более светлыми, в них появляется больше пространства.

Для украшения арок используют различные декоративные элементы:

• карнизные планки;
• светильники;
• банкетки.

Оригинальные арки из гипсокартона

Гипсокартон обладает уникальными возможностями для придания оригинальности любому помещению. Материал просто использовать, он доступен для каждого. Поэтому не составляет большой проблемы создать арочную конструкцию с использованием листов гипсокартона.

Арки из гипсокартона в большинстве случаев применяют для задач по зонированию помещений. Расширение пространства — один из эффектов, которого можно добиться в результате установки дверной арки. Фото наглядно демонстрируют, как выглядит помещение с подобным элементом. Каждый уголок просматривается из любой точки.

В любом помещении, вне зависимости от его назначения, устройство арочной конструкции из гипсокартона будет вполне уместно. Установить их можно в дверном проеме кухни, прихожей или холла. Такой универсальности применения этих конструкций способствует то, что современные арки из гипсокартона могут иметь разную:

• форму;
• размеры;
• цветовые решения.

Кухня-столовая, которая украшена арочными конструкциями из гипсокартона, выглядит гармоничным помещением. Когда устраивается арка классического типа, то она может украшаться декоративными элементами из гипса или полиуретана. Для декорирования гипсокартона может использоваться сусальное золото.

Если помещение оформлено в стиле хай-тек, то такой элемент, как межкомнатная арка, будет смотреться в нем неуместно. Но, если проявить фантазию и придать этому элементу вид отсека космического корабля, выполнив соответствующую отделку, то арка будет прекрасно гармонировать с другими составляющими интерьера помещения.

Если вы хотите создать оригинальное оформление в своей квартире, то для его декорирования можете выбрать арку. Создать своими руками её довольно просто. Разнообразие форм и размеров позволяет подобрать конструкцию в соответствии с особенностями вашего помещения. Чаще всего для их изготовления используют гипсокартон. Он доступен по цене, поэтому без особых сложностей и с небольшими затратами можно устроить в дверном проеме межкомнатную арку, которая преобразит помещение и станет главным элементом его интерьера.

Монтаж арок из гипсокартона: рекомендации по установке

Проем в помещении, создаваемый за счет арки, делает интерьер удобным. Монтаж арок возможен в любой из комнат или в коридоре, в том числе в виде ниши в стене, но в большинстве случаев такие элементы делают в дверных проемах.

Арка из гипсокартона позволяет создать комфортное и красивое оформление дверного проема там, где жильцы не захотели закрывать проход дверью.

Зачастую для создания современных арок используют гипсокартон, поскольку данный строительный и отделочный материал имеет малый вес, устанавливается без проблем, может подвергаться изгибам с целью создания криволинейных форм конструкций межкомнатных арок для помещений.

Как создать арку межкомнатную с применением гипсокартона?

Вначале следует провести все необходимые замеры.

Высота проема, где будет установлена арка, не должна быть ниже 2 м, поскольку конструкция арки зрительно будет уменьшать размеры прохода. Лучше всего создавать арки в наибольших по своим размерам проемах.
Процесс монтажа арки предусматривает следующие этапы, которые выполняются последовательно:

Пример расчетов арки из гипсокартона.

1. Определяются размеры и форма арочной конструкции.
2. К проему укрепляют с помощью электродрели железный профиль (ПН 28/27).
3. Врезают части арки.
4. Подготавливают для крепления к торцевой части изогнутый профиль.
5. Производят увлажнение гипсокартона для арки с целью изгиба.
6. Крепят изогнутую деталь к конструкции арки.
7. Крепят перфорированный уголок.
8. Наклеивают армирующую ленту.
9. Производят шпаклевку арочной конструкции.
10. Осуществляют отделочные работы.

Устройство арочной конструкции начинается с подготовки всех необходимых инструментов, которыми будут выполняться работы по монтажу. В список входят:

• электродрель.
• болгарка.
• карандаш.
• молоток.
• лобзик.
• малярный нож.
• саморезы-шурупы.
• веревка-шнур.
• пластиковый дюбель.
• циркуль.

Схема монтажа арки из гипсокартона.

Перед выполнением последовательных этапов монтажа обязательно подготавливают проем, снимают дверь, демонтируя ее полностью. Арка должна состоять из 3 частей гипсокартона. Два боковых элемента являются схожими, на них следует вырезать полукруг с использованием циркуля или шнура-веревки. Размер ширины всей детали равен ширине будущего арочного проема.

Высота арки определяется в зависимости от ее формы. Конструкция арки из гипсокартона может быть сделана не только в форме полукруга, но и любой другой формы. Вместо циркуля для создания арки круглой формы, что практикуется в большинстве случаев монтажа, следует сделать две петли на шнуре, в одну из которых вставить шило, а в другую – карандаш. После этого, натянув шнур на необходимое расстояние, чертят кривую линию. Вторая боковина для арки вычерчивается с применением в качестве образца уже оформленной детали.

Вернуться к оглавлению

Поэтапное описание монтажных работ по устройству арки

Для изготовления лицевой части арки необходимо прочертить на гипсокартоне полукруг с помощью карандаша и веревки.

Арку из гипсокартона можно не только покрасить, но и оклеить ее обоями. Поверхность ГКЛ грунтуют составом для более глубокой пропитки и потом покрывают шпаклевкой. Можно использовать различные отделочные материалы. После того как найден центр проема, ставят карандашом крестик.

Определяются с радиусом: чем он меньше, тем более округлыми будут формы арки. Берут кусок проволоки, на 6 см (место для профилей) меньше высоты проема. Один конец прикладывают к метке на полу, ко второму крепят карандаш. Применяя циркуль или шнур, ставят на стене 2 отметки – края будущей арки. Переносят метки на другую сторону проема и соединяют их линиями (внутри проема).

Продолжают разметку внутри проема. Отмеряют от стен 12 мм (толщина гипсокартона) и чертят вертикально 2 линии (по краям проема между горизонтальной линией низа арки и верха проема). Чертят линии на обеих сторонах проема, соединяя их между собой линиями в верхней части проема.

После того, как установлена гипсокартонная часть арки, профиль равномерно надрезают, сгибают и крепят по форме к листу гипсокартона.

Далее начинают собирать каркас для арки, вырезают 2 UD профиля, укрепляя их на подготовленные дюбели к верхней части проема арки с внутренней стороны. Используют 4 UD профиля, укрепляя их с верху до низа проема. Между вертикальными профилями крепят два горизонтальных (по одному с двух сторон) по верхней линии. Нижнее ребро профиля подбивают молотком вверх, соблюдая угол наклона 45 градусов.

Далее крепят боковые элементы из гипсокартона. После вырезают 2 детали прямоугольной формы из гипсокартона и прихватывают их на 5 штук саморезов, из них 3 – в верхний профиль, а 2 – в боковые. Повторяют процедуру со шнуром-циркулем, рисуя на гипсокартоне (края линии должны совпасть с метками, сделанными ранее).

После того как лист снят, вырезают из гипсокартона полукруг, чтобы приложить к листу с другой стороны. Рисуют линию по готовому образцу, готовят 2-й лист. Укрепив UD профиль на внутренней стороне листа гипсокартона торцом вниз по всему изгибу, закрепляют боковые части арки, после зашивают ее низ.

https://kuhnyamoya.ru/youtu.be/MGEI5LOFevA

Вернуться к оглавлению

Рекомендации по установке арок

Зачастую арочный каркас создают из железных UD и CD профилей. Боковые части из гипсокартона укрепляют так, чтобы их плоскости были на одинаковом уровне, что и плоскость стен. Для монтажа частей округлой формы лучше всего применять гипсокартон (6-8 мм).

Для того, чтобы оформить изгиб арки, гипсокартонный лист необходимо надрезать с одной стороны не прорезая нижнюю часть листа.

Если требуется сделать небольшой изгиб с радиусом до 30 см, то лист гипсокартона надрезают. Надрезы делают только на верхней стороне листа, а нижняя часть листа должна остаться целой. Для дальнейшей обработки необходимо заделать каждый шов замазкой. Чем меньше сделано расстояние между всеми надрезами, тем плавнее и ровнее будет форма изгиба.

Листы гипсокартона при их увлажнении получают особую пластичность. После их высыхания они сберегают форму, которая задана. Увлажняя лист, создают элементы из гипсокартона, имеющие кривизну больше 30-40 см в радиусе. Вначале заготовка из гипсокартона накалывается валиком с шипами, возможно и шилом. Прокалывать до конца не следует, только на 1/3 часть либо 1/2 листа. Проколы делают примерно через каждый см с той стороны детали, в которую требуется искривить элемент.

Подготовив деталь, ее увлажняют губкой, при этом нужно постараться, чтобы жидкость не попала на оборотную сторону листа. Для приобретения подходящей степени пластичности достаточно 1-2 часа. Затем влажную деталь изгибают с помощью гипсокартонного либо деревянного шаблона. Деталь можно крепить к каркасу, если радиус изгиба мал, сгибая лист на месте.

https://kuhnyamoya.ru/youtu.be/CIwVOw5O9kU

Готовую арку шлифуют либо обрабатывают наждачной бумагой, удаляя все выпуклости. Монтажные швы необходимо заделать замазкой, проклеивая соединения специальным составом. С целью защиты углов арки применяют специальные уголки, сделанные из пластика либо покрытые цинком металла. Перфорированные уголки закрепляют с помощи замазки, прижимая их шпателем. Полное высыхание замазки требует обработки всех выпуклостей при помощи наждачной бумаги.
