Подпитка системы отопления котла из водопровода: что это?

Эксплуатация обвязки приводит к уменьшению количества теплоносителя в ней. Свободное место заполняет воздух, создавая пробки. В итоге оборудование перегревается, что вызывает появление поломок.

Вода теряется в следующих ситуациях:

  • В открытом контуре жидкость испаряется в расширительном баке.
  • Воздухосбрасыватель также удаляет водяной пар.
  • При срабатывании механизма защиты от перегрева сбрасывается теплоноситель.
  • В обвязке присутствуют незаметные трещины.
  • Трубы покрываются накипью или ржавчиной.

Для избегания проблем используют подпитку отопления из водопровода. В большинстве случаев она работает автономно, измеряя текущий объём воды и восполняя недостаток. Таким образом восстанавливается стандартное давление системы. Для этого используется холодное водоснабжение или специальная жидкость, хранящаяся в накопительном баке.

Как сделать: схема подачи или обратки

Процесс выполняется одним из двух способов:

  1. Ручную делают в небольших системах, поскольку изменения давления в них меньше. Последние определяют манометром. Обнаружив отклонение от нормы, откр

Клапан подпитки системы отопления: характеристики, особенности монтажа

Содержание статьи:

Автоматический клапан подпитки системы отопления используется для добавления жидкости в нагревательную магистраль. Устройство предупреждает поломки из-за повышения сверх нормы давления в контуре и гидроударов. Конструкция модуля включает обратный клапан, регулятор напора, запорный автоклапан. Элементы дополняются вентилем для контроля закрытия.

Назначение клапана подпитки

Клапан подпитки для системы отопления

Область использования модуля – автономные отопительные магистрали домов и сооружений. Регулярная координация объема воды в системе проводится, чтобы при увеличении давления не возникали протечки, деформации трубопроводов. Пониженный напор теплоносителя грозит охлаждением радиаторов и секций теплого пола.

Причины уменьшения давления воды:

  • автоматическое включение сбрасывателей воздуха;
  • естественное испарение;
  • использование кранов Маевского;
  • замена фильтров и другая профилактика;
  • срабатывание защитных клапанов;
  • свойство полимерных труб расширяться под действием тепла.

Подпилочный модуль облегчает наполнение системы энергоносителем. На манометре рабочая зона нормального показателя давления всегда выделена, а отклонение ведет к блокировке отопительного агрегата.

Характеристики клапана

Технические характеристики работы устройства и комплектация

Узел автоподпитки поддерживает равномерный объем жидкости и давление в соответствии с инструкцией производителей котлов.

Технические характеристики клапана:

  • наибольшее давление перед устройством – 10 бар;
  • напор за клапаном (регулируется) – 05 – 3 бар;
  • расход – 1,85 м3 в час;
  • чуткость – 0,2 бар;
  • максимальное нагревание системы – до +40°С.

Модуль подключается с помощью шланга диаметром 1/2´´ на входе и выходе. Гнездо манометра имеет резьбу 1/4´´. Напор антифриза в системе настраивается посредством манометра.

Способы управления

В редукционном клапане подпитки системы отопления встроена мембрана, испытывающая давление энергоносителя. Требуемый напор воды устанавливается с помощью пружины, когда перепонка поднимается и давит на спираль. С падением давления уменьшается действие на пружину, и жидкость поступает в появившееся отверстие.

Узел подпиточного устройства включает элементы:

  • редуктор давления;
  • редукционный автоклапан;
  • шаровой кран;
  • байпас;
  • входной фильтр.

Модели подпиточных модулей комплектуются сетчатыми фильтрами, обратными клапанами, ручными очищающими элементами. Обратный клапан ставится за редукционным и служит для очистки водоснабжения.

Автоматические

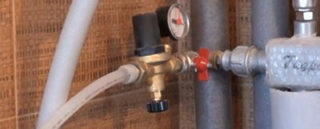

Подпиточный клапан, встроенный в систему отопления

Автоматика работает по простой схеме и не требует внешней регулировки, кроме предварительной настройки параметров. Программируется уровень наименьшего напора в системе при потере определенного объема воды.

Принцип работы заключается в автоматическом срабатывании клапана и запуске подпиточного насоса для отопления. Для помпы также устанавливается количество вливаемой воды, которое определяется объемом потерянного энергоносителя. Клапан прекращает подпитку магистрали, когда система наполняется до заданной нормы.

Манометр врезается на трубе подачи холодной воды, иногда применяется датчик контроля напора жидкости в двух направлениях. В этом месте ставится реле, контактор – все приборы настраиваются на показатели рабочего давления.

Механические

Модуль имеет возможность полного перекрытия или открытия, что важно при запуске магистрали и наполнении системы энергоносителем. Для ускорения процесса предусматривается рычаг. Клапан вручную настраивается на предел давления, когда он будет срабатывать.

Подпитка с механикой ставится в небольших системах обогрева, т. к. в них повышение напора четко определяется положением мембраны. Недостаток энергоносителя в контуре компенсируется вручную простым открытием вентиля на трубе поступления жидкости.

Важна установка манометра, выходом на который снабжаются клапаны. Устройства без датчика стоят дешевле, но в отопительной магистрали без него нельзя обойтись.

Особенности монтажа

Направление воды должно совпадать с направлением стрелки на корпусе устройства

Клапан ставится на трубе так, чтобы совпадало направление жидкости с курсом стрелки. Фильтровальная пробка направляется вниз, а винт настройки должен быть доступен к использованию. Циферблат манометра поворачивается, чтобы удобно было считывать значения.

Подмоточный материал используется рационально, чтобы излишки не попадали в просвет редуктора. Подпитка котла в виде клапана не должна зависеть от магистральных нагрузок (сжатие, кручение, изгиб, вибрация). Для этого ставятся дополнительные опоры или компенсаторы.

Несовпадение осей трубопроводов не должно быть больше 3 мм при длине 1 м. При большей протяженности добавляется по 1 мм на каждый погонный метр. Подпиточный контур присоединяется к трубопроводу недалеко от расширительного бака.

Расчет подпитки

Вычисление требуемого объема добавляемой воды проводится в соответствии с СНиП 41-02-2003 «Тепловые сети».

В закрытых отопительных контурах используется коэффициент 0,075 к общему объему энергоносителя в сетях и присоединенных к ним трубопроводах.

Множитель 0,05 применяется к объему для расчета подпитки участков, которые удалены от котельной на расстояние больше 5 км, в открытых и закрытых системах.

В открытых магистралях берется коэффициент 0,12 к объему среднему расходу жидкости на горячий водопровод и прибавляется фактический объем энергоносителя в трубах с множителем 0,075.

Популярные производители

При выборе клапана внимание обращается на комплектацию модуля и удобство применения. Учитывается конструкция и технические характеристики подпиточного устройства. Рабочий механизм защищает отопительную систему от остановки, производители устанавливают в конструкции фильтры. Имеет значение диапазон рабочего давления, допустимая температура нагревания энергоносителя.

Watts

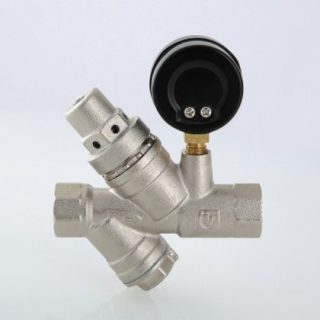

Клапан подпитки фирмы Valtec

В латунном корпусе помещается обратный клапан, запорное устройство, грубый фильтр, винт для сброса воздуха. Входное давление ограничивается порогом в 10 бар, а на выходе устанавливается в диапазоне 0,3 – 4 бар. Биметаллическая мембрана выполнена из спрессованных пластин с разными показателями расширения. Деформация перегородки прямо пропорциональна изменению нагрева.

Emmeti

В конструкции установлены редукционный, запорный и обратный клапаны, закрытие и открытие которых регулируется проверочным вентилем, предусмотрено гнездо для монтажа манометра. Обратный клапан препятствует попаданию энергоносителя в водопроводную систему. Максимально расходует в час 1,8 м3 жидкости, чувствительность на уровне 0,2 бар. Максимальный нагрев питающей магистрали устанавливается +40°С, манометр рассчитан на давление в 0-4 бар.

Valtec

Корпус выполнен из латуни, пружины обратного клапана, редуктора и фильтровальная сетка сделаны из нержавейки. Манометр имеет класс точности 3 и настраивается в диапазоне 1 – 10 бар. Фильтры и манометры рассчитаны на работу в подающей магистрали с нагревом до +130°С и давлением на входе клапана в 16 бар. Выходной напор выбирается 2 – 5 бар при заводском параметре 3 бара.

клапаны, насосы, узлы и схемы

Содержание статьи:

Во время работы системы отопления неизбежно уменьшается объем теплоносителя. В открытых схемах этот процесс проходит быстрее, в закрытых – намного медленнее. При достижении критического уровня падения КПД значительно уменьшается, также могут возникнуть аварийные ситуации. Для минимизации подобных рисков нужна подпитка системы отопления: клапаны, насосы, узлы и схемы выбираются согласно определенному типу системы.

Основные правила обустройства подпитки отопления

Пример узла подпитки системы отопления

Пример узла подпитки системы отопления

Чем же обусловлено уменьшение объема воды в трубах? Главным источником ее утечки является превышение температурного режима работы. В результате этого происходит критическое расширение жидкости, после чего ее избыток в виде пара уходит через воздухоотводчик (закрытая схема) или открытый расширительный бак (гравитационная).

Установленный автомат подпитки системы отопления компенсирует недостаток воды, добавив нужный объем в магистраль. Но это не единственный случай, когда потребуется оперативное добавление теплоносителя в систему:

  • Удаление воздушных пробок. В результате открытия крана Маевского или воздухоотводчика некоторая часть жидкости неизбежно выйдет из системы. В закрытой схеме при этом произойдет падение давления, на которое должна отреагировать автоматическая подпитка системы отопления;
  • Микро протечки. Неплотное прилегание стыков трубопровода и потеря герметизации даже на небольшом уровне приведет к постепенному уменьшению объема воды. Выявить подобные дефекты затруднительно, но нужно. Автоматический клапан подпитки системы отопления сработает только после снижения давления до минимального уровня;
  • Проведение ремонтных или профилактических работ;
  • Образование коррозии на стенках металлических труб, что приводит к их истончению и как следствие – увеличение внутреннего объема. На первый взгляд – это незначительный фактор. Но если не установлена подпитка закрытой системы отопления – постепенно снизится давление и начнут образовываться воздушные пробки.

Из чего должно состоять устройство подпитки системы отопления? Все зависит от типа отопительной схемы. Также на конструкцию добавления теплоносителя в систему влияют ее характеристики: давление, температурный режим работы, схема магистрали, количество контуров отепления и т.д.

Для центральной системы нельзя устанавливать узел подпитки с насосом. Это приведет к изменению параметров всего контура, что скажется на эффективности работы.

Подпитка открытой системы отопления

Расширительный бак для подпитки системы

Расширительный бак для подпитки системы

Особенностями открытой или гравитационной системы отопления является отсутствие повышенного давления в трубах. Поэтому сигнализатором об уменьшении воды в системе может быть усовершенствованная конструкция расширительного бака. Он должен располагаться в самой верхней точке магистрали.

В данном случае подпитка системы отопления частного дома осуществляется только при уменьшении уровня жидкости в баке. Сигнализатором этого будет отсутствие напора воды в контрольной трубе. Обычно ее выход устанавливают в ванной или на кухне. Для предотвращения постоянного расхода монтируется запорная арматура – кран. Если при контрольном открытии поток отсутствует – нужно дополнить систему водой.

Для этого необходим следующий элемент подпитки системы отопления для частного дома – узел соединения магистрали с водопроводом.

Схема подпитки открытой системы отопления

Схема подпитки открытой системы отопления

Конструктивно узел должен состоять из следующих элементов:

  • Шаровой кран – предназначен для открытия (закрытия) подачи водопроводной воды в отопление;
  • Фильтр. Так как качество воды не всегда отвечает требованиям – необходимо провести ее отчистку от примесей и мусора. Впоследствии они станут основной причиной формирования известкового налета;
  • Обратный клапан – предотвращает движение воды из системы в водопровод. Такая ситуация может случиться при отсутствии воды в магистрали водоснабжения.

С помощью этой схемы можно осуществлять подпитку закрытой системы отопления. Однако предварительно необходимо установить воздухоотводчик для удаления избытков воздуха. Для правильного добавления воды необходимо, чтобы уровень нагрева теплоносителя был минимальный. В особенности это касается систем с естественной циркуляцией. Велика вероятность обратного движения холодной жидкости к работающему котлу. Это может привести к поломке теплообменника из-за резкого перепада температуры.

Простейшее устройство для подпитки отопительной системы может состоять из обычного накопительного бака. Однако в этом случае уровень жидкости в нем придется отслеживать визуально.

Подпитка закрытой системы отопления

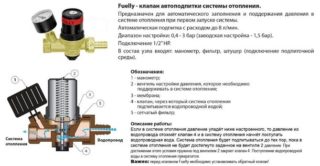

Конструкция редукционного клапана для подпитки отопления

Конструкция редукционного клапана для подпитки отопления

Для закрытой системы с повышенным давлением вышерассмотренная схема не подойдет. В этом случае необходим монтаж автоматической подпитки системы отопления. Принцип ее работы заключается в добавлении теплоносителя при уменьшении показателя давления ниже минимального уровня. Самую простую схему можно сделать самостоятельно. Она включает в себя шаровой кран, манометр и редуктор подпитки системы отопления. Последний является основным элементом в этой системе. О принципе его работы нужно рассказать подробнее.

Он состоит из следующих компонентов:

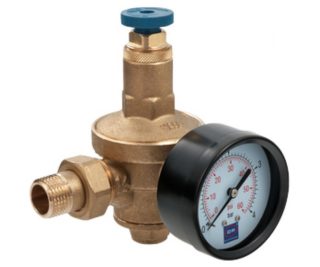

  • Регулировочный блок с пружиной на штоке и мембраной. Располагаются в верхней части конструкции;
  • Стопорная площадка для ограничения потока жидкости из трубы подпитки;
  • Обратный клапан, предотвращающий поток теплоносителя в систему водоснабжения.

С помощью регулировочного блока устанавливается значение минимального давления в системе отопления. При этом теплоноситель воздействует на мембрану, не давая штоку опуститься вниз. Как только давление снизится ниже критического уровня – шток опустится под действием пружины. Таким образом откроется заслонка и вода из трубы водоснабжения будет поступать в отопления. После нормализации давления шток вернется в исходное состояние и приток жидкости прекратится.

Монтаж редуктора подпитки системы отопления осуществляется на обратную трубу перед входом в котел, для дальнейшего нагрева воды в теплообменнике. Это объясняется минимальным значением внутреннего давления на этом участке системы. Если в системе предусмотрен циркуляционный насос – монтаж узла автоматической подпитки системы отопления выполняется перед ним. В противном случае во время работы насоса возможны скачки напора теплоносителя, что приведет к ложному срабатыванию редукционного клапана.

Для регулирования расхода воды на подпитку системы отопления нужно использовать клапан со стопорной площадкой. При этом объем прохождения воды может составлять от 5 до 12 л/мин в зависимости от установленного значения.

Возможные проблемы при подпитке закрытой системы

На первый взгляд подобный узел автоматической подпитки системы отопления является идеальным для закрытой системы с принудительной циркуляцией воды. Однако при практическом применении блока можно столкнуться со следующими проблемами.

Пониженное давление в водопроводе

Согласно нормативам уровень напора в водопроводной сети не должен превышать 4 атм. Это же значение для отопления обычно не более 3 атм. Т.е. теоретически при открытии седла клапана поток с большим напором из водопровода будет поступать в отопительную магистраль. Однако на практике это не всегда происходит. В особенности это касается систем автономного водоснабжения. Если давление в водопроводной трубе будет ниже, чем в отопительной – теплоноситель будет не поступать, а убывать из системы.

Для решения этой проблемы необходима установка обратного клапана, а также потребуется насос для подпитки системы отопления. Последний создаст нужный уровень давления в подпитывающей магистрали. Для его включения потребуется вместе с клапаном подпитки системы отопления установить еще несколько дополнительных элементов:

  • Манометры с реле включения, соединенные с насосом;
  • Датчик открытия редукционного клапана;
  • Накопительный бак.

Этот узел автоматической подпитки системы отопления будет работать следующим образом. Если срабатывает датчик открытия клапана и значение давления на манометре ниже критического – автоматически включается циркуляционный насос для подпитки системы отопления. В случае отсутствия воды в водопроводе она будет поступать из накопительного бака.

Залипание мембраны

Эта проблема свойственна при длительной эксплуатации без включения автомата подпитки системы отопления. Независимо от материала изготовления на внутренних стенках редуктора появится незначительный известковый налет. Он будет препятствовать открыванию клапана, что приведет к аварийной ситуации.

Во избежание этого следует перед запуском системы, и потом как минимум один раз в месяц, открывать шток вручную. Это даст возможность удостовериться в работоспособности системы, а также поможет предотвратить критическое понижение уровня горячей воды в трубах и радиаторах.

Лучше всего использовать нержавеющие компоненты для организации подпитки системы отопления. Клапаны, насосы, узлы, установленные по схеме, прослужат тогда намного дольше. Латунные изделия несколько уступают по своим эксплуатационным характеристикам стальным из нержавейки.

Советы по установке и комплектации

Нормальная работа автомата для подпитки системы отопления во многом зависит от установленных элементов и его месторасположения на схеме. Необходимо еще раз повторить, что монтаж узла следует выполнять только на обратную трубу отопления. В противном случае возможны ложные срабатывания системы, что является некорректным.

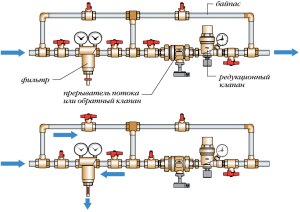

Байпас

Варианты установки подпитки отопления

Варианты установки подпитки отопления

В автоматической подпитке любой системы отопления возможны поломки отдельных компонентов. Возникает вероятность уменьшения теплоносителя или невозможности его дополнения в трубопровод другим способом. Поэтому узел следует устанавливать на байпас.

При такой схеме подпитки во время ее поломки или необходимости проведения профилактических работ можно в ручном режиме дополнить систему отопления. Однако делать это нужно очень осторожно, так как велика вероятность превышения критического объема воды в трубах и радиаторах, что приведет к резкому возрастанию давления.

Порядок действий:

  1. Перекрываем запорные краны на магистрали клапана подпитки отопительной системы.
  2. Открываем запорную арматуру на байпасе, обеспечивая приток воды.
  3. Отслеживаем значение на манометре, который расположен не на магистрали подпитки закрытой системы, а после нее непосредственно перед насосом или котлом.
  4. Как только значение давления достигнет нужного уровня (от 1,5 до 3 атм.) – перекрываем краны на байпасе.

Перед выполнением этих действий нужно приостановить нагрев воды, чтобы ее температура опустилась до минимального уровня. В противном случае возрастает вероятность выхода из строя котла отопления.

Фильтрация

Фильтрационная система очистки воды

Фильтрационная система очистки воды

Так как в вышерассмотренных схемах предусматривается добавление водопроводной воды – нужно предусмотреть монтаж фильтрующей системы. По умолчанию практически все редукторы для подпитки системы отопления комплектуются сетчатыми элементами. Однако они рассчитаны только для задержания сторонних примесей большой фракции. Лучше всего установить полноценную систему предварительной очистки теплоносителя.

В этом случае можно приобрести бытовой комплект для очистки питьевой воды, так как он выполняет требуемые функции. При этом работа узла автоматической подпитки для системы отопления будет намного эффективнее:

  • Уменьшится вероятность появления известкового налета на трубах и радиаторах;
  • Снизится процентное содержание воздуха в жидкости, что благоприятно скажется на отсутствии коррозийных процессов;
  • Возрастет периодичность обязательной промывки системы отопления.

Следуя эти правилам можно не только оптимизировать расход воды на подпитку системы отопления, но повысить КПД. Если же в отоплении используется антифриз – в контур подпитки системы частного дома необходимо добавить накопительную емкость с ним. С помощью дополнительного насоса будет осуществляться подача теплоносителя в систему. Важно постоянно отслеживать уровень антифриза и периодически дополнять его объем.

В видеоматериале можно ознакомиться с интересной схемой подпитки отопления при наличии бойлера косвенного нагрева:

схема устройства и принцип работы

Большинство квартир и домов использует в роли теплоносителей системы отопления воду или специальные синтетические средства. Чтобы инженерная сеть работала без перебоев необходимы вспомогательные элементы: реле, датчики, контролеры. Кроме того, для поддержания рабочего давления в трубопроводе понадобится подпитка отопления. Рассмотрим какую роль она выполняет, основные разновидности, как устроена и можно ли собрать самостоятельно.

Функция подпитки системы отопления

Подпитка системы отопленияПодпитка системы отопления

К сожалению, объем рабочей жидкости в системе отопления непостоянен, со временем ее становится все меньше. С понижением давления свободное пространство заполняется воздухом, появляются пробки. Циркуляция жидкости прекращается что приводит к перегреву оборудования. В результате котел может выйти из строя, что грозит значительными материальными затратами.

Рассмотрим пять основных причины потери воды в трубах:

  1. При открытом контуре отопления горячая вода начинает испаряться из расширительного бака. В таком случае заметить снижения давления в трубах легко, как и восполнить его снова.
  2. Временами срабатывает автоматический воздухосбрасыватель. Это происходит из-за того, что клапан выпускает не только воздух, но и водяной пар. Хотя потери не так велики как в первом случае, со временем давлением падает до критической отметки.
  3. Когда котел долгое время работает с максимальной отдачей, для избежания перегрева срабатывает предохранительный клапан. В этот момент может происходить сброс теплоносителя.
  4. Небольшие протечки также являются одной из причин снижения давления в трубах. Часто микроскопические трещины сложно заметить, но вода медленно покидает систему.
  5. Со временем внутренняя поверхность трубы покрывается коррозией и разрушается. Из-за этого увеличивается общий объем отопительной системы. Сложно распознать эту причину, но восстанавливать давление рабочей жидкости по-прежнему важно.

Чтобы избежать такого развития сценария устанавливают подпитку труб отопления. Нередко на эту роль подходят автоматические устройства, они работают постоянно, исключают человеческий фактор. С помощью подпитки потерянный объем воды восполняется и оборудование может работать без сбоев, что экономит средства владельца помещения.

Принцип работы подпитки

Принцип работы подпиткиПринцип работы подпитки

Подпитка нужна для восстановления объема или давления в отопительной системе. Когда устройство добавляет рабочую жидкость, оно автоматически останавливается после выравнивания основных показателей. Чаще всего оборудование соединяется с холодным водопроводом, оттуда забирается жидкости. Другим вариантом служит накопительная емкость, тут приходится вручную пополнять запас, и обычно она предназначена для синтетических средств.

Разработаны два вида подпитки отопления:

  1. Ручной. Предназначен для небольших замкнутых контуров, в которых происходят малые скачки давления. Для своевременного обнаружения утечки применяют манометр. Когда напор падает, открывая соответствующий кран подают воду, тем самым восполняются потери. Жидкость перетекает между трубами либо самостоятельно, либо при помощи специального насоса. Бюджетные решения имеют в расширительном баке переливную трубу, когда вода доходит до этой отметки подачу жидкости прекращают. Единственным минусом такого устройства служит необходимость постоянного надзора и опыта выполнения процедуры.
  2. Автоматическая. Оборудование самостоятельно обрабатывает данные с манометра. При достижении критической отметки открывается клапан подачи рабочей жидкости. Как и при ручном управлении, давления в холодном водоснабжении иногда недостаточно, поэтому устанавливают насосы. Когда потери воды в системе отопления восстановлены клапан перекрывается. Преимущество перед ручным методом является автоматизация процесса. Уезжая из дома на несколько дней, не нужно беспокоиться что котел перегреется или выйдет из строя. Недостатком можно считать увеличение расходов на электричество.

Необходимость в подпитке возникает не всегда. Чтобы оборудование не простаивало его можно использовать и в других целях. Оно способно заполнить трубопровод водой или синтетическим теплоносителем. Пригодится оборудование в начале отопительного сезона, когда проводят опрессовку всей системы. А также устройство пригодно для промывки труб, сброса воды или ее фильтрации от грубых частиц.

Основные элементы

Основные элементыОсновные элементы

Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.

Исполнительный механизм

При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.

В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.

Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.

Обратный клапан

Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:

  • Сделают воду непригодной для употребления человеком из-за развития бактерий.
  • Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
  • Снижение КПД котла из-за потери давления и снижения температуры.

Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.

Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.

Накопитель и насос

Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.

Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.

Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.

Фильтры

Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:

  1. Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
  2. Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.

Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.

Особенности подпитки открытого контура отопления

Особенности подпитки открытого контура отопленияОсобенности подпитки открытого контура отопления

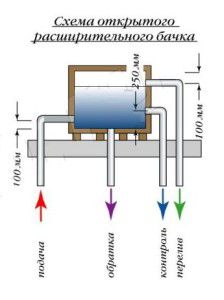

Открытая система имеет расширительный бак. Его устанавливают в наивысшей части «магистрали». Он помогает справиться с тепловым расширением воды, компенсируя давление в отоплении. Для определения уровня жидкости из емкости на кухню или в ванную комнату выводят контрольную трубку. В конце этой трубки устанавливают запорную арматуру, она поможет избежать утечки перерасхода воды.

В контрольное время кран открывается. Если вода течет, тогда все в порядке. В противном случае нужно незамедлительно пополнить уровень воды.

Гравитационная отопительная система имеет три основных элемента:

  1. шаровой кран необходим для передачи теплоносителя из водопровода в отопление;
  2. фильтр помогает устранить опасные примеси;
  3. обратный клапан защищает от смешивания питьевой воды и жидкости из отопительной системы.

Отличия подпитки закрытого контура

Отличия подпитки закрытого контураОтличия подпитки закрытого контура

Закрытым системам характерно внутреннее высокое давление, поэтому вручную настраивать уровень теплоносителя сложно. Для решения задачи устанавливают автоматическое оборудование. Оно самостоятельно следит за потерями и восполняет их по мере необходимости. Важно чтобы в таком устройстве были фильтры, встроенные в редуктор, обратный клапан и задвижка. Закрытые контуры всегда должны оснащаться манометром, для визуального отслеживания давления внутри.

Выбор места установки

Отличия подпитки закрытого контураОтличия подпитки закрытого контура

Не разрешается врезать конструкци. подпитки в любом месте контура отопления. Нормы места монтажа описаны в СНиП, вот некоторые из них:

  • Оборудование для подпитки устанавливают в месте с минимальным давлением в отопительной системе. В закрытом контуре установку монтируют возле насосного узла.
  • Чтобы теплоноситель гарантировано не попал в холодное водоснабжение врезают дополнительную запорную арматуру.
  • Если насос циркуляции начнет повышать давление в отопительной системе сверх того что дает подпитка, понадобится дополнительный насос перед оборудованием, восполняющим потери в контуре.

Итоговые рекомендации

Выбирая подпитку системы отопления, руководствуйтесь ее надежностью и удобством использования. Если у вас небольшой дом или квартира, тогда достаточно простой конструкции. Рекомендуется выбирать исполнительное устройство с минимальным адгезионным коэффициентом. Такой материал устойчив к образованию известкового налета, а значит дольше прослужит.

Очистить картридж запорной арматуры, можно выполнив следующую инструкцию:

  1. Изолировать оборудование подпитки.
  2. В нижней части арматуры открутить ручку управления.
  3. Снять крышку, выкрутив настроечный винт.
  4. При помощи плоскогубцев заменить картридж.
  5. Собрать устройство обратно.

Установив подпитку, проводите своевременный ремонт ее деталей и тогда в доме всегда будет тепло.

Подпитка системы отопления и основные функции технического узла

Любая отопительная система нуждается в технических узлах, которые смогли бы обеспечить безопасность ее функционирования. Один такой элемент — клапан автоматической подпитки. Что это за устройство? Как оно устанавливается? Какими эксплуатационными преимуществами обладает? Обо всем этом в статье.

Зачем необходима дополнительная подпитка?

Системы отопления с допподпиткойПодпитка независимой системы отопления

В закрытой схеме отопления теплоноситель принудительно или естественным образом циркулирует от котельной установки через все обогревательные приборы, а затем возвращается назад. Для того чтобы этот процесс происходил максимально эффективно, необходимо постоянно поддерживать рабочее давление, а оно напрямую зависит от объема горячей воды.

Даже если схема отопления собрана с соблюдением всех правил и норм, и обеспечена ее герметичность, потери объема теплоносителя избежать не удастся. А все потому, что утечки все равно присутствуют. Они могут происходить через стыки магистральных элементов, небольшое количество воды теряется при открывании крана Маевского, также она просачивается и через сальниковые уплотнения циркуляционного насоса.

Конечно, описываемые потери незначительны для закрытого отопления, но со временем все они суммируются. Существенно осложняет положение любая коммуникационная авария. Поэтому необходимо периодически пополнять объем горячей воды, которая курсирует внутри закрытой системы. Для этого и существуют специальные клапаны подпитки.

Где устанавливаются описываемые клапаны?

Как и любой другой технический элемент, клапан подпитки можно и нужно устанавливать только в определенном месте магистрального отопления.

При его монтаже необходимо соблюдать ряд правил:

  1. Клапан подпитки устанавливается там, где присутствует минимальное рабочее давление теплоносителя. В закрытой системе отопления этим местом является вход перед насосным оборудованием.
  2. В случае выбора клапана с механическим управлением необходимо установить кран или арматурную задвижку. Она монтируется между самим контуром отопления и линией, которая питает систему холодной водой.
  3. Когда циркуляционный насос нагнетает рабочее давление больше, чем давление, формируемое подпиточным клапаном, нужно обязательно устанавливать повышающий насос.
  4. Чтобы в подпитывающую линию не попадала вода из системы отопления, монтируется затворный кран.
  5. Любой подпитывающий клапан должен быть укомплектован манометром.

Механическая или автоматическая подпитка — какую выбрать?

Клапан подпитки может иметь механическое и автоматическое управление. Первый вариант устанавливается там, где функционируют небольшие системы отопления. В них, как правило, любые скачки рабочего давления теплоносителя регулируются при помощи мембранных баков. А потери объема воды легче всего компенсировать, открыв вручную кран подачи в холодном водопроводе. Главное неудобство такого варианта — необходимость опыта для выполнения описываемых операций, а также обладание определенными техническими знаниями и навыками.

Обратите внимание! В этом случае придется самостоятельно контролировать давление внутри закрытой системы отопления. Чрезмерное увеличение объема теплоносителя может привести к возникновению аварийной ситуации.

Автоматические клапаны подпитки устанавливаются в больших разветвленных системах. Нередко они входят в комплектацию отопительного котла, становясь частью его автоматики. Монтаж такого устройства не вызывает особых трудностей. Но его осуществление делает всю схему энергозависимой. И это необходимо учитывать, выбирая ту или иную разновидность технического узла.

Принцип работы автоматического клапана

Узел подпитки отопленияКлапан авто подпитки

Принцип работы автоматического клапана предельно прост. Предварительно настраиваются параметры работы. Заранее программируются потери воды — закладываются показатели наименьшего давления. Если объем теплоносителя падает, допустим, на 10%, клапан срабатывает и запускает работу насоса. Последний из магистрали подачи холодной воды закачивает необходимый объем жидкости. Когда происходит восполнение, клапан снова срабатывает и перекрывает подачу в автоматическом режиме.

Монтируется описываемое устройство просто. Сначала на линии подачи холодной воды устанавливается измерительный манометр или любой другой электроконтактный датчик, который позволяет регулировать давление в двух направлениях. Одна его группа настраивается на меньшее рабочее давление. Именно там устанавливается промежуточное реле или контактор. Он при падении объема горячей воды внутри закрытой схемы включает механизм, запускающий вытягивающий насос. Вторая группа отключает все эти звенья, когда объемы воды восполнены. В качестве исполнительного механизма может быть использован электроклапан — вентиль с электромотором.

Обратите внимание! При использовании автоматического клапана подпитки система отопления самостоятельно контролирует давление и так же самостоятельно рассчитывает компенсирующий объем воды. Это главное преимущество данного технического узла.

Когда нужно организовывать подпитку при помощи байпасной схемы?

Функциональные возможности. автоматическая подпитка системАвтоматическая подпитка систем и ее эффективность

Как правило, все закрытые системы отопления могут эффективно функционировать только при большом рабочем давлении теплоносителя. Но здесь решающим фактором становится еще и температура горячей воды.

При ее повышении увеличивается тепловое расширение некоторых технических узлов. Компенсировать его помогает установка экспанзомата — гидроаккумулятора, способного накапливать гидравлическую энергию при ее избытке и отдавать при недостатке. Подключать его необходимо по байпасной схеме. Как это сделать, читайте здесь.

Обобщение по теме

Подпитка помогает избежать возникновения коммунальных аварий. Кроме того, при помощи нее поддерживается необходимый объем теплоносителя внутри закрытой системы отопления, и обеспечивается постоянство ее рабочего давления. Автоматические узлы позволяют дистанцироваться от этих процессов.

Автоматическая подпитка отопительной системы | Отопление дома своими руками

Замкнутые отопительные системы всегда работают при избыточном давлении, которое меняется в зависимости от температуры теплоносителя. Частично компенсировать расширение теплоносителя, а значит и увеличение давления в системе, позволяет экспанзомат, который принимает в себя необходимый объем жидкости при тепловом расширении.

При охлаждении теплоносителя жидкость сжимается, давление в системе падает и мембранный расширительный бак отдает накопленный излишек воды. Но, при неисправностях в автовоздушниках, через них, в этот момент может проникать воздух в систему отопления, тем самым снижая рабочее давление, что ухудшает работу системы.

Для восстановления рабочего состояния приходится доливать воду вручную, контролируя давление по манометру.
Существует спосооб устранения этого недостатка: применение автоматической подпитки отопительной системы.
Данная система монтируется по байпасной схеме:

Автоматическая подпитка отопительной системы

На байпасном участке устанавливается вентиль ручного наполнения системы перед ее запуском, а монтажные краны служат для демонтажа устройства при его ремонте или замене. Обратный клапан, обычно, предусматривается в самом устройстве, поэтому его не нужно устанавливать дополнительно.

Автоматическая подпитка отопительной системы — монтаж

Монтажные работы следует начать с подготовки узла, запаковав все резьбовые соединения: с одной стороны запаковывается полипропиленовая американка 20Х1/2», а с другой — концевая муфта 20Х1/2»:

avtomaticheskaya-podpitka-otopitelnoy-sistemyi-2

avtomaticheskaya-podpitka-otopitelnoy-sistemyi-3

avtomaticheskaya-podpitka-otopitelnoy-sistemyi-4

Впаиваем монтажные краны, устанавливаем штатный манометр и подключаем собранный узел к любой точке системы отопления:

avtomaticheskaya-podpitka-otopitelnoy-sistemyi-5

Подпитка отопительной системы — настройка автонаполняющего устройства

avtomaticheskaya-podpitka-otopitelnoy-sistemyi-9

Для того, чтобы запустить в работу собранный узел, его нужно настроить на требуемое рабочее давление. Для этого, на верхней части устройства есть винт регулировки давления. Выкручиваем его полностью и начинаем плавно закручивать его, контролируя давление по манометру. Оно при ээтом повышаться.

Установив требуемое давление, нужно зафиксировать винт контргайкой. Нижняя ручка запорного устройства используется очень редко, так как она предназначена для впуска воды в контур: при закручивании винта вода перекрывается, а при откручивании — открывается.

Отрегулировав клапан, подпитка отопительной системы готова к работе.

avtomaticheskaya-podpitka-otopitelnoy-sistemyi-6

avtomaticheskaya-podpitka-otopitelnoy-sistemyi-7

avtomaticheskaya-podpitka-otopitelnoy-sistemyi-8

автоматический, насос для подпитки закрытой схемы

Чтобы обеспечить безопасную работу обогревающей установки, потребуется так называемая подпитка системы отопления, которая очень популярна среди владельцев частных домов. В целях надежного функционирования нужно довольно грамотно произвести расчет ее снабжения и осуществить качественный монтаж обогревательного устройства.

Подпитка отопления

Расчет

Расчет подпитки отопления производится по формуле: площадь дома умножается на климатическую мощность и делится на 10. Коэффициент климатической мощности определяется исходя из региона, где расположен дом:

  • Центральный регион = 1,3-1,6 кВт;
  • Южный регион = 0,8-0,95 кВт;
  • Северный регион = 1,6-2,2 кВт;

Формула расчета следующая:
Nk=100*1,3/10=13 кВт,
где 100 — это площадь дома в м², а 1,3 — это показатель климатической мощности.

Узел подпитки

Подпитка системы обеспечивает обогревательное устройство необходимым давлением. При ее монтаже необходимо учитывать некоторые нюансы и следовать определенным правилам. Заполнение коммуникаций совершается в месте, где располагается сетевой насос.

Осуществляя монтаж, нужно произвести точный расчет и выяснить местонахождение наиболее пониженного давления.

Подпиточный насос

В узел подпитки, прямо между контуром обогревательной установки и подпиточной линией, монтируется клапан.

Кроме того, если в закрытой системе отопления сетевой насос вырабатывает гораздо больше давления, чем подпитка, то устройству может потребоваться подпиточный насос.

В случае если обогревательной установке необязательно наличие последнего, то все равно необходимо установить клапан для подпитки. Он требуется, чтобы предотвратить вытекание воды в подпиточный узел обогрева. При этом также нужно помнить о манометрах, которые применяются для определения и контролирования давления системы отопления.

Строение насоса

Схема работы.

Контролирование подпитки закрытой системы отопления

Для компенсации перепадов давления в закрытой системе и понижения габаритов обогревательного устройства иногда применяются мембранные цистерны. При их наличии практически полностью отпадает необходимость добавлять воду в отопительный бак.

В этом случае подпиточная линия контролируется индивидуально, посредством подключения насоса. Такой тип конструкции является простейшим, но при функционировании необходимо прослеживать степень давления в установке самостоятельно. При его усилении выше разрешенной нормы запускается клапан предохранения, что является нежелательным.

Мембранная цистерна

Такие установки относятся к малым системам отопления и позволяют осуществлять контроль самостоятельно. В гораздо больших сетях коммуникаций применяется автоматическая подпитка, поскольку производить расчет функционирования и управлять вручную подобной схемой — довольно трудоемкий процесс.
.

Преимущество и монтаж автоматики

Наиболее важное достоинство подобного устройства — это отсутствие стороннего управления и постоянного надзора. Узел автоматической подпитки функционирует независимо, возлагая на себя расчет и контроль давления.

Если в обогревательной установке давление упадет ниже допустимого показателя, сработает особый клапан, который способствует пополнению цистерны теплоносителя. После прихода давления в норму, он автоматически отключится. Таким образом, автоматика полностью контролирует подпитку, при этом избегая аварий.

Пример подпитки отопителя

Схема подпитки.

Виды

Автоматические подпиточные системы бывают различных видов со своими преимуществами и недостатками.

Электрическая

Самой популярной является электрическая система. Преимущество такой установки в том, что ее монтаж не требует особых усилий. Кроме того, этот вид обходится дешевле. При этом электрическая система очень качественно исполнена и способна прослужить много лет.

Схема работы очень проста. Необходимо монтировать подпиточный клапан и поместить метрический датчик (манометр) в отопительную установку. Затем нужно определить, какой исполнительный механизм и насос будут использоваться для автоматической подпитки. Таким механизмом может быть электрический клапан, задвижка или даже вентиль.

Байпасная схема монтажа

В закрытой системе отопления давление изменяется под действием температуры теплоносителя. Компенсация повышенного давления в установке происходит при помощи экспанзомата, который, в свою очередь, поглощает нужное количество воды при тепловом расширении.

При охлаждении воды она уменьшается в объемах. При разгерметизации в отопительную установку может попасть воздух и под его воздействием давление в устройстве упадет. По этой причине большинство использует байпасную схему при установке автоматической системы отопления.

Байпас

Включение установки производится при помощи вентиля, который позволяет наполнить бак жидкостью. При необходимости его можно заменить при помощи установочных кранов. В большинстве случаев обратный клапан имеется в самой установке и необходимость в его отдельном монтаже отпадает.

Установку нужно начинать с подготовительных работ. Запакуйте все резьбовые участки: с одной стороны запаковывается полипропиленовая муфта (американка), а с другой стороны – концевая муфта.

Необходимо впаять краны и врезать стандартный манометр. После этого подключайте конструкцию в любое место обогревательной установки.

Конфигурация устройства автонаполнения

Перед включением установки нужно произвести ее конфигурацию и указать необходимое для работы давление. Если обратить внимание на верхнюю часть устройства, то там можно обнаружить специальный винт, который предназначен для регулировки рабочего давления. Выкрутите винт до упора и начните медленно закручивать обратно, посматривая на манометр. Когда давление достигнет требуемой вам отметки, закрепите его контргайкой. Рычаг, который находится внизу запорного устройства, применяется редко, потому как он необходим только для выпуска жидкости в контур. Это можно сделать, открутив винт и, соответственно, перекрыть ее выход, закрутив.

Еще раз осмотритесь и убедитесь, что устройство настроено правильно, и все узлы в рабочем состоянии.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
