Балансировка контуров теплого пола вручную: Балансировка теплых полов, как настроить коллектор

Балансировка теплых полов, как настроить коллектор

Настройка теплого пола вызывает вопросы потому, что много вариаций конструкций гидравлики. Встречаются сложные коллектора с расходометрами, а есть и самодельные, сваренные из полипропилена… Известны несколько методов приемлемой настройки теплого пола, самый простейший из которых  — с помощью балансировочного вентиля,  руководствуясь субъективными ощущениями «горячая или не горячая» труба, «нормальная или ненормальная» температура теплого пола.

Но обычный подход заключается в другом, — каждый контур теплого пола настраивается по ротаметру в соответствии с расчетным расходом теплоносителя.

Но как настроить сам коллектор теплого пола? Многие коллектора оснащены двухходовыми клапаноми с термоголовкой, а также байпасом между подачей и обраткой, который снабжен настроечным клапаном, его нужно балансировать… Могут встретится коллектора с трехходовым клапаном, или другими вариантами…



Работа трехходового клапана

Трехходовой клапан смешивает два входящих в него потока, друга разновидность – разделяет их.

Соотношение потоков и температура на выходе зависит от положения тарелки. Это регулируется утапливанием штока, на который в свою очередь надавливает термоголовка.

Используются термоголовки с выносным датчиком, устанавливаемым на трубопровод, управляемые по температуре получаемого потока.

Таким образом, установив на входе в коллектор трехходовой клапан, мы может поддерживать в теплых полах нужную температуру теплоносителя, чаще 35 — 45 град. Настройка по температуре чаще заключается лишь в выставлении значений на термоголовке. Балансировать сам коллектор не нужно, только контура.

Почему предпочитают двухходовые клапаны, а не трехходовые

В схеме с трехходовым клапаном температура теплоносителя будет слишком остро зависеть от положения тарелки клапана. Неточности в работе механизмов приводят к значительным ненужным результатам. Схема оказывается не столь надежной, как с двухходовым клапананом и байпасом.

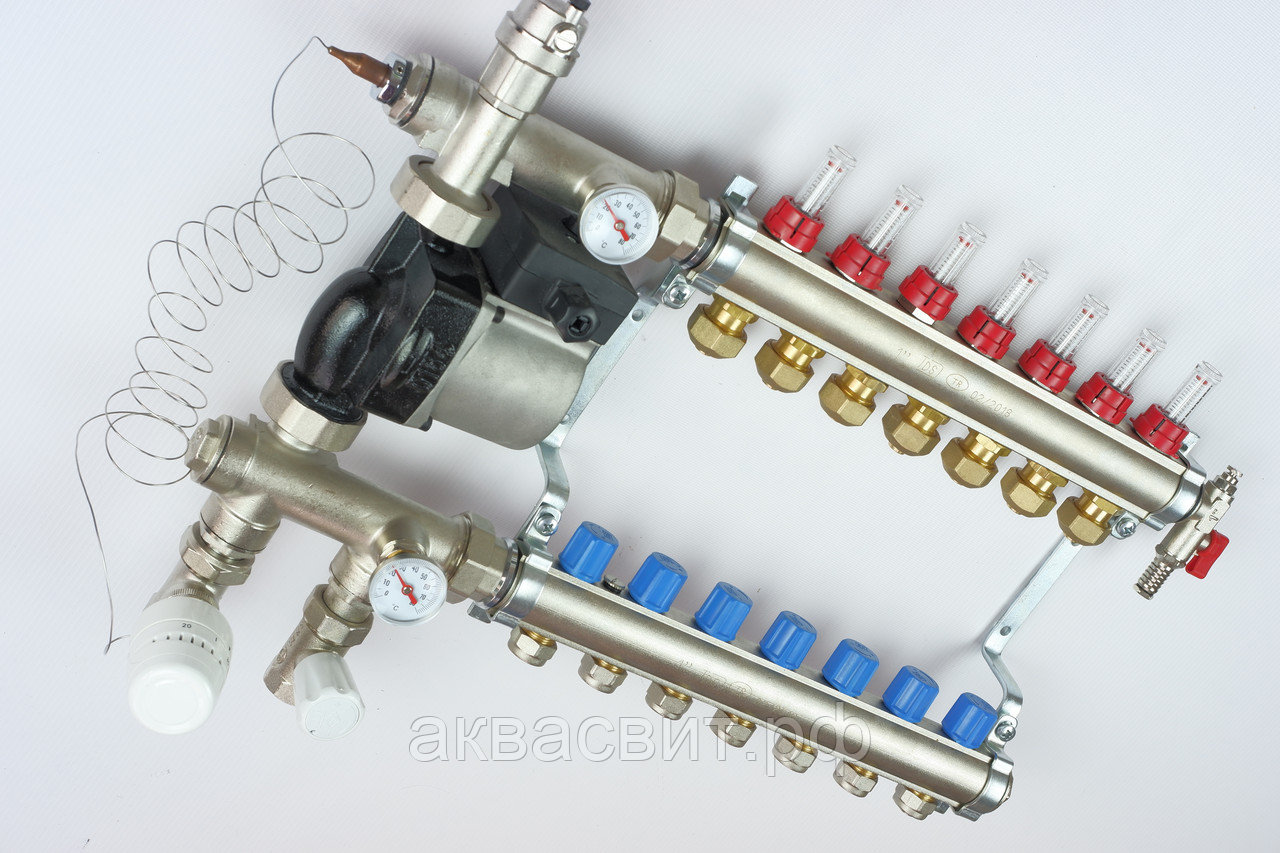

Как работает коллектор с двухходовым клапаном

Двухходовой клапан регулирует расход «больше-меньше» в зависимости от утапливания штока термоголовкой.   Устанавливается на входе в коллектор со стороны подачи и регулирует долю горячего теплоносителя, поступающего в коллектор, по сравнению с тем, что идет с обратки на подачу через байпас.

Но эта система нуждается в предварительной настройке соотношения потоков через байпас и через открытый двухходовой клапан. Байпас же снабжается настроечным клапаном под шестигранный ключ. Его нужно настроить, но как правильно?

Или же на байпасе устанавливается двигатель, а настройка заложена в обратке коллектора. В общем нужно сделать предустановку количества с обратки теплого пола, по отношению к тому что идет с подачи от котла.

Какие термоголовки использовать, с какой температурой

Используемые термоголовки должны соответствовать температурному режиму теплых полов. Термоголовки имеют довольно узкие пределы регулировки температуры, например «40 – 70 град», или «50 – 80 град», поэтому их нужно правильно выбрать.

Наиболее подходящими остаются «20 – 50 градусов». Низкая граница в 20 градусов понадобится в спортивных комнатах, а также нередко летом для подогрева «ледяного» плиточного пола, но воздух при этом нагреваться не будет. Возможно также применение механизма с предустановкой «30 – 60 градусов» в системах частных домов.



Как настроить, отбалансировать коллектор с двухходовым клапаном

Сперва делается настройка расхода теплоносителя в каждом контуре с помощью ротаметров в соответствии с расчетом. При этом двухходовой клапан на входе полностью перекрывается, а кран на байпасе (подача с обратки) открывается, – жидкость циркулирует только по контуру теплого пола через байпас.

После настройки контуров, двухходовой клапан полностью открывается, а вентиль на байпасе постепенно прикрывается. Как только тарелки на ротаметрах сдвинутся, — общий расход через контура начнет уменьшаться, – значит «Готово», система первично отбалансирована «по гидравлике» и работоспособна. Значит данная схема стала «чувствительной» к сопротивлению обратки.

Окончательная балансировка коллектора «По температуре» проводится после укладки стяжки и разогрева теплого пола в течении суток в номинальный режим. На вход коллектора от котла подается +50 градусов, а после байпаса на гребенке подачи должно быть +45 градусов. Если там температура больше, то клапан на байпас открывают (добавляется холод), если меньше, то закрывают. Но, чаще первоначальная настройка «по гидравлике» в особых корректировках не нуждается.



Где устанавливаются ротаметры — на подаче или на обратке?

Существуют два вида ротаметров, – или для подачи, или для обратки. Например, ротаметры для обратки отличают тем, что в нормальном положении тарелка утоплена вниз, а подходящая из контура (снизу) жидкость приподнимает тарелку.

У механизмов для подачи наоборот – без нагрузки тарелка находится вверху колбы, а жидкость идущая с коллектора будет ее опускать вниз.

Перепутать установку ротаметров, – значит запереть контуры, так как жидкость будет прижимать тарелки к седлу, система работать не будет.

Коллектор на теплый пол, как рассчитать и настроить!

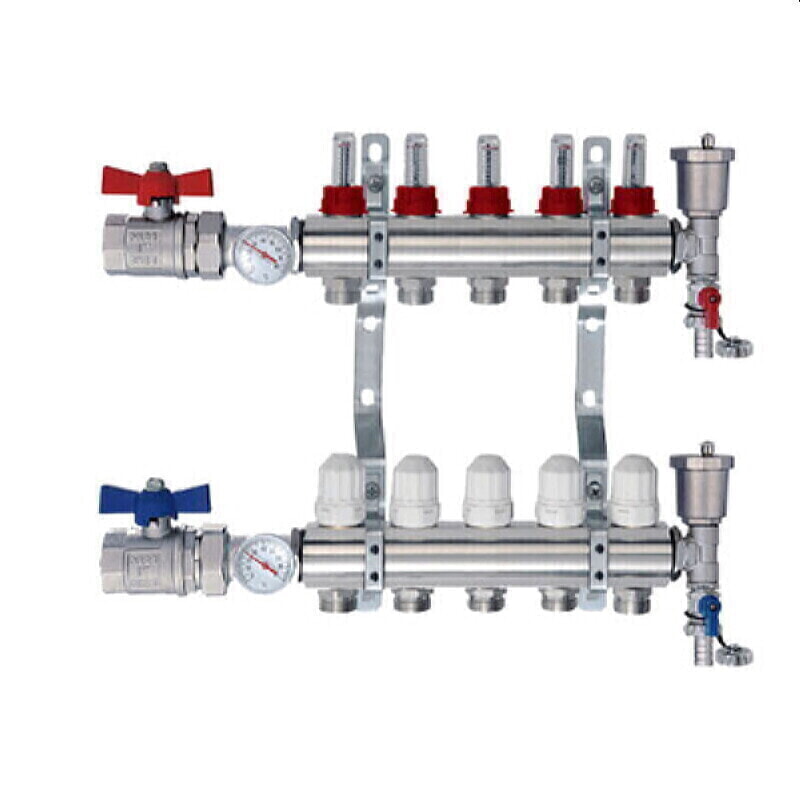

Коллектор на теплый пол, какой выбрать и как сэкономить

Устройство водяного теплого пола более 20 квадратных метров, просто не представляется возможным без коллектора. Более того это основное оборудование для теплого пола. Смесительные узлы и насосы — это дополнительное, в некоторых случаях без этого можно обойтись. А без коллектора теплый пол не получится.

Коллектор отвечает за работу теплого пола, за его комфорт и равномерность прогрева всех помещений, в зависимости от потребления тепла. Лучше всего заказать проект теплого пола, так как без специального Программного Обеспечения, не один монтажник с 50-летним стажем не сможет в ручную рассчитать правильно настройки коллектора, шаг укладки трубы и самое главное БАЛАНСИРОВКУ выводов коллектора! Это важнейшая настройка, которую рассчитать можно только специализированной программой.

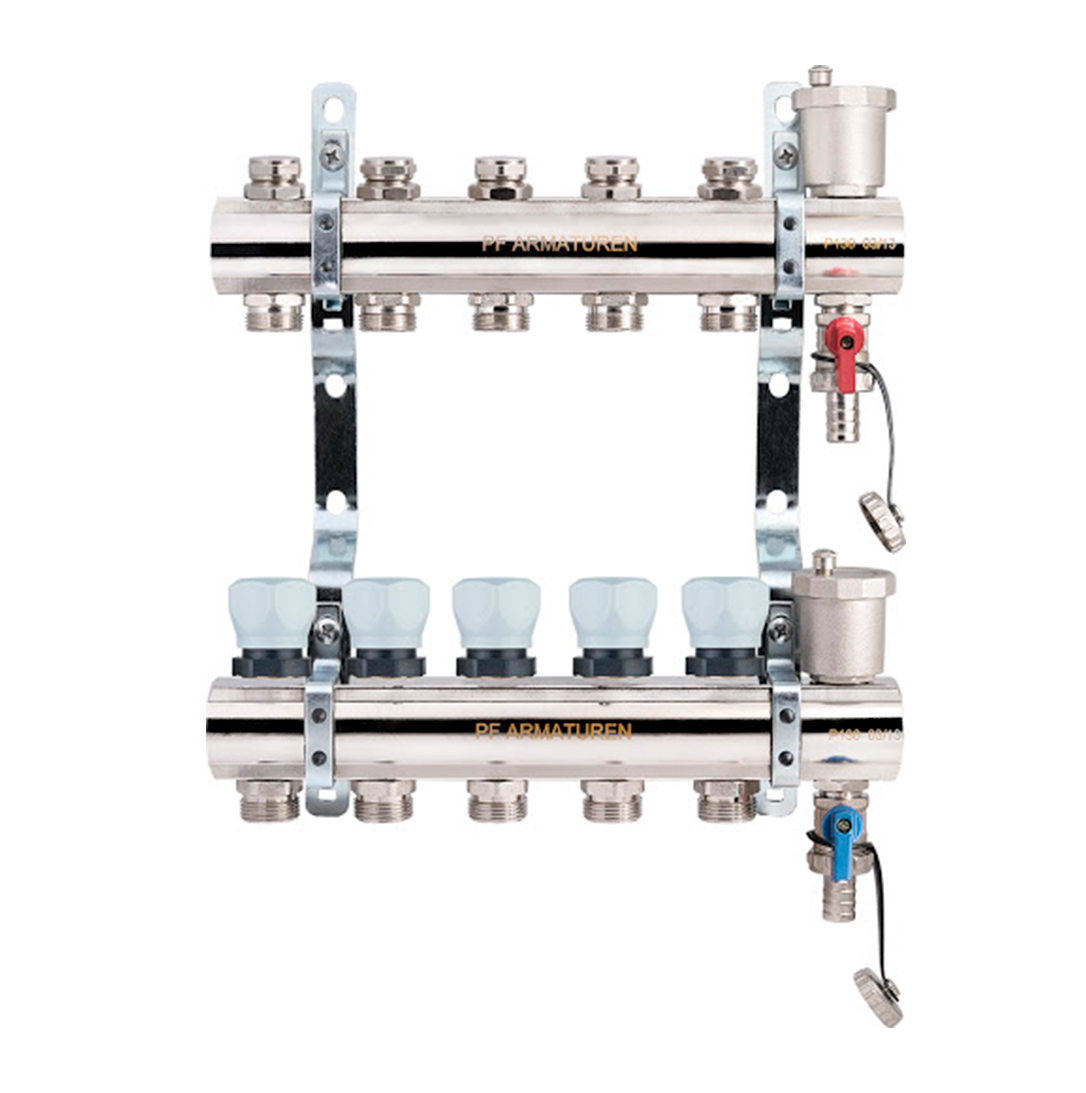

Выбор коллектора теплого пола

Для выбора коллектора нам нужны типы помещения с размерами, площадью и известными тепловыми характеристиками — такими как: потребляемое количество тепла и желаемая температура в помещении.

Согласно заданным параметрам мы берем среднюю температуру теплоносителя, учитываем напольное покрытие (керамическая плитка, ламинат, паркет и тп — ЭТО очень важно!), и рассчитываем необходимый шаг укладки трубы, после чего получаем погонный метраж трубы.

Получим расчетный метраж труб, мы делим длину всех труб на отрезки — контруры. В каждое помещение берем отдельный контур, если длинна труб одного контура превышает 80 метров (для трубы 16мм), то в это помещение добавляем еще один контур, до тех пор, пока максимальная длинна контура в этом помещении не будет меньше 80 метров. Эту процедуру проделываем с каждым помещением. Стоит заметить, что коллектор рассчитан максимально на 12 контуров. Если количество контуров получается больше, то мы берем еще один коллектор.

В зависимости от теплосъема в каждом помещении (изначально мы считали теплопотери для каждой комнаты, в зависимости от площади стен и площади окон), мы высчитываем падение давления на каждом контуре. Чем больше теплосъем, тем больше падение давления в системе. Для того что бы уравновесить все контура по гидравлической нагрузке, мы рассчитываем количество жидкости в каждый контур. Для того что бы это настроить, нам помогут

расходомеры.

Примерно что может у нас получиться

Настройка коллектора теплого пола
Контур отопленияПомещение

Положение расходомера

литр/минута

1 контурПомещение 11,0
2 контурПомещение 12,0
3 контурПомещение 21,5
4 контурПомещение 22,5
5 контурПомещение 40,5

* Это примерный расчет одного из объектов. Не стоит его брать как образец. Для каждого объекта обязателен индивидуальный проект! Правильный расчет, балансировка и настройка системы на этапе строительства, сэкономит Вам УЙМУ денег в процессе эксплуатации.

За проектом и расчетом систем, обращайтесь к нашему менеджеру, или оставьте заявку на сайте.



Настройка и регулировка водяного теплого пола

Большой популярностью в последнее время пользуются системы теплого пола. Причем электрические отошли на второй план ввиду своей дороговизны. Мало того что они имеют высокую стоимость, так еще и приходится выбрасывать большие средства на электроэнергию. Жидкостные теплые полы позволяют прогревать дом при помощи котла.

Достаточно систему труб подключить к контуру отопления. Вот только регулировку водяного теплого пола нужно производить правильно, в противном случае он сможет работать в двух режимах – «очень горячо» и «холодно». Давайте рассмотрим особенности конструкции системы, а также способы регулировки температуры теплоносителя.

Типовые варианты подключения

Как правило, в домах жидкостный теплый пол – это лишь приятный «бонус» к основной системе отопления. Но в некоторых случаях теплого пола более чем достаточно для полноценного обогрева помещений. Это, правда, в условиях мягкого климата. Или же в помещениях, у которых большая площадь. И при условии, что в них съем тепла не будет ограничиваться предметами интерьера, мебели либо же крайне низкой теплопроводностью покрытия пола.

В большинстве случаев объединяются в одну систему котлы отопления, радиаторы, контуры теплого пола и приборы для осуществления подготовки ГВС. Самым технологичным и легко настраиваемым вариантом является типовая схема с подключением элементов теплого пола и радиаторов. Это комбинированная схема, для ее воплощения придется потратить немало средств и сил. Но оно того стоит.

Основные компоненты систем

А теперь давайте поговорим о регулировке теплого водяного пола. «Валтек» — это фирма, которая занимается выпуском различных приборов для реализации систем отопления любых типов и сложности. Конструкция теплого пола состоит из таких элементов:

  1. Отопительный котел.
  2. Насос для циркуляции, группа безопасности, расширительный бак.
  3. Для того чтобы произвести раздельное подключение двумя трубами радиаторов, используется схема «звезда». Также в конструкции применяется коллектор.
  4. Отопительные радиаторы.
  5. Непосредственно коллектор системы теплого пола, который состоит из: байпаса; трехходового клапана; термостатической головки; циркуляционного насоса; гребенки, которой осуществляется соединение редукторов и контуров отопления, расходомеров.
  6. Контуры системы теплого жидкостного пола.

Вариации типовой схемы

Существует большое количество вариантов исполнения обвязок котельных. В каждом конкретном случае используют основные принципы функционирования гидравлических систем.

Но в том случае, если не учитывать специфические варианты, можно выделить пять способов согласования работы отопительных приборов:

  1. Привязка коллектора системы теплого пола параллельным способом. В магистраль врезка производится до подключения радиаторов. Для подачи жидкости в систему труб пола используется насос циркуляционного типа.
  2. Объединение по типу вторичных и первичных колец. В той магистрали, которая заворачивается в кольцо, есть сразу несколько врезок в части подачи. Снижение расхода теплоносителя происходит при удалении от источника тепла. За счет правильного подбора подающих насосов и ограничения проточной способности регуляторами удается выполнить балансировку расхода теплоносителя.
  3. Соединение теплого пола с крайней точкой коллектора компланарного типа. Теплоноситель двигается при этом по петлям пола за счет общего циркуляционного насоса, который устанавливается на генераторном участке. Балансировка системы осуществляется по принципу приоритета расхода. При регулировке температуры теплого водяного пола разумнее всего использовать метод ограничения подачи жидкости в трубопровод.
  4. Соединение с помощью гидравлического разделителя. Такой вариант идеален в случае, если нужно подключать большое количество нагревательных элементов. Также его можно использовать в случаях, когда расход в контурах сильно отличается, либо петли имеют большую протяженность. Необходимость в гидрострелке возникает, если требуется устранить перепады давления, которое способно помешать нормальному функционированию насосов циркуляции.
  5. Подключение параллельное локальное посредством унибокса. Такой вариант подойдет для включения небольшой петли теплого пола. Обычно так делают, если нужно сделать отопление пола только в одном маленьком помещении – ванной или туалете. Регулировка температуры теплого водяного пола окажется максимально точной за счет низкой протяженности петель.

Простейшее подключение

Простейший вариант подключения теплого пола подразумевает наличие таких компонентов:

  1. Магистрали подачи и обратки контуров высокой температуры.
  2. Контур непосредственно системы теплого пола.
  3. Унибокс. При регулировке коллектора водяного теплого пола именно его чаще всего используют в качестве основного элемента автоматической системы.

Помните, что режим работы системы теплого пола может меняться, все зависит от того, как произведена укладка змеевика. Наиболее оптимальный вариант – это схема типа «улитка».

В этом случае укладка труб осуществляется попарно, следовательно, удается добиться максимально равномерного прогрева поверхности. В том случае, если произвести укладку труб «лабиринтом» или «змейкой», то неизбежно появление холодных и теплых участков. Такие недостатки можно устранить, но придется поработать над настройкой системы.

Температурные режимы работы радиаторной системы

Перед тем как приступать к настройке работы системы теплого пола, нужно определиться с тем, для какой цели это делается. Сразу нужно заметить, что конструкция теплого пола отличается от систем батарей кардинально. Например, при отоплении радиаторами нужно жидкость прогревать до высокой температуры – около 80 градусов. Все, конечно, зависит от времени года, температуры на улице, площади дома. Вполне возможно, что достаточно нагревать жидкость до 50-60 градусов.

А как должен работать теплый пол?

Что касается змеевиков теплого пола, то в него нужно подавать жидкость с температурой 40-42 градуса. Только в этом случае вы сможете обеспечить максимальный комфорт и безопасность. Про регулировку теплых водяных полов расходомерами поговорим далее. Нормальный режим работы при этом обеспечит прогрев поверхности пола до 25 градусов. Если сделать температуру выше, то не очень приятно будет ходить по полу.

Первый способ регулировки

Регулировка теплого пола водяного отопления выполняется несколько проще, нежели электрического. У последнего для достижения необходимой температуры подается электроэнергия, а у водяного – жидкость (теплоноситель). Можно выделить два способа, при помощи которых осуществляется регулировка температуры. Первый осуществляется за счет подмешивания охлажденной жидкости, поступающей из обратки.

Для этой цели устанавливается трехходовой клапан с головкой термостатирующей нажимного действия. Эта головка отличается от радиаторной тем, что она реагирует не на температуру окружающего воздуха, а непосредственно жидкости в системе. За счет такой конструкции можно обеспечить постоянный расход в петлях, возможно незначительное изменение температуры жидкости.

Второй способ регулировки

Следующий способ – это ограничение расхода горячей жидкости в змеевике. Также необходимо ставить термостатирующую головку, но на двухходовом клапане. При регулировке теплого водяного пола термоголовка позволяет осуществлять подачу горячего и холодного теплоносителя в трубы. А самое главное — клапан позволяет прерывать цепь обратного потока жидкости. В этом случае обратка и подача – это цепь байпаса. Через нее проток регулируется с помощью ограничительного клапана. У него заранее производится калибровка пропускной способности.

Регулирование температуры основывается в первую очередь на том, что конструкция теплого пола имеет высокую инерционность. При работе жидкость поступает в змеевик с минимальной температурой. Изменяется только лишь расход. Следовательно, стяжка прогревается циклически. А это говорит о том, что необходим аккумулирующий слой, который сможет сгладить перепады температур.

Особенности вариантов регулировки

Для обоих вариантов можно выделить одно правило: арматура термостатирующего типа обязательно должна опираться на температуру обратки или коллектора. Конструкция арматуры может быть как электронной, так и механической. Допускается даже применять простой термометр. Это позволит выполнять регулировку теплого водяного пола вручную.

Как правильно заправлять систему?

Но перед настройкой необходимо правильно заправить всю систему теплоносителем. Обратите внимание на то, что при самопроизвольном изменении расхода выполнить настройку невозможно. Поэтому крайне важно верно осуществить заправку системы. Для того чтобы это сделать, на ветках коллектора нужно поставить воздухоотводчики автоматического типа. В том случае, если расположены петли выше, чем коллекторы, то подающий вывод нужно подключать посредством деаэратора.

Что учитывать при заправке?

Обязательно нужно учесть, что заранее осуществляете заправку генераторной и радиаторной части. Только после этого можно приступать к заполнению змеевика пола. На всех входах обязательно нужно закрывать все краны.

Чтобы залить жидкость, нужно подключить от водопровода или насоса шланг к дренажному отводу. Чтобы стравить воздух, к отводу на возвратной ветке также подключаете шланг. Его рекомендуется вывести на улицу или опустить в емкость (30-45 литров).

Сначала наполняете коллектор и обвязку, все расходомеры нужно открыть, а регуляторы закрыть. После этого наполняете все петли жидкостью, пока из стравливающего шланга не начнет идти жидкость без воздуха. Обратите внимание на то, что напор при заправке должен быть минимальным, только так у вас получится вытеснить весь воздух из системы.

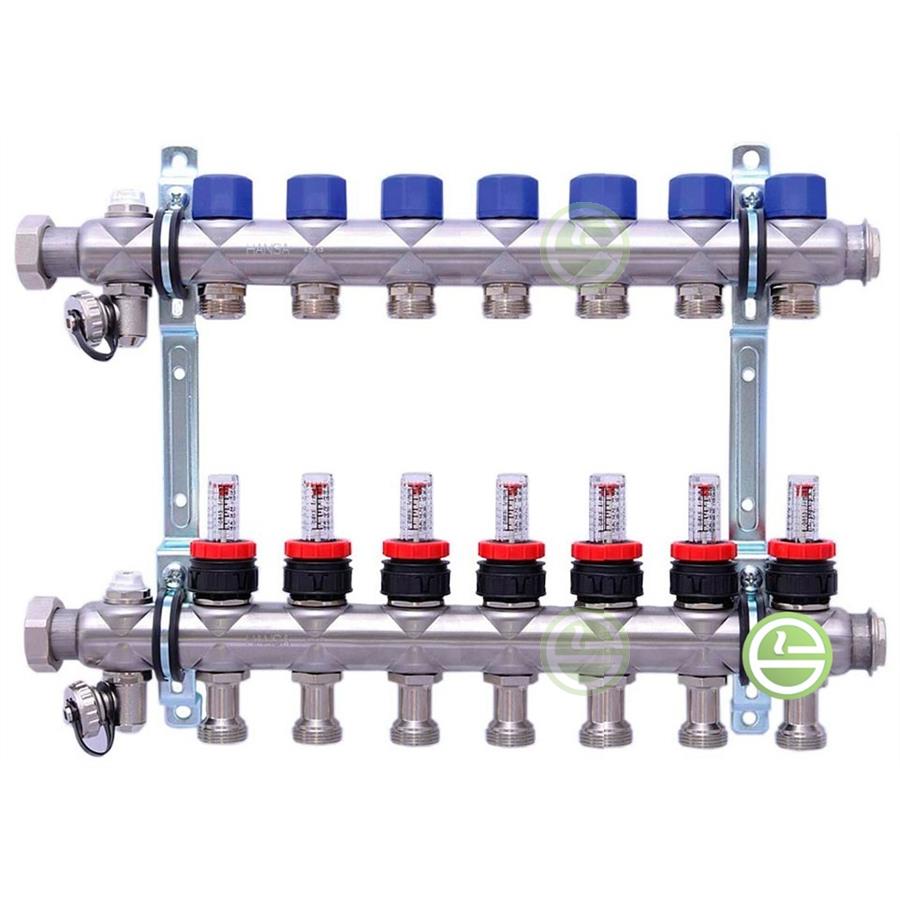

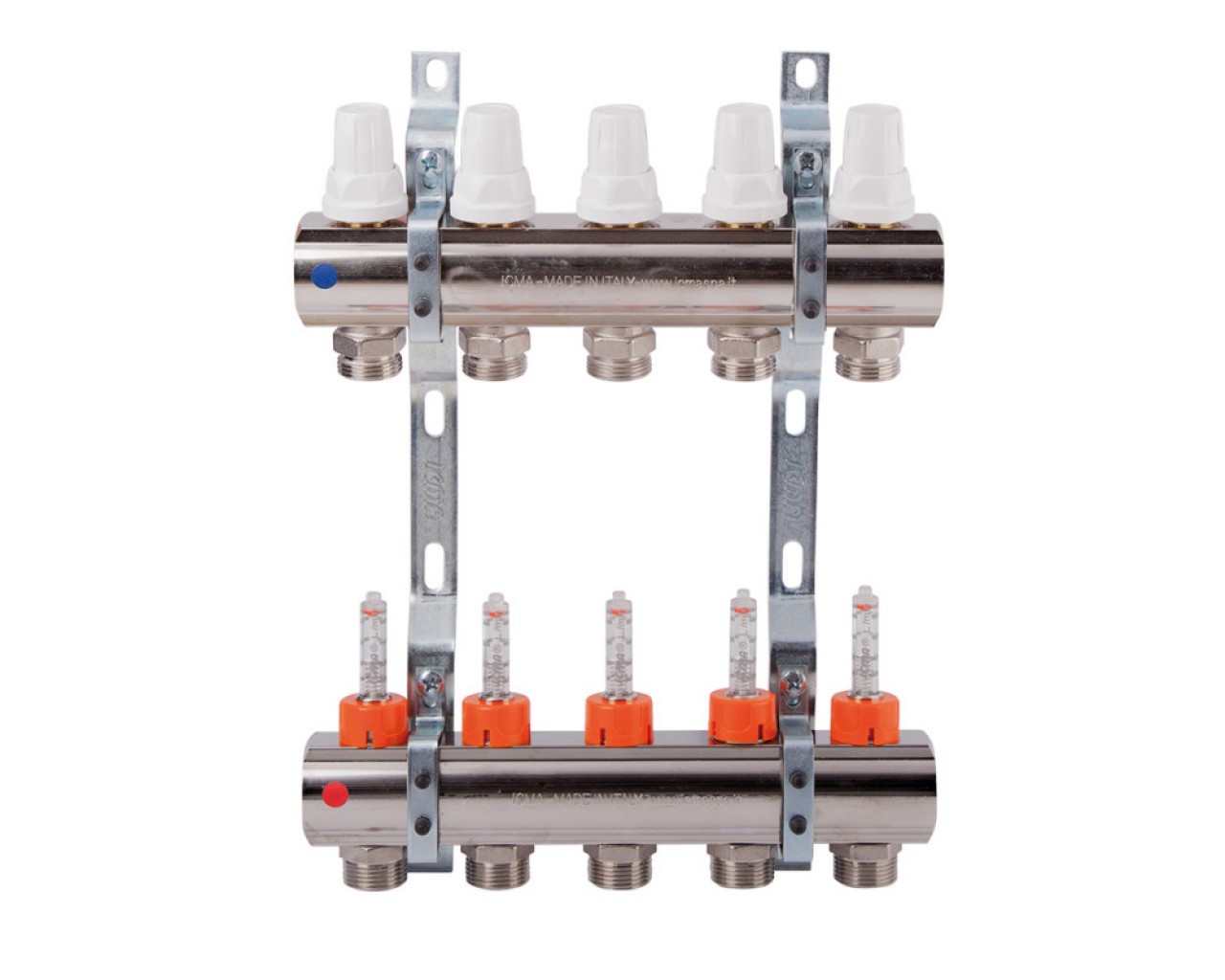

Как работать с расходомерами на коллекторах?

Стоит упомянуть про гидравлическую балансировку системы петель. При регулировке коллекторной группы водяного теплого пола нужно учитывать множество нюансов. В зависимости от того, какая длина у петель, потребуется различное количество жидкости для того, чтобы она остывала за строго определенное время. Количественное значение протока можно определить по отношению тепловой нагрузки на петлю пола к произведению теплоемкости жидкости и разницы температур в обратке и подаче:

G = Q / с * (t1 — t2)

Довольно часто рекомендуют вычислять расход по значению производительности насоса циркуляции. Это сделать довольно просто, но не стоит прибегать к подобным методам. Во-первых, сложно вычислить суммарную длину каждого змеевика. Во-вторых, вы нарушите одно из важных правил – выбор параметров оборудования должен осуществляться, исходя из потребностей системы. У вас же получится все наоборот.

Регулировку протока при помощи расходомеров выполнить очень просто. Существуют модели, в которых пропускная способность корректируется за счет поворота корпуса прибора. У других вращается специальный ключ. А на корпусе обязательно имеется шкала, которая показывает текущее значение расхода.

Ручное и автоматическое выравнивание температуры

Огромные отличия имеются в системах, которые регулируют температуру методами ограничения и смешивания. Само собой, способ корректировки температуры тоже отличается. Огромное значение имеет то, выполняется ли корректировка на ходу, либо же она делается вручную. Обратите внимание, что ручное управление допускается использовать, если выбран метод смешивания. При этом расход жидкости в остальных контурах изменится незначительно.

При ручной настройке клапана трехходового типа нужно в обратной ветке контролировать температуру. Для этой цели устанавливается в нее специально под термометр гильза. Допускается использовать термощуп.

Замер температуры допускается не сразу проводить, а ориентироваться на то, какой расход жидкости в системе, длина петель. Замер температуры рекомендуется проводить спустя время, равное тому, за которое дважды или трижды обновится теплоноситель в системе. За счет регулировки вы обеспечите постоянные перепад температур в подаче и обратке. И зависит разница напрямую от материала стяжки, толщины, формы и направления труб, расстояния между ними.

При автоматической регулировке настройка выполняется еще проще. В качестве основного управляющего элемента используется клапан унибокса или же головка термостатирующего типа RTL. Но, по сути, автоматическая регулировка контуров водяного теплого пола выполняется примерно по такому же принципу, как и в ручном варианте.

КОЛЛЕКТОРЫ GIACOMINI ДЛЯ КОМБИНИРОВАННЫХ СИСТЕМ ОТОПЛЕНИЯ

Об­ще­при­зна­но, что наи­бо­лее ком­форт­ной для по­тре­би­те­лей и эко­ном­ной с точ­ки зре­ния энер­го­сбе­ре­же­ния яв­ля­ет­ся си­сте­ма отоп­ле­ния «теп­лый пол». В Ев­ро­пе дан­ное ре­ше­ние при­ме­ня­ет­ся по­все­мест­но и за­ча­стую ста­но­вит­ся един­ствен­ной си­сте­мой отоп­ле­ния зда­ний. Ком­па­ния Giacomini (Ита­лия), на­хо­дясь на вол­не про­грес­са, пред­ла­га­ет не­сколь­ко си­стем на­поль­но­го отоп­ле­ния про­мыш­лен­но­го и бы­то­во­го при­ме­не­ния, вклю­чая си­сте­му «су­хо­го теп­ло­го по­ла», не тре­бу­ю­щую при­ме­не­ния це­мент­ной стяж­ки. Так­же ком­па­ния раз­ви­ва­ет, под об­щим брен­дом Giacoclima, ана­ло­гич­ную по­то­лоч­ную си­сте­му, ко­то­рая, по­ми­мо отоп­ле­ния, эф­фек­тив­но ис­поль­зу­ет­ся для кон­ди­ци­о­ни­ро­ва­ния по­ме­ще­ний.

В Рос­сии, в по­ме­ще­ни­ях лю­бо­го на­зна­че­ния, так­же воз­мож­но ис­поль­зо­ва­ние на­поль­ных и по­то­лоч­ных си­стем отоп­ле­ния в ка­че­стве ос­нов­ных, что поз­во­лит и оте­че­ствен­ным по­тре­би­те­лям в пол­ной ме­ре по­лу­чить как ком­форт­ное теп­ло, так и су­ще­ствен­ную эко­но­мию при экс­плу­а­та­ции.

Но по­чти на всей тер­ри­то­рии Рос­сии в зо­нах с хо­лод­ны­ми зи­ма­ми, до­пол­ни­тель­но к си­сте­ме на­поль­но­го отоп­ле­ния, долж­ны ис­поль­зо­вать­ся ра­ди­а­то­ры или кон­век­то­ры, что­бы ис­клю­чить об­мер­за­ние окон. При этом си­сте­ма «теп­ло­го по­ла» или «теп­ло­го по­тол­ка» мо­жет вы­сту­пать ос­нов­ной в хо­лод­ное вре­мя го­да и един­ствен­ной — в про­ме­жу­точ­ные пе­ри­о­ды.

В этой свя­зи от­дель­но вста­ет во­прос гра­мот­но­го гид­рав­ли­че­ско­го ре­ше­ния по­доб­ной ком­би­ни­ро­ван­ной си­сте­мы, ко­то­рая бу­дет вклю­чать в се­бя не­за­ви­си­мые кон­ту­ры вы­со­ко­тем­пе­ра­тур­но­го (для ра­ди­а­то­ров) и низ­ко­тем­пе­ра­тур­но­го («теп­лый пол») отоп­ле­ния, и при этом долж­на быть обес­пе­че­на воз­мож­ность эф­фек­тив­но­го ре­гу­ли­ро­ва­ния в ши­ро­ком диа­па­зо­не каж­до­го из опи­сан­ных кон­ту­ров.

Ком­па­ния Giacomini пред­ла­га­ет сво­им кли­ен­там, по­ми­мо от­дель­ных кол­лек­то­ров, гид­рав­ли­че­ских и элек­трон­ных ком­по­нен­тов, уже со­бран­ные мо­ду­ли управ­ле­ния и рас­пре­де­ле­ния, иде­аль­но под­хо­дя­щие, с на­шей точ­ки зре­ния, для обу­строй­ства ком­би­ни­ро­ван­ных си­стем отоп­ле­ния с теп­лым по­лом и ра­ди­а­то­ра­ми.

Коллекторный модуль R557R

Мо­дуль Giacomini R557R пред­став­ля­ет со­бой две па­ры кол­лек­то­ров — на по­да­чу и воз­врат кон­ту­ров вы­со­кой тем­пе­ра­ту­ры (для под­со­еди­не­ния ра­ди­а­то­ров, по­ло­тен­це­су­ши­те­лей и т.д.) и низ­кой тем­пе­ра­ту­ры (для под­клю­че­ния кон­ту­ров теп­ло­го по­ла). Сбор­ка, со­сто­я­щая из кол­лек­то­ров и дру­гой ар­ма­ту­ры, на за­во­де уста­нов­ле­на в сталь­ной кол­лек­тор­ный шкаф.

Часть кол­лек­то­ра R557R, пред­на­зна­чен­ная для вы­со­ко­тем­пе­ра­тур­но­го кон­ту­ра, со­сто­ит из двух кол­лек­то­ров — кол­лек­то­ра по­да­чи и кол­лек­то­ра воз­вра­та с дву­мя или тре­мя от­во­да­ми по чис­лу ра­ди­а­тор­ных кон­ту­ров в си­сте­ме. Кол­лек­то­ры име­ют воз­мож­ность ре­гу­ли­ро­ва­ния рас­хо­да в каж­дом кон­ту­ре и пол­но­го пе­ре­кры­тия кон­ту­ров при по­мо­щи встро­ен­ных кла­па­нов.

Часть сбор­но­го кол­лек­то­ра R557R, пред­на­зна­чен­ная для на­поль­но­го отоп­ле­ния, со­сто­ит из:

  • кол­лек­то­ра по­да­чи R553M с рас­хо­до­ме­ра­ми (0,5-5 л/мин. ) и ба­лан­си­ро­воч­ны­ми от­сеч­ны­ми кла­па­на­ми, ко­то­рые снаб­же­ны устрой­ством ме­ха­ни­че­ской па­мя­ти;
  • кол­лек­то­ра воз­вра­та R553V со встро­ен­ны­ми тер­мо­ста­ти­че­ски­ми мик­ро­мет­ри­че­ски­ми кла­па­на­ми, с воз­мож­но­стью уста­нов­ки элек­тро­тер­ми­че­ских тер­мо­го­ло­вок.

Кол­лек­тор R553M вы­пол­нен из ла­ту­ни и осна­щен ба­лан­си­ру­ю­щим от­сеч­ным кла­па­ном с ме­ха­ни­че­ской па­мя­тью. Ис­поль­зу­ет­ся для пред­ва­ри­тель­ной ба­лан­си­ров­ки и со­хра­не­ния на­строй­ки каж­до­го кон­ту­ра. Ме­ха­ни­че­ская па­мять — это фик­си­ру­ю­щие коль­цо, ко­то­рое мож­но за­пе­реть, ис­поль­зуя шли­це­вую от­верт­ку, что со­хра­ня­ет на­строй­ку да­же в слу­чае не­об­хо­ди­мо­сти за­кры­тия кон­ту­ра. Для лег­кой ви­зу­аль­ной ба­лан­си­ров­ки кон­ту­ров ис­поль­зу­ет­ся рас­хо­до­мер, диа­па­зон 0,5-5 л/мин. (30-300 л/ч).

Об­рат­ный кол­лек­тор R553V осна­щен тер­мо­ста­ти­че­ски­ми мик­ро­мет­ри­че­ски­ми кла­па­на­ми для то­го, что­бы ре­гу­ли­ро­вать и за­кры­вать кон­ту­ры вруч­ную. Пу­тем мон­та­жа, вме­сто руч­ки, элек­тро­тер­ми­че­ской голов­ки нор­маль­но за­кры­той (R473) или нор­маль­но от­кры­той (R478), ли­бо тер­мо­ста­ти­че­ской го­лов­ки R463 с вы­нос­ным дат­чи­ком, мож­но ав­то­ма­ти­че­ски ре­гу­ли­ро­вать тем­пе­ра­ту­ру в каж­дом по­ме­ще­нии.

Мо­дуль Giacomini R557R по­став­ля­ет­ся уже с цир­ку­ля­ци­он­ным на­со­сом. Теп­ло­но­си­тель из кот­ла че­рез ша­ро­вый кран по­сту­па­ет на пер­вич­ный кол­лек­тор по­да­чи (верх­ний в па­ре), ко­то­рый от­но­сит­ся к кон­ту­ру вы­со­кой тем­пе­ра­ту­ры, и по­да­ет­ся на ото­пи­тель­ные при­бо­ры с воз­вра­том че­рез об­рат­ный кол­лек­тор. Для под­го­тов­ки теп­ло­но­си­те­ля для на­поль­но­го отоп­ле­ния ис­поль­зу­ет­ся тер­мо­ста­ти­че­ский кла­пан с термо­го­лов­кой R462L (диа­па­зон ре­гу­ли­ров­ки от 20 до 70°С) с вы­нос­ным дат­чи­ком тем­пе­ра­ту­ры в верх­нем кол­лек­то­ре по­да­чи теп­ло­го по­ла. Не­об­хо­ди­мое ко­ли­че­ство го­ря­чей во­ды идет по на­прав­ле­нию к цир­ку­ля­ци­он­но­му на­со­су, где она сме­ши­ва­ет­ся с во­дой из об­рат­но­го кол­лек­то­ра, до­сти­гая тре­бу­е­мой тем­пе­ра­ту­ры. Кол­лек­то­ры по­да­чи и воз­вра­та теп­ло­го по­ла так­же снаб­же­ны ав­то­ма­ти­че­ски­ми воздухоот­вод­чи­ка­ми и кра­на­ми на­пол­не­ния-сли­ва си­сте­мы. Ре­гу­ли­ров­ку не­по­сред­ствен­но кон­ту­ров теп­ло­го отоп­ле­ния, а ста­ло быть, и тем­пе­ра­ту­ры в по­ме­ще­ни­ях, как бы­ло опи­са­но вы­ше, мож­но производить как в руч­ном, так и в ав­то­ма­ти­че­ском, с по­мо­щью элек­тро­тер­ми­че­ских го­ло­вок и ком­нат­ных тер­мо­ста­тов, ре­жи­ме.

Коллекторный модуль R559

Мо­дуль Giacomini R559, в первую оче­редь, от­ли­ча­ет­ся ис­поль­зо­ва­ни­ем рас­ши­рен­ной схе­мы элек­трон­но­го управ­ле­ния на ос­но­ве си­стем­ной ши­ны GiacoBus. К еди­но­му бло­ку управ­ле­ния под­клю­ча­ют­ся все устрой­ства управ­ле­ния — элек­тро­тер­ми­че­ские го­лов­ки, тер­мо­ста­ты, дис­плеи. Блок поз­во­ля­ет под­клю­чать по­го­до­за­ви­си­мую ав­то­ма­ти­ку, ком­пью­тер­ную сеть для управ­ле­ния че­рез Ин­тер­нет и GMS-мо­дуль для опо­ве­ще­ния и управ­ле­ния при по­мо­щи мо­биль­но­го те­ле­фо­на.

Гид­рав­ли­че­ская схе­ма сме­си­тель­но­го уз­ла для под­го­тов­ки теп­ло­но­си­те­ля на­поль­но­го отоп­ле­ния ре­ше­на на ос­но­ве трех­хо­до­во­го кла­па­на, при­вод ко­то­ро­го так­же под­клю­чен к цен­траль­но­му бло­ку управ­ле­ния. В це­лом же схе­ма по­хо­жа на преды­ду­щую мо­дель кол­лек­тор­но­го мо­ду­ля — от двух до трех под­клю­че­ний на кол­лек­то­рах вы­со­кой тем­пе­ра­ту­ры и до 12 под­клю­че­ний на ос­нов­ном кол­лек­то­ре, обес­пе­чи­ва­ю­щем функ­ци­о­ни­ро­ва­ние теп­ло­го по­ла.

Как ре­зуль­тат, на ба­зе кол­лек­тор­ных мо­ду­лей Giacomini по­тре­би­тель по­лу­ча­ет все не­об­хо­ди­мое для по­стро­е­ния си­стем ком­би­ни­ро­ван­но­го отоп­ле­ния «теп­лый пол + ра­ди­а­то­ры», с пре­иму­ще­ством экс­перт­но­го под­бо­ра и мо­мен­таль­но­го мон­та­жа, с ши­ро­ки­ми воз­мож­но­стя­ми на­строй­ки и ре­гу­ли­ро­ва­ния и рас­ши­рен­ны­ми функ­ци­я­ми элек­трон­но­го управ­ле­ния. В ко­неч­ном ито­ге — со­вер­шен­ное ре­ше­ние для ком­форт­но­го, на­деж­но­го и эко­но­мич­но­го теп­ло­снаб­же­ния.

«АКВА-ТЕРМ», №6(64) ноябрь-декабрь 2011 г.

Расходомер для теплого пола — назначение, монтаж: tvin270584 — LiveJournal

Сегодня многие владельцы жилья отдают предпочтение системам отопления жилых помещений, в которых ведущее место отводится теплым водяным полам. Используя тепловую энергию жидкого теплоносителя, можно добиться высоких качественных показателей в обогреве жилья. Сама конструкция отопительной системы уже на первый взгляд дает все основания считать подобный способ обогрева эффективным. Принцип работы водяных полов в корне отличается от традиционных способов обогрева. В данной ситуации важна функциональность каждого элемента, прибора и устройства, включенных в единый комплекс оборудования.


Качественная работа системы обогрева во многом зависит от того, насколько грамотно расходуется теплоноситель в трубопроводах водяных полов. С этой задачей справляются коллекторы теплого пола, которые вместе с расходомерами обеспечивают рациональное распределение котловой воды в отопительные контуры. В этой статье мастер сантехник расскажет, что собой представляет расходомер.

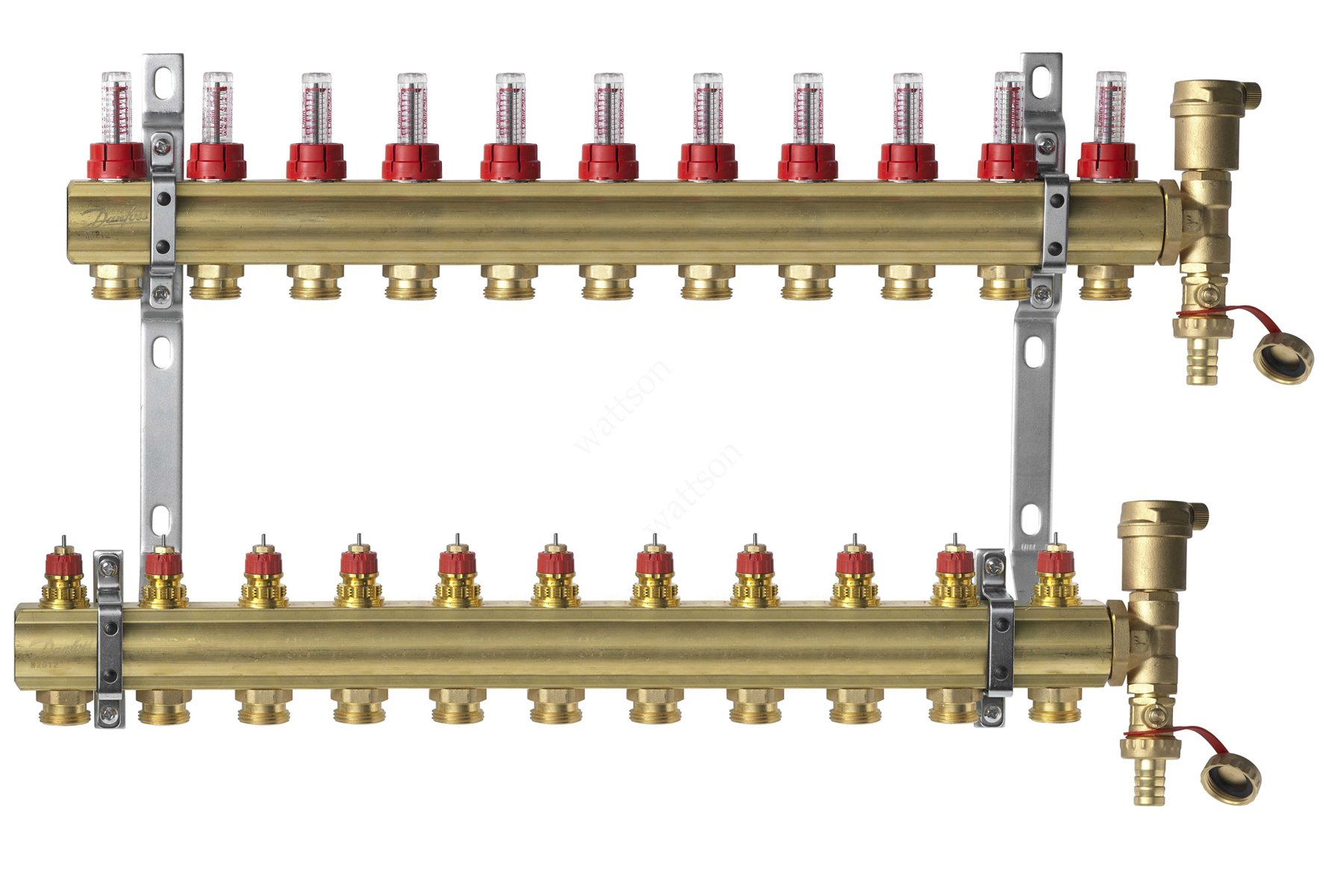

Зачем нужен расходомер

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.


Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

С точки зрения теории, система отопления может работать и без этого прибора. В этом случае придется вручную регулировать объём поступающей в контур воды, основываясь на личных ощущениях при изменении температуры воздуха в помещении.


Отказаться от использования расходомера при устройстве тёплых полов чреват следующими проблемами:

  • Отдельные контуры водяного пола будут снабжаться теплоносителем без учёта особенностей помещения, в результате чего значения температуры напольной поверхности отапливаемых комнат будут различаться;
  • Расход энергоносителя, используемого для работы нагревательных приборов (электричество или газ), будет повышенным.

К примеру, вы планируете отапливать одновременно ванную и детскую комнату. Газовый котел будет греть воду для ванной и детской одинаково, в одном температурном режиме. Однако, ванная комната меньше по площади, и для ее обогрева потребуется меньше котловой воды, чем для снабжения теплого пола в детской. Добиться оптимального снабжения теплоносителем теплых полов в каждом помещении можно с помощью расходомера. Следовательно, за счет работы этого устройства удастся добиться в ванной и детской комнате индивидуальных для комфорта значений температуры.

Оценивая работу и принцип действия устройства, можно сделать следующие выводы:

  • Прибор функционирует полностью автономно, не требуя дополнительных источников питания;
  • Принцип работы расходомера позволяет создать оптимальный расход теплоносителя для отопительных контуров, существенно снижая энергозатраты нагревательных приборов;
  • Конструкция прибора обеспечивает визуальный контроль над количеством воды в трубопроводах;
  • Коллектор вместе с расходомерами для теплого пола существенно облегчает контроль над работой всей системы, прост в установке и неприхотлив в обслуживании.

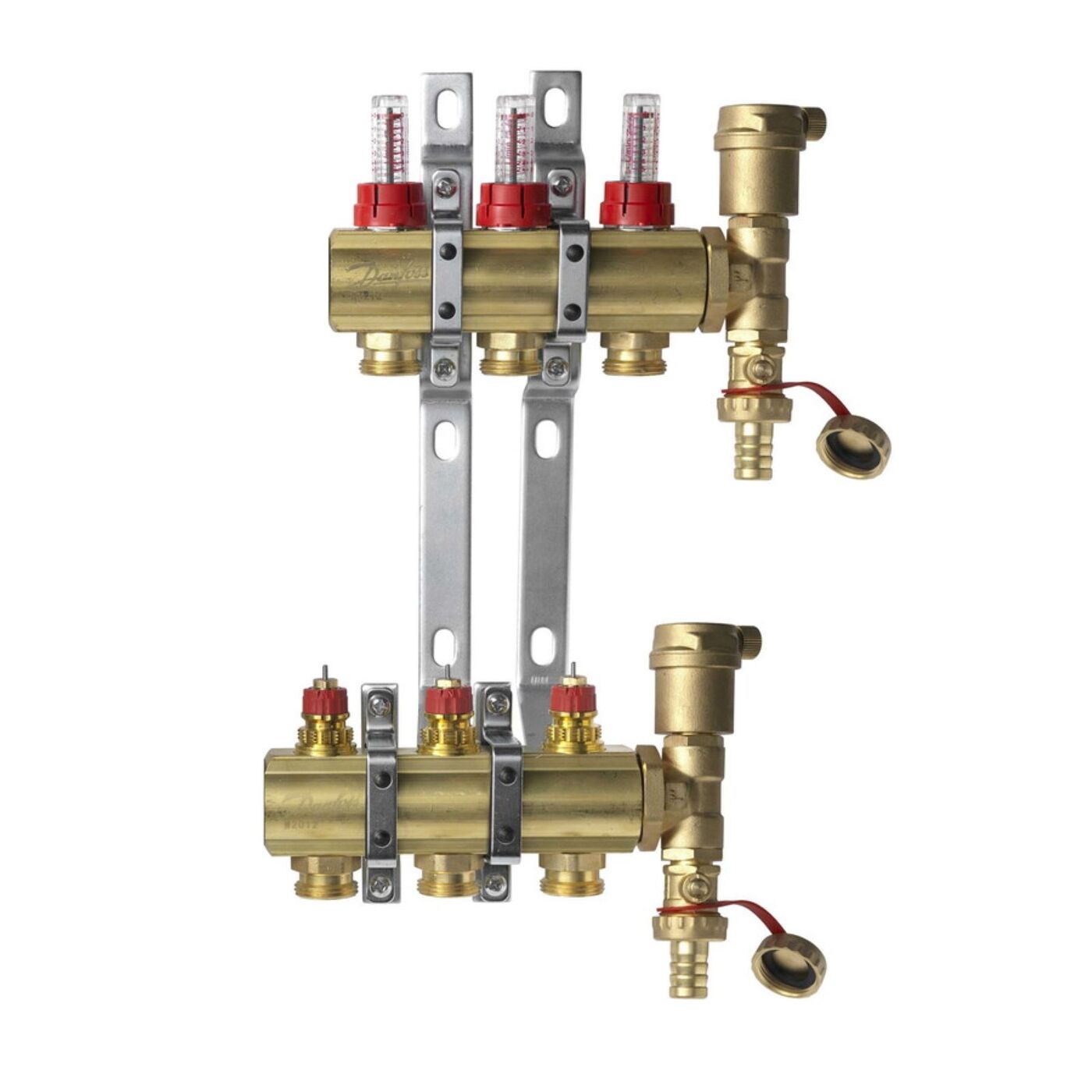

Устройство расходомера


Расходомер — механический прибор, корпус которого изготовлен из пластика или латуни. Он имеет полипропиленовый поплавок размещённый внутри. Сверху корпус оснащён прозрачной колбой со шкалой. Такое устройство ещё называется поплавковым ротаметром.

Рекомендовано устанавливать смесительный узел с расходомерами, и с терморегулятором на обратке. Данное устройство способно снабжать каждую петлю требуемым количеством теплоносителя, а клапаны на выходе будут открываться, и закрываться по мере остывания воды.

Следует сказать, что водомеры встречаются нескольких видов:

  • Измеряющий расходомер — монтируется вместе с клапаном, в нём регулирование осуществляется самостоятельно, с учётом измеренных показателей;
  • Регулирующий — служит в качестве распределителя теплоносителя;
  • Комбинированный — в этом виде совмещаются обе модели, но и стоит он дороже.

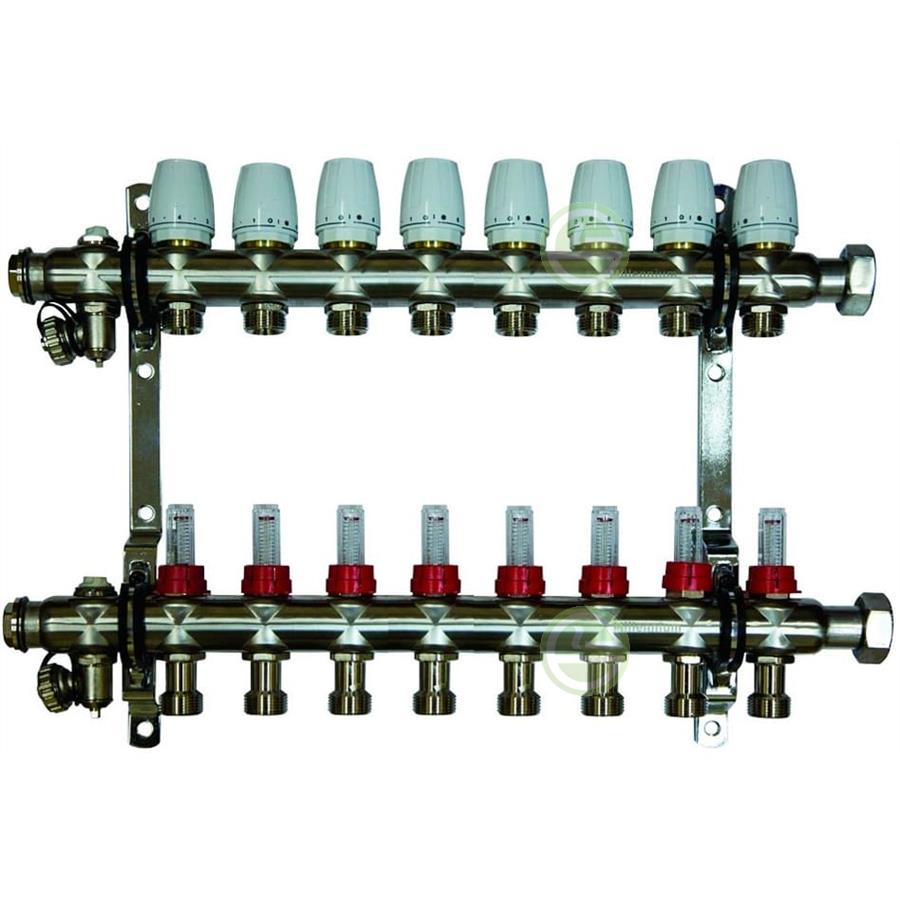

Как выбрать качественный расходомер

В паспорте указаны основные характеристики расходомера, поэтому при выборе прибора необходимо обратить внимание на такие характеристики:

  • Поплавковые расходомеры – самые дешевые, среди них нужно выбирать приборы с латунным корпусом.
  • Материал внутренней пружины. Если он не указан – значит, производитель установил ненадежный пластиковый контейнер.
  • В паспорте должно быть указано, что пружина выполнена из нержавеющей стали.
  • Материал колбы. Как правило, во всех поплавковых расходомерах колбу делают из поликарбоната. Но бывают и исключения. На колбе должна быть четкая и понятная шкала.
  • Максимальное давление. Расходомер должен выдерживать 10 бар.
  • Максимальная температура. Для систем теплых полов верхний предел рабочей температуры должен быть как минимум 90°. Лучше, если она будет выше 100°.
  • Пропускная способность. Выбирать прибор нужно в соответствии с мощностью контура. Основная масса расходомеров рассчитана на поток от 2 до 4 кубометров в час.
  • К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет.

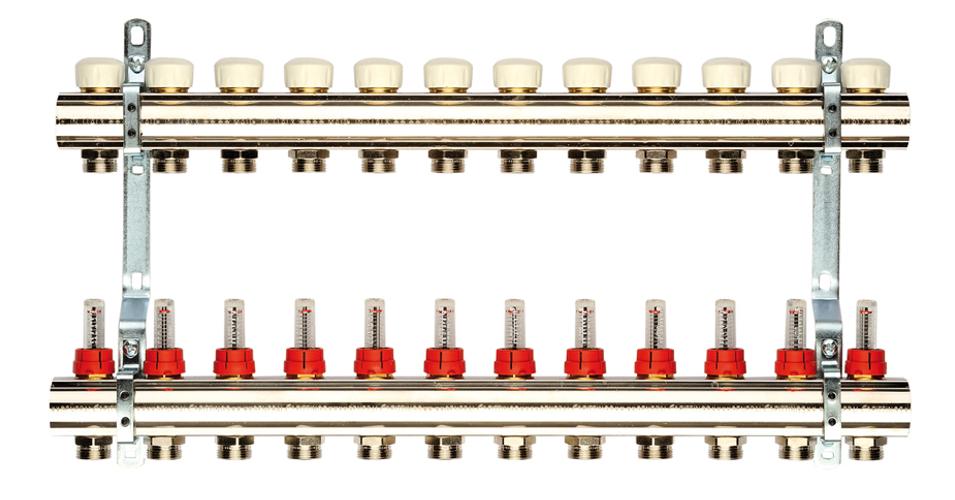

Монтаж расходомеров

Оптимальной конструкцией считается такая коллекторная группа, в которой подающий коллектор оснащается расходомерами, а на обратный коллектор ставиться терморегулятор. Такая система позволит направлять в каждый контур необходимое количество теплоносителя, а обратный коллектор такой системы будет открывать и закрывать контуры по мере охлаждения воды.
Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.


Расходомер подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.


Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.


Весь монтажный процесс и регулировка расходомера для теплого пола выполняется в такой последовательности:

  • Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
  • Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
  • За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.


Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.


Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с расходомером не даст положительного результата, и система будет функционировать некорректно.


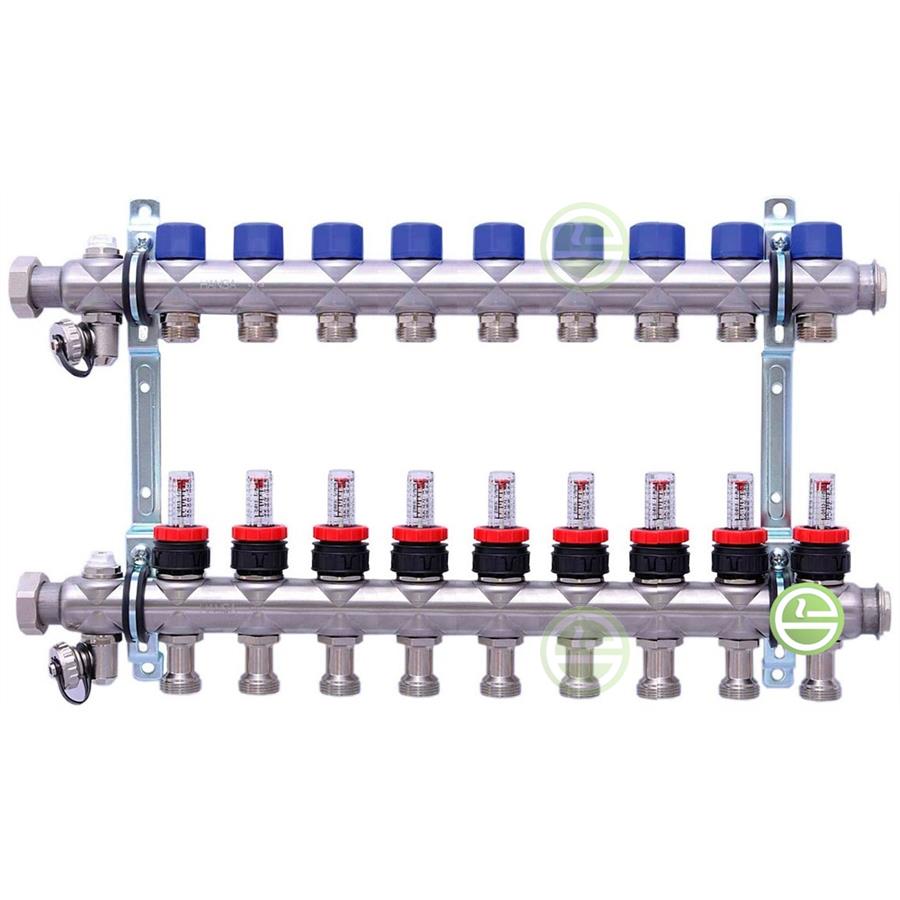

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка расходомеров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.


Рекомендуется выполнять балансировку согласно такой инструкции:

  • Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100%.
  • Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
  • На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.
Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.


В расходомерах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.
Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.


Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.
Перед началом настройки расходомера следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.


Как заменить расходомер

Этот элемент считается наиболее нагруженным, что становится причиной выхода узла из строя. Устранять проблему нужно в такой последовательности:

  • Разводным или рожковым ключом открутите клапан от коллектора. При этом ключ надо вставлять в специальную латунную гайку;
  • Достаньте клапан и внимательно осмотрите его. При обнаружении грязи или твердых частиц очистите все элементы. Закрутите клапан обратно и проверьте работоспособность. Если восстановить устройство не удалось, то замените его новым;
  • Для замены прозрачной пластиковой колбы ее следует открутить рукой.

В большинстве случаев такими действиями удается полностью восстановить работоспособность заводского элемента.


Видео


В сюжете — Три способа настройки расходомеров

В сюжете — Четвёртый способ настройки расходомера коллектора теплого пола

В сюжете — Как правильно расположить расходомер

В сюжете — Ревизия (ремонт) расходомера теплых водяных полов

Заключение

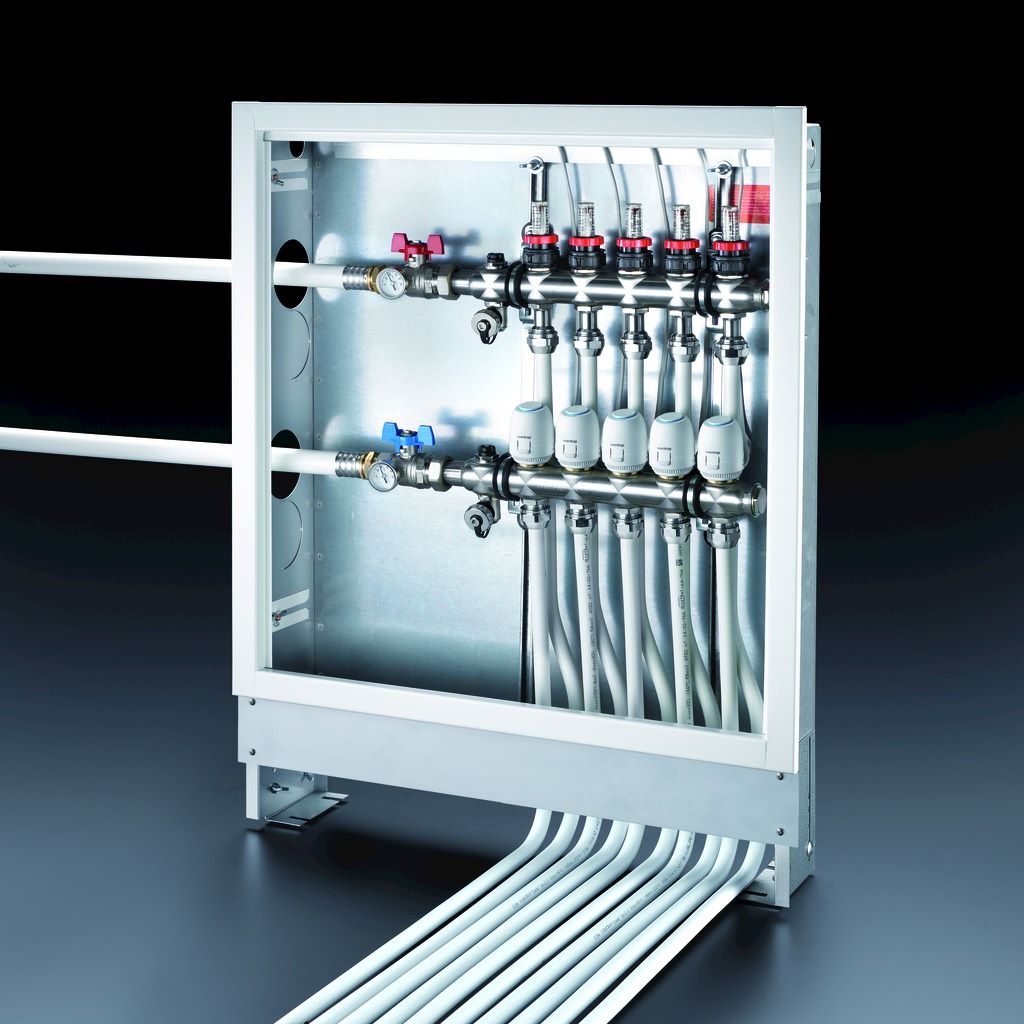

Коллектор для теплого водяного пола с расходомерами позволяет контролировать расход теплоносителя, что обеспечивает комфортную температуру пола в любом помещении, подключённом к данному контуру. Такой способ организации системы тёплого пола дополнительно экономит средства, ведь вы затрачиваете меньше энергии на нагрев воды.


В продолжение темы посмотрите также наш обзор Схемы подключения водяного теплого пола к системе отопления

Источник

https://santekhnik-moskva.blogspot.com/2021/01/Raskhodomer. html

Оптимизация системы теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Здоровое распределение температуры в комнатах, энергоэффективность, функциональность и безграничные возможности внутренней отделки — вот лишь некоторые из многих преимуществ выбора полов с подогревом для вашего дома. Однако для того, чтобы такая система отопления принесла заметно более высокий тепловой комфорт и экономию энергии, самое главное — правильно сбалансировать всю систему.Как сбалансировать систему теплых полов?

Температура подаваемой воды

Одним из наиболее важных параметров, которые необходимо настроить в системе теплого пола, является температура воды, подаваемой в систему, которая влияет на температуру пола. Установка подходящей температуры защищает пол от повреждений и обеспечивает надлежащую теплопередачу. В этом отношении мы не должны превышать допустимое предварительно определенное значение 55 ° C. Более высокая температура подаваемой воды не только увеличивает риск повреждения системы, но также приводит к большим потерям тепла, что приводит к более высоким счетам и общему дискомфорту для жителей дома.

Использование клапана в системе отопления вместе с умелым управлением с помощью контроллера смесительного клапана — это способ снабжения системы теплого пола водой с приемлемой температурой, несмотря на то, что в саму систему отопления подается вода высокой температуры (напрямую от радиаторной системы). Он работает следующим образом: датчик, установленный на подводке теплого пола, измеряет температуру подаваемой воды. Когда температура слишком высока, термостатический клапан закрывается, вызывая увеличение подачи воды из обратной линии системы отопления, тем самым охлаждая подаваемую воду.По достижении аварийной температуры датчика клапана насос останавливается. Когда температура, измеренная датчиком, слишком низкая, термостатический клапан открывается, что означает, что менее прохладная вода возвращается в подающий коллектор. Таким образом, через напольный клапан протекает менее прохладная вода.

Зависимость температуры подачи от наружной температуры

Следует помнить, что поддержания температуры подачи в пределах предварительно установленных значений недостаточно для обеспечения оптимального теплового комфорта.Также необходимо отрегулировать температуру подачи с учетом погодных условий на улице. Во время сильных морозов рекомендуется более высокая температура подачи системы теплого пола. Одна и та же температура в переходный период между сезонами может привести к перегреву помещений и, следовательно, к потере энергии. Чтобы отрегулировать температуру подачи в соответствии с текущими погодными условиями, пользователь может выбрать и впоследствии отредактировать кривую нагрева.

Напольный диспетчерский пункт — оптимальная температура для ваших нужд

Вторым ключевым фактором, влияющим на счета и тепловой комфорт пола, является регулирование температуры. Приятное тепло в помещениях, где используется пол с подогревом, достигается за счет правильного управления отоплением. Системы управления водяным теплым полом могут связываться с нагревательным устройством традиционным способом с помощью кабеля или по беспроводной сети. Важно, чтобы они были удобны в использовании и безопасны. Базовый комплект, обеспечивающий эффективную систему управления отоплением от TECH Controllers, включает:

  • Контроллер термостатического привода — центральный пульт, контролирующий работу устройств управления, установленных в отдельных помещениях.
  • датчики температуры или комнатные контроллеры , позволяющие пользователю поддерживать различную температуру в каждой комнате в зависимости от индивидуальных потребностей.
  • Термоэлектрические приводы для управления термостатическими клапанами в коллекторах (две версии на выбор: STT-230/2 и STT-230/2 S). Они открывают или закрывают подачу воды в контуры отопления в зависимости от сигнала, посылаемого контроллерами.


Как это работает? Контроллер температуры отправляет соответствующий сигнал главному контроллеру в зависимости от того, слишком ли низкая или слишком высокая температура в помещении.Главный контроллер, в свою очередь, активирует термоэлектрические приводы, установленные на коллекторе. Таким образом, нагревательный контур замыкается или открывается. Простая в использовании панель управления обеспечивает эффективность и эффективность всей системы отопления. При достижении заданной температуры регулятор отключает котел, что предотвращает чрезмерные потери тепла или энергии. Установка различных значений температуры в помещениях в зависимости от их функции соответствует принципу рационального управления теплом и сокращения расходов на отопление при сохранении повседневного комфорта.

Гидравлическая балансировка системы теплых полов как решение проблемы недостаточно отапливаемых помещений.

Разные комнаты в доме имеют разные требования к мощности, что приводит к разной длине контура теплого пола и разному гидравлическому сопротивлению. Температуру пола можно регулировать, выбирая подходящее расстояние между трубами от 10 до 30 см (в зависимости от диаметра трубы, теплопотери в помещении или типа пола), а также балансируя поток в отдельных контурах. Другими словами, в каждый нагревательный контур должен подаваться поток воды с определенным расходом, обусловленным необходимой тепловой мощностью. Для этого в системах отопления предусмотрены регулирующие клапаны для измерения гидравлического сопротивления отдельных водяных контуров. Очень практичным решением является использование коллектора с клапанами. Расходомер, который может быть подключен к коллектору теплого пола, позволяет пользователю точно регулировать расход. Расход можно измерить по показаниям расходомера. Ручная гидравлическая балансировка включает уменьшение расхода воды в контурах с наименьшим сопротивлением и в то же время увеличение расхода в самых длинных контурах с наибольшим гидравлическим сопротивлением. Цель состоит в том, чтобы добиться максимально возможного расхода воды в самых длинных контурах и уменьшить низкий в самых коротких.

Запуск системы теплого пола после летнего перерыва

Эффективность системы теплого пола зависит еще и от того, как она используется.Лето — отличное время для проведения технического обслуживания системы, особенно если мы пользуемся им уже давно.

Если система теплого пола используется уже долгое время, рекомендуется ее промыть. Это хороший способ избавиться от разного рода отложений, скапливающихся внутри труб, и повысить эффективность отопительной системы в отопительный сезон.

Балансировка системы теплого пола как способ достижения большей экономии

Полы с подогревом позволяют достичь высокого теплового комфорта при сокращении счетов за отопление.Водяной пол с подогревом означает снижение затрат на содержание дома, устранение факторов, вызывающих чрезмерную влажность воздуха, а также обеспечение высокого теплового комфорта. Неправильная установка или балансировка системы отопления приводит к неисправности, что может привести к перегреву недогрева помещений. Поэтому очень важно контролировать температуру и расход теплоносителя (гидравлическая балансировка), а также правильно устанавливать температуру в помещении. Соблюдение всех правил монтажа и балансировки системы теплых полов позволит вам получить полный тепловой комфорт от теплых полов.

Баланс массы ледников — обзор

3.1 Измерение баланса массы

Баланс массы ледников измеряется либо гляциологическими (столб), либо геодезическими методами (Cogley, 2009; Zemp et al., 2009, 2015). Используются как годовые коэффициенты баланса массы, так и совокупный баланс массы, показывающий массу ледника в данный период времени по сравнению с более ранним периодом. Гляциологический метод включает в себя создание сетки столбов абляции по леднику, измерение накопления и абляции по отношению к кольям несколько раз в год и интерполяцию измерений по поверхности ледника.Эти измерения сопровождаются измерениями плотности снега (для расчета водного эквивалента) и данными метеорологических наблюдений. Опросы отнимают много времени, требуют физических усилий и иногда опасны. Они имеют ограниченный охват, но предоставляют самые длинные ряды баланса массы, относящиеся к концу 19-го (ледник Рона) — началу 20-го (ледник Сильвретта) веков (Zemp et al., 2009). Измерения гляциологического баланса массы координируются Всемирной службой мониторинга ледников (WGMS).В период 1946–2005 гг. Были получены результаты по 228 ледникам по всему миру, но только 12 предоставили временные ряды, относящиеся к 1960 г. или ранее (Zemp et al., 2009). Для оценок изменения климата используются текущие ряды баланса массы за более чем 30 лет наблюдений по так называемым эталонным или эталонным ледникам. На рис. 1 показаны два из этих ледников: Туюксу на Тянь-Шане и Джанкуат на Кавказе. На рис. 2 показан кумулятивный баланс массы ледника Туюксу, который имеет самый длинный непрерывный ряд данных в Центральной Азии.

Рис. 1. Опорные ледники WGMS: Туюксу на Тянь-Шане (левая панель) и Джанкуат на Кавказе (правая панель).

Рис. 2. Кумулятивный баланс массы ледника Туюксу, Тянь-Шань, измеренный гляциологическим методом и геодезическим балансом массы для периодов 1958–98 и 1958–2016 годов (Капица и др., 2020). Использование обоих методов помогает проверить качество данных: близкое соответствие между двумя типами измерений подтверждает надежность данных. Обратите внимание, что совокупный баланс массы устойчиво отрицательный с 1970-х годов, указывая на то, что Туюксу теряет массу.

Геодезический метод основан на повторных измерениях высоты поверхности ледника с использованием последовательных цифровых моделей рельефа (ЦМР), разработанных на основе полевых съемок, аэрофотосъемки и космических данных (Cogley, 2009; Marzeion et al., 2017). Спутниковый радар (ERS-1, ENVISat, CryoSat 2) и лазерная (ICESat) альтиметрия используются для измерения изменяющейся высоты поверхности ледяных щитов, ледяных шапок и, в случае ICESat, более крупных ледников (Bamber et al., 2018). Миссия Shuttle Radar Topography (SRTM) предоставляет данные о высоте, собранные между 60 ° N и 54 ° S в 2000 году.Фотограмметрические методы с использованием повторяющихся аэроснимков и оптических спутниковых изображений, таких как ASTER (например, Brun et al., 2017) и субметровые Pléiades (например, Berthier et al., 2014; Kutuzov et al., 2019; Kapitsa et al., 2020), позволяют разработка ЦМР с более высоким разрешением по космическим данным для небольших горных ледников во всем мире. На рис. 3 показаны изменения высоты поверхности ледника Туюксу в период с 1958 по 2016 год, полученные по результатам наземной геодезической съемки и изображений Плеяд. Рассекреченные США шпионские изображения Corona и Hexagon, особенно многочисленные на территории бывшего Советского Союза, позволяют разрабатывать исторические DEM с 1970-х годов (например,г., Pieczonka, Bolch, 2015). Используя эти данные, изменения объема ледников измеряются и преобразуются в баланс массы с использованием средней плотности ледников (Huss, 2013). Таким образом, геодезический баланс массы ледника Туюксу (рис. 2) был получен по изменениям высоты поверхности (рис. 3). Геодезический метод расширяет географический охват измерений баланса массы и распространяет их на труднодоступные части ледников. Использование космических данных позволило провести глобальные оценки, в частности, измерения баланса массы ледяных шапок и ледяных щитов, и этот метод широко используется в расчетах вклада ледников в повышение уровня моря (Marzeion et al., 2017).

Рис. 3. Изменения высоты поверхности ледника Туюксу в период с 1958 по 2016 год, полученные на основе наземной геодезической съемки и изображений Плеяд (Капица и др., 2020). Эти данные были использованы для расчета геодезического баланса массы ледника Туюксу (рис. 2). Отметим, что в нижней части ледника опускание поверхности превысило 60 м и потеряно около 23% площади ледника.

Гравиметрический метод измерения изменений массы ледников в глобальном масштабе стал доступен после запуска двух спутников Gravity Recovery and Climate Experiment (GRACE) летом 2002 года (Wahr et al., 2004). Изменения силы тяжести в основном вызваны изменениями массы поверхностных вод, поэтому аномалии силы тяжести дают информацию о ее перераспределении. GRACE имеет грубое разрешение 300 км и используется в основном для измерения изменений ледяных щитов (Velicogna, 2009; Bamber et al., 2018) или ледяных шапок и более крупных полярных ледников (Jacob et al., 2012; Box et al., 2018). Были предприняты попытки использовать GRACE для оценки изменений массы горных ледников (Jacob et al., 2012), но с ограниченным успехом, поскольку грубое разрешение привело к очень высокой неопределенности.Изменения в региональной гидрологии, особенно забор воды для орошения в Центральной Азии, повлияли на перераспределение массы и качество измерений.

Все источники данных и методы ценны, и их дополнительное использование позволяет проверять наборы данных, оценивать точность и взаимное сравнение измерений, что ведет к более широкому охвату и повышению качества наблюдений. Например, обсерватория ледника Плеяд была создана WGMS в сотрудничестве с Французским космическим агентством (CNES) для расширения мониторинга баланса массы с отдельных эталонных ледников до регионального масштаба посредством применения спутниковой DEM высокого разрешения Pléiades, подтвержденной данными наземного контроля. (см., д.g., рис. 2, а также Berthier et al., 2014; Кутузов и др., 2019; Капица и др., 2020) и восполнить пробелы в наблюдениях (например, Барандун и др., 2018). Другим примером является проект по взаимному сравнению баланса массы ледникового покрова (IMBIE), который объединил оценки изменений баланса массы Антарктического и Гренландского ледяных щитов, полученные на основе спутниковой альтиметрии, гравиметрии и так называемого метода ввода-вывода баланса массы. , сравнивая смоделированный SMB со спутниковым ледовым потоком (D), чтобы уменьшить неопределенность этих сложных оценок и улучшить наше понимание вклада ледников в изменение уровня моря (Команда IMBIE, 2018, 2020).

InSinkErator Contour Instant Hot Water Dispenser System — кран и бак, хром, H-CONTOUR-SS 5,60 x 3,70 x 6,00 дюймов — дозаторы для мыла в раковине

При нагревании издает раздражающий рев. Звук не кажется таким уж хорошим, но он прекрасно распространяется — его можно услышать на всем этаже, где он установлен, и этажом ниже. Этого хватило бы, чтобы вернуть его еще до того, как жена пожаловалась на привкус пластика. (Но см. Финальное обновление ниже.)

У крана хороший зазор.Термостат имеет удобный широкий диапазон регулировки. Пластиковый корпус сверху нагревается сильнее, чем металлический блок, который он заменил, но они оба потребляют примерно одинаковое количество энергии — 18 кВтч в месяц.

Блок понадобился для замены 780-ваттного Quick & Hot, проработавшего 25 лет (с парой ремонтов). К сожалению, Quick & Hot сейчас производит только устройства мощностью 1300 Вт, что не подойдет для моей схемы, которая используется совместно с посудомоечной машиной.

Обновление

: после того, как InSinkErator оставил ответ ниже, я потратил много времени на настройку температуры и отправку им информации.В конце концов, они сказали то же самое, что и на ссылке, которую они предоставили, и на своем номере 800 неделей ранее. «Шум нормальный». Мне удалось его устранить, снизив температуру ниже 160 градусов, но для чая это не годится. Так что он все еще возвращается.

Второе обновление: InSinkErator любезно прислал мне запасной бак (после того, как я опубликовал этот и еще один негативный отзыв). Я не могу сказать, что они не реагируют. К сожалению, запасной бак такой же шумный, как и оригинальный.

Последнее обновление: шум был значительно снижен за счет размещения изоляционного материала между резервуаром и стеной. Я использовал запасной кусок стекловолоконного утеплителя от одеяла водонагревателя. Чтобы избежать нагрузки на опорные винты, я сделал небольшую полку для поддержки резервуара снизу и продлил изоляцию на полку. (Когда я рассказал InSinkErator об этом решении, агент сказал, что я аннулировал гарантию.)

Мой блок установлен на листе фанеры, который является частью работы шкафа под раковиной.Возможно, если бы он был установлен непосредственно на что-то более прочное, например, на гипсокартон, звукопередача была бы меньше.

Лучшие автомобильные коврики и подкладки 2021

Ежедневное измельчение обуви, грязь, крошки и разливы могут сказаться на ковре автомобиля, вызвать грязное бельмо на глазу и снизить стоимость вашего автомобиля при перепродаже. Вот почему хороший коврик или подкладка со временем окупаются. После более чем 100 часов изучения десятков моделей, разговоров с экспертами и тестирования 23 комплектов мы рекомендуем WeatherTech FloorLiners.В отличие от обычных накладных вкладышей, они предназначены для конкретных автомобилей и имеют приподнятые края, задерживающие жидкость.

Наш выбор

WeatherTech FloorLiners

Прочная и плотно прилегающая, эта напольная подкладка специально разработана для вашего автомобиля и имеет приподнятые края для улавливания жидкостей и мусора.

WeatherTech FloorLiners обеспечивают полное покрытие ниш для ног автомобиля, что лучше защищает ковры от воды, снега, грязи и других неприятных вещей, которые могут попасть в автомобиль или пролиться на пол.Вдобавок, по сравнению с другими подкладками с аналогичной ценой, которые мы рассматривали, подкладки WeatherTech FloorLiners имеют более высокую, более выраженную кромку по краю, особенно сзади, а также узор, который направляет жидкость от ваших ног к резервуару сзади. . Они также имеют гораздо более широкий диапазон посадок, чем любой другой лайнер, и рассчитаны на более чем 1000 автомобилей.

Бюджетный выбор

Intro-Tech Hexomat

Компромисс в защите: коврики Hexomat, изготовленные по индивидуальному заказу, не имеют приподнятых краев.Но они по-прежнему обеспечивают более полное покрытие, чем менее дорогой универсальный коврик, без более высокой стоимости напольных покрытий.

Если вам нужен коврик для пола по индивидуальному заказу, но вы не хотите тратить деньги на подкладку премиум-класса, мы рекомендуем Intro-Tech Hexomat, который разделяет разницу в стоимости и покрытии между универсальным ковриком и ковриком для конкретной модели. лайнер. У Hexomat отсутствуют более высокие боковые стенки вкладышей, как у нашего лучшего выбора, но он обеспечивает покрытие пространства для ног от стены до стены и дизайн, который помогает удерживать разливы.

Также отлично

Коврики Motor Trend Clean Rubber Series без запаха

Недорогой коврик, который не выглядит дешевым, но, как и все универсальные коврики, у него отсутствуют приподнятые края и он не обеспечивает такой степени защиты, как индивидуальная установка коврики и вкладыши.

Варианты покупки

* На момент публикации цена составляла 23 доллара.

Если вам нужен недорогой простой универсальный коврик для пола, который обеспечит некоторую защиту ковра вашего автомобиля или украсит старый автомобиль с ограниченным бюджетом, нам больше всего понравились резиновые коврики Motor Trend без запаха.Изготовленные Custom Auto Crews, они имеют внешний вид, противоречащий их низкой цене, и относительно плоский дизайн, который упрощает их чистку, чем более агрессивные на вид коврики, которые мы тестировали. Но, как и другие недорогие коврики, они имели тенденцию перемещаться больше, чем нам хотелось бы, и для их удержания на месте потребуется периодическая регулировка. Как и всем традиционным матам, им также не хватает высоких боковых стенок и точной посадки, как у нашего лучшего выбора, и поэтому они не обеспечивают такое же покрытие и защиту от стены до стены.

Фланелевое одеяло Cute OFFicial store Rabbit Fleece Throw Soft Blan Super

Flannel Blanket Cute OFFicial store Rabbit Fleece Throw Soft Blan Super

Rabbit, Blanket, Soft, Fleece, / roundabout 1233965.html, $ 18, Бросок, Блан, Милый, Супер, Фланель, Одеяло, Домашняя кухня, Постельное белье, Пледы, e-learning.amikserang.ac.id Кролик, Одеяло, Мягкое, Флисовое, / roundabout1233965.html, 18 $, Бросок, Блан, Симпатичный, Супер, Фланель, Одеяло, Домашняя кухня, Постельное белье, Одеяла Пледы, e-learning.amikserang.ac.id Фланелевое одеяло Cute OFFicial store Rabbit Fleece Throw Soft Blan Super Flannel Blanket Cute OFFicial store Rabbit Fleece Throw Soft Blan Super $ 18 Фланелевое одеяло Симпатичное флисовое одеяло с кроликом Супер мягкое одеяло Blan Домашняя кухня Постельное белье Одеяла Пледы Фланелевое одеяло Симпатичное флисовое одеяло с кроликом Супер мягкое одеяло Blan Домашняя кухня Постельные принадлежности Одеяла Бросает

$ 18

Фланелевое одеяло Cute Rabbit Fleece Blanket Super Soft Throw Blan

  • Убедитесь, что это подходит введя номер вашей модели.
  • ГАРАНТИЯ КАЧЕСТВА — Одеяло из высококачественной фланели, предотвращающей катышки, на ощупь нежное, мягкое, легкое, удобное, дышащее, подходящее для всех сезонов.
  • МНОГОФУНКЦИОНАЛЬНЫЙ-Очень подходит для внутреннего и наружного использования, обеспечивает постоянное тепло в холодную погоду, особенно подходит для кемпинга и пикников. Легкая конструкция позволяет легко хранить и носить с собой, идеально подходит для путешествий и на открытом воздухе.
  • УНИКАЛЬНЫЙ ДИЗАЙН-красочный принт придает этому одеялу элегантный и выдающийся вид и добавляет неповторимости вашей комнате.Вы можете поставить его в детскую комнату, спальню, гостиную, игровую комнату, кабинет и т. Д.
  • «Ли» ИНСТРУКЦИИ ПО ЧИСТКЕ-Машинная стирка. Во избежание образования катышков рекомендуется стирать в холодной воде в щадящем режиме отдельно от одежды других цветов. Сушить при низкой температуре. Не отбеливать. Не гладить и не подвергать химчистке. «Ли» ПОСЛЕПРОДАЖНАЯ ГАРАНТИЯ — 100% возврат денег.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
