Контробрешетка под металлочерепицу: размеры

Качественная металлочерепица является одним из самых надежных видов кровельных материалов.

Особую популярность она завоевала благодаря быстрому и легкому монтажу.

Несмотря на кажущуюся простоту ее установки, существует ряд требований, игнорирование которых может привести к нарушению технологии монтажа.


Последствием этого является значительное уменьшение длительности эксплуатации.

Одно из них — это необходимость в использовании контробрешетки.

Ее назначение и особенности устройства

Некоторые из тех, кто занимается обустройством кровли, считает, что контробрешетка является ненужной деталью кровельного пирога, особенно, когда в качестве основного строительного материала используется профнастил или металлочерепица.

Действительно ли это так?

Ответ кроется в основном предназначении контробрешетки и именно в этом и заключается различие между ней и обычной обрешеткой.

Целью обустройства такого слоя является создание условий для нормальной естественной циркуляции воздуха.

Нашивается контробрешетка поверх гидроизоляции и она одновременно выполняет функцию основания для укладки металлической кровли, а также образует своеобразный воздушный канал.

Именно по этой причине не следует путать назначение обычной обрешетки и контробрешетки.

Первая играет роль основания, вторая используется для создания воздушной прослойки.

Доводы в пользу

Стоит ли тратить лишний материал и средства для создания контробрешетки?

Какую роль выполняет этот слой и для чего он необходим?

Польза от обустройства контробрешетки состоит в следующем:
  1. Создать хорошую вентиляцию кровельного пирога.
  2. Предотвратить гниение стропил и других деревянных частей кровли.
  3. Создать условия для нормального проветривания внутренней стороны металлической кровли и предотвращения появления конденсата.

Получается, что обустройство обрешетки не только рекомендуется для монтажа металлочерепицы, но и является обязательным требованием для каждой металлической кровли.

Без нее создаются условия для повышенного образования влаги, гниения стропильной системы и в результате быстрого выхода из строя всей кровельной системе и появления необходимости в дорогом ремонте.

Размеры, шаг и другие тонкости создания контробрешетки

Стандартное сечение бруса, который используется для оборудования контробрешетки, составляет 30 на 50 мм.

Это правило действует исключительно в случае простой кровли.

Если конструкция крыши ломаная или выполненная с небольшим уклоном, размеры можно увеличить до 50 на 50 см.

Что еще необходимо знать о параметрах устройства этого слоя:

  1. Шаг. Расстояние между брусьями делается с максимальной разбежкой не больше 30 см.
  2. Крепление. Лучше всего обеспечивают надежное примыкание к стропильной системе оцинкованные винтовые гвозди, в некоторых случаях можно в качестве исключения применять саморезы, но следует помнить о неизбежном воздействии влаги, поэтому лучше всего, чтобы весь крепежный расходный материал был из нержавеющего материала.
  3. Монтаж. Обязательным условием для монтажа является предварительная укладка гидроизоляционного слоя. Крепится брус методом запила.

    После укладки создается барьер около 3-5 см толщиной.

После устройства контробрешетки можно производить дальнейшие работы по обустройству кровельной системы.

Еще о технологии выполнения кровельных работ.

О том, как крепить металлочерепицу смотрите по ссылке. Как правильно крепить металлочерепицу саморезами.

О карнизном свесе кровли из металлочерепицы здесь. Также о подшивке свесов кровли софитами.

Благодаря такому подходу удается получить еще одно весомое преимущество – убрать все перепады и неровности, возникшие в процессе установки стропил.

Как выполняется монтаж

Для того, чтобы установить контробрешетку не потребуется много времени и дополнительных расходов.

Ее конструкция достаточно простая, но делается она с учетом того, что на нее будет уложена обрешетка.

Выполнение работ происходит по следующему плану:

  1. Укладывается гидробарьер.
  2. Прямо посередине стропил прибивается специально приготовленный брус. Для того чтобы подровнять неровности для начала его крепят с боковых сторон стропильной системы.

    В таком случае все дальнейшие монтажные работы выполняются под шнур.

  3. В местах соединения брус подрезают под углом и соединяют отрезанные части между собой.
  4. Края должны быть подрезаны таким образом, чтобы быть заподлицо со стропилами.
  5. Прибивать брус следует не реже чем через каждые 10 см.
  6. При условии маленького наклона ската кровли следует увеличить толщину бруса.

Некоторых монтажники переживают, что крепление контробрешетки, которое происходит с помощью гвоздей, может привести к нарушению целостности гидробарьера.

И, действительно, в результате этих действий повышается вероятность проникновения влаги, особенно если кровлю обустраивают в дождливое время года.

Но эти нарушения, как правило, носят временный характер и не отражаются на свойствах самой кровли.

С другой стороны, использование контробрешетки создает оптимальные условия для циркуляции воздуха и способствуют быстрому удалению влаги, обеспечению нормальной вентиляции кровельного пирога.

Видео о том, делать или не делать контробрешетку.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Контробрешетка под металлочерепицу: размеры, как крепить

Кровля дома – является важным элементом конструкции здания. Она защищает дом от вредных влияний осадков и температур.

Современная крыша имеет сложную конструкцию и состоит из множества элементов, которые монтируются последовательно. Каждый слой состоит из разных материалов и выполняет свою функцию.

Благодаря многослойной структуре, конструкция получила название кровельный пирог, который состоит из:

  • металлочерепица;
  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • утеплитель;
  • пароизоляция.

Контробрешетка для крыши под металлочерепицу монтируется поверх гидроизоляционной пленки вдоль стропил. Она образует вентиляционный зазор в кровельном пироге. Не стоит её путать с обрешеткой на которую крепят металлочерепицу, у них разное назначение.

Зачем нужна контробрешетка

Строительство дома с холодным чердаком не требует установки контробрешетки. Если хозяин дома захочет утеплить крышу в будущем, то лучше сразу уложить гидроизоляцию под металлочерепицу и прибить контробрешетку.

При использовании чердака в качестве жилого помещения или мансарды, монтаж контробрешетки обязателен. Она формирует зазор для вентиляции подкровельного пространства. Это способствует испарению влаги с гидроизоляционного слоя и и внутренней поверхности листов.

Расстояние между обрешеткой и гидроизоляцией позволяет не проткнуть ее саморезами при монтаже металлочерепицы.

За счет увеличения воздушного пространства между кровельным покрытием и утеплителем, повышается звуко- и теплоизоляцию крыши.

Из какого материала делают контробрешетку

Материалом для контробрешетки служит прочная древесина, преимущественно из хвойных пород деревьев. Влажность материала не должна превышать 20%.

Брусья контробрешетки должны иметь идеальную структуру, без сучков и синевы, которые зачастую ухудшают прочность контробрешетки. Они должны быть равной длины, ширины и высоты. Это нужно для того, чтобы не было перекосов при монтаже обрешетки.

Стандартная длина пиломатериалов 2 метра, размеры 30х50 мм или 50х50 мм.

Чем меньше уклон крыши, тем прочнее должен быть брус. Это объясняется повышенной снеговой нагрузкой на поверхность крыши. Если уклон крыши больше 30 градусов, можно использовать брус меньшего размера.

Пиломатериалы для контробрешетки проходят обязательную обработку огне- и биозащитой. Огнезащита повышает сопротивляемость дерева к возгоранию. Биозащита защищает древесину от вредного воздействия грибков, плесени и насекомых, которые разрушают структуру дерева.

Обычно срок действия огнезащиты составляет 5 лет, а биозащиты – до 20 лет.


depositphotos

Особенности монтажа

Установка контробрешетки требует соблюдения определенных правил:

  • Бруски крепятся вертикально, поверх гидроизоляции на стропила.
  • В качестве крепежа используют ершеные оцинкованные гвозди.
  • Между брусками делают отступ, чтобы восходящий поток воздуха мог свободно перемещаться.
  • Для удобства перемещения по крыше во время проведения монтажных работ, на контробрешетку горизонтально набивают черновые доски.

Правильно и ровно смонтированная контробрешетка способствует равномерному распределению веса металлочерепицы на стропила.

размеры и толщина доски, шаг, контробрешётка

Крыша дома выполняет сразу три полезных функции. Кровля защищает жилище от дождя и препятствует теплопотерям. Она служит для отведения талых вод, предотвращая преждевременное разрушение цоколя и стеновых конструкций.

Это декоративный элемент, придающий строению завершённый вид. Поэтому при проведении строительных работ обустройству кровли уделяют повышенное внимание и неукоснительно соблюдают все тонкости технологического процесса.

Не последнюю роль играет обрешётка крыши. Этот элемент кровельной системы возводится несколькими способами, в зависимости от материала, которым предполагается закрывать крышу.

Не забудь поделиться с друзьями!

Содержание статьи

Что такое обрешётка

Чтобы понять смысл устройства, надо разобраться в общей конструкции кровли дома. Этот элемент состоит из двух основных частей: ограждающей и несущей. В первом случае речь идёт о финишной отделке, которая защищает чердачное помещение от пагубного воздействия внешней среды. Несущая конструкция – стропила, которые служат опорами для крепления кровельного материала и фактически соединяют стены и крышу здания.

Обрешёткой кровли называют часть стропильной системы, выполненной в виде досок или брусков, уложенных перпендикулярно расположению стропил. Элемент упрощает монтаж теплоизоляционных плит и отделочного материала, способствует равномерному распределению нагрузки на стропильную систему.

Важно! Общие технические условия обрешётки регулируются нормативными требованиями ГОСТ и СНиП.

Конструктивные особенности

Обрешётка не выглядит технически сложным элементом, поэтому доски и брус обычно укладываются своими руками, без привлечения профильных специалистов. При выполнении монтажных работ нужно учитывать факт, что элемент имеет собственную классификацию, что во многом определяет выбор кровельного материала. В общих чертах обрешётка различается двумя основными признаками: способом укладки и количеством слоёв.

Укладка

Можно выделить два варианта:

Особенностью конструкции является большое расстояние между поперечными лагами. Брус укладывается на значительном расстоянии друг от друга, иногда шаг может превышать полметра. Конкретное расстояние зависит от ширины и характера кровельного материала.

Доска для обрешётки крыш укладывается практически вплотную, оставляя зазоры шириной не более 10 мм. Оставляемый зазор компенсирует температурную деформацию и помогает избежать вспучивания кровельного настила при чрезмерном нагревании. Сплошная обрешётка может выступать самостоятельным элементом кровельной системы или выполнять вспомогательную функцию в двухслойных конструкциях.

Обрешётка сплошного типа не привязана к определённому виду крыши, поэтому может служить основанием для любого кровельного материала.

Количество слоёв

Строителям приходится выбирать между двумя вариантами:

  • одинарная обрешётка укладывается на стропильную систему одним слоем, располагаясь параллельно коньку крыши;
  • двухслойная – доски первого слоя идут с шагом 500–1000 мм, сверху настилаются щиты, расположенные под углом 450.

При обустройстве крыши порой используется такое понятие, как контробрешётка. Элемент используется в кровельных системах, где предполагается наличие гидро- и пароизоляции. Контробрешётка монтируется поверх гидроизоляционного слоя, прижимая материал и являясь основанием для основной обрешётки.

Выбор материала

Для изготовления обрешётки обычно используется пиломатериал. Выбор очевиден: древесина удобна в обработке и не создаёт чрезмерной нагрузки на стеновые конструкции здания. Древесный массив считается экологически безопасным материалом.

Наиболее распространённым материалом для строительства обрешётки считается брус, обрезная или шпунтованная доска. Лучше всего использовать древесину хвойных пород с уровнем влажности не более 20%. Размеры доски на обрешётку подбираются индивидуально, с учётом типоразмера кровельного материала и предполагаемой нагрузки. Специалисты не рекомендуют использовать пиломатериалы, ширина которых превышает 150 мм. Вопреки расхожему мнению ширина, превышающая рекомендованные значения, не способствует улучшению прочности, наоборот, увеличивает вероятность линейной деформации.

Обрешётку можно сделать из щитового материала. Возможны такие варианты:

  • ДВП – древесно-волокнистая плита, где в качестве связующего компонента используются органические смолы;
  • ДСП – древесно-стружечная плита, которая изготавливается методом прессования с добавлением фенолформальдегида;
  • ОСП – ориентированно-стружечная плита, которая производится из плоской щепы, отдельные элементы соединяются методом прессования и фенолформальдегидными смолами.

Щиты укладываются длинной стороной параллельно коньку, располагаясь в шахматном порядке. Преимуществом данного способа строительства обрешётки крыши считается универсальность и возможность использовать в качестве финишной отделки мягкую кровлю. Однако запас прочности и продолжительность службы таких материалов заметно ниже, а щиты сложнее поднимать на крышу, поэтому самостоятельное выполнение работ становится практически невозможным.

Расчёт материалов

Чтобы определить необходимое количество материалов, нужно провести ряд вычислений. При подсчётах учитываются параметры:

  • ширина и толщина доски на обрешётку крыши;
  • площадь крыши;
  • длина конька;
  • тип кровельного материала.

Если самостоятельные расчёты затруднительны, можно воспользоваться онлайн-калькулятором.

Как выбрать шаг обрешётки

Расстояние между отдельными элементами обрешётки напрямую зависит от выбранного материала для внешней отделки кровли. Возможные варианты:

  1. Гибкая кровля ложится только на сплошное основание, поэтому расстояние между отдельными элементами конструкции не должно превышать 10 мм.
  2. Для шифера шаг подбирается в соответствии с внешними габаритами листов.
  3. При монтаже металлочерепицы или профлиста шаг обрешётки обычно варьируется в пределах 200–400 мм.
  4. Черепичные крыши укладываются в соответствии с рекомендациями производителя кровельного материала, в большинстве случаев расстояние между брусками составляет 320–380 мм.
  5. Расстояние между элементами фальцевой кровли обычно составляет 200 мм.

Важно! Монтаж обрешётки всегда индивидуален, и проведение строительных работ зависит от характера кровельного материала и периметра здания.

Порядок выполнения монтажных работ

На начальном этапе нужно определиться с выбором кровли и материалом для изготовления каркаса. После этого можно приступать к следующему этапу.

Подготовка

Для проведения любых строительных работ потребуются инструменты. Если говорить про обрешётку, для монтажа наверняка понадобится:

  • электрическая дрель и набор свёрл;
  • рулетка или метр;
  • крепёж: гвозди или саморезы;
  • молоток;
  • ножовка по дереву;
  • строительный уровень.

Нелишним будет подготовить чертёж, чтобы упростить монтаж каркаса на стропильную систему.

Мягкая кровля

Подразумеваются все рулонные материалы, которые используются для проведения кровельных работ: металлоизол, рубероид, полимерные мембраны. Учитывая технические характеристики материала, такая кровля монтируется только на сплошную обрешетку.

После монтажа обрешётки необходимо проверить каркас на наличие острых сучков и выступающих гвоздей, способных повредить мягкую кровлю. Острые углы скругляются, иногда обшиваются полосками кровельной жести.

Фальцевая кровля

Фальцевыми крышами называют конструкции, изготовленные из листового железа с полимерным защитным покрытием. Фальцы – выступающие элементы, предназначенные для соединения отдельных элементов кровли. Такие крыши иногда делаются из обычных листов оцинковки, а фальцы создаются кровельщиком в процессе выполнения работ.

Фальцевые крыши могут устанавливаться на сплошную и разреженную обрешётку. В первом случае требования к каркасной основе предъявляются аналогичные тем, что рассматривались выше. Рекомендованный шаг между элементами обрешётки составляет 200 мм. Оптимальное сечение бруса – 50 × 50 мм, доски – 32 × 100 мм.

Важно! Под любые металлические покрытия обязательно укладывается слой гидроизоляции, поэтому предварительно выполняется монтаж контробрешётки.

Металлочерепица

По своим характеристикам и техническим особенностям материал можно назвать промежуточным звеном между стальными листами с перфорированным покрытием и шифером. Учитывая эти особенности, монтаж возможен на сплошную и разреженную обрешетку.

Сплошной каркас изготавливается по стандартной схеме с учётом деформационных зазоров. Конструкции лучше изготавливать из щитов, что создаёт ощутимую экономию. Разреженная обрешётка выполняется из бруса сечением 40 × 40 или обрезной доски размером 25 × 100 мм. Шаг каркаса подбирается индивидуально, чтобы расстояние между элементами соответствовало волне металлочерепицы. Учитывая, что производители кровельного материала придерживаются определённых стандартов, шаг обрешётки обычно варьируется в пределах 350–400 мм.

Шифер и ондулин

Согласно общепринятой классификации стройматериалов, шифер является обобщающим названием материалов на сланцевой или асбестоцементной основе, которые используются для облицовки стеновых конструкций и крыш. Ондулином называют еврошифер, который впервые стал использоваться при проведении кровельных работ ещё в 1944 году. Материал внешне похож на обыкновенный шифер, но изготавливается из полимерных материалов, что обеспечивает разнообразие цветовых решений и минимальный конструкционный вес.

В обоих случаях монтаж обрешётки будет выполняться по аналогичной схеме. Конструкция собирается из бруса сечением 50 × 50 или 75 × 75 мм. Шаг каркаса подбирается с таким расчётом, чтобы каждый лист размещался на 3–4 брусьях. Чтобы кровельный настил был неразрывным, каркас делается разноуровневым. Добиться такого эффекта при монтаже позволяет использование бруса разного сечения, или перепады высоты создаются подложками из рубероида.

Черепица

Выбирая строительный материал, важно учитывать, что черепица бывает:

  • керамической;
  • металлической;
  • цементно-полимерной;
  • цементно-песчаной.

В зависимости от материала изготовления меняется вес кровельного материала, следовательно, толщина и шаг обрешётки. Средняя толщина бруса может варьироваться в пределах 50–70 мм. Шаг рассчитывается индивидуально и может плавать в диапазоне 140–400 мм.

Для черепичных крыш очень важен точный расчёт: шаг обрешётки должен строго соответствовать рабочей длине черепицы. Любая ошибка в вычислениях – и конструкцию придётся переделывать.

Дранка

Если не углубляться в детали, то современная дранка является той же черепицей, только выполненной из дерева. Поэтому при расчётах обрешётки можно руководствоваться схемой вычислений, приведённых выше. Единственное отличие: дранка обычно укладывается несколькими слоями с захлёстом, поэтому оптимальным решением будет монтаж двухслойной обрешётки.

Антисептики для обрешётки

Даже если кровля обустроена по всем правилам и не пропускает воду, пренебрегать обработкой деревянного каркаса антисептическими препаратами не стоит. Для защиты деревянных конструкций можно использовать препараты «Сенеж БИО», «Древотекс», Pinotex.

Средства помогут защитить обрешётку от сырости и патогенной микрофлоры.

устройство обрешетки под металлочерепичное покрытие Монтерей, видео, каркас

контробрешетка под металлочерепицуКонтробрешетка под металлочерепицу и другие типы кровельных покрытий обычно представлена брусками сечением минимум 30*50мм, которые устанавливают поверх пленки гидроизоляции вдоль стропильных ног с целью получения вентиляционного промежутка между подкровельной гидроизоляцией и, собственно, кровлей, что обеспечивает удаление влаги, проникающей снаружи под кровельный материал.

Монтаж контробрешетки неразрывно связан с дальнейшим устройством на ней обрешетки под кровельный материал, поэтому в данной статье мы комплексно подойдем к рассмотрению данных систем.

Совет! Для крыш сложной конструкции с большим числом скатов либо при стропильных ногах большой длины толщину брусьев контробрешетки можно увеличить до 50 мм.

Инструкция по устройству контробрешетки под металлочерепицу

  • По завершению изготовления кровли из гидроизоляционной пленки и ее фиксации при помощи степлера поверх стропильных ног, приступают к набивке контробрешетки.
  • Устраивают контробрешетку из брусьев 135-137см в длину и 30*50 мм сечением. Крепление осуществляют посредством оцинкованных гвоздей с шагом приблизительно в 30см, не выше линий, промаркированных на пленке.
  • Для последующего проведения работ по технологии кровли металлочерепицей, а также перемещения по крыше, на контробрешетку набивают черновые доски или брусья.

Совет! Рекомендуется запиливать на коньке бруски под требуемым углом на противоположных скатов так, чтобы достичь пересечения плоскостей верхних граней обрешетки в единой точке. Это позволит точно и качественно произвести расчет шага обрешетки и смонтировать брусок верхнего ряда покрытия. Игнорирование данной рекомендации может спровоцировать нарушение конструкции конька в общем.

  • Основную обрешетку в районе ендов прибивают по стропильным ногам с зазором в 10см к продольным брусьям контробрешетки на ендове или хребте либо настилу с целью обеспечения свободного отвода влаги, снега, пыли и строительного мусора, а также для вентиляции пространства под кровлей на указанных участках.

Устройство обрешетки и расчет ее шага

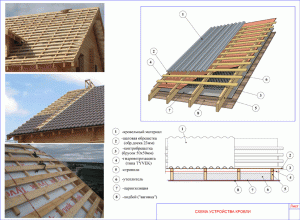

шаг обрешетки под металлочерепицуКонтробрешетка играет важную роль в общей схеме устройства кровли

Для большинства моделей черепицы для устройства обрешетки используют пиленый брус хвойных пород древесины без проходных сучков и обзола, который изготовлен согласно требованиям СНИП, влажностью не выше 25%.

Устройство обрешетки под металлочерепицу выполняют в следующей последовательности:

  • На карнизном свесе шаг обрешетки измеряют по наружным граням первых двух брусьев. Он, как правило, составляет 32-39см. Подобный размер не служит расчетным для шага всей обрешетки в целом и будет зависеть лишь от положения нижнего ряда черепицы относительно желоба водостока.
  • Нависание нижнего ряда черепицы на желоб устраивают в размере 1/3 диаметра желоба и достигают посредством регулировки бруса.
  • По окончанию фиксации первых двух брусьев обрешетки устанавливают верхний брус на расстоянии от точки пересечения контробрешеток двух кровельных скатов на коньке в 3см. Для большей надежности конька, при возрастании угла наклона кровли более чем на 30 градусов, указанное расстояние может быть снижено до 2 см.
  • Измеряют расстояние от верхней грани второго бруса до верхней грани бруса, размещенного на коньке. Полученный размер будет считаться расчетным для выяснения шага обрешетки на донном скате крыши.
  • Шаг обрешетки ската измеряют по верхним граням прибиваемых брусьев в зависимости от уклона ската.

Что касается сложных многоскатных крыш, то шаг их обрешетки рассчитывают в отдельности для каждого ската:

  • При уклонах скатов менее 22 градусов – шаг обрешетки составит 31,2-32 см.
  • При уклонах скатов в пределах 22-30 градусов – шаг обрешетки составит не больше 33,5см.
  • При уклонах скатов свыше 30 градусов, шаг обрешетки будет не больше 34,5 см.

Рассмотрим выполнение подобных расчетов на конкретных примерах:

  1. Измеренное расстояние по верхним граням второго и конькового брусьев составило 789 см. При этом угол уклона данного ската – 20 градусов. Какое количество рядов на скате будет необходимым и достаточным?

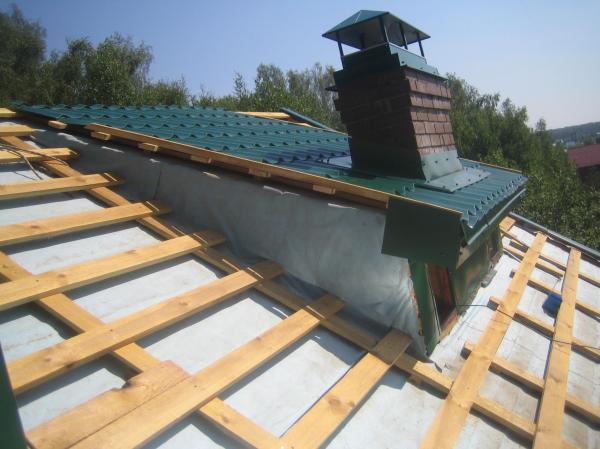

для металлочерепицы обрешеткаСхема крепления водосточного желоба

Поделив расстояние между брусьями (789 см) на значение максимального шага для угла в 22 градуса (32 см), получим минимальное значение количества рядов обрешетки в 24,6.

Поделив расстояние между брусьями (789 см) на значение минимального шага для угла в 22 градуса (31,2 см), получим максимальное значение количества рядов обрешетки в 25,2.

Другими словами, потребуется выполнить разбивку ската крыши на 25 рядов. При этом шаг обрешетки будет равен 31,6 см (789/25).

  1. Приведем еще один пример. Расстояние между брусьями остается неизменным – 789 см, уклон кровельного ската теперь 27 градусов. Выясним требуемое количество рядов обрешетки.

Поделив расстояние между брусьями (789 см) на значение максимального шага для угла в 27 градусов (33,5 см), получим минимальное значение количества рядов обрешетки в 23,6.

Поделив расстояние между брусьями (789см) на значение минимального шага для угла в 27 градусов (32см), получим максимальное значение количества рядов обрешетки в 24,6.

То есть скат должен быть разбит на 24 ряда, а шаг обрешетки будет равен 32,9см (789/24)

Совет! Чтобы кровельный материал был использован максимально экономно, необходим расчет минимального числа рядов с максимально допустимыми значениями шага для указанного уклона ската.



обрешетка для металлочерепицыУкладка обрешетки и контробрешетки при наличии на крыше слухового окна

Продолжают устройство обрешетки для настила из металлочерепицы следующим образом:

  • Наносят разметку полученного при расчетах шага на контробрешетку. С целью достижения большей точности разметки, метки наносят в плоскости  контробрешетки, стартуя с верхней грани второго бруса в направлении бруса, смонтированного на коньке. Величину шага оставляют без изменений по всей длине конструкции контробрешетки.
  • Измеряют расстояние по верхним граням между вторым и коньковым брусьями строго по крайним брусьям контробрешетки ската. Если размеры с правой и левой стороны не совпадают, это значит, что второй и коньковый брус между собой не параллельны. Поскольку шаг кровельного свеса является постоянной величиной по всей ширине такого ската (первые два бруса должны быть всегда параллельны), второй брус нельзя использовать для регулировки расстояния с правой и с левой стороны. Коньковый брус также должен оставаться параллельным линии конька.
  • Крайний левый (шаг  32,4 см) брусья контробрешетки.
  • Соединяют красящей шнуровкой соответствующие метки правого и левого брусьев и на каждом брусе контробрешетки отбивают линии для дальнейшей набивки брусьев обрешетки.
  • В данном случае брусья обрешетки располагают веерообразно, однако уложенная на них металлочерепица зрительно представит параллельные ряды, при этом скрывая некоторую косоугольность кровельного ската.

Именно таким образом монтируется обрешетка под металлочерепицу: видео, представленное в сети Интернет, поможет разобраться со всеми нюансами процесса.

Подобный метод разметки и установки обрешетки рекомендуется к применению и при правильной геометрии кровельного ската с целью обеспечения высокой точности разметки рядов, и с целью устранения кривизны брусьев обрешетки.

Обрешетка под металлочерепицу Монтерей и другие распространенные виды черепицы выполняется в соответствии с указанным шагом.

Совет! Дальнейшая набивка обрешетки может потребовать подкладки под нее брусков или реек нужной толщины для выравнивания плоскости ската.

Как рассчитать шаг обрешетки треугольного ската

  • Для монтажа одного или нескольких сегментов черепицы на верхнем ряду треугольного ската, отрезают кусок обрешетки 12-14 см длиной.
  • Крепят его при помощи саморезов либо оцинкованных гвоздей к контробрешетке в верхнем сегменте ската треугольной формы на расстоянии от точки их пересечения около 5 см. Указанная длина может различаться в зависимости от расположения контробрешеток и угла вальмы.
  • Шаг обрешетки рассчитывают таким же образом, как и для ската прямоугольной формы.


Сделав правильный каркас под металлочерепицу, вы обеспечите возможность легкой и комфортной укладки кровельного покрытия.

Контробрешетка под металлочерепицу: размер, устройство, монтаж

Строя дом, вы обязательно заметите насколько сложно устройство кровли. Здесь приходится возводить настоящий «пирог» из нескольких слоев. Каждый из них играет свою важную роль. Утеплитель защищает внутренние помещения от холода, гидроизоляция от влаги, стропила берут на себя все нагрузки. А для чего нужна контробрешетка? Стоит ли ее возводить на крыше покрытой металлочерепицей? И если да, то как сделать контробрешетку? Ответы на эти вопросы и будут рассмотрены в данной статье.контробрешетка под металлочерепицу

Зачем она нужна

Контробрешетка под металлочерепицу возводится не всеми домашними строителями. Некоторые специалисты могут говорить, что такой дополнительный слой кровельного пирога – это лишняя трата средств и времени. Но так ли это на самом деле?

Устройство кровельного «пирога» довольно сложное. Здесь присутствует множество слоев. И каждый из них играет свою важную роль. То же самое относится и к контробрешетке. Она выполняет следующие функции:

  1. Обеспечение вентиляции чердака. Если кровля покрыта металлочерепицей, то под ней обязательно будет образовываться конденсат. Если не будет обеспечено нормальной вентиляции, все компоненты могут быстро выйти из строя.
  2. Дополнительная воздушная прослойка, созданная контробрешеткой под металлочерепицей, обеспечит лучшую звукоизоляцию.
  3. Также такой слой улучшает теплоизоляционные качества крыши. Это обстоятельство особенно важно, если оборудована жилая комната на чердаке. В этом случае у вас будет больше места, для обустройства теплоизоляционного слоя.
  4. Контробрешетка под металлочерепицей будет служить каркасом, для гидроизоляционного слоя.
  5. Такая конструкция позволяет выровнять возможные неровности стропильной системы.

Но все-таки главная задача контробрешетки – это создания воздушного зазора для вентиляции. Конденсат не будет скапливать с внутренней стороны кровельного материала. Влага всегда приносит много неприятностей любому строению или сооружению. Без вентиляции конденсат будет свободно проникать в подкровельное пространство. В результате этого все элементы стропильной системы и сама металлочерепица будут служить гораздо меньше по времени.образование конденсата под металлочерепицей

Видео по теме:

Где ее разместить

Каждый слой кровельного «пирога» имеет свое определенное место. Не стоит нарушать их последовательность. В этом случае эффективность крыши по всем параметрам существенно ухудшится. А где место контробрешетки в кровельном «пироге» с покрытием из металлочерепицы? Чтобы это понять, стоит знать строение всей конструкции.

Кровля состоит из следующих элементов:

  • стропильная система под металлочерепицу – это важная конструкция берет на себя все нагрузки крыши и равномерно передает их на стены дома;
  • далее, идет слой пароизоляции. Он предохраняет следующие элементы и стропильную систему от водяных паров, которые в обязательном порядке поднимаются из жилых помещений;
  • следующим слоем будет теплоизоляция. Она, и защита от водяных паров, может отсутствовать, если в вашем доме не будет мансардного жилого этажа. В этом случае теплоизоляционный слой укладывается на чердачное перекрытие;
  • после этого, в порядке очередности, идет основная обрешетка. Она крепится к стропильной системе;
  • поверх обрешетки укладывается гидроизоляция под металлочерепицу. В качестве материала может выступать обычная толстая полиэтиленовая пленка. Но специалисты рекомендуют использовать специальные мембраны;
  • в завершении всю крышу покрывают кровельным материалом, в нашем случае металлочерепицей.

Так где должна располагаться контробрешетка? Ее место между слоем гидроизоляции и металлочерепицей. Она будет одновременно удерживать пленку, защищающую от влаги и создавать нужный воздушный зазор.место контробрешетки в кровельном пироге для металлочерепицы

Материалы

Нужна ли контробрешетка под металлочерепицу, с этим вопросом мы разобрались чуть выше. Без этой дополнительной конструкции кровельный материал, да и другие элементы крыши, прослужат гораздо меньше. Поэтому лучше затратить больше времени и средств, чем уже через несколько лет проводить капитальный ремонт.

А какие материалы понадобятся для создания кортробрешетки под металлочерепицу? О чем стоит позаботиться заранее? Для создания такой конструкции следует подготовить следующее:

  • деревянные бруски. Именно из них и выполняется устройство контробрешетки под металлочерепицу. Как правило, сечение таких брусков берется 30 на 50 миллиметров. В результате толщина контробрешетки будет составлять пять сантиметров. Этого вполне хватает, чтобы создать нужную воздушную вентиляционную прослойку. Но если крыша сложная то, чтобы конструкция выдержала все изгибы уложенной металлочерепицы, лучше взять брус пошире, например в 50 миллиметров;бруски для контробрешетки под металлочерепицу
  • саморезы или гвозди. Тут выбор будет зависеть от ваших личных предпочтений. Чаще всего для монтажа контробрешетки под металлочерепицу применяют гвозди. При этом нужно правильно подобрать их длину. Она должна быть такой, чтобы пройдя сквозь бруски, вошла до половины реек основной обрешетки под металлочерепицу. С таким же расчетом подбирают и длину саморезов.

При выборе материала, особенно деревянного бруса, нужно обращать внимание на его качество. От этого в первую очередь зависит срок службы всей конструкции. Древесина должна быть без следов плесени. Также не желательно чтобы имелись сучки. Длину деревянного бруса для контробрешетки можно выбрать по вашему усмотрению. Но, как показывает практика, лучше всего, чтобы она не превышала полутора метров. В этом случае монтаж контробрешетки под металлочерепицу будет более удобен.

Также внимательно следует отнестись и к выбору крепежных элементов. Гвозди и саморезы нужно выбирать со специальным антикоррозийным покрытием. В таком случае контробрешетка под кровлю из металлочерепицы будет держаться на своем месте долго и надежно.крепление контробрешетки под металлочерепицу саморезами

Выполнение работ

Теперь приступим к обсуждению вопроса как провести монтаж котробрешетки на крыше покрытой металлочерепицей. В принципе, ничего сложного тут нет. Все работы может выполнить даже человек, не обладающий навыками строителя. Сам монтаж проводится в следующей последовательности:

  1. Первым делом нужно обработать деревянные элементы контробрешетки антисептическим составом. Без такой пропитки вся конструкция быстро выйдет из строя под воздействием влажной среды. Кроме того, деревянные элементы обрабатывают средством, которые предотвратит их возгорание. Эти расходы не стоит считать излишними, та как речь идет о вашей безопасности.
  2. Размеры контробрешетки под металлочерепицу будут соответствовать расположению стропил. Крепить бруски к основной обрешетке не стоит. Лучше всего, чтобы бруски дополнительной обрешетки крепились к самим стропилам, вдоль них. При этом, на каждую стропилу будет прибиваться по несколько брусков. Поэтому стоит учитывать, что между ними нужно оставлять расстояние не более двух сантиметров.крепление контробрешетки на стропила крыши под металлочерепицу
  3. Очень важно обратить внимание на монтаж контробрешетки в месте расположения ендовы. Здесь на металлочерепицу, а значит и на всю конструкцию крыши, будет оказываться повышенная нагрузка (особенно в зимний период). Поэтому размер шага контрреек нужно выбирать не более десяти сантиметров.
  4. Последний брусок возле конька контробрешетки должен располагаться непосредственно на самой вершине ската. При этом, чтобы конек лег ровно, контррейку подпиливают под углом.
  5. Контробрешетку крепят на саморезы (гвозди) с шагом до 30 см. После проделанных действий приступают к монтажу обрешетки.контробрешетка на крыше под металлочерепицу

Видео по теме:

Сделать контробрешетку под кровлю из металлочерепицы несложно. Главное выполнить все работы аккуратно. От того, как ровно будут смонтированы деревянные бруски контробрешетки, во многом зависит качество укладки металлочерепицы. Что в свою очередь повлияет на ее долговечность.

Также при креплении деревянных брусков контробрешетки важно не повредить слой гидроизоляции. Многие применяют простую толстую полиэтиленовую пленку. А этот материал достаточно легко можно порвать. Будьте осторожными.

Посмотрите еще статьи:

устройство под металлочерепицу, для чего нужна контр обрешетка?

контрообрешеткаКаждая крыша состоит из множества элементов, которые выполняют свою функцию при  устройстве надежной защиты внутреннего пространства дома от воздействия внешних факторов и обеспечивают комфортное проживание обитателей. Контробрешетка в составе стропильной системы и кровельного пирога играет далеко не последнюю роль.

В нашей статье мы постараемся детально описать предназначение    этого элемента, а также сделаем краткий обзор процесса устройства и монтажа контр реек.

Функции контробрешетки

Не следует путать понятие контробрешетка и обрешетка. Они имеют разные функции и вид, а также  разную последовательность монтажа. Если обрешетка сплошная или разреженная нужна, как основание для кровельного покрытия, то контробрешетка выполняется для создания вентиляционного пространства между кровельным покрытием и гидроизоляцией.

порядок устройства обрешетки и контробрешетки

порядок устройства обрешетки и контробрешетки

Обрешетка может выполняться из досок или брусков и быть либо сплошной для рулонных кровель либо выполняться с определенным шагом, в зависимости от кровельного покрытия.

  • Контробрешетка же представляет собой, в основном, бруски сечением 25х30 мм.
  • Шаг контробрешетки  совпадает с шагом стропил, поскольку они набиваются именно на них поверх уложенной паро и гидроизоляции.
  • На крышах больших размеров  бруски для контробрешетки могут выбираться большего сечения. Эти бруски препятствуют плотному прилеганию кровельного материала к гидроизоляции, чем способствуют лучшей вентиляции  кровли и отводу влаги, образующейся на утепленных кровлях, одновременно исполняя роль прижимного элемента для паро или гидроизоляции.
  • А уже по контробрешетке крыши устраивается та обрешетка, которая отвечает выбранному кровельному покрытию.

Необходимость контробрешетки

контробрешетка под металлочерепицу

контробрешетка под металлочерепицу

На вопрос нужна ли контробрешетка, можно с полной уверенностью сказать — конечно, нужна.  Хотя она  выполняется не всегда. На простых неутепленных крышах, где в чердачном пространстве не предполагается устраивать жилое отапливаемое помещение, контробрешетку, как правило, не делают.

Но никто не может сказать с определенной точностью, что через некоторое время хозяину не придет в голову идея все- таки сделать на чердаке дополнительную жилую комнату. Поэтому специалисты рекомендуют сразу устраивать все необходимые элементы крыши  при строительстве дома или когда происходит полная реконструкция крыши.

Устройство контробрешетки не займет много времени и не слишком скажется на стоимости строительства, но в будущем принесет большую экономию, как времени, так и финансовых средств, когда появится необходимость сделать жилое помещение на чердаке. Даже на холодных крышах контррейки  и наличие парои- гидроизоляции ничего, кроме пользы для крыши принести не могут.

Помимо вентиляции подкровельного пространства, создается дополнительная шумо- и теплоизоляция, а вентилируемое подкровельное пространство способствует длительной эксплуатации всей крыши без ремонтов.  Контробрешетка дает возможность  выровнять горизонтальную плоскость ската, если в процессе установки стропил были допущены просчеты. Все вышесказанное достаточно убеждает в том, для чего нужна контробрешетка на крышах.

Устройство основания для кровельного материала

  • Кровельный материал укладывается на обрешетку, которая выполняется из древесины хвойных пород. Влажность дерева должна быть в пределах 20%.
  • Бруски или доски, используемые для устройства обрешетки и контробрешетки не должны иметь сучков, синевы, быть ровными по всей длине.
  • Сечение брусков для контробрешетки выбирается в зависимости от уклона крыши, от используемого кровельного покрытия.
  • Для крыш с уклоном менее 30 градусов бруски выбираются большего сечения, поскольку вес кровельного материала на крышах с малым уклоном дает большую нагрузку, практически, на всю площадь ската крыши.
  • При больших уклонах нагрузки от веса кровельного материала принимают на себя нижние части скатов кровли. Поэтому при использовании керамической черепицы, имеющий значительный вес, толщина контробрешетки может иметь разное значение.
  • Внизу рейки делают большого сечения, средние бруски уже могут быть меньшими, и вверху, где нагрузки от веса черепицы минимальные, можно набивать  самые тонкие контррейки.

Последовательность устройства контробрешетки

После того, как установлены стропильные ноги, на них укладывается пароизоляция и гидроизоляция.

устройство контробрешетки

устройство гидроизоляции и контробрешетки

Для временного крепления изоляционных материалов используется строительный степлер, которым легко и быстро можно прикрепить рулонные материалы к стропилам.

Изоляция укладывается снизу вверх  поперек ската кровли с нахлестом не менее 10 см. После этого производится монтаж контробрешетки. Бруски для контробрешетки делаются размером около полутора метров и с сечение 30 на 50 мм (50*50 мм на крышах сложной конструкции и при большой длине стропильных ног).

В месте расположения ендовы  контррейки должны отступать от самого внутреннего угла на 6-10 см в обе стороны и прибиваться к продольным  доскам образующим угол ендовы. Полученное свободное пространство дает возможность не задерживать строительный мусор, образующийся в процессе проведения кровельных работ и беспрепятственному отведению воды. Бруски прибиваются к стропилам через 30см оцинкованными гвоздями.

Контробрешетка под металлочерепицу

Под металлочерепицу рекомендуется использовать бруски длиной от1350 до 1370 мм и стандартным сечением 30 на 50 мм. Крепление выполняется оцинкованными гвоздями с шагом в 300 мм.

Устраивая контробрешетку под металлочерепицу нужно верхние концы брусков с противоположных скатов соединять методом запила, чтобы в итоге получилось прочное соединение.  Впоследствии это даст возможность для более точного расчета  обрешетки под металлочерепицу и устройства правильного конька.

Кроме использования контробрешетки на крышах, ее применяют и на вертикальных поверхностях, когда производится внешнее утепление стен. При этом создается воздушное пространство между облицовочным материалом и утеплителем.

Образующийся конденсат не попадает на поверхность утепляющего материала и на внутреннюю сторону облицовки. Если дом обшивается деревянными панелями, это тем более нужно делать, чтобы на длительный срок сохранить обшивку дома невредимой.

Также советуем посмотреть:


About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
