Булерьян печь инструкция – Печи Bullerjan — устройство, принцип работы и преимущества печей Булерьян, правила безопасности при эксплуатации печей Бреннеран, фото и видео.

руководство по изготовлению самодельной конструкции

Некоторые разновидности современных твердотопливных печей из-за довольно сложной конструкции являются недоступными для изготовления своими руками в домашних условиях. Но есть и такие, которые легко может скопировать даже начинающий мастер. К этой категории можно отнести широко известные печи и котлы марки Булерьян, которые в нашей стране выпускаются под маркой Breneran. О том, что из себя представляет такой теплогенератор и как можно изготовить его самостоятельно, пойдёт разговор в нашей статье.

Применение печи Булерьян. Плюсы и минусы

Печь Bullerjan, в обиходе именуемая буллером, разрабатывалась и создавалась специально для передвижных лесозаготовительных бригад, работающих в Канаде.

Трудятся они исключительно зимой и вдали от промышленных центров, поэтому разработчики заложили в агрегат следующие особенности:

  1. Конструкция является предельно простой, так что даже самый неподготовленный человек может быстро научиться этой печью управлять.
  2. Задействованы самые доступные детали и материалы, благодаря чему печь легко можно отремонтировать в полевых условиях.
  3. Печь способна проработать на одной закладке топлива до 8 ч, так что пользователь может ночью спокойно выспаться.
  4. Электроснабжение не требуется.
  5. Корпус агрегата не нагревается выше 50–55 градусов, поэтому об него нельзя сильно обжечься. При этом он способен очень быстро прогреть остывшее помещение.
  6. Поступление угарного газа в помещение при любых положениях заслонок полностью исключается.
  7. Печь имеет компактные размеры и небольшой вес, так что на небольшие расстояния её можно переносить на руках.
  8. Можно использовать бросовое топливо — щепу, шишки, хворост и пр.

Благодаря этим достоинствам буллеры стали довольно популярными. Сегодня их можно видеть не только на лесозаготовках, но и на складах, в оранжереях, гаражах, дачных домиках и других однообъёмных нежилых помещениях.

Печь представляет собой конвектор — она оснащена трубами, из которых в процессе работы постоянно дует тёплый воздух. Топливо горит только на стадии растопки, в остальное время оно медленно тлеет.


Схема устройства печи Булерьян

К недостаткам буллера можно отнести:

  • быстрое зарастание топки и дымохода сажей и дёгтем;
  • отсутствие возможности использовать уголь и другое высококалорийное топливо;
  • неэффективное использование топлива, обусловленное его неполным сгоранием;
  • большое количество вредных выбросов;
  • обильное образование крайне токсичного конденсата.

Разновидности буллеров

Печи Булерьян и им подобные выпускаются сегодня в широком ассортименте. В первую очередь они отличаются мощностью: бытовые модели могут развивать теплоотдачу от 10 до 60 кВт, промышленные образцы — 120 кВт и более. При этом нужно учитывать, что приводимая в паспорте номинальная мощность наблюдается только в режиме пламенного горения, при котором булер мало чем отличается от обычной «буржуйки».

Если же перевести печь в режим длительного горения (тления), на который она, собственно, и рассчитана, то её мощность будет составлять от 10 до 30% от номинальной.

Таким образом, если в паспорте прибора указано, что он способен обогреть помещение объёмом в 600 м3, в длительном режиме его хватит только на 60 кубов, то есть на помещение с площадью в среднем 30 кв. м.

Помимо печей, выпускаются буллеры-котлы. Отечественная версия — котёл «Аква Бренеран».


Печь Аква Бренеран

В нём установлен теплообменник, который можно подключить к системе отопления с жидкостным теплоносителем. С помощью такого котла можно отапливать не только однообъёмные помещения, но и разделённые на несколько комнат.

Примечание. Следует заметить, что многие специалисты считают целесообразным применять жидкостные теплоносители только в условиях централизованных отопительных систем с большим количеством потребителей, удалённых от котельной на значительное расстояние. Здесь действительно необходима рабочая среда с большой теплоёмкостью.

Что касается частного дома с автономной системой отопления, то в нём проще распределять тепло посредством нагретого воздуха, транспортируемого по воздуховодам. Если их аэродинамическое сопротивление окажется слишком большим, и для его преодоления естественной конвекции в воздушных теплообменниках будет недостаточно, можно организовать принудительную подачу воздуха посредством вентилятора (входные патрубки теплообменников нужно будет объединить коллектором).

Особенности конструкции и принцип работы

От обычной «буржуйки» буллер-бренеран отличается следующим:

  1. Топку охватывают изогнутые вертикальные трубы, в которых нагревается воздух. Благодаря такому решению, печь очень эффективно отапливает помещение, а её корпус при этом остаётся сравнительно холодным.
  2. Поддувало выполнено в виде врезанного в топочную дверцу патрубка и снабжено заслонкой (дросселем), посредством которой можно регулировать мощность печи.
  3. Верхняя четверть топки отделена пластиной с отверстиями. Это пространство играет роль камеры дожигания древесного (пиролизного) газа, который образуется при высокотемпературном распаде органических молекул.


Аксонометрический разрез и спецификация

Заметим, что Булерьян и подобные ей печи не являются газогенераторными (пиролизными) в полном смысле этого слова. В настоящем пиролизном теплогенераторе создаются более высокие температуры, а воздух подаётся принудительно. Создатели буллера стремились упростить его конструкцию, вследствие чего пиролиз в ней проходит вяло и не в полном объёме. Такой режим принято называть частичной газогенерацией.

Упомянутая выше перегородка не доходит до передней стенки печи на 20–25% длины топки. Благодаря этому, основной поток дымовых газов по пути в камеру дожигания отклоняется в переднюю часть печи. Таким образом, Булерьян относится к печам с передним горением, которые превосходят классические в удобстве управления.

Дымоотводящий канал начинается горизонтальным участком, имеющим длину 0,8–1 м. Этот элемент как бы придерживает тягу, позволяя большей части дымовых газов сгореть в топке.

Шиберная заслонка, установленная в начале вертикального участка дымохода, имеет вырез размером в 25% всей площади, благодаря которому она ни при каких обстоятельствах не может быть закрыта наглухо. Таким образом, риск отравления людей угарным газом полностью исключается.

Посредством шиберной заслонки регулируется режим работы агрегата:

  • при растопке (режим пламени) она полностью открывается;
  • при переходе в режим длительного горения (тление) – закрывается.

За шиберной заслонкой следует хорошо утеплённый вертикальный участок дымохода, называемый экономайзером. Именно благодаря ему горение в топке удаётся удерживать на грани тления и воспламенения. Стенки экономайзера тепловым излучением поджигают сердцевину газовой струи. Та вспыхивает, резко расширяется и на время как бы образует пробку в дымоходе, блокирующую тягу.

Жар в топке немного успокаивается, а тем временем газы в дымоходе остывают и его работа возобновляется. Восстанавливается тяга, жар в топке снова усиливается, образование дымовых газов становится более интенсивным, они снова вспыхивают в экономайзере и топка опять притухает. В режиме длительного горения этот цикл повторяется постоянно.

Расчёт самодельного Булерьяна для дома

Расчёт топки твердотопливного теплогенератора является достаточно сложным, но для любительского уровня вполне подойдёт его упрощённый вариант. Он выполняется в два этапа.

Этап первый: определение мощности печи при полном (пламенном) горении

В таком режиме закладка топлива сгорит примерно за 1 час (3600 сек), а КПД печи составит примерно 50%. Для расчёта нужно знать теплотворную способность топлива. Вот данные для некоторых видов древесины:

  • берёза: 16200 кДж/кг;
  • ясень: 18200 кДж/кг;
  • дуб: 20000 кДж/кг.

Произведём расчёт для топлива с наименьшей производительностью — берёзы. Полено весом в 1 кг за час работы с учётом КПД = 50% сгорит с такой мощностью:

W = (16 500 000 / 3600) х 0,5 = 2300 Вт.

Следовательно, для мощности в 15 кВт нам понадобится:

М = 15 / 2,3 = 6,52 кг берёзовых поленьев.

С учётом того, что плотность берёзы составляет 650 кг/м3, рассчитаем объём закладки массой 6,52 кг:

V = 6,52 / 650 = 0,01 м3 = 10 л.

Исходя из того, что коэффициент заполнения топки для твердотопливных печей составляет 0,63, рассчитаем объём топки:

Vт = 10 / 0,63 = 15,9 л.

Этап второй: определение мощности печи в режиме тления

Обычно эта величина составляет всего 10% от номинальной мощности, то есть той, с которой агрегат работает в режиме пламенного горения. Для нашего примера мощность тления составит всего 1,5 кВт. Таким образом, чтобы обеспечить выход тепла в режиме тления хотя бы на уровне 4,5 кВт, объем топки нужно увеличить в 3 раза — примерно до 48 л. Тогда в неё удастся уместить примерно 19,5 кг берёзовых поленьев.

Материалы и инструменты

Подбирая заготовки для самодельного буллера, учитывайте следующее: наиболее долговечной является легированная жаропрочная сталь, особенно котловая. Но из-за сравнительно низких температур в топке данную печь вполне можно изготовить из стали конструкционной — в этом, как уже говорилось, состоит одно из её достоинств.

Высокоуглеродистые марки, например, сталь 45, применять не следует, поскольку из-за нагрева может произойти их закалка с последующей потерей пластичности. Лучше брать марки от сталь 3 до сталь 20.

Итак, вот из чего будет собираться самодельный Булерьян:

  1. Сталь листовая толщиной 5 мм: понадобится лист размерами 2000х1000 м.
  2. Сталь листовая толщиной 3–4 мм: небольшой лист размером примерно 400х300 мм — понадобится для изготовления задвижек.
  3. Легированная (жаропрочная) листовая сталь или конструкционная низкоуглеродистая толщиной 6 мм: лист размером 700х400 мм.
  4. Труба стальная диаметром 110 мм: в общей сложности понадобится 4 метра.
  5. Труба стальная квадратная сечением 60х60х4 мм либо круглая толстостенная диаметром 57 мм: 10 м.
  6. Короткий отрезок (примерно 400 мм) стальной трубки диаметром 15 мм.
  7. Кольцо шириной 40 мм, отрезанное от трубы диаметром 350 мм (из него будет изготавливаться загрузочный люк).
  8. Петли и ручка с запорным механизмом для дверцы.
  9. Прут стальной диаметром 8 мм: потребуется отрезок длиной примерно 300 мм — для изготовления ручек заслонок.
  10. Шнур асбестовый.

Внимание! Подбирая диаметры конвекционных труб, разработчики увязывали теплоёмкость воздуха с его вязкостью. Попытка применить трубы с диаметром менее 60 мм приведёт к резкому падению КПД печи.

Что касается технического оснащения домашней мастерской, то оно должно быть таким:

  1. Трубогиб для труб больших диаметров (подойдёт ручной гидравлический).
  2. Аппарат для электросварки.
  3. Болгарка с отрезным и зачистным дисками (если есть газовый резак, отрезной диск не понадобится).
  4. Электродрель со свёрлами «по металлу».

Ещё понадобятся рулетка и молоток.

Подготовительные работы, чертёж

Перед началом работ стальные листы нужно нарезать на заготовки согласно чертежам.


Чертёж буллера

В домашних условиях сделать это можно при помощи болгарки, но вариант этот дорогой и трудоёмкий. К тому же точно вырезать болгаркой деталь с криволинейными очертаниями, например, круглую задвижку, невозможно и получившийся многоугольник придётся долго «доводить до ума». Гораздо рациональнее заказать раскрой на металлобазе, где приобретается стальной прокат. Там обязательно есть и газовый резак, и гильотинные ножницы.

Останется только обработать кромки деталей болгаркой с зачистным кругом.

Забегая наперёд, скажем, что раскрой листовых материалов целесообразно выполнять только после сборки остова печи (об этом далее), так как их размеры уточняются по месту.

Стальную трубу диаметром 60 мм, из которой предполагается сделать воздушный теплообменник, необходимо нарезать на 8 одинаковых заготовок длиной от 1200 до 1400 мм. Далее каждую из них сгибают при помощи трубогиба, выдерживая следующие параметры:

  • угол между осями двух концов заготовки должен составлять 100–105 градусов;
  • радиус кривизны на участке сгиба составляет 220–230 мм.

Пошаговая инструкция: как сделать печку своими руками

Имея на руках нужные детали, можно приступать к сборке Булерьяна:

Два воздушных теплообменника, которые будут устанавливаться у передней стенки, необходимо оснастить инжекторами — по одному на каждый.


Так выглядит инжектор, подготовленный к привариванию

Инжектор представляет собой отрезок трубки диаметром 15 мм и длиной 200 мм, вставленный под небольшим углом в отверстие на внутренней стороне теплообменника и тщательно обваренный. Длина свободной части инжектора, то есть находящейся вне трубы-теплообменника, должна составлять не менее 150 мм.


Сборка остова буллера

На ровной поверхности нужно собрать остов печи, уложив трубы-теплообменники одна на другую. Чтобы они не опрокидывались, в промежутки между ними нужно подкладывать бруски соответствующего размера. Подровняв конструкцию так, чтобы она была симметричной, и все выступающие части имели равную длину, теплообменники прихватывают электросваркой.


Заготовки перегородок раскраиваются при помощи картон-шаблона

После того как остов будет зафиксирован, нужно изготовить из картона шаблон нижней перегородки. Затем очертания шаблона переносятся на стальной лист толщиной 5 мм и деталь вырезается. Теперь её нужно установить на место и приварить к батареям труб сплошным швом.

Аналогичным образом изготавливается верхняя перегородка. Площадь проделанных в ней отверстий должна составлять 7% от всей площади детали. До передней стенки эта перегородка не должна доходить на четверть длины топки.


Просветы между трубами завариваются стальными полосами

Просветы между трубами в каждой батарее необходимо заварить деталями из листовой стали, для изготовления которых также предварительно создают картонные шаблоны. В этом месте сварной шов тоже должен быть сплошным.


Передняя стенка и дверца буллера

Применяя картонно-шаблонный метод, из стального листа нужно вырезать переднюю и заднюю стенки. При этом в каждой из них прорезается круглое отверстие: в передней — диаметром 350 мм (для установки дверцы), в задней — диаметром 110 мм (для дымохода).


Так выглядит тройник дымохода в сборе

Из трубы диаметром 110 мм нужно изготовить тройник дымохода. С одной стороны к нему приваривают несколько шпилек М8, на которые будет одеваться круглая заглушка — эта часть будет выполнять функцию конденсатосборника. В заглушку нужно вварить резьбовой патрубок под полудюймовый шаровой кран.

Круглую шиберную заслонку диаметром 90–95 мм нужно вырезать из листа толщиной 4 мм. Затем от неё отрезается четвёртая часть в виде сектора.


Поддувало и шибер

Просверлив на другой стороне тройника два соосных отверстия диаметром 8,5 мм, устанавливают в них ось заслонки — прут диаметром 8 мм. Один его конец должен быть достаточно длинным — в согнутом виде он будет представлять собой ручку. Остаётся приварить к оси шибер — и тройник можно объединять при помощи сварки с задней стенкой.

Дроссель в поддувале делается так же, как и шиберная заслонка. Само поддувало имеет вид гильзы диаметром 60 мм и длиной 100 мм. Учтите, что зазоров между дросселем в закрытом положении и стенками поддувала быть не должно — для этого их размеры должны полностью совпадать.

Чтобы воздушная заслонка не двигалась самопроизвольно, её оснащают пружинным механизмом.

Поддувало нужно приварить к дверце — диску диаметром 370 мм примерно в нижней трети. Перед этим в ней, разумеется, необходимо прорезать проём диаметром 60 мм.

Приступаем к изготовлению загрузочного люка. Он представляет собой кольцо из трубы диаметром 350 мм, которое приваривается к отверстию в передней стенке.


Чертёж дверцы буллера

Дверцу нужно оснастить газовым затвором. Он имеет вид двух концентрических колец шириной 4 мм, в зазор между которыми должна помещаться горловина люка. Проще всего эти кольца изготовить из трубы диаметром 350 мм, для чего необходимо выполнить следующие действия:

  • от трубы отрезают два кольца шириной 4 мм и разрезают каждое из них;
  • от одного из колец отрезают фрагмент длиной 50 мм и приваривают ко второму, как бы наращивая его;
  • остаётся снова заварить разрыв в каждом кольце, при этом первое уменьшится в диаметре, а второе — наоборот, увеличится на требуемую величину.

Кольца привариваются к дверце, после чего зазор между ними набивается асбестовым шнуром.

Чтобы предотвратить чрезмерный нагрев дверцы, изнутри к ней приваривают стальной диск с зазором в 3 мм. Он будет играть роль отражающего экрана. Не забудьте выполнить в этом диске отверстие напротив поддувала.

На заключительном этапе к дверце приваривают петли и замок, а к горловине люка — ответные части этих элементов. Замок на дверцу лучше установить эксцентриковый, тогда она будет закрываться абсолютно герметично.


Инжектор подачи воздуха в камеру дожигания

Заднюю и переднюю стенки нужно приварить к печи, после чего в переднюю стенку вваривают инжекционное устройство для подачи воздуха в камеру дожигания.


Нужную форму ножкам буллера можно придать при помощи трубогиба

Теперь к печи нужно приварить ножки такой длины, чтобы после её установки на место нижние выступающие концы теплообменников оказались на расстоянии в 200 мм от пола.

Последний этап — пробный запуск и окрашивание печи термостойкой краской.


Готовый самодельный буллер

Монтаж печи и установка дымохода

При установке печи Булерьян нужно придерживаться следующих правил:

  1. Агрегат должен стоять на несгораемой подставке, выступающей за его очертания не менее, чем на 300 мм в каждую сторону.
  2. Минимальное расстояние до стены — 1 м (для стен с несгораемой штукатуркой — 0,85 м).
  3. Пол перед печью в радиусе 1,2 м от дверцы должен иметь огнестойкую защиту. Обычно укладывают подушку из асбеста, а поверх неё — стальной лист толщиной не менее 1,5 мм.

К дымоходу буллера предъявляются особые требования. Они обусловлены тем, что из-за обильного дымообразования и низкой температуры выхлопа (120 градусов) в дымоотводящем канале образуется значительное количество высокотоксичного конденсата — его даже запрещено сливать близ участков со съедобной растительностью. Объем ядовитой жидкости от влажности дров не зависит: водяной пар образуется в топке даже при сгорании абсолютно сухого топлива — просто как результат окисления органических молекул.

В связи с этим внутренняя часть дымохода должна быть изготовлена из кислотоупорной нержавеющей стали. Если система дымоудаления расположена внутри дома, она должна быть полностью герметичной, иначе конденсат попадёт в помещение. Для полной безопасности дымоход лучше установить снаружи, соединив его с печью проходящим через стену горизонтальным отрезком.

Из-за сравнительно холодного выхлопа дымоход буллера нуждается в хорошем утеплении, иначе тяга будет очень слабой. По этой же причине трубу следует выводить на высоту не менее 5 м от низа топки.

Особенности эксплуатации

Чтобы буллер работал с максимальной эффективностью, топить его следует полностью высушенными дровами — влажность не должна превышать 10%. Сырую древесину можно подсушить прямо на печи.

Топится Булерьян так:

  1. Полностью открыв заслонку поддувала и шибер, в топку загружают хорошо высушенный легковоспламеняющийся материал — мелкий хворост, щепу, можно даже бумагу.
  2. Теперь нужно поджечь закладку и закрыть дверцу. На этой стадии печь работает в режиме горения и интенсивно прогревает остывшее помещение. Опытные пользователи так подбирают объем первой закладки, чтобы она превратилась в угли как раз к моменту установления комфортной температуры. Если дверца не прозрачная, следить за горением следует через поддувало.
  3. После прогорания первой закладки до углей на неё укладывают основное топливо — деревянные поленья, торфобрикеты или пеллеты. Дверцу закрывают, а заслонку поддувала поворачивают в положение, соответствующее желаемой мощности. Шибер нужно полностью закрыть. При этом печь выйдет на основной режим: тление топлива с частичным пиролизом.

Температура в топке при этом составляет 550–650 градусов, поступающий из теплообменников воздух будет нагреваться до 60–70 градусов. Корпус будет иметь температуру 50–55 градусов, а выхлоп — около 120 градусов.

Возможные ошибки

Крайне нерациональными являются попытки эксплуатировать печь Булерьян с повышенной мощностью — из-за низких теплоёмкости и теплопроводности воздуха большая часть образующегося при этом тепла будет уходить в дымоход.

Фирменный буллер нельзя топить углем — это топливо при сгорании даёт температуру в 800–900 градусов, от которой стенки печи быстро прогорают. К такому же результату приведёт постоянная эксплуатация данного агрегата в режиме горения с пламенем, на который он не рассчитан. Правда, иногда пользователи все же идут на это, так как при таком режиме работы конденсат образуется в меньшем объёме и, главное, он является гораздо менее токсичным.

Что касается самодельных буллеров, то здесь все зависит от используемых материалов. Толстые стенки из жаростойкой стали выдержат любой режим работы и любое топливо. Если же печь изготавливалась, как это часто бывает, из металлолома, то есть обычной конструкционной стали, то правила эксплуатации фирменных булеров распространяются и на неё.

Способы усовершенствования печи Булерьян

Самодельный буллер, ввиду своей неказистости, даже в самый скромный интерьер вписывается довольно плохо. Между тем сделать эту печь по-настоящему привлекательной можно при помощи очень простого приёма — обложив её камнем или кирпичом.

Такое решение не только повысит эстетические достоинства агрегата, но и даст практическую выгоду:

  • риск обжечься о корпус печи будет сведён к нулю;
  • кирпичная кладка будет играть роль теплоаккумулятора, благодаря чему печь некоторое время сможет греть дом даже после исчерпания топлива;
  • поры печного кирпича при нагреве выделяют водяной пар и при остывании снова впитывают его, благодаря чему в отапливаемом помещении все время поддерживается оптимальная влажность.

Наибольшей теплоёмкостью обладает шамотный кирпич, однако, из-за значительной теплопроводности его обязательно нужно обкладывать кирпичом керамическим.


Буллер, спрятанный в кирпичную «одёжку»

Возводить каменную или кирпичную оболочку следует вплотную к печи, а если где-то остаются щели, их нужно заполнить смесью из раствора и битого кирпича.

Обратите внимание! Надстройка не должна перекрывать входы и выходы воздушных теплообменников. Также важно избегать засорения их раствором. Для большей надёжности трубы на время работ следует забить полиэтиленом или ветошью.

Воздушно-конвекционную печь очень легко можно превратить в котёл с водяной рубашкой.

Для этого достаточно объединить входные и выходные отверстия теплообменников коллекторами и подключить их к системе отопления. При этом следует учесть, что теплоёмкость воды в 800 раз больше воздушной, поэтому для её нагрева интенсивность горения в топке приходится увеличивать. В таких условиях срок службы печи из обычной стали сильно сокращается.

А вот нагрев воды для хозяйственно-бытовых нужд буллер может осуществлять без всяких переделок. Достаточно два из его восьми теплообменников подсоединить металлическими гофрами к трубам, установленным внутри утеплённого бака с водой. Во время растопки печи вода быстро нагреется, после чего её температура будет поддерживаться на уровне 60–70 градусов.

Правильное обслуживание

Как любую твердотопливную печь, буллер нужно своевременно очищать от сажи. Для этого агрегата это особенно важно, так как копоть откладывается в нём и в дымоходе довольно быстро. Она уменьшает просвет дымоотводящего канала, препятствует передаче тепла стенкам топки и воздуху в теплообменниках (является хорошим теплоизолятором), и главное — может вспыхивать внутри дымохода, приводя его в негодность и создавая угрозу пожара.

Часто рекомендуемый способ удаления сажи — её выжигание. Метод весьма пожароопасен, к тому же в случае с печью Булерьян является абсолютно не применимым — не рассчитанный на высокие температуры агрегат от таких процедур очень быстро выйдет из строя.

Лучше удалять смолу и сажу из буллера самым простым и бесхитростным способом — при помощи скребка и щётки. Нагар в топке можно счистить шпателем, а в узких и труднодоступных местах — стамеской.

Очистку дымохода осуществляют через отверстие конденсатосборника в тройнике, сняв с него заглушку. Можно подобраться и с другой стороны — через крышу. Второй вариант удобнее, так как вместо длинного наращиваемого шеста можно использовать верёвку, опуская на ней груз с прикреплённой к нему щёткой или круговым скребком.

Следует ещё раз подчеркнуть, что печь и дымоход обрастают сажей довольно быстро. Если буллер постоянно эксплуатируется в режиме длительного горения, то удалять копоть нужно каждые 7–10 дней.

Видео: установка и первый запуск прибора для отопления

Одно из достоинств печи марки Булерьян — простота конструкции — оказалось весьма на руку домашним умельцам. Как видно из нашей статьи, самостоятельно изготовить копию этого агрегата, обладающую вполне приемлемыми характеристиками, совсем несложно. Недорогое устройство отлично подходит для помещений с непостоянным пребыванием людей. Что касается жилых объектов, то их владельцам лучше раскошелиться на пиролизный котёл или кирпичную печь. Буллер же можно использовать для форсированного прогрева, пока основной агрегат растапливается.

Оцените статью:

Поделитесь с друзьями!

Как топить Булерьян – личные советы

Автор: Игорь Верников, опубликовано 03/07/2012

Еще статьи из раздела Все о печах

Всем знакомы отопительные печки длительного горения Булерьян. Прочитав о них столько положительных отзывов, хочется добавить немного «от себя». К тому же отопительная тема особенно соответствует моменту в зимнее время.

Особенности работы Бренеранов многим известна. Подкрепив знания о печи положительными отзывами, наши соотечественники с удовольствием приобретают этот результат инженерной мысли. Ожидая от него слишком многого.

Теория сгорания и минусы топки Булерьян

Если разобраться в работе отопительных печей длительного тепловыделения, так называемых Булерьянах (Бренеранах). Это попросту рядовые непримечательные буржуйки с повышенным КПД, за счет большой площади теплоотдачи. Дрова в Булерьяне не горят, а как бы истлевают и у этого процесса есть куча минусов - об этом чуть позже.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Многие считают что проблема решена с помощью трубок дожига, но конструкторы проектируют печь чтобы она экономила топливо, а не сжигала уложенную стопку за минуты. Значит трубки - малоэффективны.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус - печь часто засоряется.

Читаем инструкцию

Многие попросту загружают поленья в новый Белерьянчик и начинают топится. А вот почитать инструкцию и узнать, как топить Булерьян мало кто решается.

При прочтении инструкции по эксплуатации важно заметить: использовать нужно желательно хорошо просушенные дрова. Влажность топлива не должно превышать 18-30%. Этот результат достигается только при помощи камерной сушки.

Такие строчки написаны в инструкции большинства производителей.

Боремся с болячками печей Булерьян

В первое время использования любой дымарь доставляет одно удовольствие. Маленькие размеры. Быстро нагревает комнату. Удобная дверка для закладки топлива. Дров хватает на длительное время.

Но, со временем печка все хуже и хуже начинает растапливаться, тяга пропадает, а шибер на отрез отказывается закрываться. Значит, пришло время первой чистки.

Первое что приходит на ум – это топить печь осиновыми дровами. Но эффект от них слабый. Если печурка забита это уже не поможет.

Далее на ум приходит печку прожигать, при полностью открытом зольном ящике. Трубы нужно разогревать до очень высоких температур, буквально до красна, чтобы смола сгорела. Один мой знакомый подсовывал в зольник шланг от кислородного баллона при этом печь разогревалась почти до красна. Но это огромный риск. Хотя  результат был.

К сожалению, с дымарем мало что можно сделать. Но ужиться с капризными отопителями можно.

Практические советы - как использовать Булерьян

Руководствуясь опытом по использованию и более того изготовлению, хочется дать некоторые рекомендации:

  •  Собирайте трубы дымохода против хода движения газов, а не по ходу, как советует производитель. Это поможет сохранить ваше напольное покрытие в целости от древесных смол, вытекающих из каждого отверстия в печке. Тогда они смогут возвращаться обратно к дымоотводу, и сгорать.
  • Соблюдайте правила пожарной безопасности, не пренебрегайте ими, при организации помещения возле печи.
  • Последуйте инструкции и обеспечьте легкую разборку и сборку трубы, для легкого доступа при чистки от копоти и смол.
  • Настройте работу вашего Булерьяна, под себя. Определите приемлемую температуру ее горения. Периодически осматривайте верхнюю часть трубы на наличие смоляных наростов.
  • Подберите подходящий для вас режим топки. Наибольшее время горения, помноженное на минимальную степень засора дымохода. Оптимальное соотношение достигнуто, если вы прочищаете печь два раза в сезон.
  • Просушивайте дрова над печью, прежде чем закинуть их внутрь.



Используйте в качестве топлива кроме поленьев брикеты из щепы и опилок. Они немного упростят печку в использовании. Сделают топку дешевле.

В заключение…

Статья написана для людей, которые в зимнее время топят Булерьян круглые сутки. Дачникам выходного дня статья не будет полезна. Все мои наблюдения и советы являются личным мнением и не претендуют на официальную инструкцию как топить Булерьянчик.

Инженеры постоянно внедряют в согреватели что то новое. Устройства рассредоточивающее горючие газы по печи равномерно. Еще у Бренеранов появилась индивидуальная точная регулировка режима горения дров.

Если в вашей любимице есть какие то нововведения то обязательно напишите свой комментарий под статьей я думаю это будет очень полезно.

Мира вашему дому. Тепла и уюта вам.

Печи Bullerjan - устройство, принцип работы и преимущества печей Булерьян, правила безопасности при эксплуатации печей Бреннеран, фото и видео.

Для обогрева подсобных помещений или жилых строений небольшой площади и временного проживания их хозяева стараются выбрать недорогой, но эффективный вариант. Ранее выходом в подобных ситуациях считались буржуйки, но их малый КПД явился причиной поиска новых способов решения этой проблемы. Эффективным отопительным агрегатом, который при желании можно изготовить самостоятельно, является печь Bullerjan (Булерьян, Бреннеран). Преимуществами этих установок, по сравнению с обычными буржуйками, являются более высокий КПД и то, что при их работе не происходит сжигания воздуха в помещении.

Устройство отопительных агрегатов Булерьян

Агрегаты длительного горения Булерьян являются цельнометаллической конструкцией с вваренными трубами. Эти трубы обеспечивают принудительную конвекцию нагретого в печи воздуха и способствуют равномерному распределению тепла по площади отапливаемого помещения. Работа печи основана на использовании обычных физических законов, по которым с пола в печь постоянно поступает холодный воздух, а нагретый поднимается вверх.

Все трубы плотно соприкасаются с топкой, благодаря чему воздух в них быстро нагревается до 120˚С.  Самая маленькая модель Булерьян  способна пропустить за одну минуту до 5 м3 воздуха.

Внимание! Несмотря на высокую производительность печи, её поверхность остаётся тёплой и не способной обжечь.

Принцип работы установок Булерьян

В основу работы отопительных печей данного типа заложен принцип двухстадийного сгорания топлива. Газогенераторные печи (или печи длительного горения) Булерьян могут работать в двух режимах – быстрого обогрева или газификации. Благодаря такой конструкции такие печи могут сначала быстро нагреть помещение, а затем поддерживать требуемую температуру в режиме минимального расхода топлива.

Основные этапы работы печи в газогенерирующем режиме:

  • При переводе отопительного агрегата в режим газогенерации дрова медленно тлеют. Такой эффект достигается с помощью задвижек, уменьшающих доступ воздуха в топочное пространство и частично перекрывающих выход продуктов сгорания в дымоход.
  • Топливные газы, которые выделяются при сжигании топлива в первой камере, поступают во вторичную камеру сгорания. Этот отсек оборудован инжекторами-дожигателями с калиброванными отверстиями. В них впрыскивают воздух, благодаря которому воспламеняются несгоревшие топливные газы. В камере дожига сгорает примерно 90% мелких частиц, содержащихся в дыме, что предотвращает их выброс в атмосферу.

В качестве топлива для данных печей можно использовать, помимо дров, торфяные брикеты, древесные и бумажные отходы, шелуху семечек.

Внимание! Каменный уголь и кокс для отопительных установок Булерьян не применяют.

Преимущества газогенераторных теплогенераторов Булерьян

Растущая популярность печей данного типа объясняется рядом важных преимуществ:

  • На одной закладке не колотых дров печь в режиме газификации может работать в течение полусуток, а дрова сгорают полностью, до последнего уголька.
  • На дверце топки устанавливается регулятор мощности, а на дымовой патрубок – регулятор-газификатор. Эти устройства позволяют управлять процессом тепловыделения, устанавливая требуемую температуру и время горения.
  • Агрегаты Булерьян от производителя оснащены большой дверцей и вместительной топкой, что позволяет использовать поленья больших размеров.

Внимание! Для данных печей целесообразно применять круглые поленья максимального размера, которые можно поместить в топочное пространство.

  • КПД агрегата составляет 80% и более.
  • Дополнительным преимуществом установок длительного горения модели Булерьян является возможность отапливать с его помощью не одну комнату, а несколько. С этой целью используют гибкие металлические рукава.
  • Определённые модели печей Булерьян могут совмещаться с отопительными контурами с жидким теплоносителем. Агрегат Булерьян, предназначенный для работы с водяным контуром, имеет в своём названии приставку «аква».

Правила безопасной эксплуатации печей Булерьян

Поверхность теплогенераторов данного типа, по сравнению с прочими отопительными агрегатами, отличается низкой температурой. Данный факт гарантирует их высокую пожарную безопасность. Однако пренебрегать дополнительными мерами защиты не следует. Для их обеспечения потребуются следующие мероприятия:

  • Печь должна быть удалена от деревянных конструкций и прочих легковоспламеняющихся поверхностей на расстояние не менее 1,5 метров.
  • Отопительный агрегат должен устанавливаться на подставку, изготовленную из несгораемых материалов. Высота такой подставки должна быть не менее 200 мм, оптимально – 500 мм. Такая подставка, чаще всего, представляет собой кирпичную кладку или изготавливается из металла.
  • Регулярно, примерно 2 раза в год, вентиляционные каналы необходимо очищать от сажи и конденсата.

Области использования отопительных агрегатов Булерьян

Эти печи являются прекрасным вариантом для обогрева гаража, дачи, зимних теплиц, мастерских, поскольку такой агрегат нагревает помещение практически моментально. Булерьян прекрасно подходит для строений, оборудованных основной отопительной системой, требующей более длительного времени для вхождения в полноценный рабочий режим.

Для каждого конкретного помещения, в зависимости от его размеров и предъявляемых к отопительному агрегату требований, можно подобрать наиболее подходящую из пяти модификаций, представленных в продаже. Также существуют две модификации печей-каменок для бань.

Внимание! Торговая марка «Булерьян» сменила своё название на «Бреннеран».

Российским аналогом печи Бреннеран является агрегат длительного горения «Синель». По своим характеристикам эти агрегаты очень близки. Отличием является более тонкий металл, используемый для производства «Синели». Печи «Синель» выпускаются в четырёх модификациях по мощности и предназначаются не только для обогрева помещения, но и приготовления пищи.

Установка печи Булерьян: требования и рекомендации

Быстро решить проблему отопления поможет конвекционная печь булерьян. Она идеальна для обогрева ангаров, складов, подсобных помещений. Хорошим решением станет установка печи булерьян в загородном доме.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.

Как правильно поставить булерьян на даче?

Pechnoy.guru поможет вам разобраться, как установить печь булерьян своими руками.

к содержанию ↑

Этапы

Установка системы отопления включает следующие этапы:

  1. выбор места
  2. подготовка основания;
  3. изготовление подставки;
  4. сборка системы дымохода;
  5. монтаж котла на подставку;
  6. подключение к дымоходу;
  7. пробный розжиг.
к содержанию ↑

Выбор места

Как установить печь булерьян правильно? Важнейшее требование — обеспечить свободную циркуляцию воздуха в помещении. В противном случае, неизбежно появление неотапливаемых зон. Учитывая этот критерий, будем выбирать место для монтажа печи.

Вот ряд правил:

  1. Должна располагаться на первом этаже, в самом просторном помещении.
  2. Корпус печи нагревается свыше 300 градусов Цельсия. Следует максимально обезопасить себя и близких от возможных ожогов, установив защитный кожух.
  3. В стесненных условиях установку можно произвести в углу комнаты. Если места достаточно и конвекционная печь не будет мешать передвижению, ее располагают в центре помещения.
  4. Минимальное расстояние до стен — 300 мм. Стены надо защитить несгораемым материалом.
  5. Перед топкой должен остаться пяточок 1,5х1,5 метра. Во избежание пожара, положите на него металлический лист.

Вот удачные примеры правильной установки булерьяна:

Пример установки 1

Здесь она расположена в центре просторного помещения. Защитный кожух обеспечивает должную безопасность. Благодаря отверстиям в кожухе, обеспечена оптимальная циркуляция воздуха.

Пример установки 2

А эта конвекционная печь уютно расположилась у стены. Установка произведена на оптимальной высоте от уровня пола. Выдержаны необходимые расстояния до стены и ближайших предметов. Покрытие пола не сгораемое, поэтому металлический лист перед топкой не обязателен.

В этом примере пол и стены защищены специальными листами. Дымоход выводится через крышу.

к содержанию ↑

Материалы и инструменты

Чтобы самостоятельно смонтировать отопительную систему булерьян, нам понадобятся следующие инструменты:

  • сварочный инвертор;
  • угловая шлифмашинка 125 мм;
  • разный подсобный инструмент.

Список материалов более длинный:

  • лист металлический, толщиной 10 мм;
  • уголок металлический 50х50х5;
  • сварочные электроды или проволока;
  • диски отрезные и шлифовальные для угловой шлифмашинки;
  • ветошь, другие подручные материалы.
к содержанию ↑

Нормы пожарной безопасности

  • Перед топкой оставить свободное пространство 1,5х1,5 м, защищенное несгораемым материалом (рекомендуем использовать металлический лист толщиной 3-6 мм).
  • Расстояние до стен, защищенных несгораемым материалом — не менее 300 мм, до любых воспламеняющихся предметов — не менее 600 мм.
  • Корпус печи укрыть защитным кожухом.
к содержанию ↑

Фундамент и подставка

Дополнительный фундамент не требуется. Оптимальный забор холодного воздуха снизу будет обеспечен при установке печи на расстоянии не менее 200 мм от пола. Это позволит максимально использовать КПД от процесса пиролиза.

Сначала изготовим подставку. Следуем пошаговой инструкции:

  • Тщательно замеряем габариты самой печи. К полученным значениям прибавляем 6 см к длине, 6 см к ширине (диаметру булерьяна). Получаем габариты подставки.
  • Отрезаем 6 кусков уголка по размеру «длина + 6 см» и 2 куска по размеру «ширина + 6см».
  • Высоту принимаем 30 см. Отрезаем 4 «ножки».
  • Отрезаем 2 куска по размеру «ширина + 10 см»
  • С помощью сварочного аппарата собираем подставку.

Выглядит это примерно так:

Также можно использовать кирпичную подставку:

к содержанию ↑

Варианты монтажа дымохода

Существуют два варианта установки дымохода для печи булерьян:

  1. Традиционный — применяется непосредственно при постройке дома. Труба дымохода проходит вертикально, через все перекрытия. Расположение дымохода не может быть изменено без капитальных разрушений. Плюс заключается в отсутствии горизонтальных участков.
  1. Коаксильный — основное преимущество в том, что такая система отопления может быть смонтирована после постройки дома. Обеспечивает более эффективный, по сравнению с традиционным, отвод продуктов горения. С точки зрения пожарной безопасности, является более предпочтительным. Существенно экономит место.
к содержанию ↑

Как развести тепло по комнатам?

Качественно спроектировать, рассчитать и выполнить сложную систему отопления для большого загородного особняка могут только профессионалы. Нам же нужно обогреть несколько соседних комнат в небольшом дачном домике. С этим вполне справимся своими силами.

Разводить тепло по комнатам будем с помощью металлических гофрорукавов. Следуем простой инструкции:

  • замеряем внешний диаметр труб булерьяна;
  • закупаем нужное количество гофрорукавов из аллюминия, внутренний диамметр которых на пару миллиметров больше внешнего диаметра труб булерьна;
  • соединяем гофрорукава между собой будем с помощью специального термостойкого скотча;
  • перфоратором со специальной насадкой (фрезой) делаем отверстия нужного диаметра в стене комнаты, куда мы должны подвести обогрев;
  • подводим гофрорукава к отвертиям, с противоположной стороны закрываем металлическими решетками.

Разведение тепла

Еще вариант

Разводка большого булерьяна

Планировать систему отопления нужно еще на стадии проектирования дома. Это позволит предусмотреть необходимые вентиляционные каналы для прокладки воздуховодов. Таким способом можно обогреть дом любой площади. Особенно актуально это для дома в несколько этажей.

к содержанию ↑

Можно ли обложить кирпичом и как это сделать?

Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус — любые преграды препятствуют свободной конвертации воздуха.

Два простых способа этого избежать:

  1. Отверстие под топку должно находится на 40 см выше пола.
  2. Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.

Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.

Облицовка кирпичом — чисто архитектурный прием, который позволяет наиболее удачно вписать конвекционную печь в интерьер жилого помещения. С помощью кирпича удобно стилизовать печь под камин. Это преобразит интерьер, сделает его более роскошным и пафосным. Благодаря отделке, дизайнер может сделать камин центром композиции.

к содержанию ↑

Вывод

Преимущества печи булерьян перед другими источниками очевидны:

  • высокий КПД (около 80%)
  • увеличенный срок сгорания топлива и, как следствие, его экономия
  • небольшие габаритные размеры
  • не требует устройства сложной системы дымохода
  • можно смонтировать самостоятельно, после постройки дома
  • достаточно высокая мощность
  • быстрая теплоотдача

Но есть и минусы:

  • Работает только на твердом топливе. Жидкое и газ использовать не получится.
  • Не способна аккумулировать и накапливать тепло, в помещение будет поступать теплый воздух пока печь не прогорит. Потом снова нужно будет добавить топливо.
  • Относительно высокая стоимость.

Конвекционную печь булерьян нужно использовать, когда:

  1. Вы присутствуете на даче не постоянно;
  2. Отопление вам требуется время от времени;
  3. Обогреть холодное помещение нужно как можно быстрее.

С этими задачами булерьян справится успешно. Конвекционная печь способна обогреть просторную комнату, а также несколько соседних. Очень поможет для обогрева склада, теплицы, бани, сарая.

Лучше приобретать заводской вариант немецкой сборки. Он достаточно надежен, безопасен и эстетичен. Толстый металл не прогорит, прослужит десятилетия. Эконом-вариант такой печи можно изготовить самостоятельно.

Система отопления вполне конкурентоспособна в самых жестких климатических условиях. Благодаря экономии топлива и высокому КПД, не требует больших затрат при эксплуатации.

устройство, принцип работы, делать ли своими руками, установка и эксплуатация

Печь булерьян (bullerjan, buller, буллер, бренеран) изобрели вовсе не простые канадские парни, как кое-где утверждают, а достаточно компетентные специалисты-теплотехники. Остальное в истории буллера верно: придумали его действительно в Канаде для нужд лесорубов и более по наитию, не мудрствуя лукаво. Получилось неплохо, на вид эффектно, и желающих сделать буллер самостоятельно более чем достаточно. О некоторых препонах и тонкостях, которые могут встретиться на этом пути, и написана настоящая статья.

Немного истории

Лес в Канаде валят не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Лесоповал производят более в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубки минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие застывали в сосульки. Комфорта и вообще цивилизации в лесной глуши – ноль. Поэтому лесорубам требовалась отопительная печка, которую можно было возить с собой, не загромождая кузов, и руками занести в жилой вагончик. А жилье на 20-30 кубов эта печь должна была прогревать максимум за 20 мин. Топливо бросовое: ветки, щепа. Топка большая, чтобы можно было совать туда куски толстых корявых кряжей. Время работы с одной закладки топлива – не менее 8 час. Куда там ночью вставать и подтапливать, когда за день наломались до боли в костях.

В зависимости от погоды и сезона тепловую мощность нужно регулировать. Регулировка должна быть простой, чтобы ее мог производить человек необученный или после разового вводного инструктажа.

В то же время печка должна была быть недорогой и достаточно технологичной. Требующая электропитания электроника, да и вообще автоматика, исключалась: малейшая поломка в тайге может стоить жизни целой бригаде. Также исключалось применение дорогих и требующих специального оборудования спецсплавов: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Дополнительные требования выдвигались к безопасности эксплуатации. Во-первых, образование угара должно быть исключено при любом режиме топки и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спросонья и «с бодуна», не обжечься до потери трудоспособности. Говорят, канадские лесорубы умеют гнать самогонку из сосновых шишек. Называется она sterno.

Устройство буллера

Схема печи булерьян

Схема печи булерьян

За основу канадские инженеры взяли давно известную и хорошо зарекомендовавшую себя схему стального конвекционно-трубного воздушного котла медленного горения; в просторечии – печи-калорифера. Так появилась конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде патрубка с поворотной заслонкой – дросселем. Дроссель регулирует мощность печи. Иногда его рукоять снабжают шкалой, проградуированной в градусах наружной температуры, и передвижным упором-ограничителем. В то же время дроссель можно перекрыть наглухо, если печь необходимо погасить или пресечь тягу, чтобы помещение не выстуживалось.

Далее следует обширная топка с криволинейным стенками. В них на 2/3 диаметра утоплены батареи труб теплообменника. В этих 2/3 первая изюминка буллера. При таком соотношении обеспечивается отдача воздуху в трубах 70% выделяющегося в топке в режиме тления тепла. Еще 10% растекаются по металлическому сварному телу печи и греют воздух помимо них. При температуре в помещении 20-25 градусов и тепловой мощности в 10-20 кВт для этого требуется температурный градиент в 40-45 градусов, т.е. тело печи будет нагрето до 60-65 градусов. 5 градусов дадут некоторый запас безопасности.

На 1/4 высоты топки от низа располагается горизонтальный решетчатый под из толстой, не менее 4 мм, стали, или решетка из чугунных колосников. Вверху, также на 1/4 высоты топки, но уже от верха, в топку вварена неполная по длине горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 длины топки. В перегородке проделаны отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% от площади пода).

Забор воздуха для дожигания осуществляется из топочного пространства. Отдельные продухи для вторичного воздуха не предусмотрены. Доля воздуха, отбираемого дожигателем от топки, автоматически меняется в зависимости от свойств топлива и режима топки. В этом второе отличие буллера от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выходят в «боров» или «чушку» – горизонтальную часть дымохода длиной 0,8-1 м. Боров для булерьяна обязателен, он несколько притормаживает догорание отходящих газов. Зачем так нужно, будет рассмотрено несколько ниже.

Сразу после заворота дымохода вверх в нем установлен шибер (дымовой дроссель), которым переключают режим горения. Т.к. теплоемкость тела буллера, в отличие от кирпичной печи, мала и на теплопередаче в помещение почти не сказывается, вьюшки, полностью перекрывающей дымоход (и создающей опасность угара при небрежном или неквалифицированном пользовании), не предусмотрено.

Шибер буллера

Шибер буллера

Диаметр дымохода равен или на 10-20% больше такового поддувального патрубка, а в заслонке шибера вырезана четверть (см. рис.) Поэтому, как ни крути дроссель с шибером, тяга не прекратится и угар, даже если он и образуется, в помещение не пойдет, а вылетит в трубу. При указанном соотношении диаметров поддувала с дымоходом и 25% площади отверстия холостого хода в шибере буллер безопасен, даже если забыть закрыть дверцу топки. Правда, при этом почти все тепло вылетит наружу.

Над шибером располагается третий важнейший элемент буллера – экономайзер. Вообще-то экономайзер это устройство, подогревающее остаточным теплом дымовых газов поступающее в котел рабочее тело – воду, воздух. Но в данном случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошенько изолированный по теплу: 40-50 мм асбеста или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере и догорают окончательно дымовые газы: сердцевина газовой струи в борове не успевает слишком остыть, отраженное от стенок экономайзера ИК усиливает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарникам этот эффект знаком как перескок пламени.

Вспыхнувший в экономайзере газ стремится расшириться, но в ограниченном объеме ему некуда. Образуется газовая пробка, тоже хорошо знакомая строителям и владельцам неграмотно сконструированных печей. Горение в топке утихает, пробка остывает, проскакивает, горение снова усиливается – булерьян, пыхтя то чаще, то реже, автоматически подстраивается под качество топлива и положение воздушного дросселя.

Говорят, что идея эта осенила одного из разработчиков, глядя на коллегу, усиленно пыхтящего трубкой. Коллектив конструкторов пытался решить проблему устойчивости режима горения при низкой температуре в топке. Удержаться на грани тления и пламени не удавалось, пока не ввели автоколебательный режим сгорания. Так каноэ, если грести попеременно одним веслом то с одного, то с другого борта, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него – от силы 60% с чем-то.

Иногда, даже часто, вследствие некоторых особенностей буллера (о которых будет сказано далее), его эксплуатируют без экономайзера, усиливая горение и мирясь с пониженным, но все-таки неплохим КПД. Но тогда хорошая фирменная печь живет всего 2-3 года. Почему? Об этом также далее по ходу изложения.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

54654684Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Делать ли самому?

Правильно изготовленный самодельный буллер

Правильно изготовленный самодельный буллер

Прежде чем переходить к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, нужно остановиться на вопросе: а стоит ли делать буллер своими руками? Причина – прежде всего продажная цена готовых фабричных. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары-тройки гибочных шаблонов и сварочных кондукторов. Материал изделия – хоть металлолом.

Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время оборудование, обычное для походной реммастерской, дома, в гараже или на дачном участке не держат, хотя бы из-за отсутствия подходящих площадей. А заказывать поштучно гнутые довольно большие детали из толстого металла обойдется куда дороже.

Пожалуй, единственное исключение – если мастер-самодельщик работает на захолустном провинциальном заводике, где большая часть технологического оборудования все равно простаивает. А руководство «по-советски» позволит ему в свободное время использовать станочный парк, да еще и разрешит порыться на свалке, подобрать заготовки. Хотя при теперешних ценах на металлолом это вряд ли.

На такой случай дадим совет: не соблазняйтесь для батарей узкими водопроводными трубами. Минимальный диаметр воздуховодов – 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с «частоколом» вряд ли окажется экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции приведен на рис. ниже, а пример правильно выполненного самодельного буллера – на рис. справа в начале раздела.

Чертеж ошибочно сконструированного буллера

Чертеж ошибочно сконструированного буллера

Видео: обзор самодельного булерьяна

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

Варианты установки буллера в помещении

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

  • Расстояние от обычной стены – не менее 1000 мм.
  • Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
  • В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
  • Выход подставки за контур печи – не менее 300 мм во все стороны.
  • Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Водяные буллеры

Водогрейный котел-булерьян

Водогрейный котел-булерьян

А нельзя ли такую, действительно хорошую, печку, приспособить для водяного отопления? Можно, и водяные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис), поневоле вспоминается высказывание выдающегося советского строителя подводных лодок о проекте гигантского атомного подводного ракетоносца типа «Акула», еще известного как «Тайфун»: «Это яркий пример победы техники над здравым смыслом».

Авторы «водобуллеров» забывают, или игнорируют, исходя из требований рынка, что булерьян изначально создавался как печь воздушная. А теплоемкость воды в 800 раз больше таковой воздуха. Чтобы отходящие газы успели передать ей свое тепло, их нужно запутать в лабиринте водогрейного регистра. А в булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создать совсем другую печь.

Единственный способ нагреть буллером воду для отопления – интенсифицировать горение в топке. Но при этом, как рассмотрено выше, неизбежно упадет КПД.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, есть у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом снимке (см. рис. слева ниже), и при интенсивной топке на быстрый разогрев температура воздуха в соплах батарей не выше 160 градусов.

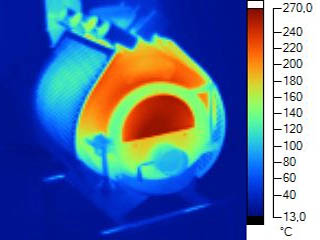

Тепловой снимок печи булерьян

Тепловой снимок печи булерьян

Теперь наденем на две трубы самые обычные металлогофры и подключим их к трубам, проходящим через котел ГВС. Горизонтально, вертикально – все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л изолирован ЭППС толщиной в 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-л электробойлеры ставят ТЭНы на 3,5-5 кВт.

Такая система хороша и тем, что безо всякой автоматики вскипание воды абсолютно исключено. Вспомним школьную физическую задачку для особо (без кавычек) одаренных и смекалистых: как нагреть воду ровно до 100 градусов, не давая ей закипеть?

Ответ таков: взять кастрюлю, положить в нее деревянные чурбачки для теплоизоляции. Поставить на них другую кастрюлю, поменьше. Налить в обе кастрюли воды, поставить на огонь. Вода во внешней кастрюле закипит, но ее температура выше 100 градусов не поднимется, т.к. тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле тоже нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и теплота, необходимая для испарения воды, во внутреннюю кастрюлю перейти не сможет. Вода в ней нагреется точно до 100 градусов безо всяких признаков кипения.

Применительно к случаю с «водобуллером» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего вскипание воды. При подходе ее температуры к 100 градусам воздух в теплообменнике будет стремительно остывать, температурный градиент приближаться к 0, и вода никогда не закипит.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
  2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
  3. Можно раз навсегда забыть о свищах и протечках.
  4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
  5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
  6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
  7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
  8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
  9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Видео: булерьян и отопление гаража

Буллеры без труб

Профессор Иннокентий Николаевич Бутаков (не путайте с Александром Владимировичем Бутаковым, тоже профессором, но юристом) еще в 20-х годах прошлого века изобрел фактически булерьян, приделав сверху к буржуйке с тепловым экраном дожигатель. Ныне печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами. Их технические характеристики и принцип действия схожи, как однояйцовые близнецы, но сделать самому «Бутакова» гораздо проще, как видно из рисунка.

Конвекционная печь Бутакова

Конвекционная печь Бутакова

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь "Огонь батарея"

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

А что в нем плохо?

5465468468Да, видимых недостатков у буллеров не видно. Их так и называют: печь без недостатков. Но один подспудный все же есть, и серьезный.

Любое органическое топливо сгорает, выделяя т. наз. реакционную воду. Она полный аналог метаболической воды, образующейся в живых организмах: выделяется при расщеплении органических молекул. Из-за низкой температуры в топке реакционной воды в выхлопе булерьяна больше, чем у других печей медленного горения; в них эта вода частично участвует в пиролизе.

Второй момент – минеральные составляющие древесины. Продавцы буллеров преподносят как достоинство тот факт, что дрова в буллере сгорают, не оставляя даже золы. Но зола в дереве есть изначально, и в буллерах зольные частицы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки не разложившихся до конца органических молекул. Все это вместе взятое уменьшает КПД буллера всего на 5-7% и по объему составляет такую же долю его выхлопа. Но для бытовых булерьянов эти проценты оказываются поистине убийственными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 на выхлопе, то он покажет КПД в 80%. У булерьяна те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымоходе и бесследно рассеивается в атмосфере. Зола оседает на под топки. Откуда ее приходится время от времени выгребать. В ее составе – чисто минеральные соли, пригодные на удобрение. Органические радикалы котел также образует в небольшом количестве, но они уже в 1-2 м от устья дымохода окисляются кислородом воздуха до углекислого газа и воды, т.к. они образовались при высокой температуре и очень легкие, небольшого молекулярного веса

Не так в буллере. Реакционная вода сразу за экономайзером выпадает в конденсат. Каждая его капелька – свернутая в комок тонкая пленка, а физико-химия тонких пленок разительно отличается от нее же для массивных агрегатов вещества. И тут же – зольные частицы, тяжелые органические радикалы. В результате в отстойник оседает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Этот отстой (без кавычек) нужно куда-то девать. Оставить открытым конец «трубы, которая до земли» – постепенно подмоет фундамент, а овощи с огорода есть нельзя будет. Потихоньку выносить и выливать – свойства шламоконденсата булерьяна таковы, что от СЭС и экологов это не скроется, со всем вытекающим.

Поэтому буллеры называют еще тепличными печами. Их в оранжереях чаще всего ставят без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи – продукция высокорентабельная, тут накладно не будет не только с худшим КПД мириться, но и всю печку через год-два-три менять.

Установка буллера без экономайзера

Установка буллера без экономайзера

Правда, выхлоп такого буллера все равно попахивает, но теплицы с оранжереями и сами по себе выделяют метан, этилен и прочее в том же духе. Поэтому по санитарным правилам их нельзя строить вблизи жилых строений, так что дымок от буллера даже отдельного «решения вопроса» не требует.

Некоторые ушлые цветоводы, особенно в бедных водой местах, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветами ядовиты сами по себе, ставят буллеры по полной схеме, а шламоконденсат, чуть профильтровав, запускают в системы капельного полива. Однако помидорно-клубничные эксперименты такого рода всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Способы утилизации шламоконденсата пока не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя законодательство и санитарные правила ничего о печном отстое специально не оговаривают, оранжерейную печку лучше все-таки поставить в оранжерее. А дома, для себя, поднапрячься уж и смонтировать двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи булерьян

Установка буллера без экономайзера Загрузка...

Обсуждение темы "Печь булерьян"

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Рекомендации, какие дрова лучше для Булерьяна и как правильно топить печь Булерьян

выбор дров и правила топки Булерьяна
    Содержимое:
  1. Чем топится Булерьян
    1. Какими дровами топить
    2. Можно ли топить углем
    3. Можно ли топить отработкой
    4. Можно ли топить брикетами
    5. Можно ли топить опилками, щепой и корой деревьев
    6. Можно ли топить пеллетами
  2. Как топить Булерьян
    1. Какой расход дров у Булерьяна
    2. Как правильно закладывать дрова в печку Булерьян
    3. Как уменьшить расход дров в Булерьяне
  3. Распространенные проблемы эксплуатации

Можно встретить множество положительных и отрицательных отзывов о газогенераторных печах Булерьян (Bullerjan). Некоторые отзываются о них как об экономичном и производительном оборудовании. Другие, напротив, утверждают, что положительные характеристики печей явно преувеличены. Такая разница в отзывах в основном связана с неправильной эксплуатацией печей, в частности, неправильным выбором топлива.

В технической документации указывается, что использовать для Булерьяна лучше дрова, или топливные брикеты. Причем, к топливу предъявляются определенные требования, касающиеся его влажности и процента зольности.

Чем топится Булерьян


Чтобы научиться правильно топить печь Булерьян, потребуется совсем немного практики и соблюдение рекомендаций производителя. В инструкции по эксплуатации указывается длина и сорт дров, процент влажности. Если соблюдены все условия эксплуатации, время горения, от одной закладки, увеличивается до 6 часов.

Какими дровами топить


Дрова для Булерьяна тщательно отбираются, в согласии с требованиями. Строгие нормы объясняются принципом работы, используемым в процессе работы оборудования.

Для газогенерации необходимо создать определенные условия в топочной камере: высокую температуру и ограниченное поступление кислорода, отсутствие влаги. Соответственно, если топить сырыми дровами, Булерьян будет работать как обычная стальная печка.

Существуют определенные рекомендации относительно качества и типа дров:

  • Виды дров, которыми можно топить Булерьян – подойдут любые лиственные сорта. Не стоит использовать дрова хвойных пород деревьев. Высокое содержание смол приведет к быстрому выходу из строя печи и засорению дымохода.
    Если топить печь «фруктовыми» дровами (вишня, яблоня, груша и т.д.), теплоотдача будет низкой, соответственно увеличиться расход топлива. Оптимально протапливать топку твердыми сортами древесины: дубом, акацией и т.д.колотые дрова
  • Топливо для особых целей – привлекательным свойством ольховых дров является способность удалять смолянистые отложения с внутренней поверхности дымохода. Достаточно время от времени протапливать печь ольхой, чтобы обеспечить нормальную тягу и производительность.
  • Максимальная влажность дров не больше 20%.

Дрова являются лучшим топливом для Булерьяна, но при необходимости допускается протапливать печь альтернативными видами энергоносителя.

Можно ли топить углем


Согласно инструкции по эксплуатации, топить одним углем категорически запрещается. В чем заключается проблема? У печки отсутствуют колосники – внизу топочной камеры проходят конвекционные трубы. Уголь, при сгорании, выделяет много тепла, что может стать причиной прогорания металла.

Правильно топить печь Булерьян бурым углём, добавляя его к дровам. Некоторые модифицируют печь, устанавливая колосники. Изменения в конструкции делаются на свой страх и риск, лишаясь обслуживания по гарантии.

каменный уголь

Можно ли топить отработкой


На просторах интернета предлагается много вариантов, как переделать печь под отработанное масло. Но стоит признать, что топливом для Булерьяна, как написано в инструкции, не может быть отработка. Эффективность котла зависит от многих факторов, одним из которых является наличие зольной подушки.




Открытый огонь приводит к прогоранию нижних труб и выходу печи из строя. Поэтому, использовать отработку в качестве топлива нельзя.отработанное масло

Можно ли топить брикетами


Как показала практика, использовать торфяные брикеты в печке, является лучшим вариантом из всех рекомендуемых производителем типов топлива. В процессе переработки, из брикетов удаляется влага и воздух, что увеличивает тлетворную способность и теплоотдачу.торфяной брикет

Единственным недостатком топливных брикетов является их относительная редкость. Чтобы приобрести необходимую партию, потребуется воспользоваться интернетом. Различные компании предлагают брикеты, с минимальной партией от нескольких тонн.

древесные брикеты

Можно ли топить опилками, щепой и корой деревьев


Конечно, печь Булерьян лучше топить дровами, но при необходимости можно использовать опилки, щепу и кору деревьев. Процесс топки осуществляется следующим образом:
  1. Осуществляется растопка с помощью дров.
  2. Сверху засыпают слой опилок или щепок.
  3. Переводят печь в режим газогенерации.

древесная щепа

Применение отходов древесины помогает существенно уменьшить расходы на отопление.

Можно ли топить пеллетами


Для Булерьяна подходит любой вид твердого древесного топлива, и пеллеты не являются исключением. Но для использования гранул потребуется установить специальную сетку. В остальном растопка проходит подобным к древесным отходам способом.

Для начала, в обычном режиме горения растапливаются дрова. После достаточного прогорания, засыпают пеллеты. Печь переводят в режим газогенерации. Для топки лучше выбирать пеллеты высокого качества, изготовленные из древесины. Воздержаться следует от использования гранул на основе отходов растительного происхождения.

древесные пеллеты

Как топить Булерьян


Больше всего ошибок допускают в процессе растопки котла. Неправильная эксплуатация печи приводит к увеличенному расходу дров и быстрому прогоранию стенок. Чтобы улучшить теплотехнические характеристики, потребуется правильно заложить дрова, использовать два рабочих режима, а также избегать распространенных ошибок, допускаемых во время топки.

Какой расход дров у Булерьяна


Нормы расхода дров в день могут отличаться, в зависимости от нескольких аспектов:
  1. Тип древесины.
  2. Утепление здания.
  3. Влажность дров.
  4. Отапливаемая площадь.
  5. Температурный режим на улице.

В среднем, на зиму для Булерьяна нужно 10 кубометров дров. При условии использования дубовых чурок, общей отапливаемой площади 100 м², и длительности сезона отопления 6 месяцев.

Чтобы правильно рассчитать нужное количество дров на печь Булерьян, можно воспользоваться онлайн калькуляторами, либо выполнить подсчет по формуле:
  • Суточная норма тепловой энергии для дома составляет 50 Вт/м². Чтобы прогреть всю отапливаемую площадь, потребуется 5 кВт.
  • Килограмм дубовых дров, при сгорании выделяет тепло, равное 3400 килокалорий. Кубометр 33000 к/калорий или 330 Гкал соответственно.
  • Общее количество дров можно высчитать, если перевести тепловую энергию с Вт в Гкал. После математических вычислений, получится, что на один отопительный сезон для каждого м², необходимо 33 Гкал, для дома на 100 м² 33000 Гкал, которые можно получить при сжигании 10 кубометров дров.

Снизить расход дров в сутки можно несколькими способами:
  • Использовать исключительно сухие дрова.
  • Добавлять продукты древесной переработки.
  • Регулярно обслуживать печку.

При правильной эксплуатации, экономия достигает около 1 кубометра дров на каждый отопительный сезон.сжигание дров

Как правильно закладывать дрова в печку Булерьян


Печь Булерьян лучше топить целыми, не мелко колотыми дровами. Процесс растопки выполняется следующим способом:
  • В топочную камеру укладывают мелкую щепу, для растопки.
  • Розжиг осуществляют с помощью любых средств для поджига.
  • Сверху укладывают дрова.
  • После того как дрова разгорелись в достаточной степени, печь переводят в режим газогенерации. Производитель не рекомендует использовать обычный режим горения постоянно.

В Булерьяне дольше всего горят цельные не колотые дрова, с максимальной влажностью 20%. Считается, что этим качествам соответствуют поленья после года хранения.

Как уменьшить расход дров в Булерьяне


Чтобы уменьшить расход топлива в Булерьяне, придерживаются следующих рекомендаций:
  • Влажность топлива не больше 20%. Влажные дрова запрещается использовать в Булерьянах. В дыме, при сжигании дров с повышенным содержанием влаги, находится большое количество смол, оседающих на стенках дымохода, что со временем приводит к ухудшению характеристик тяги.
  • Котел работает в двух режимах: обычном и газогенерации. Температура нагрева воздуха регулируется в зависимости от потребностей, от 40 до 120°С. Настройка горения дров в печи осуществляется с помощью шиберной заслонки.
  • Следует регулярно проводить обслуживание печи. Технические характеристики и производительность напрямую зависят от наличия тяги. Для очищения труб, время от времени добавляют в дрова химические брикеты. Достаточно просто сжигать средство для чистки, по мере забивания дымоходной трубы.
  • Для топки лучше использовать дрова твердых пород: дуба, осины, акации.
  • Дымоход следует хорошо утеплить, для улучшения характеристик тяги.

Увеличенный расход дров указывает на то, что нарушаются условия эксплуатации печи. Следует изучить техническую документацию, предлагаемую производителем и устранить ошибки.

Распространенные проблемы эксплуатации


Отзывы покупателей показывают, что в процессе эксплуатации Булерьяна, допускаются одни и те же ошибки.

Что делать, если дымит печь? Если при топке дров в печке Булерьян из трубы идет тёмный дым, то это указывает на несколько проблем:

  • Процесс полимеризации – в течение первых 4-5 топок будет идти дым от необожженной краски.
  • Засорение дымохода.
  • Неправильная высота трубы.
  • Используются влажное топливо – главная причина, по которой при закладке дров дымит Булерьян, это применение поленьев с влажностью более 20%. При таких параметрах топлива, режим газогенерации невозможен.

Растопка и другие нюансы эксплуатации Булерьяна подробно описаны в инструкции по эксплуатации. Любые нарушения приводят к быстрому выходу котла из строя и представляют угрозу жизнедеятельности людей, находящихся в помещении.

принцип работы, конструкция и популярные модели

Булерьян – это не просто название печи, а известный канадский бренд. В 1993 году была впервые изобретена печь, которая по экономичности и производительности была одной из лучших в мире. В принципе, и по сей день конкурентов печь Булерьян практически не имеет.

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

 принцип работыПринцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

схемаСхема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесники в канадской тайге. Им необходимо было переносить с собой компактную печь, в которую нужно было редко подкидывать дрова, а также очень быстро согреваться от ее жара. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

  • Компактность. Печь, способная отопить 100 м3, весит всего 50 кг.
  • Быстрый нагрев помещения. Небольшую комнату в 30 м3 можно отопить при помощи печи булерьян менее, чем за полчаса.
  • Низкая энергозатратность. Печь постепенно сжигает дрова, поэтому нет необходимости часто подкидывать в топку новый горючий материал. Достаточно один раз отопить комнату, чтобы забыть об подкидывании дров на 10-12 часов.

Несмотря на то, что печь является очень продуманной конструкцией, есть все же несколько недостатков:

  • Копоть. Из-за того, что не все продукты сгорания остаются в топке, копоть уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться минимум на 3 метра. Также из-за этого во время растопки может возникнуть неприятный запах.
  • Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
  • Сгорание пыли. Теплоотдача в модели булерьян происходит с поверхности печи. Металл раскаляется, тем самым пыль, которая на нем оседает, сгорает. Из-за этого воздух становиться затхлым, также может появиться неприятный запах.

Если сравнить преимущества и недостатки печи, все же минусы Булерьяна не существенны. Если научиться правильно использовать конструкцию и установить печь согласно рекомендациям, она будет эффективно отапливать любое помещение.

Популярные модели печей Булерьян

Печи на основе использования воздушных труб выпускаются под двумя торговыми марками: Булерьян и Бренеран. Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться и в России. Приобрести печь Бренеран стало возможным с 2005 года. Именно в этом году официальный производитель печей российская фирма «Лаотерм» решила переименовать печи Булерьян. Это было связано с улучшением конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент есть много популярных печей известной марки.

печь БулерьянПечь Булерьян

Бренеран АОТ-14

Эта модель является одной из самых громоздких, но способных отопить большое помещение до 400 м3. Весит модель Бренеран АОТ-14 соответственно – 130 кг. Хотя стоит заметить, что многие печи, рассчитанные на меньшие помещения, весят на порядок больше.

Печь выполнена из конструкционной стали. Длительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше, чем 80 сантиметров. Дымоход подключается к задней части печи.

Такая печь подойдет для отопления целого коттеджа.

Аква-Бренеран

Модель Аква-Бренеран является улучшенным вариантом печи, так как отопление происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но также устанавливается в цехах и мастерских. Такая печь способна отопить помещение в 600 м3. Правда, и полная закладка горючих материалов должна осуществляться каждые 6-8 часов.

Конструкция состоит из стали и покрыта жаростойкой краской. В отличие от классических печей, в ней имеется дополнительный водяной бак. У печи есть два регулятора. Один находится на дверце и регулирует интенсивность жара. Второй – на дымоходном патрубке. Это регулятор-газификатор.

Аква-Бренеран – отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи. Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии в помещении плиты. Она подойдет для обогрева помещения в 100 м3. При этом совмещать две функции – готовки еды и отопления комнаты – к сожалению, нельзя. В режиме тление Бренеран АОТ-08 отопит помещение в течение получаса. А во время горения стоит воспользоваться варочной панелью. Варочная панель состоит из двух конфорок. Пища готовится на таком аппарате довольно быстро. К примеру, 6-тилитровая емкость с водой закипит за 30 минут.

Бренеран-АКВАТЭН

Модель АКВАТЭН является уникальной печкой, аналогов которой нельзя найти. Печь похожа по своему строению на другие модели Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи подсоединяются к батареям отопления, по которым бежит вода. Строение труб такое же, как и в воздушных версиях печи Булерьян. Вода подымается по стоку к трубам самотеком. Напорный коллектор осуществляет подъем жидкости до 8 метров.

Также как и других моделей Бренеран, у АКВАТЭН имеется несколько регуляторов интенсивности жара в печи. Печь сделана из высокопрочной стали, которую от коррозии защищает слой специальной краски.

В зимнее время, если нет возможности разместить твердые горючие материалы в бак печи, можно использовать для отопления электрический тэн мощностью в 1 кВт.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

конструкция печиКонструкция печи Булерьян

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

  1. Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
  2. В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
  3. Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
  4. Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
