Бурение дренажных скважин - Септики

Первое, о чем вы должны позаботиться, это своевременное осушение лишней воды в своем дворе и на участке. А бурение дренажных скважин — это одно из направлений нашей деятельности. С помощью этого мероприятия вы добьетесь надежной защиты фундамента, подвала, земельного участка от затоплений.

Цена бурения дренажных скважин

В целом дренаж представляет собой разветвленную систему труб, которые связаны между собой, и по которым будет стекать лишняя наземная и подземная вода. Скважина для дренажа – это специальное углубление с определенным диаметром, куда также будут попадать лишние водные массы.

Наименование услуги Ед.изм. Цена Цена у конкурентов

Поверхностный дренаж  м.п. 478 955
Глубинный дренаж м.п. 700 1 400
Ливневая канализация с заглублением до 1 м. м.п. 600
1 200
Ливневая канализация с заглублением до 1.5 м. м.п. 750 1 500
Установка коллекторного колодца (высота 3м.) м.п. 12 500 25 000
Установка смотрового колодца до 1 м.п. 1 500 3 000
Установка смотрового колодца до 3 м. м.п. 3 250 6 500
Монтаж дождеприемника  м.п. 500 1 000
Дренаж фундамента
Стоимость кольцевого дренажа фундамента
Кольцевой дренаж фундамента, глубиной до 1м м.п. 750 1500
Кольцевой дренаж фундамента, глубиной до 2м м.п. 900 1800
Кольцевой дренаж фундамента, глубиной до 3м м.п. 1 750 3500
Стоимость пристенного дренажа фундамента
Устройство пристенного дренажа фундамента глубиной до 1 м
м.п. 1 000 2000
Устройство пристенного дренажа фундамента глубиной до 2 м м.п. 1 750 3500
Устройство пристенного дренажа фундамента глубиной до 3 м м.п. 2 250 4500
Устройство коллекторного колодца для насоса 1 изд 12 500 25000
Гидроизоляция фундамента
Земляные работы м3 350 700
Обмазочная гидроизоляция м2 650 1300

Цена на дренажное бурение в нашей фирме зависит от сложности и объема работ. Так, на стоимость повлияет:

  • Тип почвы;
  • Диаметр скважины;
  • Глубина.

Мастера нашей фирмы из Москвы выполняют бурение высокотехнологичными малогабаритными станциями. Наше современное оборудование позволяет делать сверхточную и качественную работу.

Когда нужно делать дренаж с помощью скважин?

Наши клиенты из столицы и Московской области не редко заказывают у нас дренажные скважины, чтобы решить следующие свои проблемы:

  • Высокая грунтовая вода;
  • Весенние талые воды;
  • Скопление дождевых вод.

При всех этих проблемах дренаж и скважины отлично помогают увести воду от дома и всего участка. Она благополучно стекает по трубам в безопасное место, не портя при этом фундамент, садовые дорожки и растения.

Если вы житель столицы и области, имеете участок с жилым домом, и хотите защитить его от застоев воды и подтоплений, обращайтесь к нам. Мы выполним все работы на высшем уровне.

Для дренажной системы мы используем только высококачественные трубы из безопасных полимеров, которые имеют высокую стойкость, прочность и долговечность.

Зачем нужен артезианский источник?

Кто-то может спросить, зачем бурить артезианскую скважину, если вокруг есть столько источников воды. Ответ очень прост: именно этому источнику нет равных, если вы желаете пить действительно чистую воду.

Преимущества

  • Без запаха
  • Экологичен и проходит все нормы
  • Удобство в любую погоду
  • Срок службы до 50 лет
  • Не нарушает законодальство
  • Минимальные затраты на эксплуатацию

В нашей организации в МСК вы также можете заказать бурение артезианской скважины. Как правило, чтобы добраться до источника, необходимо пробурить слой известняковой породы. Глубина работы может достигать от 40 до 200 м.

Данные работы мы выполняем по всей МО и Подмосковью. Главное, чтобы в вашем дворе был источник электричества для нашего оборудования. А чтобы узнать примерное местонахождение и глубину источника чистой воды, можно спросить соседей, у которых он есть, или узнать у кадастрового специалиста.

Дренажная скважина своими руками – защищаем участок от верховодки

Высокий уровень грунтовых вод приносит массу неудобств владельцам загородных участков. В таких условиях очень сложно выращивать корнеплоды и осуществлять их хранение в погребах, которые периодически подвергаются затоплению. Кроме того, повышенный уровень влажности негативно воздействует на строительные объекты, разрушая фундаменты. В этой ситуации настоящим спасением является дренажная скважина, которая способствует быстрому удалению верховодки и нормализует влагосодержание на участке.

Для начала следует различать такие понятия, как постоянный водоносный горизонт и верховодка. Первое явление необходимо воспринимать как данность, поскольку сделать с ним что-то вряд ли получится. А вот бороться с верховодкой, образовавшейся в результате обильных осадков или таяния снега, вполне реально. Чтобы выработать наиболее оптимальный способ устранения данной проблемы, нужно иметь достаточные знания о структуре почвы в конкретной местности и причине большого объема поверхностных вод.

Структура грунта ↑

Как известно, грунт обладает неоднородной структурой, где каждый слой имеет разную водопроницаемость. К более проницаемым слоям относятся песчаные грунты, к менее проницаемым – глина и суглинок.

водоносный горизонт

Размещение грунтовых слоев и водоносных горизонтов

Попадая в грунт в результате атмосферных осадков, вода устремляется вниз до первого водоупорного слоя, образуя так называемые линзы недалеко от поверхности. Постепенно влага просачивается сквозь слабопроницаемые грунтовые слои и насыщает нижние водоносные горизонты. Именно для ускорения данного процесса и применяются дренажные скважины, разрезающие водоупорный слой и способствующие быстрому уходу поверхностных вод.

Чего стоит опасаться ↑

Если на участке находится преимущественно песчаный слой, тогда верховодка будет приносить вред не более 2-х месяцев в году – вовремя ливневых дождей и паводков. Тем не менеедаже за такой промежуток времени высокая вода доставит хозяевам территории немало хлопот, подмывая фундамент и затапливая подвальные помещения.

В случае преобладания глинистого грунта поверхностные воды будут создавать неприятности на протяжении круглого года. В такой ситуациивлагазначительно пропитывает почву, затрудняя не только выращивание различных культур, но и строительные работы.

Обратите внимание. В процессе замерзания вода расширятся на 10%.Поэтому зимой пропитанная влагой почва может нарушить целостность фундамента.

замерзания влаги в грунте

Последствия процесса замерзания влаги в грунте

Чтобы существенно облегчить жизнь на загородном участке, необходимо как можно раньше заняться дренажем, разместив по периметру несколько дренажных скважин.Во время выполнения таких работ следует придерживаться определенных правил, которые позволят создать эффективную дренажную систему, не нарушая при этом общую структуру грунта и не влияя на качество грунтовых вод.

Существует распространенное заблуждение, что дренажную скважину нужно бурить на глубину постоянного водоносного горизонта, чтобы вода как можно быстрее уходила вниз. Не стоит забывать, что грунтовые слои выступают в роли естественного фильтра, очищая поверхностные воды от различных загрязнителей перед их попаданием в подземные водоносные слои. Для того чтобы сделать качественный дренаж, достаточно разрезать первый водоупорный слой, не нарушая общую фильтрационную структуру. Таким образом, влага будет быстрее впитываться в грунт, а грунтовые воды не пострадают от поверхностных стоков.

Размещение дренажных точек на участке ↑

По мнению специалистов, скважина создаетгидроконус, обладающий 45-градусным углом раскрытия относительно вертикали. И хотя такие данные являются достаточно условными, с их помощью можно определить приблизительную территорию захвата и, соответственно, оптимальные точки расположения дренажа. Зная, на какую глубину будет буриться дренажная скважина, можно рассчитать площадь основания условного гидроконуса.

Пример расчета. При углах раскрытия 45° высота конуса (в нашем случае – глубина отверстия) равна радиусу осушаемой территории. Если взять глубину отверстия равной 2 м, тогдарадиус основания будет также равен 2 м. Исходя из этого, можно рассчитать площадьтерритории (S=πR²), которая будет равняться 12,56 м².

гидроконус

Гидроконус: h–глубинадренажной скважины, r — радиус осушаемой территории

Обычно дренаж размещают по периметру земельного участка, который требует осушения.Для защиты строительных объектов отверстия бурятся под фундаментом или в непосредственной близости от него.

расположение дренажных точек

Расположение дренажных точек

Буровые работы ↑

Для бурения дренажной скважины используют малогабаритные буровые установки, работающие по ударному или вращательному (роторному) принципу.

Ударно-канатное оборудование имеет достаточно простую конструкцию, состоящую из опорной рамы (треноги) и рабочего инструмента (патрона). Тяжелый патрон подвешивается на канате и бросается вниз, забирая часть грунта. Однако учитывая создаваемую вибрационную нагрузку во время рабочего процесса, данный метод не подходит для бурения скважины вблизи готового фундамента.

Для буровых работ, безопасных для построенных объектов, применяются буры вращательного типа. Подобное бурение можно осуществлять вручную или использовать МГБУ. Второй вариант, конечно, более затратный в финансовом плане, но зато позволяет обустроить дренаж на участке за минимально короткие сроки.

МГБУ

МГБУ для роторного бурения

Как уже отмечалось, бурить нужно не до водоносного горизонта, а на минимально требуемую глубину. Чтобы определить точную глубину, предварительно делается разведочное бурение, которое позволяет изучить разрез грунта и узнать расположение водоупорного слоя. При этом диаметр скважины не имеет большого значения. Даже 100-миллиметровое отверстие способно обеспечить достаточный отвод воды.

Обустройство скважины ↑

Чтобы обустроитьдренажную скважину своими руками, понадобятся следующие материалы:

  • керамзит или щебень;
  • стеклоткань или полипропиленовая ткань;
  • деревянная рейка;
  • ПВХ-пленка.

Работы выполняются следующим образом:

  1. Пробуренную скважину нужно защитить от ила и песка. Для этого на всю глубину изготавливается чулок из полипропиленовой ткани, который для придания ему формы крепится к деревянной рейке с помощью скоб.
  2. Чулок заполняется промытым щебнем или керамзитом. Это идеальный материал для таких целей, учитывая его абсолютную водопроницаемость.
  3. Сверху скважина закрывается куском водонепроницаемой пленки ПВХ и засыпается землей.

Совет. Вместо чулка со щебнем можно использовать специальную дренажную трубу. В этом случае стоимость работ будет несколько выше, однако они пройдут гораздо быстрее.

дренаж участка

Простой дренаж участка

Обустройство дренажной системы – серьезное мероприятие, которое не всегда можно выполнить самостоятельно. Если на небольшом участке пробурить несколько дренажных скважин своими руками вполне возможно, то защитить от верховодки большую территорию таким способом достаточно сложно.

Для крупных усадьб, как правило, оборудуют целые системы, состоящие из траншей с дренажными трубами, смотровых колодцев и коллекторов для сбора и удаления воды. Кроме того, глубина дренажной скважины в некоторых местностях может достигать 12 м, что затрудняет осуществление буровых работ подручными средствами и требует применения специализированной техники.

Перед осуществлением подобных работ специалисты делают геодезический план участка, где отмечается рельеф и структура грунта. В соответствии с данным планом создается дренаж территории – от наиболее высокой точки до самой низкой.

дренаж участка

Полноценный дренаж участка

Осушить небольшуютерриторию, которая периодически испытывает проблемы с верховодкой, можно без посторонней помощи, пробурив в нескольких местахдренажные скважины. Однако для организации качественного дренажа на большомучастке лучше пригласить специалистов.

Для чего на участке нужна дренажная скважина

Для многих обладателей загородных участков проблемой являются грунтовые воды. Расположенные близко к поверхности они воображают опасность для фундаментов, подвалов и погребов, разрушая их либо не позволяя использовать полноценно.

Нужно отличать:

  • постоянный горизонт грунтовых вод, который направляться принимать как данность, поскольку с ним ничего вы сделать не сможете;
  • верховодку, которая образуется от выпадения осадков либо таяния снега. Минимизировать ее вредное влияние возможно своими руками, быстро и без особенных денежных затрат.

Но для решения проблемы нужно разобраться, откуда берется верховодка, дабы выработать механизм спасения от нее. Без знаний о характере почвы и ее особенности в вашем районе это сделать фактически невозможно.

Структура грунта

В большинстве случаев она у него неоднородная, где по очереди имеется более либо менее водопроницаемые слои. К первым относят песчаные грунты, именуемые супеси, а ко вторым - глиняные либо суглинки.

В грунт вода попадает сверху, в то время, когда происходит таяние снега либо идет ливень. В большинстве случаев, самый верхний слой есть водопроницаемым, исходя из этого влага быстро устремляется вниз, пока не встретит первый водоупорный слой.

Тогда она начинает накапливаться в «линзах» либо подземных «озерах». Не редкость, что такие запасы так громадны, что их начинают принимать за постоянные грунтовые воды, устраивая скважины и колодцы.

Но значительно чаще тут накапливается только пара кубов либо кроме того много литров воды. Они неспешно проходят еще ниже и распределяются по нижним водопроницаемым слоям грунтов. Перетекая с одних водоупорных слоев на другие, вода с поверхности оказывается в постоянных грунтовые водах.

Что вас может ожидать

В случае если у вас на участке песчаные грунты, воздействие верховодки вы начнете испытывать 1-2 месяца в году, в то время, когда интенсивно начинают таять снега либо выпадать ливневые осадки. Но и за данный период вода доставит много хлопот, подмыв фундамент либо подтопив подвал.

В то время, когда грунт на территории в основном водоупорный, содержащий много глину, верховодка доставляет проблеме круглый год, несмотря на холодное время зимний период. Вода пропитывает грунт до таковой степени, что он делается весьма пучинистым (влага расширяется при замерзании на 9%), очень затрудняя строительство.

Грунтовые слои

Дренажная Скважина При Высоких Грунтовых Водах Своими Руками » Детальная Инструкция Как Пробурить + Видео + Фото

Бурение скважины для отвода грунтовых вод

Бурение скважины для отвода грунтовых вод

Понижение уровня подземных вод, является самым ответственным этапом любого строительного процесса, связанного с разработкой грунта. В некоторых регионах вода, вообще, подходит практически к самой поверхности, и производить водопонижение приходится не только на время строительства, но и на весь срок эксплуатации зданий.

Дренажная скважина при высоких грунтовых водах, в такой ситуации наиболее эффективна. Что представляет собой данный способ снижения УГВ, расскажет наша инструкция. А для наглядности, предлагаем посмотреть видео в этой статье.

Искусственное понижение уровня воды

В ситуациях, когда подземные воды залегают в пределах вертикальной разработки грунта, либо находятся совсем близко к подошве фундамента будущего строения, возникает острая необходимость в снижении их уровня.

Итак:

  • Существует немало способов, позволяющих это сделать, и называют их одним общим термином: «водопонижение строительное». Некоторые методы могут использоваться в частном строительстве. Это различные способы, поверхностного дренирования: водоотводные каналы, трубный отвод воды, накопительные системы, которые можно сооружать, что называется, своими руками.
  • Все они относятся к горизонтальным вариантам водоотвода. Но существуют и способы вертикального водопонижения, к которым относится, например, откачка воды глубинными иглофильтрами. Одним из наиболее действенных способов являются дренажные, а правильнее будет сказать, водопонизительные скважины, о которых и пойдёт речь в нашей статье.

Схема понижения УГВ с помощью дренажных скважин

Схема понижения УГВ с помощью дренажных скважин

Что происходит с грунтом при откачке воды

Использование горизонтальных и вертикальных способов понижения воды, даёт совершенно разный эффект. Если в первом случае, производится отвод влаги, самостоятельно выступившей из толщи грунта, и попавшей в дренажную систему, то во второй ситуации, она нередко откачивается принудительно, с помощью насосов.

Итак:

  • Как такое вмешательство сказывается на структуре грунта, и влияет на гидрогеологическую обстановку участка в целом? Под воздействием силы всасывания, создающейся насосом, зеркало воды меняет свою форму. Теперь это не плоская поверхность, а вогнутая воронка, в эпицентре которой находится насос.
Депрессионные воронки вокруг водопонизительных скважин

Депрессионные воронки вокруг водопонизительных скважин

  • Если скважин, а, соответственно, и насосов, несколько — воронки соединяются между собой, образуя единое депрессионное пространство. По мере откачивания воды, диаметр воронки и её глубина увеличиваются, но только до определённого предела.
  • Площадь депрессионной поверхности стабилизируется лишь при постоянной интенсивности откачки. Стоит выключить насосы и УГВ восстановится, а воронка снова станет плоской.
  • Понятно, что таким способом можно поддерживать необходимый уровень вод, а также снимать их избыточный напор — хоть в определённый отрезок времени, хоть постоянно. Так что, если депрессионная воронка не соприкасается с дном котлована, под землёй можно строить всё что угодно.
Напорная течь в стене подвала

Напорная течь в стене подвала

  • Когда работы завершены, и все конструкции герметизированы, откачка может производиться и в меньшем объёме — только с целью снятия давления грунтовых вод. Это помогает избежать разрушений оснований сооружений, и возникновения напорных течей.
    Грунтовые воды, воздействующие на бетонные конструкции под напором, способны создать немало проблем — такой вариант развития событий вы видите на фото сверху (читайте также Защита фундамента от грунтовых вод: какая лучше).
  • Совокупность нескольких устройств, используемых для снижения УГВ – а в данном случае это дренажные скважины, образует систему водопонижения. Чем масштабнее система, тем сильнее она влияет на состояние грунта – и не только в котловане, но и на прилегающей к нему территории.
  • Самое опасное явление – это осадка пластов под собственным весом. При незначительном понижении УГВ, грунт осаживается равномерно, и особого влияния на построенные сооружения не оказывает. Глубокое понижение воды может спровоцировать значительные подвижки грунта, которые обязательно должны быть учтены в проекте.
  • Крупномасштабное производство работ по водопонижению, обычно сопровождается проектом деформаций. Ведутся наблюдения за движением поверхности грунта, принимаются меры по обеспечению комфортной эксплуатации и сохранности подземных конструкций и сооружений.
Ударно-канатное бурение скважины

Ударно-канатное бурение скважины

  • Чаще всего, водопонижающие скважины бурят ударно-канатным способом. Это может вызвать как уплотнение, так и разрыхление грунта и, как следствие, его осадку. По этой причине, бурить скважину вблизи существующего фундамента, ни в коем случае нельзя.
  • Особенно опасно, когда в результате механического воздействия на грунт, вода начинает просачиваться через стенки котлована. Так можно спровоцировать суффозию – вынос фильтрационным потоком мельчайших частиц грунта на поверхность.
  • Это явление быстро разрушает структуру грунта, и фундамент может глубоко осесть. Спасая строение, придётся наоборот, думать, как повысить уровень грунтовой воды. Так что, пытаясь самостоятельно выполнить вертикальное водопонижение на своём участке, не наживите себе проблем. Сначала сто раз отмерьте…

Когда этим занимаются специализированные организации, они действуют на основании разрешающей документации и результатов обследования фактического состояния эксплуатируемых сооружений и зданий. Любая технология производства водопонизительных работ нацелена на создание наиболее благоприятных условий, и высокой эффективности их выполнения.

Устройство водопонизительных скважин

Скважины, осуществляющие функции понижения уровня воды – это довольно сложные гидротехнические сооружения. Причём, конструктивно они могут быть разными.

Есть скважины открытого типа; есть герметичные, или как их ещё называют, вакуумные – а ещё водопоглотительные, самоизливающиеся и сквозные. Каковы их отличительные особенности, и какому варианту отдаётся предпочтение в том, или другом случае? Об этом вы узнаете далее.

Самоизливающиеся и поглотительные скважины

Отличительной особенностью самоизливающихся скважин является тот факт, что воду из них откачивать насосом не требуется.

Раз нет насоса, значит и цена водопонизительного сооружения ниже. Оно устроено так, что вода сама поднимается к устью, и выливается на поверхность.

Так в чём же смысл, и куда девается вода:

  • Самым важным критерием для выбора данного типа скважины, является рельеф местности. Необходимо, чтобы ландшафт позволял воде, вытекающей из водозаборного устья, самотёком изливаться на отметку, находящуюся ниже требуемого понижения УГВ.
  • Поэтому, самоизливающиеся скважины могут быть не только вертикальными, но и наклонными, и даже горизонтальными – если располагаются на природном откосе. Их бурят не только на поверхности земли, но и в подземной выработке, например: на дне котлована. Такое сооружение – это отличный способ снятия напора вод.
  • Оно так же может быть обустроено в качестве резервного варианта, наряду со скважиной, оборудованной насосом – на случай аварийной ситуации. Именно по этой причине, на крупных строительных объектах обычно одновременно используют несколько способов водопонижения — например: иглофильтры, и два вида понижающих скважин.
Скважина самоизливающаяся

Скважина самоизливающаяся

  • Резервная скважина обязательно должна поддерживаться в рабочем состоянии, так как при длительном простое, её приходится прокачивать с помощью струйного насоса, называемого эрлифтом. Чтобы была возможность снять напор, водоприёмная часть самоизливающейся скважины должна быть заглублена в наиболее обильную зону водоносного горизонта.
  • Такая скважина гораздо эффективнее многих дренажных систем, и нередко оказывается ещё и более дешёвым вариантом. Поэтому, для излива необходимого объёма воды, на одном объекте нередко бурят целую систему радиальных скважин. Вода из них может с помощью насосов отводиться в лучевой водозабор. Что это такое?
  • Это центральный накопительный резервуар, откуда вода может использоваться как на нужды строительства, так и перераспределяться посредством водопоглотительных колодцев в другие водоносные горизонты. Вода из одного горизонта в другой, может сбрасываться и напрямую.
  • Если водоносный пласт, в котором нужно понизить УГВ, имеет достаточный размер и хорошо отдаёт воду, поглощающая скважина может быть пробурена прямо в нём – до глубины следующего водоносного слоя.

То есть, при бурении нарушается целостность водоупорного слоя и сквозь отверстие вода может легко попасть в следующий водоносный пласт. Таким образом, нижележащий горизонт поглотит воду из слоя, расположенного выше.

Открытые и герметичные скважины

Скважины открытого типа проектируются в тех случаях, когда нужно понизить УГВ не менее чем на четыре метра. Если высота понижения должна быть меньше, то использование такого сооружения должно быть обосновано экономически.

Производительность такой скважины может обеспечить только водоносный слой достаточной толщины:

  • Что касается производительности насоса, то она подбирается, исходя из степени насыщенности грунта и необходимого уровня водопонижения. Откачка воды может осуществляться как погружным насосом винтовой или центробежной конструкции, так и с помощью поверхностного дизельного агрегата, один из которых вы видите на фото.
Поршневой насосный агрегат для водопонижения Поршневой насосный агрегат для водопонижения
  • Как же осуществляется контроль над скважиной? Его обеспечивают приборы, называемые пьезометрами.
    Один устанавливают внутри фильтровальной колонны, а другой – в затрубном пространстве. Они дают возможность отслеживать пьезометрический уровень воды внутри колонны, и в грунте. Если уровень резко снижается, задвижку напорного трубопровода закрывают, а насос отключают.
  • Отличительной особенностью вакуумной скважины является герметично закрытое устье с погружным насосом. В них тоже установлены насосы, только не водяные, а вакуумные, с помощью которых производится откачка воздуха. Такой способ водопонижения применяется в слабых грунтах – например: мелкозернистых песках.
  • Бурят вакуумные скважины, когда понижать УГВ на большую глубину не требуется — в среднем, это 3-4м. Понижение давления воздуха – вот то, что в данном случае обеспечивает снижение уровня воды.
  • Для нормального функционирования водопонизительной скважины любой конструкции, необходимы определённые условия. Это особенно касается сооружений работающих бесперебойно. К таким условиям можно отнести и способы бурения, и выполнение гравийных фильтров и обсыпки, и интенсивность откачки.

Большинство работ имеет скрытый характер, поэтому исправить ошибку, допущенную в ходе работ — либо очень трудно, либо попросту невозможно. Поэтому, производить бурение, равно как и осуществлять надзор, должны специалисты.

Все скрытые работы сопровождаются соответствующим актом, а перед вводом в эксплуатацию – выполняются мероприятия по предотвращению заиливания скважины.


глубина и точки расположения дренажа

Высокий уровень грунтовых вод приносит массу неудобств владельцам загородных участков. В таких условиях очень сложно выращивать корнеплоды и осуществлять их хранение в погребах, которые периодически подвергаются затоплению. Кроме того, повышенный уровень влажности негативно воздействует на строительные объекты, разрушая фундаменты. В этой ситуации настоящим спасением является дренажная скважина, которая способствует быстрому удалению верховодки и нормализует влагосодержание на участке.

Для начала следует различать такие понятия, как постоянный водоносный горизонт и верховодка. Первое явление необходимо воспринимать как данность, поскольку сделать с ним что-то вряд ли получится. А вот бороться с верховодкой, образовавшейся в результате обильных осадков или таяния снега, вполне реально. Чтобы выработать наиболее оптимальный способ устранения данной проблемы, нужно иметь достаточные знания о структуре почвы в конкретной местности и причине большого объема поверхностных вод.

Структура грунта ↑

Как известно, грунт обладает неоднородной структурой, где каждый слой имеет разную водопроницаемость. К более проницаемым слоям относятся песчаные грунты, к менее проницаемым – глина и суглинок.

Размещение грунтовых слоев и водоносных горизонтов

Попадая в грунт в результате атмосферных осадков, вода устремляется вниз до первого водоупорного слоя, образуя так называемые линзы недалеко от поверхности. Постепенно влага просачивается сквозь слабопроницаемые грунтовые слои и насыщает нижние водоносные горизонты. Именно для ускорения данного процесса и применяются дренажные скважины, разрезающие водоупорный слой и способствующие быстрому уходу поверхностных вод.

Чего стоит опасаться ↑

Если на участке находится преимущественно песчаный слой, тогда верховодка будет приносить вред не более 2-х месяцев в году – вовремя ливневых дождей и паводков. Тем не менеедаже за такой промежуток времени высокая вода доставит хозяевам территории немало хлопот, подмывая фундамент и затапливая подвальные помещения.

В случае преобладания глинистого грунта поверхностные воды будут создавать неприятности на протяжении круглого года. В такой ситуациивлагазначительно пропитывает почву, затрудняя не только выращивание различных культур, но и строительные работы.

Обратите внимание. В процессе замерзания вода расширятся на 10%.Поэтому зимой пропитанная влагой почва может нарушить целостность фундамента.

Последствия процесса замерзания влаги в грунте

Чтобы существенно облегчить жизнь на загородном участке, необходимо как можно раньше заняться дренажем, разместив по периметру несколько дренажных скважин.Во время выполнения таких работ следует придерживаться определенных правил, которые позволят создать эффективную дренажную систему, не нарушая при этом общую структуру грунта и не влияя на качество грунтовых вод.

Существует распространенное заблуждение, что дренажную скважину нужно бурить на глубину постоянного водоносного горизонта, чтобы вода как можно быстрее уходила вниз. Не стоит забывать, что грунтовые слои выступают в роли естественного фильтра, очищая поверхностные воды от различных загрязнителей перед их попаданием в подземные водоносные слои. Для того чтобы сделать качественный дренаж, достаточно разрезать первый водоупорный слой, не нарушая общую фильтрационную структуру. Таким образом, влага будет быстрее впитываться в грунт, а грунтовые воды не пострадают от поверхностных стоков.

Размещение дренажных точек на участке ↑

По мнению специалистов, скважина создаетгидроконус, обладающий 45-градусным углом раскрытия относительно вертикали. И хотя такие данные являются достаточно условными, с их помощью можно определить приблизительную территорию захвата и, соответственно, оптимальные точки расположения дренажа. Зная, на какую глубину будет буриться дренажная скважина, можно рассчитать площадь основания условного гидроконуса.

Пример расчета. При углах раскрытия 45° высота конуса (в нашем случае – глубина отверстия) равна радиусу осушаемой территории. Если взять глубину отверстия равной 2 м, тогдарадиус основания будет также равен 2 м. Исходя из этого, можно рассчитать площадьтерритории (S=πR²), которая будет равняться 12,56 м².

Гидроконус: h–глубинадренажной скважины, r — радиус осушаемой территории

Обычно дренаж размещают по периметру земельного участка, который требует осушения.Для защиты строительных объектов отверстия бурятся под фундаментом или в непосредственной близости от него.

Расположение дренажных точек

Буровые работы ↑

Для бурения дренажной скважины используют малогабаритные буровые установки, работающие по ударному или вращательному (роторному) принципу.

Ударно-канатное оборудование имеет достаточно простую конструкцию, состоящую из опорной рамы (треноги) и рабочего инструмента (патрона). Тяжелый патрон подвешивается на канате и бросается вниз, забирая часть грунта. Однако учитывая создаваемую вибрационную нагрузку во время рабочего процесса, данный метод не подходит для бурения скважины вблизи готового фундамента.

Для буровых работ, безопасных для построенных объектов, применяются буры вращательного типа. Подобное бурение можно осуществлять вручную или использовать МГБУ. Второй вариант, конечно, более затратный в финансовом плане, но зато позволяет обустроить дренаж на участке за минимально короткие сроки.

МГБУ для роторного бурения

Как уже отмечалось, бурить нужно не до водоносного горизонта, а на минимально требуемую глубину. Чтобы определить точную глубину, предварительно делается разведочное бурение, которое позволяет изучить разрез грунта и узнать расположение водоупорного слоя. При этом диаметр скважины не имеет большого значения. Даже 100-миллиметровое отверстие способно обеспечить достаточный отвод воды.

Обустройство скважины ↑

Чтобы обустроитьдренажную скважину своими руками, понадобятся следующие материалы:

  • керамзит или щебень;
  • стеклоткань или полипропиленовая ткань;
  • деревянная рейка;
  • ПВХ-пленка.

Работы выполняются следующим образом:

  1. Пробуренную скважину нужно защитить от ила и песка. Для этого на всю глубину изготавливается чулок из полипропиленовой ткани, который для придания ему формы крепится к деревянной рейке с помощью скоб.
  2. Чулок заполняется промытым щебнем или керамзитом. Это идеальный материал для таких целей, учитывая его абсолютную водопроницаемость.
  3. Сверху скважина закрывается куском водонепроницаемой пленки ПВХ и засыпается землей.

Совет. Вместо чулка со щебнем можно использовать специальную дренажную трубу. В этом случае стоимость работ будет несколько выше, однако они пройдут гораздо быстрее.

Простой дренаж участка

Обустройство дренажной системы – серьезное мероприятие, которое не всегда можно выполнить самостоятельно. Если на небольшом участке пробурить несколько дренажных скважин своими руками вполне возможно, то защитить от верховодки большую территорию таким способом достаточно сложно.

Для крупных усадьб, как правило, оборудуют целые системы, состоящие из траншей с дренажными трубами, смотровых колодцев и коллекторов для сбора и удаления воды. Кроме того, глубина дренажной скважины в некоторых местностях может достигать 12 м, что затрудняет осуществление буровых работ подручными средствами и требует применения специализированной техники.

Перед осуществлением подобных работ специалисты делают геодезический план участка, где отмечается рельеф и структура грунта. В соответствии с данным планом создается дренаж территории – от наиболее высокой точки до самой низкой.

Полноценный дренаж участка

Осушить небольшуютерриторию, которая периодически испытывает проблемы с верховодкой, можно без посторонней помощи, пробурив в нескольких местахдренажные скважины. Однако для организации качественного дренажа на большомучастке лучше пригласить специалистов.

как сделать своими руками с колодцем или без него

Дренажная скважина призвана отвести лишнюю влагу вниз, в песок. Еще одна ее «опция» — вместить колодец, выполняющий, помимо отвода жидкости, еще несколько функций. Скважина может быть без колодца. Некоторые колодцы могут обойтись без скважин. Можно ли в принципе обойтись без водоотводящего сооружения? Можно — в Сахаре, в максимальной удаленности от оазиса. В противном случае осадки, выпадающие гораздо интенсивнее, чем земля изволит их пропускать, подтопят фундамент, и прелестный домик с течением времени если и не превратится в карточный, то сложится не менее успешно.

Глубина бурения дренажной скважины не нормируется издали: она напрямую зависит от толщины глинистого пласта на конкретном участке. Наиболее часто бурят на 4 м вглубь, но если вы возьмете «часто» за основу, вполне вероятны неприятные сюрпризы.

Толщина пласта может кардинально различаться даже на соседних участках. Если ваш сосед пробурил свои дренажные скважины на 4 м, это вовсе не означает, что вам тоже нужны эти 4 м. Может быть, понадобится больше, а может — меньше: пласт глины бывает и 2-метровым, и 6-метровым. Обратите внимание на высоту готовых колодцев (их много в продаже, красивых и разных) — она начинается с метра. Конструкции предлагают сборные (детали соединяют муфтами).

Определить нужную глубину дренажной скважины можно по результатам геологических исследований, а можно самостоятельно пробурить до песка, периодически поглядывая на выносимую породу, не кончилась ли глина (шнек отлично поставляет керн наверх). Есть одно но: специалисты сходу определят обводненность песка, а самостоятельно это затруднительно. В итоге может получиться, что вода не будет уходить, то есть все труды с приложением своих рук окажутся напрасными.

  1. Бурим. Буром с диаметром 200 мм (как пример). Проходим сквозь пласт глины — и в глубь еще на метр-два, в песок.
  2. В трубе ПВХ (диаметр — 160 мм) сверлим снизу и сверху отверстия (в шахматном порядке по всей поверхности): снизу на метровую высоту (если заглублять в песок на два метра, то надо делать отверстия на 1.5 м), сверху — на 35 см.
  3. Опускаем трубу в скважину.
  4. Заглубляем трубу (копаем яму небольшую) с таким расчетом, чтобы просверленные 35 см оставались снаружи.
  5. Засыпаем затрубное пространство песком/щебнем.
  6. Чтобы вода не уходила в глину через затрубное пространство, а поступала в скважину через отверстия, устраиваем отмостку — бетонируем участок вокруг трубы.
  7. Трубу засыпаем песком или щебнем.
  8. Закрываем глухой крышкой (чтобы дождевая вода не попадала в скважину и не перегружала ее).

Схема скважины (2 м вглубь песка)

На обустройство сооружения своими руками уйдет максимум 2 дня. Способ этот годен, только если на участке нет дренажной системы. Когда она есть, функциональность дренажной скважины повышается.

Конструкция представляет собой бездонный стакан (если просто) — к нему подключены дрены (дренажные трубы).

Есть несколько видов дренажных колодцев, выполняющих определенные функции:

  1. Поворотные обустраивают на поворотах труб и по углам строения (если система пристенная) для упрощения доступа к дренам в случае их засора.
  2. Ревизионные используют для проверки работоспособности трубопровода и ее восстановления. Это конструкции крупного размера (внутри спокойно размещается человек), их располагают в точках схождения труб, на прямых участках расстоянием около 20 м. Бывает, что ревизионный заменяет поворотный.
  3. Поглотительные служат для отвода всей жидкости, поступающей по дренам. На дне — щебень, кирпичная крошка (чтобы вода легко уходила в песочный пласт).
  4. Накопительные применяют для сбора поступающей по дренам жидкости в целях ее дальнейшего использования в поливе. Когда орошение не требуется, накопленную воду откачивают дренажным насосом. Накопительные в основном использует на грунтах с низкой пропускной способностью.

Колодец с насосом

Дренажный колодец своими руками ↑

Сделать его своими руками, как и дренажную скважину, не так уж сложно. На первом этапе проводим земляные работы: копаем котлован или бурим скважину, прокладываем траншеи для дрен (на дно обычно помещают геотекстиль).

Далее:

  1. Ставим соответствующие отметки на стенках трубы, по отметкам делаем отверстия для дрен.
  2. На дне котлована/скважины устраиваем подушку (песок/бетон).
  3. Опускаем конструкцию в скважину/котлован.
  4. Подсоединяем дрены с использованием уплотнителей и герметиков.
  5. Оборудуем колодец люком.
  6. Уничтожаем затрубное пространство скважины путем засыпки в него грунта, щебня, песка.
  7. Устраиваем отмостку (можно проложить геотекстилем), то есть бетонируем засыпанный зазор и пространство вокруг него (по аналогии с водозаборным).

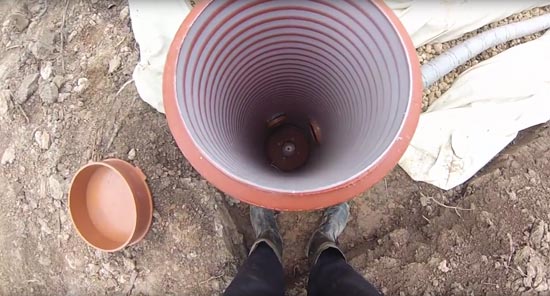

Конструкция с подключенными дренами

Есть еще один вид колодцев — фильтрующий: конструкция не требует скважины вообще, потому о ней вкратце.

Фильтрующий колодец ↑

Фильтрующий дренажный колодец прост как 3 копейки: вода поступает в него самотеком и просачивается сквозь щебень дна. Естественно, конструкция (ее делают из бетона, пластика, кирпича и даже из автопокрышек — кто во что горазд) заглубленная.

Сам колодец прост, но требователен: размещают его ниже точки промерзания, но выше уровня грунтовых вод, при этом в глине делать его нельзя. Если грунтовые воды залегают высоко, устроить фильтрующий колодец тоже не получится.

Схема основательных колодцев круглогодичного использования

Совет: прежде чем окунаться с головой в дренажный ассортимент, оглянитесь вокруг — это поможет не выбросить деньги зря.

Здесь, как в анекдоте:

— Иду, гляжу — коронка Bosch, и вдруг за 3200…

— Бабушка, а бабушка, это не коронка Bosch, а специальная фреза исключительно для дренажных колодцев, 3200 стоит, а к ней направляющий элемент за 620 р.

— Ну я и говорю, иду гляжу — специальная фреза исключительно для дренажных колодцев, 3200 стоит, а к ней направляющий элемент за 620 р, подозрительно на стандартное сверло похожий, а присмотрелась — коронка Bosch за 700 р.

Будьте внимательны, господа Самоделкины! Не дайте себя чрезмерно загрузить. Покупайте только то специальное, чему в смежных и не слишком-то смежных областях аналогов на самом деле нет.

Дренажная скважина

На многих участках их владельцы сталкиваются с проблемой скопления грунтовых вод. Особенно остро стоит вопрос отвода высоких грунтовых вод при обильных осадках и при таянии снежного покрова. Дренажная скважина - это гидротехническое сооружение, позволяющее избавить почву от избытка вода.

В противном случае неизбежно подтопление фундамента, затопление подвалов, погребов, смотровых ям в гаражах. Это может привести к осадке, перекосу фундаментальной основы, разрушению стен подвальных помещений. Бурение и обустройство дренажной скважины позволит собрать и отвести подземные воды, обеспечив высушивание определенной территории.

Бурение скважин под дренаж

Существует несколько видов водопонизительных скважин. Выбор определенного типа зависит от особенностей рельефа местности, химико-физических характеристик грунта. Бурение скважин производится в том случае, если принято решение осушать территорию с помощью вертикального дренажа.

Такие работы, на взгляд дилетанта, кажутся достаточно простыми, но выполнение буровых работ стоит доверить только профессионалам. Они обладают специальными знаниями, навыками. У них есть технологическое оборудование, инструменты, опыт проведения таких действий в полном соответствии с действующими государственными стандартами и техническими условиями.

На первом этапе, с использованием специальной техники, пробуривается скважина до расчетной глубины. Как правило, бурение производится, не доходя до водопроницаемого слоя. При этом выбирается оптимальный диаметр, в зависимости от объема отводимой массы воды.

На втором этапе производятся действия по обустройству стенок скважины. С этой целью используются специальные трубы из высокопрочного пластика. Непременным атрибутом дренажной скважины является насосно-силовое оборудование.

Требования к насосам - небольшие габариты и возможность без труда транспортировать в зависимости от сложившихся условий. Обязательный элемент дренажной скважины система фильтрации, которая устанавливается в районе водоносного пласта. Наибольшей эффективностью обладают песчано-гравийные фильтры.

Вертикальная дренажная система

Функционирование вертикальной дренажной системы легко можно автоматизировать. При подъеме грунтовых вод до определенного уровня насосное оборудование автоматически включается. После того как определенное количество воды откачено, и величина водного столба понизилась, насос отключается.

Вода из дренажной скважины может аккумулироваться в прудах, озерах, других естественных и искусственных водоемах. Для осушения больших территорий устанавливаются несколько скважин. Такие дренажные системы применяются для осушения болот в Беларуси. Одна дренажная скважина способна осушить до 100 га с дебитом до 150 кубометров в час.

Стоимость дренажных скважин

Цена работ по устройству скважин для дренажа зависит от глубины бурения, материала труб, их диаметра, стоимости насосного оборудования, применяемых технологий. Имеет значение и удаленность объекта, поскольку появятся дополнительные расходы на транспортировку к мести проведения работ оборудования, материалов.

Как правило, цена формируется в зависимости от кубометров вынутого грунта. Специалисты и мастера компании "Водабуртехно" проведут профессионально, технически грамотно бурение и оборудование дренажных скважин по выгодным ценам. Наша команда производит работы по всей Беларуси.

Весь комплекс работ проводится оперативно, с соблюдением всех требований заказчика и с учетом особенностей рельефа местности, грунтовой обстановки, площади земельного участка.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
