Бутовая кладка: виды укладки фундамента бутовым камнем и раствор, кладка «под залив», «под лопатку» и другие варианты. Какие породы пригодны? – Бутовая кладка — Википедия

Содержание

виды укладки фундамента бутовым камнем и раствор, кладка «под залив», «под лопатку» и другие варианты. Какие породы пригодны?

Бутовая кладка — это специальная строительная технология, в основе которой лежит использование разных по размеру кусков и обломков натурального камня. Методики при этом применяются самые разнообразные, но каждая из них требует наличия специальных навыков и глубоких профессиональных знаний. О технике выполнения бутовой кладки мы поговорим в нашем обзоре.

Особенности

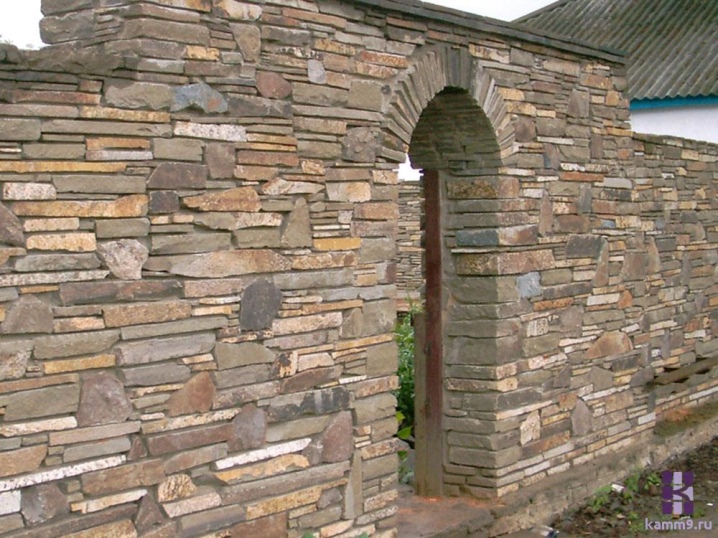

Бутовый камень в качестве строительного материала используется уже много веков, именно из него сделаны старинные европейские мостовые — наверняка вы видели эти дорожки из круглых камней, обкатанных за столетия льдом и водой. Хотя в большинстве случаев данный стройматериал всё же добывают в промышленных карьерах с использованием взрывного метода, а также в ходе освоения месторождений.

В наши дни бутовую кладку чаще всего можно встретить в закрытых загородных поселках с богатыми коттеджами. Обычно неправильной конфигурации кладка из натуральных камней там имеет по паре параллельных настилов — именно она и получила своё название «бутовая».

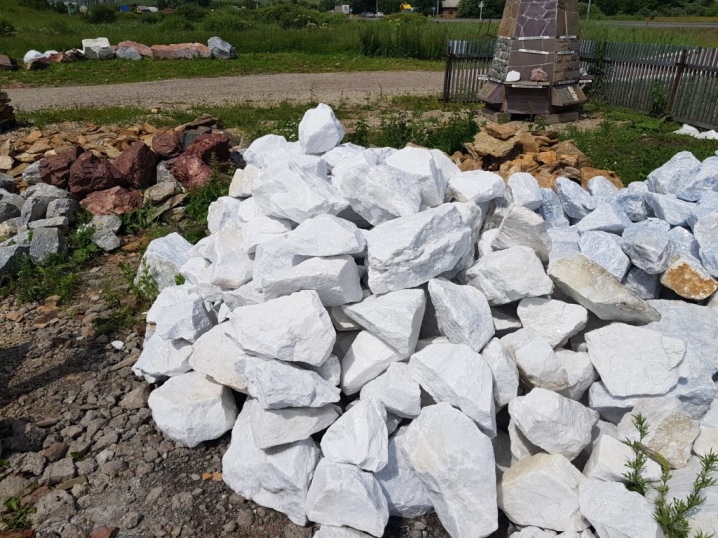

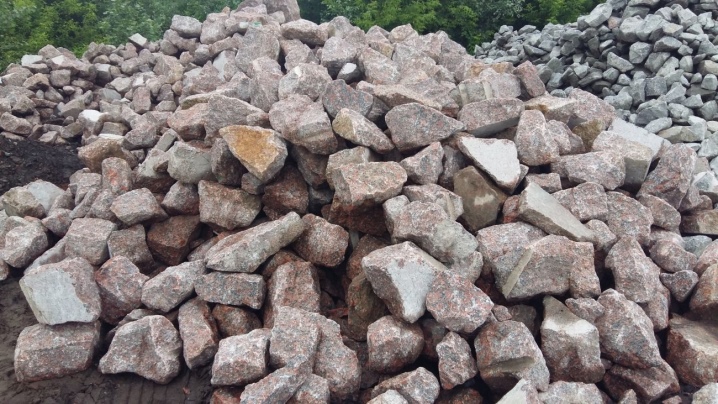

Бутовым камнем традиционно называют осколки неровной формы, получаемые из песчаника, доломита, а также гранита, известняка, туфа, для этого пригодны и некоторые другие породы. Длина стройматериала варьируется от 20 до 50 см, одной из популярных разновидностей бута являются булыжники — это камни, ребра которых имеют длину порядка 30 см.

Бутовый камень считается одним из самых популярных и востребованных стройматериалов. К его несомненным преимуществам относят ряд характеристик.

  • Экологическая безопасность. Благодаря своему природному происхождению бут безвреден для жизни и здоровья человека, что делает его очень популярным при строительстве жилых зданий и других строений.
  • Высокая износостойкость. Этому материалу не страшны ни высокая влажность, ни колебания температур, они стойки к действию насекомых-вредителей и плесени. Все эти факторы никак не изменяют его технико-эксплуатационных особенностей, причем камень способен с успехом выдерживать высокие нагрузки – как горизонтальные, так и вертикальные.
  • Доступная стоимость. Для изготовления бута используются самые простые технологии и элементарное оборудование. Это самым благоприятным образом сказывается на общей стоимости работ.
  • Продолжительный эксплуатационный период. Кладка из бута держится больше сотни лет.

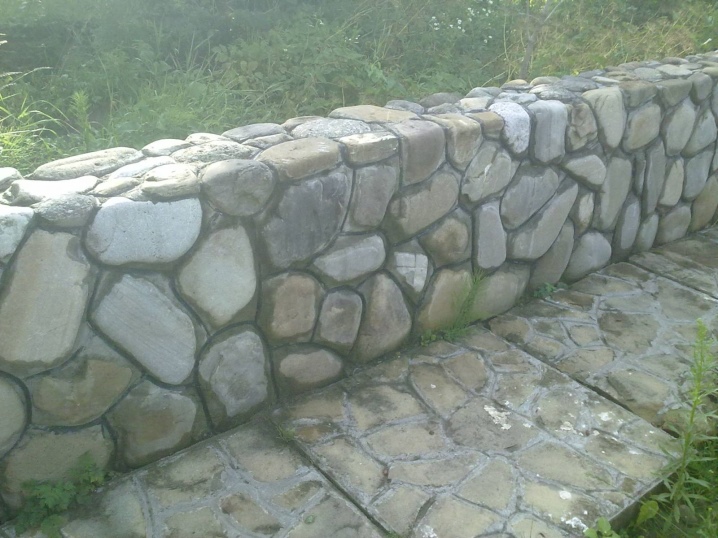

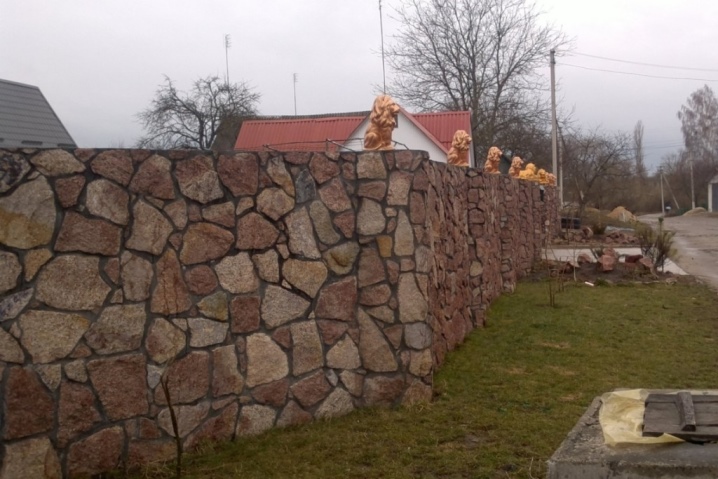

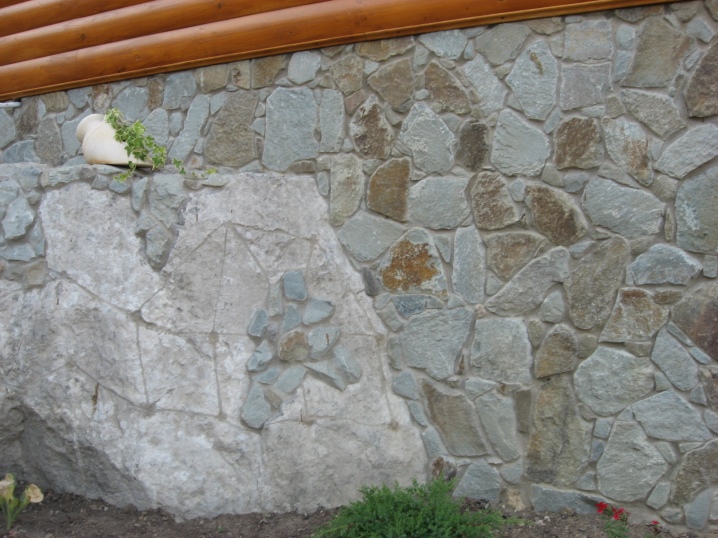

  • Эстетичный вид. Бутовый камень не просто надежен, он ещё очень эффектно смотрится в ландшафтных композициях и облицовке фасадов.

Впрочем, не обошлось и без недостатков. Основной минус этого строительного материала — исключительная трудоемкость работы с ним. Чтобы красиво уложить его, нужно подобрать куски так, чтобы они подходили друг к другу по габаритам — для этого нужна немалая сноровка.

Где применяется?

Область использования каменной кладки из бута охватывает целый ряд направлений.

Подобный строительный материал повсеместно применяют для:

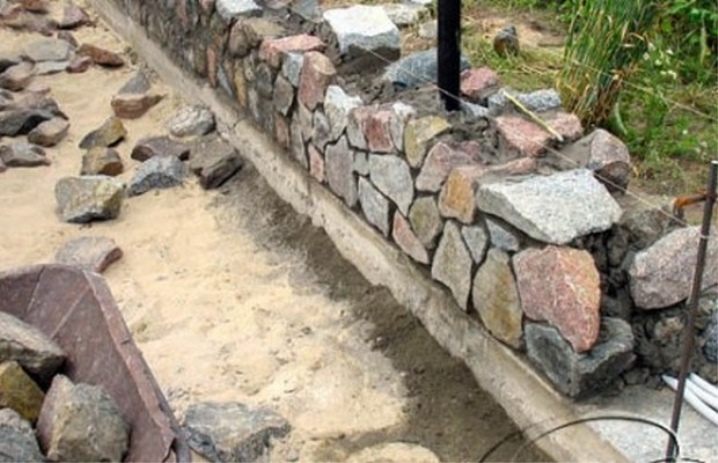

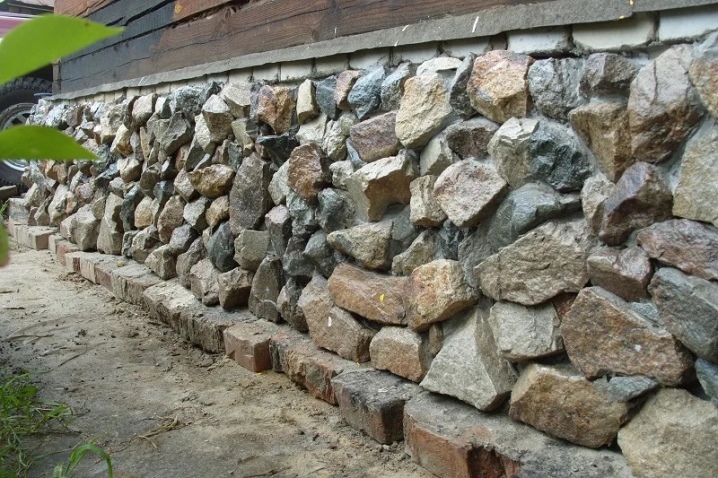

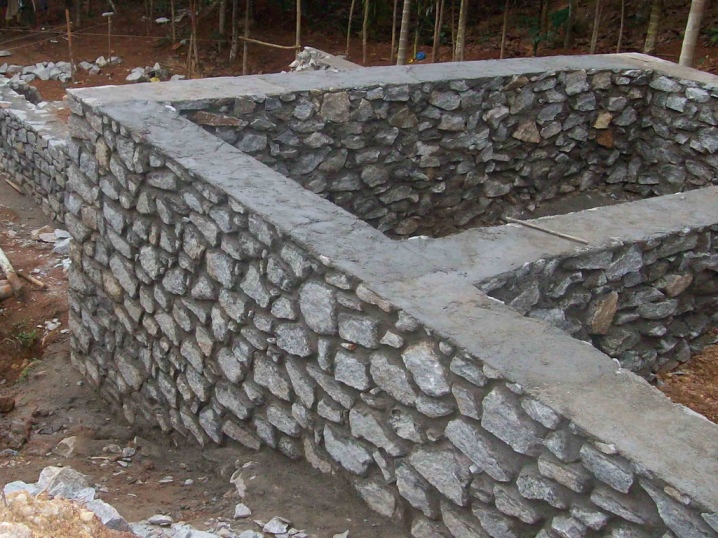

  • сооружения фундаментов жилых домов и других зданий;

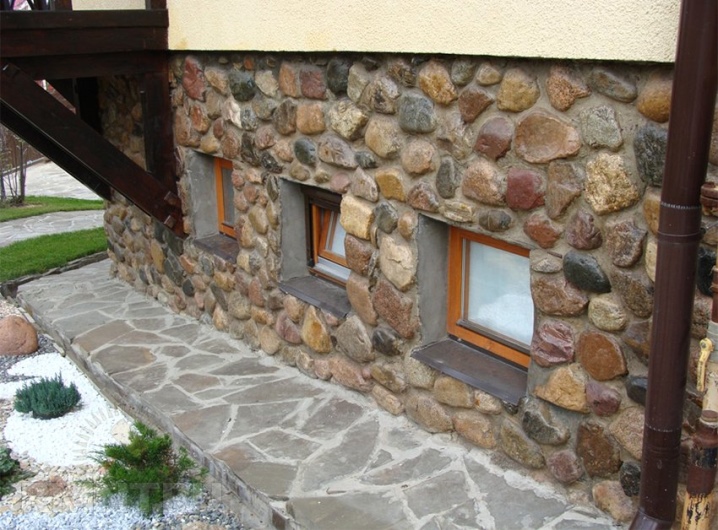

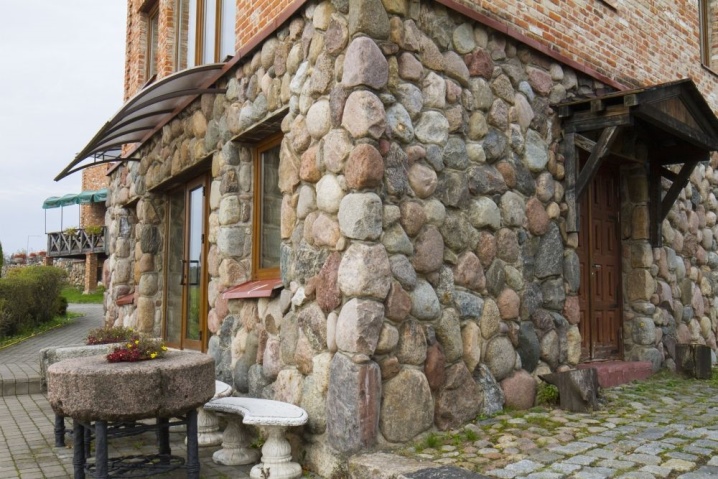

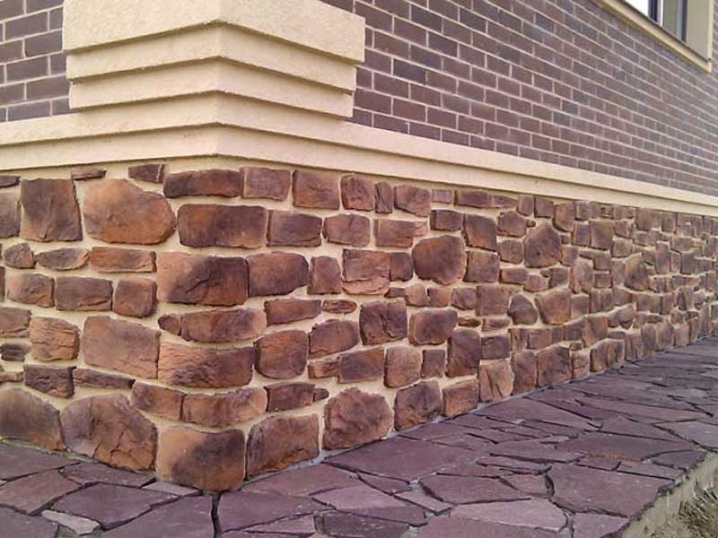

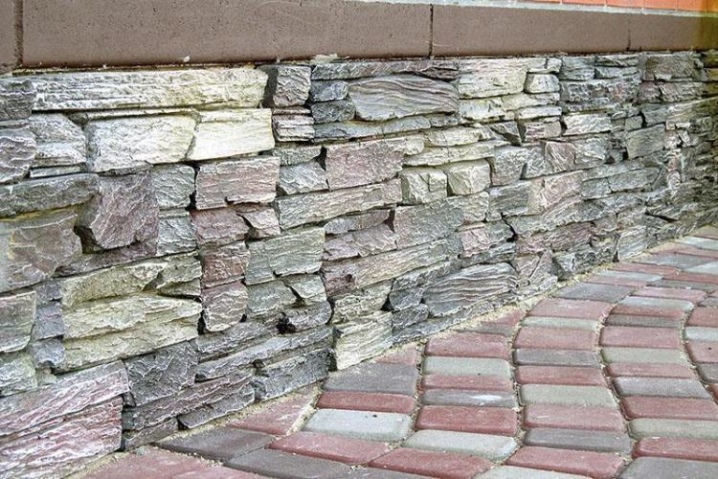

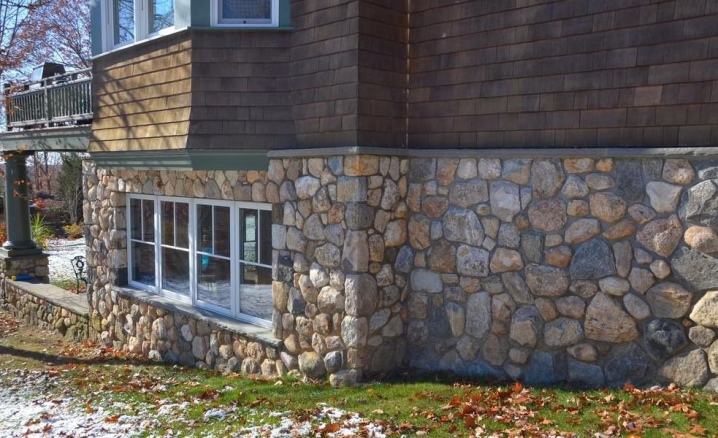

  • отделки фасадов домов;
  • облицовки вспомогательных построек;
  • строительства гидротехнических сооружений;

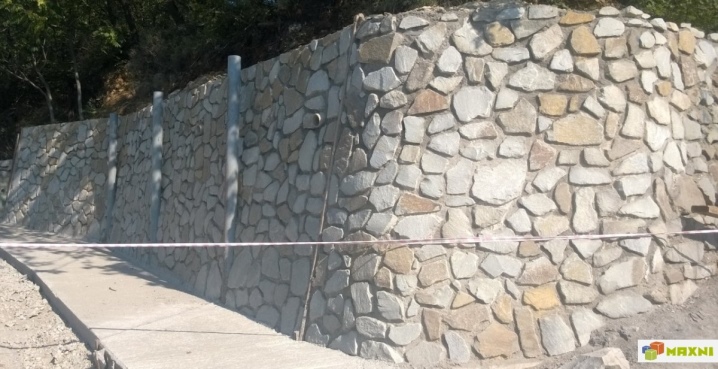

  • возведения подпорных конструкций;
  • обустройства канализационных каналов.

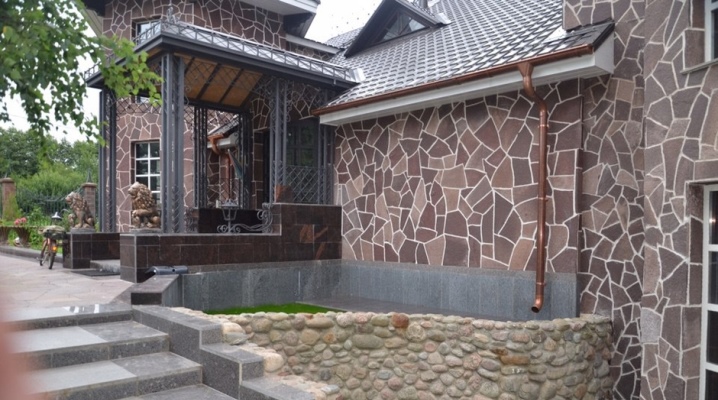

Отделка бутовым камнем в последние десятилетия переживает всплеск популярности – сегодня данный вариант оформления не менее распространен, чем облицовка керамогранитом.

Какие материалы используются?

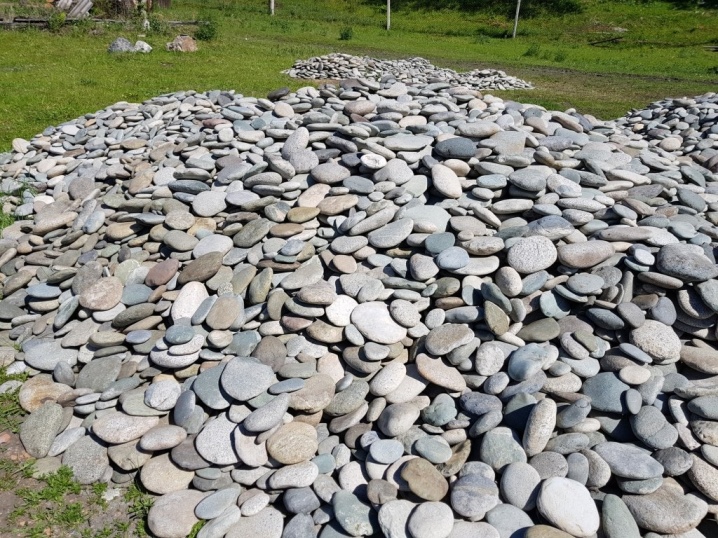

Для производства кладки из бута нужны стройматериалы натурального происхождения неровной формы. Выгода применения именно такого камня состоит в том, что в ситуации недостатка кирпича или даже его отсутствия для возведения фундамента в подвалах и подполах, в ходе строительства стен можно использовать большую часть доступных местных материалов.

Перед использованием бут подвергают очень тщательному очищению, а самые большие элементы заранее раскалывают.

От природы бутовый камень имеет неправильную форму и самые разные габариты, потому к его внешнему виду и качеству предъявляют ряд требований.

  1. Оптимально длина каждого отдельно взятого блока не должна быть больше 45-50 см, а его масса не может превышать 50 кг. Для возведения гидротехнических конструкций нужны камни, масса которых составляет 30 кг, а длина — 30 см.
  2. Объём примесей не может превышать 2% от всего объема стройматериала. Существует один метод определения однородности бута — это чистота и уровень звонкости при ударе по нему молотком.

При наличии признаков расслаивания, растрескивания и трещин камень к использованию непригоден.

Если камень не отвечает требуемым нормативам, то его предварительно плинтуют, иначе говоря, раскалывают на мелкие фракции.

Не менее значимой частью подготовки бута к формированию укладки является приколка — то есть придание ему формы ровного параллелепипеда, а также удаление всех заостренных углов.

Обзор видов

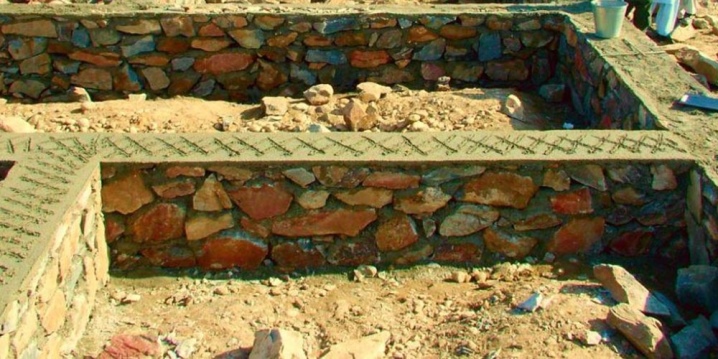

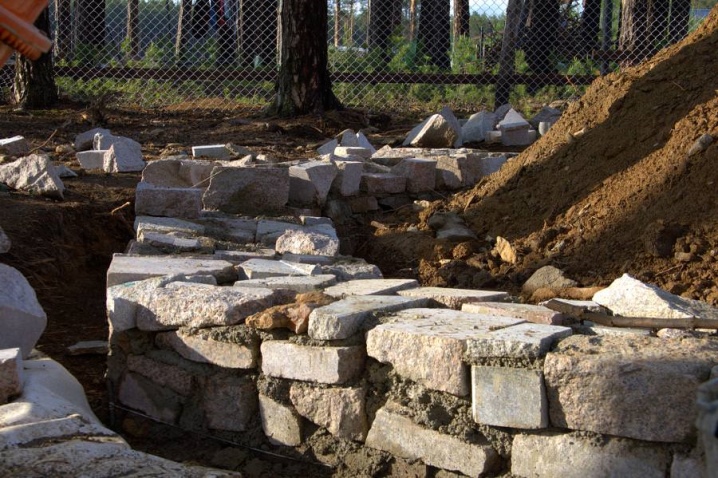

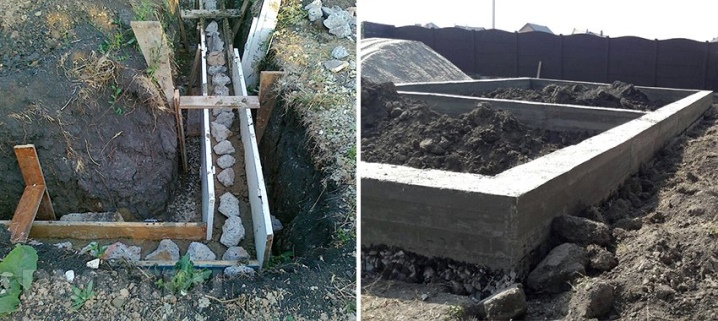

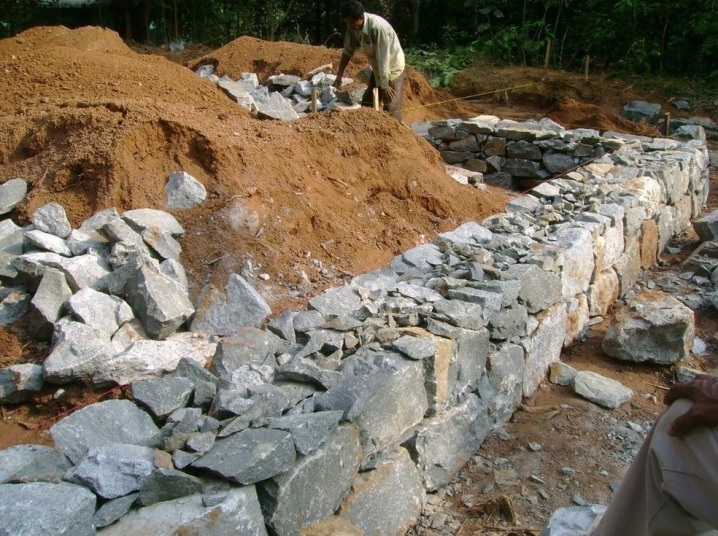

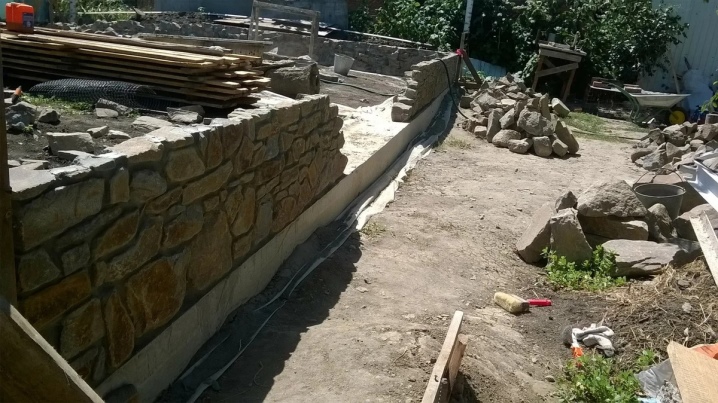

Блоки из бута кладут на предварительно подготовленные траншеи, которые в дальнейшем наполняют цементным составом

и хорошенько выравнивают. Затем осуществляют укладку первого ряда будущей стенки. При этом следует внимательно следить за тем, чтобы используемые модули были прижаты друг к другу как можно плотнее. Если между строительными материалами всё-таки формируются сели — их необходимо засыпать щебенкой и уплотнить.

На следующем этапе выполняют заполнение ряда жидким раствором бетона. Второй и все остальные ряды каменной кладки оформляют по аналогичной технологии. Очень важно в ходе выполнения работ поддерживать точную перевязку швов.

Натуральные камни по своей форме и габаритам являются материалами неоднородными, потому для формирования перевязки бутовой кладки каменные модули нужно чередовать, выкладывая бут удлиненной и укороченной сторонами. В результате бутовая кладка выходит смешанной, при этом над небольшими камнями размещают длинные, соответственно, наоборот — над длинными элементами фиксируют короткие.

Очень важно поддерживать оптимальную высоту ряда.

Так, в коридоре 20-30 см кладка может быть примерно равнозначной. Допускается укладка двух и более мелких блоков подряд в едином ряду: бут большого размера при этом может располагаться сразу в двух рядах.

Различают несколько основных методов выполнения каменной кладки. Остановимся подробнее на каждом из них.

«Под лопатку»

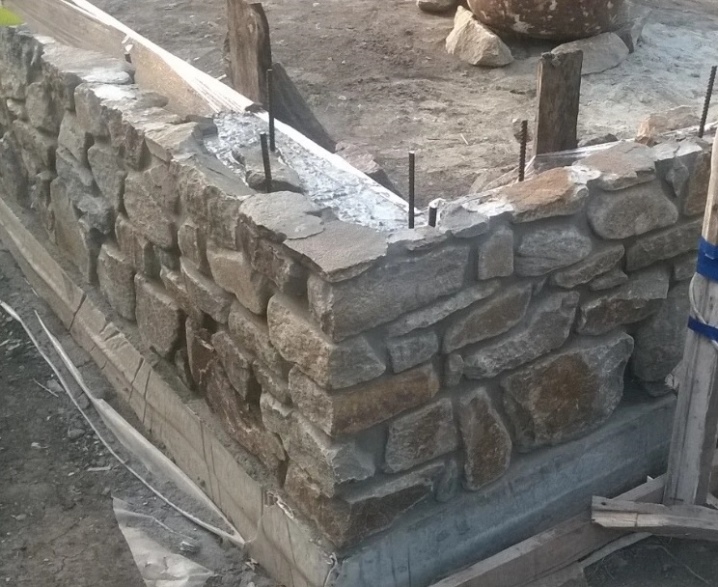

Техника выполнения «под лопатку» подразумевает разравнивание бута и размещение его по горизонтали в несколько рядов на высоту 20-25 см с обязательным заполнением пустот щебнем и перевязкой угловых швов.

Первый ряд формируют из больших элементов так, чтобы блоки своими плоскими гранями были обращены вниз, на предварительно подготовленную базу без бетонного раствора. Все пустоты между элементами засыпают небольшой щебенкой либо маленькими камнями, хорошенько утрамбовывают и после этого заливают пластичным цементным составом.

Перед началом укладки каждого следующего ряда необходимо выложить версты. Прежде чем выводить внутреннюю и внешнюю кладку на фиксирующий состав, следует уложить специальные маяки через каждые 4-4,5 м на ровных участках стен, а также во всех уголках и их пересечениях. Принципиальный момент, на который нужно обратить особое внимание —

ровные горизонтали рядовки.

Версты выполняют без применения цементного раствора, выбирая для этого бут так, чтобы он был примерно одинакового размера.

Дальнейшая стадия предполагает финишный монтаж каменной кладки. Для этого незафиксированные блоки приподнимают, выкладывают раствор слоем 4-6 см и крепят обратно, уплотняя ряды.

После того как выкладка вёрст будет завершена — следует выполнить заполнение забутки. С этой целью нужное количество цементного состава наносят и выравнивают, чтобы в процессе укладки камней он выдавливал ровно вертикально сформированные швы. Забутку выполняют из каменных блоков различных форм и габаритов, самое важное в этом случае — следить за прочностью прилегания этих камней один к другому. Чтобы кладка получилась максимально крепкой, обязательно смотрите за тем, чтобы бутовые элементы не состыковывались без бетона.

Когда забутка будет окончена — поверхность сформированного ряда разравнивают смесью небольших камней с пластичным раствором.

«Под залив»

Еще один довольно специфичный метод укладки — «под залив». В данном случае выбора бута не производят, поскольку укладку формируют из расколотого булыжника. Характерная особенность данного метода состоит в том, что опалубку фиксируют на заранее приготовленные с этой целью траншеи сразу после осуществления необходимых работ на территории под дальнейшую застройку. При оптимальной плотности земли кладку можно выполнять и без монтажа опалубки на углублении примерно 1 м 30 см враспор со стенками траншеи.

Первый слой каменной кладки оформляют высотой до 15-25 см. Его фиксируют без применения раствора и очень плотно утрамбовывают, а после этого заполняют сформировавшиеся просветы небольшим камнем и фиксируют жидким раствором.

Порядок действий при укладке последующих слоев аналогичный. Необходимо заметить, что такой вариант не может обеспечить строению необходимой прочности, поэтому обычно его используют при возведении фундамента в том случае, если здание планируется построить на высоту, не превышающую 10 м, причем в очень прочном грунте.

С виброуплотнением

Для того чтобы повысить прочность закладки, используется виброуплотнение — эта техника повышает устойчивость строения на 25-40%.

Работы производят в определенной последовательности.

Первый ряд выкладывают сухим способом, засыпая щебенкой образовавшиеся между бутом прогалы. После этого наносят раствор слоем в 4-5 см. Сразу после этого устанавливается специальное оборудование — вибратор, который нужен для уплотнения бутовой кладки. Вибрацию проводят до того момента, пока не произойдет полного впитывания цементного раствора в кладку. Остальные ряды заполняют методом «под лопатку», после этого его промазывают бетонным раствором и повторно подвергают вибрации. Данный вариант оптимален в непросадочных почвах.

Совмещенный способ

Варианты кладки часто комбинируют. Так, если будет принято решение использовать комбинированную укладку, то самый первый ряд бута размещают без применения раствора, засыпая просветы между строительными модулями гравием или щебенкой.

Следующий ряд фиксируют уже на пластичный фиксирующий раствор, слой при этом составляет 50-60 см, после чего кладку уплотняют.

Все дальнейшие ряды выкладывают «под лопатку», затем заливают бетонным раствором и хорошенько уплотняют.

Рекомендации

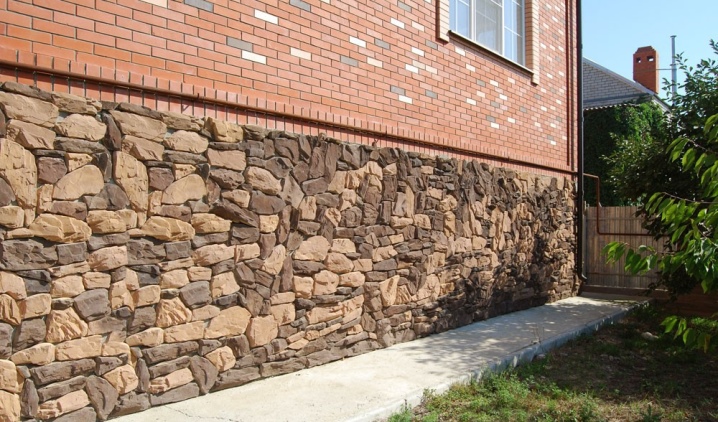

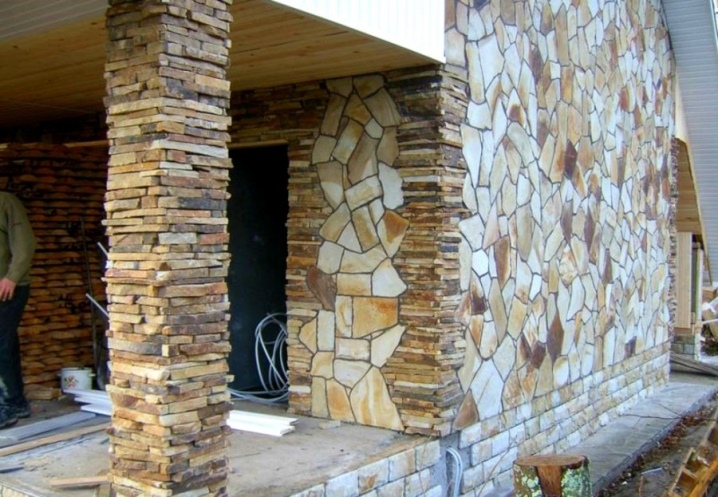

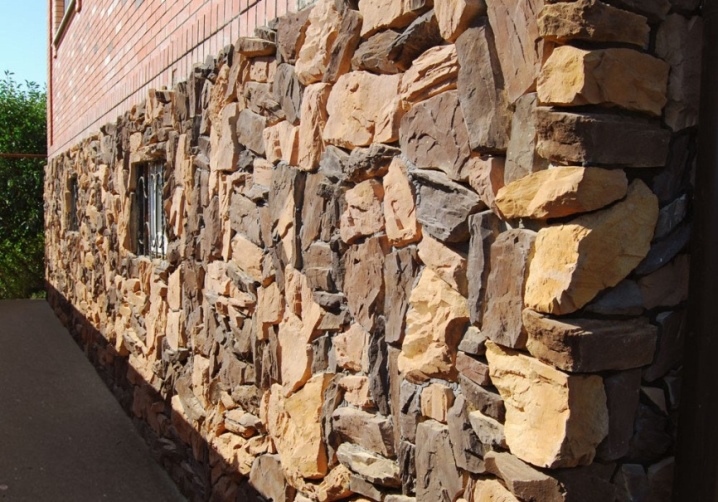

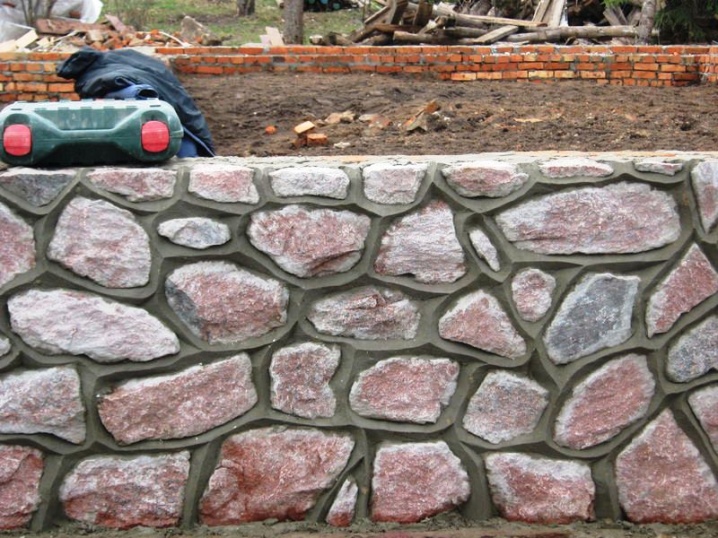

Для декорирования стен в наши дни мастера все чаще предпочитают не штукатурить, а выполнять циклопическую укладку.

В этом случае камень сначала выкладывают «под лопатку», а потом облицовывают внешнюю сторону, тщательно подбирая бут. Обычно его размещают вертикально, а затем из швов размером 3-5 см формируют необходимый узор. Для получения максимально декоративного эффекта из грубого камня выкладывают углы вперевязку с базовой кладкой. В отдельных ситуациях циклопическую облицовку используют сразу после строительства стенок — лучше всего для этого взять постелистые породы.

Если бутовую кладку на горизонтальной поверхности выполняют с бетонной смесью, то именно в ней утапливают выбранные камни либо булыжники.

Для этого изначально формируют слой раствора шириной 20-30 см и утапливают в нём камни примерно на 1/2 всей высоты. Промежутки и просветы между камнями должны составлять не менее 6-7 см. После этого сформированную конструкцию подвергают вибрации и еще раз заливают пластичным раствором.

Обращаем внимание на то, что используемый для этого раствор должен состоять из качественного бетонного связующего, а также наполнителя (гравия либо щебня) диаметром до 3 см.

В видео представлен фундамент из бутового камня.

Бутовая кладка — Википедия

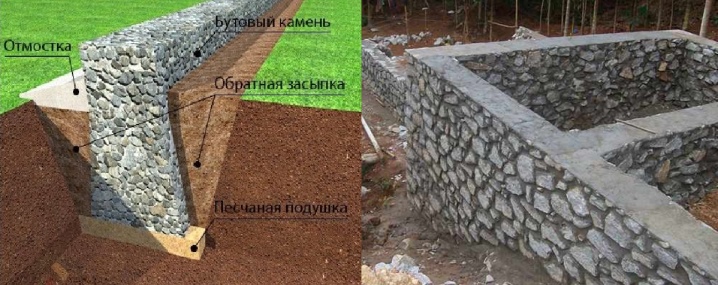

Устройство ленточного фундамента. Укладка бутового камня в траншею.

Бутовая кладка — каменная кладка, основу которого составляют крупные (до полуметра в поперечнике) неровные куски плитнякового и постелистого рваного камня — бута (и его разновидностей — булыжника, глыбы), — главным образом плотные горные породы: известняк и ракушечник, песчаник, доломит, гранит, диорит, базальт, туф[1][2].

Применение

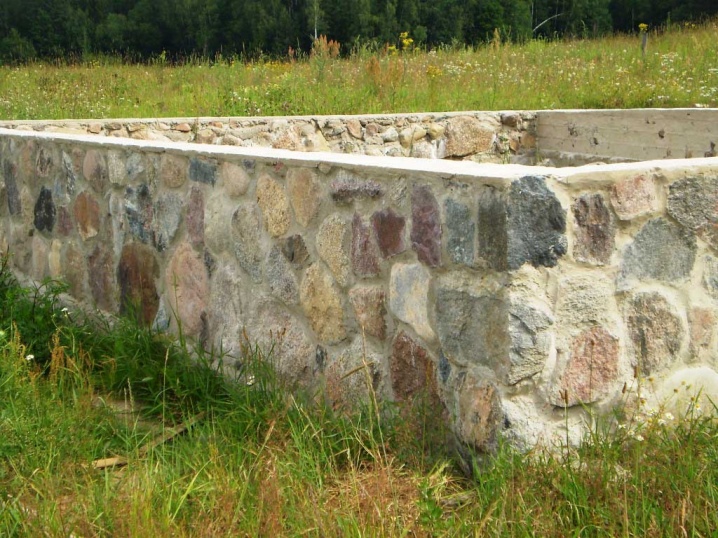

Бутовая кладка применяется для ленточных фундаментов небольших строений, подпорных стен и для строений в целом. Различают ленточный фундамент из бутовой и бутобетонной кладки. Для сооружения массивных фундаментов, опор мостов и подпорных стен применяется преимущественно массивовая кладка. В сухую и жаркую погоду за конструкциями из бута и бутобетона ведётся уход как за монолитными бетонными конструкциями[3].

Классификация

  • Бутовая кладка — кладка из естественных камней неправильной формы. Рациональной является кладка «под лопатку», когда под каждый камень расстилается лопаткой раствор, на который камень укладывается и осаживается рукояткой мастерка. Пустоты, образующиеся между отдельными камнями, заполняются щебнем на растворе. С наружной стороны укладывается постелистый камень крупных размеров и по возможности одинаковой высоты (верстовой ряд), причём сначала производится верстовка насухо с грубой приколкой камней[4].
  • Бутовая кладка «под лопатку» — бутовая кладка горизонтальными рядами на растворе с пригонкой камней, заполнением пустот щебёнкой и перевязкой швов в верстовых рядах[5].
  • Бутовая кладка «под залив» — бутовая кладка с заполнением пустот жидким раствором с подвижностью 130—150 мм[6] без подбора камня и без соблюдения перевязки швов, выполняемая в опалубке или между отвесными стенками траншей[7]; допускается только для фундаментов высотой до 10 м и только в непросадочных грунтах[8].
  • Бутовая кладка «под скобу» — вид кладки «под лопатку», используется при возведении простенков и столбов, выполняется из камней одинаковой высоты, подбираемых с помощью шаблона[8].
  • Бутовая слоистая кладка — тип древней каменной кладки.
  • Бутовая булыжная кладка — тип древней сухой каменной кладки.
  • Бутобетонная кладка — бетонная смесь с утопленными в ней бутовыми камнями; смесь малоподвижная с осадкой конуса 3—5 см; камни размером до 30 см, но не более 1/3 толщины конструкции в количестве не более 50 % от объёма конструкции[6]. Технологический процесс кладки состоит из наложения слоя бетонной смеси высотой 20 см и утапливания (вжатия) в неё бутового камня; операция повторяется до достижения проектной высоты конструкции[6]. Сверху кладки выполняется выравнивающий пояс из бетона или раствора.

Бутовая кладка

Бутовая кладка под кирпичной

Кладка бутовых ленточных фундаментов из булыжного камня ведётся только в распор со стенками траншеи. Камни укладывают вручную на растворе без опалубки.

Кладка бутовых ленточных фундаментов ведётся «под залив» в опалубке либо враспор со стенками траншеи: первый ряд крупных постелистых бутовых камней толщиной 25—30 см укладывается насухо на предварительно утрамбованный грунт с расщебёнкой, уплотнением слоя камня трамбовкой или кувалдой и заливкой жидким раствором[9] на глине, извести или цементе, в зависимости от степени ответственности и назначения сооружения[10].

Бучение, или устройство из бута фундаментов производится для небольших зданий или сооружений — коттеджей, сараев, подпорных стен, стен подвалов и т. д.

Фундамент бутится прямо во рву насухо с расщебениванием каждого ряда бута толщиной 20—25 см[10], в зависимости от размеров камней с осколом камня с лицевой стороны кладки, с заполнением раствором пустот и перевязкой швов[3]. Бучение нижнего слоя производится насухо, выравнивание неровностей после каждого слоя выполняется глиной; верхние 2-3 ряда заливаются известковым раствором[10].

Под «тяжёлые» здания бучение нижнего ряда состоит в укладке по дну фундаментного рва больших камней бута на известковом растворе и выравнивании с плотной расщебёнкой этого ряда, чтобы постели следующего приходились максимально плотно, соединения камней нижнего ряда перекрываются камнем верхнего ряда[10].

Бучение фундамента производится так, что по длине его с обеих сторон устанавливаются на густой извести камни, образуя посередине пустоту, которую заполняют бутом, плотно расщебенивают и заливают жидкой известью[10]. При сыром грунте бучение фундамента производится на цементном растворе[10].

Под сооружения и здания, подверженные фильтрации грунтовых вод, ударам волн и значительным давлениям на фундамент, бучение фундамента производится из отборной плиты или булыжника обколотого, по одной скобе для каждого ряда, на цементном растворе, с соблюдением правильной перевязки швов, как по лицу, так и внутри фундаментной стены[10]. Бучение стен производится из обколотой бутовой плиты или булыжника, на известковом или цементном растворе, располагая камни попеременно тычком и лежком или один ряд тычком, другой лежком, наблюдая при этом, чтобы в вертикальном направлении все швы нижнего ряда покрывались камнями верхнего ряда, то есть, необходимо соблюдение перевязки швов для предупреждения образования впоследствии трещин и расщелин[10].

При толщине конструкций 60—70 см бутовая кладка ведётся ярусами высотой 1,0—1,2 м; с уменьшением толщины высота яруса уменьшается[6].

Бутовая кладка ведётся звеном каменщиков из 2—3 человек; при толщине кладки менее 80 см работа выполняется звеном «двойка», иначе — «тройка»[6].

Бутовая кладка рядами

Бутовая кладка рядами — состоит из горизонтальных рядов бута, толщиной до 30 см; постели тщательно выравниваются, лицо и заусенки могут быть без обтёски; при возведении, например, цоколей жилых и общественных зданий, постели, лицо и заусенки бутовых плит обделываются чисто по наугольнику[11]. При кладке камня проверяется горизонтальность постели, чтоб впоследствии он не лопнул.

Камни кладутся: один ряд тычком, другой ложком или попеременно; в последнем случае 1/4 камней должна составлять тычки, без чего не может быть достаточной прочности — монолитности в кладке. Ширина каждого тычка 1,5-2,0 его толщины, длина — 3-5 толщины ряда. При любом размере камня всегда швы располагаются в перевязку; образующиеся между камнями пустоты внутри стены заполняются пригнанными к их величине кусками камня и расщебениваются мелким щепаным камнем. При производстве такой кладки строго соблюдается точное исполнение перечисленного, камни ложатся на места своей натуральной постелью без подкладок, кладка камня ребром не допускается[11]. Сопротивление кладки составляет 4/5 сопротивления камня.

Такая кладка часто, например в мостах, имеет углы из тёсового камня, её ряды соответствуют рядам облицовки и выводятся одновременно. Кладка хороша в механическом смысле для строений, где требуется большее сопротивление в наружной части стены, чем внутренней, например в поддерживающих стенах, откосных крыльях мостов и т. д.[11] Применяется такая кладка и при возведении устоев мостов, если давление на кладку не превосходит её прочностного сопротивления в 3,5 пуда на 1 дюйм2[11]. В этом случае облицовывают весь устой или только углы тёсаным камнем, чтобы придать строению эстетичный вид и защитить от атмосферных воздействий, ударов льдин.

При возведении фундаментов под неответственные строения (сараи) и оград допускается бутовая кладка неправильными рядами, в которой каждый ряд камня имеет разную толщину, но выровненные постели во всех камнях. Для оград и сельскохозяйственных сооружений, применяется обыкновенная бутовая кладка, возводимая не рядами, а мозаикой (см. ниже «лесбосская кладка»). При возведении фундамента из такой кладки под каменные строения применяется цементный раствор, под деревянные — известковый[11]. Так как при такой кладке получаются неправильные швы и гнёзда, заполненные лишь раствором, то для придания приличного вида, например, ограде, заполняют малыми камешками все такие широкие швы в кладке[11]. Сопротивление такой кладки не больше сопротивления раствора, на котором она сложена.

Бутовая лесбосская кладка

Бутовая «лесбосская кладка»

Бутовая «лесбосская кладка» именуется так по имени острова Лесбос в Дельфах — древнегреческого города в юго-западной Фокиде (Греция). С этого острова по преданиям приезжали мастера, умевшие выкладывать стены с геометрией реза в виде пилы. Развалины города Эретрия с такой причудливой кладкой датируются 2-м тысячелетиям до н. э.

Бутобетонная кладка

Бутобетонная кладка из обтёсанного бута Бутобетонная кладка стены из необработанного бута

Бутобетонные фундаменты — это разновидность монолитных фундаментов, но в отличие от них при бетонировании в массу бетона, уложенного в опалубку, утапливают бутовые камни, дающие экономию бетона без снижения прочности[12][3].

Сначала заливается бетонная смесь в опалубку слоями до 20 см и в неё втапливаются камни, размер которых не превышает 1/3 толщины кладки с расстоянием между камнями и опалубкой 5 см, затем производится уплотнение кладки послойным вибрированием. Перерывы в работе допускаются после втапливания камней в слой бетонной смеси с уплотнением.

На выбор конструкции фундаментов влияют характеристики грунтов, уровень грунтовых вод на участке и тяжесть строения. При необходимости заглубления фундамента ниже уровня грунтовых вод, он защищается гидроизоляцией горизонтальной, в уровне подошвы фундамента, и вертикальной, по внутренней и наружной граням фундамента выше уровня земли[12].

Фундаменты возводятся в максимально короткие сроки после рытья траншей. Сразу по окончанию всех строительных работ после устройства фундаментов, чтобы не допустить изменения химических и физико-механических свойств грунтов, пазухи между стенками фундаментов и траншей/котлованов засыпаются грунтом[12].

После устройства бутовых фундаментов и засыпки пазух между фундаментами и стенками траншеи по всему наружному периметру сооружения устраивается отмостка, для предотвращения подмачивания талыми и дождевыми водами грунта под фундаментами, вызывая их проседание[12].

Чтобы предотвратить просачивание влаги из земли в стены и их отсыревание, фундаменты выводятся выше уровня земли, эта часть фундамента называется цоколем. Между цоколем и стеной обязательно устраивается гидроизоляция.

Бутобетонная кладка выполняется звеном каменщиков-бетонщиков из 8 человек: двое выполняют монтаж и демонтаж опалубки, двое готовят камень и транспортируют его к месту укладки, двое укладывают бетонную смесь, двое шпигуют её камнями[6].

Инструменты

В строительстве используются бутовые камни весом до 30 кг, если больше, то производится плинтовка — камни колются на более мелкие, параллельно с ней приколка — скалываются острые углы с подгонкой формы камней под параллелепипед[8].

Бутовая кладка выполняется тем же инструментом, что и кирпичная кладка, но с добавлением специфического инструмента — прямоугольной кувалды массой 4,8 кг, предназначенной для разбивки и околки больших камней[6]. Для обработки камней используется молоток-кулачок массой 2,3 кг, которым скалывают острые углы, им же осаживают и расщебенивают бутовый камень при кладке[8].

Правила техники безопасности

  1. Камни не сбрасываются в траншеи (котлован), они подаются по желобам при отсутствии в траншеях рабочих[8].
  2. Для спуска рабочих в траншеи (котлован) и подъёма на подмости устанавливаются приставные лестницы с перилами или стремянки. Зимой они регулярно очищаются от снега и наледи.

Нормативные и расчётные характеристики кладки

Плотность и прочность кладки

Прочность кладки из камней неправильной формы значительно меньше прочности самого камня и составляет даже для кладки на растворе марки М100 из рваного бута лишь 5-8 % прочности камня[13]. При одинаковой прочности камня и раствора прочность кладки из постелистого бута в 1,5 раза, а из камня правильной формы в 3,5 раза выше кладки из рваного бута[13].

Нормативная объёмная масса бутовой кладки из известняка с объёмной массой 2200-2500 кг/м3 составляет 2100 кг/м3[14]. При расчёте также учитывается собственная масса штукатурки равная 15 кг/м2[14]. В случае применения мокрой штукатурки её толщина принимается обычно 1,5 см; нормативная объёмная масса штукатурки из цементного или смешанного раствора — 1800 кг/м3, из известкового раствора — 1600 кг/м3[14].

Расчётные сопротивления кладки

Расчётные сопротивления сжатию бутовой кладки

Расчётные сопротивления R сжатию бутовой кладки из рваного бута согласно СП 15.13330.2012[15].

Расчётные сопротивления сжатию бутобетонной кладки

Расчётные сопротивления сжатию R бутобетонной кладки согласно СП 15.13330.2012[15].

Расчётные сопротивления кладки из сплошных камней

Расчётные сопротивления кладки из сплошных камней на цементно-известковых, цементно-глиняных и известковых растворах осевому растяжению Rt, растяжению при изгибе Rtb и главным растягивающим напряжениям при изгибе Rtw, срезу Rsq при расчёте сечений кладки, проходящих по горизонтальным и вертикальным швам приведены в таблице ниже[15].

Расчётные сопротивления осевому растяжению бутобетонной кладки

Расчётные сопротивления осевому растяжению Rt бутобетонной кладки согласно СП 15.13330.2012[15].

Модули кладки

Модули упругости и деформации кладки

Модули упругости Е0 и модули деформации Е кладки согласно СП 15.13330.2012[15].

Модуль сдвига кладки

Модуль сдвига кладки равен[15]: G = 0,4E0.

Коэффициенты кладки

Коэффициент условий работы

Расчётные сопротивления кладки сжатию, приведённые в таблицах выше, умножаются на коэффициент условий работы γc согласно СП 15.13330.2012[15].

Коэффициент ползучести кладки

Коэффициент ползучести кладки согласно СП 15.13330.2012[15].

Коэффициент линейного расширения кладки

Коэффициент линейного расширения кладки согласно СП 15.13330.2012[15].

Коэффициент продольного изгиба

Коэффициент продольного изгиба кладки φ согласно СП 15.13330.2012[15].

Коэффициент трения

Коэффициент трения кладки μ (мю) согласно СП 15.13330.2012[15].

См. также

Примечания

  1. ↑ Бутовый фундамент // Термины российского архитектурного наследия. Плужников В.И., 1995
  2. ↑ Бутовый фундамент — «Российская архитектура». — 1995. — Яндекс.Словари.
  3. 1 2 3 Аханов В. С., Ткаченко Г. А. Справочник строителя. 5-е изд., доп. и перераб. — Ростов н/Д: Феникс, 2004. — 480 с. ISBN 5-222-04050-X. Тираж 7 000 экз. § Каменные работы. §§ Бутовая и бутобетонная кладка. Стр. 83—85.
  4. ↑ Бутовая кладка // «Технический железнодорожный словарь». — М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.
  5. ↑ Кладка бутовая под лопатку // Терминологический словарь по строительству на 12 языках
  6. 1 2 3 4 5 6 7 Борисов А. Г., 2008, Глава 3. Каменные работы. § Кладка из камней неправильной формы., с. 93—94.
  7. ↑ Бутовая кладка под залив // Терминологический словарь по строительству на 12 языках
  8. 1 2 3 4 5 Журавлёв И. П., Лапшин П. А., 2003, Глава 13. Бутовая и бутобетонная кладки. § Бутовая кладка., с. 223—229.
  9. ↑ Скалеух Н. В., 2001, Глава 3. Строительство гаража. § Возведение фундамента. §§ Бутовые ленточные фундаменты., с. 47.
  10. 1 2 3 4 5 6 7 8 Бучение, устройство из бута фундаментов // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  11. 1 2 3 4 5 6 Бутовая кладка рядами — Брокгауз Ф. А., Ефрон И. А. «Энциклопедический словарь». — С.-Пб.: Брокгауз-Ефрон. 1890—1907.
  12. 1 2 3 4 Скалеух Н. В., 2001, Глава 3. Строительство гаража. § Возведение фундамента. §§ Бутобетонные фундаменты., с. 50—51.
  13. 1 2 Пособие к СНиП II-22-81, 1989, Пункт 3.4.
  14. 1 2 3 Пособие к СНиП II-22-81, 1989, Пункт 3.25.
  15. 1 2 3 4 5 6 7 8 9 10 11 СП 15.13330.2012, 2013.

Литература

Нормативная литература

Техническая литература

  • Журавлёв И. П., Лапшин П. А. «Каменщик: Учебное пособие для учащихся лицеев и училищ». — 2-е, доп. и перераб.. — Ростов н/Д: «Феникс», 2003. — 416 с. — (Начальное профессиональное образование). — 5 000 экз. — ISBN 5-222-03437-2.
  • Скалеух Н. В. «Строительство и оборудование гаража». — М.: «Цитадель», 2001. — 256 с. — 11 000 экз. — ISBN 5-7657-0156-6.
  • Борисов А. Г. «Справочник строителя: полный комплекс строительных и отделочных работ для сдачи дома в эксплуатацию». — М.: «АСТ», «Астрель», 2008. — С. 93—94. — 327 с. — (Строительство и дизайн). — Доп, тираж: 4 000 экз. — ISBN 978-5-17-037842-5 (ООО «Издательство АСТ»), 978-5-271-14158-4 (ООО «Издательство Астрель»).

Ссылки

Бутовая кладка Википедия

Устройство ленточного фундамента. Укладка бутового камня в траншею

Бутовая кладка — каменная кладка, основу которого составляют крупные (до полуметра в поперечнике) неровные куски плитнякового и постелистого рваного камня — бута (и его разновидностей — булыжника, глыбы), — главным образом плотные горные породы: известняк и ракушечник, песчаник, доломит, гранит, диорит, базальт, туф[1][2][3][~ 1].

Применение[ | ]

Бутовая кладка применяется для ленточных фундаментов небольших строений, подпорных стен и для строений в целом. Различают ленточный фундамент из бутовой и бутобетонной кладки. Для сооружения массивных фундаментов, опор мостов и подпорных стен применяется преимущественно массивовая кладка. В сухую и жаркую погоду за конструкциями из бута и бутобетона ведётся уход как за монолитными бетонными конструкциями[~ 2].

Классификация[ | ]

Бутовая кладка — кладка из естественных камней неправильной формы. Рациональной является кладка «под лопатку», когда под каждый камень расстилается лопаткой раствор, на который камень укладывается и осаживается рукояткой мастерка. Пустоты, образующиеся между отдельными камнями, заполняются щебнем на растворе. С наружной стороны укладывается постелистый камень крупных размеров и по возможности одинаковой высоты (верстовой ряд), причём сначала производится верстовка насухо с грубой приколкой камней[4]. Выделяют следующие способы кладки:

  • под лопатку — выполняется горизонтальными рядами толщиной 25 см. Камни первого ряда укладываются на основание и утрамбовывают. В первом ряду сначала заполняется пространство ме

Бутовая кладка Википедия

Устройство ленточного фундамента. Укладка бутового камня в траншею

Бутовая кладка — каменная кладка, основу которого составляют крупные (до полуметра в поперечнике) неровные куски плитнякового и постелистого рваного камня — бута (и его разновидностей — булыжника, глыбы), — главным образом плотные горные породы: известняк и ракушечник, песчаник, доломит, гранит, диорит, базальт, туф[1][2][3][~ 1].

Применение

Бутовая кладка применяется для ленточных фундаментов небольших строений, подпорных стен и для строений в целом. Различают ленточный фундамент из бутовой и бутобетонной кладки. Для сооружения массивных фундаментов, опор мостов и подпорных стен применяется преимущественно массивовая кладка. В сухую и жаркую погоду за конструкциями из бута и бутобетона ведётся уход как за монолитными бетонными конструкциями[~ 2].

Классификация

Бутовая кладка — кладка из естественных камней неправильной формы. Рациональной является кладка «под лопатку», когда под каждый камень расстилается лопаткой раствор, на который камень укладывается и осаживается рукояткой мастерка. Пустоты, образующиеся между отдельными камнями, заполняются щебнем на растворе. С наружной стороны укладывается постелистый камень крупных размеров и по возможности одинаковой высоты (верстовой ряд), причём сначала производится верстовка насухо с грубой приколкой камней[4]. Выделяют следующие способы кладки:

  • под лопатку — выполняется горизонтальными рядами толщиной 25 см. Камни первого ряда укладываются на основание и утрамбовывают. В первом ряду сначала заполняется пространство между камнями щебнем, после чего заливается раствор. В последующих рядах камни заливаются жидким раствором в который помещают щебень. Горизонтальные ряды кладки укладывают на раствор толщиной 3-4 см. Для ровных стен кладки может применяться опалубка, в этом случае не обязательно подбирать камни с плоскостями. Виброуплотнение повышает прочность кладки под лопатку на 20—25 %[~ 1][5].
  • Под скобу — разновидность способа под лопатку. Используется при возведении простенков и столбов, выполняется из камней одинаковой высоты, подбираемых с помощью шаблона[~ 1][~ 1].
  • под залив — выполняется горизонтальными рядами толщиной 25-20 см. Отсутствует подбор камня. Выполняется в опалубке, кроме случаев возведения в траншее высотой до 1,25 м при плотном грунте. Камни первого ряда укладываются на основание и утрамбовывают. В ряду сначала заполняется пространство между камнями щебнем, после чего заливается раствор. Фундамент из кладки под залив допускается только для зданий до 10 м при непросадочных грунтах[~ 1][~ 3][~ 1].

Классификация кладки по материалам:

  • Бутовая слоистая кладка — тип древней каменной кладки.
  • Бутовая булыжная кладка — тип древней сухой каменной кладки.
  • Бутобетонная кладка — бетонная смесь с утопленными в ней бутовыми камнями; смесь малоподвижная с осадкой конуса 3—5 см; камни размером до 30 см, но не более 1/3 толщины конструкции в количестве не более 50 % от объёма конструкции[~ 3]. Технологический процесс кладки состоит из наложения слоя бетонной смеси высотой 20 см и утапливания (вжатия) в неё бутового камня; операция повторяется до достижения проектной высоты конструкции[~ 3]. Сверху кладки выполняется выравнивающий пояс из бетона или раствора.

Бутовая кладка

Бутовая кладка под кирпичной

Кладка бутовых ленточных фундаментов из булыжного камня ведётся только в распор со стенками траншеи. Камни укладывают вручную на растворе без опалубки.

Кладка бутовых ленточных фундаментов ведётся «под залив» в опалубке либо враспор со стенками траншеи: первый ряд крупных постелистых бутовых камней толщиной 25—30 см укладывается насухо на предварительно утрамбованный грунт с расщебёнкой, уплотнением слоя камня трамбовкой или кувалдой и заливкой жидким раствором[~ 4] на глине, извести или цементе, в зависимости от степени ответственности и назначения сооружения[6].

Бучение, или устройство из бута фундаментов производится для небольших зданий или сооружений — коттеджей, сараев, подпорных стен, стен подвалов и т. д.

Фундамент бутится прямо во рву насухо с расщебениванием каждого ряда бута толщиной 20—25 см[6], в зависимости от размеров камней с осколом камня с лицевой стороны кладки, с заполнением раствором пустот и перевязкой швов[~ 2]. Бучение нижнего слоя производится насухо, выравнивание неровностей после каждого слоя выполняется глиной; верхние 2-3 ряда заливаются известковым раствором[6].

Под «тяжёлые» здания бучение нижнего ряда состоит в укладке по дну фундаментного рва больших камней бута на известковом растворе и выравнивании с плотной расщебёнкой этого ряда, чтобы постели следующего приходились максимально плотно, соединения камней нижнего ряда перекрываются камнем верхнего ряда[6].

Бучение фундамента производится так, что по длине его с обеих сторон устанавливаются на густой извести камни, образуя посередине пустоту, которая заполняется бутом, плотно расщебенивается и заливается жидкой известью[6]. При сыром грунте бучение фундамента производится на цементном растворе[6].

Под сооружения и здания, подверженные фильтрации грунтовых вод, ударам волн и значительным давлениям на фундамент, бучение фундамента производится из отборной плиты или булыжника обколотого, по одной скобе для каждого ряда, на цементном растворе, с соблюдением правильной перевязки швов, как по лицу, так и внутри фундаментной стены[6]. Бучение стен производится из обколотой бутовой плиты или булыжника, на известковом или цементном растворе, располагая камни попеременно тычком и ложком или один ряд тычком, другой ложком, наблюдая при этом, чтобы в вертикальном направлении все швы нижнего ряда покрывались камнями верхнего ряда, то есть, необходимо соблюдение перевязки швов для предупреждения образования впоследствии трещин и расщелин[6].

При толщине конструкций 60—70 см бутовая кладка ведётся ярусами высотой 1,0—1,2 м; с уменьшением толщины высота яруса уменьшается[~ 3].

Бутовая кладка ведётся звеном каменщиков из 2—3 человек; при толщине кладки менее 80 см работа выполняется звеном «двойка», иначе — «тройка»[~ 3].

Бутовая кладка рядами

Бутовая кладка рядами — состоит из горизонтальных рядов бута, толщиной до 30 см; постели тщательно выравниваются, лицо и заусенки могут быть без обтёски; при возведении, например, цоколей жилых и общественных зданий, постели, лицо и заусенки бутовых плит обделываются чисто по наугольнику[7]. При кладке камня проверяется горизонтальность постели, чтоб впоследствии он не лопнул.

Камни кладутся: один ряд тычком, другой ложком или попеременно; в последнем случае 1/4 камней должна составлять тычки, без чего не может быть достаточной прочности — монолитности в кладке. Ширина каждого тычка 1,5-2,0 его толщины, длина — 3-5 толщины ряда. При любом размере камня всегда швы располагаются в перевязку; образующиеся между камнями пустоты внутри стены заполняются пригнанными к их величине кусками камня и расщебениваются мелким щепаным камнем. При производстве такой кладки строго соблюдается точное исполнение перечисленного, камни ложатся на места своей натуральной постелью без подкладок, кладка камня ребром не допускается[7]. Сопротивление кладки составляет 4/5 сопротивления камня.

Такая кладка часто, например в мостах, имеет углы из тёсового камня, её ряды соответствуют рядам облицовки и выводятся одновременно. Кладка хороша в механическом смысле для строений, где требуется большее сопротивление в наружной части стены, чем внутренней, например в поддерживающих стенах, откосных крыльях мостов и т. д.[7] Применяется такая кладка и при возведении устоев мостов, если давление на кладку не превосходит её прочностного сопротивления в 3,5 пуда на 1 дюйм2[7]. В этом случае облицовывают весь устой или только углы тёсаным камнем, чтобы придать строению эстетичный вид и защитить от атмосферных воздействий, ударов льдин.

При возведении фундаментов под неответственные строения (сараи) и оград допускается бутовая кладка неправильными рядами, в которой каждый ряд камня имеет разную толщину, но выровненные постели во всех камнях. Для оград и сельскохозяйственных сооружений, применяется обыкновенная бутовая кладка, возводимая не рядами, а мозаикой (см. ниже «лесбосская кладка»). При возведении фундамента из такой кладки под каменные строения применяется цементный раствор, под деревянные — известковый[7]. Так как при такой кладке получаются неправильные швы и гнёзда, заполненные лишь раствором, то для придания приличного вида, например, ограде, заполняют малыми камешками все такие широкие швы в кладке[7]. Сопротивление такой кладки не больше сопротивления раствора, на котором она сложена.

Бутовая лесбосская кладка

Бутовая «лесбосская кладка»

Бутовая «лесбосская кладка» именуется так по имени острова Лесбос в Дельфах — древнегреческого города в юго-западной Фокиде (Греция). С этого острова по преданиям приезжали мастера, умевшие выкладывать стены с геометрией реза в виде пилы. Развалины города Эретрия с такой причудливой кладкой датируются 2-м тысячелетиям до н. э.

Бутобетонная кладка

Бутобетонная кладка из обтёсанного бута Бутобетонная кладка стены из необработанного бута

Бутобетонные фундаменты — это разновидность монолитных фундаментов, но в отличие от них при бетонировании в массу бетона, уложенного в опалубку, утапливаются бутовые камни, дающие экономию бетона без снижения прочности[~ 5][~ 2].

Сначала заливается бетонная смесь в опалубку слоями до 20 см и в неё втапливаются камни, размер которых не превышает 1/3 толщины кладки с расстоянием между камнями и опалубкой 5 см, затем производится уплотнение кладки послойным вибрированием. Перерывы в работе допускаются после втапливания камней в слой бетонной смеси с уплотнением[~ 1].

Замораживание бутобетонной кладки допускается после набора 50 % прочности от проектной при этом не менее 7,5 МПа[~ 6].

На выбор конструкции фундаментов влияют характеристики грунтов, уровень грунтовых вод на участке и тяжесть строения. При необходимости заглубления фундамента ниже уровня грунтовых вод, он защищается гидроизоляцией горизонтальной, в уровне подошвы фундамента, и вертикальной, по внутренней и наружной граням фундамента выше уровня земли[~ 5].

Фундаменты возводятся в максимально короткие сроки после рытья траншей. Сразу по окончании всех строительных работ после устройства фундаментов, чтобы не допустить изменения химических и физико-механических свойств грунтов, пазухи между стенками фундаментов и траншей/котлованов засыпаются грунтом[~ 5].

После устройства бутовых фундаментов и засыпки пазух между фундаментами и стенками траншеи по всему наружному периметру сооружения устраивается отмостка, для предотвращения подмачивания талыми и дождевыми водами грунта под фундаментами, вызывая их проседание[~ 5].

Чтобы предотвратить просачивание влаги из земли в стены и их отсыревание, фундаменты выводятся выше уровня земли, эта часть фундамента называется цоколем. Между цоколем и стеной обязательно устраивается гидроизоляция.

Бутобетонная кладка выполняется звеном каменщиков-бетонщиков из 8 человек: двое выполняют монтаж и демонтаж опалубки, двое готовят камень и транспортируют его к месту укладки, двое укладывают бетонную смесь, двое шпигуют её камнями[~ 3].

Инструменты

В строительстве используются бутовые камни весом до 30 кг, если больше, то производится плинтовка — камни колются на более мелкие, параллельно с ней приколка — скалываются острые углы с подгонкой формы камней под параллелепипед[~ 1].

Бутовая кладка выполняется тем же инструментом, что и кирпичная кладка, но с добавлением специфического инструмента — прямоугольной кувалды массой 4,8 кг, предназначенной для разбивки и околки больших камней[~ 3]. Для обработки камней используется молоток-кулачок массой 2,3 кг, которым скалывают острые углы, им же осаживают и расщебенивают бутовый камень при кладке[~ 1].

Правила техники безопасности

  1. Камни не сбрасываются в траншеи (котлован), они подаются по желобам при отсутствии в траншеях рабочих[~ 1].
  2. Для спуска рабочих в траншеи (котлован) и подъёма на подмости устанавливаются приставные лестницы с перилами или стремянки. Зимой они регулярно очищаются от снега и наледи.

Нормативные и расчётные характеристики кладки

Плотность и прочность кладки

Прочность кладки из камней неправильной формы значительно меньше прочности самого камня и составляет даже для кладки на растворе марки М100 из рваного бута лишь 5-8 % прочности камня[~ 7]. При одинаковой прочности камня и раствора прочность кладки из постелистого бута в 1,5 раза, а из камня правильной формы в 3,5 раза выше кладки из рваного бута[~ 7].

Нормативная объёмная масса бутовой кладки из известняка с объёмной массой 2200—2500 кг/м3 составляет 2100 кг/м3[~ 8]. При расчёте также учитывается собственная масса штукатурки равная 15 кг/м2[~ 8]. В случае применения мокрой штукатурки её толщина принимается обычно 1,5 см; нормативная объёмная масса штукатурки из цементного или смешанного раствора — 1800 кг/м3, из известкового раствора — 1600 кг/м3[~ 8].

Расчётные сопротивления кладки

Расчётные сопротивления сжатию бутовой кладки

Расчётные сопротивления R сжатию бутовой кладки из рваного бута согласно СП 15.13330.2012[~ 9].

Расчётные сопротивления сжатию бутобетонной кладки

Расчётные сопротивления сжатию R бутобетонной кладки согласно СП 15.13330.2012[~ 9].

Расчётные сопротивления кладки из сплошных камней

Расчётные сопротивления кладки из сплошных камней на цементно-известковых, цементно-глиняных и известковых растворах осевому растяжению Rt, растяжению при изгибе Rtb и главным растягивающим напряжениям при изгибе Rtw, срезу Rsq при расчёте сечений кладки, проходящих по горизонтальным и вертикальным швам приведены в таблице ниже[~ 9].

Расчётные сопротивления осевому растяжению бутобетонной кладки

Расчётные сопротивления осевому растяжению Rt бутобетонной кладки согласно СП 15.13330.2012[~ 9].

Модули кладки

Модули упругости и деформации кладки

Модули упругости Е0 и модули деформации Е кладки согласно СП 15.13330.2012[~ 9].

Модуль сдвига кладки

Модуль сдвига кладки равен[~ 9]: G = 0,4E0.

Коэффициенты кладки

Коэффициент условий работы

Расчётные сопротивления кладки сжатию, приведённые в таблицах выше, умножаются на коэффициент условий работы γc согласно СП 15.13330.2012[~ 9].

Коэффициент ползучести кладки

Коэффициент ползучести кладки согласно СП 15.13330.2012[~ 9].

Коэффициент линейного расширения кладки

Коэффициент линейного расширения кладки согласно СП 15.13330.2012[~ 9].

Коэффициент продольного изгиба

Коэффициент продольного изгиба кладки φ согласно СП 15.13330.2012[~ 9].

Коэффициент трения

Коэффициент трения кладки μ (мю) согласно СП 15.13330.2012[~ 9].

См. также

Примечания

Сноски
  1. 1 2 3 4 5 6 7 8 9 10 Журавлёв И. П., Лапшин П. А. «Каменщик», 2003, Глава 13 «Бутовая и бутобетонная кладки», § «Бутовая кладка», с. 223—229.
  2. 1 2 3 Аханов В. С., Ткаченко Г. А. Справочник строителя. 5-е изд., доп. и перераб. — Ростов н/Д: Феникс, 2004. — 480 с. ISBN 5-222-04050-X. Тираж 7 000 экз. § Каменные работы. §§ Бутовая и бутобетонная кладка. С. 83—85.
  3. 1 2 3 4 5 6 7 Борисов А. Г., 2008, Глава 3 «Каменные работы», § «Кладка из камней неправильной формы», с. 93—94.
  4. ↑ Скалеух Н. В., 2001, Глава 3 «Строительство гаража». § «Возведение фундамента». §§ «Бутовые ленточные фундаменты», с. 47.
  5. 1 2 3 4 Скалеух Н. В., 2001, Глава 3 «Строительство гаража». § «Возведение фундамента». §§ «Бутобетонные фундаменты», с. 50—51.
  6. ↑ Журавлёв И. П., Лапшин П. А. «Каменщик», Глава 15 «Каменная кладка в зимних условиях», § «Бутобетонная кладка», с. 260.
  7. 1 2 Пособие к СНиП II-22-81, 1989, Пункт 3.4.
  8. 1 2 3 Пособие к СНиП II-22-81, 1989, Пункт 3.25.
  9. 1 2 3 4 5 6 7 8 9 10 11 СП 15.13330.2012, 2013.
Источники
  1. ↑ Бутовый фундамент // Термины российского архитектурного наследия. Плужников В. И., 1995.
  2. ↑ Бутовый фундамент — «Российская архитектура». — 1995. — Яндекс.Словари.
  3. Иван Иванович Ищенко. БУТОВАЯ КЛАДКА (неопр.). «Высшая школа» (1987).
  4. ↑ Бутовая кладка // «Технический железнодорожный словарь». — М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.
  5. ↑ Кладка бутовая под лопатку // Терминологический словарь по строительству на 12 языках
  6. 1 2 3 4 5 6 7 8 Бучение, устройство из бута фундаментов // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  7. 1 2 3 4 5 6 Бутовая кладка рядами — Брокгауз Ф. А., Ефрон И. А. «Энциклопедический словарь». — С.-Пб.: Брокгауз-Ефрон. 1890—1907.

Литература

Нормативная литература

Свод правил
  • ЦНИИСК им. Кучеренко — институт ОАО «НИЦ «Строительство». СП 15.13330.2012 // «Каменные и армокаменные конструкции» (Актуализированная редакция СНиП II-22-81*) / Внесён Техническим комитетом по стандартизации ТК 465 «Строительство». Утверждён приказом Министерства регионального развития Российской Федерации (Минрегион России) от 29.12.2011 № 635/5. — М., 2013. — Электронный фонд ПНТД.
Прочее

Техническая литература

  • Журавлёв И. П., Лапшин П. А. «Каменщик: Учебное пособие для учащихся лицеев и училищ». — 2-е, доп. и перераб.. — Ростов н/Д: «Феникс», 2003. — 416 с. — (Начальное профессиональное образование). — 5 000 экз. — ISBN 5-222-03437-2.
  • Скалеух Н. В. «Строительство и оборудование гаража». — М.: «Цитадель», 2001. — 256 с. — 11 000 экз. — ISBN 5-7657-0156-6.
  • Борисов А. Г. «Справочник строителя: полный комплекс строительных и отделочных работ для сдачи дома в эксплуатацию». — М.: «АСТ», «Астрель», 2008. — С. 93—94. — 327 с. — (Строительство и дизайн). — Доп, тираж: 4 000 экз. — ISBN 978-5-17-037842-5 (ООО «Издательство АСТ»), 978-5-271-14158-4 (ООО «Издательство Астрель»).

Ссылки

Бутовая кладка своими руками - Известняк.ru

Бутовая кладка своими руками

Бутовая кладка – так называется кладка природных камней, имеющих две параллельные поверхности (поверхности могут быть не строго параллельны). Эти поверхности называются «постелями». Традиционно в бутовой кладке используются такие виды камней, как гранит, песчаник, известняк, туф, ракушечник или булыжный камень. Бутовая кладка делается из камней весом до 30 кг. Если камни имеют больший вес, то необходимо провести процесс плинтовки – то есть расколоть крупные камни на более мелкие. Одновременно с процессом плинтовки производится так называемая «приколка» камней – скалываются острые углы и камню придается форма параллелепипеда. Для этих процессов применяется следующий инструмент: для плинтовки – кувалда прямоугольная, для приколки – молоток-кулачок. Вес инструментов 4,8 и 2,3 кг соответственно. Молоток-кулачок также применяется при кладке бутового камня, им расщебенивают и осаживают камни. Инструменты, применяемые при бутовой кладке аналогичны тем, которые применяются при кладке кирпича.

Особенность бутовой кладки в том, что неправильная форма и размеры камней делают очень сложным достижение тщательной привязки, которая легко достигается при кирпичной кладке. Поэтому при бутовой кладке необходимо так подбирать и располагать камни в верстовых рядах и забутке, чтобы была возможность попеременной укладки, то длинной стороной, то короткой (то ложками, то тычком). Такое чередование делается во всех рядах кладки и в забутке, что и обеспечивает привязку. Причем в процессе кладки должен соблюдаться «шахматный» порядок, то есть в смежных рядах над ложковыми камнями укладывают тычковые, а над тычковыми – ложковые. При соблюдении этой технологии бутовой кладки получается перевязка швов, аналогичная цепной перевязке при кирпичной кладке. В углах стен и при пересечении в рядах попеременный принцип кладки также должен соблюдаться.

При бутовой кладке необходимо так подбирать и подгонять камни, чтобы обеспечить горизонтальность швов при одинаковой высоте ряда примерно 20 – 25 см. Допускается укладывать по несколько (2 – 3) тонких или мелких камня в одном ряду или один крупный камень в два смежных кладочных ряда.

Бутовую кладку выполняют несколькими способами. Вот основные из них:

«Под лопатку». Этот вид кладки выполняется горизонтально, толщиной примерно 25 см. Обязательно осуществляется подбор и приколка камней, заполнение (расщебенка) пустот, перевязка швов. Первый ряд снизу укладывается из крупных камней «постелью» вниз на подготовленное основание (насухо). Для достижения плотности прилегания к основанию обязательно проводят осадку трамбовкой. Пустоты между камнями заполняются щебнем или мелкими камнями, которые также трамбуются для уплотнения, а потом заливаются жидким раствором до заполнения всех пустот (когда осадка конуса составляет 13- 15 см.). Потом кладку продолжают порядно на пластичном растворе, соблюдая перевязку. Подвижность раствора соответствует погружению эталонного конуса на глубину от 4 до 6 см. Каждый новый ряд начинают класть с укладки верст, но перед тем, как возвести наружные и внутренние версты, обязательно на пересечениях, углах и через каждые 4 – 5 м. прямого участка стены укладывают маячные камни. По уровню маячных камней натягивают причалки. Потом по ним проверяется горизонтальность и прямолинейность лицевой поверхности кладки стен и фундамента. Подобранные по высоте камни для верстовых рядов укладывают сначала насухо, для того, чтобы найти максимально устойчивое положения такого камня в кладке. Когда такое положение найдено, камень приподнимают, настилают 3 – 4 см раствора, и затем окончательно устанавливают камень, проводя осадку молотком. После укладки верст заполняют забутку. Раствор для неё расстилают с «запасом», так чтобы при кладке камней он заполнял вертикальные швы. Для забутки используются камни любой формы и размеров, главное, чтобы у камня была плотная посадка на «постель» (без качания). При формировании забутки также соблюдают чередование «тычки-ложки» и перевязку. Обязательно проводят осадку камней молотком или трамбовкой. Очень важно, чтобы камни ни в коем случае не соприкасались друг с другом, иначе прочность бутовой кладки значительно снижается. После того, как забутка уложена, выполняется расщебенка кладки, во время которой в раствор осаживаются мелкие камни и щебень. При выравнивании уложенных рядов раствор добавляется только там, где есть углубления между камнями. Все последующие ряды кладки выполняются в том же порядке. Иногда при этом способе кладки окапываются все неровности лицевой стороны камней, укладываемых во внутреннюю или наружную версту.

«Под скобу». Этот вид бутовой кладки используется при возведении столбов и простенков. Он является одной из разновидностей кладки «под лопатку», разница лишь в том, что кладка выполняется из камней, одинаковых по высоте. Все камни для выполнения этой кладки подбираются по шаблону.

«Под залив». Этот вид бутовой кладки выполняется из булыжного или рваного бутового камня, подбор камней по размеру не делается, верстовые ряды не выкладываются. Так как данный вид кладки не обладает высокой прочностью, то существуют ограничения при его применении: строящееся здание не должно быть высотой более 10 метров и грунт под зданием должен быть не просадочным. Кладка «под залив» обычно делается в опалубке (в траншеях после того, как закончатся земляные работы). Если грунт обладает высокой степенью плотности и глубина траншеи составляет до 1,25 метров, то можно кладку «под залив» можно делать враспор со стенками траншеи, без опалубки. В начале бутовой кладки «под залив» первый слой камня кладут на сухое основание и трамбуют для уплотнения. Высота слоя – около 20 – 25 см. Затем щебнем или мелкими камнями заполняют все пустоты и только потом весь уложенный слой заливают раствором. По такой же технологии кладут и остальные слои (ряды), каждый из них заливается раствором.

Для повышения прочности бутовой кладки (до 40 % по сравнению с кладкой «под лопатку») можно использовать виброуплотнение. В этом случае первый ряд камней кладется насухо, пустоты между ними заполняются щебенкой, и на них расстилают раствор (высотой 40 – 60 см), и кладка уплотняется до тех пор, пока раствор не перестанет проникать в неё. Потом способом «под лопатку» укладывается следующий слой и так же уплотняется. Кладку с виброуплотнением целесообразно применять в плотных грунтах или в опалубке.

Когда требуется, чтобы кладка создавала декоративную поверхность, то используется циклопический способ. Он состоит в том, что лицевая поверхность выкладывается из специально подобранных камней, которые, располагаясь в вертикальных рядах в особом порядке, создают рисунок швами. Для усиления декоративного эффекта швы-рисунок можно сделать выпуклыми (до 2 – 4 см) или немного расшить, а углы выложить грубо отесанными камнями. Эти камни укладываются вперевязку с общей стеновой кладкой. Под декоративной лицевой поверхностью основную кладку можно выложить обычным способом «под лопатку». Существует и такой приём циклопической облицовки, когда она выкладывается постелистыми камнями уже после возведения всей основной кладки.



Оформите заявку и мы свяжемся с вами в ближайшее время

Бутовая кладка — Википедия. Что такое Бутовая кладка

Устройство ленточного фундамента. Укладка бутового камня в траншею.

Бутовая кладка — каменная кладка, основу которого составляют крупные (до полуметра в поперечнике) неровные куски плитнякового и постелистого рваного камня — бута (и его разновидностей — булыжника, глыбы), — главным образом плотные горные породы: известняк и ракушечник, песчаник, доломит, гранит, диорит, базальт, туф[1][2].

Применение

Бутовая кладка применяется для ленточных фундаментов небольших строений, подпорных стен и для строений в целом. Различают ленточный фундамент из бутовой и бутобетонной кладки. Для сооружения массивных фундаментов, опор мостов и подпорных стен применяется преимущественно массивовая кладка. В сухую и жаркую погоду за конструкциями из бута и бутобетона ведётся уход как за монолитными бетонными конструкциями[3].

Классификация

  • Бутовая кладка — кладка из естественных камней неправильной формы. Рациональной является кладка «под лопатку», когда под каждый камень расстилается лопаткой раствор, на который камень укладывается и осаживается рукояткой мастерка. Пустоты, образующиеся между отдельными камнями, заполняются щебнем на растворе. С наружной стороны укладывается постелистый камень крупных размеров и по возможности одинаковой высоты (верстовой ряд), причём сначала производится верстовка насухо с грубой приколкой камней[4].
  • Бутовая кладка «под лопатку» — бутовая кладка горизонтальными рядами на растворе с пригонкой камней, заполнением пустот щебёнкой и перевязкой швов в верстовых рядах[5].
  • Бутовая кладка «под залив» — бутовая кладка с заполнением пустот жидким раствором с подвижностью 130—150 мм[6] без подбора камня и без соблюдения перевязки швов, выполняемая в опалубке или между отвесными стенками траншей[7]; допускается только для фундаментов высотой до 10 м и только в непросадочных грунтах[8].
  • Бутовая кладка «под скобу» — вид кладки «под лопатку», используется при возведении простенков и столбов, выполняется из камней одинаковой высоты, подбираемых с помощью шаблона[8].
  • Бутовая слоистая кладка — тип древней каменной кладки.
  • Бутовая булыжная кладка — тип древней сухой каменной кладки.
  • Бутобетонная кладка — бетонная смесь с утопленными в ней бутовыми камнями; смесь малоподвижная с осадкой конуса 3—5 см; камни размером до 30 см, но не более 1/3 толщины конструкции в количестве не более 50 % от объёма конструкции[6]. Технологический процесс кладки состоит из наложения слоя бетонной смеси высотой 20 см и утапливания (вжатия) в неё бутового камня; операция повторяется до достижения проектной высоты конструкции[6]. Сверху кладки выполняется выравнивающий пояс из бетона или раствора.

Бутовая кладка

Бутовая кладка под кирпичной

Кладка бутовых ленточных фундаментов из булыжного камня ведётся только в распор со стенками траншеи. Камни укладывают вручную на растворе без опалубки.

Кладка бутовых ленточных фундаментов ведётся «под залив» в опалубке либо враспор со стенками траншеи: первый ряд крупных постелистых бутовых камней толщиной 25—30 см укладывается насухо на предварительно утрамбованный грунт с расщебёнкой, уплотнением слоя камня трамбовкой или кувалдой и заливкой жидким раствором[9] на глине, извести или цементе, в зависимости от степени ответственности и назначения сооружения[10].

Бучение, или устройство из бута фундаментов производится для небольших зданий или сооружений — коттеджей, сараев, подпорных стен, стен подвалов и т. д.

Фундамент бутится прямо во рву насухо с расщебениванием каждого ряда бута толщиной 20—25 см[10], в зависимости от размеров камней с осколом камня с лицевой стороны кладки, с заполнением раствором пустот и перевязкой швов[3]. Бучение нижнего слоя производится насухо, выравнивание неровностей после каждого слоя выполняется глиной; верхние 2-3 ряда заливаются известковым раствором[10].

Под «тяжёлые» здания бучение нижнего ряда состоит в укладке по дну фундаментного рва больших камней бута на известковом растворе и выравнивании с плотной расщебёнкой этого ряда, чтобы постели следующего приходились максимально плотно, соединения камней нижнего ряда перекрываются камнем верхнего ряда[10].

Бучение фундамента производится так, что по длине его с обеих сторон устанавливаются на густой извести камни, образуя посередине пустоту, которую заполняют бутом, плотно расщебенивают и заливают жидкой известью[10]. При сыром грунте бучение фундамента производится на цементном растворе[10].

Под сооружения и здания, подверженные фильтрации грунтовых вод, ударам волн и значительным давлениям на фундамент, бучение фундамента производится из отборной плиты или булыжника обколотого, по одной скобе для каждого ряда, на цементном растворе, с соблюдением правильной перевязки швов, как по лицу, так и внутри фундаментной стены[10]. Бучение стен производится из обколотой бутовой плиты или булыжника, на известковом или цементном растворе, располагая камни попеременно тычком и лежком или один ряд тычком, другой лежком, наблюдая при этом, чтобы в вертикальном направлении все швы нижнего ряда покрывались камнями верхнего ряда, то есть, необходимо соблюдение перевязки швов для предупреждения образования впоследствии трещин и расщелин[10].

При толщине конструкций 60—70 см бутовая кладка ведётся ярусами высотой 1,0—1,2 м; с уменьшением толщины высота яруса уменьшается[6].

Бутовая кладка ведётся звеном каменщиков из 2—3 человек; при толщине кладки менее 80 см работа выполняется звеном «двойка», иначе — «тройка»[6].

Бутовая кладка рядами

Бутовая кладка рядами — состоит из горизонтальных рядов бута, толщиной до 30 см; постели тщательно выравниваются, лицо и заусенки могут быть без обтёски; при возведении, например, цоколей жилых и общественных зданий, постели, лицо и заусенки бутовых плит обделываются чисто по наугольнику[11]. При кладке камня проверяется горизонтальность постели, чтоб впоследствии он не лопнул.

Камни кладутся: один ряд тычком, другой ложком или попеременно; в последнем случае 1/4 камней должна составлять тычки, без чего не может быть достаточной прочности — монолитности в кладке. Ширина каждого тычка 1,5-2,0 его толщины, длина — 3-5 толщины ряда. При любом размере камня всегда швы располагаются в перевязку; образующиеся между камнями пустоты внутри стены заполняются пригнанными к их величине кусками камня и расщебениваются мелким щепаным камнем. При производстве такой кладки строго соблюдается точное исполнение перечисленного, камни ложатся на места своей натуральной постелью без подкладок, кладка камня ребром не допускается[11]. Сопротивление кладки составляет 4/5 сопротивления камня.

Такая кладка часто, например в мостах, имеет углы из тёсового камня, её ряды соответствуют рядам облицовки и выводятся одновременно. Кладка хороша в механическом смысле для строений, где требуется большее сопротивление в наружной части стены, чем внутренней, например в поддерживающих стенах, откосных крыльях мостов и т. д.[11] Применяется такая кладка и при возведении устоев мостов, если давление на кладку не превосходит её прочностного сопротивления в 3,5 пуда на 1 дюйм2[11]. В этом случае облицовывают весь устой или только углы тёсаным камнем, чтобы придать строению эстетичный вид и защитить от атмосферных воздействий, ударов льдин.

При возведении фундаментов под неответственные строения (сараи) и оград допускается бутовая кладка неправильными рядами, в которой каждый ряд камня имеет разную толщину, но выровненные постели во всех камнях. Для оград и сельскохозяйственных сооружений, применяется обыкновенная бутовая кладка, возводимая не рядами, а мозаикой (см. ниже «лесбосская кладка»). При возведении фундамента из такой кладки под каменные строения применяется цементный раствор, под деревянные — известковый[11]. Так как при такой кладке получаются неправильные швы и гнёзда, заполненные лишь раствором, то для придания приличного вида, например, ограде, заполняют малыми камешками все такие широкие швы в кладке[11]. Сопротивление такой кладки не больше сопротивления раствора, на котором она сложена.

Бутовая лесбосская кладка

Бутовая «лесбосская кладка»

Бутовая «лесбосская кладка» именуется так по имени острова Лесбос в Дельфах — древнегреческого города в юго-западной Фокиде (Греция). С этого острова по преданиям приезжали мастера, умевшие выкладывать стены с геометрией реза в виде пилы. Развалины города Эретрия с такой причудливой кладкой датируются 2-м тысячелетиям до н. э.

Бутобетонная кладка

Бутобетонная кладка из обтёсанного бута Бутобетонная кладка стены из необработанного бута

Бутобетонные фундаменты — это разновидность монолитных фундаментов, но в отличие от них при бетонировании в массу бетона, уложенного в опалубку, утапливают бутовые камни, дающие экономию бетона без снижения прочности[12][3].

Сначала заливается бетонная смесь в опалубку слоями до 20 см и в неё втапливаются камни, размер которых не превышает 1/3 толщины кладки с расстоянием между камнями и опалубкой 5 см, затем производится уплотнение кладки послойным вибрированием. Перерывы в работе допускаются после втапливания камней в слой бетонной смеси с уплотнением.

На выбор конструкции фундаментов влияют характеристики грунтов, уровень грунтовых вод на участке и тяжесть строения. При необходимости заглубления фундамента ниже уровня грунтовых вод, он защищается гидроизоляцией горизонтальной, в уровне подошвы фундамента, и вертикальной, по внутренней и наружной граням фундамента выше уровня земли[12].

Фундаменты возводятся в максимально короткие сроки после рытья траншей. Сразу по окончанию всех строительных работ после устройства фундаментов, чтобы не допустить изменения химических и физико-механических свойств грунтов, пазухи между стенками фундаментов и траншей/котлованов засыпаются грунтом[12].

После устройства бутовых фундаментов и засыпки пазух между фундаментами и стенками траншеи по всему наружному периметру сооружения устраивается отмостка, для предотвращения подмачивания талыми и дождевыми водами грунта под фундаментами, вызывая их проседание[12].

Чтобы предотвратить просачивание влаги из земли в стены и их отсыревание, фундаменты выводятся выше уровня земли, эта часть фундамента называется цоколем. Между цоколем и стеной обязательно устраивается гидроизоляция.

Бутобетонная кладка выполняется звеном каменщиков-бетонщиков из 8 человек: двое выполняют монтаж и демонтаж опалубки, двое готовят камень и транспортируют его к месту укладки, двое укладывают бетонную смесь, двое шпигуют её камнями[6].

Инструменты

В строительстве используются бутовые камни весом до 30 кг, если больше, то производится плинтовка — камни колются на более мелкие, параллельно с ней приколка — скалываются острые углы с подгонкой формы камней под параллелепипед[8].

Бутовая кладка выполняется тем же инструментом, что и кирпичная кладка, но с добавлением специфического инструмента — прямоугольной кувалды массой 4,8 кг, предназначенной для разбивки и околки больших камней[6]. Для обработки камней используется молоток-кулачок массой 2,3 кг, которым скалывают острые углы, им же осаживают и расщебенивают бутовый камень при кладке[8].

Правила техники безопасности

  1. Камни не сбрасываются в траншеи (котлован), они подаются по желобам при отсутствии в траншеях рабочих[8].
  2. Для спуска рабочих в траншеи (котлован) и подъёма на подмости устанавливаются приставные лестницы с перилами или стремянки. Зимой они регулярно очищаются от снега и наледи.

Нормативные и расчётные характеристики кладки

Плотность и прочность кладки

Прочность кладки из камней неправильной формы значительно меньше прочности самого камня и составляет даже для кладки на растворе марки М100 из рваного бута лишь 5-8 % прочности камня[13]. При одинаковой прочности камня и раствора прочность кладки из постелистого бута в 1,5 раза, а из камня правильной формы в 3,5 раза выше кладки из рваного бута[13].

Нормативная объёмная масса бутовой кладки из известняка с объёмной массой 2200-2500 кг/м3 составляет 2100 кг/м3[14]. При расчёте также учитывается собственная масса штукатурки равная 15 кг/м2[14]. В случае применения мокрой штукатурки её толщина принимается обычно 1,5 см; нормативная объёмная масса штукатурки из цементного или смешанного раствора — 1800 кг/м3, из известкового раствора — 1600 кг/м3[14].

Расчётные сопротивления кладки

Расчётные сопротивления сжатию бутовой кладки

Расчётные сопротивления R сжатию бутовой кладки из рваного бута согласно СП 15.13330.2012[15].

Расчётные сопротивления сжатию бутобетонной кладки

Расчётные сопротивления сжатию R бутобетонной кладки согласно СП 15.13330.2012[15].

Расчётные сопротивления кладки из сплошных камней

Расчётные сопротивления кладки из сплошных камней на цементно-известковых, цементно-глиняных и известковых растворах осевому растяжению Rt, растяжению при изгибе Rtb и главным растягивающим напряжениям при изгибе Rtw, срезу Rsq при расчёте сечений кладки, проходящих по горизонтальным и вертикальным швам приведены в таблице ниже[15].

Расчётные сопротивления осевому растяжению бутобетонной кладки

Расчётные сопротивления осевому растяжению Rt бутобетонной кладки согласно СП 15.13330.2012[15].

Модули кладки

Модули упругости и деформации кладки

Модули упругости Е0 и модули деформации Е кладки согласно СП 15.13330.2012[15].

Модуль сдвига кладки

Модуль сдвига кладки равен[15]: G = 0,4E0.

Коэффициенты кладки

Коэффициент условий работы

Расчётные сопротивления кладки сжатию, приведённые в таблицах выше, умножаются на коэффициент условий работы γc согласно СП 15.13330.2012[15].

Коэффициент ползучести кладки

Коэффициент ползучести кладки согласно СП 15.13330.2012[15].

Коэффициент линейного расширения кладки

Коэффициент линейного расширения кладки согласно СП 15.13330.2012[15].

Коэффициент продольного изгиба

Коэффициент продольного изгиба кладки φ согласно СП 15.13330.2012[15].

Коэффициент трения

Коэффициент трения кладки μ (мю) согласно СП 15.13330.2012[15].

См. также

Примечания

  1. ↑ Бутовый фундамент // Термины российского архитектурного наследия. Плужников В.И., 1995
  2. ↑ Бутовый фундамент — «Российская архитектура». — 1995. — Яндекс.Словари.
  3. 1 2 3 Аханов В. С., Ткаченко Г. А. Справочник строителя. 5-е изд., доп. и перераб. — Ростов н/Д: Феникс, 2004. — 480 с. ISBN 5-222-04050-X. Тираж 7 000 экз. § Каменные работы. §§ Бутовая и бутобетонная кладка. Стр. 83—85.
  4. ↑ Бутовая кладка // «Технический железнодорожный словарь». — М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.
  5. ↑ Кладка бутовая под лопатку // Терминологический словарь по строительству на 12 языках
  6. 1 2 3 4 5 6 7 Борисов А. Г., 2008, Глава 3. Каменные работы. § Кладка из камней неправильной формы., с. 93—94.
  7. ↑ Бутовая кладка под залив // Терминологический словарь по строительству на 12 языках
  8. 1 2 3 4 5 Журавлёв И. П., Лапшин П. А., 2003, Глава 13. Бутовая и бутобетонная кладки. § Бутовая кладка., с. 223—229.
  9. ↑ Скалеух Н. В., 2001, Глава 3. Строительство гаража. § Возведение фундамента. §§ Бутовые ленточные фундаменты., с. 47.
  10. 1 2 3 4 5 6 7 8 Бучение, устройство из бута фундаментов // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  11. 1 2 3 4 5 6 Бутовая кладка рядами — Брокгауз Ф. А., Ефрон И. А. «Энциклопедический словарь». — С.-Пб.: Брокгауз-Ефрон. 1890—1907.
  12. 1 2 3 4 Скалеух Н. В., 2001, Глава 3. Строительство гаража. § Возведение фундамента. §§ Бутобетонные фундаменты., с. 50—51.
  13. 1 2 Пособие к СНиП II-22-81, 1989, Пункт 3.4.
  14. 1 2 3 Пособие к СНиП II-22-81, 1989, Пункт 3.25.
  15. 1 2 3 4 5 6 7 8 9 10 11 СП 15.13330.2012, 2013.

Литература

Нормативная литература

Техническая литература

  • Журавлёв И. П., Лапшин П. А. «Каменщик: Учебное пособие для учащихся лицеев и училищ». — 2-е, доп. и перераб.. — Ростов н/Д: «Феникс», 2003. — 416 с. — (Начальное профессиональное образование). — 5 000 экз. — ISBN 5-222-03437-2.
  • Скалеух Н. В. «Строительство и оборудование гаража». — М.: «Цитадель», 2001. — 256 с. — 11 000 экз. — ISBN 5-7657-0156-6.
  • Борисов А. Г. «Справочник строителя: полный комплекс строительных и отделочных работ для сдачи дома в эксплуатацию». — М.: «АСТ», «Астрель», 2008. — С. 93—94. — 327 с. — (Строительство и дизайн). — Доп, тираж: 4 000 экз. — ISBN 978-5-17-037842-5 (ООО «Издательство АСТ»), 978-5-271-14158-4 (ООО «Издательство Астрель»).

Ссылки

Бутовая кладка Википедия

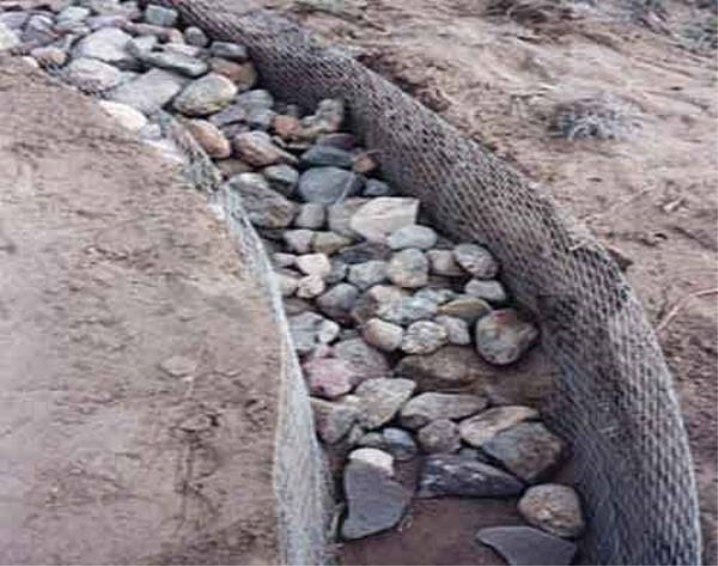

Устройство ленточного фундамента. Укладка бутового камня в траншею

Бутовая кладка — каменная кладка, основу которого составляют крупные (до полуметра в поперечнике) неровные куски плитнякового и постелистого рваного камня — бута (и его разновидностей — булыжника, глыбы), — главным образом плотные горные породы: известняк и ракушечник, песчаник, доломит, гранит, диорит, базальт, туф[1][2][3][~ 1].

Применение

Бутовая кладка применяется для ленточных фундаментов небольших строений, подпорных стен и для строений в целом. Различают ленточный фундамент из бутовой и бутобетонной кладки. Для сооружения массивных фундаментов, опор мостов и подпорных стен применяется преимущественно массивовая кладка. В сухую и жаркую погоду за конструкциями из бута и бутобетона ведётся уход как за монолитными бетонными конструкциями[~ 2].

Классификация

Бутовая кладка — кладка из естественных камней неправильной формы. Рациональной является кладка «под лопатку», когда под каждый камень расстилается лопаткой раствор, на который камень укладывается и осаживается рукояткой мастерка. Пустоты, образующиеся между отдельными камнями, заполняются щебнем на растворе. С наружной стороны укладывается постелистый камень крупных размеров и по возможности одинаковой высоты (верстовой ряд), причём сначала производится верстовка насухо с грубой приколкой камней[4]. Выделяют следующие способы кладки:

  • под лопатку — выполняется горизонтальными рядами толщиной 25 см. Камни первого ряда укладываются на основание и утрамбовывают. В первом ряду сначала заполняется пространство между камнями щебнем, после чего заливается раствор. В последующих рядах камни заливаются жидким раствором в который помещают щебень. Горизонтальные ряды кладки укладывают на раствор толщиной 3-4 см. Для ровных стен кладки может применяться опалубка, в этом случае не обязательно подбирать камни с плоскостями. Виброуплотнение повышает прочность кладки под лопатку на 20—25 %[~ 1][5].
  • Под скобу — разновидность способа под лопатку. Используется при возведении простенков и столбов, выполняется из камней одинаковой высоты, подбираемых с помощью шаблона[~ 1][~ 1].
  • под залив — выполняется горизонтальными рядами толщиной 25-20 см. Отсутствует подбор камня. Выполняется в опалубке, кроме случаев возведения в траншее высотой до 1,25 м при плотном грунте. Камни первого ряда укладываются на основание и утрамбовывают. В ряду сначала заполняется пространство между камнями щебнем, после чего заливается раствор. Фундамент из кладки под залив допускается только для зданий до 10 м при непросадочных грунтах[~ 1][~ 3][~ 1].

Классификация кладки по материалам:

  • Бутовая слоистая кладка — тип древней каменной кладки.

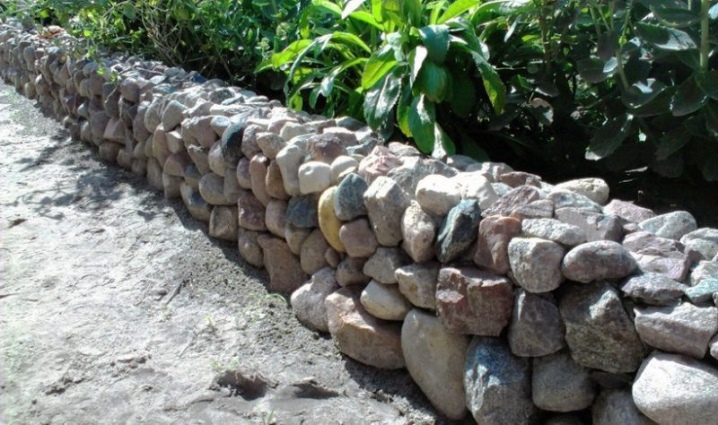

  • Бутовая булыжная кладка — тип древней сухой каменной кладки.
  • Бутобетонная кладка — бетонная смесь с утопленными в ней бутовыми камнями; смесь малоподвижная с осадкой конуса 3—5 см; камни размером до 30 см, но не более 1/3 толщины конструкции в количестве не более 50 % от объёма конструкции[~ 3]. Технологический процесс кладки состоит из наложения слоя бетонной смеси высотой 20 см и утапливания (вжатия) в неё бутового камня; операция повторяется до достижения проектной высоты конструкции[~ 3]. Сверху кладки выполняется выравнивающий пояс из бетона или раствора.

Бутовая кладка

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
