Необходимая составляющая любой скатной крыши – контробрешетка. Крыша без контробрешетки возводится только в одном случае: если она плоская и выполнена без стропильной системы. То есть, когда основанием для покрытия является бетонная плита.

Сейчас мы поговорим о том, что такое контробрешетка, из чего она выполняется, зачем нужна и как ее установить.





Что такое контробрешетка?

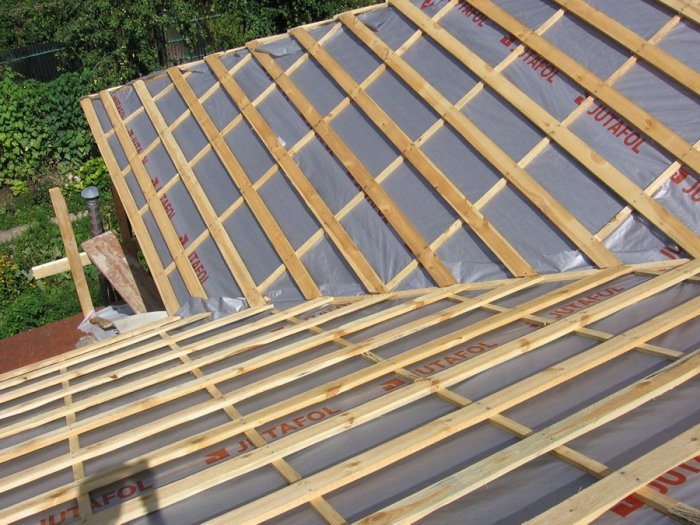

Этим словом называются деревянные бруски, которые набивают поверх гидроизоляции вдоль стропильных ног (перпендикулярно коньку).

 kontrobreshetk2



Размеры контробрешетки:

  • Примерно 2,5 см в толщину, иногда больше;
  • Около метра в длину. Нужно рассчитать так, чтобы длина брусков вместе с зазорами 20-30 сантиметров была кратной длине ската;
  • Поскольку бруски набивают на стропила, то шаг контробрешетки получается такой же, как между стропильными ногами.

kontrobreshetk1



Обратите внимание

Контробрешетка и обрешетка вместе составляют по толщине 5 сантиметров. Это ширина воздушного зазора, необходимого для полноценной вентиляции пространства под кровлей.



Монтаж контробрешетки (в отличие от основной обрешетки) для всех материалов осуществляется одинаково.



Для чего нужна контробрешетка?

Ее основное назначение – устройство вентиляционного зазора между кровельным материалом и утеплителем. В противном случае конденсат не будет удаляться из-под кровли. Это приведет:

  • К порче утеплителя. Он будет влажным, во влажном виде утратит свои свойства;
  • К скоплению влаги под кровлей, порче самой кровли и стропильной системы.

Кроме этого у контробрешетки крыши есть и вспомогательные функции:

  1. Создается дополнительное пространство между гидроизолирующей пленкой и обрешеткой. Брусья обрешетки не соприкасаются с конденсирующейся влагой, не гниют.
  2. Бруски контробрешетки фиксируют пленку, не позволяют ей сильно провисать.

kontrobreshetk3



Обратите внимание

В процессе монтажа основной обрешетки кровельщикам не нужно ходить по гидроизоляционной пленке, они могут передвигаться по брускам. Снижается риск повреждения пленки.



Чем крепить контробрешетку?

Контробрешетка под профлист и металлочерепицу крепится оцинкованными гвоздями или саморезами по дереву. Использование неоцинкованных метизов нежелательно, т.к. из-за коррозийных процессов древесина начинает гнить.

kontrobreshetk4

Контробрешетка под гибкую черепицу, контробрешетка под ондулин может крепиться кровельными гвоздями из комплекта материала.



Нужна ли контробрешетка для мягкой черепицы?

Битумную черепицу монтируют на сплошную обрешетку из фанеры или досок. Т.е. с утеплителем непосредственно она не соприкасается.

Но у битумных материалов есть отличительная черта: абсолютная воздухонепроницаемость при полной герметичности покрытия. Без воздушного зазора между листами фанеры и утеплителем конденсат из-под кровли выводиться не будет.

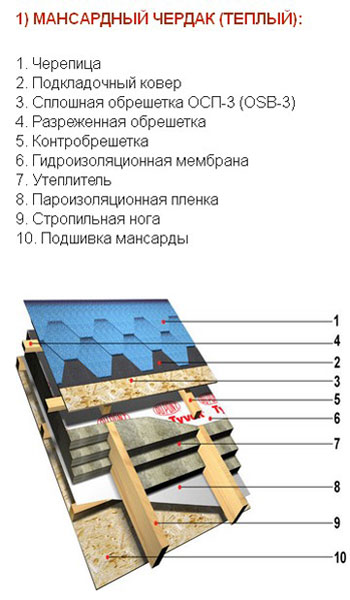

kontrobreshetk5kontrobreshetk6

Поэтому при монтаже мягких кровель из черепицы вентиляции подкровельного пространства придается даже большее значение, чем при укладке металлопрофильных листов.В устройстве крыш и кровельных покрытий есть ряд технологических особенностей, неизвестных дилетанту. Поэтому я рекомендую доверить монтаж кровли нашей фирме. Мы занимаемся возведением крыш уже пятнадцать лет, выполняем эту работу быстро, качественно и недорого.

Фото-примеры наших работ с подробным описанием и ориентировочной стоимостью Вы можете посмотреть здесь.



Дополнительные материалы по теме







Добавить комментарий

Чем крепить обрешетку к стропилам?

Размер гвоздей для обрешетки

Обрешеткой называется система из досок и брусьев, которая выступает в качестве основания под кровельные материалы. Как и любое другое основание, она должна отвечать жесткостью и устойчивостью. Создать такую конструкцию довольно легко, главное подобрать качественный материал и крепежи. В качестве последних застройщики чаще всего предпочитают гвозди. Так как сечение пиломатериалов разное, то и размер гвоздей для обрешетки будет разниться. Прочитав данную статью, вы узнаете, как подобрать оптимальную длину метиза.

Требования к обрешетке

Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.

  • Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами. Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
  • При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы. На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
  • Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
  • Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
  • Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
  • Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.

Теперь, давайте изучать обрешетки под разные кровельные покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы.

Монтаж стропильной системы. Что использовать – гвозди или саморезы

Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу. Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий.

Обрешетка под металлочерепицу

Данный материал создается из прокатной стали, а благодаря своеобразным изгибам задается параметр жесткости. Создать обрешетку для данного материала можно двумя методами. Как вы, наверное, догадались, отличия будут заключаться исключительно в видах, она может быть разряженной или сплошной.

Сплошная обрешетка создается по тому же принципу, что и разряженная, но в конце укладываются ОСП панели или влагостойкая фанера.

Таким образом, у вас получается ровное плоское основание, но для качественного пирога недостает подкладочного ковра. Что касается разряженной обрешетки, то здесь придется разбираться более детально.

Материалом для обрешетки под металлочерепицу часто становятся доски с сечением 30х100 миллиметров, это при условии, если шаг стропил составляет 80-100 сантиметров. В случае, если расстояние между стропильными ногами меньше указанного диапазона, то толщину доски можно уменьшить до 25 миллиметров. Особенностью создания такого основания является гидробарьер из антиконденсатного материала.

ВАЖНО: Если в будущем вы планируете устраивать снегодержатели, то советую делать сплошную обрешетку, так как это не только увеличит прочность всей конструкции, но и позволит более легко крепить дополнительные кровельные элементы.

Обрешетка под фальцевое покрытие

В тех пор, как металлические кровли начали приобретать свою популярность многие застройщики заинтересовались фальцевым соединением. Оно дает кровельному ковру практически полную гидроизоляцию, а для обслуживания такой крыши приходиться лишь проверять стыки. Минимальный уклон для монтажа фальцевой кровли составляет 3-14 градусов. В качестве основания разрешается создание обеих видов обрешетки, но на сложных кровельных участках лучше делать сплошную.

Прямой стальной лист прогибается под собственным весом, поэтому нельзя ошибиться в расчетах при подборе оптимального шага элементов обрешетки. В противном случае, может возникнуть ситуация, описанная ранее. В качестве пиломатериалов чаще всего используется брус с сечением 50х50 миллиметров или доски 32х100 миллиметров. Данные элементы устраиваются от карниза к коньку с шагом равным 30-40 сантиметров. В качестве пароизоляционного материала можно укладывать любой продукт с антиконденсатным свойством.

Весь процесс по укладке в обязательном порядке должен начинаться от карнизного свеса. Первая доска берется шире и толще обычных. В качестве крепежных элементов для монтажа древесины используются гвозди. Карнизную зону, зоны примыкания к вертикальным элементам, конек и ендову укладывают сплошным методом на расстоянии 60 сантиметров от элемента. По завершении основной обрешетки на ней крепятся вспомогательные пиломатериалы, которые служат основанием для снегодержателей, мостиков и тому подобных вещей.

ВАЖНО: Для защиты как металлического покрытия, так и элементов древесины, последние обрабатываются антисептиками или антипиренами, в некоторых случаях окрашиваются олифой.

Обрешетка под волнистые асбестоцементные листы

Асбестоцементными листами называют шифер и наверняка, вы с ним не раз сталкивались. Данный кровельный материал пользуется большой популярностью у застройщиков России, так как он отвечает всем требованиям и является крайне дешевым для этого сегмента товаров. Отличительной чертой данного продукта является вредность, но при окрашивании поверхности, она становится незначительной.

Благодаря волнистому телу, материал обладает очень хорошей жесткостью, поэтому может укладываться на разряженный тип основания. Шаг элементов будет зависеть от расположения стропильных ног, климатических условий, временной и постоянной нагрузки. Для стандартного шиферного листа в 120х68 сантиметров подойдет обрешетка, шаг элементов которой составляет 50 сантиметров, при сечении бруска 50х50 миллиметров. Что касается больших листов, то расстояние между брусками можно брать больше, где-то 80 сантиметров. Но не стоит забывать об увеличении сечения пиломатериалов до 75х75 миллиметров.

Если вы затрудняетесь в создании обрешетке с оптимальным шагом, то расстояние можно вычислить другим способом. Для надежной опоры асбестового листа достаточно трех точек. Если подбор велся именно этим способом, то сюда придется включить один нюанс. При монтаже брусков каждый четный элемент располагается выше нечетных.

Обрешетка для битумной черепицы

На сегодняшний день битумная черепица насчитывает достаточно большое количество разновидностей, поэтому просто пройти мимо такого продукта нельзя. Для создания основания под мягкую скатную кровлю используется сплошная обрешетка. Самыми подходящими материалами для этого считаются:

  • Влагостойкая фанера
  • Плиты ОСП
  • Шпунтованные доски

Все вышеописанные материалы хорошо справляются со своими обязанностями, но с досками придется повозиться. Дело в том, что создать ровное основание на больших площадях крайне трудно, тем не менее, такое основание будет отвечать всем требованиям.

Пиломатериалы для основания лучше всего брать хвойных пород, влажность которых не превышает 20%. Перед началом работы следует распределить продукты по толщине, чтобы не было резких перепадов. Ширина пиломатериалов ни в коем случае не должна превышать 150 миллиметров, что касается толщины, то она подбирается исходят от расположения и шага стропильных ног.

Размер гвоздей для обрешетки

Из чего состоит крыша
Предназначение обрешетки в кровельной системе
Какие инструменты и материалы понадобятся
Разновидности кровельной обрешетки
Монтируем кровельную обрешетку своими руками
Как крепить под рулонный материал
Как сделать под мягкую кровлю
Под черепицу
Чем отличается обрешетка для шифера и металлочерепицы

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

  • Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
  • Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
  • Свесы. Так называют нижние участки стропилин.
  • Конек. Располагается сверху конструкции, в районе смыкания стропилин.
  • Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
  • Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
  • Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

  1. Происходит надежное крепление материалов кровли.
  2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
  3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
  4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

  1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
  2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
  3. Ножовка, бензопила.
  4. Монтажная пена.
  5. Молоток, перфоратор.
  6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
  7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

  1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
  2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: "Как и чем обработать стропила и обрешетку – выбираем антисептик"). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.

Очень срочно помогите по креплению обрешетки и контробрешетки

Инструменты необходимые для монтажа обрешетки

От того, насколько полным будет ваш набор инструментов, во многом зависит ход и качество выполнения работ. Для начала обозначим перечень основных инструментов, без которых не обходится не одно строительство, но он может быть скорректирован в индивидуальном порядке. Прежде всего, это:

  1. Рулетка для измерений
  2. Уровень
  3. Молоток
  4. Ножовка по дереву
  5. Шуруповерт или дрель
  6. Болгарка под отрезные круги диаметром 125 – 150 мм
  7. Карандаш

Так же могут пригодиться красящий шнур (отбивка) и инструмент под названием «лошадка», для нанесения по все длине стропильной ноги равных отрезков для установки обрешетин. Можно изготовить шаблон, который упростит процесс нанесения разметки.

Виды обрешеток

Обрешетка для крыши выполняет ряд важных функций:

  • во – первых, она передает и перераспределяет вес кровельного пирога на стропила,
  • во – вторых, она является дополнительным связующим элементом для всей стропильной конструкции
  • но главное ее предназначение, это основа для кровельного материала.

И поэтому от того насколько грамотно будет подобран тип обрешетки, зависит надежность и долговечность будущей крыши. Основание должно быть ровным, жестким и самое главное, должна быть возможность закрепиться к нему гвоздями.

Существует несколько видов обрешетки:

конструктивно:

по сплошности создаваемой поверхности:

Конструкция обрешетки в разрядку

Рис.1

К примеру, конструкция обрешетки под металлическую, натуральную черепицу или волновой шифер ограничивается монтажом одного ряда досок на брусья стропильной системы. Зазор между соседними обрешетинами выбирается в зависимости от профиля используемого материала и может варьироваться от 100 до 350 мм. Окончательный выбор размера доски и шага определяется общими требованиями несущей способности обрешетки.

Для изготовления типовых обрешеток рекомендуют использовать брус 35 х 100 и 25 х 100 мм. Все обрешетины, кроме первой набиваются с шагом 350 мм, промежуток между первой и последующими делается меньше на 40 – 50 мм, чтобы обеспечить надежность крепления свеса. Поперечные стыки досок должны располагаться строго на стропилах, их длина должна превышать расстояние двух пролетов стропильной системы.

Чем крепить обрешетку к стропилам

(рис.1).

Конструкция сплошной обрешетки

Сплошная обрешетка применяется для укладки кровли из рулонных материалов, поскольку мягкое покрытие имеет свойство в точности копировать ту поверхность, на которой используется. В качестве основания часто применяют плиты OCП (ориентировано стружечные), фанеру повышенной влагостойкости. В равной степени востребованы пиломатериалы сосновых пород, а именно доска обрезная или шпунтованная, отсортированные по типоразмерам с естественной влажностью не более 22 %.

В зависимости от шага стропил или дополнительной обрешетки деревянный настил может иметь разную толщину, некоторые значения приведены в таблице 1.

Таблица 1

Шаг стропильной системы, см

Толщина материала, см

ОСП

Фанера влагостойкая

Доска обрезная

0,9

0,9

1,2

1,2

2,0

1,8

1,8

2,3

2,1

2,1

3,0

2,7

2,7

3,7

Наиболее практичным и рациональным можно назвать конструкцию из листов влагостойкой фанеры и плит ОСП, с опиранием на обрешетку исполнения в разрядку. Покрытие основания получается прочным, достаточно ровным, не боящимся влаги, недорогим и с минимальным количеством отхода, т.к. место найдется для любых обрезков.

Рис.2

Конструкция сплошного основания наносится поверх разреженной обрешетки. В том случае, если в качестве покрытия используются доска, то согласно технологии, она укладываются под углом 450 относительно конькового прогона, с шагом от 1 до 5 мм. При монтаже настила из листового материала, такого как влагостойкая фанера или плиты ОСП, не допускается сквозное пересечение швов. Стыковые соединения располагают со смещением, а между листами предусматривают зазор около 3 – 5 мм для компенсации линейного расширения, которого не избежать из – за смены температурных режимов(рис. 2). Крепление рекомендуется производить с помощью ершоных гвоздей или саморезов.

Общие требования к материалам и монтажу обрешетки

Помимо конкретных правил монтажа обрешетки под тот или иной тип кровли, существуют общие требования, которых нужно придерживаться при сборке любого настила.

Рис.3

Во – первых, перед установкой обрешетки, настоятельно рекомендуется проверить геометрию ската крыши, длины параллельных сторон, прямоугольность углов, разность диагоналей и плоскостность поверхности (рис.3). В случае если имеются отклонения от проектных значений, то на поверхности ската необходимо отбить фигуру с удовлетворяющими требованиям допусками и уже относительно нее вести основную разметку. Для удобства нанесение разметки по стропильной системе используют малярный шнур, он позволяет одним движением отмаркировать стропильную конструкцию по всей длине. Это позволяет набить обрешетины параллельно друг другу и с заданным шагом, даже если нарушена геометрия ската в крыше или имеется какой – либо встроенный элемент.

Рис.4

Во – вторых, во избежание появления на деревянных частях крыши гнили, плесени или разного вида грибка, пиломатериал рекомендуется предварительно обработать антисептирующими средствами. Так же на этапе подготовки материалов нужно произвести выбраковку досок или брусьев, поскольку на поверхности пиломатериала не допускается наличие обзола, который является излюбленным местом для вредоносных насекомых и повышенная сучковатость, которая может стать причиной возникновения трещин.

Дополнительные требования

Не маловажное значение имеет расположение годовых колец в поперечном срезе пиломатериала. Они должны быть ориентированы таким образом, чтобы предполагаемая хорда опиралась на стропильную ногу (рис. 4), поскольку в этой области конструкции, элементы должны работать на сжатие.

При использовании влажной древесины, концы обрезных или зашпунтованных досок закрепляют с каждой стороны двумя саморезами. Эти приемы позволяют уменьшить риск искривления древесины при высыхании (рис.4).

Еще одно правило, на которое стоит обратить внимание. Независимо от того какой тип обрешетки выбран для основной части крыши, участки, где запланирован вывод труб, слуховых окон и т.п., для удобства монтажа кровельного покрытия обрамляются только сплошной обрешеткой. Это не только упростит задачу крепления элементов конструкции, но и обеспечит надежную защиту от попадания влаги в местах примыкания.

Рис.5

Если принять во внимание конструкцию крыши в целом, то к системе обрешетки можно отнести и контр рейку. Она обычно предшествует основной обрешетки и служит для фиксации гидроизоляционного слоя и созданию воздушного пространства между утеплителем и кровельным материалом. Контр рейка имеет сечение

размером 25 х 50 мм (рис. 5) и располагается поверх гидроизоляции, вдоль ребер стропильных ног. Перпендикулярно направлению контр рейки набивается основная обрешетка.

Очень важно при монтаже обрешетки выдерживать расчетные размеры, особенно это касается оснований под штучный материал. Любое не соответствие или ошибки могут привести к тому, что при укладке кровельного материала будет нарушена схема крепления, а это не лучшим образом отразится на сроках эксплуатации всей крыши.

По завершению работ по установке обрешетки можно переходить к этапу обустройства ендовы, системы вентиляции и водоотведения и собственно самого кровельного материала.

20.03.2013 в 16:03

Обрешетка в каркасном доме (и контробрешетка тоже)

Обрешетка и контробрешетка в каркасном доме

А теперь к обрешетке в каркасном доме.

Обрешетка и контробрешетка в каркасном доме — очень важные элементы, без которых ни внешняя, ни внутренняя отделка не обходятся, да и конструктивные элементы тоже часто в них нуждаются.

Что такое обрешетка?

Обрешетка — это доска обычно небольшого сечения, которая формирует зазор между двумя элементами и располагается перпендикулярно главной конструкции (стойкам, стропилам, лагам).

Что такое контробрешетка?

Контробрешетка в каркасном доме — это то же самое, что и обрешетка, но она идет параллельно каркасным конструкциям.

Во многих местах каркасного дома без обрешетки не обойтись — она создает зазор для различных нужд — для прокладки коммуникаций, для вентилирования, а также помогает выровнять покрытие для обшивки.

Обрешетка стен снаружи.

Обрешетка стен фасада делается в случае, если фасад будет закрываться вертикальной обшивкой (доской или сайдингом). Обрешетка в таком случае идет по контробрешетке (см. пункт «Контробрешетка стен снаружи»).
Типичное сечение обрешетки: 90-100×25мм, а ее шаг — 500-630 мм (под утеплитель).

Обрешетка стен изнутри.

Обрешетка стен изнутри делается обычно для того, чтобы проложить в ней дополнительный перекрестный слой утепления. Также в этой обрешетке удобно вести коммуникации: трубы отопления, электропроводку.
Типичный шаг такой обрешетки 400 или 600 мм, смотря как потом будет по ней ставиться гипсокартон (вертикально или горизонтально).
Типичное сечение обрешетки: 50×50мм или 40×50мм

Обрешетка потолков

Обрешетка потолков нужна для того, чтобы стропила (а следовательно и балки перекрытия) можно было размещать с шагом 600 мм и более, а не с 400 мм (как в Канаде).



Но по балкам с таким шагом нельзя сразу прикручивать ГКЛ (гипсокартон), поэтому обрешетку делают с меньшим шагом и к ней уже крутят ГКЛ.
Типичный шаг такой обрешетки: 400 или 600 мм, смотря как потом будет по ней ставиться гипсокартон (вертикально или горизонтально).
Типичное сечение обрешетки: 90-100×25мм (на фото выше) или 50×50мм (если шаг стропил больше 700мм, на фото ниже).

Обрешетка пола

В случае с полом обрешетка скорее выполняет роль дополнительных лаг или контрлаг пола. Она используется, чтобы дополнительно утеплить лаги пола сверху или снизу. Например, 150 мм лаги + 100 мм обрешетка или 200 мм лаги + 50 мм брусок. Также с помощью обрешетки пола можно сделать перекрытие более «монолитным». Например, лаги 200×50 с шагом 600, а по ним лаги 100×50 с шагом 400 мм. Такое перекрытие будет в разы крепче.
Типичный шаг такой обрешетки: 300-400 мм.
Типичное сечение обрешетки: 50×50, 100×50, 150×50.

Обрешетка стропил

Обрешетка стропил дополнительно скрепляет стропила между собой, а также нужна для крепления к ней кровельного покрытия (металлочерепицы, гибкой черепицы и т.п.)
Типичный шаг такой обрешетки: 350 мм — под металлочерепицу или 200 мм — под ОСП-3 и мягкую черепицу.
Обрешетка стропил бывает также и сплошная, в таком случае она выступает как плитная обшивка. Обычно ее делают только под фальцевую металлическую кровлю.
Типичное сечение обрешетки: 100-150×25мм.

Контробрешетка стропил

Контробрешетка стропил нужна, чтобы создать вентиляционный зазор между утеплителем (в случаем мансарды) и обрешеткой под кровельный материал или между антиконденсантной пленкой и обрешеткой. Шаг контробрешетки = шагу стропил.
Типичное сечение контробрешетки 25×50мм или 25×40мм.

Контробрешетка стен снаружи

Снаружи дома с помощью контробрешетки создают зазор для вентилирования фасада, поэтому такие фасады называются вентилируемыми. Обычно контробрешетка ставится по плитной обшивке стены, если же плитной обшивки нет, то она приколачивается к самим стойкам каркаса, а между ними ставится ветрозащитная пленка.
Шаг контробрешетки обычно 400 мм, а ее типичное сечение: 40на50 или 50на50мм.
Если обшивка фасада будет проводится вертикально, то после контробрешетки — ставится обрешетка.

Контробрешетка пола

См. пункт обрешетка пола, ибо это то же самое, только параллельно лагам. При этом каждая контрлага находится над каждой основной лагой.
Типичное сечение контробрешетки: 50×50, 100×50.

Надеюсь, что этот пост был для вас полезен. Если остались какие-то вопросы, задавайте их в комментариях, найдем ответы вместе на все ваши вопросы.

Если вам нужна хорошая бригада для постройки каркасного дома, рекомендую посмотреть в наш каталог бригад со всей России, где только проверенные строители.



устройство, что такое контр обрешетки

Фактически крыша наряду с кровельным покрытием выполняет функцию защитного барьера дома от явлений, которые преподносит нам природа. Поэтому необходимо подходить к устройству кровли собственного дома или производственного здания очень внимательно, учитывать особенности монтажа всех элементов кровельного пирога. Одним из них является контробрешетка – что это такое мы расскажем в этой статье, с описанием важных особенностей и распространенных ошибок.

Отличие контробрешетки от обрешетки

Многие начинающие строители не знают, что означают контр рейки и принимают ее за обычную обрешетку. Между тем, у этих двух элементов функции в кровельном пироге немного отличаются, хотя присутствие и одного и другого элемента важно.

контробрешеткаПриведем кратко описание этих конструктивных элементов, чтобы легче было разобраться в их отличии.

Обрешетка представляет собой ряды досок, прибиваемые к стропильной системе, на которую закрепляется кровельной покрытие.

Существует два вида обрешетки:

  • сплошная;
  • разряженная.

В сплошной обрешетке зазор между досками менее 1см. В основном, ее монтаж осуществляется в два слоя:

  • первый – разряженный;
  • второй – сплошной из влагостойкой фанеры или ориентировано-стружечных плит, которые по отношению к первому слою укладываются под углом 45 градусов.

Сплошная обрешетка выполняет дополнительную функцию изоляции  звука и тепла.

Устройство сплошной обрешетки крыши выполняется под такие виды кровли с малым углом наклона ската:

  • мягкая черепица;
  • металлочерепица;
  • плоский асбестовый шифер;
  • плоский безасбестовый шифер.

Разряженная обрешетка под металлочерепицу нашла свое применение на стальных кровлях, с покрытием волнистыми листами, цементно-песчаной или глиняной черепицей.

Для сооружения обрешетки берется брус 50х50 мм или же 60х60 мм.  Доски обрешетки прибиваются к контробрешетке гвоздями. Следует брать гвозди, длина которых будет равна толщине двух брусьев.

Контробрешеткой (контр брусья) называют деревянные бруски, набиваемые на стропила, прямо на гидробарьерный материал.

Монтируют контр брусья для обеспечения вентиляционного слоя гидроизоляции, в качестве которой может выступать рубероид или гидробарьерные мембраны, пленки.

Основная функция контробрешетки под металлочерепицу – создание вентиляционного канала между слоем гидроизоляции, обрешеткой и кровельным покрытием.

При эксплуатации кровли на внутренней стороне покрытия может образовываться конденсат. Скопление конденсатных капель может привести к гниению кровельной конструкции.

Контр брусья помимо того, что являются каркасом для досок обрешетки, обеспечивают приток воздуха, необходимого для вывода влаги.

Для изготовления контр брусьев берутся заготовки с сечением 30х50 мм. На крышах, имеющих сложную конструктивную форму и стропильные ноги большой длины, берутся заготовки для контр брусьев 50х50 мм.

Монтаж контробрешетки

контробрешетка что это такоеРасположение брусьев контробрешетки

Устройство контробрешетки рекомендуется для всех типов скатной кровли. Мы уже сказали, что контр брусья прибиваются прямо на гидроизоляционный материал вдоль стропил.

Это позволяет приподнять конструкцию обрешетки на высоту бруска и обеспечить эффективную вентиляцию кровельного пространства.

Как правило, высота контробрешетки может быть 2-5 см. На простых крышах используются бруски 30х50 мм. На сложных многоскатных крышах следует увеличить толщину контр брусьев до 50 мм.

Монтаж контробрешетки начинается после того, как поверх стропил был уложен гидроизоляционный материал. Ранее в его качестве было принято использовать рубероид.

Сейчас же многие производители предлагают качественные и надежные гидроизоляционные пленки или мембраны.

Гидроизоляция фиксируется к стропилам, потом осуществляется набивка контробрешетки.

Ознакомьтесь с некоторыми важными моментами по обустройству контр брусьев:

  1. Контр брусья толщиной 30х50 мм и длиной 135 см закрепляются на стропила с шагом 300 мм с помощью оцинкованных гвоздей;
  2. Если возникает необходимость при монтаже гидроизоляции перемещаться по контробрешетке, то необходимо соорудить черновую обрешетку;
  3. На крышах с наклоном ската 30 градусов можно применять контр брусья с сечением 25х50 мм. При создании контробрешетки на крышах с меньшим уклоном ската не стоит экономить на материале.

Стоит обратить внимание, как обустраиваются контр рейки (брусья) в районе коньков и ендов:

  1. Для устройства коньков необходимо, чтобы верхние плоскости граней контр брусьев имели пересечение в одной точке. Для этого бруски противоположных скатов запиливаются под необходимым углом. Правильно монтированная на коньке обрешетка способствует точности расчетов шага досок обрешетки и укладки, к примеру, верхнего ряда элементов черепицы;
  2. Возле ендов основные контр брусья прибиваются с шагом 10см к продольным брусьям хребта или ендовы. Это способствует свободному отводу пыли, конденсата, снега, а также эффективной вентиляции кровельного покрытия.

Необходимо обратить внимание на часто встречающиеся ошибки в устройстве контробрешетки под ендовы, когда при монтаже брусья укладываются плотно к настилу ендовы.

Соблюдение расстояния от 5 до 10см между брусьями и опорой ендовы обеспечит свободный сток воды. В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес.

Помимо этого во время монтажа в ендове будет накапливаться строительный мусор. А торцы контр брусьев повреждаться от воздействия влаги.

При обустройстве пологих ендов под контробрешетку используется уплотнительная лента, что обосновано и оправдано в плане устранения протечек.

Внимание. При нарушении этих рекомендация конструкция ендов и конька может быть нарушена.

контр обрешеткаФиксирование гидроизоляции контр брусьями

Стоит учитывать то, что контр рейки крепятся прямо на гидроизоляционный материал гвоздями. На 1 кв.м поверхности используется до 10 крепежных элементов.

В таком случае гидроизоляционный материал в 10 точках имеет места нарушения герметичности, уязвимые к проникновению влаги, особенно во время продолжительного дождя.

Такие явления часто встречаются, когда кровельщики стразу по контробрешетке не монтируют обрешетку и кровельное покрытие.

Внимание. Протечки влаги через места крепления контр брусьев с гидроизоляцией носят временный характер. С момента укладки кровельного материала они устраняются. Влага, попавшая в кровельную конструкцию, удаляется благодаря устройству вентилируемого пространства.

Материал для контробрешетки

Как и при любых монтажно-строительных работах, сооружение контробрешетки начинается с выбора сырья для нее.

Если планируется обустраивать кровлю с большим весом покрытия, то необходимо в качестве сырья для контр брусьев использовать сосну или дуб. Для более легкого покрытия, к примеру, гибкой черепицы, применяется древесина мягких сортов.

 Оборудуем контробрешетку под натуральную черепицу

устройство контробрешеткиСхема размещения контробрешетки на черепичной кровле

При обустройстве кровли натуральной черепицей контр рейки, используемые для крепления гидроизоляции должны иметь разную толщину:

  • нижние бруски несут большую нагрузку, поэтому должны быть  большой толщины;
  • средние рейки — немного тоньше;
  • верхние бруски —  самые тонкие.

Такая конструкция с монтированной поверх ее обрешеткой обеспечит кровле надежность.

А для придания максимальной прочности конструкции лучше использовать нержавеющие гвозди. Профессионально монтированная контр обрешетка может прослужить несколько десятков лет.

Теплая кровля

При устройстве теплой кровли очень важно, чтобы была правильно организована вентиляция под кровельным покрытием. Как правило, на утеплитель с внутренней стороны помещения  укладывается пароизоляция, а со стороны кровли гидроизоляция.

Между покрытием и гидроизоляцией должен быть вентилируемый зазор, для обеспечения выполнения своих функций слоя утеплителя, размещенного под гидроизоляционным материалом. Как мы уже знаем, такой зазор обеспечивает рейки, смонтированные под  контробрешетку.

Контр брусья под теплую кровлю имеет сечение 40х50мм или 50х50мм, укладываются на стропила, фиксируя гидроизоляционный слой. Для крепления лучше использовать саморезы, длиной 90мм.

Внимание. Не обязательно для контробрешетки использовать цельный брус. Ее можно смонтировать из составных элементов.

Контр брусья для отделки

что такое Фасадная контр брусья

Многие могут представить, что такое понятие, как контр рейки (брусья, обрешетка) применимо только к устройству кровли. Хотя контр брусья и обрешетка используются часто при отделке фасадов.

За счет применения такой конструкции в отделке увеличивается способность материалов к проветриванию.

Дела обстоят так, что сейчас редко кто монтирует контробрешетку. В пользу ее применения существуют такие веские аргументы:

  • за счет брусьев между гидроизоляционным и отделочным материалом образуется расстояние;
  • при попадании влаги на слой гидроизоляции за счет этого расстояния она не поступает в элементы отделки;
  • это увеличивает срок службы отделки, особенно если в ее качестве использовалось дерево (блок хаус).

Как видите, важность контробрешетки, как на кровле, так и на фасаде одинаково значима. Поэтому ее применение в составе кровельного пирога обуславливает качество покрытия  кровли и срок эксплуатации крыши в целом.

Профессиональные кровельщики рекомендуют застройщикам  на крышах имеющих форму ската под обрешетку стелить контробрешетку, чтобы избежать образования конденсата и беречь конструкцию кровли от разрушений.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
