для чего нужна вязка арматуры для фундамента и как ее сделать своими руками

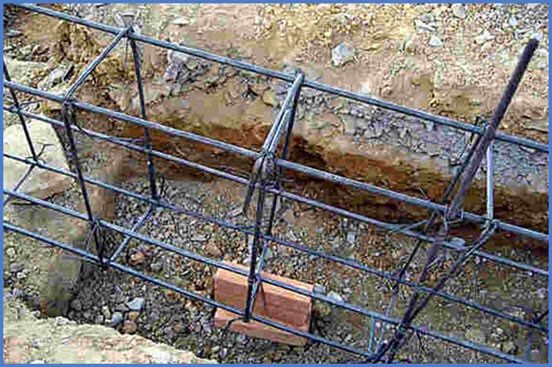

Вязка арматуры для фундаментаФундамент является устойчивой опорой и основанием любого сооружения, поэтому к его изготовлению нужно подойти со всей ответственностью. Усиливающий каркас из металла делает фундамент зданий более долговечным, надежным и качественным.

Он обеспечит основание любой постройки высокими эксплуатационными характеристиками.

Что значит «вязать» арматуру?

Вид вязки арматурыКаркас из арматуры — это неотъемлемая часть фундамента, которая помогает создать надежное и прочное основание дома или любого другого сооружения. Чтобы готовый металлический каркас прослужил не один десяток лет и выдержал серьезные нагрузки, вязать арматуру необходимо с использованием специальной проволоки и, соблюдая определенные технологические требования.

Прочная и качественно выполненная вязка из арматуры необходима, чтобы сохранить пространственную форму фундаментальной основы строения при ее заливке. Арматура для фундамента представляет собой

металлические стержни длиной от 6 метров и диаметром от 6 мм. Прочностные характеристики такого вида стержней напрямую зависят от их толщины: чем больше диаметр металлического стержня, тем будет выше надежность каркаса.

Металлический профиль стержня может быть гладким, с периодическими гранями, рифленым, с насечками или ребрами. Наличие вышеперечисленных особенностей способствует лучшему сцеплению металла с бетонным раствором. Сцепляемость гладкого стержня с бетоном в 2 раза ниже показателя сцепляемости рифленого стержня. Для создания фундамента высокой прочности могут использоваться для армирования швеллера или металлические уголки.

Схема вязки может быть двух типов:

  1. Плоская. В этом случае металлические стержни скрепляются между собой в одной плоскости, чаще всего в горизонтальной.
  2. Пространственная. Это наиболее распространенный метод вязки, он используется для ленточного фундамента для любых грунтов. Пространственная схема позволяет создать каркас объемной формы, который будет противостоять продольным и поперечным нагрузкам, благодаря своей эластичности и гибкости.

Зачем вязать арматуру?

Основным элементом в фундаменте строения является продольная арматура. Поперечные стержни поддерживают положение продольных. Основная задача их состоит в том, чтобы, когда начнется процесс заливки бетона, вся конструкция оставалась в неизменном положении. Так как при сдвиге армирующей сетки произойдет уменьшение защитного слоя бетона, что впоследствии приведет к уменьшению прочности сооружения, коррозии арматуры, появлению неровностей, трещин и т. д.

Для того чтобы сделать арматурный каркас, необходимо установить опалубку вокруг котлована под фундамент. Опалубка изготавливается из обрезных досок и гвоздей. Стыки можно дополнительно скрепить металлическими уголками для обеспечения готового короба жесткостью и прочностью.

Снаружи и внутри опалубки накручивается стальная проволока диаметром до 8 мм. Полиэтиленовой пленкой устилается дно котлована и стены опалубки для предотвращения быстрого обезвоживания бетонного раствора.

Затем в дно котлована вбиваются металлические стержни

на расстоянии 20−30 см друг от друга и на 5−10 см от края траншеи. Для обеспечения ровной поверхности на дно котлована укладываются кирпичи. Желательно перед выкладкой кирпича сделать «подушку» из песка для максимального снижения силы пучения на фундамент.

После выкладки кирпичей можно выкладывать арматуру и при помощи проволоки связывать места их соединения и пересечения.

Для ручного связывания арматуры проволокой используется самый простой способ: когда проволока стягивается при закручивании, а ее концы фиксируются кусачками. Проволока должна быть сложена вдвое, а кусачки должны иметь притупленные зубцы, чтобы не перекусывать проволоку. Для этих целей можно использовать плоскогубцы.

Как связать арматуру для фундамента: способы вязки

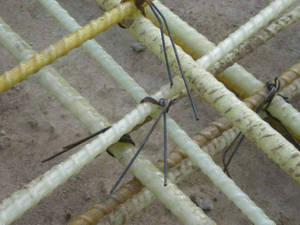

Как связать арматуру для фундаментаДля того чтобы соединить арматурные стержни в пространственный каркас или сетку, армирование выполняют с помощью сварки или вязки. Это делается проволокой или хомутиками из пластика.

В последнее время вязка арматуры для фундамента остается наиболее популярной по сравнению со сваркой.

Недостатки сварных соединений:

  • во время сварки происходит уменьшение прочности стали в местах крепления, и при заливке бетоном может произойти разрушение сварных соединений;
  • прочность и надежность сварного соединения напрямую зависит от опыта и квалификации работника, поэтому некачественно выполненные швы при укладке бетона от динамичной нагрузки попросту могут разрушиться;
  • к недостаткам можно отнести и то, что расценки на сварочные работы, которые может сделать только квалифицированный специалист — сварщик, достаточно высоки.

К сварочному процессу для соединения арматуры прибегают достаточно редко, несмотря на такие преимущественные показатели, как простота монтажа и высокая скорость производимых работ.

В нахлест выполняется плоская вязка арматуры фундамента из плит. Специальные инструменты для такой вязки не нужны. Недостаток такого метода состоит в том, что он имеет низкую производительность.

Вязальные работы выполняются там, где была установлена опалубка арматуры. Для этого:

  1. Не нужно тратить время на доставку и транспортировку материалов.
  2. Не нужно переносить их с места на место.
  3. Сокращается время подготовки арматурной сетки к заливке бетонным раствором.

К недостаткам вязки арматуры проволокой можно отнести и то, что качество вязки непостоянно, возможно смещение узла вязки.

Существуют несколько способов вязки арматуры фундамента, вот основные из них:

  • при помощи плоскогубцев;
  • с использованием специального крючка;
  • с применением винтового крючка;
  • при помощи шуруповерта;
  • при использовании специальных скрепок;
  • при помощи вязального пистолета.

Материалы и инструменты для вязки арматуры

Инструменты для вязки арматурыДля вязки арматуры используется стальная обожженная проволока диаметром 1−1,4 мм в зависимости от диаметральных размеров арматурных стержней. Данная проволока поставляется в бухтах, поэтому перед использованием ее необходимо разрезать на кусочки длиной 150−200 см для удобства применения и, в зависимости от того, каким инструментом будут пользоваться при вязке.

Обожженная проволока имеет ряд преимуществ, которые необходимы для производства вязки арматуры, а именно:

  • проволока отлично гнется;
  • очень плотно прилегает к арматуре;
  • при вязке практически не рвется.

В качестве альтернативы стальной проволоке строительный рынок предлагает пластиковые хомутики, появившиеся совсем недавно. Их основное преимущество заключается в удобстве использования, высокой скорости исполнения работы. К тому же цена на хомуты достаточно низкая.

Необходимый инструмент для вязки арматуры:

  1. Арматура (швеллер, уголок).
  2. Арматурные кусачки.
  3. Шуруповерт.
  4. Плоскогубцы.
  5. Вязальный пистолет (механический или электрический).
  6. Специальный крючок.
  7. Сварочный аппарат.
  8. Стальная проволока.
  9. Скрепки (скобы, фиксаторы).

Вязка арматуры для фундамента частного дома

Усиленные стальными каркасами бетонные изделия называют железобетоном, что подчёркивает значимость армирования. Материал приобретает свойства, которых был лишён в обычном состоянии. В отличие от искусственного камня способного воспринимать колоссальные сжимающие нагрузки, для стали или композитных стержней характерно высокое сопротивление растяжению. Комбинация качеств создаёт лидирующее положение железобетона среди материалов для строительных конструкций и минимальную конкуренцию при устройстве фундаментов.

Вязка арматуры для фундамента.

Вязаная арматура в фундаментах

Вязаные и сварные каркасы собирают в разных производственных схемах. При заводском изготовлении сборных железобетонных изделий, сварка выгоднее и технологичние. Позволяет через автоматизацию процесса сокращать затраты ручного труда. Вязка арматуры для фундамента, сборка арматурных каркасов на строительной площадке ведётся вручную, поэтому с расширением применения монолитного железобетона, значение вязки стержней возросло, повысился спрос на рабочих этого профиля.

Профессия арматурщика издавна считалась относительно сложной, требуя углублённых знаний и умения читать чертежи армирования, что иногда вызывает затруднения даже у инженеров. Ошибки способны привести к негативным последствиям, поэтому при возведении объектов подрядными организациями, соответствие каркаса проектной документации проверяет представитель технического надзора заказчика или генподрядчика перед началом бетонирования.

В индивидуальном строительстве этот этап контроля обычно отсутствует, а застройщик не обладает необходимыми знаниями, качество работ всецело зависит от добросовестности исполнителей. Фундаментные конструкции, относясь к ответственной части сооружения, имеют сравнительно простое армирование, которое застройщик способен выполнить самостоятельно или проверить качество работ, сделанных привлечёнными мастерами.

Для чего вяжут арматуру

Стержням требуется придать проектное положение в теле готовой конструкции, иначе арматура не сможет правильно воспринимать усилия, обеспечивая работу изделия в штатном режиме. Составляющие каркас элементы скрепляются между собой таким образом, чтобы места стыков не вызывали ослабления сечения, надёжно фиксируя конструкцию до начала бетонирования.

Пространственная рама должна обладать достаточной жёсткостью, позволяющей выдержать вес залитого в опалубку бетона с последующим виброуплотнением без смещений на недопустимую величину, приводящего к изменению характера восприятия нагрузок.

Армирование ленточного фундамента.

Армирование ленточного фундамента.

Сталь подвержена влиянию коррозии, активно развивающейся в кислой или щелочной среде, свойственной грунтовым водам, поэтому стержни отделяются от внешних воздействий слоем бетона толщиной 5 сантиметров. В сечениях, работающих на изгиб, бетон воспринимает сжимающую нагрузку и часть растягивающей, образуя при этом трещины. Защитный слой обеспечивает безопасную работу арматуры даже в этих условиях. Чтобы стержни при бетонировании не сместились к внешней грани конструкции, их надёжно скрепляют между собой проволокой и фиксируют при помощи специальных дистанцеров для монолитного бетона.

Способы стыковки арматуры

В процессе вязки арматуры для фундамента стержни скрепляются между собой вязальной проволокой внахлёстку или крестообразно.

Сращивание стержней по длине внахлёстку.

Сращивание стержней по длине внахлёстку.

При стыковке по длине важно учитывать расстояние, на которое запускаются прутья друг на друга. Оно зависит от диаметра элементов и характера работы сечения, имея различную величину в растянутом и сжатом поясе.

Длина нахлёста стержней в растянутой зоне сечения в зависимости от марки бетона выраженная в диаметрах арматуры.

Длина нахлёста стержней в растянутой зоне сечения в зависимости от марки бетона выраженная в диаметрах арматуры.

Уменьшение марки бетона приводит к увеличению напуска и расходу материала. Минимально допустимый нахлёст регламентируется ГОСТ 10922-2012 и не может быть менее 250 миллиметрам. В растянутой зоне наименьшая величина составляет 40 диаметров, в сжатой зоне допускается её снижение до 30 диаметров.

Длина нахлёста стержней в сжатой зоне сечения в зависимости от марки бетона выраженная в диаметрах арматуры.

Длина нахлёста стержней в сжатой зоне сечения в зависимости от марки бетона выраженная в диаметрах арматуры.

Нормативы запрещают устройство стыков в местах фокусирования нагрузки на стержни, где воздействия на них достигают максимальных значений. К таким сечениям относятся углы и примыкания стен ленточного фундамента, середина пролёта, ограниченного поперечными стенами. Помимо сращивания стержней по длине, распространено крестообразное крепление.

Схема армирования центральной части фундаментной балки.

Схема армирования центральной части фундаментной балки.

Таким образом, закрепляют продольную арматуру с фиксированным зазором, связывая каркасы, расположенные в разных плоскостях. Для вязки перекрещивающихся элементов используются приёмы, рекомендованные нормативными документами, которых требуется придерживаться.

Рекомендованные способы вязки крестообразных стыков.

Рекомендованные способы вязки крестообразных стыков.

При контроле качества соединений обращают внимание на жёсткость стыка и плотное прилегание стержней друг к другу.

Материалы и инструменты

Арматурные изделия скрепляют при помощи стальной вязальной проволоки, позволяя дёшево и быстро создавать надёжные соединения двух и более стержней. Применяют проволоку толщиной около одного миллиметра из низкоуглеродистой стали. После предварительного отжига, материал лишается упругих свойств и легко держит приданную форму. Распространение недорогих и прочных пластиковых хомутов, специально приспособленных для стягивания изделий, коснулось и этой области. При правильном подборе толщины и материала стяжки, они удовлетворительно выполняют задачу, став стандартным креплением для связывания композитных стержней. В частном строительстве используют оба вида изделий, делая выбор на основании собственного понимания удобства.

Создание узла самодельным крючком.

Создание узла самодельным крючком.

В отличие от готовых синтетических стяжек, для создания узлов из проволоки используются специальные инструменты. К простейшим приспособлениям относятся вязальные крючья заводского исполнения, или сделанные своими руками. Вязка с их помощью ведётся различными приёмами, но даже элементарный узел позволяет добиться необходимой прочности и жёсткости стыка.

Производительность такого метода невысока, но удовлетворительна для большинства случаев. Низкая цена приспособлений способствует их повсеместному распространению.

Пистолет для обвязки.

Пистолет для обвязки.

Использование специального ручного инструмента ускоряет работу и не требует профессиональных навыков от исполнителя. Приобретённые приспособление с вращающимся вытяжным крюком или клещи, позволят сформировать узел и скрутку благодаря особенностям конструкции. При значительных объёмах вязки применяют пистолет с рабочим механизмом, самостоятельно создающим крепление, отвечающее требованиям технологии. Из-за дороговизны инструмент редко встречается в индивидуальном строительстве.

Выводы

Вязка арматурного каркаса фундамента не относится к сложным строительным работам, осуществляется при помощи недорогих инструментов и материалов. Неправильно выполненные стыки легко исправить, заново создав узел в другом положении. При отсутствии опыта и чертежей армирования следует предварительно проконсультироваться с профессионалами, чтобы избежать ошибок при размещении арматурных стержней.

Как вязать арматуру на фундамент

Для устройства прочного фундамента используется арматура. Именно на нее ложится нагрузка при движение основания дома при усадке. Независимо от того, какое здание строится – большое или маленькое, в фундаменте должен присутствовать каркас из арматуры. Именно от этого будет зависеть, как долго он вам прослужит.

При этом важно не только выбрать качественную арматуру, но и правильно ее скрепить в одну конструкцию. Чаще всего пруты связывают между собой специальной вязальной проволокой. Именно этот способ рекомендуется специалистами. В этой статье рассмотрим вопрос – как и чем вязать арматуру на фундамент.

Чем вязать арматуру

Для начала необходимо определиться с материалом для вязания. Для этого можно использовать один из трех вариантов:

  1. вязальная проволока;
  2. пластиковый хомут;
  3. пластиковый хомут с металлическим сердечником.

Первый вариант, с вязальной проволокой, самый распространенный и проверенный временем. Именно он используется чаще всего. Вариант с пластиковыми хомутами конечно удобнее, работа идет быстрее и не требуется наличие дополнительных инструментов. Однако, тут есть небольшой недостаток – прутья арматуры плохо фиксируются и могут сдвигаться при заливке бетона.

Видео: Как вязать и устанавливать арматуру

Но если заливку проводить аккуратно, то после того как бетон схватится, они не уступают по прочности проволоке. Хомуты с металлической сердцевиной это комбинированная версия двух предыдущих вариантов, соединившая в себе их преимущества.

После того, как определились с материалом для вязания, можно двигаться дальше.

Инструмент для вязание арматуры

Так как вязать руками или с помощью пассатижей сложно и долго, используют специальный инструмент:

  • крючок;
  • дрель с насадкой;
  • вязальный пистолет.

С помощью такого инструмента процесс идет быстрее, а качество скрепления будет выше. Принцип действия инструментов одинаков и основан на скручивании проволоки.

Пистолет для вязания это полностью автоматический инструмент, который захватывает соединение и обвязывает его. Однако, он стоит довольно дорого и покупать его для разового применения не совсем целесообразно.

Вязальный крючок – практичный и универсальный. Именно его чаще всего используют как домашние мастера, так и профессиональные строители. В отличии от пистолета, крючок стоит дешевле (можно сделать и самостоятельно), компактный и может использоваться на довольно ограниченном пространстве.

Для ускорения и частичной автоматизации процесса можно использовать шуруповерт с насадкой. С его помощью можно качественно и быстро скрепить конструкцию.

Какой инструмент выбрать зависит только от вас, на результат это ни как не повлияет.

Вязание арматуры

Итак, как уже было сказано выше, инструмент на качество крепления не влияет. Однако, самый простой и проверенный временем, так сказать дедовский способ – используя крючок. Именно на нем и остановимся.

Как вязать арматуру крючком

Первым делом необходимо нарезать проволоку кусками по 20 — 30 см, в зависимости от толщины прутов. После этого осталось сделать несколько несложных действий:

  1. проволоку складываем пополам;
  2. сгибаем ее, например вокруг пальца, примерно на 1/3 от петли;
  3. подводим под соединение;
  4. вставляем крючок в петлю;
  5. прокручивая крючком захватываем свободный конец проволоки;
  6. делаем крючком несколько оборотов, по часовой стрелке, до упора;
  7. вынимаем крючок из петли.

На заметку! Не нужно сильно закручивать проволоку, она может лопнуть. Обычно хватает 5 — 6 оборотов.

При наличии шуруповерта этапы работы такие же, только проходит все немного быстрее. Вязальный пистолет делает процесс практически автоматизированным, нужно просто поднести его к соединению и нажать кнопку. Для того, чтобы работа шла быстрее, можно немного потренироваться и связать например шпалеру.

Как вязать пластиковую арматуру

Пластиковая арматура – современная альтернатива металлической. И хотя задача у них одна и та-же, процесс крепления немного отличается. В отличии от металлической, для нее требуется соблюдение точного расстояния между стержнями. Оно может варьироваться от 15 — 30 см для тяжелых конструкций и до 60 для легких.

Под низ каркаса кладутся специальные пластиковые подставки – бобышки. Они не позволяют прутам прогибаться под тяжестью бетона. Вязка пластиковой арматуры производится так же: проволокой или хомутами. При этом нужно постоянно проверять расстояние между соединениями, они должны быть равномерно распределены по всему каркасу.

Проволока для вязки арматуры

Вязальная проволока мягкая и удобная в эксплуатации. Изготавливается из низкоуглеродистой стали, может быть с оцинкованным покрытием и без. Диаметр может быть разным – 1 — 2 мм.

Однако, если взять слишком толстую (2 мм) придется прилагать много усилий при скручивании, а тонкая (1 мм) слишком слаба и будет рваться. Поэтому лучше приобретать проволоку диаметром 1,2 — 1,4 мм. Продается она бухтами или уже готовыми кусками по 10 — 30 см.

На заметку! Если купленная проволока плохо гнется, положите ее в костер, а затем дайте остыть на воздухе. После этой процедуры она станет мягче.

В заключение хочу сказать, что вязание арматуры для фундамента процесс простой, но довольно утомительный, требующий внимания и терпения. От качества проведенной работы будет зависеть прочность и надежность основания для вашего дома.

Видео: Как быстро вязать арматуру для фундамента

Вязка арматуры монолитной плиты

Монолитные плиты, имеющие необходимую прочность, положительно зарекомендовали себя в качестве надежной фундаментной основы для различных строений. Технология изготовления разрешает использовать арматуру разных марок. Эксплуатационные характеристики фундамента зависят от толщины плитного основания и надежности силового каркаса. Арматурная сетка для плиты – ответственная конструкция, для которой используется стальной прут диаметром 10-14 мм и отожженная проволока. Для обеспечения долговечности основания важно понимать, как правильно вязать арматурную решетку.

Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

  • песчано-щебеночной подушки, демпфирующей реакцию грунта;
  • марочного бетона, изготовленного по стандартной рецептуре;
  • силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

  • обеспечивает запас прочности фундамента;
  • предотвращает разрушение плиты и образование трещин;
  • воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

  • для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
  • формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
  • выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
  • используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Для создания нижнего защитного слоя используются исключительно бетонные или полимерные прокладкиВязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом
  • ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
  • полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
  • автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

  • для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
  • при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

  • для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
  • соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
  • при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

Арматурному каркасу предъявляются повышенные требованияПо подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Выбор арматурных стержней необходимой марки и диаметра

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

  • стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
  • прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
  • арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Выбирают расстояние прут от прута в диапазоне 0,2 – 0,4 ммДля армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Как связать арматуру для монолитной плиты с соблюдением технологии

В зависимости от применяемого метода вязания изменяется последовательность действий по вязке элементов каркаса. Рассмотрим порядок операций при выполнении вязки вручную.

Он предусматривает следующие действия:

  1. Нарезку проволочных заготовок длиной 0,15-0,2 м.
  2. Сгибание вязальной проволоки по центру заготовки.
  3. Размещение диагонально в узле стыковки прутков.
  4. Продевание вязального крючка в сформированную петлю.
  5. Втягивание в петлю с помощью крючка проволочных концов.
  6. Проворачивание рабочего инструмента в петле до необходимой силы затяжки.

При ручном выполнении работ важно контролировать силу затяжки. Повышенные усилия при работе с инструментом ведут к обрыву проволоки.

Выполнение вязальных операций с помощью реверсивного приспособления предусматривает другой алгоритм:

  1. Введение крючка устройства в петлю.
  2. Осевое перемещение рукоятки на себя.
  3. Возврат ручки в начальное положение.
  4. Повторное проворачивание крючка путем подтягивания рукоятки.

При использовании автоматического пистолета для вязки отпадает необходимость в нарезке проволочных заготовок. Находящаяся на рабочем барабане проволока подается автоматически, что позволяет выполнять вязальные работы ускоренными темпами.

Вяжут арматуру проволокой с диаметром 0,8-1,3 ммВязка считается самым хорошим методом соединения прутов

Подготовка к вязке стержней для фундамента типа монолитная плита

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

  1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
  2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
  3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
  4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

Каким способом укладывается арматурная сетка для плиты

При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги. Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.

Вязка арматуры для плитного фундамента может осуществляться отожженной стальной проволокой Ø0,8-1,2 мм, пластиковыми хомутами с самозащелкивающимся замкомВ местах пересечения прутьев и проводят обвязку

Порядок действий по укладке арматуры:

  1. Проверьте соответствие размеров опалубки.
  2. Уложите нижние элементы решетки на фиксаторы.
  3. Произведите укладку поперечной арматуры.
  4. Свяжите сетчатую решетку нижнего уровня.
  5. Закрепите к нижней сетке вертикальные прутки.
  6. Свяжите верхнюю сетку аналогично нижней решетке.

При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.

Технология вязки арматуры для плитного основания

При самостоятельном выполнении работ по сборке арматурной решетки у начинающих застройщиков часто возникает вопрос, как вязать арматуру для монолитной плиты.Технология сборки арматурной решетки для фундаментного основания монолитного типа несложная.

Общий порядок действий предусматривает выполнение следующих операций:

  1. Определение потребности в арматуре.
  2. Приобретение материала в необходимом количестве.
  3. Нарезка арматурных заготовок.
  4. Изготовление подставок.
  5. Монтаж продольных стержней нижнего яруса.
  6. Закрепление поперечных прутков на нижней сетке.
  7. Установка арматурных стоек.
  8. Привязывание к опорам элементов верхнего уровня.
Вязка арматуры производится ручным, механическим инструментом нескольких типов в зависимости от того, сколько нужно скрепить хлыстов за сменуВязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

  • обеспечение минимальной величины защитного слоя;
  • размещение радиусных накладок в угловых участках;
  • соблюдение постоянного шага при укладке арматуры;
  • соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
  • обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Как вяжут арматуру – особенности процесса и инструмент

Независимо от метода вязки и применяемого инструмента, процесс фиксации стержней предусматривает:

  1. Охват вязальной проволокой зоны соединения прутков.
  2. Формирование петли вокруг стальных стержней.
  3. Затяжку проволочного узла с помощью ручного или специального инструмента.

Варианты инструмента для ручной затяжки следующие:

  • круглогубцы;
  • кусачки;
  • самодельный крючок;
  • ручное устройство реверсивного типа;
  • покупной крючок для связывания арматуры.

Ускорить выполнение работ позволит полуавтоматический и автоматический инструмент:

  • промышленный пистолет для фиксации стержней;
  • электродрель со специальной насадкой.

При выполнении работ любым видом инструмента важно контролировать усилие затяжки.

Как заливается раствором бетонная плита

При выполнении работ по бетонированию плиты следует обращать внимание на ряд факторов:

  1. применение качественного бетона;
  2. непрерывную подачу рабочего раствора;
  3. удаление воздушных включений;
  4. уплотнение бетонного массива.

Для нормального протекания процесса гидратации следует поддерживать в бетоне постоянную влажность. Для этого поверхность накрывают полиэтиленом и периодически увлажняют водой. После застывания выполняют демонтаж опалубки.

Подводим итоги

Прочностные характеристики фундаментной плиты зависят от качества сборки арматурного каркаса и правильного бетонирования. При самостоятельном выполнении работ следует разобраться, как связать арматуру для монолитной плиты. Важно использовать качественные материалы и определиться с методом вязки. Консультация профессионалов поможет избежать ошибок.

Вязка арматуры для фундамента с помощью проволоки + видео

Чтобы создать монолитное основание для дома, достаточно просто сделать заливку бетоном, линейную, столбчатую или в виде плиты, но чтобы добиться максимальной надежности, понадобится вязка арматуры для фундамента

1 Зачем нужна связка арматуры для фундамента?

Соорудить основание для дома несложно, достаточно вырыть котлован, канаву (под ленточный тип заливки), а то и просто несколько десятков ям (под столбчатый вариант), а также заготовить побольше жидкого бетона. Однако даже малейшее проседание почвы под фундаментом или размытие грунта подземными водами обязательно приведет к возникновению неравномерных нагрузок. Соответственно, бетон будет испытывать на себе силы сжатия и растягивания, с последующим возникновением трещин. Армирование препятствует распространению трещин, а зачастую и их возникновению.

Рекомендуем ознакомиться

Кроме того, очень часто сама постройка может оказывать различное давление на те или иные участки основания, что также может привести к возникновению перенапряжений в бетоне. Правильная вязка арматуры для фундамента, схема которой может иметь несколько видов, обеспечит высокую надежность. Особенно это касается ленточного или столбчатого основания, которое значительно меньше общей площади дома. Исключение составляют лишь легкие постройки (например, беседки), оказывающие незначительную нагрузку на фундамент, который при этом может быть достаточно тонким.

2 Что нужно, чтобы выполнить вязание арматуры для фундамента

Название интересующего нас процесса не имеет ничего общего с изготовлением свитера, рыболовной сети или кольчуги, несмотря на то, что для получения любого из этих изделий применяется вязание. К слову, для соединения прутков часто используется крючок, который, впрочем, также не схож с инструментом рукодельниц. Что же собой представляет вязание арматуры для фундамента? В первую очередь техника основана на сооружении каркаса из арматуры и прутка, для дальнейшей заливки конструкции бетоном. И название отражает способ соединения обрезков арматуры с помощью специальной проволоки, то есть, связывания их между собой.

В виду того, что в ленточном фундаменте основная нагрузка ложится на горизонтальные элементы, для них нужно использовать ребристый пруток, толщина которого может быть от 10 до 16 миллиметров. На толщину арматуры влияют такие свойства грунта, как плотность, вязкость, насыщенность глиной (чем выше показатели, тем больше должен быть диаметр прутка). Толщина бетона над заглубленным в него каркасом должна быть не менее 5 сантиметров, как на дне, так и в торцах фундамента. То же самое касается и верхней части основания под постройку, однако здесь допускается выход на поверхность бетона отдельных элементов для присоединения к ним армирования стен.

Что касается поперечин, с помощью которых каркас принимает объемный вид, они также бывают горизонтальными и вертикальными, то есть, образуют верхнюю, нижнюю и боковые плоскости. Для этих целей используется гладкий пруток, толщина которого может варьироваться в пределах 6–8 миллиметров. Стоимость таких стержней несколько ниже, чем ребристых, что и обусловливает их использование, тем более что нагрузка на них ложится сравнительно небольшая, поскольку часть ее снимается толщей бетона. Расстояние между поперечинами выдерживается в пределах 10–50 сантиметров, реже может быть увеличено до метра. Подсчитав длину отрезков и шаг между ними, легко узнать количество необходимых для армирования погонных метров прутка.

3 Чем и как вязать арматуру на фундамент

Для возведения высотных зданий армирование стен, перекрытий, и, конечно же, основания, осуществляется путем сварки. В малоэтажном строительстве также нередко используется этот способ сооружения каркаса под заливку, что далеко не всегда дает надежный результат. Специалисты в один голос утверждают, что при сварке несколько нарушается закалка арматуры, а при уплотнении бетона путем вибрации соединения могут просто лопнуть и разойтись. Ну, и стоимость работы сварщика-профессионала оценивается весьма высоко, а при большом объеме работы таких специалистов понадобится несколько.

Исходя из вышесказанного, сложно найти лучший вариант, кроме как вязать арматуру для фундамента с помощью проволоки толщиной 1,2–1,4 миллиметра. Она должна быть гибкой, чаще всего этот материал изготавливается из стали с низким содержанием углерода. Для защиты от коррозии часто применяется покрытие из цинка, такая проволока приобретает белый цвет, также допускается использование обычного черного связующего элемента, без защитного покрытия. Тем более что основная причина коррозии – окисление металла, а в толще бетона доступа кислорода к проволоке не будет. Как альтернативный вариант, для связывания арматуры можно задействовать пластиковые хомуты, в том числе и такие, в сердцевине которых заключена стальная нить.

Следует помнить, что на морозе пластик становится хрупким, из-за чего крайне не рекомендуется начинать заливку фундамента по каркасу, соединенному пластиковыми хомутами, в преддверии зимы.

Арматура всегда соединяется накрест, то есть, перехлестом. При этом следует заранее позаботиться о том, чтобы бетон хорошо сцеплялся с металлом, а значит, на прутках не должно быть ни ржавчины, ни загрязнений. Очистка осуществляется металлической щеткой или специальной насадкой на дрель в виде ершика из жесткой проволоки. Когда все готово, начинается составление нижнего яруса каркаса, который укладывается в траншее или котловане на специальные пластиковые компенсаторы. Для ленточного фундамента достаточно двух продольных ребристых прутков, на которые устанавливаются короткие поперечины меньшего диаметра. Для монолитной плиты выкладываются два ряда перпендикулярно, друг на другу, чтобы получилась решетка.

4 Способы, как связать арматуру для фундамента

Если вам недоступен специальный пистолет для соединения проволокой арматуры, а также нет под рукой насадки-крючка на электрическую дрель, остается работать вручную, для чего вполне можно использовать обычные плоскогубцы. Однако намного быстрее дело пойдет, если вы освоите, как связать арматуру для фундамента специальным крючком. Существует три распространенных среди мастеров способа, каждый из которых значительно облегчит вам задачу.

>Первый вариант довольно прост. Складываем проволоку пополам, продергиваем получившуюся петлю под скрещенными прутками, продеваем в петлю крючок, натягиваем второй конец и, вращая инструмент, цепляем его концом натянутую стальную нить. Продолжая закручивать, получаем нужное количество витков, которые зафиксируют попавшие в захват прутки. Второй способ подразумевает пропускание сложенной пополам проволоки, соединение ее над арматурной крестовиной и сгибание на расстоянии нескольких сантиметров. В изгиб вставляется крючок и вращается, после чего лишние концы обрезаются.

Третий вариант – самый простой. Начало работы такое же, как и в приведенных выше двух методах, то есть, складываем проволоку пополам, и пропускаем под крестовиной из прутков. Затем вставляем в петлю крючок, а дальше перегибаем через рабочую часть инструмента второй, натянутый рукой конец из двух нитей. Начинаем вращать, в результате чего получаем быструю и качественную фиксацию арматуры. Длинные концы проволоки обрезаем, скрутку прижимаем к каркасу.

Как вязать арматуру на фундамент вручную: советы и рекомендации

Дата: 14 января 2019

Просмотров: 5549

Коментариев: 0

3.7 / 5 ( 3 голоса )

Ресурс эксплуатации здания зависит от качественно выполненного основания, усиленного арматурой. Арматурный каркас сохраняет пространственную конфигурацию фундамента, наиболее распространенным вариантом которого является ленточный. Вязка арматуры под ленточный фундамент – серьезная строительная операция, определяющая долговечность постройки, ее стойкость к воздействию внешних факторов.

Естественно, важен правильный выбор бетона для заливки фундамента. Однако не меньшую роль играет качество установки арматуры в каркасе. Правильная вязка арматуры для ленточного фундамента обеспечивает надежную фиксацию стальных прутков между собой и постоянство интервала при заливке бетона.

Для обеспечения прочности арматурного каркаса важно разобраться, как правильно вязать арматуру для фундамента. Метод доступен для начинающих строителей, освоивших ручную технику фиксации стальных прутков. Остановимся на этой операции детально, рассмотрим, чем вязать арматуру, и как ее правильно вяжут.

Перед началом армирования следует определиться с параметрами прутьев

Выполнение этой операции потребует наличия определённых навыков и усидчивости

Подготовительные мероприятия

Приняв решение самостоятельно выполнять работы по фиксации стальных прутков, выполните подготовительные работы:

  • Рассчитайте нагрузку, которую будет воспринимать будущее основание. Учитывая серьезность задачи, воспользуйтесь услугами профессионалов.
  • Руководствуясь результатами расчетов, подберите необходимую марку и диаметр стержней, который не должен быть меньше 12-14 миллиметров. Применение прутков, класса A3 позволит при изготовлении каркаса осуществлять их изгиб на 90⁰ без появления трещин, а стержней класса А2 – на угол, превышающий 90 ⁰, с сохранением их целостности.
  • Рассчитайте потребность в вязальной проволоке и стальных прутьях. Основание для определения общего объема материала – схема вязки арматуры для ленточного фундамента.
  • Позаботьтесь о помощниках, так как процесс вязки достаточно трудоемкий и утомительный.

Способы фиксации стержней

Существует множество способов, позволяющих зафиксировать стальные стержни сетчатой конструкции. Обеспечение неподвижности стальных прутков каркаса для бетонирования осуществляется:

  • электрической сваркой, изменяющей структуру металла и не гарантирующей неподвижность элементов каркаса;
Наличие рёбер не даёт скользить петле по поверхности

Прутья, обладающие ребристой поверхностью, облегчают процесс вязки

  • покупными металлическими фиксаторами диаметром до 4 мм, имеющими петлю, соответствующую размерам прутов и зажим (крючок). Применение коннекторов повышает производительность, но требует дополнительных затрат. Их использование не требует применения инструмента;
  • эластичными хомутами, изготовленными из пластика, позволяющими быстро связывать стержни. Недостаток – повышенная хрупкость при отрицательной температуре, а также возможность нарушения целостности креплений при перемещении по каркасу;
  • вязальной проволокой диаметром от 1 до 2 мм, изготовленной из отожженной стали с низким содержанием углерода. Оптимально применять материал диаметром 0,8-1,4 мм, позволяющий без дополнительных усилий выполнять вязание арматуры для каркаса. Материал диаметром 1 мм недостаточно прочный, а при 2 мм значительно возрастают усилия.
Приемы вязки проволокой арматурных стержней

Способы вязки

Вязка арматуры для фундамента ленточного с применением мягкой и удобной в эксплуатации проволоки – оптимальное решение. Остановимся детально на этом варианте.

Методы вязки

Способы крепления стальных элементов каркаса осуществляются:

  1. Полностью вручную, что требует приложения физических усилий, но при этом обеспечивает надежное крепление при небольших расходах.
  2. С использованием полуавтоматических методов, облегчающих и ускоряющих процесс фиксации, требующих дополнительных затрат на приобретение.
Для этого используются обычные строительные инструменты

Если прутья обвязываются вручную и применяется крепление при помощи петель, соединять элементы придётся отдельно

Ручной вариант крепления осуществляется с помощью следующего инструмента:

  • кусачек или плоскогубцев, рабочая поверхность которых скруглена;
  • самостоятельно изготовленного крючка из сварочного электрода или стержня диаметром 3-4 миллиметра;
  • ручного реверсивного приспособления, вращение которого осуществляется при возвратно-поступательном перемещении рукоятки;
  • специальных клещей, принцип работы которых аналогичен реверсивному инструменту;
  • покупного вязального крючка, применение которого является одним из самых простых вариантов.

Полуавтоматические методы фиксации стержней каркаса осуществляются с применением следующих устройств:

  • Автоматического вязального пистолета, обеспечивающего высокую эффективность и качество выполнения работ.
  • Шуруповерта или электрической дрели, оснащенной специальной насадкой, позволяющей быстро обвязать стальные прутки. Можно использовать обычный гвоздь, загнутый под прямым углом.

Рассмотрим особенности основных видов ручного и полуавтоматического инструмента, с помощью которых осуществляется связка арматуры для фундамента.

Крючок для вязания

Ручной инструмент можно:

  • изготовить самостоятельно из прочного прутка или электрода;
  • приобрести в специализированных магазинах.
Это профессиональный инструмент для соединений, который можно использовать везде

Практичным и универсальным вариантом является вязальный крючок

Достоинства ручного приспособления:

  • Простота выполнения операций.
  • Дешевизна инструмента.

К минусам относятся:

  • Низкая эффективность выполнения работ.
  • Необходимость приложения определенных физических усилий.
Пошаговый пример вязки крючком

Вязка крючком

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 830 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4960 ( 45.56 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 4615 ( 42.39 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 482 ( 4.43 % )

Назад

Несмотря на ряд недостатков, ручному инструменту отдают предпочтение многие застройщики. С помощью вязального крючка вязка арматуры под фундамент осуществляется надежно. Для использования ручного крючка следует предварительно изучить способы вязки арматуры.

Технология ручной вязки

Рассмотрим, как правильно вязать арматуру на фундамент, используя ручное приспособление.

Существует несколько методов вязки под фундамент. Рассмотрим проверенный способ, руководствуясь которым, выполняйте работы по следующему алгоритму:

  • отрежьте для каждой точки крепления стальную проволоку диаметром 1,2-1.4 мм длиной порядка 20 см;
  • согните проволоку посередине отрезка;
  • разместите диагонально в точке сопряжения стержней;
  • проденьте рабочую часть крючка в образовавшуюся петлю;
  • втяните в петлю, используя крючок, концы проволоки, расположенные с противоположной стороны от петли;
  • проверните крючок в петле до обеспечения высокой прочности соединения.

Производя работы вручную, контролируйте усилие затяжки. Перекрутив проволоку с повышенным усилием затяжки, можно ее оборвать.

Перед тем, как вязать арматуру для фундамента, необходимо выбрать способ ее соединения

Чаще всего используют проволоку, ведь это надежный и проверенный вариант

Ручное реверсивное устройство

Реверсивный инструмент, предназначенный для ручного скручивания, представляет винтовой рабочий орган, который вращается при возвратно-поступательном перемещении рукоятки приспособления. В рукоятке инструмента размещен винтовой стержень и реверсивный механизм.

Как связать арматуру для фундамента, используя реверсивное приспособление? Это просто:

  • введите зацеп приспособление в проволочную петлю;
  • переместите ручку на себя в осевом направлении;
  • передвиньте рукоятку в исходное положение;
  • проверните крючок повторно, не производя повторное закрепление инструмента, подтянув к себе рукоятку.

Достоинства устройства:

  • Быстрота затяжки проволоки.
  • Возможность применения в местах с затрудненным доступом.
  • Отсутствие утомляемости при выполнении работ.
  • Длительный ресурс эксплуатации при осуществлении смазки.
  • Простота выполнения операций.

Единственный минус – увеличенная, по сравнению с традиционным крюком, стоимость.

Аналогичный принцип действия у клещей, применяемых для вязки. Рабочие плоскости фиксируют концы проволоки и закручивают их при перемещении клещей. Применение реверсивных устройств сокращает продолжительность процесса фиксации прутков, облегчает выполнение операций.

Однако ленточный фундамент неудобно вязать с помощью него, так как область работы мала

Вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее

Автоматический вязальный пистолет

Использование пистолета обеспечивает прочную вязку стержней для основания. Применение автоматического устройства обладает множеством положительных моментов:

  • отсутствует необходимость индивидуальной нарезки проволоки, которая предварительно намотана на барабан инструмента;
  • рационально используется материал, так как отсутствуют отходы, представляющие обрезки проволоки;
  • высокая эффективность работы приспособления – цикл затяжки петли занимает не более 1 секунды;
  • возможность выполнять работы по затяжке одной рукой, а другой – поддерживать прутки, не прибегая к помощи подсобных рабочих;
  • гарантированное качество выполнение петель;
  • регулировка усилия затяжки и длины отрезков;
  • возможность работы от аккумуляторной батареи;
  • комплектация удлинителем, позволяющим производить затяжку петель, не нагибаясь.

К недостаткам относятся:

  • Повышенные затраты на приобретение пистолета и специальной проволоки.
  • Необходимость обучения рабочих, как вязать арматуру для фундамента.
  • Затрудненное применение в углах и местах с ограниченным доступом.

Несмотря на комплекс достоинств, в ряде случаев работы по фиксации прутков можно выполнить только с помощью ручного крючка.

Она быстро проводит смотку соединений до упора, надежно закрепляя конструкцию

Для ускорения процесса используется дрель с насадкой

Общие рекомендации

Определившись с применяемым для вязки инструментом, заготовив необходимые материалы и выполняя работы, руководствуйтесь следующими рекомендациями:

  • обеспечьте одинаковое расстояние (4-5 см) от горизонтально расположенных элементов каркаса усиления до почвы, используя деревянные подкладки или неметаллические опоры. Прутки не должны касаться грунта на дне траншеи;
  • неподвижность перпендикулярно расположенных стальных прутьев при фиксации проволокой можно обеспечить, используя несложное приспособление, зажимающее концы стержней досками;
  • вертикально расположенные прутья, предназначенные для фиксации горизонтальных стержней, не забивайте в почву. Применяйте неметаллические подстаканники, что позволит предотвратить контакт прутков с грунтом и надежно защитить его бетоном от коррозионных процессов;
  • проверьте надежность фиксации элементов каркаса с помощью проволоки. Ошибки в фиксации стержней – незначительно влияют на расположение контура усиления при ручной заливке. Однако, применение бетононасоса, подающего состав под давлением, способно повлиять на расположение элементов, раздвигая их или смещая конструкцию;
  • дополнительно проверьте надежность крепления стержней в углах каркаса, которые являются уязвимым участком любого фундамента. Не допускаются расположенные под прямым углом концы прутков, которые должны иметь загибы;
  • критерием правильно выполненных работ по вязке является неподвижность пространственной конструкции под воздействием человеческого веса;

  • обеспечение конструкцией усиления поставленных задач возможно при правильном подборе сортамента прутьев, определении расположения и количества элементов, согласно предварительно выполненным расчетам.

Помните, вязка стержней пространственной конструкции обеспечивает только фиксацию элементов каркаса. При заливке бетона зафиксируйте неподвижно контур усиления, что гарантирует требуемые эксплуатационные характеристики монолитного фундамента.

Заключение

Ознакомившись с материалом статьи и изучив, как вязать арматуру на фундамент, можно самостоятельно выполнить мероприятия по фиксации элементов каркаса, не прибегая к услугам наемных рабочих. Это позволит сэкономить денежные средства и гарантировать надежность выполнения работ, результат которых зависит от выбора оптимального способа вязки и применения качественных материалов.

3.7 / 5 ( 3 голоса )

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

технология, правила, схема + фото

Вязка арматуры для фундамента

Арматура в фундаменте выполняет важную роль — не позволяет конструкции разрушаться при изгибе. Для соединения стержней между собой можно воспользоваться одним из двух методов: вязка или сварка. Первый способ наиболее предпочтителен, хоть и требует больших трудозатрат. Чтобы грамотно выполнить вязание арматуры нужно ознакомиться с технологией выполнения работ.

Содержание статьи

Правила и схемы вязки

Соединение стержней между собой таким методом можно выполнять тремя способами: пистолетом, крючком или плоскогубцами. Первый вариант позволит сделать все без лишних трудовых и временных затрат, но потребует наличия специальной техники и способности обращения с ней.

Крючок для вязки арматуры

Крючок для вязки арматуры.

Для вязки арматуры используют вязальную проволоку. Хомуты нужно выбирать в соответствии с ГОСТ «Проволока стальная низкоуглеродистая общего назначения. Технические условия». Материал должен пройти обработку обжигом, которая позволит увеличить гибкость и упростить работу по вязке каркаса из арматуры. При этом прочность хомутов для соединения не уменьшается, что позволяет не беспокоиться о надежности. При диаметре арматуры для фундамента не более 16 мм рекомендуется применять проволоку сечением 1,2-1,4 мм. Хомуты меньшего размера не смогут гарантировать прочность соединения, поэтому их складывают в несколько раз. При этом важно помнить, что чем толще проволока, тем сложнее ее будет изогнуть.

При работе со специальным пистолетом проблем не возникает, но при частном домостроении к его помощи прибегают редко. Чаще строители выбирают вязальные крючки. Чтобы выполнить соединение нужно действовать по следующей схеме:

  1. Подготавливаются исходные материалы. В данном случае необходимо нарезать вязальную проволоку на части длинной 20-25 см каждая и сложить их вдвое.
  2. Проволоку слегка изгибают и подводят диагонально под пересечение прутков, которые нужно соединить.
  3. Крючок для вязки арматуры заводят в петлю, образовавшуюся при складывании проволоки пополам. Инструментом также зацепляют и второй конец крепежной детали. Для того чтобы конец не соскочил с крючка, его загибают. При этом продевать проволоку через петлю не нужно.
  4. Крючок вращают по часовой стрелке, закручивая тем самым проволоку (петлю и концы) до упора. Важно контролировать усилие, чтобы проволока не повредилась и не порвалась. Чтобы соединение было надежным достаточно ограничится тремя-четырьмя оборотами.
  5. После выполнения соединения нужно аккуратно вытянуть крючок из петли и переходить к следующему участку.
skhema-vyazki-armatury

Схема вязки арматуры.

Такая технология применяется при необходимости соединить два стержня расположенных перпендикулярно друг другу. Особенно много таких участков в плитных фундаментах, где армирование производится сетками.

Могут возникнуть сложности при использовании гладкой арматуры класса А240. В данном случае хомуты могут свободно передвигаться, что приводит к снижению надежности соединений и смещению узлов сетки. Нормативные документы не рекомендуют применять для несущих конструкций стержни ниже класса А240, поэтому при соблюдении норм, таких проблем не возникает.

Чтобы упростить работу можно изготовить шаблоны для вязки. Эти элементы работают по принципу верстаков. Для изготовления берут деревянные заготовки шириной 30-50 см и длиной до 3 метров. На них просверливают пазы и отверстия, в которых позже будут зафиксированы стержни. Заранее потребуется разложить отрезки вязальной проволоки.

Подробнее о способах соединения арматуры читайте здесь.

Вязка арматуры для ленточного фундамента

При армировании конструкции важно соблюдать все требования. Ленту следует усиливать каркасами. Схема включает в себя следующие виды армирования:

  • Рабочее. Принимается в зависимости от поперечного сечения фундамента и нагрузки на него. Для частных домов назначается только исходя из размеров ленты. Общая площадь сечения стержней вычисляется как 0,1% от поперечной площади армируемой конструкции. При этом важно учитывать минимальное значение, которое для ленты с длиной стороны менее 3 м составляет 10 мм, а для остальных случаев 12 мм.
  • Поперечное конструктивное. Минимальный диаметр составляет 6 мм.
  • Вертикальное конструктивное. При высоте ленты менее 80 см должно быть не менее 6 мм, в остальных случаях — 8 мм.

Схема арматурного каркаса для ленточного фундамента

При укладке каркаса учитываются правила по защитному слою арматуры, который согласно «Пособию по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения» принимается равным:

  • 40 мм для рабочего армирования при наличии бетонной подготовки, 70 мм при ее отсутствии;
  • 35 мм для конструктивного армирования при наличии бетонной подготовки, 65 мм при ее отсутствии.

Сборку каркаса ленточного фундамента можно выполнять двумя способами: в котловане или траншее и на поверхности. Проще всего контролировать точность и качество соединений при втором методе. После того, как все элементы армирования будут соединены, каркас опускают в выемку и устанавливают в проектное положение. При работе важно учитывать минимальный нахлест стержней при соединении по длине, который составляет 20 диаметров арматуры, но не менее 250 мм. Важно предусмотреть дополнительное усиление на углах ленты. Существует несколько схем для выполнения таких соединений (внахлест, с использованием дополнительных деталей), при этом шаг поперечного армирования уменьшают вдвое.

Схема армирования угла ленточного фундамента г-образным хомутом

Одна из возможных схем армирования угла ленточного фундамента.

Подробнее о том как правильно армировать ленточный фундамент читайте здесь.

Вязка арматуры для плиты

Плитный фундамент согласно упомянутому выше пособию армируют из такого расчета, чтобы общее сечение арматурных стержней в одном направлении составляло 0,3% от площади сечения плиты, диаметр стержней не менее 10 мм (12 мм при длине стороны более 3 м). При этом важно учитывать высоту конструкции. Если она составляет 150 мм и менее, то вяжут одну сетку, в остальных случаях потребуется уложить армирование в два ряда, предусмотрев между ними вертикальные хомуты.

Работу по сборке арматурного каркаса выполняют в следующей последовательности:

  • Проверяют соответствие формы для заливки (опалубки) проектным размерам. Она должна быть установлена с соблюдением привязки к осям.
  • Укладывают первый ряд армирования в одном направлении. Чтобы обеспечить защитный слой бетона используют специальные пластиковые фиксаторы. При необходимости наращивания арматуры по длине учитывается минимальный нахлест, который составляет 40 диаметров стержней. Перпендикулярно уложенным прутам устанавливают поперечные, которые не отличаются от первых по шагу и диаметру. Выполняют соединение перекрестий методом вязки. Пластиковый стакан для защитного слоя

    Специальный пластиковый стакан обеспечивает защитный слой.

  • Расставляют подставки, которые будут держать второй ряд армирования. Такие элементы имеют множество названий, самые распространенные из которых «стульчик», «столик», «лягушка» и «паук». Паук из арматуры

    Паук из арматуры диаметром 8 мм.

  • Верхнюю сетку изготавливают так же, как и нижнюю. По торцам плиты необходимо связать П-образные хомуты. В зависимости от материала изготовления стен нужно армировать места их опирания. Чаще всего если стена дома  или цоколя изготавливается из монолитного бетона, то в фундаменте предусматривают выпуски арматуры. В местах повышенной нагрузки от стеновых ограждений также стоит уменьшить шаг стержней рабочего армирования. Чаще всего его уменьшают в два раза. Это значит, что если по всей ширине плиты предусмотрена укладка стержней через каждые 20 см, то под стенами их устанавливают через каждые 10 см. Армирование плиты по краям

    С торцов плита армируется П-образными хомутами.

Подробнее о том как правильно армировать плитный фундамент читайте здесь.

Вязка арматуры ростверка

Технология здесь схожа с ленточным фундаментом. Отличие лишь в том, что потребуется изменить схему армирования в узлах сопряжения ростверка и отдельно стоящей опоры. Железобетонный ростверк может устанавливаться для различных фундаментов:

  • железобетонных столбчатых;
  • буронабивных свай;
  • винтовых свай.

Во всех случаях закрепление ленты и опоры выполняется с помощью выпуска арматуры. При этом каркас вяжут так, чтобы два прута соединяли сваю с нижним поясом, а два с верхним. Присоединение только к нижнему ряду — неправильное. Армирование на углах и местах примыкания стен выполняется так же, как для ленточной конструкции.

Схема армирования ростверка

Схема правильного армирования узла сопряжения ростверк/свая.

Подробнее как правильно армировать железобетонный ростверк здесь.

Если изготовление каркаса выполняется не самостоятельно, а приглашается бригада строителей, недобросовестные работники могут предложить заменить вязку сваркой. Соглашаться на это не стоит. Эта попытка снизить трудоемкость процесса и повысить скорость производства работ может привести к снижению прочности стержней в местах соединения и преждевременной коррозии арматуры.





Хорошая реклама

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
