Чертеж лестницы с забежными ступенями с размерами: Забежная лестница своими руками — от расчетов до монтажа – Конструкция лестницы с забежными ступенями чертеж

Забежные ступени: расчет популярными методами

Лестница с забежными ступенямиЛестница с забежными ступенями

Забежными называются ступени, ширина которых возрастает от внутренней стороны к наружной. Естественно, расчет забежных ступеней должен производиться с особой тщательностью на этапе расчета лестницы, так как от этого зависит безопасность и удобность всей лестничной конструкции, будь то винтовая лестница или поворот прямого марша. Чаще всего забежные ступеньки делают, когда необходимо уменьшить габариты лестницы путем исключения межпролетной площадки из ее конструкции. При этом место с нестандартными ступеньками становится не очень удобным, особенно для спуска, потому что чем ближе человек ступает к внутреннему краю, тем меньше остается пространства для постановки ног.

Основные требования

При создании лестницы с забежными ступенями нужно придерживаться нескольких основных правил:

  1. Внешняя часть ступеней не должна быть шире 40 см.
  2. Минимум для внутренней части – 10 см (имеется в виду ее полезный участок, а не самый край).
  3. Середина марша – 20 см, и это значение должно соблюдаться на всем протяжении конструкции.
  4. Радиус кривизны, которым характеризуется поворотная часть, – 30 см минимум.

Важно!Ход забежных ступеней не должен быть извилистым, иначе ходить по ней будет не только неудобно, но еще и опасно.

Расчет забежной лестницы может быть произведен различными методами, смотря на какой угол поворачивается лестница.

Лестница с поворотом 180 градусовЛестница с поворотом 180 градусов

Лестница с поворотом 90 градусовЛестница с поворотом 90 градусов

Следует отметить, что рассчитать параметры ступенек обычными формулами в данном случае затруднительно, поэтому чаще всего пользуются графическими методами (возможен еще вариант с использованием специализированного ПО, такого, например, как «Компас»). Недостатком графических методов можно считать неидеальность расчетов, то есть вполне возможно, что при монтаже придется немного корректировать размеры отдельных ступеней.

Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы). Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Совет!Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

Метод пропорцийМетод пропорций

Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Метод пропорций 2Метод пропорций 2

Датский метод

Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.

Датский методДатский метод

Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр . Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок. Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.

Другие методы

При использовании метода развертки и метода подъема линий учитываются горизонтальная и вертикальная кривизна поворотной конструкции. В методе развертки первым делом производится определение границ ступенек, после чего чертеж переносится в вертикальную проекцию. Аналогично манипуляциям, производимым в датском методе, разметка размещается так, чтобы получившиеся отрезки можно было перенести в другую плоскость, проведя перпендикулярные линии.

Метод разверткиМетод развертки

Метод подъема линий

Здесь также нужны две проекции. Горизонтальную рисуют аналогично предыдущим рассмотренным методам, на ней тоже проводится линия середины марша. Кроме того, отмечаются точки, соответствующие началу и концу забежных ступенек. Линия середины марша разбивается на отрезки величиной в ширину ступеней, обычно это 200 мм.

Метод подъема линийМетод подъема линий

Вертикальная ось вертикальной проекции, в свою очередь делится на отрезки, равные высоте ступенек. Далее выбирают прямые ступени и, соединив их ребра линиями, получают соответствующие отрезки, с помощью которых находят пересечение с осью горизонтальной проекции. Полученная точка используется в дальнейшем для построения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Для нахождения вершин ступеней пользуются вертикальной осью – проводят перпендикулярную ей линию до пересечения с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей забежных ступенек. Эти размеры используются для нахождения всех остальных параметров забежных ступенек.

Уклон лестничного марша

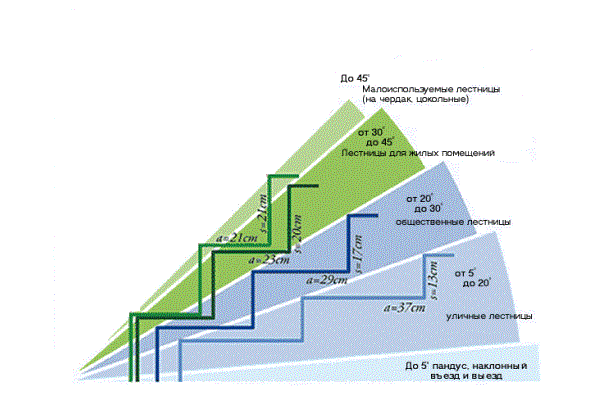

Важной характеристикой лестницы является ее крутизна, иначе говоря, угол наклона. От крутизны зависит не только удобство эксплуатации лестничного оборудования, но и безопасность. Человеческий шаг, его среднее значение, является главным ориентиром. Другими словами, удобство передвижения по лестнице требует соблюдения определенной пропорции между высотой подъема человека при каждом шаге и дальностью, на которую он при этом продвигается вперед. В норме отношение высоты лестничной конструкции к длине ее проекции на горизонтальную ось находится в диапазоне от 1:2 до 1:1,75. При выражении данных пропорций в угловых единицах получается, что уклон лестничной конструкции не должен быть больше 30°.

Угол наклонаУгол наклона

В случае если планируется перемещать по лестнице объемные предметы или пользоваться ею будут несколько человек одновременно, ширину марша следует увеличить, хотя бы до 1,2 м, а лучше – до 1,4 м. При менее насыщенном использовании ширина может быть уменьшена до одного метра. Практические советы при установке лестницы с забежными ступенями

Предыдущая

Своими рукамиДелаем лестницу из бетона любого типа своими руками

Следующая

Своими рукамиИзготовление металлической лестницы и сборка ее своими руками

инструкция по расчету (фото и видео)

Для экономии пространства в помещении или при острой нехватке такового в качестве сообщения между этажами обустраиваются забежные лестницы. В таких конструкциях наружная сторона проступи всегда больше внутренней, что позволяет увеличивать площадь опоры для стопы человека. Ниже мы поговорим о свойствах, местах применения и расчётах таких сооружений, а также посмотрим видео в этой статье по данной теме.

Забежная лестница с поворотом на 180 градусов из дереваЗабежная лестница с поворотом на 180 градусов из дерева

Прямые и многомаршевые лестницы

Данная конструкция сделана с уклоном косоуров 45⁰
Данная конструкция сделана с уклоном косоуров 45⁰

Как мы уже говорили, забежная лестница своими руками монтируется в случае дефицита пространства и её наклон более крут, чем у обычной. Такие модифицированные ступени делаются для увеличения площади опоры стопы и ощущения безопасности нога должна умещаться на ней минимум на 70%. Это означает, что ширина проступи будет начинаться от 25 см и более (узнайте здесь, как сделать забежные ступени для деревянных лестниц).

Как рассчитать забежные конструкции при повороте на 180⁰

Как сделать забежные ступени для деревянных лестницКак сделать забежные ступени для деревянных лестниц
  • На крутых лестничных спусках, какими можно назвать уклоны от 40⁰ и более, а также для того чтобы не делать площадку между маршами при поворотах, используют забежные ступени. Этим обеспечивается не только комфорт, но и безопасность, особенно на спуске, когда нога опирается на пятку и есть большая вероятность её проскальзывания при недостаточно широкой опоре..
Предельный выступ и заступ проступиПредельный выступ и заступ проступи
  • Недостаток ширины проступей особенно ощущается на винтовых конструкциях или поворотах, где проступь сужается к центру, поэтому наиболее узкая её часть должна быть не менее 100 мм, ведь при спуске это окажется максимальной площадкой для расположения стопы. А вот нависание проступи следует ограничить 50 мм, чтобы при подъёме носок не цеплялся за нависающую часть. Расстояние между параллельными маршами должно получиться не менее ¼ их ширины, как того требует инструкция, чтобы проступи на повороте были достаточно широкими.
Два способа  расчёта забежных лестниц
Два способа  расчёта забежных лестниц
  • Обратите внимание на схематический рисунок вверху, и вы увидите два варианта конструкций с параллельными маршами, где площадку заменяют забежные ступени. На варианте «а» проведена средняя линия движения ABC, где отмечена ширина проступей (заметьте, что линия BC разделяет среднюю проступь точно по середине, на две равные части). Так у нас получаются деления 1, 2, 3, 4 и так далее, сколько будет ступеней.

Совет. Чем больше в расчёте окажется прямых ступеней, тем удобней получится лестница, а переход будет не так заметен.

  • Из прямых ступеней, которые показывает данная схема забежной лестницы на рисунке 11 пунктиром, захвачены три из них – 6, 7, и 8. Линия DE в данном случае, ограждает прямую ступень 8, с которой начинается коррекция ширины проступей, и центр A соединён с делениями 1 и 2 на черте движения. Эти линии продолжаются до пересечения с DE, где образуется отрезок 1-2, откладывая который от пункта D к пункту E, образуются точки 3, 4, 5, 6, 7.
  • Эти пункты соединяются прямыми линиями с точками, которые соответствуют по номерам, отмеченным на линии движения. Как результат графического расчёта, мы имеем проекцию формы проступей для забежных ступеней на левой половине конструкции. Точно такой же расчёт следует произвести и для правой стороны.
  •  Другой чертеж забежной лестницы на рисунке «б» показывает, регулировку забежных ступеней согласно принятой норме. От точки b по линии движения отложена ширина, но это сделано таким образом, чтобы линия DB пересекала проступь 1 посредине, разделяя её на равные части. Затем, берём число прямых ступеней, а в нашем случае это 6, 7, 8, получаем отрезок AB и от вертикальной линии DB проводят к нему наклонную AC под любым углом менее 90⁰, и на ней наносите 7 делений.
  • Эти семь делений должны соответствовать семи корректируемым ступеням (масштаб не имеет значения). Но размеры делений должны с каждым разом увеличиваться на одну часть, то есть, начиная от точки A, первое деление будет равняться 2, второе – 3 частям и так далее. Для чертежа можно использовать любые размеры, где одна часть будет составлять 5, 10 или 15 мм – всё будет зависеть от масштаба рисунка.
  • Пункт B соединяется с пунктом C и если параллельно им из каждой точки провести линии, то на вертикали AB у нас получатся соответствующие отрезки. А теперь соединяем точки пересечения с точками 2, 3, 4, 5 и так далее, и продолжаем их до стены, которая окружает клетку – так мы получаем горизонтальную проекцию формы забежных ступеней.

Как рассчитать конструкции при повороте на 90⁰

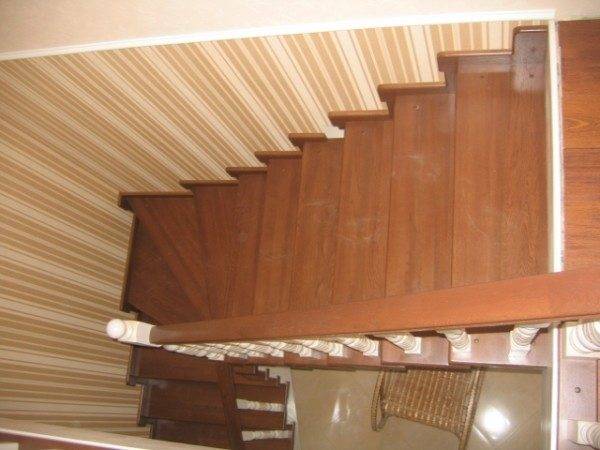

Поворот марша на 90⁰Поворот марша на 90⁰
  • Такая конструкция, как забежная лестница с поворотом на 90 градусов (см. фото вверху) подразумевает гнутые косоуры, тетивы или другие опоры, которые будут повторять плавный изгиб, поэтому их чаще всего изготавливают без плавного перехода, а под прямым (острым, тупым) углом. Расчёт такой конструкции можно произвести подобным верхнему вычислению образом, при помощи той же графики (см.также статью Расчет лестницы с забежными ступенями – как сделать все правильно). Последовательность таких работ указана на нижних чертежах.

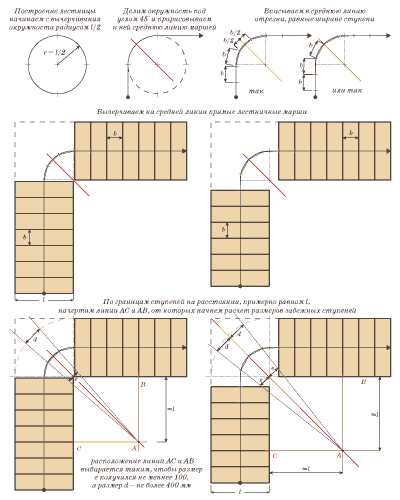

Расчет лестницы с забежными ступенями – как сделать все правильноРасчет лестницы с забежными ступенями – как сделать все правильно
  • На данных чертежах указана вся последовательность действий, и вы можете произвести все виды работ в домашних условиях.  К определённым частям схемы даются пояснения непосредственно на рисунке.
Чертёж поворота на 90⁰ №2Чертёж поворота на 90⁰ №2
  • Графические расчёты не дают идеального результата, поэтому в процессе отрисовки эти размеры можно изменять, но это не должно затрагивать ширину проступи по центральной линии движения. То есть, для некоторых проступей можно изменить ширину одной или другой стороны, не затрагивая при этом середину.

Совет. Когда вы будете переносить размеры с чертежа на реальный объект, обязательно суммируйте всю цепочку, чтобы она не превысила существующие параметры размеченного в помещении места.

Расчёт прямой лестницы с забежными ступенями

Расчёт количества ступенейРасчёт количества ступеней
  • Для того чтобы рассчитать количество ступеней на марше прямой лестницы, нужно отметить три точки – A, B и C, где A , это место пола второго этажа на стыке с маршем, B – место на нижнем уровне под точкой A, и C, это нижний конец марша на уровне точки B. Таким образом, мы получаем треугольник ABC, по которому и будем ориентироваться.
  • В данном случае отрезок CB у нас составляет 4м, что означает разницу горизонтального положения нижней и верхней точки марша. Отрезок AB у нас имеет 2,5м, что означает разницу между конечными вертикальными точками расположения марша. Подъём получается несколько крутоват, но для этого и существуют забежные ступени.
  • В данном случае можно сделать либо 14, либо 15 ступеней, тогда их высота получится 17,8 см и 16,6 см соответственно. Подойдут оба варианта, только при увеличении количества ступеней снижается ширина проступи.
Расчёт ширины проступей
Расчёт ширины проступей
  • Чтобы рассчитать чистую ширину проступи (без свеса) нужно значение CB разделить на предполагаемое количество ступеней, значит, 400/15=26,6 см, а 400/14=28,5 см, что с добавлением свеса в 3-5 см образует шикарную проступь, вполне достаточную для комфортного спуска-подъёма.
Расчёт длины косоураРасчёт длины косоура

Расчёт длины косоура

Подписка на дзен канал

Понравилась статья? Поделиться с друзьями:

как вычислить параметры своими руками (инструкция, фото и видео)

Для того чтобы в значительной степени сократить размер лестничной клетки по длине, вам потребуется произвести расчет забежной лестницы. Данная процедура просто необходима тем, кто испытываем дискомфорт в связи с нехваткой места в доме. Забежные лестницы представляют собой достаточно простую и компактную конструкцию, с шириной в линию движения одного взрослого человека.

Элегантность и отличное чувство стиляЭлегантность и отличное чувство стиля

Внимание! Следует сразу уточнить такой момент – данный тип ступеней достаточно неудобный при спуске, так как их ширина по мере продвижения (ближе к середине лестничного марша) становится все уже.

Для того чтобы сделать лестницу более безопасной, необходимо для начала сделать закругление лестничной клетки на поворотах – так вам удастся сократить длину и ширину ступеней, сделав их более удобными.

Приступаем к расчетам

Лестничный марш с забежными ступенями в деталяхЛестничный марш с забежными ступенями в деталях

Итак, в качестве примера рассмотрим лестницу с парой параллельных маршей и поворотами (читайте также статью СНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативы).

Для начала вам потребуется своими руками рассчитать ширину забежных ступенек, которые нам заменят межэтажную площадку.

  1. Для начала вам требуется посредине марша (на схеме) прочертить линии ABC которые в дальнейшем назовем средними (центральными). Затем, когда у нас есть так называемый центр, необходимо на центральную линию нанести ширину проступей. Делать все это следует от вершины закругления, распределяя их таким образом, чтобы центральная линия разделяла верхнюю ступень строго пополам;
  2. После того как вы разберетесь с шириной проступей, у вас на плане появятся новые деления, которые рекомендуется пронумеровать. Чем больше прямых ступеней выйдет в итоге, тем удобнее будет ваша лестница с забежными ступенями;
  3. Следующий шаг – проводим линии D и E, которые пройдут по краям ровных проступей и пунктиром выделят габариты забежной лестницы;
  4. Теперь, вам нужно центр линии А соединить с линиями (ступенями) 1 и 2 по линии движения. Таким образом, вам удастся визуально точно отобразить на плане будущий пролет;
СНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативыСНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативы

Второй способ

Чтобы полностью разобраться в вопросе – как рассчитать лестницу с забежными ступенями, необходимо рассмотреть все известные способы. Помимо выше обозначенного варианта, существует и второй.

Металлический каркас по созданному вами плануМеталлический каркас по созданному вами плану

Регулировка забежных лесенок данным способом заключается в следующем: для начала следует прочертить одну ровную вертикальную линию, которую мы условно обозначим буквой B. Теперь, после того как у нас имеется «основа», мы можем смело приступать к формированию будущих забежных ступеней, отчерчивая их примерно так же, как и обозначено в первом варианте.

Внимание! Средняя ступень должна быть строго посередине отчерченной линии, которая является «отталкивающей» (именно от нее откладывают ширину проступей).

Расчет дело тонкое

Начнем сразу с примечания: при проектировании забежной лестницы следует обратить особое внимание на ширину проступей – в связи с тем, что путь человека пролегает практически строго по центру лестницы, ширина ступеней именно в том месте не должна быть менее 22 см (см.также статью Норма ширины ступени лестницы, а также другие стандарты ее характеристик).

Норма ширины ступени лестницы, а также другие стандарты ее характеристикНорма ширины ступени лестницы, а также другие стандарты ее характеристик

Помните, что перед тем как начать проектировать лестницы с забежными ступенями, вам следует иметь хотя бы поверхностное представление о том, что такое расчет Г-образных лестниц вообще (если вам понятна вся вышеизложенная информация, то проектирование прямых, а также лестниц с площадкой дастся вам без особых проблем).

С учетом того, что мы рассчитываем упрощенную забежную конструкцию, то в данном случае прибегнем к простому и для многих стандартному расчету, а именно к составлению плана на примере прямой лестницы. Разница будет заключаться лишь в том, что простой (прямой) марш рассчитывается без трех забежных ступенек, которые в свою очередь будут изготавливаться в виде несложных рамных конструкций.

Макеты данного типа ступеней вы сможете увидеть на готовых схемах (см. фото). Итак, три изготовленных рамы из бруса (высотой не более 18 см), с выбранной вами шириной и высотой, на которые после монтажа необходимо прикрепить мебельные щиты (ступени), следует расположить на пролете строго по плану. Уже выполненные ступени следует надежно закрепить на готовый каркас.

Обратите внимание! Забежная конструкция должна быть закреплена предельно жестко, так как вся лестница в целом (включая весь лестничный марш с перилами) будет смонтирован именно к ней.

Несколько рекомендаций и советов

Вам следует сразу учесть, что ваши расчеты не получатся идеальными и не дадут какого-то сверхточного результата. Поэтому результаты отрисовки можно легко изменить по собственному желанию, адаптируясь исключительно на размеры вашей комнаты (но не изменяя ширину ступеней).

Тут не имеется в виду категоричный запрет на изменение забежных ступенек – им можно подпиливать края (расширяя или сужая их), но при этом ширина посередине должна оставаться неизменной.

Снимая размеры с уже готового проекта (чертежа), в обязательном порядке проверяйте всю лестничную цепочку путем сложения – полученная сумма размеров должна получиться не больше или меньше указанного в плане размера лестницы (читайте также статью ГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработки).

Вывод

ГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработкиГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработки

Вот в принципе и все, мы надеемся, что данная инструкция вам действительно поможет при составлении предварительного плана. Если вы хотите заказать грамотно составленный проект (к примеру, лестницу с поворотом на 90 градусов), то сразу приготовьтесь к тому, что цена на него будет достаточно высока и может немного ударить по вашему карману.

Видео в этой статье готово предоставить дополнительную информацию по данной теме.

Смотрим!

ГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработки

Подписка на дзен канал

Поворотная лестница с забежными ступенями своими руками + видео

Поворотная лестница – самый популярный вид сооружения в двухэтажных домах. К ее основным преимуществам можно отнести компактность и возможность размещения в углу, за счет чего осуществляется значительная экономия места.

В чем основные плюсы поворотной лестницы?

Такая конструкция идеально подходит для небольших помещений, где важно сэкономить больше места. При этом ключевой особенностью является возможность установки дополнительных ступеней в том случае, если ширина проема составляет около метра. Поворот лестницы может быть осуществлен несколькими способами – на 90° и на 180°, причем последняя конструкция по внешнему виду выглядит очень «хрупко», но не занимает много места.

Фото поворотной лестницы с забежными ступенями, lesburg.ruФото поворотной лестницы с забежными ступенями, lesburg.ru

Разновидности поворотных лестниц:

  • Криволинейные, используемые достаточно редко за счет того, что вы не сможете ощущать необходимой устойчивости под ногами, ведь при ее создании придется в точности соблюдать ширину облегающего конца – она должна равняться минимум 10 см;
  • Лестница изогнутой формы, считающаяся наиболее экономичным видом. Такие конструкции в свою очередь делятся на винтовые, четвертьоборотные и полуоборотные, различаются углом поворота. Однако отдельно стоит вынести винтовые лестницы, которые считаются наиболее практичными, особенно если при обустройстве расположить стойку посередине. Их чаще всего изготавливают либо из дерева, либо из металла. Их ключевой особенностью является возможность обустройства на небольшой площади, но есть и минус – металлические лестницы не совсем удобны.

На фото - изогнутая поворотная лестница с забежными ступенями, semidelov.ruНа фото - изогнутая поворотная лестница с забежными ступенями, semidelov.ru

Деревянная лестница с забежными ступенями

Самым известным типом поворотной лестницы является именно этот вариант. Она похожа на пластину с краями, которые отличаются по ширине. При этом размеры варьируются с учетом нескольких факторов: ширина в самой узкой части не должна быть менее 100 мм, в середине – не менее 200 мм.

Фото деревянной лестницы с забежными ступенями, stoydiz.ruФото деревянной лестницы с забежными ступенями, stoydiz.ru

Это продиктовано ключевыми моментами: одна ступня должна опираться на широкую часть для получения требуемой площади для нормальной опоры, а вторая ступня при этом оказывается на узком месте, а значит, должной опоры не получит.

К слову, именно этот фактор является главным недостатком такой лестницы – по ней неудобно и довольно опасно подниматься и спускаться, поскольку существует высокий риск соскользнуть. Если вы сделаете ступени меньше, такая лестница будет непригодной. И эту проблему можно решить, если в качестве материала для лестницы использовать дерево.

На фото - поворотная деревянная лестница с забежными ступенями, l-o-d.ruНа фото - поворотная деревянная лестница с забежными ступенями, l-o-d.ru

Однако поворотная лестница с забежными ступенями чаще всего устанавливается в небольших помещениях, поскольку данная конструкция позволит сэкономить площадь, также ее можно монтировать как в центре комнаты, так и вблизи стены – все зависит от проекта комнаты. Самый простой вариант лестницы – соединение нескольких прямых маршей со ступенями в поворотной области. Самый сложный момент при создании лестницы – средняя ступень поворота, которая чаще всего выполняется в следующих вариациях:

  1. Ступень будет примыкать к углу поворота так, чтобы ее широкая часть упиралась в стены проема, расположенные к ним перпендикулярно.
  2. Край верхней ступени должен примыкать к углу между стенами. В данном случае одна ступень будет упираться в стену, следующая – в стену, которая располагается перпендикулярно. При этом их формы и размеры не должны быть различны.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Калькулятор расчета лестницы. Вы легко сможете рассчитать необходимые размеры лестницы.

Поворотная лестница своими руками: работа профессионала

Чтобы сделать практичную и красивую лестницу, вам нужно грамотно подойти к ее расчету, выбору используемого материала, покупке требуемых инструментов при необходимости. Первое, что вам нужно – рассчитать ваш будущий проект. Нормы четко показывают ключевые характеристики сооружений: ширину и высоту, а также перила (ограждение). И только в том случае, если вы учтете все эти факторы, можно получить положительный результат. Естественно, не обойтись без инструментов – молотки, шлифмашина, если необходимо «довести до ума», болты и тетивы, отвертки. Желательно запастись этим заранее, чтобы в последующем не отрываться от рабочего процесса.

Фото схемы поворотной лестницы своими руками, stoydiz.ruФото схемы поворотной лестницы своими руками, stoydiz.ru

Как сделать поворотную лестницу своими руками — пошаговая схема

Шаг 1: Проводим расчеты

Для расчета требуемого количества ступеней нужно исходить из высоты. Практика показывает, что оптимальной высотой является около 15-20 см и не более 30 см, поскольку более высокие либо низкие ступени делают подъем опасным. Нужно продумать ширину: необходимо, чтобы она могла гарантировать полную опору для ног – от 20 до 30 см. Важна и ширина самой лестницы – нежелательно делать ее менее 1,2 м. К слову, расчет лестницы для многих считается самым сложным шагом, а потому попробуйте просто найти устраивающую вас схему в интернете.

Шаг 2: Установка проступей и подступенок

Для закрепления таких элементов, как проступи и подступени, следует выпилить уступы на тетивах, в которых вставляем шипы ступеней. Если «гнезда» (уступы) находятся на нижней части тетивы, то ее сначала ставим на место, а следом снизу монтируем сами ступени. Тетивы могут быть установлены на балки площадки разнообразными методами. К самому надежному относят крепление с использованием тетивы с торцевыми шипами.

Есть еще вариант использования скоб, однако в таком случае не следует говорить о практичности постройки. К слову, можете воспользоваться вместо тетивы болтами, поскольку такие крепежи сегодня считаются наиболее эффективными. Несмотря на то, что конструкция по внешнему виду будет очень хрупкой, такие крепежные элементы очень прочные и надежные – если использовать болты, ваша лестница сможет выдерживать нагрузки до 1500 кг.

Шаг 3: Учет усадки стен

Чаще всего, лестницы изготавливают при постройке нового дома, если и вы столкнулись с таким вопросом, то должны учитывать усадку здания. Для этого центральные балки подпираются крепкими временными стойками (главное, сделать их прочными), закрепляем их скобами, и на концах балок, которые будут установлены около стен, оставляем маленький зазор. После процесса усадки, стойки нужно убрать, а в гнезда, где будут расположены балки, монтируем прокладки требуемого размера.

Шаг 4: Делаем ограждение

К созданию ограждения мы приступаем только тогда, когда закрепили тетивы и вставили ступени, то есть, когда лестница практически собрана. Стойки ограждений вставляем в уже подготовленные выемки, следом устанавливаем поручни.

Шаг 5: Оформление лестницы

Последний наш этап – декорирование сооружения. Поскольку в работе мы использовали дерево, нужно, чтобы применяемый нами материал не только украсил древесину, но и стал своеобразной защитой. А потому лучше всего приобрести полупрозрачную краску или простой лак. При этом проводить работы по покраске желательно в теплую погоду, а само дерево должно быть сухим. Покраску лестницы осуществляют валиком либо кистями сверху вниз, прокрашивая на каждом уровне ограждение и ступени. Среднее время высыхания материала составляет около трех суток.

К слову, чтобы дерево прослужило вам как можно дольше, его необходимо на несколько дней хранить в помещении, где будет осуществляться ремонт, чтобы разница в температуре не повлияла на структуру и качество древесины. Таким образом, поворотные лестницы на второй этаж являются хоть и достаточно сложными для самостоятельного создания, но и наиболее практичными конструкциями. Экономия места, возможность установки и около стен, и по центру помещения – это не единственные плюсы!

На фото - как сделать своими руками поворотную лестницу, beststairs.at.uaНа фото - как сделать своими руками поворотную лестницу, beststairs.at.ua

фото ступеней своими руками и чертежи

Забежные проступи придают лестничному маршу изящество и движение

Забежные проступи придают лестничному маршу изящество и движение

Многие владельцы двух- трехэтажных частных домов или садовых, дачных домиков сталкиваются с проблемой дефицита жилой площади на первом этаже. Для того чтобы построить обычную Г- или П-образную лестницу, потребуется «отнимать» у первого этажа довольно значительное по площади пространство. Спасти ситуацию и сэкономить лишний квадратный метр поможет изготовленная забежная лестница своими руками. Ориентируясь на фото в специализированных журналах и в каталогах строительных фирм, владельцы проникаются симпатией к таким конструкциям как эстетически очень привлекательным, экономным по площади и надежным. Несмотря на то, что забежные ступени сделать не так просто, как обычные, и стоимость изготовления может оказаться выше, но для того, чтобы сохранить драгоценное жилое пространство, приходится идти на такие жертвы.

В узком пространстве это идеальное решение

В узком пространстве это идеальное решение

Технические требования к забежным лестницам

Как и любая другая конструкция, которой пользуются люди, лестница должна строго соответствовать требованиям безопасности и изготавливаться в точном соответствии с техническим регламентом. Начинать строительство, ориентируясь просто на фото, безрассудно.

В самом начале строительства нужно произвести все замеры помещения, где планируется установить лестницу, сделать фото этого места, произвести определенные расчеты и создать точные чертежи будущего изделия с привязкой к месту установки.

Основные технические требования:

  • В самой широкой части ступени не должны быть шире 40 см, а в самой узкой – меньше 10 см.
  • На прямых интервалах между поворотами все ступени должны иметь одинаковую ширину.
  • Высота ступени должна быть в пределах 12-22 см.
  • Выступ края проступи не может превышать 4 см.
  • При строительстве П-образной лестницы с двумя поворотами (т.е. на 180 градусов) расстояние от одного марша до следующего не может быть менее четверти ширины ступени. Если не соблюсти это правило, то глубина ступени на повороте будет слишком маленькой – меньше 10 см, а это является нарушением технических требований и правил безопасности.
  • Расстояние от марша до межэтажного перекрытия — не менее 2 м.

Грамотный и правильный расчет, планировка строительства на основании сделанных фото и замеров позволят сделать забежную лестницу не только красивой, но и удобной, и надежной, и безопасной. Небрежное отношение к техническим требованиям скажется на качестве конструкции, которая может в лучшем случае просто сломаться через некоторое время, а в худшем – привести к трагедии.

Полностью деревянный антураж

Полностью деревянный антураж

Виды лестниц с забежными ступенями

К каком виду относится та или иная лестница, можно определить даже просто по фото. Правильно и досконально сделанные расчеты позволят заранее определиться, конструкция какого вида будет оптимальной в каждом конкретном случае:

  1.  Г-образная – один поворот на 90 градусов.
  2. П-образная – два поворота с итоговым поворотом на 180 градусов.
  3. Изогнутая – количество поворотов произвольное, индивидуальное.

Независимо от того, какой из видов будет в итоге выбран, каждый поворот должен в точности соответствовать техническим регламентам и установленным правилам.

Чертеж рассчетов параметров забежной летсницы

Чертеж рассчетов параметров забежной летсницы

Этапы изготовления лестницы с забежными ступенями

Процесс создания лестницы происходит в несколько последовательных этапов:

  1. Делаем косоуры или тетивы.
  2. Делаем забежные ступени.
  3. Собираем конструкцию.
  4. Устанавливаем опорный столб.
  5. Устанавливаем балясины и перила.

Для формирования поворота на 90 градусов необходимо 3-4 забежных ступени, которые с одной стороны крепятся к косоуру или тетиве, а с другой – к опорному столбу. Ступени марша, который примыкает к стене, крепятся с одной стороны к косоуру, с другой – к стене. Фрагмент лестницы, который не примыкает к стене, с обеих сторон укрепляется на косоурах. Изготовление и установка балясин и перил производится по тем же правилам, что и для всех других видов лестниц.

Материалы для изготовления лестниц с забежными ступенями

Простая забежная конструкция с открытыми подступенками

Простая забежная конструкция с открытыми подступенками

Так же, как и для всех других видов лестниц, для изготовления лестницы с забежными ступенями используют следующие материалы: дерево, металл, стеклопластик, железобетон.

Косоуры и тетивы с одинаковым успехом могут быть сделаны как из металлических, так и из деревянных балок. Ступени – почти всегда деревянные. Стеклопластик используется сравнительно нечасто. Железобетон – очень редко. Это связано с тем, что сама конструкция практически всегда является совершенно оригинальной, индивидуальной, поэтому изготовление производится вручную по уникальным чертежам, с учетом особенностей каждого конкретного помещения.

Дерево намного проще использовать в индивидуальном строительстве, чем любые другие материалы. Оно легче поддается обработке, не требует применения каких-то узкоспециализированных инструментов. Это в первую очередь относится к изготовлению ступеней и тетив. Косоуры с успехом могут быть металлическими на маршах, а в местах поворота закрепляться под прямым углом, их все равно не видно.

Перила и балясины могут быть сделаны из любого материала – дерева, металла, стеклопластика, декоративных материалов. Все зависит только от вкусов домовладельца или замысла дизайнера.

Лестницу можно дополнительно декорировать самыми разнообразными материалами – керамической плиткой, гипсовой лепниной, художественной ковкой и т. д. При укладке покрытия на ступени нужно обратить внимание на то, чтобы оно имело противоскользящие свойства.

Поворотные лестницы с забежными ступенями прекрасно смотрятся, могут послужить самостоятельной частью интерьера и украшением помещения. Несмотря на привлекательный внешний вид, немногие стремятся их устанавливать в своем доме вследствие сложностей в изготовлении, проблем, которые часто возникают еще на этапе планирования строительства, расчетов и чертежей. Конечно, можно попытаться все сделать своими руками, но слишком велик риск допустить ошибку в расчетах. Поэтому помощь профессионалов оказывается зачастую просто необходимой.

Простая забежная конструкция с открытыми подступенками Загрузка…

расчет лестницы из дерева своими руками

Содержание статьи:

В архитектуре ступени забежные известны давно, а лестницы с забежными ступенями возводились даже в богатых домах. Несмотря на некоторые неудобства перемещения по ним, забежные ступени порой являются незаменимым архитектурным элементом, позволяющим вписать лестничный пролет в существующие площади. Лестницы с забежными ступенями вполне можно соорудить своими руками, для чего надо понять, как рассчитать конструкцию.

Сущность системы

Забежные ступени представляют собой лестничные ступени с различной шириной проступи по длине. В такой конструкции ширина проступи, равная ширина ступенек в прямом лестничном пролете, сохраняется только в районе центральной линии, при этом на внутреннем краю она значительно сужается, а на внешнем, наоборот, расширяется. Такая система используется, когда поворотная лестница возводится на ограниченной площади с целью ее экономии. Подобные конструкции заменяют собой поворотную площадку.

Основными преимуществами такого устройства являются: экономия площади, оригинальность и эстетичность, обеспечение плавного поворота строения, универсальность в выборе материала. К недостаткам можно отнести: определенные неудобства перемещения, риск оступиться на узкой части проступи в темноте, усложнение расчета и монтажа конструкции. Тем не менее такие конструкции находят широкое применение и пользуются большой популярностью.

Конструктивные элементы

Рисунок 1. Конструкция забежных ступенек.

Сущность конструкции лестницы с забежными ступенями иллюстрирует рис. 1 (Рис. 1 Конструкция забежных ступенек), где показана наиболее распространенная поворотная система. Применяются такие элементы при поворотах марша или при изготовлении винтовой конструкции. При повороте может быть выбран любой угол, но, как правило, осуществляется поворот на 90° или 180º. Соответственно, вся поворотная установка может иметь Г-образную или П-образную форму. В принципе, при необходимости обеспечения поворота на большой угол может использоваться система, позволяющая его проведение в 2-3 этапа.

Лестницы с забежными ступенями могут изготавливаться из дерева, металла и бетона. Деревянные детали с забеганием рекомендуются делать только для лестницы из дерева, в противном случае поворотная система будет снижать надежность всей конструкции. При сооружении деревянных элементов системы обычно применяется 3 способа:

  1. Балочный метод предусматривает установку вертикальных стоек из бруса размером не менее 10 см. Деталь фиксируется на стойке путем вруба: в брусе формируется паз, в который плотно вводится узкий край проступи.
  2. Применение косоуров немного усложняет процесс монтажа. На доске косоура выпиливаются зубцы для установки деталей. Внутренний косоур имеет меньшие по размеру зубцы, а внешний — более широкие. В вырезах надежно закрепляются доски проступи с обеих сторон.
  3. Комбинированный метод: внутренний край по балочному методу, а внешний — с использованием косоуров.
Схема установки забежных ступеней.

Металлическая конструкция собирается из металлических профилей и стального листа. Все элементы системы закрепляются с помощью сварки. Такие конструкции чаще всего выполняются с внешней стороны сооружения (на улице). При изготовлении металлической лестницы нельзя забывать о скользкости материала: лист необходимо использовать перфорированный или провести перфорацию самостоятельно. При необходимости в качестве вертикальных стоек применяются стальные трубы.

Забежные ступеньки из бетона изготавливаются, когда возводится бетонная лестница. Их сооружение возможно только при проведении общего строительства, но правила расчета элементов аналогичны предыдущим случаям. При конструировании следует обеспечивать важное условие: высота рассматриваемых элементов должна соответствовать высоте ступенек самой лестницы.

Необходимый инструмент

При монтаже лестницы с забежными деталями из дерева следует заранее подготовить инструмент:

Варианты лестниц с забежными ступенями.
  • болгарка;
  • электродрель;
  • шуруповерт;
  • рубанок;
  • ножовка;
  • стамеска;
  • молоток;
  • напильник;
  • шкурка наждачная;
  • рулетка;
  • отвес;
  • уровень строительный;
  • линейка металлическая.

Расчет размеров

Лестница с забежными ступенями будет обладать необходимой надежностью и удобством при условии проведения правильного предварительного расчета. Расчет лестницы с забежными элементами должен учитывать ряд важных условий, закладываемых в размеры забежных ступеней:

Рисунок 2. Схема проведения расчета лестницы.
  1. Минимальная ширина проступи (внутренний край) должна быть не менее 100 мм, а максимальная ширина (внешний край) — не более 400 мм.
  2. Ширина ступени на участке прохода (середина проступи) принимается не менее 200 мм.
  3. Высота рассчитываемого элемента принимается в пределах 12-21 см и соответствует высоте ступени на лестничном пролете.
  4. Наибольший выступ края ступени принимается 45 мм.

Расчет забежных ступеней также должен учитывать следующие рекомендации (обозначения: а — ширина проступи, в — высота ступени):

  1. Г-образные: а-в=125 мм; а+в=470 мм; шаг -2в+а=610-650 мм.
  2. П-образная система: промежуток между маршами должен быть больше ¼ ширины проступи.
  3. Лестница монтируется при общей высоте не менее 2,2 м.

Наиболее подходящим вариантом расчета размеров рассматриваемой конструкции является графический метод, позволяющий распределить все необходимые детали конструкции в предполагаемом порядке. На рис. 2 приведена схема расчета наиболее востребованной системы с поворотом на 90°. Все необходимые пояснения приведены непосредственно на схеме. (Рис. 2 Схема проведения расчета лестницы)

Видео с мастер-классом по изготовлению и установке забежных ступеней.

Забежные ступени пользуются заслуженной популярностью при строительстве лестниц в условиях ограниченного пространства. Такую конструкцию можно сделать своими руками, но для этого следует провести предварительный расчет и учесть все рекомендации специалистов.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
