Содержание:

Навесы из металлопрофиля встречаются очень часто. Это может быть укрытие для транспорта или детской площадки, козырьки балконов или крыльца во дворе частного дома, беседки и мангала на даче. Металлический профиль с огромной скоростью приобретает популярность благодаря многочисленным преимуществам и приемлемой цене материала. Эти характеристики побуждают частных застройщиков все чаще использовать материал для возведения различных навесов. Поэтому становится актуальным вопрос, как сделать навес из металлопрофиля.

Преимущества и недостатки металлопрофиля

Основным достоинством металлопрофиля является его долговечность, возведенные конструкции безупречно эксплуатируются на протяжении нескольких десятков лет. Причем в этот период материал требует лишь своевременной обработки антикоррозийными покрытиями.

Помимо этого металлическому профилю присущи следующие достоинства:

Высокие прочностные характеристики. Материал способен выдерживать значительные механические нагрузки, а также воздействие биологических и физико-химических факторов.
Соответствие экологическим нормам и международным требованиям.
Пожаробезопасность. Металлический профиль характеризуется высокой устойчивостью к открытому огню, поэтому при его воздействии возгорания не происходит.
Простой и легкий монтаж. Соорудить навес из металлопрофиля своими руками под силу любому начинающему строителю.
Привлекательный внешний вид. Металлопрофиль выпускается различной формы и цвета, что позволяет сделать навес из металла, реализуя практически любой замысел.
Устойчивость к резкой смене температур. Плотная структура не позволяет материал полностью промерзнуть, а при перепадах температуры на его поверхности не образуются трещины.
Долгий срок эксплуатации. Металлический профиль устойчив к выгоранию под воздействием ультрафиолета, поэтому на протяжении долгого времени внешний вид материал остается неизменным.
Приемлемая цена. Невысокая стоимость металлопрофиля делает его доступным для всех слоев населения.

Наиболее значимым недостатком металлического профиля можно назвать его быстрое нагревание и остывание. Эта свойство особенно актуально при строительстве навесов для отдыха. Решить проблему помогают деревянные перила и сиденья.

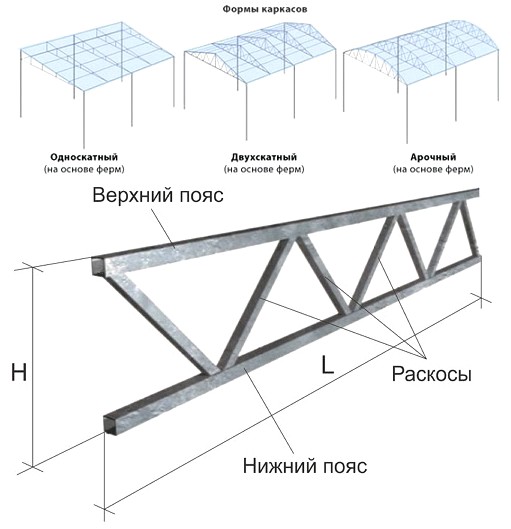

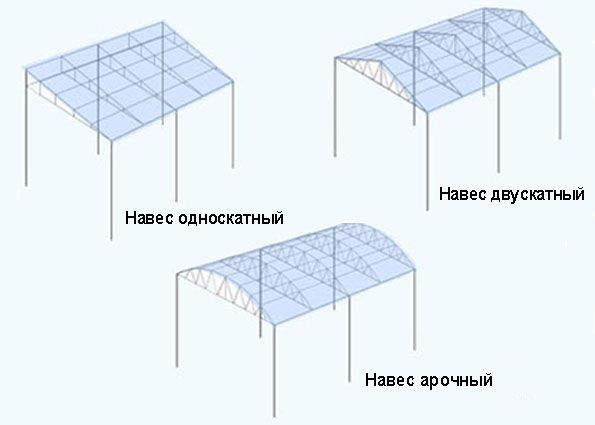

Разновидности навесов из металлического профиля

Навесы односкатные металлические делятся на несколько видов в зависимости от материала изготовления:

Навесы из профильного проката предполагают использование опор разного размера, стропильной системы и различной фурнитуры. Фиксация элементов выполняется посредством сварки на металлическую косынку или с помощью болтовых соединений.
Навесы из труб круглого сечения диаметром 5-10 см. Для крепления элементов таких конструкций используется сварочное оборудование.
Навесные конструкции, собранные из алюминиевого профиля. Сборка выполняется концевым способом или с помощью шайб.
Навесы с элементами ковки. Такие конструкции украсят любой дом или участок, причем выполнить кованые изделия можно своими руками.

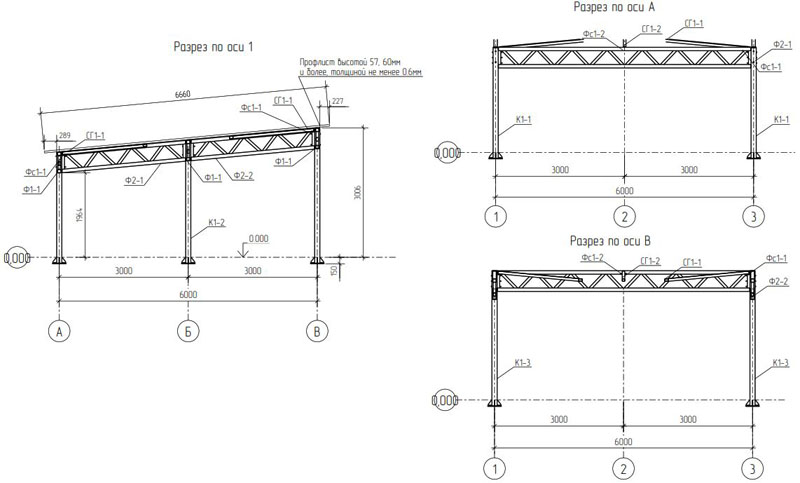

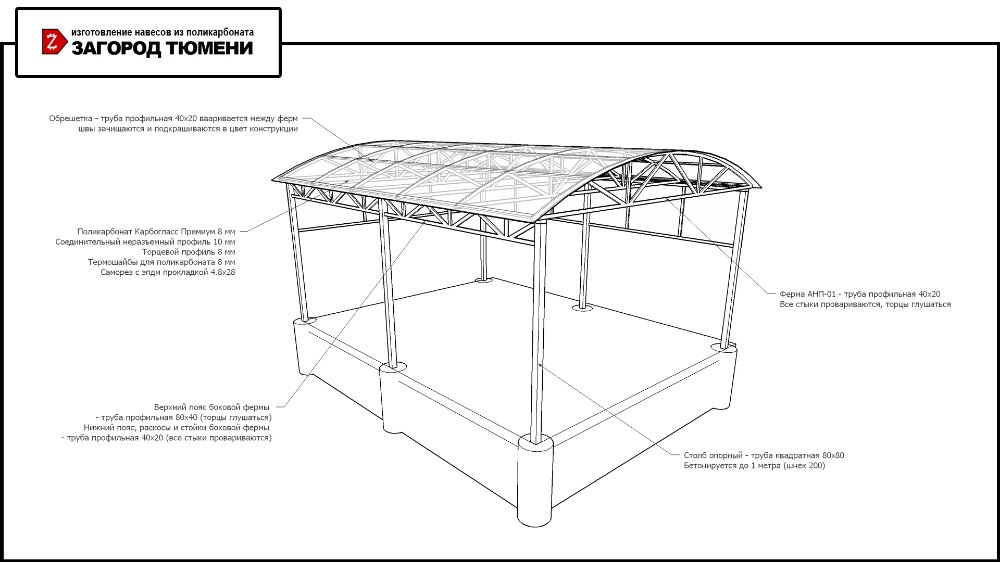

При строительстве навесов из металлопрофиля своими руками чертежи являются неотъемлемой частью (детальнее: «Правила строительства и чертежи навесов из металлопрофиля – как сделать своими руками»). Для начинающих мастеров профессиональные мастера рекомендуют использовать профильную трубу. Такие конструкции характеризуются практичностью и экономичностью, так как позволяют выполнить дополнительное оформление в виде деревянной или кованой решетки, обкладки камнем или кирпичом, а также выполнить остекление.

Строительство навеса своими руками

Строительство навеса из профиля своими руками начинается с составления чертежа, причем за основу может быть взят типовой рисунок, но с нужными параметрами.

Определение места строительства

Перед тем, как сделать навес из металлопрофиля своими руками, необходимо правильно определить место, где будет располагаться постройка. Лучше всего остановить выбор на участке с небольшим залеганием глины, это позволит сэкономить на бетонном растворе. Кроме того следует выбирать ровную местность или небольшую возвышенность. Это поможет избежать скопления воды в месте расположения постройки.

Подготовка участка

Площадку под строительство очищают от лишней растительности, убирают имеющиеся камни и снимают слой грунта до 10 см. На это место насыпают песок слоем в 5 см и заливают бетонным раствором. Такая площадка способна выдержать нагрузку примерно 1800 кг. Если навес сооружается для стоянки автотранспорта, то толщину бетонной стяжки увеличивают до 9-12 см.

Перед тем, как построить навес из металлопрофиля, следует изучить все нюансы, связанные с дальнейшей эксплуатацией:

Определить расположение и в соответствующих местах сделать отливы.
Предусмотреть возможность подведения различных коммуникаций, включая электричество, газ, водопровод.

Это необходимо сделать на этапе подготовки, чтобы в дальнейшем не тратить силы и время на переделку.

Монтаж опорных стоек и обрешетки

Качество несущей конструкции определяет долговечность возведенной постройки, поэтому монтаж каркаса должен выполняться в строгом соответствии с правилами.

Для установки опор необходимо сделать отверстия в грунте диаметром до 30 см. для этой цели можно воспользоваться ручным буром или обычной лопатой.
В подготовленные ямки ставят опорные столбы и до половины углубления заливают бетоном.
С помощью строительного уровня проверяют вертикальность установленной опоры, выполняют необходимую корректировку и заливают бетоном оставшуюся высоту.
Чтобы усилить конструкцию, в верхней части каркаса делают обвязку.
Если планируется сделать односкатный навес из металлопрофиля, то балки устанавливают на расстоянии 0,8 метра друг от друга.
Для двухскатной крыши необходима установка конька с перпендикулярным усилением в нижней части.

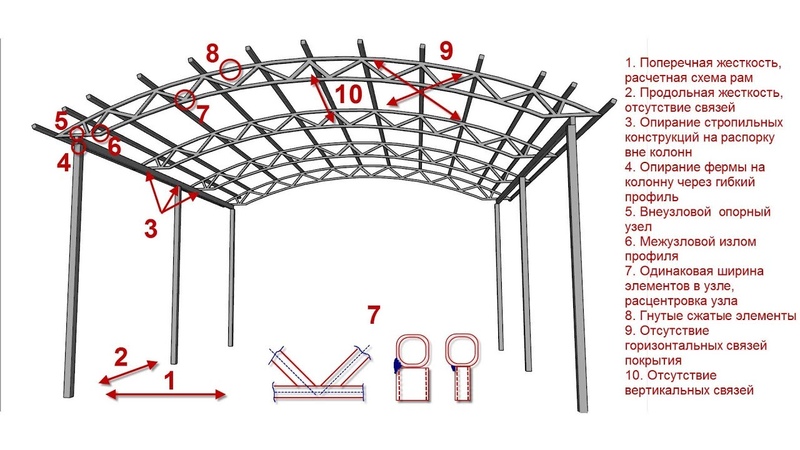

Навесы из металлического профиля, ширина которых превышает 4 метра, должны иметь дополнительное усиление.
Двойные арки выполняют из специальных гнутых элементов, а для усиления устанавливают Г-образные элементы на расстоянии 0,4-0,5 метра друг от друга.

Устройство крыши

Качество выполнения работ по монтажу крыши во многом определяет внешний вид будущей конструкции.

Процесс укладки кровельного материала выглядит следующим образом:

В листах профнастила дрелью высверливают отверстия для крепежных элементов.
Лист укладывают на обрешетку, отмечают места креплений на каркасе и также сверлят отверстия.
Зафиксировать профлист на обрешетке с помощью болтов и гаек. Не следует забывать о пластиковых шайбах, которые выступают в качестве прокладки.
Всю конструкцию покрывают антикоррозийным средством для безупречной эксплуатации.

Как построить односкатный навес — советы специалистов

Для получения качественного результата при возведении навеса из металлопрофиля следует соблюдать рекомендации специалистов:

Монтаж следует начинать с нижнего края.
Для крепежных элементов необходимо использовать резиновые шайбы.
Не стоит прилагать больших усилий при завинчивании саморезов, чтобы не допустить деформации резины.
Крепеж металлических элементов лучше выполнять с помощью сварки.
Использование волнообразного кровельного материала способствует беспрепятственному скатыванию снега, воды и различного мусора.
Для резки металлопрофиля лучше использовать специальные ножницы.

Сделать навес из металлопрофиля своими руками достаточно просто, главное, иметь желание и выполнять рекомендации специалистов.

Крыша Дома

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.

Крыша Дома

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

из профильной трубы и профнастила, чертежи, навес примыкающий к дому своими руками

Навесы из металлопрофиля востребованы среди владельцев загородных участков, так как удается эффективно организовать зону отдыха или стоянки автомобиля, обеспечивая защиту от атмосферных осадков. Изготовить односкатный навес можно посредством задействования разных технологий и использования подручных материалов.

Особенности

Многие считают односкатные навесы из металлопрофиля универсальной и надежной конструкцией. К особенностям подобных сооружений можно отнести следующие.

Простую технологию изготовления. Навесы из профнастила сделать нетрудно. Это примитивный каркас с элементами обрешетки, установка которого производится на четыре или более опоры.
Доступную стоимость. Профильная труба, которую нужно будет приобрести для организации стоек будущего навеса, стоит недорого. Конечно, стоимость металлопрофиля может различаться исходя из размеров, качества металла и назначения. Однако почти каждый может себе позволить покупку подобных изделий.
Долгий срок службы. При правильной обработке металлического каркаса конструкция прослужит долго, не заржавеет и не испортится. Для увеличения срока эксплуатации рекомендуется регулярно обновлять защиту.

Перечисленные особенности делают каркасы из металлопрофиля востребованными в загородных домах. Достоинство односкатного навеса из металла в том, что он создает надежное укрытие от дождя из снега, надолго сохраняя свою окраску и первоначальную красоту, при этом практически не требуя ухода.

Какими бывают навесы?

Примыкающий к дому навес из металлопрофиля может иметь разную конструкцию и быть выполненным из разных материалов. В основном такие сооружения делают:

односкатными;
арочными;
с плоской кровлей.

Для создания каркаса навеса, пристроенного к дому, чаще используют стальную трубу или деревянный брусок квадратного сечения. Наиболее распространенным вариантом исполнения конструкции является односкатный навес с примыканием к дому.

Конструкции отличаются надежностью, небольшой ценой и удобством монтажа.

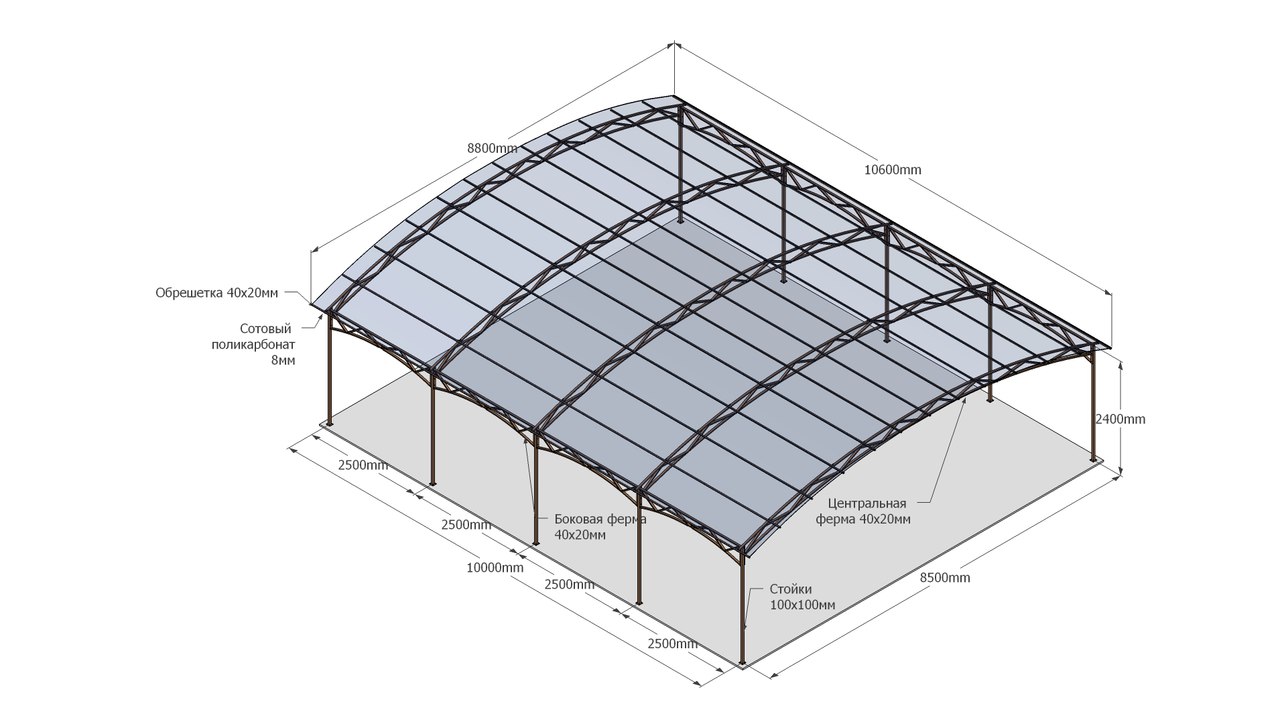

Арочные навесы тоже ставят, но не так часто, по сравнению с первым вариантом. Минус таких конструкций – сложность монтажа. Не с первого раза удается одинаково согнуть профильные трубы для создания ферм, особенно если работы выполняются самостоятельно.

Навесы с плоской кровлей востребованы в южных регионах. В средней и северной полосе такие конструкции не справятся с нагрузкой от снега. Чтобы кровля плоского навеса смогла выдержать внушительное давление, для ее создания потребуется профлист с большой высотой волны.

Подбор и подготовка места

Строительство будущего навеса начинают с выбора и подготовки участка во дворе, на котором планируется возвести объект. Выбирать место рекомендуется с учетом назначения будущей конструкции. Так, если планируется возвести односкатный навес для защиты беседки или стоянки авто, стоит предварительно позаботиться о требуемых размерах площадки и рассчитать количество опор, которое сможет выдержать планируемую нагрузку.

Чтобы правильно подготовить выбранное место для проведения дальнейших работ, нужно сделать следующее.

Тщательно расчистить территорию от растительности и мусора. Если установка навеса требуется для благоустройства и защиты зоны отдыха, от травы избавляться необязательно.
Выровнять поверхность посредством засыпки впадин или среза бугров. В противном случае не получится соорудить ровный и стойкий навес.
Если планируется в будущем площадку под навесом залить бетоном или организовать другое покрытие, стоит удалить верхний слой почвы толщиной в 10-15 см. Дело в том, что в нем содержатся растения и их семена, которые могут пробиться сквозь покрытие и разрушить его.
Выполнить разметку, чтобы отметить местоположение опор навеса. Перед этим рекомендуется провести требуемые расчеты для подсчета количества опор и шага между столбами. Разметка представляет собой контур прямоугольника на грунте. При этом важно, чтобы фигура была вычерчена без перекосов, чтобы предотвратить снижение прочности конструкции при сборке.
В местах, где требуется установить опоры, сделать выемки глубиной, способной превысить отметку промерзания грунта на 10-15 см. Впоследствии в выемки будет залит цементный раствор для образования фундамента.

Когда все работы по подготовке участка будут выполнены, можно приступать к возведению навеса.

Инструменты и материалы

Если было принято решение изготовить односкатный навес самостоятельно, стоит ответственно подойти к подбору подходящих инструментов и материалов. Выбор комплектующих осуществляют с учетом:

финансов;
проекта внешнего вида;
архитектуры конструкции.

Преимущества выбора металлического каркаса очевидны:

долгий срок службы;
минимальные требования к уходу;
компактность;
удобство монтажа.

Единственным недостатком такой конструкции является сложность в обработке, так как для некоторых процессов может потребоваться сварочный аппарат или электродрель. Для возведения опор будущего каркаса часто используют асбестоцементные трубы, заполненные бетоном. Они отличатся высокой прочностью и быстрыми сроками возведения. Что касается кровли навеса, то в основном отдают предпочтение листам профнастила.

Это прочный и долговечный материал, который выпускают в разных исполнениях и расцветках.

Другие доступные варианты кровли для навесов из металлопрофиля такие.

Металлочерепица. Отличие – оригинальная форма, которая напоминает керамическую черепицу. Для ее получения используют тонкий лист стали, что требует укладки подобного материала на скаты с уклоном более 12 градусов.
Ондулин. Бюджетное покрытие, представляющее собой рулонный битумный материал. Недостаток – небольшой срок службы, который не превышает 15 лет. К тому же внешний вид материала тоже оставляет желать лучшего.
Сотовый поликарбонат. Пластмассовая прозрачная и гибкая кровля. К плюсам относят небольшой вес и устойчивость к образованию ржавчины в процессе эксплуатации.

Последний вариант оптимально подойдет для навесов, которые устанавливают над бассейнами или зонами отдыха.

Этапы изготовления своими руками

Чтобы изготовить односкатный навес самостоятельно, потребуется сделать расчет конструкции для определения подходящих размеров рассматриваемых элементов. Рассчитать каркас навеса рекомендуется на нагрузки от веса снега и монтажную нагрузку, стойки рассчитываются на ветер.

Фундамент

Перед тем как приступать к сооружению конструкции, необходимо подготовить основание для ее установки. В этом случае в заранее определенных местах, где планируется установка опор, вынимают грунт. На дно образовавшейся ямы насыпают слой щебня, который впоследствии трамбуют для достижения требуемой прочности.

Следующий этап подготовки фундамента – монтаж закладной с приваренными болтами. Также можно задействовать арматуру, если хочется добиться максимальной прочности конструкции. Когда все элементы будут выставлены, в оставшееся пространство заливают подготовленный цементный раствор. Боковые стенки будущего навеса собирают посредством соединения ферм и столбов, которые будут служить опорой. При проведении фундаментных работ необходимо обращать внимание на размеры конструкции, указанные на чертеже.

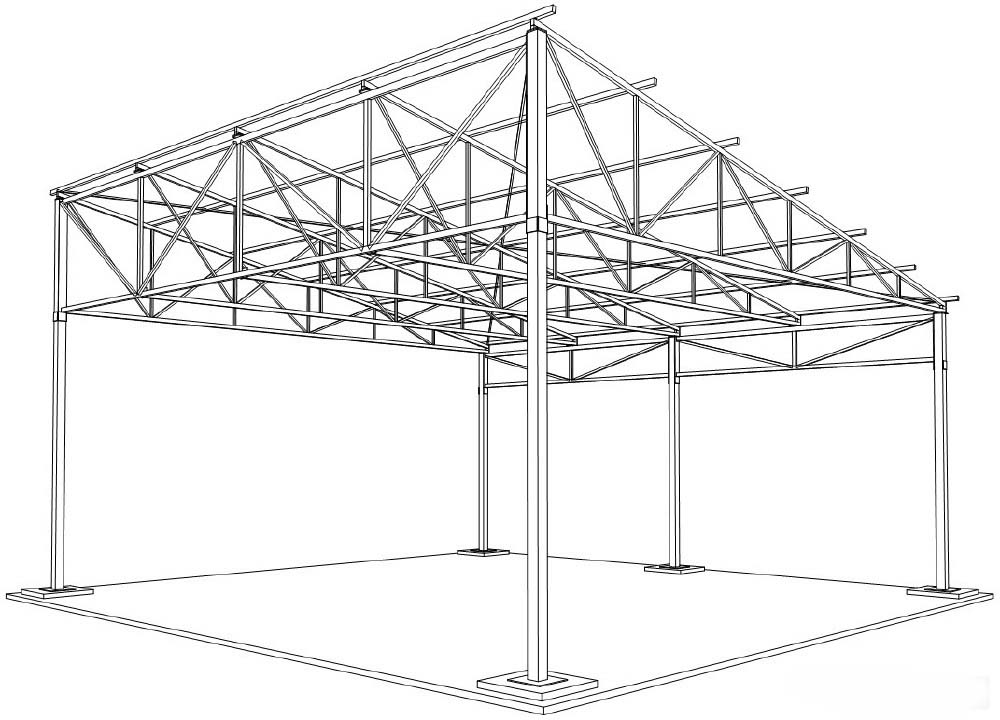

Монтаж каркаса

Сбор конструкции выполняется по схеме одним из следующих способов.

Сварочным. Такой вариант подходит владельцам сварочных аппаратов и тем, кто привык работать с металлом. Важно знать, как правильно варить навес из металлопрофиля. Если навыков в проведении подобных работ нет, рекомендуется выбрать другой способ.
С использованием резьбовых соединений. В этом случае потребуется запастись металлическими уголками и крепежными элементами в виде болтов.
С применением хомутов. Простой и удобный способ, который не отнимет много времени.

Сборка каркаса – процесс несложный и довольно экономичный. Навес, сделанный своими руками, обойдется дешевле заказной или покупной конструкции.

Обшивка крыши

Следующий этап после установки каркаса подразумевает укладку кровли из профлиста. Он выполняется в несколько шагов.

Сначала производят монтаж кровельной обрешетки, на которую затем будет выложен профнастил. Процедура стандартная. Достаточно нашить поверх металлического каркаса несколько деревянных брусьев, расположенных поперек балок. Крепление бруса с балками осуществляется посредством использования саморезов. Конечно, профнастил можно сразу привинтить к металлическому каркасу, но в этом случае потребуется предварительно рассчитать конструкцию, определив шаг кровельного материала. Так, например, это может быть конструкция 4х6 или 5 на 6.
Второй шаг подразумевает крепление профнастила к обрешетке. Процесс выполняют с помощью саморезов с пресс-шайбами, у которых предусмотрены резиновые прокладки. Саморезы устанавливают через волну в нижнюю часть для предотвращения деформации.
Подшивка кровли – заключительный этап. С его помощью удастся сделать внешний вид потолка навеса более привлекательным, а также спрятать за обшивку провода, которые ведут к осветительным приборам.

Класть профнастил рекомендуется с нахлестом, чтобы предотвратить протекание кровли. Односкатный навес из металлопрофиля – универсальное решение, которое не только обеспечит защиту выделенной зоны от внешних воздействий в виде осадков, но также будет привлекательно смотреться на участке.

О том, как сделать односкатный навес из металлопрофиля своими руками, смотрите в следующем видео.

Металлический навес своими руками — как сделать (+схемы, фото)

Абсолютно любой владелец коттеджа или загородного дома сталкивается с необходимостью обустройства навеса для своего железного друга. Это обстоятельство обусловлено в первую очередь универсальностью конструкции, поскольку она может использоваться не только для автомобиля, но и для складирования садовых принадлежностей и небольших технических приспособлений. Вдобавок к этому эта постройка приобретает большую актуальность, когда необходимо припарковать транспортное средство на незначительное количество времени. В статье мы расскажем как сделать металлический навес своими руками для машины, предоставим пошаговые инструкции, фото и видеоматериалы.

Особенности конструкции и разнообразие ее видов

Перед выполнением строительных работ следует определить будущее месторасположение навеса, его стиль, определиться с предназначением и типом возводимой конструкции. Кроме этого, стоит сделать выбор между стационарным и передвижным видом.

Достоинствами стационарной постройки являются практичность и долговечность, а подвижной – мобильность. Однако подвижный навес требует изготовления прочного каркаса, поэтому его строят в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.

По типу размещения навесы бывают отдельно стоящие и выполненные в качестве пристройки. Пристроенные сооружения образуют единую конструкцию с близлежащим зданием и объединяются часто общей крышей.

Простой навес на стоянке

Крыша отдельно стоящего навеса может быть купольной, дуговой, арочной, односкатной и двускатной.

В качестве опорных столбов могут быть использованы обычные металлические или профильные трубы, кирпич и древесина. Вместе с тем кровельные материалы также изобилуют многообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и т. д.

Тип навеса и материал определяют сложность и продолжительность монтажа конструкции. Как правило, для более простой и экономичной сборки используют металлопрофиль и профнастил. Толщина столбов и перекрытий выбирается в зависимости от размеров конструкции и предполагаемой нагрузки.

Подготовительные работы

Для успешного выполнения поставленной задачи необходимо составить примерный эскиз будущего навеса, подготовить инструмент, приобрести расходные материалы и фурнитуру. Требуемый инструментарий:

строительный уровень и рулетка;
болгарка или пила для резки металла;
дрель с перфоратором и набором сверл и бит;
клепальник;
саморезы по металлу или заклепки.

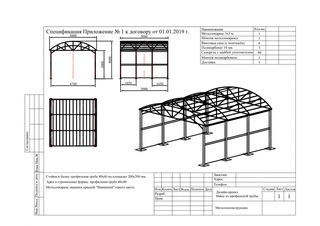

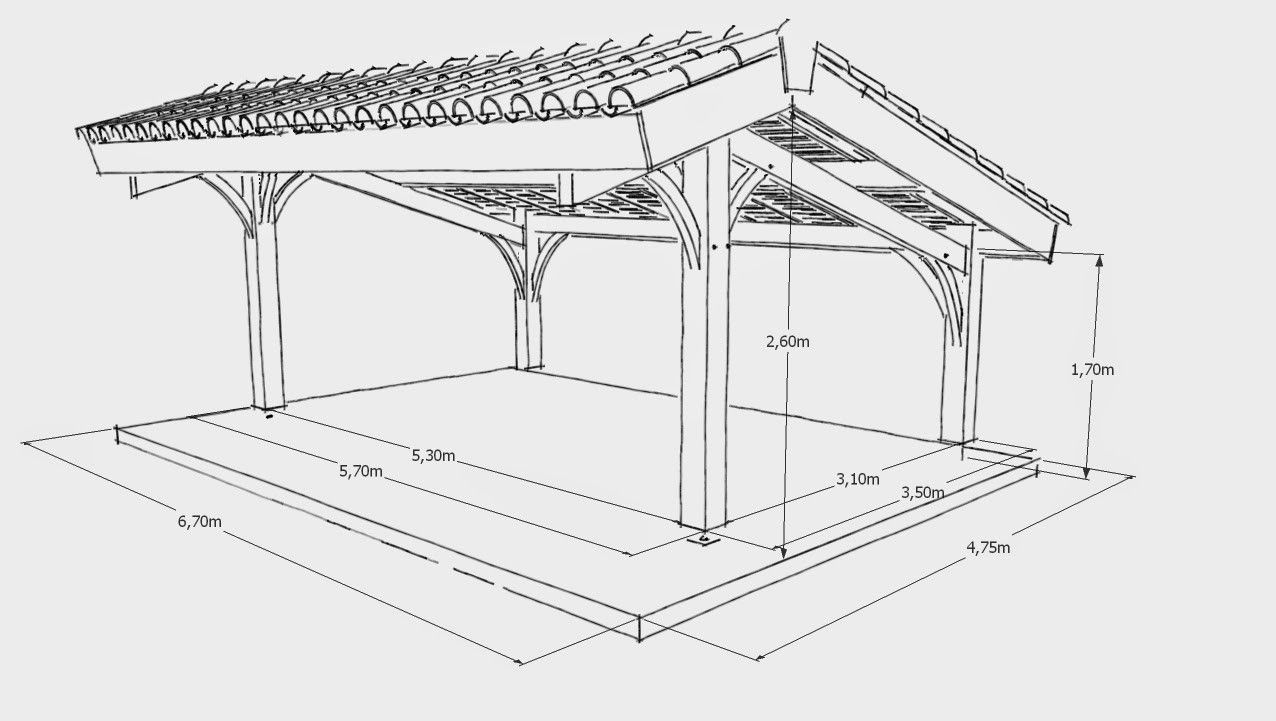

От четкого составления чертежа зависит полная и объективная оценка количества расходного материала, а также необходимого объема крепежных приспособлений, поэтому к составлению названного документа стоит отнестись с особым вниманием. Кроме этого, не забывайте о технике безопасности при работе с металлическими изделиями.

Подготовка площадки

Приступая к выполнению работ, стоит провести подготовку площадки под конструкцию. Для этого согласно составленному эскизу разравниваем и утрамбовываем землю на месте предполагаемого возведения. Затем по периметру выкапываем ямы под опорные столбы глубиной от 50 до 100 см. Углубления оборудуются, таким образом, чтобы получился прямоугольник, как правило, в два ряда по 2–3 ямы.

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Процесс установки кровли

Для придания жесткости и предотвращения преждевременного разрушения можно использовать описанные защитные «кожухи» и при обустройстве стационарной конструкции. Единственное отличие от передвижных навесов будет заключаться в том, что профиль необходимо приварить к металлической трубе.

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º. Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем.

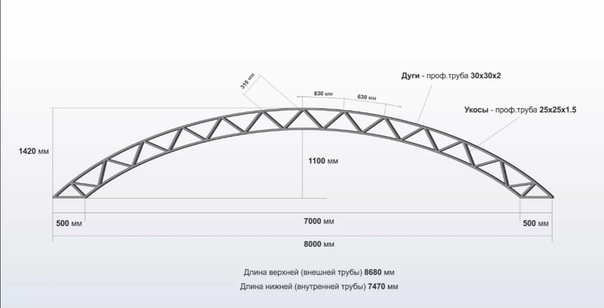

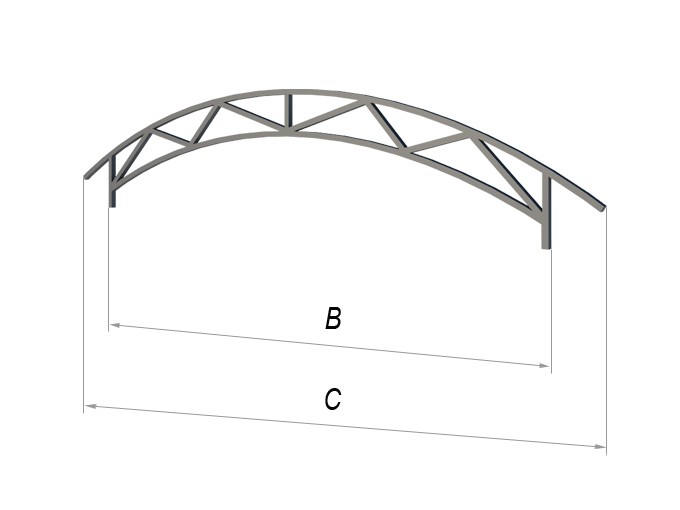

Фермы для кровли

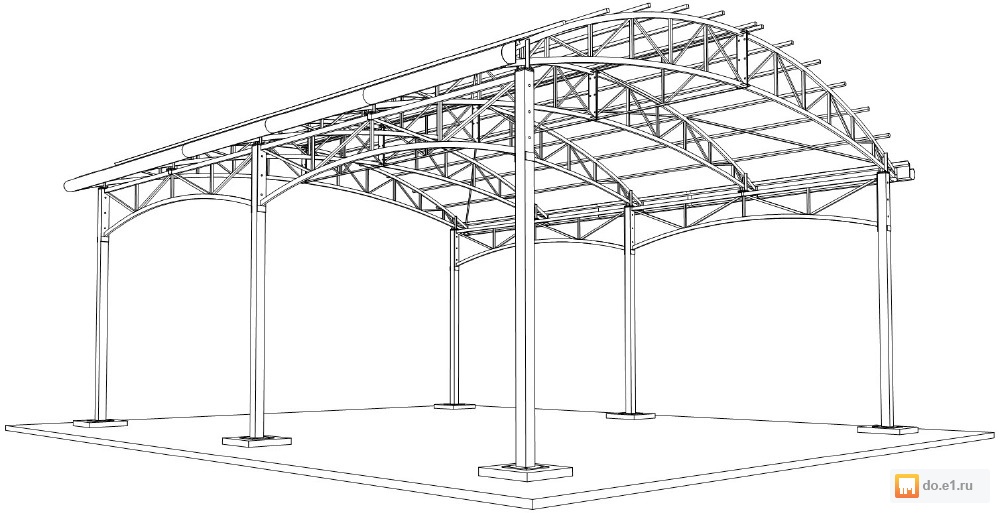

Для упрощения процедуры сооружения каркаса для крыши следует усилить металлическое прямоугольное основание, находящееся на опорах, поперечными балками по центру каждой из сторон. Затем к центральной страховочной балке навариваем 20–30 см отрезки профильной трубы, которые будут выступать в роли опоры будущего конька. Далее трубами из профиля нарощенные отрезки скрепляем друг с другом и прямоугольным основанием.

Обшивка кровли

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес.

Видео

В этом видеоматериале подробнее рассказывается о тонкостях изготовления металлического навеса:

Фото

На фотографиях можно увидеть различные варианты обустройства металлического навеса:

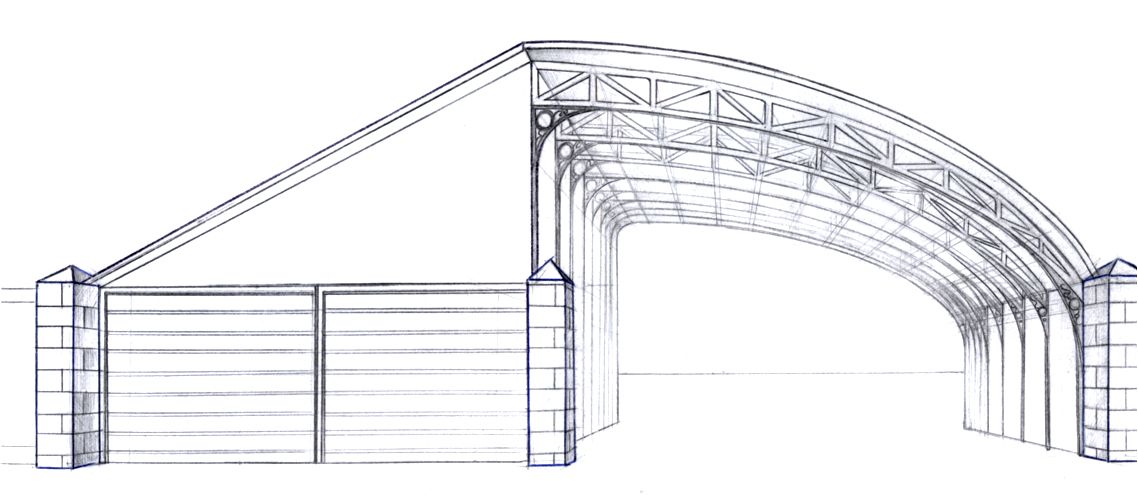

Арочный металлический навес

Навес в частном доме

Навес со столбами опоры из ковки

Над крыльцом

Над каменным мангалом

Навес-беседка

Металлический навес на кирпичных опорах

Металлический навес на даче

Маленький навес над мангалом

Двускатный навес

Схемы

Если вы решили сделать металлический навес, то предоставленные схему могут помочь вам в изготовлении подходящей для вас конструкции:

Чертеж металлоконструкции

Чертеж стропильной фермы

Схема односкатного навеса

Вид спереди и сбоку

Схема металлического навеса

Схема двускатного навеса

Рабочий чертеж навеса

Схема арочного навеса

Навес для авто

Чертеж навеса

виды и фото конструкций, чертеж, видео урок по изготовлению своими руками

Во многих дворах частных домов, дач и в общественных местах можно встретить навесы из металлопрофиля. Это могут быть укрытия для машин, детских площадок, беседки, дровников, мангалов, козырьки балконов и крылец и многое другое. Профиль из металла стал популярен в последнее десятилетие. Объясняется это его многочисленными преимуществами и приемлемой стоимостью. Именно поэтому многие владельцы частных домов используют его для строительства разнообразных навесов. Из этой статьи можно будет узнать о разновидностях таких укрытий и их преимуществах, о том, как рассчитать и построить конструкцию своими руками, а также увидеть фото примеры готовых навесов.

Виды и преимущества навесов из металлопрофиля

Большую популярность металла, в первую очередь, можно объяснить его долговечностью. Изготовленные из него конструкции могут прослужить не один десяток лет. При этом уход за ними заключается только в покрытии антикоррозийными красками.

Обладает профиль из металла и другими достоинствами:

Прочность. Металлопрофиль устойчив к различным механическим нагрузкам, биологическим и физико-химическим воздействиям.
Экологичность. Материал соответствует всем международным требованиям и нормам.
Огнеустойчивость. Профиль имеет высокий огнеупорный уровень, поэтому при воздействии с огнем не воспламеняется.
Легкость в монтаже. Из него достаточно просто построить своими руками любой навес.
Привлекательный внешний вид. Формы листов из металлопрофиля и разнообразие их цветов позволяет построить конструкцию в соответствии практически с любыми пожеланиями клиентов.
Устойчивость к перепадам температур. Профиль из металла имеет плотную структуру, благодаря которой при резкой смене температуры на нем не образуются трещины и он не подвержен промерзанию.
Долговечность. За время эксплуатации конструкция полностью сохранит свой первоначальный цвет. Металлопрофиль не выгорает и не требует покраски.
Ценовая доступность. Небольшая стоимость материала позволяет использовать его различным слоям населения.

Недостаток материала в том, что он быстро остывает и нагревается. Поэтому при возведении конструкций из металлопрофиля это следует учитывать. Так, например, сооружая навесы для отдыха, сиденья и перила лучше сделать из дерева.

Разновидности навесов из металлопрофиля: фото, советы по выбору

Конструкции из металла разделяются по материалам изготовления.

Профильный прокат имеет различные размеры опор, стропильных систем и вспомогательных элементов. Крепление производится с помощью болтовых соединений или сварки на металлическую косынку.
Круглые трубы диаметром в 50-100 мм крепятся сваркой.
Сборные конструкции из алюминиевого профиля своими руками собираются концевым способом или на шайбы.
Навесы из нержавейки не требуют дополнительной защиты и финишной работы. Однако самостоятельно построить их сможет только профессионал, так как для соединения элементов понадобится специальный вид сварки.
Кованые изделия станут украшением любого участка и дома. Сделать их можно своими руками или заказать специалистам.

Строить навесы своими руками профессионалы рекомендуют из профильной трубы. Такие постройки получаются практичными и экономичными. Тем более что со временем конструкцию можно будет украсить деревянной решеткой или ковкой, обложить каменеем или кирпичом, застеклить, закрыть шторами.

Как изготовить навес своими руками

Для строительства навеса из металлопрофиля своими руками, чертежи можно взять типовые, адаптировав их под габариты постройки и размеры участка.

Выбор и подготовка места строительства

Выбирая место для навеса, предпочтение рекомендуется отдать участку с мелким залеганием глины. В этом случае можно будет сэкономить на бетоне.

Так же следует обратить внимание на угол уклона. Лучше всего выбрать ровный участок или возвышенность. В противном случае строение может оказаться в месте сбора воды и доставить много неудобств.

Перед бетонированием пола, с земли нужно убрать около 10 см верхнего слоя, крупные камни, корни. Затем 5 см засыпать песком, а 5 см оставить для бетонной стяжки. Такой толщины будет достаточно для объектов весом до 1800 кг. Если под навес предполагается ставить автомобили с большим весом, то стяжку нужно будет сделать в 9-12 см.

Перед началом работ по сооружению навеса своими руками рекомендуется учесть все, что будет связано с его последующей эксплуатацией:

рассчитать расположение и сделать отливы в земле;
учесть доступность водопровода, газа;
провести электрическую проводку.

Так как любая переделка занимает много времени и обходится дорого, то перед началом возведения конструкции необходимо тщательно проверить все ли готово к строительству.

Установка опор и обрешетки

Долговечность постройки напрямую зависит от несущей конструкции, поэтому ее монтажу следует уделить особое внимание.

Для металлических опор вырыть или пробурить отверстия в 30 см диаметром.
Вставить в яму опорный столб и на 50% залить отверстие бетонным раствором.
Проверить вертикальность опоры, подкорректировать стойку и залить оставшийся раствор.
Для усиления конструкции вверху каркаса сделать обвязку.
Для односкатного навеса установить металлические балки с шагом в 80 см.
Если крыша двускатная, то нужно установить прямую балку и конек, под которым необходимо сделать перпендикулярное усиление.
Для навеса из металлопрофиля шириной более 4 метров устанавливается дополнительное усиление.
Для двойной арки рекомендуется приобрести специальные гнутые элементы и установить Г-образное усиления между арочными квадратами с шагом в 40-50 см.

Монтаж крыши

От того, насколько качественно будет построена крыша, зависит внешний вид всей постройки.

В профильных листах с помощью электродрели и сверла на 8 мм просверлить отверстия для болтов.
Приложить заготовку к обрешетке, отметить место будущего отверстия и просверлить его.
Привинтить профильный лист к обрешетке болтами М8 и гайками. На соединениях таких элементов с железом рекомендуется использовать пластиковые шайбы.
Пропитать металл антикоррозийным составом, который на долгие годы защитит материал.

Навес из металлопрофиля построен своими руками и готов к эксплуатации.

Несколько полезных советов

Чтобы конструкция из металлического профиля получилась прочной, качественной и долговечной, во время ее возведения своими руками рекомендуется пользоваться советами специалистов.

Монтажные работы следует начинать с нижних слоев.
Саморезы для крепежа должны иметь резиновые шайбы и быть предназначены для кровли.
Чтобы резина не деформировалась, закручивать саморезы сильно нельзя.
Металлические конструкции специалисты рекомендуют закреплять с помощью сварки. Это намного увеличит удерживающие способности и качество навеса.
Волнообразный профиль обеспечит беспрепятственное скатывание снега, влаги и мусора с поверхности навеса.
Листы из металлопрофиля своими руками лучше всего резать специальными ножницами. Болгарка способна повредить защитные слои материала.
Металлические конструкции после обработки антикоррозийными средствами можно покрасить автомобильной краской. В этом случае в течение пяти лет краска не выгорит на солнце, и цвет навеса не поменяется.

Как видно из статьи, построить навес из металлопрофиля своими руками достаточно просто. Главное – это желание и точное следование инструкциям. В результате можно получить отличную защиту от палящего солнца и осадков.

Оцените статью: Поделитесь с друзьями!

односкатный навес из металлопрофиля своими руками: чертежи, фото, видео

Навес – простая конструкция, которая, тем не менее, очень важна для любого загородного участка, коттеджа и т.д., поскольку позволяет защитить от дождя детскую площадку, летнюю террасу, стоянку для автомобиля и пр. Одной из самых популярных считается навесная конструкция, выполненная из металлопрофиля, поскольку данный материал недорог, прочен и практичен. Сегодня речь пойдет о том, как своими руками сделать простейший (односкатный) навес из металлопрофиля (прилагаются чертежи, фото и видеоинструкция).

Односкатный навес: особенности, достоинства

Навес из металлопрофиля используется преимущественно в тех случаях, когда требуется максимально надежная защита какой-либо площади от осадков. Металлопрофиль пользуется большой популярностью ввиду целого ряда несомненных достоинств:

Экологичность. Металлопрофиль полностью соответствует всем нормативным документам и требованиям к кровельным материалам.
Огнеустойчивость. Метериал, несомненно, выигрывает на фоне пластика и черепицы, обладая достаточно высоким уровнем огнеустойчивости: даже вблизи открытого источника огня материал не воспламенится.
Термоустойчивость. Металлопрофиль совершенно нормально переносит минусовые температуры (не было замечено ни малейшего промерзания при стабильно низкой минусовой температуре). Кроме того, материал отлично реагирует на резкие температурные перепады (при скачках температуры не отмечается ни сколов, ни трещин).
Высокое качество материала позволяет не беспокоиться о ремонте кровли в течение 5-10 лет. Металлопрофиль достаточно прочен, но при этом очень прост в монтаже.

Кровельные материалы

Эстетичный внешний вид. Богатая цветовая палитра и разнообразие форм профильных листов позволяет говорить о возможности подобрать уникальный продукт, исходя из особенностей экстерьера и пр.
Доступная цена. Материал отличается приемлемой для большинства слоев населения ценой, поэтому его выгодно использовать для небольших домашних навесов.

При строительстве навесов особое внимание уделяют выбору определенной формы конструкции, поскольку от этого будет зависеть в немалой степени ее практичность и удобство. Так, односкатные навесы можно считать простейшей формой, представленной в виде наклонной плоскости, расположенной под определенным углом.

Данная конструкция имеет свои отличительные особенности, в числе которых можно отметить естественную систему водостока и обеспечение максимальной защиты территории.

Совет. Наклонная поверхность не дает возможности осадкам накапливаться в большом количестве, поэтому односкатные навесы особенно актуальны для использования в регионах с повышенным количеством осадков.

Изготовление конструкции своими руками

Изготовление навеса из металлопрофиля – процесс достаточно трудоемкий, поэтому требует тщательной проработки деталей и грамотно осуществленных расчетов. Обо всем этом далее.

Проведение расчетов и подготовка материалов

Итак, если вы решили изготовить односкатный навес своими руками, прежде всего, особое внимание уделите нескольким вопросам:

Односкатный навес — чертеж

Угол наклона. Данный показатель должен рассчитываться таким образом, чтобы не было чрезмерной крутизны, иначе велика вероятность того, что под навес будет попадать влага, причем в большом количестве.
Дренажная система. Дренажная система должна быть четко спланирована для того, чтобы избежать появления мощного водного потока, способного подмыть грунт под конструкцией.
Направление склона. При выборе подходящего места для монтирования навесной конструкции следует тщательно изучить статистическую информацию касательно направления воздушных масс.
Дополнительное укрепление. Данный параметр необходимо в обязательном порядке учитывать в тех регионах, где наблюдаются частые сильные порывы ветра.

Совет. Если речь идет о строительстве навеса своими руками, предпочтение лучше всего отдать именно односкатной конструкции, поскольку все остальные довольно сложны в изготовлении и монтаже, поэтому под силу лишь тем, кто обладает профессиональными навыками.

С помощью рулетки измерьте все основные параметры участка для установки будущей конструкции. Учитывая полученные цифры, рассчитайте количество материалов, которое потребуется для создания навеса.

Сборка и монтаж конструкции

Прежде всего следует тщательно очистить участок под навес от различного мусора, веток, листвы и пр. После выровнять его. Теперь можно приступать непосредственно к подготовительным работам. Начнем с фундамента (в данном случае – опор). Сделайте разметки под опоры, сохраняя между ними расстояние около 1 м.

Односкатный навес из металлопрофиля

В местах, где были оставлены разметки, сделайте углубления под опоры и тщательно утрамбуйте грунт на дне каждой ямы. После этого засыпьте каждую яму частично дренажным слоем, состоящим из смеси песка и щебня. В подготовленные углубления поставьте опоры, тщательно выровняйте по уровню и залейте бетоном.

После того как бетон просохнет, можно приварить к опорам продольные балки и прогоны, которые будут использоваться в качестве опор для листов металлопрофиля. Для данной работы наилучшим образом подходит сварочный аппарат, но если таковой отсутствует, можно заменить его саморезами и шуруповертом (впрочем, надежной такую конструкцию назвать сложно).

Последний этап – укладка листов металлопрофиля. Начинать следует с самого нижнего уровня. Положите лист и закрепите его на балках специальными саморезами. Следующий лист следует класть таким же образом, но немножко внахлест предыдущего. Двигаемся вертикальными рядами.

Вот, в принципе, и все тонкости, которые следует учитывать при создании односкатного навеса из металлопрофиля. Удачи!

Как построить навес своими руками: видео

Детали и дизайн навеса | Чертежи САПР навеса

Компания Mitchell Metals имеет многолетний опыт проектирования и производства коммерческих навесов. Мы гордимся своей способностью работать с архитекторами и инженерами, чтобы объединить их дизайнерские замыслы с алюминиевыми навесами премиум-класса для создания покрытий для пешеходных дорожек, которые будут одновременно приятными и функциональными. Поскольку мы осознаем важность вашей способности визуализировать точные характеристики каждого аспекта вашего дизайна, мы стремимся предоставить как можно больше информации на каждом этапе вашего проекта.

В разделе чертежей и спецификаций коммерческих навесов представлены подробные чертежи САПР в форматах DWG и PDF, а также точные спецификации для каждого проекта. Наши клиенты могут загружать любую информацию, которая им нужна, чтобы лучше спланировать свои предстоящие проекты. Вы также можете сохранить эти спецификации в файле, чтобы использовать их в качестве справочника для новых идей и разработок.

Наша цель — сделать процесс проектирования максимально простым и всеобъемлющим. Наши дизайнеры и инженеры неустанно работают над тем, чтобы заранее продумать каждый аспект вашего проекта.Стандартные чертежи и спецификации САПР могут использоваться для уже существующего или нового строительства. В случаях, когда стандартные конструкции не соответствуют потребностям вашей конструкции здания, наша команда готова работать с вашими спецификациями, чтобы создать индивидуальные навесы для пешеходных дорожек, которые будут соответствовать и улучшить точный архитектурный дизайн, чтобы улучшить ваш проект.

Ресурсы для строительства металлических навесов

В Mitchell Metals мы нацелены на успешное партнерство с нашими архитекторами и инженерами.Мы разработали наш веб-сайт для размещения актуальной информации по всем аспектам отрасли, включая требования кодекса, необходимые для создания навеса из металла премиум-класса, и подробную информацию о материалах.

У нас есть набор стандартных чертежей САПР вместе со спецификациями для каждого типа навеса. Некоторые из популярных конструкций навесов включают:

Чертежи САПР, доступные для загрузки

Все наши чертежи САПР можно загрузить в форматах PDF и DWG, и каждый из них включает отдельный документ со спецификациями в формате PDF.Их легко просматривать, сохранять и распечатывать, так что вы можете получить доступ к этим проектам на любом удобном для вас устройстве. Вы также можете распечатать бумажные копии, чтобы сохранить их вместе с чертежами проекта или подшивателем текущей работы. Мы приглашаем вас сохранить их в файле, чтобы вы могли ссылаться на них в течение всего проекта. Вы также можете сохранить их в качестве справочника для будущих дизайнов.

В Mitchell Metals мы сосредоточены на обеспечении успешного завершения ваших текущих и будущих проектов.Мы рады работать с архитекторами и инженерами над индивидуальными проектами и гарантировать, что коммерческий алюминиевый навес, используемый в вашем дизайне, станет активом для архитектурной целостности всего проекта. Если у Вас возникнут вопросы, обращайтесь к нам. Вы также можете использовать форму на этой странице, чтобы запросить бесплатную оценку ваших текущих потребностей в навесе.

Надеемся на сотрудничество с вами!

дизайн, материалы, инструкции по производству Производство металлоконструкций

Тема строительства навеса всегда актуальна для владельцев частных домовладений, коттеджей, гаражных построек.Самым подходящим материалом для них считается продукция из профильных труб. Монтаж такой конструкции отличается простотой и может быть построен своими руками.

Навес из профильной трубы, возводимый во дворе или на детской зоне, выглядит современно и способен придать оригинальности прилегающей к дому территории. Такие конструкции должны обладать необходимой прочностью и жесткостью, чтобы выдерживать различные типы нагрузок. Перед началом установки необходимо выполнить ряд мероприятий.

Подготовка к строительству Строительство

Перед монтажными работами следует:

произвести расчет предполагаемых нагрузок — при необходимости;
создать детальные чертежи каркаса из профильной трубы — размеры на них тоже нужно указать;
подготовить набор инструментов;
Подбираем и закупаем стройматериалы.

Только из профильных изделий можно построить несколько вариантов навесов, а именно:

арочные;
одиночный;
двойной.

Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца коттеджа или дома и размеров незанятого пространства на земельном участке. Самая сборная и самая компактная относительно занятая зона — это навес для машины, работающий одной рукой.

Примерная расчетная трубка Sports

В итоге прорезь навеса 6х9 метров. При этом высота края, который будет подниматься, составит 3,5 или 3,6 метра, а низкого — -2.4 метра низкий. В результате перепада высот угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используются ветровые и снежные карты конкретной местности, где расположена земля. Исходя из приведенных данных, чертежи пропила из профильной трубы своими руками.

Помимо того, что их можно раскрасить лично, существуют специальные компьютерные программы. Чтобы добиться максимальной точности при проведении расчетов, желательно в это время находиться в том месте, где будет размещаться конструкция.

Элементы навеса из профильных изделий

В конструкции есть несколько основных элементов, в том числе:

стойки;
ипотеки;
опорные плиты;
арки;
направляющих;
крыша;
другие могут быть, например, система освещения и водоснабжения.

Для изготовления стоек и столбов подходят как трубы из профиля, так и изделия, имеющие сечение круглой формы. Последний вариант имеет существенный недостаток, заключающийся в более сложной конфигурации опоры и крепления элементов.

Для обеспечения сопряжения частей каркаса, расположенных под углом 90 градусов, идеальным решением является квадратная форма трубных изделий. Этот вид сечения обеспечивает одинаковую степень жесткости в обоих направлениях — в продольном и поперечном.

Для постройки на основе чертежа навеса из профильной трубы любой формы используют сварку, а также резьбовые или болтовые соединения. При создании ферм или прогонов специалисты рекомендуют брать изделия прямоугольной формы, так как они оказываются значительной нагрузкой в поперечном направлении, а именно сверху вниз.При этом усилий по оси практически нет.

Характеристики трубной профильной продукции

Чтобы построить каркас из профильной трубы и произвести все необходимые расчеты, следует определиться с характеристиками выпускаемой трубной продукции. Для изделий, имеющих квадратное сечение, необходимые значения приведены в специальных таблицах.

Для прямоугольных труб максимальная величина нагрузки рассчитывается для наибольшей стороны.Результат также можно увидеть в специально составленной таблице, где помимо желаемого значения указывается длина пролета и размер труб.

Расчет стоимости навесных стеллажей

Произведя выбор параметров стеллажа, предварительно выполните расчет визуализированных нагрузок и нарисуйте детальный чертеж. Ширина и толщина его стенок влияют на жесткость изделия, которая в свою очередь зависит от длины изделия.

Например, выбирая, какую профильную трубу использовать для навеса, можно использовать как толстостенное изделие с небольшим размером сечения, так и с тонкими стенками, но с большой шириной полки.

Следует учитывать, что вертикально направленная нагрузка, оказываемая на перекрытие стойки навеса, незначительна и поэтому тонкий профессионал выдержит ее без малейшей деформации. Схема согласования из профильной трубы должна содержать точные размеры каждого элемента. Довольно часто каркас для гаража из профильной трубы изготавливается по такой же технике.

Для сборки со средними параметрами оптимальным вариантом будут изделия с сечением в пределах от 50 до 100 миллиметров.Если стойки располагаются часто, допустимо уменьшить размер используемых труб. В том случае, когда одноручный навес имеет четыре опоры, то будут использоваться трубные изделия большого сечения.

Фермы как элементы каркаса

Фермы выполняют функцию дополнительной обвязочной детали при устройстве навеса. Они придают каркасу большую устойчивость и долговечность (читай: «»). Для них рисунок должен быть нарисован специально. По нормам расчет требуется для ферм из труб, у которых угол наклона более 6 градусов.Но специалисты считают, что нужно отбивать от 8 градусов.

Дело в том, что зимой на поверхности крыши с небольшим углом наклона будет скапливаться снег. Оптимальное значение равно 15-20 градусам. Такой уклон кровельного стержня подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующий вид:

треугольный;
арочный;
прямоугольный;
битый;
трапециевидный.

Внутри ферм дополнительно смонтированы стойки, прогоны, раскрытия, копоть. На чертеже должны быть указаны и размеры, и перечень, и количество материалов, которые потребуются.

Далее монтируют решетку из бруса высотой 50 миллиметров. Это необходимо для крепления кровельного покрытия. Деревянный брус следует предварительно обработать антисептиком или покрасить краской, чтобы не повредить дерево.

Строительство Строительство

Монтажные работы производятся поэтапно:

Перед тем, как сделать навес для машины, подготовьте фундамент.
Затем измеряются и разрезаются материалы, указанные на чертеже.
Производственные фермы.
Конструктивная сборка боковых стенок.
Соединение кровельных ферм и готовых участков.
Производим проверку правильности сборки элементов, велосипедный уровень и рулетку.
Устанавливаем и надежно фиксируем каркас на заранее подготовленном участке.
Металлические поверхности обработаны защитными составами.
Готовят материалы для улучшения кровли, укладывают и чинят.
Обрезка покрывает скрытое покрытие.
Охранять порядок на прилегающей территории.

В свободное пространство заливается раствор цемента. Боковые стенки собираются одним из выбранных способов, соединяя фермы и столбы, служащие опорой. Если сооружается односторонний навес, то боковые секции монтируются на основание до момента монтажа кровельных ферм.

В процессе работы следует контролировать соответствие размеров конструкции чертежной документации и вертикальности элементов на всех этапах сооружения навеса.Листы Материалы для обрезки следует обрезать с небольшим запасом, что позволит исправить допущенные при замерах погрешности.

Выбор материалов и подготовка инструмента

Основное требование к качеству профильных трубных изделий — прочность. Чтобы обеспечить устойчивость несущих частей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Для определения количества рубероида сначала рассчитайте площадь покрываемой поверхности, а затем полученный результат увеличивается на 5%. Крепление выполняется кровельными болтами и специальными прокладками.

Дизайн собран в одну сторону:

Сварка . Но для этого нужно не только иметь сварочный аппарат с электродами, но и уметь правильно готовить из профильной трубы. Без навыков эта работа невозможна.
Применение резьбовых соединений . Для этого потребуются металлические уголки и крепежные болты.
С помощью специальных зажимов .

Навес, сделанный своими руками, намного дешевле покупного. Он будет соответствовать требованиям при строгом соблюдении технологии строительства.

Металлические навесы — это надежные, функциональные хозяйственные постройки, прочные, практичные, но визуально легкие, гармонично вписывающиеся в ландшафт участка, не зажимают природный ландшафт.В статье мы разберем, в чем преимущества и недостатки металлоконструкций, из которых лучше строить, предложим примеры простых проектов, расскажем, как правильно рассчитать размеры конструкции, а также ее индивидуальные элементы.

Приведем подробную, поэтапную инструкцию, как сделать одинарный навес из металлических изделий своими руками, чертежи например были выбраны со средними размерами, при необходимости их можно скорректировать под индивидуальные условия.

Общие характеристики металлических навесов

Металлические навесы, фото-схема типовой конструкции представлена ниже, вы можете изготовить их самостоятельно, даже если находитесь вдали от строительства. Возведение конструкции простое — это столбы вертикальные, на них монтируется стропильная ферма, затем устраивается светильник, затем крыша.

Навесы из металлических изделий, на фото Общий вид типовой конструкции

Область применения

Металлические навесы широко распространены как в частном, так и в коммерческом строительстве.Это крытые стоянки для автомобилей, остановки — укрытия для людей, ожидающих остановки общественного транспорта, конструкции над входом в здание, согласно нормативным постановлениям их присутствие обязательно в домах выше 2 этажей, козырьки над воротами, галереи, ведущие со стороны ворота в дом, хозяйственные постройки — навесы Для дров, прочей утвари, беседки — от мини-конструкций до сборных построек, иногда двухэтажных.

Проект отдельно стоящей резки металла из профиля

Конструктив

Козырьки металлические можно разделить на три типа:

Мини дизайн — козырьки мобильные беседки, моноспутник — решетка с крышей.
Отдельно стоящие металлические постройки.
Комбинированный — пристройка к гаражу, дому, бане и т. Д., Чаще это веранда, терраса — место для отдыха, или навес хозяйственного назначения.

Чертеж металлического навеса консольно-балочного центра города к дому

Проект навеса металлоконструкций выполнен на основе конструкции сооружения, это может быть:

открытые постройки, состоящие из опор и крыши;
здания закрытого типа, борта которых обшиты листовым материалом, панелями, деревом, решетками, стеклом, закрыты плотными шторами, тентом, тканью со специальной влагостойкой пропиткой, брезентом, мягким остеклением.

Металлический опор и мягкая черепица для дров

Совет: для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвигать, чтобы максимально раскрыть конструкцию. Подобное остекление — надежная защита от атмосферных осадков, пыли, порывов ветра, в небольшой мороз сохранит внутри благоприятный микроклимат, что сделает отдых комфортным в любое время года.

Большая металлическая конструкция в сочетании с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок.Такое решение — прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места для самостоятельной конструкции.

Достоинства и недостатки металлических навесов

Сделать навес для машины своими руками из металла — это выгодное, практичное решение при соблюдении технологии строительства, правильном уходе — конструкция прослужит верой и правдой несколько десятков лет.

Металлоконструкции не боятся перепада температур, устойчивы к естественным физико-химическим, биологическим, механическим нагрузкам.Но металл быстро нагревается и остывает, это следует учитывать при сооружении навесов для отдыха, над мангалом, поэтому лучше предусмотреть защитные элементы, например, в беседке сделать перила, а также боковину. из дерева.

Главный враг металлических навесов — ржавчина, которая способна нанести ощутимый вред, даже на короткое время разрушить конструкцию. Избежать фатальных последствий поможет обработка и защита металлических элементов навеса.

Рисунок металлического козырька над крыльцом

Материалы

Металлические навесы разделяются по материалам изготовления:

Материал	Поддерживает	Стропа	Вспомогательные элементы, doom	Крепление
	Толщина стенки и поперечное сечение профиля зависит от размеров конструкции
Труба круглая	диаметром 50-100 мм	Ø25-30 мм, чаще всего колхозы из дерева	Ø18-25 мм	Сварка
Аренда профиля	Ребристый профиль 50-150 мм	25 * 25, 40 * 30, 25 * 50, 40 * 40 мм со стенкой 2 мм для малых и средних зданий, 3 мм для больших или б / у профиль 60 * 40 * 2 мм	40 * 20 мм	Сварка металлического укрытия или болтов
Сборные конструкции из алюминиевого профиля	Готовые изделия, собранные конструктором: на шайбах или торцевом способе
Навесы из нержавеющей стали	Сделать своими руками качественный продукт только для профессионалов, требуется особый вид сварки.Навесы из стали-нержавейки не требуют отделки и дополнительной защиты.
Кованые изделия	Шикарнейший, изысканный вид на навесы, которые украсят дом и участок. Вот 2 варианта реализации задумки: заказать готовую постройку или сделать своими руками. Первое решение проще, но по сравнению со стоимостью меньше финансовых затрат, если сварить каркас из металлических изделий, украсить его коваными деталями, дешевле будет серийная штамповка, которую можно купить на рынке.

Практично, экономичнее — построить навес из профильной трубы своими руками. Со временем его можно закрыть шторами, застеклить, положить кирпич, камень, украсить ковкой, деревянной сеткой.

Чертеж стандартного металлического козырька консоли над входной дверью

Дополнительный технический вопрос — проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, можно представить конструкцию в двух частях: металлический каркас и крыша.Основание — это вертикальные столбы из круглой трубы или квадратного профиля, на верхних колонтитулах которых имеется обвязка из металла или нижнего пояса фермы. Это придает металлической конструкции жесткость, помогает сохранять геометрию даже при значительных нагрузках.

Опора

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если здание является пыткой для дома, гаража, бани и т. Д., Желательно рядом с основным сооружением также разместить опорные колонны, которые будут удерживать навес.При отсутствии такой возможности привязать навес к дому из металлических изделий, своими руками прикрепить к несущей стене поперечный брус, который будет служить опорой для фермы. В работе используется длинный якорь. Раствор поможет равномерно распределить нагрузку по несущей стене.

Ферма.

Основная нагрузка от наносов ложится на систему порывов, порывы ветра, поэтому важно произвести правильный расчет фермы, определиться с толщиной профиля для его изготовления.Навесы из металлических изделий, фото-примеры ниже подходят под двухуровневую или арочную крышу.

Какие навесы из профильной трубы можно сделать, фото-примеры разных типов крыш

Фермы бывают:

Треугольные, многоугольные, параллельные, ломаные — определяется по ленточной схеме.
Внутри пояса могут быть решетки — треугольные, ромбические, диагональные и полукруглые.
По способу опоры — консольные, балочные, арочные, балочно-консольные.

Типовые фермы арки для металлических навесов

Чтобы правильно сделать в хозяйстве расчет профильной трубы для навеса, необходимо учитывать снег, ветровые нагрузки, угол наклона кровли, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или воспользуются онлайн-калькулятором.

Для изготовления металлических навесов малых и средних размеров бесшумно использовать готовые чертежи и проекты, делать универсальные фермы, подходящие ко всем типам конструкций.

Стандартные фермы для навесов

Оптимальный уклон кровли 15-25 o, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и др.

Требования к материалам и креплению

Для того, чтобы каркас для пропила из профильной трубы соответствовал нормам качества, необходимо выполнить ряд условий:

Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементы навеса.
Конец опорных ребер должен иметь шероховатость — Ra £ 12,5 мкм, что регламентируется ГОСТ 2789-73.
Для хозяйств нижнего пояса применяется сталь без внутренних наездов, категорически запрещены крупные шлаковые включения.
Согласно ГОСТу 14771-76 соединения должны быть сварены механическим способом с использованием углекислого газа или смеси углерода с аргоном.
Руководствуясь пунктами 2246-70 и 26271-84 ГОСТ на сварку требуется проволока ПП-Ан-8.
в части 7798-70 гласит: стропила крепятся к вертикальным опорам и концевым элементам класса 5.8.

Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Как сделать металлический навес своими руками — Поэтапная инструкция

Изготовим навес из металлических изделий своими руками руками, чертежи взял типовые, адаптировал их под размеры участка, габариты конструкции 4 * 3 м, кровля из поликарбоната толщиной 8 мм.

Стандартная схема, по которой строим навес из металлопродукции своими руками, фото типовой конструкции с арочной крышей

Фундамент

Платформу несем на колышках, натягиваем трос, планируем место установки колонны проверьте геометрию, диагональ должна быть ровной. Снимите верхний мягкий слой почвы, выкопайте яму под опору, глубиной 700 мм.

Внимание: Если местность представляет собой болото, неровный ландшафт или грунт на месте зыбучи, то лучше оборудовать свайный фундамент.

Засыпаю щебень и песчаник, слои 100 мл, подушка трамбама. Площадку можно увлечь тротуарной плиткой или заливкой бетона. Для площадки бетонирования на подушку кладут арматурный каркас ячейкой 100 * 100, 200 * 200 мм так, чтобы арматура не касалась дна на 50 мм, следует укладывать гальку или готовые стойки. По периметру устанавливается обрешетка, печь толщиной 100 мм заливается бетоном одновременно, без перерывов. Клапан необходимо погрузить в раствор на 50 мм со всех сторон.

Как бетонировать металлический столб

На дно ям залейте бетон слоем 100 мм, вставьте столбы из профильной трубы, проверьте вертикали, залейте раствором до уровня земли. При необходимости ставьте выделения до полного промерзания бетона, чтобы сохранить геометрию каркаса навеса.

Через неделю, когда раствор наберет силу, сжать полюса в размер. На верхние колоды привариваем обвязку, она построит конструкцию и придаст ей твердость.

Как приготовить ферму для навеса

Ферму лучше производить на Земле, потом поднимать на каркасе. Для сгибания профиля можно использовать специальную машинку или сделать своими руками жесткий шаблон, по которому будут гнуться детали фермы. В крупных магазинах услуга гибки обеспечивается стандартными радиусами. Фермы надо устанавливать через каждый метр, в нашей конструкции их 5. Нам понадобится 10 гнутых деталей, а также профиль 30 * 30 * 2 мм для внутренних ребер жесткости.

Как закрепить ферму к металлическому каркасу на болтах

Промываем элементы фермы по размеру, готовим основные узлы стропильной системы.Когда все детали будут готовы, поднимите их краном на каркас, затем закрепите обвязкой на болтах или приварив к стальному голку. Далее свариваем обрешетку из профиля 40 * 25 * 2 мм, расстояние 750 мм.

Обработка

После сборки каркаса чистим жесткой щеткой, удаляем окалину, убираем следы коррозии, затем проходим наждачной бумагой, чтобы окончательно избавиться от высыпаний, а также повысить сцепление поверхностей. Перед покраской, для обезжиривания каркаса, его следует промыть тряпкой, смоченной в растворителе, когда он полностью испарится, можно грунтовать.

Полезный совет: Под любой цвет краски подходит земляно-серый грунт, под яркие цвета уместны темные смеси, для пастельных тонов лучше использовать белый грунт.

Грунтовка защитит козырек от коррозии, значительно снизит расход краски. Если красящий состав не имеет хорошей укрывистости, то слой грунтовки обеспечит надежную защитную прослойку и однородный цвет. Под молотковые составы достаточно однослойного, для покрытия обычными красками лучше нанести грунт 2 раза.Опоры из металла кисточками, валиками, при максимально выгодном напылении от обвала, что значительно ускорит процесс, снизит расход красок в полтора-два раза, обеспечит ровное, целостное, надежное, эстетичное покрытие.

Стандартные цвета краски с эффектом молотка

Как крепить поликарбонат к металлическому каркасу

Для металлических навесов лучше использовать сотовый поликарбонат. Разрезать макарту диском по металлу.Края обработать мелким абразивом для удаления трещин. Закрепить поликарбонат можно на термосабе или с помощью специального профиля.

В первом случае отверстия делают на 2 мм больше диаметра ножек приставки. На шайбу надевается резиновое уплотнение, предотвращающее попадание пыли и влаги внутрь, деталь вставляется в отверстие до характерного щелчка. Точечное крепление позволяет материалу немного маневрировать, что предохраняет поликарбонат от деформации, появления трещин в процессе эксплуатации материала при охлаждении или нагревании.

Крепление на термосайбу

Профильное соединение более герметично, оправдано, когда должны быть показаны панели. Края сидят на термосабе. Какой выбрать профиль, зависит от типа кровли, поэтому подбирается индивидуально.

Подробная инструкция, как получить гнуть и закрепить поликарбонат

В дальнейшем стороны навеса можно зашить глухими панелями, застеклить, развесить шторы или посадить виноград, множество роз, фигурные растения, когда они вырастут , получается красивая, живая галерея.

Обязательно посмотрите, как сделать навес из металла своими руками, в видео подробно рассказывается, как состыковать основные обозначения конструкции, приготовить ферму, укрепить каркас. В ролике подробно рассказано, с какими ошибками приходилось сталкиваться на практике, а также как их устранять.

Спорт относятся к разряду простейших сооружений, которые возводятся на даче или на даче.Их используют под самые разные цели: как стоянку, участок для хранения и многие другие варианты.
Конструктивно навес предельно простой. это
- Каркас, основным элементом которого являются фермы для навесов, отвечающие за устойчивость и прочность конструкции;
- покрытие. Выполняется из шифера, поликарбоната, стекла или профлиста;
- Доблые элементы. Как правило, это элементы декора, находящиеся внутри конструкции.
Конструкция довольно простая, к тому же она немного весит, поэтому собрать ее своими руками можно сразу на участке.
Однако, чтобы получить практичный правильный навес, в первую очередь необходимо обеспечить его прочность и долгую эксплуатацию. Для этого следует уметь рассчитать ферму для навеса, сделать самому и приготовить или купить готовое.
Металлические фермы для навесов
Эта конструкция состоит из двух ремней. Верхний пояс и нижний соединяются через разделительные и вертикальные стойки.Он способен выдерживать существенные нагрузки. Одно такое изделие массой от 50 до 100 кг может трижды заменить крупногабаритную металлическую балку. При правильном расчете металлическая ферма внутри, швеллера или не деформируется и не прогибается при воздействии нагрузок.
Металлический каркас одновременно испытывает несколько нагрузок, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только такая конструкция сможет выдержать даже очень сильные воздействия.
Как выбрать материал и правильно его охладить
При малых габаритах конструкции возможно создание и самостоятельная установка навесов. Фермы для навесов в зависимости от конфигурации ковша могут быть выполнены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.
Такое решение имеет ряд преимуществ:
- Несущая способность профильной трубы напрямую зависит от ее толщины.Чаще всего для сборки каркаса используют материал с квадратом в сечении 30-50х30-50 мм, а для малогабаритных конструкций подходят трубы и меньшего сечения.
- Для металлических труб характерна большая прочность, и это то, что они весят намного меньше, чем цельнометаллический стержень.
- Гибка труб — качество, необходимое при создании криволинейных конструкций, например, арочных или купольных.
- Цена фермы на навесы относительно небольшая, поэтому изготовить их не составит особого труда.
На заметку
Металлический каркас прослужит намного дольше, если защитить его от коррозии: обработать грунтовкой и краской.
- На такой металлический каркас можно легко и просто уложить практически любую обрешетку и крышу.
Способы соединения профилей
Как можно готовить
Среди основных достоинств профильных труб следует отметить резкое соединение. Благодаря этой технологии ферма для пролетов не более 30 метров получается конструктивно простой и относительно недорогой.Если его верхний пояс достаточно твердый, рубероид можно открывать прямо на него.
Шовный сварной шов имеет ряд преимуществ:
- Масса изделия значительно уменьшена. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые — на 25% больше.
- Снижает затраты на рабочую силу и производственные затраты.
- Стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать устройства, позволяющие плавно накладывать сварную проволоку.
- Полученный шов и соединяемые детали одинаково долговечны.
Из минусов следует отметить необходимость иметь опыт проведения сварочных работ.
Болт крепления
Болтовое соединение профильных труб — не такая уж редкость. В основном используется для сборно-разборных конструкций.
К основным преимуществам данного типа компаунда можно отнести:
- Простая сборка;
- Отсутствие необходимости в дополнительном оборудовании;
- Возможна разборка.
Но одновременно:
- Увеличивает вес продукта.
- Потребуются дополнительные крепежные элементы.
- Болтовые соединения менее прочные и надежные, чем сварные.
Как рассчитать металлическую ферму на пропил из профильной трубы
Возведенные конструкции должны быть достаточно жесткими и прочными, чтобы выдерживать различные нагрузки, поэтому перед их установкой необходимо произвести расчет фермы из профильной трубы для навеса и сделать чертеж.
При расчетах, как правило, прибегают к помощи специализированных программ с учетом требований СНиП («нагрузка, удар», «металлоконструкции»). Рассчитать металлическую ферму онлайн можно с помощью калькулятора навесов из металлических изделий. При наличии соответствующих инженерных знаний расчет можно провести и лично.
На заметку
Если основные параметры конструкции известны, можно поискать подходящий готовый проект среди размещенных в Интернете.
Проектные работы выполняются на основании следующих источников:
- Чертеж. От типа кровли: одно- или двухстворчатая, шатровая или арочная, зависит конфигурация поясов каркаса. Самым простым решением можно считать одностольную ферму из профильной трубы.
- Дизайнерские размеры. Ферма будет установлена с большим шагом, нагрузка, которой они смогут выдержать, будет больше. Немаловажен и угол наклона: чем он больше, тем легче будет сходить снег с крыши.Для расчета нужны данные о крайних точках конька и их удаленности друг от друга.
- Размеры элементов кровельного материала. Они играют решающую роль в определении точки опоры, скажем, для навеса. Кстати, это самое популярное покрытие для конструкций, подходящих на наших участках. Они легко гнутся, поэтому подходят для устройства криволинейных покрытий, например, арочных. Все, что важно, так это только то, как правильно рассчитать навес из поликарбоната.
Расчет металлической фермы из профильной трубы для навеса выполняется в определенной последовательности:
- определяет количество полетов, соответствующее технической этикетке;
- Для расчета высоты конструкции размеры пролета подставляются согласно представленному чертежу;
- Сделайте задание на склоне. Соответственно октимальной форме кровли конструкций определяют контуры поясов.
На заметку
Максимально возможный шаг ферм для навеса при использовании профильной трубы 175 см.
Как сделать ферму из поликарбоната
Первым этапом изготовления своими руками фермы из профильной трубы для навеса является составление детального плана, на котором должны быть указаны точные размеры каждого элемента. Кроме того, желательно подготовить дополнительный чертеж конструктивно сложных деталей.
Как видите, прежде чем производить фермы самостоятельно, нужно хорошо подготовиться.Еще раз отметим, что хотя при выборе формы изделия руководствуемся эстетическими соображениями, необходимо определиться с конструктивным типом и количеством составляющих элементов. При проверке прочности металлоконструкции необходимо учитывать данные об атмосферных нагрузках в регионе.
Дуга считается предельно упрощенным вариантом фермы. Это одна профильная труба круглого или квадратного сечения.
Очевидно, что это не только самое простое решение, оно стоит дешевле.Тем не менее дуги для навеса из поликарбоната имеют определенные недостатки. В частности, это касается их надежности.
арочные навесы фото
Разберем, как распределяется нагрузка в каждом из этих вариантов. Конструкция фермы предусматривает равномерное распределение нагрузки, то есть сила, действующая на опору, будет направлена, можно сказать, строго вниз. Это значит, что опорные стойки отлично противостоят усилиям сжатия, то есть выдерживают дополнительное давление снежного покрова.
Дуги такой жесткости не обладают и не способны распределять нагрузку. Чтобы компенсировать такое воздействие, они начинают смешиваться. В результате к опорам в верхней части прилагается усилие. Если учесть, что он нанесен по центру и направлен горизонтально, малейшая ошибка в расчете основания столбов как минимум вызовет их необратимую деформацию.
Пример расчета металлической фермы из профильной трубы
Расчет такого продукта включает:
- Определение точной высоты (H) и длины (L) металлической конструкции.Последнее значение точно должно соответствовать длине пролета, то есть расстоянию, перекрывающему конструкцию. Что касается высоты, то она зависит от рассчитанного угла и особенностей контура.
У треугольных металлических конструкций высота составляет 1/5 или ¼ части длины, для остальных типов с прямолинейными ремнями, например, параллельными или многоугольными — 1/8 части.
- Угол наклона решетки колеблется в пределах 35-50 °. В среднем это 45 °.
- Важно определить оптимальное расстояние от одного узла до другого. Обычно желаемый зазор совпадает с шириной панели. Для конструкций, длина пролета в которых более 30 м, необходимо дополнительно рассчитать подъем здания. В процессе решения проблемы можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.
В качестве примера рассмотрим расчет ферм типовой одинарной конструкции 4х6 м.
В конструкции используется 3-сантиметровый профиль 3, стенки которого имеют толщину 1,2 мм.
Нижний пояс изделия имеет длину 3,1 м, а верхний — 3,9 м. Между ними устанавливаются вертикальные стойки из такой же профильной трубы. Самый большой из них имеет высоту 0,60 м. Остальные обрезаются по степени убыли. Можно ограничиться тремя стойками, разместив их с начала высокого конька.
Одновременно формируемые графики усиливаются путем установки диагональных перемычек.Последние изготавливаются из более тонкого профиля. Например, для этих целей подойдет труба сечением 20 на 20 мм. В месте расположения ремней стойка не нужна. На одном продукте вы можете ограничить семь команд.
По 6 м используется пять таких конструкций. Их ставят с шагом 1,5 м, соединяя дополнительные перемычки поперечного расположения, сделанные из профиля сечением 20 на 20 мм. Они крепятся к верхнему ремню с шагом 0,5 м. Панели из поликарбоната крепятся непосредственно к этим перемычкам.
Расчет арочной фермы
Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возлагаемая на них нагрузка равномерна, только если созданные дугообразные элементы будут иметь идеальную геометрию, то есть правильную форму.

Если у вас есть дом за городом или вы живете в частном доме в черте города, то вопрос создания навеса будет актуальным. Эти помещения используются как для отдыха, так и для хозяйственных нужд.Сегодня сайт не может быть представлен без навеса, который стал законным элементом дизайна. Возведение такой конструкции не сопряжено с трудностями. Современные хозяева возводят на территории из металлоконструкций самостоятельно.

Выбор места для строительства

Перед установкой металлического навеса следует подумать, в каком месте он будет располагаться. Специалисты советуют отдавать предпочтение территориям, которые отличаются небольшим глиняным расположением. Это экономит на бетоне.Необходимо учитывать угол наклона грунта, чтобы конструкция не оказалась в том месте, где вода стекает со всего участка. Будет неудобно, а материалы испортятся и разрушатся. Лучше всего отдать предпочтение возвышенности или ровному участку с возможностью отвода воды.

Выбор материала

Перед тем, как создать металлический навес, следует подумать, какой материал выбрать. Важно определиться со стоимостью будущей конструкции.Если в работе планируется использовать металлический профиль для кровли или окрашенную порошковой краской, то по окончании высвободится солидная стоимость.

Есть возможность приобрести обычный металл и обработать его антикоррозийной защитой, сэкономив до 30%. Размер квадратных труб для стоек следует определять исходя из нагрузки атмосферных осадков на квадратный метр. К этому значению следует добавить коэффициент ветрового воздействия, который для умеренного климатического пояса составляет примерно 4%.

Если параметры навеса 4х4 м, а уклон ската не будет превышать 45 °, то можно подготовить металлическую трубу квадратного сечения со стороной 40 мм.Перед постройкой навеса из металла необходимо также определиться с расстоянием между опорами. Чем больше, тем внушительнее должна быть их толщина.

Расчет площади и прокладки коммуникаций

Можно бетонировать место, где будет располагаться навес. Поэтому следует снять с территории слой почвы, углубив его на 10 см. На дно котлована насыпают песок на половину высоты стен, а после — немного щебня.Для бетонной стяжки нужно оставить около 5 см высоты. Этого будет достаточно, если у вас есть машина массой 1800 кг.

Если в навесе будут потные предметы, то толщину стяжки следует увеличить до 12 см. При выполнении зачистки участка нужно удалить крупные камни и корни растений. Перед тем, как построить металлический навес, следует подумать об особенностях его эксплуатации. Необходимо обеспечить наличие знаков в земле, а также определить место их расположения, а также другие детали.

На некоторых объектах необходимо обеспечить наличие электросети, газификации и водоснабжения. Все будет зависеть от цели, для которой возводится навес. Теперь, когда уже есть генеральный план развития, можно переходить к работе. Подготовить материалы можно по следующему примеру: профильная труба сечением 40х20 мм и 80х80 мм, что актуально для конструкции, параметры которой будут равны 5х5х2, м.

Установка стоек и навесов

Изготовление навеса на следующем этапе предусматривает установку опор.Для этого необходимо носить несущую конструкцию, этот процесс наиболее важен, ведь от этого зависит долговечность конструкции. В земле проделываются 30-сантиметровые ямы, которые предназначены для бетонирования металлических подкосов. Далее внутри устанавливается опора, чтобы на подошву не сыпалась Земля.

Как только появилась возможность заливать 50% раствор, нужно взять отвес и проверить положение стоек. Эту же операцию проделываем с остальными опорами, затем выравниваем их по высоте.Изготовление навеса осуществляется по определенному алгоритму. На следующем этапе предусматривается выполнение обвязки, которая будет располагаться сверху. Этот способ строительства традиционный, но можно применить свою технологию. Например, обвязка креста порваться увеличится при инверторной сварке. К тому же безнаказанность может быть двойной, она будет располагаться не только сверху, но и снизу.

Если строить навес односторонний, то через каждые 80 см устанавливаются металлические балки, к которым прикручивается профилированный металлический лист.Когда дело доходит до двойной крыши, все будет сложнее. Для этого сделайте конь и прямую балку. Под первым должно быть усиление к прямой балке. Однако этого будет недостаточно.

Самый сложный вариант — двойная арка. В таком случае, в данном случае приобретайте готовые изогнутые элементы, арочные квадраты будут размещаться в увеличении в пределах 50 см. Если вы сделаете своими руками металлический навес, ширина которого превышает 4 м, то прямой усилок тоже будет необходим.Описываемые конструкции, сделанные своими руками, стоили около 7000 рублей. Процесс установки займет один день, и с работой сможет справиться всего один человек, для этого потребуется работа со сварочным аппаратом и шлифовальным инструментом.

Производство кровли

Одним из важных моментов являются эксплуатационные характеристики кровли, ведь от ее качества будет зависеть внешний вид конструкции. Крепление будет осуществляться болтами. Чтобы крыша не текла, и на ней материал не был покрыт ржавчиной, лучше использовать резиновые или пластиковые шайбы, которые изнашиваются на шляпе и могут защитить дырки от влаги.

Просверлить отверстия в листах электродрелью и сверлом 8 мм. Этого будет достаточно, чтобы закрепить профлист. Теперь можно переходить к утоплению корня. Для этого на него прикладывается любой лист, и намечается место будущей лунки. Проделать эти работы можно при прикручивании напольного покрытия.

Каждый лист измеряется отдельно и просверливается в подготовленное отверстие. Когда для станка выполняется металлический навес, на следующем этапе можно использовать болты М8 и гайки к ним.Чтобы они не раскручивались, лучше поставить вторую гайку и стянуть их между собой. При работе с соединениями между металлическими элементами следует использовать пластиковые шайбы.

Навес к дому из металла

Выполнение навеса из металлического профиля, который будет регулировать дом, следует дополнить столбами, установленными на расстоянии 2 м друг от друга. Возле основного здания следует поставить опорные колонны, на которых будет держаться конструкция. Если такой возможности нет, и невозможно привязать таким образом навес к дому, невозможно прикрепить к несущей стене поперечный брус, который будет служить опорой для фермы.Для этого следует использовать длинные анкеры. Такой подход позволит максимально равномерно распределить нагрузку по несущей стене.

Методы работ

Выполняя такие металлические навесы для дачи, необходимо помнить, что основная нагрузка от порывов ветра и осадков ляжет на стропильную систему. По этой причине необходимо произвести правильный расчет ферм, определяемый толщиной профиля. Недопустимо использование профиля с трещинами, что особенно касается изготовления узлов и несущих элементов.

По ГОСТу конец опорных ребер должен иметь шероховатость. Выполняя нижнюю ленту для фермы, следует использовать сталь без внутренних связок. Сильные вкрапления шелушения в материале категорически запрещены. Соединения должны изготавливаться методом механической сварки с использованием диоксида углерода или смеси углерода с аргоном. Выполняя металлические навесы к дому, необходимо помнить, что стропила крепятся к вертикальным опорам и концевым элементам, и это необходимо на складской день 5.8 болтов.

Стоимость сборных навесов

Сборные металлические навесы могут иметь разную стоимость. Например, одноплатная или канальная конструкция обойдется потребителю в 2600 рублей. за квадратный метр. Если речь идет о красивом навесе, который еще называют козырьком, то заплатите за него 3300 рублей. за квадратный метр. Данная стоимость актуальна при заказе конструкции, площадь которой варьируется от 30 до 90 м 2.

Заключение

Если вы не хотите тратиться на покупку готового навеса, вы можете провести работы по его изготовлению собственными силами. Для этого вам необходимо подготовить весь имеющийся материал и состав, которым вы покроете дизайн по завершении работы. Это продлит срок службы системы. На этом этапе поможет глубокая пропитка металла и покрытие автомобильной краской. Это дает гарантию на 5 лет, в течение которых цвет не потускнеет, а сама краска не укладывается под воздействием ультрафиолета.

Некоторые навесы предполагают наличие металлического настила и деревянных опор. В этом случае в данном случае их защищают битумом или оборачивают рулонной гидроизоляцией. Некоторые самодельные мастера сжигают ту часть опор, которая будет находиться под землей. Это позволяет продлить срок службы отдельных деталей и всех конструкций. Иногда окрашивают дерево. Да и сам металл болгаркой лучше не резать.

Осуществляем изготовление навесов любого типа и конструкции по Вашим размерам.Для создания: сотовый поликарбонат, металлические трубы разной толщины и высоты, антикоррозионная краска для покрытия металлических конструкций.

При заказе изготавливаем установку на свайном фундаменте. Сроки установки от 1 дня.

Цена от 3000 руб. за кв.м.

Доставка по Москве и Московской области.

Какие металлические навесы делаем

В компании «Ворота МСК» все металлоконструкции изготавливаются под заказ, исходя из особенностей вашего участка и пожеланий по внешнему виду.Реализуем все, даже самые нестандартные идеи. Но чтобы вам было легче определиться с выбором модели предлагаем ознакомиться со всеми возможными вариантами изготовления:

1. По местонахождению товара

Могут накладываться на фасад дома, дачи или представлять самостоятельную конструкцию во дворе (отдельно стоящие модели). В первом случае устройство выполняет функцию веранды или крыльца, всегда выдерживается в стиле дома.Отдельно стоящие отдельно расположены на территории, могут выполнять многие функции: охрана транспорта, бассейн, беседки, террасы.

2. в виде конструкций

Существует множества вариантов конструкции по форме. Из них:

устройства с прямыми крышами, расположенными под разными углами: собственно прямые, односторонние (наклон в одну сторону), дуплексные (имеют два ската)
металлических навесов сложной формы: пирамиды, многоугольники, арки.

При выборе следует ориентироваться на особенности вашего сайта. Сомневаюсь, как лучше? Звоните, и наши специалисты вам помогут.

3. По назначению навеса из поликарбоната

Металлические модели могут служить простым декоративным украшением или выполнять более важные функции. Например, защита транспорта от солнца и осадков, создание искусственной тени перед окнами и входной дверью, обслуживание полноценной зоны отдыха и т. Д.

Определитесь со всеми этими критериями, и вы сможете подобрать для себя идеальный вариант.

Цена в продукте

Стоимость вашей покупки будет зависеть от многих параметров: размера, материалов, количества опор, наличия декоративных элементов и т.д. В среднем цена 3000 руб. за кв.м. Монтаж изделий осуществляется нашими специалистами на свайный фундамент. То есть в основе лежит свая — металлический столб, на глубине 2 метра в земле.Параметры одной такой колонки:

Диаметр — 108 мм
Размеры — 80×80 или 100×100

Стоимость одной опоры — 6000 руб. , Цена установки одной сваи для металлического навеса — 2500 руб.

Поделитесь статьей с друзьями:

как сделать ферму своими руками

Тема строительства навеса всегда актуальна для владельцев частных домовладений, коттеджей, гаражных построек.Наиболее подходящим материалом для них считаются изделия из профильных труб. Монтаж такой конструкции отличается простотой и может быть построен своими руками.

Навес из профильной трубы, возводимый во дворе или на панстоне, выглядит современно и способен придать оригинальности прилегающей к дому территории. Такие конструкции должны обладать необходимой прочностью и жесткостью, чтобы выдерживать нагрузки различного типа. Перед началом установки необходимо выполнить ряд мероприятий.

Подготовка к строительству Строительство

Перед монтажными работами следует:

произвести расчет предполагаемых нагрузок — при необходимости;
создать детальные чертежи каркаса из профильной трубы — размеры на них тоже нужно указать;
подготовить набор инструментов;
Подбираем и закупаем стройматериалы.

Только из профильных изделий можно построить несколько вариантов навесов, а именно:

арочные;
одиночный;
двойной.

Внешний вид и форма будущего дизайна во многом зависят от личных предпочтений владельца коттеджа или дома и размеров незанятого пространства на земельном участке. Самая сборная и самая компактная относительно занятая зона — это навес для машины, работающий одной рукой.

Примерная расчетная трубка Sports

В итоге прорезь навеса 6х9 метров. При этом высота края, который будет подниматься, составит 3,5 или 3,6 метра, а низкий — 2,4 метра — низкий.В результате перепада высот угол наклона составит 12-13 градусов.

Помимо того, что их можно раскрасить лично, существуют специальные компьютерные программы. Чтобы добиться максимальной точности при проведении расчетов, желательно в это время находиться в том месте, где будет размещаться конструкция.

Элементы навеса из профильных изделий

В конструкции есть несколько основных элементов, в том числе:

стойки;
ипотеки;
опорные плиты;
арки;
направляющих;
крыша;
другие могут быть, например, система освещения и водоснабжения.

Для обеспечения сопряжения частей каркаса, расположенных под углом 90 градусов, идеальным решением является квадратная форма трубных изделий. Этот вид сечения обеспечивает одинаковую степень жесткости в обоих направлениях — в продольном и поперечном.

Характеристики трубной профильной продукции

Расчет стоимости навесных стеллажей

Произведя подбор параметров стоек, предварительно выполните расчет визуализированных нагрузок и нарисуйте детальный чертеж. Ширина и толщина его стенок влияют на жесткость изделия, которая в свою очередь зависит от длины изделия.

Следует учитывать, что вертикально направленная нагрузка, оказываемая на перекрытие стойки навеса, незначительна и поэтому тонкий профессионал выдержит ее без малейшей деформации. Схема навеса из профильной трубы должна содержать точные размеры каждого элемента. Довольно часто каркас для гаража из профильной трубы изготавливается по такой же технике.

Для строительства со средними параметрами оптимальный вариант Будут изделия с пределом сечения от 50 до 100 миллиметров.Если стойки располагаются часто, допустимо уменьшить размер используемых труб. В том случае, когда одноручный навес имеет четыре опоры, то будут использоваться трубные изделия большого сечения.

Фермы как элементы каркаса

Фермы могут иметь следующий вид:

треугольный;
арочный;
прямоугольный;
битый;
трапециевидный.

Строительство Строительство

Монтажные работы производятся поэтапно:

Перед тем, как сделать навес для машины, подготовьте фундамент.
Затем измеряются и разрезаются материалы, указанные на чертеже.
Производственные фермы.
Конструктивная сборка боковых стенок.
Соединение кровельных ферм и готовых участков.
Производим проверку правильности сборки элементов, велосипедный уровень и рулетку.
Устанавливаем и надежно фиксируем каркас на заранее подготовленном участке.
Металлические поверхности обработаны защитными составами.
Готовят материалы для улучшения кровли, укладывают и чинят.
Обрезка покрывает скрытое покрытие.
Охранять порядок на прилегающей территории.

В процессе работы следует контролировать соответствие размеров конструкции чертежной документации и вертикальности элементов на всех этапах сооружения навеса.Листы Материалы для обрезки следует обрезать с небольшим запасом, что позволит исправить допущенные при замерах погрешности.

Выбор материалов и подготовка инструмента

Для определения количества рубероида сначала рассчитывают площадь укрытой поверхности, а затем полученный результат увеличивают на 5%. Крепление выполняется кровельными болтами и специальными прокладками.

Дизайн собран в одну сторону:

Сварка . Но для этого нужно не только иметь в наличии. Сварочный аппарат с электродами, но умею и правильно сваривать из профильной трубы. Без навыков эта работа невозможна.
Применять резьбовые соединения . Для этого потребуются металлические уголки и крепежные болты.
С помощью специальных зажимов .

Навес — простая конструкция, что тем не менее очень актуально для любого дачного участка, дачи и т. Д., Поскольку позволяет защитить от дождя летнюю террасу, парковку для автомобиля и т. Д.Одной из самых популярных считается навесная конструкция из металлических изделий, так как этот материал недорогой, прочный и практичный. Сегодня мы поговорим о том, как своими руками сделать самый простой (односторонний) навес из металлических изделий (чертежи, фото и видео инструкции прилагаются).

Из металлических изделий используются в основном в тех случаях, когда требуется максимально надежная защита любой территории от атмосферных осадков. Металлический профиль пользуется большой популярностью ввиду ряда несомненных преимуществ:

Экологичность.Металлопрофиль полностью соответствует всем нормативным документам и требованиям к кровельным материалам.
Огнестойкость. Meperial, несомненно, выигрывает на фоне пластика и плитки, обладая достаточно высоким уровнем огнестойкости: даже вблизи открытого источника огня материал не воспламеняется.
Термостойкость. Металлический профиль отлично переносит минусовые температуры (при стабильно минусовой температуре не было ни малейшего промерзания). К тому же материал отлично реагирует на резкие перепады температур (при температуре не отмечается ни сколов, ни трещин.
Высококачественный материал позволяет не беспокоиться о ремонте кровли 5-10 лет. Металлический профиль достаточно прочен, но его очень легко установить.

Кровельные материалы

Эстетичный внешний вид. Богатая цветовая палитра А разнообразие форм профильных листов позволяет говорить о возможности выбора уникального изделия исходя из особенностей экстерьера и т. Д.
Доступная цена. Материал подходит для большинства слоев населения, поэтому его выгодно использовать для небольших домашних навесов.

При строительстве навесов особое внимание уделяется выбору той или иной формы конструкции, ведь от этого в значительной степени будет зависеть ее практичность и удобство. Итак, простейшими по форме можно считать односкатные навесы, представленные в виде наклонной плоскости, расположенной под определенным углом.

Данная конструкция имеет свои отличительные особенности, среди которых можно отметить естественную систему водоотвода и обеспечение максимальной защиты территории.

Совет.Наклонная поверхность не позволяет скапливаться осадкам в больших количествах, поэтому одиночные навесы особенно актуальны для использования в регионах с повышенным количеством осадков.

Изготовление конструкции своими руками

Изготовление навеса из металлических изделий — процесс достаточно трудоемкий, поэтому требует тщательной проработки деталей и грамотно выполненных расчетов. Все это в дальнейшем.

Расчет и подготовка материалов

Итак, если вы решили сделать одинарный навес своими руками, прежде всего, обратите особое внимание на несколько моментов:

Одинарный навес — чертеж

Угол наклона.Этот показатель следует рассчитывать таким образом, чтобы не было чрезмерной крутизны, иначе велика вероятность попадания влаги под навес, причем в большом количестве.
Дренажная система. Система водоотведения должна быть четко спланирована во избежание появления мощного водного потока, способного смыть при строительстве.
Направление склона. При выборе подходящего места для установки навесного оборудования следует внимательно изучить статистическую информацию относительно направления воздушных масс.
Дополнительное укрепление. Этот параметр необходимо учитывать в тех регионах, где наблюдаются частые сильные порывы ветра.

Совет. Если речь идет о строительстве навеса для машины своими руками, предпочтение лучше отдавать именно единой конструкции, так как все остальные достаточно сложны в изготовлении и установке, поэтому только тем, кто имеет профессиональные навыки.

С помощью рулетки измерьте все основные параметры участка, чтобы установить будущую конструкцию.Учитывая полученные цифры, рассчитайте количество материалов, которые потребуются для создания навеса.

Сборка и установка

В первую очередь следует тщательно очистить участок под навесом от различного мусора, веток, листвы и т. Д. После его выравнивания. Теперь можно переходить непосредственно к подготовительным работам. Начнем с фундамента (в данном случае — опор). Сделайте разметку под опорой, соблюдая расстояние между ними около 1 м.

Навес металлический одинарный

В местах, где была оставлена разметка, сделайте углубления под опоры и тщательно замутите землю на дне каждой ямы.После этого залить каждую яму частично дренажным слоем, состоящим из смеси песка и щебня. В подготовленные пазы поставить опоры, тщательно выровнять уровень и залить бетоном.

После высыхания бетона можно развести продольные балки и участки на опору, которая будет использоваться в качестве опоры для металлических листов. Для этой работы лучше всего подходит сварочный аппарат, но если никого нет, можно заменить его самозахватами и шуруповертом (правда, такую конструкцию назвать сложно).

Последний этап — укладка металлических листов металлопродукции. Вам следует начать с самого низкого уровня. Положите лист и закрепите его на балках специальными самозатяжками. Следующий лист нужно положить таким же образом, но немного от предыдущего. Перемещение вертикальных рядов.

Вот в принципе и все тонкости, которые следует учитывать при создании единого металлического бондаря из металлических изделий. Удачи!

Как построить навес своими руками: Видео

Самый простой способ скрыть желаемый участок На участке возле дома от дождя, солнца — это сделать своими руками навес из металлических изделий.Дизайн может быть как временным, так и постоянным. В зависимости от этого выбираются материалы и технология монтажа. Укрытие поможет сохранить в целостности многие полезные и нужные предметы, припарковать машину и даст возможность поработать или отдохнуть на свежем воздухе. В качестве кровли можно использовать различные материалы, одним из которых является профильный лист из металла. Недорогой, эффективный метод Изготовьте защитную конструкцию.

Виды металлоизделий для навеса

На рынке представлена продукция многих производителей под различными торговыми марками.Все они по эксплуатационным и эстетическим качествам делятся на следующие категории:

Профнастил. Бюджетный вариант. Подавляющее большинство представленной на рынке продукции предлагается с оцинкованной поверхностью, поэтому при выполнении технологии монтажа гарантируется длительная эксплуатация.

Matellocherpiece. Принципиально материал не отличается от профнастила, но по тиснению имитирует натуральную плитку, за что и получил свое название.Предоставляется система стыковки. Богатый выбор цветов и сложных задач делает материал эстетически привлекательным и позволяет сделать навес в стилистике, вписанной в ландшафт и не диссонирующей с фасадом основных и дополнительных построек;
Листовой декоративный профиль. Продукция представляет собой эволюцию хорошо зарекомендовавшего себя профнастила. Надежно и красивое полимерное покрытие допускается делать или на участке загородного дома. Внешне привлекательно и прочно.

Имеющийся ассортимент продукции позволяет выбрать желаемый товар по цвету, размерам и качеству самого штампованного листа. Для временных и хозяйственных построек можно купить металлочерепицу толщиной 0,45-0,5 мм. При качественном покрытии и выполнении условий установка кровли прослужит не менее 10 лет.

Для более прочной и надежной конструкции навес из металлопродукции для авто или хозяйственных нужд делают из листа 0,7 мм. Применять для укрытия материал толщиной более 1 мм нецелесообразно, так как он предназначен для крыш с более значительной нагрузкой при эксплуатации.

Металлический опрос Cooper Design

Выбор формы, цвета укрытия, материала силовой и стропильной системы определяется в соответствии с выделенным бюджетом или исходя из эстетических и технологических пожеланий.

Имея определенные знания и навыки строительства, вы можете самостоятельно сделать эскиз и сборку. Если нет уверенности в собственном решении, то стоит обратить внимание на уже готовые проекты.

Несущая конструкция может быть из:

Металл;
Дерево;
Опорные колонны из кирпича и строительных блоков.

Строительство каждого из этих типов силовых сооружений предполагает наличие навыков и необходимого инструмента для выполнения операции. Изготовление каркаса — самая трудоемкая и затратная операция. Конечный результат будет зависеть от качества работы, поэтому обращаться к конструкции несущей конструкции необходимо максимально внимательно, внимательно, выдерживая точные размеры. Используются только рекомендованные специалистами элементы крепления. Благо от отсутствия предложения на рынке нет.

Для сборки дерева представлен широкий ассортимент металлических крепежей, поэтому навыков столяра высокого класса не требуется. Металл работает усерднее. Нужна сварка, что является самым быстрым вариантом, или специальные крепежи, работа с которыми предполагает определенные навыки, если это не заводское сооружение, оснащенное всем необходимым. В противном случае резать придется самому, что отнимет довольно много времени.

Дизайну сегодня придается большое значение. Интересные идеи Вы можете увидеть на тематических ресурсах, по телевидению.Творческие способности Самодельные мастера воплощаются в собственных проектах. Для многих работа своими руками — это не только способ сэкономить, но и реализовать свои мечты, проявить вкус, навыки и последовательность.

При проектировании учитывается стиль фасада и близлежащий ландшафт. Строят чехлы обычно в следующих случаях:

Навес (укрытие) для автомобиля.
Приют для Хозблока.
Место хранения предметов и вещей, на которые нежелательно попадать осадок и прямые солнечные лучи.
Навес в зону отдыха.
Охрана детской площадки.
Накладка защитная для кухонных площадок.
Укрытие от прямых солнечных лучей над бассейном или рядом с ним.

Каждая конструкция имеет свои особенности. Например, навес на одну или две машины имеет минимальные размеры, необходимые для полноценной защиты. Строить укрытие для временного хранения стройматериалов без укладки покрытия или установки поддона не имеет смысла.

Если нужно сделать навес для защиты от солнца и осадков детской или игровой площадки, то необходимо учитывать высоту конструкции, так как для активных занятий требуется значительное пространство. Однако потребности и пожелания каждого хозяина свои и для реализации проекта необходимо знать некоторые нюансы работы с металлическим профилем.

ОСОБЕННОСТИ МОНТАЖА

Чтобы установка прошла без проблем, на этапе проектирования учитываются размеры профиля.Они могут отличаться у разных производителей. Металлический штампованный лист в свободное состояние не укладывается. В месте соединения отдельных частей Кровельный материал должен быть обязательным для создания основы. Это может быть ребро металлической фермы, или отсутствие обрешетки. При ошибке планирования работы она значительно увеличится. Придется вырезать металлический профиль или переустановить опорную систему.

Для полной функциональности и достижения желаемого эстетического вида рекомендуется использовать возможность установки дополнительных оригинальных элементов, которую предлагает поставщик основного материала.Это коньки, карнизы и детали для формирования водосточной системы. Если, например, он сделан из фрезы, прилегающей к стене дома, то соответствующий элемент можно использовать для надежной фиксации и устранения щелей.

Отдельного разговора заслуживает обработка самих листов. Современные стандарты Антикоррозийное покрытие жесткое и производитель должен их выполнять. Заявленный срок, например, в 25 лет должен выдержать. Но на практике часто случается, что уже на следующий год утечки Rusty становятся заметными.Происходит это в большинстве случаев именно из-за нарушения правил обрезки и редактирования.

Полимерное покрытие чрезвычайно чувствительно к высоким температурам, поэтому при резке листов не используются сварочные и абразивные инструменты. Защитный слой после такой обработки на расстоянии нескольких сантиметров от места порезки теряет свои свойства. Применять только механический метод обработки, где невозможно полимерное покрытие. Рекомендуется порезка металлических изделий:

Ножницы по металлу;
Специальные насадки на дрель;
Вибрации.

При сборке настоятельно рекомендуется обрабатывать концы после нарезки защитными составами. Они также покрывают сколы, царапины и другие дефекты, обнаруженные на готовой крыше. Соблюдая эти незамысловатые правила, владелец может быть уверен, что долгие годы он гарантирует безотказную работу навеса.

Крепеж металлический по металлу

Для монтажа кровельных листовых материалов Строительная отрасль выпускает отдельный перечень продукции. Их объединяют в одну категорию по общим качествам, одно из которых можно выделить отдельно — наличие антикоррозионного покрытия.Кроме того, часто можно услышать предложения продавцов об оригинальных крепежных элементах для своей продукции. Косвенно обратите на это внимание. Производитель часто комплектует основное изделие. дополнительные детали. Например, декоративные саморезы и болты, идентичные по цвету и качеству металлообрабатывающего покрытия. После установки такой крепеж невозможно выделить на расстоянии, он сливается с основным тоном.

Делая навес из металлических изделий своими руками, необходимо помнить еще одно важное правило При работе с этим материалом.Покупая саморезы, выбирайте изделия за основу, а не на рубероид, так как они там фиксируются. Если конструкция несущей части деревянная, для нее приобретается крепеж. Соответственно, саморезы по металлу нужны при креплении кровли к тому же основанию. В последнем случае крепеж можно делать сразу, если толщина опоры позволяет войти в элемент.

Более плотный материал необходимо предварительно просверлить. Полимерные или резиновые прокладки-уплотнители между лицевой поверхностью металлических изделий и винтом самопресса надежно изолируют соединение от влаги.

Обработав все дефекты, места порезов рубероида, не забудьте нанести защитные слои на опорную конструкцию и строповочную систему. Для этого существует широкий выбор надежных и простых в применении составов. В основном это лакокрасочные материалы для фасадов. Обработку необходимо произвести перед монтажом кровли.

Видео-инструкция строительства арочного навеса из металла

Спорт относятся к разряду простейших сооружений, которые возводятся на даче или на даче.Их используют под самые разные цели: как стоянку, участок для хранения и многие другие варианты.
Конструктивно навес предельно простой. это
- Каркас, основным элементом которого являются фермы для навесов, отвечающие за устойчивость и прочность конструкции;
- покрытие. Выполняется из шифера, поликарбоната, стекла или профлиста;
- Доблые элементы. Как правило, это элементы декора, находящиеся внутри конструкции.
Конструкция довольно простая, к тому же она немного весит, поэтому собрать ее своими руками можно сразу на участке.
Однако, чтобы получить практичный правильный навес, в первую очередь необходимо обеспечить его прочность и долгую эксплуатацию. Для этого следует уметь рассчитать ферму для навеса, сделать самому и приготовить или купить готовое.
Металлические фермы для навесов
Эта конструкция состоит из двух ремней. Верхний ремень и нижний соединены посредством обесцвечивания и вертикальных стоек.Он способен выдерживать существенные нагрузки. Одно такое изделие массой от 50 до 100 кг может трижды заменить крупногабаритную металлическую балку. При правильном расчете металлическая ферма внутри, швеллера или не деформируется и не прогибается при воздействии нагрузок.
Металлический каркас одновременно испытывает несколько нагрузок, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только такая конструкция сможет выдержать даже очень сильные воздействия.
Как выбрать материал и правильно его охладить
Creation I. Самостоятельная установка Навесы возможны при малых габаритах конструкции. Фермы для навесов в зависимости от конфигурации ленты могут быть выполнены из профилей или стальных уголков. Для небольших конструкций рекомендуется выбирать профильные трубы.
Такое решение имеет ряд преимуществ:
- Несущая способность профильной трубы напрямую зависит от ее толщины.Чаще всего для сборки каркаса используют материал с квадратом в сечении 30-50х30-50 мм, а для малогабаритных конструкций подходят трубы и меньшего сечения.
- № Для металлических труб Характеризуется большой прочностью, т. Е. Тем, что они весят намного меньше, чем цельнометаллический стержень.
- Гибка труб — качество, необходимое при создании криволинейных конструкций, например, арочных или купольных.
- Цена фермы на навесы относительно небольшая, поэтому изготовить их не составит особого труда.
На заметку
Металлический каркас прослужит намного дольше, если защитить его от коррозии: обработать грунтовкой и краской.
- На такой металлический каркас можно легко и просто уложить практически любую обрешетку и крышу.
Способы соединения профилей
Как можно готовить
Среди основных достоинств профильных труб следует отметить резкое соединение. Благодаря этой технологии ферма для пролетов не более 30 метров получается конструктивно простой и относительно недорогой.Если его верхний пояс достаточно твердый, рубероид можно открывать прямо на него.
Соединение нефасонное сварное Имеет ряд преимуществ:
- Масса изделия значительно уменьшена. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые — на 25% больше.
- Снижает затраты на рабочую силу и производственные затраты.
- Стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать устройства, позволяющие плавно накладывать сварную проволоку.
- Полученный шов и соединяемые детали одинаково долговечны.
Из минусов следует отметить необходимость иметь опыт проведения сварочных работ.
Болт крепления
Болтовое соединение профильных труб — не такая уж редкость. В основном используется для сборно-разборных конструкций.
К основным преимуществам данного типа компаунда можно отнести:
- Простая сборка;
- Отсутствие необходимости в дополнительном оборудовании;
- Возможна разборка.
Но одновременно:
- Увеличивает вес продукта.
- Потребуются дополнительные крепежные элементы.
- Болтовые соединения менее прочные и надежные, чем сварные.
Как рассчитать металлическую ферму на пропил из профильной трубы
Возведенные конструкции должны быть достаточно жесткими и прочными, чтобы выдерживать различные нагрузки, поэтому перед их установкой необходимо произвести расчет фермы из профильной трубы для навеса и сделать чертеж.
При расчетах, как правило, прибегают к помощи специализированных программ с учетом требований СНиП («нагрузка, удар», «металлоконструкции»). Рассчитать металлическую ферму онлайн можно с помощью калькулятора навесов из металлических изделий. При наличии соответствующих инженерных знаний расчет можно провести и лично.
На заметку
Если основные параметры конструкции известны, можно поискать подходящий готовый проект среди размещенных в Интернете.
Проектные работы выполняются на основании следующих источников:
- Чертеж. От типа кровли: одно- или двухстворчатая, шатровая или арочная, зависит конфигурация поясов каркаса. Наиболее. Простое решение Можно рассмотреть одностольную ферму из профильной трубы.
- Дизайнерские размеры. Ферма будет установлена с большим шагом, нагрузка, которой они смогут выдержать, будет больше. Немаловажен и угол наклона: чем он больше, тем легче будет сходить снег с крыши.Для расчета нужны данные о крайних точках конька и их удаленности друг от друга.
- Размеры элементов кровельного материала. Они играют решающую роль в определении точки опоры, скажем, для навеса. Кстати, это самое популярное покрытие для конструкций, подходящих на наших участках. Они легко гнутся, поэтому подходят для устройства криволинейных покрытий, например, арочных. Все, что важно, так это только то, как правильно рассчитать навес из поликарбоната.
Расчет металлической фермы из профильной трубы для навеса выполняется в определенной последовательности:
- определяет количество полетов, соответствующее технической этикетке;
- Для расчета высоты конструкции размеры пролета подставляются согласно представленному чертежу;
- Сделайте задание на склоне. Соответственно октимальной форме кровли конструкций определяют контуры поясов.
На заметку
Максимально возможный шаг ферм для навеса при использовании профильной трубы 175 см.
Как сделать ферму из поликарбоната
Первым этапом изготовления своими руками фермы из профильной трубы для навеса является составление детального плана, на котором должны быть указаны точные размеры каждого элемента. Кроме того, желательно подготовить дополнительный чертеж конструктивно сложных деталей.
Как видите, прежде чем производить фермы самостоятельно, нужно хорошо подготовиться.Еще раз отметим, что хотя при выборе формы изделия руководствуемся эстетическими соображениями, необходимо определиться с конструктивным типом и количеством составляющих элементов. При проверке прочности металлоконструкции необходимо учитывать данные об атмосферных нагрузках в регионе.
Дуга считается предельно упрощенным вариантом фермы. Это одна профильная труба круглого или квадратного сечения.
Очевидно, что это не только самое простое решение, оно стоит дешевле.Тем не менее дуги для навеса из поликарбоната имеют определенные недостатки. В частности, это касается их надежности.
арочные навесы фото
Разберем, как распределяется нагрузка в каждом из этих вариантов. Конструкция фермы предусматривает равномерное распределение нагрузки, то есть сила, действующая на опору, будет направлена, можно сказать, строго вниз. Это значит, что опорные стойки отлично противостоят усилиям сжатия, то есть выдерживают дополнительное давление снежного покрова.
Дуги такой жесткости не обладают и не способны распределять нагрузку. Чтобы компенсировать такое воздействие, они начинают смешиваться. В результате к опорам в верхней части прилагается усилие. Если учесть, что он нанесен по центру и направлен горизонтально, малейшая ошибка в расчете основания столбов как минимум вызовет их необратимую деформацию.
Пример расчета металлической фермы из профильной трубы
Расчет такого продукта включает:
- Определение точной высоты (H) и длины (L) металлической конструкции.Последнее значение точно должно соответствовать длине пролета, то есть расстоянию, перекрывающему конструкцию. Что касается высоты, то она зависит от рассчитанного угла и особенностей контура.
У треугольных металлических конструкций высота составляет 1/5 или ¼ части длины, для остальных типов с прямолинейными ремнями, например, параллельными или многоугольными — 1/8 части.
- Угол наклона решетки колеблется в пределах 35-50 °. В среднем это 45 °.
- Важно определить оптимальное расстояние от одного узла до другого. Обычно желаемый зазор совпадает с шириной панели. Для конструкций, длина пролета в которых более 30 м, необходимо дополнительно рассчитать подъем здания. В процессе решения проблемы можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.
В качестве примера рассмотрим расчет ферм типовой одинарной конструкции 4х6 м.
В конструкции используется 3-сантиметровый профиль 3, стенки которого имеют толщину 1,2 мм.
Нижний пояс изделия имеет длину 3,1 м, а верхний — 3,9 м. Между ними устанавливаются вертикальные стойки из такой же профильной трубы. Самый большой из них имеет высоту 0,60 м. Остальные обрезаются по степени убыли. Можно ограничиться тремя стойками, разместив их с начала высокого конька.
Одновременно формируемые графики усиливаются путем установки диагональных перемычек.Последние изготавливаются из более тонкого профиля. Например, для этих целей подойдет труба сечением 20 на 20 мм. В месте расположения ремней стойка не нужна. На одном продукте вы можете ограничить семь команд.
По 6 м используется пять таких конструкций. Их ставят с шагом 1,5 м, соединяя дополнительные перемычки поперечного расположения, сделанные из профиля сечением 20 на 20 мм. Они крепятся к верхнему ремню с шагом 0,5 м. Панели из поликарбоната крепятся непосредственно к этим перемычкам.
Расчет арочной фермы
Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возлагаемая на них нагрузка равномерна, только если созданные дугообразные элементы будут иметь идеальную геометрию, то есть правильную форму.
Подробно рассмотрим, как создать арочный каркас для навеса пролетом 6 м (L). Расстояние между арками берут 1,05 м. При высоте изделия 1,5 метра архитектурная конструкция будет смотреться эстетично и выдерживать большие нагрузки.
При расчете длины профиля (МН) в нижнем поясе используется следующая длина сектора: π R α: 180, где значения параметров для этого примера в соответствии с чертежом равны соответственно: r = 410 см, α ÷ 160 °.
После замены имеем:
3,14 410160: 180 = 758 (см).
Узлы конструкции должны располагаться в нижней зоне на расстоянии 0,55 м (с закруглением) друг от друга.Положение экстремума рассчитывается индивидуально.
В случаях, когда длина пролета меньше 6 м, сварку сложных металлических конструкций часто заменяют одно- или двухбалочным гнутым металлическим профилем под заданным радиусом. Хотя нет необходимости рассчитывать арочный каркас, однако правильный выбор профилированной трубы все же актуален. Ведь прочность готовой конструкции зависит от ее сечения.
Расчет арочной фермы из профильной трубы онлайн
Как рассчитать длину дуги для навеса для машины из поликарбоната
Длину дуги можно определить по формуле Гюгенса.Средняя точка отмечена на дуге, обозначая ее точку M, которая находится на перпендикуляре cm, проведенном на хорде AB, через ее середину C. Затем вам нужно измерить хорды AV и AM.
Длина дуги определяется по формуле Гуйгенса: p = 2L x 1/3 x (2L — L), где L — хорда Am, L — хорда AV)
Относительная погрешность формулы составляет 0,5%, если AV дуга содержит 60 градусов, а при уменьшении угловой меры погрешность существенно падает.Для дуги в 45 градусов. Это всего 0,02%.

Отправьте материал вам на E-mail

Важной частью экстерьера загородного дома является навес. Он предназначен для защиты части двора от атмосферных осадков и ультрафиолетовых лучей, а также выполняет декоративную функцию. Небольшой участок, закрытый сверху материалом, приставляют к дому навесами. Фото таких конструкций можно увидеть в этом обзоре. В этом случае конструкции выводятся на нужную высоту.Крепление к наземной конструкции подразумевает крепление одной стороны конструкции к стене дома.

Приставка позволяет создать великолепную зону отдыха на природе

Навесы, прикрепленные к дому, можно сделать своими руками. На фото отображены основные этапы монтажа. Каркас часто выполняется из профилированной трубы или бруса. Подобная конструкция примыкает к стене и принимает на себя нагрузку от снега, скопившегося на крыше.

Крыша обычно покрывается ровным, шиферным или оцинкованным материалом.Металл для каркасной конструкции отличается пластичностью и прочностью. Подходит для разных стилей оформления. Подобные конструкции можно возвести своими руками.

Каркасная система из дерева замечательно сочетается с другими материалами. Дерево подходит для большинства архитектурных решений. Перед применением этот материал следует обработать защитными препаратами. Большая часть поликарбоната, прикрепленного к дому, который можно найти в Интернете, приобретает все большую популярность.

Поликарбонат отличается простотой сборки и разнообразием цветовой палитры.

Поликарбонат обладает следующими преимуществами:

пластик отличается прочностью. Для него это не страшное механическое воздействие;
небольшой вес материала;
поликарбонат пропускает свет;
гибкость полотна.

Полезная информация! Покупка конструкторского комплекта для самостоятельной сборки Необходимо проверить целостность и прочность всех соединений.

Навесы, пристроенные к дому: фото и особенности конструкций

Навесы, пристроенные к дому, как показано на фото, могут быть двух типов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но ширина не должна быть больше двух метров. Опорные конструкции могут использоваться для различных целей.

Навесы могут иметь разное назначение:

навесы для защиты автомобиля;

маркизы разные: со стеллажами, выдвижные или с корзинами.

Статья по теме:

Особенности деревянных навесов, пристроенных к дому: фото и дизайнерские решения

Часто домовладельцы выбирают навесы из дерева. Такие составы обладают отличным набором характеристик:

отличаются простотой конструкции;
выдерживают длительное пребывание на открытом воздухе, особенно при правильной обработке;
характеризуется безопасностью для здоровья человека;
имеют доступную цену.

Полезная информация! Для комфортного использования навес должен позаботиться о освещении и установке осветительных приборов.

Варианты навесов на дом из профнастила: фото и особенности конструкции

Тент из профнастила может быть выполнен в различных конфигурациях. Из профнастила создают одинарные, двойные и арочные конструкции. Кроме того, конструкция из этого материала имеет следующие особенности:

простота;
денежные сбережения;
долгий срок службы.

Важно! Прядильный напольный карп монтируется только самотяжным оцинкованным способом, имеющим уплотнительную резину.

Создание проекта

Выбирая дизайн-проект, стоит определить следующие параметры:

габариты и назначение конструкции;
размер раздела;
снеговые и ветровые нагрузки;
высота снежного покрова и ожидаемое количество осадков за год;
конструктивные особенности основного строения.

Перед монтажными работами необходимо выполнить чертеж. Исходя из размеров конструкции, определяется необходимое количество материала.

Полезная информация! При создании навеса под автомобиль стоит учесть проезд авто с грузом.

Подготовительные работы

Перед запланированными навесами к дому должны быть изготовлены навесы, которые можно найти на сайте. подготовительная работа. Для этого есть подходящая детская площадка, и на ней укрепляются деревья.Чистый сюжет выровнен. Одновременно сметает песок и щебень.

Под опоры навесов утоплены. И на этом этапе стоит продумать прокладку кабеля для источников освещения. Выбирается определенный шаг макета. Это зависит от степени тяжести кровли и каркаса.

В подготовленные котлованы, стойки опускают бетонную смесь. Поляки выставляются по уровням.

Важная информация! Если рядом расположены грунтовые воды Концы колонн необходимо дополнительно гидрировать.Металлические опоры предварительно обрабатывают грунтовкой.

Как сделать навес из поликарбоната, прикрепленный к дому: фото и этапы монтажа

Через 12-15 дней после полной заливки бетона можно приступать к монтажу конструкции. Кронштейны монтируются на стене, а затем поверх поперечной балки.

Создание ящика

Выполненная обвязка сверху. Торцевые части стоек соединяются при помощи поперечной балки и между собой.При этом используются профили, уложенные параллельно. Металлическая каркасная система сваривается между собой, а деревянный стягивается стальными уголками.

Места сварки очищены, обработаны грунтовкой и краской. Стропила монтируют в поперечные детали с шагом 600 мм. К несущей балке конструкция крепится с помощью стальных уголков. Светильник укладывается на стропила и монтируется самозатяжными анкерами.

Крепление на крышу

Листы кровли нарезаются по размеру.Затем прикрепите к обрешетке. Предварительно в поликарбонате проделываются отверстия под саморез.

Для облегчения удаления воды ячейки должны быть направлены вниз. Работая с пластиком, не забывайте оставлять промежутки между ними. Размеры отверстий следует делать с запасом 2-3 мм. Есть некоторые особенности монтажа кровли из других материалов.

Ручьи можно использовать для деревянных брусков. Со временем в материале могут появиться трещины, что снизит жесткость конструкции.После монтажа балок устанавливаются поперечные доски, и фиксируется металлочерепица. Монтаж этого материала производится из нижних листов. При этом следует учитывать, что к низу обязательно должна быть кулиса верхних листов.

Обновлено: 26.06.2020

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

чертежей металлических навесов | Ресурсы по дизайну навеса

Ресурсы, необходимые для гарантированного успеха

Для наших инженеров работа — это больше, чем визуализация или даже мастерство.Чтобы правильно оценить проект, определить подходящие материалы и выбрать лучшую систему, вам нужны точные спецификации. Вам нужно будет увидеть, как выбранная вами система навесов функционирует по отношению к остальной архитектуре здания. Вашему проекту нужен индивидуальный дизайн? Подходит ли сборная конструкция вашим потребностям? Какой материал лучше всего подходит для климата и использования вашей конструкции? Это все вопросы, на которые вы захотите ответить, и мы хотим помочь вам сделать правильный выбор для ваших клиентов и вашего проекта.

Чтобы заполнить эти пробелы, Mitchell Metals предоставляет все ресурсы, необходимые для фазы исследования и предварительного планирования. Наши чертежи и информацию можно скачать или распечатать, чтобы они всегда были в вашем архиве с вашими материалами. Вы можете использовать их как справочную информацию для одного проекта или как отправную точку для будущих проектов.

Чертежи навеса и другие ресурсы

В этом разделе нашего веб-сайта вы найдете ресурсы, которые вам понадобятся, чтобы ответить на ваши вопросы оценки и проектирования в следующих областях.

Соответствующие нормы и стандарты. Одним из важных аспектов любого проекта является соответствие материалов и конструкции требованиям строительных норм для вашего района. Меньше всего ваша команда хочет тратить время и деньги на планирование проекта, для начала которого вы не можете получить разрешение на строительство, потому что конструкция не соответствует их конкретным требованиям. Любой в строительной отрасли знает, что эти требования могут различаться в зависимости от области. Поскольку некоторые строительные нормы и правила различаются, у инженеров и подрядчиков часто возникают вопросы о том, насколько хорошо система навеса соответствует требованиям.В Mitchell Metals мы собрали всю необходимую информацию IBC и ASCE, относящуюся к алюминиевым навесам и пешеходным дорожкам.
Материалы навеса. Материалы, которые вы используете для строительства, являются наиболее неотъемлемой частью процесса. Мы включили целый раздел, в котором подробно описаны точные характеристики каждой части системы купола. Если у вас есть дополнительные вопросы, наши эксперты будут рады обсудить с вами различные варианты и правильные варианты для текущего проекта.
Опоры. Опоры являются важной частью дизайна и могут повлиять на все, от эстетики здания до функции навеса. Мы создали подробный ресурс, чтобы предоставить нашим инженерам всю информацию, необходимую им для принятия обоснованных решений, наилучшим образом отвечающих их проектным потребностям.
Алюминий. Есть несколько вариантов отделки для вашего проекта. Одним из решающих факторов будет износ. Различные варианты отделки обеспечивают лучший износ в зависимости от погодных условий, что может быть проблемой в зависимости от местоположения.Мы собрали полный ресурс с подробным описанием преимуществ и недостатков различных вариантов отделки, чтобы вы имели наиболее полные знания для принятия обоснованного решения.

Свяжитесь с Mitchell Metals для получения дополнительной информации о чертежах навеса

Если вы инженер или архитектор, не стесняйтесь просматривать наш сайт и загружать любую информацию о дизайне навесов для собственного использования. Если у вас есть какие-либо вопросы о наших разработках или вы хотите обсудить свой проект, пожалуйста, свяжитесь с нами для получения дополнительной информации.

Навес из листового металла

в SolidWorks

Листовой металл Учебное пособие по моделированию навеса для грузовиков.

Перейти к Лист Металлический и щелкните Базовый фланец / выступ из вкладки Листовой металл:

Перейти к Передняя Самолет

Перейти к Инструменты >> Сущности эскиза >> Линия

Проведите линию из начало координат горизонтально влево, а затем наклонено вниз

Продолжить линию наклон вниз влево

Перейти к Инструменты >> Эскизные объекты >> Центральная линия

Провести осевую линию от исходной точки вертикально вниз

Перейти к Инструменты >> Размеры >> Smart

Щелкните по горизонтальная линия и задайте размер по горизонтали 5500 мм

Щелкните горизонтальную линию и нижнюю точку и задайте размер по вертикали 950 мм

Щелкните горизонтальную линию и вторую последнюю точку и задайте размер по вертикали 450 мм

Щелкните по центральной линии и нижнюю точку и задайте размер по вертикали 900 мм

Щелкните по горизонтали линия и первая наклонная линия и присвоить размер 125 ° градусов

Перейти к Инструменты >> Эскизные объекты >> Зеркало

Выделите эскиз

Щелкните по галочка, когда вы закончите

Назначьте длину 2200 мм с направлением средней плоскости

Назначить лист параметры металла 3мм

Назначить изгиб радиус 3 мм

Щелкните по галочка, когда вы закончите

Сделайте кромочный фланец:

Перейти к Лист Металлический и щелкните Кромочный фланец от выступа из листового металла

Нажмите вверху передний край навеса

Назначьте угол до 90⁰ градусов

Назначить оба внешние углы Совпадают с 2 внешними углами тела на фланце редактирования Профиль

Убедитесь, что положение фланца согнуты наружу для листового металла

Нажмите на галочку, когда закончите

Создайте 2D-эскиз на обратной стороне новой Фланец:

Щелкните правой кнопкой мыши Поверхность и щелкните значок Sketch

Перейти к Инструменты >> Эскизные объекты >> Конвертировать объекты

Нажмите на все внешние линии тела слева, а также вертикальные и горизонтальные линии фланец

Перейти к Инструменты >> Объекты эскиза >> Обрезать объекты

Обрезать 2 линии что торчит из закрытого скетча

Перейти к Инструменты >> Эскизные объекты >> Зеркало

Выделите эскиз

Сделайте выдавливание:

Перейти к Вставить >> Cut >> Extrude или щелкните Extrude Cut из элемента Вкладка

Перейдите в Property Manager> Вырезать выдавливание> Сквозь Все / 10мм

Щелкните по галочка, когда вы закончите

Создайте 2D-эскиз на лицевой стороне нового Фланец:

Щелкните правой кнопкой мыши Поверхность и щелкните значок Sketch

Перейти к Инструменты >> Сущности эскиза >> Линия

Нарисуйте горизонталь линия над нижним краем и наклон вверх влево

Продолжить линию горизонтально влево и назад туда, откуда оно началось

Перейти к Инструменты >> Размеры >> Smart

Щелкните по начало координат и нижнюю левую точку и назначьте размер по горизонтали 550 мм

Нажмите внизу горизонтальная линия и задайте размер по горизонтали 1100 мм

Щелкните начало координат и нижнюю горизонтальную линию и присвоить размер по вертикали 650мм

Нажмите вверху горизонтальная линия и задайте размер по горизонтали 650 мм

Щелкните вверху и нижнюю горизонтальную линию и задайте размер по вертикали 400 мм

Назначьте 2 перекоса линии делают равным

Перейти к Инструменты >> Сущности эскиза >> Сопряжение эскиза

Выделите весь набросок и присвоить радиус 60мм

Сделайте выдавливание через листовой металл:

Перейти к Вставить >> Cut >> Extrude или щелкните Extrude Cut из элемента Вкладка

Перейдите к Property Manager> Cut Extrude> Направление 1

Выберите опцию Blind и назначьте вытягивание длина 1мм

Щелкните по галочка, когда вы закончите

Создайте 2D-эскиз на верхней грани скоса тела:

Щелкните правой кнопкой мыши Поверхность и щелкните значок Sketch

Перейти к Инструменты >> Объекты эскиза >> Угловой прямоугольник

Нарисуйте прямоугольник слева от начала координат на этой грани

Перейти к Инструменты >> Эскизные объекты >> Центральная линия

Провести осевую линию от исходной точки вертикально вниз

Перейти к Инструменты >> Размеры >> Smart

Щелкните вправо вертикальную линию и осевую линию и задайте размер по горизонтали 225 мм

Нажмите внизу горизонтальная линия и задайте размер по горизонтали 550 мм

Щелкните вертикальную линии и задайте размер по вертикали 225 мм

Щелкните начало координат и верхнюю горизонтальную линию и задайте размер по вертикали 500 мм

Перейти к Инструменты >> Сущности эскиза >> Сопряжение эскиза

Выделите весь набросок и присвоить радиус 20мм

Перейти к Инструменты >> Эскизные объекты >> Зеркало

Выделите эскиз

Сделайте выдавливание:

Перейти к Вставить >> Cut >> Extrude или щелкните Extrude Cut из элемента Вкладка

Перейдите к Property Manager> Cut Extrude> Направление 1

Выберите опцию Blind и назначьте вытягивание длина 5мм

Щелкните по галочка, когда вы закончите

Сделайте зеркало:

Перейти к Вставить >> Функция >> Зеркало или щелкните Зеркало на вкладке функций

Используйте правую плоскость в качестве оси для зеркала

Перейдите в «Диспетчер свойств »> «Элементы для зеркального отражения»> Нажмите на новый Cut Extrude

Щелкните по галочка, когда вы закончите

Сделайте кромочный фланец:

Перейти к Лист Металлический и нажмите Кромочный фланец от выступа из листового металла

Нажмите на все 5 внешние края в задней части козырька

Назначить изгиб радиус 3 мм

Назначьте угол до 90⁰ градусов

Назначьте длину с 100 мм

Щелкните по галочка, когда вы закончите

Создайте 2D-эскиз на грани нового фланца:

Щелкните правой кнопкой мыши Поверхность и щелкните значок Sketch

Перейти к Инструменты >> Сущности эскиза >> Круг

Нарисуйте 4 круга на фланец слева от исходной точки

Назначить все круги Сделать равным

Перейти к Инструменты >> Размеры >> Smart

Щелкните по обведите и назначьте диаметр 30мм

Щелкните начало координат и первый круг и назначьте размер по горизонтали 300 мм

Щелкните начало координат и второй круг и назначьте размер по горизонтали 600 мм

Щелкните начало координат и третий круг и назначьте размер по горизонтали 750 мм

Щелкните начало координат и последний кружок и присваиваем размер по горизонтали 850мм

Щелкните начало координат и первый круг и присваиваем размер по вертикали 50мм

Щелкните начало координат и второй круг и назначьте размер по вертикали 150 мм

Щелкните начало координат и третий круг и присваиваем размер по вертикали 360мм

Щелкните начало координат и последний круг и присваиваем размер по вертикали 880мм

Перейти к Инструменты >> Эскизные объекты >> Центральная линия

Провести осевую линию от исходной точки вертикально вниз

Перейти к Инструменты >> Эскизные объекты >> Зеркало

Выделите эскиз

Сделайте выдавливание:

Перейти к Вставить >> Cut >> Extrude или щелкните Extrude Cut из элемента Вкладка

Перейдите к Property Manager> Cut Extrude> Направление 1

Выберите опцию Blind и назначьте вытягивание длина 5мм

Щелкните по галочка, когда вы закончите

Создайте 2D-эскиз на верхней грани тела из листового металла:

Щелкните правой кнопкой мыши Поверхность и щелкните значок Sketch

Перейти к Инструменты >> Объекты эскиза >> Угловой прямоугольник

Нарисуйте 2 прямоугольника на лицевой стороне слева от исходной точки

Перейти к Инструменты >> Эскизные объекты >> Центральная линия

Провести осевую линию от исходной точки вертикально вниз

Назначить 2 верхних горизонтальные линии сделать равными и коллинеарными

Назначьте 2 вертикальные линии равны

Назначьте 2 нижние горизонтальные линии Collinear

Перейти к Инструменты >> Размеры >> Smart

Щелкните горизонтальная линия и задайте размер по горизонтали 80 мм

Нажмите 2 вертикальные линии между прямоугольниками и размер по горизонтали 150 мм

Щелкните левую вертикальную линию левого прямоугольника и осевую линию и задайте размер по горизонтали 450 мм

Нажмите вверху горизонтальная линия и начало координат и присвоить размер по вертикали 1000 мм

Щелкните вертикальную линии и задайте размер по вертикали 2000 мм

Перейти к Инструменты >> Эскизные объекты >> Зеркало

Выделите эскиз

Сделайте выдавливание:

Перейти к Вставить >> Cut >> Extrude или щелкните Extrude Cut из элемента Вкладка

Перейдите к Property Manager> Cut Extrude> Направление 1

Выберите опцию Blind и назначьте вытягивание длина 1мм

Щелкните по галочка, когда вы закончите

Создайте 2D-эскиз на нижней грани скоса тела из листового металла:

Щелкните правой кнопкой мыши Поверхность и щелкните значок Sketch

Перейти к Инструменты >> Эскизные объекты >> Центральная линия

Провести осевую линию по горизонтали над нижним краем

Перейти к Инструменты >> Размеры >> Smart

Щелкните осевая линия и задайте размер по горизонтали 1600 мм

Щелкните по центральной линии и начало координат и задайте размер по вертикали 850 мм

Щелкните влево точку осевой линии и исходной точки и задайте размер по горизонтали 800 мм

Перейти к Инструменты >> Эскизные объекты >> Текст

Щелкните центральная линия и текст SOLIDWORKSTUTORIALS.NET

Назначить шрифт 300 очков

Сделайте выдавливание:

Перейти к Вставить >> Cut >> Extrude или щелкните Extrude Cut из элемента Вкладка

Перейдите к Property Manager> Cut Extrude> Направление 1

Выберите опцию Blind и назначьте вытягивание длина 1мм

Щелкните по галочка, когда вы закончите

Если вам нравится этот учебник для навеса из листового металла, то, пожалуйста, ознакомьтесь с нашим предыдущим учебным пособием по Handtruck.

Профили из нержавеющей стали для навесов, витрин и ландшафтов

Выбор нержавеющей стали для изготовления навесов, витрин и ландшафтов дает множество преимуществ. Это идеальный металл для использования в ситуациях, когда опасно воздействие погодных условий. Давайте посмотрим на некоторые из этих преимуществ.

Навесы

При проектировании входных навесов архитекторы и инженеры ищут инновационные конструкции, которые эстетически привлекательны, прочны, долговечны и способны противостоять суровым погодным условиям.Конструкционная сталь с открытыми архитектурными элементами (AESS) — один из элементов материала, который становится все более популярным для навесов. Он доступен в нескольких стандартных формах и нестандартных профилях, а также в различных сплавах нержавеющей стали, таких как дуплексная нержавеющая сталь.
Прецизионные сплавленные с помощью лазера компоненты, производимые компанией Stainless Structurals, особенно желательны для использования в открытых конструкциях. У них чистые линии, которые придают элегантность многим архитектурным проектам. Настройка форм и профилей позволяет дизайнерам предлагать зданиям уникальные концепции, которые помогут им выделиться.Некоторые из профилей, сплавленных с помощью лазера, используемых в навесах, включают индивидуальные или стандартные балки, швеллеры, уголки, тройники и крестообразные секции.

Витрины

Благодаря передовым технологиям в области производства нержавеющей стали, архитекторы и другие профессионалы в области дизайна воодушевлены возможностями, когда речь идет о системах витрин. Для этого применения нержавеющая сталь, наплавленная лазером, является прочной, тонкой, привлекательной и устойчивой к коррозии.
Витрины — это фасадные стены с входными дверями, которые образуют вертикальные и горизонтальные обрамления с большим количеством остекления для естественного дневного света.Эти структурные системы спроектированы так, чтобы элементы не попадали в здание, но при этом выглядели легкими и открытыми. Системы витрин из нержавеющей стали делают это с узкими рамными профилями и большими пространствами остекления.
Качества, присущие нержавеющим профилям, делают их хорошим выбором для витрин. Они устойчивы к коррозии от дождя, химикатов и загрязняющих веществ. За материалом очень легко ухаживать, нужно лишь периодически его чистить или полировать, чтобы восстановить естественный вид.Наши нержавеющие секции доступны в различных вариантах отделки.

Пейзажи

Как обсуждалось выше, очевидно, что нержавеющая сталь является одним из лучших продуктов для использования в ситуациях, когда материал подвергается воздействию элементов. Помимо навесов и витрин, нержавеющая сталь широко используется в ландшафтах. Архитекторы часто предпочитают использовать нержавеющую сталь, а не другие металлы из-за ее коррозионной стойкости, низких эксплуатационных расходов, эстетических качеств и легкости, что упрощает транспортировку и установку.
Нержавеющая сталь не ржавеет и не обесцвечивается. Сплавы из нержавеющей стали содержат естественное покрытие, предотвращающее окисление. Возможны элементы ландшафта, контактирующие с землей, прямыми солнечными лучами и влагой. Материал прекрасно сочетается с кладкой, создавая красивые пейзажи.
Нержавеющая сталь хороша тем, что ее можно прикрепить к бетону или положить в землю, не беспокоясь о том, что она будет разъедать или разъедать. Это одна из причин, по которой дизайнерам нравится работать с ним в проектах экстерьера.Он также довольно хорошо сохраняет свои отделочные свойства при минимальном уходе.
Есть так много способов использовать открытую нержавеющую сталь в ландшафте:

Подробнее о нержавеющих конструкциях

Посетите наш веб-сайт, чтобы получить дополнительную информацию о нас и наших глобальных услугах , а также о наших производственных процессах и доступных формах и профилях. Не стесняйтесь обращаться к нам напрямую, чтобы обсудить потребности вашего конкретного проекта.

Наш объект — Pierre Construction

PCG имеет современное производство металла площадью 20 000 квадратных футов, чтобы удовлетворить наши потребности в росте и идти в ногу с потребностями наших клиентов.Имея полностью укомплектованный магазин, мы можем сделать все, от разрушения простой части оклада до изготовления самых нестандартных проектов, которые только можно вообразить. Компания Pierre Construction недавно добавила в свой арсенал торгового оборудования второй автоматический тормоз Roper Whitney. С добавлением этой машины на базе Windows с сенсорным экраном, PCG может производить в два раза больше индивидуальной прошивки и обрезки для вашего проекта.

Pierre Construction Group владеет 3 портативными профилегибочными машинами для производства металлических кровельных панелей со стоячим фальцем.С помощью этого оборудования мы можем производить прокатку наших панелей в рулонах, чтобы сократить время выполнения заказа, и производить более длинные панели для удовлетворения потребностей более крупных проектов.

PCG’s недавно увеличила мощность сварки вдвое! Теперь, имея 2 сварочных аппарата, мы можем быть уверены, что быстро и точно сварим ваш металлический или тканевый каркас навеса, индивидуальный алюминиевый входной навес, стальные кронштейны, выносные опоры или другие нестандартные проекты.

Выставочный зал — Приходите посмотреть все различные профили кровельных панелей, которые PCG имеет опыт в установке.У нас также есть цветные таблицы и образцы металлов, которые помогут в процессе подачи заявки.

Одной из лучших особенностей помещения PCG является демонстрационный зал 500SF. В этой единственной в своем роде комнате https://xenicaltab.com представлены образцы большинства устанавливаемых нами продуктов в натуральную величину. Приглашаем всех архитекторов, владельцев, генеральных директоров и разработчиков зайти и увидеть все, что Pierre Construction Group может сделать для успеха вашего проекта!

В дополнение к образцам кровельных панелей в нашем выставочном зале есть стенды с деталями фальцев.На этих дисплеях визуально отображается композиция таких деталей металлической крыши, как конек конька, гидроизоляция ендовы, деталь желоба и планка граблей.

Компания PCG выставила в выставочном зале металлические и тканевые навесы, изготовленные на заказ. Хотя показаны два стандартных размера, мы можем сварить и накрыть навесы любой формы и размера в соответствии с требованиями вашего проекта.

PCG также специализируется на изготовлении и установке навесов для док-станций. С 3 основными профилями навеса и более чем 25 цветами на выбор вы можете быть уверены, что мы сможем удовлетворить ваши потребности в навесе док-станции.

Помимо навесов для причалов, компания Pierre Construction также занимается изготовлением навесов для розничной торговли. При таком разнообразии видов и типов навесов обязательно свяжитесь с одним из наших опытных менеджеров проектов и позвольте ему помочь спроектировать навес специально для вашего проекта.

Есть проект с металлическими стеновыми панелями? В выставочном зале Pierre Construction представлены самые популярные профили стеновых панелей, а монтажные бригады готовы выполнить работы.

Чертежи навесов из металлопрофиля: односкатный металлический, как построить из профиля, чертежи, как сделать навес из металла

односкатный металлический, как построить из профиля, чертежи, как сделать навес из металла

Преимущества и недостатки металлопрофиля

Разновидности навесов из металлического профиля

Строительство навеса своими руками

Определение места строительства

Подготовка участка

Монтаж опорных стоек и обрешетки

Устройство крыши

Как построить односкатный навес — советы специалистов

Крыша Дома

Крыша Дома

из профильной трубы и профнастила, чертежи, навес примыкающий к дому своими руками

Особенности

Какими бывают навесы?

Подбор и подготовка места

Инструменты и материалы

Этапы изготовления своими руками

Фундамент

Монтаж каркаса

Обшивка крыши

Металлический навес своими руками — как сделать (+схемы, фото)

Особенности конструкции и разнообразие ее видов

Подготовительные работы

Подготовка площадки

Установка опор

Возведение крыши

Видео

Фото

Схемы

виды и фото конструкций, чертеж, видео урок по изготовлению своими руками

Виды и преимущества навесов из металлопрофиля

Разновидности навесов из металлопрофиля: фото, советы по выбору

Как изготовить навес своими руками

Выбор и подготовка места строительства

Установка опор и обрешетки

Монтаж крыши

Несколько полезных советов

односкатный навес из металлопрофиля своими руками: чертежи, фото, видео

Односкатный навес: особенности, достоинства

Изготовление конструкции своими руками

Проведение расчетов и подготовка материалов

Сборка и монтаж конструкции

Как построить навес своими руками: видео

Детали и дизайн навеса | Чертежи САПР навеса

Ресурсы для строительства металлических навесов

Чертежи САПР, доступные для загрузки

дизайн, материалы, инструкции по производству Производство металлоконструкций

Подготовка к строительству Строительство

Примерная расчетная трубка Sports

Элементы навеса из профильных изделий

Характеристики трубной профильной продукции

Расчет стоимости навесных стеллажей

Фермы как элементы каркаса

Строительство Строительство

Выбор материалов и подготовка инструмента

Общие характеристики металлических навесов

Область применения

Конструктив

Достоинства и недостатки металлических навесов

Материалы

Дополнительный технический вопрос — проекты, схемы, чертежи, расчеты

Опора

Ферма.

Требования к материалам и креплению

Как сделать металлический навес своими руками — Поэтапная инструкция

Фундамент

Как приготовить ферму для навеса

Обработка

Как крепить поликарбонат к металлическому каркасу

Металлические фермы для навесов

Как выбрать материал и правильно его охладить

Способы соединения профилей

Как рассчитать металлическую ферму на пропил из профильной трубы

Как сделать ферму из поликарбоната

Пример расчета металлической фермы из профильной трубы

Расчет арочной фермы

Выбор места для строительства

Выбор материала

Расчет площади и прокладки коммуникаций
