Чертежи печь буржуйка – Буржуйка своими руками — чертежи, описание работы и советы по изготовлению эффективных печей

этапы самостоятельного сооружения конструкции с дымоходом

Печь буржуйка в прямом смысле слова спасла от замерзания тысячи людей. Работало такое устройство безотказно, но главным недостатком оставался слишком большой расход топлива. Зато установку можно было с легкостью сделать самому.

Сейчас буржуйки вновь становятся популярными, только в качестве прибора для обогрева их в основном устанавливают на дачах, в баньках, а в современных квартирах — в основном, как элемент декора, воссоздавая стиль старины. Советуем прочитать статью об использовании буржуйки в квартире.

Современная модель безопасной буржуйки.

Современные модели имеют некоторые отличия:

  • Соблюдение требований пожарной безопасности.
  • Привлекательный внешний вид.
  • Экономичность в расходе топлива.

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

  • Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
  • Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Рекомендуем прочитать материал о топливе для буржуйки длительного горения в дополнение к данной статье.

Буржуйка длительного горения.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, как работает буржуйка из бочки и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Внешний вид патрубка дымохода

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:

  • Через открытую крышку вверху буржуйки вертикально ставится конус.
  • Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
  • Конус можно вынимать, закрывать крышку и начинать розжиг.
  • Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
  • Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
  • Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

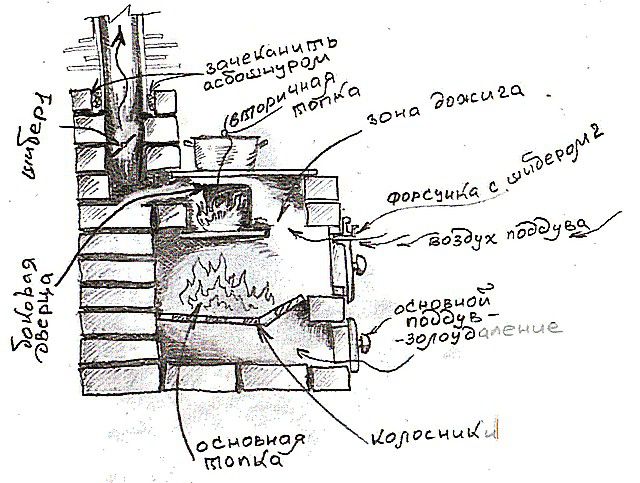

Схема печи длительного горения

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

  • инверторный сварочный аппарат;
  • шлифовальная машина, оснащенная кругами для резки по металлу;
  • дрель;
  • угольник с рулеткой;
  • другие слесарные инструменты.

Видео: печь длительного горения из бочки

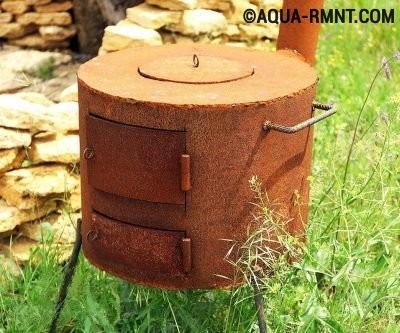

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.

Этот материал отлично дополнят следующие публикации:
  • Особенности использования дровяной буржуйки на даче
  • Буржуйка длительного горения своими руками: пошаговая инструкция

Этапы сборки

  • В нижней части большой бочки проделывается проем прямоугольной формы размером 25 на 10 см — туда впоследствии монтируется выдвижной ящик.
  • К дну бочки крепятся две направляющие из уголка, размеры которых 2,5 на 2,5 см.
  • Под внутренний диаметр емкости из металлического листа вырезается поддон толщиной 1 — 2 см. В буржуйке он станет опорой для камеры сжигания и изолирует её от зольника.
  • В центре получившегося поддона и на дне малой бочки прорезается отверстие диаметром 6 см. далее поддон приваривается или ставится на подставку из стальных опор так, чтобы расстояние от низа емкости составляло не меньше 15 см.
  • Перед окончательной сборкой следует в корпусе бочки прорезать отверстие для патрубка газохода. Чтобы можно было отслеживать и менять интенсивность горения, в патрубок встраивается заслонка с ручкой.

Схема выведения газохода для буржуйки с заслонкой и без неё. заслонка позволить настроить интенсивность горения.

  • В завершении работы маленькая емкость устанавливается внутри большой, чтобы все отверстия в них совпали.

Этапы и конструкция сборки устройства.

Совет! Топка, изготовленная из обыкновенной бочки, не будет служить долго, поэтому изготовить буржуйки длительного горения на опилках можно благодаря использованию трубы подходящего диаметра для оборудования камеры сгорания.

  • Завершающий этап сборки конструкции — это формирование конуса для загрузки топлива длиной 1,5 метра. Он может быть сделан из дерева или из металла. Независимо от материала, низ конуса должен хорошо проходить через круглое отверстие в поддоне.

Рекомендуем подробнее прочитать про добавление водяного контура в буржуйку на нашем сайте.

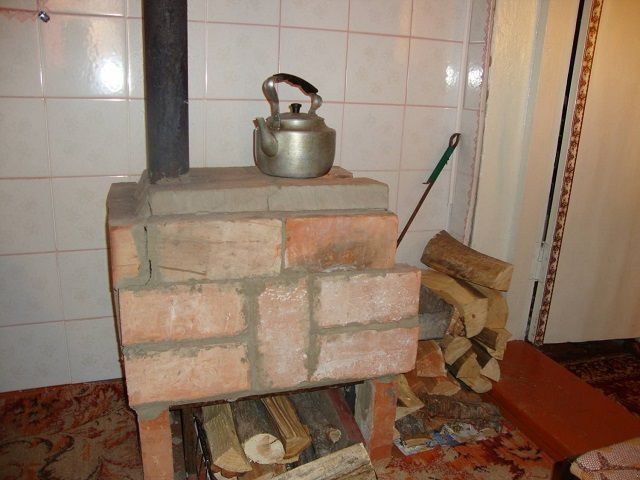

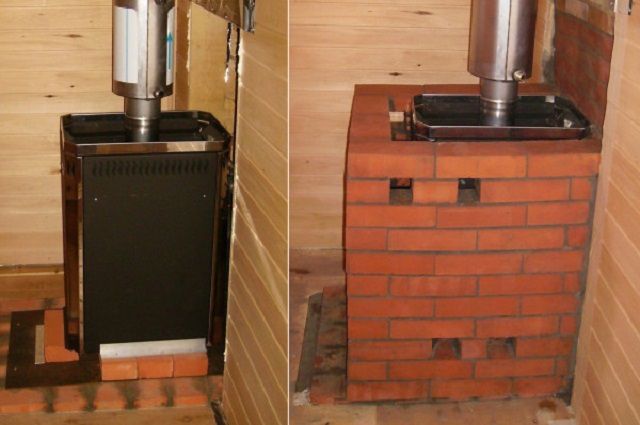

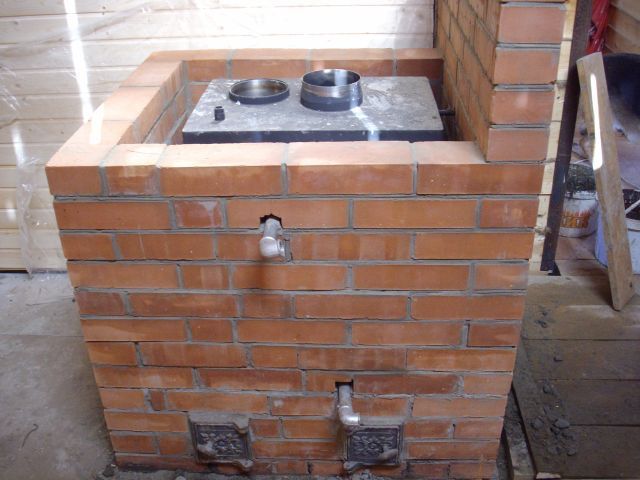

Обкладываем печку кирпичом

  • Прежде чем приступать к обкладке кирпичом, необходимо проверить прочность пола. При отсутствии фундамента на пол, изготовленный из дерева, можно установить печь массой до 800 кг при условии его хорошего состояния. Под буржуйку обязательно кладется лист металла.

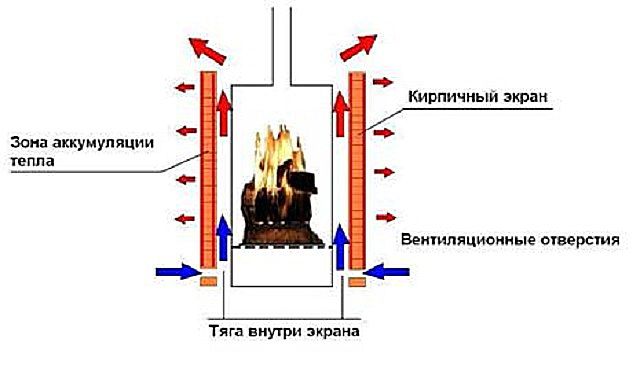

Специалисты отмечают, что металлические печи быстрее прогревают помещение

  • На стены комнаты вблизи печи крепится лист из стали, оснащенные подложкой их асбестоцемента.
  • Между кладкой печи и листом метала на стене нужно оставить просвет длиной 3 — 5 см. Во время нагревания металл раскаляется больше кирпича и расширяется, поэтому при плотном расположении печка может впоследствии разрушиться. А свободное пространство также помогает процессу конвекции воздуха.

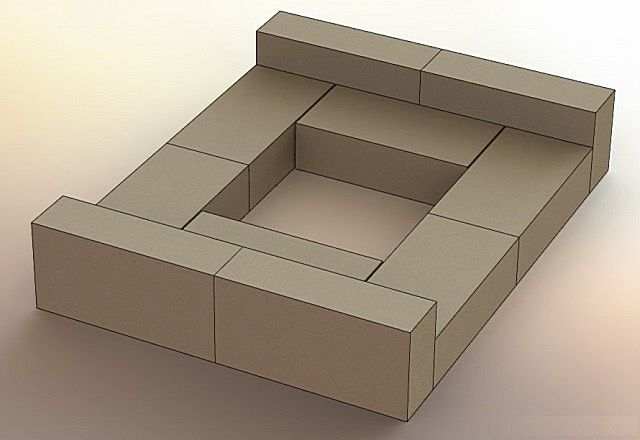

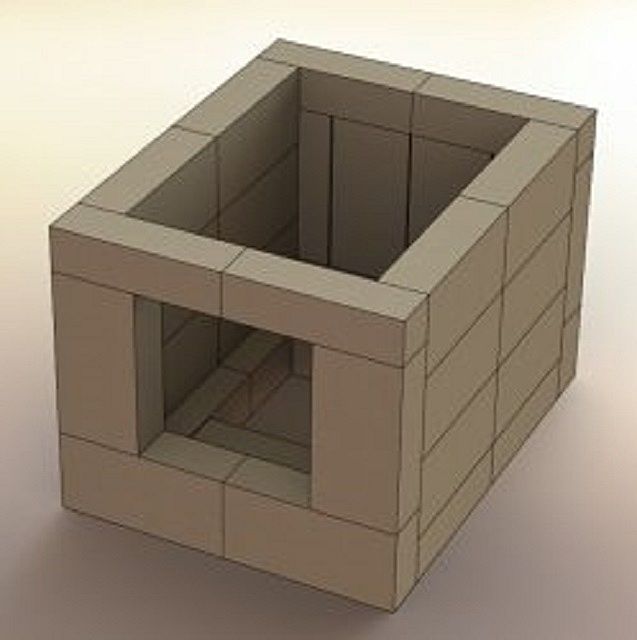

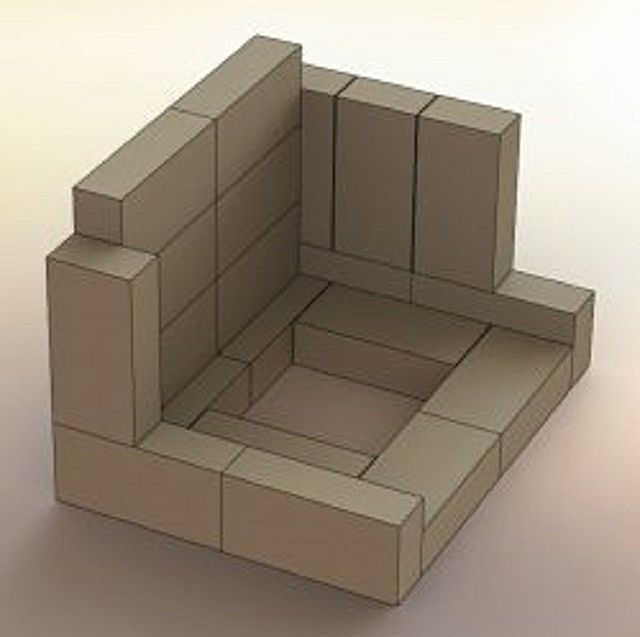

Другие ряды, кроме первого, делаются по принципу первого ряда, то есть без зазоров.

  • Непосредственно перед началом кладки проводится разметка с учетом зазора. Отмечается внешняя граница печи и первый ряд должен быть сплошным. Следующий ряд обязательно содержит по 1 — 2 отверстия в соответствии с размерами буржуйки. Другие ряды делаются по принципу первого ряда.
  • Внешняя стена устройства обкладывается для удобства использования — дверца должна плотно закрываться.
  • Над дверцей формируется уголок из металла и уже на нем располагаются верхние ряды кирпича.

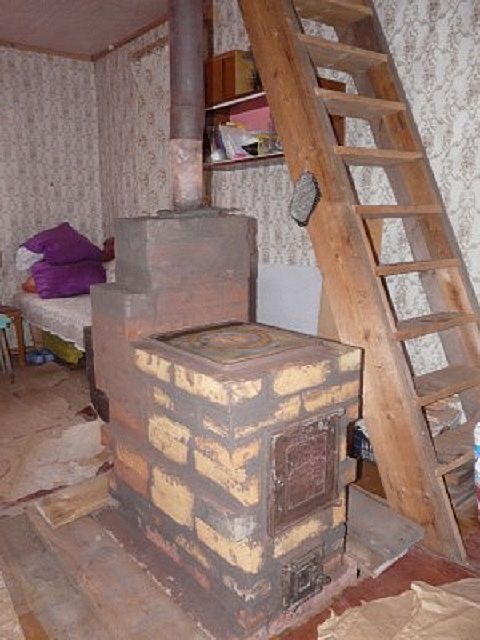

Внешняя стена буржуйки обкладывается для удобства использования — дверца должна плотно закрываться.

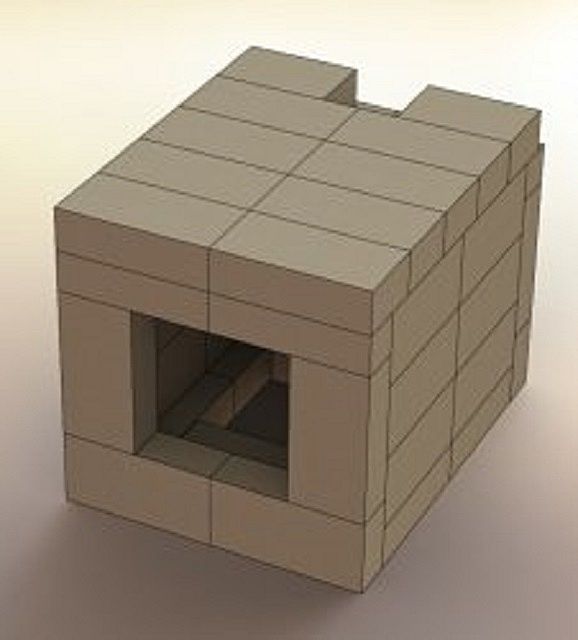

  • Верхушка буржуйки обкладывается на усмотрение хозяина, так как в плане работы она не выполняет никакой роли. Свод можно соорудить, как свод или, наоборот, сделать плоским.

Верхняя часть буржуйки сооружается в соответствии со вкусом хозяина.

Как правильно затопить печь

  • Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
  • Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.

При вертикальной закладке в топку входит больше топлива.

  • Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
  • Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
  • После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
  • После разгорания дров заслонка полностью закрывается.

После разгорания дров заслонка печи полностью закрывается.

Примечание! Буржуйка длительного горения при правильной эксплуатации может работать без добавления топлива дольше 24 часов.

Советы для правильного использования и ухода за устройством

  • Поставить буржуйку в жилом помещении не так-то просто, следует внимательно подойти к решению этого вопроса. Запрещено размещать печь слишком близко к стене или к другим несущим конструкциям в комнате. Важно соблюдать минимальную дистанцию в 5-7 см. Лучше всего заранее подготовить чертежи.

Запрещено размещать буржуйку слишком близко к стене.

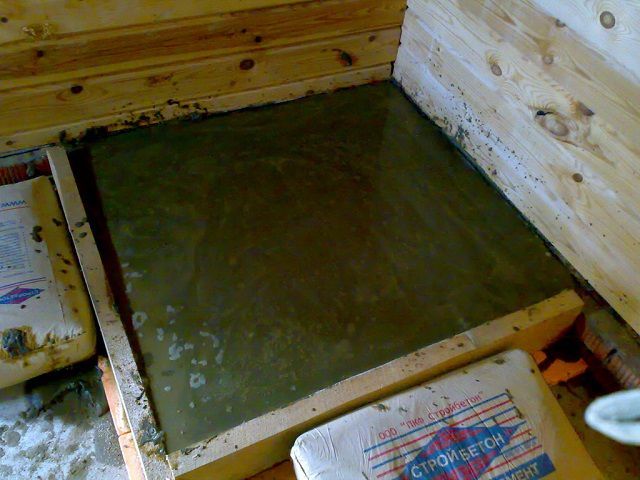

  • Перед установкой печи на полу требуется сделать укладку негорючим материалом в качестве основы под буржуйку. Данное правило пожарной безопасности поможет избежать возгорания при попадании на пол искры.
  • Поставить печь самостоятельно не слишком трудно, но потребуется разобраться со схемой и инструкциями. Мужчина сможет без труда освоить эту работу.
  • Необходимо не забывать также о правилах обращения с дымоходом. Если буржуйка работает при помощи газа, то рекомендуется применять коаксиальный способ отвода угарного газа. При условии, что топливом является уголь или дрова, следует построить дымоход вертикального направления. Коаксиальный дымоход может не справиться с большим объемом сажи, получающейся при отоплении помещения дровами или опилками.

Рекомендуем изучить обзор моделей буржуек и найти ответы на интересующие вопросы.

Если топливом является уголь или дрова, следует построить дымоход вертикального направления.

  • Современные модели способны работать на топке разных материалов. Естественно, первые печи буржуйки работали только на твердом топливе, но наличие другие энергоносителей в жизни человека сыграло свою роль и позволило сконструировать ещё более современные агрегаты. Так в соответствии со способом работы буржуйки на неё устанавливается газовые горелки или специальные элементы нагревания.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок, прекрасно подойдет для обогрева больших помещений. От мастера требуется только желание соорудить печь, время и некоторые профессиональные навыки. Буржуйка с высокой производительностью тепла всё чаще становится незаменимым средством обогрева, как на дачах, так и в квартирах.

Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

  1. Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
  2. Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

  1. Сталь.
  2. Чугун.
  3. Железо.
  4. Латунь.
  5. Алюминий.
  6. Медь.

На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Буржуйка из стали

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов

Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.

Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.

Таблица: достоинства и недостатки печки-буржуйки

Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.

Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

  1. В топку загружают дрова.
  2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
  3. В систему отопления или водоснабжения поступает горячая вода.
  4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
  5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

  1. Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи). Буржуйка с открытым теплообменником

    Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

  2. Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки. Буржуйка с витым теплобменником

    Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:

  • встроенный в печку бак с водой — ёмкостной бойлер;
  • трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
  • магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

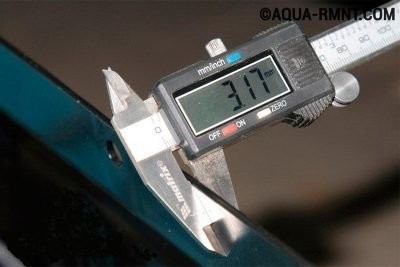

Металл для изготовления времянки

При изготовлении буржуйки используют толстостенный легированный металл

Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.

Подготовительные работы перед сборкой обогревателя

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

  1. Повесить на печь защитные экраны.
  2. Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами. Меры пожарной безопасности при установке буржуйки

    Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

  3. В стене разметить отверстие дымохода. Наметить его крепление на внешних стенах.
  4. Наметить расположение расширительного бака.
  5. Провести магистрали с водой.
  6. Выбрать модель бойлера.

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

  1. Болгарка.
  2. Электро- или газосварка.
  3. Электрическая дрель и свёрла.
  4. Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
  5. Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
  6. Уплотнитель или силикон для фитингов.
  7. Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

  1. Металлические бочки объёмом от 20 до 200 л.
  2. Автомобильные диски от 2 шт.
  3. Баллоны из-под пропана или углекислоты.
  4. Толстостенные металлические трубы диаметром от 150 до 350 мм.
  5. Металлические фляги для воды на 20, 30 или 40л. Буржуйка из газового баллона

    Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности.
Для установки печи с теплообменником высотой в 500 мм понадобится:

  1. Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
  2. Газовый баллон или баллон из-под сжатого газа.
  3. Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

  1. Обрезаем газовый баллон. Подвариваем ножки. Обрезка газового баллона

    Сначала у газового баллона необходимо срезать верхнюю часть

  2. Вырезаем отверстие для дымохода диаметром 150–210 мм.
  3. Делаем отверстия для колосника диаметром 30 мм (24–25 шт.) в нижней части баллона. Приток воздуха через топочное отделение должен соответствовать диаметру дымохода. Сверление отверстий для колосника

    В нижней части баллона делаются отверстия для удаления золы и образования тяги

  4. Металлический лист сгибаем и привариваем к нижней части или к ножкам. Так мы формируем зольник. Если помещение позволяет, можно сделать коробку для сбора золы и поставить под буржуйку. Устройство зольника

    К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

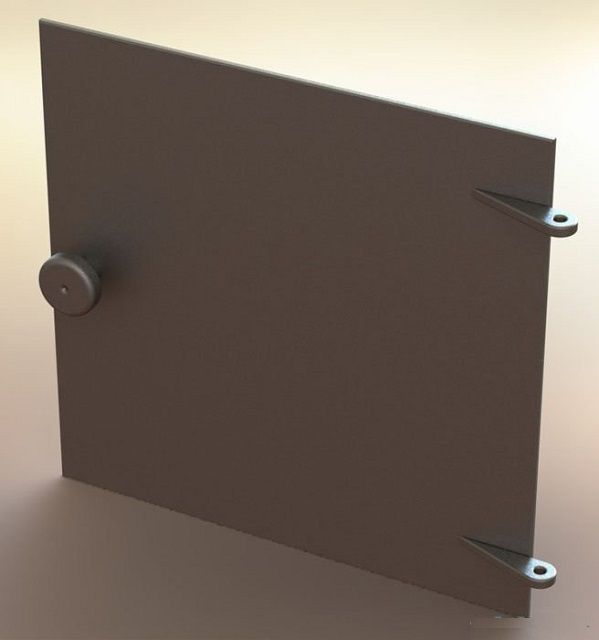

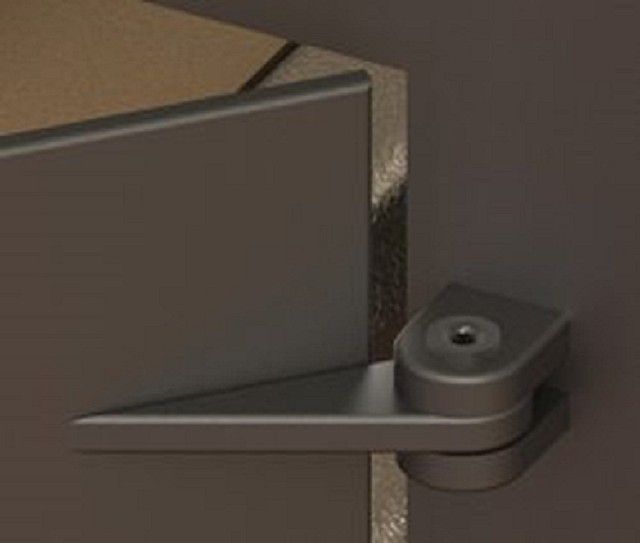

  5. Изготавливаем дверцу печки. Паяем ручку к крышке. Крепим навес. Прикрепляем крышку к топке. Дополнительного воздуховода не нужно, достаточно притока воздуха через отверстия колосника. Дверцы топки и зольника

    Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

  6. На трубу дымохода аккуратно наматываем трубку теплообменника (медь или алюминий). Чтобы он не пружинил, его стоит припаивать через один виток к дымопроводу. Для этого воспользуемся сваркой.
  7. Закончив сборку теплообменника, на концах трубок с помощью фитингов крепим переходники с кранами. На нижнем патрубке устанавливаем тройник с шарнирным краном для слива и заправки воды в теплообменник.
  8. Проводим гидравлические испытания. Следует набрать воду в получившуюся систему и провести испытания под давлением в 4–6 атмосфер. Избыточное давление позволяет испытать прочность всех узлов, соединений и проверить герметичность.
Видео: буржуйка с водяным контуром

Устройство ёмкостного теплообменника на дымоходе буржуйки

Собираем ёмкостной рекуператор, пользуясь схемой.

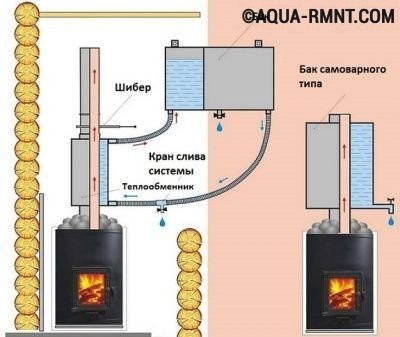

Схема водяного бака на дымоходе

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

Пошаговая сборка печки с водяной рубашкой:

  1. Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
  2. Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм). Вырезание топки и поддувала

    Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки

  3. Проделываем внутри пластин отверстия под дымоход (118 мм). В баллоне болгаркой вырезаем вверху и внизу отверстия такого же диаметра. Делаем из баллона трубу.
  4. Припаиваем к углекислотному баллону две гайки диаметром 35–50 мм. Верхнюю в 3–5 сантиметрах от одного конца. Вторую на таком же расстоянии от нижнего края.
  5. Тщательно обвариваем внешние стороны обеих гаек. Гайки для крепления труб

    В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем

  6. Привариваем к трубе расширительного бака металлические пластины.
  7. Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
  8. Вставляем дымоход в получившуюся конструкцию.
  9. Привариваем его к пластинам или к краям баллона. Обрезаем лишнее. Обрабатываем швы напильником. Готовая конструкция печи буржуйки

    На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником

  10. Заправляем систему водой, проверяем наличие утечек. Проводим гидравлические испытания, как в предыдущем случае. Рекомендуемое давление 2–4 атмосферы. Заправка системы и гидравлические испытания

    Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы

  11. Присоединяем теплообменник к водяной системе, заправляем воду, разжигаем печь.
Буржуйка с водяным контуром в бане

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи

Особенности эксплуатации печки с водяной рубашкой

  1. Желательно установить в гидросистему датчик температуры и давления.
  2. Необходимо регулировать тягу в колосниках и в дымоходе.
  3. Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.
  4. Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
  5. Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
  6. Необходимо предусмотреть место слива воды.
  7. Нельзя топить печь без воды — теплообменник может прогореть.
  8. После эксплуатации необходимо сливать воду.

Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.

Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.

Чистка и ремонт печи

При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу.
Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:

  • раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
  • после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком; Картофельные очистки

    Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи

  • использовать специальные дрова или гранулы, которые добавляются в топку во время горения. Самое известное средство — «полено Трубочист». Его сжигают вместе с дровами примерно один раз в полгода. Лучше всего класть его на горячие угли, оставшиеся после топки печи. Отличительной особенностью этого изделия является то, что оно продолжает действовать в течение двух недель после применения, постепенно размягчая сажу на стенках трубы. «Полено Трубочист»

    Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода

Основными мероприятиями по ремонту печи являются:

  1. Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
  2. Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
  3. Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.

Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.

Видео: печка-буржуйка для гаража и чистка дымохода

Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.

Буржуйка из кирпича своими руками

Буржуйка из кирпича своими руками, изготовленная для обогрева на даче или в гараже — это оптимальный вариант для таких помещений.

Буржуйка из кирпича своими рукамиБуржуйка из кирпича своими руками

Обычно в подобных условиях используют небольшие металлические печки-буржуйки, так как они компактны и удобны. Однако, у них есть один существенный недостаток — они очень быстро нагреваются, но и также стремительно остывают. Поэтому в них постоянно необходимо в течение дня поддерживать огонь, а это значит, что нужно заготавливать большой запас топлива.

Умельцы придумали, как выйти из этого положения и сохранить тепло на более длительный срок — печь будет гораздо дольше оставаться горячей, если ее сложить из кирпича или обложить кирпичом.

Есть разные варианты буржуек, при изготовлении которых используют кирпич:

— печь, полностью сложенная из кирпича;

— комбинированная буржуйка, когда нижний ее отдел кирпичный, а для верхнего приспособлен газовый баллон или металлическая труба;

— чугунная печка-буржуйка, которую обкладывают снаружи кирпичной кладкой;

— кирпичная печка, обшитая сверху металлическими листами.

Чтобы выбрать подходящий вариант для использования в дачном домике, подсобной постройке или в гараже, нужно знать, какие объемы работы предстоит выполнить, изготавливая каждый из них, и какие инструменты для этого понадобятся.

Инструменты для строительства речи-буржуйки

Для изготовления кирпичной кладки буржуйки понадобятся следующие инструменты:

  • Шпатели разной ширины.
  • Мастерок и кельма.
  • Резиновый, обычный молоток и молоточек с киркой.
  • Шлифмашинка с кругами по камню и по металлу.
  • Отвес и строительный уровень.
  • Расшивка.
  • Емкость для раствора.
  • Электродрель и насадка-миксер для замешивания раствора.
  • Кроме вышеперечисленных, для изготовления металлической части буржуйки, нужно подготовить другие инструменты — Аппарат для сварки металла и расходные материалы к нему, все необходимое оснащение сварщика – металлические щётки, молоток-секач и т.п. Хорошо, если в хозяйстве есть оборудование для резки металла – это упростит задачу с заготовками.

Для изготовления каждого из вариантов печи понадобится свой перечень материалов, в зависимости от формы буржуйки, конструкции и ее размера.

Буржуйка из кирпича

Кирпичная буржуйка не относится к работам высшей категории сложностиКирпичная буржуйка не относится к работам высшей категории сложности

Любая буржуйка должна иметь небольшой размер — в этом-то и состоит ее основное преимущество перед массивными строениями, для которых не всегда может найтись место в небольших помещениях. Буржуйка, сложенная из кирпича — это обычная печка, только имеющая очень компактный размер. Как и любое отопительное сооружение, кирпичная буржуйка может иметь разные конструкции и служить только для обогрева помещения или же включать в себя еще и варочную функцию. Последняя будет не лишней как для дачного домика, так и для гаража.

Смелый набросок мастера - на схеме, в принципе, все понятноСмелый набросок мастера — на схеме, в принципе, все понятно

Изготовление подобной печки и стоит рассмотреть, как самый оптимальный вариант.

Материалы для работы

Для возведения кирпичной буржуйки потребуются следующие материалы:

  • Красный и шамотный кирпич.
  • Колосник (чугунный готовый или самодельный из стального прута).
  • Задвижка.
  • Топливная и поддувальная дверцы.
  • Одноконфорочная варочная панель.
  • Труба для дымоотвода.
  • Гидроизоляционный материал – рубероид.
  • Асбестовый материал – удобнее всего использовать асбестовый шнур
  • Стальная проволока.
  • Стальная пластина, толщиной 4 ÷ 5 мм для отделения зоны дожига, если такая будет предусматриваться.
  • Жаростойкая строительная смесь для кладочного раствора или же глина, цемент и песок.

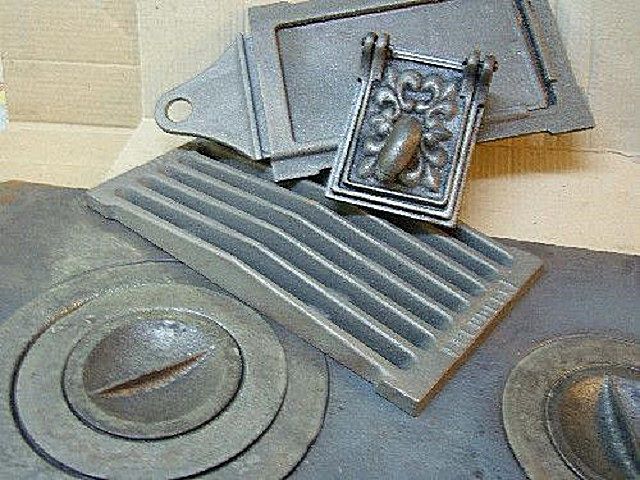

Чугунные детали можно приобрести в специальном магазинеЧугунные детали можно приобрести в специальном магазине

Когда приготовлены все материалы, можно приступать к работе. Начинается она, естественно, с подготовки основания.

Цены на огнеупорный кирпич

Огнеупорный кирпич

На что проводить кладку печи?

Любую печь нужно устанавливать на жесткую надежную основу.

Если в помещении, где будет строиться буржуйка, на полу — хорошая бетонная стяжка, то она вполне может послужить для такой печи фундаментом, так как конструкция, в принципе, небольшая и относительно не тяжелая. Если настил пола деревянный, но устроен из толстой доски, то он тоже иногда может выдержать массу печи, но лучше, конечно, обезопаситься и пойти другим путем – как указано ниже.

  • На пол, изготовленный из тонкой доски, делать кладку не рекомендуется. В этом случае, придется перед тем, как возводить печь, устроить надежный фундамент. Он должен иметь размер на 10 ÷ 12 см шире в каждую сторону, чем основание печи.
  • Для того чтобы залить фундамент придется демонтировать участок пола в том месте, где будет устанавливаться буржуйка.
  • В грунте подпола роется котлован, глубиной в 300 ÷ 350 мм, в который засыпается и утрамбовывается слой песка – его толщина должна составлять 50 ÷ 70 мм.
  • Сверху песчаной подушки засыпается щебенка средней фракции, которая тоже утрамбовывается.
  • На щебенку укладывается арматурная сетка, а затем  устраивается из досок опалубка для заливки в нее бетона. Лучше всего соорудить ее так, чтобы она поднималась выше деревянного пола на 70 ÷ 100 мм.
  • Следующим этапом в опалубку заливается грубая бетонная смесь, состоящая из цемента, щебенки и песка. После того как бетон будет залит, необходимо освободить его от воздушных внутренних пузырей — это делается «штыкованием» с помощью обычной лопаты, которой протыкается раствор в нескольких местах.
  • Поверхность фундамента разравнивается и оставляется сохнуть. Этот процесс длится от двух недель до одного месяца, в зависимости от толщины, залитой конструкции. Для равномерности созревания и во избежание пересыхания и появления трещин, ежедневно в течение первой недели, начиная со второго дня, поверхность нужно увлажнять водой.
Залитый фундамент для малогабаритной печкиЗалитый фундамент для малогабаритной печки
  • После просыхания фундамента, прежде чем выкладывать первый ряд, на его поверхность укладывается на мастику лист гидроизолирующего материала — рубероида.

Если пол кажется надежным, и принято решение возводить печь без устройства фундамента, то основу под кладку все рано нужно подготовить.

  • В этом случае на доски укладывается асбестовый лист, сверху которого настилается полиэтиленовая пленка.
  • На пленку насыпают слой песка, толщиной в 8 ÷ 10 мм, на который и будет выкладываться первый ряд печи.
Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Кладка печи
  • Раствор при выкладывании первого ряда накладывается только на торцы кирпича —  с подсыпанным снизу песком кирпич не скрепляется. Однако, для начала весь первый ряд лучше выложить насухо, чтобы определиться с его размещением и выровнять по уровню. Только после этого на торцы наносится раствор, и кирпичи скрепляются между собой.

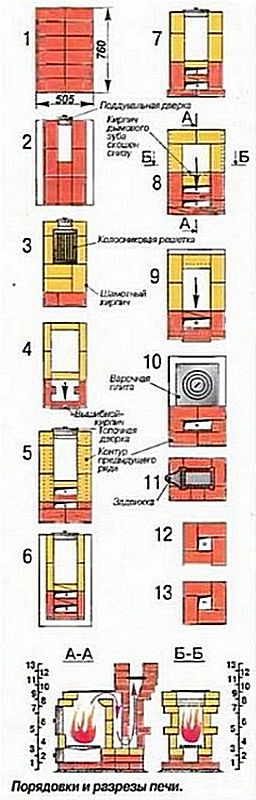

Порядовка и общая схема компактной кирпичной буржуйкиПорядовка и общая схема компактной кирпичной буржуйки
  • На втором ряду начинают монтаж дверцы поддувала. Ее устанавливают на слой густого глиняного раствора и закрепляют на проволоку, которую прикручивают к ушкам за специальные отверстия. Рекомендовано перед установкой дверцы обвернуть ее асбестовой веревкой или полоской, вырезанной из цельного листа. За дверцей формируется поддувальная камера.

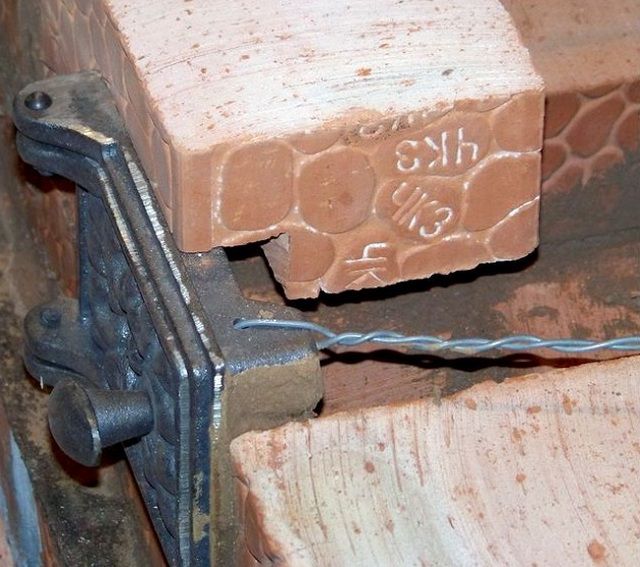

Установка дверцы поддувалаУстановка дверцы поддувала
  • На третьем ряду камера поддувала накрывается колосниковой решеткой.
На место встала колосниковая решеткаНа место встала колосниковая решетка
  • На четвертом ряду начинает формироваться камера топки и дымоотводные каналы. Кирпичи устанавливаются на торец. Внутри каналов устанавливаются подставки, на которые будет производиться кладка следующих рядов, так как должно остаться отверстие для выхода дыма. Кладка задней стенки производится без раствора.
  • Выложив четвертый ряд, над ним устанавливают дверцу топочной камеры. монтаж ведется  по типу поддувальной, и дверцу временно закрепляют также с помощью проволоки, которая фиксируется кирпичами, устанавливаемыми по бокам.
  • Пятый ряд выкладывается по схеме. Все кирпичи укладываются плашмя, кроме тех, что формируют дымоотводные каналы внутренними стенками.
  • На шестом ряду кирпич устанавливается на торец, и этот ряд является последним, когда кирпич ставят таким образом. Задняя стенка кладется кирпичами, установленными на торец в два ряда.
  • Седьмой ряд кладется согласно схеме.
  • На восьмом ряду идет перекрытие топочной дверцы кладкой из двух кирпичей сверху. В этом ряду на задней стенке устанавливается стесанный кирпич, который будет направляющим для пламени в сторону конфорки.
  • На девятом ряду на место, где будет укладываться варочная плита, помещаются асбестовые полоски, которые обеспечат герметичность между кирпичами и металлической деталью. Кладка идет, согласно схеме.
  • На десятом ряду укладывается варочная плита и начинается формирование дымоходной трубы.
  • На одиннадцатом ряду на дымоотводный канал устанавливается задвижка. Ее укладывают на асбестовые полоски и промазывают глиняным раствором.

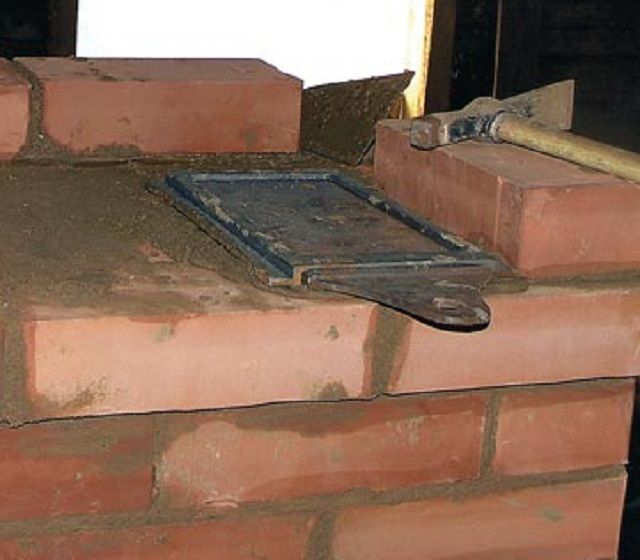

Установка задвижки на канале дымоходаУстановка задвижки на канале дымохода
  • Далее, идет кладка дымовой трубы на два ÷ три ряда, в которую затем пристыковывается металлическая труба, которая в дальнейшем выводится через стену или чердачное перекрытие и крышу. Нельзя забывать о ее жаростойкой изоляции при прохождении через горючие материалы стены или перекрытия. Изолируют трубу минеральной ватой, толщина которой должна составлять не менее 170 ÷ 200 мм.
  • Сложенная печь оставляется сохнуть, топить ее сразу не рекомендуется. Чтобы ускорить процесс просыхания, в топку рекомендуется временно установить обычную электрическую лампочку на 100 ÷ 150 Вт и оставить ее включенной.
  • Когда на чугунных закрытых дверцах прекратят оседать капли конденсата, или же такие испарения сократятся до минимума, печь можно начинать понемногу протапливать, что поможет ей высохнуть до конца. Топку для просушки нужно проводить с открытыми дверцами и задвижкой.
  • Заниматься отделкой кирпичной буржуйки торопиться не следует — нужно дать ей поработать хотя бы сезон, так как на швах могут появиться трещины, которые перед отделкой нужно будет подремонтировать.
  • Отделка поверхностей печки производится глиняным раствором. Его наносят шпателем и хорошо разравнивают. Вместо него можно использовать жаростойкие составы для печей и каминов.
  • Далее, поверхность можно побелить или же облицевать декоративной плиткой.

Очень важно правильно оформить основание печи, чтобы песок, насыпанный под нее, оставался на месте. Поэтому вокруг буржуйки на полу рекомендовано уложить кафельную плитку или же закрепить металлический лист с заходом на кладку печи. Еще одним способом закрыть песок под печью является установка вокруг этого сооружения плинтуса, желательно — керамического.

Кирпичная буржуйка, обшитая металлом

Этот вариант буржуйки изготовлен из двух основных материалов — металла и шамотного кирпича, который способен выдерживать температуры, достигающие 950 ÷ 1000 градусов. Подобная печка очень долговечна и экономна в эксплуатации, благодаря хорошо продуманной конструкции.

Эффективное решение сохранения тепла: снаружи - металл, внутри - кирпичЭффективное решение сохранения тепла: снаружи — металл, внутри — кирпич
Материалы для изготовления

Для ее изготовления потребуется приобрести следующие материалы:

  • Стальной лист, толщиной не менее 3 ÷ 4 мм.
  • Уголок стальной размером ориентировочно 40× 40×3.
  • Шамотный кирпич.
  • Колосниковую решетку.
  • Дымоходную трубу.
Подготовка металлических деталей

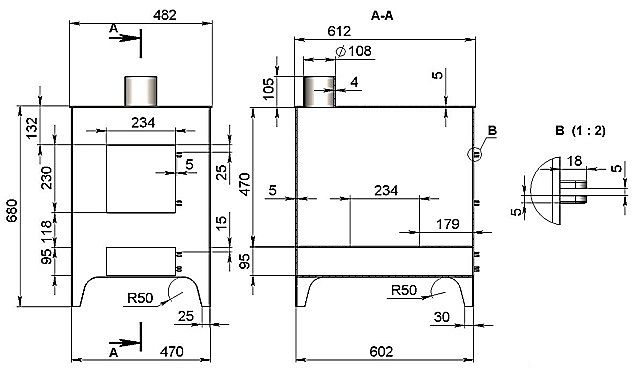

Чертеж металлической составляющей комплексной печкиЧертеж металлической составляющей комплексной печки

Опираясь на чертеж, на металлических листах вычерчиваются все детали будущей печки, а затем они вырезаются с помощью шлифмашинки, аппарата газовой или плазменной резки, сварочного аппарата. Для переноса чертежа на металл используют линейку, угольник, циркуль и портняжный мел.

На листах нужно расположить две боковые стенки, донную плоскость, верхнюю варочную панель, а также переднюю и заднюю стенки.

На передней панели размечается и вырезается топочное и поддувальное отверстие. Также на всех стенках можно сразу вырезать и форму ножек.

В верхней панели вырезается круглое отверстие для установки дымоотводной трубы.

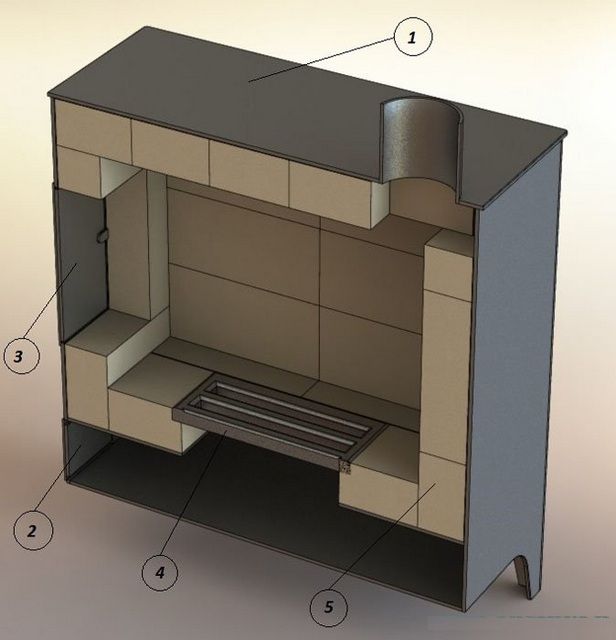

Печка в разрезе - так легче правильно понять ее устройствоПечка в разрезе — так легче правильно понять ее устройство

На данном схематическом разрезе составляющие буржуйку детали обозначены в следующем порядке:

1. — Металлический корпус.

2. — Дверца поддувала.

3. — Дверца топки.

4. — Решетка колосника.

5. — Шамотная кладка.

Монтаж буржуйки
Монтаж ведется попеременно - то сварочные, то кладочные работыМонтаж ведется попеременно — то сварочные, то кладочные работы

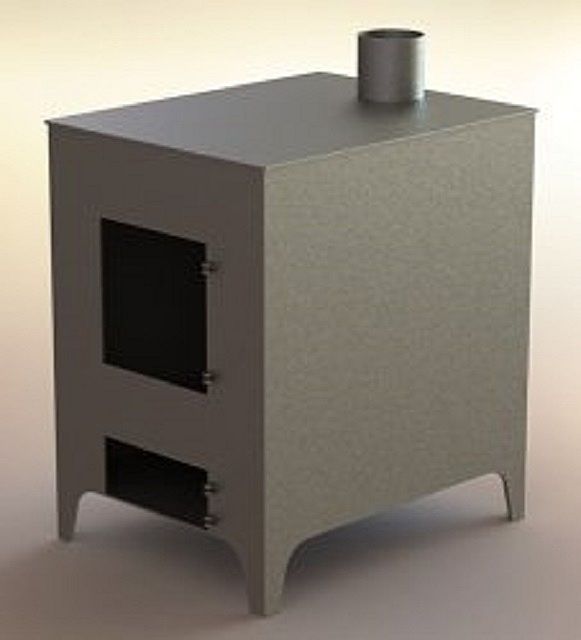

Изготовление металлического корпуса осуществляется следующим образом:

  • Изнутри производится сварка сплошным швом одной из боковых стенок с передней и задней.
  • Далее, делается разметка места, куда будет приварено дно конструкции, а затем производится сварка, также сплошным швом.
  • Когда три панели будут сварены, необходимо устроить поддерживающие элементы для кладки кирпича. Их изготавливают из металлического уголка, который приваривают к стенкам по всему внутреннему периметру корпуса, на уровне верхнего края поддувального отверстия. Две металлических полосы приваривают к уголкам, установленным на задние и передние стенки на расстоянии друг от друга, которое равно ширине колосника.
  • Следующим шагом идет переноска сваренной конструкции на подготовленный фундамент, так как впоследствии, с уложенными внутри кирпичами, перенести ее будет гораздо сложнее или даже невозможно.
  • Переставив корпус на его «штатное» место, можно приступать к кладке шамотного кирпича.

Для кладки понадобится кирпич следующих размеров:

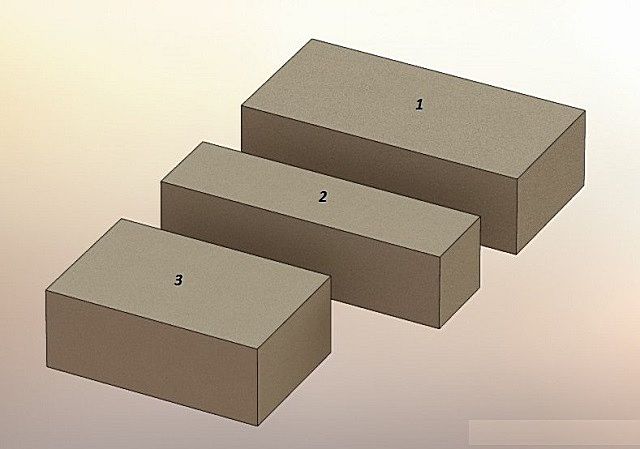

Кирпичи для внутренней кладки буржуйкиКирпичи для внутренней кладки буржуйки

1. — Цельный кирпич, имеющий размер 230 × 113 × 65 мм — 36 штук.

2. — Половина кирпича, разделенного вдоль, размером в 260 × 62 × 65 мм — 4 штуки.

3. — Половина кирпича, разделенного поперек, размером в 172 × 113 × 65 мм — 2 штуки.

  • На кирпичах, предназначенных для укладки колосника, нужно устроить в по краям пазы, и утопить их вглубь кладки настолько, чтобы колосник был установлен плотно и вровень с поверхностью топочной камеры. К сожалению, на рисунках этот момент четко не обозначен.
  • Далее, на устроенные из уголка подставки делается первый ряд кладки, он должен как бы нависать над поддувальной камерой.
Начало выполнения внутренней кладкиНачало выполнения внутренней кладки
  • Следующие действия проводятся по задней и по боковым стенкам, а на передней панели оставляется отверстие для топки. Кирпич устанавливается на торец и плашмя —  на рисунке очень хорошо видна его правильная установка.
Выкладка боковых стенок буржуйкиВыкладка боковых стенок буржуйки
  • Перед тем как производить дальнейшую кладку, в оставленный посередине квадратный проем, устанавливается колосниковая решетка.
Формируется проем под топочную дверцуФормируется проем под топочную дверцу
  • Далее, завершается выкладка кирпича стенок до верха. Чтобы кирпич жестко держался над отверстием для топки, оно перекладывается металлической полоской.
  • Затем, необходимо перекрыть верхнюю часть конструкции. Это делается с помощью десяти кирпичей, с двух их которых срезано по ¼ части. Обрезанные кирпичи укладываются в задней части конструкции — они образуют отверстие, в которое будет монтироваться дымоотводная труба. Для жесткости перекрытия под кирпичи потолка, по его середине также укладывается металлическая полоса.
Завершение кладки - полное перекрытие топочной камеры кирпичомЗавершение кладки — полное перекрытие топочной камеры кирпичом
  • Кладка должна производиться без раствора, но можно его и применить. Для этого используется жаростойкая смесь, специально предназначенная для кладки каминов и печей.
  • После того как кладка будет завершена, приваривается вторая боковая стенка и крыша печки, в которую монтируется патрубок. На него будет привариваться труба, выводимая на улицу. Наружные сварочные швы нужно сделать как можно аккуратнее.
Дверца для топки

Следующим шагом изготавливается дверца топки по приведенной ниже схеме.

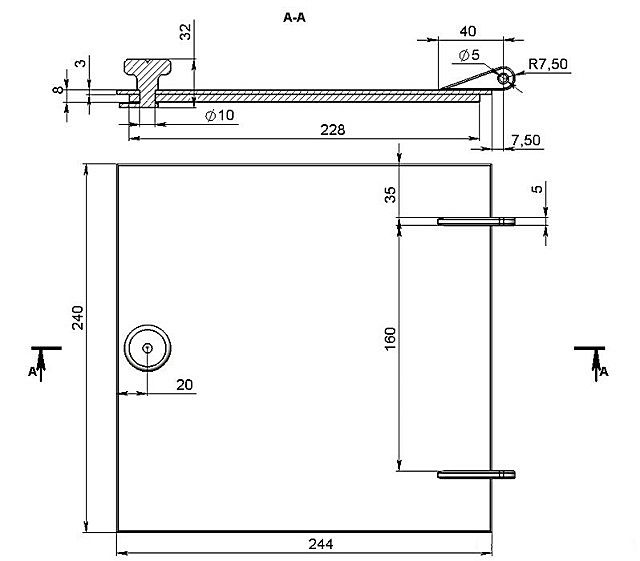

Чертеж для изготовления дверцы топкиЧертеж для изготовления дверцы топки
  • Из стальных листов вырезаются и привариваются в намеченных местах вырезанной дверцы ушки, имеющие отверстие. Эти приспособления и будут играть роль навесов.
Дверца топочной камерыДверца топочной камеры
  • С противоположной стороны к ушкам устанавливают в просверленное отверстие ручку, к которой с внутренней стороны дверцы приваривается язычок. При повороте ручки, он тоже будет поворачиваться и не позволит дверце самопроизвольно открыться.

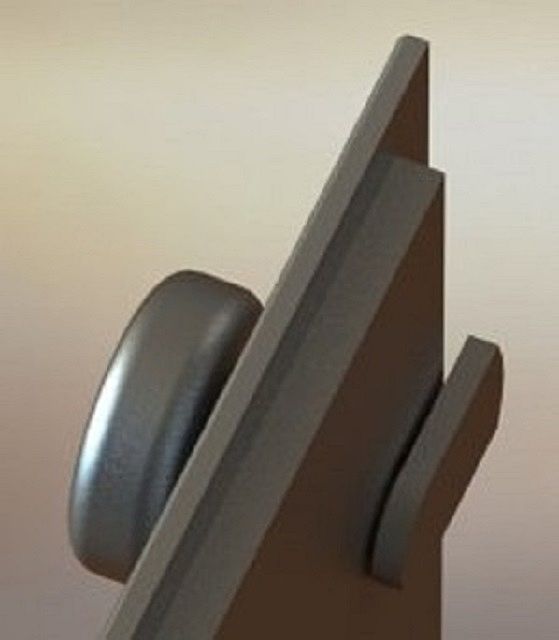

Простейший замок для закрывания дверцыПростейший замок для закрывания дверцы
  • На стенке приваривают элементы с отверстиями, которые тоже можно назвать проушинами. Между ними и будет вставляться дверное ушко. Отверстия совмещаются, и в них устанавливают крепежный штифт, который будет удерживать дверцу, но не помешает ее открыванию и закрыванию.
Подвеска дверцы на корпус печкиПодвеска дверцы на корпус печки

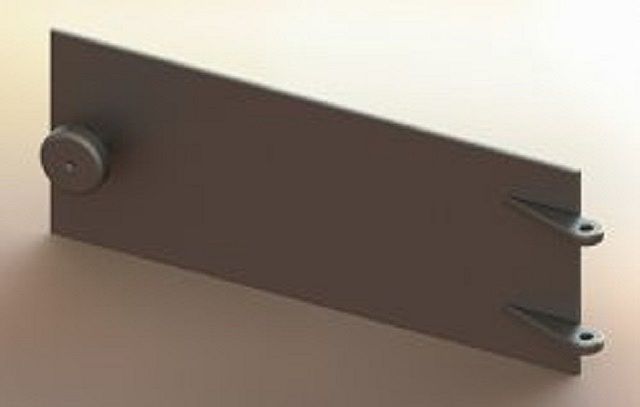

  • Таким же образом изготавливается и устанавливается поддувальная дверца. Для дверных панелей можно использовать куски металла, ранее вырезанные из передней панели, предварительно обработав их края, чтобы они смотрелись более эстетично.
Дверца зольника-поддувала отличается, в принципе, только линейными размерамиДверца зольника-поддувала отличается, в принципе, только линейными размерами

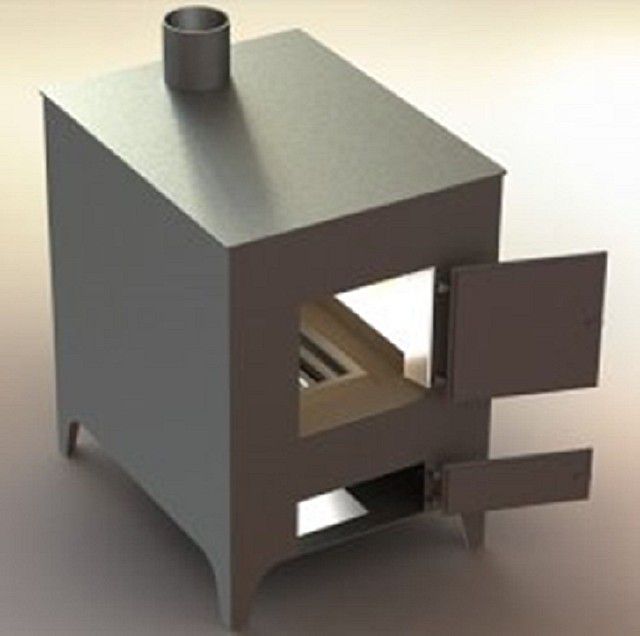

  • После того как печь-буржуйка будет готова, стоит зачистить наружные сварочные швы, а затем окрасить жаростойкой краской.

Эта конструкция буржуйки имеет ряд неоспоримых преимуществ перед другими видами этих компактных маленьких печек:

  • Она не требует большого количества топлива для обогрева помещения, так как надолго сохраняет тепло.
  • Слой из жаростойкого шамотного кирпича предохраняет металл от прогорания.
  • Компактность этой печи позволяет установить ее даже в небольшом помещении.
  • Для такой конструкции можно использовать металл разной толщины.
  • Корпус не требует отделки дорогими материалами — достаточно нанести на металл жаростойкую краску, и печь будет смотреться вполне эстетично.

Чугунная буржуйка, обложенная кирпичом

Чтобы повысить теплоотдачу и увеличить экономию топлива, обычные чугунные печи-буржуйки часто обкладывают кирпичом. Особенно актуален этот процесс для банной печи из металла, потому что, когда она раскаляется, есть риск получить очень серьезный ожог.

Еще один вариант - металлическая буржуйка, обложенная кирпичомЕще один вариант — металлическая буржуйка, обложенная кирпичом

Обкладывают кирпичом буржуйки, установленные и в других жилых помещениях, так как хорошо выполненная кладка смотрится весьма респектабельно и эстетично.

На схеме хорошо видна циркуляция воздуха вокруг чугунной печи, обложенной кирпичной кладкой. Мощный конвекционный поток горячего воздуха способствует очень быстрому прогреву всего объема помещения.

Схема создаваемых конвекционных потоковСхема создаваемых конвекционных потоков

Так как производится обкладка уже установленной печи, значит, фундамент заливать уже не придется, а это значительно облегчает работу. С раствором для кладки также не будет проблем, так как в специализированных магазинах продаются сухие смеси для изготовления жаростойких растворов, с помощью которых закрепляется кирпич. Остается только подготовить место вокруг постройки и начать работу.

Кладка кирпича вокруг металлического корпуса
  • Укладывая основной первый ряд, необходимо один кирпич к другому подгонять по уровню, так как он задаст ровность всей кладке. Лучше всего провести этот процесс вначале насухо, и при необходимости подогнать ряд до идеальной горизонтали с помощью подкладок. В качестве последних можно использовать старую керамическую плитку или другой, жесткий, негорючий и не впитывающий влагу материал.
  • Выверив сухую кладку первого ряда, можно готовить раствор и укладывать кирпичи на него, подкладывая выравнивающие элементы.
  • Первый ряд кладут вплотную к металлической поверхности. Кирпичи должны лежать не вдоль боковой стенки печи, а перпендикулярно ей. Таким образом, создается ровная жесткая основа для дальнейшей кладки — своеобразный фундамент.
  • Далее, проводится разметка по уложенному первому ряду, так как остальные ряды выкладываются не вплотную к металлической поверхности печи, а на расстоянии от 50 до 100 мм. Если не соблюсти это правило, то кирпич будет плохо прогреваться или не будет достигнуто эффекта длительного сохранения тепла, ради которого, в первую очередь, и проводится данное технологическое мероприятие.

Оптимальным считается зазор между двумя поверхностями в 50 ÷ 70 мм. Устроив его, можно гарантировано достичь поставленной цели.

Разметка проводится с помощью метровой линейки и мела. Рекомендовано вымерить нужные расстояния и вычертить то место, где будет выкладываться второй ряд.

  • Задать направление стене, сохраняя нужный зазор, можно, уложив на первый ряд вплотную к чугунному корпусу подготовленные куски кирпича, имеющие нужную ширину зазора.

Эти «калибрующие» куски кирпича укладываются на раствор, а рядом с ними начинают возводить обкладочную стенку.

  • Кирпич в стенке может устанавливаться как на торец, так и обычным образом, плашмя, на усмотрение мастера. Однако, нужно учесть, что при укладке кирпича плашмя, его понадобится в два раза больше.
  • Выполнив кладку двух рядов, на третьем необходимо оставить между кирпичами несколько отверстий для обеспечения воздушной циркуляции в зазоре между металлической и кирпичной поверхностями.
  • Производя кладку, необходимо держать под контролем вертикаль стены и горизонталь рядов, постоянно проверяя эти параметры с помощью отвеса и строительного уровня.
  • Если необходимо получить красивую аккуратную кладку, швы между рядами оформляются с помощью расшивки, но это необходимо делать сразу пока кладочный раствор не схватился. Также важно соблюдать одинаковое расстояние между рядами и кирпичами в ряду, чтобы швы получались ровными. Иногда для этой цели используются разметочные рейки, имеющие нужные параметры.
Печка до и после обкладки ее кирпичомПечка до и после обкладки ее кирпичом

Когда до окончания кладки останется два ряда, в предпоследнем из них также необходимо оставить зазоры между кирпичами в нескольких местах —  через них в комнату будет поступать тепло в процессе конвекционной циркуляции воздуха.

Сложить буржуйку из кирпича гораздо проще, нежели возвести одну из моделей массивных печей. Если имеется под рукой схема конструкции компактной буржуйки, нужный материал и необходимые инструменты, не сомневаясь можно браться за дело.

Видео: компактная кирпичная печка своим руками

+

Объемы и сложность работы при обкладке уже готовой и установленной металлической буржуйки также видятся вполне доступными даже для новичка. Главное — не торопиться и не лениться проверять выложенную стену и ряды по уровню, так как если в сторону уйдет один из рядов, дальнейшая кладка тоже не будет ровной, и большую часть работы придется переделывать.

чертежи и изготовление своими руками — Все о печи в доме

Почти в каждом фильме о войне есть кадры с горящими дровами в печке-буржуйке. Рядом греются солдаты.

Устройство буржуйки из металла

Устройство буржуйки из металла.

Простая печь в форме бочонка или прямоугольной коробки из металла в трудные времена помогла выжить людям там, где не было настоящей печи.

Труба буржуйки выводилась на улицу через форточку. Несколько березовых поленьев быстро обогревали помещение. Печь обладала большим КПД. За что ее прозвали буржуйкой, осталось тайной. Но сама печь буржуйка и поныне несет свою службу в строительных времянках, в дачных домиках в начале освоения участков.

Конструкции печей-буржуек

Подобную печку можно соорудить своими руками. Конструкции существуют как простые, так и более сложные. Самую простую печь-буржуйку для дачи, гаража, хозяйственной постройки можно сделать из куска цилиндрической стальной трубы со стенками толщиной 8-10 мм. Диаметр ее может быть около 45 см, длина — 60-80 см. У этой печки будет нерегулируемая тяга. Варианты чертежа, левая схема. Для ограничения выхода прогретого воздуха через дымоход в него вваривается пластина в виде усеченного круга. Она примерно на 2/3 перекрывает диаметр трубы.

Следующим шагом является разметка мест для установки дверок. С помощью болгарки вырезается сама дверца, к которой привариваются петли. В верхней части вырезается отверстие диаметром около 100 мм для установки в нем трубы, выполняющей функцию дымохода. В промежутке между топочной и поддувальной дверцей в стенках просверливаются отверстия, в которые ввариваются арматурные прутья диаметром 16 мм. Именно на них в дальнейшем будут укладываться дрова, сквозь прутья зола будет осыпаться в нижнее отделение.

Схема буржуйки с водонагревательным баком

Схема буржуйки с водонагревательным баком.

Это печь самой простой конструкции. На ее изготовление не требуется дорогостоящих материалов, большого количества времени. Сварщик не обязательно должен иметь высокую квалификацию. Все это плюсы, но есть и минусы. Круглая печь имеет площадь обогрева гораздо меньшую, чем печь любой другой формы. Толстые стенки прогреваются очень долго и быстро остывают. Отсутствие механизмов регулирования тяги не дает возможности выбора оптимального режима работы печи.

Умельцами разработаны схемы печей-буржуек, в которых раскаленные газы проходят более длинный путь от топки до дымовой трубы. Такая печь дольше не остывает. Она похожа на обычную буржуйку, но оборудована дополнительным теплообменником. Состоит он из нескольких полых круглых блинов, соединенных трубками. Количество таких блинов может быть от 1 до 4. На теплообменник надевается кожух из листа стали (на схеме он отсутствует). Между кожухом и элементами теплообменника засыпается крупный гравий с песком.

Чтобы увеличить КПД печки, можно соорудить своеобразную кассету, которая позволяет значительно продлить время горения дров в топке буржуйки. Кассета представляет собой герметичный цилиндр из листа стали, заполненный дровами в виде длинных поленьев. При высоте в 40 см закладка дров обеспечивает горение в течение около 4 часов. На схеме цифрами обозначены:

Схема чугунной печи-буржуйки

Схема чугунной печи-буржуйки.

  • дымоход;
  • цилиндр, сваренный из листа стали;
  • длинные поленья дров;
  • фланец для упора кассеты;
  • угли для розжига дров;
  • печь-буржуйка;
  • выходящий дым.

Сваренный цилиндр кассеты должен надежно опираться на корпус печки. Для этого служит фланец. Для удобства пользования кассетой нужно к ней приварить ручки, которых на чертеже нет. Кассета заполняется дровами, опрокидывается и устанавливается на верхнюю поверхность печки. Печка к этому времени должна быть растоплена для появления углей, которые будут поддерживать медленное горение дров в кассете. Активно горит только нижняя часть поленьев, находящаяся в топке. Верхняя часть постепенно опускается, занимая место сгоревшей части.

Такая печь тоже имеет недостатки. Для закладки новой партии дров нужно цилиндр поднять. В это время из печи начинает подниматься дым и газы. Поэтому в жилых помещениях применять такой способ отопления не рекомендуется.

Вернуться к оглавлению

Варим печку своими руками

Можно сварить буржуйку с квадратным тонкостенным корпусом и с регулируемой тягой. Оптимальные размеры буржуйки — около 45х45х80 см. Слишком большую печь из-за ее веса трудно переносить, слишком маленькая имеет такой же маленький эффект. А в печке 45х45 см можно сжигать довольно длинные дрова, места она занимает не очень много.

Толстый металл плохо нагревается, дрова сгорают впустую. Тонкий лист при нагреве и последующем остывании может потерять свою форму. Самая выгодная по всем показателям толщина материала для изготовления печи — 3-4 мм. Изделие из такого металла прекрасно прогревает воздух в помещении и не теряет форму. Чтобы сварить буржуйку, нужно приобрести:

  1. Лист стали толщиной 3 мм, размерами 1,5х2 метра.
  2. Уголок с полкой в 40 мм, толщиной стенок 4-5 мм, 7 метров.
  3. Трубу диаметром 89-102 мм — 40 см.
  4. Арматурные прутья 16 мм — 6,2 метра.
  5. Гладкий стальной стержень диаметром 8-10 мм — 50 см.
  6. Петли для дверок — 4 штуки.
  7. Сварочный аппарат.
  8. Электроды — 5 кг.

Вернуться к оглавлению

Изготовление изделия

  1. Раскроить по размеру листовой материал и уголок. Сделать это можно очень чисто и точно на металлобазе при покупке.
  2. Из уголка нужно сварить каркас печки.
  3. Приварить к уголку арматурные прутки через каждые 20 мм. Они выполняют функцию колосников.
  4. Каркас обваривают листами металла.
  5. В отрезке трубы для изготовления дымохода сверлятся 2 отверстия, диаметр которых немного больше диаметра гладкого прутка.
  6. Вырезается пятак диаметром чуть меньше внутреннего диаметра дымоходной трубы. Это будет регулировочный шибер.
  7. Пруток сгибается под прямым углом и вставляется в просверленные отверстия. Снизу к нему прикладывается и приваривается вырезанный пятак, который в обычном состоянии должен находиться в открытом положении.
  8. На корпусе аккуратно размечаются дверки. Куски металла вырезают болгаркой. Они и будут дверками.
  9. К дверкам привариваются петли и крепятся на корпусе печки.
  10. Остается сделать ручки и засовы по своему усмотрению. Зазоры в дверцах обеспечат тягу при горении дров.
  11. Можно испытывать изделие.

Существуют и очень сложные конструкции, изготовление которых своими руками требует огромных затрат денег и времени, высокой квалификации сварщика, изготовления элементов сложных форм. Описанные выше конструкции просты в изготовлении, не требуют применения дефицитных и дорогих материалов. В качестве корпуса можно использовать бочки, трубы, молочные бидоны. Зная общий принцип работы, выбрать буржуйку и сварить ее можно на любой вкус. Чертежи и внешний вид представлены.

Буржуйки своими руками: виды и чертежи

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

  1. Буржуйка на дровах - особенности / Чертежи
  2. Буржуйка из газового баллона / Чертежи
  3. Буржуйка из бочки / Чертежи
  4. Буржуйка из кирпича - печь "на века"  / Чертежи
  5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах - особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича - печь "на века" своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.

плюсы, варианты изготовления и материалы

Изготовление печи по схеме

Изготовление печи по схемеБольшинство из нас наверняка наслышаны о такой печи, как буржуйка. По своему исполнению она представляет металлическую конструкцию, оснащенную дымоходом. Подобные печи были очень популярны в первой половине XX века. Но спустя некоторое время, когда в домах стали устанавливать газовые печи и центральную систему отопления, о них начали забывать.

Впоследствии о них вспомнили во время Второй мировой войны: в эти годы, когда в квартирах и учреждениях не было центрального отопления, буржуйки помогали поддерживать тепло в помещениях. Эти печи кустарного исполнения часто использовали для обогрева блиндажей, землянок и вагонов-теплушек. В 50-е годы XX века об этих печах вспомнили владельцы дачных участков, которые устанавливали их в свои садовые домики. В наши дни они по-прежнему пользуются популярностью в первую очередь в качестве средства обогрева подсобных помещений площадью 10-15 кв. м. Они отлично справляются со своей задачей при их использовании в гаражах, маленьких дачных домах, теплицах и т. п.

Основные преимущества буржуйки

Высокую популярность печам-буржуйкам обеспечили их достоинства, которых у них имеется в достаточном количестве:

  • Схема изготовления печиСхема изготовления печиОтсутствие проблем при пользовании.
  • Компактные размеры, из-за чего нет необходимости выделять для них много места.
  • Простая конструкция, позволяющая изготовить такую печь своими руками.
  • Подобная печь может применяться в качестве прибора для отопления, а также приготовления пищи.
  • Минимальные расходы по обогреву помещений. Буржуйка отличается универсальностью и может работать на любых видах топлива, включая и щепки.
  • Способность работать в автономном режиме.

Однако буржуйки нельзя считать идеальным устройство обогрева. Поэтому, знакомясь с их преимуществами, также необходимо уделить внимание и недостаткам. Хотя нагрев такой печи и занимает минимум времени, достигнутую температуру они держат недолго. По этой причине приходится регулярно подкладывать в них топливо. В этом плане они заметно уступают печам длительного горения, которым не нужно уделять внимания в течение всего дня. Количество вырабатываемой тепловой энергии буржуйкой недостаточно для того, чтобы обеспечить комфортную температуру в большом помещении. Она отличается довольно небольшим КПД, равным 5-10%. По этому показателю она проигрывает большинству современных обогревательных установок.

Как увеличить эффективность печи?

Преимущества печей буржуек

Преимущества печей буржуекЭта проблема актуальна для многих мастеров промышленного производства и рядовых умельцев. Для получения представления об этом процессе следует вначале выяснить, как устроена буржуйка, и ознакомиться с некоторыми важными моментами.

Диаметр дымохода

При использовании буржуек, главное, сделать так, чтобы через этот дымоход выходило меньшее количество дымового газа по сравнению с вырабатываемым топкой объемом. В случае успешного решения этой задачи газы будут оставаться в трубе и перемещаться по пространству топки некоторое количество раз. Это приведет к циркуляции воздуха, который является обязательным условием, обеспечивающим горение топлива. В результате, выходя через дымоходную трубу, эти газы уже будут иметь более низкую температуру.

Эта задача может быть решена путем определения оптимального диаметра дымохода. Таковым может считаться размер, который в три раза превышает объем топки печи в кубических метрах. Однако в случае циркуляции газа в металлическом ящике он довольно быстро лишится своей температуры.

Во избежание быстрого охлаждения газов и для обеспечения их полного сгорания необходимо изменить процесс горения топлива таким образом, чтобы он проходил в режиме пиролиза. Создать же его можно с помощью высокой температуры. Причем даже если пытаться использовать в качестве топлива сухую мебель, добиться необходимого эффекта не получится.

Можно попробовать регулярно подкладывать уголь, однако с помощью подобного сырья нельзя создать оптимальные условия для пиролизного процесса. Такое возможно лишь при условии, что печь будет работать в режиме тления и будет естественным путем переходить из одного режима работы в другой. Теперь мы подошли к следующему важному моменту.

Стальной трехсторонний защитный экран

Материал для изготовления печи

Материал для изготовления печиРазмещать его следует на таком месте, чтобы он был удалён от тела печки на расстоянии 50-60 мм. Благодаря ему будет отражаться в сторону печи более половины инфракрасного излучения, что позволит обеспечить температуру, в которой нуждается топка. Очень важно подобрать правильное расстояние между печью и экранирующим элементом, поскольку это может заметно повлиять на экономическую составляющую конструкции. Использование в самом начале процесса горения дров и угля обеспечивает выработку тепловой энергии в большом количестве.

Помня о том, что запаса дров и угля постоянно не хватает, важно сделать так, чтобы самые первые порции тепла оказались в помещении, а не ушли в трубу.

Среди известных на сегодняшний день методов теплопередачи в плане эффективности нет равных конвекции. Практически он реализуется в том, чтобы после нагрева воздуха около печи сделать так, чтобы он распространился по всему помещению. Эту задачу можно решить с помощью экрана.

Хотя температура нагрева нижнего пласта буржуйки не такая высокая, все же от него тепло исходит вниз. Из-за этого возникает опасность возникновения в комнате пожара. По этой причине в качестве основания, на котором будет размещена буржуйка, необходимо использовать металлический лист, предусматривающий вынос 30- 40 см от печки. Причем под ним необходимо разместить дополнительный лист, который может быть выполнен из асбеста или базальта.

Стоит заметить, буржуйка не в состоянии на 100% поддерживать режим пиролиза. Это связано с тем, что после поступления в трубу дымохода газы покидают ее, не успев отдать свое тепло. Добиться этого можно, если грамотно подойти к устройству дымоходной трубы, выбрав для нее наиболее оптимальную конструкцию.

Решается эта задача следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая в высоту не менее 1 метра. Также она должна предусматривать слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

Печь буржуйка своими руками

Печь буржуйка своими рукамиОт нее должна идти труба, расположенная под небольшим углом и имеющая аналогичный диаметр. У нее имеется специальное название — боров. С его помощью будут созданы условия, при которых можно обеспечить сгорание газов, в результате поступаемое за их счет тепло в помещение увеличится на 30%. В длину подобный баров может достигать 2,5-4,5 метра. Размещать его следует не ближе 1 метра от стен и потолка. Между нижней частью печи и боровом должно присутствовать пространство шириной 2 метра. Нелишним будет предусмотреть для него защиту на основе металлической сетки.

Еще со времени своего появления и популяризации буржуйки в их конструкцию вносились изменения. В результате сегодня они представляют собой печи долгого горения, отличающиеся простотой в эксплуатации и высоким уровнем эффективности. Современный вариант этих печей уже не предусматривает колосников, при этом у поддувала появился воздушный дроссель, основное назначение которого заключается в регулировании тепловой мощности и режима горения. Для обеспечения длительного горения воздух поступает к топливу сверху.

Среди различных вариантов буржуек наибольшую энергоемкость демонстрируют чугунные печи. Подобные устройства могли работать даже без экрана. Именно это особенность была учтена, когда их было решено использовать для обогрева армейских казарм. В нашей стране давно занимаются изготовлением армейских буржуек, причем по качеству их работы нареканий нет. Эти установки отличаются по многим параметрам, в том числе и габаритам.

Собираем печь буржуйку своими руками

В плане конструкции подобная печь включает в себя топку с колосником, поддувальный золосборник и дымоход. В качестве места установки буржуйки подходит любое строение, Главное, чтобы там была возможность для вывода дымохода наружу. Если у вас имеется валяющийся без дела пустой газовый баллон, то не стоит избавляться от него. Вы можете найти ему применение, если сделаете из него корпус буржуйки.

Материалы для сборки печки

Из какого материала делается печь буржуйка

Из какого материала делается печь буржуйкаЧтобы изготовить буржуйку своими руками, вам потребуются следующие материалы:
  • стальная решетка;
  • уголки из стали;
  • труба для дымохода;
  • стальной лист;
  • дверца.

Необходимо взять газовый баллон и отметить место в верхней части, где расположен железный обод с краном. Его необходимо извлечь, для чего можно использовать молоток.

Затем необходимо вырезать отверстие под дверцу, заранее рассчитав ее размеры.

Уголки вам послужат для рамки под дверцу, для изготовления которой вам потребуется сварка.

После того, как рама будет приварена к баллону, необходимо установить дверцу на болты, для чего в начале придется выполнить необходимые отверстия для них.

В месте, соответствующем дну печи, следует вырезать отверстия под решетку, после чего ее необходимо приварить. С других трех сторон необходимо установить стальные листы, используя сварку. Они послужат стенками для будущей печи. В итоге должен получиться короб с дверцей, не имеющей верхней части. Коробку необходимо сварить с дном, причем это необходимо сделать так, чтобы открытая сторона прилегала к дверце. Далее необходимо установить заслонку, при помощи которой можно будет изменять режим подачи воздуха в топку печи.

Для придания устойчивости печи-буржуйке к газовому баллону необходимо приварить ножки. С тыльной стороны изготавливают отверстие, через которое будет выходить газ из дымохода. После этого начинают собирать дымоход, предусмотрев в нем в поворот, который позволит тепло покидать помещение небольшой задержкой.

Приведенная схема применима для изготовления своими руками печи-буржуйки на основе 40-литрового бидона из-под молока.

Как сделать буржуйку из листов стали своими руками

Конструкция топки подобной печи должна предусматривать перегородки, которые избавят вас от необходимости расходовать на поддержание работы печи большое количество топлива.

Материалы для сборки печи

Чтобы изготовить подобный вариант печи-буржуйки, вам потребуются следующие материалы:

  • Печь буржуйка и ее описаниеПечь буржуйка и ее описаниестальные листы, которые пойдут на корпус печи, толщиной от 4 мм;
  • стальные листы, из которых будут изготовлены перегородки, толщиной не менее 1 см;
  • решетка;
  • труба для дымохода;
  • сварочный аппарат.

Первое, что вам необходимо сделать для сооружаемой буржуйки своими руками – чертеж, который упростит для вас задачу по ее изготовлению. Далее необходимо взять листы и вырезать из них элементы для корпуса печки и две перегородки. Последние необходимо установить в верхнюю часть топки, в дальнейшем ими будет обеспечен сложный, извилистый путь для дымовых газов, что обеспечит более высокую эффективность выработки тепловой энергии печью.

В верхней части необходимо выполнить отверстие для дымохода диаметром 110 мм. Также нужно расположить и отверстие под варочную плиту, диаметр которого должен составлять 150 мм.

Далее берем боковины и крепим их при помощи сварки к нижней части корпуса. К стенкам необходимо приварить стальные полоски толщиной 30 мм. Они послужат основой для решетки. Также ее можно создать и из стального листа, в котором предварительно необходимо проделать отверстие диаметром 20 мм. Для создания колосника можно использовать арматурные прутья или приобрести готовые изделия в магазине.

Заключение

Хотя печь-буржуйка и представляется довольно устаревшим вариантом устройства для обогрева, все же она до сих пор остается востребованной. В магазинах можно встретить немало вариантов современных печей-буржуек, но лучше будет, если вы сами сделаете чертеж для нее. Это позволит вам создать своими руками такую печку, которая будет полностью устраивать вас по всем параметрам. К тому же проблем с этим не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.

Оцените статью: Поделитесь с друзьями!

Как сделать печь буржуйку своими руками: чертежи + фото

Если возникла задача быстро и недорого построить небольшую печь из металла для обогрева помещения, то самый оптимальный вариант – печь буржуйка. Её может построить своими руками даже самый неопытный сварщик у которого кривые швы и постоянно прилипает электрод в металлу.

Печь буржуйка своими рукамиПечь буржуйка своими руками

Печь буржуйка своими руками

Сечение печи выполняют круглым, квадратным или иным, в зависимости от исходных материалов и потребностей, ради которых и производится монтаж.

Преимущества буржуйки:

  • дешевизна конструкции;
  • компактность;
  • возможность работы на любом твердом топливе;
  • легкость монтажа и обслуживания;
  • возможность использования печи в помещениях, где нецелесообразно устанавливать фундамент и монтировать капитальную дымовую трубу;
  • возможность приготовления пищи на буржуйке.

Недостатки буржуйки

  • металлические листы имеют хорошую теплопроводность, вследствие чего происходит быстрое остывание печи после прогорания топлива;
  • при недостаточной толщине используемого для монтажа печи металла возможно быстрое его прогорание и выход конструкции из строя;
  • не все модификации буржуйки имеют регулируемую тягу и интенсивность горения;
  • необходимость постоянного контроля за процессом горения топлива;
  • использование сырого или смолянистого топлива приводит к образованию налета (копоти) на отводящей трубе.

Буржуйка из старого бидона своими руками

Данный вариант печи состоит из собственно самой топки, колосниковой решетки, куда закладывают дрова, дымохода, поддувала, ножек, заменяющих фундамент. Располагается топливный бак горизонтально. Дымовую трубу можно вывести в форточку или сделать достаточно длинной, если предполагается обогрев парника, гаража или другого похожего помещения.

Буржуйка из бидонаБуржуйка из бидона

Буржуйка из бидона

Преимущество использования бидона в том, что нет необходимости сваривать конструкцию из стали, вырезать дверцу топки и крепить ее. Из всех основных работ остаются: монтаж отводящего трубопровода и ножек, заменяющих фундамент печи, установка колосниковой решетки, прорезывание поддувала, при необходимости снабжение печи отражающим экраном.

Для работы необходимо подготовить:

  • зубило и молоток;
  • бидон – основание для топливного бака;
  • труба для вывода дыма;
  • сварочный аппарат и электроды;
  • металлические уголки для ножек печи;
  • ножовка по металлу;
  • напильник;
  • проволока для колосниковой решетки.
Схема печи буржуйки из бидонаСхема печи буржуйки из бидона

Схема печи буржуйки из бидона

Порядок сборки буржуйки из старого бидона

  1. Бидон устанавливаем горизонтально и намечаем место будущего поддувала. Оно будет иметь форму серпа или прямоугольника, и располагаться под крышкой бидона. Ударяя молотком по центру ручки зубила, прорубаем отверстие. Края отверстия обрабатываем напильником, добиваясь гладкости и правильности формы.
  2. В днище бидона или в его стенке вырезаем отверстие, диаметр которого равен диаметру отводящего трубопровода.
  3. Чтобы изготовить колосник, стальную проволоку сгибаем в форме «зиг-зага» и вставляем в топливный бак. Там проволоку распрямляем, подгоняя под размер стенок бидона так, чтобы было удобно укладывать дрова и щепки.
  4. Для устойчивости конструкции монтируем ножки. Их вырезаем ножовкой по металлу из металлического уголка и привариваем ко дну конструкции.
  5. Привариваем металлическую трубу, предназначенную для вывода продуктов сгорания.

При желании данную конструкцию можно покрыть жаропрочной краской. Их приобретают в магазинах, торгующих автомобильными запчастями. Краски расфасованы в баллончики с распылителем.

Если есть необходимость установки отражателя, его вырезают из куска цельного металла и приваривают к внешней стороне топливного бака, закрепляя сваркой на короткие отрезки металлических уголков.

Чтобы печку можно было переносить с места на место, на боковые стороны бидона привариваем ручки из металла.

Буржуйка с дымооборотами

Это печь прямоугольной формы с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкцию (корпус печи) собирают из металлических листов путем сварки.

Необходимые материалы и инструменты:

  • сварочный аппарат в комплекте с электродами;
  • болгарка и круги для резки металла;
  • рулетка;
  • металлические уголки;
  • металлические прутки для колосниковой решетки;
  • трубопровод;
  • листовой металл.

Печь состоит из следующих отделов: топка, дымооборот, зольник, отводящий трубопровод. Дополнительные элементы: дверцы с навесами и щеколдами, колосниковая решетка, металлические ножки, задвижка на трубопроводе для уменьшения теплопотерь.

Сборка буржуйки с дымооборотами

  1. Делаем чертеж будущей печи.
  2. Согласно размерам, указанным на чертеже, делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.
  3. Стыкуем листы металла, образуя прямоугольник. Внутрь (на боковые стенки печи) привариваем металлические уголки, на которые будет укладываться колосниковая решетка.Стыкуем листы металла образуя прямоугольникСтыкуем листы металла образуя прямоугольник

    Стыкуем листы металла образуя прямоугольник

  4. Колосниковую решетку выполняют из набора продольных и поперечных металлических прутков одинаковой длины, соединенных сваркой. Ячейки должны быть достаточной величины для удержания на них топлива и свободного прохождения продуктов сгорания сквозь колосниковую решетку. Саму решетку приваривать к корпусу топливника не нужно, тогда ее можно будет вытащить на время проведения очистки печи от пепла и золы.Колосниковая решеткаКолосниковая решетка

    Колосниковая решетка

  5. На следующем этапе работ необходимо приварить внутрь топки лист металла, который образует дымооборот. Размер этого листа металла должен по ширине соответствовать днищу печи, а в длину быть немного меньше.Устройство печи буржуйка изнутриУстройство печи буржуйка изнутри

    Устройство печи буржуйка изнутри

  6. После того, как внутренняя часть печи готова, необходимо сделать дверцу поддувала и дверцу для закладки топлива в печь. Дверцы делаем таким образом, чтобы было удобно чистить печь и извлекать колосниковую решетку. Чтобы сделать навесы, используем металлический пруток и подходящую по размеру трубку. Разрезаем их болгаркой и привариваем соответственно к стенкам топки и к дверцам, затем вставляем свободный участок прутка в трубку. Для удобства пользования дверцами, из тонких полосок металла изготавливаем ручки и прикрепляем их сваркой. Задвижки делаем в виде длинной изогнутой полоски металла и соответственно крючка, за который она будет цепляться.Дверца для печиДверца для печи

    Дверца для печи

  7. Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Для возможности регулировать длину ножек понадобятся гайки и соответствующие по толщине металлические прутки с резьбой. За счет такого приема буржуйка будет стоять устойчиво даже на неровной поверхности. А также, при помощи таких ножек печь удобно отсоединять от трубы и производить обслуживание или замену каких-либо деталей.
  8. Отводящий трубопровод с заслонкой. Для самой заслонки понадобится металлический пруток небольшого диаметра и лист металла круглого сечения, диаметром немного меньше, чем диаметр трубы. В трубе просверливаем два отверстия, вставляем в них прут, изгибаем его наружную часть для удобства, а внутри трубы устанавливаем и привариваем металлический круг. Таким образом, при повороте прутка соответственно будет поворачиваться и круг, изменяя зазор и уменьшая потери тепла из топки в атмосферу.Отводящий трубопровод с заслонкойОтводящий трубопровод с заслонкой

    Отводящий трубопровод с заслонкой

  9. В верхней части печи вырезаем отверстие, соответствующее диаметру отводящей трубы и герметично привариваем ее.

Дымооборотов в буржуйке может быть два или три. А для того, чтобы уменьшить потери тепла от металлических стенок в атмосферу, печь снаружи обкладывают огнеупорным кирпичом или устанавливают отражающий металлический экран с прослойкой из теплоизолирующего материала, например, листа асбеста.

Чтобы разжечь в печи огонь, на колосниковую решетку укладывают газеты, опилки, сверху небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь добавляют более крупные дрова. Не стоит одновременно открывать дверцы топливника и поддувала. Регулирование тяги и интенсивности горения происходит посредством изменения зазора в трубе (задвижка) и через поддувало.

Печь буржуйка из старого газового баллона: видео инструкция

Фотографии готовых самодельных буржуек

Если вы не знаете еще, как в итоговом виде будет выглядеть ваша буржуйка — посмотрите на уже созданные модели, возможно вы возьмете частичку от каждой и создадите чтото свое, уникальное!

Буржуйка фотоБуржуйка фото

Буржуйка фото

Печь буржуйка фотоПечь буржуйка фото

Печь буржуйка фото 2

Печь буржуйка фото 3Печь буржуйка фото 3

Печь буржуйка фото 3

печь буржуйка 3печь буржуйка 3

печь буржуйка 3

Понравилась статья?
Сохраните, чтобы не потерять!

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
