Четырехходовой кран: принцип работы

Под четрырёхходовым смесительным клапаном подразумевается фрагмент отопительной системы, с подсоединенными четырьмя трубами, внутри которых циркулирует теплоносящая жидкость с разной температурой. Предназначается для того, чтобы не допустить перегрев твёрдотопливного отопительного котла. За счёт термостатического клапана температурный диапазон внутри обогревающего оборудования не превышает 110°С.

На уровне 95°С, он открывает подачу холодной воды и остужает систему до нужного состояния.

Четырёхходовый клапан с ручным управлениемИсточник feniks-trade.ru

Устройство и функции

Корпус четырёхходового клапана латунный, как уже упоминалось, от него отходит 4 присоединительных фланца. Внутри смонтирована втулка, установленная на шпиндель, имеющий сложную конфигурацию.

Схематичный пример подключения Источник oboiman.ru
Все о приточном клапане в стену

Фактически приспособление предназначено для следующих целей:

  • Смешивания потоков водного теплоносителя с разной температурой. За счёт перемешивания происходит более равномерный нагрев жидкости.
  • Защиты котла. Элемент препятствует возникновению ржавчины, продлевает срок службы дорогостоящего оборудования.

Схематичное изображение

Функционал четырёхходового клапана построен на вращении шпинделя, установленного внутри него. Его движение не ограничено, так как резьба на втулке отсутствует. На рабочей части движущегося элемента имеются 2 выборки. Через них осуществляется протекание воды по двум каналам. Это приводит к тому, что одновременно попасть во все каналы жидкость не может и распределяется равномерно.

Схематичное изображение режима работы клапанаИсточник domotopim.ru

Полезно! Движущийся теплоноситель попадает в один из двух патрубков, располагающихся с правой или левой стороны от него. По такому принуципу и осуществляется смешивание воды во всей системе.

Встречаются модели четырёхходовых клапанов без шпинделя. Вместо них устанавливается нажимной шток. Недостатком такой конструкции является отсутствие функции смешивания потоков.

Контроль за работой четырёхходового клапана осуществляется 2 способами:

  • Ручным. Чтобы распределить жидкость шток устанавливается строго в одной позиции. Выставление режимов осуществляется также, вручную.
  • Автоматическим. Вращающийся элемент приходит в движение после получения команды, переданной датчиком, установленным снаружи. Специфическая конструкция обеспечивает поддержание постоянной заданной температуры.

Четырёхходовый клапан для отопления служит для снижения перерасхода использующегося теплоносителя. Простая конструкция приспособления позволяет эксплуатировать элемент без дифференциальных байпасов, из-за способности клапана пропускать через себя только определённый объём жидкости.

Приспособление является незаменимым там, где необходим постоянный контроль за температурой теплоносителя. Прежде всего к ним относятся отопительные системы радиаторного типа с котлом, питающимся твёрдым топливом (дрова, уголь).

В случаях с другими отопительными системами, температура теплоносителя регулируется благодаря водной помпе и байпасу, здесь эти функции возложены на четырёхходовый клапан. В результате работа котла стабильна, а количество получаемого теплоносителя не превышает нормы.


Принцип работы предохранительного клапана водонагревателя

Как построена система

Устройство системы отопления и схема подсоединения системы отопления в комбинации с четырёхходовым клапаном выглядят так, как это показано на изображении.

Схема подключения системы отопления с четырёхходовым клапаномИсточник domotopim.ru

Устройство отопительной системы построено из таких компонентов:

  • 1 – Котла.
  • 2 – Четырёхходового клапана.
  • 3 – Предохранительного клапана.
  • 4 – Редукционного вентиля.
  • 5 – Фильтра.
  • 6 – Шарового крана.
  • 7 – Циркуляционного насоса.
  • 8 – Отопительных батарей (радиаторов).

Сборка системы отопления

Сборка системы отопления выполняется в следующем порядке:

  • На трубу обратки фиксируют помпу, которая отвечает за скорость циркуляции теплоносящей жидкости.
  • Предохранительные ветви монтируются на входную и выходную трубу. Клапан и кран на последних монтировать запрещено, из-за того высокого давления, под которым они окажутся.
  • Обратного клапан ставят на водоподающий трубопровод. В его функции будет входить защита системы от негативного воздействия обратных разряжений и сифонных дренажей.
  • Расширительный бачок располагается в самой высокой точке трубопровода. Такое условие необходимо для снижения вероятности возникновения проблем циркуляции в результате расширения воды. Устанавливаться он может, как в горизонтальной, так и вертикальной позиции.
  • Монтаж расширительного крана. Осуществляется это установкой термостатического клапана с двойным датчиком. Нужен он для достижения равномерного распределения тепловой энергии. Как уже упоминалось, при нагреве температуры воды более 95°С, он передаёт импульсный сигнал к термостатическому смесителю, который открывает подачу холодного потока.
    После того, как система охлаждена, подаётся другой сигнал, клапан закрывается, подача воды прекращается.
  • Завершается сборка монтажом редуктора давления. Устанавливается он непосредственно рядом с входным патрубком термостатического смесителя. Предназначается для снижения перепада давления при открытии клапана и подаче жидкости.

Обзор производителей

Важно! Данный обзор не является рейтинговым. Представлен в качестве ознакомления с ведущими мировыми производителями.


Обратный клапан: когда и для чего нужен, преимущества и недостатки и какой выбрать

Honeywell

Американская корпорация, специализирующаяся на производстве комплектующих и электронных систем для использования в самых разнообразных отраслях промышленности, начиная с аэрокосмической и заканчивая военными госзаказами.

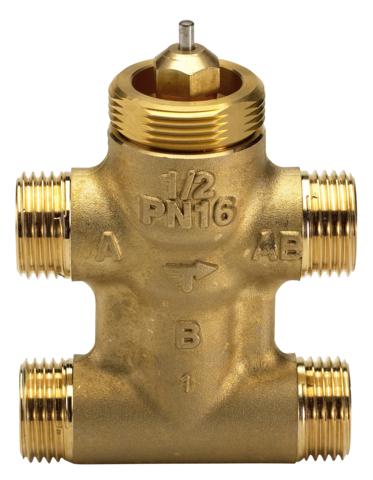

Четырехходовый клапан HoneywellИсточник promgu. ru

Клапаны серии V5442А предназначены для эксплуатации в системах, где в роли теплоносителя выступают жидкость с содержанием гликоля не более 50 единиц. Способны выдерживать диапазоны температур от 2 до 110°С.

Клапаны Honeywell реализуются в размерах соединений: 20, 25, 32 мм. Работают совместно с электроприводами. В системах с большим значением мощности устанавливаются фланцевые изделия из серии ZR-FA.

Esbe

Шведское предприятие с более чем вековой историей существования. Выпускает четырёхходовые латунные клапаны с внутренней резьбой. Продукция способна работать при внутреннем давлении до 10 атм и температуре теплоносителя не более 130°С (функционировать с таким горячим теплоносителем он может только в течение небольшого промежутка времени).

Полезно! Рекомендованная максимальная температура клапанов Esbe равна 110°С.

Четырёхходовый клапан EsbeИсточник forwater. ru

Продукция реализуется в типоразмерах1/2-2 с параметрами пропускной способности, равными 2,5-40 Kvs.

Valtec

Итальянская компания, созданная в 2002 г. Одно из направлений предприятия, заключается в производстве четырёхходовых смесителей, предназначенных для продолжительной работы в системах отопления и кондиционирования.

Четырёхходовый клапан ВальтекИсточник optsantex.ru

При сравнительно небольшой истории существования, технический отдел бренда проанализировал преимущества и недостатки продукции ведущих брендов и с учётом их ошибок создал собственную линейку. Сегодня по качеству она ничем не уступает известным маркам.

Термостатический четырёхходовый клапан для системы отопленияИсточник maxidom.by
Трехходовой клапан для отопления – устройство, принцип действия, разновидности, критерии выбора, правила монтажа

Заключение

Вмонтированный в систему четырёхходовый клапан для отопления, улучшает эффективность обогревающих элементов и делают её экономичными. Основным условием для его установки является наличие источника электроснабжения, предназначенного для непрерывной работы клапанного привода.

Четырехходовой кран: принцип работы


Схематичное изображение

Функционал четырёхходового клапана построен на вращении шпинделя, установленного внутри него. Его движение не ограничено, так как резьба на втулке отсутствует. На рабочей части движущегося элемента имеются 2 выборки. Через них осуществляется протекание воды по двум каналам. Это приводит к тому, что одновременно попасть во все каналы жидкость не может и распределяется равномерно.


Схематичное изображение режима работы клапана Источник domotopim.ru

Полезно! Движущийся теплоноситель попадает в один из двух патрубков, располагающихся с правой или левой стороны от него. По такому принуципу и осуществляется смешивание воды во всей системе.

Встречаются модели четырёхходовых клапанов без шпинделя. Вместо них устанавливается нажимной шток. Недостатком такой конструкции является отсутствие функции смешивания потоков.

Контроль за работой четырёхходового клапана осуществляется 2 способами:

  • Ручным. Чтобы распределить жидкость шток устанавливается строго в одной позиции. Выставление режимов осуществляется также, вручную.
  • Автоматическим. Вращающийся элемент приходит в движение после получения команды, переданной датчиком, установленным снаружи. Специфическая конструкция обеспечивает поддержание постоянной заданной температуры.

Четырёхходовый клапан для отопления служит для снижения перерасхода использующегося теплоносителя. Простая конструкция приспособления позволяет эксплуатировать элемент без дифференциальных байпасов, из-за способности клапана пропускать через себя только определённый объём жидкости.

Приспособление является незаменимым там, где необходим постоянный контроль за температурой теплоносителя. Прежде всего к ним относятся отопительные системы радиаторного типа с котлом, питающимся твёрдым топливом (дрова, уголь).

В случаях с другими отопительными системами, температура теплоносителя регулируется благодаря водной помпе и байпасу, здесь эти функции возложены на четырёхходовый клапан. В результате работа котла стабильна, а количество получаемого теплоносителя не превышает нормы.

Назначение смесительных узлов

Прежде всего, надо отметить, что применяют смесительный узел для водяного теплого пола, поскольку и в системе нагрева пола, и в радиаторах течет одинаковый теплоноситель.

Система теплоснабжения обычно состоит из:

  • нагревательного котла, в котором греется вода;
  • одного контура с высокотемпературными батареями;
  • нескольких контуров, входящих в конструкцию теплого пола.

Котел, входящий в систему, нагревает теплоноситель до температуры, необходимой для функционирования радиаторов, обычно это 95 °С, но в некоторых случаях 85 и даже 75°С. В соответствии с санитарными нормами, температура на напольной поверхности не может быть больше 31°С. Ограничение связано со многими причинами, в том числе с комфортным передвижением по дому.

С учетом высоты стяжки, в которую вмуровывают трубопроводы системы обогрева, а также типа и параметров материала пола температура рабочей среды в трубах составлять должна не больше 55 градусов. Отсюда ясно, что не следует направлять в отопительный контур горячую воду прямо из котла, поскольку она имеет чересчур высокую температуру.

Поэтому с целью понижения степени нагрева рабочей среды на входе в контур производят монтаж смесительного узла теплого пола. В нем происходит смешивание потоков теплоносителя с разными температурами. В результате его температура понижается, и вода подает в отопительный контур.

Нередко владельцев недвижимости интересует, всегда ли для теплого пола нужен смесительный узел, и когда его можно не устанавливать. Специалисты утверждают, что такое вполне возможно. Если обустройство теплоснабжения в доме предусматривает использование низкотемпературных контуров, а агрегат нагревает воду только до нужной температуры для отопительной системы, тогда можно не монтировать узлы подмеса.

Примером является применение воздушного теплонасоса. Если нагревательный котел подает воду не только в конструкцию пола с обогревом, но и для принятия душа с температурой 65 – 75°С, тогда теплый пол без смесительного узла эксплуатировать нельзя.

Как построена система

Устройство системы отопления и схема подсоединения системы отопления в комбинации с четырёхходовым клапаном выглядят так, как это показано на изображении.


Схема подключения системы отопления с четырёхходовым клапаном Источник domotopim.ru

Устройство отопительной системы построено из таких компонентов:

  • 1 – Котла.
  • 2 – Четырёхходового клапана.
  • 3 – Предохранительного клапана.
  • 4 – Редукционного вентиля.
  • 5 – Фильтра.
  • 6 – Шарового крана.
  • 7 – Циркуляционного насоса.
  • 8 – Отопительных батарей (радиаторов).

Штоковые, трех- и четырехходовые краны-смесители

Современные тенденции развития систем отопления все более склоняются к низкотемпературным напольным и радиаторным системам, при которых температура подачи теплоносителя значительно ниже температуры, выдаваемой котлом. Как же добиться гибкого регулирования температуры теплоносителя в условиях постоянно меняющейся уличной температуры?

Для низкотемпературных систем отопления и системы «теплый пол» нужно принимать такие технические решения, в которых в трубу подачи подмешивается охлажденная вода из обратки. Этот процесс называется качественным регулированием системы отопления, то есть регулирование, при котором расход теплоносителя остается прежним, а температура его меняется в нужную нам сторону и при этом мы никоим образом не вмешиваемся в работу котла и его циркуляционного насоса. Количественное регулирование системы отопления отличается от качественного тем, что при нем температура теплоносителя не меняется, а меняется его расход, то есть на трубе попросту устанавливается вентиль, закрытие которого увеличивает гидравлическое сопротивление и циркуляция притормаживается либо совсем останавливается, уменьшается соответственно и расход теплоносителя через отопительные приборы.

Качественное регулирование производят с помощью трехходового крана и байпаса или четырехходового крана, расположенных непосредственно перед кольцом низкотемпературного отопления (рис. 26).

рис. 26. Принципиальная схема качественной регулировки температуры теплоносителя

Поворот рукояти трехходового крана в определенное положение открывает байпас, и циркуляционный насос втягивает охлажденную воду из обратки в подачу, где происходит смешивание с горячей водой подачи. Таким образом, температуру подачи теплоносителя можно отрегулировать до нужного значения. Трехходовой кран может работать очень гибко, он «умеет» перекрывать байпас или трубы подачи либо работать на смешивание обратной охлажденной воды с горячей водой подачи. Другими словами, если трехходовой кран закрывает байпас, то горячая вода подачи полностью попадает в кольцо отопления, если кран закрывает подачу, то кольцо отопления работает «на себя», теплоноситель будет крутиться в нем через байпас, пока не остынет, если кран открыт в промежуточном положении, то охлажденная вода через байпас попадает в кран и смешивается с водой подачи, далее в отопительный контур она попадает нужной нам температуры. Трехходовой кран, устанавливаемый для регулирования температуры теплоносителя, в данном случае, называют трехходовым смесителем (рис. 27). Температуру подачи горячей воды в систему отопления можно отрегулировать вручную по шкале на смесителе или с помощью датчика температуры и электрического сервопривода.

рис. 27. Трехходовые смесители

Применение четырехходовых кранов позволяет обойтись без трубы байпаса, но в работе эти краны различаются: одни, например, с Х-образными заслонками, могут только закрывать и открывать подачу и обратку, но не умеют смешивать воду, другие, например, с роторными заслонками, воду смешивают. При применении кранов с Х-образными заслонками горячая вода попадает в кольцо отопления и кран закрывается, а насос гоняет теплоноситель по внутреннему кольцу, как только теплоноситель остывает, кран открывается и во внутреннее кольцо из котла попадает новая порция горячей воды, а охлажденная сбрасывается в обратку. Четырехходовой кран такой конструкции делит каждый контур на две части, его работа напоминает регулировку температуры теплоносителя включением-выключением циркуляционного насоса. Но в отличие от насосной регуляции (включения и выключения насоса), регулирование здесь происходит в более мягком режиме, так как насос не выключается и циркуляция теплоносителя не останавливается. Разумеется, что применение четырехходовых кранов с Х-образными заслонками возможно только в автоматическом режиме, поскольку ручной поворот крана при каждом остывании теплоносителя во внутреннем контуре просто невозможен.

рис. 28. Четырехходовые роторные смесители

Четырехходовые смесители с роторными заслонками (и некоторыми другими) обеспечивают постоянный и одинаковый расход горячего и охлажденного теплоносителя и при этом позволяют устанавливать желаемую температуру теплоносителя как в ручном, так и в автоматическом режиме (рис. 28). Такая система отопления не нуждается в применении дифференциального байпаса, смеситель автоматически пропускает требуемое количество воды, иначе говоря, суммарное количество воды, поступающей в систему отопления, и воды, протекающей обратно, будет постоянным. Представленная система регулирования является одной из самых простых: в зависимости от положения клапана четырехходовой смеситель пропускает определенное количество воды, поступающей от котла в первичный контур; ровно столько же теплоносителя вытесняется в обратную магистраль.

рис. 29. Пример решения узла подключения «теплых полов» и работы штокового смесителя

Обычно системы низкотемпературного отопления снабжаются автоматическими контроллерами, измеряющими температуру теплоносителя или температуру воздуха отапливаемого помещения, и отдающими команды на электрические сервоприводы, которые «крутят» вентили трех- или четырехходовых смесителей. Кроме смесителей «на поворотных заслонках» существует и другая управляющая арматура, основанная на штоковых (рис. 29) трех- и четырехходовых вентилях. Регулирование (закрытие и открытие каналов смесителя) происходит благодаря опусканию и подниманию штока с конусной заслонкой. Управляется смеситель датчиком, основанным на термическом расширении некоторых материалов, например, парафина. Капсула с парафином помещается на трубу системы отопления, парафин при нагревании от трубы расширяется и замыкает или размыкает контакты термопары, то есть капсула работает как выключатель, который передает импульс на сервопривод, передвигающий шток трех- или четырехходового смесителя. Потом температура в трубе отопления снижается, парафин уменьшается в объеме и размыкает контакты — шток смесителя занимает прежнее положение.

рис. 30. Пример системы отопления, выполненной по классической схеме

Таким образом, система отопления с низкотемпературным контуром «теплых полов» и радиаторным высокотемпературным контуром может выглядеть следующим образом (рис. 30). Теплоноситель, нагреваясь в котле, поступает в коллектор горячей воды, откуда он распределятся по двум разводящим стоякам: радиаторного отопления и «теплых полов». Радиаторные стояки доставляют воду к отопительным приборам, где она охлаждается и поступает в коллектор охлажденной воды соединенный с трубой обратки котла. Теплоноситель побуждаемый циркуляционным насосом, постоянно циркулирует, в этом контуре и через котел. В отопительном контуре «теплых полов» происходит несколько иное движение теплоносителя. Циркуляционный насос закачивает теплоноситель из коллектора подачи не постоянно, а периодически, по мере того, как трехходовой смеситель открывает подачу. Все остальное время насос «крутит» по кольцу «теплых полов» собственную охлажденную воду. Здесь необходимо заметить, что при ручной регулировке трехходового смесителя насос будет постоянно подмешивать воду из коллектора подачи, а при регулировании смесителя автоматикой возможны два варианта работы: с полным отключением «теплых полов» от котла и с подмешиванием горячей воды. Дело в том, что производителями трехходовых смесителей выпускаются два варианта этих вентилей, в большинстве случаев, трехходовые смесители настраиваются таким образом, что ручное закрытие вентиля, показывающее на шкале прибора «подача горячей воды закрыта», на самом деле горячую воду полностью не закрывает, а оставляет чуть-чуть приоткрытой. Это так называемая защита «от дурака». Например, смонтировав систему радиаторного отопления с ошибкой, пользователь полностью перекрывает подачу в систему отопления «теплых полов», а котел в это время работает и нагревает воду, выталкивая ее в систему. И куда ей течь, если трехходовой вентиль закрыт? В системе создается избыточное давление и перегрев теплоносителя — возможен разрыв теплообменника котла или трубопровода. Трехходовой смеситель, имеющий маленькое отверстие, при, казалось бы, полном закрытии подачи, позволяет не останавливать циркуляцию и пропускать теплоноситель по низкотемпературному контуру отопления.

Сборка системы отопления

Сборка системы отопления выполняется в следующем порядке:

  • На трубу обратки фиксируют помпу, которая отвечает за скорость циркуляции теплоносящей жидкости.
  • Предохранительные ветви монтируются на входную и выходную трубу. Клапан и кран на последних монтировать запрещено, из-за того высокого давления, под которым они окажутся.
  • Обратного клапан ставят на водоподающий трубопровод. В его функции будет входить защита системы от негативного воздействия обратных разряжений и сифонных дренажей.
  • Расширительный бачок располагается в самой высокой точке трубопровода. Такое условие необходимо для снижения вероятности возникновения проблем циркуляции в результате расширения воды. Устанавливаться он может, как в горизонтальной, так и вертикальной позиции.
  • Монтаж расширительного крана. Осуществляется это установкой термостатического клапана с двойным датчиком. Нужен он для достижения равномерного распределения тепловой энергии. Как уже упоминалось, при нагреве температуры воды более 95°С, он передаёт импульсный сигнал к термостатическому смесителю, который открывает подачу холодного потока. После того, как система охлаждена, подаётся другой сигнал, клапан закрывается, подача воды прекращается.
  • Завершается сборка монтажом редуктора давления. Устанавливается он непосредственно рядом с входным патрубком термостатического смесителя. Предназначается для снижения перепада давления при открытии клапана и подаче жидкости.

Конструкция

Конструкция смесительного клапана представляет собой латунный или чугунный корпус, возможно с никелированным покрытием, в котором расположен смесительно-разделительный механизм. Трехходовой смесительный клапан имеет два входных и одно выходное отверстие. Также существуют четырехходовые и пятиходовые клапаны с соответствующим количеством отверстий.

Сточенный участок в верхней части штока показывает в каком положении находится распределяющая втулка.

Применение латуни или чугуна позволяет предотвратить появление коррозии. Существуют модели с внешней или внутренней резьбой, либо с накидной гайкой и под приварку, диаметром от Ду15 до Ду50. Также изготавливаются более крупные, промышленные фланцевые клапаны диаметром до Ду150.

Трехходовой смесительный клапан для систем отопления.

Смесительно-разделительный механизм состоит из латунного штока с сегментным затвором (кроме затвора, также может использоваться шар) и регулирующей рукояткой, под которой расположена нержавеющая стальная пластина с измерительной шкалой. Для герметизации штока и затвора используются силиконовые уплотнительные кольца.

Практически любой клапан с ручным регулированием можно оснастить сервоприводом, для этого на корпусе клапана имеются резьбовые отверстия для его крепления. Сервопривод позволяет более точно настроить клапан, а также автоматизировать его работу.

Valtec VT.MIX03.G.

Примечание! При выборе сервопривода для клапана необходимо учитывать размеры устройства, т.к. для установки приводов на некоторые клапаны может понадобиться специальный монтажный переходник. К тому же, следует обратить внимание на усилие, которое создает сервопривод, как правило оно варьируется от 5 до 15 Нм.

Конструкцией клапана не предусмотрено полное перекрытие потока теплоносителя на байпасной линии.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.


В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со .

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:


Watch this video on YouTube

Четырехходовой кран с электроприводом. Шаровые краны трехходовые и четырехходовые

Тот, кто хоть раз пытался изучить различные схемы отопительных систем, наверняка сталкивался с такими, где подающий и обратный трубопроводы чудесным образом сходятся воедино. В центре этого узла стоит некий элемент, к которому с четырех сторон подключаются трубы с теплоносителем разной температуры. Этот элемент — четырехходовой клапан для отопления, о назначении и работе которого пойдет речь в данной статье.

О принципе работы клапана

Как и его более «скромный» трехходовой собрат, четырехходовой клапан изготавливается из качественной латуни, но вместо трех присоединительных патрубков имеет целых 4. Внутри корпуса на уплотнительной втулке вращается шпиндель с цилиндрической рабочей частью сложной конфигурации.

В ней с двух противоположных сторон сделаны выборки в виде лысок, так что посередине рабочая часть напоминает заслонку. Сверху и снизу в ней сохранена цилиндрическая форма, чтобы можно было выполнить уплотнение.

Шпиндель со втулкой прижимается к корпусу крышкой на 4 винтах, снаружи на конец вала насаживается регулировочная рукоятка либо устанавливается сервопривод. Как выглядит весь этот механизм, поможет хорошо представить показанная ниже детальная схема четырехходового клапана:

Шпиндель вращается во втулке свободно, поскольку не имеет резьбы. Но при этом выборки, сделанные в рабочей части, могут открывать проток по двум проходам попарно либо позволять смешиваться трем потокам в разных пропорциях. Как это происходит, показано на схеме:

Для справки. Существует и другая конструкция четырехходового клапана, где вместо вращающегося шпинделя задействован нажимной шток. Но подобные элементы не могут смешивать потоки, а только перераспределять. Они нашли свое применение в газовых двухконтурных котлах, переключая поток горячей воды с отопительной системы на сеть ГВС.

Особенность нашего функционального элемента состоит в том, что поток теплоносителя, подведенный к одному из его патрубков, никогда не сможет пройти к другому выходу по прямой. Поток всегда будет поворачивать в правый или левый патрубок, но никак не попадет в противоположный. При определенном положении шпинделя заслонка позволяет теплоносителю проходить сразу вправо и влево, смешиваясь с потоком, идущим из противоположного входа. В этом и заключается принцип работы четырехходового клапана в системе отопления.

Следует отметить, что управление клапаном может осуществляться двумя способами:

вручную: требуемого распределения потоков добиваются путем установки штока в определенное положение, ориентируясь по шкале, находящейся напротив рукоятки. Способ используется редко, поскольку эффективная работа системы требует периодической корректировки, постоянно производить ее вручную невозможно;

автоматически: шпиндель клапана вращается сервоприводом, получающим команды от внешних датчиков либо контроллера. Это позволяет придерживаться заданных температур воды в системе при изменении внешних условий.

Практическое применение

Везде, где нужно обеспечить качественное регулирование теплоносителя, могут применяться клапаны четырехходового типа. Качественное регулирование – это управление температурой теплоносителя, а не его расходом. Добиться необходимой температуры в системе водяного отопления можно лишь одним способом – смешиванием горячей и остывшей воды, получая на выходе теплоноситель с нужными параметрами. Успешное выполнение данного процесса как раз и обеспечивает устройство четырехходового клапана. Приведем пару примеров установки элемента для таких случаев:

  • в системе радиаторного отопления с твердотопливным котлом в качестве источника тепла;
  • в контуре нагрева теплых полов.

Как известно, твердотопливный котел в режиме разогрева нуждается в защите от выпадения конденсата, от которого стенки топки подвергаются коррозии. Традиционная схема с байпасом и трехходовым смесительным клапаном, не позволяющим холодной воде из системы проникать в котловой бак, может быть усовершенствована. Вместо байпасной линии и смесительного узла ставится четырехходовой клапан, как это изображено на схеме:

Возникает закономерный вопрос: какая польза от такой схемы, где придется ставить второй насос, да еще и контроллер для управления сервоприводом? Дело в том, что здесь работа четырехходового клапана подменяет собой не только байпас, но и гидравлический разделитель (гидрострелку), буде в таковом есть нужда. В результате мы получаем 2 отдельных контура, обменивающихся между собой теплоносителем по мере необходимости. Котел дозировано получает охлажденную воду, а радиаторы – теплоноситель с оптимальной температурой.

Поскольку вода, циркулирующая по греющим контурам теплых полов, нагревается максимум до 45 °С, то запускать в них теплоноситель напрямую от котла недопустимо. С целью выдержать такую температуру перед распределительным коллектором обычно ставится смешивающий узел с трехходовым термостатическим краном и байпасом. А вот если вместо этого узла установить четырехходовой смесительный клапан, то в греющих контурах можно использовать обратную воду, идущую от радиаторов, что и показано на схеме:

Заключение

Нельзя сказать, что установка четырехходового крана проста и не требует финансовых вложений. Наоборот, реализация подобных схем выльется в ощутимые финансовые затраты. С другой стороны, они не настолько велики, чтобы отказаться от преимуществ таких систем – эффективности работы и в результате – экономичности. Важное условие – наличие надежного электроснабжения, так как без него перестанет работать привод клапана.

Для создания комфортной температуры в доме необходимо внедрить в свою систему отопления один из вариантов регулировки тепловой мощности. Менять настройки котла не эффективно, при этом совсем не учитываются различия в теплопотерях и соответственно в необходимости обогрева отдельных комнат.

Лучше воспользоваться другим подходом, использовать рециркуляцию теплоносителя, подмешивая в основной ток, идущий к радиаторам, часть остывшей обратки. Для этого используется трехходовой кран для отопления, способный в одном узле реализовать все необходимые процессы.

Принцип работы

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

  • смешивание двух потоков теплоносителя на один выход;
  • разделение с одной линии на две выходные.

Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Принцип работы клапана

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

Для теплого пола

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре. Это особенно важно в домах с двумя и более этажами и большим числом радиаторов или при наличии теплого пола.

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Такая схема подключения особенно актуальна при подключении теплого пола. Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше.

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.


Схема тёплых полов с трёхходовым клапаном

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Конструкция

Изготавливаются краны для систем отопления низкого давления из:

  • нержавеющей стали;
  • чугуна;
  • латуни.

Больше всего востребованы латунные клапаны, за счет свей долговечности и малых габаритов и массы. Альтернативой становятся стальные устройства. Чугун задействован в водопроводах и системах отопления с большим диаметром магистральных труб диаметром от 40 мм и выше, что в частном доме не востребовано.

По внешнему виду трехходовой кран похож на обычный тройник с утолщением посередине. Внутри имеется три канала, объединенных в одной камере, где располагается регулирующий или запорный механизм. Это может быть кран:

  • штоковый;
  • шаровой.

В штоковых кранах внутри центральной камеры имеется седловина с разделительными перепонками и двумя проходами. Между проходами закреплен на штоке резиновый клапан или шар. Шток может подниматься или опускаться. В крайнем верхнем и нижнем положении полностью перекрывается один из регулируемых выводов. Вода из свободного канала попадает на выходной патрубок.

Подобная конструкция обеспечивает надежное перекрытие каналов, а заодно является надежной и долговечной, однако есть один существенный недостаток.

Седловины имеют достаточно малый радиус, канал в этом месте получается сильно зауженным, что создает дополнительное сопротивление току жидкости. В целом если неправильно подобрать клапан по размеру и пропускной способности, то можно чересчур нагрузить циркуляционный насос, что приведет к перерасходу электроэнергии и снижению запаса прочности.

Стоит учесть, что внешний диаметр отводов трехходового клапана со штоком может быть любого размера и сильно отличаться от фактического диаметра внутреннего прохода.


Утройство трехходового крана

В шаровых кранах шар или иногда цилиндр проворачивается вокруг своей центральной оси в специальной камере, ограниченной тефлоновыми вставками. Внутри шара или цилиндра, выполненного из нержавеющей стали, имеются ходы специальной формы. При повороте одна часть внутреннего канала всегда обращена частично к входу.

Основное достоинство шаровых клапанов в повышенной точности установки, особенно при настойке частичного смешения воды из нескольких источников или разделении основного потока. Однако долговечность шарового крана ниже.

В центральном положении, когда оба выходных канала чуть приоткрыты на пути движения воды, находится гладкая поверхность шара. Если на ней со временем образуется твердый соляной налет, то при дальнейших регулировках повредится уплотнитель, выполненный из тефлонов, а за этим неизбежно последует нарушение герметичности крана.

Автоматические клапаны

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

С электроприводом


Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.


Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки. После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки.

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

Установка

Трехходовой кран устанавливается по тем же правилам, что и вся остальная арматура в системе. Следует подвести к месту установки трубы, подготовить фитинги американки и подсоединить кран.

Важно, чтобы шток с регулирующим устройством или поворотной ручкой выходил в ту сторону, где к нему будет свободный доступ.

Обязательно предусматривается пространство для возможности быстрой замены и обслуживания клапана.

Важно учитывать особенности большинства трехходовых кранов. Так как канал по выходу или одному из входов существенно заужен по отношению к диаметру подходящих труб, то сопротивление системы увеличивается, что скажется на производительности циркуляционного насоса.


Схема установки трёхходового клапана

При необходимости перемычку, идущую от обратки к крану, дублируют параллельным байпасом из трубы чуть меньшего диаметра. Так постоянно поддерживается ток через байпас по меньшему контуру со стороны циркуляционного насоса и всего часть потока используется для регулировки температуры.

Подробное описание

Описание

Описание крана конусного четырехходового

Назначение крана конусного четырехходового

Четырехходовой кран представляет собой одну из разновидностей конусного крана. Он имеет четыре выхода и может работать в двух режимах. В настоящее время четырехходовые краны широко используются в различных отраслях промышленности, а также в коммунальном хозяйстве.
Благодаря своей универсальности четырехходовой кран может применяться для регулирования подачи различных сред, в том числе: воды и нефтепродуктов. Чаще всего рабочий элемент крана изготавливают из литьевой латуни, так как именно этот материал обладает низким коэффициентом трения. Однако стоит отметить, что для производства четырехходовых кранов, предназначенных для эксплуатации в агрессивных рабочих средах, может быть использована латунь со специальным защитным покрытием.
Главным отличием четырехходового крана от проходных (двухходовых) моделей является возможность не только пропускать или перекрывать рабочую среду, но и перенаправлять ее в требуемое ответвление трубопровода.

Разновидности крана конусного четырехходового

Конусные краны, к которым можно отнести и четырехходовой кран 11Б23бк, были изобретены более ста лет назад. Однако из-за отсутствия на тот момент эффективных герметизирующих материалов, их создание было невозможно. И лишь с появлением качественных уплотнителей стало возможно промышленное производство и использование четырехходовых кранов.

В настоящее время все существующие модели четырехходовых кранов можно разделить на несколько групп по таким признакам, как:
Материал.
Чаще всего рабочий элемент четырехходового крана изготавливают из латуни той или иной марки. Корпус же устройства может быть выполнен из пластика или из латуни.

Способ монтажа.
В настоящее время существует три типа кранов: сварные, муфтовые и фланцевые. Стоит отметить, что сварные четырехходовые краны сегодня почти не используются, а фланцевые в основном устанавливаются на промышленных трубопроводах, имеющих большой диаметр.

Выбор крана конусного четырехходового

Выбирая модель четырехходового крана, в первую очередь следует руководствоваться условиями его эксплуатации. Так, к примеру, бытовые краны, используемые в коммунальном хозяйстве, не требуют наличия специального защитного покрытия рабочего элемента, тогда как краны, предназначенные для установки на трубопроводах с агрессивной рабочей средой, должны иметь его в обязательном порядке.

Основные характеристики крана конусного четырехходового

Герметичность затвора по — ГОСТ 9544-2005 класс D
Управление краном — ручное, рукояткой
Климатическое исполнение — У1, Т1 ГОСТ 15150-69
Материал основных деталей — латунь ЛЦ40Сд
Материал сальникового уплотнения — спец. пластикат
Изготовление и поставка по — ТУ 3712-028-05749381-2002

Гарантийные условия крана конусного четырехходового

Гарантийный срок эксплуатации – 12 месяцев
Гарантийная наработка – 500 циклов

Четырехходовой клапан – это элемент системы отопления, к которому подключены четыре трубы, имеющие теплоносители разной температуры, используется, чтобы предотвратить перегрев твердотопливного котла. Термостатический клапан не допускает превышение температуры внутри котла выше 110 °C. Уже при температуре 95 °C он запускает холодную воду для охлаждения системы.

Корпус сделан из латуни, к нему присоединены 4 соединительных патрубка. Внутри корпуса расположена втулка и шпиндель, работа которого имеет сложную конфигурацию.

Термостатический смесительный кран выполняет такие функции:

  • Смешивание потоков воды разных температур. Благодаря смешиванию работает плавное регулирование нагрева воды;
  • Защита котла. Четерехходовой смеситель предотвращает появление коррозии, продлевая этим срок эксплуатации оборудования.

Схема четырехходового смесителя

h3_2

Работа клапана контролируется двумя способами:

  • Ручной. Распределение потоков требует установки штока в одном определенном положении. Регулировать это положение нужно вручную.
  • Автоматический. Вращение шпинделя происходит в результате получаемой команды от внешнего датчика. Таким образом, в системе отопления постоянно удерживается заданная температура.

Четырехходовой смесительный клапан обеспечивает стабильный расход холодного и горячего теплоносителя. Принцип его работы не требует установки дифференциального байпаса, ведь клапан сам пропускает нужное количество воды. Устройство используется там, где необходима регулировка температуры. Прежде всего, это система радиаторного отопления с твердотопливным котлом. Если в других случаях регулирование теплоносителей происходит с помощью гидронасоса и байпаса, то здесь работа клапана полностью заменяет эти два элемента. В итоге котел работает в стабильном режиме, постоянно получая дозированное количество теплоносителя.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:


Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке. Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как работают сервоприводы и трехходовые клапаны

В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов).

Что такое клапан?

Клапан — это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана.

В системе отопления существуют два самых распространенных вида клапанов:

Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход.

Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода.

Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана. То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление.

Клапаны бывают:

Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления.

Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач…

Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи.

Связь между сервоприводами и клапанами

В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика):

1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей.

2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик.

3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан.

Что такое сервопривод?

Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления.

Какие бывают сервоприводы?

Существуют также термоприводы, которых тоже называют сервоприводами.

Но мы в этой статье разберем только электроприводы (сервоприводы)

Электроприводы бывают двух направлений:

Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции.

Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру.

Такой вариант служит для перенаправления потоков теплоносителя.

Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева.

Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана.

Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта.

Электропривод как отдельное звено в автоматике.

Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024

Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт.

То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов.

Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами.

Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов…

Что же такое контроллер?

Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент.

Существует различное множество контроллеров, которые выполняют различные задачи.

Для системы отопления обычно выполняются такие задачи:

Самая распространенная задача – это получить настроечную температуру теплоносителя.

В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков.

Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы.

Самый дешевый контроллер серии ТРМ

Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru

Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях.


Серия видеоуроков по частному дому
Часть 1. Где бурить скважину?
Часть 2. Обустройство скважины на воду
Часть 3. Прокладка трубопровода от скважины до дома
Часть 4. Автоматическое водоснабжение
Водоснабжение
Водоснабжение частного дома. Принцип работы. Схема подключения
Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
Расчет самовсасывающего насоса
Расчет диаметров от центрального водоснабжения
Насосная станция водоснабжения
Как выбрать насос для скважины?
Настройка реле давления
Реле давления электрическая схема
Принцип работы гидроаккумулятора
Уклон канализации на 1 метр СНИП
Схемы отопления
Гидравлический расчет двухтрубной системы отопления
Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
Гидравлический расчет однотрубной системы отопления
Гидравлический расчет лучевой разводки системы отопления
Схема с тепловым насосом и твердотопливным котлом – логика работы
Трехходовой клапан от valtec + термоголовка с выносным датчиком
Почему плохо греет радиатор отопления в многоквартирном доме
Как подключить бойлер к котлу? Варианты и схемы подключения
Рециркуляция ГВС. Принцип работы и расчет
Вы не правильно делаете расчет гидрострелки и коллекторов
Ручной гидравлический расчет отопления
Расчет теплого водяного пола и смесительных узлов
Трехходовой клапан с сервоприводом для ГВС
Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
Конструктор водоснабжения и отопления
Уравнение Бернулли
Расчет водоснабжения многоквартирных домов
Автоматика
Как работают сервоприводы и трехходовые клапаны
Трехходовой клапан для перенаправления движения теплоносителя
Отопление
Расчет тепловой мощности радиаторов отопления
Секция радиатора
Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
Новые насосы работают по-другому…
Расчет инфильтрации за счет перепада давления
Расчет температуры в неотапливаемом помещении
Регуляторы тепла
Комнатный термостат — принцип работы
Смесительный узел
Что такое смесительный узел?
Виды смесительных узлов для отопления
Характеристики и параметры систем
Местные гидравлические сопротивления. Что такое КМС?
Пропускная способность Kvs. Что это такое?
Кипение воды под давлением – что будет?
Что такое гистерезис в температурах и давлениях?
Что такое инфильтрация?

Четырехходовой кран с электроприводом. Как работает четырехходовой клапан

В сложных системах отопления (пола с подогревом), системах холодного и горячего водоснабжения – это регулирование потоков горячей и холодной воды, при помощи различного типа приводов, для достижения заданной пользователем температуры.

Современный кран с электроприводом (12 вольт), сервоприводом или пневмоприводом является качественной заменой обычным . Каждый из них имеет свои особенности строения и функционирования, установить которые можно и своими руками, проконсультировавшись у специалиста.

Cодержание статьи

Общие сведения

Трехходовые клапаны делятся на два основных типа: смесительный и распределительный (разделительный). предназначен для качественной регулировки в отопительных системах за счет смешивания двух потоков воды различной температуры.

Для производственных или централизованных мощностей лучше всего подходит чугунный или стальной пневмопривод – клапаны с пневмоприводом обладают большой мощностью и выносливостью. имеет наивысшую пропускную способность.

За счет равномерного вращения шарового элемента, достигается идеальное смешивание потоков (а в итоге необходимая пользователю температура). Шаровые детали всегда равномернее распределяют силы потоков (во избежание перегрузок системы водоснабжения). Также происходит профилактика солевых отложений на стенках клапана и возникновение конденсата.

Укомплектованный трехходовой шаровой клапан уже готов к установке. Если же вы покупаете клапан и шаровый сервопривод отдельно, тщательно ознакомьтесь с продуктом. имеет паспорт с указанием характеристик и результатами тестирования.

Сделать заказ

Помимо проходных (двухходовых) шаровых кранов разработаны и производятся трехходовые и четырехходовые шаровые краны. Наиболее распространены трехходовые краны.

Многоходовые шаровые краны применяются для смешения или разделения потоков рабочей среды, их перенаправления по различным трубопроводам. Функционирование трехходового крана определяется формой проходного отверстия в шаровой пробке и расположением патрубков и характеризуется таким понятием как схема работы крана (см. рисунок).

Трехходовые шаровые краны

Трехходовые краны имеют три патрубка. В зависимости от конструкции крана оси патрубков могут располагаться в одной плоскости, либо средний патрубок располагается снизу (трехходовой шаровой кран с нижним расположением патрубка).

Четырехходовые шаровые краны

Возможны конфигурации с углом поворота шара 90° либо 180°. По желанию клиента возможно изготовление кранов практически с любым направлением потока.

Трехходовые и четырехходовые шаровые краны изготавливаются из различных материалов (углеродистая и нержавеющая сталь, латунь, чугун, титан) с любым типом присоединения, DN 6-300мм PN 1-200 кгс/см 2 .

Широкое применение многоходовые шаровые краны находят на предприятиях химии и нефтехимии, а также пищевой промышленности.

Управляются трехходовые и четырехходовые краны как вручную (рукоятка, редуктор), так и при помощи электро- и пневмопривода.

Тот, кто хоть раз пытался изучить различные схемы отопительных систем, наверняка сталкивался с такими, где подающий и обратный трубопроводы чудесным образом сходятся воедино. В центре этого узла стоит некий элемент, к которому с четырех сторон подключаются трубы с теплоносителем разной температуры. Этот элемент — четырехходовой клапан для отопления, о назначении и работе которого пойдет речь в данной статье.

О принципе работы клапана

Как и его более «скромный» трехходовой собрат, четырехходовой клапан изготавливается из качественной латуни, но вместо трех присоединительных патрубков имеет целых 4. Внутри корпуса на уплотнительной втулке вращается шпиндель с цилиндрической рабочей частью сложной конфигурации.

В ней с двух противоположных сторон сделаны выборки в виде лысок, так что посередине рабочая часть напоминает заслонку. Сверху и снизу в ней сохранена цилиндрическая форма, чтобы можно было выполнить уплотнение.

Шпиндель со втулкой прижимается к корпусу крышкой на 4 винтах, снаружи на конец вала насаживается регулировочная рукоятка либо устанавливается сервопривод. Как выглядит весь этот механизм, поможет хорошо представить показанная ниже детальная схема четырехходового клапана:

Шпиндель вращается во втулке свободно, поскольку не имеет резьбы. Но при этом выборки, сделанные в рабочей части, могут открывать проток по двум проходам попарно либо позволять смешиваться трем потокам в разных пропорциях. Как это происходит, показано на схеме:

Для справки. Существует и другая конструкция четырехходового клапана, где вместо вращающегося шпинделя задействован нажимной шток. Но подобные элементы не могут смешивать потоки, а только перераспределять. Они нашли свое применение в газовых двухконтурных котлах, переключая поток горячей воды с отопительной системы на сеть ГВС.

Особенность нашего функционального элемента состоит в том, что поток теплоносителя, подведенный к одному из его патрубков, никогда не сможет пройти к другому выходу по прямой. Поток всегда будет поворачивать в правый или левый патрубок, но никак не попадет в противоположный. При определенном положении шпинделя заслонка позволяет теплоносителю проходить сразу вправо и влево, смешиваясь с потоком, идущим из противоположного входа. В этом и заключается принцип работы четырехходового клапана в системе отопления.

Следует отметить, что управление клапаном может осуществляться двумя способами:

вручную: требуемого распределения потоков добиваются путем установки штока в определенное положение, ориентируясь по шкале, находящейся напротив рукоятки. Способ используется редко, поскольку эффективная работа системы требует периодической корректировки, постоянно производить ее вручную невозможно;

автоматически: шпиндель клапана вращается сервоприводом, получающим команды от внешних датчиков либо контроллера. Это позволяет придерживаться заданных температур воды в системе при изменении внешних условий.

Практическое применение

Везде, где нужно обеспечить качественное регулирование теплоносителя, могут применяться клапаны четырехходового типа. Качественное регулирование – это управление температурой теплоносителя, а не его расходом. Добиться необходимой температуры в системе водяного отопления можно лишь одним способом – смешиванием горячей и остывшей воды, получая на выходе теплоноситель с нужными параметрами. Успешное выполнение данного процесса как раз и обеспечивает устройство четырехходового клапана. Приведем пару примеров установки элемента для таких случаев:

  • в системе радиаторного отопления с твердотопливным котлом в качестве источника тепла;
  • в контуре нагрева теплых полов.

Как известно, твердотопливный котел в режиме разогрева нуждается в защите от выпадения конденсата, от которого стенки топки подвергаются коррозии. Традиционная схема с байпасом и трехходовым смесительным клапаном, не позволяющим холодной воде из системы проникать в котловой бак, может быть усовершенствована. Вместо байпасной линии и смесительного узла ставится четырехходовой клапан, как это изображено на схеме:

Возникает закономерный вопрос: какая польза от такой схемы, где придется ставить второй насос, да еще и контроллер для управления сервоприводом? Дело в том, что здесь работа четырехходового клапана подменяет собой не только байпас, но и гидравлический разделитель (гидрострелку), буде в таковом есть нужда. В результате мы получаем 2 отдельных контура, обменивающихся между собой теплоносителем по мере необходимости. Котел дозировано получает охлажденную воду, а радиаторы – теплоноситель с оптимальной температурой.

Поскольку вода, циркулирующая по греющим контурам теплых полов, нагревается максимум до 45 °С, то запускать в них теплоноситель напрямую от котла недопустимо. С целью выдержать такую температуру перед распределительным коллектором обычно ставится смешивающий узел с трехходовым термостатическим краном и байпасом. А вот если вместо этого узла установить четырехходовой смесительный клапан, то в греющих контурах можно использовать обратную воду, идущую от радиаторов, что и показано на схеме:

Заключение

Нельзя сказать, что установка четырехходового крана проста и не требует финансовых вложений. Наоборот, реализация подобных схем выльется в ощутимые финансовые затраты. С другой стороны, они не настолько велики, чтобы отказаться от преимуществ таких систем – эффективности работы и в результате – экономичности. Важное условие – наличие надежного электроснабжения, так как без него перестанет работать привод клапана.

Четырехходовой клапан – это элемент системы отопления, к которому подключены четыре трубы, имеющие теплоносители разной температуры, используется, чтобы предотвратить перегрев твердотопливного котла. Термостатический клапан не допускает превышение температуры внутри котла выше 110 °C. Уже при температуре 95 °C он запускает холодную воду для охлаждения системы.

Корпус сделан из латуни, к нему присоединены 4 соединительных патрубка. Внутри корпуса расположена втулка и шпиндель, работа которого имеет сложную конфигурацию.

Термостатический смесительный кран выполняет такие функции:

  • Смешивание потоков воды разных температур. Благодаря смешиванию работает плавное регулирование нагрева воды;
  • Защита котла. Четерехходовой смеситель предотвращает появление коррозии, продлевая этим срок эксплуатации оборудования.

Схема четырехходового смесителя

h3_2

Работа клапана контролируется двумя способами:

  • Ручной. Распределение потоков требует установки штока в одном определенном положении. Регулировать это положение нужно вручную.
  • Автоматический. Вращение шпинделя происходит в результате получаемой команды от внешнего датчика. Таким образом, в системе отопления постоянно удерживается заданная температура.

Четырехходовой смесительный клапан обеспечивает стабильный расход холодного и горячего теплоносителя. Принцип его работы не требует установки дифференциального байпаса, ведь клапан сам пропускает нужное количество воды. Устройство используется там, где необходима регулировка температуры. Прежде всего, это система радиаторного отопления с твердотопливным котлом. Если в других случаях регулирование теплоносителей происходит с помощью гидронасоса и байпаса, то здесь работа клапана полностью заменяет эти два элемента. В итоге котел работает в стабильном режиме, постоянно получая дозированное количество теплоносителя.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:


Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке. Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Четырехходовой смесительный клапан для отопления: tvin270584 — LiveJournal

Четырёхходовой клапан – это элемент сантехники, выполняющий важные функции в системе обогрева. А какие именно расскажет мастер сантехник в этой статье.
Устройство и функции

Четырёхходовой клапан для отопления вращает шпиндель в самом корпусе. Вращение обязательно должно осуществляться в свободном порядке, потому что втулка не содержит резьбы. Функционирующая часть шпинделя имеет пару выборок, при помощи которых открывается поток по двум проходам.

Как следствие, поток регулируется и не в силах пройти напрямую ко второй выборке. Поток может сворачивать в любой патрубок, что находится с левой либо правой стороны от него. Получается, что все потоки, которые проходят с разных сторон, перемешиваются и расходятся по четырём патрубкам.

Есть устройства, где вместо шпинделя функционирует нажимный шток, однако такие конструкции не предназначены перемешивать потоки.

Четырёхходовой клапан для отопления – это элемент обогревательной системы, к которому подсоединены четыре трубы, имеющие тепловой носитель разной температуры. Внутри корпуса находятся втулка и шпиндель. Последний имеет работу с трудной конфигурацией.

Работу 4-х ходового смесителя можно контролировать следующим образом:


  • Ручной. В данном случае для распределения потоков необходим монтаж штока в одном конкретном положении. И проводить регулировку этого положения требуется вручную.

  • Автоматический (с терморегулятором). Здесь внешний датчик отдаёт команду шпинделю, в результате чего последний и начинает вращаться. Из-за этого в обогревательной системе сохраняется стабильная указанная температура.

Основные функции клапана 4-х ходового клапана следующие:


  • Смешивание водяных потоков с разным температурным нагревом. Устройство используется для предотвращения перегрева твердотопливного котла. Четырёхходовой смесительный клапан не позволяет температуре повышаться в котельном оборудовании выше 110 °C. При нагреве 95 °C прибор запускает холодную воду для охлаждения системы.

  • Защита котельного оборудования. 4-х ходовой клапан препятствует образованию коррозии и тем самым продлевает срок службы всей системы.

Благодаря 4-х ходовому клапану для отопления осуществляется равномерный расход горячего и холодного теплового носителя. Для нормального функционирования не требуется монтажа байпаса, так как клапан сам пропускает необходимый объём жидкости. Прибор применяется там, где требуется температурная регулировка. В первую очередь, в системе обогрева радиаторами совместно с твердотопливным котлом. Если в иных случаях настройка жидкости осуществляется с применением гидронасоса и байпаса, то в данном случае работа клапана целиком заменяет данные приборы. Получается, что котёл функционирует стабильно и постоянно получает определённый объём теплового носителя.

Видео

В сюжете — Смесительный клапан четырехходовой.

Производители

Четырёхходовой клапан для отопления производят такие компании, как Honeywell, ESBE, VALTEC и другие.

На сегодняшний день это производитель, который входит в список 100 ведущих мировых фирм, составляемый журналом Fortune.

Четырёхходовые клапаны Honeywell серии V5442A изготовлены для систем, где в качестве теплоносителя выступает вода либо жидкости, с процентом гликоля до 50. Они предназначены для работы при температуре от 2 до 110 °С и в рабочем давлении до 6 бар.

Хоневелл изготавливает клапаны с размером соединения 20, 25, 32 мм. Поэтому значения коэффициента Kvs – от 4 до 16 м³/ч. Работают устройства серии вместе с электрическими приводами. Для систем с большей мощностью применяется фланцевая серия клапанов ZR-FA.

Четырёхходовой клапан Honeywell не вызовет трудностей при монтаже, существует много вариантов реализации.

Все её изделия экономичны, надёжны и удобны при эксплуатации в системах обогрева, охлаждения и водяного снабжения.

ESBE предлагает 4-х ходовой клапан для отопления с внутренней резьбой. Корпус клапана изготовлен из латуни. Рабочее давление 10 атмосфер, температура 110 градусов (кратковременная — 130 градусов). Четырёхходовой смесительный клапан производится в размерах 1/2-2″, с пропускной способностью 2,5 -40 Kvs.

Валтек предлагает смесительные клапаны различного назначения, которые рассчитаны на долговечную работу в системе инженерии (водяной тёплый пол, вмонтированное настенное, потолочное отопление и охлаждение, горячее водяное снабжение). Продукцию производителя можно найти в любой точке России и стран СНГ.

Нельзя утверждать, что четырёхходовой клапан для отопления не потребует финансовых вложений. Установка прибора будет стоить дорого, однако, с другой стороны, эффективность работы и, как следствие, экономичность, оправдывает денежные затраты. Есть только главное условие – наличие качественной электрической сети, так как без неё привод клапана перестанет работать.

Видео

В сюжете — Регулирование температуры без смесителя.


Источник
http://santekhnik-moskva.blogspot.com/2018/04/chetyrekhkhodovoy-smesitelnyy-klapan.html

Двухходовые и трехходовые краны, клапаны и вентили

Двухходовые и трехходовые краны, клапаны и вентили

Смесительные краны трех видов:

  • трехходовые,
  • четырехходовые,
  • пятиходовые

Область применения двухходовых и трехходовых клапанов

Применяются для холодильных и отопительных систем в строительстве. Трехходовой вентиль применяется в качестве смесительного или распределительного устройства для непрерывного управления подачей воздуха, холодной воды, горячей воды или теплоносителя. Изделие может использоваться совместно с приводным (исполнительным) устройством, имеющим определенную характеристику (линейную, равнопроцентную или квадратичную).
Исполнительный узел не должен, как правило, монтироваться в положении, при котором возможно попадание влаги (например, ниже линии горизонта).
Трехходовые клапаны в основном используются как смесительные. Также применяются как переключающие и разделительные.
Четырехходовые клапаны применяются при теплоносителе высокой температуре на возврате в котел.

Принцип работы трехходового клапана

Состоит в том, что необходимая температура в системе создается благодаря пропорциональному подмешиванию холодного более холодного теплоносителя к горячему потоку от котла.
Принцип работы четырехходового клапана: клапан имеет двойную смесительную функцию- горячий теплоноситель смешивается с более холодным, поступающим к котлу. Тем самым мы поднимаем температуру теплоносителя на возврате в котел и продлеваем срок эксплуатации котла, так как снижаем вероятность появления низкотемпературной коррозии.

Область применения двухходовых и трехходовых клапанов:

качественное управление охлаждающими установками, а также радиаторными, напольными и другими системами отопления;
переключение или разделение потока, при этом важно убедиться, что номинальное давление, его перепад и расход находятся в допустимых пределах.

При необходимости получения высокой температуры обратной воды лучше выбрать четырехходовой клапан. Во всех других случаях используйте трехходовые клапаны.


Наши специалисты помогут Вам подобрать, а также смонтировать котельную, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Гидравлические четырехходовые клапаны — Схема ремонта гидравлики

Четырехходовые направляющие клапаны используются для управления направлением потока жидкости в гидравлическом контуре, который управляет направлением движения рабочего цилиндра или вращения гидравлического двигателя. Эти клапаны, как правило, золотникового типа. Типичный четырехходовой гидрораспределитель имеет четыре порта:

• Один нагнетательный порт соединен с напорной линией.
• Одно возвратное или выпускное отверстие соединено с резервуаром.
• Два рабочих порта подключены линиями к исполнительному устройству.

Четырехходовые клапаны состоят из прямоугольного литого корпуса, подвижного золотника и приспособления для позиционирования золотника. Катушка точно устанавливается в отверстие, проходящее через продольную ось корпуса клапана. Поля золотника делят это отверстие на ряд отдельных камер. Порты в корпусе клапана ведут в камеру, так что положение золотника определяет, какие порты открыты друг для друга, а какие изолированы друг от друга.Порты, которые изолированы друг от друга в одном положении, могут быть соединены между собой в другом положении. Позиционирование золотника осуществляется вручную, механически, электрически или гидравлически или с помощью любого из четырех способов.

На рис. 5-22 показано, как положение золотника определяет возможные условия потока в контуре. Четыре порта отмечены буквами P, T, A и B: P подключен к источнику потока; Т к баку; и A и B к соответствующим портам рабочего цилиндра, гидравлического двигателя или какого-либо другого клапана в контуре.На схеме A золотник находится в таком положении, что порт P открыт для порта A, а порт B открыт для порта T. Порты A и B соединены с портами цилиндра, проходят через порт P и вызывают поршень цилиндра двигаться вправо. Обратный поток из цилиндра проходит через порты B и T. На схеме B порт P открыт для порта B, и поршень движется влево. Обратный поток из цилиндра проходит через порты А и Т.

В таблице 5-1 перечислены некоторые классификации направляющих клапанов.Эти клапаны могут быть идентифицированы в соответствии с—

• Количество позиций золотника.
• Количество путей потока в крайних положениях.
• Схема потока в центральном или перекрестном положении.
• Способ переключения катушки.
• Метод обеспечения возврата катушки.

Классификация Описание
Проточный тип Двухсторонний Допускает всего два возможных пути потока в двух
крайних положениях золотника
Четырехходовой Обеспечивает четыре возможных пути потока в двух крайних положениях золотника
Тип управления Ручное управление Ручной рычаг используется для переключения катушки.
Пилотируемый Гидравлическое давление используется для смещения золотника.
Электромагнитный привод Действие соленоида используется для смещения золотника.
Электромагнитное управление, непрямое управление Действие соленоида используется для переключения встроенного управляющего золотника
, который направляет управляющий поток для смещения основного золотника.
Тип позиции Два положения Золотник имеет два крайних положения остановки.
Трехпозиционный Золотник имеет два крайних положения плюс одно промежуточное или центральное положение.
Пружинный тип Смещение пружины Действие пружины автоматически возвращает золотник в нормальное смещенное положение, как только усилие переключателя прекращается. (Смещение пружины всегда является двухходовым клапаном.)
Без пружины Золотник не подпружинен; он перемещается только усилием переключателя и остается там, где был сдвинут (может быть двух- или трехпозиционным, но трехпозиционный тип использует фиксатор).
Пружинный центр Подпружиненное действие автоматически возвращает золотник в центральное положение, как только усилие переключателя исчезает. (Пружинный центр всегда является трехпозиционным клапаном.)
Тип катушки Открытый центр Это пять наиболее распространенных типов катушек.
Закрытый центр Они относятся к разрешенной схеме потока, когда золотник находится в среднем положении (трехпозиционные клапаны) или в перекрестном положении (двухпозиционные клапаны).
Тандемный центр
Частично закрытый центр
Полуоткрытый центр



Четырехходовой трехпозиционный гидрораспределитель

Описание

Блок 4-ходового гидрораспределителя представляет собой гидрораспределитель клапан с четырьмя входами и тремя положениями, или проточными путями. Порты подключаются к тому, что в типичной моделью являются гидравлический насос (порт P ), накопительный бак (порт T ) и привод двойного действия (порты A и В ).Жидкость может течь от насоса к приводу по пути P-A или P-B и от привода к танк по пути A-T или B-T — в зависимости от рабочая сторона привода.

Типовая настройка клапана

В конфигурации по умолчанию одно положение клапана соответствует P-A и B-T проточные каналы максимально открыты и проточные каналы P-B и A-T максимально закрыты (позиция I на рисунке).Другое положение клапана соответствует обратная конфигурация, с P-B и A-T максимально открыто и P-A и B-T максимально закрытый (позиция II ). Третье положение клапана соответствует всем проточные пути максимально закрыты (позиция III ). Переводная катушка служит элементом управления клапаном и определяет положение, в котором клапан в— I , II , III , или между ними.

Положения клапана

Физический сигнальный порт S управляет смещением золотника. в конфигурация по умолчанию, сигнал нулевого рабочего объема соответствует положению клапана III . Положительный сигнал смещения сдвигает золотник в сторону положение клапана I . Отрицательное смещение смещает золотник в сторону положение клапана II . Смещение золотника действует косвенно установка положения золотника относительно каждого пути потока — длина, известная здесь как отверстие отверстия .Отверстие отверстия, в свою очередь, определяет площадь отверстия соответствующего пути потока.

Отверстия отверстия

Отверстие отверстия пути потока частично зависит от его отверстия offset — открытие отверстия пути потока при нулевом золотнике смещение. Блок моделирует только эффекты смещений открытия. Смещение может быть связано с изменением расстояния между портами или золотниковыми площадками — толстый диски, встроенные в катушку, чтобы препятствовать потоку.Также это может быть связано с изменением толщины шпульных площадок. Отверстия диафрагмы рассчитываются отдельно для каждый путь потока с точки зрения соответствующего смещения открытия:

где:

  • ч ПА , ч ПБ , ч В и h BT отверстие отверстия P A , П-Б , А Т и P-B проточные каналы.Отверстия отверстия есть вычисляется во время моделирования.

  • ч PA0 , ч ПБ0 , ч AT0 и h AT0 отверстие открытие смещения P A , П-Б , А Т и P-B проточные каналы.Начальные смещения указано на вкладке Смещения открытия клапана .

  • x — смещение золотника относительно случай с нулевым смещением представляет собой полностью закрытый клапан. Рабочий объем шпули указывается через порт физического сигнала S .

На рисунке показано влияние смещения отверстий на отверстия отверстий. участок I соответствует конфигурации по умолчанию с обоими смещения открытия равны нулю.Участок II соответствует клапану с обоими смещениями открытия больше нуля и постройте III на клапан с обоими смещениями открытия меньше нуля. Эти случаи аналогичны поведение с нулевым перекрытием ( I ), с неполным перекрытием ( II ) и перекрывающиеся ( III ) клапаны. То схемы клапанов справа показывают, как может выглядеть смещение. Круг выделяет смещение в пути P-B .

Нулевое (I), положительное (II) и отрицательное (III) смещения открытия

Нижний клапан всегда частично открыт и пропускает некоторый поток на всем золотнике перемещения. Клапан с перекрытием полностью закрыт в расширенном диапазоне золотника. смещения и требует более длительного хода золотника для открытия. В таблице обобщены смещения открытия для клапанов с нулевым, нижним и перекрытым клапанами. Другой возможны конфигурации — e.г., с одним положительным смещением отверстия и другой негатив.

Клапан притирки Открытие Смещения
Нулевой внахлест (по умолчанию) Все ноль
Underlapped Все положительное
Overlapped Все отрицательные

Проемы

Параметр Параметризация модели определяет расчеты, используемые для площадей открытия путей потока, или, в Напорно-расходная характеристика корпусная, объемная скорости потока.Расчеты основаны на параметрах отверстия или наборах табличных данных. указанный на вкладке Model Parameterization . В блоке используется одни и те же данные для всех путей потока, если характеристики площади параметр на вкладке Basic Parameters установлен на Одинаковые для всех путей потока и разные данные иначе. Можно выбрать следующие параметры модели:

  • Максимальная площадь и проем — Укажите максимальная площадь открытия и соответствующее отверстие отверстия.Площадь открытия является линейной функцией отверстия отверстия,

    AAT=AAT,MaxhAT,MaxhAT+ALeak,

    , где A — площадь открытия и h отверстие отверстия данного пути потока. То индекс Макс. относится к полностью открытому отверстию и индекс Утечка в полностью закрытое отверстие — одно с только площадь внутренней утечки.На рисунке показан график линейной функция А ( ч ).

  • Площадь по сравнению с начальным столом — Укажите площадь отверстия в дискретных отверстиях отверстия в виде 1-D интерполяционной таблицы. Открытие площадь вычисляется для заданного отверстия отверстия путем интерполяции или экстраполяция табличных данных. На рисунке показан концептуальный график табличная функция A ( h ).

  • Напорно-расходная характеристика — Указать объемный расход при дискретных отверстиях диафрагмы и давлении дифференциалы в виде двумерной интерполяционной таблицы. Площадь открытия рассчитывается для заданное отверстие отверстия и перепад давления интерполяцией или экстраполяция табличных данных. На рисунке показан концептуальный график табличная функция q ( h , стр. ).

Режим потока и внутренняя утечка

Объемный расход рассчитывается аналитически в Максимум Площадь и отверстие и Площадь по сравнению с отверстием таблица параметризации. Расчеты основаны на дополнительные параметры блока, такие как расходный коэффициент и счет для эффектов режима течения — ламинарного или турбулентного. Переход режима происходит при заданном критическом коэффициенте ламинарного потока или критическом числе Рейнольдса.

Максимальная площадь и открытие и Площадь по сравнению с открытием таблицы параметризация также составляет небольшую площадь внутренней утечки даже в полностью закрытом состоянии. Площадь утечки обеспечивает что части гидравлической сети не становятся изолированными, когда путь потока закрыто. Изолированные или «зависшие» участки сети влияют на вычислительной эффективности модели и может привести к сбою моделирования.

Предполагается, что эффекты режима течения и внутренних утечек отражаются в табличные данные расхода, указанные непосредственно в Характеристика напор-расход параметризация.

Конфигурации клапана

Смещение открытия по умолчанию равно нулю. Эта конфигурация соответствует клапану со всеми закрытыми путями потока в нейтральном положении ( III в Схема положения клапанов).Много других конфигурации существуют. Вы можете смоделировать конкретную конфигурацию, установив проем смещения, как показано в таблице. Все параметры смещения открытия находятся в Смещение открытия клапана вкладка свойства блока Инспектор

4-х сторонних конфигураций клапана диапазона

00
NO
NO Конфигурация Начальные отверстия
1

Все четыре отверстия перекрываются в нейтральный позиция:

  • Отверстие P-A начальное открытие < 0

  • Первичное открытие отверстия P-B < 0

  • Отверстие A-T начальное открытие < 0

  • Отверстие B-T начальное открытие < 0

2

Все четыре отверстия открыты (перекрываются) в нейтральном положении позиция:

  • Отверстие P-A начальное открытие > 0

  • Первичное открытие отверстия P-B > 0

  • Отверстие A-T начальное открытие > 0

  • Диафрагма B-T начальное открытие > 0

3

Отверстия P-A и P-B перекрываются.Отверстия A-T и B-T перекрываются больше, чем клапан ход:

  • Отверстие P-A начальное открытие < 0

  • Первичное открытие отверстия P-B < 0

  • Отверстие A-T начальное открытие < – valve_stroke

  • Отверстие B-T, начальное открытие < - Value_stroke

4

Orififices P-A и P-B перекрываются, а отверстия A-T и B-T открыты:

  • Отверстие P-A начальное открытие < 0

  • Первичное открытие отверстия P-B < 0

  • Отверстие A-T начальное открытие > 0

  • Диафрагма B-T начальное открытие > 0

5

Отверстия P-A и A-T открыты в нейтральном положении, а отверстия P-B и B-T являются внахлест:

  • Отверстие P-A начальное открытие > 0

  • Первичное открытие отверстия P-B < 0

  • Отверстие A-T начальное открытие > 0

  • Отверстие B-T начальное открытие < 0

6

Отверстие A-T изначально открыто, пока все три оставшихся отверстия перекрываются:

  • Отверстие P-A начальное открытие < 0

  • Первичное открытие отверстия P-B < 0

  • Отверстие A-T начальное открытие > 0

  • Отверстие B-T начальное открытие < 0

7

Отверстие B-T изначально открыто, пока все три оставшихся отверстия перекрываются:

  • Отверстие P-A начальное открытие < 0

  • Первичное открытие отверстия P-B < 0

  • Отверстие A-T начальное открытие < 0

  • Диафрагма B-T начальное открытие > 0

8

Отверстия P-A и P-B открыты, а отверстия A-T и B-T перекрываются:

  • Отверстие P-A начальное открытие > 0

  • Первичное открытие отверстия P-B > 0

  • Отверстие A-T начальное открытие < 0

  • Отверстие B-T начальное открытие < 0

9

Отверстие P-A изначально открыто, пока все три оставшихся отверстия перекрываются:

  • Отверстие P-A начальное открытие > 0

  • Первичное открытие отверстия P-B < 0

  • Отверстие A-T начальное открытие < 0

  • Отверстие B-T начальное открытие < 0

10

Отверстие P-B изначально открыто, пока все три оставшихся отверстия перекрываются:

  • Отверстие P-A начальное открытие < 0

  • Первичное открытие отверстия P-B > 0

  • Отверстие A-T начальное открытие < 0

  • Отверстие B-T начальное открытие < 0

11

Отверстия P-B и B-T открыты, а отверстия P-A и A-T перекрываются:

  • Отверстие P-A начальное открытие < 0

  • Первичное открытие отверстия P-B > 0

  • Отверстие A-T начальное открытие < 0

  • Диафрагма B-T начальное открытие > 0

Структурная схема компонентов

Блок представляет собой составной компонент с четырьмя блоками с регулируемым отверстием, приводимыми в движение один физический сигнал.Блоки с переменным отверстием P-A и Переменное отверстие P-B представляет собой P-A и P-B проточных путей. Блоки Переменное отверстие A-T и Переменное отверстие B-T представляют собой A-T и B-T проточные каналы. Физический сигнал задается через блок Connection Port S .

Параметры блока Ориентация отверстия установлены так, что положительный сигнал действует на открытие регулируемого отверстия P-A и Переменная диафрагма B-T при закрытии Переменная Отверстие A-T и Переменное отверстие P-B .А отрицательный сигнал имеет противоположный эффект — открывает Переменная Отверстие A-T и Переменное отверстие P-B при закрытии Переменное отверстие P-A и Переменное отверстие Б-Т .

Структурная схема клапана

Допущения

  • Инерция жидкости не учитывается.

  • Нагружение элемента управления от инерционных, пружинных и других сил игнорируется.

  • Предполагается, что все отверстия клапана имеют одинаковый размер, если не указано иное. указано.

Как выбрать электронные направляющие клапаны

Выбор соответствующего клапана для любого применения крайне важен для обеспечения правильного направления потока, скорости потока, функции выпуска и даже основных функций клапана. В пневматике так много терминов для клапанов, что это может показаться ошеломляющим. Знание функции клапана, портов и срабатывания является ключом к выбору правильного клапана для применения.В этой статье мы объясним некоторые общие термины и варианты, связанные с функцией клапана, портированием и срабатыванием. Базовое понимание этих концепций поможет упростить выбор клапана, соответствующего вашим требованиям.

Функция клапана описывает количество путей потока, которые имеет клапан, а также положения клапана. Пути потока или порты называются путями в функции клапана. Количество положений — это количество различных положений, в которых может находиться этот клапан.

Клапаны 2/2

2-ходовой 2-позиционный клапан известен как клапан 2/2. Основным примером клапана 2/2 является шаровой кран. Базовый шаровой кран имеет два порта (вход и выход) и два положения (открыто или закрыто).

Клапаны 3/2

3-ходовой 2-позиционный клапан известен как клапан 3/2. Основным примером клапана 3/2 является пилотный клапан, такой как 10-мм клапан E310A-1W012 от Clippard. Пилотный клапан используется для отправки сигнала давления при срабатывании и сброса этого сигнала при отключении.Этот клапан имеет 3 пути (вход или подача, выход и выпуск), а также 2 положения (закрыт — давление заблокировано, а выход стравлен в атмосферу, или открыт — давление подключено к выходу, а выпуск заблокирован).

Клапаны 4/2

4-ходовой 2-позиционный клапан известен как 4/2. Эти клапаны распространены в цилиндрах двойного действия, где они всегда подают давление на одну сторону цилиндра, а противоположную сторону выпускают в атмосферу.

5/2-клапаны

5-ходовой клапан по существу выполняет ту же функцию, что и 4/2-ходовой, но с дополнительным преимуществом в виде независимых выпускных каналов для каждого выходного отверстия.Чаще всего его называют не 5-ходовым, а полнопроходным четырехходовым клапаном. Это позволяет разработчику иметь специальные элементы управления выпускными путями как для удлинения, так и для втягивания выпускных каналов. Некоторые производители не ссылаются на 5/2 или 4/2, предлагая 4-ходовой клапан, и хотя различия незначительны, они могут быть важны для вашего конкретного применения.

Клапаны 6/2

Менее распространенный, но все же необходимый для конкретных применений, 6-ходовой клапан аналогичен двум 3-ходовым клапанам, механически связанным в одном клапане.Приложения, требующие отказоустойчивости, обеспечивающей одновременное срабатывание обоих клапанов, идеально подходят для этой функции.

3-позиционные клапаны

Некоторые клапаны могут иметь 3 положения в своей функции, что позволяет заблокировать все порты или открыть их в атмосферу. Это могут быть электронные клапаны или клапаны с ручным управлением, которые центрируются пружиной без питания. Эти клапаны не очень распространены и используются для конкретных приложений, чтобы либо заблокировать определенное положение цилиндра, либо открыть пути в атмосферу, что позволяет механически или вручную позиционировать цилиндр.

Порт клапана

Портирование клапана относится к удобству использования порта и направлению потока через клапан в разных положениях. Есть два ключевых момента, которые мы рассмотрим. Во-первых, использование порта — можем ли мы физически подключиться к порту? И, во-вторых, направление потока, которое должен учитывать клапан в зависимости от применения.

Полностью проходной

«Полнопроходной» клапан — это любой клапан, который можно физически захватить или подключить ко всем портам.Это не означает, что все порты обязательно имеют резьбу, но это означает, что путь потока может быть захвачен с помощью определенного метода, в отличие от вентиляционного отверстия, которое выходит в атмосферу.

Полнопроходные клапаны идеально подходят для тех случаев, когда среда должна быть подключена к трубопроводу, например: в чистых помещениях, где все газы должны отводиться за пределы помещения. ET-2-12 Clippard с резьбой на впускном отверстии и резьбой на выпускном отверстии можно назвать полностью портированным, поскольку все порты на клапане могут быть подключены по вертикальной линии, но ET-3-12 не полностью портирован как выпускной. канал проветривается через небольшие отверстия в крышке клапанов.Отсюда предложение Clippard полностью портированной версии ETO-3-12 ET-3-12.

Важно отметить, что «полностью портированные» не означает, что все порты могут находиться под давлением, а только то, что они могут быть портированными.

Двунаправленный

Двунаправленный клапан представляет собой клапан 2/2, который не зависит от того, какой порт является входным или выходным. В Европе это называется бистабильным клапаном. Двунаправленные клапаны необходимы для требовательных приложений, где более высокий перепад давления может быть как на входе, так и на выходе.

Обычный шаровой кран — это простой пример клапана, которому все равно, с какой стороны поступает давление, и который работает в любом направлении. Этот клапан будет известен как двунаправленный.

Клапан, противоположный этому, представляет собой обратный клапан, который течет только в одном направлении.

Универсальный порт

Как насчет возможности клапана с более чем двумя портами, который является полностью проходным и двунаправленным? Это будет клапан с универсальным отверстием.3-ходовой клапан с универсальным проходом может быть сконфигурирован для шести функций, таких как: 3/2 нормально закрытый, 3/2 нормально открытый, 2/2 нормально закрытый, 2/2 нормально открытый, селекторный или даже отклоняющий. .

Важно отметить, что не все полнопроходные клапаны 3/2 являются универсальными.

Электронные приводы клапанов, типы

Приведение в действие — это то, что перемещает клапан из одного положения в другое, и существует два популярных типа, которые необходимо учитывать при выборе надлежащего клапана для любого применения.Приведением в действие может быть любая из функций или портов, описанных выше, и это еще одна характеристика клапана, которую важно понимать.

Прямого действия

Клапаны прямого действия имеют простую конструкцию, поскольку приведение в действие клапана напрямую приводит к изменению положения. Обычно это достигается за счет перемещения элемента клапана с помощью магнитной катушки. Все клапаны Clippard серии EV имеют прямое действие, поскольку при подаче питания на катушку крестовина (плоская пружина якоря) напрямую поднимается для изменения состояния потока.Преимущества клапанов прямого действия заключаются в отсутствии требований к минимальному давлению, малом времени срабатывания и длительном сроке службы из-за небольшого количества движущихся частей. Отсутствие требований к давлению делает конструкцию клапана идеальной для функций с универсальными отверстиями. Clippard EVO-3-12 — отличный пример универсального клапана. EVO-3-12 можно использовать с давлением 80 фунтов на квадратный дюйм на нормально открытом впускном отверстии, вакуумом на нормально открытом выпускном отверстии и выбором между ними для выхода.

Клапаны с усилителем давления

Клапаны с усилителем давления являются наиболее распространенными клапанами, используемыми в системах автоматизации.Они полагаются на давление, подаваемое на клапан, чтобы помочь при срабатывании. Величина усилия, доступного сжатому воздуху для переключения клапана, намного больше, чем сила, которая может быть создана магнитной катушкой на клапане прямого действия с аналогичными значениями расхода и давления. Как только внутренний пилотный клапан откроется, давление будет способствовать переключению клапана. Это позволяет портам открываться и клапану течь при высоком расходе и/или давлении.

Преимущество клапанов с усилителем давления заключается в том, что они могут потреблять мало электроэнергии, поскольку они используют энергию среды под давлением.Это позволяет использовать меньший общий размер для заданных скоростей потока и размера порта. Недостатки могут заключаться в том, что они требуют минимального давления и не допускают универсальных вариантов портов, если только управляющее давление не создается внешней силой.

Клапаны с усилителем давления

обычно разрабатываются для конкретных применений, чтобы обеспечить максимальный диапазон расхода и давления при минимально возможном потреблении электроэнергии. Другие клапаны с усилителем давления, которые не имеют внутренних пилотов, сбалансированы и настроены таким образом, чтобы давление работало в сочетании с усилиями пружины и катушки, чтобы поднять седло и обеспечить поток.Примером клапана с вспомогательным давлением является Clippard Maximatic MME-41PES-D012. Подача питания на катушку MME-41PES-D012 оказывает давление на поршень, чтобы сместить золотник в клапане.

Чтобы получить помощь в выборе наилучшего клапана для вашего применения, позвоните по телефону 877-245-6247 или обратитесь к местному дистрибьютору.


Майк Кеттеринг • Технический специалист по продажам • Clippard



Направленные регулирующие клапаны | Группа клапанов Curtiss-Wright

Направляющие регулирующие клапаны, секционные, давление до 2000 фунтов на кв. дюйм, 2-21 секция, Power Beyond, варианты сброса.


Направленные клапаны УПРАВЛЕНИЯ

Функциональность и мощность

Направленные регулирующие клапаны позволяют жидкости или газам течь по разным путям от портов клапана, которые обеспечивают проход для потока к другим компонентам/источникам или от них. Они являются одной из важнейших частей гидравлических и пневматических систем.

Направляющий распределитель состоит из золотника с механическим или электрическим приводом внутри цилиндра. Положение золотника позволяет или предотвращает поток жидкости в канале; это часто происходит мгновенно, заставляя жидкость быстро ускоряться и замедляться.

Порты и положения направляющих клапанов

При выборе гидрораспределителя необходимо учитывать два основных элемента: количество портов и положения гидрораспределителя, которые могут быть достигнуты. Количество положений относится к количеству путей потока, которые может обеспечить клапан.



Направленные регулирующие клапаны

Особенности и преимущества:

  • Опции Power Beyond, заблокированный и открытый золотник
  • 4W3P — с ручным управлением
  • Легкая алюминиевая конструкция
  • Интегральный рельеф в P
  • Опция High Flow, 15 гал/мин
  • 2 – 21 секция
  • SAE #8, порты A и B
  • Порты SAE #10 P&T
  • Доступен пользовательский порт
  • 12 галлонов в минуту, 2200 фунтов на кв. дюйм, периодический

Применение для направляющих регулирующих клапанов Мобильные гидравлические направляющие клапаны

используются в сельскохозяйственной, промышленной и мобильной отраслях для обеспечения плавной работы, низкого перепада давления и быстрого отклика для точного управления потоком в клапане легкой конструкции.Эти клапаны рассчитаны на 2000 фунтов на квадратный дюйм и расход до 10 галлонов в минуту. Их применимость делает их все более востребованными и используется во многих приложениях, таких как:

  • Автовозы
  • Машины — Тракторы
  • Сборочные линии
  • Производство энергии
  • Морское оборудование
  • Строительные машины
  • Горнодобывающие машины
  • Погрузочно-разгрузочные краны
  • Грузовики и буровые установки

Методы работы направляющего регулирующего клапана

Существует пять основных методов работы, используемых для направляющих регулирующих клапанов, все в зависимости от их применения: ручной, пружинный, электрический, пневматический и гидравлический.

Ручные клапаны

Клапаны с ручным управлением управляются рычагами или лопастями, для открытия и закрытия которых требуется усилие. Иногда для восстановления положения клапана требуется усилие пружины. Напротив, некоторые ручные клапаны используют рычаг или внешний пневматический или гидравлический сигнал для возврата золотника в исходное положение.

Механические клапаны

Клапаны с механическим приводом более подвержены износу, так как они прилагают усилие с помощью кулачков, колес и роликов.

Гидравлические клапаны

Направляющие гидрораспределители с гидравлическим приводом намного надежнее, чем другие методы управления. Кроме того, они спроектированы так, чтобы быть более точными, поскольку они работают при гораздо более высоких давлениях, чем пневматический распределительный клапан.


Часто задаваемые вопросы

Какова функция гидрораспределителя?

Направленный клапан предназначен для выполнения трех задач: остановки потока жидкости, обеспечения потока жидкости и изменения направления потока жидкости.Они являются основной частью гидравлических и пневматических систем, в которых используется гидравлическое масло, вода или воздух из различных источников. Направленный клапан обеспечивает путь потока от насоса к цилиндрам и обратный путь от цилиндра к резервуару для жидкости.

Как работает ходовой клапан?

Направленный регулирующий клапан обычно состоит из скользящего золотника внутри цилиндра с выступами и канавками. Обычно он приводится в действие механически или электрически, а положение золотника ограничивает или разрешает поток, контролируя путь жидкости.Например, выступы на золотнике блокируют поток масла через корпус клапана, а канавки позволяют маслу или газу течь вокруг золотника и через корпус клапана.

Что следует учитывать при выборе гидрораспределителей?

При анализе производительности и пригодности гидрораспределителей необходимо учитывать пять основных моментов:

  1. Динамические ограничения мощности
  2. Ограничения статической мощности
  3. Сопротивление потоку
  4. Время переключения
  5. Утечка
Какие существуют типы направляющих клапанов?

Направленные регулирующие клапаны обычно классифицируются по нескольким признакам.

  • Количество портов. Существует три основных типа направляющих клапанов, в зависимости от количества портов в системе. 2-ходовые, 3-ходовые и 4-ходовые клапаны используются для каналов движения в различных приложениях.
  • Тип катушки. Золотник — это механизм в цилиндре, позволяющий открывать и закрывать порты и позволяющий потоку проходить или перекрываться. Наиболее распространенные типы включают тарельчатые, поворотные и скользящие.
  • Способ срабатывания.Положение клапана можно изменить вручную с помощью пружины рычага, с помощью электроники или даже механически с помощью пружины.

Распространенные типы гидрораспределителей

  • Двухходовые, трехходовые и четырехходовые клапаны
  • Обратный клапан
  • Обратный клапан с пилотным управлением
  • Клапан с ручным управлением
  • Пилотный клапан
  • Электромагнитный клапан
  • Челночный клапан
В чем разница между ходовыми клапанами одностороннего и двустороннего действия?

Одностороннего действия и Двустороннего действия относятся к типу привода в гидрораспределителе.Выход воздуха с одной стороны приводит в действие клапаны одинарного действия, а другая сторона движется с помощью пружины или мембраны. Гидравлическая жидкость поступает через один порт на одном конце цилиндра, удлиняя шток внутрь, и внешняя сила возвращает шток поршня.

Клапаны двойного действия приводятся в действие выходным воздухом как с открытой, так и с закрытой стороны портов. У них есть порт на каждом конце, снабженный гидравлической жидкостью для втягивания и выдвижения.

Какие признаки того, что гидрораспределитель нуждается в обслуживании?

Чтобы обеспечить эффективную работу клапана и приложения, мы рекомендуем проводить регулярный осмотр и техническое обслуживание ваших гидравлических систем.Но если вы заметили какие-либо из следующих предупредительных знаков, вам необходимо проверить клапан.

  • Ненормальная работа гидравлики. Если вы обнаружите, что оборудование работает ненормально, вам следует остановить работу и проверить клапан.
  • Коррозия или эрозия. Вероятно, наиболее распространенная неисправность; если ваша система подвергается воздействию погодных условий, ее следует регулярно проверять.
  • Утечка. Внутренняя и внешняя утечка может произойти по нескольким причинам: неправильное техническое обслуживание, избыточное давление и изношенные детали.

Дополнительная информация

В Curtiss Wright Valve Group вы найдете множество различных клапанов, таких как дисковые затворы, переключающие клапаны, обратные клапаны, регулирующие клапаны, направляющие регулирующие клапаны, инженерные услуги, инженерное программное обеспечение, задвижки, шаровые клапаны, пробковые клапаны, Предохранительные клапаны, сетчатые фильтры и контрольно-измерительное оборудование.



Чтобы получить дополнительную информацию о каком-либо продукте, прочтите соответствующие документы в библиотеке.

4 Типы гидравлических клапанов и принципы их работы

В промышленности используется множество типов гидравлических клапанов. Гидравлические клапаны представляют собой механическое оборудование для управления потоком жидкости в гидравлических трубах или системах. Их можно использовать для тщательной проверки уровня потока в определенной области, перенаправления жидкости под давлением или закрытия линии.



⇒ Посмотреть полный список клапанов и их поставщиков ⇐



Типы гидравлических клапанов рельефный, шаровой, баттерфляй, пилотный, запорный, отклоняющий, пропорциональный и направленный.В целом, эти гидравлические клапаны можно разделить на три основные разновидности:

Ищете устройства и оборудование для клапанов?

Здесь, в Linquip, у вас есть бесплатный доступ ко всему этому. Клапаны

Гидравлические клапаны управления потоком используются для регулирования объема потока проходящей жидкости в гидравлических системах.Эти типы клапанов имеют подвижный затвор, который изменяет область потока для изменения скорости потока в клапане. Например, этот тип гидравлического клапана может использоваться в цепях управления такими устройствами, как исполнительные механизмы, цилиндры или двигатели. Скорость этих устройств линейно зависит от скорости потока, т. е. уменьшение скорости потока снижает скорость их движения и наоборот.

Узнайте больше о клапанах Устройство и оборудование в Linquip

Различные типы гидравлических клапанов управления потоком: подвижные регулирующие клапаны, регулирующие клапаны с компенсацией давления, фиксированные регулирующие клапаны и дроссельные регулирующие клапаны.Метод управления потоком в этих клапанах изменяется в зависимости от механической формы клапана, который обычно является одним из широко известных стилей, таких же, как и другие клапаны, а именно:

  • Шаровой
  • Дроссельный
  • Мембранный
  • Игольчатый
  • Заглушка

Мы можем измерять расход многими различными способами, которые не похожи друг на друга, поэтому выбор регулирующего клапана требует понимания того, что ожидается от расхода. Три стандартных типа расхода:

  1. Массовый расход – мы измеряем массу в единицу времени в таких единицах, как кг/мин или порции/сек.
  2. Весовой расход – мы измеряем вес в единицу времени в таких единицах, как фунт/сек.
  3. Объемный расход – мы измеряем объем в единицу времени в таких единицах, как см3/мин или дюйм3/сек.



Некоторые из обычных гидравлических клапанов управления потоком:

  • Пропорциональные клапаны управления потоком с компенсацией давления
  • Клапаны замедления
  • Пропорциональные логические клапаны управления потоком
  • Клапаны регулирования расхода с компенсацией давления и температуры
  • Клапаны переменного расхода с компенсацией давления
  • Приоритетные клапаны



Подробнее о Linquip

Ищете клапаны, устройства и оборудование для покупки?

Здесь, в Linquip, у вас есть доступ ко всему этому бесплатно

Клапаны регулирования давления в гидравлической системе

Клапаны регулирования давления в гидравлической системе используются для регулирования давления жидкости, проходящей через гидравлические устройства, для поддержания этого давления на требуемом уровне в соответствии с ограничениями системный оператор.Жидкостные системы обычно изготавливаются для работы в фиксированном диапазоне давлений. Эти клапаны играют решающую роль в предотвращении повышения давления, которое может привести к утечке гидравлической жидкости или разрыву труб и трубок. Они также устанавливаются для создания необходимого давления в некоторых участках гидравлического контура.

В гидравлических системах широко распространены несколько типов клапанов регулирования давления, включая редукционные клапаны, предохранительные клапаны, клапаны последовательности, уравновешивающие клапаны и разгрузочные клапаны.

Зарегистрируйтесь в качестве эксперта на Linquip, чтобы получить все преимущества направляющие регулирующие клапаны для отслеживания жидкости в системе или контуре к нескольким устройствам по мере необходимости. Они переключаются между отдельными положениями, такими как выдвижение, втягивание или нейтральное положение для управления гидравлическим цилиндром.Они также могут переходить в промежуточные состояния для управления ускорением, скоростью или направлением привода.

Дискретные гидрораспределители Направленные регулирующие клапаны представляют собой простую форму бинарных клапанов, перекрывающих поток жидкости. Если жидкость пытается пройти в обратном направлении, обратный клапан перекрывает систему с помощью шара, плунжера или тарелки.

Гидравлические гидрораспределители с более сложными характеристиками могут иметь несколько затворов, поскольку их характеристики позволяют им переключать жидкость в пределах отдельных портов в зависимости от устройства, которое они снабжают гидравлической жидкостью.Следовательно, они подвергаются дискриминации со стороны стандартизированных систем счисления, которые имеют два значения, такие же, как 4/3 или 2/2. Первое число указывает количество портов клапана, а второе число указывает количество положений клапана, которое может быть достигнуто устройством.

В соответствии с этой схемой кодирования 2/2 представляет собой двухпозиционный клапан, а 4/3 — четырехпозиционный клапан с тремя положениями. Клапан 4/3 имеет три положения, которые можно использовать для управления гидравлическим цилиндром:

Выдвижение – жидкость поступает в цилиндр посредством гидравлического насоса, заставляя его выдвигаться.

Втягивание – жидкость подается от гидравлического насоса к штоку цилиндра, что, в свою очередь, вызывает его втягивание.

Нейтральный — все порты для жидкости заблокированы, поэтому поток жидкости отсутствует.

Здесь мы перечисляем некоторые классы направляющих клапанов. Вы можете идентифицировать эти клапаны по:

  • Количество каналов в крайних положениях.
  • Количество позиций катушки.
  • Способ обеспечения возврата катушки.
  • Способ смещения катушки.
  • Схема потока в перекрестном или центральном положении.

Управляющий клапан катушки Гидравлический клапан (Reference: Alibaba.com)

Смотреть все обратные клапан для продажи

Подробнее на Linquip

Гидравлические четырехсторонние клапаны

четырехсторонний Клапаны управления направлением устанавливаются для управления направлением потока жидкости в гидравлической линии, которая управляет направлением вращения гидравлического двигателя или движения рабочего цилиндра.Эти клапаны обычно представляют собой модель со скользящим золотником. Стандартные четырехходовые гидрораспределители имеют четыре порта:

  • Выходной или возвратный порт прикреплен к резервуару.
  • Напорная линия соединяется с портом нагнетания.
  • Два рабочих порта подключены к исполнительному устройству.

Четырехходовые клапаны имеют прямоугольную литую раму, выдвижной золотник и способ размещения золотника. Катушка представляет собой прецизионную посадку в отверстии по продольной оси тела.Поля золотника разделяют это отверстие на набор отдельных камер. Порты в корпусе клапана входят в секцию, так что положение золотника определяет, какие порты открыты, а какие закрыты. Порты, которые изолированы от других в одном положении, могут быть соединены между собой в разных положениях. Позиционирование золотника осуществляется механически, электрически, вручную или гидравлически.

На рисунке ниже показано, как расположение золотника определяет возможные состояния потока в линии.Четыре порта обозначены как P, T, A и B: P подключен к проточному резервуару; Т к баку; и A и B к портам рабочего гидравлического двигателя, цилиндра или какого-либо другого клапана на пути. На рисунке A золотник находится в таком положении, что порт P свободен для порта A, а порт B свободен для порта T. Порты A и B соединены с портами цилиндра, проходя через порт P, и поршень цилиндра двигаться вправо. Возвратный поток из цилиндра проходит через порты B и T. На рисунке B порт P свободен для порта B, а поршень перемещается влево.Обратный поток из цилиндра достигает портов A и T.

Гидравлический четырехходовой клапан (Ссылка: valvehydraulic.info)

В таблице ниже представлены все типы гидравлических клапанов.

Классификация Описание
Тип управления Ручное управление Ручной рычаг переключает золотник.
Пилотный привод Гидравлическое давление перемещает золотник.
Электромагнитный привод Электромагнитный привод сдвигает золотник.
Электромагнитное управление, пилотное управление Электромагнитное действие перемещает встроенный пилотный золотник и направляет управляющий поток для перемещения основного золотника.
Путь потока типа два пути позволяет два возможных пути потока в двух положениях катушки
четырехсторонний позволяет четыре возможные пути потока в двух положениях катушки
положения типа -position Золотник имеет два положения задержки.
Трехпозиционный Золотник имеет два положения плюс одно среднее или промежуточное положение.
Тип катушки Открытый центр включает пять стандартных типов катушки.
Закрыть Центр
Частично закрытый центр
Tandem Centre
TANDEM CENTER
Spring Type Spring Offset Весеннее действие нормальное положение смещения, когда рычаг переключения передач сбрасывается.(Смещение пружины всегда является типом двухходового клапана)
Без пружины Золотник не подпружинен; он перемещается только силой и остается там, где был перемещен (двух- или трехпозиционный тип, однако трехпозиционный тип использует фиксатор).
Пружина по центру Под действием пружины золотник автоматически поворачивается в центральное положение с усилием отпускания. (Пружинный клапан представляет собой трехпозиционный клапан.)



Подробнее о Linquip

Гидравлические гидрораспределители

7 управляют гидрораспределителями.Золотники скользят между частями, позволяя жидкости течь через открытые заслонки, в зависимости от состояния золотника в корпусе. Клапаны могут иметь один или несколько золотников для достижения заданного управления портом. Другие элементы управления потоком в этих клапанах могут быть тарельчатыми или плунжерными.

Часть клапана, которая приводит в действие эти компоненты управления потоком, известна как исполнительный механизм или оператор клапана. Эти гидравлические клапаны могут обеспечивать правильную синхронизацию или последовательность изменений положения клапана, необходимых для управления гидравлическими системами или контурами.Существует множество вариантов исполнительного механизма, включая пилотный, электрический/электронный, механический привод.

Механический привод_ Механический привод может иметь ручное управление клапаном, такое как рычаги, кнопки или педали, но чаще это автоматизированные механические инструменты, такие как кулачки, рычаги, пружины и ролики.

Пилотное срабатывание_ Пилотное срабатывание подает жидкость под давлением для облегчения перемещения элементов управления потоком клапана. Этот стиль оператора также удобен в опасных обстоятельствах, когда производительность электрического/электронного оборудования не может быть предложена из-за возможного риска взрыва.

Электрическое/электронное управление_ Электрическое/электронное управление требует соленоидов, которые преобразуют электрические сигналы тока, подаваемого на катушку соленоида, в механическое действие плунжера, которое совершает вращательное или линейное движение. Электрические соленоиды имеют некоторые ограничения по мощности, поэтому переключение гидравлических систем высокого давления прямым откликом невозможно. Соединение соленоида с пилотным приводом позволяет соленоидам переключать пилотные операции с более низким давлением на управление портами с более высоким давлением.



Соленоидный гидравлический клапан (Ссылка: pinterest.com)

Посмотреть все откидные клапаны на продажу

Технические характеристики гидравлического клапана

Гидравлические клапаны определяются с использованием нескольких параметров, связанных с их размером, соединениями, пропускной способностью и срабатыванием. механизм. Типичные свойства этих клапанов описаны ниже, но помните, что у разных поставщиков и производителей клапанов могут быть исключения по этим параметрам.Таким образом, у разных поставщиков могут существовать различия в конструкции. Представленные данные должны служить общим признаком того, что нужно учитывать при выборе гидравлического клапана.

  • Тип клапана_ относится к конкретному требуемому типу гидравлического клапана, который может отображать физический стиль (шаровой, обратный, игольчатый и т. д.) или может относиться к изучаемому управлению (управление потоком, регулирование давления или управление направлением). ).
  • Приводной механизм клапана_  отражает способ изменения положения клапана или принцип работы клапана, например электромагнитный, пилотный или механический.
  • Конфигурация клапана_  указывает количество портов, количество коммутационных положений или состояний, а также указанное состояние покоя для клапана, например, 3/2 нормально закрытый (НЗ).
  • Материал корпуса_ классифицирует материал, из которого изготовлен корпус клапана: латунь, бронза, алюминий, нержавеющая сталь или инженерный пластик.
  • Тип среды — определяет тип конкретной жидкости (жидкость или газ), с которой клапан может работать без каких-либо вредных воздействий.Примеры типов сред включают масло, топливо и воду.
  • Размер порта_ показывает размеры впускного и выпускного портов клапана, рассчитанные в метрических единицах, таких как миллиметры, или британских единицах, таких как дюймы.
  • Тип порта (или тип монтажа)_ классифицирует требуемый тип монтажа/интерфейса или тип порта для клапана, например, коллекторный, фланцевый, резьбовой и т. д. величина и тип электрического управляющего сигнала, подаваемого на соленоид клапана.Электромагнитные клапаны рассчитаны на широкий диапазон рабочих напряжений переменного и постоянного тока, которые можно использовать для различных условий применения.
  • Рабочая частота_ для клапанов с электроприводом, питаемых переменным напряжением; частота — число циклов в секунду переменного тока, подключенного к соленоиду, известное обычно в герцах (например, 60 Гц).
  • Коэффициент расхода_ Коэффициент расхода (Cv) клапана измеряет способность клапана пропускать поток жидкости через него.Традиционное определение коэффициента расхода состоит в том, что он выражает объем воды (в галлонах США), который будет проходить через систему при температуре 60°F в течение одной минуты при перепаде давления в один фунт на квадратный дюйм (выход-вход). дифференциальное давление) на клапане. Большие значения коэффициента расхода означают больший расход.
  • Скорость потока_ Вместо коэффициента потока поставщики клапана могут указывать скорость потока клапана в таких единицах, как литры или галлоны в минуту.
  • Максимальное номинальное давление_ — максимальное давление, при котором клапан может работать при установке в гидравлический контур.
  • Минимальное рабочее давление_ отображает минимальное давление в системе, при котором клапан работает эффективно. В то время как многие клапаны прямого действия могут работать при давлении 0 бар, клапанам непрямого действия может потребоваться минимальное давление, которое может быть использовано для поддержки срабатывания клапана. Некоторые клапаны рассчитаны на определенный диапазон давления.
  • Рабочая температура или диапазон температур_ показывает предписанный диапазон температур, в котором клапан рассчитан на работу.
  • Application_ указывает предполагаемое использование или рынок для клапана, включая лифты, химикаты или самолеты. Понимание отрасли может помочь выявить дополнительные квалификации или спецификации, необходимые для этих условий работы.

Подробнее о Linquip

Купить оборудование или запросить услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение предложений от различных поставщиков из различных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг



Ищете клапаны Цены на устройства и оборудование?

Здесь, в Linquip, вы можете отправлять запросы всем поставщикам клапанов и получать предложения бесплатно.

Заинтересованы в гостевой публикации на Linquip?

Распространенные типы пневматических клапанов

Пневматические клапаны — это один из множества компонентов, отвечающих за регулирование давления, скорости и количества воздуха, проходящего через пневматическую систему.Пневматические системы, которые зависят от силы сжатого воздуха для передачи мощности, можно найти в бесчисленных промышленных приложениях управления потоками, от пневматических электроинструментов до дизельных двигателей. В зависимости от других компонентов в данном приложении и типа используемой пневматической системы в основе устройства может находиться один из нескольких типов пневматических регулирующих клапанов.

В этой статье будут рассмотрены распространенные типы пневматических клапанов, которые используются в промышленности, а также предоставлена ​​информация о конфигурациях и основных характеристиках, связанных с этими устройствами.Чтобы узнать больше о других типах клапанов, см. наше соответствующее руководство по типам клапанов. Чтобы понять, что такое пневматические приводы, ознакомьтесь с нашим руководством по пневматическим приводам.

Пневматический клапан Используйте контекст

Термин «пневматический клапан» обычно используется в двух различных контекстах, которые требуют некоторого пояснения. В первом контексте пневматический клапан — это устройство, которое используется для управления или модуляции потока воздуха (или другого инертного газа) в пневматической системе. Они делают это, контролируя воздух или газ в источнике, регулируя его прохождение по мере необходимости в трубопроводы, трубы или устройства в автоматизированной пневматической системе.Приводной компонент, который заставляет пневматический клапан открываться или закрываться, может выполняться любым из нескольких способов, в том числе вручную, электрически через электромагнитный или моторизованный привод или пневматически. Ключевая концепция, которую следует отметить в этом случае, заключается в том, что контролируется сжатый воздух или газ, который течет через порты клапана в пневматической системе.

Во втором контексте воздух используется в качестве механизма управления клапаном, но среда, протекающая через порты клапана, не является воздухом, возможно, водой, маслом или какой-либо другой жидкостью.В этом контексте пневматический воздушный клапан обеспечивает управление потоком в клапане, но управляемая жидкость не является воздухом. Воздух служит управляющей средой, проходя через пневматический привод, чтобы открывать, закрывать или модулировать поток по мере необходимости. Поэтому эти клапаны иногда называют клапанами с пневматическим приводом.

Подводя итог, в первом контексте воздух контролируется, но он может или не может управлять механизмом управления клапана. Во втором контексте контролируется нечто иное, чем воздух, но механизмом управления является воздух.Различие между этими двумя общими контекстами поможет лучше понять пневматические клапаны и их использование. Приведенные ниже типы пневматических клапанов обычно относятся к первому контексту.

Типы пневматических клапанов

Пневматические клапаны, также называемые направляющими клапанами, могут быть классифицированы с использованием нескольких различных подходов, включая:

  • количество входных и выходных портов, которыми они располагают

  • количество путей потока или доступных положений переключения

  • механизм, который используется для открытия или закрытия портов

  • положение клапана в незадействованном состоянии

Функциональные направляющие регулирующие клапаны, которые одновременно контролируют направление воздушного потока или препятствуют потоку, представляют собой большой класс пневматических клапанов, который включает несколько вариантов.Эти устройства могут использоваться в гидравлической системе по-разному, например, для подключения или отключения основного источника сжатого воздуха от системы или для выдвижения или втягивания воздушных цилиндров, которые движутся как часть машины или процесса, для которого пневматическая система была предназначена. созданный.

Имея это в виду, мы можем обозначить основные типы пневматических клапанов следующим образом:

  • Пневматические клапаны с двухходовым управлением

  • Трехходовые пневмораспределители

  • Четырехходовые пневматические распределители

  • Пневматические клапаны со смещением пружины

Пневматические клапаны с двухходовым управлением

Двухходовой направляющий клапан пропускает воздух в двух направлениях через два отверстия, которые могут быть открытыми или закрытыми.Если порты клапана закрыты, воздух не может проходить через клапан. Если порты открыты, воздух может двигаться из первого порта через клапан и через второй порт или в обратном направлении.

Пневматические клапаны трехходового направления

Трехходовой регулирующий клапан

Изображение предоставлено: Baelz NA

Направленный трехходовой клапан управления подачей воздуха имеет три порта, каждый из которых служит для разных целей. Первый порт используется для подключения клапана к приводу или другому устройству.Второй порт подключен к воздушному потоку. Третий порт используется как выход выхлопа. Когда первый и второй порты открыты, а третий закрыт, воздух проходит через клапан к устройству. Когда первый и третий порты открыты, а второй порт закрыт, привод может выпускать выхлоп. Трехходовые клапаны часто соединяются с приводами в цилиндрах или используются парами и соединяются с цилиндрами двойного действия.

Пневматические клапаны четырехходового направления

Четырехходовой направляющий клапан имеет четыре отдельных порта, два из которых соединяются с исполнительными механизмами, один подключается к потоку сжатого воздуха, а третий служит выпускным каналом.Они являются одними из наиболее распространенных типов клапанов в пневматических системах, потому что четыре различных пути позволяют клапану эффективно реверсировать движение двигателя или базового цилиндра. К четырехходовому клапану иногда добавляют дополнительный порт, что делает его пятиходовым четырехходовым клапаном. Четырехходовой клапан с дополнительным портом часто используется для обеспечения двойного давления, что означает, что клапан может подавать один из двух видов давления и переключаться между ними в зависимости от требований приложения. В качестве альтернативы клапан может использовать другой порт в качестве вторичного выпускного порта.

Пневматические клапаны со смещением пружины

Этот тип классификации пневматических клапанов относится к способу переключения направления потока воздуха. Например, в двухходовом распределителе клапан либо открыт (поток воздуха разрешен), либо закрыт (поток воздуха запрещен). Для того чтобы каждый порт принял открытое или закрытое положение, привод перемещает золотник клапана в нужное положение. Чтобы освободить золотник клапана и вернуть пневматический клапан в прежнее положение, пружина освобождает золотник.Двухходовой распределитель, работающий таким образом, также называется клапаном со смещением пружины.

Обозначения и конфигурации пневматического клапана

В рамках широкой классификации пневматических клапанов, таких как двухходовые, трехходовые и четырехходовые, существуют различные комбинации конфигураций клапанов, которые отражают параметры, определенные ранее, а именно порты, положения переключения и неактивированное состояние (его открытое или закрытое положение по умолчанию). При определении этих конфигураций обычно используется стандартизированная система нумерации, включающая два числа, разделенных косой чертой (/).Первая цифра — это количество портов в клапане, а вторая цифра — количество позиций переключения.

Например, 2/2-ходовой пневматический клапан представляет собой клапан с двумя положениями переключения и двумя портами. 3/2-ходовой клапан представляет собой двухпозиционный клапан с тремя портами. В более широком смысле 4/2-ходовой клапан представляет собой клапан с двумя положениями переключения и четырьмя портами; 5/2-ходовой клапан имеет два положения переключения и пять портов.

В рамках этих опций также существует вопрос о неактивированном состоянии, которое относится к управлению потоком.2/2-ходовой клапан может быть доступен в нормально закрытом положении, что означает, что, когда он не приводится в действие, клапан закрыт и не пропускает воздух между портами. Чтобы открыть клапан, необходимо срабатывание.

В нормально открытом клапане верно обратное – без срабатывания клапан пропускает воздух, требуя срабатывания для закрытия клапана.

В трехходовых клапанах одно отверстие всегда открыто. В таких случаях закрытое состояние покоя обычно приводит к блокировке порта воздушного потока, поэтому воздух не движется, пока устройство не будет включено.Например, пятиходовой трехпозиционный клапан может иметь порт 1 в качестве входа давления, порты 2 и 4 в качестве рабочих портов и порты 3 и 5 в качестве выпускных портов.

Наиболее часто используемые конфигурации пневматических клапанов включают 5/3, 5/2, 4/2, 3/2 и 2/2.

Пневматические клапаны могут иметь пружинное смещение или фиксацию. В клапанах с пружинным смещением (как описано выше) клапан возвращается в исходное состояние или состояние, когда прекращается любое срабатывание. В клапанах с фиксацией клапан остается в последнем активированном положении до тех пор, пока он снова не будет переключен оператором.

Технические характеристики пневматического клапана

Существуют спецификации для пневматических клапанов, некоторые основные из которых приведены ниже. Эти параметры приведены для общего ознакомления, и читатель должен знать, что отдельные производители и поставщики клапанов могут по-разному характеризовать свои клапаны. Кроме того, точные характеристики будут зависеть от нескольких факторов, таких как конструкция коллектора, желаемое расположение портов и приводной механизм клапана.

  • Рабочее давление или диапазон давлений — величина давления или диапазон давлений (например, в фунтах на кв. дюйм, барах или Па), на которые рассчитан клапан.

  • Рабочая среда — типы сред, которыми клапан может безопасно управлять. В большинстве случаев это будет сжатый воздух.

  • Пропускная способность или коэффициент расхода — мера способности клапана перемещать или пропускать через него воздух, при этом коэффициент расхода (Cv) представляет собой константу пропорциональности между расходом и перепадом давления.

  • Частота циклов – максимальное количество циклов клапана, при котором клапан может работать в единицу времени.

  • Время отклика — время, необходимое клапану для переключения состояний или положений после срабатывания.

  • Размер порта — параметры физического размера, определяющие размеры порта клапана и тип резьбы.

  • Номинальное напряжение катушки — для клапанов с электрическим приводом мера максимального напряжения, которое может поддерживаться катушкой срабатывания, и может быть выражено в вольтах постоянного и переменного тока.

Резюме

В этой статье представлен обзор распространенных типов пневматических клапанов, их конфигураций и основных характеристик, определяющих эти клапаны.Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг.

Источники:
  1. http://ingersollrand.jp
  2. https://www.ekci.com/
  3. https://www.ipolymer.com/blog/common-pneumatic-valve-types-for-engineers/
  4. https://www.machinedesign.com/mechanical-motion-systems/pneumatics/article/21834670/the-basics-of-pneumatic-control-valves
  5. https://tameson.com/52-way-and-42-way-pneumatic-valve.html
  6. https://instrumentationtools.com/pneumatic-valve-types/
  7. https://clippard.com/cms/wiki/overview-pneumatic-valves
  8. https://automationforum.co/functions-and-features-of-pneumatic-valves/
  9. https://www.omega.co.uk/auto/pdf/SimpValvesGuide.pdf
  10. https://www.hypercyl.com/a-guide-to-pneumatic-cylinder-installation/

Другие артикулы клапанов

Прочие «Типы» изделий

Еще от насосов, клапанов и аксессуаров

2-ходовые и 3-ходовые клапаны

: какой тип подходит именно вам?

Клапаны играют решающую роль почти во всех промышленных процессах.Эти устройства регулируют, перенаправляют или контролируют поток жидкостей или газов, открывая, закрывая или частично блокируя каналы потока. Существует множество типов клапанов, каждый из которых отличается по-своему, включая принцип работы, конфигурацию, источник питания и область применения.

Загрузите нашу электронную книгу по трехходовым регулирующим клапанам >>

Основными компонентами регулирующих клапанов Baelz являются привод, плунжер и шпиндель, а также корпус клапана. Привод, который может быть пневматическим или электрическим, управляет плунжером клапана, перемещая его вверх или вниз с различными ходами.

Классификация 2-ходовых и 3-ходовых клапанов

обычно используется в промышленности. Эти клапаны определяются количеством портов, которые они используют. Двухходовые клапаны, как следует из их названия, состоят из двух портов: впускного порта «А» и выпускного порта «АВ». С другой стороны, трехходовые клапаны состоят из трех портов: «А», «В» и «АВ».

Поскольку эти клапаны поддерживают различные скорости потока, диапазоны температур и давления, важно понимать их различия, прежде чем определять, какой тип клапана подходит для вашего применения.



Работа двухходового клапана

Когда жидкость поступает на вход (порт A) 2-ходового клапана, относительное положение заглушки определяет количество жидкости, которое может покинуть выход (порт AB). Когда плунжер и шпиндель полностью подняты вверх, клапан полностью закрыт от портов A до AB. И наоборот, когда плунжер и шпиндель полностью опущены, клапан открыт от А до АВ. Порт B полностью закрыт глухим фланцем на всех двухходовых клапанах Baelz. Точное положение заглушки будет контролировать скорость потока через клапан.

Двухходовые клапаны

обычно используются в базовых двухпозиционных устройствах , где их часто называют запорными клапанами. Эти клапаны являются важным компонентом многих систем безопасности технологических процессов, поскольку они могут немедленно остановить поток жидкости в определенном месте в случае возникновения чрезвычайной ситуации.

2-ходовые клапаны

также можно использовать в системах с переменным расходом , которые подвержены изменениям давления, температуры и расхода. Например, эти клапаны могут регулировать рабочие температуры, используя датчики для настройки конкретных параметров жидкости для поддержания желаемых температуры и расхода.

Для некоторых систем охлаждения или горячей воды 2-ходовые клапаны также являются идеальным решением. Положения плунжерного и шпиндельного клапанов можно отрегулировать, чтобы обеспечить работу рассматриваемой системы в оптимальном диапазоне эффективности (обычно, когда клапан открыт на 30–80 %). Работа в этом диапазоне предотвращает повреждение оборудования, а также продлевает срок службы клапана.

При правильном использовании двухходовые клапаны могут повысить эффективность процесса и снизить эксплуатационные расходы, предоставляя операторам возможность управлять системами отопления и охлаждения с переменным расходом.Двухходовые клапаны используются почти во всех отраслях промышленности, где требуется регулирование технологических жидкостей. Это включает в себя автомобильную, деревообрабатывающую, химическую, пищевую промышленность, производство электроэнергии, судостроение и водоочистку/очистку сточных вод.

>> Запросите предложение сегодня!

Работа 3-ходового клапана

3-ходовые клапаны содержат те же компоненты, что и 2-ходовые клапаны. Что отличает его от двухходового клапана, так это использование дополнительного порта. Как и 2-ходовые клапаны, 3-ходовые клапаны также могут управляться пневматическими или электрическими приводами.

Эти клапаны можно использовать либо для отвода потока жидкости, либо для смешивания жидкостей из двух входов, подаваемых через один выход. При использовании в качестве смесительных клапанов жидкости из впускных отверстий A и B смешиваются внутри корпуса клапана и затем выводятся наружу через отверстие AB.

Смешивание позволяет смешивать жидкости с различными температурами и давлениями и направлять их через выпускное отверстие с определенными желаемыми свойствами.

При использовании в качестве отводных клапанов порт AB работает как вход, а порты A и B как выход. Когда затвор и шпиндель на 100 % в верхнем положении, порт A заблокирован, таким образом пропуская поток только из AB в B. Когда затвор и шпиндель на 100 % в нижнем положении, поток через порт B блокируется, а поток разрешено только от AB до A.

Трехходовые клапаны

более экономичны для отвода и смешивания, чем использование нескольких двухходовых клапанов.Возможность смешивания жидкостей из более чем одного входа делает 3-ходовые клапаны идеальными для нагрева и охлаждения различных сред, таких как вода, масла и химикаты. Эти клапаны также широко используются в качестве перепускных клапанов в первичных и вторичных контурах. Подобно 2-ходовым клапанам, 3-ходовые клапаны также используются в тех же технологических процессах, которые упоминались ранее.


2-ходовые и 3-ходовые клапаны Baelz

2-ходовые и 3-ходовые клапаны Baelz

изготавливаются из специально отобранных материалов для обеспечения максимальной долговечности и надежности.Например, наши сильфоны из нержавеющей стали обеспечивают движение до 120 000 подъемов и опусканий при максимальной температуре 350°C / 662°F. Наши клапаны способны поддерживать этот тип производительности благодаря прочной и высококачественной сальниковой коробке, которая продлевает срок службы шпинделя и сильфона.

Являясь лидером отрасли и ведущим дистрибьютором в Северной Америке, Baelz NA также предлагает обширный каталог деталей и компонентов для широкого спектра клапанных решений.

Если вы хотите узнать больше о наших 2-ходовых или 3-ходовых клапанных системах, , свяжитесь с нашей технической командой или , запросите предложение сегодня .

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
