Что такое перфоратор, его виды, назначение, отличие от ударной дрели, нюансы ухода

Во время ремонтно-строительных работ часто нужно сверлить отверстия в стенах из различных материалов. Самым лучшим инструментом для этих целей является перфоратор. С его помощью можно делать сквозные или глухие отверстия даже в таких твердых материалах, как железобетон. Рассмотрим подробнее, что представляет из себя этот мощный агрегат.

Содержание

Сфера применения

Перфоратор — это ручной электроинструмент, в котором рабочая часть совершает не только возвратно-поступательные (ударные) движения, но еще и вращается. При этом обрабатываемый материал не срезается острой кромкой, а разрушается от ударов. Так выглядит одна из самых распространенных моделей перфоратора.

Конструкция перфоратораКонструкция перфоратора

Конструкция агрегата предусматривает несколько режимов работы, и тот, который нужен для конкретной цели, легко выбирается переключателем на корпусе. На фото виден этот переключатель. Множество быстросменяемых насадок превращает перфоратор в такое универсальное устройство, которое можно применять для:

  • пробивания сквозных отверстий в стенах и перекрытиях;
  • создания глухих отверстий под анкеры и дюбеля;
  • штробления строительных поверхностей для прокладки электропроводки и труб;
  • сверления металла и других операций.

В чем отличие от ударной дрели

Большинство операций, доступных перфоратору, можно делать с помощью ударной дрели. Главное, чем перфоратор отличается от ударной дрели — это принцип получения рабочей частью возвратно-поступательного движения. В дрели удар обеспечивается механическим способом, а в перфораторе используется пневматическое устройство. Но этим разница не заканчивается. Электродвигатель в перфораторе имеет большую мощность, чем в дрели, соответственно энергия удара у перфоратора выше.

Сила удара в перфораторе плавно регулируется нажатием на клавишу прямо на рукоятке, что очень важно для бетона различной плотности.

Несомненное достоинство перфораторов – наличие расцепляющей муфты. Иногда во время бурения глубоких отверстий сверло заклинивает. Корпус дрели продолжает вращение, выворачивает руки, что может привести к травмам. В перфораторе остановка бура при заклинивании менее опасна, в нем срабатывает муфта, разъединяющая вращающийся вал и ударный механизм.

Виды перфораторов

Различие перфораторов не только в их мощности, но  и в расположении электродвигателя. Бывают модели с горизонтальным и вертикальным расположением привода.

  1. Вертикальный двигатель позволяет получить большую мощность и силу удара. Значительный вес таких моделей ограничивает их применение высотой подъема от уровня ног рабочего. Назначение тяжелых перфораторов – производство отверстий довольно большого диаметра (более 20 мм), дробление монолитных глыб.
    Пефоратор с вертикальным двигателемПефоратор с вертикальным двигателем
  2. Легкие инструменты с горизонтальным двигателем позволяют работать даже одной рукой. С их помощью подготавливают крепление гипсокартонных перегородок, бурят отверстия до 20 мм, штробление, делают ниши для электроустановочных изделий.

Также отличаются зажимные патроны хвостовика бура.

Бур с хвостовиком SDS+Бур с хвостовиком SDS+

Бур с хвостовиком SDS+ используют с легкими инструментами для получения отверстий небольшого диаметра в кирпичных или бетонных стенах и перекрытиях.

Бур SDS-maxБур SDS-max

Буры SDS-max отличаются повышенной площадью контакта хвостовика с зажимным устройством, применяются в мощных перфораторах для бурения отверстий большого диаметра.

Почти все перфораторы получают питание от электросети напряжением 220 В. Менее распространены портативные модели со встроенной аккумуляторной батареей. Их использование оправдано, если невозможно обеспечить стационарное или временное наличие на рабочем месте стандартной электросети.

Как ухаживать за инструментом

Любому электроинструменту необходим периодический уход. Все детали механизмов при трении подвергаются износу. Предотвратить преждевременное истирание деталей можно регулярным смазыванием поверхностей деталей. Многие пользователи ограничиваются смазкой хвостовика бура: с него масло попадает на патрон, и частично смазывает его. Это оправдано, только пока инструмент находится на гарантии. Кроме патрона, уход требуется ударному механизму, редуктору и электродвигателю — эти действия требуют разборки корпуса.

Во время действия гарантийного срока такое обслуживание можно проводить только в авторизованных сервисных центрах. Самостоятельная разборка инструмента влечет потерю права на гарантийный ремонт.

После окончания гарантийного срока  можно проводить обслуживание своими руками. Основные узлы перфоратора, требующие тщательного ухода:

  • патрон;
  • редуктор;
  • двигатель.

Обслуживание патрона и редуктора

Разбирать перфоратор нужно с патрона. Для этого снимают резиновое кольцо.

Патрон с перформаторомПатрон с перформатором

Открывается доступ к стопорному кольцу, которое также удаляется.

Стопорное кольцоСтопорное кольцо

Сняв внешний кожух, получают доступ к механизму патрона. Прижимное кольцо, пружина и шарик должны быть смазаны и иметь свободный ход.

Прижимное кольцо, пружина и шарикПрижимное кольцо, пружина и шарик

Снимается задняя крышка корпуса, и коллектор двигателя освобождается от угольных щеток.

Снятие задней крышкиСнятие задней крышки

Передняя часть корпуса крепится саморезами. Выкручивают их и вынимают редуктор вместе с ротором двигателя.

Передняя часть корпусаПередняя часть корпуса

Разбор техникиРазбор техники

Перед нанесением новой смазки отработанная масса удаляется, а детали промываются бензином. Сначала смазка наносится тонким слоем на самые ответственные детали.

Места для нанесения смазкиМеста для нанесения смазки

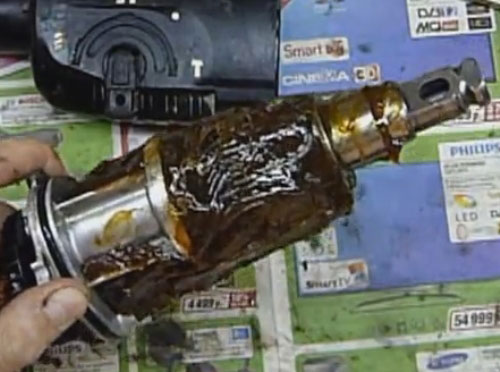

На корпус редуктора наносят толстый слой смазки до полного обволакивания.

Смазка редуктора

Смазка редуктора

Смазывать детали перфоратора лучше всего тем составом, который поставляется в комплекте с инструментом. Если его не достаточно, нужно приобрести необходимое количество смазки.

Обслуженный механизм помещается обратно в корпус. Последовательность сборки обратна процессу разборки.

Уход за электродвигателем

У электродвигателя смазывают только подшипники вала. На якоре ротора не должно оставаться следов масла и пыли, щетки должны иметь достаточную длину для нормального контакта с коллектором. Если износ щеток велик, их нужно заменить. Своевременный уход позволит пользоваться инструментов долгое время без замены деталей.

Как выбрать перфоратор (2018) | Перфораторы | Блог

Просверлить десяток отверстий под дюбель в бетонной плите? Да, это можно сделать ударной дрелью – потратив кучу сил, времени и не забывая постоянно охлаждать сверло. Или можно взять перфоратор и потратить на все про все минуты три.

А уж если отверстий нужно не десяток, а больше; требуется провести по стене штрабу (канавку для скрытой прокладки кабелей) или установить в стену подрозетник – без перфоратора не обойтись.

Устройство перфоратора

Почему же при схожей мощности перфоратор несравнимо производительнее дрели при сверлении бетона? Причина кроется в устройстве ударного механизма.

В перфораторах используется два вида ударных механизмов, но оба они имеют одно основное отличие от ударного механизма дрели: в них наличествует массивный боек, периодически ударяющий в патрон. Поэтому при сверлении перфоратором не требуется прилагать к инструменту особых усилий. Наоборот, если прижимать перфоратор не сильно, сверление даже идет эффективнее, потому что больше ход патрона.

Пневматический механизм удара используется на мощных перфораторах обычно с вертикальным расположением двигателя. Впрочем, на некоторых моделях с пневматическим механизмом двигатель расположен горизонтально.

Механизм позволяет создать большую амплитуду движения поршня, что увеличивает силу удара.

Механизм с качающим подшипником используется в компактных перфораторах с горизонтальным расположением двигателя. Устройство механизма проще, он дешевле, но амплитуда движений поршня ограничена, и удар получается слабее. Зато качающий подшипник способен обеспечить высокую (до 7500 уд/мин) частоту ударов.

В большинстве дрелей ударный механизм реализован с помощью пары храповых шестерен. Бойком при этом служит сам инструмент, поэтому чем сильнее прижимается дрель к бетону, тем мощнее удар и выше производительность. Но аналогичные характеристики перфоратора все равно будут выше в разы.

Характеристики перфораторов

Максимальная энергия удара – основная характеристика перфораторов, определяющая его возможности и производительность. Чем больше энергия удара, тем крупнее бур или коронку можно использовать и тем быстрее будет происходить долбление.

Для домашнего применения – сверления отверстий под дюбеля и анкерные болты – будет достаточно легкого маломощного перфоратора с энергией удара 1-2 Дж.

Если перфоратор планируется использовать для долбления штраб и установки подрозетников, энергия удара потребуется побольше: 2,5 – 3,5 Дж.

Для сверления проходных отверстий большой длины и диаметра; для прорубания проходов в кирпичных стенах потребуется достаточно мощный инструмент с силой удара 4-10 Дж.

Максимальная сила удара в 10-30 Дж необходима при демонтаже стен и проделывании проходов в несущих бетонных стенах.

После выбора нужной силы удара, следует обратить внимание на мощность – она должна соответствовать энергии удара:

- для максимальной энергии удара в 1,5 Дж оптимальной мощностью будет 600 Вт;

- 2-2,5 Дж – 700-800 Вт;

- 3,5 Дж – 900 Вт

- 5-15 Дж – 1200-1500 Вт

- от 10 Дж – 1500 и выше Вт

Если мощность много ниже оптимальной, это не значит, что производитель пытается ввести вас в заблуждение, и сила удара завышена. Низкооборотные перфораторы с пневматическим ударным механизмом могут обладать большой силой удара при сравнительно маленькой мощности. Возможности таких перфораторов будут те же, что и у более мощных, а вот производительность будет ниже.

На производительность также влияет частота ударов. Чем больше максимальное количество ударов в минуту, тем быстрее будет сверлиться отверстие. Высокая частота ударов (3500-7500 уд/мин) позволяет маломощным перфораторам с малой силой удара иметь приемлемую производительность. И наоборот, перфораторам с большой силой удара высокая частота не нужна, они выдают 2000-3500 уд/мин.

Тип крепления бура (патрон). Наиболее распространенными вариантами являются SDS-Max и SDS-Plus.

Патроном SDS-Plus оснащено большинство перфораторов малой и средней мощности. Диаметр хвостовика оснастки SDS-Plus составляет 10 мм, этого достаточно для буров диаметром до 30 мм, долот для штрабления и коронок для подрозетников.

Патрон SDS-Max рассчитан на хвостовик диаметром 18 мм, таким патроном оснащаются мощные перфораторы. Длинные буры большого диаметра, долота для демонтажа и коронки большого диаметра имеют хвостовик SDS-Max.

Патрон SDS-Quickиспользуется только в компактных перфораторах bosch. Хвостовик оснастки имеет диаметр 8 мм, максимальный диаметр сверл по бетону с таким хвостовиком составляет 10 мм.

Режимы работы.

В режиме долбления патрон совершает только возвратно-поступательные движения. Наличие этого режима необходимо для штрабления и прорубания отверстий плоским долотом. Сверлить, особенно глубокие отверстия, в таком режиме не рекомендуется, это с высокой вероятностью приведет к заклиниванию бура.

Режим сверления с ударом применяется для сверления отверстий в бетоне, керамограните, литьевом и природном камне. Для бытовых перфораторов это наиболее востребованный режим.

Режим сверления (без удара) может потребоваться для проделывания отверстий в кирпиче, шлакоблоке или газобетоне – в подобных материалах сверление с ударом может разбивать отверстие. Наличие этого режима на инструменте со сменным патроном позволяет заменить патрон на кулачковый и использовать перфоратор в качестве дрели.

Применение для той же цели переходника с SDS на кулачковый патрон малооправдано – соединение SDS допускает значительный люфт, переходник со сверлом будет болтаться, хорошего качество сверления добиться не удастся. Поэтому, если предполагается использовать перфоратор в качестве дрели, следует выбирать инструмент с системой быстрой замены патрона и дополнительным быстрозажимным патроном в комплекте.

Некоторые модели оснащены режимом шуруповерта – он подобен режиму сверления, но с низкой скоростью вращения патрона. В этом режиме можно закручивать саморезы большого диаметра. Но реверсом и расцепной муфтой (трещоткой) перфораторы не снабжаются, поэтому полноценного шуруповерта не получится. Вес и габариты перфоратора также не способствуют такому его использованию.

У некоторых моделей на переключателе режимов есть положение Vario-Lock – в этом положении переключателя, поворачивая патрон вручную, можно установить требуемое положение долота для последующей работы в режиме долбления.

Питание устройства. Двигатель перфоратора потребляет высокий ток, поэтому долгое время перфораторы оставались исключительно сетевым инструментом с питанием от сети 220 В. Но развитие технологий и создание аккумуляторов, способных долгое время давать высокий разрядный ток, позволило начать производство аккумуляторных перфораторов. Несмотря на большой вес, высокую цену и низкую энергию удара, такой инструмент сразу приобрел высокую популярность – потому что в условиях отсутствия электропитания намного проще воспользоваться аккумуляторным перфоратором, чем таскать с собой бензиновый генератор. К сожалению, продолжительность работы перфораторов от одного аккумулятора пока невысока – 1-1,5 часа при оптимальной нагрузке. С увеличением нагрузки время работы может сократиться в несколько раз.

Максимальное число оборотов холостого хода практически не оказывает влияния на скорость сверления бетона в режимах долбления и сверления с ударом. Обратить внимание на этот параметр следует в том случае, если перфоратор предполагается использовать в качестве дрели – для уверенного сверления металлов нужно большое число оборотов холостого хода (от 1200 и выше).

Максимальный диаметр сверления. Для удобства выбора многие производители приводят максимальные диаметры сверления дерева, металла и бетона. Но глубина сверления при этом не указывается, поэтому пользоваться этими характеристиками следует с осторожностью. Например, у некоторых 700-ваттных перфораторов указан максимальный диаметр сверления бетона в 30 мм. Да, просверлить таким перфоратором 30 мм отверстие глубиной несколько сантиметров получится, но не стоит рассчитывать проделать сквозное отверстие в бетонной стене.

Функции реверса позволяет изменить направление вращения патрона и может оказаться очень полезной при заклинивании бура. Кроме того, использование реверса заметно облегчает извлечение из отверстий длинных буров. В режиме шуруповерта наличие реверса увеличит практичность инструмента и позволит не только закручивать саморезы, но и выкручивать их.

Предохранительная муфта предотвращает рывок инструмента при заклинивании бура или коронки. Опция особенно важна для мощных перфораторов – в случае клина в режиме сверления с ударом без предохранительной муфты такой инструмент просто невозможно удержать в руках.

Уровень вибрации перфораторов один из наиболее высоких среди всего ручного инструмента. Продолжительное воздействие вибрации такого уровня может быть вредным для здоровья. Если работать перфоратором предполагается часто и подолгу, обязательно следует обратить внимание на наличие антивибрационной системы.

Варианты выбора

Если вам нужен перфоратор для сверления отверстий под дюбеля и анкерные болты, выбирайте среди [url="http://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=1850-5850&f=0.5-1.5]компактных недорогих перфораторов с энергией удара в 1-2 Дж.

Электрикам, отделочникам и другим профессионалам наверняка пригодится [url="http://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=750-1800&f=2-3.5&f=cdjx-cdjw-1ek5]универсальный перфоратор средней мощности – таким можно будет и штрабу продолбить, и подрозетник установить, и сквозное отверстие под пластиковую трубу просверлить.

Для демонтажа стен, пробивания проходов в бетонных и кирпичных стенах потребуется [url="https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=10-27&f=1eap]мощный перфоратор с энергией удара от 10 Дж и патроном SDS-Max.

Чтобы в условиях отсутствия электропитания легко и быстро просверлить отверстие в бетоне, воспользуйтесь аккумуляторным перфоратором.

Если вы хотите совместить в одном инструменте дрель и перфоратор, выбирайте [url="https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&mode=list&stock=2&order=1&f=cdjw-1ek5&f=1200-3000&f=1ekf&f=1ek9]инструмент с системой быстрой замены патрона, быстрозажимным патроном в комплекте и высокими максимальными оборотами холостого хода.

Если перфоратором приходится работать подолгу, выбирайте среди [url="https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?order=1&stock=2&f=1ekh]моделей с антивибрационной системой.

Выбираем перфоратор | Перфораторы | Блог

Если вы сталкивались с необходимостью не просто просверлить отверстие в стене, а разместить подрозетник или пробурить сквозное отверстие в железобетоне, то наверняка поняли, насколько важно иметь в мастерской не только ударную дрель, но и перфоратор. Этот инструмент только внешне напоминает обычную дрель. На самом деле, это более мощный агрегат, предназначенный для решения похожих задач. Перфораторы используют там, где дрелью работу выполнить невозможно или слишком сложно.

Существует мнение, что ударная дрель – тот же перфоратор, только мощность у нее слабее. На самом деле, конструктивно эти инструменты устроены по-разному. В дрели ударный механизм реализован на основе работы шестеренок, а в перфораторе к вращению добавляется возвратно-поступательное действие пневматического или механического узла. За счет этого и достигается высокое значение ударного усилия, позволяющего без проблем бурить отверстия в бетоне и камне. Бывают и модели перфораторов, у которых конструкция ударной части выполнена аналогично дрели. Такие инструменты обладают меньшей прочностью и мощностью.

{2}

Перфоратор, хоть и может работать в режиме сверления, не всегда способен заменить дрель. Биения патрона у перфоратора имеют более высокую амплитуду и просверлить небольшое отверстие в нужном месте сложно. С дрелью это сделать проще. Поэтому удобнее, когда в мастерской имеется перфоратор и дрель.

Основные характеристики перфораторов

При выборе перфоратора, определившись с суммой, которую вы готовы потратить на инструмент, обратите внимание на следующие характеристики:

  • тип корпуса и используемого патрона;
  • мощность и максимальная энергия удара;
  • режимы работы;
  • тип питания;
  • максимальный диаметр сверления;
  • комплект поставки;
  • дополнительные функции.

Разберемся с этими характеристиками подробнее.

Выбор типа корпуса и патрона перфоратора

Выбор перфоратора начинается с определения типа корпуса. Он бывает  горизонтальным или L-образным. Разница во внешнем виде обусловлена положением двигателя. В первом типе корпуса он расположен вдоль оси, а во втором перпендикулярно направлению сверления. Перфораторы с корпусом L-образного типа обладают большей мощностью и крутящим моментом. Большинство инструментов профессионального класса имеют именно такой корпус.

{1}

Следующий важный при выборе момент – тип патрона. Перфораторы оснащаются патронами SDS-типа (Special Direct System, разработана Bosch специально для крепления оснастки в перфораторах), но они различаются по типоразмеру и, соответственно, по используемой оснастке (сверлам, бурам и пр.). Различают патроны:

  • SDS-plus. Для перфораторов этого типа подходит оснастка с хвостовиками, имеющими диаметр 10 мм. На ней имеется четыре паза. Этот тип является самым распространенным;
  • SDS-max. Второй по распространенности тип, который используется в мощных перфораторах. Диаметр хвостовика - 18 мм, имеется пять пазов;
  • SDS-top. Предназначен для насадок, диаметр хвостовика которых составляет 14 мм. На бурах имеется четыре паза. Используется редко;
  • SDS-Quick. Внедрен Bosch относительно недавно, в 2008 году. Особенность - на оснастке расположены не пазы, а выступы.

{3}

Мощность и энергия удара

На упаковках и в описаниях перфораторов обязательно указываются две технические характеристики: мощность и энергия удара. Покупатели по аналогии с дрелью обычно обращают внимание на мощность. Но на самом деле это – не основная характеристика перфоратора. Фактически производитель указывает мощность, развиваемую двигателем. Посмотрев на нее можно определить, к бытовому или профессиональному классу относится инструмент. Бытовые перфораторы, подходящие для большинства домашних ремонтно-отделочных работ имеют мощность от 500 до 900 Вт. Этого достаточно для бурения отверстий, в том числе под розетки и для прокладки штроб. Мощные перфораторы - от 1 кВт, применяют, в зависимости от типа патрона, для обычных работ или сложного бурения, например, сквозных отверстий в толстых железобетонных и монолитных стенах.

{4}

Основной энергетической характеристикой перфораторов является энергия удара, определяющая с какой силой инструмент наносит удары буром. Измеряется в джоулях и зависит от массы перфоратора, характеристик двигателя, конструкции патрона. Энергия удара никак не связана с тем, какую силу будет прикладывать мастер к рукоятке. Давить со всей силы на перфоратор в процессе бурения не нужно и даже вредно, в отличие от ударной дрели, где как раз нажимать на инструмент требуется от всей души.

Выбор модели по силе удара прост - чем она будет больше, тем лучше. У бытовых моделей эта величина находится в пределах от 0,5 до 4 Дж, а профессиональные выдают большие величины, до 20 Дж. Зависимость простая – чем больше сила удара, тем проще пробить отверстие и тем больше у него будет диаметр. При небольшой силе удара отверстие будет не продалбливаться, а сверлиться, по принципу, похожему на ударную дрель. Соответственно, максимальный диаметр сверления будет небольшим. Зато более мощные модели способны сверлить не только отверстия, но работать с полыми коронками, просверливая не только стандартные отверстия под розетки, но и с большим диаметром – от 80 до 160 мм.

{5}

Производительность работы перфоратора зависит не только от силы удара, но и частоты их нанесения. В этом параметре указывается количество ударов поршня о боек за одну минуту. Чем больше частота, тем быстрее проделываются отверстия. В среднем значение частоты наносимых ударов находится в пределах от 3000 до 5000 ударов в минуту.

Скорость вращения вала у перфоратора обычно невелика и снижается с возрастанием его веса и повышением мощности. Это неудивительно, ведь мощный инструмента велик сам по себе и работает с бурами большого размера.

Режимы работы

В зависимости от реализованных производителем режимов работы различают перфораторы:

  • однорежимные;
  • двухрежимные;
  • трехрежимные.

Однорежимные модели самые простые и могут только сверлить отверстия, аналогично ударной дрели, только мощность у перфоратора больше и работать по бетону с его помощью проще. В двухрежимном перфораторе имеется режим долбления и сверления с ударом. Во втором режиме оснастка выполняет не только вращательные, но и колебательные движения. Трехрежимные инструменты работают в режиме сверления, ударного сверления и долбления. При включении долбления инструмент выполняет удары, не вращая ось вала. В качестве оснастки в этом режиме обычно используется пика. В режиме долбления удобно, например, делать штробы или демонтировать кафель.

{6}

Кроме того, производители предлагают перфораторы, оснащенные функцией шуруповерта. Если у инструмента есть такая функция, то он становится универсальным помощником, которым выполняются все виды сверловочных работ, а также закручивание и откручивание крепежа. Переключение между режимами осуществляется с помощью специального переключателя.

Питание перфоратора

Также как и дрели, перфораторы могут быть сетевыми и аккумуляторными. У каждой модификации есть свои преимущества. Сетевой инструмент мощнее, с ним можно пробурить отверстия в любых стенах. Аккумуляторный перфоратор хорош тем, что с ним можно работать везде, не вникая в то, имеется в месте проведения работ стационарное электропитание или нет. Кроме того, такой инструмент удобен тем, что во время работы под ногами не путаются провода.

{7}

Аккумуляторный инструмент оснащается литий-ионными (Li-ion) или никель-кадмиевыми (NcCd) батареями. Удобны литий-ионные батареи, которые не имеют «эффекта памяти». Их можно ставить на подзарядку в любое время, независимо от уровня заряда.

Полезные дополнительные функции перфораторов

Чтобы с перфоратором было удобно работать, полезно наличие дополнительных функций. Очень нужен реверс. В процессе работы, особенно при сложном бурении сверло может заклинить. Включив реверс, вы быстро извлечете оснастку.

{9}

Процесс ударного бурения и долбления неизбежно сопровождается высоким уровнем вибрации. Поэтому нужно, чтобы инструмент был оснащен антивибрационной системой, а на рукоятках имелись удобные накладки, не дающие перфоратору выскальзывать из рук.

Полезно, чтобы выбранный перфоратор был также оснащен:

  • электронной регулировкой скорости вращения (частоты нанесения ударов). В этом случае, меняя силу нажатия на кнопку «Пуск», можно подобрать оптимальный режим работы с конкретным материалом. Хорошо, если также имеется система стабилизации частоты вращения;
  • фиксатором кнопки «Пуск». При продолжительной работе можно поставить пусковую кнопку на фиксатор и сосредоточиться на бурении отверстий;
  • системой плавного пуска. При ее наличии инструмент плавно выходит на нужный режим и не создает перегрузок для системы питания, а также не совершает резких рывков в начале работы;
  • противопылевой защитой. Работы по бурению неизбежно связаны с большим количеством пыли, поэтому защита двигателя и основных узлов от пыли просто необходима для того, чтобы перфоратор прослужил много лет;
  • предохранительной муфтой и фиксатором шпинделя. Муфта защитит инструмент и мастера в случае, когда оснастку заклинит.

{8}

Приятно, когда инструмент поставляется в кейсе, в котором потом будет храниться сам перфоратор, а также вся оснастка. Кроме того, производители часто кладут в комплект поставки полезные вещи. Почти всегда имеется ограничитель глубины сверления и дополнительная рукоятка, необходимые для комфортной работы. Бывает так, что в комплект поставки кладут несколько буров, а также быстрозажимной патрон. Неплохо, если в инструменте имеется функция быстрой замены патрона.

При выборе обязательно подбирайте инструмент под себя, как по функциям, так и по эргономике. Перфоратор – достаточно тяжелый агрегат, особенно если он рассчитан на работу с бурами SDS-max. Поэтому покупая инструмент, обязательно проверьте, насколько он комфортен для вас.

Принцип работы перфоратора | Мои инструменты

Необходимость покупки перфоратора возникает всегда, как только планируется выполнить самостоятельный ремонт в доме или квартире. После выбора подходящей модели электроинструмента перед владельцем возникает необходимость научиться пользоваться инструментом. Для этого надо выяснить принцип работы перфоратора, а также узнать особенности его применения.

Как работает перфораторКак работает перфоратор

Перфоратор прямой что это и из чего он состоит

Конструктивно рассматриваемый инструмент бывает двух типов — пистолетный или прямой и бочковый. Различаются они не только внешне, но и конструктивно. Разберемся подробно с тем, что собой представляет пистолетный и бочковый перфоратор, как они работают, а также особенности их правильного применения.

Это интересно! Пистолетные и прямые перфораторы имеют одинаковое конструктивное исполнение, а различаются они только расположением рукоятки.

Перфоратор прямого и пистолетного типа отличиеПерфоратор прямого и пистолетного типа отличие

Внешне инструмент имеет пластиковый корпус, на котором расположены органы управления. К таковым органам относятся (для прямого и пистолетного типа перфораторов):

  • Курок для включения инструмента и регулирования скорости вращения исполнительного органа — патрона
  • Фиксатор выключателя — позволяет предотвратить самостоятельное включение инструмента, а также позволяет исключить необходимость удерживать курок, что удобно при выполнении продолжительных работ
  • Переключатель реверса — позволяет переключать направление вращения патрона в двух направлениях
  • Регулятор для переключения режимов работы инструмента
  • Регулятор скорости вращения патрона — имеются не на всех моделях перфораторов
  • Дополнительная рукоятка для удобства выполнения работ
  • Исполнительный орган — патрон, внутри которого закрепляются насадки в зависимости от поставленных задач

Конструкция перфоратораКонструкция перфоратора

Внутри электроинструмент состоит из следующих элементов:

  1. Электродвигатель — это “сердце” инструмента, которое обеспечивает приведение в действие патрона
  2. Редукторный узел — вращательная энергия передается на редуктор, который позволяет регулировать скорость, а также создает ударное действие. Редуктор состоит из шестерней, а также специального механизма, за счет которого создаются ударные действия
  3. Предохранительная муфта — это вспомогательная деталь, которая предотвращает выход из строя инструмента при заклинивании насадки в обрабатываемой поверхности. Если бур заклинит, то электродвигатель может сгореть
  4. Антивибрационная система — это устройство, которое снижает вибрации. Такая система актуальна, так как при продолжительных работах перфоратором, возникает не только усталость, но еще и дрожание рук. В бочковых перфораторах эта система также более совершенна по сравнению с пистолетными типами

О предохранительных муфтах перфораторовО предохранительных муфтах перфораторов

Это основные внутренние механизмы электроинструмента, с которыми необходимо ознакомится подробнее, чтобы разобраться с принципом действия перфоратора. Итак, чтобы выяснить, как работает перфоратор, необходимо разобраться с устройством внутренних механизмов.

Это интересно! Знаете ли вы, почему мощные перфораторы имеют вертикальное расположение двигателя. Причина этого следующая — бочковый перфоратор имеет улучшенную систему охлаждения, а также надежный механизм передачи момента.

Что внутри перфоратора

Конструктивно перфоратор состоит из двух основных частей — электрической и механической. В зависимости от расположения электродвигателя, перфораторы бывают прямого или пистолетного типа, а также бочковые. В пистолетных перфораторах электромотор расположен в горизонтальном, а в бочковых — в вертикальном виде.

На перфораторах, а также болгарках, дрелях и прочих электроинструментах, применяются коллекторные электродвигатели. Состоят они из двух основных составляющих — статор и ротор. Статор — это неподвижная часть, которая состоит из медной обмотки и стальных пластин. Обмотки статора создают постоянное электромагнитное поле, за счет которого в действие приводится ротор.

Конструкция электрической части перфоратораКонструкция электрической части перфоратора

Ротор или якорь — это подвижная часть электродвигателя, которая также состоит из медной обмотки, намотанной на стальном сердечнике. Ротор вращается внутри статора. Обмотки ротора подключены к коллекторным пластинам, на которые также подается ток через графитовые щетки. В электродвигателе создается поле скольжения, которое способствует приведение в действие ротора. На валу ротора закреплена шестерня, которая приводит в действие редуктор.

О предохранительных муфтах

Такие устройства (предохранительные муфты) обязательно имеются на всех перфораторах бытового, полупрофессионального и профессионального типа.  Применяются они для того, чтобы остановить вращение патрона при заклинивании насадки. Если муфта неисправна, то при заклинивании могут возникнуть следующие последствия:

  • Заклинившая насадка способствует увеличению тока, протекающего в обмотках ротора и статора, что способствует оплавлению изоляции и выходу из строя электромотора
  • Сильно мощный перфоратор может вырвать из рук при заклинивании насадки, что чревато получением серьезных травм

Конструкция предохранительных муфт перфораторовКонструкция предохранительных муфт перфораторов

Муфты предохранительные бывают двух типов:

  1. Фрикционная муфта — это самая распространенная модификация защитного механизма, которая реализуется за счет применения зубчатого механизма. Диски с зубьями плотно прижимаются друг к другу, осуществляя передачу усилия вращения. При заклинивании бура, происходит проскальзывание дисков, что исключает возникновение перегрузки электропривода
  2. Кулачковые или пружинно-кулачковые муфты — состоят из двух половинок со скошенными выступами, которые зацепляются с пазами ответной части. Эти половинки называются полумуфтами, которые соединены при помощи пружин соответствующей жесткости. Как только возникает большое усилие, превышающее давление пружины, происходит расцепление полумуфт. При расцеплении полумуфт формируется соответствующий треск, как на шуруповертах. Так происходит работа трещотки на рассматриваемом электроинструменте. Есть у таких муфт один существенный недостаток — это завальцовывание выступов, поэтому со временем эксплуатации инструмента, возникает треск даже тогда, когда буры не заклинивают. Ниже на фото показана суть проблемы завальцовывания, которую можно устранить даже без замены шестерни с завальцованными зубьями (для этого необходимо устранить места завальцовываний)Завальцованные выступы на муфтеЗавальцованные выступы на муфте
  3. Роликовые устройства — это еще один вид предохранительных муфт. Они также установлены в конструкции передаточной шестерни, и при заклинивании насадки, передаточная шестерня, которая приводит в действие патрон, начинает проворачиваться. Роликовыми их называют по причине использования блокирующей шпонки в виде ролика. За счет этой шпонки, установленной в пазу растровой втулки, происходит зацепление шестерни, а также передача вращательного усилия. Когда увеличивается нагрузка (при заклинивании насадки), под действием усилия пружины шестерня смещается по оси ствола, тем самым входит в зацепление с блокирующими зубьями (блокадой), расположенными на корпусе перфоратора (на внутренней части). После того, как бур снова свободно перемещается, усилие пружины снижается, и шестерня возвращается на свое исходное положениеПринцип работы роликовой муфты на перфоратореПринцип работы роликовой муфты на перфораторе

Ниже на фото представлены детали перфоратора, а также редуктор с установленной роликовой муфтой. Чтобы выяснить, какая муфта установлена на перфораторе, его понадобится разобрать. Кроме того, есть также магнитные муфты, но на перфораторах малой и средней мощности они не применяются.

Кулачковая муфта на перфоратореКулачковая муфта на перфораторе

Про ударные механизмы

В конструкции рассматриваемых электроинструментов применяются ударные механизмы двух типов:

  • Электромеханические
  • Электропневматические

Большой популярностью пользуются именно электропневматические устройства, а электромеханические уже не применяются. В их основе лежит пьяный подшипник, который приводит в действие поршень. Поршень перемещается в растровой втулке, где создается давление сжатого воздуха. Этот воздух воздействует на ударный боек, который перемещается от поршня к пятке установленной насадки в патроне перфоратора.

Патроны на перфораторах

Конструктивно на перфораторах применяется два основных вида патронов — SDS-plus и SDS-max. Есть и другие виды, но наиболее популярными и эффективными считаются именно эти два типа исполнительных органов. SDS-plus применяется на агрегатах бытового и полупрофессионального типа, а SDS-max на перфораторах профессионального назначения.

Типы патронов на перфораторыТипы патронов на перфораторы

В материале следует отметить только то, что фиксируются насадки в таких патронах не жестко, как на цанговых. Установленная в патрон насадка имеет свободный ход, который играет важную роль для ударного механизма. Именно за счет этого хода и совершаются ударные воздействия по обрабатываемой поверхности.

Фиксация насадок обеспечивается за счет шлицов, количество которых два в патронах СДС-плюс, и три в устройствах СДС-макс. Эти шлицы являются направляющими, а также позволяют бурам вращаться вместе с патроном. Кроме шлицов, в конструкции устройств имеются шарики (в патронах SDS-plus) и ролики (SDS-max). Они входят в зацепление с пазами в конструкции хвостовиков насадок. Именно за счет шариков и роликов обеспечивается подвижная фиксация насадок.

Принцип работы ударного механизма перфоратораПринцип работы ударного механизма перфоратора

Итак, разобравшись с устройством электроинструмента, пора перейти к вопросу о том, как работает перфоратор. Принцип его работы прост, однако разобраться с ним без разборки электроинструмента невозможно. Для этого понадобится разобрать инструмент и изучить составные детали. Чтобы не пришлось разбирать перфоратор, выясним как он работает при помощи фото описания.

Как работает перфоратор прямого типа

Принцип работы перфоратора основывается на превращении электрической энергии в механическую. Электромотор приводится в действие за счет подачи тока из бытовой сети 220В. В двигателе вращается ротор, который приводит в действие редуктор. Редуктор передает усилие на патрон электроинструмента, в котором фиксируется соответствующая насадка. Это краткое описание принципа работы перфоратора. При ремонте или замене деталей рассматриваемого электроинструмента, не помещает разобраться с подробностями принципа работы устройства:

  1. Для начала необходимо закрепить в патроне инструмента рабочую насадку, что выполняется достаточно просто. Одной рукой нужно прижать пластиковую муфту патрона к корпусу, а затем вставить бур внутрь устройства. Предварительно не забывайте смазывать хвостовики насадок перед тем, как установить их в патрон электроинструментаКак вставить бур в патрон перфоратораКак вставить бур в патрон перфоратора
  2. Вилка соответственно вставляется в розетку, что необходимо для работы электромотора
  3. При нажатии кнопки пуск подается электрический ток на статор электромотора, за счет которого создается электромагнитное поле. На ротор ток подается через графитовые щетки и коллектор. При поступлении тока на ротор, происходит его перемещение под воздействием образовывающегося магнитного поля. Два магнитных поля с разными полюсами отталкиваются друг от друга, что мы видим при работе коллекторного электромотораКонструкция коллекторного двигателя электроинструментаКонструкция коллекторного двигателя электроинструмента
  4. Вал статора отцентрирован и расположен на подшипниках, которые обеспечивают его вращение. Причем вращение вала достигает скорости 27 000 оборотов в минуту
  5. На конце вала ротора расположена косозубая шестерня малого размера, которая входит в зацепление с передаточным механизмом промвала — шестерней большого диаметра. За счет этого происходит понижение скорости вращения и увеличение момента. Обычно все инструменты имеют постоянное передаточное число, а регулирование скорости осуществляется при помощи электроникиПринцип работы перфоратораПринцип работы перфоратора
  6. Промвал — это вал, на котором расположены шестерни и пьяный подшипник. Шестерня, соединенная с валом электромотора, приводит в движение промвал перфоратора
  7. На промвалу крепится пьяный подшипник, а также шестерня малого диаметра, которая входит в зацепление с шестерней большого диаметра, расположенной на оси растровой втулки
  8. Ударная опция реализуется за счет перекосного вращения пьяного подшипника. Выступ от пьяного подшипника (перпендикулярная ось) соединяется с поршнем или гильзой продолговатой формы. Эта гильза находится внутри растровой втулки, где происходит ее возвратно-поступательное или колебательное перемещениеПринцип работы ударника на перфоратореПринцип работы ударника на перфораторе
  9. Внутри растровой втулки или ствола перемещается гильза с ударным бойком. В гильзе, где перемещается боек, находится воздушное пространство, за счет которого происходит воздействие на деталь. Поршень нагнетает давление воздуха, тем самым воздействуя на подвижный боек. Под воздействием давления сжатого воздуха происходит перемещение бойка, воздействующего ударной частью по ударному болту или ударнику. Ударник служит для того, чтобы передавать полученное ударное усилие от бойка на пятку установленной насадки в патроне перфоратора. Ход самого бойка составляет около 3-4 мм. На бойке находится уплотнительная резинка, которая со временем вырабатывается, что проявляется в виде снижения ударной функции (снижается сила удара). Чтобы вернуть прежнюю ударную силу инструмента, необходимо заменить резинку на бойке
  10. Шестерня от промвала передает усилие на шестеренку, закрепленную на растровой втулке, и расположенной перпендикулярно промвалу. Шестеренка, которая крепится на растровой втулке и передает усилие вращения на патрон, предназначена для снижения частоты движения патрона

В итоге происходит работа перфоратора в режиме сверление с ударом. Кроме режима сверления с ударом, пистолетные агрегаты способны также сверлить без удара или работать в режиме отбойника. Для этого в конструкции электроинструмента имеется переключатель, который отключает вращение пьяного подшипника или шестерни на промвалу, в зависимости от включаемого режима. Кстати, отключение функции сверления происходит за счет заклинивания шестерни, расположенной на растровой втулке.

Как отключается функция сверления на перфоратореКак отключается функция сверления на перфораторе

Электроинструмент может применяться не только для обработки бетона и прочих прочных конструкций, но еще и для обработки металла, дерева, пластика и стекла. Зная, как работает прямой перфоратор, не составит труда найти причину его неисправности, а также устранить ее. Зачастую при выходе из строя деталей перфоратора, необходима их замена. Причем в зависимости от масштаба поломок, может понадобиться замена либо всего механизма — редуктора, либо же отдельных деталей — пьяного подшипника, бойка, шестерней.

Ударный механизм на перфораторе работает исключительно под нагрузкой, поэтому на холостом ходу, когда установленная насадка не прижата к обрабатываемой поверхности, инструмент не будет создавать ударное воздействие. Достигается это за счет того, что ударный боек перемещается внутри растровой втулки, однако за счет отсутствия компрессии (давления) происходит перемещение этого вхолостую. Как только в патрон устанавливается насадка и прижимается к обрабатываемой поверхности, то в области расположения конца хвостовика происходит перекрытие канала, за счет чего создается компрессия. При наличии компрессии увеличивается сила рабочего хода бойка, воздействующего на пятку установленной насадки. Эта сила называется ударной, и измеряется в Джоулях. В пистолетных перфораторах величина силы удара достигает 2-3 Джоулей, а в бочковых профессиональных моделях до 20 Джоулей.

Это интересно! Принцип работы перфоратора бочкового типа отличается от прямого, поэтому рассматривать, как работают профессиональные агрегаты, следует отдельно. Вместо пьяного подшипника, в бочковых агрегатах применяются кривошипно-шатунные механизмы.

Выше описан принцип работы перфораторов марки DeWalt пистолетного типа. По аналогичному принципу работают все пистолетные перфораторы марок Интерскол, Энергомаш, Bosch, Stern, Makita, Hilti и другие.

Как работать перфоратором или увеличиваем жизнь инструмента

Разобравшись с принципом работы перфоратора, не составит большого труда, научится правильно им пользоваться. Чтобы увеличить эксплуатационные сроки рассматриваемого инструмента, рекомендуется выполнять следующие действия:

  1. Всегда перед работой проверить исправность работы инструмента. Если возникают посторонние звуки или перебои в работе, то эксплуатировать неисправный инструмент запрещено. Это не только опасно для жизни, но еще и может привести к выходу из строя всего механизма инструмента
  2. Обязательно смазывать хвостовики насадок, которые устанавливаются в патрон перфоратора
  3. Держать инструмент строго под прямым углом к обрабатываемой поверхности при бурении бетона
  4. Работать исключительно в защитной амуниции
  5. Не браться голыми руками за насадку после окончания работ, так как буры нагреваются до температуры 80-90 градусов и более
  6. После окончания работ нужно сложить инструмент в защитный чемодан
  7. Работы выполнять исключительно исправными насадками, то есть они должны быть заточенными, а также не иметь дефектов, которые в процессе работы могут привести к тому, что бур или пика переломается на две части

Не стоит забывать о периодической диагностике редукторного узла, который нуждается в регулярной замене смазки. Только при правильном подходе к применению электроинструмента можно говорить о том, что он прослужит не только указанный гарантийный термин, но и в пять раз больше этого срока.

Публикации по теме

Что такое перфоратор?

О перфораторах слышал, наверное, каждый. Но не все четко представляют себе, для чего служат эти инструменты и какими они бывают. А главное — в каких ситуациях без них, действительно, не обойтись.

На фото:

Главная функция

Бурение отверстий в бетоне. Современные перфораторы универсальны, однако важно понимать, что работа с бетоном их основное назначение. Все остальные функции — прикладные. Перфоратор не сверлит материал, как дрель, а скалывает его сильным ударом, выбрасывая шлам вращением бура. Такой принцип работы позволяет быстро справиться с твердой породой (в этом ключевое преимущество перфоратора).

Где используют перфоратор?

Строительно-монтажные работы, ремонт. Перфоратор незаменим при работе с бетоном, отсюда и большой спрос на данный инструмент. Его активно используют строители и монтажники, которым приходится бурить десятки, а то и сотни отверстий. Востребован он и в быту (во время ремонта или «косметических» работ). Типичные задачи для этого инструмента — проделать отверстия под дюбели, подготовить гнездо для подрозетника или пробурить сквозное отверстие для коммуникаций.

Как устроен перфоратор?

На фото: перфоратор 1790 MA компании Skil.

Сложная конструкция редуктора — благодаря ей перфоратор считается одной из верхних ступеней инструментальной эволюции. Внутри у инструмента есть «пьяный» подшипник (у моделей с горизонтальной компоновкой) или кривошип, которые преобразуют вращение в возвратно-поступательный ход пневматического ударного механизма. Сжатие-расширение воздуха заставляет двигаться боек, он бьет по промежуточной массе, а последняя передает удар хвостовику бура во вращающемся стволе. Работа перфоратора сопровождается довольно сильной вибрацией.

Типы перфораторов

SDS-Plus и SDS-Max. По характеристикам и производительности это абсолютно разные машины — все равно что легковушка и грузовик. «Плюсовые» перфораторы, за редким исключением, сравнительно небольшие и легкие. Мотор у них может располагаться как горизонтально (такие модели похожи на дрель), так и вертикально. Диаметр бурения достигает 28-30 мм, но чаще всего используются буры диаметром от 6 до 12 мм. Хвостовик SDS-Plus имеет четыре паза, а его диаметр составляет 10 мм.
Машины SDS-Max отличаются солидными размерами и весом, а также очень высокой производительностью. Частота вращения у них невысокая, зато энергия удара колоссальная! Они орудуют массивной оснасткой с крупным хвостовиком SDS-Max, имеющим пять пазов.

Режимы работы

Бурение, сверление, чистый удар. Также существует градация перфораторов по числу режимов работы. Однорежимные машины, способные только бурить, сегодня встречаются крайне редко. Двухрежимные имеют одну дополнительную функцию: у перфораторов SDS-Plus это сверление без удара, а у моделей SDS-Max — долбление, то есть удар без вращения. Наиболее универсальны «трехрежимники», которых на рынке, пожалуй, большинство. Они могут и бурить, и сверлить, и выполнять отбойные работы.

На фото:

Аккумуляторные перфораторы

Мобильные, но дорогие. На рынке их становится все больше. Про них можно сказать то же самое, что и про другие автономные инструменты, созданные по образу и подобию сетевых. Мобильность — это хорошо, а при работе вдалеке от розетки и вовсе бесценно. Однако хватает и аргументов «против». Аккумуляторные перфораторы — удовольствие не из дешевых. На фоне сетевых аналогов они, как правило, не столь производительны и редко встречаются в трехрежимном исполнении. К тому же батарея дает солидную прибавку в весе.


В статье использованы изображения: bosch-professional.com, skil.ru, milwaukeetool.ru


Перфоратор vs ударная дрель: отличия в устройстве и применении | Шуруповерты и дрели | Блог

Что такое перфоратор — жителям многоквартирных домов известно. Это та штука, которая грохочет у соседей, занятых ремонтом. Но как устроен перфоратор и чем отличается от ударной дрели — знают не все. Несмотря на внешнее сходство, это разные инструменты, с разным устройством и областью применения.

Устройство

Основное различие перфоратора и дрели заключается в устройстве ударного механизма.

Ударный механизм перфоратора содержит массивный боек, периодически ударяющий в торец патрона. Поэтому при работе перфоратором прилагать больших усилий не нужно. Наоборот, при слабом прижиме перфоратора увеличивается ход патрона и сверление идет легче. Сам боек может приводиться в движение двумя способами: пневматическим и с помощью качающего подшипника.

Пневматический механизм обеспечивает большую амплитуду движения бойка, поэтому бьет он с низкой частотой, но высокой скоростью — самые мощные и производительные перфораторы оснащены именно таким механизмом.

Перфораторы с пневматическим механизмом сравнительно тяжелее и дороже. Чаще всего двигатель в них расположен вертикально.

Качающий подшипник используется в компактных перфораторах — бытовых и маломощных профессиональных. Устройство такого перфоратора проще, он дешевле и легче.

Однако качающий подшипник не может обеспечить большую амплитуду движений бойка, поэтому энергия удара в таких перфораторах ниже. Зато они могут долбить с намного большей частотой, слегка компенсируя этим снижение мощности. Недостаток этого механизма еще и в том, что его не следует подвергать большим нагрузкам — в этом случае качающий подшипник может сломаться.

Ударный механизм дрели представляет собой пару храповых шестерен. Одна из них может смещаться по оси вперед-назад и на ней установлен патрон со сверлом (буром). Вторая шестерня жестко закреплена на валу электродвигателя. При вращении вала жестко закрепленная шестерня заставляет подвижную двигаться вперед-назад с некоторой амплитудой.

В дрели ударный импульс патрону сообщает сам инструмент. Поэтому, чем сильнее прижимается дрель к бетону, тем мощнее удар и выше производительность. Казалось бы, масса дрели намного больше, чем масса бойка в перфораторе — почему же последний намного лучше сверлит бетон? Во-первых — амплитуда движения патрона в дрели невелика, и даже навалившись всем телом, «разогнать» сверло до большой скорости не получится. Во-вторых, энергия удара расходуется на преодоление сил трения в храповых шестернях, что ведет к их износу при частой работе в режиме долбления.

Поэтому часто использовать ударный режим не стоит. Но если перфоратора нет и нужно сделать пару-тройку отверстий в кирпичной стене, то наличие такого режима в дрели значительно облегчит работу.

Использование

Ударная дрель перфоратор заменить не может. А наоборот? Ведь во многих моделях есть режим вращения без удара — так нельзя ли сверлить металл и дерево перфоратором? В принципе, можно. Более того, перфоратор обычно имеет более мощный двигатель, чем большинство бытовых дрелей, поэтому скорее справится с просверливанием отверстий большого диаметра, как в толстых досках, так и в металле. Но тут есть несколько тонкостей.

Во-первых, патрон. Практически все сверла по металлу и дереву имеют либо круглый хвостовик под зажимной патрон, либо шестигранный, либо конусный — в перфоратор они не встанут. Некоторые перфораторы имеют в комплекте сменный зажимной патрон для таких случаев.

Для остальных перфораторов существуют переходники, позволяющие закрепить зажимной патрон на оси с хвостовиком SDS+ (или SDS-Мах) — его можно установить в патрон перфоратора вместо бура и зажимать сверла уже в нем.

Во-вторых, скорость вращения сверла у перфоратора часто довольно невысока — до 1000 об/мин и меньше. Для сверления металла этого может оказаться недостаточно, обратите внимание на этот параметр при выборе инструмента, если собираетесь использовать его в качестве дрели.

В-третьих, патрон перфоратора не закреплен жестко на оси инструмента и люфт сверла в нем будет намного больше, чем у дрели — особенно при использовании переходника. Поэтому использовать перфоратор в качестве дрели следует только в тех случаях, когда биение сверла не повредит обрабатываемому материалу или самому сверлу.

Перфоратор удобно использовать в качестве дрели со спиралями Левиса, с коронками по дереву, с толстыми сверлами по металлу для рассверливания отверстий малого диаметра.

Сверла тоньше 8 мм следует использовать с осторожностью, как и перьевые сверла и сверла Форстнера — клин и перекос сверла могут привести к повреждению заготовки (или самого сверла).

Аккумуляторный инструмент

И среди ударных дрелей, и среди перфораторов имеются модели с питанием от аккумулятора. Это удобно, когда нет под рукой сети 220В, но накладывает некоторые ограничения на сам инструмент. Если сетевая ударная дрель имеет максимальную скорость вращения в 3000 об/мин, то среди аккумуляторных моделей редко попадаются варианты с максимальной скоростью более 1500 об/мин. Поскольку частота ударов у дрели прямо зависит от числа оборотов, невысокая максимальная скорость ведет к значительному падению и так небольшой производительности в режиме долбления. Если вы хотите, чтобы ударный режим в аккумуляторной дрели был не «для галочки», обратите внимание на максимальную скорость инструмента.

Аккумуляторные перфораторы от сетевых отличаются только меньшей мощностью и значительно большей ценой. В остальном — среди них так же есть модели с режимом сверления и со сменными патронами. Только имейте в виду, что вес аккумуляторного перфоратора будет больше, чем у аналогичного по мощности сетевого — в режиме дрели это имеет значение.

Антивибрационная система

Как ударные дрели, так и перфораторы сильно вибрируют в руках при работе в режиме долбления. При редком использовании это не так важно, но профессионалам стоит обратить внимание. Продолжительная работа с таким инструментом неминуемо приведет к заболеваниям суставов, поэтому наличие антивибрационной системы — один из важнейших параметров профессионального инструмента. И здесь следует отметить, что активная антивибрационная система на основе балансирующих противовесов бывает только в перфораторах.

В ударных дрелях под антивибрационной системой понимается в лучшем случае амортизирующий подвес, а чаще и просто обрезиненные рукоятки. При том, что вибрирует дрель в режиме долбления ничуть не меньше, чем перфоратор.

Что такое перфоратор и для чего он нужен

Перфоратор — это электроинструмент, основное предназначение которого заключается в сверлении отверстий в бетоне, кирпиче и других каменных материалах. Помимо этой основной функции большинство перфораторов также могут заменить дрель, то есть ими также можно сверлить металл, дерево, пластик и т.д.

Кроме этого, перфоратор может выступать в качестве отбойного молотка, когда у него есть такой режим.

Сверление каменных материалов осуществляется с помощью ударного механизма. В отличие от ударных дрелей, у которых для создания удара используется простой храповый механизм, в перфораторы встроен пневомолот. Храпового механизма ударных дрелей хватает только для сверления кирпича — бетон им не под силу. Пневмомолот же позволяет уверенно сверлить и бетон.

Существуют две большие группы перфораторов, основными отличиями между которыми являются посадочные места под буры и габаритные размеры.

  • Первая группа — это крупные перфораторы, имеющие посадочное место под названием SDS-max. Толщина хвостовика буров SDS-max составляет 18 мм. Перфораторы SDS-max могут сверлить отверстия в каменных материалах диаметром от 12 до 80 мм. Также у них в большинстве случаев есть режим отбойного молотка, когда он просто бьет без вращения. Для работы в этом режиме используются специальные насадки — долото или пика. Безударного режима сверления на перфораторах SDS-max нет.
  • Вторая группа — это гораздо менее габаритные перфораторы, имеющие посадочное место под названием SDS-plus. Толщина хвостовика буров SDS-plus составляет 10 мм. Перфораторы SDS-plus в зависимости от мощности могут сверлить отверстия в каменных материалах диаметром до 32 мм. Также могут быть безударный режим сверления и режим отбойника. Именно перфораторы SDS-plus могут легко заменить дрель. Для этого существует две возможности:

Либо в патрон перфоратора вставляется обычный кулачковый патрон как у дрелей с вкрученным в него адаптером, представляющим из себя хвостовик SDS-plus с одной стороны и резьбу под патрон с другой.

Либо у перфоратора в комплекте могут быть два взаимозаменяемых патрона — один под буры SDS-plus, а второй кулачковый, как у дрелей.

Читайте также:

Понравилась статья? Поделиться с друзьями:

Что такое перфокарта?

Обновлено: 01.12.2009 от Computer Hope

Перфокарты (или «перфорированные карты»), также известные как Карты Холлерита или IBM , представляют собой бумажные карты, в которых отверстия могут быть перфорированы рукой или машиной для представления компьютерных данных и инструкций. Они были широко используемым средством ввода данных в ранние компьютеры. Карты подавались в кард-ридер, подключенный к компьютеру, который преобразовывал последовательность отверстий в цифровую информацию.

Например, ранний программист писал программу вручную, а затем преобразовывал ее в серию перфокарт, используя машину с перфокартами. Затем программист переносил стопку карточек на компьютер и вставлял карточки в устройство считывания карточек для ввода программы. Изображенный пример женщины, использующей машину с перфокартами для создания перфокарты.

Как работали перфокарты?

С помощью перфокарты, подобной той, что показана на рисунке выше, данные можно вводить в карту, пробивая отверстия в каждом столбце для представления одного символа.Ниже приведен пример перфокарты.

После того, как карта заполнена или нажата клавиша возврата, карта технически «хранит» эту информацию. Поскольку каждая карта может содержать только столько данных, если вы написали программу с использованием перфокарт (по одной карте на каждую строку кода), у вас будет стопка перфокарт, которые должны оставаться в порядке.

Чтобы загрузить программу или прочитать данные перфокарты, каждая карта вставляется в устройство чтения перфокарт, которое вводит данные с карты в компьютер.Когда карта вставлена, устройство чтения перфокарт начинает с левой верхней стороны карты и читает вертикально, начиная сверху и опускаясь вниз. После того, как устройство чтения карт прочитало столбец, оно переходит к следующему столбцу.

Как человек может читать перфокарту?

Большинство более поздних перфокарт напечатано в верхней части карты, что содержится в каждой карте. Таким образом, для этих карт вы можете изучить верхнюю часть карты, чтобы увидеть, что хранится на карте. Если на карте была обнаружена ошибка, она будет перепечатана.Если в верхней части карты не было напечатано никаких данных, человек должен был бы знать, какое число представлено, а затем вручную перевести каждый столбец. Если вы знакомы с современными компьютерами, это было бы похоже на знание того, что двоичные 01101000 и 01101001 равны 104 и 105 , которые в ASCII объединяют заклинания hi .

История перфокарты

Известно, что перфокарты

использовались еще в 1725 году для управления текстильными станками.Например, Джозеф Мари Жаккард использовал перфокарты для создания автопортрета, сотканного из шелка. Позднее эти карточки использовались для хранения и поиска информации в 1832 году Семеном Корсаковым. Позже, в 1890 году, Герман Холлерит разработал метод для машин для записи и хранения информации на перфокартах для использования в переписи США. Позже он создал компанию, которую мы знаем как IBM.

Почему использовались перфокарты?

Ранние компьютеры не могли хранить файлы, как современные компьютеры. Таким образом, если вы хотите создать файл данных или программу, единственный способ использовать эти данные с другими компьютерами - это использовать перфокарту.После того, как магнитные носители были созданы и стали дешевле, перфокарты перестали использоваться.

Все еще используются перфокарты?

Перфокарты

были основным методом хранения и извлечения данных в начале 1900-х годов, и их начали заменять другими устройствами хранения в 1960-х годах, и сегодня они редко используются или обнаруживаются.

Устройства ввода перфокарт?

Нет. Карты сами по себе не являются устройствами ввода. Однако считыватель перфокарт считается устройством ввода, поскольку он берет данные с перфокарты и отправляет их на компьютер.

Счетная машина, Карточка, Карточный перфоратор, ЧАД, Аппаратные условия, Устройство ввода, OMR, Перфолента

,

ранних перфораторов

Старые модели перфокарт, с 1890 по 1930-е годы. Это машины, которые которые пробивают отверстия в жестких бумажных карточках в выбранных местах в пределах фиксированной строки и столбцы для записи информации, которую можно прочитать или интерпретировать позже на других машинах, называемых кард-ридерами, которые интегрированы с табуляторы, компьютеры или другие устройства. Перфокарты были изобретены около 1750 для контроля текстильных станков, и были принят к использованию у Германа Холлерита в 1890 году Перепись населения СШАОттуда они быстро распространились на бизнес и в конечном итоге государственные и научные приложения, где они доминировали информацию обработка и вычисления примерно до 1980 года, и даже в течение нескольких десятилетий после которые были использованы в машинах для голосования.
Hollerith Pantographic Card Punch 1890
Пантографический перфоратор Германа Холлерита, разработанный для 1890 года в США перепись. Фото: [74]. До 1890, карты были перфорированы, используя удар билета проводника поезда, который позволил отверстия должны быть размещены только по краю карты, и не было
Пантографический удар 1920 перепись
очень точный, и имел тенденцию вызывать травмы напряжения.Пантографический Удар позволил точно расположить отверстия с минимальной физической нагрузкой, один отверстие, а также обеспечил доступ к внутренней части карты, позволяя больше информации на карту. Опытный оператор Пантограф мог пробивать 700 карт в день (по сравнению с 1950-е, которые могли работать с постоянной скоростью 200 карт в час).

Hollerith Type 001 Числовой ключевой удар

На фотографиях изображена ручная (неэлектрическая) цифровая модель Herman Hollerith's Type 001 удар по клавишам.Фирменная табличка указывает на то, что она была изготовлена ​​Табулированием Machine Co., компания Холлерита, которая должна была стать IBM. Патент 1901 года диаграмма [44] показана слева (НАЖМИТЕ изображение для увеличения). Это был первый ключевой удар (то есть карточный удар) управляется с клавиатуры), что позволяет опытному оператору пробивать намного быстрее чем на предыдущих моделях. Также см Baehne [91] Тарелка 3. Фото: [74]
Конкурс штамповки ключей
На этом некредитованном фото, найденном в Интернете, мы видим пантографическую карту Punch и Type 001 Key Punch бок о бок, в чем, вероятно, реконструкция методов записи переписей США 1890 и 1920 гг.IBM 001 был примерно в два раза быстрее. Я считаю, что леди слева так же, как на фото выше с надписью Пантографический пробить перепись 1920 года, поэтому, хотя Wikepedia говорит, что фотография была сделана в 1919, этот больше похож на 1940-е годы. IBM 001 мог быть использован в перепись 1910 или 1920 года. К 1930 году (см. Ниже) удары быстрее были доступны, например, 016 с автоматической подачей.

IBM 011 Электрический ключ Punch

IBM 011 Key Punch - Нажмите на изображение, чтобы увеличить
Этот выстрел из Стэндфордский Университет История экспонатов, которая идентифицирует его как IBM Electric Key Punch (1923): «Добавление реле и магнитных катушек к пуансонам, которые были использованы для ввода данных, что значительно сократило усилия по вводу данных.Эта машина с 1930-х годов. Карта имела 80 столбцов, вмещала 80 цифр. Штамповка Клавиша X над цифрами обозначена минусом. Мы все еще находим много файлов данных в коммерция сегодня, которая составляет 80 символов в ширину. Буквенные символы могут быть ввод, нажав верхнюю клавишу и цифру 1-9 в тех же столбцах для A-I, клавиша X и 1-9 дали J-R, а 0 и 1-9 дали S-Z ".

Австриец [44] говорит: «Хотя это IBM нажатие клавиш напоминает более ранние модели Холлерита, электричество было добавлено к облегчить работу штамповки.... системы Холлерита открыли важную новая область занятости для женщин, начиная с переписи 1890 года ".

(IBM 002 Port-A-Punch ... IBM 012 Дублирующий удар ... IBM Штамп для нумерации документов 797 ... Примечание: была также более поздняя модель Порт-A-пунш в 1958 году.) Удар карты 10 типа, подобный показанному выше, был указана в руководстве по продажам «2-21-56» как электрическая, без дублирования, числовой перфокарт доступен в моделях на 80, 66 или 51 колонку с пропуском. (СМОТРИТЕ СКАНИРОВАНИЕ; спасибо Дику Уиверу за то, что нашли это.)

IBM 012 Электрический копировальный ключ

Фото: IBM Archives, Machine Files; нажмите на изображение, чтобы увеличить
Ударная клавиша IBM Type 012 (1925) была первой моделью, способной дублирования; то есть автоматическое копирование столбцов с одной карты на другую. Слева: что похоже на электрический ударный ключ типа 012 в Лаборатория кристаллографии в Калифорнийском технологическом институте.Единственный загадка в том, что, кажется, обрабатывать карты с 80 столбцами с прямоугольными отверстиями (см. крупный план), которые были введены в 1928 году, в то время как 012, изображенный выше, использует 45-колонку круглые карточки. В любом случае, похоже, что этот удар был приобретен для лаборатория через запрос от Линус Полинг, директор IBM по чистой науке, Колумбийский Уоллес Экерт в 1947 году.

фотографий: (все, кроме IBM, вверху слева) около 1947, Лаборатория Гейтса и Креллина, Отдел Химия и химическое машиностроение, Caltech; вежливость Ларри Хенлинг, Институт Бекмана, Калтех.

IBM Punch Cards

До 1928 года карты IBM были перфорированы с круглыми отверстиями; первоначально в 20 столбцах, но к концу 1920-х годов, 45 столбцов, как показано на это регистрационная карточка нью-йоркского университета, воспроизведенная из Baehne [91]. Все удары, введенные до 1928 года, в том числе 016, используются круглые отверстия и 45 или меньше столбцов.
Начиная с 1928 года карты IBM имели прямоугольные отверстия 80 столбцы, как показано в этой регистрационной карточке Университета штата Айова, также воспроизведено из Baehne [91].Все удары, введенные после 1928 года, включая типы 016, 31 и 32 и возможно, 011, и, конечно, позже 026, 029 и родственные модели, выпускаемые 80-колонными карточками.

IBM Тип 016 Электрический дублирующий пуансон с моторным приводом

Фото: [50]; Нажмите, чтобы увеличить. Ударный ключ с электрическим приводом IBM Type 016, представленный в 1929, вид, используемый в статистических и астрономических лабораториях Колумбии, а затем в научной лаборатории Ватсона.Это было Первый удар IBM с автоматическими механизмами подачи и извлечения; это было продается до 1960 года (была также модель 015 что не хватало дублирующей функции). Штамповка делается магнитно, а информация от одного Карту можно автоматически перенести на другой с помощью дубликатора. Клавиатура содержит 12 перфорационных клавиш, по одной на каждый ряд на карте. Есть также пробел и кнопка извлечения. Мастер (программа) карта может быть использована для контроля автоматическое табулирование и дублирование полей. Опытный оператор может пробить 100-200 карт в час на этой модели.Херб Грош вспоминает, "Вы положили стопку пустых карты в ленте [справа], одна карта, часть которой вы хотели дубликата («мастер-карта»), в стойку «туда-сюда» и обрезать полосу пропуска к передней части каретки (С.82). Надпись сказала пропустить, более глубокая отметка сказал копию. "

IBM Type 032 Печатный штамп

IBM 032, Государственный налоговый департамент Нью-Йорка, Олбани, 1941
Фото: [74]; нажмите, чтобы увеличить
Это печатный штамп IBM 032 1933 года.Первая модель способная штамповка букв, а также цифр (кроме многократного перфорирования) и печати перфорированные символы в верхней части карты (каждое нажатие клавиши активировано строка типа пишущей машинки и перфоратор одновременно). Фотография слева была найдена на странице Flickr доктора Шаян Кешвари; это фото его мамы Кэти в IBM 032 (см. кредит искателя внизу).

Дублирующий удар по алфавиту IBM Type 31

Фото: [40]; Нажмите, чтобы увеличить.
Фото: Музей компьютерной истории
Алфавитный дублирующий удар IBM Type 31, пробойник с приводом от двигателя 1934 года, с пишущей машинкой клавиатура и отдельная цифровая Клавиатура [40]. Эта модель (которая была текущей с выпуском бухгалтерской машины IBM 405, использовал новые (1928) стандартные карты 12x80 и почти наверняка использовался в статистических и астрономических лаборатории, BASR и в других местах в Колумбии до введения моделей 024 и 026 в 1949 году.CLICK ЗДЕСЬ для более близкого взгляда на буквенную клавиатуру, "похожую на обычная ручная машинка за исключением того, что shift, tab, backspace и были исключены символьные клавиши, пропущены, отпущены, накопитель и клавиша '1' были предоставлены (IBM Архив истории).
НАЖМИТЕ ЗДЕСЬ, чтобы посмотреть галерею недавно раскопанных IBM 031 в Департаменте Транспорта Айовы и история, стоящая за этим.
Тип 31 ударов в Администрации социального обеспечения США, около 1935 г. Фото: [103], Нажмите, чтобы увеличить.


Также см. «зрелые» нажатия клавиш: IBM 024 и 026 удары, IBM 029 Card Punch, IBM 129 Key Punch.

Спасибо Полу Варнуму, Департамент транспорта штата Айова, за цвет IBM 031 фотографии с 2011 года, а также Генри "Стронция Black Cat" для поиска Кэти / фото IBM032 в 2019 году.

BHTS ручной резак для паспорта Id Card Photo Cutter 50x50Mm под прямым углом фото дырокол | |

Легко чистить и хранить
Трудоемкий способ быстрого перфорирования фотографии на паспорт
Точно вырезанные фотографии без кромок и заусенцев
Эргономичная рукоятка для долгого времени с легкостью поможет вам легко перфорировать квадратный угол
Предмет №: Ручные кусачки
Цвет: черный
Материал: металл
Размер: 50 * 50 мм
Комплектация:
1 * Ручной ручной видоискатель
Только вышеуказанное содержимое пакета, другие продукты не включены.
Примечание. Легкая съемка и различные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.

HTB1XWxIiVooBKNjSZPhq6A2CXXa0

Доставка

· Бесплатная доставка на общую массу меньше чем 2 кг через Китай воздушной почтой.

· UPS, EMS, DHL, TNT, FEDEX express также Доступно, но мы по умолчанию используем Китай воздушной почтой в обычной ситуации.

Срок поставки

· UPS, EMS, DHL, TNT, Fedex, DPEX express Доставка обычно занимает 5-7 рабочих дней, которые зависят от вашей страны.

· Воздушная Почта Столба кита обычно занимает 10-30 рабочие дни в вашей стране. Но это может занять больше времени из-за задержки в таможне оформление или праздники или погодные проблемы иногда.

Возврат и Гарантия

· 1.7 дней возврат денег / 2 недели обмена

· 2.Возвращенный товар должен включать ваше имя, адрес, предмет, день, телефон, как вы заплатили, и если вы запрашиваете Возврат или обмен.

· 3.После получения возвращенного товара, мы вернет клиенту по цене товара (за исключением стоимости доставки)

· 4.Каждый возврат должен быть основан на свидетельство.

· 5.Мы гарантируем все товары, которые продаем. Мы предлагаем полный возврат или пересылку товара, если мы отправили вам по ошибке или не сделали получить ваш товар или поврежден во время транзита

О патологическая пигментация

· Что вы видели на картинке абсолютно то, что есть, но благодаря свету, эффектам камеры, дисплею разрешение и другие причины, изображения и объекты могут слегка отличаться в цвете, Пожалуйста, в натуральном выражении преобладают, фотографии только для справки.

Оплата

· 1.Все платежи защищены Сделки, и ваш полный платеж должен быть получен в течение 3 дней.

· 2. Оплата производится только после вас подтвердите доставку.

Примечания

· 1. Если посылка не прибывает в 60 дней (Российская Федерация 90 дней) мы предлагаем полный возврат средств.так что, пожалуйста, не открывайте спор до этого времени, если посылка не прибыла;

· 2. Пожалуйста, проверьте все информация (например, размер, цвет, цена, упаковка и т. д.) необходимого вам товара размещение заказа,

· 3.Мы принимаем возврат товара, если вам не нравится при получении, но вы должны позволить себе обратную доставку сборы.

· 4.Обратите внимание, что отслеживание информации может Отслеживаться через 3-10 дней после отгрузки. Так что не беспокойтесь об отслеживании информации не может быть проверено до периода, это нормальный.

· 5.Мы тепло приветствуем дилер, оптовый или перевозка груза падения продавец, чтобы разместить массовый заказ у нас, мы будем дать вам яркую цену. (Когда вы отправляете заказ, оплатите его после того, как мы настроим цена. ) И мы также принимаем ваши заказы OEM. (Если у вас есть собственный стиль продукты, пожалуйста, отправьте нам свою дизайнерскую информацию, мы могли бы сделать для ты.)

· 6.Ввозные пошлины, налоги и сборы не включены в цену товара или оплаты доставки. Эти расходы являются ответственность покупателя.

· 7. Пожалуйста, свяжитесь с вашей страной таможня, чтобы определить, что эти дополнительные расходы будут до торгов / покупка.

· 8.Пожалуйста, проверьте информацию получателя, ваш Полное имя, правильный адрес, телефон, почтовый индекс, это очень важно, или Parcal будет отправлен обратно.

Обратная связь

· Ваше мнение - это сила, которая подталкивает нас двигаться дальше, поэтому, пожалуйста, уделите несколько минут, чтобы оставить нам положительный отзыв, если вы Мы удовлетворены нашими продуктами и услугами. И мы будем реагировать так же немедленно! Если вы не удовлетворены нами, пожалуйста, сообщите нам причины и подробности. Мы постараемся найти лучшее решение для г? проблема, но пожалуйста, НЕ оставляйте отрицательный или нейтральный, прежде чем мы сделаем это.


,

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
