Что такое ступени забежные – Забежные ступени для деревянных лестниц. Материалы, расчет, выбор инструментов. Изготовление и монтаж конструкции .

Расчет забежных ступеней

Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней. Такие ступеньки неудобны, особенно при спуске с лестницы, так как ширина их по мере приближения к центру уменьшается и становится недостаточной для установки ноги. В противоположном конце ступени ширина, наоборот, увеличивается и становится шире среднего шага человека. В этом случае на повороте лестницы желательно делать закругление стен лестничной клетки, этим сокращается длина и ширина ступеней, следовательно и расходы на устройство лестницы. Узкий конец проступи забежной ступеньки всегда должен быть не менее 100 мм.

Чтобы сгладить описанные неудобства забежных ступеней, необходимо, во-первых, допускать их устройство лишь при условии горизонтального расстояния между параллельными маршами, по крайней мере, в 1/4 их ширины и, во-вторых, прибегать к расчету ширины ступеней по одному из следующих графических способов, основанных на пропорциональном уширении концов забежных ступеней за счет ширины прямых.

Предположим, что мы имеем лестницу с двумя параллельными маршами и поворотом на забежных ступенях. Требуется рассчитать ширину забежных ступенек, заменяющих межэтажную площадку.

Проводим посредине марша (рис. 9, вверху слева) линию a b c называемую средней  линией движения, на которую наносим ширины проступей, начиная от вершины закругления, распределяя ступени так, чтобы вертикальная линия BC разделяла среднюю ступеньку по ее ширине на две равные части. Таким образом получим деления 1, 2, 3, 4 и т. д. Чем больше прямых ступеней войдет в расчет, тем удобнее будет лестница и тем незаметнее будет переход от прямых ступеней к забежным. В данном случае из прямых ступеней, показанных на рисунке пунктирно, мы захватываем три — 6, 7 и 8. Проведя горизонтальную линию DE, ограждающую прямую ступеньку 8, с которой мы начинаем регулировку ширины проступи, соединяем центр А с делениями 1 и 2 на линии движения. Продолжая эти линии до пересечения с горизонтальной DE, получим на ней отрезок 1-2, откладывая который по направлению от D к E находим точки 3, 4, 5, 6 и 7. Затем соединяем эти точки прямыми линиями с соответствующими по номерам точками, намеченными по линии движения. В результате графического расчета получаем в горизонтальной проекции форму проступей забежных ступеней левой половины лестницы. Так же поступаем для правой половины лестницы.

Два графических способа расчета размеров забежных ступенейрис. 9. Два графических способа расчета размеров забежных ступеней

Другой способ (рис. 9, вверху справа) регулировки забежных ступеней состоит в следующем: начиная от точки b по линии движения, откладывают ширину проступей согласно принятой норме, но так, чтобы вертикальная линия разделяла среднюю ступеньку 1 вдоль на две равные части. Затем, задавшись числом прямых ступеней, входящих в регулировку (в данном случае три ступеньки: 6, 7 и 8) и, получив таким образом отрезок АВ от вертикальной линии , проводят к этому отрезку наклонную АС произвольной длины под любым острым углом, и на ней наносят 7 делений, соответственно семи регулируемым ступенькам, в любом масштабе, но так чтобы размеры этих делений последовательно увеличивались на одну часть, причем от точки

А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть можно произвольно принять, например, отрезок в 3, 5 или 10 мм, это зависит от размера бумаги и масштаба рисования лестницы.

Соединив точку С с точкой B и проведя из каждой точки деления линии, параллельные ВС, мы получим на вертикали АВ соответствующие отрезки. Остается только соединить точки деления с точками 2, 3, 4 и т. д. на средней линии движения и продолжить их до стены, окружающей клетку, чтобы получить размеры и форму проступей забежных ступеней в горизонтальной проекции.

Аналогично рассчитываются и двухмаршевые лестницы с радиальным поворотом на 90°. Сначала вычерчивается средняя линия марша (рис. 9 внизу). Затем, начиная от центра дуги, в обе стороны от него откладываются отрезки (хорды), равные ширине рядовой ступени. Возможны два варианта расположения забежных ступеней в центре поворота, когда одна ступень делит линию АС пополам или когда две ступени примыкают к этой линии с двух сторон. По разметке линии движения (средней линии) вырисовывается план лестницы со ступенями. Далее, выбирается ступень, от которой будут начинаться забежные ступени и проводится линия

ЕВ, она должна пересечься с линией СА, проведенной через центр закругления лестницы. В месте пересечения поставим точку В. Из точки А под любым углом и любой длины проведем линию АD. Разделим линию АD на участки. От точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть принимаем произвольный размер. Соединим конец последнего участка с точкой В. Параллельно полученной линии ВD проведем линии по концам всех участков (точкам 2, 3, 4 и т. д.) до пересечения их с линией АВ. Места пересечений соединяем линиями с соответствующими точками 1, 2, 3 и т. д. на линии движения и продлеваем их до стены лестничной клетки. Обведем габариты вычерченных забежных ступеней и снимем размеры с поправкой на масштаб.

Лестницы с радиальным поворотом марша сложны для изготовления, для них нужно изготавливать гнутые косоуры, тетивы или делать под ступени другие опоры, повторяющие радиус изгиба лестницы. Поэтому, поворотные лестницы с забежными ступенями чаще изготавливают без радиуса изгиба, а просто с прямым поворотом на 90°. Расчет размеров таких лестниц ведется графическим методом пропорций. Поскольку лестницы с поворотом на 90° более технологичны в изготовлении и могут быть сделаны в домашних условиях, приведем этот расчет полностью. Вся последовательность отрисовки плана лестницы изображена на рисунке 10.

Расчет забежных ступеней двухмаршевой лестницы с поворотом на 90°рис. 10. Расчет забежных ступеней двухмаршевой лестницы с поворотом на 90°

Необходимо отметить, что графические расчеты размеров забежных ступенек — неидеальны и показывают не совсем точный результат. Поэтому в конце отрисовки лестницы допускается слегка изменять размеры ступеней, но так, чтобы ширина ступени по линии движения оставалась нетронутой. То есть у некоторых забежных ступеней можно изменить размер концов ступеней, слегка сужая или расширяя их, но ширина проступи (ступени) в середине должна остаться прежней. При снятии размеров с чертежа проверяйте размерную цепочку всех ступеней путем сложения, так чтобы сумма размеров, снятых с одной стороны ступеней не получилась больше или меньше действительного размера лестницы на этом участке.

Забежные ступени для деревянных лестниц. Материалы, расчет, выбор инструментов. Изготовление и монтаж конструкции .

При изготовлении и установки лестниц строители часто сталкиваются с проблемой в виде недостатка пространства. Отличным ее решением являются деревянные лестницы с забежными ступенями. Чтобы их сделать самостоятельно, необходимо знать некоторые нюансы, о которых мы расскажем ниже.

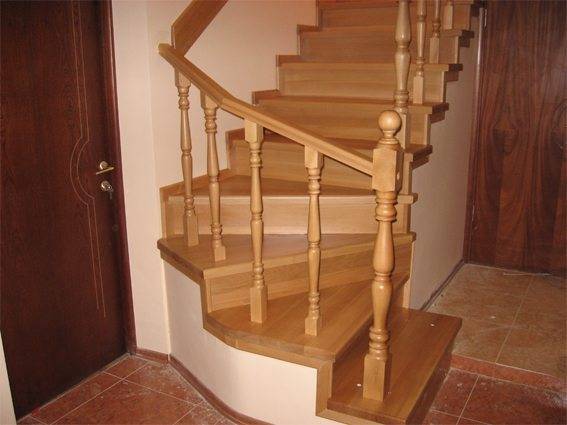

На фото – лестничная конструкция с забежными ступенями у основанияНа фото – лестничная конструкция с забежными ступенями у основания

Общие сведения

Сразу следует сказать, что забежные ступени нельзя рассматривать, как отдельный элемент сооружения, так как их применение определяет общее устройство изделия. Как правило, забежные деревянные лестницы имеют сложную конструкцию. Вместо традиционной площадки они имеют плавный поворот.

При этом нормы проступи соблюдаются только по средней линии, внутренний же край получается узким. Как уже было сказано выше, забежные ступени делают ради экономия места в помещении.

Их можно устанавливать где угодно – как вдоль стены, так и прямо посреди комнаты. С точки зрения удобства и компактности, это наиболее оптимальный вариант.

Однако, всегда где есть плюсы, имеются и минусы. Забежные лестницы в этом смысле не исключение.

К их недостаткам относятся:

  • крутой подъем;
  • узкие ступени;
  • сложность расчетов;
  • трудоемкий процесс изготовления.

Прежде, чем начать работу над конструкцией, перед вами возникнет непростой выбор: сделать расчеты и изготовить лестницу самостоятельно либо купить готовую к установке конструкцию.

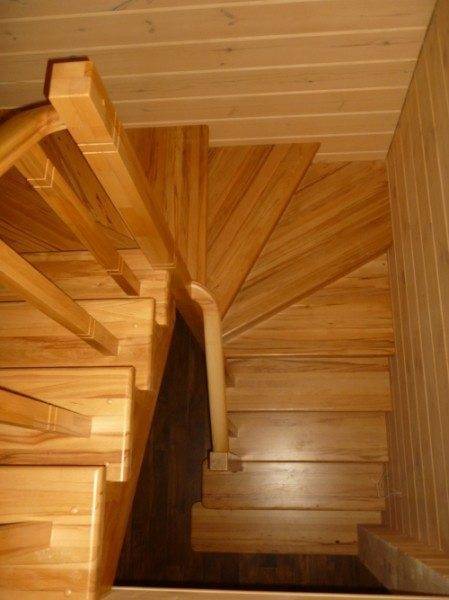

Деревянная забежная лестницаДеревянная забежная лестница

Если вы хотите приобрести готовое изделие, то следует учесть следующие нюансы:

  • Его придется все равно подгонять под определенные размеры вашего помещения. В большинстве случаев это процесс требует больше времени и усилий, чем самостоятельное изготовление;
  • Не всегда готовое изделие выполнено из качественных материалов;
  • Цена на готовую лестницу несоизмеримо выше, чем на материал из которого можно сделать лестницу самостоятельно.

Отсюда следует, что гораздо целесообразней взяться за изготовление лестничной конструкции самостоятельно, если, конечно, у вас имеется хотя бы небольшой опыт работы с деревом.

Изготовление лестницы

Материалы

Для изготовления лестницы, прежде чем выполнять все расчеты, потребуется определиться с материалом. Лучше всего использовать древесину твердых сортов. Отличным вариантом будет лестница из дуба.

Древесная структура дубовой конструкции отлично смотрится практически с любым интерьером. А при желании, ее можно раскрасить в любой цвет, чтобы придать конструкции оригинальность. Однако, можно использовать и ясень, а также другие сорта древесины.

Расчет забежной лестницы

Для примера расчета возьмем лестницу, которая имеет два параллельных марша с поворотом, выполненным при помощи забежных ступеней.

Как сделать лестницу самому
Как сделать лестницу самому

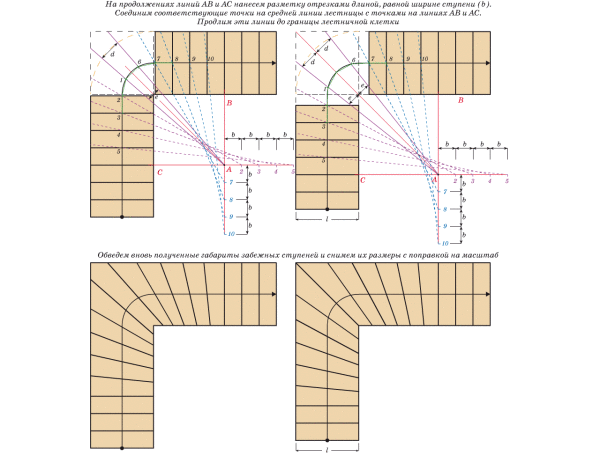

В первую очередь будущую лестницу необходимо создать на бумаге. Для расчета вначале необходимо начертить два марша. По центру марша необходимо провести черту АВС – это средняя линия движения, в соответствии с которой наносится ширина поступей.

Линию необходимо начинать чертить от закругленной вершины, чтобы ступень расположенная посередине оказалась разделенной линией ВС пополам (на схеме эскиз а). Таким образом получаются порядковые деления.

Совет! Чем больше количество прямых ступеней, тем лестница будет комфортней, а переход к забежным ступеням плавней.

Затем надо провести по горизонтали линию DE, захватив при этом три прямых ступени, оградив высшую. С нее начнется регулирование ширины поступи, соединив две черты на линии движения с серединой А.

После проведения линии до пересечения линий с чертой DE и получения следующего отрезка, его нужно продолжить от точки D к Е, до получения следующих точек. Полученные точки следует соединить соответствующими линиями по номерному значению, которые отмечаются по линии движения.

Результатом таких расчетов является горизонтальная проекция формы забежных поступей лестницы с левой стороны. Таким же образом производится расчет правой стороны.

Кроме того, при самостоятельном расчете забежных ступеней необходимо принять во внимание следующие моменты:

  • По ширине ступень не должна превышать 40 см;
  • Радиус кривизны должен быть более 30 см;
  • Ход лестницы должен быть плавным и повторять направление лестничного марша. Лишняя извилистость линии хода недопустима.
  • Конструкция в обязательном порядке должна обеспечивать безопасность, комфортный подъем и соответствовать установленным нормам. Особое внимание при проектировании надо уделить высоте ступеней. Невысокие ступени неудобные и опасные, а слишком высокие затрудняют подъем.

Расчет балок сделать очень просто, используя для этого закон Пифагора – квадрат гипотенузы равняется суме квадратов катетов. К полученной цифре необходимо добавить около 30 сантиметров.

Инструмент

При создании лестницы потребуется следующий набор инструментов:

  • Дрель;
  • Электролобзик;
  • Шуруповерт;
  • Саморезы;
  • Рулетка;
  • Молоток.

Изготовление и монтаж конструкции

Деревянная лестница с забежными ступенями своими руками может быть изготовлена двух типов – на тетивах или косоурах. Наиболее распространенным вариантом является первый тип – на тетивах. В таком случае выполненные в соответствии с расчетами элементы врезаются в несущую основу, т.е. тетиву, а сама же тетива остается при этом на виду.

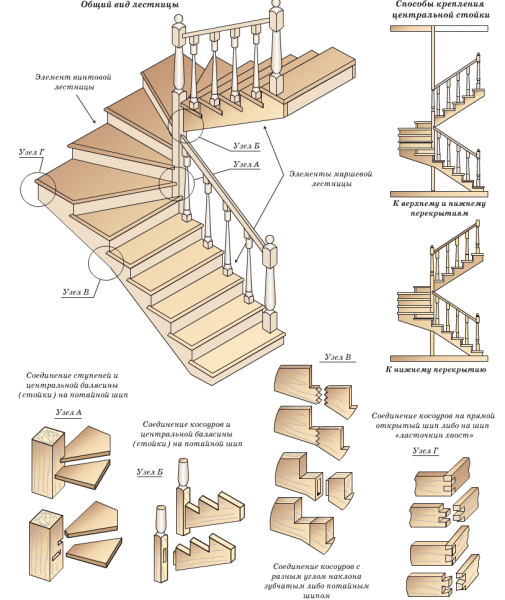

Схема устройства лестницы с забежными ступенями посерединеСхема устройства лестницы с забежными ступенями посередине

Сделать лестницу на косоурах немного сложней, так как в несущих балках необходимо сделать прямоугольные вырезы, на которые будут укладываться ступени. Конструкция такого типа получается шире, косоуры при этом скрыты, а на виду остаются только ступени и подступенки.

Если эстетичность и лаконичность для вас на первом месте, то лучше отдать предпочтение косоурам. Для этого понадобится два бруса сечением 100*200 мм. Самое главное – правильно разметить балки и сделать на них одинаковые вырезы, так как от этого будет зависеть, насколько ровно будут лежать ступени.

Если забежная часть находится у основания лестницы, то ступени монтируются на несущих столбах и подступенках. Во всех остальных случаях конструкция условно делится на три части – до забега, забежные ступени и после забега. Поворот должен быть смонтирован посредине.

При расположении забега посередине, поворотные ступени монтируются на балках. Намного проще смонтировать прямые балки под прямым углом, без фигурных «скручиваний». Если же вы желаете сделать закругление,  то на месте сгиба забежной лестницы можно согнуть кусок фанеры.

Совет! Чтобы согнуть фанеру, лист можно положить краями на два стола, чтобы основная его часть провисала. В центр кладется груз, а сам лист с двух сторон поливают водой. Фанера должна находиться в данном положении, пока лист не примет необходимый угол.

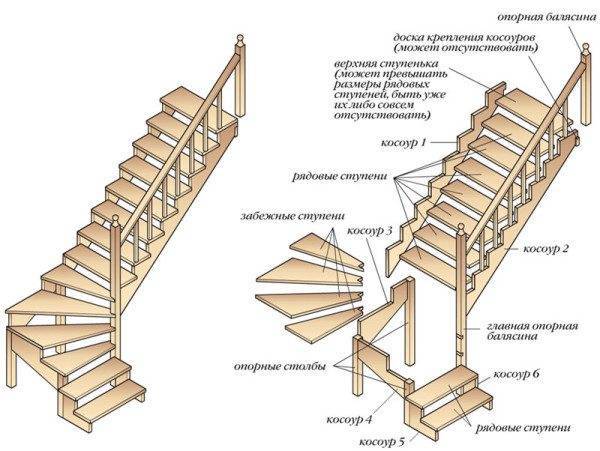

Схема устройства лестницы с забежными ступенями у основанияСхема устройства лестницы с забежными ступенями у основания

Также при повороте конструкции на 180 градусов для забега можно использовать три балки. Однако, использование фанеры хоть и сложней в монтаже, за то сделает лестницу красивей. При этом, и в первом и во втором случае все недостатки можно скрыть за гипсокартонным коробом.

Совет! Чтобы лестничный марш удачно вписался в отведенное пространство, профиль лестницы следует нарисовать на стене. При необходимости можно откорректировать размеры ступеней.

Чаще всего, монтаж лестницы начинают с установки первой части. Затем монтируют балки, которые будут удерживать конструкцию на весу. Все детали, прежде чем устанавливать, необходимо тщательно отшлифовать, а внешние края можно для красоты закруглить.

Когда основная часть конструкции будет установлена, останется лишь смонтировать на ступени балясины. Их можно закрепить при помощи шпильки длинной 100 мм и 8 мм толщиной. Сверху устанавливаются перила.

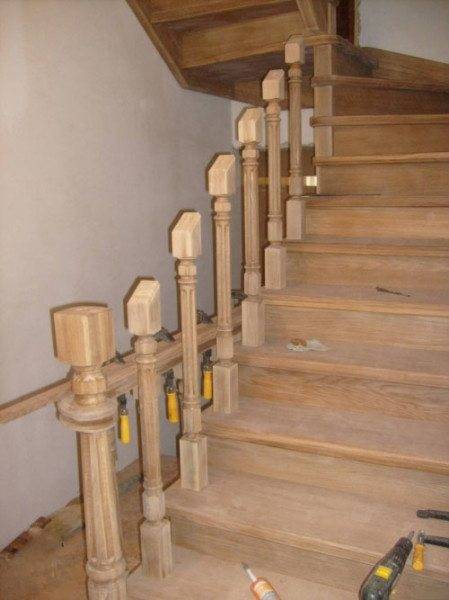

Установка балясинУстановка балясин

На этом инструкция по монтажу завершена. Осталось только покрасить конструкцию. Чтобы древесина хорошо сохранилась и при этом не потерялась ее природная красота, можно использовать в качестве покрытия прозрачный лак.

Вывод

При собственноручном  изготовлении лестницы можно получить надежную конструкцию, которая полностью подойдет вашему дому. При этом вы существенно сэкономите финансы. Однако, без наличия определенных навыков работы с деревом, вряд ли вам удастся выполнить эту работу.

Дополнительную информацию по созданию забежных ступеней можно получить из видео в этой статье.

Установка балясин

Подписка на дзен канал

Забежная лестница своими руками - забежные ступени

Для того чтобы уменьшить габариты лестничной клетки при недостатке свободного пространства, вместо межлестничной площадки изготавливают забежные ступени, ширина по линии движения которых равна ширине прямых ступенек. Эти ступени не очень удобны, поскольку спускаясь с лестницы, их ширина становится меньше при приближении к середине и просто неудобна для постановки ноги. В тоже время на другом конце ступени становятся намного шире человеческого шага. Для того чтобы уменьшить неудобства стоит на повороте оборудовать закругленные стены лестничной клетки, чтобы уменьшить размеры ступеней, а соответственно и затраты на их сооружение.

Обратите внимание! Самый узкий лестничный приступ должен составлять не меньше 10 см.
Устройство забежной лестницы

Для того чтобы уменьшить перечисленные недостатки нужно использовать два способа:

  1. Забежная лестница может быть устроена лишь в том случае, когда горизонтальное расстояние между параллельными маршами составляет ¼ ширины ступеней;
  2. Для расчета ширины ступенек использовать один из предложенных способов, который основывается на пропорциональном расширении концов забежных ступенек за счет ширины прямых.

Расчет

Расчет забежных ступеней при параллельных маршах

Если взять для примера лестницу, имеющую два параллельных марша и поворот на забежных ступенях с учетом расчета ширины ступеней, которые заменят площадку между этажей, расчеты проводятся следующим образом:

  1. По центру марша проводится черта АВС – средняя линия движения, согласно которой наносится ширина поступей. При этом линия должна начинаться от закругленной вершины таким образом, чтобы расположенная посередине ступень была разделена вертикальной линией ВС ровно наполовину. В итоге получатся порядковые деления. Чем больше количество прямых ступеней, тем комфортней получится лестница, и переход от прямых ступенек к забежным будет плавней. Захватив три прямых ступеньки, проведите линию по горизонтали ДЕ, оградив высшую из них. Именно с нее начинается регулирование ширины поступи, соединив середину А с двумя чертами на линии движения. После того как линия будет проведена до пересечения линий с чертой ДЕ и получен следующий отрезок, его необходимо продолжить от Д к Е до нахождения следующих точек. Соедините полученные точки с соответствующими точками по номерному значению, которые отмечены пол линии движения. Итоговым результатом выполненных расчетов станет горизонтальная проекция формы поступей забежных лестниц с левой стороны. Аналогичным образом произведите расчеты правой стороны.
  2. Иной расчетный способ состоит в следующем: продвигаясь от точки В по линии движения, отмерьте ширину поступей в соответствии с нормами таким образом, чтобы вертикально расположенная черта ДВ делила среднюю ступень вдоль напополам. Опираясь на количество прямых ступенек (3) получите отрезок АВ от вертикально расположенной черты ДВ и проведите наклонную линию АС по направлению к ней. При этом длина отрезка может быть любой и располагаться он должен под острым углом, с дальнейшим нанесением на него 7 отметок, которые будут соответствовать семи ступеням. Одна часть может быть равна от 3-10 мм в зависимости от масштаба бумаги для рисования схемы.
Строительство забежной лестницы Сборка забежных ступеней на тетивах После соединения точки С с точкой В и проведения из каждой точки параллельных ВС линий получаются аналогичные отрезки на вертикальной линии АВ. Далее соедините все точки деления с соответствующими им точками на центральной линии движения и проведите их до поверхности стены, которая окружает клетку. Таким образом, будут получены габариты и форма поступей в горизонтальной проекции.

Аналогичным образом производятся расчеты забежных лестниц с двумя маршами.

Обратите внимание! Лестницы, предполагающие наличие радиального поворота гораздо сложнее в изготовлении. Они требуют производства косоуров, тетивы, либо изготовления дополнительных опорных элементов под ступеньки, которые будут повторять радиус в лестничном изгибе. По этой причине забежные поворотные лестницы зачастую выполняются без радиуса на изгибе, а с поворотом под прямым углом.

Габариты лестницы с поворотом под прямым углом рассчитываются графическим пропорциональным способом. Этот вариант, наиболее востребованный при самостоятельном изготовлении забежных ступеней, поэтому их расчет стоит рассмотреть более подробно.

Видео

Полезное видео о расчете количества и высоты ступеней любых лестниц:

Лестница с двумя маршами с поворотом под прямым углом

Расчет забежной лестницы

При изготовлении графического расчета стоит делать поправку на их неточный результат. В этом случае допускается изменение габаритов при отрисовке, но с условием, что ступеньки останутся неизменными по ширине и линия движения будет не затронута. Определенные ступеньки можно изменять в размере на концах в сторону увеличения или уменьшения, при этом оставляя прежней ширину поступи по центру.

Схема забежной лестницы на косоурах

Снимая габариты с выполненного чертежа, соотнесите размеры всех ступенек с помощью сложения. Итоговая сумма с одной стороны, должна совпадать с размерами ступеней на указанном участке.

Это все ключевые моменты для самостоятельного изготовления забежной лестницы. Учтите, что без наличия определенных навыков вам вряд ли удастся выполнить данную работу.

Видео

В этом видеоматериале описан монтаж лестницы с поворотными ступенями:

Лестница забежными ступенями из металла

С целью уменьшения размера лестничной клетки и для экономии пространства рекомендуется обустраивать забежные лестницы. О разновидностях и рекомендациях по обустройству забежных лестниц рассмотрим далее.

Оглавление:

  1. Забежная лестница: особенности и преимущества
  2. Расчет забежной лестницы: технология процесса
  3. Забежная лестница своими руками: инструменты и этапы работы
  4. Бетонная лестница с забежными ступенями своими руками

Забежная лестница: особенности и преимущества

Забежная лестница имеет вид круговых ступеней, располагающихся в непрерывном направлении. При этом один конец лестницы имеет намного меньшую ширину, чем другой. Данные ступени заменяют лестничную площадку.

Выделяют два вида забежных лестниц:

  • поворотная лестница с забежными ступенями;
  • с наличием поворота под углом в 180 градусов, п-образные.

Среди преимуществ установки лестницы забежного типа следует отметить:

  • уменьшение площади, необходимой для возведения лестницы, данная лестница очень компактная и не занимает много места;
  • благодаря первому преимуществу, помещение с такой лестницей визуально кажется больше;
  • привлекательность внешнего вида еще одно достоинство забежной лестницы.

Забежные лестницы фото:

К недостаткам забежных лестниц нужно отнести:

  • присутствие психологического дискомфорта, возникающего в процессе поднимания по узким ступеням;
  • сложность в произведении расчетов из-за сложной конструкции;
  • комфорт от пребывания на такой лестнице ниже, чем на лестнице с площадкой;
  • при неправильном конструировании лестницы возможен риск падения и травмирования, особенно это касается маленьких детей.

Расчет забежной лестницы: технология процесса

Во избежание возникновения неприятностей при эксплуатации забежной лестницы, к вопросу проведения расчетов и ее проектирования следует отнестись с особой внимательностью. При проведении данного процесса учтите такие нюансы:

1. Значение глубины наружного края ступеней не должно превышать сорока сантиметров, а внутреннего не менее десяти.

2. Среднее значение глубины каждой ступени составляет 20 см.

3. Высота ступеней варьируется от 12 до 22 см.

4. Значение максимального выступа торцевой части проступи составляет 4 см.

Расчет г-образной лестницы требует соблюдения таких формул:

  • чтобы повысить комфорт ее эксплуатации © глубина ступеней минус (d) их высота должны составлять 12 см;
  • чтобы обеспечить максимальную безопасность c+d=46 см;
  • для того, чтобы вычислить оптимальный шаг нужно 2d+c=62 см.

В процессе сооружения лестницы в виде буквы п, значение междумаршевого интервала не должно быть меньше значения четверти от ширины ступени. Если этого не придерживаться то ступени в лестнице будут очень узкими, и риск получения травмы возрастет в несколько раз. Интервал между площадкой лестничного марша и перекрытия не должен превышать двух метров.

Забежные лестницы чертежи:

Предлагаем ознакомиться с основными рекомендациями по расчету забежной металлической лестницы в виде буквы П:

1. Отметьте центральный участок изгиба. Он должен совпадать с радиусом внутреннего участка лестницы.

2. Установите необходимое количество забежных ступеней, от их величины зависит комфорт в эксплуатации лестницы.

3. По центру между первой и последней забежной ступеней начертите линию, соединяющую их (С-Д). Кроме этого такую же линию следует начертить перпендикулярно С-Д, ее обозначьте А-В. Данная линия должна разделить лестницу на две равных части по вертикали.

4. Средняя часть марша обозначается как А-С. Она показывает линию движения по лестнице.

5. От этой линии следует отложить участок, ровняющийся 0,5 ширины стандартной ступени. В этом месте устанавливается первая точка К.

6. От точки К проведите отрезок, длина которого ровняется ширине ступени. В этом месте устанавливается точка П. Таким образом следует пометить такое количество точек, сколько забежных ступеней будет на лестнице.

7. Через точку К и А начертите линию, которая пересекается с прямой С-Д. Еще одну линию чертите при пересекании всех остальных точек, обозначающих ступени забежного типа с прямой С-Д.

8. Соедините все точки обозначающие ступени с теми, что получились в предыдущем соединении. Получатся ступени для забежной лестницы П-образного типа.

9. Таким образом, следует произвести расчет второй половины забежной лестницы. При отсутствии навыков работы с чертежами и проектированием, лучше доверить это дело профессионалам, так как от правильности расчета зависит безопасность людей, используемых лестницу в дальнейшем.

Инструкция по расчету конструкции забежной лестницы в виде буквы Г:

Чтобы рассчитать ступени для г-образной лестницы следует найти тоску А, которая будет центром между забежными ступенями, прямая А-С разделяет лестницу на две части по вертикали.

Существует два способа раскладывания лестницы:

  • разделение угловой ступени пополам;
  • стыковка двух ступеней, расположенных в углу лестницы.

При выборе второго варианта требуется обозначить линию С-Д, как при расчете предыдущего варианта лестницы. На поверхность изогнутого отрезка необходимо обозначить точку Б, которая равняется ширине ступени стандартного типа.

Определите число ступеней поворотного типа. Для их расчета требуется начертить линию, обозначающую завершение последней ступени, а от нее к первоначальной прямой проводят отрезки, которые и позволят начертить проект лестницы п-образного типа.

Забежная лестница своими руками: инструменты и этапы работы

Предлагаем ознакомиться с вариантом изготовления универсальных деревянных забежных лестниц. Перед тем как перейти непосредственно к процессу сооружения лестницы, необходимо подготовить материал и инструменты для работы.

Первое, что необходимо купить — дерево хорошего качества, так как именно от него зависит срок службы такой лестницы. Самый лучший вариант — использование темного дуба, хотя его стоимость слишком высока. Поэтому возможно также использование клена, по качественным характеристикам он немного уступает дубу, но на цене удастся сэкономить.

Для подсчета необходимого количества дерева достаточно узнать высоту конструкции. Приблизительный расход дерева на один метр лестницы составляет 1 м³.

Кроме этого в процессе работы потребуется наличие:

  • электролобзика;
  • дрели;
  • крепежей;
  • шуруповерта;
  • молотка;
  • рулетки;
  • карандаша.

Предлагаем ознакомиться с изготовлением лестницы г-образного типа с длиной проема в 2,3 м, шириной 95 см и высотой перекрытия в 2,6.

Чтобы соорудить поворотную лестницу потребуется наличие двух косоуров, размером в 50×300×3000 мм. Первый фиксируют на стенке, а второй упирают на столбовом участке, размер которого составляет 900×300×40 мм.

Кроме этого потребуется наличие ступеней, размером в 900×300×40 и поворотной площадки, которая послужит местом для изготовления балясин.

Существует несколько последовательных этапов создания лестницы забежного типа:

  • сооружение двух деталей в виде косоуров;
  • забежные ступени и их сооружение;
  • процедура сборки конструкции лестницы;
  • установка перил.

Предлагаем перейти к подробному описанию каждого этапа:

1. Чтобы сделать косоуры первым делом подготовьте шаблон, который выглядит как прямоугольный треугольник. Размер его катетов равняется значению высоты и глубины ступени. Для удобства в применении шаблона зафиксируйте его на направляющей рейке. С его помощью сделайте разметку для изготовления косоура, а затем вырежьте его любым столярным инструментом с наличием подходящих функций. Учтите, что размер самой тонкой части должен быть не менее чем 15 см.

Установите опорный столб, предварительно соорудив в нем пазовый участок для установки косоура.

В углу установите основу для распирания косоура и места установки ступеней. Крепление верхней части косоура осуществляется при помощи металлического уголка.

Во время установки косоуров следите за их расположением, каждая деталь должна находиться одна напротив другой, это улучшить горизонтальность лестницы. В данном случае, главным ориентиром будет не пол, а строительный уровень.

2. Второй этап подразумевает вырезание ступеней забежного типа. Чтобы повернуть лестницу под прямым углом необходимо вырезать три ступени. Для их вырезания понадобится доска размером 900×900×40 мм. Разделите доску на три участка с помощью линий, выходящих из одного угла. После вырезания ступеней подгоните их по длине. Нанесите на готовые ступени лак, желательно это сделать три раза, дождавшись полного высыхания каждого из слоев.

3. Третий этап предполагает сборку лестницы с забежными ступенями. Чтобы установить поворотные ступени в столб, предварительно вырежьте в нем паз. Учтите, что ширина паза должна быть чуть меньше ширины досок. Это поможет осуществить надежную фиксацию ступени внутри лестницы. Для укладки ступеней на основную часть дополните их с помощью деревянных кусочков. Внутреннюю сторону забежной ступени установите в подготовленный распил и промажьте их с помощью клея ПВА. Внешний участок прикрепите к основе, используя саморезы. Для фиксации обычных ступеней воспользуйтесь длинными саморезами. Чтобы скрыть выпирающий угол на поворотных ступенях соорудите тетиву для установки лестничного марша. Крайнюю часть тетивы обрежьте под прямым углом.

4. Завершает сооружение лестницы установка перил. Первым делом устанавливают балясины. Они фиксируются к стене с помощью саморезов, хотя при использовании шкантов удастся повысить надежность конструкции. Сделайте отверстие на поверхности стены и балясины, его диаметр должен быть на несколько миллиметров меньше окружности шканта. Наполните отверстие с помощью клея ПВА и установите шкант. Следите за точностью высверливания отверстий, так как от этого зависит правильное положение и ровность установки перил. От первого до последнего столба протяните шнур, с его помощью отметьте место и угол установки перила, теперь срежьте верхние части поручней и установите поручни. Для фиксации поручней используйте саморезы с наличием потайной головки.

Бетонная лестница с забежными ступенями своими руками

Процедура расчета забежной лестницы изготовленной из бетона аналогична деревянной, а вот особенности изготовления имеют несколько другую технологию.

После определения количества забежных ступеней следует приступить к обустройству опалубки. Для этого необходимо выставить конструкцию из временных косоуров, которые помогут распределить нагрузку от воздействия бетона. Для этих целей понадобится приобрести брус с сечением 5×15 см. Если здание имеет несколько этажей рекомендуется использовать стационарный косоур, выполненный из стали, но в двухэтажном доме он сделает внешний вид лестницы утяжеленным.

Для изготовления нижней части опалубки используйте влагоустойчивую фанеру, ее толщина должна быть минимум два сантиметра. Учтите, что поверхность фанеры должна быть гладкой, так как именно этот фактор влияет на качество нижней части ступеней. При возможности приобретите фанеру с наличием ламинированного слоя.

Для усиления опалубки используйте подпорные стойки, которые позволяют изменять высоту, в соотношении с заранее произведенными расчетами. При отсутствии специальных стоек, возможно использование такого же бруса, как и для изготовления косоуров.

Данный этап предполагает укладку арматуры, которая поможет сформировать каркас ступеней. Используйте арматуру периодического профиля, диаметром в 1,2 см, сечением 15×20 см. Для вязания арматуры используется вязальная проволока и специальный крючок. Разрешается использовать точечное сваривание, в том случае, если сечение арматуры остается неизменным.

Установите каркас лестницы на нижний слой лестничного марша. Именно в этой части лестницы происходит ее изгибание и растяжение. Благодаря наличию арматурного каркаса происходит восприятие главной нагрузки на лестницу, предотвращение образования трещин на ее поверхности и придание ей прочности. Разместите арматуру таким образом, чтобы нижняя часть лестницы была бетонированной без арматуры на два сантиметра.

Теперь приступайте к сборке опалубки. Детали вертикального направления торцевой части крепится между собой с помощью саморезов и металлических уголков с усилением. Для повышения жесткости опалубки к восприятию тяжести бетонной массы потребуется обеспечить дополнительное усиление вертикальных элементов. Провести эту процедуру поможет обычная деревянная доска. Перед началом укладки бетона следует тщательно осмотреть опалубку на наличие неровностей и дефектов. Не допускайте перепадов в высоте ступеней. После изготовления арматурного каркаса и опалубки начинайте заливать лестницу с помощью бетонного раствора.

Чтобы приготовить бетонную смесь потребуется наличие:

  • одной части портландцемента М400;
  • двух частей песка;
  • трех частей щебня;
  • 0,6 части воды;
  • пластификатора, в количестве, указанном производителем.

Учтите, что при ручном перемешивании бетонного раствора его прочности снижается на двадцать процентов, поэтому при сооружении забежной лестницы лучше использовать бетономешалку.

При использовании бетономешалки рекомендуется засыпать ингредиенты в такой последовательности:

  • засыпка щебня;
  • песка;
  • цемента;
  • сухое перемешивание смеси около 2 минут;
  • постепенное добавление воды и пластификатора;
  • перемешивание бетона в течение четырех минут.

Процесс заливки лестницы нужно начинать снизу, сначала приступите к формированию нижних ступеней. Для уплотнения бетонного раствора воспользуйтесь вибратором. Он поможет избавится от излишков воздуха и улучшить прочность конструкции.

В процессе вибрирования происходит постепенное выдавливание бетона из ступеней, от излишков бетона поможет избавится мастерок. С его помощью также формируют структуру ступени и выравнивают их поверхность.

Чтобы избежать появления трещин на поверхности лестницы, после заливки требуется периодически увлажнять раствор с помощью воды или накрыть полиэтиленовой пленкой.

Перила закрепляются с помощью закладных деталей.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
