Что такое цоколь, его виды и характеристики

Цоколем называется та часть фундамента, которая находится выше уровня земли. Основным назначением цоколя является равномерное распределение веса здания на землю в целях его большей устойчивости и продолжительного срока службы.

Разновидности цоколя

По конструктивным особенностям цоколи можно разделить на следующие виды:

  1. Выступающий – линия цоколя шире, чем линия стен здания
  2. На одном уровне со стеной
  3. Западающий – периметр здания больше периметра фундамента.

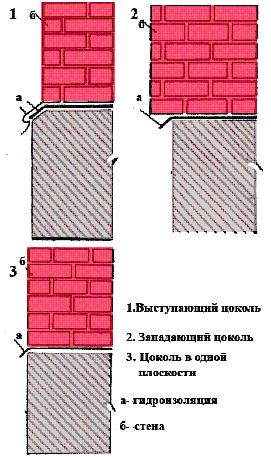

Рис.1 Виды цоколей

Наибольшее распространение получил выступающий тип цоколя. Связано это с его высокой устойчивостью, удобством монтажа на его поверхности здания, а так же привлекательным внешним видом. Единственным недостатком такой конструкции считается необходимость защиты цоколя от выпадающих осадков. Если цоколь устанавливается на уровне со стеной, то необходимость в гидроизоляции отпадает – такой вид позволяет осуществлять одинаковую внешнюю отделку по всей площади стены.

Характеристики цоколя

В качестве цоколя может выступать железобетонная стена, если фундамент состоит из свай, или внешняя поверхность фундамента, при обычном ленточном варианте основания здания. Поэтому высота цоколя над уровнем земли может колебаться от нескольких сантиметров до метра и более.

В качестве строительного материала для изготовления цоколя могут служить цементный раствор, натуральный камень, блоки или кирпичи. Выбор того или иного материала зависит от внешней совместимости фасада с одним из этих цоколей.  Например, при кирпичной кладке стены, наиболее удачным решением будет гладкая бетонная фактура фундамента.

Существуют различные варианты утепления цоколя, которые позволяют значительно уменьшить теплопотери здания. Утеплитель необходимо накрыть слоем гидроизоляции, чтобы дождевая вода и повышенная влажность не ухудшали теплоизоляционные свойства утеплительных материалов. В роли гидроизоляции часто используют несколько слоев рубероида, который укладывается с помощью мастики или цемента.

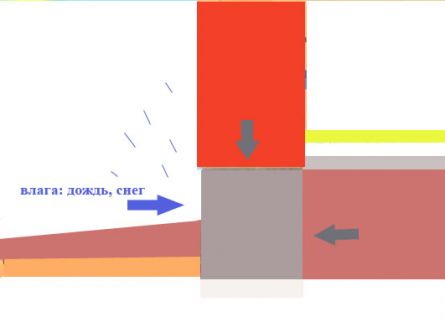

Цоколи из монолита

Цоколи из монолита

Цоколи из монолита

Цоколь из сплошного бетонного монолита отличается высокими эксплуатационными характеристиками. Он заливается вместе с фундаментом в специальную опалубку, желательно этот процесс осуществить за один  раз, чтобы избежать неравномерно засыхания и возникновения трещин. Для большей прочности цоколя в его основе используются армирующие материалы – арматура, трубы, уголки и т.д. После полного высыхания фундамента, его верхнюю часть тщательно зашлифовывают, грунтуют неровности и впадины и наносят слой свежего цементного раствора. Поверхность можно покрасить, однако краска, как правило, под влиянием осадков и ярких лучей солнца быстро осыпается.

Цоколь из камня

Цоколи, изготовленные из натуральных камней очень оригинальны и изящны. Такое убранство фундамента больше подойдет для зданий, построенных в классическом стиле. Однако процесс производства каменного цоколя очень сложен и дорог, для правильного его монтажа необходимы профессиональные умения и знания. Для строительства необходимо использовать только те камни, которые обладают наиболее ровной формой, что бы они могли плотно прилегать друг к другу.

Камни выставляются на фундамент и скрепляются друг с другом цементным раствором.

Укладка начинается с углов здания, постепенно продвигаясь в его середине. Каждый камень должен обвязываться со всех сторон для увеличения прочности. Постоянно необходимо контролировать отвесность цоколя и уровень горизонта. Толщина швов между камнями не должна превышать 15-20 мм.

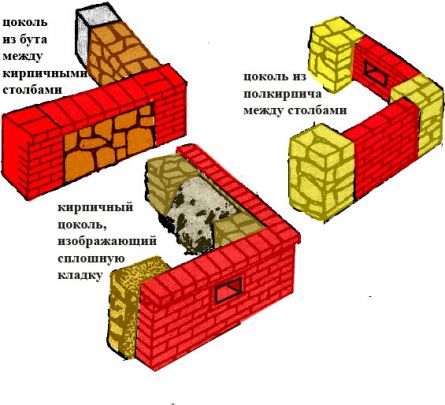

Цоколь из кирпича

Цоколи из монолита

Цоколи из монолита

Кирпичный цоколь наиболее дешевый и не сложный в установке. Существует несколько вариаций монтажа данного цоколя, совмещающего использования нескольких материалов (см. рис.2) Обычно кирпичная поверхность – это не окончательный вид. Она может подвергаться оштукатуриванию и покраске. Если красить цоколь, то только силан-силоксановыми красками, которые защищают цоколь от проникновения воды. Красить цоколь можно и специальными хлорокисными составами, например коричневого цвета, а швы между кирпичами обработать белыми пигментами. Внешний вид такого цоколя будет напоминать классическую кладку, а эксплуатационные свойства отвечать современным требованиям.

это, для чего и зачем нужен, как выглядит

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Цоколь здания — Проектирование, строительство, инженерия и отделка индивидуальных домов

Цо́коль (итал. zoccolo) — верхняя часть фундамента, выступающую над уровнем земли.

Цоколь выполняет следующие функции:

  1. Служит опорой верхней части здания.
  2. Защищает здание от влаги.
  3. Является теплоизолирующей преградой для подполья.
  4. Несет большое архитектурно-тектоническое значение.

Хотя архитекторы называют цоколь нижней частью стены, с инженерной точки зрения он всё-таки является скорее фундаментом. При ленточном фундаменте Ц — часть фундамента, выступающая над землей. Если фундамент столбчатый или свайный, пространство между столбами заполняется ростверком или забиркой.

Виды цоколя

По отношению в основной стене цоколь может быть:

  • выступающим,
  • находиться вровень со стеной,
  • западающим.

Классический архитектурный стиль предполагает выступающий цоколь. Это обеспечивает всему зданию более устойчивый вид, однако в этом случае в верхней части цоколя необходим защитный слив (карниз), чтобы не допустить стекания воды со стен прямо на стенки цоколя.

Цоколь, находящийся в одной линии со стеной эстетически невыразителен, кроме того линия гидроизоляции при этом нарушается.

Западающий цоколь является, как многие считают, самым эффективным, однако с эстетической точки зрения он проигрывает, т.к. здание кажется менее устойчивым.

Высота цоколя

От высоты цоколя зависит температурный и влажностный режим нижнего перекрытия. Проще говоря, если цоколь слишком низкий, подполье будет влажным и холодным. Кроме того, низкий цоколь несоразмерный с высотой здания, придает ему «бедный» вид. В средней полосе России в частных домах высота цоколя обычно от 50 до 80 см.

Гидроизоляция цоколя

Очень важно не допустить проникновения влаги, которая поднимается по цоколю за счет капиллярных сил, выше на стены здания. Между цоколей и стеной (или перекрытием) которые располагаются над ним, устанавливается качественная многослойная гидроизоляция. Если цоколь кладется из кирпича, делается ещё один слой гидроизоляции на высоте 20 см выше отмостки.

Облицовка цоколя, продухи и отмостка

При облицовке цоколя необходимо использовать материалы, устойчивые к воде, выдерживающие многократные циклы замораживания-оттаивания, механические воздействия, эстетически соответствующие всей отделке дома.

Рядом с цоколем на уровне земли создается отмостка, которая обеспечивает сток воды и дополнительную теплоизоляцию.

И облицовка, и отмостка могут иметь теплоизоляционный слой, например, из ППС, для уменьшения промерзания земли и утепления подполья.

Для вентиляции подполья (пространства между землей и нижнем перекрытием), в цоколе делают отверстия — продухи, которые зимой закрывают, чтобы удержать тепло.

Цокольный этаж

Если здание имеет нижний этаж, частично выступающий над уровнем планировки, он называется цокольным этажом. По СНиП 2.08.01-89 этаж является цокольным, если он выступает над уровнем земли (точнее уровнем планировочной отметки) не более половины высоты стандартного этажа здания.



Цоколь

Чем отделать цоколь дома снаружи

Строительство любого здания начинается с фундамента. Это важная часть строительных работ, которая позволяет сделать конструкцию прочной и устойчивой. Та часть,...

Отделка цоколя облицовочным камнем

При отделке цоколя многие отдают предпочтение натуральным материалам ввиду их привлекательного внешнего вида и повышенных прочностных характеристик. Но стоимость такой...

Cайдинг на цоколь

Обшивка цоколя натуральными материалами очень надежна, но затратна с финансовой точки зрения. Отличной альтернативной такой облицовки стала отделка цокольным сайдингом,...

Как затереть швы на декоративном камне

Используя декоративный камень в домашних условиях удается создать оригинальный и привлекательный образ, но только при точной соблюдении монтажа. Это позволит...

Пилястра: внешний вид и роль в архитектуре зданий

Декоративное оформление зданий играет важную роль, так как придает ему презентабельности, а также повышает ценность этих сооружений: как финансовую, так...

Выбираем отливы для цоколя дома и делаем монтаж своими руками

Благодаря защите фундамента от осадков можно в несколько раз продлить срок эксплуатации постройки. Для защиты подземной части цоколя принято использовать...

Термопанели для цоколя

Цокольная часть здания требует особой защиты, поскольку именно от нее будет зависеть, срок службы фундамента сооружения, следовательно, период эксплуатации всего...

Какая высота цоколя от земли

Еще на этапе проектирования строения продумываются все основные и дополнительные архитектурные элементы, просчитывается их размер, подбираются варианты исполнения. Одной из...

Как правильно сделать гидроизоляцию цоколя

Правильное обустройство отмостки и цоколя позволяет уменьшить негативное влияние на основание дома, следовательно, продлить срок его эксплуатации. Для этого необходимо...

Облицовка цоколя керамогранитом

Отделка цоколя – важное мероприятие, которое позволяет придать строению эстетичный внешний вид и надежно защитить его основание от разрушающего действия...

Цоколь дома. Назначение и устройство цоколя в доме

Цоколь - одна из наиболее уязвимых частей дома. Именно поэтому, часто возникают вопросы, как лучше всего защитить цоколь от влаги и холода, как выбрать конструкцию, материал, из которого он будет создан, материал отделки. Обо всем этом и пойдет речь в данной статье.

Содержание:

Что такое цоколь и для чего он нужен

Слово «цоколь» происходит от итальянского «zoccolo», что означает подножие строения, которое находится на фундаменте. Иначе говоря, фундамент имеет продолжение, которое возвышается над уровнем земли на 50-70 см, и, таким образом, получается переходная стенка от фундамента к наружным стенам дома. Вот она и называется цоколем.

Основное назначение цоколя - это создание преграды от проникновения влаги в конструкции дома. Однако цоколь не только защищает от влаги и холода, его внешний вид во многом определяет архитектурное решение здания и влияет на общее впечатление от вашего дома. Здание смотрится гораздо красивее, если у него высокий цоколь, при низком цоколе или, тем более, при его отсутствии, здание выглядит приземистым.

Общие моменты устройства цоколя:

  • Если в доме есть подпол, то цоколь играет роль ограждающей и защищающей его стены. Если полы устроены по грунту, то цоколь, как подпорная стенка, воспринимает на себя давление засыпки и нагрузки со стороны стен (рис.1)



    Рис.1



  • Минимальная высота цоколя должна быть не меньше, чем 50 см, в домах с цокольным этажом высота цоколя может достигать 1,5 — 2 м.
  • При устройстве цоколя обязательно устраивают так называемые продухи для вентиляции подполья или подвала. Для этого в цоколе делают защищенные сеткой отверстия (размер: приблизительно 15х25 см) не ниже 15 см от уровня грунта (1 отверстие на 3 погонных метра фундамента). При заморозках отверстия нужно закрыть (рис 2):

    Рис.2



  • Не обязательно устраивать цоколь между столбчатыми опорами сооружений легкого типа: на верандах, крыльце, в сараях, на террасах. При отсутствии цоколя в этих местах будет происходить постоянное проветривание, и это снизит влажность воздуха в подполье (рис.3):

    Рис.3



Рассмотрим, как устраивается цоколь при разных видах фундамента.

Устройство цоколя при ленточном фундаменте

На ленточных фундаментах цоколь может быть выполнен:

  • Из бетонных блоков
  • Из монолита
  • Из кирпича

При укладке бетонных блоков (рис.4):

Рис.4

Их размеры должны быть не меньше высоты цоколя. И нежелательно, чтобы возникали горизонтальные швы. Наружную поверхность цокольных блоков можно сделать различной: гладкой, рельефной, облицевать камнем, керамическими плитками, щебнем.

Существуют нормы по весу блоков в зависимости от способа монтажа: при ручной укладке вес блоков не должен быть выше 100 кг; при использовании рычагов из бревен или стальных труб и наличия монтажных петель масса блоков может быть до 500 кг.

При устройстве монолитного цоколя: (рис.5):

Рис.5

Монолитный бетонный цоколь делают при помощи опалубки, куда заливают жидкий цемент, и после заливки бетона получаем и фундамент и цоколь. Можно придать различную фактуру наружной поверхности монолитного бетонного цоколя, если в опалубку заложить резиновые коврики, гофрированный стеклопластик и др. Бетонную поверхность после распалубки очищают, заделывают все пустоты и щели, покрывают жидким цементным раствором. Для армирования стенок применяют сетки с ячейками 150–250 мм из проволоки диаметром 5–6 мм, для продольного армирования используют стержни диаметром 12 мм с хомутами диаметром 5 мм.

Если делать цоколь кирпичным (рис.6):

Рис.6

то для кладки используют полнотелый кирпич М-50. Высота цоколя от четырёх рядов кирпичей и выше. Отделку цоколя из кирпича можно делать естественным камнем, плиткой, сайдингом (описание отделки цоколя см. ниже).

Устройство цоколя на плитных фундаментах

В качестве цоколя может быть использован верх плитного фундамента (рис.7-8).

Рис.7

Рис.8

Или цоколь выполняют из монолитного железобетона.

Устройство цоколя при столбчатом фундаменте

Считается, что устройство цоколя здания на столбчатых (свайных) фундаментах процесс особенно трудоемкий и ответственный. Роль цоколя при столбчатых и свайных фундаментах выполняет ростверк* (рис.9):

Рис.9

и забирка*, представляющие собой балки или плиты, между столбами или сваями.

*забирка - стены, устраиваемые между столбами *ростверк - стены, устраиваемые над столбами

Цоколь может быть сделан в виде забирки.

Забирка – самый простой вид цоколя, который устраивается между столбами фундамента. Она служит для защиты подпольного пространства от пыли, влаги, снежных заносов. Чаще всего забирка используется в деревянных домах, со столбчатым фундаментом. Обычно забирку делают из того же материала, что и столбы (рис. 10):

Рис.10

Чаще всего забирку углубляют в грунт на 30 – 50 см, затем оштукатуривают цементным раствором. При глинистых почвах под забиркой устраивают песчаную подушку 15-20 см глубиной. Минимальная толщина забирки зависит от материала:

  • бутовая кладка - 20-30 см
  • кирпичная кладка – ½ - 1 кирпич.
  • армированный бетон - 10-12 см

Для вентиляции подвального помещения в забирке оставляют отверстия размером 140x140 мм

(1 отверстие на 3 погонных метра фундамента) на 150 мм выше уровня земли В эти отверстия можно вставить форточки, которые закрывают на время холодов.

На пучинистых грунтах и при наружных стенах из кирпича или мелких блоков цоколь стоит делать в виде железобетонной перемычки (рис.11):

Рис.11

Перемычка - это конструкция, которая воспринимает нагрузку от участка стены, расположенной над проемом. Для повышения устойчивости столбчатых фундаментов и для устройства опорной части цоколя между столбами делают ростверк. Железобетонный ростверк, укладываемый поверх столбов, может служить опорной частью цоколя при каменных и кирпичных стенах. Выполняют ростверк и в виде рядовой перемычки, армированной 4-6 арматурными стержнями диаметром 10-12 мм, уложенными по слою бетона толщиной 70 мм. Высота рядовой перемычки должна составлять 1/4 пролета, но не менее 4 рядов кладки. Ростверк может быть выполнен в виде монолитной или сборной железобетонной рандбалки. Вариант столбчатого фундамента с ростверком из типовых элементов показан на рис.11. При деревянных постройках функцию ростверка может выполнять деревянная обвязка из бревен и бруса. При этом пространство между отмосткой и обвязкой, ростверком заполняют забиркой.

Если вы устраиваете монолитный цоколь, то желательно учесть, что он не должен опираться непосредственно на пучинистый грунт. Специалисты обычно советуют оставить свободное пространство (10-15 см) между грунтом и цоколем, которое впоследствии закрывают асбестоцементными листами (рис.12):

Рис.12

Устройство гидроизоляции цоколя

В цокольной части обязательно нужно создать гидроизоляционный слой на высоте 15-50 см от земли, но ниже пола помещения. Гидроизоляционный слой не даст продвигаться атмосферной и грунтовой влаге по капиллярам стен. Обычно это слои рубероида на мастике или слой цементного раствора: при сухом грунте делают цементно-песчаную стяжку толщиной 2-3 см; при влажных грунтах по стяжке укладывают 2-3 слоя рубероида или толя, на сухую стяжку эти слои наклеиваться могут горячей мастикой.

Для дополнительной защиты цоколя от атмосферной влаги (снега, дождя) по всему периметру цоколя ставят защитный экран из железобетонных плит или асбоцементных листов (см.рис. 12).

Виды конструкций цоколя

По отношению к наружной стене цоколь может быть западающим, выступающим, находиться в одной плоскости со стеной (рис 13):




Рисунок 13

Не все существующие конструкции считаются одинаково рациональными.

Западающий наиболее распространенный. Западающий цоколь более защищен от механических повреждений, от дождя, косых дождей, обеспечивает быстрый сток воды со стен, так как он находится глубже стены. Он более экономичен: имеет меньшую толщину (см.рис.), то есть меньше нужно строительных материалов. Этот вид цоколя не требует слива и выглядит эстетически, так как выступ скрывает слой гидроизоляции.

Но в некоторых случаях западающий цоколь устроить нельзя, например, если требуется сделать его более толстым из-за погодных условий, или стены дома тонкие, и т.п. Устройство выступающего цоколя оправдано, если в доме тонкие наружные стены, а также, если есть теплое подполье: подземный этаж, подвал. Такой цоколь шире, чем толщина наружных стен. Выступающий цоколь будет являться защитой подполья от холода. Выступающий цоколь больше, чем западающий, подвергается и механическим воздействиям, и атмосферным, так как выступает вперед. У выступающего цоколя нужно сделать защиту гидроизоляции и слив по периметру здания.

Цоколь, устроенный в створе стены, то есть на одном уровне с ней, строители обычно делать не рекомендуют, так как гидроизоляционное покрытие остается открытым и незащищенным от внешних воздействий. При такой конструкции материал гидроизоляции виден снаружи и выглядит неэстетично.

Материалы для устройства цоколя.

Цоколь участвует в формировании внешнего вида дома, поэтому на то, из чего сделают цоколь, влияет материал и текстура стен. Для выступающего цоколя нужно выбирать материалы, которые не нуждаются в отделке и отличаются большой прочностью: красный кирпич, натуральный камень, бетон.

Если стены здания гладкие, то на их фоне цоколь из кирпича выглядит очень эстетично. Можно так же облицевать его камнями или бетонными плитами. Под кирпичные стены дома обычно используют такой цоколь: бетонные фундаментные блоки, облицованные плитками из природного камня; железобетонный цоколь; цоколь, облицованный полнотелым кирпичом марки 50 МРЗ.

Цоколь подвергается действию грунтовой влаги, атмосферных осадков, сменам циклов замораживания и оттаивания. Материал цоколя должен быть долговечным, практичным, морозостойким. Поэтому цоколь выкладывают из прочных материалов: камень, бетон, кирпич.

  • Наиболее долговечным считается цоколь из монолитного бетона. Лучше его возводить сразу по всему периметру дома без вертикальных и горизонтальных швов. Цоколь из монолитного бетона делают в опалубке. Для строительства такого цоколя используют специальные высокопрочные цементы марки 300-400. Усилить и упрочнить цоколь можно арматурным каркасом из труб, уголков или проволоки. Затем бетонную поверхность чистят, заделывают пустоты и щели и покрывают жидким цементным раствором. Можно покрасить, но краска на цоколе держится недолго. При достаточной толщине цоколя в качестве опалубки можно использовать кладку из искусственного или натурального камня.
  • Цоколь из бетонных блоков. Ряды бетонных блоков укладывают с перевязкой, монтируя блоки на цементный раствор. Разнообразие типоразмеров бетонных блоков невелико, при возведении цоколя могут появиться некратные блоки, незакрытые блоками места заполняют монолитным бетоном.
  • Цоколь из природных камнейиспользуют при ленточном фундаменте (рис. 13):

    Рис.13

    Каменные цоколи изготовляют из естественного камня на цементном растворе. Технология возведения каменного цоколя требует профессиональных навыков. На фундамент сначала выкладывают основание по ширине равное ширине цоколя. Кладку каменного цоколя начинают с возведения углов: здесь укладывают самые крупные камни.

    При кладке камни максимально сближают между собой (для этого стараются применять камни постелистой формы – то есть обладающие большим процентом ровной поверхности), между ними пространство заполняют цементным раствором. Весь массив кладки должен расчленяться вертикальными швами. Ровняют стену по шнуру «причалке», натянутому между угловыми камнями. Чтобы увеличить прочность кладки, швы между камнями перевязывают. Верхнюю плоскость цоколя ровняют слоем раствора или поясом из монолитного бетона. Высота рядов кладки рассчитывается из высоты камней и толщины горизонтальных швов, которая допускается в пределах 10-15 мм. Толщина вертикальных швов может быть от 8 до 15 мм.

  • Цоколь кирпичный(рис.14):



    Рис.14

    Обычно используется красный полнотелый кирпич марки 50 Мрз (по морозостойкости). Силикатный кирпич не устойчив во влажной среде и разрушается под воздействием влаги. В местностях с температурой зимой -30 С толщина кирпичного цоколя должна быть в полтора - два кирпича.

    Кирпичную кладку цоколя следует дополнительно защитить. Для этого иногда применяют железнение: поверх стандартного штукатурного раствора наносят в чистом виде цемент и растирают его мастерком. Можно покрывать кирпичный цоколь и гидрофобизирующими составами: они защищают цоколь от влаги на молекулярном уровне. Иногда после оштукатуривания кирпичного цоколя его красят. В этом случае можно использовать краски на силан-силоксановой основе, которые имеют схожие с гидрофобизаторами свойства: пропускают пары влаги, а воду не пропускают. Есть и другой вариант – специальные высокостойкие краски для цоколя. Красиво выглядит кирпичный цоколь, после покраски хлорокисной краской с пигментом, у которого швы разделаны хлорокисной краской без пигмента, т. е. белого цвета. Для защиты кладки можно использовать гидрофобизирующие составы. Они надежно оберегают цоколь от влаги на молекулярном уровне, и, кстати, при этом не изменяют цвет и фактуру материала.

Утепление цоколя

Через цокольные перекрытия, расположенные над неотапливаемыми подвалами и подпольями, происходят существенные потери тепла. В этом случае от качества теплоизоляции зависят не только затраты на отопление дома, но и возможность создания комфортной среды обитания. Поэтому цоколь нужно утеплять (рис.15):

Рис.15

Для утепления цоколя используют материалы, имеющие близкое к нулю водопоглощение и способные сохранять теплозащитные свойства во влажной среде. Этим требованиям удовлетворяют материалы, имеющие замкнутые поры - чаще всего применяют экструдированный пенополистирол. Для монтажа пенополистирольных плит используют клеи и мастики, которые не содержат такие компоненты как ацетон, сольвент и т.п, так как они растворяют полистирол, также вместо горячих битумных мастик применяют холодные. При утеплении цоколя теплоизоляционный материал располагают с наружной стороны. После того как жесткий утеплитель приклеивают к цоколю с помощью клеящей мастики, его затем оштукатуривают по сетке.

Пример утепленного цоколя для деревянного дома (рис.16):

Рис.16

Конструкция данного цоколя состоит из: отмостки, покрытия из кровельного железа, войлока, штукатурки, плинтуса, рубероида, теплого бетона* на половину высоты венца, цементной стяжки, шлака, утрамбованного грунта и гудрона. (рис. 16)

Теплый бетон на 1/2 высоты венца состоит из 1 части цемента, 1 части извести, 9 частей мелкого шлака.

В частном строительстве распространено недорогое и сравнительно несложное устройство цоколя, которое называют «завалинка» (рис.17):

Рис.17

Отделочные материалы

Можно скрыть цоколь, если облицевать его тем же материалом, что и стены. Но поскольку цоколь подчеркивает архитектуру здания, его принято подчеркивать отделкой.

Существуют определенные правила отделки цокольной части. При выборе сочетаний цветовых оттенков при создании архитектуры дома стоит принять во внимание, что цокольная часть должна иметь более темные тона, чем стены и сочетаться с цветом крыши. При проведении отделки цоколя стоит руководствоваться принципом сочетания близких между собой цветов или же контрастных оттенков. Но эти правила подходят только в случае, если вы не планируете создать экстравагантное строение. Если выше цоколя будут стены бревенчатые дома, из бруса или гладкие, оштукатуренные, то цокольную облицовку лучше выполнить из натурального или искусственного камня, который зрительно утяжелит здание.

Рассмотрим несколько вариантов устройства отделки западающего цоколя.

Вариант отделки цоколя из бетонных блоков натуральным камнем-булыжником (рис.18):

Рис.18

Рассмотрим вариант, когда стена дома кирпичная. Подбирают камни с плоской поверхностью и толщиной до 10 см, булыжник можно также наколоть кувалдой. Первый ряд кирпичной кладки стены должен выступать над бетонным блоком цоколя на половину длины кирпича (на 12 см), поэтому важно, чтобы облицовочный камень не выступал за стену.

Вокруг цоколя, на ширину 50-70 см и на глубину 10 см, лопатой вынимают грунт. В траншею засыпают щебень или гравий, затем поливают обильно водой и через час-два трамбуют, создавая «подушку» под откосы вокруг дома («подушка» должна быть устроена на уровне грунта). Сначала выкладывают нижний ряд. Камень и цоколь смачивают водой. Мастерком набрасывают цементный раствор на цоколь по площади, соответствующей размеру камня. Камень поворачивают плоской поверхностью наружу и вбивают его, постукивая молотком, в раствор.

Камень своим нижним краем должен опираться на «подушку» из щебня. Плоская поверхность камня должна быть параллельной плоскости цоколя. Затем так же крепят второй камень, и так укладывают весь первый ряд вдоль цоколя. Около суток ожидают, пока раствор застынет (если сухая погода), затем приступают ко второму ряду. Эти камни упираются на первый ряд.

Раствором заполняют образовавшиеся пустоты, стараясь, чтобы он не попадал на поверхность камня (если все же раствор попал на камень, нужно дать ему немного затвердеть, а затем сухой жесткой щеткой счистить). После закрепления очередного ряда производят «расшивку швов», что означает применить металлическую расшивку для разглаживания раствора между камнями. Чтобы облицовка выглядела объемной, швы должны «западать» относительно поверхности камня на сантиметр вглубь. Если какие-то камни будут иметь толщину меньше средней, то под них нужен более толстый слой цемента, чтобы сохранить все камни в одной плоскости. Так укладываются все ряды. В сухую погоду те ряды, которые были уложены раньше, поливают водой. Облицевать цоколь можно и другими натуральными камнями, к примеру, доломитовым камнем.

После окончания последнего ряда начинают создавать для оттока воды от дома откос под углом 5-10 градусов от цоколя к грунту. При устройстве откоса в цементный раствор вколачивают камни, подгоняя друг к другу таким образом, чтобы образовалась ровная горка. Все пространства между камнями должны быть заполнены раствором цемента.

Вариант отделки цоколя из жидкого бетона натуральным камнем-булыжником (рис.19):

Рис.19

Нужно приготовить опалубку. Подобранные камни выставляют внутри опалубки плоской поверхностью к стене опалубки, и фиксируют цементом (рис.19). После установки первого ряда, его заливают бетоном. Через два-три часа снова выставляют ряд камней вплотную к стенке опалубки, и снова их заливают бетоном. В течение дня выстраивается до полуметра камней. Таким образом, получится цоколь, сразу облицованный камнем. Опалубку снимают через несколько дней. Поверхность облицовочного камня очищают. Готовят цементный раствор с определенным колером и заполняют им пространство между камнями, через несколько часов мастерком расшивают швы, затем очищается наружная поверхность.

Фасад цоколя должен соответствовать архитектурному облику здания, поэтому можно украсить цоколь. Например, при приготовлении бетонной смеси добавляют цветной цемент или истолченный красный кирпич. Есть еще вариант оформления фасада цоколя: после снятия щитов опалубки, ее затем снова собирают, только сделав пошире. Между цоколем и опалубкой образуется зазор, туда засыпают керамзит, перемешанный с водоцементным раствором (водоцементный раствор - 0,7 - 0,8, керамзит -5 частей), и проливают цементной водой. Вместо керамзита можно взять гранитный щебень, мраморную крошку и др. При обработке цоколя применяют профили, руст, в результате чего он приобретает декоративную облицовку.

Вариант отделки цоколя сайдингом

Для отделки цоколя из разных материалов многие производители предлагают цокольный сайдинг– это фасадные панели, которые очень точно имитируют природный материал. Производится такой сайдинг из полимеров. Его назначение - защита цоколя от воздействия внешней среды. Цокольный сайдинг имеет толщину панели более 2 мм, его удобно использовать для облицовки цоколя уже существующих зданий. Малый вес цокольного сайдинга и привлекательный внешний вид позволяют использовать его для облицовки цоколя, труб, переходов и пр. Цокольный сайдинг может легко устанавливаться на любые поверхности благодаря простой системе крепления с помощью шипов и зажимов (рис.20):

Рис.20

Если поверхность цоколя ровная, монтаж некоторых видов сайдинга можно вести без обрешетки. Если поверхность неровная, то монтаж сайдинга проводят на обрешетку из металлических профилей (таких же как при монтаже гипсокартона) (рис.21):

Рис.21

В процессе эксплуатации панели сжимаются и расширяются, поэтому при монтаже цокольного сайдинга нужно оставлять возможность панелям слегка двигаться, это необходимо также для отвода конденсата. Гвозди забивают ровно по центру отверстия, при этом он должен не доходить до поверхности на 3-5 мм. Обрешетку вешают на подготовленную стену: чистую, без поломок. Если вы прибиваете горизонтальные элементы, необходимо делать это от середины к краю, а вертикальные элементы прибивают от верха к низу.

Углы оформляют сайдингом, согнутым под нужным углом. Для этого его нагревают с неокрашенной стороны (до темп. +120°С). Нужно учесть, что сгиб цокольного сайдинга должен отступать на 1-2 см дальше, чем линия угла здания (рис.22):

Рис.22

Монтаж цокольных панелей несложен, поэтому ими можно отделать цоколь любой конструкции. Цена цокольного сайдинга в среднем составляет 12 дол/кв.м.

Для защиты цоколя по всему периметру дома устраивается отмостка. Ширина отмостки не менее 600 мм, уклон – 2–3% по направлению от стены сооружения. Материалом для отмосток служат бетон, асфальт, реже применяется мощение из натурального или искусственного камня.

Устраивая цоколь, вы защитите подпольные помещения, а также стены своего дома от неблагоприятных внешних воздействий, холода и влаги. А, кроме того, цоколь играет немаловажную роль в создании общего вида вашего дома.

По материалам: Builder Club

функции, материалы, виды и чем лучше отделать +Видео

Внешний вид цоколя домаПромежуточное строение между фундаментным основанием и каркасом с несущими стенами при возведении здания является цоколь.

Его возведение обязательно для долгой службы сооружения, создания комфортных условий существования человека, обеспечения здорового микроклимата во всех помещениях.

Эта часть здания распределяет равномерно возникающие процессы во время эксплуатации объекта, поэтому цоколь является силовым поясом всего здания.

Общие сведения о цоколе

Основные функции цоколя

  • Цоколь здания всегда строится выше уровня земли и имеет высоту от 600 мм до 2000 мм.
  • Равномерное распределение весовой нагрузки всего здания на фундамент.
  • Увеличение объёма цокольного этажа для создания возможности организации устройства инженерных систем дома, обустройства хозяйственных помещений. Складские помещения, мастерские.
  • Защита дома от проникновения влаги и холода от земли.

Предохраняет основное строение от обратного неравномерного воздействия давления при возникновении эффекта пучения грунтов. Нет опасности растрескивания кладки стен и дальнейшего разрушения здания.

Материал, используемый для строительства цоколей

Керамический полнотелый кладочный кирпич

Второе его название цокольный. Марка его соответствует М-100 или М-150.

Используется принцип плотной кладки. Швы полностью заполняются цементно-песчаным раствором бетона М-100. Излишки удаляются сразу.

Каждые три ряда кладки армируются кладочной сеткой с ячейкой 50 х 50 мм. Прожилины имеют диаметр 3мм или 4 мм.

При возведении здания тяжёлой конструкции или производства работ в проблемных районах, устраивается пояс из связанных арматурных жил толщиной 12 мм. Его укладывают между цоколем и фундаментом в начале строительства, а при особой необходимости, между цоколем и основным зданием.

Для нормализации внутренней атмосферы подвального пространства, в стенах оставляются отверстия или продухи.

Устраивается, в обязательном порядке, входной проём. С установкой в дальнейшем двери.

По усмотрению заказчика можно организовать дополнительный вход в подвальное пространство из дома.

Монолитное литьё бетоном

Заливка бетоном цоколя домаСамый надёжный, прочный и дорогостоящий вариант.

После завершения работ по устройству фундамента, возводится опалубка для цоколя. В неё помещается арматурная конструкция. Опалубка собирается с учётом дверных проёмов и укладкой труб из асбеста или пластика для вентиляции.

Заливка должна быть непрерывной до завершения. Для отвода воздуха из раствора проводится мероприятие по вибрированию бетона.

Возведение цоколя блоками ФБС

Конструкция не менее надёжная, чем монолит, но время на строительство тратится меньше, по стоимости обходится дешевле. Меньше транспортных расходов.

Блоки укладываются на кладочный раствор М-150. Горизонтальные и вертикальные швы необходимо тщательно промазать излишками.

Межблочные пустоты закладываются керамическим полнотелым кирпичом.

Производится постоянный контроль кладки; горизонт по уровню, вертикаль по нивелиру.

Кладка из природного камня

Применяется в строительстве цоколя под каркас здания лёгкой конструкции. По высоте он не превышает 1 метра.

Природный материал связывается цементным раствором М-100. Камень укладывается плотно без пустых швов.

Для организации вентиляции используются асбестовые или пластиковые трубы.

Важно! Продухи, для предотвращения проникновения грызунов и других мелких вредителей, необходимо закрыть сеткой. Зимой во время сильных морозов применяют плотные заглушки для сохранения тепла не только в подвальном помещении, но и в доме.

По окончанию строительных работ по возведению несущих стен цокольного этажа и внутренних перегородок, монтируется перекрытие. Для него применяются пустотные железобетонные плиты или пиломатериалы.

Виды цоколей

  • Схемы цоколя домаЦоколь, выступающий за поверхность основной стены. Внешне смотрится более престижно и фундаментально. Но требует дополнительного устройства отвода осадков. Необходимо постоянно контролировать целостность отделочных и гидроизоляционных материалов. Вовремя производить обслуживание и ремонт повреждённых участков.
  • Цоколь, устроенный вровень со стеной здания. Выглядит как единое сооружение, без выделения границ основных частей конструкции.
  • Цоколь, находящийся за пределами плоскости стен дома. Осадки на него не попадают. Нет необходимости особого контроля. Он меньше требует затрат по количеству использования материалов.

Является самым  популярным вариантом в частном строительстве жилья.

Чем лучше отделать цокольную часть дома

Советы

Цокольный этаж не только важная часть конструкции здания, и является лицом сооружения.

В случае выделяющихся конструкций, необходима отделка, отличающаяся от отделки дома.

Необходимо использовать материалы с повышенным водоотталкивающим эффектом. Стекающая по стенам вода от дождя, скапливается на земле и оказывает более длительное воздействие на материалы до высыхания.

Они должны быть термоустойчивыми в широком диапазоне перепада температур. У поверхности земли летом намного теплее, чем на уровне стен, но в зимний период снежный покров сильнее остужает цоколь.

Для отделки подойдет

  • природный камень,
  • керамическая плитка для наружной укладки на атмосферный клей,
  • плитка керамогранит,
  • металлосайдинг,
  • имитация натурального камня,
  • облицовочный кирпич.

В случае цоколя построенного на одном уровне со стеной дома, можно произвести отделку в стиле всего дома, с добавлением декоративных вставок другими материалами.

Заключение

В итоге получается результат, что от устройства цоколя зависит много факторов. Это и продолжительность службы здания, здоровье человека, уют, функциональность, надёжность постройки.

Даже оказывает прямое влияние на настроение и эстетическое удовлетворение.

Чем отличается цоколь от засыпанного первого этажа: ru_hidden — LiveJournal

Сначала о том, что такое цоколь. Из Википедии:

Цо́коль (итал. zoccolo, букв. башмак на деревянной подошве) — подножие здания, сооружения, памятника, колонны и тому подобных сооружений, лежащее на фундаменте, зачастую выступающее по отношению к верхним частям сооружения. Может быть декоративно облицовано. В ленточных фундаментах цоколем может являться верхняя часть самого фундамента, в столбчатых цоколь — стена между столбами. Цоколи по отношению к наружным стенам классифицируются на западающие, выступающие и заподлицо (расположенные в одной плоскости со стеной).

В Российской империи постройка цоколя регулировалась законодательно

Типы цоколей:


https://ru.wikipedia.org/wiki/%D0%A6%D0%BE%D0%BA%D0%BE%D0%BB%D1%8C#/media/File:L-Sockel.png

Т.е. цоколи могут быть разной конфигурации. Но одно правило остается неизменным:

Всегда между цоколем и стеной присутствует слой гидроизоляции.

Это делается для того, чтобы влага из грунта не поднималась вверх по стене и не способствовала таким образом накоплению сырости в помещениях и более быстрому разрушению стен.

Об этом знали и раньше. Отрывки из "Полное собрание законов Российской империи с 1649 года". Издание 1825 года:

Отсюда видно, что предусматривался и другой материал для цоколей/цокольных этажей, и специальный состав для гидроизоляции швов.

Примеры того, кок должен выглядеть цоколь или цокольный этаж:

Примеры того, как выглядит предположительно засыпанный первый этаж:

Тоже самое касается и колонн. Т.е. каждая колонна имеет цоколь:

И если он отсутствует, значит засыпан.

Конечно, здания могли реставрироваться. И цоколь мог быть устроен уже во время реставрации. В таком случае определить на глаз будет сложнее - было так задумано изначально, или переделано позже. Только по чертежам. если они имеются.

Архитектурный архив России находится в Государственном научно-исследовательском музее архитектуры им. А. В. Щусева.
подробнее об этом архиве здесь

Архитектурные чертежи Санкт-Петербурга середины XVIII века

Определить засыпано ли было здание можно по его пропорциям. Раньше (да иногда и сейчас) было принято строить первый этаж самым высоким, а все последующие этажи ниже. Обычно даже каждый более верхний этаж на 20-30 см ниже более нижнего этажа.

И если первый этаж здания оказывается меньше, чем второй и последующие, это вполне может означать, что здание было засыпано. Например:


нелогично низкий первый этаж и низкая входная дверь.

Меншиковский дворец

тут такое впечатление, что первый этаж практически полностью сидит в земле. Только самые верхушки окон торчат.

МЕНШИКОВСКИЙ ДВОРЕЦ. Гравюра А.Ростовцева. 1716-1717.

Тут первый этаж выглядит намного выше. Правда, и все остальные этажи тоже.


Это самый, пожалуй, наглядный пример. Заглубленного первого этажа. Ни один, даже самый не талантливый архитектор, не согласился бы построить такое осознанно, против всякой здравой логики, верхние колонны длиннее нижний.

ДВОРЦОВЫЙ ПЕРЕВОРОТ 28 ИЮНЯ 1762 ГОДА. Рисунок И.К.Кестнера. 1760-е.


Здесь колонны первого этажа выглядят более высокими, чем колонны второго этажа. И если сравнить рост людей, стоящих на балконе второго этажа, с высотой колонн... Хотя опять же, это рисунок, а не фотография.

Сравниваем с нынешней ситуацией:

Вот еще один пример засыпанного первого этажа.


Это музей графических искусств им. Врубеля в Омске.

Вот как выглядит его якобы цоколь после откапывания:

Здесь очень хорошо видно, что никакой это был не цокольный и тем более не подвальный, а самый обыкновенный надземный этаж. А цокольной плиткой его уже потом, после засыпки обложили.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
