Цокольная планка для фасада: назначение, характеристики, порядок монтажа пошагово – Цокольный профиль для штукатурных фасадов

видео-инструкция по монтажу своими руками, особенности стартовых панелей для облицовки фасада сайдингом, цена, фото

При выполнении отделки сайдингом, вам обязательно понадобятся специальные комплектующие. Некоторые из них выполняют декоративную и защитную роль, а некоторые, такие как цокольная планка для фасада, нужны для фиксации материала или в качестве направляющих.

В любом случае, обойтись без доборных элементов не получится.

Стартовая планка

Стартовая планка

Предназначение комплектующих для сайдинга

Все производители данного облицовочного материала, помимо самого сайдинга, выпускают определенный набор комплектующих, предназначенных для его монтажа.

Они могут незначительно отличаться друг от друга профилем, цветом, размером и даже иметь разные названия, но при этом все они предназначены для выполнения одних и тех же задач:

  • Защита «слабых» мест фасада от влаги и прочих атмосферных воздействий;
  • Оформление узлов фасада;
  • Фиксация панелей.

Далее подробнее рассмотрим существующие детали и их предназначение.

Отделка стен сайдингом

Отделка стен сайдингом

Стартовая планка

Цокольная или стартовая планка для цокольного сайдинга является тем элементом, с которой начинается отделка стен. Она устанавливается вдоль горизонтальной линии, нанесенной на 40 мм выше нижнего края отделки.

Впоследствии,в стартовый крепеж вставляется нижний край панели. Верхний же край облицовки крепится к обрешетке или стенке. Ниже мы подробней рассмотрим, как установить цокольную планку своими руками.

Обратить внимание!
Облицовка полностью скрывает стартовую планку, поэтому ее не обязательно подбирать под цвет панелей.

Надо сказать, что эта деталь используется не только при монтаже сайдинга. В частности, применяются цокольные планки для плитки, термопанелей и отделки стен и цоколя прочими облицовочными материалами.

Соединительная планка

Соединительная планка

Соединительные и декоративные аксессуары

Как уже говорилось выше, существует довольно много доборных элементов, которые применяются для разных целей:

  • Н-профиль (соединительный крепеж) – для соединения панелей между собой при наращивании длины или при переходе с одного цвета к другому.
  • Сливная или навесная планка – применяется для защиты цоколя здания и окон отводы. Монтируется на стыке цоколя с отделкой или в верхней части проемов.
  • Внешний и внутренний угол – комплектующие для соединения панелей в местах пересечения плоскостей.
  • J-фаска (ветровая панель) используется при отделке карнизов крыш.
  • Наличники и около-оконные панели применяются при отделке дверных и оконных проемов.
  • Финишная планка – устанавливается перед монтажом последней панели, маскируя ее перфорированный или подрезанный край.

Обратите внимание!
От комплектации и наличия дополнительных элементов, зависит и цена облицовочного материала.

Финишная планка

Финишная планка

Отсюда следует, что необходимый набор комплектующих во многом зависит от того, в какой области строения применяется отделка сайдингом. К примеру, для кухни ветровая планка не понадобится, но зато пригодятся наличники, в то время как для отделки панелями цоколя дома понадобится совсем другой набор деталей.

Монтаж цокольной планки

Монтаж цокольной планки

Монтаж цокольной планки

От монтажа цокольной планки зависит дальнейшая облицовка, поэтому данному процессу необходимо уделить особое внимание.

Итак, инструкция по монтажу стартовой планки выглядит следующим образом:

  • В первую очередь необходимо найти нижнюю точку будущей облицовки, после чего нужно отложить от нее вверх 40 мм.
  • Затем при помощи строительного уровня по периметру фасада прочерчивается горизонтальная линия. Если сайдинг крепится к обрешетке, необходимо сделать метки на вертикальных профилях.
  • Далее деталь верхней кромкой прикладывается к линии или разметке и фиксируется при помощи саморезов к несущей конструкции или стене через отверстия перфорации.
  • Монтируя «старт», между торцами крепежей необходимо оставлять зазор около 5-6 мм, это позволит им свободно расширяться при перепадах температуры. В противном случае на облицовке можно получить волновой эффект. Такое же расстояние следует оставлять между крепежом и элементами обрамления.

Обратите внимание!
Саморезы и гвозди надо забивать не с краю, а в середину продолговатого отверстия.
Крепеж при этом должен быть не очень плотным, чтобы деталь могла перемещаться вдоль стены, в пределах монтажного отверстия.

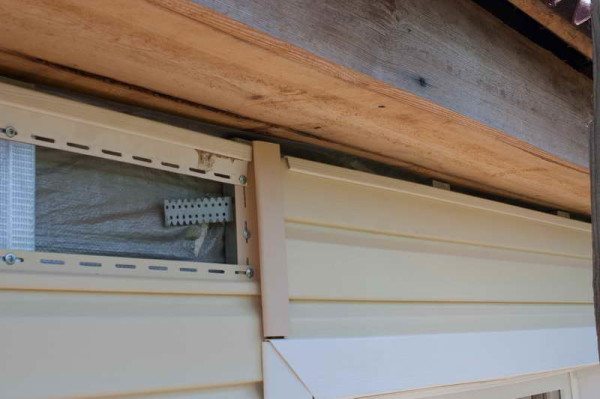

На фото - монтаж финишной планки

На фото – монтаж финишной планки

Монтаж соединительных планок и угловых элементов

Угловые элементы необходимо устанавливать строго вертикально. Верхний конец планки должен не доходить до карниза на 6 мм. При этом нижний конец углового элемента необходимо опустить на 8 мм ниже стартовой планки.

Аналогичным образом монтируется и соединительный H-профиль.

Монтаж финишной планки

Обычно при обшивке финишную планку сайдинга устанавливают в верхней части стены или цоколя фундамента, вплотную к карнизу. Однако, ее можно применять и для эстетичной отделки проемов, которые выступают из стены.

Как уже было сказано выше, монтаж детали выполняется до установки последней верхней панели. Она фиксируется, как и все остальные доборные элементы – через отверстие в кромке. После этого сайдинг обрезается по ширине и по обрезанной кромке выполняется перфорация.

После фиксации сайдинга к предыдущей панели, верхняя его часть заводится под загиб финишного молдинга. Таким образом,облицовка будет иметь аккуратный, завершенный вид.

Вывод

Без доборных элементов невозможно качественно выполнить обшивку сайдингом. Каждая деталь важна для внешнего оформления и для защиты отделываемой поверхности от погодных условий.Однако, наиболее важным элементом можно назвать цокольную планку, от которой зависит качество всей облицовки.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Отличная статья 0

выбор и технология проведения отделочных работ

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Цокольная планка. Цокольный профиль

Монтаж утеплителя любого вида в системах наружного утепления фасадов начинается с установки стартовой или, как её ещё называют, цокольной планки. Эта деталь может быть выполнена из оцинкованного железа или из алюминия. По форме напоминает J профиль. То есть, это П-образная в поперечном сечении конструкция, которая имеет удлиненную заднюю полку, предназначенную для крепления всей планки к стене. На нижнюю планку опирается первый ряд утеплителя. Соответственно, ширина цокольной планки должна быть подобрана по толщине листов изоляции.

Крепление цокольной планки производится к стенам при помощи крепежных элементов, наиболее подходящих к типу стен. Если ограждающие конструкции выполнены из дерева или ОСП, то достаточно будет оцинкованных саморезов для тонких пластин. А если стены каменные, то для монтажа цокольной планки нужно использовать дюбель-гвозди.

Перед монтажом необходимо выполнить разметку места крепления планок по всему периметру дома. Для этого нельзя применять ватерпасы или им подобные инструменты, которые дадут слишком большую итоговую погрешность. Разметку надо производить, либо под оптический, либо под лазерный нивелир. Только в этом случае можно гарантировать высокую точность измерений.

Затем планки устанавливают строго по линии, закрепляя их требуемым видом крепежа. Соседние планки нужно соединить друг с другом при помощи соединителей длины или посредством врезания одной в другую. При монтаже цокольных планок часто бывает так, что стена не проходит по прямой линии, а имеет провалы или, наоборот, бугры. Планками можно точно задать прямую линию и отыграть неровности стены. Для этого при монтаже нужно закладывать в места с провалами в стенах опорные пластины, не допуская деформации планок при монтаже.

Переходы через углы нужно делать целыми планками, прорезая в них фигурные вырезы в местах изгибов на углах. Так получается более стабильная система и лучше выдерживается уровень.


Цокольный профиль предназначен для обеспечения опоры теплоизоляционных и отделочных материалов, а также для защиты их нижних торцов. Необходим он и в том случае, если линия фасада искривлена или имеет иные изъяны. В таких условиях при монтаже цокольного профиля используют ПВХ компенсаторы и соединители.


Виды и характеристики цокольного профиля

Цокольный профиль нечасто используют при самостоятельной отделке и утеплении домов. Это недопустимый просчет, который может спровоцировать немало неприятностей в процессе эксплуатации здания.


Все технологии возведения современных фасадных систем предусматривают монтаж цокольного профиля. Поэтому игнорировать рекомендации специалистов неразумно.

Существует три вида этих материалов:

  • алюминиевый;
  • двухсоставной.



Изделия этого вида изготавливают из анодированного алюминия, который максимально устойчив к воздействию влаги. В результате применения

Отливная планка для цоколя

Для защиты фундамента от намокания поверх выступающего цоколя монтируются отливы. В отличие от водостоков кровли, эти элементы не имеют вертикальных труб для сбора, сбрасывают стоки непосредственно на отмостку. Существуют отливы из полимерных, композитных материалов, стали, защищенной горячим цинковым, полимерным, лакокрасочным покрытием.

Классификация цокольных отливов

После облицовки цоколя этот конструкционный элемент часто выступает за плоскость наружных стен. Обеспечивая защиту наземной части фундамента, декоративный материал, утеплитель под ним, обрешетка остаются открытыми для осадков, стекающей по стене воды. Поэтому верхнюю грань этого конструкционного элемента необходимо защитить от намокания.

Отлив имеет вид планки, один край которой изогнут внутрь для крепления к стене, второй наружу для сброса стоков. Основная сложность заключатся в сопряжениях углов:

  • материал необходимо отрезать под сложным углом в двух плоскостях
  • избежать образования щели, которую невозможно заделать

В отсутствие облицовки фасадов (сруб, кладка облицовочным кирпичом) крепление отлива цоколя производится непосредственно к стене, как можно плотнее. Если фасады планируется декорировать, планка запускается под декоративный материал, частично скрывается облицовкой. Нижний край может свисать с фундамента на 2 – 3 см, не более.

Внимание: Для обеспечения жесткой фиксации необходимо крепление планки в средней части либо специальными элементами. В противном случае под него неизбежно будет задуваться воздух, планка будет издавать шум, в конечном итоге оторвется.

В зависимости от материала отлив бывает:

  • медным – максимальная цена, подходит не для всех экстерьеров фасадов
  • виниловым – ПВХ достаточно хрупкий в мороз, необходима надежная фиксация, это бюджетный вариант, идеально сочетающийся в пластиковым цокольным сайдингом
  • алюминиевым – коррозионная, атмосферная стойкость, инертность к агрессивным веществам, высокая цена
  • стальным – оцинковка имеет средний ресурс, доступную цену, покрывается полимерным слоем
  • бетонным – применяются в основном для декорирования административных, офисных, публичных зданий

По длине элементы наращиваются внахлест, минимальный размер которого составляет 10 см. Для пластиковых отливов существуют доборные элементы – наружные/внутренние углы, что снижает время установки, повышает художественную ценность экстерьеров фасадов. Стандартная ширина полки составляет 5 – 20 см, поскольку эти же элементы используются для оформления оконных откосов. При необходимости оцинкованные, полимерные модификации из металла можно заказать любого размера.

Внимание: Планки из дорогостоящих материалов всегда изготавливаются по размерам заказчика. Например, существуют элементы из зеленой, черной, патинированной, «Гавайской» меди, погонный метр которых при ширине 30 см обходится застройщику в 2,5 – 6 тысяч.

Щели в углах алюминиевых модификаций закрываются специальными элементами, надевающимися на обе планки посередине. Этот материал легко окрашивается, ламинируется, облагораживается прочими покрытиями, имеющими высокую эстетику восприятия.

Помимо фундаментов жилищ аналогичной защиты от влаги требуют цоколи заборов, протяженность которых обычно превышает периметр коттеджа многократно. При декорировании наземной части фундамента природным камнем эстетически обоснован выбор бетонных отливов. В отличие от планок из других материалов, они имеют треугольную, трапециевидную форму, крепятся на раствор, плиточный клей.

Их габариты значительно меньше (длина 39 – 60 см), по аналогии с облицовочным камнем имеются вертикальные швы, которые обрабатывают водостойкими лаками, затирками после высыхания. Чуть дешевле меди обходятся клинкерные отливные планки с гарантированно высоким эксплуатационным ресурсом.

Этот материал чуть толще керамогранита, может иметь любую форму, абсолютно инертен к химическим реагентам, атмосферным осадкам, солнечному ультрафиолету.

Монтаж отливов

Планка отлива цоколя изготавливается промышленным способом, что гарантирует одинаковые размеры каждого изделия. Кроме того, длинномерный элемент по умолчанию заменяет линейку. Поэтому дополнительные шнуры при монтаже обычно не натягивают. Первая планка прижимается к стене либо каркасу вентилируемого фасада, на который еще не начата установка панелей, сайдинга. Следующая выравнивается по ней при оформлении нахлеста.

Внимание: Технология позволяет исправить незначительные дефекты фундамента: отсутствие плоскостности стен, цоколя, горизонтали в пределах 2 – 7 см. В первом случае используются прокладки между несущей конструкцией/отогнутой частью. Во втором варианте отливы просто выставляются в уровень, щель под ними незаметна со стороны

Подготовительные работы

Существует несколько вариантов отделки наружных стен, поэтому подготовка к монтажу отливов цоколя несколько отличается:

  • мокрый фасад – удаление неровностей, отбивка горизонтали пропитанной мелом или сажей ниткой
  • стена без облицовки – обычно срубы из калиброванного бревна, вычерчивание горизонтальной линии способом, аналогичным предыдущему варианту
  • вентилируемый фасад – стойки обрешетки должны быть смонтированы, черта проводится по брусу или оцинкованному профилю

Утопленная цокольная часть фундамента в подобной защите не нуждается, так как отливом по умолчанию является конструкционный, отделочный материал, нависающий над ней.

Внимание: Монтаж выполняется после облицовки цоколя перед декорированием фасадов. В противном случае сложно обеспечить герметичность верхнего узла сопряжения, планка может оказаться уже фундамента.

Монтаж угла

Угловой стык изготавливается в середине планки, наращивается с обеих сторон после крепления на место эксплуатации. Состыковать два куска в углу гораздо сложнее, потребуется лужение материала, пайка. Отлив цоколя для наружного угла выкраивается следующим образом:

  • разметка прямого угла внутри планки
  • ровный рез одной стороны
  • припуск 1 – 2 см с другой стороны
  • нижняя отогнутая часть не режется
  • на одной стороне верхней отогнутой полки, предназначенной для крепления к стене, необходимо оставить 3 – 4 см

Если оставить смещение от линии реза с двух сторон, можно изготовить фальцевое соединение. Еще одним решением герметизации угла отлива фундамента является методика:

  • от планки отрезается кусок шириной 4 – 5 см
  • немного изгибается по осевой линии
  • этим элементом накрывается щель, оставшаяся в результате прямого кроя
  • одна половина фиксируется заклепками или саморезами на одну сторону угла, вторая на другую

Для срубов из оцилиндровки в углах дополнительно придется сделать полукруглые прорези в верхней части планок. Иначе невозможно подсунуть их на место монтажа – будут мешать перерубы.

Внимание: Виниловые отливы стыкуются в углах аналогичными способами. При необходимости щели в этом материале можно заделать силиконом, герметиком, акрилом, подобрав подходящий по цвету колер.

Прямые участки

После оформления углов планки монтируются на прямых участках с нахлестом 10 см минимум. Основной сложностью чаще всего является отсутствие наклонной поверхности, к которой можно прижать центральную полку отлива цоколя. Существует несколько способов эту поверхность изготовить:

  • раствором – для увеличения ресурса в цементно-песчаный раствор добавляется жидкое стекло, обеспечивающее водостойкость, прочность конструкции
  • доской – ширина должна соответствовать или быть чуть меньше полки отлива
  • монтажной пеной – непосредственно перед монтажом после изготовления крепежных отверстий с учетом срока жизни пены

Раствор наносится на верхнюю грань фундамента кельмой, выравнивается под нужным углом. Доска крепится дюбелями к несущим конструкциям (цоколь или стена), наклон придается установкой прокладок.

Заполнение внутренней полости цоколя монтажной пеной является оптимальным вариантом, чтобы избежать мостиков холода. Клейкое вещество заполняет пространство полностью, для лучшей фиксации на внутреннюю поверхность отлива фундамента наклеивают металлические уголки, саморезы, которые намертво вмуровываются в высохшую пену.

Внимание: При запенивании необходимо оставить свободное пространство под планкой с учетом реального увеличения объема вещества. После этого необходимо равномерно подгрузить всю поверхность грузом 3 – 4 кг, который способен удержаться на наклонной поверхности. Рекомендуемый шаг подгружения 30 – 40 см.

Бюджетным вариантом является крепление планок хомутами к цокольной части фундамента. Для этого обычно используются стальные планки с фальцем, замком, ребром жесткости в нижней части. Одна часть кронштейна вставляется в него, вторая прижимается к цоколю дюбелем, анкером. После чего, ветровые нагрузки этим защитно-декоративным элементам не страшны.

На углах, плоскостях здания могут присутствовать декоративные элементы, например, выпуск четверти облицовочного кирпича. В этом случае угловой элемент придется изгибать с другими размерами либо заказывать дополнительно. Рекомендуемый шаг крепления на прямых участках составляет 30 – 40 см, в сопряжениях по усмотрению домашнего мастера.

Герметизация стыков

Максимальное количество сопряжений традиционно получается на фасадах без декоративной отделки. В венцах бревенчатого сруба при необходимости ручным фрезером, гравером, стамеской можно сделать продольный паз, утопив заподлицо крепежную полку отлива. На кирпичных стенах это сделать невозможно – штроба испортит качество экстерьера. Поэтому стыки заделываются силиконовыми, акриловыми герметиками, как бесцветными, так колерованными под цвет планки, фасада.

Рекомендации по выбору, установке цокольных отливов помогут сэкономить бюджет строительства, обеспечить соответствие стиля, дизайна фасада. При необходимости отливы могут быть изготовлены из оставшейся металлочерепицы, планки ендовы. Однако лучше использовать промышленные изделия из подходящего материала.

Отливы для цоколя – это пластиковая или металлическая влагозащитная планка, устанавливаемая в месте соединения цоколя и стены. Как правило, толщина цоколя несколько выше толщины стен – это связано с повышенной нагрузкой на него. При этом на выступе, образующемся вверху цоколя, может задерживаться дождевая и талая вода. Цоколь и фундамент намокают, из бетона вымываются связующие компоненты, а при замерзании влажного фундамента в нем вдобавок образуются трещины. Все это способствует его быстрому разрушению. Чтобы защитить фундамент и цоколь от этих вредных воздействий, в верхней его части устанавливают отливы.

Отливы для цоколя своими руками

Отливы для цоколя: виды и материалы

Отливы могут быть выполнены из любого материала: оцинкованной и нержавеющей стали, алюминия или меди, а также различных пластиков. Стальные отливы также выпускаются с усиленным покрытием: слой гальванического цинка и полимерный краситель надежно защищают их не только от повреждений, но и от ржавчины.

Стальные отливы для цоколя

Отливы имеют крепежный отгиб, предназначенный для крепления к стене, полку, устанавливаемую под углом для лучшего стока воды, а также фронтальный отгиб, направляющий стекающую воду вниз. Размеры полки могут быть любыми: от 50 до 400 мм. Цветовая гамма отливов, представленных на рынке, весьма широка и сочетается с большинством отделочных материалов для фасада и фундамента.

Как крепить отливы для цоколя

  1. Крепление отливов производят после облицовки цоколя перед началом облицовки стен. До начала крепления необходимо проверить верхнюю линию цоколя или фундамента на горизонтальность с помощью уровня. При больших перекосах целесообразно выровнять их цементно-песчаным раствором, кроме того, для лучшего прилегания отливов необходимо сделать откосы.
  2. Для этого на одном из углов выбранной стены с помощью дюбеля и самореза закрепляют шнурок, выравнивают его по уровню и закрепляют на другом углу стены. Готовят цементный раствор из 1 части цемента и 3 частей песка, добавляя воду. Раствор не должен стекать с мастерка. С помощью мастерка по шнурку выполняют откосы под углом не менее 15 градусов. Выдерживают раствор в течение нескольких суток для схватывания цемента и испарения лишней влаги.
  3. Отливы крепят либо непосредственно к стене, либо к направляющим, к которым впоследствии будет закрепляться облицовка фасада – в этом случае до начала крепления отливов необходимо выполнить подготовительные работы и установить направляющие.

    Установка направляющих перед установкой отливов

  4. Для наилучшего отвода воды отливы должны выступать за край цоколя не менее чем на 50 мм – при выборе необходимо это учесть. При выборе оттенка нужно ориентироваться на цветовую гамму, в которой оформлено все строение. Обычно выбирают отливы в тон облицовке цоколя или стен, но в некоторых случаях контрастные или металлические элементы придают дому особый шарм.

    Образец установки отлива для цоколя

  5. Отливы крепят к направляющим на саморезы, а к стене – на дюбель-гвозди. Нахлест одной планки на другую должен быть не менее 30 мм, при этом рекомендуется промазать место нахлеста морозостойким герметиком. Также можно загерметизировать стыки отлива и стены.

    Установка отливов

  6. Внешние и внутренние углы вырезают из отрезка отливной планки, как показано на рисунке, и крепят обычным образом, при этом обязательно промазывают все стыки силиконовым герметиком.
  7. Широкие отливы дополнительно крепят к цоколю с помощью кронштейнов, в противном случае они будут «гулять» от ветра.

Правильно установленные отливы для цоколя отлично защищают его от проникновения влаги и продляют срок службы фундамента. Кроме того, отливы предотвращают и размывание краски и декоративной штукатурки, поэтому для окрашенного цоколя отливы просто необходимы.

Видео — монтаж отливов

Отлив для цоколя – защитная планка с капельником, которая предохраняет стык стены и фундамента от увлажнения.

Отливы для цоколя фундамента нетрудно выполнить из оцинкованной кровельной стали или плоских окрашенных листов металлочерепицы своими руками, приобрести готовые на строительном рынке.

Зачем он нужен?

Фундамент или цоколь дома, как правило, имеют большую ширину, чем стена, что связано с большей нагрузкой. Если этот выступ оставить без защиты, то влага, накапливаясь и замерзая, приведет к постепенному разрушению основания постройки. Чтобы этого не произошло, и нужен отлив.

ВАЖНО: Отлив должен выступать за плоскость цоколя на 50–70 мм, для уменьшения смачивания водой поверхностей.

Материалом для отлива может стать любой влагостойкий и морозостойкий материал, изогнутый в соответствии с конструкцией защищаемого стыка:

  1. Оцинкованная сталь.
  2. Плоские металлические листы с полиэфирным или пураловым покрытием.
  3. Алюминий.
  4. Медь.
  5. пластик.

Алюминий и медь, как цветные металлы, имеют значительно большую стоимость, чем привычная оцинковка. Пластиковые отливы — наиболее бюджетный вариант, пригодится для дома, облицованного сайдингом.

Крепежным отгибом отлив примыкает к стене, полка с легким наклоном 15% для стока воды должна обеспечить вылет отлива за грань цоколя, капельник направляет отрыв капель от защищаемой конструкции.

Когда и как крепить отлив

Отлив крепят к стене после выполнения облицовки цоколя, перед облицовкой или утеплением стен дома. Перед монтажом отливов проверяют уровнем горизонтальность грани цоколя и выполняют по нему откос из цементно-песчаного раствора. Для получения ровной линии по фасаду, закрепляют дюбелями натянутую от угла до угла ленту, выверенную строительным уровнем.

Приготовленным цементно – песчаным раствором составом 1:3 мастерком по ленте формируют откос с углом 15%. Далее ждут схватывания раствора. Как вариант, возможно выполнение откоса из морозостойкой монтажной пены. Стык крепежного отгиба и стены герметизируют силиконом.

В случае, если цоколь составляет со стеной одну линию, толщина утеплитель на цоколе будет большей, установка отливов на цоколь проводится в такой же последовательности.

Отливы для цоколя фундамента деревянного дома выполняют в аналогичной последовательности. В этом случае отгиб можно не выполнять – достаточно пропилить в бревне паз для планки отлива.

Отливы на цоколь крепят к стене или направляющим профилям облицовки, в таком случае требуется предварительно смонтировать каркас навесного фасада.

Отливы на цоколь фундамента свайного типа, облицованного сайдингом, монтируют также, до выполнения облицовки дома, стем, чтобы финишная отделка защитила стык стены и крепежного отгиба.

К поверхности стены отлив крепят саморезами к дереву, дюбель — гвоздями к кирпичу и дюбель – винтами к блокам из легких бетонов, через 300 мм. Планки укладывают друг на друга внахлест 30 мм, все стыки герметизируют морозостойкими материалами.

ВАЖНО: Отливы большой ширины монтируют на цоколь с помощью Т-образного костыля для уменьшения парусности.

Отливы своими руками

Защиту цоколя фундамента своими руками несложно выполнить самостоятельно. Главное, перед закупкой материалов необходимо рассчитать ширину планки, учесть припуски на нахлест и угловые срезы. Требуемые инструменты:

  • ножницы по металлу;
  • плоскогубцы;
  • молоток;
  • киянка;
  • угольник;
  • уровень;
  • лента или шнур;
  • дрель.

Как выполнить отлив самостоятельно, смотрите видео:

Внимание: по листам с полимерным покрытием нельзя бить молотком без амортизирующей прокладки – можно повредить красочный слой.

В случае примыкания цокольного отлива к оконному переплету, крепежный отгиб крепится к нижнему брусу оконной рамы. В этом случае надо учесть дополнительно ширину стены до окна.

Заключение

Самостоятельное выполнение и монтаж отливов – дело совсем несложное и мало затратное, относительно других видов строительных работ. Сделав отливы, вы защитите цоколь от непогоды, а, значит, увеличите срок службы своего жилья.

Из-за повышенной нагрузки цоколь в большинстве своем имеет большую толщину, чем сам фундамент. На выступе цоколя задерживается дождевая вода и снег, под воздействием которых намокает бетон, из него вымываются все важные компоненты, что при температурных колебаниях ведет к образованию трещин и гораздо меньшему сроку службы. Именно поэтому в строительстве активно применяются отливы для цоколя фундамента, которые могут быть выполнены из разных материалов.

Планки обеспечивают надежную гидроизоляцию постройки

Назначение отливов, необходимость установки

Вода, попадающая на поверхность цоколя, постепенно разрушает бетонную поверхность. Особенно данные деформации заметны при колебаниях температуры: при низкой температуре влага, впитавшаяся в бетон, застывает, а летом на такой конструкции начинают появляться глубокие трещины, слоится и отваливается слоями штукатурка, а иногда даже и выпадать целые кирпичи. Таким образом, конструкция быстро разрушается и приходит в аварийное состояние. Для предотвращения негодности постройки и были введены отливы для цоколя фундамента, которые на сегодняшний день являются наиболее оптимальным вариантом решения данной проблемы.

Негативное воздействие влаги проявляется в виде трещин и сколов

Отливы для цоколя фундамента: различные виды конструкций, особенности применения и эксплуатации

Особенности внешнего вида и строения отливов

Подобные устройства имеют вид планки шириной 5-40 см, которая располагается по всему периметру цоколя жилого дома. Выпадшие осадки и влага не оседают на поверхности фундамента благодаря уклону, который позволяет жидкости свободно стекать за пределы цоколя.

Существует целое множество отливов из самых разных материалов, каждый из которых отличается от других по таким критериям как стоимость, внешний вид, эксплуатационные характеристики и особенности монтажа. Прежде, чем купить отливы для цоколя фундамента, необходимо внимательно ознакомиться с представленной ниже информацией и фото.

Стандартная металлическая планка классического цветового решения

Поливинилхлорид как материал для сооружения гидроизоляции

ПВХ имеет целый ряд преимуществ, благодаря которому изделия из него имеют довольно-таки высокий спрос. Это, в первую очередь, долговечность и стойкость к агрессивному воздействию внешней среды, большое разнообразие форм и широкая цветовая палитра, отличные гидроизоляционные свойства и бюджетная стоимость.

ПВХ – распространённый доступный материал, который пользуется популярностью благодаря своей надежности

Из минусов можно назвать хрупкость, особенно присущую дешевым изделиям, а также невозможность ремонта в случае поломки устройства.

Полезный совет! Пластиковые отливы для цоколя фундамента отлично сочетаются с сайдингом из винила, образуя не только практичное, но и радующее взор сочетание.

Сайдинг и ПВХ отлично дополняют друг друга

Бетонные отливы – традиционное решение

Бетонные конструкции – оптимальный проверенный временем вариант, который как нельзя лучше подойдет для отделанных камнем построек. Бетон класса М450 отличается повышенной стойкостью, отличной морозоустойчивостью и долговечностью. Изготовляется он с добавлением щебня, песка и различных пластификаторов, повышающих устойчивость материала к образованию трещин и иной деформацией. Кроме перечисленных выше преимуществ, такой бетон также имеет довольно широкий перечень цветовых решений и форм. Величина размеров отлива для цоколя фундамента может варьироваться в зависимости от ширины цоколя.

Бетонные отливы – классическое монументальное решение, имеющее солидный внешний вид

Недостатком данного варианта можно считать необходимость заранее предусматривать его проектом, ввиду большой громоздкости.

Гидроизоляция из клинкерной плитки

Данный материал все чаще и чаще используется в строительстве. Этому способствует целый ряд факторов, который включает в себя высокую эстетичность, прочность, долговечность, качественную защиту фундамента от попадания влаги. Однако стоит отметить и тот факт, что клинкер отличается высокой стоимостью, а также сложность монтажа, требующего профессиональной подготовки и навыков.

Клинкерная планка имеет красивый внешний вид, но и высокую стоимость

Цокольные отливы из металлических материалов

Данные изделия имеют огромное разнообразие различных вариантов, хотя те в общих чертах схожи между собой – все они имеют вид полочки с двумя отгибами для крепления к стене и удаления жидкости. Модели различаются между собой по цветовому решению, который может быть как нейтральным, так и ярким и необычным – это зависит от вкусовых предпочтений хозяина.

Металлические планки необычных расцветок

Кроме того, в зависимости от стоимости и производителя конструкции разнятся по качеству и типу используемого материала – так в дешевых моделях используется оцинкованная сталь, а в более дорогих и эксклюзивных вариантах – специальное полимерное покрытие.

Полимерное покрытие обеспечивает дополнительную стойкость

Основными преимуществами данного решения считается его долговечность, достигнутая за счет использования гальванических материалов, стойкость к механическим и температурным воздействиям, эстетичность и лаконичность внешнего вида, а также возможность выбрать изделия исходя из своих финансовых возможностей и потребностей.

Металл – красивый и благородный материал

Монтаж отливов на цоколь фундамента своими руками: подробная инструкция

Полезный совет! Начинайте работу по установке гидроизоляции до отделочных работ, поскольку после монтажа отливов может понадобиться мелкий косметический ремонт, что повлечет за собой дополнительные затраты.

  • Крепление конструкции необходимо проводить до начала облицовки стен, закончив перед этим облицовку цоколя. Стоит отметить, что перед началом работ нужно обязательно с помощью уровня выявить неровности в линиях цоколя и фундамента, которые необходимо выровнять при помощи раствора.

Начало крепления конструкции

  • Возможны два варианта крепления отливов – непосредственно к стене либо же к специальным направляющим. Если вы хотите воспользоваться вторым вариантом, заранее позаботьтесь о подготовительных работах и креплении направляющих.

Установка направляющих

Стыковка двух изделий

Обратите внимание! Первое решение предполагает использование дюбель-гвоздей, второе – саморезов.

  • Стоит отметить важность герметизации. Таким образом, все места нахлестов планок и соединения стен и самой конструкции следует обработать стойким к негативному воздействию мороза герметиком.

Процесс герметизации

Статья по теме:

Битумная мастика для гидроизоляции фундамента: цена. Виды мастик, стоимость, бренды, изготовление своими руками и правильное нанесение в специальной публикации.

  • Еще одним важным моментом является особенность крепления широких планок. Для дополнительной прочности они должны быть прикреплены к цоколю при помощи кронштейнов.

Крепление при помощи опорных кронштейнов

Отливы для цоколя фундамента: средние цены

  • Металлические отливы имеют среднюю стоимость 60-362 р (ширина изделия 7-70 см) за метр в зависимости от толщины изделия. Цена также может варьироваться в зависимости от покрытий, цветовых решений и сложности форм.
  • 48-394 р (ширина изделия 5-1000 см) – средняя стоимость на изделия из пластика.

Отливы для цоколя фундамента, как и  размеры и цены на них, могут отличаться согласно множеству факторов, поэтому более подробную информацию вы сможете найти на сайте производителя.

Делаем выводы

Работы по гидроизоляции – важный этап строительства любого жилого дома, который обеспечит долговечность и качество конструкции. С этой задачей поможет справиться установка отливов для цоколя фундамента, подробные советы по монтажу которых вы можете найти в видео ниже.

Цокольные планки – простое и удобное решение вопроса гидроизоляции частного дома

Видео: монтаж отливов фальцевым способом

Цокольные планки | 5sklad.ru Строительные и отделочные материалы

Монтаж утеплителя любого вида в системах наружного утепления фасадов начинается с установки стартовой или, как её ещё называют, цокольной планки.  Эта деталь может быть выполнена из оцинкованного железа или из алюминия. По форме напоминает J профиль. То есть, это П-образная в поперечном сечении конструкция, которая имеет удлиненную заднюю полку, предназначенную для крепления всей планки к стене. На нижнюю планку опирается первый ряд утеплителя. Соответственно, ширина цокольной планки должна быть подобрана по толщине листов изоляции.

Назначение цокольной планки состоит в том, чтобы задать точный уровень для первого ряда изоляционного материала, а так же организовать линию уреза воды, которая должна стекать со стены свободно, не попадая на цоколь здания. Металлическая планка, к тому же является препятствием на пути грызунов, которые часто проникают в утеплитель именно со стороны цоколя здания. И если твердая фасадная минвата представляет для них определенную угрозу, то в утеплителе из пенополистирола паразиты уже весьма хорошо освоились.

Крепление цокольной планки производится к стенам при помощи крепежных элементов, наиболее подходящих к типу стен. Если ограждающие конструкции выполнены из дерева или ОСП, то достаточно будет оцинкованных саморезов для тонких пластин. А если стены каменные, то для монтажа цокольной планки нужно использовать дюбель-гвозди.

Перед монтажом необходимо выполнить разметку места крепления планок по всему периметру дома. Для этого нельзя применять ватерпасы или им подобные инструменты, которые дадут слишком большую итоговую погрешность. Разметку надо производить, либо под оптический, либо под лазерный нивелир. Только в этом случае можно гарантировать высокую точность измерений.

Затем планки устанавливают строго по линии, закрепляя их требуемым видом крепежа. Соседние планки нужно соединить друг с другом при помощи соединителей длины или посредством врезания одной в другую. При монтаже цокольных планок часто бывает так, что стена не проходит по прямой линии, а имеет провалы или, наоборот, бугры. Планками можно точно задать прямую линию и отыграть неровности стены. Для этого при монтаже нужно закладывать в места с провалами в стенах опорные пластины, не допуская деформации планок при монтаже.

Переходы через углы нужно делать целыми планками, прорезая в них фигурные вырезы в местах изгибов на углах. Так получается более стабильная система и лучше выдерживается уровень.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
