Дефлектор на вытяжку из погреба: как сделать вентиляцию правильно своими руками

Как увеличить тягу вентиляции естественным способом своими руками

Многие устанавливают в систему вытяжной вентиляции вентиляторы. Это обеспечивает эффективный принудительный отток воздуха, но сопровождается соответственно шумом и расходом электроэнергии. На самом деле улучшить работу вытяжки можно более практичным способом, применив Н-образный дефлектор. Это устройство, установленное в вентиляционный канал, создает эффект Вентури, за счет чего многократно увеличивает отток воздуха. Собрав себе подобный прибор, можно получить вентиляцию с буквально турбо тягой. Такая ее производительность будет как нельзя кстати для гаража, мастерской, сырого подвала или погреба.

Материалы:

  • Канализационная пластиковая труба 110 мм — 2-3 м;
  • пластиковые тройники 110 мм – 3 шт.

Процесс изготовления дефлектора для увеличения естественной тяги в системе вентиляции

Для сборки дефлектора нужно соединить вместе 3 пластиковых тройника 110 мм. Центральный располагается горизонтально, и с боков к нему подсоединяются остальные 2 тройника своими боковыми выходами.

Первый надевается как обычно, а второй со стороны раструба подключается через отрезок трубы.

Готовый дефлектор нужно подключить на выход вентиляционного канала, причем как можно выше.

Если это гараж, то в его потолке проделывается вентиляционное отверстие. В него вертикально закрепляется труба высотой 2-3 м с установленным наверху дефлектором.

Вытяжная вентиляция после апгрейда просто преобразится. Такой дефлектор в гараже с трубой на крыше всего 2 м высотой втягивает не только дым и запахи, он буквально засасывает мусор. Тяга с легкостью за мгновения захватывает и выбрасывает с трубы большие куски пенопласта. Так что дефлектор из канализационных тройников это полноценная замена мощного вентилятора.

Смотрите видео

Как правильно сделать вентиляцию в погребе?

Наличие подвала в доме предоставляет возможность хранить продукты, консервацию достаточно долго. Так же многие используют подвалы под мастерские, где хранят свои инструменты. Особенно это необходимо осенью, когда все начинают запасаться на зиму. Но для того, чтобы ваши припасы хранились долго, необходимо об этом позаботиться заранее. Давайте подробней разберемся, как правильно сделать и какой вид вентиляции вам больше подойдет.

Виды вентиляции:

  1. Естественная;
  2. Искусственная (механическая и автоматическая).

Естественная

Этот вид вентиляции подразумевает под собой воздухообмен, который обеспечивает поступление свежего воздуха из одного отверстия, в тоже время из другого выходит затхлый.

Для этого необходимы:

  1. Вытяжная труба, для обеспечения удаления затхлого воздуха. Трубу следует протянуть вдоль угла помещения, соответственно второй конец будет находиться над полом в погребе на высоте приблизительно 1,40-1,50 м. Далее она будет проходить над коньком дома, где относительно поверхности должна возвышаться на 40-50 см.
  2. Приточная труба – ее следует устанавливать в противоположном углу, обеспечивая поступление свежего воздуха в погреб. Ее конец с открытым отверстием, наоборот, должен возвышаться на расстоянии приблизительно 45-55 см от пола в погребе. Другой конец будет проходить сквозь перекрытие и выступает на поверхности пола на расстоянии 80-100 см и выходит на улицу.

Как известно, правильно располагать трубы следует в разных углах помещения. Длина трубы в погребе должна быть выбрана в соответствии с высотой самого помещения, чтобы после её установки срез оказался на высоте 0,5-1 м над уровнем здания. А длина трубы в общем должна быть не менее 2,5-3 м. Данные расчеты необходимы для обеспечения достижения необходимой разницы температур.

Материалы

В основном для прокладки в погребе используют асбестовые трубы, а их диаметр определят из соотношения: на 1 кв2 м погреба = 26 см2 сечения воздуховода. Для изготовления приточной и вытяжной систем подойдут трубы из любого материала, которые есть в продаже. Важно правильно подобрать диаметр трубы, учитывая то, что на каждый квадратный метр пола должно приходиться 15 мм диаметра трубы. При монтаже системы, зачастую, используют канализационные трубы, диаметр которых составляет от 110 до 200 мм. Они более удобны в использовании и при этом дают достаточную прочность. Вентиляцию обязательно следует утеплить, к примеру, минеральной ватой.

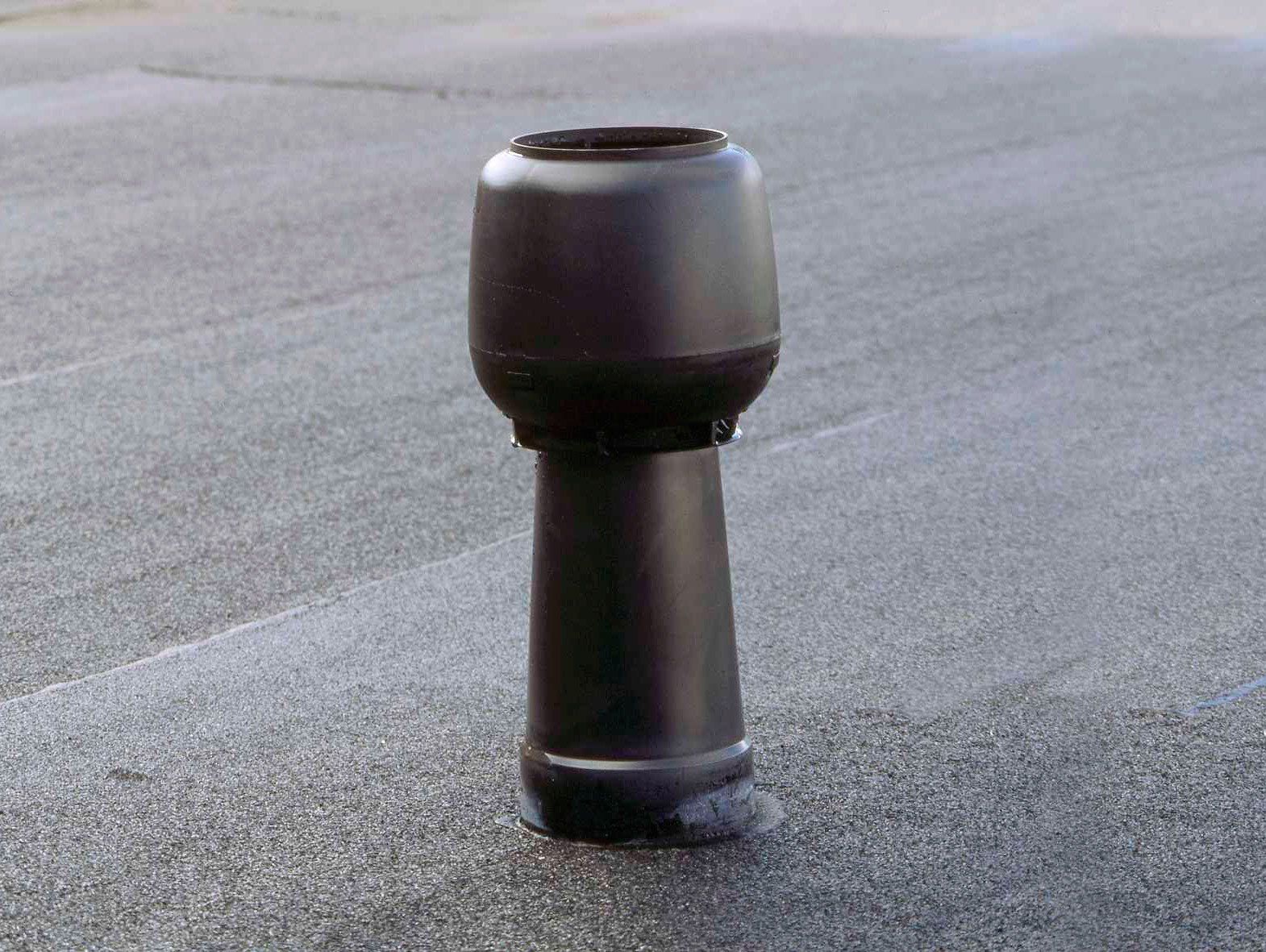

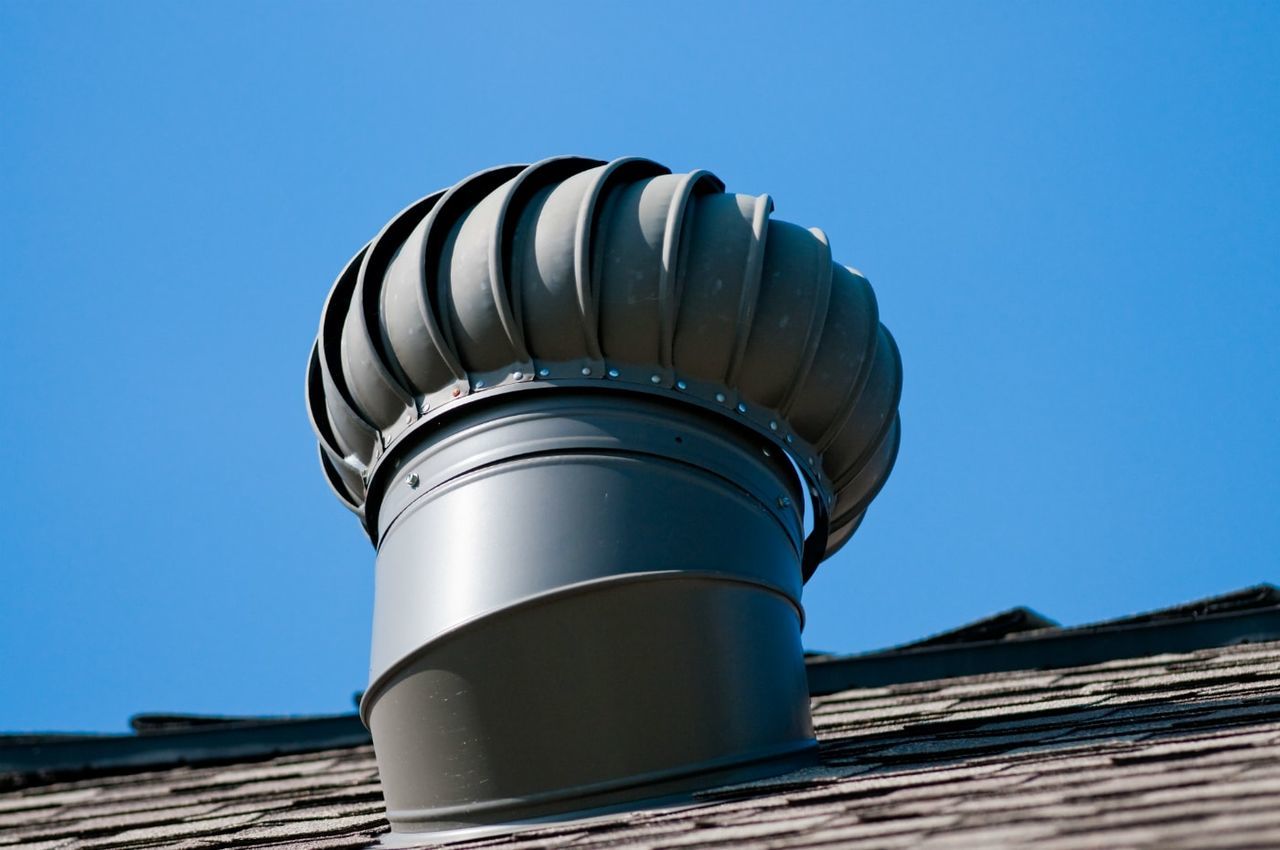

Так же на верхней части вытяжной трубы необходимо установить дефлектор для улучшения интенсивности вентиляции, но при этом он еще защитит вентиляцию от попадания пыли и осадков. Нижний срез корпуса дефлектора должен располагаться ниже среза вентиляционной трубы. Самым эффективным дефлектором является тот, у которого наружный диаметр превышает в два раза диаметр трубы. Самый простой дефлектор вы можете сделать сами.

Кроме того верхний срез приточной трубы лучше оградить решеткой для того, чтобы туда не попадали различные насекомые, крысы, кошки и т.д.

Вытяжные и приточные трубы обязательно необходимо снабдить заслонками. Особых требований к ним нет, но в любом случае они должны полностью перекрыть трубу. Вы так же можете сделать их сами. Это необходимо при сильных морозах.

Проверка эффективности системы

Вам потребуется сделать следующее: приложить лист бумаги и воздушный поток должен его притянуть и удерживать.

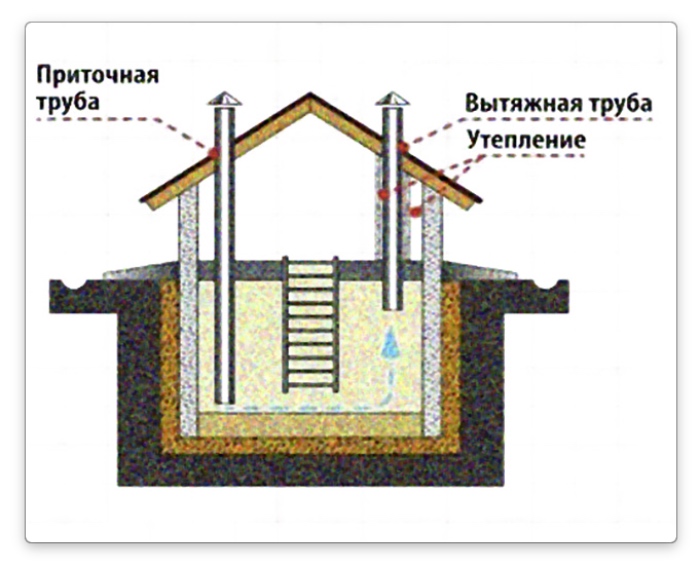

Наглядная схема естественной вентиляции

С естественной вентиляцией при строительстве не должно возникать трудностей, так как этот способ наиболее легкий.

Искусственная

Этот вид вентиляции более эффективный, так как подразумевает установку оборудования, но так же это более затратное занятие. Для данного способа вентиляции вам понадобиться электрический вентилятор. Учитывая разную температура, т.е. в погребе и на улице необходимо учитывать сбор конденсата. Для того, чтобы вентилятор прослужил вам долго, а так же для вашей безопасности, следует провести хорошую гидроизоляцию.

Виды искусственной вентиляции: механическая и автоматическая


Давайте разберемся как правильно подобрать.

Автоматическая вентиляция: такую вентиляцию в основном выбирают, если нет возможности постоянного вмешательства. Контроль работы происходит с помощью специальных датчиков и не требует действий человека, поэтому при необходимости может самостоятельно включаться и отключаться.

Механическая: предусматривает вмешательство человека для включения и регулировки вентиляторов. В данном случае требуется регулировка воздушных потоков с помощью задвижек, особенно в холодное время года. Иначе это может привести к замерзанию плодов и хранящихся продуктов. Поэтому следует правильно все рассчитать.

Советы по монтажу

  • учтите, что при расчете оборудования в погребе следует знать, что расход воздуха на один квадратный метр пола в подземном помещении составляет 1,8 кубических метров;
  • следует использовать трубы меньшего диаметра, чем в естественной вентиляции, так как воздух будет двигаться с большей скоростью.

Во избежание удара током и дальнейших последствий, перед тем как в случае необходимости провести ремонтные работы следует выключить электропитание.

В целом потратив немного времени и средств вы сможете сделать удобное место для хранения ваших припасов.

Вентиляцию следует делать в любом случае, она является важным элементом подвальных помещений. Сделать приток и отток воздуха вы сможете и сами не будучи при этом специалистом в области строительства с помощью советов, которые описаны выше.

Самостоятельный монтаж системы

Как сделать вытяжку в погребе своими руками правильно?

Если знать и главное соблюдать некоторые нюансы во время работ по установке вытяжки в подвале, то сама работа не сложная, тут всё достаточно просто, смотрите ниже описание:

В первую очередь необходимо определить две точки в подвале, лучше всего, чтобы они находились в самом большом отдалении друг от друга, т.е. по диагонали или же по разным краям стенки.

Монтировать вентиляцию проще всего из пластиковых труб и даже не обязательно брать именно вентиляционные трубы, можно и также канализационные, водопроводные и из других материалов, даже асбестобетонные, хотя лично я не советую такие ставить, так как асбест плохо влияет на здоровье, а в подвали его пары будут накапливаться.

Итак, как только вы определились с местом, надо сразу определиться с диаметром трубы, если у вас подвал небольшой, тогда вполне хватит 75 миллиметров, если же подвал на весь дом, тогда надо задуматься о расчёте диаметра трубы, чтобы она была не менее 100 миллиметров, либо ставить две и более вентиляции.

Определившись с местом и диаметром остаётся сделать отверстия под трубы и установить их. Для приточной вентиляционной трубы можно выбрать практически любую сторону, а вот для оттока воздуха лучше всего сразу определиться, чтобы стояла вдали от места скопления людей и вдали от приточной вентиляции.

Итак, приточную трубу вы устанавливаете примерно на уровне 10 сантиметров от пола и вести её выше крыши смысла никакого нет, её можно приподнять от земли на расстояние 30-50 сантиметров и оставить её там же, только колено поставить, чтобы труба была горизонтально расположена, а также установить сетку против разных животных, в том числе и насекомых.

А вот втяжную трубу (отток воздуха) устанавливать надо наоборот, примерно на 20 сантиметров от потолка и выводить её надо выше крыши, насколько выше, тут надо делать расчёты, на каком расстоянии она находится от конька.

Вообще самое лучшее — это отток выводить выше уровня конька, а если у вас приток также наверху, то эту трубу оставлять прямо после выхода на крышу (20-30 сантиметров), но не выше конька.

Погреб Про 1800 Н| Блок охлаждения винного погреба


Cellar Pro Системы охлаждения винных погребов предназначены для обеспечения оптимальных условий хранения винных погребов и шкафов. Впервые коллекционеры вин могут контролировать температуру и регулировать влажность в своих винных погребах с помощью систем охлаждения CellarPro. Это представляет собой значительный шаг вперед по сравнению с существующей технологией охлаждения винных шкафов.

Охлаждающие устройства CellarPro сочетают в себе высококачественные компоненты и передовые технологии, чтобы превзойти другие системы охлаждения вина.Благодаря крупногабаритному компрессору и змеевикам, передовой европейской панели управления и новейшим технологиям системы охлаждения вина CellarPro эффективно работают в условиях высоких температур с цифровой мощностью и точностью.

Новый Houdini 1800 2018 года короче, уже и длиннее, чем другие охлаждающие устройства серии 1800. Он может быть установлен в более узких шкафах объемом до 200 кубических футов. Он может выдерживать температуру окружающей среды только 95°, в отличие от других кулеров 1800, но обладает многими из тех же характеристик, что указаны ниже.

Общий для CellarPro QT и XT:

  • Электронный термостат
  • Цифровой светодиодный дисплей
  • Активный контроль влажности
  • Режим энергосбережения
  • Режим быстрого охлаждения
  • Звуковые и визуальные сигналы тревоги
  • Катушки с покрытием Electrofin
  • Мин./макс. температура
  • Индикатор необходимости технического обслуживания
  • Цикл автоматической разморозки
  • Выключатель питания
  • Замена вентиляционного отверстия сзади или сверху (можно заменить на месте)
  • Стальной корпус съемный
  • Работа без вибрации
  • Шнур выходит сзади стандартно (но вы можете заказать боковой вариант)
  • Прецизионный расширительный клапан
  • Нержавеющий поддон для сбора конденсата
  • Звуко- и теплоизоляция
  • Розетка на 3 ампера
  • Ограниченная гарантия сроком на пять лет — детали и сборка при установке в шкаф Le Cache
  • Электрический нагревательный элемент для сжигания избыточного конденсата во внутренних установках. Нагревательные элементы входят в стандартную комплектацию нашей серии VS и предлагаются в качестве обновления для нашей серии 1800
  • .

Охлаждающий блок подключается к стандартной настенной розетке. Компоненты охлаждающего устройства потребляют 3 ампера, и электрическая розетка сбоку охлаждающего устройства также рассчитана на 3 ампера. Мы рекомендуем использовать сетевой фильтр, рассчитанный на 15 ампер и более.

Обратите внимание: опции Cellar Pro поставляются бесплатно, если они заказаны вместе с основным блоком Cellar Pro.

В серии 1800 также есть опция -L для хранения кожи или -AV для комнаты с аудиовизуальным оборудованием.

Технические характеристики:

  • Требования к питанию: 115 В переменного тока / 6 А
  • Шнур питания — 8 футов калибра 16 с заземлением (выход сзади)
  • Светильник
  • Тестирование и сертификация: Сертификация ETL (стандарты UL)
  • Размеры: 18 Ш x 16,5 Г x 10,5 В (дюймы)
  • Вес нетто.
    (фунты): 55

Обратите внимание, что 1800QT и XT могут быть отрегулированы на месте для вентиляции либо сверху, либо сзади. Они прибудут как задняя вентиляция, но вы можете легко переключиться.

Коммерческое применение/Большой шкаф или более сложная среда

Пожалуйста, обратите внимание на холодильный агрегат серии XT выше.

Хотите заменить существующий блок охлаждения в шкафу?

Холодильные агрегаты CellarPro

имеют те же габаритные размеры, что и холодильные агрегаты для хранения вина Breezaire 1060/2200 и Wine-Mate 1500/2500.Охлаждающие устройства CellarPro с дополнительными монтажными кронштейнами и сменными задними/верхними вентиляционными отверстиями подходят для большинства винных шкафов с охлаждающими устройствами Breezaire и Wine-Mate. Vinocraft, Wine Cellar Impressions, Vinotemp в прошлом широко использовали холодильные агрегаты Breezaire; CellarPro может служить заменой. Посмотреть продукт CP CELLARMOD

Все устройства для охлаждения вина CellarPro доступны для доставки в пределах Соединенных Штатов Америки (США) и Канады.

Охладители для винных погребов CellarPro — это очень надежные охладители для погребов, изготовленные в Соединенных Штатах Америки.CellarPro LLC находится в Котати, Калифорния, Калифорния, 94931, США.

Houdini длиннее и уже, чем другие охлаждающие устройства 1800. Конкретную информацию см. в самом продукте.

Теперь с энергоэффективными вентиляторами ОБОИХ сторон испарителя и конденсатора охлаждающего устройства для выработки меньшего количества тепла и более эффективной работы охлаждающего устройства.

Требования к размещению винных шкафов Le Cache

ТРЕБОВАНИЯ К ЭЛЕКТРОСНАБЖЕНИЮ
Охлаждающий блок подключается к стандартной настенной розетке.Компоненты охлаждающего устройства потребляют 3 ампера, и электрическая розетка сбоку охлаждающего устройства также рассчитана на 3 ампера. Шнур простирается на 6 ½ футов от задней части шкафа. Если используется удлинитель, он должен быть проводом 14 калибра или более толстым, заземленным и как можно более коротким. Мы рекомендуем использовать сетевой фильтр, рассчитанный на 15 ампер и более.

ПОВЕРХНОСТЬ ПОЛА

Из-за значительного веса вашего винного шкафа важно, чтобы он располагался на твердой поверхности, иначе шкаф может перекоситься, если дверцы со временем осядут неравномерно.Если вы будете размещать свой шкаф на ковровом покрытии толщиной

, рассмотрите возможность размещения ковровой доски под винным шкафом. Вы можете приобрести ковровую доску в Le Cache или заказать в местном хозяйственном магазине фанерную доску толщиной 3/4 дюйма до следующих размеров (в дюймах):

.

№ модели (все серии)

Длина

Ширина

1400

26. 5

25

2400

35

25

3100

45

25

3800

54

25

5200

69,5

25

Евро Credenza

63

25

Современный Credenza

61

17


КОЭФФИЦИЕНТ ВЕСОВОЙ НАГРУЗКИ

После загрузки винного шкафа винными бутылками он будет очень тяжелым. При выборе места для шкафа убедитесь, что пол под ним достаточно прочный, чтобы выдержать вес шкафа.




Приблизительный вес (фунты)

Модель

Пустой шкаф

Бутылки

Итого – полный шкаф

Современная серия





1400

320

516

836

2400

385

858

1 243

3800

475

1 374

1 849

5200

510

1 866

2 375

Креденца

300

345

645

Евросерия





1400

345

516

861

2400

415

858

1 273

3800

510

1 374

1 884

5200

550

1 866

2 416

Креденца

350

540

890

Миссия Серия





1400

330

516

846

2400

395

858

1 253

Креденца

350

540

890

Серия Wine Vault





3100

385

1 104

1 489

ТРЕБОВАНИЯ К ВЕНТИЛЯЦИИ

Блок охлаждения вырабатывает горячий воздух, который необходимо отводить таким образом, чтобы он не рециркулировал блоком охлаждения. Если горячий воздух не может рассеиваться или направляться должным образом, а охлаждающее устройство вынуждено рециркулировать свой собственный горячий воздух, охлаждающее устройство не сможет поддерживать низкую температуру внутри винного шкафа и/или будет работать постоянно.
Надлежащая вентиляция может быть обеспечена одним из трех способов:

1. ВЕРТИКАЛЬНЫЕ ШКАФЫ С ВЕРХНЕЙ ВЕНТИЛЯЦИЕЙ

Наши вертикальные винные шкафы были спроектированы с использованием охлаждающих устройств с верхней вентиляцией и технологией SB/0™, чтобы их можно было разместить вплотную к стене.В этой конфигурации горячий воздух, вырабатываемый охлаждающим устройством, вентилируется через верхнюю часть винного шкафа, а возвратный воздух поступает сверху винного шкафа, поэтому над шкафами должен быть достаточный зазор для рассеивания горячего воздуха, т.к. следует:

  • Для современных винных шкафов, винных шкафов Loft и винных шкафов Vault требуется 18-дюймовый зазор над винным шкафом.
  • Для винных шкафов European Country и винных шкафов Mission требуется зазор 12 дюймов над винным шкафом.
  • Боковые стороны всегда должны быть открыты – иными словами, размещение в закрытом пространстве, нише или чулане не получится без нашей вытяжки (см. Конфигурацию 3 ниже).

2. ВЕРТИКАЛЬНЫЕ ШКАФЫ С КОНФИГУРАЦИЯМИ С ЗАДНИМИ ВЕНТИЛЯЦИЯМИ

Наши вертикальные винные шкафы могут быть сконфигурированы таким образом, чтобы возвратный воздух поступал из позади винного шкафа. Эта конфигурация удобна в ситуациях, когда над винным шкафом недостаточно свободного места.В этой конфигурации:

  • Если доступ к задней части винного шкафа недоступен, для снятия и замены воздушного фильтра охлаждающего устройства требуется минимальный зазор 7 1/2 дюйма над винным шкафом.
  • Если задняя часть винного шкафа доступна, минимальный зазор 3 дюйма над винным шкафом требуется для надлежащего воздушного потока, и мы рекомендуем использовать наш воздушный дефлектор, чтобы направить выпуск горячего воздуха слева от винного шкафа.
  • Во всех случаях винный шкаф должен располагаться на расстоянии 3-4 дюйма от задней стенки.
  • Боковые стороны всегда должны быть открыты – другими словами, размещение в закрытом пространстве, нише или чулане не получится без нашей вытяжки (см. Конфигурацию 3 ниже)

3. ВЕРТИКАЛЬНЫЕ ШКАФЫ С ПЕРЕДНИМИ ВЕНТИЛЯЦИОННЫМИ ВЫТЯЖКАМИ

Если вы хотите разместить винный шкаф вплотную к стене, но у вас нет необходимого зазора (как указано в конфигурации 1 выше), или вы хотите разместить винный шкаф в закрытом пространстве, шкафу или нише, наша передняя панель — вентиляционный колпак (расположенный сверху винного шкафа) можно использовать с зазором 7 1/2 дюйма над винным шкафом для снятия колпака и воздушного фильтра.Обратите внимание:

  • В современных винных шкафах, винных шкафах Loft и винных шкафах Vault можно использовать наш передний вентиляционный колпак с декоративной решеткой или без нее.
  • В винных шкафах European Country и Mission можно использовать наш передний вентиляционный колпак без декоративной решетки (декоративная решетка не сочетается с молдингами).

4. ВИННЫЕ ШКАФЫ CREDENZA

Винные шкафы Credenza не требуют зазора над винным шкафом; однако для всех комодов требуется винного шкафа 3-4 дюйма свободного пространства, потому что вся вентиляция (приточная и вытяжная) происходит за шкафом.
Если вы получили перепускной клапан вместе с комодом, с помощью магнитов поместите перепускной клапан на заднюю часть холодильного агрегата (сзади комода) таким образом, чтобы выпуск горячего воздуха был направлен влево (если смотреть на комод) .

Магазин CellarPro 1800H Холодильный агрегат Houdini

Блок охлаждения CellarPro 1800H Houdini #25544

1864 BTUH @ 55F .
Охлаждающая установка CellarPro 1800H ( 1/5 тонны, номинальная, ) — первая охлаждающая установка, разработанная специально для винных погребов со стеклянными стенами .Особенности включают в себя:.

  • Мелкая высота и глубина
    • Подходит для неглубоких стеклянных корпусов
    • 10 1/2″Г x 10″В
    • 36 1/2″Ш
  • Может быть размещен в подвале, над подвалом, частично установлен в потолке подвала или полностью удален от подвала (требуется комплект воздуховодов)
    • Выбор воздушных потоков для холодной стороны
      • Впуск снизу или слева
      • Выхлоп снизу или спереди
      • Воздушный дефлектор опционально
    • Выбор воздушных потоков для горячей стороны
      • Впуск сверху или справа
      • Выхлоп сзади или сверху (верхний выхлоп имеет 2 направления)
      • Воздушный дефлектор опционально
  • Вентиляторы с регулируемой скоростью и независимым управлением — выбор между производительностью и уровнем шума
    • Горячая сторона — более высокая температура окружающей среды требует высокой скорости вращения вентилятора
      • Низкая скорость вентилятора: максимальная температура на входе 49 дБА / 85F
      • Высокая скорость вентилятора: максимальная температура на входе 55 дБА / 95F
    • Холодная сторона — более высокая нагрузка на охлаждение требует высокой скорости вращения вентилятора
      • Низкая скорость вентилятора: 1456 BTUH при самой низкой достижимой температуре в подвале
      • Высокая скорость вентилятора: 1864 BTUH @55F / 47F самая низкая достижимая температура в подвале на горячей, холодной или обеих сторонах
  • Большой сливной поддон из нержавеющей стали с нагревательным элементом мощностью 100 Вт
    • Входит в стандартную комплектацию
    • Для правильно сконструированных воздухонепроницаемых подвалов дренажная линия не требуется
    • Дополнительный сливной фитинг для перелива и 10-футовая гибкая дренажная линия
  • Выбор источника питания
    • Боковой или задний
    • Съемный 10-футовый шнур
  • Розетка для электрического освещения (3 ампера)
  • Дополнительный выносной дисплей
  • Дополнительный зонд для бутылок

Обратите внимание:
Если холодильный агрегат частично или полностью подвергается воздействию окружающей среды за пределами подвала, особенно если охлаждающий агрегат будет находиться в некондиционируемом или теплом и влажном помещении, мы рекомендуем изолировать левые 13 дюймов блок охлаждения с 1-дюймовой изоляцией из пенопласта с закрытыми порами (R-4 или лучше).

Характеристики



Бесплатная доставка! Получите бесплатную доставку в нижние 48 штатов в течение ограниченного времени. Просто добавьте в корзину и оформите заказ.

Блок охлаждения CellarPro 1800H (P/N 25544). Компания CellarPro разработала холодильную установку 1800H специально для стеклянных винных погребов небольшой глубины.

Всего 10 1/2 дюймов в глубину и 10 дюймов в высоту, холодильный агрегат 1800H Houdini предназначен для «исчезновения» внутри или наверху подвала. Двойные независимые вентиляторы с регулируемой скоростью обеспечивают гибкость в выборе компромисса между бесшумной работой и максимальной производительностью.

Например, при температуре окружающей среды 75F, изоляции R13 в нестеклянных стенах и отсутствии воздуховодов 1800H будет работать в следующих подвалах:   Подвал
Cu Ft

Стекло кв.фут

Стекло
Подвал
Температура

БТЕГ
6 футов x 2 1/2 дюйма x 9 футов   135 54 (передняя стенка)   Одноместный 60Ф 1735 7 футов (ширина) x 2 1/2 дюйма (г) x 10 футов (высота)   175 70 (передняя стенка)   Двойной 55Ф 1681 7 футов (ширина) x 2 1/2 дюйма (г) x 10 футов (высота)   175 120 (передняя и боковые стенки)   Двойной 58Ф 1922
Все холодильное оборудование с воздушным охлаждением требует подачи свежего воздуха для отвода тепла, выделяемого охлаждающим устройством. Забор свежего воздуха НЕ МОЖЕТ происходить из пространства винного погреба — он должен поступать из пространства вне погреба.

Вентиляторы с регулируемой скоростью и независимым управлением обеспечивают максимальную гибкость и универсальность.

  • Обеспечивает гибкость охлаждения
  • Низкая скорость вентилятора: 1456 BTUH при самой низкой достижимой температуре в подвале
  • Высокая скорость вентилятора: 1864 BTUH @55F / 47F самая низкая достижимая температура в подвале
  • Вентилятор с регулируемой скоростью для горячей стороны
    • Выбор между производительностью и шумом
    • Низкая скорость вентилятора: максимальная температура на входе 49 дБА / 85F
    • Высокая скорость вентилятора: максимальная температура на входе 55 дБА / 95F
    Мощные вентиляторы модели 1800H позволяют использовать охлаждающее устройство в канале без дополнительного вентилятора, например:
    • Холодная сторона:
      • До 50 эквивалентных футов (25 футов на воздуховод) с 6-дюймовым изолированным воздуховодом
      • Впуск слева / выпуск спереди
    • Горячая сторона:
      • До 50 эквивалентных футов (25 футов на воздуховод) и максимальная температура на входе 85F (дополнительный вентилятор не требуется)
      • До 100 эквивалентных футов (50 футов на воздуховод) и максимальная температура на входе 95F (требуется вспомогательный вентилятор)
      • Впуск и выпуск сверху
    • Для воздуховодов требуется оборудование CellarPro duct (продается отдельно)
    Перед покупкой данного агрегата рассчитаем тепловую нагрузку вашего винного погреба.
    • Этот блок может быть сконфигурирован для подачи свежего воздуха в диапазоне от -20 до 95F . Если расположение блока не обеспечивает достаточного пространства для отвода выхлопных газов блока и/или подачи свежего воздуха, вам может потребоваться приобрести комплект заднего воздуховода. Впуск свежего воздуха ниже 40F потребует добавления нагревателя компрессора, а впуск свежего воздуха ниже 20F также потребует добавления переключателя циклов вентилятора.
    • Устройство должно быть размещено в помещении с температурой выше 32F.
    • Двойные высокопроизводительные вентиляторы поставляются с независимыми настройками скорости: по вашему выбору: максимальная мощность охлаждения при высокой скорости вентилятора, или сверхтихая работа (49 децибел) при низкой скорости вентилятора.
    • Регулируемый контроль влажности сочетает в себе высокопроизводительный компрессор с гибкими циклами вентиляторов для поддержания рекомендуемого уровня влажности в вашем подвале.
    • Заказные катушки генерируют максимальную мощность охлаждения внутри подвала.
    • Избыточный конденсат убирается с помощью вместительного поддона для сбора конденсата из нержавеющей стали и электрического нагревательного элемента мощностью 100 Вт.
    • Товарный сорт Покрытие Electrofin защищает змеевики испарителя от утечек и коррозии.
    • Интуитивный Светодиодный дисплей , установленный на испарителе с цифровым программируемым термостатом , прост и удобен в использовании. Дистанционный термостат доступен в качестве обновления.
    • Энергосберегающий режим, режим быстрого охлаждения и цикл автоматического размораживания обеспечивают удобные решения для обычных нужд погреба.
    • Диапазон заданных значений температуры составляет от 47F до 62F , если размер охлаждающего устройства правильный.
    • Агрегат работает с минимальной вибрацией и меньшим шумом по сравнению с аналогичными агрегатами конкурентов.
    • Звуковые и визуальные сигналы тревоги, а также индикатор необходимости технического обслуживания защищают холодильный агрегат и винный погреб.
    • Благодаря двум источникам питания и 10-футовому кабелю питания устройство можно подключить к розетке с задней или правой стороны охлаждающего устройства, что обеспечивает гибкость для большинства установок.
    • Общий Для питания устройства требуется специальная 15-амперная цепь .
    • Монтажные кронштейны, входящие в стандартную комплектацию, обеспечивают простоту установки.
    • Съемный стальной корпус обеспечивает доступ к внутренним компонентам для обслуживания и ремонта.
    • Стандартная 5-летняя гарантия CellarPro , самая тщательная в отрасли, защищает устройство от производственных дефектов.
    • Для дополнительной защиты доступна дополнительная расширенная гарантия (P/N 1836).
    • ETL Протестировано и сертифицировано в соответствии со строгими стандартами безопасности UL (ОЖИДАНИЕ).

    Технические характеристики

    Нажмите на одну из следующих ссылок для получения дополнительной информации:

    Обновления

    Низкая температура

    Нагреватель компрессора № 1727: защищает устройство при установке в условиях окружающей среды с температурой ниже 20F.
    Переключатель циклов вентилятора #6972: поддерживает устройство при температурах ниже 20F и до -20F в сочетании с нашим нагревателем компрессора.


    Воздуховоды и шумозащитные кожухи

    Вытяжной колпак (горячая или холодная сторона) № 25563 и комплект № 25562: позволяет разместить охлаждающее устройство удаленно, на расстоянии до 50 эквивалентных футов от подвала (холодная сторона), и позволяет установить устройство в небольшом пространстве. с ограниченным потоком воздуха, до 50 эквивалентных футов. Комплекты воздуховодов
    аналогичны вытяжкам воздуховодов, а также включают 2 x 25 футов 6-дюймовых изолированных (R-6) гибких воздуховодов.
    Sound Hood #30827: снижает уровень шума нашего охлаждающего устройства Houdini на 5 децибел; сборка не требуется.


    Фильтры и решетки

    Воспользуйтесь нашим справочником по фильтрам и решеткам, чтобы найти фильтр для холодильного агрегата или канальный фильтр и/или воздуховодную решетку, подходящие для вашего холодильного агрегата.


    Пульт дистанционного управления и датчик

    Дистанционный дисплей #1603: позволяет разместить цифровую панель в любом месте, будь то внутри или снаружи подвала. Включает в себя 10 футов проводки.
    Зонд для бутылок № 1434: этот выносной термостат с 10-футовым шнуром заменяет термостат на лицевой стороне охлаждающего устройства и позволяет ему контролировать температуру воздуха или жидкости в различных местах внутри подвала.
    Доступны удлинители длиной 25 футов (#1780) и 50 футов (#1781).


    Другие опции и обновления

    Линия слива конденсата: настоятельно рекомендуется для негерметичных винных погребов, дренажная линия позволяет сливать избыточную влагу из охлаждающего устройства (#1606).


    ЗНАЕТЕ ЛИ ВЫ?
    Никто не защитит ваш винный погреб лучше, чем системы охлаждения CellarPro! Если ваш охлаждающий блок выйдет из строя и на неисправные компоненты распространяется наша гарантия, мы вышлем вам охлаждающий блок на замену в соответствии с условиями нашей программы замены блока

    .

    Программа замены блока CellarPro
    Если ваш блок охлаждения CellarPro выйдет из строя, а на неисправные детали все еще распространяется гарантия, мы вышлем вам блок охлаждения на замену следующим образом:

    Ваш холодильный агрегат должен быть зарегистрирован в CellarPro
    Ваш холодильный агрегат должен быть правильно подобран, установлен и обслуживаться
    Возможно, ваш холодильный агрегат не подвергался постоянной модификации, повреждению или деформации


    Обратите внимание:

    Сменные блоки — это охлаждающие устройства, отремонтированные на заводе, с той же датой сборки, что и у исходного блока. оригинальное устройство и установить сменное устройство
    Для отправки сменного устройства мы требуем депозит, который будет возвращен за вычетом расходов на доставку после возврата и до проверки исходного устройства
    Если исходный модуль вышел из строя из-за неправильной установки или использовать, неисправность не покрывается гарантией, и мы вычтем стоимость r

    Дополнительная информация


    Конфигурации

    • Холодильные агрегаты CellarPro 1800H являются автономными, полностью заряженными агрегатами , предназначенными для крепления к потолку внутри подвала или над подвалом .
    • Блоки
    • 1800H также могут быть расположены удаленно от подвала с добавлением одного из наших комплектов передних воздуховодов. Предлагаемые с изолированным гибким воздуховодом или без него, в различных конфигурациях для условий низкой или высокой влажности, наши комплекты передних воздуховодов позволяют размещать эти охлаждающие устройства на расстоянии до 50 эквивалентных футов от подвала и требуют 6-дюймового (или более ) воздуховод от начала до конца.
    • При расчете эквивалентных футов каждый поворот на 90 градусов считается за 8 футов.
    • Для удаленных или труднодоступных установок мы предлагаем комплект дисплея дистанционного управления, который подключается к блоку охлаждения и позволяет устанавливать цифровой дисплей внутри или снаружи подвала.
    • Для холодильных агрегатов
    • 1800H требуется впуск свежего воздуха без помех для выпуска горячего воздуха из агрегата. Если для подачи свежего воздуха недостаточно места, вам может понадобиться наш комплект воздуховодов для горячей стороны.
    • Если забор свежего воздуха (на горячей стороне) будет втягивать воздух ниже ниже 40F , для блока охлаждения потребуется наш нагреватель компрессора (P/N 1727) .
    • Если забор свежего воздуха (с горячей стороны) будет забирать воздух ниже 20F до -20F , мы рекомендуем наш переключатель вентилятора (P/N 6972) в сочетании с нашим нагревателем компрессора.
    • Блок охлаждения никогда не должен подвергаться воздействию температур ниже 32F.
    • Охлаждающее устройство CellarPro всегда должно использоваться в вертикальном положении , и его никогда нельзя эксплуатировать на боку или в перевернутом положении.

    Винный шкаф Le Cache Евро 2400 Провинциальная вишня

    Le Cache Euro 2400 Разработанные известным дизайнером Мартином де Блуа, лауреатом премии Pinnacle Award, наши винные шкафы серии European Country напоминают о вневременной элегантности европейской мебели.Архитектурные детали, такие как лепнина короны и основания, обшитые панелями стороны, французские двери из твердых пород дерева и акценты с ручной резьбой, демонстрируют изысканные коллекции вин с чувством роскоши и стиля. Герметичные швы, высококачественная изоляция и тонированное двойное остекление обеспечивают защиту от тепла и ультрафиолета. ТЕПЕРЬ ЕЩЕ ТИШЕ! Euro 2400 — наш самый популярный винный шкаф с деревянными французскими дверями и вместимостью 286 бутылок. Винные шкафы должны располагаться на расстоянии 3-4 дюймов от задней стены, чтобы обеспечить надлежащую вентиляцию воздуха.Эти опции включены в стоимость вашего винного шкафа.

    Витрины для стран Европы включают холодильные агрегаты CellarPro 1800 для поддержания оптимальных условий хранения. Эти холодильные системы превосходят конкурентов по показателям бесшумности, температуры и влажности. Мы также оснащаем каждый шкаф цельнодеревянной универсальной винной полкой для больших бутылок.

    Охлаждающие устройства

    ОБЗОР ОХЛАЖДАЮЩИХ УСТРОЙСТВ

    Все винные шкафы от Le Cache поставляются с  на выбор из 3 охлаждающих устройств CellarPro , которые входят в стоимость винного шкафа. 3 холодильных агрегата CellarPro имеют одинаковые размеры, поэтому они взаимозаменяемы. Тем не менее, 3 охлаждающих устройства различаются по холодопроизводительности в BTUH и уровню производимого ими шума. Каждый из трех охлаждающих агрегатов обсуждается ниже.

    Для получения более подробной информации о том, как выбрать лучший холодильный агрегат для вашего шкафа, обратитесь к специалисту Wine Appreciation.

    CELLARPRO 1800QTL

    1800QTL — это наш самый тихий холодильный агрегат , предназначенный исключительно для бытового использования в среде с регулируемой температурой .Модель 1800QTL подходит для всех комодов, винных шкафов моделей 1400 и 2400 . Его также можно использовать в более крупных винных шкафах моделей 3100, 3800 и 5200, при условии, что желаемая температура в погребе ближе к 60F, чем к 55F.

    Этот блок , а не следует использовать в воздуховодах или в паре с нашим передним кожухом воздуховода.

    Ключевые характеристики : 1065 BTUH при 55°F, 41 дБА, установлен в шкафу.

    Охлаждающий блок 1800QT примерно на 30% мощнее и на 4 децибела громче, чем охлаждающий блок 1800QTL.Он предназначен для бытового использования  в среде с регулируемой температурой . 1800QT легко может поддерживать температуру 55F в наших самых больших винных шкафах .

    Это устройство можно использовать с нашей передней вытяжкой.

    Ключевые характеристики : 1380 BTUH при 55°F, 45 дБА, установлен в шкафу.

    1800XT примерно на 5% мощнее и на 3 децибела громче охлаждающего устройства 1800QT, поскольку в нем используются более мощные вентиляторы. В результате 1800XT идеально подходит для гаражных условий (с температурой от 40 до 95F), коммерческих помещений (где часто осуществляется доступ в подвал) и установок с нашей вытяжкой с передним воздуховодом. .

    Основные характеристики : 1456 BTUH при 55F, 48 дБА, установлен в шкафу.

    Требования к размещению

    ТРЕБОВАНИЯ К ЭНЕРГИИ:

    Охлаждающее устройство подключается к стандартной стенной розетке, а розетка должна быть в выделенной цепи. Компоненты охлаждающего устройства потребляют 3 ампера, и электрическая розетка сбоку охлаждающего устройства также рассчитана на 3 ампера. Шнур простирается на 6 1/2 фута от задней части шкафа. Если используется удлинитель, он должен быть проводом 14 калибра или более толстым, заземленным и как можно более коротким.Мы рекомендуем использовать сетевой фильтр, рассчитанный на 15 ампер и более. Ни при каких обстоятельствах винный шкаф не должен иметь общего контура с другим электроприводом или компрессором, например, винным шкафом, холодильником или кондиционером.

    ПОВЕРХНОСТЬ:

    Из-за значительного веса вашего винного шкафа важно, чтобы он располагался на твердой поверхности, иначе шкаф может перекоситься, если дверцы со временем осядут неравномерно. Если вы будете ставить свой шкаф на толстый ковер, рассмотрите возможность размещения ковровой доски под винным шкафом.Вы можете приобрести ковровую доску в Le Cache или заказать в местном хозяйственном магазине вырезку из фанеры толщиной 3/4 дюйма до следующих размеров: 63 x 25 d.

    ЗАЗОР ДВЕРИ:

    примерно на 1 дюйм при открытии на 90 градусов. Дополнительную ширину следует учитывать при покупке шкафов без молдингов, поскольку указанные значения ширины наших винных шкафов не учитывают поворот дверцы. Обратите внимание, что необходима дополнительная ширина перед шкафом.

    КОЭФФИЦИЕНТ ВЕСОВОЙ НАГРУЗКИ:

    После загрузки винного шкафа винными бутылками он будет очень тяжелым. При выборе места для шкафа убедитесь, что пол под ним достаточно прочный, чтобы выдержать вес шкафа. ТРЕБОВАНИЯ К ТЕМПЕРАТУРЕ

    : Охлаждающие устройства CellarPro

    рассчитаны на температуру от 50 до 95F.

    ТРЕБОВАНИЯ К ВЕНТИЛЯЦИИ:

    Блок охлаждения вырабатывает горячий воздух, который необходимо отводить таким образом, чтобы он не рециркулировал блоком охлаждения.Если горячий воздух не может рассеиваться или направляться должным образом, а охлаждающее устройство вынуждено рециркулировать свой собственный горячий воздух, охлаждающее устройство не сможет поддерживать низкую температуру внутри винного шкафа и/или будет работать постоянно. Надлежащая вентиляция может быть обеспечена одним из трех способов:

    1. ВЕРТИКАЛЬНЫЕ ШКАФЫ С КОНФИГУРАЦИЯМИ С ВЕРХНЕЙ ВЕНТИЛЯЦИЕЙ

    Наши вертикальные винные шкафы были спроектированы с охлаждающими устройствами с верхней вентиляцией и технологией SB/0, чтобы их можно было разместить прямо напротив стена.В этой конфигурации горячий воздух, создаваемый охлаждающим устройством, вентилируется через верхнюю часть винного шкафа, а возвратный воздух поступает сверху винного шкафа, поэтому над шкафами должен быть достаточный зазор для рассеивания горячего воздуха, т.к. следующим образом:

    Современные винные шкафы, винные шкафы Carolina, винные шкафы Loft и винные шкафы Vault требуют 18 дюймов свободного пространства над винным шкафом.

    Для винных шкафов European Country и Mission требуется 12 дюймов свободного пространства над винным шкафом.

    Боковые стороны всегда должны быть открыты – иными словами, размещение в закрытом помещении, нише или чулане не получится без нашей вытяжки (см. Конфигурацию 3 ниже).

    2. ВЕРТИКАЛЬНЫЕ ШКАФЫ С Конфигурациями с задней вентиляцией

    Наши вертикальные винные шкафы могут быть сконфигурированы таким образом, что возвратный воздух поступает из-за винного шкафа. Эта конфигурация удобна в ситуациях, когда над винным шкафом недостаточно свободного места. В этой конфигурации:

    Если задняя часть винного шкафа недоступна, для снятия и замены воздушного фильтра охлаждающего устройства требуется минимальное расстояние 7 1/2 дюйма над винным шкафом.

    Если задняя часть винного шкафа доступна, для надлежащего воздушного потока требуется минимальный зазор 3 дюйма над винным шкафом, и мы рекомендуем использовать наш воздушный дефлектор, чтобы направить выпуск горячего воздуха слева от винного шкафа.

    Во всех случаях винный шкаф должен располагаться на расстоянии 3-4 дюйма от задней стены.

    Боковые стороны всегда должны быть открыты – иными словами, размещение в закрытом помещении, нише или чулане не получится без нашей вытяжки (см. Конфигурацию 3 ниже)

    3.ВЕРТИКАЛЬНЫЕ ШКАФЫ с передней вентиляционной крышкой

    Если вы хотите установить винный шкаф вровень со стеной, но у вас нет необходимого зазора (как показано в конфигурации 1 выше), или вы хотите разместить винный шкаф в закрытом пространства, шкафа или ниши, наш передний вентиляционный колпак (размещенный в верхней части винного шкафа) можно использовать с зазором 7 1/2 дюйма над винным шкафом для снятия капота и воздушного фильтра. Обратите внимание:

    В современных винных шкафах, винных шкафах Loft и винных шкафах Vault можно использовать наш передний вентиляционный колпак с декоративной решеткой или без нее.

    Винные шкафы European Country, винные шкафы Mission и винные шкафы Carolina можно использовать с нашим передним вентиляционным колпаком без декоративной решетки (декоративная решетка не сочетается с молдингами).

    4. ВИННЫЕ ШКАФЫ CREDENZA

    Винные шкафы Credenza не требуют свободного пространства над винным шкафом; однако для всех комодов требуется 3-4″ пространства за винным шкафом, потому что вся вентиляция (приточная и вытяжная) происходит за шкафом

    Руководства / Информация о гарантии

    Гарантия: 2 года (шкаф) / 5 лет (охлаждающий блок)
    Доступна дополнительная расширенная гарантия

    Для получения информации о руководстве нажмите здесь

    Как сделать вытяжку для гаража.

    Как устроена приточная вентиляция в гараже

    Гараж — отличный способ защитить свой автомобиль от непогоды и угонщиков. Но постоянное присутствие в гараже иногда становится губительным для «железного коня», а дышать парами бензина вредно для здоровья. Грязный затхлый воздух, высокий уровень влажности – все эти «прелести» закрытого помещения вскоре приведут к коррозии, если гараж не оборудован системой вентиляции. По этой причине многих автовладельцев интересует, можно ли сделать вентиляцию своими руками? В этой статье мы постараемся раскрыть этот вопрос.

    Начало работы

    Во-первых, обратите внимание, что гараж может быть с погребом или без … Технологии обеспечения воздухообмена во всех случаях схожи, но отличия все же есть. Для гаража с погребом может быть три варианта установки вентиляции.

    1. Естественная вентиляция обеспечивает приток свежего воздуха за счет разницы температур снаружи и внутри помещения.

    Механическая вентиляция — система дорогостоящего оборудования, обеспечивающая приток/вытяжку воздуха.

    Комбинированная система вентиляции — это по сути та же естественная, но вытяжной воздух в этом случае выводится из гаража специальным оборудованием.

    Внимание! Будем рассматривать только комбинированную и естественную вентиляцию по одной простой причине: не каждый автовладелец может себе позволить установку механической системы, ведь она будет стоить около 4000 долларов (и это только минимальная стоимость оборудования).

    Требования СНиП

    В СНиП, справочнике любого уважающего себя архитектора или строителя, указано, что свежий воздух должен подаваться в гараж в объеме 180 л/ч.Предполагается, что воздух будет циркулировать постоянно. Таковы российские реалии, в западных странах стандарты более требовательны – не менее 360 л/ч.

    Материалы, инструменты

    Для работы нам может понадобиться:

    • перфоратор;
    • герметик;
    • болгарский;
    • трубы металлические или пластмассовые Ø 10-20 см;
    • металлические решетки;
    • вентиляторы.

    Вентиляция в гараже с подвалом

    Начнем с более дешевого варианта — естественной вентиляции.Достаточно легко обустраивается и идеально подходит для гаража с погребом.

    Технология естественной вентиляции

    Этап 1. Сначала рассчитаем вентиляцию исходя из площади гаража. По требованиям на 10 м² требуется 15 см диаметра воздуховода. Приведем небольшой пример. Допустим, размер нашего гаража 6 на 4 метра. Получается, что его площадь составляет 24 м². Дальше действуем по формуле:

    2,4 х 15 = 36 см

    Получается, что диаметр вентиляционных каналов должен быть 36 см, но только в том случае, если в гараже всего одна вытяжка и один впуск .Если вытяжек две, то полученную цифру нужно разделить надвое.

    Этап 2 … Делаем отверстия в стенах, куда в дальнейшем будут вставляться трубы для притока воздуха. Их нужно делать на высоте 10-15 см от пола. Если гараж кирпичный или бетонный, то используем перфоратор.

    Этап 3 … Когда входные отверстия готовы, делаем вытяжку. Он будет на противоположной стене под потолком. Мы используем одни и те же инструменты.Труба, вставленная в это отверстие, будет выведена над крышей. Чем больше его длина, тем интенсивнее будет воздухообмен в помещении. В целом труба должна выступать над крышей не менее чем на 50 см.

    Этап 4. Заполняем пустоты между стеной и трубами герметиком. Особое внимание уделяем выбору герметика – он должен обеспечивать качественное склеивание «разношерстных» материалов.

    Также стоит позаботиться об оснащении воздуховодов защитными решетками.Это защитит ваше гаражное пространство от насекомых и грызунов. Кроме того, над выхлопной трубой можно возвести небольшой купол для предотвращения попадания осадков.

    На этом работа завершена. Как и было обещано, установка естественной вентиляции – это процедура, которая стоит около 50 долларов.

    Внимание! Эта вентиляция эффективна только при температуре наружного воздуха ниже +12 С°. В летнее время внизу она может превышать эту отметку, из-за чего воздухообмен если и происходит, то крайне вяло.

    Видео — Пример гаража. Вентиляция

    Технология монтажа комбинированной вентиляции

    Комбинированный тип вентиляции, как уже было сказано, во многом аналогичен естественному. В его конструкцию входят аналогичные вытяжки и приточные воздуховоды, такие же трубы и отверстия (только последние можно размещать где угодно, не обязательно на противоположных стенах). Воздух будет удаляться вентиляторами, установленными в вытяжных отверстиях. Что касается притока, то он, как и прежде, будет происходить естественным путем.

    Внимание! Установив комбинированную вентиляцию, вы сделаете правильный выбор, ведь она будет эффективно работать не только зимой, но и летом. При этом вентиляторы будут потреблять небольшое количество энергии, поэтому вам не придется переплачивать за электроэнергию.

    Покупайте только те вентиляторы, которые издают минимальный шум при работе.

    Если выбирать, какую из двух систем вентиляции установить в гараже, то лучше всего, конечно, остановить свой выбор на комбинированной системе.Затраты на их создание практически равны, разница только в стоимости вентиляторов.

    Видео — Приточная вентиляция гаража

    Вентиляция смотровой ямы

    Смотровая яма — надежный помощник каждого автовладельца. В нем должно быть все необходимое — ключи, инструменты, емкости для хранения масел и топлива, освещение и вентиляция. Все это необходимо для удобного и эффективного проведения ремонтных работ.

    Для смотровой ямы достаточно естественной вентиляции.Если он будет работать автономно от основной системы, то большие трубы нам не понадобятся — достаточно 10 см в диаметре. Одну из них устанавливаем в нижний угол ямы на высоте 10 см от пола, вторую в противоположный угол, но уже на 10 см от потолка (это будет вытяжка и другой конец этой трубы должен выводить воздух). Защитите капот от мусора, как описано в предыдущей главе.

    И последний совет в заключение: зимой смотровую яму и погреб лучше закрыть, чтобы в помещение не попала влага и посторонние предметы.

    Недостаточная или неэффективная вентиляция гаража способствует образованию конденсата на компонентах автомобиля. Выхлопные газы и пары рабочих жидкостей делают атмосферу гаража небезопасной для автовладельца.

    Чтобы избежать этих проблем, необходимо позаботиться о нормальной циркуляции воздуха. При этом улучшение микроклимата в боксе автомобиля зачастую не требует особых инженерно-строительных навыков и значительных финансовых вложений.

    На заре автолюбителей автомобили нуждались в огороженном укрытии для проведения текущего ремонта.Позже автомобили стали ценностью, требующей защиты от угона — надежного гаража с защищенным от несанкционированного доступа периметром.

    Опыт предыдущих поколений автовладельцев требует защиты автомобиля, содержания его в гаражном боксе.

    Но гараж хорош, если в нем есть вентиляция. Заезжая на стоянку после многокилометрового пути по дождливым и заснеженным дорогам, машина приносит с собой влагу. Помещение для автомобиля традиционно небольшое – влага быстро насыщает его атмосферу.

    А если объем влажного воздуха в гараже не менять 6 раз в час (лучше 10 раз), то машина обязательно заржавеет.

    Gallery изображений

    Snip 21-02-99 Устанавливает зимнюю температуру хранения машины при +5 o C, если коробка нагревается. Кстати, этот СНиП также позволяет не отапливать помещение гаража.

    Комфортная для автовладельца температура (например, +15°С) в зимнем гараже «некомфортна» для автомобиля из-за налипшего на него тающего льда и снега.Рациональнее придерживаться нормативной 5 о С.

    Норма воздухообмена в гараже устанавливается согласно ОНТП 01-91 в размере 150 м 3 /ч на каждое парковочное место. Внешне задача несложная — определить диаметр воздуховодов, поставить один на приток, второй на вытяжку, и атмосфера обновляется.

    Однако в условиях холодного климата России необходимо более тесно проектировать на закрытой стоянке.

    Для равномерного проветривания гаража круглый год больше всего подходит комбинированная система.Не зависит от погоды и температуры наружного воздуха

    Условия работы и расчет естественной вентиляции

    Чтобы самодельная вентиляция в гараже работала, ее схема должна учитывать объем воздухообмена, сезонные перепады температур и ветер поднялся.

    Естественная вентиляция бокса автомобиля напрямую зависит от следующих параметров:

    1. Разность температур воздуха в помещении и на улице. Атмосфера в гараже должна быть более горячей и, следовательно, более легкой, чем наружный воздух.Тогда тяжелый и свежий воздух будет поступать в гараж по приточному воздуховоду самотеком, пытаясь заменить менее плотный объем внутренней атмосферы.
    2. Перепад давления между вертикальными положениями входа и выхода. Между входом приточного и выходом вытяжного воздуха требуется перепад более 3 м.
    3. Давление движущейся воздушной массы (ветер). С наветренной стороны гаража устанавливается повышенное давление, с подветренной – пониженное.Разместите приточный воздуховод со стороны преобладающего направления ветра.

    Игнорирование этих условий приведет к полной неэффективности естественной экстракции. Поэтому зимой следует установить в боксе автомобиля более высокую температуру по отношению к улице и уменьшить воздухообмен, регулируя степень открытия воздуховодов.

    Кстати, бытовые вытяжки с естественной вентиляцией особенно часто комплектуются дефлектором Григоровича.

    Эффективность выхлопных дефлекторов любой конструкции напрямую связана с атмосферными условиями, а именно с наличием ветра.

    То есть при сильном ветре данное устройство развивает максимальную тягу в системе естественной вентиляции, а при отсутствии ветра вообще не работает.

    Определяющим фактором является близость конька крыши. Чем ближе он к трубе, тем выше его надо поднимать (+)

    Дефлектор способен не только улучшить тягу, но и предотвратить «засор» выхлопной трубы при сильном ветре, которому препятствует слаботочная естественная вентиляция не в силах преодолеть.

    Кроме того, вентиляционный комплекс, оснащенный дефлекторным устройством, максимально защищен от опрокидывания тяги.

    Обращаем внимание на необходимость приподнять оголовье капота, оборудованного дефлектором, над плоскостью крыши на полметра и более. Также действуют условия расположения в части близости конька крыши, рассмотренные на схеме выше.

    Комбинированная вентиляция бокса автомобиля

    Преимуществом сочетания естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража в любую погоду.

    Ни безветрие, ни летний зной не ослабляют работоспособность такого приточно-вытяжного комплекса.

    Комбинированная схема вентиляции полностью аналогична устройству системы естественного воздухообмена. Применено одинаковое расположение приточных и вытяжных воздуховодов, одинаковое сечение воздуховодов и дефлектор на верхнем конце вытяжного воздуховода.

    Одно отличие — установка осевого или осевого вытяжного канала в полости.

    Приточный воздух не будет попадать в подвал гаража со смотровой ямой из общей системы вентиляции — слишком низкий уровень.В данном помещении необходимо иметь раздельные приточно-вытяжную вентиляцию (+)

    Мощность приточно-вытяжной установки не должна превышать 100 Вт, этого достаточно. Вентилятор необходимо встроить в изолированный участок воздуховода, иначе в него будет попадать конденсат.

    Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между розеткой и вилкой вытяжного устройства.

    Долго держать включенным вытяжной вентилятор невыгодно из-за его энергопотребления, да и необходимости в этом нет.Кроме того, зимой комбинированная вентиляция гаража будет слишком эффективной и в боксе будет очень холодно.

    Адаптер с таймером позволит установить частоту и продолжительность работы вентилятора на 24 часа и несколько дней вперед.

    Разместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/выключения электромеханического элемента вытяжной системы

    Учтите, что при выборе достаточно мощной центробежной установки для вентиляции , может потребоваться большее сечение вытяжного канала.Напоминаем, что выбор сечения воздуховодной трубы зависит от расхода воздуха.

    При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо всасывать воздух.

    Устройство системы механической вентиляции

    Ее основное преимущество вне зависимости от природных факторов. Основных минусов два: зависимость от электричества; достаточно высокая стоимость. Центробежные вентиляторы обеспечивают приток воздуха и удаление объема отработанного воздуха.

    В боксы автомобилей устанавливаются следующие механические системы вентиляции:

    • Модульная. Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих нагнетание и подготовку приточного воздуха, а также удаление загрязненной атмосферы. Такие модули работают независимо; датчики контроля необходимы для их совместной работы.
    • Моноблок. Каждый такой агрегат представляет собой законченный аппарат ИВЛ, он отвечает за приточную и вытяжную одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, оснащенные рекуперативными пластинами.Рекуперация минимизирует затраты энергии на нагрев приточного воздуха.

    Моноблочную механическую вентиляцию проще установить, подготовив одно отверстие в стене гаража. Однако приточный комплекс, оснащенный необходимыми модулями, более эффективен.

    Возможность построения комплекса с требуемыми «воздушными» характеристиками — преимущество модульного приточно-вытяжного комплекса (+)

    Свежий воздух фильтруется перед поступлением в воздуховоды и в холодное время года нагревается .Подача его в гараж осуществляется по воздуховодам через отведенные решетками отверстия, выполненные в полу или в стенах почти вровень с полом, а также в стенах смотровой ямы.

    Вытяжной воздух всасывается через дымоход, в канале которого установлен вентилятор достаточной мощности.

    В больших автобоксах, рассчитанных на несколько машин, эффективнее осуществлять вытяжку через воздуховоды и с использованием канальной вентиляционной установки.

    Организация временной вентиляции

    Если в гараже планируется проведение ремонтных работ со сваркой и покраской металлических деталей, требуется серьезная вытяжка, которой не придется пользоваться постоянно.

    Как построить систему для временного пользования? Рассмотрим один очень интересный вариант:

    Галерея изображений


    Ставим пластиковые уголки-отводы на вытяжные отверстия, которых в примере по два с каждой стороны ворот. К ним будет подключена выхлопная механическая система.


    Так как планируется установка механической вытяжной системы, то для работы ее вентилятора устраиваем разводку и выводим линию электропередач в удобное для подключения место кусок доски, на которой крепится канальный вентилятор


    По сути, измеряем расстояния воздуховодов: от вытяжного отверстия до вентилятора и от вентилятора до места, необходимого для работы


    Прокладываем гофру воздуховод к вентилятору, соедините его с вытяжным отверстием, закрепите хомутами к стене


    Для подвижного участка воздуховода, который планируется снять, чтобы не мешать передвижению в гараже, поставить кронштейн с металлическим стержнем на потолок

    Уход за автомобилем подразумевает, помимо внешней очистки от грязи, еще и создание оптимальных условий при его хранении.Это напрямую относится к автомобилям, которые остаются внутри гаража. Здесь необходимо создать приемлемые параметры хранения температуры и влажности, чтобы невозможно было нанести какой-либо ущерб автомобилю. Немаловажную роль здесь играет хорошо организованная вентиляция в гараже.

    Нужна ли вентиляция в гараже

    Гаражное сооружение, вне зависимости от того, из чего оно построено, должно вентилироваться за счет естественного воздухообмена или механическим способом. Факторы, определяющие обязательную установку системы вентиляции внутри здания гаража:

    • Чрезмерная влажность воздуха, несомненно, меняет условия эксплуатации автомобиля.Металлический корпус взаимодействуя с влагой, конденсатом рано или поздно начинает подвергаться коррозии. Вместе с автомобилем сюда попадает лишняя вода – это талая вода, грязный снег, лед, остатки дождя.
    • Плесень может появиться даже внутри гаража. Чрезмерная сырость, недостаток солнечного света являются средой для возникновения плесени, грибка, которые хорошо уживаются внутри бетонных и металлических поверхностей.
    • Коррозия металлических поверхностей здания гаража, инструментов, кузова автомобиля легко провоцируется отсутствием воздухообмена, пересыханием внутреннего пространства, избытком влаги.
    • Дополнительный выход влаги из грунта (если земляной пол внутри не забетонирован) способствует скапливанию конденсата вдоль стен, кровли гаражного строения. Это особенно разрушит металлическую конструкцию.
    • Наличие подвала или погреба для хранения сезонных культур еще больше увеличивает влажность воздушного пространства гаража, так как глубокое расположение земли содержит больше воды.
    • Токсичность жидкостей для ухода за автомобилем, лакокрасочных материалов для гаражей неоспорима.Ядовитые пары остаются внутри здания, если нет движения воздушных потоков, это несомненно ухудшает самочувствие автовладельца. Кроме того, определенная концентрация этих веществ взрывоопасна.
    • Выхлопные газы работающего двигателя также негативно меняют состояние воздушной среды.

    Естественная вентиляция в гараже

    Самый простой способ проветрить гараж – естественная циркуляция воздуха. Он основан на аэродинамических законах природы, для которых холодный воздух тяжелее.Оказавшись внутри помещения, он вытесняет более теплый поток отходов через вытяжные отверстия. Таким образом, происходит воздухообмен. Специально оборудованная система естественной вентиляции называется аэрацией.

    Как правило, естественная вентиляция в гараже организуется системой воздуховодов. Вытяжная труба вентиляции располагается значительно выше притока, крыши гаража. Входное отверстие часто монтируют внизу.

    Работа за счет разницы давлений между холодными и теплыми потоками, естественная вентиляция в гараже в теплое время года практически неэффективна.Разность температур между внешними, внутренними воздушными потоками выравнивается, тяга ослабевает настолько, что движение масс прекращается.

    Летом опасность представляет не столько чрезмерная влажность (воздух суше), сколько скопление ядовитых паров растворителей, красок и других технических жидкостей, которые могут воспламениться.

    Подвал под зданием также перестает естественно проветриваться летом. Внутрь может попасть влага, вредные пары жидкостей, выхлопные газы автомобилей, что негативно скажется на качестве хранимой продукции.Кроме того, сбор конденсата повысит влажность гаражного воздуха.

    Механическая вентиляция

    При необходимости устанавливается механическая система вентиляции. Погодные условия, сезонность перестают определять качество организованного воздухообмена, поскольку циркуляция обеспечивается механически. Побудительными механизмами служат вентиляторы, устанавливаемые внутри вентиляционных труб и отверстий.

    Принудительная вентиляция значительно эффективнее естественной, устанавливается при необходимости постоянного отвода отработанного воздушного потока, например, при частых ремонтных, малярных работах.

    Вентиляторы должны быть запитаны от электричества. Есть возможность установить таймер, который автоматически запускается, отключает механизм вентилятора. Также при необходимости при желании устанавливается датчик влажности, который фиксирует превышение влажности воздуха, после чего автоматически запускает систему вентиляции.

    Чаще всего ограничиваются установкой обычного вентилятора, таймера. Механические могут быть вытяжной (чаще всего), приточно-вытяжной.

    Вытяжная вентиляция

    Может быть естественным, механическим.Но в обоих случаях есть общие принципы организации его внутри гаражного пространства:

    • колпак монтируется вверху, под потолком, для отвода теплого потока вытяжного воздуха. Даже наличие вентилятора определяет эффективность способа размещения вытяжного вентиляционного канала;
    • выпускной патрубок выведен на 50 см или более над уровнем крыши гаража.
    • на входе в колпак установлен вентилятор для отвода потока отходов;
    • расстояние от приточного входа до вытяжного зонта не менее 3 м для обеспечения сильной тяги;
    • также для увеличения тяги вытяжное отверстие можно сделать меньше входного.

    Если предусмотрено расположение подвала, его вентиляция организуется отдельно. Тогда вытяжная вентиляция здания гаража монтируется автономно от системы вентиляции подвала.

    Для предотвращения замерзания, образования льда трубу можно изолировать. Зимой необходимо следить за тем, чтобы поток воздуха проходил беспрепятственно.

    Для улучшения тяги головку вытяжки можно дополнить диффузором.

    При наличии механической индукции воздухообмена достаточно будет сделать одно-два выпускных отверстия вверху стены гаража (напротив двери), установить вентиляторы без монтажа вентиляционного канала.

    Принудительная вентиляция

    Организация приточной вентиляции гаража также производится по определенным принципам и критериям. Приточный канал монтируется внизу стены, обычно той, где находится ворота. Необходимый диаметр трубы рассчитывается исходя из объема помещения, работ, которые там планируется выполнять.

    Выход вентиляционного канала расположен снаружи на уровне 30-50 см над землей.Внутренний вход располагается на 10-15 см выше уровня пола. Снаружи выход должен быть закрыт мелкоячеистой решеткой, препятствующей попаданию внутрь мусора и мелких грызунов (актуально при наличии погреба), он закрывается зонтом.

    Также приточные отверстия могут быть установлены внутри стены или ворот. Снаружи они также закрыты решетками. Если размещение находится внутри ворот, необходимо позаботиться о предотвращении доступа к запорному механизму через эти отверстия.

    Вентиляция в гараже без подвала

    Если обустройство подвала, погреба не предусмотрено, делаем вентиляцию в гараже простым способом, используя естественный побуждение воздухообмена.Внутри одной стены устанавливается приточный канал, подсоединяемый к предварительно просверленному отверстию. Выход закрывается решеткой, зонтиком.

    С противоположной стороны внутри потолка также сверлится отверстие под вытяжку, подсоединяется вентиляционный канал, выводится над крышей. Голова образована зонтом, диффузором.

    Для небольшого строения такой гаражной вентиляции вполне достаточно. Для большего помещения целесообразно использовать механическую вытяжку, устанавливаемую перед верхним вентиляционным каналом.Также внутри стены можно сделать вентиляционные отверстия.

    Вентиляция в гараже с подвалом

    Для вентиляции гаража, оборудованного подвалом под ним, схема расположения вентиляционных сегментов несколько иная.

    Вентиляция в гараже с подвалом оборудуется не менее чем двумя отводящими воздуховодами, двумя притоками. Вентиляционная система погреба, сама конструкция чаще всего не пересекаются. Их можно организовать несколькими способами:

    1. Формируются отдельные приточные каналы гаража и подвала.Вытяжки также монтируются отдельно. Более того, тянущая труба из погреба может пройти внутрь помещения через обломки, наружу.
    2. Капюшон выполнен по описанному варианту. Приток здания гаража, погреб общий. Отверстия для подачи воздуха внутрь здания делают в нижней части стены. Здесь же расположен подводящий канал погреба. Поступающий свежий воздух поступает в помещение и частично улавливается приточно-вытяжным каналом подвального помещения.
    3. Выхлопная труба устанавливается под потолком подвала, затем выходит наружу.Приток свежего воздуха осуществляется через смотровую яму (одновременное наличие погреба, смотрового отсека). Сначала воздушный поток поступает в приямок по приточному каналу, затем проходит по второй трубе, соединяющей приямок с погребом. Таким образом, смотровая яма и подвал сразу проветриваются.

    Вентиляция в железном гараже

    Вентиляция металлического гаража достаточно проста, как правило, для нее используется естественная вентиляция. Их ограничивают естественным образом, устанавливая воздухозаборники вверху стены возле гаражных ворот.Их размещают с обеих сторон ворот, необходимо следить за тем, чтобы до запорного механизма не было доступа. Отверстия закрываются решетками.

    На противоположной стороне вырежьте вытяжное отверстие или установите вентиляционную трубу. Как правило, этого достаточно для небольшого металлического гаража.

    Несмотря на небольшие габариты, устройство вентиляции в гараже необходимо, так как собирающийся конденсат быстро приведет в негодность металлические поверхности, которые быстро покроются ржавчиной.

    Правильная вентиляция смотровой ямы

    Для вентиляции смотровой ямы предусмотрен простой механизм, использующий естественное побуждение воздушных масс для движения. Смотровой отсек часто закрывается досками, расположенными поперек ямы. Для вентиляции достаточно убрать пару досок у того края, который находится у входного отверстия.

    С противоположной стороны необходимо снять одну доску, чтобы можно было направить поток воздуха к тянущему отверстию.Причем выходное отверстие приямка будет меньше входного, что повысит тягу, будет организована хорошая циркуляция воздушных масс, что позволит высушить смотровой отсек.

    При наличии подвала возможно совместить вентиляцию приямка, подвального помещения с помощью общей переходной трубы, которая будет подавать приток воздуха внутрь. Отработанный воздух удаляется через вытяжной канал подвала.

    При проветривании приямка важно, чтобы автомобиль не находился над выпускным отверстием.Втягиваемая струей влага повредит кузов автомобиля, он может покрыться ржавчиной.

    Итак, необходимо оборудовать здание гаража системой вентиляции. Самым бюджетным вариантом будет организация естественной циркуляции воздушных масс, ведь на ее сооружение потребуются минимальные вложения. Большое гаражное здание, скорее всего, придется оборудовать принудительной (механической) вентиляцией, так как большие площади потребуют лучшей вентиляции. Это может быть обеспечено высокопроизводительными вентиляторами.

    Достаточно обустроить металлические гаражные конструкции, постройки небольшой площади с естественной вентиляцией, механической вытяжкой. Автоматическое включение обеспечивается установкой таймера, датчиком уровня влажности в воздушном пространстве гаража.

    Большинство автомобилистов твердо убеждены в том, что срок службы их автомобиля зависит от качества залитого в машину топлива и масла. Более опытные водители добавляют, что наиболее важным для автомобиля считается хранение в теплом гараже. А самые «бывалые» автолюбители говорят, что на жизнь четырехколесного друга больше всего влияет вентиляция гаража.В этом споре, конечно, правы все: работа его «сердца», то есть двигателя, зависит от того, какое топливо вы заливаете в бак автомобиля, да и самому владельцу в тепле будет намного комфортнее. гараж, пока «общается со своим железным другом»…

    Ваш автомобиль будет защищен от избыточной влаги в воздухе. Дело в том, что за ночь машина остывает и на металлических частях машины конденсируется влага. Как известно, конденсат – это не просто роса или капли воды, это достаточно агрессивная жидкость, способная за короткое время разрушить практически любое антикоррозийное покрытие и защищаемый им металл.

    Кроме того, без вентиляции сам гараж очень скоро превратится в помещение, пропитанное выхлопными газами, парами топлива и запахом плесени, где станет неприятно и даже опасно для здоровья. Грибок и плесень покроют вещи, которые каждый автолюбитель хранит в своем гараже, некоторые детали вашего автомобиля и само помещение, выделяя споры в окружающее пространство, приводя к серьезным заболеваниям и аллергии. Картинка довольно некрасивая. В этой статье мы хотели бы поговорить именно о проектировании правильной системы вентиляции для «домика для вашего автомобиля».

    По нормам для России запас свежего воздуха в гараже должен быть не менее 180 литров. в час … Это прописано в нормативных документах. Если кому-то кажется, что это много, то для европейских стран этот показатель ровно в два раза больше, и составляет 360 литров/час. Именно этот приток воздуха сможет защитить владельцев транспортных средств от пагубного воздействия на их организм отравляющих веществ, попадающих с выхлопными газами. Уровень СО2, поднявшийся в воздухе всего до 0.2%, приводит к потере сознания и последующей остановке дыхания. Только на основании этих цифр приходит понимание, что вентиляция в таком помещении жизненно необходима.

    Типы систем вентиляции

    Существует три типа систем вентиляции, которые можно установить в гараже. У каждого из них есть как преимущества, так и недостатки, которые мы рассмотрим подробнее.


    1. в гараже предполагает наличие не менее двух проемов с воздуховодами, для естественной циркуляции воздуха.Циркуляция воздуха осуществляется за счет разницы температур воздуха между помещением и улицей. Это наиболее востребованный тип циркуляции воздушного потока у большинства автолюбителей, так как он самый дешевый и независящий от электричества, и его всегда можно оборудовать своими силами с минимальными и финансовыми затратами.
    2. Комбинированный. Этот тип предполагает естественный забор воздушных масс и принудительный его приток или наоборот: естественный приток и механический выброс. Такая система, безусловно, сочетает в себе все положительные качества механической вентиляции.Он хорош для тех гаражей, где нет проблем с электричеством. Всегда можно увеличить циркуляцию воздушных потоков за счет увеличения производительности вентилятора и сечения воздуховодов.

    3. … Полностью принудительная циркуляция воздушных масс предполагает наличие механического притока и оттока воздуха. В принципе, простейшую вентиляцию такого типа довольно легко обустроить самостоятельно, если знать принципы расчета мощности приточных и вытяжных вентиляторов и расчета сечения воздуховодов.Покупку и установку готовых, моноблочных систем в гараж мы рассматривать не будем, так как начальная стоимость самого бюджетного варианта такой вентиляции начинается от 2 тыс. USD, а это сравнимо с б/у, но в рабочем состоянии, на практически любой представитель советского автопрома. ИВЛ имеет один существенный недостаток — энергозависимость: есть свет — есть вентиляция, нет электричества — надо дышать угарным газом.

    Без расчета, никуда

    Без этого этапа практически невозможно организовать нормальную вентиляцию в гараже.При проектировании системы вентиляции в гараже следует учитывать следующие моменты: площадь и высоту гаража, сколько автомобилей в нем одновременно размещается, мощность силовой установки и вид топлива ( бензин, дизель). В проекте должно быть точное расположение приточных и вытяжных воздуховодов, с указанием диаметров отверстий для них. Следует учитывать, что в гараже имеется смотровая яма, погреб или овощная яма, для которых также следует предусмотреть вентиляцию.

    Для правильного расчета естественной вентиляции любого помещения необходимо обращаться в специализированные конторы, которые оперативно, а главное, точно рассчитают мощность приточных и вытяжных вентиляторов, а также необходимое сечение воздуховодов. Кроме того, эти фирмы обязательно помогут вам расстаться со значительной суммой денег в собственном кошельке. Мы расскажем, как сделать своими руками гараж, схема которого представляет собой один приточный воздуховод и один вытяжной воздуховод.

    Правила самостоятельного расчета воздуховодов

    На самом деле это несложно, если знать некоторые правила расчета. Для естественной вентиляции на 1 кв.м площади гаража необходимо 15 мм кв сечения воздуховода … Пример: Для стандартного гаража с размерами (5м х 3м) = 15м2 потребуется вентиляционная труба с сечением диаметр (15 х 15) = 225мм.

    Если вы решили реализовать механическую, одноканальную вентиляцию гаража, то вам следует руководствоваться правилом расчета воздуховодов, диаметр которых должен быть не менее 0.3% от общей площади «автодома». Вентиляция погреба в гараже рассчитывается по тому же принципу. Все просто, и никому не нужно платить деньги за расчеты.

    Условия правильного функционирования приточно-вытяжной системы

    Этот тип вентиляционной системы действительно требует определенных условий.

    • Вентиляционные отверстия должны быть правильно расположены и иметь определенный диаметр. О том, как рассчитать их размер, мы говорили выше, а их расположение должно быть следующим: два отверстия, по диагонали через комнату, одно расположено от пола, а другое в 10 см от потолка.
    • Вентиляционные трубы должны быть: приточные — подсоединены коленом 90° к отверстию в нижней части стены, должны иметь высоту 30 см от земли. Верхнюю часть этого воздуховода необходимо закрыть металлической сеткой и зонтом для предотвращения попадания в гараж мусора, грызунов и т.п. Вторая вентиляционная труба — вытяжная, крепится к верхнему проему стены, с коленом под углом 90°, и возвышается над уровнем верхней точки кровли на 50 см. Трубу также необходимо накрыть зонтом, чтобы туда не попадали осадки, листья и т. д.не попасть внутрь.

    В идеале между верхними точками приточной и вытяжной вентиляционных труб должна быть разница в три метра. Такое расположение создает идеальный перепад давления для хорошей вентиляции гаража. Но иногда погодные условия могут привести к тому, что даже идеально рассчитанная и выполненная система выйдет из строя. В этом случае вы можете оборудовать в собственном гараже комбинированную систему вентиляции.

    Устройство комбинированной вентиляции

    Комбинированная вентиляция в гараже своими руками делается не сложнее естественной, хотя и с несколько большими финансовыми затратами.: за счет создания избыточного давления в помещении происходит вытеснение загрязненных воздушных масс и замена их свежими. Все можно сделать и наоборот: в вытяжку встроен вентилятор. За счет отвода отработанного воздуха в помещении создается вакуум, в который за счет естественного притока поступает свежий воздух.

    Для такой системы есть одно ограничение на расположение входа и выхода: они не должны находиться на одной линии, напротив друг друга. В такой системе производительность вытяжного вентилятора является важным фактором эффективности.Его достаточно просто рассчитать самостоятельно: либо обратиться к СНиПу, в котором сказано, что приток свежего воздуха, а соответственно и выход вытяжного воздуха должен быть не менее 180 л/ч.

    Второй вариант — расчет мощности вентилятора в зависимости от объема помещения. Для гаража было бы очень неплохо, если бы воздух в нем полностью заменялся, хотя бы 5-7 раз в час. Чтобы рассчитать, какая производительность вентилятора вам нужна, нужно объем гаража (длина х ширина х высота) умножить на скорость воздухообмена, в нашем случае на 5.Полученная цифра и будет рекомендуемой производительностью вытяжного вентилятора в час.

    Важно!
    Помните, для эффективной работы комбинированной системы вентиляции необходимо, чтобы воздуховоды были соответствующего диаметра. Если вы делаете комбинированную вентиляцию с механическим притоком, то вам нужна естественная вытяжка. Который справится с удалением воздуха такого объема. Если в этом типе вентиляции имеется механическая вытяжка, убедитесь, что поток приточного воздуха может поступать в соответствующем объеме.

    Правильно установленная принудительная или естественная вентиляция в металлическом гараже снизит риски коррозии, которые часто наблюдаются в гаражных боксах. На металлических стенах всегда образуется водяной конденсат, а зимой на крыше появляется лед, который разрушает покрытие. Как недорого и быстро сделать хорошую вентиляцию в металлическом гараже?

    Тип вентиляции необходимо выбирать исходя из конструктивных особенностей помещения, наличия погреба или смотровой ямы, варианта фундамента и варианта утепления и гидроизоляции напольного покрытия в гараже.Вентиляция может быть трех видов:

    • Система естественной вентиляции — воздух с улицы через вентиляционные отверстия поступает в помещение и удаляется вместе с влажными парами через естественную тягу. Такая система хороша тем, что не требует электросети и такую ​​систему в металлическом гараже несложно сделать самому;
    • принудительная вентиляция — необходимо установить вентилятор, который будет гонять воздух по гаражу. Постоянно использовать электровентиляцию дорого, но для боксов, которые устанавливаются на земляной пол и в которых ежедневно проводится ремонт, необходима принудительная вентиляция;
    • комбинированная вентиляция в гараже — оптимальное соотношение двух видов вентиляции в металлическом гараже.Автоматическое управление вентилятором помогает снизить энергопотребление и поддерживать необходимый процент влажности в боксе.

    Если в гараже есть смотровая яма, то движение воздуха необходимо отрегулировать с учетом этого помещения, в котором всегда самая высокая влажность.

    Устройство естественной вентиляции в гараже

    Естественная вентиляция железного гаража своими руками просто и недорого. Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

    • необходимо расположить вытяжные отверстия так, чтобы поток воздуха поступал во все углы помещения.Особое внимание к смотровой яме;
    • объем свежего воздуха, поступающего в помещение, должен соответствовать объему, удаляемому из гаража.

    Средняя скорость воздухообмена естественной вентиляции:

    • для хранения автомобиля — площадь гаража 20 м2 — воздухообмен 180 м3/час, 60 м2 — 350 м2/час;
    • частые ремонты в гараже и автопарковке — 20 м2 — 200 м3/час, 60 м2 — 600 м3/час.

    На практике сделать вентиляцию и рассчитать систему несложно — 15 мм диаметра трубы соответствует 1 квадратному метру площади гаража.Поэтому для бокса площадью 10 квадратов нужна труба диаметром 150 мм, на 20 м2 – труба диаметром 300 мм.

    Площадь всех форточек для хорошего воздухообмена должна составлять 0,3 процента от площади гаража – этого достаточно для стандартной металлической коробки.

    Естественная вентиляция в гараже, как правильно сделать:

    • вытяжки размещаем по диагонали, на противоположных стенах гаража;
    • нижнее отверстие должно быть на 25 см выше поверхности пола;
    • верхний колпак можно установить в крышу или ниже балки перекрытия на 20 см;
    • постарайтесь расположить верхний и нижний капоты так, чтобы поток воздуха проходил под автомобилем;
    • если на крышу установить вытяжную трубу, то тяга будет сильнее.Для стандартного небольшого гаража высота трубы составляет полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

    • для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбоцемент более надежен, но и дороже. Отличное решение – гофрированная труба, такую ​​трубу легко резать по размеру и несложно установить самостоятельно;
    • Дымоходы
    • необходимо утеплять, чтобы зимой в них не скапливался конденсат.Можно утеплить его рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижку. Зимой можно отрегулировать приток воздуха, открыв нижнюю приточную заслонку, а затем верхнюю;
    • важно установить небольшой козырек над верхней и над нижней трубой снаружи, чтобы вода не затекала в гараж.

    Обязательно закрыть выхлопные трубы решетками снаружи, чтобы в них не попала грязь, мусор и грызуны.

    Вентиляция смотровой ямы

    Схема установки подвальной трубы

    Для смотровой ямы и для погреба в гараже система вентиляции должна быть установлена ​​с соблюдением следующих правил:

    • приточный воздуховод опускается на полметра от уровня пола приямка, самая нижняя точка;
    • вторая, отводящая труба, устанавливается над крышей гаража (высота трубы один метр над крышей).

    Естественная вентиляция подвала монтируется аналогично, как показано на рисунке.

    Вариант самой простой натуральной вытяжки в металлический гараж

    Если нет желания ставить трубы, то простейшую систему вентиляции можно сделать за два часа:

    • определяем необходимый диаметр двух приточных и одного выпускного отверстий и их расположение;
    • отверстий в железной стене сверлом, диаметр сверла 10 мм;
    • просверленные отверстия покрасить водоотталкивающей краской из баллончика.сохнет сутки;
    • теперь закрываем вентиляцию снаружи обычными по размеру вентиляционными решетками;
    • крепим решетки на обычные болты и гайки.


    На такую ​​систему вентиляции легко установить автоматическую электрическую вытяжку с таймером. Режим включения — по необходимости.

    Как быстро проветрить гараж во время ремонтных работ

    Любой владелец гаража знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому установка дорогостоящей вентиляции нецелесообразна.Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

    • можно сделать отверстие в калитке или в стене под выхлопную трубу При ремонте надеваем шланг на выхлопную трубу и выводим на улицу. Важно соблюдать герметичность соединения шланга и выхлопной трубы;
    • при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 — 80 см.

    Если в гараже часто проводятся ремонтные и покрасочные работы, то необходима принудительная вентиляция.

    Принудительная вентиляция

    Схема принудительной вентиляции погреба и гаража

    Принудительная подача свежего воздуха в помещение может осуществляться двумя способами:

    • приточная вентиляция — требует установки фильтров, обычного вентилятора средней мощности и, при необходимости, воздухонагревателя для подогрева поступающего с улицы воздуха;
    • вытяжная вентиляция — на вытяжку устанавливается канальный или обычный вытяжной вентилятор.

    Схема установки канального вентилятора

    Какой вентилятор выгоднее по стоимости и долговечности:

    • Вентилятор канальный круглый или квадратный для вытяжки устанавливается в трубу вентиляционной системы.Работает тихо, если правильно отбалансировать вентилятор при установке, то работать будет долго. Преимущество канальных вентиляторов – в корпусе установлен электродвигатель, такой короб легко врежется в любую трубу;
    • Осевой вентилятор
    • — настенный. Стоимость осевого вентилятора в зависимости от мощности и возможности регулировки скорости вращения составляет от 3 до 9 тысяч рублей. Приобретая осевой вентилятор, обратите внимание на диапазон рабочих температур оборудования.

    Принудительная вентиляция в гараже требует энергозатрат, но идеально подходит для хорошего воздухообмена при частых ремонтных работах.Поэтому для частных металлических гаражных боксов оптимальным решением является сочетание принудительной и естественной вентиляции.

    Комбинированная система вентиляции

    Простая схема пластиковых труб

    В небольшом гараже можно сэкономить и сделать вентиляцию, совместив принудительную и естественную системы. Комбинированную вентиляцию можно легко сделать своими руками из недорогих бытовых вентиляторов или старых кухонных вытяжек.

    Такая система монтируется по простой схеме – на вытяжную трубу ставится вентилятор.Недостаток такой вентиляции в том, что свежий воздух снаружи не прогревается и об обогреве помещения придется позаботиться отдельно.

    Важно. При установке любого типа вентиляции в гараже старайтесь располагать вентиляционные отверстия дальше от дверного замка. Ворота гаража легко взломать через вентиляционные каналы.

    Механическая вентиляция

    ИВЛ – дорогой, но надежный и удобный вариант.Подходит только для металлического гаража, утепленного минеральной ватой или пенополистиролом с обшивкой, а также для утепленного погреба.

    В приточную систему подается свежий воздух с улицы через противообледенительный клапан. В системе воздух нагревается и подается в помещение. Отработанный воздух выводится из гаража через верхнее вентиляционное отверстие с помощью вентилятора.

    Автоматический регулятор расхода и температуры воздуха позволяет регулировать потребляемую мощность и отключать обогрев.Есть автоматы, которые позволяют настроить включение и выключение вентилятора по времени, что тоже очень удобно.

    Правильно сделанная простая вентиляция и утепление пола снизят влажность в металлическом гараже на пятьдесят процентов.

    вариантов дизайна и расчетов Вентиляционная система в подвале частного дома


    Обеспечение хранения пищевых продуктов тесно связано с влажностью окружающего воздуха. При ее повышении в зависимости от температурных условий может образовываться либо иней, либо конденсат.

    Для обеспечения необходимого уровня влажности и регулирования воздухообмена в помещениях, расположенных ниже уровня земли, можно использовать несколько схем вентиляции. Естественная вентиляция отличается простотой изготовления и отсутствием энергозатрат, однако не способна обеспечить оптимальные скорости воздухообмена.

    Приточная вентиляция в подвале имеет более сложное устройство и зависит от наличия электричества, однако обеспечивает необходимые показатели влажности воздуха и скорости циркуляции воздуха в любое время года.

    Применение вентиляции помещений, расположенных ниже уровня земли более 2 м, является обязательным условием отсутствия плесени, затхлого запаха. Для обеспечения сохранности продуктов в погребе необходимо обеспечить следующие условия:

    • влажность помещений, расположенных ниже уровня земли, не должна превышать 90%;
    • температура воздуха в теплое время года в нем должна быть заметно ниже, чем выше;
    • воздухообмен обеспечивается естественной или приточно-вытяжной системой циркуляции воздуха.

    Помимо перечисленных условий, контроль влажности подвального или подвального помещения исключит возможность короткого замыкания в электропроводке и возгорания.

    Принципы принудительной вентиляции

    Этот тип вентиляции предусматривает принудительную подачу и удаление воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема используется, если температура над уровнем земли и в погребе практически одинакова.В зависимости от объема помещения и с учетом потерь применяют один вентилятор, который монтируется в вытяжном воздуховоде, или несколько, с размещением второго в приточной трубе для нагнетания воздуха. Чтобы правильно установить устройства, обеспечивающие приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

    При установке устройства, обеспечивающего циркуляцию воздуха, необходимо исключить вмешательство в естественную вентиляцию помещения, для чего диаметр вытяжного воздуховода принимается несколько большим, чем расчетное значение.

    Вентилятор монтируется на вытяжном воздуховоде со стороны подвала таким образом, чтобы при его работе всасывались воздушные массы. Идеальным случаем является создание вакуумного эффекта, при котором включение устройства для устранения спертый воздух совпадает с поступлением свежего воздуха через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

    При планировании и реализации электропривода необходимо применять трансформаторы и электрооборудование напряжением не выше 36 В.Это связано с тем, что подвалы относятся к группе помещений с повышенной влажностью, а потому при нарушении этой рекомендации в случае поломки может произойти поражение электрическим током. на вентилятор.

    Правила монтажа приточных и вытяжных трубопроводов

    Для обеспечения вентиляции всего объема помещения при принудительной вентиляции подвала необходимо учитывать следующие принципы правильного монтажа воздуховодов.

    Приточный воздуховод представляет собой систему из нескольких труб и отводов с углом 90°, смонтированных таким образом, чтобы обеспечить выступ над поверхностью земли в пределах 30-40 см.Нижний конец трубы не должен доходить до поверхности пола подвала на полметра, остальная часть трубы равномерно фиксируется по всей длине хомутами и саморезами.

    В качестве труб можно использовать заготовки из оцинкованного листа или ПВХ, они обеспечивают необходимые характеристики воздухообмена при небольшой массе и относительно простом монтаже.

    Диаметр труб зависит от площади погреба, однако существуют обоснованные специалистами рекомендации, которые говорят о том, что для помещения площадью не более 40 м² диаметр труб достаточен для обеспечения полного воздухообмена в течение полугода. час 12 см.

    В трубе или под поверхностью колпака снаружи может быть установлен вентилятор, обеспечивающий нагнетание воздуха; такая система используется в случае слабой тяги воздуха внутри помещения, связанной с неправильным расположением или монтажом трубопровода.

    Труба приточного воздуховода, выступающая над уровнем земли, закрыта сеткой, с мелкими отверстиями, размер которых исключает попадание внутрь живых организмов. Над сеткой монтируется колпак, обеспечивающий защиту системы от атмосферных осадков.

    Приточная труба может быть оборудована фильтрующими элементами, обеспечивающими очистку поступающего в помещение воздуха.

    Для обеспечения удаления воздуха важно правильно подобрать вентилятор по мощности, так как слишком быстрая циркуляция воздуха, особенно летом, грозит сквозняками.

    Кроме того, теплый воздух, поступающий снаружи, будет удаляться на короткий промежуток времени, не успевая нормализовать микроклимат помещения. При выборе вентилятора необходимой мощности следует учитывать длину трубопровода, потери по длине канала, площадь помещения.

    Базовое значение потери давления на квадратный метр воздуховода составляет 2 куб.м/час с одного м². Требуемая производительность вентилятора есть произведение потерь на объем вентилируемого помещения. Однако с учетом потерь по длине и в зависимости от диаметра труб лучше выбирать вентилятор, имеющий запас мощности.

    Часть вытяжного трубопровода, расположенная в подвале, закрепляется на высоте не менее полутора метров от уровня пола, должна содержать систему сбора и отвода конденсата и вентилятор, выдувающий воздух наружу.

    Выходной патрубок вытяжного канала должен быть установлен таким образом, чтобы его верхний конец выступал на полметра над уровнем кровли. При наличии в доме печи монтаж вытяжной трубы значительно упрощается. Однако в любом случае во избежание образования конденсата выступающую часть трубы необходимо утеплить во избежание скопления инея в зимний период года.

    Выходное отверстие воздуховыпускного канала по аналогии с входным должно быть закрыто сеткой и заглушкой.

    Заключение

    Обеспечение сохранности продуктов в погребе тесно связано с микроклиматом внутри него. Для обеспечения циркуляции воздушных масс могут применяться схемы приточно-вытяжной вентиляции или их сочетание. Описанные виды вентиляционных систем не являются догмой и предусмотрительный хозяин, проявив немного смекалки, может использовать энергию ветра в качестве привода приточной вентиляционной системы.

    Еще одним вариантом модернизации является установка систем автоматического управления микроклиматом подвала.В любом случае важно помнить, что правильная организация воздухообмена в помещениях с ограниченным доступом воздуха позволит не только обеспечить сохранность припасов, но и продлить срок службы здания.

    Функционал подвальных помещений в частных домах кардинально изменился. Раньше они были своеобразным домашним складом для хранения продуктов и консервации. В наше время полноценный жилой цоколь не редкость. Поэтому возрастают требования к созданию комфортного микроклимата, и в частности к системам вентиляции.

    Отличия подвала от других помещений

    Одной из главных ошибок при проектировании и строительстве дома является малое внимание к обустройству цоколя. Основные силы и средства сосредоточены на жилых помещениях. Однако это может быть существенной ошибкой – несоблюдение требований по гидроизоляции и температурному режиму может создать неблагоприятные условия не только для фундамента, но и для всего дома в целом.

    Основная проблема подвала в частном доме – сырость.Может появиться в результате воздействия нескольких компонентов:

    • Высокий уровень грунтовых вод.
    • Неправильная гидро- и пароизоляция фундамента.
    • Строительный материал не соответствует требованиям для строительства цокольного этажа.

    Если заранее учесть эти факторы, то организация системы вентиляции в дальнейшем не вызовет затруднений. Концентрация влаги в подвале не будет существенно отличаться от других помещений дома.Благодаря современным технологиям и материалам сделать это не так уж и сложно. Основная задача – правильно подобрать и рассчитать теплоизоляцию и гидроизоляцию.

    Если эти работы не проводились, то установка вентиляции не решит проблему влажного воздуха. Сначала следует избавиться от источника влаги, а потом уже планировать монтаж воздуховодов.

    Типы вентиляции

    Выбор того или иного способа подачи свежего воздуха в подвал зависит от его эксплуатационных свойств.Для нежилых помещений достаточно обеспечить нормальную влажность. Но часто помимо этого требуется поддержание нужного уровня температуры. И тогда потребуется установка сложных климатических систем.

    Самый простой способ организовать приток свежего воздуха в подвал – установить естественную вентиляцию. Суть его работы заключается в конвекции воздушных потоков с разной температурой. Через верхний патрубок выходит теплый воздух, через нижний — поступает холодный.Такая система состоит из нескольких элементов:

    1. Подающий канал.
    2. Выпускной канал.
    3. Система воздушного потока.

    Последний оборудуется в процессе строительства и состоит из нескольких отверстий, расположенных в фундаменте над уровнем земли.

    Они должны располагаться как на наружных, так и на внутренних стенах фундамента. Их количество определяется площадью всего дома по следующей пропорции – 1 воздух на 4 м² всего здания.То есть для дома площадью 120 м² необходимо 30 отверстий диаметром 11 мм. Меньший размер не обеспечит должной вентиляции в подвале.

    В дополнение к ним необходимо установить воздуховоды большего диаметра. При их установке должны быть соблюдены следующие условия:

    • Впускная труба должна находиться в самой нижней точке подвала.
    • Вытяжной канал расположен в районе потолка.

    Воздух, поступающий в помещение с улицы, будет иметь температуру ниже, чем внутри него.Воздухообмен будет происходить методом естественной конвекции – теплый воздух, поднимаясь вверх, выходит через вытяжную трубу, а на смену ему будет приходить холодный воздух.

    Диаметр труб зависит от площади подвала. Для простоты расчета можно воспользоваться правилом, что на 1 м² подвала необходима труба сечением 26 мм² или диаметром 5,75 см. Например, для площади 12 м² необходимо установить два воздуховода (приточный и вытяжной) диаметром 70 мм.Это правило распространяется на все помещения подвала, независимо от их расположения на плане.

    Для больших домов естественной вентиляции будет недостаточно. С увеличением диаметра труб скорость прохождения воздуха (тяги) уменьшается. Поэтому, если площадь подвала превышает 50 м², необходимо установить приточно-вытяжную вентиляцию.

    Принудительная вентиляция

    Отличие данного способа воздухообмена заключается в установке вентиляторов или климатических систем. Это могут быть простые вентиляторы, которые устанавливаются в воздуховоды, или часть общей климатической системы дома.

    Самый простой и быстрый способ организации притока воздушных масс – установка вентиляторов. Для создания нормального микроклимата необходимо обеспечить 2-кратный воздухообмен в час. Для этого нужно рассчитать объем подвала и подобрать вентиляторы с соответствующим параметром мощности. Техника выбора места полностью аналогична естественной вентиляции. Необходимо соблюдать максимальное расстояние между входной и выходной трубами. Таким образом, может быть достигнута эффективная работа системы.

    Установка климат-системы позволит обеспечить в помещении не только нормальную влажность, но и температуру. Общий принцип работы отопительно-вентиляционной установки показан на рисунке.

    Поскольку воздух поступает с улицы, он нагревается с помощью воздухонагревателя. Кроме того, на входной и выходной каналы могут быть установлены фильтрующие элементы. Это может быть полезно, если подвал используется как гараж или подсобное помещение.С помощью электронного блока управления и системы датчиков работа кондиционера полностью автоматизирована. Однако это сказывается на стоимости оборудования и сложном монтаже. Рабочий агрегат можно установить в любом месте подвала – подача воздуха с улицы осуществляется по специальным каналам.

    Какой из этих способов оптимален для подвала частного дома? Все зависит от его площади и назначения. Для небольших построек будет достаточно системы принудительной вентиляции.Дома с большой площадью требуют более мощной установки комнатной вентиляции.

    Видеожурнал «Горячий Мастер» дает мнение о том, как правильно сделать вентиляцию и о проблемах вентиляции в подвале.
    Рассматриваем частный дом, в котором есть кухня, вентиляция из нее, вытяжки сделаны из туалета, из жилого помещения и, конечно же, из подвала. Многие думают (и уверены в этом!), что это помещение нужно проветривать, при этом воздух выходит из него в вытяжку.Они считают, что этого достаточно и все будет работать как надо. Но происходит далеко не все, и спускаясь во многие подвалы, в которых даже такая вентиляция устроена, мы видим печальную картину #8212; капли висят на потолке или даже лужи на полу. И любые другие способы, даже установка канального вентилятора, эффекта не дают. Многие ограничиваются вентиляционными отверстиями, но на зиму эти форточки следует закрывать, чтобы холодный воздух не поступал в ваш подвал или подполье.

    То же самое верно и для полов.Кто хочет — утепляйте полы в частном доме. Каждый должен решить в этом вопросе для себя сам. Но представьте: если ваши полы герметически затянуты и проклеены вдоль стен, получается, что пол не прозрачен для проникновения воздуха в подвал. А стены подвала где-то полностью залиты битумом, где-то пробиты гидроизоляцией. Большие окна здесь никто не ставит, а зря. Но опять же, мы не можем открывать эти окна зимой для проветривания, и вся сырость в нем возникает зимой.

    Учитывая вышеизложенное, необходимо задать себе вопрос: откуда будет поступать воздух в подвале для вентиляции? Тот, который вытяжка должна потом вытащить из сырого чернового пола. Прежде чем вытащить его из него, он должен откуда-то туда прийти (сухой!). Попробуйте набрать полные легкие воздуха из пустой стеклянной бутылки, плотно прижатой к губам, и у вас ничего не получится. Также даже сильный вентилятор не способен выкачать сырой воздух из подвала, если в него не может попасть свежий воздух.

    Рекомендуется, чтобы воздух в подвал не поступал холодным, а нагревался # 8212; вторичное, пришедшее из дома. Но как же тогда проветривать, если притока нет? Если форточки закрываются сезонно на зиму, на морозы, и воздух не идет?

    Допустим, мы с вами открыли эти форточки даже зимой и сразу получили доступ к ледяному воздуху в сырой подвал. Это никоим образом не улучшает атмосферу комнаты, да и частного дома в целом.Конечно, морозный воздух скорее всего сухой и тогда вентилятор получает какой-то объем, который способен прокачать. Но полы и потолки тоже ледяные. И теперь, если не капает, то на потолках будет висеть ледяной иней. Если мы надеемся с вами на вытяжную вентиляцию, то форточки, пропускающие морозный воздух в подвал, заполнятся холодным потоком. И этот приток не хочет двигаться по системе вентиляции самостоятельно # 8212; он будет установлен в подвальном помещении, совершенно не проветривая помещение.

    Существует заблуждение, что если сделать импровизированный стояк («гусак») для вентиляции на воздухе, то этот стояк будет проветривать подполье или подвал. Такие стояки интересны даже в торговле, импровизации, люди могут выставлять или закапывать какой угодно «гусак». Но это не поможет вам проветриться. С какими стояками № 8212; по колено, или по пояс — он на стенах дома. Ни в коем случае не является конкурентом вентиляции, установленной в стенах, в доме или вытяжке.Продолжение на видео с 5 мин.

    Иногда требуется полный ремонт.

    Как сделать вентиляцию в подвале частного дома

    Если дом с цоколем, то с каждой стороны стены должно быть не менее одного вентиляционного отверстия (называемого форточками или форточками). Летом их открывают (но оставляют прочную сетку или решетку от насекомых и грызунов), а зимой закрывают, чтобы в подвале не было слишком холодно.

    Приточно-вытяжная вентиляция подвала (естественная)

    Если высота подвала имеет большую высоту, сравнимую с высотой пола дома, то лучше сделать приточно-вытяжную вентиляцию.Этот тип вентиляции называется естественной вентиляцией, потому что он основан на разнице температур снаружи и внутри подвала.

    Обычно естественная вентиляция состоит из устройства 2-х труб: приточной и вытяжной … Вытяжная труба берет начало от потолка подвала и через вентиляционный канал выходит на крышу. Если вы собираетесь строить камин, дымоход лучше располагать ближе к дымоходу, чтобы теплый воздух мог быстрее выходить.

    Подающая труба находится с противоположной стороны вытяжки и берет начало почти от пола (30-50 см от поверхности). Вентиляционный канал, как и дымоход, выходит на крышу. Нетрудно догадаться, что вытяжная труба удаляет воздух из подвала, а приточная создает приток свежего воздуха в подвал. Естественная вентиляция позволяет поддерживать нормальную влажность воздуха в подвале.

    Не забудьте сделать сетку или дождевик для обоих типов труб.

    Если подвал под домом является погребом, то его просто необходимо проветривать, чтобы хранящиеся продукты не плесневели и, соответственно, не портились. В случае с погребом лучше использовать описанную выше приточно-вытяжную вентиляцию. Стоит лишь уточнить диаметр труб, которыми будет обустроена система вентиляции.

    В среднем диаметр обеих труб составляет 10 см и более. Если погреб маловат (например, 4#215; 6 м), то можно взять диаметр 5 см.

    Обычно обычная вентиляция позволяет полностью заменить воздух в подвале за 1 час. Это можно проверить обычной спичкой. Если спичка гаснет быстро, то в воздухе много углекислого газа и, соответственно, вентиляция работает медленно.

    Деревянные кухонные столы Деревянные столы.

    Чтобы защитить обувь от намокания: Чтобы защитить обувь от намокания, сделайте следующее. Растопить 200 г на огне. мыла и 100гр. смола. Масса не должна остыть до конца.Используйте кисть, чтобы нанести его на обувь, где она протекает. Затем обработайте кожу обувным кремом.

    Газеты вместо дров: Интересный вид топлива можно получить из газет. Разорвите газеты на отдельные листы. Погрузите каждый лист в воду. Когда простыни пропитаются водой, выньте их и отожмите. При выдавливании сформируйте из них шарики. Высушите эти толстые газетные шарики на солнце. Теперь можно готовиться к шашлыку. Газетные шарики будут долго гореть и выделять достаточно тепла.

    Вентиляция подвала и подвала частного дома – различные схемы устройства и их особенности

    Полы в частных домах могут быть жестко закреплены в стенах, но чаще их делают «плавающими». Это означает, что периметр дома завязан в цельную конструкцию, а перекрытия построены на собственном фундаменте из стоек и/или межстенных перегородок.

    Даже если они опираются на ростверк, то не закрепляются жестко, именно потому, что необходимо устраивать вентиляцию подпольного пространства, в том числе через щели между полом и стеной, скрытые за плинтусами.

    Зачем нужна напольная вентиляция?

    Вентиляция деревянного пола необходима, потому что дерево без вентиляции забьется и сгниет, а значит, разрушится.

    А именно, из дерева делается основание, на которое будет укладываться утеплитель — черновой пол, а также — балки для поддержки, лаги и чистовой пол. Гниющая древесина может привести к тому, что в одночасье она выйдет из строя и вам придется разбирать всю конструкцию и менять пол в помещении, на этот раз монтируя его по технологии с обязательным устройством вентиляции.

    А вот, пожалуй, вариант с обрушением пола, катастрофическим, но более безопасным для здоровья, чем поражение чернового пола грибком и плесенью.

    В этом случае пол не превращается в пыль, он функционирует, но служит рассадником спор опасных для здоровья человека грибков. Попав в легкие, а затем в печень и почки, они могут вызвать очень тяжелые заболевания.

    Если в доме становится сыро без отопления, это можно считать поводом для беспокойства по поводу наличия влаги в подземном пространстве.

    Эксплуатация метро в течение года

    Возможно, детальное обследование температурно-влажностного режима внутри и снаружи подвального помещения дома не распространяется на дома со специальным устройством подземной вентиляции через воздухозаборники, расположенные под плинтусами.

    Это сложная система отверстий разного размера, с помощью которых должен происходить воздухообмен между помещениями и подпольным пространством. Преимущество такой конструкции в том, что земля под домом не промерзает, а также не промерзает фундамент дома.

    Если строители обошлись более простой конструкцией, когда воздухозаборниками служат открытые окна (так называемые «форточки») из подполья на улицу, то домовладельцам следует обратить внимание на следующую информацию:

    • Эти вентиляционные отверстия делают в основном с подветренной стороны и с противоположной стороны для создания естественной тяги.

      Для этого необходимо знать, какие направления ветров преобладают в данной местности.

    • Обязательно следить за тем, чтобы вентиляционные отверстия летом были свободны – не загромождены вещами изнутри и не заросли бурьяном снаружи.
    • Если вентиляция недостаточно хороша, ее следует увеличить.

      Это можно сделать, прорезав отверстия в основании с помощью алмазного сверления или увеличив тягу в уже существующих. Для этого к лунке подводят жестяную трубу, защищенную от осадков и проникновения грызунов.

      Чем выше вы его сделаете, тем лучше он будет выполнять свою функцию.

    а Б В Г Д

    • Вариант увеличения тяги вентиляционных отверстий чернового пола: установка в них нескольких вентиляторов принудительного действия с одной стороны дома, подключенных к электричеству, и включение их несколько раз в день на 20-30 минут.
    • Зимой же вентиляционные отверстия следует закрывать, иначе морозный воздух будет охлаждать не только неудобный для домочадцев пол, но и землю и деревянные конструкции.

      А такая резкая смена температуры впоследствии может привести к конденсации влаги в помещении при потеплении.

    • С наступлением холодов выводки мелких грызунов (мышей и крыс) ищут теплое убежище, и черный пол дома как раз им подходит.

      Поскольку мыши являются разрушителями деревянных конструкций и переносчиками болезней, их присутствие опасно для жителей дома. Поэтому необходимо защищать от них подвальное пространство дома. Для этого в окна вставляются пустотелые кирпичи, которые нужно будет «зашить» на зиму, либо на них устанавливаются решетки с ячейками 5х5 мм, а на зиму их заменяют специальными пробками из дерева. или глина.

    • Если в зимнее время форточки остаются открытыми, следует позаботиться о том, чтобы весной или во время оттепели вода не попадала в подземные талые воды.

      Тающий сугроб, расположенный на уровне окна, представляет опасность для подземного пространства, так как наличие влаги губительно для всей конструкции дома. Чтобы этого не произошло, снег необходимо отбрасывать на 1,5 метра от дома.

    • После таяния снега и наступления оттепели необходимо будет снять заглушки с форточек и принудительно проветрить черновой пол.

    Подпольное вентиляционное устройство

    Итак, чтобы вентиляция деревянного пола была организована и смонтирована правильно, нужно пользоваться следующими принципами:

    1) Воздушное пространство 1.5 на 5 см отвечает за вентиляцию чистового пола, который в обязательном порядке оставляют между утеплителем и декоративным настилом.

    Это может быть половая доска или дощатый настил (ДВП, ОСП или фанера), используемый для укладки на него паркета или ламината.

    2) За вентиляцию пространства между черновым полом и землей, как уже было сказано, отвечают вентиляционные отверстия, проделанные в цокольном этаже дома.

    4) Центр вентиляционного отверстия должен находиться примерно в 30 см от земли.

    5) Если дом находится на возвышенности, отверстий может быть в два раза меньше, если — в низине, то можно устроить их через каждые 2 м по всему периметру здания.

    6) Если в доме есть межстенные стены, то отверстия в их фундаментах необходимо делать по тому же расчету: по одному на каждые 2 м.

    20.01.2014 в 17:01

    На сегодняшний день наличие запаса продовольственных товаров, а именно овощей, корнеплодов, консервов, во многом определяет благополучие значительной части населения страны.

    При этом стоит помнить, что правильная вентиляция подвала (основного места хранения таких продуктов) играет немалую роль в обеспечении возможности их длительного хранения.

    Основные ошибки при проектировании вентиляции подвала

    Следует сказать, что самая распространенная схема, которая соответствует естественной вентиляции подвала, характеризуется минимальной суммой финансовых вложений.

    Но, пытаясь удешевить вентиляцию в подвале, большинство владельцев собственного дома совершают одни и те же ошибки.К серьезным нарушениям следует отнести следующие факты:

    Выбор схемы вентиляции

    Однотрубную схему вентиляции можно применять только для небольших по площади подвалов, тогда как этот вариант подходит в основном для неглубоких подвалов, спуск в которые осуществляется по наклонному лестничному маршу.

    В этом случае появляется возможность обеспечить приток свежего воздуха через дверной проем. Но при выборе этого варианта проветривания стоит помнить, что его эффективность невелика.

    Именно поэтому рекомендуется в любом случае остановиться на двухтрубной системе вентиляции. Устройство вентиляции в подвале по данной схеме позволяет обеспечить качественный воздухообмен в подвалах средних размеров, при этом стабильность вентиляционного потока меньше зависит от времени года и погодных условий.

    В некоторых случаях для обеспечения воздухообмена приходится прибегать к принудительной вентиляции подвала.

    В этом случае на вытяжной воздуховод устанавливается маломощный вакуумный вентилятор.

    Принудительная вытяжная вентиляция подвала считается самым надежным вариантом, она будет работать в любое время года.

    К недостаткам такой схемы можно отнести некоторую энергозависимость, при отключении электроэнергии эффективность вентиляции значительно снижается. Решить эту проблему можно заменой вентилятора дефлектором, крыльчатка которого вращается под действием ветра.

    Требования к материалам

    Для прокладки воздуховодов нельзя использовать пластиковые трубы (в том числе канализационные и дренажные гофрированные).

    Оптимальный вариант – металл, так как большинство воздуховодов монтируется из оцинкованной стали, которая обладает достаточной прочностью, устойчива к коррозии, имеет небольшой вес.

    Для приточной или вытяжной трубы лучше всего использовать стальные трубы подходящего диаметра. В этом случае стоит предусмотреть защиту от проникновения внутрь грызунов, для этого ставят решетки.

    Не лишним будет позаботиться о дополнительной гидроизоляции труб, проложенных в земле, это значительно увеличит срок службы этих элементов вентиляционной системы.

    Требования к установке вытяжных и приточных труб

    Для обеспечения нормируемого воздухообмена в подвале необходимо подобрать вытяжные и приточные трубы соответствующего диаметра.

    Нормальная вентиляция в подвале дома может быть обеспечена при определенном соотношении сечения труб к площади помещения.

    Исходя из этого, для подвала в 8 квадратов понадобится приточно-вытяжная труба с внутренним диаметром не менее 150 мм.

    Для обеспечения воздухообмена во всем объеме подвала необходимо развести приточные и вытяжные трубы вдоль противоположных стен, при этом рекомендуется устанавливать их по диагонали.

    В этом случае поток воздуха охватит все помещения.

    Дымоход монтируется в 5-10 сантиметрах от потолка подвала.

    При необходимости вывода вытяжки через жилые помещения рекомендуется прокладывать ее в одном канале с дымоходом или стояками отопления.Некоторое количество тепла в дымоходе обеспечит более постоянную тягу. Выводить трубу необходимо на 50-70 см выше уровня земли или крыши, иначе устойчивость струи значительно снизится.

    На эффективность вентиляции также влияет длина приточного воздуховода. Считается, что его длина должна быть минимальной.

    Как сделать вентиляцию в погребе

    В этом случае ввод подающего трубопровода в подвал должен быть выполнен практически на уровне пола.

    Только при соблюдении этих правил возможна эффективная и устойчивая вентиляция в подвале частного жилого дома или гаража.

    Особенности вентиляции зимой

    На сегодняшний день правильно собранная вентиляция подвала своими руками не относится к разряду невыполнимых задач.

    Но стоит уточнить еще одну особенность вентиляции подвалов, а именно работу системы в зимний период.

    Минимальная длина приточного и вытяжного трубопроводов, использование вентиляционных отверстий (как простейший способ обеспечения воздухообмена) могут привести к значительному снижению температуры в погребе. Зимой основная проблема связана именно с обеспечением максимально благоприятной температуры воздуха для хранения продуктов.

    Во избежание проблем, связанных с морозом, необходимо предусмотреть возможность перекрытия вытяжной и подающей труб.

    В большинстве случаев именно снижение эффективности вентиляции, уменьшение притока свежего воздуха позволяет поддерживать оптимальную температуру в помещении.

    Если в системе вентиляции предусмотрена установка различных типов коммутационных и запорных устройств, следует обратить внимание на изоляцию этих узлов.

    Замерзший клапан – одна из важнейших причин выхода из строя регулирующих устройств.

    Только грамотно разработанный проект вентиляции подвала сможет обеспечить эффективную работу системы вне зависимости от внешних факторов.

    Поэтому его разработку следует доверить профессионалу, но выполнить монтаж вентиляции может любой человек, обладающий определенными строительными навыками.


    Вентиляция – очень важный элемент обустройства практически любого здания. Без него в помещениях постепенно заведется плесень, грибок, повышенная сырость. Все это делает жилье менее пригодным для проживания: ухудшается его прочность, снижается долговечность, микроклимат становится вредным для организма человека и даже может стать причиной появления нездоровья и болезней.

    Удаление вентиляции из подвала

    Вентиляция подвала является очень важной частью обустройства хорошего дома, она может как осушить помещение, так и улучшить атмосферу в нем.Но многие строители просто не обращают внимания на этот вопрос, что в дальнейшем создает проблемы жильцам.

    На самом деле каждый, кто осознал важность обустройства вентиляции подвала, может сделать это самостоятельно.

    Для этого нужно немного разбираться в вопросе его правильного обустройства и иметь совсем немного навыков в строительстве.

    Существует несколько распространенных типов вентиляции, каждый из которых имеет как преимущества, так и недостатки.Перед началом работы нужно хорошо разобраться в этих вопросах, понять, что больше подходит для ваших конкретных условий, и только потом приступать к реализации задуманной идеи.

    Принцип работы системы вентиляции

    Вентиляция в подвале частного дома, несмотря на всю свою важность, является предельно простой конструкцией, принцип работы которой доступен для понимания каждому. Суть дела в том, чтобы создать в подвале постоянный приток свежего воздуха, который будет постоянно циркулировать по помещению, удаляя из него застойные запахи, сырость, и привносить туда свежесть.Основной проблемой в достижении оптимального уровня вентиляции подвала является подбор труб необходимого диаметра и длины. От значений этих параметров зависит очень многое.

    Если высота установки труб будет слишком большой, а также их диаметр, то это приведет к тому, что в помещении будет чрезмерно холодно и возникнет большой сквозняк. Если сделать наоборот – слишком маленькие трубы, доходящие до самого пола, то это грозит застоем и сыростью в подвале.Именно поэтому следует выбирать наиболее оптимальные варианты.

    Интересуясь вопросом, как правильно сделать вытяжку, нужно также знать, что она может монтироваться двумя способами: в стены здания или же может выводиться через потолок. Первый случай реализуется еще на этапе строительства дома и сделать его будет сложно, когда строение уже готово. Поэтому для человека, который хочет сделать вытяжку в подвале уже построенного жилища, наиболее подходящим будет второй вариант.

    Естественная вентиляция подвалов

    Вентиляция в подвале может быть естественной или искусственной; в разных случаях осушаемый воздух притягивается несколько по-разному. В случае естественного варианта свежий воздух поступает с улицы самостоятельно, без каких-либо дополнительных приспособлений и механизмов. Выбор той или иной системы зависит от размеров самого помещения, которое нуждается в притоке свежего воздуха. Если он занимает более 50 квадратных метров, то специалисты советуют использовать искусственный.Вентиляция подвала частного дома, занимающего небольшую площадь, в свою очередь, вполне может быть естественной. Здесь движение воздушных масс происходит под воздействием самих сил природы и этого вполне достаточно для поддержания приятного микроклимата.

    Естественный воздухообмен в подвале

    Перед началом работы очень важно разработать подробный план вентиляции для дальнейших действий, рассчитать все необходимые параметры. Отверстие, в которое будет проходить дымоход, необходимо делать под потолком.Труба, которая здесь будет использоваться, должна быть немного приподнята над верхом крыши дома примерно на 50 сантиметров. Что касается другой трубы, в которую будет поступать свежий воздух, то ее край должен быть приподнят над полом подвала примерно на 40-50 сантиметров, а другой конец должен быть поднят на те же 50 сантиметров над уровнем земли. Если говорить о диаметре используемых труб, то чем он больше, тем лучше и качественнее он будет в итоге. Но диаметр не должен быть слишком большим, такая вентиляция подвала в частном доме приведет к чрезмерному холоду и другим негативным явлениям.

    Список инструментов и материалов для этой работы совсем небольшой:

    • Трубы пластиковые или металлические;
    • Дефлекторы;
    • Хомуты для фиксации и регулировки труб.

    О вентиляции лучше всего думать еще на этапе строительства дома, когда только закладывается цокольный отсек, тогда сделать ее будет совсем не сложно — нужно выбрать место для прохода труб , сделайте там отверстия и установите саму конструкцию.То же самое можно сказать и о погребе — в нем все действия выполняются точно так же.

    Если говорить об уже построенном здании, в котором изначально не была предусмотрена вытяжка, то сделать это будет немного сложнее. Самый простой вариант в этом случае следующий: в паре мест, где планируется установка вытяжных труб, нужно выкопать землю до фундамента. В нем необходимо сделать отверстия, куда будет подключаться вытяжка.

    Пример установки вентиляции

    Трубы должны крепиться к стенам здания с помощью подходящих хомутов и дюбелей.

    Чтобы трубы служили как можно дольше, а проветривание было качественным, их необходимо защищать от образования конденсата и ржавчины. Для этого на подающую трубу необходимо установить специальную сетку и дефлектор, предохраняющие ее от образования конденсата.

    Искусственная вентиляция легких

    Эта опция также имеет множество способов реализации. Там, где естественного притока свежего воздуха недостаточно из-за его слабости и большой площади помещения, применяют другие способы создания его притока.Хороший способ устроить вентиляцию в подвале частного дома – использовать специальные небольшие вентиляторы. Используя немного энергии, они управляют потоком воздуха, помогают проветривать и осушать подвал.

    Для выбора диаметра отверстия под вентилятор можно исходить из следующего практического расчета: 1 сантиметр диаметра отверстия на 10 квадратных метров площади подвала.

    Например, если подвал вашего дома 100 кв. м, то вам нужно сделать отверстие и, соответственно, использовать вентилятор, диаметром 10 сантиметров.

    Часто в больших домах используется более одного вентилятора и не в одном месте. Как правило, это сложная целостная система, общая для всего жилища и многих его частей: комнат, кухни, туалета. Если вас интересует вопрос, как сделать вентиляцию в подвале частного дома, включая все эти варианты, то желательно посоветоваться с профессионалами. Если ваша цель – простое осушение подвала, то с этим можно справиться самостоятельно.

    Что касается технологии проведения монтажных работ приточной вентиляции, то она крайне похожа на случай с естественной, но имеет некоторые нюансы и отличия.

    Пример принудительной вентиляции

    Первое, что нужно знать, это то, что высоту вытяжки следует делать на высоте около 50 сантиметров над уровнем земли. На каждую трубу: и ту, в которую поступает воздух с улицы, и ту, что выпускает содержимое подвала, нужно установить по вентилятору. Следите за тем, чтобы они гнали потоки воздуха в правильном направлении, а не, например, оба наружу, или оба внутрь.

    Заключение

    Это вполне понятные и простые шаги, которые помогут вам самостоятельно обустроить подвальную вытяжку.В этом нет абсолютно ничего сложного. Подводя итоги, можно сказать, что суть вопроса заключается в создании отверстий для труб, которые могут быть как под стеной, так и в крыше здания, а также в установке туда труб необходимой длины и диаметра.

    Помните, что вопрос, как правильно проветрить подвал, может звучать немного по-разному для людей, проживающих в разных районах и погодных условиях. Действительно, там, где климат слишком холодный, желательно избегать чрезмерно активного проветривания.
    Делайте все только тогда, когда заранее спланируете все действия, запасетесь необходимыми инструментами и материалами. Помните, что лучше делать дела медленнее, но качественно и долго, а не перестраивать все снова и снова.

    Подвал, лишенный нормальной циркуляции воздуха, подвержен скоплению влаги, появлению грибка на стенах, порче продуктов. Чтобы предотвратить подобные проблемы, необходимо правильно организовать дополнительные помещения.Соблюдая правила,. Обо всем, что нужно знать о грамотном монтаже вентиляции в подвале, вы можете узнать, прочитав нашу статью.

    Мнение многих владельцев частных домов о том, что погреб не нужен, ошибочно. Отверстия, просверленные в стенах хранилища, не нарушают микроклимат. Стабильная вентиляция при поддержании необходимой температуры и влажности позволит сохранить качество и полезные свойства продуктов, хранящихся в погребе.

    Важно обеспечить оптимальную влажность и температуру. Чрезмерная циркуляция приведет к пересыханию овощей и фруктов, а недостаточная циркуляция станет причиной образования повышенной влажности, появления плесени, порчи продуктов.

    Основные требования

    Каждый частный дом оборудован подвалом, добавляя дополнительные квадратные метры полезной площади, которая используется под погреб, кладовую, спортзал или мастерскую. При оформлении придерживайтесь правил:

    • Располагается так, что одна из сторон примыкает к одной из наружных стен жилого дома.
    • Ограничьте использование в качестве источника света электрической лампочки. В подвале не установлены окна, чтобы исключить попадание прямых солнечных лучей.
    • Обеспечьте приток свежего воздуха.
    • Поддерживать влажность не ниже 90%, температуру в пределах 2-3 градусов Цельсия.

    Типы подвальных вентиляционных отверстий

    • Естественная вентиляция. Перфоратором прорезаются отверстия в стене: одно для приточного воздуха на расстоянии 10-15 см от пола. Другой предназначен для отвода отработанного воздуха на 10 см от потолка с противоположной стороны.Начинается за крышей не менее полуметра.

      В отверстия вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб закрывают решетками для защиты от грызунов и мусора.

    • Принудительная вентиляция. Действуют по естественному принципу, но с установкой в ​​проемах вентиляторов. Такая система эффективнее, но дороже. Для подземных гаражей способ является единственно возможным.
    • Комбинированный способ, когда принудительная вентиляция сочетается с естественной. Подача воздуха осуществляется приточной трубой, а вытяжка осуществляется вентилятором.

    В яме гаража

    Вентиляция в подвале гаража обеспечивает непрерывную подачу свежего воздуха, удаляет неприятные запахи, влагу и испарения, предотвращает образование конденсата, что предотвращает повреждение оборудования.

    Воздухообмен обеспечивается естественной и принудительной вентиляцией. Оба метода имеют свои преимущества и недостатки:

    • Первый прост в установке, не требует больших затрат, но недостаточно эффективен, если помещение слишком большое.
    • Второй надежнее, но требует покупки вентилятора.

    Правила устройства естественной вентиляции:

    1. Трубы проходят в противоположных углах. Выхлопную трубу выводят через пол и крышу гаража или вдоль любой стены длиной не менее 3 метров.При этом край трубы на метр выше уровня гаража дополнен дефлектором для улучшения сцепления.
    2. Край подводящей трубы размещают на высоте 35–55 см над уровнем пола подвала и на расстоянии не менее 2 м от пола до потолка.

    Предлагаем посмотреть видео о системе вентиляции в гаражной яме:

    В частном доме

    При обустройстве вентиляции подвала, расположенного в доме, учитывается площадь помещения.Для небольшого помещения с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

    Если в подвале нет отдельного входа, воздухообмен обеспечивается двумя трубами в противоположных углах. Они отображаются следующими способами:

    1. Вытяжная шахта проводится с внешней стороны здания, длина 2 м от входного отверстия. Край подводящей трубы располагается на уровне плинтуса.
    2. Если выходу мешают другие постройки, воздуховод прокладывается через крышу, с краем вытяжки выше конька.

    Как сделать правильно: пошаговая инструкция

    Своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.

    Оборудование и материалы

    Для оформления вам понадобится:

    • асбестовые, пластмассовые или оцинкованные трубы того же диаметра;
    • лист металла или решетка.

    Для подвала с повышенной влажностью допустимо использовать для вытяжки трубу большего диаметра.

    Из необходимых инструментов:

    • болгарский;
    • перфоратор
    • ;
    • крепеж
    • ;
    • герметик или гипсовая смесь.

    Если планируется установка принудительной вентиляции, запаситесь вентилятором.

    Установка системы

    Подготовив материалы, инструменты, приступайте к монтажу:

    1. Перфоратор просверливает сквозные отверстия в стене, расположенные друг напротив друга. Один на 10-15 см ниже потолка для вытяжки, а для подачи воздуха на 15-20 см выше пола.
    2. Трубы вставляются в отверстия, закрепляются, зазор между трубой и стеной замазывается герметиком или штукатуркой.
    3. Дымоход выводят над поверхностью крыши или грунта на расстояние не менее полуметра. Чем выше дымоход, тем эффективнее вентиляция.
    4. Подающая труба также выведена наружу.
    5. На верхнюю трубу надевается козырек из металлического листа, чтобы вода не попадала в подвал.
    6. Нижняя труба закрыта мелкой решеткой для предотвращения проникновения грызунов в подвал.
    7. Часть трубы, расположенной на улице, утеплена, так как зимой скопившийся конденсат будет превращаться в лед и уменьшать тягу.
    8. Воздуховод оборудован заслонками для регулирования входящего и выходящего воздуха.

    Выход через крышу расположен над входом. Оптимальное расстояние для приточного выхода – 20–25 см от поверхности земли.

    Предлагаем посмотреть видео как установить вентиляционную трубу в подвале:

    Проверка эффективности

    По окончании монтажных работ проверяется работоспособность системы:

    1. Для этого зажгите спичку, следите за пламенем.По законам физики огонь поддерживается кислородом, перенасыщенный углекислым газом воздух погасит пламя. На основании этого делают выводы, насколько хорошо работает вентиляция.
    2. Второй способ проверки — поднести бумажку к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.

    Содержание влаги определяют с помощью стакана воды. В подвале на некоторое время оставлен запотевший стакан с холодной жидкостью.Если конденсат на стенках бака испарился, система работает нормально. В противном случае придется корректировать работу, регулируя заслонки.

    Для правильной работы вентиляции соблюдаются все требования на всех этапах — как при проектировании, так и при проверке работы системы. Правильно работающая вытяжка позволит надолго сохранить качество продуктов, избежать затхлости воздуха и чрезмерной влажности.

    В контакте с

    Смирнов Павел Петрович

    Опытный специалист по системам вентиляции и кондиционирования.Работает в этой сфере более 15 лет.

    Статьи написаны

    Большинство современных гаражей оборудованы погребами, где принято хранить различные продукты, овощи, соленья и т.д. В случае неправильного обустройства подвала продукты быстро портятся, а для этого требуется качественная система вентиляции в подвале гаража.

    Когда вытяжка в погребе не обеспечивает полноценного воздухообмена, стены начинают сыреть, появляется плесень и трещины.Чтобы избежать таких проблем, нельзя экономить на организации вентиляции погреба в процессе строительства.

    Зная, какая вытяжка должна быть в погребе, можно добиться хорошего микроклимата. Кроме того, следует придерживаться рекомендаций специалистов, а также соблюдать простые правила: добиться наиболее подходящего температурного режима (+5), соорудить хорошее затемнение, улучшить циркуляцию воздуха, не превышать уровень влажности выше 90%.

    Как правильно проветрить погреб

    Чтобы правильно сделать вытяжку своими руками, рекомендуется прикладывать четкие чертежи и схемы, это поможет предотвратить образование конденсата, убережет урожай от порчи.Благодаря шикарному ассортименту стройматериалов сделать вентиляцию погреба в гараже можно своими руками.

    Когда под гаражом есть погреб, но в нем нет вентиляции, различные яды и токсины, выделяемые автомобилем, будут негативно влиять на продукты. Приточно-вытяжная вентиляция поможет решить эту проблему. Такой тип воздухообмена возможен даже естественным путем или с помощью вентиляторов. Что касается верхней части трубы, то она выводится над гаражом.

    Точная, правильная схема вытяжки поможет устранить проблему в кратчайшие сроки. Если установить приточную трубу, есть возможность, чтобы очищенный воздух поступал в подвал. Роль трубы с функцией вытяжки в гараже с погребом заключается в устранении излишней влаги и токсичных веществ. Оптимальной выходной мощностью является удачное сочетание вытяжной и приточной системы, которое можно осуществить двумя способами:

    1. Естественный воздухообмен. Этот вариант самый популярный и распространенный, потребуется установить две трубы – приточную и вытяжную.Устройство отлично функционирует, ведь температура в подвале и на улице существенно отличается. Главный минус в том, что вытяжка не работает в теплый период. Что касается зимы, то ее придется дополнительно утеплять.
    2. Принудительная вентиляция в подвале. Предлагаемая система является лучшим вариантом из всех существующих. Благодаря такой вентиляции можно добиться оптимального микроклимата, приближенного к уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы различные агрегаты и вентиляторы.

    Устройство принудительной вентиляции осуществляется с помощью электрических, которые добавляются в систему. Сделать такую ​​систему своими руками очень просто. Главным преимуществом является стабилизация уровня температуры и влажности вне зависимости от погоды и времени года.

    Схема предлагаемого устройства практически не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, установка вентилятора в дымоход. Вместо вентилятора можно использовать поворотный диффузор-крыльчатку, он устанавливается сверху на приточный патрубок и функционирует от ветра.Обеспечить хорошую вентиляцию поможет дефлектор, улучшающий воздухообмен и уменьшающий воздухообмен.

    Есть еще один метод — установка в выхлопной трубе лампы обогрева, которая будет прогревать воздух.

    Самый лучший и совершенный вариант – механизированная принудительная вентиляция с использованием специального моноблока. Он устанавливает программное обеспечение, которое управляет модульной системой. Основной проблемой и недостатком является высокая стоимость.

    Для эффективного использования подвала гаража важно обеспечить достаточную вентиляцию.Для создания естественной вентиляции можно самостоятельно собрать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

    • вентиляционный контур должен содержать ограниченное количество отводов, поворотов трубы;
    • нужно утеплить выхлопную трубу, иначе появится конденсат;
    • закрыть вход трубы заглушкой для предотвращения попадания осадков;
    • по всей длине трубы должны иметь одинаковый диаметр.

    Для обустройства естественной вентиляции следует рассчитать площадь всех отверстий. Начало подводящей трубы на высоте 50 см над цокольным этажом, ее выносят. Что касается выхлопа, то он закреплен под потолком, натянутым на крышу гаража. Важно, чтобы трубы находились в противоположных углах комнаты.

    Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для системы вентиляции.принято использовать два основных вида, а именно асбоцемент и полиэтилен низкого давления. Трубы из асбестоцемента по структуре похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

    Полиэтиленовые трубы абсолютно не уступают по прочности, но способ монтажа намного проще, вам не придется пользоваться услугами профессионалов. Главное условие — их нужно спаять.

    Вентиляция погреба с двумя трубами

    Чтобы правильно сделать вентиляцию, желательно ознакомиться с нюансами, тонкостями строительных и проектных работ:

    • Идеальный вариант — проложить вентиляцию на этапе строительства.
    • Трубы циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше вытяжки, иначе все продукты в погребе испортятся.
    • Запрещается располагать трубы близко друг к другу, иначе погреб не будет полностью вентилироваться. Эксперты советуют монтировать их в противоположных углах, чтобы усилить застоявшийся воздух.
    • Вытяжка крепится к потолку, так как теплый воздух поднимается вверх. Это позволит проводить постоянную очистку воздуха, не допуская его застоя, обеспечивая оптимальный микроклимат.
    • Вытяжное отверстие должно располагаться на высоте полутора метров над крышей, поэтому необходимо учитывать длину трубы.
    • Чаще всего система изготавливается из пластика.
    • Выхлопная система будет проходить через специальный люк.
    • Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
    • Внешняя подводящая труба оснащена решеткой для защиты от насекомых, пыли, грызунов и грязи.

    Вентиляционные кромки с двумя трубами должны находиться на разных уровнях. Верх одной трубы располагают под потолком, а нижнюю опустить на пол. С учетом температурных перепадов, изменения давления на выходе и входе из трубы происходит активная циркуляция воздуха.

    Совет! Лучше всего использовать трубы из асбобетона. Выбирайте сечение не менее 15 мм, что достаточно надежно и прочно. Для повышения эффективности воздухообмена трубы снабжены дефлектором, а это должно обеспечить разрежение воздуха и увеличение тяги.

    Проверка вентиляции погреба должна начинаться с простого эксперимента: важно спровоцировать циркуляцию воздуха, создав разные температурные показатели внутри и на поверхности.

    Вытяжка подвальная с одной трубой

    Чтобы подвал был вентилируемым, сухим, достаточно даже одной трубы. Любые трещины сыграют положительную роль.

    Единственное, на что стоит обратить внимание, это то, что диаметр трубы воздуховода должен быть не более пятнадцати сантиметров.Если нет возможности наладить циркуляцию воздуха, рекомендуется организовать процесс с помощью механического пробуждения. Все предельно просто: установить в дымоход вентилятор.

    Главной составляющей отличного микроклимата в подвале является влажность воздуха, которую можно регулировать с помощью вентилятора. Важно отметить, что слишком высокий уровень влажности ухудшает качество вентиляции. Это в том случае, если в подвал проникают грунтовые воды, что происходит весной при таянии снега.В этот период погреб становится сырым, а система вентиляции не справляется с такими серьезными нагрузками.

    Решить проблему можно следующим образом: возьмите жестяную банку, она должна быть больше полутора миллиметров от отверстия трубы.
    Просверлите бортик внизу, аккуратно вырежьте отверстие и прикрутите внизу винт так, чтобы гайка и резьба оставались снаружи. Получается уравновешивающая самодельная система, способная обить ровное положение для совка. В боковой части банки, а именно напротив отверстия, следует смонтировать трапециевидный хвост, чтобы он выполнял функцию флюгера, а именно поворачивал устройство к ветру и улавливал воздушные потоки.

    Установить ветрозащитную систему на трубу: надеть ось с резьбой, зафиксировать скобой. Просверлите дно по центру, вытащите болт изнутри и навинтите резьбовую ось. Завершите процесс установки балансировкой. С помощью такого устройства вентиляцию можно значительно улучшить. Принцип хитрого устройства невероятно прост. Система поворачивается флюгером так, что боковое отверстие направлено против потока воздуха. Благодаря такой схеме чистый воздух может легко проникнуть в трубу и попасть в подвал.

    Подводя итоги, можно отметить, что хорошо оборудованная вентиляция несколько недель показывает свои приоритеты. Воздух погреба будет очищен, слегка увлажнен, а продукты не замерзнут и не сохнут. Что касается показателей температурного режима, то они легко стабилизируются.

    .

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
