принцип работы и особенности установки

Главная действующая сила, лежащая в основе работы дымохода и вытяжной вентиляции – тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней части трубы. При правильном расчете ее длины и диаметра в системе всегда будет хорошая тяга, которая выводит наружу продукты сгорания твердого топлива, а также обеспечивает поступление свежего воздуха.

установка дефлектора

Но на практике дымоход /вентиляция не всегда работают достаточно эффективно. Для повышения производительности и усиления тяги используются дополнительные приспособления, в том числе дефлекторы.

Что представляет собой дефлектор

Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.

В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга. Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.

Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора достаточно простая, и ее при необходимости можно изготовить своими руками. Для этого требуется лист из оцинкованной или нержавеющей стали и крепежные элементы для соединения составляющих между собой. Но можно приобрести и готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Принцип работы дефлектора

В основе действия дефлектора лежит использование силы ветра. Он обтекает конструкцию со всех сторон и проникает внутрь дефлектора, создавая упорядоченный воздушный поток. Приспособление как бы захватывает дым и отработанные газы из дымохода, выводя их наружу. При прохождении воздушного потока внутри дефлектора не возникают завихрения, благодаря чему дым и угарный газ не уходят обратно в систему.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

размеры

На практике используются пять основных видов дефлекторов:

  • ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
  • Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
  • Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
  • Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.

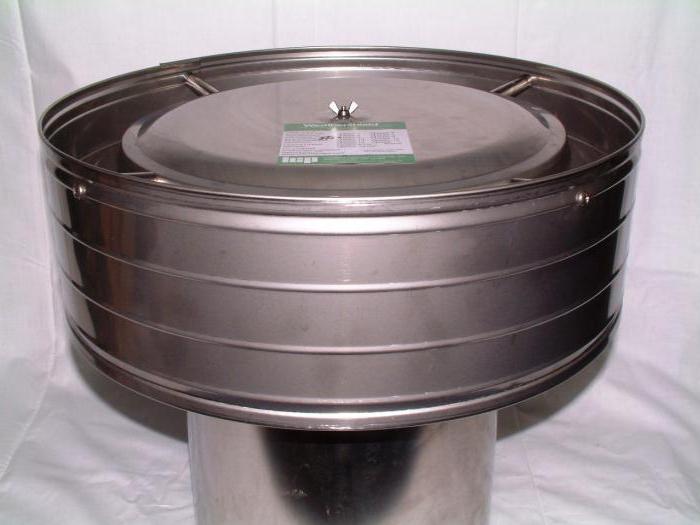

  • Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

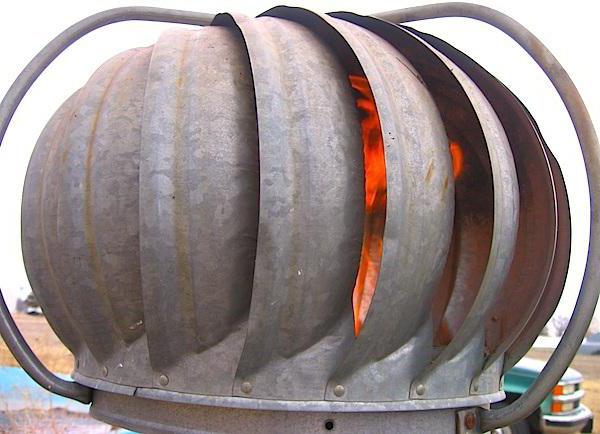

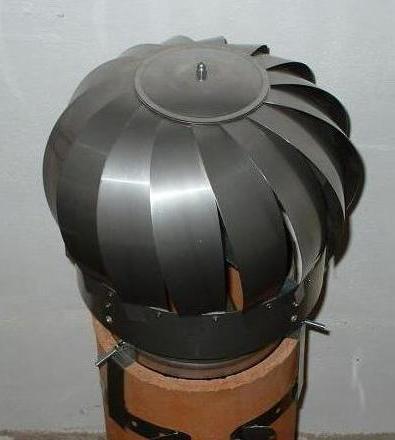

  • Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.

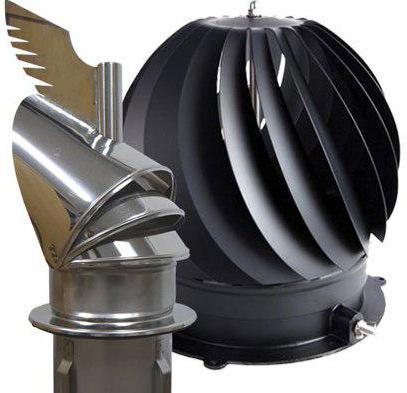

  • Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

виды

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

установка

Для установки дефлектора потребуются инструменты и материалы:

  • электродрель;
  • саморезы;
  • резьбовые шпильки;
  • гайки;
  • рожковые ключи;
  • металлический хомут.

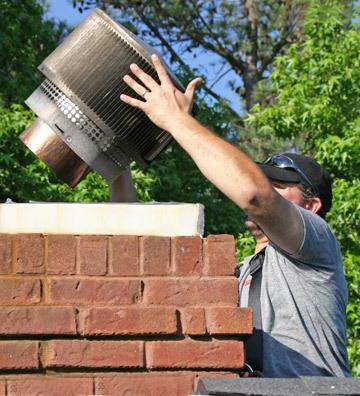

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

  1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
  2. Аналогичным способом наносятся метки на широкой части диффузора.
  3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
  4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
  5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

цаги

Важно! При установке на цилиндрический дымовой канал или узел крышной вентиляции монтаж дефлектора ЦАГИ или Григоровича происходит достаточно быстро. Но если имеем дело с прямоугольным кирпичным дымоходом, придется покупать дополнительный переходник.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

флюгер

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

  • монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
  • установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно,

ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Дефлектор (аэродинамика) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 6 декабря 2015; проверки требуют 5 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 6 декабря 2015; проверки требуют 5 правок.

Дефлектор (от лат. deflecto — отклонять) — аэродинамическое устройство, устанавливаемое над вентиляционным каналом, дымоходом, в системе охлаждения поршневого авиамотора и др. Применяется для усиления тяги в канале за счёт эффекта Бернулли: чем больше скорость движения потока воздуха при изменении поперечного сечения канала, тем меньше статическое давление в этом сечении. Дефлекторы увеличивают тягу в канале и повышают эффективность систем вентиляции.

Схема дефлектора ЦАГИ

Наиболее известные конструкции дефлекторов:

Дефлекторы применялись с середины XIX века на зданиях и на транспортных средствах. Статические дефлекторы используют сейчас в качестве устройств выброса воздуха из индивидуальных и коллективных каналов естественной вентиляции, индивидуальных и коллективных дымоходов, каналов выброса продуктов сгорания газа, стволов мусоропроводов. Их применяют на зданиях любой этажности, на новостройках и реконструируемых зданиях. Так же дефлектора нашли своё применение в автопроме . Они служат для регулирования направления и мощности воздушного потока отопителя и кондиционера в салонах автомобилей .

  • Https://upload.wikimedia.org/wikipedia/ru/c/cf/Передняя панель Lada Granta.jpg

    2 всеракурсных дефлектора отопления и кондиционера в центре приборной панели "Лады Гранты" Оба дефлектора направлены влево-вниз на водительское кресло .

  • Https://upload.wikimedia.org/wikipedia/commons/8/8c/Dorade Box Diagram.png

    Схема вентиляционной трубы

что это такое: описание, фото, применение в вентиляции

Современный загородный дом со своими герметичными окнами и дверями без качественной вентиляционной системы рискует превратиться в любой момент в парилку. Эффективная вентиляция призвана решать данную проблему. Система состоит из разнообразных приборов. В этой статье мы разберемся, что такое дефлектор, зачем он нужен, и как правильно его установить.

Содержание

  1. Принцип действия дефлектора и его устройство.

  2. Виды приборов и их назначение.

  3. Дефлектор своими руками.

  4. Монтаж.

  5. Видео.

Принцип действия дефлектора и его устройство

Дефлектор – это устройство с «колпаком», монтирующиеся на верхушку вытяжной трубы для защиты вентиляционного канала и обеспечения постоянной тяги для всей вентиляционной системы.

Что такое дефлектор фото

Сегодня можно встретить дефлекторы разной конструкции. Основные части прибора:

  1. Диффузор – это часть трубы по конструкции напоминающая усеченный конус. Именно эта часть устройства повышает воздушное давление у оголовка;

  2. Колпак, защищает трубу от попадания мелкого мусора и осадков.

  3. Внешний корпус цилиндрической формы, рассекает воздушный поток, создавая область низкого давления.

Материалом изготовления может быть медь или жесть, допускается изготовление дефлектора из котельной стали.

Виды приборов и их назначение

Дефлектор – это прибор, который может иметь разную конструкцию и различаться по назначению:

  1. С плоской насадкой. Такие дефлекторы считаются самыми простыми, их легко изготовить самостоятельно.

  2. С открывающейся насадкой. Данный тип дефлекторов рекомендуем для дымоходов, нуждающихся в частой чистке.

  3. С щипцовой насадкой. Подобный дефлектор на дымоход обеспечивает более надежную защиту вентиляционной системы от снега, ветра и дождя, рекомендуем для установки в районах с частыми снегопадами и сильным ветром.

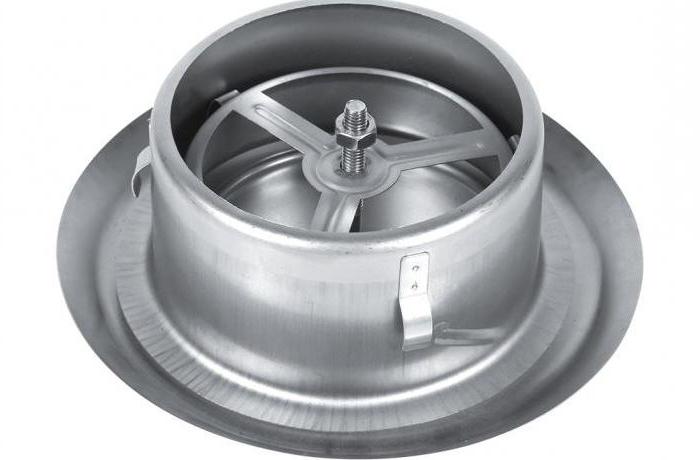

  4. Насадка шарообразной формы. Дефлекторы отличаются интересным внешним видом, впишутся в дизайн любого современного дома, коттеджа или виллы.

Дефлектор своими руками

Прежде чем приступить сделать дефлектор на трубу своими руками необходимо знать, что прибор имеет свои параметры: высота 1,7 от диаметра вентиляционного канала, ширина 1,9 от того же внутреннего диаметра.

Важно: в качестве материала изготовления лучше выбрать медь, данный материал дорогой, но самый крепкий. Медный дефлектор на дымоход стоек к любым атмосферным явлениям и прослужит более 30 лет без необходимости ремонта.

Порядок изготовления устройства:

  1. Создание на бумаге чертежа основных деталей – колпака, корпуса, диффузора.

  2. Чертежи необходимо переложить на металл и вырезать нужные детали с помощью ножниц по металлу.

  3. Полученные части соединяются между собой заклепками или болтами. Части можно также сварить.

  4. Прежде чем установить дефлектор на трубу, необходимо его собрать «на земле». На высоте останется только закрепить части дефлектора к дымоходу.

Дефлектор для дымохода своими руками чертеж

Монтажа

Монтаж дефлектора на вентиляционную трубу несложный, но требует соблюдения определенных правил. Первым устанавливается патрубок в трубу, крепится он заклепками или болтами. Далее к патрубку фиксируются нижние кронштейны, а на них устанавливается воронка диффузора. Диффузор крепится хомутами.

Насадка устанавливается к верхней части диффузору с помощью заклепок.

Важно: рекомендуется устанавливать вентиляционный дефлектор на высоте в 1,8-2 м от уровня крыши. Такое расположение поможет улучшить тягу в вентиляционной системе.

Видео

Добавить комментарий

виды, принцип работы и его назначение

Если труба лишена дефлектора для вентиляции, в процессе эксплуатации системы могут возникнуть сложности с тягой. Отток дыма может быть приостановлен или прекращен по нескольким причинам, среди которых:

  • снег;
  • дождь;
  • сильный ветер;
  • небольшая высота;
  • некорректное расположение;
  • недостаточной диаметр трубы.

Со всеми этими проблемами сможет справиться дефлектор.

Назначение дефлектора

дефлектор для вентиляции

Турбодефлектор для вентиляции позволяет снизить влияние внешних факторов на систему и направляет их на благо работы всей конструкции. Эта необходимость обусловлена тем, что довольно часто атмосферные условия определяют эффективность работы вентиляционной системы. За счёт подъемной силы начинают циркулировать воздушные потоки. Этот эффект возникает благодаря температурной разнице снаружи и внутри помещения. Таким образом, ветер корректирует работу вентиляции, ускоряя или затрудняя естественный воздухообмен.

Турбодефлектор для вентиляции внешне напоминает колпак, который должен располагаться в верхней части вытяжного канала. Этот узел минимизирует негативное воздействие осадков на оборудование, защищает шахту от птиц и мусора, а также усиливает и активизирует тягу, перенаправляя и генерируя ветровые потоки. Для повышения тяги в дымоходе используется конструкция в виде зонта. Если речь идёт о дефлекторе, устанавливаемом на дымовую трубу, то он выполняет роль искрогасителя.

Принцип работы

турбодефлектор для вентиляции

Основной идеей функционирования вышеупомянутого устройства является отражение воздушного потока от диффузора. В результате этого начинает работать закон Бернулли, который заключается в том, что воздушный поток рассекается диффузором, что приводит к разрежению воздуха и возникновению тяги.

Устройство может работать более эффективно, если установить его на канал, расположенный с изгибом или по кривой линии. Если увеличить тягу в трубе, то коэффициент полезного действия устройства может возрасти на 20%.

Основные виды дефлекторов

дефлектор григоровича

Современные дефлекторы для вентиляции, представленные к продаже, отличаются между собой функциональными возможностями и конструкцией. Среди прочих следует выделить ротационный дефлектор. Наиболее распространенной моделью является вариант дефлектора Григоровича, который отлично подходит для использования на вентиляционных и дымоходных трубах. Конструкция у данной модели очень проста, что позволяет соорудить его самостоятельно.

Классифицировать описываемые изделия можно по материалу в основе, которым может выступить:

  • пластик;
  • нержавеющая сталь;
  • медь;
  • оцинкованная сталь;
  • алюминий.

Конструктивно дефлекторы подразделяются на:

  • изделия открытого тарельчатого типа;
  • в виде звезды;
  • дефлекторы цаги;
  • устройства, работающие по принципу Григоровича;
  • Н-образные конструкции.

Самым популярным на сегодняшний день является дефлектор Григоровича, что обусловлено простотой его конструкции. Можно выделить описываемые устройства в два больших класса. Дефлекторы могут быть:

  • статичными;
  • ротационными.

Первые являются неподвижными, тогда как вторые – вращающимися.

Описание основных разновидностей дефлекторов

дефлектор на вытяжную трубу

Дефлектор для вентиляции может быть представлен тарельчатой конструкцией. Она эффективна и проста. Ротационные модели – это сложное устройства с специальной системой лопастей и вращающейся частью. В качестве отличительной особенности выступает более высокая эффективность и внушительная стоимость.

На одном оголовке у Н-образной модели содержатся сразу два дефлектора. А вот поворотные насадки с килем – это флюгеры, которые поворачивают конструкцию в направлении ветра. Это позволяет обеспечить направление потоков в систему лопасти и отверстия, вызывая эффект эжекции газа из воздуховода.

Одна из разновидностей дефлекторов – ротационная конструкция

дефлектор вентиляционной системы

Рефлекторы ротационного типа представляют собой вращающиеся устройства, которые используются не только в системах вентиляции, но и дымоходах. Наличие двигателя для работы не требуется. Вращение обеспечивается действием силы ветра.

Вращающаяся турбина создает разрежение в канале, в процессе происходит вытягивание избытка влаги и тепла, пыли, вредных газов, а внутреннее помещение защищается от образования конденсата. Направление ветра не влияет на вращение головки дефлектора. Разрежение лишь усиливает тягу в вентиляционном и дымовом канале. Головка исключает возникновение обратной тяги. Особенно удобно, что монтаж такого прибора не предусматривает необходимости подведения электричества.

Описание статодинамического дефлектора

зонт дефлектор вентиляционный

Французская компания Astato разработала статодинамический дефлектор, с помощью которого можно добиться усиления тяги потока системы с естественной вентиляцией. Насадка устанавливается на домах любой этажности, они могут быть новыми или реконструированными. После включения электрического мотора аэродинамика канала сохраняется, а степень разрежения составляет значение давления и напора вентилятора.

Установку данного устройства можно осуществить методом ниппельного соединения, что подходит для круглых вентиляционных каналов. Если предстоит работать с группой шахт и воздуховодов прямоугольного сечения, применяется адаптер. Управлять конструкцией можно вручную или посредством датчика давления и реле времени. В основе лежит алюминий.

Описываемый дефлектор представлен к продаже шестью позициями, они отличаются между собой по номинальному диаметру, который варьируется от 16 до 50 см. Выбирая модификацию серии DYN-Astato, вы приобретаете прибор с двухскоростным вентилятором. Стоимость таких изделий может достигать 24 000 р., что зависит от размеров.

Дополнительно о принципе действия

дефлектор пластиковый

Дефлектор вентиляционной системы будет обладать конструкцией, которая зависит от области его применения. Например, в приточно-вытяжных системах естественной вентиляции описываемые конструкции располагаются на оголовке вытяжного канала. Это позволяет повысить тягу, что обеспечивается созданием области пониженного давления.

Дополнительно о законе Бернулли можно отметить, что эффект разрежения воздуха создается посредством изменяющего сечения. С увеличением скорости потока воздуха перепад давлений становится более внушительным. За счёт энергии ветра, который обдувает трубу, в области оголовка создается вакуум, способствующий направлению вверх масс внутри трубы. Это и создает дополнительную тягу.

Дефлектор на вытяжную трубу состоит из нескольких частей, среди них:

  • диффузор;
  • колпак или зонт;
  • внешний цилиндр или корпус.

Диффузор – это отрезок трубы, который имеет форму усеченного конуса. На трубу он надевается узкой стороной. Диффузор необходим для повышения давления в трубе в зоне оголовка, что повышает разницу давлений и активность эжекции вытяжного воздуха. Зонт вентиляционного дефлектора необходим для защиты канала от попадания мусора, осадков и посторонних предметов. Что касается корпуса или внешнего цилиндра, он выполняет роль рассекателя потока воздуха, создавая внутри пониженное давление.

Конструкция колпака Григоровича

Дефлектор Григоровича имеет несколько другую конструкцию. В состав устройства входят следующие узлы:

  • обратный конус;
  • зонт или колпак;
  • диффузор.

Последний представлен тем же усеченным корпусом, однако на трубу он надевается широкой стороной. Сечение этой стороны должно быть больше сечения оголовка. Эта деталь называется стаканом. Колпак защищает конструкцию, как и в предыдущем примере устройства. Под колпаком устанавливается обратный конус вершиной вниз. Он исключает накапливание воздуха под зонтом и создаёт совместно с диффузором сужающийся поток ветра.

Дефлектор для вентиляции такого типа работает по принципу эжекции в двух направлениях. Одно из них устремлено в сторону обратного корпуса, тогда как другое – в сторону широкой стороны диффузора. Скорость потока при этом под обратным конусом растёт за счёт того, что канал сужается, что и приводит к повышению разницы давлений.

В заключение

Пластиковые дефлекторы – это лишь одна из разновидностей подобных изделий, которые предлагаются современным рынком. Производители изготавливают колпаки из нержавеющей стали, алюминия, керамики, оцинковки и меди.

С точки зрения баланса качества и стоимости, оптимальным решением являются алюминиевые и стальные изделия. Из-за дороговизны медные дефлекторы используются очень редко. В качестве альтернативного варианта выступает конструкция из металла, которая покрывается пластиком. Такие устройства являются симбиозом прочности и декоративности.

это что такое? Виды, устройство, принцип работы и применение :: SYL.ru

В целях обеспечения более эффективной тяги на выходах вентиляционных каналов используют дополнительную функциональную оснастку. Потребность в стимуляции отведения продуктов сгорания или отработанного воздуха возникает по разным причинам. Некоторые котлы и печи требуют выполнения этого условия в рамках технологического обеспечения – в ином случае возникнет риск порчи внутреннего канала дымоотвода. Для реализации данной задачи используют дефлектор – это тот самый функциональный компонент, работа которого способствует минимизации давления и повышению тяги при выпуске дыма. Впрочем, есть и другие виды дефлекторов, которые будут рассмотрены ниже.

дефлектор это

Сферы применения дефлекторов

Чаще всего дефлекторы используются именно в составе вентиляционных каналов и дымоходах. Иногда их включают в комплект с отопительным или кондиционирующим оборудованием, но чаще всего они приобретаются отдельно – специально под размеры выходного патрубка. Но здесь важно разделять промышленные модели и бытовые. В конструкциях обычных устройств для оснащения частного дома предполагается минимальный набор функций, небольшие размеры деталей и материал изготовления среднего качества. Но это не значит, что такие изделия малоэффективны и не долговечны. Они разрабатываются под небольшие нагрузки, с которыми преимущественно и справляются. Другое дело, что дефлектор вентиляции в составе любого объекта должен быть ветроустойчивым, иметь защиту от влаги и механических повреждений. Что касается промышленных моделей, то они массивнее, у них толще металлические листы и крупнее функциональные элементы. В остальном принцип действия и защитные свойства соответствуют бытовым аналогам.

Устройство дефлектора

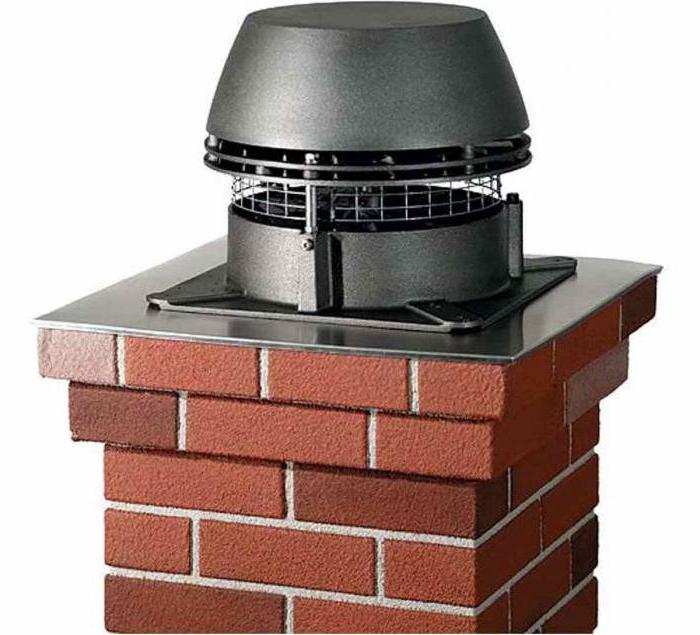

установка дефлекторов

Типовую конструкцию формируют три элемента:

  • Диффузор как элемент управляющего обеспечения.
  • Колпак.
  • Корпусная основа.

Диффузор отвечает за такое распределение воздушных потоков, при котором формируется эффект эжекции вытяжки. То есть в области над оголовком канала создается пространство, в которое естественно притягиваются воздушные потоки из канала подачи, например, того же дыма. Конструкционно это труба, один конец с узким сечением которой устанавливается в выводной патрубок, а второй – сопрягается с оголовком дефлектора. Это верхняя часть с утолщением, в которой формируется вакуум забора воздуха. Зонт выполняет сугубо защитную функцию. Именно он с верхней части обеспечивает прикрытие от осадков и попадания мусора в канал. В свою очередь, корпус предназначен для рассечения воздушных потоков, что также способствует созданию области пониженного давления. Большинство составных частей дефлектора обычно выполняется из металла. Независимо от назначения, вентиляционные модели изготавливаются на основе оцинкованных или специальных антикоррозийных сплавов.

Принцип работы

дефлектор вентиляции

В переводе дефлектор можно определить как отсекатель. На принципе рассечения и отражения воздушных потоков от поверхностей диффузора и работает устройство. Установленный на крыше дефлектор вентиляции способствует разряжению, улучшая тем самым эффект вытяжки. В итоге такая переработка воздушных масс повышает и эффективность оборудования, подключенного к каналу.

Существуют и конструкционные способы увеличения КПД диффузора. Как показывает практика, на его эффективность влияет устройство самого воздуховода. Если установить дефлектор на дымоход, шахта которого на выходе располагается с наличием изгиба или по кривой, то рассечение даст больше тяги.

Характеристики

Дефлекторы подбираются по материалу и размерам. Кроме упомянутого выше металла, может использоваться и высокопрочный пластик с включениями композитов. Такое решение выгодно отсутствием предрасположенности к поражению коррозией, но из-за скромного веса требует установки дополнительных крепежей. Что касается размерных параметров, то учитывается три значения – два диаметра (на соединительном патрубке и в функциональной части диффузора) и ширина диффузора. Толщина зоны соединения в среднем составляет 100-160 мм, хотя в промышленности нередко используются специальные конструкции с диаметром на патрубке более 1000 мм. По мере утолщения диаметр дефлектора будет достигать 200-250 мм. Опять же, эта величина характерна для стандартных устройств, но типоразмеры крупноформатных моделей могут быть в несколько раз больше. Ширина диффузора также колеблется в среднем коридоре 200-300 мм. В выборе подходящего формата дефлектора учитывать следует не только размер дымохода с патрубком, но и объемы выпускаемого воздуха – в данном параметре учитывает интенсивность работы печного сооружения, котельного агрегата или другого оборудования, сопряженного с каналом.

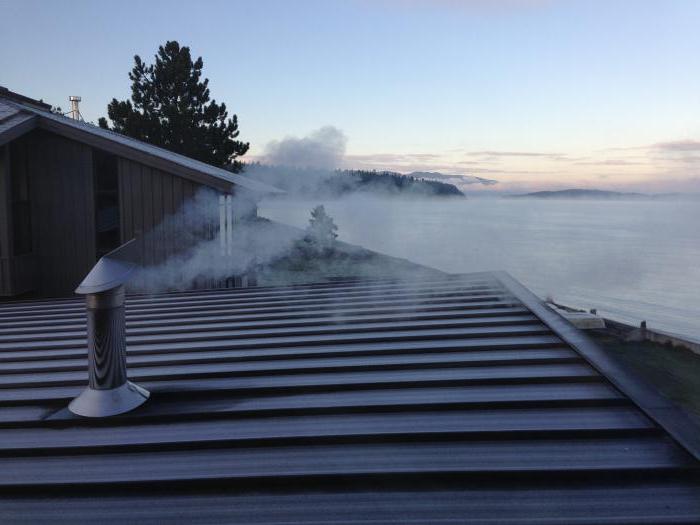

дефлектор на дымоход

Разновидности вентиляционных дефлекторов

Наиболее часто применяемый тип дефлектора – так называемая модель Григоровича. Она имеет простую конструкцию, сформированную конусообразным желобом на окончании патрубка и крышкой для защиты от осадков. Все составные части выполняются из металла. Распространена и тарельчатая конструкция Astato. К ее особенностям можно отнести малую ширину диффузора и наличие сетки по бокам. Включение в устройство сетчатой защиты связано с тем, что свободное от диффузора пространство должно оставаться не закрытым стенкой трубы. Поэтому, с точки зрения предохранения дымохода от случайного попадания инородных тел, используется дополнительная решетка – на функцию обеспечения тяги она не влияет. Если нужен дефлектор на дымоход промышленного объекта, то чаще всего обращаются к ротационным моделям. Они имеют самую сложную конструкцию, обеспеченную системой вращающихся лопастей. Некоторые модели также предусматривают возможность подключения привода. С помощью такого дефлектора можно организовать весьма эффективный дымоотвод с тягой, работающий с большими объемами.

Чем отличается дефлектор автомобильный?

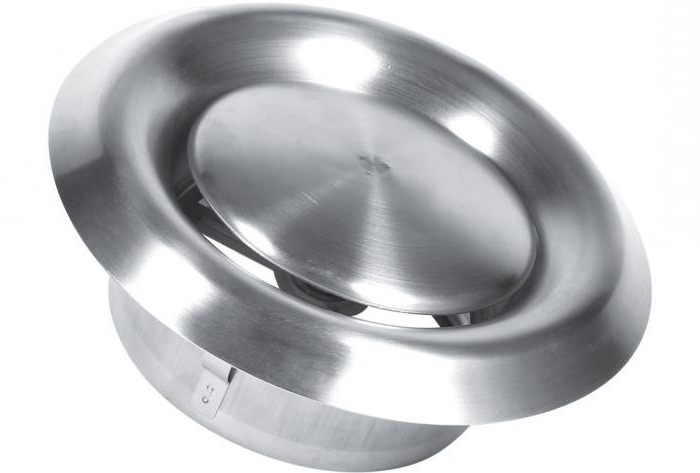

дефлектор воздуховода

Модели такого типа имеют совсем другое устройство и несколько отличное назначение – они ориентированы на защитную функцию посредством перенаправления воздушных потоков. Дефлекторы для машин также называются ветровиками. Это дополнительные элементы, которые устанавливаются в районах фар, боковых и лобовых стекол с целью их защиты от попадания насекомых, мелких камней и мусора. Устройства для защиты фар устанавливаются в зоне оптического гнезда. Чтобы рассекатель не повлиял на качество работы освещения, желательно приобретать светопрозрачные модели. Рекомендуется устанавливать и оконный дефлектор – это приспособление фиксируется на боковых окнах или над лобовым стеклом. Таким образом формируются небольшие козырьки, которые практически не влияют на обзорность, но защищают от механических повреждений стекол.

Установка дефлекторов для систем вентиляции

Процесс монтажа представляет собой объединенные операции сборки и установки дефлектора. Работа начинается с крепления нижней части. Комплектный патрубок фиксируется к трубе дымохода. Обычно установка дефлекторов в этой части реализуется металлическими хомутами и зажимами. Некоторые конструкции также предусматривают использование заклепок и болтов, но с учетом ветровых нагрузок желательно и в этой конфигурации применять хомуты.

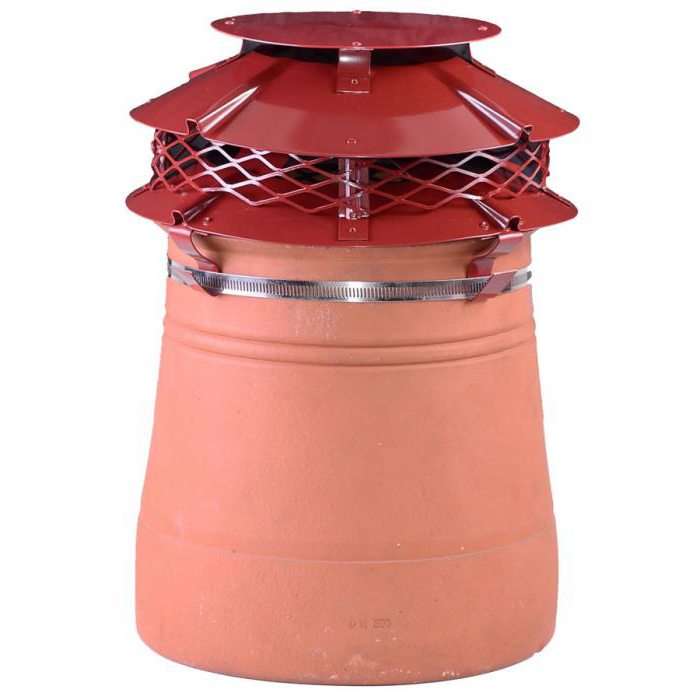

дефлектор на трубу

Далее производится сборка верхней части дефлектора. На патрубок надевается диффузор. Его крепление можно выполнить кронштейнами или, при наличии резьбы, путем закручивания. Самая же верхняя часть с колпаком монтируется на стойки, идущие прямо от патрубка. Для большей надежности специалисты советуют крепить дефлектор на трубу так, чтобы связующие звенья между патрубком и крышкой устройства жестко не фиксировались к диффузору.

Как дефлектор изготовить своими руками?

В домашних условиях сделать дефлектор можно из листов оцинкованного металла. В первую очередь нарезаются пластины для трубы-патрубка, диффузора и колпака. Их размеры подбираются индивидуально под конструкцию конкретного дымохода. Далее каждая полоса скручивается в цилиндр. В случае с патрубком такая форма и должна остаться на выходе. Однако имитация диффузора будет иметь патрубок конусообразной формы, то есть один из концов следует сделать уже в диаметре. То же самое касается колпака, но в этом случае диаметр должен быть сведен к минимуму. Собирать и фиксировать дефлектор воздуховода можно при помощи тех же заклепок. Для этого потребуется специальный монтажный пистолет по работе с металлом.

Заключение

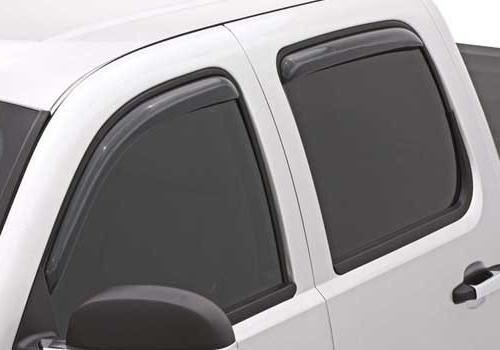

дефлектор автомобильный

Само по себе наличие дефлектора в конструкции дымохода кардинально не меняет принцип работы отопительного оборудования в жилых домах. С его помощью добиться оптимизации тяги – вполне возможно, но если затруднения в выводе дыма обусловлены конструкционными дефектами, то подобные приспособления не помогут. Прежде всего, дефлектор – это средство регуляции потоков в условиях выброса больших объемов отработанного воздуха или дыма. А эта функция оптимально себя проявляется на заводских и фабричных объектах, которые регулярно эксплуатируют мощное промышленное оборудование. Дефлектор улучшает прохождение выбросов, чем способствует повышению долговечности инженерной системы дымохода в целом.

Дефлектор на трубу – что это такое и для чего он нужен - Учебник сантехника

Что такое дефлектор – точно знают не все, но, все подмечали над дымоходами некоторых домов колпаки в виде зонтика. Эта конструкция и называется «дефлектором», что переводится как «отражатель». Потом мы подробней ознакомимся с этим элементом дымохода, его назначением и рассмотрим, как сделать такое устройство самостоятельно.

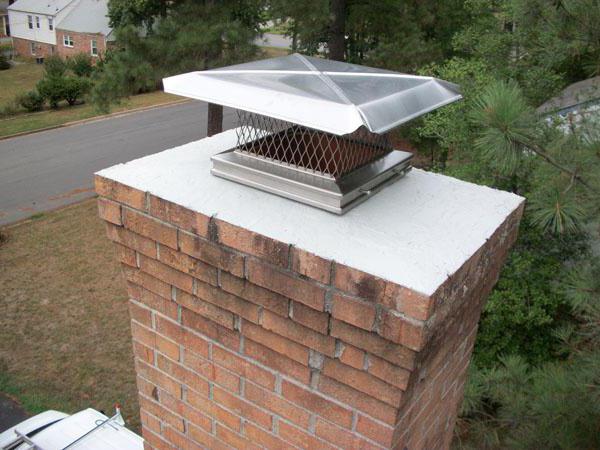

Конусный дефлектор для печной трубы

Для чего нужен дефлектор

Конструкция дефлектора достаточно несложная – значительно чаще он складывается из маленькой трубы-обечайки с зонтом, которая надевается на трубу дымохода. Дефлектор еще именуют флюгаркой либо дымником (определите тут, как выполняется замена труб канализации).

Обратите внимание! Дымник несет не только практическую функцию, но и есть старинным архитектурным элементом. Кое-какие варианты его выполнения и сейчас остаются настоящим произведением искусства.

Что же касается его практического назначения, то дымник рекомендован прежде всего для усиления тяги, методом отклонения воздушных потоков. Из этого и такое его наименование – «отражатель». Так как ветер отражается, перед дымоходной трубой появляется территория низкого давления, в следствии чего возрастает тяга.

Как продемонстрировали изучения, применение кроме того самого несложного дымника увеличивает КПД любой дымовой трубы на 20 процентов, причем его эффективность не зависит от направления ветра и других условий.

Но, это не единственная его функция, имеет суть устанавливать дефлекторы на дымовые трубы еще и по другим обстоятельствам:

  • Защищает дымоход от атмосферных осадков.
  • Предотвращает попадание мусора в трубу.
  • Предотвращает проникновение живности.
  • Защищает кровельный материал от вылетающих искр.

На фото - вальмовый дымник

Виды дефлекторов

Доминики в последнее время бывают самых различных видов.

Они смогут различаться:

  • Формой колпака,
  • Конструкцией,
  • Материалами, из которых выполнены и пр.

Исходя из этого потом подробней ознакомимся с их видами.

Форма

В настоящее время громаднейшей популярностью пользуются колпаки следующих форм:

  • С плоским колпаком,
  • Шатровый,
  • С полукруглым колпаком,
  • Конусные,
  • Вальмовые.

Совет! Выбор дефлектора сильно зависит от архитектуры здания, к примеру, бронзовые дефлекторы с плоским колпаком в большинстве случаев применяют на зданиях, выполненных в стиле модерн. На современных постройках лучше смотрятся колпаки с полукруглым колпаком.

Кованый дымник

Материалы

Что касается материалов для дымников, то значительно чаще их делают из оцинкованного железа. Действительно, в последнее время видятся изделия покрытые эмалью либо кроме того слоем пластика.

Реже видятся бронзовые флюгарки. В качестве украшения кровли в большинстве случаев применяют кованые изделия, каковые смогут иметь самые различные формы. Само собой разумеется, цена дизайнерских флюгарок возможно высокой.

Конструкции

Конструкций этих устройств существует много, наиболее популярными в последнее время являются следующие:

  • ЦАГИ,
  • Дефлектор Григоровича,
  • «Дымовой зуб»,
  • Открытый Астато,
  • Шаровидный с вращением,
  • Круглый «Воллер»,
  • Звезда «Шенард».

Дымник ЦАГИ

Наиболее распространенный дефлектор на вытяжную трубу – дымник ЦАГИ, исходя из этого как пример рассмотрим его устройство.

Итак, данная конструкция складывается из следующих элементов:

  • Входной патрубок,
  • Корпус дефлектора,
  • Диффузор,
  • Кронштейны,
  • Зонтик.

Схема устройства дымника ЦАГИ

Изготовление флюгарки

направляться подчернуть, что возможно сделать дефлектор на печную трубу своими руками, причем, в этом нет ничего сложного. Нужно только подготовить лист металла и выполнить чертеж, по окончании чего вырезать детали и собрать их.

Разверстка конусного колпака дымника

К примеру, дефлектор своими руками для круглой трубы выполняется следующим образом:

  • Прежде всего нужно начертить на странице стали круг. Его радиус должен быть больше радиуса дымохода.
  • После этого через центр круга нужно провести перпендикулярные осевые линии. Потом на точку пересечения О1 нужно поставить ножку циркуля и выполнить засечку Б, радиус засечки должен равняться радиусу круга. Точку пересечения засечки нужно соединить линией с центром круга.
  • После этого необходимо вырезать круг и вырезать в нем сегмент АОБ, который разрешит взять конус. Наряду с этим нужно покинуть кромки для фальц.
  • Потом готовую деталь нужно свернуть своими руками в конус и края зафальцевать.
  • После этого к конусу нужно приклепать четыре стойки и установить изделие на трубу. Дабы зафиксировать его, возможно в стойках и дымоходе выполнить отверстия и закрепить конструкцию болтами либо саморезами.

Чертеж дефлектора на трубу дымохода – арочная конструкция

Дефлектор квадратного либо прямоугольного дымохода своими руками выполняется следующим образом:

  • Прежде всего нужно вырезать из стали прямоугольник для того чтобы размера, дабы он в согнутом виде имел возможность перекрывать отверстие трубы.
  • Дабы декорировать дымник, с двух его сторон нужно сделать однообразные косые надрезы, расположенные на однообразном расстоянии, что разрешит взять трапециевидные сегменты.
  • После этого необходимо сделать из стали четыре стойки и прикрепить их заклепками к углам прямоугольника.
  • Концы стоек загибаются, как продемонстрировано на схеме и в них выполняется отверстие.
  • Прямоугольник нужно загнуть аркой и вставить в дымоход. Дабы закрепить конструкцию, в дымоходе необходимо просверлить отверстия и вставить гвозди либо штыри, каковые должны входить в отверстия стоек дымника.

На этом работа окончена. Мы рассмотрели наиболее простые конструкции флюгарок. При жажде возможно выполнить более сложные дефлекторы а также украсить их флюгером.

Вывод

Дефлектор есть ответственным элементом дымохода, поскольку он не только увеличивает тягу, но и предотвращает ряд неприятностей, связанных с его засорением. Помимо этого, он может играться ключевую роль в оформлении дома, выделив его принадлежность к тому либо иному стилю. Причем, сделать такое устройство возможно кроме того самостоятельно (см.кроме этого статью ‘Виды канализационных труб и соединений: критерии выбора’).

Из видео в данной статье возможно взять дополнительную данные по данной теме.

Чертеж дефлектора на трубу дымохода – арочная конструкция Загрузка...

Зачем нужен вентиляционный дефлектор?

При организации вентиляции в частном доме используются самые разные механизмы и приспособления. Одним из составляющих современной системы служит дефлектор вентиляционный – устройство, об особенностях и пользе которого знает далеко не каждый владелец собственного дома. Между тем без этого элемента практически невозможно правильно организовать эффективный воздухообмен. О том, что такое дефлекторы, и так ли необходимо их ставить, как оборудуется качественная вентиляция без электричества – в нашей статье сегодня.

Что это за устройство

Коль скоро жилье герметично «упаковывается» в пластиковый «кокон» и оснащается всевозможными шумо- и теплоизолирующими материалами, без вентиляции в нем становится просто невыносимо жить. Для того чтобы создать здоровый микроклимат, нам нужно удалять из помещений спертый воздух и получать свежий. Но сегодня вентиляция без электричества или с электроприборами – это не просто поточная система, а сложнейший комплекс из целого ряда узлов, включая устройства для озонирования и даже подогрева воздуха.

Независимо от того, какими именно узлами оборудована ваша вентиляция без электричества, установив дефлектор, вы обеспечите ей бесперебойную работу. Это аэродинамический механизм, который устанавливается в верхней точке вентиляционной трубы и оснащен «колпаком».

Он решает две главные задачи:

  1. Предупреждает засорение канала мусором и пылью.
  2. Создает эффективную тягу, активизируя работу вентиляции.

Пока не был изобретен дефлектор крышный, каналы делали сужающимися к верхней точке. Но с его появлением организовать хорошую тягу стало куда легче: механизм отклоняет поток воздуха и создает наверху область пониженного давления, таким образом заставляя воздух из дома подниматься наверх по каналу.

Из чего состоит дефлектор.

В продаже можно найти много изделий, отличающихся конструктивно, но любой дефлектор вентиляции состоит из нескольких одинаковых элементов:

  • цилиндры (2 штуки, в некоторых 1), причем один из них имеет расширение в верхней части;
  • верхняя крышка – элемент защиты от мусора;
    патрубок;
  • кронштейны, которыми крепится колпак.

В основу работы дефлектора вентиляции положен принцип отражения воздушного потока от диффузора. В точке отражения поток рассеивается, в результате понижается давление (закон Бернули). Очень важной особенностью прибора является его «умение» повышать КПД системы как минимум на 20%. Потому не стоит им пренебрегать, даже если ваша вентиляция без электричества работает без проблем.

К слову, подобные конструкции использовались уже в 19-м веке, причем устанавливались они не только на зданиях. Нередко можно было видеть дефлектор на трубах парового транспорта или в аэродинамических трубах. В наши дни его применяют в тех сферах, где важен активный воздухообмен – промышленные цеха, индивидуальное и многоэтажное строительство, стволы мусоропроводов, дымоходы и так далее.

Мы уже упомянули о том, что рынок сегодня предлагает различные виды аэродинамических дефлекторов, монтируемые в вентиляцию. На выбор того или иного вида влияет устройство изделия, его назначение и материал, из которого он изготовлен.

Виды дефлекторов

По конструкции различают следующие виды:

  1. модель ЦАГИ, в которой широкая сторона диффузора (усеченного конуса) направлена вверх, а крышка – в форме конуса;
  2. модель Григоровича, в которой расширение конуса направлено вниз и под колпаком предусмотрен обратный конус для создания дополнительного потока воздуха и защиты от накапливания воздуха под колпаком;
  3. открытая конструкция тарельчатого типа (ASTATO) на электродвигателе, который работает только при недостаточной силе ветра;
  4. статический с вентилятором – частично вращающаяся модель, относительно новый вид, оснащенный малошумными вентиляторами;
  5. ротационный дефлектор с вращающейся частью и лопастями – довольно сложное, но эффективное устройство с шарообразной крышкой. С его помощью можно повысить КПД вентиляции до 50%;
  6. флюгеры, поворачивающиеся таким образом, что ветер попадает в предусмотренные в модели отверстия и лопасти;
  7. Н-образные конструкции с двумя дефлекторами сразу.

виды дефлекторов

Секреты крышки дефлектора.

Планируя установку вентиляции своими руками, обратите внимание и на разницу в конструкции «крышек» дефлекторов:

  • Если в вашем регионе часто идут дожди или много снега зимой, есть смысл выбрать двускатную крышку («щипцовую»).
  • Крышка в форме шара очень красиво смотрится и украшает крышу.
  • На дымоходы, которые нужно часто чистить, лучше поставить дефлектор со съемной крышкой.
  • Проще всего самостоятельно сконструировать обычную плоскую крышку, вырезанную из листа металла.

Описывая устройство дефлектора, необходимо отметить также, что любой вращающийся дефлектор относится к классу ротационных (турбинных), а все прочие – к классу статических.

виды дефлекторовИ статический, и турбодефлектор для вентиляции чаще всего изготавливается из металла – алюминия, оцинкованной и нержавеющей стали, очень редко – из меди. Но встречаются в продаже и пластиковые модели, которые можно подобрать в тон кровельному покрытию. Они эстетично выглядят, но служат в разы меньше своих металлических «собратьев». Зато стоят они гораздо дешевле.

Выбирая между разными конструкциями, обратите внимание на аппарат Григоровича – его можно назвать самым простым, доступным и одновременно эффективным. В этом случае  будет вентиляция без электричества, но, возможно, вы предпочтете установить электрический дефлектор – тогда, скорее всего, вам понадобится помощь специалиста в выборе и установке.

Изготовление и установка дефлектора

Если вы узнали, что такое дефлектор в вентиляции, и приняли решение изготовить или смонтировать его самостоятельно, предварительно сделайте верные расчеты, чтобы не ошибиться с высотой самого устройства и шириной диффузора. В интернете – масса полезных сайтов с точными формулами, таблицами и иной нужной информации для расчета размеров конструкции. Но все основные расчеты касаются именно диаметра трубы.

Рассчитываете по формуле:

Н=1,7 х D,

где Н – высота конструкции, D – диаметр дымохода.

Z=1,8 x D,

где Z – ширина крышки,

d=1,3 x D,

d – ширина диффузора.

Проведя расчет дефлектора для вентиляции, можно приступать к его изготовлению. Как правило, если обустраивается домашняя вентиляция, используют дефлектор Григоровича – в связи с простотой конструкции.

Что нужно:

  •  лист металла (нержавеющая сталь)
  •  электродрель
  •  хомуты
  •  молоток
  •  рулетка
  • карандаш, который пишет на металле
  • линейка
  • ножницы по металлу
  • болты и гайки
  • заклёпки

На заготовке обводятся лекала, которые лучше сначала вырезать из картона. Ножницами по металлу вырезать заготовки и соединить между собой заклепками (некоторые пользуются сваркой). В крышке-конусе проделывается прорезь с одной стороны, и другая сторона заводится в эту прорезь. Кронштейны заклепками или же болтами закрепляются на наружной стороне диффузора. После полной сбора аппарата его можно ставить на изголовье трубы. Закреплять устройство лучше при помощи хомутов, хотя можно воспользоваться и болтами.

дефлекторы

Монтаж начинается с установки входного патрубка. Для болтов потребуется просверлить отверстия и в трубе, и в самом патрубке отверстия. К нижним кронштейнам прикрепляется воронка диффузора. Можно поступить по-другому: зафиксировать воронку хомутами. Теперь осталось только поставить сверху крышку-колпак и закрепить ее. Конечно, прочнее всего будут сварные детали дефлектора, однако не каждый умеет варить тонкий листовой металл.

Как видите, собрать и установить вентиляционный дефлектор на крыше своими руками не так сложно, главное – соблюдать определенные правила. Зато в конечном итоге можно существенно повысить эффективность системы вентиляции в доме, защитив при этом ее каналы от пыли, мусора и насекомых.



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
