Деформационные швы в полусухой стяжке

Деформационные швы в стяжке пола являются необходимым элементом, обеспечивающим надежность и долговечность конструкции. Искусственные зазоры в бетонных площадках, при всей их простоте, играют огромную роль. Они предотвращают разрушение материала в период эксплуатации. Обязательность элемента и его параметры закладываются в нормативные строительные документы.

Что такое деформационный шов

Шов представляет собой разрез (искусственный зазор) в монолитной, бетонной плите, который разделяет ее на участки, способные независимо друг от друга перемещаться в небольших пределах.

Зачем нужен разрез в напольной стяжке? По сути, это монолитная, бетонная плита, которая подвержена таким серьезным нагрузкам, как давление со стороны всего строения, усадка, температурное расширение, набухание. Неоднородная структура большого монолита вызывает неравномерное расширение (сжатие) разных участков, что вызывает внутренние напряжения, приводящие к растрескиванию.

Разрез большой плиты на несколько элементов снижает внутренние напряжения. Каждый блок может смещаться относительно соседнего участка, независимо от него. В результате этого вероятность растрескивания снижается.

Наибольшие расстояния между швами в стяжке пола

По своему назначению деформационные зазоры делятся на 3 основные категории:

  1. Изоляционный тип. Такой зазор формируется по периметру помещения, возле стен, а также вокруг колонн и других архитектурных элементов. Он предназначен для компенсации расширения, как стен, так и самой стяжки.
  2. Усадочные. Они должны предотвратить разрушение бетона в результате неравномерной усадки при застывании. Эти зазоры разделяют бетонную плиту на отдельные квадраты с соотношением длины и ширину порядка 1,2-1,5. Они выполняются в форме прямых зазоров, без ответвлений. Наибольшее расстояние между деформационными швами в стяжке пола составляет 3 м. Если ширина плиты 3,5-4 м, то шов делается посредине. Глубина зазора обычно составляет не менее 1/3 толщины покрытия.
  3. Конструкционный. Он устраивается при перерыве в заливке бетона в том месте, где работа приостановлена. Конструкционный шов может совпадать с усадочным зазором.

Параметры деформационных зазоров зависят от коэффициента температурного расширения материала, усадочных характеристик, нагрузки, эксплуатационных факторов. Расстояние между ними принято рассчитывать из выражения (25-37)h, где h — толщина стяжки. При значительной усадке бетонного раствора параметр берется на нижнем пределе. Ширина шва выбирается в пределах 4-6 см.

Особенности нарезки швов

Вопрос о том, как выполняются деформационные швы, решается в зависимости от вида стяжки (полусухая, наливная и т.д.), размеров помещения и конкретных условий. Вероятность растрескивания бетона растет по мере повышения влажности раствора и увеличения скорости отвердения, при нарушении пропорций ингредиентов. Снижается риск за счет правильного ухода после заливки, предусматривающего постепенное застывание бетона. Важная роль отводится контролю влажности и температурного режима в помещении.

Деформационные швы разного типа выполняются на различных стадиях возведения пола. Схема их расположения разрабатывается заранее с расчетом расстояния между ними и глубины нарезки. При формировании канала следует помнить, что растрескивание характерно для острых углов, а потому надо избегать их.

Все швы можно разделить на 2 типа:

  1. Технологические элементы. Они нужны только на стадии изготовления бетонной стяжки и ее полного застывания. В последующем необходимость в них отпадает, а потому их надо загерметизировать. К этой категории относятся конструкционные и усадочные швы.
  2. Постоянный тип. Основной представитель — изоляционный шов. Деформирующие нагрузки сохраняются в течение всего срока эксплуатации здания, что требует постоянного наличия компенсационного зазора.

Исходя из назначения швов, планируются и соответствующие работы. Зазоры технологического характера будут мешать и их приходится устранять. Для этого обеспечивается этап заделки и герметизации на определенной стадии строительства. Постоянные швы необходимо сохранить в рабочем состоянии, но замаскировать для придания надлежащего внешнего вида.

В полусухой стяжке

Наиболее типичная для частного строительства полусухая стяжка производится из густого раствора с минимальным содержанием воды. Это несколько снижает усадочные проблемы, но не избавляет от них. Такие стяжки требуют нарезания всех указанных видов деформационных зазоров:

  1. Изоляционный шов формируется на стадии изготовления стяжки. Для этого перед заливкой бетона по всему периметру помещения, впритык к стене, укладывается полоса (рейка), не имеющая адгезии с раствором. Толщина ее выбирается в пределах 10-20 мм. После схватывания бетонного раствора она извлекается, открывая полость между стяжкой и стеной. Далее, шов маскируется плинтусом.
  2. Усадочные разрезы нарезаются после заливки, но до полного отвердения массы. Они не нужны в период активного испарения влаги, когда усадка еще не происходит, но необходимы на этапе структурных превращений. Формировать швы необходимо в период 2-6 суток после заливки. Для их нарезания лучше всего использовать специальный швонарезчик по бетону. Можно воспользоваться болгаркой. Иногда используется следующая технология. Через несколько часов после заливки, когда масса еще сохраняет определенную пластичность, в нее вдавливается планка. Глубина усадочного шва выбирается в пределах 1/3-1/4 от толщины стяжки.
  3. Конструкционные швы — это особые элементы. Они необходимы только при вынужденном перерыве в заливке бетона. В этом случае после завершения работы на границе заливки устанавливаются поперечные рейки или металлические конусы. В результате шов формируется по системе «паз-шип». По сути, это единственная разновидность деформационного зазора с неровными стенками канала. При планировании работ следует заранее продумывать расположение конструкционных разрезов.

Нарезка швов в стяжке осуществляется в следующем порядке. Проводится разметка пола с прочерчиванием прямых, параллельных линий. Лучше использовать металлическую линейку шириной 4 см, а линии проводить с ее обеих сторон, что даст возможность сразу наметить и ширину зазора. Далее, аккуратно прорезаются каналы, ведя инструмент по направляющей рейке.

В наливном полу

У многих людей складывается ошибочное мнение о необходимости деформационных швов при заливке наливных, самовыравнивающихся полов. В этом случае действительно усадочный процесс менее значителен, но он все-таки присутствует. Крайне редко возникает потребность в конструкционных швах, т.к. технология самовыравнивания пола требует проведения заливки всей поверхности в один заход. Необходимость же в изоляционных и усадочных разрезах остается и для наливных стяжек.

Методика формирования швов на наливном поле не отличается от технологии их изготовления на полусухой стяжке. Возможно лишь увеличение максимального расстояния между усадочными зазорами до 4-5 м (с учетом меньшей усадки).

Герметизация деформационных швов

Герметизация необходима для устранения канала для воды и придания зазорам эстетичного внешнего вида. Используются такие способы:

  1. Герметизирующий жгут. Это наиболее простой способ. Он реализуется путем укладки в полость разреза уплотнителя в виде жгута. Чаще всего используется жгут из вспененного полиэтилена, имеющий достаточную эластичность и низкую цену.
  2. Герметики. Можно использовать специальные герметизирующие мастики, реализуемые в готовом виде. После отвердения масса превращается в монолит, обеспечивая гидроизоляционные свойства. Заполнение швов производится с помощью резиновых шпателей.
  3. Гидрошпонки. Они изготавливаются в форме ленты из пластика или резины. Специальный профиль позволяет их плотное и прочное размещение в полости канала.
  4. Профильные элементы. По сути, это специальная система из резиновых вставок и профилей. Главное преимущество — защита от существенных механических нагрузок.

Каким методом загерметизировать шов следует решать с учетом конкретных условий. Надо учитывать размеры зазоров, реальные нагрузки. Не следует забывать о внешнем виде.

Деформационные зазоры необходимы при изготовлении бетонной стяжки пола. Компенсационный, изоляционный зазор должен сохраняться на протяжении всего срока эксплуатации дома. Другие типы швов необходимы только на стадии строительства. Их придется аккуратно и элегантно загерметизировать.

Деформационные или, как их еще называют, усадочные швы в полусухой стяжке пола.

Для того чтобы пол получилася ровный и прочный, а также без трещин и усадок, необходимо строго соблюдать технологический процесс выполнения. Наличие деформационных (усадочных) швов необходимый элемент в технологической карте при монтаже.

Для чего же нужен деформационный шов и как правильно его делать?

Полусухая стяжка в отличие от мокрой практически не имеет усадок, однако в процессе твердения и созревания стяжки возможно незначительное усаживание. В процессе усадки края стяжки начинают приподниматься и она стремится как бы завернуться, в результате чего образуется напряжение, которое приводит к трещинообразованию. Для того, чтобы снять внутренние напряжения плиты, а также чтобы трещина появилась не хаотично, а в том месте, где этого хотим мы и выглядела как прямая линия и делаются деформационные швы.

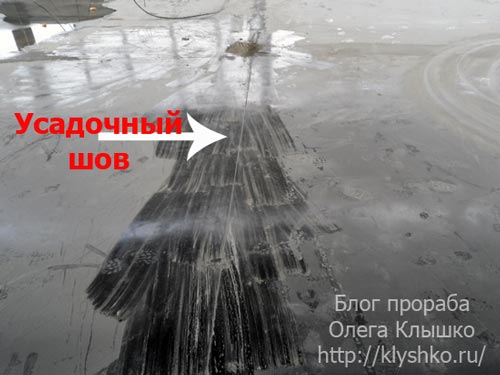

Нарезка усадочных швов происходит сразу после затирки свежеуложенного раствора. Если с этим затянуть, то возможно образование микротрещин на этапе созревания полусухой стяжки. Нарезка швов происходит при помощи специального оборудования – конька для нарезки швов, либо кельмой для затирки.

Карта нарезки швов выглядит следующим образом: деформационные швы нарезаются по осям колонн и стыкуются с углами швов, идущими по периметру. Там, где колонны отсутствуют, швы нарезаются картами 6*6 метров, т.е. на площади 36 квадратных метров делается один шов. Шов должен быть ровным и не иметь ответвлений. Глубин шва должна составлять 1/3 от толщины стяжки.

По прошествии 2-3 месяцев с момента монтажа стяжки, швы можно заделать полиуретановым герметиком . Герметизация шва позволяет защитить его от проникновения воды и попадания мусора. Герметик позволяет полусухой стяжке свободно двигаться в горизонтальном и вертикальном направлении. Если стяжка подвергается усиленным механическим нагрузкам, то в усадочный шов возможно поместить металлические уголки

Для придания прочности бетонной конструкции в ней прокладываются специальные усадочные (деформационные) швы. Пользователи часто задаются вопросом, как сделать деформационный шов в стяжке с соблюдением всех необходимых кондиций.

Для получения деформационного шва в бетонных стяжках требуемого качества, с высокой степенью прочности и практически нулевой кривизны, требуется соблюдение выработанной технологической карты в монтажных работах.

Как корректно сделать усадочный шов?

При обустройстве стяжки полусухого типа необходимо знать, как сделать деформационный шов и подверженность стяжки незначительной усадке в процессе затвердевания раствора. При этом краевые участки структуры стремятся к загибу, т.е. стяжка пытается «свернуться», что приводит к образованию трещин и сколов из-за появления внутренних концентраций напряжений.

Для нейтрализации этой неравномерной статичности плиты и придания месту нагрузки структуры вида прямой линии на соответствующем месте и проводится деформационный шов в стяжке пола, который выглядит, как проведенная прямая линия.

Нарезка усадочных швов

Нарезка деформационных швов в полусухой стяжке проводится непосредственно после осуществления мероприятий по затирке полученной стяжки. При непредвиденной затяжке проведения этого вида работ появляется опасность появления микроскопических трещин на стадии затвердевания уложенного раствора. Собственно нарезка усадочных швов производится при наличии специального или подсобного инструмента, т.е. нарезочного конька или затирочной кельмы.

Некоторые требования СНиП

Классическое устройство деформационных швов обычно соответствует отработанной схеме стяжки деформационных швов, снип устанавливает следующие требования. Швы для усадки размечаются по колонным осевым линиям и должны сходиться встык с углами деформационных швов, расположенных по периметру кладки. При отсутствии колонных элементов деформационный шов в бетонных стяжках по краевым линиям квадрата 6 х 6 м проводится один усадочный шов. Конфигурация шва – ровная прямая линия с глубиной, составляющей треть толщины кладки.

Геометрия карты приближена к форме квадрата, при этом целесообразно отказаться от продольных или L- образных карточных форм.

Пропорция между линейными размерами карты (ДШ) не должна быть более, чем 1,5:1, при этом швы для усадки не должны иметь точек бифуркации, а в проходных участках стяжки они располагаются на расстоянии, равном ее ширине. При образовании дорожек шириной свыше 3 – 3,6 м в них прочерчивается центральный продольный шов.

При монтаже открытых бетонных стяжек межшовные расстояния не должны быть более трех метров. Необходимо придерживаться основного требования — чем меньше площадь карты, тем ниже вероятность появления случайных трещин.

Обработка герметичными материалами

После трехмесячного периода окончания проведения на стяжке монтажных работ деформационные швы рекомендуется обработать герметиком из полиуретана.

Необходимость проведения работ по герметизации швов для усадки дает возможность предохранения его разрушения от попадания влаги и мелко – дисперсных фракций мусора.

Наличие герметика в устройстве деформационных швов дает возможность механической стяжке независимо перемещаться по горизонтали и вертикали. При увеличенных статических нагрузках швы усадки могут быть армированы уголками из металла.

нормы, технология обустройства и способы нарезки

Нарезка деформационных швов в конструкциях из бетона является обязательной защитной мерой, снижающей влияние усадочных и эксплуатационных воздействий. При всех своих достоинствах стяжки из цементного раствора плохо переносят нагрузки, превышающие их прочностные характеристики или изменения структуры в момент твердения. Помимо этого, бетон становится более хрупким в условиях перепадов температур, что также способствует образованию трещин. Для ограничения негативных последствий неконтролируемых деформаций на поверхности бетонного пола делаются специальные надрезы, исключающие или перенаправляющие внутренние напряжения. Данный вид строительных работ относится к обязательным, особенно они актуальны при возведении промышленных зданий с жесткими требованиями к прочности и долговечности конструкций.

Оглавление:

  1. Что собой представляют?
  2. Разновидности
  3. Инструкция по проведению работ

Описание технологии

С учетом строительных норм нарезка проводится в случае:

  • Сложной конфигурации помещения.
  • Превышения площади стяжки 40 м2 или длины одной стороны в 8 м.
  • Прокладки теплых бетонных полов.
  • Заливки раствора возле стен, дверных проемом, узлов строительных конструкций и стыков.

Желательно проводить нарезку в свежеуложенном бетоне, непосредственно после шлифовки поверхности. Рекомендуемый интервал — от 12 до 24 часов от укладки раствора, после схватывания наполнителя и цемента. При необходимости деформационные швы пропиливаются на сухом бетоне, в этом случае важно провести работы максимально быстро (чтобы избежать осыпания краев).

По сути, они представляют собой искусственно созданную трещину в нужном месте. Как правило, деформационные полосы выполняются в виде прямой линии, пересечения, узлы и треугольные формы крайне нежелательны. Существуют определенные нормы, касающиеся интервала и глубины, они напрямую зависят от параметров бетонной стяжки. При стандартной заливке в 10 см они прокладываются на расстоянии от 240 до 360 см друг от друга. Рекомендуемая глубина деформационных швов составляет 1/3 от толщины стяжки. Технология подразумевает последующую герметизацию и заделку искусственно созданных трещин, иначе возникают проблемы в уходе за полами, особенно в часто эксплуатируемых промышленных зданиях.

Способы нарезки

Выбранный метод зависит от времени проведения работ и типа бетонной конструкции. Различают:

  • изоляционные;
  • усадочные;
  • конструкционные швы.

Первые выполняются для исключения деформационных воздействий на стяжку, направленных от основных элементов здания (в случае бетонных полов — для защиты от сдвигов фундамента). Они прокладываются путем расположения полос изоляционного материала по периметру стен или вокруг колонн перед заливкой раствора. После застывания они расчищаются (при необходимости) и заполняются герметичными составами.

Усадочные швы контролируют трещинообразование, связанное с неравномерной интенсивностью высыхания верхнего слоя, в сравнении с нижним. Без них стяжка поднимается к краям и деформируется по центру, особой зоной риска являются углы бетонных полов. Выполняются на 2–7 день от начала заливки с применением специального швонарезчика с функцией увлажнения или путем прокладки реек в пластичный раствор. Желательно придерживаться квадратной карты пола, избегать вытянутых линий. По нормам: они направляются от осей колонн и стыкуются с углами деформационных швов, идущих вдоль периметра.

При значительных объемах работ заливка бетона проводится в несколько этапов и занимает более 1 дня. В данном случае заранее продумывается расположение конструкционных швов, размещаемых параллельно остальным на расстоянии от 1,5 м. Они необходимы для качественного выполнения стыков бетона, заливаемого в разные промежутки времени. Это единственный вид непрямых швов, форма образуется по принципу соединения «шип-паз». Для этой цели по окончании дневных работ на края бетонной стяжки размещаются металлические конусы или поперечная рейка.

Технология нарезки

Риск образования трещин в бетонных полах возрастает при избытке влаги в растворе или нарушении пропорций компонентов. Нарезка швов представляет часть защитного комплекса, помимо правильного своевременного ее проведения следует контролировать уровень влажности в помещении и колебания температур. Схема узлов и линий продумывается заранее, с учетом рекомендуемого интервала и минимально возможного числа пересечений. Важным требованием технологии является избегание острых углов (практические всегда растрескиваются по краям). Если треугольник необходим, то его делают равносторонним.

Обязательно, чтобы швы на бетонном полу были прямыми и чистыми, зерна наполнителя должны не выпадать, а разрезаться. Для работы нужен очень острый инструмент, лезвие прикладывается к отмеченной мелом линии, в качестве ориентира подойдет обычная линейка, шириной от 4 см. Желательно подготовить запасное оборудование, подходящий для нарезки интервал проходит быстро. В жаркое время года вначале выполняются швы с более широким диапазоном, а затем делаются промежуточные с обычным (24–36 см, умноженные на толщину стяжки).

Особого внимания требуют наливные бетонные и полимерные полы, некоторые ошибочно полагают, что они не подвержены деформационным воздействиям. В идеале швы выполняются по проекту на бетонной стяжке, а сверху заливается бесшовное покрытие. Но при работе со старыми основаниями с углубленными трещинами прорезается и полимерный верхний слой.

Глубина не нормируется, она зависит от размеров скрываемых деформаций, по окончании заливки прорези герметизируются полиуретановыми материалами с повышенной пластичностью. Для защиты швов в промышленных бетонных полах могут использоваться специальные кромочные конструкции, гарантирующие отсутствие вибрации при проезде техники.

Швы в бетонных полах – Склад и техника

Деформационные швы: изоляционные, усадочные и конструкционные

А. Щербинин,
генеральный директор ООО «ТемпСтройСистема»

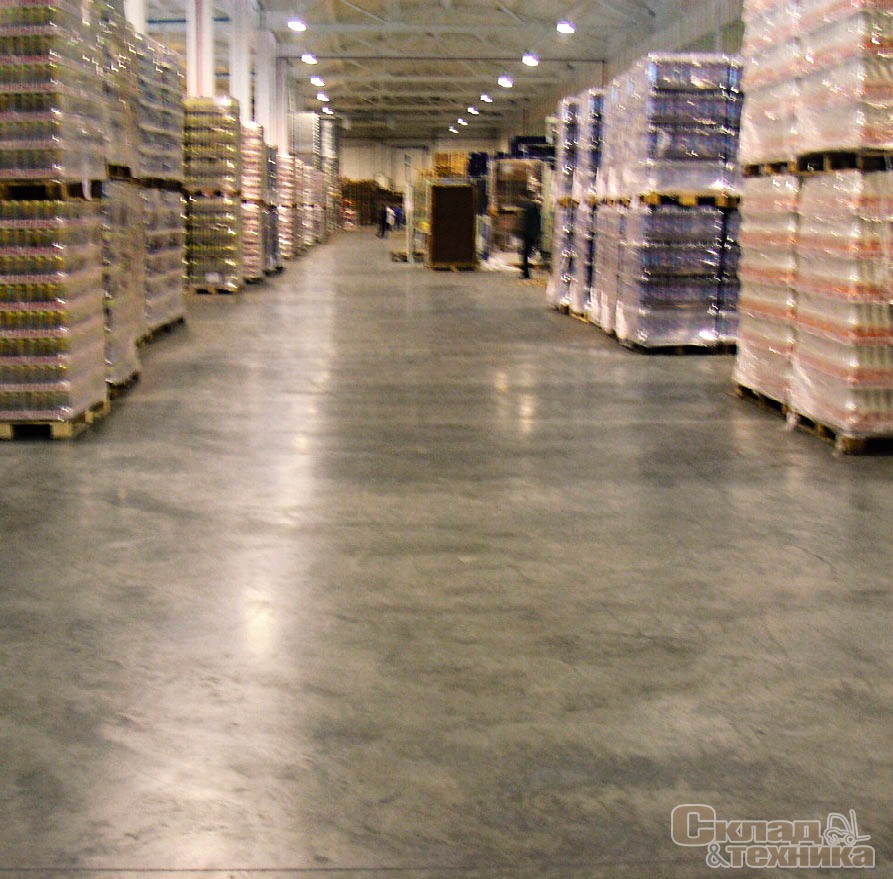

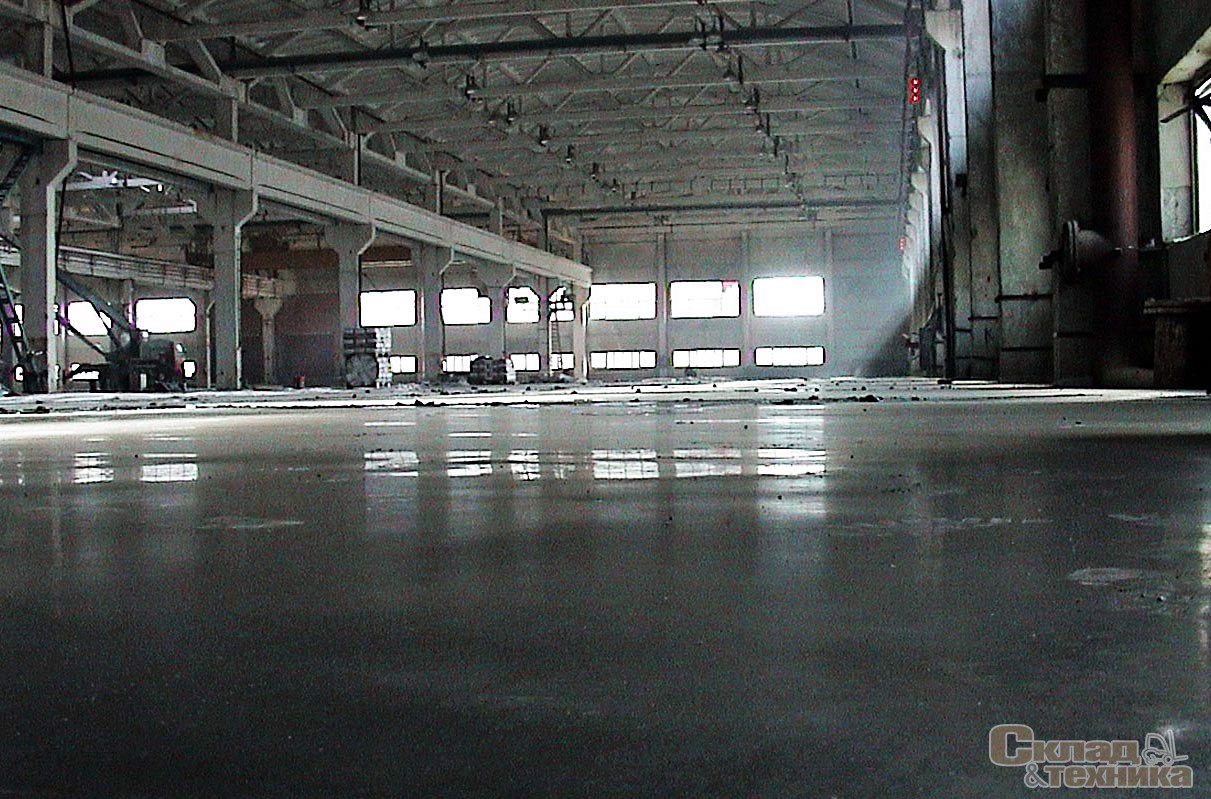

Промышленные бетонные полы укладывают на складах, логистических терминалах, заводах, вокзалах и других объектах со значительными нагрузками на полы, и в этой связи к ним предъявляют требования по долговечности, стойкости к динамическим нагрузкам и истиранию, герметичности, по отсутствию пыления, простоте в эксплуатации и уборке. Однако при их устройстве возникает и другая проблема – недолговечность. Применяемые сегодня технологии и комплексный подход позволяют успешно решить проблемы, возникающие при выполнении и эксплуатации полов и добиться требуемых характеристик при разумных финансовых затратах.

Стандартный пол, как правило, состоит из основания – бетонной стяжки и покрытия – материала, придающего поверхности основные потребительские свойства. Бетон в стяжке, как и любой цементобетон, по своей структуре очень хрупкий материал, не способный к пластическим деформациям. При приложении к бетону нагрузки, превышающей его прочностные характеристики, он не деформируется без разрушения, как бывает в случае с пластмассой или другим пластичным материалом, а растрескивается подобно стеклу. Появление трещин происходит также под действием внутренних напряжений в бетоне, вызванных усадочными деформациями при твердении и перепадами температур. Чтобы ограничить эти негативные процессы и обеспечить контроль мест появления трещин в бетонной стяжке, необходимо нарезать деформационные швы. Существуют три основных типа деформационных швов в стяжке: изоляционные, усадочные и конструкционные.

Интенсивность механических воздействий на полы
Вид воздействия Интенсивность воздействия
весьма значительная значительная умеренная слабая
Движение пешеходов на 1 м ширины прохода, чел./сутки 500 и более Менее 500
Движение транспорта на гусеничном ходу на одну полосу движения, ед./сутки 10 и более Менее 10 Не допускается Не допускается
Движение колесного транспорта на одну полосу движения, ед./сутки Более 200 100…200 Менее 100 Только движение ручных тележек

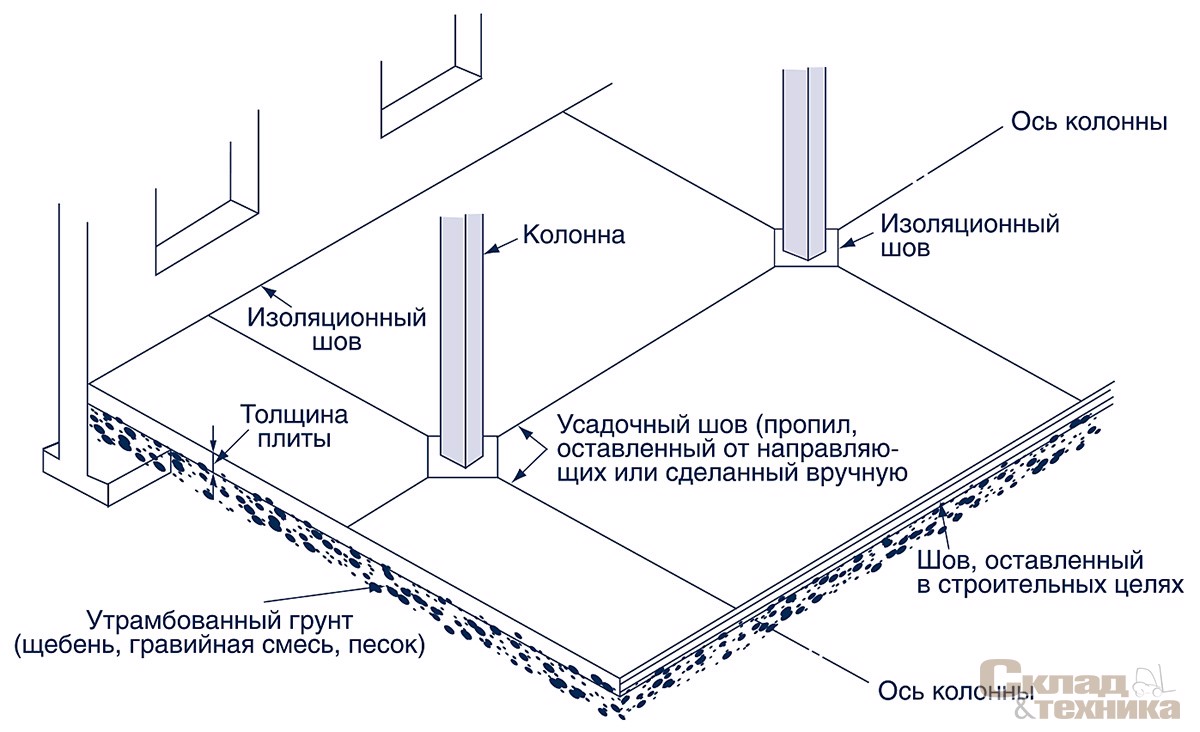

Изоляционные швы

В процессе эксплуатации здания его конструкции подвергаются различным деформациям. Причин этих деформаций очень много: это и воздействие внешней среды, подвижка грунтов основания и температурные воздействия, и работа внутрицехового оборудования, если это производство, и др. Чтобы избежать передачи деформаций от стен и фундаментов на бетонные полы, в местах соприкосновения бетонной стяжки пола с другими конструкциями здания – стенами, колоннами, фундаментом под оборудование и т. п. делают изоляционные швы, которые позволяют полу работать независимо от других конструктивных элементов здания. Кроме того, в процессе твердения бетон дает усадку, т. е. уменьшается в объеме. Если стяжка будет иметь жесткое сцепление с фиксированным объектом, например, с фундаментом здания, то она с большой долей вероятности треснет, так как усадка не может быть компенсирована.

Изоляционный шов делают вдоль стен и вокруг всех колонн. Если стяжка граничит с другим основанием, например, с фундаментом под оборудование, то шов выполняют вокруг всего фундамента. Изоляционные швы вокруг колонн могут быть квадратными или круглыми. Квадратный шов должен быть развернут на 45° относительно сечения колонны и выполняться напротив ее угла прямым. Если этого не сделать, то в стяжке, вероятнее всего, появятся трещины. Если через изоляционный шов, не предназначенный для мест с высокой нагрузкой (въезды), будет передвигаться техника, то здесь стяжку можно сделать толще на 25% и, выполнив ее клином, вернуть к исходной толщине с уклоном не более 1:10.

Швы в бетонном полу заполняют изоляционным материалом. Изоляционные швы должны позволять стяжке перемещаться вертикально и горизонтально относительно стен, колонн и фундамента. Изоляционный материал, которым заполняют шов, должен воспринимать эластичные деформации без разрушения, т. е. сжиматься. Толщину шва рассчитывают с учетом коэффициента линейного расширения стяжки: обычно она составляет 13 мм. В регионах с частым переходом температуры через 0 °С для повышения срока службы швов может потребоваться их проконопатить. Изоляционные швы обычно заполняют подготовленным волокном и герметиком или подобными материалами, при этом важно, чтобы изоляционный материал не выступал на поверхность стяжки. Нельзя допускать контакта бетона стяжки с бетоном других конструкций здания, так как в этом случае изоляционный шов не будет работать, а в месте контакта произойдет растрескивание стяжки. Изоляционный материал должен быть уложен до укладки бетона.

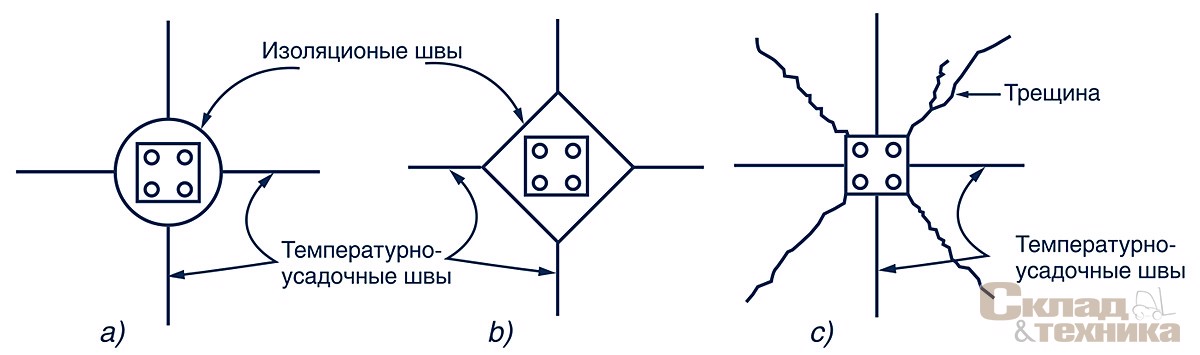

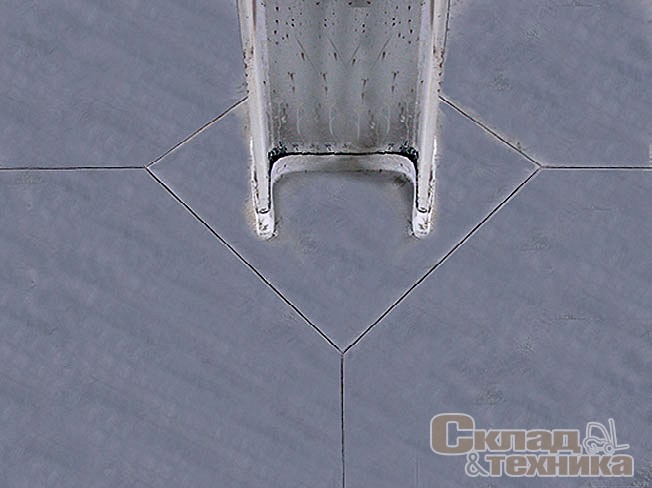

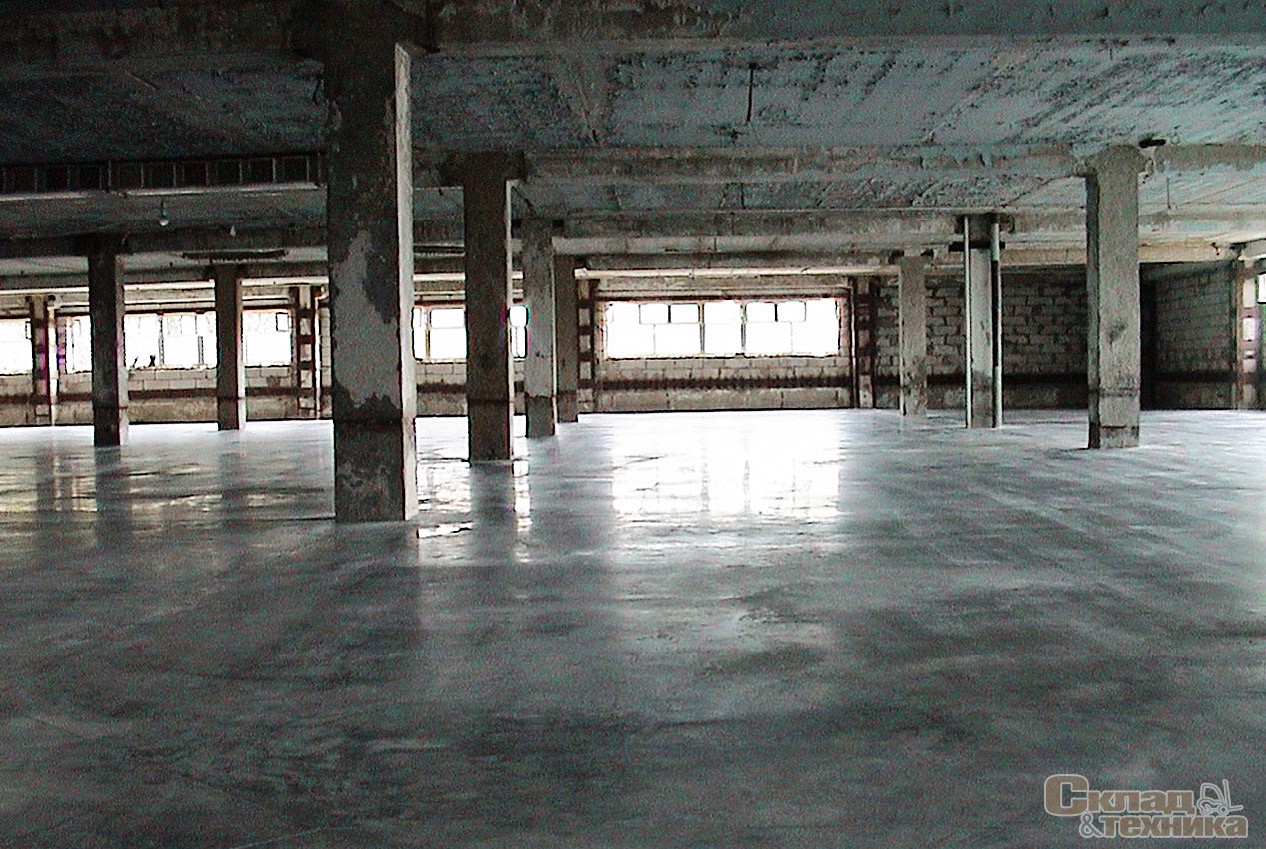

У колонн изоляционные швы делают следующим образом. Вокруг них при заливке стяжки устанавливают опалубку по линии шва. После того как бетон схватится, опалубку убирают и на ее место укладывают изоляционный материал требуемой толщины. Оставшийся между швом и колонной промежуток заливают бетоном и заглаживают. Изоляционные швы вокруг колонн можно делать и в затвердевшем бетоне, при этом шов режут на всю глубину стяжки и заполняют изоляционным материалом.

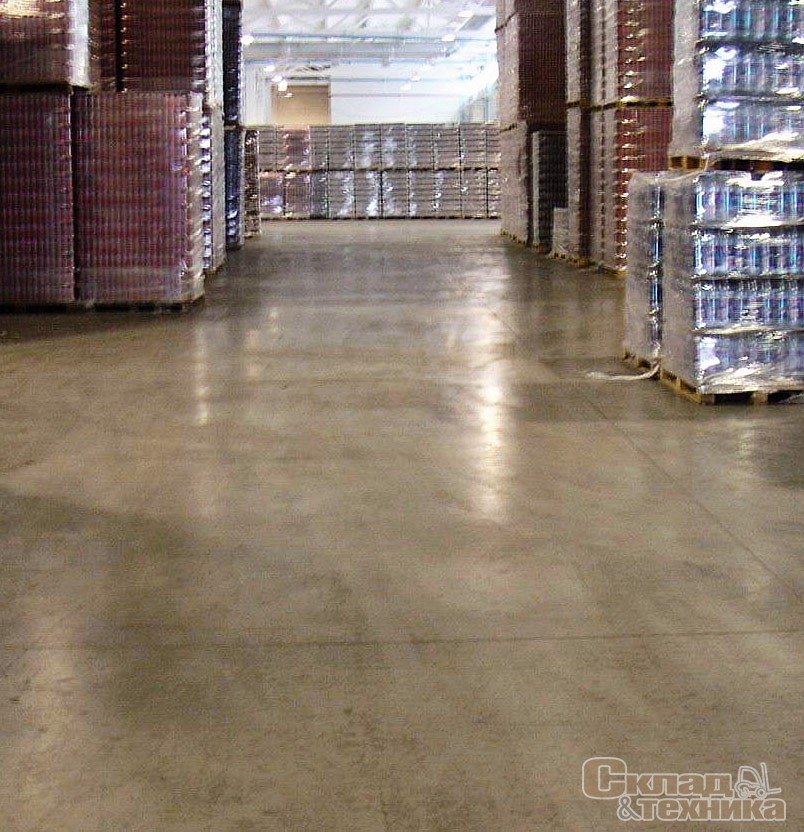

Усадочные швы

Усадка бетона по мере его высыхания обычно составляет 0,32 см на 30 см погонной длины. Бетонная стяжка сохнет сверху вниз неравномерно. Верхняя ее часть высыхает быстрей и усаживается сильнее, чем нижняя, поэтому стяжка стремится завернуться, а края становятся выше, чем центр. В результате в бетоне возникают внутренние напряжения, приводящие к образованию трещин. Во избежание хаотичного трещинообразования в бетоне стяжки нарезают усадочные швы, которые позволяют создать в стяжке прямые плоскости слабины. По мере высыхания и стремления к заворачиванию швы слегка открываются, и трещины образуются не хаотично, а в заданных местах.

Усадочные швы могут быть сделаны путем вставки специальных швоформирующих реек, пока бетон еще пластичен, или путем нарезки швов после финишной обработки бетона. Швы следует нарезать по осям колонн и стыковать с углами швов, идущими по периметру колонн. Расстояние от колонны до шва по периметру должно равняться двух-трехкратной толщине стяжки. Карты пола, образуемые усадочными швами, следует выполнять по возможности квадратными, а вытянутых по длине Г-образных карт необходимо избегать. Длина карты не должна превышать ширины более чем в 1,5 раза. Усадочные швы должны быть прямыми и, если возможно, без ответвлений. В проходах и проездах усадочные швы следует располагать на расстоянии, равном ширине стяжки. Дорожки шире 360 см должны иметь продольный шов в центре.

Во дворах зданий расстояние между швами не должно превышать 3 м во всех направлениях. Общее правило – чем меньше карта, тем меньше вероятность хаотичного растрескивания. Усадочные швы должны быть сделаны также на наружных углах, иначе от углов могут пойти трещины. Участок стяжки с очень острым углом с большой долей вероятности растрескается, таких случаев по возможности надо избегать. В тех же случаях, если это невозможно, следует убедиться, что подоснова хорошо утрамбована, и нарезать швы в местах, где наиболее вероятно образование трещин. Иногда, чтобы прочно закрыть трещины на острых или наружных углах, стяжку в этих местах дополнительно армируют стальной арматурой.

Конструкционные швы

В практике устройства бетонных полов очень редко бывает так, чтобы заливка стяжки велась без длительных перерывов (более 1 дня). Это возможно только в помещениях небольшой площади и при условии бесперебойной подачи бетонной смеси. Обычно заливку ведут с технологическими перерывами, за это время уложенный бетон успевает набрать определенную прочность. В местах соприкосновения бетонов с разными сроками укладки целесообразно нарезать конструкционные швы. Конструкционные швы нарезают там, где была закончена дневная работа по укладке бетона. По возможности их выполняют на расстоянии не менее 1,5 м от любых других видов швов, расположенных параллельно им. Форма края стяжки для конструкционного шва обычно делается по принципу «шип в паз». Если боковые выступы делают из дерева, конуса 30° бывает достаточно для стяжки толщиной 12...20 см (конусы 45° не допускаются). Применяют также металлические конусы. Их следует устанавливать согласно инструкции производителя. Конусные швы работают, как усадочные: они допускают небольшие горизонтальные, но не вертикальные подвижки. Металлические конусы не рекомендуются для полов с интенсивным колесным движением: в таких случаях лучше применять «шпилечный» шов. Если конструкционный шов оказывается там, где ни усадочный, ни изоляционный шов нежелательны, можно использовать шпалы (рейки), положенные поперек шва. Последние следует устанавливать в середине глубины стяжки под правильными углами ко шву. Не надо путать эти рейки с гладкими стальными «шпилечными» рейками, описанными ниже, которые обеспечивают горизонтальные подвижки шва. Шпилечные швы обычно применяют в местах пешеходного движения, а также в полах с высокой нагрузкой от колесного транспорта. Назначение шпильки – удерживать два края шва на одинаковом уровне в момент прохождения через шов колеса. Чтобы обеспечить горизонтальную подвижку шва, шпильки должны быть вмонтированы в бетон хотя бы с одной стороны шва. Для правильной работы шпильки должны располагаться на одном уровне и быть параллельны друг другу. Шов должен проходить по центру шпильки. Чтобы соответствовать всем указанным требованиям, шпильки часто поставляют в «корзинах», которые можно устанавливать прямо на бетон.

Технология нарезки швов

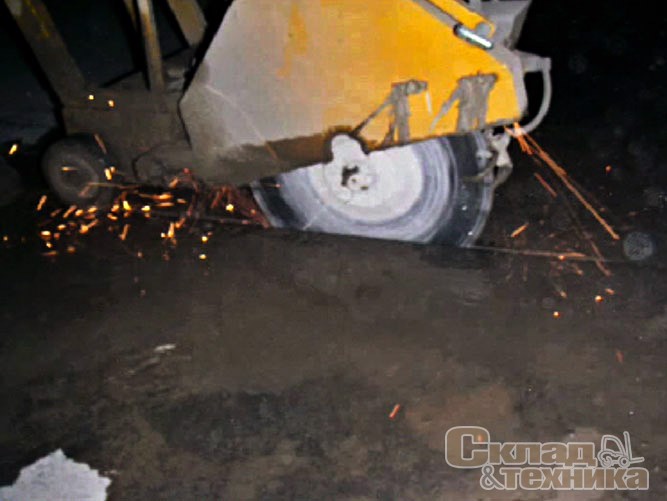

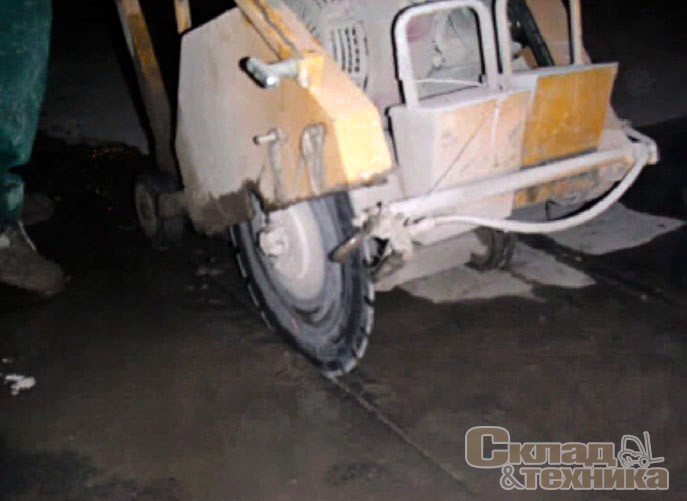

Нарезанные швы должны быть прямыми и чистыми. Рабочий, выполняющий эту операцию, должен знать, когда и как глубоко их нарезать, какой шов должен быть следующим и как предотвратить слишком быстрый износ лезвия при использовании в бетоне очень твердого заполнителя. Швы следует делать, как только бетон наберет достаточную прочность, чтобы его не повредило лезвием, но до того, как в бетоне могут возникнуть произвольные трещины. Нарезку швов обычным шворезчиком надо начинать не ранее чем через 24 ч и не позднее чем через 72 ч после окончания финишной обработки бетона. При влажной нарезке (имеется в виду нарезка по мягкому бетону специальным шворезчиком Soft Cat) такие условия обычно возникают через 4...12 ч после окончания финишной обработки бетона. Впрочем, нарезка швов через 24 ч при определенных условиях также возможна. Для этого рабочий должен сделать пробный шов спустя несколько часов после начала твердения бетона. Если при нарезке пробного шва частицы заполнителя вываливаются из бетона, то начинать ее еще рано. Начинать операцию следует тогда, когда лезвие вместе с бетоном разрезает зерна заполнителя. Расположение каждого шва чаще всего намечают мелом по натянутой веревке. В качестве ориентира для нарезки используют линейку, например, доску шириной не менее 4 см.

При нарезке швов всегда должно быть в наличии запасное оборудование на тот случай, если основное выйдет из строя. В жаркую погоду или в случае, если существует опасность растрескивания, необходимо нарезать каждый третий или четвертый шов перед нарезкой промежуточных швов. Обычно швы выполняют в той же последовательности, в какой укладывали бетон. Глубина шва должна равняться 1/3 толщины стяжки. Это создает в стяжке зону слабины, и бетон при усадке дает трещину именно в этой зоне, т. е. растрескивается направленно, а не хаотично. При этом края образовавшейся трещины имеют определенную шероховатость, что исключает вертикальные смещения краев до тех пор, пока трещина не станет слишком широкой. Технология нарезки швов, описанная выше, требует выдержки свежеуложенного бетона 4 ч и более и нарезки на 1/3 глубины стяжки для получения хорошего деформационного шва.

Не так давно был изобретен способ сухой легкой нарезки швов, ее выполняют сразу после финишной обработки бетона. Рабочий, используя длинную ручку, может нарезать до 10 м шва без передвижения по бетону. Для нарезки более длинных швов рабочий, обутый в специальные сапоги с гладкой подошвой, может ходить по стяжке и использовать 2-метровую ручку. Этот тип швов нарезают только на глубину 2...3 см.

Герметизация швов

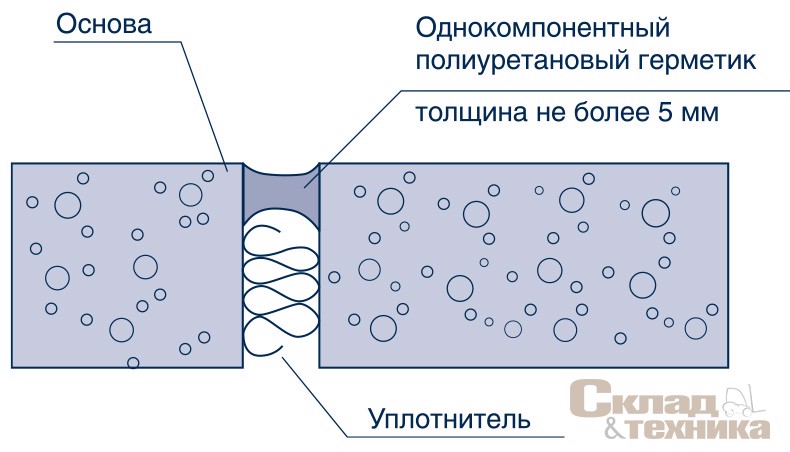

Чтобы облегчить уборку и поддержать края шва при транспортных нагрузках, нарезанные швы необходимо загерметизировать. Герметизация позволяет защитить их от проникновения воды и агрессивных сред, а также от засорения. Тип герметика зависит от нагрузок и условий эксплуатации. Например, на пищевых предприятиях требуется, чтобы полы можно было легко мыть и они выдерживали бы движение тяжелых грузовиков. Герметики для таких полов должны быть достаточно твердыми, чтобы предотвращать скалывание краев шва, и достаточно эластичными, чтобы выдержать усадочные и температурные колебания шва.

В промышленных полах с высокой транспортной нагрузкой швы должны быть заполнены соответствующим материалом, который обеспечит поддержку шва и выдержит высокие нагрузки. Материал наносят не менее чем через 28 суток после укладки стяжки. Эластомерные (гибкие) герметики применяют лишь там, где шов не будет подвергаться нагрузкам от колес техники.

Они наносятся быстро и могут выдерживать большие подвижки при открытии-закрытии шва. Перед герметизацией шов следует очистить от пыли и мусора, продувая его сжатым воздухом, очищая механической щеткой или пескоструйным аппаратом. Применяя для этого компрессор, надо убедиться, что он не оставляет масляную пленку в шве.

По нашему мнению, большинство складских и производственных помещений, логистических комплексов, паркингов, автосервисов, торговых центров и т. д. являются объектами, где полы подвержены нагрузкам умеренной интенсивности. Тем не менее и там бетонные полы постепенно разрушаются. Чтобы получить прочный бетонный пол, устойчивый к транспортным, пешеходным и другим нагрузкам, перепадам температуры, коррозии и другим воздействиям, необходимо применять материалы соответствующего качества, четко выполнять все технологические операции при устройстве полов, правильно нарезать деформационные швы и осуществлять последующий уход за полами.

виды и устройство температурного шва в бетоне

Бетонными называют полы, в состав которых входят: вяжущее (портландцемент или жидкий полимер), крупный заполнитель (щебень), мелкие заполнители (песок, мраморная крошка, гранитный отсев). Такие полы могут быть сборными из плит, изготовленных на заводе, или залитыми по монолитной технологии. В монолитных бетонных полах предусматривают деформационные швы, назначение которых – компенсация различного рода напряжений, действующих на конструкцию, предотвращение ее растрескивания, продление эксплуатационного периода отдельных конструктивов и строения в целом.

Что такое деформационный шов в бетоне?

Деформационным швом называют технологический разрез, предназначенный для предотвращения трещинообразования в бетонных конструкциях, снижения нагрузок на примыкающие к ним строительные конструктивы. Деформационный шов в бетонном полу – это технологический зазор в подстилающем слое, стяжке или покрытии, который обеспечивает независимое перемещение отдельных участков.

Технические параметры разрезов отражаются в проектной документации. Деформационные зазоры бывают нескольких видов, конкретный их тип выбирается в зависимости от функционального назначения.

  • Температурный. Бетон – материал, подверженный изменениям размеров при температурных колебаниях. Устройство температурных швов в бетоне обязательно при заливке стяжки над системой «теплого пола». Трещины над греющими элементами особенно опасны, поскольку могут стать причиной разрыва труб, выхода из строя греющего мата или пленки. Размеры и шаг расположения термоусадочного шва в бетонном полу определяются инженерами-строителями в зависимости от максимальных температурных колебаний, материала основания, толщины заливки смеси, ее класса прочности.
  • Усадочный. При застывании верхние слои бетона схватываются и твердеют раньше, а глубинные позже, что является причиной возникновения внутренних напряжений. Чем толще бетонный слой и больше площадь помещения, тем значительнее расслаивание монолита. Задача устройства усадочных швов – предотвращение деформации бетона из-за возникновения внутренних усилий. Зазор нарезают в стяжке после ее перетирки.
  • Осадочный. Во время осадки зданий на фундамент действуют усилия в разных направлениях. Под их влиянием межэтажные плиты могут смещаться, что приводит к деформациям пола. Особенно важно предусмотреть осадочные разрезы при заливке бетонной смеси на малопрочные основания или подверженные замерзанию/оттаиванию. Оптимально – дождаться осадки здания и только потом начать устройство бетонных полов.
  • Сейсмический. Служит для гашения разнонаправленных усилий, возникающих при землетрясениях. Сейсмические разрезы предотвращают появление трещин на полах и улучшают общую устойчивость строений.
  • Изоляционный. Этот разрез, являющийся разновидностью усадочного шва, прокладывается в местах примыкания вертикальных строительных конструкций к полу. Компенсирует усадку смеси при твердении. Наименьшая ширина – 10 мм. Для заполнения используется упругая лента.
  • Конструкционный (разграничительный). Изготавливается для разграничения зон, залитых в разное время. Разрез заполняют герметизирующим составом.

Температурные, осадочные, усадочные и антисейсмические деформационные швы изготавливаются не только в полах, но и других бетонных элементах зданий – внешних стенах, фундаменте, плитах перекрытия.

Решение о необходимости изготовления технологических зазоров зависит от природно-климатических условий региона, геологических условий участка строительства, специфики функционального назначения здания.

Нормативные требования к устройству деформационных швов в бетонных полах



Определение деформационных швов и правила их формирования регламентируют СП 70.13330.2012 (актуализированная редакция СНиПа 3.03.01-87), СП 29.13330.2011 (актуализированная редакция СНиПа 2.03.03-88), другие нормативные акты.

Основные требования при создании деформационной защиты здания:

  • Швы должны быть расположены на одной линии с осями колонн, швами ЖБ плит перекрытий, специальными деформационными разрезами, предусмотренными в основании.
  • Для заделки технологических разрезов могут использоваться пластичные полимерные материалы, составы на основе цемента не ниже марки М400 (ЦЕМ I 32,5), жгуты, ленты, металлопрофили. Для цементации швов, раскрытие которых не превышает 0,5 мм, применяют маловязкие растворы на основе цемента.
  • Компенсационные швы внутри монолитной плиты, а не только по ее периметру, изготавливаются в основном на объектах производственного назначения.
  • Зазоры могут формироваться, благодаря особой конфигурации опалубки, или нарезаться в уже отвердевшем бетоне. Пропил делают через двое суток после заливки смеси инструментом с алмазными дисками. Во время заливки можно устанавливать в смесь рейки, обработанные антиадгезионными составами. После схватывания материала рейки удаляют, а место их расположения заделывают заполнителем.
  • Технологические зазоры располагают на расстоянии 8-12 м друг от друга, если основанием пола является железобетонная плита. В других случаях места компенсационных разрезов определяются инженерными расчетами и отображаются в проектных документах.

Материалы для заполнения деформационных швов в бетонном полу

Для заполнения компенсационных технологических разрезов в бетонном полу в продаже имеются различные материалы, назначение которых – герметизация и защита зазора от попадания в него воды, загрязнений, компенсация напряжений. Выбор зависит от размера зазора, габаритов помещения, эксплуатационных условий.

Металлические профили

Это двусторонний металлопрофиль сложной формы с резиновыми и пластиковыми вставками. Бывает накладным и встраиваемым. Укладывается на этапе заливки бетонной смеси. Это дорогой вид заполнения, используется он только на полах, испытывающих высокие нагрузки. Обычно он востребован на объектах производственного характера.

Уплотняющие полосы из вспененного полимера или эластичные жгуты

Такой заполнитель применяется на небольших площадях. Укладывается одним или несколькими слоями.

Профилированные ленты

Изделия изготавливаются из высокопрочных полимеров или модифицированной резины. Закладываются в бетонную смесь в период ее заливки. Универсальны в использовании.

Силиконовые герметики

Применяются для полов небольшой площади, не испытывающих серьезных нагрузок. Составы могут быть одно- или двухкомпонентными. Первые просты в эксплуатации, вторые имеют лучшие рабочие свойства. Силиконовые герметики предназначены для герметизации зазоров, изготовленных пропиливанием отвердевшего бетона.

Деформационные швы в бетонных полах должны полностью соответствовать проекту, а технологии их изготовления и заполнения – максимально учитывать эксплуатационные особенности объекта.

Деформационные швы в бетонных полах: требования, разновидности, устройство

Дата: 28 ноября 2017

Просмотров: 3049

Коментариев: 0

Неотъемлемой частью строительных мероприятий по возведению складских помещений, производственных предприятий, вокзалов, терминалов, торговых центров и других объектов является устройство бетонных оснований. Такие полы способны воспринимать значительные нагрузки и абразивное воздействие. Для повышения ресурса эксплуатации и предотвращения появления трещин выполняются деформационные швы в полах бетонных. Они представляют собой специальные технологические пазы, снижающие нагрузку на основание.

Для чего выполняется деформационный шов в бетонных полах

Согласно требованиям проектной документации выполнение технологических разрезов бетонных оснований – обязательное мероприятие. Несмотря на способность воспринимать значительные сжимающие усилия, бетон – довольно хрупкий материал. Под воздействием пластических деформаций бетонная основа не деформируется, подобно пластмассе, обладающей повышенной пластичностью. Бетон теряет целостность, растрескиваясь аналогично стеклу.

Технические параметры деформационных швов прописаны в проектной документации зданий и сооружений

Деформационный шов – технологический разрез бетонного пола, понижающий действующие усилия на покрытия и близлежащие архитектурные конструкции

Образование трещин вызвано следующими факторами:

  • действующими нагрузками, превышающими прочность материала;
  • внутренними напряжениями, возникающими в бетонном основании;
  • температурными перепадами, характерными для определенной местности;
  • усадочными деформациями, связанными с неравномерным твердением;
  • осадкой строения, вызванной давлением почвы на фундамент здания;
  • реакцией грунта на пол, залитый непосредственно на почву;
  • резкими колебаниями, возникающими в результате сейсмических явлений.

Нарезка деформационных пазов позволяет минимизировать влияние указанных негативных процессов и обеспечить целостность пола.

Требования строительных норм и правил к деформационным разрезам

Положениями действующих нормативных документов регламентированы параметры швов, связанные с рядом факторов:

  • колебаниями температуры для конкретного региона;
  • маркой бетона, используемого для заливки пола;
  • толщиной монолитной основы;
  • величиной механического воздействия;
  • площадью залитого основания.
Защищает поверхность бетонного пола и расположенные рядом элементы от значительных усилий

В зависимости от выполняемых функций, деформационные швы разделяются на несколько типов

Главные требования указаны в действующих строительных нормах и правилах:

  • пазы необходимо выполнять во всех типах помещений, где возможны температурные колебания от положительного до отрицательного значения;
  • расположение каналов должно соответствовать координатам осей колонн и зазорам между железобетонными панелями перекрытия;
  • заделка полостей должна осуществляться специальными полимерными составами, обладающими повышенной пластичностью;
  • интервал между деформационными разрезами должен составлять 8–12 м для оснований, усиленных стальной арматурой;
  • индивидуальный расчет расстояния между полостями должен выполняться в зависимости от толщины монолита и специфики эксплуатации пола.

Важно обращать внимание на следующие моменты:

  • перпендикулярность расположения разрезов. Это позволит компенсировать деформации массива и предотвратить образование трещин;
  • соответствие размеров требованиям проектной документации. Глубина пазов должна составлять 25-30% толщины стяжки;
  • своевременность формирования пазов. При выполнении разрезов в затвердевшей основе возможно образование трещин и осыпание материала по краям;
  • соблюдение размеров разбивки, в результате которой образуются участки, максимально приближенные к квадратной форме. Следует избегать Т-образного пересечения;
  • обеспечение правильного расстояния между пазами. Интервал должен превышать толщину стандартной стяжки в 24–36 раз.

Соблюдение положений СНиП гарантирует целостность бетонного пола.

Размеры швов устанавливаются с учетом максимальных колебаний плюсовой/минусовой температуры в данном климатическом регионе

Температурные швы делаются не только в бетонных полах, но и в зданиях, за счет этого исключается вероятность деформации или разрушения целостности сооружений

Разновидности специальных пазов

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 834 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4986 ( 45.55 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 4638 ( 42.37 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 489 ( 4.47 % )

Назад

В зависимости от выполняемых функций, существуют различные типы деформационных разрезов:

  • изоляционные. Они формируются по периметру стен, по контуру фундаментов для установки оборудования, а также вокруг опорных конструкций. Швы предназначены для исключения силового воздействия конструктивных элементов строения на стяжку. Кроме того, они позволяют компенсировать усадку бетонного массива при уменьшении объема в процессе твердения. Конфигурация изоляционных пазов, расположенных по периметру колонн, может быть радиусная или квадратная. Для обеспечения целостности стяжки важно выдержать угловое смещение квадратного шва на 45 градусов относительно колонны;
  • усадочные. Этот тип пазов позволяет компенсировать внутренние напряжения, вызывающее растрескивание бетонного массива. Усадочные пазы формируют в стяжке ослабленные зоны, в которых по мере твердения бетона образуются трещины. Формирование швов может выполняться специальными планками, устанавливаемыми в пластичный бетон, а также путем разрезания затвердевшего бетона. Глубина разреза не превышает третью часть от толщины стяжки, а длина стороны составляет от 3 до 6 метров. Это позволяет заранее сформировать ослабленные зоны и снять напряжение монолита на определенных участках;
  • конструкционные. Они выполняются на границах участков, забетонированных в разное время. Не всегда при бетонировании увеличенных площадей имеется возможность в течение рабочего дня залить всю площадь. Во время остановок, связанных с доставкой дополнительного объема смеси, ранее залитый бетон постепенно твердеет, приобретая прочность. Именно на таких зонах устраиваются швы конструкционного назначения. Расстояние от пазов до других типов разрезов должно составлять более полутора метров. Такой вид швов работает аналогично усадочным, компенсируя незначительные горизонтальные смещения.

При формировании пазов строители руководствуются требованиями проекта с учетом реальных условий выполнения работ.

Усадка имеет различную глубину, из-за этого могут нарушаться показатели плоскостности

Во время застывания бетон может уменьшать свои первоначальные размеры, вследствие чего появляются внутренние напряжения

Устройство деформационных швов в бетонных полах

Технология регламентирует возможность выполнения деформационных каналов на различных этапах:

  • при бетонировании пола. После заливки и шлифовки пола, в зоне расположения паза, устанавливается планка, обработанная антиадгезионным материалом. Она легко удаляется после твердения бетона с последующей заделкой канавок герметиком;
  • на готовом основании. Для выполнения пропила на застывшем полу применяются специальные агрегаты, оборудованные алмазными дисками. Технология предусматривает возможность выполнения разрезов через двое суток после бетонирования.

При выполнении резки сухого бетона, а также при извлечении реек из затвердевшей основы важно обеспечить целостность краев.

На примере выполнения паза в затвердевшем бетоне определим последовательность работ:

  1. Выполните разметку поверхности.
  2. Настройте оборудование на необходимую глубину.
  3. Нарежьте пробный шов, проверьте качество выполненных работ.
  4. Продолжайте резать штробы с помощью налаженного оборудования.
  5. Формируйте пазы, соблюдая последовательность заливки.
  6. Герметизируйте полости с помощью герметика.

Выполнять работы можно через 2–3 суток после завершения чистовой обработки поверхности. При нарезке швов важно обращать внимание на целостность краев и соблюдение постоянной глубины, равной 30% от толщины стяжки.

Деформационные швы должны заделываться пластичными полимерными материалами, ширина зависит от максимальных расчетных линейных колебаний бетонного покрытия

Деформационные швы обязательны во всех помещениях, в которых возможно изменение температур от плюсовых к минусовым значениям

Подбираем герметик для деформационных швов в бетонных полах

Готовые швы важно защитить от доступа влаги, мусора и агрессивных веществ. Для этого применяются силиконовые герметики, состоящие из одного или двух компонентов. Первый вид проще использовать, а второй тип отличается повышенными эксплуатационными свойствами.

Вид применяемого герметика зависит от следующих факторов:

  • действующих нагрузок;
  • эксплуатационных условий.

Герметик должен обладать следующими характеристиками:

  • твердостью, благодаря которой сохраняется геометрия краев и предотвращается их откалывание;
  • пластичностью, позволяющий надежно защищать шов в процессе усадки бетона или температурных скачков.

До нанесения герметика важно тщательно очистить полость от мусора и пыли, используя сжатый воздух, щетку или пескоструйную установку.

Подводим итоги

Выполняя деформационные каналы, можно повысить прочность пола, и значительно продлить ресурс эксплуатации. Важно соблюдать технологические рекомендации по устройству полов, а также правильно формировать разрезы. Они помогут предотвратить растрескивание. Помните при выполнении работ о соблюдении требований техники безопасности.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Устройство деформационных швов в бетонных полах

Деформационные швы являются очень важным и необходимым элементом пола, который выполнен из бетона. Они предназначены для сокращения нагрузок на элементы конструкций там, где возможна деформация, образующаяся из — за колебания температуры воздуха и сейсмических явлений.

Очень важным технологическим моментом при устройстве фундамента, выполненного из бетона под укладку напольных покрытий, является нарезка специальных деформационных швов, это рекомендуют технические требования Снип (Строительные Нормы и Правила). Эти швы дают прекрасную возможность выполнить стяжку пола максимально стойкой к различным динамическим воздействиям. Деформационные швы рекомендуется нарезать через некоторые промежутки по всей квадратуры заливки выполненной из бетона с пристеночными зазорами, где устанавливаются необходимых размеров кромочная лента требуемой геометрии, указанной в СНиП.

Если деформационные швы в бетонных полах выполнены грамотно и своевременно, то строительный объект либо сооружение прослужит долго. Статистика эксплуатации построек, оснащенных швами, показывает, что они могут противостоять следующим негативным факторам:

  • температурные колебания;
  • процессы усадки;
  • химические реакции в толщине пола;
  • ползучесть бетона.

Классификация деформационных швов

Существуют такие виды компенсирующих швов:

  • Изоляционные. Их устраивают вдоль для недопущения влияния деформированности от конструкций сооружения на пол из бетона. Производятся посредством прокладки изолирующего материала по периметру помещения.
  • Усадочные разрезы. Их целенаправленность – недопущение растрескивания стяжки пола при застывании бетона.

Устройство деформационных швов в полу

Прорезка деформационного шва

Деформационные швы – это определенные разрезы в монолитной поверхности, что разделяют ее на несколько раздельных плит (карт), которые без затруднений двигаются по отношению друг к другу в характерных пределах. Для положительного выполнения разрезами своих функций, следует:

  • Грамотно рассчитать число и размер карт, на которые в дальнейшем распиливается поверхность.
  • Правильно подобрать ширину разрезов и их расположенность. В любом отдельно взятом случае требуется расчет, с учетом применяемых стройматериалов, нагрузки, которые будет испытывать пол и иные критерии.

Заделка швов в бетонных полах, герметизация

Герметизация шва

Деформационные швы заполняют  изолирующим материалом, далее наносится герметический состав. Для улучшения процесса уборки и обеспечения поддержки при разных типах нагрузки, шву необходима герметизация. Герметичность идеально предохраняет от попадания влаги, пыли и всевозможного мусора. Выбор пастообразной композиции подбирается в зависимости от среды эксплуатации и массы нагрузки. К примеру, если напольное покрытие постоянно моется либо по нему проезжает большегрузный транспорт, то тут эффективным будет твердый и эластичный герметический материал.

В производственных комплексах швы требуется заполнять специальным составом, который поддерживает шов и может выдерживать огромные нагрузки. Герметик следует наносить не ранее, чем через 28 дней, после заливания стяжки. Каждый шов перед процессом герметизации, требуется продуть от сора и пыли, при помощи аппарата с жатым воздухом и металлической щетки. Посредством специального процессора, в начале следует определить, не оставляет ли он в швах масляные образования.

Виды деформационных зазоров

Используемые швы, которые нарезаются в стяжке, могут иметь разную функциональную предназначенность. В зависимости от их целенаправленных задач будет определяться дальность между ними и конфигурация. Шов может быть использован для разных целей, например, для:

  • Выполнения необходимой изоляции разнообразных конструкций при выполнении работ по строительству (стена, пол и так далее).
  • Выполнения процессов компенсации возникающих усадочных явлений при создании раствора из бетона.
  • Ограничения различных участков где выполнена стяжка.Технология нарезки деформационных швов

Перед тем, как нарезать усадочные швы, надо знать, что все они должны быть ровными. Специалист, выполняющий нарезку, должен знать, какова правильная глубь нарезки, последовательность швов. Также он должен уметь предотвращать быстрое изнашивание лезвия, если используется твердая бетонная смесь. Выполнение швов производится только после того, как бетонная смесь станет прочной, а иначе, материал можно нечаянно испортить лезвием, но, до этого, может произойти трещины. Нарезку в бетонном напольном покрытии лучше выполнять через сутки, но не позднее, трех суток после заключительной обработки.

Технология нарезки деформационных швов

Нарезка деформационных швов

Деформационные швы желательно нарезать на глубину 1/3 толщи стяжки, благодаря чему там создается пространство “слабины”. Месторасположение отдельно нарезанного элемента нужно замечать посредством мела по натянутой нитке, можно веревке. Ориентировка нарезки – линейка либо фанера.

Если нет желания переживать о растрескивании бетона, нужно нарезать каждый третий либо четвертый шов перед интервальным. Их выполнение должно происходить в аналогичной поочередности, в которой укладывается бетон. Что касается глубины, то она 1/3 толщи стяжки. Так, в этой глубине, создается место “слабины”, во время усадки бетона он трескается конкретно в этой зоне.

У краев возникшей трещины шершавая структура, благодаря чему не происходит вертикальное смещение швов, а растрескивание не станет увеличиваться и расширяться.

Как устанавливать изоляционный материал

Усадочные швы

Усадочные швы

Как правильно выполнять их нарезку? Они обязательно нарезаются по осям колонн и соединяются с углами швов, располагающиеся по всему периметру колонн. Дальность от колонны до шва по основанию должно быть в двух кратно толщине стяжки. Плиты напольной поверхности образованные усадочными швами, желательно делать равномерными, а лучше квадратной формы. Следует не допускать г-образных карт в два раза большей ширины.

Усадочные швы делаются ровными, без различных ответвлений, и в проходных местах размещаться на расстоянии, которое равняется ширине стяжки. У дорожек превышающих 360 см, должен иметься проходящий продольный шов по направлению длины к периметру. Во дворах строений промежутки между швами составляют 3 метра. Чем карта меньшего размера, тем менее появление внезапных растрескиваний. Усадочные швы делаются на наружных углах, чтобы избежать появления угловых трещин. Зона стяжки с острым углом, чаще трескается. Следует избегать острых углов, если нет возможности это сделать, то подоснову хорошо утрамбовывают. Для прочности стяжки ее проводят армирование прутами из стали.

Конусные швы

Их работа аналогична усадочным швам, однако они способствуют только горизонтальным подвижкам. Устанавливаются так: выполняется установка реек посреди глубины стяжки под углами по шву. Эти реи нельзя комбинировать со шпилечными.

Холодные технологические швы

В технологическом процессе полов из бетона в редких моментах стяжка заливается с перерывами больше, чем на 24 часа. Это предусматривается только в помещениях небольшой квадратуры и при непрерывной подаче бетонной смеси. Как правило, стяжка производится с интервалами для технологического застывания бетона до определенной прочности. Там где происходят стыки бетонов с разными периодами заливки, в обязательном порядке нарезаются холодные швы. Такие швы по правилам должны находиться с промежутком в 1,5 м от иных типов швов.

Края стяжки дляхолодных швов придают форму шипового соединения. Когда боковые выступы выполнены из деревянного материала, конус 30 градусов будет идеальным для стяжки слоем 20-30 см (категорически нежелательны конусы под углом 45 градусов). Согласно технологии завода изготовителя можно применять конусы из металла.

Изоляционные швы

Изоляционные швы

Способствуют движению стяжек в отношении колонн, стен и оснований. Изолирующий материал заполняет шов, он должен быть восприимчив к пластическим деформированиям без разрушения, то есть, он должен стягиваться. Шовную толщину нужно рассчитывать, учитывая величину линейного расширения стяжки. Как правило, шов толщиной 1,3 см. Изоляционные швы в основном заделывают герметичным составом, предварительно заготовленным волокном либо прочими аналогичными материалами. Укладка герметика следует до заливки бетона.
Для опытных строителей не является удивительным то, что бетон склонен к растрескиванию во время высыхания. К сожалению, и после того, как материал высохнет, он продолжает растрескиваться, что губительно для уже готового строительного сооружения. И если не произвести своевременную компенсацию образующихся напряжений, которые спровоцированы из — за усадочных расширений бетона, постройка начнет медленно разрушаться.

Видео нарезки деформационных швов

Остались вопросы? Задайте их нашему эксперту!

Самые интересные вопросы

Деформационный шов

Стяжка пола полусухой технологией - до 300 метров идеально ровного пола за 1 деньСтяжка пола полусухой технологией - до 300 метров идеально ровного пола за 1 день

Здравствуйте, уважаемый читатель блога, в статье деформационный шов разберемся, какой он имеет значение в сооружениях, и подробно рассмотрим устройство швов в бетонных полах.

деформационный шовдеформационный шовДеформационный шов – необходим  для снижения нагрузок на конструкции в зданиях в местах возможных деформаций. От чего возникают деформации, которые проявляются в виде трещин по всему зданию:
  1. Колебание температуры воздуха, нагрев здания от солнца происходит не равномерно и бетон или метал, в одной части расширяется,  в другой температура не меняется и происходит деформация.
  2. Сейсмические явления, не большое землетрясение может сломать здание, или треснуть.
  3. Неравномерные осадки грунта, здание может иметь различную этажность и какая то его часть просядает сильнее, какая то медленнее из-за этого появляются трещины на всю высоту стен.

Чтоб избежать трещин делают деформационный шов в зданиях, который разделяет  все конструкции на отдельные блоки и проходит по стенам, полам, кровли и в некоторых случаях фундаментов. Деформационные швы делятся на температурные, осадочные, антисейсмические и усадочные.

Если у вас дом не более 10 метров в длину, то не стоит беспокоиться об этих швах и в данной статье я хотел поговорить об устройстве швов в бетонных полах или стяжках.

Деформационные швы в полах

Для чего режут в свежеуложеном бетонном полу  швы? Все для того же чтоб избежать трещин. Думаю, не ошибусь, если скажу,  что все видели в  полах трещины. Сейчас фирмы занимающиеся производством бетонных полов дают минимум пять лет гарантии на полы.

И производитель не хочет лишний раз приезжать на сделанный когда то объект чтоб отремонтировать трещины. С этой целью в бетонных полах  режут усадочные швы,  картами в основном 6 на 6 метров. Усадочный шов  ослабляет бетонную плиту в  месте его нарезки и дает направление трещине в бетоне, которая проявляется  при его деформации.

Раньше резали на всех объектах швы, недавно узнал такую фишку, что бетонный пол не режут. Производитель договаривается с заказчиком о том,  что когда полы треснут,  он приедет и отремонтирует их.

Аргумент такой, что трещины все равно проявятся в других местах. Производителю экономнее отремонтировать трещины,  чем потратиться на алмазные диски по бетону, затраты на зарплату рабочим и потом еще раз приехать ремонтировать. Многие заказчики соглашаются.

Что пишут СНиПы о деформационных швах в полах?

СНиП 2.03.13-88 Полы

10.13. В помещениях, при эксплуатации которых возможны резкие перепады температур (положительная и отрицательная температуры воздуха) в стяжке должны быть предусмотрены деформационные швы, которые должны совпадать с осями колонн, со швами плит перекрытий, деформационными швами в подстилающем слое. Деформационные швы должны быть расшиты полимерной эластичной композицией.

3.14 Устройство деформационных швов рекомендуется выполнять методом пропила бетона подстилающего слоя фрезой на глубину не менее 1/3 толщины бетона через 2 суток твердения. Допускается при устройстве деформационных швов в бетонном подстилающем слое в местах расположения разрывов перед укладкой бетона разместить рейки, обмазанные антиадгезионным составом или обёрнутые рулонным кровельным материалом, которые удаляют после затвердевания бетонной смеси. Образовавшиеся швы заполняют герметизирующими материалами

РЕКОМЕНДАЦИИ

по проектированию полов (в развитие СНиП 2.03.13-88 «Полы») МДС 31-1.98



10.5. В бетонных подстилающих слоях полов помещений, при эксплуатации которых возможны резкие перепады температур, предусматривают устройство деформационных швов, располагаемых между собой во взаимно перпендикулярных направлениях на расстоянии 8—12 м.

Деформационные швы в полах должны совпадать с деформационными швами зданий, а в полах с уклонами для стока жидкостей — с водоразделом полов.



усадочный шовусадочный шовСнипы пишут, что надо резать. И обратите внимание, что бетонный пол разрезается через двое суток твердения. Скажу по своему опыту,  часто через двое суток бетонные полы не резались на усадочные швы. Разрезали через неделю, а то и под конец объекта все залитые карты полов не зависимо, когда в них укладывали бетон.

После такой нарезки можно было увидеть трещину рядом с нарезанным швом, лучше бы не нарезали тогда.

Кроме усадочных швов в бетонных полах есть тот же деформационный шов, конструктивные или холодные и изоляционные.

деформационный шовдеформационный шов

Деформационные швы делают согласно проекту, применяют заводские вставки или из двух  металлических уголков в промышленных зданиях. В деформационном шве бетон между картами заливок не соприкасается,  это отдельные конструкции.

Конструктивные или холодные швы разделяют карты заливок. При производстве бетонных полов на складах надо продумать,  как устраивать карты заливок, чтоб холодные швы попадали в зону наименьших нагрузок.

Холодный шов со временем расширяется, все швы усадочные, изоляционные заполняют герметикам через месяц. Так как в течение месяца происходит деформация бетонных плит и швы увеличиваются. Но холодные швы расширяются в течение года,  точно объяснить это не могу скорее всего из-за того что бетон набирает прочность в течение года и деформируется наверно столько же.

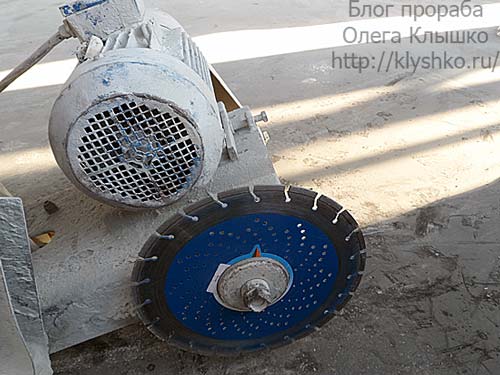

швы в бетонных полахшвы в бетонных полах

Изоляционные швы нарезаются в местах нагрузок и возможных деформаций от колонн здания и просадки фундамента. Колонны обрезают ромбом примерно на расстояние 1,5 метра. Перед заливкой бетонного пола конструкции, колонны, стены, которые возможно просядут, обматывают полипропиленом толщиной 1 сантиметр.

компенсационный шовкомпенсационный шов



Деформационные швы заделают герметикам в несколько этапов, первое нарезают, через два дня после укладки бетона, второе через месяц чистят от пыли, грязи и укладывают  велотерм диаметром 5-8 миллиметров и последний этап  закрывают герметикам.

Пишите комментарии к данной статье деформационный шов.

С уважением,  Олег Клышко.

Cтатьи похожей тематики:

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
