Армопояс в доме из газобетона: пошаговая инструкция

Армопояс в доме из газобетона представляет собой замкнутую кольцевую конструкцию, сооруженную из металлических прутьев и бетона, полностью повторяющую периметр здания и контуры несущих стен. Обустраивают армопояс в местах примыкания стен к фундаменту, монолитных и плитных перекрытий между этажами, под деревянные перекрытия, мауэрлат кровли.

пояс-газобетон

Основная задача армопояса – повысить несущую способность газобетонных стен, исключить появление трещин, других типов деформаций, вызываемых неравномерной усадкой строения, а также ветровых, кровельных, иных типов нагрузок. Армопояс для газобетона максимально прочно скрепляет блоки и отдельные элементы конструкции, повышает жесткость стен, распределяет нагрузки.

Для чего нужен армопояс в газобетонном доме

На фундамент и стеновые конструкции воздействуют самые разные негативные факторы – ветер, осадки, усадка сооружения, резкие скачи температур, просадка грунта под основанием и т.д. Все эти воздействия создают неравномерные нагрузки, способные вызвать деформации и даже разрушение здания из газобетона. Поэтому упрочнение домов, возведенных из данного типа блоков, выполняется обязательно.

залитый пояс

Монолитный пояс по бетону принимает на себя неравномерные нагрузки, появляющиеся локально и частично распределяет по конструкции, защищая ее от разрушения. Железобетон является идеальным выбором, так как объединяет свойства двух материалов: бетон хорошо воспринимает сжимающие нагрузки, а стальные прутья оберегают его от растягивающих воздействий.

Объединение этих материалов гарантирует конструкции способность выдерживать намного большие нагрузки, чем нормативные для бетона или арматуры по отдельности.

Почему армопояс на газобетоне обязателен:

  • Компенсация появляющихся деформаций в стенах с разным модулем упругости и неравномерной нагрузкой при усадке, пучениях грунта, землетрясениях
  • Компенсация точечных перенапряжений газобетона при монтаже стропильной системы крыши, в процессе крепежа мауэрлата к несущим стенам анкерами и шпильками, которые могут провоцировать сколы и трещины
  • Выполнение роли распора для распределения давления крыши на всю конструкцию при использовании системы висячих стропил
  • Возможность выровнять стены в горизонтальной плоскости
  • Повышает жесткость и прочность всей конструкции из газобетона – нагрузка на стены частично уходит на каркас, частично распределяется по всему периметру
  • Обеспечение возможности возведения сооружения на наклонной поверхности почвы

Основное требование к любому упрочняющему поясу – неразрывность, которую обеспечивают круговой заливкой прочно скрепленной кольцевой конструкции армопояса для газобетона.

Высота и ширина

До того, как сделать армопояс по газобетону, необходимо тщательно все рассчитать и определить такие главные параметры, как высота и ширина. Главный параметр аромопояса – высота, должна составлять минимум 18 сантиметров. Достаточной считается высота, равная 30 сантиметрам.

готовые блоки

Стандартная ширина армопояса равна ширине стены из газобетона – 20-40 сантиметров. Но специалисты советуют делать ширину чуть меньше стены, чтобы оставить зазор, нужный при утеплении разными материалами. Обычно газобетон утепляют экструдированным пенополистиролом, пенопластом марки ПСБ-25, минераловатными плитами либо другими материалами.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

пояс-каркас

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

блоки под пояс

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

опалубка для пояса

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

пояс с закладными для муэрлата

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Армированный пояс своими руками — видео

Видео по теме, которое мы рекомендуем:

Каркас: краткая инструкция

Существует несколько правил при сооружении армировочного каркаса. Их желательно придерживаться, чтобы армопояс для газобетона получился монолитным и достаточно жестким.

пояс-каркас

Основные правила обустройства каркаса армопояса для газобетона:

  • Непрерывность конструкции
  • Обустройство на всех несущих стенах
  • Выполнение каркаса армопояса из двух рядов арматуры толщиной в 2 прута минимум
  • Нахлест продольной арматуры должен составлять минимум 8 сантиметров
  • Минимальный диаметр арматуры продольной – 10 миллиметров, поперечной – 6-8 миллиметров
  • Прутки для армопояса должны быть максимально длинными (6-8 метров), обрезки могут использоваться лишь когда выполняется армирование углов
  • Шаг поперечной арматуры должен быть равен 20-40 сантиметрам
  • Со всех сторон арматура должна быть защищена бетоном слоем минимум 50 миллиметров
  • Для связывания поперечной и продольной арматуры используют специальную вязальную проволоку
  • По углам продольную арматуру загибают, нахлесты делают как можно дальше от углов
  • Каркас армопояса обустраивают строго горизонтально, проверяя строительным уровнем
  • Расстояние между стержнями рассчитывают в соответствии с высотой и толщиной армопояса и защитного слоя бетона, который должен составлять минимум 5 сантиметров со всех сторон

Утепленный пояс под газобетон

Независимо от того, какие технологии и материалы используются в создании армопояса по газобетону, утепление желательно предусмотреть, так как стальные прутья и бетон создают мостики холода, через которые теряется немало тепла, появляется слой конденсата по внутренней части пояса.

Утепление выполняют по внешней стороне армопояса, используя экструдированный пенополистирол, пенопласт.

Пространство оставляют заранее, заливая армопояс по газобетону с соответствующим отступом от наружного края стены. Экструдированный пенополистирол обладает высокой плотностью, низкой теплопроводностью, лучший вариант.

утепление пояса

Пенопласт используют марки ПСБ-25, обладающий низкой теплопроводностью и сравнительно доступной ценой. Основной недостаток минераловатных плит – способность материала поглощать влагу из раствора и потеря своих свойств при намокании, что недопустимо для газобетона.

Утеплитель кладут слоем толщиной 50 миллиметров, режут полосками по высоте армопояса, устанавливают внутри опалубки с наружной части стены, обеспечивая плотное примыкание листов один к другому.

Утеплитель не крепят, так как потом он прижимается заливкой раствора.

Армирование

Независимо от того, под балки перекрытия или плиты перекрытия выполняется армопояс в доме из газобетона (это могут быть бетонные плиты или деревянные, керамзитобетонные перекрытия), арматуру нужно выбирать надежную, достаточной толщины, хорошего качества.

армирование

Обычно для располагающихся продольно четырех и более прутьев выбирают арматуру сечением 10-14 миллиметров, поперечная может быть диаметром 8-10 миллиметров. Каркас армопояса должен быть прямоугольным или квадратным в поперечном срезе, поперечную арматуру крепят вязальной проволокой сечением 6-8 миллиметров, с шагом 40-50 миллиметров.

Готовый арматурный каркас устанавливают в опалубку и заливают бетонным раствором. Арматура должна быть высокого качества, без ржавчины и деформаций, с рифленой поверхностью. Лучше всего приобретать металлопрокат на проверенных базах и у производителей, где закупают материалы фирмы, оказывающие строительные услуги.

На качестве армопояса по газобетону экономить не стоит, так как потом это окажет негативное влияние на прочность и стойкость каркаса к разным нагрузкам и воздействиям.

Заливка бетоном

заливка бетоном

Для заливки армопояса используют раствор, приготовленный на основе бетона марки минимум М200. Смесь можно заказать на заводе либо готовить самостоятельно. Для бетона марки не ниже М200 пропорции такие: часть цемента М400, три части песка, 5 частей щебня. Если готовится бетон марки М250, соотношение такое: часть цемента М400, две части песка, 4 части щебня.

Воду в бетон желательно добавлять в небольшом количестве, так как в противном случае конструкция армопояса в доме из газобетона может быть недостаточно прочной. Лучше добавлять пластификатор. Соотношение воды должно быть примерно таким: на 10 частей цемента берут 5-7 частей воды. При приготовлении раствора желательно провибрировать его специальным вибратором либо потыкать штыком из куска арматуры.

Заливка армопояса производится в один раз, чтобы обеспечить монолитность конструкции (получаем монолитный пояс). В процессе схватывания бетона его нужно периодически брызгать водой, чтобы не появлялись трещины по мере его усадки.

После снятия опалубки армопояса выжидают полного набора прочности бетоном (до 28 дней) и продолжают работы: делается кладка перегородок, стен, кровли и т.д.

Армопояс в доме из газобетона – обязательный элемент конструкции, которая в будущем обеспечит зданию достаточную жесткость, прочность, длительный срок эксплуатации. При условии правильного выполнения работ из качественных материалов возможно добиться наилучшего результата и защитить строение из газобетона от любых нагрузок и внешних негативных воздействий вплоть до землетрясений.

Нужен ли армопояс под мауэрлат в доме из газобетона? Как залить: пошаговая инструкция

Мауэрлат — конструктивный элемент кровли, на который опираются все стропильные балки крыши. Мауэрлат выполняется из деревянного бруса, размер которого на 10-20% больше размеров стропил. В небольших строениях с легкой односкатной крышей мауэрлат может укладываться прямо на несущие стены. В жилых домах мауэрлат опирается на армированный бетонный пояс или просто армопояс. Нужен ли армопояс под мауэрлат для дома из газобетона и как его сделать? Расскажем ниже.

Кровля — достаточно тяжелая конструкция, иногда ее вес составляет до 80% от несущей способности стен, на которые она опирается. Армопояс под мауэрлат в доме из газобетона нужен для распределения нагрузки от крыши и защиты несущих стен от появления трещин.

Еще одна функция армирующего пояса в доме из газобетона — соединение крыши с несущими стенами. Одно из важных достоинств газоблока — низкая теплопроводность объясняется наличием в блоке большого количества воздушных замкнутых пустот. Чем больше пустот, тем теплее газобетон. С увеличением числа пустот снижается механическая прочность газобетона и он не в силах воспринимать нагрузку от тяжелой кровли.

Даже если расчеты показали, что несущей способности газоблочных стен достаточно для восприятия нагрузки от крыши, возникает проблема: как крепить мауэрлат к газоблокам? К бетонному или кирпичному армопоясу деревянный мауэрлат крепится металлическими шпильками. Использовать такое крепление для газобетона нельзя, т.к. под действием климатических факторов металлические крепления расшатаются и начнут разрушать газоблок. В строениях с легкой крышей, где мауэрлат укладывается на газобетонные стены, крепление выполняется с помощью химических анкеров, однако их прочности недостаточно для двускатной или утепленной кровли.

Армопояс представляет собой непрерывную ленту по периметру стен. Лента может заливаться бетонной смесью или возводиться из кирпича. Кирпичный армопояс на газобетон под мауэрлат, как правило, делают тогда, когда отсутствует возможность по каким-либо причинам сделать бетонный пояс или нельзя ждать, пока бетонная конструкция наберет прочность. Для предотвращения мостов холода кладка кирпичного армопояса на газобетон под мауэрлат выполняется с использованием монтажного раствора с теплоизоляционными добавками или «зимнего» клея. Кроме того для снижения теплопотерь кладку рекомендуется утеплить или, как минимум, оштукатурить.

Армопояс под кровлю в доме из газобетона имеет ширину равную ширине стены, на которой он возводится, минус утепление, если оно планируется. Т.е. если для кладки стены использовался газоблок с шириной 300 мм, а бетонный пояс планируется утеплять 50 мм минватой, то ширина его будет составлять 250 мм. Высота армирующего бетонного пояса рассчитывается исходя из количества нитей арматуры, число которых в свою очередь зависит от плотности газоблока, типа крыши, этажности сооружения. Чем больше нагрузка на газобетон, тем выше должен быть армопояс. В таблице результаты расчетов высоты пояса для 1-, 2- и 3-х этажного дома с двухскатной крышей с утеплением:

Этажность дома Газобетон D300 Газобетон D400 D500 ГазобетонD600 и выше
Кол-во нитей Высота Кол-во нитей Высота Кол-во нитей Высота
1 этаж 3 10 2 15 2 20
2 этажа 3 15 3 20 3 25
3 этажа 3 20 4 20 4 25

*Мансарда, цокольный и технический этаж при расчетах считаются как полноценные этажи.

Армопояс под мауэрлат в доме из газобетона будет «работать» правильно, если соблюдать 3 правила при его строительстве: непрерывность, неразрывность, закольцованность. Пошаговая инструкция, как сделать армопояс по газобетону под крышу:

Прежде всего, необходимо выбрать тип опалубки для заливки бетонного пояса. Опалубка может быть съемной или несъемной. Самый простой и целесообразный вариант — несъемная опалубка из пенопласта или пенополистерола. Такая опалубка не только выдержит небольшой объем бетона, но и будет выполнять функции утеплителя для железобетонного пояса. Для опалубки берется пенопласт или пенополистирол в плитах толщиной 50 мм. Пенопласт может устанавливаться к стенам из газоблоков, если позволяет ширина (рис.1) или на стены (рис.2). Во втором случае плиты пенопласта должны иметь высокую плотность — ПБС-25, ПБС-35 и выше.

Для заливки армопояса используется товарная бетонная смесь М100, М150 или М200. Чем ниже плотность газобетонных блоков, тем ниже марка бетона. Если есть возможность заказать или приготовить теплоизоляционно-конструкционный бетон (керамзитобетон, перлитобетон, базальтобетон и пр.), то это будет значительно лучше обычного раствора. Для создания армирования применяется арматура класса А3 сечением 10 или 12 мм. Пространственное расположение арматуры зависит от количества арматурных нитей. Две нити располагаются параллельно, три нити также могут располагаться параллельно или образовывать треугольник, четыре нити — образуют квадрат. Для упрощения работы можно использовать готовые армокаркасы на 2-4 нити.

Крепление деревянного мауэрлата к армопоясу выполняется на металлические шпильки. Длина шпилек составляет: 3 см — заглубление в газобетон + толщина пояса + высота мауэрлата + 3-5 см для резьбы гайки. Количество шпилек равно числу стропильных ног.

Опалубка устанавливается так, чтобы ее высота была на 10 см выше высоты армопояса. Армирующий каркас можно делать двумя способами: на земле, а затем готовый поднимать и монтировать в опалубку или осуществлять вязку прямо в опалубке. Для вязки арматуры используются специальные крюки. Сращивание арматуры по длине выполняется пластиковыми хомутами. Арматурный каркас укладывается в опалубку на газоблок или на подбетонку.

Виталий Кудряшов Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Подбетонка — слой тощей бетонной или цементно-песчаной смеси толщиной 30-50 мм. Укладывать металлический каркас на подбетонку более желательно, чем на газоблок. Слой подбетонки надежно защитит металл от влаги, ведь у газобетона очень высокая паропроницаемость.

Места установки шпилек — это места, где на мауэрлат будут опираться ноги стропил. Отверстия под шпильки высверливаются в газоблоке перьевым пером. Глубина отверстий — 3-5 см. В просверленные отверстия вставляются шпильки строго вертикально по уровню. При бетонировании нужно проверять положение шпилек.

Как залить армопояс на газобетон под мауэрлат на высоте? Отлично, если для бетонирования удастся найти бетононасос. В этом случае бетонный раствор будет подаваться в опалубку под давлением, а сам процесс бетонирования займет немного времени. Если АБН отсутствует, то придется подавать смесь на высоту в ведрах, с помощью лебедок и т.д. В обоих случаях конструкция бетонируется послойно по 10-15 см. Каждый слой уплотняется виброинструментом или под действием собственного веса. Заливать следующий монолитный слой нужно до того, как начнется схватывание предыдущего, то есть не позднее 20-30 минут.

За бетоном осуществляется стандартный уход: увлажнение, укрытие от осадков. Приступать к строительству крыши можно после окончания набора проектной прочности через 28 дней. Если возможности ждать 28 суток нет, то целесообразно делать армопояс из кирпича на стены из газобетона под мауэрлат.

Что такое армопояс в доме из газобетона и для чего он нужен

Армопояс для газобетона – оптимальное решение, позволяющее защитить строение от деформирования и усадки, так как создает монолитный пояс. Это необходимо даже для дома из газобетона, когда даже самая крепкая плита и перекрытие могут давать существенную усадку.

Предназначение

Армопояс в доме из газобетона – это гарантия того, что со временем стены и фундамент, потолок не дадут трещины, но и это далеко не все.

  • компенсирует деформирование стен с разным процентом и уровнем модуля упругости, при неравномерно усадке и землетрясении;
  • компенсирование точеного типа перенапряжения газобетона, происходящего в процессе монтажа перекрытия и крыши, при крепеже деталей не даст трещин;
  • выполняет собой роль распора при распределении давления возведенной крыши и этажей;
  • помогает выровнять стены и повышает саму жесткость всей конструкции;
  • позволяет возводить дом даже на участке с наклоном.

Важно! Главное условие для армопояса – его непрерывность, только так он будет выполнять все свои поставленные задачи.

Устройство

Как правильно сделать армопояс по газобетону или же под деревянные в строении перекрытия – арматура и сам пояс должны соответствовать таким критериям как высота и толщина.

  • высота армопояса на газобетоне — 18 см., а достаточной специалисты называют высоту балки в 30 см.
  • размер по ширине – от 20 идо 40 см., но практики советуют делать ее меньше, оставляя для утеплителя необходимое расстояние.

Достаточная толщина армопояса для газобетона рассчитывается по принципу – от 20-40 см. отнимают ширину утепляющего материала, дополнительно 0.5 см для естественной вентиляции. Диаметр применяемой в строительстве арматуры – он напрямую зависит от этажности строения, плотности грунта и балок перекрытия меж этажами, будет это деревянный каркас или идти под плиты перекрытия из более тяжелого материала.

Варианты изготовления армопояа

Когда создается армирующий пояс под фундамент, балки возводимого перекрытия из бетона, для стен – можно выделить такие варианты его изготовления.

  • Готовые блоки. Наиболее простой метод – применение заводских U-образной формы блоков лотка. Последними – укрепляют наружные стены, внутренние – идут с опалубкой, создавая и повышая прочность всей возводимой конструкции.
  • Использование для укрепления и армирования доборных блоков – последние имеют специальные вырезы и именно в них и проводится укладка арматуры. Далее идет заливка бетона и так достигается высокая прочность фундамента. На них также монтируют и балки, и это позволит возводить строение в короткие сроки.
  • Применяют и 1-сторонний доборный блок – в этом случае армирующий пояс соответствует предыдущим конструкциям, но с меньшей шириной и толщиной. Также при возведении данной конструкции формируют и опалубки по внутренней стороне, прокладывая меж ними утеплитель.
  • В отношении применения 2-сторонней опалубки по газобетону – доборные блоки в строении не применяют. Тут саму опалубку возводят с обеих сторон и утепляют внутреннее пространство пенопластом или иным материалом, толщиной как минимум 50 см.

Набор строительных инструментов

Для самих строительных  работ по проведению обустройства армопояса вам потребуются такие инструменты:

  • ножовка и электрического типа дисковая плита;
  • шуруповерт и перфоратор;
  • молоток, а также лопатка и емкость для смешивания бетона.

Важно! Также потребуются ведра и веревка для подъема на этажи готовой смеси бетона.

Применяемые материалы

армопояс в доме из газобетонаРисунок 1. Армопояс в доме из газобетона

Так для возведения армопояса из кирпича на стены из газобетона – потребуются следующие материалы. Для монтажа такого вида укрепления будут нужны:

  1. Щиты, из которых возводят опалубку. Обрезная доска размером 25 на 100-150 мм и брус размером 50 на 50, полиэтиленовая пленка и гвозди, саморезы, которыми крепят опалубок к стенке.
  2. Арматура применима только оребренная, с диаметром как минимум 10 мм – продольного типа пруты и 6-8 мм гладкий кругляк, формирующие объемного типа конструкцию. Также потребуется вязальная проволока и дисковые фиксаторы для самой арматуры – размер соответствует диаметру основной арматуры.
  3. Бетон марки 200. Рассчитывают его на метр кубический, и в него входит 286 кг цемента марки М-400, песка 795 кг, щебень – при фракции 20т единиц достаточно 1080 кг. Общий объем бетона рассчитывают по само опалубке.
  4. Утеплитель – оптимально остановить свой выбор на экструдированном пенополистироле с толщиной 50 – 100 мм.

Если сам утеплитель монтируют сразу после опалубки. Его крепят, и после снятия щитов последней листы не будут отваливаться. Можно проколоть их и укрепить пластиковыми дюбелями, а обвязать к арматуре проволоки – так делать не стоит.

Этапы монтажа армпояса

Все работы проводят поэтапно, обеспечивая так максимум надежности. И сам процесс ее укладки возводят в три этапа. В первую очередь возводят саму опалубку, применяя доски, кирпич, как и блоки.

Главное помнить! Внутрь самой опалубки размещается арматура и готовится армопояс – его заливают раствором бетона. Выполнить это можно собственноручно или же использовать бетономешалку – все по вашим возможностям.

Наиболее простой способ возведения опалубка – постройка каркаса из досок, выбирая толщиной как минимум 2 см., сращивая их кусками древесины. Далее их крепят при помощи стяжек и нижнюю ее часть крепят при помощи самореза.

Армирующий каркас

армопояс в доме из газобетонаРисунок 2. Конструкция армопояса

В самом начале из 4-х арматурных нужного диаметра стержней формируется квадрат и крепят между собой при помощи перемычки. Для аналогичного каркаса берут ребристого типа арматура, и далее идет монтаж основной укрепляющего типа арматура.

Для последующего крепления берут мягкого типа проволока. Ею крепят продольного типа арматуру на высоте 45-50 см., от самого края стены. Далее 2 прута крепят между собой короткими крепежными перемычками. Крепят и соблюдают шаг установки как минимум 250 мм. И после так соединяют все элементы, а продольного типа арматуры крепится к вертикального типа деталям.

Важно! Создавая армопояс – делают его с применением минимального количества швов соединения. Это позволит обеспечить однородность и целостность материала.

Заливка бетона – именно им завершают весь этап работ. Проводят заливку уже готовыми смесями либо делают их самостоятельно. Просто берется 3 части песка, 5 – щебня и всего одну цемента, добавляя воду, смешивают до однородного состава.

Рекомендовано заливать саму опалубку стоит заливать исключительно за один раз. И во избежание и недопущение пустот – протыкают арматурой. И дают 4-5 суток можно разбирать саму опалубку.

Укрепляющий в доме из газобетона армопояс – главный элемент крепкой и прочной конструкции. Он позволяет увеличить сроки его службы. И при правильном проведении всех работ – получают нужный результат и защиту самого стройматериала от любой чрезмерно данной нагрузки.

кому он нужен и зачем

Здравствуйте,  наши уважаемые читатели. Обладатели  собственных  дачных  особняков и те, кто только планирует их постройку. Хорошо когда доход позволяет взвалить  все связанные с  этим  хлопоты  на плечи наемных работников, но что  делать, если в  бюджет едва  ли можно втиснуть материалы?

Правильно! Закатывать рукава и приниматься  за работу самостоятельно. Вот  только  перед  этим, мы настоятельно советуем  повторить,  хотя бы азы строительного дела.

Вот,  например, сегодня мы расскажем, что такое армопояс в доме из газобетона? Зачем  он нужен и какие его бывают виды? И если вы  думаете, что знаете все  об  этом незамысловатом  элементе, то скорее всего мы таки сможем вас удивить. Читаем и поглощаем  информацию.

Что такое армопояс?

Итак. Для начала выясним, что  армопояс — это обязательно замкнутая, железобетонная конструкция, которая является  одним  из  функциональных элементов здания, позволяющая последнему лучше  справляться с разнообразными  нагрузками и  деформациями.

Обратите внимание!  Конструкция  должна быть  не кирпичная, деревянная, а именно  железобетонная. То есть, пояса из кирпича, которые  так часто можно увидеть в ячеисто бетонном строительстве, не имеют  с этими  элементами ничего  общего.

А сейчас вы узнаете, почему так?

Армопояс способен  выполнять сразу несколько задач.

  • Создавать горизонтальную  плоскость, выравнивая  таким  образом кирпичную  кладку или неровности фундамента.
  • Равномерно распределять по несущим конструкциям  точечные вертикальные нагрузки.
  • Минимизировать ущерб  от  неравномерных усадочных  процессов.
  • Нивелировать некоторые строительные  ошибки.
  • И, наконец, сдерживать горизонтальные усилия, направленные  на разрыв стен.

Тогда как с четырьмя  первыми пунктами кирпичный  пояс  хоть как-то, худо-бедно  справляется, то уберечь стены  от  разъезжания физически не может. Любая кладка  очень  плохо работает  на разрыв.

По месту  установки строители  различают  четыре вида армопоясов.

  1. Ростверк. Или как его еще называют подфундаментный  армопояс.  Чаще всего данный  элемент  изготавливают после установки столбчатого или свайного фундамента, и служит  он для объединения  отдельных  элементов последнего в  одну несущую систему, а также для равномерного  распределения всех  стеновых и эксплуатационных  нагрузок. По своему устройству, среди  всех  армированных поясов — этот самый сложный. Выбор диаметра  арматуры, ее шага и марки  бетона — является  сложной  инженерной  задачей, требующей точного математического  расчета.
  2. Цокольный армирующий пояс. Этот заливают для связывания блочного или кирпичного фундамента. Если  же имеется в виду монолитная  лента или плита, то  можно и вовсе  обойтись  без армопояса. Кстати, данный  элемент не столь  требователен  к математике и изготавливается опытными фундаментщиками  без  предварительного расчета, просто на глазок.
  3. Также довольно простым в исполнении является и междуэтажный армопояс. Он отливается под  плитные или  деревянные перекрытия и является разгрузочным. В традиционных кирпичных  или панельных  зданиях подобных  элементов не найти.
  4. Ну и последний, самый привычный для нас  тот армированный пояс, что устанавливается непосредственно  под  мауэрлат. Именно  он  первым воспринимает  все ветровые и снеговые нагрузки, а также вертикальные и направленные на разрыв усилия,  создаваемые самой стропильной системой. Вот  его бы мы  также советовали изготавливать строго по проекту.

Устройство армопояса и типичные ошибки при его заливке

Если  разобраться, в  устройстве  армопояса нет  ничего сложного. Тот  же  армированный  ленточный фундамент. Ставишь опалубку, вяжешь арматуру, а потом  заливаешь все  это  бетоном. Но есть  и некоторые  различия.

  • Так, армирующие стержни тут никогда не должны пересекаться на углах. Для таких  мест  предназначена уже выгнутая, Г-образная арматура.
  • Если длинна прута короче имеющейся стены их разрешено сращивать внахлест. Притом  последний  обязан  быть не меньше двадцати диаметров  используемой арматуры. То есть, если  имеется в виду шестнадцатый  прут, то нахлест  будет  320 мм. И при этом он будет проваренным по всей  плоскости  соприкасания металла.
  • Также при заливке  мауэрлатного армопояса бетонщики заранее  закладывают в нем выступающие шпильки, для  последующего крепежа деревянных  элементов. Такой  подход  очень  рационален, и позволяет  в последующем  не сверлить в камне дырки под  анкера.
  • Ну, и последнее. Армопояс должен  быть  действительно  закольцованным. Разрыв контура в  данной конструкции  недопустим, ни под каким предлогом и в особенности  это  касается домов из газосиликата.

Казалось  бы все  предельно  просто. А нет, находятся  горе-специалисты, способные  нарушить  даже  такие, простейшие  и  незыблемые постулаты.

Обратите внимание на следующий пример.

Красивый и довольно популярный  проект  со сквозным  окном  на два  этажа. Украшение  дома. И все бы ничего, но при  этом разрывается целостность  армопояса.  И стягивать стены, уберегая их  от  растрескивания  и деформаций, он уже не будет.

Хуже может быть только тогда, когда разрывают мауэрлантый пояс в доме с мансардой.

В этом случае  гарантированно  потрескаются  даже кирпичные стены.

Этим  мы  одновременно  отвечаем  и на довольно  распространённый вопрос: «Нужен ли армопояс для газобетона одноэтажного дома»?

Он не просто нужен. Он жизненно необходим. Откажетесь от такового, и не спасет вас ни легкие деревянные  перекрытия, ни армирование  газобетонной кладки. Армопояс является  неотделимым элементом  газосиликатного дома.

Второй не менее распространённый грех — это попытка  отказаться от  угловых  элементов при  армировании.  Запомните! Просто связанная  крест на крест  арматура, не позволит  армопоясу работать  на разрыв  и сдерживать  горизонтальные усилия, создаваемые  стропильной системой. Как следствие, многочисленные  трещины и скорое  разрушение всей постройки.

К подобным последствиям  приводит  и  соединение  арматуры  торец в торец. Поверьте, как бы  дико  это ни  звучало, но находятся и те, что  игнорируют соединение внахлест  и  экономят  каждый сантиметр  используемого металла, уповая  при  этом только  на удачу и прочность сварного шва. Очень  сомнительная  экономия. Ремонт стен в конечном  итоге обходится  намного  дороже.

А потому не жадничайте. Не  жалейте  арматуру. В точности  соблюдайте указанные в проекте  предписания. Газобетон — очень  хрупкий и капризный  материал и не терпит в обращении с собой  никакой  отсебятины.

На этом мы прощаемся с вами, дорогие  друзья. До свидания и до скорых встреч на страницах  сайта  про дачу.

Василий Молька

Армопояс в доме из газобетона

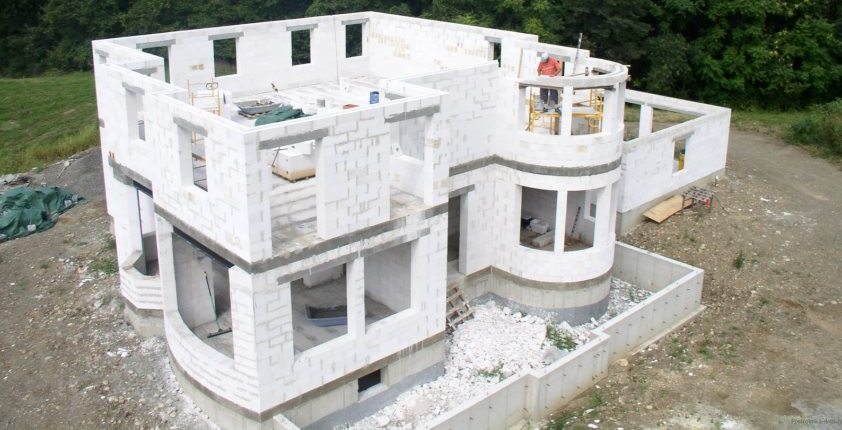

армопояс в доме из газобетона

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и иных несущих конструкций от деформации и подвижек. Другими словами данный пояс ни что иное, как железобетонная конструкция предназначенная для укрепления стен и фундаментов дома от различных нагрузок, которые возникают под воздействием как внешних так и внутренних факторов. К внешним факторам можно отнести, воздействие ветра, подвижки грунта, особенности рельефа участка и конечно же сейсмическая активность земли. К внутренним факторам отнесем перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамент), установку дополнительного крепежа и конструкций.

Для более детального изучения вопроса, рассмотрим процесс монтажа армопояса на примере дома из газобетона. Впрочем данная технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но, в первую очередь определимся с факторами, действующими на стены и разберемся, зачем же нужен армопояс в том или ином случае.

Зачем нужен армопояс в доме

схема дома из газобетонаСхема дома из блочных материалов

Для понимания принципа работы армирующей защитной конструкции рассмотрим ее в рамках  строительства дома. Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Нагрузки растяжения и кручения могут возникнуть как вследствие осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных участках будут получать и сжимающие и более критичные растягивающие нагрузки. К ним данные участки кладки могут быть конструктивно не готовы. Как результат — стены дадут трещину. Добавляя армирование с бетоном вверху кладки между этажами, мы дополнительно защитим стены  от разрушений.

Возьмем для примера дом из газобетона и рассмотрим схему. В нижней части практически всегда выполняется железобетонный фундамент, являющийся все тем же защитным поясом. Правильно выполненное снование отлично справляется с нагрузками, поэтому на данном уровне проблем быть не должно. Используя межэтажный армопояс, мы добавляем в конструкцию армирование, которое справляется с напряжениями. При этом сама стена становиться более жесткой и условно работает как двутавровая балка. Монолитный пояс также в разы лучше сопротивляется боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех данных свойств повышается  и сейсмостойкость дома, что является обязательным требованием любого жилого дома в сейсмоопасных зонах. Мы рассмотрели многоэтажную схему, однако армопояс также применим в одноэтажном доме с мансардой или без нее. В таком случае в связке с фундаментом применяется пояс под мауэрлат.

Армопояс также хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, которые с локальными точечными нагрузками не готовы работать — это газосиликатные блоки и другие схожие материалы. Поэтому, в доме из газобетона  обязательно выполнять армирование под железобетонные плиты перекрытия. Подобный принцип перераспределения нагрузок и у деревянного основания для стропильных ног. Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене нужен армопояс. Подкровельный пояс увеличит как конструкционную жесткость стен, также позволит решить вопросы по креплению конструкций крыши.

Расчет армированного пояса

расчет и армирование сейсмопояса

Перед тем как начинать необходимые работы по устройству армопояса на стены дома, под балки перекрытия или мауэрлат, следует сделать расчеты нагрузок и определиться с геометрическими характеристиками возводимого защитного элемента.

Каждый конкретный вариант требует индивидуального расчета в зависимости от материала перекрытий, типа балки пояса. Если же обобщить, и взять в качестве примера стандартную коробку из газобетона с деревянными межэтажными перекрытиями, то на изготовление армопояса уйдет минимум затрат и материалов.

По общепринятой практике толщина пояса берется такая же, как и непосредственно толщина самой стены, притом, что его высота в среднем задается от 150 до 300 миллиметров. В качестве образца минимального арматурного каркаса выступает конструкция — по два прута диаметром 10-12 миллиметров снизу и сверху, скрепленных рамками из прута 6-8 миллиметров.

утепление армопоясаНе менее важный момент, который следует разобрать на этапе проектирования — это защита конструкции от промерзания. В случае последующего утепления наружных стен, армопояс будет защищен и дополнительные теплоизоляционные мероприятия не потребуются. При использовании блоков большой толщины (400 мм. и более), где дополнительное утепление стен можно исключить из-за низкой теплопроводности газобетона, сам армопояс необходимо защитить от промерзания. В качестве утепляющих теплоизолирующих элементов можно применить пенопласт и минеральную вату.

Армопояс — основные этапы изготовления

Каркас из арматуры

Сборка каркаса начинается с установки арматуры на верхнюю часть стены. Закладывая необходимо, чтобы она в последующем была утоплена в бетоне как минимум на 40 мм от внешних границ монолитного пояса. Работая с газобетоном для удобства можно вбить в него контрольные отрезки арматуры. И уже к отрезкам крепить каркас  с заданным отступом от верха кладки. Для связки арматуры между собой понадобится мягкая вязальная проволока. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей либо выгнуть из цельного прута (поперечный хомут). Эти хомуты в первую очередь крепятся к вбитым в стену отрезкам с определенным интервалом — как правило 250-300 миллиметров. Если не вбивать контрольные штыри, то потребуются специальные подкладки — фиксаторы для поднятия самого каркаса. Поэтому продумайте целесообразность того или иного метода. Завершив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры заводиться в рамки — хомуты и соединяется проволокой. Таким же образом крепиться верхний ряд (продольная арматура должна быть внутри хомута). Как рассматривалось выше необходимый минимум — две арматуры снизу и две сверху. Для дополнительной жесткости количество арматуры и конфигурацию каркаса можно изменить. Естественно это скажется на материальных затратах. Но если это необходимо — пренебрегать расчетом не следует.  Также отметим, что длина отрезков или цельных квадратов (поперечных хомутов) связана с толщиной армопояса. К примеру, толщина пояса — 300 миллиметров, тогда габариты поперечных хомутов 220×220 миллиметров (с учетом что и высота пояса также 300 миллиметров). То есть оставляем отступы от краев не менее 40 миллиметров.

армирование углов поясаАрмирование углов пояса

На углах рекомендуется использовать цельные загнутые пруты либо делать дополнительное усиление (Г-образное или П-образное)

Опалубка

Рассмотрим опалубку. Какие варианты при устройстве монолитного пояса в частном доме могут быть:

  • Использование заводских или самодельных U-блоков в качестве опалубки.
  • Опалубка из газобетонных блоков малой толщины.
  • Опалубка из пенопласта полистирольного.
  • Щитовая разборная опалубка из досок или фанеры.
U-блоки

U-блоки из газобетона используются в качестве несъемной опалубки для устройства армированных монолитных перемычек перекрывающих проемы в стенах и перегородках, а также для устройства обвязочных монолитных армированных поясов придающих пространственную жесткость всему зданию и перераспределяющих нагрузку от перекрытий. U-образные блоки являются элементами несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заполнения U-блока подбираются по расчету, в зависимости от воспринимаемой нагрузки. При выборе в качестве опалубки данных элементов продумайте способ утепления бетонной ленты. Целесообразно утеплить блок снаружи, но если это в определенных случаях невозможно — заложите утеплитель внутрь (учитывая внутренние заводские размеры, это не лучший вариант).

опалубка из газобетонных блоков малой толщины

Опалубка из газобетонных блоков малой толщины при возможной толщине наружной стены 375-400 миллиметров может иметь следующую структуру:

  • Снаружи — блок толщиной в 100-150 мм.
  • Далее по порядку — утепляем армопояс, чтобы отсечь мостик холода. Вместо экструзионного пенополистирола толщиной 50-100 мм можно использовать минеральную вату повышенной плотности, которая применяется в технологии «мокрого фасада».
  • Арматурный каркас.
  • С внутренней стороны стены, в качестве несъемной опалубки используются блоки толщиной 50-100 миллиметров. Оставшееся пространство заливается бетоном.

К преимуществам такого типа опалубки относится скорость ее монтажа. Для усиления конструкции можно использовать дополнительно стяжки из брусков или арматуры, соединяющие внутренний и внешний блок.

опалубка из пенополистирола

Опалубка из пенополистирола выполняет несколько функций: придает форму бетону, защищает его от растекания и в последствии служит превосходным утеплителем.

Достоинства такого способа устройства опалубки:

  • Простота сборки опалубки. Выпускаются готовые блоки, в том числе и угловые, стыки.
  • Высокая скорость монтажа.
  • Облегчается укладка арматуры, потому что для нее имеются специальные пазы.
  • Проще контролировать размеры бетонной ленты.
  • Бетон будет затвердевать в опалубке, которая защитит его от быстрого высыхания, резких перепадов температуры.
  • Экструзионный пенополистирол является гидроизолирующим материалом.

Может показаться, что эта технология очень дорогая. Но если взять в расчет стоимость утепления, затраты на сборку и демонтаж обычной деревянной опалубки, то разница становится незначительной. Как вариант, можно выполнить данную опалубку не из заводских блоков, а самостоятельно из пенополистирола. Но это будет более трудоемким вариантом.

щитовая разборная опалубка из досок или фанеры

Щитовая разборная опалубка из досок или фанеры для армопояса в газобетонном доме наиболее трудоемкая при изготовлении. На первом этапе нужно изготовить из досок щиты. Для этого следует сложить их вместе и соединить между собой с помощью деревянных брусков и гвоздей.

На втором этапе производится установка по периметру будущего армированного пояса готовых щитов. Бетонный раствор будет создавать на стенки опалубки давление, поэтому для того, чтобы опалубка не разъезжалась, нужно обязательно скрепить хомутами всю конструкцию.

Заливка бетоном

В целом данный этап не должен вызвать сложностей. Единственное неудобство —  доставка бетона на самый верх стены. Качество бетона должен быть не ниже марки М-200 (В15). При самостоятельном изготовлении раствора с использованием цемента марки М-500 поможет следующая пропорция  – ведро цемента / три ведра песка / пять ведер щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать, что бетон нужно как следует уплотнить. Залив бетон, накройте его пленкой. Таким образом, вы уменьшите испарение влаги. На полное схватывание бетона, как правило, уходит около двух дней, по истечению которых можно снять опалубку (при условии, что она разборная).

Видео: армопояс в доме из газобетона

Данное видео демонстрирует устройство мауэрлатного армированного пояса на стенах из газобетона. Опалубка в данном случае выполнена из дощатых щитов. При просмотре уделите особое внимание соединениям арматуры на углах. Шпильки для крепления кровли лучше дополнительно связать с арматурой каркаса и не тратить силы на бесполезное укрепление в хрупком газосиликатном блоке.

В качестве завершения отметим, что армопояс в доме из газобетона и любого иного блочного материала, перед дальнейшими этапами работ гидроизолируют. Целесообразно это или нет — решать вам. Естественно, рассматривая пояс фундамента, его нужно в любом случае покрывать изоляцией, так как рядом увлажненный грунт. С поясами выше фундамента, при правильном устройстве стен, увлажнения бетона быть не должно. Но все же будет не лишним отделит мауэрлатный пояс гидроизоляцией от деревянных конструкций стропильной системы.

подписка на дзен

Армопояс под мауэрлат в доме из газобетона

Итак, в стену уложен последний газоблок. Остов будущего здания выведен. Кажется, что осталась кровля, и – коробка готова. Тем не менее, стропила устанавливать еще рано. Теперь – самое время узнать: как смонтировать такой армопояс под мауэрлат в доме из газобетона, чтобы крыша не сложилась в первый же год эксплуатации.

Армопояс под мауэрлат – что это

Слова «мауэрлат» и «армопояс» для новичков могут звучать, как музыка: завораживающе и непонятно. Если перевести фразу на официальный язык, все прозаичнее:

— предстоит смонтировать замкнутый железобетонный обвязочный контур, который послужит основой для опоры стропильных ног.

Опора стропильных ног – это и есть мауэрлат. Это продольные балки, уложенные и закрепленные на стенах. Обвязочный железобетонный контур – своего рода надстенный ростверк – называют армопоясом.

Согласно требованиям СТО НААГ пояс нужно проложить по всему периметру кладки – по верхнему срезу наружных стен и перегородок. Далее мы разберемся: зачем нужна эта работа, и как лучше ее сделать.

Зачем собирать мауэрлат для газобетонного дома

Чтобы убедиться в том – а нужен ли на самом деле мауэрлат, следует вспомнить о нагрузках, которые испытывают стены в точках сопряжения с кровлей. Для этого достаточно вспомнить популярный фразеологизмы со словом «крыша». Итак, крыша может:

  • «Поехать» – означает нагрузку на срез. Из-за подвижки грунта, из-за разновеликого веса кровельных элементов конструкция может сдвинуться в сторону.
  • Сложиться – распорная нагрузка. Скатная стропильная конструкция выдавливает стены наружу.
  • Крышу может сорвать – ветровая нагрузка. Шатер обладает большой парусностью, пытается взмыть вверх.
  • Рухнуть – вертикальная нагрузка, вызванная силой тяжести. Воздействие многократно возрастает зимой, когда на кровле скапливаются десятки кубометров снега.

Таким образом, крыша – та часть дома, которая подвергается самых мощным нагрузкам. Возникает проблема, требующая решения: требуется надежно закрепить шатер, скатную конструкцию на торце стены.

Этой цели служит мауэрлат, который выполняет функцию основания, опоры стропильной системы. Его можно назвать цоколем кровли. Балки, закрепленные на стенах, принимают на себя и перераспределяет нагрузку, создаваемую стропилами. При этом все брусья жестко скреплены друг с другом, закольцованы. Вывод: мауэрлат объединяет стропильную конструкцию в единый жесткий узел.

А нужен ли бетонный обвязочный контур, в обиходе – армопояс

Однако существует еще одна проблема, связанная с креплением кровли. Все усилия, создаваемые гравитацией, ветром и снегом, передаются верхней части стен. При сильном воздействии остов здания также норовит разъехаться, рассыпаться – наподобие карточного.

Первыми зоне наибольшего риска оказываются. роскошные терема под стройными шатрами. Неважно из какого камня выложен такой дом: чем выше и красивей здание, тем интенсивнее воздействие на стены. Кладка таких особняков растрескивается чаще всего, поэтому их обязательно нужно стягивать железобетонным каркасом.

Стены строений из ячеистого бетона так же нуждаются в подобной дополнительной защите. Пористый камень обладает высокой прочностью сжатия и запросто выдерживает нагрузку в 5 этажей. Однако блоки легко крошатся при изгибающих усилиях, и особенно хорошо – в местах крепления подстропильного бруса.

Как под цоколь нужен прочный фундамент, так и под мауэрлат следует устраивать надежное основание. Чтобы нивелировать усилие на излом в верхних торцах стен, проектировщики обязывают строителей устанавливать обвязочные армированные пояса над верхним рядом кладки.

Мы обосновали конструктивную обязательность устройства обвязочного контура. Но есть и еще одна сторона у этого элемента. Она связана с технологической привлекательностью. В процессе монтажа армопояса можно исправить геометрические отклонения стеновой коробки, которые возникли в процессе кладки – четче вывести углы, до идеального состояния выровнять горизонтальную поверхность стеновых перегородок.

Таким образом, собрав все аргументы, делаем вывод о том, а нужен ли армопояс:

  • мауэрлат и армированный бетонный ростверк на верхнем обрезе стен – дважды необходимый элемент в конструкции газобетонных домов.

Теперь осталось прояснить:

  • как сделать армопояс по газобетону в принципе,
  • как проще и удобней выполнить эту работу.

Приступим.

Бетонные и кирпичные обвязочные контуры в газобетонном доме

В соответствии с рекомендациями Ассоциации производителей бетона, допускается только один вид обвязочных поясов – железобетонный. Его основу составляет бетон высоких марок (М200 и более), уложенный на объемный каркас. Армирование бетонной ленты для дома из газобетона выполняется 4-мя продольными нитками из арматурных стержней диаметром 14 мм, связанными поперечными ригелями из проволоки.

На хозяйственных строениях малой площади допускается устраивать кирпичный армопояс. Высота армопояса из кирпича, укладываемого на стены из газобетона, может достигать 250-400 мм. Армируется кладка сеткой с ячеей 5 мм, которая укладывается на каждый ряд.

В самый нижний ряд кирпичного обвязочного контура с интервалом 600–800 мм вмуровывают попарно проволочные петли. Длина проволок должна быть такой, чтобы ее концы можно было сплести в скрутку вокруг бруса – мауэрлата.

Обвязочный пояс из кирпича монтируют на всех наружных стенах и внутренних простенках. Впоследствии на нем будут закрепляться различные элементы стропильной конструкции:

  • на внешних продольных стенах – мауэрлат;
  • на внутренних продольных перегородках – лежни.

После, при монтаже кровли, на эти закрепленные брусья будут опираться вертикальные стойки: так осуществится передача нагрузки со стропил на стены и простенки.

Мнение эксперта

Эдуард Охильков

Занимаюсь проектированием и строительством коттеджей в Москве и Санкт-Петербурге.

Задать вопрос эксперту

На жилых строениях не рекомендуется использовать кирпич. Армопояс из кирпича лучше устраивать под плоскую или односкатную кровлю: распорное давление плит или балок на стены из газобетона в этом случае относительно невелико.

Геометрия укладки армопоясов, сопряжение конструкций

Армопояса под кровлю в доме из газобетона устанавливаются на одном уровне с плитами перекрытий (покрытия). Допускается монтировать контуры непосредственно под плитами. При этом следует обеспечить опирание стропил на железобетонный контур, а не на газобетон. Если надо, то придется выполнить два армопояса:

  • один, чтобы увязать воедино плиты перекрытий;
  • второй — под крышу, для крепления мауэрлата.

Бетонируются все стены здания – наружные и внутренние. Контур должен пройти и по наклонным плоскостям фронтонов.

Основная задача, которую следует максимально эффективно решить при проектировании обвязочного пояса для дома из газобетона, – надо подготовить поверхность для опирания вертикальных стоек, через которые механическая нагрузка будет передаваться на вертикальные стены газобетонного дома.

Способы устройства армированных поясов

Приняты два основных способа укладки обвязочных контуров.

  1. Устройство бетонной ленты: цементно-песчаный раствор заливается в заранее приготовленную опалубку.
  2. Монтаж на верхнем ряду кладки лотковых газоблоков и их последующее замоноличивание мелкозернистым бетоном.

Первый способ применяется, когда обвязочный пояс проходит на уровне плит покрытия или перекрытий.

  • Монтаж начинают загодя – когда еще не уложены 2–4 ряда газоблоков. На этой отметке в кладочные швы заделывают петли из вязальной проволоки. Длина концов должна быть такой, чтобы их можно было связать между собой поверх мауэрлата.
  • После завершения кладки по краю наружной стены монтируют опалубку.
  • При этом следует предусмотреть возможность установки лицевого блока у ее внешней грани.
  • Следом устанавливается утеплитель, чтобы убрать «мостик холода», который неизбежно возникает в месте стыка плиты и стены.
  • Оставшуюся полость армируют объемным стальным каркасом и заливают бетоном.

Армопояс на газобетон под мауэрлат предпочтительно делать связанным: продольные и поперечные элементы сплетают с помощью тонкой оцинкованной проволоки. Допускаются и сварные конструкции. Однако следует учитывать, что газоблоки, в отличие от тяжелого бетона, проницаемы для воздуха. Возможно ржавление арматуры в точках сварки.

При установке армировочной сетки следят за тем, чтобы ее элементы не соприкасались с поверхностью блоков. Для этого каркас устанавливают на пластиковые или проволочные мостики высотой 3–5 см, – приподнимают метал над кромкой стены. По бокам предусматривают такие же зазоры.

Обвязочный контур в лотковых блоках выполняют следующим образом.

  • Газобетонные элементы с U-образными пазами укладывают по всему обрезу стены, как обычный ряд. При укладке следят, чтобы более толстая кромка блоков смотрела наружу.
  • Засверливают дно лотковых газоблоков и устанавливают в отверстиях шпильки диаметром 14 мм. Длина шпилек должна быть такой, чтобы впоследствии к ним можно было прикрутить брус – мауэрлат.
  • По всему контуру канала, образованного газоблоками, помещают армирующую сетку. Ее изготавливают так же, как и для заливки бетона в опалубку.
  • Замоноличивают канал. Используют для этого мелкозернистый бетон класса М200.

Мнение эксперта

Эдуард Охильков

Занимаюсь проектированием и строительством коттеджей в Москве и Санкт-Петербурге.

Задать вопрос эксперту

Следует признать, что второй метод удобнее. Работу можно выполнить быстрее, при этом сэкономить на опалубке и утеплителе. Однако лотковые блоки стоят дороже обычных. Чтобы оценить эффективность способа, в каждом конкретном случае надо проводить экономический расчет.

Особенности установки крепежных элементов в армируемый пояс

Крепежные элементы – проволочные петли, анкера или винтовые шпильки монтируются с интервалом, соответствующим периоду установки стропильных ног. Их количество можно подобрать, ориентируясь на данные таблицы.

Подбор сечения бруса в зависимости от интервала крепления стропил и длины стропильного пролета для дома из газобетона

Таблица 1. (Шаг установки стропильной ноги/ Длина стропильного пролёта)

метры2,0 м2,5 м3,0 м4,0 м4,5 м5,0 м6,0 м
0,600,75х1,000,75х1,500,75х2,001,00х2,001,00х2,001,25х2,001,50х2,25
1,000,75х1,501,00х1,501,00х1,751,25х2,001,50х2,001,50х2,251,75х2,50

При установке винтов (болтов) следует следить, чтобы их оси не совпали с осями стропильных балок.

Проволочные петли – перед заливкой бетона в опалубку – следует заправить в лоток, а концы развести по краям. Этот прием обеспечит маленькое удобство при креплении мауэрлата.

Характеристики армопояса

Параметры обвязочного контура в теории полагается рассчитывать. Однако на практике, в малоэтажном строительстве, все размеры находятся в границах одного диапазона.

  • Так, минимальная высота бетонной ленты допускается 150 мм, но не меньше половины проектной ширины армированного пояса. Оптимальный параметр – 180 мм. Этот показатель можно и увеличить, однако размер не должен превышать ширину кладки.
  • Ширину обвязочного контура нужно подбирать в пределах 2/3 от размера сечения стены.

Изготовление опалубки и фиксация ее стенок

Опалубка для обвязочного бетонного контура изготавливается из досок или ориентировано-стружечных плит. В нижней части щиты опалубки скрепляются брусками. Верхние кромки – прочными рейками: их укладывают поперек желоба, а концы прихватывают гвоздями к торцам досок опалубки.

Для нижней фиксации щитов целесообразно пользоваться шпильками с резьбой. Такой способ позволяет добиваться многоразового применения конструкции. С этой целью в досках или плитах на высоте 7 см от нижнего края просверливают отверстия. Оси отверстий должны совпадать. При монтаже опалубки для армопояса на газобетон под мауэрлат в эти отверстия вставляют шпильки, на которые надета пластиковая трубка. После застывания бетона шпилька выкручивается, пластик остается в бетоне. Рекомендуется брать шпильки диаметром 12–15 мм.

Арматурный объемный каркас

Площадь сечения элементов арматурного объемного каркаса подбирают в пределах 0,5% сечения самого контура. Для большинства кровель оптимальная величина составляет 300 мм2.

На практике в желобе прокладывают 4 продольных нити из арматуры сечением 12–14 мм. Для создания поперечных элементов применяют проволоку диаметром 6 мм, для связки – 3 мм.

Приготовление бетона

Количество раствора должно быть таким, чтобы залить армопояс полностью за один прием. Предварительно рассчитывают объем, исходя из размеров установленной опалубки.

Подготавливают материалы:

  • цемент марки 400 и выше;
  • промытый песок с фракцией 1–1,5 мм;
  • щебень размером 5–15 мм.

Щебень берут в количестве равном объему армировочного контура. Песок – столько же: крупный и мелкий заполнитель при объединении дадут один объем. Цемент отмеряют в размере 1/3 от количества наполнителя.

Из всех ингредиентов приготавливают сухую смесь, которую впоследствии затворяют водой. Воду берут в количестве 1/5 от общего объема приготовленной сухой смеси.

Для замеса используют миксер, подачу осуществляют с помощью бетононасоса. После заполнения опалубки раствор уплотняют. Желательно использовать вибратор.

Если вибратора нет, бетон уплотняют вручную. Следует как можно тщательнее выгнать пузырьки воздуха, которые неизбежно образуются при заливке. Для этого смесь притрамбовывают узким стержнем. Так в доме из газобетона удается создать высококачественный армопояс под мауэрлат.

Мнение эксперта

Эдуард Охильков

Занимаюсь проектированием и строительством коттеджей в Москве и Санкт-Петербурге.

Задать вопрос эксперту

После окончания заливки армопояс оставляют в покое на 5–20 дней. Если погода стоит солнечная и жаркая, бетон каждый день слегка увлажняют: раствор не должен высохнуть до полного затвердения, иначе он растрескается.

Демонтаж опалубки

Опалубку снимают после застывания бетона в основном. В зависимости от температуры, процесс твердения занимает 10-28 дней.

Подготовка бруса для мауэрлата

Для мауэрлата используют преимущественно древесину хвойных пород: внутри нее скапливается меньше влаги. Перед установкой брус следует обработать антисептическими и пирозащитными химическими соединениями.

Требования к геометрическим параметрам:

  • для изготовления мауэрлата предпочтительно брать брус сечением 100 х 150 мм. Допускаются и несколько большие сечения. Минимальная допустимая высота бруса – 100 мм.

При подборе древесины под мауэрлат лучше использовать брус, поперечник которого равен удвоенному сечению стропильных ног.

Укладка и крепление мауэрлата к бетонному обвязочному поясу

Поверхность армопояса после отвердения следует прогрунтовать. Перед укладкой бруса по всей длине обвязочного контура укладывается гидроизоляция. Можно нанести мастику – это модный сейчас способ, номенклатура предлагаемых смесей очень высока. Но обычно оказывается достаточным уложить слой рубероида.

Цель операции – максимально предотвратить скопление влаги между цементной поверхностью и древесиной подстропильного основания. Из-за различий структуры и большой разницы внутренних температур в этих материалах, при прямом касании между ними оседает вода.

Если брус крепится проволочными петлями, сложностей в работе не возникает.

  • Мауэрлат обвивается проволокой с двух сторон.
  • Затем ее концы скручивают.
  • В образовавшуюся слабину вставляют рычаг – хоть отвертку, и проворачивая ее, добиваются плотного прилегания.

В случае, когда брус требуется посадить на шпильки или анкера, вмурованные в бетон, могут возникнуть ошибки. Чтобы оси отверстий и штырей совпадали, пользуются рядом хитрых приемов.

Один из них – предварительный монтаж мауэрлата:

  • Еще на этапе укладки арматуры брус просверливают в заданных местах и вворачивают в него штыри.
  • Получившийся узел устанавливают на арматуру и нижнюю часть шпилек фиксируют. Если планируется основания штырей закрепить в донной части блока, делают разметку. Затем, после изготовления полуотверстий, окончательно закрепляют. Главное: операцию проводят, не снимая крепеж с бруса.
  • После фиксации шпилек (анкеров) брус снимают.

Таким путем удается добиться наибольшей точности при совмещении осей отверстий в мауэрлате и армопоясе.

Собранный мауэрлат в итоге должен представлять собой единый узел со стропильной частью, намертво прикрученный к армопоясу. Если брусья коротки, их сращивают. Отдельные части соединяют в замок. Существуют различные виды стыков:

  • в лапу,
  • в полдерева,
  • в четверть.

В любом случае, место сочленения при окончательном креплении прикручивают к бетонному основанию пояса.

В углах мауэрлат также жестко фиксируют. Сочленяемые детали скручивают проволокой, свинчивают шпильками, саморезами или скрепляют скобами.

Утепление армопояса

В первую очередь, в утеплении нуждается железобетонный контур, собранный с помощью опалубки без термоизоляции.

Если пояс установлен в одной плоскости с покрытием (перекрытиями) уплотняются зазоры между торцами плит (балок) и бетонной лентой.

Для термоизоляции применяют материалы, которые устойчивы к влаге. Желательно устанавливать утеплители, не поддерживающие горение.

Облицовка стены маскирующая обвязочный контур

Если мауэрлат изготавливался на основе лоточных блоков, дополнительного декорирования поверхности проводить не следует. Это касается и случая, когда в опалубку были вставлены лицевые блоки перед заливкой мауэрлата.

Для декорирования поверхности железобетонного контура используют доборные блоки или тонкостенные перегородочные. При их установке желательно оставлять сантиметровый зазор перед утеплителем: вентиляция внутри простенка будет способствовать своевременному удалению конденсата. Это правило окажется особо полезным, когда в качестве утеплителя применяют минеральную вату.

После отделки операцию по укладке армопояса под кровлю в доме из газобетона можно считать завершенной. Работа, конечно, ответственная, требует тщательности при выполнении. Заливка бетона сопряжена со значительными трудозатрами. Однако издержки невелики на фоне десятков преимуществ, которые возникают при строительстве дома из газобетона.

Армопояс в доме из газобетона

Армопояс (или армирующий пояс, как его еще называют) это армированная монолитная конструкция, полностью повторяющая контур несущих стен дома по периметру и служащая для их укрепления и правильного перераспределения нагрузок. Заливка армопояса в доме из газобетона является необходимым условием, гарантирующим прочность постройки. О его устройстве, утеплении и армировании мы поговорим подробно в сегодняшней статье.

Армопояс в доме из газобетона

Что такое армопояс и зачем он нужен

Если рассматривать прочностные характеристики таких материалов как газобетон, пенобетон, арболит и кирпич, то станет ясно, что сами по себе эти материалы достаточно хрупкие, поэтому при точечном воздействии на них большой нагрузки, они могут легко разрушиться.

В процессе возведения дома нагрузка на его стены постепенно возрастает как с верхней части, так и с нижней, в виде подвижек грунта и неравномерной усадки. Завершающий элемент – крыша – также оказывает значительное поперечное (распирающее) давление на стены. Отсутствие армирующего пояса в таком случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.

Трещина в стене дома

Армопояс, формируя жесткий каркас и связывая все стены воедино, принимает на себя нагрузки от верхних этажей и крыши и равномерно распределяет их по всему периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.

При возведении одноэтажных газобетонных домов, к заливке армопояса приступают после окончательного возведения стен, перед монтажом кровли. В этом случае, как правило, в армопояс закладываются шпильки, к которым крепится мауэрлат крыши. Это позволяет жестко «привязать» крышу к коробке дома.

Если в доме больше одного этажа, то армопояс заливается после возведения каждого последующего этажа под плиты перекрытия и в завершении, перед монтажом кровли.

Нужен ли армопояс под деревянные перекрытия

Как сказано выше, армопояс нужен для правильного распределения нагрузки от  тяжелых перекрытий на стены здания. Но что, если в качестве перекрытия в доме используются не железобетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых в разы меньше бетона?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующейй конструкции. В таком случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а торцы балок, как правило, выходят наружу.

Деревянные балки перекрытия в доме из газобетона

Без воздействия больших нагрузок такой подход может быть оправданным, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства. Такое строение может простоять десятилетиями без повреждений, но при превышении стандартных нагрузок, локальное давление бруса на газобетон может привести к образованию трещин и его разрушению.

Как сделать армопояс в доме из газобетона

Перед тем, как начинать строительство дома, важно помнить, что армопояс – это железобетонная конструкция, поэтому после его монтажа бетону нужно минимум 28 дней для того чтобы высохнуть и набрать марочную прочность. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых будет столько, сколько армирующих поясов в вашем доме) не нарушили ход строительства.

Ширина армопояса, как правило, выбирается равной ширине газобетонного блока, но здесь есть свои особенности. Застывший бетон является серьезным мостиком холода, приводящим к утечкам тепла из дома, поэтому необходимо предусматривать терморазрыв, который будет отсекать поступление холода извне.

В случае, если утепление дома из газобетона будет производиться снаружи по технологии мокрого фасада, то сам утеплитель будет являться терморазрывом, защищающим строение от теплопотерь.

Утепление фасада газобетонного дома

Если же утепление фасада не планируется, либо предусмотрен фасад с вентзазором, тогда утепление армопояса необходимо производить непосредственно при его заливке. В этом случае минеральный утеплитель, либо пенополистирол или пенопласт укладываются в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину армопояса примерно на 5 см.

Утепление армопояса

Опалубка для армопояса

Первый этап создания армопояса в доме из газобетона — монтаж опалубки. На этом же этапе нужно предусмотреть, какой будет высота армопояса, с этим учетом и подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и схожа с высотой стандартного газобетонного блока.

В устройстве опалубки армирующего пояса есть два принципиально разных подхода. В первом случае в качестве опалубки могут использоваться специальные U-образные блоки заводского производства, которые представляют собой обычные газобетонные блоки с выбранными полостями в виде буквы U.

Ряд таких блоков кладется на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый армопояс, который, ко всему прочему, защищен от образования моста холода внешним слоем газобетона. Толщина внешней стенки в таких блоках толще внутренней, что придает таким ей свойства теплоизоляции.

Опалубка из U образных блоков

Такие блоки достаточно дороги, поэтому часто на стройке используются обычные газобетонные блоки с вручную сделанными пазами по размерам U-блоков, благо газобетон легко поддается обработке специальной пилой по газобетону.

Самодельные U блоки

Второй случай – традиционная опалубка из досок или деревянных щитов, как для ленточного фундамента. Она монтируется из доcок, толщиной от 20 мм или из листов фанеры. Обычно нижний край опалубки напрямую крепится с двух сторон к газобетону, а сверху она скрепляется между собой деревянными брусками с шагом 60-100см.

Обязательным условием в таком случае является выравнивание опалубки для армопояса по уровню во всех плоскостях, так как залитый армирующий пояс будет являться основанием для плит перекрытия, либо для мауэрлата крыши.

Опалубка армопояса из дерева

Армирование армопояса

На данном этапе необходимо сделать силовой металлический каркас армопояса, который придаст основную прочность всей конструкции. При армировании армопояса есть несколько основных правил, которым необходимо следовать:

  • Армирование должно производиться по всей длине армирующего пояса без разрывов;
  • Конструктивно арматурный каркас выполняется в два слоя по два прута арматуры диаметром 10-12мм;
    Армирование армопояса
  • Размер каркаса выбирается так, чтобы со всех сторон было как минимум 5см защитного слоя бетона;
  • Не допускаются стыки арматурных прутов между собой. Нахлест продольных прутьев друг на друга должен быть 80-100см;
  • В поперечном направлении каркас связывается арматурой толщиной 6-8мм и с шагом 20-40см;
  • Технологически правильно связывать арматуру между собой вязальной проволокой, а не сваркой, так как сварка не является корозийно-устойчивым способом связи металлов, и разрушаясь может нарушить жесткость всего армопояса;
  • Не допускаются стыки прутьев в углах армирующего каркаса. Нахлест арматуры в таким местах должен составлять от 30 до 50 диаметров продольной арматуры, то есть 30-50см для арматуры диаметром 10мм.

Схемы армирования г-образных углов и т-образных примыканий армопояса показаны на рисунке ниже.

Схемы армирования армопояса

Частой ошибкой начинающих строителей является использование арматуры диаметром свыше 12мм для обычных частных домов. Такой подход ошибочен, так как использование более толстой арматуры уже не ведет к увеличению прочности армопояса, но увеличивает расходы на ее приобретение.

Также рекомендуется использовать фиксаторы для армирующего каркаса. Фиксаторы нужны для того, чтобы при заливке бетона не произошло смещение арматуры и ее оголение. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

Заливка армопояса

Заливка бетона в опалубку — самый ответственный этап создания армопояса в газобетонном доме. Для заливки армопояса проще всего использовать покупной бетон. Обычно для этой цели используется бетон марок М200 или М250. Его прочности с запасом хватает для частного строительства.

Удобнее всего, если бетон доставляется на объект в миксере вместе с бенононасосом. Бетононасос принимает готовую смесь из миксера и при помощи длинного рукава доставляет его прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и трудозатраты.

Заливка армопояса бетононасосом

То, как происходит заливка при помощи бетононасоса, можно увидеть на видео:

При невозможности использования заводского бетона, его замешивают вручную. В таком случае нужно обращать особое внимание на постоянство соотношения компонентов во всех замесах для получения однородного состава по всей длине армопояса.

Отдельное внимание стоит обратить на то, что армопояс должен заливаться за раз, чтобы избежать разрывов и неоднородностей. При использовании миксера этого достичь легко, но при ручном замесе бетонной смеси, нужно заранее распланировать все этапы заливки, чтобы сделать это за один день.

Заливка армопояса

После заливки бетона в опалубку, нужно произвести вибрирование смеси при помощи специального строительного вибратора. Это позволит вывести наружу весь воздух, который при застывании бетона может стать причиной воздушных раковин, приводящих к потере прочности армопояса. При этом нужно стараться не задевать вибратором арматуру, чтобы не менять ее положения.

После заливки армопояса необходимо время для набора бетоном марочной прочности. Как правило, на это нужно 28 дней. После этого можно приступать к укладке плит перекрытия, либо к монтажу крыши.

Полезные советы при заливке армопояса

  • Если армопояс заливается на верхнем этаже перед возведением крыши, то перед заливкой полезно будет заложить в опалубку куски проволоки или стальные резьбовые шпильки с шагом 80-100 см. Они пригодятся для закрепления мауэрлата крыши, который будет надежно крепить крышу к коробке дома.
    Шпильки для мауэрлата в армопоясе
  • В теплое время года влага интенсивно высыхает. Поэтому рекомендуется накрыть армирующий пояс полиэтиленовой пленкой для предотвращения быстрого высыхания. Помните: для правильного набора прочности бетона, ему необходимо создать соответствующие условия по температуре и влажности.Также в жаркие периоды можно периодически поливать водой конструкцию. Через неделю можно размонтировать опалубку и дать армопоясу высохнуть полностью.
  • Не экономьте на качестве бетона, утеплении и арматуре. От того, какие именно материалы будут использоваться в строительстве, зависит в конечном итоге качество готового армирующего каркаса.

Мауэрлат на армопоясе

Надеемся, что материал статьи был полезен. В случае возникновения вопросов, оставляйте их в комментариях, постараемся найти ответ вместе.

Помогла статья? Оцените ее



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
