Виды капельников

Капельник представляет собой выгнутый металлический элемент с фартуком, который позволяет крепить его на край кровли. Изготавливаются данные элементы из оцинкованной стали с покрытием из полимера, что позволяет добиться высокой антикоррозийной защиты и большого разнообразия цветовой гаммы. Различают два типа элементов, названия которых отражают особенности их установки.

Карнизные капельники

Карнизные элементы устанавливаются на карнизы крыши до кровельного материала. Капельные планки монтируются одновременно с крюками для подвеса водосточных желобов и располагаются таким образом, чтобы вода с них попадала в желоб водостока. Форма самого элемента имеет 2 изгиба: одни разделяет элемент на две плоскости (юбка и фартук), а второй служит для укрепления одной из плоскостей.

Монтаж капельника следует за установкой креплений для водосточных желобов. Перед установкой не забудьте снять защитную пленку. Планки фиксируются к основе саморезами с резиновой прокладкой для избежания попадания влаги под крепление. Шаг крепления – около 20 см. При необходимости стыковки элементов их укладывают внахлест не менее 2 см. При необходимости разрезать планку использовать следует ножницы по металлу, а не болгарку. После установки капельника можно переходить к укладке кровельного материала.

Фронтонные капельники

Данная планка представляет капельник для мягкой кровли, который в обязательном порядке должен защищать фронтоны крыши при использовании битумной черепицы. Его основная функция заключается в защите ската от разрушительного действия осадков и конденсата. Установка капельника производится на слой подкладочных материалов до укладки битумной черепицы. Направление монтажа — от стыков с карнизной планкой и вверх к коньку крыши.

В первую очередь монтируются соединения фронтонной планки с карнизным капельником с накладкой около 2 см и тщательной фиксацией гвоздями. Для увеличения герметичности данный стык обрабатывается мастичным клеем.

Далее: укладка фронтонной планки идет по схеме карнизного элемента с креплением в шаг 15 см.

Монтаж капельника

Установка капельных планок под мягкую кровлю лишь на первый взгляд кажется простым мероприятием. На деле даже малейшая погрешность в работе скажется на герметичности крыши и целости стен здания. Приведем небольшой алгоритм верной последовательности кровельных работ с монтажом капельника.

Укладка гидроизоляции

Слой гидроизоляционного материала укладывается непосредственно на стропила. Рулонный материал раскатывается от скатов крыши к коньку и закрепляется на стропильные ноги гвоздями. При необходимости стыковки гидроизоляция накладывается внахлест минимум 15 см.

Важный момент заключается в оформлении гидроизоляционным материалом скатов крыши. Гидроизоляция не должна обрываться на скате, а быть немного больше и заходить под капельную планку.

Устройство обрешетки и вентиляции

Рассмотрим основу под установку капельника и кровли. Мягкая кровля предполагает создание сплошной обрешетки из обрезных досок, фанеры или плит. При выборе материала для обрешетки важно учесть шаг стропильной системы. Чем шире шаг стропил, тем толще должна быть обрешетка. При необходимости крепления к обрешеточной системе ряда элементов водосточной системы этим пунктом пренебрегать нельзя.

При укладке сплошной обрешетки необходимо оставлять между плитами или досками зазоры в 3-5 мм для циркуляции воздуха в подкровельном пространстве.

Монтаж капельников

Капельные планки крепятся непосредственно на обрешетку до начала монтажа битумной черепицы. Сначала монтируются карнизные планки. Один край планки крепится к обрешетке саморезами с шагом 20 см, другой направляется в желоб водостока.

Фронтонные планки оборудуются после карнизных. Стык двух элементов тщательно промазывается мастикой для лучшей гидроизоляции. Шаг крепления фронтонных капельных планок составляет 15 см.

Монтаж мягкой черепицы

После укладки капельника под мягкой кровлей его необходимо обклеить карнизной черепицей. Затем производится укладка рядов мягкой кровли. Важно следить, чтобы гонты первого ряда практически полностью закрывали карнизную черепицу.

Важные моменты

При монтаже элементов обратите внимание на следующие нюансы:

• Капельные планки не должен перекрывать отверстия, предусмотренные для циркуляции воздуха под кровлей. В противном случае в стропильной системе начнет скапливаться влага;
• Правильно смонтированный капельник всегда направлен в желоб водосточной системы и вода с него стекает именно туда;
• Важно при монтаже не перепутать карнизные и фронтонные планки местами;
• В обустройстве водосточной системы есть вариант, когда крюки для удерживания желобов водостока крепятся к лобовой доске капельной планки. Применение такого способа возможно только на крышах с небольшим уклоном, так как резкий сход снега легко обрушит данную конструкцию.

Применение капельных планок при обустройстве крыши из мягкой черепицы – важный и необходимый шаг. Использование дополнительных элементов повышает эксплуатационные характеристики всей кровли. Главное — четко следовать инструкциям по установке капельника и не совершать ошибок при его монтаже.

Главное назначение крыши – защитить дом и его стены от влаги. Наверняка вы знаете, что многое в этом плане зависит от формы крыши и кровельного покрытия.

Казалось бы, все просто: чем круче крыша и чем герметичнее, тем больше вероятности, что дождь и тающий снег окажутся только на земле. Но у воды есть некоторые физические свойства, которые не дают ей так легко покидать кровельное покрытие. Первое из которых – огибать материал и держаться в виде капель на горизонтальной поверхности внизу. Даже если покрытие очень гладкое! А оттуда влага попадает на деревянные стропила, что грозит различными проблемами.

И особенно проблематичное в этом плане место – свес кровли. И один из самых важных доборных элементов, которые решают эту проблему – капельники для крыши самых разных форм и видов. Хотите узнать побольше?

Что собой представляет типовой капельник?

Капельником зачастую называют также карнизную планку и фартук свеса, которые, по сути, им и являются.

Давайте рассмотрим, чем эти элементы отличаются друг от друга:

Назначение карнизной планки – защита нижней обрешетки от влаги и направление воды в водосточный желоб, которая также стекает с гидроизоляционного материала. Обычно ее подбирают в зависимости от типа водосточной системы и дизайнерской задумки.

Отличается такая планка также конфигурацией: либо идет стандартной формы, либо изначально изготавливается под узел карнизного свеса.

Виды капельников и материалы изготовления

Капельники для современной крыши сегодня изготавливают из тонкого металла на заводских станках. Так, для битумной черепицы используют полимерный листовой материал от 0,35 до 0,5 мм толщиной. В качестве покрытия выбирают матовый полиэстер маркировкой РЕМА или обычный полиэстер с маркировкой РЕ. Цвет капельника подбирают по каталог RR или Ral.

Капельник подходит для всех видов кровельных материалов, выпускается стандартной длиной в 2-3 метра и толщиной от 0,55 до 0,7 мм. Кроме того, при обустройстве карнизного свеса иногда даже укладывают сразу две планки, одна из которых отводит воду с кровельного покрытия, а вторая – с гидроизоляции. Но с обеими этими задачами также отлично справляется фартук свеса. Речь идет о рулонном материале из меди, титан-цинка толщиной 0,2 мм или окрашенного алюминия толщиной 0,3 мм.

От карнизной планки фартук отличается большей пластичностью и линиями сгиба, благодаря которым несложно устроить любой водосточный угол. Кроме того, современные фартуками также выпускаются со специальной полосой, на которую потом приклеивают гидроизоляционную пленку.

Но карнизная планка довольно часто выполняет роль капельника для многих видов крыши. Хотя в обустройстве металлической есть свои особенности, и профессиональные строители советуют делать вот такой пирог:

Давайте подробнее рассмотрим, как обустраивают капельник для разных крыш.

Капельник для металлочерепицы

Сама установка капельника на крыше начинается с монтажа карнизной доски. Ее монтируют с запилом в стропильную ногу. Ширина этой доски обеспечивает надежное опирание капельника, поэтому считаются возможными такие сечения: 150х30 мм или 100х25/30 мм.

Если вы строите металлическую крышу, то в этом случае мембрана должна быть вынесена на поверхность капельника, и направлять потоки прямо на него, а оттуда – в водосточную систему.

Так вся кровельная конструкция получается максимально герметичной:

Сам капельник, который устанавливают под мембрану, необходимо крепить коррозиестойкими гвоздями с шляпкой 9 мм, с шагом с 20 см, и нахлестом не мене 5 см.

Еще есть такой подвид фартука, как пластиковый свес с вентиляционными каналами, но на российском рынке такие встречаются нечасто.

Капельник для мягкой кровли

А теперь давайте разберемся с процессом монтажа капельника на мягкую кровлю, и в этом нам помогут анимированные изображения:

Закрепите верхнюю часть капельника на стартовую обрешетку оцинкованными гвоздями длиной 35 мм. Чередуйте их по верхнему и нижнему краю с шагом 30 см.

К слову, сразу забить гвоздь бывает достаточно сложно, ведь доска зачастую «играет». поэтому острым молотком можете пробить небольшие вмятины, а по ним уже забивать гвозди:

Важно крепить капельник к торцам так плотно, чтобы при сильном ветре они не гремели.

Вот более подробная инструкция в фотографиях:

Капельник для профнастила

Металлический капельник для монтажа профнастиловой крыши вообще – находка. На него особенно удобно укладывать уплотнители, которые помогают сделать такую кровлю идеально герметичной. Как это работает?

Уплотнитель из вспененного пенополиэтилена, который всегда изготавливается индивидуально и с точностью до микромиллиметра повторяет форму профлиста полностью закрывает внутренний свес от влаги, но при этом оставляет возможность вентиляции, что бесценно для металлической крыши. Тем более, что сам процесс монтажа довольно прост.

Итак, первым делом устанавливаем сам капельник:

Теперь укладываем уплотняющую ленту и снимаем с нее защитную бумагу:

Монтируем уплотнитель, накладываем на него ту же уплотняющую ленту. Хорошо прижимаем к крове уплотнитеь, снимаем защиту и укладываем листы профнастила:

Капельник для фальцевой кровли

Под фальцевую кровлю обычно изготавливают и монтируют такой же тип капельника, как и для обычной металлической крыши.

Но современные производители радуют креативностью, благодаря чему в продаже уже сть специальные листы, в конце которых уже устроен капельник:

Согласитесь, такой подход значительно облегчает весь монтаж и помогает сделать свес кровли куда более надежным и герметичным.

Монтаж фронтонного капельника: процесс в деталях

Давайте теперь пошагово рассмотрим процесс: как установить капельник и с фронтонной стороны крыши.

Шаг 1. Примерьте фронтонную планку и отрежьте нужную длину:

Шаг 2. Зафиксируйте планку с обеих сторон крыши:

Шаг 3. Теперь уложите карнизный капельник, начиная от примыкающей стены, если таковая есть:

Шаг 4. На стыке угла отрежьте лишнее у планок и надежно зафиксируйте нахлест:

Шаг 5. Теперь самое время раскатать гидроизоляционную мембрану:

Надеемся, что вам помогли наши пошаговые мастер-классы. Если у вас остались вопросы по монтажу капельника, вы можете задать их нашему эксперту или в обсуждении этой статьи, будем рады вам помочь. Также вы можете поделиться своим опытом установки этого элемента, который будет полезен другим. Ведь наш сайт – для мастеров своего дела!

Устанавливаем капельник на мягкую кровлю

Обустройство крыши – это ответственная работа. Она защищает от дождя, снега и других атмосферных осадков. От качества ее выполнения зависит надежность и долговечность всего дома. Поэтому важно сделать ее правильно.

Общая конструкция крыши состоит из разных элементов, которые выполняют определенные функции. Так, есть несущие и защитные детали. Роль, что одних, что вторых очень велика. В основном в качестве защитного элемента выступает капельник. Он отвечает за отвод воды, которая образовывается после дождя, снега и других осадков. Если его не продумать заранее, то она будет течь на фасад. Это приведет к появлению грибка, плесени и прочего. Также это может стать причиной вымывания цемента из стен, гниения деревянных отсеков. В итоге со временем не только крыша потребует замены, но и дом разрушится.

Капельник: что это и для чего нужен

После выпадения осадков на крыше собирается вода. Она создает на нее определенное давление, а потом начинает стекать вниз. При этом она остается на даже самых маленьких выступах, и со временем пропитывает кровлю насквозь. Таким образом, вода перетекает на нижнюю часть кровли. Сначала небольшое количество, а потом вследствие новых осадков оно увеличивается.

Так как в конструкции крыши присутствуют деревянные детали, они от повышенного количества влаги начинают портиться. На ней образуется плесень и грибок, которые приводят к порче всей крыши, а в дальнейшем – и всего дома. Всем известно, что крыша – это основной его защитный элемент. Если она разрушится, то здание подвергается негативным природным факторам, и жить в нем будет невозможно.

К основным функциям капельника на крыше относят:

• упрочнение крыши;
• улучшает и дополняет внешний вид общей конструкции здания. Делает его привлекательным и завершенным;
• защищает от ветра и различных осадков: дождь, снег и прочее;
• выполняет отвод сточных вод.

Данные функции относят и к его достоинствам, объясняя необходимость установки.

Внешний вид капельника

Капельник на крыше сразу заметен. Он представлен в виде обычного листа железа, на котором нанесен полимерный материал для защиты от коррозии. Внешняя его сторона может быть как матовой, так и глянцевой; отличаются своими техническими характеристиками и стоимостью. Так, первый вариант конструкции немного дороже. Он отличается тем, что его вид приближен к природному. К тому же отсутствует блеск.

При этом выбор цветовой гаммы капельников достаточно богат. Это позволяет подобрать его к любой кровле так, чтобы конструкция была привлекательна и гармонична.

При обустройстве крыши в основном используется капельник стандартного размера. Его длина составляет не более двух метров. Такие размеры достаточно удобны не только в процессе эксплуатации, но и установки. Что касается сгибов капельников, то их размер зависит от определенных факторов. Главные из них состоят в том, с какой целью конструкция используется и при каких условиях выполняется монтаж.

Этапы установки

Установка капельника – несложная работа. Она может выполняться как с помощью профессионалов, так и своими руками. При этом есть ряд этапов, которые необходимо проводить последовательно. Первое, что требуется сделать, – это установить деталь по краю кровли. При этом водоотвод должен быть направлен в вертикальном положении. Располагается весь элемент по всему периметру. Это обеспечит качественную сборку жидкости, которая образуется после осадков, без застоя. Кроме этого, капельник способен защитить дом от ветра.

Для мягкой кровли в основном используют другой способ монтажа. Он заключается в использовании фронтальной технологии. Так, капельник крепится на край фронтов в Т-образном виде. Это позволяет образовать несколько загибов, которые имеют свое направление. Они получили разные названия: фартук, ступенька и юбка.

Для других крыш применяется карнизный способ установки капельника. Он обеспечивает сборку воды и отвод ее на землю или в специальное место. Крепится данная конструкция на карнизы кровли.

Установка кровли выполняется по следующей схеме:

• крепление кронштейнов, в которых будет находиться водосточный желоб;
• крепление капельника на краю доски;
• зацепление фартука за желоб. При этом необходимо выполнять сильного натягивания для плотной фиксации;
• крепление конструкции к настилу или подготовленной обрешетке с помощью оцинкованных гвоздей. Выполняется этот процесс с шагом 25 мм;
• оформление стыков выполняется саморезами, которые предназначены для работы по металлу.

Такая конструкция устанавливается на разных крышах. Но есть такие, на которых они являются первой необходимостью. К ним относят мягкие кровельные покрытия. Как показывает практика, если не оборудовать на них капельник, то они быстро придут в негодность.

Капельник для мягкой кровли: как правильно выполнить монтаж

Капельник для мягкой кровли, с этим доборным элементом вам придется обязательно столкнуться, выполняя монтаж крыши. Основное предназначение данной планки — это защита свесов крыши от влаги, а так же направление воды в сточный желоб. Где и как его ставить, мы расскажем в нашей статье, а также опишем весь процесс монтажа мягкой кровли.

Что такое мягкая кровля? Это обобщенное название кровельных материалов, основным компонентом которых является битум.

Но монтаж данного покрытия не возможен без использования дополнительных деталей, к каковым и относятся капельники – карнизные планки.

Данный элемент защищает стены здания и основание кровли от атмосферной влаги и стекающей с крыши воды, направляя ее потоки в сточный желоб, а еще закрывает кровельный материал от сильных порывов ветра. То есть является своеобразным защитным фартуком.

Карнизные планки не только предотвращают гниение деревянных конструкций крыши, а и выполняют эстетическую роль. Они предают свесу крыши четкую, ровную грань и закрывают кровельный пирог. Изготавливаются карнизные планки из оцинкованной стали с антикоррозийным слоем и покрытием из полиэстера.

Их цвет подбирают в тон основному материалу. Устанавливаются капельники по всей длине карнизного свеса.

Теперь предлагаем рассмотреть, как устроена кровля, и в какой момент монтируются капельники, но для начала узнаем, в чем преимущество мягкой кровли перед другими кровельными материалами:

• Высокий уровень гидроизоляции. Достигается он благодаря монолитности кровельного ковра.
• Процесс монтажа не займет много времени, для этого не понадобятся специальные инструменты и техника, выполнить работу сможет несколько человек.
• Кровли, изготовленные из материалов последнего поколения, прекрасно справляются с перепадами температур и служат довольно долго, не менее 20-25 лет.
• Благодаря своей эластичности, материал устойчив к механическим повреждениям, сглаживает неровности и имеет высокие шумопоглащающие характеристики.
• Материал имеет относительно низкую цену, в сравнении с другими кровельными покрытиями.

Мягкая кровля – какая лучше? Рассмотрим каждый материал в отдельности.

Гибкая черепица – плоский лист, с одного края которого вырезаны фигурные узоры (ромб, трапеция, прямоугольник и т.д.). В основе данного материала лежит прессованный, нетканый стеклохолст пропитанный битумом.

Верхняя часть материала для крыши защищена слоем базальтовой посыпки (шинглас, гонт) или медью (медная битумная черепица). Нижняя представляет собой слой морозоустойчивой битумно-полимерной массы, которая защищена силиконовой пленкой (перед укладкой ее снимают).

К основным достоинствам мягкой черепицы: кровля относят малую отходность и возможность использовать ее на крышах любой конфигурации и сложности.

Рулонная кровля изготавливается на синтетической или стекловолокнистой основе, которую пропитывают битумно-полимерными материалами.

Данный вид покрытия используется как в частном, так и в производственном строительстве. Основным недостатком считается паропроницаемость.

Мембранная кровля – изготавливается из ТПО, ПВХ и ЭПДМ мембраны. Важной особенностью монтажа считается закрепление швов при помощи горячего воздуха, что повышает прочность покрытия. Этот материал считается прочным, надежным и долговечным.

Монтаж кровли включает в себя несколько этапов, рассмотрим их на примере кровли из гибкой черепицы:

1. Основание для монтажа. Сначала устанавливается обрешетка под мягкую кровлю. Она должно быть сплошной, с возможностью крепления других материалов к ней гвоздями. Для этих целей используют три вида деревянных изделий:

• Фанера для мягкой кровли;
• OSB плиты;
• Обрезные доски.

Обрезные доски набиваются с зазором 5мм, это необходимо для их естественного расширения, под воздействием температур. Толщина доски зависит от шага стропил и варьирует от 20 до 30 мм.

Фанера под мягкую кровлю берется влагостойкая или шпунтованная. Ее толщина так же зависит от шага стропил и составляет от 12 до 21 мм.

Говоря о плитах OSB, стоит отметить, что между ними также допускается зазор равный 3 мм, но это делается в тех случаях, когда укладка обрешетки производится при температуре менее 5 градусов. Крепят обрешетку к стропилам, саморезами или ершенными гвоздями.

Совет! Влажность древесины не должна превышать 20%. Все материалы обрабатываются специальным защитным раствором.

1. Вентиляция. Для вентиляции подкровельного пространства предусматривают входные и выходные отверстия, для циркуляции воздуха. Входные отверстия обустраиваются в нижней части крыши, на карнизных свесах. Для этого коробку карниза закрывают софитными планками или делают специальные вентиляционные решетки. Вытяжные отверстия обустраивают в верхней части крыши. Для этого делается вентилируемый конек или точечные выходы вентиляции (аэраторы). Ширина воздушного зазора должна составлять от 50 до 80мм.
2. Далее укладывается подкладочный слой, он может быть как сплошным, так и частичным (по периметру крыши, в местах выхода труб и окон, на перекрытиях и примыканиях). Для этого используют рулонные битумные материалы, которые стелятся внахлест (от 10 см и выше), затем прибиваются кровельными гвоздями (шаг 20 см) к обрешетке.
3. Монтаж капельников. Своим основанием карнизная планка крепится на верхнем скате, на подкладочный слой. Нижний край свисает с карнизного свеса. Крепятся капельники внахлест, с перекрытием 2 см, гвоздями. В местах нахождения планок друг на друга, прибивается 3 гвоздя, по краю гвозди прибиваются с шагом 10 см, зигзагообразно (показано на рисунке).

Наиболее частой ошибкой при монтаже капельников является их неправильное расположение.

Например, если прибивать планку поверх гидроизоляции, не будет доступа воздуха, а соответственно и вентиляции как таковой. При правильном монтаже планка крепится на обрешетку, под кровельным материалом.

Она должна быть немного отогнутой от обшивочной доски. Также не маловажную роль играет ширина самой планки. Здесь обязательно учитывается, будет, ставиться желоб или нет.

Но сначала прибивают лобовую доску на свес. Иногда возникает необходимость ставить две карнизные планки (рисунок 3), но это уже зависит от используемого кровельного материала и строения крыши.

1. Монтаж фронтовых планок. Для защиты края обрешетки с торцов крыши прибиваются фронтовые планки. Технология и принцип их установки аналогичны монтажу капельников.
2. Монтаж ендовного ковра. По цвету он должен соответствовать цвету гибкой черепицы. По краю ендовного ковра прибиваются гвозди, на расстоянии 10см друг от друга. Также рекомендуется края материала промазывать битумной мастикой, для более надежной сцепки.
3. Монтаж карнизной черепицы. На капельник наклеивается карнизная черепица. Черепица клеится встык, а затем еще и фиксируется гвоздями по верхнему краю.

Совет! По рекомендации специалистов карнизная черепица клеится выше места перегиба планки на расстоянии 10-12 мм.

1. Монтаж рядовой черепицы. С обратной стороны материала снимается защитная пленка. Первый ряд укладывается таким образом, чтобы его лепестки закрывали не только стыки карнизной черепицы, а и почти всю ее, выглядывать должен только 1см. Черепицу фиксируют 4 гвоздями по углам. Последующие ряды укладываются со сдвигом рисунка, то есть в шахматном порядке. Излишки отрезаются при помощи ножа с загнутым лезвием. Края черепица по краям промазываются битумной мастикой на расстоянии 10см от торца. На ендовах черепица обрезается так, чтобы осталась открытое пространство на ширину 15см.
2. Монтаж коньковой черепицы. Коньковая черепица получается путем разрезания карнизной на три части. Укладывается она внахлест на расстояние 5см и прибивается гвоздями, по 2 с каждой стороны. При этом гвозди располагаются таким образом, чтобы их прикрывала следующая черепица.
3. Монтаж кровельных примыканий. Этим местам стоит уделять особое внимание. По периметру труб набивается деревянная рейка 50х50мм. Поверх нее укладывается подкладочный материал, который крепится при помощи гвоздей и битумной мастики. Далее укладывается слой рядовой черепица, с подъемом по вертикальной поверхности на 30см. Монтируется она при помощи битумной мастики. Верх рядовой черепицы накрывается металлической планки, которая крепится гвоздями к вертикальной поверхности, а потом герметизируется при помощи силиконового герметика.

Инструкция по монтажу мягкой кровли, как вы уже поняли, включает в себя комплекс мероприятий, а не только укладку гибкой черепицы. Хочется отметить, что от того на сколько правильно выполнен каждый из этих этапов, зависит сколько времени прослужит вам ваша крыша.

Капельник для крыши — советы при установке

Одним из важных элементов крыши любого дома является капельник. Он защищает карнизы от пагубного влияния осадков, в виде дождя и снега, скопление которых вызывает процесс гниения деревянных конструкций и ржавление железных фиксаторов.

Также такая конструкция уменьшает влияние ветра на кромку кровли, задерживая старение и износ материала, и сама по себе при качественном исполнении является облагораживающим элементом, придающим эстетичный и завершенный вид всему сооружению.

Монтируют капельник к крыше по торцам кровли, со скатом, чтобы скапливающаяся на ней влага собиралась в водосток, предварительно покрыв его защитным слоем полимера.

Виды капельников

Есть два вида капельников, отличающихся между собой конструкцией и назначением – карнизный и фронтальный.

Первый, монтируется на свесе крыши по самой кромке. Этот вариант защищает торцы сооружения от разрушительного влияния осадков. Его конструкция совместима со всеми материалами кровли, включая «мягкую» черепицу.

По устройству он схож с обычным оконным отливом, но с большим количеством изгибов. Первая такая волна обеспечивает наклон для стока влаги с кровли, а вторая направляет воду вниз прямо в желоб или на грунт, если нет системы водоотвода. За счет такой двускатной конструкции не допускается перетекание воды под саму кровлю, по кромке ее поверхности.

Второй – на кромке крыши по сторонам фронтонов строения. Применяется этот вариант только с гибкой черепичной кровлей. В случае поиска капельника для «мягкой» кровли, необходимо выбирать сразу из двух типов элементов.

Это обусловлено тем, что в отличие от карнизного, универсального варианта, фронтальные элементы в основном выполняют функцию направляющих, представляя собой элемент из жести по форме буквы «Т», с отсутствующей с одной из сторон палочкой. Этот тупик-ограничитель и препятствует стеканию воды на фронтон, направляя ее движение вниз.

Оба варианта изготавливаются только из тонких листов стали, защищенных специальным покрытием, так называемой крашеной оцинковкой.

Как установить капельник на крышу

Общие правила монтажа:

1. Элемент монтируется строго по кромке крыши.
2. Водоотвод устанавливается в вертикальном положении.
3. Для захвата влаги и осадков, с целью недопущения их накопления на кровле, устанавливать капельник необходимо по всему периметру крыши.
4. Планки для карнизов применяются с любыми материалами кровли, но в случае с мягким покрытием они нужны обязательно.
5. Сегодня капельник превратился в неотъемлемую часть крыши, из любых материалов, включая битумную черепицу, керамику или металлопрофиль. Его монтаж необходим не только по краю крыши, но и над дверными и оконными проемами зданий.

В зависимости от вида конструкции при монтаже необходимо также соблюдать специфические правила установки элементов.

Карнизный элемент при фиксации требует следующей технологии:

• При наличии на нем защитной пленки, ее удаляют еще до начала монтажных работ.
• Фиксация элементов производится на особые кровельные гвозди с интервалом в 150 мм между креплениями.

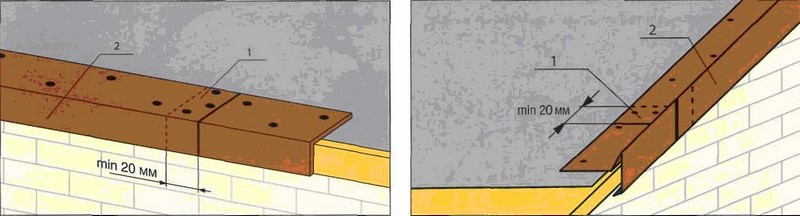

• Элементы устанавливаются внахлест, не менее 20 мм друг на друга.
• Для более четкого соединения деталей разрешается срезать углы на ребрах жесткости.
• На завершающем этапе пластины заводятся в разрезы и плотно сдвигаются друг с другом.

Детали капельника фронтального типа устанавливают по-другому:

• Для придания направления стекающей влаге от фронтона, их монтаж производят от карниза крыши.
• Фронтальные детали разрезают таким образом, чтобы их можно было аккуратно соединить с карнизными элементами.
• Фиксируют их при помощи кровельных гвоздей с шагом крепления 100 мм.
• Для надежности и недопущения растрескивания элементов процедуру прибивания производят в шахматном порядке.
• Элементы монтируются в нахлест верхнего на 20 мм кромки нижнего.
• По завершении монтажа области с фронтальными деталями покрывают шпателем особой мастикой.
• Как самостоятельно произвести монтаж.

Процедура самостоятельного монтажа капельника не является сколько-нибудь сложной и заключается в накладывании отдельных его элементов на обрешетку и фиксации их к крайней ее рейке при помощи гвоздей или саморезов.

Главное в этой операции не материалы или особое крепление – они максимально просты и доступны, а сама последовательность монтажа и своевременность этой процедуры. Как правило, капельник устанавливается уже после сборки системы ливневых стоков, но самого кровельного покрытия еще нет.

Именно в этот момент удобнее всего выполнять процедуру монтажа капельника, которая производится в несколько этапов:

1. Монтаж первого, карнизного элемента, начинают с любого произвольного края ската, в зависимости от предпочтений слева направо или справа налево. Первую деталь без всякой подрезки, то есть как есть, кладут на крайнюю доску обрешетки и закрепляют на ней саморезами или гвоздями. От того насколько ровно будет уложен первый элемент зависит положение последующих деталей, поэтому ориентируясь на первый изгиб, производят его монтаж максимально параллельно первой кровельной рейке. Таким образом, с обоих торцов капельника интервалы между кромками ската и волной должен быть идентичными и равняться в среднем 10 мм.
2. Далее, по технологии первого элемента, устанавливают вторую и следующие карнизные детали, но делают это с учетом двух моментов: нахлеста их друг на друга и фиксации одним крепежом для экономии сразу двух деталей в месте их нахлеста. Таким образом, одно крепление в виде гвоздя или самореза одновременно удерживает конец одного элемента и начало следующего.
3. Это справедливо для жесткого типа кровли, а мягкий ее вариант требует после установки карнизных деталей монтажа еще и фронтального капельника. Технология его фиксации такая же, за одним исключением. Установку фронтальных элементов начинают с самого низа ската, и первая планка сразу монтируется внахлест на уже установленный карнизный капельник.

В общем, вся работа не очень сложная и легко выполняется самостоятельно.

Блиц-советы

• Не рекомендуется резать детали капельника болгаркой, потому что из-за высокой скорости вращения ее диска в месте распила под воздействием высокой температуры происходит выгорание полимерного и оцинкованного покрытия металла. служащего ему защитой, без которой он быстро начнет ржаветь. Капельники изготавливаются из довольно тонкой жести, которую можно разрезать обычными ножницами по металлу, а время, затраченное на ручную резку деталей, с лихвой окупится долгим сроком службы собираемой из них системы.
• Для того чтобы после установки капельника не возникло проблем с установкой других элементов кровли, перед его монтажом должны быть обязательно смонтированы следующие элементы: лобовая доска, обшивка свесов крыши, фиксаторы водоотливов и обрешетка. В случае с мягкой кровлей она должна предварительно быть еще и облицована ОСБ плитами.
• При покупке пластин для капельника необходимо обращать внимание на их качество, толщину металла, наличие оцинкованного и полимерного покрытий.
• Специалисты советуют раз за сезон производить полную проверку и осмотр системы водостока, чтобы вовремя очищать ее отвесы и воронки от скопления воронок и прочего мусора, ухудшающего эффективность ее работы.

Нравится? Поделитесь с друзьями

Источники:

Source: otoplenie-help.ru

что это такое, монтаж своими руками, фото

Чтобы качественно изолировать кровлю от влаги и ветра, наличия кровельного покрытия с гидроизоляцией и утеплительными слоями недостаточно. В этом случае незащищенными остаются края крыши. По физическим законам стекающая влага задерживается на краях кровельного покрытия, где она может проникать внутрь утеплительных слоёв, деревянных элементов стропильной системы и обрешётки, а также в фасадную часть здания. Чтобы этого не случилось, необходимо устанавливать капельники.

Что такое капельник

Капельник является важным элементом кровельной системы, так как его основная функция заключается в направлении стекающей влаги в водоотводные желоба. Элементы представляют собой прямоугольные листы, изготовленные из различных материалов и имеющие v-образные загибы. Угол изгиба капельника изготавливается в зависимости от степени наклона поверхности крыши.

Этот элемент монтируют на краю крыши, примыкая его к водосточной системе таким образом, чтобы влага стекала непосредственно в жёлоб.

На четырёхскатных крышах капельник монтируется по всему периметру

Помимо водоотводящей функции капельник устанавливают для:

• защиты подкровельного пространства от ветра;
• придания крыше эстетичного вида.

Капельники, или, как их ещё называют — кровельные планки, изготавливают для карнизной и фронтонной части крыши. Поверхность материала может быть матовой или глянцевой.

Названия «карнизный» и «фронтонный» говорят о месте установки капельника в кровельной конструкции.

Капельники отличаются друг от друга количеством загибов и шириной полотна:

• карнизный элемент имеет два загиба, первый из которых образует фартук и юбку, а второй служит в качестве ребра жёсткости на юбке элемента;
• фронтонный капельник изготавливается с тремя загибами, которые образуют фартук, ступеньку и юбку.

  Фронтонный капельник легко узнать по трём загибам

Производители выпускают капельники длиной 200 см. Доборный элемент таких размеров обеспечит необходимую жёсткость и удобство при проведении монтажных работ. В этом случае его рабочая длина составит 190–195 см, так как при установке встык делается нахлёст.

Технология изготовления капельника подразумевает резку листового материала на пластины, которые подвергают гибке на специальном станке-листогибе. Такое оборудование рассчитано на изготовление заготовок длиной от 120 до 400 см.

Станок-листогиб способен изготавливать капельники с различной длиной и величиной загиба

При подборе и изготовлении угла загиба капельника учитывается уклон ската крыши. Обычно этот параметр составляет от 110 до 130 градусов.

Величину загиба необходимо делать пропорционально углу наклона крыши

Нижнее полотно капельника должно свисать в водосточный жёлоб не менее чем на 1/3. Это гарантирует попадание воды в жёлоб даже при сильном ветре. Оптимальная толщина планки составляет от 0,35 до 0,5 мм.

Видео: доборные элементы кровли

Разновидности капельников по материалу изготовления

В качестве материалов для изготовления капельника производители используют поливинилхлорид, оцинкованную сталь и стальные листы с защитным покрытием. Довольно часто в хозяйственных постройках в качестве водоотвода используют полиэтилен. Каждый из этих материалов в большей или меньшей степени функционален.

Чтобы понять индивидуальные особенности указанных материалов, а также определить их положительные и отрицательные свойства, необходимо разобраться с каждым из них отдельно.

Капельник из оцинкованной стали

Оцинкованную сталь можно отнести к традиционным кровельным покрытиям. Этот материал завоевал большую популярность при изготовлении водосточных систем, так как хорошо зарекомендовал себя для этих целей. Его легко найти на любом строительном рынке по приемлемым ценам. Толщина стальных листов, используемых для изготовления капельников, обычно составляет от 0,4 до 0,5 мм.

Использование оцинкованной стали для изготовления капельников приобрело большую популярность благодаря доступности и дешевизне материала

Так как капельник является кровельным элементом, он подвержен повышенному воздействию влаги. Сталь для его изготовления в обязательном порядке должна быть оцинкованной. Нанесённый на стальной лист слой цинка значительно продлит срок службы детали. Отсутствие этого напыления приведёт к тому, что капельник быстро покроется ржавчиной.

Цинк наносится на стальное покрытие двумя способами.

1. Горячим методом, в процессе которого материал погружают в специальные ёмкости, наполненные расплавленным цинком.
2. Электролитическим способом, когда погруженные в расплавленный цинк стальные листы подвергают воздействию электрическим током. В результате этого процесса частицы цинка оседают на поверхности стальных листов.

Несмотря на большую популярность этого материала, он имеет как положительные, так и отрицательные качества.

Таблица: плюсы и минусы капельников из оцинкованной стали

Капельник из поливинилхлорида

Поливинилхлорид широко используется при изготовлении капельников благодаря своей жёсткости и прочности к ударам. В технологии производства пластика для этих целей применяют специальные пластификаторы. Для повышения устойчивости материала к воздействию ультрафиолетовых лучей в него добавляют специальный наполнитель.

Капельник из поливинилхлорида обладает стойкостью к ультрафиолетовым лучам

Таблица: плюсы и минусы капельников из ПВХ

Капельник из стали с защитным покрытием

Капельник из стали с полимерным напылением можно сравнить с оцинкованным. По сути, это та же стальная деталь, но с большим количеством защитных слоёв, которые значительно увеличивают прочность и долговечность покрытия.

Капельник из стали с защитными покрытиями служит гораздо дольше оцинкованного

При обработке стали для капельников помимо цинкования с двух сторон носится хромированное покрытие, грунтовка и напыление из пластика. На строительном рынке чаще всего встречаются листы для капельников толщиной от 0,3 до 0,5 мм.

Таблица: плюсы и минусы капельников из стали с защитными слоями

Монтаж капельника на различные виды кровли

При проведении монтажных работ по установке капельника под различные виды кровельного покрытия необходимо учитывать следующие факторы.

1. Правильно установленный капельник не должен нарушать циркуляцию воздушных масс в подкровельном пространстве. Препятствие воздухообмена в этой области крыши станет причиной загнивания деревянных элементов стропильной системы и порчи утеплительных слоёв.
2. При монтаже капельников недопустимы перекосы. Планки необходимо устанавливать строго по кромке крыши.
3. Перед установкой планок капельника необходимо удалить защитную плёнку.
4. Каждую последующую планку необходимо устанавливать внахлёст.
5. Монтаж фронтонных капельников должен осуществляться от карниза крыши в направлении её вершины.

Процесс монтажа капельника для крыш с разным кровельным покрытием имеет отличия. Разница заключается в том, что капельник для мягкой кровли монтируется на сплошную обрешётку, а для крыш с покрытием из ондулина, металлопрофиля или черепицы — на начальную планку разреженной обрешётки.

Монтаж капельника для профнастила, ондулина и черепицы

Для установки капельника потребуется выполнить следующие строительные процессы.

1. Так как функционирование капельника тесно связано с водосточными желобами, сначала необходимо установить эти элементы. Основанием для их монтажа служит лобовая доска, которую нужно закрепить на торцах стропил с помощью саморезов или гвоздей.

   Лобовая доска на торцах стропил служит основанием для капельника, кронштейнов и желобов

2. К лобовой доске с шагом не более 60 см необходимо прикрепить кронштейны для желобов.

   Кронштейны фиксируют к лобовой доске с помощью саморезов

3. На кронштейны установить желоба с нахлёстом не менее 3 см. Стыки элементов закрыть специальными соединителями.
4. Капельник уложить на начальную планку обрешётки. Элемент закрепить с помощью гвоздей и саморезов, которые разместить в шахматном порядке на расстоянии от 25 до 30 см друг от друга.

   Фиксировать капельник гвоздями или саморезами нужно аккуратно, чтобы не повредить защитное покрытие материала

5. Нужно следить, чтобы 1/3 часть нижнего полотна капельника находилась внутри жёлоба.

   Правильное расположение капельника относительно жёлоба обеспечивает качественный отток влаги

6. Последующие планки капельника необходимо монтировать с нахлёстом не менее 5 см.

   Нахлёст планок капельника обеспечит плотность стыков и обезопасит их от проникновения влаги

7. Когда капельник закреплён к начальной планке обрешётки, на его верхнее полотно нужно прикрепить специальную ленту, обе стороны которой имеют клейкую поверхность. Для этого используют самоклеящуюся ленту СП-1. Этот элемент играет важную роль, так как является связующим звеном между поверхностью капельника и гидроизоляцией.

   Специальная лента приклеит к капельнику гидроизоляционный слой

8. Вывести край гидроизоляционной плёнки, ровно приклеив её к верхнему полотну капельника с помощью указанной ленты.
9. Установить фронтонные капельники. Их монтаж осуществляется на подкладочный материал. Первый элемент уложить у края карнизной части в направлении конька крыши. Фиксировать фронтонный капельник необходимо с помощью кровельных гвоздей, прибив их в шахматном порядке с шагом 10 см.

   Установку фронтонного капельника удобнее осуществлять с помощником

Монтаж капельника для мягкой кровли

Процесс монтажа капельника для мягкой кровли (битумная черепица, рулонные материалы) аналогичен, разница заключается лишь в том, что для этого случая потребуется сплошная обрешётка. Для этого используют плиты OSB, толстую фанеру (толщиной 10–12 мм) или прикреплённые встык доски.

Сверху сплошной обрешётки размещают подкладочный слой. Для этой цели используют рулонные материалы на основе битума. На него монтируют планки капельника.

Капельник для мягкой кровли устанавливается на подкладочный материал и сплошную обрешётку из плит OSB

Видео: монтаж карнизной планки и водосточной системы

Основываясь на собственной практике по укладке капельника, хочется сказать, что этот кровельный элемент нужно устанавливать в обязательном порядке. Недобросовестные или малоопытные кровельщики могут пренебречь этой важной деталью, ссылаясь на то, что кровельное покрытие монтировалось с выступом на 5–10 см, поэтому подкровельное пространство и утеплительные слои находятся в безопасности. Это является грубейшей ошибкой, так как капли воды при сильном ветре оседают на торцах стропильного каркаса, а также попадают на утеплитель. Подобная ошибка была допущена строителями при возведении крыши загородного дома у моих друзей. Не прошло и шести лет, как такая некомпетентность стала причиной серьёзного ремонта повреждённых от влаги элементов крыши. Проблема оказалась серьёзной, поэтому без опытных специалистов её устранить было невозможно. Такой ремонт обошёлся в значительную сумму, которая во много раз превышала стоимость материала для неустановленных капельников. Необходимо также отметить, что толщина материала для капельника играет важную роль. Большая толщина сохранит капельник и защитит подкровельное пространство от крупного града, падающих веток или других механических повреждений. Такое решение в будущем исключит непредвиденные затраты на проведение ремонта. Довольно часто даже при установленном капельнике было замечено, что на его стыках образуется наледь. Для решения этой проблемы было достаточно обработать места наложения листов битумной смесью, что обеспечило прочность стыка и его полную гидроизоляцию.

Наличие и правильная установка капельника надёжно защитит карнизы и фронтоны от попадания влаги. Это значительно увеличит срок службы всех подкровельных элементов крыши и снизит количество и стоимость ремонтных работ.

что это и зачем он нужен

Доборные кровельные элементы представляют собой дополнительные комплектующие детали и устройства кровельной системы, которые способствуют продлению срока службы кровельной конструкции за счет своих функциональных особенностей.

Благодаря доборным элементам обеспечивается защита кровли и дома в целом от протечек, ветра, снега и других факторов, способных разрушить строение.

Доборные элементы придают зданию индивидуальность и выполняют не только защитную, но и декоративную функцию.

Капельник для крыши: что это и зачем он нужен

Капельники для кровли является одним из множества доборных элементов. Он представляет собой угловую планку, чаще всего металлическую, которая крепится к краю свеса крыши по всему периметру и служит для направления воды, стекающей с гидроизоляционного слоя.

Если не устанавливать планку под гидроизоляционный слой, то скопившийся конденсат из подкровельного пространства будет стекать на лобовую доску или попадать в стропильную часть, которая со временем придет в негодность при постоянном скоплении на ней влаги.

При монтаже гидроизоляционного слоя его выводят на специальную планку — капельник, который способствует сливу конденсата за периметр карнизной коробки, а именно в желоб.

Таким образом, капельник конденсата является направляющим элементом, благодаря которому боковые доски ската крыши, а также внутренняя часть кровельной конструкции остаются сухими.

Капельная планка

Устройство и принцип работы

Капельник для вывода капель влаги с гидроизоляции состоит из листа, который имеет форму угла. Крепится лист элемента над утеплителем.

После дождя капли воды, стекая к краю свеса, скапливаются, и уже достаточное количество воды стремится попасть в стропильную систему. При отсутствии капельника именно крайние доски стропильной системы, а также край утеплителя подвергаются воздействию влаги, что приводит к образованию плесени, грибка и потере функциональных качеств элементов и слоев кровли.

Конструкция с наличием листа направления конденсата и карнизной планки выглядит следующим образом:

• контробрешетка;
• обрешетка;
• пленка гидроизоляции;
• планка капельника;
• крюк для водостока;
• водосточный желоб;
• внешняя карнизная планка.

Кровельный пирог

При такой конструкции даже при наличии снежного слоя на карнизе обеспечивается задув воздуха в пространство для вентиляции.

ВАЖНО!

Планка капельника является направляющим элементом, который препятствует попаданию влаги в подкровельное пространство, способствует направлению ее в водосточный желоб, при этом обеспечивая нормальный микроклимат внутри подкровельной системы.

Капельник и карнизная планка

Часто понятие карнизной планки и капельника сводят к определению, соответствующему значению вывода влаги с крыши, и устанавливают только один из этих элементов. Но такое допускать нельзя.

Капельник, как и карнизная планка, являются направляющими элементами, которые крепятся к краю свеса и выводят капли влаги в желоб. По водосточному желобу вода в нужном направлении стекает с крыши.

При этом стены здания и край кровли под покрывным материалом защищены от влаги. Но оба этих элемента несут различную функцию.

Разница этих важных доборных частей в том, что лист направления капель конденсата крепится под гидроизоляционный слой и служит для вывода капель воды, которые скапливаются на гидроизоляции.

Карнизная планка также выводит влагу, но крепится под слой покрывного материала и направляет воду, которая стекает с внешней части крыши.

Оба элемента имеют загиб в желоб, куда стекает вся вода и направляется в специальную водосточную трубу.

ВНИМАНИЕ!

Это два совершенно разных элемента! Обязательно устанавливать карнизную планку и капельник, так как эти элементы выполняют важную функцию по защите кровли.

Не стоит путать эти понятия: их установка важна для обеспечения сухости кровли. Нельзя пренебрегать тем или иным элементом.

Кроме того, под гидроизоляцию планка устанавливается таким образом, чтобы сохранялся воздушный зазор в подкровельной части для обеспечения воздухообмена.

Капельник и карнизная планка

Размеры капельника

Металлизированная планка для капельника имеет размеры по стандарту: метр или два метра в длину. Есть размеры по полтора метра, но их бывает найти сложно. Когда ведется расчет необходимой планки для установки его над теплоизоляционным слоем по всему свесу крыши, следует учитывать нахлест листов.

Металлическая планка для капельника имеет толщину около 0,5 мм. Ширина зависит от размеров карнизной доски, но следует учитывать, что часть, которая является свесом планки и направляется в желоб, должна заходить в него на 1/3. Так обеспечивается сток воды в желоб даже тогда, когда ветреные порывы способствуют разбрызгиванию капель.

Монтаж капельника своими руками

Любой производитель металлических планок покрывает материал защитной пленкой, которую перед монтажом следует снять.

Установка капельника на крыше производится на свесе кровельной конструкции.

Крепить направляющую металлическую планку необходимо к стропильной доске под воздушно-вентилируемой частью.

Распространенный метод расположения края гидроизоляционного слоя — приклеивания его к капельнику, чтобы вода с него беспрепятственно перетекала на планку.

Кроме того, вариант, при котором край гидроизоляции оставляют на карнизе, является ошибочным: при попадании солнца на пленку, она со временем разрушается, что приводит потере функциональности гидромембраны.

Этапы работ по установке карнизного капельника:

• перед установкой планки необходимо закрепить водосточные желоба;
• к доскам обрешетки плотно приложить лист капельника прикрепить его при помощи саморезов, установленных на расстоянии около 50 см. Следует обратить внимание, чтобы свес планки направлялся в желоб;
• установив с нахлестом лист углового листа по свесу, убедиться в том, что нет зазоров в местах стыка и проверить плотность его прилегания;
• приклеить к листу бутил-каучуковую ленту по всей длине;
• вывести гидроизоляционную пленку поверх планки таким образом, чтобы край пленки переходил в капельный лист. Если пленка выступает за капельник, ее необходимо обрезать;
• прикрепить край гидроизоляционной мембраны к каучуковой ленте на капельнике, саму пленку закрепить степлером к стропилам.

ОСТОРОЖНО!

Если необходимо обрезать металлический лист направляющей планки, то нельзя пользоваться абразивными инструментами, так как необработанный его край со временем под воздействием влаги подвергнется коррозии. Следует резать лист ножницами по металлу и в идеале обработать край защитным покрытием.

При установке капельника следует обратить внимание, чтобы вентиляционный зазор не был закрыт.

При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки.

Устройство капельника

Монтаж элемента

Другие доборные элементы

Дополнительные доборные части для обеспечения микроклимата в кровельной конструкции, следует устанавливать в обязательном порядке. Значимость этих элементов велика, так как именно эти дополнительные части препятствуют негативному воздействию на конструкцию кровли и ее внутреннего содержания со стороны природных факторов (ветра, дождя, снега).

К доборным элементам относят:

• коньки. Дополнительные части, обеспечивающие воздухообмен в пространстве под покрытием;
• снеговые задержатели. Специальные крепления к настилу, которые задерживают спад снега в кровли;
• водосточные желоба. Обеспечивают сток воды в нужном направлении, защищают стены сооружения.
• ендова. Части внутренних углов кровли, обеспечивают сухость в конструкции крыши;
• уплотнительные элементы. Препятствуют прониканию влаги между соединенными между собой частями конструкции;
• отливы. Элементы кровли, которые направляют потоки воды и препятствуют ее скоплению или попаданию внутрь кровли;
• дымники. Препятствуют попаданию осадков и других внешних предметов в дымоход печи;
• планки. Бывают торцевые, планки примыкания. Защищают внешнюю часть кровли от попадания влаги.

Доборные элементы

Есть и другие дополнительные элементы. Часто доборные элементы приобретаются вместе с наружным кровельным покрытием, чтобы соответствие цвета, материала изготовления и дизайн изделий были максимально сопоставимыми.

Для конструкции крыши устанавливать необходимые дополнительные элементы очень важно. Недостаточно правильно уложить кровельный пирог и покрывной настил. Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли.

Полезное видео

Монтаж капельника на видео ниже:

Капельник для крыши: назначение, виды, установка

Оглавление:
Капельник для крыши: что это такое и зачем это надо
Как установить капельник на крыше дома: разновидности материала
Установка капельника на крыше: последовательность и тонкости работ

Что такое крыша? В первую очередь это защита дома от атмосферных осадков, которая состоит из различных элементов – одни из них являются несущими конструкциями, а другие именно защитными. Вот об одном из тех других, так сказать, о защитном элементе, без которого не обходится ни одна современная крыша, и пойдет разговор в этой статье. Вместе с сайтом stroisovety.org мы разберемся с вопросом, что такое капельник для крыши, каким он может быть и как правильно установить его на крышу своими руками?

Как установить капельник на крыше дома фото

Капельник для крыши: что это такое и зачем это надо

Вода, выпадающая на крышу дома в виде осадков, как и любое другое физическое вещество, имеет свой вес – чем больше ее скапливается в одном месте, тем ее масса больше. Как результат, вслед за массой растет и стремление жидкости скатиться с крыши на землю – естественно, и наоборот. Одна-единственная капля воды не хочется расставаться с крышей и всеми возможными способами старается остаться на ней – она цепляется даже за самые небольшие выступы и что самое интересное – даже за кромку кровельного материала. Доходит до того, что она просто перетекает на его нижнюю сторону и остается там до тех пор, пока не прибудет пополнение, и масса воды в этом месте не увеличится.

А теперь представьте себе, что происходит в такой ситуации с деревянными элементами края крыши, с которыми соприкасается эта удивительная водичка. Здесь даже не нужно иметь семь пядей во лбу, чтобы понять, что сначала на древесине поселится грибок, плесень, потом незамедлительно начнет гнить и крыша. Как результат, разрушаться. А что такое крыша? Это практически самая важная часть дома, защищающая и человека, и само строение от негативных воздействий природных факторов – в данном случае от воды в любом ее проявлении. Сгниет обрешетка, сгниют стропила – и крыши, можно сказать, не будет.

Капельник для металлочерепицы фото

Именно для этого и нужен карнизный капельник – в его задачи входит функция отведения остаточной воды от важных элементов кровельной конструкции. Как правило, капельник направляет водичку непосредственно в желоба системы водоотлива или просто вниз на землю, не давая подтекать ей под кровлю.

Как установить капельник на крыше дома: разновидности материала

Существует всего-навсего два типа капельников, которые отличаются друг от друга конструкцией и, соответственно, назначением – это карнизный и фронтальный капельник.

1. Карнизный капельник – устанавливается на свес крыши в самом его низу. Именно это изделие обеспечивает защиту краев несущей конструкции от негативного воздействия атмосферной влаги. Применяется этот капельник с любым типом кровельного покрытия, в том числе и в паре с гибкой черепицей. Если говорить о его устройстве, то в некотором роде его можно сравнить с оконным отливом, только, в отличие от него, капельник имеет несколько больше изгибов. Первый из них создает наклонный сток воды с кровли, а второй направляет воду вниз и делает так, чтобы она стекала непосредственно в желоб или на грунт, если система водоотведения отсутствует. Именно эти два изгиба не позволяют водичке перетекать под кровельный материал, цепляясь за его край.
2. Фронтальный капельник. Устанавливается на край крыши со стороны фронтонов дома – используется этот капельник только в случае с кровлей, изготавливаемой из гибкой черепицы. Если вы ищете капельник для мягкой кровли, то следует понимать, что искать необходимо одновременно два типа изделий этого назначения. Физически фронтальный капельник отличается от карнизного – сравнить его с отливом уже никак не получится. Дело в том, что в отличие от карнизного капельника, фронтальный больше является направляющим изделием – он представляет собой жестянку, изогнутую буквой «Т», у которой горизонтальная палочка обрезана с одной стороны. Это и есть ограничитель, который не позволяет воде стекать в сторону фронтона – он просто корректирует ее движение, направляя воду вниз.

   Капельники для мягкой кровли фото

В принципе, это и все разновидности – данный элемент кровли даже не может похвастаться обилием материалов, из которых его изготавливают. Это исключительно тонколистовая сталь с защитным покрытием – в народе говорят, крашеная оцинковка. Краситься она может в любой цвет, но в большинстве случаев их расцветка в полной мере соответствует цветам, используемым в процессе изготовления кровельного материала. К примеру, капельник для металлочерепицы красного цвета тоже будет иметь красный оттенок – так дела обстоят с любым типом кровельного покрытия для дома.

Установка капельника на крыше: последовательность и тонкости работ

Сам по себе капельник ничего сложного в плане установки собой не представляет – он просто накладывается сверху обрешетки и привинчивается к ее крайней рейке саморезами. Здесь больше важно другое – последовательность установки и ее своевременность. Стандартно капельник монтируется после того, как собрана система ливнестоков (как вариант, установлены кронштейны для желобов), но сам кровельный материал еще не уложен. Начиная с этого момента, рассмотрим последовательность работ, которую предусматривает монтаж капельника.

1. Установка карнизного капельника. Начинаем с любого края ската – кому как удобно двигаться. Сначала без подрезки укладываем первый капельник и привинчиваем его первой доске обрешетки. Сделать это нужно ровно – за ориентир берем первый изгиб. По сути, с двух сторон капельника зазор между торцом ската и изгибом должен быть одинаковым и составлять примерно 10мм (толщина указательного пальца).

   Установка капельника на крыше фото

2. Дальше идет второй и все последующие карнизные капельники. Ставятся они точно так же, но здесь имеется два нюанса: во-первых, это нахлест одного капельника на другой, который не должен быть менее 20мм и, во-вторых, это саморезы. Последний (крайний), там, где нахлест, одновременно является и первым крепежом последующего капельника.
3. Это все для жесткой кровли. Если же говорить о мягком кровельном материале, то вслед за карнизным капельником устанавливаются фронтальные. Принцип их монтажа точно такой же, как и в случае с карнизными изделиями данного типа, но здесь имеется один отличительный нюанс. Монтаж фронтальных капельников должен начинаться от низа ската и первый из них укладывается внахлест на карнизный капельник.

   Капельник для крыши фото

В принципе, это и весь ответ на вопрос, как крепить капельник на крыше? Как видите, ничего сложного здесь нет, и все работы делаются, можно сказать, элементарно. Да, совсем забыл про такой нюанс, как порезка капельника – болгаркой лучше ее не производить, так как большая скорость вращения режущего диска приведет к выгоранию защитного покрытия металла, в результате чего он начнет ржаветь. Капельник – это прежде всего жесть, которая достаточно просто режется ножницами по металлу.

В заключение темы про капельник для крыши скажу несколько слов о том, что должно быть уже сделано на момент его установки – это немаловажно, так как с монтажом некоторых элементов кровельной конструкции после установки капельников могут возникнуть проблемы. В частности, к этому времени обязательно должна быть установлена лобовая доска, а свесы крыши должны быть подшиты. Также должны быть смонтированы крепления водоотливов (об этом упоминалось выше) и полностью набрана обрешетка. Если говорить о гибкой черепице, то крыша в полном объеме обязана быть обшита листами ОСБ.

Автор статьи Александр Куликов

Разновидности и характеристика капельников для кровли, устройство и монтаж — СамСтрой

Основная функция крыши — защитить здание от атмосферных осадков и талых вод, поэтому к устройству кровли очень важно подойти ответственно и не упустить даже небольшие детали.

Одними из важных элементов крыши являются капельники. Для чего они нужны? Какими они бывают и как их устанавливать? Об этом речь пойдет в данной статье.

Устройство и функции

Для того чтобы понять функцию этих деталей, необходимо уяснить, какие процессы происходят на кровле дома. Когда выпадают обильные атмосферные осадки — они стекают вниз в водосточную систему или просто на землю. Однако отдельные капли могут цепляться за кромку кровельного материала и перетекать на нижнюю сторону покрытия. Там они могут постепенно скапливаться, а в зимнюю пору еще и замерзать.

Когда вода попадает под крышу, она начинает контактировать с деревянными элементами: стропилами, обрешеткой, а это может привести к появлению плесени или грибка. Обрешетка и стропила могут понемногу начать гнить и это повлечет за собой разрушение крыши.

Чтобы исключить возможность контакта атмосферных осадков и талых вод с деревянной конструкцией, необходимо использование капельников. Их функция состоит в отводе дождевых и талых вод в водосточную систему или за ее отсутствием прямо вниз на землю.

Разновидности и их характеристики

Существуют всего два вида таких кровельных деталей:

• Карнизный.
• Фронтонный.

Они отличаются друг от друга по своей структуре и предназначению. При монтаже жесткого кровельного материала, фронтонные капельники устанавливать не нужно, а в случае мягкого покрытия, например, битумной черепицы, они уже необходимы.

 Карнизный капельник. Он предназначен для установки на свес крыши и играет роль схожую с ролью оконного отлива. При наличии водостоков, капельники направляют воду прямо в них.

Такая планка имеет два ребра. Первый изгиб задает направление для влаги в водосточный желоб или грунт, второй — служит ребром жесткости. По виду, такая деталь напоминает букву «Г». Угол между двумя его большими плоскостями (первая соблюдает направление кровельного материала, а вторая направляет воду в желоб) равен примерно 120º (может быть от 100º до 130º).

 Фронтонный капельник. Такие планки применяются только при устройстве мягкой кровли, если монтируется жесткое покрытие кровли, то на торцах устанавливаются торцевые наличники.

Поскольку на фронтонах отсутствуют водосточные системы, их роль здесь немного другая. Они имеют форму повернутой буквы «Т» и создают своего рода ограждение на фронтонной части крыши. Вода может стекать по ним вниз так же, как и по самому кровельному материалу.

Фронтонные планки имеют 3 ребра жесткости: первая создает ограждение по торцу крыши, вторая находится вверху «ограждения», а третья служит ребром жесткости.

Помимо этого, фронтонный капельник играет эстетическую роль придавая мягкой кровле завершенный вид.

Изготовление и характеристики

Такие детали производятся из тонкого металла. Их можно сделать самому на специальном станке для загибания листов или же купить уже готовыми. Толщина металла должна быть в пределах 0,35-0,5 мм.

Материалом для капельников может быть обычный глянцевый полиэстер или матовый вариант листов. Матовые варианты более дорогие, однако они обладают лучшими характеристиками, чем их глянцевые аналоги. Матовая поверхность имеет небольшие неровности, поэтому отражает солнечный свет она не так как глянцевая, кроме этого она не блестит.

Если капельники изготавливаются самостоятельно из листового материала, то их длина равна длине листа. Ограничение также могут создать размеры листогиба. Если же покупать их уже готовыми, то можно встретить 2-метровые детали, а также меньшие: 1 метр или 1,5 метра.

Цвет листов металла или уже готовых элементов необходимо выбирать исходя из гаммы кровельного материала. Карнизные и фронтонные планки должны быть в одном цвете и совпадать по тону со всей крышей.

Правила установки

Для выполнения всех работ необходимы следующие инструменты:

•  Ножницы по металлу.
• Оцинкованные гвозди с широкой шляпкой или саморезы.
• Молоток (если крепить металл гвоздями) или шуруповерт (для саморезов).

Важно Резать капельники болгаркой категорически не рекомендуется, ведь так в местах разреза из-за высокой скорости вращения диска полимерное и оцинкованное покрытие планок может выгореть и металл начнет ржаветь. Небольшая толщина материала позволяет без труда резать ее ножницами по металлу или электролобзиком.

Перед монтажом планок желательно снять с них защитную пленку, потому что после закрепления деталей саморезами или гвоздями это будет сделать сложнее, особенно в местах крепления к кровле.

На заметку Еще до крепления капельников важно убедиться, что вся обрешетка, лобовая доска, а также крюки для желобов водосточной системы установлены, потому что при наличии карнизной планки их будет установить уже сложно.

Когда все подготовительные работы выполнены, можно приступать непосредственно к монтажу планок.

Технология и последовательность установки

Начинать все работы следует с установки карнизного капельника, при этом кровельный материал еще не должен быть накрытым.

Монтаж карнизной планки

Начать установку планок можно как слева, так и справа, в зависимости от предпочтений или удобства.

Далее указаны последовательно этапы выполнения всех работ:

1. Первый капельник укладывается к нижней доске обрешетки так, чтобы расстояние от первого изгиба планки до торца ската кровли составляло 1 см как слева, так и справа. Эта точность поможет все детали установить ровно на одной линии.
2. Когда первая деталь выровнена ее нужно прибить (гвоздями) или прикрутить (саморезами) с шагом 15-20 см. Конец, к которому будет прикладываться следующий элемент, пока что не прикрепляется.
3. Второй капельник накладывается внахлест минимум на 2 см. После его выравнивания, следует закрепить и эту планку. Первый гвоздь или саморез устанавливается так, чтобы им закрепить как эту деталь, так и предыдущую. Необходимо помнить, что конец детали всегда остается незакрепленным.
4. По такому образцу нужно установить все последующие элементы.

Монтаж фронтонного капельника

Установка деталей на фронтон немного отличается от крепления карнизных планок. Фронтонные капельники монтируются строго снизу-вверх. К тому же, первая планка должна накладываться на уже установленную карнизную деталь. Для того чтобы обеспечить направление воды строго в водосточный желоб, можно первую деталь обрезать для плотного соединения с карнизной.

В остальном, процесс не отличается: необходимо следить за ровностью установки деталей, а соседние элементы прикручивать одним саморезом не забывая про нахлест в 2 см.

Советы по монтажу

На мягкой кровле фронтонные планки необходимо устанавливать поверх подкладочного материала, но до монтажа черепицы.

•  Прибивать планки к деревянной части кровли лучше всего в шахматном порядке. Это повысит надежность крепления и защитит от растрескивания.
• Капельники монтируются на любых крышах, однако на мягкой кровле они нужны обязательно.
• Для того чтобы со временем функции планок не терялись, нужно регулярно очищать водосточные желоба от мусора.
• Чтобы через отверстия для крепления саморезов влага не попадала на деревянную обрешетку, под шляпки саморезов можно укладывать резиновые уплотнители.
• Если ребра жесткости мешают стыкованию, их можно просто срезать ножницами по металлу.

Если дополнительно под планки подкладывать листовую резину, попадание влаги под них будет 100% невозможным.Следуя простым инструкциям, приведенным выше, можно самостоятельно качественно выполнить все работы. После этого можно будет не переживать за сохранность деревянной конструкции вашей кровли.

для чего нужны эти элементы?

Застройщик при возведении дома часто пытается сэкономить на лишних, как ему кажется, элементах и аксессуарах. Иногда экономия оправдана, но чаще всего пренебрежение всего лишь одной деталью может пагубно сказаться на дальнейшем функционировании всей системы. К таким деталям относится карнизная планка и капельник.

В материале о расчете гибкой черепицы уже упоминались специальные фартуки S1 и S27 и их назначение. По аналогии с битумной черепицей фартуки используются для других видов кровли.

Стандартная длина изделий обычно равна 2 метрам. На поверхность доски планки монтируются оцинкованными гвоздями или саморезами. Если предельно коротко, то карнизная планка устанавливается на стартовую доску обрешетки или на нижнем краю ОСП/фанеры. Металлический элемент защищает открытую область древесины от влаги, наледи и других атмосферных явлений. Плюс ко всему, при последующей установке водосточной системы планка выполняет функцию отлива и задает направление воды в желоб.

На ломаных (мансардных) конструкциях крыши в месте излома также устанавливается доборный элемент.

Фартук S1 в отличие от карнизной планки монтируется на стропильные балки до установки обрешетки и предназначен для отвода влаги с поверхности гидроизоляционной мембраны. Поэтому такую планку часто называют капельник конденсата. Без установки фартука влага может попадать на стропилы или под элементы подшивки свеса крыши.

Изделие изготавливается из оцинкованной стали обычно толщиной 0,4-0,5 мм с цветным полимерным покрытием на основе полиэстера или полиуретана с внешней стороны и защитной грунтовкой с внутренней.

При частичном или полном копировании материала ссылка на https://krovportal.ru обязательна.

Зачем на кровле капельник и чем его можно заменить

При наличии мягкой кровли на крыше устанавливают капельник. Это специальное устройство, которое служит для отведения воды. Это планка из металла, которая согнута в форме уголка. Изгиб уголка зависит от ската крыши и бывает от 100 до 130 градусов.

Капельник крепится к периметру кровли, он должен монтироваться поверх обрешетки и подкладки стройматериала. Если есть водосточный желоб, то капельник направляют к нему, если его нет, то вода выливается вниз, на землю.

Капельник еще называют карнизной планкой, он служит для различных функций:

• помогает защитить край кровли, если сильный ветер;
• защищает стены дома и основание крыши от осадков;
• не позволяют деревянным элементам балок и обрешетки загнить или быть пораженными грибком;
• помогают усилить прочность покрытия;
• делают геометрию кровли завершенной.

Капельники бывают разных размеров. Они могут быть 1, 5, 2-х и 4-х метровой длины. Загиб может производиться индивидуально согласно строению крыши.

Существует два вида капельников: карнизный и фронтонный. Карнизный капельник — ставится на самый край крыши. Он обеспечивает края конструкции крыши. Применяется такой капельник с любым видом кровли, также и с гибкой черепицей. Фронтальный – ставится на фронтоны дома и его используют только при монтаже гибкой черепицы. Он позволяет направлять воду от фронтона, чтобы тот не намокал при осадках.

Для изготовления капельника используются материалы: оцинкованная сталь, поливинилхлорид и сталь с полимерным покрытием. Иногда бывают капельники из алюминия и даже полиэтилена.

Производители рекомендуют оцинкованную сталь, так как данный материал самый выносливый и долговечный. Однако строители наоборот отмечают, что сталь с полимерным покрытием служит дольше. Но такой материал имеет высокую цену и низкие антикоррозийные свойства.

Очень важен правильный монтаж капельника, иначе может зимой образоваться наледь. Поэтому при устройстве крыши лучше всего обращаться к специалистам.

Можно ли менять капельник один на другой

Заменить фронтальный капельник на карнизный по сути нельзя. Они имеют разное строение. Фронтонный имеет три загиба, а карнизный два. Фронтальный ставится только на мягкую кровлю, на металлочерепицу он не нужен.

Однако специалисты утверждают, что фронтонный капельник на крыше с малым уклоном можно заменить карнизным.

Стоит готовый материал недорого, поэтому изготовлять его самостоятельно, смысла тоже нет.

Менять капельник отдельно практически нет смысла, его можно сменить вместе с кровлей, через 15-20 лет, в зависимости от того, какое установлено покрытие.

При установке капельника не забываем снимать защитную пленку, которая крепится к нему изначально. Если ее не снять, то потом удалить будет сложно. Для крепежа капельника отлично подходят оцинкованные гвозди. Чтобы металл легче пробивался, можно ударить острым концом молотка. Монтируют капельник с той стороны крыши, где установлен водосток.

Если есть навыки установки такого уголка, то капельник можно смонтировать и самостоятельно, однако стоит следовать инструкции.
