Для чего в бетоне арматура: Зачем бетону нужна арматура, деформация бетонной конструкции | – плюсы и минусы, полезные советы

Зачем бетону нужна арматура, деформация бетонной конструкции |

Ведя разговор о бетоне, нельзя забывать о железобетоне. За счет исключительных качеств, он широко применяется в современном строительстве. Железобетон – это прежде всего бетон, в который вводятся стальные стержни называемые арматурой. Само слово «арматура» – итальянского происхождения и в переводе на русский означает «вооружение». Зачем же нужно «армировать» бетон?

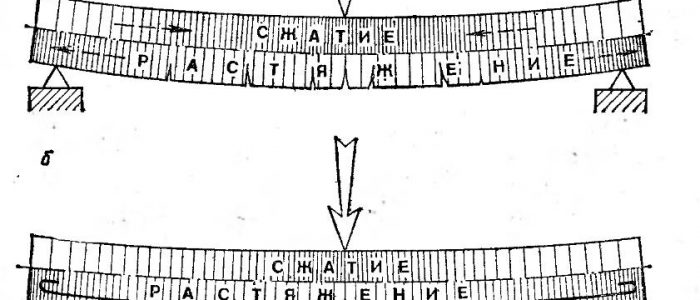

Деформация конструкции вследствие сжатия и растяжения

На строительные конструкции действуют сжатие и растяжение. Из-за этого конструкции деформируются. Для примера, наглядно можно представить обе силы, если взять обыкновенную резинку, положить ее на две опоры и нажать на нее в середине. Резинка сожмется в верхней части, но зато растянется в нижней. В средней же части длина резинки не изменится. Та условная линия, которая разделяет резинку на две части – сжатую и растянутую, называется нейтральной осью. При работе бетонной конструкции на изгиб получается аналогичная картина ее деформации.

Конструкции из бетона при изгибе разрушаются при очень малой нагрузке. Прочность же стального стержня на растяжение в 100 – 200 раз выше, чем у бетона. Значит, если заставить оба материала (бетон и сталь) работать как одно целое, т. е. добиться одинаковой прочности в зоне сжатия и в зоне растяжения изгибаемой конструкции, то можно в несколько раз повысить прочность сооружения на изгиб. Для этого в растянутую часть вводят несколько стальных стержней (арматуру) определенного сечения. Теперь уже конструкция не ломается при изгибе и может выдерживать во много раз большую разрушающую нагрузку.

Может возникнуть вопрос, как же могут совместно работать в одной конструкции два таких разнородных материала, как бетон и сталь?

Все дело в их свойствах: большая прочность на сжатие; высокая прочность арматурной стали на растяжение; большая сила сцепления бетона со сталью; почти одинаковое изменение длины бетона и стали при изменении температуры.

За счет прочного сцепления бетона с арматурой, ее нельзя выдернуть. При твердении бетон уменьшается в объеме и обжимает арматуру, а значит еще прочнее сцепляется с ней. Сила сцепления с арматурой будет возрастать со временем и тем больше, чем плотнее бетон и чем больше шероховатость поверхности арматуры.

Очень малая теплопроводность бетона весьма полезна для железобетонных конструкций: бетон хорошо защищает арматуру от резких изменений температуры.

плюсы и минусы, полезные советы

Армирование бетона применяется повсеместно с целью придания материалу вспомогательного укрепления и прочности благодаря добавлению в конструкцию арматуры. Бетон – ключевой строительный материал, который нецелесообразно или невозможно заменить в процессе реализации различных этапов сооружения зданий.

армирование

Несмотря на хорошие показатели прочности, бетонные конструкции легко деформируются, прекрасно справляясь с усадкой и сжатием, но демонстрируя ухудшение характеристик в 10-12 раз при растяжении. Неравномерные нагрузки в зонах растяжения провоцируют трещины, что в дальнейшем ведет к разрушению строения. Для повышения износоустойчивости зданий и препятствования преждевременной коррозии используется метод армирования.

Союз бетона и стали

Для начала нужно рассмотреть основные свойства сочетания двух материалов. Благодаря своим физическим характеристикам бетон дополняет сталь, защищает от коррозии, перегревов. А за счет арматуры в бетоне значительно повышается стойкость материала к общим и локальным деформациям, перепадам температур, правильно распределяются нагрузки.

Основные показатели прочности бетонных конструкций:

  • Сжатие
  • Растяжение
  • Сдвиг

В разных состояниях материал демонстрирует иные значения данных параметров. Он очень прочен при сжатии, поэтому применяется при возведении перекрытий, выдерживающих постоянно сильное сжатие. Но если, кроме этого фактора, работает еще и растяжение, обязательно применяется железобетон, так как самостоятельно выдержать нагрузку бетон не может.

Армированный бетон обладает большим запасом прочности на растяжение, так как используемая в его производстве арматура сделана из прочной стали. При правильном соединении двух материалов они обеспечивают максимальные показатели, делая здания и сооружения прочными и долговечными.

Железобетонные правила

Прочность всей железобетонной конструкции определяется правильностью связи двух материалов. Самым важным является то, каким образом бетон отдает появляющееся в результате нагрузки напряжение стальной арматуре. Если в процессе энергия не теряется, прочность будет максимальной.

Здесь нужно, чтобы не было сдвига связи – допускается показатель, равный 0.12 миллиметра. Соединение арматуры и бетона должно быть прочным, точным и полностью недвижимым. Важно правильно выполнить теоретические расчеты и верно реализовать их на практике, соблюдая все правила производства железобетонных конструкций.

Поведение железобетона

Армированный бетон – это прочный и надежный материал, который используется в самых разных сферах строительства. В соответствии с поставленными задачами к армирующей системе предъявляют такие основные требования: хорошая механическая прочность, адгезия с массой бетона, малогабаритность, небольшой вес, близость коэффициента линейного температурного расширения к показателям бетона, стойкость к влиянию компонентов раствора.

Стальные прутья и сетки в значительной степени улучшают свойства строительного материала, для чего бетон армируют практически всегда в процессе выполнения сложных работ. В основном усиливают балки, плиты и колонны.

монтаж арматуры

Элементы, где есть нагрузки на бетон:

  • Балки – напряжение однородное, растяжение больше действует на нижнюю часть, которую укрепляют каркасом, усиливая сопротивление растяжению и передачу его стали.
  • Плита – опирается на 2 или 4 стороны, наибольшее растяжение посредине, сетку крепят с двух сторон, укрепляя их одинаково.

Армирование бетона осуществляется несколькими методами: дисперсное, с использованием сетки, монолитное (стержневое, каркасное). Обычно армируют фундамент, конструкции жилых домов, монолитные сооружения, перекрытия и т.д.

Характеристики и работа с арматурой

Чтобы понять, как работает арматура в бетоне, необходимо рассмотреть особенности самих материалов. Стальные элементы изготавливают с рифленой поверхностью для увеличения адгезии с бетонным раствором. Поверхности могут быть с кольцевым, серповидным, а также четырехсторонним либо смешанным покрытием (демонстрируют наилучшую адгезию).

При сооружении своими руками обязательно четко следуют нормам расхода стали и заполнителя. В зависимости от проекта показатели будут разные. Обычно для фундамента берут около 160-200 килограммов на 1 метр кубический, несущих перекрытий – около 200 килограммов. Чаще всего предпочтение отдают стальным прутьям, но сегодня рынок предлагает также суперпрочные соединения из базальта, стекла, стеклопластика. Последний, кстати, лучше всего укрепляет элементы конструкции, обеспечивая малый вес и хорошую износоустойчивость.

Заливка бетона с армированием – способы усиления:

1) Монолитное – производят каркасы на заводе, из выложенных несколькими слоями соединенными между собой прутьев диаметром 6-40 миллиметров, соединенных проволокой поперечно и вертикально. Может использоваться проволока металлическая диаметром 2-4 миллиметра. Стержни используются в напряженном и ненапряженном состоянии. В итоге получается каркас с крупными ячейками размером до 20 сантиметров.

изготовление дорожной плиты

2) Дисперсное – путем добавлением фибры из базальта, стали, стекловолокна (используется чаще всего) или полипропилена в определенный объем жидкого раствора. Стальную фибру делают из металлических опилок, в среднем добавку вводят в объеме 0.3-1.2 килограмма на кубический метр раствора (для особо прочных растворов повышают до 2-3 килограммов) на этапе замешивания. Значительно повышается стойкость бетона к воде, истиранию, растрескиванию.

дисперсное армирование

Большой популярностью пользуется стекловолоконная фибра. Для самых прочных смесей берут до 3-10 килограммов на кубический метр.

фибробетон

3) С использованием сетки (из полимера, композита, стали) – работы выполняются легко, для разных задач сетки продаются с ячейками 15-20 сантиметров листами размером 0.5х2 или 1.5х2 метра. Конструкция прочна, но боится коррозии, может проводить холод и понижать теплоизоляционные свойства здания.

полимерная сетка для стяжки

Арматура для бетона должна быть качественной: без большого слоя ржавчины (чтобы не отпадали крупные куски при обработке), с соответствующим маркировке и параметрам диаметром стержня, который может меняться в зависимости от условий хранения.

Способы обработки арматуры:

  • Гнутье – осуществляется вручную, на специальном гибочном станке, обращая внимание на радиус изгиба, указанный в СНиП.
  • Вязка – элементы связывают в единый каркас на месте или отдельно, потом перемещая.
  • Сварка – может выполняться встык или вприхватку.

Чтобы понять, как правильно армировать бетон, необходимо рассмотреть свойства разных материалов и конструкций, изучить основные правила и нормы, этапы реализации задачи.

Основные этапы выполнения работ:

  • Осмотр, подготовка площади, учет наклона, контура участка, измерение уровнем.
  • Создание опалубки из деревянных щитков, закрепление досок забитыми в землю кольями, оклейка внутренней части досок пергамином.
  • Подготовка арматуры.
  • Просчет расстояния между прутьями.
  • Соединение связкой или сваркой.
  • Заливка объекта, утрамбовка бетона для устранения воздушных карманов.
  • Ожидание полного затвердевания – около 2-3 недель, съем опалубки.

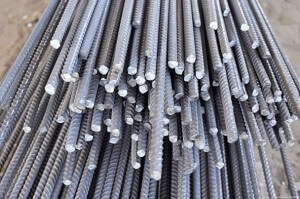

Выбор стальной арматуры

Металлическая армация производится с использованием разных видов стали, из которой изготавливают необходимые элементы, каркасы, измельчают и добавляют в виде добавки в раствор и обрабатывают различными способами.

арматура

Материалы, из которых производят элементы конструкции:

  • Мягкая сталь
  • Среднеуглеродистая сталь
  • Высокоуглеродистая сталь
  • Стальная холоднокатаная проволока

Обычно используют деформированные стержни с рельефной поверхностью, что обеспечивает максимальную адгезию и исключает возможность сдвига. Чем выше усилие на сдвиг, тем больше сопротивление материала. Самостоятельно стержни с рельефом не применяются, только со стальной проволокой, исключающей сколы бетона.

Для производства железобетонных плит применяют арматурную сетку из стальной проволоки, соединяя ее электросваркой или витыми стержнями. Такие плиты необходимы в процессе строительства дорог, домов.

Стальная листовая арматура – тонкий лист стали с отогнутыми краями ячеек разной конфигурации, который чем-то похож на сито. Данным материалом армируют плиты перекрытия, стеновые панели.

Подготовка стержней к связке

Первым этапом выполнения задачи является проверка стержней на предмет ржавчины и соответствия указанным физическим параметрам. Прутья должны быть ровными, точно соответствовать спецификациям. Далее прутья сгибают на специальных станках в соответствии с проектом, и только после придания нужной формы и конструкции вяжут или сваривают.

станок для изгиба арматуры

Что понадобится:

  • Проверенные и изогнутые прутья
  • Специальная вязальная мягкая металлическая проволока либо пружины для крепления
  • Сварочный аппарат – если выбран этот метод соединения
  • Ровная поверхность
  • Прокладки и ограничители – чтобы сделать все ровно и не сместить элементы
  • Подъемный механизм – чтобы закрепить конструкцию в бетоне

Создание арматурной сетки

В процессе вязки нужно верно выбрать расположение элементов, зафиксировать сетку на идеально ровной поверхности, исключить смещения по вертикали или горизонтали. Уже сделанное крепление исправить сложно – придется разбирать секцию, заново скреплять. Проводить работы отдельно от уже готовой опалубки проще, но при реализации задачи непосредственно на месте нет необходимости привлекать спецтехнику для перемещения конструкции.

арматурная сетка

При выполнении вязки нужно верно определить расстояние между прутьями, которое выбирается с учетом их диаметра: значение не должно быть меньше диаметра стержня, при использовании нескольких прутьев разного диаметра расстояние высчитывают в соответствии с самым большим. В вертикальной плоскости между основными прутьями выдерживают минимум 12 миллиметров, за исключением мест пересечения или скрещивания с поперечными прутьями.

Для качественной связи нужно правильно рассчитать толщину слоя бетона над сеткой – он призван защитить конструкцию из стали от воздействия влаги и воздуха.

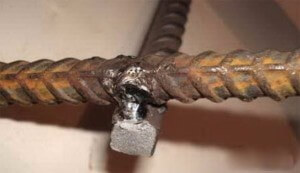

Сварка деталей

Второй способ закрепления арматуры – сварка, которая гарантирует прочность и качество исполнения железобетона. Обычно используют электродуговую сварку, правильно подобранные электроды, соединяют встык или внахлест.

Второй вариант не требует особого контроля за качеством, соединение встык должно быть сделано профессионалом, чтобы железобетон соответствовал заявленным механическим свойствам и выдерживал серьезные нагрузки.  Сварка обеспечивает повышенную жесткость каркаса, уменьшает итоговое поперечное сечение участков соединений.

До сваривания прутья зачищают, обрезают, гнут (если нужно), подгоняют по вертикали и горизонтали с использованием специального устройства, выполняют проверочное сваривание, испытывают швы на сжатие и разрыв. Если все в порядке, продолжают.

Защита от коррозии

Можно было бы спросить: если арматура в бетоне, зачем ее защищать? Но тут речь идет не о защитных средствах, а о достаточном слое бетона, который точно защитит каркас. Чтобы избежать проблем, до расчета бетона и его заливки проверяют правильность расположения конструкции, устраняют неточности.

коррозия арматуры в бетоне

Толщина защитного слоя:

  • Плиты – минимум 1 миллиметр
  • Продольные балки – минимум 25 миллиметров
  • Конец прута – минимум 25 миллиметров
  • Все остальные случаи – минимум 1 миллиметр либо диаметр арматуры

Игнорирование данных показателей приводит к появлению коррозии, трещинам, деформациям, разрушениям сооружения. Отдельно нужно позаботиться о защите элементов, выходящих на поверхность – для усиления краев используют лак, инертную краску, шеллак, в некоторых случаях медь. Элементы с покрытием алюминием, кадмием, цинком коррозируют еще в свежем растворе, поэтому их вообще не рекомендуется применять.

При возникновении влажности в бетоне могут присутствовать блуждающие электротоки, что стремительно разрушает металл. Для защиты желательно использовать разные способы гидроизоляции – материалы, добавки, покрытия, отделка и т.д.

Таблица сравнительных характеристик стальной и стеклопластиковой арматуры

таблица для сравнения

По диаметру Композитная (стекловолоконная арматура) меньше стальной, вот таблица для соответствия:

соответствие по диаметру

Плюсы и минусы

Если задаться вопросом о том, зачем нужна арматура в бетоне, зачем использовать сразу два материала в конструкции вместо того, чтобы выбрать какой-то один, становится очевидно, что все свои лучшие свойства сталь и бетонный раствор проявляют исключительно в тандеме.

Основные преимущества железобетонной конструкции:

  • Жесткость, способность выдерживать изгиб, растяжения, удары, усадку, принимать любую форму без потери прочности, принимая любые виды воздействия
  • Длительный срок службы
  • Стойкость к температурным воздействиям, влаге

К недостаткам причисляют увеличение веса конструкции (что обязательно нужно учитывать в проекте и просчитывать все показатели), сложности в перестройке, изменении уже готовых систем.

Полезные советы при армировании

  • Вводя фибру или другие добавки при дисперсном усилении в раствор, вымешивать массу с волокном минимум 15 минут, после сразу работать.
  • При выборе типа материала для армирования учитывать тип упрочняемой конструкции – для перекрытий, стен, колонн выставляются разные требования, то же самое и с фундаментом (учитывать его тип).
  • Разделять монтажную арматуру (обеспечивает прочное соединение элементов) и специальную распределительную (понижает локальное влияние нагрузок).
  • Использование разных приемов и материалов с учетом назначения армируемой конструкции и предельных нагрузок позволит добиться наилучшего результата – так, к примеру, защитить здание от усадки поможет сеточное армирование с использованием обычной дорожной сетки, а при работе с отдельными важными элементами желательно дополнительно использовать фибру.
  • Нежелательно применять: алюминиевые прутья, листовую сталь, сетку-рабицу, рельсы, демонтированные трубы, стержни длиной до 1 метра и другие неподходящие материалы.
  • Выбирая между связкой и сваркой, лучше отдать предпочтение первому варианту (меньше деформации).
  • В сам раствор нужно вводить гидроизоляционные присадки.
  • Не лениться оклеивать внутреннюю сторону досок опалубки пергамином, который устранит излишнее испарение влаги, сделает поверхность более ровной, продлит срок службы щитов.
  • На прутья и сетки не должны попадать маслянистые вещества или краски.
  • Работая с полом и стенами, нужно оставлять отверстия для вентиляции и электрических проводов.

Армирование бетона позволяет значительно продлить срок службы конструкции за счет усиления ее несущих способностей, добавления прочности и стойкости к разным типам воздействий. Главное – выбрать правильные материалы и методы, которые позволят добиться наилучшего результата.

Для чего нужна арматура в бетоне


Зачем бетону нужна арматура, деформация бетонной конструкции

Обычный бетон обладает некоторыми недостатками, которые сохраняются независимо от используемой марки цемента и тщательности подбора примесей. Один из таких недостатков – недостаточная прочность несущих конструкций из чистого бетона. Однако материал сам по себе слишком хорош, чтобы отказываться от него в пользу металлических конструкций, к тому же, он гораздо дешевле. Железобетон решает проблему прочности и экономичности при производстве бетона. Именно укрепленный арматурой бетон становится основной для многоэтажных зданий и обширных промышленных площадок.

Деформация конструкции вследствие сжатия и растяжения

Как именно арматура помогает сделать железобетон таким прочным? Любая несущая конструкция из бетона подвергается нагрузкам на сжатие и растяжение, что вызывает временную или постоянную деформацию. Чтобы понимать, как работает деформация, можно представить на месте железобетонной плиты большой блок резины, который сжимается, растягивается и сгибается по определенным правилам. Бетон подвержен почти тем же законам физики, хотя его деформация менее заметна глазу. А чрезмерная деформация недостаточно укрепленного бетона вызовет разрушение конструкций, что чревато приведением здания в аварийный вид.

Чистый бетон, хоть и выглядит довольно прочным, разрушается при относительно малых усилиях. Поэтому его используют там, где предполагается лишь один вид деформации в один момент времени. Несущие конструкции в зданиях требуют большей прочности и гибкости. Стержень арматуры из стали выдерживает значительные нагрузки по сравнению с твердым бетоном, он выдерживает в сто раз более сильное растяжение, чем самый крепкий неармированный бетон. Таким образом, стержни из стали способны удерживать целые бетонные плиты от сильной деформации, принимая на себя многие виды нагрузок, в том числе резкие вибрации.

Важно подбирать арматуру определенного сечения, чтобы она хорошо укладывалась в бетон, не создавая полостей или слабых областей в плите. Сцепление может быть усилено длительным выдерживанием бетона после заливки, а также повышением исходной шероховатости стальных стержней. Сама же сталь отлично сцепляется с бетоном, при этом они имеют примерно одинаковые физические свойства в плане изменения температуры – например, они одинаково меняют свой объем. Дополнительное укрепление происходит при усадке бетона – он так плотно сжимает стальные прутья, что они практически становятся неотъемлемой частью готовой железобетонной плиты. Железобетон становится частью прочных стен, полов и потолочных плит в жилых и промышленных зданиях.

Так как бетон является слабым проводником тепла, стальная арматура надежно защищена от одного из своих главных недостатков – хрупкости при резком изменении температур. Арматура внутри железобетонной плиты практически не испытывает влияния температуры в самые жаркие или холодные сезоны года.

beton2006.ru

Зачем в бетоне нужна арматура?

12 ноября 2016г. Строительные материалы

При заливке бетона во внимание принимается целый комплекс различных факторов, которые будут влиять на прочность окончательно затвердевшей конструкции. Колебания температуры, грунтовые воды и даже качество воздуха окажут влияние на прочность заливаемого бетона, поэтому инженеры ищут различные пути обеспечения качества готовой продукции. На сегодняшний день металлические стержни, которые называются арматурой, часто помещаются в бетон, чтобы нагрузка распределялась равномерно и конечный затвердевший бетон был хорошо укреплен.

Как правило арматуру для бетона изготавливают из углеродистой стали и производят с характерной ребристой поверхностью, которая необходима для лучшего сцепления с бетоном.

Бетон является относительно сильным, когда он полностью установлен и хорошо застыл, но он имеет низкую прочность на разрыв, а после расширения или сжатия (которые происходят ввиду различных условий, например, погодных), он не сцепляется сам с собой обратно. Арматура, помещенная в бетон, компенсируют низкую прочность на разрыв в бетоне. Именно арматура держит бетон от разделения, которое может вызвать трещины и другие повреждения структуры.

Арматура эффективно держит структуру в едином целом комплекте, а так как сталь и бетон расширяются и сжимаются почти с одинаковой скоростью, то вероятность их отделения друг от друга крайне мала.

Стальные стержни выпускают производители металлоизделий. Стержни бывают разной длины и толщины, так как каждый проект нуждается в своем типе арматуры.

Строители могут сформировать из арматуры единую сетку или клетку, связав стержни друг с другом. Это, как правило, делается в крупных проектах.

Кирпичные и другие конструкции также иногда усиливаются стальной арматурой. Но в основном, заказы на арматуру делают фирмы, которые строят большие несущие конструкции из бетона, то есть работают с крупными проектами.

Поскольку арматурный профиль подвержен коррозии (а если это произойдет, вероятность трещин в бетоне увеличится), то стержни устанавливают на определенной глубине. Если они слишком близки к поверхности, до них может дотянуться вода, а эт

Арматура для бетона: виды, расход, применение



Тяжелый бетон это прочный материал, который обладает высокой «несущей» способностью «на сжатие». В то же время его способность воспринимать растягивающие и изгибающие напряжения оставляют желать лучшего.

СодержаниеСвернуть

арматура для бетона

Поэтому для обеспечения стойкости сооружений ко всем видам механических нагрузок применяется арматура для бетона, закладываемая сооружение на этапе подготовки к заливке. Бетон без арматуры может воспринимать лишь незначительные нагрузки на изгиб и растяжение. При превышении определенной величины, измеряемой в МПа или кгс/см2 конструкция начинает идти трещинами или полностью разрушается.

Арматура под бетон: виды и классификация

Арматура, применяющаяся в современном строительстве, классифицируется в соответствии со следующими факторами:

  • Материал изготовления – углеродистая сталь или стеклопластик.
  • Технология производства и физическое состояние: стержневая, канатная и проволочная.

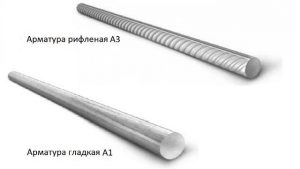

  • Вид профиля сечения: круглый, гладкий или рифленый.
  • Работа арматуры в бетоне: напрягаемая или ненапрягаемая.
  • Назначение: рабочая, распределительная и монтажная.
  • Способ установки: сварная или связанная мягкой стальной, медной или алюминиевой проволокой.
Диаметр арматуры, ммПрофильНазначение
6гладкиймонтажная/для формирования хомутов
8монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10периодический (рифленый, ребристый)рабочая/используется для небольших построек с учетом параметров грунта
12рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16рабочая/используется для больших домов на сложном грунте

Также армирование бетона арматурой может быть иметь поперечный или продольный характер:

  • Поперечное армирование исключает образование наклонных трещин от скалывающих механических нагрузок и связывает бетон сжатой зоны с арматурой в «растянутой» зоне.
  • Продольное армирование воспринимает нагрузку на «растяжение» и препятствует возникновению вертикальных трещин в нагруженной зоне.

Какой вид, тип, диаметр и количество арматуры использовать в каждом конкретном случае, указывается в проектной документации на то или иное здание или сооружение. Тем не менее, многих застройщиков, которые возводят дома, и сооружения без проекта интересует распространенный вопрос: какой расход арматуры на 1 м3 бетона необходимый для обеспечения долговечности сооружения. Рассмотрим расход арматуры на куб бетона подробнее.

Сколько арматуры нужно на куб бетона

Этот законный вопрос задают себе многие застройщики частных и дачных домов, возводящих объекты капитального строительства без разработки дорогостоящего проекта.

При определении количества арматуры на куб бетона учитываются следующие факторы: условия эксплуатации в конкретном регионе России (состояние грунта, глубина промерзания почвы и высота стояния грунтовых вод), вес сооружения, тип конструкции и технические характеристики доступной арматуры.

Приблизительные нормы расхода стального армирования диаметром 12 мм на ленточный фундамент частного дома следующих габаритов 9х6 метров – 18,7 кг на 1 м3 тяжелого бетона.

Отмечая, что расчет характеристики – расход арматуры на м3 бетона должен производиться в каждом конкретном случае индивидуально. В соответствии с требованиями действующего нормативного документа СНиП 52-01-2003, в общем случае количество продольной арматуры не может быть меньше 0,1% от площади поперечного сечения конструкции.

В качестве примера рассмотрим сечение ленточного фундамента частного дома высотой 1 метр и шириной 0,5 метра.Для его усиления потребуется 1х0,5= 0,05 м2 арматуры соответствующего сечения.

Арматура для бетона - какую лучше использовать

Абстрагируясь от нормативных документов регламентирующих количество арматуры на 1 м3 бетона, сообщим читателям этой публикации практические нормы расхода, обеспечивающие высокий уровень прочности и долговечности частного здания.

Образец расчета арматуры для фундамента

Правильно уложенная на фундамент рабочая арматура увеличит его прочность на разрыв и изгиб. Есть еще и вспомогательная арматура, устанавливаемая вертикально. Она обеспечивает прочностью на срез.

В обоих вариантах используются различные виды армирования, что следует учитывать:

  • Первые шаги начинаются с того, что по периметру опалубки, собранной в ленточном котловане, вбиваются вертикально прутья. При этом выдерживаются одинаковые расстояния между стержнями – 50-80 см. Диаметр самой арматуры находится в пределах 0,8-1 см, а высота прутьев равна глубине котлована.
  • К вспомогательным прутам вяжут внизу и вверху горизонтальные пояса, количество прутьев в которых выбирают с учетом рекомендаций, приведенных в таблице:
Ширина пояса, смКоличество прутьев
Не более 40 см2
Более 40 см3

При достаточно глубоком котловане допускается в горизонтальных поясах прокладывать по четыре прута.

  • Расстояние от наружного края пояса до оконечной точки вертикального стержня не должно превышать 10 см.
  • Чтобы армировочный каркас был единой неподвижной конструкцией, особое внимание нужно уделять соединению углов. Здесь лучше использовать систему перекрестных лент, объединив между собой пруты двух горизонтальных поясов. Не помешает для усиления углов и использование арматурной сетки.

Нужно взять во внимание и такой момент – арматура для ленточного фундамента не должна ложиться на землю. Рекомендуется использовать бетонную подложку. До того, как будет выполняться окончательная сборка каркаса, делают первую заливку толщиной в 5-7 см. Когда бетон застынет, можно выполнять сварку (или привязку) друг с другом нижнего и верхнего поясов.

Немного математики

До того, как приступать к укреплению ленточного фундамента, необходимо произвести расчет арматуры. Это позволит заранее запастись нужным количеством материала и выбрать правильные параметры.

Сначала рассматривают схему будущего дома, чтобы определиться с количеством лент под фундамент. У стандартного здания четыре наружные стены и несколько внутренних (в нашем случае пусть будет две несущих), значит, всего лент фундамента – шесть.

Математические вычисления можно рассмотреть на конкретном варианте.

К примеру, строится дом квадратного типа с длиной стены 10 м. Количество прутьев в каждом из основных поясов берется по 2. В данном случае расчет арматуры будет выглядеть так:

  1. Длина дома умножается на количество лент и количество прутьев в двух поясах:
    10 х 6 х 4 = 240 м – общая длина основной арматуры с прутьями d=12 мм.
  2. К периметру дома прибавляют длину внутренних стен (допустим, каждая по 10 м):
    40 + 2 х 10 = 60 м – общая длина ленты.
  3. Предыдущий параметр умножают на 5,4 – средний коэффициент на каждый метр ленты:
    60 х 5,4 = 324 м – общая длина вспомогательной арматуры

Расчет производился для ленты высотой 80 см и шириной 40 см. Математические действия достаточно просты, так что рассчитать нужное количество прутьев не составит труда.

Арматура для бетона - какую лучше использовать

Если идет речь о фундаменте, то это арматура диаметром не менее 12 мм сваренная или связанная в формате ячейки габаритами 50х50 миллиметров. Стены здания из бетона допускается армировать в продольном направлении с шагом 0,4-0,5 метра. При этом сцепление арматуры с бетоном обеспечивается ее конструктивными особенностями – продольным и поперечным рифлением.

Заключение

В заключение повествования стоит отметить, что системных рецептов по армированию конструкций приемлемых для всех возможных случаев нет и не может быть. Частный застройщик, принимающий решение, сколько арматуры на 1 м3 бетона должен руководствоваться климатическими условиями и массой планируемого сооружения.

Это переменные величины, нуждающиеся в уточнении в каждом конкретном случае строительства здания и сооружения.



выбор, подготовка и пути создания сетки

Железобетон – это один из самых старых стройматериалов. Несмотря на период использования больше одного века, он применяется и сегодня. Это можно объяснить наличием в нем арматуры, которая повышает прочность железобетонных объектов. Железобетонные постройки приобретают все большую популярность как в промышленном строительстве, так и бытовом. Именно его использование в разных направлениях делает железобетон лидером среди подобных материалов. Давайте попробуем выяснить в чем же заключается суть арматурной работы в бетоне, ее предназначение и особенности.

Бетон и сталь — их соотношение

Каждая строительная компания имеет уникальное соотношение армирующего и бетонного материалов, установленное на практике. Это объясняется рядом преимуществ их сочетания. Среди них можно выделить:

  • повышение эксплуатационных свойств конструкции в результате объединения;
  • повышение свойств прочности бетона под воздействием стали;
  • крепость материала зависит от его возможности сдвига, растяжения и оказанного давления на материал.

Бетон имеет высокие показатели прочности на сжатие. В случае больших нагрузок применение железобетона обязательно. Растяжение стали не влияет на ее прочность. Вследствие этого, возможно строительство высокопрочных конструкций. Связь между бетонным раствором и сталью играет главную роль в определении крепости постройки. Сжатие бетона определяет уровень его прочности. Исходя из этого, железобетон обязательно применяется во избежания разрушения стен под действием нагрузок.

Вернуться к оглавлению

Правила железобетонных материалов

С целью полного соответствия конструкции установленным требованиям, стальные и бетонные материалы должны тесно взаимодействовать между собой. Этот процесс происходит в ходе их адгезии, вследствие чего бетонная смесь затвердевает. В случае слабого сцепления происходит скольжение арматуры в бетоне, и как результат, конструкция рушится.

С целью повышения адгезионных свойств, поверхность прутьев оборудуется специальными выступами. Данная процедура происходит либо во время проката, либо в ходе сплющивания двух стержней перпендикулярно по отношению друг к другу с применением специального оборудования.

Кроме того, на концах арматурных стержней оборудуются крюки для еще большего сцепления. Металлические сетки и каркасы имеют более надежное сцепление с бетоном благодаря неподвижности отдельных стержней.

Перед использованием должна быть проведена полная очистка арматуры от загрязнений и ржавчины, поскольку они препятствуют адгезии.

Пример взаимодействия арматуры и бетона.

Обязательным условием для предотвращения появления ржавчины является создание плотного и толстого бетонного слоя вокруг каждого за прутьев. Бетон, который расположен между сеткой и поверхностью строения, работает в качестве защиты не только от арматурного ржавления, но и обеспечивает ее огнеупорность. Данное свойство возможно в случаях применения плотного бетона, который не пропускает воздух.

В случае несоблюдения нужной толщины слоя защитного бетона возможна потеря огнеупорности материалов и появления ржавчины на армирующей сетке. В свою очередь, слишком толстый защитный слой приведет к снижению прочности строения вследствие смещения арматуры.

Следует отметить, что железобетон не теряет свои качества в случае перепадов температуры. Бетон и арматура обладают почти одинаковым температурным коэффициентом расширения, что позволяет им одновременно удлиняться или укорачиваться при повышении или понижении температуры соответственно.

Вернуться к оглавлению

Выбор стальной арматуры

Железо и бетон — основные составляющие железобетона. Существуют некоторые правила выбора материалов, которые обязательны к выполнению. Согласно этим правилам, арматура может быть создана из таких стройматериалов, как:

  • сталь мягкой прочности;
  • высоко- и среднеуглеродистая сталь;
  • проволока из стали, созданная в ходе холодной протяжки.

Перед выходом в эксплуатацию стержни проходят процедуры по повышению прочности и холодному свертыванию. Обязательной особенностью металла должно быть наличие поверхности с неровностями и зазубринами. Это служит дополнительным сцеплением металла и бетона.

После соединения стержней под углом 90 градусов, они образуют армирующую сетку. Процесс соединения происходит с применением сварочных агрегатов или вязки. Расположение сетки также имеет особенности, она должна покрывать всю площадь железобетонного объекта.

Выделяют еще один вид арматуры под названием листовая. Этот материал являет собой стальной лист, который превращается в своего рода сетку путем прорезания на нем отверстий. Правила расположения листа идентичны вышеупомянутым правилам расположения сетки. Данная арматура применяется в бетонных плитах перекрытий и стен конструкции.

Вернуться к оглавлению

Подготовка стержней к связке

Сначала арматуру проверяют на коррозию.

Работа по арматуре — сложный и длительный процесс. Перед его проведением необходимо подготовить и проверить стержни. Они обязаны быть пригодными к использованию и прочными. После того, как вы убедитесь в качестве материала, можно приступать к работе.

В первую очередь происходит проверка стали на наличие коррозии и соответствие параметрам и свойствам. Следует обязательно учитывать физические дефекты. К расположению сетки в бетоне следует подходить ответственно, поскольку даже небольшое отклонение может привести к необратимым последствиям.

При проверке учитывается сильная разрушающая коррозия стержня. В случае если ржавчиной покрыты небольшие участки прутьев, арматура может быть использована. Однако обработка антикоррозийным раствором такого металла обязательна.

Следующий этап — сгибание стержня. Это необходимо при армировании сложных конструкций, что будут оборудоваться в бетон. Данная процедура проводится при помощи специальных станков. После окончания подготовительных процедур создается арматурная сетка путем связки или сварки. Сетка создается при помощи таких материалов, приспособлений и правил:

  • прутья из стали – подготовленные, проверенные и по необходимости изогнутые;
  • проволока из металла – при создании сетки путем связки;
  • аппарат для сварки – при изготовлении арматуры путем сварки;
  • ровная поверхность – в случае сдвига связки или сварки возможно нарушение конструкции;
  • механизм для подъема – используется при закреплении конструкции из стали;
  • ограничительные приспособления и прокладки – контроль за соблюдением ровной связки и предотвращают смещение арматуры.
Вернуться к оглавлению

Пути создания сетки

Специалист работает с арматурой, а именно ее креплением путем сварки или вязки.

Вернуться к оглавлению

Связка

Этот способ применяется чаще. Это объясняется небольшими финансовыми затратами. В то же время соединительные качества от этого ухудшаются. Однако это не мешает связке быть популярной. Связка происходит отдельно от установленной опалубки. Связка должна проделываться на ровной поверхности во избежание смещений. Для соблюдения ровности применяются прокладочные и ограничительные материалы. Их устанавливают в процессе соединения прутьев.

Крепление должно производиться тщательно и аккуратно, поскольку исправить неточности крайне сложно. Это возможно лишь путем разбора секции арматуры и повторной связки. Вязка может производиться различными материалами. Наиболее распространенным среди них является мягкая, но в то же время прочная металлическая проволока. Кроме того, возможно применение пружинных креплений. Благодаря им крепление происходит быстрее.

Для достижения качественного сцепления с бетоном необходимо правильно рассчитать толщину бетонного слоя, который накладывается поверх сетки. Этот слой защищает арматуру от негативного воздействия воздуха и влаги. Следует подходить ответственно к определению толщины защитного пласта бетона.

Вернуться к оглавлению

Сварка деталей

Если каркас из арматуры достаточно высокий, то для придания ему жесткости делается выбор в пользу сварки.

Еще одним способом конструирования армирующего материала является сварка. Ее популярность объясняется повышенными прочностными качествами, которые положительно сказываются на свойствах железобетона.

Наиболее часто применяется электродуговая сварка. Ее простота и качество являются главными особенностями материала. Сварка может проводиться внахлест под углом или на одной прямой путем соединения двух стержней. Первый способ не требует особого контроля. А второй необходимо контролировать для достижения нужной прочности. Преимущества сварки:

  • соединение внахлест необязательно;
  • поперечное сечение соединений уменьшается;
  • каркас обладает высокой жесткостью.

Это список не исчерпывающий. Стыки стержней необходимо зачистить перед началом работ. Поверхность должна быть обязательно ровной или обработанной для сварки конкретного типа сечения прутьев. На практике часто применяется оборудование, контролирующее горизонтальное и вертикальное расположение стержней.

Контроль за качеством работы должен проводиться на всех этапах и при любом виде работ. Нельзя не упомянуть предварительное сваривание для проверки материала. Данная процедура осуществляется путем сваривания нескольких прутьев и их проверки на прочность.

Вернуться к оглавлению

Поведение железобетона

Каждая конструкция имеет свои особенности, которые являются ключевыми при создании железобетона. Так, давление на балку не является одинаковым. Ее нижняя часть всегда подвержена растяжению. Поэтому арматура должна применяться именно в этом месте.

После армирования давление на балку будет неизменным. Однако благодаря стали, прочность бетона повышена. Сталь обеспечивает сопротивление бетона нагрузкам. Бетонная плита имеет особенности. Опирание этого элемента конструкции может происходить двумя или даже четырьмя ее сторонами. Самое большое растяжение происходит в средине плиты. Исходя из этого, арматура оборудуется с двух сторон плиты.

Вернуться к оглавлению

Заключение

Армирование бетона – это лучшее средство для повышения прочности бетона. Оно помогает добиться надежности конструкции при самых больших нагрузках. От выбора материала зависит качество результата.

Правильное построение схемы работы обеспечит железобетон со всеми надлежащими свойствами.

Работа арматуры в бетоне: классификация, как выбрать

Одним из важных этапов работы по заливке бетона является связывание арматуры. Армирование служит дополнительным укрепителем готовой железобетонной конструкции. Правильный выбор металла и его закрепление имеет не менее важную роль, чем марка бетона. Поэтому перед началом строительных работ определяются с видом арматуры, которая соответствует назначению планируемой конструкции.

Что собой представляет?

Арматура — это профиль из стали, имеющий круглое сечение и рифленую форму. Материал имеет высокую прочность на растяжение, что в сочетании с бетоном позволяет сделать покрытие или стену крепче. На поверхности металлических прутьев нанесены выступы, которые располагаются под уклоном относительно главной оси арматурной проволоки.

Физические характеристики арматуры регламентируются ГОСТом 30062—93, которым предусмотрено использование специальной аппаратуры для оценки качества стройматериала.

Зачем нужна?

Применение данной конструкции препятствует появлению трещин в материала при нагрузках на него.

Бетонные конструкции имеют высокую прочность на сжатие, поэтому их использование широко распространено в сооружении кровель и несущих конструкций. Так как сжимание не является единственным фактором воздействия на покрытие, то стяжка из бетона требует дополнительного укрепления. Это обусловлено тем, что при сжатии верхнего слоя происходит растяжение нижней части бетонной балки. Такое напряжение приводит к образованию трещин. Чтобы избежать преждевременного разрушения покрытия, применяется армирование. Арматура укрепляет конструкцию и придает ей устойчивости к растяжению. Только применение металла в бетонных балках делает возможным использование стройматериала для возведения несущих сооружений.

Классификация

В зависимости от характеристик материала выделяют различные виды арматуры. Существует такая классификация стройматериала:

Для данного раствора подходит именно рифленые стержни.
  • По форме:
    • Круглая. Используется для укрепления железобетонных блоков.
    • Квадратная. Применяется для угловых сооружений.
  • По рифлености:
    • Гладкая. Не применяется для железобетонных блоков.
    • Рифленая. Чаще всего используется при заливке бетона, так как имеет граненую форму. Это способствует хорошей сцепке материала с бетонной смесью.
  • По форме:
    • Продольная. Делает возможным растяжение бетонной связки, что предотвращает разрушение бетона при растяжке.
    • Поперечная. Название обусловлено размещением арматуры перпендикулярно к продольным прутьям.
    • Напрягаемая. Работа по заливке бетона начинается с натяжения арматуры, что после формирования поверхности делает готовое изделие крепче.
  • По типу материала:
    • Стальная. Имеет вид стержня с поперечными сечениями. Именно этот вид обеспечивает прочность железобетонных блоков.
    • Композитная. Составляющими этого вида стройматериала являются волокна стеклянного, углеродного, арамидного или базальтового типа.

Как выбрать?

Арматура для заливки бетона используется стального вида круглого сечения, так как она будет выдерживать довольно большие механические воздействия.

Для лучшей адгезии с бетоном выбирают прутья, имеющие выступы. Толщина материала зависит от размера предполагаемых нагрузок. Положительной стороной использования металлических стержней вместе с бетоном является их одинаковая реакция на воздействие перепадов температуры. Если связывание арматуры предполагает сварочные работы, то выбирается материал, который рассчитан на нагревание, что не влияет на качество готового изделия.

Как работает арматура в бетоне


Работа арматуры в бетоне

Уже более века в строительной отрасли известен такой материал, как железобетон. Несмотря на такой почтенный возраст, это соединение бетона и стальной арматуры используется в строительстве до сих пор. Это объясняется многими факторами, среди которых важнейшим является повышенная прочность железобетона, которая достигается благодаря использованию арматуры.

Армаровка, подготовленная под заливку бетона.

В данной статье будет рассказано о том, как работает арматура в бетоне, зачем она там нужна и в чем заключается особенность такого конструкторского решения.

Железобетонные сооружения используются не только в строительстве жилых или же производственных зданий. Преимущества, которые дает этот строительный материал, позволяют применять его во многих сферах строительства, подразумевающих дальнейшую эксплуатацию в различных условиях.

Союз бетона и стали

Схемы основных уплотнений деформационных швов бетонных и железобетонных плотин:а – диафрагмы из металла, резины и пластических масс; б – шпонки и прокладки из асфальтовых материалов; в – инъекционные (цементация и битумизация) уплотнения; г – брусья и плиты из бетона и железобетона; 1 – металлические листы; 2 – профилированная резина; 3 – асфальтовая мастика; 4 – железобетонная плита; 5 – скважины для цементации; 6 – цементационные клапаны; 7 – железобетонный брус; 8 – асфальтовая гидроизоляционная прокладка.

Создание строительного материала из бетона и стали обусловлено рядом преимуществ, которые дает такой симбиоз. Прежде всего это касается физических свойств этих двух материалов. Бетон дополняет сталь, а сталь значительно усиливает физические параметры бетона.

В первую очередь это касается такого понятия, как прочность. Данный параметр измеряется при разных состояниях того или иного материала. К таким состояниям относятся растяжение, сжатие и сдвиг. Каждое из этих состояний важно, поэтому их расчет ведется весьма тщательным образом.

Бетон имеет довольно высокий уровень прочности при сжатии. Этот показатель обусловил применение бетонных конструкций при строительстве перекрытий, где сжатие является постоянным. Однако там, где помимо сжатия действует и фактор растяжения, нужно применять железобетон.

Объясняется это тем, что сталь, из которой сделана арматура, имеет очень высокий уровень прочности при растяжении. Это-то и дает тот запас прочности, которым славятся железобетонные конструкции. Правильное соединение стали и бетона, правильно созданная между ними связь обеспечивают высокую прочность железобетонного сооружения. Далее будет рассказано о том, как достичь того, чтобы эта самая связь стали и бетона была как можно более прочной и на полную мощность выполняло свое предназначение.

Железобетонные правила

Самостоятельная укладка половой доски

Прочность конечной железобетонной конструкции зависит в первую очередь от того, как осуществляется связь бетона с арматурой. Если говорить более конкретно, то важно то, как бетон передает свое напряжение, возникающее от нагрузки, стальной арматуре. Если эта передача осуществляется без потери энергии, то и общая прочность будет высокой.

При передаче напряжения не должно быть никакого сдвига связи. Значение этого параметра допускается лишь в 0,12 мм. Точное, прочное и неподвижное соединение бетона и стальной арматуры – это залог того, что и прочность конечного железобетонного сооружения также будет высокой.

Для того чтобы наглядно понимать принцип работы арматуры в бетоне, недостаточно знать лишь теоретическую часть, о которой было сказано выше. Немаловажной частью подготовки является и практика, то есть знание того, как этот железобетон делается и какие правила его производства обеспечивают железобетонную связь конечной конструкции.

Читайте также:  Изготовление арматурного каркаса ленточного фундамента

Выбор стальной арматуры

Схема армирования

Для того чтобы начать производство железобетона, понадобятся, как не трудно догадаться, железо и бетон. При выборе материала для металлического остова нужно руководствоваться определенными правилами, некоторые из которых прописаны в специальных нормативных документах. Согласно правилам, для производства арматуры можно использовать следующие материалы:

  • мягкая сталь;
  • средне- и высокоуглеродистая сталь;
  • стальная проволока, произведенная методом холодной протяжки.

Каждый из этих материалов проходит такие операции, как механическое упрочнение и холодное скручивание. Важным фактором является и то, что металлические стрежни должны быть обязательно с неровной или же немного зазубренной поверхностью. Такое положение дел дает дополнительное сцепление стали с бетоном.

Конструкция монолитного перекрытия с применением стального профилированного настила в качестве несъемной опалубки и внешней арматуры.

Расположение арматуры должно быть осуществлено по всей площади железобетонного блока, плиты или же иной конструкции. Из стальных стержней создается сетка. Эта сетка представляет собой прутья, которые соединены между собой под прямым углом. Соединение происходит путем сварки или же вязки.

Существует и еще одна разновидность арматуры, о которой нужно рассказать. Это так называемая листовая арматура. Представляет она собой лист стали, который по всей своей поверхности прорезается во множестве мест, а получившиеся прорези расширяются. Получается своеобразная сетка, расположение которой осуществляется так же, как и расположение обычной арматурной сетки. Применение такой сетки востребовано в плитах перекрытия и стенах зданий.

Подготовка стержней к связке

Схема армирования

Пре

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
