Содержание

Минимальные расстояния для ЗРУ и КРУ

ОРУ

Минимальные изоляционные расстояния в воздухе для ЗРУ с напряжением от 3 до 220 кВ, обеспечивающие условия безопасности и удобство обслуживания, установлены ПУЭ.
Минимальные расстояния от токоведущих частей до заземленных конструкций А ф а также между токоведущими частями разноименных фаз А ф ф указаны на рис. 4 и табл. 1. Установлены также минимальные расстояния от токоведущих частей до сплошных и сетчатых ограждений (размер В на рис. 5 и табл. 2).
Неогражденные проводники, относящиеся к различным цепям, расположенным с двух сторон коридора обслуживания должны быть удалены друг от друга на расстояние не менее размера Г на рис. 5, а расстояние от контактов и ножей разъединителей в отключенном положении до ошиновки своей фазы, присоединенной ко второму контакту — не менее размера Ж.
Минимальное расстояние, между фазами и между ними и заземленными частями ЗРУ
Рис. 4. Минимальное расстояние, между фазами и между ними и заземленными частями ЗРУ

Наименьшее расстояние и свечу от токоведущих частей до различных элементов ЗРУ


Номер рисунка

Наименование расстояний

Обозначения

Изоляционное расстояние, мм, для напряжения, кВ

3

6

10

20

35

110

150

220

6.10

От токоведущих частей до заземленных конструкций и частей зданий

Аф-з

65

90

120

180

290

700

1100

1700

6.10

Между проводниками разных фаз

Аф-ф

70

100

130

200

320

800

1200

1800

6.13

От токоведущих частей до сплошных ограждении

Б

95

120

150

210

320

730

1130

1730

6.11

Or токоведущих частей до сетчатых ограждений

В

165

190

220

280

390

800

1200

1800

6.11

Между не огражденными токоведущими частями разных цепей

Г

2000

2000

2000

2200

2200

2900

3300

3800

6.12

От не огражденных токоведущих частей до пола

Д

2500

2500

2500

2700

2700

34110

3700

4200

6.12

От не огражденных выводов из ЗРУ до земли при выходе их не на территорию ОРУ и при отсутствии проезда под выводами

Е

4500

4500

4500

4750

4750

5500

6000

6500

6.11

От контакта и ножа разъединителя в отключенном положении до ошиновки, присоединенной ко второму контакту

Ж

80

110

150

220

350

900

1300

2000

Минимальные расстояния между токоведущими частями разных цепей и между ними и сетчатыми ограждениями
Рис. 5. Минимальные расстояния между токоведущими частями разных цепей и между ними и сетчатыми ограждениями
Неогражденные проводники, относящиеся к разным цепям и расположенные на высоте, превышающей размер Д (рис. 6), должны быть расположены друг от друга на расстоянии, обеспечивающем безопасное обслуживание при наличии напряжения в соседних цепях. Если высота расположения проводников ниже размера Д, они должны ограждаться. Высота прохода под ограждением должна быть не менее 1,9 м. Аппараты, у которых нижняя кромка фарфора изоляторов расположена над уровнем пола на высоте 2,2 м и более, разрешается не ограждать. При воздушных вводах в ЗРУ, не пересекающих проездов транспорта, расстояние от низшей точки провода забором высотой 1,6 м. Заборы могут быть сплошными, сетчатыми или решетчатыми.

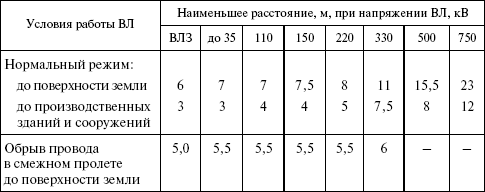

Минимальное расстояние от проводов до поверхности земли
Рис. 6. Минимальное расстояние от проводов до поверхности земли
Токоведущие части (выводы, шины, спуски и т.п.) могут не иметь внутренних ограждений, если они расположены над уровнем планировки или уровнем сооружения, по которому могут ходить люди (например, плиты кабельных каналов) на высоте не менее размера Г (табл. 2). Трансформаторы и аппараты, у которых нижняя кромка фарфора изо- до поверхности земли должно быть не менее размера Е (рис. 6), указанного в табл. 1. Расстояния от проводников до сплошных ограждений должно быть не меньше размера Б на рис. 7.

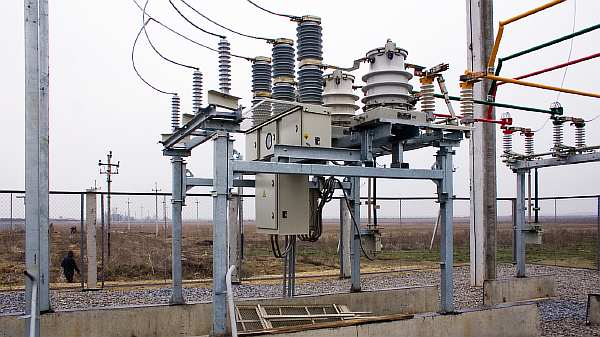

Открытые распределительные устройства (ОРУ) выполняются на напряжение 35 кВ и выше выполняются, как и ЗРУ, в соответствии с требованиями ПУЭ. Территория ОРУ и подстанции должна быть ограждена внешним забором высотой 1,8-2 м.

Минимальные расстояния от проводников до сплошных ограждений
Рис. 7. Минимальные расстояния от проводников до сплошных ограждений

Таблица 2.
Наименьшее расстояние от токоведущих частей до различных элементов ОРУ (подстанции)

Наименование расстояния

Обозначение

Изоляционное расстояние, мм, для номинального напряжения, кВ

до 10

20

35

110

150

220

330

500

От токоведущих частей или от элементов
оборудования и изоляции,
находящихся
под напряжением, до
заземленных

Аф-з

200

300

400

900

1300

1800

2500

3750

Между проводами разных фаз

Аф-ф

220

330

44.0

1000

1400

2000

2800

4200

От токоведущих частей или от элементов оборудования и изоляции, находящихся под напряжением, до постоянных внутренних ограждений высотой 1,6 м, до габаритов транспортируемого оборудования

Б

950

1050

1150

1650

2050

2550

3250

4500

Между токоведущими частями разных цепей в разных плоскостях при обслуживаемой нижней цепи и не отключенной верхней

В

950

1050

1Г50

1650

2050

3000

4000

5000

От не огражденных токоведущих частей до земли или до кровли зданий при наибольшем провисании проводов

Г

2900

3000

3100

3600

4000

4500

5000

6450

Между токоведущими частями разных цепей в разных плоскостях, а также между токоведущими частями разных цепей по горизонтали при обслуживании одной цепи и не отключенной другой, от токоведущих частей до внешней кромки внешнего забора, между токоведущими частями и зданиями или сооружениями

д

2200

2300

2400

2900

3300

3800

4500

5750

От контакта и ножа разъединителя в отключенном положении до ошиновки, присоединенной ко второму контакту

ж

240

365

485

1100

1550

2200

3100

4600

При расположении ОРУ на территории подстанции оно должно быть ограждено внутри расположена над уровнем планировки или уровнем сооружения на высоте не менее 2,5 м разрешается не ограждать. Расстояние между соседними трансформаторами зависит от их мощности и допускается не менее 1,25 м, а между трансформатором и огнестойким зданием — не менее 0,8 м. Окна и двери в стене здания должны располагаться выше уровня крышки трансформатора. Минимальные расстояния в воздухе между токоведущими частями разноименных фаз и от токоведущих частей до заземленных конструкций А1 и Аф3  (рис. 8) для ОРУ установлены несколько большими соответствующих расстояний для ЗРУ с учетом неблагоприятных условий работы (дождь, снег, пыль и др.) (табл. 2).

Минимальные расстояния в ОРУ между жесткими токоведущими частями и от них до заземленных конструкций
Рис. 8. Минимальные расстояния в ОРУ между жесткими токоведущими частями и от них до заземленных конструкций

Минимальные расстояния в ОРУ между проводами и от них до заземленных конструкций
Рис. 9. Минимальные расстояния в ОРУ между проводами и от них до заземленных конструкций
Наибольшие расстояния от токоведущих частей до ограждений (рис. 10), до поверхности земли (рис. 11), до транспортируемого оборудования (рис. 12) и другие (рис. 13-17) также увеличены. При многофазных КЗ гибкие проводники разноименных фаз отклоняются от своего нормального положения, возникают качания и опасность недопустимого сближения и даже схлестывания проводников. Исходя из этого расстояния между фазами, а также между проводами и заземленными конструкциями устанавливают с учетом наибольшего возможного отклонения а гибких проводников при КЗ и ветре (см. рис. 9).

Минимальные расстояния от токоведущих частей до постоянных ограждений
Рис. 10. Минимальные расстояния от токоведущих частей до постоянных ограждений
Для предотвращения растекания масла и распространения пожара при повреждениях маслонаполненных силовых трансформаторов и баковых выключателей 110 кВ и выше должны быть выполнены маслоприемники, маслоотводы и маслосборники.
Минимальные расстояния от неогражденных проводов до земли
Рис. 11. Минимальные расстояния от неогражденных проводов до земли
Габариты маслоприемника должны выступать за габариты единичного маслонаполненного электрооборудования. Объем маслоприемника должен быть рассчитан на одновременный прием 100% масла, содержащегося в корпусе трансформатора. У баковых выключателей маслоприемник должен быть рассчитан на прием 80% масла, содержащегося в одном баке. Маслоотводы должны обеспечивать отвод из маслоприемника масла и воды, применяемой для тушения пожара. Они выполняются в виде подземных трубопроводов или открытых кюветов и лотков. Маслосборники должны быть рассчитаны на полный объем масла единичного оборудования, содержащего наибольшее количество масла, и должны выполняться закрытого типа.

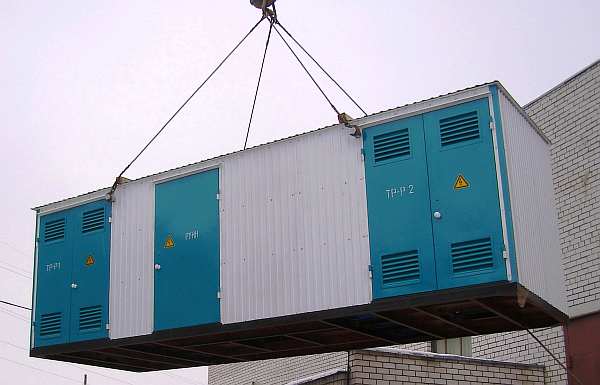

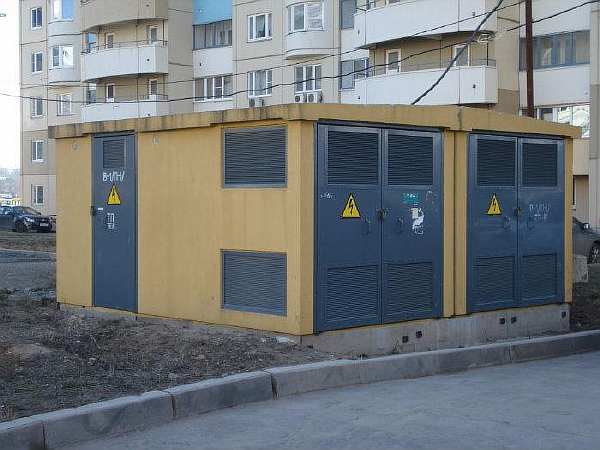

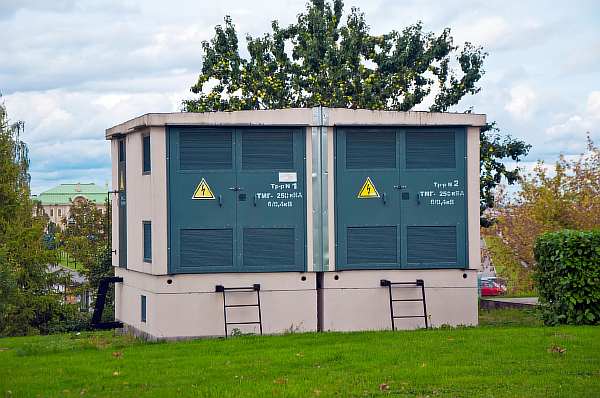

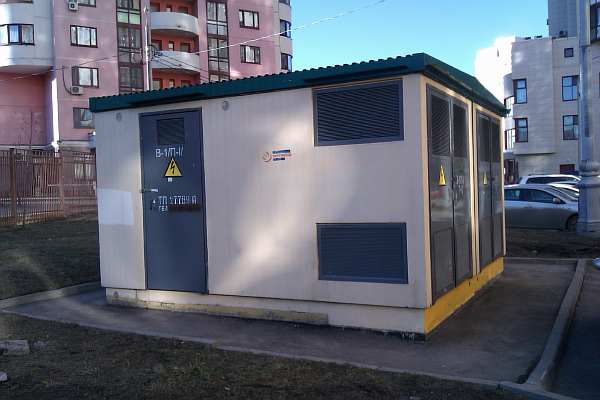

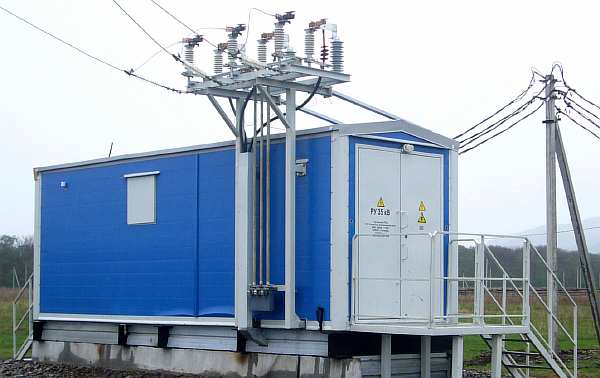

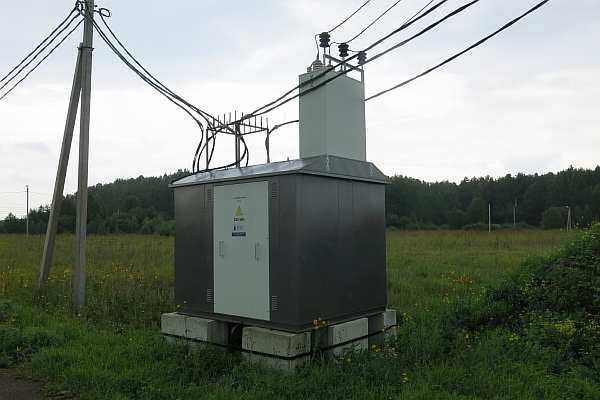

Монтаж комплектных распределительных устройств наружной установки (КРУН) и комплектных трансформаторных подстанций (КТП) должны отвечать следующим требованиям:
КРУН и КТП должен быть расположены на спланированной площадке на высоте не менее 0,2 м от уровня планировки с устройством около шкафов площадки для обслуживания;
расположение устройства должно обеспечивать транспортировку трансформаторов и выкатных частей ячеек;
КРУН и КТП должны иметь при необходимости устройства охлаждения и подогрева оборудования.
Минимальные расстояния от токоведущих частей до транспортируемого оборудования
Рис. 12. Минимальные расстояния от токоведущих частей до транспортируемого оборудования
Минимальные расстояния между проводниками разных цепей в ОРУ
Рис. 13. Минимальные расстояния между проводниками разных цепей в ОРУ
На рис. 18 показан разрез шкафа КРУН с воздушным вводом. Внутренняя часть шкафа разделена сплошными металлическими перегородками на пять отсеков: сборных шин 3, верхних разъемных силовых контактов11, трансформаторов тока и нижних силовых контактов 9, выдвижной тележки 7, релейной защиты и измерительных приборов 4. Воздушный ввод подключается к проходным изоляторам 1, к которым внутри шкафа подключена жесткая ошиновка, соединяющая изоляторы 1 с трансформаторами тока 10 (на фазах А и С) и нижним силовым контактом 8 (на фазе В), на фазах А и С контакты подключены к трансформаторам тока 20. Верхние силовые контакты 12 связаны с шинами 2 ошиновкой через проходные изоляторы, соединяющие электрически отсеки 11 и 3.

Минимальные расстояния между токоведущими частями разных цепей в ОРУ,
Рис. 14. Минимальные расстояния между токоведущими частями разных цепей в ОРУ,
Минимальные расстояния от токоведущих частей до верхней кромки внешнего ограждения ОРУ
Рис. 15. Минимальные расстояния от токоведущих  частей до верхней кромки внешнего ограждения ОРУ
Минимальные расстояния от контактов и ножей разъединителей в отключенном положении до токоведущих частей
Рис. 16. Минимальные расстояния от контактов и ножей разъединителей в отключенном положении до токоведущих частей
Минимальные расстояния между токоведущими частями и зданиями
Рис. 17. Минимальные расстояния между токоведущими частями и зданиями
Шкаф КРУН с воздушными вводами
Рис. 18. Шкаф КРУН с воздушными вводами
В отсеке 4 находится откидной лист приборов 5. Штепсельный разъем 6 обеспечивает размыкание низковольтных цепей при выкатывании тележки с высоковольтным выключателем. Тележку можно выкатывать только при отключенном выключателе. После выкатывания тележки (На рис. 18 она выдвинута из шкафа) специальными шторами автоматически закрываются верхний и нижний проемы для прохода подвижных и главных контактов. Применение КРУН позволяет сооружать РУ-6 и 10 кВ без здания, что значительно снижает стоимость сооружения и эксплуатации электроустановок.

ПУЭ Раздел 4 => Таблица 4.2.7. Наименьшие расстояния в свету от токоведущих частей до различных элементов зру. (подстанций) 3-330 кв,...

Таблица 4.2.7



Наименьшие расстояния в свету от токоведущих частей до различных элементов ЗРУ
(подстанций) 3-330 кВ, защищенных разрядниками, и ЗРУ 110-330 кВ, защищенных ограничителями перенапряжений1, (в знаменателе) (рис. 4.2.14-4.2.17)



Номер рисунка

Наименование расстояния

Обо-значе-ние

Изоляционное расстояние, мм, для номинального напряжения, кВ

3

6

10

20

35

110

150

220

330

4.2.14

От токоведущих частей до заземленных конструкций и частей зданий

Aф-з

65

90

120

180

290

700

600

1100

800

1700

1200

2400

2000

4.2.14

Между проводниками разных фаз

Aф-ф

70

100

130

200

320

800

750

1200

1050

1800

1600

2600

2200

4.2.15

От токоведущих частей до сплошных ограждений

Б

95

120

150

210

320

730

630

1130

830

1730

1230

2430

2030

4.2.16

От токоведущих частей до сетчатых ограждений

В

165

190

220

280

390

800

700

1200

900

1800

1300

2500

2100

4.2.16

Между неогражденными токоведущими частями разных цепей

Г

2000

2000

2000

2200

2200

2900

2800

3300

3000

3800

3400

4600

4200

4.2.17

От неогражденных токоведущих частей до пола

Д

2500

2500

2500

2700

2700

3400

3300

3700

4200

3700

5000

4.2.17

От неогражденных выводов из ЗРУ до земли при выходе их не на территорию ОРУ и при отсутствии проезда транспорта под выводами

Е

4500

4500

4500

4750

4750

5500

5400

6000

5700

6500

6000

7200

6800

4.2.16

От контакта и ножа разъединителя в отключенном положении до ошиновки, присоединенной к второму контакту

Ж

80

110

150

220

350

900

850

1300

1150

2000

1800

3000

2500

-

От неогражденных кабельных выводов из ЗРУ до земли при выходе кабелей на опору или портал не на территории ОРУ и при отсутствии проезда транспорта под выводами

-

2500

2500

-

-

-

3800

3200

4500

4000

5750

5300

7500

6500



1 Ограничители перенапряжений имеют защитный уровень коммутационных перенапряжений фаза-земля 1,8 Uф.

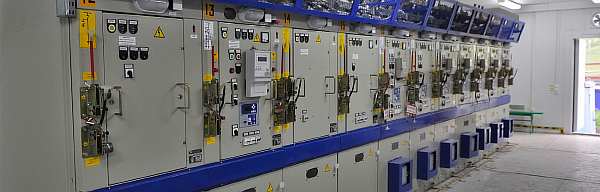

4.2.91. Ширина коридора обслуживания КРУ с выкатными элементами и КТП должна обеспечивать удобство управления, перемещения и разворота оборудования и его ремонта.

При установке КРУ и КТП в отдельных помещениях ширину коридора обслуживания следует определять, исходя из следующих требований:

при однорядной установке - длина наибольшей из тележек КРУ (со всеми выступающими частями) плюс не менее 0,6 м;

при двухрядной установке - длина наибольшей из тележек КРУ (со всеми выступающими частями) плюс не менее 0,8 м.

При наличии коридора с задней стороны КРУ и КТП для их осмотра ширина его должна быть не менее 0,8 м; допускаются отдельные местные сужения не более чем на 0,2 м.

При открытой установке КРУ и КТП в производственных помещениях ширина свободного прохода должна определяться расположением производственного оборудования, обеспечивать возможность транспортирования наиболее крупных элементов КРУ к КТП и в любом случае она должна быть не менее 1 м.

Высота помещения должна быть не менее высоты КРУ, КТП, считая от шинных вводов, перемычек или выступающих частей шкафов, плюс 0,8 м до потолка или 0,3 м до балок.

Допускается меньшая высота помещения, если при этом обеспечиваются удобство и безопасность замены, ремонта и наладки оборудования КРУ, КТП, шинных вводов и перемычек.

4.2.92. Расчетные нагрузки на перекрытия помещений по пути транспортировки электрооборудования должны приниматься с учетом массы наиболее тяжелого оборудования (например, трансформатора), а проемы должны соответствовать их габаритам.

4.2.93. При воздушных вводах в ЗРУ, КТП и закрытые ПС, не пересекающих проездов или мест, где возможно движение транспорта и т. п., расстояния от низшей точки провода до поверхности земли должны быть не менее размера Е (табл. 4.2.7 и рис. 4.2.17).

При меньших расстояниях от провода до земли на соответствующем участке под вводом должны быть предусмотрены либо ограждение территории забором высотой 1,6 м, либо горизонтальное ограждение под вводом. При этом расстояние от земли до провода в плоскости забора должно быть не менее размера Е.

При воздушных вводах, пересекающих проезды или места, где возможно движение транспорта и т. п., расстояния от низшей точки провода до земли следует принимать в соответствии с 2.5.212 и 2.5.213.

При воздушных выводах из ЗРУ на территорию ОРУ указанные расстояния должны приниматься по табл. 4.2.5 для размера Г (см. рис. 4.2.6).

Расстояния между смежными линейными выводами двух цепей должны быть не менее значений, приведенных в табл. 4.2.3 для размера Д, если не предусмотрены перегородки между выводами соседних цепей.

На кровле здания ЗРУ в случае неорганизованного водостока над воздушными вводами следует предусматривать козырьки.

4.2.94. Выходы из РУ следует выполнять исходя: из следующих требований:

1) при длине РУ до 7 м допускается один выход;

2) при длине РУ более 7 до 60 м должны быть предусмотрены два выхода по его концам; допускается располагать выходы из РУ на расстоянии до 7 м от его торцов;

3) при длине РУ более 60 м, кроме выходов по концам его, должны быть предусмотрены дополнительные выходы с таким расчетом, чтобы расстояние от любой точки коридора обслуживания до выхода было не более 30 м.

Выходы могут быть выполнены наружу, на лестничную клетку или в другое производственное помещение категории Г или Д, а также в другие отсеки РУ, отделенные от данного противопожарной дверью II степени огнестойкости. В многоэтажных РУ второй и дополнительные выходы могут быть предусмотрены также на балкон с наружной пожарной лестницей.

Ворота камер с шириной створки более 1,5 м должны иметь калитку, если они используются для выхода персонала.

4.2.95. Полы помещений РУ рекомендуется выполнять по всей площади каждого этажа на одной отметке. Конструкция полов должна исключать возможность образования цементной пыли. Устройство порогов в дверях между отдельными помещениями и в коридорах не допускается (исключения - см. в 4.2.100 и 4.2.103).

4.2.96. Двери из РУ должны открываться в направлении других помещений или наружу и иметь самозапирающиеся замки, открываемые без ключа со стороны РУ

Двери между отсеками одного РУ или между смежными помещениями двух РУ должны иметь устройство, фиксирующее двери в закрытом положении и не препятствующее открыванию дверей в обоих направлениях.

Двери между помещениями (отсеками) РУ разных напряжений должны открываться в сторону РУ с низшим напряжением.

Замки в дверях помещений РУ одного напряжения должны открываться одним и тем же ключом; ключи от входных дверей РУ и других помещений не должны подходить к замкам камер, а также к замкам дверей в ограждениях электрооборудования.

Требование о применении самозапирающихся замков не распространяется на РУ городских и сельских распределительных электрических сетей напряжением 10 кВ и ниже.

4.2.97. Ограждающие конструкции и перегородки КРУ и КТП собственных нужд электростанции следует выполнять из негорючих материалов.

Допускается установка КРУ и КТП собственных нужд в технологических помещениях ПС и электростанций в соответствии с требованиями 4.2.121.

4.2.98. В одном помещении РУ напряжением от 0,4 кВ и выше допускается установка до двух масляных трансформаторов мощностью каждый до 0,63 МВ·А, отделенных друг от друга и от остальной части помещения РУ перегородкой из негорючих материалов с пределом огнестойкости 45 мин высотой не менее высоты трансформатора, включая вводы высшего напряжения.

4.2.99. Аппараты, относящиеся к пусковым устройствам электродвигателей, синхронных компенсаторов и т. п. (выключатели, пусковые реакторы, трансформаторы и т. п.) допускается устанавливать в общей камере без перегородок между ними.

4.2.100. Трансформаторы напряжения независимо от массы масла в них допускается устанавливать в огражденных камерах РУ. При этом в камере должен быть предусмотрен порог или пандус, рассчитанный на удержание полного объема масла, содержащегося в трансформаторе напряжения.

4.2.101. Ячейки выключателей следует отделять от коридора обслуживания сплошными или сетчатыми ограждениями, а друг от друга - сплошными перегородками из негорючих материалов. Такими же перегородками или щитами эти выключатели должны быть отделены от привода.

Под каждым масляным выключателем с массой масла 60 кг и более в одном полюсе требуется устройство маслоприемника на полный объем масла в одном полюсе.

4.2.102. В закрытых отдельно стоящих, пристроенных и встроенных в производственные помещения ПС, в камерах трансформаторов и других маслонаполненных аппаратов с массой масла в одном баке до 600 кг при расположении камер на первом этаже с дверями, выходящими наружу, маслосборные устройства не выполняются.

При массе масла или негорючего экологически безопасного диэлектрика в одном баке более 600 кг должен быть устроен маслоприемник, рассчитанный на полный объем масла, или на удержание 20 % масла с отводом в маслосборник.

4.2.103. При сооружении камер над подвалом, на втором этаже и выше (см. также 4.2.118), а также при устройстве выхода из камер в коридор под трансформаторами и другими маслонаполненными аппаратами должны выполняться маслоприемники по одному из следующих способов:

1) при массе масла в одном баке (полюсе) до 60 кг выполняется порог или пандус для удержания полного объема масла;

2) при массе масла от 60 до 600 кг под трансформатором (аппаратом) выполняется маслоприемник, рассчитанный на полный объем масла, либо у выхода из камеры - порог или пандус для удержания полного объема масла;

3) при массе масла более 600 кг:

маслоприемник, вмещающий не менее 20 % полного объема масла трансформатора или аппарата, с отводом масла в маслосборник. Маслоотводные трубы от маслоприемников под трансформаторами должны иметь диаметр не менее 10 см. Со стороны маслоприемников маслоотводные трубы должны быть защищены сетками. Дно маслоприемника должно иметь уклон 2 % в сторону приямка;

маслоприемник без отвода масла в маслосборник. В этом случае маслоприемник должен быть перекрыт решеткой со слоем толщиной 25 см чистого промытого гранитного (либо другой непористой породы) гравия или щебня фракцией от 30 до 70 мм и должен быть рассчитан на полный объем масла; уровень масла должен быть на 5 см ниже решетки. Верхний уровень гравия в маслоприемнике под трансформатором должен быть на 7,5 см ниже отверстия воздухоподводящего вентиляционного канала. Площадь маслоприемника должна быть более площади основания трансформатора или аппарата.

4.2.104. Вентиляция помещений трансформаторов и реакторов должна обеспечивать отвод выделяемого ими тепла в таких количествах, чтобы при их нагрузке, с учетом перегрузочной способности и максимальной расчетной температуре окружающей среды, нагрев трансформаторов и реакторов не превышал максимально допустимого для них значения.

Вентиляция помещений трансформаторов и реакторов должна быть выполнена таким образом, чтобы разность температур воздуха, выходящего из помещения и входящего в него, не превосходила: 15 °С для трансформаторов, 30 °С для реакторов на токи до 1000 А, 20 °С для реакторов на токи более 1000 А.

При невозможности обеспечить теплообмен естественной вентиляцией необходимо предусматривать принудительную, при этом должен быть предусмотрен контроль ее работы с помощью сигнальных аппаратов.

4.2.105. Приточно-вытяжная вентиляция с забором на уровне пола и на уровне верхней части помещения должна выполняться в помещении, где расположены КРУЭ и баллоны с элегазом.

4.2.106. Помещения РУ, содержащие оборудование, заполненное маслом, элегазом или компаундом, должны быть оборудованы вытяжной вентиляцией, включаемой извне и не связанной с другими вентиляционными устройствами.

В местах с низкими зимними температурами приточные и вытяжные вентиляционные отверстия должны быть снабжены утепленными клапанами, открываемыми извне.

4.2.107. В помещениях, в которых дежурный персонал находится 6 ч и более, должна быть обеспечена температура воздуха не ниже +18 °С и не выше +28 °С.

В ремонтной зоне ЗРУ на время проведения ремонтных работ должна быть обеспечена температура не ниже +5 °С.

При обогреве помещений, в которых имеется элегазовое оборудование, не должны применяться обогревательные приборы с температурой нагревательной поверхности, превышающей 250 °С (например, нагреватели типа ТЭН).

4.2.108. Отверстия в ограждающих конструкциях зданий и помещений после прокладки токопроводов и других коммуникаций следует заделывать материалом, обеспечивающим огнестойкость не ниже огнестойкости самой ограждающей конструкции, но не менее 45 мин.

4.2.109. Прочие отверстия в наружных стенах для предотвращения проникновения животных и птиц должны быть защищены сетками или решетками с ячейками размером 10´10 мм.

4.2.110. Перекрытия кабельных каналов и двойных полов должны быть выполнены съемными плитами из несгораемых материалов вровень с чистым полом помещения. Масса отдельной плиты перекрытия должна быть не более 50 кг.

4.2.111. Прокладка в камерах аппаратов и трансформаторов транзитных кабелей и проводов, как правило, не допускается. В исключительных случаях допускается прокладка их в трубах.

Электропроводки освещения и цепей управления и измерения, расположенные внутри камер или же находящихся вблизи неизолированных токоведущих частей, могут быть допущены лишь в той мере, в какой это необходимо для осуществления присоединений (например, к измерительным трансформаторам).

4.2.112. Прокладка в помещения РУ относящихся к ним (не транзитных) трубопроводов отопления допускается при условии применения цельных сварных труб без вентилей и т. п., а вентиляционных сварных коробов - без задвижек и других подобных устройств. Допускается также транзитная прокладка трубопроводов отопления при условии, что каждый трубопровод заключен в сплошную водонепроницаемую оболочку.

4.2.113. При выборе схемы РУ, содержащего элегазовые аппараты, следует применять более простые схемы, чем в РУ с воздушной изоляцией.



На каком расстоянии от забора можно строить дом по закону – требования СНиП

Покупая земельный участок в дачном, садовом кооперативе или просто за городом стоит заранее ознакомиться с требованиями индивидуально-жилищного строительства (ИЖС). Знание нормативов убережет вас от разногласий с соседями и возможных штрафных санкций, подскажет, как правильно подойти к плану расположения жилого здания, хозяйственных сооружений, растительности, соблюсти допустимое расстояние от забора до дома соседей, проезжей части.

Рассмотрим законодательные требования подробнее.

Пользователи часто интересуются:

Что учесть перед планировкой

Рычагом, регулирующим застройку частного сектора, выступает СНиП  –  строительные нормы и правила. Они регламентируют последовательность планировки, процесс составления проектной документации.

Отдельно стоит выделить:

  • СНиП 31.02.2001 – создание проекта жилого, нежилого здания;
  • СНиП 30.02.97 – возведение загородных коттеджей;
  • СНиП 11.03.99 – для ИЖС;
  • СП (свод правил) 11.106.97 – планировка участка.

Важные положения, касающиеся индивидуально-жилищного строительства, прописаны в Градостроительном кодексе. Исходя из рекомендаций законодательства, нужно принимать решение о типе конструкции здания, вспомогательных сооружений и их размещения на территории.

Какие нормативы важно соблюдать

Для получения разрешения на начало работ в местных органах, утверждения плана участка необходимо, чтобы разработанная документация соответствовала следующим нормам:

  1. Строительным. Указывают оптимальное расстояние между сооружениями, ограждениями.
  2. Санитарным. Определяют правильность расположения бытовых конструкций, промежуток от здания до границы участка.
  3. Пожарным. Устанавливают, где должен находиться дом в зависимости от материалов, их которых он построен, а также расстояние от него до других сооружений.

Разберем каждый вид по отдельности.

Строительные нормы

Определяют каким будет:

  • расположение дома на земельном участке;
  • допустимая площадь застройки;
  • расстояние между зданиями;
  • дистанция от жилой конструкции до забора.

Самовольно переносить сооружения ближе к ограде, чтобы расширить свободное пространство приусадебной территории, категорически запрещено. Это чревато административным штрафом или демонтажем конструкции.

К основным нормативам относят:

  1. СНиП 30.02.97. Регулирует правильность планировки строений в частном секторе или объединениях садоводства.
  2. СП 11.106.97. Описывает последовательность составления схемы расположения зданий на участке, разработку проектной документации. Регулирует порядок утверждения ответственными службами.
  3. СНиП 2.07.01-89. Используется для ИЖС, указывает оптимальное расстояние между строительными объектами на участке.

Последний нормативный документ устанавливает минимальную площадь под сооружения – 0,06 га.

Санитарные нормы

В большей степени также отталкиваются от требований СНиП 30.02.97.

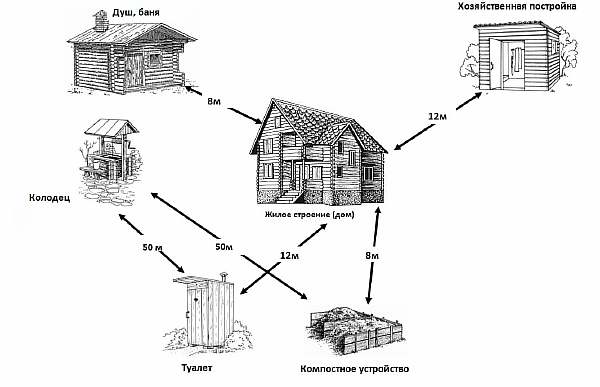

Санитарно-бытовые нормативы распространяются на владельцев загородных земель. Заключаются они в следующем:

  1. Если земля используется для ЛПХ (личного подсобного хозяйства), на территории разводится птица, скот, то минимальная дистанция от сооружений, где будут находиться животные, до соседнего жилого здания — 12 м.
  2. Запрещается выполнять стройку уличного туалета на даче рядом с проложенным водопроводом.
  3. Размещать колодец допускается на дистанции 8 м от туалета. Такой же интервал соблюдается между колодцем и ограждением.
  4. Летнюю душевую рекомендуется располагать от домика на расстоянии более 8 м.

Кроме того, санитарные нормы регулируют высадку деревьев. Высокие породы  –   в интервале 4 м от ограждения, средней величины – 2 м, кустарники – 1 м.

Пожарная безопасность

По нормам, в хозпостройках, которые примыкают к жилому дому, необходимо предусмотреть отдельный вход. В этом случае в расчет минимальной допустимой удаленности от других сооружений, забора берется величина частей здания с выступами (крыша, крыльцо или навес).

Отдельно нужно обратить внимание на возведение скатной крыши. Скаты необходимо располагать так, чтобы они смотрели в сторону вашего двора, а не соседского.

Противопожарные нормы регулируются ФЗ № 123 от 22.07.2008 г., НПБ 106-95, законом о техническом регламенте ПБ.

Их соблюдение поможет избежать споров при вычислении оптимального расстояния от дома до забора соседа.

Фото: общие требования пожарной безопасности в дачном поселке

В соответствии с этими нормами постройки имеют несколько степеней огнестойкости:

  1. I–II. Присваивается домам из кирпича, железобетона, пеноблока, камня, бетона. Их нужно располагать минимум в 6 метрах от ограды.
  2. III. Имеют каркасные сооружения, где перекрытия сделаны из материала, которые не горит: шифера, профнастила, металлочерепицы. Допускается ставить в 12 м от изгороди.
  3. IV. Присваивается всем конструкциям из дерева, поскольку они наиболее уязвимы к воздействию огня. Разрешать строительство такого дома можно на расстоянии 15 м от забора. Это при условии, что древесина предварительно обрабатывается антипиренами.

Правила пожарной безопасности допускают установку конструкций на участке в два ряда. При условии, что эти сооружения размещаются вблизи друг от друга и соблюдается правильное расстояние от дороги. Такая практика популярна в больших деревнях или среди владельцев узких участков земли.

Виды ограждений

Большой ассортимент стройматериалов позволяет установить недорогой забор как с улицы, так и оградиться от соседей, чтоб укрыться от посторонних глаз.

Выделим наиболее популярные и доступные типы ограждений:

  1. Щитовое. Собирается из деревянных досок, скрепленных на каркасе из бруса. Имеет форму прямоугольника. Стандартная длина – 1,8 м. Материал на щите располагается горизонтально или вертикально. Продаются в готовом виде. Однако их следует обрабатывать антисептиками, антипиренами. Популярная порода – сосна.
  2. Шпалеры. Декоративное, но не защитное ограждение. Деревянные рейки соединяются между собой в квадраты. Шпалеры требует покраски.
  3. Частокол. В продаже встречается в рулонах. Колья из дерева устанавливаются вплотную друг к другу. Можно усилить стальной проволокой. Забор довольно прочный, но не очень привлекательный на вид.
  4. Сетка-рабица. Используется как изгородь при обустройстве сарая, места для выгула скота, птицы в селе. В городе использовать не практично, поскольку весь двор будет видно как на ладони.
  5. Штакетник. Построить такой забор можно низким, до 10 см, как ограду для клумбы, так и высоким, чтоб закрыть участок с улицы. Деревянные планки располагают вертикально и прибивают к горизонтально уложенным брусьям.

Гораздо дороже обойдутся заборы из профнастила, металла с элементами ковки, кирпича, камня. Такое ограждение будет надежнее, долговечнее и красивее.

Колючую проволоку в качестве материала допускается применять не ниже 2 м от земли, чтоб не нанести травм окружающим людям.

Если ограждение устанавливается, чтобы разделить два огорода, то его высота и конструкция не должны закрывать поступление света, нарушать воздухообмен. Для этого хорошо подходят рабица и штакетник.

Стоит выделить ситуации, когда перед строительством забора хозяевам необходимо получить разрешения у соответствующих служб:

  • границы территории не внесены кадастровый план;
  • земля находится в соседстве с архитектурными памятниками, промышленными объектами;
  • площадь застройки довольно мала и из-за этого не получается придерживаться ГОСТов.

В последнем случае могут  помочь сотрудники БТИ, которые разбираются во всех вопросах, связанных с домовладениями.

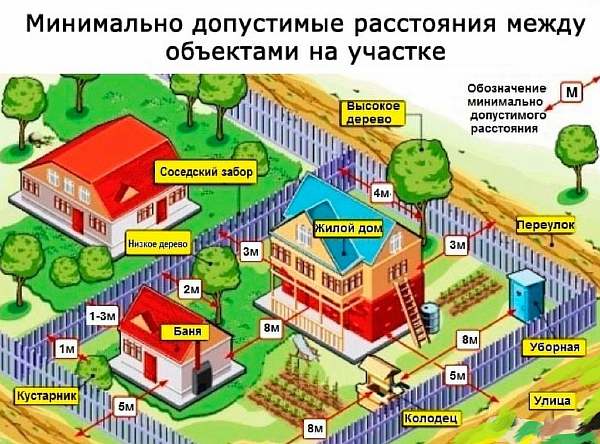

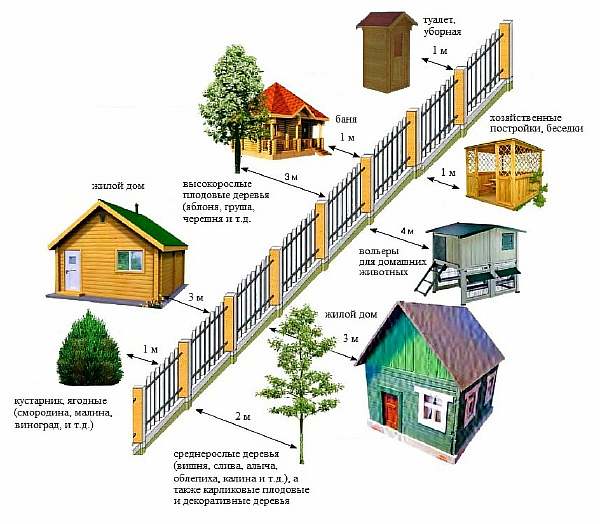

Допустимые расстояния от забора до разных построек

При расчете дистанции исходной точкой выступает стена здания или его выступающие элементы.

Согласно нормативам, основное требование к ограждению  –   не перекрывать свет для соседних территорий.

При определении его высоты тоже есть нюансы: цельный металлический или сетчатый забор не должен быть выше, чем 1,5 м.

Рассмотрим подробнее, от чего зависит расстояние от ограждения до других строений и объектов: частного дома, забора или дома соседей, проезжей части, гаража, надворных сооружений.

Частного дома

Прописанная в законе дистанция от жилой конструкции до забора составляет 3 м. Если расположены в пределах одной усадьбы — 3 м, на двух разных – минимум 6 м, оптимально – 15 м. Последний показатель может колебаться в зависимости от этажности здания.

Запрещается устанавливать ограду вплотную или вблизи коммуникаций. Минимальное расстояние – 3 м.

СНиП 30.02.97 регулирует и площадь застройки в ИЖС. Требования выражаются в следующих минимальных цифрах:

  • площадь спальни – 8 м2, кухни – 6 м2, гостиной – 12 м2, ванной – 1,8 м2, прихожей – 1,8 м2, туалета – 0,96 м2;
  • высота потолков – 2,5 м, подвала – 2 м;
  • глубина канализации – 0,3 м и выше с уклоном к коллектору.

Частный дом пригоден к эксплуатации, когда он подключен ко всем нужным инженерным коммуникациям (водоснабжению, электричеству, газу, канализации).

Забора или дома соседей

Забор между участками разрешается устанавливать из непрозрачных материалов на высоту не более 75 см, дальше материал должен быть прозрачным. Со стороны улицы для ограды ограничений нет.

Дистанция от жилой постройки до соседского забора – от 3 м.

Для проведения черты между разными земельными территориями достаточно одного ограждения. Два допускается возводить, когда между усадьбами пролегает дорога.

Совмещать стену построек с соседским забором строго запрещено.

Если же ограда строится по обоюдному согласию обеих сторон и это зафиксировано нотариально, то в таком случае видом материала и высотой можно пренебречь.

Проезжей части

Здесь очень важно понимать значение красной линии – черты, отделяющей частную собственность от дороги.

Если забор возводится со стороны проезжей части, то дистанция до жилого дома должна быть от 5 м, когда на улице незначительное движение машин или это тупиковый двор – 3 м.

Гаража

Относится к вспомогательным сооружениям.

Допускается располагать в интервале от 1 м до забора, до жилого дома – 2 м.

Использовать стену гаража как ограждение от соседей запрещено.

Возможен вариант обустройства места для машины в цокольном этаже здания при условии обеспечения вентиляции.

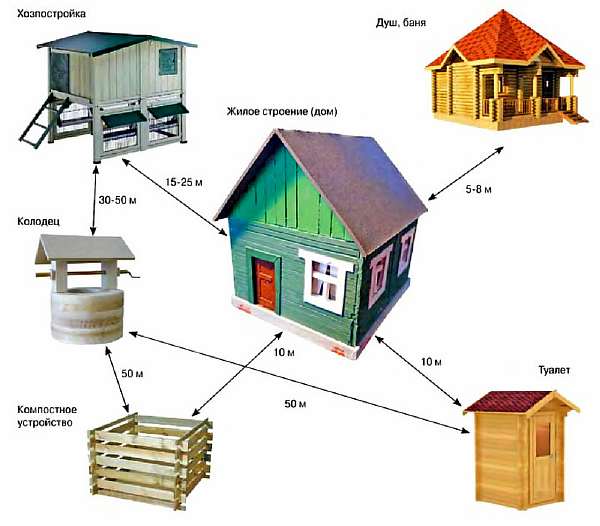

Других надворных сооружений

Владелец участка, приступая к застройке, обязан соблюдать СНиП при планировке расположения бани, уличного туалета, сарая и т. д.

Ввиду повышенной пожарной опасности для бани предъявляются особые требования:

  1. Дистанция до забора соседей – от 5 м, если постройка из кирпича или камня. В варианте с деревянной конструкцией показатель увеличивается до 15 м. Та же ситуация при размещении сауны или котельной на участке.
  2. Расстояние до жилого здания – 8 м.
  3. Если для отвода воды будет использоваться отдельная канализация, то интервал до соседского забора можно уменьшить до 3 м. Вариант только для кирпичных, каменных бань.
  4. Располагать нужно так, чтобы вход просматривался из жилого дома.

Постройку, в которой будет храниться инструмент для садоводства, устанавливают в интервале 1 м от забора.

Теплицы с органическими удобрениями, сараи с птицей ставят в 4 м от ограды, туалет – в 12 м от жилых помещений.

Все перечисленные показатели могут быть увеличены или уменьшены в зависимости от степени пожарной опасности зданий, по совместному решению соседей.

Требования в садовых товариществах

Сокращенное название – СНТ. Их застройка регулируется СНиП 30.02.97.Однако такие некоммерческие организации часто имеют свой устав, утвержденный компетентными службами. В отдельных случаях и вовсе разрешается оставлять участки без ограды.

Высота уличного забора в садовых товариществах не должна превышать 2,5 м. В материалах ограничений нет.

Смежная ограда делается из светопрозрачных элементов на высоте до 2 м. Перенос ее в одностороннем порядке запрещен.

Если хозпостройки на двух участках расположены довольно близко, то с разрешения соседей допускается немного выходить на территорию соседа. Однако это не должно стать причиной перекрытия прохода для жильцов, проезда транспорта, закрытия доступа к коммуникациям.

Поскольку забор монтируется не на один год, любые изменения, соглашения следует фиксировать в письменной форме и заверять нотариально.

Ответственность за несоблюдение строительных норм

Часто игнорирование требований действующего законодательства ведет к ссорам между соседями, долгим судебным разбирательствам, наложению штрафов. Чтобы избежать такой ситуации, еще до начала строительства все вопросы, связанные с расстояниями от построек до забора, следует согласовать с ними. Особенно это касается ситуаций, когда требуется разрешение немного выйти на их участок в связи с малой площадью вашего или необходимо заменить старый смежный забор на новый повыше. Такие гражданские соглашения заверяются нотариально, и даже в случае смены соседей к вам не будет претензий.

Если же мирным путем разногласия решить не выходит, то наиболее действенный способ – обратится в прокуратуру с письменной просьбой проверить законность расположения построек, забора на соседском участке.

Соблюдение правовых норм – это надежность и гарантия законности застройки, отсутствие претензий от других сторон, возможность избежать долгих судебных разбирательств, экономя время и здоровье.

Допустимое расстояние для движения и стоянки автомобилей на берегах водоёмов предложили уменьшить

В Госдуму внесён законопроект, который уменьшает минимальное допустимое расстояние от границы водных объектов для движения и стоянки легковушек и мопедов с 200 метров до 50.

фото: Семина Михаила

фото: Семина Михаила

Поправки предлагаются в Водный кодекс. Действующей редакцией запрещается движение и стоянка транспортных средств (кроме спецтранспорта) в границах водоохранных зон, кроме движения по дорогам и стоянки на дорогах и в специально оборудованных местах, имеющих твёрдое покрытие. Ширина водоохраной зоны для крупных водных объектов на сегодня составляет 200 метров.

Вместе с тем у большинства водоёмов дороги и оборудованные стоянки отсутствуют, что делает эту норму водного законодательства фактически невыполнимой. «Подобная ситуация складывается на всех крупных реках и озёрах страны, при этом люди приезжают отдыхать не на один день, с детьми, с большим количеством груза», — говорится в пояснительной записке к проекту.

Законопроектом предлагается разрешить движение и стоянку легковых машин, мотоциклов, мопедов в целях туризма, охоты, рыболовства, отдыха граждан или занятий физкультурой и спортом на расстоянии не менее 50 метров от береговой линии рек, ручьёв, каналов, озёр (за исключением озера Байкал), водохранилищ или от линии максимального прилива морей.

Это будет способствовать увеличению доступности водоёмов для граждан, считает разработчик — Заксобрание Оренбургской области.

Отмечается, что комиссия Совета законодателей по аграрно-продовольственной политике, природопользованию и экологии рекомендовала внести законопроект в Государственную Думу.

18 декабря 2019 в 13:29

нормы для жилого частного строения по СНиП и закону


Здания и дороги в пределах города растут с каждым годом. В процессе строительства и проектирования необходимо узнать допустимое расстояние от жилого дома до дороги (нормы описаны в СНиП). Забор необходим каждому дому для создания комфортных условий внутри двора. При его установке рядом с дорогой следует придерживаться строгих норм и правил.

Расстояние от жилого дома до дороги

Расстояние от дороги

Основные требования

Расстояние от дома до дороги должно соответствовать правилам в городах, поселках и в сельских поселениях. Во внимание берутся социальные нормативы, необходимые для обеспечения комфортного передвижения в СНТ и ИЖС.

Пассажирский и грузовой транспорт не должен причинять неудобств жителям домов.

На участке

Современное село

При проектировании рассчитывается минимальное расстояние с учетом обеспечения путей для пешеходов и возможности беспрепятственного передвижения пожарных машин к любому из зданий. Учитываются также пристроенные помещения. Пожарная автолестница или подъемник должны давать сотрудникам доступ к любой из квартир или помещений другого типа как в городе, так и в сельском поселении.

Законодательством диктуются следующие нормативы расстояния от дороги до угла строения:

  • до восьми метров – здание до 10 этажей;
  • до десяти метров – для многоквартирного дома выше 10 этажей.

СНиП 30-02-97 с изменениями 2018 года и СП 53.13330.2011 также не разрешают устанавливать в данной зоне воздушные линии или сажать деревья. Дистанцию до проезжей части необходимо соблюдать, так как она необходима для тушения пожара. Однако допускается также организовать другое движение по данному участку.

На участке

Деревенская территория

Справиться с огнем можно с внутренней части двора. Дополнительно к многоквартирному дому потребуется обеспечить заезд с двух сторон. Благодаря этому удастся доказать экспертизе правильность ведения застройки. В процессе строительства потребуется также соблюдать другие действующие нормы и правила.

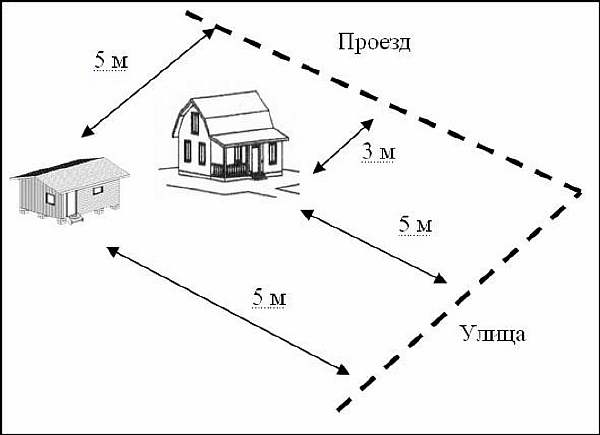

Расстояние от дороги до дома по нормам СНиП

В утвержденных правилах законодательством диктуются следующие нормативы расстояния от автодороги до угла многоквартирного дома (МКД) или частного малоэтажного строения:

  • от частного дома до дороги должно быть не менее 5 метров;
  • до переулка или проезда – не менее 3 метров;
  • если проектируют многоэтажку, то расстояние от дороги потребуется увеличить до 8–10 метров.
На даче

Нормы в СНТ, ЛПХ и ИЖС согласно СНиП

От бровки трассы до дачных поселков должно быть не менее 25, а до жилых строений – 50 м. Если речь идет о трассе федерального значения, то данные показатели удваиваются.

Согласно Градостроительному кодексу должны соблюдаться следующие нормы и правила. При этом учитывается объединенная ширина улиц в красных линиях:

  • обычная улица – более 15 метров по ГОСТу;
  • расстояние для передвижения любого транспорта – 9 метров;
  • поворот или разворот дороги – 6 метров согласно ГОСТу;
  • проезжая часть и улица – 7 м, только проезд – 3,5 м.
Дачный участок

Схема расположения построек

В городе разъездная площадка должна составлять не менее 15 м. Ширина при этом фиксируется на уровне 7 м. В ее состав также входит ширина непосредственно самой проезжей части. Расстояние между такими площадками и перекрестками должно составлять не менее 200 м.

Дома в СНТ и ИЖС по разным сторонам дороги должны быть на удаленности не менее чем 5 м, по сторонам проулка – не менее чем 3 метра. Также должна быть организована тропинка для пешеходов. В процессе подсчетов учитывается только ширина дорожного полотна в метрах по ГОСТу.

Если нет возможности установки пешеходного перехода, то люди должны передвигаться с соблюдением норм ПДД.

Благодаря этому удастся организовать безопасность на дороге для обеих сторон.

Расстояние от автодороги до дома

Дистанция по закону

Особенности расположения многоквартирного дома

Если в доме несколько этажей, то учитывается не только расстояние от забора до стен, а также до следующих площадок:

  • игровые для детей младшего возраста – 12 м;
  • для отдыха взрослых – 10 м;
  • для спортивных занятий – 10 м;
  • постройки для хозцелей – 20 м;
  • для выгула собак – 40 м;
  • стоянка машин – 10 м.
На участке в деревне

Размещение строений на дачном участке

В требованиях прописаны также другие нормативы:

  • от проезжей части трассы до жилого сектора должно быть не менее 50 м;
  • если дополнительно вокруг трассы устанавливаются щиты с функцией защиты от шума, то расстояние можно сократить в два раза;
  • организация проезда внутри района – от 25 м;
  • 8 м от стен здания остается для проезда пожарных машин. Для них достаточно полотна в 6 м;
  • от окон первого этажа до проезжей части дороги должно быть не менее 8 метров. До внутренних проездов – 3 м.

Общественная норма также предполагает наличие пешеходного перехода возле глухой стены. Он используется и для беспрепятственного проезда пожарных машин. К жилым домам также должен иметься доступ для специального транспорта.

Загородные дома

Постройки на участке

Нормы соседства жилого дома и железнодорожных путей

Расстояние от железной дороги до жилого дома должно проектироваться с учетом необходимости создания санитарной зоны. Ее минимум составляет 100 м. Если дополнительно возводится шумоизолирующее ограждение или полотно находится в овраге, то допускается сократить величину в два раза. Строительство зданий в СНТ и ИЖС, гаражей и других сооружений допускается выполнять сразу после того как закончилась санитарная зона.

При расчете расстояния на сортировочных станциях используется величина активности грузооборота. Анализируются также уровень шума и степень горючести используемого сырья.

Изгородь на даче

Дистанции от ограждения

Какое расстояние отступать от трассы федерального значения?

Дороги относят к данному типу в том случае, если в течение суток по ним проходит минимум 1400 машин. Строительство таких трасс находится под контролем действующего законодательства.

Автодороги проектируют строго с соблюдением ГОСТ, санитарных и строительных норм (СанПиН и СНиП). Железнодорожные полотна для поездов также размещают на максимальной удаленности от городских и сельских поселений. Это требование закона. На основании его рассчитывается, на каком расстоянии от дороги можно строить частный дом.

Норма сооружения придорожной полосы не должна включать следующих объектов:

  1. Строений, используемых для обслуживания транспортных средств.
  2. Зданий, в которых будут жить люди.
  3. Общественных и других строений, которые не используются в процессе обслуживания магистрали.
Дорога в городе

Красивая природа на даче

При выборе ширины придорожной полосы потребуется учесть класс дороги:

  • 1-й – 2-й класс – от 75 м;
  • 3-й – 4-й класс – от 50 м;
  • 5-й класс – 25 м;
  • объездная трасса или дорога вокруг населенного пункта с населением до 250 человек – 100 м;
  • объездная автодорога вокруг города с более чем 250 жителями – 150 м.

Строительство зданий любого типа возможно по закону РФ только за пределами придорожной полосы. К данной группе относятся здания с общественным назначением. К примеру, здесь можно соорудить магазин или придорожное кафе.

Иные нормы

До дома должно выдерживаться нормативное расстояние в случае необходимости возведения других построек.

На дачном участке

В деревне

Расстояние измеряется от ближайшей стены. Оно должно составлять:

  • до туалета – 12 метров;
  • до теплицы – 1 метр;
  • до ближайшего жилого дома – 6 метров;
  • до бани, которая использует наружный тип стока, – 8 метров;
  • до вольеров с домашней птицей на участке в деревне – не менее 12 м;
  • до компостной ямы для туалета – 20 м. Местоположение дополнительно согласовывается с наличием колодца или скважины. Благодаря этому удастся сохранить воду чистой и пригодной для использования;
  • от гаража до ограждения – не менее 1 м;
  • туалет не должен находиться рядом с забором. От него следует отступить не менее чем на 1 м. Допускается соприкасаться туалетам и сводить их в одну выгребную яму. Однако данный процесс предварительно согласовывается с другими собственниками.

СНиП также содержит ряд рекомендаций, которым необходимо следовать в процессе посадки кустарников. Высокие сорта могут беспрепятственно расти на расстоянии до 2 м от забора.

Для высоких насаждений (плодовых деревьев) придется отступить не менее 4 м.

Измерение необходимо производить от середины ствола. Только в таком случае удастся получить корректные данные.

Таблица удаленности построек на участках ИЖС и СНТ согласно нормативам СНиП.

Объект До забора соседей, м До границы соседнего участка, м
Туалет 1 1
Гараж 1 1

В заключение

Расстояние от дороги до забора и другие нормативы целесообразно соблюдать не только в пределах одного участка. Планировка в сельской местности или на дачном участке всегда согласовывается с соседской. Немаловажное значение имеют тип и расстояние до ограждений в сельской местности или на даче в деревне. При четком следовании нормативам удастся свести к минимуму дискомфорт и споры с соседями в коттеджном поселке или на даче в садовом товариществе.

На каком расстоянии можно строить дом

Зимой

Правильно подобранное расстояние от жилой постройки до дороги учитывает класс последней, интенсивность движения и необходимость получения доступа к постройкам служебными машинами в частном секторе. Благодаря простым правилам удастся построить сооружение, которое будет отвечать всем нормам безопасности.

Допустимые расстояния от газораспределительной сети до зданий и сооружений

«Правилами охраны газораспределительных сетей», утвержденными постановлением Правительства РФ от 20.11.2000 № 878 определены следующие понятия:

«охранная зона газораспределительной сети» — территория с особыми условиями использования, устанавливаемая вдоль трасс газопроводов и вокруг других объектов газораспределительной сети в целях обеспечения нормальных условий её эксплуатации и исключения возможности её повреждения;

«нормативные расстояния» — минимально допустимые расстояния от газораспределительной сети до зданий и сооружений, не относящихся к этой сети, устанавливаемые при проектировании и строительстве этой сети, зданий и сооружений в целях обеспечения их безопасности, а также находящихся в них людей в случае возникновения аварийной ситуации на газораспределительной сети.

Для газораспределительных сетей устанавливаются следующие охранные зоны:

  • вдоль трасс наружных газопроводов — в виде территории, ограниченной условными линиями, проходящими на расстоянии 2 метров с каждой стороны газопровода;
  • вдоль трасс подземных газопроводов из полиэтиленовых труб при использовании медного провода для обозначения трассы газопровода — в виде территории, ограниченной условными линиями, проходящими на расстоянии 3 метров от газопровода со стороны провода и 2 метров — с противоположной стороны;
  • вокруг отдельно стоящих газораспределительных пунктов — в виде территории, ограниченной замкнутой линией, проведенной на расстоянии 10 метров от границ этих объектов.

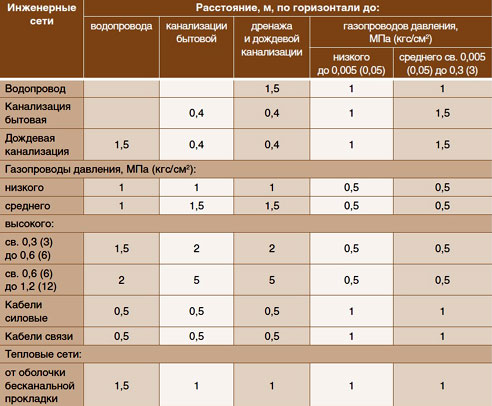

Нормативные расстояния от газопровода до других инженерных коммуникаций приведены в СНиП 2.07.01–89* «Градостроительство. Планировка и застройка городских и сельских поселений», а также в СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем.

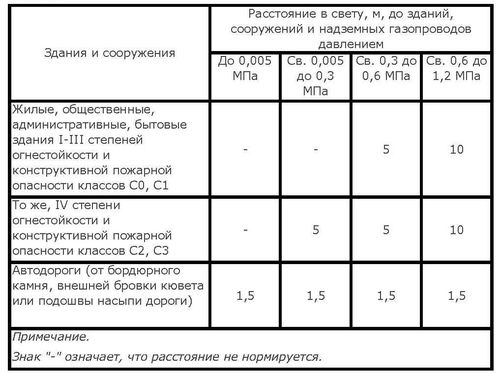

Здания, сооружения и коммуникации Расстояния по горизонтали (в свету), м, при давлении газопровода, МПа
до 0,005 св. 0,005 до 0,3 св. 0,3 до 0,6 св. 0,6 до 1,2

Фундаменты зданий и сооружений до газопроводов условным диаметром:

до 300 мм

2,0 4,0 7,0 10,0
св. 300 мм 2,0 4,0 7,0 20,0
Здания и сооружения без фундамента Из условий возможности и безопасности производства работ при строительстве и эксплуатации газопроводов.

нормы ПУЭ КТП И ЦТП

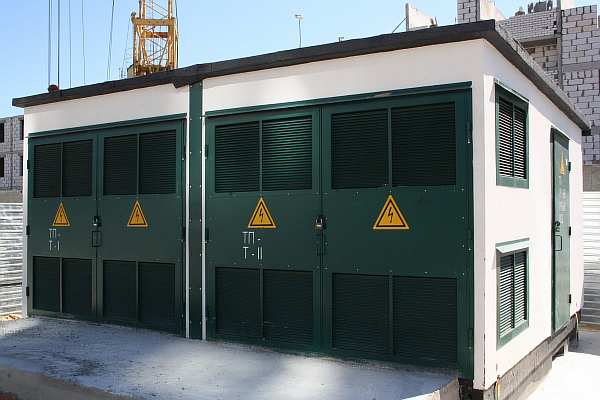

Электрическая подстанция – установка, обеспечивающая прием, распределение и преобразование поступающей электроэнергии. Знание вопроса, каково расстояние от ТП до зданий и сооружений, позволяет правильно разместить на участке любой объект согласно нормам ПУЭ. За счет того, что трансформаторные будки, ТП и их содержимое – источник повышенной опасности, важно не только правильно запитать инфраструктуру своего надела, но и обеспечить безопасный образ жизни членов семьи и возможных гостей.

Расстояние от ТП до зданий и сооружений

Обычный двор

Типы и области их применения

Расстояние от трансформаторной подстанции до зданий и сооружений определяется несколькими параметрами. Трансформаторная будка или ТП представляет собой защитный каркас, ограждающий основной конструктивный элемент. В состав последнего могут входить различные накопительные, распределяющие и преобразующие устройства.

Удаленность ЦТП до различных сооружений варьируется в зависимости от их мощности.

На даче

В городе

Область применения

В электрических системах по мощности и напряжению ТП подразделяются на следующие виды:

  • районные (центральные) – принцип работы таких конструкций основан на перераспределении поступающей энергии от высоковольтных линий электропередачи на главные понижающие пункты;
  • главные понижающие – действие таких установок направлено на снижение напряжения поступающей энергии до значений в 35, 10 или 6 кВ и последующую передачу на цеховые и местные приемники;
  • цеховые (местные) – приспособления этого наименования по функционалу, аналогичному предыдущему представителю, снижают напряжение до отметок в 690, 400, 230 или 110 В, равномерно распределяют и передают энергию потребителям.
На улице

Городской квартал

Сложность в самостоятельном определении типа подстанции кроется в том, что ограждающие защитные конструкции под них или будки индивидуально собираются на заводах. Ввиду этого их размеры могут значительно отличаться друг от друга.

Особенности дробления и виды подстанций

В большинстве случаев производители содержимого: трансформаторов, транзисторов, распределителей и прочей аппаратуры организуют доставку щитков в уже готовом к использованию виде и редко – блоками. В последнем варианте электроподстанция приобретает статус комплектного изделия, именуемого простыми словами КТП.

Разновидности КТП:

  1. В зависимости от материала корпуса встречаются модели из металла, сэндвич-панелей или бетона.
  2. По виду выполнения обслуживающих работ: с коридором и без такового.
  3. По типу распределительного устройства высокого напряжения: тупиковые и проходные.
В деревне

Подключение

Выбор ТП в силу представленных модификаций изделий чаще складывается на основе габаритов и показателей нагруженности сети. Среди дополнительных характеристик учитываются строительные, производственные и эксплуатационные правила, а также нормы безопасности охраняемой природы. При этом безопасное расстояние от трансформаторной подстанции до жилого дома составляет минимум 10 м.

Вред для здоровья окружающих

В зоне размещения трансформатор образует мощное электромагнитное поле. Его напряженность находится в прямой зависимости от величин аналогичного показателя поступающей на вход электрической энергии.

Загородный дом

Около деревни

Нахождение в названной области способствует прохождению электрических зарядов через клетки организма. В результате данного воздействия таковые подвергаются высокочастотным колебаниям, что ведет к их перегреву и, как следствие, образованию возможных патологий.

Требования основных документов

Перед строительством объектов инфраструктуры на участке рядом с распределительными электроустановками необходимо тщательно изучить требования установленных регламентов, чтобы в дальнейшем четко руководствоваться ними.

Так, по смыслу положений абз. 2 ст. 8 Федерального закона РФ от 30 марта 1999 г. № 52-ФЗ «О санитарно-эпидемиологическом благополучии населения» каждому гарантировано безвредное благоприятное проживание.

Нормы и правила

Таблица минимальных дистанций

Главой 4.2 Правил устройства электроустановок, утвержденных приказом Минэнерго Российской Федерации от 20 июня 2003 г. № 242, трансформаторный тип оборудования напряжением более 1 кВ в ходе обустройства должен отвечать определенным характеристикам.

Установлено также допустимое расстояние от ТП до жилого дома по категориям пожарной безопасности (цифровые показатели в таблице).

№ п/п Тип зданий Расстояние, м
1 I, II, III степеней огнестойкости 3
2 IV и V степеней огнестойкости 5

Также п. 4.2.68 данного ПУЭ определено, что противопожарный показатель удаленности от наполненных маслом конструкций с весом основного компонента в одной единице 60 кг и более до жилья должен быть не менее указанных ниже в таблице:

№ п/п Тип зданий Расстояние, м
1 I и II степеней огнестойкости 16
2 III степени огнестойкости 20
3 IV и V степеней огнестойкости 24

Однако в случае расположения у простенков промышленных предприятий с уровнями помещений категорий «Г» и «Д» маслонаполненных питающих трансформаторов разрешается расстояние, на четверть меньшее приведенных.

В конце раздела «Комплектные, столбовые, мачтовые трансформаторные подстанции и сетевые секционирующие пункты» приведен минимум, который составляет 10 м. Максимальное расстояние от подстанции до здания не установлено. При этом данная норма требует также обязательного соблюдения шумового уровня.

Нельзя оставлять без внимания и такие документы, как СП 42.13330.2011, СП 42.13330.2016 и СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений», утвержденный постановлением Госстроя СССР от 16 мая 1989 г. № 78.

На участке

Удаленность от инженерных сетей

Нюансы

Согласно п. 7.13 СНиП 2.07.01-89 с изменениями на 2018 год при установке отдельно расположенных распределительных объектов напряжением от 6 до 20 кВ при количестве видоизменяющих устройств менее 3 при мощности каждого до 1 мВт и выполнении шумозащитных мероприятий минимальные расстояния от ЦТП до жилого дома следует принимать с отметками от 10 м.

Внимательно надлежит изучить и Федеральный Закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», закрепляющий нормативные правила регулирования.

На основании данного закона № 123-ФЗ жилы от ТП запасных питающих источников до вводных устройств должны размещаться в огнестойких каналах.

На даче

Дистанции от воздушных линий

На основе этого при желании сократить допустимые расстояния до подстанции целесообразно визуально осмотреть подводные кабели на предмет их целостности. Такое действие позволит существенно сократить риски по негативному воздействию электромагнитного излучения на своих домочадцев и обеспечить общую безопасность.

Что касается размещения АЗС, газопроводов или газораспределительных пунктов (ГРП), больниц, промышленных предприятий и школ, то требования нормативных документов, предусматривающих технологию строительства данных объектов, отсылают к рассмотренным выше ПУЭ.

В целях индивидуального использования трансформаторные подстанции могут размещаться от жилых объектов на таком же расстоянии. Для наглядности целесообразно рассмотреть правила возведения одной из среднемощностных установок.

На дачном участке

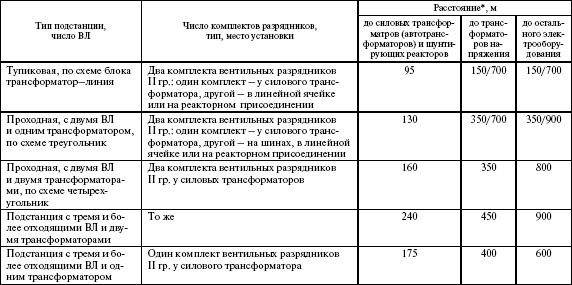

Таблица из ПУЭ

Так, согласно пп. 11.2 и 11.3 СТО 70238424.29.240.10.009-2011 «Распределительные электрические сети. Подстанции 6-20/0,4 кВ. Условия создания. Нормы и требования» эксплуатация таких конструкций, в частности напряженность создаваемого магнитного поля, должна находиться в границах, установленных ГОСТ 12.1.002-84 и СанПиН 2.2.4.1191-03.

При этом в случае проектирования ИТП шкафного вида с вертикальным размещением оборудования или киосковой модификации КТПН с воздушными линиями максимально можно приблизиться к жилым зданиям и домам с квартирами не менее чем на 10 м.

В целях определения допустимых расстояний от ТП до железных дорог с поездами, котельных, широких дорог с общественным транспортом и подземных переходов необходимо перед размещением направить соответствующие обращения в обслуживающие организации или местную администрацию.

Минимальная дистанция

Дистанция от дома до газопровода согласно нормам

Степени огнестойкости сооружений

Представленный показатель играет определяющую роль при размещении сооружений вблизи электрических подстанций. В связи с этим перед возведением построек или определением соответствия расстояний от жилого дома до трансформаторной подстанции и от уже существующих объектов важно понимать, из чего складывается его значение и чему соответствуют степени защищенности.

Формирование показателя

Пограничные значения предела огнестойкости конструкций устанавливаются с учетом начальной временной точки процесса воспламенения до момента появления предельного состояния стойкости конкретного элемента.

Участок в городе

На ТЭЦ

Представленная характеристика складывается на основе следующих значений:

  1. Плотность. Временные возникновения трещин или отверстий в материале, посредством которых предоставляется доступ к продуктам горения и открытому огню.
  2. Потеря несущей способности узловых частей и элементов конструкций. На основе типа и структуры сырья в расчет берется нарушение целостности или деформация.
  3. Теплоизолирующая способность. Определяющей характеристикой является интенсивность температурного роста на поверхности. При повышении этого показателя в среднем на 160 °С или в конкретной точке на 190 °С в сравнении со значениями до проведения мероприятия. Кроме этого, в расчет также принимается рост температуры более чем 220 градусов в соотношении с числами начального положения.

По результатам испытаний, максимальный уровень предела огнестойкости свойственен сооружениям из железобетона, а минимальный – из металла.

Смотрите видео на данную тему.

Разновидности и их характеристики

С учетом того, что любой многоквартирный дом или сооружение включает в свой состав множество материалов, рассматриваемый показатель может сильно разниться. Однако в целом постройкам присваиваются степени огнестойкости с обозначением римскими цифрами от I до V.

  1. I степень. Сооружения, состоящие из ограждающих или технологических негорючих материалов (бетон, железобетон) и построенные как из искусственного, так и естественного сырья.
  2. II степень. Таким уровнем тепловой защиты наделено здание с аналогичными представленными выше свойствами с учетом наличия на поверхности неподверженных защите стальных элементов.
  3. III степень. Постройки с несущими или ограждающими элементами, выполненными как из естественных (преимущественно из камня), так и из искусственных материалов. Конструкции перекрытий в таких сооружениях могут быть сделаны из древесины при выполнении условия их защищенности негорючими твердыми составами или изделиями (штукатуркой, плитами и т. п.). Помещения чердака или мансард также должны соответствовать условиям и обрабатываться защитными веществами.
  4. III степень с приставкой «а». Сооружения каркасного типа, преимущественно выполненные из стали. На строительство ограждающих конструкций чаще всего пускается профлист или иной негорючий материал (трудногорючее теплоизоляционное сырье).
  5. III степень с приставкой «б». К данной подгруппе, по аналогии с предыдущим подвидом, следует относить каркасные здания. Отличительной особенностью в данном случае является использование в качестве основы как клееной, так и цельной древесины. Нормативный уровень защищенности складывается в зависимости от качества и частоты обработки соответствующими огнестойкими составами.
  6. IV степень. Постройки с несущими либо оградительными элементами из воспламеняемых или негорючих материалов. В целях обеспечения защиты могут использоваться плиты, листы металла и штукатурка. К покрытиям каких-либо требований по огнестойкости и пределу распространения огня не предъявляется. Однако мансарды и чердаки, в случае их наличия, могут быть подвержены соответствующей обработке.
  7. IV степень с приставкой «а». Одноэтажные каркасные здания, конструктивные элементы которых выполнены из стали и каким-либо образом не защищены. В качестве ограждающих изделий можно применять негорючее сырье либо материалы, содержащие в своей структуре горючую теплоизоляционную составляющую.
  8. V степень. В представленную группу отнесены сооружения с произвольными несущими и ограждающими конструкциями, имеющими разные категории стойкости и предел распространения открытого огня. Иных ограничений к таким постройкам не предъявляется.
Установка на заводе

Монтаж

Особенности размещения объектов

В силу Правил установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства РФ от 24 февраля 2009 г. № 160, под таковыми понимается площадка грунта и часть воздушного окружающего пространства, разделенная плоскостями по вертикали, стоящими с каждой из сторон на промежутке в 10 м с учетом правил к границам и мощности.

Простыми словами, возможно сокращение до 5 м, но указанный пункт предусматривает соблюдение охраняемой зоны исходя из ее максимального показателя. Применительно к модели 10/0,4 кВ будет разрешена установка с учетом выполнения воздушной линии изолированными проводниками.

Таким образом, выполнения такого условия будет вполне достаточно для получения свободы действий при расположении объектов на участке.

В городе

Новая подстанция

При желании требование о сокращении области вокруг энергетического сооружения со ссылкой на приведенные положения можно направить в компетентную организацию. Однако построить жилой дом на расстоянии ближе, чем 10 м, в силу рассмотренных выше нормативов ПУЭ, не представляется возможным.

Что касается такой коммуникации, как водопровод, то здесь следует учитывать, что вокруг КТП должен быть контур выравнивания потенциалов на расстоянии 1 м от внешней границы и рабочий контур заземления.

С учетом того, что при обустройстве траншеи под водоснабжающую артерию необходимо будет использование техники, то на основе угла обрушения обводненной почвы размещать таковой необходимо на расстоянии не менее 4–5 м и на глубине ниже уровня промерзания.

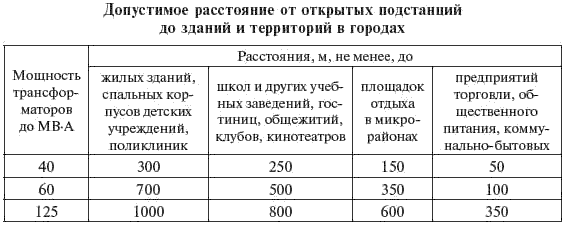

При размещении таких объектов, как детский уголок (площадка) или торговый дом, на основе мощности трансформатора целесообразно их устанавливать на расстоянии не менее 20–30 м.

Заключение

Знание ГОСТов, особенностей размещения щитков и требуемого расстояния от трансформаторной подстанции до зданий и сооружений необходимо при строительстве на участке.

На участке соседей

Около дачи

Это позволит не только правильно выполнить планирование и обеспечить бесперебойную подпитку электроэнергией, но и безопасно проводить время.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
