Доска для стропил размеры – видео-инструкция по монтажу своими руками, крепление к срубу, коньку, особенности наклонных конструкций, скобы, металлические стропильные фермы, какой материал лучше, фото

какие стропила лучше и какими они должны быть

Если вы уже приступаете к возведению крыши, можем вас поздравить: строительство дома подходит к концу! И позади самые сложные этапы: дотошное проектирование, ответственная закладка фундамента, строительство идеально ровных стен и кропотливое создание общей геометрии, где важна каждая мелочь. Обычно на той финишной прямой, когда остается только соорудить стропильную систему крыши, утеплить ее и накрыть красивой кровлей, у многих, к сожалению, уже на нуле энтузиазм и желание затягивать процесс. А еще именно здесь подводит смета: в строительстве любого объекта всегда есть незапланированные расходы и форс-мажоры. И возникает желание приобрести материал подешевле, и побыстрее достроиться. Но подобные уступки в качестве оборачиваются для нового дома серьезными проблемами в будущем.

А поэтому лучше не расслабляться раньше времени, и внимательно отнестись к тому, чтобы приобрести хорошие стропила: как выбрать действительно качественные и как не допустить при этом досадных ошибок, мы сейчас подробно вам расскажем. Почему это так важно? Дело в том, что всего несколько досок с дефектами, недостаточно высушенных или зараженных способны выкрутить буквально за год всю конструкцию. Давайте не допустим этого!

Итак, вот для каких основных элементов закупается древесина:

Первым делом подробно разберемся с тем, какие доски подходят для изготовления стропил, а какие использовать нельзя. Выбор досок для стропил будет зависеть от того, какую цель вы поставили при покупке пиломатериалов:

  • Если вам нужен бюджетный вариант, например для стропильной системы гаража или мастерской, тогда вам необходимо забраковать только доски, где явно заметна волна.
  • Если же вам необходимы качественные доски для строительства дома, тогда следует брать хороший лес, который нарезался ленточной пилой – такие доски ровнее.

А далее – подробнее о самом качестве пиломатериала.

Бревна или брус: вековые традиции против современной технологии

Долгие века на Руси для стропильной системы задействовали бревна и полубревна. Их долго заготавливали, придавая нужные параметры, и довольно сложно было рассчитать итоговый вес на стены дома. А поэтому строить новый дом дело было привычным после того, как покосился старый (или сгорел, т.к. древесина слишком высохла). К слову, некоторые традиции такого зодчества сохранились до сих пор, но уже в виде специальных услуг строительных фирм.

Сегодня же в качестве стропильных досок для стропил используется прямоугольный брус, который чаще всего делают из хвойных и лиственных пород древесины. Стандартное сечение такого бруса – 50 мм на 150 мм, для более сложных участках – 50 на 200 мм или больше.

И, в отличие от сруба, которого всегда оберегала от гнили и заражения внешняя оболочка – заболонь – у нарезанного бруса никакой подобной защиты нет, а потому любые дефекты делают его непригодным для строительства крыши. Вот почему, если вы используете такую древесину без специальной пропитки и подготовки, со временем вся конструкция разрушится. А поэтому к брусу для стропил есть целый ряд требований.

Вопросы влажности: можно ли сушить стропила прямо на крыше

Главное требование к сырью стропильной системы состоит в том, что доски для стропил должны быть высушены до степени влажности 15-20%, обработанны фунгицидными и противопожарными средствами. Что касается именно влажности досок, здесь есть свои моменты:

  • Если стропильные элементы будут спрятаны под обшивкой, как это обычно бывает, тогда влажность древесины должна быть не более 15%.
  • Если элементы будут находиться на открытом воздухе, как, например, участок крыши над балконом или террасы, или речь идет о стропилах навеса, тогда влажность должна быть не более 20%.

Учитывайте, что древесина с влажностью более 30% уже в полтора раза менее прочна, чем древесина с важностью 15-20%. Чем это грозит? Такую стропильную систему может «повести». Вы будете сильно удивлены насколько!

Например, та же лиственница 100х100 см буквально за один сезон может повернуть на 90 градусов, и при этом она покроется сильными трещинами. Поэтому, выбирая доски для стропил естественной влажности, берите всегда с запасом, чем если бы вы забрали сухие. Все равно в строительстве стропильной системы всегда должны быть лишних 10% материала для мелких непродуманных работ.

Причем определить проблему неправильно высушенной древесины вы сможете даже на глаз:

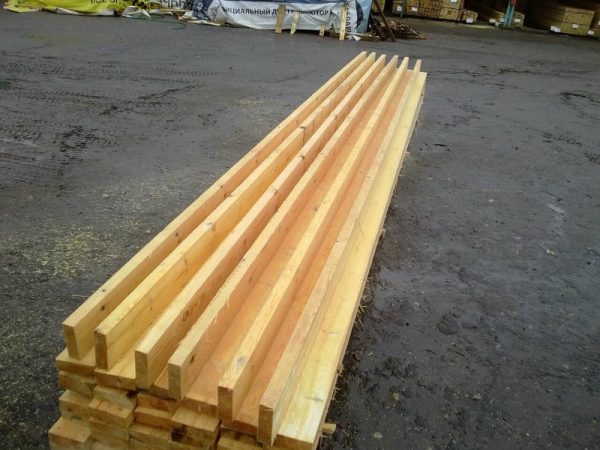

Как выбрать качественные ровные доски для стропил

Как выбрать качественные ровные доски для стропил

Вот почему в заводских условиях доскам для стропильной системы уделяется столько времени. Там даже существует специальная сушильная камера, внутри которой – высокая температура. И в этом способе подготовки досок есть свое ценное преимущество: при такой температуре погибают личинки насекомых и споры плесени.

Совет: если вам вас угораздило приобрести древесину с превышающей норму влажностью, вы можете высушить ее в естественных условиях. Для этого вам понадобится продержать ее хотя бы год в сухом и прохладном месте.

Тревожные признаки: как приобрести здоровую древесину

А чтобы вам было легче понять, какие должны быть стропила в плане качества, специально для вас мы подготовили подробные иллюстрации. Они помогут вам определить «симптом» нездоровой древесины и избежать такой покупки:

Дефекты досок для изготовления стропил
Дефекты досок для изготовления стропил Дефекты досок для изготовления стропилДефекты досок для изготовления стропил

Визуально все эти дефекты выглядят вот так:

Как выбрать стропила: учимся выбирать действительно качественный стройматериалКак выбрать стропила: учимся выбирать действительно качественный стройматериал

Сейчас ваша главная задача – это приобрести качественный пиломатериал для будущих стропил. А это уже зависит не только от размеров и породы дерева, но еще и от тонкостей технологического процесса обработки такой древесины, и даже условий произрастания дерева.

Нередко бывает, что у древесины – много различных пороков развития, которые неопытному глазу не особо заметны, зато усложняют потом обработку таких досок и значительно – прочность готовых стропил. А настоящие профессионалы видят эти пороки еще до рубки дерева! И тогда такое растение уже не трогают, или же определяют, насколько качественным получится сырье, насколько высоко нужно перепилить.

К сожалению, во время рубки лесов не всегда присутствуют такие специалисты, а потому среди продающегося пиломатериала можно встретить что угодно. А ведь та же стволовая гниль может находиться в таком месторасположении, что сама древесина тоже будет выглядеть вполне здоровой. Почему мы и хотим научить вас некоторым важным аспектам.

К примеру, будьте внимательные, если вы заказываете нарезку досок из бревен и замечаете:

  1. Кривизну ствола. Такое случается, если дерево потеряло свою верхушку или вынуждено было заменить ее боковой ветвью, либо менялась освещение или рядом был холм. Доски из такого бревна получатся с совершенно непрогнозируемыми параметрами на изгиб, и их даже может деформировать прямо на крыше.
  2. Форму эллипса у бревна. Лучше откажитесь от такого материала, скорее всего дело в клине.
  3. Наросты в стволе дерева. Обычно причина кроется в бактериях и радиационных реагентах, иногда – в механических повреждениях. Такой материал особенно сложно поддавать обработке ввиду крайне низкой упругости, что не совсем нехорошо для стропильной системы.
  4. Карманы, закрытые или открытые, с аномальными утолщениями и наплывами. Это – рак дерева. Если речь идет о хвойной породе, тогда ожидайте повышенное смолистости, но в любом случае круглая форма бревна будет нарушена.

Не подходит для стропил также доска из сердцевины дерева, т.е. центральной части его ствола – у нее рыхлая древесина, особенно подверженная гнили и растрескиванию.  А самые плохие сучки – это табачные, т.к. древесина в этих местах просто стирается в порошок. Если приобрести дефектные и зараженные доски для стропил, о надежности самой стропильной системы нет смысла даже говорить.

Вопросы сорта: можно ли делать элементы стропильной системы разного качества?

И, наконец, поговорим о сорте. Сорт древесины определяет величина и количество пороков, их расположение, а также наклон волокон. Для тех элементов, которые берут на себя всю нагрузку в стропильной системе, вам нужна древесина достаточно прочная, в которой не будут происходить трещины.

А вот для изогнутых и сжатых деревянных конструкций можно применять древесину как раз второго сорта, ведь такой материал все еще работает хорошо на изгиб и сжатие. Но для растянутых элементов конструкции необходима только древесина 1 сорта. Помните, что все сучки снижают несущую способность стропила, а чем их больше – тем ниже сорт.

Например, в наиболее прочной древесине 1-го сорта допускаются сучки общим диаметром не длиннее 20 см, не более 1/4 ширины доски и наклон волокон не более 7%. В древесине средней прочности 2-го сорта допускается относительно большая общая ширина сучков – до 1/3 ширины доски и наклон волокон не более 10% к оси. В наименее прочной древесине 3-го сорта допускаются сучки еще большей ширины на длине 20 см: до 1/2 ширины и наклон волокон не более 12%:

Сорт древесины для изготовления досок для стропил

Сорт древесины для изготовления досок для стропил

Если обобщить все, то изготовления:

  • балок перекрытия нужна древесина первого сорта;
  • для стропильных ног подходит как первый, так и третий сорт;
  • для подкосов, на которые обычно не возлагаются большие нагрузки, подходит древесина третьего сорта.

Как вы видите, если подойти к вопросу выбора досок для стропил грамотно, можно еще и немало сэкономить бюджет, не потеряв при этом в качестве.

Теперь, надеемся, в предыдущем пункте все понятно. А вот что насчет породы древесины?

Многие домашние мастера на этом этапе задумываются о таком моменте: какие стропила лучше в плане практичности и сметы? Стоит ли отдать предпочтение более прочным лиственным породам, или более гибким и влагостойким сосновым? На самом деле выбор достаточно широкий, и у каждого варианта – свои преимущества. Давайте коротко пройдемся по каждому из них.

Лиственные породы: прочность и надежность

Если в вашей местности дожди – не редкость, и вы переживаете, что ваша кровля не будет идеально защищена от проникновения влаги, тогда выберете в качестве древесины для стропильных досок именно лиственницу. Из всех перечисленных она обладает наименьшей гидрофобностью и отлично противостоит противодействию влаги, если была до этого подвержена правильной сушке:

Стропила своими руками из древесины лиственницыСтропила своими руками из древесины лиственницы

Благодаря особым свойствам из древесины лиственницы изготавливают также открытые небу стропила, например, для перголы и подобным ей постройкам:

Стропила своими руками из древесины лиственницыСтропила своими руками из древесины лиственницы

Вот так выглядит изготовление стропил из древесины осины, которая отлично режется, глубоко пропитывается огне- и биозащитой и обладает однородной структурой:

Как выбрать стропила: учимся выбирать действительно качественный стройматериалКак выбрать стропила: учимся выбирать действительно качественный стройматериал

Лиственная древесина березы отличается высокой прочностью и лучше других пород переносит ударные нагрузки. Единственный ее недостаток – совсем слабое противостояние гниению, а потому такие стропила (которые лучше использовать для небольших построек) заранее необходимо качественно обработать и защитить от влаги. Да и использовать такую породу для строительства лучше только в том случае, если доски вам достались даром, и их не жалко:

Как нарезать и установить стропил из березовых досок?Как нарезать и установить стропил из березовых досок?

Древесина бука – самая капризная порода для изготовления стропильных элементов. Она гигроскопична, подвержена гниению и способна даже набухать при отсутствии специальной защиты. Но, с другой стороны, это одна из самых красивых пород, которую даже дополнительно тонируют в розовый цвет в заводских условиях.

И с буком приятно работать в домашних условиях: легко режется и полируется, и при этом практически не образует трещин. Главное – приобрести качественную и сухую древесину бука, тщательным образом подготовленную для строительства крыши:

Изготовление стропил из розового букаИзготовление стропил из розового бука

Хвойные породы: дешевизна и долговечность

Если говорить о выборе хвойной древесины, то отметим, что ели и сосны считаются малопригодными для столярных изделий, ведь качество их строганной поверхности радует не всегда, и есть обилие мелких сучков. Хотя при этом всем такая древесина имеет приятный цвет и хорошо поддается обработке, если сам сучок не выскальзывает, поэтому конкретно для обустройства стропильной системы она подходит.

Но знайте, что стропила можно изготавливать из сосны и ели, если только они – с комлевой части бревна.  Для стропил также подойдет хвойная древесина красноватого оттенка – у нее однородная структура, замечательная прочность и легкость.

Если сравнивать ель и сосну в качестве материала для стропильной системы, то отметим такие интересные моменты:

  • Стропила из сосны более хрупкие, а вот у ели – более гибкие.
  • Работа с еловыми стропилами достаточно легка, как часто говорят опытные плотники, «сплошное удовольствие». Интересные факты не правда ли? Вот почему в Сибири издавна изготавливали для себя деревянные изделия из ели, а вот на продажу – из сосны.
  • Разницу в качестве легко заметить, когда дерево падает при перевозке: у сосны верхушка разлетается вдребезги, а у елки – нет.
  • В отличие от ели, сосна больше поддается гниению.
  • Сосна способна «играть» местами, тогда когда ель не страдает такими недостатками.
  • Ель хорошо переносит сушку и небольшое количество циклов «тепло-холод» потому, что она светлая, не синеет.

И, наконец, сосновые стропила  тяжелее из-за большего содержания смолы. Поэтому сосна больше подходит для строительства крыши малых архитектурных форм:

Как сделать стропила из древесины сосны?Как сделать стропила из древесины сосны?

Ель в качестве древесины также подходит почти идеальна благодаря таким своим свойствам, как способность резонировать, однородность структуры, прочность на изгиб и нагрузки:

Стропила из древесины ели своими рукамиСтропила из древесины ели своими руками

Клееные и двутавровые стропила: максимальная выносливость

Также в качестве стропильных досок вы можете использовать клееный брус. Он отличается еще большей прочностью, обладает высокой влагостойкостью и не деформируется. Обычно такой брус изготавливается из древесины третьего сорта, но прочность у него – как у первого.

Неспроста клеенный брус сегодня так популярен и используется для строительства каркасных домов, ведь он отлично противостоит нагрузкам, и его никогда не выкручивает. Знаете, в чем секрет? Между соединенными участками досок находится клей, а он создает особо прочные маленькие нити, которые сами по себе надежнее, чем волокна древесины.

И такое свойство – только плюс для стропильной системы крыши в суровых условиях. Именно из клееной древесины получается изготавливать стропила абсолютно любого размера и длины. Существуют даже балки для крыши с высотой до 60 см!

Обычно для изготовления клеенного бруса для стропил берут хвойные или лиственные ламели толщиной 18-45 мм и соединяют их на резорциновый клей или меламиновую смолу. Это заметно по тому, светлые швы у балки или темные. Далее стропила из клееной древесины обязательно обтесывают, иногда фрезеруют и обрабатывают пропиткой, дополнительно также вскрывают морилкой или лаком. При этом вес у них будет сравнительно небольшой.

Кроме того, доски для стропил из клееного бруса могут быть до десятка метров длиной! Благодаря этому вы сможете проектировать стропильную систему без дополнительных опорных стоек.

И, наконец, еще один вариант хороший досок для стропил – это двутавровые балки, которые состоят из двух брусков, соединенных пластиной, и в разрезе напоминают две буквы «Т» или одну «Н». Обычно сами бруски сделаны из клееной древесины, а стойка – из фанеры или ДСП плиты, а иногда двутавровые стропила полностью состоят из клееной древесины. В итоге такие стропила получается намного легче по весу, чем из массива древесины, и с ними проще работать (например, поднимать на высоту).

Вот интересный репортаж об этих новых технологиях:

Обычно доски для стропил приобретают не сразу после разделки бревна, а уже подготовленные, нарезанные на одинаковые бруски нужных параметров и обработанные специальными составами. С такими вам работать будет легче, ведь все, что остается – только разрезать их по длине и сделать вырезы для соединения с мауэрлатом или балкой. Главное только – найти действительно качественный материал, и здесь есть некоторые тонкости.

Прежде чем купить такие доски, обратите внимание на их поверхность: строганная со всех сторон доска для стропил более стойка к гниению и возгоранию, чем необработанная. Дело в том, что по гладкой поверхности пламя просто скользит, как и насекомые практически не могут проникнуть вовнутрь. Далее, все доски, которые вы собираетесь использовать для изготовления стропил, должны быть предварительно специально обработаны. Наверняка вы уже слышали о таком термине, как импрегнирование – это обработка пропиткой.

Сегодня многие фирмы предлагают доски, которые были импрегнированы в вакууме – хороший метод. В более кустарных производствах импрегнирование проводят путем быстрого погружения в ванну с раствором. Впрочем, в домашних условиях вы можете подготовить будущие стропила самостоятельно, при помощи распыления или кистью.

Сама импрегнация должна быть влагозащитной, огнезащитной и биологической. Советуем вам у фирмы-продавца спросить документ, который подтверждает метод интеграции и название средства, которое используется. Кроме того, увидеть, насколько хорошо будут пропитаны стропила, вы сможете самостоятельно: разрежьте пополам образец и посмотрите на разрез – там всегда будет видно, насколько глубоко проникла пропитка. Если же вы обрабатываете доски для стропил самостоятельно, тогда внимательно прочитайте инструкцию производителя.

Как вы видите, в каждом из способов есть свои ценные для кого преимущества и определенные недостатки. Главное – подойдите к вопросу выбора стропил со всей серьезностью!

Из какой доски делают стропила для крыши?

Любая стропильная система формируется из многочисленных стропил, для создания которых используется брус или доски. Наиболее часто выбираются именно доски за счет доступной стоимости, но их прочность считается не слишком высокой по сравнению с брусом.

Важно! От качественно выбранного пиломатериала зависит долговечность крыши и безопасность проживания в доме.

Требования к стропильным доскам

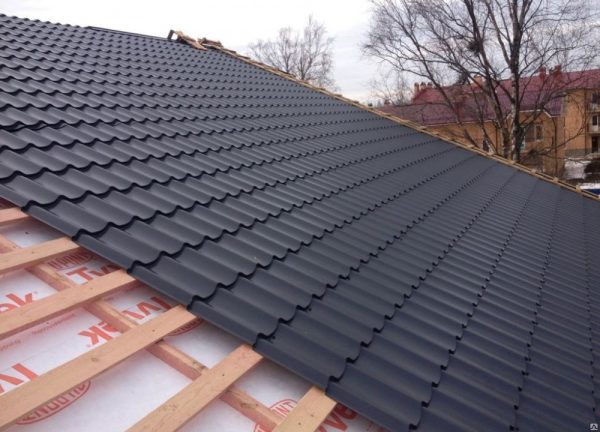

Стропила для крыши выдерживают существенные воздействия от снега, ветра и кровельного покрытия, поэтому в процессе их создания должны учитываться определенные правила, которым они обязаны соответствовать.

Важно! Во время формирования стропил учитывается не только правильный выбор их размера и сечения, но и материал, используемый для создания.

Оптимально считается выбирать брус для стропил, но этот материал обладает высокой стоимостью, поэтому для снижения затрат нередко покупаются доски. Выбирается только качественная древесина, причем нередко выбор падает на хвою или лиственницу.

При поиске досок, используемых для создания стропил, учитываются основные требования к ним:

  • на 1 м не допускается наличие больше трех сучков, причем их диаметр не должен превышать 30 мм;
  • нельзя, чтобы присутствовали сквозные трещины, а несквозные не могут обладать значительной длиной, превышающей половину длины доски;
  • стропила для крыши изготавливаются из древесины, влажность которой не превышает 18%, причем желательно во время выбора пользоваться влагомером, чтобы убедиться, что информация, имеющаяся в сопроводительной документации к доскам, соответствует действительности.

Приобретаются доски только у проверенных продавцов, предоставляющих покупателям информация о товаре. Для этого должна иметься специальная сопроводительная документация, причем в ней содержится информация:

  • сорт древесины, используемой для изготовления досок;
  • название и номер стандарта изделия;
  • наименование производственной организации, занимающейся его изготовлением;
  • число единиц в одной упаковке;
  • дата выпуска досок;
  • размеры пиломатериала, а также его влажность.

Важно! Древесина является натуральным материалом, поэтому разные биологические воздействия приводят к его разрушению, поэтому важно грамотно выбрать доски, а также защитить их специальными защитными составами.

Доска для стропил перед использованием должна обрабатываться разными составами:

  • обработка качественными антисептиками, которые не допустят гниения материала;
  • пропитка антипиренами, защищающими древесину от возгорания;
  • обработка средствами, отпугивающими вредителей и насекомых.

Только при грамотном выборе досок и после их качественной обработки имеется возможность сделать стропила, обладающие не только высоким качеством, но и стойкостью перед разными воздействиями.

Какими размерами должны обладать стропила?

После того, как будет выбрана оптимальная доска для стропил, можно приступать к формированию специального чертежа и схемы будущей стропильной системы. Для этого определяется сечение, длина, ширина и иные параметра стропил, которые после изготовления будут соединяться друг с другом в правильной последовательности.

Размер стропил может значительно отличаться, так как на этот параметр оказывает влияние много факторов. К ним относятся габариты дома и крыши, выбранная конструкция стропильной системы, возможные нагрузки от ветра и другие аналогичные воздействия. Оптимальным будет использование рекомендаций:

  • минимальный размер равен 50х150 мм;
  • если создаются значительные пролеты, то выбирается размер 150х150 или же 250х100;
  • нередко используются более значительные по размерам стропила, если планируется возведение существенного по габаритам торгового павильона или иного крупного строения.

Важно! Чтобы точно знать оптимальные размеры стропил для крыши, требуется правильно рассчитывать данный показатель.

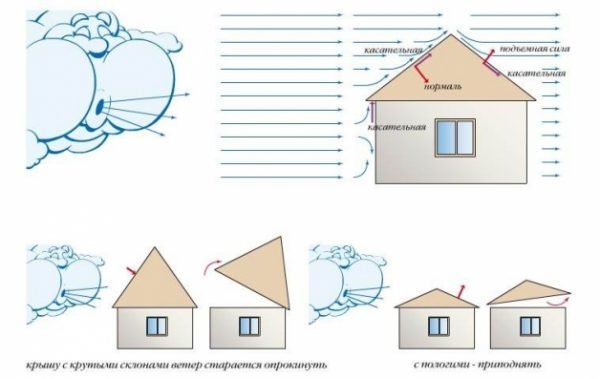

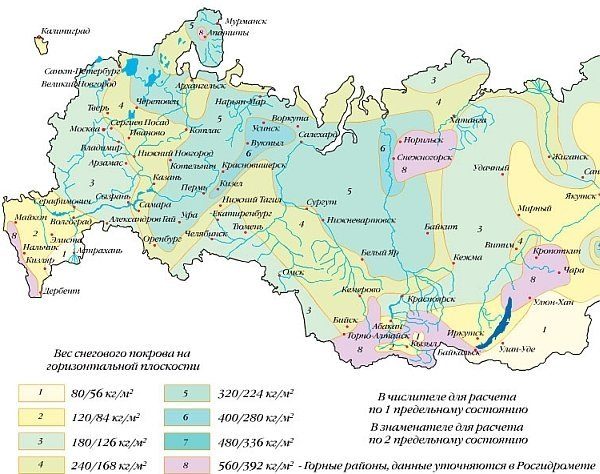

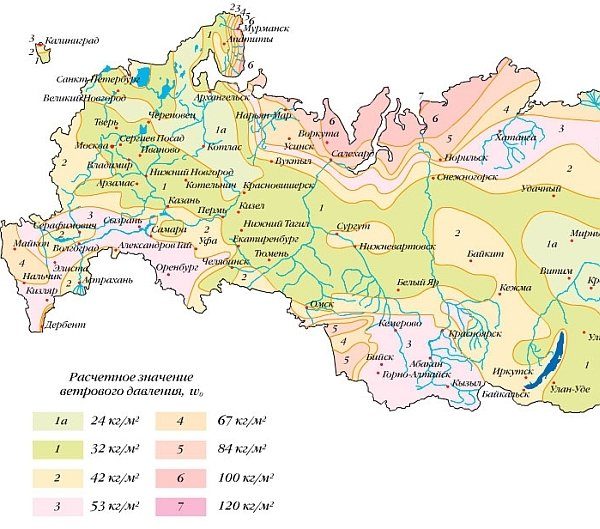

Для расчета важно определить, какая нагрузка будет воздействовать максимально на крышу, что позволяет выбрать сечение и иные параметры стропил. Дополнительно имеется возможность воспользоваться специальными нормативными значениями, но они не учитывают определенные климатические условия различных регионов, поэтому специалисты предпочитают проводить правильные расчеты.

Грамотное определение габаритов стропил

При определении оптимальных размеров стропил, важно учитывать, какой толщиной должна обладать доска, применяемая для создания стропил.

Важно! Толщина доски оказывает непосредственное воздействие на прочность созданных изделий из нее.

Желательно пользоваться для этих целей доской, толщина которой варьируется от 4 до 6 см. Если же возводится стропильная система не небольших строениях, предназначенных для хозяйственного применения, то для снижения затрат допускается пользоваться досками толщиной в 3,5 см. Для жилого дома рекомендуется выбирать изделия, толщина которых не будет меньше, чем 5 см.

При выборе ширины доски непременно учитывается, какой длиной обладает проем, перекрывающийся стропилами. Чем длиннее должны быть стропила, тем шире используется для их создания доска:

  • если длина стропила равна примерно 6 м, то желательно пользоваться доской, ширина которой равна примерно 15 см;
  • если длина ног превышает 6 м, то ширина доски вовсе должна составлять 18 см;
  • если требуется получить еще более длинную стропильную ногу, то используется наращивание элементов, а места, где имеется нахлест, должны находиться рядом с коньковой частью крыши.

Сечение стропил рассчитывается в зависимости от определенного оптимального расстояния между ними, а также учитывается длина элементов. Во время работы надо решить, какие постоянные нагрузки будут воздействовать на крышу от ветра и снега. Берется в расчет масса созданной стропильной конструкции, угол наклона, имеющийся у ската, а также, какой длиной обладает проем, нуждающийся в перекрытии. При расчете дополнительно учитывается, какой шириной обладает строение.

Важно! Для облегчения расчетов рекомендуется пользоваться специальными компьютерными программами, имеющимися в свободном доступе в интернете, причем с их помощью не только обеспечивается быстрое получение результата, но и гарантируется точность значений.

После определения сечения стропил, надо решать, на каком расстоянии друг от друга они будут устанавливаться. Шаг стропил непосредственно связан с их сечением, поэтому если эти параметры не будут правильно определены, то это может негативно сказаться на надежности и долговечности крыши.

Важно! Допускается снижать сечение стропил, если применяются специальные подкосы.

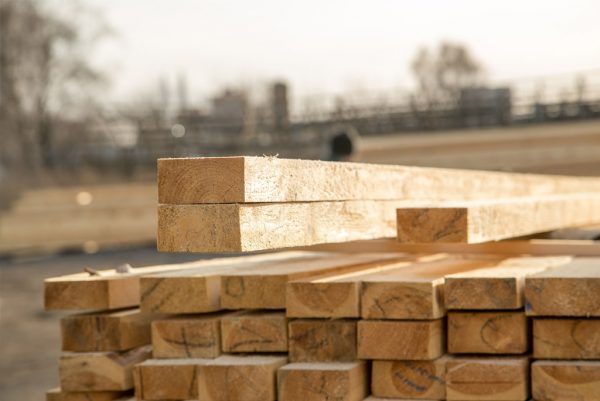

Основные правила выбора досок

Стропильная доска должна отвечать многочисленным требованиям и условиям, описанным выше. Чтобы выбрать действительно качественный материал, рекомендуется пользоваться определенными советами специалистов. К ним относится:

  • отсутствие больших по размеру сучков и трещин;
  • оптимальная влажность, причем не желательно доверять информации, содержащейся в документации к доскам, поэтому рекомендуется вовсе взять с собой специальный инструмент – влагомер, позволяющий быстро определить влажность древесины;

  • отсутствие существенных дефектов, подгнивших участков или иных значимых недостатков, так как все они негативно будут сказываться на качестве сделанной конструкции из досок.

Важно! Если будет приобретен материал с высоким показателем влажности, то не допускается пользоваться им для возведения стропильной системы, так как она будет непрочной, а также вовсе имеется опасность для проживания в доме с такой крышей, поскольку через небольшой промежуток времени будет нарушена геометрия конструкции.

Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов.

Как наращиваются стропила?

Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

  • обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
  • укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
  • создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

Таким образом, грамотное наращивание стропил дает возможность получить оптимальную по размерам стропильную ногу, используемую для формирования надежной и прочной стропильной конструкции.

Как защитить стропила?

Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши.

Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.

Смотрите также:
  • Как делают базальтовый утеплитель?
  • Какие есть утеплители для стен?
  • Характеристики, а также основные свойства цемента
  • Строительная арматура
  • Сэндвич панели: назначение
  • Из чего состоит стекловата?
  • Надёжный костяк: расчёт стропильной системы двускатной крыши

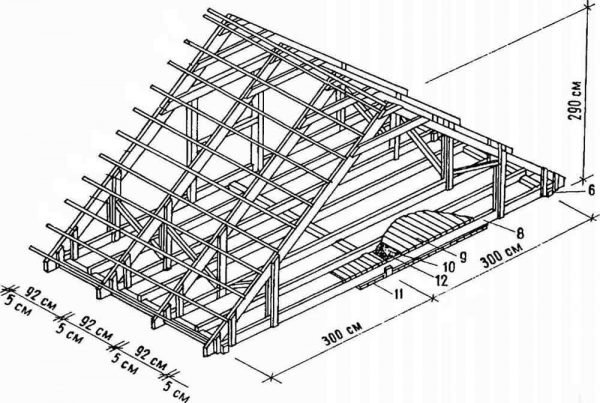

    Двускатная крыша образуется на базе каркаса, сочетающего в себе элементарность устройства и непревзойдённую надёжность. Но этими достоинствами костяк кровли в два прямоугольных ската может похвастаться только в случае тщательной подборки стропильных ног.

    Параметры стропильной системы двускатной крыши

    К расчётам стоит приступать, если вы понимаете, что стропильная система двускатной кровли — это комплекс треугольников, самых жёстких элементов каркаса. Они собираются из досок, размер которых играет особую роль.

    Длина стропил

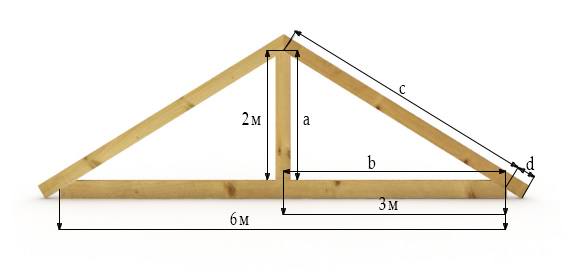

    Определить длину прочных досок для стропильной системы поможет формула a²+b²=c², выведенная Пифагором.

    Размеры стропилаРазмеры стропила

    Длину стропила можно найти, зная ширину дома и высоту крыши

    Параметр «a» обозначает высоту и выбирается самостоятельно. Он зависит от того, будет ли подкровельное пространство жилым, также имеет определённые рекомендации, если планируется мансарда.

    За буквой «b» стоит ширина здания, разделённая надвое. А «c» представляет собой гипотенузу треугольника, то есть длину стропильных ног.

    Допустим, что ширина половины дома равна трём метрам, а крышу решено сделать высотой два метра. В этом случае длина стропильных ног будет достигать 3,6 м (c=√a²+b²=4+√9=√13≈3,6).

    К цифре, полученной из формулы Пифагора, следует приплюсовать 60–70 см. Лишние сантиметры понадобятся, чтобы вынести стропильную ногу за стену и сделать необходимые запилы.

    Стропило длиной 6 метровСтропило длиной 6 метров

    Шестиметровое стропило — самое длинное, поэтому подходит в качестве стропильной ноги

    Максимальная длина бруса, используемого в качестве стропильной ноги, – 6 м. Если требуется прочная доска большей длины, то прибегают к приёму сращения — прибиванию к стропильной ноге отрезка от ещё одного бруса.

    Сечение стропильных ног

    Для различных элементов стропильной системы существуют свои стандартные размеры:

    • 10х10 или 15х15 см — для бруса мауэрлата;
    • 10х15 или 10х20 см — для стропильной ноги;
    • 5х15 или 5х20 см — для прогона и подкоса;
    • 10х10 или 10х15 см — для стойки;
    • 5х10 или 5х15 см — для лежня;
    • 2х10, 2,5х15 см — для обрешётин.

    Толщина каждой детали несущей конструкции кровли обусловливается нагрузкой, которую ей предстоит испытывать.

    Брус сечением 10х20 смБрус сечением 10х20 см

    Брус сечением 10х20 см идеально подходит для создания стропильной ноги

    На сечение стропильных ног двускатной кровли влияет:

    • нагрузка на кровельные скаты;
    • тип строительного сырья, ведь «выдержка» бревна, обычных и клеёных брусов разнится;
    • длина стропильной ноги;
    • вид древесины, из которой были выстроганы стропила;
    • протяжённость просвета между стропильными ногами.

    Наиболее существенно на сечении стропильных ног сказывается шаг стропил. Увеличение расстояния между брусьями влечёт за собой усиление давления на несущую конструкцию кровли, а это обязывает строителя использовать толстые стропильные ноги.

    Таблица: сечение стропил в зависимости от длины и шага

    Переменное воздействие на стропильную систему

    Давление на стропильные ноги бывает постоянным и переменным.

    Время от времени и с разной интенсивностью на несущую конструкцию крыши воздействуют ветер, снег и атмосферные осадки. В общем, скат кровли сравним с парусом, который под напором природных явлений может порваться.

    Воздействие ветра на крышуВоздействие ветра на крышу

    Ветер стремится опрокинуть или приподнять крышу, поэтому важно произвести все расчёты правильно

    Переменная ветровая нагрузка на стропила определяется по формуле W = Wo × k x c, где W — это показатель ветровой нагрузки, Wo — значение ветровой нагрузки, характерной для определённого участка России, k — поправочный коэффициент, обусловливаемый высотой сооружения и характером местности, а c — аэродинамический коэффициент.

    Аэродинамический коэффициент может колебаться в рамках от -1,8 до +0,8. Минусовое значение характерно для поднимающейся крыши, а плюсовое — для кровли, на которую ветер давит. При упрощённом расчёте с ориентацией на улучшение прочности аэродинамический коэффициент считают равным 0,8.

    Расчёт ветрового давленияРасчёт ветрового давления

    Расчёт ветрового давления на крышу основывается на местонахождении дома

    Нормативное значение ветрового давления узнают по карте 3 приложения 5 в СНиП 2.01.07–85 и специальной таблице. Коэффициент, учитывающий изменение ветрового давления по высоте, тоже стандартизован.

    Таблица: нормативное значение ветрового давления
    Таблица: значение коэффициента k

    На ветровой нагрузке отражается не только местность. Большое значение имеет зона расположения жилья. За стеной из высоких зданий дому почти ничего не грозит, но на открытом пространстве ветер может стать для него серьёзным врагом.

    Снеговая нагрузка на систему стропил вычисляется по формуле S = Sg × µ, то есть вес снежной массы на 1 м² умножается на поправочный коэффициент, на значении которого отражается степень наклона кровли.

    Вес снегового пласта указан в СНиП «Стропильные системы» и определяется типом местности, где построено здание.

    Расчёт снеговой нагрузкиРасчёт снеговой нагрузки

    Снеговая нагрузка на крышу зависит от того, где расположен дом

    Поправочный коэффициент, если скаты кровли кренятся менее чем на 25°, приравнивается к единице. А в случае наклона крыши на 25–60° этот показатель уменьшается до 0,7.

    Когда крыша наклонена более чем на 60 градусов, снеговую нагрузку сбрасывают со счетов. Всё-таки с крутой кровли снег скатывается быстро, не успевая оказать негативного влияния на стропила.

    Постоянные нагрузки

    Нагрузками, воздействующим беспрерывно, считают вес кровельного пирога, включая обрешётку, утеплитель, плёнки и отделочные материалы для обустройства мансарды.

    Кровельный пирогКровельный пирог

    Кровельный пирог создаёт постоянное давление на стропила

    Вес кровли — это сумма веса всех материалов, использованных при строительстве крыши. В среднем он равен 40–45 кг/м.кв. По правилам на 1 м² стропильной системы не должно приходиться более 50 кг веса кровельных материалов.

    Чтобы в прочности стропильной системы совсем не осталось сомнений, к расчёту нагрузки на стропильные ноги стоит добавлять 10%.

    Таблица: вес кровельных материалов на 1 м²

    Количество брусьев

    Сколько стропил понадобится для обустройства каркаса двускатной кровли, устанавливают, разделив ширину крыши на шаг между брусьями и прибавив к полученному значению единицу. Она обозначает добавочное стропило, которое потребуется поставить на край кровли.

    Допустим, между стропилами решено оставлять по 60 см, а длина крыши составляет 6 м (600 см). Получается, что необходимо 11 стропил (с учётом добавочного бруса).

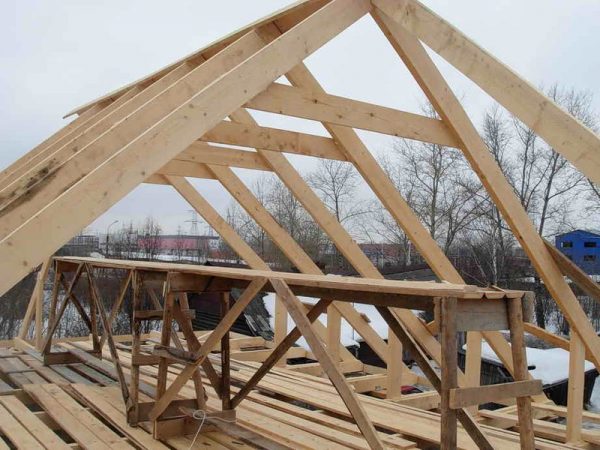

    Стропильная система двускатной крышиСтропильная система двускатной крыши

    Стропильная система двускатной крыши — это конструкция из определённого количества стропил

    Шаг брусьев несущей конструкции кровли

    Чтобы определить расстояние между брусьями несущей конструкции кровли, следует обратить пристальное внимание на такие моменты, как:

    • вес кровельных материалов;
    • длина и толщина бруса — будущей стропильной ноги;
    • градус наклона кровли;
    • уровень ветровой и снеговой нагрузок.
    Шаг стропилШаг стропил

    Через 90–100 см стропила принято располагать в случае выбора лёгкого кровельного материала

    Нормальным для стропильных ног считается шаг в 60–120 см. Выбор в пользу 60 или 80 см делают в случае строительства кровли, наклоненной на 45˚. Таким же маленьким шаг должен быть при желании покрыть деревянный каркас крыши тяжёлыми материалами вроде керамической черепицы, асбоцементного шифера и цементно-песчаной плитки.

    Таблица: шаг стропил в зависимости от длины и сечения

    Формулы расчёта стропильной системы двускатной крыши

    Расчёт стропильной системы сводится к установлению давления на каждый брус и определению оптимального сечения.

    При расчёте стропильной системы двускатной кровли действуют следующим образом:

    1. По формуле Qr=AxQ узнают, какова нагрузка на погонный метр каждой стропильной ноги. Qr — это распределённая нагрузка на погонный метр стропильной ноги, выраженная в кг/м, A — расстояние между стропилами в метрах, а Q — суммарная нагрузка в кг/м².
    2. Переходят к определению минимального сечения бруса-стропила. Для этого изучают данные таблицы, занесённой в ГОСТ 24454–80 «Пиломатериалы хвойных пород. Размеры».
    3. Ориентируясь на стандартные параметры, выбирают ширину сечения. А высоту сечения вычисляют, используя формулу H ≥ 8,6·Lmax·sqrt(Qr/(B·Rизг)), если уклон крыши α < 30°, или формулу H ≥ 9,5·Lmax·sqrt(Qr/(B·Rизг)), когда уклон крыши α > 30°. H — это высота сечения в см, Lmax — рабочий участок стропильной ноги максимальной длины в метрах, Qr — распределённая нагрузка на погонный метр стропильной ноги в кг/м, B — ширина сечения см, Rизг — сопротивление древесины на изгиб, кг/см². Если материал произведён из сосны или ели, то Rизг может быть равен 140 кг/см² (1 сорт древесины), 130 кг/см² (2 сорт) или 85 кг/см² (3 сорт). Sqrt — это квадратный корень.
    4. Проверяют, соответствует ли величина прогиба нормативам. Она не должна быть больше цифры, которая получается в результате деления L на 200. Под L понимается длина рабочего участка. Соответствие величины прогиба соотношению L/200 выполнимо только при верности неравенства 3,125·Qr·(Lmax)³/(B·H³) ≤ 1. Qr обозначает распределённую нагрузку на погонный метр стропильной ноги (кг/м), Lmax — рабочий участок стропильной ноги максимальной длины (м), B — ширину сечения (см), а H — высоту сечения (см).
    5. Когда выше представленное неравенство нарушается, показатели B и H увеличивают.

    Таблица: номинальные размеры толщины и ширины пиломатериала (мм)

    Пример расчёта несущей конструкции

    Предположим, что α (угол наклона крыши) = 36°, A (расстояние между стропилами) = 0,8 м, а Lmax (рабочий участок стропильной ноги максимальной длины) = 2,8 м. В качестве брусьев используется материал из сосны первого сорта, а это значит, что Rизг = 140 кг/см².

    Для покрытия кровли выбрана цементно-песчаная черепица, и поэтому вес крыши составляет 50 кг/м². Суммарная нагрузка (Q), которую испытывает каждый квадратный метр, равна 303 кг/м². А для строительства стропильной системы используются брусья толщиной 5 см.

    Отсюда вытекают следующие вычислительные действия:

    1. Qr=A·Q= 0,8·303=242 кг/м — распределённая нагрузка на погонный метр бруса-стропила.
    2. H ≥ 9,5·Lmax·sqrt(Qr/B·Rизг).
    3. H ≥ 9,5·2,8·sqrt(242/5·140).
    4. 3,125·Qr·(Lmax)³/B·H³ ≤ 1.
    5. 3,125·242·(2,8)³ / 5·(17,5)³= 0,61.
    6. H ≥ (примерная высота сечения стропила).

    В таблице стандартных размеров нужно найти высоту сечения стропил, близкую к показателю 15,6 см. Подходящим является параметр, равный 17,5 см (при ширине сечения в 5 см).

    Эта величина вполне соответствует показателю прогиба в нормативных документах, и это доказывается неравенством 3,125·Qr·(Lmax)³/B·H³ ≤ 1. Подставив в него значения (3,125·242·(2,8)³ / 5·(17,5)³), получится обнаружить, что 0,61 < 1. Можно сделать вывод: сечение пиломатериала выбрано верно.

    Видео: подробный расчёт стропильной системы

    Расчёт стропильной системы двускатной крыши — это целый комплекс вычислений. Чтобы брусья справились с возлагаемой на них задачей, строителю нужно безошибочно определить длину, количество и сечение материала, узнать нагрузку на него и выяснить, каким должен быть шаг между стропилами.

    Как подобрать размеры стропила и на что обратить внимание при их выборе?

    Стропила размерыЕсли Вы собираетесь в ближайшее время заняться перекрытием крыши, тогда Вы должны знать все о стропилах – как их выбрать и на что стоит обратить внимание. Эти несущие конструкции нужны затем, чтобы защитить дом от порывов ветра, дождя и если они подобраны неправильно – они просто не справятся со своей основной функцией.

    Прежде всего, нужно правильно подобрать вид в зависимости от уклона вашей кровли. Они бывают наклонными и висячими. Наклонные конструкции обычно имеют 2-3 опоры, для зданий с небольшими пролетами применяют односкатный тип конструкции. Для общественных и жилых зданий, где есть колонны, несущие стены внутри или перегородки больше подходят двускатные конструкции опор.

    Обычно на крышу устанавливают стропила из дерева, но иногда целесообразно использовать конструкцию из металлического профиля.

    Как правильно подобрать размеры стропила?

    Чтобы опора не деформировалась со временем и смогла стойко выдержать порывы ветра, снеговую нагрузку и и вес обрешетки, крайне важно правильно подобрать нужное ее сечение.

    Стропила размеры таблица

    Обращая внимание на опору, смотрите на качество древесины, поскольку сегодня подобрать качественную древесину довольно сложно. Самыми «ходовыми» размерами считаются доски, сечение которых находится в пределах от 5х15 и до 7х17 см. Обычно доски такого сечения устанавливаются на расстоянии минимум 90 см и максимум – 150 см друг от друга.

    Чтобы усилить стропильную ногу можно использовать две доски, соединенные вместе бобышками (с шагом не более 50 см).

    Сечение опоры нужно подбирать, зная длину, шаг и нагрузку. При увеличении какого-то одного из этих значений, сечение ноги должно увеличиться.

    Чтобы стропильные ноги не разъезжались, нужно использовать затяжку, которая также выполняет функцию дополнительной опоры. Однако при выборе затяжки, стоит учесть тот фактор, что ее сечение должно быть не такое большое, как сечение самого стропила. Если размеры стропила 5х17 см, тогда затяжка должна быть размером 5х16 см, при размере опоры 5х16 см – затяжка должна быть размером 5х15 см.

    Технические характеристики для стропил

    При установке опор на большие пролеты нужно использовать подкосы, которые способны передать выдержать нагрузку. Сечение этих подкосов подбирается по такому же типу, как и сечение затяжек.

    При кладке крыш частных домов часто применяют висячую систему. В такой системе точкой опоры ноги является балка или же стена самого дома. Эта конструкция получается довольно гибкой и легкой, однако Вам нужно знать, что на больших пролетах ее нельзя применять, поскольку она не сможет выдерживать нагрузки.

    Рассчитать необходимый размер стропил Вам будет гораздо проще, зная угол наклона крыши. Самым оптимальным считается угол в 30-35 градусов, при увеличении угла наклона увеличивается общая площадь и высота кровли, «удорожая» тем самым всю конструкцию.

    Технические характеристики для стропил
    расчет стропильной системы двускатной кровли для дома
    Технические характеристики для стропил
    таблица расчета нагрузки на брус



    Как рассчитывается цена на стропила?

    Обычно цена на стропила указывается за один метр, в зависимости от размера самой и от ее длины.

    При длине опоры в 4-4,5 метра и ее размерах в пределах от 50х100 мм до 50х200 мм цена квадратного метра колеблется в пределах от 7,65 грн. до 15,30 грн. (1,20 $ до 1,70 $).

    При длине опоры в 6 метров и ее размере 50х100 мм, цена одного квадратного метра составляет 8 грн(1,21 $), при размере 50х120 мм – 9,60 грн (1,05 $), при размере 50х150 мм – 12 грн. (1,25 $), размер 50х200 мм стоит 16 грн. (1,70 $).

    Данные цены на стропила являются приблизительными и могут колебаться в зависимости от размера опоры и от курса доллара. Однако рассчитывая приблизительную стоимость крыши, можно брать в расчет эти цены.

    Выбирая стропила для будущей крыши дома, не стоит главным фактором выбора ставить только их стоимость. Самое главное – это качество доски, именно от него зависит, насколько будущая конструкция будет выполнять свои основные функции и сколько она прослужит. Выбрав плохое качество древесины, Вам придется со временем переделывать крышу, поскольку некачественная древесина может рассыпаться или потрескаться. Поэтому, какой бы ограниченный бюджет у Вас ни выделялся на покупку стропил, не стоит бросаться на самые дешевые опоры, если не хотите переделывать по несколько раз крышу.

    конструкция, устройство, расчет стропил из дерева

    Для изготовления стропил в индивидуальном строительстве обычно используют деревянные материалы: доски, брус, бревна.  Несмотря на относительную дешевизну, деревянные стропила для крыши обладают достаточной прочностью, чтобы выдержать все кровельные нагрузки и служить верой и правдой долгие годы.

    Другие возможные материалы для стропильных систем – металл и железобетон – для частного строительства применять нецелесообразно, ввиду их тяжелого веса, сложного монтажа и высокой стоимости.

    Стропильная система обязана быть прочной, но не тяжелой. Конечно, для несущей основы кровли крупных промышленных зданий и многоэтажек, приходиться использовать металл или железобетон. А для обычных частных домов – это ненужное излишество. Стропила в этом случае делают деревянными – из досок, бруса (обычного или клееного), бревен.

    Бревна используются редко, исключительно для срубов. Этот материал слишком увесистый, требующий от плотника высокого профессионализма и способности выполнять сложные врубки в местах креплений.

    Брус – самый лучший вариант, из которого можно смонтировать прочные и долговечные стропила. Единственный недостаток бруса – высокая цена.

    В качестве замены брусу часто используют более дешевые доски, толщиной минимум 40-60 мм. В список их преимуществ также можно включить небольшой вес, удобство в монтаже и высокий запас прочности.

    Деревянные материалы для стропилДеревянные материалы для стропил

    К выбранному пиломатериалу предъявляют следующие требования:

    • Минимально допустимые сорта древесины – 1-3. Наличие сучков допускается в небольшом количестве (лучше обойтись вообще без них!), не более трех сучков, высотой до 3 см, на 3 м.п. Трещины также допустимы, но они не должны пронизывать древесину насквозь, их длина не может превышать половину длины материала.
    • Допускается использовать высушенную древесину с влажностью до 18-22%. Если эти показатели будут выше, стропила, по мере высыхания, могут потрескаться или выгнуться и потерять свою форму.
    • Несущие части стропильной системы выполняют из материала, толщиной от 5 см, шириной от 10-15 см.
    • Длина элементов из хвойных пород – до 6,5 м, а из твердых лиственных – до 4,5 м.
    • Все деревянные части стропил, до начала эксплуатации, должны быть обработаны защитными составами, предотвращающими их гниение, возгорание и повреждение насекомыми-древоточцами.

    Основной составляющей единицей деревянной стропильной системы является ферма – плоская треугольная конструкция. Стороны «треугольника» образуют стропильные ноги, соединенные сверху под углом. Для соединения стропил по горизонтали используются затяжки, ригели, схватки.

    Стропильную систему составляют из нескольких ферм, выставленных на мауэрлат, и скрепленных между собой прогонами.

    Чтобы лучше понять специфику фермы, определимся с ее элементами. Их состав и количество в одной конструкции зависит от типа крыши, ее габаритов и вида примененных стропил.

    Итак, составные части могут быть такими:

    • Стропильная нога – это непосредственно сами стропила, на которые набивают обрешетку и укладывают кровельный материал. Ферма состоит из двух стропилин (балок), соединенных сверху в коньке в виде треугольника. Угол их наклона равен углу наклона кровельных скатов.
    • Затяжка – перекладина, скрепляющая стропильные ноги по горизонтали и не позволяющая им при нагрузке разъехаться в разные стороны. Используется в системе висячих стропил.
    • Ригель – балка, похожая на затяжку, но работающая по иному принципу. В системе она сжимается, а не растягивается. Скрепляет стропильные балки в их верхней части.
    • Схватка – также горизонтальная перекладина, соединяющая стропильные балки и повышающая устойчивость фермы. Используется в системе наслонных стропил.
    • Стойка – горизонтальная балка, служащая дополнительным упором для фиксации стропильных ног.
    • Подкос – элемент, монтируемый под углом к горизонтали, дающий стропилам дополнительную устойчивость.
    • Кобылки – применяются для удлинения стропильных ног при необходимости создания свесов.

    Также в стропильную систему можно отнести детали, не относящиеся непосредственно к фермам, но использующиеся для их монтажа и сборки. Они такие:

    • Прогон – балка, идущая вдоль скатов, соединяющая стропильные ноги ферм. Частный случай – коньковый прогон, который устанавливают вдоль скатов кровли в ее наивысшей точке (коньке).
    • Обрешетка – состоит из брусьев или досок, набиваемых на стропильные ноги сверху вдоль скатов крыши. На обрешетку монтируют кровельный материал.
    • Мауэрлат – брус или доски, укладываемые по периметру наружных (капитальных) стен здания. Наличие мауэрлата предусмотрено для закрепления на нем нижних концов стропилин.
    • Лежень – элемент, похожий на мауэрлат, но укладываемый вдоль внутренней стены здания. На лежне закрепляют вертикальные стойки.
    Элементы деревянной стропильной системыЭлементы деревянной стропильной системы

    Из дерева можно собрать множество вариантов ферм и, соответственно, стропильных систем. Но всех их можно разделить на два типа: висячие и наслонные.

    Висячие стропильные системы

    Применяются для помещений без внутренних стен. Фермы, составленные из стропил, опираются исключительно на наружные стены, необходимости в дополнительной опоре нет. То есть висячими стропилами перекрывают один пролет, шириной 6-14 м.

    Обязательной частью висячих ферм, кроме стропильных ног, соединенных вверху под углом, является затяжка – горизонтальная, соединяющая стропила балка. Затяжка становится основой «треугольника» фермы. В большинстве случаев она располагается снизу конструкции, соединяя нижние концы парных стропил. Но также используются схемы с приподнятой затяжкой. А также с ее видоизмененным вариантом – ригелем, который выглядит как приподнятая затяжка, но работает на сжатие, а не на растяжение, как истинная затяжка.

    От наличия затяжки и ее расположения в ферме зависит необходимость использования мауэрлата. Если затяжка располагается у основания стропильных ног, то мауэрлат не нужен. При монтаже ферму опирают на наружные стены через имеющуюся затяжку, которая одновременно становится балкой перекрытия. Если же затяжка приподнята кверху или же вместо нее используется ригель, то в схему обязательно включается мауэрлат, как основа для крепления стропилин на верхних краях стен.

    В качестве дополнительных элементов в висячей системе применяют бабки и подкосы. Они служат для упрочнения фермы, при перекрытии широких пролетов.

    Бабка по своему виду напоминает вертикальную стойку, идущую от центра затяжки до верхней точки фермы (коньковой части). На самом деле бабка – это подвес, функция которого заключается в поддержке слишком длинной затяжки (более 6 м) и исключении ее прогиба.

    В тандеме с бабкой, при еще большем увеличении длины затяжки, используют подкосы – диагональные балки. Их упирают одним концом в стропильную ногу, другим – в бабку. В одной ферме применяют два подкоса, с обеих сторон от бабки.

    В дачных и небольших частных домах висячие стропила из дерева хороши тем, что позволяют устраивать просторные мансардные помещения без перегородок внутри. Конечно, речь идет о схемах, где отсутствуют подкосы и бабки.  Их наличие возлагает на застройщика необходимость делить мансарду минимум на две комнаты.

    Висячие стропила из дереваВисячие стропила из дерева

    Наслонные стропильные системы

    Наслонная конструкция деревянных стропил применяется для помещений с внутренними капитальными стенами, которые служат дополнительной опорой для системы. При этом расстояние между наружными стенами (общий перекрываемый пролет) может быть в пределах 6-15 м.

    Наслонные фермы, в обязательном порядке, состоят из стропильных ног, опираемых на наружные стены, и вертикальной стоки, опираемой на внутреннюю стену. При наличии двух внутренних стен в схеме может быть использованы две стойки.

    В отличие от висячей, в наслонной системе обязательно присутствует мауэрлат, к которому крепятся стропильные ноги. Стойки врезаются в некое подобие мауэрлата – лежень. Это брус, укладываемый по верху внутренней опорной стены.

    При пролете 6 м и менее используется простейшая наслонная ферма, состоящая из двух парных стропильных ног и стойки. Устройство деревянных стропил при увеличении пролета требует внесения в схему дополнительных деталей, таких как схватки и подкосы (подстропильные ноги).

    Схватки похожи на затяжки в висячих системах, но они всегда располагаются выше основания стропильных ног. Основное назначение схватки – повышение устойчивости системы.

    Для устойчивости предназначены и подкосы, которые также называются подстропильными ногами. Подкос поддерживает стропильную ногу, то есть, по сути, становится для нее дополнительной (третьей по счету, после мауэрлата и конькового прогона) опорой.

    Наслонные деревянные стропила являются наиболее распространенными для частных жилых домов, коттеджей. Как правило, такие постройки имеют одну или несколько внутренних капитальных стен-перегородок, которые могут стать опорой и дополнительной поддержкой для прочной стропильной системы.

    Наслонные стропила из дереваНаслонные стропила из дерева

    Узел крепления стропил к мауэрлату – один из наиболее важных, от правильности его выполнения зависит функциональность стропильной системы, ее  способность воспринимать нагрузки.

    Всего существует два типа подобных креплений: жесткое и скользящее. Выбор одного из них зависит от схемы стропильной конструкции. Замена жесткого крепления на скользящее или наоборот, а также недостаточное обеспечение необходимой степени сдвига стропильной ноги приведет к тому, что схема «поломается» и не будет работать.

    Жесткое крепление обеспечивает прочное, неподвижное сочленение стропилины с мауэрлатом. Сдвиг не допускается, однако возможен поворот стропилины в шарнире. Организовывают такое крепление двумя основными способами:

    • путем врубки стропильной балки в мауэрлат и дальнейшей фиксации узла уголками, скобами, гвоздями;
    • с помощью уголков из металла и опорного бруска.

    Скользящее крепление (или как его называют кровельщики – «скользячка») несколько иного вида и функциональности. Оно позволяет стропильной ноге сдвигаться относительно опоры. Конечно, этот сдвиг не будет заметен глазу, но позволит стропильной системе не деформироваться при естественной усадке стен дома. Скользящее крепление особенно необходимо при строительстве деревянных срубов. Также оно реализуется при строительстве домов любого другого типа, если того требует схема и выполненный расчет деревянных стропил.

    Способы жесткого крепления стропил на мауэрлатеСпособы жесткого крепления стропил на мауэрлате

    Чтобы обеспечить стропильной ноге небольшой запас хода относительно мауэрлата используются особые крепежные элементы – ползуны. Конструктивно они состоят из двух металлических элементов, первый из которых статичен, а второй – способен перемещаться относительно первого. Существует две разновидности скользящих креплений: открытого и закрытого типов.

    Ползун открытого типа представляет собой сборную конструкцию, состоящую из двух отдельных частей: статичной планки-направляющей и уголка с загибом сверху. Направляющая продевается в загиб уголка и фиксируется на стропильной ноге, уголок крепится на мауэрлате. При изменении геометрических размеров постройки, направляющая может сдвигаться относительно жестко зафиксированного уголка на 60-160 мм.

    Скользящее крепление закрытого типа по своему свойству точно такая же. Немного меняется конструкция, она уже не разборная, а цельная. Уголок, который крепится к мауэрлату, имеет в центральной части петлю. В нее вставлена направляющая, которая, в свою очередь, крепится к стропильной ноге.

    Скользящее крепление стропил к мауэрлатуСкользящее крепление стропил к мауэрлату

    Что собой представляют оба варианта креплений (скользящее и жесткое) показано в видео-ролике:

    Другой важнейший узел стропильной фермы – узел крепления стропил в коньковой части. В частном домостроительстве для этих целей чаще всего применяют следующие варианты креплений:

    • внахлест;
    • встык;
    • с помощью врубки вполдерева.

    Крепление внахлест считается самым простым вариантом. Верхние края парных стропилин просто-напросто накладывают друг на друга. Затем в обоих торцах выполняют отверстие и фиксируют соединение шпилькой или болтом с гайкой.

    Для соединения встык верхние торцы стропильных ног спиливают под углом для того, чтобы появилась возможность совместить спиленные поверхности. Крепление выполняется с помощью гвоздей, которые забивают в торец коньковой части через обе стропильные ноги. Чтобы дополнительно зафиксировать гвоздевое соединение, используют деревянные горизонтальные накладки или металлические пластины, которые накладывают поверх соединения с двух сторон фермы.

    Соединение вполдерева предусматривает предварительное выпиливание на верхних концах стропилин выемок на половину толщины бруса. Это позволяет совместить стропилины в коньке, как детали конструктора, не увеличивая при этом толщину конькового узла (как происходит при соединении внахлест). После совмещения деталей, их фиксируют гвоздями, болтами или нагелями.

    Кроме описанных способов существуют и другие, менее распространенные. Например, соединение «шип-паз». Оно не является популярным, так как требует большого профессионализма от плотника. Суть крепления в том, что в одной стропилине выполняется углубление-паз, а на другой вырезается шип. Шип и паз совмещают и скрепляют гвоздевым боем или нагелем.

    Соединение стропил в конькеСоединение стропил в коньке

    Одно из возможных соединений стропилин в коньке (встык, через коньковый прогон) рассматривается в видео:

    Впрочем, никаких особенных сложностей работа с деревом и монтаж деревянных стропил не представляет. Кроме этого есть и другие преимущества использования дерева, как материала для стропил:

    • невысокая стоимость древесины;
    • повсеместная доступность;
    • сравнительно небольшой вес, упрощающий монтаж;
    • нет необходимости в привлечении тяжелой строительной техники;
    • универсальность, возможность применения на зданиях из любого материала, причем, независимо от несущей способности фундамента.

    Недостатки выбора деревянных стропил незначительны, но их тоже необходимо знать «в лицо» перед началом строительства:

    • необходимость в обработке защитными средствами, предотвращающими возгорание и гниение дерева, а также снижающих его «привлекательность» для различных насекомых-вредителей;
    • применение деревянных стропил возможно только на пролетах до 14-17 м, для более широких пролетов рекомендовано использовать металл или железобетон;
    • несколько сниженный срок эксплуатации, по сравнению с металлическими или железобетонными фермами.

    Таким образом, все недостатки являются, скорее, особенностями, чем реальными негативными сторонами. Этим и объясняется столь широкое распространение деревянных стропил в частном домостроительстве.

    Доска для обрешетки крыши — размеры доски (толщина, ширина и длина)

    Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру. Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается. Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

    Содержание статьи

    Определение и функции

    Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала. Это важный элемент пирога кровли, который выполняет следующие функции:

    1. Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
    2. Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
    3. Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

    Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

    Устройство кровли

    Устройство кровли

    Виды

    Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

    • Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
    • Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

    Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

    Сплошная и разреженная обрешетка

    Сплошная и разреженная обрешетка

    Типы конструкции

    Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы. Конструкция основания может быть:

    1. Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
    2. Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.
    Разновидности обрешеток

    Разновидности обрешеток

    Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

    Виды древесины и ее производных

    Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

    • Обрезная доска. Это наиболее качественный и долговечный материал для изготовления обрешетки. Она ровная, гладкая, поэтому монтировать на нее кровельное покрытие удобнее. Обрезная доска

      Обрезная доска

    • Необрезная доска. Необрезной доской называют пиломатериал более низкого качества, имеющий не опиленную или частично не опиленную кору. Она менее ровная и больше поддается гниению. Необрезная доска

      Необрезная доска

    • ОСП. Ориентированно-стружечная плита с влагостойкой пропиткой используется для монтажа сплошного основания. Она гладкая, ровная, поэтому на нее можно безбоязненно укладывать мягкие кровельные материалы. Ориентированно-стружечная плита влагостойкая

      Ориентированно-стружечная плита влагостойкая

    • ФСФ. Фанера с повышенной влагостойкостью также используется для монтажа сплошного настила, на который укладывается гидроизоляция. Клеенная влагостойкая фанера

      Клеенная влагостойкая фанера

    Наиболее оптимальным вариантом для изготовления обрешетки считается обрезная доска сечением 150Х40 мм. Она обладает хорошей устойчивостью к влаге и высокими прочностными качествами, поэтому ее можно укладывать с шагом 15-20 см.

    Подготовка

    Пиломатериалы, используемые в конструкции кровельного каркаса, подвергаются постоянному воздействию влаги, поэтому могут со временем загнивать и деформироваться. Поэтому важно не только правильно выбрать, но и качественно подготовить материалы к монтажу. К деревянной обрешетке предъявляются следующие требования:

    1. Доски и пиломатериалы, которые используются для монтажа, должны быть доведены до стандартной влажности 19-20%, чтобы в процессе эксплуатации они не деформировались и не гнили.
    2. Для предотвращения загнивания обрешетки, древесину необходимо обработать антисептическим составом. Глубокая пропитка антисептиком позволяет в 2 раза увеличить срок службы каркаса.
    3. Элементы обрешетки под мягкие кровельные покрытия (битумную черепицу, мембраны, рубероид) необходимо острогать, чтобы неровная поверхность не повредила материал при монтаже или эксплуатации.

    Помните, что гвозди или другие крепежные элементы для фиксации обрешетки должны также быть влагостойкими и иметь длину, равную двум толщинам доски или фанеры, из которой она изготавливается. Кроме того, нельзя забивать гвозди до упора, нужно оставлять небольшой зазор, необходимый для компенсации термического расширения.

    Различия между обрешеткой под мягкие и жесткие кровельные материалы

    Различия между обрешеткой под мягкие и жесткие кровельные материалы

    Требования к обрешетке под профнастил

    Требования к обрешетке под профнастил

    Видео-инструкция

    Размеры доски для стропил

    Несмотря на кажущуюся простоту, строительство стропильной системы – очень сложный процесс, который требует определенных математических расчетов. Здесь важно подобрать правильные размеры доски для стропил. С одной стороны, это обеспечит надежность конструкции, с другой – позволит более рационально использовать древесину и избежать ненужных финансовых затрат.

    Доска и брус – это два основных материала, которые используются для стропильной системы. Брус является наиболее оптимальным вариантом, но так как стоимость его на порядок выше, чем стоимость доски, то в целях экономии ряд дополнительных элементов стропильной системы изготавливают из более дешевой доски.

    Расчет параметров

    Точный расчет основных параметров доски для стропил очень важен. От них напрямую зависит прочность конструкции – если использовать доски недостаточного сечения, конструкция может обрушиться под весом кровельного материала или снега. Слишком толстая доска тоже не рекомендуется – такой материал стоит дороже, к тому же создает дополнительную нагрузку на фундамент и стены.

    Толщина

    Для изготовления стропил обычно используют доски толщиной 40-60 мм. Доски с сечением 40 мм применяются только для хозяйственных построек: гаражи, сараи и так далее. Для крыш домов используется доска с толщиной 50 мм и более.

    Сечение

    Сечение имеет следующую формулу: S=b*h. В данном случае b – это ширина доски, а h – это ее толщина. Сечение доски должно быть пропорционально ее длине.

    Таблица для подбора сечения относительно длины

    ДлинаМинимальная ширина, мм
    1-6  м150
    От 6 м и выше180



    В том случае, если стропило наращивают, сплачивая между собой две доски, то участок сплачивания должен быть не менее, чем 500 мм. При этом рекомендуется установить его как можно выше к коньку.

    Зависимость сечения от шага установки

    Шаг установки стропил – это очень важное условие, которое оказывает влияние на сечение доски. Чем больше расстояние между стропилами, тем толще требуется доска и, наоборот – при достаточно частом шаге можно использовать доски меньше толщины.

    Таблица соотношения шага стропил к сечению

    Сечение, ммШаг стропил, м, при расстоянии между опорами, м
    33.544.5
    40х1801.41.0
    50х1801.51.20.9
    50х2001.51.10.7
    50х2201.20.9

    Как рассчитать точные параметры доски

    Все предоставленные выше характеристики являются усредненными данными, на которые можно только примерно ориентироваться, но ни в коем случае нельзя полностью полагаться, особенно при создании стропильной системы для крыши жилого дома. Полный и максимально точный расчет производится посредством сложных математических формул или в специализированных компьютерных программах, где учитывается ряд дополнительных факторов. К этим факторам относятся ветровая и снеговая нагрузка, материал древесины, угол наклона стропил, материал кровельного покрытия и множество других. Только с их учетом можно получить полный расчет прочности и расчет вероятности деформации кровельной системы.

    Советы по выбору доски

    Помимо расчета сечения и толщины доски, следует быть внимательным при выборе самого материала. Прежде всего, доска должна иметь показатель влажности, не превышающий 18% — в противном случае со временем ее поведет, нарушится геометрия всей конструкции, возникнут дополнительные напряжения.

    Также доска не должна иметь дефектов. Допускается наличие небольших несквозных трещин и сучков (не более трех сучков с диаметром до d=30 мм на погонный метр), размочаливание концов доски и тому подобное. Такой материал либо вообще нужно отбраковать, либо использовать в крайнем случае для тех элементов, которые не относятся к основным и несущим.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
