Дренаж подвала: Внешний и внутренний дренаж подвала – 4 метода борьбы с затоплением подвала. Сухой подвал при высоком уровне грунтовых вод

Как правильно обустроить внутренний дренаж подвала

Обычно фундамент дома располагается ниже уровня земли, по причине чего может наблюдаться его частое затопление грунтовыми водами или дождевыми осадками. Но решение есть всегда, и в данном случае можно исправить ситуацию, грамотно обустроив гидроизоляцию и правильный дренаж подвала.


Содержание статьи

Затопленный подвалЗатопленный подвал

Причем ограничиваться лишь одной гидроизоляцией, как это делают некоторые владельцы домов, не стоит ни в коем случае. Полностью гарантировать отсутствие затоплений может лишь комплексный подход.



Большое значение в обустройстве надежной гидроизоляции имеет правильный выбор изолирующего материала. Правильно подобрать его вам поможет эта статья нашего сайта.

Что представляет собой дренаж в частном доме

Дренаж подвала частного дома обеспечивает система из труб, соединенных между собой смотровыми колодцами. Трубы располагаются в земле под определенным уклоном, что позволяет аккумулировать воду в большой водосборной емкости либо направлять ее прямиком в канализационный сток. Опустошение главной емкости периодически производится с использованием насоса. При этом вода может как выводиться за пределы хозяйства, так и использоваться для различных нужд приусадебного хозяйства.


Дренаж подвалаДренаж подвала

Понятно, что трубы дренажных систем время от времени могут забиваться грунтом и илом. Чтобы полностью воспретить или минимизировать это явление, их дополнительно оборачивают таким ставшим сейчас популярным материалом, как геотекстиль. Также для этих целей может использоваться обычная щебенка, которой трубы просто-напросто обсыпают.



Типы дренажных систем

Дренаж, особенно внешний, удобнее и правильнее всего обустраивать вовремя, то есть на этапе строительства. Обычно внешние дренажные трубы прокладывают по периметру дома с наружной стороны вровень с нижней плоскостью фундамента, так называемой подошвой дома. После укладки дренажа и испытания его эффективности канава заполняется смесью из земли, песка и гравия. Данная система позволяет отводить большую часть воды, не давая ей возможности достичь подвального помещения.

ДренажДренаж


Внутренний дренаж подвала вполне можно уложить позже, после обустройства придомовой территории. Данный тип дренажной системы, конечно, имеет определенные недостатки, но в некоторых случаях этот вариант является единственно допустимым. К примеру, в тех случаях, когда внешняя сторона фундамента не позволяет установить систему водоотвода.

Дренажная трубаДренажная труба

Как сделать внутренний дренаж в подвале

Прежде чем приступать к укладке в подвале дренажной системы, его нужно предварительно осушить и нанести на стены специальный гидроизолирующий состав. Эти подготовительные операции станут дополнительной гарантией отсутствия влаги в подвальном помещении.

При укладке внутреннего дренажа подвала включает в себя выполнение следующих последовательных операций:

  1. Убрав при необходимости прилегающий слой земли, по периметру основания фундамента отбойным молотком выбивают траншею нужной ширины.
  2. В подготовленную траншею укладывают дренажные трубы, параллельно обустраивая смотровые колодцы.
  3. Обустраивают отвод собранной влаги в обустроенную под фундаментом песчаную подушку или в специально предусмотренную для этих целей цистерну.
  4. Траншею с трубой заполняют гравием и щебнем.
  5. Устанавливают бетонную стяжку.
  6. Поверх стяжки укладывают гидроизоляцию и, наконец, заливают новый пол.

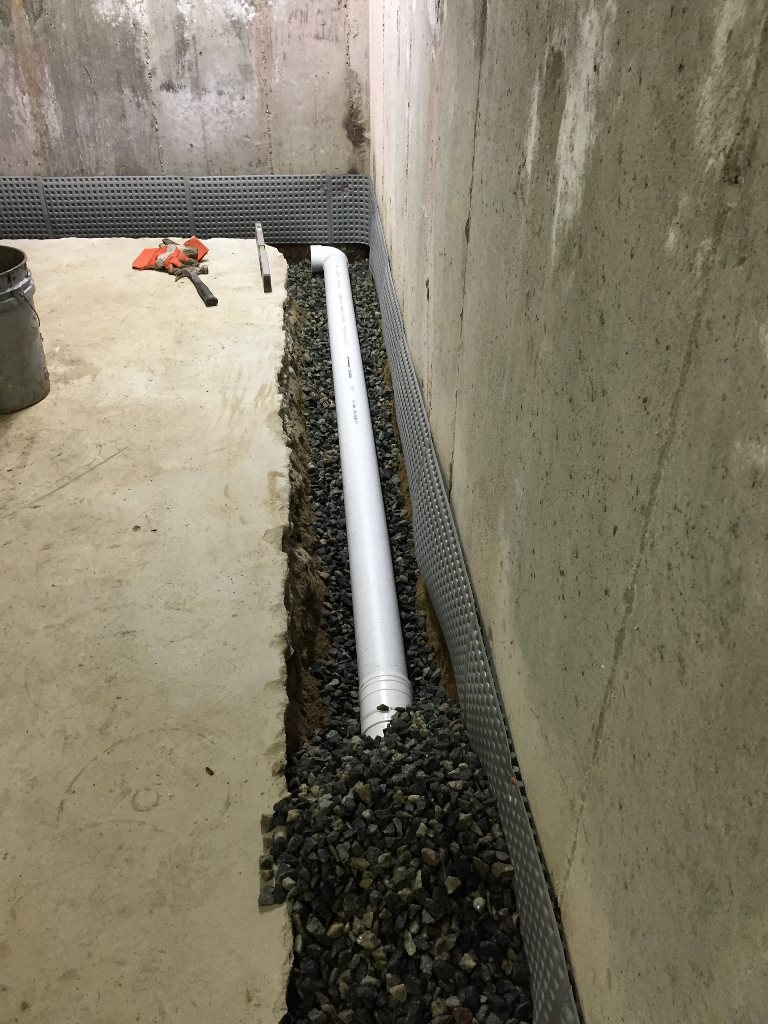

Внутренний дренаж подвалаВнутренний дренаж подвала

При устройстве внутреннего дренажа вся лишняя вода будет собираться в цистерне и выводиться наружу с помощью насоса. В случаях, когда это возможно, воду отводят в песчаный слой под фундаментом.

Итак, защитить подвал от появления в нем воды или даже от затопления может правильно уложенный дренаж. Если затопления возникают в уже построенном доме, то настоящим спасением может стать внутренний дренаж, дополненный правильно установленной гидроизоляцией.

Автор статьи: Сергей Минеев, написано статей: 868. Комментировал: 2305 раз. Сергей МинеевСергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Дренаж в подвале дома

Подвалы в помещениях, особенно загородных, часто заполнены водой после обильных дождей или весеннего таяния снега. Чтобы избавиться от этой неприятной проблемы, необходимо проводить дренаж подвала. Только продуманное дренирование основного грунта и его засыпка помогут снизить уровень грунтовых вод, поскольку эти меры позволят значительно уменьшить влажность почвы.Внутренний дренаж подвала

Также с помощью дренажа повышается способность грунтов сопротивляться таким явлениям, как, например, пучение, которое разрушает структуру фундаментов. Сырость резко уменьшает комфортность жилища и негативно сказывается на некоторых функциональных показателях помещения. Появляется конденсат на стенах, воздух становится влажным и «липким», начинает развиваться плесень и появляется неприятный характерный запах. Это все признаки того, что дом и все его функциональные помещения нуждаются в срочной защите от воздействия грунтовых и сточных вод.

Чтобы избежать таких явлений, необходимо сделать дренажную канализацию и гидроизоляцию. Если в подвальном помещении нарушена гидроизоляция, то это напрямую приводит к значительному сокращению эксплуатации всего здания.

Дренаж в подвале дома необходим тогда, когда нужно перекрыть проникновение влаги и снизить силу давления грунтовых вод на фундамент и всю конструкцию здания. Без предварительных расчетов и специальных замеров дренаж считается обязательным, когда подвальное помещение расположено всего на полметра выше залегания грунтовых вод.

Типовое устройство дренажа подвала

Типовой проект дренажной системы включается, как дополнение к проекту строительства дома и подвала. Обычно оно проектируется с внешней стороны стен. Когда заканчивают кладку или заливку стен, делают расширенный котлован у основания подвала, специально отрывая траншею в глубину и ширину по полметра.

В траншею можно заложить битый кирпич или щебень, но сейчас чаще используют специальный текстиль, который поверху засыпают щебенкой. Этот первичный слой называется фильтрационный. Его сделать необходимо, так как он защищает дренажную систему от засорения илом.

Дренажные трубы укладываются прямо на слой щебня, при их укладке необходимо сделать двухсантиметровый перепад высоты через каждый метр траншеи. Трубу нужно выложить по всему периметру подвала и с помощью тройника сделать переход всей магистрали в дренажный колодец. После этого дренажные трубы засыпаются щебенкой до уровня опорной плиты.

При укладке текстиля необходимо оставить свободные края, которые после засыпки траншеи щебнем укладываются поверх нее. Пустоты, оставшиеся между стенками котлована и фундаментом нужно засыпать специальной смесью, приготовленной из гравия и песка.

В итоге получается, что масса щебня окутана рукавом специального текстиля, который становится фильтром, предохраняющим трубу от заиливания. Смесь песка и гравия будет беспрепятственно пропускать воду к дренажному каналу.

Кроме внешнего дренажа, делают еще и внутренний дренаж, особенно тогда, когда вода постоянно скапливается в подвале. Если на участке грунтовые воды проходят высоко, в подвале будет стоять вода. Она просочится в любое отверстие или трещину. Тогда придется сделать целый комплекс работ по гидроизоляции и дренажу уже непосредственно фундамента.

Предстоит провести следующие мероприятия:

  • прокопать сеть траншей по всему внешнему периметру подвала;
  • очистить внешние поверхности стен подвала от грязи;
  • провести внутренние и внешние работы по созданию вертикальной и горизонтальной гидроизоляции в подвале;
  • устроить дренажную систему вокруг дома, особенно, если он расположен на грунтах, которые плохо проводят воду.

Устройство подвального дренажа

Дренаж подавала Все работы по устройству дренажа подвала необходимо начать с разработки проекта. В нем следует четко определить глубину закладки труб и их диаметр. Также необходимо определиться с местом отвода воды.

После разработки проекта приступают к рытью канавы под нужным уклоном. Первоначальный дренаж уже есть в фундаменте, поэтому земляные работы займут немного времени.

Какую глубину траншеи необходимо прорыть, определяется расчетным уклоном. Стандартный показатель – от 2 до 5 миллиметров на 1 метр траншеи. На дно, после окончания рытья траншеи, выкладывается фильтрующий слой или водоупорное основание. Выбор типа дна зависит от геодезических испытаний, которые показывают, какой способ в данной ситуации самый оптимальный.

Для гидроизоляции можно использовать несколько видов специальных материалов. Чаще всего используются специальные виды технического текстиля. Ткань защищает дренаж подвала от заиливания и преждевременного выхода из строя. Также текстиль поддерживает фильтрующие свойства щебня и песка.

После укладки текстиля нужно уложить дренажные трубы. Концы текстиля, оставленные после его укладки свободными, используются для упаковки всей конструкции. Сверху дренажная система засыпается песком, опилками и устилается дерном. Вода свободно проходит через песок и опилки и одновременно очищается, не засоряя дренажные трубы.

В каждом углу дома нужно сделать смотровые колодцы. Колодец, в который попадает откачанная вода, делается на самом низком уровне системы. После окончания дренажа подвала нужно перейти к гидроизоляции стен, пола и всех поверхностей внутри подвала.

видео-инструкция по монтажу своими руками, особенности внутренних систем, цена, фото

Чтобы обеспечить нормальную влажность подвального помещения и предотвратить возможность затопления цокольного этажа, устраивают внешний и внутренний дренаж подвала. Это позволяет своевременно отводить грунтовую и осадочную влагу по мере ее поступления. Мы расскажем, как сделать дренаж в подвале дома своими руками.

Система отвода воды от стен фундамента значительно продлевает срок службы строительных конструкций всего сооружения.

Система отвода воды от стен фундамента значительно продлевает срок службы строительных конструкций всего сооружения.

Дренажная система

Назначение

Отсутствие эффективного отвода воды приводит к затоплениям.

Отсутствие эффективного отвода воды приводит к затоплениям.

Прямое назначение любой дренажной системы – это сбор и отведение воды с участка. Почему это так важно? Давайте разберемся.

Если рассмотреть грунт, характерный для средней полосы России в разрезе, то мы увидим, что верхний плодородный слой сменяется супесью, состоящей из смеси песка и земли. Этот слой прекрасно пропускает влагу.

Структурная схема расположения слоев в почве.

Структурная схема расположения слоев в почве.

Затем супесь сменяется суглинком, где песок перемешан со слоями глины. Причем расположение песка и глины часто слоистое, напоминающее пирог. Вода проникает сквозь песок, но задерживается на слое глины.

Когда слой глины образует емкость наподобие чаши, влага накапливается в этом резервуаре до тех пор, пока не начнет переливаться и уходить в более низкие слои. Может случиться так, что ваш дом стоит на пригорке, но при этом расположенный под землей слой глины имеет наклон к дому, и вода будет все равно скапливаться вокруг фундамента, оказывая на него давление и проникая в структуру бетона и в подвал.

На фото видно, как последствия повышенной влажности подвала быстро сказываются на конструкциях первого этажа.

На фото видно, как последствия повышенной влажности подвала быстро сказываются на конструкциях первого этажа.

Даже самая надежная гидроизоляция вряд ли справится с таким давлением воды, и в результате вы получите болото в подвальном помещении. Кроме того, вода, двигаясь по слою глины, упрется в стену фундамента, которая покрыта гидроизоляционным материалом. Естественно, она начнет стекать вниз и скапливаться у подножия фундамента, постепенно затопляя весь котлован.

Зимой вся вода скапливается на поверхности в виде снега и льда.

Зимой вся вода скапливается на поверхности в виде снега и льда.

Если в летнее время этот процесс происходит постепенно, и в большинстве случаев осадочная вода успевает испаряться и рассредоточиваться в песчаной губке грунта, то зимой картина меняется кардинально: вся вода накапливается на поверхности земли в виде снега и льда, и в верхних слоях замерзшей почвы в виде кристаллов, смешанных с землей.

Самое интересное начинается с приходом весенней оттепели. Снег и лед на поверхности земли таят, но вода не уходит вглубь, так как земля еще замерзшая. Но вот вокруг отапливаемого дома (особенно если подвал также имеет отопление) земля оттаивает быстро, и вся скопившаяся на поверхности влага устремляется к фундаменту, причем резко.

Весной наблюдается несколько иная картина.

Весной наблюдается несколько иная картина.

В результате мы видим затопленные подвалы и погреба, постоянную грязь на участке, наличие в подвальных помещениях затхлого запаха, плесени, мха, иногда даже камыша. Все это, в конце концов, приводит к разрушению фундамента, порче стен цоколя, гниению конструкций пола первого этажа и прочим нежелательным последствиям.

Важно!
Дренажная система позволяет избежать накопления воды в окрестностях строительных конструкций, что приводит к значительному повышению комфорта и увеличению срока эксплуатации всего сооружения.

Преимущества

Дренаж позволяет своевременно отводить влагу.

Дренаж позволяет своевременно отводить влагу.

Многие полагают, что сооружение водосточной системы – это лишняя трата сил и средств. Дескать, достаточно обмазать стены фундамента битумной мастикой – и все будет хорошо. Это не совсем так.

Обмазочная или любая другая гидроизоляция плохо справляется с напорной водой, которая всегда найдет изъян, трещину, капилляр – и проникнет внутрь. Такая изоляция призвана предохранять конструкцию от капиллярной влаги, испарений и конденсата, но не от постоянного давления большой массы жидкости.

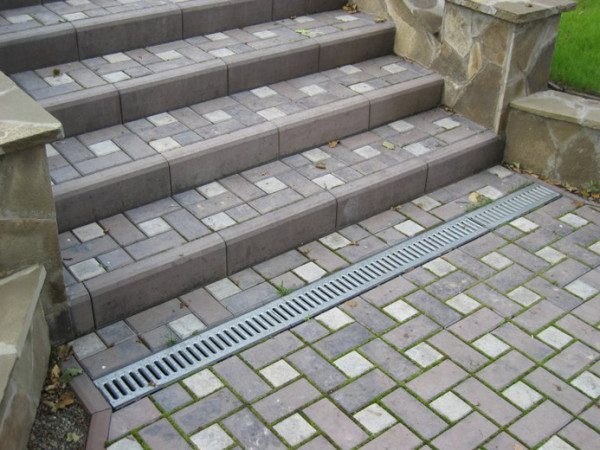

Водосборные желоба располагают в местах наибольших потоков.

Водосборные желоба располагают в местах наибольших потоков.

Применение дренажной системы дает целый ряд преимуществ:

  • Наблюдается эффект осушения почвы на всем участке, особенно вокруг дома и других строений, оснащенных дренажом;
  • Вода не накапливается в естественных резервуарах почвы, а поступает в дренажные трубы и отводится по мере поступления в специальный коллекторный колодец, из которого она откачивается в канализационную систему или специальное место для сброса воды;
  • Дождевая вода, стекающая с крыш, не попадает в почву вокруг дома, а по водосточным трубам поступает в желоба, соединенные со смотровыми и коллекторными колодцами;
  • Пристенная дренажная система собирает влагу, которая в виде конденсата стекает со стен фундамента, и также удаляет ее в специально отведенное место;
  • Внутренняя дренажная система подвала позволяет удалять влагу непосредственно из самого помещения, что предотвращает потопы.
Вода поступает в специальные колодцы, предназначенные для контроля работоспособности системы и сбора воды.

Вода поступает в специальные колодцы, предназначенные для контроля работоспособности системы и сбора воды.

Важно!
При всех перечисленных достоинствах, цена сооружения дренажной системы не так уж и велика, если работы производить самостоятельно.

Монтаж кольцевого дренажа подвала

Ливневая канализация и дренаж не соединяются до коллекторного колодца.

Ливневая канализация и дренаж не соединяются до коллекторного колодца.

Если вы решили сооружать систему водоотведения самостоятельно, вам поможет наша инструкция:

  1. На расстоянии от 1 до 3 метров от периметра дома выкапываем траншею вокруг всего фундамента. Глубина траншеи – на 20 см ниже подножия фундаментной плиты;
Копаем траншею вокруг дома.

Копаем траншею вокруг дома.

  1. На дно траншеи насыпаем слой песка и щебня толщиной 200 мм. При засыпке делаем уклон от одного из углов траншеи в обе стороны, не менее 2-х см на метр длины, в результате самый низкий угол должен оказаться на уровне или ниже подножия фундамента, а самый высокий – не выше уровня пола в подвале;
На дне формируем подсыпку с уклоном не менее 2%.

На дне формируем подсыпку с уклоном не менее 2%.

  1. Траншеи простилаем геотекстилем так, чтобы его края создавали нахлест на стены рва. На геотекстиль насыпаем слой гравия толщиной 200 мм;
  2. Укладываем перфорированные трубы диаметром 100 мм, которые соединяем с помощью муфт или других фасонных элементов. Трубы сверху засыпаем гравием. На каждом углу устанавливаем смотровой колодец;
Укладываем и соединяем трубы.

Укладываем и соединяем трубы.

  1. Заворачиваем трубы в геотекстиль так, чтобы его края легли внахлест и хорошо укрыли дренажный фильтр.
Заворачиваем трубы в геотекстиль.

Заворачиваем трубы в геотекстиль.

  1. Самый низкий смотровой колодец соединяем наклонной трубой с коллекторным колодцем, который располагаем подальше от дома; Отводим наклонную трубу к самой низкой точке системы – коллекторному колодцу.

    Отводим наклонную трубу к самой низкой точке системы – коллекторному колодцу.

  2. Коллекторный колодец снабжаем насосом с поплавковым механизмом, который трубой соединяем с канализационной системой или местом сброса воды;
Коллекторный колодец снабжаем насосом для откачки лишней воды.

Коллекторный колодец снабжаем насосом для откачки лишней воды.

  1. Траншеи засыпаем смесью грунта, песка и опилок.

Вывод

Эффективная система своевременного отвода воды способна полностью защитить ваш дом от затоплений и излишней влаги, что значительно продлит срок его эксплуатации и удобство проживания в сооружении. Монтаж такой системы можно выполнить самостоятельно, следуя нашей инструкции. Разобраться в нюансах поможет видео в этой статье.

Отличная статья 0

Пластовый дренаж / Дренаж внутри подвала

Пластовая дренажная система (пластовый дренаж).

Пластовая дренажная система представляет собой слой песка и гравия, укладываемый непосредственно на водоносный грунт. Этот слой объединяется с трубами кольцевого или пристенного дренажа, что обеспечивает эффективный отвод влаги из проблемной зоны.

Чаще всего данный метод применяют при обустройстве фундаментных оснований, а также при подготовке грунта к прокладке некоторых видов коммуникаций.

Пластовый дренаж позволяет отвести всю влагу из под фундаментной плиты.

Пластовый дренаж применяют в качестве комбинации двух видов дренажей – пристенного и кольцевого – в случаях, когда:

1. Наблюдается сложное строение водоносного слоя (послойно меняется состав грунтов и уровень/скорость водопроницаемости).
2. Использование только пристенного, или только кольцевого видов дренажей нецелесообразно и неэффективно.
3. Имеются водоносные горизонты повышенной слоистости, большой напор подземных вод.
4. Требуется профилактика для глинистых грунтов и суглинков.

Из наших проектов:

Пластовый дренаж эффективен и широко применяется в сложных гидрогеологических условиях – слоистое строение водоносного горизонта, напорные грунтовые воды.

При защите от подтопления особо важных объектов (музейные хранилища, архивы, библиотечные фонды и т.д.) пластовый дренаж не заменим. Применение данного дренажа распространяется на здания сооруженные на фундаментных плитах, под днищем транспортных тоннелей, коммуникационных каналов, пешеходных переходов.

Отвод грунтовых вод, собранных фильтрующим пластом, обеспечивается за счет его сопряжения с кольцевым, пристеннымдренажем или сборным колодцам с насосной станцией.

Дренаж внутри подвала

Просушить подвал изнутри. Стоит сделать внутренний дренаж. Технология заключается в том, что по периметру помещения располагают трубы, предназначенные для сбора воды. Сегодня можно приобрести самые различные варианты труб, но лучше всего подходят дренажные с диаметром в 110 мм - 160 мм.

По всей длине таких труб идут отверстия, через которые влага и собирается в систему. Устройство внутреннего дренажа лучше планировать еще на этапе строительства, в противном случае придется ломать пол, чтобы поставить все необходимые элементы системы.

Сама технология, как высушить подвал за счет внутреннего дренажа, заключается в следующем:

  • по периметру помещения выкапывают траншею на глубину в 40-50 см;
  • дно утрамбовывается, после чего настилается геосептический материал, который обладает возможностью впитывать влагу;
  • траншея на 15-20 см засыпается гравием либо щебнем мелкой фракции;
  • далее укладываются трубы, но таким образом, чтобы соблюдался уклон в 3-5 мм на каждый м прокладки;
  • трубы засыпают гравием средней фракции, чтобы отверстия не забивались. Сверху укладывается еще один слой геотекстиля;
  • траншея засыпается песком.Поверхность после всех процедур тщательно утрамбовывается.

В самой низкой точке погреба необходимо установить колодец для сбора влаги. Можно приобрести специальную емкость из ПВХ, дренажный насос для выкачивания излишек воды.

Также саму систему пластового дренажа можно вывести наружу и подсоединить к системе пристенного, пластового дренажа или к сборному колодцу.



Обратиться к специалистам нашей компании Вы сможете, позвонив по телефону 8 (495) 641-01-24 или отправив запрос по электронной почте на наш корпоративный адрес: [email protected]
