Дренаж участка своими руками - осушение участков +схемы

Дренаж дачного участка лучше доверить специалистам, однако, если нет такой возможности, то можно попробовать разобраться во всем самостоятельно. В первую очередь, надо разобрать разновидности дренажа и различные схемы его устройства, а также предназначение. Дренаж просто необходим, потому что эта система защищает дом и участок от избыточной влажности. Если неправильно его установить, то эффект может быть обратным. Это приведет к затоплению и вымыванию почвы.

Виды

Дренажная система для домаДренажная система для дома Для начала, надо разобрать его виды и выяснить особенности работы каждого.

Дренаж бывает:

  • поверхностным;
  • глубинным.

Поверхностный дренаж можно сделать без привлечения мастеров. Это относительно несложная работа.

Глубинный дренаж лучше всего производить еще на этапе постройки дома.

Строение тоже нуждается в защите. Часто бывает так, что поток грунтовых вод проникает в подземные помещения. Вода может затопить погреб, гараж, подземную стоянку или комнату отдыха. Все зависит от того, что находится ниже поверхности земли.

Поверхностный

Поверхностный

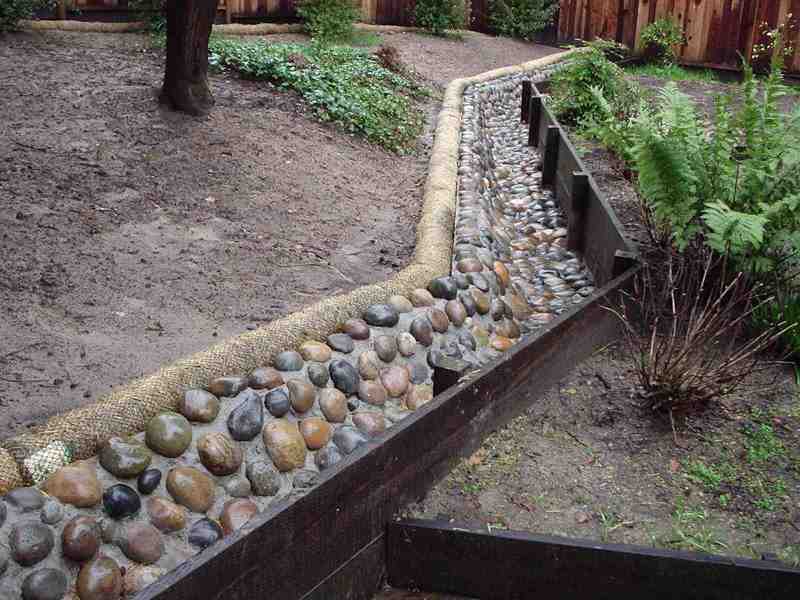

Поверхностный дренаж участка осуществляется с помощью различных дождеприемников и лотков. Свое название этот вид дренажа получил за то, что вся система располагается на поверхности. Лотки могут успешно справляться с потоками дождевой воды, а также влаги, которая образуется в результате таяния снега.

Поверхностный дренаж бывает двух типов: точечный и линейный.

  1. Точечный. Такая система состоит из водосборников, которые, в свою очередь, связаны с канализацией. Устройства сбора воды обычно устанавливаются под водостоками, в низинах и под кранами.
  2. Линейный. Система напоминает канал, который имеет склон в сторону колодца. Именно туда поступает влага от ливней.

Нельзя сказать, что один из типов дренажа лучше другого. Часто обе разновидности используются вместе для большей эффективности. Все устройства в системе требуют регулярной очистки, иначе они перестают правильно функционировать. Хорошо организованный водосток служит отлично и справляется со своей задачей.

Точечный

Точечный

При точечной планировке лотки устанавливаются, в первую очередь, под сточные трубы дома. В противном случае вода будет постоянно попадать на фундамент и на участок.

Неправильная планировка повлечет за собой проникновение влаги в подземные помещения.

Лотки нужно установить так, чтобы они находились под землей. От них придется провести трубы к канализации. Сверху лоток прикрывается решеткой. Это и защитный, и декоративный элемент одновременно. Для очистки лотка надо только поднять решетку и убрать из емкости мусор.

Линейный

Точечный

Линейная система известна очень давно. Она использовалась еще в Древнем Египте и Вавилоне. Сегодня изменились только используемые материалы, а принцип работы остался прежним.

Дренаж линейного типа

Дренаж линейного типа Для стока применяют пластиковые или железобетонные лотки. Они оснащены сверху решеткой, которая прикрывает желоб. В системе есть сборщики мусора, которые облегчают процесс ухода за лотками.

Установка таких систем необходима в случаях, когда:

  • необходима защита фундамента от дождевых вод;
  • есть риск размытия почвы;
  • есть нужда в отводе влаги от сараев, гаражей и других сооружений, расположенных в низине;
  • для защиты дорожек на садовом и дачном участках.

Монтаж стока вод не станет сложной процедурой даже для новичка. Его устройство предельно понятно.

Глубинный

СхемаСхема

ТраншеиТраншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Перед обустройством заглубленной системы надо определить, в какую сторону течет вода во время ливней. Именно этот показатель является одним из самых важных.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

  1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
  2. На участке вырываются траншеи. Их схема напоминает елочку.
  3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
  4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.

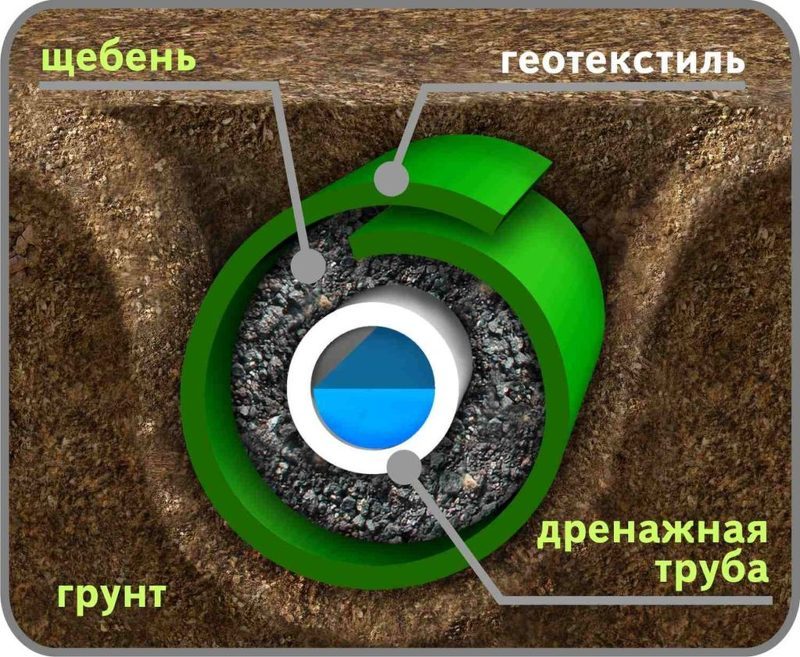

  5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.

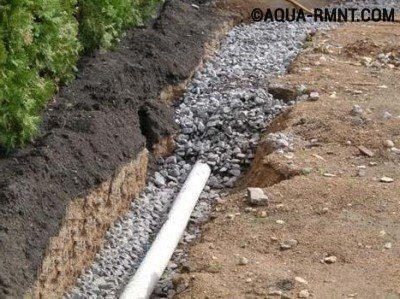

  6. Укладка дренажных трубУкладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
  7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

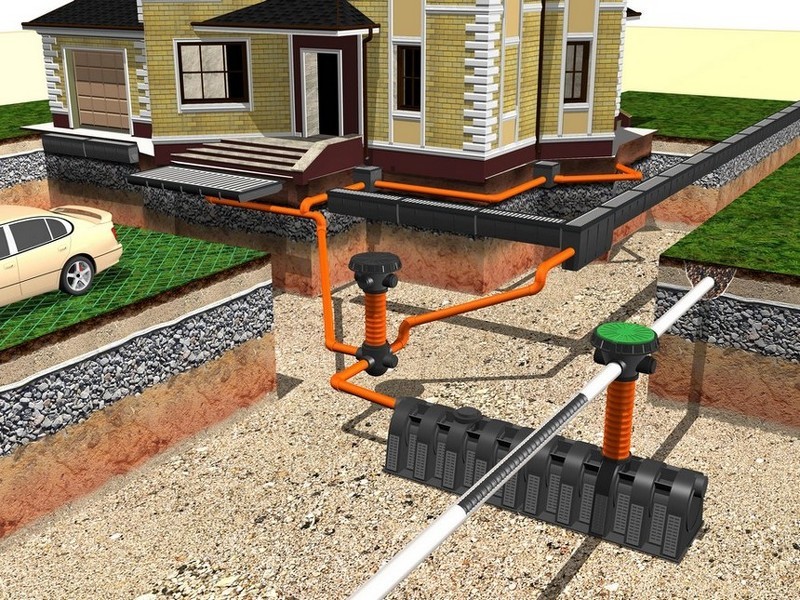

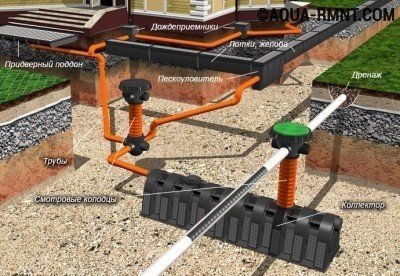

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Засыпаем траншею

Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

На глинистых почвах

Засыпаем траншею

Не все виды почв хорошо пропускают воду. К таковым относятся глинистые. Глинистая почва отличается переизбытком влаги. Из-за этого в корни не поступает нужное количество кислорода. Как результат – растения гибнут. Плотный дерн тоже приводит к кислородному голоданию растений.

На глинистых почвах

При обустройстве дренажной системой небольшого участка, в процессе проектирования необязательно делать расчет. В этом случае необходимо учесть параметры, касающиеся дрен:

  • уклон;
  • расположение по плану;
  • глубину залегания;
  • расстояние между рядами;
  • устройство устьевой части и смотровых колодцев.

Природный рельеф участка с уклоном лучше использовать при устройстве дренажной системы.

Использование рельефа

Укладка в глинистую почвуУкладка в глинистую почву

С наклонным участком легче работать нежели, с равнинным. Это обусловлено хотя бы снижением трудозатрат. Все что нужно – грамотно сочетать открытый и закрытый дренаж.

Глинистая почва плотная и тяжелая, поэтому для улучшения дренажных свойств грунт следует тщательно разрыхлить. В процессе прокладки дрен необходимо обходить места, предназначенные для проезда автомобиля.

На торфяных почвах

Использование рельефа

На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

Осушение торфяников позволяет снизить уровень грунтовых вод до 2–2,5 м. Не нужно этого делать, если на вашем участке уже проводилось осушение грунта. Это можно легко определить. На участке проводилось осушение, если на нем не бывает застоев талой воды, а уровень грунтовых вод в паводок не превышает 1,5 м.

Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

На торфяных почвах

Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

Высадите вокруг водоема влаголюбивые плодовые/декоративные культуры.

Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

Излишек воды в грунтеИзлишек воды в грунте

В целях безопасности лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

На торфяниках растения следует выращивать на приподнятых грядках. Если летом торф пересохнет из-за жары, то его будет нужно регулярно и обильно поливать.

В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

Ошибки при обустройстве

Для заболоченного участкаДля заболоченного участка

Самая распространенная ошибка при обустройстве дренажной системы заключается в том, что ее устанавливают без должного проектирования. При установке дренажных труб и систем надо, в первую очередь, разобраться в ситуации. При этом необходимо проанализировать сам участок и характер грунтовых вод.

Например, вода очень часто воздействует на фундамент. Чтобы защитить его, проектировать систему дренажа нужно при строительстве дома. В этом случае потребуется установка дополнительного подвала, который будет служить барьером для грунтовых вод. Если проектирование было произведено неправильно, то ситуация может только осложниться. Грунтовые воды будут поступать в подвал и воздействовать на фундамент. В сложных случаях придется обращаться к специалистам.

Видео

Схемы

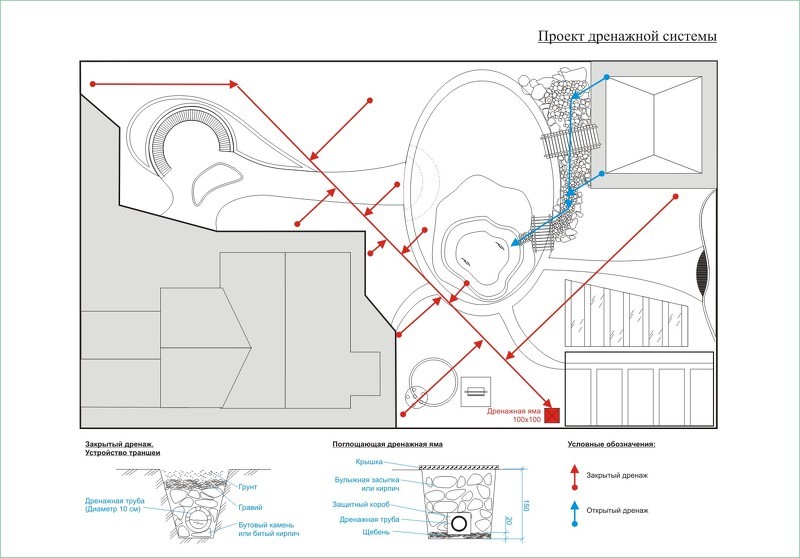

Эти схемы помогут вам спланировать дренаж участка соответственно требованиям:

Основные ошибкиОсновные ошибки

Ливневая канализацияЛивневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Ливневая канализация

Дренаж участка своими руками: виды, устройство, схемы

В местности, где очень близко к поверхности залегают пласты грунтовых вод и в течение года выпадает внушительное количество осадков, происходит естественное заболачивание почвы, подмывание фундамента капитальных строений и затопление подвалов.

Чтобы обезопасить дом от этих неприятных явлений и удалить излишки влаги из земли, можно нанять стройбригаду со спецтехникой. Она быстро и профессионально проведет все работы, однако обойдется это «удовольствие» недешево, что не всегда приемлемо, согласны?

В целях экономии семейного бюджета можно сделать дренаж участка своими руками, потратив на это гораздо больше времени и сэкономив весьма солидную сумму. А как это правильно сделать и с чего начинать мы рассмотрим в нашей статье – разберем особенности поверхностного и глубинного дренажа, приведем рекомендации по устройству каждого из этих типов водоотвода.

Содержание статьи:

Какие проблемы решает дренажная система?

Корректный отвод излишней воды от подошвы жилых зданий и хозяйственных построек защищает строения от осадки, появления не эстетичных сырых пятен, потемнения углов и образования плесневых грибков, а подвалы – от ежегодного сезонного затопления.

Почва не «плывет», а при низких температурах не возникают последствия морозного пучения, «выдавливающие» постройки из грунта. Отводки, дорожки и тротуары, размещенные на территории, не трескаются и сохраняются в идеальном состоянии.

На хорошо дренированных участках долго и надежно работают очистные коммуникации и сооружения. Даже при повышении сезонного уровня грунтовые воды получают путь к оттоку и не провоцируют выход септиков и нечистот из выгребных ям наружу.

Влага от выпавших атмосферных осадков, своевременно уходящая по отводным каналам, не вступает в реакцию с солями, содержащимися в почве, и не образует агрессивных соединений, разлагающих строительные материалы.

Галерея изображений

Фото из

Предпосылки для устройства дренажной системы

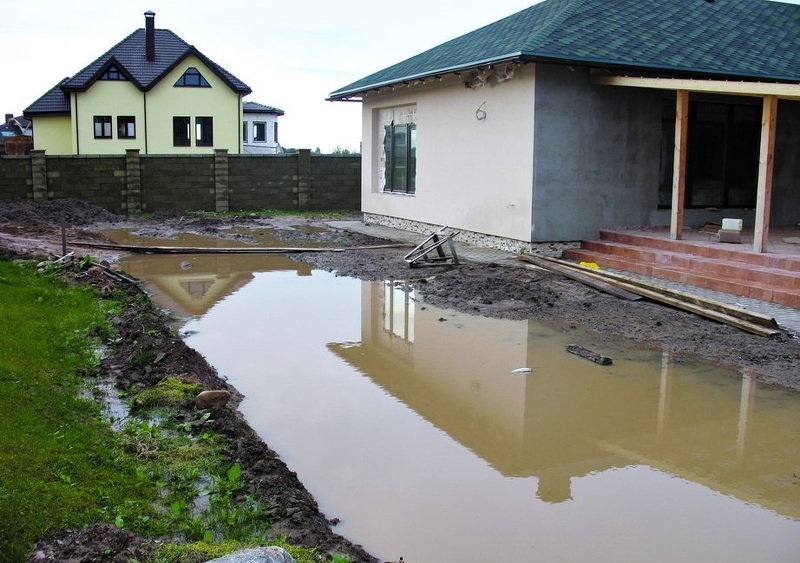

Затопленный котлован для фундамента дома

Ослабление минерального основания под фундаментом

Накопление воды в траншее для трубопровода

Формирование условий для жизни растений

Ландшафтное благоустройство территории

Дренажная система на садовой территории

Ливневка - веское дополнение дренажной системы

Качественный дренаж не позволяет лужам, образующимся после дождя, застаиваться и переувлажнять почву в , тем самым вызывая водную эрозию.

На участках с выраженным уклоном система отвода во время интенсивных осадков перенаправляет потоки воды в дренажные каналы, тем самым препятствуя размыванию грунта и сохраняя привлекательный внешний вид общей поверхности почвы.

В комплексе с кровельными ливнестоковыми коммуникациями дренажная система быстро удаляет лишнюю воду с периметра землевладения, не дает ей просачиваться в подвально-цокольные помещения и предотвращает подтопление как строений, так и всего участка.

Земля, подвергшаяся воздействию водной эрозииЗемля, подвергшаяся воздействию водной эрозии

Водная эрозии негативно сказывается на состоянии земельного покрова и существенно снижает уровень урожайности садовых и огородных культур

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Галерея изображений

Фото из

Расположенный в низине земельный участок

Высокий уровень грунтовых вод

Дренажное благоустройство на участке с уклоном

Прокладка дренажной трубы в суглинках

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Трещины в стене жилого домаТрещины в стене жилого дома

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Типы и виды водоотводных систем

Водоотводные комплексы различаются по техническим характеристикам, эффективности и способу обустройства. Для создания своими руками на частных земельных участках больше всего подходят дренажи глубинного и поверхностного типа залегания. Выбор зависит от цели, для которой в будущем планируется использовать установленную систему.

Галерея изображений

Фото из

Ливневая канализация на мощеной площадке

Ливневка на частично мощеном участке

Дренаж и ливневка в одной траншее

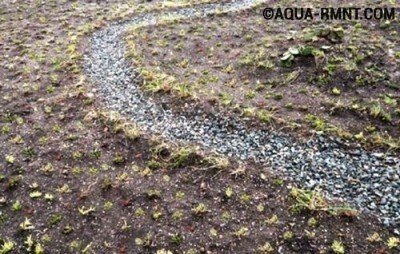

Устройство открытой дренажной системы

Особенности поверхностного водоотвода

Организация поверхностного дренажа своими руками на частных земельных участках оправдана и актуальна.

Несмотря на простоту, система эффективно удаляет излишки влаги, образовавшиеся в процессе выпадения осадков и таяния снегов. Кроме того, способствует отводу воды, скапливающейся в процессе мытья автомобиля, полива газонов или ополаскивания расположенных на территории владения бетонированных или брусчатых дорожек.

Элементы системы поверхностного дренажаЭлементы системы поверхностного дренажа

Поверхностные комплексы дренирования относятся к разряду бюджетных. Их обустройство не влечет за собой использования дорогостоящих материалов, а сводится к установке дождеприемников и лотков, способствующих корректному оттоку излишков воды с участка

Стоковые коммуникации размещаются вокруг жилых зданий и хозяйственных построек, в местах расположения мощеных площадок и при выезде из гаража и с самой территории участка.

Разновидность #1 – линейная система

Линейная система представляет собой конструкцию из лотков, размещенных в специально подготовленных траншеях наравне с уровнем воды. В процессе монтажа каналы копают с соблюдением условия постоянного уклона в сторону .

В таком варианте вода идет по системе самотеком и для ее движения не используются никакие дополнительные средства.

Галерея изображений

Фото из

Ливневая канализация линейного типа

Устройство системы линейного типа

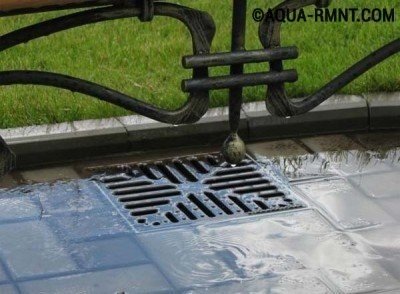

Точечный водоприемник под водосточным стояком

Трубопровод ливневки с точечными водоприемниками

Для полноценного функционирования комплекс оснащается пескоуловителями, препятствующими заиливанию коммуникаций, а сверху закрывается прочными решетками, которые позволяют спокойно передвигаться по поверхности участка и пешеходам, и транспортным средствам (не только малолитражным, но и грузовым).

Линейные каналы имеют высокую проходимость и обладают способностью пропускать через себя большое количество воды. Считаются наиболее удачными вариантом дренирования для больших территорий и крупногабаритных землевладений.

Пластиковый пескоуловитель для дренажной ситемыПластиковый пескоуловитель для дренажной ситемы

Пескоуловитель из сверхпрочного пластика обладает сразу несколькими достоинствами. Он имеет малый вес, легко монтируется, надежно защищает дренажные каналы от возможного засорения и стоит вполне разумных денег. Эти параметры и обусловливают высокую популярность элемента в частном строительстве

Разновидность #2 – точечный водоотвод

Точечный водоотвод собирает воду на отдельных участках и перенаправляет ее излишки в общую ливнево-канализационную систему. Обычно используется там, где проложить линейный дренаж не представляется возможным либо не считается целесообразным.

При монтаже коммуникаций дождеприемники располагаются в местах наибольшего скопления воды, например, непосредственно под ливневыми водостоками, поливными кранами, водяными колонками, при въезде в гараж, под входными воротами или даже просто в районах территории, где вода после полива или обильных осадков застаивается наиболее часто.

Лужа у основания фундаметаЛужа у основания фундамета

Даже небольшие лужицы, образующиеся после полива, выпадения осадков или таяния снегов, способны спровоцировать проблемы и привести к порче жилых и хозяйственных построек. Чтобы избежать этих неприятностей, в зонах риска нужно установить точечные дренажные колодцы

Точечный вариант водоотвода эффективно функционирует самостоятельно там, где требуется локальный сбор воды либо служит практичным дополнением любой другой системы. Нуждается в обслуживании и регулярной прочистке.

Объемный вариант пользуется значительно меньшей популярностью, нежели два других вышеописанных варианта. Он отличается большей трудоемкостью и влечет за собой масштабные земляные работы. Сама система формируется из смеси песка, щебенки, геотекстильной прослойки, решеток и грунта. Все эти элементы располагаются на участках, где имеется открытая почва.

При наличии объемного дренажа в грунте остается лишь вода, необходимая для естественного увлажнения. Все излишки через систему уходят в глубинные слои и не доставляют хозяевам владения никаких неудобств и сложностей. Наиболее часто такие коммуникации монтируют в парковых зонах, на игровых площадках и газонах с целью поддержания оптимальной влажности полезной территории.

Выбор дренажной системы осуществляют индивидуально для каждого земельного участка, учитывая его расположение, размер, рельеф, физико-механические свойства грунтов, уровень грунтовой воды и склонность местности к заболачиванию.

По глубине  закладывания дренажные системы делятся на глубинные и поверхностные:

Галерея изображений

Фото из

Глубинный дренаж для защиты фундамента

Система для сбора воды из почвы

Устройство трубы дренажной системы

Уклон трубопровода в сторону разгрузки

Отличительные черты глубинного дренажа

Далеко не во всех случаях удается обойтись только поверхностным водоотоком. Для решения более глобальных проблем, например, понижения общего уровня грунтовых вод или защиты от подтопления определенного участка приходится прокладывать на территории глубинную дренажную систему.

Глубинный дренаж бывает:

  • трубным;
  • пластовым;
  • кольцевым.

Далее разберем особенности каждой из этих разновидностей дренажа.

Вид #1 – трубный способ укладки

Трубный способ укладки актуален там, где грунтовые воды залегают на большой глубине. Обустройство предусматривает использование дренов – . Их размещают под землей, предварительно обеспечив соответствующий уровень уклона по направлению в сторону коллектора.

Влага проникает в дрены через отверстия и, пройдя по каналам, стекает в колодец ливневой канализационной системы, в коллектор или естественный либо искусственный водоем, расположенный за пределами обустраиваемого земельного участка.

Расположение элементов глубинного дренажа на участкеРасположение элементов глубинного дренажа на участке

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Отличается высокой эффективностью, но влечет за собой значительные земляные работы. Прокладывать такие коммуникации рекомендуется до начала капитального строительства и обустройства ландшафтного дизайна

Вид #2 – пластовый дренаж

Пластовый дренаж очень распространен и осуществляется на площадях со сложными гидрогеологическими условиями.

Кроме того он:

  • Обеспечивает отток влаги от жилых построек даже при наличии близко залегающего массивного водного пласта или напорных подземных вод.
  • Помогает снизить уровень грунтовых вод там, где с этой задачей не справляются другие виды дренажных систем.
  • Демонстрирует высокую эффективность на территориях со слоистым строением водоносного пласта и справляется с отводом влаги от построек, нуждающихся в абсолютной сухости и категорически не приемлющих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой надобности пластовый дренаж может монтироваться на суглинистых и глинистых почвах, выполняя роль профилактического барьера для сырости и влаги.

При закладке у подножия здания в непосредственной близости от фундамента предусматривается обязательное обустройство щебневой подушки, исполняющей роль естественного фильтра для водного потока.

Полимерные трубы с перфорацией для дренажаПолимерные трубы с перфорацией для дренажа

Дрены из современного полимерного материала предлагаются на рынке в самых разных модификациях. Их главные достоинства – экономичность, надежность, простота в монтаже и отличные эксплуатационные характеристики

Вид #3 – кольцевой дренаж

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных помещений зданий, возводимых на грунте песчаного типа. При желании или в случае необходимости дренажной системой можно оборудовать не только один дом, но и группу сооружений, имеющуюся на участке.

Если грунтовые воды очень близко подступают к постройкам лишь с одной стороны, допустимо проложить незамкнутое дренажное кольцо и создать преграду для влаги и сырости конкретно в самом уязвимом месте.

Для частых земельных участков допускается организация дренажа какого-то одного наиболее подходящего вида либо компоновка нескольких систем для обеспечения максимально эффективного оттока излишней влаги.

Дренажная система для сбора воды, проникающей в первый от поверхности слой грунта или почву в зоне озеленения участка, устраивается в традиционной последовательности:

Галерея изображений

Фото из

Этап 1: Разработка траншеи и укладка геотекстиля

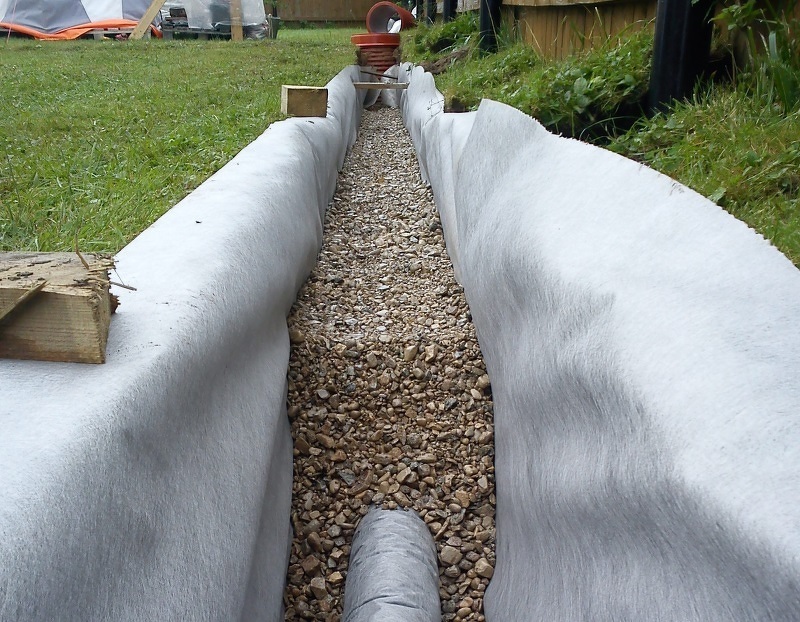

Этап 2: Укладка дрены и засыпка ее гравием

Этап 3: Оборачивание дренажного канала

Этап 4: Обратная отсыпка и планирование участка

Как организовать поверхностный отвод воды?

Перед тем, как начать осуществлять дренажные мероприятия на личном земельном участке своими руками, определяют, какая именно система нужна, а потом составляют примерный план работы.

Если сложности с уходом воды касаются лишь отдельных частей территории и возникают только в период обильных дождей или активного снеготаяния, хозяева, как правило, ограничиваются локальным дренированием.

Дренажный колодец под ливневой трубойДренажный колодец под ливневой трубой

Если на участке в целом вода уходит равномерно, то в крупномасштабной дренажной системе нет потребности. Достаточно разместить водосборники под ливневыми трубами, и проблема с подтоплением или проникновением сырости в дом навсегда исчезнет из круга ваших интересов

Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости либо дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной проблеме по участку прокладывают коммуникации для линейного дренирования.

Для оборудования системы сначала составляют проект расположения всех коммуникаций и определяют место размещения основного резервуара для забора лишней воды. Всю территорию участка покрывают сетью траншей глубиной около полуметра. Частоту расположения определяют исходя из уровня заболоченности всей территории. Если земля очень влажная, готовят максимальное количество каналов для отвода.

Для полноценной и качественной работы системы водоотводные траншеи прокладывают с уклоном в сторону расположения будущего водоприемника. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.

Когда же участок представляет из себя ровную площадь, уклоны создают искусственно. Это нужно для того, чтобы вода не застаивалась в дренажных коммуникациях, а максимально быстро уходила в естественные или искусственные водозаборники.

Самую частую дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких грунтах каналы прокладывают реже. Узкие траншеи копают по краям периметра всей площади, постепенно увеличивая их широту по мере приближения к главному сливному колодцу. Максимально широкую траншею оставляют для канала, по которому весь объем воды проходит в сливной отсек.

Лоток линейного дренажа на бетонной подушкеЛоток линейного дренажа на бетонной подушке

Устанавливая лоток для линейного дренажа, в траншее сначала делают бетонную подушку высотой не менее 10 сантиметров. Она четко фиксирует водоотвод в земле и не дает ему сместиться в процессе возможного проседания почвы. Для дополнительной надежности внутри канала прокладывают армирующую сетку

Когда система полностью проложена, ее тестируют на работоспособность. Для этого с нескольких точек при помощи шлангов пускают мощные потоки воды. Если вода уходит на всех участках равномерно, значит комплекс функционирует нормально.

Когда же в некоторых местах влага течет медленней или застаивается, уровень уклона траншеи увеличивают. Потом лоточные каналы закрывают решетками, чтобы туда не попадали листья, мелкий мусор и прочие инородные элементы, способные забить стоковую систему.

Бетонный лоток с решеткой из оцинкованной сталиБетонный лоток с решеткой из оцинкованной стали

Для оборудования поверхностных дренажных систем стоит использовать бетонный лоток с решеткой из оцинкованной стали. Он имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/сек и выдерживает нагрузку до полутора тонн

По окончании работ, связанных с обустройством линейного дренажа, прилегающую территорию декорируют сообразно собственным вкусам и общей идее ландшафтного дизайна, принятого на участке.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Галерея изображений

Фото из

Устройство дренажной системы, предназначенной для понижения уровня грунтовой воды путем ее сбора и отвода к разгрузке, разрабатываем траншею. Глубина ее на 20 см ниже подошвы фундамента или выше водоупорного слоя

Дно траншеи засыпаем песком, трамбуем его и разравниваем так, чтобы в сторону приемного пункта (смотрового, коллекторного, поглощающего колодца) соблюдался уклон 2-3 см на погонный метр

Отсыпанное песком дно траншеи застилаем геотекстилем, укладываем дренажную трубу, оборачиваем ее и заполняем траншею сначала гравием, затем песком. Ливневку и дренаж можно прокладывать одновременно

Для приема и утилизации в грунт собранной грунтовой воды устраиваем поглощающий колодец из бетонных колец. Дно колодца должно быть заглублено в грунт с хорошей пропускной способностью ( в песок, гравийно-песчаные или щебенистые отложения)

Дно колодца застилаем геотекстилем, чтобы улучшить очищение сбрасываемой в грунт воды. Затем засыпаем песок и гравий, в общей сложности мощность грунтового фильтра должна быть не менее 1 м

В устроенный поглощающий колодец вводим дрену, а также трубы ливневой канализации

Дренажный трубопровод и ливневую канализацию засыпаем песком послойно

Траншеи заполняем песком послойно, не трамбуем его, а даем естественным образом усесть. Трассы систем отмечаем любым способом, чтобы не повредить во время производства других работ

Шаг 1: Разработка траншеи для устройства дренажа

Шаг 2: Засыпка песка на дно траншеи

Шаг 3: Укладка дренажной трубы в траншею

Шаг 4: Сооружение фильтрующего колодца

Шаг 5: Устройство грунтового фильтра в колодце

Шаг 6: Ввод трубопровода в поглощающий колодец

Засыпка траншеи с трубопроводом песком

Шаг 8: Планирование участка с подземными системами

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Закладка дренов с двойной перфорацией Закладка дренов с двойной перфорацией

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько .

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам , предназначенный для слива основного объема воды.

Поглотительный колодецПоглотительный колодец

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Система глубинного дренажа после укладкиСистема глубинного дренажа после укладки

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Выводы и полезное видео по теме

Видеосоветы для тех, кто решил самостоятельно заняться устройством дренажной системы на собственном дачном или садовом участке.

В ролике наглядно показано, как обустроить систему поверхностного водоотвода на участке:

Полезная видео-информация по организации дренажа вокруг жилого дома:

Зная правила установки дренажных систем и следуя вышеизложенным советам, сделать водоотвод на личном земельном участке не составит никакого труда. Если же возникнут сложности, можно обратиться к специалистам, и они профессионально помогут в решении проблем.

Вы задумались об устройстве дренажа вокруг дома? У вас остались вопросы после прочтения нашего материала? Задавайте их под статьей – мы постараемся максимально прояснить спорные моменты.

Или вы соорудили своими руками эффективную дренажную систему и хотите рассказать о своем опыте другим пользователям? Пишите свои рекомендации, добавляйте фото – новички в этом деле будут вам весьма признательны.

Дренаж участка своими руками - делаем правильно и грамотно

Приветствую Вас, друзья!

Нередко земля, выделенная архитектурным отделом под дачный участок, не отвечает ожиданиям владельца. Одной из распространенных проблем является чрезмерная влажность почвы. Результатом этого становится плохой рост деревьев и различные болезни садовых и огородных растений. И это – не единственная неприятность, являющаяся следствием переувлажненного грунта.

Вода, скапливающаяся в почве, приводит к размыванию фундамента. Дачный дом и другие постройки на участки могут начать усаживаться, а погреб и подвальные помещения каждую весну будут затапливаться. Помимо этого, влажный грунт при промерзании поднимается и оказывает давление на отмостку вокруг строений и садовые дорожки, что приводит к образованию трещин.

Выход из такой ситуации есть — необходимо сделать дренаж на своем участке. Особой сложности эта задача не представляет, и весь комплекс работ займет не более двух недель. И потраченные время и силы себя окупят – так удастся избежать многих неприятностей, увеличить долговечность строений и обеспечить себя хорошим урожаем в саду и огороде.

Без дренажных систем не обойтись:

  1. На участках с глинистой почвой, где даже небольшой дождь приведет к появлению долго стоящих луж.
  2. На участках с высоко расположенным горизонтом грунтовых вод.
  3. На участках с горизонтальной поверхностью земли при отсутствии стока.
  4. На участках, расположенных у подножия склонов.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

  • локальный способ
  • создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

  • в самой нижней точке территории участка;
  • на участках с пологой поверхностью – например, перед крыльцом;
  • во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

ВАЖНО ЗНАТЬ:

Для обеспечения качественного водоотведения, при рытье канав должен соблюдаться уклон в направлении водосборника. При наличии естественного уклона, дно траншеи делают параллельным земной поверхности. Если же поверхность земли на территории участка горизонтальна, то необходимо сделать искусственный уклон. В противном случае в канавах будет застой воды.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

ВАЖНО ЗНАТЬ:

После того, как сеть траншей прорыта, ее необходимо испытать. Для этого по ней нужно искусственно пустить поток воды. В тех местах, где этот поток задерживается, следует увеличить уклон канавы.

Как устроен дренаж закрытого типа

дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

ВАЖНО ЗНАТЬ:

В местности с дождливым климатом и частыми ливнями следует обустроить комбинированный вариант дренажа – сочетание глубинной дренажной системы с ливневкой. Можно создать как локальную ливневку, так и состоящую из канав.

Комплектующие для дренажных систем

запчасти для дренажа

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

  • бетон;
  • бетон с полимерным наполнителем;
  • пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

ВАЖНО ЗНАТЬ:

Применение геотекстиля при строительстве дренажной системы крайне желательно – этот материал пропускает только воду и задерживает твердые частицы. Тем самым он препятствует постепенному заполнению дренажа илом.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы.  Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Дренаж на участке своими руками видео

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

  1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
  2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
  3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
  4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

строим дренаж открытого типа

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

  1. Прокладка траншей при соблюдении необходимого уклона.
  2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
  3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
  4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

как сделать дренаж закрытого типа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

  1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
  2. Прокладка траншей под дренажный трубопровод.
  3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
  4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
  5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
  6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
  7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
  8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой. И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж.

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Дренаж участка своими руками

Дренаж дачного участка лучше доверить специалистам, однако, если нет такой возможности, то можно попробовать разобраться во всем самостоятельно. В первую очередь, надо разобрать разновидности дренажа и различные схемы его устройства, а также предназначение. Дренаж просто необходим, потому что эта система защищает дом и участок от избыточной влажности. Если неправильно его установить, то эффект может быть обратным. Это приведет к затоплению и вымыванию почвы.

В данной статье мы расскажем как правильно сделать дренаж участка своими руками на торфяных и глинистых почвах, а также покажем схемы, фото и видео инструкции по осушению участка.

Виды

Дренажная система для домаЧтобы правильно сделать дренаж участка, надо разобрать его виды и уяснить особенности работы каждого.

Дренаж бывает:

  • поверхностным;
  • глубинным.

Поверхностный дренаж можно легко сделать самостоятельно, без привлечения мастеров. Это относительно несложная работа.

Глубинный дренаж лучше всего производить еще на этапе постройки дома.

Строение тоже нуждается в защите. Часто бывает так, что поток грунтовых вод проникает в подземные помещения. Вода может затопить погреб, гараж, подземную стоянку или комнату отдыха. Все зависит от того, что находится ниже поверхности земли.

Поверхностный

Поверхностный дренаж

Поверхностный дренаж участка осуществляется с помощью различных дождеприемников и лотков. Свое название этот вид дренажа получил за то, что вся система располагается на поверхности. Лотки могут успешно справляться с потоками дождевой воды, а также влаги, которая образуется в результате таяния снега.

Поверхностный дренаж бывает двух типов: точечный и линейный.

  • Точечный. Такая система состоит из водосборников, которые, в свою очередь, связаны с канализацией. Устройства сбора воды обычно устанавливаются под водостоками, в низинах и под кранами.
  • Линейный. Такой вид дренажа делается с помощью лотков, которые укладываются особым образом. Система напоминает канал, который имеет склон в сторону колодца. Именно туда поступает влага от ливней.
  • Нельзя сказать, что один из типов дренажа лучше другого. Часто обе разновидности используются вместе для большей эффективности. Все устройства в системе требуют регулярной очистки, иначе они перестают правильно функционировать. Хорошо организованный водосток служит отлично и справляется со своей задачей.

    Точечный

    Точечный дренаж

    При точечной планировке лотки устанавливаются, в первую очередь, под сточные трубы дома. В противном случае вода будет постоянно попадать на фундамент и на участок.

    Неправильная планировка повлечет за собой проникновение влаги в подземные помещения.

    Лотки нужно установить так, чтобы они находились под землей. От них придется провести трубы к канализации. Сверху лоток прикрывается решеткой. Это и защитный, и декоративный элемент одновременно. Для очистки лотка надо только поднять решетку и убрать из емкости мусор.

    Линейный

    Линейная дренажная система

    Линейная система известна очень давно. Она использовалась еще в Древнем Египте и Вавилоне. Сегодня изменились только используемые материалы, а принцип работы остался прежним.

    Дренаж линейного типаДля стока применяют пластиковые или железобетонные лотки. Они оснащены сверху решеткой, которая прикрывает желоб. В системе есть сборщики мусора, которые облегчают процесс ухода за лотками.

    Установка таких систем необходима в случаях, когда:

    • необходима защита фундамента от дождевых вод;
    • есть риск размытия почвы;
    • есть нужда в отводе влаги от сараев, гаражей и других сооружений, расположенных в низине;
    • для защиты дорожек на садовом и дачном участках.

    Монтаж стока вод не станет сложной процедурой даже для новичка. Его устройство предельно понятно.

    Глубинный

    Схема устройства глубинного дренажа

    Дренажные траншеиГлубинный дренаж садового участка — очень сложная процедура. Впрочем, если есть навыки в строительных работах, то справиться с задачей можно.

    Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

    Перед обустройством заглубленной системы надо определить, в какую сторону течет вода во время ливней. Именно этот показатель является одним из самых важных.

    Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

    Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

  • Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
  • Укладка дренажных трубНа участке вырываются траншеи. Их схема напоминает елочку.
  • Перед тем, как сделать дренаж на участке, надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
  • Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.
  • Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
  • Засыпаем траншеюТраншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам. Устройство дренажа на участке должно проводиться по всем правилам, поэтому надо учесть каждую мелочь.
  • Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.
  • Сложность обустройства дренажной системы в том, что в каждом случае ее конструкция индивидуальна.

    Общая схема дренажа проста: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

    Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Схема дренажной системы

    Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

    На глинистых почвах

    На глинистых почвах

    Не все виды почв хорошо пропускают воду. К таковым относятся глинистые. Глинистая почва отличается переизбытком влаги. Из-за этого в корни не поступает нужное количество кислорода. Как результат – растения гибнут. Плотный дерн тоже приводит к кислородному голоданию растений.

    Если вы хотите сделать ландшафтный дизайн на глинистом участке, то перед его реализацией вам нужно будет сделать дренажную систему. Благодаря ей участок можно будет обрабатывать сразу же после схода снега.

    Укладка в глинистую почву

    При обустройстве дренажной системой небольшого участка, в процессе проектирования необязательно делать расчет. В этом случае необходимо учесть параметры дренажной системы, касающиеся дрен:

    • уклон;
    • расположение по плану;
    • глубину залегания;
    • расстояние между рядами;
    • устройство устьевой части и смотровых колодцев.

    Природный рельеф участка с уклоном лучше использовать при устройстве дренажной системы.

    Использование рельефа

    Использование рельефа

    С наклонным участком легче работать нежели, с равнинным. Это обусловлено хотя бы снижением трудозатрат. Все что нужно – грамотно сочетать открытый и закрытый дренаж. Об особенностях дренажных систем и методах их укладки речь пойдет далее в статье.

    Глинистая почва плотная и тяжелая, поэтому для улучшения дренажных свойств грунт следует тщательно разрыхлить. В процессе прокладки дрен необходимо обходить места, предназначенные для проезда автомобиля.

    На торфяных почвах

    На торфяных почвах

    На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

    Осушение торфяников позволяет снизить уровень грунтовых вод до 2–2,5 м. Не нужно этого делать, если на вашем участке уже проводилось осушение грунта. Это можно легко определить. На участке проводилось осушение, если на нем не бывает застоев талой воды, а уровень грунтовых вод в паводок не превышает 1,5 м.

    Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

    Излишек воды в грунте

    Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

    Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

    Высадите вокруг водоема влаголюбивые плодовые/декоративные культуры.

    Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

    Дренажная труба для заболоченного участка

    Если вы сооружаете открытый дренаж, то канавы можно закрыть решеткой или соорудить через них мостики. Но в целях безопасности, да и для большего удобства передвижения по участку лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

    Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

    На торфяниках растения следует выращивать на приподнятых грядках. Если летом торф пересохнет из-за жары, то его будет нужно регулярно и обильно поливать.

    В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

    Ошибки при обустройстве

    Основные ошибки дренажной системы

    Самая распространенная ошибка при обустройстве дренажной системы заключается в том, что ее устанавливают без должного проектирования. При установке дренажных труб и систем надо, в первую очередь, разобраться в ситуации. При этом необходимо проанализировать сам участок и характер грунтовых вод.

    Например, вода очень часто воздействует на фундамент. Чтобы защитить его, проектировать систему дренажа нужно при строительстве дома. В этом случае потребуется установка дополнительного подвала, который будет служить барьером для грунтовых вод. Если проектирование было произведено неправильно, то ситуация может только осложниться. Грунтовые воды будут поступать в подвал и воздействовать на фундамент. В сложных случаях придется обращаться к специалистам.

    Видео

    Разобраться в особенностях дренажа также поможет следующий видеоматериал:

    Схемы

    Эти схемы помогут вам спланировать дренаж участка соответственно требованиям:

    Дренаж и ливневая канализация

    Схема закрытого дренажа

    Схема узлов дренажной системы

    Схема прокладки ливнеотводов и дренажной системы

    Схема поверхностного дренажа

    Схема дренажных колодцев

    Схема дренажной траншеи в разрезе

    Схема дренажной системы закрытого типа

    Схема дренажной системы

    Схема дренажа и водоотвода

    Пристенный дренаж

    Отвод лишней воды с участка

    Дренаж участка с уклоном

    Чертеж дренажной системы

    Фотогалерея (31 фото)

    15.12.2016


    Дренаж участка своими руками - пошаговая технология устройства

    Немало неприятностей владельцам дачных и загородных участков приносит избыточная влажность. Первые признаки явления – застойные лужи, которые могут несколько дней, а то и недель «радовать» своим существованием. Если с ними можно смириться, то другие проявления повышенной влажности: вымокание растений и деревьев на участке, разрушение фундамента построек, далеко не так безобидны. Если землевладение находится в низине или уровень залегания грунтовых вод высок, не стоит отчаиваться, нужно провести дренаж участка своими руками.

    Для удаления лишней влаги используется система дренажа, осуществлять которую можно двумя способами. Различают поверхностное и глубокое дренирование. Первое используется для отвода с территории воды, накапливающейся после сезонных паводков или обильных осадков.

    Второе предназначено для снижения влажности почвы при помощи отведения грунтовых вод. В целом вид дренажа выбирается в зависимости от состояния участка и требований его владельца. Несмотря существенную разницу между видами дренирования, каждое из них можно выполнить самостоятельно.

    Проектирование и сооружение поверхностного дренажа

    Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.

    Дренаж участка своими руками: точечный водосборник

    Водозаборники точечного дренажа размещаются в местах скопления воды

    Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой  специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.

    Перед началом работ составляется проект дренажа участка, который  предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.

    Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:

      Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.
    Дренаж участка своими руками: щебневая отсыпка

    Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность

    Важно: Для решения проблемы осыпающихся стенок дренажной траншеи может применяться щебневая отсыпка. Для этого нижняя часть канавки засыпается щебнем крупной, а верхняя – более мелкой фракции. Сверху сооружение может быть накрыто дерном. Такое устройство дренажа на участке позволяет предотвратить сползание грунта и сохранить траншею, но при этом серьезно уменьшает ее пропускную способность.

      Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.

    Решетка, закрывающая лоток, может быть выполнена из металла или пластика

    Глубинная дренажная система: тонкости проектирования и монтажа

    Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

    Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

    Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

    Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

    Дренаж участка своими руками: монтаж глубинной системы

    Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

    В процессе монтажа дренажной системы выделяют несколько этапов:

    • Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.
      Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.
    Дренаж участка своими руками: смотровые колодцы

    Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

    • Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

    Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

    Дренаж участка своими руками: устройство, схема

    Дренаж участка на даче своими руками по схеме "елочка"Дренаж участка на даче своими руками по схеме "елочка"

    Постоянные лужи, мокрая земля, невысыхающее болото под ногами являются сущим бедствием для владельцев приусадебного участка. Повышенная влажность плохо сказывается не только для растений. Вода постепенно разрушает фундамент строений, а весной, при таянии снега, может даже привести к перекосу стен. Всех этих проблем можно избежать, сделав качественный дренаж участка своими руками.

    Регулярное затапливание участка при отсутствии дренажаРегулярное затапливание участка при отсутствии дренажа

    Дренаж участка. Виды и назначение

    Как и в любом серьезном деле, дренажная система на участке начинается с подготовки плана. И дело тут не в требованиях земельного кодекса или других законодательных актов. Дренаж участка делают на десятилетия, и за это время его не раз придется чистить, ремонтировать, возможно - модернизировать. Да и в том случае, если понадобится начать строительство нового здания или проложить подземные коммуникации - план пригодится.

    Кроме того, схематическое изображение помогает избежать ошибок дренирования местности, потому что опирается на топографию участка и план размещения построек.

    Проект дренажа и отвода жидкости от фундамента жилого здания через дренажный тоннельПроект дренажа и отвода жидкости от фундамента жилого здания через дренажный тоннель

    Для самостоятельной постройки доступны два вида отвода воды: поверхностный дренаж и глубинный дренаж. Как делать дренаж именно в вашем случае - зависит от источника влажности, типа грунтов и топографии участка.

    • Вязкая глинистая почва легко раскисает даже от небольшого дождика. Дождевая вода не впитывается, а растекается по ее поверхности, превращая поверхностный слой в скользкую желеподобную массу. Глина работает, как гидроизоляция, поэтому на таком грунте легче всего создается поверхностная дренажная система участка.
    • Высокий уровень грунтовой воды может служить источником заболачивания участка. Причина все та же - слой водоупорной глины, который залегает под небольшим слоем суглинка или песчаника. В этом случае уже приходится анализировать, какой дренаж будет практичнее - поверхностный или глубинный.
    • Повышенной влажностью страдают и низинные участки. Там другая беда - вода стекает с более высоких мест, и деться ей просто некуда. В этом случае очевидно, что дренаж на участке должен быть подземным.

    Отвод излишков влаги из почвы также необходим при постройке зданий. Причем уровень дренажа должен быть ниже, чем самая нижняя точка фундамента. Как сделать дренаж на даче для защиты фундамента хорошо описано в действующем Своде Правил СП 31-105-2002.

    Возможность совмещения ливневой канализации и дренажа

    Любые канализационные стоки, в том числе и дождевые, должны быть изолированы от грунта, а дренаж - наоборот. Ради упрощения и удешевления начинающие строители выполняют устройство дренажа на участке своими руками, и при этом иногда совмещают его с ливневой канализацией. Результат не заставит себя долго ждать. Уже через пару лет во время дождей вокруг ливневки земля станет липкой и вязкой с типичными признаками застаивания воды.

    Общий принцип дренирования участка

    Дренаж своими руками работает по принципу сообщающихся сосудов. Вода из почвы стекает в более низкие дренажные канавы, а в них по наклонной течет в сторону понижения. Поэтому при составлении плана нужно начало дренажных каналов располагать в самой высокой точке участка, а место стока воды - в самой низкой. Причем магистральная канава должна идти максимально прямо по направлению уклона, а боковые канавы могут иметь изгибы и идти под углом к основной ветке.

    Схема, как сделать дренаж на участкеСхема, как сделать дренаж на участке

    Уклон дренажа принято обозначать в десятичных дробях. Это число равно отношению перепада высот начальной и конечной точки участка дренажа к его длине. Например, значение 0.002 означает, что на каждый метр длины перепад высот должен составлять 2 см. Требуемый уклон зависит от типа поверхности водоотвода и объема стекаемой воды. Обычно эти значения берутся из СНиПа и для закрытой системы дренажа составляют 0.003 - 0.007. Для открытых канавок с земляными стенками уклон должен быть на порядок выше.

    Слив дренажной воды обычно производится в более глубокую дренажную канаву, опоясывающую участок или проходящую вдоль прилежащей к участку дороги. Если участок находится ниже окружающей местности, то для слива воды используется специальная дренажная яма. После наполнения, вода из нее перекачивается в ближайшую сточную канаву или вывозится автомобилем-ассенизатором. На даче, дренажная яма своими руками сделанная может представлять собой большую пластиковую емкость, вкопанную на требуемую глубину.

    На какой глубине расположить дренажные каналы

    Глубина дна дренажных каналов должна располагаться ниже желаемого уровня обезвоживания земли. Для сада и огорода достаточно осушить слой земли на 40-60 см в глубину. А для защиты фундамента дренажные каналы должны располагаться ниже его подошвы.

    Особенности поверхностного дренажа дачного участка

    Простейший поверхностный дренаж представляет собой систему канав, выкопанных в земле. Для защиты от попадания растительного мусора их прикрывают досками, решетками или засыпают крупным щебнем. Открытые канавки быстро разрушаются водой, а щебень постепенно забивается песком и илом. Поэтому перед укладкой щебня канавки следует выстелить специальной дренажной тканью - геотекстилем, который легко пропускает воду, но задерживает механические включения.

    Поверхностный дренаж дачного участкаПоверхностный дренаж дачного участка

    Перед тем как сделать дренаж на участке своими руками, важно определиться с необходимым углом уклона, рассчитать который следует еще на стадии проекта. Его необходимо контролировать на протяжении всей длинны канавки, при её выкапывании.

    Также важна равномерность дна канавки, если оно будет неровное - там станет застаиваться вода. Обычно поверхностные канавки копают на глубину до 40 см. Ширина зависит от требуемой пропускной способности дренажа и, как правило, равна или чуть больше глубины.

    Подземный дренаж участка

    Чтобы трубы для дренажа участка не пострадали во время зимних морозов, глубина их пролегания должна превышать глубину промерзания земли. Иначе закрытая дренажная система прослужит всего пару лет, после чего трубы придется менять.

    Глубина промерзания земли зависит от региона и местоположения участка. Рельеф поверхности земли для подземного дренажа не играет никакой роли. Главное - обеспечить равномерный уклон дренажных труб в сторону места сброса воды.

    Для организации подземного дренирования земли используют особые перфорированные дренажные трубы. Рассмотрим, как сделать дренаж на участке с их помощью.

    Порядок укладки дренажных труб следующий:

    • выкапывается дренажная канава с глубиной дна на 20 см ниже глубины пролегания трубы;
    • на дно укладывает геотекстиль плотностью 60-100 г/кв.м;
    • на текстиль насыпается 20 см слой мелкого щебня;
    • поверх щебня укладывается труба и сверху снова засыпается щебнем;
    • края геотекстиля заворачиваются внахлест так, чтобы щебень оказался внутри текстильного рукава.
    Подземная дренажная система своими рукамиПодземная дренажная система своими руками

    В местах пересечения отдельных веток обустраиваются смотровые колодцы. Эти элементы необходимы для поддержания дренажной системы в работоспособном состоянии на протяжении длительного периода времени. Через смотровые колодцы один раз в год или по необходимости производится механическая и гидравлическая очистка труб от песка, ила и намытой грязи.

    Необходима максимальная герметизация соединений

    Обращаем внимание на тщательность герметизации соединений трубопровода. Места утечки воды быстро размываются и образуются подземные пустоты. А в момент весеннего таяния снега эти же места становятся источником засорения трубопровода.

    Засыпка гравием трубы для дренажа участкаЗасыпка гравием трубы для дренажа участка

    Итог

    Описанными методами решается вопрос, как сделать дренаж для отвода излишков воды из заболоченной почвы. Причем реализация не потребует заоблачных финансовых инвестиций и привлечения специальной мелиоративной техники. При желании и настойчивости результат не заставит себя долго ждать, ваша земля очень быстро восстановит свой потенциал и отблагодарит высокой урожайностью.

    устройство, как сделать, схема, видео

    Одной из основных проблем любого земельного участка является переизбыток влаги в почве. Как результат, наблюдаются такие неприятные процессы как застой воды на участке, подтопление подвального помещения, размытие грунта, загнивание корней деревьев и кустарников, преждевременное разрушение фундамента построек. Справиться с переизбытком влаги можно, обустроив дренаж на участке своими руками. По всем правилам построенная дренажная система нивелирует большинство проблем, связанных с переизбытком почвенной влаги.

    Предназначение и применение дренажа

    Система дренажа может быть создана на любом участке. Она состоит из расположенных на территории участка труб или каналов, колодцев и элементов защиты системы. Предназначена такая система для сбора инфильтрованной и грунтовой влаги, а также для ее отведения в определенное место или за пределы участка.

    Устройство дренажа на участке своими руками необходимо в следующих случаях:

    • заболачивание участка. Поступающая на поверхность почвы вода не успевает впитываться в землю, в результате чего возникают лужи, а сама почва утрачивает свою пористую структуру. Особенно актуально это для глинистых почв;
    • при возникновении сырости или подтопления в цокольном этаже дома или в подвале;
    • если фундамент и стены строения начали покрываться трещинами, возникающими вследствие пучения грунта;
    • если перекосились оконные или дверные проемы;
    • вымывание почвы из-под дорожек, вымощенных площадок;
    • если участок находится на склоне холма или в низине.

    Совет: Создание дренажной системы очень желательно, если грунтовые воды на вашем участке находятся на глубине 1,5 м или меньше.

    Виды дренажных систем

    В зависимости от конструкции и степени заглубления элементов системы, различают две разновидности дренажных систем:

    1. Поверхностный дренаж. Для него характерно расположение на участке сети каналов, отводящих влагу, выпадающую в виде осадков. Поверхностный дренаж участка своими руками может быть изготовлен в двух вариантах:

    • Линейный. Это сеть водосточных желобов, установленных в траншеях на гравийной подушке. Все желоба имеют уклон в сторону водосборника порядка 3 градусов. По каналам вода сливается в колодцы или направляется за границы участка. Все желоба покрываются решетками с целью их защиты от мусора;

      На фото поверхностный линейный дренаж из водоотводных лотков

    • Точечный. Это водоприемник, в который сливается вода прямиком из водосточной трубы. Таких дождеприемников может быть несколько. Все они соединены системой вертикальных и горизонтальных трубопроводов с ливневой канализацией.

      Точечный дренаж часто используется в сочетании с линейным

    2. Глубинный дренаж. Такое сооружение представляет собой систему перфорированных трубопроводов, проложенных на некоторой глубине, ниже уровня почвы. Глубинный дренаж на участке, выполненный своими руками, отлично справляется с водоотведением на глинистых почвах, а также при наличии поверхностных грунтовых вод.

    Как делается глубинный дренаж участка своими руками фото демонстрирует наглядно

    Подготовка проекта системы дренажа

    Когда подготавливается схема дренажа участка, следует учитывать несколько нюансов, так как от правильно выполненного проекта зависят работоспособность и долговечность дренажной системы.

    Внимание обратите на такие моменты:

    • прокладывание системы дренажа выполняется всегда в последнюю очередь, после окончания грубых строительных работ. Находящаяся на участке строительная техника может повредить элементы поверхностного дренажа;
    • на проекте должны быть обозначены все остальные коммуникации для их совмещения с дренажной системой;
    • необходимо знать уровень залегания на вашем участке грунтовых вод;
    • изучите состав и структуру почвы на участке на разной глубине;
    • проект должен учитывать наличие на участке сооружений, заглубленных в землю. Это могут быть цокольный этаж дома, погреб, подвал, колодец;
    • учитывайте особенности рельефа местности;
    • дренаж садового участка своими руками должен проводиться с учетом расположения кустарников и деревьев;
    • учитывайте количество выпадающих осадков применительно к вашей местности.

    Что понадобится для открытого и закрытого дренажа

    Правильный дренаж на дачном участке своими руками подразумевает использование определенных видов строительных материалов. Для разных систем дренажа понадобятся разные компоненты.

    1. Для создания поверхностного дренажа могут потребоваться (в зависимости от типа):

    • дождеприемники;
    • полимербетонные/полимерпесчаные или пластиковые лотки, по которым вода будет стекать в отведенные ей места;
    • пескоуловители, служащие для предотвращения попадания в систему различного мусора;
    • решетки из металла или пластика, которыми будут накрыты водоотводные лотки;
    • песок, из которого будет изготовлена подстилающая подушка для желобов и цемент для их фиксации.

    Водоотводные лотки из разных материалов и дождеприемник

    2. Для глубинной системы потребуется приобрести:

    • трубы перфорированные, в которых будет собираться вода. Лучше всего использовать полимерные изделия. Если в них нет отверстий, то они просверливаются самостоятельно. Диаметр труб не должен быть менее 10 см;
    • геотекстиль, который будет служить в качестве фильтрующего элемента;
    • фитинги и муфты для соединения труб в единую систему;
    • смотровые колодцы, благодаря которым можно будет осматривать систему и прочищать ее;
    • коллекторные колодцы, в которых будет накапливаться отводимая вода;
    • насос, посредством которого будет осуществляться откачивание воды из водосборных колодцев, если таковые планируется построить;
    • песок для обустройства подстилающего слоя;
    • щебень для отсыпки и предварительной фильтрации воды.

    Перфорированная дренажная труба с фильтром из геотекстиля

    На заметку: Если у вас наблюдается дефицит щебня, то вполне приемлемо использовать гравий. Основное условие — отдельные его камни не должны быть более 4 см в диаметре.

    Изготовление системы поверхностного дренажа

    Перед тем, как сделать дренаж участка своими руками, необходимо составить схему размещения всех дренажных каналов. Обозначается место расположения магистральных (основных) каналов, которые идут к коллекторному колодцу или водосливу. Помимо этого, размечаются дополнительные каналы, отводящие воду из отдельных мест, где она скапливается. Дополнительные каналы имеют уклон по направлению к магистральным каналам, соединяясь с ними.

    Далее необходимо выбрать тип линейного дренажа — засыпной (используется достаточно редко) или лоточный. Подготовительные работы для их проведения одинаковы:

    • Строго по схеме выкапываются траншеи. Их глубина составляет 50-70 см, а ширина должна быть около 40-50 см. Обратите внимание на наклонность стенок траншей. Они должны быть скошенными на угол около 25 градусов. То есть, в верхней части они более широкие;
    • Дно траншей трамбуется.

    Совет: Магистральные каналы изготавливаются более широкими, так как по ним будет проходить поток воды, собранный с дополнительных каналов.

    Засыпной дренаж
    • в траншеи прокладывается слой геотекстиля, после чего траншеи засыпаются щебнем. Нижний слой щебня должен иметь более крупные фракции. Геотекстиль заворачивается так, чтобы частицы почвы не попали в слой щебня;
    • поверх такой засыпки насыпается земля или укладывается дерн.

    Схема устройства засыпного дренажа земельного участка

    Лоточный дренаж
    • также выкапываются траншеи, но меньшей глубины;
    • на дно траншей засыпается песок слоем 10 см;
    • при желании, поверх песка может насыпать щебень;
    • на дно и стенки траншеи заливается цементный раствор;
    • устанавливаются лотки и пескоулавливатели;
    • лотки прикрываются сверху защитными решетками.

    Монтаж глубинного дренажа

    Такая система изготавливается с особой тщательностью, так как исправление каких-либо недочетов будет проблематичным. Глубинный дренаж участка своими руками считается сложной по расчету и трудоемкой операцией.

    Работа выполняется в такой последовательности:

    • прочерчивается план прокладки дренажных магистралей;
    • выкапываются траншеи шириной 50 см и глубиной 80-100 см. Обеспечивается уклон траншей около 3 градусов по направлению к водостоку;
    • дно траншей покрывается песком ( около 10 см), который утрамбовывается;
    • поверх песка укладывается геотекстиль с таким расчетом, чтобы его концы поднимались над уровнем почвы;
    • внутрь геотекстильного слоя засыпается щебень. Толщина слоя — около 20 см;
    • на щебень укладываются перфорированные трубы;
    • участки труб соединяются между собой;
    • подготавливается коллекторный колодец. Он обустраивается в наиболее нижней точке участка;
    • трубы выводятся в сливной колодец, из которого вода будет откачиваться или сливаться на более низкий уровень;
    • уложенные трубы сверху засыпаются щебнем. Он не должен доходить до уровня почвы;
    • геотекстиль заворачивается, в результате чего труба и щебень, находящийся вокруг нее, оказываются в «коконе»;
    • сверху вся конструкция засыпается грунтом.

    Схема укладки дренажных труб

    Система дренажа преобразит ваш участок, избавит его от излишков влаги, восстановит природное состояние почвы.

    Видео

    Как правильно сделать дренаж на участке своими руками смотрите на видео. В нем рассматривается вариант не открытого дренажа, а глубинного.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
