Подключение двух отопительных котлов

Один из главных недостатков твердотопливного котла — ограниченная возможность автоматизации работы. Исключение составляют котлы с пеллетными горелками: они могут работать автономно.

Все зависит от того, как организована подача топлива. Тем, кто топит углем или дровами, приходится сложнее: одной закладки вряд ли хватит больше, чем на сутки. Даже в режиме длительного горения.

Одно из популярных решений — установка двух котлов в доме. Мы говорим об устройствах, работающих на разных видах топлива. Уголь, дрова, сжиженный или природный газ, электричество, мазут — в принципе, все это можно комбинировать в различных вариациях.

В одних случаях отопление двумя котлами позволяет расширить функциональные возможности системы, в других — обеспечить резервный источник тепла на случай ремонта основного устройства или увеличить общую теплопроизводительность в сильные морозы.

Мы разберем несколько схем подключения двух котлов, чтобы понять, какие из них будут рабочими, а на какие не стоит тратить время и деньги.

Содержание:

  1. Если в доме есть магистральный газ
  2. Если основной источник энергии — уголь или дрова
  3. Ручное или автоматическое переключение?
  4. Последовательное или параллельное подключение?
  5. Многотопливные котлы вместо двухкотловой системы


Если в доме есть магистральный газ

Отопление природным газом считается самым дешевым и отличается высоким уровнем автоматизации. Если дом подключен к магистрали, очевидно, что такой котел нужно делать основным. Рассмотрим варианты резервных источников тепла:

  1. Электроэнергия. Отлично сочетается с газовыми устройствами любых типов. Источник может включаться при падении температуры теплоносителя или по команде от комнатного термостата.
    У электрического отопления два недостатка: ограничения по выделенной мощности и цена.
  2. Дизельное топливо. По уровню автоматизации дизельные горелки не отличаются от электрических ТЭНов, но для их работы нужна сложная система хранения и подачи топлива. Этот вид отопительного оборудования целесообразно применять в крупных коммерческих или промышленных котельных, а не в быту.
  3. Пеллеты. Котел с пеллетной горелкой без труда решит задачу резервного отопления. Запуск в автоматическом режиме возможен, если в нем есть ТЭН электрического розжига (свеча). В противном случае делать это придется вручную. Бункер для пеллет требует выделения дополнительной площади.
  4. Уголь. Твердотопливный котел «в резерве» — привлекательное по цене, но сложное в реализации решение. Розжиг и повторная загрузка выполняются только вручную. Если в качестве основного отопления используется двухконтурный настенный котел, то встроить в систему угольный практически невозможно.

    Обратите внимание на конструкцию первого прибора: в нем есть мембранный расширительный бак. Это означает, что система отопления должна быть закрытой. Твердотопливные котлы эксплуатируются преимущественно в открытых системах отопления. Во время горения угля температура в системе повышается до высоких значений, и теплоноситель увеличивается в объеме. Если система будет закрытой, давление разорвет теплообменник, трубы или мембрану расширительного бачка. Конечно, можно вмонтировать сбросной клапан, но тогда будет теряться много теплоносителя. Одно из решений для закрытых систем — монтаж дополнительного расширительного бака, что потребует увеличения площади котельной.

    Подключить напольный газовый котел будет проще. Большинство из них может работать в открытых системах. Обратите внимание, что воздух для горения топлива эти два котла берут из котельной. Если предусмотрен режим одновременной работы приборов, то объем помещения и производительность приточной вентиляции должны соответствовать их суммарной мощности.

    Еще одна сложность — объем системы отопления. Для нормальной работы твердотопливного котла нужно в несколько раз больше теплоносителя, чем для газового. Проблему можно решить установкой теплоаккумулятора.

  5. Природный газ. Существуют системы отопления с двумя и более котлами, которые работают на природном газе. Такое решение подходит для крупных коммерческих объектов, где объем потребления тепла колеблется в широком диапазоне. Некоторые производители такого оборудования делают модульные котельные для нескольких многоквартирных домов. По необходимости модули последовательно включаются или отключаются в автоматическом режиме.


Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

  1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
  2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Ручное или автоматическое переключение?

При подключении двух котлов в одну систему можно применять автоматическое или ручное переключение на резервный источник. Конечно же, любому заказчику проекта отопления захочется получить именно первый вариант, который, кстати, не всегда целесообразен. Рассмотрим это на примерах схем отопления с 2-мя котлами «газ-электричество» и «дрова-электричество».

  1. Газ-электричество. В обоих устройствах за поддержание температуры теплоносителя на заданном уровне отвечают встроенные термостаты. Их устанавливают на выходе из теплообменника в корпусе котла. В некоторых случаях управление передают комнатному термостату или погодозависимой автоматике.

    В газовом котле включает и выключает горелку термостат, в электрическом эту функцию несет ТЭН. Автоматическое переключение на резерв тоже выполняется по команде термостата.

    Рассмотрим такую ситуацию: запущен газовый котел (основной). Через какое-то время теплоноситель прогревается до заданной температуры, и горелка выключается. Тепло отдается в помещение, и вскоре температура в системе снова падает. Термостат срабатывает и дает команду на включение. Вопрос: повторное включение горелки или ввод резерва? Ситуация не патовая, решения есть, но в бытовом отоплении их применяют редко, поскольку это приводит к удорожанию системы.

    И электрический и газовый котлы отличаются высокой степенью надежности. Обычно такую пару переключают вручную. В большинстве случаев повод для запуска резерва — плановая остановка основного котла.

  2. Дрова-электричество.
    Если один из двух котлов в частном доме работает на твердом топливе, то автоматическое переключение на отопление от электроэнергии будет единственным верным решением. Ситуация с прогоранием топлива была рассмотрена выше.


Последовательное или параллельное подключение?

Подключение двух котлов может выполняться по двум принципиально разным гидравлическим схемам: последовательно и параллельно.

  1. Последовательное подключение. «Обратка» первого котла соединяется с «подачей» второго. То есть теплоноситель проходит последовательно через оба теплообменника. Совместную работу можно организовать в двух разных режимах:
    • Первый котел работает всегда, а второй «добавляется» в периоды повышенного расхода тепла. Ввод резерва, точнее, добавочной мощности — автоматический. Такая схема применяется нечасто. Глубина модуляции мощности у большинства современных котлов достаточна для того, чтобы настроить их на работу в межсезонье и в сильные морозы.
      Кроме того, практика использования последовательной схемы в бытовом отоплении показывает, что простои второго котла чаще всего оказываются выше 90nbsp;%.
    • Работает или основной, или резервный котел. Переключение выполняется вручную. В схеме обвязки двух котлов обязательно нужно предусмотреть байпасы. По конструкции они напоминают обводы на радиаторах в однотрубной системе отопления. Байпас перенаправляет поток теплоносителя «мимо» теплообменника. Таким образом, один из котлов можно демонтировать для ремонта. Для этого не придется останавливать систему или сливать теплоноситель.

    Одна из типичных ошибок при проектировании последовательной схемы, когда только в одном из котлов есть встроенный циркуляционный насос (ЦН), заключается в решении прокачивать теплоноситель только им. Если вы перекроете подачу на него и откроете байпас, насос уже не будет работать. Кроме того, у «чужого» теплообменника гидравлическое сопротивление может оказаться значительно выше, и ЦН не будет справляться.

    Поэтому в обвязке двух котлов насосов тоже должно быть два.

  2. Параллельное подключение. При параллельном подключении двух котлов «подача» одного соединяется с «подачей» другого. То же самое — с «обраткой». На каждой ветви трубопровода нужно установить запорные вентили. При ручном переключении на резерв достаточно перекрыть только «обратку» от основного котла. Если в нем есть расширительный бак, открытая «подача» позволит оставить его в системе.

    Автоматическое переключение потребует монтажа двух обратных клапанов и трехходового вентиля с сервоприводом. Такое решение будет дороже других.


Многотопливные котлы вместо двухкотловой системы

Альтернатива подключению двух котлов отопления — установка одного многотопливного. Очевидные преимущества такого решения — это:

  • согласованная работа всех элементов котла,
  • экономия места в котельной,
  • простая схема врезки в систему отопления,
  • возможность автоматизации работы,
  • меньшие затраты на покупку оборудования.

Компания «Теплодар» производит универсальные котлы различной мощности, способные работать на разных видах топлива. У нас можно подобрать оборудование для обогрева домов с постоянным и временным проживанием. Один из примеров удачной разработки — линейка универсальных котлов «Куппер ПРО». Мы производим их с 2015 года и получаем только положительные отзывы от клиентов. Линейка насчитывает 4 модели мощностью от 22 до 42 кВт. Котлы могут быть настроены на сжигание следующих видов топлива:

  • Дрова и уголь. Предусмотрена подача вторичного воздуха и переход в режим длительного горения (до 10 часов при полной загрузке углем).
  • Пеллеты. Автоматическая загрузка топлива позволяет длительное время обходиться без вмешательства владельца.
  • Природный газ. При желании у нас вы можете купить дополнительно газовую горелку с итальянской автоматикой.

Также во все модели котлов встроены ТЭНы, и при необходимости можно настроить автоматический переход на электроотопление. Получить консультации можно у специалистов компании «Теплодар» по телефонам на нашем сайте.

Где нужно подключать расширительный бак к котлу.



Чтобы дать свой ответ на вопрос в видео нажмите здесь и перейдёте на этот же ролик на Youtube
Методика и схема правильного подключения бака.

Ответьте на вопрос:

Какое создать начальное давление в баке бойлера если в трубе холодной воды 4 бара?


Сегодня мы придем к общему правильному мнению, где поставить расширительный бак при монтаже напольного котла.
В интернете полно противоположных мнений, мифов и суеверий.
Я сейчас аргументировано покажу, где же его ставить, вы все поймёте, и сомнений у вас не будет.
Кроме этого я дам схему самого удобного и правильного подключения бака, чтобы вы делали так на своих объектах.
Ссылка на схему под видео. Получите себе на почту.

Вот котёл и система отопления.
Где поставить мембранный расширительный бак?


До насоса, после насоса, или на подаче от котла.

Место, где точно нельзя ставить бак и почему его там ставить нельзя.

Много авторов отстаивают вариант номер 1 — до насоса.
Никого не слушайте и не ставьте бак здесь!
Почему? Да очень просто.
Бак – это первая защита котла от разрушения при критическом повышении давления.
И уже потом котёл защищает предохранительный сбросной клапан.

Между котлом и баком не должно быть ни одного крана! Никогда! Это запрещено нормативно.

Здесь же между котлом и баком два крана. А иначе как насос обслуживать?
А еще и здесь бывает кран, третий.
Бывало, что после обслуживания котла монтажники забывали открывать вот эти краны и
включали котёл.


Котёл рвался прямо на глазах у монтажников.
А что уж говорить о простых пользователях.
Кто не согласен, ставьте до насоса, но кто будет за вас, случись что, по судам ходить?

Да чего греха таить.
Бывало и я ставил кран между баком и котлом.
А куда деваться, бак то нужно обслуживать.
Я с этого крана снимал бабочку и вешал рядом на шнурочек, чтоб никто случайно его не закрыл.
По схеме, которую Вы скачаете, можно будет обходиться и без крана и без шнурочка и котёл будет в полной безопасности.

И так , вариант 1 убираем как потенциально опасный.

Место, где можно ставить бак, но лучше всё-таки не ставить.

Рассмотрим вариант два, где бак после насоса по ходу потока теплоносителя.
Всё ополчились на этот вариант. Он и впрямь не самый лучший. Давайте разберёмся.
Говорят, мол, давление в баке мешает насосу прокачивать теплоноситель.
Это миф и суеверие, порожденные безграмотностью и слабоумием.
Забудьте и всё.

А еще говорят, что поставленный здесь бак будет способствовать подсосу воздуха в систему
отопления.
Вот система.
Откуда в неё подсосётся воздух? Таки покажите мне то отверстие.


Ладно, пусть в системе, еще до насоса есть автоматический воздухоотводчик.
Например, на коллекторе водяного тёплого пола или лучевой радиаторной системы.
Но для начала общеизвестный факт.
Вода это несжимаемая и нерастягиваемая жидкость.
Все об этом знают, а кто не знает, то просто поверьте.

Так вот, когда включается насос, то он создаёт перед собой повышенное давление, а за
собой, соответственно разряжение.
По идее, что должно происходить:
Это повышение давление должно повлечь за собой такое же повышение давления и в
расширительном баке.
Воздух должен сжаться, мембрана прогнуться вовнутрь бака, воздухоотводчик должны хватануть воздуха.

Так бы оно и было, да не происходит.
Дело в том, что в системе отопления было нами создано рабочее давление, к примеру, полтора бара.
Чтобы воздухоотводчик хватанул воздух нужно, чтобы давление в нём упало ниже атмосферного, то есть более чем на полтора бара, что равно пятнадцати метрам водяного столба.
А какое разряжение может дать насос, например UPS 25/80?
Правильно, в лучшем случае и с большим натягом восемь метров.
И что останется?
Правильно 15 – 8 = 7 метров водяного столба выше атмосферного.
Не может воздух пойти против давления как навоз поплыть против течения.
Не будет подсоса воздуха.
Даже мембрана в баке не прогнётся. А за счет чего ей прогнуться? Ни воды, ни воздуха в системе не прибавилось.

Единственно правильное место.

Вот если давление в системе постепенно упадёт ниже половины бара, то конечно, воздух при
пуске насоса будет заглатываться воздухоотводчиком в систему.
Но тогда это уже воздухоприёмник.

Надо следить за давлением в системе, вовремя её подпитывать.
Обратите внимание, производители насосов указывают их рабочее давление не менее 1 бара.
По этой причине и по причине возникновения кавитации, но это другая тема.
Вывод, это место подходит для бака, но чревато сюрпризами.

Последнее что нам осталось – поставить бак на подаче котла.


И так, я обещал объяснить ,где ставить бак — объяснил. Надеюсь, вы со мной согласны.
Я обещал что дам методичку?

Методика и схема правильного подключения бака.

Скачивайте и пользуйтесь.

Всё, всем привет, подписывайтесь на канал, нажимайте колокольчик чтобы не пропустить
следующее замечательное видео.
Удачи.
Другие статьи:
1. Как подобрать мембранный бак аккумулятор и настроить систему водоснабжения.

2. Мембранный расширительный бак и основные элементы обвязки бойлера.

Все самые частые фатальные ошибки монтажа водяного тёплого пола.

Сергей Волков.

Загрузка таймера


Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

  • Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
  • Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.


Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

  • Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
  • Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

  • Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
  • расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Как подобрать объем прибора для отопления

Основной вопрос, который возникает у пользователя — какой объем такого водо-аккумулирующего устройства нужен? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но приобретать нужно тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного.
Формула для расчетов объема приведена на фото:

Объем теплоносителя указан в проектных данных, или его можно высчитать сложив все внутренние объемы элементов системы, наконец, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без лишних мучений» — 1/10 от залитого теплоносителя.

Какое предварительно давление нужно задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при этом прогибается и ее видно через штуцер подключения. Сохранность заводского давления свидетельствует о том, что мембрана целая и прибор пригоден к работе.

Но в дальнейшем мембранный бак необходимо подготовить для работы в конкретной системе. Существуют следующие правила определения давления :

  • В системе холодного водоснабжения гидроаккумулятор накачивается воздухом на 0,2 атм. меньше, чем нижняя настройка реле давления насоса. Чаще нижнее значение реле давления – 1,4 атм. (давление включение насоса) а верхнее – 2,8 атм. Соответственно первоначальное давление в приборе – 1,2 атм. Такая настройка позволит избежать гидроударов при разборе воды и быстрого износа мембраны.
  • В системе горячего водоснабжения расширительный бак накачивается воздухом до давления больше, чем давление, при котором насос выключается (верхний предел срабатывания реле давления). В этом случае бак не будет отдавать остывшую воду в систему водоснабжения. Но застоя воды бояться не стоит, прибор сделан так, что груша постоянно омывается потоком свежей воды.
  • В системе отопления – воздушная камера расширительного бака закачивается до давления на 0,2 атм. меньше, чем давление в холодной системе отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно предварительно накачивается до давления 1,3 атм при холодной системе.

Как устанавливается

Обычное правило, что подключение к системе любого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и сбоку, ничего особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух тут же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего страшного не произойдет, прибор сможет еще работать очень долгое время в обычном режиме.

На фото приведен пример схемы отопления с подключением в ней расширительного бака закрытого типа.

Для чего нужен мембранный расширительные бак в системе отопления?

Главная > Статьи > Для чего нужен мембранный расширительные бак в системе отопления? 03.02.2014



Расширительный бак – это один из важных элементов системы отопления. Он необходим для приёма избытка воды, который образуется при тепловом расширение воды в результате нагревания.

Назначение:
Вся система отопления внутри заполнена теплоносителем (водой). А у воды есть особенность, при повышении температуры она увеличивается, а при понижении — уменьшается. Однако эти свойства воды не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Во избежании проблем и устанавливают расширительный бак, что бы в нём поместить образовавшиеся объём воды.

Мембранный расширительный бак состоит из герметично закрытого металлического корпуса. С нижней стороны бака находится отверстие для присоединения к системе отопления. С верхней стороны находится ниппель, через который закачивается воздух.
Внутри бака находится мембрана.

Работа расширительного бака:
Когда бак пустой, мембрана занимает меньшую часть объёма. Остальной объём занимает воздух.
При нагреве воды, она начинает поступать в полость между корпусом и мембраной.
При остывании воды, при уменьшении её объёма, сжатый воздух начинает выдавливать воду обратно в систему.

Установка расширительного бака:
Расширительный бак можно устанавливать в любом месте системы отопления, где будет удобно, но чтобы он был доступен. Но предпочтительней подключить его к обратному контуру, так как там самая низкая температура и нагрузка на мембрану будет минимальной.
В начале эксплуатации необходимо проверить давление воздуха в расширительном баке. При необходимости его можно понизить путем открытия ниппеля либо повысить, подкачав воздух насосом.
Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищает от отключения бака от системы отопления.

Уход за расширительным баком:
Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

При подборе расширительного бака необходимо знать:
Какой теплоноситель будет использоваться в системе отопления. Так как вода и антифриз имеют разные коэффициенты расширения.
Вычислить объём расширения теплоносителя можно по формуле:
V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – Общий объем теплоносителя в системе.
Е – коэффициент расширения теплоносителя.
Рmin – начальное давление в расширительном баке (в атм.). Рmin. не должно быть меньше, чем гидростатическое давление системы отопления в точке расположения расширительного бака.
Pmax – максимально допустимое значение давления (в атм.). Pmax. соответствует давлению настройки предохранительного клапана с учетом возможного дополнительного давления, возникающего от перепада высоты расположения предохранительного клапана и мембранного расширительного бака.
Кзап — Коэффициент заполнения расширительного бака при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Рассчитывается по таблице:

Пример:
Теплоноситель: вода
Объем теплоносителя в системе = 600 литров
Коэффициент температурного расширения воды при температуре 85 С = 0,034
Начальное давление = 1,5 атм.
Максимально давление = 4 атм.
Коэффициент заполнении бака, берем значения Pmax и Pmin и смотрим по таблице = 0,5
V = (0,034 х 600 / 1 – 1,5 / 4) / 0,5 = 65,2 литра
Далее берем коэффициент запаса равный 1,25 (или 25%) и рассчитаем полный необходимый объем расширительного бака для нашей системы отопления.
Vполный 65,2 х 1,25 = 81,5 литра.
Теперь выбираем ближайший по объему бак и покупаем. В нашем случае подойдет бак объемом 80 литров.

Можно так же пользоваться таблицей (теплоноситель вода):

 Если нет совпадения, то берётся бак большим объёмом: В системе отпления 120 литров, то бак нужен 24 литра.

Особенности применения расширительных баков. Практические советы:
Как влияет антифриз на мембранный бак в системах отопления?
 Стоит помнить, что выбирая расширительный бак необходимо учитывать некоторое отличие коэффициента объемного расширения (на 20-25% в сторону увеличения) такой жидкости, как антифриз. Следовательно, размер расширительного бака должен составлять 15% от всего объема отопительной системы.

Какой расширительный бак купить?
Лучше покупать расширительный бак, в котором в случае поломки мембраны, её можно заменить.


Как определить, нужен ли дополнительный расширительный бак к настенному газовому котлу?
При монтаже системы отопления необходимо рассчитать объём воды и сравнить с баком, который находиться в котле. Если он меньше по объёму, то установите дополнительный расширительный бак.
Если Вы не правильно рассчитали, то это можно будет увидеть на манометре (установлен на котле). Если при нагревании системы отопления стрелка поднимается, а при остывании опускается. То вам надо дополнительный расширительный бак.






устройство, принцип работы и схема подключения

Всем привет! Недавно я столкнулся с ситуацией, в которой мне пришлось долго рассказывать покупателю про то, чем гидроаккумулятор отличается от расширительного бака.

Этот долгий и трудный разговор подал мне идею о написании данной статьи.

В ней я и расскажу максимально кратко и доступно о данном вопросе.

Начнем с рассмотрения расширительных баков, а потом перейдем к гидроаккумуляторам. Итак, начнем!

Что такое расширительный бак?

Расширительный бак — это емкость, которая компенсирует температурное расширение жидкости внутри системы отопления.

Их существует два вида:

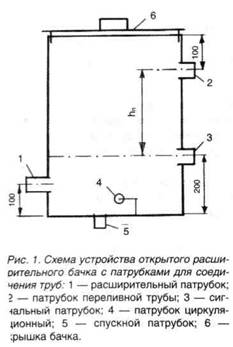

Открытый расширительный бак
  • Открытого типа — предназначен для работы в системах отопления с рабочим давлением равным 1 атмосфере. Представляет собой стальную емкость с резьбовыми соединениями. Чаще всего этот вид расширительных баков применяют в гравитационных системах отопления. Они до сих пор популярные среди жителей села из-за своей независимости от электричества.
  •  Экспанзоматы или мембранные баки — этот вид предназначен для работы в закрытых системах отопления, давление в которых не превышает 3 бара. Максимальная температура теплоносителя в них не должна быть больше 100 градусов Цельсия, а давление держаться в пределах 8 атмосфер. Кроме этого, их используют для «обвязки» бойлеров косвенного нагрева, где они компенсируют увеличение объема санитарной горячей воды. Стоит помнить, что в этом случае они не заменяют группу безопасности бойлера.

По своей сути, он представляет собой стальной кожух, разделенный на две части резиновой мембраной.

В одной части бака под давлением находится теплоноситель, а в другой части закачан воздух.

Для наглядности смотри ниже на рисунок:

Устройство мембранного бака и принцип работы

Среди покупателей более популярны модели с мембраной баллонного типа (на сленге ее называют грушей или грелкой).

Объясняется это их ремонтопригодностью — в случае повреждения мембрану легко заменить.

Резьба на патрубке может иметь два стандартных диаметра — 3/4 или 1 дюйм.

Зависит это исключительно от производителя и не является принципиальным моментом.

Стандартное значение давления воздуха, в свою очередь, равно 1,5 бар и может быть изменено потребителем.

Дам совет лично от себя — на патрубке подключения лучше установить кран со сливным клапаном.

Это нужно для периодической проверки давления воздуха.

Кран со сливным клапаном

Она делается в следующем порядке:

  1. Бак отсекается от системы отопления перекрытием крана.
  2. Через сливной клапан удаляется вода, оставшаяся внутри емкости.
  3. При помощи автомобильного манометра проверяется давление воздуха.

Если проверку не делать, то давление воздуха рано или поздно упадет.

Это приведет к тому, что мембрана начнет своими стенками тереться о стальной корпус, что приведет к ускоренному ее износу.

Продолжая тему проверки состояния расширительного бака, предлагаю вам посмотреть следующее видео:

Расширительные баки с мембраной в виде диафрагмы чаще всего можно увидеть открыв крышку настенного газового котла или электрической мини котельной.

Выглядеть он может по-разному, но чаще всего вы увидите вот это:

Расширительный бак в котле

Если «резинка» внутри такой модели порвется, то поменять его можно будет только целиком.

Так как он герметично заварен на заводе изготовителе.Теперь давайте поговорим об этих «резинках» по подробнее.

Как устроена мембрана для расширительного бака?

Как говорилось выше, мембрана нужна для того, чтобы разделять емкость бака на две части.

Она представляет собой резиновое изделие с толстыми стенками (это необходимо для сохранения прочности при растяжении), сверху у которого есть горловина для фланца.

Если не понятно как это выглядит, то смотрите ниже:

Сменная мембрана для расширительного бака

Изготавливают мембраны в настоящее время из эластомера под названием EPDM. Он допущен для использования с питьевой водой и не выделяет в нее никаких вредных примесей.

Расширительные баки с такой «резинкой» можно применять не только вместе с котлами, но и с бойлерами косвенного нагрева.

А если надо, то их можно использовать и в качестве гидроаккумуляторов для насосных станций.

О них мы поговорим чуть позже, а сейчас мы научимся выбирать расширительный бак для своей системы отопления.

Расчет объема расширительного бака для отопления

Как мы говорили ранее, главная функция расширительного бака — компенсация температурного расширения жидкости.

Поэтому объем бака будет зависеть от общего объема жидкости в системе, а также от коэффициента ее расширения.

Давайте рассчитаем необходимый вам объем мембранного бака по следующей формуле:

Vбак= Vтеплоноситель*kрасширения/P,  где P = (Pсистемы — Pвоздуха)/(1+Pсистемы).

Расшифруем формулу:

  • Vбак — необходимый объем расширительного бака.
  • Vтеплоноситель — полный объем теплоносителя в системе отопления.
  • kрасширения — коэффициент теплового расширения теплоносителя. Эта величина зависит не только от химического состава жидкости в системе, но и от диапазона рабочих температур котла.
  • Pсистемы — максимально возможное давление в котле.
  • Pвоздуха — давление воздуха в расширительном баке. Обычно оно равно 1,5 бар.

Для расчета объема открытого расширительного бака достаточно принять давление в системе равным 1 атмосфере, а давление воздуха будет равным нулю. Так как у открытого бака нет мембраны.

Монтаж расширительного бака отопления

Теперь давайте поговорим о том, как правильно делать монтаж расширительного бака в системе отопления.

Начнем с того, что посмотрим на следующую картинку:

Монтаж открытого расширительного бака отопления

На рисунке выше изображена система отопления с открытым расширительным баком.

С помощью этого рисунка наглядно и понятно разрешается вопрос о его монтаже — расширительный бак открытого типа должен устанавливаться в самой верхней точке системы.

Обычно, его устанавливают на чердаке или в крайнем случае под потолком.

Если этого не сделать, то вода или антифриз просто начнут литься через его край.

В случае закрытой системы отопления, в которой устанавливается мембранный расширительный бак таких ограничений нет.

Обычно, их располагают прямо в котельном помещении рядом с котлом. Выглядит это следующим образом:

Монтаж мембранного расширительного бака отопления

Для закрепления емкости к стене используются кронштейны разной конструкции.

Некоторые производители совмещают их с группами безопасности. Для наглядности смотрим на рисунок:

Кронштейн с группой безопасности расширительного бака

Это не единственный возможный вариант крепежа, но остальные мы рассматривать не будем.

А перейдем к следующей части статьи, посвященной гидроаккумуляторам.

Что такое гидроаккумулятор?

Для лучшего восприятия я сразу покажу вам картинку, на которой изображена насосная станция:

Насос с гидроаккумулятором и реле давления

Из картинки видно, что гидроаккумулятор (сокращенно ГА) — это емкость, к которой крепится насос с реле давления.

Внутри эта емкость устроена также, как мембранный расширительный бак.

Более того, у них часто стоят абсолютно одинаковые мембраны из EPDM.

Давление воздуха в ГА тоже равно 1,5 бар и при желании его можно как увеличить так и уменьшить.

Многие монтажники применяют гидроаккумуляторы вместо расширительных баков в закрытых системах.

В сети не редко можно встретить вот такие фото:

Гидроаккумулятор в системе отопления

Кроме горизонтальных моделей ГА в магазинах есть их вертикальные аналоги.

Их чаще всего используют для сборки насосной станции на основе глубинного насоса.

Гидроаккумулятор принцип работы

О том, что для этого нужно написана отдельная статья.

Что делает гидроаккумулятор?

Для чего нужен гидроаккумулятор

У данного «девайса» есть две основные функции:

  1. Он необходим для корректной работы автоматики насосной станции. Это касается не только реле давления, но и некоторых блоков управления насосом. Для этой функции объем бака не особо важен. Например, у миниатюрных насосных станций с вихревым насосом объем бака равен 1 литру.
  2. Уменьшение количества пусков насоса — это помогает уменьшить негативное влияние пусковых токов и сэкономить электроэнергию. Вот для этой функции объем имеет самое важное значение. Если вам нужна полноценная буферная емкость с водой, то необходимо выбирать емкость 80, 100 и более литров.

Как подобрать гидроаккумулятор?

Исходя из написанного выше, можно сказать, что выбор гидроаккумулятора не привязан строго к параметрам системы водоснабжения.

Но это не значит что нужно покупать первый попавшийся.

Например, если ваша насосная станция будет работать в условиях повышенной влажности, то лучше приобрести ГА, сделанный из нержавеющей стали. Это значительно увеличит срок его эксплуатации.

На этом, пожалуй, все. Жду ваших вопросов в комментариях и лайков в социальных сетях. До новых встреч на страницах этого блога!

Расширительный бак отопления. Принцип работы. Давление мембранного бака.

Главная \ Полезное \ Мембранный бак « Назад 28.10.2014 06:58

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров. Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.



Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

  1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
  2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.



Как нужно подкачивать давление в расширительном баке:

  1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
  2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
  3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
  4. Спустить воздух с расширительного бака.
  5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления  системы (нагретой).
  6. Закрыть сливной штуцер расширительного бака.
  7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.

Информация — Protherm

Система отопления

На сегодняшний день наиболее распространенной и эффективной во всем мире является водяная система отопления. Теплоносителем в этой системе является вода или антифризы на водяной основе. В качестве нагревающего прибора выступает нагревательный котел (на различных видах топлива, но об этом далее), а в качестве отопительных приборов выступают радиаторы (стальные, алюминиевые или чугунные). Циркуляция теплоносителя в водяной системе отопления обеспечивается циркуляционным водяным насосом, а регуляция температуры осуществляется или комнатными регуляторами или термостатическими вентилями на радиаторах или регулятором на приборной панели котла.

Водяные системы отопления подразделяются на 2 основных типа: открытые и закрытые.

Открытая система отопления

Одна из наиболее упрощенных и наиболее распространенных в жилых помещениях небольших, например, деревянных дачных домов с индивидуальным отоплением. Система весьма долговечна и в ее основе лежат только физические законы природы.

Принципиальная схема системы отопления с естественной циркуляцией состоит из нагревательного прибора (котла), подающего и обратного трубопроводов, нагревательных приборов (радиаторов) и расширительного бака. Принцип ее работы довольно прост, нагретая в водонагревателе (котле) вода поступает по подающему трубопроводу и стоякам в нагревательные приборы (радиаторы), отдает им часть своего тепла, затем по обратному трубопроводу возвращается обратно в водонагреватель (котел), где вновь подогревается до необходимой температуры, и далее цикл повторяется.

Все горизонтальные трубопроводы системы делаются с наклоном в сторону движения воды: нагретая вода, поднявшись по стояку вследствие температурного расширения и выдавливания более холодной водой обратки, растекается по горизонтальным отводам самотеком, охлажденная вода так же самотеком поступает обратно в котел. Уклоны трубопроводов способствуют и отводу пузырьков воздуха к расширительному баку: газ легче воды, поэтому он стремится вверх, а наклонные участки трубопроводов помогают ему нигде не задерживаться и поступать в расширительный бак, а затем в атмосферу. Расширительный бак создает постоянное давление в системе, принимает увеличивающийся при нагревании объем воды, а при охлаждении отдает воду обратно в трубопровод.

Вода в открытой системе отопления поднимается за счет расширения при нагревании и под действием гравитационного давления, движение (циркуляция) возникает вследствие разности плотностей нагретой (поднимающейся по подающему стояку) и охлаждённой воды (спускающейся по обратному).

Недостатком таких отопительных систем являются:

  • ограниченный радиус действия (до 30 м по горизонтали), обусловленный небольшой скоростью циркуляции теплоносителя;
  • замедленное включение в действие из-за большой теплоемкости воды и низкого циркуляционного давления;
  • повышенная опасность замерзания воды в расширительном баке, который часто монтируется в неотапливаемом чердачном помещении;
  • контакт теплоносителя с атмосферой и как следствие этого, большое содержание растворенного воздуха в теплоносителе, что является причиной корродирования трубопроводов, радиаторов и водонагревателя системы отопления.

Закрытая система отопления

Закрытые системы отопления в нашей стране применяются не так давно и получили широкое распространение в последнее время в строительстве новых домов и коттеджей, а так же в строительстве многоквартирных домов с поквартирным отоплением и модернизации старого жилого фонда. Система обеспечивает более комфортные условия для обогрева дома и расширяет возможности установки дополнительных элементов,

Закрытая система отопления полностью изолирована от проникновения воздуха в теплоноситель, поскольку полностью герметична и теплоноситель находится в под давлением (1-3 атмосферы). Это позволило исключить недостатки открытых систем отопления, которые мы отметили выше.

Схема закрытой системы отопления довольна проста. Находящийся под давлением теплоноситель нагревается в водонагревателе (котле) и посредством циркуляционного насоса поступает к отопительным приборам (радиаторам), отдавая часть тепла радиаторам, теплоноситель поступает обратно в водонагреватель, где подогревается вновь и цикл повторяется снова. Для компенсации температурных расширений при нагревании теплоносителя в закрытой системе отопления используется герметичный расширительный бак.

Основные отличия закрытой системы отопления перед открытой:

  • установка дополнительных элементов в систему отопления: теплые полы, полотенцесушитель, дополнительный водонагреватель косвенного нагрева горячей воды;
  • нет необходимости установки труб увеличенного диаметра;
  • установка циркуляционного насоса и расширительного бака в одно помещение с водонагревателем (котлом), что существенно упрощает монтаж системы отопления дома и не требует дополнительного утепления чердачного помещения;
  • не происходит испарения теплоносителя;
  • нет необходимости постоянно контролировать уровень теплоносителя в открытом расширительном баке;
  • циркуляционный насос системы отопления позволяет контролировать скорость циркуляции теплоносителя, что обеспечивает более комфортные условия обогрева помещений дома;

Закрытые системы отопления наиболее популярны в Европе.

Тем не менее, несмотря на растущую в последнее время популярность в нашей стране закрытых систем отопления, наша компания производит котлы как для открытых систем отопления с естественной циркуляцией теплоносителя, так и для закрытых.

С перечнем производимых нами отопительных котлов вы можете ознакомиться в разделе «Продукция»

В следующем разделе мы более подробно расскажем о составляющих системы отопления, а также системах горячего водоснабжения.

Расширительные баки

— Котлы Rite Есть два основных типа …

Существует два основных типа расширительных баков: компрессионный и баллон / диафрагма. Компрессионный бак (также называемый обычным стальным баком) всегда устанавливается горизонтально где-то над котлом — чем выше расположение, тем меньше бак. Баки-дозаторы / диафрагмы имеют кольцевое основание, которое находится на полу, поэтому их намного легче установить на место. Компрессионный бак не имеет внутренних деталей и обычно сбоку мерного стекла показывает количество воздуха в баке.Баллон / мембранные баки имеют внутренний баллон из бутилкаучука, прикрепленный к водяному патрубку системы. Этот баллон окружен воздухом в резервуаре, который предварительно заполнен сжатым воздухом под давлением, равным самому высокому статическому давлению воды в системе плюс 5 фунтов на квадратный дюйм. Компрессионные резервуары и резервуары-дозаторы являются резервуарами полной приемки, а мембранные резервуары — резервуарами частичной приемки, что важно только тогда, когда дело доходит до определения размеров резервуаров для системы. Баки-дозаторы имеют сменные баллоны на случай их разрыва, а мембранные баки — нет.Баллонные / диафрагменные резервуары имеют температурные пределы 240 F. баллоны с диафрагмой / диафрагмой до 240 F.

Как правило, системы отопления в одно- или двухэтажных зданиях могут иметь более дешевый компрессорный бак. Когда котельные находятся в нижней части более высоких зданий, резервуары-дозаторы будут лучшим выбором, потому что они могут быть на 75% меньше, чем резервуары сжатия из-за их способности предварительной зарядки.Кроме того, чем больше компрессионный резервуар, тем больше он будет весить (резервуар плюс 8,3 фунта на галлон воды внутри) и тем больше будет стоить его проектирование и надежное подвешивание.

Как узнать, исправен ли расширительный бачок? Ответ: Следите по манометру бойлера, как нагревается система. Если давление заметно возрастает, значит, резервуар (а) малоразмерный (б) заболоченный (компрессионный резервуар) (в) разорванный баллон (баллон / мембранный резервуар) (г) недостаточно предварительно заряжен (баллон / диафрагма) или (д) клапан закрытый изолирующий расширительный бак от системы.

Местоположение: Расширительный бак всегда должен присоединяться к системе на стороне всасывания системного насоса, а не на стороне нагнетания насоса. Это также называется точкой отсутствия изменения давления в системе. Точка подключения баков компрессионного типа к системе должна находиться выше воздухоотделителя (если он есть) или воздухоотводящего фитинга на котле, если сепаратор не был поставлен. В трубопроводе между выходом горячей воды из котла и всасывающей стороной насоса необходимо установить воздухоотделители.

Следует ли заполнять систему и повышать давление до того, как баллоны / мембранные баки будут заполнены воздухом? Нет, эти резервуары должны быть предварительно заполнены воздухом перед заполнением системы и созданием давления. Большинство баков-дозаторов / диафрагм предварительно заправлены воздухом под давлением 12 фунтов на квадратный дюйм. Подрядчик должен проверить давление воздуха в резервуаре и добавить давление воздуха (при необходимости) на 5 фунтов на квадратный дюйм сверх максимального статического давления в системе. Статическое давление можно найти, разделив общую высоту системы в футах на 2.31. Добавьте 5 фунтов на квадратный дюйм к статическому давлению, и это давление, до которого должен быть предварительно заряжен бак. Напишите этот номер на баке для использования в будущем. При проведении полугодовых испытаний давления воздуха в резервуаре, отсоедините резервуар от системы, слейте воду до тех пор, пока давление воды в резервуаре не станет нулевым, затем проверьте давление воздуха в резервуаре с помощью клапана Шредера и при необходимости добавьте воздух.

Определение размеров расширительных баков: Требуется следующая информация: (a) Общее количество галлонов системы (котел + трубопровод + нагревательные змеевики).(b) Температура воды в заливке (для большинства применений используйте 40-50 градусов по Фаренгейту). (c) Максимальная рабочая температура горячей воды. (d) Настройка предохранительного клапана котла (большинство новых водогрейных котлов Rite имеют настройку предохранительного клапана 125 PSI). (e) Статическое давление в месте расположения расширительного бака после заполнения системы холодной водой (используйте 1 фунт / кв. дюйм на каждые 2,31 фута трубопровода системы над расширительным баком). Эти числа затем вводятся в нашу программу определения размеров, чтобы определить модель резервуара, которая вам нужна для работы.

Воздух в системе: Воздух может вызывать стук и стук внутри котла при его возгорании.Хотя это скорее раздражает, чем вредно, увлеченный воздух также действует как изолятор и снижает эффективность котла. Поэтому важно удалить воздух из системы. В расширительных баках сжатия воздух находится в прямом контакте с водой. В баллонах с диафрагмой / диафрагмой воздух не находится в прямом контакте с водой. Почему это важно? Потому что, когда система остынет, объем воды уменьшится. Кроме того, если вода находится в прямом контакте с воздухом, она будет поглощать больше воздуха по мере того, как становится холоднее.В системах с компрессионными баками этот воздух может вернуться в основной трубопровод и пройти обратно через котел, пока не достигнет воздухоотделителя, где он будет отделяться и следовать по трубопроводу обратно в расширительный бак, где он и должен быть. Не устанавливайте автоматические вентиляционные отверстия в системах с компрессионными баками, так как удаление этого воздуха в конечном итоге приведет к уменьшению объема воздуха в баке до тех пор, пока его не станет недостаточно, чтобы быть эффективным, или он станет заболоченным. Манометрические стеклянные уплотнения и клапанные уплотнения на компрессионных резервуарах также могут быть медленным путем выхода воздуха и в конечном итоге привести к потере воздушной подушки резервуара.Системное соединение с компрессорным баком всегда должно осуществляться с помощью фитинга B&G Airtrol, который действует как ловушка, помогая удерживать воздух в баке. Если система все время остается горячей, усадки и попадания воздуха обратно в систему не произойдет. Системы, использующие компрессионные баки, называются системами контроля воздуха.

Системы

, в которых используются баки-дозаторы / мембраны, называются системами удаления воздуха или удаления воздуха. В этой системе используются воздушные сепараторы и ручные или автоматические вентиляционные отверстия для удаления воздуха из системы.

Расширительный бак

— Боб Вила

Схема расширительного бака

: SupplyHouse.com

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимизировать эффективность и продолжительность жизни своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящих повреждений других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления — бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», — утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», — объясняет О’Брайан. «В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе. Расширительный бак — это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. При повышении давления диафрагма расширительного бачка опускается.Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка — это относительно простой процесс, который, как правило, может быть завершен менее чем за час с помощью ручного мастера. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным управлением, прежде чем приступать к любой установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размеров расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, которые лучше всего подходят для вашей системы.

Расходы на расширительные баки

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары.Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Техническое обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак функционирует.Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и почувствуйте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы. В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и аксессуаров от ведущих производителей в отрасли.Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную, бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Расположение расширительного бака | Форумы Hearth.com Домашняя страница

QUOTE = «Sid, post: 1994093, member: 41272»] Я не эксперт и не инженер-сантехник / гидроник, но мне кажется, что я понимаю концепции, касающиеся расположения расширительного бака.

В идеале, он должен располагаться рядом с воздушным сепаратором или подключаться к нему, а также на стороне всасывания (я называю это раньше) циркуляционного насоса.

Моя установка довольно сложна, поэтому я хотел бы получить второй набор мнений по этому вопросу.

На рисунке вы увидите, что бак подключается сразу после выхода котла и прямо перед воздухоотделителем.
Просмотреть вложение 165437

На следующем рисунке вы увидите, как я протянул его, очень похоже, просто поместите его сразу после воздухоотделителя и того первого тройника, который входит в Thermobloc.
Просмотреть вложение 165439

Кажется, что лучше всего было бы прямо на горизонтальном входе термоблока (который соединяет термоблок с дном резервуара для хранения).Я чувствую, что это будет зона наименьшего давления. Кроме того, почему это должно было быть нарисовано иначе? (Я планирую позвонить в Tarm Biomass и задать им вопрос, потому что они всегда очень полезны и с ними легко разговаривать, и именно отсюда появился рисунок).

Итак, действительно ли мне нужно разрезать и переделывать мой новый трубопровод? Этот проект давно выходит за рамки бюджета в отношении денег / материалов и времени, и мне бы очень хотелось, чтобы он оставался таким, как есть, если все в порядке. С другой стороны, если мне действительно нужно это изменить, сейчас самое время, и я действительно хочу, чтобы проект был выполнен правильно.

Следует также отметить, что я даже не поднимусь на целый этаж (буквально около 5 футов до конвекторов плинтуса) до первого этажа (второго этажа нет).

Любые советы помогают, спасибо. [/ QUOTE]

====================================== =================================

Где ваша точка НИКАКОГО ИЗМЕНЕНИЯ ДАВЛЕНИЯ? Ваши циркуляторы могут быть сбиты с толку при наличии в системе 2 баков-дозаторов.

Вам необходимо установить тройник на стороне всасывания ваших циркуляционных насосов и тройник на стороне нагнетания, чтобы установить набор вакуумметров (HG на всасывании) и давления (PSIG) на стороне нагнетания циркуляционных насосов, чтобы увидеть, что такое HG и давления PSIG равны (я бы) / (я ЕСМЬ).
================================================= ======================
Если бы это был я, у меня был бы общий стальной расширительный бак для обоих котлов в подвальном потолке. В нем нет движущихся частей, и он может быть подключен к обоим котлам с помощью общей трубы 3/4 дюйма, которая вам не нужна или вам не нужен воздухозаборник или автоматические воздуховыпускные устройства, и при условии, что он подключен правильно, без продувки радиаторов.

Я переустанавливаю стальной расширительный бачок на 15 галлонов для своей системы отопления, заменяющей двухтопливный угольный кочегар, после 33 лет образования пузырьков воздуха и утечек из автоматических вентиляционных отверстий.
================================================= ======================
Me-
Я бы переместил больший баллончик рядом с воздухозаборником (удалите воздухозаборник)
(не требуется для спировент. ) и повторно подсоедините его к трубопроводу после снятия совка и бака-дозатора. Я бы также переместил подающий клапан и предохранитель противотока на всасывающую сторону С1, но от впускного отверстия примерно на 2 фута.

Были ли ваши баллоны-дозаторы правильно отрегулированы для их давления воздуха, поскольку оно связано с давлением, создаваемым циркуляционными насосами (18 фунтов на квадратный дюйм + -), и вашей высотой без воды в системе ??

Находится ли ваш клапан подачи воды в точке без изменения давления? Кстати, вам понадобится только один подающий клапан.

Если вы переместите больший бачок-дозатор и удалите воздухозаборник, вы должны одновременно переместить клапан питателя и предохранитель обратного потока на всасывающей стороне С1.

Во всяком случае, мои мысли.

Вам следует вложить деньги в две книги Дэна Холохана «Откачка» и «Классическая гидроника» от Barnes and Noble или Amazon.

Расширительные баки — Structure Tech Home Inspections

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод.Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Открытые резервуары

Расширительные баки для жилых помещений со временем претерпели множество изменений.Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Поскольку бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется. Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут вести две трубы.Один будет поставлять воду, а другой — переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе. На изображении ниже показана внутренняя часть расширительного бачка.

Закрытые расширительные бачки старой закалки

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления.Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере, на некоторое время. Со временем воздух будет поглощен водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бак забит водой, он бесполезен. Вода не расширяется. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком.Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные бачки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания. Единственная сложность, связанная с этими современными расширительными баками, заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем поднять давление в резервуаре, чтобы оно соответствовало этому. Это можно сделать с помощью шинного насоса, и вы проверяете давление с помощью манометра.Что может быть удобнее?

Если установлен расширительный бак для питьевой воды, он может быть установлен вертикально или горизонтально на трубопроводе холодной воды, питающей водонагреватель. Приведенная ниже диаграмма от Watts прекрасно иллюстрирует это.

Эти расширительные баки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер водонагревателя и давление воды в доме. Проконсультируйтесь с таблицей размеров производителя, чтобы определить, какой резервуар вам нужен.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды.Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу
Пример 3-х зонного индивидуального дизайна с сохранением пространства
3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на кв. Дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.
Красивая закрытая шестизонная система Polaris
Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое управление, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом
Пример вертикального нестандартного дизайна
Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»
Закрытая система «Radiant Ready»
Схема закрытой системы «Radiant Ready»
Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по требованию, сконфигурирована в соответствии со схемой ниже.



Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны
Разделение на три зоны
Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию гидравлических циркуляторов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют тонкости этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншеи в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или вам нужно использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — НЕ отстойный насос должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза.Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или аналогичный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза, если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Информация о расширительном баке водонагревателя

В закрытой водопроводной системе стандартный водонагреватель резервуара может вызвать нагрузку на ваши водопроводные трубы и арматуру из-за обычного теплового расширения, которое происходит при нагревании воды.Это может быть проблемой в любой закрытой системе, где вода нагревается. И водонагреватели, и котлы для систем отопления дома могут быть подвержены такому виду повреждений, если не будут приняты меры по их предотвращению. С водопроводной системой расширительный бак водонагревателя может помочь свести к минимуму риск повреждения водопроводной системы давлением. (Обычно это не проблема для современных водонагревателей, работающих по запросу, без резервуаров — только традиционные водонагреватели в виде резервуаров подвержены этой проблеме.)

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это предохранительное устройство (иногда называемое тепловым расширительным баком).Это сосуд для перелива, который снижает давление , вызванное обычным тепловым расширением, которое происходит при нагревании воды.

Расширительный бак водонагревателя служит резервуаром для перелива, поглощая избыточный объем воды, возникающий при нагревании воды, а также поглощая колебания давления поступающей воды. Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду.Подсчитано, например, что холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, и если повышенного давления достаточно, это может со временем привести к повреждению водонагревателя, сантехники и самих водопроводных труб.

Закрытые системы водоснабжения

В открытой системе, где расширяющаяся вода может вернуться в городское водоснабжение, проблем не возникает.Однако во многих домах есть закрытая система водоснабжения, которая оснащена односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан (PRV). В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, вызовет повреждение, потому что дополнительное давление воды не может вернуться в городское водоснабжение, и поэтому ему некуда деваться.

Во многих случаях, даже если вы используете городское водоснабжение (независимо от того, есть ли там обратный клапан или PRV), повышенное давление в результате нагрева горячей воды для бытового потребления может привести к тому, что предохранительный клапан будет рассеивать воду.Для входящей холодной воды могут потребоваться расширительные баки или амортизирующие баки.

Большинство городов требует, чтобы закрытые водопроводные системы в жилых домах были оборудованы расширительными баками. Если у вас есть какая-либо форма устройства предотвращения обратного потока, установленная на основной водопроводной линии, по закону вам может потребоваться также установить расширительный бак водонагревателя. Чтобы узнать подробности, обратитесь к местным строительным нормам или позвоните в отдел строительства и безопасности.

Как устанавливается расширительный бак водонагревателя

Если у вас нет одностороннего клапана, установленного на основной водопроводной линии, и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя.Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды до того, как она попадет в водонагреватель; однако их действительно можно установить в любом месте на линии холодной воды до входа в водонагреватель. Наличие расширительного бака помогает предотвратить капание из кранов и работу туалетов, не позволяя избыточному давлению в системе достигать приспособлений и преждевременно их повреждать.

Цены на расширительный бак водонагревателя начинаются от 40 долларов и доходят почти до 200 долларов; ценообразование во многом зависит от размера резервуара.Для большинства жилых помещений с водонагревателями на 40 или 50 галлонов подойдет простой резервуар на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма. Над водонагревателем придется установить тройник, если его еще нет.

Если вы нанимаете сантехника для установки водонагревателя, неплохо получить цену за установку расширительного бачка одновременно. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно.Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты.

Расширительный бак

— обзор

Проектирование системы

Многие предложения в этом разделе взяты у Болларда и Мэннинга [1]. Также обратитесь к руководствам по проектированию и установке производителей теплоносителя [3,4].

Системы теплопередачи протекают больше, чем большинство других систем, потому что фланцы и уплотнения испытывают сильные колебания температуры, а жидкости обычно выбираются из-за их свойств теплопередачи, которые включают низкую вязкость и низкое поверхностное натяжение.

Установите расширительный бачок в верхней точке системы. Рассчитайте весь объем системы и определите размер бака, чтобы обеспечить расширение не менее 30%. Размер бака должен быть равен полному при температуре окружающей среды и полному при рабочей температуре. Расчетное давление в резервуаре должно быть как минимум на 100 кПа (15 фунтов на кв. Дюйм) выше максимального ожидаемого давления паров жидкости. Лучшее место для подключения трубопровода от расширительного бака к системе — рядом со стороной всасывания циркуляционного насоса; размер этой трубы должен быть достаточно большим, чтобы пары, попадающие в систему, могли легко подниматься в резервуар.

Жидкий теплоноситель обычно не должен циркулировать через расширительный бак, потому что желательно дать статической жидкости в баке остыть. Это уменьшает испарение легких фракций из жидкости. Однако во время запуска прохождение жидкости через резервуар помогает удалить уносимые пары из системы.

Спроектируйте всю систему так, чтобы обеспечить полный дренаж, включив сливные пробки в нижних точках, вентиляционные пробки в высоких точках и наклонные длинные участки труб.

Используйте инертный газ (обычно азот) для защиты расширительного бака.Это снижает окисление жидкого теплоносителя, которое происходит при температурах выше примерно 150 ° C, и обеспечивает давление в системе, чтобы уменьшить испарение легких компонентов жидкости. Скорость окисления увеличивается с повышением температуры.

Углеродистую сталь обычно не используют при рабочих температурах ниже — 45 ° C (- 50 ° F), поскольку ее объемно-центрированная кристаллическая структура становится хрупкой. Поскольку в стандартных реакторах из углеродистой стали, облицованных стеклом, используется этот материал, безопасное снижение температуры невозможно.Когда требуются более низкие температуры, может быть указана сталь с высоким содержанием никеля, например, 5% -ный никелевый сплав ASTM A645. Однако более распространено использование нержавеющей стали серии 300 при низких температурах.

Центробежные насосы должны использоваться для циркуляции теплоносителя. Насосы без уплотнения с магнитной муфтой или «герметичными» являются предпочтительными , если температура жидкости находится в пределах насоса. Установите сетчатый фильтр на всасывании насоса. При использовании насоса с двойным механическим уплотнением установите под насосом поддон.

Используйте сварные соединения трубопроводов в максимально возможной степени. Если требуются разъемные соединения, предпочтительны фланцы с выступом по ANSI класса 300, особенно для горячих систем, использующих органические жидкости. Это не для номинального давления, а для более близкого расстояния между отверстиями под болты и увеличения площади прокладки по сравнению с фланцами класса 150. Затяните фланцы при температуре окружающей среды и еще раз после того, как система нагреется. Используйте спирально-навитые металлические прокладки.

Если используются фланцы класса 150, рассмотрите возможность использования более сжимаемых прокладок, таких как графитовые или графитовые эластомеры.

Изоляция не должна впитывать влагу и не впитывать влагу; рекомендуется изоляция с закрытыми порами. Небольшие утечки могут привести к насыщению абсорбирующей изоляции жидкостью; может произойти катастрофический пожар. Вероятные источники утечек, такие как фланцы, уплотнения насоса, соединения приборов и штоки клапанов, не должны быть изолированы, чтобы облегчить раннее обнаружение утечек. Для длинных сварных труб без фитингов, которые могут протекать, допускается использование изоляции с открытыми ячейками (например, стекловолокна).

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
