Расширительный бак играет важную роль в отопительной системе. Его главное предназначение – предотвращать повышение давления в системе, которое происходит из-за того, что теплоноситель при подогреве расширяется. В целом, расширительный бак для отопления бывает двух видов:

  • Закрытый бак, который нередко называют еще мембранным.
  • Открытый.

Давайте подробнее поговорим о каждом из них.

Как установить расширительный бак для отопления

Содержание статьи:

Содержание статьи:

Виды — Открытые баки

Открытые расширительные баки характеризуются тем, что устанавливать их необходимо исключительно в самой высокой точке отопительной системы. Таким местом может быть, к примеру, чердак. Но вот препятствие расширению теплоносителя – это не единственная функция такого вида устройств, поскольку они также препятствуют закипанию воды в трубах и восполняют ее запасы в тех случаях, когда по какой-либо причине произошла утечка.

Открытый расширительный бак

Бак может быть использован как с естественной, так и с принудительной циркуляцией.

  • Если циркуляция естественная, то бак необходимо подсоединять к магистрали, по причине чего он «по совместительству» будет еще и воздухосборником.
  • Если же теплоноситель движется по системе принудительно, то бак подсоединяется уже к обратной трубе, дабы вода в системе не закипала.

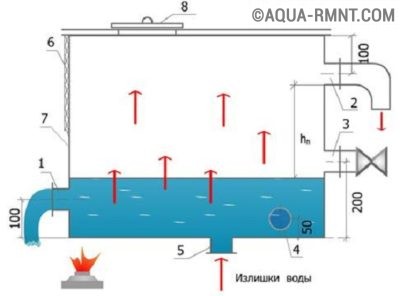

В целом, открытый бак представляет собой резервуар, из которого выходят четыре трубки:

  1. Расширительная.
  2. Циркуляционная.
  3. Переливная.
  4. Сигнальная.

К отопительной системе ведет расширительная трубка, которая располагается вверху емкости. Также есть переливная трубка, необходимая в тех случаях, когда емкость переполняется и нужно увести воду в канализацию. Снизу, соответственно, есть сигнальная трубка, оснащенная запором, а циркуляционная нужна для того, чтобы теплоноситель в баке не замерзал, да и общая температура чтоб поддерживалась перманентно. При желании можно принять еще одну дополнительную меру, которая «подстраховывала» бы циркуляционную трубу – утеплить бак термоизолирующим материалом.

Важно! На сегодняшний день подобные баки практически не используются в отопительных системах ввиду большого количества недостатков.

Среди таких недостатков хотелось бы выделить следующие:

  1. Такие системы не приспособлены к высокому давлению.
  2. Их конструкция весьма громоздка и габаритна.
  3. По причине того что система открытая, в трубопровод наряду с водой попадает еще и воздух, оказывающий самое негативное влияние на поверхность труб – в скором времени на них образуется коррозия. Это же касается и прочих металлических элементов.
  4. Такие баки следует устанавливать только в самой высокой точке, а это, согласитесь, дополнительные расходы.

Закрытый бак (мембранный)

Мембранный расширительный бак для отопления лишен всех тех минусов, которыми буквально бурлит предыдущая система. Вместе с тем, у него также есть некоторые требования, без которых установка не была бы возможной. Во-первых, он нуждается в манометре, а во-вторых, ему нужно еще и устройство для того, чтобы регулировать давление вручную, в противном случае давление превысит все допустимые нормы (а это примерно три-четыре бара, в зависимости от конкретных условий и особенностей модели).

Устройство мембранного расширительного бака

Такого рода бак монтируется в непосредственной близости к котлу и подводится к обратному трубопроводу. Это необходимо для того, чтобы теплоноситель не закипал. При монтаже особое внимание нужно уделять надежности креплений, поскольку в ходе эксплуатации вес бака может существенно увеличиваться.

По сути, этот расширительный бак для отопления – это металлическая емкость, которая по форме может быть как плоской, так и цилиндрической. Внутренняя полость бака разделяется на несколько зон посредством резиновой мембраны. В одной из таких зон находится сжатый газ или воздух (о степени его сжатости должно быть указано в техпаспорте). Следовательно, в неактивном состоянии весь объем резервуара заполнен газом. До того как запустить систему, давление в баке делают таким же, как и давление во всей отопительной системе.

Затем, когда температура повышается, вода попадает в специально отведенную для нее зону в баке, а в «газовой» части давление при этом увеличивается до значения отопительной системы. Если в ней достаточно большое количество теплоносителя, то давление воздуха следует тщательным образом контролировать. Для этого системы оснащаются специальными компрессорами, которые и поддерживают заданное предварительно значение.

Как можно догадаться из названия, основная деталь такого бака – это мембрана. Она, к слову, может быть двух типов:

  1. Диафрагменную мембрану зачастую заменить при поломке ничем нельзя, а применяется она преимущественно в баках незначительного объема.
  2. В отличие от нее, баллонная мембрана легко меняется при выходе из строя. Также она отличается тем, что теплоноситель в ней напрямую не контактирует с поверхностью бака, благодаря чему срок эксплуатации последнего существенно возрастает.

схема подключения расширительного бака отопления

Видео по расчету

Подключение расширительного бака своими руками

Как уже говорилось, открытые баки сегодня практически нигде не встречаются, так что говорить об их установке не имеет смысла. Гораздо чаще встречаются система закрытого типа, имеющие внутри себя несколько отдельных баков.

Более того, они оборудуются насосом, необходимым для искусственной циркуляции носителя тепла, а для подключения используется специальный штуцер, который продемонстрировал себя надежным и качественным.

Этап 1. Для начала определимся с емкостью бака. Специалисты утверждают, что он должен составлять приблизительно десятую часть от общего объема теплоносителя.

Важно! Врезать бак рекомендуется в том месте отопительной системы, где давление наименьшее. Зачастую это обратный канал трубопровода.

схема работы бака в системе отопления

Также следует учесть тот факт, что расширительный бак для системы отопления не должен мешать вам или вашим сожителям, то есть, разместить его нужно на полу где-то в углу комнаты или, в крайнем случае, под стеной.

Этап 2. Главное, о чем следует позаботиться – это произвести правильные технические расчеты. Самым важным значением при этом является общий объем отопительной системы. Если таковой информацией вы не обладаете, то ее легко можно выяснить посредством используемого отопительного устройства и мощности котла.

фото подключенного расширительно бака

Так, для теплых полов и панельных устройств мощность составляет 17 литров на киловатт. У конвекторов всего 7 литров, а у радиаторов – 10.5 литра.
Для вычисления объема расширительного бака необходимо использовать следующую формулу:

(V системы* k)/D=V бака

Если некоторые значения вам неизвестны, то давайте разберемся с ними. Надеемся, что с объемом отопительной системы и объемом бака все более-менее ясно, говорить об этом не стоит.

К у нас – это значение расширения теплоносителя, измеряется в %. Если говорить о воде, а она чаще всего выступает теплоносителем, то ее коэффициент составляет 4 %, тогда как максимальная температура составляет девяносто пять градусов. Наконец, D – эффективность нашего бака.

Для того чтобы вычислить ее, следует воспользоваться другой формулой:

(P максимальн-P начальн)/ (P максимальн+1)=D

Под P начальн подразумевается начальное давление в металлической емкости бака, а конкретнее, в его «газовом» отсеке. Следовательно, P максимальн обозначает максимальное давление отопительной системы, на которое рассчитывается клапан предохранения. Для среднестатистического загородного дома это приблизительно 2.5 бар.

Этап 3. Итак, когда все расчеты произведены и тщательным образом проверены, можно двигаться дальше. Нам требуется отключить котел от источника обогрева. Затем перекрывается подача носителя в расширительный бак.

Этап 4. Отопительный контур полностью опустошается от воды.

Этап 5. Используя специальный электрический паяльник, а также необходимое количество тройников и фитингов, присоединяем емкость к системе.

подводим трубы

В итоге хотелось бы добавить, что монтаж расширительного бака лучше все же доверить профессионалу, если соответствующими знаниями/навыками вы не обладаете. Дело в том, что для начала необходимо убедиться в том, что качество устройства приемлемое. Кроме того, соединения также должно быть надежным. Более того, если вес бака больше тридцати килограмм, то для его крепления необходимо использовать специальные крепежи.

Вам может понравиться



Source: v-teplo.ru

Читайте также

Как правильно подключить два котла в одну систему параллельно

    Содержимое:
  1. Как подключить два котла вместе
  2. Как параллельно подключить два газовых котла
  3. Как соединить газовый и твердотопливный котлы
  4. Как объединить газовый и жидкотопливный котлы
  5. Преимущества установки нескольких котлов в одну сеть

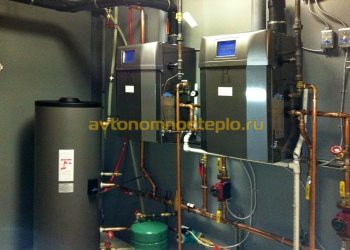

соединенные котлы на газе Модернизация системы отопления в частном доме может потребовать установить сразу два котла, соединив их в общую сеть. Какой последовательности необходимо придерживаться при этом? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как подключить два котла вместе?


Сразу хочется уточнить, что просто подключить два котла на разных видах топлива в одну систему является одним из возможных решений проблемы недостатка мощности установленного оборудования. Также возможно соединения в одну сеть более чем двух моделей.

Для каких целей может понадобиться подключить два котла в одну систему? Существует несколько весомых причин объясняющих целесообразность этого.
  1. Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.
  2. Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным.
    Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.

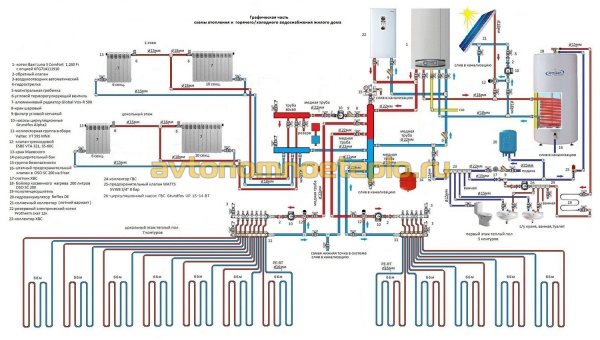

схема совместной обвязки двух котлов и всей отопительной системы дома

Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.

Как параллельно подключить два газовых котла


Существует две схемы подключения газового и любого другого водонагревательного оборудования. Подключить два котла к одной системе отопления можно:
  • Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.

связка газовых котлов два котла на газе

Для параллельного подключения обязательным является установка контроллера и также разработки каскадной схемы управления. Ответить на вопрос как соединить два газовых котла может только грамотный специалист в каждом конкретном случае.

Как соединить два котла - газовый и твердотопливный?


газовый и твердотопливный котлы Объединение в одну систему газового и твердотопливного котлов является более простой задачей, для выполнения которой необходимо учитывать основные особенности отличающие работу этих двух видов оборудования.

Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.


Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности.

Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.

Как объединить газовый и жидкотопливный котлы


газовый и жидкотопливный котлы Из соображений безопасности для такого подключения необходимо создать условия, при которых возможно безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:
  • Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
  • Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.

Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.

Преимущества установки нескольких котлов в одну сеть


Подключить два котла одновременно: напольный и настенный котлы может понадобиться в случае, если площадь помещения в результате строительных работ, резко возросла. Даже если изначально оборудование приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площадью. В таком случае устанавливается дополнительный котел, связанный с общей системой отопления. Преимуществом такого решения является:
  1. Возможность одновременного контроля над работой всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одну сеть. С каждым дополнительным элементом общая производительность и КПД существенно падает. Поэтому целесообразность одновременного монтажа четырех и более, единиц водонагревательной техники полностью отсутствует.

Схема подключения твердотопливного и газового котла в одну систему

Хорошим вариантом являются комбинированные котлы отопления дрова-газ или два котла, один из которых работает на твердом топливе, а другой на газе.

Любой из этих двух вариантов дает возможность получать тепло в том случае, когда дров в топке не осталось, а газ в баллоне еще есть. Лучше совместить два разных котла потому, что сеть будет работать постоянно, даже если одно из устройств сломается. Если поломается устройство газ-дрова, система перестает работать и в помещении будет холодно.

Газ-дрова котлы

Сложности использования двух котлов в одной системе

Главная сложность заключается в том, что газовые котлы для частного дома должны работать в закрытой системе, а наиболее безопасной для твердотопливных устройств является открытая. Обвязка открытого типа востребована потому, что котел может нагреть воду до 110 °С и более, подняв давление выше допустимых пределов.

Его можно понизить, уменьшив интенсивность горения. Но эффект будет виден тогда, когда угли полностью сгорят. Даже при слабом горении они являются очень горячими и продолжают нагревать воду, поднимая давление.



Схема подключения двух котлов в одну систему

В такой ситуации нужно сбрасывать давление. С этой задачей справляется расширительный бачок открытого типа. Когда его объема не хватает, вода выводится в канализацию по трубе, установленной между бачком и канализацией. Такой бачок позволяет попадать воздуху в теплоноситель. Это плохо для внутренних элементов газового котла, труб и радиаторов системы отопления. Решения проблемы:

  1. Сочетание закрытой и открытой системы отопления путем использования теплоаккумулятора.
  2. Организация закрытой системы для дровяного или пеллетного котла с применением специальной группы безопасности. В таком случае два агрегата подключаются параллельно и работают как в паре, так и по отдельности.

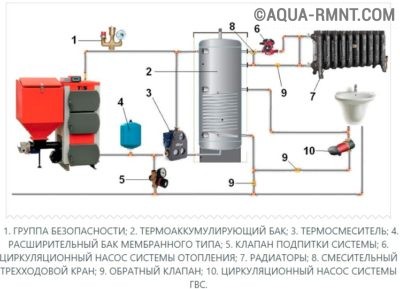

Обвязка с теплоаккумулятором

Идея применения теплоаккумулятора заключается в таких нюансах:

  1. Газовый котел, получающий газ из баллона, и отопительные устройства образуют одну закрытую систему. Она включает в себя теплоаккумулятор.
  2. Газогенераторные котлы на дровах, угле или пеллетах также подключаются к теплоаккумулятору. Но нагретая ими вода отдает тепло теплоаккумулятору, а дальше оно передается теплоносителю, который циркулирует по закрытой системе.

Чтобы сделать своими руками такую обвязку нужно иметь:

  1. Открытый расширительный бак.
  2. Шланг, который будет находиться между баком и канализацией.
  3. Отсекающие краны (13 шт).
  4. Циркуляционный насос (2 шт).
  5. Трехходовой клапан.
  6. Фильтр для очистки воды.
  7. Трубы из стали или полипропилена.

Схема может работать в четырех режимах:

  1. От дровяного котла с передачей градусов через теплоаккумулятор.
  2. От этого же котла с обходом теплоаккумулятора ( газовое устройство будет отключено).
  3. От газового котла, который может получать газ из баллона.
  4. От обоих котлов.

Организация открытой системы с теплоаккумулятором

  1. Установка своими руками на два штуцера дровяного котла отсекающих кранов.
  2. Подключение расширительного бачка. Его нужно размещать так, чтобы он был выше всех элементов обвязки. Давление, под которым твердотопливный котел подаёт воду, часто превышает давление, под которым подается теплоноситель с газового котла, подключенного к баллону. Чтобы выровнять эти величины, нужно правильно настроить открытый расширительный бачок.
  3. Монтаж кранов на патрубки теплоаккумулятора.
  4. Соединение теплоаккумулятора и котла двумя трубами.
  5. Подключение двух трубок к трубам, размещенным между теплоаккумулятором и котлом. Их врезают возле кранов, которые находятся возле штуцеров аккумулятора, или на небольшом расстоянии от запорной арматуры. На эти трубки монтируют отсекающие краны. Благодаря этим трубам можно будет использовать котел на твердом топливе в обход теплоаккумулятора.
  6. Врезка перемычки. Ею соединяют подающую и обратную трубы, находящиеся между дровяным котлом для дома и аккумулятором тепла. К подающей линии эту перемычку крепят путем сварки или использования фитингов, а к обратной – с помощью трехходового клапана. Образуется малый круг, по которому теплоноситель будет циркулировать до тех пор, пока не нагреется до 60 °С. После вода будет перемещаться по большому кругу через теплоаккумулятор.
  7. Подключение фильтра и насоса. Их монтируют на обратной линии в месте между трехходовым клапаном и патрубком теплообменника котла. Для этого к линии параллельно подключают П-образную трубку, посередине которой находится насос с фильтром. Перед этими элементами и после них должны быть краны. Такое решение позволяет сделать байпас, по которому будет двигаться теплоноситель в случае отсутствия электроэнергии.

Закрытая система с теплоаккумулятором

Не нужно подключать устройство, аналогичное расширительному баку потому, что подключенный к сети или баллону газовый котел  уже имеет в своем составе диафрагменный расширительный бак и также предохранительный клапан.

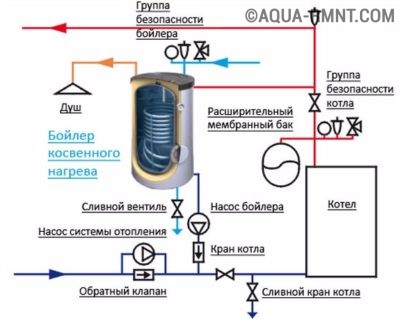

Схема подключения бойлера косвенного нагрева к котлу

Чтобы сделать эту схему правильно, нужно:

  1. Подключить к подающему штуцеру газового устройства кран и трубу, которая будет подходить к радиаторам отопления.
  2. На этой трубе перед отопительными устройствами поставить циркуляционный насос.
  3. Подсоединить своими руками отопительные устройства.
  4. Отвести от них трубу, которая будет подходить к котлу. В ее конце на небольшом расстоянии от газового агрегата, который питается от газового баллона, нужно поставить отсекающий кран.
  5. К подающей и обратной линиям подключить две трубки, которые будут подходить к теплоаккумулятору. Первую надо подсоединить перед циркуляционным насосом, вторую – сразу после радиаторов. На обе трубы ставят отсекающие краны. К этим трубам подключают две трубки, которые были врезаны в открытую систему перед входом и после выхода из теплоаккумулятора.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов. Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный.

Группа безопасности состоит из:

  1. Клапана для стравливания воздуха.
  2. Предохранительного клапана для снижения давления.
  3. Манометра.

Обвязку делают по такой схеме:

  1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
  2. На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
  3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
  4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
  5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
  6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Подобную схему использует, когда монтируются универсальные двухконтурные комбинированные котлы отопления дрова -газ. Такие агрегаты могут работать на газе из баллона. В обвязке не используют трубы, которые подходят к газовому котлу, и обратные клапаны.

Как произвести обвязку и подключение твердотопливного котла к системе отопления

В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.

Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!

Типовые схемы обвязки твердотопливных котлов

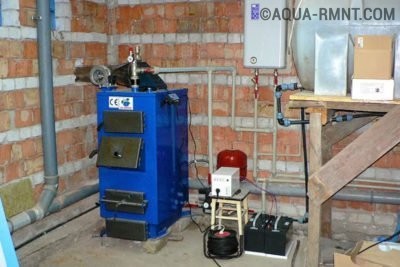

Твердотопливный котёл

Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.

Система открытого типа с естественной циркуляцией в частном доме

Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:

  • свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;
  • необходимость в пополнении уровня теплоносителя вследствие его испарения;
  • неравномерность температуры теплового агента в начале и в конце каждого контура.

Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.

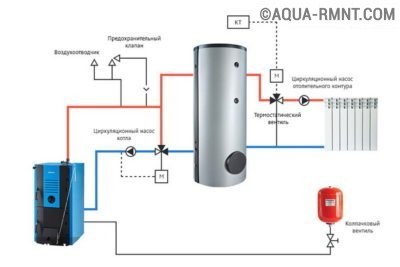

Схема обвязки котла

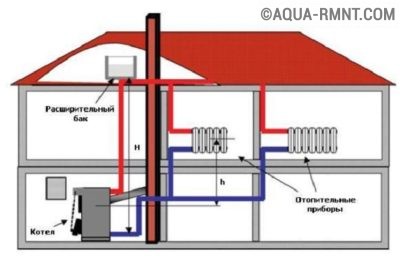

Схема монтажа твердотопливного агрегата в отопительной системе открытого типа

Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0.5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.

Расширительный бак

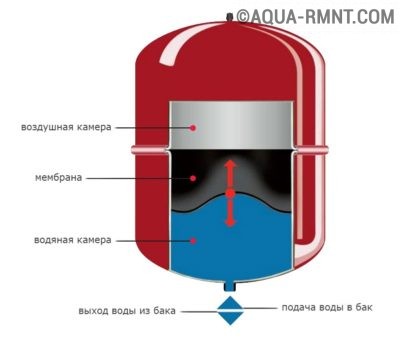

Конструкция мембранного расширительного бака

Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:

  • ёмкость мембранного бака должна вмещать не менее 10% объёма всего теплоносителя;
  • на трубе подачи обязательно должен быть установлен предохранительный клапан;
  • самая верхняя точка системы должна быть оборудована воздухоотводчиком.

Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.

Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.

Более подробно об этой системе узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/zakrytaya-sistema-otopleniya.html.

Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

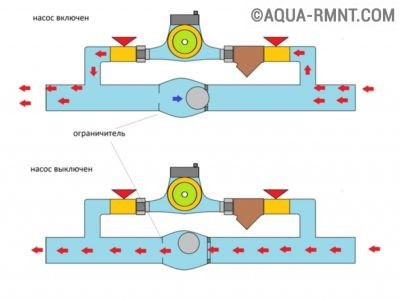

Байпас

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

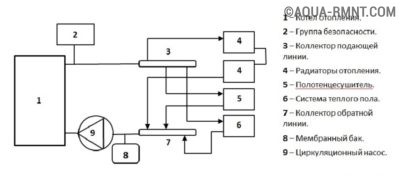

Подключение через коллекторы

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д., то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

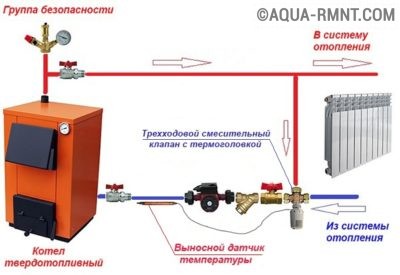

Обвязка котла

Коллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

  • защита системы от разгерметизации в случае неконтролируемого повышения давления;
  • регулировка температуры отдельных контуров;
  • защита котла от перегрева;
  • предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.

Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

Обвязка с трёхходовым клапаном

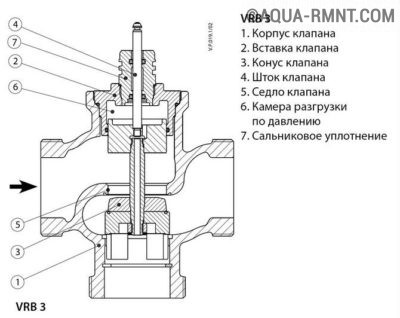

Трёхходовой клапан

Устройство трёхходового смесительного клапана

Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Обвязка котла

Схема обвязки с трёхходовым клапаном

Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.

Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

Схема с буферной ёмкостью
Обвязка котла

Схема системы отопления с буферной ёмкостью

Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.

Элементы обвязки, обеспечивающие безопасность отопительной системы
Схема обвязки

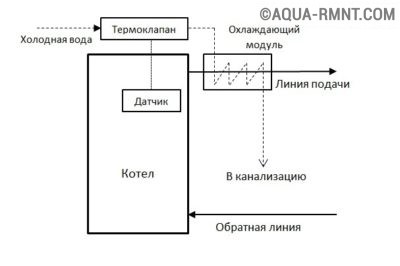

Обвязка с аварийным контуром

Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.

Схема с подключением бойлера косвенного нагрева
Схема с подключением бойлера

Схема с подключением бойлера косвенного нагрева

Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.

Трёхходовый клапан может быть использован и в схеме обвязки бойлера косвенного нагрева. Более подробно об этом читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html.

Видео: Обвязка твердотопливного котла

Правильная установка твердотопливного котла в отопительную систему закрытого типа

Огромным преимуществом твердотопливных котлов является то, что для их установки не требуется никаких разрешительных документов. Монтаж вполне можно провести собственноручно, тем более, что для этого не потребуется ни специального инструмента, ни особых знаний. Главное — ответственно подойти к работе и соблюдать очерёдность всех этапов.

Обустройство котельной

Недостатком отопительных агрегатов, используемых для сжигания дров и угля, является необходимость в специальном, хорошо проветриваемом помещении. Конечно, можно было бы установить котёл в кухне или ванной, однако, периодический выброс дыма и копоти, грязь от топлива и продуктов сгорания делают эту затею непригодной для реализации. К тому же установка сжигающего оборудования в жилых комнатах ещё и небезопасна — выброс чадного газа может привести к трагедии.

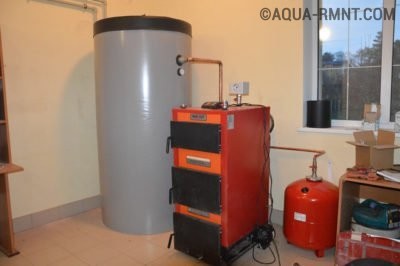

Твердотопливный котёл

Твердотопливный котёл лучше всего устанавливать вне жилых помещений

При установке теплогенератора в котельной соблюдают несколько правил:

  • расстояние от топочной дверцы до стены должно быть не менее 1м;
  • на расстоянии не выше 50 см от пола и не ниже 40 см от потолка должны быть установлены вентиляционные каналы;
  • в помещении не должны находиться горюче-смазочные и легковоспламеняющиеся вещества и предметы;
  • площадку-основание перед зольником защищают при помощи металлического листа размерами не менее 0.5х0.7 м.

Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому выдумывать ничего не потребуется. Конечно, если возникнет необходимость, то от требований документации можно отклониться, однако в любом случае канал для отвода продуктов горения должен обеспечивать отличную тягу в любую погоду.

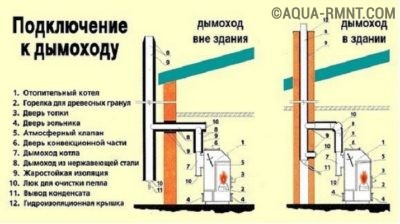

Дымоход

Как правильно смонтировать дымоход

Устанавливая дымовую трубу, все соединения и щели заделывают герметизирующими материалами, а также предусматривают окна для очистки каналов от сажи и улавливатель для конденсата.

Подготовка к установке обогревающего агрегата

Перед установкой котла выбирают схему обвязки, рассчитывают длину и диаметр трубопроводов, количество радиаторов, тип и количество дополнительного оборудования и запорно-регулирующей арматуры.

Несмотря на всё разнообразие конструкторских решений, специалисты рекомендуют выбирать комбинированное отопление, которое сможет обеспечить принудительную и естественную циркуляцию теплоносителя. Поэтому при расчётах необходимо продумать, каким образом будет установлен параллельный участок трубопровода подачи (байпас) с центробежным насосом и предусмотреть необходимые для работы гравитационной системы уклоны. Не стоит отказываться и от буферной ёмкости. Конечно, её установка повлечёт дополнительные расходы. Тем не менее, накопитель этого типа сможет выровнять температурную кривую, а одной закладки топлива хватит на более продолжительное время.

Схема подключения котла

Подключение котла к отопительной системе с буферной ёмкостью двойного назначения

Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Учитывая тот факт, что из-за установки твердотопливного агрегата в отдельной комнате значительно увеличивается длина контура ГВС, на нём монтируют дополнительный циркуляционный насос. Это устранит необходимость сливать холодную воду в ожидании, когда пойдёт горячая.

Перед монтажом котла обязательно надо предусмотреть место для расширительного бачка и не забывать об устройствах, призванных снизить давление в системе в критических ситуациях. Простая схема обвязки, которую можно использовать в качестве рабочего проекта, показана на нашем рисунке. Она объединяет всё рассмотренное выше оборудование и обеспечивает его правильную и безаварийную работу.

Ещё больше информации об обустройстве помещения-котельной и установке оборудования узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html.

Монтаж и подключение твердотопливного теплогенератора

После проведения всех необходимых расчётов и подготовки оборудования и материалов приступают к монтажу.

  1. Устанавливают на место, выравнивают по уровню и крепят отопительный агрегат, после чего к нему подключают дымоход.
  2. Крепят радиаторы отопления, устанавливают теплоаккумулятор и расширительный бак.
  3. Монтируют трубопровод подачи и байпас, на котором устанавливают центробежный насос. На обоих участках (прямом и обводном) устанавливают шаровые краны для того, чтобы теплоноситель можно было транспортировать принудительным или естественным способом.

    Напоминаем, что центробежный насос можно устанавливать только при правильной ориентации вала, который должен находиться в горизонтальной плоскости. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие.

  4. Напорную магистраль подключают к теплоаккумулятору. Надо сказать, что и входной, и выходной патрубки буферного бака должны быть установлены в его верхней части. Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура. Обязательно отметим тот факт, что остывание котла в период перезагрузки будет снижать температуру в системе. Связано это с тем, что в это время теплогенератор будет работать в качестве воздушного теплообменника, отдавая тепло из отопительной системы в дымовую трубу. Чтобы устранить это недочёт, в котловом и отопительном контуре устанавливают отдельные циркуляционные насосы. Поместив термопару в зону горения, можно останавливать движение теплоносителя через контур котла при затухании огня. Обвязка котла

    Монтаж отдельных насосов на котловом и теплообменном контуре сможет решить проблему утечки тепла через котёл при его остывании

  5. На магистрали подачи устанавливают предохранительный клапан и воздухоотводчик.
  6. Подключают аварийный контур котла или монтируют запорно-регулирующую арматуру, которая при закипании воды откроет магистраль её сброса в канализацию и канал подачи холодной жидкости из водопровода.
  7. Монтируют обратный трубопровод от теплоаккумулятора к отопительному агрегату. Перед входным патрубком котла устанавливают циркуляционный насос, трёхходовой клапан и фильтр-отстойник.
  8. Отдельно на трубопроводе обратке монтируют расширительный бак.

    Обратите внимание! На трубопроводах, которые подключаются к устройствам защиты, запорная арматура не устанавливается. На этих участках должно быть как можно меньше соединений.

  9. Верхний выход теплоаккумулирующей ёмкости соединяют с трёхходовым клапаном и циркуляционным насосом отопительного контура, после чего подключают радиаторы и монтируют обратный трубопровод.
  10. После подключения основных контуров приступают к обустройству системы горячего водоснабжения. Если змеевик теплообменника встроен в буферную ёмкость, то достаточно будет просто подключить к соответствующим патрубкам вход для холодной воды и выход в «горячую» магистраль. При установке отдельного водонагревателя косвенного нагрева используют схему с дополнительным циркуляционным насосом или трёхходовым клапаном. И в том, и в другом случае на входе подачи холодной воды устанавливают обратный клапан. Он перекроет путь для нагретой жидкости в «холодный» водопровод.
  11. Некоторые твердотопливные котлы оснащаются регулятором тяги, работа которого заключается в уменьшении проходного сечения поддувала. Благодаря этому снижается поток воздуха в зону горения и его интенсивность, а соответственно и температура теплоносителя, уменьшается. Если отопительный агрегат имеет такую конструкцию, то монтируют и настраивают привод механизма воздушной заслонки. Регулятор тяги

    Установка автоматического регулятора тяги позволит контролировать процесс горения топлива

Места всех резьбовых соединений должны быть тщательно загерметизированы с помощью сантехнического льна и специальной невысыхающей пасты.

После завершения монтажа в систему заливают теплоноситель, включают на полную мощность центробежные насосы и внимательно осматривают места всех присоединений на предмет утечки. Убедившись в отсутствии подтеканий, разжигают котёл и проверяют работу всех контуров на максимальных режимах.

Особенности интеграции твердотопливного агрегата в открытую отопительную систему

Главной особенностью открытых отопительных систем является контакт теплоносителя с атмосферным воздухом, который происходит с участием расширительного бака. Эта ёмкость призвана компенсировать тепловое расширение теплоносителя, которое происходит при его нагревании. Расширитель врезают в самой высокой точке системы, а для того, чтобы при переполнении бака горячая жидкость не заливала помещение, к его верхней части подключают сливную трубку, второй конец которой выводят в канализацию.

Расширительный бак

Конструкция расширительного бака открытого типа

Большой объём бака вынуждает устанавливать его на чердак, поэтому понадобится дополнительное утепление расширителя и подходящих к нему трубок, иначе они могут замёрзнуть зимой. Кроме того, надо обязательно помнить, что этот элемент является частью отопительной системы, поэтому его тепловые потери повлекут за собой снижение температуры в радиаторах.

Поскольку открытая система не является герметичной, отпадает необходимость в монтаже предохранительного клапана и подключении аварийных контуров. При закипании теплоносителя давление будет сброшено через расширительный бак.

Отдельное внимание следует уделить трубопроводам. Поскольку вода в них будет идти самотёком, то на циркуляцию будет оказывать влияние диаметра труб и гидравлическое сопротивление в системе. Последний фактор зависит от поворотов, сужений, перепадов уровня и т. д., поэтому их количество должно быть минимальным. Для того чтобы изначально придать потоку воды необходимую потенциальную энергию, на выходе из котла монтируют вертикальный стояк. Чем выше сможет подняться по нему вода, тем выше будет скорость теплоносителя и тем быстрее будут прогреваться радиаторы. В этих же целях вход обратки должен находиться в самой нижней точке отопительной системы.

Напоследок хотелось бы отметить, что в открытых системах предпочтительнее использовать не антифриз, а воду. Связано это с более высокой вязкостью, сниженной теплоёмкостью и быстрым старением вещества при контакте с воздухом. Что же касается воды, то её лучше всего умягчить и при возможности никогда не сливать. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.

Обратите внимание на статью о выборе теплоносителей для систем отопления: https://aqua-rmnt.com/otoplenie/radiatory/teplonositel-dlya-sistem-otopleniya.html.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.

советы профессионалов по разводке труб, на что обратить внимание при обвязке котлов разных видов

Котел

КотелЗадача отопительной системы — создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла — это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.

Составляющие элементы обвязки котла

Обвязка котла

Обвязка котлаКотел — стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровода. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение.

Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.

Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией, они не пригодятся.

Мембранный бачок и радиаторы

Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.

Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.

Преимуществом является легкость монтажа и невысокая стоимость. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.

Обвязка газовых котлов полипропиленом

Обвязка котла

Обвязка котлаОбвязка котла выполняется методом пайки— это полностью исключит протечки, обычно происходящие по причине неточно установленных фитингов. Плюсом в работе с полипропиленовым трубопроводом станет возможность создания любого контура. Для дилетантов будет достаточно и простой схема обвязки. Допустимы разные технологии сварки полипропилена и работа с выверенными по размерам фитингами.

Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.

Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу, способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

Особенности подключения твердотопливных котлов

Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

  1. Своевременная подача холодной воды.
  2. Подсоединение аккумуляторных батарей к насосу.
  3. Наличие гравитационного контура.
  4. Дополнительный аварийный контур.

Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

Гравитационное отопление

Обвязка котла

Обвязка котлаНеобходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.

В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

Преимущества системы с естественной циркуляцией:

  1. Простота монтажа.
  2. Независимость от поставки электроэнергии.
  3. Бюджетность варианта.
  4. Надежное функционирование и эксплуатация.

Система отопления принудительного типа

Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

Недостатки системы:

  1. Сложная схема обвязки.
  2. Неизбежная балансировка деталей.
  3. Дорогое сервисное обслуживание.
  4. Высокая стоимость комплектующих деталей.

Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

Принципиальная схема обвязки

Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

  1. Котел.
  2. Радиатор.
  3. Гайки «американки» — для крепления котла к отопительной системе.
  4. Шаровые краны— для отсоединения котла от системы.
  5. Фильтры для очистки — защитят от нестандартных фракций воды.
  6. Термоголовки, тройники, краны Маевского
  7. Уголки и тройники.
  8. Клапаны: проходные, разделительные, воздушные и предохранительные.
  9. Расширительные бачки.
  10. Теплосчетчики.
  11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
  12. Хомуты и другие детали крепления.

Особенностям выбора кранов для радиаторов отопления посвящена данная статья: https://teplo.guru/radiatory/otopleniya-kranyi.html

Двухконтурный котел

Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.

Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.

Обвязка котла

Обвязка котлаОтличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.

Преимущества, недостатки и правила выбора двухконтурного котла рассмотрены здесь: https://teplo.guru/kotly/tverdotoplivnye/dvuhkonturnye-kotly-na-tverdom-toplive.html

Особенности подключения

Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.

По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.

Типичные ошибки в подключении

Неправильная выбранная мощность котла не обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.

Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.

Монтаж расширительного бака

При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

Подробнее об использовании расширительного бачка можно узнать из данной статьи: https://teplo.guru/elementy/baki/rasshiritelnyi-bak-dlya-otopleniya.html

Предохранительные клапаны

Обвязка котла

Обвязка котлаПри открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Для чего нужен расширительный бак в системе отопления частного дома

Чтобы разобраться, для чего нужен расширительный бак, следует ознакомиться с принципом работы и основными функциями такого резервуара. Не владея этой информацией, можно ошибочно подумать, что элемент не представляет особой ценности и просто занимает место в комнате. Однако на практике он выполняет массу важных задач и является незаменимой составляющей отопительной системы.

СодержаниеПоказать

Расширительный бачок в открытой системе

Источник фото: moskva.tiu.ru

За счет простоты монтажа, доступной стоимости и высоких показателей КПД расширительный бак в системе отопления открытого типа пользуется большой популярностью.

Преимущества открытых вариантов заключаются в следующем:

  1. Простота конструкции. В некоторых случаях для обустройства обогрева не нужно приобретать дополнительные материалы, а рабочий резервуар можно хранить в гараже.
  2. Открытые системы лишены проблемы появления избыточного давления, поскольку они связываются с атмосферой. Это избавляет от необходимости покупать предохранительный клапан.
  3. К другим плюсам относится возможность использования бака для отведения воздуха.

Кроме плюсов, открытая система имеет и минусы. В первую очередь, это необходимость монтажа бака в самой высокой точке. Для этого важно позаботиться о хорошем утеплении чердачного перекрытия, иначе жидкость в резервуаре замерзнет при отрицательных температурах.

Принцип работы

Чтобы понять, зачем нужен расширительный бак, следует оценить его эксплуатационные характеристики, специфику работы и тонкости самостоятельного монтажа. В жидкостных системах отопления роль теплоносителя выполняет вода.

С помощью специального оборудования она перемещается на большие расстояния и обеспечивает полноценный обогрев построек с разной этажностью и площадью. Это способствует росту спроса на монтаж водяных систем.

Ключевым плюсом открытых систем является возможность функционирования без насосных устройств. Движение теплоносителя выполняется по термодинамическим принципам, поскольку горячая и холодная вода обладают разной плотностью, а трубы расположены под наклоном.

Задача расширительного бака для отопления заключается в автоматической стабилизации давления жидкости и хранении остатков разогретой воды.

Резервуар монтируется выше остальных узлов, а принцип его работы состоит из таких этапов:

  • подача. Подогретый теплоноситель перемещается от электрического, твердотопливного или газового котла к радиаторам;
  • обратка. Остатки теплой воды попадают в бачок, начинают остывать и возвращаются обратно в котловой агрегат. В результате цикл повторяется.

Если система оснащена однотрубной магистралью, обе процедуры происходят в одной трубе. В двухтрубных типах они независимы.

Где расположить

Поскольку контур открытой системы отопления замкнут, но не изолирован от внешнего воздуха и негерметичен, появление проблемы избыточного давления исключается. При этом расширительный резервуар должен устанавливаться в правильном месте - выше всех остальных узлов. Если не учесть это правило, теплоноситель просто выльется.

Еще высокое размещение способствует эффективному отведению воздуха. В составе жидкости всегда присутствует растворенный воздух, который может переходить в состояние газа и вступать в химическую реакцию с металлическими поверхностями в трубах и теплообменнике.

Чрезмерное скопление газов приведет к забиванию радиатора или целой зоны отопительного контура. Поэтому своевременное устранение пузырьков воздуха является важнейшей задачей.

В некоторых случаях открытые резервуары совмещаются с магистралью обратки, что связано с особенностями конструкции или другими компоновочными соображениями.

Однако они остаются в самой высокой точке контура, к которой подводится труба. При таком монтаже понадобится установить специальные клапаны для отведения газов.

Какой объем бака потребуется

Разобравшись, зачем нужен расширительный бачок в открытой отопительной системе, можно переходить к следующему вопросу - выбору объема резервуара. Строгие ограничения или нормированные правила на этот счет отсутствуют.

Главное - оценить показатели коэффициента расширения жидкости при нагреве, емкость всей системы и оптимальный режим работы, чтобы определить, каким будет конечный объем жидкости.

Согласно простым расчетам, при нагреве 100 л воды до 90°С происходит прирост в 3,5 л, т.е. 5% от общего объема. Однако этого значения часто не хватает, поскольку резервуар должен предварительно заполняться на ¼ своей высоты, чтобы не «заглатывать» воздух.

Еще необходимо учитывать «переменный объем», компенсирующий расширения. На верхней границе фиксируют патрубок перелива, а выше уровня воды оставляют свободное место. Поэтому показатель в 5% является условным, а опытные специалисты рекомендуют придерживаться следующего соотношения - объем резервуара +10% объема системы.

Чтобы определить второй показатель, нужно руководствоваться такими принципами:

  1. Если монтаж системы выполнен, достаточно провести несколько замеров с помощью специального прибора - водомера. Он позволит определить, какое количество жидкости поместится в расширительный бак для водоснабжения или для отопления частного дома путем обогрева радиаторов. Способ демонстрирует высокую точность, но малоэффективен, поскольку важно получить результат для монтажа водопровода, труб отопления и других узлов.
  2. Некоторые мастера используют соотношение 15 л на 1 кВт мощности котельной установки. Методика непопулярна из-за большой погрешности.
  3. Объем отопительной системы можно определить с помощью несложных расчетов. Если проектом предусмотрен монтаж бака с контурами труб разного диаметра, котлом и радиаторами, необходимо совместить объемы всех узлов и получить искомую величину. Изначально, подобный способ может показаться достаточно сложным, но на практике все намного проще. К тому же, в сети можно найти специальные онлайн-калькуляторы, позволяющие получить точные значения за пару минут.

Если расчеты осуществляются для получения оптимального объема бака, то сам резервуар учитывать не нужно.

Расширительный бак для отопления закрытого типа

Основным достоинством резервуара для закрытой системы отопления являются его компактные размеры и возможность монтажа на любом участке контура.

Источник фото: zagr.ru

При монтаже согласно утвержденным нормативам, четкие ограничения в выборе места установки отсутствуют. Однако на многих схемах резервуар располагается возле насоса.

За счет герметичности бака, давление внутри контуров может расти до высокого уровня. Чтобы защитить конструкцию, важно предусмотреть наличие «группы безопасности».

Она состоит из следующих узлов:

  1. Предохранительный клапан с заданным верхним порогом давления.
  2. Воздухоотводчик с поддержкой автоматизации.
  3. Манометр или манометр с термометром для выполнения контрольно-измерительных задач.

Однако необходимость организации «группы безопасности» не является минусом, поскольку она объясняется спецификой работы системы.

К недостаткам баков для закрытых типов относится их дороговизна и необходимость самостоятельной покупки.

Но передовые модели поставляются с уже установленным резервуаром. Это касается агрегатов настенного типа.

Устройство и принцип работы

Чтобы определить, какой расширительный бак нужен для отопления, следует изучить устройство и принцип работы конструкций для закрытой отопительной системы. Исполнение подобного резервуара достаточно простое. В зависимости от модели оно может немного отличаться, при этом специфика работы остается одинаковой.
Она подразумевает разделение герметично закрытой жидкости в 2 камерах с помощью специальной эластичной перегородки. Одна часть соединяется с помощью патрубка к контуру системы и называется водяной. Вторая (воздушная) предназначается для организации оптимального давления.

Конструкцией бака предусмотрено наличие таких составляющих:

  1. Корпус бака.
  2. Резьбовой патрубок.
  3. Ниппель или золотник.
  4. Мембрана.
  5. Водяная и воздушная камеры.

В качестве корпуса в большинстве случаев используется сборная штампованная конструкция цилиндрической формы (на рынке доступны и другие варианты).

Внутренняя поверхность стенок обладает защитным покрытием против коррозии и эмалевым слоем. Цвет корпуса красный, поскольку в магазинах предлагаются и резервуары-гидроаккумуляторы, которые отличаются синей окраской, оповещающей о невозможности работы с горячей жидкостью.

На резервуаре находится резьбовой патрубок для подключения бака к отопительному контуру. Ведущие производители поставляют в комплекте с резервуаром фитинги и накидную гайку-американку, которая упрощает процесс монтажа.

На противоположной стороне корпуса размещается ниппель или золотник, напоминающий велосипедный. С его помощью выполняется подкачка давления в воздушной камере.

Следующим важным узлом является мембрана, разделяющая внутренний объем бака на 2 отдельные части. В некоторых случаях устанавливается дополнительный мембранный бак, который задействуется при выходе из строя основной мембраны. По такому принципу необходим расширительный мембранный бак.

Источник фото: stroyaqua.com

Для изготовления этой детали используются эластичные материалы с минимальным показателем диффузии. Долгое время их роль выполнял каучук, но из-за недолговечности он потерял свою популярность. В современных устройствах принято закреплять этилен-пропиленовые или бутиловые элементы.

Роль воздушной камеры заключается в создании избыточного давления, которое опускает мембрану вниз и обеспечивает минимальный объем водяной камеры до полного заполнения.

Когда система заполняется жидкостью и включается в работу, контур нагнетает давление, а поверхность мембраны начинает изгибаться - это указывает на увеличение объема водяной камеры.

В зависимости от интенсивности нагрева, степень расширения может быть разной. Излишки теплоносителя перемещаются в водяную камеру бака, где они остывают, приобретают прежний объем, а мембрана отжимается вниз. В результате подобных действий обеспечивается оптимальный баланс давления.

В случае каких-либо сбоев, из-за которых теплоноситель не может больше расшириться, в работу вступает предохранительный клапан, стравливающий излишки и восстанавливающий равновесие.

Нередко мембрана может обладать нетрадиционной формой. Так, в продаже доступны баки баллонного типа, где она представляет собой эластичный баллон с герметично закрепленными краями.

Этот резервуар выполняет роль водяной камеры, а оставшееся пространство используется в качестве воздушной камеры с заданным давлением. В случае расширения жидкости, стенки мембраны начинают растягиваться, и она становится погожей на грушу. При этом объем камер с воздухом уменьшается, а значения давления продолжают расти.

Подобные баки широко востребованы в системе водоснабжения, поскольку они просты в установке и обслуживании. Разбираясь, нужно ли заземлять расширительные бачки, следует учитывать принцип их работы, размещение и функциональные возможности (если узел закреплен возле печи, заземление обязательно).

Какой объем должен быть у расширительного бака в закрытой системе отопления

Источник фото: almaty.satu.kz

На рынке можно найти целые серии баков с разными показателями рабочего объема. Чтобы найти наиболее оптимальный вариант, нужно провести некоторые расчеты, руководствуясь следующей формулой: Vб = Vс × k / D.

Значение Vб указывает на минимальный объем резервуара, Vc - отображает общий объем отопительной системы, а k является показателем коэффициента расширения жидкости.

D - коэффициент эффективности резервуара, который можно определить с помощью такой формулы: D = (1m - Qб)/(Qm + 1).

Qm является верхним показателем допустимого давления в отопительной системе и определяет усилие срабатывания клапана из «группы безопасности.

Qб указывает на предварительно созданное давление в камере воздушного типа. При наличии встроенной подкачки подобный показатель будет указан в технической документации. Иногда уровень давления регулируется автомобильным насосом с манометром.

Чтобы упростить процесс расчета объема, можно воспользоваться специальными онлайн-калькуляторами.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
