Двухмаршевая лестница с площадкой размеры – Двухмаршевая лестница: с площадкой на второй этаж, фото размеров, из металлопрофиля, чертеж и рассчет, с поворотом на 180, п-образная с промежуточной в частном

3D Расчет лестницы с поворотом на 180° с площадкой

Расчет лестницы на второй этаж с поворотом на 180° с площадкой

Лестница с поворотом на 180° (П-образная лестница) представляет собой сооружение, состоящее из двух параллельных пролетов соединенных между собой поворотной площадкой. В условиях ограниченного пространства, является одной из самых распространенных и наиболее удобных для эксплуатации конструкций. Наличие свободного пространства под площадкой лестницы и свободный доступ к нему, также являются преимуществом, поскольку позволяют использовать данную площадь для обустройства небольшого шкафа или кладовой.

Онлайн-калькулятор расчета лестницы с поворотом на 180° с площадкой от КАЛК.ПРО предоставляет готовый проект конструкции со всеми необходимыми данными для изготовления – комплексную смету с оптимальным расходом материалов, полноценный набор чертежей в разных проекциях и интерактивную 3D-модель, которая позволяет оценить получившийся объект в реальных пропорциях. Помимо этого, наша программа анализирует строение на показатель «удобства» – можно легко подобрать необходимую высоту ступеней и комфортный угол наклона марша.



Порядок расчета

  • Шаг 1. Выбор оптимальных единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Определение цветности чертежей – монохромные, цветные.
  • Шаг 3. Определение конструкции лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4. Указание параметров лестницы – длина лестницы, ширина марша, расстояние между маршами, глубина площадки, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 5. Способ расчета длины лестницы – вдоль верхнего или нижнего марша (длина лестницы = длине указанного марша).
  • Шаг 6. Параметры ступеней – количество, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 7. Характеристики косоуров – толщина балки, ширина балки.
  • Шаг 8. Балки жесткости поворотной площадки – толщина, ширина.
  • Шаг 9. Подступенки (опционально) – возможность использования подступенков и указания толщины доски.
  • Шаг 10. Параметры опорного столба – сторона сечения.
  • Шаг 11. Определение элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 12. Перекрытие и стены – блоки используются только для визуализации и не влияют на количество материалов.
  • Шаг 13. Перепроверка всех введенных параметров и старт расчета лестницы с поворотом на 180° с площадкой с помощью кнопки «Рассчитать».



Особенности конструкции / обозначения на чертежах

Рекомендации

Для того чтобы создать по-настоящему комфортную лестницу с поворотом на 180° с площадкой, требуется подобрать параметры конструкции таким образом, чтобы при перемещении с этажа на этаж человек не испытывал трудности и нарушал естественный ритм шага. В XVII веке французский инженер и архитектор Блондель Николя-Франсуа в своей работе «Курс архитектуры» предложил формулу для создания наиболее оптимальной конструкции лестницы, основываясь на показателях угла наклона марша, размера ступеней и средней длины шага человека. Данное выражение получило широкое распространение и применяется профессионалами по всему миру до сих пор, поэтому при использовании калькулятора, мы советуем ориентироваться на нижеприведенные значения. С остальными рекомендуемыми характеристиками можно ознакомиться на странице «

Расчет лестницы онлайн».

Формула Блонделя: 2 × h + s = 60/65 см

  • h – высота ступени;
  • s – ширина проступи;
  • 60/65 см – средняя длина шага человека.
Размер ступеней лестницы

Мы также предупреждаем вас, что строительство лестниц должно обязательно производится с соблюдением строительных нормативов и регламентов, которые определяют особенности эксплуатации в различных ситуациях. Поэтому во избежания разрушения и деформации конструкции, а также для предотвращения травмирования, проектирование лестницы следует вести с учетом положений технических документов:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции»

.

Лестница с площадкой на второй этаж

Двухмаршевая лестница на второй этаж своими руками

Если дом — двухэтажный, значит, должна быть лестница.

Заказывать её слишком дорого.

Поэтому я решил сделать лестницу своими силами.

Для постройки лестниц в доме предпочтение отдают, как правило, дереву.

В моём случае она сделана из бука.

Речь пойдёт об изготовлении и монтаже прямой двухмаршевой лестницы с площадкой.

Расчёт лестницы

Начинаем с определения подъёма ступени h делением высоты лестницы Н на предполагаемое число подъёмов п: это расстояние от пола первого этажа до пола второго этажа Н = 2 976 мм (рис. 1). При выбранном числе подъёмов п = 16 h = 2 976:16 = 186 мм. Так как лестница – двухмаршевая, с площадкой посередине, то в каждом марше будет по 8 подъёмов.

Далее замеряем длину А проёма от края площадки до края верхнего перекрытия – это так называемая линия хода. Для моего проёма А = 1 596 мм. Делим её на количество подъёмов, чтобы получить глубину проступи.

В моём варианте очень важно было сделать лестницу максимально компактной. Поэтому в качестве последней ступени я использовал верхнюю плиту перекрытия (для нижнего марша – площадку), прикрепляя к ней «нос», чтобы выгадать один подъём ступени.

Ширина проступи а = А: (n – 1) = 1 610. 7 = 230 мм.

Проверяем удобство лестницы по эмпирической формуле Блонделя, в соответствии с которой для комфортной лестницы выполняется условие 600 < а + 2h < 640. В нашем случае а + 2h = 230 + 2 х 186 = 602 мм, то есть мы уложились в заданные параметры.

Добавим к проступи «нос» – выступ длиной 40 мм и получаем ширину ступени, равную 270 мм.

Шаблон для разметки ступеней на тетиве

Для изготовления тетивы в ней предстоит сделать пазы глубиной 15 мм, в которые вставим проступи и подступёнки. Чтобы лестница не получилась перекошенной, необходима точная разметка этих пазов. Поэтому понадобятся шаблоны, позволяющие одинаковым образом изготовить каждую тетиву. Из прямоугольного листа фанеры изготовим шаблон (рис. 2) для разметки положения ступеней на тетивах, то есть нанесения линий проступей и подступёнков.

Рис. 2. Разметка положения ступеней на тетиве. 1.Шаблон для разметки положения ступеней на тетиве. 2.Изготавливаем ступени и фрезеруем на них шипы.

Эти линии послужат потом ориентиром для выборки пазов как под проступи, так и под подступёнки. На одной стороне прямого угла откладываем высоту 2 подступёнка, а на другой – ширину 3 проступи. Соединив эти точки между собой, получаем опорную линию 4, а затем на расстоянии 50 мм от неё проводим линию 5. К листу фанеры с двух сторон прибиваем две рейки 6, края которых должны совпасть с линией 5, обозначающей кромку тетивы за рейками.

3. Первую, так называемую пригласительную ступень выпиливаем электролобзиком.4. Потом обрабатываем по шаблону фрезером с копировальной втулкой.5. Балясины отпиливаем под заданным углом в размер торцовочной пилой.6. В столбах делаем паз, в который вставляется шип тетивы.Рис. 3. Шаблон для выборки пазов на тетиве под проступи и подступёнки.

Шаблон позволяет точно разметить положение ступеней на тетиве. Линия первой проступи совпадёт с основанием тетивы – её опорной площадкой, а её пересечение с линией 4 служит началом линии подступёнка. Угол шаблона будет началом линии второй проступи. Пересечение линии второй проступи с опорной линией 4 служит началом линии второго подступёнка. И так далее.

7-8. После изготовления и подгонки всех деталей собираем и стягиваем струбцинами марш «насухо» -для примерки.
9. Разобрав марш, каждую деталь по отдельности покрываем маслом. Я использовал масло Osmo с твёрдым воском. Кистью наносим первый цветной слой. Все подтёки сразу протираем тряпичным тампоном, не оставляющим ворсинок, и сушим. На следующий день таким же образом наносим второй слой прозрачного масла.

Верхнюю часть тетивы опиливаем (с учётом шипа) по линии, параллельной линии последнего подступёнка, а нижнюю – по линии первой проступи (она же – линия пола). Аналогичным образом размечаем и вторую тетиву, но так, чтобы разметка на ней была зеркальным отображением разметки первой тетивы.

10. После примерки разбираем ограждение, снимаем балясины, наносим покрытие и сушим. 11..Верхний марш оказалось удобнее собирать на втором этаже, а потом сверху аккуратно «скатить» его вниз, на площадку. Марш встал хорошо, так как стены – ровные, кафельный пол – горизонтальный. Всё делал сам, старался!

12. Собранный марш – очень тяжёлый, но вчетвером подняли, поставили вертикально и аккуратно опустили в проём, на площадку.13.Окончательно собираем балясины, поручень и монтируем в собранном виде на тетиву. Изготавливаем заглушки-«грибки», закрываем ими все монтажные отверстия. При сборке используем силиконовый герметик, чтобы в случае возникновения дефекта можно было легко разобрать конструкцию и заменить испорченную деталь.

Шаблоны для выборки пазов

Понадобятся два шаблона (своеобразные кондукторы), позволяющих фрезой с копировальной втулкой выбрать стандартный паз для проступи и стандартный паз для подступёнка.

К прямоугольному листу фанеры (рис. За) параллельно его длинным сторонам прибиваем два бруска 1 сечением 50 х 25 мм таким образом, чтобы расстояние между ними было равно ширине тетивы. Этот шаблон накладываем на тетиву и наносим опорную линию 2. Проводим с помощью первого шаблона линию 3 проступи, продлевая её до краев шаблона. Шаблон снимаем с тетивы. Проступь ставим на шаблон и обводим. Учитывая размер копировальной втулки, проделываем в кондукторе сквозной паз таких размеров, чтобы при работе фрезой на тетиве можно было выбрать стандартный паз для проступи (рис. 36). Аналогично сделаем и кондуктор для выборки фрезой (с копировальной втулкой) в тетиве паза для подступёнка.

О. Самборский, г. Сосновоборск Красноярского края Чертежи. В. Воронин

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Как сделать двухмаршевую лестница с площадкой

Многие загородные дома и дачи имеют второй этаж, значит, необходима лестница. В строительных магазинах продаются комплектующие для изготовления: ступени, балясины, поручни перил, косоуры, опорные столбы. Используя готовые изделия, сделать лестницу в доме самостоятельно — вполне выполнимая задача.

Выбираем двухмаршевую лестницу

Строим планы

Основа любого строительства — проект. Проектирование — ответственное мероприятие. От тщательно продуманного плана зависит удобство использования изделия на долгие годы.

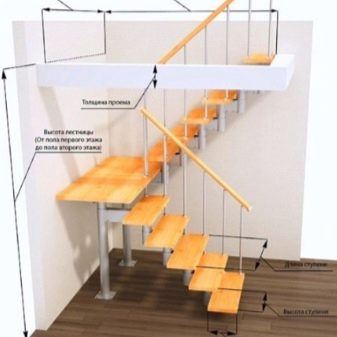

Чтобы правильно рассчитать лестницу, нужно измерить высоту этажа — расстояние от чистого пола нижнего этажа до чистого пола верхнего этажа. Если отделка полов еще не завершена, то используем проектные отметки, а в дальнейшем, при укладке напольного покрытия, будем стремиться остаться в проектных размерах. Высота этажа у нас — 3300 мм. Ступени могут иметь разную высоту, удобные имеют высоту от 150 до 180 мм. Чтобы узнать требуемое количество, разделим высоту этажа на желаемую высоту ступени:

В СНиП 2.08.01—85 сказано, что количество ступеней на один марш не должно быть больше восемнадцати. Получившееся при расчете количество отлично укладывается в два марша — получится лестница с промежуточной площадкой. Ширина должна быть не менее 800 мм. Стандартные ступени, продающиеся в магазине, обычно имеют ширину 1000 и 1200 мм. Теперь осталось определить, сколько места займет конструкция в проекции, или длину.

Чтобы определить, какую длину будет занимать марш, нужно количество ступеней, приходящихся на марш, умножить на ширину проступи. Наиболее оптимальная проступь, шириной 300 мм. Мы будем делать одинаковые марши, проекция одного будет иметь следующие размеры:

Теперь осталось выбрать, какой формы будет наше изделие. Двухмаршевая лестница с площадкой могут иметь

  1. Г-образную форму. Такая лестница имеет марши, расположенные под прямым углом. Логичнее всего располагать такую форму в углу помещения, тогда марши будут идти по стенам.
  2. П-образную форму. В этом случае марши расположены под углом 180 градусов относительно друг друга.

Форма определяет размеры площадки. Если Г-образная, то площадка квадрат со сторонами, равными ширине ступени. А если П-образная, то ее ширина должна быть не меньше 800 мм, а длина равна удвоенной ширине марша, плюс зазор между маршами.

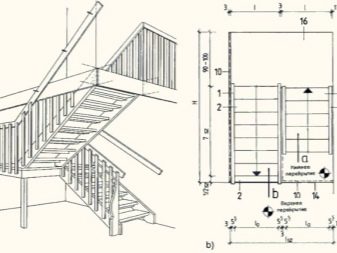

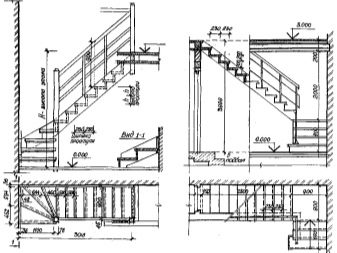

Теперь у нас есть все данные, чтобы сделать чертеж лестницы с площадкой. Схематично лестницы на чертежах обозначаются так, как показано на фото.

Если с местом расположения еще не определились, можно применить такой нехитрый способ «визуализации». Посмотрите, в каком масштабе у вас есть планы первого и второго этажей, и в том же масштабе сделайте чертеж лестницы, используя полученные размеры, на отдельном листе. Теперь вырежьте рисунок и на чертеже найдите наилучшее для нее положение.

Проектируя местоположение лестничных маршей, не забудьте про лестничный проем — отверстие в перекрытии, в которое осуществляется выход верхнем этаже. Его размеры определяются следующим образом.

Ширина равна ширине лестничного марша плюс зазор между лестницей и стеной или другими конструкциями, если таковой имеется. Если выбрали П-образную форму, то, соответственно, ширина лестничного проема будет складываться из ширины двух маршей. А длина определяется тем, что расстояние от верхней поверхности любой проступи до потолка перекрытия должно быть не менее двух метров.

Выбираем тип лестницы

Деревянные лестницы обычно делают на тетивах или косоурах. В принципе, это одно и тоже: и тетива и косоур — наклонные несущие опоры. Их отличие — тетивы закрывают торцы ступеней (доски вложены между тетивами в пазах — гнездах), а косоуры поддерживают ступени, которые уложены в выпилы сверху косоура, оставляя боковые торцы на виду. Наша лестница будет на тетивах.

Материалы и список покупок

Для изготовления подходит любое дерево. Конечно, хорошо, если это дуб — его древесина крепкая и устойчивая к истиранию. Такую же прочную древесину имеет бук. Так же, лестница может быть из сосны или лиственницы. Ель и сосна более мягкие поэтому если на ступени предполагается большая нагрузка, то лучше поискать комплектующие из других пород дерева. Выбирая материал, постарайтесь купить все элементы для изготовления, выполненные из одной породы дерева.

Для изготовления лестницы своими руками, нам потребуется:

Почему двадцать, если мы насчитали двадцать две? Потому что, промежуточная площадка и верхняя площадка тоже участвовали в расчетах.

  • подступенки — 22 штуки;
  • тетивы или косоуры — 4 штуки;
  • балясины — в зависимости, от вида, но, как минимум, по одной на ступень;
  • поручни;

Общая длина поручня равна длине двух маршей. Если предполагается делать поручень и по стене, тогда длина увеличивается в два раза. И не забудьте про ограждение лестничного пролета на верхнем этаже.

  • углы и повороты поручня;
  • опорный столб;
  • доски для площадки.

В основном, это все материалы, которые потребуются. Ну, и конечно, крепеж, клей, пропитки и декоративные покрытия. Чтобы собрать лестницу, нужно сделать разметку на тетивах для выборки под ступени и подступенки. Для этого делают шаблон. Как происходит монтаж элементов и сборка готового изделия, показано в видио.

Двухмаршевая лестница: виды и материалы. Монтаж

Совершенно невозможно представить большой частный дом без лестницы. Она служит не только для безопасного подъема на другой этаж, но и является отличным украшением любого дома. Двухмаршевая лестница с площадкой — самый распространенный вариант, о котором и поговорим.

Выбор того или иного варианта конструкции и отделки зависит от хозяина дома и его предпочтений.

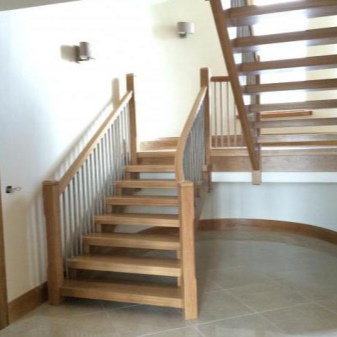

На фото — героиня нашего рассказа

Лестница из двух маршей

Она состоит из двух маршей и промежуточной площадки, причем каждый марш по 3-15 ступеней.

Все по правилам

Обратите внимание!
Если марш будет состоять из более чем 15 ступеней, то подъем по такой лестнице будет значительно затруднен и неудобен.

  • правую, когда подъем по ступеням происходит по часовой стрелке;

Подъем по часовой стрелке

  • левую, когда подъем осуществляется против часовой стрелки;

  • прямую, когда подъем идет по прямой, без поворотов;

  • поворотную, когда подъем идет с поворотом;

  • закрытую, когда ступени опираются на подступенок;

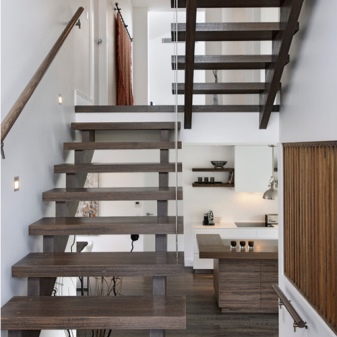

  • открытую, когда нет подступенков.

По виду все маршевые лестницы можно условно разделить на прямые и поворотные. Прямые имеют простую конструкцию и удобны в использовании, однако есть и минус – они занимают много места.

Поворотные занимают значительно меньше места. Однако они менее удобны и безопасны.

Угол 90 градусов

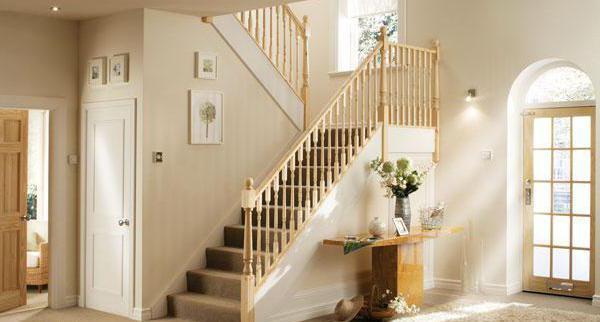

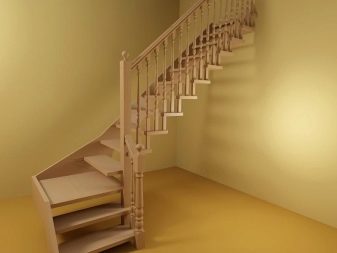

Лестницы с поворотом на 90 0 называют Г–образными или L–образными. Их марши расположены под углом 90 0 друг к другу. Самым удобным местом для такой системы является угол комнаты.

Угол 180 градусов

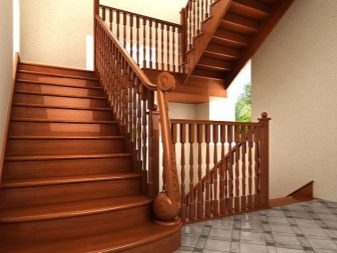

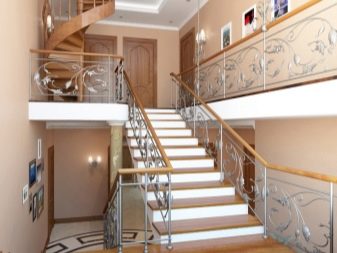

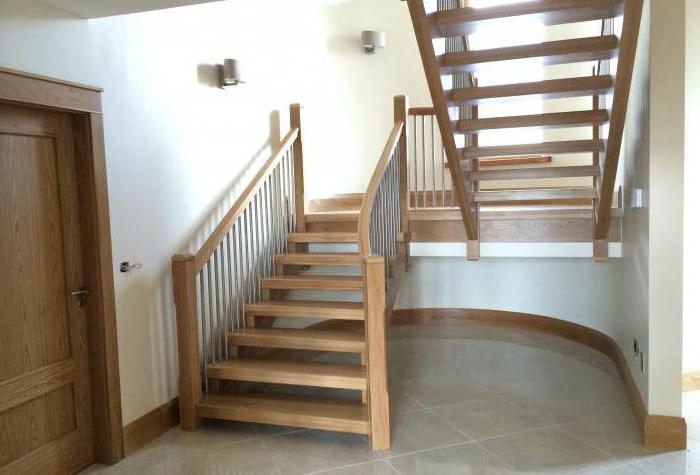

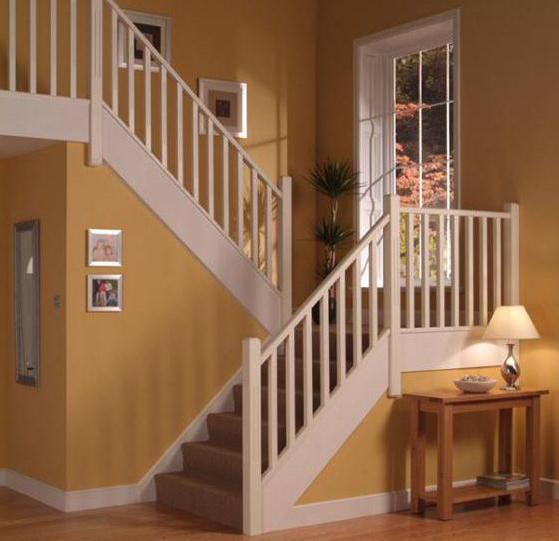

Лестница с поворотом на 180 0 называется двухмаршевая п-образная лестница с промежуточной площадкой. У них марши располагаются под углом 180 0 друг к другу. Поворот на такой градус выполняется путем обустройства между маршами одной или двух площадок.

Двухмаршевые деревянные лестницы, под буквой «е» с произвольным углом

Лестницы с произвольным углом между маршами называют V-образными. Применение таких систем менее распространено, однако иногда без них не обойтись вовсе.

Все линии плавные и красивые

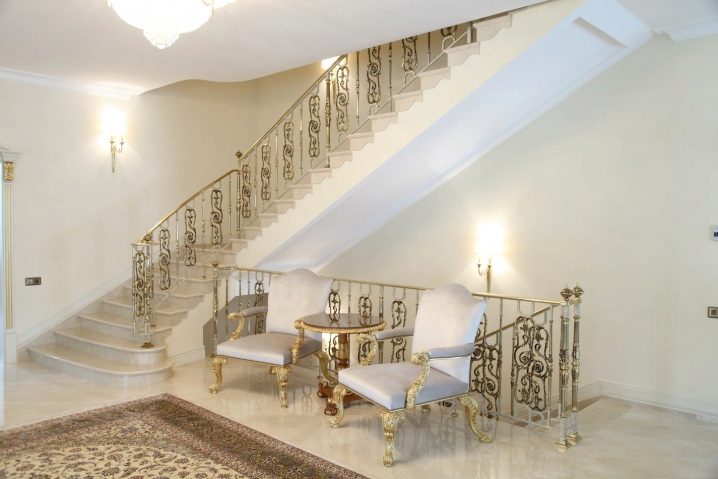

Дугообразные двухмаршевые лестницы на второй этаж имеют плавные изгибы по всей своей протяженности, углов практически нет. Основным недостатком такой системы является необходимость в большой свободной площади, однако этот недостаток с лихвой покрывает неповторимый внешний вид.

Раньше тяжело было достать даже подходящее дерево, чтобы изготовить двухмаршевые лестницы своими руками.

Сейчас нет проблем с материалом, легко можно изготовить самому или заказать готовую лестницу из следующих материалов:

Ступени из стекла создают удивительный вид

Двухмаршевая деревянная лестница является самым экономически обоснованным вариантом для частного дома.

Наибольшей нагрузке подвергаются ступени, поэтому материал их основы должен:

  • легко переносить механическое воздействие;
  • не зависеть от перепада температур;
  • переносить воздействие домашней химии;
  • быть экологически чистым;
  • не требовать особого ухода.

Основными материалами для изготовления ступеней являются:

  • металл. Дольше всего прослужит нержавеющая сталь, порядка 50 лет! Ступени из алюминия не подвержены коррозии, однако этот металл легко деформировать. Латунные ступени подвержены окислению.

Здесь применен чугун

  • дерево. Для обустройства ступеней из дерева следует выбирать такие породы, как венге, орех, ясень, тик, дуб. Их древесина устойчива к механическому воздействию и не боится влаги. Не стоит делать ступени лестницы из клена, они могут растрескаться.

Обратите внимание!
Самым плохим материалом для изготовления ступеней является сосна, так как она обладает мягкой древесиной и подвержена механическим повреждениям.

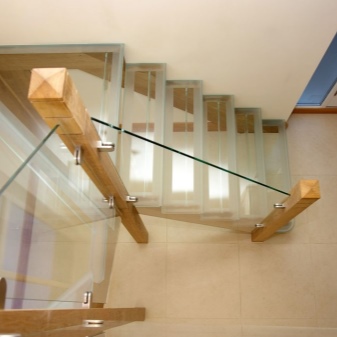

  • стекло. Простое стекло не подойдет для этих целей, следует выбирать закаленное или ламинированное. Стеклянные поверхности могут быть повреждены при ударах в торец. Акриловое стекло легко царапается;

Стекло во всей красе

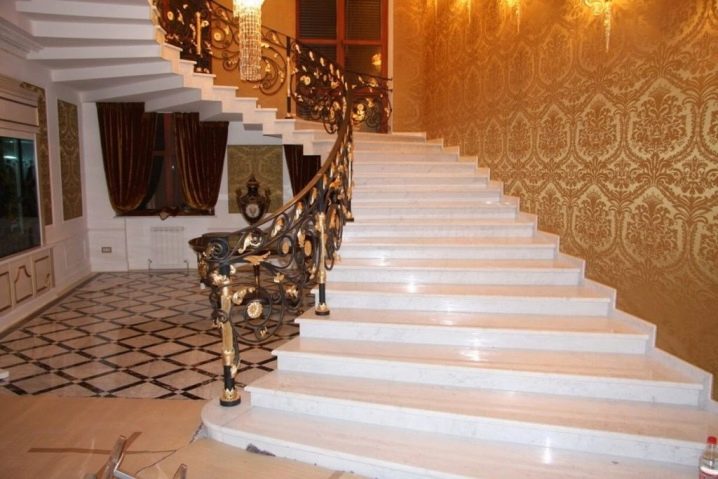

  • камень. Лучшими свойствами обладают гранит и кварцит. Их износостойкость потрясающая и может достигать 100-200 лет! Природный мрамор не подходит для этих целей, так как является более мягким.

Цена двухмаршевой лестницы прямо пропорционально зависит не только от ее размеров, но и от материала ступеней, опор, балясин и других декоративных элементов.

Инструкция по подготовительным работам позволит провести монтаж быстро и качественно.

Следует выполнить несколько этапов:

  • определиться с местом расположения;
  • выбрать тип и материал конструкции, а также все ее параметры – ширину, угол наклона, число ступеней;
  • принять необходимые меры безопасности, оградить место установки;
  • приступать к монтажу следует после окончательного одобрения проекта специалистами и после выполнения всех отделочных работ в помещении.

Работы много, но результат того стоит!

Далее рассмотрим порядок расчета и монтажа деревянной лестницы с двумя маршами.

Порядок работ следующий:

  1. рассчитаем количество ступеней и высоту подступенка. Чтобы узнать количество ступеней необходимо высоту проема разделить на высоту подступенка. Если получается нецелое число, его округляют в большую сторону;
  2. ширина ступени должна составлять 25-40 см;

  1. минимальная ширина всей конструкции должна составлять не менее 80 см. Лучше, если она будет 100-140 см;
  2. определяем расстояние, которое лестница будет занимать по горизонтали. Для этого следует перемножить число ступеней на ширину проступи. В случае с двухмаршевой конструкцией следует добавить ширину площадки, если будет поворот, то расчеты усложнятся;

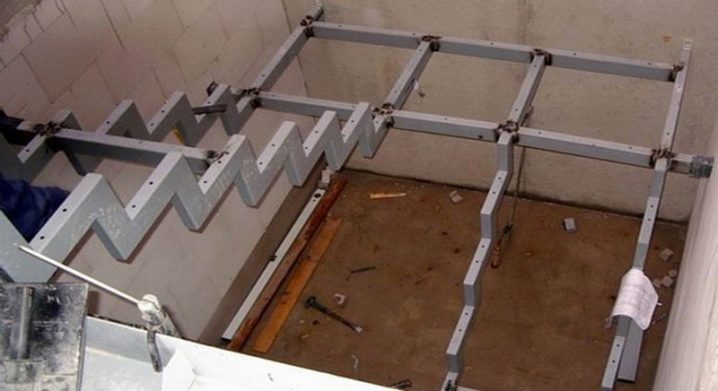

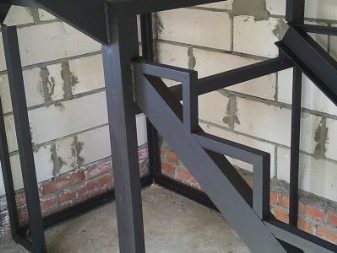

  3. монтируем на месте косоур или тетиву. Если одна сторона прилегает к стене, то закрепляем ее анкерами насквозь;

Не забываем про уровень

  1. на обработанные наждачной бумагой косоур или тетиву крепим подступенки;
  2. монтируем ступени;

Работа почти закончена

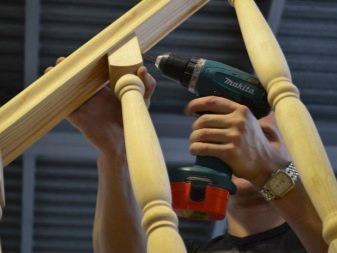

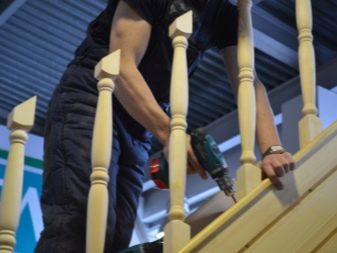

  1. уже по готовым ступеням крепим балясины. Можно воспользоваться шпильками длиной около 100 мм и диаметром не менее 8 мм;
  2. устанавливаем перила по балясинам;

Крепим перила к балясинам

  1. вся конструкция зашкуривается, при необходимости проклеивается и покрывается лаком;

Внешний вид просто прекрасен

После этого останется только хорошенько проветрить помещение и наслаждаться полученным результатом.

Разнообразие лестниц

Существует много различных вариантов исполнения. Давайте рассмотрим различия всех видов.

Итак, они могут различаться:

Рабочая лошадка, обычная стремянка

  • по составу;
  • по способу функционирования;
  • по конструкции;

Двухмаршевая конструкция со своими оптимальными размерами

Красота из дерева

По своему назначению их можно разделить:

Лестница крыльца – просто, но удобно

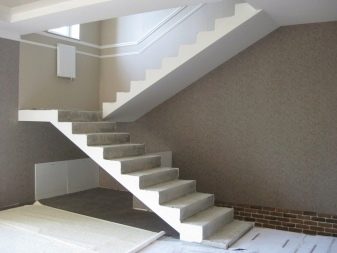

Сооружение бетонной лестницы внутри помещения

  1. домовые;
  2. ландшафтные;
  3. специального назначения.

У этой конструкции много маршей

Основные детали конструкции

Абсолютно любая лестница содержит в своей конструкции такие элементы, как:

Опоры для ступеней также могут быть разными:

  • косоуры, когда опора поддерживает ступени снизу;

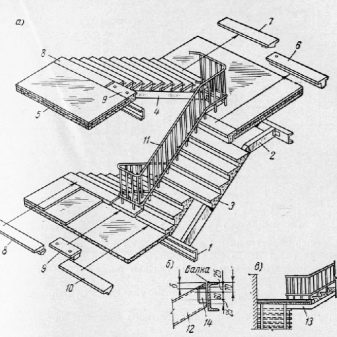

Тут все изображено

  • тетива, когда опора поддерживает ступени снизу и с торца.

Горизонтальная часть любой ступени называется проступью.

Вертикальная опора под ступенькой называется подступенка.

Обратите внимание!
Такая деталь как подступенка может и не присутствовать в конструкции.
Основная роль подступенки – дополнительная опора для ступени, что не всегда необходимо.

Среди поддерживающих элементов отдельно следует выделить больцы. По своей сути это, большие болты, которыми ступени скручиваются с поручнями. Таким креплением удается создать более легкое восприятие всей конструкции, она кажется подвешенной в воздухе и совсем не тяжелой. (см. также Накладки на ступени лестницы )

Больцы, их детали

Следующей немаловажной частью лестницы являются поручни. Этот элемент применяют не всегда, однако система с поручнями выглядит более безопасной и прочной, да и подниматься по ступеням, придерживаясь рукой за поручни намного удобнее.

Перила в свою очередь могут опираться на балясины. Они представляют собой вертикальные элементы опоры, но часто играют и декоративную функцию. Чаще всего изготавливают балясины из дерева, чугуна, бронзы, мрамора.

Балясины имеют различный вид

Виды лестниц

Лесенки для дома обычно делят на такие виды:

Система на больцах

Именно маршевые лестницы получили наибольшее распространение благодаря удобству эксплуатации и простоте конструкции. (см. также Чердачные лестницы ) По ним удобно перемещаться между этажами, они идеально подходят для больших помещений.

Выбирая одну или другую конструкцию, следует основательно подойти к изучению особенностей помещения, чтобы в итоге получить идеальное сочетание красоты и практичности, безопасности и стиля. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источники: http://kak-svoimi-rukami.com/2014/12/kak-svoimi-rukami-sdelat-dvuxmarshevuyu-lestnicu-na-vtoroj-etazh-foto-chertezhi/, http://2ladders.ru/lestnica-s-ploshhadkoj-2, http://sdelai-lestnicu.ru/osobennosty/7-dvuhmarshevaya-lestnica

Двухмаршевая деревянная лестница с площадкой своими руками

Двухмаршевая лестница на второй этаж своими руками

Если дом — двухэтажный, значит, должна быть лестница.

Заказывать её слишком дорого.

Поэтому я решил сделать лестницу своими силами.

Для постройки лестниц в доме предпочтение отдают, как правило, дереву.

В моём случае она сделана из бука.

Речь пойдёт об изготовлении и монтаже прямой двухмаршевой лестницы с площадкой.

Расчёт лестницы

Начинаем с определения подъёма ступени h делением высоты лестницы Н на предполагаемое число подъёмов п: это расстояние от пола первого этажа до пола второго этажа Н = 2 976 мм (рис. 1). При выбранном числе подъёмов п = 16 h = 2 976:16 = 186 мм. Так как лестница – двухмаршевая, с площадкой посередине, то в каждом марше будет по 8 подъёмов.

Далее замеряем длину А проёма от края площадки до края верхнего перекрытия – это так называемая линия хода. Для моего проёма А = 1 596 мм. Делим её на количество подъёмов, чтобы получить глубину проступи.

В моём варианте очень важно было сделать лестницу максимально компактной. Поэтому в качестве последней ступени я использовал верхнюю плиту перекрытия (для нижнего марша – площадку), прикрепляя к ней «нос», чтобы выгадать один подъём ступени.

Ширина проступи а = А: (n – 1) = 1 610. 7 = 230 мм.

Проверяем удобство лестницы по эмпирической формуле Блонделя, в соответствии с которой для комфортной лестницы выполняется условие 600 < а + 2h < 640. В нашем случае а + 2h = 230 + 2 х 186 = 602 мм, то есть мы уложились в заданные параметры.

Добавим к проступи «нос» – выступ длиной 40 мм и получаем ширину ступени, равную 270 мм.

Шаблон для разметки ступеней на тетиве

Для изготовления тетивы в ней предстоит сделать пазы глубиной 15 мм, в которые вставим проступи и подступёнки. Чтобы лестница не получилась перекошенной, необходима точная разметка этих пазов. Поэтому понадобятся шаблоны, позволяющие одинаковым образом изготовить каждую тетиву. Из прямоугольного листа фанеры изготовим шаблон (рис. 2) для разметки положения ступеней на тетивах, то есть нанесения линий проступей и подступёнков.

Рис. 2. Разметка положения ступеней на тетиве. 1.Шаблон для разметки положения ступеней на тетиве. 2.Изготавливаем ступени и фрезеруем на них шипы.

Эти линии послужат потом ориентиром для выборки пазов как под проступи, так и под подступёнки. На одной стороне прямого угла откладываем высоту 2 подступёнка, а на другой – ширину 3 проступи. Соединив эти точки между собой, получаем опорную линию 4, а затем на расстоянии 50 мм от неё проводим линию 5. К листу фанеры с двух сторон прибиваем две рейки 6, края которых должны совпасть с линией 5, обозначающей кромку тетивы за рейками.

3. Первую, так называемую пригласительную ступень выпиливаем электролобзиком.4. Потом обрабатываем по шаблону фрезером с копировальной втулкой.5. Балясины отпиливаем под заданным углом в размер торцовочной пилой.6. В столбах делаем паз, в который вставляется шип тетивы.Рис. 3. Шаблон для выборки пазов на тетиве под проступи и подступёнки.

Шаблон позволяет точно разметить положение ступеней на тетиве. Линия первой проступи совпадёт с основанием тетивы – её опорной площадкой, а её пересечение с линией 4 служит началом линии подступёнка. Угол шаблона будет началом линии второй проступи. Пересечение линии второй проступи с опорной линией 4 служит началом линии второго подступёнка. И так далее.

7-8. После изготовления и подгонки всех деталей собираем и стягиваем струбцинами марш «насухо» -для примерки.
9. Разобрав марш, каждую деталь по отдельности покрываем маслом. Я использовал масло Osmo с твёрдым воском. Кистью наносим первый цветной слой. Все подтёки сразу протираем тряпичным тампоном, не оставляющим ворсинок, и сушим. На следующий день таким же образом наносим второй слой прозрачного масла.

Верхнюю часть тетивы опиливаем (с учётом шипа) по линии, параллельной линии последнего подступёнка, а нижнюю – по линии первой проступи (она же – линия пола). Аналогичным образом размечаем и вторую тетиву, но так, чтобы разметка на ней была зеркальным отображением разметки первой тетивы.

10. После примерки разбираем ограждение, снимаем балясины, наносим покрытие и сушим. 11..Верхний марш оказалось удобнее собирать на втором этаже, а потом сверху аккуратно «скатить» его вниз, на площадку. Марш встал хорошо, так как стены – ровные, кафельный пол – горизонтальный. Всё делал сам, старался!12. Собранный марш – очень тяжёлый, но вчетвером подняли, поставили вертикально и аккуратно опустили в проём, на площадку.13.Окончательно собираем балясины, поручень и монтируем в собранном виде на тетиву. Изготавливаем заглушки-«грибки», закрываем ими все монтажные отверстия. При сборке используем силиконовый герметик, чтобы в случае возникновения дефекта можно было легко разобрать конструкцию и заменить испорченную деталь.

Шаблоны для выборки пазов

Понадобятся два шаблона (своеобразные кондукторы), позволяющих фрезой с копировальной втулкой выбрать стандартный паз для проступи и стандартный паз для подступёнка.

К прямоугольному листу фанеры (рис. За) параллельно его длинным сторонам прибиваем два бруска 1 сечением 50 х 25 мм таким образом, чтобы расстояние между ними было равно ширине тетивы. Этот шаблон накладываем на тетиву и наносим опорную линию 2. Проводим с помощью первого шаблона линию 3 проступи, продлевая её до краев шаблона. Шаблон снимаем с тетивы. Проступь ставим на шаблон и обводим. Учитывая размер копировальной втулки, проделываем в кондукторе сквозной паз таких размеров, чтобы при работе фрезой на тетиве можно было выбрать стандартный паз для проступи (рис. 36). Аналогично сделаем и кондуктор для выборки фрезой (с копировальной втулкой) в тетиве паза для подступёнка.

О. Самборский, г. Сосновоборск Красноярского края Чертежи. В. Воронин

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Двухмаршевые лестницы с площадкой: виды и особенности конструкций

Такой тип конструкции, как двухмаршевая лестница – незаменимый вариант при обустройстве подъема на этаж значительной высоты. Дополнительная площадка позволяет изменить направление хода при необходимости и выполняет множество других полезных функций.

Особенности двухмаршевых лестниц

Марш – это совокупность последовательно идущих ступеней лестницы. Простые конструкции ограничиваются одним маршем, но в некоторых случаях этого бывает недостаточно. При этом вариант винтовой лестницы подойдет далеко не всем, ведь он отличается меньшей безопасностью передвижения и накладывает ограничения на перенесение грузов.

Двухмаршевая лестничная конструкция возводится в основном с площадкой, которая выполняет следующие функции:

  • служит разграничением между двумя маршами;
  • позволяет передохнуть после длительного подъема;
  • создает пространство для поворота;
  • выступает дополнительной опорой для конструкции.

Площадка создаст пространство для комфортного поворота

Размеры площадки должны соответствовать ширине ступеней. По размеру она должна быть не менее 1 квадратного метра, при этом, если на неё выходят межэтажные помещения, ничего не должно мешать распахиванию дверей и передвижению людей.

Используемые материалы

Для двухмаршевых конструкций можно использовать самые разнообразные материалы. Главным условием является создание достаточно прочной конструкции с упором на несущие элементы. Чаще всего детали лестниц изготавливаются из следующих материалов:

Варианты двухмаршевых лестниц с использованием различных материалов

Для двухмаршевой деревянной лестницы важно вывести косоуры и закрепить каркас на стене. Также следует установить дополнительную опорную балку. Бетонные конструкции подлежат дополнительному армированию. Арматуру нужно укладывать на верхних ступенях, внизу, а также на самой площадке и прилегающих к ней элементах марша, то же самое касается и каменных сооружений.

Металл может соединяться посредством сварки или же с помощью болтов и дополнительных креплений, в зависимости от типа материала. Что касается стекла и пластика, эти материалы должны соответствовать сфере использования своим классом и уровнем прочности. Стекло обязательно должно быть закаленным или армированным. Пластик в чистом виде применяется только для отделки и поручней, а для самой лестницы нужно использовать более прочные материалы, в противном случае конструкция может не выдержать больших нагрузок, даже если каркас изготовлен из металла.

Виды конструкций

Двухмаршевые лестницы имеют довольно обширную классификацию и могут быть совершенно разными по строению и конфигурации. Так, например, различают следующие виды:

  • Открытая. Ступени не имеют подступенков, между проступями остаются незаполненные просветы.
  • Закрытая. Содержат глухие подступенки, увеличивая безопасность передвижения, но ограничивая ширину проступи и создавая эффект массивности марша.

Открытые и закрытые ступени

Конструкция самой площадки может быть:

  • Одноуровневая. Простая прямая площадка, объединяющая два марша.
  • Двухуровневая. С такой площадкой можно создать поворот с перепадом уровня, она содержит дополнительную ступеньку, то есть состоит как бы из двух частей.

Варианты конструкции площадки

По направлению движения двухмаршевые конструкции могут быть:

  • Правая. Поворот имеет направление по часовой стрелке.
  • Левая. Движение наверх осуществляется против часовой стрелки.
  • Прямая. Наименее компактная разновидность двухмаршевых лестниц, где два набора ступеней напрямую соединяются площадкой без поворота.

Угол поворота

Помимо вышеперечисленных разновидностей можно также выделить конструкции по принципу интенсивности поворота. С учетом этой характеристики лестницы с площадкой можно разделить на следующие типы:

  • Прямая. Нулевой градус поворота, направление движения прямое, в каждом марше может быть от 3 до 16 ступеней. Занимает много места, площадка нужна для того, чтобы соединить между собой большое количество ступеней. В некоторых случаях, возможно, более целесообразным будет сконструировать забежную лестницу.
  • 45 градусов. В этом случае площадка имеет неправильную форму и обеспечивает поворот примерно на 45 градусов.
  • Г-образная. Одна из самых распространенных разновидностей, поворот осуществляется на 90 градусов, то есть марши располагаются под прямым углом друг к другу. Обычно нижняя часть лестницы имеет небольшую высоту.
  • П-образная. Также довольно распространенный вариант, поворот направления движения равен 180 градусам, марши располагаются параллельно друг другу. В этом случае площадка играет роль своеобразной перекладины и имеет довольно значительную площадь.
  • V-образная. Редко встречается в современных частных домах. Угол поворота выбирается произвольно, по внешнему виду такая лестница напоминает букву V, марши лучами расходятся от площадки.

Разновидности лестниц по типу поворота

Чем меньше угол поворота, тем больше места будет занимать лестница, но при этом по ней будет удобнее передвигаться.

Какой именно тип двухмаршевой лестницы выбрать, желательно решить еще на этапе проектировки здания. Но в любом случае такой вариант позволяет вам сэкономить место и обустроить комфортный подъем на второй этаж.

Двухмаршевая лестница с площадкой

September 29, 2016

Двухмаршевая лестница с площадкой уже давно стала классикой жанра. Эта удобная конструкция на протяжении нескольких последних столетий успешно эксплуатируется человечеством. Прочитав сегодняшнюю статью, вы узнаете об основных преимуществах и недостатках подобных изделий.

Важнейшие конструкционные особенности

Такая лестница с площадкой предназначена для преодоления расстояния между этажами. Одной из основных особенностей подобных изделий считается наличие маршей. Под данным термином в строительстве подразумевается система ступеней, объединенных в пролет. Все они характеризуются определенными параметрами.

Важнейшим неотъемлемым элементом подобных конструкций является площадка, необходимая для разграничения пролетов. Помимо того, что на нее возложены функции вспомогательной инженерной опоры, она еще и позволяет передохнуть во время подъема.

Основные преимущества двухмаршевых лестниц

Следует отметить, что подобные конструкции совершенно справедливо считаются одним из лучших вариантов оформления загородных особняков или городских квартир. Она является наиболее простой, удобной и безопасной.

К основным плюсам двухмаршевых полотен можно причислить сравнительно низкую стоимость, прекрасные декоративные свойства, высокую функциональность, простоту ремонта и ухода. Немаловажно и то, что такая лестница с площадкой на второй этаж из металла своими руками может быть изготовлена по индивидуальному проекту. Подобное изделие будет полностью соответствовать всем пожеланиям обитателей дома и идеально впишется в планировку и внутреннее убранство помещений.

Требования к безопасности конструкции

Следует отметить, что любая двухмаршевая лестница с площадкой на второй этаж должна соответствовать определенным критериям. Подобные изделия должны быть безопасными и удобными в эксплуатации. Данное требование выполняется благодаря грамотному расчету размеров всех элементов конструкции.

Не менее важно, чтобы изделие отвечало архитектурной задумке и гармонировало с общим дизайнерским решением. Оно не должно загромождать пространство и ухудшать основные эксплуатационные характеристики двух объединяемых им этажей.

Лестница с площадкой должна иметь свободный подход и хорошо продуманное освещение. Важно, чтобы ступеньки, расположенные в пределах одного марша, были выполнены в едином стиле.

Материалы для изготовления

Сырье, используемое для производства подобных конструкций, должно быть практичным, безопасным и экологически чистым. Наиболее часто лестница с площадкой изготавливается из дерева, камня, бетона и металла. Для украшения отдельных элементов нередко применяют стекло. На протяжении нескольких последних лет особенной популярностью пользуется архитектурный пластик и триплекс. Их часто используют в сочетании с другими покрытиями. При выборе материала следует учитывать стоимость, эстетические свойства и возможность последующей отделки готового изделия.

Деревянная лестница с площадкой на второй этаж своими руками: необходимые расчеты

Для создания безопасной и надежной конструкции нужно ответственно отнестись к выбору оптимального проекта. От этого будет зависеть не только внешний вид, но и удобство готового изделия.

Прежде всего нужно измерить высоту всех этажей и определиться с количеством ступенек. В идеале в одном пролете не должно быть больше восемнадцати штук. Что касается ширины самой лестницы, то она может составлять 80-90 сантиметров.

Длина будущего марша будет равна произведению количества имеющихся в нем ступеней и ширины поступи. По окончании расчетов можно определяться с формой деревянной лестницы. От этого будут зависеть размеры площадки. При строительстве Г-образной конструкции, поворот которой расположен под прямым углом, грани квадратной площадки будут соответствовать ширине ступеней.

Исходя из всего вышеизложенного, можно сделать вывод, что расчеты двухмаршевой конструкции не так сложны, как кажется на первый взгляд. Располагая всеми необходимыми сведениями относительно нужных размеров, можно переходить к работе над созданием чертежей будущего изделия.

Чтобы определиться с вероятным местом расположения конструкции, вам понадобится план здания, в котором точно соблюден масштаб. При наличии такого чертежа вам останется только начертить на отдельном листе бумаги лестницу, используя при этом все размеры этажей, и вырезать получившееся изображение. Затем вы сможете прикладывать его в различные места на проекте особняка. Это поможет вам быстрее определить наиболее удачный вариант расположения будущей деревянной двухмаршевой лестницы с площадкой.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Источники: http://kak-svoimi-rukami.com/2014/12/kak-svoimi-rukami-sdelat-dvuxmarshevuyu-lestnicu-na-vtoroj-etazh-foto-chertezhi/, http://vseolestnicah.ru/vidy-lestnic/dvuhmarshevaya-lestnica-s-ploshhadkoj.html, http://fb.ru/article/268705/dvuhmarshevaya-lestnitsa-s-ploschadkoy

Расчет лестниц с площадкой, расчет П-образной лестницы

Рассчитать П-образную лестницу на 180 градусов

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для П-образной лестницы на 180° с двумя площадками. Начните расчет лестницы!

Рассчитать лестницу с двумя ровными площадками

Знаменитый французский архитектор Франсуа Блонделя написал формулу удобства ступеней лестницы, в основе этой формулы расчета лестниц лежит длина взрослого человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенника = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: ah = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенник)
Эти 3 магические формулы дают возможность вычисления удобства и безопасности лестницы.
Обратите внимание, что ширина проступи (величина a) должна быть в пределах 25–30 см. А высота ступени (величина h) лежать в пределах 15–20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
Программа расчета трехмаршевой лестницы выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша лестница с 2 площадками удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и отшлифовать их до идеальных параметров. Варьируйте количество ступеней, выберите самое подходящее количество ступеней для вашей лестницы на 3 пролета. Не забудьте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы сами указываете в калькуляторе.

Профессионалы рекомендуют делать количество ступеней лестницы на 3 марша не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте деревянную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

 Чертеж лестницы

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с поворотными ступенями. А также покажет рекомендации связанные с количеством ступеней, угла наклона тетивы и длиной проема, если калькулятор сочтет нужным их давать, относительно заданных вами значений. Программа расчета деревянных лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с забежными ступенями на ваш компьютер.

площадка в частном доме, фото и расчет поворота, 180 деревянных размеров, второй этаж

Несмотря на бесконечное количество возможных конструкций, двухмаршевые лестницы до сих пор остаются самыми востребованнымиПостроив многоэтажный частный дом, невозможно его представить без лестницы. Она может быть, как внутри, так и снаружи уютного жилища. Иногда, помимо основных функций, лестница несет декоративный характер, подчеркивая индивидуальный вкус и стиль владельца. Лестницы могут быть расположены на открытом воздухе, соединяя бетонное основание, и образуя вход с торца здания. Такая лестница дополняет внешний вид фасада, добавляет уникальности строению.

Красивая двухмаршевая лестница в частном доме: виды и материалы

Маршевые лестницы – это конструкции, которые состоят из 1, 2 рядов ступеней друг за другом, но между ними с промежуточной площадкой.

Такая конструкция — ничто иное, как это два лестничных пролёта, соединённых площадкой

В строительных магазинах вы можете приобрести уже готовые конструкции, данный вид лестниц очень актуален. Они могут быть: поворотными (расположена по своему направлению в левую или правую сторону), прямолинейная и распашная (имеет направление поворота и в право и влево).

Также лестницы можно разделить по строению и расположению:

  • Лестница, с расположением в правую сторону или по часовой стрелке;
  • Лестница, с расположением в левую сторону или против часовой стрелке;
  • Лестницы закрытые;
  • Лестницы открытые;
  • Г-образные;
  • П-образные;
  • Спиральные.

Есть у лестницы основные элементы. Лестничный марш – элемент, соединяющий 2 уровня и состоит из ступенек. Косоур – несущая балка с вырезами, на которую с внешней стороны крепятся ступени. Торец ступени в данном креплении заметны только при виде сбоку.

Тетива – балка, в нее изнутри крепятся ступени в специальные пазы. Проступь – поверхность ступени горизонтальная. Подступенок – вертикальная наружная сторона ступени, ширина равна высоте ступеней. Площадка – поверхность, для объединения маршей. Балясины – столбы, поддерживающие перила. Поручни —опора, для рук.

Система крепления не сложна.

А именно:

  • Если ступень накладывается сверху на несущую балку, то такое крепление называется – на косоурах;
  • Если крепление ступеней выполняется между несущими балками, в которых находятся пазы, то такое крепление носит название – на тетиве;
  • Если крепление ступеней выполняется за счет болтов и балясин, то это крепление – на больцах.

Для того чтобы поставить двухмаршевую линейную лестницу, понадобится больше места, чем для поворотной.

Можно устанавливать лестницу в угол комнаты, вдоль стены располагаются марши под углом 90ᵒ. А еще можно марши устанавливать на разной высоте навстречу друг другу под углом 180ᵒ.

Также можно для нестандартного помещения установить под произвольным углом, такие лестницы изготавливают под заказ.

Удобная двухмаршевая лестница с площадкой: лаконично и красиво

Есть важное условие – количество ступенек одного пролета необходимо делать менее 18.

Деревянные двухмаршевые лестницы наиболее распространены в своих домах ввиду красоты, доступной стоимости и простоте монтажа

Есть определенные нормы безопасности двухмаршевой лестницы с площадкой, которые относятся к готовым конструкциям и изготовленным самостоятельно:

  • Ширина одного лестничного марша должна быть более 80 см;
  • Нужно хорошее освещение над лестницей;
  • Обязательное условие – это установка перил, которые должны быть высотой не ниже 90 см;
  • Подступенки должны быть высотой не ниже 20 см, а ширина не меньше 25 см;
  • Минимальная выдерживающая нагрузка на перила должна быть не менее 100 кг, а на ступени не меньше 200 кг.

Материалы для изготовления также могут быть разнообразными. Все зависит от расположения конструкции. Ведь нередко лестницы такого типа располагаются на улице.

Основные материалы, а также наиболее популярные, проверенные – сталь, камень и кирпич, дерево.

По своей долговечности, эти материалы наиболее актуальны. Такая конструкция способна простоять от 20 до 40 лет.

Расчет двухмаршевой лестницы с поворотом на 180ᵒ для дома

Если вы самостоятельно решили возвести лестницу с двумя маршами, вам понадобится точный и подробный расчет.

Правильно сделанный расчёт двухмаршевой лестницы является обязательным условием ее эксплуатации

П-образная форма замечательно подходит для строений многоэтажных, у которых, помимо перехода с первого на второй этаж, есть ещё переход и на третий этаж.

Когда составляется чертеж, нужны точные размеры, учитывается все изъяны и особенности. Можно использовать онлайн-калькулятор или же посчитать все самостоятельно.

Для подготовки чертежа, обратить внимание нужно на 2 условия, есть определенный ГОСТ и СНиП для лестничных конструкций.

Основные размеры для расчета:

  • Высота проема и его длина;
  • Ширина лестницы;
  • Количество ступенек;
  • Толщина ступеней;
  • Выступ края ступеней.

Обязательно в конце строительства нужно покрыть поверхность лестницы антискользящим и противопожарным материалом. Также, для удобства в уборке, к боковой стороне лестницы рекомендуется установка металлопрофиля.

Безопасные деревянные двухмаршевые лестницы: долговечность

Очень популярно среди населения России, ставить лестницу именно деревянную.

Двухмаршевая деревянная лестница является самым экономически обоснованным вариантом для частного дома

Конструкция хороша тем, что:

  • Дерево – это экологически чистый и безопасный материал.
  • Разнообразие декоративных решений безгранично.
  • Доступность материала и дешевизна.

На данный момент все материалы для строительства изготавливаются по новым технологиям, и они могут быть опасны для людей, поэтому самый оптимальный выход для здоровья жильцов деревянного дома – это дерево. С течением времени такая лестница не выйдет из моды. Для уникальности исполнения, некоторые модели выполняются с применением декоративной резьбы, сочетаются разные породы дерева или подчеркивается текстура дерева с помощью декоративного лака.

У деревянных лестниц имеются и минусы: деревянные конструкции очень легко воспламеняются, но, если обработать конструкцию противопожарным лаком или пропиткой, то этот минус уже не имеет значения. Также дерево не переносит влажности, но от этого тоже просто избавиться, если подобрать правильный сорт дерева, и провести тщательную обработку материала.

С первого взгляда может показаться, что изготовить подобную лестницу самостоятельно не составляет труда. Но, если есть хоть малейшие сомнения, то лучше доверить это дело проверенным специалистам.

Сейчас есть огромный выбор готовых лестниц, но, если хочется душе чего-то неординарного и оригинального, можно вызвать специалистов на дом, которые воплотят любые дизайнерские капризы в жизнь.

Конструкции двухмаршевых лестниц (видео)

При изготовлении двухмаршевой лестницы, необходима предельная внимательность, даже к самым маленьким деталям, ведь от этого зависит безопасность и удобство шедевра архитектурной мысли.

Дизайн двухмаршевой лестницы с площадкой (фото интерьера)

лестничные марши с полуплощадками, деревянные маршевые конструкции

Двухмаршевая лестница с площадкой – классическая удобная конструкция. Она давно и успешно эксплуатируется, так как известна не одно столетие. В чем преимущества и недостатки лестниц? Читайте нашу статью и все узнаете.

Особенности

Лестница с площадкой нужна для того, чтобы преодолеть промежуток между разными уровнями. Главная конструкционная особенность изделий – существование отдельных пролетов. Эта терминология характеризует систему ступеней, которая объединена одним пролетом. Пролеты имеют четко определенные габариты.

Важнейшая часть лестницы с двумя пролетами – площадка. Она нужна для их разграничения. Кроме того, площадка играет роль вспомогательной дополнительной конструкции. На этом островке можно разместить элементы декора или мебели, которые позволят передохнуть в процессе подъема.

Это особенно актуально, когда конструкция используется для загородного особнячка или в двухуровневой городской квартире. Конструкция двухмаршевой лестницы проста, удобна и безопасна.

Основные достоинства конструкции – небольшая себестоимость, отличные дизайнерские качества, хороший функционал, простой ремонт и уход. Немаловажный факт – двухмаршевая лестница может быть сделана из дерева, металла, бетона, кирпича, собственными силами или по профессиональному проекту. Любой вариант будет личным предпочтением владельцев дома.

Идеальная двухмаршевая конструкция с площадкой должна соответствовать определенным параметрам безопасности. Этого требования можно добиться только грамотным подходом к расчетам и при соблюдении пропорции конструкции. При этом изделие должно соответствовать архитектурной идее, быть гармоничным с общим дизайном. Кроме того, конструкция не должна быть громоздкой.

К сооружению с площадкой должен быть обеспечен свободный подход. Ступени лесенки должны быть единым целым, стильным решением. Безопасной и надежной лестница будет, если отнестись к созданию конструкции со всей ответственностью. Правильно подобранный проект – это не только внешние параметры, но и удобство конструкции.

Виды

Лестница с двумя пролетами и площадкой имеет большие возможности, которые можно учесть при выборе проекта. Например, на островке можно предусмотреть повороты на 90 или 180 градусов. Пролеты по своей длине бывают неодинаковы. Можно ознакомиться с фотографиями готовых проектов и подобрать вариант, подходящий для своего дома.

Лестничные марши можно подразделить на несколько основных видов:

  • Г-образные конструкции;
  • П-образные конструкции;
  • V-образные конструкции.

Еще бывают сборные варианты произвольной, например, радиусной формы. Маршевые конструкции оборудуются полуплощадками, одной площадкой или несколькими. Кстати, специалисты считают, что собирать маршевые полотна прямого типа – не всегда верно. Проще собрать конструкции с одной площадкой, так как важную роль играет способ установки ступенек.

Один элемент марша несет на себе колоссальную нагрузку. Она рассчитывается специалистами исходя из параметров материала. Более того, двухмаршевая конструкция всегда более компактна. Для реализации такого проекта лестницы специалисты рекомендуют использовать специальные забежные ступеньки. Они обычно имеют особую форму.

Еще лестницы различают по типу крепления.

  • Консольные. Эти крепления устанавливаются на стене. Еще могут фиксироваться одним или двумя косоурами.
  • Монолитные. Классический вариант лестницы, в котором оба полотна смотрятся целым массивом. К этому же подвиду относят прямые и спиральные варианты конструкций.
  • На тетивах. Конструктивная часть опор представляет собой балки, между которыми располагаются ступени.

Более сложные модели не имеет смысла рассматривать для самостоятельного изготовления, так как их чаще заказывают, выбирая определенный проект. Информация о популярных вариантах будет дана в статье далее.

Материалы

Спектр материалов, допускаемых к использованию в конструкции лестниц, практически безграничен. Здесь присутствуют солидные и тяжелые, проверенные временем камень, бетон, сталь, дерево, а также такие, казалось бы, непрочные, как стекло, алюминий, смола. Многие особенности влияют на выбор того или иного материала. В каждом конкретном случае учитывают и бюджет, и предназначение, и расположение конструкции. Немаловажную роль играют личные пожелания владельца дома.

Например, специалисты категорически не советуют строить литые тяжелые бетонные марши на втором этаже дома. Такие монолитные конструкции будут представлять большую опасность. Выгодней монолитная каменная или бетонная лестница будет на первом этаже здания. Она не только оставит впечатление презентабельности, но и придаст устойчивости всему зданию. Кстати, каменную конструкцию можно сделать относительно легкой.

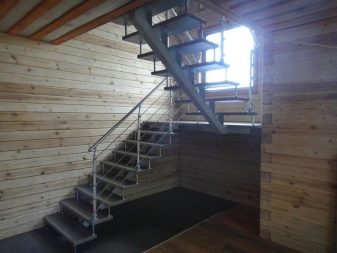

Как показала практика, современные двухмаршевые варианты чаще создаются из стали. Конструкции получаются обычно легкими, но при этом, прочными. В сочетании со сталью часто применяют дерево или стекло. Например, деревянные ступеньки будут отлично смотреться с перилами из профильной трубы.

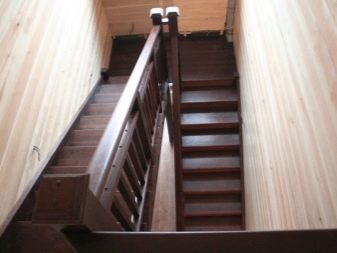

Деревянные конструкции не менее популярны, чем стальные. Древесина может быть очень разнообразной, а потому она универсальна. Лестницы из дерева бывают монументальными, массивными или легкими и изящными.

Чудесно в современных интерьерах смотрятся стеклянные лестницы. Однако вариант двухмаршевой конструкции из стекла может оказаться очень дорогостоящим. Кроме основного материала изготовления конструкции, для лестниц можно выбрать и материал отделки, который может быть самым разнообразным.

Отделочный материал лестницы должен:

  • быть безопасным и практичным;
  • соответствовать покрытию пола на этаже;
  • быть удобным в работе.

Если лестница прямая, то для нее можно подобрать любые материалы отделки. Если лестница винтовая или поворотная, то облицовку следует выбирать тщательней. Ведь плитку или камень придется резать, а это приведет к перерасходу материала и увеличению трат.

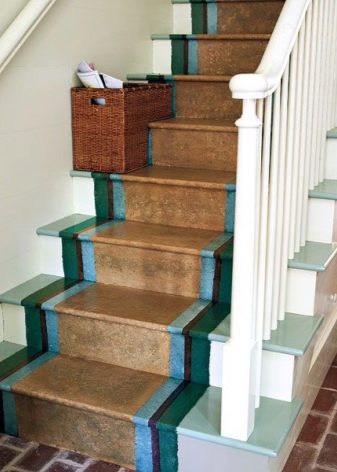

Наиболее подходящий и экономичный вид отделки, подходящий практически для любых оснований, – окрашивание. Окрашиванием конструкции можно добиться удачного сочетания с любым интерьером. Иногда такое оформление предполагает дополнительное обустройство лестничных маршей при помощи других материалов.

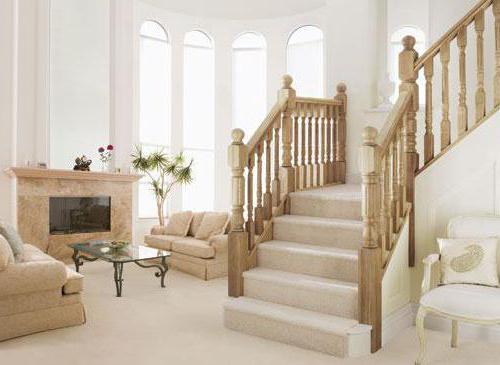

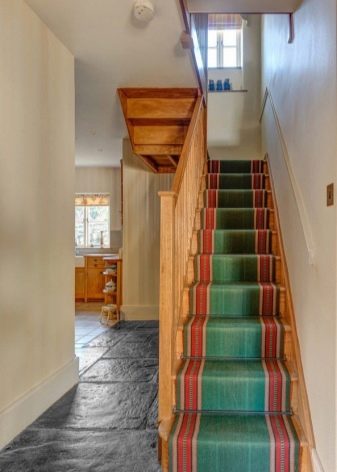

В домашних условиях окрашенные лестничные марши часто застилают ковровыми дорожками. Считается, что таким образом конструкции добавляется уюта, а лестнице – звукопоглощения. При использовании ковровой дорожки стоит помнить, что она должно быть надежно закреплена к основанию.

Для лестниц нередко используется деревянная облицовка. Например, дорогостоящие сорта древесины отличаются привлекательностью, но на них придется потратиться, если такой вид брать в качестве основы. Использование ценной древесины лишь в качестве отделки поможет сэкономить, к тому же она подойдет для конструкций любой геометрии.

Например, бетонные конструкции часто украшаются деревянными проступями. Подступенки обкладываются плиткой или окрашиваются. Древесина, используемая в отделке, обрабатывается специальными средствами и получается достаточно стойкой к износу. Природный материал для отделки лестниц должен иметь хорошую твердость, небольшую влажность. К отделочным материалам часто относят дуб, бук, другие лиственные сорта.

Облицовка плиткой – хороший способ украсить двухмаршевую лестницу в доме. Данный вариант имеет свои положительные и отрицательные стороны.

Плюсы:

  • простой уход;
  • большой выбор цветовых сочетаний;
  • пожарная безопасность;
  • приемлемая цена;
  • долгий срок службы.

Минусы: холодная, твердая и скользкая поверхность.

Поэтому керамическую плитку редко используют как самостоятельный отделочный материал, ее чаще комбинируют с другими вариантами.

Достаточно часто в отделке домашних лестниц используется камень. Этот декоративный материал вызывает ассоциации со стариной и роскошью. При использовании камня в классическом стиле интерьера возникает ощущение состоятельности владельцев. Однако натуральный камень холоден и массивен, поэтому его редко применяют как самостоятельный вариант отделки. Комбинирование с другими материалами добавляет изюминки и элегантности в самые строгие классические интерьеры.

Еще один вид материала для отделки лестниц – ламинат. Оформление лестницы осуществляется по той же технологии, что и отделка полов. Этот вариант – самый приемлемый по стоимости из всех представленных.

Проекты

Чтобы обеспечить комфортный подъем на этаж и при этом сэкономить место, нужно правильно составить проект, в котором важно выбрать идеальный вариант конструкции, способ ее опирания и отразить все расчеты. От правильности расчетов будет зависеть удобство пользования изделием.

Любой проект подразумевает измерение высоты всех этажей. Это позволит определиться с числом ступеней. Идеальный пролет не может включать более 18 ступеней. Это требование техники безопасности, так как на одно крепление может приходиться до 200 кг веса. Ширина лестницы может составлять около метра или чуть меньше (80 см).

Длина одного марша равна произведению числа ступенек на ширину одной ступени. Минимальное значение приступи – около 25 см, а высота примыкания – около 20 см. Площадка сопряжения маршей может быть прямоугольной или Г-образной. Подробные чертежи помогут в дальнейшей работе, с их помощью можно рассчитать необходимое количество материалов.

Промежуточной работой при создании собственного проекта будет составление плана, в котором точно отражен масштаб конструкции. При этом лестницу специалисты советуют чертить на отдельном листе. Затем макет вырезается и прикладывается к бумажному плану. Так вы быстрее определитесь с наиболее удачным расположением конструкции внутри здания. Подобным образом, кстати, подготавливаются профессиональные проекты. Дизайнеры используют специальные программы на ПК.

Советы

Монтаж двухмаршевых конструкций несложен. Главное, обзавестись инструментом, выбор которого можно связать с используемым материалом. Например, пилить древесину удобнее ножовкой, а резать металл – болгаркой. Для соединения разрезанных металлических частей пригодится сварка.

Рассмотрим основные этапы монтажа узла двухмаршевой лестницы.

  • Обустройство площадки. На начальном этапе она будет как бы в подвешенном состоянии.
  • Обустройство нижнего марша. На этом этапе важно проявить особое усердие. Крепежные элементы нужно четко зафиксировать, иначе в дальнейшем при эксплуатации возникнет неприятная вибрация.
  • Обустройство верхнего марша. Здесь особое внимание также уделяется креплениям. При плохо закрепленном марше в дальнейшем возникнут люфты.

Проверяйте все детали на прочность в процессе обустройства. Незначительное упущение в одной детали приведет к порче другого элемента.

В результате сроки эксплуатации двухмаршевой лестницы значительно сократятся.

Красивые примеры

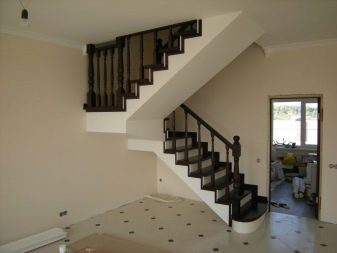

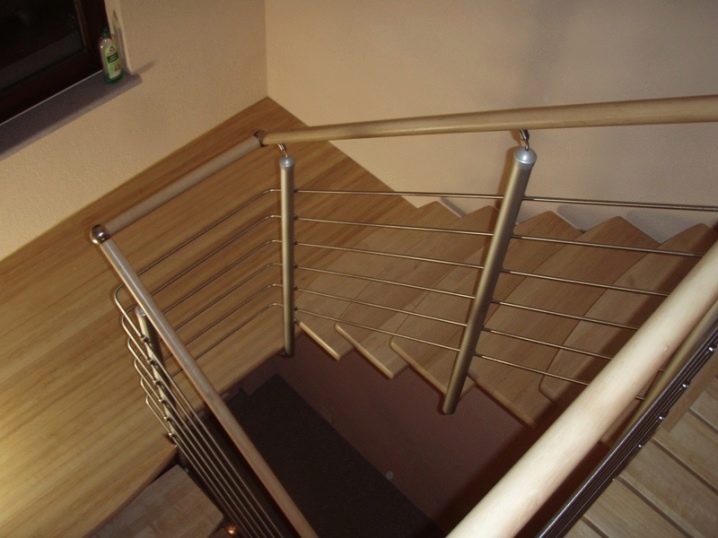

На фото представлена двухмаршевая лестница с поворотом площадки на 90 градусов. Несмотря на кажущуюся массивность, конструкция занимает немного места.

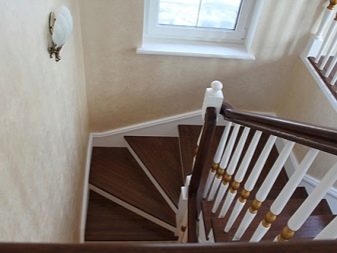

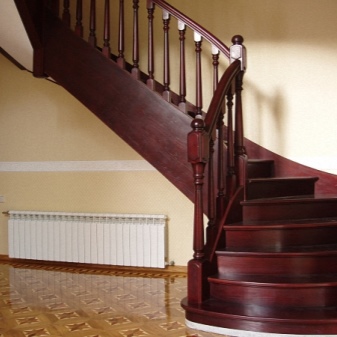

На втором фото – оригинальная конструкция с забежными ступеньками. Экономию места обеспечивает поворот одного марша в сторону.

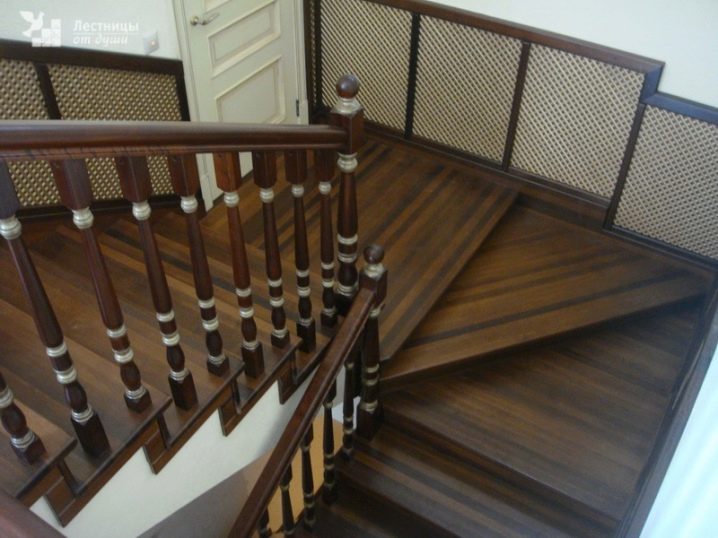

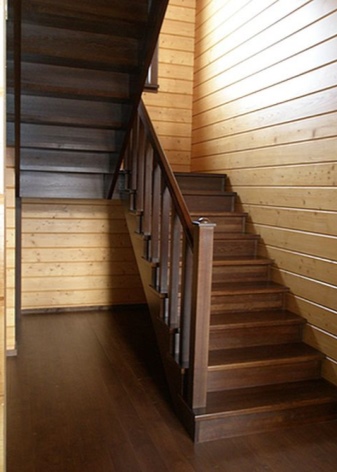

Классическая двухмаршевая деревянная лестница.

Выбирайте понравившиеся проекты или конструируйте самостоятельно. Не забывайте о соблюдении правил безопасности.

О том, как изготовить лестницу, смотрите в следующем видео.

Двухмаршевая лестница с площадкой

Двухмаршевая лестница с площадкой уже давно стала классикой жанра. Эта удобная конструкция на протяжении нескольких последних столетий успешно эксплуатируется человечеством. Прочитав сегодняшнюю статью, вы узнаете об основных преимуществах и недостатках подобных изделий.

Важнейшие конструкционные особенности

Такая лестница с площадкой предназначена для преодоления расстояния между этажами. Одной из основных особенностей подобных изделий считается наличие маршей. Под данным термином в строительстве подразумевается система ступеней, объединенных в пролет. Все они характеризуются определенными параметрами.

лестница с площадкой

Важнейшим неотъемлемым элементом подобных конструкций является площадка, необходимая для разграничения пролетов. Помимо того, что на нее возложены функции вспомогательной инженерной опоры, она еще и позволяет передохнуть во время подъема.

Основные преимущества двухмаршевых лестниц

Следует отметить, что подобные конструкции совершенно справедливо считаются одним из лучших вариантов оформления загородных особняков или городских квартир. Она является наиболее простой, удобной и безопасной.

лестница с площадкой на второй этаж

К основным плюсам двухмаршевых полотен можно причислить сравнительно низкую стоимость, прекрасные декоративные свойства, высокую функциональность, простоту ремонта и ухода. Немаловажно и то, что такая лестница с площадкой на второй этаж из металла своими руками может быть изготовлена по индивидуальному проекту. Подобное изделие будет полностью соответствовать всем пожеланиям обитателей дома и идеально впишется в планировку и внутреннее убранство помещений.

Требования к безопасности конструкции

Следует отметить, что любая двухмаршевая лестница с площадкой на второй этаж должна соответствовать определенным критериям. Подобные изделия должны быть безопасными и удобными в эксплуатации. Данное требование выполняется благодаря грамотному расчету размеров всех элементов конструкции.

Не менее важно, чтобы изделие отвечало архитектурной задумке и гармонировало с общим дизайнерским решением. Оно не должно загромождать пространство и ухудшать основные эксплуатационные характеристики двух объединяемых им этажей.

лестница с площадкой на второй этаж своими руками

Лестница с площадкой должна иметь свободный подход и хорошо продуманное освещение. Важно, чтобы ступеньки, расположенные в пределах одного марша, были выполнены в едином стиле.

Материалы для изготовления

Сырье, используемое для производства подобных конструкций, должно быть практичным, безопасным и экологически чистым. Наиболее часто лестница с площадкой изготавливается из дерева, камня, бетона и металла. Для украшения отдельных элементов нередко применяют стекло. На протяжении нескольких последних лет особенной популярностью пользуется архитектурный пластик и триплекс. Их часто используют в сочетании с другими покрытиями. При выборе материала следует учитывать стоимость, эстетические свойства и возможность последующей отделки готового изделия.

Деревянная лестница с площадкой на второй этаж своими руками: необходимые расчеты

Для создания безопасной и надежной конструкции нужно ответственно отнестись к выбору оптимального проекта. От этого будет зависеть не только внешний вид, но и удобство готового изделия.

Прежде всего нужно измерить высоту всех этажей и определиться с количеством ступенек. В идеале в одном пролете не должно быть больше восемнадцати штук. Что касается ширины самой лестницы, то она может составлять 80-90 сантиметров.

 лестница с площадкой на второй этаж из металла своими руками

Длина будущего марша будет равна произведению количества имеющихся в нем ступеней и ширины поступи. По окончании расчетов можно определяться с формой деревянной лестницы. От этого будут зависеть размеры площадки. При строительстве Г-образной конструкции, поворот которой расположен под прямым углом, грани квадратной площадки будут соответствовать ширине ступеней.

Исходя из всего вышеизложенного, можно сделать вывод, что расчеты двухмаршевой конструкции не так сложны, как кажется на первый взгляд. Располагая всеми необходимыми сведениями относительно нужных размеров, можно переходить к работе над созданием чертежей будущего изделия.

Чтобы определиться с вероятным местом расположения конструкции, вам понадобится план здания, в котором точно соблюден масштаб. При наличии такого чертежа вам останется только начертить на отдельном листе бумаги лестницу, используя при этом все размеры этажей, и вырезать получившееся изображение. Затем вы сможете прикладывать его в различные места на проекте особняка. Это поможет вам быстрее определить наиболее удачный вариант расположения будущей деревянной двухмаршевой лестницы с площадкой.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
