Электрическая схема подключения частного дома однофазная: Схема электропроводки в частном доме своими руками – как сделать схему подключения электрики – Электропроводка в частном доме – от схемы до монтажа

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

  1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
  2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
  3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Схема вводного щита с прибором учета электроэнергии

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Схема вводного щита без прибора учета электроэнергии

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Вводное УЗО

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

Противопожарное УЗО на 100-300мА

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

Автоматические выключатели дифференциального тока (АВДТ)

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Источник: Компания «Уралэнерго».

Схема электроснабжения частного дома 380В 15 кВт

Содержание:
  1. Однофазное и трехфазное подключение
  2. Подключение по трехфазной схеме
  3. Однолинейная схема электроснабжения частного дома
  4. Видео: сборка 3-фазного распредилительного щита для дома

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. В современном жилье устанавливается большое количество бытовых приборов и всевозможного оборудования и все эти устройства потребляют электроэнергию. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.

Вам понадобятся следующие документы:

  • Договор с энергоснабжающей организацией.
  • Акт осмотра имеющегося электрооборудования.
  • Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
  • Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Однофазная и трехфазная электрическая сеть



Вступление

Здравствуй Уважаемый читатель сайта Elesant.ru. Электрический ток «доставляется» до потребителя по высоковольтным линиям электропередач. Электрический ток линий электропередач имеет высокое напряжение и напрямую не может использоваться потребителями. Для повседневного использования электрического тока доставленного ЛЭП его напряжение нужно понизить.

Для этого возле потребителей устанавливаются специальные трансформаторные подстанции. Трансформаторные подстанции понижают высоковольтное напряжение до номинальных значений пригодных для использования. Остановимся немного на подстанциях.

Трансформаторная подстанция

Трансформаторные подстанции это электроустановка, предназначенная для приема, преобразования и распределения электроэнергии от линий электропередач.

Состоят подстанции из понижающего трансформатора, распределительного устройства (РУ) и устройств управления.

По способу строительства и расположения подстанции подразделяются на пристроенные, встроенные, внутрецеховые. Для загорода наиболее распространены мачтовые и столбовые подстанции.

Основным элементом подстанции является понижающий трансформатор. Понижающие трансформаторы могут быть трехфазные и однофазные. Однофазные трансформаторы используются в комплексе с трехфазными трансформаторами и в основном в сельской местности.

Понижается напряжение в трансформаторах до номинального рабочего напряжения 380 или 220 вольт. Называются эти напряжения линейным и фазным соответственно. А питание потребителей называется соответственно трехфазным и однофазным. Рассмотрим виды питания потребителей подробнее.

Однофазное электрическое питание

Однофазное электропитание запитывает потребителя от одной фазной линии и линии нулевого рабочего провода. Линии для однофазного питания называют однофазными электрическими сетями. Номинальное рабочее напряжение однофазных электрических сетей составляет 220 вольт.

Сами однофазные сети тоже можно разделить в зависимости от рабочих проводников.

Однофазная двухпроводная сеть

В однофазных двухпроводных сетях для электропитания используются два провода: фазного(L) и нулевого (N). Такая электрическая сеть не предусматривает заземление электроприборов. Двухпроводная электрическая сеть была да и остается самой распространенной в старом жилом фонде.

Если у вас дома проводка выполнена проводами с алюминиевыми жилами, скорее всего у вас двухпроводная электрическая сеть.

Пример схемы: однофазная двухпроводная сеть в квартире

odnofaznaja dvuchprovodnaj provodka

Однофазная трехпроводная сеть

В однофазных трехпроводных сетях используются три провода: фазного(L), нулевого (N) и защитного, заземляющего. Третий заземляющий провод предназначен для дополнительной защиты человека от поражений электрическим током. Соединение заземляющего провода с корпусами электроприборов (заземление), позволяет отключать электропитание при замыкании фазного провода на корпус прибора (короткого фазного замыкания). Обозначается PE.

Заземление защищает не только человека от поражений электротоком, но и спасает сами электроприборы от перегораний.

Пример схемы:однофазная трехпроводная сеть в квартире

odnofaznaja trechprovodnaj provodka

Трехфазное электрическое питание

При трехфазном питании в электрощит квартиры или ВРУ дома заводится три питающие фазы(L1;L2;L3) и нулевой рабочий проводник(N). Номинальное рабочее напряжение между любыми фазными проводами составляет 380 вольт. Напряжение между любым фазным проводом и рабочим нулем составляет 220 вольт. От электрощита проводка, распределяется по квартире или дому, согласно схеме электропроводки, обеспечивая 220 вольтовое или з80 вольтовое питание для электроприборов.

При расчете трехфазной электросети важно правильно распределить нагрузку между тремя фазами. Неравномерное распределение нагрузки между фазами приведут к перекосу фаз, сильный перекос фаз приведет к аварийной ситуации вплоть до обгорания одной из фаз.

Распределить трехфазное питание по квартире или дому можно электрокабелями с четырьмя или пятью проводами

Трехфазная четырехпроводная электрическая сеть

При четырехпроводной электропроводки электропитание происходит от трех фазных проводов и рабочего нуля. От электрощитка или распределительной коробки проводка распределяется по розеткам и светильникам двумя проводами: каждым фазным и нулевым(L1-N; L2-N; L3-N).Напряжением 220 вольт. На схемах фазы могут обозначаться А, В, С.

Пример схемы: трехфазная четырехпроводная сеть в квартире

trechfaznaja chetyrechprovodnaj provodka

Трехфазная пятипроводная электрическая сеть

В трехфазной пятипроводной электрической сети «появляется» пятый заземляющий провод, выполняющий защитные функции. Обозначается (PE)

Важно! Во всех трехфазных сетях важно равномерное распределение нагрузки (потребляемой мощности) между фазами. Опредилять нагрузку сети при трехфазном питании нельзя по основному закону электротехники, зокону Ома. Для расчетов нужно учитывать коэффициент мощности(cosф) и коэффициент спроса (Кспроса). Обычно для квартир cosф=0,90-0,93;Кспроса=0,8. Значение 0,8 принимается, если потребителей более 5.

Пример схемы:трехфазная пятипроводная сеть в квартире

trechfaznaja pjatiprovodnaj provodka

Нормативные ссылки

Правила Устройства Электроустановок(ПУЭ),издание 7.

Другие статьи раздела: Электрические сети





Наглядная трехфазная схема вводно–распределительного щита частного дома



Наглядная схема электрощита частного дома

Представляю наглядную схему электрощита частного дома. Электропитание  трехфазное. Особенность этой трехфазной схемы в разделении PEN проводника не на отводном столбе воздушной линии и не вне дома, а   непосредственно в щите, где установлены  вводной автомат и все автоматы защиты для групповых цепей дома.

Такой электрощит называется вводно-распределительный щит (ВРЩ) или вводно-распределительное устройство (ВРУ).

Разберем схему подробнее

Vizualnaja schema gruppovych elektrosetey 07 1

Эта же схема в НОВОМ ОКНЕ.

Три фазы электропитания L1;L2;L3 с PEN проводником в одном кабеле, заводится в дом, а в доме во вводно-распределительный щит.

В щите PEN проводник расщепляется на нулевой рабочий проводник (N) и защитный проводник (PE).Расщепление происходит на отдельной шине, которая называется главная заземляющая шина (ГЗШ). В месте разделения PEN проводника на PE и N проводники нужно сделать повторное заземление (ПУЭ пункт 1.7.61).Правда в ПУЭ требование повторного заземления носит рекомендательный характер.

О заземлении дома можно почитать статьи раздела: Заземление частного дома

Вернемся к наглядной схеме щита. Фазные проводники L1;L2;L3 заводятся на трехполюсной вводной автомат (3).Для учета потребления электроэнергии в щите устанавливается электросчетчик. На вводные клеммы электросчетчика подключаются проводники L1;L2;L3 от вводного автомата и N проводник от ГЗШ (главной заземляющей шины).От вывода электросчетчика идет подключение общему автомату защиты всего дома. Он четырехполюсной. При его срабатывании (отключении) происходит полное отключение дома от электропитания.

Примечание: Устанавливать автомат защиты на нулевой рабочий проводник разрешено, только если при его срабатывании отключатся все питающие проводники дома (ПУЭ пункт  3.1.11),то есть как на схеме, установлен четырехполюсной общий автомат.

Электропроводка дома разделена на группы. Группа или групповая цепь освещения защищена однополюсными автоматами защиты (5). Все группы  запитываются от разных фаз L1;L2;L3.

Групповая цепь во влажных помещениях это особая зона электропроводки, должна быть защищена дифференциальным автоматом защиты (6) с током срабатывания не более 30 mA (миллиампер). Требование ПУЭ пункт:7.1.82.

Примечание: Данная наглядная схема относится к системе TN-C. В системах TN-C допускается применение только УЗО, реагирующих на дифференциальный ток, только для отдельных электроприборов. При этом защитный PEпроводник обязательно  должен быть подключен к шине PEN до всех автоматов защиты. На этой наглядной схеме это условие ПУЭ пункт:1.7.80 выполняется.

Трехполюсной автомат защиты (9) и четырехполюсной автомат защиты (10) установлены для защиты кухонной групповой цепи дома. Это вполне оправдано, так как питание кухни трехфазное и при коротком замыкании фазы на ноль нужно отсечь нулевой рабочий и все фазные проводники от сети одновременно.

В щите выделена отдельная группа автоматов защиты для хозяйственной постройки. Автоматы 11,12.автомат 11 это вводной двухполюсной автомат для хозпостройки, 12 это однополюсные автоматы для двух групп электропроводки в постройке. Об этой наглядной трехфазной схеме вводного учетно-распределительного щита для частного дома все.

Единственное требование, которое не понравится поставщикам электроэнергии это нахождение счетчика учета не на улице, а в доме. Но это уже местные детали.

Другие схемы





Трехфазное подключение частного дома - схема и важные особенности

Преимуществ у трехфазного подключения частного дома много. Одно из них – в возможности равномерного распределения нагрузки между линиями, что с увеличением количества бытовой техники в наших жилищах уже не просто рациональный подход к организации эн/снабжения, а необходимость. Любая работа начинается с планирования. Вот и разберемся, как грамотно составить схему трехфазного подключения частного дома в зависимости от местной специфики.

Следует пояснить, что переход на трехфазное эл/снабжение никак не повышает потребляемую мощность, как многие ошибочно считают. Ее лимит для частного дома устанавливается ресурсоснабжающей организацией и зависит от ряда факторов – собственных возможностей поставщика, количества абонентов, технического состояния линий, оборудования и так далее.

Что учесть при подключении

Для исключения вероятности перекоса фаз, резких скачков напряжения нагрузка по ним должна распределяться равномерно. Но расчеты делаются лишь примерные, так как невозможно заранее предусмотреть, какие именно потребители в определенный момент будут включены. Кроме того, если в частном доме имеются импульсные приборы, то их пуск сопровождается повышенным энергопотреблением. Поэтому обязательно понадобятся стабилизаторы, иначе перегрузка любой из фаз вызовет некорректную работу остальных.

3f-1

Силовой (распределительный) щит для трехфазного подключения значительно габаритнее, чем щит для однофазной схемы. При ее переделке заменить боксы по принципу «один в один» вряд ли получится. Это связано с большим количеством защитных элементов и присоединяемых проводов (кабелей). Придется искать другое подходящее место для его монтажа электрощитка.

3f-2

Хотя здесь есть и иные варианты. Вот один из них. Вне дома устанавливается только щиток ввода (к примеру, ЩРУН 3-12), а внутри – несколько небольших пластиковых, каждый (со своей комплектацией) на отдельную фазу. То же касается и надворных построек (сарая, гаража, мастерской и так далее), внутри которых целесообразно располагать такие же маломерные боксы.

При установке лишь одного щитка вне частного дома (встречается и такое решение) используется бокс со степенью защиты IP31 (или 54).

Особенности трехфазного подключения и реализуемые схемы

Существует 2 технологии – прокладка кабеля в грунте (подземный способ) и воздушная линия. Для частного дома целесообразнее выбрать второй вариант.

Преимущества:

  • Значительно меньший объем работ.
  • Возможность прокладки линии по любой схеме.
  • Стоимость подключения намного ниже. Одно из обоснований – используемые для организации электроснабжения воздушным способом провода (СИП) по определению дешевле (за 1 п.м.) кабеля. К тому же при укладке последнего трасса может изгибаться в зависимости от особенностей грунта на участке и его планировки, что увеличивает расход монтажной продукции.
  • Ремонтопригодность такой линии трехфазного подключения значительно выше.

Резервное питание не в счет. Переключение на него предусматривается независимо от выбранного способа, поэтому на основную схему параметры (тип, мощность) автономного генератора не влияют.

Особенности воздушного подключения

Допустимые расстояния показаны на схеме.

3f-3

Их следует выдерживать. К примеру, если между частным домом и ближайшей опорой более 15 м, то придется ставить еще один, дополнительный столб. Это объясняется просто – для исключения значительного провиса (или даже обрыва проводов) под нагрузкой – ледяной, снеговой, ветровой. Это также регламентировано. Минимальное расстояние от проводов (в м) до: проезжей части – 6, тротуара – 3,5. То есть они не должны мешать ни проезду габаритного автотранспорта, ни свободному перемещению людей.

Нужно принять во внимание и то, что трасса прокладывается так, чтобы исключить прикосновение к любому ее участку веток крупных деревьев, которые при сильном ветре могут ее повредить. Высота точки присоединения трехфазной линии к потребителю (частному дому) – от 2,75 или более, при необходимости. Подразумевается, что именно там располагаются изоляторы. К ним и подводится эл/питание, а уже потом оно подается на силовой щит.

3f-4

Часто встречается такая рекомендация – расположить его на столбе. Но насколько это грамотно в плане ремонтопригодности? Если выбьет вводной автомат, да еще ночью, тем более зимой – что делать? Оптимальное решение – закрепить щиток на фасаде частного дома.

Вот несколько наиболее распространенных схем трехфазного подключения:

3f-5

3f-6

Автор акцентирует внимание, что эта информация позволит читателю составить общее представление о том, как организуется трехфазное подключение частного дома к промышленной сети. Конкретную работу (определение схемы, подбор необходимых приборов по характеристикам, комплектацию щитков, монтаж линий) лучше доверить профессионалу. Только он сможет учесть все особенности строения и произвести точные расчеты. Единой рекомендации по выбору схемы и ее составных частей, не зная специфики здания и участка, потребностей собственника в эл/энергии никто не даст. Все планируется и готовится индивидуально для каждого частного дома.

3f-7

Внимание! Непосредственное подключение линии к источнику 3-ф напряжения имеет право делать только представитель ресурсоснабжающей организации. Он же снимает начальные показания счетчика, производит его опломбировку и постановку на учет.

Трехфазное подключение дома. Что следует учесть

   Если вы столкнулись с проблемой электроснабжение дома, или же просто хотите заменить электропроводку, тогда перед вами представится необходимость сделать выбор, какой тип электрического питания лучше использовать (однофазный или трехфазный). От выбранного типа питания напрямую будет завесить схема электрической сети. И так, сегодня давайте разберемся, что такое трехфазное подключение дома.

   Решая эти вопросы владелец сталкивается с многочисленными задачами, которые требуется решать техническими и организационными способами.

Сравнение преимуществ и недостатков однофазного и трехфазного подключения дома

   При выборе схемы следует учесть ее влияние на конструкцию проводки и условия эксплуатации, создаваемые разными системами.

   Однофазная сеть

   Трёхфазная сеть

Потребляемая мощность

   Та величина разрешенной мощности, которую вам предоставит организация продающая электроэнергию, станет основой для создания проекта электропроводки. За счет распределения ее по двум проводам в однофазной схеме толщина сечения жил кабеля всегда требуется больше, чем в трёхфазной цепи, где нагрузка равномерно разнесена по трем симметричным цепочкам.

   При одинаковой мощности в каждой жиле трехфазной схемы будут протекать меньшие номинальные токи. Под них потребуются уменьшенные номиналы автоматических выключателей. Несмотря на это их габариты, как и других защит и электросчетчика, все равно будут больше за счет применения утроенной конструкции. Потребуется более емкий распределительный щит. Его размеры могут значительно ограничивать свободное пространство внутри небольших помещений.

Трёхфазные потребители

   Асинхронные электродвигатели механических приводов, электрические нагревательные котлы, другие электроприборы, рассчитанные на эксплуатацию в трехфазной сети, эффективнее, оптимально работают в ней. Чтобы их запитать от однофазного источника необходимо создавать преобразователи напряжения, которые будут потреблять дополнительную энергию. Причем, в большинстве случаев происходит снижение КПД таких механизмов и расход мощности на преобразователе.

   Использование трехфазных потребителей основано на равномерном распределении нагрузки в каждой фазе, а подключение мощных однофазных приборов способно создать пофазный перекос токов, когда часть их начинает протекать по жиле рабочего нуля.

   При большом перекосе токов на перегруженной фазе снижается напряжение: начинают тускло светиться лампы накаливания, наблюдаются сбои электронных устройств, хуже работают электродвигатели. В этой ситуации владельцы трехфазной электропроводки могут перекоммутировать часть нагрузки на ненагруженную фазу, а потребителям двухпроводной схемы требуется эксплуатировать стабилизаторы напряжения или резервные источники.

Условия работы изоляции электропроводки

   Владельцы трехфазной схемы должны учитывать действие линейного напряжения 380, а не фазного 220 вольт. Его номинал представляет бо́льшую опасность для человека и изоляции электропроводки или приборов.

Габариты оборудования

   Однофазная электропроводка и все входящие в нее компоненты более компактны, требуют меньше места для монтажа. На основе сравнения этих характеристик можно сделать вывод, что трехфазное подключение частного дома зачастую может быть в современных условиях нецелесообразным. Его имеет смысл применять в том случае, если существует необходимость эксплуатации мощных трехфазных потребителей типа электрических котлов или станочного оборудования для постоянной работы в определённые сезоны. Большинство же бытовых электрических потребностей вполне может обеспечить однофазная электропроводка.

Как выполнить трехфазное подключение дома

   Когда вопрос трехфазного подключения частного дома стоит остро, то придется:

  1. заниматься подготовкой технической документации
  2. решать технические вопросы

Какие документы необходимо подготовить

   Обеспечить законность трехфазного подключения могут только следующие свидетельства и паспорта:

  1. технические условия от энергоснабжающей организации
  2. проект производства электроснабжения здания
  3. акт разграничения по балансовой принадлежности
  4. протоколы измерений основных электрических параметров собранной схемы подключения дома электротехнической лабораторией (монтаж разрешено выполнять после получения первых трех документов) и акт осмотра электротехнического оборудования
  5. заключение договора с энергосбытовой организацией, дающее право на получение наряда на включение

Технические условия

   Для их получения требуется заранее подать заявку в электроснабжающую организацию, где должны быть отражены требования к абоненту и электроустановке с указанием:

  • способов подключения
  • использования защит
  • мест размещения электроприборов и щитов
  • ограничение доступа посторонних лиц
  • характеристики нагрузки

Проект производства электроснабжения

   Разрабатывается проектной организацией на основе действующих нормативов и правил эксплуатации электроустановок с целью предоставления бригаде электромонтажников подробной информации по технологии монтажа электрической схемы.

   В состав проекта входят:

  1. пояснительная записка с отчетом
  2. исполнительные принципиальные и монтажные схемы
  3. ведомости
  4. требования нормативных документов и предписаний

Акт разграничения по балансовой принадлежности

   Определяются границы ответственности между электроснабжающей организацией и потребителем, указывается разрешенная мощность, категория надежности электроприемника, схема электропитания, некоторые другие сведения.

Протоколы электротехнических замеров

   Они выполняются электрической измерительной лабораторией после полного окончания монтажных работ. В случае получения положительных результатов измерений, отраженных в протоколах, предоставляется акт осмотра оборудования с заключением, дающим право на обращение в электросбытовую организацию.

Договор с энергосбытом

   После его заключения на основе документов от электротехнической лаборатории можно обращаться в электроснабжающую организацию на включение смонтированной электроустановки в работу по специальному наряду.

Трехфазное подключение дома, технические вопросы

   Принцип подвода электрической энергии к отдельно стоящему жилому зданию осуществляется по следующему принципу: от трансформаторной подстанции по линии электропередачи подается напряжение по четырем проводам, включающим три фазы (L1, L2, L3) и один общий нулевой проводник PEN. Подобная система выполняется по стандартам схемы TN-C, которая максимально распространена до сих пор в нашей стране.

   Линия электропередачи чаще всего может быть воздушной или реже кабельной. На обоих конструкциях могут возникнуть неисправности, которые быстрее устраняются у воздушных ЛЭП.

Особенности разделения PEN проводника

   Старые линии электропередач энергетики постепенно начинают модернизировать, переводить на новый стандарт TN-C-S, а строящиеся сразу создают по нормативам TN-S. В нем четвертый проводник PEN от питающей подстанции подается не одной, а двумя разветвленными жилами: РЕ и N. В итоге у этих схем используется уже пять жил для проводников.

   Трехфазное подключение дома по TN-S

   Трехфазное подключение дома основано на том, что все эти жилы подключаются к вводному устройству здания, а от него электроэнергия поступает на электрический счетчик и далее — в распределительный щит для осуществления внутренней разводки по помещениям и потребителям здания.

   Практически все бытовые приборы работают от фазного напряжения 220 вольт, которое присутствует между рабочим нулем N и одним из потенциальных проводников L1, L2 или L3. А между линейными проводами образовано напряжение 380 вольт.

   Внутри вводного устройства, использующего стандарт TN-C-S, делается выделение рабочего нуля N и защитного РЕ из проводника PEN, который соединяют здесь же с ГЗШ — главной заземляющей шиной. Ее подключают к повторному контуру заземлению здания.

   От вводного устройства рабочие и защитные нули идут изолированными цепочками, которые запрещено объединять в любой другой точке схемы электропроводки.

   По старым правилам, действовавшим в схеме заземления TN-C, расщепление проводника PEN не делалась, а фазное напряжение бралось прямо между ним и одним из линейных потенциалов.

   Конечный промежуток линии между ее опорой до ввода в дом прокладывают по воздуху или под землей. Его называют ответвлением. Оно находится на балансе электроснабжающей организации, а не хозяина жилого здания. Поэтому все работы по подключению дома на этом участке должны выполняться с ведома и по решению владельца ЛЭП. Соответственно, законодательно они потребуют согласования и оплаты.

    У подземной кабельной линии ответвление монтируют в металлическом шкафу, который размещают поблизости с трассой, а для воздушной ЛЭП — непосредственно на опоре. В обоих случаях важно обеспечить безопасность их эксплуатации, закрыть доступ посторонних людей и выполнить надежную защиту от повреждения вандалами.

Выбор места расщепления PEN проводника

   Оно может быть выполнено:

  1. на ближайшей опоре
  2. или на вводном щите, расположенном на стене либо внутри дома

   В первом случае ответственность за безопасную эксплуатацию несет электроснабжающая организация, а во втором — владелец здания. Доступ жильцов дома к работам на конце PEN проводника, расположенного на опоре, запрещен правилами.

   При этом надо учесть, что провода на воздушной линии способны обрываться по различным причинам и на них могут возникать неисправности. Во время аварии на питающей ЛЭП с обрывом PEN проводника ее ток потечет через провод, подключенный к дополнительному контуру заземления. Его материал и сечение должны надежно выдерживать такие повышенные мощности. Поэтому их выбирают не тоньше, чем основная жила линии электропередачи.

   Трехфазное подключение дома, обрыв PEN проводника на КТП

   Когда расщепление выполняется прямо на опоре, то к нему и контуру прокладывают линию, называемую повторным заземлением. Ее удобно изготавливать из металлической полосы, заглубленной в землю на 0,3÷1 м.

   Поскольку через нее в грозу создается путь протекания молнии в землю, то ее надо отводить от дорожек и мест возможного размещения людей. Рационально прокладывать ее под забором здания и в подобных труднодоступных местах, а все соединения выполнять сваркой.

    Когда расщепление производится в водном щите здания, то через линию ответвления с подключенными проводами будут протекать аварийные токи, которые могут выдержать только проводники с сечением фазных жил ЛЭП.

Вводное распределительное устройство электроэнергии

   Оно отличается от простого вводного устройства тем, что в его конструкцию внесены элементы, осуществляющие распределение электричества по группам потребителей внутри здания. Его монтируют на вводе электрического кабеля в пристройке или каком-то отдельном помещении.

   ВРУ устанавливают внутри металлического шкафа, куда заводят все три фазы, PEN проводник и шину контура повторного заземления в схеме подключения здания по системе TN-C-S.

   Внутри шкафа вводного распределительного устройства фазные проводники подключаются к клеммам входного автоматического выключателя или силовых предохранителей, а PEN проводник к своей шине. Через нее выполняется его расщепление на PE и N с образованием главной заземляющей шины и ее подключением к повторному контуру заземления.

   Ограничители повышения напряжения работают по импульсному принципу, защищают схему цепей фаз и рабочего нуля от воздействий возможного проникновения посторонних внешних разрядов, отводят их через РЕ проводник и главную защитную шину с контуром заземления на потенциал земли.

   При возникновении высоковольтных импульсных разрядов больших мощностей в питающей линии и прохождении их через последовательную цепочку из автоматического выключателя и УЗИП вполне возможен выход из строя силовых контактов автомата из-за подгорания и даже приваривания их.

   Поэтому защита этой цепочки мощными предохранителями, выполняемая простым перегоранием плавкой вставки, остается актуальной, широко применяется на практике.

   Трехфазный электрический счетчик учитывает расходуемую мощность. После него подключаемые нагрузки распределяются по группам потребления через правильно подобранные автоматические выключатели и устройства защитного отключения. Также на вводе может стоять дополнительное УЗО, выполняющее противопожарные функции у всей электрической проводки здания.

   После каждой группы УЗО может производиться дополнительное деление потребителей по степеням защиты индивидуальными автоматами или обходиться без них, как показано разными участками на схеме.

   На выходные клеммы щита и защит подключаются кабели, идущие к группам конечных потребителей.

Особенности конструкции ответвления

   Чаще всего трехфазное подключение дома на питающей ЛЭП выполняется воздушной линией, на которой может возникнуть короткое замыкание или обрыв. Чтобы их предотвратить следует обратить внимание на:

  • общую механическую прочность создаваемой конструкции
  • качество изоляции внешнего слоя
  • материал токоведущих жил

   Современные самонесущие алюминиевые кабели обладают небольшим весом, хорошими токопроводящими свойствами. Они хорошо подходят для монтажа воздушного ответвления. При трехфазном питании потребителей сечения жилы СИП 16 мм2 будет достаточно для длительного получения 42 кВт, а 25 мм кв — 53 кВт.

   Когда ответвление выполняется подземным кабелем, то обращают внимание на:

  • конфигурацию прокладываемого маршрута, его недоступность для повреждения посторонними людьми и механизмами при работах в грунте
  • защиту выходящих из земли концов металлическими трубами на высоту не меньше среднего человеческого роста

   Лучшим вариантом считается полное размещение кабеля в трубе вплоть до ввода в ВУ и распределительный шкаф.

   Для подземной прокладки используют только цельный кусок кабеля с прочной броневой лентой или выполняют его защиту трубами или металлическими коробами. При этом медные жилы предпочтительнее, чем алюминиевые.

   Технические аспекты трехфазного подключения частного дома в большинстве случаев требуют бо́льших затрат и усилий чем при однофазной схеме.

Видео по сборке трёхфазного щита учёта на дом





Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Подключение электросчетчика: схема, видео — Asutpp.ru

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

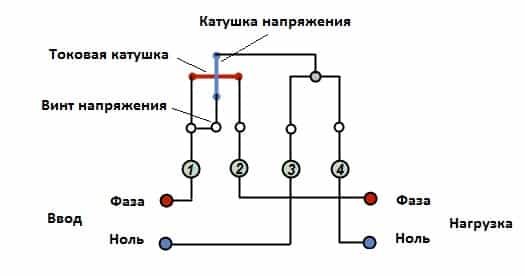

Подключение однофазного электросчетчикаПодключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

  1. Вход фазного провода.
  2. Выход фазного провода.
  3. Вход нулевого провода.
  4. Выход нулевого провода.
Подключение однофазного электросчетчикаПодключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

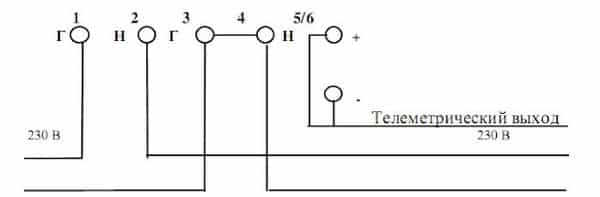

Схема подключения счетчика меркурийСхема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

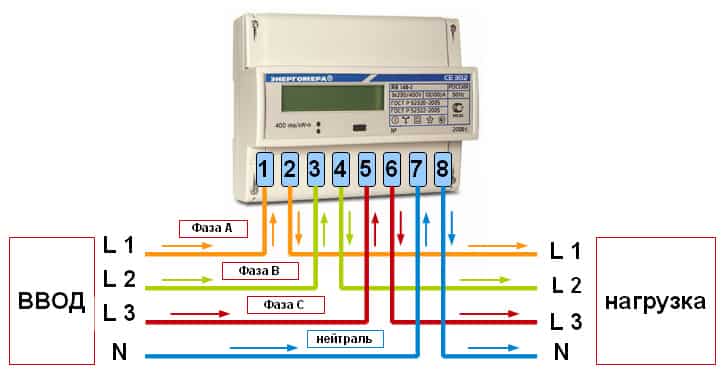

Подключение трехфазного счетчикаПодключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

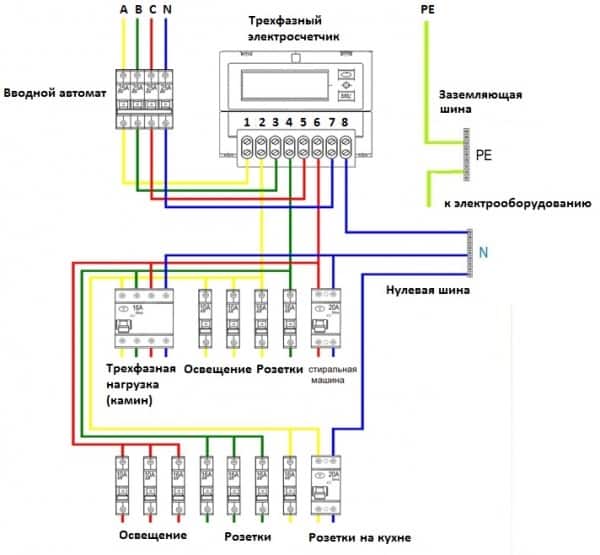

Схема подключения трехфазного электросчетчикаСхема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

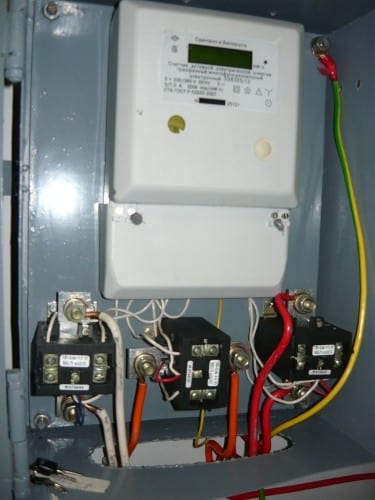

Счетчик подключенный через трансформаторы токаСчетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

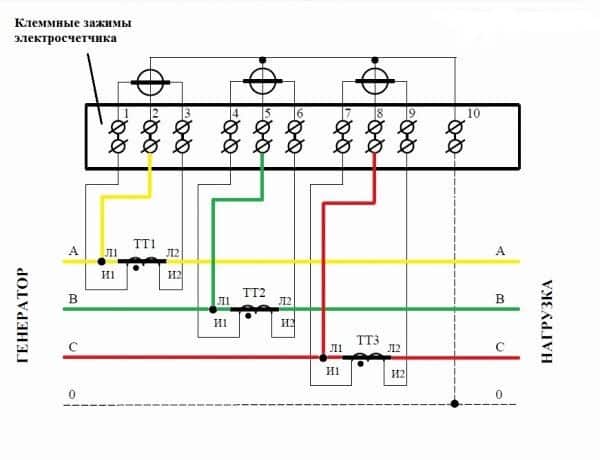

Схема подключения трансформаторов токаСхема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

  1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
  2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

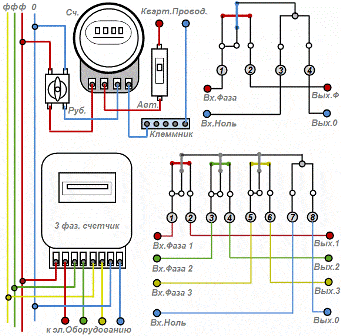

Подключение счетчика в подъездеПодключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

About Author


admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
