Электропроводка наружная в деревянном доме – Установка электропроводки в деревянном доме своими руками: схема, проводка, оборудование и электрика

Наружная проводка в деревянном доме: выбор кабеля, ввод электролинии

При подключении здания к подстанции особую роль играет наружная проводка в деревянном доме. От того, насколько верно были подобраны материалы и точно выполнен монтаж всего оборудования, будет зависеть безопасность строения от возможности возникновения возгорания.

Требования к наружной проводке деревянного дома

Дерево, как строительный материал, имеет тысячелетнюю историю. Но и на сегодняшний день постройки из древесины актуальны для многих мест на земле. Строительство зданий из этого материала обходится заметно дешевле, чем, например, из камня. Это только одно из достоинств. А что касается минусов, то в основном выделяют один. Будь то бревенчатый сруб, или каркасное строение, такие здания считаются пожароопасными в повышенной мере.

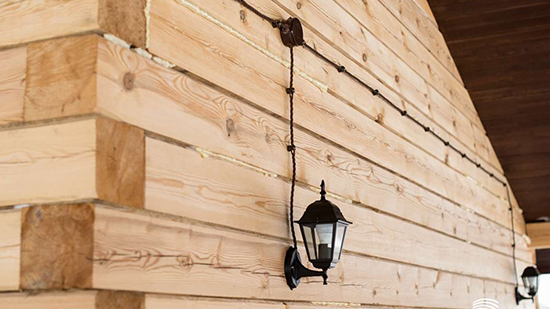

Как сделать наружную проводку в деревянном доме

В виду этого, при выборе проводов и электрических устройств для деревянного дома, необходимо применять повышенные требования. Ведь по статистике большинство пожаров в домах, где была применена деревянная отделка, происходит по вине электрика. Из-за ошибки при монтаже. Проигнорированные правила заземления или неверно установленный выключатель может быть причиной возгорания.

Основные требования к электропроводке деревянного дома:

  • При выборе кабелей и их компонентов необходимо учитывать пиковую нагрузку на каждом из участков электрической сети. Поэтому материалы берутся с 25-30% запасом.
  • Расположение проводки должно сводить к минимуму перегрев кабелей и возможность занимания от них огнем окружающих предметов.
  • Рекомендован медный кабель с тремя жилами. Его изоляция должна быть выполнена из негорючих материалов. Запрещается использовать провода с ПВХ оболочкой.
  • Прокладку желательно вести открытым методом. Это облегчает диагностику.
  • Электрощит должен быть идеально изолирован от деревянных материалов.
  • Каждая группа в электрической сети комплектуется отдельным автоматическим выключателем. Крайне нежелательно превышать номинал токов. Это может привести к перегреву проводника.
Как сделать наружную проводку в деревянном доме

Безопасность электропроводки для домочадцев регламентируется нормативной документацией. Из всех ПУЭ, СНиП и ГОСТов лучше всего ориентироваться на «Правила устройства электроустановок». Документ написан понятным языком и содержит полную информацию по монтажу электропроводки в частном доме.

Эти знания помогут проконтролировать действия электриков, нанятых для работы в доме. Также они позволят провести самостоятельную диагностику в экстренных случаях и выполнить временный ремонт до прихода специалистов.

Подготовка проекта электроснабжения

Чтобы провести электрификацию деревянного дома потребуется индивидуальный проект. Но прежде всего подается заявка в ОАО «Региональные электрические сети». Выбирается ближайший, к будущему жилью, филиал и подписывается договор, разрешающий присоединится к электрической сети.

Как сделать наружную проводку в деревянном доме

Проектирование проводят пошагово:

  • Для нахождения общей мощности суммируется сила всех бытовых электроприборов по паспортным данным. К итоговой цифре необходимо прибавить еще 30%. Это нужно для создания запаса на случай пиковых нагрузок.
  • Чертится схема, на которой указываются: вводный кабель, розеточные группы, освещение, электропроводка и электрощит. Чертеж выполняется на базе плана дома.
  • Сечение проводов подбирается заранее, отдельно каждой группе в сети. Как и месторасположение распределительных коробок.
  • Выбирается идеальный путь для пролегания кабеля и наносится на план.
  • Руководствуясь нормативными документами, которые разрешают только строго вертикальное или горизонтальное расположение проводов, необходимые повороты в проводке проводить под углом 90°.

Стоит учесть все металлические предметы на пути пролегания проводки. Их необходимо обойти на расстоянии в 30 см.

Выбор кабеля и устройств

Необходимо заранее определить нужное количество всех проводов и устройств. А также выбрать нужные из предлагаемых поставщиками и производителями.

Для частных домов используют два типа кабелей:

  • NYM. Евростандартный силовой кабель, который применяют для сетей с напряжением до 660 Вт.
  • ВВГнг. Двойная виниловая оплетка позволяет его использование в сети напряжением до 1 кВт.

Для определения нужного сечения жилы необходимо обратится к нормативным документам. Там есть таблицы, позволяющие выбрать нужный кабель. Для розеток берут медную жилу в 2,5-4 мм, а для освещения подойдет алюминиевый провод сечением 1,5-2,5 мм. Но для деревянного дома рекомендуется применять только медный кабель. Он менее подвержен перегреванию.

Как сделать наружную проводку в деревянном доме

ПУЭ поможет правильно подобрать автоматические выключатели и розетки. Обычно берут с заземлением на 16 Ампер.

Лучше установить в помещении группу из 3-4 розеток, чем в дальнейшем пользоваться тройником.

Выбор вводного кабеля и автоматики

Дифавтомат, как и вводный кабель, выбирается с учетом всех бытовых электроприборов и осветительных ламп, которые предполагается эксплуатировать. Данные по мощности берутся из технических паспортов или инструкций. Все плюсуется и к итоговой сумме прибавляется необходимый запас для безопасности.

Необходимо подобрать вводной дифавтомат так, чтобы при критической нагрузке разрывалась цепь в электрощите, а само здание не обесточивалось. Для деревянного дома выбирают одно- или двухполюсный автомат и монтируют его после счетчика.

Однофазное питание

Для электрификации частных деревянных домов используют однофазную сеть с напряжением тока в 220 В и частотой 50 Гц. Местная подстанция подает ток к распределительному щитку в доме по двужильному кабелю, без заземления. В случае, когда используется трехжильный, то применяется защитное заземление.

Как сделать наружную проводку в деревянном доме

Ввод электролинии в дом

В Европе электролинии спрятаны под землей. В России линии электропередач протянуты над землей между опорными столбами. И в дом электрокабель подается тоже по воздуху. От столба к жилищу натягивается трос и к нему крепится провод. Это уберегает кабель от разрыва под собственным весом и применяется, когда расстояние до дома более 20 м. А при необходимости между столбом и домом устанавливается дополнительная опора.

Если же длина до несущего столба не велика, то можно применить самонесущий изолированный провод (СИП), без троса.

Но также используется и надежный способ прокладки проводки под землей. Для этого применяют бронированный кабель. Провод защищают гофрированной металлической трубой.

Роется траншея на глубину в 70 см и засыпается 20 см слоем песка. На него укладывается гофра с кабелем и снова засыпается 15-ти сантиметровым пластом песка. Остальное пространство заполняется землей.

В идеале подвод кабеля нужно располагать в непосредственной близости распределительного щита. А в стену устанавливают металлическую гильзу для проводки кабеля.

Устройство электрощита

Внешняя проводка в деревянном доме подводится к распределительному щиту. Далее ток поступает на оборудование, которое отвечает за безопасность и точную работу электросистемы. Для деревянного дома предпочтительнее металлическая коробка на 15 модулей и заземляющей шиной.

Установка подразумевает следующие требования:

  • Расположение в 120-140 см над полом.
  • Задняя стенка наглухо крепится к поверхности стены саморезами.
  • Если используется больше 15 модулей, то необходимо установить внутри две дин-рейки.

Часто УЗО не ставят, так как при наличии автоматов не требуется. Но специалисты электрики советуют установить. Оно понадобится, когда придется вручную отключить дом от подачи напряжения.

Противопожарная защита

Выделяют правила при вводе электрокабеля в деревянный дом:

  • Монтаж УЗО.
  • Прокладка проводов в металлических коробках или трубах.
  • Обеспечение заземления и контроль неразрывности.
  • Монтаж системы уравнивания потенциалов.

При неуклонном выполнении требований технической безопасности при проведении электроработ, будет достигнуто полное исключение риска возгорания проводки. Это обезопасит дом от пожара и послужит гарантией бесперебойной работы электросистемы на многие годы.

Электропроводка в деревянном доме своими руками: правила и пошаговая инструкция

Частные постройки из бруса и бревен отличаются внешней привлекательностью, комфортом проживания и экологичностью. Но их относят к категории зданий с повышенной пожароопасностью, что обусловлено горючестью древесины. Поэтому проводка в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике Электротехническое оборудование Строительных норм (СНиП) и Правилах устройства электрических установок (ПУЭ).

1

Требования к монтажу и общий план выполнения работ

Если строго придерживаться положений ПУЭ и СНиП, обустроить надежную и безопасную в эксплуатации систему электроснабжения деревянного дома реально своими руками. Для начала необходимо ознакомиться с ключевыми требованиями указанных правил и норм:

  • Обязателен грамотный скрупулезный расчет сечения кабелей. Для их изоляции применяют негорючий материал.
  • Желательно укладывать открытую электропроводку.
  • Скрытая разводка не рекомендована для сооружений из дерева. Если приходится использовать именно ее, следует работать с кабелями в металлической трубе либо в иной оболочке.
  • В распределительном щитке монтируют и подключают устройство защиты (УЗО) и автоматический выключатель.

Электропроводку делят на внешнюю и внутреннюю. Первая прокладывается на улице и подводится к домашней сети по подземным колодцам и каналам или по воздуху (навесом).

Внешние кабели обычно изготавливаются из проводов с алюминиевыми жилами, а внутри жилища разрешается применять только изделия с медными. Их соединение выполняется в особом переходнике под названием гильза. Она идет от электросчетчика на наружной стене постройки к распредщиту.

Проводка в деревянном доме прокладывается поэтапно. Опытные электрики советуют придерживаться следующей последовательности работ:

  • Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
  • Подготавливается проект электроснабжения.
  • Производится подбор и закупка выключателей, розеток, проводов, технических устройств.
  • Выполняется ввод питания в здание, подключение защитного автомата, электросчетчика и распределительного щитка (РЩ).
  • Кабель разводится по дому.
  • Монтируются осветительные приборы, розетки, выключатели.

В последнюю очередь подключают УЗО и обустраивают систему заземления. После этого сделанная своими руками проводка испытывается на работоспособность и безопасность эксплуатации.

2

Нюансы составления проекта энергоснабжения деревянного дома

Работы следует начать с получения технических условий в местном отделении поставщика электроэнергии. Затем приступают к расчету сводной мощности бытовой техники, осветительных и других приборов. Эту операцию несложно выполнить своими руками, используя таблицу ниже.

УстройствоПотребляемая мощность (средняя), кВт
Электронагреватель1,4
Духовой шкаф1,2
Тостер1,2
СВЧ-печь1,8
Чайник1,2
Фен1
Утюг1
Варочная плита2,5
Лампочка0,12
ПК0,55
Стиральная машинка0,7
Холодильник0,4
Пылесос1
Телевизор0,2

После расчетов создается схема прокладки электрики. Порядок действий простой:

  • Составляется техплан дома. На нем отмечаются точки установки электроприборов, ламп, выключателей, розеток, прочего оборудования.
  • Для подключения техники подбирается подходящий тип кабеля.
  • На схеме разводки отмечаются места, где будут поставлены распределительные коробки. Одно такое приспособление обычно применяется для двух соседних (смежных) помещений в доме.
  • На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
  • Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединяют в одну группу. Для их подключения применяется отдельный автомат.
  • Менее мощные приборы (люстры, торшеры и так далее) собирают в другую группу.

На схеме отмечают дистанции от линии, по которой проложен кабель, до всех оконных и дверных проемов и удаление электрических точек от потолочной и напольной поверхностей. Это делается для того, чтобы впоследствии при необходимости проведения ремонта в доме вероятность повреждения проводки была минимальной.

В процессе проектирования следует придерживаться нескольких важных рекомендаций. Специалисты-электрики советуют работать по таким нормативам:

  • Прокладка кабеля осуществляется вверху либо внизу стены с отступом 0,2 м от потолка или пола.
  • Установка распределительного щита производится в прихожей дома на высоте 150–170 см, чтобы дети не могли добраться до него.
  • Повороты внутренней проводки делаются под углом в 90°.
  • Из соображений эстетики и удобства использования все выключатели монтируются на одной высоте (0,8–1,5 м). Их обычно закрепляют со стороны, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (ПУЭ и СНиП не оговаривают этот момент). Но места их монтажа следует продумать максимально грамотно, учитывая схему расстановки крупной бытовой техники и мебели. Тогда после ремонта для подключения электрооборудования не придется использовать удлинители.

3

Подбор проводов, розеток, выключателей – поможет таблица

Электросеть в деревянном доме работает без аварий и сбоев при грамотном определении сечения кабелей, с помощью которых подключается освещение, специальное оборудование и бытовая техника. У многих домашних умельцев эта часть работ вызывает затруднения. Справиться с ними позволяет таблица подбора диаметра медных жил для устройств, функционирующих под определенными нагрузками.

Сечение, ммНапряжение, В
380 220
Мощность, кВт Ток, А Мощность, кВт Ток, А
120171,626066,0300
95145,222057,2260
70118,818047,3215
5095,714538,5175
3575,911529,7135
2559,49025,3115
1649,57518,785
1033,05015,470
626,44010,146
419,8308,338
2,516,5255,927
1,510,5164,119

Все электроприборы имеют техпаспорт либо инструкцию по применению. В них указываются нагрузки, которые они потребляют. Исходя из этой информации, несложно выбрать требуемые кабели.

Самая безопасная проводка в деревянном доме получается при использовании медных изделий NYM. Они удобны в монтаже и обработке, отличаются хорошей прочностью, оснащаются дополнительной изоляцией. Их единственный недостаток – высокая стоимость.

Более доступным по цене является кабель с маркировкой ВВГнг. Его изоляция выполняется с помощью ПВХ (поливинилхлоридного) пластиката, который не поддерживает горения.

Выключатели и розетки подбирают по типу электропроводки (открытая либо скрытая), величине (расчетной) тока, возможности их подключения на однорамочном блоке. К этим элементам сети подводят кабели с тремя жилами и обязательным заземлением. Последнее обеспечивает практически стопроцентную безопасность эксплуатации бытовой техники.

4

Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования. Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки.

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Подходящий тип ВА подбирается по току короткого замыкания (ТКЗ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

5

Скрытая и открытая разводки – особенности

Снаружи кабель, как было отмечено ранее, монтируется в металлические трубы, которые зарывают в землю, либо по воздуху. Первый способ более дорогой, но зато по-настоящему надежный.

Перед внутренней разводкой в доме намечают точки установки распределительного щита и коробок, выключателей, розеток, осветительных приборов. РЩ фиксируется на выбранном месте. Затем производятся такие действия:

  • В корпус распредщитка монтируется счетчик электроэнергии.
  • На DIN-рейку ставится ВА, к которому подключают нейтраль и фазу.
  • Вход вводного автомата соединяется с клеммами прибора учета.
  • На рейке устанавливаются выключатели и реле напряжения для УЗО и отдельных групп питания.
  • Все зажимы электрооборудования соединяются проводом с одной жилой.

Приступают непосредственно к разводке – скрытой либо открытой. Первую обустраивают в случаях, когда отделку стен в жилище планируется сделать максимально привлекательной и эстетичной. Она идеальна для только что построенных или капитально отремонтированных домов из бруса, оцилиндрованных бревен.

Скрытая проводка предполагает размещение кабелей в специальных пластиковых негорючих либо металлических (алюминиевых, стальных, медных) коробах. Последние укладываются между облицовкой вертикальной поверхности и ее основанием.

Электропроводка открытого типа монтируется в давно эксплуатируемых домах и при создании ретроинтерьеров в новых зданиях. Она делается при помощи:

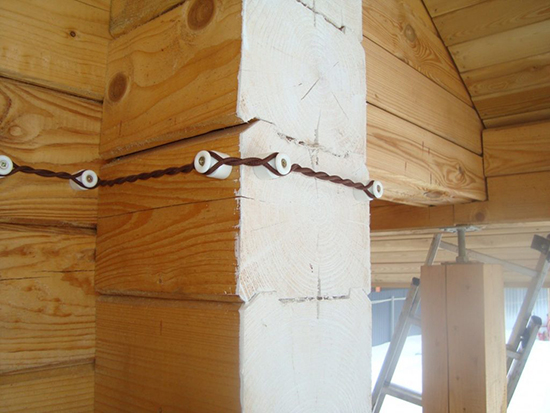

  • Роликов из керамики, выполняющих функцию изоляторов. Этот способ оптимален для жилищ со стенами из деревянных бревен.
  • Пластиковых каналов для кабеля, фиксируемых на вертикальных основаниях. Такие монтажные приспособления выпускаются в разных цветах, что дает возможность подобрать их под любой вариант обшивки.
  • Скоб из ПВХ. Эта методика применяется в домах редко из-за своей непривлекательности. Она больше подходит для проводки в технических, хозяйственных и подсобных помещениях.
  • Гофротруб, заполняемых кабелями максимум на 40%.
  • Особых плинтусов, оснащенных желобом. В последнем имеются спецфиксаторы для провода.

Важно! Проходы сквозь стены из одного помещения в другое желательно обустраивать огнестойкими металлическими гильзами. И уже через них протягивать кабели. В этом случае вероятность возникновения пожара из-за неисправной проводки существенно снижается.

6

Популярные способы внутренней прокладки кабелей

Открытая разводка обычно осуществляется при помощи кабель-каналов. Пошаговая инструкция выполнения такой операции приведена далее:

  • Производится разметка (по имеющемуся проекту) линии прокладки сети.
  • С канала для кабеля снимают крышку.
  • Прикрепляют короб к потолочной поверхности либо стене. Для этого применяются саморезы. Их установка производится с шагом 50 см. На поворотах трассы вкручивают добавочные метизы.
  • В намеченных местах монтируются распределительные коробки.
  • Электропроводку помещают в кабель-каналы, накрывают последние крышкой, защелкивают крепеж.

Важно! В точках монтажа выключателей и розеток следует оставить небольшой запас кабеля. Он необходим для подключения указанных элементов.

Провода в распредкоробках соединяются между собой и с клеммами розеток, автоматов, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

При скрытой разводке кабель часто «прячут» в металлические трубы. Алгоритм работ простой:

  • Проделывают в стенах штробы.
  • Устанавливают распредкоробки (так, чтобы доступ к ним после облицовки вертикальных оснований был свободным).
  • Монтируют трубы. При необходимости они предварительно обрезаются. Концы изделий зачищаются, с них удаляются все заусеницы.
  • Крепление труб производится хомутами.

Проводка протягивается через зафиксированные металлические каналы. В распредкоробках электрожилы скручиваются и изолируются.

7

Кратко о методах соединения проводов и тонкостях процедуры

Операция производится своими руками одним из трех способов. Единая внутренняя проводка создается:

  • Скруткой.
  • Самозажимными Wago-клеммами.
  • Специальными колпачками.

Первая методика – недорогая и доступная в реализации. С концов кабелей убирается изолятор (4–5 см). Провода скручивают между собой, пропаивают и обматывают защитной липкой лентой.

Технология Wago предполагает снятие с торцов проводов 1 см изоляции и их соединение посредством самозажимных клемм. Последние выбирают по сечениям используемых кабелей.

Третий способ требует приобретения спецколпачков, внутри которых установлена пружина конической формы. Порядок их использования:

  • провода зачищают и скручивают;
  • накрывают место соединения описываемым изделием.

Пружина при накручивании колпачка прочно зажимает электрокабель. А оболочка из пластика играет роль изолятора.

Нюанс. Нагрузочная способность прокладываемой внутренней трассы зависит от числа соединений проводов. Чем их больше, тем менее надежной в эксплуатации получается разводка.

8

Финальные стадии работ – остались мелочи

ПУЭ требуют, чтобы все бытовое электрооборудование с корпусом из металла (холодильники и морозильные шкафы, стиралки-автоматы, бойлеры, печи) заземлялось. Эту операцию легко выполнить самостоятельно:

  • Нарезаются три арматурных прутка сечением 3 и длиной 300 см.
  • Во дворе дома копается треугольный ров глубиной 0,3 м со сторонами 1 м.
  • Стержни монтируются в грунт по углам траншеи, соединяются друг с другом сваркой и стальными заготовками.
  • К одному из прутков прикрепляется проушина (петля). Ее делают из стали толщиной 10 мм.

Проушину соединяют в электрическом щите с заземляющей жилой. Она имеет желто-зеленый изоляционный слой.

Устройство защитного отключения ставится в щитке после счетчика. Оно исключает риск поражения человека электричеством при пробое последнего на корпусе бытовой техники. УЗО подбирается по двум показателям:

  • Номинальный ток. Его величину берут на порядок выше характеристики установленного в цепи автовыключателя.
  • Ток утечки. Для жилых помещений с нормальной влажностью приобретают устройства с порогом срабатывания 30 mA, для ванных, санузлов и кухонь – 10 mA.

После монтажа всех элементов проводка проверяется на безопасность использования и работоспособность специалистами электротехнических сертифицированных центров и лабораторий. Они проводят комплексные испытания:

  • осматривают разводку на правильность установки;
  • замеряют сопротивление «ноль – фаза», заземляющего контура и изоляции;
  • проверяют срабатывание УЗО и автоматов.

Результаты испытаний заносятся в протокол. Его необходимо предъявить представителям энергосбыта, которые приедут пломбировать электросчетчик.

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

А и В – причины, С – следствиеРис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.
Домовая мышь проявляет интерес не только к продуктамДомовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословноПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скруткиХарактерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)Все сделано верно, за исключением отвода под освещение (нарушена герметичность)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенкеВнешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенахПроводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Наверняка вы не знаете:

Схема электропроводки в деревянном доме

Содержание:
  1. Схема разводки электропроводки в деревянном доме
  2. Схемы монтажа электропроводки
  3. Требования к электропроводке в деревянном доме
  4. Составление проекта электроснабжения
  5. Видео: Электрика в деревянном доме

При выполнении ремонтно-строительных работ большое значение имеет правильно выполненная схема электропроводки в деревянном доме. В первую очередь это связано с обеспечением электро- и пожарной безопасности таких зданий в процессе дальнейшей эксплуатации. Дерево относится к горючим материалам, поэтому существует ряд ограничений и технических условий для прокладки проводов и кабелей, установки электроприборов и оборудования. Точное выполнение всех требований позволит избежать возгорания и других негативных последствий.

Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Схемы монтажа электропроводки в деревянном доме

Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.

Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.

Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.

Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.

Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.

Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.

Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:

  • Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
  • Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
  • Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.

Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию.

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Составление проекта электроснабжения

В современных деревянных загородных домах устанавливается большое количество бытовой техники и оборудования с высокими показателями энергопотребления. Чаще всего это электрические бойлерные системы, обеспечивающие подачу горячей воды и отопление помещений. Системы водоснабжения, кондиционирования и вентиляции также оборудованы мощными насосами и другими аналогичными элементами. Кроме того, в каждом доме имеется множество электронной бытовой техники, облегчающей домашний труд и повышающей комфортность для проживающих в доме.

Многие владельцы деревянных домов на случай аварийного отключения электричества устанавливают резервные источники питания. Все эти факторы обязательно учитываются при проектировании будущих электромонтажных работ. Особенно тщательно должна проектироваться электропроводка в деревянных домах. Провода и кабели низкого качества, проходящие по деревянным стенам, очень часто приводят к возникновению пожаров. Поэтому проектирование и последующий монтаж должны проводить квалифицированные специалисты-электротехники, обладающие необходимыми знаниями и практическими навыками для выполнения подобных работ.

К проекту электроснабжения предъявляются специфические требования. В первую очередь они затрагивают надежность кабельного ввода, автоматическую защиту от коротких замыканий и перепадов напряжения, контурное защитное заземление и молниезащиту. При составлении проекта нужно правильно рассчитать потребляемую мощность, выполнить равномерное распределение всех нагрузок. В деревянных домах в обязательном порядке предусматривается установка УЗО для отключения электропотребления при аварийных ситуациях в сети.

При разработке проекта определяется не только способ прокладки электропроводки, но и кабельно-проводниковая продукция с соответствующими параметрами. Все материалы, используемые для проектирования, должны быть сертифицированы.

Электрика в деревянном доме

Электропроводка в деревянном доме — 105 фото реализации надежных систем

Проведение электромонтажных работ – один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности – важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Разработанная схема электропроводки в деревянном доме, безусловно, станет хорошим подспорьем для приобретения электроматериала и его размещения.

Следуя спецификациям нужно составить список всего необходимого и в точных объёмах. Произвести закупки электроматериалов. Необходимо строго следовать схеме. В список покупок должны войти кабели, розетки, выключатели, распаячные коробки, кабель-каналы, система заземления, УЗО и так далее.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

Нужно, чтобы в определённых случаях к ним можно было легко подобраться. Если предполагается, что помещение будет обшиваться панелями, кабель-провод заключается в металлический рукав и распределяется за стенками отделочных покрытий.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

  • проведение визуального осмотра;
  • замер силы сопротивления изоляционного кабельного покрытия;
  • проведение профилактического измерения сопротивления заземления;
  • анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное – безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Фото электропроводки в деревянном доме

Также рекомендуем посетить:

«Как можно прокладывать проводку в бревенчатых домах?» – Яндекс.Знатоки

Главная особенность монтажа электропроводки в деревянном домезаключается в том, чтобы обеспечить высокий уровень пожарной безопасности как за счет правильной разводки электрики, так и за счет выбора безопасной схемы электрики всего дома.

Монтаж электропроводки открытым способом
При таком варианте разводки проводка располагается поверх деревянных стен либо внутри специальных кабель-каналов или гофр, либо с помощью керамических изоляторов (ретро-проводка). Открытая электропроводка позволяет оперативно и удобно производить замену или ремонт проводки, а также является отличным вариантом разводки электрики в деревянном доме, в котором уже сделана внутренняя отделка помещений. Открытая разводка позволяет визуально следить за состоянием электропроводки, своевременно обнаруживая ее повреждения.

Вне зависимости от выбранного способа монтажа необходимо будет дополнительно оборудовать дом заземлением.

Монтаж электропроводки скрытым способом
Скрытая проводка располагается внутри стен деревянного дома, под внешней отделкой.
Такой вариант разводки проводки должен обеспечивать защиту деревянных стен дома от возгорания, поэтому при его реализации используются различные каналы и трубы из металла или другого материала, не распространяющего горение (по нормативам пункта 7.1.38 ПУЭ от 08.07.2002) или сама оболочка электрических кабелей или проводов должны быть изготовлена из негорячего материала (в соответствии с пунктом 13.5.2 СП 31-105-2002), либо эти два условия должны выполняться совместно.
Использование металлической трубы для разводки проводки помогает не только защитить дом от возможного возгорания, но и защищает сам электрический кабель от потенциальных повреждений, которые могут возникнуть на этапе внешней отделки и сверления стен дома, предотвращает порчу проводки грызунами. При скрытом монтаже проводки необходимо подобрать диаметр каналов или труб таким образом, чтобы внутри помимо проводов оставалось свободное пространство.

(с) https://amikta.ru/elektrika/elektrika-v-derevyannom-dome/

Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

  • на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
  • на скобах
  • в ПВХ гофре
  • в ПВХ трубах
  • в металлических трубах
  • в металлорукаве
  • в ПВХ коробах
  • в  кабель-каналах
  • на кабельных лотках

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.



Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме  я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
