Автономное электричество для частного дома, на даче, квартиры своими руками

Сегодня мы поговорим про автономное электричество, какое оно бывает, как оборудовать дом таким источником электроэнергии, как проводить подбор оптимальных систем. И самое главное, «стоит ли овчинка выделки».

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Особенности подключения к сетям ЛЭП

Без электричества сейчас трудно представить комфортабельное жилье. Благодаря ему жилище освещается, обогревается, выполняется готовка пищи, и нагрев воды. Вот только далеко не всегда есть возможность обеспечить электричеством жилье, особенно если дом находится далеко от города.

Многим владельцам загородных домов и дачных участков, особенно если они находятся далеко от цивилизации, приходится решать вопрос с энергообеспечением дома.

Самым распространенным решением является подключение дома к сетям ЛЭП, однако они далеко не везде имеются или же ближайшая линия находится на приличном удалении от дома.

В таком случае обеспечение электричеством дома может оказаться очень дорогим удовольствием. Ведь придется согласовывать вопросы по поставкам этого источника энергии с соответствующими органами, оплачивать установку подстанции и опор ЛЭП для подведения к дому.

И особенно неприятно то, что приобретаемое оборудование, причем за немалые деньги (подстанция, провода, опоры) перейдут на баланс местных энергосетей, то есть владельцем всего будут являться они, а владельцу дома еще придется и платить за поставки электроэнергии.

Поэтому такой вариант для многих может стать нецелесообразным, достаточно хлопотным и дорогостоящим.

Автономные источники электроэнергии

Второй вариант обеспечить загородный дом электричеством – использовать автономные источники энергообеспечения. Такими источниками могут стать ветер, солнце, вода и горючие материалы.

Используя автономное энергообеспечение, владелец дома становится полностью независимым в плане получения электроэнергии для потребления.

Не требуется никаких согласований, протяжки ЛЭП и т. д. Конечно, получение электроэнергии все равно будет связано затратами. И на начальном этапе они будут достаточно весомыми, поскольку необходимое оборудование стоит немало.

В дальнейшем необходимо еще и проведение обслуживания всех составляющих системы энергообеспечения, но в итоге все окупиться.

Коротко рассмотрим самые распространенные автономные источники электроэнергии.

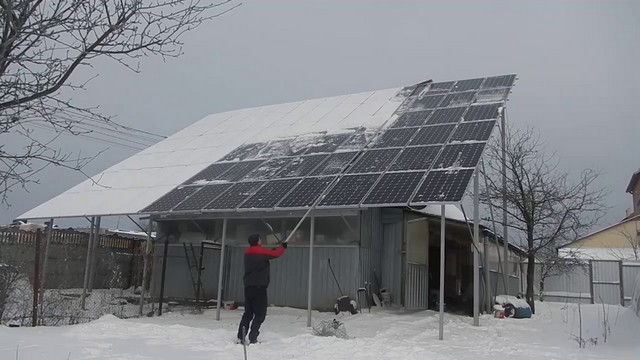

Солнечные панели

Сейчас все большую популярность завоевывают солнечные источники электроэнергии. Суть такого источника проста – имеются полупроводниковые фотоэлементы, в которых при попадании на них солнечных лучей генерируется электрический заряд.

Количество вырабатываемой энергии напрямую зависит от площади фотоэлементов, поэтому они собираются в панели.

Панель площадью в 1 м. кв. способна выдать 100 Ватт мощности с напряжением 20-25 В.

Чтобы полностью обеспечить дом электричеством площадь панелей должна быть значительной.

Из положительных качеств такого источника электроэнергии является его долговечность, полная экологичность, бесшумность.

Панели требуют минимум обслуживания, а электроэнергия, выработанная ими, является полностью бесплатной и доступной.

Но есть и недостатки. Для обеспечения электроэнергии в необходимом количестве, площадь панелей может достигать значительных размеров, которые еще нужно и правильно расположить.

Энергия эта непостоянна. В солнечные дни панели будут работать с максимальным выходом, но бывают же и пасмурные дни. Поэтому общее количество выработанной электрической энергии зависит от того, сколько солнечных дней в году в регионе, где располагается дом.

Еще один недостаток, причем весомый – это стоимость панелей. Цена за каждый Ватт выработанной энергии составляет сейчас примерно 1,5 $, то есть только за панели, вырабатывающие 1 кВт электроэнергии, придется выложить 1,5 тыс. долларов. А еще потребуется покупать и остальное оборудование, необходимое для работы системы.

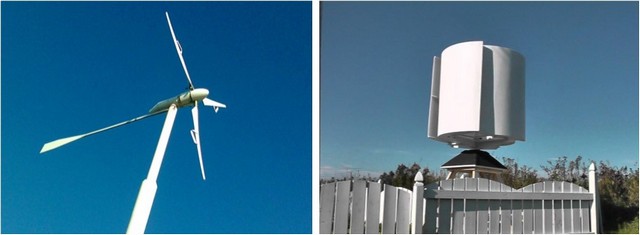

Ветроэлектрические установки

Вторая по популярности автономная система энергообеспечения – ветряная. Для получения электроэнергии используются ветрогенераторы.

По сути, это обычные генераторы, на ротор которых надеты лопасти. За счет ветра ротор вращается и происходит генерация электричества.

Из положительных качеств ветрогенераторов отмечается достаточно компактные размеры, относительная бесшумность работы, экологичность, долговечность. Также существует возможность самодельного изготовления такого генератора.

Но недостатков у ветряной системы больше. Первый из них – стоимость, обойдутся ветряные генераторы не дешево.

Учитывая то, что КПД ветрогенераторов невысокая, то для полного обеспечения дома электричеством, потребуется установка трех и более ветряков небольшой мощности или же одного, но достаточно производительного. И в обоих случаях затраты на приобретение будут значительными.

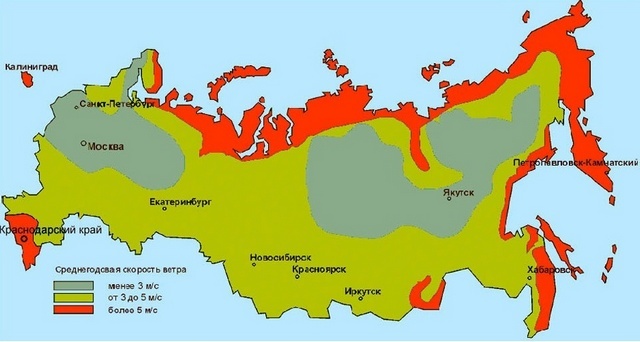

Опять же необходимо учитывать и климатические условия. В зонах, где средний годовой показатель скорости ветра не превышает 8 м/с, использовать ветрогенераторы будет нецелесообразно, поскольку они неспособны будут работать в оптимальном режиме.

Стоит также учитывать, что в дни полнейшего безветрия можно остаться без электричества, поэтому использовать ветряную автономную систему энергообеспечения лучше, если имеется резервный источник электроэнергии.

Топливные генераторные установки

Резервным источником электроэнергии могут стать генераторы, работающие на жидком или газообразном топливе (бензин, дизтопливо, газ).

Здесь все просто: установка состоит из двигателя внутреннего сгорания и генератора. Двигатель вращает ротор, и генератор вырабатывает энергию.

Полностью автономной такую систему назвать нельзя, все-таки необходимо топливо, которое еще и дорожает постоянно. Но как резервный источник электроэнергии такие генераторные установки являются самыми оптимальными.

В случае, когда пасмурная погода стоит уже несколько дней или же наблюдается безветрие, всегда можно запустить генераторную установку для восполнения заряда батарей.

Из положительных качеств генераторных установок, работающих от топлива, отмечается постоянная доступность электроэнергии, такие установки сравнительно дешевые, они обеспечивают хороший выход энергии.

К недостаткам же их относится потребность в топливе, что обеспечивает постоянные затраты. Такие установки не могут работать длительный период, а двигатели внутреннего сгорания требуют технического обслуживания.

Также для использования генераторных установок необходимо отведение отдельного помещения и организацию отвода выхлопных газов, ну и, естественно, ни о какой экологичности и речи быть не может.

Гидроэлектростанции

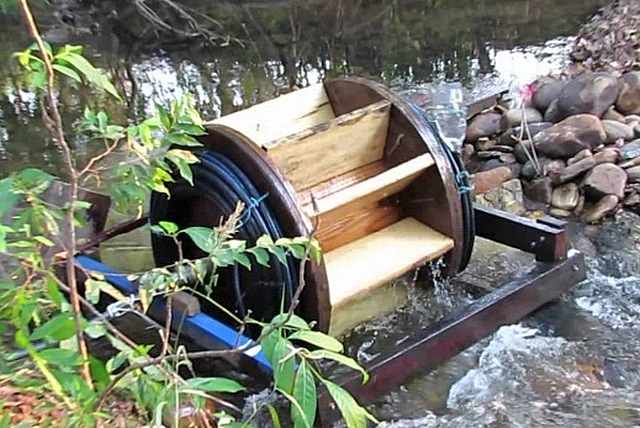

Реже всего в качестве автономного источника питания используется гидроэлектростанция по одной простой причине, далеко не у всех возле дома протекает река или мощный ручей.

Суть работы такой станции заключается в том, что вода вращает лопасти турбины, за счет чего генератор вырабатывает электричество.

Положительные качества гидростанций таковы: стабильная подача энергии круглосуточно, поскольку вода в реке или ручье не замедляет скорость движения. Такие станции полностью экологичны, долговечны и практически не требуют обслуживания.

Главным же их недостатком является необходимость установки на берегу реки или возле ручья. При этом скорость движения воды должна быть высокая.

Гидростанция способна вырабатывать энергию и при медленном движении воды, но в таком случае река зимой будет покрываться льдом, и использовать станцию уже не получиться.

Большая же скорость воды будет являться гарантией того, что река или ручей не перемерзнут. Второй недостаток – стоимость станции.

И все же концепция обеспечения дома автономной системой энергообеспечения является перспективной и многие ею интересуются.

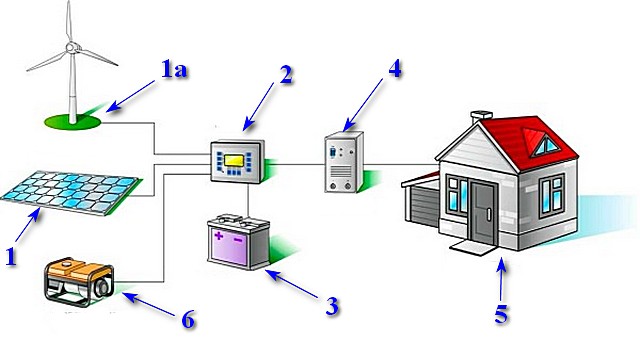

Выше мы рассмотрели основные виды источников электричества, но их одних недостаточно, чтобы в доме была электроэнергия.

Дополнительно стоит отметить, что эффективность любой автономной системы зависит от правильности расчетов.

Особенности установки и эксплуатации автономных источников

Перед тем как приобретать и устанавливать любую из систем, нужно правильно произвести все необходимые расчеты ведь со временем количество потребителей электроэнергии в доме может увеличиться, к примеру вы решите установить систему обогрева кровли и водостоков и это нужно учесть в расчетах.

Рассмотрим для начала на примере солнечной системы.

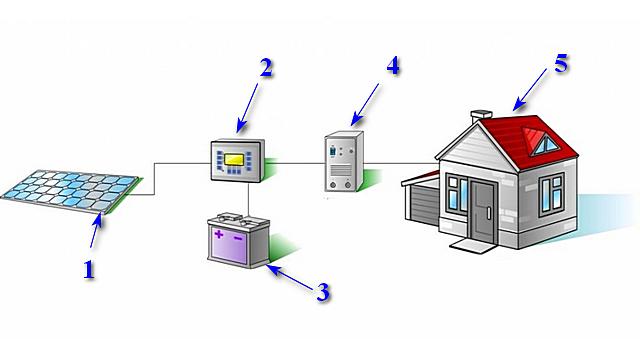

Солнечная автономная система.

Все расчеты нужно начинать с подсчетов суммарного потребления электроэнергии в доме, то есть подсчитать мощность всех потребителей. При этом важно их разделить.

Дело в том, что часть потребителей электроэнергии без проблем работают от сети с постоянным током и напряжением в 12 или 24 В. Такими потребителями могут быть те же светодиодные лампы, которые лучше установить вместо обычных ламп накаливания. Да и вообще, все работы следует начинать с оснащения дома экономичными потребителями электроэнергии.

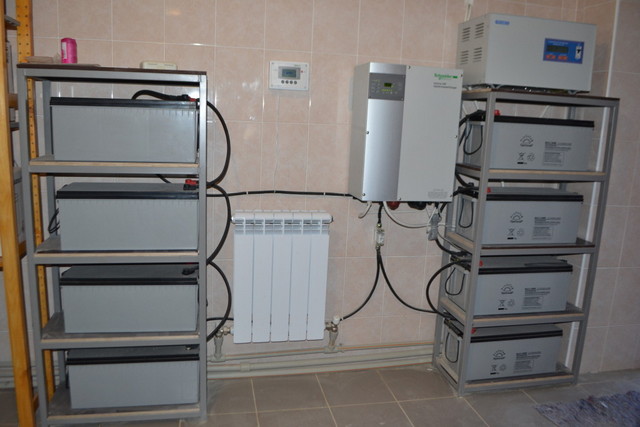

Исходя из суммарной мощности потребления тока, производится подбор аккумуляторных батарей и инвертора. И только после этого переходят к подсчету количества солнечных панелей, а также подбора контроллера.

Можно и не заниматься вычислением площади солнечных панелей, емкостью АКБ и инвертора.

Многие производители предлагают уже готовые комплекты, включающие все необходимое оборудование. При приобретении такого комплекта достаточно знать только суммарное потребление электроэнергии.

Причем при выборе комплекта важно учитывать, чтобы у него имелся некий запас по мощности, чтобы вся система не работала на предельных значениях. Общая стоимость такой системы во многом зависит от ее мощности.

Монтаж солнечной батареи несложен.

Достаточно правильно выбрать место установки панелей, контроллера, АКБ и инвертора. Затем следует все правильно подсоединить.

Что касается техники безопасности при использовании такой системы, то сводится она к правильности размещения АКБ. Они хоть и являются герметичными и необслуживаемыми, но для них лучше отвести отдельное помещение, причем вентилируемое.

Важно обратить внимание на надежность крепления всех составных элементов, использование соответствующей проводки и правильности подключения элементов в систему.

Ветряная система.

С расчетов начинается и установка ветрогенераторов. Все начинается с расчета суммарной мощности потребителей электроэнергии. Исходя из этого уже и подбирается комплект, включающий все необходимое – ветроэлектрическую установку (ВЭУ), контроллер, АКБ, инвертор и остальные комплектующие.

При использовании такой системы важно подобрать место установки ВЭУ. Ветряки при работе издают шум, хоть и несильный, поэтому рекомендуется их устанавливать на определенном удалении от дома.

Что касается безопасности, то здесь все сводится к правильному монтажу мачты ВЭУ, поскольку она достаточно высокая.

Далее же безопасность сводится к правильному подключению и эксплуатации системы.

Топливные генераторные установки.

Генераторные установки – самые простейшие по монтажу. После подсчета суммарного потребления электроэнергии просто подбирается необходимая по мощности станция, работающая на предпочтительном для владельца дома топливе.

Оборудуются генераторно-аккумуляторные-инверторные системы.

Но обычно такие станции продаются отдельно, поэтому придется правильно подобрать контроллер, комплект АКБ и инвертор.

При использовании такой системы условия безопасности строже, чем у других систем.

Во-первых, генераторную установку необходимо устанавливать в отдельном помещении.

Во-вторых, должна быть организована система отвода отработанных газов.

В-третьих, должна соблюдаться правильность хранения горючих материалов.

Системы энергообеспечения, в которых используется гидроэлектростанции, рассматривать не будем, поскольку они применяются редко.

Подбор оптимальной системы

Теперь немного о том, какую систему лучше использовать в разных случаях.

На дачном участке или загородном доме можно использовать любое автономное энергообеспечение. Все зависит от климатических условий.

В южных регионах, где много солнечных дней в году, предпочтительнее использовать солнечную систему энергообеспечения, в северных же районах – ветряную.

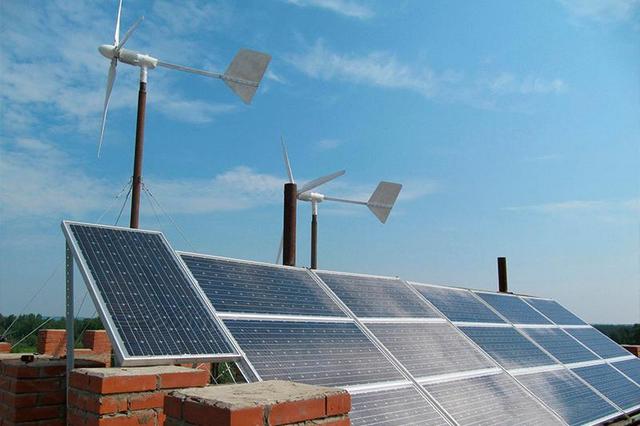

При этом лучше сразу делать комбинированную систему, чтобы имелся резервный источник питания, и для этого отлично подходят установки, работающие на топливе.

Что же касается городских условий, то для автономного обеспечения энергией квартиры подойдут только солнечная и ветряная системы, основные элементы которой (панели, ВЭУ) можно установить на крыше здания.

Другие же автономные системы в квартирных условиях использовать не получится.

Важно знать: Правила монтажа электропроводки в деревянном доме.

Подводим итог

Автономное электричество в доме является достаточно интересным решением. Но стоимость его пока достаточно высока, поэтому не всем будет по карману.

Но с другой стороны, при отсутствии подключения к промышленным ЛЭП, и больших расстояниях до цивилизации, лучше все же потратиться на автономное энергообеспечение, чем протянуть новую линию. Но в каждом отдельном случае хозяин дома принимает решение сам.

Автономные электростанции для загородного дома

Актуальность автономного снабжения дома электроэнергией с различной степенью остроты ощущается многими владельцами загородного жилья. Одних не устраивает неустойчивость работы электросетей в своем населенном пункте – перебои в снабжении или нестабильное напряжение не дают возможности с полным комфортом пользоваться современными приборами. У других и вовсе нет возможности в ближайшей перспективе подключиться к ЛЭП. Третьих настораживают постоянно растущие тарифы, и они, мысля на перспективу, хотят снизить свою зависимость от энергоснабжения, чтобы очередные удорожания не сказывались чувствительно на семейном бюджете. Наконец, ширится круг домовладельцев, которые и вовсе мечтают обрести полную независимость в вопросах энергообеспечения своих владений.

Автономные электростанции для загородного домаАвтономные электростанции для загородного дома

Следует сразу сказать, что реализация подобных задач – дело очень даже непростое, и, на первых порах особенно – довольно затратное. Так что если кто-то собирается заниматься подобным проектом с перспективой получить материальный выигрыш, то полной окупаемости придется радоваться весьма нескоро. Тем не менее, автономные электростанции для загородного дома становятся все популярнее, и прослеживается тенденция к их все более широкому распространению. Особенно в плане использования альтернативных источников энергии.

В настоящей публикации попробуем рассмотреть основные моменты, связанные с установкой автономных источников электроэнергии. Так проще будет ориентироваться в этом вопросе при составлении наметок собственного проекта.

Достоинства и недостатки автономных систем электроснабжения дома

Чтобы, как говорится, очертить горизонты предоставляемых возможностей, но с другой стороны – несколько «приземлить» излишне радужные, «прожектёрские» настроения, имеет смысл для начала вкратце ознакомиться с общими достоинствами и недостатками автономных систем электроснабжения дома.

Итак, в пользу автономных домашних электростанций говорит следующее:

  • При условии проведения правильных профессиональных расчетов, грамотного составления проекта и его качественной реализации, хозяевам загородного дома больше не придется сталкиваться к «капризами» местных электросетей. Имеются в виду случаи внезапного исчезновения напряжения или сильных его скачков, грозящих вывести бытовые приборы или инструменты из строя. Хорошо отлаженная система работает как часы, домашняя техника – в безопасности.
Аварии на линиях электропередач, скачки напряжения и прочие неприятности – ото всего этого владелец автономной электростанции застрахован.Аварии на линиях электропередач, скачки напряжения и прочие неприятности – ото всего этого владелец автономной электростанции застрахован.
  • Уходят проблемы с возможными лимитами мощности подключения к сетям и объемами потребления энергии. Соответственно – и с оплатой по установленным тарифам. Владелец волен насыщать свой быть любыми приборами в рамках эксплуатационных возможностей своей энергосистемы, то есть создавать любой уровень комфорта.
  • Техника, используемая для выработки электроэнергии, как правило, обладает внушительным запасом надежности, и выходит из строя довольно редко. Естественно, при ее правильной эксплуатации и регулярном обслуживании.
  • Если мыслить масштабно, и учитывать опыт применения домашних электростанций в странах Западной Европы, то можно не только полностью удовлетворять собственные потребности в электроэнергии, но и реализовывать ее излишки. Для того существуют специальные программы взаимодействия с компаниями энергетического комплекса. Естественно, такой подход ускорил бы окупаемость затрат и даже вывел  собственный «энергоблок» в прибыльное начинание.

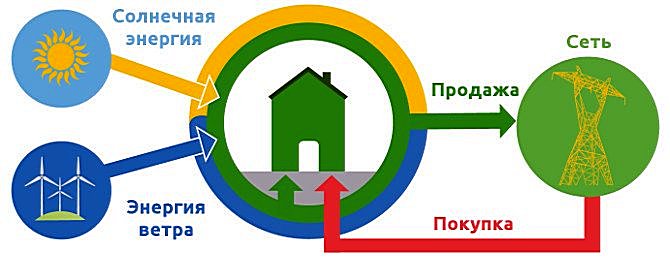

Система «зеленого тарифа», когда хозяин электростанции начинает продавать излишки выработанной энергии государству, наверняка заинтересует многих.Система «зеленого тарифа», когда хозяин электростанции начинает продавать излишки выработанной энергии государству, наверняка заинтересует многих.

Правда, чтобы выйти на подобный уровень требуется не только реализация тщательно продуманного проекта с весьма значительными стартовыми затратами, но и прохождение целого ряда бюрократических процедур и технических экспертиз. Тем не менее, подобное направление в «частной электроэнергетике» наверняка имеет немалый потенциал будущего развития.

Теперь более плотно коснемся недостатков автономной системы электроснабжения.

Устал, лень, очень холодно, потом – никакие отговорки не принимаются, никто за тебя работоспособность системы не восстановит.Устал, лень, очень холодно, потом – никакие отговорки не принимаются, никто за тебя работоспособность системы не восстановит.
  • Уже не раз говорилось, но – повторимся, стартовые вложения как на разработку проекта, так и на приобретение необходимого комплекта оборудования, его монтаж и отладку, могут быть очень внушительными. Да и эксплуатационные расходы могут оказаться немалыми. И ожидать быстрой окупаемости было бы неправильно.
  • Все риски, в том числе материальные, берет на себя потенциальный владелец электростанции. Это лишний раз говорит о том, с какой тщательностью должен продумываться и прорабатываться проект.
  • На хозяев возлагается и полная ответственность за эксплуатацию оборудования, его своевременное техническое обслуживание, соответствующий уход, соблюдение всех требований безопасности. Если система выходит из строя, и дом остается без электроэнергии – жаловаться некому и незачем. Точнее, никто не мешает обратиться за технической поддержкой к специалистам – но это уже будет исключительно за свой счет.
  • Проведение регулярных профилактических мероприятий (а без этого – никак) также потребует дополнительных затрат, так как для их выполнения требуется профессиональный подход. Ситуация может усугубляться тем, что дома с автономной электростанцией довольно часто расположены на значительном удалении от крупных центров. То есть придется брать на себя и транспортные затраты для вызова специалистов.

Так что тому, кто загорелся идеей перевести свои владения исключительно на автономное электроснабжение, следует десять раз все продумать, просчитать, взвесить все «pro & contra», прежде чем начать вкладывать средства в реализацию столь масштабного проекта. И не ждать при этом сиюминутной выгоды – окупаемость может растянуться на 10 и более лет. И это при том что само оборудование тоже имеет какой-то, пусть и немалый, но все же ограниченный ресурс эксплуатации.

Помимо перечисленных, различные по принципу работы типы генерирующего оборудования имеют еще и собственные достоинства и недостатки – о них будет рассказано в соответствующих подразделах публикации.

А какие источники энергии можно использовать для автономного электроснабжения?

Здесь совершенно очевидно разделение на две группы.

  • К первой можно отнести электрические генераторы, имеющие силовой привод и использующие в качестве источника сторонней энергии один из видов топлива – жидкое (бензин или солярка) или природный газ.
  • Ко второй группе отнесём генераторные установки, которые приводятся в действие совершенно бесплатными, природными источниками энергии. К этому определению подойдут ветровые генераторы, солнечные батареи и гидравлические системы.

А теперь познакомимся с этими источниками электроэнергии поближе.

Генераторы, использующие энергетический потенциал жидкого или газообразного топлива

Самый простой и быстрый в реализации способ обеспечить свой дом автономным источником энергии – прибрести генераторную установку, оснащенную приводом, использующим жидкое топливо или природный газ.

Несмотря на различия в типах используемых двигателей, принцип выдерживается общий. Двигатель внутреннего сгорания обеспечивает выработку кинетической энергии – крутящего момента с определённой скоростью вращения. Вращение передается на ротор генератора. Выработанная электроэнергия поступает на точки ее потребления.

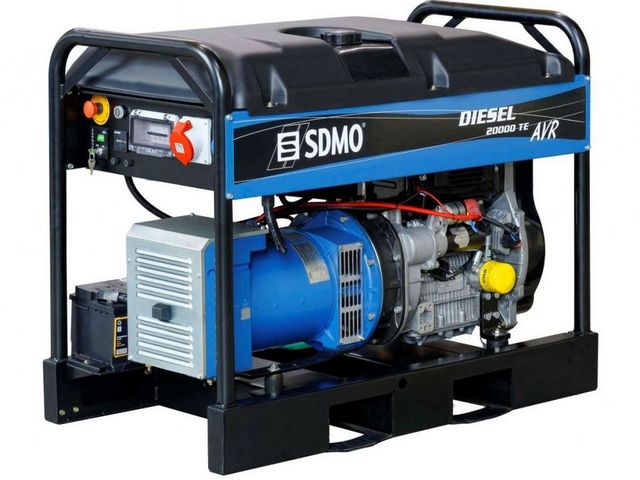

Дизельный генератор – надежный источник электроэнергии, но требующий постоянного питания топливом.Дизельный генератор – надежный источник электроэнергии, но требующий постоянного питания топливом.

Двигатель оснащен системой запуска (стартером), в зависимости от модели стартер может быть ручным или электрическим. Безусловно, для стационарной установки предпочтение отдается второму.

В чем достоинства таких источников электроэнергии:

  • Они вырабатывает переменный электрический ток, так сказать, в «готовом к употреблению», то есть к подаче на нагрузку виде – 220 вольт. То есть не требуется никаких дополнительных устройств-преобразователей.
  • Топливные генераторы являются отличным решением, если требуется резервный источник энергии на случай перебоев в линиях электропередач. При пропадании напряжении в сети автоматика даст команду на запуск стартера, и спустя непродолжительное время энергоснабжение в доме будет восстановлено. А когда напряжение в подающей линии появится (стабилизируется), произойдет обратное переключение, и двигатель будет заглушен.

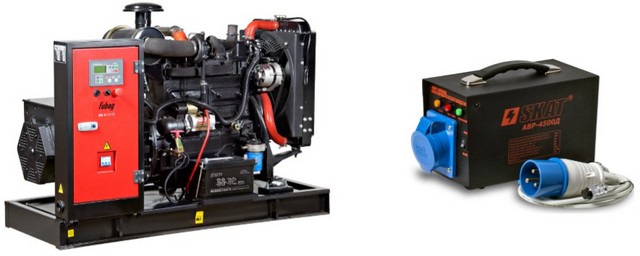

Аппаратура ввода резерва может быть уже установлена на бензиновый или дизельный генератор «по умолчанию». Если нет, то можно приобрести ее отдельным блоком – у большинства электростанций имеется адаптированный для ее подключения разъем.Аппаратура ввода резерва может быть уже установлена на бензиновый или дизельный генератор «по умолчанию». Если нет, то можно приобрести ее отдельным блоком – у большинства электростанций имеется адаптированный для ее подключения разъем.

Аппаратура ввода резервного источника энергии часто уже является составной частью приобретаемой силовой установки. Если нет, то предусматривается возможность ее подключения, а сам блок управления приобретается отдельно.

  • Генераторы, работающие на жидком топливе, могут стать и основным источником электроэнергии, если загородные владения посещаются хозяевами эпизодически и на не очень продолжительное время. Понятно, что в таких условиях, как правило, дом не перенасыщен бытовой техникой, и есть возможность приобрести довольно компактную установку, которую несложно привезти с собой. Просто чтобы не переживать за ее сохранность в оставляемом, например, на неделю до следующих выходных доме.
  • Практически незаменимой становится такая электростанция в условиях ведения загородного строительства, если пока нет возможности подключиться к электросети.

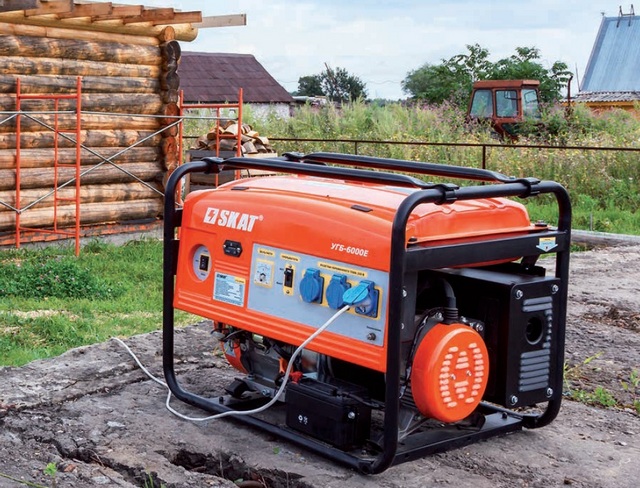

Величайшее достоинство жидко топливных генераторов – это их мобильность, возможность работы в полевых условиях, например, при ведении строительства своего загородного дома.Величайшее достоинство жидко топливных генераторов – это их мобильность, возможность работы в полевых условиях, например, при ведении строительства своего загородного дома.
  • Если разобраться, то все другие автономные источники электроэнергии сильно зависимы от времени суток и года, от установившейся на улицы погоды. А вот топливные электростанции способны полноценно работать в любой момент, когда потребуется.

К недостаткам такого подхода в организации автономного электроснабжения дома можно отнести следующее:

  • Требуется постоянный запас топлива, которое, кстати, весьма недешевое и, к сожалению, постоянно растёт в цене. А для хранения хотя бы минимального запаса на непредвиденные ситуации необходимо создание определённых условий. Связанных в том числе и с проблемами безопасности проживания в доме.
  • Работа жидкотопливной электростанции всегда сопряжена с выхлопом отработанных газов. Такое «соседство» может оказаться и неприятным в плане комфорта, и даже весьма опасным, так как выхлопы весьма токсичны для человека. То есть при стационарной установке этот вопрос придётся продумывать заранее.
  • Работа двигателя внутреннего сгорания априори не может быть бесшумной. Это тоже накладывает определенные требования к размещению электростанции. Так как генератор нежелательно оставлять на открытом воздухе, придется для него возводить отдельное помещение на некотором отдалении от жилых построек, с соблюдением требований по его вентиляции и звукоизоляции.

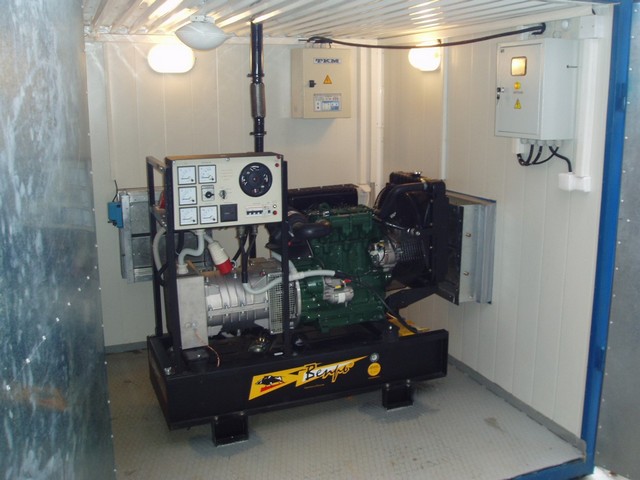

Один из вариантов решения проблемы по стационарной установке автономной дизельной электростанции – расположенный на некотором удалении от жилого дома модуль из сэндвич-панелей.Один из вариантов решения проблемы по стационарной установке автономной дизельной электростанции – расположенный на некотором удалении от жилого дома модуль из сэндвич-панелей.
  • Как и любая другая техника с двигателями внутреннего сгорания, генераторы не могут работать беспрерывно – это оговаривается в их характеристиках. Да, выпускаются модели, способные эксплуатироваться весьма длительное время, но все равно паузы для проведения профилактических мероприятий, технического обслуживания нужны.
  • Стоимость топлива вряд ли дает возможность говорить о перспективах экономии – сетевое электричество все равно получается значительно дешевле.

Уже отмечалось, что такие электростанции могут быть бензиновыми и дизельными. Если предполагается приобретение генератора для стационарной установки, рассчитанного на продолжительную работу, то предпочтение, безусловно, отдается дизелю. Такие агрегаты, хотя и стоят дороже бензиновых, превосходят надёжностью, устойчивостью выдаваемых оборотов, способностью к длительным безостановочным циклам эксплуатации. Для нечастых и непродолжительных включений может быть достаточно и качественного четырехтактного бензинового генератора, как более простого в обслуживании и запуске, да и более дешевого и менее габаритного.

Цены на бензиновые электростанции Huter

бензиновый генератор Huter

Кстати, некоторые существенные недостатки бензиновых и дизельных электростанций в определенной степени снижены в газовых установках. Здесь и шумность поменьше, и выхлопы не столь «агрессивные», и стоимость «голубого топлива» несравнимо ниже.

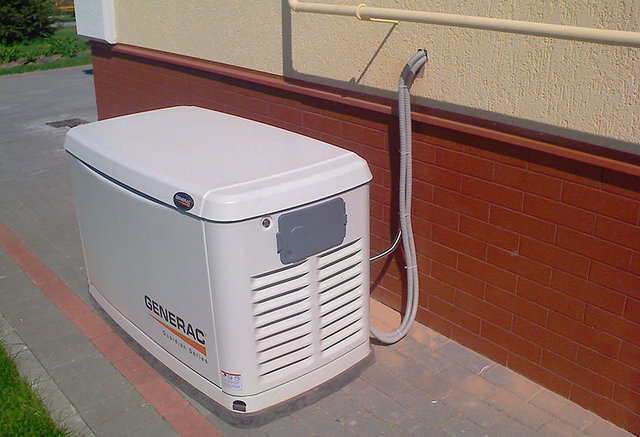

Генераторная установка, работающая на природном газе. Генераторная установка, работающая на природном газе.

Но и с ними тоже есть свои негативные нюансы. Так, установка подобной электростанции потребует согласования с организацией, поставляющей газ, составления проекта, а монтаж ее и пусконаладочные работы должны проводиться только специалистами газового хозяйства. Вторым фактором, существенно ограничивающим широкое распространение таких силовых установок, является их очень высокая стоимость, даже без учета предстоящих затрат на проектные и монтажные мероприятия.

Таким образом, рассматривать топливные генераторы в качестве основного источника электроснабжения при постоянном проживании в доме – вряд ли приходится. А вот в качестве надежного резервного, постоянного готового прийти «на выручку» — лучше ничего и не придумать.

Какой выходной мощности потребуется генератор?

Казалось бы – вопрос несложный. Надо всего лишь просуммировать потребляемые мощности приборов, подключаемых к домашней электросети и заложить определенный эксплуатационный запас.

Но при такой методике вполне можно очень сильно ошибиться как в одну, так и в другую сторону. И то, и другое – плохо. Электростанция с недостаточной мощностью будет глохнуть при высокой нагрузке. Работа с избытком невостребованной мощности негативно влияет на сам генератор. Кроме того, с ростом этого параметра весьма сильно увеличивается и стоимость оборудования.

В чем же особенности расчета?

  • Прежде всего, нельзя забывать, что многие бытовые приборы и электроинструмент потребляют не только активную, но еще и так называемую реактивную мощность. И общий показатель получается выше – он определяется отношение номинальной мощности к коэффициенту, называемому cos φ. Этот коэффициент обычно тоже указывается в технических характеристиках изделия. И чем он меньше, тем выше итоговый показатель.

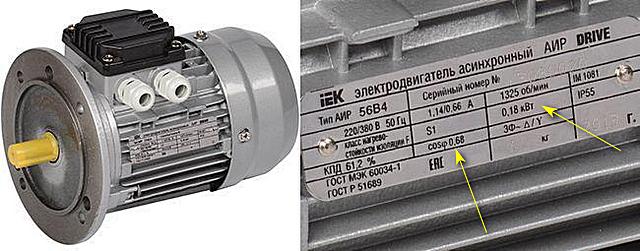

Показатели номинальной мощности и cos φ на шильдике асинхронного двигателя. И 180 Вт номинала превращаются в 265 Вт общей мощности с учетом реактивной составляющей.Показатели номинальной мощности и cos φ на шильдике асинхронного двигателя. И 180 Вт номинала превращаются в 265 Вт общей мощности с учетом реактивной составляющей.
  • Многие бытовые приборы и инструмент характеризуются пиковыми показателями пускового тока, которые превосходят номинальные порой в несколько раз. Да, они непродолжительные, но вероятность того, что суммарное сиюминутное потребление превысит возможности неправильно просчитанного генератора – все же есть.

Если просто просуммировать показатели потребляемой мощности (тем более, с учетом реактивной и пусковой поправки) все х имеющихся в доме электроприборов, то наверняка получится очень большое значение. Но вероятность того, что вся нагрузка включается одновременно – крайне невелика. Кроме того, если генератор используется в качестве резервного источника питания (как оно обычно и бывает), на время его работы потребуется все же соблюдать определенную «энергетическую дисциплину».

Имеется в виду, что ряд приборов, безусловно, остаются включёнными практически всегда – это холодильник, система обеспечения работы газового котла, освещение в требуемых объёмах. Вряд ли хозяева захотят остаться без телевизора или (и) компьютера. Но вот с остальными приборами требуется осмотрительность. Скажем, если в данное время готовиться пища на электроплитке, то, по всей видимости, стоит подождать с запуском стиральной или посудомоечной машинки, с микроволновкой или обогревателем. И так далее – должны задействоваться те приборы, без которых на период работы резервного источника электроэнергии действительно нельзя обойтись.

Аналогичный подход должен распространяться и на электроинструмент, если генератор используется в период строительства, или же требуется срочное выполнение каких-то работ по хозяйству. Вряд ли имеет смысл, например, одновременно проводить сварочные работы и запускать какое-то обрабатывающее оборудование. Впрочем, решать хозяевам.

Безусловно, хозяева дома сам вольны выбирать режим потребления энергии, то есть составлять перечень приборов и инструментов, одновременную работу которых должен обеспечивать генератор. Но во всем должна быть осмотрительность и «трезвый» взгляд.

Ниже читателю предлагает онлайн-калькулятор, который поможет быстро и с достаточной степень точности просчитать требуемую мощность генератора. Пользователю предстоит лишь указать тип и количество ламп, используемых для освещения, а затем галочками отметить те приборы или инструменты, которые, по его мнению, должны одновременно обеспечиваться электроэнергией. В алгоритм расчеты внесены средние показатели мощностей приборов и инструментов уже с поправками на реактивную составляющую и на пусковые токи.

Калькулятор расчета необходимой мощности топливного генератора

Перейти к расчётам

Вот на этот показатель, учитывающий еще и эксплуатационный запас, следует ориентироваться при выборе модели топливного генератора.

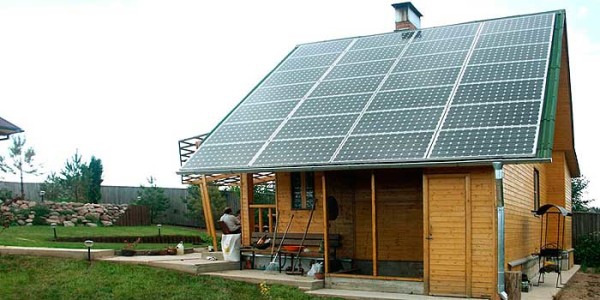

Электростанция на солнечных батареях

Одним из наиболее перспективных направлений в развитии автономной электроэнергетики является использование солнечных батарей. Специальные полупроводниковые фотоэлементы способны преобразовывать энергию солнечных лучей в электрическую. У каждого из элементов не особо выдающие показатели вырабатываемой мощности, но они составляются в большие по площади панели, а определенное количество таких панелей уже способно обеспечивать энергией домашнее хозяйство.

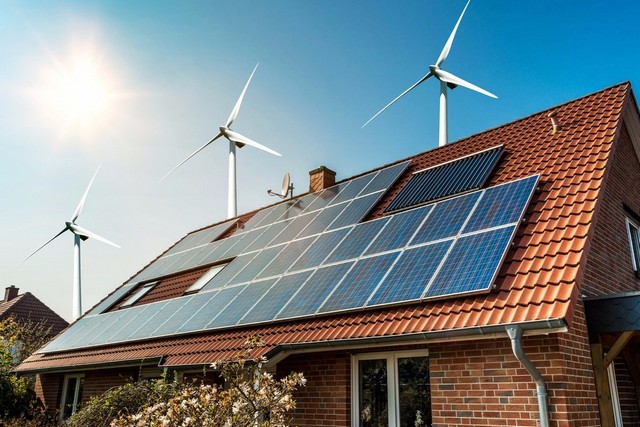

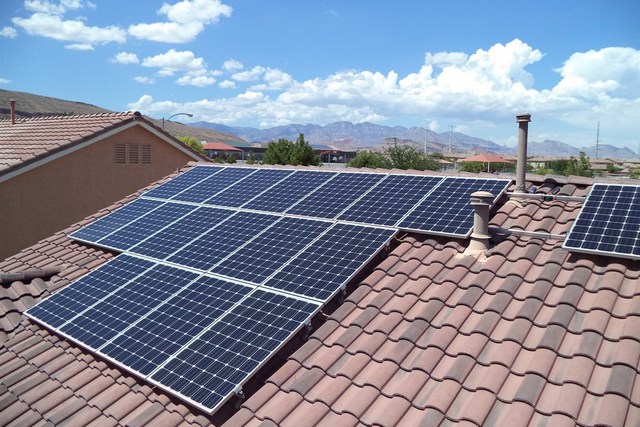

Солнечные панели на крыше домаСолнечные панели на крыше дома

Что можно сказать о достоинствах такой системы:

  • Оборудование не нуждается в топливе – для получения электрическая используется исключительно энергия солнечных лучей.
  • Отсутствие каких-либо сложных механических кинематических узлов делает такие электростанции очень надежными и долговечными. Срок их службы исчисляется десятилетиями.
  • Солнечные электростанции не требуют сложных профилактических работ – достаточно содержать в чистоте рабочую поверхности панелей.
  • Если генераторы, преобразующие кинетическую энергию (вращение) в электрическую, имеют какое-то конечное значение своей мощности, то солнечная электростанция при необходимости и достаточности места может наращиваться дополнительным количеством панелей. То есть система получается более гибкой и имеет широкий потенциал к дальнейшему развитию.
  • Солнечная электростанция совершенно бесшумна, не имеет ограничений по месту установки. Точнее, для монтажа панелей может подойти любой незатенённый участок как на крыше дома и хозяйственных построек, так и на придомовой территории

Теперь несколько слов о недостатках:

  • Совершенно очевидно, что работоспособность такой станции имеет выраженную цикличность – в темное время суток выработки энергии не происходит. Кроме того, прослеживается очень высокая зависимость от продолжительности светового дня и погодных условий. Для работы с полной эффективностью панелям требуется прямой солнечный свет. В пасмурную погоду выработка резко падает.
  • Существенным недостатком является и высокая стоимость самих панелей. Даже без учета монтажных работ и приобретения всего необходимого для организации полноценной электростанции оборудования. Так, один ватт выработанной энергии потребует самих панелей на сумму, сопоставимую с 1,5 доллара. Несложно подсчитать, во что примерно обойдется приобретение фотоэлементов для, скажем, гелиосистемы с отдачей в 1 и более кВт – многих это отпугивает сразу.
  • Солнечные панели вырабатывают электричество с небольшим показателем напряжения, и его требуется привести к стандартам потребления.

В силу последнего пункта, а также из-за нестабильности выдаваемой мощности, солнечная электростанция организуется по принципу аккумуляции и дальнейшего преобразования выработанной энергии.  Примерно эта схема выглядит так:

Примерная схема домашней солнечной электростанцииПримерная схема домашней солнечной электростанции

Выработка электроэнергии происходит в установленных в требуемом количестве солнечных панелях (поз. 1). Специальный прибор – контроллер системы (поз. 2), направляет выработанный потенциал на заряд аккумуляторных батарей (поз. 3). При включении нагрузки постоянный электрический ток напряжением 12 или 24 В поступает в инвертор (поз. 4), где преобразуется в переменный напряжением 220 В/50 Гц, и уже в таком виде передается на точки потребления (поз 5).

Схема, понятно, дана с большим упрощением. Так, на ней показан один аккумулятор, а на деле это обычно целая батарея из нескольких накопителей энергии, обладающая очень высокой ёмкостью.

Несколько аккумуляторов высокой ёмкости, собранные в одну батарею.Несколько аккумуляторов высокой ёмкости, собранные в одну батарею.

Нередко непосредственно от аккумуляторов (точнее, от контроллера) отводится низковольтная линия, минующая инвертор. К ней можно подключить систему освещения дома, укомплектованную, например, светодиодными лампами, требующими напряжения всего в 12 вольт.

Выходную мощность инвертора рассчитать можно по тому же принципу, что и мощность генератора, применив тот же калькулятор. Но это, как говорится, сиюминутная мощность, показывающая возможность одновременного подключения той или иной нагрузки. А вот расчет количества самих солнечных панелей и аккумулирующего блока все же стоит поручить специалистам. Здесь немало тонкостей, сложных для неискушённого в этих вопросах человека.

Система расчета основана на том, что скрупулезно просчитываются все точки потребления энергии (освещение, бытовые приборы и т.п.), с учетом их мощности и средней продолжительности работы за определенный период (допустим, сутки). После суммирования получается результат, выраженный в киловатт-часах (кВтч) – такое количество энергии необходимо обеспечить ежедневно для полноценной устойчивой работы всего электрического оборудования дома.

Исходя из этого показателя и напряжения аккумуляторов просчитывают их необходимую суммарную емкость, выраженную в ампер-часах (Аh). При этом учитывается и эксплуатационный запас, и определенный уровень, ниже которого разряжать АКБ не рекомендуется (скажем, 25÷30 % от полной зарядки). Соответственно, по суммарному показателю подбирается требуемое число аккумуляторов, из которых собирается общая батарея.

Наконец, рассчитывается число солнечных панелей определённой мощности, которое будет способно обеспечить систематическое восполнение заряда аккумуляторов. При этом принимается в расчет множество факторов – помимо характеристик самих панелей, учитываются географическая широта региона, продолжительность светового дня, климатические особенности, специфика места размещения панелей и другое. Конечным результатом должно стать оптимальное количество панелей.

Провести подобные вычисления самостоятельно – тоже, конечно, можно, но велика вероятность совершить ошибку, просто из-за некорректной оценки исходных данных. Впрочем, как уже говорилось, система отличается большой гибкостью, и при необходимости (или при появлении материальной возможности) ее можно наращивать.

Грамотно спланированная и качественно смонтированная система вполне способна стать основным источником электроэнергии для загородного дома. Но если она используется «в чистом виде», то всегда остается вероятность остаться без электричества в силу непредвиденных внешних обстоятельств – затянувшейся непогоды, когда при привычном потреблении приток энергии становится минимальным, что ведет к разрядке аккумуляторов.

Следует быть готовым, что первоначальные затраты будут весьма внушительными, и строить надежды на слишком быструю окупаемость вложенных средств – несколько наивно.

Видео: Пример домашней солнечной электростанции на 6 кВт

Ветровые электростанции

Колоссальную энергию перемещения воздушных масс (ветра) человек использует с древнейших времён. Достаточно вспомнить парусные корабли или, например, ветряные мельницы. Нашла она применение и ветроэнергетике, причем в некоторых странах эта отрасль поставлена буквально на промышленную основу.

Применяются ветровые установки и для обеспечения электроэнергией частных домов.

По сути, такая установка представляет собой обычный генератор, на оси ротора которого установлена крыльчатка с лопастями, приводимыми во вращение потоком воздуха. Как вариант – на ось ротора вращение передается посредством той или иной кинематической схемы (редуктора) – смысла это не меняет. А расположение оси крыльчатки может быть как горизонтальным, так и вертикальным.

Компоновка ветрового генератора может быть горизонтальной (на рисунке — слева) и вертикальной.Компоновка ветрового генератора может быть горизонтальной (на рисунке — слева) и вертикальной.

Что можно сказать о достоинствах ветровой электростанции?

  • Источник энергии – совершенно бесплатный.
  • Работа электростанции не сопровождается никакими выбросами в атмосферу.
  • Существуют технологии самостоятельного изготовления энергетических установок, например, с использованием обычных электродвигателей или даже просто мощных неодимовых магнитов.

Недостатков больше, причем – они весьма существенные.

  • Ветровая установка также очень зависима от установившейся погоды.
  • Для того чтобы поймать хороший ветер иногда приходится поднимать ветряк на значительную высоту, что усложняет и без того непростой монтаж.
  • Работа такой станции может сопровождаться весьма неприятными звуковыми эффектами.
  • Не стоит ожидать от домашнего ветряка слишком высокой отдачи – позднее мы посмотрим на этот вопрос чуть пристальнее.
  • Стоимость готовых ветровых станций – весьма высокая, и окупаемости, если рассчитывать только на энергию ветра, ожидать вообще не приходится.

Ветровую энергетическую установку в принципе следует рассматривать всерьез в качестве варианта только в том случае, если среднегодовой показатель ветра составляет не менее 4-5 м/с. В противном случае такая станция вообще не принесет никакой ощутимой пользы.

Карта примерного распределения показателей среднегодовой скорости ветра на территории России.Карта примерного распределения показателей среднегодовой скорости ветра на территории России.

Этот показатель выводится по результатам многолетних метеорологических наблюдений, с учётом и максимальных значений, и полностью безветренных дней. Таким образом, он позволяет с достаточной степенью достоверности рассчитывать выработку «ветровой» электроэнергии на определенный период: неделю, месяц, год и т.п. На карте-схеме показаны лишь приблизительные значения, но узнать конкретное для своего населенного пункта несложно – достаточно обратиться в местную метеослужбу.

А вот в технических характеристиках ветровых генераторов обычно фигурирует другой показатель – расчетная скорость, которая обычно превосходит среднегодовую в 1,5 — 2 раза.  Ориентироваться на него при расчетах на перспективу – будет неверным. Он, скорее, показывает номинальную мощность генератора при оптимальной скорости вращения ротора.

Чтобы убедиться в том, что вряд ли стоит надеяться только лишь на «ветровую» электроэнергию, достаточно провести расчет возможной ее выработки.

Следует правильно понимать, что каким бы совершенным ни был сам ветряк или подключенный к нему генератор, объем энергии все равно определяется площадью, с которой она будет «сниматься». В случае с «классическим» горизонтальным ветряком эта площадь ограничена площадью круга, описываемого вращающимися лопастями. А ветровая энергия лежит в прямой зависимости от скорости перемещения потока и плотности воздуха. То есть никак «выше головы не прыгнешь».

Интересно, что при этом не имеет значения количество лопастей (выпускаются установки даже с одной лопастью). Наоборот, когда лопастей больше трех, появляются негативные аэродинамические моменты, снижающие общую производительность системы.

Цены на популярные бензиновые электростанции



Итак, существует формула, учитывающая упомянутые параметры, а также коэффициент использования ветровой энергии, коэффициенты полезного действия самого генератора (как правило, он не выше 0,85) и редуктора. КПД редуктора тоже бывает обычно не выше 0,9, но если вращение с крыльчатки на генератор передается напрямую, то можно принять его и за единицу.

Формулу приводить не станем – она заложена в алгоритм расчета предлагаемого вниманию онлайн-калькулятора:

Калькулятор прогнозируемой мощности, вырабатываемой ветровым генератором

Перейти к расчётам

Не составит трубе провести самостоятельный расчет, чтобы убедиться в весьма невысоких показателях выработки энергии. И это еще – для идеальных условий, когда практически полностью отсутствуют какие-то естественные или искусственные помехи ветру. И еще без неизбежных потерь в системе преобразования выработанной энергии.

Так как и ветровые, и солнечные источники энергии, для того чтобы стать полноценной электростанцией, требуют примерно одинаковой аппаратной оснащенности, их обычно объединяют в одну систему с общим управлением Так как и ветровые, и солнечные источники энергии, для того чтобы стать полноценной электростанцией, требуют примерно одинаковой аппаратной оснащенности, их обычно объединяют в одну систему с общим управлением

Понятно, что ветровая электростанция, как сильно зависимая от внешних условия, должна оснащаться системой накопления и преобразования энергии. По этому критерию она мало чем отличается от солнечной. Поэтому очень часто их даже объединяют в общую систему, значительно повышая тем самым ее эксплуатационные возможности.

Так как и ветровые, и солнечные источники энергии, для того чтобы стать полноценной электростанцией, требуют примерно одинаковой аппаратной оснащенности, их обычно объединяют в одну систему с общим управлением

Ветровой источник электроэнергии – «за» и «против»

Установка ветрового генератора – довольно неоднозначное решение, требующее особого подхода к планированию и оценке работоспособности и рентабельности. Подробнее об этом, а также о возможности изготовления ветрогенератора своими руками – в специальной публикации нашего портала.

Наилучший выход – комплексное использование различных источников электроэнергии

Если владелец дома все же одержим желанием полной автономизации в вопросах электроснабжения, то оптимальным вариантом следует считать создание комплексной энергетической системы. Она будет включать в себя ветровой генератор (один или несколько), требуемое количество солнечных панелей, аккумуляторную станцию, всю необходимую аппаратуру коммутации и преобразования (контроллер, инвертор). И плюс к этому – резервный источник энергии в виде стационарно установленного дизельного или бензинового генератора.

При таком подходе полноценно используются все преимущества каждой из рассмотренных схем, сглаживаются имеющиеся недостатки. И в целом домашняя электростанция предстает полноценным «организмом», способным полностью удовлетворить энергетические потребности загородного дома.

Расширенная схема домашней электростанции с несколькими источниками энергии.Расширенная схема домашней электростанции с несколькими источниками энергии.

Нумерация позиций на этой схеме сохранена, по аналогии с рассмотренной в разделе солнечных электростанций. Но, как видно, есть и существенные отличия.

Итак, в качестве внешнего источника бесплатной энергии одновременно используются и солнечные панели, и ветровой генератор (поз. 1а). При идеальных условиях, то есть в ясный ветреный день они одновременно будут работать на заряд аккумуляторов. Ничего страшного – если уровень заряда достигнет верхнего предела, котроллер или выберет приоритет, отключив один из источников, или даже временно отключит оба.

Понятно, что в ночное время или при длительной пасмурной погоде работать будет только ветряк. Аналогично, при безветрии основным источником энергии становятся солнечные батареи.

Если же обстоятельства складываются таким образом, что ни один из источников не работает полноценно, а накопленного заряда становится недостаточно (аккумуляторы приближаются к нижнему допустимому пределу разрядки), автоматически запускается жидкотопливный или газовый генератор (поз. 6). Он, в зависимости от конкретных условий или произведенных настроек, будет работать или только на подзарядку аккумуляторного блока, или возьмет на себя одновременно и общее энергоснабжение дома.

В итоге хозяева (при наличии достаточного запаса топлива) получаются полностью застрахованными — электроэнергия у них будет при любых складывающихся обстоятельствах.

Безусловно, создание такой универсальной «умной» системы требует профессионального подхода. При составлении проекта предстоит учесть множество исходных критериев, правильно подобрать оборудование, чтобы избежать возможных конфликтов между отдельными узлами и модулями. Реализация проекта потребует очень немалых затрат как в плане приобретения оборудования, так и для проведения монтажных и пусконаладочных работ.

Но зато на выходе будет система, которую при любом рассмотрении можно будет считать полноценной автономной домашней электростанцией.

Узнайте, как сделать солнечный воздушный коллектор своими руками, из нашей новой статьи на нашем портале.

*  *  *  *  *  *  *

В публикации были рассмотрены основные источники получения электроэнергии в условиях домашней автономной электростанции. Правда, «за скобками» остались еще несколько вариантов, которые на практике используются нечасто или даже просто существуют пока только в виде экспериментальных образцов.
Так, если крупно вывезло, и через участок протекает речка или ручей, вполне можно установить водяное колесо или турбину, связанные с генератором. Учитывая то, что скорость потока обычно сохраняется стабильной, такой источник электроэнергии будет работать независимо о капризов погоды. Правда, в зимнее время года в условиях нашего климата большинство подобных водоемов замерзает, что затрудняет работу станции или даже делает ее полностью невозможной.

Расширенная схема домашней электростанции с несколькими источниками энергии.
Если территорию участка пересекает ручей или речка, то почему бы не воспользоваться потенциалом движущейся воды?

Другие способы – более экзотичные. Так, в интернете можно найти и чертежи, и обсуждения проектов станций, вырабатывающих ток из атмосферного электричества. Другим направлением является использование неиссякаемой геотермальной энергии. Но говорить о серьезности таких подходов на современном уровне развития технологий и доступности требуемого оборудования – пока не приходится. Тем не менее, надо полагать, что в будущем подобные источники для получения электроэнергии станут обыденным делом.

Электроснабжение частного дома | | Свой Дом



Еще не так давно владельцы частных домов подключались к ЛЭП самостоятельно. В контролирующие организации нужно было только подать заявку, а также установить счетчик. Сегодня ситуация в корне изменилась. Для подключения к электросети нужно предоставить проект с описанием способов питания всех установленных в доме приборов (котла, колонки и т. д). То есть в пакет необходимых для получения разрешения документов в обязательном порядке должна входить однолинейная схема обеспечивающей их работу системы. О том, как ее составить, и о том, как устроить электроснабжение частного дома грамотно, и поговорим далее.

Содержание статьи:

Проект электрификации загородного дома. Трехфазная или однофазная сеть?


Конечно, прежде чем чертить какие-либо схемы и идти оформлять подключение, нужно будет определиться с разновидностью электроснабжения, его источником.

В частных домах, как и в городских квартирах, может использоваться трехфазная или однофазная сеть. У той и другой разновидности имеются как свои недостатки, так и достоинства. Изначально любая промышленная сеть имеет три фазы. В многоэтажках они обычно распределяются по квартирам. При этом из-за различия в количестве используемых электроприборов нагрузка на фазовые провода часто бывает разной. В результате иногда выгорает нулевой провод. В частном доме подобных проблем обычно не возникает, поскольку хозяин один, а следовательно, контролировать нагрузку при распределении фаз гораздо проще. Однако при неправильном использовании сети разного рода проблемы — вплоть до выхода из строя электроприборов — могут возникнуть и в этом случае. Для предотвращения подобных неприятностей следует использовать стабилизатор, стоит который очень недешево. Помимо этого придется закупать оборудование и элементы, предназначенные именно для трехфазной линии. Что также влетит в копеечку. Поэтому использоваться трехфазная схема электроснабжения частного дома должна тогда, когда в этом действительно существует необходимость. То есть в том случае, если предполагается установка очень мощных приборов или оборудования – станков, электроплит и т. д.

Преимуществом однофазных сетей является относительная дешевизна и простота в использовании. Недостатком же – не слишком высокая мощность. Такую сеть целесообразнее монтировать в небольших жилых или дачных домиках.

Автономное электроснабжение


Одним из важных условий комфортного проживания в любом здании является постоянное наличие тока в сети. Однако, к сожалению, тогда, когда электроснабжение частного дома производится от общей ЛЭП, часто возникают проблемы, связанные с перебоями в его подаче. Неплохим выходом из данной ситуации может стать дополнительное использование автономных источников питания. К таковым можно отнести:

ИБП. В случае отключения электроэнергии это устройство начинает функционировать моментально и автоматически.

Генератор. Такое оборудование работает на бензине, дизеле или газе. Также может включаться автоматически. Время функционирования зависит только от количества топлива. При достаточной мощности генератор может обеспечивать электроэнергией даже очень большой дом в течение длительного времени.

Как получить разрешение на подключение


Итак, с количеством фаз, разновидностью дополнительных источников питания и т. д. вы определились. Что же дальше? В каком порядке к ЛЭП подключается частный дом? Электроснабжение загородных зданий контролируется той сетевой поставляющей компанией, в зоне ответственности которой они находятся. К ее специалистам и нужно будет обратиться, собрав необходимый пакет документов. Их перечень следует узнать заранее.

После получения документов сетевая компания подготовит техусловия на электроснабжение частного дома. Скорее всего, их придется согласовать с различными смежными организациями. Далее заключается договор. После того как сеть будет смонтирована, на место приезжает представитель сетевой организации и выполняет ее проверку на соответствие требованиям, изложенным в техусловиях. Осмотр производится при участии всех заинтересованных сторон. Далее Ростехнадзором выдается разрешение на эксплуатацию сети.

Расчет нагрузок


Жилой частный дом, электроснабжение которого может производиться как через однофазную, так и через трехфазную сеть, разумеется, будет оборудован самыми разными электроприборами. Для того чтобы рассчитать нагрузку на линии, следует сложить их мощность и разделить на напряжение. В результате получится необходимая сила тока. Зная ее, по специальным таблицам можно определить, не перегружена ли сеть и какой кабель необходим для проводки. Выполняя расчеты, следует учитывать мощность не только уже имеющихся электрических приборов, но и запланированных к покупке в будущем.

К некоторой очень мощной бытовой технике, к примеру, к стиральной машине, котлу или электроплите лучше всего протянуть отдельный кабель. Часто отдельную магистраль проводят и к оргтехнике. В случае использования в гараже или хозпостройке какого-нибудь профессионального оборудования, как уже упоминалось, применяется трехфазное электроснабжение частного дома.



Как подобрать кабель для сети


     Для однофазного подключения понадобятся провода с тремя жилами, для трехфазного, – соответственно, с пятью. При разработке проекта очень важно выбрать кабель подходящего сечения (руководствуясь ПУЭ). Данный показатель можно узнать по специальным таблицам, в зависимости от силы тока. Предварительно вычисляется необходимый диаметр проводника. Делается это по формуле d=k×I+0.005. Здесь k – постоянный коэффициент для металла проводника. К примеру, для меди он равен 0,034. Буквой I обозначается сила тока. однолинейная схема электроснабжения частного дома.

Продают провода, используя в качестве системы измерения не диаметр, а сечение. Следовательно, далее нужно будет определить именно его. Для этого существует формула S=0.785×d2.
Предварительный расчет можно сделать, исходя из того, что на квадратный миллиметр медного провода может приходиться 10 А, алюминиевого – 7 А. На практике для розеток обычно используется провод в 2.5 мм2, а для освещения 1.5 мм2.

Подбор вводного устройства


Подключение электроснабжения частного дома выполняется через так называемые ВУ. Представляют они собой металлические корпуса, в которых собраны устройства, предназначенные для управления электросетью здания. Модели, выполняющие в том числе и функцию распределения, называются ВРУ. Устанавливают вводные устройства либо на столбе линии электропередачи, либо рядом со зданием.

При выборе ВРУ в частный дом, электроснабжение которого должно быть безопасным и бесперебойным, нужно учитывать:

  • Величину линейного напряжения. К загородным домам обычно подводят линии в 220 В.
  • Частоту тока. Это постоянная величина и составляет она 50 Гц.
  • Режим нейтрали. Так называют тип заземления. В частном секторе оно обычно проводится по схеме TN-C.

При этом нулевой и защитный провод протягиваются в одном проводнике. Разделение их выполняется внутри ВУ.

  • Характеристики тока короткого замыкания. В расчетах электросхем обычно учитывается короткое замыкание на трех фазных проводниках под напряжением. Вычисления производятся по специальным формулам.
  • Установленную мощность.

В системах TN-C при 220 В обычно используется однополюсной вводный автомат защиты, при 380 В – трехполюсной. В первом случае расчет мощности вводного устройства рассчитывается по формуле I р=P р/U ф×cos ф (где U ф – фазное напряжение, Pp – расчетная мощность, Cos ф –активная/реактивной мощности). Мощность вводного аппарата для сети 380 В находится по формуле Ip=Pp/( √3xUhx cos ф) (где Uh – напряжение сети). подключение электроснабжения частного дома Номинальный ток должен быть на 10% больше расчетного. Поэтому окончательный результат определяют по формуле I т.р.=I р×1,1.

Щиты АВР


Система электроснабжения частного дома обычно включает в себя и этот элемент. Щиты АВР предназначены для обеспечения резервного питания при исчезновении напряжения в основном источнике. Дополнительные вводы этих устройств могут подключаться как к стационарной сети, так и к генератору.

Существуют такие типы щитов:

  • С приоритетом первого ввода. В этом случае при исчезновении напряжения на основном вводе автоматически происходит переключение на резервный. В случае появления тока происходит обратный процесс.
  • Без приоритета. Обратно на основной ввод при появлении на нем напряжения автоматически такие устройства не переключаются. Данная процедура в этом случае производится вручную.
  • С секционированием. В таких устройствах питание подается через систему выключателей, установленных на вводах. При пропадании напряжения на каком-либо из них начинает функционировать третий выключатель, подавая напряжение для обесточенных потребителей с рабочего ввода.
  • С ДГУ. В этом случае при пропадании напряжения на обоих вводах запускается генератор. При восстановлении основного питания система возвращается в исходное состояние. Электроснабжение частного дома с использованием подобного варианта будет бесперебойным в любом случае.

Различаться щиты АВР, помимо всего прочего, могут и по исполнению. Для тока в 25-160 А используются навесные модели, для 160-400 А – напольные. Кабели вводятся и выводятся через люк в нижней части корпуса. Комплектующее оборудование устанавливается внутри шкафа на специальной панели.

Основные правила проведения электропроводки


Разумеется, электроснабжение частного дома своими руками должно быть устроено с соблюдением всех необходимых правил. Касается это и такой операции, как разводка кабелей по помещениям.

Непосредственно в дом проводка заводится через отверстие в стене. По помещениям кабели лучше всего тянуть в трубках, заложенных в стены при строительстве. В этом случае при необходимости можно будет легко заменить любой пришедший в негодность провод. Каждая труба должна быть заполнена кабелем не более чем на 40%. Это обеспечит легкий демонтаж. Также закрытая проводка иногда монтируется за подвесными или натяжными потолками, вдоль стен, обшитых гипсокартоном на каркасе и т. д. При этом также используются пластиковые или металлические трубы.

Внутреннее электроснабжение частного дома из дерева обеспечивается путем разводки открытой проводки. Кабели при этом протягиваются в специальных каналах из пластика. Высота их положения на стенах не нормируется. В одном канале нельзя протягивать одновременно осветительные, силовые и слаботочные провода. В местах ответвлений и в открытой, и в закрытой системе устанавливаются распределительные коробки.

Источник: fb.ru



Электрика в загородном доме: Практическое руководство: victorborisov — LiveJournal


С электромонтажными работами в частном секторе в нашей стране скорее плохо, чем хорошо. Для большинства горе-электриков защита человека от поражения электрическим током, а имущества от пожара, к огромному сожалению ничего не значат. При этом складывается такое впечатление, что рядовые пользователи прогуливали уроки физики в школе и совершенно не понимают что такое электрический ток. Зато они очень хорошо верят маркетологическим уловкам и с радостью набрасываются на «брендовую» автоматику, отвергая любую иную.

Предлагаю пошагово разобраться во всех вопросах электроснабжения частного загородного дома на примере однофазного ввода. Также это руководство можно применить и к использованию в квартире. Сразу отмечу, что конкретно мое решение тех или иных узлов является оптимальным балансом между функциональностью и ценой, но без ущерба безопасности!


Я надеюсь нет необходимости пересказывать полный курс физики и объяснять что такое переменный электрический ток. Также опустим моменты, как этот электрический ток появился на электростанции и через повышающий трансформатор попал в линию электропередачи. Замечу лишь тот важный нюанс, что вся система электроснабжения в России является трехфазной. Однофазное напряжение 220 вольт в вашей розетке это лишь фазное напряжение на одной из трех фаз. А линейное напряжение будет составлять 380 вольт. Это обстоятельство следует учитывать ввиду такого явления, как «перекос фаз», которое тем не менее актуально исключительно при старой проводке, не рассчитанной на современные нагрузки.

2. Итак, понижающий трансформатор в СНТ. По трём проводам приходит высокое напряжение 10 кВ. Дальше расходится 4 провода (3 фазных и один нулевой проводник) по СНТ. На фото вы видите современный трансформатор и отводы в виде СИП провода. В настоящий момент воздушные линии в нашем СНТ проходят модернизацию.

3. При однофазном вводе к каждому потребителю подключается два проводника: фазный и нулевой. На фото вы можете видеть старые алюминиевые провода на ближайшей к дому опоре. Отвод в дом уже сделан с помощью провода СИП. Особое внимание на тот факт, что все опоры воздушной линии должны иметь повторное заземление нулевого проводника (правое верхнее фото). Нужно это для того, чтобы исключить аварийные ситуации, как например «обрыв нуля». При этом следует с особым вниманием отнестись к своему собственному заземлению при отсутствии повторных заземлений на промежуточных опорах, иначе в аварийной ситуации ваше собственное заземление может оказаться единственным для всего поселка.

4. Ближе к делу. Последний участок воздушной линии от ближайшего столба до здания протягивается проводом СИП, в нашем случае 2х16. Расшифровывается как самонесущий изолированный провод, он алюминиевый с сечением 16 мм². Для удобства монтажа и прокладки в месте анкерного крепления с помощью специальных зажимов (провод СИП подразумевает монтаж линии под напряжением, на специальных зажимах гайка не находится под напряжением, а также имеет срывную резьбу, гарантирующую необходимое усилие затягивания) переходит в ВВГ сечением не менее 10 мм². Именно в таком виде два провода попадают в вводной щиток. В щитке у нас стоит вводной двухполюсный автомат и ограничитель перенапряжений (обязательно на конечной опоре при воздушном вводе), которое защитит сеть при попадании молнии в фазный проводник воздушной линии. Подключается он перед автоматом к фазному проводнику. Здесь же в щитке происходит подключение заземления строго ДО вводного автомата. Мы рассматриваем схему заземления TN-C-S, так как система ТТ все-таки создана для мобильных зданий, а не постоянных строений и у нее есть свои особенности по требованиям к безопасности. Недостатков у системы TN-C-S при правильном монтаже нет. Даже если углубляться в эту тему, если вы сделаете ТТ, то это будет только ваш конечный участок, в то время как вся воздушная линия от трансформатора будет TN-C.

5. Обязательное заземление. Три уголка со стенкой 50 мм (толщина стали 5 мм), длиной по 2 метра вбиваются кувалдой в землю и свариваются между с собой в форме треугольника. До стены дома идет стальная полоса шириной 40 мм. Последний метр до щитка делается с помощью медного проводника сечением не менее 16 мм². Занижать сечение категорически нельзя, в случае какой-либо аварии на линии ваше заземление может стать единственным для всей линии/улицы/квартала. Коммутация в щитке такова. Совмещенный PEN (Protected Earth + Neutral) проводник с воздушной линии разделяется на двух шинах на N и PE. После этого коммутируется вводной автомат, рядом с ним ограничитель перенапряжений. С автомата силовая линия идет на электрический счетчик. Непосредственно в дом уходит трехжильный медный провод с сечением каждой жилы 6 мм². Фазный и нулевой проводник идут со счетчика, заземляющий с соответствующей шины.

6. Переходим к внутренней проводке дома. Повторюсь, что при проектировании электрической сети использовался принцип разумной достаточности. Конечно можно было сделать в 2 раза больше розеток и на столько же увеличить количество силовых линий, но я считаю что в этом совершенно нет необходимости. Пояснения к схеме: красные квадраты - распределительные коробки, желтые круги - лампы. Синим обозначена проводка в стяжке, красным - в стенах. Везде в доме используется только светодиодное освещение (суммарное потребление всех включенных одновременно ламп не дотягивает и до 300 ватт). Освещение запитано от силовой линии на конкретную комнату, не вижу практической необходимости в разделении, к тому же это существенно увеличивает объем монтажных работ. На схеме отмечены все существующие в доме потребители. Если есть вопросы - спрашивайте.

7. Итак, приступим. Это временная электрика на период строительных работ. Переходим к прокладке силовых линий. Всего их 10 шт. Часть из них пойдет по стенам, часть в полу в гофре.

8. Начнём с напольных силовых линий. Используем кабель NYM сечением 3х2,5 мм² в гофре (серая гофра не горит вообще, черная не поддерживает горение и имеет защиту от ультрафиолета - в стяжке особо не принципиально что использовать, найти прочную серую не так просто, а мягкую я бы затоптал пока велись подготовительные работы). Часто задаваемый вопрос - почему не ВВГ? С точки зрения эксплуатационных характеристик они полностью идентичны, но NYM имеет преимущество в виде тройной изоляции, в то время как и имеет недостаток - не стойкая к ультрафиолету оболочка. Поэтому для открытой проводки ВВГ предпочтительнее. В остальном NYM удобнее, в том числе из-за своей круглой формы (круглый ВВГ тоже существует, но найти его в наличии крайне затруднительно). В гофру диаметром 16 мм круглый NYM протягивается элементарно, что крайне удобно. На память стоит задокументировать трассы прокладки линий по полу, хотя нигде кроме дверных порогов нет даже теоретической вероятности, что вам потребуется что-то вбить в бетонную стяжку пола.

9. Уголок кухонной зоны. Газобетон просто превосходный материал для обработки - штробить стены можно хоть обыкновенной отверткой. Итак, сверлим отверстия под монтажные и распределительные коробки. Провод в стенах из НЕГОРЮЧИХ оснований прокладывается в том виде, в каком он есть. Никакие гофры не требуются. Всё внимание на трассы. Силовые линии прокладываются только под прямыми углами. Основная линия идет вдоль пола на высоте 20-30 см, далее к розеткам и выключателям поднимается строго ВЕРТИКАЛЬНО. Диагональная прокладка запрещена и опасна риском попасть в провод, например при вбивании гвоздя в стену (а так вы точно знаете что нельзя вбивать гвозди ровно под розетками и над выключателями). К стене кабель крепится с помощью пластиковых круглых скоб (сверлится два отверстия, вставляется скоба).

10. Напольная стяжка залита. Вопрос на каком этапе прокладывать кабель по стене - исключительно из ваших личных предпочтений. Кто-то сначала штукатурит стены, потом делает штробу, прокладывает кабель и заделывает штробу обратно. Я предпочитаю делать проводку до оштукатуривания стен. Этот способ может показаться неудобным т.к. потребуется повышенное внимание во время штукатурных работ к точкам с монтажными коробками (надо их чем-то заткнуть, а потом расковырять). Обратите внимание на левый угол — все коммутации на проходных линиях розеток сделаны не в подрозетниках, а в отдельных распределительных коробках.

11. Повторюсь с типом проводов. NYM идеальный и универсальный кабель. Сечение выбирается в соответствии с нагрузкой. Обычно используют кабель 3х2,5 мм². Для мощных потребителей, типа электрической варочной панели может потребоваться провод с сечением жил 4 мм². Для линий освещения, где в моём случае используются светодиоды (максимальное энергопотребление в самой большой комнате 80 ватт) я использую кабель ПУНП 2х1,5 мм² (заземление в осветительной сети не нужно, его некуда подключать). Вообще, нормативы запрещают применять ПУНП по причине того, что технически

Электроснабжение частного дома - как правильно сделать

Перед тем, как ввести дом в эксплуатацию, нужно провести не только водопровод, канализацию и сделать отделочные работы, но также необходимо обеспечить грамотное электроснабжение частного дома. Конечно, это дело тонкое и требующее самого тщательного подхода. Если вы не уверены в собственных силах или сомневаетесь, что сможете сделать все правильно – лучше сразу обратиться за помощью к квалифицированным специалистам, потому что в подобном деле совершенные ошибки могут вылезти боком во время проживания. Если же вы твердо настроены, сделать все собственными силами, то для начала нужно тщательно ознакомиться с теорией. Также просто необходима будущая схема электропроводки в частном доме.

фото электрощитовой

Как провести электропроводку в доме: для проведения электричества от основного кабеля, лучше всего выбирать исключительно кабель с алюминиевыми прожилками. Медь для этой цели подходит не самым лучшем образом, так как вызывает сопротивление и дальнейшее окисление, что ведет к перебоям в работе, замыканиям и другим, не лучшим последствиям. Далее нам необходимо рассчитать, какая будет примерная мощность у всех электрических приборов, которые планируют использовать в доме. Обычно, мощность всей нагрузки в частных домах редко переходит рубеж в 30 кВт. Кабель, как правило, рассчитывают из соотношения 10 мм квадратных при потреблении 17 кВт энергии, 16 мм квадратных, при потреблении 22 кВт и 25 мм квадратных, для потребления в 30 кВт. Обычно, кабели с большим сечением даже не бывают необходимы. Не забывайте, рассчитывая общую нагрузку на электросеть, учитывать потребление побочных построек, таких как гаражи, сараи, бани и прочие. Для внутренней проводки, непосредственно в доме, лучше применять медные, трехжильные провода с двойной изоляцией, которые оснащены заземлением. Учитывайте, что делая проводку под освещение кабелем 1,5 мм квадратных, общее напряжение на них не должно оказаться выше 4,1 кВт. Для проводов на розетки, лучше бросить провод сечением 2,5 мм квадратных, но при этом группа розеток не должна испытывать на себе мощность более 5,9 кВт. Для приборов, которые требуют большое потребление электроэнергии (электроплиты, стиральная машина, водонагреватель) лучше делать отдельную проводку с собственными розетками. Каждые потребители лучше разделить на отдельные группы (свет, розетки, приборы и т.д.) и подключить после основной проделанной работы к распределительному щитку. Можно сделать разделение групп по комнатам и к щитку подключать отдельно провода каждой комнаты.

схема разводки ЭП

Если электроснабжение частного дома часто прерывается сбоями в напряжении или часто случаются отключения электроэнергии, то не лишним будет приобрести отдельный генератор, для обеспечения полноценной работы.

Популярно об электропроводке в деревянном доме:

Электроснабжение частного дома | Свой Дом

Еще не так давно владельцы частных домов подключались к ЛЭП самостоятельно. В контролирующие организации нужно было только подать заявку, а также установить счетчик. Сегодня ситуация в корне изменилась. Для подключения к электросети нужно предоставить проект с описанием способов питания всех установленных в доме приборов (котла, колонки и т. д). То есть в пакет необходимых для получения разрешения документов в обязательном порядке должна входить однолинейная схема обеспечивающей их работу системы. О том, как ее составить, и о том, как устроить электроснабжение частного дома грамотно, и поговорим далее.

Содержание статьи:

Проект электрификации загородного дома. Трехфазная или однофазная сеть?


Конечно, прежде чем чертить какие-либо схемы и идти оформлять подключение, нужно будет определиться с разновидностью электроснабжения, его источником.

В частных домах, как и в городских квартирах, может использоваться трехфазная или однофазная сеть. У той и другой разновидности имеются как свои недостатки, так и достоинства. Изначально любая промышленная сеть имеет три фазы. В многоэтажках они обычно распределяются по квартирам. При этом из-за различия в количестве используемых электроприборов нагрузка на фазовые провода часто бывает разной. В результате иногда выгорает нулевой провод. В частном доме подобных проблем обычно не возникает, поскольку хозяин один, а следовательно, контролировать нагрузку при распределении фаз гораздо проще. Однако при неправильном использовании сети разного рода проблемы — вплоть до выхода из строя электроприборов — могут возникнуть и в этом случае. Для предотвращения подобных неприятностей следует использовать стабилизатор, стоит который очень недешево. Помимо этого придется закупать оборудование и элементы, предназначенные именно для трехфазной линии. Что также влетит в копеечку. Поэтому использоваться трехфазная схема электроснабжения частного дома должна тогда, когда в этом действительно существует необходимость. То есть в том случае, если предполагается установка очень мощных приборов или оборудования – станков, электроплит и т. д.

Преимуществом однофазных сетей является относительная дешевизна и простота в использовании. Недостатком же – не слишком высокая мощность. Такую сеть целесообразнее монтировать в небольших жилых или дачных домиках.

Автономное электроснабжение


Одним из важных условий комфортного проживания в любом здании является постоянное наличие тока в сети. Однако, к сожалению, тогда, когда электроснабжение частного дома производится от общей ЛЭП, часто возникают проблемы, связанные с перебоями в его подаче. Неплохим выходом из данной ситуации может стать дополнительное использование автономных источников питания. К таковым можно отнести:

ИБП. В случае отключения электроэнергии это устройство начинает функционировать моментально и автоматически.

Генератор. Такое оборудование работает на бензине, дизеле или газе. Также может включаться автоматически. Время функционирования зависит только от количества топлива. При достаточной мощности генератор может обеспечивать электроэнергией даже очень большой дом в течение длительного времени.

Как получить разрешение на подключение


Итак, с количеством фаз, разновидностью дополнительных источников питания и т. д. вы определились. Что же дальше? В каком порядке к ЛЭП подключается частный дом? Электроснабжение загородных зданий контролируется той сетевой поставляющей компанией, в зоне ответственности которой они находятся. К ее специалистам и нужно будет обратиться, собрав необходимый пакет документов. Их перечень следует узнать заранее.

После получения документов сетевая компания подготовит техусловия на электроснабжение частного дома. Скорее всего, их придется согласовать с различными смежными организациями. Далее заключается договор. После того как сеть будет смонтирована, на место приезжает представитель сетевой организации и выполняет ее проверку на соответствие требованиям, изложенным в техусловиях. Осмотр производится при участии всех заинтересованных сторон. Далее Ростехнадзором выдается разрешение на эксплуатацию сети.

Расчет нагрузок


Жилой частный дом, электроснабжение которого может производиться как через однофазную, так и через трехфазную сеть, разумеется, будет оборудован самыми разными электроприборами. Для того чтобы рассчитать нагрузку на линии, следует сложить их мощность и разделить на напряжение. В результате получится необходимая сила тока. Зная ее, по специальным таблицам можно определить, не перегружена ли сеть и какой кабель необходим для проводки. Выполняя расчеты, следует учитывать мощность не только уже имеющихся электрических приборов, но и запланированных к покупке в будущем.

К некоторой очень мощной бытовой технике, к примеру, к стиральной машине, котлу или электроплите лучше всего протянуть отдельный кабель. Часто отдельную магистраль проводят и к оргтехнике. В случае использования в гараже или хозпостройке какого-нибудь профессионального оборудования, как уже упоминалось, применяется трехфазное электроснабжение частного дома.

Как подобрать кабель для сети


  Для однофазного подключения понадобятся провода с тремя жилами, для трехфазного, – соответственно, с пятью. При разработке проекта очень важно выбрать кабель подходящего сечения (руководствуясь ПУЭ). Данный показатель можно узнать по специальным таблицам, в зависимости от силы тока. Предварительно вычисляется необходимый диаметр проводника. Делается это по формуле d=k×I+0.005. Здесь k – постоянный коэффициент для металла проводника. К примеру, для меди он равен 0,034. Буквой I обозначается сила тока. однолинейная схема электроснабжения частного дома.

Продают провода, используя в качестве системы измерения не диаметр, а сечение. Следовательно, далее нужно будет определить именно его. Для этого существует формула S=0.785×d2.
Предварительный расчет можно сделать, исходя из того, что на квадратный миллиметр медного провода может приходиться 10 А, алюминиевого – 7 А. На практике для розеток обычно используется провод в 2.5 мм2, а для освещения 1.5 мм2.

Подбор вводного устройства


Подключение электроснабжения частного дома выполняется через так называемые ВУ. Представляют они собой металлические корпуса, в которых собраны устройства, предназначенные для управления электросетью здания. Модели, выполняющие в том числе и функцию распределения, называются ВРУ. Устанавливают вводные устройства либо на столбе линии электропередачи, либо рядом со зданием.

При выборе ВРУ в частный дом, электроснабжение которого должно быть безопасным и бесперебойным, нужно учитывать:

  • Величину линейного напряжения. К загородным домам обычно подводят линии в 220 В.
  • Частоту тока. Это постоянная величина и составляет она 50 Гц.
  • Режим нейтрали. Так называют тип заземления. В частном секторе оно обычно проводится по схеме TN-C.

При этом нулевой и защитный провод протягиваются в одном проводнике. Разделение их выполняется внутри ВУ.

  • Характеристики тока короткого замыкания. В расчетах электросхем обычно учитывается короткое замыкание на трех фазных проводниках под напряжением. Вычисления производятся по специальным формулам.
  • Установленную мощность.

В системах TN-C при 220 В обычно используется однополюсной вводный автомат защиты, при 380 В – трехполюсной. В первом случае расчет мощности вводного устройства рассчитывается по формуле I р=P р/U ф×cos ф (где U ф – фазное напряжение, Pp – расчетная мощность, Cos ф –активная/реактивной мощности). Мощность вводного аппарата для сети 380 В находится по формуле Ip=Pp/( √3xUhx cos ф) (где Uh – напряжение сети). подключение электроснабжения частного дома Номинальный ток должен быть на 10% больше расчетного. Поэтому окончательный результат определяют по формуле I т.р.=I р×1,1.

Щиты АВР


Система электроснабжения частного дома обычно включает в себя и этот элемент. Щиты АВР предназначены для обеспечения резервного питания при исчезновении напряжения в основном источнике. Дополнительные вводы этих устройств могут подключаться как к стационарной сети, так и к генератору.

Существуют такие типы щитов:

  • С приоритетом первого ввода. В этом случае при исчезновении напряжения на основном вводе автоматически происходит переключение на резервный. В случае появления тока происходит обратный процесс.
  • Без приоритета. Обратно на основной ввод при появлении на нем напряжения автоматически такие устройства не переключаются. Данная процедура в этом случае производится вручную.
  • С секционированием. В таких устройствах питание подается через систему выключателей, установленных на вводах. При пропадании напряжения на каком-либо из них начинает функционировать третий выключатель, подавая напряжение для обесточенных потребителей с рабочего ввода.
  • С ДГУ. В этом случае при пропадании напряжения на обоих вводах запускается генератор. При восстановлении основного питания система возвращается в исходное состояние. Электроснабжение частного дома с использованием подобного варианта будет бесперебойным в любом случае.

Различаться щиты АВР, помимо всего прочего, могут и по исполнению. Для тока в 25-160 А используются навесные модели, для 160-400 А – напольные. Кабели вводятся и выводятся через люк в нижней части корпуса. Комплектующее оборудование устанавливается внутри шкафа на специальной панели.

Основные правила проведения электропроводки


Разумеется, электроснабжение частного дома своими руками должно быть устроено с соблюдением всех необходимых правил. Касается это и такой операции, как разводка кабелей по помещениям.

Непосредственно в дом проводка заводится через отверстие в стене. По помещениям кабели лучше всего тянуть в трубках, заложенных в стены при строительстве. В этом случае при необходимости можно будет легко заменить любой пришедший в негодность провод. Каждая труба должна быть заполнена кабелем не более чем на 40%. Это обеспечит легкий демонтаж. Также закрытая проводка иногда монтируется за подвесными или натяжными потолками, вдоль стен, обшитых гипсокартоном на каркасе и т. д. При этом также используются пластиковые или металлические трубы.

Внутреннее электроснабжение частного дома из дерева обеспечивается путем разводки открытой проводки. Кабели при этом протягиваются в специальных каналах из пластика. Высота их положения на стенах не нормируется. В одном канале нельзя протягивать одновременно осветительные, силовые и слаботочные провода. В местах ответвлений и в открытой, и в закрытой системе устанавливаются распределительные коробки.

Источник: fb.ru

Электроснабжение многоэтажного дома

Электроснабжение многоэтажного дома

Электричество является одним из основных энергоносителей всех развитых стран. Тяжело даже представить, что произойдет с жителями дома, где одновременно проживает несколько сотен или даже тысяч людей, если энергоподача будет нарушена. Невозможность выполнить простейшую домашнюю работу, приготовить еду, с комфортом проводить свободное время – весь привычный уклад жизни будет просто разрушен. Именно поэтому электроснабжение многоквартирного жилого дома является очень важным и ответственным делом.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Электроснабжение многоэтажного дома

Какие нормативные акты регулируют электроснабжение в многоквартирных домах

Законодательство, регулирующее систему электроснабжения в МКД, систематически корректируется и является достаточно обширным. Познакомимся с некоторой документацией, имеющей непосредственное отношение к вопросу электроснабжения.

Рынок розничной торговли электрической энергией регулируется Федеральным законом от 26.03.2003 N 35-ФЗ «Об электроэнергетике». Условия по оказанию коммунальных услуг по электроснабжению в МКД приняты Правилами предоставления коммунальных услуг владельцам жилых помещений и арендаторам площадей в МКД, утвержденными Постановлением Правительства РФ от 6 мая 2011 г. N 354. В соответствии с Положением №1 данных Правил, установлена допустимая остановка в оказании коммунальных услуг и допустимые несоответствия качества этих коммунальных услуг нормативному ГОСТ 32144-2013, условия и процесс корректировки размера платы за предоставляемые коммунальные услуги недолжного качества и/или с перерывами, которые превышают установленное на законодательном уровне допустимое время.

Например, возможная продолжительность перерыва в подаче электроснабжения МКД, относящегося ко второй категории надежности (при наличии двух независимых трансформаторов), равна 120 минутам, а для МКД, которые относятся к третьей категории надежности (присутствует только один трансформатор) — одни сутки. За каждый час, который выходит за границы установленной на законодательном уровне нормы, размер оплаты коммунальной услуги за расчетное время уменьшается на 0,15 % размера, установленного за данный период расчетов согласно Приложению №2 с учетом пунктов девятого раздела.

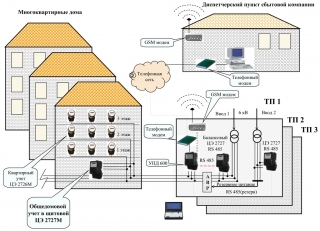

Обычно электроснабжение МКД происходит через главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ). При этом питание всех абонентов осуществляется от сети напряжением 220/380 В с глухозаземленной нейтралью (система TN-C-S). В состав ГРЩ входят автомат защиты и устройства управления, позволяющие раздельно отключать потребителей электропитания. В ГРЩ производится распределение напряжения электропитания по групповым потребителям (освещение лестничных площадок, подвалов, чердаков, лифтовое оборудование, пожарная и аварийная сигнализации, жилые помещения и прочее).

Электроснабжение многоэтажного дома

Электроснабжение жилых помещений осуществляется по стоякам, через УЗО. К питающим стоякам подключаются этажные распределительные щитки, образующие сеть электропитания по квартирам. В состав этажных электрощитков, как правило, входят электросчетчики, автоматические выключатели и УЗО. Автоматические выключатели сгруппированы по каждой цепи электропитания (освещение, розетки, электроплита, стиральная машина и т. д.). Для равномерной нагрузки на распределительную сеть цепи питания разных квартир подключаются к разным фазным проводникам.

Электроснабжение многоэтажного дома

Нормы электроснабжения в жилом доме

Потребление электроэнергии производится от сетей, норма напряжения в которых — 380/220 В. Используется заземление Т1М-С-5.

Расчётная нагрузка при площади до 60 м 2 должна превышать:

  • в доме без электроплит – 5,5 кВт;
  • с электроплитами – 8,8 кВт.

При большей площади нагрузка увеличивается за квадратный метр на 1%. Ограничения расчётной нагрузки могут устанавливаться лишь местной администрацией.

Категории электроснабжения

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

Электроснабжение многоэтажного дома

Для того чтобы правильно понимать различные схемы электроснабжения жилых домов, необходимо знать о трех категориях обеспечения надежности электроснабжения электроустановок. Самая простая категория – третья. Она предусматривает питание жилого дома от трансформаторной подстанции посредством одного электрического кабеля. При этом при возникновении аварийной ситуации перерыв в электроснабжении дома должен быть менее 1 суток.

При второй категории надежности электроснабжения жилой дом запитан двумя кабелями, подключенными к разным трансформаторам. В этом случае при выходе из строя одного кабеля или трансформатора, электроснабжение дома на время устранения неисправности осуществляется посредством одного кабеля. Перерыв в электроснабжении допускается на время, необходимое дежурному электротехническому персоналу для подключения нагрузок всего дома к работающему кабелю.

Есть две разновидности питания дома от двух разных трансформаторов. Либо нагрузки дома равномерно распределены по обоим трансформаторам, а в аварийном режиме подключены к одному, либо в рабочем режиме задействован один кабель, а второй является резервным. Но в любом случае кабели подключены к разным трансформаторам. Если в электрощитовую дома проложены два кабеля, один из которых является резервным, но имеется возможность подключать эти кабели только к одному трансформатору подстанции, то мы имеем только третью категорию надежности.

При первой категории надежности электроснабжения жилой дом запитан двумя кабелями, так же как и при второй категории. Но при выходе из строя кабеля или трансформатора, нагрузки всего дома подключаются к работающему кабелю при помощи устройства автоматического включения резерва (АВР).

Существует особая группа электроприемников (пожарная сигнализация, системы дымоудаления при пожаре, эвакуационное освещение и некоторые другие), которые всегда должны быть запитаны по первой категории надежности. Для этого используют резервные источники электроснабжения - аккумуляторные батареи и небольшие местные электростанции.

По существующим нормативам по третьей категории надежности осуществляют электроснабжение домов с газовыми плитами высотой не более 5 этажей, дома с электроплитами с количеством квартир в доме менее 9 и дома садоводческих товариществ.

Электроснабжению по второй категории надежности подлежат дома с газовыми плитами высотой более 5 этажей и дома с электроплитами с количеством квартир более 8.

По первой категории надежности в обязательном порядке осуществляют электроснабжение тепловых пунктов многоквартирных домов, в некоторых домах и лифты. Следует отметить, что по первой категории в основном осуществляют электроснабжение некоторых общественных зданий: это здания с количеством работающих свыше 2000 человек, операционные и родильные отделения больниц и т. д.

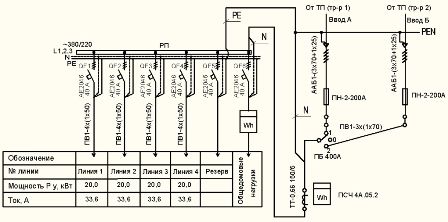

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем. Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.

Схема электроснабжения многоквартирного дома



В зависимости от количества квартир в доме все электрооборудование может быть размещено и в одном электрошкафу, и в нескольких.

Кольцевая схема электроснабжения многоквартирного дома

Кольцевая схема электроснабжения многоквартирного жилого дома — план установки и подключения электроприемников, по котором электрообеспечение многоквартирного жилого дома возможно по двум кабельным линиям, образующим кольцо. Данная кольцевая схема выглядит следующим образом:

Схема электроснабжения многоквартирного дома

Первый и последний электроприемники подключаются от основного источника питания, а между всеми оставшимися электроприемниками создаются так называемые перемычки.

Для создания такого кольцевого плана следует предусмотреть по два перекидных рубильника в ВРУ для каждого многоквартирного дома.

Электроснабжение в многоквартирном доме: от схемы до первой зажженной лампочки

В обычном режиме мощность равномерно делится между двумя вводами.

Для того чтобы понять то, зачем для данной схемы требуется именно два рубильника, мы даем вам рассмотреть ряд возможных аварийных ситуаций:

  • Выход из строя одной из питающих кабельных линий

В такой ситуации электроснабжение всех многоквартирных жилых домов происходит от одной КЛ.

Электроснабжение в многоквартирном доме: от схемы до первой зажженной лампочки

Специалисты из УК устанавливают рубильники в необходимое положение.

  • Выход из строя перемычки

Электроснабжение в многоквартирном доме: от схемы до первой зажженной лампочки

Рабочие обязаны изолировать из схемы электроснабжения участок, на котором произошла авария (например, на линии случилось короткое замыкание). Одна часть домов питается от одной КЛ, а вторая часть жилых домов — от другой. Вместо двух перекидных рубильников можно использовать три обычных.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354.Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

  1. Заключение договора с местной организации энергоснабжения.
  2. Разработка технических условий.
  3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
  4. Установка и опломбирование прибора учёта, ВРУ.
  5. Установка кабеля.
  6. Подбор оборудования.
  7. Проверка соответствия и оформление акта ввода в РЭС.
  8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников.

Правила пользования электроснабжением

Важно обеспечивать безопасность электроснабжения жилого дома. Для этого надо соблюдать правила:

  • изоляции;
  • заземления;
  • расположения розеток;
  • недоступности контактности электроузлов;
  • учёта влажности;
  • защиты детей.

При отключении электроэнергии следует мощные электроприборы (плиты, обогреватели, утюги) отключить от сети. После этого отключить рубильник, включив его после замены предохранителя.

Правила расчета электроснабжения

Расчётным периодом считается календарный месяц. Оплата рассчитывается согласно установленным тарифам с учётом социальных норм. В собственных домовладениях учитывается наличие земельного участка с постройками, в многоквартирных домах – общие нежилые помещения.

Оплата электроснабжения

Составляется договор о предоставлении услуг с управляющей компанией с прописанными правами и обязанностями каждой из сторон.

Плата за электроэнергию может осуществляться наличными, безналичными средствами разными способами с применением:

  • банковских карт;
  • переводов;
  • услуг сети Интернет.

Документы об оплате сохраняются в течение 3 лет. Допускается предварительная оплата. Плата взимается до 10 числа ежемесячно. Основанием являются платёжные документы на основе утверждённых тарифов.

Действия в случае несоблюдения норм электроснабжения

Потребители электроэнергии вправе претендовать на безопасность, качество, бесперебойность услуг и возмещение возможного ущерба.

При поставке электричества ненадлежащего качества, перерывах в поставках размер оплаты соответственно уменьшается. Для этого следует зафиксировать факт нарушений, их время, возможные причины. Нужно сообщить об инциденте в аварийную службу, сообщив личные данные.

Сигнал должен быть зарегистрирован вне зависимости от того, письменный он или устный. Проверка с составлением акта назначается не позднее 2 часов с подачи сведений. При возникновении спора во время проверки возможно назначение экспертизы. При нарушении прав потребителя есть возможность обращения в прокуратуру, суд.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО "ИНТЕХ":

Электроснабжение в многоквартирном доме: от схемы до первой зажженной лампочки Электроснабжение в многоквартирном доме: от схемы до первой зажженной лампочки Электроснабжение в многоквартирном доме: от схемы до первой зажженной лампочки Электроснабжение в многоквартирном доме: от схемы до первой зажженной лампочки

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
