Элементы печи русской – как построить, схема устройства, размеры, как сделать порядовку, кладку, чертежи и фото проектов

Русская печь — Википедия

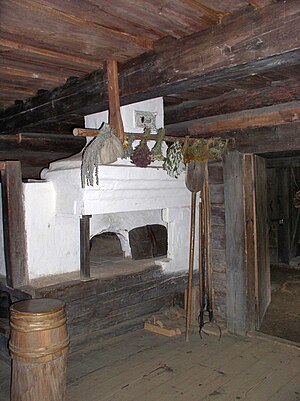

Русская печь в крестьянской избе. Справа стоят ухваты, лопата и кочерга.
Экспозиция Белорусского государственного музея народной архитектуры и быта

Ру́сская печь — кирпичная или глинобитная печь для выпечки хлебобулочных изделий, приготовления пищи, отопления жилых помещений и различных других задач. Широко распространена в России, Белоруссии, на Украине, в Румынии и Молдавии. Основным видом топлива служат дрова, также могут использоваться торф, солома, кизяк[1], камыш, лузга и другие горючие органические материалы[2]. Непригодна для топки каменным углем.

В VIII—XIII веках на восточнославянских и финно-угорских[3] территориях было распространено несколько типов печей[4]. В Северной Руси преобладали печи-камени, сложенные из камней насухо без скрепляющего раствора. В Старой Ладоге основания каменных печей достигали 1,5 м в поперечнике[5]. В Изборске известны также глиняные печи, возведённые на каменном основании — на каменной площадке размером около 1×1 м строился полый глиняный купол высотой около 1 м

[6]. Известны печи, сложенные из камня и глины. Они были наиболее распространены на Верхнем Дону, в Поочье и в Среднем Поднепровье. Основания таких печей достигали 1,5×2 м. В Верхнем и Среднем Поднепровье более широко были распространены глиняные печи. Размеры их доходили до 1,5 м в поперечнике и до 1,2 м в высоту[7].

В указанный период избы не имели устройств для вывода дыма, и он выходил в двери и в небольшие оконца в стенах (отопление «по-чёрному», курная изба). На рубеже XV и XVI веков появилось устройство для вывода дыма. Первоначально оно представляло собой деревянный короб. С появлением огнеупорного кирпича печи приобрели трубы, а сами они постепенно приобрели к началу XVIII века тот вид, который сейчас известен как «русская печь».

Отличительной особенностью является углубленная в корпусе печи топочная камера (горнило) с глухим подом и сводчатым потолком.

Температура воздуха в подготовленном к выпечке хлеба горниле достигает 200 °C[8]. После окончания топки в печи долго сохраняется высокая температура, что позволяет готовить такие продукты как топлёное молоко и овсяное толокно.

Русская печь устроена таким образом, что обогревает она лишь пространство комнаты, находящееся выше шестка (80—90 см от уровня пола)[1][9]. Общий коэффициент полезного действия, как считалось ранее, "на глазок" равен 25—30 %, из них 7 % идёт на приготовление пищи и выпечку хлеба, и 18—23 % тратится на обогрев помещения[10]. Исследования термического кпд русской печи в 1940-х годах дали результат 68%. Были созданы улучшенные конструкции И.С. Подгородникова, кпд которых достиг 80%, что недостижимо для печей других типов.

  • Строение русской печи
Сверху вниз: окно шестка, подшёсток, подпечье

1. Подпе́чье — пространство в нижней части печи, куда укладывались дрова для следующей топки и различные предметы. Там же могли содержаться домашние животные.
2. Деревянный настил.
3. Подшёсток — холодная печурка под шестком, чаще всего там хранилась часть посуды.
4. Шесто́к — рабочая площадка перед устьем, на которой размещают извлечённую или подготовленную для установки в горнило посуду с едой. На месте шестка может располагаться чугунная плита, нагреваемая снизу дополнительной топочной камерой, называемой

подтопком.
5. Окно шестка.
6. У́стье или чело — вход в горнило.
7. Поро́жек — верхняя часть устья, придерживающая горячие газы под сводом для более полного поглощения тепла и сгорания продуктов горения.
8. Перетрубье, переходящее в хайло́ и далее в дымовую трубу.
9. Вьюшка.
10. Задвижка.
11. Труба.
12. Песочная засыпка над сводом.
13. Свод — верхняя дугообразная часть горнила.
14. Горни́ло — топочная камера печи.
15. Перекры́ша — самый верхний слой кирпича, располагающийся над массивом или засыпкой; на перекрыше обычно устраивалась лежанка.
16. Под — нижний слой горнила (топливника) печи.
17. Засыпка под подом.
18. Зольник или очелок.
19. Щёки или скулы — передняя стенка горнила[11].

Русская печь на деревянном срубе (опечье) без фундамента (на полу). Видны три печурки.
Отсутствие фундамента под печкой является национальной особенностью сицкарей

Другие части:
Опечье — деревянный сруб, на который устанавливалась печь.

Печу́рки (горну́шки, гарну́шки) — неглубокие ниши в корпусе печи, служащие для увеличения теплоотдающей поверхности. В них также помещают различные предметы для сушки: одежду, обувь, посуду, грибы, травы и другие.
Боров — горизонтальная (или наклонная[12]) часть дымохода (длиной около метра и более), располагающаяся на чердаке перед трубой. Защищает от попадания в печь атмосферных осадков через трубу, обеспечивает лучшее сохранение тепла за счёт ослабления тяги, предотвращает выброс искр на крышу[13].
Дымовая труба — конечная вертикальная часть дымохода. Курные печи (топившиеся по-чёрному) труб не имели.

Приготовление пищи[править | править код]

В печи варили, парили, жарили, пекли, грели и «томили». Жарили у устья (перед горящим топливом), варили и парили непосредственно в горниле при растопленной или догорающей печи, подогревали на шестке, пекли и томили в горниле после топки.

Хлеб и другую выпечку выпекали на поду печи. Для этого тщательно очищали печь от углей и золы. В печи должен быть «изволочный жар» — температура оптимальная для начала выпекания; её определяют, бросая пригоршню муки на под — мука должна довольно быстро покоричневеть, но не обугливаться. Благодаря большой теплоёмкости русской печи температура в ней убывает постепенно в течение длительного времени, что благоприятствует получению хорошей выпечки и хлебов — сначала быстро образуется хрустящая корочка, а затем «доходит» внутренний слой.

Для приготовления пользовались чугунками, перемещаемыми ухватами (рогачами), и сковородами со сковородниками (цапельниками, чапельниками). Посуда по большей части изготавливалась из чугуна, однако применялись и глиняные сковороды и горшки; в XX веке распространились алюминиевые горшки и сковороды. В глиняных кувшинах особенно вкусным получалось жирное топлёное молоко с коричневой пенкой. При печи, кроме трёх ухватов и сковородника, были ещё две кочерги для перемешивания углей и выгребания золы.

В конструкции печи мог иметься отдельный вход для подсоединения к дымоходу печи трубы угольного самовара.

Отопление[править | править код]

Обычно печь начинали топить с середины октября (с Покрова) и топили до апреля (до Благовещенья) или мая. Русская печь располагалась практически в центре комнаты и прогревала её равномерно. На печи устраивался лежак (лежанка) — наиболее тёплое место в доме. Рядом с печью традиционно строился голбец (голубец), в котором хранили домашнюю утварь, а верх его мог являться продолжением лежака. Размеры лежака были различны, наибольшие позволяли располагаться на печи до 5-6 человек, но обычно он был двухместным. Высота такого лежака чаще всего позволяла человеку сидеть. Зимой при регулярной топке на лежанке стабильно поддерживается температура +25…+27 °С. Печь белилась или украшалась изразцами.

Мытьё[править | править код]

В печах с широким (до 1,5 м[14]) и высоким (до 1,2—1,4 м[14]) горнилом можно было мыться и париться[15].

Ухват (рогач) необходим для установки в печь и изъятия оттуда чугунов, используемых вместо кастрюль. Чапельник (сковородник) служит для перемещения сковород без ручек (чапе́л), деревянная лопата (садник) — для перемещения хлеба и выпечки, кочерга — для перемещения, выгребания углей и дров в растопленной печи.

Чугуны — жаропрочная, как правило, чугунная, реже алюминиевая посуда. Сковороды — чаще всего использовались чапе́лы — сковороды без ручки, удерживаемые чапельниками. Другая посуда для приготовления пищи: горшки, кринки, утятницы, гусятницы, противни и т. п.

Помело — предмет для очистки пода от углей и золы перед посадкой хлеба или мытьём людей. Представляет собой длинный черенок с закреплёнными на конце сосновыми или можжевеловыми ветками, соломой, мочалом или тряпкой[16].

  • Алюминиевые горшки

  • Ухваты, чапельник, кочерга

  • Применение ухвата

Печь являлась одним из элементов русских сказаний. Печка иногда наделяется человеческими чертами, способностью разговаривать: например, в сказке «Гуси-лебеди» девочка в поисках пропавшего брата находит печь, стоящую в чистом поле, и спрашивает у неё совета. Печь предлагает ей отведать пирожков, а впоследствии, на обратном пути, прячет девочку от погони.

Массивные кирпичные печи, имеющие целью поддержание стабильной температуры в доме (masonry heater), известны в Германии (Kachelofen), и в скандинавских странах, некоторые из них являются аналогами русской печи.

  • В живописи
  • Крестьянская изба
    Максимов В.М. 1869

  • Крестьянские дети зимой в избе

  • В избе
    Эллерт Н.Л.

  1. 1 2 Ковалевский И.И. Русские печи // Печные работы. — М.: Высшая школа, 1983. — С. 52—56. — 208 с.
  2. Школьник А.Е. Печное отопление малоэтажных зданий. — М.: Высшая школа, 1991. — С. 105—106. — 161 с.
  3. Рябинин Е.А. Финно-угорские племена в составе Древней Руси: К истории славяно-финских этнокультурных связей: Историко-археологические очерки. — Санкт-Петербург: Изд-во С.- Петербургского университета, 1997. — 260 с. — ISBN 5-288-01635-6.
  4. Смиленко, А. Т. К изучению локальных особенностей культуры союзов восточнославянских племен VIII—X вв. // Древние славяне и Киевская Русь. — Киев, 1989. — С. 106.
  5. Седов В. В. Жилища словенско-кривичского региона VIII—X вв. // КСИА. — 1986. — В. 183. — С. 11.
  6. Седов В. В. Изборск в раннем средневековье. — М., 2007. — С. 62.
  7. Раппопорт, П. А. Древнерусское жилище. — М., 1975.
  8. ↑ Школьник, 1988.
  9. ↑ Шепелев, 1987, с. 139—140.
  10. ↑ Отопление // Техническая энциклопедия. Том 15. — М.: Советская энциклопедия, 1931. — Стб. 379
  11. ↑ Шепелев, 1987.
  12. Плужников В.И. Боров // Термины российского архитектурного наследия : Архитектурный словарь. — М.: Искусство-XXI век, 2011. — С. 47. — 424 с.
  13. ↑ Русская изба, 2004.
  14. 1 2 Русская изба, 2004, с. 49.
  15. ↑ Шангина, 2003.
  16. ↑ Русская изба, 2004, Помело, с. 284.
  • Баранов Д.А., Баранова О.Г. и др. Печь русская // Русская изба : Иллюстрированная энциклопедия. — СПб.: Искусство-СПБ, 2004. — С. 48—54. — 376 с.
  • Бежкович А.С, Жегалова С.К. и др. Печи. Трубы // Хозяйство и быт русских крестьян. — М.: Советская Россия, 1959. — С. 139—142. — 257 с.
  • Козлов А.А. Русские печи усовершенствованных конструкций. Ещё раз про русскую печь // История печного отопления в России. — М.: Анко; С-П.: Эксклюзив Стиль, 2017. — С. 78—83, 148—149. — 164 с.
  • Майничева А.Ю. Печи сибиряков-старожилов Верхнего Приобья: конструктивные особенности и семантика // Электронный журнал «Сибирская Заимка». — 1999. — 12 октября.
  • Протопопов В.П. Печное дело. — М.-Л.: Госстройиздат, 1934. — С. 176—186. — 280 с.
  • Печь / Топорков А.Л. // Славянские древности: Этнолингвистический словарь : в 5 т. / под общ. ред. Н. И. Толстого; Институт славяноведения РАН. — М. : Межд. отношения, 2009. — Т. 4: П (Переправа через воду) — С (Сито). — С. 39–44. — ISBN 5-7133-0703-4, 978-5-7133-1312-8.
  • Федотов Г.Я. Русская печь. — М.: Эксмо, 2003. — 280 с.
  • Шангина И.И. Печь русская (духовая) // Русский традиционный быт : Энциклопедический словарь. — СПб.: Азбука-классика, 2003. — С. 430—434. — 688 с.
  • Шепелев А.М. Печи русские // Кладка печей своими руками. — М.: Россельхозиздат, 1987. — С. 139—191. — 318 с.
  • Школьник А.Е. Русская печь XX века (рус.) // Наука и жизнь : журнал. — 1988. — № 1. — С. 97—98.
  • Ковалев В.М., Могильный Н.П.
    «Профессии» русской печи // Русская кухня: традиции и обычаи. — М.: Советская Россия, 1990. — С. 63—66. — 256 с.

элементы, размеры и принцип работы

В этой статье вы найдете информацию обо всех элементах русской печи, о том, для чего они предназначены и как работают. Также вы узнаете, по какому принципу работает печка. Вы сможете понять, каких размеров бывает русская печь в соответствии с каждым видом: с лежанкой, с варочной камерой и с камином в соседней комнате.

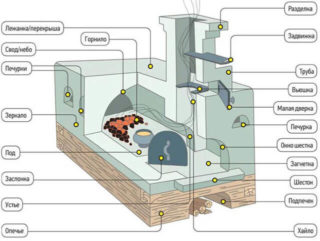

Устройство русской печи

Русская печь имеет не очень сложное устройство, но в ней достаточно много элементов, выполняющих разные функции. На схеме ниже изображены составляющие русской печи:

  • Перетрубье — место, где собирается дымовой газ, а после этого этапа отправляет их в трубу.
  • Шесток — место, находящееся впереди устья русской печки.
  • Разделка — место, находящееся на уровне потолка, предназначенное для противопожарной безопасности.
  • Заслонка — железный полотно, который закрывает проход в горнило.
  • Епанча — покрытие, находящееся поверх печного устья.
  • Задвижка — пластинка из металла, регулирующая тягу.
  • Боров — место, которое выводит трубу к конечной области.
  • Вьюшка — это пластинка из стали, имеющая отверстие, которое закрывается при помощи крышки и блинка.
  • Труба — путь, благодаря которому дым может попадать на улицу.
  • Перекрыша — последний кирпичный слой.
  • Лежанка — место, предназначенное для сна и лежания.
  • Горнило — место, в котором сначала подготавливают топливо или же дрова, чтобы в последующем приготовить пищу.
  • Свод, нёбо — место, находящееся на самом верху горнильной области.
  • Печурки — углубления в печке, помогающие улучшить теплообмен.
  • Зеркало — стенка печи, которая помогать сохранить тепло в доме.
  • Очёлок — внешняя часть печки.
  • Горнушки — углубление, сохраняющее угли.
  • Под, лещадь — самый низкий слой «корыта», обеспечивающий прочность установки, строится из стесанного заранее кирпича по цилиндрической поверхности.
  • Подина — место, находящееся сверху подпечной области со внутренней стороны пода.
  • Порожек — место, задерживающее газы, выходящие из топки.
  • Щека — внешняя стена горнил.
  • Устье — место, составляющее расстояние между щечками.
  • Загнетка — это область, где собираются угли для их последующего использования, помогающая экономить дрова.
  • Запечек — расстояние от печи до стены.
  • Опечье — основание печки.
  • Печурка — углубление, предназначенное для сушки одежды.
  • Подшесток — место, где хранятся кухонные инструменты.
  • Подпечек, подпечье — помещение для хранения дров.
  • Полудверка — дверь для того, чтобы в любое время подчистить сажу.
  • Хайло — это скважина, через которое выходит газ, выделяющийся после дыма, в трубу.
  • Зев — скважина, находящаяся поверх шестка.
к содержанию ↑

Принцип работы русской печи

Принцип работы печи довольно-таки прост: после того, как вы горизонтально выложили дрова, воздух начинает циркулировать. Он начинает поступать через нижнюю часть устья, потом дрова начинают постепенно разгораться, что помогает нагреться печи до больших температур. Сначала дрова выделяют продукт, который собирается под сводом, а потом уже выходят в верхнюю часть устья. Далее угли попадают в хайло, и дальнейший продукт попадает в дымоход.

к содержанию ↑

Размеры разных модификаций

Существует несколько много видов русской печи, но основные можно выделать 3 вида:

  • С лежанкой;
  • Без лежанки с плитой;
  • Мини.

Размеры у них такие:

  1. С лежанкой, пример размеров: 1220 х 2120 х 1510 мм;
  2. С варочной плитой без лежанки: 1585 х 1725 х 2463 мм;
  3. Мини-русская печь: 1500 x 1000 x1 990 мм.

Т. к. у русской печи есть несколько видов, стоит разобрать схемы каждого из них.

к содержанию ↑

Схема русской печи с лежанкой

Так как есть много видов, конструкции у них разные. Один из них — с лежанкой. Это один из самых старых видов русских печей. Лежанка предназначена для того, чтобы в холодное время суток на этом месте спать и лежать.

Русская печь с лежанкой

Устройство

к содержанию ↑

Схема русской печи без лежанки

Без лежанки — печь с варочной поверхностью. В качестве варочной камеры чаще всего выступает чугунная плита с конфорками (стандартно- с двумя). В таких печах приготовленная еда сохраняет надолго свое тепло.

Русская печка с варочной плитой без лежанки

к содержанию ↑

Схема русской мини-печи

Обратите внимание, что мини — печи существуют двух типов: с водогрейной трубой и без. Поэтому желательно заранее выбрать, какую вы хотите. Ведь именно первые 10 рядов отличаются при кладке. Именно они моделируют всё тело. Позже изменения нельзя будет внести, только если разрушить и начать заново. А после 10го ряда в постройке два вида одинаковы. Также такой вид называют печью «Экономкой», так как она имеет небольшие размеры и требует небольшого количества материалов.

Мини-русская печь

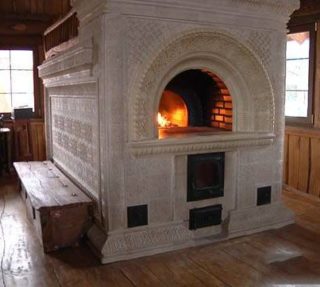

Классическая и современная русская печка

Сжигая сухие дрова, температуру в топливнике можно поднять только до 1000°С, хотя жаропроизводительная способность дуба и березы, как показали исследования, свыше 1500°С. Но такую температуру при сжигании дров в печи достигнуть невозможно исключительно из-за различных тепловых потерь, обусловленных конструкцией бытовых печей. Много жару дают так называемые жаровые дрова. В прошлом их использовали для плавки металла. Получали такие дрова из сухостойных деревьев, простоявших на корню не менее года. Высококалорийные березовые дрова, к сожалению, выделяют очень много сажи. Если печи топят березовыми дровами, то их необходимо чистить как можно чаще. Жарко, и почти не выделяя сажи, горят ольховые дрова. Их исстари использовали для топки печей в богатых городских домах, дворянских усадьбах и даже в царских палатах. В народе ольховую древесину называли царскими дровами. Много жару дает древесина дуба, ясеня, ильма, а также фруктовых деревьев: яблони, груши, сливы и вишни. Особенно жарко и бездымно горят яблоневые дрова. Кстати, цену этим дровам хорошо знали немецкие оккупанты. Там, где им пришлось зимовать, на дрова были вырублены все яблоневые сады. В южных областях России древесину засохших яблонь обязательно заготавливали на дрова. На топливо шли даже выкорчеванные корневища. В Тамбовской губернии был обычай на Покров (14 октября) топить печь только яблоневыми дровами. Согласно поверью, в тех домах, где этот обычай соблюдали, всю зиму было тепло. В северных районах на топку идут также сосна, ель и лиственница. Тяжелая и плотная древесина лиственницы имеет такую же высокую калорийность, как у дуба и яблони. Однако при горении древесина хвойных пород «стреляет». Поэтому во время топки за печью необходимо постоянно следить, чтобы выпавшие при «стрельбе» угольки не попали на легко воспламеняющиеся предметы.

Жарко и без копоти горят все виды ив, но они очень быстро сгорают. Поэтому ивовых дров на одну топку уходит больше, чем каких либо других.

Любопытно, что сжигать древесину некоторых деревьев и кустарников было запрещено по разным причинам. Например, нельзя было жечь клен потому, что, по поверьям древних славян, в это дерево был когда-то «заклят» (превращен) человек. В подтверждение этого указывали на ветви и сучья, имеющие супротивное расположение и напоминающие вскинутые вверх руки. К тому же листья клена представлялись суеверному человеку ладонями с растопыренными пальцами. Верили также, что неприятности ожидают тех, кто в качестве топлива использует древесину бузины. Считалось, что под кустом бузины, в ее корнях обитает сам черт, а также бесенята всех мастей, поэтому они не прощают, когда их любимое растение пускают на дрова. В Западной Европе бузину считали проклятым деревом, что якобы на ней повесился Иуда. Тот, кто нарушал этот запрет, навлекал в свой дом маленьких непрошеных гостей - блох и клопов. Конечно, эта кара не кажется слишком суровой по сравнению с той, которая обещана тем, кто вздумает топить печь рябиновыми дровами. Поскольку рябина повсюду считалась очень мстительным деревом, нарушавшего запрет ожидала неминучая смерть. И надо только порадоваться, что деревья, на сожжение которых наложено табу, большого значения как топливо не имеют. Однако вернемся к рассказу М. Пришвина. Из него следует, что зимой хозяйка, у которой он квартировал, топила печь березовыми дровами, а в межсезонье - поздней осенью и, видимо, ранней весной - осиновыми дровами. И в этом есть глубочайший смысл. За зиму, пока печь топится березовыми дровами, дымоход довольно изрядно зарастает сажей. Когда же с потеплением печь переводят на осиновые дрова, сажа в дымоходе начинает постепенно исчезать. Этот феномен объясняется тем, что осиновые дрова не только сами не образуют сажу, но способствуют удалению из дымохода той сажи, которая образовалась от сжигания других дров.

Когда чурак расколот пополам, из него образуются две плахи (рис.). Каждую из них также раскалывают и получают так называемые четверики, то есть поленья, составляющие одну четвертую часть чурака (рис.). Если чурак попался толстый, то каждый четверик в свою очередь раскалывают пополам и получают поленья восьмерики (рис.). Однако, когда дело имеют с очень толстыми кряжами, каждый восьмерик может быть расколот пополам еще раз, только не вдоль сердцевинных лучей, а поперек (рис.). При таком раскалывании одно полено получится трехгранным, а другое четырехгранным. Иногда плахи раскалывают не на две и четыре части, а на три. В этих случаях из под топора выходят поленья шестерики (рис.). Горение дров в печи во многом зависит от их длины, толщины и даже формы. Быстро и легко горят тонкие и короткие поленья, толстые и длинные - более медленно, а слишком толстые сгорают не полностью и из них часто образуются головешки.

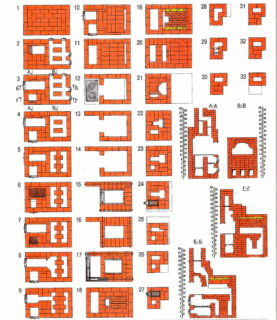

схема строительства, принцип работы, варианты порядовки

Содержание статьи:

Старинная русская печь – это эффективное устройство для обогрева дома в деревне и приготовления пищи. Устройство можно собрать своими руками, используя чертежи, фото, описание и инструкцию. Конструкция несложная, но нужно учитывать все нюансы и особенности укладки обогревательного устройства. Печные работы должны соответствовать нормам, установленным СП и СНиП.

Классификация печей

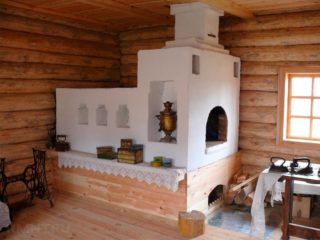

Русская печь с лежанкой и местом для приготовления и подогрева пищи

Русская печка представляет собой массивное сооружение из кирпича, которое используется для обогрева дома и готовки пищи. Также она может иметь лежанку, варочную плиту, камин.

Классификация печей производится по размерам, внутреннему устройству, функционалу, внешнему виду и другим параметрам.

По габаритам различают три вида конструкций:

  • Большая печь. Это устройство, имеющее размеры от 1,5×2,3 метров с лежанкой, варочной панелью и местом для нагрева жидкости.
  • Малая печь. Имеет размеры 1,5×1,75 м. Подходит для установки в небольших кухнях, жилых помещениях. В ней может иметься плита и камин.
  • Нестандартная. Обычно применяется для установки в бане.

По устройству русские печи делят на традиционные и современные. В традиционной конструкции есть непрогреваемая нижняя часть и полое подпечье для хранения дров и утвари. Современная печь отличается расширенным функционалом, подогревом нижней канальной части. Наверху устанавливают варочную панель и гриль.

Разновидности русских печей

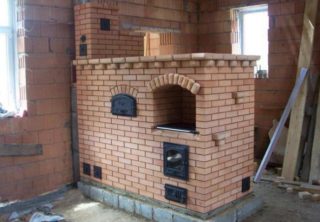

Русская печь с камином

Современные варианты русских печей включают в себя разнообразные конструкции для отопления и приготовления пищи. Выбор модели зависит от назначения, особенностей использования и требований к прибору.

Классическая модель с лежанкой позволяет устроить дополнительное спальное место, на которое поместится до трех человек. Современные модели рассчитаны на одно взрослое или два детских места.

Печь с плитой, которая встроена в конструкцию, позволяет готовить пищу. Часто такие варианты сопровождаются установкой большой варочной панели, духовки и подтопка.

Модель с плитой и лежанкой подходит для загородного дома. В конструкции имеется большое спальное место и плита для приготовления еды. Варочная панель может быть любой – все зависит от требований, предъявляемых к печи.

Мини русские печи без лежанки используются в банях и маленьких кухнях. Могут иметь различную конструкцию, но без лежака и плит.

Печь с камином – это более современный вариант для отопления дачи. Вместо открытой варочной камеры устанавливается стильный камин, благодаря которому можно отапливать другую комнату через перегородку. При использовании такого варианта можно не ставить вторую доходную трубу.

Русская печь с подтопком является самой старой из конструкций. В ней имеется горнило. Продукты для приготовления укладываются в камеру, а через устье с перегородкой кладут топливо. С помощью такого варианта можно одновременно готовить еду и обогревать помещение.

Устройство с барбекю считается современным вариантом конструкции для улицы. Вместо классической варочной панели устанавливается решетка для приготовления пищи на открытом огне.

Преимущества и недостатки

Основное преимущество русской печи в том, что она долго остывает

К плюсам русской печи относят следующие свойства:

  • Долговечность. Кирпичная конструкция при соблюдении условий эксплуатации прослужит десятки лет.
  • Высокая степень пожарной безопасности.
  • Приготовление пищи происходит без прямого контакта с огнем.
  • Печь медленно остывает.
  • Широкий функционал современных моделей.
  • Невысокая стоимость. Связано с простотой конструкции и отсутствием автоматики.
  • Можно построить своими руками. Предварительно создается проект будущей печи, а затем выполняются работы по укладке.

Недостатки следующие:

  • Невысокий КПД (около 30%) по сравнению с современными отопительными устройствами, у которых КПД превышает 90%.
  • Неэкономичный расход дров.
  • Неравномерность прогрева помещения. Разница между верхней и нижней точкой может составлять 20°С.
  • Неравномерность прогорания топлива. Дрова в разных частях печи горят с разной силой.
  • Невозможно наблюдать за процессом приготовления пищи.

После изучения положительных и отрицательных качеств русской печи можно решать, сделать ее в доме или нет.

Самостоятельная сборка

Устройство русской печи

Чтобы собрать прибор своими руками, нужно знать устройство русской печи. Складывать обогреватель нужно из кирпичей и других прочных материалов с высокой стойкостью к горению.

Основным элементом является горнило. Это топка, состоящая из свода и пода снизу. Под нее укладываются дрова и ставится посуда с едой для готовки. Проем в горниле – это устье. В задней стене также есть проем, который носит название окно шестка. Они образуют между собой пространство – шесток, в которое ставится горячая пища для сохранения температуры. В шесток входит перетрубье, где собирается дым, а над ним – хайло, которое покрывается вьюшкой. Она ограничивает проникновение холодных воздушных масс в печку. Перетрубье закрывается специальной задвижкой, благодаря которому регулируется тяга в дымоходе. Для хранения утвари под шестком есть отделение. Также в нижней части есть подпечье, в котором можно хранить дрова.

После знакомства с конструкцией деревенской русской печки начинаются подготовительные, а затем монтажные работы. Алгоритм сборки русской печки своими руками с чертежами представлен в виде пошаговой инструкции.

Выбор кирпича

Подбор материалов для печи является важной задачей, так как они должны соответствовать правилам пожарной безопасности. По этой причине каждый элемент строения выполняется из своего материала. Для кладки печи и дымохода используют глиняный кирпич. Для пода и свода – тугоплавкий или огнеупорный кирпич. В качестве облицовочного материала выступает штукатурка, изразцы, натуральный камень. Для огнезащитной изоляции выбирают глиняный кирпич, асбестовый картон, асбестоцементные плиты и другие огнеупорные материалы.

Для создания дымоходной трубы применяется раствор на основе цемента или песка и извести. Его можно замешать самостоятельно или купить готовую смесь в магазине.

При покупке важно следить за качеством материалов. Кирпич должен иметь точные размеры, поверхность без сколов и инородных включений. Глину лучше выбрать красную. Песок покупают мелкозернистый с размерами частиц не более 1,5 мм.

Инструменты

Мастер должен иметь следующий набор инструментов:

  • линейка;
  • карандаш;
  • мастерок;
  • уровень;
  • отвес;
  • кирка;
  • резиновая киянка;
  • болгарка;
  • ведро для раствора;
  • миксер в случае самостоятельного замешивания смеси;

Все инструменты можно купить в строительном магазине.

Выбор места для печи

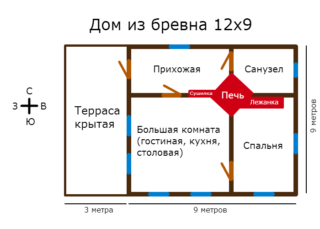

Вариант размещения

Перед началом работы необходимо выбрать место установки печи. Учитываются следующие факторы:

  • Фундамент. Он может создаваться отдельно под печку и быть уже готовым. Обязательно делается слой гидроизоляции для увеличения срока службы и эксплуатационных характеристик.
  • Свободное прохождение дымоходом перекрытий. Трубы не должны повреждать и задевать существующие несущие конструкции.
  • Удобство расположения. Пользователь должен без проблем подходить к печи и использовать ее по назначению.
  • Соблюдение противопожарных расстояний. Перед окном шестка ставится лист металла 700×500 мм. От печи до сгораемой стены должна быть дистанция, равная высоте печи. От шестка до противоположной стены должно быть минимум 125 см. Металлические балки рядом с дымоходом должны быть удалены на 130 мм минимум от внутренней поверхности.

Соблюдение этих рекомендаций поможет выбрать лучшее место для русской печи.

Пошаговая инструкция по возведению печи

Порядовка русской печи

Работу по созданию отопительного устройства лучше проводить в теплую погоду. Если же монтаж выполняется в холодное время года, нужно следить за температурой материалов – она не должна превышать 5°С.

Алгоритм укладки русской печи или грубки:

  • На фундамент кладется два ряда кирпичей. Между ними должен быть слой гидроизоляции.
  • Глиняный кирпич смачивается водой. Первый ряд начинается с уровня чистого пола. Выкладывается цельными кирпичными блоками. Толщина швов – до 5 мм. Все кладки проверяются строительным уровнем.
  • Укладка второго ряда. Необходимо оставить промежуток для подпечья. После укладки второго ряда вертикальность поверхности контролируется при помощи отвеса.
  • Между 3 и 4 рядом делается перевязка по углам. Четвертый ряд кладется цельными кирпичами.
  • После пятого ряда выкладка производится по подготовленной деревянной опалубке для свода подпечья. В восьмом ряду кладется последний ряд свода из стесанных кирпичей.
  • Укладка стенок в один кирпич с перевозкой до 10 ряда.
  • В 12 ряду создается под. Его делают из огнеупорных кирпичей. Зазоры засыпаются песком.
  • Укладка горнила. Швы должны быть не толще 3 мм. Сначала укладываются на ребро по внутреннему периметру. После 16 ряда выкладывается свод горнила.
  • Укладка окна шестка. Он должен выглядеть как арка.
  • При создании 20 ряда возводятся стенки печи с уменьшением пространства над шестком.
  • В 22 ряду укладываются канал самоварника.
  • 23 ряд – делают место для скопления сажи.
  • 25 ряд кладут аналогично 10 с перевязкой швов. Над шестком формируется перетрубье.
  • 29 ряд – соединение канала самоварника с перетрубьем.
  • В 32 ряду перекрывается перетрубье с помощью цельного кирпича. Нужно оставить одно отверстие, которое потом закрывается задвижкой.
  • Кладка дымохода.

Через 5-6 дней после полного высыхания раствора можно снимать деревянные опалубки. Собранной печкой можно использоваться.

как сложить печку с плитой, лежанкой, схема строительства, размер, строение кирпичной печи

Содержание:

Классическая традиционная русская печка представляет собой достаточно сложную конструкцию, изготовить которую под силу только опытному мастеру. Однако для обогрева частного дома или дачи совсем необязательно сооружать большую печь по всем правилам. В настоящем материале речь пойдет о том, как выложить русскую печь своими руками, избрав для этого облегченный вариант конструкции.

русская печь с плитой

Немного общей информации

Главное отличие русской печи от прочих разновидностей заключается в том, что в ней должна быть лежанка и горнило.

Устройство печи

Устройство русской печи включает очень большое количество элементов.

Перечислим лишь основные детали конструкции:

  1. Хайло, то есть устье печи. Это сектор, расположенный над варочной камерой, который соединяет печь с каналами для выведения дыма.
  2. Задвижка или шибер – специальный элемент, который позволяет регулировать движение газов по выводящим каналам (детальнее: "Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа"). В небольшой печи может быть одна задвижка, однако встречаются модели с тремя и четырьмя задвижками.
  3. Труба дымохода.
  4. Распушка – это специальный теплоизолирующий пояс вокруг дымохода, размещенный в местах прохождения трубы сквозь перекрытия или чердак.
  5. Вьюшка – маленький люк, который позволяет контролировать тягу в топочной камере и при необходимости полностью перекрыть дымовую трубу.
  6. Чело – участок фасада, расположенный над варочной камерой.
  7. Заслонка – металлическая крышка, которая закрывает вход в горнило.
  8. Шесток – участок над горнилом. В современных печах в этом месте монтируют варочную плиту.
  9. Коробка для нагрева воды.
  10. Столбцы – кирпичные элементы, формирующие очистные каналы.
  11. Шпур – углубление в варочной камере, посредством которого газы из горнила попадают в боковой дымоотводящий канал.
  12. Топливник – это камера, в которой сгорает топливо. В современной русской печи с плитой имеется 2 такие камеры – одна под горнилом, а вторая – под варочной плитой.
  13. Колосники – это элемент, расположенный на дне топливной камеры, через который в топку попадает воздух из поддувала.
  14. Подпечье или дровник – место для складирования и просушки топлива (дров).
  15. Под – днище горнила.
  16. Горнило, то есть, собственно, варочная камера.
  17. Небо – свод горнила.
  18. Лежанка – характерный элемент русской печки. Она может быть довольно просторной или маленькой.

Заготавливаем материалы

В настоящее время печники используют схему русской печи, которая оснащена плитой и небольшой лежанкой. Такая конструкция была разработана конструкторами в начале 20 века.

Чтобы сложить русскую печь, понадобятся такие материалы:

  • Полнотелые обожженные красные кирпичи 250×120×65 мм – 820 штук;
  • шамотные (огнеупорные, марки ШБ-8) кирпичи – 65 штук;
  • металлическая дверка для поддувала;

русская печка своими руками

  • прочистные люки «ДП-1» - 8 штук;
  • колосниковая решетка «РД-6» - 1 штука;
  • металлическая дверка для топливника 250×280 мм «ДТ-4» - 1 штука;
  • чугунная варочная двухконфорочная поверхность 700×400 мм – 1 штука;
  • задвижки «ЗВ-3у» 275×150 мм – 2 штуки;
  • задвижки «ЗВ-6» 280×255 мм – 2 штуки.

Приготовление печного кладочного раствора

Для кладки русской печи с плитой вам понадобится специальный печной раствор, основным компонентом которого является глина. Понадобится самая жирная глина, какую сможете найти.

Глину очищают от мусора и заливают водой как минимум на сутки. После набухания ее перетирают на сите с ячейкой 5 мм.

Второй неотъемлемый компонент раствора – это песок. Он должен быть тщательно промыт и очищен от грязи, а затем прокален перед замесом.

как сложить русскую печь с лежанкой

Как правило, пропорция песка и глины в растворе для русской печи с варочной плитой составляет 1:3. Однако многое зависит от жирности глины, так что подбирать точное соотношение нужно опытным путем. Стоит попробовать несколько вариантов раствора, сделав из каждого шарики, размером с теннисный шарик. Через три дня просушки оцениваем результаты. Желательно, чтобы было как можно меньше трещин, а на изломе глина не рассыпалась в пыль. Не помешает знать, что печи Кузнецова строят примерно таким же образом.

Обратите внимание, что при строительстве русской печи используется раствор двух типов. Тело печи складывается на раствор глины с песком, а вот для топки в раствор добавляют не песок, а шамотный порошок.

Перечень инструментов

Для работы вам потребуются такие инструменты:

  1. Лопата.
  2. Строительный и гидроуровень.
  3. Отвес.
  4. Мастерок.
  5. Молоток-кирка или по возможности электрический плиткорез для подрезки кирпичей, а также киянка для подгонки кладки.
  6. Расшивка для выполнения швов на фасаде.
  7. Шнур в качестве ориентира для кладки.
  8. Порядовка – для контроля толщины швов.
  9. Правило для выравнивания фундамента при заливке.

русская печь схема

Заливаем фундамент русской печи

Перед тем, как сложить русскую печь с лежанкой, под нее нужно залить фундамент. Он должен быть очень прочным и основательным, ведь вес русской печи достаточно большой.

Для заливки фундамента под русскую печку своими руками подготавливают стандартный бетонный раствор из цемента, песка и щебня в пропорции 1:3:4. Толщина заливки должна составлять не менее глубины промерзания грунта.

Тем не менее, поскольку в большинстве случаев русскую печку с плитой устанавливают по центру дома, фундамент заливают на песчано-гравийную подушку толщиной в 15-20 см на глубину около 70 см.

сложить русскую печь

Порядок действий будет таким:

  1. Копаем канаву.
  2. Насыпаем подушку из гравия с песком и трамбуем ее.
  3. Собираем опалубку, опускаем ее на дно котлована, а верхние ее края выравниваем по горизонтали.
  4. Внутри опалубки размещаем арматурную сетку из прутьев 8-10 мм.
  5. Заливаем бетонный раствор.

Обратите внимание, что для печи из кирпича с лежанкой и плитой нужно сооружать отдельный фундамент, который не будет стыковаться с основой дома. Между двумя монолитными конструкциями необходимо обеспечить зазор как минимум в 10 см, просыпав его песком.

Когда заливка фундамента завершена, нужно позаботиться об уплотнении бетона и устранении из него пузырьков воздуха. Для этих целей можно использовать гидропресс или же простой прут арматуры, сделав им частые проколы в стяжке.

размер русской печи с лежанкой

Во время заливки основы под русскую печь с лежанкой в деревенском доме бетонный раствор нужно слегка перелить за края опалубки. Затем берем правило и выравниваем фундамент по горизонтали.

Когда выравнивание завершено поверх влажного раствора нужно насыпать тонкий слой сухого цемента и слегка его растереть, выполняя железнение. Для полного отвердения фундамента требуется 28 дней.

Перед дальнейшей кладкой самой печи на фундамент укладывают слой гидроизоляции, например 2 слоя рубероида.

Обратите внимание, что для русской печи с лежанкой размер фундамента должен быть больше ее основания как минимум на 10 см.

Кладка русской печи по рядам - как сложить своими руками

Чтобы успешно справиться с задачей, стоит соблюдать порядовку русской печи с лежанкой и плитой. Ее мы подробно опишем далее. Нужно сложить печь в доме своими руками пошагово, внимательно выполняя каждый этап кладки.

Итак, 1-й ряд выкладываем сплошным слоем. Его размер будет составлять 4,5×5 кирпичей. Толщина швов между обычными кирпичами будет составлять 7 мм, а вот при кладке шамотных кирпичей шов делают не толще 5 мм.

Следующие 2 ряда выкладываем аналогичным образом по чертежу русской печи с лежанкой. На этих уровнях начинаем формирование поддувала, не забыв установить для него дверцу 250×130 мм и 4 люка для прочистки 130×130 мм. На данном этапе также формируем горизонтальный дымоотводящий канал и нижний колпак.

строительство русской печи

Четвертый ряд кирпичей перекрывает заслонки люков и поддувала. В это же время начинается выкладка топливника. Обратите внимание, что размеры полнотелых и шамотных кирпичей должны быть одинаковыми. Поэтому используйте только изделия марки ША-8 или ШБ-8. Укладываем над поддувалом колосниковую решетку РД-6.

Формирование крайнего вертикального дымового канала начинается на 5 уровне. Его перекрывают кирпичами, одновременно расширив перегородку нижнего колпака. Не забудьте оставить вокруг колосников отверстие в 5 мм, чтобы металлу при нагревании было куда расширяться. Кроме того, на торцевых блоках топки необходимо сделать срезы под 45º.

Сооружая 6-й ряд маленькой русской печи своими руками, устанавливаем топочную дверку, а также заканчиваем перекрытие перегородки нижнего колпака. Размер дверцы ДТ-4 - 250×280 мм. Для надежности сквозь отверстия в дверцах топки и люков сначала продевают обожженную стальную проволоку, а затем вмуровывают ее в швы между рядами кладки.

русская печь с лежанкой в деревенском доме

На 7-м ряду начинаем кладку среднего дымового канала, а в остальном повторяем конфигурацию предыдущего уровня.

Частичное перекрытие нижнего колпака выполняем на 8-м ряду кладки.

9-й ряд кладки окончательно покрывает нижний колпак. Оставляем лишь отверстия для вертикальных дымовых каналов. Однако не делаем перегородку между топливником и вертикальным дымоотводом.

Перевязка свода колпака и монтаж варочной плиты в русской печи из кирпича своими руками выполняем на 10-м уровне. По периметру ряда укладываем металлический уголок 50×50 мм. Он защитит края кирпичей от сколов в процессе использования печи.

Обратите внимание на размеры чугунной поверхности. Лучше всего использовать плиту поменьше (размером 250×650 мм), чтобы ее края равномерно прогревались. Но если такую вы не сможете найти, подойдет и 400×700 мм, хотя и не так идеально. Не забудьте оставить между кирпичом и плитой компенсационный зазор в 5 мм.

строение русской печи

В 11-м ряду продолжаем постройку вертикальных дымоотводящих каналов и выкладываем под горнила. Обратите внимание на размеры каналов. Все внутренние дымоотводы делают размером 250×130 мм, а крайний канал возле варочной поверхности можно слегка сузить.

На этом же этапе края варочной поверхности обкладывают кирпичом, из-за чего они сильно перегреваются и затрудняют замену плиты в случае необходимости. В левой части плитка обкладывается 2-мя шамотными кирпичами, склеенными и подрезанными под 45º.

Для склейки кирпичей подойдет специальный шамотный порошок, который используется при кладке всех огнеупорных кирпичей в печи.

Сама склейка выполняется так:

  • Делаем диагональные срезы на кирпичах и полируем их до гладкости.
  • Склеиваем кирпичи, наложив раствор слоем в 1 мм.
  • Оставляем для просушки на 2-3 дня, после чего тщательно прокаливаем соединение в течение 7 часов.
  • Проверяем результат. Если шов не изменился, можно укладывать кирпичи. Если расширился более чем на 3 мм – переделываем склейку.

Строение русской печи предполагает куполообразный свод варочной камеры. Его кладку начинают с 12-го ряда. В правом верхнем углу стоит предусмотреть дымоотводящее отверстие. Хотя если вы не рассчитываете использовать печку для обогрева, его можно и не делать.

русская печь своими руками маленькая

Для кладки свода придется воспользоваться шаблоном. Его делают из фанерных листов. Берут две пластины, на них по бокам устанавливают две полусферы и обшивают все сверху тонкими досочками. Пластины помещают на кирпичи пода и поверх них начинают кладку свода. Обратите внимание, что закреплять шаблон нужно так, чтобы после сборки свода его можно было удалить.

Сам 12-й уровень на всем остальном пространстве печи повторяет конфигурацию предыдущего ряда.

13-й ряд при кладке кирпичной печи с лежанкой и плитой выполняется так же, как и нижний. Правда, на правой стенке кирпичи нужно укладывать подрезанные. При этом между сводом и стеной остается отступ в 3-4 мм.

Переход крайнего вертикального дымоотвода в средний канал выполняем на 14 ряду. Разогретые газы из топливника будут вымещать холодный воздух вниз в средний дымоотвод. В нем воздух будет прогреваться и выходить по крайнему каналу. Амбразуру горнила делают из двух полосок стали 50×6 мм, которые кладут поверх 14 ряда кирпичей.

На 15-м ряду нужно перекрыть амбразуру кирпичами. Их нужно срезать под 45º и склеить.

В 16-м ряду продолжаем возведение дымоотвода из варочной камеры справа и перехода между каналами с левой стороны печи.

Поверх 16-го ряда со стороны фасада печи укладывают уголок 50×50 мм и полосу из стали 50×6 мм. На них в 17 ряду размещаем перекрытие фасада, используя обычный способ кладки полнотелыми кирпичами.

На этом же этапе заканчиваем перекрытие бокового перехода между каналами, оставив отверстие 130×130 мм, и устанавливаем заслонку. Этой заслонкой будут пользоваться только летом, поскольку в основном угарные газы будут эвакуироваться по другим ходам.

Дымоотвод из варочной камеры перекрываем заслонкой на 18 ряду. Размер канала 130×130 мм. Из-за сводчатой формы варочной камеры над ней образовывается небольшая ниша. Ее заполняют смесью из колотых кирпичей и глиняного раствора.

На 19 и 20 уровнях русской печи из кирпича с лежанкой выполняют кладку горизонтальных ходов верхнего колпака, а также монтируют 4 люка размерами 130×130 мм для прочистки. Когда печь полностью просохнет, внутреннюю часть стыков люков промазывают глиной для герметизации и во избежание подсоса воздуха.

В 20-м ряду начинают постепенное сужение дымохода. Для этого кирпич в торце канала кладут со смещением внутрь не менее 30 мм и не более 60 мм.

Продолжаем сужать дымоход в 21-м ряду. Поверх кладки размещаем 2 стальные полосы 50×6 мм, на которые впоследствии ляжет перекрытие. Благодаря строению 19-21 рядов, формирующих верхний колпак, лежанка печи прогревается равномерно.

Перекрытие верхнего колпака начинаем с 22 ряда. Сначала ряд кирпичей максимально смещаем над ходами. А полное перекрытие колпака завершаем на 23 уровне, оставив лишь основной канал дымохода (260×260 мм) и дымосборник, расположенный над варочной поверхностью.

Ширина 24-го ряда меньше предыдущего на 2 кирпича. На этом этапе выполняется почти полное перекрытие дымосборника над плитой. Для этого укладываем несколько полосок стали. Площадка шириной в те самые 2 кирпича и станет лежанкой, хотя и достаточно узкой, чтобы на нее лечь.

25 ряд уже предыдущего еще на кирпич. К тому же, поверх дымовой камеры над плитой устанавливаем заслонку. Размеры хода с заслонкой - 260×260 мм.

В 26-м ряду выполняем перевязку трубы над заслонкой, так что ширина участка меньше нижнего ряда.

Три следующих ряда выкладывает аналогично 26-му. Однако в 27 ряду для перевязки подрезаем на ¼ центральные кирпичи с обеих сторон.

Для перекрытия дымосборного канала под 30 ряд кладем несколько стальных полосок 50×6 мм, после чего закрываем его. 31 ряд служит для перевязки предыдущего ряда. Таким образом, свободным остается лишь канал дымохода сечением 260×260 мм.

На последнем этапе нужно закончить выгон дымохода, который будет состоять из 6 кирпичей. До самого верха его размеры останутся неизменными - 260×260 мм.

Существуют различные проекты русских печей с лежанкой и плитой, однако описанная конструкция, разработанная Парфирьевым, наиболее проста в исполнении.

В качестве финишной отделки можно использовать керамическую плитку, штукатурку, либо оставить печку в первозданном виде – как вам больше понравится.

Просушка печи

Просушка русской печи длится приблизительно 30 дней. От этого требования отступать нельзя. Если вы решите затопить печь, не дожидаясь отведенного срока на просушку, то, скорее всего, в швах появятся трещины, и никакой замазкой устранить повреждения уже не удастся – придется все переделывать.

кирпичная печь с лежанкой и плитой

Рекомендации по правильной просушке печи:

  • После выкладки печи, в период первых 14 дней должны быть открыты все задвижки и люки для прочистки для того чтобы вся конструкция смогла просушиться естественным путем. Как вариант, в топку можно поставить 200 ватную лампу накаливания, и включить ее на постоянку, чтобы воздух в ней смог беспрепятственно циркулировать.
  • Далее следуют 14 дней принудительной сушки, при этом нужно будет закрыть дверцу топки и прочистные люки, открытыми должны остаться лишь заслонки. Во время активной сушки в первый и второй день нужно сжигать по 3-4 кг дров. После этого каждый день нужно прибавлять еще по 1-1,5 кг дров.
  • На этапе сушки, перед переходом к протопке, следите за металлическими элементами печи – если на них перестанет конденсироваться влага, это будет свидетельствовать о том, что печь практически полностью высохла.
  • Спустя еще две недели можно попытаться протопить печь на полную мощность. После целого дня протопки на следующий день все швы должны быть тщательно проверены на наличие повреждений, особенно возле топки. Малейшие трещинки замазываются не сразу, а в конце сезона.
  • Если печь на протяжении длительного времени не протапливалась, ее запуск должен продолжаться на протяжении 3-4 дней.
  • Иногда остывшая печь в начале отопительного сезона не хочет разгораться, или дымит. В таком случае нужно пооткрывать все нижние люки для прочистки и положить в каждый из них по комку смятой газеты. Спустя несколько минут после поджига газет должна возникнуть тяга, главное - не забыть после этого закрыть прочистные люки.

В завершение

В этой статье мы подробно узнали, как делать русскую печь своими руками. Оказывается, это не сложный процесс, и с ним сможет справиться каждый.


Русская печь своими руками — Славянская культура

Русская печь уникальна по своей сути. Появилась русская печь в России на рубеже XVII – XVIII веков. Являясь очень важным элементом быта, русская печь по праву заняла свое заслуженное место в истории. Очень часто русская печь с лежанкой фигурирует в народных сказках, былинах. Ее «одушевляют», наделяя различными человеческими качествами.



Интересные факты из истории

Россия всегда славилась народными умельцами во многих областях, и печное дело не было исключением. Документально известен тот факт, что на протяжении XVIII – XIX века Россия лидировала в печном искусстве. Русские печки пользовались спросом в Германии, Англии, Франции и во многих других крупных странах. Курная русская печь (печь без дымовой трубы), использовавшаяся в Древней Руси на протяжении долгого времени была прообразом известной «русской печки». Свой вклад в развитие печного дела внес Петр I. В 1718 году вышел указ, запрещающий строительство в Санкт-Петербурге домов с курными печами. Позднее, в 1722 году сила данного указа распространилась и на строительство курных печей в Москве. Этот указ послужил мощным толчком для архитекторов и строителей, которые стали придумывать новые решения для отопления домов. Новые печки должны были отвечать всем современным на тот момент, требованиям. Архитектор Н.А. Львов и И.И. Свиязев вложили существенный вклад в развитие и совершенствование печей. В 1867 году была выпущена книга «Теоретические основы печного искусства». Эта книга стала хрестоматией для многих печников.

Русская печь своими руками

Для того, чтобы сделать кладку русской печи своими руками необходимо понять принцип работы и устройство русской печи. В разных уголках России русские печки имели разную форму, иногда встречались очень необычные экземпляры, но основные размеры все же соблюдались довольно строго. Среднестатистическая русская печка имела следующие размеры:
ширина русской печи составляла – 2 аршина (около 142 см)
длина – 3 аршина (около 213 см)
а высота от пола до лежанки – 2,5 аршина (около 180 см)

Устройство русской печи подробно представлено на рисунке. Русская печь выше указанных размеров могла обогревать помещение в 30 квадратных метров. Обычно русскую печь располагали в углу, рядом с дверью. Кладку русской печи делали на фундамент из камней или битых кирпичей. А в далекие старорусские времена на фундамент из толстых хвойных или дубовых бревен. На фундамент клали основание русской печки. В качестве материала использовали доступные на тот момент дикие камни, кирпичи, глину, древесину. В каждой русской печке был подпечек – специально отведенное место для печного инвентаря. Чтобы русская печь дольше сохраняла тепло между стенками печи и сводами укладывали различные теплоемкие материалы.

При строительстве русской печи использовали кирпич и скрепляющий раствор. Чаще всего применяли красный керамический кирпич, полученный путем обжига обычного кирпича. После обжига кирпич становился более прочным. Иногда кладку русской печи делали и из сырца (необожженный кирпич). Делали это в основном бедные крестьяне. В редких случаях можно было встретить русскую печку из сырца в царских хоромах и те печки, которые встречались, были обязательно облицованы изразцами.

Русскую печь любили не только за то, что она долго отдавала тепло. Русская печь с лежанкой служила отличным местом для отдыха. Тепло русской печи оказывало положительное влияние на весь организм человека. Поэтому на простуду русский человек никогда не жаловался. Русская баня, да тепло русской печи закаляли человека.

Приготовление пищи на русской печи. Конструкция русский печи позволяла готовить на ней не только каши, но и печь хлеб, пироги, сушить грибы, да ягоды.

Обжиг в русской печи. В русской печи обжигали глиняную посуду. Делали это по следующей схеме. Вначале укладывали дрова, а сверху на дрова (или на предварительно уложенные кирпичи) укладывали посуду, предназначенную для обжига. Топили печку, пока температура в печи не достигала 900 градусов по Цельсию. После этого прекращали топить и ждали пока печка остынет (происходило это только на следующий день). В русской печки обжигали не только посуду, но и игрушки. Причем игрушки обжигались, как правило во время обычной топки.

На рисунке изображена известная русская печь с лежанкой.

Интересно, что… Очень интересным способом крестьяне определяли температуру русской печи. Для этого использовали небольшой кусочек бумажки. Помещали его в печь и ждали, пока бумажка обуглится. Если это происходило сразу же, то температура в русской печи выше 300 градусов по Цельсию, если с задержкой в 5 сек, то температура печи – 270 градусов, 15 сек – 250 градусов, 30 сек – 230 градусов, 1 мин – 200 градусов, 5 мин – 180 градусов, 10 мин – 150 градусов. Если бумажка так и не обугливалась, значит температура в русской печи менее 150 градусов.

Русская печка была незаменимым помощником. Жизнь русского человека была тесно связана с этим уникальным сооружением.

Чертеж и описание конструкции

Об устройстве и принципе работы простой русской печи уже было подробно рассказано ранее.

Для изготовления русской печи потребуется 1650 штук кирпича, вьюшка с полудверкой, задвижка (с отверстием 260 х 240 мм), а также глина и песок на 70—80 ведер раствора.

Пользуясь приведенными в книге чертежами, можно приступать к кладке печи. На чертежах показан внешний вид печи и три основных ее разреза, позволяющих получить полное представление о ее конструкции (рис. 23). На разрезе А—А хорошо видно, что под и свод горнила должны быть наклонены в сторону устья, показаны места расположения основных печных приборов — вьюшки, полудверки и задвижки. Разрез Б—Б дает возможность увидеть дымоход, по которому проходит дым от самовара. Здесь же виден специальный порожек-выступ, который препятствует попаданию искр из горнила печи в трубу, а также собирает выходящую из печи сажу. При рассматривании третьего разреза В—В печеклад может получит представление о форме сводов топливника и подпечья. Кроме того, на всех разрезах указаны габаритные размеры печи и специальная шкала, показывающая уровень каждого кирпичного ряда.

Однако при непосредственной кладке печи основными помощниками являются горизонтальные разрезы, то есть порядовки. Они дают полное представление, как выкладывать очередной ряд, в каких случаях применять целые кирпичи или отдельные их части; как и где устанавливать специальные вспомогательные приспособления из дерева, а также металлические печные приборы (см. ссылку в начале страницы).

Описание и схемы порядовок

Первый ряд печи выкладывают на фундаменте из дикого камня или кирпича, скрепленного цементным раствором. Прежде чем начать укладывать кирпичи первого ряда, стелят листы из толя или рубероида, служащие в качестве гидроизоляции.

Для первого ряда желательно использовать перекаленные кирпичи, которые более устойчивы к воздействию влаги.

Чтобы обеспечить правильную перевязку швов в последующем ряду, на всех углах первого ряда укладывают по три кирпи-ча-трехчетверки (1, а). Одну из трехчетверок и примыкающий к ней кирпич скашивают под углом так, чтобы они плотно прилегали друг к другу (1, б).

Начиная со второго ряда, выкладывают стенки опечка. Чтобы избежать совпадения швов, на передней стенке опечка в третьем ряду используют четыре трехчетверки (2).

Четвертый ряд полностью выкладывают из целого кирпича. У двух кирпичей, которые должны находиться у входа в подпечье, скалывают углы так, чтобы они могли стать опорами, или так называемыми пятами будущей арки.

В проем подпечка устанавливают деревянную опалубку и, выложив арку, приступают к кладке пятого ряда. Чтобы швы двух смежных рядов не совпадали, на углах кладут по три трехчетверки (как в первом ряду). Особенность этого ряда заключается в том, что 20 кирпичей боковых стенок скалывают под углом, чтобы превратить их в пяты — опоры будущего свода подпечья.

В шестом ряду боковые стенки опечка выкладывают толщиной в один, а заднюю и переднюю — в два кирпича. Затем между внутренними стенками опечка вставляют опалубку с полукруглым верхом, соответствующим форме будущего свода подпечья. Опалубку заранее изготавливают с таким расчетом, чтобы ее можно было после использования легко разобрать на отдельные части и затем вынуть через подпечек, то есть проем, ведущий в подпечье. Разборная опалубка состоит из двух боковых рамок (а), на штыри (б) которых опираются кружала — две доски с закругленными верхними ребрами (в). Чтобы рамки плотно прилегали к стенкам подпечья, между ними вставляют одну или две распорки (а). Сверху на кружала кладут настил из узких досок, скрепленных вместе с помощью двух-трех ремней, сделанных из какого-нибудь гибкого материала.

После установки опалубки приступают к кладке свода. Раньше кирпичные заводы выпускали специальные клинообразные кирпичи, из которых можно было выложить свод, имеющий не только тонкие швы и гладкую поверхность, но и высокую прочность. Такие кирпичи можно получить скалыванием, а затем стесыванием кирочкой их граней. Однако для такой обработки годятся только умеренно обожженные кирпичи с однородной структурой и без трещин. Часто такой материал найти не удается, поэтому свод выкладывают из целых обычных кирпичей. При этом нижние усенки (ребра) кирпичей, поставленных на ребро, должны плотно соприкасаться друг с другом, а между верхними ребрами делают одинаковые зазоры, которые заполняют кладочным раствором. Прочность такого свода намного увеличивается, если в зазоры между кирпичами вдавить подходящие по размеру осколки кирпича.

Закончив кладку свода подпечья, настилают следующий, седьмой, ряд кирпичной кладки. Чтобы перевязка была правильной, на каждом углу используют по четыре кирпича-трехчетверки. Вслед за седьмым кладут восьмой ряд. Он полностью состоит из целого кирпича. В этом же ряду выкладывают площадку для холодной печурки (а).

Начиная с девятого ряда, выкладывают стенки печурки. Чтобы сделать правильную перевязку швов, на углах применяют трехчетверки и половинки кирпичей. Десятый ряд выкладывают полностью из целого кирпича. Затем между стенками печи доверху насыпают сухой песок. Одиннадцатым рядом кирпичей полностью перекрывают холодную печурку и засыпку.

В двенадцатом ряду выкладывают шесток и под печи.

Все кирпичи скрепляются кладочным раствором, кроме тех, из которых устраивается под.

Ограничивающие под кирпичи располагают в печной кладке на ребро. Подовые кирпичи укладываются без раствора, а щели между ними засыпаются песком. Во время топки печи песок смешивается сдревесной золой и заполняет зазоры между кирпичами плотной массой. В левом углу пода делают небольшое углубление, предназначенное для хранения раскаленных угольев, — горнушка, или порсок. Выложенный под тщательно выравнивают, шлифуя его половинкой или четвертушкой красного кирпича.

Начиная с тринадцатого ряда, закладывают стенки горнила (варочной камеры) и шестка. Одновременно между шестком и горнилом устанавливают дугу из полоски металла, соответствующую форме и размерам будущего устья печи. В ней предварительно сверлят на некотором расстоянии друг от друга несколько отверстий. В них вставляют отожженную стальную проволоку, которую затем закрепляют в кладке печи.

Выкладывая четырнадцатый, пятнадцатый и шестнадцатый ряды, продолжают наращивать стенки шестка и горнила.

В семнадцатом ряду в стенки горнила укладывают восемь кирпичей, специально обколотых и отесанных. Эти кирпичи, называемые пятами, будут служить упорами при кладке свода горнила. После такой предварительной подготовки в горнило опускают деревянную опалубку. Перед тем как приступить к кладке свода, над устьем кладут арку из половинок кирпичей.

Кладка свода горнила ничем не отличается от кладки свода опечка.

Когда свод будет закончен, кладут восемнадцатый ряд кирпичей. По краям шесткового окна закрепляют две пяты, на которые будет опираться небольшая арка, которую кладут с помощью деревянной опалубки.

Выложив арку, приступают к девятнадцатому, а затем и двадцатому рядам кирпичей. В пространство, образованное стенками печи и сводом, насыпают сухой песок, перемешанный с осколками кирпича, стекла и щебня. Над шестком оставляют открытый проем для перетрубья.

Двадцать первый ряд кирпичей наглухо закрывает горнило вместе с засыпкой. Следующий за ним двадцать второй ряд делает это перекрытие более плотным и прочным. Называют его перекрышей. Именно на перекрыше устраивается лежанка русской печи.

В следующем, двадцать третьем, ряду продолжают наращивать стенки щитка или перетрубья, в которых укрепляют душник для самовара (а). В правой стороне перетрубья устраивают проем для чистки сажи, прикрыв его поставленной на ребро половинкой кирпича (б). Когда после многочисленных топок печи сажа накопится на специальной площадке, кирпич выбивают и производят чистку. После чистки кирпич смачивают в воде, обмазывают кладочным раствором и закрывают им отверстие до следующей чистки. По углублению, которое остается на поверхности печи, можно в любое время легко и быстро найти место чистки. Иногда вместо кирпича вставляют специальные металлические заглушки.

При кладке двадцать четвертого, двадцать пятого и двадцать шестого рядов перетрубье постепенно перекрывают, оставив только два отверстия: одно для самоварного дымохода, другое для вьюшки (б).

Выкладывая два последующих ряда, то есть двадцать седьмой и двадцать восьмой, в проеме напротив вьюшки укрепляют так называемую полудверку, то есть узкую дверцу, через которую закрывают и открывают вьюшку (а).

В двадцать девятом и тридцатом рядах продолжают наращивание стенок перетрубья. При этом не забывают соблюдать правила перевязки швов.

В тридцать первом ряду у одной из стенок выкладывают дополнительный ряд из трех кирпичей, чтобы через оставшийся узкий Желоб дым из душника проходил в трубу. После этого перетрубье в тридцать втором ряду перекрывают сплошным слоем из целых кирпичей. Лишь справа в перетрубье оставляют отверстие, над которым крепят задвижку. Начиная с тридцать третьего ряда, вверх наращивают только один дымоход, каждый ряд которого должен состоять из шести кирпичей.

Непосредственно у самого потолка выполняют разделку с напуском кирпичей. Разделка дает возможность удалить от трубы деревянные части потолка, в то же время плотно закрыть потолочный проем. Кроме того, разделка, несомненно, украшает печь. Поэтому печники нередко пользуются этим приемом не только при кладке трубы. Разделку делают во время кладки печи в местах перехода опечка к горнилу, но чаще всего в верхней части щитка. Однако применение разделки — это не всегда стремление печника к украшательству.

За счет разделки увеличивается поверхность печи, а значит, и возрастает отдача тепла.

Этот принцип используется в современных батареях центрального отопления. Тем самым подтверждается старая истина, что у хорошего мастера красота и польза неотделимы друг от друга.

Русская печь «Экономка»

а — внешний вид; б — устройство печи (1 — водогрейная коробка, 2 — малый топливник, 3 — большой топливник, 4 — «фаянс», 5 — чугунная плита, 6 — шесток, 7 — перетрубье, 8 — вентиляционная задвижка, 9 — дымовая задвижка, 10 — полосовая или уголковая сталь, 11 — стойка, 12 — заслонка, 13 — вентиляционный канал, 14 — перекрыша, 15 — щель в поду, 16 — кирпичная перегородка, 17 — под варочной камеры, 18 — отверстие в верхней части пода, 19 — глинобит, 20 — отверстия-подвёртки, 21 — колосниковые решётки)

В домах старой и новой застройки в сельской местности чаще всего устраивают типичную русскую печь. Её улучшенной моделью является русская печь «Экономка» (рис. 4). Она имеет небольшие размеры (мм): ширина 890, длина 1400, высота до трубы 2240, от пола до шестка — 770 и от пола до лежанки — 1400. Для неё характерны специфический путь движения дымовых газов, нагрев от низа до самого верха, два топливника — основной (большой) и дополнительный (малый), использование разнообразных видов твёрдого топлива.
Печь может топиться по-русски (топливо сжигают в варочной камере или горниле). Такая печь проста, экономична, служит для отопления помещения, приготовления пищи, выпечки хлебобулочных изделий.

Печь состоит из двух камер: нижней (отопительной) и верхней (варочной). Отопительная камера находится в подпечье, варочная расположена над ней. Под, разделяющий их, выкладывают из двух слоев кирпича, уложенного плашмя. Высота всех частей печи такая же, может быть оборудована водогрейной коробкой.

Большой топливник расположен с передней стороны печи, поддувало для него закладывается со 2-го ряда. Малый топливник устраивают с правой боковой стороны печи, поддувало для него выкладывают начиная с 4-го ряда. Оба топливника перекрывают одной чугунной плитой с двумя конфорками. Большая конфорка должна находиться над большим топливником. Горячие газы из малого топливника направляются сначала в большой топливник, из него через щель поступают в отопительную камеру, оттуда — в варочную камеру, а затем — в трубу.
В тёплое время года приготавливать пищу и выпекать пироги можно в варочной камере, сжигая там топливо. Зимой топка осуществляется только через большой топливник. Малый топливник используют для подогревания пищи или подтапливания печи при сильных морозах. В малом топливнике хорошо сгорает любое топливо, в том числе и сырое.

Простая русская печь

Простая русская печь несложна по устройству и уходу. Кладут ее из красного кирпича или изготавливают из глины (глинобитные) с применением двух приборов — заслонки и дымовой задвижки. Самая простая печь (рис. 87, «Русская печь обыкновенная», 1 — гидроизоляция; 2 — мелкий гравий и речной песок, смешанный с битым стеклом) имеет размеры:

ширина — 1270мм
длина — 1650
высота — до потолка 2380
высота до полатей (перекрыша печи) — 1540 мм

Теплоотдача печи: при одной топке — 2100 ккал/ч, при двух топках — 3000 ккал/ч. Задняя и боковые стенки при одной топке выделяют по 1200 ккал/ч, передняя стенка — 400 ккал/ч и перекрытие — 500 ккал/ч. При двух топках соответственно: 1750, 550 и 700 ккал/ч. Под шестком печи имеется подпечье для хранения ухватов, кочерги, совка и других приспособлений топки. Печью можно отапливать помещение 30 м2.

Материалы:
кирпич — 1610 штук
глина — 66 ведер
песок — 60 ведер

Приборы:
дымовая задвижка — 300х150 мм (лучше ставить две)
самоварник — 130х130 мм, заслонка — 430х340 мм

Класть печь следует строго по порядовкам, с тщательной перевязкой швов (рис. 87а, «Порядовка кладки русской печи»). Кирпич предварительно отбирают и самый лучший применяют для свода, стенок горнила и пода. Первый ряд кладут из целого кирпича. Второй ряд выкладывают в виде колодца, необходимого для образования подпечья. Третий, четвертый и пятый ряды похожи на второй, с соблюдением перевязки швов. Свод закладывают с пятого ряда с продолжением до восьмого ряда, с обязательным вытесыванием пят, устанавливают опалубку и полностью выкладывают свод, опирая его с передней и задней сторон на стенки. Восьмой, девятый и десятый ряды показывают кладку стенок печи с устройством холодного печурка в девятом и десятом рядах. Одиннадцатый ряд похожий на предыдущий, выполняется с соблюдением перевязки швов. Он перекрывает печурку. Колодец над сводом заполняют засыпкой, которую выравнивают и уплотняют так, чтобы она имела подъем от шестка к задней стенке топливника или горнила. Двадцатый ряд показывает настилку пода с укладкой кирпича на песок без глиняного раствора. Чтобы под был ровнее, его посыпают песком и трут, как бы шлифуют, кирпичом, удаляя все заусенцы у кирпича пода и делая его более гладким, лучше всего применять подовый кирпич.

Тринадцатый — шестнадцатый ряды показывют закладку шестка, устья печи и варочной камеры горнила. Кладку стенок выполняют в три четверти кирпича — 190 мм (половина и четверть кирпича). Их не связывают между собой, а только перевязывают швы. Здесь же показан порядок устройства замков у устья печи (концы кирпичей стесаны под углом 45њ). Под имеет подъем 30 мм от устья к задней стороне печи. Семнадцатый ряд полностью сформировывает заднюю стенку и устье в форме горнила. На боковых стенках кладку в четверть кирпича вверху стесывают для образования пят. Ставят опалубку, по которой будет выкладываться свод с опорой на выполненные ранее стенки. Чаще всего с этого ряда заканчивают кладку свода. В восемнадцатом ряду показан полностью законченный свод, который кладут с тщательной перевязкой швов и постановкой замкового кирпича и кладут стенки. Девятнадцатый ряд, выложенный в виде арки, перекрывает проем над шестком. Одновременно кладут стенки печи, выравнивая тем самым кладку свода. Двадцатый ряд кладут с уменьшением отверстия над шестком с выравниванием стенок печи. Двадцать первый ряд начинают класть, как девятнадцатый, с соблюдением перевязки швов.

Двадцать второй ряд полностью выравнивает кладку над сводом и еще больше уменьшает отверстие над шестком. В этом ряду закладывают самоварник. Кирпич с правой стороны перетрубья стесывают, что обеспечить лучшее передвижение газов. Здесь закладывают ящик для сбора сажи, стесывая кирпич как показано на разрезе А-А. С двадцать третьего по тридцать второй ряд показана кладка перетрубья. В двадцать третьем ряду заканчивают кладку самоварника и ящика для сборки сажи. Все ряды выполняют согласно порядовкам, постановкой двух задвижек и устройства канала дымовой трубы размером 26х26 см. Выше тридцать второго ряда кладут трубу. Конструкция заслонки показана на рисунке 88 («Заслонка», 1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали 25х25х3 мм). Следует учесть, что раму для заслонки нужно делать из уголковой стали 25х25х3 мм. Весьма желательно изготовить также раму из полосовой или уголковой стали и вставить ее в кладку устья, соответственно закрепив. В данном случае она будет являться опалубкой при выполнении арки.

Ещё схема

Русская печь, помимо ряда достоинств, обладает и таким недостатком, как преимущественный прогрев только верхних слоев воздуха. Однако она по-прежнему остается одной из самых популярных разновидностей печей, совмещающих в себе отопительные и варочные функции.

Устройство русской печи: а — подпечье; б — ниша; в — шесток; г — горнило; д — душник; е — щиток; ж — задвижки; з — дымовая труба; и — перекрыша горнила.

Составные элементы обыкновенной русской печи показаны на рисунке 63. Русские печи бывают большими, средними и малыми. Здесь мы рассмотрим вариант сооружения малой печи, имеющей размеры 1270 х 650 х 2380 мм. Для нее вам понадобятся следующие материалы:
— кирпич обыкновенный — 1610 шт.;
— раствор глиняный — 1200 л;
— заслонка из листовой стали 430 х 340 мм — 1 шт.;
— задвижка вьюшечная 300 х 300 мм — 2 шт.;
— самоварник 140 х 140 мм — 1 шт.

Последовательность кладки показана на рисунке

Последовательность кладки русской печи: а — общий вид; б — последовательность кладки.

1-й ряд — выкладывание подпечья. Кладка осуществляется главным образом из целого кирпича на растворе, предназначенном для фундамента.
2—4-й ряды — кладка колодца с обязательной перевязкой швов. С одной стороны необходимо оставить отверстие для подпечья.
5-й ряд — начало кладки свода над подпечьем. Боковые ряды выкладываются пятами для опоры свода, на них сооружают опалубку.
6-й и 7-й ряды — свод, перекрывающий подпечье.
8-й ряд — замок свода.
9-й и 10-й ряды — кладка в один кирпич.
11-й ряд — выкладывание перекрытия «холодной печурки», расположенной над подпечьем. Пространство внутри кладки засыпают и выравнивают с наклоном от задней стенки варочной камеры к шестку.
12-й ряд — кладка пода, которую, как правило, осуществляют из специального подового кирпича. Под посыпают мелкозернистым песком и выравнивают кирпичом.

13-й ряд — первый ряд варочной камеры, выкладывается в 3/4 кирпича. Угловые кирпичи передней стенки необходимо отесать под углом 450 и закрепить в замок. В этом ряду кладка не связывается, перевязка швов обязательна.
14—16-й ряды — класть так же, как 13-й ряд.
17-й ряд — укладка свода устья и закладка пят под свод варочной камеры. Для кладки пят используется стесанный кирпич, поставленный на ребро.
18-й ряд — кладка стенок печи и печурок. В качестве альтернативного варианта можно залить пространство между сводом варочной камеры и стенками песком или глиняным раствором с кирпичным щебнем в качестве наполнителя.
19-й ряд — выкладывание стенок свода, устройство арочного перекрытия отверстия над шестком.
20-й ряд — используя обрубленный кирпич, уменьшают отверстие над шестком (перетрубье), а также делают перекрытие над каналом для самоварника.
21-й ряд — выравнивание стен и уменьшение перетрубья.
22-й ряд — уменьшение перетрубья. Закладка канала самоварника. Кирпич с правой стороны перетрубья стесывают, кладку над сводом выравнивают. Выкладывают ящик для сажи.
23-й ряд — устраивается самоварник, который закрывается крышкой.
24—32-й ряды — устанавливают вьюшечные задвижки.

Похожие статьи:

Кухня → ВыЩИвание!

Славянский быт → Кладка русской печки

Русское зодчество → Русская изба. Ковчег среди лесов

Праздники → Не житье а Масленица!

Традиции → Русская изба

Рейтинг

последние 5

технология строительства и порядовка мини-печки

Достоинства русской печи можно перечислять долго: она и греет, и кормит, и предоставляет теплую лежанку для сна. Но в небольшом домике не всегда хватает места для размещения громоздкого сооружения. Мастера печники придумали уменьшенную копию – построенная мини русская печь своими руками по функциям не уступает полноценной конструкции.

Желающим попробовать себя в печном деле предлагаем рассмотреть один из вариантов возведения мини-печки с порядовками и описанием технологий. Если заручиться помощью опытного мастера, можно и самостоятельно построить красивый, эффективный, полезный обогревательный агрегат, который прослужит не один десяток лет.

Содержание статьи:

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

Русская мини печь в интерьереРусская мини печь в интерьере

Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену

Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.

Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.

Вариант печи с небольшой лежанкойВариант печи с небольшой лежанкой

После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²

Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми  листами.

Мини печь без лежанкиМини печь без лежанки

Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел

Технология строительства своими руками

В быту существует множество вариантов мини-конструкций, которые носят различные названия. Часто их называют просто русскими печами или «экономками». Если запланировать самостоятельное возведение отопительного сооружения, то лучше остановиться как раз на строительстве русской мини-печи – оно производится и легче, и быстрее.

Первые два этапа универсальны и подходят для возведения любой русской печи. Начиная с 3-го этапа, представляем разработку А. Емшанова – отличный образец компактной и многофункциональной мини-печки.

Этап #1 – подготовка инструментов

Даже для простейшей кладки требуется специальный инструмент печника. Несмотря на видимую примитивность приспособлений, каждое из них имеет четкое назначение. Перечислим основные инструменты, которые лучше подготовить заранее.

Галерея изображений

Фото из

Ручная металлическая кельма

Молоток печника или каменщика

Кирочка с двумя острыми концами

Металлический или деревянный строительный уровень

Правúло – деревянная перекладина с ровными краями длиной 1-2 м, с помощью которой проверяют прямолинейность кладки. Если на одну из сторон нанести деления, правило может заменить линейку (метр).

Угольник выполняет свою прямую функцию – служит для проверки углов печи и фундамента.

Рулетка или складной метр пригодится для измерения любых расстояний между элементами печи и отдельных деталей.

Кроме перечисленных инструментов могут потребоваться:

  • мочальная кисть для затирки;
  • отвес для проверки вертикали;
  • рашпиль для обработки изразцов;
  • расшивка для отделки швов печной кладки.

Также пригодятся емкости под раствор, специальный инструмент или станок для резки кирпича, скамьи, подмостки или поддоны.

Этап #2 – выбор материалов

Материалы и металлические печные элементы выбирают в зависимости от типа и конструкции печи. Главное – учитывать технические характеристики, иначе после первой же топки печка растрескается.

Кирпичи для русской печиКирпичи для русской печи

Нельзя перевязывать два вида кирпича: красный керамический и огнеупорный. Они обладают различными коэффициентами теплового расширения, поэтому при нагревании быстро разрушатся

В местах непосредственного нагрева не используют металлические детали, которые во время топки также расширяются и разрушают кирпичную кладку.

Запрет касается любых сгораемых материалов, а также тех, которые при нагревании плавятся, деформируются и начинают выделять опасный для здоровья дым.

Рекомендуется использовать высококачественные материалы натурального и искусственного происхождения. К первой группе относятся бутовый камень и булыжник, ко второй – кирпич.

Отборный кирпич для русской печиОтборный кирпич для русской печи

Кирпич лучше перебрать, замочить или обжечь – способов сделать его прочным несколько. Лучшие образцы применяют для кладки топливников и дымовых каналов – то есть максимально нагревающихся элементов

Можно использовать и старый кирпич, оставшийся от разобранных печей. Перед кладкой его отсортировывают, очищают от раствора, а в дальнейшем штукатурят.

Каждый элемент должен иметь ровные края, без сколов и трещин. Масса 1 кубометра кирпича, в который входит 480 штук, около 1700 кг. При использовании раствора количество кирпича меняется – в зависимости от толщины слоя.

Для мини-печи, порядовка которой расположена ниже, использованы два вида кирпича: красный печной и шамотный. Второй необходим для кладки внутреннего «ядра», которое переносит максимальную температурную нагрузку.

Растворы бывают разные: с содержанием глины, цемента, известняка, гипса и пр.

Раствор для кладки печиРаствор для кладки печи

Лучшими считаются составы на основе природной глины. Но в любом случае в состав раствора должны входить как вяжущие компоненты, так и заполнители

Глиняные растворы готовят по формуле 1:1, то есть на одну часть глины приходится одна часть песка. Возможны и другие варианты: 1:1,5, 1:2, 1:2,5.

Раствор замешивают на колодезной, водопроводной или дождевой воде. Одно из его главных качеств – пластичность. Состав должен быть достаточно густым, но легким для нанесения. После высыхания он не должен образовывать трещин.

Этап #3 – порядовка мини-печи Емшанова

Автор схемы и порядовки мини-печи – Алексей Емшанов. Его разработка напоминает русскую печь Я. Порфирьева, но отличается более эффективным и равномерным прогревом боковых стенок.

Спустя пару лет после строительства печь показала отличные результаты:

  • быстрый и равномерный прогрев;
  • стабильная тяга при трубе сечением 20 см и высотой 5 м;
  • нет растрескивания при отсутствии футеровки второго топливника;
  • через 2 часа после растопки температура печи – 40-45°С, через 4 часа – от 55-80°С.

Если печь установить в помещении объемом около 100 м³, то оно прогреется до температуры 30-35°С. Количество ежедневно сжигаемых дров – 10-15 кг.

Вид мини печи сбокуВид мини печи сбоку

Для строительства используется бутовый керамический кирпич М-100, сильно пережженный. Это заметно и внешне: на кирпиче видны специфические черные подпалины

Благодаря черным вкраплениям печь выглядит привлекательно и не требует дополнительной облицовки, хотя при желании ее можно покрыть штукатуркой и покрасить.

Полноразмерное фото печи ЕмшановаПолноразмерное фото печи Емшанова

Внутренняя конструкция печи представляет собой два выложенных вертикально и расположенных симметрично колпака, высота которых равняется высоте всего сооружения

В кладке применяется футеровка: для топливника используют шамотный кирпич ШБ-5, для одного из колпаков – лещадку ШБ-6.

Подробнее остановимся на порядовке русской мини-печки.

Порядовка с 1 по 8 рядПорядовка с 1 по 8 ряд

Схемы рядов с 1 по 4 и с 5 по 8. Благодаря подробной порядовке гораздо проще сделать кладку своими руками, без лишних экспериментов и возможных ошибок

1 ряд – сплошная кладка. Боковые кирпичи по внешнему краю имеют закругления, что выглядит эстетично и аккуратно.

2 ряд – также сплошная кладка, общей площадью чуть меньше основания. Размеры: 6 кирпичей на 6,5 кирпичей.

3 ряд – начало строительства зольной камеры. Установка трех прочистных дверок 14х14 см и одной поддувальной 25(28)х14 см.

4 ряд – продолжение строительства камер, фиксирование дверок.

5 ряд – перекрытие двух нижних каналов для образования двух колпаков с противоположных сторон. Канал у задней стенки печи примерно в 2 раза больше канала, находящегося в центре – для лучшего прогрева задней части.

Здесь же выкладывается первый ряд шамотного кирпича – это под подтопка. Задний колпак футеруется лещадкой.

6 ряд – заканчивается перекрытие нижних каналов, в остальном – продолжение предыдущего ряда. Второй ряд шамотного кирпича необходимо выкладывать, формируя воронку со скосами – именно сюда, на колосник, будут падать угли для догорания.

Монтаж колосника РД-6. По краям нужно оставлять зазоры шириной около 5 мм для свободного расширения при нагревании. Продолжение футеровки колпака.

7 ряд – кладка внешнего контура, куда устанавливается дверка топочной камеры ДТ-3 или ДТ-4 и фиксируется в короб из нержавейки. Начинается кладка боковых стенок топливника шамотным кирпичом, установленным на ребро. Продолжается футеровка лещадкой колпака.

8 ряд – кладка, как и в 7-ом ряду. Широкий колпак зауживается – для этого кирпич подрезают под углом 45° и кладут широкой стороной вверх, а скосом вниз.

Порядовки с 9 по 16 рядПорядовки с 9 по 16 ряд

Схемы рядов с 9 по 12 и с 13 по 16. Формируется подтопок с плитой, а также свод горнила. Главное внимание – выравниванию пода варочной камеры

9 ряд – перекрытие широкого колпака, которое одновременно служит основанием для свода русской печи. Производится 4-й ряд шамотной кладки с перевязкой предыдущего ряда.

10 ряд – перекрытие топочной дверцы перемычкой из половинок кирпичей, внутри которых вставлена шпилька. Стягивание кирпичей производится гайками через шайбы.

11 ряд – перевязка предыдущего ряда, выравнивание по установленной перемычке, высота которой около 14 см. Кладка 5 ряда топливника шамотным кирпичом с формированием выхода для дымовых газов. Обычно этот выход называют «хайло», а особенность его состоит в самой сильной тепловой нагрузке.

Для усиления выкладываются 2 ряда кирпича, которые со временем можно будет заменить через чугунную плиту.

12 ряд – выглядит как выступ, повторяет форму первого ряда. Кирпич закруглен с двух сторон и выглядит эстетично и привлекательно. Внутренняя перемычка топливника – плита ШБ-94 или ШБ-96. Ее укладывают «на сухую», без раствора и прокладывают базальтовым картоном толщиной 2-3 мм.

Не забываем, что между двумя кладками топливника – из красного и шамотного кирпича – расстояние 5-8 мм. Зазор необходим для свободного расширения шамота во время сильного нагрева.

Под также выкладывается из шамотного кирпича. Край топливника перекрывается сверху плиток, на стыках используется базальтовый картон или каолиновая вата. Хайло приобретает законченный вид, площадь сечения – около 30 см².

Установка 2-конфорочной чугунной плиты 71х41 см и защитного 5-сантиметрового металлического уголка на край кирпичной кладки напротив плиты.

13 ряд – кладка внешнего контура и 7-го ряда шамотного кирпича. По краям чугунной плиты укладываются 2 половинки распиленной шамотной плиты (94 или 96), раствором соединяются только по краям. В нижней части – пазы 5-7 мм для свободного хода чугунной плиты.

14 ряд – перевязка предыдущего ряда, кладка варочной камеры, футеровка колпака.

15 ряд – повторение 13-го ряда. Подготовка основания под строительство свода печи и возведение его. Свод должен быть выполнен строго по радиусу.

Для усиления стенок прокладывают перфорированную оцинкованную металлическую ленту через 1-2 ряда. Благодаря этому боковые части смогут удержать напряжение при перетопах.

16 ряд – повторение 14-го ряда внешнего контура. Шамотная кладка возводится вокруг свода.

Порядовки с 17 по 24 рядПорядовки с 17 по 24 ряд

Схемы рядов с 17 по 20 и с 21 по 24. Полное формирование варочной камеры (горнила), выравнивание внешнего контура, продолжение кладки вертикальных колпаков

17 ряд – кладка устья русской печи шамотным кирпичом, зауживание верхней части. Вместо традиционного арочного оформления используется фигурное. Оно выполняется просто и защищает устье от перетопов. Чтобы кирпичи не разъезжались, применяют перфорированную ленту.

18 ряд – очередной «пояс» – выступ из закругленных кирпичей по наружному контуру. На стыках красного и шамотного кирпича необходимо прокладывать базальтовый 3-миллиметровый картон или каолиновую вату чтобы соблюсти герметичность между наружной красной «оболочкой» и внутренним шамотным «ядром».

19 ряд – установка входной арки из кирпичей, поставленных на ребро. Внутри такая же арка выполнена из шамотного кирпича. Для усиления конструкции внутри ее пропущена шпилька, зафиксированная с двух сторон гайками. Внутренняя арка защищает внешнюю от перетопа, так как чугунная плита во время топки нагревается до 500°С.

20-22 ряд – продолжение кладки предыдущего ряда. Для сохранения тепла над сводом укладывают толстый слой каолиновой ваты – 50-60 см, а накрывают плитой из огнеупорного бетона или простого армированного бетона.

Начиная с 22 ряда можно использовать только красный кирпич.

23 ряд – сужение дымосборника с 3-х сторон под углом 22 или 45 градусов. В результате размеры дымосборника должны сократиться до сечения 25х25 см. Продолжение футеровки бокового канала.

24 ряд – перекрытие огнеупорной плиты над сводом горнила и продолжение сужения дымосборника.

Порядовки с 25 по 35 рядПорядовки с 25 по 35 ряд

Схемы рядов с 25 по 29 и с 30 по 35. Окончание работ по формированию каналов и колпаков, строительство верхней части печи, переходящей в трубу для отвода дымовых газов

25 ряд – сужение дымосборника. Кладка внутреннего контура вокруг горизонтальной поверхности (мини-лежанки или сушилки) «на сухую» для обеспечения расширения и защиты от микротрещин. Позже ее можно облицевать керамической плиткой. Оформление боковых каналов.

26 ряд – перекрытие обоих колпаков в передней части. Дымосборник сузился до конечного размера – 25х25 см. Установка 3-х задвижек: русской печи, летнего хода и зимнего хода.

27 ряд – перекрытие задвижек и колпаков.

28 ряд – очередной «пояс» из закругленного кирпича. Три дымоотводных канала соединяются в одну камеру.

29 ряд – кладка основного дымосборника шириной 25 см.

30 ряд – установка прочистной дверки для очистки дымосборника.

31 ряд – сужение дымосборника, подготовка его к перекрытию.

32 ряд – перекрытие прочистной дверки, перевязка всего дымосборника полностью. Остается отверстие 25х25 см.

33 ряд – по контуру передней части – «пояс» из закругленного кирпича, повторная перевязка дымосборника, начало кладки трубы.

34-35 ряд и далее – кладка трубы высотой около 1 м.

После прохождения перекрытия устанавливают сэндвич-дымоход сечением 20 см. Диаметр невелик, поэтому выдерживает вес не более 1 тонны. Это необходимо учитывать при подборе дымохода – у кирпичного высота более 2 м нежелательна.

Тяжелую трубу лучше сдвинуть вбок. Если же ее планируется расположить по центру, то выше 1,5 м поднимать нельзя. В идеале прямо в трубе, под потолком, нужно установить еще одну задвижку. Однако ею часто пренебрегают из-за высоты – дотянуться до трубы действительно проблематично.

Нюансы технологии строительства

Строительство печи подчиняется определенным правилам, нарушать которые не рекомендуется. Проще говоря, необходимо строго следовать порядовке, не отступая ни на полкирпича в сторону. Рассмотрим некоторые нюансы конструкции и кладки.

Галерея изображений

Фото из

Для облегчения обслуживания печи все ключевые элементы расположены с лицевой стороны: топочные и прочистные дверки, устье в горнило

Плита для готовки и разогрева, для изготовления которой традиционно используется чугун, расположена в удобном месте, прямо перед устьем

Обычно устье делают арочным – в виде простой дуги, но здесь верхняя часть оформлена по-другому, в виде фигурной арки – оригинально и красиво

На основание приходится максимальная нагрузка по весу, поэтому для его строительства нужно отобрать самые прочные кирпичи, без трещин и сколов

Если первый ряд формируют с выступом из кирпичей с закругленными краями, то второй ряд – это контур вертикали стенок

После кладки каждого ряда требуется проверять с помощью уровня и отвеса горизонталь – внутренние и наружные ряды кирпичей – и вертикаль углов

Внимательно изучите порядовку: в отличие от наружных стенок, которые полностью кладут с раствором, при возведении внутренних частей он используется не всегда, иногда применяется способ «насухо»

Для фиксации дверок используются различные способы: в рамку, на проволоку или на шпильки. При монтаже задвижек сначала устанавливают полотно, по которому они движутся

Фасад – главная функциональная часть

Чугунная плита перед устьем

Фигурное оформление устья

Основание – прочное и ровное

Второй ряд – контур стенок

Выравнивание по вертикали и горизонтали

Кладка с раствором и без него

Печные дверки и задвижки

О качестве кладки можно судить по первым топкам, которые осуществляют для сушки печи. Хорошая тяга, правильное направление движения дымовых газов, открывание дверок и задвижек без усилий, достаточный прогрев стенок и мини-лежанки свидетельствуют о правильном выполнении действий и соблюдении норм технологии.

Выводы и полезное видео по теме

Компактная печь с одним подтопком:

Обзор «Экономки»:

Одно из преимуществ мини-печки – отсутствие сложных внутренних каналов, благодаря чему она возводится очень быстро. Конструкция ее проста и понятна, поэтому лучшего варианта для первого опыта строительства русской печи просто не придумать!

Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как сооружали русскую печку у себя на даче или в загородном доме. Делитесь полезной информацией, которая пригодится посетителям сайта.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
