Ендова профнастил – что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил

Как сделать ендову кровли из профнастила?

Конструкция крыши играет очень большую роль в создании внешнего облика дома. Фантазия архитекторов подчас просто поражает воображение замысловатыми формами крыш индивидуальных жилых зданий. Множество пересекающихся под разными углами плоскостей из цветного профнастила выглядит необычно и оригинально.

Но сложность кровли имеет и оборотную сторону. Выбирая конструкцию крыши, нужно всегда помнить, что главная ее задача — это защита здания от дождя и снега. При этом любой стык скатов крыши между собой несет потенциальную опасность нарушения герметичности кровельного покрытия и возникновения течи.

Одним из самых ответственных мест в кровлях сложной формы является внутренний угол в месте пересечения двух скатов. Называется этот элемент кровельного покрытия ендовой. Именно ендова для профнастила принимает осадки с плоскостей пересекающихся скатов. Во время дождя по ендове стекает поток воды, собираемый с большой площади, а зимой в ней всегда скапливается снег, увеличивая нагрузку на стропильную систему.

Поэтому нужно знать, как сделать ендову правильно и уделить конструкции этого узла кровельного покрытия особое внимание.

Устройство ендовы крыши из профнастила

Как уже говорилось выше, ендова — это место соединения двух скатов крыши, образующее желоб. Ендова для профнастила может быть трех основных типов:

  • открытая;
  • закрытая;
  • переплетенная (комбинированная).

В открытой ендове нижние части кровельного покрытия скатов заканчиваются специальным желобом, роль которого выполняет нижняя планка ендовы на профнастил. Именно она и служит для отвода воды в водосточный желоб.

После монтажа профнастила на скаты крыши, на место их стыка устанавливается верхняя планка ендовы. Этот элемент выполняет больше декоративную функцию, закрывая края кровельного покрытия. На рисунке показано устройство ендовы из профнастила.

Закрытая ендова для профнастила отличается от открытой тем, что в ней листы кровельного покрытия в месте стыка подгоняются вплотную друг к другу. В этом случае верхняя планка ендовы не устанавливается.

Переплетенная конструкция ендовы крыши еще более сложная. В такой конструкции листы кровельного покрытия в месте соединения заводятся друг на друга в шахматном порядке.

Для крыш из профнастила чаще всего используется открытое устройство ендовы кровли.

Устройство стропильной системы с ендовой

Учитывая повышенную нагрузку на кровлю в месте расположения ендовы, надежности стропильной системы на внутреннем стыке скатов нужно уделять особое внимание. Стропильная система крыши с ендовой достаточно сложная. Лучше поручить разработку чертежей каркаса такой крыши специалистам, но есть несколько основных правил, при выполнении которых может быть построена крыша с ендовой своими руками.

Перед началом строительства многоскатной кровли с несколькими ендовами, нужно предварительно составить план стропильной системы. Чтобы понять, как правильно положить ендову нужно условно разбить дом на несколько прямоугольников. Самый большой из них считается основным, и к его стропильной системе будет присоединяться каркас крыши меньших прямоугольников.

В месте стыка основного помещения с пристройками и будут начинаться линии ендов. В точках опирания ендовых стропил монтируются дополнительные ригели, которые, в свою очередь, опираются на стойки или распорки. Приблизительно так же устанавливаются диагональные стропильные ноги вальмовой крыши. Наиболее сложным является устройство стропил ендовы мансардной крыши.

Стропила под ендову монтируются также, как и любые другие стропила скатной кровли. Главное, до того, как делать ендову, правильно соединить скаты и надежно скрепить их между собой.

Если для профнастила с небольшой выстой профиля на скатах кровли вполне достаточно выполнить обрешетку с шагом 300 мм, то обрешетка под ендову должна быть обязательно сплошной.

Как установить ендову на крыше из профнастила?

Когда сборка стропильной системы закончена и проверена надежность крепления всех ее элементов между собой, ендова своими руками монтируется уже без особого труда.

Сначала в месте установки ендовы выполняется монтаж дополнительных брусков для того, чтобы сделать обрешетку сплошной. До того, как уложить ендову, в этом месте необходимо выполнить дополнительную гидроизоляцию.

Поверх кровельной мембраны в ендове прокладывают гидроизоляционную ленту, которая должна быть на 5-10 см шире нижней планки ендовы. Иногда используют специальные самоклеящиеся гидроизоляционные ленты, но чаще всего их просто крепят гвоздями к сплошной обрешетке кровли.

После укладки дополнительной гидроизоляции, в месте стыка скатов крыши монтируется нижняя планка ендовы. Когда угол ската крыши из профнастила небольшой, лучше использовать увеличенную планку. Если обычная планка ендовы имеет ширину каждой стороны порядка 300 мм, то увеличенная больше в 2 раза.

Перед тем, как установить ендову, замеряют длину внутреннего стыка скатов. Нижние планки ендовы нужно подрезать таким образом, чтобы они перекрывали друг друга не меньше, чем на 150-200 мм. Если уклон крыши небольшой, величину нахлеста можно сделать еще больше.

Начинают монтаж с нижнего участка, а каждая следующая планка перекрывает предыдущую. Нижняя планка ендовы устанавливается до монтажа кровельного покрытия. При этом листы профнастила запускают внутрь ендовы, не доходя до ее оси приблизительно на 50 мм.

После монтажа листов покрытия, выполняется установка ендовы на профнастил. Верхняя планка ендовы выполняет, в основном, декоративную функцию. Она закрывает края листов профнастила в месте их подрезки по оси ендовы.

Особое внимание нужно уделить тому, как крепить ендову поверх профлиста. Учитывая то, что верхняя планка ендовы намного уже нижней, сквозное крепление ее к обрешетке может нарушить герметичность нижней планки. Чтобы избежать этого, верхнюю планку ендовы можно закрепить к листам покрытия с помощью заклепок.

Увеличенная нижняя планка ендовы на профнастил сложной формыПолезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Крыша с ендовой, схема монтажа, устройство кровли из профнастила и ошибки

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы. Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя. Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое - разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы - обязательная часть отделочной работы.

Как сделать?

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое - знает каждый, кто сталкивался с протеканием кровельной или стропильной системы. В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным. Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

  • На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
  • Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
  • По линии разжелобка необходимо уложить уплотнитель;
  • Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
  • Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

  • Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
  • Закрытая. Встречается на стыке двух крутых уклонов;
  • Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:

  • Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
  • Фиксация желоба на стыке двух скатов гвоздями на профнастил;
  • Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
  • Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
  • Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
  • Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

как правильно сделать ендову на крыше

Содержание статьи

Как сделать ендову на крыше

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

    Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

  • специальными саморезами ближе к краю;
  • кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

    Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

Открытая ендова из профнастила

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Правильное устройство ендовы – виды элементов и конструкций, правила монтажа

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Назначение разжелобка

На крышах сложных конфигураций, которые включают сразу несколько скатов, неминуемо получаются внутренние стыки. В таких местах чаще всего скапливаются снежные осадки, дождевая вода, а также всевозможный мусор. Кроме того, их достаточно сложно обслуживать.

Ендова, или разжелобок – это элемент, который укладывается вдоль внутреннего угла крыши под скатами. Он предназначен для защиты конструкции от затекания воды под кровельное покрытие и обеспечивает свободную эвакуацию осадков с поверхности крыши.

Количество ендов будет зависеть от таких факторов:

  1. Конфигурация кровли – крестообразная, в форме буквы Т или Г.
  2. Наличие дополнительных элементов, в частности, мансардных и слуховых окошек.

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

  1. Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.
  2. Для монтажа разжелобка не применяются гвозди.
  3. Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.
  4. Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, которая способна выдерживать перепады температур от -60 ℃ до 120 ℃.
  5. Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.
  6. Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.
  7. Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.
  8. Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.
  9. В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.
  10. На крышах с плоскими скатами необходима усиленная гидроизоляция.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

  • Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
  • Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
  • Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

  • На нем не скапливается мусор.
  • Осадки быстро эвакуируются с поверхности.
  • Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

  1. Эстетичность.
  2. Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

  1. Переплетенную ендову достаточно сложно укладывать.
  2. Процесс занимает намного больше времени.
  3. Такая крыша нуждается в регулярной очистке от мусора.
  4. Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

  1. Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
  2. Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
  3. Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные.
  4. Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

  1. На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
  2. Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
  3. Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

  1. Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.
  2. Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
  3. Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
  4. Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
  5. Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

  1. Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.
  2. Края разжелобка проклеивают уплотнительной лентой.
  3. Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

Схема работы выглядит так:

  1. Возле мансардного окна набивают обрешетку.
  2. Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.
  3. Размечают место изгиба в нижней части желоба.
  4. Отгибают надрезанные участки в противоположную бортикам сторону.
  5. Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.
  6. Края уплотняют лентой.
  7. Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками. Важно лишь вооружиться некоторыми знаниями и инструментами.

Ендова крыши: схема и технология сопряжения кровельных скатов

Чем выше сложность конструкции крыши, тем больше различных элементов она включает. Классическая двухскатная кровля состоит всего лишь из двух скатов, в месте соединения которых образуется наружное ребро – конек. Многощипцовые же варианты, имеющие больше одного конька, образуют помимо наружных еще и внутренние углы между плоскостями, которые называются ендовами. Многие неопытные строители задаются вопросом, что такое ендова на крыше и как ее правильно сделать. Эта статья расскажет об особенностях устройства и монтажа этого конструктивного элемента, которые влияют на эксплуатацию всего сооружения.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

  1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
  2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
  3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги.

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

  • Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
  • Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
  • Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

  1. В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
  2. Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек. При создании проекта важно верно рассчитать нагрузку, которой она будет подвергаться. К примеру, керамическая черепица обладает гораздо большим весом, чем профнастил, поэтому для нее необходимо дополнительное усиление обрешетки.

Требования к материалам и комплектующим

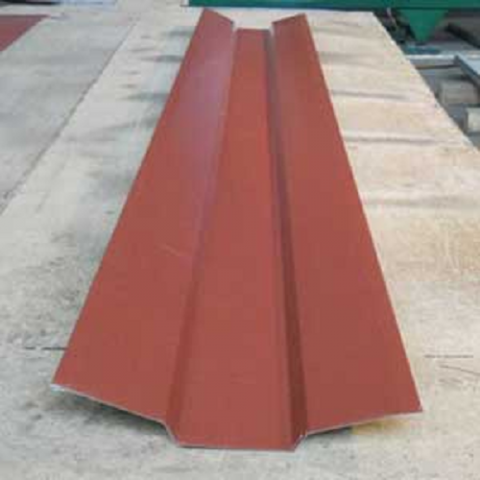

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

  • Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
  • Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
  • Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

  1. Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
  2. Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
  3. Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
  4. После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

Как сделать ендову крыши — Мастер профнастила

Ендова крыши — это один из кровельных элементов, который представляет своего рода внутренний угол, образующийся на месте стыка скатов. Данный элемент является одним из главных узлов крыши во всей системе ее устройства. Основным предназначением ендовы кровли является сход атмосферных осадков. Различают открытую, закрытую, а также комбинированную ендовы. Монтаж ендовы выполняется с учетом ряда требований, о которых важно знать любому человеку, решившему самостоятельно выполнить работы по обустройству кровли.

Ендова крыши

Проектированию ендовы крыши следует уделять особое внимание. От того, как будет произведён монтаж, расчет при проектировании и выбор материала, будет зависеть комфорт жильцов и долговечность конструкции.

Ендова крыши: основные понятия

Рассматривая основные особенности ендовы крыши из профнастила, нужно отметить, что она является одним из важнейших элементов кровельной системы. Ендова — это пересечение двух скатов, образующих желоб. Данные элементы представляют собой входящие (или внутренние) углы крыши из профнастила. Место стыковки двух скатов (в виде лотка) необходимо для сбора воды.

В процессе проектирования кровли ендовам уделяется особое внимание, т.к. они в наибольшей степени подвержены нагрузкам в виде атмосферных осадков.

Устройство ендовы.

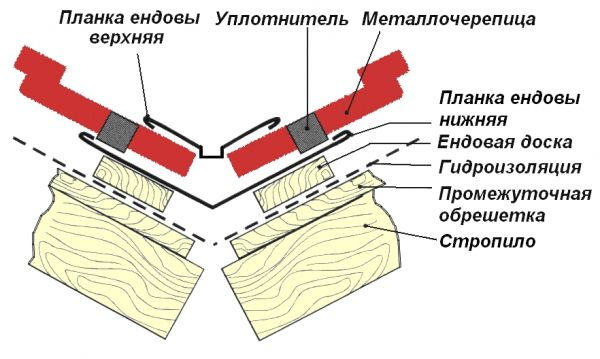

Устройство ендовы: 1 — ось, 2 — самоклеющиеся битумно-полимерные материалы, 3 — ендовый ковер, 4 — подкладочный ковер.

Как правило, узлы ендов устраиваются по сплошной обрешетке и на усиленном гидроизоляционном слое. Также может использоваться подложка из кровельного железа. При соединении скатов кровли из профнастила необходимо следовать четким и достаточно строгим правилам. Материалы должны быть высочайшего качества, а все технологи возведения очень точно соблюдаться.

При этом совершенно не важно, какой тип крыши будет венчать весь дом (крестообразная, в виде шатра или вальмовая). В каждом из типов крыш присутствует такой обязательный элемент, как ендова, а поэтому ее проектированию и постройке необходимо уделить особое внимание, в том числе и при устройстве кровли из профилированного листа.

Даже самые незначительные ошибки на стадии проектирования крыши из профнастила могут повлечь за собой весьма печальные последствия: от банальных протечек в кровле до полного ее обрушения. При этом вы не только зря потратите деньги на оцинкованные листы, но и будете вынуждены заново возводить всю конструкцию. В процессе проектирования ендовы необходимо учитывать все возможные нагрузки (от ветровых до осадочных). Поэтому, если вы сомневаетесь, что сможете самостоятельно устроить крышу из профнастила с учетом всех нюансов, лучше пригласите квалифицированных специалистов.

Вернуться к оглавлению

Конструктивные особенности ендовы крыши и ее типы

Достаточно часто встречаются ендовы, изготовленные из металлических листов в виде планок. Они могут иметь свои отличия и конструктивные особенности. В зависимости от этого выделяют 2 их вида — планка верхней ендовы и планка нижней ендовы.

Нижняя планка устанавливается в том случае, если на стыках получается отрицательный угол. Главным назначением данной планки является предотвращение попадания влаги сквозь стыки.

Схема крыши в месте укладки ендовы.

Схема крыши в месте укладки ендовы.

Нижняя планка должна быть установлена еще до начала установки профнастила или другого выбранного покрытия. Касательно узла прохода через крышу, помните, что это место лучше всего тоже наметить заблаговременно, чтобы в будущем не пришлось заниматься демонтажем кровельного покрытия.

Верхняя планка ендовы несет, в большинстве своем, исключительно декоративную функцию. Ее главная задача заключается в том, чтобы придавать местам стыковки эстетически привлекательный вид. То есть установка ендовы является заключительным этапом внешнего оформления крыши.

Верхняя планка ендовы устанавливается уже после того, как выполнен монтаж профнастила. Обязательно обращайте внимание на место крепления ендовы крыши и выбирайте его очень тщательно. Так вы сможете исключить повреждение нижней части конструкции. Для закрепления лучше всего подходят кровельные саморезы. Чтобы исключить протечки в местах крепления, нужно использовать слои прокладки.

Различают 3 основных типа ендовы:

  • закрытый тип;
  • открытый тип;
  • переплетенный.

Основные различия между данными типами заключаются лишь в разнообразии способов их соединения, а также переплетения кровельных скатов.

Вернуться к оглавлению

Рекомендации по проектированию ендовой кровли

Схема внутренней ендовы

Схема внутренней ендовы.

В процессе проектирования кровли из профнастила нужно понимать, что чем сложнее тип и форма крыши, тем труднее будет в дальнейшем ее обустройство. Следовательно, и наоборот, чем меньше скатов у крыши из профнастила, тем более простой будет вся конструкция, и тем меньше трудностей возникнет при ее постройке.

Если предполагается устройство многоскатной крыши из профнастила с большим количеством ендов, то обязательно составляется план будущей кровельной системы с расчетом важнейших параметров здания и прочих конструктивных особенностей.

Чтобы правильно составить проект кровли, необходимо как бы разбить дом на прямоугольники. Самый большой прямоугольник будет выступать в качестве основного помещения, а прямоугольники меньшего размера будут служить пристройками.

В приближенном масштабе, с учетом отступа от стен, необходимо изобразить весь периметр будущей кровли из профнастила. В местах предполагаемых соединений основного помещения с пристройками и будет проходить линия ендовы. Данная линия будет являться внутренним углом, в котором сходятся прочие элементы кровли.

Подготовьте инструменты, необходимые для устройства ендовы и выполнения сопутствующих операций:

Инструменты для монтажа ендовы

Инструменты для монтажа ендовы: 1 — шуруповерт, 2 — молоток, 3 — киянка, 4 — щетка, 5 — рулетка; 6 — длинная рейка,7 — маркер, 8 — уровень, 9 — ножницы по металлу, 10 — круглогубцы.

  • шуруповерт;
  • саморезы;
  • инструмент для резки металла;
  • клепочную машину;
  • стальные заклепки;
  • молоток;
  • линейку;
  • гвозди;
  • уровень;
  • простой карандаш.

Как правило, при строительстве современных домов устраиваются ендовые крыши, выполненные в форме буквы Т. В данном типе крыши нет различий между разными типами стропил (ендовыми и диагональными). В этом случае можно рекомендовать следующее: как установка ендов, так и прочие этапы работы могут выполняться так же, как и установка обыкновенных стропил. Однако в данном случае особое внимание уделяется правильному соединению скатов и их максимально надежному креплению между собой.

Вернуться к оглавлению

Устройство ендовы при кровле профлистом: пошаговая инструкция

Чтобы правильно выполнить все кровельные работы, связанные с устройством ендовы, нужно проработать и создать основу для конструкции такого плана. Для этого применяется технология, которая предусматривает устройство сплошной обрешетки, выполняющейся из брусков, размещенных на одинаковом расстоянии друг от друга (30 см). Бруски располагаются по разные стороны ската.

Схема монтажа ендовы.

Схема монтажа ендовы.

На такую обрешетку укладывается гидроизоляционный материал. Для большей надежности используются несколько листов гидроизоляции, которые укладываются внахлест.

На современном рынке строительных материалов представлено множество гидроизоляционных материалов. Есть и такие, которые предназначены специально для крыш из профнастила. Благодаря технологии производства и применяемым при этом материалам получается надежная и качественная основа, способная отлично препятствовать проникновению влаги.

Технология изготовления гидроизоляционного полотна предусматривает применение материала на основе битума с разнообразными пропитками и просыпками, повышающими качество и характеристики материала. Чтобы осуществить крепление гидроизоляции, применяется несколько разных способов.

Самый простой и распространенный — это использование гвоздей и клея, способных улучшить качество крепления и предотвратить появление моментов соскальзывания гидроизоляции или изменения ее изначального положения, что может приводить к возникновению протечек и ухудшению степени гидроизоляции.

Ендовая крыша, выполненная из профнастила в соответствии с технологией, прекрасно справляется с любыми неблагоприятными условиями. После завершения устройства гидроизоляции можно приступать к монтажу т.н. нижней ендовы. К ее устройству приступают после того, как будет готов первый слой. Чтобы выполнить установку, нужно использовать специализированную пластину, которая сгибается под прямым углом (угол должен быть перпендикулярным к углу стыка скатов).

Крепление данного материала осуществляется с нижней стороны карнизной доски. Для этого используются саморезы, предназначенные для поддерживания всей конструкции. Если нужно стыковать сразу несколько составляющих нижней ендовы, то следует придерживаться определенного метода укладки, который предусматривает расположение частей конструкции по направлению снизу вверх.

Чтобы в местах стыков элементов конструкции не было подтеканий, их нужно обработать специальным герметичным составом для таких стыков. Качественный герметик обеспечит прочное соединение без возможного возникновения каких-либо уязвимых моментов.

Верхняя ендова, в отличие от нижней, выполняется уже из профнастила (или другого материала, который вы используете в качестве основного на всей площади кровли). Это очень важное и обязательное условие, т.к. верхняя ендова находится у всех на виду и в случае несоблюдения данных рекомендаций может существенно ухудшить внешний вид конструкции в целом.

устройство, монтаж своими руками, фото, видео

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

Содержание статьи

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

Соединение стропил в ендове

Соединение стропил

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Снизу в самом широком месте ставится подпорка

Обрешетка

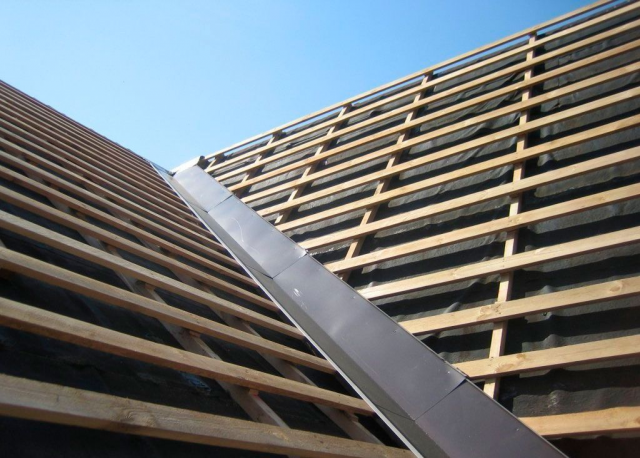

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

  • Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы. Обрешетка делается в два раза чаще

    Обрешетка делается в два раза чаще

  • Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки. Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

    Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

  • Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб. Под ондулин между двумя досками должен быть зазор в 15 см

    Под ондулин между двумя досками должен быть зазор в 15 см

  • При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу  в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металолчерепицы

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

  • специальными саморезами ближе к краю;
  • кляймерами за бортик. Крепление за бортик кляймерами

    Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается  так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.


Особенности вывода ендовы над слуховым окном смотрите в следующем видео.

Из профнастила и шифера

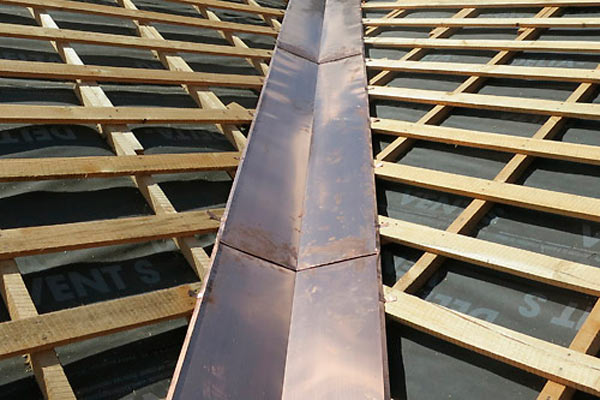

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

  • Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями. Открытая ендова из профнастила

    Открытая ендова из профнастила

  • Закрытый. Профнастил отрезается строго по линии середины ендовы, стыкуется практически без зазора. Никаких дополнительных элементов не требует.
  • Переплетенный. Сложный для самостоятельного монтажа способ. Пространство ендовы перекрывается листами материала, которые заходят на другую сторону поочередно. Этот способ с жесткими покрытиями практически не используется, так как больше пригоден для мягкой кровли.

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой).  Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного,  все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

что это такое, фото, размеры, как сделать, ремонт

Наиболее сложным и трудоемким участком работы принято считать обустройство ендова на крыше. Простые двухскатные крыши постепенно вытесняются сложными ломаными конструкциями с кукушками и кровельными окнами, непростым пересечением кровельных скатов. Даже опытные кровельщики не особо любят работать с ендовой крышей, из-за непростой технологии сборки. Времени и сил на герметизацию ендова уходит много, а малейшая оплошность в работе может стать причиной серьезных проблем.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

  • Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;
    Что такое ендова на крыше и как правильно ее установитьЧто такое ендова на крыше и как правильно ее установить
  • На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;
  • В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли.

В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Для чего нужна ендова

Любая скатная крыша испытывает огромные нагрузки от давления снега, потоков дождевой воды, поэтому узел ендова, в котором объединены кромки смежных скатов, должен быть очень прочным и надежным.

На это уходит немало сил и времени. В некоторых случаях от использования ендового узла можно отказаться, тем самым избавиться от проблем затекания воды и конденсата. Например, вместо обустройства ендовой крыши одно крыло дома Г-образной планировки выстраивают выше, и тем самым поднимают один стропильный каркас над другим. В этом случае линия пересечения более низкой крыши с соседним крылом будет проходить по стене здания. Мало того, линия примыкания кровли к стене будет закрыта свесом кровли. На практике подобное решение обходится дороже, чем изготовление ендовы с выходом на скат, да и надежность такой схемы невелика.

Правильно собранная ендова крыши обеспечивает решение двух наиболее важных проблем:

  • С помощью желоба удается отвести неограниченное количество дождевой воды, даже в штормовую погоду;
  • Ендовый узел обеспечивает безопасный сход с крыши снежных пластов без угрозы горизонтального смещения кровельного покрытия.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Стабилизирующий и усиливающий эффект реально возможен только при идеальном построении узла ендова. В реальности мастера считают хорошим результатом, если один из примыкающих скатов не задирает кровельное покрытие на смежной крыше.

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

  • Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
  • Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
  • Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

  • Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
  • Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
  • Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135о.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Стропильная система крыши с ендовой

Для того чтобы избежать затекания воды в утеплитель крыши, нижняя часть ендового желоба должна максимально плотно прилегать к гидроизоляции кровли. Поэтому обрешетка под ендову для металлочерепицы выполняется сплошной.

Важно! Горизонтальные рейки обрешетки на смежных стропильных каркасах набиваются таким образом, чтобы торцы находились на одном уровне, между ними оставался зазор не более 5- 7 мм.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Для сплошной части обрешетки под нижнюю ендову лучше всего использовать вагонку или шпунтованную доску. Такой способ укладки обеспечит равномерное распределение нагрузки и исключит разрыв полотна гидроизоляции.

Как сделать ендову

Конструкция защитного узла состоит из простых деталей. Сделать своими руками желоб из оцинкованного металла достаточно просто. Например, можно использовать остатки оцинкованного профнастила с высотой и шириной волны 30 мм и 100 мм соответственно. Если речь идет о небольшой крыше для сарая или бани, то для ендова вполне можно обойтись установкой нижнего желоба. Для полноценного жилого дома такой способ явно испортит всю красоту металлочерепичной крыши.

Установка ендовы под металлочерепицу

В первую очередь необходимо уложить полотно гидроизоляции, специалисты рекомендуют подкладывать под металл узкую ленту из остатков пленки, чтобы избежать контакта металла с древесиной. На изнаночной стороне нижнего желоба ендова часто выпадает конденсат, поэтому деревянная обрешетка может набухать и растрескиваться.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Следующим этапом идет установка нижнего элемента ендовы крыши. Его крепят на обрешетку крыши с помощью кляммеров, прикрученных саморезами на кромочных полках желоба.

Отрезки нижнего элемента, длиной по 2 м, укладываются на обрешетку «елочкой», то есть с перехлестом краев по вертикали. Верхняя часть должна заходить поверх нижней минимум на 20 см. В верхней части профиля, примыкающего к коньку, устанавливается решетка для вентиляции ендовы.

Чтобы избежать протекания воды или конденсата в стык между ендова и внутренней поверхностью металлочерепицы, на кромочные полки желоба укладывается герметизирующая лента. Наружная планка устанавливается аналогичным способом после укладки металлочерепицы. Ее пришивают саморезами в обрешетку крыши.

Установка ендовы под профнастил

Схема монтажа ендового желоба для кровли из профилированного металла отличается от металлочерепицы. Во-первых, сам узел представляет собой W-образный стальной профиль с шириной полки 100-120 мм. В центре канала изготовлен выступ, благодаря которому удается компенсировать горизонтальные растягивающие нагрузки на крышу.

Монтаж начинается с укладки гидроизолирующего полотна, чтобы предотвратить смятие пленки на обрешетку крыши, на расстоянии 100-120 мм от линии стыка наносят небольшое количество битумной мастики. После укладки аналогичным способом выкладывают и крепят желоб ендова. В дополнение к мастике профиль крепят саморезами.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Чтобы края профнастила над ендова не повисли в воздухе, вдоль линии стыка набивают два параллельных бруска. Перед укладкой профнастила на крышу на лицевую сторону брусков наклеивают самоклеющуюся монтажную ленту, это обеспечит плотное прилегание материала и герметичность ендового узла. В завершение монтажа кромку профнастила пришивают к брусу саморезами с шагом 150 мм.

Установка ендовы на мягкой кровле

Защитный узел на битумном кровельном покрытии крыши можно построить двумя способами:

  • На основе подкладочного металлического элемента;
  • Методом перехлеста покрытия по линии сопряжения скатов крыши.

Последний способ называют закрытой разделкой. Суть его заключается в том, что края полотнищ или кромки гонтов перехлестывают друг на друга на осевой линии ендова. Предварительно под слой кровли на обрешетку крыши укладывается подкладочный ковер ендового узла. Он толще и прочнее обычной подкладки.

В первую очередь на линии прибиваются краевые гонты со стороны крыши с более низким скатом. При этом гвозди прекращают забивать на расстоянии 30 см от осевой ендова. Оставшуюся часть покрытия укладывают на подкладку с помощью битумной мастики. После подрезки аналогичным способом застилают гонтами сопряженную часть крыши.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Способ дешевый и не очень удачный для условий жаркого солнечного климата. Клеить, даже с использованием битумной мастики, в условиях сильного перегиба материала – не самая лучшая идея. Если угол сопряжения двух соседних скатов крыши менее 100о, то лучше всего использовать второй способ, с металлической подложкой.

Гонты разогреваются и плывут под палящими лучами солнца. Для более прохладного климата данный способ обустройства ендова на мягкой кровле вполне себя оправдывает.

Укладка битумных гонтов на металле

Второй вариант предполагает использование на крыше специального металлического профиля – подкладки. Элемент изготавливается из оцинкованной тонкой стали и покрывается грунтовкой, улучшающей адгезию с битумной мастикой без праймера. Металлическую полосу профилируют так, чтобы получилось V – образное сечение с шириной полки 20 см.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Металлический элемент укладывают на сплошную обрешетку крыши строго по осевой линии ендова. В верхней части крыши допускается крепление профиля с помощью гвоздей, в нижней части полотно фиксируют скобами.

Важно! После фиксации металлического желобка мелом обязательно наносят осевую линию и границы укладки кровли с каждой стороны.

Гонты битумной кровли укладывают на мастике и гвоздях. Примерно за 20 см до осевой линии гвозди уже не забивают, а покрытие укладывается на мастике. Кромки гонтового полотна обрезают на расстоянии 75 мм от осевой разметки, также подрезают под углом в 45о верхние уголки, как на схеме. Подрезанные края промазывают мастикой и тщательно прикатывают валиком по направлению к осевой линии ендова.

Такой вариант обустройства защитного узла оказывается более устойчивым, даже если крыша нагревается до высокой температуры, это никак не сказывается на прочности удержания гонтов. Кроме того, металл лучше выдерживает нагрузку от снега, льда и загрязнений.

Обогрев ендовы кровли

Конструкция и схема работы ендового узла во многом напоминает функционирование водосточных желобов. Примерно половина талой воды сходит не в водосборники, подвешенные на карнизных крюках, а спрямляется на ендовый сток.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

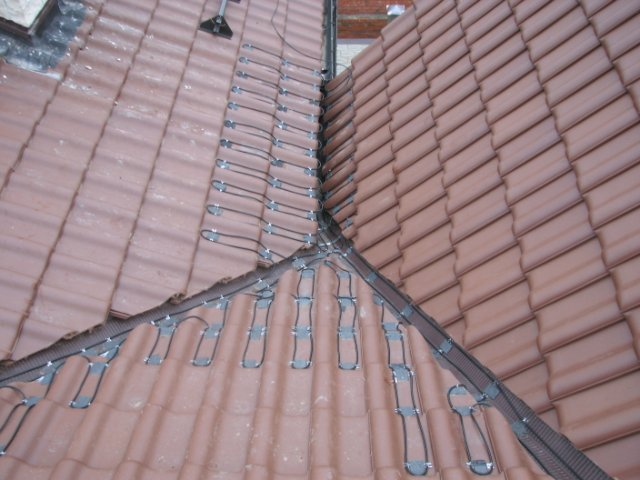

Поэтому узел греют с помощью специальных кабельных систем, закрепленных на наружной планке. В зимнее время наиболее уязвимой считается нижняя часть ендова, поэтому греющий кабель укладывают непосредственно в канал и под скаты металлической крыши, на высоту не более 120-150 см.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Греющий кабель укладывают также и на горизонтальные желоба, и обязательно на верхнюю часть водосточной трубы. Из-за специфического устройства ендового узла нижний профиль заметно хуже вентилируется и почти всегда остается влажным, поэтому подогрев не только упрощает сход снега, греющий кабель предотвращает закупоривание сточного пространства ледяными пробками. Даже если пойдет дождь со снегом при низкой температуре воздуха, ендова справится с отводом воды «на отлично».

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Что такое ендова на крыше и как правильно ее установить

Что такое ендова на крыше и как правильно ее установить

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Заключение

Порядок сборки ендовы крыши выглядит несложным и вполне доступным, для того чтобы выполнить работу своими руками. Возможно, что при определенном опыте и навыке новичок сможет самостоятельно сделать ендовый узел небольшой крыши. На практике проверено, что ¾ всех протечек приходятся именно на линию стыка, так что данный участок все же лучше доверить профессионалам. Дешевле будет сделать сразу качественный шов, чем ремонтировать крышу каждую осень.

Ендова крыша схема - Клуб Мастеров

Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

  • Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
  • Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

  • Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
  • Закрытая. Стык плотный и прямой.
  • Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Ендовы как доборный элемент тоже делятся по способу установки:

  • Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
  • Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

  • Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
  • Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия, что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Монтаж ендовы

Как правильно установить доборный элемент:

  • Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
  • Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
  • Производится монтаж нижней планки. Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
  • Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
  • Устанавливается верхняя планка.

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Полезное видео

Наглядное видео пособие по монтажу ендовы:

Правильное устройство ендовы – виды элементов и конструкций, правила монтажа

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Назначение разжелобка

На крышах сложных конфигураций, которые включают сразу несколько скатов, неминуемо получаются внутренние стыки. В таких местах чаще всего скапливаются снежные осадки, дождевая вода, а также всевозможный мусор. Кроме того, их достаточно сложно обслуживать.

Ендова, или разжелобок – это элемент, который укладывается вдоль внутреннего угла крыши под скатами. Он предназначен для защиты конструкции от затекания воды под кровельное покрытие и обеспечивает свободную эвакуацию осадков с поверхности крыши.

Количество ендов будет зависеть от таких факторов:

  1. Конфигурация кровли – крестообразная, в форме буквы Т или Г.
  2. Наличие дополнительных элементов, в частности, мансардных и слуховых окошек.

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

  1. Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.
  2. Для монтажа разжелобка не применяются гвозди.
  3. Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.
  4. Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, такая ендовая планка способна выдерживать перепады температур от -60 ℃ до 120 ℃.
  5. Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.
  6. Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.
  7. Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.
  8. Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.
  9. В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.
  10. На крышах с плоскими скатами необходима усиленная гидроизоляция.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

  • Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
  • Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
  • Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

  • На нем не скапливается мусор.
  • Осадки быстро эвакуируются с поверхности.
  • Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

  1. Эстетичность.
  2. Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

  1. Переплетенную ендову достаточно сложно укладывать.
  2. Процесс занимает намного больше времени.
  3. Такая крыша нуждается в регулярной очистке от мусора.
  4. Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

  1. Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
  2. Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
  3. Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.
  4. Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

  1. На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
  2. Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
  3. Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

  1. Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.
  2. Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
  3. Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
  4. Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
  5. Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

  1. Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.
  2. Края разжелобка проклеивают уплотнительной лентой.
  3. Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

Схема работы выглядит так:

  1. Возле мансардного окна набивают обрешетку.
  2. Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.
  3. Размечают место изгиба в нижней части желоба.
  4. Отгибают надрезанные участки в противоположную бортикам сторону.
  5. Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.
  6. Края уплотняют лентой.
  7. Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками. Важно лишь вооружиться некоторыми знаниями и инструментами.

Как сделать ендову на крыше

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

    Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

  • специальными саморезами ближе к краю;
  • кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.


Особенности вывода ендовы над слуховым окном смотрите в следующем видео.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

    Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

Открытая ендова из профнастила

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Ендова крыши: схема и технология сопряжения кровельных скатов

Чем выше сложность конструкции крыши, тем больше различных элементов она включает. Классическая двухскатная кровля состоит всего лишь из двух скатов, в месте соединения которых образуется наружное ребро – конек. Многощипцовые же варианты, имеющие больше одного конька, образуют помимо наружных еще и внутренние углы между плоскостями, которые называются ендовами. Многие неопытные строители задаются вопросом, что такое ендова на крыше и как ее правильно сделать. Эта статья расскажет об особенностях устройства и монтажа этого конструктивного элемента, которые влияют на эксплуатацию всего сооружения.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

  1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
  2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
  3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги.

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

  • Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
  • Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
  • Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

  1. В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
  2. Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек. При создании проекта важно верно рассчитать нагрузку, которой она будет подвергаться. К примеру, керамическая черепица обладает гораздо большим весом, чем профнастил, поэтому для нее необходимо дополнительное усиление обрешетки.

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

  • Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
  • Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
  • Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

  1. Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
  2. Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
  3. Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
  4. После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
