Эстакада для авто самодельная: Как сделать эстакаду своими руками

Как сделать смотровую эстакаду для автомобиля. Самодельная эстакада в гараже: как лучше сделать.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

В первом приближении функции эстакады аналогичны смотровой яме.

Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

  1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
  2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

  • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
  • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
  • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

  1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
  2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

  1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
  2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
  3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

  1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
  2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
  3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

  1. Металлопрокат.
  2. Сварочный аппарат с набором электродов.
  3. Болгарка, укомплектованная несколькими отрезными кругами.
  4. Куски арматуры.
  5. Крепежи: болты, гайки.
  6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

  1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
  2. Две деревянные колодки.
  3. Два куска вагонной доски.
  4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.


Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.


Готовая конструкция будет выглядеть примерно так

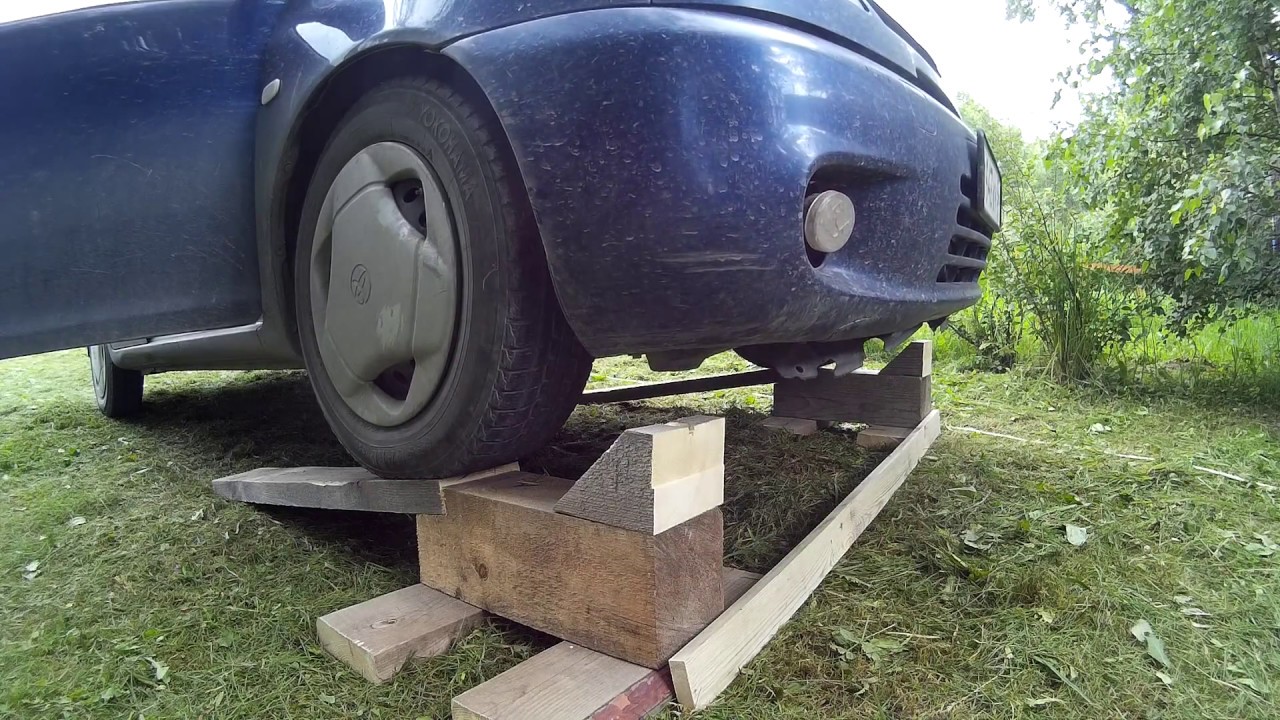

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

У каждого автолюбителя в идеале должна быть эстакада. Это сооружение необходимо потому, что машина не всегда является средством передвижения, — в некоторых случаях ей может потребоваться ремонт. То есть водителю предстоит выполнить много различных действий: ложиться на пол, осматривать дно машины и проч. При выполнении данных работ придётся находиться под транспортным средством, что не очень удобно. Чтобы упростить задачу, стоит задуматься о строительстве эстакады.

Как сделать эстакаду

Чтобы своими силами сконструировать такое важное сооружение для ремонта, нужно сначала обзавестись необходимыми изделиями: специальными мостиками, опорами для них. Также потребуются кирпичи, шпалы, цемент. Не секрет, что эстакада — это такая конструкция, которая может быть различного типа.

Сначала рассмотрим эстакаду переносного вида. Её построить несложно — необходимо отыскать ненужные (возможно, старые) мостики для эстакады (необходимо две штуки). В высоту данные опоры должны быть около 50 см. Длина мостика, как правило, равна метру (или немного больше). Их потребуется два. Длина второго должна составлять 40 см. Данные детали соединяются посредством шарниров — они представлены пальцевым прутком. Этот метод прекрасно подходит для организации эстакады — практичной и прочной конструкции, которую при необходимости очень просто разобрать. Когда работы по ремонту автомобиля будут полностью выполнены, её можно запросто отложить в сторону.

Смотровая яма — альтернатива эстакаде

Речь идёт о стандартном, известном способе организовать эстакады для ремонта автомобилей. Делают яму, размер которой примерно соответствует (также учитывают дополнительное расстояние в ширину, чтобы условия работы были комфортными). Если говорить просто: длина ямы зависит полностью от габаритов машины. Стены её и дно обязательно покрывают бетонным раствором. Так обеспечивается защита от влаги, грязи. Можно использовать современные гидроизоляционные материалы — это также поможет избежать проблем при эксплуатации.

Прежде чем конструировать смотровую яму, стоит обязательно проверить, как расположены где они залегают. Если они всё-таки есть, лучше отказаться от строительства ямы — практичных эстакадных конструкций предостаточно и без этого. Об укреплении стен ямы нужно обязательно помнить — в противном случае всегда может произойти осыпание. Чтобы доступ в яму был удобен для осмотра дна машины, следует построить лестницу. Когда работы не проводятся, всё закрывается шифером (или каким-то другим материалом).


при помощи кирпичного сооружения

Подобная эстакада — это конструкция, для изготовления которой используются самые обыкновенные кирпичи. Их соединяют в дугообразную единую установку, ширина и длина которой должны соответствовать параметрам автомобиля. Потом цементируют то, что получилось. Здесь есть один минус, который нужно учесть, — через какое-то время цемент может начать осыпаться. Это явление лучше вовремя предотвратить. Впрочем, эта эстакада для автомобиля вполне уместна где-нибудь в саду или на территории дачного участка — всё равно лучшего решения там обычно не найти. Во дворе дома можно соорудить что-то другое, вариант из кирпича вряд ли будет уместен.

Строительство эстакады из шпал

Самые простые варианты мы рассматривали выше. Пришло время для описания серьёзного средства — эстакады из шпал. Такая конструкция отличается высокой прочностью. Для её возведения нужно только одно — шпалы железнодорожные. Этот материал перед строительством в обязательном порядке пропитывают креозотом — специальным веществом, которые необходимо для предотвращения разных негативных явлений: появления грибков, развития процессов гниения. Благодаря пропитке эстакада автомобильная будет служить гораздо дольше.

Итак, чтобы вести строительство, нужно иметь несколько шпал. Их обычно выкладывают на какую-либо возвышенность, подготовленную заблаговременно, либо делают прямо из элементов. Важно, чтобы в длину составлял где-то 500 см, в ширину — не менее 260 см. В строительстве должны участвовать сразу несколько человек — отдельные элементы достаточно тяжёлые. Вес целой конструкции будет гораздо больше — поднять в одиночку не получится.


Виды эстакад

Все автоэстакады можно разделить на две большие категории — только для подъёма какой-то части машины и для полного заезда. Тут всё зависит от способности выдерживать нагрузку, от общих размеров конструкции. Прочная эстакада — это устройство, где в качестве несущих элементов применяются швеллер, Такие разновидности металлопроката позволяют выдерживать очень большие нагрузки на изгиб — их обычно укладывают по направлению качения вдоль. Перед строительством определяется типоразмер всех несущих элементов. Также важно делать определённый запас прочности перед возведением конструкции.

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.


Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.


Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

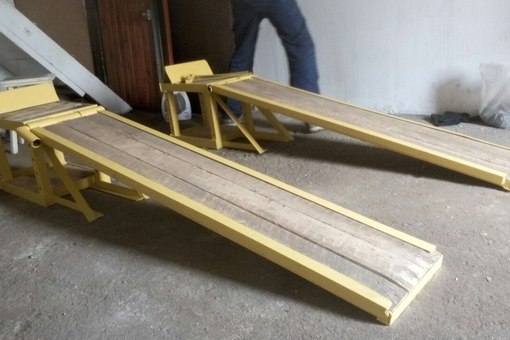

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.


Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
• высота – не менее 1 м.
• ширина – 2,5 м.
• длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

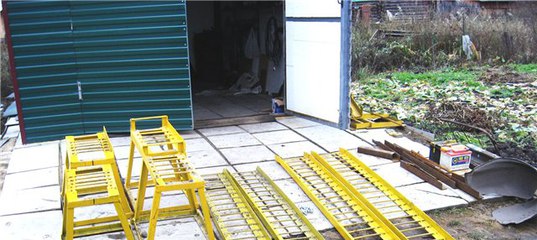

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.


Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
• высота – 1 м и более
• ширина до 2,5 м.
• длина рабочей части – 4- 6 м.
• длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.


Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.


Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.


как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.


Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.


Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.


Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

  • Для доступа к одному мосту автомобиля.
  • Для въезда всей машины.
  • Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

    Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

    • Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
    • Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

    Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

    Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

    Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

    Тем, кто скажет, что на такую высоту машину можно и домкратом поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

    Полноразмерная конструкция

    Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

    Металлическая установка

    В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

    Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

    Особенности деревянного сооружения
    • Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
    • Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
    • Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
    • В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
    • Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
    • Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
    • Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

    Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт. Особенно важно такое сооружение в том случае, если поблизости нет станций ТО.

    Для чего нужна конструкция?

    Как уже было сказано, если у вас есть машина, то, возможно, будут и определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится забираться и под автомобиль. Естественно, делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.

    Своими руками сделать такое сооружение не сложно. Нужно только определиться с конструкцией и собрать все необходимые материалы. Нужно отметить, что для постройки сооружения можно применить все, что находится у вас в хозяйстве. Например, эстакада для ремонта машины может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).

    Какие инструменты могут понадобиться?

    Сконструировать такое строение достаточно просто. Нужно сначала нарисовать схему на бумаге, рассчитать ее размеры, а также подобрать необходимый инструмент:

    1. Сварка (если будет построен металлический вариант).
    2. Болгарка (для разрезания материалов).
    3. Лопата (если вы хотите сделать яму или же зафиксировать надземные стойки).
    4. Кирпич и шпалы.
    5. Цемент (чтобы изделие не «ездило», его следует закрепить бетонным раствором).

    Из этого перечня вы выбираете то, что вам будет нужно в зависимости от материалов.


    Как сделать самый простой вариант конструкции?

    Она представляет собой сооружение, на которое автомобиль может выехать только задними или только передними колесами. Такая эстакада для автомобиля состоит из одинаковых конструкций, которые можно сделать из металла или дерева. Учтите, что ширина таких изделий не должна быть менее 40 см. В противном случае они могут оказаться неустойчивыми или слишком узкими.

    Сварить эту конструкцию можно из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскользнул с эстакады, на стойках нужно зафиксировать ограничители. Их высота составляет не менее 7 см. После того как все сварочные работы будут завершены, острые углы нужно убрать при помощи болгарки. Для того чтобы изделие прослужило как можно дольше, его нужно покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такого сооружения будет иметь достаточно большой вес.


    Как сделать конструкцию из лестниц?

    Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

    Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

    После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.


    Особенности обустройства смотровой ямы

    Строительство эстакады такого типа является самым распространенным. Однако возможно оно при одном условии: у вас есть много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром авто. Чтобы земля не осыпалась внутри, стенки сооружения лучше обшить досками. Для того чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступени следует оснастить противоскользящими накладками.

    Учтите, что края такой эстакады должны находиться немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда автомобиль не должен перекрывать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию нужно добавить предохранительные реборды.

    Как видите, эстакада своими руками строится достаточно быстро. Нужно просто заранее нарисовать схему и подобрать материалы.


    Обустройство эстакады

    Естественно, рабочее место должно быть соответствующе обустроено. Например, рядом должен находиться верстак со всеми необходимыми инструментами. Все, что нужно будет для ремонта, должно находиться на расстоянии вытянутой руки.

    Еще вам нужно будет организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полочки, на которых будут размещаться инструменты. Учтите, что они должны быть закреплены максимально хорошо, причем на том уровне, чтобы в случае падения каких-либо изделий, они не могли навредить вам.

    Внутри яму можно обложить кирпичом. Лучше обустроить фундамент. Поверхность, на которой будет стоять автомобиль, тоже должна быть максимально закреплена. Лучше установить ее на трубы, вкопанные в землю на большую глубину.

    Если вам нужна эстакада, своими руками вы можете сделать ее всего за один день.

    Эстакада для машины своими руками на улице

    На чтение 17 мин. Просмотров 22 Обновлено

    Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

    Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

    Виды конструкций эстакад для гаража

    Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные смотровые ямы, приобретаются опрокидыватели или другие приспособления.

    Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

    • На дачном массиве.
    • На приусадебном участке.

    При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

    Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

    Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

    Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

    Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

    Связано это может быть:

    • С близким расположением подземных вод.
    • Неблагоприятными особенностями грунта.

    В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

    Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

    • Наличие большей площади для проведения работ.
    • Много света.
    • Более удобно.
    • Нет сырости.
    • Отсутствует темнота.
    • Мост для авто не затапливают талые и грунтовые воды.
    • При выполнении работ нет необходимости долго находиться в земле.

    Для гаража можно использовать варианты эстакад:

    • Переносные.
    • Имеющие вид смотровой ямы.
    • Выполненные из кирпича.
    • Сооруженные из шпал.

    Для изготовления конструкций выбирается:

    Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

    Эстакада в гараже может располагаться:

    • В углу.
    • У стены. Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
    • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета, что требует увеличения ее протяженности.

    Особенности эстакад для ворот

    Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

    Конструкции могут изготавливаться с основаниями различной сложности:

    • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
    • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

    Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

    Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

    Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

    Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

    Как сделать эстакаду из различных материалов

    Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

    Недостатки такой эстакады:

    • Нужен участок для ее сооружения.
    • Со временем кирпич станет разрушаться.
    • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

    Эстакада из железнодорожных шпал

    Эстакаду можно собрать из железнодорожных шпал.

    В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

    Для надежности конструкции ее скрепляют скобами.

    Недостатки такой эстакады:

    • Не все имеют требуемый запас шпал.
    • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
    • После окончания ремонтных работ понадобится для хранения шпал много места.

    При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

    Большей популярностью пользуются металлические эстакады.

    Как сделать эстакаду из металла

    Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

    Для изготовления конструкции понадобится:

    • Металлический прокат.
    • Сварочный аппарат.
    • Любая арматура.
    • Болгарка с комплектом отрезных кругов.
    • Метизы.
    • Краска по металлу

    При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

    Инструкция состоит в следующем:

    • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
    • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
    • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

    Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

    Для работы понадобится:

    • Доска толщиной 50 миллиметров.
    • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

    Порядок сборки конструкции:

    • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
    • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

    Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

    При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

    • Передней частью доски и бруском, закрепленным ближе к середине.
    • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
    • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

    Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

    • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

    Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

    Мы хотим во всем уметь разбираться и ремонтировать, чтобы не привлекать посторонних и не платить за это средства, которые сейчас достаются не так просто. Кто-то вникает в устройство различных механизмов просто ради хобби. И для тех, и для других будет актуальна информация о том, как строится эстакада в гараже своими руками.

    Когда нет возможности сделать смотровую яму

    Большую популярность и распространение получили смотровые ямы. Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.

    Различают два основных вида эстакад:

    • стационарная;
    • разборная или мини-эстакада.

    Устройство эстакады

    Стационарные эстакады многие из нас видели – они могут находиться на обочинах некоторых участков дорог, чтобы водитель, испытывающий технические проблемы, мог привести в порядок или временно ликвидировать неисправность автомобиля. Изготовить такую конструкцию в домашних условиях несложно. Основным требованием будет наличие достаточного пространства. Если гараж у вас рассчитан на два транспортных средства, то на месте одного из них можно возвести помост. Из материалов можно использовать кирпич, плиты перекрытия, деревянные балки, металлический швеллер и трубы. Наиболее прочной и долговечной будет конструкция из металла.

    Обратите внимание! При правильном изготовлении эстакады и расчетах вы сможете поднять свой автомобиль практически на метр над землей.

    Вам понадобятся трубы общей длиной до 2 м. Приблизительно на 1 м их придется утопить в грунт и надежно забетонировать. Таких столбиков понадобится от 4 до 6, все зависит от размеров машины. Сверху закрепляется четыре уголка размером 7,5 на 7,5 см, пространство между ними заполняется прутьями из арматуры, которые привариваются перпендикулярно. Таким же образом под наклоном устанавливается заезд. Обязательно в конструкции необходимо предусмотреть ограничители, которые не дадут авто скатиться назад или проехать дальше вперед. Длина подбирается под конкретные потребности.

    Другие виды эстакад

    Но не у всех нас есть два автомобиля или большие гаражи, в которых можно сыграть в футбол или провести вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно перемещаться по территории, а храниться в гараже или сарае. Для их изготовления понадобится некоторая смекалка. Вот вам несколько вариантов для выбора:

    • прямоугольная трапеция;
    • «качалка»;
    • перекидная;
    • на основе шпал.
    • Односторонняя пирамида. Для изготовления этого рода помоста вам понадобится минимум сил, времени и средств. Необходимо иметь под рукой приблизительно 17 м доски высотой в 5 см, шириной в 30 см, можно меньше, если вы ас вождения по узкоколейке, но лучше не рисковать. Далее, вырезаем по два бруса одинаковой длины с такими размерами: 45 см, 70 см, 95 см, 120 см, 145 см, 170 см и 195 см. После того как все части готовы, можно приступать к сборке – просто соединяем их между собой так, чтобы с одного торца они создавали плоскость, а с другого выглядели в форме лесенки. Можно использовать гвозди или саморезы – что оказалось под рукой или удобнее для вас. В процессе сборки должны были получиться две пирамиды, обрезанные с одной стороны. Но такая эстакада еще не приспособлена для того, чтобы на нее заехал автомобиль. Два блока могут внезапно разойтись и нанести вред днищу или же автомобиль может опрокинуться. Чтобы этого не произошло, поступаем следующим образом. На внутренних сторонах монтируем два по два металлических уголка с отверстиями. Далее, выбираем две рейки металлические или деревянные. Проделываем отверстия по краям и крепим их на уголки. После такой операции подставки не уйдут в сторону. Когда автомобиль уже будет находиться сверху, аккуратно откручиваем страховочные поперечины и выполняем необходимый ремонт.

    Похожую урезанную пирамиду или трапецию можно изготовить из металлического швеллера, она получится намного надежнее и долговечнее. Вместо подъема «лестницей» необходимо будет просто сделать наклонный заезд.

    Обратите внимание! При помощи такого устройства автомобиль можно поднять на 30 см, если нужна большая высота – добавьте еще несколько планок большей длины. Не забудьте установить ограничители в передней части, чтобы транспортное средство не укатилось вперед, также зафиксируйте задние колеса.

    «Качалка» также является очень простой конструкцией, которую сможет изготовить любой автовладелец. Подбираются две доски толщиной как в прошлом примере, длина может составлять 1 м. Берем четыре брусочка 10×10×30 см и располагаем их следующим образом: один из них на одном из краев, второй – практически посередине со смещением к первому. Прочно закрепляем и не забываем сделать упор. Теперь, когда автомобиль будет наезжать колесами, доски будут перекидываться из-за смещения центра тяжести, с дальнейшим продвижением они получают упор на два бруска. Всё! Машина поднята! Можно производить ремонт. Размеры можете варьировать, ориентируясь на клиренс конкретного ТС и длину колесной базы.

    Есть еще один вариант этой эстакады, он немного сложнее в исполнении, но намного надежнее. Конструкции могут быть разными. Вот одна из них. Берется уголок 30×30, можно больше, длину регулируете, ориентируясь на свой автомобиль. Таких отрезков нам понадобится 8 штук. Соединяем их параллельно при помощи арматур-перекладин. В результате должно получиться 4 базы одинакового размера. Нижние части можно сделать длиннее и шире для большей устойчивости. Дальше делаем два упора. Один из них будет в форме бруска, как и в предыдущем примере, его привариваем на край. Второй устанавливаем с небольшим смещением от середины. Но его следует изготовить немного иначе – в форме равнобедренного треугольника. Подвижно соединяем его с нижней базой. Если не трогать подставки они будут находиться в сложенном состоянии под наклоном. Когда автомобиль движется по ним, колесо смещает центр, выравнивая горизонталь, и упирается в брусок. Теперь щеколдами можно зафиксировать помосты в таком положении.

    Использование помоста – интересный подход к делу. Для его изготовления необходимо обзавестись уже полюбившимся нам уголком, или использовать квадратный профиль. Далее, при помощи сварочного аппарата изготавливаются 2 равнобедренных треугольника так, чтобы основание в 1,5 раза превышало по длине колесную базу, а вершинный угол был тупым. На них ложится помост Теперь все готово. Автомобиль заезжает на конструкцию и упираясь в ограничители доезжает до конца.

    Обратите внимание! Установите подставки под задние колеса, чтобы автомобиль, когда он будет находиться на эстакаде, не скатился.

    Эстакада на основе шпал изготавливается очень просто. Укладываются две шпалы, одна в продолжение другой. На часть с выемкой укладываются прочные доски, после чего получается небольшая горка. Все – помост готов, можно заезжать и ремонтироваться. Недостатком является то, что шпалы нужно где-то хранить, хотя вряд ли кто-то решит их увести у вас. Для такого рода помоста необязательно использовать шпалы, подойдет все, на что надежно можно упереть доски.

    Обратите внимание! Сооружая самодельную эстакаду, не забудьте защитить свой автомобиль, установив ограничители – они не дадут автомобилю свалиться с эстакады.

    Как видите, нет особых сложностей в том, чтобы приподнять машину для ее обслуживания. Теперь вы знаете, как сделать эстакаду из подручных материалов, которые есть практически в каждом гараже. Подсказывайте друзьям и делитесь опытом.

    Видео

    На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:

    Посмотрите видео о самодельной металлической эстакаде для автомобиля:

    Для многих автовладельцев собственная гаражная эстакада – это не просто мечта, а одно из самых востребованных приспособлений. Опытные автомеханики знают, что добраться до днища автомобиля или до моторного отсека практически невозможно без эстакады. А эти места машины нуждаются в постоянном ремонте.

    Конечно, есть вариант арендовать на определенное время эстакаду или отдать машину на ремонт в автомастерскую. Однако такие варианты являются довольно дорогостоящими и довольно непрактичными, поскольку бывают такие моменты, когда транспортное средство не поддается транспортировке из-за серьезной поломки. Именно поэтому мы рекомендуем вам всерьез задуматься об изготовлении собственной эстакады, изготовление которой является довольно легким. Кроме того, лучше один раз потратиться на материалы для эстакады, чем всю жизнь тратить деньги на дорогостоящее обслуживание автомехаников или ардену эстакады.

    Что делать, если нет возможности изготовить смотровую яму

    Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.

    Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.

    Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:

    1. Разборная. Этот вариант является довольно практичным и удобным, а что главное так это то, что на изготовление такого приспособления вы не потратите много денег. Разборная или как ее еще называют мини-эстакада – это легкое переносное приспособление, которое не имеет больших габаритов и является удобным в применении. Данное приспособление легко устанавливается при учете ровной поверхности и также легко убирается после выполнения необходимых ремонтных работ. Единственным недостатком данной конструкции является то, что вы не сможете поднять автомобиль выше, чем 50– 60 см.
    2. Стационарная. Изготовление полноформатной конструкции выполнить намного сложнее. Для сборки данной конструкции вам понадобится намного больше материалов, чем для предыдущего варианта. Однако у этого варианта есть огромное достоинство, так как вы сможете погрузить на него всю машину. Благодаря этому вы сможете выполнить полное обслуживание днища автомобиля, а не только его передка.

    Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.

    Эстакада в гараже своими руками

    Многие из нас видели стационарные эстакады, как правило, они находятся на обочинах дороги для того, чтобы водитель, транспортное средство которого нуждается в срочном ремонте смог устранить неполадки. Изготовить такую конструкцию совсем несложно, главным требованием является наличие достаточного места. В качестве материалов можно использовать деревянные балки, металлические трубы, кирпичи и уголки. Если вы хотите изготовить более долговечную конструкцию, тогда изготовьте ее металлической. Если выполнить работу правильно, то вы сможете поднять машину на высоту до одного метра.

    Для изготовления эстакады в своем гараже вам понадобятся такие материалы:

    • трубы длиной до двух метров. Для выполнения опор под эстакаду вам придется забетонировать на один метр 4 или 6 (все зависит от веса и длины автомобиля) кусков труб которые будут служить опорой под автомобиль;
    • уголки размером 75 на 75 мм. Эти уголки будут прикреплены сверху к трубам, для того чтобы заполнить между ними пространство, приварите арматурные прутья перпендикулярно к их основе. По такому же принципу изготавливается въезд для автомобиля.

    Варианты самодельных эстакад

    Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.

    Как выглядит готовая конструкция, вы можете увидеть на видео:

    Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.

    Конечно, при желании и финансовой возможности вы можете купить специальные подъемники, которые смогут сделать ремонт транспортного средства более удобным. Однако такой вариант больше всего подойдет для людей, которые регулярно ремонтируют как свой, так и другие кузовные детали, например, в автомастерских такие подъемники будут просто незаменимы.

    Самодельная платформа изготавливается достаточно просто, поэтому мы уверены в том, что у вас все получится, и вы сможете изготовить данную конструкцию своими руками.

    Самодельная эстакада в гараже — как лучше сделать

    Как сделать эстакаду для ремонта авто своими руками, чертежи и стандартные размеры

    Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

    Основные виды

    По типу конструкции различают два вида эстакад для автомобилей:

    1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
    2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

    Стационарная

    Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

    Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

    Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

    Разборная

    Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

    В конструкцию входит:

    • 4 тумбы под опоры;
    • 2 пары платформ со стопором, чтобы машина не скатилась;
    • 2 пары горизонтального трапа под наклонный заезд;
    • несколько ребер жесткости для фиксации деталей относительно друг друга.

    Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

    Общие требования

    Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

    1. Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
    2. Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
    3. Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

    Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

    Этапы подготовительных работ

    Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

    Расчет размеров и составление чертежа

    Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

    • высота – до 1 метра;
    • ширина – около 0,4 метра;
    • длина подъема – около 1 метра;
    • длина плоской платформы – от 0,3 метра.

    Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

    Подготовка материалов и инструментов

    В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

    • сварочного аппарата;
    • болгарки;
    • болтов, гаек.

    В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

    Эстакада из дерева создается из:

    • деревянных брусков с квадратным сечением со стороной 0,2 метра;
    • деревянных колодок или досок;
    • гвоздей, шурупов;
    • пилы;
    • отвертки.

    Металлическая конструкция своими руками

    Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

    • легко перемещать;
    • простота сборки – не требует особых навыков;
    • надежность и долговечность.

    Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

    Сварка конструкции проходит следующим образом:

    • нарезается уголок, и собираются две прямоугольные трапеции;
    • соединяют их между собой уголком;
    • обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
    • нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
    • зачищают металлической щеткой, окрашивают краской по металлу.

    Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

    Инструкция по изготовлению деревянной мини эстакады

    Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

    • простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
    • передвижная эстакада обладает сравнительно небольшим весом;
    • мобильность – легко поставить и убрать.

    К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

    Переносная эстакада из дерева бывает двух типов:

    1. Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.
    2. Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

    Технология создания кирпичной конструкции

    Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

    Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

    К недостаткам относят:

    • необходимость отдать под нее достаточно большой земельный участок;
    • монтаж, как и демонтаж, требует много времени;
    • со временем кладка разрушается, и требуется ее полый снос.

    Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

    Эстакада в гараже своими руками

    Мы хотим во всем уметь разбираться и ремонтировать, чтобы не привлекать посторонних и не платить за это средства, которые сейчас достаются не так просто. Кто-то вникает в устройство различных механизмов просто ради хобби. И для тех, и для других будет актуальна информация о том, как строится эстакада в гараже своими руками.

    Когда нет возможности сделать смотровую яму

    Из-за высокого уровня грунтовых вод возникли проблемы со смотровой ямой

    Большую популярность и распространение получили смотровые ямы. Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.

    Различают два основных вида эстакад:

    • стационарная;
    • разборная или мини-эстакада.

    Устройство эстакады

    Стационарное возвышение

    Стационарные эстакады многие из нас видели – они могут находиться на обочинах некоторых участков дорог, чтобы водитель, испытывающий технические проблемы, мог привести в порядок или временно ликвидировать неисправность автомобиля. Изготовить такую конструкцию в домашних условиях несложно. Основным требованием будет наличие достаточного пространства. Если гараж у вас рассчитан на два транспортных средства, то на месте одного из них можно возвести помост. Из материалов можно использовать кирпич, плиты перекрытия, деревянные балки, металлический швеллер и трубы. Наиболее прочной и долговечной будет конструкция из металла.

    Обратите внимание! При правильном изготовлении эстакады и расчетах вы сможете поднять свой автомобиль практически на метр над землей.

    Пример устройства стационарной эстакады в гараже

    Вам понадобятся трубы общей длиной до 2 м. Приблизительно на 1 м их придется утопить в грунт и надежно забетонировать. Таких столбиков понадобится от 4 до 6, все зависит от размеров машины. Сверху закрепляется четыре уголка размером 7,5 на 7,5 см, пространство между ними заполняется прутьями из арматуры, которые привариваются перпендикулярно. Таким же образом под наклоном устанавливается заезд. Обязательно в конструкции необходимо предусмотреть ограничители, которые не дадут авто скатиться назад или проехать дальше вперед. Длина подбирается под конкретные потребности.

    Другие виды эстакад

    Такой эстакадой можно пользоваться не только в гараже

    Но не у всех нас есть два автомобиля или большие гаражи, в которых можно сыграть в футбол или провести вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно перемещаться по территории, а храниться в гараже или сарае. Для их изготовления понадобится некоторая смекалка. Вот вам несколько вариантов для выбора:

    • прямоугольная трапеция;
    • «качалка»;
    • перекидная;
    • на основе шпал.
    • Односторонняя пирамида. Для изготовления этого рода помоста вам понадобится минимум сил, времени и средств. Необходимо иметь под рукой приблизительно 17 м доски высотой в 5 см, шириной в 30 см, можно меньше, если вы ас вождения по узкоколейке, но лучше не рисковать. Далее, вырезаем по два бруса одинаковой длины с такими размерами: 45 см, 70 см, 95 см, 120 см, 145 см, 170 см и 195 см. После того как все части готовы, можно приступать к сборке – просто соединяем их между собой так, чтобы с одного торца они создавали плоскость, а с другого выглядели в форме лесенки. Можно использовать гвозди или саморезы – что оказалось под рукой или удобнее для вас. В процессе сборки должны были получиться две пирамиды, обрезанные с одной стороны. Но такая эстакада еще не приспособлена для того, чтобы на нее заехал автомобиль. Два блока могут внезапно разойтись и нанести вред днищу или же автомобиль может опрокинуться. Чтобы этого не произошло, поступаем следующим образом. На внутренних сторонах монтируем два по два металлических уголка с отверстиями. Далее, выбираем две рейки металлические или деревянные. Проделываем отверстия по краям и крепим их на уголки. После такой операции подставки не уйдут в сторону. Когда автомобиль уже будет находиться сверху, аккуратно откручиваем страховочные поперечины и выполняем необходимый ремонт.

    Конструкция типа качалки

    «Качалка» также является очень простой конструкцией, которую сможет изготовить любой автовладелец. Подбираются две доски толщиной как в прошлом примере, длина может составлять 1 м. Берем четыре брусочка 10×10×30 см и располагаем их следующим образом: один из них на одном из краев, второй – практически посередине со смещением к первому. Прочно закрепляем и не забываем сделать упор. Теперь, когда автомобиль будет наезжать колесами, доски будут перекидываться из-за смещения центра тяжести, с дальнейшим продвижением они получают упор на два бруска. Всё! Машина поднята! Можно производить ремонт. Размеры можете варьировать, ориентируясь на клиренс конкретного ТС и длину колесной базы.

    Высокая металлическая эстакада

    Есть еще один вариант этой эстакады, он немного сложнее в исполнении, но намного надежнее. Конструкции могут быть разными. Вот одна из них. Берется уголок 30×30, можно больше, длину регулируете, ориентируясь на свой автомобиль. Таких отрезков нам понадобится 8 штук. Соединяем их параллельно при помощи арматур-перекладин. В результате должно получиться 4 базы одинакового размера. Нижние части можно сделать длиннее и шире для большей устойчивости. Дальше делаем два упора. Один из них будет в форме бруска, как и в предыдущем примере, его привариваем на край. Второй устанавливаем с небольшим смещением от середины. Но его следует изготовить немного иначе – в форме равнобедренного треугольника. Подвижно соединяем его с нижней базой. Если не трогать подставки они будут находиться в сложенном состоянии под наклоном. Когда автомобиль движется по ним, колесо смещает центр, выравнивая горизонталь, и упирается в брусок. Теперь щеколдами можно зафиксировать помосты в таком положении.

    Помост

    Использование помоста – интересный подход к делу. Для его изготовления необходимо обзавестись уже полюбившимся нам уголком, или использовать квадратный профиль. Далее, при помощи сварочного аппарата изготавливаются 2 равнобедренных треугольника так, чтобы основание в 1,5 раза превышало по длине колесную базу, а вершинный угол был тупым. На них ложится помост Теперь все готово. Автомобиль заезжает на конструкцию и упираясь в ограничители доезжает до конца.

    Обратите внимание! Установите подставки под задние колеса, чтобы автомобиль, когда он будет находиться на эстакаде, не скатился.

    Из шпал

    Эстакада на основе шпал изготавливается очень просто. Укладываются две шпалы, одна в продолжение другой. На часть с выемкой укладываются прочные доски, после чего получается небольшая горка. Все – помост готов, можно заезжать и ремонтироваться. Недостатком является то, что шпалы нужно где-то хранить, хотя вряд ли кто-то решит их увести у вас. Для такого рода помоста необязательно использовать шпалы, подойдет все, на что надежно можно упереть доски.

    Обратите внимание! Сооружая самодельную эстакаду, не забудьте защитить свой автомобиль, установив ограничители – они не дадут автомобилю свалиться с эстакады.

    Как видите, нет особых сложностей в том, чтобы приподнять машину для ее обслуживания. Теперь вы знаете, как сделать эстакаду из подручных материалов, которые есть практически в каждом гараже. Подсказывайте друзьям и делитесь опытом.

    Видео

    На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:

    Посмотрите видео о самодельной металлической эстакаде для автомобиля:

    Мини-эстакада в гараже

    Самодельная из покрышек грузовика и досок

    Из пиломатериалов и покрышек легкового автомобиля

    Эстакада высотой в 10 см

    Опять применяем шпалы

    Эстакада-качалка

    Самодельная на склоне

    Металлическая мини конструкция

    Капитальная деревянная

    Автоподъемник

    Из досок

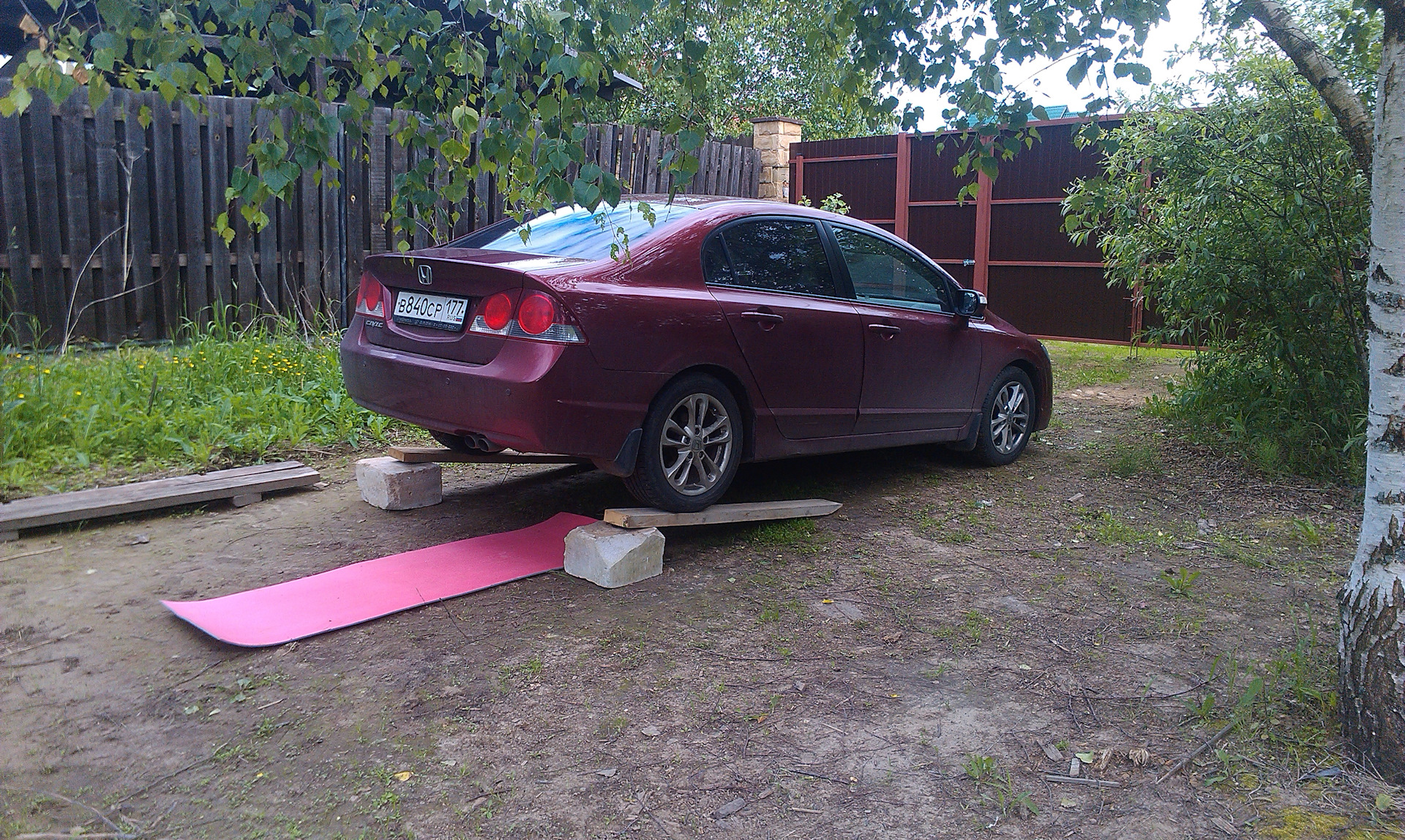

    Сделана из того, что нашлось в гараже

    Сообщества › Кулибин Club › Блог › Инструменты: как сделать мини-эстакаду в гараж

    Часть 2 тут: www.drive2.ru/c/3019165/?…Dw7bet0HFhd6XeX3CEprzC7Zo
    Идея эстакады зародилась не так давно, заезжал к знакомому в гости, заодно рулевую тягу махнуть, и заехал на такую эстакаду:

    Быстро, безопасно, и комфортно, катался на лежаке спокойно:

    Короче решил себе такую же замутить в гараж, а то надоело с домкратом нырять. Нет есть безусловно вещи которые надо делать на поднятой подвеске, но и многое можно с эстакады делать.
    Сначала нарисовал что куда и сколько нужно:

    Все размеры прикидывал для себя, мне так удобно.
    Закупил материал, отдал всё на резку, на ленточной пиле всё красиво попилили с довольно хорошей точностью. Углекислота, полуавтомат, запилил…

    Старался чешуёй, но уж как получилось, главное проварил со всех 4х сторон каждую трубу.
    Запилил уголок с арматурой

    Всё было покрашено краской по ржавчине, без запарок, пошёркал, обезжирил только и краскопультом задул.
    Нужно было решение как соединять эти две части, крючок, приварить выступы, приварить крючок с другой стороны, а самое крутое решение родилось в самом конце.

    Обильно обварил, краску подрал болгаркой, кстати рядом не обгорела.
    Такое решение натолкнуло на мысль покрасить ободранные места в разные цвета, попарно, чтоб не путались.
    Высокая подвижность:

    Можно пользоваться, будет время днём, покажу как тачка заезжает.

    Нужно доделать оси, отрезать и приварить какую то ручечку, покрасить ободранное. Хочу ещё пластиковые заглушки в трубы вбить, чтоб лепота была.
    4 рубля.

    Смотрите также

    Комментарии 64

    В большом гараже, такое к месту. а вот в “стандартном” уже…
    (но вещь полезная.)

    а какой размер между арматурой?

    Уже точно не помню, 120-140 мм.

    А я из доски толщиной 50мм и шириной 300мм ступеньками сделал. Только подъем покруче, высота получилась 45см, более чем достаточно что бы подлезть под машину:))))

    45 уголок будет слаб надо усиливать
    И в конце тумбы привари упоры чтоб не съехать
    Ребята делали такие 2-3 года эксплуотации и уголок 55 прогибало

    Исполнено просто прекрасно, но вот страховочную расскосину поставить бы не помешало! не дай бог сложит тумбу при заезде!

    Хороший вариант, особенно понравился вариант крепежа! я делал из уголка внахлест и на болты. А вот угол заезда не великоват? Бампер цеплять не будет? У меня тумба высотой 40 и заезд 2 метра.

    Должно быть норм.

    Как временное решение отличный вариант, но для тяжёлых работ не очень, ввиду того что всё время в положении лёжа.

    Как то снимал КПП в гараже, один, лёжа на полу, а как то раз вдвоём на пдъёмнике, скажу что один лёжа я справился легче и быстрее. Но бывает по разному конечно.

    Делал подобную но из уголка 50, заезд из 70 уголка, снизу растяжка из цепи

    Была похожая конструкция, пользовался более 10 лет при обслуживании 412 Москвича. Тумбочки были в виде пирамидки, с верхней площадкой 200*300мм.Внизу 400*600 Трапики были на крючках, убираем трап- получаем доступ под машину сбоку. Уголок трапиков был 50 ничего не сложилось и даже не прогнулось, арматура 10.

    Молодец!
    У тебя набор инструментов как у меня! Я свой уже 6 лет пользую по полной — жив и здоров!

    яма — лучшая эстакада

    Лично у меня подземные воды оч близко.1.2 и начинает мокреть.Куда там яма.А это по моему выход)

    Ну только если так

    Сделал бы уже на всю длину машины, а то так даже масло не поменять.Также подпорки нужны под трап, сварки не достаточно.Ну а вообще идея очень хорошая.

    На всю длину — слишком много, пол гаража займёт., а эти разобрал и в угол.

    Всё хорошо, но мои НО. Шарнир из трубок и штыря разместить под уголком (может на тумбе наварить ещё трубу), но чтобы трап лежал на стыке, а не находился под ним. Да и сейчас будет мешать заезду. И второе как многие пишут может сложиться, поэтому стоит добавить раскосину (думаю можно и из полосы даже, она же на растяжение будет работать) на болтах. А так вещь полезная.

    Ну никак не могу понять как она может сложиться, заезжал на ту что у товарища — ничего не сложилось. Или вы имеете в виду что при заезде тумбочка выскочит из под трапа наружу? Как этого можно добиться с трудом представляю. Но на всякий случай как решение проблемы вижу небольшой толщины цепь, установил эстакаду, растянул цепь снизу на ключках и готово, но думаю это лишнее.

    Ну логика в этом есть, у вас получаются весы, точка качения это нижняя труба. Вот и получается на одной чаше весов заезжаете вы и давите на рычаг, на другой стороне стоит остаток тумбы. И мне кажется, если случайно покатиться назад при заезде, нажать тормоз, то можно сдвинуть трап и эстакада поднимется (весы так сказать накренятся), после этого заезжаете и усиливаете давление и бац, тумба точки у Вас в бампере, а трап рухнул на землю. По и идеи, если вы возьметесь за трап и потянете назад, но при этом упрете начало тумбы во что-то, то тумба так и перевернется как я написал выше. Цепь в этом случае должна помочь, но не поможет от прогиба трапа. Это всего лишь теория. Какой-то смысл наверное в этом есть, и я бы скорее прислушался к советам. В принципе доделать не сложно, может оно и не понадобиться, но если один раз сработает возможно что-то спасет.

    Будет доделка, будет часть 2, не переключайтесь 🙂

    Самодельная эстакада в гараже: как лучше сделать

    Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

    Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

    Виды конструкций эстакад для гаража

    Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные смотровые ямы, приобретаются опрокидыватели или другие приспособления.

    Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

    • На дачном массиве.
    • На приусадебном участке.

    При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

    Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

    Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

    Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

    Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

    Связано это может быть:

    • С близким расположением подземных вод.
    • Неблагоприятными особенностями грунта.

    В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

    Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

    • Наличие большей площади для проведения работ.
    • Много света.
    • Более удобно.
    • Нет сырости.
    • Отсутствует темнота.
    • Мост для авто не затапливают талые и грунтовые воды.
    • При выполнении работ нет необходимости долго находиться в земле.

    Для гаража можно использовать варианты эстакад:

    • Переносные.
    • Имеющие вид смотровой ямы.
    • Выполненные из кирпича.
    • Сооруженные из шпал.

    Для изготовления конструкций выбирается:

    Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

    Эстакада в гараже может располагаться:

    • В углу.
    • У стены. Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
    • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета, что требует увеличения ее протяженности.

    Особенности эстакад для ворот

    Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

    Конструкции могут изготавливаться с основаниями различной сложности:

    • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
    • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

    Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

    Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

    Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

    Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

    Как сделать эстакаду из различных материалов

    Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

    Недостатки такой эстакады:

    • Нужен участок для ее сооружения.
    • Со временем кирпич станет разрушаться.
    • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

    Эстакада из железнодорожных шпал

    Эстакаду можно собрать из железнодорожных шпал.

    В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

    Для надежности конструкции ее скрепляют скобами.

    Недостатки такой эстакады:

    • Не все имеют требуемый запас шпал.
    • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
    • После окончания ремонтных работ понадобится для хранения шпал много места.

    При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

    Большей популярностью пользуются металлические эстакады.

    Как сделать эстакаду из металла

    Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

    Для изготовления конструкции понадобится:

    • Металлический прокат.
    • Сварочный аппарат.
    • Любая арматура.
    • Болгарка с комплектом отрезных кругов.
    • Метизы.
    • Краска по металлу

    При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

    Инструкция состоит в следующем:

    • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
    • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
    • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

    Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

    Для работы понадобится:

    • Доска толщиной 50 миллиметров.
    • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

    Порядок сборки конструкции:

    • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
    • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

    Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

    При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

    • Передней частью доски и бруском, закрепленным ближе к середине.
    • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
    • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

    Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

    • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

    Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

    Сборка мини-эстакады своими руками: деревянной и металлической

    Добавил(а): Максим Овсянников 24 мая

    Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

    Необходимость установки мини-эстакады. Устройство

    Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

    Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

    Эстакады бывают двух видов:

      Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.

    Подходит для обслуживания легковых автомашин и легких грузовиков

    Подходит для частичного заезда легковых автомобилей

    В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

    Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

    Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

    Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

    1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
    2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

    Общие требования

    При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

    • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
    • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
    • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

    Выбор материала

    Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

    Кирпичная конструкция

    Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

    Этот способ имеет ряд недостатков:

    1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
    2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

    Эстакада из шпал

    В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

    Такая конструкция также имеет определённые недостатки.

    1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
    2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
    3. Для хранения железнодорожных шпал требуется место.

    Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

    Из металла

    Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

    1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
    2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
    3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

    Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

    Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

    Инструменты и материалы

    Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

    Что нужно для строительства металлической эстакады

    Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

    1. Металлопрокат.
    2. Сварочный аппарат с набором электродов.
    3. Болгарка, укомплектованная несколькими отрезными кругами.
    4. Куски арматуры.
    5. Крепежи: болты, гайки.
    6. Краска по металлу для окончательной обработки конструкции.

    Материалы и инструменты для деревянной эстакады

    Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

    1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
    2. Две деревянные колодки.
    3. Два куска вагонной доски.
    4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

    Подготовка к работе и составление чертежа

    Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

    Все размеры указаны примерно и рассчитываются для каждой модели авто

    Металлическая конструкция своими руками

    Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

    Сборка металлической эстакады происходит следующим образом:

      Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.

    Все части соединяются под прямым углом

    Углы и боковые стены должны быть равными

    После сборки можно дополнительно пройти сваркой по основным узлам

    В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра

    По этим мостикам машина будет заезжать на эстакаду

    Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

    Готовая конструкция будет выглядеть примерно так

    Изготовление деревянной мини-эстакады

    Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

    Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

    Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

    1. Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
    2. К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
    3. Сбоку к колодам прибиваются страховочные планки.
    4. Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады.

    Собирается из четырех досок и брусьев

    Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

    Видео: Сборка металлической конструкции

    Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

    Как сделать переносную мини эстакаду для машины

    Для обслуживания ходовой автомобиля, ремонта днища, выхлопной и прочих систем порой требуется его приподнять. Самым простым и бюджетным приспособлением для этого является самодельная мини эстакада. Она очень компактно хранится в гараже и при необходимости устанавливается за считанные минуты.

    Материалы:


    • профильные трубы 30х30 мм, 20х40 мм;
    • труба 20 мм;
    • шпилька М14.


    Процесс изготовления мини эстакады


    Из профильной трубы 30х30 мм нарезается 2 заготовки по 45 см и 2 по 31 см. Из них складывается рамка.

    По углам сверху наискосок укладываются отрезки трубы длиной по 5 см.

    Затем по диагонали накрест размещаются 2 трубки по 60 см.

    Детали свариваются.


    Одну из верхних диагоналей нужно будет подрезать на пересечении, чтобы они расположились в одной плоскости.
    Ненужный отрезок трубы необходимо распустить на полосы, и нарезать из них 8 заглушек. Они привариваются на торцы коротких трубок. При желании можно заглушить и все остальное.

    Из трубы 30х30 мм нарезается 4 заготовки по 15 см, чтобы сделать ножки эстакады. Они будут приварены под прямым углом к пересекаемым диагоналям. Из трубы 20х40 мм нужно отрезать кусок 6 см и вырезать у него одну широкую стенку.


    Затем П-образная деталь приваривается на пересечении диагоналей.

    Из труб длиной 50 см и 33 см сваривается рамка для заезда на эстакаду. В нее ввариваются 4 перемычки.

    После этого нужно соединить эстакаду с рамкой. Для этого нарезается 4 отрезка трубы по 5 см для изготовления петель. Они надеваются на резьбовую шпильку, затем половина из них привариваются к эстакаде, а остальные к рамке. На краю шпильки можно сделать ручку, чтобы иметь возможность ее легко вынимать.


    Нужно изготовить пару, а лучше 4 эстакады. Они ставятся перед колесами, и машина заезжает наверх. Затем можно убрать съемные рамки, чтобы они не мешали работать, а перед съездом поставить их обратно.



    Смотрите видео


    Делаем эстакаду для авто своими руками. Простая эстакада своими руками Как построить эстакаду для машины

    Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

    Услуги «личного автосервиса»

    Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

    Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

    Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

    Конструкции эстакад

    Конструктивно различают следующие виды эстакад:
    для частичного заезда авто
    полноразмерная эстакада.


    Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
    Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.


    эстакада, предназначенная для частичного заезда авто

    Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.


    Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
    Основные параметры эстакады:
    высота – не менее 1 м.
    ширина – 2,5 м.
    длина скоса – 4,2 м.
    Конструктивно переносная или мини эстакада состоит из четырех частей.

    Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях ». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

    Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

    полноразмерная эстакада

    Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.


    Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
    высота – 1 м и более
    ширина до 2,5 м.
    длина рабочей части – 4- 6 м.
    длина скосов с обеих сторон – 4,2 м.
    Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.


    Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

    Как изготовить эстакаду для автомобиля своими руками

    Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.


    Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.


    как сделать мини эстакаду

    Для изготовления мини эстакады потребуются следующие материалы:
    уголок стальной, толщина не менее 10 мм
    пруток металлический.
    а также электроды для сварки и сварочный аппарат . Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков , на которые равномерно наваривают с обеих сторон куски прутка.


    Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.


    Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

    Мини эстакада для ремонта автомобилей представлена в данном видео.

    как сделать полноразмерную эстакаду

    Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы , диаметром до 10 см.

    Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
    Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.


    Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

    У каждого автолюбителя в идеале должна быть эстакада. Это сооружение необходимо потому, что машина не всегда является средством передвижения, — в некоторых случаях ей может потребоваться ремонт. То есть водителю предстоит выполнить много различных действий: ложиться на пол, осматривать дно машины и проч. При выполнении данных работ придётся находиться под транспортным средством, что не очень удобно. Чтобы упростить задачу, стоит задуматься о строительстве эстакады.

    Как сделать эстакаду

    Чтобы своими силами сконструировать такое важное сооружение для ремонта, нужно сначала обзавестись необходимыми изделиями: специальными мостиками, опорами для них. Также потребуются кирпичи, шпалы, цемент. Не секрет, что эстакада — это такая конструкция, которая может быть различного типа.

    Сначала рассмотрим эстакаду переносного вида. Её построить несложно — необходимо отыскать ненужные (возможно, старые) мостики для эстакады (необходимо две штуки). В высоту данные опоры должны быть около 50 см. Длина мостика, как правило, равна метру (или немного больше). Их потребуется два. Длина второго должна составлять 40 см. Данные детали соединяются посредством шарниров — они представлены пальцевым прутком. Этот метод прекрасно подходит для организации эстакады — практичной и прочной конструкции, которую при необходимости очень просто разобрать. Когда работы по ремонту автомобиля будут полностью выполнены, её можно запросто отложить в сторону.

    Смотровая яма — альтернатива эстакаде

    Речь идёт о стандартном, известном способе организовать эстакады для ремонта автомобилей. Делают яму, размер которой примерно соответствует (также учитывают дополнительное расстояние в ширину, чтобы условия работы были комфортными). Если говорить просто: длина ямы зависит полностью от габаритов машины. Стены её и дно обязательно покрывают бетонным раствором. Так обеспечивается защита от влаги, грязи. Можно использовать современные гидроизоляционные материалы — это также поможет избежать проблем при эксплуатации.

    Прежде чем конструировать смотровую яму, стоит обязательно проверить, как расположены где они залегают. Если они всё-таки есть, лучше отказаться от строительства ямы — практичных эстакадных конструкций предостаточно и без этого. Об укреплении стен ямы нужно обязательно помнить — в противном случае всегда может произойти осыпание. Чтобы доступ в яму был удобен для осмотра дна машины, следует построить лестницу. Когда работы не проводятся, всё закрывается шифером (или каким-то другим материалом).


    при помощи кирпичного сооружения

    Подобная эстакада — это конструкция, для изготовления которой используются самые обыкновенные кирпичи. Их соединяют в дугообразную единую установку, ширина и длина которой должны соответствовать параметрам автомобиля. Потом цементируют то, что получилось. Здесь есть один минус, который нужно учесть, — через какое-то время цемент может начать осыпаться. Это явление лучше вовремя предотвратить. Впрочем, эта эстакада для автомобиля вполне уместна где-нибудь в саду или на территории дачного участка — всё равно лучшего решения там обычно не найти. Во дворе дома можно соорудить что-то другое, вариант из кирпича вряд ли будет уместен.

    Строительство эстакады из шпал

    Самые простые варианты мы рассматривали выше. Пришло время для описания серьёзного средства — эстакады из шпал. Такая конструкция отличается высокой прочностью. Для её возведения нужно только одно — шпалы железнодорожные. Этот материал перед строительством в обязательном порядке пропитывают креозотом — специальным веществом, которые необходимо для предотвращения разных негативных явлений: появления грибков, развития процессов гниения. Благодаря пропитке эстакада автомобильная будет служить гораздо дольше.

    Итак, чтобы вести строительство, нужно иметь несколько шпал. Их обычно выкладывают на какую-либо возвышенность, подготовленную заблаговременно, либо делают прямо из элементов. Важно, чтобы в длину составлял где-то 500 см, в ширину — не менее 260 см. В строительстве должны участвовать сразу несколько человек — отдельные элементы достаточно тяжёлые. Вес целой конструкции будет гораздо больше — поднять в одиночку не получится.


    Виды эстакад

    Все автоэстакады можно разделить на две большие категории — только для подъёма какой-то части машины и для полного заезда. Тут всё зависит от способности выдерживать нагрузку, от общих размеров конструкции. Прочная эстакада — это устройство, где в качестве несущих элементов применяются швеллер, Такие разновидности металлопроката позволяют выдерживать очень большие нагрузки на изгиб — их обычно укладывают по направлению качения вдоль. Перед строительством определяется типоразмер всех несущих элементов. Также важно делать определённый запас прочности перед возведением конструкции.

    Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

    Виды эстакад

    В зависимости от размеров, эстакады для авто бывают двух типов:

    1. Для доступа к одному мосту автомобиля.
    2. Для въезда всей машины.

    Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

    Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

    • Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
    • Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

    Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

    Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

    Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

    Тем, кто скажет, что на такую высоту машину можно и поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

    Полноразмерная конструкция

    Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

    Металлическая установка

    В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

    Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

    Особенности деревянного сооружения
    • Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
    • Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
    • Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
    • В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
    • Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
    • Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
    • Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

    Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

    Необходимость установки мини-эстакады. Устройство

    Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

    Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

    Эстакады бывают двух видов:

    В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

    Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

    Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

    Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

    1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
    2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

    Общие требования

    При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

    • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
    • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
    • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

    Выбор материала

    Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

    Кирпичная конструкция

    Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

    Этот способ имеет ряд недостатков:

    1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
    2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

    Эстакада из шпал

    В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

    Такая конструкция также имеет определённые недостатки.

    1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
    2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
    3. Для хранения железнодорожных шпал требуется место.

    Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

    Из металла

    Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

    1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
    2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
    3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

    Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

    Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

    Инструменты и материалы

    Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

    Что нужно для строительства металлической эстакады

    Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

    1. Металлопрокат.
    2. Сварочный аппарат с набором электродов.
    3. Болгарка, укомплектованная несколькими отрезными кругами.
    4. Куски арматуры.
    5. Крепежи: болты, гайки.
    6. Краска по металлу для окончательной обработки конструкции.

    Материалы и инструменты для деревянной эстакады

    Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

    1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
    2. Две деревянные колодки.
    3. Два куска вагонной доски.
    4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

    Подготовка к работе и составление чертежа

    Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.


    Все размеры указаны примерно и рассчитываются для каждой модели авто

    Металлическая конструкция своими руками

    Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

    Сборка металлической эстакады происходит следующим образом:

    Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.


    Готовая конструкция будет выглядеть примерно так

    Изготовление деревянной мини-эстакады

    Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

    Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

    Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

    Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

    Видео: Сборка металлической конструкции

    Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

    Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

    Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

    Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место , особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные, приобретаются опрокидыватели или другие приспособления.

    Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

    • На дачном массиве.
    • На приусадебном участке.

    При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

    Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

    Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

    Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

    Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

    Связано это может быть:

    • С близким расположением подземных вод.
    • Неблагоприятными особенностями грунта.

    В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

    Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

    • Наличие большей площади для проведения работ.
    • Много света.
    • Более удобно.
    • Нет сырости.
    • Отсутствует темнота.
    • Мост для авто не затапливают талые и грунтовые воды.
    • При выполнении работ нет необходимости долго находиться в земле.

    Для гаража можно использовать варианты эстакад:

    • Переносные.
    • Имеющие вид смотровой ямы.
    • Выполненные из кирпича.
    • Сооруженные из шпал.

    Для изготовления конструкций выбирается:

    • Древесина.
    • Металл.

    Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

    Эстакада в гараже может располагаться:

    • В углу.
    • У стены . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
    • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета , что требует увеличения ее протяженности.

    Особенности эстакад для ворот


    Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

    Конструкции могут изготавливаться с основаниями различной сложности:

    • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
    • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ .

    Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

    Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

    Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении , что позволяет обеспечить стабильность такой конструкции.

    Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

    Как сделать эстакаду из различных материалов

    Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

    Недостатки такой эстакады:

    • Нужен участок для ее сооружения.
    • Со временем кирпич станет разрушаться.
    • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

    Эстакада из железнодорожных шпал

    Эстакаду можно собрать из железнодорожных шпал.

    В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.


    Для надежности конструкции ее скрепляют скобами.

    Недостатки такой эстакады:

    • Не все имеют требуемый запас шпал.
    • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
    • После окончания ремонтных работ понадобится для хранения шпал много места.

    При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

    Большей популярностью пользуются металлические эстакады.

    Как сделать эстакаду из металла

    Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

    Для изготовления конструкции понадобится:

    • Металлический прокат.
    • Сварочный аппарат.
    • Любая арматура.
    • Болгарка с комплектом отрезных кругов.
    • Метизы.
    • Краска по металлу

    При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

    Инструкция состоит в следующем:

    • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
    • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
    • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.


    Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

    Для работы понадобится:

    • Доска толщиной 50 миллиметров.
    • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

    Порядок сборки конструкции:

    • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
    • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

    Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

    При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

    • Передней частью доски и бруском, закрепленным ближе к середине.
    • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
    • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

    Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

    • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

    Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

    Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

    Услуги «личного автосервиса»

    Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

    Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

    Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

    Конструкции эстакад

    Конструктивно различают следующие виды эстакад:
    для частичного заезда авто
    полноразмерная эстакада.

    Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
    Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

    эстакада, предназначенная для частичного заезда авто

    Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

    Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
    Основные параметры эстакады:
    высота – не менее 1 м.
    ширина – 2,5 м.
    длина скоса – 4,2 м.
    Конструктивно переносная или мини эстакада состоит из четырех частей.

    Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

    Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

    полноразмерная эстакада

    Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

    Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
    высота – 1 м и более
    ширина до 2,5 м.
    длина рабочей части – 4- 6 м.
    длина скосов с обеих сторон – 4,2 м.
    Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

    Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

    Как изготовить эстакаду для автомобиля своими руками

    Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

    Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

    как сделать мини эстакаду

    Для изготовления мини эстакады потребуются следующие материалы:
    уголок стальной, толщина не менее 10 мм
    пруток металлический.
    а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

    Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

    Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

    Мини эстакада для ремонта автомобилей представлена в данном видео.

    как сделать полноразмерную эстакаду

    Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

    Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
    Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

    Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

    Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт. Особенно важно такое сооружение в том случае, если поблизости нет станций ТО.

    Для чего нужна конструкция?

    Как уже было сказано, если у вас есть машина, то, возможно, будут и определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится забираться и под автомобиль. Естественно, делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.

    Своими руками сделать такое сооружение не сложно. Нужно только определиться с конструкцией и собрать все необходимые материалы. Нужно отметить, что для постройки сооружения можно применить все, что находится у вас в хозяйстве. Например, эстакада для ремонта машины может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).

    Какие инструменты могут понадобиться?

    Сконструировать такое строение достаточно просто. Нужно сначала нарисовать схему на бумаге, рассчитать ее размеры, а также подобрать необходимый инструмент:

    1. Сварка (если будет построен металлический вариант).
    2. Болгарка (для разрезания материалов).
    3. Лопата (если вы хотите сделать яму или же зафиксировать надземные стойки).
    4. Кирпич и шпалы.
    5. Цемент (чтобы изделие не «ездило», его следует закрепить бетонным раствором).

    Из этого перечня вы выбираете то, что вам будет нужно в зависимости от материалов.

    Как сделать самый простой вариант конструкции?

    Она представляет собой сооружение, на которое автомобиль может выехать только задними или только передними колесами. Такая эстакада для автомобиля состоит из одинаковых конструкций, которые можно сделать из металла или дерева. Учтите, что ширина таких изделий не должна быть менее 40 см. В противном случае они могут оказаться неустойчивыми или слишком узкими.

    Сварить эту конструкцию можно из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскользнул с эстакады, на стойках нужно зафиксировать ограничители. Их высота составляет не менее 7 см. После того как все сварочные работы будут завершены, острые углы нужно убрать при помощи болгарки. Для того чтобы изделие прослужило как можно дольше, его нужно покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такого сооружения будет иметь достаточно большой вес.

    Как сделать конструкцию из лестниц?

    Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

    Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

    После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.

    Особенности обустройства смотровой ямы

    Строительство эстакады такого типа является самым распространенным. Однако возможно оно при одном условии: у вас есть много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром авто. Чтобы земля не осыпалась внутри, стенки сооружения лучше обшить досками. Для того чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступени следует оснастить противоскользящими накладками.

    Учтите, что края такой эстакады должны находиться немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда автомобиль не должен перекрывать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию нужно добавить предохранительные реборды.

    Как видите, эстакада своими руками строится достаточно быстро. Нужно просто заранее нарисовать схему и подобрать материалы.

    Обустройство эстакады

    Естественно, рабочее место должно быть соответствующе обустроено. Например, рядом должен находиться верстак со всеми необходимыми инструментами. Все, что нужно будет для ремонта, должно находиться на расстоянии вытянутой руки.

    Еще вам нужно будет организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полочки, на которых будут размещаться инструменты. Учтите, что они должны быть закреплены максимально хорошо, причем на том уровне, чтобы в случае падения каких-либо изделий, они не могли навредить вам.

    Внутри яму можно обложить кирпичом. Лучше обустроить фундамент. Поверхность, на которой будет стоять автомобиль, тоже должна быть максимально закреплена. Лучше установить ее на трубы, вкопанные в землю на большую глубину.

    Если вам нужна эстакада, своими руками вы можете сделать ее всего за один день.

    Вот решил сделать мини эстакаду из хлама древесины, вернее из кусков доски, которые у меня остались. Вещь в гараже нужная и делается за пару часов.

    Итак, много расписывать думаю нужды нет, всё практически понятно из фотографий. Эстакада получилась удобной не занимает много места при хранении, что тоже не мало важно и делается из простой доски.

    Ширина моей доски была 20 см, поэтому эстакада получилась вот таких размеров.

    Соответственно сперва напилил куски такого размера, по 6 штук на каждую сторону, получилось всего 12 таких заготовок.


    Затем просверлил их насквозь и скрутил 12-миллиметровыми шпильками.


    это я сделал первую примерку, какое расстояние у меня будет… оказалось 45 чистых сантиметров, думаю не плохо, для моих нужд как раз.

    Затем надо было сделать упоры на концах, чтобы не переехать эстакаду 🙂

    Вот что получилось:

    Хранение данной поделки вообще классное, места занимает чисто симвалически.


    вот такая получилась нужная вещь в гараже, теперь не надо корячиться и подставлять домкрат каждый раз, а просто взял, наехал и готово. Думаю кому-нибудь данная идея придётся по душе и ровной всем дороги.

    xn--100—j4dau4ec0ao.xn--p1ai

    Простая эстакада своими руками – Поделки для авто

    Решил сделать переносную и простую эстакаду своими руками. Немного времени и наша эстакада готова, много расписывать не буду, итак практически ясно всё из фоток.

    Для работы нам понадобится:

    Сварочный аппарат — 1шт
    Болгарка — 1шт
    Рулетка — 1шт
    Угольник — 1шт
    Маркер (желательно белый, по ржавым уголкам отлично рисует)) — 1шт
    Струбцина — 2шт
    Электроды — 2кг
    Диски отрезные — 4шт
    Уголок металлический 50х50
    Уголок металлический 25х25
    Арматура 10″

    Ну углубимся:
    База сделана из уголка 50 х 50 мм.

    База длиной 165 см, шириной 50 см и высотой 45 см. Состоит она из двух уголков 165 см и трех перемычек по 40 см.

    Все это дело мы соединяем строго перпендикулярно на нужном нам расстоянии: две перемычке по краям, они формируют полное пятно опоры, а среднюю на расстоянии 50 см от крайней, таким образом мы получаем опору стояночного горизонтального пятака.

    Далее нам надо поставить перпендикулярно еще 2 уголка длиной уже в 40 см, формируем “стопарь”, границу эстакады, что б машинка не проехала “точку не возврата”. Заодно сразу отмечаем параллель первых 30 сантиметровых опор, для последующего горизонтального соединения.

    Затем уголком длинной 117 см делаем скат (115см длинна + 2см нахлест на пятак)


    Первая (концепт) эстакада под одну сторону готова. Делал ее без эскизов и чертежей, так сказать из голову, дополняя, переделывая и прорабатывая по ходу дела. Вторую делаем такую же… И всё, наша эстакада готова.





    xn—-7sbgjfsnhxbk7a.xn--p1ai

    Мини эстакада своими руками (17 фото)

    Самодельная мини эстакада для автомобиля своими руками: фото, а также описание изготовления , простой и практичной эстакады.

    Решил сделать себе приспособление для работы под автомобилем, мини эстакаду высотой 370 мм.

    Материалы для изготовления:

    • Труба квадратная сечением 50 х 50 мм толщина стенки — 4 мм.
    • Квадратная труба — 40 х 40 мм толщина стенки — 2 мм.
    • Труба круглая — 25 мм.
    • Уголок 65-й 5 мм.

    Средние лапы сделал короче крайних лап где то на 8 миллиметров, чтобы не было качелей. Когда машина всей массой давит на конструкцию, то разница нивелируется. Нагрузка распределяется равномерно на упорные лапы и шатание отсутствует.

    Приспособление прошло испытания.

    Угол въезда, туповат, чтобы заехать пузотёркой, можно будет дополнительную лесенку сварить, которая поверх основного трапа ляжет.

    sam-stroitel.com

    Как сделать эстакаду своими руками, для авто, из дерева и метала

    Как сделать эстакаду своими руками

    Индивидуальные владельцы во многих случаях проводят техническое обслуживание и ремонт самостоятельно в различных местах в зависимости от имеющихся условий (в индивидуальных гаражах, на приусадебных, дачных участках, на открытых площадках, в пути следования и т. д.). В этой статье я вам расскажу как сделать эстакаду своими руками для ремонта авто.

    В любом случае нужно организовать рабочее место эстакады для производства работ с учетом создания безопасных и наиболее благоприятных условий для их выполнения. Этим целям служат смотровые канавы, опрокидыватели. Смотровые канавы эстакады могут быть сделаны в индивидуальных гаражах или в открытом грунте на приусадебных, дачных, садовых участках. Чтобы не осыпалась земля, канаву изнутри укрепляют кирпичной стенкой или обшивают досками. Для входа в канаву делают кирпичные ступени или деревянную приставную лестницу. Необходимо постоянно следить за тем, чтобы ступени не были скользкими во избежание падения в канаву.

    Эстакада которую вы можете сделать своими рукамиможет быть металлической или деревянной, однако прочность и жесткость ее должны исключать возможность падения машины. В зависимости от желания индивидуального владельца и местных условий эта платформа под автомобиль может быть тупиковой, когда машина въезжает и съезжает с нее с одной стороны, или иметь независимый съезд с другой стороны, при этом общая длина эстакады должна быть увеличена. Конец тупиковой должен иметь ограждение, исключающее падение машины.

    Края канавы эстакады для авто должны несколько возвышаться над уровнем пола, земли (для канавы) или плоскости движения колес с целью предупреждения возможности падения машины во время установки на них или съезда (предусматривают предохранительные реборды высотой 10-15 см).

    Длину канавы выбирают с таким расчетом, чтобы автомобиль, установленный на канаву в эстакаде, не закрывал входную лестницу. Ширина эстакады для авто определяется колеей автомобиля с учетом предохранительных реборд (1,0- 1,1 м). Длина горизонтальной части эстакады любого вида должна быть такой, чтобы ваш агрегат целиком устанавливался на ней.

    Глубина канавы эстакады

    Глубина канавы и высота определяются в зависимости от роста работающего так, чтобы при выполнении работы не тянуться к низу машины или не находиться под ней постоянно в согнутом положении.

    Кроме канавы или эстакады и независимо от их наличия должен быть устроен устойчивый верстак или рабочий стол, достаточно прочный и жесткий, для того чтобы на нем могли быть установлены тиски для выполнения слесарных работ по ремонту отдельных агрегатов и узлов.

    Высота верстака или рабочего стола должна обеспечивать удобное положение работающего. Ширина должна быть не менее 0,75 м. Доски верстака или рабочего стола должны быть простроганы чисто, а гвозди утоплены во избежание ранения рук. Верстак или рабочий стол может быть обит железом. В этом случае не должно быть острых кромок и выступов, способных нанести травму.

    Тиски должны быть прочно закреплены на верстаке или рабочем столе. Это одно из условий недопущения травм при работе ручным инструментом. Губки тисков должны иметь насечку и обеспечивать надежное закрепление детали. Крепить деталь в тисках нужно так, чтобы она не выскочила во время ее обработки.

    Над верстаком или рабочим столом в гараже должны быть установлены светильники таким образом, чтобы свет падал с левой стороны, а освещенность рабочего места с применением ламп накаливания при комбинированном освещении (общее и местное) должна быть 400 лк. Фактическую освещенность замеряют переносным люксометром. На верстаке инструмент должен быть уложен в порядке, удобном для работы и таким образом, чтобы исключалась возможность его падения и нанесения травмы. Инструмент может быть уложен на постоянных полках или подвешен на стенах гаража с соблюдением перечисленных условий. Надеемся, что наш сайт полезных советов на все случаи жизни вам помог изготовить эстакаду самому.

    sovetprost.ru

    как и из чего изготовить

    Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

    Виды эстакад

    В зависимости от размеров, эстакады для авто бывают двух типов:

    1. Для доступа к одному мосту автомобиля.
    2. Для въезда всей машины.

    Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

    Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

    • Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
    • Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

    Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

    Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

    Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

    Тем, кто скажет, что на такую высоту машину можно и домкратом поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

    Полноразмерная конструкция

    Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

    Металлическая установка

    В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

    Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

    Особенности деревянного сооружения
    • Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
    • Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
    • Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
    • В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
    • Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
    • Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
    • Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

    autolirika.ru

    Переносная эстакада своими руками






    Схема самодельной эстакады (автомобильная):

    Чертежи эстакады сделаны специально для автомобиля ВАЗ десятого семейства. Поэтому размеры эстакады (расстояние между полос и длина) для других автомобилей могут отличаться.


    Для строительства эстакады потребуется:


    Устройство эстакады достаточно простое, и при наличии необходимого инструмента (УШМ, сварочный аппарат) не вызовет трудностей в изготовлении. Конструкция эстакады — разборная, это позволяет собрать ее для частичного заезда автомобиля:

    Для полного заезда автомобиля:

    А в разобранном виде эстакада без проблем помещается в гараж, сбоку, не мешая автомобилю. Эстакада металлическая, поэтому ее надежность не вызывает сомнений. Монтаж эстакады производится с помощью 12 болтов М14. Эстакада может быть установлена практически на любой поверхности (ровной и неровной).

    Кстати, несмотря на простоту конструкции, на изготовление мобильной эстакады потребуется около недели рабочего времени.
    Кстати, за это время можно выполнить большую часть шумоизоляции автомобиля.

    Изготовить эстакаду своими руками

    Источник фото:

    Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

    Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

    В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

    Эстакады можно разделить на 2 вида:

    • для полного заезда автомобиля;
    • для частичного подъема автомобиля.

    Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

    Варианты эстакады для полного заезда автомобиля

    Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.

    Плюс ямы в том, что она не будет занимать полезное пространство гаража.

    Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.

    В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.

    В итоге придется ее засыпать и рассматривать другие варианты.

    Кирпичная эстакада

    Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.

    Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.

    Эстакада из железнодорожных шпал

    Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

    Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

    Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

    Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

    Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.

    Металлический вариант

    Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.

    Для ее изготовления понадобятся следующие инструменты и материалы:

    • металлопрокат;
    • сварочный аппарат;
    • арматура;
    • болгарка с отрезными кругами;
    • болты с гайками;
    • краска по металлу.

    При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

    Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

    Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

    Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

    После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

    Устройство эстакады для гаража

    При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.

    Несколько вариантов мини-эстакад

    Самый элементарный вариант мини-эстакады можно изготовить из дерева.

    Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

    Собирается конструкция следующим образом.

    1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
    2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
    3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
    4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
    5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
    6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

    Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

    Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

    Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

    Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

    Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.

    Как самому собрать эстакаду для автомобиля в гаражных условиях. Делаем эстакаду для авто своими руками Небольшая эстакада своими руками

    Решил сделать переносную и простую эстакаду своими руками. Немного времени и наша эстакада готова, много расписывать не буду, итак практически ясно всё из фоток.

    Для работы нам понадобится:

    Сварочный аппарат — 1шт
    Болгарка — 1шт
    Рулетка — 1шт
    Угольник — 1шт
    Маркер (желательно белый, по ржавым уголкам отлично рисует)) — 1шт
    Струбцина — 2шт
    Электроды — 2кг
    Диски отрезные — 4шт
    Уголок металлический 50х50
    Уголок металлический 25х25
    Арматура 10″

    Ну углубимся:

    База длиной 165 см, шириной 50 см и высотой 45 см. Состоит она из двух уголков 165 см и трех перемычек по 40 см.

    Все это дело мы соединяем строго перпендикулярно на нужном нам расстоянии: две перемычке по краям, они формируют полное пятно опоры, а среднюю на расстоянии 50 см от крайней, таким образом мы получаем опору стояночного горизонтального пятака.

    Далее нам надо поставить перпендикулярно еще 2 уголка длиной уже в 40 см, формируем “стопарь”, границу эстакады, что б машинка не проехала “точку не возврата”. Заодно сразу отмечаем параллель первых 30 сантиметровых опор, для последующего горизонтального соединения.

    Затем уголком длинной 117 см делаем скат (115см длинна + 2см нахлест на пятак)


    Первая (концепт) эстакада под одну сторону готова. Делал ее без эскизов и чертежей, так сказать из голову, дополняя, переделывая и прорабатывая по ходу дела. Вторую делаем такую же… И всё, наша эстакада готова.





    Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

    Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

    Виды конструкций эстакад для гаража

    Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные , приобретаются опрокидыватели или другие приспособления.

    Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

    • На дачном массиве.
    • На приусадебном участке.

    При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

    Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

    Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

    Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

    Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

    Связано это может быть:

    • С близким расположением подземных вод.
    • Неблагоприятными особенностями грунта.

    В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

    Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

    • Наличие большей площади для проведения работ.
    • Много света.
    • Более удобно.
    • Нет сырости.
    • Отсутствует темнота.
    • Мост для авто не затапливают талые и грунтовые воды.
    • При выполнении работ нет необходимости долго находиться в земле.

    Для гаража можно использовать варианты эстакад:

    • Переносные.
    • Имеющие вид смотровой ямы.
    • Выполненные из кирпича.
    • Сооруженные из шпал.

    Для изготовления конструкций выбирается:

    • Древесина.
    • Металл.

    Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

    Эстакада в гараже может располагаться:

    • В углу.
    • У стены . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
    • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета , что требует увеличения ее протяженности.

    Особенности эстакад для ворот

    Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

    Конструкции могут изготавливаться с основаниями различной сложности:

    • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
    • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

    Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

    Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

    Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

    Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

    Как сделать эстакаду из различных материалов

    Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

    Недостатки такой эстакады:

    • Нужен участок для ее сооружения.
    • Со временем кирпич станет разрушаться.
    • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

    Эстакада из железнодорожных шпал

    Эстакаду можно собрать из железнодорожных шпал.

    В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

    Для надежности конструкции ее скрепляют скобами.

    Недостатки такой эстакады:

    • Не все имеют требуемый запас шпал.
    • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
    • После окончания ремонтных работ понадобится для хранения шпал много места.

    При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

    Большей популярностью пользуются металлические эстакады.

    Как сделать эстакаду из металла

    Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

    Для изготовления конструкции понадобится:

    • Металлический прокат.
    • Сварочный аппарат.
    • Любая арматура.
    • Болгарка с комплектом отрезных кругов.
    • Метизы.
    • Краска по металлу

    При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

    Инструкция состоит в следующем:

    • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
    • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
    • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

    Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

    Для работы понадобится:

    • Доска толщиной 50 миллиметров.
    • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

    Порядок сборки конструкции:

    • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
    • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

    Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

    При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

    • Передней частью доски и бруском, закрепленным ближе к середине.
    • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
    • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

    Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

    • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

    Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

    Для многих автовладельцев собственная гаражная эстакада — это не просто мечта, а одно из самых востребованных приспособлений. Опытные автомеханики знают, что добраться до днища автомобиля или до моторного отсека практически невозможно без эстакады. А эти места машины нуждаются в постоянном ремонте.

    Конечно, есть вариант арендовать на определенное время эстакаду или отдать машину на ремонт в автомастерскую. Однако такие варианты являются довольно дорогостоящими и довольно непрактичными, поскольку бывают такие моменты, когда транспортное средство не поддается транспортировке из-за серьезной поломки. Именно поэтому мы рекомендуем вам всерьез задуматься об изготовлении собственной эстакады, изготовление которой является довольно легким. Кроме того, лучше один раз потратиться на материалы для эстакады, чем всю жизнь тратить деньги на дорогостоящее обслуживание автомехаников или ардену эстакады.

    Что делать, если нет возможности изготовить смотровую яму

    Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.

    Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.

    Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:


    Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.

    Эстакада в гараже своими руками

    Многие из нас видели стационарные эстакады, как правило, они находятся на обочинах дороги для того, чтобы водитель, транспортное средство которого нуждается в срочном ремонте смог устранить неполадки. Изготовить такую конструкцию совсем несложно, главным требованием является наличие достаточного места. В качестве материалов можно использовать деревянные балки, металлические трубы, кирпичи и уголки. Если вы хотите изготовить более долговечную конструкцию, тогда изготовьте ее металлической. Если выполнить работу правильно, то вы сможете поднять машину на высоту до одного метра.

    Для изготовления эстакады в своем гараже вам понадобятся такие материалы:


    Важное напоминание! При изготовлении конструкции для эстакады позаботьтесь и об ограничителях, которые не позволят автомобилю заехать дальше, чем необходимо или скатиться назад. Ограничители могут быть как съемными, так и задвижными.

    Варианты самодельных эстакад

    Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.

    Как выглядит готовая конструкция, вы можете увидеть на видео:

    Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.

    Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

    Виды эстакад

    В зависимости от размеров, эстакады для авто бывают двух типов:

    1. Для доступа к одному мосту автомобиля.
    2. Для въезда всей машины.

    Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

    Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

    • Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
    • Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

    Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

    Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

    Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

    Тем, кто скажет, что на такую высоту машину можно и поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

    Полноразмерная конструкция

    Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

    Металлическая установка

    В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

    Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

    Особенности деревянного сооружения
    • Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
    • Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
    • Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
    • В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
    • Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
    • Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
    • Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

    Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

    Необходимость установки мини-эстакады. Устройство

    Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

    Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

    Эстакады бывают двух видов:


    В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

    Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

    Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

    Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

    1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
    2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

    Общие требования

    При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

    • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
    • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
    • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

    Выбор материала

    Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

    Кирпичная конструкция

    Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

    Этот способ имеет ряд недостатков:

    1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
    2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

    Эстакада из шпал

    В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

    Такая конструкция также имеет определённые недостатки.

    1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
    2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
    3. Для хранения железнодорожных шпал требуется место.

    Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

    Из металла

    Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

    1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
    2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
    3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

    Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

    Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

    Инструменты и материалы

    Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

    Что нужно для строительства металлической эстакады

    Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

    1. Металлопрокат.
    2. Сварочный аппарат с набором электродов.
    3. Болгарка, укомплектованная несколькими отрезными кругами.
    4. Куски арматуры.
    5. Крепежи: болты, гайки.
    6. Краска по металлу для окончательной обработки конструкции.

    Материалы и инструменты для деревянной эстакады

    Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

    1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
    2. Две деревянные колодки.
    3. Два куска вагонной доски.
    4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

    Подготовка к работе и составление чертежа

    Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

    Все размеры указаны примерно и рассчитываются для каждой модели авто

    Металлическая конструкция своими руками

    Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

    Сборка металлической эстакады происходит следующим образом:

    1. Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.

      Все части соединяются под прямым углом

    2. Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются.

      Углы и боковые стены должны быть равными

    3. Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
    4. Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются.

      После сборки можно дополнительно пройти сваркой по основным узлам

    5. Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
    6. К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались.

      В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра

    7. Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам.

      По этим мостикам машина будет заезжать на эстакаду

    8. Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.

    Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

    Готовая конструкция будет выглядеть примерно так

    Изготовление деревянной мини-эстакады

    Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

    Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

    Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.


    Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

    Видео: Сборка металлической конструкции

    Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

    Рекомендуем также

    Эстакада для гаража


    Эстакада в гараже своими руками: как сделать самодельную разборную эстакаду

    Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.

    В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.

    Виды эстакад для гаража

    Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

    Размеры эстакады для гаража.

    Всего выделяют два вида:

    1. Стационарная. Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
    2. Мини-эстакада. Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и «качалка» на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

    Особенности эстакад для гаража

    Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:

    • хорошее освещение рабочего пространства;
    • увеличение площади рабочего пространства;
    • не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
    • строение не затапливают грунтовые или талые воды.
    Как сварить эстакаду для гаража?

    Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.

    У самодельных автоэстакад есть и некоторые ее недостатки:

    1. Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
    2. Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.

    Как сделать эстакаду из различных материалов

    Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

    Для этого следует учитывать некоторые нюансы:

    • высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
    • высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
    • ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
    • мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

    Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

    Эстакада из железнодорожных шпал

    Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

    Но у такого типа самодельных устройств есть недостатки:

    • шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
    • требуется много места для хранения;
    • необходимо большое количество материала.

    Эстакада из дерева

    Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

    Для ее создания потребуются:

    1. Доски 5 сантиметров в толщину.
    2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

    Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

    Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

    Как сделать эстакаду из металла

    Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

    Схема эстакады с размерами.

    Для такой конструкции понадобятся:

    • сварочный аппарат;
    • болгарка и круги к ней
    • арматура;
    • металлический прокат;
    • метизы;
    • краска для метала.

    Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

    Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

    Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

    Итог

    Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

    Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

    Эстакада в гараже своими руками

    Мы хотим во всем уметь разбираться и ремонтировать, чтобы не привлекать посторонних и не платить за это средства, которые сейчас достаются не так просто. Кто-то вникает в устройство различных механизмов просто ради хобби. И для тех, и для других будет актуальна информация о том, как строится эстакада в гараже своими руками.

    Когда нет возможности сделать смотровую яму

    Из-за высокого уровня грунтовых вод возникли проблемы со смотровой ямой

    Большую популярность и распространение получили смотровые ямы. Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.

    Различают два основных вида эстакад:

    • стационарная;
    • разборная или мини-эстакада.

    Устройство эстакады

    Стационарное возвышение

    Стационарные эстакады многие из нас видели – они могут находиться на обочинах некоторых участков дорог, чтобы водитель, испытывающий технические проблемы, мог привести в порядок или временно ликвидировать неисправность автомобиля. Изготовить такую конструкцию в домашних условиях несложно. Основным требованием будет наличие достаточного пространства. Если гараж у вас рассчитан на два транспортных средства, то на месте одного из них можно возвести помост. Из материалов можно использовать кирпич, плиты перекрытия, деревянные балки, металлический швеллер и трубы. Наиболее прочной и долговечной будет конструкция из металла.

    Обратите внимание! При правильном изготовлении эстакады и расчетах вы сможете поднять свой автомобиль практически на метр над землей.

    Пример устройства стационарной эстакады в гараже

    Вам понадобятся трубы общей длиной до 2 м. Приблизительно на 1 м их придется утопить в грунт и надежно забетонировать. Таких столбиков понадобится от 4 до 6, все зависит от размеров машины. Сверху закрепляется четыре уголка размером 7,5 на 7,5 см, пространство между ними заполняется прутьями из арматуры, которые привариваются перпендикулярно. Таким же образом под наклоном устанавливается заезд. Обязательно в конструкции необходимо предусмотреть ограничители, которые не дадут авто скатиться назад или проехать дальше вперед. Длина подбирается под конкретные потребности.

    Другие виды эстакад

    Такой эстакадой можно пользоваться не только в гараже

    Но не у всех нас есть два автомобиля или большие гаражи, в которых можно сыграть в футбол или провести вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно перемещаться по территории, а храниться в гараже или сарае. Для их изготовления понадобится некоторая смекалка. Вот вам несколько вариантов для выбора:

    • прямоугольная трапеция;
    • «качалка»;
    • перекидная;
    • на основе шпал.
    • Односторонняя пирамида. Для изготовления этого рода помоста вам понадобится минимум сил, времени и средств. Необходимо иметь под рукой приблизительно 17 м доски высотой в 5 см, шириной в 30 см, можно меньше, если вы ас вождения по узкоколейке, но лучше не рисковать. Далее, вырезаем по два бруса одинаковой длины с такими размерами: 45 см, 70 см, 95 см, 120 см, 145 см, 170 см и 195 см. После того как все части готовы, можно приступать к сборке – просто соединяем их между собой так, чтобы с одного торца они создавали плоскость, а с другого выглядели в форме лесенки. Можно использовать гвозди или саморезы – что оказалось под рукой или удобнее для вас. В процессе сборки должны были получиться две пирамиды, обрезанные с одной стороны. Но такая эстакада еще не приспособлена для того, чтобы на нее заехал автомобиль. Два блока могут внезапно разойтись и нанести вред днищу или же автомобиль может опрокинуться. Чтобы этого не произошло, поступаем следующим образом. На внутренних сторонах монтируем два по два металлических уголка с отверстиями. Далее, выбираем две рейки металлические или деревянные. Проделываем отверстия по краям и крепим их на уголки. После такой операции подставки не уйдут в сторону. Когда автомобиль уже будет находиться сверху, аккуратно откручиваем страховочные поперечины и выполняем необходимый ремонт.
    Эстакада пирамида

    Похожую урезанную пирамиду или трапецию можно изготовить из металлического швеллера, она получится намного надежнее и долговечнее. Вместо подъема «лестницей» необходимо будет просто сделать наклонный заезд.

    Обратите внимание! При помощи такого устройства автомобиль можно поднять на 30 см, если нужна большая высота – добавьте еще несколько планок большей длины. Не забудьте установить ограничители в передней части, чтобы транспортное средство не укатилось вперед, также зафиксируйте задние колеса.

    Конструкция типа качалки

    «Качалка» также является очень простой конструкцией, которую сможет изготовить любой автовладелец. Подбираются две доски толщиной как в прошлом примере, длина может составлять 1 м. Берем четыре брусочка 10×10×30 см и располагаем их следующим образом: один из них на одном из краев, второй – практически посередине со смещением к первому. Прочно закрепляем и не забываем сделать упор. Теперь, когда автомобиль будет наезжать колесами, доски будут перекидываться из-за смещения центра тяжести, с дальнейшим продвижением они получают упор на два бруска. Всё! Машина поднята! Можно производить ремонт. Размеры можете варьировать, ориентируясь на клиренс конкретного ТС и длину колесной базы.

    Высокая металлическая эстакада

    Есть еще один вариант этой эстакады, он немного сложнее в исполнении, но намного надежнее. Конструкции могут быть разными. Вот одна из них. Берется уголок 30×30, можно больше, длину регулируете, ориентируясь на свой автомобиль. Таких отрезков нам понадобится 8 штук. Соединяем их параллельно при помощи арматур-перекладин. В результате должно получиться 4 базы одинакового размера. Нижние части можно сделать длиннее и шире для большей устойчивости. Дальше делаем два упора. Один из них будет в форме бруска, как и в предыдущем примере, его привариваем на край. Второй устанавливаем с небольшим смещением от середины. Но его следует изготовить немного иначе – в форме равнобедренного треугольника. Подвижно соединяем его с нижней базой. Если не трогать подставки они будут находиться в сложенном состоянии под наклоном. Когда автомобиль движется по ним, колесо смещает центр, выравнивая горизонталь, и упирается в брусок. Теперь щеколдами можно зафиксировать помосты в таком положении.

    Помост

    Использование помоста – интересный подход к делу. Для его изготовления необходимо обзавестись уже полюбившимся нам уголком, или использовать квадратный профиль. Далее, при помощи сварочного аппарата изготавливаются 2 равнобедренных треугольника так, чтобы основание в 1,5 раза превышало по длине колесную базу, а вершинный угол был тупым. На них ложится помост Теперь все готово. Автомобиль заезжает на конструкцию и упираясь в ограничители доезжает до конца.

    Обратите внимание! Установите подставки под задние колеса, чтобы автомобиль, когда он будет находиться на эстакаде, не скатился.

    Из шпал

    Эстакада на основе шпал изготавливается очень просто. Укладываются две шпалы, одна в продолжение другой. На часть с выемкой укладываются прочные доски, после чего получается небольшая горка. Все – помост готов, можно заезжать и ремонтироваться. Недостатком является то, что шпалы нужно где-то хранить, хотя вряд ли кто-то решит их увести у вас. Для такого рода помоста необязательно использовать шпалы, подойдет все, на что надежно можно упереть доски.

    Обратите внимание! Сооружая самодельную эстакаду, не забудьте защитить свой автомобиль, установив ограничители – они не дадут автомобилю свалиться с эстакады.

    Как видите, нет особых сложностей в том, чтобы приподнять машину для ее обслуживания. Теперь вы знаете, как сделать эстакаду из подручных материалов, которые есть практически в каждом гараже. Подсказывайте друзьям и делитесь опытом.

    Видео

    На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:

    Посмотрите видео о самодельной металлической эстакаде для автомобиля:

    Фото

    Мини-эстакада в гараже Самодельная из покрышек грузовика и досок Из пиломатериалов и покрышек легкового автомобиля Эстакада высотой в 10 см Опять применяем шпалы Эстакада-качалка Самодельная на склоне Металлическая мини конструкция Капитальная деревянная Автоподъемник Из досок Сделана из того, что нашлось в гараже

    Последняя редакция: 06.02.2016 Автор: Александр Чалый

    Эстакада в гараже

    Для многих автовладельцев собственная гаражная эстакада – это не просто мечта, а одно из самых востребованных приспособлений. Опытные автомеханики знают, что добраться до днища автомобиля или до моторного отсека практически невозможно без эстакады. А эти места машины нуждаются в постоянном ремонте.

    Конечно, есть вариант арендовать на определенное время эстакаду или отдать машину на ремонт в автомастерскую. Однако такие варианты являются довольно дорогостоящими и довольно непрактичными, поскольку бывают такие моменты, когда транспортное средство не поддается транспортировке из-за серьезной поломки. Именно поэтому мы рекомендуем вам всерьез задуматься об изготовлении собственной эстакады, изготовление которой является довольно легким. Кроме того, лучше один раз потратиться на материалы для эстакады, чем всю жизнь тратить деньги на дорогостоящее обслуживание автомехаников или ардену эстакады.

    Что делать, если нет возможности изготовить смотровую яму

    Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.

    Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.

    Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:

    1. Разборная. Этот вариант является довольно практичным и удобным, а что главное так это то, что на изготовление такого приспособления вы не потратите много денег. Разборная или как ее еще называют мини-эстакада – это легкое переносное приспособление, которое не имеет больших габаритов и является удобным в применении. Данное приспособление легко устанавливается при учете ровной поверхности и также легко убирается после выполнения необходимых ремонтных работ. Единственным недостатком данной конструкции является то, что вы не сможете поднять автомобиль выше, чем 50– 60 см.
    2. Стационарная. Изготовление полноформатной конструкции выполнить намного сложнее. Для сборки данной конструкции вам понадобится намного больше материалов, чем для предыдущего варианта. Однако у этого варианта есть огромное достоинство, так как вы сможете погрузить на него всю машину. Благодаря этому вы сможете выполнить полное обслуживание днища автомобиля, а не только его передка.

    Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.

    Эстакада в гараже своими руками

    Многие из нас видели стационарные эстакады, как правило, они находятся на обочинах дороги для того, чтобы водитель, транспортное средство которого нуждается в срочном ремонте смог устранить неполадки. Изготовить такую конструкцию совсем несложно, главным требованием является наличие достаточного места. В качестве материалов можно использовать деревянные балки, металлические трубы, кирпичи и уголки. Если вы хотите изготовить более долговечную конструкцию, тогда изготовьте ее металлической. Если выполнить работу правильно, то вы сможете поднять машину на высоту до одного метра.

    Для изготовления эстакады в своем гараже вам понадобятся такие материалы:

    • трубы длиной до двух метров. Для выполнения опор под эстакаду вам придется забетонировать на один метр 4 или 6 (все зависит от веса и длины автомобиля) кусков труб которые будут служить опорой под автомобиль;
    • уголки размером 75 на 75 мм. Эти уголки будут прикреплены сверху к трубам, для того чтобы заполнить между ними пространство, приварите арматурные прутья перпендикулярно к их основе.  По такому же принципу изготавливается въезд для автомобиля.
    Важное напоминание! При изготовлении конструкции для эстакады позаботьтесь и об ограничителях, которые не позволят автомобилю заехать дальше, чем необходимо или скатиться назад. Ограничители могут быть как съемными, так и задвижными.

    Варианты самодельных эстакад

    Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.

    Как выглядит готовая конструкция, вы можете увидеть на видео:

    Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.

    Конечно, при желании и финансовой возможности вы можете купить специальные подъемники, которые смогут сделать ремонт транспортного средства более удобным. Однако такой вариант больше всего подойдет для людей, которые регулярно ремонтируют как свой, так и другие кузовные детали, например, в автомастерских такие подъемники будут просто незаменимы.

    Итог

    Самодельная платформа изготавливается достаточно просто, поэтому мы уверены в том, что у вас все получится, и вы сможете изготовить данную конструкцию своими руками.

    Разборная эстакада качалка для гаража размеры. Самодельная эстакада в гараже: как лучше сделать

    Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

    Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

    Виды конструкций эстакад для гаража

    Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные , приобретаются опрокидыватели или другие приспособления.

    Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

    • На дачном массиве.
    • На приусадебном участке.

    При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

    Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

    Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

    Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

    Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

    Связано это может быть:

    • С близким расположением подземных вод.
    • Неблагоприятными особенностями грунта.

    В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

    Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

    • Наличие большей площади для проведения работ.
    • Много света.
    • Более удобно.
    • Нет сырости.
    • Отсутствует темнота.
    • Мост для авто не затапливают талые и грунтовые воды.
    • При выполнении работ нет необходимости долго находиться в земле.

    Для гаража можно использовать варианты эстакад:

    • Переносные.
    • Имеющие вид смотровой ямы.
    • Выполненные из кирпича.
    • Сооруженные из шпал.

    Для изготовления конструкций выбирается:

    Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

    Эстакада в гараже может располагаться:

    • В углу.
    • У стены . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
    • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета , что требует увеличения ее протяженности.

    Особенности эстакад для ворот

    Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

    Конструкции могут изготавливаться с основаниями различной сложности:

    • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
    • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

    Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

    Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

    Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

    Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

    Как сделать эстакаду из различных материалов

    Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

    Недостатки такой эстакады:

    • Нужен участок для ее сооружения.
    • Со временем кирпич станет разрушаться.
    • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.
    Эстакада из железнодорожных шпал

    Эстакаду можно собрать из железнодорожных шпал.

    В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

    Для надежности конструкции ее скрепляют скобами.

    Недостатки такой эстакады:

    • Не все имеют требуемый запас шпал.
    • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
    • После окончания ремонтных работ понадобится для хранения шпал много места.

    При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

    Большей популярностью пользуются металлические эстакады.

    Как сделать эстакаду из металла

    Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

    Для изготовления конструкции понадобится:

    • Металлический прокат.
    • Сварочный аппарат.
    • Любая арматура.
    • Болгарка с комплектом отрезных кругов.
    • Метизы.
    • Краска по металлу

    При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

    Инструкция состоит в следующем:

    • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
    • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
    • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

    Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

    Для работы понадобится:

    • Доска толщиной 50 миллиметров.
    • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

    Порядок сборки конструкции:

    • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
    • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

    Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

    При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

    • Передней частью доски и бруском, закрепленным ближе к середине.
    • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
    • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

    Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

    • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

    Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

    Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.

    Требования к эстакаде

    В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:

    • Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
    • Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
    • Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.
    Виды смотровых эстакад для автомобилей

    В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.

    Мини эстакада, представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.

    Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.

    Полноразмерная эстакада гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.

    Мини эстакада для автомобиля своими руками

    Для того, чтобы сделать мини эстакаду своими руками понадобится:

    1. Стальной уголок толщиной не менее 10 мм;
    2. Металлический пруток;
    3. Электроды для сварки;
    4. Сварочный аппарат;
    5. Краска для защиты готовой металлической конструкции от коррозии.

    Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.

    Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.

    Полноразмерная эстакада для ремонта автомобилей

    Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки — это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.

    На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях. Яма под столб не засыпается грунтом, а заливается цементом.

    Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.

    Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.

    Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.

    Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.

    Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.

    Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

    Необходимость установки мини-эстакады. Устройство

    Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

    Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

    Эстакады бывают двух видов:

    В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

    Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

    Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

    Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

    1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
    2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

    Общие требования

    При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

    • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
    • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
    • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

    Выбор материала

    Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

    Кирпичная конструкция

    Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

    Этот способ имеет ряд недостатков:

    1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
    2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.
    Эстакада из шпал

    В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

    Такая конструкция также имеет определённые недостатки.

    1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
    2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
    3. Для хранения железнодорожных шпал требуется место.

    Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

    Из металла

    Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

    1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
    2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
    3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

    Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

    Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

    Инструменты и материалы

    Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

    Что нужно для строительства металлической эстакады

    Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

    1. Металлопрокат.
    2. Сварочный аппарат с набором электродов.
    3. Болгарка, укомплектованная несколькими отрезными кругами.
    4. Куски арматуры.
    5. Крепежи: болты, гайки.
    6. Краска по металлу для окончательной обработки конструкции.

    Материалы и инструменты для деревянной эстакады

    Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

    1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
    2. Две деревянные колодки.
    3. Два куска вагонной доски.
    4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

    Подготовка к работе и составление чертежа

    Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

    Все размеры указаны примерно и рассчитываются для каждой модели авто

    Металлическая конструкция своими руками

    Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

    Сборка металлической эстакады происходит следующим образом:

    1. Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.

      Все части соединяются под прямым углом

    2. Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются.

      Углы и боковые стены должны быть равными

    3. Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
    4. Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются.

      После сборки можно дополнительно пройти сваркой по основным узлам

    5. Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
    6. К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались.

      В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра

    7. Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам.

    Для многих автовладельцев собственная гаражная эстакада — это не просто мечта, а одно из самых востребованных приспособлений. Опытные автомеханики знают, что добраться до днища автомобиля или до моторного отсека практически невозможно без эстакады. А эти места машины нуждаются в постоянном ремонте.

    Конечно, есть вариант арендовать на определенное время эстакаду или отдать машину на ремонт в автомастерскую. Однако такие варианты являются довольно дорогостоящими и довольно непрактичными, поскольку бывают такие моменты, когда транспортное средство не поддается транспортировке из-за серьезной поломки. Именно поэтому мы рекомендуем вам всерьез задуматься об изготовлении собственной эстакады, изготовление которой является довольно легким. Кроме того, лучше один раз потратиться на материалы для эстакады, чем всю жизнь тратить деньги на дорогостоящее обслуживание автомехаников или ардену эстакады.

    Что делать, если нет возможности изготовить смотровую яму

    Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.

    Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.

    Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:

    Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.

    Эстакада в гараже своими руками

    Многие из нас видели стационарные эстакады, как правило, они находятся на обочинах дороги для того, чтобы водитель, транспортное средство которого нуждается в срочном ремонте смог устранить неполадки. Изготовить такую конструкцию совсем несложно, главным требованием является наличие достаточного места. В качестве материалов можно использовать деревянные балки, металлические трубы, кирпичи и уголки. Если вы хотите изготовить более долговечную конструкцию, тогда изготовьте ее металлической. Если выполнить работу правильно, то вы сможете поднять машину на высоту до одного метра.

    Для изготовления эстакады в своем гараже вам понадобятся такие материалы:

    Важное напоминание! При изготовлении конструкции для эстакады позаботьтесь и об ограничителях, которые не позволят автомобилю заехать дальше, чем необходимо или скатиться назад. Ограничители могут быть как съемными, так и задвижными.

    Варианты самодельных эстакад

    Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.

    Как выглядит готовая конструкция, вы можете увидеть на видео:

    Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.

    автосервисов на дому. Овакада своими руками самодельная яма для авто

    Смотреть яму нужна практически любому автомобилисту. С его помощью можно произвести плановый осмотр автомобиля и его частичный ремонт. Особенно актуально такое сооружение в том случае, если поблизости нет станций.

    Для чего нужен дизайн?

    Как уже было сказано, если у вас есть машина, то возможно возникнут определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже.Иногда приходится залезать и под машину. Естественно, делать ремонт лежа не очень удобно. Именно для этого был изобретен путепровод.

    Сделать такую ​​постройку своими руками несложно. Вам нужно только определиться с дизайном и собрать все необходимые материалы. Следует отметить, что для возведения конструкции можно применить все, что есть в хозяйстве. Например, транспортная упаковка для ремонта машины может быть сделана из металлической лестницы (надземный вариант), кирпича или просто вырытой в виде котлована (подземный вариант).

    Какие инструменты могут понадобиться?

    Описать такую ​​структуру довольно просто. Сначала необходимо нарисовать схему на бумаге, рассчитать ее размеры, а также выбрать необходимый инструмент:

    1. Сварка (если построен вариант из металла).
    2. Болгарка (для раскроя материалов).
    3. Лопата (если нужно сделать котлован или закрепить накладные стойки).
    4. Кирпич и шпалы.
    5. Цемент (чтобы продукт «гнал», его следует закрепить бетонным раствором).

    Из этого списка вы выбираете то, что вам нужно в зависимости от материалов.

    Как сделать самый простой вариант оформления?

    Это конструкция, по которой автомобиль может двигаться только задними или только передними колесами. Такой рюкзак для автомобиля состоит из одинаковых конструкций, которые могут быть выполнены из металла или дерева. Учтите, что ширина таких изделий не должна быть меньше 40 см. В противном случае они могут быть неустойчивыми или слишком узкими.

    Можно приготовить эту конструкцию из углов.В этом случае сечение элементов около 2,5 см. Чтобы машина не соскальзывала с эстакады, необходимо закрепить ограничители на стойках. Их высота не менее 7 см. После того, как все сварочные работы будут завершены, острые углы необходимо удалить с помощью болгарки. Чтобы изделие как можно дольше загоралось, его нужно покрыть специальным антикоррозийным составом или краской. Учтите, что один элемент такой конструкции будет иметь довольно большой вес.

    Как сделать конструкцию лестницы?

    Такой рюкзак делается своими руками, тоже достаточно быстро. Это более продвинутый вариант, чем предыдущий. Для работы вам потребуются две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

    Для начала нужно обработать все компоненты антикоррозийным составом. Далее к краям лестницы нужно быстро приветствовать вертикальные опоры, на которых они будут стоять (как магазины). Их длина должна быть достаточной, чтобы ее можно было частично вставить в землю.Естественно, что в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдерживать вес автомобиля.

    После того, как основная конструкция собрана, необходимо закрепить ее в гараже. Разместите будущий рейс так, чтобы вам было комфортно на ней ехать. Подставки в земле необходимо закрепить бетонным раствором. Чтобы машина подошла к конструкции, к лестнице под углом нужно пробиться еще 4 угла (с двух сторон). Их лучше сочетать друг с другом.

    Особенности устройства смотровой ямы

    Строительство путепровода этого типа является наиболее распространенным. Однако это возможно при одном условии: у вас много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром автомобиля. Чтобы земля не пропиталась внутри, стены конструкции лучше зашить досками.Чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступеньки должны быть оснащены противоскользящими накладками.

    Обратите внимание, что края такой эстакады должны быть немного выше уровня Земли. Длина ямы должна соответствовать размеру машины. При этом по прибытии машина не должна перекрывать подъезд для спуска. Что касается ширины канавы, то она составляет около 1 метра. На это расстояние нужно добавить предохранительные вспышки.

    Как видите, эстакада строится довольно быстро. Вам просто нужно заранее нарисовать схему и подобрать материалы.

    Расположение Estabada

    Естественно, рабочее место должно быть соответствующим образом оборудовано. Например, должен быть верстак со всеми необходимыми инструментами. Все необходимое для ремонта должно находиться на расстоянии вытянутой руки.

    Еще нужно организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полки, на которых будут размещаться инструменты.Обратите внимание, что они должны быть закреплены как можно лучше, и на уровне, в случае падения каких-либо продуктов, они не могли вам навредить.

    Внутрь ямы можно положить кирпич. Лучше обустроить фундамент. Поверхность, на которой будет стоять машина, тоже должна быть максимально отведена. Лучше устанавливать его на засыпанных в землю трубах на большую глубину.

    Если вам нужен транспортный пакет, вы можете сделать его всего за один день.

    Автомобиль — залог того, что он будет эксплуатироваться долго и безопасно.И если для жителей крупных городов постоянный мониторинг транспортного средства доступен в любое время в любом автосервисе, то в отдаленных районах есть определенные сложности. Чтобы облегчить свою судьбу, многие владельцы ищут более простые способы профилактического осмотра транспортных средств. В таких случаях эстакада продумана.

    Простая конструкция

    Конструктивные особенности многих автомобилей предполагают профилактический осмотр и ремонт многих узлов и механизмов под автомобилем. Если уровень грунтовых вод на участке позволяет построить полноценную смотровую яму.Однако затрат на его строительство будет немало, поэтому многие отдают предпочтение альтернативному варианту. Estakade в ваших руках в этом случае более выгодное решение. Если гараж просторный, то его можно построить, например, из железнодорожных шпал. Правда, это будет массивное сооружение, которое сдвинуть довольно сложно.

    Самой простой является конструкция, когда машина может перемещаться по эстакаде на передние или задние колеса. Он состоит из двух элементов (шириной около 40 см), сваренных из стального уголка.Сбоку такой рюкзак (довольно быстро поднимается) своими руками) имеет форму трапеции, по бокам его плоскости лучше всего сделать ограничители — они защитят машину от съезда. Важно помнить, что при езде на автомобиле по такой конструкции важно установить под колеса накладки — они предотвратят скатывание машины вниз. И главное — эстакаду нужно устанавливать на ровной поверхности.

    Комплексное проектирование

    Если размеры площадки позволяют, можно создать полноценную транспортную упаковку.Рассмотрим его основные особенности.

    1. Место для машины должно возвышаться не менее чем на один метр над уровнем земли.

    2. Опоры стальные от 80 до 100 мм, которые устанавливаются в забитых колодцах.

    3. Полноразмерный аккумулятор нужно переключать на глубину ниже глубины почвы.

    Не менее важно выбирать качественные и надежные материалы. Например, наклонную часть для заезда и саму площадку, на которой будет стоять машина, лучше всего создавать из стального чейзера.Очень важно установить оконечные ограничители.

    Кстати, эстакаду можно сделать и более функциональной и универсальной. Например, его можно использовать для легковых и грузовых автомобилей. Кроме того, можно предусмотреть лестницу, подножку и даже систему водоотведения — в этом случае конструкция может работать как мойка.

    Расчет — дело важное

    Перед тем, как сделать путепровод своими руками, важно правильно провести все расчеты.Для этого необходимо учитывать размеры используемых элементов. Важно учитывать запас прочности — это убережет установку от деформаций в процессе эксплуатации, кроме того, можно будет осматривать более тяжелые автомобили. Эта конструкция может быть полностью сварной и может состоять из отдельных элементов, которые будут соединяться болтами.

    Какая бы эстакада ни использовалась (своими руками из дерева или другого материала возведена или готова на заводе), главное, чтобы она была надежной и безопасной в эксплуатации.

    Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее своими руками в гараже или на даче, эстакаде. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам Не каждый гараж можно оборудовать. Может помешать близость подземных коммуникаций или грунтовых вод, и тогда, если вы захотите отремонтировать личный автомобиль, выходом для вас будет построенный путепровод своими руками.

    Виды эстакада

    В зависимости от размера эстакада для автомобилей бывает двух типов:

    1. Для доступа к одному автомобильному мосту.
    2. Чтобы войти во всю машину.

    Mini Estakada Первая категория обычно разборная и требует небольшого количества материала для изготовления своими руками. Она мобильная, но не такая удобная для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады в том, что из-за небольшой высоты выполнение ремонта автомобиля своими руками с ее помощью возможно не в полный рост.

    Устройства, которые дают доступ к передней и задней части машины одновременно, бывают двух типов:

    • Установка, там же. Попадание на место их ремонта происходит в лучшем случае под углом около 30 ° К по горизонтали.
    • Расположен на холме. Вход на них происходит без подъема вверх (по горизонтали).

    Желающим сделать мини эстакаду для ремонта авто своими руками несложная конструкция, повторять которую по чертежам не нужно.

    Итак, чтобы сделать простейший мини-полет для машины своими руками, нужно попарно поставить друг к другу две пары шпал и совместить шпалы каждой пары друг с другом стальными скобами. Переверните их скобы вниз и обрежьте один конец каждой пары под углом примерно 30 ° к горизонтали для удобства входа в них. Поставьте пару параллельно друг другу, в соответствии с шириной колеи вашего автомобиля, срежьте в одном направлении. Портативная мини-пасха готова.Высота такой конструкции регулируется за счет подкладки по толщине разделочных досок под прямоугольные концы рукава. Чтобы машина не скатывалась с эстакады, сделайте обрезку обувных досок и подкладывайте их под колеса при ремонте. Чтобы не упасть с объекта при входе в него, прикрепите к концам две разделочные доски так, чтобы они немного торчали вверх.

    Для работы под станком на такой эстакаде обязательно достаньте кусок войлока или хотя бы старое хлопковое одеяло.Не оставляйте здоровье на бетонном полу.

    Тем, кто говорит, что машина может и поднять машину на такую ​​высоту, я возразлю, что если поставить на нее толстые комки, то не каждый домкрат так поднимает, а во-вторых, это намного безопаснее, чем на домкрате.

    Полноразмерный дизайн

    Тем, кто не хочет терпеть неудобства при ремонте своего авто, предлагаем сделать своими руками полноразмерный вариант. Вам будет легче войти в него, если вы построите его на склоне.Да и досок меньше выйдет. Так что есть смысл присмотреть за местом на склоне. Конечно, эстакаду лучше сделать из металла: она прочнее, масло не впитывает и ржавчина не так быстро, как дерево вращается. Но если у вас есть дерево в наличии, выбор материала очевиден, а не покупать в аренду.

    Металлический монтаж

    В качестве опоры можно использовать две стальные трубы диаметром не менее 150 мм. Их следует вскрывать в земле ниже уровня ее промерзания, иначе высота эстакады с наступлением зимы увеличится, а весной уменьшится.После монтажа ямы следует делать в битый кирпич, а лучше — в бетон. Если глубина грунтовки почвы на вашем участке небольшая, заблокируйте опоры в земле не менее чем на метр. Высота опор над поверхностью Земли зависит от вашего роста, но должна быть не менее 1,5 метра.

    Устанавливается на расстоянии около 5 метров от предполагаемого въезда на эстакаду и на расстоянии друг от друга, равном колее вашего автомобиля. Сверху к опорам нервюр вниз положите отрезок шириной около 150 мм, он должен быть на 50 см больше ширины вашей машины.Добро пожаловать в канал поддержки. После этого для боковой устойчивости конструкции соедините опоры крестовины двумя уголками. Четыре угла с ребрами не менее 7,5 см длиной около 5 м лежат параллельно ребрам друг к другу, а пространство между каждой парой заполняют участки арматуры длиной 50 см и приваривают их к каждому, соблюдая прямолинейность угол. Получившиеся лестницы поставили так, чтобы одна сторона каждого была на краю часовни, а другая — на земле.Проверьте их горизонтальность с помощью уровня. А также выставьте ширину между центрами краев лежащих на земле, которая должна быть равна ширине вашей машины. Разводим их на чаллер, а они останавливаются, предотвращая падение машины, и принимают привет, вы своими руками сварили лётку из стали.

    Особенности деревянных конструкций
    • Вместо трубы в качестве опоры используются два отрезка деревянных профилей сечением не менее 15 × 15 см.
    • Детали опор вбиты в землю, для прочности необходимо пропитать креозотом или хотя бы поработать.
    • Каждая лестница должна быть собрана из двух досок толщиной 5 см, одну из них шириной от 10 до 15 см положить на край. Другой, шириной около 40 см, кладем сверху плафмом и прибиваем к первым гвоздям на сотню или прикручиваем саморезами.
    • В каждой планке необходимо выполнить одно уменьшение шириной 5 см и глубиной в соответствии с шириной досок, установленных на кромке.Обязанности делаю для того, чтобы вставить в них нижние доски. К опорам необходимо прикрепить опоры.
    • Остановки можно сделать, подведя винты к опорам двух прорезей, чтобы они выступали над ловушками.
    • Для уменьшения вероятности соскальзывания колес с краев желательно сделать ребра. Один из вариантов — прикрепить к торцу верхних досок доски доску толщиной примерно 2 см и шириной 10 см. Закрепить лучше самостоятельной прорисовки с плоскими шляпками длиной 50 мм.
    • Ниже сшиты для поперечной устойчивости конструкции опоры, необходимо сделать крестовину с двумя досками.

    Эстакада заменяет смотровую яму. Его наличие позволяет проводить осмотр и мелкий ремонт машины самостоятельно.

    В зависимости от типа самой машины ее размер и габариты самой элекады определяют ее внешний вид. Можно сделать как стационарным, так и разборным. Как сделать рюкзак для авто своими руками узнать несложно.

    Процесс создания

    1. Для начала нужно определиться с типом эстакады. Если размеры гаражного или коттеджного участка позволяют, то можно сделать стационарный.

    2. Разборно-разборный вариант подходит тем автомобилистам, которые ограничены определенными параметрами.

    3. Полный осмотр автомобиля доступен только на стационарной эстакаде.

    4. Частичное можно проводить на сборно-разборной эстакаде.

    5. Перед продажей авто техосмотр все же лучше доверить специалистам, например, из.

    Стационарный путепровод из кирпича, дерева, металлических труб. Она может забраться на метр по земле.

    Для создания стационарной металлической эстакады Вам потребуются такие инструменты, как:

    • сварочный аппарат;
    • болгарский;
    • крепежные изделия;
    • краска.

    Основные ступени

    1. Эстакада можно сделать из труб, которые нужно проложить в земле. Получится 4 или 6 столбиков.
    2. Уголки устанавливаются поверх труб.
    3. Между ними при помощи сварочного аппарата Установлены стержни из арматуры.
    4. Заселение наклонено.
    5. Места для колес должны быть ограничителями, которые не позволят машине самостоятельно двигаться от нее.
    6. Металлический дизайн Необходимо покрыть антикоррозийной краской, чтобы ничего не ржавело.

    Если нет места для такой конструкции, то есть есть смысл узнать, как сделать простую транспортную сумку для авто.

    Есть несколько вариантов небольших сборно-разборных конструкций:

    • пирамида односторонняя;
    • «Качание»;
    • торт;
    • от спального места.

    Самый первый тип изготавливается из досок и брусьев таким образом, что один конец представляет собой плоскость, а другой — лестницу. Доски разрезаем на равные части длиной около 30 см. Бруки разрезаются на куски разной длины, поверх них будут монтироваться доски. Обе пирамиды скреплены металлическими пластинами, чтобы они не исчезали.

    «Качалка» сможет сделать практически любой автомобилист. Для этого вам потребуются две доски, на которых бруски установлены по краю и ближе к середине, но со смещением к краю. Когда машина едет к конструкции, ее центр тяжести смещается и оказывается приподнятым.

    Как сделать оверпак для спального места на основе автона — это очень просто, достаточно поставить две продолжающие друг друга спальные места, они расположены на бортах, являющихся площадкой.

    Построить эту конструкцию своими руками можно практически из всех средств.

    Борта

    можно обгонять где угодно, поэтому вопрос, как самому сделать эстакаду для автомобиля, не должен вызывать затруднений.

    Мост. Доступный вариант Это будет: расположить на доске отрезанный кусок бревна необходимой высоты, прикрутить еще одну доску под наклоном, все закрепляется — половина конструкции готова. Вторая половина тоже готова.

    Есть эстакады и кирпичи, но их нельзя переносить с места на место, поэтому они относятся к стационарным.

    Все размеры должны соответствовать конкретному автомобилю. Лучше всего, если ширина кассы будет немного превышать размер колеса. Это исключит риск «мишай» и поломки автомобиля. Необходимо сохранить упоры для станка, чтобы он не двигался вместе с поддоном.

    Сделать аккумулятор для ремонта авто своими руками несложно, если есть свободное время и минимальные технические навыки. Все замеры нужно проводить аккуратно, чтобы эстакада поместилась под конкретный автомобиль.

    »В представленном материале вам покажут, как совершить мини-полет для ремонта своего автомобиля в гараже. Автовладельцы прекрасно знают, что, поскольку речь идет о частом ремонте и осмотре машины, лучше всего делать это в теплом и хорошо освещенном гараже со смотровой ямой. Но зачастую в современных гаражах таких нет, ведь здесь огромное количество разноплановых автосервисов и мастерских. Это, конечно, хорошо, но за услуги придется платить, и расходы на машину и так сегодня бьют по карману.Чтобы спасти и отремонтировать машину самостоятельно, нужно совершить мини-полет. Основой будет уголок 50х50 мм, поперечная арматура 12 мм с шагом 75 мм.

    Эта эстакада устанавливается на ширину колеи автомобиля и устремляется на нее передними или задними колесами. Внимание! При установке автомобиля на эстакаду обязательно поставьте ручной тормоз, а тарелку или упор поставьте под колесо.

    Что нужно для создания мини-эстакады для автомобилей?

    Материалы

    1. уголок 50х50 мм
    2. якорь 12 мм
    3. краска

    Инструменты

    1. сварочный аппарат
    2. болгарский (уш)
    3. рулетка
    4. щетка

    Пошаговая инструкция изготовления мини-эстакады.

    Итак, первым делом познакомимся с детальным рисунком, который составил автор. Далее по размеру чертежа была приварена данная конструкция, для которой угол 50х50 мм и арматура 12 мм. Вторая часть сделана аналогично.

    Затем изделие окрашивается в ярко-желтый цвет.

    После высыхания краски можно испытать 😉
    Этот мини-полет очень удобно хранить в гараже.
    Он настолько компактен, что его можно хранить даже дома.

    Как мосты для диких животных через шоссе делают животных и людей безопаснее

    Ревущий транспорт не мешает крупным млекопитающим, таким как лоси и медведи, переходить шоссе, и не защищает мириады более мелких существ от задавленных автомобильными шинами. Всего за два года на одном участке шоссе в штате Юта в автокатастрофах погибли 98 оленей, три лося, два лося, несколько енотов и пума — всего 106 животных. В Соединенных Штатах существует 21 угрожаемый и находящийся под угрозой исчезновение вид, самому выживанию которого угрожает смертность на дорогах, в том числе ключевой олень во Флориде, снежный баран в Калифорнии и краснобрюхие черепахи в Алабаме.

    Люди также пострадают — по данным Национальной администрации безопасности дорожного движения, ежегодно в США погибает около 200 человек в более чем одном миллионе дорожно-транспортных происшествий. Эти аварии также обходятся дорого: столкновение оленя с автомобилем стоит в среднем 8190 долларов, столкновение лося с автомобилем — около 25 319 долларов, а столкновение лося с автомобилем — 44 546 долларов с учетом травм и смерти людей, буксировки, ремонта транспортных средств, расследования происшествий. авария, совершенная местными властями, и утилизация трупов, согласно докладу Западного транспортного института (WTI) государственного университета Монтаны.

    И число этих смертельных случаев растет. «За последние 15 лет количество столкновений транспортных средств с дикой природой увеличилось на 50 процентов, при этом, по оценкам, автомобилисты ежегодно убивают от одного до двух миллионов крупных животных», — говорит Роб Амент, менеджер программы по экологии дорог WTI.

    Ограждение, важный компонент успешного пересечения диких животных, направляет мигрирующих вилорогих антилоп в Вайоминге по шоссе, а не через него в районе Ловца-Пойнт. (Смотрите больше фотографий скрещивания вилорогих рогов здесь.)

    Фотография Джо Рииса, Nat Geo Image Collection

    Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

    Однако есть одно решение, которое было замечательно эффективным во всем мире для уменьшения количества столкновений между автомобилями и животными, пересекающими дорогу: переходы диких животных под переходы и эстакады. Исследования, в которых изучались случаи гибели местных видов на шоссе во Флориде, бандикутов и валлаби в Австралии и ягуаров в Мексике, и это лишь некоторые из них, все показывают, что переходы диких животных экономят деньги и жизни, как людей, так и животных.

    «Вы можете получить сокращение от 85 до 95 процентов с помощью переходов и ограждений, которые направляют животных под или над автомагистралями», — говорит Амент.

    Вот почему эти перекрывающие движение мосты и туннели, которые были популярны в Европе с 1950-х годов, когда первый был построен во Франции, появляются во всем мире. Обычно они очень похожи на обычную эстакаду для автомобилей, но украшены местной растительностью, они не особенно заметны, если вы не знаете, что ищете.

    Подземные переходы, которые проходят под автомагистралями для помощи более застенчивым и мелким животным, могут быть невидимы для водителей.Но они помогают бесчисленному количеству видов, от золотых обезьян и пум в Бразилии до водяных полевок в Лондоне. Амент даже работает над переходами для диких животных к автомагистралям, которые еще не построены в развивающихся странах, таких как Бутан, которым нужны безопасные места для азиатских слонов, чтобы пересекать их территории. Как он отмечает, намного проще и дешевле встроить эти средства защиты во время строительства дороги, чем модернизировать, как это было сделано в США и Канаде. (См. Фотографии подземного перехода в Кении, где собираются стада слонов.)

    Snoqualmie Pass

    Штат Вашингтон — один из последних, кто присоединился к этому проекту. Строительство первого моста для дикой природы к востоку от перевала Snoqualmie Pass в Каскадах началось в 2015 году над межштатной автомагистралью Interstate 90, которая проходит от Сиэтла до Бостона. . Хотя сейчас это всего лишь набор арок, и осенью 2020 года будут посажены местные растения, олени и койоты уже используют его.

    Наряду с шестью подземными переходами, построенными с 2013 года, эти переходы являются первыми из 20 на 15-мильном участке шоссе I-90.Эти перевалы позволят лосям, черным медведям, горным львам, пищухам и даже форели пересечь то, что когда-то было почти непреодолимой преградой на дороге.

    Вид на автомагистраль I-90 через Каскадные горы Вашинтгона с вершины нового моста для дикой природы к востоку от перевала Сноквалми в октябре 2018 года. После завершения, только животные смогут наслаждаться этим видом, поскольку мост будет закрыт для людей .

    Фотография Элейн Томпсон, AP

    Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

    Эти переходы для диких животных предназначены не только для спасения отдельных животных, но и для выживания видов. Автомагистраль I-90 — это экономически важная магистраль жизни с востока на запад в штате, пересекающая высокие горные перевалы в Каскадах, где мало других дорог. Но многие животные в основном хотят перебраться с севера на юг. Те, кто к югу от шоссе, оказались в ловушке на каком-то острове. Связанный шоссе на севере и рекой Колумбия на юге, инбридинг представлял потенциальную проблему.

    «Локальное вымирание происходит, когда популяции не могут найти друг друга, и если у них нет генетической изменчивости, они исчезнут, особенно малоподвижные виды в старовозрастных [лесах]», — говорит Патти Гарви-Дарда. , биолог дикой природы с У.С. Лесная служба и координатор государственного транспортного управления по проекту I-90.

    Переходы через дикую природу необходимы крупным млекопитающим, чтобы предотвратить смертельные и дорогостоящие автомобильные аварии, но и более мелкие животные, такие как эта угрожаемая черепаха суслика из Виггинса, штат Миссисипи, тоже могут их использовать.

    Фотография Джоэла Сарторе, Nat Geo Image Collection

    Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

    Эстакада Сноквалми помогает воссоединить эти изолированные группы населения.Подземные переходы I-90, которые соединяют водно-болотные угодья и ручьи с рекой Якима, также имеют решающее значение, особенно для соединения водных путей и водных видов, говорит Джен Уоткинс из некоммерческой организации Conservation Northwest, которая занимается сохранением диких земель и местной дикой природы. «У нас есть форель, реагирующая на четыре новых притока, которые они не использовали в недавней истории. Мы не удивлены, что подземные переходы работают, но незамедлительность реакции впечатляет », — говорит Уоткинс. Бычья форель — это вид, находящийся под угрозой исчезновения, и все они, наряду с саламандрами и рептилиями, которые являются «видами, требующими сохранения», пользуются подземными переходами.

    Что делает переход успешным?

    Один из наиболее ожидаемых примеров успешных переходов над дикой природой находится в Банфе, над Трансканадским шоссе. Проведенное там исследование показывает, что всего на одном двухмильном отрезке количество ДТП с транспортными средствами дикой природы сократилось в среднем с 12 в год до 2,5, что снизило стоимость аварий на 90 процентов — более 100 000 долларов. Подобные статистические данные привели к тому, что за последние два десятилетия там было больше переходов.

    Тони Клевенджер, старший биолог-исследователь дикой природы в WTI, наблюдал за дикой природой на шести эстакадах (и 38 переходах) в течение более 17 лет.Он обнаружил, что животные по-разному предпочитают чувствовать себя в безопасности на переходе или подземном переходе. По его словам, очень важно проводить такой мониторинг перед строительством.

    «Медведи гризли, лоси, олени и лоси предпочитают большие открытые конструкции», — говорит он. «Пумы и черные медведи предпочитают переходы меньшего размера, более узкие, с меньшим количеством света и большим укрытием». Эти наклонности основаны на том, как эволюционировало каждое животное — естественный дом черных медведей и пумы находится в лесу, а не на лугу, поэтому они не будут чувствовать себя комфортно, например, на большой открытой перекрестке.

    Даже когда у животных нет безопасных способов переходить шоссе, многие виды все равно попытаются это сделать, в том числе эта мать-черная медведица и ее детеныши в Альберте, Канада.

    Фотография Баррета Хеджеса, Nat Geo Image Collection

    Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

    Это послужило поводом для озеленения переходов через Банф. «С одной стороны мы сажаем деревья и кустарники, а с другой стороны — открытые участки, засаженные травой», — говорит Клевенджер.

    Долгосрочное наблюдение за местной дикой природой с целью выявления мест, где животные переходили дорогу — или пытались перейти дорогу, а затем возвращаться назад — был ключом к успеху проекта Snoqualmie.Он начался за пять лет до начала строительства и продолжается по сей день. Статистические данные о дорожно-транспортных происшествиях Департамента транспорта Вашингтона были объединены с данными наземных учёных и данными Лесной службы США.

    Выбор скрещивания может даже зависеть от пола животного. Исследование 2014 года в Банфе, посвященное изучению ДНК, полученной из образцов шерсти черного медведя и данных камеры, показало, что размножающиеся самки предпочитают переходы, а самцы — переходы. «Итак, теперь мы знаем, что если мы хотим поддерживать связь, нам нужно построить эстакады, чтобы размножающиеся самки могли скрещиваться», — говорит Клевенджер.

    За тысячи лет вилороги прошли более ста миль по крупнейшему миграционному коридору в Северной Америке. Сегодня этот древний путь преграждают смертоносные шоссе и проволочные заборы. Департамент охоты и рыбы штата Вайоминг и Департамент транспорта штата Вайоминг построили эстакаду, чтобы увеличить выживаемость вилорогов и защитить их миграционный путь. В короткометражном документальном фильме NineCaribou Productions запечатлены захватывающие кадры, на которых вилороги благополучно скачут по шоссе, что могло сильно изменить будущее этого вида.Это часть демонстрации короткометражных фильмов, в которой представлены исключительные короткие видеоролики, созданные кинематографистами со всего Интернета и выбранные редакторами National Geographic.

    В то время как те животные, которые уже привыкли к человеческим строениям, такие как койоты и олени, почти сразу воспользовались переходами Вашингтонской I-90 — даже огибая строительную технику, — для других видов требуется более длительный период обучения. Лосям, медведям гризли и пумам может потребоваться пара лет, чтобы чувствовать себя комфортно на переходах, а росомахам, рыси, волкам и рыбакам (недавно вновь завезенным в Вашингтон) — пять или более лет.Но как только маршруты проложены над дорогой или под ней, это становится межпоколенческим знанием: «Пумы с котятами и черные медведи с медвежатами будут использовать переходы», — говорит Клевенджер.

    Эти ранние адаптеры важны. По словам Клевенджера, они не только держат себя в стороне от дороги и сразу же сокращают столкновения машин с животными, но и создают тропы, по которым пойдут более сдержанные животные. Также помогают заборы — они уводят животных от опасных переходов автомагистралей к путепроводам и подземным переходам.

    «Мы не хотим просто связывать животных — мы хотим создавать экосистемы», — говорит Гарви-Дарда. Это означает, что нужно учитывать и более мелких животных, таких как землеройки, полевки, прыгающие мыши и пищухи. Камни и кусты созданы специально, чтобы побудить этих более миниатюрных видов использовать переходы.

    «Нам повезло. В штате Вашингтон до сих пор обитают все наши местные дикие животные — даже гризли и рыси », — говорит она. «Это не относится ко многим штатам. Переходы для дикой природы помогут убедиться в этом в будущем.»

    Постройте свой собственный мост — Extreme How To

    Ларри Уолтон

    Мост — одна из тех вещей, которые часто воспринимаются как должное, пока у вас его нет, особенно если вы живете в сельской местности и между вашим домом и дорогой в округе протекает ручей. У Джона Форда были планы построить новый мост вместе со строительством нового дома на своей территории, но планы строительства моста стали главным приоритетом, когда своенравный грузовик пронес через старый мост слишком большой вес и он рухнул.

    Красная лента

    Строительство большинства мостов требует тщательного планирования, особенно если мост расположен над водным путем, находящимся под юрисдикцией нескольких различных государственных органов. Это не обязательно должна быть значительная река, чтобы несколько руководящих органов претендовали на контроль над правами на строительство каких-либо сооружений рядом с водным путем. Есть агентства, которые регулируют борьбу с наводнениями, качество воды, среду обитания рыб и т. Д., И каждое из правил этих агентств должно быть выполнено до того, как проект можно будет продолжить.

    Джон должен был подать план прибрежного ландшафта, подать заявку в Департамент рыбы и дикой природы штата Орегон, заключить сделку с агентством под названием Национальная служба морского рыболовства, представить план прохода рыбы, получить одобрение Департамента лесного хозяйства и заключить сделку. с Департаментом планирования и развития округа. Он должен был подтвердить базовую отметку от наводнения и нанять инженера для составления планов моста в соответствии с требованиями округа.

    Местный пожарный округ также вмешался, потребовав, чтобы на мосту находилась груженая пожарная машина (весом 50 000 фунтов.), углы подъезда к мосту находятся в пределах технических требований и что с другой стороны моста предусмотрен разворот. У Форда уже были планы спроектировать мост, чтобы выдержать 75 000 фунтов. загрузил автобетоносмеситель для строительства дома, поэтому он позаботился о том, чтобы другие требования, связанные с пожаром, также были учтены в планах проезжей части.

    Также к правительственным агентствам было добавлено FEMA, которое представило неточную карту, показывающую, что вся собственность находилась в пойме.Частью процесса получения разрешения для Форда было внесение поправок в карту, чтобы отразить, что его собственность действительно не находится под водой.

    Различные агентства означали различные проблемы, начиная от воздействия на качество воды, на миграцию рыб, на смягчение последствий наводнений и на нарушение растительности. Как раз когда Форд подумал, что все базы закрыты, один из агентов решил, что им понадобится 20-футовый мост, что было большим изменением по сравнению с тем, что все говорили, что это будет 15-футовый мост. Эта дополнительная длина моста потенциально могла добавить тысячи к стоимости моста за счет инженерных затрат, дополнительных материалов и более прочных балок.

    Основные компоненты моста Форда включают [1] бетонную опору, [2] стальные двутавровые балки, [3] обработанные давлением стрингеры 4 × 12, [4] обработанные давлением настилы 4 × 12, [5] обработанных бегунов 2 × 12 и [6] обработанных давлением бордюров 4 × 6.

    По общему признанию, для многих из этих правил есть веские причины. На самом деле я живу ниже по течению от участка, поэтому мой интерес к защите нашего ручья был больше, чем просто мимолетное любопытство.Я бы не хотел, чтобы он был загорожен или загрязнен, и, конечно же, не хотел бы видеть его новый мост на моем пути в случае рекордного наводнения.

    В том маловероятном случае, если государственное учреждение не предоставит вам спецификации высоты и пролета вашего проекта моста, убедитесь, что вы находитесь выше 100-летнего максимума. Мост, построенный слишком низко или со слишком узким пролетом, может стать значительным узким местом во время зимних штормов или весенних оттепелей, из-за которых ручьи выходят из берегов.Мусор может зависнуть на мосту, который может захватить больше мусора и, в конечном итоге, перекрыть поток, нанеся гораздо больший ущерб, чем многие люди могут себе представить.

    В конце концов вам даже придется заняться логистикой, связанной с созданием чего-то настолько большого, что конструктивно оно было бы спроектировано так, чтобы год за годом выдерживать нагрузки от движения транспортных средств. Все эти соображения должны быть выполнены, прежде чем первая лопата коснется берегов ручья.

    Небольшой ручей, подобный этому, может не показаться серьезным препятствием для случайного наблюдателя, но небольшая местная история может сказать вам, что большинство ручьев может стать очень большим, когда погода становится действительно плохой.

    Крепкое основание

    После того, как все заинтересованные правительственные учреждения, вклад сообщества, изыскания и инженерные работы будут завершены, можно начинать фактическое строительство моста. Как и при строительстве дома, основание для фундамента должно быть предварительно сформировано и утрамбовано. Для этого моста, который был спроектирован с использованием двутавровых балок, две фундаментные детали, поддерживающие концы балок, называются опорами.

    Группа отца и сына Майка и Джона Форда залила каждый из абатментов на две части поверх тщательно уплотненных оснований, покрытых щебнем на 4/4 минус.Используя базовую отметку отметки наводнения геодезиста, чтобы установить верхнюю часть опорной части абатмента, Майк и Джон построили свои формы, чтобы сделать опору толщиной 3 фута и высотой 2 фута, что сделало ее вершину на 1 фут выше основного затопления. высота. Они также сформировали двухфутовые стенки крыльев под углом 45 градусов на каждом конце опоры.

    Лазерный уровень — это основной инструмент для переноса отметок, определенных геодезистом, на фактические отметки формы на площадке моста.

    Проект начинается с установления отметок как для верхней части моста, так и для нижней части опор моста, которые перекрывают поток.Как только это будет определено, необходимо спроектировать и выложить соответствующую опорную конструкцию для опор моста. Сами опоры должны быть спроектированы так, чтобы иметь надлежащую массу и структурную опору, чтобы выдерживать мост вместе с ожидаемыми нагрузками.

    Они сконструировали формы 2х4 с обшивкой из 3/4-дюймовой фанеры CDX на внутренней стороне. Дизайн формы Майка включал основание 2 × 8, что позволяло точно настраивать места и размещать формы на подоснове, чтобы удерживать их на месте.Стыки и стыки в опорных плитах были смещены относительно соединений в панелях, что сделало всю сборку прочнее.

    Перед заливкой бетона в опоры моста бригада Ford установила решетку из арматуры, которая связала опоры моста вместе с опорами главной балки. После заливки опор для опор они сняли формы и прибегли к помощи экскаватора, оборудованного обратной лопатой, для установки стальных двутавровых балок моста на место.

    Форд заручился помощью экскаватора, оборудованного обратной лопатой, для маневрирования двутавровых балок в нужное положение.

    Джон Форд купил у местной сталелитейной компании пару стальных двутавровых балок, способных выдерживать нагрузку от моста.

    После завершения опор моста и установки двутавровых балок мост был готов к возведению опалубок на концах двутавровых балок.

    Затем они построили формы коллекторов вокруг концов двутавровых балок. Они смогли использовать панели той же формы для этой части опоры, прилегающей к колену, за счет размещения панелей на желаемой высоте, которая была заподлицо с поверхностью настила моста.

    После рассмотрения нескольких вариантов связывания двух двутавровых балок вместе, Форд остановился на нескольких толстых стальных пластинах, расположенных перпендикулярно двутавровым балкам и прикрепленных к стенкам двутавровых балок с помощью стальных уголков, прикрепленных болтами как к стенкам, так и к крестовине. -тарелки. Он также добавил несколько диагональных распорок, как указано в планах инженера.

    Хотя у Майка есть плазменный резак, он решил использовать резак для большей части резки в этом проекте. Отсутствие точности резаку компенсируется скоростью и мобильностью.Поскольку для работы нужны только резервуары, Майк мог свободно перемещаться по строительной площадке и резать стальные детали в любую погоду.

    Форды заказали бетононасос для заливки фундаментов моста, а затем и коллекторов моста. Они могли бы проделать эту работу со стандартными желобами для бетонных грузовиков на обочине моста, но им определенно нужен был бетононасос, чтобы переместить материал к опорам на другой стороне ручья.

    Основы создания рамы

    Майк и Джон предварительно просверлили полки двутавровой балки для болтов, которые будут крепить деревянные стрингеры к стальным балкам.Чтобы отметить места отверстий на стрингерах, Майк перевернул болты во фланцах, расположил балки стрингеров, а затем нанес по ним пару ударов кувалдой, в результате чего болт оставил углубление, в котором он затем просверлил болт. дыры.

    Майк использовал сверло для тяжелых условий эксплуатации (с боковой рукояткой и кольцевой пилой), а затем долото, чтобы вырезать карманы достаточно глубоко, чтобы разместить шайбы и головки болтов для стрингеров, которые были прикреплены к верхней части двутавровых балок. .Он пропустил болты через балку стрингера и через верхние полки двутавровых балок. Затем он использовал электрический ударный шуруповерт, чтобы затянуть гайки на болтах стрингера.

    Затягивая гайки, Майк использовал свой Speed ​​Square в качестве линейки, чтобы убедиться, что головки болтов находятся на одном уровне с верхом стрингеров. Стрингеры служили переходом между стальными опорными балками и деревянным настилом моста. Последующие компоненты были прикреплены с помощью крепежа «дерево к дереву», в том числе болтов и шурупов.

    Майк расположил первые пять досок настила, которые были более длинными, и прикрепил их к стрингерам балки.

    Пять досок настила были на 4 фута длиннее других двадцати досок настила. Более длинные доски настила были спроектированы так, чтобы консольно выходить за пределы основной палубы и служить опорой для запланированной системы ограждений вдоль моста. Майк сначала расположил эти доски настила и равномерно расположил их, прежде чем прикрепить их к стрингерам с помощью болтов.

    Он предварительно просверлил каждую доску настила моста, чтобы болты не застревали в досках настила, что позволяло им затягиваться до стрингеров.Затем он использовал ударный шуруповерт, чтобы вбить болты крепления через доски настила моста в стрингеры.

    Майк протянул веревку от одной стороны моста до другой и использовал кувалду, чтобы выровнять доски настила моста на нижней стороне моста. Он использовал свою циркулярную пилу, чтобы вырезать серию деревянных клиньев на расстояние и удерживать доски настила в нужном положении, пока он приставлял их к стрингерам.

    Бордюры вдоль каждой стороны моста требовали стыка, который Майк разрезал циркулярной пилой и зубилом.

    Он использовал деревянные клинья, чтобы равномерно распределить доски настила моста и удерживать их на месте, в то время как он вбивал шпильки через доски настила моста в дощечки продольных балок.

    После завершения основной палубы моста Майк добавил серию из трех полозьев 2 × 12 в качестве дополнительной прочности для области, где резина встречается с мостом. Он также добавил бордюры 4 × 6 вдоль внешних краев настила моста.

    Первой машиной на мосту был полностью загруженный самосвал.Водитель грузовика Джереми Уильямс не выглядел обеспокоенным, когда он закрывал мост каменной наброской, чтобы засыпать устой поперечного потока.

    Почти готовый мост почти готов к засыпке.

    Компоненты вверху Закрыть

    Стальные двутавры крепились к остальным элементам моста болтами. [A] Анкерные болты проходят через нижний фланец и закрепляются в бетоне эпоксидной смолой; [B] болты с квадратным подголовком проходят через стрингеры и через верхний фланец; [C] короткие болты проходят через стенку двутавровой балки для крепления углового стального кронштейна; [D] длинные болты полностью проходят через стенку колена упора и прикрепляют угловой металлический кронштейн к стенке колена; [E] через отверстие в коленной стенке проходит трубопровод из ПВХ для водопровода.

    Несколько стальных пластин соединяют две двутавровые балки друг с другом через железный уголок. Пластины предотвращают скручивание двутавра.

    Болты, проходящие через стенку колена, прикрепляются к стенке двутавровой балки с помощью металлического уголка. Обратите внимание, что шайбы представляют собой квадратные стальные обрезки с просверленным отверстием посередине.

    Вскоре после завершения строительства моста Джон Форд начал проект строительства дома, поэтому строительный транспорт, такой как этот грузовик энергетической компании, нашел хорошее применение новому мосту.

    БОКОВОЕ ПРИМЕЧАНИЕ

    Читатель EHT Майкл Кобер, P.E., наткнулся на эту статью и предположил, что следует уделять больше внимания важности наличия адекватных элементов фундамента для оптимальной долгосрочной работы, особенно устойчивости к условиям наводнения и размыва. «Построенные опоры будут подвержены опрокидыванию в условиях сильного наводнения и размыва, при отсутствии глубоких свай или подходящих опор для их надлежащей поддержки.Кобер предлагает, чтобы в этой истории «обсуждалась необходимость в продольной арматурной стали в корпусе опоры, сорт стали балки и крепежной (болтовой) стали, важность надлежащей обработки древесины деревянным настилом для защиты древесины, прочность используемого бетона. ”

    Пояснения к описаниям материалов:

    1. Уголок «Уголок» Истинный стальной уголок не прокатывают (не производят) в нашей стране более 80 лет, его в значительной степени заменили уголком из конструкционной стали.Как правило, железо не используется в качестве строительного материала, поскольку оно слишком мягкое и не обладает прочностью на разрыв и долговечностью даже самых низких марок конструкционной стали.

    2. «Двутавровые балки» Два основных (стальных) несущих элемента в этой статье — это не двутавровые балки, а, скорее, широкополочные или, в последнее время, W-образные балки или W-образные профили. Настоящие двутавровые балки (первоначально известные как американские стандартные балки), а в последнее время S-образные балки были популярны в начале 1900-х годов для всех типов стальных конструкций, но в значительной степени были заменены W-образными балками.Поскольку спрос на них снизился, S-образные формы очень ограничены в наличии, особенно в более глубоких участках. Видимая разница между S-образными формами и W-образными формами заключается в том, что первые имеют конические (не параллельные) фланцы, а вторые имеют фланцы с параллельными гранями.
    — Майкл Кобер, P.E.


    Рекомендуемые статьи

    деревянных и металлических. Требования к эстакаде

    Гаражная эстакада — очень популярное устройство. Многие автомобилисты периодически проводят технический осмотр и ремонтируют личный автомобиль.

    Если визуальный осмотр кузова или некоторых частей автомобиля можно провести без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как делается гаражная эстакада, расскажет статья.

    Виды конструкций путепроводов для гаража

    Для качественного и комфортного ремонта и обслуживания вашего автомобиля необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека.Для этого строятся самые разные, закупаются самосвалы или другие приспособления.

    Смотровая яма для ремонта автомобиля делается в самом гараже или просто на участке, который может быть:

    • На дачном массиве.
    • На приусадебном участке.

    При возведении такой конструкции для усиления земляного основания необходимо замуровать внутренний слой устройства или выполнить обшивку досками.

    Совет: Для удобства водителя спуск в яму следует выложить ступенями и прикрепить поручни.

    Самодельная эстакада, установленная в гараже при отсутствии смотровой ямы, также способствует повышению производительности труда. Такие конструкции могут иметь разные типы, конфигурации и основания.

    Эстакада, чаще всего — специальное устройство, возвышающееся над землей, используемое для периодического осмотра автомобиля и, при необходимости, для ремонта. Назначение устройства такое же, как и у смотровой ямы.

    Самодельная эстакада — необходимый атрибут любого гаража.Очень часто возникают обстоятельства, когда нет возможности обустроить яму.

    Это может быть связано:

    • С близким расположением грунтовых вод.
    • Неблагоприятные почвенные условия.

    В этом случае изготовление автомобильной эстакады поможет легко найти выход из сложной ситуации.

    Преимущества конструкции по сравнению с обычной смотровой ямой:

    • Наличие большей площади для работы.
    • Много света.
    • Комфортнее.
    • Без сырости.
    • Нет тьмы.
    • Мост для автомобилей не залит талыми и грунтовыми водами.
    • При выполнении работ нет необходимости долго находиться в земле.

    Для гаража можно использовать варианты эстакады:

    • Портативный.
    • Похоже на смотровую яму.
    • Изготовлен из кирпича.
    • Построен из шпал.

    Для изготовления конструкций выбрано:

    Совет: Главная особенность самодельной эстакады — наличие прочного фундамента, позволяющего свести к минимуму вероятность падения автомобиля.Для его изготовления следует выбирать только качественные материалы повышенной прочности.

    Эстакада в гараже может располагаться:

    • В углу.
    • Возле стены … Спереди такую ​​конструкцию следует ограждать забором, который предотвратит скатывание станка.
    • Эстакада может быть своеобразным продолжением беспрепятственного спуска автомобиля с парапета , что требует увеличения его длины.

    Характеристики путепроводов к воротам

    Исходя из перечисленных преимуществ, автомобилисты часто предпочитают использовать самодельную эстакаду перед обычными смотровыми ямами, что позволяет с удобством решать многие проблемы и устранять поломки, возникшие в автомобиле.

    Конструкции могут изготавливаться с основаниями различной сложности:

    • Сварная продукция требует специального оборудования и навыков сварщика.
    • Более простое устройство называется «лестница», представляющая собой две небольшие лесенки.В них машина заезжает колесами, деталь, необходимая для осмотра, поднимается на определенную высоту. На такой эстакаде можно провести необходимый объем ремонтных работ.

    Строительство не так уж и сложно сделать своими силами. Для этого вам потребуется подготовить доски толщиной около 50 миллиметров и квадратные бруски длиной 100 миллиметров с каждой стороны.

    Оптимальная высота таких устройств — 15 сантиметров, чего достаточно для проведения ремонтных работ в полном объеме. Переносная эстакада позволяет полностью безопасно выполнять все манипуляции водителя.

    После въезда на построенный самолет автомобиль располагается в горизонтальном положении, что обеспечивает устойчивость такой конструкции.

    Совет: находясь на эстакаде, водитель должен быть осторожен: поставить автомобиль на ручной тормоз и поставить под колеса любой упор, который будет препятствовать движению.

    Как сделать эстакаду из разных материалов

    Для автовладельцев в сельской местности или много времени проводящих на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе.Конструкция имеет форму трапеции, ширина которой равна расстоянию между колесами автомобиля.

    Недостатки такой эстакады:

    • Нужен участок под его строительство.
    • Со временем кирпич разрушится.
    • Для освобождения участка необходимо будет произвести демонтаж конструкции, что потребует от хозяина немалых сил и времени.

    Путепровод из шпал

    Эстакада может быть собрана из шпал.

    В данном случае две базы выкладывают путем укладки шпал друг на друга в виде горки, как показано на фото. К заезду проложены колеи.

    Для надежности конструкции скрепляется скобами.

    Недостатки такой эстакады:

    • Не у всех есть необходимый запас шпал.
    • Шпалы достаточно тяжелые, что не позволяет одному человеку собрать и разобрать такую ​​конструкцию.
    • После завершения ремонтных работ потребуется много места для хранения шпал.

    При возведении данного сооружения на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитывают креозотом, предохраняющим дерево от гниения.

    Более популярны металлические эстакады.

    Как сделать эстакаду из металла

    Эстакада металлическая универсальная. Также может использоваться в городских гаражах.

    Для изготовления конструкции потребуется:

    • Металлопрокат.
    • Сварочный аппарат.
    • Любая фурнитура.
    • Шлифовальный станок с комплектом отрезных кругов.
    • Оборудование.
    • Краска по металлу

    При желании эстакаду можно сделать разборной, что позволит при необходимости быстро собрать ее.

    Инструкция следующая:

    • Собирает четыре стеллажа-основания высотой около 50 сантиметров. Для обеспечения устойчивости борта должны быть собраны в виде трапеции и соединены поперечинами одинаковой длины под равным углом 63х5.Мосты можно делать из угла 40х4 и арматуры диаметром 12 миллиметров. Мосты представляют собой обычную металлическую лестницу.
    • Делается два моста для подъезда автомобиля и два моста для размещения автомобиля при ремонте. Минимальная длина последнего рассчитывается путем замера расстояния между центрами колес автомобиля и к нему добавляется небольшой припуск.
    • Все элементы скреплены между собой болтами, что позволяет быстро собрать или разобрать конструкцию.

    Если в гараже очень мало места, можно сделать мини-эстакаду, позволяющую частично поднять машину, и ее цена минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

    Для работы вам понадобится:

    • Доска толщиной 50 миллиметров.
    • Рейка деревянная сечением 100х100 миллиметров. Высота подъема транспортного средства зависит от габаритов поперечного сечения.

    Порядок сборки конструкции:

    • На верхней части доски закреплена планка, которая ограничивает движение колес.
    • С другой стороны прикреплены два деревянных бруска: один немного дальше середины, другой у края доски.

    Требуется как минимум два таких устройства и четыре элемента, чтобы поднять всю машину над землей. Принцип работы эстакады следующий.

    При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

    • Передняя часть доски и планка закреплена ближе к середине.
    • После удара колеса автомобиля о доску центр тяжести сместится ближе к концу доски, ее передний край поднимется, а задняя часть опустится.
    • Изготовление брусков одинакового сечения позволит доске занять горизонтальное положение.

    Совет: Длину доски следует выбирать так, чтобы она не касалась днища станка.

    • Колеса, оставшиеся на земле, фиксируются специальными упорами-блоками.

    Какие типы путепроводов существуют, как их сделать, подробно показывает видео.

    Итак, я решил сделать мини-эстакаду из мусорного бревна, а точнее из кусков доски, которые у меня остались. Вещь в гараже нужна и делается за пару часов.

    Так что, думаю, много расписывать не надо, по фотографиям почти все понятно. Эстакада оказалась удобной и не занимает много места при хранении, что тоже немаловажно и выполнено из простой доски.

    Ширина моей доски была 20 см, поэтому эстакада оказалась такого же размера.

    Соответственно сначала распилил куски такого размера по 6 штук с каждой стороны, таких заготовок получилось всего 12.


    Затем он просверлил их и скрутил шпильками на 12 мм.


    сделал первую примерку, какое расстояние у меня будет … получилось 45 чистых сантиметров, думаю неплохо, как раз для моих нужд.

    Тогда надо было сделать остановки на концах, чтобы не наезжать на эстакаду 🙂

    Вот что произошло:

    Хранение у этой поделки вообще прикольное, места чисто символическое занимает.


    вот такая нужная штука в гараже, теперь не надо каждый раз извиваться и подставлять домкрат, а просто бери, ударяй и готово. Думаю, кому-то эта идея понравится и дорога даже для всех.

    xn — 100 — j4dau4ec0ao.xn — p1ai

    Простая эстакада своими руками — Поделки на машину

    Решил сделать переносную и простую эстакаду своими руками. Немного времени и наша эстакада готова, много расписывать не буду, поэтому на фотографиях почти все почти ясно.

    Для работы нам понадобится:

    Сварочный аппарат — 1 штука
    Болгарка — 1шт
    Рулетка — 1шт
    Квадрат — 1шт
    Маркер (желательно белый, хорошо рисует на ржавых углах)) — 1шт
    Зажим — 2шт
    Электроды — 2кг
    Отрезные диски — 4шт
    Металлический уголок 50х50
    Металлический уголок 25×25
    Арматура 10 ″

    Ну пойдем глубже:
    Основание выполнено из уголка 50 х 50 мм.

    Основание 165 см в длину, 50 см в ширину и 45 см в высоту.Он состоит из двух уголков по 165 см и трех перемычек по 40 см.

    Соединяем все это дело строго перпендикулярно на нужном нам расстоянии: две перемычки по краям они образуют полноценное место опоры, а средняя на расстоянии 50 см от крайнего, так получаем опору для парковки горизонтально пенни.

    Далее нам нужно поставить еще 2 угла уже длиной 40 см перпендикулярно, формируем «стопарь», границу эстакады, чтобы машина не прошла «точку невозврата».При этом сразу отмечаем параллель первых 30 см опор, для последующего горизонтального соединения.

    Затем уголком длиной 117 см делаем откос (длиной 115 см + внахлест 2 см по копейке)


    Первая (концептуальная) односторонняя эстакада готова. Я делал это без набросков и рисунков, так сказать, из головы, дополняя, видоизменяя и прорабатывая по ходу дела. Вторую делаем так же … И все, наша эстакада готова.





    xn — 7sbgjfsnhxbk7a.xn — p1ai

    Мини-эстакада своими руками (17 фото)

    Самодельная мини-эстакада для авто своими руками: фото, а так же , описание изготовления , эстакада простая и практичная.

    Решил сделать себе приспособление для работы под автомобилем, эстакаду мини высотой 370 мм.

    Материалы для изготовления:

    • Труба квадратная 50 х 50 мм, толщина стенки — 4 мм.
    • Квадратная труба — 40 х 40 мм, толщина стенки — 2 мм.
    • Труба круглая — 25 мм.
    • Уголок 65-й 5 мм.

    Средние лапы сделали короче крайних примерно на 8 миллиметров, чтобы не было качания. Когда вся масса станка давит на конструкцию, разница нивелируется. Нагрузка равномерно распределяется по упорным рычагам, не наблюдается раскачивания.

    Устройство протестировано.

    Угол въезда туповат для вбивания пузоттеркой, можно будет приварить дополнительную лестницу, которая будет лежать поверх основной лестницы.

    sam-stroitel.com

    Как сделать путепровод своими руками для автомобиля из дерева и металла

    Как сделать путепровод своими руками

    Индивидуальные собственники во многих случаях самостоятельно проводят техническое обслуживание и ремонт в различных местах в зависимости от имеющихся условий (в индивидуальных гаражах, на задворках, дачных участках, на открытых площадках, вдоль трассы и т. Д.). В этой статье я расскажу, как сделать эстакаду для ремонта автомобиля своими руками.

    В любом случае необходимо организовать рабочее место эстакады для производства работ с учетом создания максимально безопасных и благоприятных условий для их выполнения. Этим целям служат смотровые канавы, опрокидыватели. Эстакадные ревизионные канавы можно делать как в индивидуальных гаражах, так и в открытом грунте на приусадебных, дачных, садовых участках. Чтобы земля не осыпалась, котлован изнутри укрепляют кирпичной стеной или обшивают досками.Для входа в канаву делают ступени из кирпича или деревянную лестницу. Всегда следите за тем, чтобы ступеньки не были скользкими, чтобы не упасть в канаву.

    Эстакада, которую можно сделать своими руками, может быть металлической или деревянной, однако ее прочность и жесткость должны исключать возможность падения машины. В зависимости от желания отдельного владельца и местных условий эта площадка для автомобиля может быть тупиковой при въезде и выезде автомобиля с одной стороны или иметь самостоятельный выезд с другой стороны, при этом общая длина эстакаду необходимо увеличить.Конец тупика должен иметь ограждение, предотвращающее падение машины.

    Края эстакады траншеи для автомобиля должны несколько возвышаться над уровнем пола, земли (для канавы) или плоскости движения колес, чтобы исключить возможность падения машины при установке на них или выезде (имеют предохранительные фланцы высотой 10-15 см)

    Длина канавы выбирается таким образом, чтобы машина, установленная на канаве в эстакаде, не перекрывала входную лестницу.Ширина эстакады для автомобиля определяется колеей автомобиля с учетом предохранительных фланцев (1,0–1,1 м). Длина горизонтальной части эстакады любого вида должна быть такой, чтобы ваш агрегат полностью устанавливался на ней.

    Глубина эстакады

    Глубина канавы и высота определяются в зависимости от роста рабочего, чтобы при выполнении работ не доходили до дна машины и не оставались под ней постоянно в согнутом положении.

    Помимо котлована или эстакады и независимо от их наличия должен быть устроен устойчивый верстак или рабочий стол, достаточно прочный и жесткий, чтобы на нем можно было установить тиски для выполнения слесарных работ по ремонту отдельных узлов и агрегатов. .

    Высота верстака или рабочего стола должна обеспечивать удобное рабочее положение. Ширина должна быть не менее 0,75 м. Доски верстака или рабочего стола должны быть чисто строганы, а гвозди должны быть утоплены во избежание травм рук.Верстак или рабочий стол можно обить утюгом. При этом не должно быть острых краев и выступов, которые могут пораниться.

    Тиски должны быть надежно прикреплены к верстаку или верстаку. Это одно из условий, позволяющих избежать травм при работе ручным инструментом. Губки тисков должны иметь выемку и обеспечивать надежное крепление детали. Необходимо закрепить деталь в тисках, чтобы она не выскочила при ее обработке.

    Светильники следует устанавливать над верстаком или рабочим столом в гараже таким образом, чтобы свет падал с левой стороны, а освещение рабочего места лампами накаливания с комбинированным освещением (общим и местным) — 400 лк.Фактическая освещенность измеряется портативным люксметром. На верстаке инструмент необходимо разместить в удобном для работы порядке и таким образом, чтобы он не упал и не причинил вреда. Инструмент можно хранить на постоянных полках или подвешивать к стенам гаража при соблюдении перечисленных условий. Надеемся, что наш сайт полезных советов на все случаи жизни Я помогал вам проложить эстакаду самостоятельно.

    советпрост.ру

    как и из чего сделать

    Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанную своими руками в гараже или на даче, эстакадой.Для этого вам понадобится пара шпал и несколько толстых досок или металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам далеко не каждый гараж можно оборудовать им. Близость подземных коммуникаций или грунтовых вод может помешать, и тогда при желании отремонтировать личный автомобиль, выходом для вас станет построенный путепровод своими руками.

    Виды путепроводов

    В зависимости от размера различают два типа путепроводов для автомобилей:

    1. Для доступа к одной оси автомобиля.
    2. Для въезда всей машины.

    Мини эстакада первой категории обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Он мобилен, но не так удобен для самостоятельного ремонта автомобилей, как полноразмерный. Неудобство мини эстакады в том, что из-за небольшой высоты с ее помощью можно отремонтировать машину своими руками, далеко не в полный рост.

    Есть два типа устройств, которые обеспечивают доступ как к передней, так и к задней части машины:

    • Установлено неожиданно.Подъезд к месту ремонта в лучшем случае под углом около 30 ° к горизонтали.
    • Расположен на холме. Они вводятся без подъема (по горизонтали).

    Для тех, кто хочет сделать мини эстакаду для ремонта автомобилей своими руками, представляем самую простую конструкцию, для которой не нужно повторять чертежи.

    Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и соединить шпалы каждой пары между собой стальными скобами. .Переверните их скобами вниз и обрежьте один конец каждой пары под углом примерно 30 ° к горизонтали для облегчения входа в них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего автомобиля, с обрезанными в одну сторону концами. Переносная мини-эстакада готова. Высоту такой конструкции регулируют, подкладывая доски подходящей толщины под прямоугольные торцы шпал. Чтобы машина не скатывалась с эстакады, сделайте башмаки из обрезков досок и поместите их под колеса при ремонте.Чтобы не упасть с конструкции при входе в нее, прикрепите к концам шпал две обрезные доски так, чтобы они немного торчали вверх.

    Для работы под станком на такой эстакаде обязательно достаньте кусок войлока или хотя бы старое ватное одеяло. Не оставляйте здоровье на бетонном полу.

    Для тех, кто говорит, что домкратом можно поднять машину на такую ​​высоту, я бы возразил, что если подложить под нее толстые блоки, то не каждый домкрат так сильно поднимает, а во-вторых, это намного безопаснее, чем на домкрате .

    Дизайн в полный рост

    Для тех, кто не хочет терпеть неудобства при ремонте своего автомобиля, предлагаем изготовить полноразмерный вариант своими руками. Вам будет удобнее войти в него, если вы построите его на склоне. И платы возьмут меньше. Так что есть смысл поискать ей место на склоне. Конечно, эстакаду лучше делать из металла: он прочнее, не впитывает масло и не так быстро ржавеет, как дерево. Но если в наличии есть древесина, то выбор материала очевиден, не покупайте прокат.

    Металлический монтаж

    В качестве опор можно использовать две стальные трубы минимальным диаметром 150 мм. Их следует закапывать в землю ниже уровня ее промерзания, иначе высота эстакады с наступлением зимы увеличится, а весной уменьшится. После установки опор ямы следует утрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания почвы на вашем участке небольшая, закопайте опоры в землю не менее чем на метр.Высота опор над землей зависит от вашего роста, но должна быть не менее 1,5 метра.

    Их следует устанавливать на расстоянии около 5 метров от предполагаемого входа на эстакаду и на расстоянии друг от друга, равном колее вашего автомобиля. Поверх опор ребрами вниз положите участок швеллера шириной около 150 мм, его длина должна быть на 50 см больше ширины колеи вашего автомобиля. Приварите швеллер к опорам. После этого для поперечной устойчивости конструкции соедините опоры крест-накрест двумя уголками.Уложите четыре угла с ребрами не менее 7,5 см и длиной около 5 м попарно, параллельно ребрам друг к другу, и заполните пространство между каждой парой кусками арматуры длиной 50 см и приварите их к каждому, соблюдая прямой угол. Разместите получившиеся лестницы так, чтобы одна сторона каждой оказалась на краю канала, а другая — на земле. Проверьте их горизонтальность с помощью уровня. А также установите ширину между центрами лежащих на земле краев, которая должна быть равна колее вашей машины.Приварите их к швеллею, а к ним упоры, предотвращающие падение машины, и поздравляю, вы своими руками приварили стальную эстакаду.

    Особенности деревянной конструкции
    • Вместо трубы в качестве опор используются два бруса сечением не менее 15 × 15 см.
    • Врытые в землю части опор для прочности необходимо пропитать креозотом или хотя бы отработать.
    • Каждая лестница должна быть собрана из двух досок толщиной 5 см, одна из них шириной от 10 до 15 см должна располагаться на краю.Другой, шириной около 40 см, следует уложить плашмя сверху и прибить к первому гвоздями на сотню или прикрутить.
    • В каждом брусе необходимо сделать один пропил шириной и глубиной 5 см в соответствии с шириной досок, уложенных на край. Прорези делаются для того, чтобы вставить в них нижние доски лестниц. Ригель к опорам нужно крепить не сверху до концов, а спереди чуть ниже выходящей из пропила доски лестницы.
    • Упоры можно сделать прикручиванием двух режущих блоков к опорам саморезами так, чтобы они торчали над лестницей.
    • Чтобы уменьшить вероятность соскальзывания колес с краев аппарелей, желательно сделать ребра. Один из вариантов — прикрепить к концу верхней доски лестницы доску толщиной около 2 см и шириной 10 см. Лучше закрепить саморезами с плоскими шляпками длиной 50 мм.
    • Под перекладиной для поперечной устойчивости конструкции опоры необходимо скрепить крест-накрест двумя досками.

    autolirika.ru

    Переносная эстакада своими руками






    Схема самодельного путепровода (автомобильного):

    Чертежи путепровода выполнены специально для автомобиля ВАЗ десятого семейства.Поэтому размеры эстакады (расстояние между полосами движения и длина) для других транспортных средств могут отличаться.


    Для строительства эстакады потребуется:


    Устройство эстакады довольно простое, и при наличии необходимого инструмента (угловая шлифовальная машина, сварочный аппарат) затруднений в изготовлении не вызовет. Конструкция эстакады разборная, это позволяет собирать ее для частичного заезда автомобиля:

    Для полной регистрации автомобиля:

    А в разобранном виде эстакаду легко разместить в гараже, сбоку, не мешая машине.Эстакада металлическая, поэтому ее надежность не вызывает сомнений. Козелок крепится 12 болтами М14. Эстакада может быть установлена ​​практически на любой поверхности (ровной и неровной).

    Кстати, несмотря на простоту конструкции, на изготовление мобильной эстакады уйдет около недели рабочего времени.
    Кстати, за это время можно выполнить большую часть звукоизоляции автомобиля.

    Сделать путепровод своими руками

    Источник фото:

    Смотровая яма нужна практически любому автомобилисту.С его помощью можно произвести плановый осмотр автомобиля и его частичный ремонт. Такая конструкция особенно актуальна, если поблизости нет станций технического обслуживания.

    Для чего конструкция?

    Как уже было сказано, если у вас есть автомобиль, то могут быть определенные проблемы с механизмами. Не все поломки можно отремонтировать прямо в гараже. Иногда приходится залезать под машину. Естественно, что делать ремонт лежа не очень удобно. Именно для этого была изобретена эстакада.

    Сделать такую ​​конструкцию своими руками несложно. Вам просто нужно определиться с дизайном и собрать все необходимые материалы. Следует отметить, что для возведения конструкции можно использовать все, что есть в вашем хозяйстве. Например, эстакада для ремонта автомобиля может быть сделана из металлической лестницы (надземный вариант), кирпича или просто вырытой в виде ямы (подземный вариант).

    Какие инструменты могут вам понадобиться?

    Построить такую ​​конструкцию достаточно просто.Сначала необходимо нарисовать схему на бумаге, рассчитать ее размеры, а также выбрать необходимый инструмент:

    1. Сварка (если строится металлический вариант).
    2. Шлифовальный станок (для резки материалов).
    3. Лопата (если нужно продырявить или закрепить накладные стойки).
    4. Кирпич и шпалы.
    5. Цемент (чтобы изделие не «каталось», его следует закрепить бетонным раствором).

    Из этого списка вы выбираете то, что вам нужно, в зависимости от материалов.

    Как сделать самый простой вариант конструкции?

    Это конструкция, по которой автомобиль может двигаться только с задними или только передними колесами. Такая эстакада для автомобиля состоит из таких же конструкций, которые могут быть выполнены из металла или дерева. Обратите внимание, что ширина таких изделий не должна быть меньше 40 см. В противном случае они могут быть неустойчивыми или слишком узкими.

    Эту конструкцию можно сварить с углов. В этом случае сечение элементов около 2,5 см. Чтобы автомобиль не соскользнул с эстакады, упоры необходимо закрепить на стойках.Их высота не менее 7 см. После завершения всех сварочных работ острые углы необходимо удалить болгаркой. Чтобы изделие прослужило максимально долго, его необходимо покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такой конструкции будет достаточно тяжелым.

    Как сделать лестничную конструкцию?

    Аналогичная эстакада своими руками тоже делается достаточно быстро. Это более совершенный вариант, чем предыдущий. Для работы вам потребуются две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

    Для начала нужно обработать все компоненты антикоррозийным составом. Далее к краям лестницы нужно приварить 4 вертикальные опоры, на которых они будут стоять (как скамейки). Они должны быть достаточно длинными, чтобы его можно было частично вкопать в землю. Естественно, что в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

    После того, как основная конструкция собрана, необходимо закрепить ее в гараже.Разместите будущую эстакаду так, чтобы вам было удобно в нее входить. Стойки в земле необходимо закрепить бетонным раствором. Чтобы машина могла въехать в конструкцию, к лестнице нужно приварить еще 4 угла (с двух сторон). Между собой их лучше сочетать перекладинами.

    Особенности устройства смотровой ямы

    Строительство эстакады этого типа является наиболее распространенным. Однако это возможно при одном условии: у вас много свободного места.Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет ремонтировать или осматривать машину. Чтобы земля не осыпалась внутри, стены конструкции лучше обшить досками. Чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Обратите внимание, что ступеньки должны быть снабжены противоскользящими накладками.

    Обратите внимание, что края такой эстакады должны быть немного выше уровня земли.Длина ямы должна соответствовать размеру машины. В этом случае по прибытии машина не должна блокировать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию необходимо добавить предохранительные фланцы.

    Как видите, эстакада своими руками строится довольно быстро. Вам просто нужно заранее нарисовать схему и выбрать материалы.

    Устройство эстакады

    Естественно, рабочее место должно быть соответствующим образом оборудовано.Например, рядом должен быть верстак со всеми необходимыми инструментами. Все, что понадобится для ремонта, должно быть на расстоянии вытянутой руки.

    Также необходимо организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полки, на которых будут размещаться инструменты. Обратите внимание, что они должны быть закреплены как можно лучше и на таком уровне, чтобы в случае падения каких-либо продуктов они не могли причинить вам вред.

    Внутри котлован можно облицевать кирпичом.Лучше обустроить фундамент. Поверхность, на которой будет стоять машина, также следует максимально закрепить. Лучше устанавливать его на трубах, закопанных в землю на большую глубину.

    Если вам нужна эстакада, вы можете сделать это самостоятельно всего за один день.

    »Из представленного материала вы узнаете, как самому сделать мини-эстакаду для ремонта своего автомобиля в гараже. Автовладельцы прекрасно понимают, что во время эксплуатации часто бывает необходимо отремонтировать машину и провести техосмотр, лучше всего это делать в теплом и хорошо освещенном гараже со смотровой ямой.Но часто в современных гаражах его нет, ведь здесь огромное количество различных автосервисов и мастерских. Это, конечно, хорошо, но за услуги придется заплатить, а стоимость машины доступна уже сегодня. Итак, чтобы сэкономить и самостоятельно отремонтировать машину, нужно сделать мини эстакаду. Основанием будет уголок 50х50 мм, ригели арматуры 12 мм с шагом 75 мм.

    Эта эстакада устанавливается на ширину колеи автомобиля и проезжается по ней передними или задними колесами. Внимание! При установке автомобиля на эстакаду обязательно поставьте на ручник, а под колесо поставьте тягач или упор.

    Что нужно для создания мини-эстакады для автомобиля?

    Материалы (редактировать)

    1. уголок 50х50 мм
    2. арматура 12 мм
    3. краска

    Инструменты

    1. сварочный аппарат
    2. болгарка (угловая шлифовальная машина)
    3. рулетка
    4. щетка

    Пошаговая инструкция по устройству мини-эстакады.

    Итак, прежде всего, рассмотрим детальный рисунок, который составил автор. Далее по размерам чертежа была сварена данная конструкция, для чего использовался угол 50х50 мм и арматура 12 мм. Вторая часть сделана аналогично.

    Затем изделие окрашивается в ярко-желтый цвет.

    После высыхания краски можно тестировать 😉
    Эту мини эстакаду очень удобно хранить в гараже.
    Он настолько компактен, что его можно хранить даже дома.

    Транспортному средству периодически требуется проверка шасси. Для этого удобно использовать эстакаду. Конструкция использовалась на СТО.

    Если владелец автомобиля не желает тратиться на услуги автомеханика, он может самостоятельно провести техосмотр, подняв его с помощью эстакады.

    Этот метод конкурирует со смотровой ямой с точки зрения легкости доступа к нижней части машины. Установка эстакады своими руками поможет сэкономить.

    Некоторые виды

    По типу устройства эстакады для автомобильного транспорта бывают двух типов:

    1. Полноразмерные.
    2. Мини эстакада.
    3. Mobile — конструкция подробно рассмотрена в данной статье, это разборная эстакада с незначительными габаритами. Он легко размещается в гараже и при необходимости может быть быстро установлен. Предназначен для осмотра легковых автомобилей.

    В состав устройства входят:

    • четыре тумбы для опор;
    • две пары колей с замком для предотвращения скатывания автомобиля;
    • две пары наклонных трапов для регистрации;
    • достаточное количество балок жесткости для скрепления деталей между собой.

    Строят конструкцию из стали.

    Этапы подготовительных работ

    Создание начинается с схемы и выбора типа конструкции (стационарная или переносная) и материала, из которого будут выполняться работы.

    Габаритные размеры:

    • высота — до одного метра;
    • Ширина
    • — около двух метров;
    • пробег — один метр;
    • Длина горизонтальной площадки составляет от трети метра.

    Эстакада представляет собой две симметричные совмещенные конструкции. Сбоку на чертеже это прямоугольная трапеция. Между собой гусеницы обязательно закрепляют, чтобы противостоять смещению при движении по ней автомобиля.

    Стальная конструкция монтируется с помощью:

    • шлифовальных машин;
    • гайки, болты.
    • сварочный аппарат;

    В качестве каркаса используется арматура и сорокамиллиметровый уголок. Собранная конструкция сверху красится.

    Металлоконструкция

    Самая распространенная из действительно переносных — это мини-эстакада из металла.

    Это решение имеет ряд преимуществ:

    • высокая мобильность;
    • простота установки — не требует специальных навыков;
    • безопасность и долговечность.

    Хотя самодельная эстакада может прослужить не один десяток лет, со временем каждая конструкция изнашивается. Если поддерживать хорошее качество, культивировать против коррозии, срок службы значительно увеличится.

    Сварка эстакады происходит следующим образом:

    • готовится угол и монтируются две прямоугольные трапеции;
    • соедините их между собой при помощи уголка;
    • остатки и обрезки уголка с боков образуют дополнительные ребра жесткости;
    • Арматура
    • подготовлена ​​и проварена до горизонтального основания и до наклонной плоскости;
    • очищен металлической щеткой, вскрыт лакокрасочным покрытием по металлу.

    Процедура повторяется для симметричной части пары дорожек.На главной платформе можно сделать пограничную остановку, чтобы нельзя было переступить разрешенную отметку.

    Удобно держать в вертикальном положении.

    Эти мосты и туннели спасают жизни животных и предотвращают автомобильные аварии

    Ваш браузер не поддерживает аудиоэлемент.

    Когда Крис Бранч впервые ударил оленя, он подумал: «Ну, вот оно».

    Он хорошо знал дорогу, по которой ехал в северной части центрального Вашингтона. Бранч ездил по шоссе 97 каждый будний день из своего дома в Омаке на работу в Оровилль, часто поздно ночью или рано утром, когда олени тоже в движении.

    «Я никогда этого не видел», — сказал он, пока его передний бампер не протаранил оленя. Его Subaru был исчерпан.

    Он дважды ударил по тормозам из-за оленя, попав в столкновение, но не повредив машину слишком сильно. видели бесчисленное множество других оленей на краю дороги и бросающихся впереди транспортных средств.

    Этот 12-мильный участок главного маршрута север-юг в центре Вашингтона является одним из самых опасных коридоров штата для столкновений с дикой природой. Более 350 оленей являются хит каждый год.

    «Рано или поздно это произойдет», — сказал Бранч. «Как бы вы ни старались увидеть, как их глаза светятся в темноте, и тому подобное. … Если вы путешествуете и думаете о чем-то другом, это займет всего долю секунды ».

    Вид с земли на новый переход только для диких животных на I-90 к востоку от перевала Сноквалми.

    Департамент транспорта Вашингтона

    В настоящее время филиал работает с местным фондом Mule Deer Foundation, который был создан специально для решения проблемы затонувших кораблей с животными, и другими природоохранными организациями, чтобы решить эту проблему.

    Лучшее решение, которое они нашли: строительство подземных переходов для диких животных. Джей Кейн работал с Conservation Northwest в течение 10 лет, чтобы построить эти подземные переходы в стратегических районах вдоль этой части шоссе 97.

    «Подземные переходы, путепроводы и переходные сооружения разбросаны по всему Западу, особенно там, где наблюдается миграция антилоп или олень или лось, — сказал Кене. «Так что это не новая технология, но она очень эффективна».

    Эти типы подводных переходов диких животных доказали свою эффективность в таких местах, как Банф, Канада; Пайндейл, Вайоминг; и Бенд, штат Орегон.

    Кене оценивает, что первая часть этого проекта на севере центральной части Вашингтона, охватывающая около 4 миль, могла бы сократить количество столкновений на 50 процентов на худшем участке шоссе. Завершение всего проекта могло почти положить конец авариям транспортных средств с животными.

    «Значит, он просто решает эту проблему», — сказал Кене. «Это может быть дорого. Но на то, чтобы это исправить, нужно около 1 миллиона долларов за милю, в то время как мы тратим около 2 миллионов долларов в год только на ремонт машин, счета за больницу и все такое ».

    По U.S. Highway 97 на севере центральной части Вашингтона. Это пересекается с активно используемым маршрутом миграции оленей.

    Кортни Флэтт

    Группы собирают 300 000 долларов для первой фазы проекта шоссе 97 и надеются, что законодатели добавят их в статью бюджета на этой предстоящей сессии.

    Другие опасные участки шоссе в Вашингтоне включают шоссе 97 возле Голдендейла, большинство транспортных коридоров на острове Уидби и несколько маршрутов возле Спокана.

    Биологи из племени Колвилл называют этот проект «простым делом».«Многие члены племен охотятся на оленей для пропитания. Прискорбно видеть, как мясо тратится на проезжей части.

    Эрик Краус, биолог из этого племени, говорит, что потеря более 350 животных в год составляет в сумме.

    «Сколько из них женщин? Сколько из них были выведены и имели потомство? Это не займет много времени, чтобы сделать математику. «Это значительное количество животных, которых мы практически полностью исключили из ландшафта», — сказал Краус.

    Олень-мул использует пересечение дикой природы.

    Департамент транспорта штата Орегон

    В Вашингтоне люди теперь имеют законную возможность собирать погибшие на дорогах для еды. По словам Кене, за два года действия закона было собрано около 3500 оленей или лосей, сбитых машинами.

    В штате Орегон Департамент рыбной и дикой природы штата предоставляет разрешения на утилизацию не позднее 1 января 2019 года, но сбор погибших на дорогах по-прежнему является незаконным, пока Комиссия по рыбе и дикой природе не примет правила утилизации лосей и оленей.

    В Орегоне также значительно сократилось количество столкновений с дикой природой возле Бенда после того, как были построены два подземных перехода, чтобы соединить важные места обитания оленей-мулов. Шоссе отделяет летние хребты Каскадов от зимних хребтов в пустыне.

    «На самом деле нет возможности держать оленей на одной стороне шоссе или на другой. У них есть этот биологический императив, который гонит их с одной стороны шоссе на другую два раза в год», — сказал Саймон Рэй из ODFW на видео, снятом государством.

    После того, как переходы были построены, количество столкновений на этом участке шоссе США 97 сократилось на 90 процентов. Камеры слежения показали множество оленей, использующих огороженный маршрут — они также запечатлели медведя, койотов, лосей и мелких животных. животные любят барсуков.

    Министерство транспорта штата Орегон планирует построить еще два подземных перехода для диких животных вдоль шоссе. Строительство одного планируется начать в следующем году.

    Один из крупнейших проектов пересечения диких животных на Северо-Западе строится возле перевала Сноквалми в Вашингтоне, примерно в 47 милях к востоку от Сиэтла.

    Завершенный пролет из 27 сооружений для пересечения диких животных составит 15 миль и будет стоить 910 миллионов долларов. Последний завершенный участок, в том числе высокий переход диких животных, был оплачен за счет государственного налога на газ.

    Водители могли заметить мост, который, кажется, ведет в никуда через Автомагистраль между штатами 90. Для людей это правда. Но для дикой природы этот мост соединяет северный и южный каскады — важный маршрут миграции оленей и лосей, сказала Джен Уоткинс из Conservation Northwest.

    Она обошла мост прямо перед окончанием строительства.

    «Мы стоим посреди Каскадов, где есть узкое место обитания. Мы стоим на шести полосах автострады, по которой ежедневно проходит 28 000 автомобилей. Дикие животные должны пересечь эту автостраду, — сказал Уоткинс, глядя на проезжающие внизу машины.

    Перекресток выше среднего моста. Когда он будет завершен, у него будут 8-футовые заборы, которые будут направлять диких животных туда, где они должны переходить.Мост будет покрыт скалами и местными растениями. Таким образом, дикие животные даже не поймут, что они покинули безопасный лес.

    Даже без этого камуфляжа рабочие почти сразу увидели оленей, идущих по мосту, в то время как строительные бригады все еще толкали технику.

    По словам Миган Лотт из Департамента транспорта Вашингтона, когда в качестве первой части проекта в 2014 году были завершены переходы дикой природы, более 13000 оленей и сотни койотов благополучно перебрались на другую сторону дороги.По ее словам, водопропускные трубы в подземных переходах на протяжении десятилетий помогали лососю и бычьей форели достигать отрезанных от них участков реки.

    Уоткинс ожидает, что новый мост в конечном итоге будет использоваться более чем 60 000 видов животных.

    «От лягушек и саламандр, переход которых займет много времени, до горных львов, медведей и росомах. Мы восстанавливаем лес над автомагистралью между штатами, — сказал Уоткинс.

    Проект Interstate-90 также включает в себя несколько подземных переходов для диких животных, которые видны с вершины моста для диких животных.

    Кортни Флэтт

    Защитники природы говорят, что важно получать эти исправления на местах сейчас — до того, как разрастание пригородов перейдет в более дикие районы и затруднит передвижение дикой природы.

    Также может помочь в восстановлении волков. Для достижения целей выздоровления волкам нужен способ пересечь Каскады. Чейз Ганнелл из Conservation Northwest сказал, что этот мост может помочь.

    «Дикая природа не может существовать в больших количествах и бесконечно на островах среды обитания.Это действительно объединение меньших привычек, воссоединение ландшафтов, чтобы животные могли перемещаться и использовать меньшие участки среды обитания », — сказал он.

    Рекомендации по проектированию переходов для диких животных

    Термин «переход для диких животных» описывает различные конструкции, которые спроектированы или модернизированы для обеспечения безопасного проезда диких животных над или под шоссе. Хотя сооружения для пересечения диких животных не являются стандартными конструкциями, их можно разделить на два основных типа: путепроводы и подземные переходы.Сооружения часто строят в сочетании с ограждением, чтобы повысить их эффективность.

    Каждое скрещивание предназначено для обслуживания целевых видов в конкретном месте или для размещения большинства видов в районе. Когда сооружения для пересечения диких животных создаются для обеспечения безопасности автомобилистов, целевыми видами обычно являются крупные копытные, такие как лоси, лоси или олени. Другие переходы для диких животных предназначены для видов, которым уделяется особое внимание, таких как саламандры, пустынные черепахи, белки-летяги или китовые лисы.

    По всей территории Соединенных Штатов увеличение объемов движения через районы с высокой популяцией животных часто приводит к увеличению количества столкновений между дикой природой и транспортными средствами (WVC). Это не только влияет на смертность диких животных, но и становится серьезной проблемой для безопасности автомобилистов. Поскольку безопасность является главной задачей транспортных агентств по всей стране, реализация переходов через дикую природу стала более приоритетной в Соединенных Штатах, и особенно на Западе. С 1990 года общее количество дорожно-транспортных происшествий в США немного сократилось, в то время как количество WVC увеличивалось примерно на 5 процентов в год, удвоившись с 1990 по 2008 год.

    Это увеличение WVC связано со значительными сопутствующими расходами с точки зрения человеческих травм, смертельных случаев и материального ущерба. На Рисунке 1 представлены некоторые подробности относительно WVC в Соединенных Штатах и ​​соответствующих им человеческих травм, смертельных случаев и затрат на материальный ущерб.

    Отслеживание столкновений транспортных средств с дикой природой (WVC)

    За последние 20-30 лет отслеживание WVC значительно улучшилось, но многие инциденты все еще не учитываются официальными методами отчетности.Например, исследование, проведенное Советом транспортных исследований Вирджинии, недавно показало, что в их штате WVC в шесть-восемь раз больше, чем сообщается в записях дорожного патрулирования. Это означает, что фактическое количество WVC и связанные с ними расходы для налогоплательщиков США намного выше в Соединенных Штатах. Количество столкновений с дикой природой отслеживается в разной степени многими различными организациями (например, государственными департаментами транспорта (DOT), государственными агентствами природных ресурсов, федеральными агентствами по управлению земельными ресурсами и т.). Все стремятся определить районы, в которых определенным животным необходимо передвигаться или мигрировать по проезжей части. Сотрудничество всех этих организаций необходимо для определения приоритетных мест пересечения диких животных.

    Рисунок 1. Статистика стоимости столкновений с дикой природой в США.
    Источник: Huijser et al., Исследование уменьшения столкновения дикой природы и транспортных средств, публикация FHWA-HRT-08-034, 2008 г.

    Три вида, участвующие в большинстве WVC в Соединенных Штатах и ​​имеющие наибольшие связанные с этим затраты на столкновение, — это олени, лоси и лоси.При оценке стоимости столкновения для каждого из этих животных факторы учитывают травмы / гибель людей, ремонт транспортных средств, буксировку / расследование несчастных случаев, ценность охоты и удаление туш (см. Рисунок 2).

    Рис. 2. На диаграмме показаны затраты на столкновение с дикими животными и оленями, лосями и лосями, включая затраты на ремонт транспортных средств, травмы / гибель людей, буксировку / присутствие / расследование происшествий, ценность для охоты на животное и удаление туш. (Примечание: значения в долларах за 2018 год основаны на индексе потребительских цен, предоставленном в Интернете Статистическим управлением труда.)
    Источник: Huijser et al., 2009

    Варианты смягчения

    Большинство WVC происходят в месте, которое находится в пределах 100-ярдового участка проезжей части, где пересекаются животные (независимо от вида). Это может быть связано с миграционными схемами и существующей топографией, которая дает им возможность пересечь границу. После того, как показано, что в каком-либо месте наблюдается большое количество несчастных случаев с определенными видами, необходимо принять решение о том, какие меры по смягчению последствий следует предпринять с учетом затрат и максимальной отдачи от инвестиций.Можно принять множество различных мер по смягчению последствий, от простого размещения предупреждающих знаков до строительства подземного перехода / эстакады для диких животных и установки ограждений. На рисунке 3 показано процентное снижение различных мер по смягчению последствий, которые могут быть реализованы для предотвращения столкновений с дикими животными. Комбинация ограждений и эстакады или подземного перехода обеспечивает наибольшее снижение количества столкновений: 87 процентов.

    Рис. 3. Результаты исследования по сокращению количества столкновений с транспортными средствами в дикой природе.Источник: Huijser et al., 2007 и 2009 гг.

    Департамент транспорта штата Вайоминг наблюдал аналогичное сокращение WVC более чем на 80% после установки эстакады Trapper’s Point на шоссе 191. Через несколько лет после завершения проекта Джон Эддинс, предыдущий инженер округа 3 в WYDOT, прокомментировал WVC. сокращение: «Департамент транспорта не очень много может обработать шоссе, чтобы сократить количество аварий на 80 процентов».

    Планирование и оценка путепроводов / подземных переходов для переходов через дикие животные

    Высокая интенсивность движения может стать полной преградой для диких животных, влияя на их биологические потребности.Когда невозможно избежать мест обитания диких животных рядом с дорожными коридорами, переход диких животных поможет смягчить воздействие на популяции диких животных. Переходы дикой природы также уменьшат количество дорожно-транспортных происшествий, которые приводят к человеческим жертвам, материальному ущербу и смертности диких животных. Одно из 20 всех зарегистрированных столкновений транспортных средств происходит с дикой природой, что приводит к основной причине смерти и сокращению популяции некоторых млекопитающих.

    Согласно ARC (Animal Roadway Crossing) Solutions, международной некоммерческой сети, чьей миссией является выявление и продвижение передовых решений для повышения безопасности человека, мобильности дикой природы и долгосрочного взаимодействия с ландшафтами: «Хорошо спланированная стратегия участка имеет решающее значение для успех конструкции пересечения диких животных.Поскольку каждый план смягчения последствий отличается, чтобы определить экономию затрат, лица, принимающие решения, должны тщательно рассмотреть различные элементы объекта в процессе планирования. Это включает в себя (но не ограничивается): топографию, размеры дороги, растительность, экспозицию и климатические условия площадки, а также надлежащее расположение запланированного перехода, включая воздействия человеческого развития, нарушения и прилегающее землепользование. В отличие от традиционных проектов инфраструктуры автомагистралей, планирование транспортных проектов, которые включают и полностью учитывают проблемы дикой природы, создает уникальные проблемы, такие как необходимость сотрудничества между агентствами и юрисдикционными границами, а также координация графиков финансирования и миссий агентств.”

    Данные исследований и пересечения диких животных. Команде дизайнеров необходимо будет определить потребности в соединении с дикой природой в сочетании с пониманием возможных будущих разработок, которые могут повлиять на функциональность перехода. Изучение дикой природы может быть проведено для определения всех видов в данной местности и того, где они чаще всего пересекают участок дороги. Эта информация полезна для выбора двух наиболее важных аспектов пересечения диких животных: местоположения и дизайна. Ключевые связи между местами обитания должны быть определены для лучших мест, которые смягчают перемещение диких животных на уровне экосистемы.

    Рис. 4. Подземный мост обеспечит максимальное покрытие почвы для звукопоглощения. (Департамент транспорта штата Вайоминг, шоссе 191, Trapper’s Point, Пайндейл, штат Вайоминг, BEBO Arch System). Фото: Джефф Боннелл

    Рис. 5. Подземный переход для дикой природы, Министерство транспорта штата Монтана, США 93, Полсон, Монтан, структурная плита Contech

    Данные о пересечении диких животных, полученные в рамках программ мониторинга существующих сооружений пересечения диких животных, следует использовать для определения того, какой тип сооружений эффективен для данного вида.Размер проема конструкции для подземного перехода или ширину путепровода также необходимо учитывать для каждого вида. В дополнение к коридорам движения диких животных следует размещать переходы для диких животных, где топографические объекты могут быть объединены и использованы с конструкцией перехода.

    Шумовая нагрузка. Доказано, что шум в разной степени влияет на разные виды животных. Относительная плотность птиц значительно снизится, когда шумовая нагрузка превысит 40 дБА, поэтому разумно спроектировать переход для диких животных с характеристиками гашения шума и вибрации.Тракторные прицепы могут производить низкие частоты, которые могут преодолевать большие расстояния через твердые объекты. Заглубленный мост обеспечит максимальный почвенный покров для звукоизоляции. По бокам эстакады можно установить земляные звукоизоляционные экраны вместе с густой растительностью, чтобы отразить дорожный шум и свет.

    Топография. Ручьи, линии хребтов и другие доминирующие топографические особенности — идеальные места для перехода. Элементы микропредприятий, составляющие местную флору, полезны для улучшения движения диких животных, когда их размещают в пределах пересечения диких животных.Размещайте переходы в местах с минимальным вмешательством человека. Поверх конструкции следует поместить достаточно естественной почвы, чтобы удерживать влагу и поддерживать корневые кроны местной флоры. Избегайте ввоза почв из-за пределов территории проекта.

    Рельеф проезжей части может быть ровным, над ручьем, наклонным, ниже уровня земли или приподнятым. На ровной площадке переход для диких животных может быть поднят с пологих спусков на подъездных пандусах. Также может потребоваться снижение или повышение уклона дороги для создания путепровода или подземного перехода.Участки дороги, идущие перпендикулярно по склону (насыпи), могут быть проблематичными и могут быть слишком крутыми для перехода дикой природы. Дороги ниже уровня земли на срезанных участках лучше всего подходят для путепроводов, а приподнятые участки дороги — для подземных переходов.

    Размер и размещение конструкции. FHWA рекомендует, чтобы ширина эстакады для диких животных составляла от 165 до 230 футов, а для подземного перехода — более 40 футов в ширину и 15 футов в высоту. При выборе подземного перехода следует также учитывать длину конструкции с большими проемами для более длинных конструкций.Ландшафтный мост — это пример конструкции эстакады, которая будет поддерживать все виды диких животных, но должна быть больше 330 футов в ширину. Виадук или эстакада — это пример конструкции подземного перехода, который будет поддерживать все виды диких животных. Длина перехода для диких животных должна быть менее 230 футов, а снижение уровня шума более важно, чем регулирование уровня освещенности, потому что большинство переходов происходит ночью.

    Наиболее подходящими переходами для наибольшего количества видов являются ландшафтные мосты, путепроводы для диких животных, виадуки и подземные переходы для диких животных.Ограждение — ключевая часть смягчения последствий, которую следует сочетать со структурой перехода, чтобы пропустить диких животных. Расширяющиеся крылья помогут диким животным найти переход и приблизиться к нему. Пандусы подхода должны иметь пологий уклон 5: 1 или менее, что, к сожалению, приведет к увеличению затрат. Переходы для диких животных могут состоять, помимо прочего, из бетонных бездонных арок, конструкционных плит, бетонных или стальных открытых пролетных мостов и бетонных коробчатых водопропускных труб.

    Департамент транспорта Колорадо, State Highway 9, Colorado River South, Kremmling, Colo., Серия CON / SPAN O

    Стоимость против осуществимости

    Сооружения для пересечения диких животных — эстакады или подземные переходы — показали, что они экономически эффективно сокращают WVC. Однако эти переходы не получили широкого распространения из-за их предполагаемой или реальной стоимости. Чтобы рационализировать эти переходы, специалисты по планированию транспорта, инженеры, биологи, экологи и эксперты в области политики теперь ищут уникальные экономически эффективные решения, которые улучшают осуществимость, помимо стандартных методов транспортировки.

    Компания

    ARC Solutions недавно собрала рекомендации отраслевых экспертов для определения способов снижения затрат и увеличения развертывания сооружений для пересечения диких животных, где это необходимо, при сохранении или повышении их эффективности. Их рекомендации были разбиты на три области потенциальной экономии затрат: 1) планирование; 2) проектирование и строительство; и 3) вопросы закупок, способа доставки и учета затрат.

    На этапах планирования, проектирования и строительства есть ряд элементов, которые могут существенно повлиять на стоимость конструкции.Группа планирования и проектирования должна оценить новые материалы, технологии и коммерчески доступные продукты или методы строительства. Местоположение также следует учитывать при выборе типа конструкции и методов строительства, поскольку переходы для диких животных часто расположены в отдаленных районах. Примеры элементов, которые могут быть рассмотрены на этапах планирования, проектирования и строительства, включают следующее:

    Модульное / ускоренное строительство мостов (ABC). Модульность и ABC могут снизить затраты на строительство и уменьшить неудобства для местных путешественников.

    Использование скрытого моста может снизить затраты по сравнению с традиционным мостом.

    Затраты на фундамент. Выбор конструкции, которая может выдерживать большую осадку, может помочь уменьшить размер фундамента и снизить затраты.

    Геотехническая оценка. Заблаговременное исследование почв на месте поможет найти наиболее экономичное общее решение и избежать дорогостоящих заказов на изменение конструкции после подачи заявки.

    Окончательные методы лечения. Оцените стоимость различных типов стен и их соответствие требованиям планировки на месте. Оцените необходимость обработки концов с разными уклонами и градациями.

    Специальное оборудование. Отказ от специального оборудования может снизить затраты на строительство, особенно в отдаленных районах.

    Транспортные расходы. Оцените происхождение строительных материалов или сборных элементов, включая количество требуемых грузовых автомобилей и доступность площадки.

    Местные источники материала обратной засыпки и верхнего слоя почвы. Если материалы недоступны на местном уровне, стоимость конструктивного решения может возрасти в зависимости от количества необходимого критического материала для засыпки.

    Услуги поставщика на месте. Воспользуйтесь опытом поставщиков, знаниями о продукции и опытом в строительстве сооружений для пересечения диких животных.

    Варианты заглубленных мостов для переходов над дикой природой / подземным переходом

    Подземный мост может варьироваться от меньшего четырехстороннего водопропускного канала из бетонного короба или структурного пластинчатого водопропускного канала до более крупного трехстороннего бетонного моста с плоской вершиной, бетонной арки или конструктивного пластинчатого моста.Как предлагает ARC Solutions, заглубленный мост может иметь несколько преимуществ при использовании для переходов через диких животных из-за их способности гасить звук и обеспечивать достаточное покрытие конструкции для создания растительности. Тем не менее, эти сооружения также имеют несколько конструктивных преимуществ, которые позволяют более рентабельно пересекать дикие животные и улучшать соотношение затрат и выгод.

    Существует несколько вариантов сборных заглубленных мостов, которые позволяют быстро и эффективно проектировать и оптимально подходят для укрытия или укрытия.попытки модернизировать обычные мосты, чтобы они могли выдерживать значительную статическую нагрузку на почву, чтобы обеспечить естественный переход через почву и растительность. Подземные арочные конструкции будут более эффективно нести статическую нагрузку из-за взаимодействия с грунтовыми конструкциями, а арочные конструкции с верхом будут сбрасывать воду с почвенного покрова, устраняя скопление воды поверх конструкции. Заглубленные трехсторонние конструкции часто могут поддерживаться на экономически эффективном раздвижном фундаменте и иметь открытое дно, которое хорошо сочетается с эстакадой или подземным переходом.Открытое дно позволяет конструкции перекрывать проезжую часть в путепроводе, обеспечивая естественное грунтовое дно для подземного перехода. Часто конструкции подземных переходов, использующие трехстороннюю структуру, также включают дренаж или ручей в переходе.

    Сборные конструкции обычно производятся в высококачественной контролируемой среде, имеют модульную конструкцию и соответствуют директивам FHWA ABC. ABC сокращает затраты и сроки строительства, сводит к минимуму неудобства для передвижения местного населения и повышает безопасность строительной площадки.

    Анализ проекта подземного моста

    Проект «Квартиры мертвеца» на Трансканадской автомагистрали — это хорошо задокументированный пример успешного перехода дикой природы в подземный переход с углубленным анализом. Этот трехкилометровый (1,86 мили) участок шоссе был горячей точкой для WVC, и был установлен подземный переход с ограждением. На Рисунке 6 представлена ​​диаграмма аварий на этом участке шоссе до 2004 года, когда объект был построен, а также через пять лет после его установки.

    Рис. 6. Столкновения диких животных до и после установки подземного перехода в подземном переходе для дикой природы Dead Man’s Flats. (Источник: Возможности смягчения воздействия на дикую природу на шоссе Трансканада в долине Боу; Трейси Ли, Энтони Клевенджер и Роберт Амент; Институт Миистакиса, Западный транспортный институт; 2 июля 2012 г.)

    Рис. 7. Стоимость столкновений с транспортными средствами с крупными млекопитающими за пять лет до и после установки подземного перехода, Dead Man’s Flats.(Источник: Возможности смягчения воздействия на дикую природу на шоссе Трансканада в долине Боу; Трейси Ли, Энтони Клевенджер и Роберт Амент; Институт Миистакиса, Западный транспортный институт; 2 июля 2012 г.)

    За три года до строительства подземного перехода, WVC в среднем составляли 17,5 в год, по сравнению с менее чем пятью в год после строительства. При оценке стоимости за пять лет до и после строительства, это сокращение WVC составляет примерно 664 636 долларов экономии (110 773 долларов в год).Таким образом, менее чем за пять лет строительный проект окупился, средняя стоимость строительства подземного перехода составила 525 000 долларов.

    Департамент транспорта Колорадо, State Highway 9, Colorado River South, Kremmling, Colo., BEBO Arch System. Изображение предоставлено: Министерство транспорта Колорадо, Парки и дикая природа Колорадо и резолюция ОЭС .

    Заключение

    Каждый проект перехода дикой природы уникален с учетом множества дополнительных факторов, которые необходимо учитывать по сравнению со стандартным транспортным переходом.Ежегодно успешно реализуется больше переходов для дикой природы, что служит оправданием для будущих переходов. Доказано, что эти конструкции сокращают количество несчастных случаев и повышают общественную безопасность, приносят пользу окружающей среде, защищая дикую природу, а также являются экономичным решением.


    Список литературы

    • ARC Solutions, 2017, «Конструкции пересечения автомагистралей для дикой природы: преимущества национального обязательства по повышению безопасности водителей и животных», Специальная публикация ARC No.1 (1), стр. 20; arc-solutions.org/arc-special-publications.

    • ARC Solutions, 2017, «Инновационные стратегии по снижению стоимости путепроводов для диких животных», Специальная публикация ARC № 1 (1), стр. 20; arc-solutions.org/arc-special-publications.

    • Дональдсон, Бриджит М., 2017, «Совет по транспортным исследованиям штата Вирджиния, улучшающий данные о столкновениях животных и транспортных средств для стратегического применения смягчения последствий».

    • Huijser, M.P .; А. Коциолек; П. Макгоуэн; А. Харди; А.П. Клевенджер; Р. Амент, 2007b, «Меры по смягчению последствий столкновений дикой природы и транспортных средств и их пересечения, а также связанные с ними затраты и выгоды: набор инструментов для Министерства транспорта Монтаны», FHWA / MT-07-002 / 8117-34, Департамент транспорта Монтаны, Хелена, Mont .; www.mdt.mt.gov/research/projects/env/wildlife_crossing_mitigation.shtml.

    • Huijser, M.P .; П. Макгоуэн; Дж. Фуллер; А. Харди; А. Коциолек; А.П. Клевенджер; Д. Смит; Р.Дж. Амент, 2008 г., «Исследование уменьшения столкновения животных с транспортными средствами», Отчет для Конгресса, США.S. Министерство транспорта, Федеральное управление шоссейных дорог, Вашингтон, округ Колумбия; https://www.fhwa.dot.gov/publications/research/safety/08034/08034.pdf.

    • Huijser, M.P .; П. Макгоуэн; Дж. Фуллер; А. Харди; А. Коциолек; А.П. Клевенджер; Д. Смит; Р. Амент, 2007c, «Исследование снижения столкновения дикой природы и транспортных средств», Отчет для Конгресса, Министерство транспорта США, Федеральное управление шоссейных дорог; www.wti.montana.edu/RoadEcology/documents/Wildlife_Vehicle_Collision_Reduction.pdf.

    • Ли, Т.; А.П. Клевенджер; Р.Дж. Амент, 2012 г., «Возможности смягчения воздействия на дикую природу на Трансканадском шоссе в долине Боу», отчет для фонда Alberta Ecotrust Foundation, Калгари, Альберта; www.rockies.ca/project_info/Bow%20Valley%20Highway%20Mitigation_FINAL_Sept2012.pdf.

    • Ванлаар и др., 2012a, «Столкновения дикой природы и транспортных средств в Канаде: обзор литературы и сборник существующих источников данных»; tirf.ca/wpcontent/uploads/2017/01/WildlifeVehicle_Collision_Deliverable1_Eng_6.pdf.


    Авторы

    Тимоти Миллер — региональный менеджер Contech Engineered Solutions Structures в Монтане, Вайоминге, Северной Дакоте, Южной Дакоте и Колорадо. Он окончил Горную школу Колорадо и проработал в Contech восемь лет. Миллер участвовал в нескольких проектах по пересечению диких животных в Вайоминге, Колорадо, Монтане и Северной Дакоте, помогая DOT довести проекты до завершения, оценивая варианты, делясь передовым опытом проектов в других штатах и ​​сотрудничая с государственными / частными партнерствами, чтобы помочь финансировать рабочие места; электронная почта: tmiller @ context.com.

    Майкл Джамбор (Michael Jambor) — консультант Contech Engineered Solutions Bridge с более чем 20-летним опытом предоставления вариантов и поддержки сообществу инженеров, владельцев и подрядчиков на всей территории Соединенных Штатов. Он окончил Государственный университет Огайо со степенью бакалавра наук. в гражданском строительстве; электронная почта: [email protected]

    Даниэль Васняк, P.E., является национальным директором по сборным железобетонным мостам компании Contech Engineered Solutions. Он окончил Университет Огайо со степенью бакалавра и магистра наук в области гражданского строительства, а также получил степень MBA в Университете Индианы.Васняк имеет 20-летний опыт работы с заглубленными мостами и активно участвует в переходах через дикие животные на Западе; электронная почта: [email protected]

    Когда знаменитой дикой природе Банфа исполняется 20 лет, мир смотрит на Канаду в поисках вдохновения для сохранения

    Издалека серый цементный мост выглядит ничем не примечательным. Два туннеля по обе стороны от Трансканадской автомагистрали, образованные полукругами, которые прямо заканчиваются на тротуаре. Но наверху, вдали от глаз проезжающих автомобилистов, лежит травяной оазис.Несмотря на это, здесь прижились сосны и полевые цветы, придавая эстакаде бахрому зелени. По краям проволочное ограждение обеспечивает безопасный проход бродячим животным.

    «Эти путепроводы были действительно очень эффективны для дикой природы», — говорит специалист по конфликтам между людьми и дикой природой из Паркс Канады Стив Мишель, проезжая по части шоссе, которое пересекает национальный парк Банф.

    В тридцати километрах к западу от города Банф он подъезжает к другому забору, который тянется до границы с Британской Колумбией.С 1980-х годов канадское правительство выделило более 400 миллионов долларов на модернизацию и сдвоение четырехполосной автомагистрали, при этом четверть бюджета была выделена на проекты по сокращению столкновений с дикими животными, что вызывает растущую озабоченность. Парки Канады решили использовать часть этих денег, чтобы оградить всю автомагистраль — примерно 180 километров — и построить несколько десятков сооружений для пересечения диких животных в надежде снизить уровень смертности.

    Мишель открывает ворота, запертые на висячий замок, в заборе и спускается по крутой мокрой набережной к тому, что выглядит как дренажная труба вдоль Редарт-Крик.Знаки, выделенные жирным шрифтом, предупреждают нас о том, чтобы держаться подальше. Внизу водопропускная труба оказывается одним из замаскированных подземных переходов парка для дикой природы. По словам Мишеля, черные медведи и горные львы предпочитают использовать эти тенистые влажные туннели, в то время как гризли и копытные предпочитают открытые линии обзора, обеспечиваемые эстакадами.

    В ноябре компания Parks Canada отметила 20-летие завершения строительства первой эстакады для дикой природы в национальном парке Банф. Хотя многие биологи и граждане скептически относились к мостам для дикой природы, когда они были впервые построены, шесть путепроводов и 38 подземных переходов, которые пересекают Трансканаду, сегодня считаются всемирной историей успеха в области охраны природы, сокращая количество столкновений с дикой природой на 80 процентов и поддерживая Банф. биологов до статуса рок-звезд в области транспортной экологии.Делегации со всего мира теперь посещают Банф, чтобы больше узнать о своих переходных сооружениях в надежде построить аналогичные системы в своих странах, где новые дороги с беспрецедентной скоростью пересекают пустынные районы.

    Немногим национальным паркам приходится иметь дело с пересекающими их крупными национальными автомагистралями и железнодорожными коридорами.

    Тони Клевенджер посвятил большую часть своей жизни изучению характеристик конструкций пересечения диких животных Банфа. Когда были возведены первые мосты для дикой природы, Клевенджер, исследователь из Западного транспортного института, жил в Канморе и вспоминает явно негативную атмосферу, которая окружала то, что многие считали нелепой схемой Парков Канады.За исключением нескольких небольших переходов на востоке Соединенных Штатов, никто никогда раньше не пытался сделать что-то подобное — и никто не верил, что это сработает. Редакционные статьи в местной газете высмеивали «трату денег налогоплательщиков» и уверенно заявляли, что животные никогда не воспользуются искусственными мостами стоимостью 2–3 миллиона долларов. Другие полагали, что волки загоняют свою добычу в забор, жестоко убивая ее, прежде чем травмировать туристов.

    «Этот проект начался в неудачном месте. Было много возражений и критики », — говорит Клевенджер.«Потребовалось несколько лет хороших данных, опубликованных в научных рецензируемых журналах, чтобы изменить мнение людей».

    Clevenger теперь имеет данные за 17 лет, подтверждающие эффективность переходов. Среди крупных хищников уровень смертности на 50–100% ниже на участках шоссе, где есть путепроводы и подземные переходы. На тех же участках уровень смертности лосей почти равен нулю по сравнению со 100 столкновениями лосей с транспортными средствами в год в середине 1990-х годов. Исследования Клевенджера показали, что 11 видов крупных млекопитающих в Банфе использовали структуры более 200 000 раз, включая неожиданные виды, такие как рыжая лисица, седой сурок, северные жабы, росомахи, рыси, подвязочные змеи и бобры.

    В 2014 году исследование Университета штата Монтана показало, что не только медведи гризли используют перекрестные структуры, но и помогают поддерживать генетически здоровые популяции среди медведей, которые их используют. Гризли пересекались с достаточной частотой, чтобы гарантировать, что популяции по обе стороны шоссе не были генетически изолированы друг от друга.

    «Это самая большая история успеха Канады в области охраны окружающей среды — это крупнейший в мире комплекс по смягчению воздействия на шоссе», — говорит Клевенджер.«Вы не найдете в мире ничего похожего на то, что есть у нас. У нас больше всего путепроводов в одной местности и почти половина всех путепроводов в Северной Америке ».

    Parks Canada Специалист по конфликтам между человеком и дикой природой Стив Мишель закрывает ворота в ограде дикой природы вдоль Трансканадского шоссе в национальном парке Банф. (Фото: Глория Дики)

    Дороги ставят под угрозу дикую природу не только из-за столкновений транспортных средств; они могут фрагментировать среду обитания и отрезать важные пути миграции для видов.По оценкам, к 2050 году будет построено 25 миллионов километров новых дорог, большинство из которых находится в развивающихся странах, которым никогда прежде не приходилось сталкиваться с воздействием автомобильных дорог на биоразнообразие. «Многие из этих дорог входят в глобально значимые горячие точки биоразнообразия, и они не знают, как управлять этими различными таксонами», — говорит Роб Амент, дорожный эколог из Западного транспортного института Университета Монтаны и член Международного союза охраны природы. Группа специалистов Международной сети сохранения связности природы.

    Ученые со всего мира приехали, чтобы узнать, как адаптировать и реализовать аналогичные переходы в своих странах за последние два десятилетия. В 2000-х годах делегации племен Салиш и Кутенай из Монтаны посетили Банф, чтобы узнать, как гризли используют путепроводы и как строить свои собственные в резервации Флэтхед. Затем пришли биологи из вашингтонского Каскадного хребта, которые хотели реализовать аналогичный проект над I-90. Но в последние годы делегации и запросы о консультациях стали поступать все дальше и дальше — из Монголии, Аргентины, Китая.

    Амент вспоминает китайскую делегацию, посетившую Западный транспортный институт несколько лет назад. «Все в Китае знали о Банфе. Когда Тони вышел на сцену, все они вытащили свои блокноты и начали писать как сумасшедшие, каждое его слово. Ясно, что у Банфа есть тайники по всему миру ».

    В Монголии правительство недавно утвердило новые стандарты политики, которые требуют от разработчиков обеспечения проезда диких животных по автомобильным и железным дорогам в восточной степи и пустыне Гоби, где добыча полезных ископаемых процветает.«У них нет автомагистралей — они строят свою первую автомагистраль, как мы говорим», — говорит Амент, добавляя, что одновременно они работают над дизайном своего первого перехода дикой природы в пустыне Гоби, чтобы защитить джейранов, черных- хвостатая газель и архар снежный баран.

    Благодаря работе, проделанной биологами Банфа, инженеры теперь имеют хорошее представление о том, что нужно сделать, чтобы гризли, пума или волк воспользовались переходом дикой природы. Но виды в развивающихся странах создают новые проблемы.Какой вид скрещивания использовала бы обезьяна? Насколько большим должен быть туннель для ягуара? Белиз, по словам Амента, пытается решить их проблему с тапиром. Этих 230-килограммовых свиноподобных копытных шлепают на дороге, но никто не знает, как заставить их переходить дорогу. «Банф открыл дверь к большому смягчению воздействия на ландшафт, но он охватывает только виды из канадских Скалистых гор. Теперь мы начинаем проектировать множество новых таксонов по всему миру ».

    Среди крупных хищников уровень смертности на 50–100% ниже на участках шоссе, где есть путепроводы и подземные переходы.На тех же участках смертность лосей почти равна нулю.

    В то же время, однако, Банф проигрывает в его собственной игре. В то время как смертность диких животных в Трансканаде резко снизилась, все больше и больше животных встречают свой конец на участке Канадско-Тихоокеанской железной дороги, который пересекает парк. В 2010 году Parks Canada объединила усилия с CP Rail для проведения пятилетнего совместного исследования стоимостью 1 миллион долларов, чтобы выяснить, почему животные, в основном гризли, гибнут на железной дороге в беспрецедентном количестве.Их исследование показало, что ряд факторов привлекал животных в железнодорожный коридор, от повышенной растительности до неспособности обнаруживать приближающиеся поезда, а медведи часто бегали к ним, а не прочь. Исследователи пришли к выводу, что не существует единой «серебряной пули», которая решила бы проблему с железной дорогой, хотя в определенных местах можно было бы реализовать путепроводы.

    Поскольку железная дорога в Канаде находится в частной собственности, менеджеры по охране дикой природы не могут создать конструкции пересечения путей с такой легкостью, как в других странах, где железной дорогой управляет правительство.Китай уже построил 33 прохода для диких животных над и под Цинхай-Тибетской железной дорогой, чтобы помочь тибетским антилопам во время миграции. «Когда у вас есть частная линейная земля, проходящая через парк, железнодорожная компания может делать все, что угодно, — говорит Клевенджер. «Суть не в том, чтобы сбалансировать экологическую целостность, это большая прибыль». А путепроводы дороги.

    Проблемы, с которыми сталкивается Банф, уникальны на глобальном уровне. Немногим национальным паркам приходится иметь дело с крупными национальными автомагистралями и железнодорожными коридорами, которые пересекают их, ежедневно перевозя десятки тысяч легковых и грузовых автомобилей и десятки поездов.Но тот факт, что эффективность переходов была доказана в одной из самых сложных возможных сред, должен облегчить аналогичные усилия по сохранению в других местах. Достижения Банфа в области транспортной экологии за последние два десятилетия проложили путь для других стран последовать их примеру, предоставив буквальную дорожную карту того, как лучше всего защитить уязвимую дикую природу в районах с быстрым развитием инфраструктуры.

    Глория Дики (@GloriaDickie) — научный и экологический журналист из штата Виктория, специализирующаяся на сохранении биоразнообразия, изменении климата, управлении экосистемами и земельными ресурсами, а также экологическом праве и политике.Она писала для таких изданий, как National Geographic News , Outside , Discover , VICE , Hakai Magazine , Quartz , Audubon и Arctic Deeply . .

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
