Фасадный газопровод: СП 62.13330.2011* Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 (с Изменениями N 1, 2) – Прокладка газопровода по фасаду здания снип. Охранные зоны газопроводов высокого, среднего и низкого давления

Газификация частного дома

На данном слайдере представлен процесс проведения работ по прокладке фасадного газопровода в часном доме.

  • Цокольный ввод

  • Новый цокольный вводи с тройником

  • Ввод в дом от цокольно ввода

  • Фасадный газопровод от цокольного ввода

  • Фасадный газопровод

  • Ввод в дом с фасадного газопровода

  • Внутренняя разводка по дому с установкой электромагнитного клапана

  • Отвод на отопительный двух контурный газовый котел

  • Отвод на котел с электромагнитным клапаном

  • Опуск на газовую плиту с газовым шаровым краном

  • Подводка к газовой плите с газовым шаровым краном

В газифицированных частных домах в садоводческих некоммерческих товариществах, а также в коттеджах, таунхаусах собственники строений ремонтируют фасадные стены, обкладывая их плиткой, утепляют, отделывают сайдингом. При таких работах часто мешает наружный (фасадный газопровод). "Капитал-Газ" предлагает Вам оттяжку существующего газопровода от фасадной стены или перенос наружного газопровода по новой схеме.

"Капитал-Газ" переделает существующею газовую разводку внутри строения, также проведёт монтаж газовых труб по новому проекту, схеме в помещении, где будет установлено газовое оборудование (плита, колонка, газовый котёл).

Фасадные (наружные) газопроводы по стенам зданий рекомендуется прокладывать без нарушений архитектурных элементов фасада на высоте, обеспечивающей возможность осмотра и ремонта газопроводов и исключающей возможность их механического повреждения.

Оказывается, необязательно уродовать города! – Варламов.ру – ЖЖ

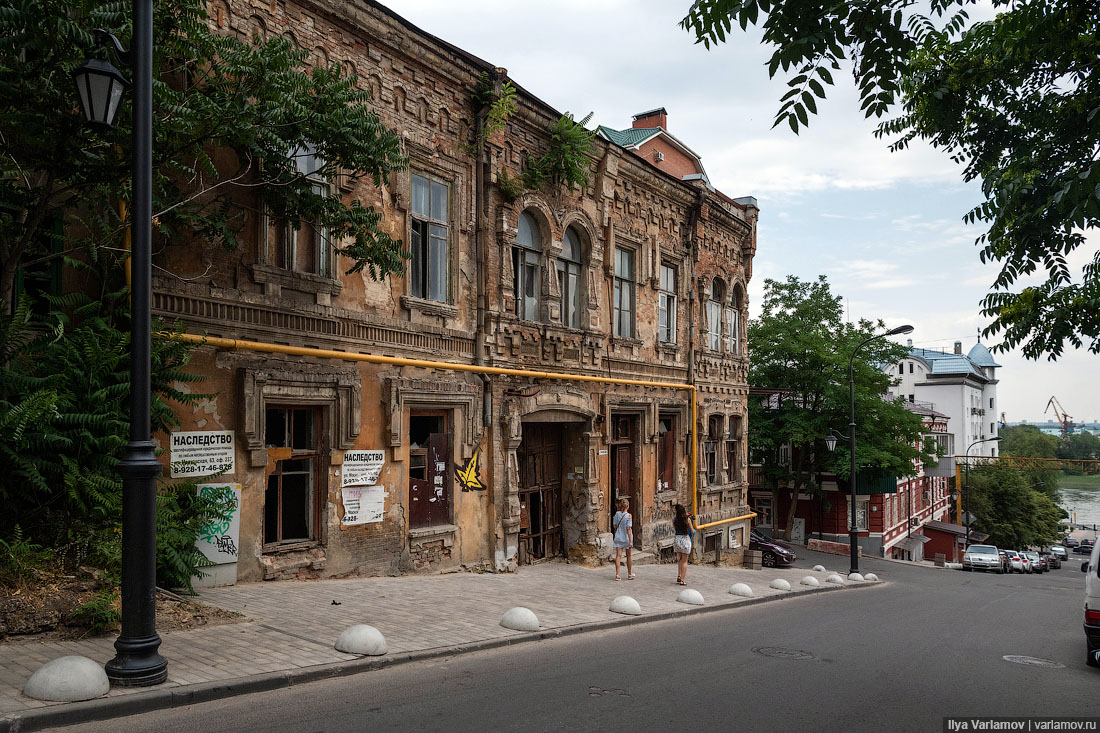

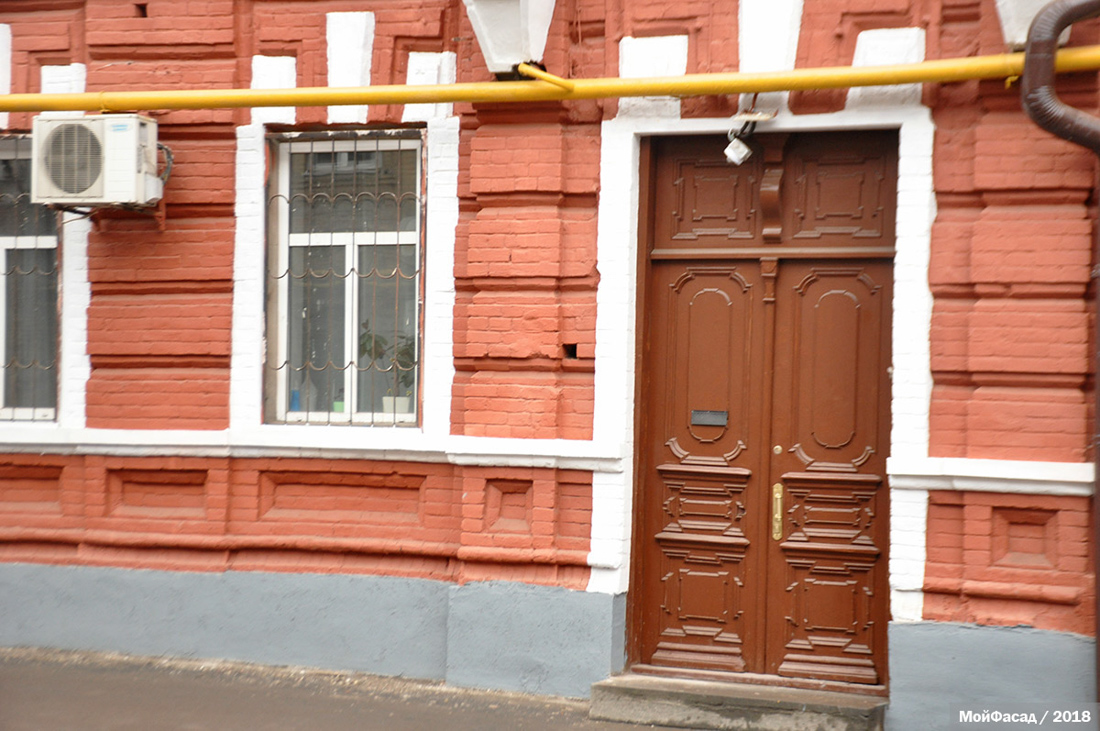

Газовое оборудование – одна из отличительных черт наших городов. Жёлтые трубы портят фасады, шкафы с оборудованием занимают место. Зачем всё это? Тут читатель наверняка скажет: "Это же газ! Опасность! Трубы должны быть жёлтыми по закону!"

Эту версию я встречал много где. Мне её озвучивают мэры, когда я спрашиваю у них, почему фасады исторических объектов изуродовали жёлтыми трубами. Её часто можно услышать от простых людей. Только вот нигде не написано, что трубы должны быть жёлтыми, а оборудование должно стоять на самом видном месте.

Точнее, написано, что надземные газопроводы надо красить в жёлтый на промышленных предприятиях. Оно и понятно: когда у тебя десятки труб идут рядом, надо понимать, где газ, и эту трубу выделяют самым ярким цветом. А вот для города никаких норм нет. И красить трубы в жёлтый цвет не имеет никакого смысла.

Что касается законодательства, раньше в Правилах безопасности систем газораспределения и газопотребления (ПБ 12-529-03) содержался пункт, согласно которому надземные газопроводы надо было красить в жёлтый. При этом даже там отмечалось, что газовые трубы на фасадах можно красить в цвет стен:

"Надземные газопроводы должны быть окрашены в желтый цвет двумя слоями краски, лака или эмали, предназначенных для наружных работ, при расчетной температуре наружного воздуха в районе строительства. Наружные газопроводы, проложенные по фасадам зданий, могут окрашиваться под цвет ограждающих конструкций здания".

Сейчас этот свод правил не действует. Ещё в 2013 году он приказом Ростехнадзора был заменён на ФНиП "Правила безопасности сетей газораспределения и газопотребления", в котором вообще нет требований к цвету надземных газопроводов.

Существует также обязательный свод правил СП 62.13330.2011 "Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002", регламентирующий требования к проектированию систем газоснабжения. Но и в нём нет ничего про цвет газовых труб на фасаде!

К шкафным газорегуляторным пунктам (ШРП) тем более нет никаких требований по цвету.

Кстати, в соответствии с п.6.3.1. СП 62.13330.2011, ШРП могут размещаться ниже уровня земли. Это значит, что теперь не надо лепить их к фасадам и портить архитектуру или просто визуально захламлять город. Современный ШРП может быть спрятан на уровне цокольного этажа и быть полностью невидимым. Но у нас такие газовые шкафы встречаются пока очень редко. Обычно это всё те же громоздкие конструкции, выкрашенные в ярко-жёлтый цвет.

Как в "Розе Хутор"...

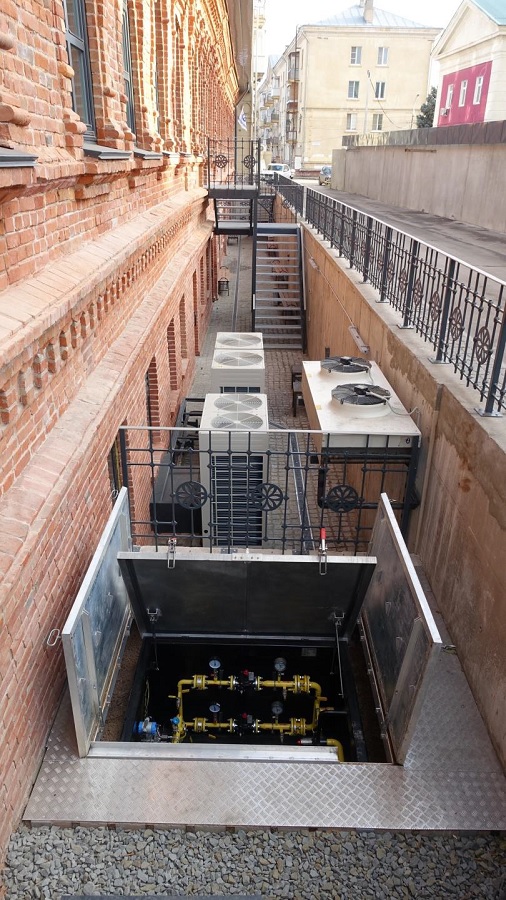

Но есть и крутые решения. Вот, например, подземный газовый шкаф в волгоградском бизнес-центре "Лофт 1890" (я про него рассказывал).

Согласитесь, это намного круче, чем массивная жёлтая коробка. Вмешательство в архитектуру исторического здания нулевое.

А вот подземный ШРП в одном из парков Калининграда. Тоже всё очень умеренно

Кстати, от жёлтых труб по фасаду в некоторых наших городах тоже уже начали отказываться. Это Псков:

А это Казань.

Да, примеры не самые удачные, можно было подобрать нормальные цвета и как следует замаскировать трубы на фасаде. Но суть в том, что никто больше не обязан красить трубы в ярко-жёлтый. Особенно если речь об исторических зданиях.

Отправьте этот пост мэру, если ваш город продолжают визуально захламлять и портить архитектуру жёлтыми трубами.

Распределительные газопроводы и их классификация

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.

ИА Neftegaz.RU. В системах газоснабжения в зависимости от давления транспор­тируемого газа различают:
  • газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа),
  • газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа),
  • газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа),
  • газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.

При этом от общей протяженности распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% - на газопроводы среднего и высокого давлений.

Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия.

По газопроводам высокого давления газ поступает через газораспределительные установки (ГРУ) на промышленные предприятия и газопроводы среднего давления.

Связь между потребителями и газопроводами различных давлений осуществляется через ГРП и ГРУ и ГРШ.

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные).

В зависимости от назначения в системе газоснабжения газопроводы подразделяются нараспределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов - вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом

(газопровод - ввод) считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, проложенные между населенными пунктами и связывающие газопроводы различного назначения между собой.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ), при криогенных температурах.

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные.

В тупиковых газовых сетях газ поступает потребителю в одном направлении, т. е. потребители имеют одностороннее питание.

В отличие от тупиковых кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по 2

м или нескольким линиям.

Надежность кольцевых сетей выше тупиковых.

При проведении ремонтных работ на кольцевых сетях отключается только часть по­требителей, присоединенных к данному участку.

В систему газоснабжения входят распределительные газопроводы всех давлений, газораспределительные станции (ГРС), газорегуляторные пункты и установки.

Все элементы систем газоснабжения должны обеспечивать надежность и безопасность подачи газа потребителям.

В зависимости от числа ступеней и давления газа в газопроводах, системы газоснабжения городов и населенных пунктов делятся на одно-, двух-, трех- и многоступенчатые.

Одноступенчатые системы газоснабжения обеспечивают подачу газа потребителям по газопроводам только одного давления, как правило, низкого (рис.5.1 )


Двухступенчатые системы газоснабжения (рис.5.2) обеспечивают распределение и подачу газа потребителям по газопроводам среднего и низкого или высокого и низкого давлений.

Трехступенчатая система газоснабжения позволяет осуществлять распределение и подачу газа потребителям по газопроводам низкого, среднего и высокого давлений.

Многоступенчатая система газоснабжения предусматривает рас­пределение газа по газопроводам высокого I категории (до 1,2 МПа), высокого II категории (до 0,6 МПа), среднего (до 0,3 МПа) и низкого (до 500 даПа) давлений.

Выбор системы газоснабжения зависит от характера планировки и плотности застройки населенного пункта.



Устройство подземных распределительных газопроводов.

Система газоснабжения должна быть надежной и экономичной, что определяется правильным выбором трассы газопровода, который зависит от расстояния до потребителя, ширины проездов, вида дорожного покрытия, наличия вдоль трассы различных сооружений и препятствий, а также от рельефа местности.

Минимальная глубина заложения газопроводов должна быть не менее 0,8 м.

В местах, где не предусматривается движение транспорта, глубина заложения газопровода может составлять 0,6 м.

Расстояние от газопровода до наружной стены колодцев и камер подземных сооружений должно быть не менее 0,3 м.

Допускается укладка 2х и более газопроводов в одной траншее на одном или разных уровнях.

При этом расстояние между газопроводами в свету должно быть достаточным для их монтажа и ремонта.

Расстояние по вертикали между подземными газопроводами всех давлений и другими подземными сооружениями и коммуникациями должно составлять:

  • при пересечении водопровода, канализации, водостока, каналов телефонных и теплосети — не менее 0,2 м,
  • электрокабелей и телефонных бронированных кабелей — не менее 0,5м,
  • электрокабелей маслонаполненных (на 110-220 кВ) — не менее 1,0 м.

Допускается уменьшать расстояние между газопроводом и электрокабелем при прокладке их в футлярах.

При этом концы футляра электрокабеля должны выходить на 1 м по обе стороны от стенок пересекаемого газопровода.

При пересечении каналов теплосети, коллекторов, туннелей, каналов с переходом над или под ними следует предусматривать прокладку газопровода в футляре, выходящем на 2 м в обе стороны от наружных стенок пересекаемых сооружений, а также проверку физическими методами контроля всех сварных стыков в пределах пересечения и на расстоянии 5 м в стороны от наружных стенок этих сооружений.

Запорную арматуру и конденсатосборники на газопроводах устанавливают на расстоянии не менее 2 м от края пересекаемой коммуникационной системы или сооружения.

Газопроводы в местах прохода через наружные стены зданий заключают в футляры диаметром не менее чем на 100-200 мм больше диаметра газопровода.

ГОСТ Р 53865-2010 Системы газораспределительные. Термины и определения, ГОСТ Р от 10 сентября 2010 года №53865-2010


ГОСТ Р 53865-2010

Группа Б 00



ОКС 01.040.75

Дата введения 2011-07-01

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом "Газпром промгаз" (ОАО "Газпром промгаз")

2 ВНЕСЕН Открытым акционерным обществом "Газпромрегионгаз" (ОАО "Газпромрегионгаз")

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2010 г. N 242-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Декабрь 2018 г.


Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение


Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области газораспределительных систем.

Для каждого понятия установлен один стандартизованный термин.

Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".

Краткие формы, представленные аббревиатурой, приведены после стандартизованного термина и отделены от него точкой с запятой.

Наличие квадратных скобок в терминологической статье означает, что в нее включены два термина, имеющие общие терминоэлементы.

В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.

Приведенные определения можно, при необходимости, изменить, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

Термины и определения общетехнических понятий, необходимые для понимания текста стандарта, приведены в приложении А.

Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой - светлым шрифтом, а синонимы - курсивом.

1 Область применения


Настоящий стандарт устанавливает термины и определения понятий в области газораспределительных систем.

Термины, установленные настоящим стандартом, рекомендованы для применения во всех видах документации и литературы в области газораспределительных систем, входящих в сферу работ по стандартизации и/или использующих результаты этих работ.

Настоящий стандарт следует применять совместно с ГОСТ Р 22.0.02, ГОСТ Р 22.0.05, ГОСТ Р 51897, ГОСТ Р 52104, ГОСТ Р 53480*, ГОСТ Р 53521, ГОСТ 3.1109, ГОСТ 12.0.002, ГОСТ 12.1.033, ГОСТ 15467, ГОСТ 16504, ГОСТ 17356, ГОСТ 20911, ГОСТ 23172, ГОСТ 24856, ГОСТ 26691, ГОСТ 30772.
________________
* Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.

2 Нормативные ссылки


В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 3.1109 Единая система технологической документации. Термины и определения основных понятий

ГОСТ 12.0.002 Система стандартов безопасности труда. Термины и определения

ГОСТ 12.1.033 Система стандартов безопасности труда. Пожарная безопасность. Термины и определения

ГОСТ 15467 Управление качеством продукции. Основные понятия. Термины и определения

ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 17356 Горелки газовые, жидкотопливные и комбинированные. Термины и определения

ГОСТ 20911 Техническая диагностика. Термины и определения

ГОСТ 23172 Котлы стационарные. Термины и определения

ГОСТ 24856 Арматура трубопроводная. Термины и определения

ГОСТ 26691 Теплоэнергетика. Термины и определения

ГОСТ 30772 Ресурсосбережение. Обращение с отходами. Термины и определения

ГОСТ Р 22.0.02 Безопасность в чрезвычайных ситуациях. Термины и определения основных понятий

ГОСТ Р 22.0.05 Безопасность в чрезвычайных ситуациях. Техногенные чрезвычайные ситуации. Термины и определения

ГОСТ Р 51897 Менеджмент риска. Термины и определения

ГОСТ Р 52104 Ресурсосбережение. Термины и определения

ГОСТ Р 53521 Переработка природного газа. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения


Основные понятия

1 газораспределительная система (Нрк. система газораспределения): Имущественный производственный комплекс, состоящий из организационно и экономически взаимосвязанных объектов, предназначенных для транспортировки и подачи газа непосредственно потребителям.

2 сеть газораспределения (Нрк. газораспределительная сеть): Технологический комплекс, состоящий из распределительных газопроводов, газопроводов-вводов, сооружений, технических устройств.

3 сеть газопотребления: Технологический комплекс газовой сети потребителя, расположенный от места присоединения к сети газораспределения до газоиспользующего оборудования и состоящий из газопроводов и технических устройств на них.

4 источник газа: Элемент системы газоснабжения, предназначенный для подачи газа в сеть газораспределения.

Примечания

1 Для подачи в сеть газораспределения используют: природный газ промышленного и коммунально-бытового назначения, сжиженный углеводородный газ, сжиженный природный газ, попутный нефтяной газ, сухой отбензиненный газ.

2 К источникам газа относят: газораспределительные станции, пункты замера расхода газа, пункты редуцирования газа, контрольно-распределительные пункты, резервуарные установки сжиженных углеводородных газов, групповые баллонные установки сжиженных углеводородных газов и т.п.

5 техническая эксплуатация сети газораспределения [газопотребления]: Комплекс мероприятий, включающий ввод в эксплуатацию, техническое обслуживание, ремонт, аварийное обслуживание, техническое диагностирование, консервацию и вывод из эксплуатации сети газораспределения [газопотребления].

6 техническое обслуживание сети газораспределения [газопотребления]: Комплекс операций или операция по поддержанию сети газораспределения [газопотребления] в исправном или работоспособном состоянии.

7 капитальный ремонт сети газораспределения [газопотребления]: Ремонт, выполняемый для восстановления исправности и полного или близкого к полному восстановлению ресурса сети газораспределения [газопотребления] с заменой или восстановлением любых его частей, включая базовые.

8 текущий ремонт сети газораспределения [газопотребления]: Ремонт, выполняемый для обеспечения или восстановления работоспособного состояния сети газораспределения [газопотребления] и состоящий в замене и/или восстановлении ее отдельных частей.

9 аварийное обслуживание сети газораспределения [газопотребления]: Комплекс работ по локализации и/или ликвидации последствий аварий и инцидентов на сети газораспределения [газопотребления].

10 аварийно-восстановительные работы на сети газораспределения [газопотребления]: Комплекс технологических операций по восстановлению работоспособного состояния сети газораспределения [газопотребления] после локализации аварии и инцидентов.

11 газораспределительная организация; ГРО: Специализированная организация, владеющая газораспределительной системой на законном основании, осуществляющая эксплуатацию сети газораспределения и оказывающая услуги по транспортировке газа потребителям по этой сети.

12 газоснабжающая организация: Собственник газа или уполномоченное им лицо, осуществляющие поставки газа потребителям по договорам.

13 эксплуатационная организация сети газораспределения [газопотребления]: Специализированная организация, осуществляющая техническую эксплуатацию сети газораспределения [газопотребления].

14 технологический учет газа: Учет объема поставленного газа по прибору, точностные характеристики которого соответствуют требованиям нормативных документов, а показания не используются для взаимных расчетов в хозяйственных операциях.

15 узел учета газа: Комплект средств измерений и устройств, обеспечивающий учет объема газа, а также контроль и регистрацию его параметров.

16 прибор учета газа: Средство измерения, используемое для определения объема газа, перемещенного через контролируемую точку сети газораспределения [газопотребления].

17 устройство ограничения расхода газа; УОРГ: Техническое устройство, предназначенное для ограничения и регулирования расхода газа.

18 технологические потери газа при эксплуатации сети газораспределения [газопотребления]: Потери газа при негерметичности сети газораспределения [газопотребления], обусловленной конструкцией технических устройств и эксплуатационными характеристиками уплотнительных материалов.

19 технологические нужды газораспределительной организации: Потребность газораспределительной организации в газе, обусловленная особенностями технологий, применяемых в процессе эксплуатации сетей газораспределения.

20 технологическая схема сети газораспределения [газопотребления]: Графическое представление технологических объектов сети газораспределения [газопотребления].

Газораспределение

21 газораспределение: Деятельность по транспортировке газа по сети газораспределения.

22 распределительный газопровод: Газопровод, проложенный от источника газа до места присоединения газопровода-ввода.

23 межпоселковый газопровод: Распределительный газопровод, проложенный вне территории поселений.

24 газопровод-ввод: Газопровод, проложенный от места присоединения к распределительному газопроводу до сети газопотребления.

25 наружный газопровод: Газопровод, проложенный вне зданий, до внешней грани наружной конструкции здания.

26 подземный газопровод: Наружный газопровод, проложенный ниже уровня поверхности земли или в обваловании.

27 надземный газопровод: Наружный газопровод, проложенный над поверхностью земли, а также по поверхности земли без насыпи.

28 подводный газопровод: Наружный газопровод, проложенный по дну или ниже уровня поверхности дна пересекаемых водных преград.

29 сбросной газопровод: Газопровод, предназначенный для отвода газа из газопровода или технологического оборудования сети газораспределения или сети газопотребления.

30 импульсный газопровод: Газопровод, предназначенный для передачи импульса давления газа из контролируемой точки газопровода на соответствующее управляющее устройство, датчик или контрольно-измерительный прибор.

31 байпас сети газораспределения [газопотребления]: Обводной газопровод сети газораспределения [газопотребления].

32 точка подключения газопровода к сети газораспределения: Место присоединения вновь построенного газопровода к действующей сети газораспределения.

33 пункт редуцирования газа: Технологическое устройство сети газораспределения, предназначенное для снижения давления газа и поддержания его в заданных пределах независимо от расхода газа.

34 газорегуляторный пункт; ГРП: Пункт редуцирования газа, размещенный в здании и имеющий собственные ограждающие конструкции.

35 газорегуляторная установка; ГРУ: Пункт редуцирования газа, не имеющий собственных ограждающих конструкций.

36 блочный газорегуляторный пункт: Газорегуляторный пункт, размещенный в блоке контейнерного типа.

37 шкафной пункт редуцирования газа (Нрк. шкафной газорегуляторный пункт): Пункт редуцирования газа, размещенный в шкафу из несгораемых материалов.

38 подземный пункт редуцирования газа (Нрк. подземный газорегуляторный пункт): Пункт редуцирования газа, размещенный ниже уровня поверхности земли.

39 объект СУГ: Объект, использующий сжиженные углеводородные газы, производственного и коммунально-производственного назначения, предназначенный для хранения и/или реализации, транспортировки по газопроводам до потребителя, а также использования его в качестве топлива на опасных производственных объектах.

40 резервуарная установка СУГ: Техническое устройство, включающее резервуар или группу резервуаров и предназначенное для хранения и подачи сжиженного углеводородного газа в сеть газораспределения.

41 групповая баллонная установка СУГ: Технологическое устройство, включающее более двух баллонов со сжиженным углеводородным газом, газопроводы, технические устройства и средства измерения, предназначенные для подачи газа в сеть газораспределения.

42 индивидуальная баллонная установка: Технологическое устройство, включающее до двух баллонов со сжиженным углеводородным газом, газопроводы, технические устройства, предназначенные для подачи газа в сеть газопотребления.

Газопотребление

43 броня сети газопотребления: Минимальный объем потребления газа, необходимый для безаварийной, при условии максимального использования резервных видов топлива, работы технологического оборудования потребителей, поставки газа которым не могут быть прекращены или уменьшены ниже определенного предела.

44 режим сети газопотребления: Порядок потребления газа, установленный договором поставки газа.

45 расчетный период поставки газа: Период, согласованный сторонами договора поставки газа, за который должен быть определен объем поставленного газа, должны быть произведены взаиморасчеты между поставщиком, газораспределительной организацией и потребителем газа за поставленный газ и его транспортировку.

46 заявка на газ: Документ, определяющий объемы и условия транспортировки газа, необходимого для обеспечения нужд потребителя

47 дисциплина сети газопотребления: Соблюдение порядка, при котором не допускается уменьшение подачи газа поставщиком или превышение расхода газа потребителем в соответствии с лимитом сети газопотребления, установленным заключенным договором поставки газа.

48 технологическая норма расхода газа: Технически обоснованная норма расхода газа, учитывающая его расход на осуществление основных и вспомогательных технологических процессов производства данного вида продукции, расход на поддержание технологических агрегатов в горячем резерве, на их разогрев и пуск после текущих ремонтов и холодных простоев, а также технически неизбежные потери энергии при работе оборудования, технологических агрегатов и установок.

49 лимит сети газопотребления: Предельная суточная норма потребления газа, установленная договором поставки газа.

50 невыборка газа: Отбор потребителем газа в объеме менее суточной нормы поставки газа в случае, если обеспечиваемое поставщиком давление газа в месте его передачи давало возможность потребителю газа отобрать газ в установленном договором объеме.

51 газоиспользующее оборудование (Нрк. газопотребляющее оборудование): Оборудование, в котором газ используют в качестве топлива.

52 бытовое газоиспользующее оборудование: Оборудование, предназначенное для использования газа в качестве топлива для бытовых нужд потребителей газа.

53 внутриплощадочный газопровод: Наружный газопровод сети газопотребления, проложенный по территории производственной площадки предприятия.

54 внутренний газопровод сети газопотребления: Газопровод сети газопотребления, проложенный от внешней грани наружной конструкции здания до газоиспользующего оборудования.

55 вводной газопровод: Газопровод сети газопотребления, проложенный от места присоединения с газопроводом-вводом до внутреннего газопровода, включая газопровод, проложенный в футляре через стену здания.

56 газопроводы обвязки технического устройства: Газопроводы с запорной и предохранительной арматурой, обеспечивающие функционирование газоиспользующего оборудования.

57 газовоздушный тракт газоиспользующего оборудования: Система воздухопроводов, дымопроводов и внутритопочного пространства газоиспользующего оборудования.

58 дымоотвод газоиспользующего оборудования: Трубопровод для отвода продуктов сгорания от бытового газоиспользующего оборудования до дымохода или через наружную строительную конструкцию здания.

59 дымоход газоиспользующего оборудования: Вертикальный канал или трубопровод, предназначенный для создания тяги и отвода продуктов сгорания от дымоотвода газоиспользующего оборудования вверх в атмосферу.

60 сигнализатор загазованности помещения: Техническое устройство, предназначенное для обеспечения непрерывного автоматического контроля концентрации газа в помещении с подачей звукового и светового сигналов при достижении установленного уровня контролируемой концентрации газа в воздухе помещения.

61 система контроля загазованности помещения: Технологическая система, предназначенная для непрерывного автоматического контроля концентрации газа в помещении, обеспечивающая подачу звукового и светового сигналов, а также автоматического отключения подачи газа во внутреннем газопроводе сети газопотребления при достижении установленного уровня контролируемой концентрации газа в воздухе помещения.

Алфавитный указатель терминов

байпас сети газопотребления

31

байпас сети газораспределения

31

броня сети газопотребления

43

газопровод-ввод

24

газопровод вводной

55

газопровод внутриплощадочный

53

газопровод импульсный

30

газопровод межпоселковый

23

газопровод надземный

27

газопровод наружный

25

газопровод подводный

28

газопровод подземный

26

газопровод распределительный

22

газопровод сбросной

29

газопровод сети газопотребления внутренний

54

газопроводы обвязки технического устройства

56

газораспределение

21

ГРО

11

ГРП

34

ГРУ

35

дисциплина сети газопотребления

47

дымоотвод газоиспользующего оборудования

58

дымоход газоиспользующего оборудования

59

заявка на газ

46

источник газа

4

лимит сети газопотребления

49

невыборка газа

50

норма расхода газа технологическая

48

нужды газораспределительной организации технологические

19

оборудование газоиспользующее

51

оборудование газоиспользующее бытовое

52

оборудование газопотребляющее

51

обслуживание сети газопотребления аварийное

9

обслуживание сети газопотребления техническое

6

обслуживание сети газораспределения аварийное

9

обслуживание сети газораспределения техническое

6

объект СУГ

39

организация газораспределительная

11

организация газоснабжающая

12

организация сети газопотребления эксплуатационная

13

организация сети газораспределения эксплуатационная

13

период поставки газа расчетный

45

потери газа при эксплуатации сети газопотребления технологические

18

потери газа при эксплуатации сети газораспределения технологические

18

прибор учета газа

16

пункт газорегуляторный

34

пункт газорегуляторный блочный

36

пункт газорегуляторный подземный

38

пункт газорегуляторный шкафной

37

пункт редуцирования газа

33

пункт редуцирования газа подземный

38

пункт редуцирования газа шкафной

37

работы на сети газопотребления аварийно-восстановительные

10

работы на сети газораспределения аварийно-восстановительные

10

режим сети газопотребления

44

ремонт сети газопотребления капитальный

7

ремонт сети газопотребления текущий

8

ремонт сети газораспределения капитальный

7

ремонт сети газораспределения текущий

8

сеть газопотребления

3

сеть газораспределения

2

сеть газораспределительная

2

сигнализатор загазованности помещения

60

система газораспределения

1

система газораспределительная

1

система контроля загазованности помещения

61

схема сети газопотребления технологическая

20

схема сети газораспределения технологическая

20

точка подключения газопровода к сети газораспределения

32

тракт газоиспользующего оборудования газовоздушный

57

узел учета газа

15

УОРГ

17

установка баллонная индивидуальная

42

установка газорегуляторная

35

установка СУГ баллонная групповая

41

установка СУГ резервуарная

40

устройство ограничения расхода газа

17

учет газа технологический

14

эксплуатация сети газопотребления техническая

5

эксплуатация сети газораспределения техническая

5

Приложение А (справочное). Термины и определения общетехнических понятий, необходимые для понимания текста стандарта

Приложение А
(справочное)

А.1 природный газ промышленного и коммунально-бытового назначения: Горючая газообразная смесь углеводородов с преобладающим содержанием метана, предназначенная в качестве сырья и топлива для промышленного и коммунально-бытового использования.

А.2 попутный нефтяной газ; ПНГ: Сложная газообразная углеводородная смесь, растворенная в нефти или находящаяся в газовой шапке, добываемая через нефтяные скважины.

А.3 сухой отбензиненный газ; СОГ: Попутный нефтяной газ, доведенный в результате переработки до свойств, аналогичных природному газу.

А.4 система газоснабжения: Имущественный производственный комплекс, состоящий из технологически, организационно и экономически взаимосвязанных и централизованно управляемых производственных объектов, предназначенных для добычи, транспортировки, хранения и поставок газа.

А.5 газификация: Деятельность по реализации научно-технических и проектных решений, осуществлению строительно-монтажных работ и организационных мер, направленных на перевод объектов жилищно-коммунального хозяйства, промышленных и иных объектов на использование газа в качестве топливного или энергетического ресурса.

А.6 учет расхода газа: Регистрация количества газа, поступившего потребителю в единицу времени с учетом конкретных параметров газа - состава, температуры, давления.

А.7 авария: Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрыв и/или выброс опасных веществ.

А.8 инцидент: Отказ или повреждение технических устройств, применяемых на опасном производственном объекте, отклонение от режима технологического процесса.

А.9 утечка газа: Неконтролируемый выход газа из сети газораспределения в окружающую среду, требующий проведения дополнительных работ для обеспечения безопасного состояния объекта.

А.10 технологическое устройство: Комплекс технологически взаимосвязанных изделий.

УДК 662.767:006.354

ОКС 01.040.75

Б 00

Ключевые слова: термин, определение, газораспределительная система, сеть газораспределения, сеть газопотребления, газопровод, газ


Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2018

Поселковый газопровод низкого давления почему то на фасаде моего дома и на опорах

Для начала напишите жалобу в МЧС и прокуратуру. Т.к имеются нарушения СНИП и угроза безопасности и жизни людей.

НАДЗЕМНЫЕ ГАЗОПРОВОДЫ

5.6 Надземная прокладка газопроводов допускается: на участках переходов через естественные и искусственные преграды; по стенам зданий внутри жилых дворов и кварталов; для межпоселковых газопроводов, расположенных в районах распространения скальных, вечномерзлых грунтов, при наличии оползней, горных выработок, карстов и т.д., где при подземной прокладке по расчетам возможно образование провалов, трещин с напряжениями в газопроводах, превышающими допустимые.

Прокладка газопроводов на опорах по территории поселений, за исключением промышленных зон, не рекомендуется.

5.7 При проектировании надземного газопровода необходимо предусматривать технические решения, защищающие газопровод от наезда автотранспорта.

5.8 Газопроводы по стенам зданий рекомендуется прокладывать без нарушений архитектурных элементов фасада на высоте, обеспечивающей возможность осмотра и ремонта газопроводов и исключающей возможность их механического повреждения.

5.9 Расстояние по горизонтали (в свету) от газопроводов до дверных и оконных проемов зданий рекомендуется принимать не менее 0,5 м. Для газопроводов высокого давления следует предусматривать преимущественную прокладку по глухим стенам (или участкам стен) зданий. Допускается прокладка указанных газопроводов под проемами на расстоянии более 5 м.

5.10 Размещение отключающих устройств на газопроводах под проемами и балконами, расположенными на расстоянии менее 3 м от газопровода, не рекомендуется.

5.11 Расстояние по горизонтали в свету от надземных газопроводов, проложенных на опорах, до зданий и сооружений следует принимать в соответствии с требованиями СНиП 2.07.01, СНиП II-89, ПУЭ (приложение Н).

5.12 При прокладке газопровода на опорах вдоль зданий, расстояние до которых не нормируется, опоры и газопровод не должны препятствовать открыванию оконных и дверных блоков.

5.13 Высоту от уровня земли до низа трубы (или изоляции) газопровода, прокладываемого на опорах, в соответствии с требованиями СНиП II-89 следует принимать в свету, не менее:

а) в непроезжей части территории, в местах прохода людей - 2,2 м;

б) в местах пересечения с автодорогами (от верха покрытия проезжей части) - 5 м;

в) в местах пересечения с внутренними железнодорожными подъездными путями и путями общей сети - в соответствии с требованиями ГОСТ 9238; ссылка http://textarchive.ru/c-1034736-p4.html

И если не поможет (но это вряд ли) тогда обращайтесь в суд на основании ст. 304 ГК РФ

Желаю удачи. В.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
