Фахверк металлоконструкции это: Фахверки металлические – Металлоконструкции

Как изготовить фахверковые колонны в заводских условиях


Фахверковые колонны и стойки



Стоимость изготовления металлоконструкций фахверковых стоек можно узнать из прайс-листа

Прайс-лист на изготовление строительных металлоконструкций

или присылайте ваши чертежи стадии КМ на почту [email protected]



Описание процесса:

Изготовление стоек фахверков начинается с разработки КМД

Образец чертежей КМД ФахверкиОбразец чертежей КМД Фахверки

Образец чертежей КМД Фахверки

Стойки фахверка изготавливаются на сварочном участке



Сварка стоек фахверковСварка стоек фахверков

Сварка стоек фахверков

Фахверки Фахверки

Фахверки

стойки фахверкастойки фахверка

стойки фахверка

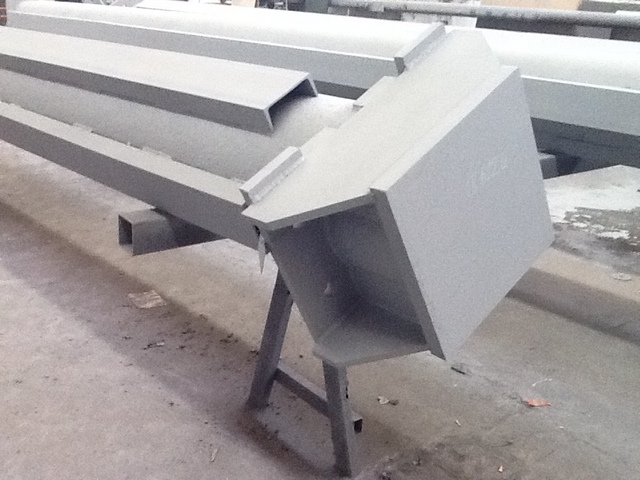

Изделие загрунтованоИзделие загрунтовано

Изделие загрунтовано

Стойки для зданияСтойки для здания

Стойки для здания



Колонны фахверковые
Колонны фахверковые

Колонны фахверковые

Фахверковые колонны для производственного зданияФахверковые колонны для производственного здания

Фахверковые колонны для производственного здания

фахверкифахверки

фахверки

22

Стоимость изготовления металлоконструкций фахверковых стоек можно узнать из прайс-листа

Прайс-лист на изготовление строительных металлоконструкций

или присылайте ваши чертежи стадии КМ на почту [email protected]

Смотреть другие виды продукции

Стоимость изготовления строительных металлоконструкций можно узнать из прайс-листа

Прайс-лист на изготовление строительных металлоконструкций

или присылайте ваши чертежи стадии КМ на почту [email protected]

Стойки фахверка и их применение

Для тех, кто планирует ведение строительных работ и хочет на индивидуальной основе заказать металлоконструкции, стойка фахверка может потребоваться в достаточно большом количестве, ведь именно она, фактически, является основным опорным элементом всей несущей конструкции здания. В зависимости от площади объекта и сложности проектного решения количество этих деталей рассчитывается индивидуально.



Что такое стойки фахверка?

Металлоконструкции, известные как стойки фахверка - это изделия из профильного металла, используемые при строительстве зданий и сооружений в определенном стиле. Их монтируют в стене здания, заполняя пространство между опорными элементами строительным материалом (глинобитной смесью, кирпичом, натуральным камнем). Фактически, именно этот опорный элемент определяет прочность и устойчивость всей конструкции, снижает нагрузку непосредственно на поверхности стен, передавая ее фундаменту.

Крепление стоек фахверка может быть как стационарным, так и подвесным (для конструкций с перепадом высот).



Где и как применяют стойки фахверка?

Стойка фахверка, цена которой зависит от типа используемого металла (черновой или нержавеющий), применяется в качестве дополнительного элемента в зданиях с пролетными конструкциями, чьи размеры составляют более 12 метров (в рамках пролета). Ее использование целесообразно в следующих видах зданий и сооружений:

  1. жилые дома в сфере малоэтажного строительства;
  2. промышленные одноэтажные здания со значительной величиной пролетов;
  3. конструкции ворот и других вспомогательных элементов.

Стальной фахверк - элемент, принимающий на себя основную ветровую нагрузку в каркасных конструкциях. Помимо этого ему удается эффективно противостоять прочим динамическим воздействиям, предотвращая возможную деформацию или обрушение конструкции. Использовать металлический фахверк целесообразно там, где в конструкции зданий и сооружений отсутствуют традиционные несущие колонны. Жесткость фиксации фахверку обеспечивают специальные фермы, позволяющие обеспечить его надежное крепление в верхней части конструкции.

Стоит учесть, что этот тип креплений также различается по способу применения на расположенные по внутренним или внешним осям. Крепление в нижней части каркаса фахверка осуществляется при помощи винтового или сварного соединения. Выделяют продольный и торцевой вариант этого элемента, способный выполнять в конструкции здания различные функции. Их изготавливают как в типовом, так и в индивидуальном исполнении с учетом выбранного проектного решения и других конструктивных особенностей объекта.

Заказать изготовление фахверка для металлоконструкций и быстровозводимых зданий

Преимущества фахверка в промышленных зданиях

Универсальность. Надежный фахверк проект подходит для зданий разной площади и этажности. Для изготовления используются швеллер и профили.

Легкость. Благодаря небольшому весу конструкции быстро собираются. Элементы каркаса крепятся к колоннам болтами. Такой крепеж обеспечивает возможность сборки оригинальных архитектурных форм.

Равномерное распределение нагрузки. Оптимальная конструкция фахверка перераспределяет статические, а также динамические напряжения по вертикали и горизонтали.

Приемлемая стоимость. Низкая цена под ключ на фахверк – одна из причин популярности металлоконструкций.

Стабильная форма. Долговечные конструкции не проседают, не меняют геометрию. Такая прочность обеспечивает хорошую устойчивость зданий.

Область применения

Универсальные металлоконструкции используются для возведения коммерческих и жилых объектов. Сборные каркасы часто применяются при строительстве

  • торговых центров;
  • ангаров;
  • производственных комплексов;
  • стадионов;
  • павильонов;
  • выставочных сооружений.

Металлоконструкции состоят из горизонтальных элементов, закрепленных к колоннам, и вертикальных профилей, опирающихся на горизонтальные швеллеры. Если шаг колонн здания больше 6 метров, устанавливаются дополнительные колонны фахверка, усиливающие конструкцию. Эти опоры размещаются на фундаменте. Верхняя часть крепится к балкам (фермам) основного каркаса. В качестве листовых шарниров используются гнутые пластины.

Производство металлоконструкций от «ФЗМК»

Для изготовления фахверков используется прокатный и гнутый профиль. «ФЗМК» производит конструкции из металла любой сложности на основе чертежей заказчика или расчетов проектного отдела. В цехах завода установлено современное оборудование. Все заказы выполняются в сжатые сроки.

Планируете использовать фахверк, купить надежную металлоконструкцию? Компания «ФЗМК» выполнит заказ любой сложности «под ключ». На каждом этапе производства налажен контроль качества, технология соответствует установленным регламентам, продукция – ГОСТам. В комплекс услуг входят предварительные расчеты, составление проекта, изготовление, монтаж фахверка, проверка точности конструкций. Обращайтесь в «ФЗМК», выбирайте лучшее!

Фахверк металлоконструкции это — Портал о стройке

Техническая литература и справочные пособия по строительству, реконструкции и ремонту

Сервер бесплатной информации, нормативно-технической и популярной литературы для специалистов строительной и смежных отраслей, студентов ВУЗов и колледжей строительных специальностей, частных застройщиков.


Звукоизоляция и утепление зданий, сооружений, помещений и инженерных систем.
Грамотный выбор стройматериалов и конструктивных схем, надёжный монтаж.
Сопутствующие ремонтно-строительные и восстановительные работы.

Фахверк. Фахверком называют систему конструктивных элементов (стоек, ригелей, распорок), служащих для поддержания стенового ограждения здания, а также для оформления проемов в стенах здания (окон, ворот для автомобильных и железнодорожных въездов).

Система элементов фахверка зависит от вида применяемого стенового ограждения. Так, в продольных панельных стенах (при горизонтальной разрезке их) панели, как правило, крепят непосредственно к колоннам. Элементы фахверка здесь не нужны. При вертикальной разрезке стен для крепления панелей применяют горизонтальные ригели швеллерного или двутаврового сечения. Такие ригели крепят к стальным колоннам непосредственно болтами или с помощью приваренных к колоннам опорных столиков.

В одноэтажных производственных зданиях для торцевых стен вследствие больших пролетов (12 … 30 и более) всегда устраивают стальной фахверк с промежуточными стойками (колоннами). Стойки такого торцового фахверка верхними концами опираются на поперечные связевые формы в уровне нижних поясов стропильных ферм. При горизонтальной разрезке стен панели крепят обычными способами непосредственно к стойкам фахверка, а при вертикальной — к дополнительно закрепляемым на стойках горизонтальным ригелям (см. схему ниже, поз. а, б).


Схемы фахверка торцовой стены двухпролетного корпуса (а) и крепления стоек фахверка

1 — колонны, 2 — стропильные фермы, 3 — стойки (колонны) фахверка, 4 — распорки, 5 — панели стен горизонтальной разрезки, 6 — поперечная связевая ферма, 7 — фасонная листовая пластина.

При монтаже стойки фахверка устанавливают на фундаменты такими же способами, как рядовые стальные колонны. Прикрепляют верх стойки к поясу связевой фермы фасонными листовыми пластинами толщиной 8 …10 мм. Пластина выполняет одновременно роль шарнира, не препятствующего прогибу стропильных ферм под нагрузкой. Соединение выполняют на болтах. Два монтажника, находящиеся наверху (на связевой ферме) прикрепляются стропами предохранительных поясов к страховочному канату, натянутому по торцевой стропильной ферме. Один из них подтягивает за оттяжку стойку к месту крепления, другой совмещает оправкой отверстия соединительных элементов и стойки, вставляет болты с шайбами, навинчивает от руки гайки. Болты затягивают оба монтажника совместно.

После установки стоек фахверкового торца монтируют горизонтальные распорки (для повышения продольной жесткости стоек) или ригели фахверка (для навешивания на них панелей стен). Распорки или ригели закрепляют на стойках болтами. При установке фахверковых ригелей монтажники пользуются либо заранее закрепленными на стойках, до их подъема, лестницами, либо передвижными гидроподъемными подмостями на авто шасси.

Для крепления панелей (вертикальной разрезки) к ригелям применяют металлические кляммеры или крючья. Ограждениями в таких конструкциях обычно служат облегченные металлические или асбестоцементные панели.

Оконные переплеты. Оконные проемы в производственных зданиях заполняют, как правило, стальными оконными переплетами. Их размеры и конструктивные решения стандартизированы. Это позволяет изготовлять переплеты в виде цельных панелей на размер проема (см. схему ниже, поз. а, б). Панели переплетов устанавливают по ходу монтажа стеновых панелей с тех же подмостей.


Стальные оконные переплеты

а — глухие одинарного остекления, б — открывающиеся двойного остекления.

Сначала панели переплетов опускают на опорные консоли (столики) из уголков, приваренные к колоннам. Затем, ослабив стропы, приводят панель в проектное положение и прикрепляют верхнюю и нижнюю часть ее к деталям колонн. Сопряжение оконной панели с железобетонными стеновыми панелями и железобетонными колоннами показано на схеме ниже, поз. а, б.


Сопряжение стальных оконных панелей со стеновыми панелями и колоннами

а — горизонтальное, б — вертикальное; 1 — стеновая панель, 2 — деталь крепления, 3 — колонна, 4 — закладная деталь, 5 — оконная панель, 6 — раствор, 7 — упругая прокладка.

Оконные панели часто монтируют укрупненными блоками (картинами). Иногда их укрупняют в блоки вместе с элементами фахверка и импостами и устанавливают крупноразмерными элементами стенового ограждения. Стыки между оконными и стеновыми панелями заделывают в соответствии с указаниями проекта, которыми обязательно предусматривается уплотнение стыков синтетическими упругими прокладками.

Фонари. Фонарные переплеты. Несущие конструкции фонарей: фонарные фермы, продольные связи, прогоны — монтируют теми же способами, что и стропильные конструкции. Для обеспечения устойчивости первые две установленные фермы фонаря раскрепляют расчалками за смонтированные стропильные фермы в местах, указанных в проекте производства работ. После установки связей, прогонов и проектного закрепления ферм расчалки снимают. Каждую последующую ферму фонаря до расстроповки временно закрепляют распорками (расчалками) к ранее установленной.

В зависимости от назначения фонари производственных зданий подразделяются на светоаэрационные (с глухими и открывающимися остекленными переплетами) и аэрационные (с встроенными щитами). Щиты закрепляются на консольной части ферм фонаря, могут поворачиваться вокруг нижнего шарнира, благодаря чему регулируется сила тяги фонаря.

Переплеты или оградительные ветроотбойные щиты фонарей монтируют панелями длиной, равной шагу между фермами фонаря. Фонарные светоаэрационные панели изготовляют целиком на заводе из легких профилей. Верхними прогонами они навешиваются на стойки поперечных фонарных ферм. Ветроотбойные щиты устанавливают на консоли поперечных фонарных ферм и закрепляют шарнирами.

Фонарные (верхнеподвесные) панели переплетов монтируют с плит покрытия вручную или с помощью блоков и лебедок и закрепляют с приставных (прислонных) лестниц.


РемСтройИнфо.ру - все права защищены

2007-2019 © remstroyinfo.ru
При цитировании материалов в сети обратная ссылка строго обязательна











Source: www.remstroyinfo.ru

Читайте также

Фахверк - это... Что такое Фахверк?

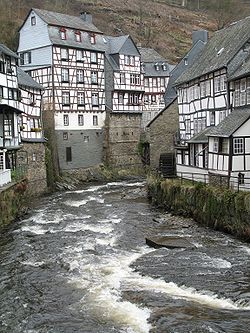

Фахверковые дома в Моншау, Германия

Фахверк (нем. Fachwerk — (каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок из древесины хвойных пород. Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появляется в XV веке в Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

Наиболее древним из дошедших до нас деревянных зданий каркасной конструкции является храм в Японии, построенный из кедра свыше 1300 лет назад[источник не указан 115 дней]. Вообще, каркасный метод в этой стране использовался довольно широко, в частности, для строительства крепостей (а «каркасно-бумажный» тип жилого здания позволял жильцам выжить в случае тайфуна или землетрясения). В Германии существуют исторические сооружения, построенные в XIV веке, один из которых, датируемый 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение). Дом, построенный по фахверковой технологии, называется фахверкхаус.

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома человек строил везде, где только произрастали леса, и где уровень культуры и технического развития создавали благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путем было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна еще древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая ее с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась. Чтобы не испортить внешний вид деревянных элементов фахверка, последние можно предварительно оклеить малярным скотчем.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трехгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трех-четырех рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.
