Фахверк в строительстве это – «Очень нравятся фахверковые фасады. Реально ли сделать настоящий фахверк в немецком стиле? Насколько это целесообразно?» – Яндекс.Знатоки

Содержание

Технология Фахверк

В предыдущих статьях мы рассмотрели технологии строительства бревенчатых домов и домов из бруса. Теперь пришло время рассмотреть более редкие, но не менее интересные технологии деревянного домостроения:

  • Фахверк (Fachwerk)
  • Тимберфрейм (Timber Frame)
  • Постэнбим (Post&Beam)
Фахверк



Все эти технологии схожи друг с другом и все имеют «иноземные» корни.

Технология строительства дома фахверк

Начнем с фахверковой технологии. В переводе с немецкого значение слова такое: Fach — панель, Werk — сооружение.

Исторически технология зародилась в Германии. Там до сих пор стоят дома фахверк, которым по некоторым данным 500-600 лет. Это только доказывает надежность технологии и конструкции фахверка. С тех пор главный элемент строения — опорно-балочная система сильно не изменился. Поменялись только материалы, создающие тепловой контур.

Фахверк схема

В старину стены закрывались глинобитными материалами, соломой, деревом, камнем и т.п. Окна были крохотные. Теперь фахверковые дома являются современными энергоэффективными зданиями с большой площадью остекления стен. И они не являются доступным жильем, а больше относятся к бизнес или премиум сегменту недвижимости.

В качестве опорно-балочной системы используется в основном клееный брус.

Конструкция каркаса фахверка состоит из нескольких элементов.

1. Стойки.
Стойки представляют собой колонны фахверка и являются вертикальными элементами каркаса, их шаг 2-3 метра, что создает свободу при планировке помещений.

2. Балки.
Являются горизонтальными элементами каркаса. Они уже опираются на колонны фахверка и формируют основу для межэтажного или кровельного перекрытия дома.

3. Раскосы (распорки, подкосы)
Это диагональные элементы каркаса. Они обеспечивают прочность и придают жесткость все конструкции фахверка.

Строительство дома Фахверк



Другими словами, каркас фахверка без системы раскосов не выстоит и сложится как карточный домик.

Строительство дома Фахверк



Стоит отметить, что современная опорно-балочная система фахверкового дома выполняется на специальном деревообрабатывающем производстве, согласно конструкторской документации, что позволяет избежать рисков при строительстве такого дома.

Теплый контур фахверка

Теперь рассмотрим теплый контур здания. В современных фахверковых домах он может быть различен. Пространство между колоннами по периметру можно заполнять следующими материалами:

  • Каркасная стена с минеральным утеплителем
  • СИП-панели
  • Сендвич-панели
  • Светопрозрачные конструкции

Действительно, сейчас много энергосберегающих материалов (минеральная теплоизоляция, пенополистирол, пенополиуретан, PIR (полиизоцеанурат), эковата (целлюлозный утеплитель), которые можно использовать для создания теплого контура в фахверковом доме. Наиболее щадящим для каркаса фахверка является внешняя обшивка каркаса стеновыми панелями. Таким образом каркас из колонн фахверка и его балок остается внутри теплого контура и не подвержен негативному внешнему воздействию и отсутствуют мостики холода, в случае монтажа стен по осям рядовых или торцевых колонн.

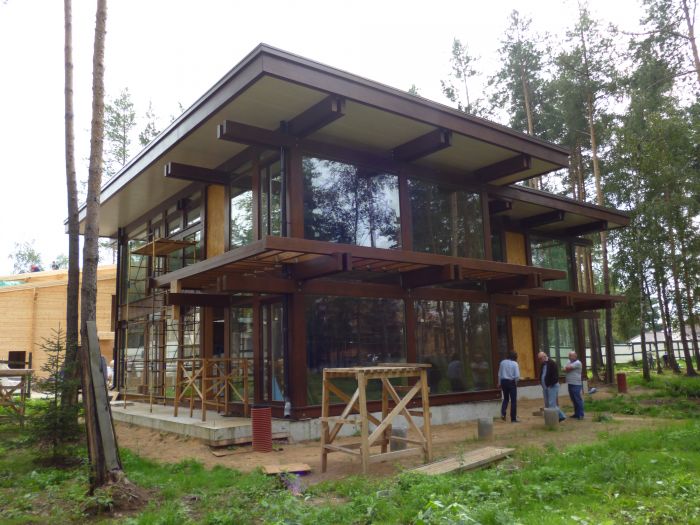

Монтаж светопрозрачных конструкций на фасаде фахверка

Что касается светопрозрачных конструкций, то тут есть 4 варианта:

1. Монтировать стеклопакеты прямо в стойки каркаса фахверка. Тогда эффект от остекления будет максимальный, так как рамой окна будут являться колонны и балки каркаса. Однако нужно понимать. что такие стеклопакеты уже не дадут вам открыть окно, так как нет механизма. Это будет просто глухая стена из стекла и деревянного каркаса.

Светопрозрачные конструкции фасада фахверка



2. Алюминиевые витражи в осях или по внешнем периметру колонн.Данный вид остекления наиболее прочный и позволяет закрыть даже всю стену от фундамента до конька строения. Открывание оконной конструкции при этом обеспечивается.

Светопрозрачные конструкции фасада фахверка



3. ПВХ окна, которые наиболее доступны по своей цене и просты в обслуживании.Здесь мы заметно упрощаем оконные решения, но должны помнить, что пластик не такой прочный как алюминий и не даст вам установить огромные цельные окна на всю стену. Придется делить на блоки и ставить усиливающий оконный профиль.

Светопрозрачные конструкции фасада фахверка



4. Деревянно-металлические оконные конструкции. Тут стоимость решения достаточно высока, как и у алюминиевого окна. С точки зрения эстетики такие оконные конструкции будут гармонировать с вашим каркасом из клееного бруса. По размерам окон нужно получить заключение от конструкторов, т.к. дерево живой и гибкий материал.

Важно использовать «правильные» стекла. Так как в доме большая площадь остекления, то они не должны пропускать солнечную жару и возвращать тепло внутрь помещения.

Не подумайте, что мы забыли сказать о фундаменте. На самом деле под фахверковый дом подойдет любой фундамент, даже винтовые сваи. Но, все-таки рекомендация — утепленная монолитная плита.



Поэтапное строительство дома фахверк

Для строительства современного фахверкового дома нужно выполнить основных 10 шагов:

1. Найти надежного подрядчика, понимающего фахверковую технологию
2. Выбрать эскиз дома, заказать проект
3. Подготовить сборочную документацию
4. Заказать опорно-балочную систему фахверка
5. Выполнить фундаментные работы
6. Выполнить сборку каркаса фахверка
7. Сделать устройство теплого контура
8. Выполнить фасадные, кровельные работы
9. Провести электромонтажные и инженерные работы
10. Провести отделочные работы фасада фахверка

Строительство дома фахверк видео

Важные нюансы при строительстве фахверка

Для опытного подрядчика строительство фахверкового дома нельзя назвать сложной инженерной работой. Но уж точно не стоит доверять строительство здания по данной технологии «просто хорошим знакомым плотникам». Вы можете получить массу проблем. Добейтесь, чтоб вам объяснили, как монтируются узлы, какие этапы и материалы применяются.

Сам по себе построенный фахверковый дом очень красив, притягивает взгляды. Его местом является участок на берегу водоема, леса или какого-либо склона, откуда открывается шикарный вид. В фахверковых домах часто используют второй свет, где располагают зону камина, чтобы добиться максимального комфорта и расслабления.

Фахверк проекты домов



При проектировании фахверкового дома позаботьтесь о системе отопления и кондиционирования. Для отопления первого этажа лучше использовать теплый пол с подоконными конвекторами.

Фахверк проекты домов



Кондиционер нужен для своевременного охлаждения интерьера в стиле фахверк в летнюю жару с учетом огромных окон.

Заключение

Современные фахверковые дома надежные, долговечные, энергоэффективные. Да, они не стоят дешево, как простой каркасник или дом из бруса, но это и не требуется.

Массовый покупатель не приобретает участки на краю леса или озера, не ставит камины. Поэтому фахверковый дом можно назвать домом для избранных. И он кстати, со временем не сильно дешевеет как обычный дом из эконом сегмента.

Виды наполнения фахверковых домов - технологии строительства «Промстройлес»



1. Фахверк с наполнением пробковым клееным брусом

Конструкционно на 100% - истинный фахверк с наполнением композиционным брусом (клееная древесина 120 мм с пробковым агломератом 80 мм). Направление и сечение брусьев могут изменяться по желанию заказчика. Тек же возможно исполнение композитного бруса в форме бревна. Предлагаемый вариант, на сегодняшний день, представляет собой самый технологичный продукт в области деревянного домостроения!

Варианты наполнения стен - фахверк с наполнением пробковым клееным брусом

2. Фахверк с наполнением из деревянных CLT плит

Конструкционно на 100% - истинный фахверк с наполнением CLT плитами. Фасады и интерьеры, по желанию, могут исполняться штукатурными или деревянными или их комбинациями. Наружная плита пятислойная 5S 95 мм (категория Б). Внутренняя трехслойная 3S 99 мм или 3S 120 мм (категория А), в зависимости от дизайн проекта. Тип утеплителя любой - по желанию заказчика (пробковый, льняной, джутовый, дерево-волокнистый), в базе «Rockwool».

Варианты наполнения стен фахверк домов

3. Фахверк с каркасным наполнением

Конструкционно на 100% - истинный фахверк. Наполнение - утепленные деревянные клееные каркасные рамы, обшитые деревом, имитирующим брус (вертикальная или горизонтальная ориентация) или штукатурные - фасад, окрашенные по ГВЛ - интерьер.

Варианты наполнения стен фахверк домов

4. Комбинированный фахверковый дом со стенами из деревянных CLT плит

Внешне и внутри на 100% выглядит, как истинный фахверковый дом. Конструкционно: 25% истинный фахверк, 75 утепленная CLT плита (категория А, Б) с накладными деревянными элементами, имитирующими истинный фахверк. По желанию, возможно исполнение штукатурных или деревянных фасадов и интерьеров, или их комбинация. Деревянные фасады и интерьеры по выбору, могут отличаться направлением и формой.

Варианты наполнения стен фахверк домов

5. Комбинированный фахверковый дом с каркасными стенами

Внешне и внутри на 100% выглядит, как истинный фахверковый дом, Конструкционно: 25% истинный фахверк, 75% утепленные деревянные клееный каркасные стены с имитацией истинного фахверка. По желанию, возможно исполнение штукатурных или деревянных фасадов и интерьеров, или их комбинаций. Деревянные фасады и интерьеры, по выбору, могут отличаться направление и формой профилей.

Варианты наполнения стен фахверк домов



Технологии строительства фахверк



  • Фахверк-панель. Панель-фахверк дома производится на гидравлических сборочных столах на заводе «Промстройлес» для задания высокой четкости геометрических размеров панели и выбора монтажных зазоров повышенной точности примыкания.
  • Каркас фахверк. Монтаж дома по этой технологии предполагает ручное возведение каркаса, где наполнение вместе с комплектом для возведения внутренних несущих стен и каркасом происходит на месте строительства.



Заполнение стен фахверк

Элитные фахверковые дома в итальянском стиле «Pagano»

Варианты технологий строительства фахверковых коттеджей в итальянском стиле «Pagano»: фахверк, CLT, каркас-панель.



Фахверковые дома в немецком стиле

Варианты технологий строительства фахверковых домов в немецком стиле: фахверк, CLT, каркас-панель.





Видео: монтаж фахверка





Дома фахверк: проектирование и строительство

Строительство по технологии фахверк пользуется у современных любителей загородной жизни большой популярностью. Фахверковый дом представляет из себя изящную и гармоничную композицию, сочетающую дерево, стекло и камень. Внешний облик такого здания всегда оригинален и узнаваем. Дом отличается высокими эксплуатационными качествами, долговечен, быстро возводится. Эти факты являются основополагающими для многих заказчиков при выборе материалов и метода возведения дачного дома или личного коттеджа.

Строительство дома по методу фахверк начинается так же, как и любого другого дома с закладки фундамента. Основой будущего здания является заливной армированный моноблочный фундамент. Глубину и прочие размеры просчитывают проектировщики с учетом качества грунтов, конструктивных особенностей здания.

Для возведения фахверкового дома нужны балки из сосновых деревьев. Создание несущего каркаса проводится строго в соответствии с проектной документацией, в которой просчитывается несущая способность здания и возможные уклоны. Стены при такой технологии не являются несущими, а только разделяют пространство на комнаты. Материал, из которого создаются стены, может быть легким и недорогим.

Особые условия, которые отводятся фундаменту при строительстве по технологии фахверк не столь жесткие как при использовании других технологий. Благодаря тому, что каркас здания довольно легкий и устойчивый, допускается использовать мелкозаглубленный фундамент. Фахверковый дом имеет легкие и жесткие стены, которые соединяются между собой шипами, металлическими скобами и пластинами. Нижняя часть каркаса дома крепится к фундаменту анкерными болтами, проводится надежная гидроизоляция, и нижняя часть здания покрывается пенополистиролом для утепления и предотвращения сырости. В результате здание отличает легкость и изящность конструкции.

Строительство по технологии фахверк допускает использование различного материала для заполнения ячеек фахверковой конструкции. Внутренние стены заполняются специальными теплоизоляционными и пароизоляционными плитами с использованием тонкого слоя алюминия. Это делается для предотвращения попадания влаги внутрь помещения. Все стены шпатлюются, отшлифовываются и декорируются по любому известному способу на выбор заказчика. Для разработки интерьера возможно применение любого известного стиля, применимого в жилом строительстве.

Фахверк — что это?

Строительство фахверковым методом родилось, наверняка, как вынужденная мера в местностях, где качество грунта не всегда позволяло возвести мощный фундамент. Ведь предшественники современных каркасных строений, фахверковые дома, отличаются относительно малым весом несущих конструкций, то есть, собственно, каркаса особой формы.

История архитектурного течения

О давности возникновения такой архитектурной концепции можно судить по самым старым сохранившимся ныне фахверковым домам. Расположенное в германском городе Кведлинбурге здание, судя по историческим данным, стоит уже без малого семь веков. Во всяком случае, датируется его возведение первой половиной XIV столетия. И этот дом все еще стоит, а благодаря бережному уходу – и функционирует, хотя не в качестве жилья, а как музей, посвященный именно фахверку. Остроумное решение – само музейное здание является и самым наглядным экспонатом.

Фахверк

Но напрашивается вывод – раз здание, возведенное по фахверковой технологии, стоит уже почти семьсот лет, то, значит, к моменту его постройки такой способ строительства был уже проработан и проверен веками практики, проб и ошибок. Исходя из этого высказываются предположения, что на признанной родине фахверкового строительства – в Западной Европе – здания такого типа начали возводить приблизительно тысячу лет назад.

По сей день фахверковые здания можно увидеть во Франции, в Нидерландах, Бельгии, Великобритании, а особенно много их сохранилось на территории современной Германии. Кстати, и слово фахверк, теперь уже общепринятое для обозначения такого типа строительства и конструктивных элементов, имеет немецкие корни: fach – отсек или панель и werk – сооружение. В общем, сооружение из панелей. А фасады такого дома выглядели разделенными на множество отсеков, прямоугольных и треугольных, потому что каркасные элементы из бруса оставались видны на поверхности стен.

Суть необычной конструкции каркаса, где кроме горизонтальных и вертикальных элементов присутствуют еще диагональные, состоит в сочетании экономичности и прочности. Диагонально расположенные брусья фиксируют положение как минимум одного вертикального и одного горизонтального относительно друг друга, и получается относительно легкая прочная рама.

Для заполнения промежутков рам использовались самые разные материалы в зависимости от того, чем богата местность и насколько состоятелен владелец дома. Люди посостоятельнее могли позволить себе для таких вставок хороший кирпич или даже резные панели из дерева. Кто-то обходился глиной, смесью глины с камнями, даже саманом, то есть смесью навоза, соломы, сухого камыша, иногда с добавлением извести. Словом, по современным понятиям, стены умудрялись возводить из откровенного мусора. Но благодаря прочному деревянному каркасу и продуманно приготовленной смеси для заполнения даже эти «мусорные» стены надежно служили для защиты от непогоды по многу десятилетий. Важнее всего было обеспечить сохранность каркасным элементам.

Тонкости и сложности

Для создания прочных каркасов безымянные строители древности подбирали особые способы соединения элементов. Некоторые дома, построенные на слабых грунтах, постепенно проседали, нарушая геометрию стен. Однако соединения каркасных элементов выдерживали, хотя в стенах появлялись трещины. Практичные средневековые европейцы просто замазывали эти щели глиной и продолжали жить в доме.

Интересно, что большая часть материалов, использовавшихся для заполнения стен, обладает хорошими теплоизоляционными свойствами. Поэтому легкие и даже хрупкие с виду строения были достаточно теплыми, что позволяло экономить топливо в холодное время года.

Предполагается, что поначалу нижние брусья вкапывались прямиком в грунт, однако это приводило к гниению и разрушению самой ответственной части здания. Поэтому фахверковые дома обзавелись подобием каменного фундамента – под каждую стойку помещался большой камень. А первоначально использовавшиеся для каркаса бревна сменились отесанным до прямоугольного сечения брусом.

С усовершенствованием и развитием фахверковой техники строительства стали появляться и многоэтажные дома (порой аж до 4 этажей). Это было особенно ценно для жителей крупных городов с их высокой ценой на землю. Но позволить себе дом в 3-4 этажа могли, естественно, только состоятельные люди, которые даже возводили из камня не только фундамент, но и первый этаж, а также украшали стены и углы резными панелями, фигурками-барельефами, изображениями с сакральным смыслом.  Некоторые изображения должны были уберечь дом от попадания молнии, другие – принести туда благополучие и изобилие, а кое-кто даже заказывал расписать панели цитатами из Библии.

Интересно, что относительная легкость и наличие каркаса давала возможность экономным горожанам немного обхитрить городские власти, увеличивая площадь верхних этажей по сравнению с нижними. Далеко не каждая техника строительства позволяет это осуществить, особенно при средневековом отсутствии подъемных кранов.

Достоинства и недостатки фахверкового строительства

Итак, исторически подтвержденные достоинства фахверковых домов

  • Разнообразие используемых материалов и доступность. Нет средств на кирпич – можно обойтись глиной, накопанной у речного берега и армированной камышом с того же самого берега. Есть поблизости хороший лес и древесина не дорога – можно позволить себе зашить саманные стены досками и т.д.
  • Высокие теплоизолирующие свойства и, как следствие, относительно недорогое отопление.
  • Небольшой вес несущих конструкций и наиболее распространенных материалов стен, благодаря чему дома можно возводить на слабых грунтах и без массивного дорогого фундамента.
  • Возможность расширения площади верхних этажей относительно нижних.

Недостатки традиционного фахверкового строительства

  • Повышенная опасность в случае возгорания. Ведь даже при негорючем наполнении стен прогорание деталей каркаса могло привести к обрушиванию.
  • Подверженность плесени и грибку, особенно в сыром климате, а также насекомым-древоточцам.
  • Недостаточность естественной вентиляции.

Старая идея на новый лад

Если для многих средневековых европейцев фахверковый дом был привычным и порой единственно возможным, то сегодня это – выбор людей креативно настроенных и чаще всего хорошо зарабатывающих.

Сегодня фахверковое строительство использует удачную смесь старой концепции и современных возможностей. Для каркаса применяется более прочный клееный брус, для стен – современные утеплители и стеклопакеты. Применяется принудительная вентиляция, теплые полы и прочие достижения строительных технологий.

Популярность обрел вариант, когда значительная часть фасада является светопрозрачной: дом выглядит чрезвычайно эффектно и потребляет меньше электроэнергии для освещения. Однако это решение требует использования стеклопакетов с самыми высокими антивандальными и теплосберегающими качествами, да и жить в таком доме психологически комфортнее при условии, что он находится на огороженном участке.

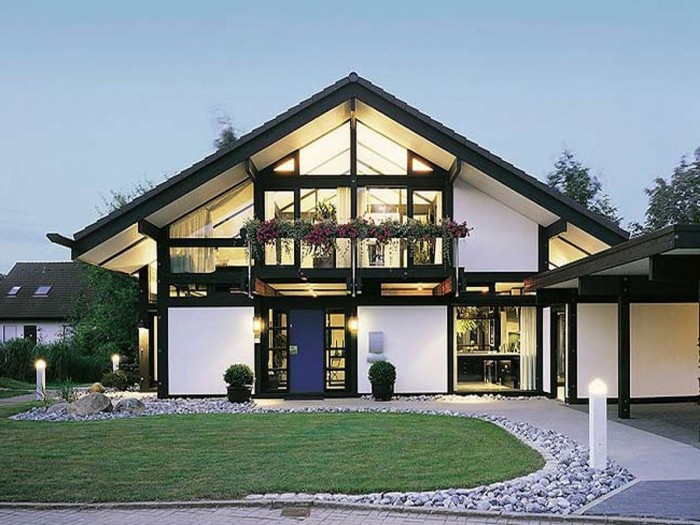

Каркасный дом фахверк: преимущества и недостатки стиля

Если вы не знаете, что такое фахверковая архитектура, то вам стоит вспомнить  характерные немецкие дома, которые появились в средние века, но пользуются популярностью и сегодня. Такому стилю свойственны фасады с характерной расшивкой из тёмного бруса и светлыми заполнениями стен. Из-за красоты и органичности данного стиля фахверковая технология строительства до сих пор остаётся популярной на территории Германии и в странах Северной Европы.

Свойства современного фахверка

каркасный дом фахверк

Строительство домов с использованием фахверковой технологии можно с уверенностью отнести к каркасному домостроению

Строительство домов с использованием фахверковой технологии можно с уверенностью отнести к каркасному домостроению. По сути, это одна из его разновидностей. В данном случае функции несущих конструкций выполняет каркас из деревянных балок. Идеально для каркаса подходит клееный брус, поскольку он с лёгкостью может противостоять различным деформациям. Для соединения элементов каркаса в углах и между собой применяются особые способы, которые придают дополнительную жёсткость всему сооружению.

Важно: главная особенность этого стиля в том, что для соединения элементов каркаса не применяются металлические крепежи. Балки и брусья соединяются при помощи нагелей, деревянных шкантов  и других изделий из древесины.

Каркасный дом фахверк можно возвести из разных стеновых материалов. В средние века для изготовления стен использовали саман. Сегодня для заполнения конструкции стен между балками применяют кирпич, ОСП, а порой и стекло. В принципе можно использовать любой материал, поскольку сама стена не выполняет функции несущих конструкций. Вся нагрузка ложится на каркас. Характерная черта стиля – каркас не прячется в конструкции стен, а наоборот выставляется напоказ, являясь архитектурным элементом. Чаще всего каркасные балки делают контрастного тёмного цвета на фоне светлых, порой белых стен.

Фахверковый дом очень тёплый. Это достигается благодаря использованию теплоизоляционных материалов в конструкции стен. Дополнительное преимущество таких строений – практически неограниченные планировочные возможности. Поскольку стена не выполняет функции несущих конструкций, перегородки и простенки можно легко убирать, передвигать, меняя планировку.

Фахверковая технология строительства каркасного дома довольно сложная по причине особенностей монтажа каркаса. Однако при наличии определённых навыков работы с деревом вы можете легко возводить такие дома самостоятельно. Помимо этого не лишним будет наличие  пространственного мышления и знание пространственной геометрии.

Совет: фахверковые дома лучше возводить из готового домокомплекта. Если вы хотите получить качественное, прочное и долговечное строение, то лучше доверить работу по сборке дома профессионалам.

Преимущества и недостатки

каркасные дома фахверк

Основное достоинство таких построек – их эстетическая привлекательность и непохожесть на другие каркасные строения

Каркасный дом в стиле фахверк имеет следующие достоинства:

  1. Основное достоинство таких построек – их эстетическая привлекательность и непохожесть на другие каркасные строения. Такие дома стоит выбирать тем, кто хочет, чтобы их жилище выделялось на фоне общей застройки своей оригинальностью и необычной красотой.
  2. Для возведения любого каркасного дома, в том числе и фахверкового, не нужны мощные фундаментные конструкции. Вполне достаточно будет мелкозаглублённого ленточного основания или другой конструкции (столбчатой или свайно-винтовой) в зависимости от геологических особенностей местности.
  3. Поскольку для монтажа каркаса обычно используется клееный брус или другой древесный материал, прошедший камерную сушку, строение практически не даёт усадку. По этой причине установку окон и дверей, а также отделку дома можно выполнять сразу после возведения коробки. Благодаря этому заселение в дом произойдёт намного быстрее, чем в другие деревянные постройки.
  4. Несмотря на то, что каркасные конструкции выставлены напоказ, инженерные коммуникации, наоборот, очень легко можно спрятать внутри конструкции стен или пола.

Дома фахверк имеют некоторые недостатки, о которых тоже стоит упомянуть:

  1. Открытые деревянные конструкции каркаса необходимо периодически обрабатывать защитными составами, чтобы не снизилась их несущая способность. Так, вам понадобятся антипирены для защиты от горения, антисептические составы помогут уберечь древесину от гнили и порчи насекомыми, также понадобятся растворы для защиты от влаги.
  2. При возведении такого дома в условиях с суровым климатом необходимо выполнить основательное утепление стен. В итоге толщина стеновой конструкции увеличивается, что влечёт за собой необходимость использования более массивных балок для каркаса.
  3. Обычные каркасные дома обойдутся дешевле, чем постройки, возведённые по фахверковой технологии.

Технология монтажа

каркасный дом в стиле фахверк

При монтаже каркаса используется особая технология соединений деревянных элементов, которую правильно спроектировать в состоянии только профессионалы

При монтаже каркаса используется особая технология соединений деревянных элементов, которую правильно спроектировать в состоянии только профессионалы. Так, применяются следующие виды соединений:

Рекомендуем к прочтению:

  • манн;
  • полуманн;
  • угловой манн;
  • вильдерман;
  • «андреевский крест» и др.

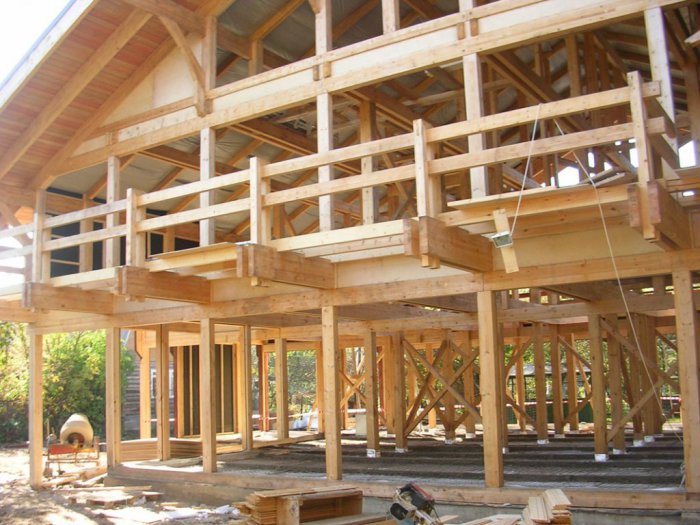

Фундамент и каркас

каркасные дома под фахверк

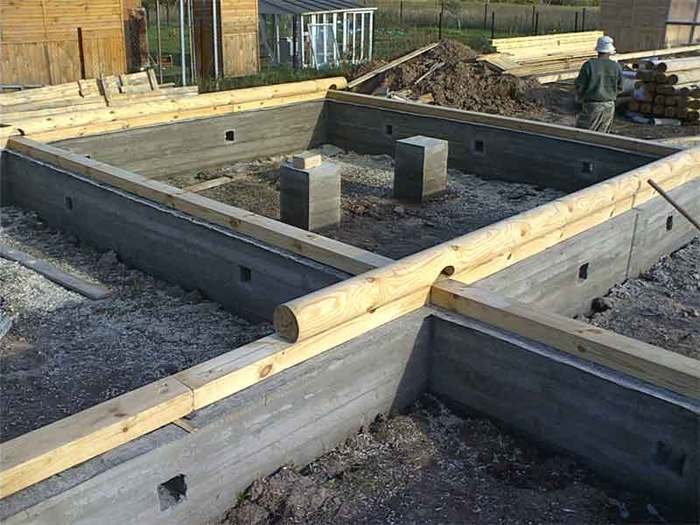

Заливка фундамента на участке выполняется самостоятельно

Заливка фундамента на участке выполняется самостоятельно. Параллельно с ним на заводе можно изготавливать каркас. Намного быстрее будет, если эти две операции будут выполняться одновременно.

После заливки основания и доставки на стройплощадку пиломатериалов для каркаса работы ведут в таком порядке:

  1. На фундаменте обязательно выполняется горизонтальная гидроизоляция.
  2. После этого делается верхняя обвязка. Для этого монтируется опорный брус. Он должен жёстко скрепляться с основанием. Для фиксации используются анкерные болты.
  3. К брусу обвязки крепятся лаги. На черепные бруски, зафиксированные к лагам, укладываются доски наката. На этом этапе стоит выполнить утепление пола. Для этого на конструкцию пола укладывается гидроизоляция, а поверх неё в просветы между лагами – теплоизоляционный материал.
  4. Сверху пол застилается слоем пароизоляции, настилается черновое покрытие.

Далее выполняется монтаж вертикальных балок. Для стыковки наклонных, вертикальных, горизонтальных и распорных балок применяют вариант соединения с шипом, называемый «тёплым». Для жёсткой фиксации используются деревянные нагели. Самые распространённые варианты тёплых соединений:

  • ласточкин хвост;
  • потайной шип.

Дальнейший монтаж конструкций выполняется в соответствии с проектом при соблюдении очерёдности этапов. Одновременно с обустройством несущего каркаса выполняются перегородки, которые тоже монтируются по каркасно-рамочной технологии.

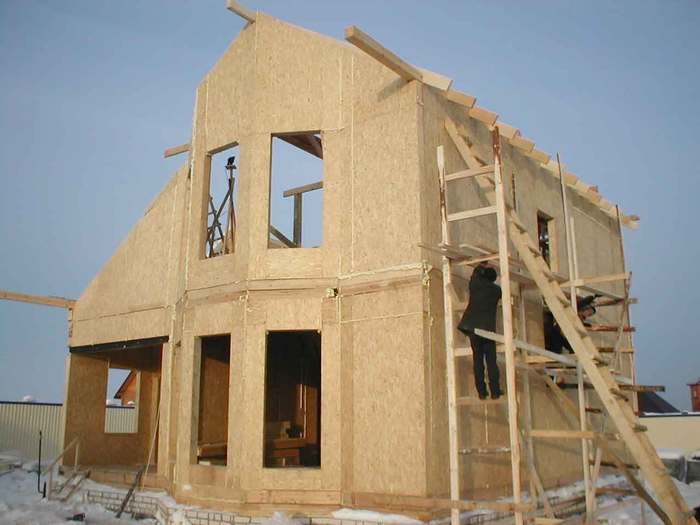

Заполнители для стен

каркасный дом фахверк

В современных домах в большинстве случаев применяются листовые древесные и плитные материалы

После того как процесс возведения каркаса завершен, можно приступать к заделке промежутков между каркасными элементами стен. Проще сказать, что происходит заполнение решета стен.

В качестве заполнителей можно использовать камень, кирпич, элементы из ячеистого бетона (газобетон, пеноблоки и т.п.). В современных домах в большинстве случаев применяются листовые древесные и плитные материалы, а именно ОСП, влагостойкая фанера, цементно-стружечные плиты, вагонка, гипсоволокнистые листы и др. При выборе материала для стен стоит учитывать, что изделия должны отвечать следующим требованиям:

  • высокая влагостойкость;
  • отменная прочность;
  • небольшой удельный вес;
  • экологическая чистота;
  • небольшая теплопроводность.

Важно: если вы будете использовать в качестве заполнителя стен тяжёлые материалы (камень, кирпич), то это стоит учитывать ещё на этапе проектирования, ведь под такой дом нужно заложить мощные заглублённые основания. Расчёты фундамента нужно производить, учитывая материал стен.

При  заполнении каркаса стоит помнить, что с наружной стороны стен балки каркаса должны быть видимыми, то есть материал заполнения не должен полностью покрывать всю наружную поверхность стен. С внутренней стороны дома можно применять разные варианты, здесь всё зависит от стилевого решения интерьера.

Рекомендуем к прочтению:

Если вы хотите возвести неординарный дом, то в качестве заполнителя стен можно использовать стеклопакеты. В итоге вы получите максимум естественного освещения помещений и панорамный обзор ландшафта вокруг дома. Однако изобилие остекления не способствует сохранению тепла в доме. Даже если вы поставите энергосберегающие стеклопакеты, в районах с суровыми зимами это не поможет сохранить тепло.

В качестве финишной отделки стен можно использовать любые материалы:

  • облицовочную плитку, имитирующую кирпичную кладку;
  • штукатурку декоративными составами;
  • обшивку вагонкой.

Крыша фахверкового дома

каркасные дома фахверк

Чаще всего в фахверковом доме делается обычная двускатная крыша

Чаще всего в фахверковом доме делается обычная двускатная крыша. Она прекрасно гармонирует с общим архитектурным стилем дома. Характерной чертой таких построек является отсутствие мансардного этажа и чердака. Помимо этого домам в стиле фахверк свойственны широкие свесы крыши. Они хорошо защищают стены дома от атмосферных осадков, а комнаты от обилия солнечного света летом.

В роли кровельного покрытия могут выступать:

  • еврошифер;
  • мягкая рулонная кровля;
  • металлочерепица;
  • профнастил.

Важно: из-за значительного удельного веса в качестве кровельного покрытия не рекомендуется использовать натуральную черепицу.

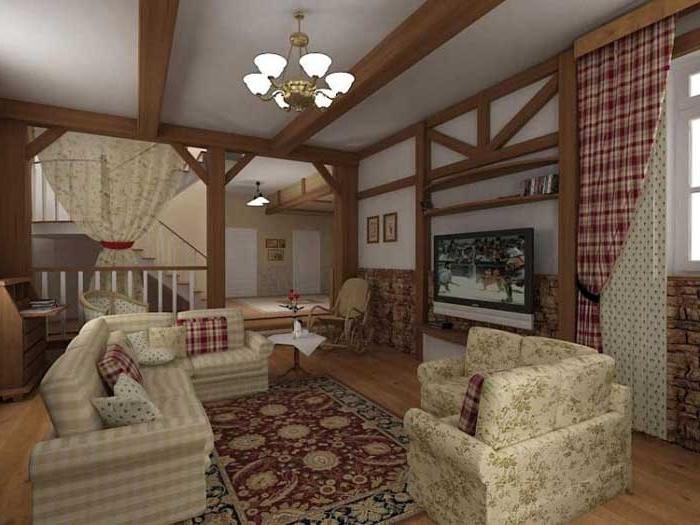

Интерьер дома

каркасный дом в стиле фахверк

Порой интерьер дома действительно оформляется в том, же стиле, что и экстерьер

Многие люди, которые никогда не были внутри фахверкового дома, считают, что он внутри выглядит так же, как и снаружи. Порой интерьер дома действительно оформляется в том, же стиле, что и экстерьер. В этом случае в отделке помещения преобладают белые тона, стилю свойственно много свободного пространства и некоторая аскетичность.

Но кроме этого, можно использовать и другие стили в оформлении помещений такого дома. Например, стиль хай-тек с его изобилием металлического блеска и минимализмом идеально подойдёт для фахверкового дома. В интерьере довольно органично смотрятся любые металлические детали, а особенно кованые изделия.

Совет: стоит учитывать, что балки в интерьере можно использовать не только как декоративный элемент, но и как основу для навешивания полок, подвесных шкафов, монтажа освещения и других интересных решений.

Дом в стиле фахверк: технология строительства

В эпоху максимального развития дизайна и строительства многие мечтают о собственном идеальном жилье, и чтобы претворить эту мечту в жизнь, необходимо позаботиться не только о внутренней обстановке, но и о внешнем облике строения. При этом выбор стилистического направления зависит от множества факторов, среди которых и окружающие малые архитектурные формы, и ландшафт, а также финансовые и технические возможности. Однако основополагающим критерием при выборе направления стилизации являются  вкусовые предпочтения будущего домовладельца. Несмотря на то, что в этом случае все кажется очевидным, ситуация несколько усложняется возросшими требованиями к частной недвижимости. В России все чаще можно встретить элитные загородные поселки, коттеджи в которых выполнены в едином стиле. Необычным решением, набирающим все большую популярность, являются группы коттеджей, фасад которых выполнен в стиле фахверк, пришедшем к нам из Западной Европы. Исторические кварталы старинных городков Германии, Швейцарии и Голландии застроены похожими зданиями, напоминающими пряничные домики из сказки, которые очаровывают туристов и сами по себе уже являются достопримечательностями. Эти постройки окутаны очарованием Европы и духом старины, который витает даже над современными фахверковыми постройками. Благодаря развитию инновационных технологий в строительстве, дополненному высоким профессионализмом мастеров, каждый застройщик получает возможность воссоздавать дома в стиле фахверк своими руками. Чтобы убедиться в том, что вы хотите иметь такой дом в частном владении, ознакомьтесь с материалами настоящей статьи, в которой рассмотрены особенности строительства дома в стиле фахверк.

Содержание

  1. Дома в стиле фахверк: краткая историческая справка
  2. Немецкий фахверк: конструктивные особенности здания
  3. Причины популярности домов в стиле фахверк
  4. Проекты домов в стиле фахверк
  5. Строительство дома в стиле фахверк: основополагающие моменты
  6. Как отделать дом в стиле фахверк?
  7. Несколько слов о дизайне фахверкхауса



Дома в стиле фахверк: краткая историческая справка

Название стиля «фахверк», которое произошло от немецкого fach - панель, werk – сооружение, а в целом переводится как «каркасная конструкция», пришло к нам из Германии, где данное архитектурное решение популярно еще с ΧV века. Прежде всего, необходимо понимать, что фахверк это строительная конструкция особого типа, основу которой составляет жесткий каркас, изготовленный из бруса и образованный системой элементов вертикальных, горизонтальных и диагональных элементов,  таких как стойки, балки и раскосы. При этом промежутки между опорными элементами заполняются различными материалами. Если раньше это был камень, глина или саман, то развитие сегодняшнее строительного производства позволяет разнообразить этот список современными утеплителями и сэндвич-панелями. Несмотря на то, что подобные каркасные конструкции из дерева распространены на территории всего европейского государства, они устойчиво ассоциируются с пряничными домиками из немецких сказок. Исторически стиль фахверк использовался при возведении не только жилых кварталов, но и складов, промышленных зданий, складов и даже небольших церквушек. Важно то, что каркасные конструкции в стиле фахверк играют не только функциональную, но и декоративную роль, что обусловлено их отличительной особенностью – видимым каркасом строения, своей ячеистой структурой подчеркивающий форму одноэтажных и двухэтажных построек.

В настоящий момент методы каркасного строительства используются при возведении элитных домов. Характерная черта стиля – отсутствие любых ограничений фантазии дизайнера, а большая площадь остекления создают неповторимое ощущение единства с природой. Современным проявлением фахверка стало стилистическое направление, зародившееся в 70-х годах ΧΧ века. Основной тенденцией того времени было кардинальное перестроение старых форм в нечто новое, ранее неизведанное и не всегда удачное. Именно в это время фахверк пережил свое второе рождение с последующим интересным развитием. На сегодняшний день различают строительство домов в стиле фахверк и отделку домов в этом стиле.

Дома в стиле фахверк фото




Немецкий фахверк: конструктивные особенности здания

Немецкий фахверк считается наиболее древним строительным стилем, основная архитектурная и стилистическая концепция которого заимствована современными фахверковыми постройками. Но, несмотря на единство стилистической концепции, современные дома в стиле фахверк демонстрируют лишь внешнее сходство со своим прародителем – немецким фахверком и отдаленное сходство архитектурных форм. Современный дом в немецком стиле фахверк представляет собой надежную каркасную конструкцию высокой прочности, которая выдержана в духе прошлых лет и демонстрирует респектабельность, благородство, а также четкость линий и совершенство форм. Основу дома в немецком стиле фахверк составляет каркас, который изготавливается из цельного или клееного бруса хвойных пород древесины. Ноу-хау современного строительства является возведение каркаса дома, в который помещены полипропиленовые или минераловатные плиты, оснащенные двумя мембранными слоями: ветрозащитным, предотвращающим выдувание волокон теплоизоляционного материала, и влагозащитным, защищающим материал от проникновения влаги.

Для изготовления здания могут использоваться заранее подготовленные сэндвич-панели, опрессованные с обеих сторон цементно-стружечными, минераловатными или полипропиленовыми плитами, прикрепляемые к деревянному каркасу здания. Для изготовления каркаса здания используется только современное оборудование, позволяющее осуществлять работу с высокой точностью. Также на этапе производства осуществляется его обработка антисептическими составами, предотвращающими развитие плесени и грибка. Кроме того, каркас здания можно остеклять, заполнять плитами или сэндвич-панелями, не отступив при этом от архитектурного проекта. На заключительном этапе строительства и при выполнении внешней отделки деревянные конструкции необходимо обрабатывать защитными составами, произведенными на натуральной масляной основе, защищающими каркасную конструкцию от воздействия ультрафиолетового излучения, возгорания и биологических повреждающих объектов.

Причины популярности домов в стиле фахверк

  • Изысканность внешнего вида – не единственное преимущество домов в стиле фахверк. Современные дома, выполненные в этом стиле, отличаются большой площадью остекления, благодаря чему создаются впечатление, что границы дома растворяются, обеспечивая единство человека и окружающей природы. Однако это же является и причиной популярного заблуждения, что подобные конструкции не могут использоваться в качестве жилых сооружений в регионах с суровым климатом, а тем более в условиях суровым русских зим. Чтобы разубедить вас в этом, отметим, что фахверковые дома являются одними из самых экономичных  конструкций в плане энергосбережения и могут составить прямую конкуренцию строениям, изготовленным из кирпича, бетона, камня и оцилиндрованного бревна.

Важно! Большая экономия теплоэнергии, свойственная фахверковым домам, обусловлена использование специального энергосберегающего остекления. В отличие от обычного стекла, оно уменьшает теплопотери, возникающие через проемы. Кроме того, при изготовлении современных фахверковых конструкций используются сэндвич-панели, в структуру которых включены теплоизоляционные материалы, снижающие теплопотери. И, наконец, подобные строения оснащаются системой «теплый пол», регулирующей теплообмен в здании.

  • Оптимальная жесткость каркаса гарантирует отсутствие усадки и деформации, что является еще одним, неоспоримым преимуществом фахверковых конструкций.
  • В процессе индивидуального строительства домов к сложных условиях зачастую используют подобные каркасные конструкции, что обусловлено их легкостью и, в отличие от кирпичных домов, меньшим давлением на грунты. В связи с тем, что каркасные конструкции подобного типа не нуждаются в установке усиленного фундамента, ограничиваясь мелкозаглубленной системой, вы получаете возможность сэкономить на строительстве.


Проекты домов в стиле фахверк

Проектирование – основной этап любого строительства. Качественные проекты домов в стиле фахверк, разработанные грамотными специалистами – залог успешного строительства. В случае грамотного подхода к строительству домов в стиле фахверк постройка прослужит не один десяток лет, сохранив при этом свои первоначальные характеристики. Чтобы быть уверенными в том, что дом будет характеризоваться комфортной планировкой, необходимо задуматься о разработке индивидуального проекта. Если вы планируете  построить дом, характеризующийся сложной нетрадиционной конструкцией, без индивидуального проекта в любом случае не обойтись.

Даже неопытный мастер понимает, что конструкция фахверкхаусов является не самым простым вариантом для строительства домов в нашем климате. В связи с тем, что дома в стиле фахверк не похожи один на другой, и могут отличаться не только способом отделки и размерами, но и планировкой, специалисты не рекомендуют пренебрегать составлением проектов, в процессе разработки которых вы можете определиться с этажностью зданий, количеством входов, вариантом остекления и нюансами внутренней планировки.

Отличительной особенностью каркасной конструкции в стиле фахверк является этажные выступы, вопрос о наличии или отсутствии которых решается на этапе разработки проекта дома. Изначально они предназначались для защиты фронтальной стены от осадков. В настоящее время обустройство дома в стиле фахверк «по всем правилам» предполагает наличие этажных выступов, которые способствуют незначительному увеличению полезной площади. Также на этапе проектирования одноэтажного дома в стиле фахверк решается вопрос о наличии и расположении балконов и террас, которые являются неотъемлемой деталью современных фахверкхаусов. Этап проектирования позволяет играть с вариациями остекления, цветовым решением каркаса и конструктивными элементами, вы получаете возможность воссоздать уникальный дом в стиле фахверк, который будет ассоциироваться со старинными пряничными домиками из немецких сказок или с современными виллами в стиле модерн.

Строительство дома в стиле фахверк: основополагающие моменты

Наиболее простым вариантом создания дома в стиле фахверк является его изначальное строительство с использованием основополагающих моментов данной технологии. Чтобы в последующем разобраться с технологией строительства, обозначим основные этапы возведения фахверкхауса:

  • Обработка деревянных материалов специализированными антисептическими составами, которая предотвращает развитие плесени, грибка, а также снижает впитывающую способность древесины;
  • Установка каркаса фахверкхауса;
  • Заполнение каркаса звуко- и теплоизоляционными материалами;
  • Монтаж кровли;
  • Осуществление внутренней и наружной отделки стен;

Важно! С момента начала строительства домов в стиле фахверк считалось, что они предназначены только для регионов с мягким климатом, однако технологии не стоят на месте, и сегодня в процессе сооружения фахверковых конструкций предполагается использование:

  • Сэндвич-утеплителей;
  • Системы «теплый пол»;
  • Энергосберегающего остекления.
Подготовка территории для строительства
  • Перед тем, как приступить к строительству, необходимо подготовить площадку, на которой будет возводиться постройка, и обследовать грунт. В качестве основы фахверкового дома можно использовать любой фундамент, пригодный для строительства деревянных домов. Это обусловлено легкостью, свойственной любой деревянной каркасной постройке, благодаря которой. Несущие конструкции не будут создавать давление на фундамент.
  • Если площадка, выбранная под строительство, характеризуется наличием пучинистых грунтов, необходимо возвести более надежный фундамент, который предотвратит выдавливание его в зимнее время с помощью грунтовых вод. Выбор типа фундаменты необходимо осуществлять, ориентируясь на особенности грунта, которые позволят определиться с типом фундамента – будет он ленточным, столбчатым или свайным.

Как осуществить монтаж каркаса?
  • Чтобы обеспечить изоляцию конструкцию от влажности, поверх фундамента укладывают слой гидроизоляционных материалов, после чего осуществляют монтаж обвязочного венца из бруса, сечение которого составляет 50x200 мм. Перед тем, как монтировать каркас, брус обрабатывают антисептическими составами. После того, как обвязочный венец готов, к нему крепят нижнюю часть каркаса. Чтобы обеспечить надежность и жесткость каркасной конструкции, используют соединения деталей различного типа, такие как ласточкин хвост, потайной шип, а также использование деревянных нагелей в процессе крепления деталей.
  • Дома в стиле фахверк характеризуются наличием жесткого каркаса, состоящего из вертикальных и горизонтальных балок, а также диагональных элементов – раскосов, которые являются отличительной особенностью фахверковой конструкции и придают ей устойчивость. Чтобы сделать крепления незаметными, а также скрыть видимые детали обшивки, используют соединение в паз и шип.

Важно! Наиболее востребованным материалом для строительства домов в стиле фахверк является строганный шлифованный клееный брус из хвойных пород древесины, предварительно обработанный специализированными защитными составами. Зачастую для монтажа каркаса используются металлические балки, использование которых делает конструкцию еще более прочной.

  • Установка несущих стоек осуществляется в соответствии с требованиями проекта, который учитывает ширину оконных и дверных проемов. Расстояние между опорными стойками зависит от ширины оконных и дверных проемов, однако оно не должно превышать 3-4 метра.
  • В качестве материала для установки балок перекрытия используют обрезную доску с сечением 50х200 мм, обработанную огнебиозащитными составами. Монтаж элементов каркаса, скрытых обшивкой и не являющихся видимыми деталями конструкции в стиле фахверк осуществляют из обрезной доски с сечением  45х145 мм, также обработанной огнебиозащитными составами. После того, как монтаж стен завершен, изготавливают стропильную систему четырехскатной крыши. При этом монтаж конструкции дома в стиле фахверк на данном этапе немногим отличается от монтажа традиционной каркасной конструкции.

Особенности монтажа элементов обшивки стен: популярные материалы

Развитие современных технологий позволяет заменить традиционные  глину, саман и камыш, ранее использующиеся для заполнения  пространства между несущими балками, на более современные теплоизоляционные материалы. В настоящее время для этих целей все чаще используют современные материалы, например, базальтовую вату, полиуретановые панели или цементно-стружечную плиту. Эти же материалы используются для отделки дома в стиле фахверк.

Важно! Отличительная особенность фахверковой постройки заключается в том, что горизонтальные и  вертикальные балки и раскосы, расположенные в наружной плоскости всегда остаются открытыми.

Финишный этап строительства – заполнение пустого пространства каркаса с последующей установкой окон и дверей. В последнее время для этих целей все чаще используются большие стекла, что в итоге привело к развитию и популяризации стеклянного фахверка. Во внешнем виде фахверковой конструкции сочетаются классические стили: европейский и японский.

Важно! Чтобы обеспечить сохранение тепла в доме, где пустоты в каркасе заполнены стеклом, специалисты рекомендуют использовать специально разработанные энергосберегающие стеклопакеты, изготовленные из низкоэмиссионного стекла, характеризующегося аргоновым наполнением. Несмотря на то, что такой дом наполнен естественным освещением, его внешняя хрупкость весьма обманчива.

Еще одним материалом, использующимся для этих целей, является цементно-стружечная плита (ЦСП), представляющая собой лист прямоугольной формы, который изготавливается из портланд-цемента и древесной стружки. Помимо указанных компонентов, в состав ЦСП включены специальные химические компоненты, обеспечивающие антисептические свойства материала. ЦСП относится к материалам низкой ценовой категории, и, несмотря на то, что он характеризуется низкой прочностью на изгиб, он отлично выдерживает продольные нагрузки.

Как отделать дом в стиле фахверк?

Отделка фасада дома в стиле фахверк – более простой способ создания фахверкхауса. Чтобы осуществить отделку дома в стиле фахверк своими руками, за основу берут постройку, изготовленную из любого материала и характеризующуюся любыми конструктивными и стилистическими вариациями. В качестве основного материала для отделки фасадов в стиле фахверк являются полиуретан, из которого изготавливаются балки и брусья, визуально не отличимые от деревянных балок даже с близкого расстояния. Однако в отличие от дерева, они устойчивы к повышенной влажности, перепадам температуры и губительному воздействию насекомых. Кроме того, используя для изготовления балок полиуретан, вы можете не беспокоиться о появлении деформаций и трещин. Чтобы осуществить монтаж полиуретановых балок, вам потребуется клей «жидкие гвозди».

Важно! Приобретая клей для монтажа полиуретановых балок, ознакомьтесь с инструкцией, чтобы убедиться в том, что он пригоден для выполнения наружных работ, а также устойчив к перепадам температуры и влажности.

Важным этапом монтажа полиуретановых балок является резка деталей и подгонка стыков, для осуществления которых потребуется торцевая и циркулярная пилы.

Несколько слов о дизайне фахверкхауса

Кажущаяся на первый взгляд простота фахверкхауса при более детальном рассмотрении становится обманчивой, так как, привлекая взгляды окружающих, дома в стиле фахверк создают неповторимую роскошь и воссоздают наяву старинные немецкие мотивы. Несмотря на то, что в процессе строительства и отделки дома в стиле фахверк специалисты придерживаются единых принципов, разнообразие внешнего облика фахверкхаусов настолько велико, что сложно найти две одинаковых постройки. Благодаря разнообразию фактур и расцветок фахверкхаусы считаются одними из самых уникальных построек.

Основополагающие принципы дизайна домов в стиле фахверк:

  • Фасад дома в стиле фахверк может быть дополнен любыми стилями: это может быть и классический минимализм, и американское ранчо, и немецкий вариант стиля кантри, и даже комбинация нескольких национальных стилей;

  • Цветовая гамма фахверкхауса также характеризуется разнообразием. Основным принципом цветового решения является контрастное выделение деревянных балок, выделяющихся на основном фоне стены. Наиболее популярным является сочетание светлых пастельных оттенков и темно-коричневых балок;
  • Несмотря на то, что наиболее часто используется сочетание светлых стен и контрастно темных балок, обратное сочетание также является приемлемым и зачастую более выигрышным;

  • Интерьер фахверкхауса должен соответствовать его экстерьеру. Внутреннее убранство здания можно оформить в стиле немецкого кантри, который  позволит составить целостную картину;
  • Немецкий вариант стиля кантри предполагает использование большого количества дерева.  Текстиль в рамках данного стилистического решения требует тщательного подхода:  на полу лучше всего постелить грубоватый ковер, окна декорировать плотными занавесками, а мебель застелить плотными покрывалами, по цвету и фактуре сочетающимися с занавесками. Изюминкой стиля станут предварительно состаренные деревянные балки.

Фахверк по-новому

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
