Что такое фахверк

Перепутать самобытную фахверковую постройку с другими домами невозможно. При взгляде издалека кажется, что ее ажурные стены прочерчены вдоль и поперек широкими ровными линиями, и выглядит это очень эффектно. На самом деле четкие контрастные полосы не имеют ничего общего с декоративной отделкой. Итак, строительство дома в стиле фахверк, что это такое?

Происхождение и суть технологии

Рис.1. Основная особенность домов по технологии фахверк — каркас из клееного бруса.

Термин fachwerk в переводе с немецкого означает «сквозная каркасная конструкция». Основу фахверкового дома действительно составляет прочный каркас из клееного бруса или других материалов. Он состоит из соединенных между собой вертикальных, горизонтальных и диагональных элементов – стоек, балок, раскосов. Пространство между образованными ими секциями заполняется материалами различного вида. С внешней стороны каркасные элементы остаются открытыми, в чем и состоит одна из главных особенностей стиля фахверк.

Одни источники утверждают, что самой древней постройкой в этом стиле считается японский храм, возведенный более 13 столетий назад. По другим сведениям, фахверковая технология появилась в Германии во времена Средневековья. Как бы то ни было, но в Европе новый способ возведения домов сразу стал популярным, поскольку давал возможность строить быстро и экономить при этом древесину.

После XVIII в. интерес к таким домам снизился, но в наше время необычный старинный стиль фахверк вновь обрел сторонников. Сегодня колоритные дома с «ажурными» фасадами встречаются не только в Германии, но и в Швейцарии, Швеции, Австрии и других европейских странах.

Особенности строений в стиле фахверк

Основные элементы дома:

1. Фундамент.
   Оптимальный вид фундамента для фахверка – свайное поле с обвязкой из бруса. Металлические сваи имеют вид больших шурупов, которые вкручиваются в грунт. Каждая из них выдерживает нагрузку до 6 тонн.
2. Силовой каркас.
   Стойки, балки, раскосы изготавливаются из высокопрочных древесных материалов, способных противостоять значительным нагрузкам.
3. Стеновые панели.
   Для заполнения межкаркасного пространства могут использоваться различные варианты: саман, кирпич, натуральный камень, цементно-стружечные плиты (ЦПС), стекло- и теплопакеты.

Рис.2. Основные узлы фахверкового дома: фундамент, каркас и стеновые панели.

Как строит фахверковые коттеджи компания Garden House

Для возведения таких домов используются надежные материалы и современное оборудование. Фундамент устраивается из прочных винтовых свай Krinner. К нему крепится нижняя обвязка из бруса.

Силовой каркас состоит из вертикальных стоек и горизонтальных балок, без раскосов. В качестве материала используется конструкционный брус BSH, склеенный из горизонтальных ламелей. Он изготавливается в заводских условиях из хвойных пород дерева и предназначен для несущих конструкций. Все соединения крепятся шпильками с шайбой и гайкой. Стабильность узлов, на которые падает повышенная нагрузка, усиливается металлическими скобами или пластинами.

Для устройства крыши возводится стропильная система из клееного бруса BSH, монтируются сэндвич-панели с PIR утеплителем, укладывается фальцевая кровля из крашеных профилированных листов.

Наружные стены формируются из ЦСП, которые сочетают в себе лучшие свойства цемента и дерева. Швы после монтажа панелей шпаклюются, а поверхность фасада покрывается краской на резиновой основе, имитирующей штукатурку. В соответствии с проектом, некоторые секции могут заполняться энергоэффективными стеклопакетами DS.

Гарден Хаус возводит стеновые панели фахверкового дома из ЦСП листов .

Преимущества домов в стиле фахверк

Плюсы выбора этой технологии:

• Экономия дорогой древесины.
  Клееный брус расходуется только для строительства силового каркаса и системы стропил.
• Малый вес дома.
  Даже для двухэтажного строения можно использовать облегченный свайно-винтовой фундамент.
• Быстрые темпы строительства.
  Применение современных технологий помогает максимально сократить сроки возведения каркасного дома.
• Широкие возможности для остекления.
  Благодаря стабильности и жесткости конструкции можно монтировать безрамные светопрозрачные системы большой площади.
• Долговечность.
  В Германии сохранились дома, построенные по технологии фахверк, которым более 200 лет.

Минусы фахверковых коттеджей

Идеальных строительных технологий не существует, и у домов с деревянным каркасом также есть недостатки. Один из самых существенных минусов состоит в том, что стены таких строений имеют небольшую толщину, поэтому приходится тратить дополнительные средства на утепление конструкции. При наличии панорамного остекления потребуется еще больше средств на отопление. К недостаткам фахверка относят и более высокую стоимость строительства, по сравнению с каркасными домами другого типа.

Компания Garden House возводит фахверковые коттеджи с применением функциональных материалов и современных технологий. Это дает возможность повысить теплоизоляцию таких домов и снизить их себестоимость.

Металлический фахверк, его преимущества и сфера применения

Строительство промышленных предприятий требует использования материалов прочных, надежных и долговечных. Такими материалами являются изделия из металла, а точнее строительные металлоконструкции, которые являются основой сооружения и несут большую часть нагрузки. Одними из многих видов строительных металлоконструкций являются фахверки.

Что такое фахверк и для чего он нужен

Фахверк – это такая конструкция, которая состоит из пространственной секции. Ее основой являются балки из металла, расположенные под разными углами. Эти балки находятся снаружи здания, пространство между которыми заполнено строительным материалом. Фахверк принимает на себя тяжесть от стен и распределяет их на основные конструкции каркаса, что является его главной функцией. Также фахверк может использоваться как основной каркас для здания, в этом случае он принимает на себя как вертикальные, так и горизонтальные нагрузки.

Купить фахверк можно на заводах, специализирующихся на производстве металлоконструкций для разных отраслей промышленности.

Виды фахверка из металла и его преимущества

Классификация фахверка зависит от места, где он располагается. Его подразделяют на:

• Торцевой;
• Продольный;
• Фахверк внутренних стен и перегородок.

Фахверк состоит из ригелей (горизонтальные элементы) и стоек, которые изготавливаются из разных видов профилей либо прокатного швеллера.

Какими ж достоинствами обладают эти металлоконструкции? Прежде всего, данный тип конструкций может иметь практически любую форму, что значительно расширяет возможности при проектировании и строительстве. Материал, из которого они изготовлены, надежен и прочен, что немало важно.

Помимо этого, система из элементов конструкции есть геометрически неизменяемой, и дает возможность организовать большое открытое пространство. Следует отметить, что монтаж фахверка не составляет больших трудностей.

Применение металлических фахверков

В первую очередь фахверки из металла используются при строительстве тех зданий, в которых планируется работа мостовых кранов. Также эти металлоконструкции нужны для сооружения торговых павильонов, ангаров и производственных цехов.

Что такое фахверковая технология cтроительства дома и в чем ее особенность

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и л

Фахверк — это… Что такое Фахверк?

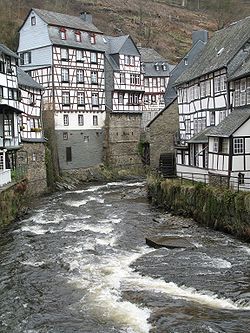

Фахверковые дома в Моншау, Германия

Фахверк (нем. Fachwerk — (каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок из древесины хвойных пород. Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появляется в XV веке в Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

Наиболее древним из дошедших до нас деревянных зданий каркасной конструкции является храм в Японии, построенный из кедра свыше 1300 лет назад^{[источник не указан 115 дней}

]. Вообще, каркасный метод в этой стране использовался довольно широко, в частности, для строительства крепостей (а «каркасно-бумажный» тип жилого здания позволял жильцам выжить в случае тайфуна или землетрясения). В Германии существуют исторические сооружения, построенные в XIV веке, один из которых, датируемый 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение). Дом, построенный по фахверковой технологии, называется фахверкхаус.

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома человек строил везде, где только произрастали леса, и где уровень культуры и технического развития создавали благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путем было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна еще древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая ее с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась. Чтобы не испортить внешний вид деревянных элементов фахверка, последние можно предварительно оклеить малярным скотчем.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трехгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трех-четырех рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

См. также

Ссылки

что это такое, виды и преимущества

Металлокаркас в качестве несущего каркаса является прочным и устойчивым остовом сооружения. Эта конструкция из линейных элементов называется металлическим фахверком. Каркас из металла бывает полным и неполным. В первом случае он воспринимает собственный вес здания и все действующие нагрузки, а во втором — усиливает основной каркас.

Особенности разновидностей

Неполный металлокаркас делается без колонн у наружных стен, а колонны входят в систему основного каркаса. На полный несущий фахверк из металла воздействует вес стен и ветровые нагрузки от них, а также другие вертикальные и горизонтальные нагрузки. И на несущий, и на вспомогательный металлокаркас крепят дверные и оконные проемы, профлист, сэндвич-панели. Для безопасных работ и эксплуатации здания потребуется профессиональный расчет и монтаж металлического каркаса.

Понятие «фахверк» пришло с немецкого языка, именно в Германии зародилась фахверковая технология строительства каркасников. В переводе на русский fachwerk означает решетчатая конструкция или ферма. Более всего востребован фахверк металлический при строительстве промышленных объектов. Строительные фахверк металлоконструкции считаются самыми прочными, надежными и долговечными.

Конструкция, классификация и преимущества фахверкового каркаса

Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:

• торцевой;
• продольный;
• фахверковые металлоконструкции перегородок и внутренних стен.

Вот что говорят специалисты по поводу плюсов материала:

1. Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
2. Надежность металлического фахверка не имеет альтернатив.
3. Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
4. Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
5. Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.

Технология каркасной металлоконструкции для жилого дома

Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:

• когда наружные стены выносятся за стойки, проще проходит остекление;
• конструкция стены упрощается;
• панелей требуется меньше;
• фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.

Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:

• Если приобрести готовые секции, на площадке не останется отходов от обрезки;
• Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
• Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
• Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
• Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.

Установка фахверковой конструкции из металла

Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.

После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.

Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.

Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.

Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.

Видео: типы рам металлического каркаса

Закладка Постоянная ссылка.

технология строительства, стиль, преимущества и недостатки

Фахверковая архитектура привлекательна яркостью, неординарностью и эффектностью. В европейском средневековом стиле гармонично сочетаются дерево, камень и стекло. Помимо узнаваемого внешнего облика технология отличается практичностью и долговечностью строений. Разберемся в секретах немецкой методики и оценим шансы на самостоятельное возведение фахверкового дома.

Что такое «Фахверк» – нюансы немецкой технологии

Технология постройки зародилась в Европе на заре 14-го века. Дословно, фахверк переводится с немецкого языка, как каркасное сооружение. Несущей основой дома выступают пространственные секции, собранные из мощных деревянных балок. Каркас виден снаружи, что придает стилистике здания узнаваемости и средневекового шарма.

Монолитные стены отсутствуют. Пространство между балками во времена средневековья заполняли глиной, саманом, позже – кирпичом, камнем. В современном строительстве предпочитают более облегченные стеновые панели или стекло.

Отличительные особенности каркасных домов в немецком исполнении:

1. Стыковка элементов каркаса осуществляется без металлических крепежей. Брусья, балки соединяют деревянными шкантами, с помощью нагелей.
2. Вертикальную нагрузку берут на себя мощные стойки, жесткость стоечно-балочному каркасу придают укосины.
3. В классическом варианте стену собирают на горизонтальной поверхности, а после – поднимают и закрепляют.

Аутентичный фахверк претерпел некоторые изменения. В современном исполнении возможны интерпретации: отсутствие диагональных элементов каркаса, замена дерева клееным брусом, создание больших панорамных окон.

Понять, что это такое. и оценить визуальные особенности помогут фото фахверковых домов.

Плюсы и минусы каркасников фахверк

Главные достоинства домов по немецкой технологии:

1. Долговечность. Немцы известны скрупулезным подходом ко всем деталям и рациональностью. Доказательством качества постройки являются жилые дома, возведенные в Германии еще 300 лет назад.
2. Привлекательность. Фахверк это, прежде всего оригинальный внешний вид. Темные балки на светлом фасаде выигрышно выделяют сооружение среди унылых серых домов.
3. Универсальность. Стоечно-балочный каркас подходит для возведения в любых климатических условиях под разные площади застройки. Технология позволяет реализовывать проекты с помещениями без опор до 60 кв.м.
4. Скорость постройки. Как и любой каркасник, строительство фахверковых домов может осуществляться в сжатые сроки. Время выполнения работ не зависит от сезона.
5. Практичность. Если в основе каркаса – высушенный клееный брус, то дом практически не даст усадки. Неоспоримое преимущество – возможность отделки, монтажа окон, дверей сразу после сборки коробки.

Дополнительный плюс – прокладка инженерных коммуникаций в толще стен, пола.

К числу недостатков методики фахверк относят:

• высокую стоимость – обычный каркасник обойдется на порядок дешевле дома немецкого;
• необходимость защиты каркаса – внешнюю часть деревянных балок надо обрабатывать антипиренами, а также средствами, предупреждающими гниение материала;
• расходы на теплоизоляцию – в регионе с суровыми зимами может понадобиться дополнительное утепление.

Возведение дома по технологии фахверк

Монтаж фахверка – непростая задача. Соорудить долговечный дом своими руками без соответствующего опыта строительства вряд ли удастся. Технология подразумевает грамотный расчет всех опорных элементов, подбор стеновых материалов и надежную сборку.

Пошаговая инструкция выполнения работ поможет создать общее представление о немецкой методике и разработать дальнейшую схему действий.

Проекты и оценка стоимости

Разработку плана фахверковых домов лучше доверить профессионалам. Проектировщик оценит особенности рельефа, пожелания заказчика относительно площади и стоимости постройки. На итоговую цену строительства влияют:

1. Архитектура. Чем замысловатее планировка, тем дороже в исполнении дом. Балконы, террасы увеличивают смету.
2. Уровень остекления. Надо учесть, чем больше окон, тем дороже обойдется дом в обогреве. Монтаж энергоэффективных стеклопакетов заметно повышает стоимость.
3. Качество домокомплекта. Материалоемкость строительства включает расходы на покупку элементов деревянного каркаса, составляющих стенового пирога, внутренней/внешней отделки, обустройство пола и кровли.

Закладка фундамента

Немецкий домик отличается относительной легкостью, поэтому под него допустимо обустройство облегченного основания, как и в строительстве других каркасников. Допустимые варианты:

• мелкозаглубленный ленточный;
• столбчатый;
• свайный.

Наиболее популярен первый вариант. Технология обустройства ленточного основания под немецкий фахверк практически не отличается от стандартной методики заливки фундамента:

1. Выполнить разметку участка, выкопать траншею. Фундамент должен размещаться под каждой стеной строения.
2. Боковые стенки канала укрыть гидроизоляционным материалом.
3. Насыпать песчаную подушку (до 40 см), увлажнить, утрамбовать песок.
4. Соорудить опалубку, установить армирующую сетку, залить бетон.
5. Оставить фундамент на просушку – до 1,5 месяцев.

На участках с неустойчивым грунтом лучшим решением будет монолитный фундамент, для болотистой местности подойдет свайное основание.

После просушки фундамент гидроизолируют, основание утепляют минватой или пенополистиролом. Нижняя обвязка каркаса крепится к основанию анкерными болтами.

Монтаж каркаса

Из клееного бруса подготавливают несущие элементы стен. Горизонтальные прогоны и стойки сформируют каркас коробки. Сейсмоустойчивость и жесткость рам обеспечат диагональные раскосы.

Стыковка вертикальных, горизонтальных, наклонных и распорных балок осуществляется способом фиксации с шипом. Для жесткого соединения применяют деревянные нагели, шканты. Фиксация элементов происходит разными методами: «Андреевский крест», вильдерман, полуман, ман.

В местах, требующих максимальной прочности, допустимо задействовать металлические скобы, пластины или уголки. Крепежи размещают изнутри конструкции, чтобы они не портили внешний облик немецкого домика.

Вместе с возведением каркаса под внешние стены сооружают «костяк» внутренних перегородок.

Перед тем как перейти к следующему этапу строительства, все деревянные элементы каркаса обрабатывают защитными составами, повышающими стойкость к огню и влаге.

Заполнение стен

Промежутки между каркасными балками, перекладинами подлежат заполнению и утеплению. Здесь выбор материала широк. Как правило, используют облегченные плитные материалы: OSB, цементно-стружечные плиты, гипсоволокнистые панели, водостойкую фанеру.

Выбирая стеновую обшивку дома в стиле фахверк, следует отдать предпочтение стройматериалам, отвечающим ряду требований:

• стойкость к многократным температурным скачкам и воздействию влаги;
• пожаробезопасность;
• высокая прочность и долговечность;
• экологичность и простота обработки;
• низкая теплопроводность и легкость материала.

Важно! Технология строительства фахверк не подразумевает использование тяжеловесных заполнителей: кирпича, газо- и пеноблоков. Однако такая вариация допустима при усиленном фундаменте.

Старинный стиль в архитектуре подразумевает оставлять балки открытыми, поэтому внешняя обшивка не должна перекрывать каркас. Изнутри пространство между стойками заполняют теплоизоляционным материалом и обшивают. На этапе обустройства стен под облицовку подкладывают закладные в местах предположительной нагрузки: навешивание радиатора отопления, бойлера и т. д.

Обустройство крыши

Традиционная кровля стародавнего фахверка – двускатная или четырехскатная крыша. Большинство современных архитекторских проектов не имеют привязки к форме. Основное требование и дань стилю – отсутствие чердака и мансардного этажа.

Соблюдение немецкого стиля домов фахверк подразумевает наличие этажных выступов – верхний ярус шире нижнего. Главная цель технологического приема – защита фундамента от атмосферных осадков. Вода стекает на землю, минуя основание и элементы каркаса первого этажа.

Сегодня этажные выступы заменяют крышей с широкими «полями». Удлиненные свесы заимствованы у стиля шале – они не только сокращают промокание фундамента, а и создают тень.

Снаружи поверхность крыши декорируют ондулином, металлочерепицей или ее имитацией из мягкой кровли. Нежелательно использование шифера, натуральной черепицы – тяжеловесные материалы повышают нагрузку на фундамент и несущие балки.

Имитация стиля фахверк

При ограниченном бюджете или желании обновить надоевший фасад дома, можно выполнить облицовку под фахверк. Для реализации задумки понадобятся декоративные рейки.

В русском фахверке балки могут имитировать деревянный или клееный брус, полиуретановые планки. Изделия из древесины сохраняют естественность композиции, но они достаточно дороги и кропотливы в уходе. Для воссоздания дачного домика в стиле фахверк лучше брать полимерные рейки под дерево.

Преимущества полиуретановых планок:

• низкая стоимость;
• большой выбор фактур и расцветок, имитирующих натуральное дерево;
• неприхотливость в уходе – полимер не нуждается в защитных обработках;
• долговечность и стойкость к негативным природным воздействиям;
• простота монтажа – допустимо крепление на жидкие гвозди.

Чтобы фасад дома полностью передавал атмосферу стиля фахверк, при облицовке следует соблюдать ряд правил:

• минимальная ширина досок/полимерных планок – 150 мм;
• пиломатериалы предварительно обрабатывают лессирующим колерующим анестетиком, их можно искусственно состарить щеткой для браширования;
• перед креплением панелей на дом наносят разметку – схему расположения балок, имитирующих каркас;
• между этажами делают визуальное разграничение горизонтальной линией из реек;
• оконные рамы и дверные проемы декорируют переплетами.

Натуралистичности стилевого исполнения придаст каменная кладка – ею надо задекорировать фундамент. При имитации фасада под фахверк, важно соблюдать контраст цветов – ярко выраженные темные балки на фоне светлых спокойных тонов стен.

Сборка фахверкового дома имеет множество нюансов, достаточно сложна в самостоятельном исполнении и требует значительных капитальных вложений. Но не стоит отказываться от намерений воссоздать дух средневековья – можно воспользоваться альтернативным решением и оформить фасад под фахверк.

Видео: технология и особенности монтажа фахверкового дома

Закладка Постоянная ссылка.

особенности строительства и плюсы. |



Фахверк – технология строительства домов, при которой капитальную нагрузку строения несут вертикальные опоры – стойки из бруса в стенах постройки. В отличие от традиционных каркасных стен, пространство между опорами занимает плотный тяжёлый материал – кирпич, дерево, бетон, саман, глина. При этом несущие стойки из бруса не маскируются в стене, а остаются видимыми, создавая характерный вид строения, особенный «европейский» колорит.

Фахверковые постройки доказали свою долговечность. Первый пик их популярности пришёлся на эпоху средневековья. Возведенные несколько столетий назад, эти строения до сих пор выполняют свои функции. Сегодня технология второй раз переживает пик моды. Широкие возможности дизайна и надёжность домов обеспечивают им популярность среди заказчиков каркасного строительства.

История возникновения

История фахверковых строений началась ещё в 11 веке. Широкое распространение фахверк приобрёл в 14 и 15 веках в северных прибрежных районах, где был доступен строевой лес и развито кораблестроение. Умение плотничать и строить корабли позволило мастерам без проблем возводить прочные деревянные каркасы будущих строений.

Германский стиль.

В 15 веке фахверковые постройки распространились по территории Европы – северным странам, Голландии, Англии, Франции, Швейцарии. Причиной популяризации послужили следующие факторы:



1. Постройки позволяли экономить дорогую древесину, использовать её только для строительства каркаса, а не всего массива стены.
2. Уровень плотницкого мастерства вырос, что обеспечило надёжность каркасов и прочность будущих стен.

Пик популярности технологии приходится на период – с 15 по 18 век. В этот период в Европе были построены сотни тысяч строений. Фахверковые дома в Германии получили название Fachwerk, что в переводе на русский обозначает «стена из ячеек» (Fach – это секция, ячейка, панель, «Werk» – сооружение).

Современный стиль.

В Англии постройки с деревянным каркасом назывались «хэлф-тимбер», а во Франции технологию именовали «коломбаж». В одном из современных вариантов фахверк получил ещё одно название – Post & Beam или технология стоек и балок. Её главная особенность – использование бревён ручной рубки.

На заметку

По выводам психологов открытая демонстрация несущего каркаса в стенах вселяет в человека чувство уверенности.



Строения фахверк с видимым снаружи каркасом стали визитной карточной северной Европы. Сегодня технология переживает вторую волну популярности. С некоторыми изменениями она распространяется за пределы Западной Европы, в Канаду, Америку и Россию.

Фахверк и каркасная технология

По своей сути фахверковые дома является каркасным строением с деревянной рамой из несущих стоек и балок перекрытия, которые держат основную нагрузку стен и крыши. В отличие от традиционных современных каркасных домов, промежутки расстояния между балками заполняются не синтетическим утеплителем, а стеновым материалом – кирпичом, камнем, бетоном, глиной, который можно найти по ссылке. Материал наполнения стен «фахверк» и «каркасник» определяет различия в технологии строительства и в характеристиках готовых построек.



Факторы сравнения.	Фахверк.	Каркас.
Срок службы строения.	Длительный срок службы – несколько сотен лет. Это подтверждают сотни домов, построенные в 15-16 веках на территории Европы.	Срок службы каркасного дома в России – несколько десятков лет.
Энергоэффективность.	Средняя.	Высокая.
Скорость строительства.	Средняя.	Минимальные сроки – здание можно возвести за несколько месяцев.
Лёгкость стен и затраты на фундамент.	Стены тяжёлые, необходим прочный глубокозаглубленный фундамент или столбчатое основание.	Стены лёгкие, можно обойтись небольшим фундаментом мелкого заглубления.
Стоимость строительства.	Цена фахверкового дома – минимальная, в основе стен используется самый дешёвый строительный материал – глина.	Средняя – требует закупки хорошего утеплителя и качественной стеновой обшивки.
Экологичность.	Высокая – возводится из натуральных материалов.	Низкая – строится из искусственных утеплителей.
Пожаробезопасность.	Стены на 80% не горят и не дают дыма. Выгореть могут только деревянные опоры и кровельное покрытие.	Все материалы горючи, в процессе горения выделяют едкий ядовитый дым.
Сложность самостоятельного строительства.	Фахверк проще каркасной технологии, особенно если использовать готовые домокомплекты фахверковых домов.	Сложнее в осуществлении, однако также доступно готовым домокомлектом каркасной постройки.
Возможность реставрации стен.	Без снятия кровли и разборки каркаса материал стены можно заменить другим, новым.
Дизайн внутренних помещений.	Возможна любая планировка, поскольку внутренние стены не несут капитальных нагрузок. Можно обустроить большие по площади просторные помещения.

Сравнительная характеристика фахверковых и каркасных строений наглядно показывает основные отличия двух технологий. Технология фахверковых домов – строение из натуральных материалов, экологичное и долговечное. Каркасное строительство – новое быстровозводимое строение частично из синтетических материалов. При этом их строительство одинаково доступно. Возвести фахверковый дом своими руками возможно, как и собрать каркасные стены  из домокомплекта.

Фахверк в лесу.

В современных технологиях фахверковые дома приобретает всё больше черт традиционных каркасных строений. Опоры часто маскируют панелями, сами стены для лучшей энергоэффективности обшиваются утеплителем или заменяются слоем теплоизолятора. Что приводит к смешению стилей, созданию нового варианта строительства с использованием признаков фахверка и каркасного дома одновременно. Так ведется строительство финских каркасных домов.



Строительство фахверковых домов

Конструктивные особенности домов стиля фахверк определяют их отличия от каркасных строений. Приведём проекты и цены на фахверковые дома, какие элементы и особенности являются их признаками:



1. Каждый последующий этаж выступает над предыдущим. Это связано с необходимостью защищать деревянные балки нижних этажей от намокания. Выступы этажей предусматриваются только с фронтальной стороны. Боковые стены – глухие и ровные. Это связано с историей строительства. Плотность расположения построек в средневековье была так высока, что открытыми оставались только фасады строений. Торцы плотно прилегали друг к другу, без проходов и возможности сооружать выступающие этажи или навесные конструкции.
2. Видимые балки в стенах строения.
3. Недорогой доступный наполнитель стен – глина, лёгкий бетон.

На заметку

Сегодня наружные каркасные элементы часто являются декором. Они традиционно используются при строительстве, но не всегда несут смысловую нагрузку, чаще являются признаком стиля. Такое строение превращается в традиционную каркасную постройку.

Иногда элементы стиля используются в качестве внешнего дизайна для кирпичных стен. Поверх кирпича крепят брусья, которые имитируют каркас строения. Дома с таким декором на первый взгляд мало отличаются от того, как выглядят фахверковые дома на фото. Они имеют такой же внешний вид, но другую технологию возведения.

Проекты и цены

Проекты фахверковых домов отличаются большим разнообразием внутреннего дизайна. Поскольку стены и простенки не выполняют несущих нагрузок, их расположение подчинено требованиям дизайна, а не технологической необходимости.

Каркас постройки.

Проектирование фахверковых домов часто предполагает большие просторные помещения и огромные окна. Остекление часто занимает большую часть наружных стен. Использование клееного бруса позволяет сократить размеры его сечения без снижения прочности. Благодаря небольшой массивности несущих элементов и достаточной площади остекления фахверковых домов, стены стали панорамными. В таких строениях рождается уникальный декор, в котором уличный сад составляет часть дизайна помещений дома.

Цена фахверкового дома под ключ не превышает стоимость каркасного строительства. Поэтому элитные панорамные стены стали доступны большинству. Благодаря технологии фахверковых домов эксклюзивные строения стали достоянием среднего класса. Настоящий дизайн, который преобразует фахверковые дома, видео позволяет увидеть все тонкости строительства.



Технология фахверковых домов

Сегодня технология строительства фахверковых домов переживает второй пик популярности. На основе данной технологии строят одно-, двух- и трёхэтажные дома. При этом сама технология применяется в изменённом и усовершенствованном виде.

Вместо цельных деревянных брёвен используется клееный и профилированный брус. Их дополнительно пропитывают антисептиками и антипиренами – для предупреждения гниения и усиления стойкости к возгоранию.

Панорамное остекление дома.

Промежутки между вертикальными опорами заполняют утеплителем, ставят многокамерные стеклопакеты. Энергоэффективное остекление фахверковых домов наряду с утеплением обеспечивает их теплоёмкость и снижение оплат энергоносителей в отопительный период.

Для того чтобы снаружи стены дома не были полностью прозрачны, используют поверхностное напыление на стёкла – ламинацию. Изнутри и снаружи такой дом выглядит просторным, сказочным дворцом.

Пошаговая технология фахверковых домов

1. Фундамент: УШП + его поверхностная гидроизоляция.
2. Каркас: нижняя обвязка, вертикальные колонны, верхняя обвязка, стропила. Одноэтажный фахверковый дом – стропила ставят поверх обвязки первого этажа. В двух- или трёхэтажном строительстве сооружается обвязка второго этажа, крепятся опоры, и после – вторая верхняя обвязка, стропила. Свес кровли предусматривается достаточно большим – до 1,5 м. Это защищает стены и деревянный каркас от намокания.
3. Кровля: традиционный выбор для каркасных домов, не тяжёлые металлические профилированные листы, гибкая кровля.
4. Заполнение ячеек: стеклопакет, кирпич, арболитовые блоки (лёгкий бетон с деревянной стружкой, щепой), пенобетон, глинобетон, многослойный пирог с утеплителем и стеновой обшивкой.

Особенности каркаса

Каркас современного фахверкового дома – не только несущая конструкция, но также декоративный элемент. Он делит стену на сегменты и придаёт внешнему виду строения чёткость и выразительность.

Двухэтажный каркасный дом.

Каркас фахверкового дома состоит из вертикальных, горизонтальных, наклонных элементов. Вертикальные опоры выдерживают основные несущие нагрузки. Горизонтальные – распределяют давление вертикальных несущих элементов, делают его равномерным по всей площади стен дома. Наклонные – создают дополнительную прочность, укрепляют строение, делают его устойчивым для боковых нагрузок.

Каркасные элементы соединяются друг с другом с помощью металлических шпилек. Один из вариантов фахверкового строительства использует шпильки наряду с выемкой бруса в местах соединения – так называемый паз.

Эта система получила название Герренбальд. Она отличается от традиционного каркаса отсутствием укосин. Устойчивость каркаса обеспечивается точной выборкой дерева в местах соединения, в результате чего соседние элементы плотно прилегают друг с другу и дополнительно крепятся сквозными металлическими шпильками.

Постройка с плоской крышей.

Технология фахверковых домов не требует времени на усадку. Однако надо делать поправку на менталитет. Если строевой лес цельный и сухой – усадка не нужна. Она также не нужна клееному брусу. Если же брус цельный и свежий, сырой, необходимо прочное крепление каркаса (на металлические шпильки, гвозди, с выемкой пазов в местах соединений) и его выдержка, хотя бы несколько месяцев. Фахверковые дома под ключ можно заканчивать, когда проведено утепление стен каркаса и остаются отделочные работы.



Каркас укладывают на утеплённый фундамент. Идеальное сочетание – утеплённая шведская плита или УШП, которая обеспечивает одновременно прочность, жёсткость и изоляцию потерь тепла основания дома.

Интерьер фахверковых домов

Строительство фахверковых домов  завершается созданием внутреннего дизайна, который может быть любым. Традиционная классика, средневековый прованс или современный минимализм – любой стиль придётся к месту в настоящем европейском доме.

Часто в качестве интерьера внутренних помещений  используют современные направлении – минимализм, хай-тек, кирпичный стиль – не оштукатуренные стены. На территории России сохранило популярность натуральное дерево.
