Фахверк википедия – Фахверковая архитектура – история возникновения, технологические особенности

Фахверк — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Фа́хверк (нем. Fachwerk — каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок. Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появился в XV веке в Германии и стал очень популярным в Европе, особенно в северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

В Германии существуют исторические сооружения, построенные в XIV веке, одно из которых, датируемое 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем.

Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение)[1].

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома человек строил везде, где только произрастали леса, и где уровень культуры и технического развития создавали благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Британии до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путём было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

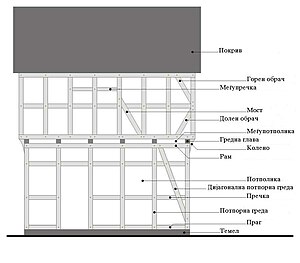

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна ещё древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая её с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трёхгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трёх-четырёх рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

См. также

Напишите отзыв о статье "Фахверк"

Примечания

  1. Гавриков, Д. С. Терминологическое уточнение понятия «фахверк». // В мире научных открытий. Красноярск: Научно-инновационный центр, 2010. — № 6.3 (12). — С. 115—117.

Ссылки

[www.fwhaus.ru/ FwHaus.ru\Фахверкхаус\Fachwerkhaus] — первый русский образовательный сайт о Фахверковой архитектуре (источник настоящей статьи).

Отрывок, характеризующий Фахверк

Ней, шедший последним (потому что, несмотря на несчастное их положение или именно вследствие его, им хотелось побить тот пол, который ушиб их, он занялся нзрыванием никому не мешавших стен Смоленска), – шедший последним, Ней, с своим десятитысячным корпусом, прибежал в Оршу к Наполеону только с тысячью человеками, побросав и всех людей, и все пушки и ночью, украдучись, пробравшись лесом через Днепр.
От Орши побежали дальше по дороге к Вильно, точно так же играя в жмурки с преследующей армией. На Березине опять замешались, многие потонули, многие сдались, но те, которые перебрались через реку, побежали дальше. Главный начальник их надел шубу и, сев в сани, поскакал один, оставив своих товарищей. Кто мог – уехал тоже, кто не мог – сдался или умер.

Казалось бы, в этой то кампании бегства французов, когда они делали все то, что только можно было, чтобы погубить себя; когда ни в одном движении этой толпы, начиная от поворота на Калужскую дорогу и до бегства начальника от армии, не было ни малейшего смысла, – казалось бы, в этот период кампании невозможно уже историкам, приписывающим действия масс воле одного человека, описывать это отступление в их смысле. Но нет. Горы книг написаны историками об этой кампании, и везде описаны распоряжения Наполеона и глубокомысленные его планы – маневры, руководившие войском, и гениальные распоряжения его маршалов.

Отступление от Малоярославца тогда, когда ему дают дорогу в обильный край и когда ему открыта та параллельная дорога, по которой потом преследовал его Кутузов, ненужное отступление по разоренной дороге объясняется нам по разным глубокомысленным соображениям. По таким же глубокомысленным соображениям описывается его отступление от Смоленска на Оршу. Потом описывается его геройство при Красном, где он будто бы готовится принять сражение и сам командовать, и ходит с березовой палкой и говорит:
– J'ai assez fait l'Empereur, il est temps de faire le general, [Довольно уже я представлял императора, теперь время быть генералом.] – и, несмотря на то, тотчас же после этого бежит дальше, оставляя на произвол судьбы разрозненные части армии, находящиеся сзади.
Потом описывают нам величие души маршалов, в особенности Нея, величие души, состоящее в том, что он ночью пробрался лесом в обход через Днепр и без знамен и артиллерии и без девяти десятых войска прибежал в Оршу.
И, наконец, последний отъезд великого императора от геройской армии представляется нам историками как что то великое и гениальное. Даже этот последний поступок бегства, на языке человеческом называемый последней степенью подлости, которой учится стыдиться каждый ребенок, и этот поступок на языке историков получает оправдание.
Тогда, когда уже невозможно дальше растянуть столь эластичные нити исторических рассуждений, когда действие уже явно противно тому, что все человечество называет добром и даже справедливостью, является у историков спасительное понятие о величии. Величие как будто исключает возможность меры хорошего и дурного. Для великого – нет дурного. Нет ужаса, который бы мог быть поставлен в вину тому, кто велик.
– «C'est grand!» [Это величественно!] – говорят историки, и тогда уже нет ни хорошего, ни дурного, а есть «grand» и «не grand». Grand – хорошо, не grand – дурно. Grand есть свойство, по их понятиям, каких то особенных животных, называемых ими героями. И Наполеон, убираясь в теплой шубе домой от гибнущих не только товарищей, но (по его мнению) людей, им приведенных сюда, чувствует que c'est grand, и душа его покойна.
«Du sublime (он что то sublime видит в себе) au ridicule il n'y a qu'un pas», – говорит он. И весь мир пятьдесят лет повторяет: «Sublime! Grand! Napoleon le grand! Du sublime au ridicule il n'y a qu'un pas». [величественное… От величественного до смешного только один шаг… Величественное! Великое! Наполеон великий! От величественного до смешного только шаг.]
И никому в голову не придет, что признание величия, неизмеримого мерой хорошего и дурного, есть только признание своей ничтожности и неизмеримой малости.
Для нас, с данной нам Христом мерой хорошего и дурного, нет неизмеримого. И нет величия там, где нет простоты, добра и правды.

Кто из русских людей, читая описания последнего периода кампании 1812 года, не испытывал тяжелого чувства досады, неудовлетворенности и неясности. Кто не задавал себе вопросов: как не забрали, не уничтожили всех французов, когда все три армии окружали их в превосходящем числе, когда расстроенные французы, голодая и замерзая, сдавались толпами и когда (как нам рассказывает история) цель русских состояла именно в том, чтобы остановить, отрезать и забрать в плен всех французов.

Каким образом то русское войско, которое, слабее числом французов, дало Бородинское сражение, каким образом это войско, с трех сторон окружавшее французов и имевшее целью их забрать, не достигло своей цели? Неужели такое громадное преимущество перед нами имеют французы, что мы, с превосходными силами окружив, не могли побить их? Каким образом это могло случиться?
История (та, которая называется этим словом), отвечая на эти вопросы, говорит, что это случилось оттого, что Кутузов, и Тормасов, и Чичагов, и тот то, и тот то не сделали таких то и таких то маневров.
Но отчего они не сделали всех этих маневров? Отчего, ежели они были виноваты в том, что не достигнута была предназначавшаяся цель, – отчего их не судили и не казнили? Но, даже ежели и допустить, что виною неудачи русских были Кутузов и Чичагов и т. п., нельзя понять все таки, почему и в тех условиях, в которых находились русские войска под Красным и под Березиной (в обоих случаях русские были в превосходных силах), почему не взято в плен французское войско с маршалами, королями и императорами, когда в этом состояла цель русских?
Объяснение этого странного явления тем (как то делают русские военные историки), что Кутузов помешал нападению, неосновательно потому, что мы знаем, что воля Кутузова не могла удержать войска от нападения под Вязьмой и под Тарутиным.
Почему то русское войско, которое с слабейшими силами одержало победу под Бородиным над неприятелем во всей его силе, под Красным и под Березиной в превосходных силах было побеждено расстроенными толпами французов?
Если цель русских состояла в том, чтобы отрезать и взять в плен Наполеона и маршалов, и цель эта не только не была достигнута, и все попытки к достижению этой цели всякий раз были разрушены самым постыдным образом, то последний период кампании совершенно справедливо представляется французами рядом побед и совершенно несправедливо представляется русскими историками победоносным.
Русские военные историки, настолько, насколько для них обязательна логика, невольно приходят к этому заключению и, несмотря на лирические воззвания о мужестве и преданности и т. д., должны невольно признаться, что отступление французов из Москвы есть ряд побед Наполеона и поражений Кутузова.
Но, оставив совершенно в стороне народное самолюбие, чувствуется, что заключение это само в себе заключает противуречие, так как ряд побед французов привел их к совершенному уничтожению, а ряд поражений русских привел их к полному уничтожению врага и очищению своего отечества.
Источник этого противуречия лежит в том, что историками, изучающими события по письмам государей и генералов, по реляциям, рапортам, планам и т. п., предположена ложная, никогда не существовавшая цель последнего периода войны 1812 года, – цель, будто бы состоявшая в том, чтобы отрезать и поймать Наполеона с маршалами и армией.
Цели этой никогда не было и не могло быть, потому что она не имела смысла, и достижение ее было совершенно невозможно.
Цель эта не имела никакого смысла, во первых, потому, что расстроенная армия Наполеона со всей возможной быстротой бежала из России, то есть исполняла то самое, что мог желать всякий русский. Для чего же было делать различные операции над французами, которые бежали так быстро, как только они могли?
Во вторых, бессмысленно было становиться на дороге людей, всю свою энергию направивших на бегство.

Фахверковый дом Википедия

Фахверковые дома в Моншау, Германия

Фахве́рк[1][2][3][4] (нем. Fachwerk) или прусская стена[5] (польск. Mur pruski) — каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служат вертикально установленные несущие столбы, являющиеся, наряду с распорными наклонными балками, опорной конструкцией здания. Эти несущие столбы и балки видны с наружной стороны дома и придают зданию характерный вид. Пространство между балками заполняется глинобитным материалом, кирпичом, иногда деревом. Фахверк появился в XIV веке в Германии и стал очень популярен в Европе, особенно в северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История[ | ]

В Германии существуют исторические сооружения, построенные фахверковым методом уже в XIV веке, одно из которых, датируемое 1347 годом, находится в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение)

Фахверковый дом Википедия

Фахверковые дома в Моншау, Германия

Фахве́рк[1][2][3][4] (нем. Fachwerk) или прусская стена[5] (польск. Mur pruski) — каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служат вертикально установленные несущие столбы, являющиеся, наряду с распорными наклонными балками, опорной конструкцией здания. Эти несущие столбы и балки видны с наружной стороны дома и придают зданию характерный вид. Пространство между балками заполняется глинобитным материалом, кирпичом, иногда деревом. Фахверк появился в XIV веке в Германии и стал очень популярен в Европе, особенно в северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

В Германии существуют исторические сооружения, построенные фахверковым методом уже в XIV веке, одно из которых, датируемое 1347 годом, находится в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение)[6].

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Европе, стали строиться еще в Средние века. Однако история этого метода строительства началась намного раньше средневековья. Каркасные дома строили везде, где только произрастали леса, и где уровень культуры и технического развития создавал благоприятные условия для этого. Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путём было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет (и это лучшее доказательство надёжности технологии). Одновременно с немецким фахверком, возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов.

Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась путём применения разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна ещё древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая её с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трёхгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трёх-четырёх рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

Преимущества и недостатки

Технология возведения фахверк-домов имеет все преимущества, свойственные каркасной технологии:

  • Высокая энергоэффективность дома;
  • Быстрое возведение здания;
  • Комфортные условия проживания;
  • Длительный срок службы дома;
  • Относительно невысокая стоимость возведения дома;
  • Низкие затраты по эксплуатации дома;
  • Хорошая ремонтопригодность фахверкового дома.

Недостатки те же, что характерны для каркасных домов:

  • Подверженность деревянных конструкций воздействию грибка и плесени;
  • Опасность возгорания деревянных конструкций;
  • Необходимость принудительной вентиляции.

См. также

Ссылки

Примечания

Стиль Тюдоров — Википедия

Стиль Тюдоров — архитектурный стиль поздней английской готики, развившийся в период правления английской королевской династии Тюдоров (1485—1603). Стиль охватывал 1500—1560 годы и уступил место Елизаветинской архитектуре (англ.). Стиль соединил элементы архитектуры эпохи Возрождения и средневековой готики.

Получил новое развитие в XIX веке в рамках направления историзма, как неотюдор (англ.).

Тюдоровский стиль сочетает ряд черт, которые отличают его от стилей средневековья или конца XVII века. Основной расцвет строительства коснулся усадебных и загородных домов.

Дома знати и духовенства[править | править код]

С появлением пороховых пушек ко времени Генриха VI, средневековые замки утратили свои оборонительные функции. Реформы, окончание Войны роз, улучшение экономической ситуации позволили возводить комфортные, красивые дома взамен каменных, холодных цитаделей.

В правление Генриха VII происходит постепенный переход от Средневековья к Возрождению. В начале своего правления король возвёл недалеко от Лондона резиденцию Ричмондский дворец. Здание было преимущественно деревянным с некоторыми средневековыми чертами вроде главного банкетного зала и Тайных комнат (англ. Privy Chambers) с видом на реку, как практиковалось в XV веке[1]. Перед Рождеством 1497 года резиденция сгорела почти до основания, и король поручил строительство новой в новом стиле Возрождения. Также названный Ричмондским дворец не сохранился. Образец поздней английской готики капелла короля Генриха VII в Вестминстерском аббатстве создана в 1502—1512 годах. Великобритания вступила в эпоху возрождения с опозданием, поэтому в Италии в это время царило Высокое Возрождение, а в Англии — поздняя готика.

В XVI веке происходит окончательный переход к светскому строительству. Это объясняется отделением англиканской церкви в самостоятельную независимую ветвь христианства. Монастыри были закрыты или разрушены, церкви переданы приходам, а земли получило мелкое дворянство. Из-за гонений на приходы в период реформации в Англии новых церквей не возводилось, отчего сегодня в Великобритании преобладает число соборов в готическом стиле.

Английские вельможи начинают приглашать итальянских декораторов. Стены и потолки украшаются резными панелями и сложным расписным орнаментом[2]. Волна протестантов из Нидерландов прибывает в Великобританию после реформации церкви и привозят с собой ряд архитектурных новшеств.

В правление Генриха VIII получили распространение:

  • формы фундамента в виде Е, Y, H[3],
  • криволинейный голландский щипец,
  • большие застеклённые окна (демонстрация богатства, так как стекло стоило огромных денег),
  • встроенные в здание «механизмы» на потеху гостям и ради демонстрации остроумия хозяина.
  • Крыша с деревянными консолями (англ.) в больших залах присутствует до 1603 года, приобретая всё больше декоративную функцию,
  • окна прямоугольной формы одно над другим (за исключением крупных),
  • полукруглые арки и пышные балюстрады во времена Генриха VIII и Елизаветы I,
  • огромных размеров каменные камины (для жарки целых быков) нередко с выгравированным семейным гербом,
  • длинные галереи;
  • тюдоровская арка (англ. Tudor arch)[4];
  • тюдоровская роза с пятью лепестками в орнаменте и резьбе[4],
  • гобелены, тяжёлые итальянские ткани, восточные ковры в богатых домах[2],
  • резная мебель из экзотических пород (сикомор, самшит, пабуд, эбеновое дерево) с высокими спинками, как у трона, обита прочной коровьей кожей[2];
  • позолота внутри и снаружи здания,
  • геометрический ландшафт, крупные сады на заднем дворе. При Генрихе VIII появляются первые фонтаны.

Большой зал с камином теряет свою ведущую роль в доме, поскольку совершенствуется система дымоходов[5]. Теперь камин может располагаться выше этажами, а хозяин дома старался визуально продемонстрировать принятие новой технологии через украшение и выделение дымоходов[6].

Английский тип сооружений (высокие крыши, несколько дымоходов, большие окна и большие эркеры на фасадах) оказался достаточно консервативным и не поддался влиянию ордерной архитектуре итальянцев. Вторичные черты ордерной архитектуры теперь заимствовали из протестантских Голландии и Германии. Лишь в сооружениях, где рискнули отойти от английских традиций, возникает что-то действительно целостное — Лонглит Хаус (Уилтшир, 1567—1575), симметричный план дворца Уоллатон-холл (Ноттингемшир, 1580—1588), дворец Монтегю-хаус (Сомерсетшир, 1580—1599). Но это скорее модные исключения.

Дома обывателей[править | править код]

Дома простых людей были фахверковыми (когда деревянная только конструкция, а промежутки заполнены камнями, кирпичом, плетением из ветвей, замазанный глиной), иногда с кирпичной кладкой[6], очаг остаётся центральным местом в доме[7]. Оштукатуренные, побеленные фахверковые дома преобладали на юге и северо-запада Англии. В сельской местности законом запрещалось возводить дома плотно друг к другу из-за угрозы пожара. Возникает коттедж — отдельный дом для одной семьи. Первый этаж занимали кладовые, кухня, вестибюли, холл, лестница, а второй отводился под спальни. Позже этот тип жилья распространился и в городах.

Характерными чертами домов обывателей периода Тюдоров являются:

  • Прямоугольное или квадратное основание для городских домов,
  • Сельские дома ставятся на основание по форме Н и практически не меняются со времён средневековья,
  • Крышу крыли соломой, плиткой шифера, сланцем, гонтом, черепицей (в Лондоне соломенные крыши не запрещались до 1660-х годов),
  • Крыша с деревянными консолями (англ.) остаётся для удобства, преимущественно, в сараях и амбарах,
  • Вытянутые, узкие оконные и дверные проёмы,
  • Люкарны на закате стиля
  • Плиточный или земляной пол кроме каменного и деревянного,
  • Выкрашенные белые стены в контрасте с тёмными дубовыми панелями фахверковых домов,
  • Выступающий второй и последующие этажи позволяли экономить место на уже перенаселённых, узеньких улочках[8] (распространено на городских улицах, крупных городах вроде Лондона),
  • Очень узкий или отсутствующий зазор между соседними домами в городе,
  • Угловой камин,
  • Деревянные лестницы в домах среднего класса и дворянства,
  • Уличные туалеты устроены на заднем дворе, особенно в сельской местности,
  • Небольшие приусадебные участки

Самые бедные классы ютились в своих или съёмных лачугах, где в единственной комнате ели, спали, готовили.

В XIX веке в модном течении историзма, наряду с другими возрождёнными стилями тюдоровский стиль вернулся в виде неотюдоровского стиля (англ.). Тогда же среди образовательных учреждений в Великобритании и её колониях получил распространение стиль коллегиальной готики, опирающийся на архитектуру готики и периода Тюдоров[9][10].

  1. Dr. John Cloake. Richmond Palace (англ.) // London Borough of Richmond upon Themes : Local History Notes.
  2. 1 2 3 Нина Софиева. Только английский стиль. — Litres, 2017. — 228 с. — ISBN 9785040848195.
  3. Airs, Malcolm. Tudor and Jacobean. The Buildings of Britain / Service, Alastair. — London: Barrie and Jenkins, 1982. — ISBN 0-09-147830-8.
  4. 1 2 Cyril M. Harris. Illustrated Dictionary of Historic Architecture. — Courier Corporation, 2013. — 1486 с. — ISBN 9780486132112.
  5. Quiney, Anthony. Period Houses, a guide to authentic architectural features. — London: George Phillip, 1989. — ISBN 0-540-01173-8.
  6. 1 2 Picard, Liza. Elizabeth's London. — London: Phoenix, 2003. — ISBN 0-7538-1757-8.
  7. Quiney, Anthony, 1935-. Period houses : a guide to authentic architectural features. — London: Philip, 1989. — 191 pages с. — ISBN 0540011738.
  8. Eakins, Lara E. "Black and White" Tudor Buildings (англ.) // Tudorhistory.org..
  9. George E. Thomas, David B. Brownlee. Building America's First University: An Historical and Architectural Guide to the University of Pennsylvania. — University of Pennsylvania Press, 2000. — С. 88—97. — 414 с. — ISBN 0812235150.
  10. Stephen Taul. Collegiate Gothic Architecture: Style & History (англ.) // Study.com.
  • Всеобщая история искусств, т. 2, М, «Искусство», 1960.
  • Краткая художественная энциклопедия, Искусство состояние и народов мира. Т. 1, М, 1962, с. 285—333.
  • Коуэн Г. Дж., «Мастера строительного искусства», М, 1982.

Литература на английском[править | править код]

  • Downes, Kerry. Christopher Wren (англ.). — Oxford University Press, 2007. — ISBN 0199215243.
  • Hawkes, Jacquetta. The Shell Guide to British Archaeology (неопр.). — London: Michael Joseph, 1986. — ISBN 0-71812448-0.
  • MacGibbon, David; Ross, Thomas; Ross, Thomas. The Ecclesiastical Architecture of Scotland: From the Earliest Christian times to the Seventeenth Century (англ.). — D. Douglas, 1896. — Vol. 1.

Фахверк Википедия

Фахверковые дома в Моншау, Германия

Фахве́рк[1][2][3][4] (нем. Fachwerk) или прусская стена[5] (польск. Mur pruski) — каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служат вертикально установленные несущие столбы, являющиеся, наряду с распорными наклонными балками, опорной конструкцией здания. Эти несущие столбы и балки видны с наружной стороны дома и придают зданию характерный вид. Пространство между балками заполняется глинобитным материалом, кирпичом, иногда деревом. Фахверк появился в XIV веке в Германии и стал очень популярен в Европе, особенно в северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

В Германии существуют исторические сооружения, построенные фахверковым методом уже в XIV веке, одно из которых, датируемое 1347 годом, находится в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение)[6].

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Европе, стали строиться еще в Средние века. Однако история этого метода строительства началась намного раньше средневековья. Каркасные дома строили везде, где только произрастали леса, и где уровень культуры и технического развития создавал благоприятные условия для этого. Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путём было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет (и это лучшее доказательство надёжности технологии). Одновременно с немецким фахверком, возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов.

Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась путём применения разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна ещё древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая её с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трёхгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трёх-четырёх рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

Преимущества и недостатки

Технология возведения фахверк-домов имеет все преимущества, свойственные каркасной технологии:

  • Высокая энергоэффективность дома;
  • Быстрое возведение здания;
  • Комфортные условия проживания;
  • Длительный срок службы дома;
  • Относительно невысокая стоимость возведения дома;
  • Низкие затраты по эксплуатации дома;
  • Хорошая ремонтопригодность фахверкового дома.

Недостатки те же, что характерны для каркасных домов:

  • Подверженность деревянных конструкций воздействию грибка и плесени;
  • Опасность возгорания деревянных конструкций;
  • Необходимость принудительной вентиляции.

См. также

Ссылки

Примечания

Фахверк — Википедија

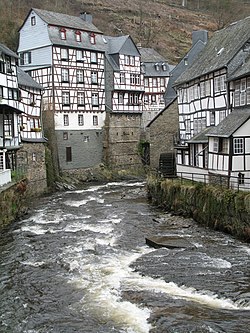

Куќи во „фахверк“ стил во Моншау, Германија

Фахверк (германски: Fachwerk) или полудрвена градба е начин на изградба на куќи и поголеми објекти со изработка на дрвена конструкција која потоа се полни со ѕиден материјал за да се добие стабилност и декоративен изглед. Овој начин на градба се користи веќе долго време во разни краишта во светот како стара Јапонија, Европа и средновековна Англија. Денес, во европската традиција најзабележливи примери се наоѓаат во земјите со најдолга традиција: Германија, Англија и Франција, но интересни примери постојат во разни земји од Комонвелтот како Канада, Јужна Африка, Австралија, Нов Зеланд и други.

Примери на полудрвена градба во северноевропската изработка на куќи можат да се најдат во средновековна и ранонововековна Англија, Германија и делови од Франција во локалитети каде што дрвото изобилувало додека каменот погоден за градба и вештините за негова обработка биле оскудни. Кај ваквата градба дрвата се цепеле на половина и од тоа се правел скелетот на куќата.

Римски дрвенарии пронајдени во аноксидни глинени пластови во римско-британските археолошки наоѓалишта укажуваат на тоа дека софистицираното римско дрводелство ги имало сите потребни техники за ваква изградба. Најраните постоечки (француски) полудрвени градби датираат од 12-тиот век.

Англиска традиција[уреди | уреди извор]

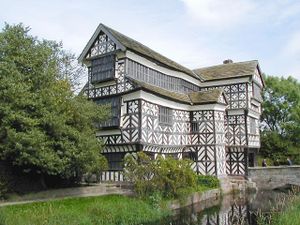

Некои англиски куќи во тјудорско време биле додатно збогатени со гипсено калапена орнаментација. Полудрвенаријата е карактеристична за англиската домашна архитектура во Источна Англиjа, Вустершир и Чешир каде што се наоѓа еден од најдобрите примери на англиската полудрвена изградба - Малата Моретонова хала. Во средишните краишта, најстарата ваква куќа се наоѓа во Шефилд, го носи името „Куќа на бискупот“, и е изградена околу 1500 год.

Во велдот во Кент и Сасекс, полудрвената велденска куќа, имала отворена хала со отвори на секоја страна и надвиснувачки горни катови.

Со колонистите, полудрвената градба влегла и во Северна Америка во раниот 17-ти век, но наскоро била напуштена и користена само во Нова Англија и средноатлантските колонии и била заменета со фасадни штици (уште една традиција во Источна Англиjа).

Француска традиција[уреди | уреди извор]

Добри полудрвени предни фасади од 15-тиот век сѐ уште можат да се најдат во Бурже и Руан како и во Тир.

Германска традиција[уреди | уреди извор]

Во северна Германија, градот Целе е познат по „фахверк“ од 15 век. Кај градбите од подоцнежниот 16 век, дрвенаријата е раскошно изрезбана и просторот е исполнет со помала дрвенарија, не само од декоративни, туку и од структурни причини.

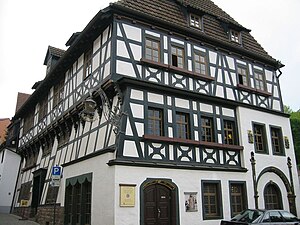

Куќата на Мартин Лутер во Ајзенах, Германија, добар пример за „фахверк“ Елементи на полудрвената градба

Deutsche Fachwerkstraße или „патот кој ги поврзува германските средновековни полудрвени куќи“ се протега од Долна Саксонија на север, преку Хесен и јужна Тирингија до Баварија. По тој пат можат да се видат високоживописни полудрвени („фахверк“) куќи.

Канадска традиција[уреди | уреди извор]

Називот на ваквата градба во Квебек и други делови од Канада е colombage pierroté и најчесто се однесува на полудрвени градби наполнети со камен или шут која се практикувале сè до 19-тиот век, со тоа што на крајот на истиот век биле повторно вратени во употреба. Во западна Канада ваквиот стил на градба се употребувал и во населеното место „Црвена Река“; Куќата на мажите во Нижата тврдина „Гари“ е добар пример за colombage pierroté.

Возобнова во подоцнежните векови[уреди | уреди извор]

Кога по 1860 година полудрвената градба повторно добила на популарност, во разните возобновувачки стилови како „Кралица Ана“ кај куќите на архитектот Ричард Норман Шо и други, ваквата градба имала за цел да евоцира „тјудорска“ атмосфера (видете Тјудорбетански), иако во тјудорско време ваквите куќи почнале да изгледаат многу селски и сè почесто се користеле само на село. Во 1912 година, Ален В. Џексон ја издал книгата Полудрвената куќа: Генеза, дизајн, современ план и изградба, и како резултат на тоа се појавиле многу полудрвени куќи во Род Ајленд или по улиците со палми во Беверли Хилс. Во 1920-тите години заради слабо рекламирање, популарноста на овој стил прилично се намалила.

Треба да се знае дека во стиловите на возобновата како тјудорбетанскиот стил, полудрвениот изглед се должи на надворешна декорација, а не на внатрешната конструкција како кај вистинските полудрвени градби.

Фахверк - это... Что такое Фахверк?

Фахверковые дома в Моншау, Германия

Фахверк (нем. Fachwerk — (каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок из древесины хвойных пород. Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появляется в XV веке в Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

Наиболее древним из дошедших до нас деревянных зданий каркасной конструкции является храм в Японии, построенный из кедра свыше 1300 лет назад[источник не указан 115 дней]. Вообще, каркасный метод в этой стране использовался довольно широко, в частности, для строительства крепостей (а «каркасно-бумажный» тип жилого здания позволял жильцам выжить в случае тайфуна или землетрясения). В Германии существуют исторические сооружения, построенные в XIV веке, один из которых, датируемый 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение). Дом, построенный по фахверковой технологии, называется фахверкхаус.

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома человек строил везде, где только произрастали леса, и где уровень культуры и технического развития создавали благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Бретани до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путем было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна еще древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая ее с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпатлевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась. Чтобы не испортить внешний вид деревянных элементов фахверка, последние можно предварительно оклеить малярным скотчем.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трехгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трех-четырех рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

См. также

Ссылки

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
