23.Пролетные строения с ригельно-раскосными фермами.

Для перекрытия пролетов от 10 до 25-30 м при езде поверху могут быть применены пролетные строения с ригельно-раскосными фермами (рис.2.17, а), которые имеют параллельные пояса и, как правило, треугольную решетку из восходящих, и нисходящих раскосов.

Особенность этих ферм (рис.2.17, б): в состав верхнего пояса в пределах средних панелей входит добавочный элемент - ригель, в концы которого упирают верхние торцы опорных раскосов, всегда работающих на сжатие.

Высота ригельно-раскосных ферм h=(1/5 – 1/6,5)l, длина панелей обычно d = 2-3,5 м.

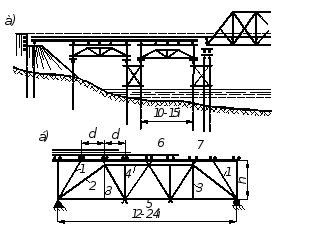

Рис. 2.17. Схемы пролетных строений с ригельно-раскосными фермами: 1- дополнительный подкос; 2 - опорный раскос; 3 - подвеска; 4 - ригель; 5 - нижний пояс; 6 - прогон; 7 - поперечная балка; 8 - дополнительные (шпренгельные) элементы; 9 - поперечина.

24.Пролетные строения с фермами Гау-Журавского.

Фермы Гау - Журавского имеют крестовую решетку (рис.2.19, а), пояса и раскосы деревянные, стойки же - из стальных тяжей. Тяжи проходят через пояса и закреплены на концах гайка­ми. В некоторых случаях, при отсутствии хорошего лесоматериала, для увеличения надежности ферм, а также в сборных конструкциях растянутый пояс, а иногда и оба пояса делают стальными.

Раскосы сопрягают с поясами при помощи узловых подушек, упирая в них торцами. Такое сопряжение способно передавать только сжимающие усилия. Под действием постоянной нагрузки и при полном загружении всей дли­ны фермы временной нагрузкой на сжатие работают восходящие раскосы, называемые основными. Встречные раскосы, в кото­рых при этих загружениях не возникает усилий, называют

обратными.

В опорных панелях, где поперечная сила всегда однозначна, можно обойтись одними основными раскосами. Тогда получаем так называемую упрощённую ферму Гау - Журавского (рис.2.19, б), иногда применяемую при небольших пролётах.

В фермах с металлическими поясами сечение их делают из уголковой или швеллерной прокатной стали (рис.2.20, е). Стыки металлических поясов перекрывают металлическими же накладками из полосовой или уголковой стали.

Рис. 2.19. Конструкция и схемы ферм системы Гау-Журавского: 1 – узловая подушка; 2 – опорная стойка; 3 – основной раскос; 4 – обратный раскос; 5 – стальной тяж;

6 – подгаечный брус; 7 – верхний пояс; 8 – нижний пояс; 9 – дополнительный полураскос.

Рис. 2.20. Конструкция поясов ферм Гау-Журавского.

Раскосы ферм Гау - Журавского делают из цилиндрованных бревен или, реже, из брусьев. Возможно применение и бревен с естественной коничностью. Основные раскосы состоят из

двух ветвей, обратные же делают одиночными. В месте взаимного пересечения раскосы стягивают между собой болтами. Своими концами раскосы упираются в узловые подушки. Узловые подушки обычно делают из брусьев, расположенных волокнами перпендику­лярно плоскости фермы (рис.2.21, а). В этом случае давление раскосов действует на подушки поперек волокон, что неблагоприятно для древесины. Поэтому их делают из более прочного леса: дуба, отборной сосны.

Рис. 2.21. Конструкция узлов ферм Гау- Журавского:

1 - двойной дощатый настил; 2 – прогон; 3 – поперечная балка; 4 – центрирующая подушка; 5 – пояс главной фермы; 6 – обратный раскос; 7 – узловая подушка; 8 – стальной тяж; 9 – основной раскос; 10 – металлический потайной штырь; 11 – подгаечный брус; 12 – гайка; 13 – контргайка; 14 – шайба.

При небольших усилиях, передаваемых раскосами, подушки делают с гладкой поверхностью, примыкающей к поясам (см.

рис.2.19, а), а при больших усилиях - с зубцами, обеспечивающими лучшую передачу поясу горизонтальной слагающей усилия основного раскоса.

Подушки большого размера составляют из двух брусьев, связанных болтами (см. рис.2.21, а).

В местах примыкания раскосов к подушкам ставят металлические потайные штыри, предохраняющие концы раскосов от смеще­ния.

Если трудно получить дуб, то узловые подушки можно сделать металлическими, сваренными из листовой стали (рис.2.21, б). В фермах с металлическими поясами узловые подушки тоже де­лают металлическими, приваривая их непосредственно к поясу (рис.2.21, в). На наклонных, площадках металлических подушек, служащих для упора торцов раскосов, приваривают центрирующие штыри (см. рис.2.21, б, в).

Тяжи делают из круглой стали диаметром от 20 до 100 мм. Для удобства установки и последующего натяжения на обоих концах тяжей делают нарезку для гаек.. Чтобы нарезка не ослабляла расчетное сечение тяжа, на eго концы приваривают отрезки более толстой стали впритык или с накладками .

Концы тяжей закрепляют гайками и контргайками. Чтобы гай­ки не вдавливались в древесину, под них подкладывают металли­ческие шайбы. Для распределения усилий от тяжей на ветви пояса под металлические шайбы ставят деревянные подгаечные брусья.
